Electrolux ERW15001 User Manual

ERW 15001

kylskåp

jääkaappi

Bruksanvisning

Käyttöohje

VVäällkkoommmmeenn ttiillll EElleeccttrroolluuxx vväärrlldd

Tack för att du har valt en förstklassig produkt från Electrolux, vilken vi hoppas skall ge dig mycket nöje i framtiden.Electrolux ambition är att erbjuda ett brett sortiment

av produkter som kan göra livet enklare.Du hittar några exempel på omslaget till denna bruksanvisning.Avsätt några minuter till att läsa denna bruksanvisning så att du kan utnyttja fördelarna med din nya produkt.Vi lovar att den kommer att vara överlägset användarvänlig. Lycka till!

2 electrolux

electrolux 3

Innan installation och användning av skåpet läs noggrannt igenom bruksanvisningen. Den innehåller säkerhetsåtgärder, tips, information och uppslag. Om kylskåpet används enligt instruktionerna kommer det att fungera som det ska och vara till största belåtenhet.

Symbolerna nedan hjälper dig att lättare hitta information.

Säkerhetsåtgärder

Denna symbol upplyser dig om varningsord och information gällande ditt sklp.

Tips och användbar information.

Miljö-information.

Symbol för uppslag

Vid denna symbol hittar ni uppslag om förvaring av matvaror.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

4 electrolux

Innehållsf

Innehållsförörttecec

kning

Viktig information om säkerhet......................................................................5

Anvisningar om driftsäkerhet .......................................................................5

Barnsäkerhet ...............................................................................................6

Säkerhetsföreskrifter vid installation.............................................................6

Säkerhetsföreskrifter för Isobutan................................................................6

Information för användare..............................................................................7

Allmänt .........................................................................................................7

Skåpets användning ....................................................................................7

Igångsättning av skåp .............................................................................7

Inställning av temperatur .............................................................................7

Förvaring av matvaror..................................................................................7

Användning av fyrstjärnigt frysfack ..............................................................8

Användning av kylskåp.................................................................................8

Nyttig information och råd ............................................................................8

Tips och ideer...............................................................................................8

Energibesparing .....................................................................................8

Skrotning och återvinning .......................................................................9

Skötsel och rengöring ..................................................................................9

Avfrostning. .............................................................................................9

Regelbunden rengöring .............................................................................10

När kylskåpet är ur bruk. ............................................................................10

Felsökning .................................................................................................11

Byte av lampa .......................................................................................11

Ifall skåpet inte fungerar ............................................................................11

Installation......................................................................................................13

Tekniska data ............................................................................................13

Skåpets installation.....................................................................................13

Transport, uppackning...........................................................................13

Rengöring före igångsättning ....................................................................13

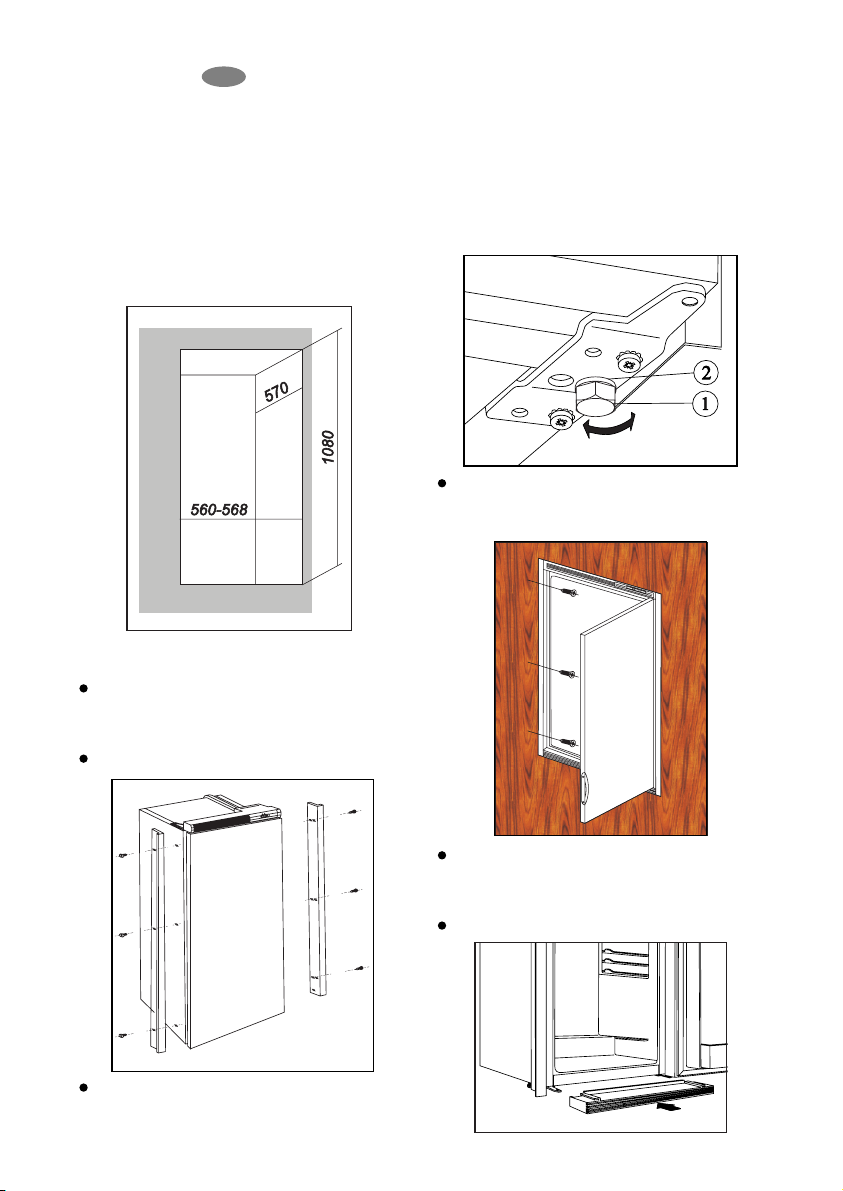

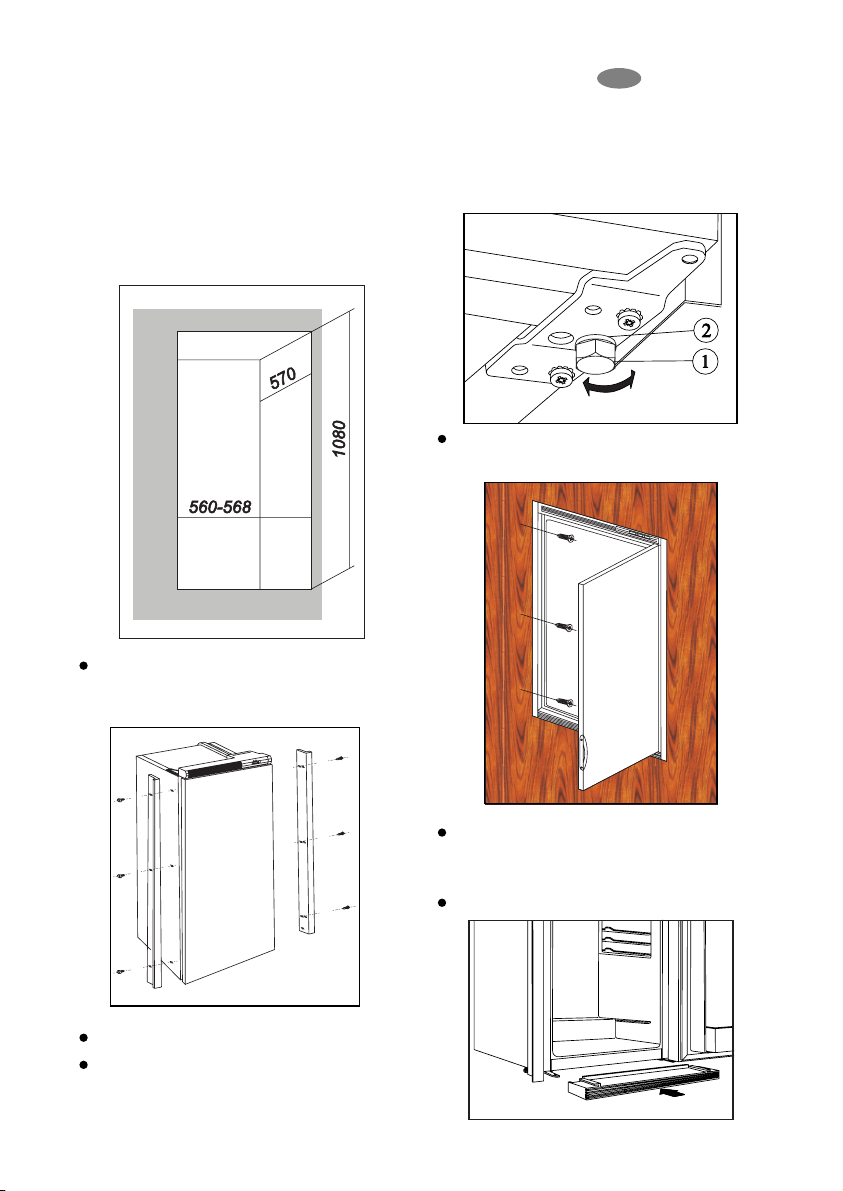

Skåpets placering,inbyggnad. ....................................................................13

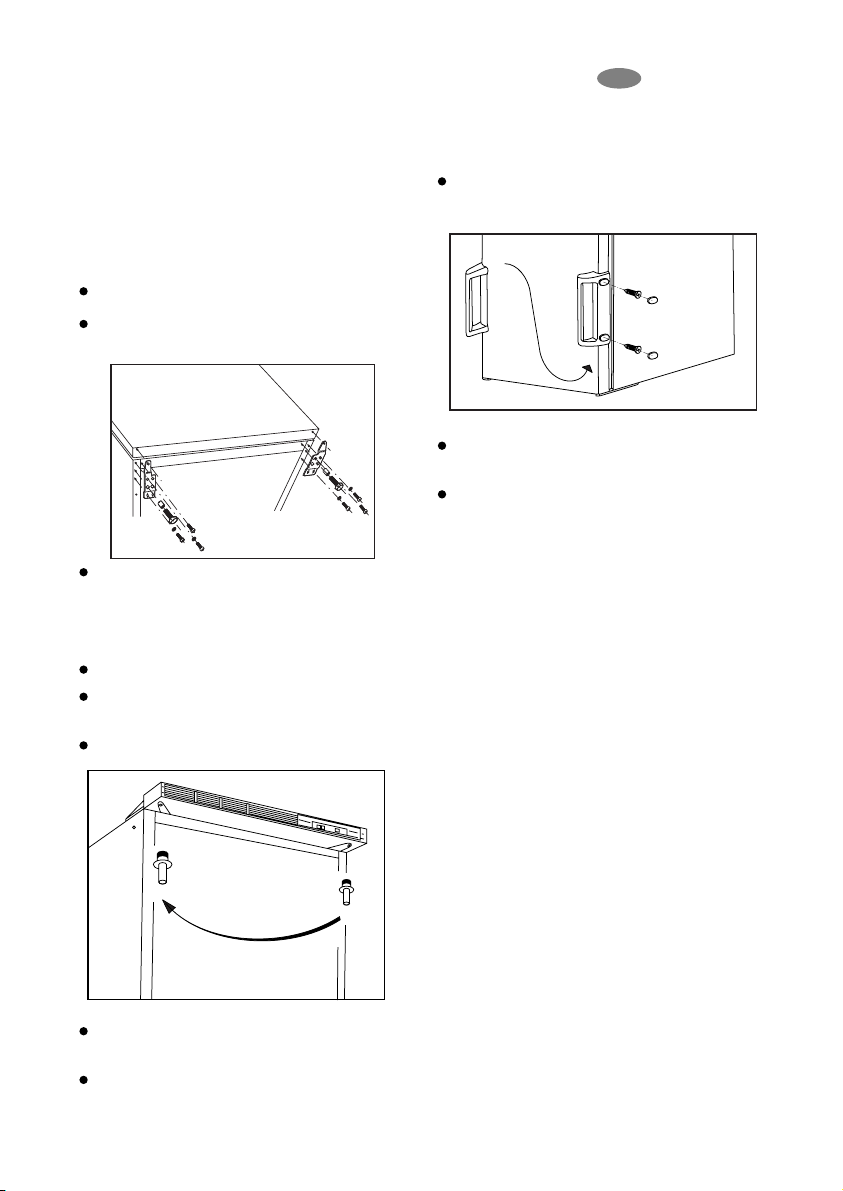

Anvisning för dörromhängning....................................................................15

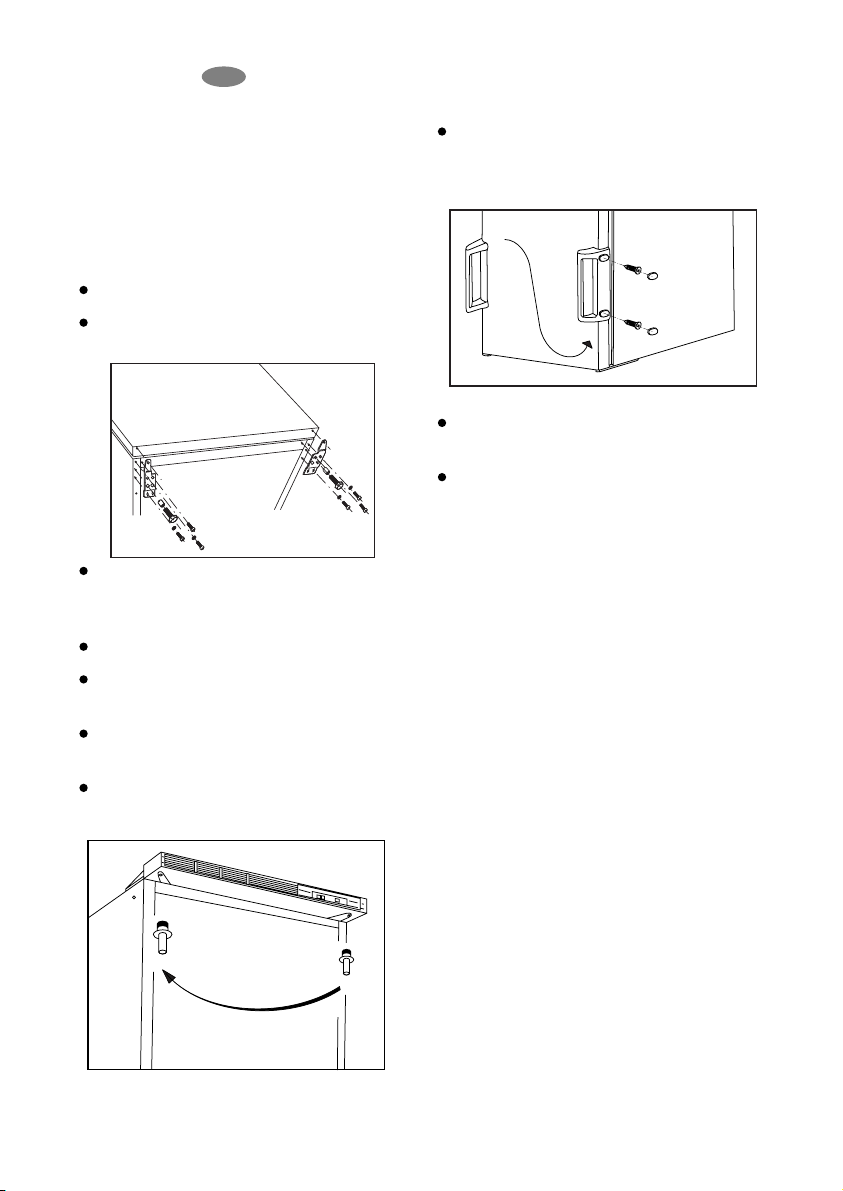

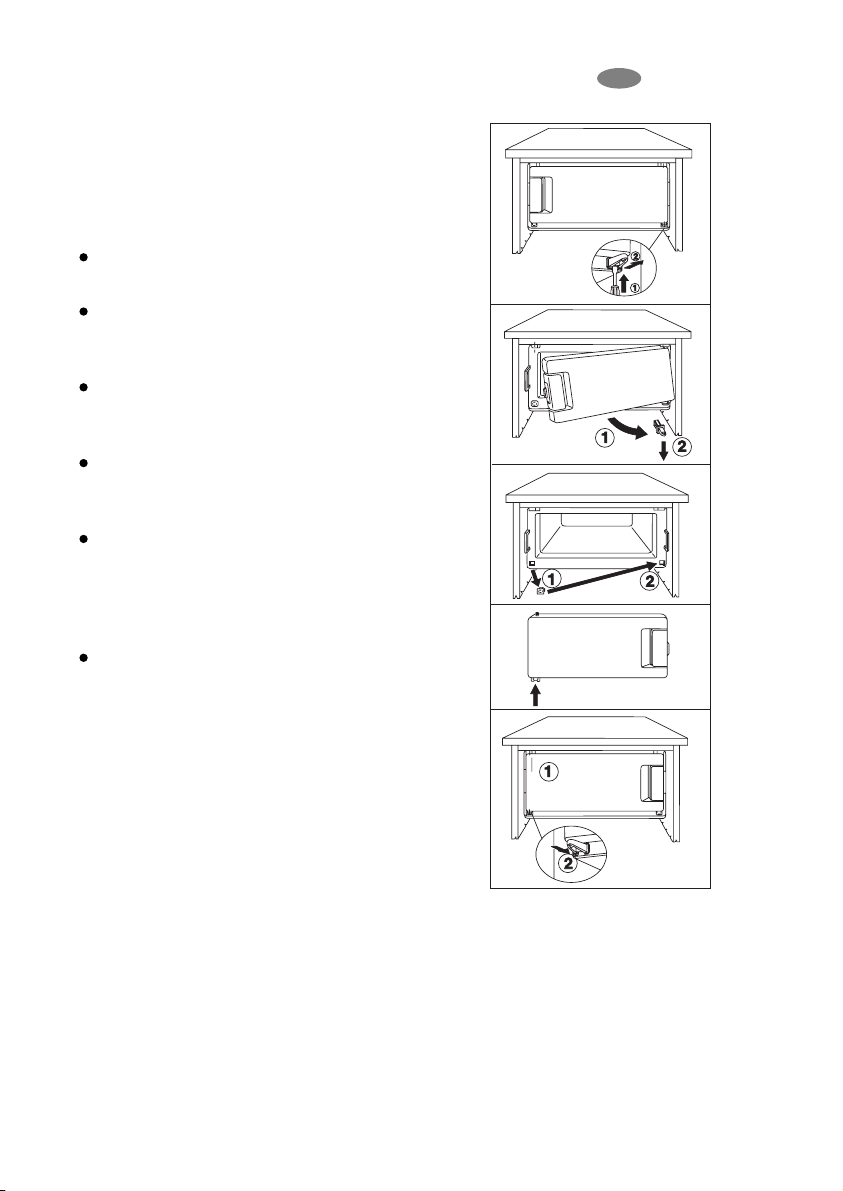

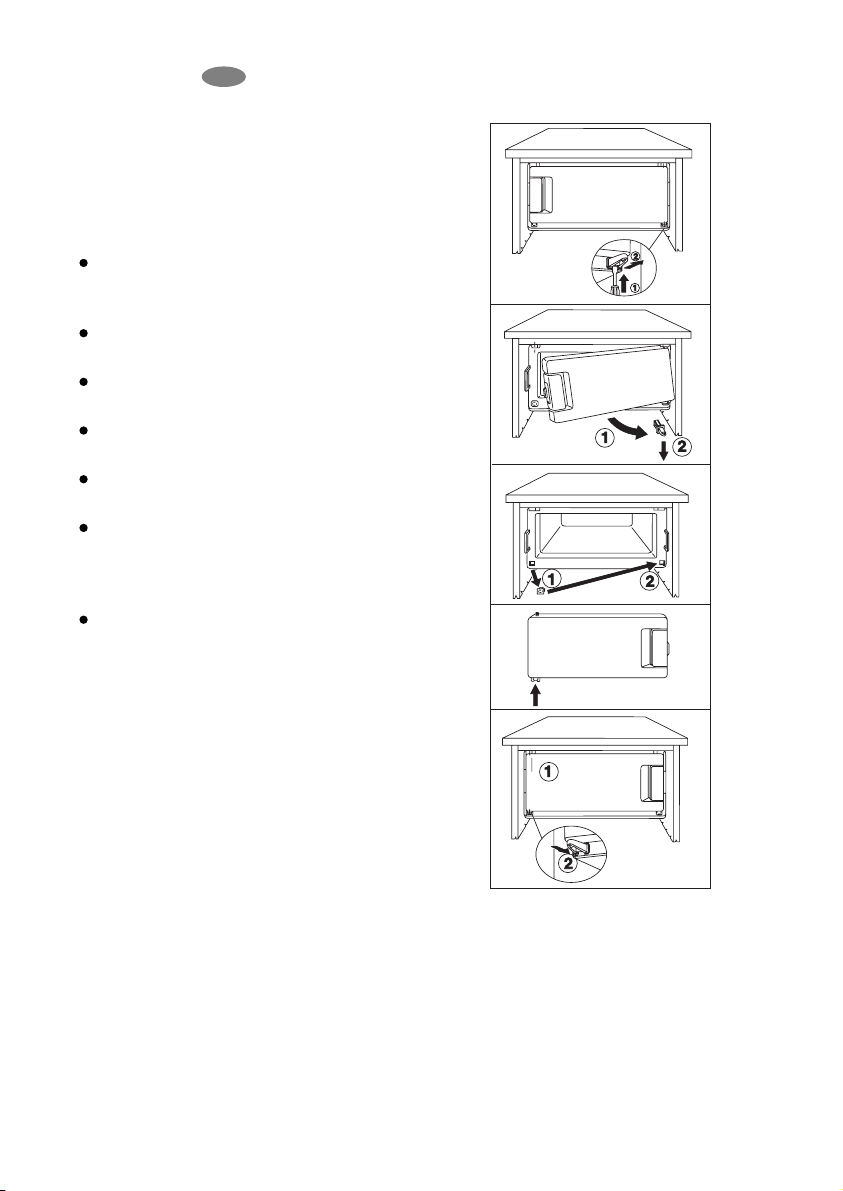

Anvisning för dörromhängning på frysfack ................................................16

Elanslutning ...............................................................................................17

electrolux 5

VViktig inf

iktig inforor

mation om säk

mation om säkererhehett

Anvisningar om driftsäkerhet

Bevara denna anvisning noggrant för eventuella framtida behov. Bruksanvisningen bör finnas, ifall skåpet säljs eller överlåts till annan person. Skåpet är avsett endast för förvaring av matvaror och för normalt hushållsbruk. Används det för andra ändamål, kan det finnas risk för skada på person och egendom.

Alla servicearbeten och eventuella reparationer (inkl. byte av anslutningskabeln) får utföras endast av ett auktoriserat serviceföretag. För att säkra

skåpets klanderfria funktion skall man vid reparationer använda endast originals reservdelar. Skåpet står under spänning så länge stickproppen är ansluten till elnätet. Drag alltid ur stickproppen och sätt huvudströmbrytaren (placerad på det övre ventilationsgallret) på läge „0” före rengöring och service. Dra i stickproppen, ej i kabeln. Om stickproppen är svåråtkommlig, koppla ifrån skåpets spänning t ex genom att ta ut säkringen. Ändringar av anslutningskabeln är förbjudna.

Kontrollera att sladd och stickkontakt inte kommer i kläm bakom kyl/frysen.

-en skadad sladd och kontakt kan överhettas och orsaka brand.

Kontrollera att kyl/frysen eller något annat inte står på sladden.

-det kan orsaka kortslutning och risk för brand

Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch.

-skador på sladden kan orsaka elektrisk stöt, kortslutning och risk för brand.

-om elsladden är skadad måste den bytas ut av en certifierad elektriker eller servicetekniker.

Anslut inte stickkontakten om vägguttaget sitter löst.

-Då finns risk för elektrisk stöt eller brand.

Se till att skåpets lampa är försedd med avskärmning. Använd inte vassa föremål vid avlägsnandet av is och frost. (Se närmare Avfrostning.) Se till att vätskor inte kommer i kontakt med skåpets elutrustning. Isbitar och glass kan ge frostskador, om de äts omedelbart efter att de tagits ur frysfacket. Frys inte om upptinade livsmedel. Följ alltid noggrant förvaringsanvisningar för djupfrysta matvaror. Försök inte att påskynda avfrostningen med hjälp av någon elutrustning (t ex hårtorkare) eller kemikalier. Ställ inte heta matvaror eller kärl in i skåpet. Förvara aldrig kolsyrade drycker, flaskor eller burkar i frysfacket, för de kan gå sönder och skada skåpet. Kontrollera och rengör smältvattnets avloppshål regelbundet. Om detta hål är tilltäppat, kan det överrinnande smältvattnet tränga sig in i skåpet och förorsaka skada.

6 electrolux

Barnsäkerhet

Låt inte barn leka med skåpets förpackning. Plastfolier förorsakar risk för kvävning. Låt inte barn använda eller leka med skåpet eller dess vred. Vid skrotning: dra ut stickproppen ur vägguttaget och klipp av anslutningskabeln så nära skåpet som möjligt. Se till att alla spärrar och lås är ur funktion eller ta hellre bort dörren så att lekande barn inte blir innestängda i skåpet. Lämna skåpet till resp. återvinningscentral. Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt eller begränsad fysisk, sensorisk eller mental förmåga, eller av personer i avsaknad av erforderliga kunskaper, såvida inte apparaten brukas under överinseende av en ansvarig vuxen person eller efter instruktioner från densamma.

Säkerhetsföreskrifter vid installation

Skåpet är avsett endast att inbyggas i väggskåp. För att säkra skåpets riktiga inbyggnad beakta anvisningens avsnitt „Installation”. Se till att stickproppen är utdragen när skåpet flyttas. Se till att anslutningskabeln inte ligger i kläm under skåpet när det installeras. Skadas kabeln bör den ersättas med specialkabeln som finns tillhands hos ett auktoriserat serviceföretag. Cirkulerar luft inte fritt runt skåpet finns det risk för överhettning.

Säkerhetsföreskrifter för Isobutan

Köldmedlet i skåpet är isobutan (R600a) Luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom ska vara fria och oblockerade. Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Punkteras kylsystemet förstörs skåp och matvaror. Använd inte andra mekaniska isskrapor eller andra hjälpmedel för att påskynda avfrostningen än vad tillverkaren rekommenderar. Använd inga elektriska apparater i skåpet förutom de som tillverkaren rekommenderar.

Iaktta noggrant denna

anvisning för att undvika person- och anordningsslkador. Tillverkaren ansvarar inte för störningar och skador förorsakade av felaktigt bruk.

electrolux 7

termostatvredet finns i läget „3” når frysfacket temperaturen -18 °C eller kallare. Då är kylskåpets temperatur automatiskt +5 °C eller kallare. Temperaturvredets mellanläge är det lämpligaste (läge „3”).

Utöver termostaten påverkas temperaturen i skåpet också av omgivande temperatur, hur ofta dörren öppnas, mängden av matvaror osv.

Om termostaten är inställd i

max.-läget (läge „5”), kan det inträffa att kompressorn inte alls stannar. Detta skadar ändå inte skåpet.

Förvaring av matvaror

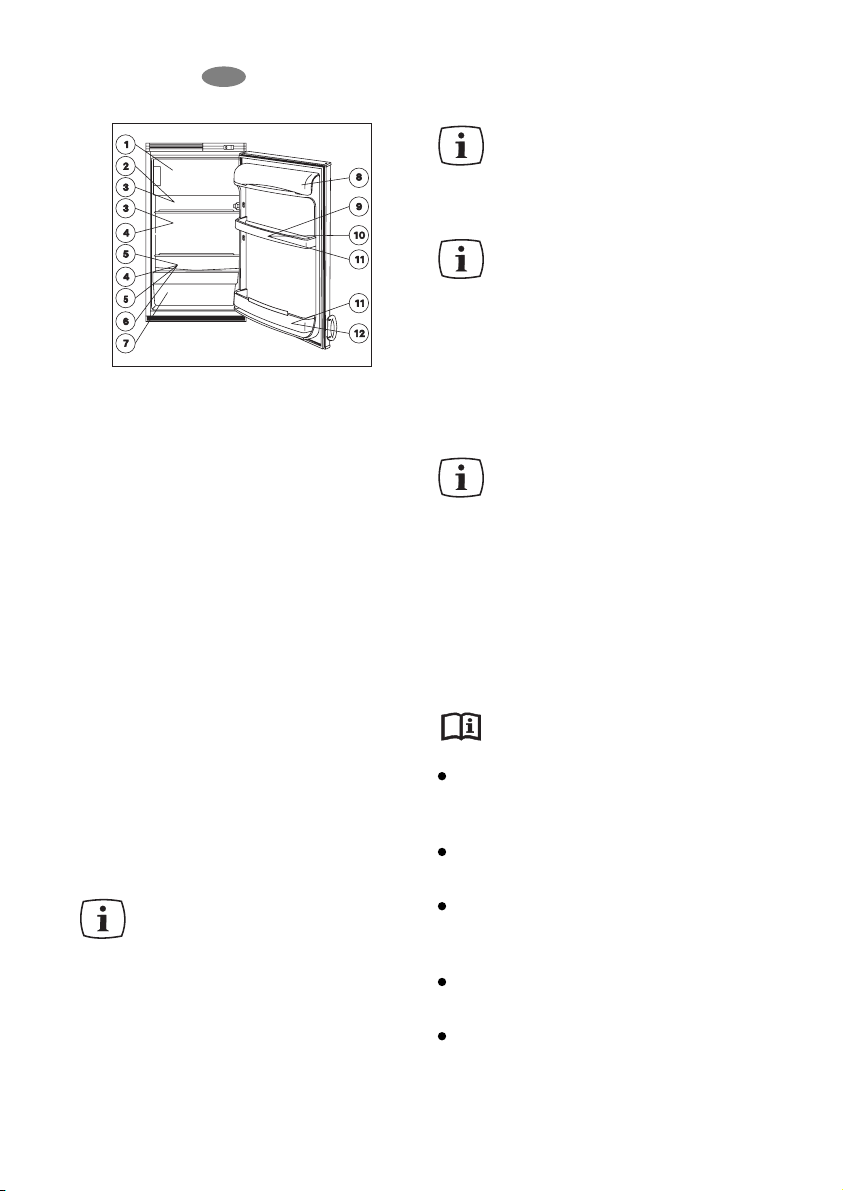

Placera matvaror i kylskåpet enligt följande:

1. Djupfrysta matvaror, isbitar och

glass, nedfrysning av färskvaror

2. Bakverk, färdig mat

3. Mat i kärl

4. Öppnade burkar

5. Mjölk och mjölkprodukter

6. Färskt kött, charkvaror, korv osv

7. Frukt, grönsaker, sallad

8. Ost, smör

9. Ägg

10. Yoghurt, gräddfil osv

11. Små flaskor, läskedryck

12. Stora flaskor

Inf

Inforor

mation f

ör an

ör anvv

ändar

ändaree

Allmänt

Detta inbyggnadskylskåp är avsett för hushållsbruk och försett med fyrstjärnigt frysfack. Kylskåpet är lämpligt för att förvara matvaror och facket för att infrysa små mängder av matvaror samt framställa isbitar.

Detta skåp uppfyller de standardkrav som klimatklassen ställer. Bokstavssymbolen för klimatklassen (N) är angiven på dataskylten.

Skåpets användning

Igångsättning av skåp

Placera inredningen på sin rätta plats i skåpet och anslut skåpet till vägguttaget. Koppla till spänningen genom att trycka huvudströmbrytaren på övre ventilationsgallret till läget I. Det gröna Ijuset lyser (se fig.).

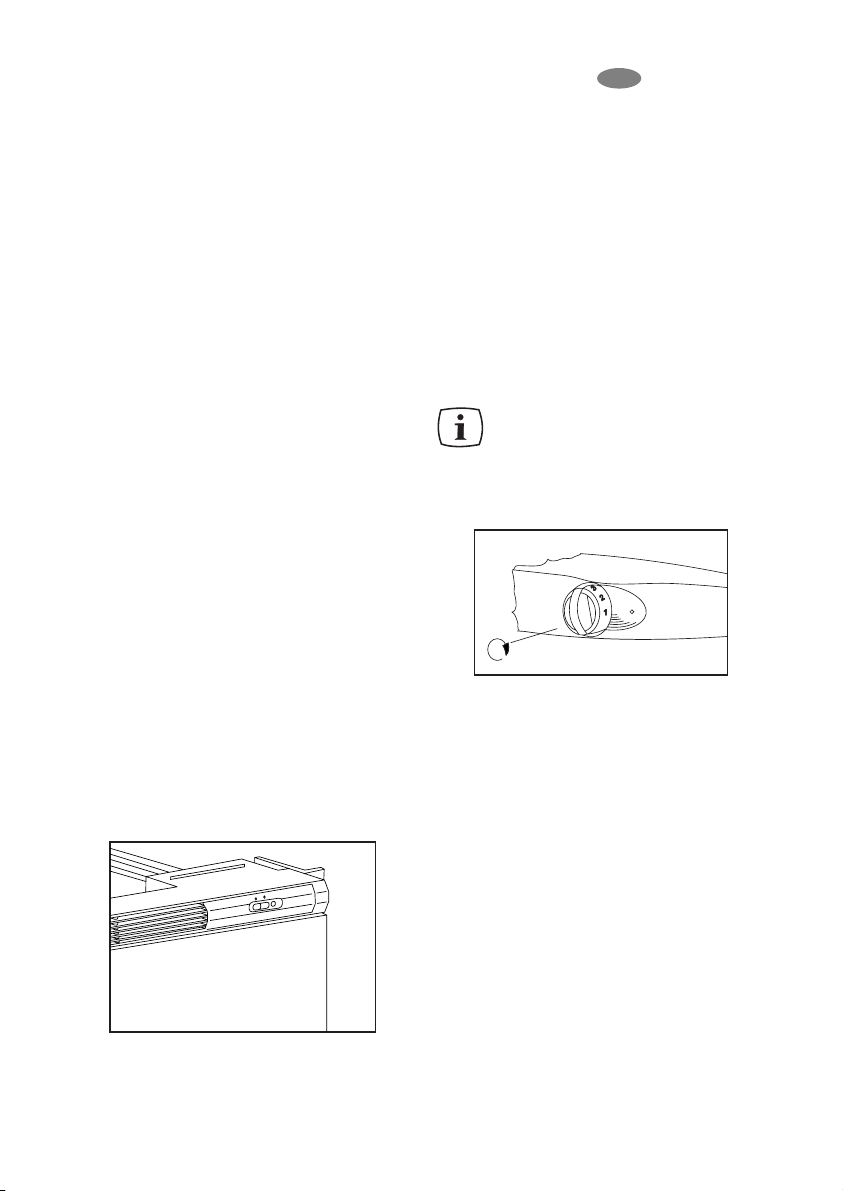

Vrid termostatvredet på högra sidan inne i skåpet till önskat läge. Mellanläget är det lämpligaste för normalt bruk. Termostatvredet i „0”läget betyder att skåpet inte kyls ned.

Det följande avsnittet innehåller temperaturens inställningsanvisningar.

Inställning av temperatur

Termostaten reglerar automatiskt skåpets temperatur.

Vrids termostaten till en högre siffra blir skåpet kallare. När

8 electrolux

viktigt att packa in maten i täta kärl eller folier, aluminiumfolier osv, innan de ställs in i skåpet. På detta sätt förblir maten och t ex grönsaker saftigare.

Nyttig information och råd

Med hjälp av flyttbara hyllor kan

skåpets utrymme utnyttjas effektivt. Står skåpet invid väggen och dörren öppnas endast 90°, kan hyllorna dock avlägsnas.

Dörrhyllorna kan också omplaceras vid behov.

Tips och ideer

Detta avsnitt innehåller tips och ideer om energibesparing samt information om miljösynpunkter.

Energibesparing

Ju lägre temperaturen är omkring skåpet desto mindre energi förbrukar det. Skåpet fungerar normalt om rumstemperaturen är 16 °C ... 32 °C. Över- eller underskrids dessa temperaturer kan det förekomma störningar i skåpets drift, varvid förvaringstid av matvaror kan blir kortare.

Placera skåpet inte i direkt sol eller i närheten av någon värmekälla (t ex spis).

Se till att luftcirkulationen är tillräcklig omkring kondensoro och kompressorn. Täck inte ventilgallret.

Sätt matvarorna i lufttäta kärl eller slå in i folie för att undvika onödig frostbildning.

Lämna inte dörren öppen längre än nödvändigt och undvik att öppna den i onödan.

Användning av fyrstjärnigt frysfack

Temperaturen är -18 °C eller lägre beroende av termostatens läge.

Vid denna temperatur kan färdigt djupfrysta matvaror förvaras, små mängder av mat infrysas och förvaras. Man kan infrysa högst ca 2 kg matvaror per dygn.

Slå in alla matvaror noggrant i plasteller aluminiumfolie, kyl ned i kylskåpet samt flytta dem till frysfacket.

Skriv ned infrysningsdatumet på de infrysta matvarorna.

När varorna är helt infrysta kan nästa parti av matvaror tillsättas.

Se till att nytt parti inte kommer i kontakt med de redan infrysta matvarorna.

Användning av kylskåp

Ställ matvarorna i skåpet så att

de inte hindrar luftcirkulationen. Täck därför inte hyllorna med papper, bricka eller dylikt.

Ställ aldrig in varma matvaror

i skåpet. Låt maten svalna först vid rumstemperaturen för att undvika onödig frostbildning.

Matvarorna kan ta lukter från

andra matvaror. Därför är det

electrolux 9

Se till att frysfackets dörr stängs ordentligt.

Ställ in maten i kylskåpet endast i slutna kärl.

Endast rumstemprerade eller kallare matvaror bör ställas in i skåpet.

Rengör kondensoro och kompressorn bakom skåpet ett par gånger om året med borste eller dammsugare.

Skrotning och återvinning

Kontakta Elkretsen AB eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el-kretsen.se för att ta reda på närmaste inlämningsställe.

När det gäller kyl- och frysprodukter skall du kontakta din kommun för att få reda var du kan lämna in produkten för skrotning och återvinning.

Material som använts i skåpet markerade med symbol är återvinningsbart.

Avfrostning

Fuktbildning i kylutrymmet i form av frost och is är normalt vid användning av skåpet.

Tjock frost och is har en isolerande effekt som kan reducera avkylningseffektiviteten då temperaturen stiger och den kräver mer energi. Vid en viss tjocklek går det inte att öppna dörren, detta kan leda till att dörren lossnar.

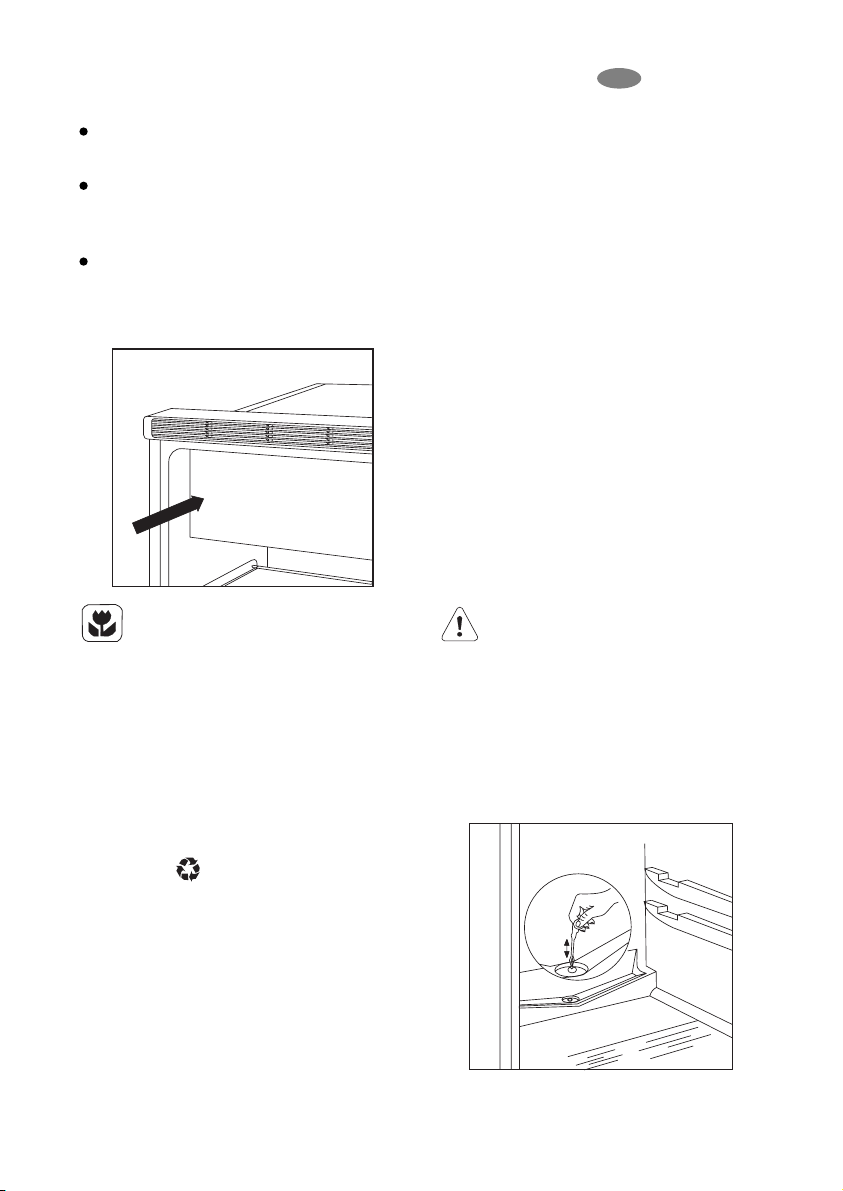

Avfrostning på den här typen av kylutrymme är automatisk utan extern intervention.

En termostatkontroll avbryter kompressors gång med regelbunda intervaller, under tiden avbryts avkylningsprocessen. Kylutrymmets temperatur stiger och avfrostning påbörjas. Efter avfrostningen startar termostatens funktion automatiskt.

Avrinningsvatten flödar ut genom utloppet till avdunstningsbrickan som sitter ovanpå kompressorn och avdunstas beroende på värmen.

Kontrollera avrinning-srännan då och då i förebyggande

syfte (mot tilltäppning). Om denna blir tilltäppt kan det leda till kortare livslängd av skåpet.

Rengör avrinningsrännan med den medföljande skrapan som kan ses i figur. Skrapan ska förvaras i rännan.

Kontrollera avrinningsutloppet då och då i förebyggande syfte (mot stopp i utloppet).

Den vanligaste orsaken till stopp i utloppet är att man har lagt papper kring maten som då fryser fast på bakre plattan i kylskåpet. I försök att ta bort pappret kan det gå av och orsaka

10 electrolux

stopp i utloppet. Var då försiktig och tänk på ovan nämnda angående placering av inslagen mat i skåpet.

Vid ökade belastning på skåpet

då minskad temperatur krävs p ga t ex värmebölja, kan kompressorn vara i drift oavbrutet. Under tiden fungerar inte den automatisk avfrostningen.

Det är inte onormalt med kvarstående is och frostfläckar efter avfrostning.

Frysfack är ej utrustade med automatisk avfrostning eftersom djupfryst och fryst mat inte tål smälttemperatur.

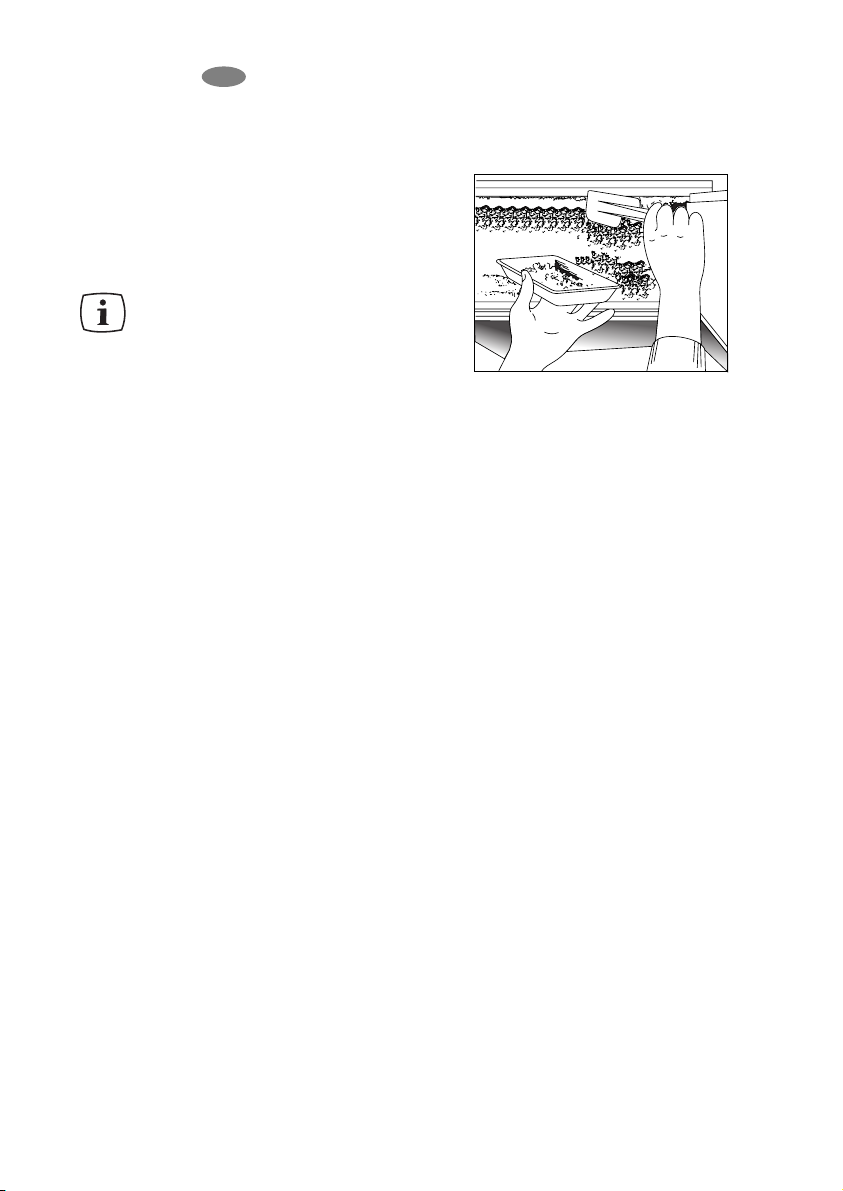

Om lagret av frost och is inte är för tjockt kan det skrapas av och avlägsnas med en plastskrapa.

Om isen är så tjock att den inte kan skrapas bort med plastskrapan, bör frysskåp avfrostas (i allmänhet 2-3 gånger om året).

Ta ut varorna från frysen och kylutrymmet, lägg isolerande material runt dem. Ställ dem på en sval plats under avfrostning.

Stäng av skåpet och dra ut stickkontakten från väggen. Lämna skåpets dörrar öppna.

Torka av avrinningsvattnet då och då med en mjuk trasa eller en svamp.

Efter avfrostning, torka av ytorna sätt igång skåpet igen och ställ tillbaka varorna.

Du rekommenderas att ställa termostaten i högsta läge så att skåpet kan uppnå ordentliga lagringstemperatur snarast.

Regelbunden rengöring

Rengör kylskåpet invändigt i 3 ... 4 veckors intervaller.

När stickproppen är utdragen ur vägguttaget eller säkringen avlägsnad, ta bort lös inredning och handtvätts den. Tvätta skåpet samt dörrtätningen med mjuk trasa och Ijumt vatten med milt rengörinsmedel. Stäng inte dörren innan skåpet är avtorkat. Anslut skåpet efter rengöringen till vägguttaget.

Frysfacket bör rengöras och avfrostas på en gång, när det är nästan tomt.

Rengör kondensorn och kompressorn bakom skåpet ett par gånger om året med borste eller dammsugare. Rengör avdunstningselementet på kompressorn på samma gång.

När kylskåpet är ur bruk

Under längre perioder då skåpet inte används skall följande åtgärder vidtas:

Dra ut stickproppen ur vägguttaget. Plocka bort alla matvaror ur skåpet. Frosta av och gör skåpet rent på

ovanbeskrivet sätt. Lämna dörren öppen så att det inte

bildas unken lukt i skåpet.

electrolux 11

Ifall skåpet inte fungerar...

När skåpet används kan det förekomma små störningar som dock inte är så allvarliga att serviceföretaget bör kontaktas. Kontrollera störningar i nedanstående tabell innan serviceföretaget kontaktas.

När skåpet används hörs det vissa Ijud (t ex när kompressorn går eller kylmediet cirkulerar i skåpet). Dessa gångljud är helt normala.

I skåpets normalfunktion ingår

att kompressorn stannar då och då. Berör inte skåpets elutrustningar innan stickproppen är utdragen ur vägguttaget.

Felsökning

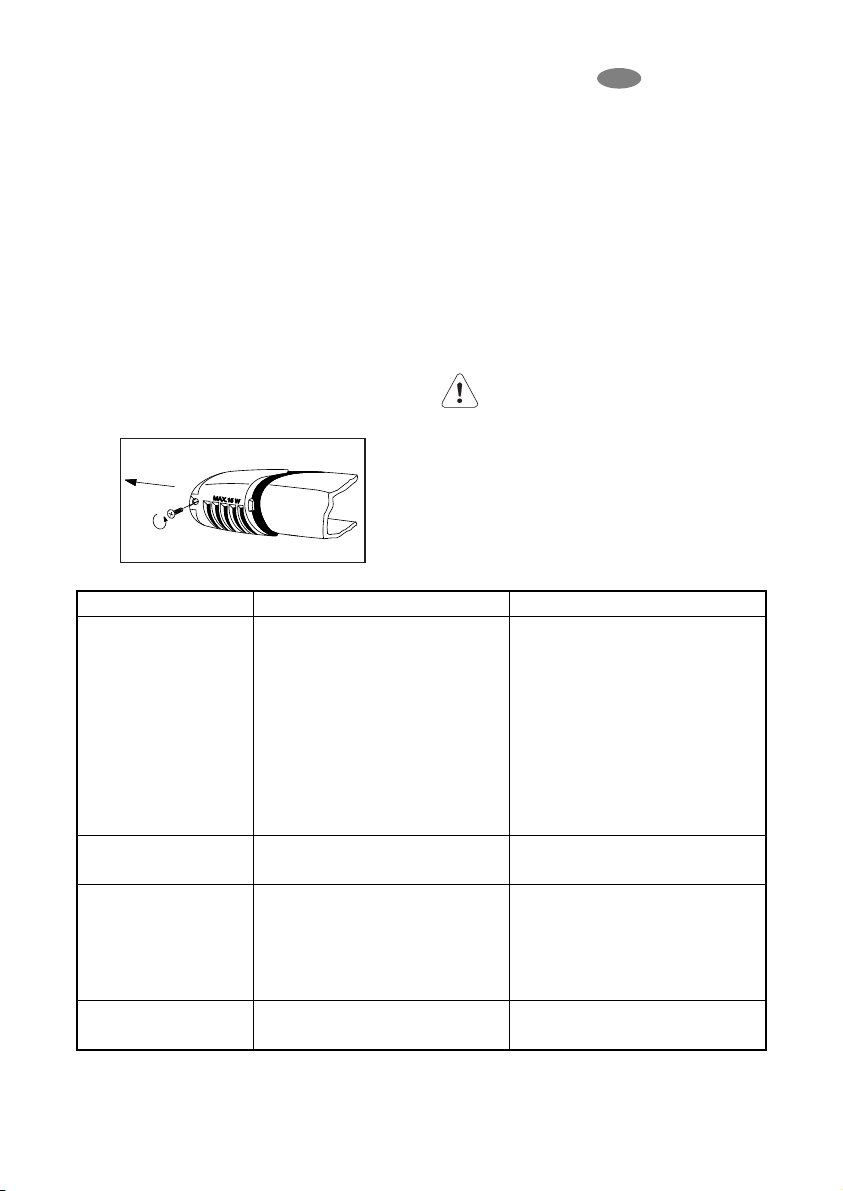

Byte av lampa

Om lampan ej tänds kan du byta ut den enligt nedan.

Skåpet ska vara strömlöst. Ta bort lampans hölje enligt

illustrationer i nedersta pilens riktning kan glödlampan bytas ut. (Glödlampans modell: Mignon 322, 230 V, 15 W, E 14 thread)

Efter lampans utbyte, sätt tillbaka lampans hölje och anslut skåpet igen.

Avsaknaden av lampan påverkar ej kylskåpets gång.
