ELECTROLUX ERES3500 User Manual [fr]

kühlgeräte/ frigorifero/ réfrigérateur / koelkast

GEBRAUCHSANWEISUNG

ISTRUZIONI D’USO

NOTICE D’UTILISATION

GEBRUIKSAANWIJZING

818 39 31--01/6

DE

IT

FR

ERES3500, ERES3500X

NL

Avertissements importants FR

e

f

Il se peut que votre nouveau réfrigérateur possède
d’autres fonctions que votre précédent.
Lisez attentivement cette notice d’utilisation afin de
vous familiariser avec le fonctionnement de l’appareil
et d’en prendre soin. Conservez cette notice. Elle
doit suivre l’appareil si vous décidez par la suite, de
le vendre ou de le donner à quelqu’un d’autre.

Utilisation

· L’appareil est conçu pour la conservation des
denrées alimentaires et la production d’eau
froide, avec ou sans acide carbonique, destinée à
l’usage domestique habituel, conformément à la
présente notice d’utilisation.

· L’utilisation de la bouteille de gaz à d’autres
fins que celles pour lesquelles elle est
prévue, de même que le remplissage par une
personne non autorisée, entraînera
automatiquement l’annulation de la garantie.
Afin de garantir le fonctionnement optimal,
utiliser exclusivement des bouteilles de

Protection de l’environnement

· Tous les matériaux marqués par le symbole sont recyclables. Déposez--les dans une déchetterie prévue

à cet effet (renseignez--vous auprès de votre commune) pour qu’ils puissent être récupérés et recyclés.

· Le système frigorifique et l’isolation de votre appareil ne contiennent pas de C.F.C., contribuant ainsi à

préserver l’environnement.

· Si vous vous débarrassez de votre appareil, veillez à ne pas détériorer les circuits frigorifiques.

· Cet appareil est muni de fermetures magnétiques. S’il remplace un appareil équipé d’une fermeture à

ressort, nous vous conseillons de rendre celle--ci inutilisable avant de vous en débarrasser, ceci afin d’éviter
aux enfants de s’enfermer dans l’appareil et de mettre ainsi leur vie en danger. Veillez également à couper le
câble

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet

ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électriqu
et électronique). En procédant à la mise à la casse réglementaire de l’appareil, nous préservons l’environnem
et notre sécurité, s’assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir
plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou
le magasin où vous avez ef

ectué l’achat.

marque Electrolux.

· Ne conservez pas de récipients contenant
des gaz ou des liquides explosifs dans les
compartiments réfrigérateur et congélateur.
Ils risquent d’exploser de provoquer des
dommages corporels ou matériels.

· Evitez que des objets pointus entrent en
contact avec le circuit frigorifique au dos et à
l’intérieur de l’appareil. Si le circuit
frigorifique est percé, l’appareil sera
endommagé et des aliments à l’intérieur
peuvent s’abîmer.

· L’appareil est lourd. Les bords et certaines
pièces en saillie peuvent être coupantes.
Faîtes attention en déplaçant l’appareil et
utilisez toujours des gants.

Enfants

· Veillez à ce que les enfants en bas âge
n’aient pas accès aux commandes de
fonctionnement ou à l’intérieur de l’appareil.

Sommaire

Avertissements importants FR 34

Protection de l’environnement 34...............

Sommaire 34.........................

Description du compartiment

réfrigérateur 35.......................

Le bandeau de commande

(Bandeau de commande) 35...................

Le bandeau de commande (Distributeur d’eau) 36

Avant d’utiliser l’appareil pour la

première fois 36......................

Utilisation du réfrigérateur 36..........

Mettez en marche le réfrigérateur et réglez

la température appropriée 36..................

Température à l’intérieur du réfrigérateur 37.....

Mesure de la température 37..................

Arrêt 37.....................................

Alarme et autres fonctions 37..................

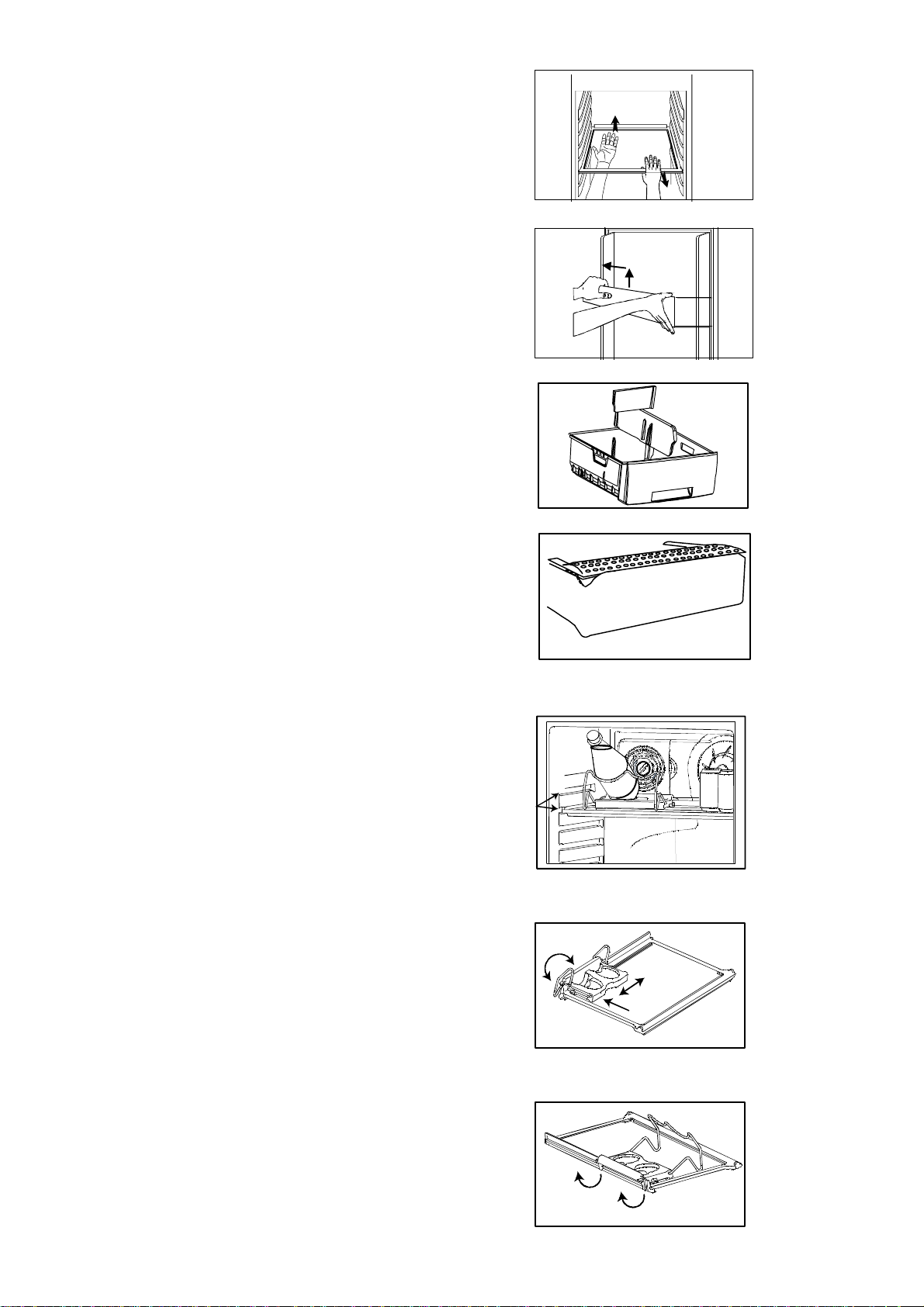

Compartiment intérieur 40.....................

Démontage du porte--bouteilles 40.............

Conseils utiles 41.....................

Economie d’énergie 41........................

Votre réfrigérateur et l’environnement 41........

Préservation de l’environnement 41.............

Entretien et nettoyage 41..............

Retrait de la grille de ventilation 41.............

Entretien et nettoyage du distributeur d’eau 42...

Entretien pendant la marche 42................

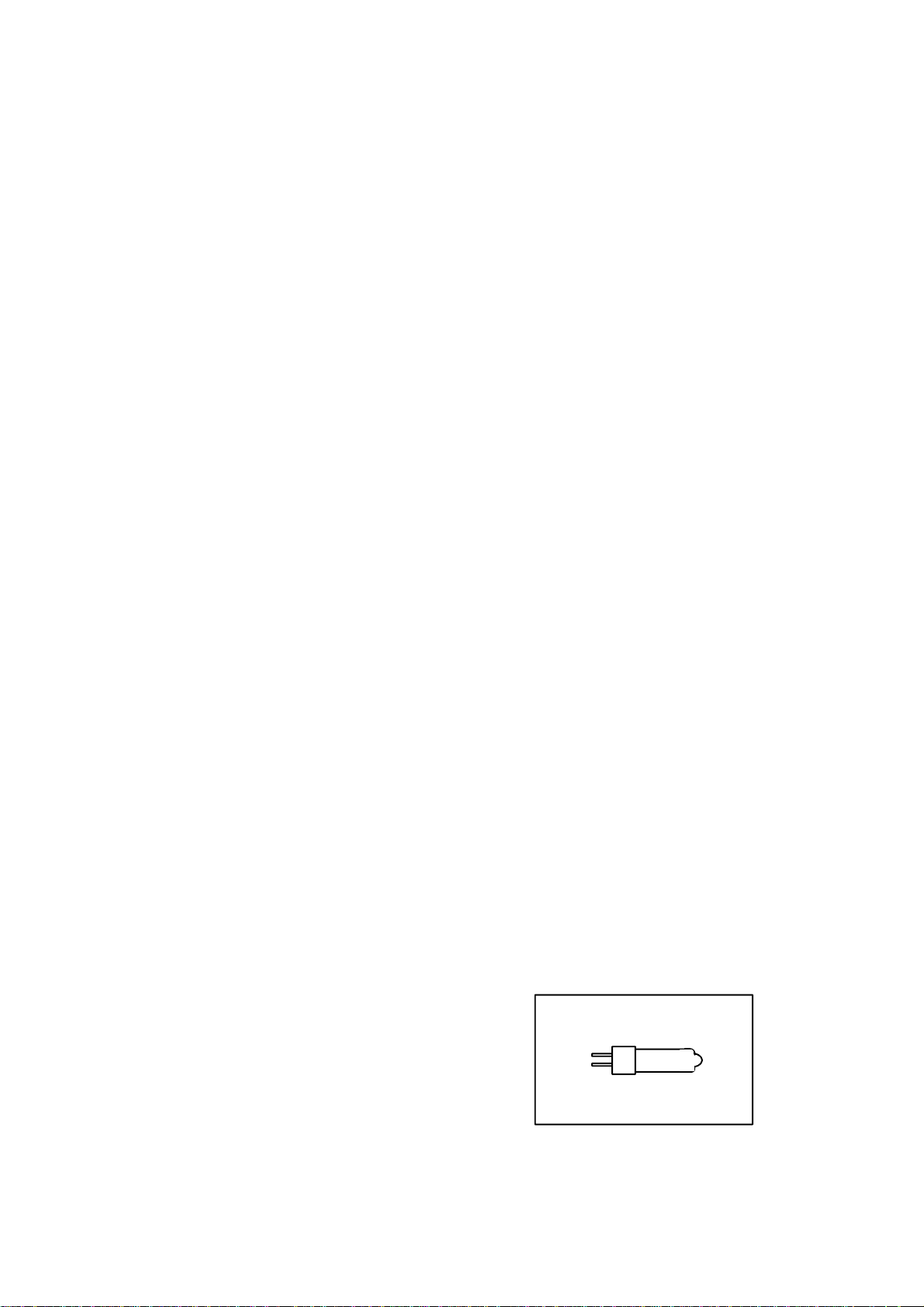

Remplacer l’ampoule du bandeau de commande42

Dégivrage réfrigérateur 43.....................

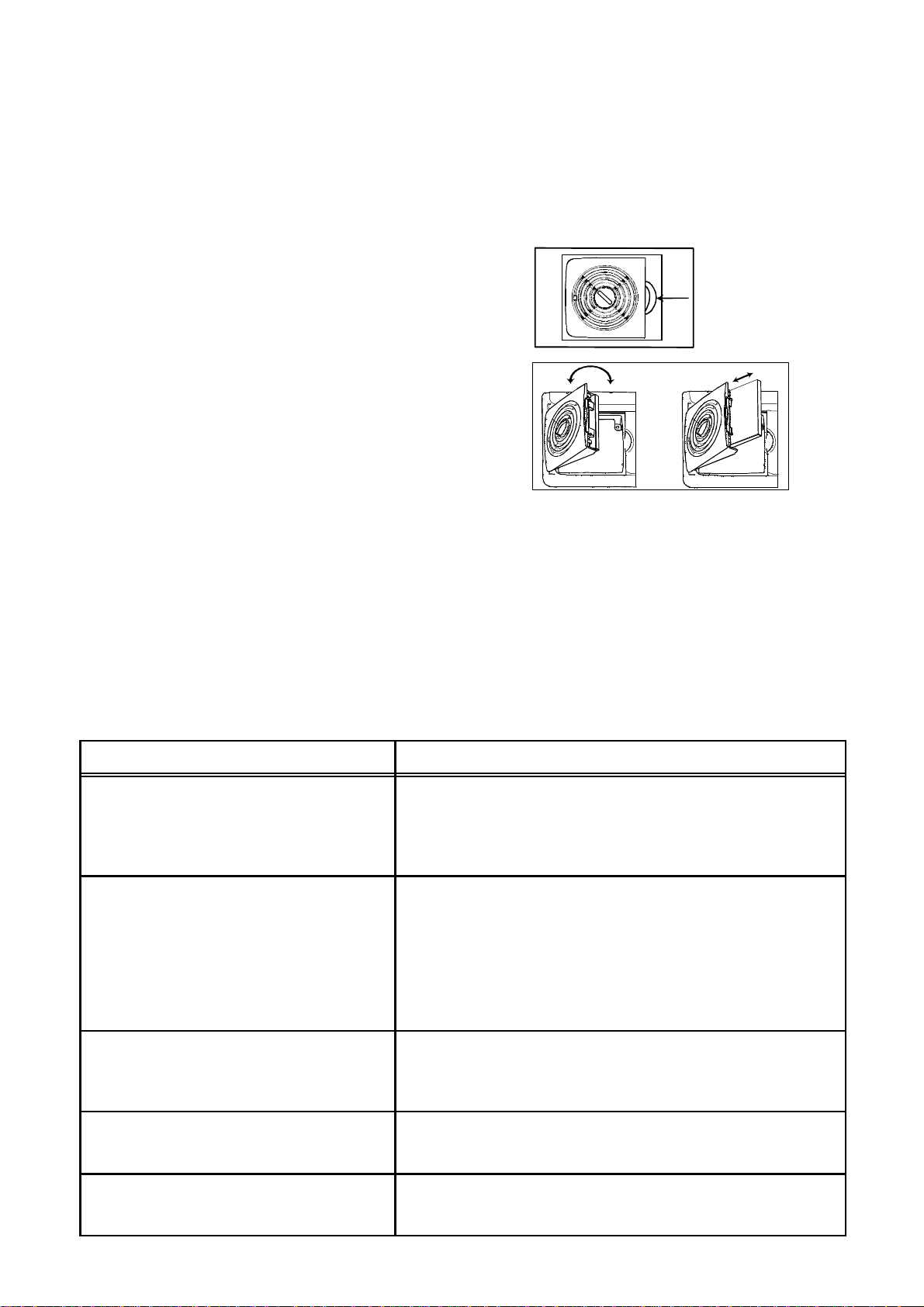

Changement du filtre à charbon 43.............

Arrêt prolongé 43............................

En cas d’anomalie de

fonctionnement 43....................

SERVICE APRES--VENTE 45...........

Garantie Europeenne Arthur Martin /Electrolux 45

Caractéristiques techniques 45........

Electrolux 8183931-01/6

34

Pression d’eau admise

(pour assurer le fonctionnement) 46............

Installation 46................................

Déballage 46................................

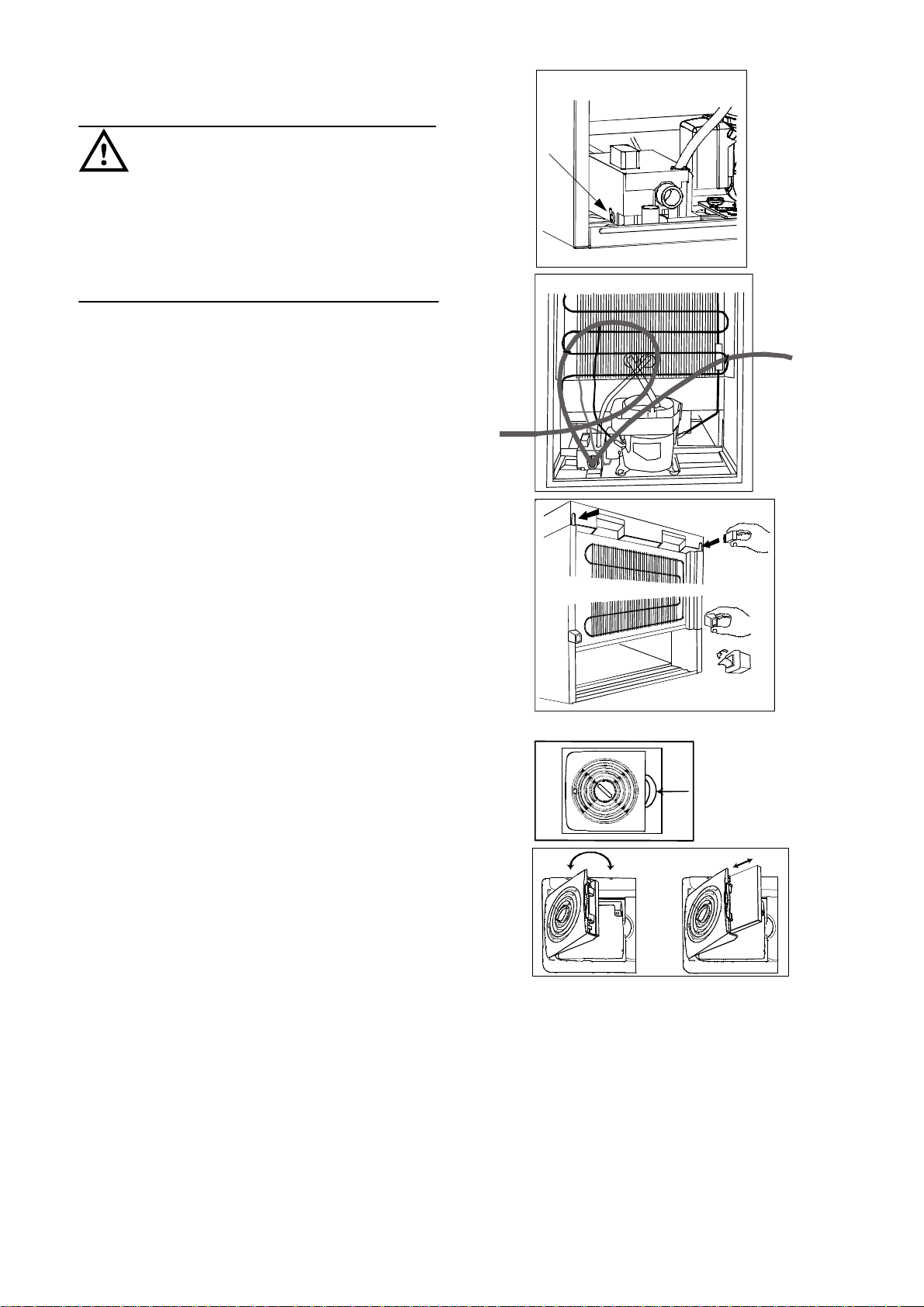

Retrait des cales de transport 46...............

Nettoyage 46................................

Raccordement du tuyau d’eau 47...............

Installation du filtre à charbon 47...............

Câble 47....................................

Mise en place de l’appareil 48..................

Branchement électrique 48....................

Première mise en marche du système

de distribution d’eau 49.......................

Description du compartiment réfrigérateur

1

3

2

4

7

8

Modell ERES3500/ERES3500X

1. Diffuseur d'air

2. Support portebouteilles

3. Rayon de refroidissement rapide

4. Clayette en verre

4

8

9

5. Bacs à légumes

6. Grille de ventilation

4

4

4

5

6

8

10

7 Compartiment crèmerie

8. Balconnet de contre-porte

9. Compartiment à oeufs

10. Balconnet portebouteilles

Le bandeau de commande (Bandeau

de commande)

ACTION

5

COOL

A. Interrupteur d’alimentation du réfrigérateur

Allume et éteint le réfrigérateur.

B. Affichage de température

Affiche la température moyenne à l’intérieur du
réfrigérateur.

C. Touches de réglage de température/
thermostat

Utilisé pour régler la température.

D. Touche de réfrigération rapide

(ACTION COOL)
Utilisée pour activer et désactiver la fonction de
réfrigération rapide.

E. Voyant jaune

S’allume lorsque la fonction de réfrigération rapide
est active.

F. Touche arrêt alarme sonore

Utilisée pour arrêter l’alarme sonore.

A BCDEFG

G. Voyant rouge alarme

Clignote lorsqu’une des alarmes dans le
compartiment a été déclenchée.

35

Electrolux 8183931-01/6

Le bandeau de commande (Distributeur d’eau)

H

H. Voyant jaune

Il s’allume quand la fonction de verrouillage est
activée.

I. Touche de sélection d’eau avec acide
carbonique

-- Actionnez cette touche si vous souhaitez prélever
de l’eau contenant de l’acide carbonique.

-- Permet d’activer et de désactiver le fonction de
verrouillage.

J. Touche de sélection d’eau plate

-- Actionnez cette touche si vous souhaitez prélever
de l’eau plate.

-- Permet d’activer et de désactiver le

I

M

L

N

rétro--éclairage.

-- Désactive le voyant correspondant au

remplacement du filtre à eau.

K. Voyant jaune

Il s’allume dès que le filtre à eau doit être remplacé.

L. Distribution d’eau

Cette fonction est activée lorsque vous appuyez un
verre ou tout objet similaire vers le haut, contre la
languette.

M. Languette

N. Éclairage

J

K

Avant d’utiliser l’appareil pour la première
fois

Placez et nettoyez le compartiment en suivant les
explications données dans la section “Installation“.
Contrôlez que le flexible d’évacuation à l’arrière du
compartiment débouche bien dans le bac collecteur.

! Avant d’insérer la fiche dans la prise
secteur et de mettre en marche l’appareil
pour la première fois, laissez--le environ 4
heures. Dans le cas contraire, le
compresseur risquerait d’être endommagé.
Ce délai permet, en effet, qu’une quantité
suffisante d’huile retourne dans le
compresseur.

Utilisation du réfrigérateur

Mettez en marche le réfrigérateur et
réglez la température appropriée

Mise en marche:

Mettez le réfrigérateur en marche en appuyant sur la
touche d’alimentation.

Réglagedelatempérature

Appuyez sur les touches jusqu’à ce que la
température désirée clignote sur l’indicateur de
température (La température peut être réglée entre
+2_Cet+8_C.)
“+“ augmente la température.
“--“ diminue la température.

ACTION

5

5

COOL

ACTION

COOL

36

Electrolux 8183931-01/6

Une fois le réglage effectué, l’indicateur de
température indique “--“ jusqu’à ce que la temérature
à l’intérieur du réfrigérateur soit de +9_Cou
en--dessous.
Laissez l’appareil fonctionner pendant 24 heures
après chaque modification de réglage pour permettre
à la température de se stabiliser à l’intérieur de
l’appareil.
Il n’est pas nécessaire de régler à nouveau la
température lorsque le compartiment est mis sous
tension après avoir été hors service. Le thermostat
se rappelle de la température définie précédemment.

Température à l’intérieur du
réfrigérateur

La bonne température de conservation dans le réfri­gérateur est d’environ 5ºC. La température dans l’ar­moire frigorifique est égale sur tous les rayonnages.
La température pour les aliments du bac à légumes,
placé dans la partie inférieure, doit être de 3--4ºC
supérieure à la température réglée.

Mesure de la température

Si la température est mesurée avec un thermomètre
standard, il doit être placé dans un verre d’eau au
milieu à l’intérieur du compartiment. Cela donne la
température à l’intérieur des denrées alimentaires.
Ne pas placer le thermomètre suspendu ou posé
directement sur la grille.

Conseils:

· Placez les aliments de façon à ce que l’air froid
puisse circuler librement entre les produits.

· Ne placez jamais d’aliments chauds dans
l’appareil. Attendez qu’ils aient refroidi.

· Couvrez tous les aliments.

Arrêt

Arrêtez l’appareil en appuyant sur la touche
d’alimentation.
Pour plus de sûreté, maintenez la touche appuyée
pendant environ 1 seconde.

L’alimentation de l’appareil est
totalement interrompue uniquement
lorsque la fiche d’alimentation est

Alarme et autres fonctions

Alarme de porte ouverte

Si la porte reste ouverte pendant plus de 5 minutes,
le voyant rouge commence à clignoter et une alarme
sonore retentit.

Pour arrêter l’alarme:

Appuyer sur la touche ”d’arrêt d’alarme”. Le voyant
rouge s’éteint lorsque la porte est fermée.

Refroidissement rapide (QUICK CHILL)

Cette fontion a deux niveaux d’application. Elle
permet, d’une part, un refroidissement rapide des
conserves et des bouteilles au moyen de la
commande Quick Chill et permet d’autre part la
conservation dans le refrigérateur d’une partie plus
importante d’aliments.

ACTION

5

COOL

ACTION

5

COOL

37

Electrolux 8183931-01/6

Refroidissement des conserves et des
bouteilles:

Lorsque les aliments sont placés dans le
réfrigérateur (voir sous Rayon de refroidissement
radipe) le réglage de circulation d’air doit être ouvert
au maxium, actionner ensuite le refroidissement
rapide au moyen de la touche appropriée. La lettre
« C » s’affiche sur le panneau lumineux alors qu’un
voyant jaune se met à clignoter.
Les aliments sont alors refroids au moyen du
refroidissment forcé à l’air.
Lorsque le refroidissement est atteint, presser à
nouveau la touche de refroidissement pour
permettre à la température de revenir à son niveau
minimal.
Après une durée de 6 heures, le refroidissement
rapide s’éteint automatiquement. L’armoire
frigorifique est à nouveau réglée sur son mode
normal, selon les réglages antérieurs..

Refroidissement d’aliments chauds.

Cette fonction est utilisée lorsque une quantité
importante d’aliments à la température ambiante est
placée dans le réfrigérateur. La fonction se met en
route lorsque l’on presse le bouton refroidissement
rapide.
La lettre « C » s’affiche sur le panneau lumineux
alors qu’un voyant jaune se met à clignoter.
Lorsque la fonction est activée, le refroidissement
forcé à l’air se met en marche et refroidit les
aliments, simultanément la température de l’armoire
frigorifique se règle sur 2ºC. Après une durée de 6
heures, le refroidissement rapide s’éteint
automatiquement. L’armoire frigorifique est à
nouveau réglée sur son mode normal, selon les
réglages antérieurs.
Il est également possible d’interrompre la fonction
plus tôt, il suffit, pour cela, de presser à nouveau le
bouton de refroidissement rapide.

MAX

C

MIN

ACTION

COOL

Fonction des filtres à charbon.

Le filtre à charbon permet de placer des aliments à
forte odeur à côté d’autres aliments sans que ceux-­ci prennent le goût ou l’odeur des premiers.

Fonctions du distributeur d’eau.

La fonction de fermeture:

La fontion de fermeture est activée d’usine.

Pour activer momentanément la position d’ou­verture:

Maintenez la touche (I) ou (J) enfoncée pendant en­viron 3 secondes, jusqu’à ce que le voyant jaune
(H) s’éteigne.
Après utilisation, la fonction de verrouillage est auto­matiquement réactivée après environ 3 secondes.

Pour activer de manière permanente la position
de déverrouillage:

Maintenez les touches (I) et (J) simultanément en­foncées pendant environ 3 secondes. La position de
déverrouillage est signalée par l’allumage de la tou­che (I) ou (J).

38

HI M

L

N

K

J

Electrolux 8183931-01/6

Pour activer la fonction de verrouillage:

Maintenez les touches (I) et (J) simultanément en­foncées pendant environ 3 secondes. L’activation est
signalée par l’allumage du voyant jaune (H).

Sélection et tirage de l’eau

Avant de procéder au tirage de l’eau, appuyez sur la
touche (I) pour sélectionner l’eau contenant de l’aci­de carbonique ou sur la touche (J) pour sélectionner
l’eau normale. Après avoir effectué votre sélection,
la touche correspondante s’allumera. Le type d’eau
peut être modifié au cours du tirage.

Le processus de tirage démarre dès que vous ap­puyez un verre ou un récipient vers le haut, contre la
languette (M). Il s’arrête dès que vous abaissez le
verre ou le récipient en l’éloignant de la languette
(M). L’eau qui aura éventuellement été renversée ou
qui aura débordé sera récoltée dans le bac de récu­pération situé en dessous du distributeur d’eau. Un
lavage final a lieu au terme du processus de tirage
de l’eau. Si nécessaire, dégagez le bac de récupéra­tionàlamainetvidez--le.

Éclairage:

L’éclairage (N) du distributeur d’eau est automatique­ment enclenché dès que de l’eau est tirée.
Pour sélectionner l’éclairage permanent :

1. Vérifiez que le distributeur d’eau se trouve en po-

sition de déverrouillage.

2. Maintenez la touche (J) de sélection de l’eau nor-

male enfoncée pendant environ 3 secondes, jusqu’à
ce que l’éclairage soit activé.
L’éclairage est alors activé à 50 % de la puissance
maximale.

Pour désactiver l’éclairage:

1. Vérifiez que le distributeur d’eau se trouve en

condition d’ouverture.

2. Maintenez la touche (J) de sélection de l’eau nor-

male enfoncée pendant environ 3 secondes, jusqu’à
ce que l’éclairage soit désactivé.

Voyant du filtre à eau:

Le distributeur d’eau est doté d’un voyant (K) qui
s’allume pour indiquer que le filtre à eau doit être
remplacé. Si le voyant est allumé fixe, cela signifie
que le filtre à eau a été utilisé à 80 % de sa durée de
vie. Dans une telle situation, l’achat d’un filtre de re­change s’impose. Si le voyant clignote, cela signifie
que le filtre à eau a été utilisé à 100 % de sa durée
de vie. Remplacez impérativement le filtre.

Après avoir remplacé une cartouche de filtre -- réfé­rez--vous au chapitre ”Entretien pendant la marche”

-- vous pouvez éteindre le voyant en maintenant la

touche (J) de tirage d’eau normale enfoncée pendant
environ 3 secondes, jusqu’à ce que le voyant soit
éteint.

39

Electrolux 8183931-01/6

Compartiment intérieur

Les étagères et les balconnets de contre--porte sont
amovibles et peuvent être facilement re--disposées.
Certaines étagères doivent être soulevées par l’arriè­re si vous souhaitez les retirer.
Le balconnet de contre--porte inférieur et l’étagère de
verre au--dessus du bac à légumes ne doivent pas
être enlevées. Elles servent à la bonne circulation de
l’air à l’intérieur du compartiment.
Les étagères avec un bord élevé doivent être pla­cées avec le bord élevé face à la paroi arrière du
compartiment.

Le bac à légumes est pourvu de deux plateaux inter­changeables fin de pouvoir entreposer les légumes
séparément.

Le bac à légumes est pourvu d’une bordure de venti­lation afin d’augmenter la circulation d’air et réduire
les risques de condensation.

Rayon de refroidissement rapide.

Le rayon de base de refroidissement rapide peut
être placé sur l’un des niveaux supérieurs. Afin
d’obtenir un résultat optimal il est recommandé de
placer le rayon sur le deuxième niveau depuis le
haut.

Porte--bouteille

Le porte--bouteilles peut être disposé de travers pour
permettre une meilleure flexibilité dans le placement,
au devant de la grille, des canettes, boîtes et bouteil­les. Pour faciliter le déplacement du porte--bouteilles,
veuillez presser le rayon vers l’arrière. Lors du refroi­dissement d’une canette ou d’une bouteille, il est
recommandé de placer la marchandise
au centre, devant la grille, afin d’obtenir un effet de
refroidissement optimal.
L’appui du porte--bouteille se rabat vers l’extérieur
lors du refroidissement d’une grande bouteille.
Pour la mise en route et l’arrêt des fonctions, voir le
paragraphe Refroidissement rapide (Quick Chill).

Démontage du porte--bouteilles

Sortir le rayon refroidissement rapide ainsi que le
porte--bouteilles.
Afin de libérer le porte--bouteilles du rayonnage,
veuillez presser les crochets qui soutiennent l’arrière
de celui--ci.

Electrolux 8183931-01/6

40

Conseils utiles

Economie d’énergie

· Soyez attentif à l’emplacement choisi pour
l’appareil. Référez--vous à la section
“Installation“. Si l’appareil est installé
correctement, il consommera moins d’énergie.

· Evitez d’ouvrir la porte fréquemment et trop
longtemps.

· Vérifiez de temps à autre si la porte est bien
fermée.

· Décongelez les aliments congelés dans le
réfrigérateur; le froid provenant des produits
congelés sera récupéré utilement à l’intérieur du
réfrigérateur.

· Dépoussiérez à l’aide d’un aspirateur le
compresseur et le circuit frigorifique au dos
de l’appareil une fois par an environ.

· Laissez les aliments chauds refroidir avant
de le mettre au réfrigérateur.

· Vérifiez si l’isolant est complet et toujours
propre.

Entretien et nettoyage

Votre réfrigérateur et

l’environnement

· L’isolant et le réfrigérant utilisés dans cet
appareil sont inoffensifs pour la couche d’ozone.

· Tous les matériaux d’emballage sont recyclables.

· L’appareil est conçu pour être facilement

démonté puis recyclé.

Préservation de

l’environnement

· Déposez l’emballage et les réfrigérateurs et
congélateurs à mettre au rebus dans une
déchetterie. Pour de plus amples informations,
renseignez--vous auprès des services municipaux
ou auprès de votre revendeur le plus proche.

· Conservez les aliments dans des emballages
réutilisables. Evitez le plus possible les
emballages jetables.

· Lorsque vous nettoyez votre appareil, utilisez des
produits de nettoyagepréservant l’environnement.

· Suivez les conseils de la section “Economie
d’énergie “.

Retrait de la grille de ventilation

Veillez à ce que le tuyau d’eau soit positionné
correctement lorsque vous extrayez la grille
d’aération et la replacez ensuite.
Vérifiez si la porte est ouverte lorsque vous enlevez
la grille de ventilation. Enlevez le bord supérieur de
la grille en tirant vers le haut/vers le bas. Puis, tirez
la grille en avant pour la retirer complètement.

Nettoyage

Nettoyez régulièrement votre appareil.
Mettez l’appareil hors tension et retirez la fiche de la
prise secteur ou bien retirez le fusible.

Nettoyage intérieur

Pour le nettoyage de la partie extérieure en inox de
la porte, recouverte d’une finition spéciale contre les
traces de doigts, utilisez de l’eau et un détergent
neutre. N’utilisez pas de produits abrasifs.

Nettoyage extérieur

Retirez tous les éléments amovibles et lavez--les à la
main. Essuyez l’extérieur et l’intérieur de l’appareil
ainsi que les joints d’échantéité de porte. Utilisez un
chiffon doux et un produit vaisselle dilué dans l’eau
tiède. Ne fermez la porte que lorsque l’intérieur de
l’appareil est parfaitement sec.
Retirez la grille de ventilation (voir la section ”Retrait
de la grille de ventilation” et passez l’aspirateur sous
l’appareil. Tirez l’appareil pour l’éloigner du mur et
passez l’aspirateur sur l’arrière du réfrigérateur, sur
le circuit frigorifique et sur le compresseur.

Lors du déplacement du comparti­ment, soulever par le bord avant afin
d’éviter de rayer le sol.

41

Electrolux 8183931-01/6

Entretien et nettoyage du
distributeur d’eau

N’utilisez en aucun cas de détergents abrasifs et/ou
corrosifs.

Nettoyez le distributeur de glace à l’aide d’un chiffon
doux et humide.

Nettoyez le bac de récupération du distributeur à
l’aide d’une solution d’eau additionnée d’un
détergent.

Si le système reste inutilisé pendant une longue
période, il est recommandé de retirer le filtre et de
vider l’eau résiduelle. Mettez--le dans un sac
plastique et fermez--le. Conservez le filtre dans un
congélateur. Coupez l’arrivée d’eau vers l’appareil.

Lorsque vous remettrez l’appareil en marche, il est
nécessaire de nettoyer complètement le système en
faisant couler trois litres d’eau minimum. Avant de
remonter le filtre, faites décongeler (à l’air ambiant)
complètement toutes les pièces du filtre.

S’il s’avère nécessaire de désinfecter les parties du
système qui véhiculent l’eau, il est possible de
commander le désinfectant auprès du Service Après
Vente.

Entretien pendant la marche

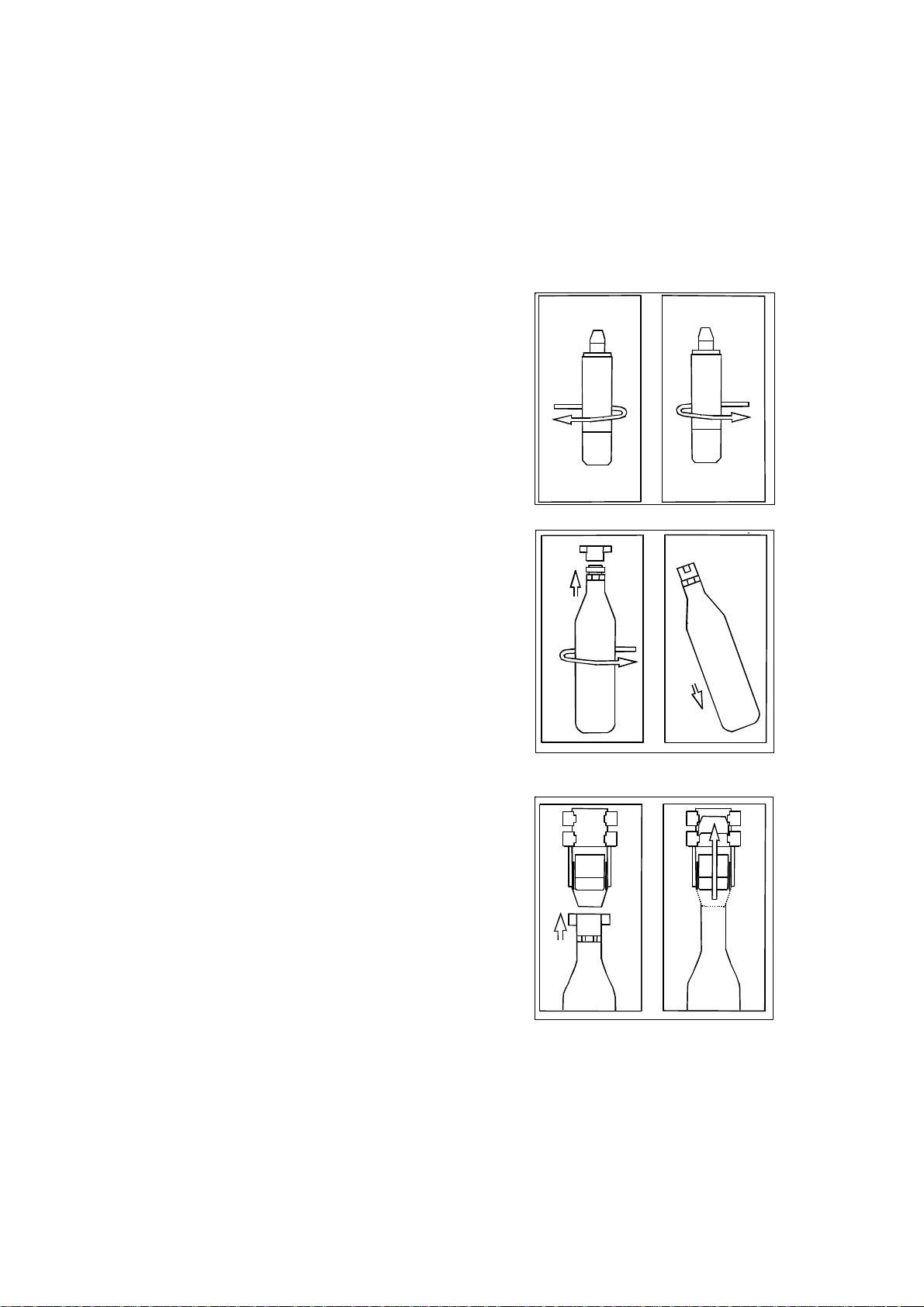

Pour remplacer le filtre à eau, procédez comme suit
:
Placez un morceau d’essuie--tout ou un torchon en
dessous du filtre. Extrayez le filtre en le tournant
dans le sens horaire. Une faible quantité d’eau
s’écoulera. Essuyez et installez le nouveau filtre.
Consultez le chapitre ”Première mise en marche du
système de distribution d’eau”.
Lorsque vous remplacez le filtre, il n’est pas
nécessaire de couper l’arrivée d’eau.
Commandez les filtres de rechange auprès de
Distripart. Consultez le chapitre ”Entretien et pièces
de rechange”.
Pour remplacer la bouteille de gaz, procédez comme
suit : Détachez la bouteille de gaz et fixez le
bouchon de raccordement à la nouvelle bouteille.
Procurez- -vous les bouteilles de rechange auprès de
votre revendeur local.

Remplacer l’ampoule du bandeau
de commande.

L’éclairage s’allume automatiquement lorsque vous
ouvrez la porte. Avant de remplacer l’ampoule,
mettez l’appareil hors tension en retirant la fiche de
la prise secteur.
Ne touchez pas l’ampoule à mains nues. Les
ampoules d’éclairage halogène sont sensibles au
gras. Découpez l’emballage autour de la douille mais
conservez- -le pour tenir l’ampoule lorsque vous la
placez dans la douille. Utilisez une ampoule
d’éclairage halogène claire.

G4

UV-blocked

Low pressure20W/12V

42

Electrolux 8183931-01/6

Dégivrage réfrigérateur

Le dégivrage est automatique à chaque arrêt. La
formation de givre peut être réduite en:

· ne mettant pas d’aliments chauds dans le
réfrigérateur.

· évitant d’ouvrir trop fréquemment la porte ou de
la laisser ouverte trop longtemps.

Changement du filtre à charbon

Lors d’un usage normal et afin de permettre un bon
fonctionnement, il est recommandé de changer le
filtre à charbon une fois par année. On trouve les
filtres chez n’importe quel revendeur. Le filtre se
place derrière le treillis et il est accessible par
l’ouverture du panneau. Pour ouvrir le treillis, presser
sur le levier placé à la droite du treillis (1) et tirer en
même temps le panneau vers l’extérieur (2). Sortir
ensuite le filtre du compartiment dans lequel il est
engagé (3). Insérer le nouveau filtre dans la
compartiment. Manier le filtre avec précaution afin
d’éviter que des résidus s’en échappent.

1

2

3

Arrêt prolongé

Mettez l’appareil hors tension et retirez la fiche de la prise secteur ou bien retirez le fusible.
Nettoyez l’appareil suivant les explications de la section “Nettoyage”. Ne fermez pas la porte : une odeur de
renfermé risque de s’installer à l’intérieur de l’appareil.
Si l’appareil reste en marche, demandez à quelqu’un de contrôler régulièrement son bon fonctionnement, pour
éviter de perdre son contenu en cas de panne de secteur.

En cas d’anomalie de fonctionnement

Si le compartiment ne fonctionne pas correctement, il est souvent possible d’effectuer la réparation soi--même.
Afin d’éviter des appels de dépannage inutiles, lire attentivement les instructions ci--dessous et les suivre.

Problème Cause possible / Remède

““ est affiché sur l’affichage de
température.

La température à l’intérieur du
réfrigérateur est trop chaude.

La température à l’intérieur du
réfrigérateur est trop froide.

De l’eau coule au sol. Placer le flexible de vidange à l’arrière du compartiment

Le compresseur fonctionne en continu. Augmenter la température.

Une erreur s’est produite au cours de la mesure de la
température. Prendre contact avec votre service après- -vente.
(Le système de réfrigération continue à maintenir les denrées
alimentaires froid, mais le réglage de température n’est pas
possible.)

Diminuer la température.
Placer les denrées alimentaires à l’endroit approprié à l’intérieur
du réfrigérateur. Voir le chapitre “Température à l’intérieur du
réfrigérateur“.
Disposer les denrées alimentaires de façon à faire circuler l’air
froid autour des aliments.
S’assurer si la porte est complètement fermée et si la bande
isolante est entière et propre.

Augmenter la température.
Les légumes et les autres produits qui gèlent facilement ont été
placés sur une grille “trop froide“. Voir le chapitre “Température
à l’intérieur du réfrigérateur“.

au--dessus du bac de vidange. Voir le chapitre “Avant de mettre
le compartiment sous tension pour la première fois “.

S’assurer si la porte est complètement fermée et si la bande
isolante est entière et propre.

43

Electrolux 8183931-01/6

Le compartiment ne fonctionne pas du
tout. Le voyant de réfrigération ou le
voyant intérieur ne fonctionne pas.
Aucun voyant n’est allumé.

Le niveau sonore dans le compartiment
est trop élevé.

La quantité d’acide carbonique présente
dans l’eau est trop faible

La quantité d’acide carbonique présente
dans l’eau est trop élevée

L’acide carbonique est épuisé La bouteille de gaz est vide. Remplacez la bouteille de gaz.

Le débit d’eau est particulièrement
faible

Seul du gaz est émis lors du tirage La pression d’eau en entrée est trop élevée. Installez un

L’éclairage du distributeur d’eau
clignote

Le voyant clignote Le filtre est épuisé. Remplacez le filtre.
Le voyant jaune est allumé en

permanence
Le tirage s’interrompt après un certain

laps de temps

Le compartiment n’est pas mis sous tension.
Le compartiment n’a pas été mis sous tension. (Essayer de
brancher un autre appareil électrique à la prise d’alimentation.)
Le fusible a sauté.
La fiche d’alimentation n’est pas branchée correctement.

Le système de réfrigération émet toujours des sons. Un son
impulsionnel est entendu lorsque l’eau de réfrigération est
pompée à l’intérieur des tuyaux de réfrigération. Un son tic--tac
venant du thermostat peut être entendu lorsque le
compresseur se met en route et s’arrête. Le niveau du son
varie selon le fonctionnement du compartiment.
Si le niveau sonore paraît incorrect:
Plier doucement les tuyaux à l’arrière du compartiment et
s’assurer qu’ils ne se touchent pas.
Si les cales d’amortissement (entre la paroi du compartiment et
les tuyaux) sont desserrées, les remettre en place.
Suivre attentivement les instructions décrites au chapitre “Mise
en place de l’appareil“.

La pression d’eau en entrée est trop faible.
Remplissez à l’aide d’une quantité d’eau plus importante,
contenant de l’acide carbonique. (env. 1 litre)
L’acide carbonique est pratiquement épuisé. Remplacez la
bouteille de gaz.
La température de conservation est trop élevée. Abaissez la
température à l’intérieur du meuble.

Diluez en ajoutant de l’eau normale. (Consultez le chapitre
”Fonctions du distributeur d’eau”.)

Remplissez à l’aide d’une quantité d’eau plus importante,
contenant de l’acide carbonique. (env. 1 litre)
La pression d’eau en entrée est trop faible.

Retirez le filtre présent dans la soupape de raccordement et
nettoyez--le.
Il y a des dépôts dans l’eau. Remplacez le filtre ou installez un
pré--filtre.

détendeur.
La capacité actuelle est dépassée. Attendez 10 minutes.

Il y a une fuite dans la boîte de connexion. Resserrez l’écrou
puis videz la boîte en dégageant le bouchon rouge.
Référez--vous à la figure illustrant le ”Raccordement du tuyau
d’arrivée d’eau”. Si l’anomalie persiste, faites appel au service
après vente.

Le filtre est utilisé à 80 % de sa capacité. Achetez un filtre neuf.

Le temps maximum de distribution de 2 minutes est atteint.
Procédez à un nouveau tirage.

44

Electrolux 8183931-01/6

SERVICE APRES--VENTE

En cas d’anomalie de fonctionnement, le vendeur de
votre appareil est le premier habilité à intervenir. A
défaut (déménagement de votre part, fermeture du
magasin où vous avez effectué l’achat ...), veuillez
consulter le Service Conseil Consommateurs qui
vous communiquera alors l’adresse d’un Service
Après Vente.

En cas d’intervention sur votre appareil, exigez
du Service Après Vente les Pièces de Rechange
certifiées Constructeur.

PLAQUE SIGNALETIQUE

En appelant un Service Après Vente, indiquez--lui le
modèle, le numéro de produit et le numéro de série

Garantie Europeenne Arthur Martin /Electrolux

Si vous deviez déménager vers un autre pays
d’Europe, la garantie accompagne votre appareil
jusqu’à votre nouvelle résidence, aux conditions
suivantes :

· La date de départ de la garantie est la date
d’achat du produit.

· La durée de la garantie ainsi que son étendue
(pièces et/ ou main d’uvre) sont celles en vigueur
dans le nouveau pays où l’appareil est utilisé.

· Le bénéficiaire de la garantie est le propriétaire
de l’appareil. La garantie ne peut être cédée ou
transférée à une autre personne.

· Votre nouvelle résidence est dans l’Union
Européenne ou dans un pays de l’Association
Européenne de Libre Echange.

· L’appareil est installé et utilisé conformément aux
instructions de la notice d’utilisation, et utilisé à des
fins domestiques normales (ceci excluant
notamment tout usage intensif, professionnel
ou semi--professionnel).

· L’appareil est installé conformément aux normes
de sécurité et à la législation en vigueur dans votre
nouveau pays de résidence.

de l’appareil. Ces indications figurent sur la plaque
signalétique située sur votre appareil.

MOD:..................................................................

PROD.NO:.........................................................

SER:NO:............................................................

Pour toute question concernant la garantie
européenne, vous pouvez prendre contact avec l’un
de nos Services Consommateurs :

France

 03 44 62 22 22

 BP 50142 -- 60307 Senlis cédex

Allemagne

 [phone]

Italie

 [phone]

(uniquement à partir de l’Italie)

Royaume--Uni

 [phone]

(uniquement à partir du Royaume Uni)

Suède

 [phone]

Caractéristiques techniques

Modèle

Volume total de réfrigérateur
Largeur
Hauteur
Profondeur
Consommation
Classe énergétique
Puissance nominale

ERES3500
ERES3500X

311 l
595 mm
1800 mm
650 mm
173 kWh/an
A
50W

45

Electrolux 8183931-01/6

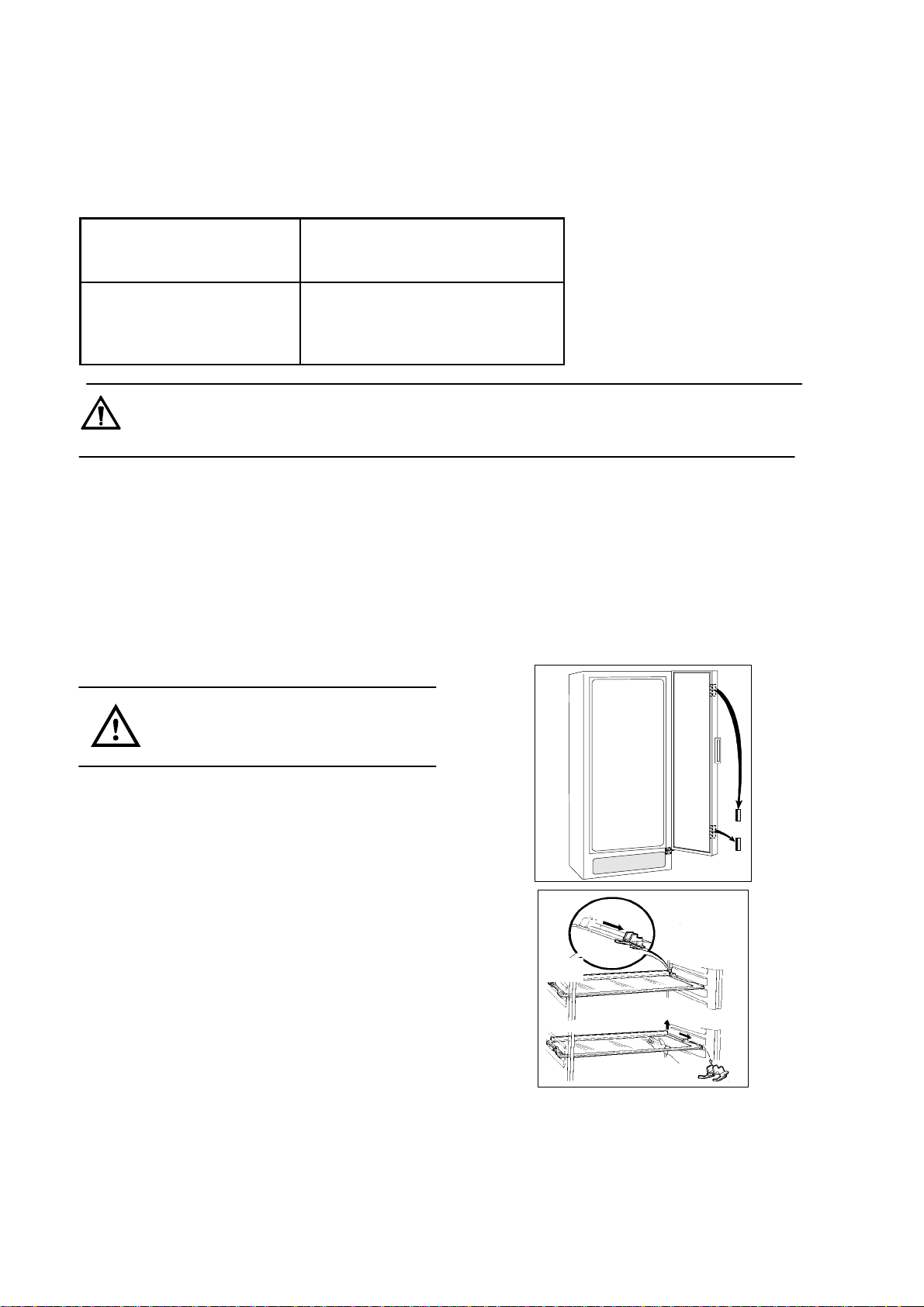

Pression d’eau admise (pour assurer

le fonctionnement)

Le débit général du système peut varier en fonction
des conditions locales de l’eau et/ou de la pression
de l’eau.

Pression d’eau la plus faible
admise: 2,5 bar (250kPa)

Pression d’eau la plus élevée
admise: 5 bar (500kPa)

Évitez de couper l’arrivée d’eau vers l’appareil si celui--ci est installé dans une pièce où la tem­pérature ambiante est susceptible de descendre au--dessous du point de congélation.
L’appareil doit être raccordé obligatoirement à un conduit d’alimentation d’eau potable.
L’appareil doit être raccordé uniquement au conduit d’arrivée d’eau froide.

Demandez conseil auprès de votre
installateur si la pression de l’eau
est inférieure à 2,5 bar.

En présence d’une pression d’eau
de plus de 5 bar, il est nécessaire
d’installer un détendeur (disponible
dans les magasins spécialisés).

Installation

Déballage

Déballez l’appareil et contrôlez s’il est en bon état et
s’il n’a pas subi de dégât en cours de transport. Les
dégâts éventuellement constatés doivent être
immédiatement signalés au fournisseur. Déposez
l’emballage dans une déchetterie pour récupération.
Pour de plus amples informations, renseignez--vous
auprès des services municipaux ou de votre
revendeur.

! Ne laissez pas les enfants jouer

avec l’emballage.
Le film en plastique peut
provoquer un étouffement.

Retrait des cales de transport

Enlevez les bandes et les cales de transport

· sur les côtés de portes

· sur les étagères

Retirez la cale de transport de l’étagère en verre en
la faisant glisser vers l’avant le long du bord de
l’étagère, jusqu’à ce qu’elle se bloque au niveau de
l’encochement de l’étagère. En tenant l’étagère de
verre par le bord arrière, tirez l’étagère et la câle de
transport vers l’avant jusqu’à ce que l’étagère
bascule. La cale de transport peut être dégagée.
Certains modèles comportent un silentbloc placé
sous l’appareil. Il ne faut pas l’enlever.

Nettoyage

Laver l’intérieur de l’appareil à l’eau tiède avec un
produit vaisselle et un chiffon doux.

46

Electrolux 8183931-01/6

Raccordement du tuyau d’eau

Leraccorddutuyaud’eaudoit être branché à

un robinet doté d’un filet extérieur (3/4”). Ces
opérations doivent impérativement être réalisées
par un professionnel qualifié. Le meuble doit être
raccordé via un robinet d’arrêt. Différents modèles
de robinets et d’accessoires pour robinetterie
agréés sont disponibles sur le marché.
Contrôlez que le tuyau n’est pas plié ni coincé, et
que sa courbure n’est pas trop serrée.

Si le tuyau dont vous disposez n’est pas
suffisamment long, procurez- -vous le tuyau d’arrivée
150 38 85--02/0 agréé VDE auprès d’un magasin
spécialisé.

Avant de mettre votre appareil en marche et de
l’installer définitivement à l’emplacement choisi,
assurez--vous que le raccordement à l’arrivée d’eau
a été réalisé correctement, qu’aucune fuite d’eau
n’est présente au niveau du raccord de la valve ou
du robinet d’arrivée d’eau, et que les 4 entretoises
ont été installées aux endroits prévus (voir figure).

Nous vous conseillons de poser l’appareil sur un
tapis d’égouttement spécialement conçu pour les
réfrigérateurs/congélateurs, afin de faciliter la
détection de fuites éventuelles. Ces tapis
d’égouttement sont disponibles auprès de votre
revendeur spécialisé.

Installation du filtre à charbon

Le filtre est livré dans un emballage en plastique afin
d’en garantir la longévité. Le filtre doit être placé
derrière le treillis avant la mise en fonction de
l’armoire frigorifique.
Pour ouvrir le treillis, presser sur le levier placé à la
droite du treillis (1) et tirer en même temps le
panneau vers l’extérieur (2). Palcer ensuite le
nouveau filtre dans le compartiment situé sur
l’arrière du panneau (3).
Manier le filtre avec précaution afin d’éviter que des
résidus s’en échappent.

Câble

Ne débranchez pas l’appareil en tirant sur le
câble, particulièrement lorsque l’appareil est tiré
de son emplacement.

· Si le câble d’alimentation est endommagé ou
écrasé peut causer un court circuit, un incendie et/ou
une électrocution.

· En cas d’endommagement du câble de
connexion de l’appareil, seul du personnel qualifié ou
agréé par le fournisseur officiel pourra procéder au
changement, en vue de garantir un maximum de
sécurité.

1

2

3

47

Electrolux 8183931-01/6

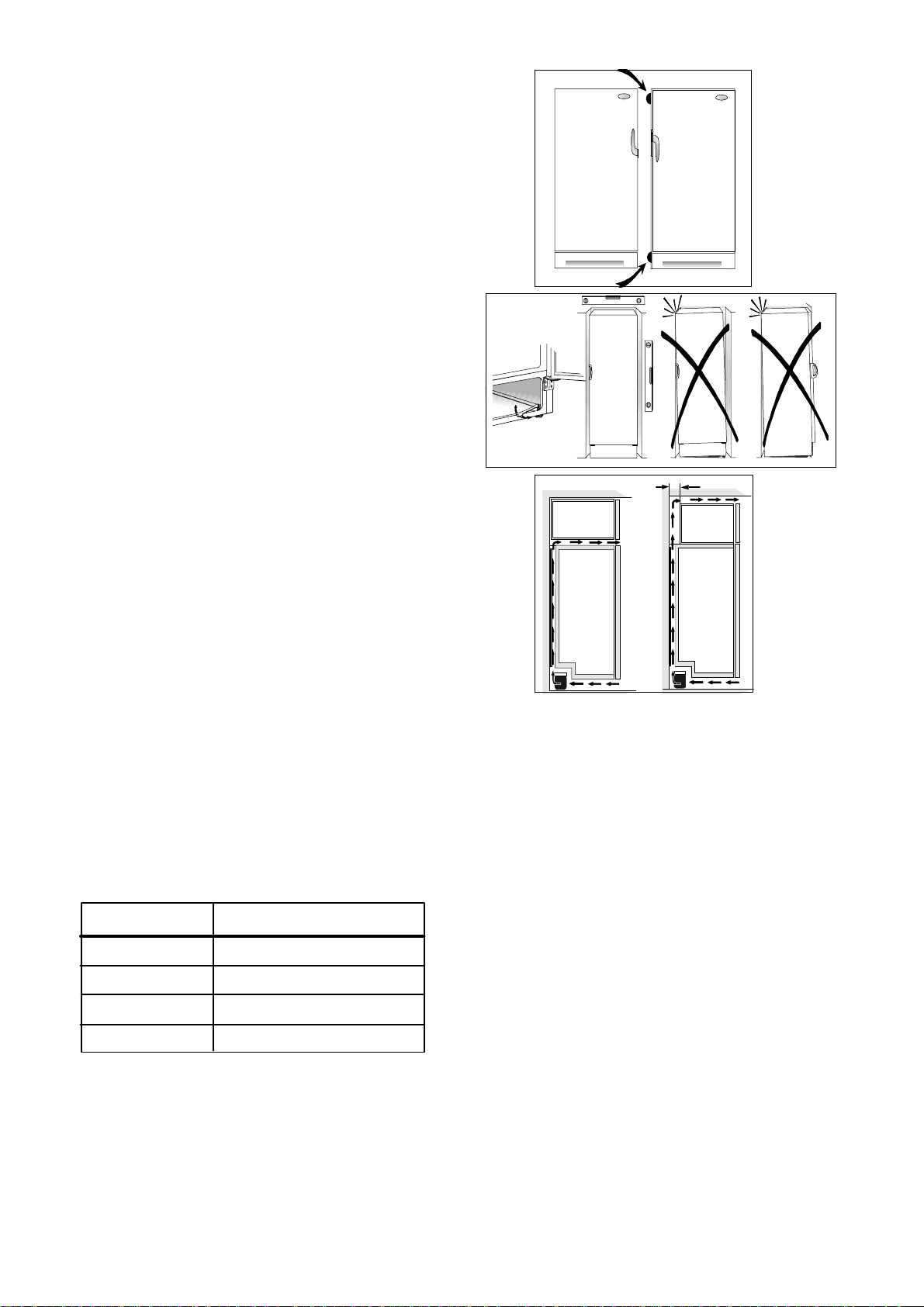

Mise en place de l’appareil

)b)

Quand deux armoires sont accouplée, les deux
pièces d’écartement jointes dans le sac en plastique
doivent être collées entre les armoires, comme
l’indique le schéma.

Assurez--vous que la câble et/ou contact à fiches
n’est pas écrasée ou endommagée par l’arrière
de l’appareil.

· une la câble et/ou contact à fiches de courant
endommagée peut s’échauffer et causer un
incendie.

Ne placez pas d’objets lourds ou l’appareil sur le
câble d’alimentation.

· risque de court circuit et incendie.

Si la prise murale est mal fixée, ne branchez pas
l’appareil.

· risque d’electrocution ou incendie.

Pour que votre appareil puisse fonctionner dans
les meilleures conditions, vérifiez si:

· l’appareil est placé dans un local frais et sec,
à l’abri des rayons directs du soleil.

· l’appareil n’est pas placé à proximité de sources
de chaleur telles qu’une cuisinière ou un
lave--vaisselle.

· l’appareil est droit et repose sur les quatre angles
L’appareil ne doit pas s’appuyer contre un mur.
Ajustez la hauteur des pieds si nécessaire au
moyendelacléfournieàceteffet.

· l’air circule bien autour de l’appareil et si les
conduits de ventilation derrière et sous l’appareil
ne sont pas obstrués. L’espace de ventilation
nécessaire au--dessus de l’appareil ou de tout
autre élément supérieur est d’au moins 4 cm.
L’espace de ventilation peut être ménagé soit

a) directement au--dessus de l’appareil, soit
b) derrière et au--dessus de l’appareil. Dans ce

cas, l’espace prévu pour la ventilation à
l’arrière doit être profond d’au moins 50 mm.

· l’appareil est placé dans un local à la température

ambiente corrospond à la classe climatique* pour
lequel il est prévu.
* La classe climatique est indiquée sur la plaque
signalétique qui se truve à l’intérieur de l’appareil.
Le tableau ci--après indique quelle température
ambiante correspond à quelle classe climatique.

Classe climatique

SN

pour une température
ambiente de

+10°C à +32°C

a

50mm

Dégagement de la porte.

Il n’est pas possible de dégager la porte. Le conduit
d’eau passe à travers la charnière pour atteindre le
distributeur d’eau. Pour de plus amples informations
à ce sujet, adressez--vous à votre revendeur
spécialisé.

Branchement électrique

Branchez l’appareil sur une prise reliée à la terre.
Tension: 230 V.
Fusible: 10 A.
Voir la plaque signalétique sur la gauche, à l’intérieur
de l’appareil.

N

ST

T

Si l’appareil est placé dans un coin, avec le côté des
charnières contre le mur, laissez au moins 230 mm
entre le mur et l’appareil pour permettre une
ouverture suffisante de la porte, afin de pouvoir
retirer les étagères.
Contrôlez que le flexible d’évacuation à l’arrière du
compartiment débouche bien dans le bac collecteur.
La prise de courant doit être accessible après que
l’armoire ait été installée.

+16°C à +32°C

+18°C à +38°C

+18°C à +43°C

Electrolux 8183931-01/6

48

Première mise en marche du
système de distribution d’eau

Dès que l’appareil a été correctement raccordé au
réseau de distribution d’eau de l’habitation, procédez
aux étapes suivantes:

Ouvrez le robinet d’arrivée d’eau et mettez votre
appareil en marche. La valve principale du système
d’alimentation en eau s’ouvre et le remplissage
commence. Attendez 5 minutes.

Déballez le filtre fourni et fixez--le comme suit:

-- Retirez le capuchon protecteur du filtre et

introduisez l’élément de raccordement du filtre dans
le panier de filtre en haut et tournez--le comme
illustré dans la figure, jusqu’à ce qu’il s’encliquète et
que le nez de la cartouche du filtre se trouve en face
du repère figurant sur le logement en plastique.
Référez--vous à la figure et aux instructions figurant
sur la partie intérieure du panneau de service.

-- Fermez le distributeur d’eau. Consultez le chapitre

”Fonctions du distributeur d’eau”. Sélectionnez l’eau
contenant de l’acide carbonique et faites s’écouler
environ 1,5 litres d’eau. Au début, de l’air peut
s’échapper.

Fermez la bouteille de gaz fournie en procédant
comme suit:

-- Retirez le capuchon protecteur de la bouteille de

gaz et vissez celle--ci au bouchon de raccordement
(3) prévu à cet effet sur la valve. Serrez à la main,
n’utilisez pas d’outil.

-- Appliquez la bouteille de gaz dotée du bouchon de

raccordement à la soupape et veillez à ce que les
crochets de l’étrier de la soupape se trouve
au--dessous des bras de support du bouchon de
raccordement (5). Rabattez ensuite le levier
basculant de l’étrier (6) vers le haut en un seul
mouvement. Référez--vous à la figure et aux
instructions figurant sur la partie intérieure du
panneau de service.

-- Fermez le distributeur d’eau et remplissez--le avec

1,5 litres d’eau environ jusqu’à ce que le signe
correspondant à l’eau contenant de l’acide
carbonique devienne visible sur le distributeur d’eau.

-- À présent, le système est prêt à fonctionner. Afin

d’obtenir les meilleures prestations de votre appareil,
il est conseillé d’attendre que la température de
fonctionnement réglée soit atteinte. Une température
inférieure produit davantage d’acide carbonique,
tandis qu’une température élevée en produit moins.

1

3

56

2

4

49

Electrolux 8183931-01/6

www.electrolux.com

www.e le ctr o lu x.de
www.e le ctr o lu x.it
www.e le ctr o lu x.fr
www.e le ctr o lu x.nl

MARIESTAD DA-AV
