Turvallisuus

k

k

t

t

FI

Uudessa jääkaapissasi saattaa olla uusia toimintoja,
joita edellisessä laitteessasi ei ollut. Tutustu näihin
kaapin käyttö- ja huolto-ohjeisiin huolellisesti.
Säilytä tämä ohjekirjanen. Sitä tarvitaan, mikäli
haluat myöhemmin myydä kaapin tai antaa
jollekulle.

Käyttö

· Kaappi on tarkoitettu ruokatavaroiden

säilytykseen ja kylmän hiilihapotetun tai
hiilihapottoman veden valmistukseen
kotitalouskäyttöön tämän käyttöohjeen mukaan.

· Hiilihappopatruunan käyttö muuhun

tarkoitukseen, samoin kuin asiaa
tuntemattoman henkilön suorittama täyttö,
aiheuttaa automaattisesti kaikkien takuiden
lakkaamisen. Käytä toiminnan
varmistamiseksi ainoastaan Electrolux
Cylinderiä.

· Kaapin takana ja sisällä olevat jäähdytysjärjestel-

män osat eivät saa osua teräviin esineisiin. Mikäli
jäähdytysjärjestelmään tulee reikä, kaappi
vaurioituu ja sisällä olevat elintarvikkeet saattavat
pilaantua.

· Kaappin reunat tai ulkonevat osat voivat olla

teräviä. Kaappia siirrettäessä on toimittava varoen
ja käytettävä aina hansikkaita.

Lapset

· Huolehdi siitä, etteivät pikkulapset pääse käsiksi

laitteen säätimiin tai kaapin sisäosiin.

Vanhan kaapin romuttaminen

Irrota pistotulppa pistorasiasta ja katkaise liitosjohto
kaapin puoleisesta päästä. Varmista, että kaikki lukot
ja salvat on irrotettu estääksesi pikkulasten
joutumisen kaapin sisälle. Varminta on irrottaa koko
ovi.
Varo, ettet vahingoita kaapin kylmäjärjestelmää.
Kaapin eristeet ja kylmäjärjestelmä saattavat sisältää
aineita, jotka vahingoittavat otsonikerrosta. Tämän
vuoksi kaappi on vietävä asianmukaiseen
kierrätyskeskukseen.
HUOM! Uudessa kaapissa ei ole otsonikerrosta
vahingoittavia aineita. Lisää tietoa löydät
käyttöohjeesta.

Symboli, joka on merkitty tuotteeseen tai sen

pakkaukseen, osoittaa, että tätä tuotetta ei saa
käsitellä talousjätteenä. Tuote on sen sijaan luovu­tettava sopivaan sähkö- ja elektroniikkalaitteiden-

kierrätyksestä huolehtivaan keräyspisteeseen.
Tämän tuotteen asianmukaisen hävittämisen
varmistamisella autetaan estämään sen mahdolliset
ympäristöön ja terveyteen kohdistuvat haittavaiku­tukset, joita voi aiheutua muussa tapauksessa tämän
tuotteen epäasianmukaisesta jätekäsittelystä.
Tarkempia tietoja tämän tuotteen kierrättämisestä
saat kuntasi jäteasioita hoitavalta viranomaiselta tai

eestä, jostatuoteonoste

lii

u.

Sisällysluettelo FI

Turvallisuus 17......................

Vanhan kaapin romuttaminen 17.................

Sisällysluettelo 17....................

Jääkaapin kuvaus 18.................

Säätölaitteet ja merkkivalot (Ohjauspaneeli) 18.....

Säätölaitteet ja merkkivalot (vedenannostelija) 19...

Ennen kaapin käyttöönottoa 19.......

Jääkaapin käyttö 19..................

Kytke virta jääkaappiin ja säädä oikea lämpötila 19..

Jääkaapin sisälämpötila 20......................

Lämpötilan mittaaminen 20.....................

Virran katkaiseminen 20........................

Hälytykset j a muut ominaisuudet 20..............

Kaapin sisätilat 22............................

Pullon- ja purkinpidikkeen irrottaminen 23.........

Käytännön ohjeita 23.................

Energiansäästövihjeitä 23.......................

Ympäristönäkökohtia 23........................

Ympäristön säästämiseksi 23....................

Hoito ja puhdistus 24................

Ilmanvaihtosäleikön irrotus 24...................

Puhdistus 24.................................

Vedenannostelijan hoito ja puhdistus 24...........

Huolto käytön aikana 25........................

Jääkaapin sulatus 25...........................

Valaistus - lampun vaihto 25....................

Hiilisuodattimen vaihto 25......................

Kun kaappi on pois käytöstä 25..................

Jos kaappi ei toimi tyydyttävästi 26...

Takuu 27....................................

Huolto ja varaosat 27..........................

Kuluttajaneuvonta 27..........................

Tekniset tiedo t 27....................

Sallittu vedenpaine (toiminnan varmistamiseksi) 27..

Asennus 28.........................

Pakkauksen purkaminen 28.....................

Kuljetustuet 28...............................

17

Electrolux 8183819-00/5

Puhdistus ennen käyttöä 28.....................

Vesiletkun liittäminen 28.......................

Hiilisuodattimen asennus 29.....................

Liitäntäjohto 29...............................

Asennus 23..................................

Vesiletkun liittäminen 31.......................

Oven kätisyyden vaihto 31......................

Sähköliitäntä 31..............................

Jääkaapin kuvaus

1

3

2

4

4

4

5

5

4

6

7

8

9

9

10

9

11

Säätölaitteet ja merkkivalot

(Ohjauspaneeli)

Malli ERES3500/ERES3500X

FI

1. Ritilä

2. Pullohylly

3. Pikajäähdytyshylly

4. Lasihylly

5. Lankakori

6. Vihanneslaatikko

6. Ilmanvaihtosäleikkö

7. Voilokero

8. Ovihylly

9. Munalokero

10. Alahylly

A. Jääkaapin virtakytkin

Käytetään jääkaapin toimintaan ja toiminnasta pois
kytkemiseen.

B. Lämpömittarinäyttö

Osoittaa jääkaapin keskilämpötilan.

C. Lämpötilanvalitsin/termostaatti

Käytetään lämpötilan säätämiseen.

D. Pikajäähdytyspainike (QUICK CHILL)

Käytetään pikajäähdytyksen toimintaan ja
toiminnasta pois kytkemiseen.

E. Keltainen merkkivalo

Palaa, kun pikajäähdytys on toiminnassa.

F. Akustisen hälytyksen kuittauspainike

Käytetään akustisen hälytyksen kuittaamiseen.

G. Punainen varoitusvalo

Vilkkuu, kun laitteen hälytys on toiminut.

ACTION

5

COOL

A BCDEFG

18

Electrolux 8183819-00/5

Säätölaitteet ja merkkivalot (vedenannostelija)

H

H. Keltainen merkkivalo

Palaa lukituksen ollessa käytössä.

I. Hiilihapotetun veden painike

- Käytetään hiilihapotetun veden valitsemiseen

- Lukituksen kytkemiseen päälle/pois päältä

J. Tavallisen veden painike

- Käytetään tavallisen veden valitsemiseen

- Taustavalon sytyttämiseen/sammuttamiseen

- Sammuttaa vedensuodattimen vaihdon
merkkivalon

I

M

L

N

K. Keltainen merkkivalo

Palaa, kun vedensuodatin täytyy vaihtaa.

L. Vedenotto

Aktivoidaan painamalla lasia tai vastaavaa astiaa
läppää vasten.

M. Läppä

N. Valaistus

J

K

Ennen kaapin käyttöönottoa FI

Laita kaappi paikalleen ja puhdista se kappaleen
"Asennus" mukaisesti.
Tarkista, että valumaletku on sijoitettu kaapin takana
olevan vuotoaltaan yläpuolelle. Tarkista myös, että
poistoletku on liitetty koteloon. Katso kuva.

Ennen pistotulpan kytkemistä pistorasiaan
ja kaapin käynnistämistä ensimmäistä
kertaa on kaapin annettava seistä paikoillaan
noin neljä tuntia.
Tässä ajassa jäähdytysjärjestelmän neste
ehtii vakaantua.
Muussa tapauksessa kaapin kompressori
saattaa vaurioitua.

Jääkaapin käyttö

Kytke virta jääkaappiin ja säädä
oikea lämpötila

Virran kytkeminen:

Kytke virta jääkaappiin virtakytkimestä.

Lämpötilan asetus:

Paina painiketta kunnes haluttua lämpötilaa
osoittava numero vilkkuu näytöllä (Lämpötila
voidaan säätää välillä +2°C - +8°C.)
"+" nostaa lämpötilaa.
"-" laskee lämpötilaa.
Kun asetus on annettu, pysyy näytöllä merkki "-"
siihen saakka, kunnes jääkaapin sisälämpötila laskee
+9°C:een tai tämän alle.
Lämpötila-asetuksen muutoksen jälkeen anna kaapin
olla käynnissä 24 tuntia. Tässä ajassa kaapin sisäinen
lämpötila ehtii vakiintua.

19

FI

ACTION

5

5

COOL

ACTION

COOL

Electrolux 8183819-00/5

Jääkaapin sisälämpötila

K

t

teet

Jääkaapin sopiva käyttölämpötila on +5 °C.
Käyttölämpötila on tasainen kaikilla hyllytasoilla.
Alaosan vihanneslaatikon käyttölämpötila on 3-4 °C
lämpimämpi kuin asetettu lämpötila.
Liha-, kala- ja maitotuotteet tulee sijoittaa kaapin
kylmimpään osaan. (-)

Lämpötilan mittaaminen

Jos lämpötila mitataan tavallisella lämpömittarilla,
tulee se sijoittaa vesilasiin keskelle kaappia. Silloin
se vastaa parhaiten ruokatarvikkeiden lämpötilaa.
Älä sijoita irrallista lämpömittaria riippumaan tai
pitkälleen hyllylle.

Neuvoja:

· Asettele ruokatarvikkeet erilleen toisistaan siten,

että kylmä ilma pääsee kiertämään niiden
ympärillä.

· Älä milloinkaan laita ruokatarvikkeita kaappiin

lämpimänä. Niiden tulee ensin jäähtyä.

· Peitä kaikki elintarvikkeet asianmukaisesti.

Virran katkaiseminen

Katkaise virta virtakytkimestä. Häiriöiden
välttämiseksi pidä painike alas painettuna noin
yhden sekunnin ajan.

aappi on jänni

pistoke on irti pistorasiasta.

ön vastakun

ACTION

5

COOL

Hälytykset ja muut ominaisuudet

"Ovi auki" hälytin

Jos ovi on auki yli 5 minuuttia alkaa punainen
varoitusvalo vilkkua ja äänimerkki kuulua.
Hälytyksen sulkeminen:
Paina kuittauspainiketta.
Punainen varoitusvalo sammuu, kun ovi suljetaan.

Pikajäähdytys (QUICK CHILL)
(Jäähdytystoiminto, Pikajäähdytys)

Tämä toiminto toimii kahdella käyttöalueella.
Ensiksi silloin kun purkkeja/pulloja halutaan
jäähdyttää pikaisesti pikajäähdytyshyllyllä. Toiseksi
silloin kun suurempi määrä huoneenlämpöisiä
elintarvikkeita on asetettu jääkaappiin.

Purkkien/pullojen jäähdytys:

Kun elintarvikkeet on asetettu hyllylle (lue lisää
kappaleesta "Pikajäähdytyshylly"), tulee ilmansäädin
avata maksimiasentoonsa, minkä jälkeen
pikajäähdytyspainike painetaan sisään.
Tällöin näyttöruutuun ilmestyy "C"-kirjain, ja
keltainen valo syttyy palamaan.
Kaappiin nyt syötetty kylmä ilma jäähdyttää tavarat
nopeasti.
Paina jäähdytyksen tultua valmiiksi uudelleen
pikajäähdytyspainiketta ja palauta säädin
minimiasentoonsa.
Pikajäähdytys sulkeutuu automaattisesti 6 tunnin
kuluttua. Jääkaappi siirtyy sen jälkeen normaaliin
toimintaan aikaisemmin asetettuja asetuksia
käyttäen.

C

ACTION

5

COOL

MINMAX

ACTION

COOL

20

Electrolux 8183819-00/5

Lämpimien elintarvikkeiden jäähdytys:

Tätä toimintoa käytetään silloin kun suurempi määrä
huoneenlämpöisiä elintarvikkeita asetetaan
jääkaappiin.
Toiminto käynnistetään pikajäähdytyspainiketta
painamalla.
Tällöin näyttöruutuun ilmestyy "C"-kirjain ja
keltainen valo syttyy palamaan.
Kun toiminto on aktivoitu, kaappiin syötetty kylmä
ilma jäähdyttää tavarat nopeasti ja jääkaapin
lämpötila laskee lukemiin +2 °C. Pikajäähdytys
sulkeutuu automaattisesti 6 tunnin kuluttua.
Jääkaappi palaa sen jälkeen vähitellen normaaliin
toimintaan aikaisemmin asetettuja asetuksia
käyttäen.
Toiminnon voi myös keskeyttää aikaisemmin
painamalla uudelleen pikajäähdytyspainiketta.

Hiilisuodattimen toiminta

Sisäänrakennetun hiilisuodattimen ansiosta
voimakkaanhajuiset elintarvikkeet voidaan asettaa
toisten elintarvikkeiden läheisyyteen ilman, että
niihin tarttuu hajua tai makua.

Vedenannostelijan toiminnot

Lukitus:
Lukitustoiminto aktivoidaan tehtaalla.

Lukituksen poistaminen tilapäisesti:

Paina painiketta (I) tai (J) noin 3 sekunnin ajan,
kunnes keltainen merkkivalo (H) sammuu.
Käytön jälkeen lukitus kytkeytyy jälleen päälle
automaattisesti noin 3 sekunnin kuluttua.

Lukituksen poistaminen pysyvästi:

Paina painikkeita (I) ja (J) samanaikaisesti noin 3
sekunnin ajan. Lukon avauduttua painikkeen (I) tai
(J) merkkivalo syttyy.

Lukituksen käyttöönotto:

Paina painikkeita (I) ja (J) samanaikaisesti noin 3
sekunnin ajan. Lukituksen aktivoiduttua keltainen
merkkivalo (H) syttyy.

Otettavan veden valitseminen:

Vesi valitaan ennen oton aloittamista painamalla
sisään joko hiilihapotetun (I) tai tavallisen veden (J)
painike. Valitun painikkeen valo syttyy. Vesivalinnan
voi vaihtaa oton aikana.

HI M

L

N

K

J

Vettä otetaan painamalla lasia tai astiaa läppää (M)
vasten. Lopeta vedenotto vetämällä lasi tai astia
läpästä (M) poispäin. Jos vettä vuotaa astian yli tai
läikkyy, se kerääntyy vedenannostelijan alla olevaan
vuotoaltaaseen. Hiilihapotetun veden oton jälkeen
tapahtuu lyhyt jälkihuuhtelu. Vuotoaltaan voi
näpsäyttää irti ja tyhjentää tarvittaessa.

21

Electrolux 8183819-00/5

Valo :

Vedenannostelijan valo (N) syttyy automaattisesti,
kun vettä otetaan.

Pysyvä valo:

1. Tarkista, että vedenannostelija on
lukitusasennossa.

2. Paina sitten tavallisen veden painiketta (J) noin 3
sekunnin ajan, kunnes valo syttyy.
Valo palaa sen jälkeen noin puolella teholla.

Valon sammuttaminen:

1. Tarkista, että vedenannostelija on
lukitusasennossa.

2. Paina sitten tavallisen veden painiketta (J) noin 3
sekunnin ajan, kunnes valo sammuu.

Vedensuodattimen vaihdon merkkivalo:

Vedenannostelijassa on merkkivalo (K), joka
osoittaa, milloin vedensuodatin täytyy vaihtaa. Kun
merkkilamppu palaa tasaisesti, vedensuodatinta on
käytetty noin 80 % sen arvioidusta käyttöiästä. Tämä
on oikea ajankohta vaihtosuodattimen hankintaan.
Kun merkkilamppu vilkkuu, vedensuodatinta on
käytetty 100 % sen käyttöiästä. Vaihda suodatin
viipymättä.
Suodatinpanoksen vaihtamisen jälkeen (katso kohta
"Huolto käytön aikana") merkkivalo voidaan
sammuttaa painamalla tavallisen veden painiketta (J)
noin 3 sekunnin ajan.

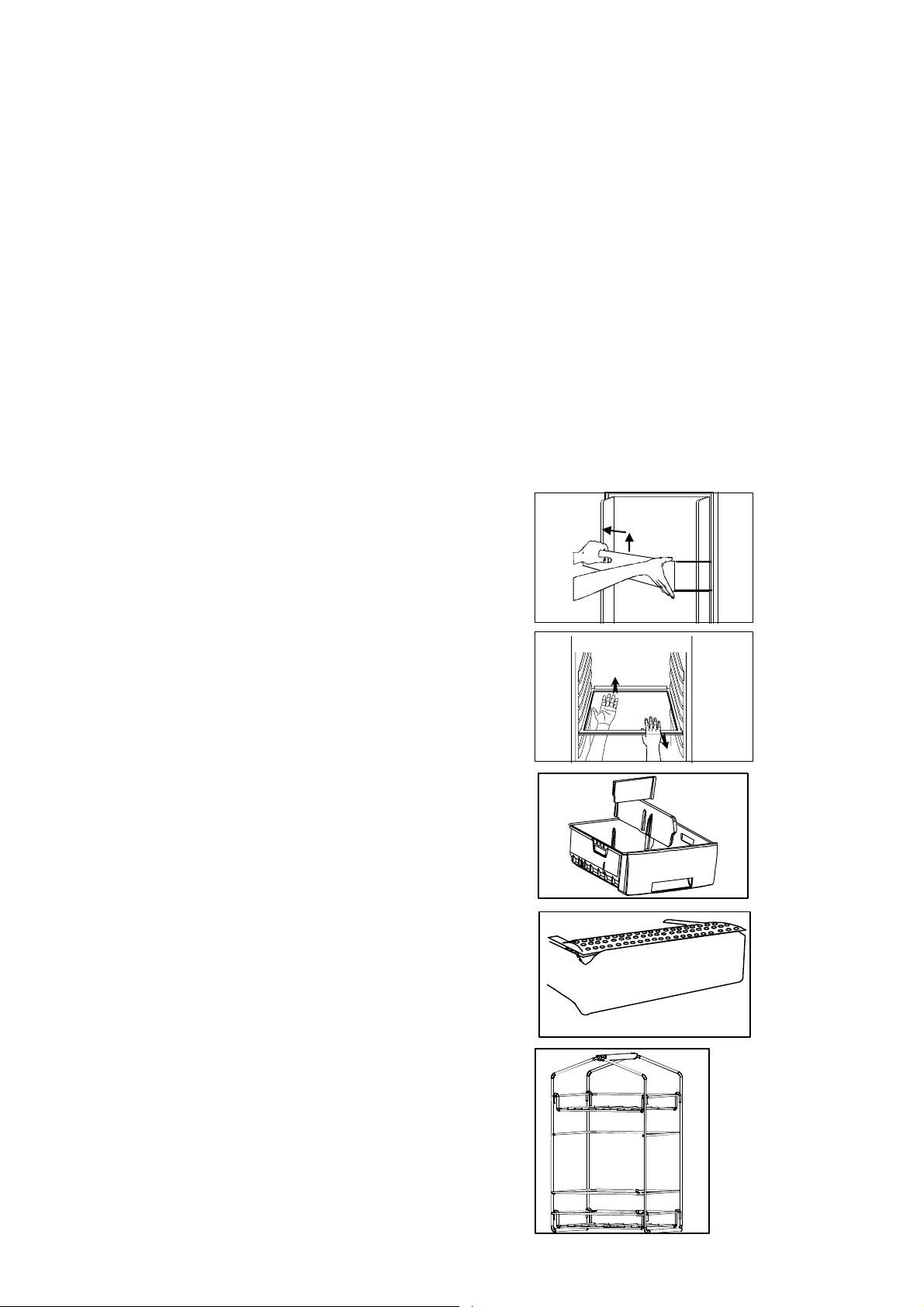

Kaapin sisätilat

Hyllyt ja ovihyllyt ovat irrotettavissa ja niiden
paikkaa voidaan helposti vaihtaa.
Joitakin hyllyjä on nostettava takareunasta, jotta ne
voidaan vetää ulos.
Alempaa ovihyllyä ja vihanneslaatikon yläpuolella
olevaa lasilevyä ei saa siirtää. Niitä tarvitaan, jotta
ilma kaapin sisällä pääsee kiertämään kunnolla.
Pystyreunaiset hyllyt tulee asettaa siten, että reuna
tulee kaapin takaseinää vasten.

Vihanneslaatikossa on kaksi siirrettävää seinämää
joiden avulla saat viisi eri mahdollisuutta pitää
vihannekset erillään.

Vihanneslaatikossa on ilmanvaihtoritilä ilmankierron
lisäämiseksi ja mahdollisen kosteuden tiivistymisen
vähentämiseksi.

Lankakorit

Kaapin varustukseen kuuluu kaksi lankakoria, jotka
voidaan nostaa ulos tilan vapauttamiseksi
huoltoaukon edestä.
Lankakoreja voidaan käyttää myös
pullojen/ruokatavaroiden kantamiseen tai
"aamiaiskorina".
Ylähyllytason voi irrottaa.

22

Electrolux 8183819-00/5

Pullon- ja purkinpidike

Pullon- ja purkinpidikettä voi siirtää sivusuunnassa,
jotta purkkeja ja pulloja voitaisiin helpommin siirtää
ritilän edessä. Jotta pidikettä voitaisiin siirtää
helpommin sivusuunnassa, paina tällöin hyllyä
taaksepäin.
Purkkia tai pulloa jäähdytettäessä se pitää sijoittaa
niin keskelle ritilän eteen kuin mahdollista
parhaimman jäähdytystehon aikaansaamiseksi.
Pullon tuki taitetaan ulos suurta pulloa
jäähdytettäessä.
Toiminnon käynnistämisestä ja keskeyttämisestä on
lisätietoja kappaleessa Pikajäähdytys (Quick Chill).

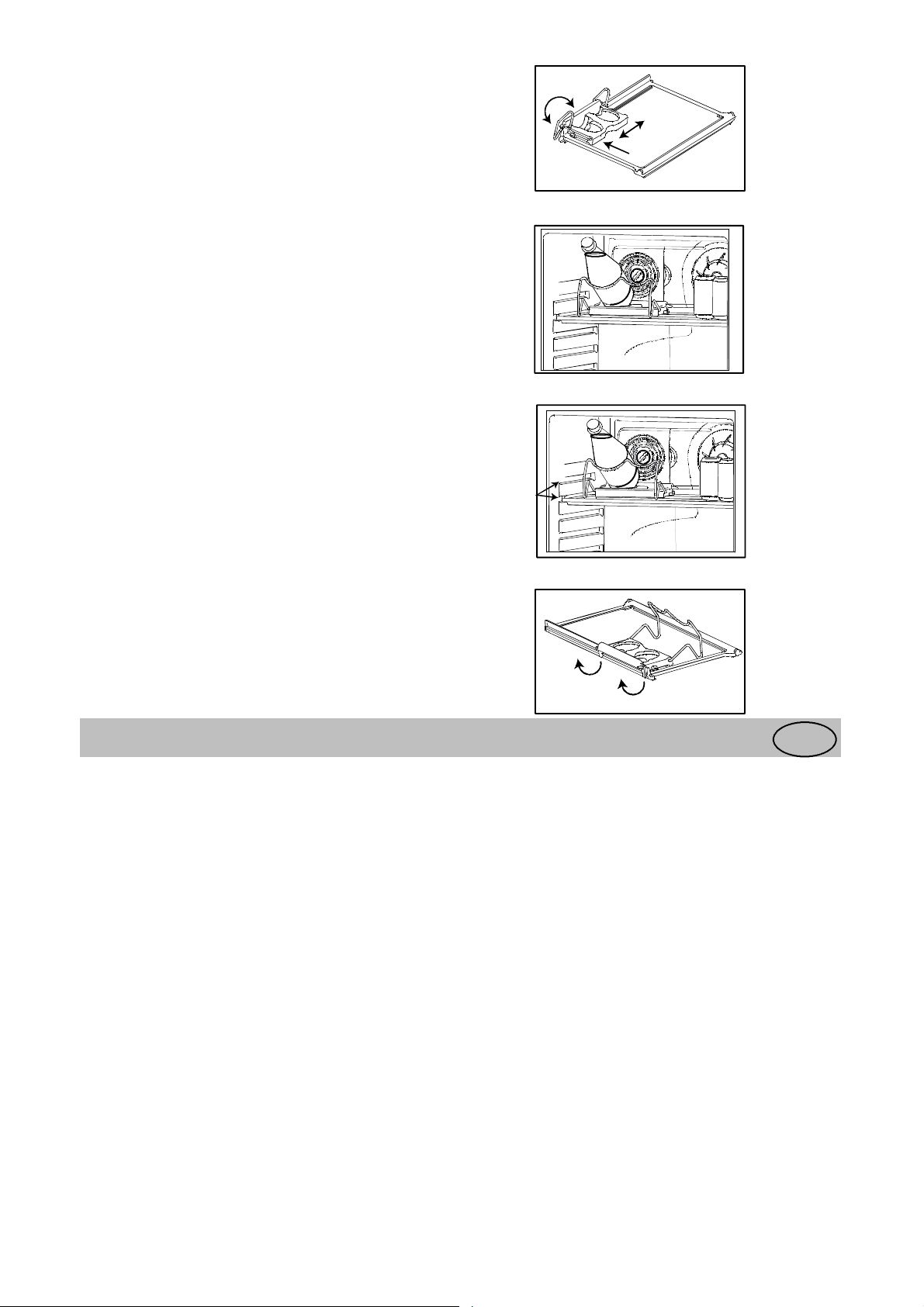

Pikajäähdytyshylly

Matalampi pikajäähdytyshylly voidaan asettaa
johonkin ylemmistä urista.
Tarkoituksenmukaisimman toiminnon
aikaansaamiseksi se tulisi asettaa toiseksi
ylimmäisiin uriin.

Pullon- ja purkinpidikkeen
irrottaminen

Ota pikajäähdytyshylly pidikkeineen ulos kaapista.
Pidikkeen irrottamiseksi hyllystä taivuta pidikkeen
takaosan hyllyyn kiinnittäviä hakasia ulospäin.

Käytännön ohjeita FI

Energiansäästövihjeitä

· Kaapin sijoituspaikka on valittava huolella. Katso

kappale "Asennus". Oikein sijoitettuna laite
kuluttaa vähemmän energiaa.

· Vältä kaapin oven tarpeetonta avaamista, älä

myöskään pidä sitä auki pitkiä aikoja.

· Tarkista, että kaapin ovi on kunnolla kiinni.

· Sulata pakastetut ruokatarvikkeet jääkaapissa;

näiden kylmyys vähentää jääkaapin
virrankulutusta.

· Imuroi kaapin takana sijaitsevat kompressori ja

jäähdytysjärjestelmä noin kerran vuodessa.

· Anna lämpimien elintarvikkeiden jäähtyä ennen

kuin laitat ne jääkaappiin.

· Varmista, että oven tiiviste on ehjä ja pidä se

aina puhtaana.

Ympäristönäkökohtia

· Kaapin eriste ja laitteen

kylmäaine eivät vahingoita otsonikerrosta.

· Pakkauksen kaikki osat ovat kierrätettäviä.

· Kaappi on suunniteltu siten, että se on helppo

purkaa kierrätystä varten.

Ympäristön säästämiseksi

· Vie pakkaus sekä käytetyt jääkaapit ja

pakastimet kierrätyslaitokseen. Kysy lisätietoja
paikkakuntasi viranomaisilta tai laitteen
jälleenmyyjältä.

· Säilytä elintarvikkeet purkeissa, astioissa ja

pakkauksissa, joita voidaan käyttää monta kertaa.

· Käytä kaapin puhdistukseen mietoa

astianpesuainetta.

· Noudata "Energiansäästövihjeitä".

23

Electrolux 8183819-00/5

Hoito ja puhdistus

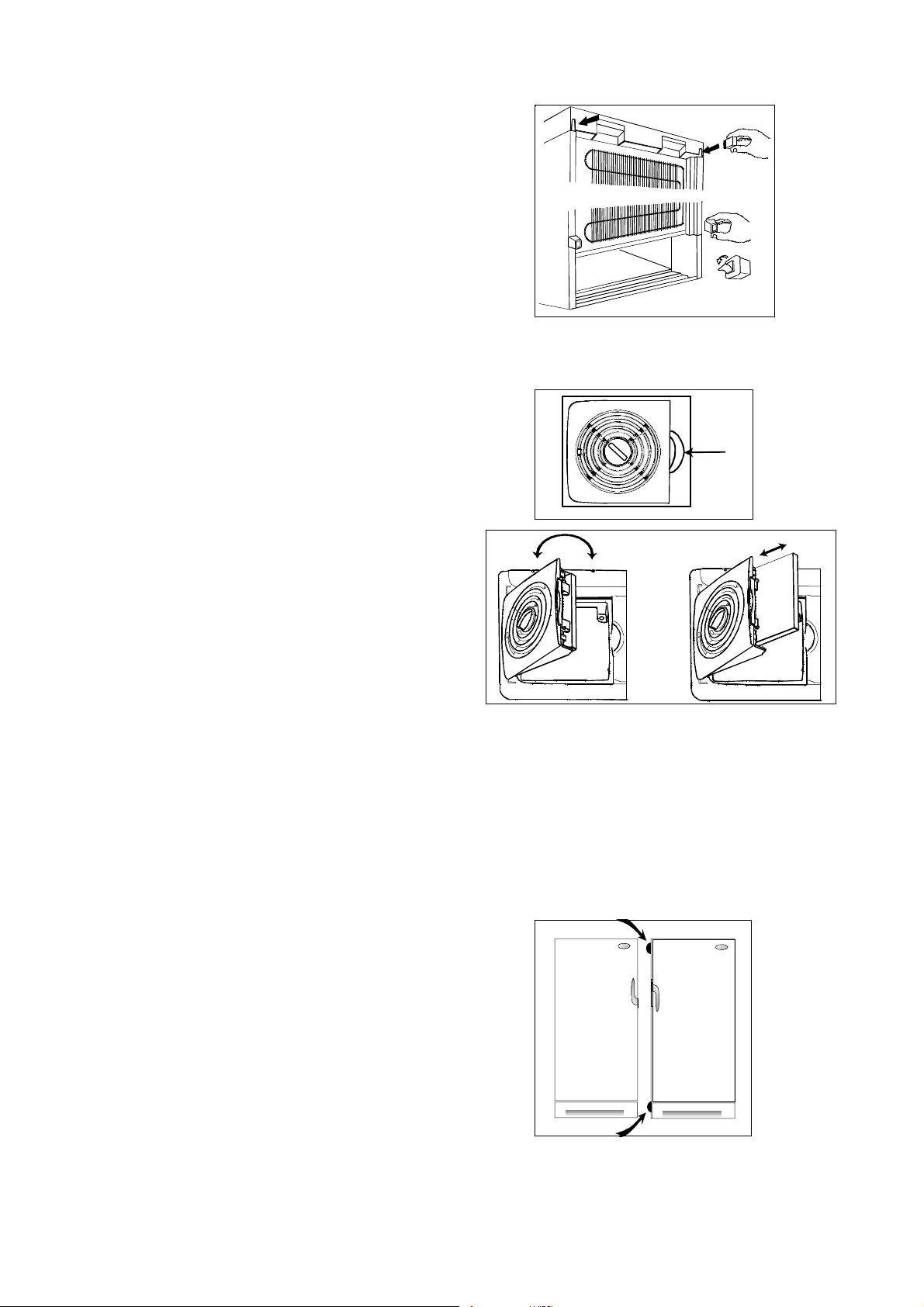

Ilmanvaihtosäleikön irrotus

Varo saranan läpi kulkevaa vesiletkua, kun käsittelet
tuuletusritilää.
Ilmanvaihtosäleikön irrotuksen yhteydessä tulee
oven olla auki. Napsauta säleikön yläreuna auki
vetämällä säleikköä samanaikaisesti ulos- ja
alaspäin. Vedä säleikkö tämän jälkeen suoraan ulos,
jolloin se irtoaa.

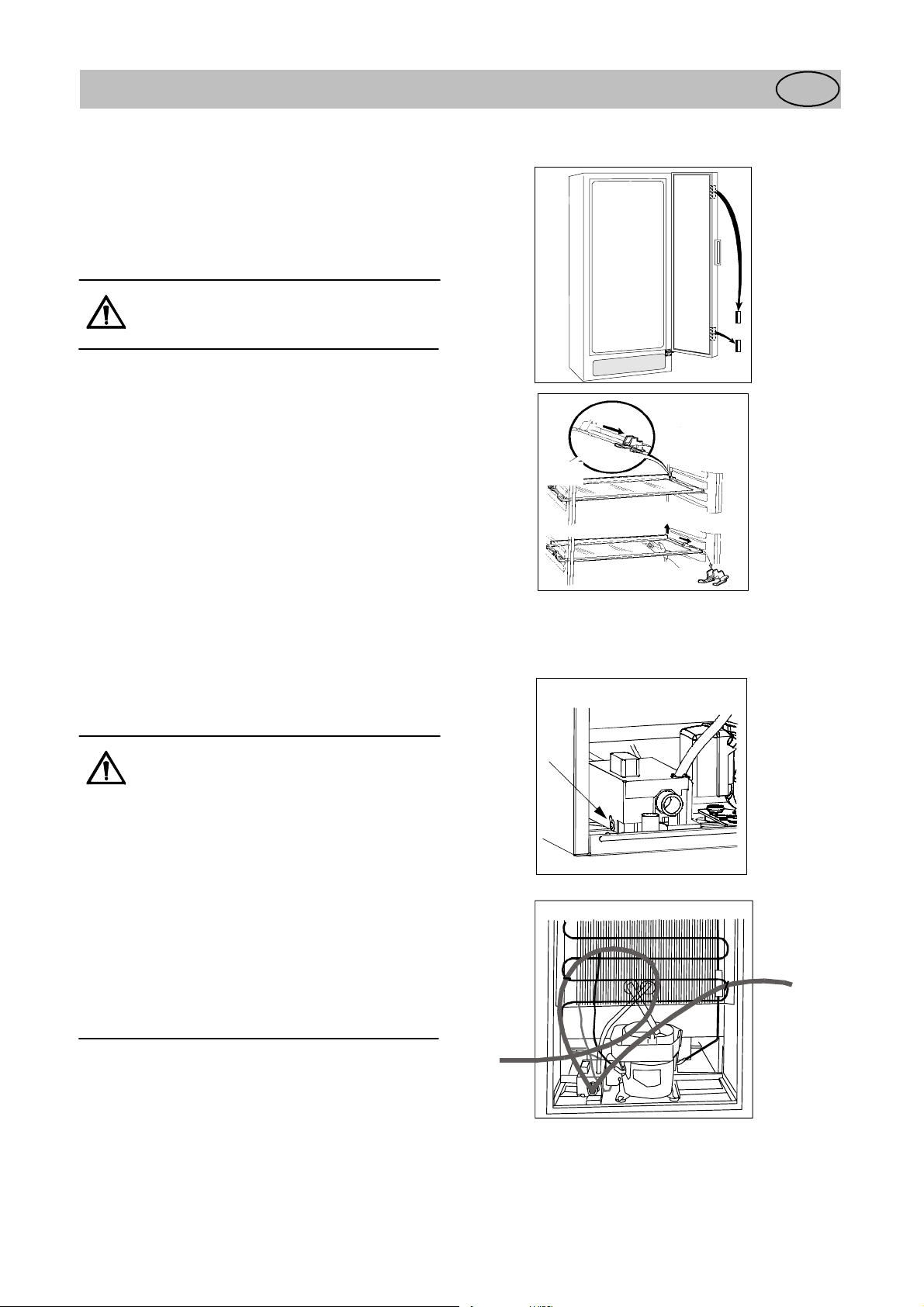

Puhdistus

Puhdista kaappi säännöllisesti.
Kytke virta pois kaapista ja irrota pistotulppa
pistorasiasta tai, vaihtoehtoisesti, poista sulake.

Puhdista sisäpuoli

Käytä vettä ja käsitiskiainetta ruostumattoman
teräksen ja anti-finger-print-päällystettyjen pintojen
puhdistukseen. Älä käytä hankaavia
puhdistusaineita.
Poista irtonaiset osat ja pese ne käsin. Pyyhi kaappi
ulkoa ja sisältä sekä oven tiiviste. Käytä pehmeää
pyyhettä ja haaleaan veteen lisättyä mietoa
astianpesuainetta. Älä sulje ovea ennen kuin kaappi
on sisältä kokonaan kuiva.

Puhdista ulkopinta

Irrota ilmanvaihtosäleikkö (katso kappale
"Ilmanvaihtosäleikön irrotus") ja imuroi kaapin alla
oleva alue. Siirrä kaappi etäämmälle seinästä ja
imuroi sen takana oleva alue, jäähdytysjärjestelmä
sekä kompressori.

FI

Kaappia siirrettäessä on lattian
naarmuttamisen välttämiseksi
suositeltavaa nostaa kaappia etureunasta.

Vedenannostelijan hoito ja
puhdistus

Älä käytä missään olosuhteissa naarmuttavia ja/tai
syövyttäviä puhdistusaineita.
Puhdista tarvittaessa vain pehmeällä rievulla ja
lämpimällä vedellä annostelijan ja vesisäiliön ulkoa
päin käden ulottuvilla olevat pinnat.
Annostelijan vuotoallas voidaan puhdistaa haaleassa
vedessä, johon on lisätty mietoa astioiden
käsinpesuainetta.
Jos järjestelmää ei käytetä pitkään aikaan, suodatin
kannattaa irrottaa ja tyhjentää vedestä. Pane se
muovipussiin ja sulje pussi. Säilytä suodatinta
pakastimessa. Sulje tuotteen vesiliitäntä.
Kun tuote otetaan käyttöön uudelleen, järjestelmä
täytyy huuhdella huolellisesti valuttamalla ulos vettä
ainakin kolme litraa. Ennen suodattimen uudelleen
asentamista kaikki suodattimen osat täytyy sulattaa
huolellisesti.
Jos järjestelmän sisäpuoliset vettä kuljettavat osat
tarvitsevat uusimista, työhön tarvittava korjaussarja
on tilattavissa valtuutetusta huoltoliikkeestä. Katso
kohta "Huolto ja varaosat".

24

Electrolux 8183819-00/5

Huolto käytön aikana

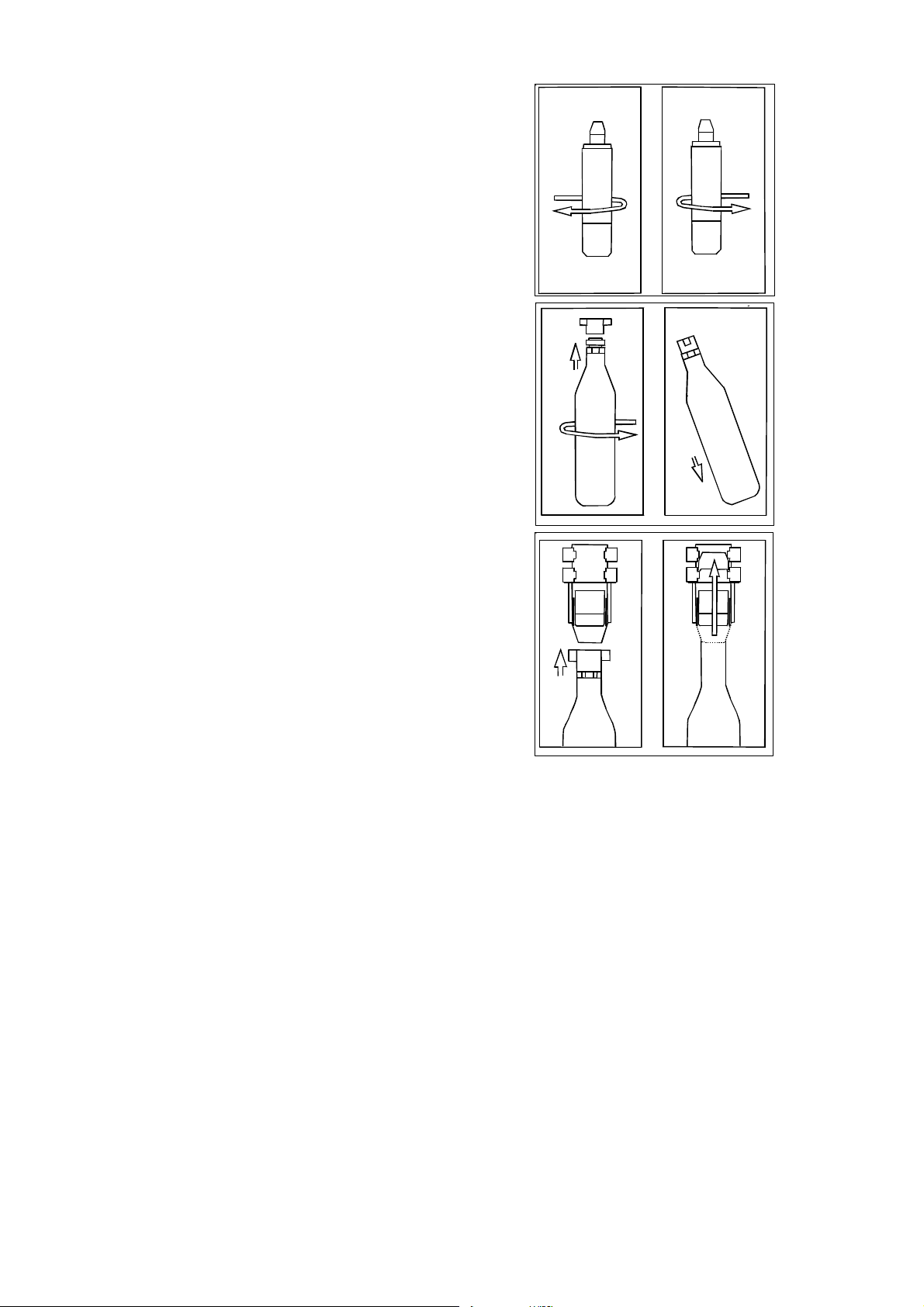

Vedensuodattimen vaihto suoritetaan seuraavasti:
Sijoita talouspaperin pala tai tiskirätti suodattimen
alle. Irrota suodatin kiertämällä sitä myötäpäivään.
Pieni määrä vettä valuu ulos. Kuivaa hyvin j a asenna
uusi suodatin.
Katso kohta "Kun vesijärjestelmä käynnistetään
ensimmäisen kerran".
Vesiliitäntää ei tarvitse sulkea suodattimen vaihdon
ajaksi.
Vaihtosuodatin tilataan valtuutetulta huoltoliikkeeltä.
Katso kohta "Huolto ja varaosat".
Hiilihappopatruunan vaihto suoritetaan seuraavasti:
Irrota hiilihappopatruuna ja siirrä suutin uuteen
patruunaan.
Hiilihappopatruunan voi hankkia paikalliselta
jälleenmyyjältä.

Jääkaapin sulatus

Jääkaapin sulatus toimii automaattisesti aina, kun
kompressori pysähtyy. Huurteen muodostumista
voidaan ehkäistä:

· laittamalla kaappiin ainoastaan jäähtyneitä

elintarvikkeita

· välttämällä oven tarpeetonta avaamista ja sen

pitämistä auki liian pitkiä aikoja.

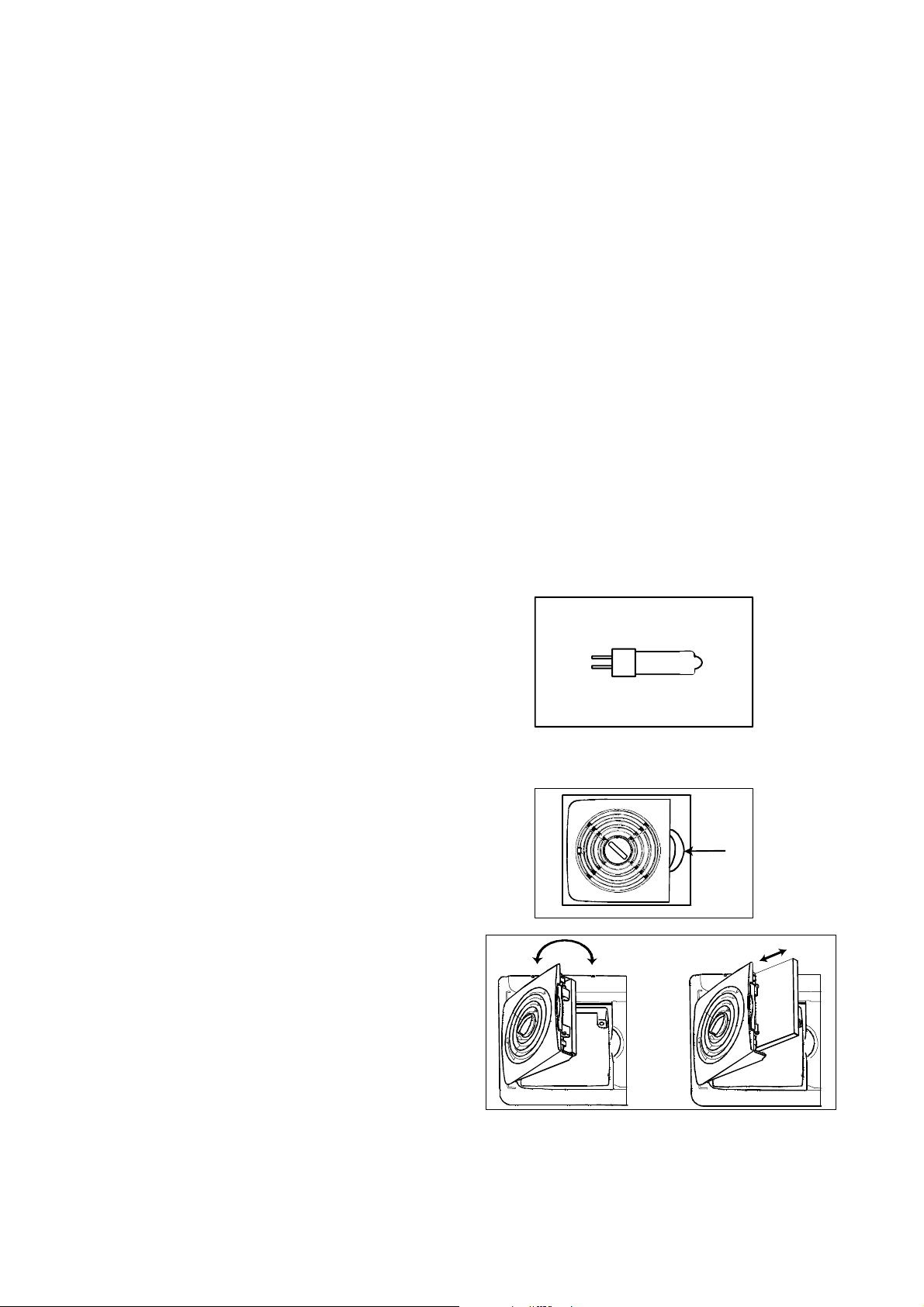

Valaistus - lampun vaihto

Kaapin valaistus syttyy automaattisesti, kun kaapin
ovi avataan. Irrota pistoke pistorasiasta ennen
lampun vaihtamista.
Älä koske lamppuun paljain sormin.
Halogeenipolttimot ovat herkkiä ihosta irtoavalle
rasvalle. Leikkaa lampun pakkaus siten, että lampun
kanta paljastuu. Laita lamppu pidikkeeseensä
puristaen pakkauksen sisällä olevan lasiosan
kohdalta. Käytä kirkasta halogeenipolttimoa.

G4

UV-blocked

Low pressure20W/12V

1

Hiilisuodattimen vaihto

Parhaan toiminnon takaamiseksi hiilisuodatin tulee
normaalikäytössä vaihtaa kerran vuodessa.
Niitä on saatavan asuinpaikkasi valtuutetun
huoltoliikkeen kautta. Suodatin on asennettu ritilän
taakse ja siihen päästään käsiksi avaamalla luukku.
Ritilä avataan painamalla ritilän oikealla puolella
olevaa vipua (1) ja kiertämällä samanaikaisesti
luukkua ulospäin (2). Hiilisuodatin vedetään ulos
sen omaa asennusuraa pitkin (3).
Uusi hiilisuodatin asennetaan samaan uraan.
Hiilisuodattimia tulee käsitellä huolellisesti, jottei
niiden pinnasta irtoaisi nukkaa.

Kun kaappi on pois käytöstä

Kytke virta pois kaapista ja irrota pistotulppa
pistorasiasta tai, vaihtoehtoisesti, poista sulake.
Puhdista kaappi kappaleen "Puhdistus" mukaisesti.
Jätä ovi raolleen, sillä muuten kaappiin saattaa
muodostua ummehtunut haju.

2

Mikäli kaappi pidetään toiminnassa, pyydä jotakuta
tarkistamaan tilanne, jotta elintarvikkeet eivät pääse
pilaantumaan esim. sähkökatkoksen sattuessa.

25

3

Electrolux 8183819-00/5

Jos kaappi ei toimi tyydyttävästi FI

Jos kaappi ei toimi niinkuin pitäisi, voi syynä olla asia, jonka itse voit korjata. Lue tarkoin ja noudata
seuraavaa taulukkoa, niin vältyt turhilta huoltokäynneiltä.

Ongelma Mahdollinen syy/Toimenpide ehdotus

"" näkyy lämpömittarinäytössä. Vika lämpötilamittauksessa. Ota yhteys huoltoliikkeeseen.

(Jäähdytysjärjestelmä pitää ruokatarvikkeet kylmänä, mutta
lämpötilan asetus ei toimi.)

Jääkaapissa on liian lämmintä. Aseta kylmempi lämpötila.

Sijoita elintarvikkeet oikein jääkaapissa. Katso kohdasta
"Jääkaapin sisälämpötila".
Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään
niiden välissä.
Tarkista, että ovi on kunnolla kiinni ja että tiiviste on ehjä ja
puhdas.

Jääkaapissa on liian kylmä. Aseta lämpöisempi lämpötila.
Lattialle valuu vettä. Tarkista, että kaapin takana oleva sulavesiletku johtaa

haihdutuskaukaloon. Katso kohdasta "Ennen kaapin
käyttöönottoa".

Kompressori käy jatkuvasti. Aseta lämpöisempi lämpötila.

Tarkista, että ovi on kunnolla kiinni ja että tiiviste on ehjä ja
puhdas.
Kaapin ympäristön lämpötila on normaalia huonelämpötilaa
korkeampi.

Kaappi ei toimi lainkaan. Jäähdytys ja
valo eivät toimi. Merkkivalot eivät toimi.

Kaapin äänitaso on liian korkea. Jäähdytysjärjestelmässä muodostuu normaalisti jonkun verran

Liian vähän hiilihappoa vedessä Liian alhainen tuloveden paine.

Liian paljon hiilihappoa vedessä Laimenna tavallisella vedellä. (Katso kohta "Vedenannostelijan

Ei hiilihappoa. Hiilihappopatruuna on tyhjä. Vaihda hiilihappo- patruuna.

Kaappiin ei ole kytketty virtaa.
Kaappiin ei tule virtaa (kokeile liittämällä pistorasiaan jokin
muu sähkölaite).
Sulake on rikki.
Pistotulppa ei ole kunnolla pistorasiassa.

ääntä. Sykkivä ääni syntyy, kun kaappi on käynnissä ja
kylmäaine kiertää jäähdytysjärjestelmässä. Kun kompressori
käynnistyy ja pysähtyy saattaa termostaatista kuulua
napsahduksia.
Jos äänitaso koetaan häiritseväksi:
Taivuta varovasti putkisilmukoita kaapin takana niin että ne
eivät kosketa toisiaan.
Aseta mahdollisesti pudonneet vaimentimet (kaapin ja
putkiston välissä) takaisin paikoilleen.
Noudata tarkoin kappaleen "Asennus" ohjeita.

Laske pois suurehko määrä hiilihapotettua vettä. (Noin 1 litra)
Hiilihappo loppumassa. Vaihda hiilihappopatruuna.
Liian korkea säilytyslämpötila. Laske kaapin lämpötilaa.

toiminnot")

Laske pois suurehko määrä hiilihapotettua vettä. (Noin 1 litra)
Liian alhainen tuloveden paine.

Erittäin alhainen vedenvirtaus Pura ja puhdista liitäntäventtiilin sihti.

Saostumaa vedessä. Vaihda suodatin tai asenna esi-suodatin.

26

Electrolux 8183819-00/5

Vettä laskettaessa tulee vain kaasua Liian korkea tuloveden paine. Asenna paineen- rajoitin.

Tilapäinen kapasiteetin ylitys. Odota 10 minuuttia.

Vedenannostelijan valo vilkkuu Vuoto vesiliitännässä. Korjaa vuoto ja tyhjennä kotelo

vetämällä punainen pistoke ulos.
Katso kuva kohdassa "Vesiletkun liittäminen".

Merkkivalo vilkkuu. Suodatin käytetty loppuun. Vaihda suodatin.
Keltainen merkkivalo palaa tasaisesti 80 % suodattimen kapasiteetista on käytetty.

Osta uusi suodatin.

Vedon laskeminen keskeytetään hetken
kuluttua

2 minuutin maksimiaika saavutettu. Laske uudelleen.

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei
takuuaikaa ole erikseen määritelty, noudatetaan val­litsevaa lainsäädäntöä ja kansallisia määräyksiä.
Takuuehdot noudattavat vallitsevan lainsäädännön
mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska
takuun alkaminen määritetään ostopäivän mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:

· aiheettomasta huoltokäynnistä

· ellei valmistajan laitteen asennuksesta, käytöstä ja
hoidosta antamia ohjeita ole noudatettu.

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset
on annettava valtuutetun huoltoliikkeen tehtäväksi.
Lähimmän valtuutetun huoltoliikkeen numeron
löydät soittamalla numeroon 0200-2662
(0,1597e/min + pvm), * tai katsomalla
puhelinluettelon keltaisilta sivuilta kohdasta
"kodinkoneiden huoltoa".
Varmistaaksesi laitteesi moitteettoman toiminnan

Tekniset tiedot

vaadi aina käytettäväksi sopivinta, siis
alkuperäistä varaosaa.
* Mainitse soittaessasi tuotteen merkki. Kopioi
arvokilvestä tuotteen tiedot alla olevaan kohtaan,
niin ne löytyvät helposti, jos sinun pitää ottaa
yhteys huoltoliikkeeseen.

MOD (Malli):.....................................................

PROD.NO (Tuotenumero):..................................

SER:NO (Sarjanumero):.....................................

Ostopäivä............................................................

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin
saat vastauksen kuluttajaneuvonnastamme
soittamalla numeroon 0200-2662 (0,1597e/min
+ pvm). Voit olla yhteydessä kuluttajaneuvontaan
myös sähköpostitse osoitteessa,
[e-mail].

FI

Malli ERES3500/ERES3500X
Nettotilavuus 335 l
Leveys 595 mm
Korkeus 1800 mm
Syvyys 650 mm
Energiankulutus 175 kWh/vuosi
Energialuokka A
Nimellisteho 70W

Sallittu vedenpaine (toiminnan

varmistamiseksi)

Järjestelmän kokonaisvirtaus voi vaihdella
paikallisten vesiolosuhteiden ja/tai vedenpaineen
mukaan.

Alin sallittu vedenpaine:
2,5 bar (250kPa)

Ylin sallittu vedenpaine:
5 bar (500kPa)

Älä liitä tuotetta veteen tiloissa, joissa
ympäristön lämpötila voi laskea
jäätymispisteen alle.
Tuotteen saa liittää vain juomavesijohtoon.
Tuotteen saa liittää vain kylmävesijohtoon.

27

Neuvottele asentajan
kanssa, jos vedenpaine on
alle 2,5 barin.

Vedenpaineen ollessa yli
5 baria täytyy asentaa
paineenalennusventtiili
(voidaan hankkia
erikoisliikkeestä)

Electrolux 8183819-00/5

Asennus

t

t

t

Pakkauksen purkaminen

Tarkista, että kaappi on virheetön ja
vahingoittumaton. Kuljetusvaurioista on välittömästi
ilmoitettava kaapin jälleenmyyjälle. Vie pakkaus
kierrätyspisteeseen. Pyydä lisätietoja paikkakuntasi
vastaavalta viranomaiselta tai laitteen
jälleenmyyjältä.

Älä anna lasten leikkiä pakkauksella.
Muovikelmu saattaa aiheuttaa
tukehtumisvaaran.

Kuljetustuet

Irrota teipit ja kuljetustuet:

· oven sivuilta

· hyllyistä

Poista lasihyllyn kuljetustuki vetämällä kuljetustukia
ensin eteenpäin ja sen jälkeen hyllyjä ja
kuljetustukia eteenpäin niin pitkälle, että se pysähtyy
hyllyn nystyröihin. Tartu hyllyn takareunaan ja vedä
hylly kuljetustukineen eteenpäin kunnes hyllyä voi
kallistaa ja kuljetustuki poistaa. Eräiden
kaappimallien alla on vaimennustyyny. Älä poista
sitä.

FI

Puhdistus ennen käyttöä

Puhdista kaapin sisäosat käyttäen haaleaa vettä,
mietoa astianpesuainetta ja pehmeää pyyhettä.

Vesiletkun liittäminen

Poista venttiililiitännän kuljetussuojus,
katso kuva. Liitä toimitukseen sisältyvä

vesiletku ja letkuliitin kaapin
vesiventtiiliin, joka sijaitsee kotelossa kaapin
takaosassa. Suorista letku haluttuun suuntaan,
kiristä sitten liitäntämutteri kunnolla vuotojen
ehkäisemiseksi. Mutteri kiristetään ainoastaan
käsin. Vesiletkussa ei saa olla murtumia,
puristumia eikä se saa olla kierteellä. Lopuksi
letku kiinnitetään toimitukseen sisältyvällä
nippusiteellä, katso kuva.
Vesiliitäntä kytketään sitten ulkokierteelliseen
vesihanaan (3/4 tuumaa). Työn suorittajan täytyy
olla pätevä LVI-asentaja. Kaappi liitetään
sulkuhanan kautta. Markkinoilla on erilaisia

yyppihyväksy

yjähanojajahanasarjoja.

28

Electrolux 8183819-00/5

Jos tarvitset pidemmän vesiletkun kuin toimitukseen
sisältyvä, käytä seuraavaa täydellistä,
erikoisliikkeissä myytävää VDE-hyväksyttyä liitintä
150 38 85-02/0.
Ennen kuin kaappi otetaan käyttöön ja sijoitetaan
lopulliselle paikalleen, varmista, että vesiliitäntä on
tehty oikein ja ettei kaapin vesiventtiilin tai
vesihanan liitännöissä ole vuotoja. Tarkista myös,
että 4 välipalaa ovat niille tarkoitetuilla paikoilla,
katso kuva.
Suosittelemme, että tuote sijoitetaan
jää-/pakastinkaapeille tarkoitetun valumamaton
päälle, jotta mahdolliset vuodot on helpompi
havaita. Valumamaton voi hankkia jälleenmyyjältä.

Hiilisuodattimen asennus

Hiilisuodatin on toimitettaessa asetettu
muovipussiin, jotta sen käyttöiästä tulisi
mahdollisimman pitkä. Suodatin tulee asettaa ritilän
taakse ennen jääkaapin käynnistämistä.

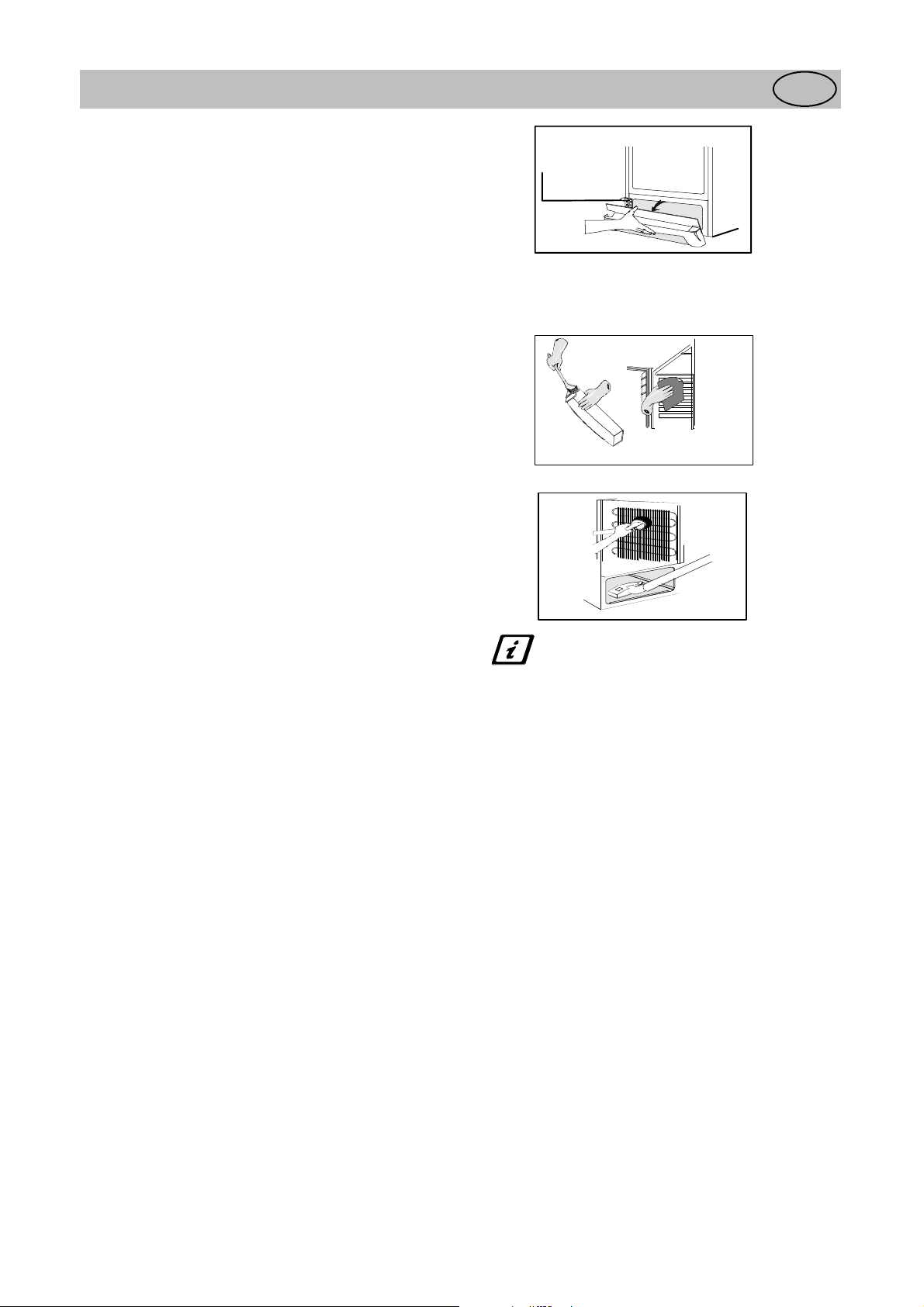

Ritilä avataan painamalla ritilän oikealla puolella
olevaa vipua (1) ja kiertämällä samanaikaisesti
luukkua ulospäin (2).
Hiilisuodatin asennetaan sen jälkeen luukun
takaosassa olevaan uraan (3).
Suodattimia tulee käsitellä huolellisesti, jottei niiden
pinnasta irtoaisi nukkaa.

Liitäntäjohto

Älä poista pistoketta pistorasiasta liitäntä­johdosta vetämällä, erityisesti silloin, kun laitetta
vedetään pois kalusteesta.

· Vahingoittunut johto voi aiheuttaa oikosulun,

tulipalon ja/tai sähköiskun

· Jos tuotteen liitäntäjohto vahingoittuu, johdon saa

vaihtaa vain asennusoikeudet omaava huoltoliike t ai
henkilö, henkilövahingon välttämiseksi.

1

2

3

Asennus

Kun kaksi kaappia asennetaan rinnakkain liimataan
lähetyksen mukana tulevat välikkeet kuvan osoitta­malla tavalla.
HUOM! Kaappia paikalleen asennettaessa, suojaa
lattia naarmuttamisen välttämiseksi.

Varmista, että laitteen takaossa oleva pistoke
ja/tai liitäntäjohto eivät ole puristuksissa tai
vahingoittuneet.

· vahingoittunut pistoke ja/tai liitäntäjohto voivat

ylikuumeta ja aiheuttaa palovaaran

Älä aseta painavia tavaroita tai itse laitetta
liitäntäjohdon päälle.

· oikosulun tai tulipalon vaara.

Jos pistorasia on viallinen, älä työnnä pistoketta
pistorasiaan.

· sähköiskun tai tulipalon vaara.

29

Electrolux 8183819-00/5

Jotta laite toimisi kunnolla, varmista että:

)b)

· kaappi sijoitetaan kuivaan ja viileään paikkaan ja

ettei siihen pääse kohdistumaan suoraa
auringonvaloa.

· kaappi tulee etäälle lämmönlähteistä, kuten esim.

liesi tai astianpesukone.

· kaappi on sijoitettu suoraan ja kaikkien neljän

kulmansa varassa. Kaappi ei saa nojata seinään.
Säädä jalkojen korkeus tarpeen mukaan
toimitukseen kuuluvalla säätöavaimella.

· Kaapin takareunassa olevat pyörät säädetään

siten, että kierretapin mutteri väännetään vasta­tai myötäpäivään kaapin nostamiseksi tai
laskemiseksi.

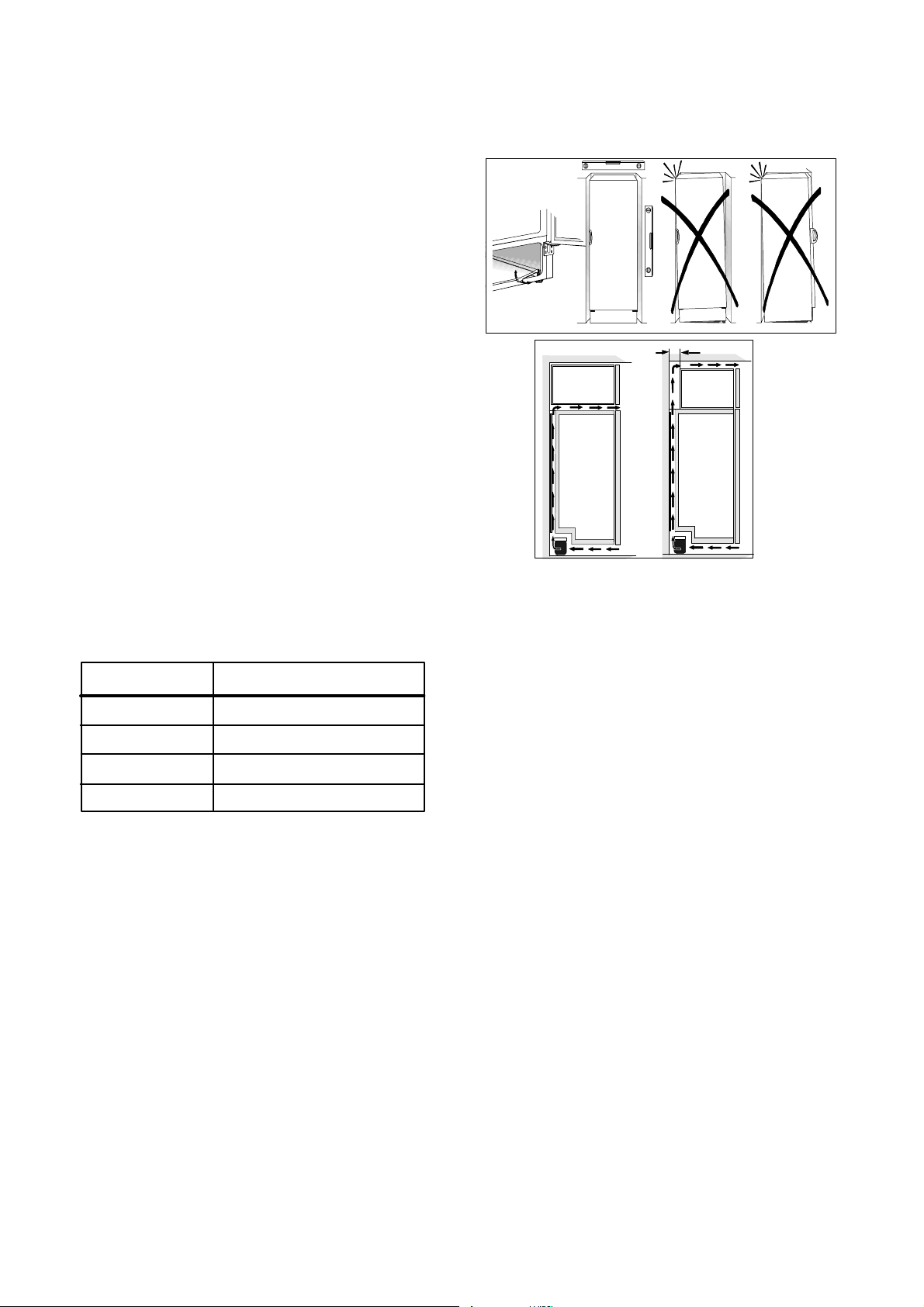

· ilma pääsee kiertämään vapaasti kaapin ympärillä

· kaapin alla ja takana olevat ilmakanavat

eivät peity. Kaapin yläpuolella olevan ilmatilan
tulee olla vähintään 4 cm. Tämä ilmatilan

tulee sijaita joko
a) suoraan kaapin yläpuolella, tai
b) kaapin yläosan takana ja yläpuolella. Tässä

tapauksessa kaapin takana tulee olla vapaata

ilmatilaa vähintään 50 mm.

· kaappi sijoitetaan paikkaan jonka ympäristön

lämpötila vastaa ilmastoluokkaa*, jota varten laite
on suunniteltu
* katso arvokilvestä kaapin sisällä.
Taulukosta ilmenee mikä ympäristön lämpötila
kuuluu mihinkin ilmastoluokkaan.

Ilmastoluokka

ympäristön lämpötiloille

a

50mm

SN

N

ST

T

+10°C - +32°C

+16°C - +32°C

+18°C - +38°C

+18°C - +43°C

Varmista, että kaapin takana oleva sulavesiletku
johtaa haihdutuskaukaloon.

Mikäli kaappi sijoitetaan nurkkaan siten, että oven
saranapuoli on seinään päin, t ulee seinän ja kaapin
väliin jäädä vähintään 230 mm rako. Näin ovi
aukeaa riittävästi, jotta hyllyt saadaan vedettyä ulos.

Pistotulppa tulee olla saavutettavissa sen jälkeen kun
kaappi on paikoillaan.

30

Electrolux 8183819-00/5

Vesiletkun liittäminen

Kun tuote on liitetty oikein kiinteistön vesiverkkoon,
on suoritettava seuraavat toimenpiteet:

Avaa vesiliitännän hana ja käynnistä tuote.
Vesijärjestelmän pääventtiili avautuu ja järjestelmän
täyttyminen alkaa. Odota 5 minuuttia.

Avaa toimitukseen sisältyvä suodatin
pakkauksesta ja liitä se seuraavasti:

- Ohjaa suodattimen liitinosa suodattimen istukkaan
ja kierrä kuvan (1) mukaisesti, kunnes suodatin
kulkee kierteessä ja suodatinpatruunan kanta on
muovisuojuksessa olevan merkin keskellä. Katso
myös huoltokannen sisäpuolella olevaa kuvaa ja
ohjetta.

- Avaa vedenannostelijan lukko. Katso osa
"Vedenannostelijan toiminnot". Valitse hiilihapotettu
vesi ja valuta ulos noin 1,5 litraa vettä. Alussa voi
tulla jonkin verran ilmaa.

Liitä toimitukseen sisältyvä hiilihappopatruuna
seuraavasti:

- Poista hiilihappopatruunan suojakansi ja ruuvaa
patruuna kiinni sille tarkoitettuun suuttimeen (3),
joka on asennettu venttiiliin. Käytä vain käsivoimia,
ei työkaluja.

1

3

56

2

4

- Aseta hiilihappopatruuna ja suutin venttiiliin ja
tarkista, että venttiilin kiinnittimen leuat ovat
suuttimen vastaavien osien alla (5). Nosta sitten
kiinnittimen nostovipu (6) ylös tasaisella liikkeellä.
Katso huoltokannen sisäpuolella olevaa kuvaa ja
ohjetta.

- Avaa vesiannostelijan lukko ja valuta järjestelmästä
vielä noin 1,5 litraa vettä tai kunnes vesiannostelijan
vesi alkaa vaikuttaa hiilihapotetulta.

- Järjestelmä on nyt käyttövalmis. Parhaan
mahdollisen tehon saamiseksi tuotteesta, tulee
odottaa, että lämpötila saavuttaa asetetun arvon.
Alhaisessa lämpötilassa hiilihappoa on runsaammin
kuin korkeassa lämpötilassa.

Oven kätisyyden vaihtaminen

Oven kätisyyttä ei voi vaihtaa. Vesijohto kulkee
saranan läpi vedenannostelijaan. Lisätietoja
jälleenmyyjältä.

Sähköliitäntä

Kytke kaappi maadoitettuun pistorasiaan.
Jännite: 230 V.
Sulake: 10 A.
Katso tiedot laitteen arvokilvestä. Kilpi sijaitsee
kaapin sisällä vasemmalla puolella.

31

Electrolux 8183819-00/5

www.electrolux.com

www.electrolu x.se
www.electrolu x.fi
www.electrolu x.no
www.electrolu x.dk

MARIESTAD DA-AV
