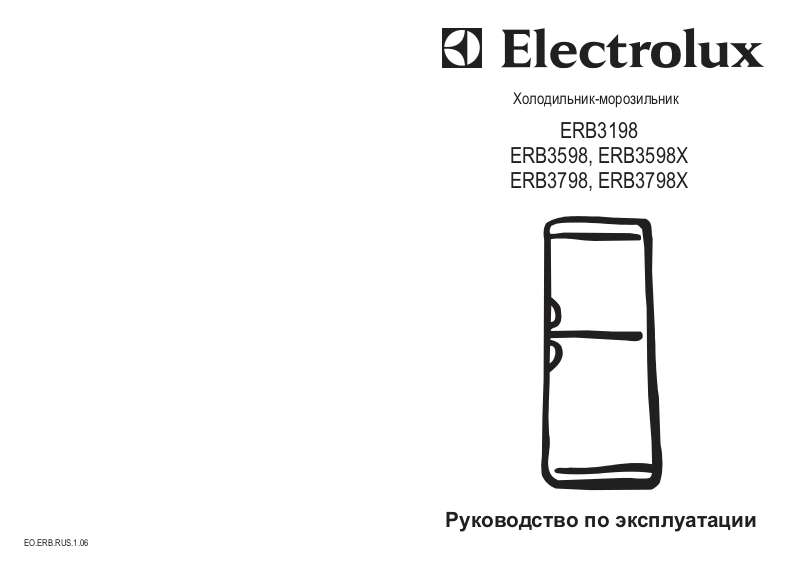

Electrolux ERB37098 User Manual

Холодильник-морозильник

ERB3198 ERB3598, ERB3598X ERB3798, ERB3798X

EO.ERB.RUS.1.06

Руководство по эксплуатации

ОБЩИЕ УКАЗАНИЯ

Ваш новый холодильник может обладать функциями, которых не было в Вашем предыдущем холодильнике. Поэтому с настоящим Руководством следует тщательно ознакомиться. Руководство следует сохранить, для того чтобы им можно было воспользоваться позже или передать его возможному новому владельцу холодильника. Эти предостережения приведены для Вашей безопасности. Обязательно ознакомьтесь с ними перед установкой и использованием прибора. Ваша безопасность очень важна для нас. Если Вы сомневаетесь, правильно ли Вы поняли приведенные рекомендации, позвоните нам на информационную линию : (495) 937-78-37.

Electrolux

Дляпользователя

Холодильник-морозильник (далее холодильник)это компрессионный “двухдверный” холодильник, предназначенный для кратковременного хранения продуктов в охлажденном состоянии в холодильной камере, длительного хранения замороженных продуктов и приготовления пищевого льда в морозильной камере.

Безопасностьдетей

Следите за тем, чтобы дети не играли с

регуляторами и внутренними деталями холодильника.

При установке холодильника следует иметь в виду, что он должен работать при температуре окружающей среды в пределах приведенных ниже границ в соответствии с климатическим классом:

•

Климатический класс температура

окружающей среды +10...+32°С.

•

Если температура окружающей среды опускается ниже минимального предела, то температура в холодильной камере может подняться выше нормальной температуры хранения.

•

Если температура окружающей среды превышает максимальный предел, то это приведет к более длительному времени работы компрессора, сбоям в работе автоматической системы размораживания, повышению температур внутри камер и повышенному потреблению энергии.

SN -

Как в холодильнике, такив морозильной камере не следует хранить взрывоопасные газы или жидкости, так как это может привести к травмам и повреждению имущества.

К расположенным внутри и в задней части холодильника деталям системы охлаждения не должны прикасаться острые предметы. В случае возникновения пробоины в системе охлаждения холодильник повредится и хранящиеся в нем продукты могут испортиться.

В морозильной камере не следует хранить газированные напитки или бутылки с жидкостью. Стеклянные бутылки могут треснуть.

Холодильник имеет значительный вес. Края корпуса или выступающие части могут оказаться острыми. При перемещении холодильника следует соблюдать осторожностьи пользоваться защитными перчатками.

•

Холодильник экологически чистый - в нем отсутствуют компоненты, разрушающие озоновый слой. В холодильнике в качестве хладагента используется

В рамках политики постоянного усовершенствования наших изделий, в конструкцию холодильника могут быть внесены незначительные технические изменения, которые не отражены в настоящемруководстве.

R600a.

НОМИНАЛЬНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

1 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Наименование модели

Наименование изделия

Базовая модель Класс энергопотребления в соответствии с

директивой 94/2 EC

* Номинальный годовой расход электроэнергии при температуре

окружающей среды , кВтч/год, не более25°C :

Общий объем, л 305 Полезный объем холодильной камеры, л

Общий объем морозильной камеры, л Полезный объем морозильной камеры, л

Время повышения температуры в морозильной камере при отключении электроэнергии от температуры хранения до минус ч, не менее9C,

Номинальная мощность замораживания, кг/сут.

*Примечание - Фактический расход электроэнергии зависит от эксплуатации и места установки прибора

ERB3198

RF310

324

192

ERB3598, ERB3598X

Холодильник-морозильник

RF360

339

342 366

229

112

ERB3798, ERB3798X

RF390

350

253

При эксплуатации холодильника соблюдайте общие правила электробезопасности при пользовании электроприборами.

•

Перед включением холодильника в электросеть необходимо проверить отсутствие повреждений сетевого шнура.

Вилка должна быть подключена к исправной

•

автономной розетке, которая гарантирует хороший контакт и находитсяв хорошо видимом и доступном месте. При подключении Вашего холодильника к розетке сетевого питания без заземления безопасность от удара током не обеспечивается.

Если холодильник поставляется со специаль

•

ным сетевым проводом, его можно заменить только таким же специальным проводом, поставляемым изготовителем.

Не включайте холодильник в сеть, если

•

номиналпредохранителясетименее10A.

•

Запрещается при включенном в электросеть холодильнике одновременно прикасаться к холодильнику и устройствам, имеющим естественное заземление (газовые плиты, радиаторы отопления, водопроводные трубы, мойки и др.)

•

Отключайте холодильник от электрической сети

при:

отключении напряжения в электросети;

перестановке прибора в другое место;

уборке внутри и снаружи;

замене лампы освещения холодильной камеры;

оттаивании холодильника;

перевешивании дверей холодильника;

Вашем отъезде на длительное время;

выполнении других работ по техническому

обслуживанию холодильника

Дополнительные данные

Наименование модели

Температура в морозильной камере, °С, не выше

Габаритные размеры, мм

Масса, кг, не более Номинальное напряжение сети, В Отклонение напряжения сети, В

Частота, Гц

Номинальная потребляемая мощность, Вт, не более

Номинальный ток, А, не более Изолирующий материал Срок службы, лет Мощность осветительной лампы, Вт Уровень звуковой мощности, дБ

Цвет моделей холодильников:

- белый,

ERB3198, ERB3598, ERB3798 -

- двери изготовлены из нержавеющей стали покрытой лаком.

ERB3598X, ERB3798X -

ERB3198

1730x600x600 1910x600x600

ERB3598 ERB3598X

140

1,0

Не более 15

Минус18

70 220 - 230 198 - 242

5H10

ERB3798,

ERB3798X

2000x600x600

170

1,3

Детали, расположенные на задней стенке

•

холодильника, очищайте от накопившейся пыли сухой мягкой щеткой или пылесосом не реже одного раза в год.

••Оберегайте поверхность камеры хранения от

жира, масла, соусов во избежание образования трещин. При случайном попадании этих веществ на поверхность прибора немедленно промойте ее с помощью теплого мыльного раствора.

Не ставьте на холодильник электронагрева тельные приборы: микроволновые печи, утюги, щипцы для завивки волос и прочие приборы, от которых может загореться пластмасса; а также емкости с жидкостями - во избежание попадания жидкости на панель управления холодильника.

Не храните в морозильной камере стеклянные

•

бутылки с замерзающими жидкостями, а также прохладительные напитки и жидкости, имеющие углерод, в бутылках или закупоренных банках, так как при замерзании они взрывоопасны.

ВНИМАНИЕ!

•Не используйте электрические приборы внутрихолодильной/морозильнойкамеры.

•

Для ускорения оттаивания не используйте механическиесредства.

•

Соблюдайте осторожность во избежание повреждения холодильной системы.

При повреждении холодильной системы не используйте рядом с холодильником открытоепламя!

•

Не размещайте холодильник вблизи источниковтепла(печи,радиатораит.д.).

•

Для обеспечения пожарной безопасности запрещается эксплуатировать холодильник при отсутствии емкости для сбора талой водынакомпрессоре.

•

Не оставляйте работающий холодильник открытым дольше, чем этого требуется для того,чтобыположитьиливзятьпродукты.

2 УСТРОЙСТВО ХОЛОДИЛЬНИКА

3 ПОДГОТОВКА К РАБОТЕ

Прежде чем ознакомиться с текстом, представленным ниже, обратите внимание на иллюстрации.

Настоящее руководство действительно для нескольких моделей холодильников, поэтому возможны некоторые отличия Вашей модели от холодильника, изображенного ниже.

В холодильнике имеются две камеры: морозильная (А) и холодильная (В).

В морозильной камере отдел “замораживания” маркирован следующим образом:

№поз. (Рис.1)

1-5

6 7 8 Полка стеклянная

9 10 Ванночка 11 Полка для бутылок 12 Лоток 13 Ванночка для льда 14 Ванночка 15 Ванночка 16 Вкладыш для яиц 17 Крышка 18 Ручки* 19 20 Емкость для сбора талой воды 21 Компрессор

Декоративная панель с элементами управления

Полки Желоб для стока талой воды

Ванночка

Конденсатор

Наименование

Рисунок 1

1-5

12 14

1617

Снимите с боков холодильника липкую ленту. Поднимите холодильник и вытащите поддон.

При перемещении холодильника на другое место приподнимите его переднюю часть, чтобы опоры не касались пола.

Снимите липкую ленту и откройте двери холодильника. Уберите прокладку, находящуюся между дверьми холодильника.

Если Ваш холодильник укомплектован стеклян-

ными полками - потяните полку в направлении

стрелки 1 и выньте красный транспортировочный

держатель полок в направлении стрелки 2

Снимите пластмассовые заглушки "А", которые

крепятся на нижнем кронштейне и служат

только для транспортировки холодильника.

Выньте из полиэтиленового пакета две опоры

(1) и вставьте в направляющие (2),

находящиеся сзади холодильника.

* Примечание - если холодильник с ручками

1.4Лампа освещения

2. Плафон

3. Ручка терморегулятора

. Лампа (зеленая) световой сигнализации “Сеть”

Рисунок 2

1 2 3

Удостоверьтесь в том, что расположенный за

холодильником лоток для талой воды направлен

в емкость для сбора талой воды, расположенную

над компрессором

Перед тем как вставить вилку в розетку и

включить холодильник в первый раз, ему следует

дать отстояться в течение 120 минут, для того

чтобы система охлаждения сбалансировалась.

4 ВЫБОР МЕСТА РАСПОЛОЖЕНИЯ ХОЛОДИЛЬНИКА

5 ПАНЕЛЬ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Для размещения холодильника подходит сухое, хорошо проветриваемое помещение.

При установке холодильника соблюдайте указанныеразмеры

1160

605

При установке холодильника соблюдайте минимальные расстояния, рекомендованные на рисунках:

1. Расположение под настенным шкафом

min

100 mm

20 mm

Подключение холодильника к электросети осуществляется путем включения вилки кабеля питания холодильника в розетку.

Для выключения холодильника выньте вилку кабеля питания из розетки.

Температурный режим в холодильной камере

регулируется ручкой терморегулятора 3 (рис.2).

Терморегулятор выключен, когда ручка терморегулятора установлена в положение “0”. При повороте ручки терморегулятора по часовой стрелке температура в камере понижается.

При выключении терморегулятора выключаетсятолькокомпрессор.

Загорающаяся зеленая индикаторная лампочка 5 (рис. 2) свидетельствует о том, что холодильниквключенвэлектросеть.

Заменаэлектрическойлампочки:

•

Отключите холодильник от электросети;

•

Нажмите на фиксатор плафона справа и,

потянув вниз, снимите;

•

Замените лампочку;

•

Лампочка 15 Вт, патрон Е 14;

•

Вставьте плафон с правой стороны, потом

нажмите его до щелчка;

•

Включите холодильник в электросеть.

Не устанавливайте холодильник в солнечном месте или вблизи батареи или плиты. Если избежать этого невозможно, и Вы намерены поставить холодильник около плиты, соблюдайте следующие требования по минимальным расстояниям вокруг прибора:

••Если при установке прибора расстояние между

ним и газовой или электрической плитой составляет менее 3 см, между ними необходимо поместить негорючий изоляционный материал толщиной 0,5-1см.

Если Вы устанавливаете холодильник рядом с угольной или масляной плитой, расстояние между приборами должно быть не менее 30 см, так как такие плиты имеют более высокую теплоотдачу.

2. Свободное расположение

45 mm

Min

20 mm

Если эти условия не будут соблюдены, холодильник будет поглощать больше электроэнергии при работе.
