INHALT

SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

GERÄTEBESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

UMWELTTIPPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

www.electrolux.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden (diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC), Seriennummer.

Warnungs-/ Sicherheitshinweise. Allgemeine Hinweise und Ratschläge Hinweise zum Umweltschutz

Änderungen vorbehalten.

SICHERHEITSHINWEISE

DEUTSCH 3

Lesen Sie die mitgelieferte Anleitung sorgfältig vor der Montage und dem ersten Gebrauch des Geräts durch. Der Hersteller ist nicht dafür verantwortlich, wenn eine fehlerhafte Montage oder Verwendung Verletzungen und Schäden verursacht. Bewahren Sie die Anleitung zusammen mit dem Gerät für den zukünftigen Gebrauch auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

WARNUNG!

Erstickungs- und Verletzungsgefahr oder Gefahr einer dauerhaften Behinderung.

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

• Lassen Sie Kinder nicht mit dem Gerät spielen.

• Halten Sie das Verpackungsmaterial von Kindern fern.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

MONTAGE

WARNUNG!

Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Die Mindestabstände zu anderen Geräten sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Achten Sie darauf, dass zwischen der Arbeitsplatte und der Gerätefrontseite ein Abstand von 5 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.

• Die Temperatur an der Geräteunterseite übersteigt 95 °C. Um Gefahren zu vermeiden, muss der Zugang zum Unterbauschrank eingeschränkt werden. Wird das Kochfeld über einem Backofen eingebaut, wird empfohlen eine feuerfeste Trennplatte unter dem Gerät anzubringen.

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.

• Stellen Sie vor der Montage sicher, dass die Hauptklemme des Geräts nicht an die Spannungsversorgung angeschlossen ist.

• Achten Sie darauf, dass das Gerät korrekt montiert wird. Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.

• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.

www.electrolux.com

• Achten Sie beim Anschluss des Geräts

• Achten Sie darauf, dass die elektrische

• Verwenden Sie eine Zugentlastung für

• Benutzen Sie das richtige Netzkabel.

• Achten Sie darauf, Netzstecker und

• Die elektrische Installation muss eine

• Verwenden Sie nur geeignete Trennvor-

GEBRAUCH

• Das Gerät ist für die Verwendung im

• Nehmen Sie keine technischen Änderun-

• Schalten Sie das Gerät nicht über eine

• Lassen Sie das Gerät bei Betrieb nicht

•Bedienen Sie das Gerät nicht mit feuch-

• Legen Sie kein Besteck und keine Topf-

• Schalten Sie die Kochzonen nach jedem

• Benutzen Sie das Gerät nicht als Arbeits-

an die Steckdose darauf, dass die elektrische Leitungen weder das Gerät noch heißes Kochgeschirr berühren.

Leitungen nicht lose hängen oder sich verheddern.

das Kabel.

Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.

Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

richtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), FISchutzschalter und Schütze.

WARNUNG!

Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

Haushalt vorgesehen.

gen am Gerät vor.

externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

unbeaufsichtigt.

ten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

deckel auf die Kochzonen. Sie werden heiß.

Gebrauch aus. Verlassen Sie sich nicht auf die Topferkennung.

oder Abstellfläche.

• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Stromversorgung aus, um einen Stromschlag zu vermeiden.

• Benutzer mit einem Schrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.

WARNUNG!

Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebensmittelreste enthalten und einen Brand bei niedrigeren Temperaturen als frisches Öl verursachen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Bedienfeld fallen. Die Oberfläche könnte beschädigt werden.

• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.

• Legen Sie keine Alufolie auf das Gerät.

• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.

REINIGUNG UND PFLEGE

WARNUNG!

Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

ENTSORGUNG

WARNUNG!

Verletzungs- oder Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab und entsorgen Sie es.

DEUTSCH 5

www.electrolux.com

GERÄTEBESCHREIBUNG

ALLGEMEINE ÜBERSICHT

180/280 mm

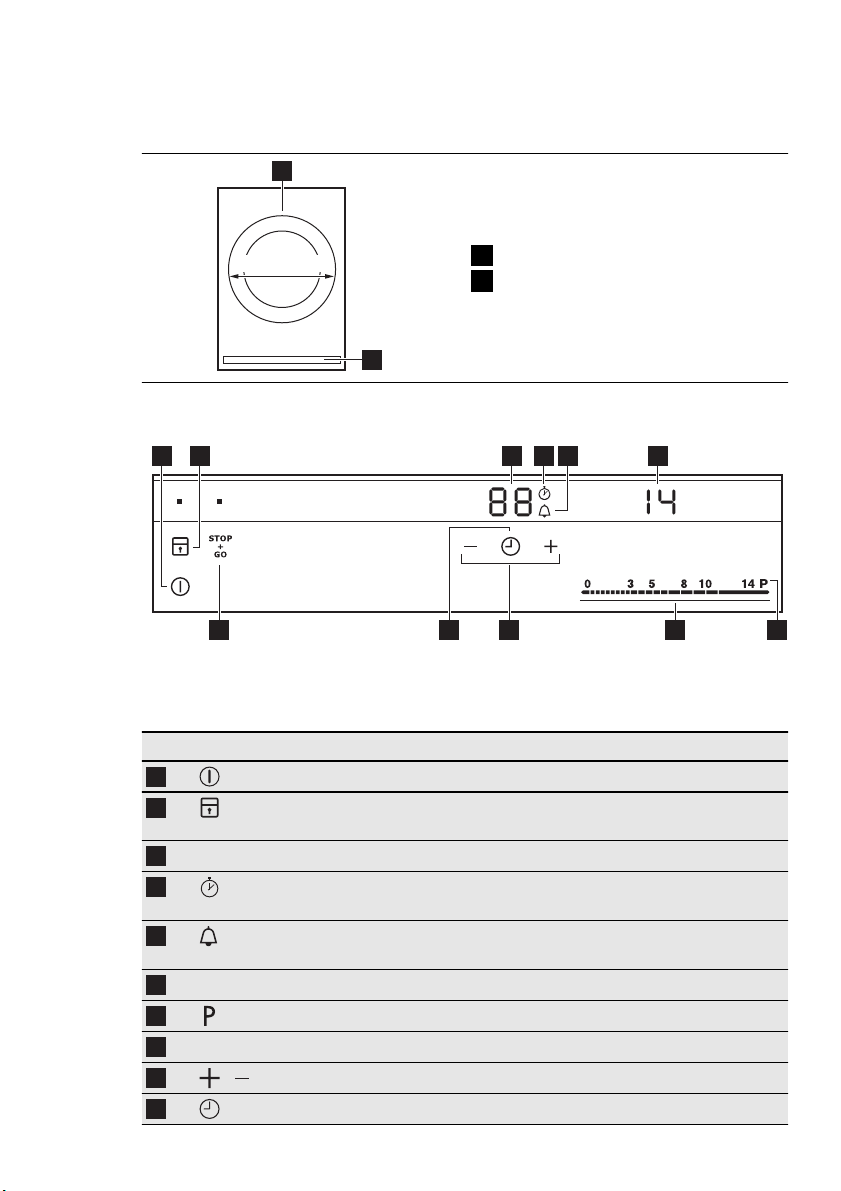

BEDIENFELDANORDNUNG

Induktionskochzone

Bedienfeld

3 4

11 9 8 710

6521

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die eingeschalteten Funktionen.

Sensorfeld Funktion

Timer-Anzeige Anzeige der Zeit in Minuten.

Ein- und Ausschalten des Geräts. Verriegelung/Entriegelung des Bedienfelds.

Zeigt an, dass der Garzeitmesser eingeschaltet ist.

Zeigt an, dass der Kurzzeitmesser oder der Kurzzeitwecker eingeschaltet sind.

Anzeige der Kochstufe Zeigt die Kochstufe an.

Die Bedienleiste Einstellen der Kochstufe.

Einschalten der Power-Funktion.

Erhöhen oder Verringern der Zeit. Einstellen der Uhrfunktion.

Sensorfeld Funktion

Ein- und Ausschalten der Funktion STOP +GO.

ANZEIGE DER KOCHSTUFEN

Anzeige Beschreibung

Die Kochzone ist ausgeschaltet.

+ Zahl / /

Die Kochzone ist eingeschaltet. Die Funktion ist eingeschaltet.

Die Ankochautomatik ist in Betrieb. Die Power-Funktion ist eingeschaltet. Eine Fehlfunktion ist aufgetreten. OptiHeat Control (Restwärmeanzeige, 3-stufig): Weiterga-

ren/Warmhalten/Restwärme. Die Sperre/Kindersicherung ist aktiviert. Das Kochgeschirr ist ungeeignet oder zu klein bzw. es be-

findet sich kein Kochgeschirr auf der Kochzone. Die Abschaltautomatik ist in Betrieb.

OPTIHEAT CONTROL (RESTWÄRMEANZEIGE, 3STUFIG)

WARNUNG!

\ \ Es besteht Verbren-

nungsgefahr durch Restwärme!

DEUTSCH 7

OptiHeat Control zeigt die Restwärmestufe an. Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

www.electrolux.com

TÄGLICHER GEBRAUCH

EIN- UND AUSSCHALTEN

Berühren Sie 1 Sekunde lang , um das Gerät ein- oder auszuschalten.

ABSCHALTAUTOMATIK

Mit dieser Funktion wird das Gerät in folgenden Fällen automatisch ausgeschaltet:

•

Alle Kochzonen sind ausgeschaltet ( ).

• Nach dem Einschalten des Geräts wird keine Kochstufe gewählt.

• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt einige Male und das Gerät schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

• Das Gerät wird zu heiß (z. B. durch einen leergekochten Topf). Bevor Sie das Gerät erneut verwenden können, muss die Kochzone abgekühlt sein.

• Sie verwenden ungeeignetes Kochgeschirr. Das Symbol

Kochzone wird automatisch nach 2 Minuten ausgeschaltet.

• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer gewissen Zeit leuch-

tet das Symbol wird ausgeschaltet. Siehe unten.

• Verhältnis zwischen der Kochstufe und den Zeiten der Abschaltautomatik:

•

, - — 6 Stunden

•

- — 5 Stunden

•

- — 4 Stunden

•

- — 1,5 Stunden

KOCHSTUFE

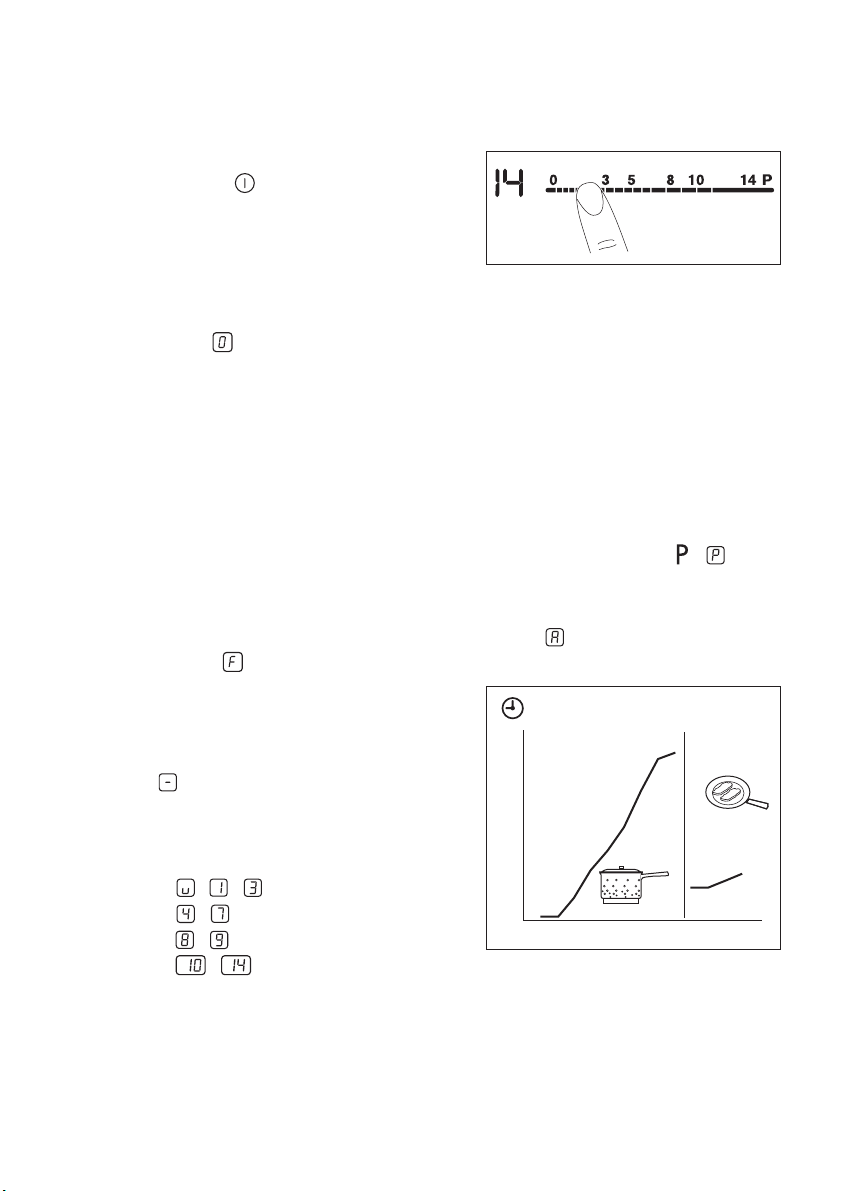

Berühren Sie auf der Einstellskala die gewünschte Kochstufe. Möchten Sie eine andere Kochstufe einstellen, berühren Sie die Skala weiter links oder rechts. Nehmen Sie den Finger erst von der Skala, wenn die richtige Kochstufe eingestellt ist. Das Display zeigt die eingestellte Kochstufe an.

leuchtet und die

auf und das Gerät

ANKOCHAUTOMATIK

Bei Verwendung der Ankochautomatik lässt sich die erforderliche Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe (siehe Diagramm) eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet. So schalten Sie die Ankochautomatik für eine Kochzone ein:

Berühren Sie ( erscheint auf dem Display).

Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach 3 Se-

kunden leuchtet

auf dem Display. Ändern Sie die Kochstufe, um die Funktion abzuschalten.

8 7 6 5 4

3 2 1

1 2 3 4 5 6 7 8 9 101112 1314

POWER-FUNKTION

Die Power-Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Die Power-Funktion kann für einen begrenzten Zeitraum eingeschaltet werden (siehe Abschnitt „Technische Daten“). Danach schaltet die Induktionskochzone automatisch auf die höchste Kochstufe um.

Berühren Sie zum Einschalten leuchtet auf. Zum Abschalten ändern Sie die Kochstufe.

DEUTSCH 9

POWER-FUNKTION DER ZWEIKREIS-KOCHZONE

Die Power-Funktion des inneren Kreises wird eingeschaltet, wenn das Gerät erkennt, dass das Kochgeschirr kleiner als der innere Kreis ist. Die Power-Funktion des äußeren Kreises wird eingeschaltet, wenn das Gerät erkennt, dass das Kochgeschirr größer als der innere Kreis ist.

TIMER

Sie können die Timerfunktion mit auswählen.

Der Kurzzeitmesser

Mit dem Kurzzeitmesser stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll. Nach Ablauf der eingestellten Zeit wird die Kochzone automatisch ausgeschaltet.

Die Auswahl des Kurzzeitmessers ist möglich, wenn die Kochzone eingeschaltet und die Kochstufe eingestellt sind.

Wenn diese Funktion aktiviert ist, leuchtet

Einschalten des Kurzzeitmessers:

• Berühren Sie einzustellen (

die Anzeige der Kochzone langsam blinkt, wird die Zeit heruntergezählt.

• So wird die Restzeit angezeigt: Berühren Sie

zeigt wird. Im Display wird die Restzeit angezeigt.

• Ändern des Kurzzeitmessers: Berühren Sie und berühren Sie dann

• Ausschalten des Kurzzeitmessers: Berühren Sie leuchtet, und berühren Sie dann Restzeit wird auf

Nach Ablauf der eingestellten Zeit ertönt ein Signalton und

ne wird ausgeschaltet.

• So schalten Sie den Signalton aus: Berühren Sie

auf.

am Timer, um die Zeit

- 99 Minuten). Wenn

wiederholt, bis ange-

wiederholt, bis aufleuchtet,

oder .

wiederholt, bis auf-

. Die

heruntergezählt.

blinkt. Die Kochzo-

Der Garzeitmesser

Mithilfe des Garzeitmessers kann kontrolliert werden, wie lange eine Kochzone in Betrieb ist.

•

Wenn diese Funktion aktiviert ist, wird angezeigt.

• Einschalten des Garzeitmessers: Berühren Sie Das Symbol

auf.

• So können Sie feststellen, wie lange

die Kochzone bereits in Betrieb ist:

berühren Sie wiederholt gezeigt wird. Das Display zeigt die Einschaltdauer der Kochzone an.

• Ausschalten des Garzeitmessers: Berühren Sie leuchtet, und berühren Sie dann Das Symbol

auf.

Zurücksetzen des Garzeitmessers:

• Berühren Sie

heruntergezählt.

Wenn zwei Uhrfunktionen gleichzeitig in Betrieb sind, wird im Display zuerst der Garzeitmesser angezeigt.

erlischt und leuchtet

, bis an-

wiederholt, bis auf-

erlischt und leuchtet

. Die Zeit wird auf

Kurzzeitwecker.

Wenn die Kochzonen nicht in Betrieb sind, können Sie den Timer als Kurzzeitwecker

verwenden. Berühren Sie Berühren Sie oder des Timers, um

die Dauer einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signal und

blinkt.

• Ausschalten des Signaltons: Berühren Sie

STOP+GO

Mit der Funktion werden alle eingeschalteten Kochzonen auf die niedrigste

Kochstufe (

aktiviert, lässt sich die Kochstufe

Ist nicht ändern.

Die Funktion mer-Funktion.

• Berühren Sie zur Aktivierung dieser Funktion

) geschaltet.

unterbricht nicht die Ti-

. Das Symbol leuchtet.

www.electrolux.com

• Berühren Sie zur Deaktivierung dieser

TASTENSPERRE

Wenn die Kochzonen in Betrieb sind, können Sie zwar das Bedienfeld verriegeln, je-

doch nicht das Sensorfeld verhindert, dass die Kochstufe versehentlich geändert wird. Stellen Sie erst die Kochstufe ein.

Berühren Sie on. Das Symbol

angezeigt. Die Uhr läuft weiter.

Berühren Sie Funktion. Die zuvor ausgewählte Kochstufe wird eingestellt. Diese Funktion wird deaktiviert, sobald das Gerät ausgeschaltet wird.

KINDERSICHERUNG

Diese Funktion verhindert eine versehentliche Bedienung des Geräts.

Aktivieren der Kindersicherung:

•

Deaktivieren der Kindersicherung

•

Deaktivieren der Kindersicherung für einen einzelnen Kochvorgang

•

Funktion Kochstufe wird eingestellt.

Schalten Sie das Gerät mit len Sie keine Kochstufe ein.

Berühren Sie Symbol

Schalten Sie das Gerät mit

Schalten Sie das Gerät mit len Sie keine Kochstufe ein. Berühren

Sie leuchtet.

Schalten Sie das Gerät mit

Schalten Sie das Gerät mit Symbol

Berühren Sie 4 Sekunden lang. Stel-

len Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Gerät kann jetzt

benutzt werden. Nachdem das Gerät mit

tet wurde, ist die Kindersicherung wieder aktiv.

. Die zuvor ausgewählte

. So wird

zur Aktivierung der Funkti-

wird 4 Sekunden lang

zur Deaktivierung der

ein. Stel-

4 Sekunden lang. Das

leuchtet.

aus.

ein. Stel-

4 Sekunden lang. Das Symbol

aus.

ein. Das

leuchtet.

ausgeschal-

OFFSOUND CONTROL (AKTIVIERUNG UND DEAKTIVIERUNG DES SIGNALTONS)

Deaktivieren des Signaltons

Schalten Sie das Gerät aus. Berühren Sie

zeigen leuchten auf und erlöschen. Berühren Sie

und der Signalton ist aktiviert. Berühren Sie

, leuchtet auf, der Signalton ist deaktiviert. Haben Sie den Signalton deaktiviert, ertönt er nur in folgenden Fällen:

•

Bei der Berührung von

• Bei Ablauf des Kurzzeitweckers

• Bei Ablauf des Kurzzeitmessers

• Wenn das Bedienfeld bedeckt ist.

3 Sekunden lang. Die An-

3 Sekunden lang. leuchtet

Aktivieren des Signaltons

Schalten Sie das Gerät aus. Berühren Sie

zeigen leuchten auf und erlöschen. Berühren Sie

da der Signalton deaktiviert ist. Berühren Sie

, leuchtet. Der Signalton ist akti-

viert.

3 Sekunden lang. Die An-

3 Sekunden lang. leuchtet ,

PRAKTISCHE TIPPS UND HINWEISE

DEUTSCH 11

INDUKTIONSKOCHZONEN

Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt.

KOCHGESCHIRR FÜR INDUKTIONSKOCHZONEN

Benutzen Sie für die Induktionskochzonen nur geeignetes Kochgeschirr.

Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).

• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan.

Kochgeschirr eignet sich für Induktionskochfelder, wenn…

• ... Eine geringe Wassermenge darin auf einer Kochzone, die auf die höchste Stufe geschaltet ist, sehr schnell zu kochen beginnt.

• ... Ein Magnet vom Geschirrboden angezogen wird.

Der Boden des Kochgeschirrs

muss so dick und so flach wie möglich sein.

BETRIEBSGERÄUSCHE

Es gibt verschiedene Betriebsgeräusche.

• Prasseln: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).

• Pfeifen: Sie haben eine oder mehrere Kochzonen auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).

• Summen: Sie haben Kochzonen auf eine hohe Stufe geschaltet.

• Klicken: Bei elektronischen Schaltvorgängen.

• Zischen, Surren: Das Gebläse läuft.

Die beschriebenen Geräusche sind normal und weisen nicht auf einen Defekt hin.

Kochzoneneffizienz

Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze. Die Mindestdurchmesser sind im Abschnitt „Technische Daten“ aufgeführt.

ENERGIESPAREN

So sparen Sie Energie

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Setzen Sie das Kochgeschirr vor dem Einschalten der Kochzone auf.

• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

ÖKO TIMER (ÖKO-TIMER)

Um Energie zu sparen, schaltet sich die Kochzonenheizung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestellten Kochstufe und der Gardauer ab.

ANWENDUNGSBEISPIELE ZUM KOCHEN

Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht.

Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.

www.electrolux.com

Ko chs tufe

1 1 -3Sauce Hollandaise,

1 -3Stocken: Luftiges Ome-

3 -5Köcheln von Reis und

5 -7Dünsten von Gemüse,

7 -9Dampfgaren von Kartof-

7 -9Kochen größerer Spei-

9 -12Bei geringer Hitze an-

14 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch

Die Power-Funktion ist ideal für das Erhitzen großer Flüssigkeitsmengen.

Informationen zu Acrylamiden

Wichtig! Nach neuesten

wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen

Verwendung: Zeit Tipps Nennleis-

tungsaufnahme

Zum Warmhalten von Speisen

Nach Bedarf Benutzen Sie einen

Deckel

3 %

5 - 25 Min. Ab und zu umrühren 3 – 8 % schmelzen: Butter, Schokolade, Gelatine

10 - 40 Min. Mit Deckel garen 3 – 8 % lett, gebackene Eier

Milchgerichten, Erhitzen von Fertiggerichten

25 - 50 Min. Mindestens doppelte

Menge Flüssigkeit zum Reis geben,

8 – 13 %

Milchgerichte zwischendurch umrühren

Fisch, Fleisch

feln

20 - 45 Min. Einige Esslöffel Flüs-

sigkeit hinzugeben

20 - 60 Min. Max. ¼ l Wasser für

750 g Kartoffeln ver-

13 – 18 %

18 – 25 %

wenden

semengen, Eintopfge-

60 - 150

Min.

Bis zu 3 l Flüssigkeit plus Zutaten

18 – 25 %

richte und Suppen

braten: Schnitzel, Cor-

Nach Bedarf Nach der Hälfte der

Zeit wenden

25 – 45 %

don bleu, Koteletts, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts

Bei starker Hitze anbraten: Rösti, Lendenstü-

5 - 15 Min. Nach der Hälfte der

Zeit wenden

45 – 64 %

cke, Steaks

100 %

(Gulasch, Schmorbraten), Frittieren von Pommes frites Aufkochen großer Mengen Wasser. Die Power-Management-

Funktion ist eingeschaltet.

wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

REINIGUNG UND PFLEGE

Reinigen Sie das Gerät nach jedem Gebrauch. Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts nicht.

So entfernen Sie Verschmutzungen:

– Sofort entfernen: geschmolzener

Kunststoff, Plastikfolie sowie zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen Reinigungsschaber für Glas. Den Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

– Zu entfernen, wenn das Gerät

ausreichend abgekühlt ist: Kalkund Wasserablagerungen, Fettflecken, glänzende metallische Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.

Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

Am Ende das Gerät mit einem trockenen Tuch abreiben.

DEUTSCH 13

www.electrolux.com

FEHLERSUCHE

Problem Mögliche Abhilfe

Das Gerät kann nicht eingeschaltet oder bedient werden.

Zwei oder mehr Sensorfel-

Die Funktion Stop+Go ist

Wasser- oder Fettspritzer

Ein akustisches Signal ertönt und das Gerät schaltet ab. Wenn das Gerät ausgeschaltet wird, ertönt ein akustisches Signal.

Das Gerät wird ausgeschaltet.

Die Restwärmeanzeige funktioniert nicht.

Die Ankochautomatik startet nicht.

Die höchste Kochstufe ist

Die Kochstufe schaltet zwischen zwei Kochstufen um.

Die Sensorfelder werden heiß.

Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berühren.

leuchtet auf.

Schalten Sie das Gerät er-

der wurden gleichzeitig berührt.

eingeschaltet.

befinden sich auf dem Bedienfeld.

Mindestens ein Sensorfeld wurde bedeckt.

Sie haben etwas auf das Sensorfeld

Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war.

Die Kochzone ist heiß. Lassen Sie die Kochzone

eingestellt.

Die Power-ManagementFunktion ist eingeschaltet.

Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedienelemente gestellt.

Der Signalton ist ausgeschaltet.

Die Abschaltautomatik hat ausgelöst.

gestellt.

neut ein und stellen Sie innerhalb von 10 Sekunden die Kochstufe ein.

Berühren Sie nur ein Sensorfeld.

Siehe Abschnitt „Gebrauchsanleitung“.

Wischen Sie das Bedienfeld ab.

Entfernen Sie den Gegenstand von den Sensorfeldern.

Entfernen Sie den Gegenstand vom Sensorfeld.

War die Kochzone lange genug eingeschaltet, um heiß zu sein, wenden Sie sich bitte an den Kundendienst.

abkühlen. Die höchste Kochstufe hat

die gleiche Leistung wie die Ankochautomatik.

Siehe „Power-Management“.

Stellen Sie großes Kochgeschirr nötigenfalls auf die hinteren Kochzonen.

Schalten Sie den Signalton ein (siehe „Einschalten des Signaltons“).

Schalten Sie das Gerät aus und wieder ein.

Problem Mögliche Abhilfe

leuchtet auf.

Die Kindersicherung oder die Tastenverriegelung ist eingeschaltet.

leuchtet auf.

Es befindet sich kein Kochgeschirr auf der Kochzone.

Sie verwenden ungeeigne-

tes Kochgeschirr.

Der Durchmesser des

Kochgeschirrbodens ist für die Kochzone zu klein.

Das Kochgeschirr bedeckt

das Quadrat nicht.

und eine Zahl werden

angezeigt.

leuchtet auf.

Im Gerät ist ein Fehler aufgetreten.

Unsachgemäßer Stromanschluss. Netzspannung außerhalb des zulässigen Bereichs.

leuchtet auf.

Im Gerät ist ein Fehler aufgetreten, da ein Kochgeschirr leer gekocht ist. Der Überhitzungsschutz der Kochzonen und die Abschaltautomatik sind eingeschaltet.

DEUTSCH 15

Siehe Abschnitt „Gebrauchsanleitung“.

Stellen Sie Kochgeschirr auf die Kochzone.

Verwenden Sie geeignetes Kochgeschirr.

Verwenden Sie Kochgeschirr mit den richtigen Abmessungen.

Das Quadrat muss vollständig bedeckt sein.

Trennen Sie das Gerät eine Zeit lang vom Stromnetz. Schalten Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicherung wieder ein. Wenn

erneut aufleuchtet, benachrichtigen Sie den Kundendienst.

Wenden Sie sich an eine Elektrofachkraft zur Überprüfung der Installation.

Schalten Sie das Gerät aus. Das heiße Kochgeschirr entfernen. Schalten Sie die Kochzone nach etwa 30 Sekunden wieder ein. Lag das Problem am Kochgeschirr, erlischt die Fehlermeldung auf dem Display, aber die Restwärmeanzeige kann weiterhin leuchten. Lassen Sie das Kochgeschirr abkühlen und überprüfen Sie anhand der Angaben im Abschnitt „Kochgeschirr für Induktionskochzonen“, ob es für das Gerät geeignet ist.

www.electrolux.com

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst. Geben Sie dabei die Daten auf dem Typenschild, den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an. Vergewissern Sie sich, dass Sie das Gerät korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

Problem Mögliche Abhilfe

Der Kühlventilator ist blockiert.

Prüfen Sie, ob ein Gegenstand den Kühlventilator blockiert. Wenn die Fehlermeldung erneut aufleuchtet, benachrichtigen Sie den Kundendienst.

leuchtet auf.

Unsachgemäßer Stromanschluss. Das Gerät ist nur an eine Phase ange-

Das Gerät muss entsprechend dem Anschlussplan angeschlossen werden.

schlossen.

MONTAGE

DEUTSCH 17

WARNUNG!

Siehe Kapitel „Sicherheitshinweise“.

Vor der Montage

Notieren Sie vor der Montage des Geräts alle Daten, die Sie unten auf dem Typenschild finden. Das Typenschild befindet sich unten am Gerätegehäuse.

• Modell ...........................

• Produktnummer

(PNC) ........................................

• Seriennummer ............

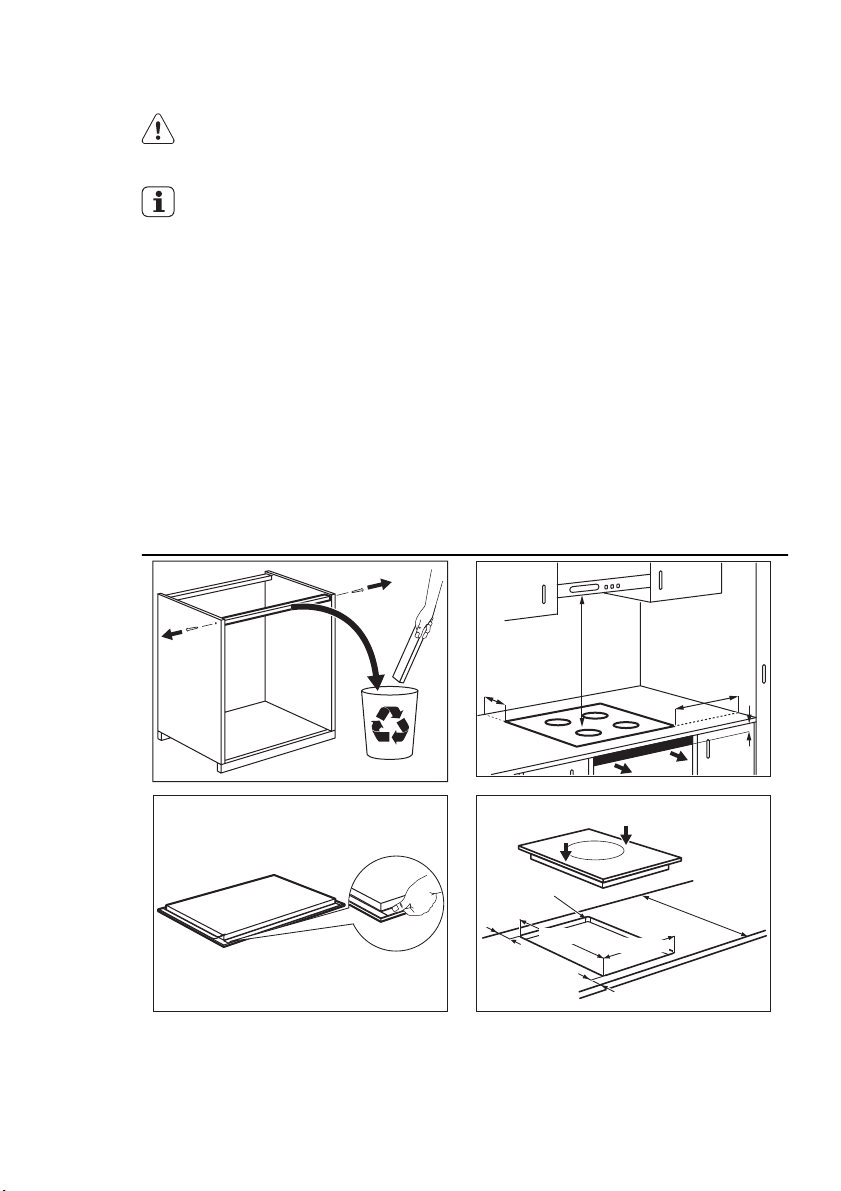

EINBAUGERÄTE

• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, pas-

MONTAGE

sende Einbauschränke und Arbeitsplatten betrieben werden.

ANSCHLUSSKABEL

• Das Gerät wird mit dem Anschlusskabel geliefert.

• Ein beschädigtes Netzkabel muss durch ein entsprechendes Spezialkabel (Typ H05BB-F Tmax 90 °C oder höher) ersetzt werden. Wenden Sie sich an den Kundendienst.

Wenn Sie den Zubehörrahmen C-FRAME verwenden, lesen Sie zuerst die mit dem Rahmen mitgelieferte Anleitung, bevor Sie das Gerät montieren.

min.

500mm

50mm

min. 50mm

R 5mm

490

min. 5mm

600mm

340+1mm

www.electrolux.com

min. 20 mm

min. 25 mm

min. 5 mm

min. 38 mm

min. 5 mm

• Dichten Sie den Spalt zwischen der Arbeitsplatte und der Glaskeramik mit Sili-

• Entfernen Sie das überschüssige Silikon mit einem Schaber.

kon ab.

• Geben Sie etwas Seifenlauge auf das Silikon.

MONTAGE VON MEHR ALS EINEM GERÄT

Mitgelieferte Teile:Verbindungsleiste(n), hitzebeständiges Silikon, Gummiprofil, Dichtungsstreifen.

+-=

580 mm

520 mm

360 mm

20 mm 920 mm

490 mm

Montage von mehr als einem Gerät

Verwenden Sie nur spezielles, hitzebeständiges Silikon.

Arbeitsplattenausschnitt

Abstand zur Wand: min. 50 mm Tiefe: 490 mm Breite: Addieren Sie die Breiten aller einzubauenden Geräte und subtrahieren Sie 20 mm (siehe auch „Übersicht über alle Gerätebreiten“).

Legen Sie den Arbeitsplattenausschnitt fest und sägen Sie ihn aus.

Legen Sie die Geräte nacheinander mit der Rückseite nach oben auf eine weiche Fläche, zum Beispiel eine Decke.

Kleben Sie den Dichtungsstreifen umlaufend auf der Unterseite des Geräts entlang des äußeren Randes der Glaskeramik auf.

DEUTSCH 19

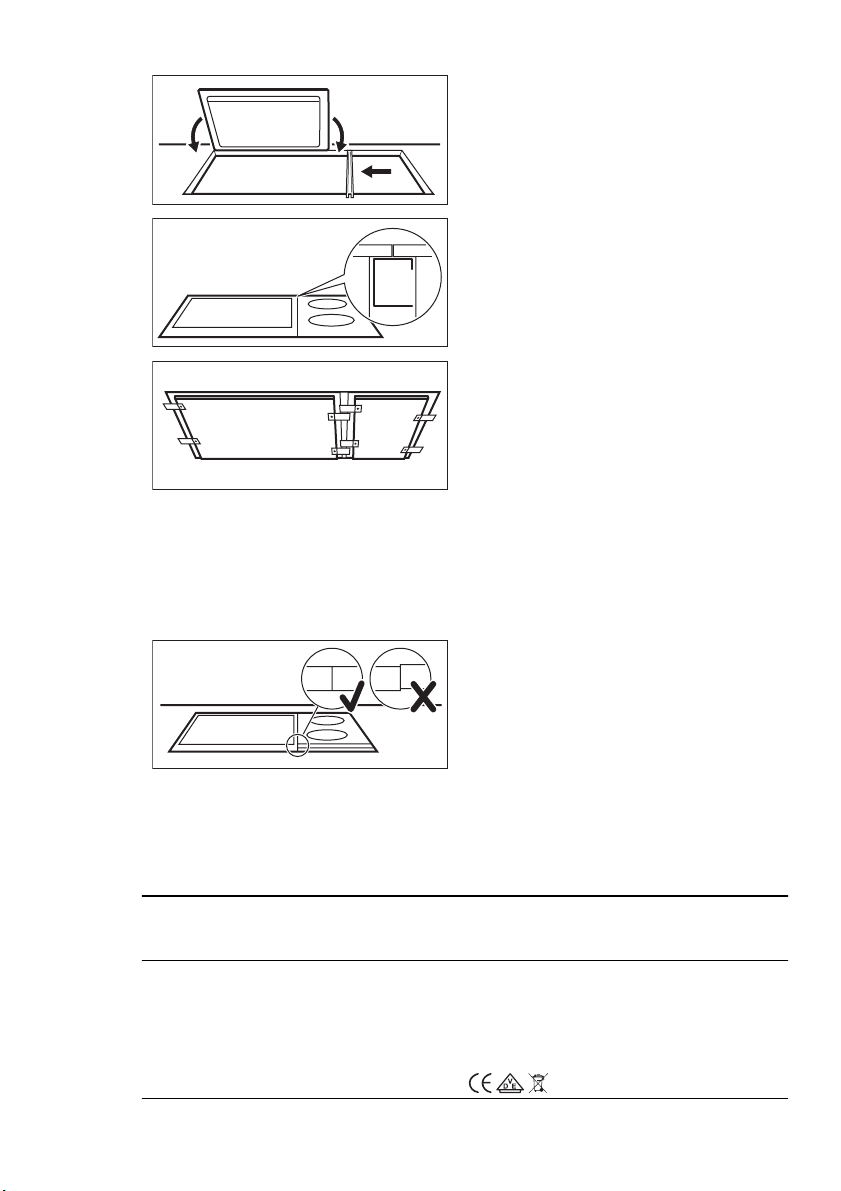

Schrauben Sie die Befestigungsplatten locker in die entsprechenden Öffnungen im Schutzkasten ein.

Setzen Sie das erste Gerät in den Arbeitsplattenausschnitt ein. Setzen Sie die Verbindungsleiste in den Ausschnitt und drücken Sie diese bis zur Hälfte der Breite gegen das Gerät.

Drehen Sie die Befestigungsplatten von unterhalb der Arbeitsplatte locker und auf der Verbindungsleiste ein.

Setzen Sie das nächste Gerät in den Arbeitsplattenausschnitt ein. Stellen Sie sicher, dass die Vorderkanten der Geräte auf der gleichen Höhe sind.

Ziehen Sie die Schrauben der Befestigungsplatte/Haltegreifer an.

Dichten Sie den Spalt zwischen der Arbeitsplatte und den Geräten sowie den Spalt zwischen den Geräten mit Silikon ab.

10.

Geben Sie etwas Seifenlauge auf das Silikon.

11.

Drücken Sie das Gummiprofil kraftvoll gegen die Glaskeramik und führen Sie es langsam um den Ausschnitt.

TECHNISCHE DATEN

Serie EQH4512BOG Prod.Nr. 941 460 006 00

12.

Berühren Sie das Silikon nicht, bevor es ausgehärtet ist. Dies kann einen Tag dauern.

13.

Entfernen Sie das überschüssige Silikon vorsichtig mit einer Rasierklinge.

14.

Reinigen Sie die Glaskeramikoberfläche.

www.electrolux.com

Typ 55 FED 01 AU 220-240 V 50-60 Hz Induction 3.7 kW Made in Switzerland

Ser.Nr. .......... 3.7 kW

ELECTROLUX

Kochzonenleistung

Kochzone Nennleistung

Mitte vorn — 180/280 mm

UMWELTTIPPS

(höchste Kochstufe) [W]

Power-Funktion eingeschaltet [W]

Max. Einschaltdauer der PowerFunktion

Min. Kochgeschirrdurchmesser [mm]

[Min.]

1800/3500 W 2800/3700 W 5 145

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit diesem Symbol Hausmüll. Bringen Sie das Gerät zu Ihrer

örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

nicht mit dem

Information: Wohin mit den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen SENS-Sammelstellen oder offiziellen SENS-Recyclern. Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.sens.ch.

FRANÇAIS 21

SOMMAIRE

CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques

Sous réserve de modifications.

www.electrolux.com

CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

SÉCURITÉ DES ENFANTS ET DES PERSONNES VULNÉRABLES

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

• Assurez-vous de laisser un espace de ventilation de 5 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation adéquat.

• La température sous l'appareil dépasse les 95 °C. Afin d'éviter tout accident, l'accès à cette partie de l'appareil doit être empêché. Si la table de cuisson n'est pas installée au-dessus d'un four, nous vous recommandons d'installer une séparation en matériau non combustible sous l'appareil.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

INSTALLATION

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis par rapport aux autres appareils.

• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• Avant chaque raccordement, assurezvous que la borne principale de l'appareil est hors tension.

• Assurez-vous que l'appareil est bien installé. Des connexions desserrées ou incorrectes peuvent être à l'origine d'une surchauffe des bornes.

• Assurez-vous qu'une protection antichocs est installée.

• Contrôlez que les câbles d'alimentation n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil électrique à des prises électriques situées à proximité.

• Ne laissez pas les câbles d'alimentation s'emmêler.

• Utilisez une pince pour détendre le câble.

• Utilisez le câble d'alimentation approprié.

• Veillez à ne pas endommager la fiche secteur ni le câble d’alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.

• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

UTILISATION

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.

• Mettez à l'arrêt les zones de cuisson après chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient.

• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

• Si la surface de votre table de cuisson est endommagée (éclat, fêlure, etc.), débranchez-la de la prise électrique pour éviter tout risque de choc électrique.

• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm

FRANÇAIS 23

des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.

• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.

• Ne laissez pas le contenu des récipients de cuisson s'évaporer.

• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.

• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.

• Ne placez jamais de papier aluminium sur l'appareil.

• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Risque de dommage de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

www.electrolux.com

• Ne pulvérisez pas d'eau ni de vapeur

• Nettoyez l'appareil avec un chiffon doux

MISE AU REBUT

• Débranchez l'appareil de l'alimentation

• Coupez le câble d'alimentation au ras de

pour nettoyer l'appareil.

humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

électrique.

l'appareil et mettez-le au rebut.

DESCRIPTION DE L'APPAREIL

VUE D'ENSEMBLE

180/280 mm

DESCRIPTION DU BANDEAU DE COMMANDE

Zone de cuisson à induction

Bandeau de commande

FRANÇAIS 25

3 4

11 9 8 710

6521

Appuyez sur les touches sensitives pour faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent quelles fonctions sont activées.

touche sensitive fonction

Pour allumer et éteindre l'appareil. Pour verrouiller ou déverrouiller le bandeau

de commande.

Affichage du minuteur Pour indiquer la durée, en minutes.

Pour indiquer que le minuteur progressif est activé.

Pour indiquer que le minuteur dégressif ou la minuterie est activé(e).

Affichage du niveau de cuisson Pour indiquer le niveau de cuisson.

Bandeau de sélection Pour régler le niveau de cuisson.

Pour activer la fonction Booster.

Pour augmenter ou diminuer la durée. Pour régler la fonction Minuteur.

www.electrolux.com

touche sensitive fonction

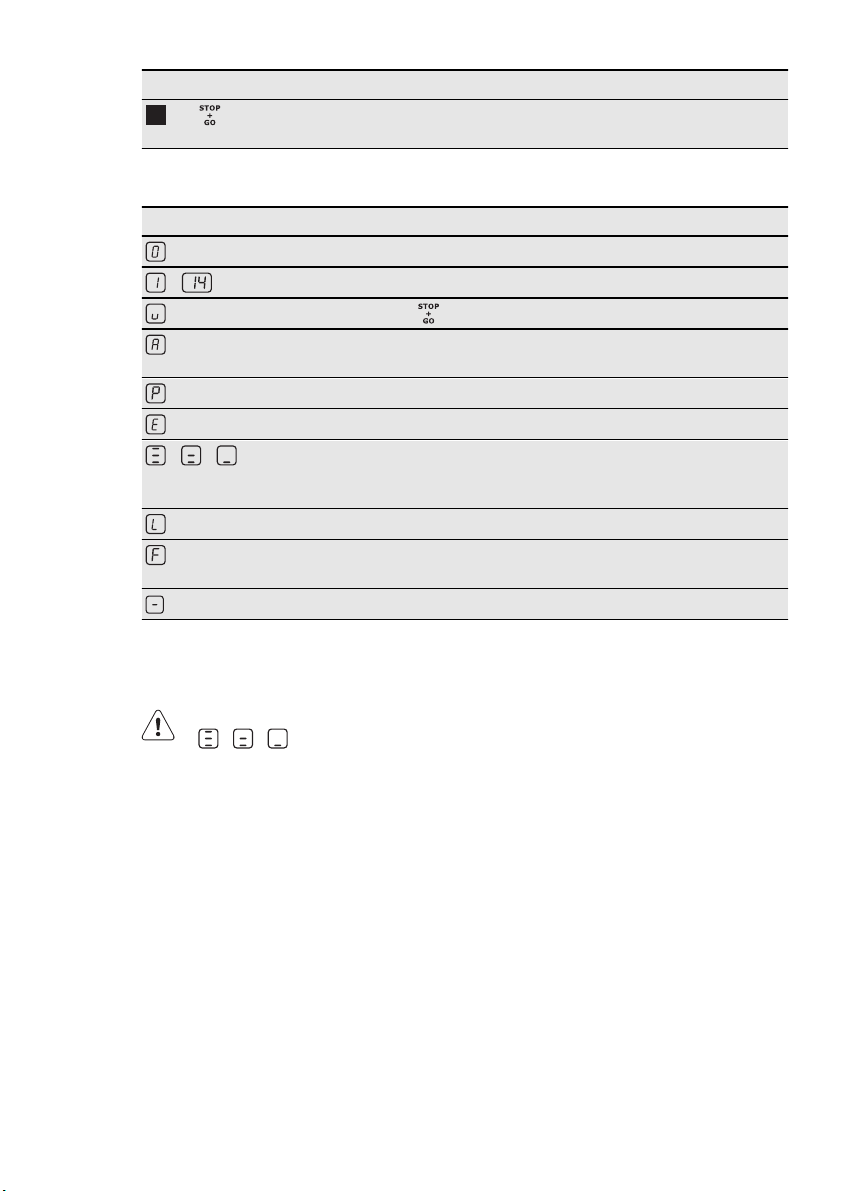

INDICATEURS DU NIVEAU DE CUISSON

Pour activer et désactiver la fonction STOP +GO.

Indicateur Description

La zone de cuisson est désactivée.

La zone de cuisson est en fonctionnement. La fonction est activée.

La fonction Démarrage automatique de la cuisson fonctionne.

La fonction Booster est activée.

+ chiffre / /

Il y a une anomalie. OptiHeat Control (étape 3 Voyant de chaleur résiduelle) :

continuer la cuisson / maintien au chaud / chaleur résiduelle

La sécurité enfants/fonction de verrouillage est activée. Ustensile de cuisine inadapté ou trop petit ou absence

d'ustensile sur la zone de cuisson. La fonction Arrêt automatique de la cuisson fonctionne.

OPTIHEAT CONTROL (ÉTAPE 3 VOYANT DE CHALEUR RÉSIDUELLE)

AVERTISSEMENT

\ \ La chaleur résiduelle

peut être source de brûlures !

OptiHeat Control indique le niveau de chaleur résiduelle. Les zones de cuisson à induction génèrent la chaleur nécessaire directement sur le fond des plats de cuisson. La table vitrocéramique est chaude à cause de la chaleur des récipients.

UTILISATION QUOTIDIENNE

FRANÇAIS 27

ACTIVATION ET DÉSACTIVATION

Appuyez sur pendant 1 seconde pour activer ou désactiver l'appareil.

ARRÊT AUTOMATIQUE

Cette fonction arrête l'appareil automatiquement si :

• Toutes les zones de cuisson sont désactivées (

• Vous ne réglez pas le niveau de cuisson après avoir allumé l'appareil.

• Vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit pendant quelques instants et l'appareil s'éteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.

• L'appareil surchauffe (par ex., lorsque tout le liquide s'est évaporé du récipient). Laissez refroidir la zone de cuisson avant de réutiliser l'appareil.

• Vous utilisez des récipients inadaptés. Le symbole

s'allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes.

• Vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants,

s'allume et l'appareil s'éteint. Voir ci-

dessous.

• La relation entre le niveau de cuisson et les durées de la fonction d'arrêt automatique :

•

, - — 6 heures

•

- — 5 heures

•

- — 4 heures

•

- — 1,5 heures

NIVEAU DE CUISSON

Appuyez sur le bandeau de sélection sur le niveau de cuisson souhaité. Modifiez-le au besoin en appuyant sur une autre position, à droite ou à gauche. Ne relâchez pas la pression tant que le niveau de cuisson sou-

haité n'est pas atteint. L'affichage indique le niveau de cuisson.

DÉMARRAGE AUTOMATIQUE DE LA CUISSON

La fonction de démarrage automatique de la cuisson permet d'atteindre plus rapidement le niveau de cuisson souhaité. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps (voir le schéma) puis redescend au niveau sélectionné. Pour activer la fonction de démarrage automatique de la cuisson pour une zone de cuisson :

Appuyez sur la touche ( s'affiche).

Réglez immédiatement le niveau de cuisson souhaité. Au bout de 3 secon-

des,

s'affiche. Pour désactiver cette fonction, modifiez le niveau de cuisson.

8 7 6 5 4

3 2 1

1 2 3 4 5 6 7 8 9 101112 1314

FONCTION BOOSTER

La fonction Booster vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction Booster peut être activée pour une durée limitée (voir le chapitre « Caractéristiques techniques »). La zone de cuisson à induction revient ensuite automatiquement au niveau de cuisson le

www.electrolux.com

plus élevé. Pour activer cette fonction, appuyez sur

tiver, modifiez le niveau de cuisson.

FONCTION BOOSTER DE LA ZONE DE CUISSON À DOUBLE CIRCUIT

La fonction Booster du circuit interne s'active dès que l'appareil détecte un récipient dont le diamètre est plus petit que celui du circuit interne. La fonction Booster du circuit externe s'active dès que l'appareil détecte un récipient dont le diamètre est plus grand que celui du circuit interne.

MINUTEUR

Vous pouvez sélectionner la fonction Minuteur avec

Minuteur

Utilisez le minuteur pour régler la durée de fonctionnement de la zone de cuisson pendant une session. Il désactive la zone de cuisson automatiquement après l'heure programmée.

Quand cette fonction est activée, s'affiche.

•

• Pour vérifier la durée restante : ap-

• Pour modifier le minuteur : appuyez

• Pour désactiver le minuteur : appuyez

; s'affiche. Pour la désac-

Vous pouvez sélectionner la fonction Minuteur lorsque la zone de cuisson est activée et que le niveau de cuisson est programmé.

Pour activer le minuteur en mode Compte à rebours : appuyez sur

minuteur pour régler la durée ( minutes). Lorsque le voyant de la zone de cuisson clignote plus lentement, le compte à rebours a commencé.

puyez plusieurs fois sur que

s'affiche. L'affichage indique la

durée restante.

plusieurs fois sur s'affiche puis appuyez sur ou .

plusieurs fois sur s'affiche puis appuyez sur . Le temps restant est décompté jusqu'à

jusqu'à ce

jusqu'à ce que

Lorsque le compte à rebours est terminé, le signal sonore retentit et

La zone de cuisson se désactive.

• Pour désactiver le signal sonore : ap-

puyez sur

clignote.

Minuteur progressif

Utilisez le minuteur progressif pour contrôler la durée de fonctionnement de la zone de cuisson sélectionnée.

•

Quand cette fonction est activée, s'affiche.

• Pour activer le minuteur progressif :

Appuyez sur Le symbole s'éteint et s'affiche.

• Pour vérifier la durée de fonctionne-

ment de la zone de cuisson sélectionnée : appuyez sur

que

s'affiche. L'affichage indique la durée de fonctionnement de la zone sélectionnée.

Pour désactiver le minuteur progres-

• sif : appuyez plusieurs fois sur qu'à ce que sur

. Le symbole s'éteint et

s'affiche.

Pour réinitialiser le minuteur pro-

• gressif : appuyez sur décompté jusqu'à

Lorsque les deux fonctions de minuteur fonctionnent en même temps, l'écran affiche le minuteur progressif en premier.

s'affiche puis appuyez

jusqu'à ce

jus-

. Le temps est

Minuterie

Vous pouvez utiliser le minuteur comme minuterie lorsque les zones de cuisson ne sont pas en fonctionnement. Appuyez sur

Appuyez sur la touche ou du minuteur pour régler la durée. Une fois le temps

écoulé, le signal sonore retentit et gnote.

• Pour arrêter le signal sonore : appuyez sur

cli-

STOP+GO

La fonction permet de basculer simultanément toutes les zones de cuisson actives

en position de maintien au chaud ( Il n'est désormais plus possible de modifier

le niveau de cuisson en cours La fonction

teur.

• Pour activer cette fonction, appuyez sur

• Pour désactiver cette fonction, appuyez sur

cédent s'allume.

n’interrompt pas le minu-

. Le symbole s'allume.

. Le niveau de cuisson pré-

VERROUILLAGE

Pendant l'utilisation des zones de cuisson, vous pouvez verrouiller le bandeau de

commande, à l'exception de la touche Ceci empêchera une modification involontaire du niveau de cuisson. Réglez tout d'abord le niveau de cuisson. Pour démarrer cette fonction, appuyez sur

. Le symbole s'allume pendant 4 secondes. Le minuteur reste allumé. Pour mettre à l'arrêt cette fonction, ap-

puyez sur dent s'allume. Lorsque vous mettez l'appareil à l'arrêt, vous désactivez également cette fonction.

. Le niveau de cuisson précé-

SÉCURITÉ ENFANTS

Ce dispositif permet d'éviter une utilisation involontaire de l'appareil.

Pour activer le dispositif de sécurité enfants :

•

Activez l'appareil avec tionnez aucun niveau de cuisson.

•

Appuyez sur symbole

•

Désactivez l'appareil avec .

Pour désactiver le dispositif de sécurité enfants

•

Activez l'appareil avec tionnez aucun niveau de cuisson. Ap-

puyez sur symbole

•

Désactivez l'appareil avec .

pendant 4 secondes. Le

s'allume.

pendant 4 secondes. Le

s'allume.

. Ne sélec-

FRANÇAIS 29

Pour désactiver le dispositif de sécurité enfants pour une seule session de cuisson

•

Activez l'appareil avec

s'allume.

•

Appuyez sur

Réglez le niveau de cuisson dans les 10 secondes qui suivent Vous pouvez

utiliser l'appareil.

• Lorsque vous désactivez l'appareil avec , la sécurité enfants est à nouveau

activée.

pendant 4 secondes.

. Le symbole

OFFSOUND CONTROL (DÉSACTIVATION ET ACTIVATION DES SIGNAUX SONORES)

Désactivation des signaux sonores

Mettez l'appareil à l'arrêt. Appuyez sur

les indicateurs s'allument et s'éteignent. Appuyez sur

s'allume, le signal sonore est activé. Appuyez sur

re est désactivé. Lorsque cette fonction est activée, l'appareil émet des signaux sonores uniquement dans les circonstances suivantes :

•

quand vous appuyez sur

• quand le minuteur arrive en fin de course

• quand le décompte se termine

• quand vous posez un objet sur le ban-

deau de commande.

pendant 3 secondes. Tous

pendant 3 secondes.

, s'allume, le signal sono-

Activation des signaux sonores

Mettez l'appareil à l'arrêt. Appuyez sur

les indicateurs s'allument et s'éteignent. Appuyez sur

s'allume, le signal sonore est désactivé. Appuyez sur

sonores sont activés.

pendant 3 secondes. Tous

pendant 3 secondes.

, s'allume. Les signaux

www.electrolux.com

CONSEILS UTILES

ZONES DE CUISSON À INDUCTION

Sur les zones de cuisson à induction, un champ électromagnétique puissant chauffe les récipients très rapidement.

RÉCIPIENTS COMPATIBLES AVEC LES ZONES DE CUISSON À INDUCTION

Utilisez des récipients adaptés aux zones de cuisson à induction.

Matériaux des ustensiles de cuisson

• fonte, acier, acier émaillé, acier inoxydable, fond multicouches (avec marque correcte d'un fabricant).

• inadaptés : aluminium, cuivre, laiton, verre, céramique, porcelaine.

Les récipients conviennent à l’induction si :

• ... une petite quantité d’eau contenue dans un récipient chauffe très rapidement sur une zone de cuisson réglée sur le niveau de cuisson maximal,

• ... un aimant adhère au fond du plat de cuisson.

Le fond du récipient doit être aussi plat et épais que possible.

BRUIT PENDANT LE FONCTIONNEMENT

Si vous entendez :

• un craquement : le récipient est composé de différents matériaux (conception "sandwich").

• un bruit de sifflement : vous utilisez une ou plusieurs zones de cuisson avec des niveaux de cuisson élevés et le récipient est composé de différents matériaux (conception "sandwich").

• Un bourdonnement : vous utilisez des puissances élevées.

• Un cliquètement : des commutations électriques se produisent.

• Un sifflement, un bourdonnement : le ventilateur fonctionne.

Les bruits décrits sont normaux et ne constituent pas un dysfonctionnement.

Efficacité de la zone de cuisson

L'efficacité de la zone de cuisson est liée au diamètre du récipient. Un récipient plus petit que le diamètre minimal recommandé ne reçoit qu'une petite partie de la puissance générée par la zone de cuisson. Pour connaître les diamètres minimaux, voir le chapitre « Caractéristiques techniques ».

ÉCONOMIES D'ÉNERGIE

Comment réaliser des économies d'énergie

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.

• Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement.

• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

ÖKO TIMER (MINUTEUR ECO)

Pour réaliser des économies d'énergie, la zone de cuisson se désactive automatiquement avant le signal du minuteur. La différence de temps de fonctionnement dépend du niveau et de la durée de cuisson.

EXEMPLES DE CUISSON

Le rapport entre le niveau de cuisson et la consommation énergétique de la zone de cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, l'augmentation énergétique de la zone de cuisson n'est pas proportionnelle. Cela signifie que la zone de cuisson utilisée à un niveau de cuisson moyen utilise moins de la moitié de sa puissance.

Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.

Ni-

Utilisation : Durée Conseils Consomvea u de cui sso n

Maintenir au chaud les

plats que vous venez de

selon les besoins.

Mettez un couvercle sur le récipient

cuire 1 -3Sauce hollandaise, faire

fondre : du beurre, du

5 - 25 min Remuez de temps en

temps

chocolat, de la gélatine 1 -3Solidifier : omelettes ba-

veuses, œufs au plat 3 -5Cuire à feu doux le riz et

les plats à base de pro-

duits laitiers ; réchauffa-

ge des plats cuisinés

10 - 40 min Couvrez pendant la

cuisson.

25 - 50 min Ajoutez au moins

deux fois plus d'eau que de riz. Remuez car les aliments à base de lait se séparent durant la cuisson.

5 -7Cuire les légumes, le

poisson, la viande à la

vapeur 7 -9Cuire des pommes de

terre à la vapeur

20 - 45 min Ajoutez quelques cuil-

lerées à soupe de liquide

20 - 60 min Utilisez max. ¼ l d'eau

pour 750 g de pommes de terre.

7 -9Cuire de grandes quan-

tités d'aliments, ragoûts

et soupes 9 -12Poêler à feu doux : es-

calopes, cordons bleus

60 150 min

Ajoutez jusqu'à 3 l de liquide, plus les ingrédients.

au besoin Retournez à la moitié

du temps de veau, côtelettes, rissoles, saucisses, foie, roux, œufs, crêpes, beignets

Poêler à feu vif des

pommes de terre risso-

lées, filets, steaks

5 - 15 min Retournez à la moitié

du temps

14 Faire bouillir de l'eau, cuire des pâtes, griller la viande (gou-

lasch, bœuf braisé), cuire des frites. Faire bouillir une grande quantité d'eau. Le gestionnaire de

puissance est activé.

La fonction Booster convient le mieux pour faire chauffer de grands volumes d'eau.

Informations sur l'acrylamide

Important Selon les connaissances

scientifiques les plus récentes, faire brunir les aliments de manière intensive, en particulier les produits contenant de

FRANÇAIS 31

mation énergétique nominale

3 %

3 – 8 %

8 – 13 %

13 – 18 %

18 – 25 %

25 – 45 %

45 – 64 %

100 %

www.electrolux.com

l'amidon, peut nuire à la santé à cause de l'acrylamide. C'est pourquoi nous vous recommandons de faire cuire les aliments à basse température et de ne pas trop les faire brunir.

ENTRETIEN ET NETTOYAGE

Nettoyez l'appareil après chaque utilisation. Utilisez toujours des récipients de cuisson dont le fond est propre.

Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de l'appareil.

Pour enlever les salissures :

– Retirez immédiatement : plastique

fondu, films plastiques et aliments contenant du sucre. Sinon, la saleté pourrait endommager l'appareil. Utilisez un racloir spécial pour la vitre. Tenez le racloir incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

– Une fois que l'appareil a suffi-

samment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Utilisez un agent de nettoyage pour vitrocéramique ou acier inoxydable.

Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.

Et enfin, essuyez l'appareil à l'aide d'un chiffon propre.

FRANÇAIS 33

www.electrolux.com

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème Possible Solution

Vous ne pouvez pas allumer l'appareil ou le faire fonctionner.

Vous avez appuyé sur 2

La fonction Stop+Go est

Il y a de l'eau ou des ta-

Un signal sonore retentit et l'appareil s'éteint. Un signal sonore retentit lorsque l'appareil est éteint.

L'appareil s'éteint. Vous avez posé quelque

Le voyant de chaleur résiduelle ne s'allume pas.

La fonction de démarrage automatique de la cuisson ne fonctionne pas.

Le niveau de cuisson le

Le niveau de cuisson change.

Les touches sensitives sont chaudes.

Aucun signal sonore ne se fait entendre lorsque vous appuyez sur les touches sensitives du bandeau.

Allumez de nouveau l'ap-

ou plusieurs touches sensitives en même temps.

activée.

ches de graisse sur le bandeau de commande.

Vous avez posé quelque chose sur une ou plusieurs touches sensitives.

chose sur la touche sensi-

tive La zone de cuisson n'est

pas chaude parce qu'elle n'a fonctionné que peu de temps.

La zone de cuisson est chaude.

plus élevé est réglé.

Le gestionnaire de puissance est activé.

Le récipient est trop grand ou vous l'avez placé trop près des commandes.

Les signaux sonores sont désactivés.

pareil et réglez le niveau de cuisson en moins de 10 secondes.

N'appuyez que sur une seule touche sensitive à la fois.

Reportez-vous au chapitre « Notice d'utilisation ».

Nettoyez le bandeau de commande.

Retirez l'objet des touches sensitives.

Retirez l'objet de la touche sensitive.

Si la zone de cuisson a eu assez de temps pour chauffer, faites appel à votre service après-vente.

Laissez la zone de cuisson refroidir.

Le niveau de cuisson le plus élevé est identique à la fonction de démarrage automatique de la cuisson.

Reportez-vous au chapitre « Gestionnaire de puissance ».

Placez les récipients de grande taille sur les zones de cuisson arrière, si nécessaire.

Activez les signaux (reportez-vous au chapitre « Commande sans son »).

Problème Possible Solution

s'allume.

La fonction d'arrêt automatique est activée.

s'allume.

La fonction Sécurité enfants ou Verrouillage est activée.

s'allume.

Aucun récipient ne se trouve sur la zone de cuisson.

Le récipient n'est pas

adapté.

Le diamètre du fond du

récipient est trop petit pour la zone de cuisson.

Le récipient de cuisson ne

recouvre pas le carré.

et un chiffre s'affichent.

Une erreur s'est produite dans l'appareil.

s'allume.

Le branchement électrique n'est pas adapté. La tension d'alimentation est hors limites.

s'allume.

Une erreur s'est produite dans l'appareil car un récipient chauffe à vide. La protection anti-surchauffe des zones de cuisson et l'arrêt automatique sont activés.

FRANÇAIS 35

Éteignez l'appareil puis allumez-le de nouveau.

Reportez-vous au chapitre « Notice d'utilisation ».

Placez un récipient sur la zone de cuisson.

Utilisez un récipient adapté.

Utilisez un récipient de dimensions appropriées.

Recouvrez complètement le carré.

Débranchez l'appareil de l'alimentation électrique pendant quelques minutes. Déconnectez le fusible de l'installation domestique. Rebranchez l'appa-

reil. Si

s'allume à nouveau, contactez votre service après-vente.

Demandez à un électricien qualifié de vérifier l'installation.

Éteignez l'appareil. Enlevez le récipient chaud. Au bout d'environ 30 secondes, remettez la zone de cuisson en fonctionnement. Si le récipient était la cause du problème, le message d'erreur disparaît de l'affichage, mais l'indicateur de chaleur résiduelle peut demeurer. Laissez le récipient refroidir et reportez-vous au chapitre « Récipients de cuisson compatibles avec les zones de cuisson à induction » pour voir si votre récipient est compatible avec l'appareil.

www.electrolux.com

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser à votre revendeur ou au service après-vente. Veuillez lui fournir les informations figurant sur la plaque signalétique, la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la table de cuisson) et le type de message d'erreur qui s'affiche. Veillez à faire fonctionner l'appareil correctement. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du magasin vendeur peut être facturé même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livret de garantie.

Problème Possible Solution

Le ventilateur de refroidissement est bloqué.

Assurez-vous qu'aucun objet ne bloque le ventilateur de refroidissement. Si le message d'erreur s'affiche à nouveau, contactez votre service après-vente.

s'allume.

Le branchement électrique n'est pas adapté. L'appa-

Branchez l'appareil comme illustré.

reil n'est branché qu'à une seule phase.

INSTALLATION

FRANÇAIS 37

AVERTISSEMENT

Reportez-vous au chapitre « Consignes de sécurité ».

Avant l'installation

Avant l'installation de l'appareil, notez cidessous les informations figurant sur la plaque signalétique. La plaque signalétique se trouve au bas de l'enveloppe extérieure de l'appareil.

• Modèle ...........................

• PNC .............................

• Numéro de série ....................

APPAREILS ENCASTRABLES

• Les appareils encastrables ne peuvent être mis en fonctionnement qu'après

MONTAGE

avoir été installés dans des meubles et sur des plans de travail homologués et adaptés.

CÂBLE D'ALIMENTATION

• L'appareil est fourni avec le câble d'alimentation.

• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécial (type H05BB-F Tmax 90 °C ou de calibre supérieur). Contactez votre service après-vente.

Si vous utilisez le cadre d'accessoire CFRAME, lisez d'abord les instructions fournies avec le cadre avant d'installer l'appareil.

min.

500mm

50mm

min. 50mm

R 5mm

490

min. 5mm

600mm

340+1mm

www.electrolux.com

min. 20 mm

min. 25 mm

min. 5 mm

min. 38 mm

min. 5 mm

• Isolez l'espace entre le plan de travail et la vitrocéramique avec du silicone.

• Retirez l'excédent de silicone avec le grattoir.

• Appliquez de l'eau savonneuse sur le silicone.

INSTALLATION DE PLUSIEURS APPAREILS

Pièces ajoutées : barre(s) d'accouplement, silicone résistant à la chaleur, forme en caoutchouc, bride d'étanchéité.

+-=

580 mm

520 mm

360 mm

20 mm 920 mm

490 mm

Installation de plusieurs appareils

N'utilisez que du silicone spécial résistant à la chaleur.

Découpe du plan de travail

Distance du mur : minimum 50 mm Profondeur : 490 mm Largeur : additionnez les largeurs de tous les appareils à encastrer et soustrayez 20 mm (voir également « Vue d'ensemble de toutes les largeurs d'appareils »)

Notez la dimension de découpe du plan de travail et sciez-la.

Posez les appareils, un à la fois, sur une surface souple, une couverture par exemple, le dessous vers le haut.

Placez le joint d'étanchéité autour du bord inférieur de l'appareil le long du bord externe de la surface vitrocéramique.

FRANÇAIS 39

Vissez légèrement les plaques de fixation dans les trous prévus dans le boîtier de protection.

Placez le premier appareil dans la découpe du plan de travail. Placez la barre d'accouplement dans la découpe du plan de travail et appuyez-la contre l'appareil sur la moitié de la largeur.

Tournez légèrement les plaques de fixation par en dessous sur le plan de travail et sur la barre d'accouplement.

Placez l'appareil suivant dans la découpe du plan de travail. Veillez à ce que l'avant des appareils soit au même niveau.

Serrez la plaque de fixation/les vis de retenue.

Comblez l'espace entre le plan de travail et les appareils ainsi qu'entre les appareils à l'aide de silicone.

10.

Appliquez de l'eau savonneuse sur le silicone.

11.

Appuyez fermement la forme en caoutchouc contre la surface vitrocéramique et déplacez-la lentement le long de l'espace.

12.

13.

14.

CARACTERISTIQUES TECHNIQUES

Serie EQH4512BOG Prod.Nr. 941 460 006 00 Typ 55 FED 01 AU 220-240 V 50-60 Hz

Ne touchez pas le silicone tant qu'il n'a pas durci. Cela peut prendre une journée.

Enlevez soigneusement le silicone en trop avec une lame de rasoir.

Nettoyez soigneusement la surface vitrocéramique.

www.electrolux.com

Induction 3.7 kW Made in Switzerland

Ser.Nr. .......... 3.7 kW

ELECTROLUX

Puissance des zones de cuisson

Zone de cuisson

Avant centrale

Puissance nominale (niveau de cuisson max.) [W]

Fonction Booster activée [W]

Durée maximale de la fonction Booster [min]

Diamètre minimal du récipient [mm]

1800/3500 W 2800/3700 W 5 145 — 180/280 mm

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils

portant le symbole ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou contactez vos services municipaux.

avec les ordures

Informations: Où aller avec les appareils usagés? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.

NEDERLANDS 41

INHOUD

VEILIGHEIDSINFORMATIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

BESCHRIJVING VAN HET PRODUCT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

DAGELIJKS GEBRUIK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

NUTTIGE AANWIJZINGEN EN TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

ONDERHOUD EN REINIGING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

PROBLEEMOPLOSSING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

TECHNISCHE INFORMATIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

MILIEUBESCHERMING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

WE DENKEN AAN U

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen.

Welkom bij Electrolux.

Ga naar onze website voor:

Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie:

www.electrolux.com

Registreer uw product voor een betere service:

www.electrolux.com/productregistration

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat:

www.electrolux.com/shop

KLANTENSERVICE

Wij raden altijd het gebruik van originele onderdelen aan. Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand hebt. De informatie staat op het typeplaatje. model, productnummer, serienummer.

Waarschuwing - Belangrijke veiligheidsinformatie. Algemene informatie en tips Milieu-informatie

Wijzigingen voorbehouden.

www.electrolux.com

VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

VEILIGHEID VAN KINDEREN EN KWETSBARE MENSEN

WAARSCHUWING!

Gevaar voor verstikking, letsel of permanente invaliditeit.

• Mensen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat niet bedienen. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.

• Laat kinderen niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.

MONTAGE

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.

• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.

• Bescherm de bodem van het apparaat tegen stoom en vocht.

• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat hete pennen van het apparaat vallen als de deur of het raam wordt geopend.

• Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

• Zorg ervoor dat er een ventilatieruimte van 5 mm vrij is tussen het werkblad en de voorkant van de onderste unit. De garantie dekt geen schade veroorzaakt door het gebrek aan een adequate ventilatieruimte.

• De temperatuur aan de onderkant van het apparaat is hoger dan 95°C. Om gevaar te voorkomen moet de toegang onder het aanrecht worden beperkt. Als de kookplaat niet boven een oven wordt geinstalleerd dan raden wij aan om een onbrandbaar scheidingspanel te installeren onder het apparaat.

Aansluiting aan het elektriciteitsnet

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Zorg er voordat er bedrading wordt aangelegd voor dat de hoofdterminal van het apparaat niet onder stroom staat.

• Zorg ervoor dat het apparaat correct is geïnstalleerd. Loszittende en onvakkundig aangebrachte stekkerverbindingen kunnen oververhitting van de aansluiting veroorzaken.

• Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.

• Laat de elektrische verbindingen het apparaat of de pannen niet aanraken als u het apparaat aansluit op het stopcontact.

• Voorkom dat elektrische verbindingen verstrikt raken.

• Belast het snoer niet extra door eraan te trekken.

• Gebruik de juiste stroomkabel.

• Zorg dat u de hoofdstekker en kabel niet beschadigt. Neem contact op met de service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

GEBRUIK

WAARSCHUWING!

Gevaar op letsel, brandwonden of elektrische schokken

• Gebruik dit apparaat in een huishoudelijke omgeving.

• De specificatie van het apparaat mag niet worden veranderd.

• Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Bedien het apparaat niet met natte handen of als het contact maakt met water.

• Leg geen bestek of deksels van steelpannen op de kookzones. Deze kunnen heet worden.

• Zet de kookzone op "uit" na elk gebruik. Vertrouw niet alleen op de pandetector.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Als er een scheur in het oppervlak zit, trek dan de stekker uit het stopcontact om elektrische schokken te voorkomen.

• Gebruikers met een pacemaker moeten een afstand van minimaal 30 cm bewaren van de inductiekookzones als het apparaat in werking is.

WAARSCHUWING!

Brand- of explosiegevaar.

• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of

NEDERLANDS 43

verwarmde voorwerpen uit de buurt van vet en olie als u er mee kookt.

• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.

• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Zet geen hete pannen op het bedieningspaneel.

• Laat kookgerei niet droogkoken.

• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen.

• Activeer de kookzones niet met lege pannen of zonder pannen erop.

• Geen aluminiumfolie op het apparaat leggen.

• Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glaskeramiek. Til deze voorwerpen altijd op als u ze moet verplaatsen op het kookoppervlak.

ONDERHOUD EN REINIGING

WAARSCHUWING!

Risico op schade aan het apparaat.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

VERWIJDERING

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

www.electrolux.com

• Snijd het netsnoer van het apparaat af en gooi dit weg.

BESCHRIJVING VAN HET PRODUCT

ALGEMEEN OVERZICHT

180/280 mm

INDELING BEDIENINGSPANEEL

1 2

NEDERLANDS 45

Inductiekookzone Bedieningspaneel

3 4

11 9 8 710

6521

Gebruik de tiptoetsen om het apparaat te bedienen. De displays, indicatielampjes en geluiden tonen welke functies worden gebruikt.

tiptoets functie

Het apparaat in- en uitschakelen. Het bedieningspaneel vergrendelen/ont-

grendelen.

Het timerdisplay De tijd in minuten weergeven.

Toont dat de timer met optelfunctie werkt. Toont dat de timer met aftelfunctie of de

kookwekker werkt.

Een kookstanddisplay De kookstand weergeven.

De bedieningsbalk voor het instellen van de kookstand.

De Powerfunctie inschakelen.

De tijd verlengen of verkorten. Timerfunctie instellen. De functie STOP+GO in- en uitschakelen.

www.electrolux.com

KOOKSTANDDISPLAYS

OPTIHEAT CONTROL (3 STAPS RESTWARMTE-INDICATIE)

Display Beschrijving

De kookzone is uitgeschakeld.

De kookzone wordt gebruikt De -functie is in werking.

De automatische opwarmfunctie is in werking.

De Powerfunctie is in werking. + cijfer / /

Er is een storing.

OptiHeat Control (3 staps restwarmte-indicatie): doorko-

ken / warmhoudstand / restwarmte.

Vergrendeling/kinderbeveiligingfuncties zijn ingeschakeld.

Het kookgerei is niet juist of te klein, of er is geen kookgerei

op de kookzone geplaatst.

De functie automatische uitschakeling is in werking getre-

den.

WAARSCHUWING!

\ \ Verbrandingsgevaar

door restwarmte!

OptiHeat Control toont het niveau van de restwarmte. De inductiekookzones creëren de voor het koken benodigde warmte direct in de bodem van de pan. Het glaskeramiek is heet door de warmte van de pannen.

DAGELIJKS GEBRUIK

IN- EN UITSCHAKELING

Raak 1 seconde aan om het apparaat in– of uit te schakelen.

AUTOMATISCHE UITSCHAKELING

De functie schakelt het apparaat automatisch uit als:

•

Alle kookzones uitgeschakeld zijn (

• U de kookstand niet instelt nadat u het apparaat hebt ingeschakeld.

• U iets hebt gemorst of iets langer dan 10 seconden op het bedieningspaneel hebt gelegd (een pan, doek, etc.). Er klinkt zes keer een geluidssignaal en het apparaat wordt uitgeschakeld. Verwijder het voorwerp of reinig het bedieningspaneel.

• Het apparaat wordt te heet (b.v. als een pan droogkookt). Wacht totdat de kookzone is afgekoeld voordat u het apparaat weer kunt gebruiken.

• U ongeschikt kookgerei gebruikt. Het symbool

ten schakelt de kookzone automatisch uit.

• U een kookzone niet uitschakelt of de kookstand verandert. Na enige tijd gaat

branden en wordt het apparaat uitge-

schakeld. Zie hieronder.

• De verhouding tussen warmte-instelling en tijden van de automatische uitschakelingsfunctie:

•

DE KOOKSTAND

Raak de bedieningsstrip aan bij de gewenste kookstand. Corrigeer naar links of rechts, indien nodig. Laat niet los voordat de juiste kookstand is bereikt. Het display toont de kookstand.

gaat branden en na 2 minu-

, - — 6 uur

- — 5 uur

- — 4 uur

- — 1,5 uur

NEDERLANDS 47

AUTOMATISCH OPWARMEN

U kunt een gewenste kookstand sneller verkrijgen als u de functie Automatisch op-

warmen inschakelt. Deze functie schakelt even de hoogste kookstand in (zie diagram) en verlaagt dan naar de gewenste kookstand. De functie Automatisch opwarmen starten voor een kookzone:

Raak aan ( verschijnt dan in het display).

Selecteer meteen de benodigde kookstand. Na 3 seconden verschijnt

het display. Verander de kookstand om de functie te stoppen.

8 7 6 5 4

3 2 1

1 2 3 4 5 6 7 8 9 101112 1314

POWERFUNCTIE

De Powerfunctie maakt meer vermogen beschikbaar voor de inductiekookzones. De Powerfunctie kan een beperkte tijd worden ingeschakeld (zie het hoofdstuk Technische informatie). Daarna wordt de inductiekookzone automatisch teruggeschakeld

naar de hoogste kookstand. Raak om de functie in te schakelen;

branden. Wijzig de kookstand om de kookstand uit te schakelen.

aan

gaat

www.electrolux.com

POWERFUNCTIE VAN DE TWEEKRINGSKOOKZONE

Power-functie van de binnenste ring start als het apparaat een pan voelt met een kleinere afmeting dan de binnenste ring. Power-functie van de buitenste ring start als het apparaat een pan voelt met een kleinere grotere dan de binnenste ring.

TIMER

U kunt de timerfunctie selecteren met behulp van

De timer met aftelfunctie

Gebruik de timer met aftelfunctie om in te stellen hoe lang de kookzone op dat moment moet werken. De kookzone wordt automatisch gedeactiveerd na afloop van de ingestelde tijd.

De selectie van de timer met aftelfunctie is mogelijk wanneer de kookzone is ingeschakeld en de kookstand is ingesteld.

Wanneer deze functie wordt ingeschakeld, gaat

De timer met aftelfunctie activeren:

• raak stellen (

lampje van de kookzone langzamer gaat knipperen, wordt de tijd afgeteld.

•

Resterende tijd weergeven: raak herhaaldelijk aan totdat gaat branden.

Op het display wordt de resterende tijd weergegeven.

De timer met aftelfunctie wijzi-

• gen:raak gaat branden. Raak dan of aan.

• De timer met aftelfunctie deactive- ren: raak gaat branden. Raak vervolgens aan. De resterende tijd telt af tot

Als de afteltijd van de timer is verstreken, klinkt er een geluidssignaal en knippert

. De kookzone wordt uitgeschakeld.

• Het geluid uitschakelen: aanraken van

branden.

van de timer aan om de tijd in te

- 99 minuten). Als het

herhaaldelijk aan totdat

De timer met optelfunctie

Gebruik de timer met optelfunctie om te controleren hoe lang de kookzone wordt gebruikt.

• Wanneer deze functie wordt ingeschakeld, gaat

• De timer met optelfunctie activeren: raak Het symbool

branden.

• Om in de gaten te houden hoelang de kookzone werkt: raak delijk aan totdat

display geeft de tijd aan die de kookzone werkt.

De timer met optelfunctie deactive-

• ren: raak gaat branden en raak aan. Het symbool

• De timer met optelfunctie resetten: Raak

branden.

aan.

gaat uit en gaat

herhaal-

gaat branden. Het

herhaaldelijk aan totdat

gaat uit en gaat branden.

aan. De tijd telt af tot 00 .

Wanneer de twee timerfuncties tegelijkertijd in werking zijn, geeft het display eerst de timer die omhoog telt weer.

De kookwekker.

U kunt de timer gebruiken als kookwekker als de kookzones uitgeschakeld zijn.

Raak Raak

in te stellen. Als de tijd verstreken is, klinkt er een geluidssignaal en knippert

• Het geluidssignaal stopzetten: aanra-

aan. of van de timer aan om de tijd

ken van

STOP+GO

De -functie stelt alle kookzones in op de laagste instelling ( Als

in werking is, kunt u de warmte-in-

stelling niet wijzigen.

stopt de timerfunctie niet.

• Voor het inschakelen van deze functie, raakt u

branden.

Raak voor het uitschakelen van deze

•

functie

der hebt ingesteld, wordt weergegeven.

aan. Het symbool gaat

aan. De kookstand die u eer-

SLOT

Wanneer de kookzones in gebruik zijn, kunt u het bedieningspaneel vergrendelen, maar

. Hiermee wordt voorkomen dat de

niet kookstand per ongeluk wordt veranderd. Stel eerst de kookstand in.

Raak om deze functie te starten Het symbool

seconden. De timer blijft aan.

Raak om deze functie te stoppen De kookstand die u eerder hebt ingesteld, wordt weergegeven. Als u het apparaat stopt, stopt deze functie ook.

verschijnt gedurende vier

aan.

DE KINDERBEVEILIGING

Deze functie voorkomt dat het apparaat onbedoeld wordt gebruikt.

De kinderbeveiliging inschakelen

•

Schakel het apparaat in met geen kookstand in.

•

Raak

•

Schakel het apparaat uit met

De kinderbeveiliging uitschakelen

•

Schakel het apparaat in met geen kookstand in. Raak den aan. Het symbool

•

Schakel het apparaat uit met .

De kinderbeveiliging gedurende een kooksessie onderdrukken

•

Schakel het apparaat in met symbool

•

Raak 4 seconden aan. Stel de kookstand in binnen 10 seconden. U kunt het apparaat bedienen.

•

Als u het apparaat uitschakelt met treedt de kinderbeveiliging weer in werking.

4 seconden aan. Het symbool

gaat branden.

. Stel

4 secon-

gaat branden.

. Het

NEDERLANDS 49

Raak gaan aan en uit. Raak

aan, gaat aan, het geluid is uit. Als deze functie is ingeschakeld, kunt u alleen de geluiden horen als:

•

• de kookwekker af gaat

• de Timer met aftelfunctie gaat af

• als u iets op het bedieningspaneel

3 seconden aan. De displays

3 seconden aan.

gaat aan, het geluid is aan. Raak

aanraakt

plaatst.

Inschakelen van de geluiden

Schakel het apparaat uit. Raak gaan aan en uit. Raak

Raak aan.

3 seconden aan. De displays

3 seconden aan.

gaat aan, omdat het geluid uit staat.

aan, gaat aan. Het geluid is

OFFSOUND CONTROL (IN- EN UITSCHAKELEN VAN DE GELUIDEN)

Uitschakelen van de geluiden

Schakel het apparaat uit.

www.electrolux.com

NUTTIGE AANWIJZINGEN EN TIPS

INDUCTIEKOOKZONES

Bij een inductiekookzone zorgt een sterk elektro-magnetisch veld ervoor dat de pan erg snel heet wordt.

KOOKGEREI VOOR INDUCTIEKOOKZONES

Gebruik de inductiekookzones met geschikte pannen.

Materiaal van het kookgerei

• correct: gietijzer, staal, geëmailleerd staal, roestvrij staal, meerlaagse bodem (aangemerkt als geschikt voor inductie door de fabrikant).

• incorrect: aluminium, koper, messing, glas, keramiek, porselein.

Een pan is geschikt voor een inductiekookplaat als…

• ...een beetje water zeer snel kookt op een zone die is ingesteld op de hoogste kookstand.

• ...een magneet blijft plakken aan de bodem van de pan.

De bodem van het kookgerei

moet zo dik en vlak mogelijk zijn.

LAWAAI TIJDENS GEBRUIK

Als u dit hoort:

• krakend geluid: de pan is gemaakt van verschillende materialen (sandwich-constructie).

• fluitend geluid: bij gebruik van één of meer kookzones met een hoge kookstand en als de pan is gemaakt van verschillende materialen (sandwich-constructie)

• Zoemen: als u hoge kookstanden gebruikt.

• Klikken: er treedt elektrische schakeling op.

• Sissen, zoemen: de ventilator werkt.

Deze geluiden zijn normaal en hebben niets met een defect te maken.

De efficiëntie van de kookzone

De efficiëntie van de kookzone heeft betrekking op de diameter van het kookgerei. Kookgerei met een diameter die kleiner is dan het minimum, ontvangt slechts een deel van het vermogen dat door de kookzone wordt gegenereerd. Zie het hoofdstuk Technische gegevens voor de minimale diameters.

ENERGIE BESPAREN

Energie besparen

• Doe indien mogelijk altijd een deksel op het kookgerei.

• Zet het kookgerei op de kookzone voordat u deze inschakelt.

• Gebruik de restwarmte om het eten warm te houden of te smelten.

ÖKO TIMER (ECO-TIMER)

Om energie te besparen schakelt het verwarmingselement van de kookzone eerder uit dan het signaal van de timer met aftelfunctie klinkt. Het verschil in werkingstijd hangt af van het niveau van de kookstand en de tijd dat u kookt.

DE VOORBEELDEN VAN KOOKTOEPASSINGEN

De relatie tussen het stroomverbruik van de warmte-instelling en de kookzone is niet lineair. Wanneer u de warmte-instelling verhoogt, is dit niet proportioneel met de toename in stroomverbruik van de kookzone. Het betekent dat de kookzone met de medium warmte-instelling minder dan de helft van het vermogen gebruikt.

De gegevens in de volgende tabel dienen slechts als richtlijn.

Te gebruiken voor: Tijd Tips Nominaal mp era tuu rinstelling

Het door u gekookte

eten warm te houden

1 1 -3Hollandaise saus, boter

smelten, chocolade, ge-

naar behoef-teLeg een deksel op de

pan.

5 - 25 min Meng het geheel van

tijd tot tijd.

latine 1 -3Stollen: luchtige omelet-

10 - 40 min Met deksel bereiden 3 – 8 %

ten, gebakken eieren 3 -5Zachtjes aan de kook

brengen van rijst en ge-

rechten op melkbasis,

reeds bereide gerech-

ten opwarmen

25 - 50 min Voeg minstens twee-

maal zoveel vloeistof toe als rijst, melkgerechten tijdens het bereiden tussendoor roeren.

5 -7Stomen van groenten,

vis en vlees

20 - 45 min Enkele eetlepels vloei-

stof toevoegen

7 -9Aardappelen stomen 20 - 60 min Gebruik max. ¼ l wa-

ter voor 750 g aardappelen

7 -9Bereiden van grotere

hoeveelheden voedsel,

60 - 150 min

Tot 3 l vloeistof plus

ingrediënten stoofschotels en soepen

9 -12Lichtjes braden: kalfs-

oester, kalfs cordon

zoals nodig Halverwege de berei-

dingstijd omdraaien bleu, koteletten, rissoles, worstjes, lever, roux, eieren, pannenkoeken, donuts

Door-en-door gebra-

den, opgebakken aard-

appelen, lendenbief-

5 - 15 min Halverwege de berei-

dingstijd omdraaien

stukken, steaks

14 Aan de kook brengen van water, pasta koken, aanbraden van

vlees (goulash, stoofvlees), frituren van friet Aan de kook brengen van grote hoeveelheden water. Het ver-

mogensbeheer is ingeschakeld.

De Powerfunctie is het beste geschikt voor het verwarmen van grote hoeveelheden water.

Informatie over acrylamides

Belangrijk! Volgens recente

wetenschappelijke informatie kan het intensief bruinen van levensmiddelen (met

NEDERLANDS 51

stroomverbruik

3 %

3 – 8 %

8 – 13 %

13 – 18 %

18 – 25 %

25 – 45 %

45 – 64 %

100 %

www.electrolux.com

name in producten die zetmeel bevatten), een gezondheidsrisico vormen tengevolge van acrylamides. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen gaar te laten worden en de gerechten niet te veel te bruinen.

ONDERHOUD EN REINIGING

Reinig het apparaat telkens na gebruik Gebruik altijd kookgerei met een schone bodem.

Krassen of donkere vlekken in de glaskeramiek hebben geen invloed op de werking van het apparaat.

Vuil verwijderen:

– Verwijder direct:gesmolten plastic,

gesmolten folie en suikerhoudende gerechten. Anders kan het vuil het apparaat beschadigen. Gebruik een speciale schraper voor de glazen plaat. Plaats de schraper schuin op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

– Verwijder nadat het apparaat

voldoende is afgekoeld:kalkvlekken, waterkringen, vetvlekken, glimmende metaalachtige verkleuringen. Gebruik een speciaal schoonmaakmiddel voor glaskeramiek of roestvrij staal.

Reinig het apparaat met een vochtige doek en een beetje afwasmiddel.

Wrijf het apparaat ten slotte droog met een schone doek.

NEDERLANDS 53

www.electrolux.com

PROBLEEMOPLOSSING

Storing Mogelijke oplossing

U kunt het apparaat niet inschakelen of bedienen.

U hebt twee of meer tip-

De Stop+Go-functie is in

Er ligt water of vetspatten

Er klinkt een geluidssignaal en het apparaat wordt uitgeschakeld. Er weerklinkt een geluidssignaal als het apparaat uit is.

Het apparaat wordt uitgeschakeld.

De restwarmte-indicatie gaat niet aan.

De automatische opwarmfunctie start niet.

De hoogste kookstand is

De kookstand schakelt tussen twee kookstanden.

De sensorvelden worden warm.

Er klinkt geen signaal wanneer u de sensorvelden van het bedieningspaneel aanraakt.

gaat branden.

Schakel het apparaat op-

toetsen tegelijk aangeraakt.

werking.

op het bedieningspaneel. U hebt een of meer tip-

toetsen afgedekt.

U hebt iets op de tiptoets

gezet.

De kookzone is niet heet, omdat hij slechts kortstondig is gebruikt.

Kookzone is heet. Laat de kookzone vol-

ingesteld.

Het stroombeheer is ingeschakeld.

Het kookgerei is te groot of staat te dicht bij het bedieningspaneel.

De signalen zijn uitgeschakeld.

De automatische uitschakeling is in werking getreden.

De kinderbeveiliging of toetsblokkering is actief.

nieuw in en stel de kookstand binnen 10 seconden in.

Raak slechts één tiptoets tegelijk aan.

Zie het hoofdstuk "Bedieningsinstructies".

Reinig het bedieningspaneel.

Verwijder het voorwerp van de tiptoetsen.

Verwijder het object van de tiptoets.

Als het lang duurt alvorens de kookzone voldoende heet is, neem dan contact op met de klantenservice.

doende afkoelen. De hoogste kookstand

heeft hetzelfde vermogen als de automatische opwarmfunctie.

Zie “Energiebeheer”.

Plaats groter kookgerei op de achterste kookzones indien nodig.

Activeer de signalen (zie In- en uitschakelen van geluiden).

Schakel het apparaat uit en weer in.

Zie het hoofdstuk "Bedieningsinstructies".

NEDERLANDS 55

Storing Mogelijke oplossing

gaat branden.

Geen kookgerei op de kookzone.

Zet kookgerei op de kookzone.

De pan is niet goed. Gebruik het juiste kookge-

rei.

De diameter aan de bo-

dem van het kookgerei is

Gebruik pannen met de juiste afmetingen.

te klein voor de kookzone.

De pan dekt de rechthoek

niet.

en een getal gaat bran-

den.

Er is een fout in het apparaat opgetreden.

Dek de rechthoek volledig af.

Ontkoppel het apparaat enige tijd van de stroomtoevoer. Maak de zekering los in de meterkast van het huis. Sluit het apparaat opnieuw aan. Als

weer gaat branden, neem dan contact op met de klantenservice.

gaat branden.

De elektrische aansluiting is onjuist. De stroomspanning is buiten bereik.

Er is een storing opgetreden in het apparaat, omdat er kookgerei is drooggekookt. De oververhittingsbeveiliging voor de kookzones en de Automatische uitschakeling zijn actief.

Laat de installatie controleren door een elektromonteur.

Schakel het apparaat uit. Verwijder het hete kookgerei. Schakel na ongeveer 30 seconden de kookzone opnieuw in. Als het kookgerei het probleem was, dan moet het foutbericht van het display verdwijnen, maar de restwarmte-indicatie kan aanblijven. Laat het kookgerei voldoende afkoelen en controleer in het hoofdstuk "Kookgerei voor inductiekookzone" of het kookgerei geschikt is voor inductiekookplaten.

De ventilator wordt geblokkeerd.

Controleer of voorwerpen de ventilator blokkeren. Als de foutmelding weer gaat branden, neem dan contact op met de klantenservice.

gaat branden.

De elektrische aansluiting is onjuist. Het apparaat is maar aangesloten op één

Sluit het apparaat aan zoals getoond in het aansluitplaatje.

fase.

www.electrolux.com

Als u door het volgen van de bovenstaande suggesties het probleem niet kunt oplossen, dient u contact op te nemen met uw vakhandelaar of de klantenservice. Geef de gegevens door van het typeplaatje, een driecijferige code voor de glaskeramiek (bevindt zich op de hoek van het glazen oppervlak) en de foutmelding die wordt weergegeven. Controleer of u het apparaat op de juiste manier gebruikt hebt. Bij onjuist gebruik van het apparaat wordt het bezoek van de technicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over de klantenservice en de garantiebepalingen vindt u in het garantieboekje.

MONTAGE

NEDERLANDS 57

WAARSCHUWING!

Zie het hoofdstuk 'Veiligheidsinformatie'.

Voor montage

Noteer voor montage van het apparaat de onderstaande informatie van het typeplatje. Het typeplaatje bevindt zich aan de onderkant van de behuizing van het apparaat.

• Model ...........................

• Productnummer

(PNC) ........................................

• Serienummer (S.N.)..............

INBOUWAPPARATUUR

• Inbouwapparaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in ge-

MONTAGE

schikte inbouwunits of werkbladen die aan de normen voldoen.

AANSLUITKABEL

• Het apparaat is voorzien van een aansluitsnoer.

• Vervang de beschadigde voedingskabel door een speciale kabel (type H05BB-F Tmax 90°C of hoger). Neem contact op met een klantenservice bij u in de buurt.

Als u het als accessoire geleverde frame CFRAME gebruikt, moet u eerst de met het frame meegeleverde instructies lezen voordat u het apparaat installeert.

min.

500mm

50mm

min. 50mm

R 5mm

490

min. 5mm

600mm

340+1mm

www.electrolux.com

min. 20 mm

min. 25 mm

min. 5 mm

min. 38 mm

min. 5 mm

• Dicht het gat tussen het werkblad en het glaskeramiek met siliconen.

• Trek overmatige siliconen eraf met de schraper.

• Breng wat sop op de siliconen aan.

DE INSTALLATIE VAN MEER DAN ÉÉN APPARAAT

Aanvullende onderdelen:aansluitstang(en), hittebestendig silicone, afsluitstrip.

+-=

580 mm

520 mm

360 mm

20 mm 920 mm

490 mm

De installatie van meer dan één apparaat

Gebruik alleen speciaal hittebestendig silicone.

De opening in het werkblad

Afstand vanaf de muur: minimaal 50 mm Diepte: 490 mm Breedte: de bij elkaar opgetelde breedtes van alle apparaten die moeten worden ingebouwd, min 20 mm (zie ook "Overzicht van alle apparaatbreedtes")

Bepaal de afmeting van de opening van het werkblad en zaag het uit.

Plaats de apparatuur, een voor een, op een zacht oppervlak zoals een deken met de onderkant omhoog.

Trek de afdichtstrip rondom de onderrand van het apparaat langs de buitenrand van de glazen keramische plaat.

Schroef losjes de bevestigingsplaten in de juiste gaten van de beschermende behuizing.

NEDERLANDS 59

Plaats het eerste apparaat in de opening van het werkblad. Plaats de verbindingstang in de opening van het werkblad en duw de halve breedte omhoog tegen het apparaat.

Draai de bevestigingsplaten losjes aan van onder het werkblad op de aansluitstang.

Plaats het volgende apparaat in de opening van het werkblad. Zorg dat de voorkant van de apparaten met elkaar zijn uitgelijnd.

Draai de schroeven van de bevestigingsplaat/vasthoudgreep aan.

Dicht de kier tussen het aanrecht en de apparaten en tussen de apparaten met siliconenkit.

10.

Breng wat sop op de silicone aan.

11.

Duw de rubberen kitstrijker met enige kracht tegen de glaskeramische plaat en beweeg deze langzaam langs de hele naad.

TECHNISCHE INFORMATIE

Serie EQH4512BOG Prod.Nr. 941 460 006 00 Typ 55 FED 01 AU 220-240 V 50-60 Hz Induction 3.7 kW Made in Switzerland

Ser.Nr. .......... 3.7 kW

ELECTROLUX

12.

Raak het silicone pas weer aan als het is uitgehard. Dit kan een dag duren.

13.

Verwijder het silicone dat eruit steekt voorzichtig met een scheermesje.

14.

Reinig voorzichtig de glazen keramische plaat.

www.electrolux.com

Vermogen van kookzones

Kookzone Nominaal

vermogen (max warmte-instelling) [W]

Middenvoor —

1800/3500 W 2800/3700 W 5 145

180/280 mm

MILIEUBESCHERMING

Powerfunctie ingeschakeld [W]

Maximale duur van de Powerfunctie [min]

Minimale diameter van het kookgerei [mm]

Recycle de materialen met het symbool . Gooi de verpakking in een geschikte

verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool

afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

niet weg met het huishoudelijk

ENGLISH 61

CONTENTS

SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

PRODUCT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

TECHNICAL INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

ENVIRONMENT CONCERNS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it decades of professional experience and innovation. Ingenious and stylish, it has been designed with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great results every time.

Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

www.electrolux.com/productregistration

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts. When contacting Service, ensure that you have the following data available. The information can be found on the rating plate. Model, PNC, Serial Number.

Warning / Caution-Safety information General information and tips Environmental information

Subject to change without notice.

www.electrolux.com

SAFETY INFORMATION

Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with the appliance for future reference.

CHILDREN AND VULNERABLE PEOPLE SAFETY

WARNING!

Risk of suffocation, injury or permanent disability.

• Do not let persons, children included, with reduced physical sensory, reduced mental functions or lack of experience and knowledge use the appliance. They must have supervision or instruction for the operation of the appliance by a person who is responsible for their safety.

• Do not let children play with the appliance.

• Keep all packaging away from children.

• Keep children and pets away from the appliance when it operates or when it cools down. Accessible parts are hot.

• If the appliance has a child safety device, we recommend that you activate it.

INSTALLATION

WARNING!

Only a qualified person must install this appliance.

• Remove all the packaging.

• Do not install or use a damaged appliance.

• Obey the installation instruction supplied with the appliance.

• Keep the minimum distance from the other appliances and units.

• Always be careful when you move the appliance because it is heavy. Always wear safety gloves.

• Seal the cut surfaces with a sealant to prevent moisture to cause swelling.

• Protect the bottom of the appliance from steam and moisture.

• Do not install the appliance adjacent to a door or under a window. This prevents hot cookware to fall from the appliance when the door or the window is opened.

• If the appliance is installed above drawers make sure that the space, between the bottom of the appliance and the upper drawer, is sufficient for air circulation.

• Make sure that the ventilation space of 5 mm, between the worktop and the front of the below unit, is free. The warranty does not cover damages caused by the lack of an adequate ventilation space.

• The bottom of the appliance can get hot. We recommend to install a non-combustile separation panel under the appliance to prevent access to the bottom.

Electrical connection

WARNING!

Risk of fire and electrical shock.

• All electrical connections must be made by a qualified electrician.

• Before every wiring make sure the main terminal of the appliance is not live.

• Make sure the appliance is installed correctly. Loose and incorrect plug and socket can make the terminal become too hot.

• Make sure that a shock protection is installed.

• Do not let the electricity bonds touch the appliance or hot cookware, when you connect the appliance to the near sockets.

• Do not let the electricity bonds tangle.

• Use a strain relief clamp on cable.

• Use the correct mains cable.

• Make sure not to cause damage to the mains plug and to the mains cable. Contact the Service or an electrician to change a damaged mains cable.

• The electrical installation must have an isolation device which lets you disconnect the appliance from the mains at all poles. The isolation device must have a contact opening width of minimum 3 mm.

• Use only correct isolation devices: line protecting cut-outs, fuses (screw type fuses removed from the holder), earth leakage trips and contractors.

USE

WARNING!

Risk of injury, burns or electric shock.

• Use this appliance in a household environment.

• Do not change the specification of this appliance.

• Do not use an external timer or a separate remote-control system to operate the appliance.

• Do not let the appliance stay unattended during operation.

• Do not operate the appliance with wet hands or when it has contact with water.

• Do not put cutlery or saucepan lids on the cooking zones. They can become hot.

• Set the cooking zone to “off” after each use. Do not rely on the pan detector.

• Do not use the appliance as a work surface or as a storage surface.

• If there is a crack on the surface, disconnect power supply to prevent the electrical shock.

• Users with a pacemaker must keep a distance of minimum 30 cm from the induction cooking zones when the appliance is in operation.

WARNING!

Risk of fire or explosion.

• Fats and oil when heated can release flammable vapours. Keep flames or heated objects away from fats and oils when you cook with them.

• The vapours that very hot oil releases can cause spontaneous combustion.

• Used oil, that can contain food remnants, can cause fire at a lower temperature than oil used for the first time.

• Do not put flammable products or items that are wet with flammable products in, near or on the appliance.

• Do not try to extinguish a fire with water. Disconnect the appliance and cover the flame with a lid or a fire blanket.

ENGLISH 63

WARNING!

Risk of damage to the appliance.

• Do not keep hot cookware on the control panel.

• Do not let cookware to boil dry.

• Be careful not let objects or cookware fall on the appliance. The surface can be damaged.

• Do not activate the cooking zones with empty cookware or without cookware.

• Do not put aluminium foil on the appliance.

• Cookware made of cast iron, aluminium or with a damaged bottom can cause scratches on the glass ceramic. Always lift these objects up when you have to move them on the cooking surface.

CARE AND CLEANING

WARNING!

Risk of damage to the appliance.

• Clean regularly the appliance to prevent the deterioration of the surface material.

• Do not use water spray and steam to clean the appliance.

• Clean the appliance with a moist soft cloth. Only use neutral detergents. Do not use abrasive products, abrasive cleaning pads, solvents or metal objects.

DISPOSAL

WARNING!

Risk of injury or suffocation.

• Disconnect the appliance from the mains supply.

• Cut off the mains cable and discard it.

www.electrolux.com

PRODUCT DESCRIPTION

GENERAL OVERVIEW

180/280 mm

CONTROL PANEL LAYOUT

Induction cooking zone

Control panel

3 4

11 9 8 710

6521

Use the sensor fields to operate the appliance. The displays, indicators and sounds tell which functions operate.

sensor field function

The timer display To show the time in minutes.

To activate and deactivate the appliance. To lock/unlock the control panel.

To show that the CountUp timer operates. To show that the CountDown Timer or Mi-

nute Minder function operates.

A heat setting display To show the heat setting.

The control bar To set the heat setting.

To activate the Power function.

To increase or decrease the time. To set the Timer function. To activate and deactivate STOP+GO

function.

HEAT SETTING DISPLAYS

Display Description

The cooking zone is deactivated.

The cooking zone operates. The function operates.

The Automatic Heat Up function operates.

Power function operates. + digit / /

There is a malfunction.

OptiHeat Control (3 step Residual heat indicator) : continue

cook / stay warm / residual heat.

Lock/The Child Safety functions operates.

Not correct cookware or too small or no cookware on the

cooking zone.

The Automatic Switch Off function operates.

OPTIHEAT CONTROL (3 STEP RESIDUAL HEAT INDICATOR)

WARNING!

\ \ The risk of burns from

residual heat!

ENGLISH 65

OptiHeat Control shows the level of the residual heat. The induction cooking zones make the heat necessary for cooking directly in the bottom of the cookware. The glass ceramic is hot from the heat of the cookware.

www.electrolux.com

DAILY USE

ACTIVATION AND DEACTIVATION

Touch for 1 second to activate or deactivate the appliance.

AUTOMATIC SWITCH OFF

The function deactivates the appliance automatically if:

•

All cooking zones are deactivated (

• You do not set the heat setting after you activate the appliance.

• You spill something or put something on the control panel for more than 10 seconds, (a pan, a cloth, etc.). An acoustic signal sounds some time and the appliance deactivates. Remove the object or clean the control panel.

• The appliance becomes too hot (e.g. when, a saucepan boils dry). Before you use the appliance again, wait for the cooking zone to cool down.

• You use incorrect cookware. The symbol

comes on and the cooking zone de-

activates automatically after 2 minutes.

• You do not deactivate a cooking zone or change the heat setting. After some time

comes on and the appliance deacti-

vates. See below.

• The relation between heat setting and times of the Automatic Switch Off function:

•

, - — 6 hours

•

- — 5 hours

•

- — 4 hours

•

- — 1.5 hours

THE HEAT SETTING

Touch the control bar at the heat setting. Change to the left or the right, if it is necessary. Do not release before you have a correct heat setting. The display shows the heat setting.

AUTOMATIC HEAT UP

You can get a necessary heat setting in a shorter time if you activate the Automatic Heat Up function. This function sets the highest heat setting for some time (see the diagram), and then decreases to the necessary heat setting. To start the Automatic Heat Up function for a cooking zone:

Touch ( comes on in the display).

Immediately touch the necessary heat setting. After 3 seconds

comes on

in the display. To stop the function change the heat setting.

8 7 6 5 4

3 2 1

1 2 3 4 5 6 7 8 9 101112 1314

POWER FUNCTION

The Power function makes more power available to the induction cooking zones. The Power function can be activated for a limited period of time ( see Technical information chapter). After that, the induction cooking zone automatically sets back to

highest heat setting. To activate, touch

comes on. To deactivate, change the

heat setting.

POWER FUNCTION OF THE

DOUBLE RING COOKING ZONE

Power function of the inner ring starts when the appliance senses the cookware with a smaller diameter than the inner ring. Power function of the outer ring starts when the appliance senses the cookware with a larger diameter than the inner ring.

TIMER

You can select the timer function with .

The Count Down Timer

Use the Count Down Timer to set how long the cooking zone operates for only this one time. It deaktivates the cooking zone automatically after the time you set.

The selection of Count Down Timer function is possible when the cooking zone is activated and the heat setting is set.

When this function is activated, comes on.

• To activate of the Count Down Timer: touch

- 99 minutes). When the indicator of the cooking zone starts to flash slow, the time counts down.

•

To see the remaining time: touch again and again, until comes on. The

display shows the remaining time.

To change the Count Down Tim-

• er:touch comes on and then touch or .

• To deactivate the Count Down Tim- er: touch comes on and then touch . The remaining time counts back to

When the timer countdown comes to an end, the sound operates and

The cooking zone deactivates.

•

To deactivate the sound: touch

of the timer to set the time (

again and again, until

flashes.

The Count Up Timer

Use the Count Up Timer to monitor how long the cooking zone operates.

ENGLISH 67

•

When this function is activated, comes on.

To activate the Count Up Timer:

• Touch The symbol goes out and comes

on.

To see how long the cooking zone

• operates: touch until

comes on. The display shows

the time that the zone operates.

To deactivate the Count Up Timer:

• touch comes on and touch . The symbol

•

To reset the Count Up Timer: touch . The time counts back to 00 .

again and again, until

goes out and comes on.

When the two Timer functions operate at the same time, the display shows the Count Up Timer first.

again and again,

The Minute minder.

You can use the timer as a minute minder while the cooking zones do not operate.

Touch Touch or of the timer to set the time.

When the time comes to an end , the sound operates and

•

To stop the sound: touch

flashes.

STOP+GO

The function sets all cooking zones that operate to the lowest heat setting ( When

heat setting. The

function.

•

operates, you cannot change the

function does not stop the timer

To activate this function touch symbol

To deactivate this function touch The heat setting that you set before comes on.

comes on.

. The

LOCK

When the cooking zones operate, you can lock the control panel, but not

vents an accidental change of the heat setting. First set the heat setting.

. It pre-

www.electrolux.com

To start this function touch . The symbol

The Timer stays on. To stop this function touch

setting that you set before comes on. When you stop the appliance, you also stop this function.

THE CHILD SAFETY DEVICE

This function prevents an accidental operation of the appliance.

To activate the child safety device

•

To deactivate the child safety device

•

To override the child safety device for only one cooking time

•

• When you deactivate the appliance with

comes on for 4 seconds.

. The heat

Activate the appliance with set the heat settings.

Touch comes on.

Deactivate the appliance with

Activate the appliance with set the heat settings. Touch seconds. The symbol

Deactivate the appliance with .

Activate the appliance with symbol

Touch for 4 seconds. Set the heat setting in 10 seconds. You can operate the appliance.

again.

for 4 seconds. The symbol

comes on.

, the child safety device operates

. Do not

for 4

comes on.

. The

• the Count Down Timer comes down

• you put something on the control panel.

Activation of the sounds

Deactivate the appliance. Touch come on and go out. Touch onds. off. Touch

on.

for 3 seconds. The displays

for 3 sec-

comes on, because the sound is

, comes on. The sound is

OFFSOUND CONTROL (DEACTIVATION AND ACTIVATION OF THE SOUNDS)

Deactivation of the sounds

Deactivate the appliance. Touch come on and go out. Touch onds. Touch

When this function operates, you can hear the sounds only when:

•

• the Minute Minder comes down

for 3 seconds. The displays

for 3 sec-

comes on, the sound is on.

, comes on, the sound is off.

you touch

HELPFUL HINTS AND TIPS

ENGLISH 69

INDUCTION COOKING ZONES

For induction cooking zones a strong electro-magnetic field creates the heat in the cookware very quickly.

COOKWARE FOR INDUCTION COOKING ZONES

Use the induction cooking zones with correct cookware.

Cookware material

• correct: cast iron, steel, enamelled steel, stainless steel, the bottom made of multi-layer (with correct mark from a manufacturer).

• not correct: aluminium, copper, brass, glass, ceramic, porcelain.

Cookware is correct for an induction hob if …

• ... some water boils very quickly on a zone set to the highest heat setting..

• ... a magnet pulls on to the bottom of the cookware.

The bottom of the cookware

must be as thick and flat as possible.

The cooking zone efficiency

The cooking zone efficiency is related to the diameter of the cookware . The cookware with a smaller diameter than the minimum receives only a part of the power generated by the cooking zone. For the minimum diameters see the Technical data chapter.

ENERGY SAVING

How to save energy

• If it is possible, always put the lids on the cookware.

• Put cookware on a cooking zone before you start it.

• Use the residual heat to keep the food warm or to melt it.

ÖKO TIMER (ECO TIMER)

To save energy, the heater of the cooking zone deactivates before the count down timer sounds. The difference in the operation time depends on the heat setting level and the length of the cooking operation.

THE NOISES DURING OPERATION

If you can hear

• crack noise: cookware is made of different materials (Sandwich construction).

• whistle sound: you use one or more cooking zones with high power levels and the cookware is made of different materials (Sandwich construction).

• humming: you use high power levels.

• clicking: electric switching occurs.

• hissing, buzzing: the fan operates.

The noises are normal and do not refer to appliance malfunction.

THE EXAMPLES OF COOKING APPLICATIONS

The relation between the heat setting and the cooking zone consumption of power is not linear. When you increase the heat setting it is not proportional to the increase of the cooking zone consumption of power. It means that the cooking zone with the medium heat setting uses less than a half of its power.

The data in the table is for guidance only.

www.electrolux.com

He at set tin g

1 1 -3Hollandaise sauce,

1 -3Solidify: fluffy omelettes,

3 -5Simmer rice and milk-

5 -7Steam vegetables, fish,

7 -9Steam potatoes 20 - 60 min Use max. ¼ l water for

7 -9Cook larger quantities

9 -12Gentle fry: escalope,

14 Boil water, cook pasta, sear meat (goulash, pot roast), deep-fry

The Power function is best to heat up large quantities of water.

Use to: Time Hints Nominal

power consumption

Keep warm the food you cooked

as required Put a lid on a cook-

ware

3 %

5 - 25 min Mix from time to time 3 – 8 % melt: butter, chocolate, gelatine

10 - 40 min Cook with a lid on 3 – 8 % baked eggs

based dishes, heating up ready-cooked meals

25 - 50 min Add the minimum

twice as much liquid as rice, mix milk

8 – 13 %

dishes part procedure through

meat

20 - 45 min Add some table-

spoons of liquid

13 – 18 %

18 – 25 %

750 g of potatoes

of food, stews and

60 - 150

min

Up to 3 l liquid plus ingredients

18 – 25 %

soups

as necessa-ryTurn halfway through 25 – 45 % veal cordon bleu, cutlets, rissoles, sausages, liver, roux, eggs, pancakes, doughnuts

Heavy fry, hash browns,

5 - 15 min Turn halfway through 45 – 64 % loin steaks, steaks

100 %

chips Boil large quantities of water. Power management is activated.

Information on acrylamides

Important! According to the newest

scientific knowledge, if you brown food (specially the one which contains starch), acrylamides can pose a health risk. Thus, we recommend that you cook at the lowest temperatures and do not brown food too much.

CARE AND CLEANING

Clean the appliance after each use. Always use cookware with clean bottom.

Scratches or dark stains on the glass-ceramic cause no effect on how the appliance operates.

To remove the dirt:

– Remove immediately: melted

plastic, plastic foil, and food with sugar. If not, the dirt can cause damage to the appliance. Use a special scraper for the glass . Put the scraper on the glass surface at an acute angle and move the blade on the surface .

Remove after the appliance is

–

sufficiently cool: limescale rings , water rings, fat stains, shiny metallic discolorations. Use a special cleaning agent for glass ceramic or stainless steel.

Clean the appliance with a moist cloth and some detergent.

At the end rub the appliance dry with a clean cloth.

ENGLISH 71

www.electrolux.com

TROUBLESHOOTING

Problem Possible Remedy

You cannot activate the appliance or operate it.

You touched 2 or more

The Stop+Go function op-

There is water or fat stains

An acoustic signal sounds and the appliance deactivates. An acoustic signal sounds when the appliance is deactivated.

The appliance deactivates. You put something on the

The residual heat indicator does not come on.

The Automatic Heat Up function does not operate.

The highest heat setting is

The heat setting changes between two levels.

The sensor fields become hot.

There is no signal when you touch the panel sensor fields.

comes on.

Activate the appliance

sensor fields at the same time.

erates.

on the control panel. You put something on one

or more sensor fields.

sensor field The cooking zone is not

hot because it operated only for a short time.

The cooking zone is hot. Let the cooking zone be-

set.

The Power management is activated.

The cookware is too large or you put it too near to the controls.

The signals are deactivated.

The Automatic Switch Off operates.

The Child Safety Device or the Lock function operates.

again and set the heat setting in less than 10 seconds.

Touch only one sensor field.

Refer to the chapter “Operating instructions”.

Clean the control panel.

Remove the object from the sensor fields.

Remove the object from the sensor field.

If the cooking zone operated sufficiently long to be hot, speak to the service centre.

come sufficiently cool. The highest heat setting

has the same power as the Automatic Heat Up function.

Refer to “Power management”.

Put large cookware on the rear cooking zones if necessary.

Activate the signals (refer to “OffSound control”).

Deactivate the appliance and activate it again.

Refer to the chapter “Operating instructions”.

ENGLISH 73

Problem Possible Remedy

comes on.

No cookware is on the cooking zone.

Put cookware on the

cooking zone. The cookware is incorrect. Use the correct cookware. The diameter of the bot-

tom of the cookware is

Use cookware with cor-

rect dimensions.

too small for the cooking zone.

The cookware does not

Cover the square fully.

cover the square.

and a number come

on.

There is an error in the appliance.

Disconnect the appliance

from the electrical supply

for some time. Disconnect

the fuse from the electrical

system of the house. Con-

nect it again. If

comes on again, speak to the service centre.

comes on.

The electrical connection is incorrect. The supply voltage is out of range.

There is an error in the appliance because a cookware boils dry. The overheating protection for the cooking zones and the Automatic Switch Off operate.

Speak to a qualified electrician to check the installation.

Deactivate the appliance. Remove the hot cookware. After approximately 30 seconds, activate the cooking zone again. If the cookware was the problem, the error message goes out of the display, but the residual heat indicator can stay. Let the cookware become sufficiently cool and refer to “Cookware for the induction cooking zone” to see if your cookware is compatible with the appliance.

The cooling fan is blocked. Check if objects block the

cooling fan. If the error message comes on again, speak to the service center.

comes on.

The electrical connection is incorrect. The appliance is connected only to one

Connect the appliance as you see it on the connection illustration.

phase.

If you tried the above solutions and cannot repair the problem, speak to your dealer or the customer service. Give the data from

the rating plate, three digit letter code for the glass ceramic (it is in the corner of the

www.electrolux.com

glass surface) and an error message that comes on. Make sure, you operated the appliance correctly. If not the servicing by a customer service technician or dealer will not be free of charge, also during the warranty period. The instructions about the customer service and conditions of guarantee are in the guarantee booklet.

INSTALLATION

ENGLISH 75

WARNING!

Refer to "Safety information" chapter.

Before the installation

Before the installation of the appliance, record the information below from the rating plate. The rating plate is on the bottom of the appliance casing.

• Model ...........................

• PNC .............................

• Serial number ....................

BUILT-IN APPLIANCES

• Only use the built-in appliances after you assemble the appliance into correct

ASSEMBLY

built-in units and work surfaces that align to the standards.

CONNECTION CABLE

• The appliance is supplied with the connection cable.

• Replace the damaged mains cable with a special cable (type H05BB-F Tmax 90°C; or higher). Speak to your local Service Centre.

If, you use the accessory frame C-FRAME, first read the instruction supplied with the frame before you install the appliance.

min.

500mm

50mm

min. 50mm

R 5mm

490

min. 5mm

600mm

340+1mm

www.electrolux.com

min. 20 mm

min. 25 mm

min. 5 mm

min. 38 mm

min. 5 mm

• Seal the gap between the worktop and glass ceramic with silicone.

• Pull off the excess silicone with the scraper.

• Put some soapy water on the silicone.

THE INSTALLATION OF MORE THAN ONE APPLIANCE

Added parts:connection bar(s), heat resistant silicon, rubber shape, sealing strap.

+-=

580 mm

520 mm

360 mm

20 mm 920 mm

490 mm

The installation of more than one appliance

Only use special a heat - resistant silicon.

The worktop cut out

Distance from the wall : minimum 50 mm Depth : 490 mm Width : sum widths of all the appliances to be built-in and subtract 20 mm (see also "Overview of all appliance widths" )

Put down the dimension of the worktop cut out and saw it out.

Put the appliances one at time on some soft surface, a blanket for example, with the bottom side up.

Put the seal stripe around the lower edge of the appliance along the outer edge of the glass ceramic.

Loosely screw the fixing plates into the appropriate holes in the protective casing.

ENGLISH 77

Put the first appliance in the worktop cut out. Put the connection bar in the worktop cut out and push up half of the width against the appliance.

Loosely turn in fixing plates from below on the worktop and on the connection bar.

Put the subsequent appliance in the worktop cut out . Make sure that the front ends of the appliances are on the same level.

Tighten the fixing plate / retaining grip screws.

Seal the gap between the worktop and appliances and between appliances with silicone.

10.

Put some soapy water on the silicon.

11.

Press the rubber shape with some strength against the glass ceramic and move it slowly along the space.

TECHNICAL INFORMATION

Serie EQH4512BOG Prod.Nr. 941 460 006 00 Typ 55 FED 01 AU 220-240 V 50-60 Hz Induction 3.7 kW Made in Switzerland

Ser.Nr. .......... 3.7 kW

ELECTROLUX

12.

Do not touch the silicon until it become hard, it can last about a day.

13.

Carefully remove silicon that came out with a shaving blade.

14.

Clean glass ceramic fully.

www.electrolux.com

Cooking zones power

Cooking zone Nominal

Power (Max heat setting) [W]

Middle front —

1800/3500 W 2800/3700 W 5 145

180/280 mm

ENVIRONMENT CONCERNS

Recycle the materials with the symbol Put the packaging in applicable containers

to recycle it. Help protect the environment and human health and to recycle waste of electrical

Power Function activated [W]

and electronic appliances. Do not dispose

appliances marked with the symbol the household waste. Return the product

to your local recycling facility or contact your municipal office.

Power function maximum duration [min]

Minimum cookware diameter [mm]

with

ENGLISH 79

www.electrolux.com/shop 892951827-A-462011

Electrolux EQH4512BOG User Manual [en, de, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
