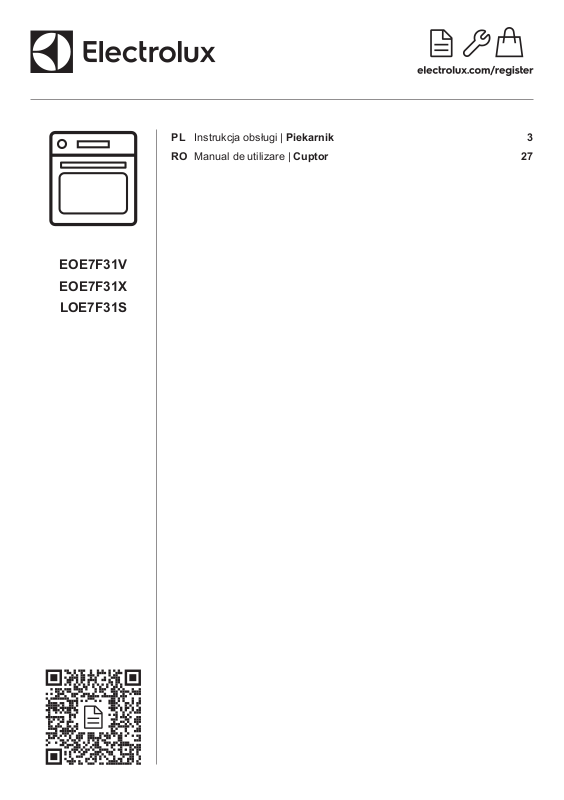

Page 1

EOE7F31V EOE7F31X LOE7F31S

Instrukcja obsługi | Piekarnik 3

RO Manual de utilizare | Cuptor 27

Page 2

INSTALACJA / INSTALAREA

198

523

(*mm)

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven with Hob - Built Under installation

min. 1500

H05 V V - F

594

589

114

21548

min. 550

600

min. 560

520

576

559

453

595

+-1

4x25

198

523

(*mm)

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

Oven - Column installation

min. 1500

H05 V V - F

min. 550

590

min. 560

594

589

114

21548

520

576

559

453

595

+-1

4x25

Page 3

Witamy w Electrolux! Dziękujemy za wybór naszego urządzenia.

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego

powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.........................................5

3. OPIS URZĄDZENIA........................................................................................8

4. PANEL STEROWANIA................................................................................... 9

5. PRZED PIERWSZYM UŻYCIEM.................................................................. 10

6. CODZIENNA EKSPLOATACJA.................................................................... 10

7. FUNKCJE ZEGARA...................................................................................... 12

8. PROGRAMY AUTOMATYCZNE...................................................................14

9. KORZYSTANIE Z AKCESORIÓW................................................................ 15

10. DODATKOWE FUNKCJE........................................................................... 17

11. WSKAZÓWKI I PORADY............................................................................18

12. KONSERWACJA I CZYSZCZENIE.............................................................21

13. ROZWIĄZYWANIE PROBLEMÓW.............................................................23

14. EFEKTYWNOŚĆ ENERGETYCZNA.......................................................... 25

15. OCHRONA ŚRODOWISKA........................................................................ 26

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją produktu. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także

POLSKI 3

Page 4

nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Należy dopilnować, aby dzieci nie bawiły się tym urządzeniem .

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Dzieci i zwierzęta domowe nie powinny się zbliżać do pracującego lub stygnącego urządzenia.

• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do stosowania w kuchni.

• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• Instalacji urządzenia i wymiany jego przewodu zasilającego może dokonać wyłącznie osoba o odpowiednich kwalifikacjach.

• Nie uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

4 POLSKI

Page 5

• Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania.

• Jeśli przewód zasilający jest uszkodzony, musi go wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

• OSTRZEŻENIE: Przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie jest wyłączone, aby uniknąć porażenia prądem elektrycznym.

• OSTRZEŻENIE: Podczas działania urządzenia jego nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy uważać, aby nie dotknąć grzałek ani powierzchni komory urządzenia.

• Do wyjmowania lub wkładania akcesoriów i naczyń należy zawsze używać rękawic kuchennych.

• Należy stosować wyłącznie termosondę zalecaną do danego modelu urządzenia.

• Aby wymontować prowadnice blach, należy najpierw pociągnąć ich przednią część, a następnie odciągnąć tylną od ścianek bocznych. Zamontować prowadnice blach w odwrotnej kolejności.

• Do czyszczenia urządzenia nie wolno używać sprzętów czyszczących parą.

• Do czyszczenia szyb w drzwiach nie używać ściernych środków czyszczących ani ostrych, metalowych myjek, ponieważ mogą one porysować powierzchnię, co może skutkować pęknięciem szkła.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Postępować zgodnie z instrukcją instalacji na naszej witrynie internetowej.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nigdy nie ciągnąć urządzenia za uchwyt.

POLSKI 5

Page 6

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Przed zamontowaniem urządzenia należy sprawdzić, czy drzwi otwierają się bez oporu.

• Urządzenie wyposażono w elektryczny układ chłodzenia. Układ zasilany jest napięciem elektrycznym.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki), wyłączników różnicowoprądowych oraz styczników.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Urządzenie wyposażono w przewód zasilający oraz wtyczkę.

Rodzaje przewodów przeznaczonych do

montażu lub wymiany w krajach europej‐

skich:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Przekrój przewodu zależy od łącznej mocy podanej na tabliczce znamionowej. Można również zapoznać się z tabelą:

Moc całkowita (W) Przekrój przewodu

(mm²)

maksymalnie 1380 3x0.75

maksymalnie 2300 3x1

maksymalnie 3680 3x1.5

Przewód uziemiający (zielono-żółty) musi być o 2 cm dłuższy od brązowego przewodu fazowego i niebieskiego neutralnego

2.3 Sposób używania

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem, porażeniem prądem lub wybuchem.

• Nie zmieniać parametrów technicznych urządzenia.

6 POLSKI

Page 7

• Upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać urządzenia bez nadzoru podczas pracy.

• Wyłączyć urządzenie po każdym użyciu.

• Zachować ostrożność podczas otwierania drzwi, gdy urządzenie pracuje. Może dojść do uwolnienia gorącego powietrza.

• Nie wolno obsługiwać urządzenia mokrymi rękami lub gdy ma ono kontakt z wodą.

• Nie naciskać na otworzone drzwi.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania.

• Ostrożnie otworzyć drzwi urządzenia. Stosowanie składników zawierających alkohol może powodować zmieszanie alkoholu i powietrza.

• Podczas otwierania drzwi urządzenia nie wolno dopuszczać do kontaktu iskier lub otwartego płomienia z urządzeniem.

• Zawsze używać naczyń szklanych i słoików dopuszczonych do pasteryzowania.

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Aby zapobiec uszkodzeniu lub przebarwieniu się emalii:

– Nie umieszczać naczyń ani innych

przedmiotów bezpośrednio na dnie urządzenia.

– Nie należy kłaść folii aluminiowej

bezpośrednio na dnie komory urządzenia.

– Nie wlewać wody bezpośrednio do

gorącego urządzenia.

– Nie należy pozostawiać wilgotnych

naczyń ani potraw w urządzeniu po zakończeniu pieczenia.

– Podczas wyjmowania lub wyjmowania

akcesoriów należy zachować ostrożność.

• Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia.

• Do pieczenia wilgotnych ciast użyć głębokiej blachy. Soki owocowe powodują trwałe plamy.

• Należy zawsze gotować z zamkniętymi drzwiami urządzenia.

• Jeśli urządzenie zainstalowano za ścianką meblową (np. za drzwiami szafki), nie wolno zamykać drzwi podczas pracy urządzenia. Połączenie wysokiej temperatury i wilgoci wewnątrz zamkniętego mebla może doprowadzić do uszkodzenia urządzenia, mebla lub podłogi. Nie zamykać drzwi szafki do czasu całkowitego ostygnięcia urządzenia.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia.

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i odłączyć wtyczkę zasilania od gniazda sieciowego.

• Upewnić się, że urządzenie jest zimne. Występuje zagrożenie pęknięciem szyb urządzenia.

• Natychmiast wymienić szyby drzwi, gdy są uszkodzone. Należy skontaktować się z autoryzowanym centrum serwisowym.

• Podczas wyjmowania drzwi z urządzenia należy zachować ostrożność. Drzwi są ciężkie!

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Urządzenie należy czyścić wilgotną miękką szmatką. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

• Stosując aerozol do piekarników, należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na jego opakowaniu.

• Nie czyścić emalii katalitycznej przy użyciu detergentów.

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy

POLSKI 7

Page 8

w wymagających warunkach fizycznych

(temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

• W ten produkt wbudowano źródło światła o klasie efektywności energetycznej G.

• Używać wyłącznie żarówek tego samego typu.

2.6 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

3. OPIS URZĄDZENIA

3.1 Ogólne informacje

Panel sterowania

Ekran

Gniazdo termosondy

3 4 5 6

Grzałka Lampa Wentylator

• Należy stosować wyłącznie oryginalne części zamienne.

2.7 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

Prowadnice blach, wyjmowane

Poziomy umieszczania potraw

3.2 Akcesoria

• Ruszt Do foremek do ciast, naczyń żaroodpornych, brytfann i naczyń do pieczenia.

• Blacha do pieczenia ciasta Do wilgotnych ciast, wypieków, chleba, dużych pieczeni, potraw mrożonych oraz do zbierania kapiących płynów, np. tłuszczu podczas pieczenia potraw na ruszcie.

• Głęboka blacha Do pieczenia ciasta i mięsa lub do zbierania tłuszczu.

• Termosonda Do sterowania gotowaniem w oparciu o temperaturę wewnątrz potrawy.

• Prowadnice teleskopowe Ułatwiają wkładanie i wyjmowanie rusztów i blach.

8 POLSKI

Page 9

4. PANEL STEROWANIA

1 112 3 4 65 7 8 9 10

B C

4.1 Widok panelu sterowania

Urządzenie obsługuje się, dotykając pól czujników.

Pole czuj‐ nika

Funkcja Opis

WŁ. / WYŁ. Włączanie i wyłączanie urządzenia.

Opcje Aby ustawić funkcję pieczenia lub program automatyczny

Oświetlenie piekarnika Włączanie i wyłączanie oświetlenia piekarnika.

Temperatura / Szybkie nagrzewanie

Ulubiony program Aby zapisać swoje ulubione programy: Funkcja ta umożliwia

Wyświetlacz Pokazuje aktualne ustawienia urządzenia.

W górę Poruszanie się w górę po menu.

W dół Poruszanie się w dół po menu.

Zegar Ustawianie funkcji zegara.

Minutnik Aby ustawić Minutnik.

Ok Potwierdzenie wyboru lub ustawienia.

Ustawianie lub sprawdzanie temperatury. Także aby ustawić lub sprawdzić temperaturę Termosonda. Naciśnij ten przycisk i przytrzymaj przez trzy sekundy, aby włączyć lub wyłączyć tę funkcję: Szybkie nagrzewanie.

bezpośredni dostęp do ulubionego programu, również wtedy, gdy urządzenie jest wyłączone.

4.2 Wyświetlacz

A. Symbol funkcji pieczenia B. Numer funkcji pieczenia/programu

piekarnika

C. Wskaźniki funkcji zegara (patrz tabela

„Funkcje zegara”)

D. Wyświetlacz zegara/ciepła resztkowego E. Wyświetlacz temperatury / aktualnej

godziny

POLSKI 9

Page 10

Pozostałe wskaźniki wyświetlacza:

Program automatyczny

Można wybrać program automatyczny.

Ulubiony program

Włączony jest ulubiony program.

Wskaźnik nagrzewania / ciepła resztko‐ wego

Przedstawia temperaturę piekarnika.

Temperatura / szybkie nagrzewanie

Funkcja działa.

Temperatura

Można sprawdzić lub zmienić temperaturę.

Termosonda

Termosonda znajduje się w gnieździe ter‐ mosondy.

5. PRZED PIERWSZYM UŻYCIEM

Minutnik

Uruchomiona jest funkcja minutnika.

Uruchomiony jest program automatyczny z

wprowadzeniem ciężaru.

Włączona jest funkcja zegara.

4.3 Wskaźnik nagrzewania

Po włączeniu funkcji pieczenia pojawi się wskazanie . Paski sygnalizują wzrost lub

spadek temperatury w piekarniku. Gdy piekarnik osiągnie ustawioną

temperaturę, paski znikną z wyświetlacza.

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Wstępne nagrzewanie i czyszczenie

Przed pierwszym użyciem urządzenia i kontaktem z żywnością należy wstępnie rozgrzać puste urządzenie. Urządzenie może emitować nieprzyjemny zapach i dym. Przewietrzyć pomieszczenie podczas wstępnego nagrzewania.

1. Wyjąć z urządzenia wszystkie akcesoria i wsporniki.

6. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

2. Ustawić funkcję . Ustawić maksymalną temperaturę. Pozostawić urządzenie włączone na 1godz.

3. Ustawić funkcję . Ustawić maksymalną temperaturę. Pozostawić włączone urządzenie na 15 min.

4. Wyłączyć urządzenie i odczekać, aż ostygnie.

5. Urządzenie i akcesoria należy czyścić tylko ściereczką z mikrofibry, używając ciepłej wody z łagodnym detergentem.

6. Umieścić akcesoria i wyjmowane wsporniki z powrotem w pierwotnym położeniu.

6.1 Funkcje pieczenia

Funkcja piekar‐ nika

Termoobieg

Zastosowanie

Do jednoczesnego pieczenia na trzech poziomach i do suszenia żywności. Ustawić temperaturę o 20-40°C niższą niż dla funkcji Pieczenie tradycyjne.

10 POLSKI

Page 11

Funkcja piekar‐ nika

Funkcja Pizza

Pieczenie tradycyj‐

Termoobieg (niska

temp.)

Grzałka dolna

Termoobieg wil‐

gotny

Rozmrażanie

Podtrzymywanie

temp

Grill

Zastosowanie

Najlepszy do pieczenia pizzy i innych potraw, które trzeba bar‐ dziej nagrzewać od dołu.

Do pieczenia ciasta na jednym poziomie oraz do suszenia żyw‐ ności.

Do przyrządzania delikatnych, soczystych pieczeni.

Do pieczenia ciast o chrupiącym spodzie oraz do pasteryzowania żywności.

Funkcja ta pozwala oszczędzać energię podczas pieczenia. Pod‐ czas korzystania z tej funkcji temperatura wewnątrz urządze‐ nia może różnić się od ustawio‐ nej temperatury. Wykorzystywa‐ ne jest ciepło resztkowe. Może nastąpić zmniejszenie mocy grzania. Więcej informacji moż‐ na znaleźć w rozdziale „Co‐ dzienne użytkowanie”, Uwagi dotyczące funkcji: Termoobieg wilgotny.

Do rozmrażania żywności (wa‐ rzyw i owoców). Czas rozmraża‐ nia zależy od ilości i wielkości zamrożonej żywności.

Podtrzymywanie temperatury potraw. Należy pamiętać, że nie‐ które potrawy mogą nadal goto‐ wać się i wysychać w cieple. W razie potrzeby należy przykryć naczynia.

Do grillowania cienkich porcji potraw i opiekania chleba.

Funkcja piekar‐

Zastosowanie

nika

Do grillowania cienkich porcji potraw w dużych ilościach i opiekania chleba.

Szybkie grillowa‐

nie

Do pieczenia dużych kawałków mięsa lub drobiu z kośćmi na jednym poziomie. Do pieczenia

Turbo grill

zapiekanek i przyrumieniania.

6.2 Uwagi dotyczące funkcji:

Termoobieg wilgotny

Funkcji tej użyto w celu potwierdzenia zgodności z wymogami rozporządzeń w zakresie efektywności energetycznej i ekoprojektu (zgodnie z EU 65/2014 i EU 66/2014). Testy zgodnie z normą: IEC/EN 60350-1.

Drzwi piekarnika powinny być zamknięte podczas pieczenia, tak aby działanie funkcji nie było zakłócane, a piekarnik działał z najwyższą możliwą wydajnością energetyczną.

Podczas korzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach.

Wskazówki dotyczące pieczenia podano w rozdziale „Wskazówki i porady”, Termoobieg wilgotny. Ogólne zalecenia dotyczące oszczędzania energii podano w rozdziale „Efektywność energetyczna”, Wskazówki oszczędzania energii.

6.3 Jak ustawić: Funkcje pieczenia

1. Włączyć piekarnik za pomocą .

Na wyświetlaczu pojawi się ustawiona temperatura, symbol oraz numer funkcji pieczenia.

2. Nacisnąć lub , aby ustawić funkcję pieczenia.

3. Nacisnąć lub odczekać 5 sekund na automatyczne uruchomienie piekarnika.

Jeśli po włączeniu piekarnika nie zostanie ustawiona żadna funkcja pieczenia ani program, piekarnik wyłączy się automatycznie po upływie 20 sekund.

POLSKI 11

Page 12

6.4 Jak ustawić: Temperatura

Nacisnąć lub , aby zmienić temperaturę co: 5°C.

Gdy piekarnik osiągnie zadaną temperaturę, emitowany jest sygnał, a wskaźnik nagrzewania gaśnie.

6.5 Jak sprawdzić: Temperatura

Bieżącą temperaturę piekarnika można sprawdzić, gdy działa funkcja lub program.

1. Nacisnąć

Wyświetlacz wskaże temperaturę w piekarniku.

2. Nacisnąć lub wyświetlacz

automatycznie pokaże ustawioną temperaturę po 5 sekundach.

6.6 Jak ustawić: Szybkie nagrzewanie

Nie wkładać potraw do piekarnika, gdy działa funkcja szybkiego nagrzewania.

7. FUNKCJE ZEGARA

Szybkie nagrzewanie jest dostępne tylko z niektórymi funkcjami pieczenia. Jeśli w menu ustawień włączono dźwięki błędów, emitowany jest sygnał dźwiękowy, jeśli szybkie nagrzewanie nie jest dostępne z wybraną funkcją. Patrz rozdział „Dodatkowe funkcje”, Użycie menu ustawień.

Szybkie nagrzewanie skraca czas nagrzewania piekarnika.

Aby włączyć szybkie nagrzewanie, należy nacisnąć i przytrzymać przez ponad 3

sekundy.

Jeśli szybkie nagrzewanie jest włączone, wyświetlacz pokazuje migające paski.

7.1 Tabela funkcji zegara

Wyświetlanie lub zmiana aktualnej godzi‐

Aktualna

godzina

trwania

Koniec

Opóźnie‐

Minutnik

ny. Aktualną godzinę można zmienić tyl‐ ko wtedy, gdy urządzenie jest włączone.

Ustawianie czasu pracy urządzenia

Czas

Ustawianie czasu, kiedy urządzenie się wyłącza

Połączenie funkcji Czas trwania i Koniec.

nie

Ustawianie odliczania czasu. Funkcja ta nie ma wpływu na działanie urządzenia. Można ustawić Minutnik w dowolnej chwi‐ li – również wtedy, gdy urządzenie jest wyłączone.

12 POLSKI

00:00

Stoper

Odliczanie czasu wskazujące czas pracy urządzenia Włącza się natychmiast po rozpoczęciu nagrzewania urządzenia. Stoper nie włącza się, jeśli ustawiono funkcje Czas trwania i Koniec. Funkcja ta nie ma wpływu na działanie urządzenia.

7.2 Jak ustawić: Aktualna godzina

Po podłączeniu urządzenia po raz pierwszy do zasilania należy zaczekać, aż na

wyświetlaczu pojawi się wskazanie i 12:00. „12” będzie migać.

1. Nacisnąć lub , aby ustawić godzinę.

2. Nacisnąć

3. Nacisnąć lub ustawić minuty.

4. Nacisnąć .

Na wyświetlaczu pojawi się nowo ustawiony czas.

Aby zmienić aktualny czas, naciskać , aż zacznie migać .

Page 13

7.3 Jak ustawić: Czas trwania

1. Ustawić funkcję pieczenia i temperaturę.

2. Naciskać , aż zacznie migać.

3. Nacisnąć lub , aby ustawić minuty

dla funkcji Czas trwania.

4. Nacisnąć lub Czas trwania uruchomi się automatycznie po upływie 5 sekund.

5. Nacisnąć godziny dla funkcji Czas trwania.

6. Nacisnąć lub Czas trwania uruchomi się automatycznie po upływie 5 sekund.

Gdy upłynie ustawiony czas, przez 2 minuty będzie emitowany sygnał dźwiękowy. Na

wyświetlaczu pojawi migające wskazanie oraz ustawienie czasu. Piekarnik wyłączy się.

7. Nacisnąć pole czujnika, aby wyłączyć sygnał.

8. Wyłączyć piekarnik.

lub , aby ustawić

7.4 Jak ustawić: Koniec

1. Ustawić funkcję pieczenia i temperaturę.

2. Naciskać , aż zacznie migać.

3. Nacisnąć

Koniec, a następnie nacisnąć . Najpierw należy ustawić minuty, a później godziny.

Gdy upłynie ustawiony czas, przez 2 minuty będzie emitowany sygnał dźwiękowy. Na

wyświetlaczu pojawi migające wskazanie oraz ustawienie czasu. Piekarnik wyłącza się automatycznie.

4. Nacisnąć pole czujnika, aby wyłączyć sygnał.

5. Wyłączyć piekarnik.

lub , aby ustawić funkcję

7.5 Jak ustawić: Opóźnienie

1. Ustawić funkcję pieczenia i temperaturę.

2. Naciskać

3. Nacisnąć lub , aby ustawić minuty

dla funkcji Czas trwania.

4. Nacisnąć .

5. Nacisnąć lub , aby ustawić

godziny dla funkcji Czas trwania.

6. Nacisnąć .

Na wyświetlaczu pojawi się migające wskazanie

, aż zacznie migać.

7. Nacisnąć lub , aby ustawić funkcję Koniec, a następnie nacisnąć .

Najpierw należy ustawić minuty, a później godziny.

Piekarnik włączy się później automatycznie, będzie działać przez ustawiony Czas trwania i zakończy pracę o godzinie ustawionej dla funkcji Koniec. Gdy upłynie ustawiony czas, przez 2 minuty będzie emitowany sygnał dźwiękowy. Na wyświetlaczu pojawi migające

wskazanie oraz ustawienie czasu. Piekarnik wyłącza się automatycznie.

8. Nacisnąć pole czujnika, aby wyłączyć sygnał.

9. Wyłączyć piekarnik.

Gdy zostanie włączona funkcja Opóźnienie, na wyświetlaczu pojawi się

symbol funkcji pieczenia z kropką i

. Kropka na wyświetlaczu zegara/

ciepła resztkowego sygnalizuje włączoną funkcję zegara.

7.6 Jak ustawić: Minutnik

1. Nacisnąć .

Na wyświetlaczu pojawi się migające wskazanie i „00”.

2. Nacisnąć , aby przełączyć opcje. Najpierw należy ustawić sekundy, a następnie minuty i godziny.

3. Nacisnąć lub , aby ustawić funkcję Minutnik, a następnie

4. Nacisnąć lub Minutnik uruchomi się automatycznie po upływie 5 sekund.

Gdy upłynie ustawiony czas, przez 2 minuty będzie emitowany sygnał dźwiękowy, a na wyświetlaczu pojawi się migające wskazanie

00:00 i .

5. Nacisnąć pole czujnika, aby wyłączyć sygnał.

, aby potwierdzić.

7.7 Jak ustawić: Stoper

1. Aby wyzerować Stoper, należy

kilkakrotnie nacisnąć

i jednocześnie

POLSKI 13

Page 14

2. Gdy na wyświetlaczu pojawi się „00:00”,

Stoper ponownie zacznie naliczać czas.

8. PROGRAMY AUTOMATYCZNE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Każda potrawa w tym podmenu ma przypisaną zalecaną funkcję piekarnika i temperaturę. Można zmienić czas i temperaturę.

8.1 Lista programów automatycznych

Program

1 PIECZEŃ WOŁOWA

2 PIECZEŃ WIEPRZOWA

3 CAŁY KURCZAK

4 PIZZA

5 BABECZKI

6 QUICHE LORRAINE

7 BIAŁY CHLEB

8 ZAPIEKANKA ZIEMNIACZANA

9 LASAGNE

8.2 Sposób użycia: programy automatyczne

1. Włączyć urządzenie.

2. Dotknąć .

Na wyświetlaczu pojawi się numer programu automatycznego (1 – 9).

3. Dotknąć automatyczny.

4. Dotknąć lub odczekać pięć sekund, aż urządzenie uruchomi się automatycznie.

5. Gdy upłynie ustawiony czas, przez dwie minuty będzie emitowany sygnał

dźwiękowy. Symbol zacznie migać.

6. Dotknąć pola czujnika, aby wyłączyć sygnał dźwiękowy.

lub , aby wybrać program

7. Wyłączyć urządzenie.

8.3 Sposób użycia: programy automatyczne z wprowadzaniem ciężaru

Jeżeli wprowadzono ciężar mięsa, urządzenie oblicza czas pieczenia.

1. Włączyć urządzenie.

2. Dotknąć .

3. Dotknąć

z wprowadzaniem ciężaru.

Wyświetlacz pokazuje: czas pieczenia, symbol funkcji Czas , domyślny ciężar,

jednostkę miary (kg, g).

4. Dotknąć lub urządzenie automatycznie zapisze ustawienia po pięciu sekundach.

Urządzenie włączy się.

5. Domyślne ustawienie ciężaru można zmienić za pomocą lub . Dotknąć

6. Gdy upłynie ustawiony czas, przez dwie minuty będzie emitowany sygnał

dźwiękowy. Będzie również migać

7. Dotknąć pola czujnika, aby wyłączyć sygnał dźwiękowy.

8. Wyłączyć urządzenie.

lub , aby ustawić program

8.4 Jak ustawić: programy

automatyczne z funkcją Termosonda

W przypadku programów z termosondą temperatura wewnątrz produktu jest ustawiona domyślnie. Program zakończy się, gdy urządzenie osiągnie ustawioną temperaturę wewnątrz produktu.

1. Włączyć urządzenie.

2. Dotknąć .

3. Zainstalować termosondę. Patrz

„Termosonda”.

4. Dotknąć lub , aby ustawić program z termosondą.

14 POLSKI

Page 15

Na wyświetlaczu pojawi się czas pieczenia,

oraz .

5. Dotknąć lub urządzenie automatycznie zapisze ustawienia po pięciu sekundach.

Gdy upłynie ustawiony czas, przez dwie minuty będzie emitowany sygnał dźwiękowy.

Będzie również migać

6. Dotknąć dowolne pole czujnika lub

7. Wyłączyć urządzenie.

9. KORZYSTANIE Z AKCESORIÓW

otworzyć drzwi, aby wyłączyć sygnał dźwiękowy.

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Wkładanie akcesoriów

Niewielki występ na górze zwiększa bezpieczeństwo i stanowi zabezpieczenie przed przechyleniem. Wgłębienia zapobiegają również przewróceniu. Krawędź wokół rusztu zapobiega zsuwaniu się z niego naczyń.

Ruszt

Wsuń ruszt między prowadnice wspornika i upewnij się, że nóżki są skierowane w dół. Upewnić się, że ruszt dotyka tyłu wnętrza piekarnika.

Blacha do pieczenia ciasta / Głęboka blacha

Wsuń blachę do pieczenia między prowadnice wspornika. Umieść blachę do pieczenia nachyloną w stronę tyłu wnętrza piekarnika.

9.2 Termosonda

Należy ustawić dwie temperatury: temperaturę piekarnika i temperaturę wewnątrz produktu.

Termosonda mierzy temperaturę wewnątrz mięsa. Gdy mięso osiągnie ustawioną temperaturę, urządzenie wyłączy się.

UWAGA!

Należy używać wyłącznie termosondy dostarczonej wraz z urządzeniem lub właściwych zamienników.

Podczas pieczenia termosonda musi stale tkwić w mięsie i był włączona do gniazda.

1. Włącz urządzenie.

POLSKI 15

Page 16

2. Umieść końcówkę termosondy (z na

uchwycie) w środku mięsa.

3. Włóż wtyczkę termosondy do gniazda u góry komory.

Na wyświetlaczu zacznie migać i pojawi się domyślnie ustawiona temperatura wewnątrz produktu. Temperatura wynosi 60°C dla pierwszej operacji, a dla każdej kolejnej operacji równa jest ostatniej ustawionej wartości.

Włożenie termosondy do gniazda powoduje anulowanie ustawień funkcji zegara.

4. Dotknij lub , aby ustawić temperaturę wewnątrz produktu.

5. Dotknij lub zaczekaj 5 sekund na automatyczne zapisanie ustawień.

Temperaturę wewnątrz produktu można ustawić tylko wtedy, gdy miga

. Jeśli przed ustawieniem

temperatury wewnątrz produktu na wyświetlaczu widać , ale nie miga, dotknij

ustawić nową wartość.

6. Ustawić funkcję i temperaturę piekarnika.

i lub , aby

Na wyświetlaczu pojawi się aktualna temperatura wewnątrz produktu oraz symbol

nagrzewania . Gdy urządzenie oblicza przybliżony czas trwania, na wyświetlaczu pojawia się czas odliczania. Po pierwszym obliczeniu na wyświetlaczu pojawi się przybliżony czas trwania pieczenia. W trakcie pieczenia urządzenie nadal oblicza czas jego trwania. Wyświetlacz jest aktualizowany co pewien czas o nową wartość czasu trwania.

Podczas pieczenia przy użyciu termosondy można zmienić temperaturę pokazywaną na wyświetlaczu. Po umieszczeniu termosondy w gnieździe oraz ustawieniu funkcji i temperatury piekarnika na wyświetlaczu pojawi się aktualna temperatura wewnątrz produktu.

Dotykaj raz po raz, aby wyświetlić trzy inne temperatury:

• ustawioną temperaturę wewnątrz produktu

• aktualną temperaturę piekarnika

• aktualną temperaturę wewnątrz produktu.

Gdy temperatura wewnątrz mięsa osiągnie zadaną wartość, przez dwie minuty będzie

słychać sygnał dźwiękowy, a będzie migać. Urządzenie wyłączy się.

7. Aby wyłączyć sygnał dźwiękowy, dotknij pola sondy.

8. Wyciągnij wtyczkę termosondy z gniazda i wyjmij mięso z urządzenia.

OSTRZEŻENIE!

Podczas wyjmowania termosondy należy zachować ostrożność. Jest gorąca. Występuje zagrożenie poparzeniem.

16 POLSKI

Page 17

10. DODATKOWE FUNKCJE

10.1 Użycie funkcji Program ulubiony

Funkcja ta służy do zapisywania ulubionych ustawień temperatury oraz czasu dla funkcji lub programu piekarnika.

1. Ustawić temperaturę i czas dla funkcji lub programu piekarnika.

2. Dotknąć i przytrzymać przez ponad trzy sekundy . Zabrzmi sygnał dźwiękowy.

3. Wyłączyć urządzenie.

• Aby włączyć funkcję, należy dotknąć .

Urządzenie uruchomi ulubiony program użytkownika.

Gdy funkcja jest włączona, istnieje możliwość zmiany czasu i temperatury.

• Aby wyłączyć funkcję, należy dotknąć

. Urządzenie wyłączy ulubiony program

użytkownika.

10.2 Użycie funkcji blokady

uruchomienia

Blokada uruchomienia chroni przed przypadkowym uruchomieniem piekarnika.

1. Nacisnąć i przytrzymać przycisk przez 3 sekundy, aby wyłączyć piekarnik.

2. Nacisnąć jednocześnie i przytrzymać przez 2 sekundy i .

Rozlegnie się sygnał dźwiękowy. Na wyświetlaczu pojawi się SAFE. Aby wyłączyć funkcję Blokada uruchomienia, należy powtórzyć krok 2.

10.3 Korzystanie z funkcji Blokada

panelu

Funkcję można włączyć tylko podczas pracy piekarnika.

Funkcja blokady panelu chroni przed przypadkową zmianą ustawień funkcji piekarnika.

1. Aby włączyć funkcję, należy włączyć piekarnik.

2. Włączyć funkcję piekarnika lub ustawienie.

3. Jednocześnie dotknąć i przytrzymać i

przez 2 sekundy.

Rozlegnie się sygnał dźwiękowy. Blokada zaświeci się na wyświetlaczu. Aby wyłączyć funkcję Blokada panelu, należy powtórzyć krok 3.

Gdy włączona jest funkcja blokady panelu, piekarnik można wyłączyć. Po wyłączeniu piekarnika blokada panelu wyłącza się.

10.4 Korzystanie z menu ustawień

W menu ustawień można włączać lub wyłączać funkcje menu głównego. Na wyświetlaczu pojawi się wskazanie SET i numer ustawienia.

Opis Wartość do

Wskaźnik ciepła resztkowe‐goWŁ. / WYŁ.

Dźwięk przycisku

Sygnał awarii WŁ. / WYŁ.

Tryb demonstracyjny Kod aktywacji:

Menu serwisowe -

Przywrócić ustawienia TAK/NIE

Nie można wyłączyć sygnału dźwiękowego pola

czujnika WŁ./WYŁ.

1. Nacisnąć i przytrzymać przycisk przez

3 sekundy.

Na wyświetlaczu pojawią się migające SET1 i „1”.

2. Nacisnąć przycisk lub , aby

wprowadzić ustawienie.

3. Nacisnąć .

ustawienia

KLIK / SYG‐ NAŁ DŻWIĘ‐ KOWY / WYŁ.

2468

POLSKI 17

Page 18

4. Nacisnąć lub , aby zmienić

wartość ustawienia.

5. Nacisnąć .

Aby wyjść z menu ustawień, należy nacisnąć

lub nacisnąć i przytrzymać .

10.5 Automatyczne wyłączanie

Ze względów bezpieczeństwa, jeśli funkcja pieczenia jest aktywna i nie zmieniono żadnych ustawień, urządzenie wyłączy się automatycznie po upływie określonego czasu.

(°C) (godz)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

250 – maksimum 3

Jeśli funkcja pieczenia ma być włączona na czas przekraczający czas automatycznego wyłączenia, ustawić ten czas trwania pieczenia. Patrz rozdział „Funkcje zegara”.

Funkcja samoczynnego wyłączenia nie działa z funkcjami: Oświetlenie piekarnika, Termosonda, Czas trwania, Opóźnienie, Koniec, Termoobieg (niska temp.).

10.6 Jasność wyświetlacza

Dostępne są dwa tryby jasności wyświetlacza:

• Jasność w nocy – gdy urządzenie jest

wyłączone, jasność wyświetlacza jest mniejsza w godzinach od 22:00 do 06:00.

• Jasność w dzień:

– gdy urządzenie jest włączone;

– gdy włączona jest jasność w nocy,

dotknięcie dowolnego pola czujnika (z wyjątkiem WŁ./WYŁ.) powoduje przełączenie się wyświetlacza na 10 sekund do trybu jasności w dzień;

– jeśli urządzenie jest wyłączone i

została włączona funkcja minutnika. Gdy upłynie ustawiony czas funkcji minutnika, wyświetlacz powraca do trybu jasności w nocy.

10.7 Wentylator chłodzący

Podczas pracy urządzenia wentylator chłodzący włącza się automatycznie, aby utrzymać niską temperaturę powierzchni urządzenia. Po wyłączeniu urządzenia wentylator chłodzący może nadal pracować do momentu ostygnięcia urządzenia.

10.8 Termostat bezpieczeństwa

Nieprawidłowe działanie piekarnika lub uszkodzone podzespoły mogą spowodować niebezpieczne przegrzanie urządzenia. Aby temu zapobiec, piekarnik wyposażono w termostat bezpieczeństwa, który w razie potrzeby wyłącza zasilanie. Po obniżeniu temperatury piekarnik automatycznie włączy się ponownie.

11. WSKAZÓWKI I PORADY

Patrz rozdział dotyczący bezpieczeństwa.

11.1 Zalecenia dotyczące pieczenia

Temperatury i czasy gotowania podane w tabelach mają wyłącznie charakter orientacyjny. Zależą one od przepisów oraz jakości i ilości użytych składników.

Urządzenie może piec lub opiekać inaczej niż poprzednie urządzenie. W poniższych

18 POLSKI

wskazówkach podano zalecane ustawienia temperatury, czasu pieczenia i poziomu piekarnika dla określonych rodzajów potraw.

Poziomy półek liczone są od dna piekarnika. Jeśli brakuje ustawień dla specjalnego

przepisu należy znaleźć ustawienia dla podobnej potrawy.

Wskazówki dotyczące oszczędzania energii podano w rozdziale „Efektywność energetyczna”.

Page 19

Symbole użyte w tabelach:

Rodzaj potrawy

Funkcja pieczenia

Temperatura

Akcesoria

Poziom umieszczania potraw

Czas pieczenia (min)

11.2 Termoobieg wilgotny – zalecane akcesoria

Należy używać używać foremek do ciasta i pojemników w ciemnym kolorze o matowej

powierzchni. Pochłaniają one lepiej ciepło niż naczynia w jasnym kolorze o błyszczącej powierzchni.

• Blacha do pizzy – ciemna, matowa,

średnica 28cm

• Naczynie do pieczenia – ciemne,

matowe, średnica 26cm

• Ramekiny - ceramiczne, średnica 8cm,

wysokość 5 cm

• Forma do tarty – ciemna, matowa,

średnica 28cm

11.3 Termoobieg wilgotny

Aby uzyskać najlepsze efekty, należy przestrzegać zaleceń z poniższej tabeli.

Słodkie bułki, 16 szt. blacha do pieczenia ciasta lub

Bułki, 9 szt. blacha do pieczenia ciasta lub

Pizza, mrożona, 0.35kgruszt 220 2 10 - 15

Rolada szwajcarska blacha do pieczenia ciasta lub

Brownie blacha do pieczenia ciasta lub

Suflet, 6 szt. ceramiczne kokilki na ruszcie 200 3 25 - 30

Biszkoptowy spód tar‐tyforma do tarty na ruszcie 180 2 15 - 25

Biszkopt królowej Wiktorii

Gotowana ryba, 0,3kgblacha do pieczenia ciasta lub

Cała ryba, 0,2 kg blacha do pieczenia ciasta lub

Filet z ryby, 0,3 kg blacha do pieczenia pizzy na

Mięso z wody, 0,25 kg blacha do pieczenia ciasta lub

Szaszłyk, 0,5 kg blacha do pieczenia ciasta lub

głęboka blacha

naczynie do pieczenia na ruszcie

głęboka blacha

ruszcie

głęboka blacha

180 2 20 - 30

180 2 30 - 40

170 2 25 - 35

175 3 25 - 30

170 2 40 - 50

180 3 20 - 25

180 3 25 - 35

180 3 25 - 30

200 3 35 - 45

200 3 25 - 30

POLSKI 19

Page 20

Ciastka, 16 szt. blacha do pieczenia ciasta lub

Makaroniki, 24 szt. blacha do pieczenia ciasta lub

Babeczki, 12 szt. blacha do pieczenia ciasta lub

Ciasto pikantne, 20 szt.

Kruche ciasteczka, 20 szt.

Tartletki, 8 szt. blacha do pieczenia ciasta lub

Warzywa, z wody, 0,4kgblacha do pieczenia ciasta lub

Omlet wegetariański blacha do pieczenia pizzy na

Warzywa śródziemno‐ morskie, 0,7 kg

głęboka blacha

blacha do pieczenia ciasta lub głęboka blacha

głęboka blacha

ruszcie

blacha do pieczenia ciasta lub głęboka blacha

180 2 20 - 30

180 2 25 - 35

170 2 30 - 40

180 2 25 - 30

150 2 25 - 35

170 2 20 - 30

180 3 35 - 45

200 3 25 - 30

180 4 25 - 30

11.4 Informacja dla instytucji wykonujących testy

Testy zgodnie z normą IEC 60350-1.

Ciastka, 20 sztuk na bla‐ sze

Szarlotka, 2 foremki Ø20cmPieczenie tradycyjne Ruszt 2 180 70 - 90

Szarlotka, 2 foremki Ø20cmTermoobieg Ruszt 2 160 70 - 90

Beztłuszczowy biszkopt, foremka do ciasta Ø 26 cm

Pieczenie tradycyjne Blacha do

pieczenia

ciasta

Termoobieg Blacha do

pieczenia

ciasta

Termoobieg Blacha do

pieczenia

ciasta

Pieczenie tradycyjne Ruszt 2 170 40 - 50

3 170 20 - 35

3 150 - 160 20 - 35

2 i 4 150 - 160 20 - 35

Beztłuszczowy biszkopt, foremka do ciasta Ø 26 cm

Termoobieg Ruszt 2 160 40 - 50

20 POLSKI

Page 21

Beztłuszczowy biszkopt, foremka do ciasta Ø 26 cm

Bułka maślana Termoobieg Blacha do

Bułka maślana Pieczenie tradycyjne Blacha do

Tosty

Nagrzewać wstępnie urządzenie przez 10 minut.

Termoobieg Ruszt 2 i 4 160 40 - 60

pieczenia

ciasta

pieczenia

ciasta

pieczenia

ciasta

Grill Ruszt 4 maks. 1 - 5

12. KONSERWACJA I CZYSZCZENIE

3 140 - 150 20 - 40

2 i 4 140 - 150 25 - 45

3 140 - 150 25 - 45

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

12.1 Uwagi dotyczące czyszczenia

Środki czyszczące

• Przód urządzenia należy czyścić tylko ściereczką z mikrofibry zwilżoną ciepłą wodą z łagodnym detergentem. Wyczyścić i sprawdzić uszczelkę drzwi wokół obramowania komory.

• Użyć roztworu czyszczącego, aby wyczyścić metalowe powierzchnie.

• Usunąć plamy za pomocą łagodnego detergentu. Nie stosować go na powłokę katalityczną.

Codzienne użytkowanie

• Czyścić wnętrze urządzenia po każdym użyciu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.

• Wewnątrz urządzenia lub na szybach drzwi może skraplać się para wodna. Aby ograniczyć zjawisko skraplania się pary wodnej, należy uruchamiać urządzenie na 10 minut przed rozpoczęciem pieczenia. Nie pozostawiać gotowych potraw w urządzeniu na dłużej niż 20 minut. Po

każdym użyciu osuszyć wnętrze urządzenia wyłącznie ściereczką z mikrofibry.

Akcesoria

• Po każdym użyciu należy wyczyścić wszystkie akcesoria i pozostawić do wyschnięcia. Do czyszczenia należy użyć tylko ściereczki zwilżonej ciepłą wodą z dodatkiem łagodnego detergentu. Nie myć akcesoriów w zmywarce.

• Nie używać do czyszczenia akcesoriów z powłoką zapobiegającą przywieraniu ściernych środków czyszczących ani przedmiotów o ostrych krawędziach.

12.2 Wyjmowanie wsporników

Wyjąć wsporniki, aby wyczyścić piekarnik.

1. Wyłączyć urządzenie i odczekać, aż

ostygnie.

2. Odciągnąć przednią część prowadnic

blach od bocznej ścianki.

3. Odciągnąć tylną część prowadnic blach

od bocznej ścianki i wyjąć je w całości.

POLSKI 21

Page 22

4. Zamontować wsporniki postępując w

odwrotnej kolejności.

Kołki ustalające na prowadnicach teleskopowych muszą być skierowane do przodu.

12.3 Osłona wentylatora katalitycznego

Osłona wentylatora jest pokryta emalią katalityczną. Pochłania ona tłuszcz gromadzący się na ściankach podczas pracy urządzenia. Aby poprawić skuteczność procesu samoczyszczenia, należy regularnie nagrzewać puste urządzenie.

Plamy lub odbarwienia powłoki katalitycznej nie mają wpływu na działanie funkcji czyszczenia.

1. Wyłączyć urządzenie i odczekać, aż

ostygnie.

2. Wyjmij wszystkie akcesoria.

3. Umyć dno piekarnika i wewnętrzną szybę

drzwi miękką ściereczką zwilżoną ciepłą

wodą z dodatkiem łagodnego detergentu.

4. Ustawić funkcję:

5. Ustawić temperaturę: 250°C.

Czas trwania: 1 godz

6. Gdy urządzenie ostygnie, oczyścić

wnętrze urządzenia wilgotną, miękką

szmatką.

12.4 Zdejmowanie i zakładanie drzwi

W drzwiach piekarnika są trzy szyby. Drzwi i wewnętrzne szyby można wymontować w celu ich wyczyszczenia. Przed przystąpieniem do demontażu szyb należy zapoznać się z instrukcją „Zdejmowanie i zakładanie drzwi”.

UWAGA!

Nie używać urządzenia bez szyb.

22 POLSKI

1. Całkowicie otworzyć drzwi i chwycić oba

zawiasy.

2. Podnieść i pociągnąć zatrzaski, aż słyszalne będzie kliknięcie.

3. Przymknąć drzwi piekarnika, ustawiając je w pierwszej pozycji otworzenia. Następnie unosząc i pociągając drzwi do siebie, wyjąć je z mocowania.

4. Położyć drzwi na stabilnej powierzchni przykrytej miękką tkaniną.

5. Chwycić listwę drzwi za górną krawędź drzwi po obu stronach i nacisnąć do środka, aby zwolnić zatrzaski.

6. Pociągnąć listwę drzwi do przodu, aby ją zdjąć.

7. Chwycić szyby drzwi za górne krawędzie i ostrożnie wyjmować kolejno. Rozpocząć

Page 23

od szyby wierzchniej. Upewnić się, że

A B

szyba całkowicie wysunie się z prowadnic.

Upewnić się, że środkowa szyba jest prawidłowo zamontowana w gniazdach.

12.5 Wymiana żarówki

8. Umyć szyby wodą z płynem do mycia

naczyń. Ostrożnie osuszyć szyby. Nie należy myć szyb w zmywarce.

9. Po wyczyszczeniu zamontować szyby i drzwi piekarnika.

Jeśli drzwi są zainstalowane prawidłowo, podczas zamykania zatrzasków słychać kliknięcie.

Umieścić szyby (( i ) z powrotem we właściwych miejscach w odpowiedniej kolejności. Sprawdzić symbol / nadruk z boku szyby. Każda z szyb wygląda inaczej, co ułatwia demontaż i montaż.

Zamontować prawidłowo listwę drzwi (powinno było słyszalne kliknięcie).

OSTRZEŻENIE!

Zagrożenie porażeniem prądem. Żarówka może być gorąca.

1. Wyłączyć urządzenie i odczekać, aż ostygnie.

2. Odłączyć urządzenie od zasilania.

3. Umieścić ściereczkę na dnie piekarnika.

UWAGA!

Należy zawsze trzymać lampę halogenową ściereczką, aby zapobiec spaleniu się pozostałości tłuszczu na lampie.

Tylne oświetlenie

1. Obrócić szklany klosz, aby go zdjąć.

2. Wyczyścić szklany klosz.

3. Wymienić żarówkę na nową, odporną na

temperaturę 300°C.

4. Założyć szklany klosz.

13. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

POLSKI 23

Page 24

13.1 Co zrobić, gdy…

Problem Prawdopodobna przyczyna Środek zaradczy

Nie można uruchomić piekarnika ani nim sterować.

Piekarnik nie nagrzewa się. Piekarnik jest wyłączony. Włączyć piekarnik.

Piekarnik nie nagrzewa się. Nie ustawiono aktualnego czasu. Ustawić aktualny czas.

Piekarnik nie nagrzewa się. Nie wprowadzono wymaganych us‐

Piekarnik nie nagrzewa się. Uruchomiona jest funkcja samo‐

Piekarnik nie nagrzewa się. Włączona jest blokada uruchomie‐

Piekarnik nie nagrzewa się. Zadziałał bezpiecznik. Sprawdzić, czy przyczyną niepra‐

Nie działa oświetlenie. Wystąpiła usterka oświetlenia. Wymienić żarówkę.

Wyświetlacz nie pokazuje godziny, gdy jest wyłączony.

Termosonda nie działa. Wtyczka termosondy jest nieprawid‐

Potrawy pieką się za długo lub za szybko.

Na potrawach i w komorze piekarni‐ ka osiadają para i skropliny.

Na wyświetlaczu widoczne jest wskazanie „C2”.

Na wyświetlaczu pojawia się kod błędu niewymieniony w tej tabeli.

Urządzenie jest włączone, ale nie nagrzewa się. Nie działa wentylator. Na wyświetlaczu widoczne jest wskazanie "Demo".

Piekarnika nie podłączono do zasi‐ lania lub podłączono nieprawidłowo.

tawień.

czynnego wyłączenia.

nia.

Wyświetlacz jest wyłączony.

łowo włożona do gniazda.

Temperatura jest za niska lub za wysoka.

Potrawa pozostawała za długo w piekarniku.

Próbowano włączyć funkcję Roz‐ mrażanie, ale z gniazda nie wyjęto wtyczki termosondy.

Usterka układu elektrycznego.

Włączony jest tryb demonstracyjny. Patrz „Użycie menu ustawień” w

Sprawdzić, czy piekarnik prawidło‐ wo podłączono do zasilania (patrz schemat połączeń, jeśli jest dostęp‐ ny).

Upewnić się, że wprowadzono pra‐ widłowe ustawienia.

Patrz rozdział „Samoczynne wyłą‐ czenie”.

Patrz „Użycie funkcji Blokada uru‐ chomienia”.

widłowego działania jest bezpiecz‐ nik. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowa‐ nym elektrykiem.

Dotknąć jednocześnie i , aby ponownie włączyć wyświetlacz.

Włożyć wtyczkę termosondy jak naj‐ głębiej do gniazda.

Dostosować ustawienie temperatu‐ ry. Postępować zgodnie ze wska‐ zówkami zawartymi w instrukcji ob‐ sługi.

Nie należy pozostawiać potraw w piekarniku na dłużej niż 15-20 minut po zakończeniu procesu pieczenia.

Wyjąć wtyczkę termosondy z gniaz‐ da.

• Wyłączyć piekarnik za pomocą bezpiecznika lub wyłącznika bezpieczeństwa w szafce z bez‐ piecznikami, a następnie ponow‐ nie włączyć.

• Jeżeli na wyświetlaczu nadal wyświetla się kod błędu, należy skontaktować się z serwisem.

rozdziale „Dodatkowe funkcje”.

24 POLSKI

Page 25

13.2 Dane serwisowe

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym.

Dane niezbędne dla serwisu znajdują się na

Zalecamy zapisanie w tym miejscu danych:

Model (MOD.) :

Numer produktu (PNC)

Numer seryjny (S.N.)

tabliczce znamionowej. Tabliczka znamionowa umieszczona jest na przedniej ramie urządzenia. Jest widoczna po otwarciu drzwi. Nie usuwać tabliczki znamionowej z urządzenia.

14. EFEKTYWNOŚĆ ENERGETYCZNA

14.1 Karta informacyjna produktu oraz informacje o produkcie zgodnie z przepisami UE dotyczącymi etykiet efektywności energetycznej i ekoprojektu

Nazwa dostawcy Electrolux

Dane identyfikacyjne modelu

Wskaźnik efektywności energetycznej 81.2

Klasa sprawności energetycznej A+

Zużycie energii przy standardowym obciążeniu, tryb konwencjonal‐ny0.93 kWh/cykl

EOE7F31V 949497316 EOE7F31X 949497315 LOE7F31S 949497317

Zużycie energii przy standardowym obciążeniu, tryb wymuszonej wentylacji

Liczba komór 1

Źródła ciepła Elektryczność

Pojemność 72 l

Rodzaj piekarnika Piekarnik do zabudowy

Masa

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego -- Część 1: Elektryczne kuchnie, piekarniki, piekarniki parowe i grille – Metody pomiaru wydajności.

0.69 kWh/cykl

EOE7F31V 30.8 kg

EOE7F31X 30.8 kg

LOE7F31S 30.8 kg

14.2 Informacje o produkcie dotyczące poboru mocy i maksymalnego czasu do osiągnięcia odpowiedniego trybu niskiego poboru mocy

Zużycie energii elektrycznej w trybie czuwania 0.8 W

POLSKI 25

Page 26

Maksymalny czas potrzebny na automatyczne przejście urządzenia do odpowiedniego trybu niskie‐ go poboru mocy

20 min

14.3 Wskazówki dotyczące oszczędzania energii

Poniższe wskazówki pokazują, jak oszczędzać energię podczas korzystania z urządzenia.

Upewnić się, że drzwi urządzenia są zamknięte podczas jego pracy. Nie otwierać zbyt często drzwi podczas pieczenia. Dbać, aby uszczelka drzwi była czysta i prawidłowo umieszczona.

Korzystanie z metalowych naczyń oraz ciemnych, nieodblaskowych foremek do ciasta i pojemników zwiększa oszczędność energii.

Nie należy wstępnie nagrzewać urządzenia przed gotowaniem, o ile nie jest to wyraźnie zalecane.

Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich pieczeniem.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu.

Ciepło resztkowe

Gdy pieczenie przekracza 30 min, należy zmniejszyć temperaturę urządzenia do minimum na 3-10 min przed zakończeniem pieczenia. Dzięki ciepłu resztkowemu wewnątrz urządzenia potrawy będą się nadal piec.

Używać ciepła resztkowego do podtrzymywania temperatury lub podgrzewania innych potraw.

Po wyłączeniu urządzenia na wyświetlaczu pojawia się informacja o cieple resztkowym.

Jeśli włączony jest program z Czas trwania , a czas gotowania jest dłuższy niż 30 minut, w niektórych funkcjach urządzenia grzałki automatycznie wyłączają się wcześniej.

Podtrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy. Na wyświetlaczu pojawi się wskaźnik ciepła resztkowego lub temperatura.

Pieczenie z wyłączonym oświetleniem

Wyłączyć oświetlenie podczas pieczenia. Oświetlenie należy włączać tylko wtedy, gdy jest potrzebne.

Termoobieg wilgotny

Funkcja zapewnia oszczędność energii podczas pieczenia.

Podczas korzystania z tej funkcji oświetlenie wyłącza się automatycznie po 30 sekundach. Oświetlenie można ponownie włączyć, ale wpłynie to niekorzystnie na oszczędność energii.

Wyłączanie wyświetlacza

Wyświetlacz można wyłączyć. Nacisnąć jednocześnie i przytrzymać i . Aby

włączyć, powtórzyć czynność.

15. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

26 POLSKI

Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi.

Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
