Page 1

EOC5750AOX

CS Trouba Návod k použití

Page 2

www.electrolux.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE......................................................................... 3

2. BEZPEČNOSTNÍ POKYNY ...............................................................................4

3. POPIS SPOTŘEBIČE.........................................................................................7

4. OVLÁDACÍ PANEL.............................................................................................8

5. PŘED PRVNÍM POUŽITÍM...............................................................................10

6. DENNÍ POUŽÍVÁNÍ.......................................................................................... 10

7. FUNKCE HODIN.............................................................................................. 12

8. AUTOMATICKÉ PROGRAMY..........................................................................14

9. POUŽITÍ PŘÍSLUŠENSTVÍ.............................................................................. 15

10. DOPLŇKOVÉ FUNKCE..................................................................................16

11. TIPY A RADY................................................................................................. 18

12. ČIŠTĚNÍ A ÚDRŽBA...................................................................................... 29

13. ODSTRAŇOVÁNÍ ZÁVAD..............................................................................33

14. INSTALACE....................................................................................................35

15. ENERGETICKÁ ÚČINNOST.......................................................................... 36

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.electrolux.com/webselfservice

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

Page 3

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí a řádně je

zlikvidujte.

• Je-li spotřebič v provozu nebo pokud chladne,

nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní

pojistkou, doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

• Děti mladší tří let držte z dosahu spotřebiče vždy, když

je v provozu.

ČESKY 3

1.2 Všeobecné bezpečnostní informace

• Tento spotřebič smí instalovat a výměnu kabelu

provádět jen kvalifikovaná osoba.

• VAROVÁNÍ: Spotřebič a jeho dostupné části se

mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků. Děti mladší osmi let bez stálého dozoru držte z dosahu spotřebiče.

Page 4

www.electrolux.com4

• Při vkládání či vyjímání příslušenství či nádobí vždy

používejte kuchyňské chňapky.

• Před údržbou odpojte spotřebič od napájení.

• Před výměnou žárovky se nejprve přesvědčte, že je

spotřebič vypnutý, abyste předešli riziku úrazu

elektrickým proudem.

• K čištění spotřebiče nepoužívejte čisticí zařízení na

páru.

• Nepoužívejte drsné čisticí prostředky nebo ostré

kovové škrabky k čistění skleněných dvířek, mohly by

poškrábat povrch, což by mohlo následně vést k

rozbití skla.

• Jestliže je poškozený napájecí kabel, smí ho vyměnit

pouze výrobce, autorizované servisní středisko nebo

osoba s podobnou příslušnou kvalifikací, jinak by

mohlo dojít k úrazu.

• Před pyrolytickým čištěním je nutné odstranit

nadměrné zbytky jídel. Vyjměte z trouby všechno

příslušenství.

• K odstranění drážek na rošty nejprve odtáhněte

přední a poté zadní konec drážek na rošty od stěny

trouby. Drážky na rošty instalujte stejným postupem v

opačném pořadí.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.

• Netahejte spotřebič za držadlo.

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Ujistěte se, že je spotřebič namontován pod bezpečnou konstrukcí a vedle bezpečných konstrukcí.

• Strany spotřebiče musí být umístěny vedle spotřebičů nebo kuchyňského nábytku stejné výšky.

• Spotřebič je vybaven elektrickým chladícím systémem. Musí být zapojen do napájecí sítě.

Page 5

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obraťte se na elektrikáře.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete vyměnit přívodní kabel, musí výměnu provést námi autorizované servisní středisko.

• Síťové kabely se nesmí dotýkat nebo se nacházet v blízkosti dvířek spotřebiče, obzvláště, jsou-li dvířka horká.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

ČESKY 5

• Před zapojením síťové zástrčky do síťové zásuvky zcela zavřete dvířka spotřebiče.

• Tento spotřebič je v souladu se směrnicemi EHS.

2.3 Použití spotřebiče

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem či výbuchu.

• Tento spotřebič je určen pouze k domácímu použití.

• Neměňte technické parametry tohoto spotřebiče.

• Ujistěte se, že nejsou ventilační otvory zakryté.

• Zapnutý spotřebič nenechávejte bez dozoru.

• Spotřebič po každém použití vypněte.

• Pokud je spotřebič v provozu, buďte při otevírání jeho dvířek opatrní. Může dojít k uvolnění horkého vzduchu.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Dvířka spotřebiče nikdy neotvírejte násilím.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Dvířka spotřebiče otevírejte opatrně. Používáte-li při přípravě jídla přísady obsahující alkohol, může vzniknout směs vzduchu s alkoholem.

• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

• Mikrovlnnou funkci nepoužívejte k předehřátí trouby.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Jak zabránit poškození nebo změně barvy smaltovaného povrchu:

– Nepokládejte nádobí či jiné

předměty přímo na dno spotřebiče.

Page 6

www.electrolux.com6

– Na dno spotřebiče nepokládejte

hliníkovou fólii.

– Nenalévejte vodu přímo do

horkého spotřebiče.

– Po dokončení pečení

nenechávejte vlhká jídla ve spotřebiči.

– Při vkládání nebo vyjímání

příslušenství buďte opatrní.

• Barevné změny na smaltovaném povrchu nemají vliv na výkon spotřebiče.

• Při pečení vlhkých koláčů používejte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

• Vždy pečte se zavřenými dvířky trouby.

• Je-li spotřebič instalován za nábytkovým panelem (např. dvířky), dvířka nábytku nesmí být nikdy zavřená, když je spotřebič v provozu. Za zavřeným nábytkovým panelem může docházet k nárůstu horka a vlhka, což může následně poškodit spotřebič, byt nebo podlahu. Nezavírejte nábytkový panel, dokud spotřebič po použití zcela nevychladne.

2.4 Čištění a údržba

VAROVÁNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

• Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.

• Přesvědčte se, že spotřebič už vychladl. Mohlo by dojít k prasknutí skleněných panelů.

• Poškozené skleněné panely okamžitě vyměňte. Kontaktujte autorizované servisní středisko.

• Při vyjímání dvířek spotřebiče buďte opatrní. Dvířka jsou těžká!

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte žádné prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

• Použijete-li sprej do trouby, řiďte se bezpečnostními pokyny uvedenými na jeho balení.

• Katalytický smalt (je-li součástí výbavy) nečistěte žádným druhem čistícího prostředku.

2.5 Pyrolytické čištění

V pyrolytickém režimu hrozí riziko poranění / požáru / chemických emisí (výparů).

• Před použitím samočisticí pyrolytické funkce nebo funkce prvního použití z vnitřku trouby odstraňte následující:

– jakékoliv zbytky či nánosy jídla,

olejů či tuků.

– jakékoliv vyjímatelné předměty

(včetně roštů, bočních kolejniček, apod. dodaných spolu se spotřebičem), obzvláště pak hrnce, pánve a jiné náčiní s nepřilnavým povrchem.

• Pečlivě si pročtěte všechny pokyny ohledně pyrolytického čištění.

• Držte děti z dosahu spotřebiče během chodu pyrolytického čištění. V průběhu této funkce bude spotřebič velmi horký a z předních větracích otvorů bude vycházet horký vzduch.

• Pyrolytické čištění je proces, při kterém se díky vysokým teplotám mohou uvolňovat výpary ze zbytků potravin či konstrukčních materiálů, a zákazníkům se proto důrazně doporučuje následující:

– během každého pyrolytického

čištění a po jeho dokončení zajistit dobré větrání.

– během prvního použití při

maximální teplotě a po jeho dokončení zajistit dobré větrání.

• Na rozdíl od lidí mohou být někteří plazi či ptáci velmi citliví na výpary, k jejichž tvorbě může docházet během čistícího procesu u všech pyrolytických trub.

Page 7

– Během chodu pyrolytického

5 4 3 2 1

čištění odstraňte z blízkosti trouby všechna domácí zvířata (obzvláště ptactvo) a maximální teplotu čištění poprvé použijte v dobře větraném prostoru.

• Malá domácí zvířata mohou být také velmi citlivá na místní změny teploty, ke kterým dochází během samočistícího pyrolytického programu v blízkosti všech pyrolytických trub.

• Při vysokoteplotním pyrolytickém čištění může u všech pyrolytických trub dojít k poškození nepřilnavého povrchu hrnců, pánví, plechů, náčiní apod. a může také vést ke tvorbě méně škodlivých výparů.

• Výpary uvolňované z pyrolytických trub / zbytky jídel nejsou dle jejich popisu škodlivé pro člověka, malé děti nebo osoby se zdravotními problémy.

ČESKY 7

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem.

• Před výměnou žárovky spotřebič odpojte od napájení.

• Používejte pouze žárovky se stejnými vlastnostmi.

2.7 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

• Odstraňte dveřní západku, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.

2.6 Vnitřní osvětlení

• V tomto spotřebiči se používají speciální či halogenové žárovky pouze pro použití v domácích spotřebičích. Nepoužívejte je pro osvětlení domácnosti.

3. POPIS SPOTŘEBIČE

3.1 Celkový pohled

3.2 Příslušenství

• Tvarovaný rošt

2.8 Obsluha

• Pro opravu spotřebiče se obraťte na autorizované servisní středisko.

• Používejte výhradně originální náhradní díly.

Ovládací panel

Elektronický programátor

Topné těleso

Osvětlení

Ventilátor

Drážky na rošty, vyjímatelné

Polohy polic

Pro nádoby na pečení, dortové a koláčové formy, pečeně.

• Plech na pečení

Page 8

1 112 3 4 65 7 8 9 10

www.electrolux.com8

Na koláče a sušenky.

• Velmi hluboký pekáč Slouží k přípravě musaky.

4. OVLÁDACÍ PANEL

4.1 Elektronický programátor

K ovládání spotřebiče používejte senzorová tlačítka.

Senzor‐ ové tla‐ čítko

Funkce Popis

ZAP/VYP Slouží k zapnutí a vypnutí spotřebiče.

• Teleskopické výsuvy Pro rošty a plechy na pečení.

FUNKCE Slouží k nastavení funkce trouby, čisticí

OSVĚTLENÍ TROUBY

TEPLOTA / RYCHLÉ ZAHŘÁTÍ

MŮJ OBLÍBENÝ PROGRAM

- DISPLEJ Zobrazí aktuální nastavení spotřebiče. NAHORU Slouží k posunu v nabídce směrem nahoru.

DOLŮ Slouží k posunu v nabídce směrem dolů.

HODINY Slouží k nastavení funkcí hodin.

MINUTKA Slouží k nastavení funkce Minutka.

funkce nebo automatického programu.

Slouží k zapnutí nebo vypnutí osvětlení trou‐ by.

Slouží k nastavení a kontrole teploty vnitřku trouby nebo teploty pečicí sondy (je-li součás‐ tí výbavy). Při stisknutí a podržení na tři se‐ kundy, vypne či zapne funkci Rychlé zahřátí.

Slouží k uložení vašeho oblíbeného progra‐ mu. Použijte k přímému přístupu k vašim oblí‐ beným programům; i u vypnutého spotřebiče.

Page 9

B C

ČESKY 9

Senzor‐ ové tla‐ čítko

Funkce Popis

OK Slouží k potvrzení výběru nebo nastavení.

4.2 Displej

A. Symbol funkce trouby B. Číslo funkce nebo programu trouby C. Ukazatele pro funkce hodin (viz

tabulka „Funkce hodin“)

D. Displej hodin / zbytkového tepla E. Displej teploty / denního času

Ostatní ukazatele na displeji:

Symbol Název Popis

Automatické programy Můžete zvolit automatický program.

Oblíbené Je spuštěn oblíbený program.

kg / g Je spuštěn automatický program se za‐

h / min Je spuštěna funkce hodin.

Ukazatel ohřevu / zbytkové‐ ho tepla

Teplota / rychlé zahřátí Funkce je spuštěna.

dáním váhy.

Ukazuje úroveň teploty ve spotřebiči.

Teplota Můžete zkontrolovat nebo změnit teplo‐

Zámek dveří Je spuštěná funkce zámku dvířek.

Minutka Je spuštěná funkce minutky.

4.3 Ukazatel ohřevu

Jestliže zapnete funkci trouby, stavové čárky na displeji

stavové čárky zobrazují zvyšování či klesání teploty ve spotřebiči.

se rozsvítí. Tyto

tu.

Jakmile spotřebič dosáhne nastavené teploty, stavové čárky zhasnou.

Page 10

www.electrolux.com10

5. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 První čištění

Ze spotřebiče odstraňte veškeré příslušenství a vyjímatelné drážky na rošty.

Viz část „Čištění a údržba“.

Před prvním použitím spotřebič i příslušenství vyčistěte.

Příslušenství a vyjímatelné drážky vložte zpět do jejich původní polohy.

5.2 Nastavení času

Po prvním připojení spotřebiče k elektrické síti se na displeji na několik sekund rozsvítí všechny symboly. Následujících několik sekund se na displeji zobrazuje verze software.

Poté, co zhasne verze software, se na displeji zobrazí „h“ a „12:00“. „12“ bliká.

1. Pomocí nebo nastavte hodiny.

2. Stiskněte

3. Pomocí nebo nastavte

minuty.

4. Stiskněte nebo . Displej teploty / času zobrazí nově nastavený čas.

5.3 Změna času

Denní čas lze změnit, pouze když je spotřebič zapnutý.

Opakovaně stiskněte displeji nezačne blikat . Pro nastavení nového denního času viz

„Nastavení času“.

, dokud na

5.4 Předehřátí

Před prvním použitím prázdný spotřebič předehřejte.

1. Zvolte funkci Horní/spodní ohřev a maximální teplotu.

2. Nechte spotřebič pracovat jednu hodinu.

3. Zvolte funkci Pravý horký vzduch a maximální teplotu.

4. Nechte spotřebič pracovat 15 minut.

Příslušenství se může zahřát více než obvykle. Ze spotřebiče může vycházet zápach a kouř. To je normální jev. Zajistěte v místnosti dostatečné větrání.

6. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Použití spotřebiče

Pro provoz spotřebiče můžete použít:

6.2 Funkce trouby

Funkce trouby Použití

Pravý Horký Vzduch

• manuální režim

• automatické programy

K pečení jídel na třech úrovních současně a k suše‐ ní potravin.Nastavte teplotu trouby o 20 - 40 °C nižší než při použití funkce Horní/spodní ohřev.

Page 11

Funkce trouby Použití

Príprava Pizzy K pečení jídel, která vyžadují propečenější a křupa‐

Horní/Spodní Ohrev

vý spodek, na jedné úrovni. Nastavte teplotu trouby o 20 - 40 °C nižší než při použití funkce Horní/spod‐ ní ohřev.

K pečení moučných jídel a masa na jedné úrovni trouby.

ČESKY 11

Nízkoteplotní Pecení

Spodní Ohrev K pečení koláčů s křupavým spodkem a zavařování

Horký Vzduch S Párou

Rozmrazování Tuto funkci lze použít k rozmrazování zmražených

Uchovat Teplé K udržení teploty pokrmů.

Eco pečení Používáte-li při pečení tuto funkci, můžete tak opti‐

Gril Ke grilování plochých pokrmů a opékání chleba.

K přípravě měkkých a šťavnatých pečení.

potravin.

K přípravě pečených potravin ve formě na jedné úr‐ ovni. K úspoře energie při pečení. Aby bylo dosaže‐ no požadovaných výsledků pečení , tuto funkci je nutné používat v souladu s tabulkami pečení. Více informací o doporučených nastaveních viz tabulky pečení. Tato funkce byla použita k definici účinnosti energetické třídy dle normy EN 60350-1.

potravin jako je zelenina a ovoce. Doba rozmrazo‐ vání závisí na množství a velikosti zmražených po‐ travin.

malizovat spotřebu energie. Více informací o dopor‐ učených nastaveních viz tabulky pečení a odpovída‐ jící obvyklé funkce (Turbo gril).

Velkoplošný Gril Ke grilování plochých kusů ve velkém množství a

opékání chleba.

Turbo Gril K pečení větších kusů masa nebo drůbeže s kostmi

na jedné úrovni. Také k zapékání a pečení dozlato‐ va.

6.3 Nastavení funkce trouby

1. Pomocí zapněte spotřebič.

Na displeji se zobrazí nastavená teplota, symbol a číslo funkce trouby.

2. Pomocí nebo nastavte funkci trouby.

Page 12

www.electrolux.com12

3. Stiskněte nebo se po pěti

sekundách spotřebič spustí automaticky.

Pokud spotřebič spustíte a nenastavíte žádnou funkci nebo program trouby, spotřebič se po 20 sekundách automaticky vypne.

6.4 Změna teploty

Stisknutím nebo změníte teplotu v krocích po 5 °C. Jakmile spotřebič dosáhne nastavené teploty, zazní třikrát zvukový signál a ukazatel ohřevu zhasne.

6.5 Zjištění teploty

Teplotu uvnitř trouby lze kontrolovat při spuštěných funkcích nebo programech.

1. Stiskněte . Displej teploty / času zobrazí teplotu uvnitř spotřebiče.

2. Zpět na nastavenou teplotu přejděte stisknutím

nebo se po pěti

sekundách zobrazí na displeji automaticky.

6.6 Funkce rychlého zahřátí

Pokud je spuštěná funkce rychlého zahřátí, nevkládejte do spotřebiče žádné potraviny.

Funkci rychlého zahřátí nelze s některými funkcemi trouby použít. Pokud nelze funkci rychlého zahřátí s danou funkcí použít, zazní zvuková signalizace, pokud je zapnuta v nabídce nastavení. Viz „Používání nabídky nastavení“.

Funkce rychlého zahřátí snižuje čas potřebný k rozehřátí trouby.

Funkci rychlého zahřátí zapnete stisknutím a podržením

sekundy. Jestliže zapnete funkci rychlého zahřátí, vodorovné čárky na displeji začnou jedna po druhé blikat, čímž signalizují, že je funkce zapnutá.

na déle než tři

7. FUNKCE HODIN

7.1 Tabulka funkcí hodiny

Funkce hodin Použití

DENNÍ ČAS Slouží ke zobrazení denního času. Slouží ke změně

TRVÁNÍ Slouží k nastavení délky provozu spotřebiče.

UKONČENÍ Slouží k nastavení doby vypnutí spotřebiče. Funkci

7.2 Měřič času

Měřič čase se nezapne, když je nastavená funkce Trvání a Ukončení.

Měřič času začne počítat, když spotřebič začne s ohřevem.

denního času, viz „Nastavení času“.

Trvání a Ukončení lze použít současně za účelem pozdějšího automatického zapnutí a vypnutí (odlože‐ ného startu) spotřebiče.

Měřič času vynulujete současným stisknutím a , dokud se na displeji

nezobrazí „00:00“ a měřič času nezačne znova počítat.

Page 13

ČESKY 13

7.3 Nastavení funkce TRVÁNÍ

1. Zapněte spotřebič a nastavte funkci

trouby a teplotu.

2. Opakovaně stiskněte na displeji nezobrazí .

Na displeji bliká

3. Pomocí nebo nastavte minuty funkce TRVÁNÍ.

4. Nastavení potvrďte stisknutím .

5. Pomocí nebo nastavte hodiny

funkce TRVÁNÍ.

Pokud se během nastavování funkce

TRVÁNÍ dotknete , spotřebič přejde na nastavení funkce UKONČENÍ.

6. Po uplynutí nastaveného času zazní na dvě minuty zvukový signál.

Na displeji bliká a nastavení času. Spotřebič se vypne.

7. Zvukovou signalizaci vypnete stisknutím jakéhokoliv senzorového tlačítka nebo otevřením dvířek trouby.

8. Vypněte spotřebič.

, dokud se

7.5 Nastavení funkce MINUTKA

Pomocí funkce MINUTKA nastavíte odpočet (maximálně 2 hodiny a 30 minut).Tato funkce nemá žádný vliv na provoz trouby. Funkci MINUTKA můžete zapnout kdykoliv; i u vypnutého spotřebiče.

1. Stiskněte Na displeji bliká a „00“.

2. Pomocí funkcemi. Nejprve nastavte sekundy, poté minuty a hodiny.

3. Použijte nebo k nastavení MINUTKY a k potvrzení.

4. Čas vynulujete současným stisknutím a .

5. Stiskněte nebo se funkce MINUTKA po pěti sekundách spustí automaticky.

Po uplynutí nastavené doby zazní na dvě minuty zvukový signál a na displeji začne

blikat „00:00“ a

6. Zvukovou signalizaci vypnete stisknutím jakéhokoliv senzorového tlačítka nebo otevřením dvířek trouby.

můžete přepínat mezi

7.4 Nastavení funkce UKONČENÍ

1. Zapněte spotřebič a nastavte funkci trouby a teplotu.

2. Opakovaně stiskněte na displeji nezobrazí .

Na displeji bliká .

3. Použijte nebo k nastavení UKONČENÍ a k potvrzení.

Nejprve nastavte minuty a poté hodiny.

Po uplynutí nastavené doby zazní na dvě minuty zvukový signál. Na displeji začne

blikat nastavený čas a symbol Spotřebič se vypne.

4. Zvukovou signalizaci vypnete stisknutím jakéhokoliv senzorového tlačítka nebo otevřením dvířek trouby.

5. Vypněte spotřebič.

, dokud se

7.6 Nastavení funkce Odloženého startu

Funkci TRVÁNÍ a UKONČENÍ lze použít současně pro naprogramování automatického zapnutí a pozdějšího vypnutí spotřebiče. V takovém případě

nejprve nastavte funkci TRVÁNÍ a poté funkci UKONČENÍ (viz

„Nastavení funkce TRVÁNÍ“ a „Nastavení funkce UKONČENÍ“).

Když je funkce Odloženého startu zapnutá, na displeji se zobrazuje statický symbol

funkce trouby, s tečkou a . Tečka na displeji

hodin / zbytkového tepla zobrazuje, která funkce hodin je zapnutá.

Page 14

www.electrolux.com14

8. AUTOMATICKÉ PROGRAMY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

K dispozici je 9 automatických programů. Automatický program použijte, když

neznáte recept nebo nemáte zkušenosti s přípravou daného pokrmu. Na displeji se zobrazí výchozí doba přípravy u všech automatických programů.

8.1 Automatické programy

Číslo programu Název programu

1 HOVĚZÍ PEČENĚ 2 VEPŘOVÁ PEČENĚ 3 CELÉ KUŘE 4 PIZZA 5 MUFFIN 6 SLANÝ LOTRINSKÝ KOLÁČ 7 BÍLÝ CHLÉB 8 ZAPEČENÉ BRAMBORY 9 LASAGNE

8.2 Automatické programy

1. Zapněte spotřebič.

2. Stiskněte

Na displeji se zobrazí číslo automatického programu (1 – 9).

3. K volbě automatického programu použijte nebo .

4. Stiskněte nebo pět sekund počkejte, dokud se spotřebič sám nespustí.

5. Po uplynutí nastaveného času zazní na dvě minuty zvukový signál.

Symbol bliká.

6. Zvukovou signalizaci vypnete stisknutím jakéhokoliv senzorového tlačítka nebo otevřením dvířek trouby.

7. Vypněte spotřebič.

8.3 Automatické programy se

1. Zapněte spotřebič.

2. Stiskněte .

3. Pomocí nebo nastavte

program se zadáním váhy.

Na displeji se zobrazuje: doba pečení, symbol trvání a přednastavená

hmotnost a jednotka hmotnosti (kg, g).

4. Stiskněte nebo se nastavení automaticky uloží po pěti sekundách.

Spotřebič se zapne.

5. Výchozí hmotnost můžete změnit pomocí

6. Po uplynutí nastaveného času zazní na dvě minuty zvukový signál.

bliká.

7. Zvukovou signalizaci vypnete stisknutím jakéhokoliv senzorového tlačítka nebo otevřením dvířek trouby.

8. Vypněte spotřebič.

zadáním váhy

Trouba vypočítá čas pečení podle zadané váhy masa.

nebo . Stiskněte .

Page 15

9. POUŽITÍ PŘÍSLUŠENSTVÍ

°C

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

9.1 Vložení příslušenství

Tvarovaný rošt: Rošt zasuňte mezi vodicí lišty drážek

roštů a ujistěte se, že nožičky směřují dolů.

Hluboký pekáč / plech: Hluboký pekáč / plech zasuňte mezi

vodicí lišty drážek roštů.

ČESKY 15

Malé zářezy nahoře zajišťují vyšší bezpečnost. Tyto zářezy také fungují jako zařízení proti překlopení. Vysoký okraj kolem roštu slouží jako ochrana proti sklouznutí varných nádob.

9.2 Teleskopické výsuvy

Instalační pokyny pro teleskopické výsuvy si uschovejte pro budoucí použití.

Teleskopické výsuvy usnadňují vkládání nebo vytahování roštů.

POZOR!

Teleskopické výsuvy nemyjte v myčce nádobí. Teleskopické výsuvy ničím nemažte.

Společně vložení tvarovaného roštu a hlubokého pekáče / plechu:

Hluboký pekáč / plech zasuňte mezi drážky zvolené úrovně roštu a tvarovaný rošt v drážkách nad nimi a ujistěte se, že nožičky směřují dolů.

1. Pravou i levou teleskopickou výsuvu zcela vytáhněte.

Page 16

°C

www.electrolux.com16

2. Na teleskopické výsuvy položte

tvarovaný rošt a opatrně je zasuňte do spotřebiče.

10. DOPLŇKOVÉ FUNKCE

Před tím, než zavřete dvířka trouby, se ujistěte, že jste teleskopické výsuvy zcela zasunuli do spotřebiče.

10.1 Použití funkce Oblíbené programy

Pomocí této funkce můžete uložit vaše oblíbené nastavení teploty a doby přípravy určité funkce či programu trouby.

1. Nastavte teplotu a dobu pečení pro určitou funkci či program.

2. Stiskněte a na déle než tři sekundy podržte

3. Vypněte spotřebič.

• Tuto funkci zapnete stisknutím

Spotřebič spustí váš oblíbený program.

• Tuto funkci vypnete stisknutím .

Spotřebič vypne váš oblíbený program.

10.2 Použití funkce dětské

. Zazní zvukový signál.

Během spuštěné funkce lze měnit dobu přípravy jídla a teplotu.

bezpečnostní pojistky

Funkce dětské bezpečnostní pojistky brání náhodnému použití spotřebiče.

Pokud probíhá funkce pyrolýzy, dvířka se zablokují. Když stiskněte jakékoliv senzorové tlačítko, na displeji se zobrazí hlášení.

1. Funkci zapnete vypnutím spotřebiče pomocí . Nenastavujte žádnou

funkci trouby.

2. Na dvě sekundy současně stiskněte a podržte

Zazní zvukový signál. Na displeji se zobrazí SAFE. Dvířka jsou

zablokovaná. K vypnutí funkce dětské bezpečnostní

pojistky zopakujte krok 2.

a .

10.3 Použití funkce Blokování

tlačítek

Tuto funkci můžete zapnout, pouze když je spotřebič v provozu.

Funkce blokování tlačítek brání náhodné změně funkce trouby.

1. K zapnutí této funkce zapněte spotřebič.

2. Zapněte funkci trouby nebo zvolte nastavení.

3. Na dvě sekundy se současně dotkněte a podržte a .

Page 17

Zazní zvukový signál. Na displeji se zobrazí Loc.

K vypnutí funkce blokování tlačítek zopakujte krok 3.

Pokud probíhá funkce pyrolýzy, dvířka se zablokují. Když stiskněte jakékoliv senzorové tlačítko, na displeji se zobrazí hlášení.

Spotřebič lze při zapnutém blokování tlačítek vypnout. Když spotřebič vypnete, vypne se i funkce blokování tlačítek.

Popis Hodnota

1 UKAZATEL ZBYTKOVÉHO TEPLA ZAP/VYP 2 PRIPOMÍNKA CIŠTENÍ ZAP/VYP

TÓNY TLAČÍTEK 4 TÓN ZÁVADY ZAP/VYP 5 REŽIM DEMO Aktivační kód: 2468 6 SERVISNÍ NABÍDKA 7 OBNOVIT TOVÁRNÍ NASTAVENÍ ANO / NE

Není možné deaktivovat tón senzorového tlačítka Zap / Vyp.

10.4 Použití nabídky nastavení

Nabídka nastavení vám umožňuje zapnout nebo vypnout funkce v hlavní nabídce. Na displeji se zobrazí SET a číslo nastavení.

KLIKNUTÍ / PÍPNUTÍ / VYP

ČESKY 17

1. Když je spotřebič zapnutý, stiskněte

a na tři sekundy podržte . Na displeji se zobrazí SET1 a blikající „1“.

2. Pomocí nebo zvolte

nastavení.

3. Stiskněte .

4. Pomocí

hodnotu nastavení.

5. Stiskněte . K opuštění nabídky nastavení stiskněte

nebo stiskněte a podržte .

nebo změňte

10.5 Automatické vypnutí

Z bezpečnostních důvodů se spotřebič po určité době, kdy je spuštěna nějaká funkce trouby a vy nezměníte žádné nastavení, automaticky vypne.

Teplota (°C) Čas vypnutí (h)

30 - 115 12,5 120 - 195 8,5 200 - 245 5,5 250 - maximum 1,5

Po automatickém vypnutí spotřebič zapnete stisknutím jakéhokoliv senzorového tlačítka.

Automatické vypnutí nefunguje s funkcemi: Osvětlení, Nízkoteplotní pečení, Trvání, Ukončení, Odložený start.

Page 18

www.electrolux.com18

10.6 Jas displeje

U jasu displeje existují dva režimy:

• Noční jas - když je spotřebič vypnutý, tak je mezi 22:00 a 06:00 jas displeje nižší.

• Denní jas:

– když je spotřebič zapnutý. – pokud se během režimu nočního

jasu dotknete jakéhokoliv senzorového tlačítka (kromě tlačítka ZAP/VYP), displej se na následujících 10 sekund přepne zpět do režimu denního jasu.

– Pokud je spotřebič vypnutý a

nastavíte funkci Minutka. Když se funkce Minutka dokončí, displej se přepne zpět do režimu nočního jasu.

11. TIPY A RADY

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

Teploty a časy pečení v tabulkách jsou pouze orientační. Závisí na receptu, kvalitě a množství použitých přísad.

11.1 Vnitřní strana dvířek

U některých modelů můžete na vnitřní straně dvířek najít:

• čísla poloh roštů.

• informace o funkcích trouby, doporučené poloze roštů a teplotách pro typická jídla.

10.7 Chladící ventilátor

Když je spotřebič v provozu, chladící ventilátor se automaticky zapne, aby udržoval povrch spotřebiče chladný. Jestliže spotřebič vypnete, bude chladící ventilátor pokračovat v chlazení až do úplného ochlazení spotřebiče.

10.8 Bezpečnostní termostat

Nesprávná obsluha spotřebiče nebo vadné součásti mohou způsobit nebezpečné přehřátí. Aby se tomu zabránilo, je tato trouba vybavena bezpečnostním termostatem, který přeruší napájení. Po poklesu teploty se trouba opět automaticky zapne.

měkká a na povrchu mají kůrčičku. Doba pečení a spotřeba energie jsou sníženy na minimum.

• Ve spotřebiči nebo na skleněných panelech dvířek se může srážet vlhkost. To je normální jev. Při otvírání dvířek spotřebiče během přípravy jídla vždy odstupte. Kondenzaci snížíte, když spotřebič vždy před přípravou jídla na 10 minut předehřejte.

• Po každém použití spotřebiče setřete vlhkost.

• Při přípravě jídel na dno spotřebiče nestavte žádné předměty a žádnou část spotřebiče nezakrývejte hliníkovou fólií. Mohlo by to ovlivnit výsledky pečení a poškodit smalt.

11.2 Všeobecné informace

• Spotřebič má pět úrovní roštů. Polohy roštů ve spotřebiči se počítají zdola.

POZOR!

Velmi hluboký pekáč nevkládejte na nejnižší polohu roštu.

• Tento spotřebič je vybaven speciálním systémem, který zajišťuje oběh vzduchu a stálou recyklaci páry. Tento systém umožňuje pečení a vaření v páře, takže jídla jsou uvnitř

11.3 Pečení moučníků

• Neotvírejte dvířka, dokud neuplynou 3/4 času nutného k pečení.

• Jestliže do trouby vložíte dva plechy na pečení, musí být mezi plechy jedna úroveň drážek volná.

11.4 Pečení masa a ryb

• Při pečení velmi tučného jídla použijte hluboký pekáč / plech, aby se v troubě nevytvořily skvrny, které by již nemusely jít odstranit.

Page 19

ČESKY 19

• Před podáváním nechte maso odpočívat asi 15 minut, a teprve potom ho krájejte, aby nevytekla šťáva.

• Do hlubokého pekáče / plechu nalijte trochu vody, aby se při pečení tolik nekouřilo. Kondenzaci kouře zabráníte dolitím vody pokaždé, když se odpaří.

Nejprve sledujte průběh pečení a jeho výsledek. Postupně si najděte nejlepší nastavení (nastavení teploty, dobu pečení, apod.) pro nádobí, recepty a množství potravin, které s tímto spotřebičem používáte.

11.5 Doby přípravy

Doba přípravy záleží na druhu potravin, jejich konzistenci a množství.

11.6 Tabulka pro pečení

Koláče

Jídlo Horní/Dolní ohřev Pravý horký vzduch Čas (min) Poznám‐

Teplota (°C)

Šlehané recepty

Křehké těsto

Tvarohový koláč s podmás‐ lím

Jablečný dort (ja‐ blečný ko‐

láč)

Závin 175 3 150 2 60 - 80 Na plechu

Marmelá‐ dový dort

170 2 160 3 (2 a 4) 45 - 60 V kolá‐

170 2 160 3 (2 a 4) 20 - 30 V kolá‐

170 1 165 2 80 - 100 V kolá‐

170 2 160 2 (vlevo a

170 2 165 2 (vlevo a

Poloha roštu

Teplota (°C)

Poloha roštu

80 - 100 Ve dvou

vpravo)

30 - 40 V kolá‐

vpravo)

čové formě

čové formě o průměru 26 cm

koláčo‐ vých for‐ mách o průměru 20 cm na tvarova‐ ném roštu

na pečení

čové formě o průměru 26 cm

Page 20

www.electrolux.com20

Jídlo Horní/Dolní ohřev Pravý horký vzduch Čas (min) Poznám‐

čové

Piškotový koláč

Teplota (°C)

Poloha roštu

Teplota (°C)

Poloha roštu

170 2 150 2 40 - 50 V kolá‐

formě o průměru 26 cm

Vánoční dort / bo‐ hatý ovoc‐

ný dort

Švestkový koláč

Malé ko‐ láčky - na

160 2 150 2 90 - 120 V kolá‐

175 1 160 2 50 - 60 Ve formě

170 3 150 - 160 3 20 - 30 Na plechu

čové formě o průměru 20 cm

na chleba

na pečení

jedné úr‐

ovni Malé ko‐

láčky - na

- - 140 - 150 2 a 4 25 - 35 Na plechu na pečení

dvou úrov‐

ních Malé ko‐

láčky - na

- - 140 - 150 1, 3 a 5 30 - 45 Na plechu na pečení

třech úrov‐

ních Sušenky /

proužky

140 3 140 - 150 3 25 - 45 Na plechu

na pečení

těsta - na jedné úr‐ ovni

Sušenky / proužky

- - 140 - 150 2 a 4 35 - 40 Na plechu na pečení

těsta - na dvou úrov‐ ních

Sušenky / proužky

- - 140 - 150 1, 3 a 5 35 - 45 Na plechu na pečení

těsta - na třech úrov‐ ních

Page 21

ČESKY 21

Jídlo Horní/Dolní ohřev Pravý horký vzduch Čas (min) Poznám‐

na pečení

Pusinky na jedné

Teplota (°C)

Poloha roštu

Teplota (°C)

Poloha roštu

120 3 120 3 80 - 100 Na plechu

úrovni Pusinky -

na dvou úrovních

Žemle

Banánky na jedné

- - 120 2 a 4 80 - 100 Na plechu

190 3 190 3 12 - 20 Na plechu

190 3 170 3 25 - 35 Na plechu

na pečení

úrovni Banánky -

na dvou

- - 170 2 a 4 35 - 45 Na plechu na pečení

úrovních Ploché ko‐

láče s náplní

180 2 170 2 45 - 70 V kolá‐

čové formě o průměru 20 cm

Bohatý ovocný koláč

160 1 150 2 110 - 120 V kolá‐

čové formě o průměru 24 cm

Piškotový

dort

170 1 160 2 (vlevo a

vpravo)

30 - 50 V kolá‐

čové formě o průměru 20 cm

Předehřejte troubu po dobu 10 minut.

Chléb a pizza

Jídlo Horní/Dolní ohřev Pravý horký vzduch Čas (min) Poznám‐

500 g je‐ den kus

na chleba

Bílý chléb

Žitný chléb

Teplota (°C)

Poloha roštu

Teplota (°C)

Poloha roštu

190 1 190 1 60 - 70 1 - 2 kusy,

190 1 180 1 30 - 45 Ve formě

Page 22

www.electrolux.com22

Jídlo Horní/Dolní ohřev Pravý horký vzduch Čas (min) Poznám‐

ků na ple‐ chu na pe‐

Bagety/ kaiserky

Teplota (°C)

Poloha roštu

Teplota (°C)

Poloha roštu

190 2 180 2 (2 a 4) 25 - 40 6 - 8 rohlí‐

čení

Pizza

na pečení

230 - 250 1 230 - 250 1 10 - 20 Na plechu

nebo v hlubokém pekáči / plechu

Čajové ko‐ láčky

Předehřejte troubu po dobu 10 minut.

200 3 190 3 10 - 20 Na plechu

na pečení

Koláče s náplní

Jídlo Horní/Dolní ohřev Pravý horký vzduch Čas (min) Poznám‐

Těstovino‐

Teplota (°C)

Poloha roštu

Teplota (°C)

Poloha roštu

200 2 180 2 40 - 50 Ve formě

vý nákyp Zelenino‐

200 2 175 2 45 - 60 Ve formě

vý nákyp Lotrinský

180 1 180 1 50 - 60 Ve formě

slaný ko‐

láč

180 - 190 2 180 - 190 2 25 - 40 Ve formě

Lasagne Zapečené

180 - 190 2 180 - 190 2 25 - 40 Ve formě

cannello‐

Předehřejte troubu po dobu 10 minut.

Maso

Jídlo Horní/Dolní ohřev Pravý horký vzduch Čas (min) Poznám‐

Teplota (°C)

Poloha roštu

Teplota (°C)

Poloha roštu

Hovězí 200 2 190 2 50 - 70 Na tvaro‐

vaném roštu

Page 23

ČESKY 23

Jídlo Horní/Dolní ohřev Pravý horký vzduch Čas (min) Poznám‐

Teplota (°C)

Poloha roštu

Teplota (°C)

Poloha roštu

Vepřové 180 2 180 2 90 - 120 Na tvaro‐

vaném roštu

Telecí 190 2 175 2 90 - 120 Na tvaro‐

vaném roštu

Anglický rostbíf, ne‐ propečený

Anglický rostbíf, středně

210 2 200 2 50 - 60 Na tvaro‐

vaném roštu

210 2 200 2 60 - 70 Na tvaro‐

vaném roštu

propečený Anglický

rostbíf, dobře pro‐

210 2 200 2 70 - 75 Na tvaro‐

vaném roštu

pečený Vepřové

180 2 170 2 120 - 150 S kůží

plecko Vepřové

180 2 160 2 100 - 120 2 kousky

nožičky Jehněčí 190 2 175 2 110 - 130 Kýta Kuře 220 2 200 2 70 - 85 Celé Krůta 180 2 160 2 210 - 240 Celá Kachna 175 2 220 2 120 - 150 Celá Husa 175 2 160 1 150 - 200 Celá Králík 190 2 175 2 60 - 80 Naporco‐

vaný

Zajíc 190 2 175 2 150 - 200 Naporco‐

vaný

Bažant 190 2 175 2 90 - 120 Celý

Page 24

www.electrolux.com24

Ryby

Jídlo Horní/Dolní ohřev Pravý horký vzduch Čas (min) Poznám‐

Pstruh / pražma

Tuňák / lo‐ sos

Teplota (°C)

190 2 175 2 40 - 55 3 - 4 ryby

190 2 175 2 35 - 60 4 - 6 filetů

Poloha roštu

Teplota (°C)

Poloha roštu

11.7 Gril

Prázdnou troubu před přípravou jídel vždy na tři minuty předehřejte.

Jídlo Množství Teplota

Ks (g) 1. strana 2. strana

Hovězí svíčková

Hovězí bif‐ tek

Klobásy 8 - max. 12 - 15 10 - 12 4 Vepřové

kotlety Kuře (roz‐

krojené na polovinu)

Kebaby 4 - max. 10 - 15 10 - 12 4 Kuřecí

prsa Hambur‐

gery Rybí filé 4 400 max. 12 - 14 10 - 12 4 Toasty 4 - 6 - max. 5 - 7 - 4 Topinky 4 - 6 - max. 2 - 4 2 - 3 4

4 800 max. 12 - 15 12 - 14 4

4 600 max. 10 - 12 6 - 8 4

4 600 max. 12 - 16 12 - 14 4

2 1000 max. 30 - 35 25 - 30 4

4 400 max. 12 - 15 12 - 14 4

6 600 max. 20 - 30 - 4

(°C)

Čas (min) Poloha

roštu

Page 25

ČESKY 25

11.8 Turbo gril

Hovězí

Jídlo Množství Teplota (°C) Čas (min) Poloha roštu

Rostbíf nebo hov‐ ězí filet, neprope‐

čený Rostbíf nebo hov‐

ězí filet, středně propečený

Hovězí pečeně ne‐ bo filet, dobře pro‐

pečený

Předehřejte troubu.

Vepřové

Jídlo Množství (kg) Teplota (°C) Čas (min) Poloha roštu

Plec, krkovice, ký‐ ta v celku

Kotlety, žebírka 1 - 1,5 170 - 180 60 - 90 1 nebo 2 Sekaná 0,75 - 1 160 - 170 50 - 60 1 nebo 2 Vepřové koleno

(předvařené)

na cm tloušťky 190 - 200 5 - 6 1 nebo 2

na cm tloušťky 180 - 190 6 - 8 1 nebo 2

na cm tloušťky 170 - 180 8 - 10 1 nebo 2

1 - 1,5 160 - 180 90 - 120 1 nebo 2

0,75 - 1 150 - 170 90 - 120 1 nebo 2

Telecí

Jídlo Množství (kg) Teplota (°C) Čas (min) Poloha roštu

Telecí pečeně 1 160 - 180 90 - 120 1 nebo 2 Telecí koleno 1,5 - 2 160 - 180 120 - 150 1 nebo 2

Jehněčí

Jídlo Množství (kg) Teplota (°C) Čas (min) Poloha roštu

Jehněčí kýta,

1 - 1,5 150 - 170 100 - 120 1 nebo 2

jehněčí pečeně Jehněčí hřbet 1 - 1,5 160 - 180 40 - 60 1 nebo 2

Drůbež

Jídlo Množství (kg) Teplota (°C) Čas (min) Poloha roštu

Kusy drůbeže 0,2 - 0,25 kaž‐dý200 - 220 30 - 50 1 nebo 2

Půlka kuřete 0,4 - 0,5 každá 190 - 210 35 - 50 1 nebo 2 Kuře, brojler 1 - 1,5 190 - 210 50 - 70 1 nebo 2

Page 26

www.electrolux.com26

Jídlo Množství (kg) Teplota (°C) Čas (min) Poloha roštu

Kachna 1,5 - 2 180 - 200 80 - 100 1 nebo 2 Husa 3,5 - 5 160 - 180 120 - 180 1 nebo 2 Krůta 2,5 - 3,5 160 - 180 120 - 150 1 nebo 2 Krůta 4 - 6 140 - 160 150 - 240 1 nebo 2

Ryby (dušené)

Jídlo Množství (kg) Teplota (°C) Čas (min) Poloha roštu

Celá ryba 1 - 1,5 210 - 220 40 - 60 1 nebo 2

11.9 Horký vzduch s párou

Během vaření otvírejte dvířka spotřebiče, pouze je-li to nezbytně nutné.

Jídlo Teplota (°C) Čas (min) Poloha roštu

Zapečené těstoviny 190 - 200 45 - 55 2 Zapečené brambory 160 - 170 60 - 75 2 Moussaka 180 - 200 75 - 90 2 Lasagne 160 - 170 55 - 70 2 Zapečené cannelloni 170 - 190 65 - 75 2 Chlebový pudink 150 - 160 75 - 90 2 Rýžový pudink 170 - 190 45 - 60 2 Jablečný dort 150 - 160 75 - 85 2 Bílý chléb 180 - 190 50 - 60 2

11.10 Nízkoteplotní pečení

Tuto funkci použijte k přípravě libových, měkkých kousků masa a ryb. Tato funkce není vhodná pro dušení masa nebo pro pečení tučného vepřového masa.

Během prvních 10 minut můžete nastavit teplotu trouby mezi 80 °C a 150 °C. Výchozí teplota je 90 °C. Poté, co nastavíte teplotu, trouba pokračuje v pečení při 80 °C. Tuto funkci nepoužívejte pro přípravu drůbeže.

Při použití této funkce vždy vařte bez pokličky nebo víka.

1. Na obou stranách maso osmahněte na pánvi na varné desce při velmi vysoké teplotě po dobu 1 - 2 minut.

2. Maso vložte spolu s horkým pekáčem do trouby na tvarovaný rošt.

3. Zvolte funkci Nízkoteplotní pečení.

Page 27

ČESKY 27

Jídlo Množství Teplota (°C) Čas (min) Poloha roštu

Hovězí pečeně 1 000 - 1 500 g 120 120 - 150 1 Hovězí plátek 1 000 - 1 500 g 120 90 - 150 3 Telecí pečeně 1 000 - 1 500 g 120 120 - 150 1 Steaky 200 - 300 g 120 20 - 40 3

11.11 Rozmrazování

Jídlo Množství

(g)

Kuře 1000 100 - 140 20 - 30 Kuře položte na obráce‐

Maso 1000 100 - 140 20 - 30 V polovině doby ob‐

Maso 500 90 - 120 20 - 30 V polovině doby ob‐

Pstruh 150 25 - 35 10 - 15 Jahody 300 30 - 40 10 - 20 Máslo 250 30 - 40 10 - 15 Smetana 2 x 200 80 - 100 10 - 15 Smetanu lze snadno

Zdobený dort 1400 60 60 -

11.12 Zavařování - Spodní ohřev

• Pro zavařování používejte pouze zavařovací sklenice, které jsou na trhu dostupné ve stejné velikosti.

• Sklenice se šroubovacím uzávěrem nebo bajonetovým uzávěrem nejsou vhodné.

• Pro tuto funkci používejte první polohu roštu odspodu.

• Na plech na pečení nedávejte více než šest litrových zavařovacích sklenic.

Doba rozm‐ razování (min)

Další čas rozm‐ razování (min)

• Sklenice naplňte rovnoměrně a uzavřete je.

• Sklenice se nesmí navzájem dotýkat.

• Do plechu na pečení nalijte 1/2 litru vody, aby v troubě bylo dostatečné vlhko.

• Jakmile začne tekutina v prvních sklenicích perlit (u litrových sklenic asi za 35–60 minut), troubu vypněte nebo snižte teplotu na 100 °C (viz tabulka).

Poznámky

ný talířek ve velkém ta‐ líři. V polovině doby ob‐ raťte.

raťte.

ušlehat, i když jsou v ní ne zcela rozmražené kousky.

Page 28

www.electrolux.com28

Měkké ovoce

Jídlo Teplota (°C) Doba zavařování

Jahody / Borůvky / Maliny / Zralý an‐ grešt

Peckoviny

Jídlo Teplota (°C) Doba zavařování

Hrušky / Kdoule / Švestky

Zelenina

Jídlo Teplota (°C) Doba zavařování

Mrkev Okurky 160 - 170 50 - 60 Smíšená nakládaná

zelenina Kedlubny / Hrášek /

Chřest

Po vypnutí spotřebiče nechte stát v troubě.

160 - 170 35 - 45 -

160 - 170 35 - 45 10 - 15

160 - 170 50 - 60 5 - 10

160 - 170 50 - 60 15 - 20

do začátku perlení (min)

Další vaření při 100 °C (min)

11.13 Sušení - Pravý horký

vzduch

• Používejte plechy vyložené papírem odolným proti mastnotě nebo papírem na pečení.

Zelenina

Jídlo Teplota (°C) Čas (hod) Poloha roštu

Fazole 60 - 70 6 - 8 3 1 / 4 Papriky 60 - 70 5 - 6 3 1 / 4 Zelenina do

polévky Houby 50 - 60 6 - 8 3 1 / 4 Byliny 40 - 50 2 - 3 3 1 / 4

60 - 70 5 - 6 3 1 / 4

• Lepších výsledků dosáhnete, když troubu v polovině doby sušení zastavíte, otevřete dvířka a necháte ji na jednu noc vychladnout před dokončením sušení.

Jedna poloha Dvě polohy

Page 29

Ovoce

Jídlo Teplota (°C) Čas (hod) Poloha roštu

Švestky 60 - 70 8 - 10 3 1 / 4 Meruňky 60 - 70 8 - 10 3 1 / 4 Jablečné plátky 60 - 70 6 - 8 3 1 / 4 Hrušky 60 - 70 6 - 9 3 1 / 4

12. ČIŠTĚNÍ A ÚDRŽBA

ČESKY 29

Jedna poloha Dvě polohy

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

12.1 Poznámky k čištění

• Přední stranu spotřebiče otřete měkkým hadříkem namočeným v roztoku teplé vody a mycího prostředku.

• K čištění kovových ploch používejte speciální čisticí prostředek.

• Vnitřek spotřebiče čistěte po každém použití. Hromadění mastnoty či zbytků jídel může způsobit požár. Riziko je vyšší u grilovacího pekáče.

• Odolné nečistoty odstraňte pomocí speciálního prostředku k čištění trouby.

• Vyčistěte všechno příslušenství po každém použití a nechte jej vysušit. Použijte měkký hadr a vlažnou vodu s mycím prostředkem.

• Máte-li nepřilnavé příslušenství, nečistěte je agresivními čisticími prostředky, ostrými předměty, ani je nemyjte v myčce nádobí. Mohlo by dojít k poškození nepřilnavého povrchu.

12.2 Spotřebiče z nerezové oceli nebo hliníku

Dvířka trouby čistěte pouze vlhkým hadříkem nebo houbou. Osušte je měkkým hadříkem. Nikdy nepoužívejte ocelové drátěnky, kyseliny nebo abrazivní (pískové) prostředky, protože by mohly poškodit povrch trouby. Ovládací panel vyčistěte se stejnou opatrností.

12.3 Vyjmutí drážek na rošty

Chcete-li troubu vyčistit, odstraňte drážky na rošty.

1. Odtáhněte přední část drážek na rošty od stěny trouby.

2. Odtáhněte zadní konec drážek na rošty od stěny trouby a vytáhněte je ven.

Page 30

www.electrolux.com30

Drážky na rošty instalujte stejným postupem v opačném pořadí.

Zarážky na teleskopických výsuvách musí směřovat dopředu.

12.4 Pyrolýza

POZOR!

Vyjměte všechno příslušenství a vyjímatelné drážky.

2. Vnitřní stranu dvířek omyjte horkou vodou, abyste zabránili připálení zbytků jídel horkým vzduchem.

3. Zapněte spotřebič.

4. Opakovaně tiskněte , dokud se na

displeji nezobrazí "Pyro" a číslo čisticího programu.

5. Stiskněte .

6. Pomocí nebo nastavte dobu

čištění:

Funkce Popis

1 1:00 h pro

nízký stupeň nečistot

2 1:30 h pro

běžný stupeň nečistot

3 2:30 h pro

vysoký stup‐ eň nečistot

Proces pyrolytického čištění nemůže začít:

• pokud jste nezavřeli plně dvířka trouby. U některých modelů se v případě této chyby na displeji zobrazí „C3“.

POZOR!

Jsou-li ve stejné skříni instalovány další spotřebiče, nepoužívejte je současně se spuštěnou funkcí pyrolýzy. Spotřebič by se mohl poškodit.

Během pyrolytického čištění jsou dvířka zablokovaná. Na displeji se zobrazí

symbol a stavové čárky ukazatele tepla, dokud se dvířka neodblokují. Dvířka se odblokují, když teplota uvnitř trouby klesne na bezpečnou úroveň a pyrolytické čištění se dokončí.

Během pyrolytického čištění osvětlení nesvítí.

1. Nejhorší nečistoty odstraňte ručně.

Pro odložení spuštění procesu čištění můžete použít funkci Ukončení.

7. Stisknutím zapnete funkci pyrolýzy.

12.5 Připomínka čištění

Při každém zapnutí a vypnutí vám spotřebič připomene potřebu pyrolytického čištění tím, že na displeji 10 sekund bliká symbol připomínky

čištění .

Připomínka čištění přestane blikat:

• po dokončení pyrolytického čištění.

• když ji vypnete v základním nastavení. Viz „Používání nabídky nastavení“.

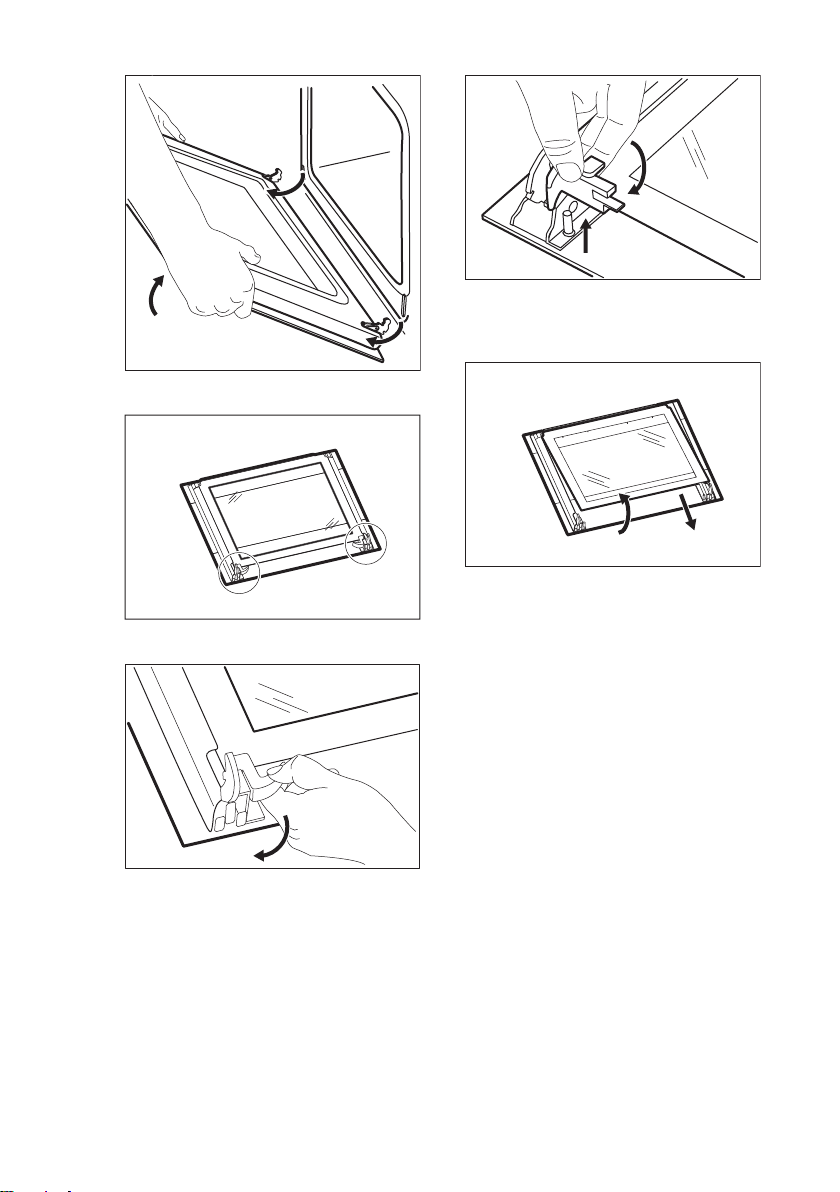

12.6 Čištění dvířek trouby

Dvířka trouby jsou osazena čtyřmi skleněnými panely.Dvířka trouby a vnitřní

Page 31

skleněné panely lze za účelem čištění demontovat.

Jestliže se pokusíte vytáhnout skleněné panely předtím, než odstraníte dvířka trouby, mohou se dvířka náhle zavřít.

POZOR!

Spotřebič bez skleněných panelů nepoužívejte.

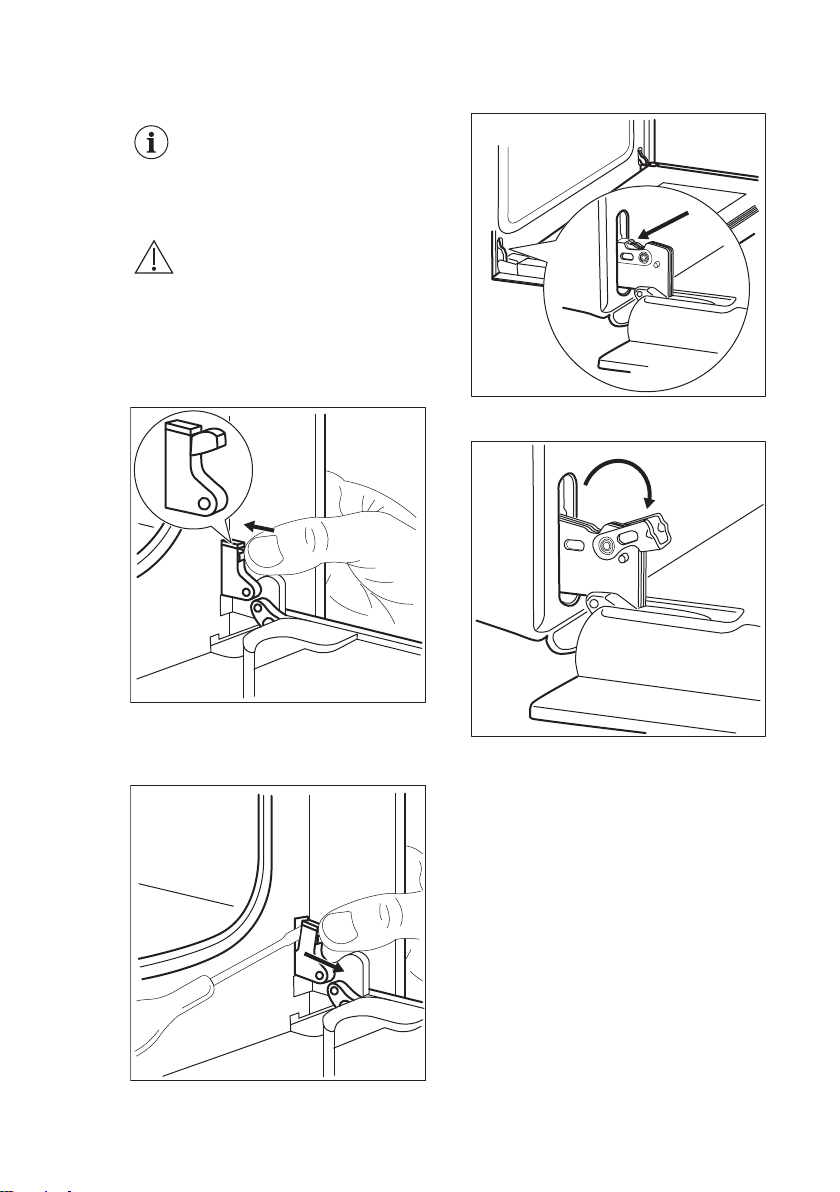

1. Dvířka zcela otevřete a zaměřte se na dveřní závěs na pravé straně dvířek.

2. Zatlačte na zajišťovací prvek, dokud nezapadne zpátky.

ČESKY 31

4. Zaměřte se na dveřní závěs na levé

straně dvířek.

5. Zvedněte a otočte páčku na levém závěsu.

3. Jednou rukou držte zatlačený prvek. Pomocí šroubováku druhou rukou nadzdvihněte a otočte páčku pravého závěsu dvířek.

6. Přivřete dvířka trouby do první polohy otevření (do poloviny). Pak dvířka vytáhněte směrem dopředu z jejich umístění.

Page 32

90°

www.electrolux.com32

7. Dvířka položte na pevnou plochu na

měkkou látku.

8. Uvolněte blokovací systém a vytáhněte skleněné panely.

10. Skleněné panely nejprve opatrně nadzdvihněte a poté jej jeden po druhém vytáhněte. Začněte od vrchního panelu.

11. Skleněné panely omyjte vodou se saponátem. Skleněné panely pečlivě osušte.

Po vyčištění skleněné panely a dvířka trouby opět nasaďte. Proveďte výše uvedené kroky v opačném pořadí.

Dávejte pozor, abyste skleněné panely (A, B a C) nasadili zpět ve správném pořadí. Prostřední panel (B) má ozdobný rám. Oblast potisku skla musí směřovat k vnitřní straně dvířek. Po instalaci se dále ujistěte, že povrch rámu skleněného panelu (B) není na potisku skla na dotek drsný.

9. Otočte dva spojovací díly o 90° a vytáhněte je z jejich umístění.

Page 33

A B C

Ujistěte se, že jste prostřední skleněný panel usadili do správné polohy.

ČESKY 33

12.7 Výměna žárovky

Na dno vnitřku spotřebiče položte měkkou látku. Zabráníte tak poškození krytu žárovky a vnitřku trouby.

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem! Před výměnou žárovky vypněte pojistky. Žárovka trouby a její kryt mohou být horké.

POZOR!

Halogenovou žárovku vždy držte v kusu látky, aby na jejím povrchu nedošlo ke připálení mastnoty.

1. Vypněte spotřebič.

2. Vytáhněte pojistky v pojistkové

skříňce nebo vypněte jistič.

Zadní žárovka

1. Skleněným krytem otočte proti směru hodinových ručiček a sejměte jej.

2. Skleněný kryt vyčistěte.

3. Žárovku vyměňte za vhodnou

žárovku odolnou proti teplotě 300 °C.

4. Nasaďte skleněný kryt.

13. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

13.1 Co dělat, když...

Problém Možná příčina Řešení

Troubu nelze zapnout ani používat.

Trouba nehřeje. Trouba je vypnutá. Zapněte troubu. Trouba nehřeje. Hodiny nejsou nastavené. Nastavte hodiny. Trouba nehřeje. Nejsou provedena nutná

Trouba není zapojená do elektrické sítě nebo je připojená nesprávně.

nastavení.

Zkontrolujte, zda je trouba správně zapojená do elek‐ trické sítě (viz schéma za‐ pojení, je-li k dispozici).

Zkontrolujte, zda jsou nas‐ tavení správná.

Page 34

www.electrolux.com34

Problém Možná příčina Řešení

Trouba nehřeje. Je zapnutá funkce Auto‐

Viz „Automatické vypnutí“.

matické vypnutí.

Trouba nehřeje. Dětská bezpečnostní po‐

jistka je zapnutá.

Viz „Použití dětské bezpeč‐ nostní pojistky“.

Trouba nehřeje. Je spálená pojistka. Zkontrolujte, zda příčinou

závady není pojistka. Po‐ kud se pojistka spaluje opakovaně, obraťte se na

kvalifikovaného elektrikáře. Osvětlení nefunguje. Vadná žárovka. Vyměňte žárovku. Jestliže je spotřebič vypn‐

utý, na displeji se nezobra‐ zuje čas.

Dokončení jídel trvá příliš dlouho nebo se jídla připraví příliš rychle.

Na jídle a uvnitř trouby se usazuje pára a kondenzát.

Displej je vypnutý.

Teplota je příliš vysoká ne‐ bo nízká.

Nechali jste jídlo v troubě příliš dlouho.

Současným stisknutím

a displej znovu zap‐

nete.

Nastavte teplotu podle

potřeby. Řiďte se pokyny v

návodu k použití.

Po dokončení přípravy ne‐

nechávejte jídla v troubě

déle než 15–20 minut. Na displeji se zobrazí „C3“. Čisticí funkce nefunguje.

Zcela dvířka zavřete.

Nezavřeli jste plně dvířka nebo je zámek dvířek vad‐ ný.

Na displeji se zobrazuje „F102“.

• Nezavřeli jste plně dvířka.

• Zámek dvířek je vadný.

• Zcela dvířka zavřete.

• Troubu vypněte a znovu zapněte prostřednictvím domovní pojistky nebo ochranného spínače v pojistkové skříňce.

• Pokud se „F102“ na dis‐ pleji zobrazí znovu, kontaktujte oddělení péče o zákazníky.

Na displeji se zobrazuje chybový kód, který není uvedený v tabulce.

Jedná se o závadu na elektroinstalaci.

• Troubu vypněte a znovu zapněte prostřednictvím domovní pojistky nebo ochranného spínače v pojistkové skříňce.

• Pokud se chybový kód na displeji zobrazí zno‐ vu, kontaktujte oddělení péče o zákazníky.

Page 35

Problém Možná příčina Řešení

594

573

21548

min. 550

600

min. 560

558

589

114

594

558

21548

min. 550

589

594

114

573

590

min. 560

594

Spotřebič je zapnutý, ale nehřeje. Ventilátor nefun‐ guje. Na displeji se zobrazí

Je zapnutý režim demo. Viz „Používání nabídky

nastavení“ v části „Doplň‐ kové funkce“.

"Demo".

ČESKY 35

13.2 Servisní údaje

Pokud problém nemůžete vyřešit sami, obraťte se prosím na autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek

Doporučujeme, abyste si údaje napsali zde:

Model (MOD.) .........................................

Výrobní číslo (PNC) .........................................

Sériové číslo (SN) .........................................

14. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

14.1 Vestavba

se nachází na předním rámu vnitřní části spotřebiče. Nesundávejte typový štítek z vnitřní části spotřebiče.

Page 36

www.electrolux.com36

14.2 Připevnění spotřebiče ke

skříňce

Spotřebič se dodává se síťovou zástrčkou a napájecím kabelem.

14.4 Kabel

Typy kabelů vhodné pro instalaci nebo výměnu:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Průřez kabelu viz celkový příkon uvedený na typovém štítku. Můžete rovněž nahlédnout do tabulky:

14.3 Elektrická instalace

Výrobce nenese odpovědnost za úrazy či škody způsobené nedodržením bezpečnostních pokynů uvedených v kapitolách o bezpečnosti.

15. ENERGETICKÁ ÚČINNOST

15.1 Produktový list a informace dle směrnice komise EU

65-66/2014

Název dodavatele Electrolux Označení modelu EOC5750AOX Index energetické účinnosti 81.2 Třída energetické účinnosti A+ Spotřeba energie se standardním zatížením, kon‐

venční režim Spotřeba energie se standardním zatížením, in‐

tenzivní horkovzdušný režim Počet pečicích prostorů 1 Tepelný zdroj Elektrická energie Objem 72 l Typ trouby Vestavná trouba Hmotnost 37.3 kg

Celkový výkon (W)

max. 1 380 3 x 0.75 max. 2 300 3 x 1 max. 3 680 3 x 1.5

Zemnicí vodič (žlutozelený) musí být přibližně o 2 cm delší než fázový a nulový vodič (modrý a hnědý).

0.93 kWh/cyklus

0.69 kWh/cyklus

Průřez kabelu (mm²)

Page 37

EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost - část 1: Sporáky, trouby, parní trouby a grily - Metody měření funkce.

15.2 Úspora energie

Tento spotřebič je vybaven funkcemi, které vám pomohou ušetřit energii při každodenním vaření.

Všeobecné rady

Ujistěte se, že při provozu spotřebiče jsou dvířka trouby správně zavřená, a během přípravy jídla je ponechte zavřená co nejvíce.

Pro účinnější úsporu energie používejte kovové nádobí.

Je-li to možné, nepředehřívejte troubu, než do ní vložíte jídlo.

Je-li doba pečení delší než 30 minut, snižte teplotu trouby na minimum 3 - 10 minut před koncem pečení (v závislosti na době pečení). Pečení nadále zajistí zbytkové teplo uvnitř trouby.

Zbytkové teplo můžete využít k ohřevu jiného jídla.

Horkovzdušné pečení

Je-li to možné, pro úsporu energie používejte funkce s ventilátorem.

Zbytkové teplo

Je-li v rámci některých funkcí trouby spuštěn program s volbou času Trvání

ČESKY 37

nebo Ukončení a doba pečení je delší než 30 minut, topné články se automaticky vypnou po uplynutí 90 % nastaveného času.

Ventilátor a osvětlení nadále pracují.

Uchování teploty jídla

Chcete-li využít zbytkové teplo k uchování teploty pokrmu, zvolte nejnižší možné nastavení teploty. Na displeji se zobrazí ukazatel zbytkového tepla nebo zbytková teplota.

Pečení s vypnutým osvětlením

Během pečení osvětlení vypněte a zapínejte ho pouze v případě potřeby.

Horký vzduch s párou

Tato funkce slouží k úspoře energie při pečení. Při této funkci se teplota uvnitř trouby v průběhu pečení může lišit od teploty udávané na displeji a doba pečení se může lišit od doby pečení u jiných programů.

Pokud používáte funkci Horký vzduch s párou, osvětlení se automaticky vypne po 30 sekundách. Osvětlení můžete znovu zapnout, ale tím omezíte předpokládanou úsporu energie.

Vypnutí displeje

V případě potřeby lze displej zcela vypnout. Současně stiskněte a ,

dokud displej nezhasne. Tento krok zároveň vypne spotřebič.

16. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte

spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

Page 38

www.electrolux.com38

Page 39

ČESKY 39

Page 40

www.electrolux.com/shop

867324059-B-302016
