EOC2400
................................................ .............................................
FR FOUR NOTICE D'UTILISATION
Page 2
www.electrolux.com
2
SOMMAIRE
1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
3. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4. AVANT LA PREMIÈRE UTILISATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. FONCTIONS DE L'HORLOGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
7. FONCTIONS SUPPLÉMENTAIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
8.
CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
9. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
10.
EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
11. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.electrolux.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
Page 3
1. CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être
tenu pour responsable des dommages et blessures liés à
une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer
ultérieurement.
1.1 Sécurité des enfants et des personnes
vulnérables
AVERTISSEMENT
Risque d'asphyxie, de blessure ou d'invalidité permanente.
• Cet appareil peut être utilisé par des enfants de plus de
8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont
les connaissances et l'expérience sont insuffisantes, à
condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil
lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans surveillance.
FRANÇAIS 3
1.2 Sécurité générale
• L'intérieur de l'appareil devient chaud lorsqu'il est en
fonctionnement. Ne touchez pas les éléments chauffants se trouvant dans l'appareil. Utilisez toujours des
Page 4
www.electrolux.com
4
• N’utilisez pas de nettoyeur vapeur pour nettoyer l'ap-
• Avant toute opération de maintenance, déconnectez
• N'utilisez pas de produits abrasifs ni de racloirs pointus
• Retirez le plus gros des salissures avant le nettoyage
gants de cuisine pour retirer ou enfourner des accessoires ou des plats allant au four.
pareil.
l'alimentation électrique.
en métal pour nettoyer la porte en verre car ils peuvent
rayer sa surface, ce qui peut briser le verre.
par pyrolyse. Retirez tous les accessoires du four.
2.
INSTRUCTIONS DE SÉCURITÉ
2.1 Installation
AVERTISSEMENT
L'appareil doit être installé uniquement par un professionnel qualifié.
• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un
appareil endommagé.
• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.
• L'appareil est lourd, prenez toujours
des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Ne tirez jamais l'appareil par la poignée.
• Respectez l'espacement minimal requis
par rapport aux autres appareils.
• Vérifiez que l'appareil est installé sous
et à proximité de structures sûres.
• Les côtés de l'appareil doivent rester à
côté d'appareils ou d'éléments ayant la
même hauteur.
Branchement électrique
AVERTISSEMENT
Risque d'incendie ou d'électrocution.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si
ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise antichoc correctement installée.
• L'appareil ne doit pas être raccordé à
l'aide d'un prolongateur, d'une prise
multiple ou d'un raccordement multiple
(risque d'incendie).
• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Contactez un professionnel qualifié ou un
électricien pour remplacer le câble d'alimentation s'il est endommagé.
• Ne laissez pas les câbles d'alimentation
secteur entrer en contact avec la porte
de l'appareil, particulièrement lorsque la
porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas
être enlevée sans outils.
• Ne branchez la fiche d'alimentation à la
prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de cou-
Page 5
rant est accessible une fois l'appareil installé.
• Si la prise de courant est lâche, ne
branchez pas la fiche d'alimentation
secteur.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez
toujours sur la fiche.
• N'utilisez que des systèmes d'isolation
appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être
retirés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• Fermez entièrement la porte avant de
brancher le four à la prise secteur.
2.2 Utilisation
AVERTISSEMENT
Risque de blessures, de brûlures,
d'électrocution ou d'explosion.
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de
cet appareil.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Mettez à l'arrêt l'appareil après chaque
utilisation.
• Soyez prudent lors de l'ouverture de la
porte de l'appareil lorsque celui-ci est
en fonctionnement. De l'air brûlant peut
s'en échapper.
• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'exercez jamais de pression sur la
porte ouverte.
• N'utilisez jamais l'appareil comme plan
de travail ou comme plan de stockage.
• Maintenez toujours la porte de l'appareil
fermée lorsque l'appareil est en fonctionnement.
• Ouvrez prudemment la porte de l'appareil. Si vous utilisez des ingrédients contenant de l'alcool, un mélange d'alcool
FRANÇAIS 5
et d'air facilement inflammable peut
éventuellement se former.
• Ne laissez pas des étincelles ou des
flammes nues entrer en contact avec
l'appareil lorsque vous ouvrez la porte.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits
inflammables à l'intérieur ou à proximité
de l'appareil, ni sur celui-ci.
AVERTISSEMENT
Risque d'endommagement de
l'appareil.
• Pour éviter tout endommagement ou
décoloration de l'émail :
– Ne mettez pas de plats allant au four
ou d'autres objets dans l'appareil directement sur le fond.
– Ne placez jamais de feuilles d'aluminium directement sur le fond de l'appareil.
– Ne versez jamais d'eau directement
dans l'appareil lorsqu'il est chaud.
– Ne laissez jamais d'aliments ou de
plats humides à l'intérieur de l'appareil
une fois la cuisson terminée.
– Faites attention lorsque vous retirez
ou remettez en place les accessoires.
• La décoloration de l'émail est sans effet
sur les performances de l'appareil. Il ne
s'agit pas d'un défaut dans l'acception
de la garantie.
• Utilisez un plat à rôtir pour obtenir des
gâteaux moelleux. Les jus de fruits causent des taches qui peuvent être permanentes.
2.3 Entretien et nettoyage
AVERTISSEMENT
Risque de blessure corporelle,
d'incendie ou de dommage matériel à l'appareil.
• Avant toute opération d'entretien, mettez à l'arrêt l'appareil et débranchez la
fiche de la prise secteur.
• Vérifiez que l'appareil est froid. Les
panneaux de verre risquent de se briser.
• Remplacez immédiatement les vitres de
la porte si elles sont endommagées.
Contactez le service de maintenance.
Page 6
www.electrolux.com
6
• Soyez prudent lorsque vous ôtez la
• Nettoyez régulièrement l'appareil afin
• Des graisses ou de la nourriture restant
• Nettoyez l'appareil avec un chiffon doux
• Si vous utilisez un spray pour four, sui-
• N'utilisez aucun produit détergent pour
Nettoyage par pyrolyse
• Lisez attentivement toutes les instruc-
• Tenez les enfants éloignés de l'appareil
• Assurez-vous que la ventilation dans la
• Le nettoyage par pyrolyse est un pro-
porte de l'appareil. Elle est lourde.
de maintenir le revêtement en bon état.
dans l'appareil peuvent provoquer un
incendie.
humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas
de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
vez les consignes de sécurité figurant
sur l'emballage.
nettoyer l'émail catalytique (le cas
échéant).
AVERTISSEMENT
Risque d'incendie et de brûlures.
tions relatives au nettoyage par pyrolyse.
– Tout résidu excessif de nourriture,
tout dépôt ou toute éclaboussure de
graisse ou d'huile.
– Tout objet amovible (y compris les
grilles, les rails latéraux, etc., fournis
avec le produit), en particulier tout récipient antiadhésif, plateau, plaque,
ustensile, etc.
lorsque le nettoyage par pyrolyse est en
cours. L'appareil devient très chaud.
pièce est suffisante (fenêtre ouverte,
VMC en fonctionnement) pendant et
après chaque phase de nettoyage par
pyrolyse.
cessus à haute température qui peut
dégager de la fumée provenant des résidus alimentaires et des matériaux
dont est fait le four. Par conséquent,
nous recommandons à nos clients de
suivre les conseils ci-dessous :
– Assurez-vous que la ventilation de
l'appareil est adéquate pendant et
après chaque phase de nettoyage
par pyrolyse.
– Assurez-vous que la ventilation de
l'appareil est adéquate pendant et
après la première utilisation à température maximale.
– Ne laissez aucun animal, en particu-
lier aucun oiseau, à proximité de l'appareil pendant et après un nettoyage
par pyrolyse ; la première fois, utilisez
la température de fonctionnement
maximale dans une pièce bien ventilée.
• Certains oiseaux et reptiles sont extrêmement sensibles (plus que les êtes
humains) aux fumées pouvant se dégager lors du processus de nettoyage des
fours à pyrolyse.
• Les animaux de petite taille peuvent
également être très sensibles aux changements de température survenant à
proximité d'un four à pyrolyse lorsque le
processus de nettoyage est en cours.
• Les surfaces antiadhésives des ustensiles de cuisine (poêles, casseroles, plaques de cuisson, etc.) peuvent être endommagées par la très haute température nécessaire au nettoyage par pyrolyse et peuvent également dégager,
dans une moindre mesure, des fumées
nocives.
• Les fumées dégagées par les fours à
pyrolyse / les résidus de cuisson sont
décrites comme étant non novices pour
les êtres humains, y compris pour les
enfants en bas âgé et les personnes à
la santé fragile.
2.4 Éclairage interne
• Les ampoules classiques ou halogènes
utilisées dans cet appareil sont destinées uniquement à un usage avec des
appareils ménagers. Ne l'utilisez pas
pour éclairer votre logement.
AVERTISSEMENT
Risque d'électrocution.
• Avant de changer l'ampoule, débranchez l'appareil de la prise secteur.
• N'utilisez que des ampoules ayant les
mêmes spécifications.
2.5 Mise au rebut
AVERTISSEMENT
Risque de blessure ou d'asphyxie.
Page 7
• Débranchez l'appareil de l'alimentation
électrique.
• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.
3. DESCRIPTION DE L'APPAREIL
2 31
5
4
3
8
2
1
7
Manette de sélection des fonctions
1
du four
Programmateur électronique
2
4
5
6
FRANÇAIS 7
• Retirez le dispositif de verrouillage de la
porte pour empêcher les enfants et les
animaux de s'enfermer dans l'appareil.
Manette du thermostat
3
Gril
4
Éclairage du four
5
Ventilateur
6
Plaque signalétique
7
Position des grilles
8
3.1 Accessoires pour four
• Grille métallique
Permet de poser des plats (à rôti, à gra-
tin) et des moules à gâteau/pâtisserie.
Plat à rôtir/gril
•
Pour cuire et griller ou à utiliser comme
plat pour recueillir la graisse.
4. AVANT LA PREMIÈRE UTILISATION
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
4.1 Premier nettoyage
• Retirez tous les accessoires et les supports de grille amovibles (si présents).
• Nettoyez l'appareil avant de l'utiliser
pour la première fois.
Reportez-vous au chapitre « Entretien et nettoyage ».
4.2 Réglage de l'heure
L'affichage indique et 12:00. 12 clignote.
1.
Appuyez sur + ou - pour régler l'heure.
2.
Appuyez sur la touche pour confirmer. Cette action n'est nécessaire
3.
4.
Changement de l'heure
que pour le premier réglage de l'heure. Par la suite, le nouveau réglage de
l'heure sera automatiquement sauvegardé au bout de cinq secondes.
L'affichage indique
et l'heure
réglée. 00 clignote.
Appuyez sur + ou - pour régler les
minutes.
Appuyez sur la touche pour confir-
mer. Cette action n'est nécessaire
que pour le premier réglage de l'heure. Par la suite, le nouveau réglage de
l'heure sera automatiquement sauvegardé au bout de cinq secondes.
L'affichage indique la nouvelle heure.
Vous ne pourrez régler l'heure que
si l'appareil est éteint.
Page 8
www.electrolux.com
8
Appuyez sur à plusieurs reprises jusqu'à ce que le voyant de l'heure
gnote sur l'affichage. Pour régler la nouvelle heure, suivez la procédure décrite
dans « Réglage de l'heure ».
cli-
4.3 Préchauffage
Préchauffez le four à vide afin de faire brûler les résidus de graisse.
1.
Sélectionnez la fonction et la température maximale.
5. UTILISATION QUOTIDIENNE
2.
Laissez l'appareil en fonctionnement
pendant 45 minutes.
3.
Sélectionnez la fonction et la température maximale.
4.
Laissez l'appareil en fonctionnement
pendant 15 minutes.
Les accessoires peuvent chauffer plus
que d'habitude. Une odeur et de la fumée
peuvent s'échapper de l'appareil. Ce phénomène est normal. Vérifiez que la ventilation environnante est suffisante.
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
5.1 Activation et désactivation
2.
Tournez la manette du thermostat
pour sélectionner la température.
3.
Pour désactiver l'appareil, tournez la
manette des fonctions du four sur la
position Arrêt.
de l'appareil
1.
Tournez la manette de sélection des
fonctions du four sur la fonction souhaitée.
5.2 Fonctions du four
Fonction du four Utilisation
Position Arrêt L'appareil est éteint.
Chaleur tour-
nante
Convection na-
turelle
Gril
Gril fort
Turbo Gril
Sole
Pour cuire ou rôtir simultanément sur plusieurs niveaux
des aliments nécessitant une température de cuisson
identique, sans que les odeurs ne se mélangent.
Pour cuire et rôtir sur un seul niveau du four. Les résis-
tances supérieure et inférieure fonctionnent en même
temps.
Pour faire griller des aliments peu épais en petites quan-
tités au centre de la grille. Pour faire griller du pain.
Pour griller des aliments peu épais en grandes quanti-
tés. Pour faire griller du pain. Le gril complet fonctionne.
Pour cuire de gros morceaux de viande. Le gril et le
ventilateur du four fonctionnent en alternance pour faire
circuler de l'air chaud autour des aliments.
Pour la cuisson de gâteaux à fond croustillant. Seule la
résistance inférieure fonctionne.
Page 9
Fonction du four Utilisation
Viande Pour cuire des rôtis très tendres et juteux.
FRANÇAIS 9
Maintien au
chaud
Pour garder les aliments au chaud.
Décongélation Pour décongeler les plats surgelés.
Pour nettoyer le four. La température élevée brûle les
Pyrolyse
résidus de graisse. Une fois le four refroidi, vous pouvez
éliminer les salissures à l'aide d'un chiffon.
5.3 Affichage
Minuterie
1
Voyant de chauffe et de chaleur rési-
2
duelle
Réservoir d'eau (uniquement sur cer-
3
tains modèles)
Sonde à viande (sur certains modèles
4
uniquement)
Verrouillage de la porte (sur certains
5
modèles uniquement)
Heures/minutes
6
Fonctions de l'horloge
7
5.4 Touches
Touche Fonction Description
Horloge Pour régler une fonction de l'horloge.
,
Moins, Plus Pour régler l'heure.
5.5 Voyant de chauffe / de
chaleur résiduelle
Lorsque vous activez une fonction du
four, les segments s'affichent un à un
Les barres indiquent l'augmentation ou la
diminution de la température du four.
17 2 3
Lorsque vous désactivez l'appareil, le voyant de chaleur résiduelle
température à l'intérieur du four dépasse
40 °C. Tournez le thermostat vers la gauche ou la droite pour que la température
.
du four s'affiche.
s'affiche si la
4567
6. FONCTIONS DE L'HORLOGE
Sym-
bole
Fonction Description
Minuteur Pour régler un décompte.
Page 10
www.electrolux.com
10
Sym-
Fonction Description
bole
Heure Pour régler, modifier ou vérifier l'heure. Reportez-vous
au chapitre « Réglage de l'heure ».
Durée Pour régler la durée de fonctionnement de l'appareil.
Définissez tout d'abord une fonction du four avant de régler cette fonction.
Fin Pour régler l'heure à laquelle l'appareil s'éteint. Définis-
sez tout d'abord une fonction du four avant de régler
cette fonction. Vous pouvez utiliser simultanément les
fonctions Durée et Fin (Départ différé) pour définir l'heure
à laquelle l'appareil doit s'allumer puis s'éteindre.
Appuyez sur à plusieurs reprises pour modifier la fonction de
l'horloge.
Appuyez sur pour confirmer
les réglages des fonctions de
l'horloge ou attendez 5 secondes
pour que le réglage soit automatiquement confirmé.
6.1 Réglage de la fonction
Durée ou Fin
1.
Appuyez sur à plusieurs reprises
jusqu'à ce que les symboles
clignotent sur l'affichage.
2.
Appuyez sur + ou - pour régler les
minutes.
3.
Appuyez sur la touche pour confirmer.
4.
Appuyez sur + ou - pour régler l'heure.
5.
Appuyez sur la touche pour confirmer.
6.
Lorsque le temps défini est écoulé, le
symbole
clignotent. Le signal sonore retentit
pendant deux minutes. L'appareil
s'éteint. Appuyez sur une touche ou
ouvrez la porte de l'appareil pour arrêter le signal.
Si vous appuyez sur lors du réglage des heures pour la fonction
Durée
glage de la fonction Fin
ou et le temps défini
, l'appareil passe au ré-
6.2 Réglage du minuteur
Fonction utilisée pour établir un compte à
rebours. La durée maximale pouvant être
définie est de 23 heures et 59 minutes.
Cette fonction est sans effet sur le fonctionnement du four. Vous pouvez utiliser
le minuteur à tout moment, même lorsque
l'appareil est éteint.
1.
Appuyez sur à plusieurs reprises
et
jusqu'à ce que
l'affichage.
2.
Appuyez sur + ou - pour régler le mi-
nuteur. La durée est d'abord affichée
en minutes et en secondes. Lorsque
vous réglez une durée supérieure à
60 minutes, le symbole
L'appareil calcule alors la durée en
heures et minutes.
3.
Le minuteur démarre automatique-
ment au bout de cinq secondes.
4.
À la fin du temps réglé, un signal so-
nore retentit pendant deux minutes.
00:00 et
Appuyez sur une touche pour arrêter
l'alarme.
Si vous réglez le minuteur alors
que la fonction Durée
est activée, le symbole s'al-
lume sur l'affichage.
et 00 clignotent sur
s'affiche.
clignotent sur l'affichage.
ou Fin
6.3 Minuteur de durée de
fonctionnement
Utilisez le minuteur de durée de fonction-
.
nement pour contrôler la durée de fonctionnement du four. Il se met en fonctionnement dès que le four commence à
chauffer.
Page 11
Pour réinitialiser le minuteur de durée de
fonctionnement, appuyez sur les touches
+ et - et maintenez-les enfoncées. Le minuteur démarre.
7. FONCTIONS SUPPLÉMENTAIRES
FRANÇAIS 11
Vous ne pouvez pas utiliser le minuteur de durée de fonctionnement lorsque les fonctions Durée
ou Fin sont activées.
7.1 Sécurité enfants
Lorsque la sécurité enfants est activée, le
four ne peut plus fonctionner. Cette sécurité vous assure que les enfants ne peuvent pas activer accidentellement l'appareil.
Activation et désactivation de la
fonction Sécurité enfants :
1.
Ne sélectionnez aucune fonction du
four.
2.
Appuyez simultanément sur les touches
et + pendant deux secon-
des.
3.
Un signal sonore retentit. SAFE et
apparaissent ou disparaissent de l'affichage (lorsque vous activez ou désactivez la Sécurité enfants).
Si le four dispose d'une fonction
de nettoyage par pyrolyse, la porte est verrouillée.
SAFE et
vous tournez une manette ou appuyez sur une touche.
s'affichent lorsque
7.2 Arrêt Automatique
Pour des raisons de sécurité, l'appareil
s'éteint au bout d'un certain temps :
• Si une fonction du four est en cours.
• Si vous ne modifiez pas la température
du four.
Température du
four
30 -115 °C 12.5 h
Heure de fin de
cuisson
Température du
four
Heure de fin de
cuisson
120 - 195 °C 8.5 h
200 - 245 °C 5.5 h
250 °C - tempé-
3.0 h
rature maximale
Après un arrêt automatique, appuyez sur
une touche pour faire fonctionner de nouveau l'appareil.
L'arrêt automatique fonctionne
avec toutes les fonctions du four,
à l'exception des fonctions Durée,
Fin et Départ différé.
7.3 Ventilateur de
refroidissement
Lorsque le four fonctionne, le ventilateur
de refroidissement se met automatiquement en marche pour refroidir les surfaces
de l'appareil. Lorsque le four est mis à
l'arrêt, le ventilateur de refroidissement
continue à fonctionner jusqu'à ce que
l'appareil refroidisse.
7.4 Thermostat de sécurité
Un mauvais fonctionnement de l'appareil
ou des composants défectueux peuvent
causer une surchauffe dangereuse. Pour
éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation
électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.
8. CONSEILS UTILES
• Le four dispose de cinq niveaux de gradins. Comptez les niveaux de gradins à
partir du bas de l'appareil.
• L'appareil est doté d'un système spécial qui permet à l'air de circuler et qui
recycle perpétuellement la vapeur.
Page 12
www.electrolux.com
12
• De l'humidité peut se déposer dans
• Essuyez la vapeur après chaque utilisa-
• Ne placez jamais d'aluminium ou tout
8.1 Cuisson de gâteaux
• N'ouvrez la porte du four qu'aux 3/4 du
• Si vous utilisez deux plateaux de cuis-
• La fonction Convection naturelle avec la
Dans cet environnement, ce système
permet de cuisiner des plats tout en
maintenant ceux-ci tendres à l'intérieur
et croquants à l'extérieur. Le temps de
cuisson et la consommation énergétique sont donc réduits au minimum.
l'enceinte du four ou sur les vitres de la
porte. Ce phénomène est normal. Veillez à reculer un peu lorsque vous ouvrez la porte de l'appareil en fonctionnement. Pour diminuer la condensation,
faites fonctionner l'appareil 10 minutes
avant d'enfourner vos aliments.
tion de l'appareil.
autre ustensile, plat et accessoire directement en contact avec la sole de votre
four. Cela entraînerait une détérioration
de l'émail et modifierait les résultats de
cuisson.
temps de cuisson.
son en même temps, laissez un niveau
libre entre les deux.
température par défaut est idéale pour
cuire du pain.
8.2 Cuisson de viande et de
poisson
• Pour les aliments très gras, utilisez un
plat à rôtir pour éviter de salir le four de
manière irréversible.
• Avant de couper la viande, laissez-la reposer pendant environ 15 minutes afin
d'éviter que le jus ne s'écoule.
• Pour éviter qu'une trop grande quantité
de fumée ne se forme dans le four,
ajoutez de l'eau dans le plat à rôtir.
Pour éviter que la fumée ne se condense, ajoutez à nouveau de l'eau dans le
plat à rôtir à chaque fois qu'il n'en contient plus.
8.3 Temps de cuisson
Le temps de cuisson varie selon le type
d'aliment, sa consistance et son volume.
Au départ, surveillez la cuisson lorsque
vous cuisinez. Ainsi, vous trouverez les
meilleurs réglages (fonction, temps de
cuisson, etc.) pour vos ustensiles, vos recettes et les quantités lorsque vous utiliserez l'appareil.
8.4 Tableau de rôtissage et de cuisson des gâteaux
GÂTEAUX
Convection na-
TYPE DE
PLAT
Pâtes à gâ-
turelle
Positions
des gril-
les
Temp
. [°C]
2 170 3 160 45-60 Dans un mou-
teaux
Pâte sablée 2 170 3 160 20-30 Dans un mou-
Gâteau au
1 170 1 160 70-80 Dans un mou-
fromage
Chaleur tour-
nante
Posi-
tions des
grilles
Temp
. [°C]
Durée
de cuis-
son
[min]
Remarques
le à gâteau
le à gâteau
le à gâteau de
26 cm sur une
grille métalli-
que
Page 13
FRANÇAIS 13
TYPE DE
PLAT
Tarte aux
pommes
Convection na-
turelle
Positions
des gril-
les
Temp
. [°C]
2 170 2 (gauche
Chaleur tour-
nante
Posi-
tions des
grilles
et droit)
Durée
Temp
. [°C]
de cuis-
son
[min]
Remarques
160 80-100 Dans deux
moules à gâ-
teau de 20 cm
sur une grille
métallique
1)
Strudel 3 175 2 150 60-80 Sur un plateau
de cuisson
Tarte à la
confiture
2 170 2 (gauche
et droit)
165 30-40 Dans un mou-
le à gâteau de
26 cm
Génoise/Gâteau Savoie
2 170 2 160 50-60 Dans un mou-
le à gâteau de
26 cm
Gâteau de
Noël/Cake
aux fruits
Gâteau aux
prunes
Petits gâteaux - sur
2 170 2 150 90-120 Dans un mou-
le à gâteau de
1)
20 cm
1 175 2 160 50-60 Dans un mou-
le à pain
1)
3 170 3 140-15020-30 Sur un plateau
de cuisson
un seul niveau
Petits gâteaux - sur
- - 2 et 4 140-15025-35 Sur un plateau
de cuisson
deux niveaux
Biscuits/Gâteaux secs/
3 140 3 140-15030-35 Sur un plateau
de cuisson
Tresses
feuilletées sur un seul
niveau
Biscuits/Gâteaux secs/
- - 2 et 4 140-15035-40 Sur un plateau
de cuisson
Tresses
feuilletées sur deux niveaux
Meringues 3 120 3 120 80-100 Sur un plateau
de cuisson
Page 14
www.electrolux.com
14
TYPE DE
PLAT
Convection na-
turelle
Positions
des gril-
les
Temp
. [°C]
Chaleur tour-
nante
Posi-
tions des
grilles
Temp
. [°C]
Durée
de cuis-
son
[min]
Remarques
Petits pains 3 190 3 180 15-20 Sur un plateau
de cuisson
Éclairs 3 190 3 170 25-35 Sur un plateau
de cuisson
Tartelettes 2 180 2 170 45-70 Dans un mou-
le à gâteau de
20 cm
Cake aux
fruits
1 160 2 150 110-120 Dans un mou-
le à gâteau de
24 cm
Gâteau à
étages
1)
Préchauffez le four pendant 10 minutes.
1 170 1 160 50-60 Dans un mou-
le à gâteau de
1)
20 cm
PAIN ET PIZZA
TYPE DE
PLAT
Convection na-
turelle
Positions
des gril-
Temp
. [°C]
les
Chaleur tour-
nante
Positions
des gril-
les
Temp
. [°C]
Durée
de cuis-
son
[min]
Remarques
Pain blanc 1 190 1 190 60-70 1 à 2 pièces,
500 g par piè-
1)
ce
Pain de seigle
Pizza 1 230-2
1 190 1 180 30-45 Dans un mou-
le à pain
1 230-25010-20 Sur un plateau
50
de cuisson ou
un plat à rô-
1)
tir
Scones 3 200 3 190 10-20 Sur un plateau
de cuisson
1)
Préchauffez pendant 10 minutes.
1)
1)
Page 15
FRANÇAIS 15
PRÉPARATIONS À BASE D'ŒUFS
TYPE DE
PLAT
Gratin de
pâtes
Gratin aux
légumes
Convection na-
turelle
Posi-
tions
des gril-
Temp
. [°C]
les
2 200 2 180 40-50 Dans un mou-
2 200 2 175 45-60 Dans un mou-
Chaleur tour-
nante
Posi-
tions
des gril-
les
Temp
. [°C]
Durée
de cuis-
son
[min]
Remarques
le
le
Quiches 1 180 1 180 50-60 Dans un mou-
1)
le
Lasagnes 2 180-1
90
Cannelloni 2 180-1
90
1)
Préchauffez pendant 10 minutes.
2 180-19025-40 Dans un mou-
1)
le
2 180-19025-40 Dans un mou-
1)
le
VIANDE
TYPE DE
PLAT
Convection na-
turelle
Posi-
tions
des gril-
Temp
. [°C]
les
Chaleur tour-
nante
Positions
des gril-
les
Temp
. [°C]
Durée de
cuisson
[min]
Remarques
Bœuf 2 200 2 190 50-70 Sur une grille
métallique
Porc 2 180 2 180 90-120 Sur une grille
métallique
Veau 2 190 2 175 90-120 Sur une grille
métallique
Rôti de
boeuf, sai-
2 210 2 200 50-60 Sur une grille
métallique
gnant
Rôti de
bœuf, cuit à
2 210 2 200 60-70 Sur une grille
métallique
point
Rôti de
bœuf, bien
2 210 2 200 70-75 Sur une grille
métallique
cuit
Épaule de
2 180 2 170 120-150 Avec couenne
porc
Page 16
www.electrolux.com
16
TYPE DE
PLAT
Jarret de
Convection na-
turelle
Posi-
tions
des gril-
Temp
. [°C]
les
2 180 2 160 100-120 Deux pièces
Chaleur tour-
nante
Positions
des gril-
les
Temp
. [°C]
Durée de
cuisson
[min]
Remarques
porc
Agneau 2 190 2 175 110-130 Gigot
Volaille 2 220 2 200 70-85 Entier
Dinde 2 180 2 160 210-240 Entière
Canard 2 175 2 220 120-150 Entier
Oie 2 175 1 160 150-200 Entière
Lapin 2 190 2 175 60-80 En morceaux
Lièvre 2 190 2 175 150-200 En morceaux
Faisan 2 190 2 175 90-120 Entier
POISSON
TYPE DE
PLAT
Truite/daura-
Convection na-
turelle
Posi-
tions
des gril-
Temp
. [°C]
les
2 190 2 175 40-55 3-4 poissons
Chaleur tour-
nante
Posi-
tions
des gril-
les
Temp
. [°C]
Durée de
cuisson
[min]
Remarques
de
Thon/sau-
2 190 2 175 35-60 4-6 filets
mon
8.5 Gril
Avant la cuisson, faites préchauffer votre four vide pendant 10 minutes.
Quantité Gril Durée de cuisson
TYPE DE
PLAT
Mor-
ceaux
[g] Position
de la
Temp.
[°C]
grille
Filet de bœuf 4 800 4 max. 12-15 12-14
Steaks de bœuf 4 600 4 max. 10-12 6-8
Saucisses 8 - 4 max. 12-15 10-12
Côtelettes de
4 600 4 max. 12-16 12-14
porc
[min]
1re face 2e face
Page 17
FRANÇAIS 17
Quantité Gril Durée de cuisson
[min]
TYPE DE
PLAT
Mor-
ceaux
[g] Position
de la
Temp.
[°C]
1re face 2e face
grille
Volaille (coupé
2 1000 4 max. 30-35 25-30
en deux)
Brochettes 4 - 4 max. 10-15 10-12
Escalope de
4 400 4 max. 12-15 12-14
poulet
Steak haché 6 600 4 max. 20-30 Filets de pois-
4 400 4 max. 12-14 10-12
son
Sandwiches
4-6 - 4 max. 5-7 -
toastés
Toasts 4-6 - 4 max. 2-4 2-3
8.6 Turbo Gril
Bœuf
TYPE DE PLAT Quantité
Rôti ou filet de
bœuf saignant
Rôti ou filet de
bœuf à point
Rôti ou filet de
bœuf bien cuit
1)
Préchauffez le four
par cm
d'épaisseur
par cm
d'épaisseur
par cm
d'épaisseur
Position de
la grille
1
1
1
Températu-
re [°C]
190-200
180-190
170-180
1)
1)
1)
Durée [min]
5-6
6-8
8-10
Porc
TYPE DE PLAT Quantité
Épaule, collier,
jambon à l'os
1-1,5 kg 1 160-180 90-120
Position de
la grille
Températu-
re [°C]
Durée [min]
Côtelette, côte 1-1,5 kg 1 170-180 60-90
Pâté à la viande 750 g-1 kg 1 160-170 50-60
Jarret de porc
(précuit)
750 g - 1 kg 1 150-170 90-120
Page 18
www.electrolux.com
18
Veau
Rôti de veau 1 kg 1 160-180 90-120
Jarret de veau 1,5-2 kg 1 160-180 120-150
Agneau
Gigot
d'agneau, rôti
d'agneau
Selle d'agneau 1-1,5 kg 1 160-180 40-60
Volaille
Morceaux de
volaille
Poulet, moitié 400-500 g
Poulet, poularde
Canard 1,5-2 kg 1 180-200 80-100
Oie 3,5-5 kg 1 160-180 120-180
Dinde 2,5-3,5 kg 1 160-180 120-150
Dinde 4-6 kg 1 140-160 150-240
TYPE DE
PLAT
TYPE DE
PLAT
TYPE DE
PLAT
Quantité Position de
la grille
Quantité Position de
la grille
Température
[°C]
Température
[°C]
Durée [min]
Durée [min]
1-1,5 kg 1 150-170 100-120
Quantité Position de
la grille
200-250 g
1 200-220 30-50
Température
[°C]
Durée [min]
chacun
1 190-210 35-50
chacun
1-1,5 kg 1 190-210 50-70
Poisson (à l'étuvée)
TYPE DE
PLAT
Poisson entier
> 1kg
Quantité Position de
la grille
Température
[°C]
Durée [min]
1-1,5 kg 1 210-220 40-60
Page 19
8.7 Décongélation
FRANÇAIS 19
TYPE DE
PLAT
[g]
Durée de
décongé-
lation
[min]
Durée de dé-
congélation
supplémentai-
re [min]
Notes
Placez le poulet sur
une sous-tasse retour-
Volaille 1000 100-140 20-30
née, posée sur une
grande assiette Re-
tournez à la moitié du
temps.
Viande 1000 100-140 20-30
Viande 500 90-120 20-30
Retournez à la moitié
du temps.
Retournez à la moitié
du temps.
Truite 150 25-35 10-15 Fraises 300 30-40 10-20 Beurre 250 30-40 10-15 -
La crème fraîche peut
Crème 2 x 200 80-100 10-15
être battue même si
elle n'est pas complè-
tement décongelée.
Gâteau 1400 60 60 -
9. ENTRETIEN ET NETTOYAGE
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
• Nettoyez la façade du four à l'aide
d'une éponge humide additionnée
d'eau savonneuse.
• Utilisez les produits spécifiques vendus
dans le commerce pour l'entretien des
surfaces en métal.
• Nettoyez l'intérieur du four après chaque utilisation. Les salissures s'éliminent alors plus facilement et ne risquent
pas de brûler.
• En cas de salissures importantes, nettoyez à l'aide d'un nettoyant pour four.
• Après chaque utilisation, lavez tous les
accessoires pour four et séchez-les.
Utilisez un chiffon doux additionné
d'eau savonneuse tiède.
• Si vous avez des accessoires anti-adhérents, ne les nettoyez pas avec des
produits agressifs, des objets pointus ni
au lave-vaisselle. Vous risqueriez de détruire le revêtement anti-adhérent.
Appareils en acier inoxydable
ou en aluminium :
Nettoyez la porte uniquement
avec une éponge humidifiée. Séchez-la avec un chiffon doux.
N'utilisez jamais de produits abrasifs ou corrosifs, d'éponges métalliques ou de substances acides
susceptibles d'endommager le revêtement du four. Nettoyez le
bandeau de commande du four
en observant ces mêmes recommandations.
Page 20
www.electrolux.com
20
9.1 Nettoyage par pyrolyse
1.
2.
3.
4.
5.
6.
AVERTISSEMENT
L'appareil devient très chaud. Risque de brûlure !
ATTENTION
Si une table de cuisson est installée avec l'appareil, ne l'utilisez pas
en même temps que la fonction
de nettoyage par pyrolyse. Vous
risqueriez d'endommager l'appareil.
Retirez les supports de gradin amovibles (si présents) et les accessoires
de l'appareil. Reportez-vous au chapitre « Retrait des supports de gradin ».
ATTENTION
Ne laissez pas les supports de
gradin dans l'appareil lors du nettoyage par pyrolyse. Risque d'endommagement.
Éliminez au préalable le plus gros des
salissures à la main.
Fermez complètement la porte du
four.
Le processus de nettoyage par
pyrolyse ne peut pas démarrer si
vous ne fermez pas la porte du
four.
Réglez la fonction de nettoyage par
pyrolyse. Reportez-vous à la section
« Fonctions du four ».
Lorsque clignote, appuyez sur +
ou - pour régler la procédure souhaitée :
– P1 : si le four n'est pas très sale.
Ce processus dure 1 h.
– P2 : si le four est plus sale. Ce pro-
cessus dure 1 h 30.
Appuyez sur pour lancer le processus. Vous pouvez utiliser la fonction Fin pour retarder le démarrage du
nettoyage.
Lorsque le four atteint la température
réglée, la porte se verrouille. Le sym-
et les barres de l'indicateur
bole
de chaleur apparaissent sur l'affichage.
Pour arrêter le nettoyage par pyrolyse avant qu'il ne s'achève,
tournez la manette des fonctions
du four sur la position Arrêt.
Lorsque le nettoyage par pyrolyse est terminé, l'heure s'affiche à nouveau. La porte du four reste verrouillée. Dès que le
four a refroidi, un signal sonore retentit et
la porte se déverrouille.
Au cours du nettoyage par pyrolyse, l'éclairage est éteint.
Rappel de nettoyage
Pour vous rappeler qu'un nettoyage par
pyrolyse est nécessaire, PYR clignote
pendant 10 secondes sur l'affichage
après chaque activation et désactivation
de l'appareil.
Le rappel de nettoyage disparaît :
• Lorsque la fonction nettoyage par pyrolyse prend fin
• Si vous appuyez simultanément sur +
et - tandis que PYR clignote sur l'affichage.
9.2 Éclairage du four
AVERTISSEMENT
Soyez prudent lorsque vous changez l'éclairage du four. Il existe un
risque d'électrocution.
Avant de remplacer l'éclairage du
four :
• Éteignez le four.
• Retirez les fusibles de la boîte à fusibles
ou coupez le disjoncteur.
Placez un chiffon sur la sole du
four afin de protéger l'éclairage du
four et le diffuseur en verre.
Prenez toujours l'ampoule halogène avec un chiffon pour éviter que
des résidus de graisse sur l'ampoule ne prennent feu.
1.
Tournez le diffuseur en verre vers la
gauche pour le retirer.
2.
Nettoyez le diffuseur en verre.
3.
Remplacez l'ampoule du four par une
ampoule résistant à une température
de 300 °C.
Page 21
Utilisez le même type d'ampoule pour
four.
4.
Remettez en place le diffuseur en verre.
9.3 Nettoyage de la porte du
four
La porte du four est dotée de quatre panneaux de verre. Vous pouvez retirer la
porte du four ainsi que les panneaux de
verre intérieurs afin de les nettoyer.
Si vous tentez d'extraire les panneaux de verre sans avoir au préalable retiré la porte du four, celleci peut se refermer brusquement.
ATTENTION
N'utilisez pas l'appareil sans les panneaux
de verre.
Retrait de la porte du four et du panneau de verre

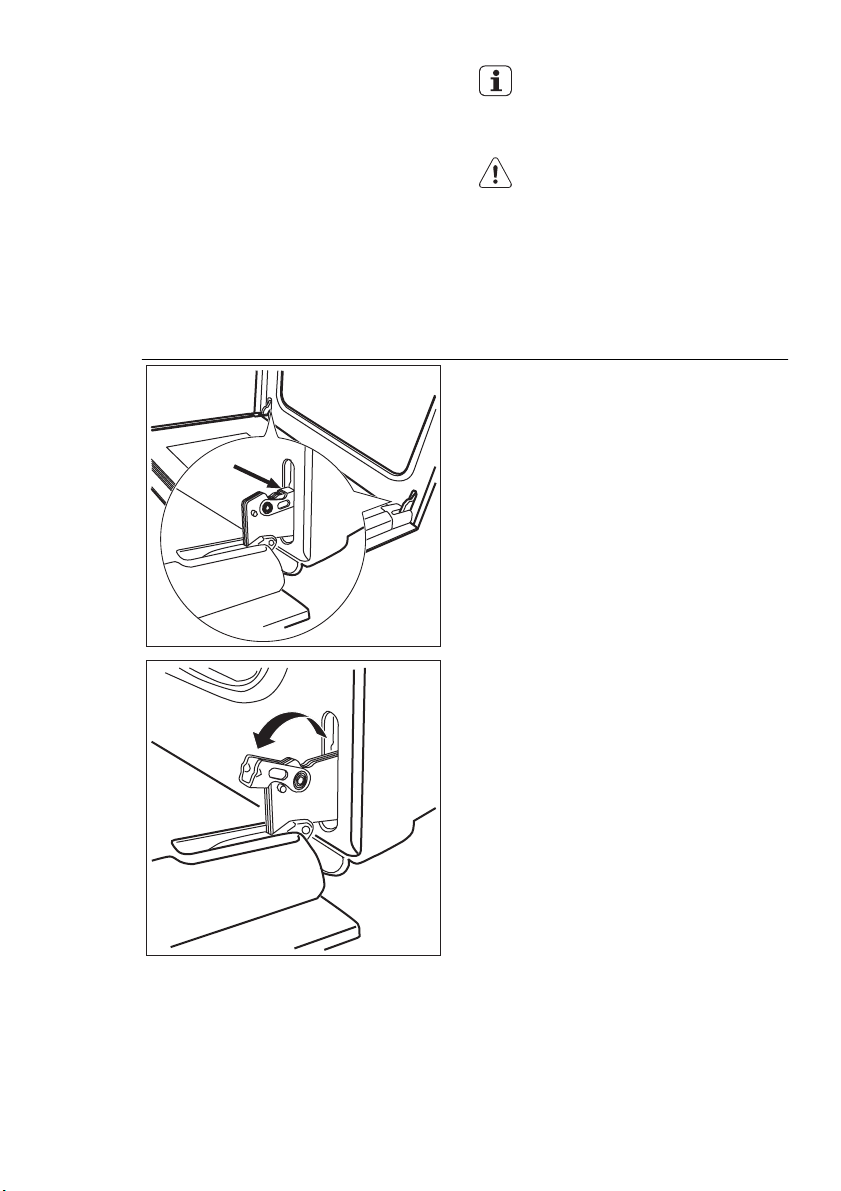

1.
Ouvrez complètement la porte et saisissez les 2 charnières de porte.
FRANÇAIS 21
2.
Soulevez et faites tourner les leviers
sur les 2 charnières.
Page 22
www.electrolux.com
22

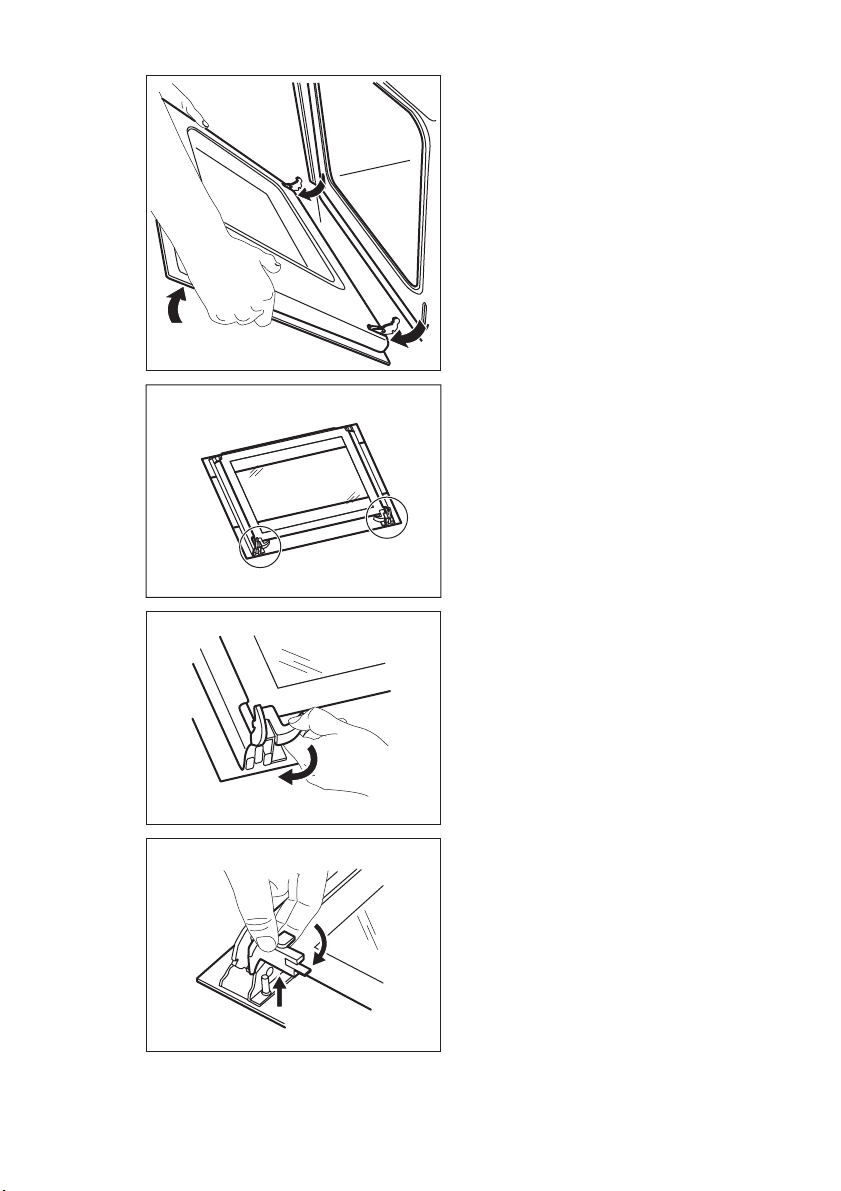

3.
Fermez la porte du four à la première
position d'ouverture (mi-parcours).
Tirez la porte vers l'avant et retirez-la
de son logement.
4.
Déposez la porte sur une surface stable recouverte d'un tissu doux.
5.
Débloquez le système de verrouillage
afin de retirer les panneaux de verre.
90°
6.
Faites pivoter les deux fixations de
90° et retirez-les de leurs logements.
Page 23
7.

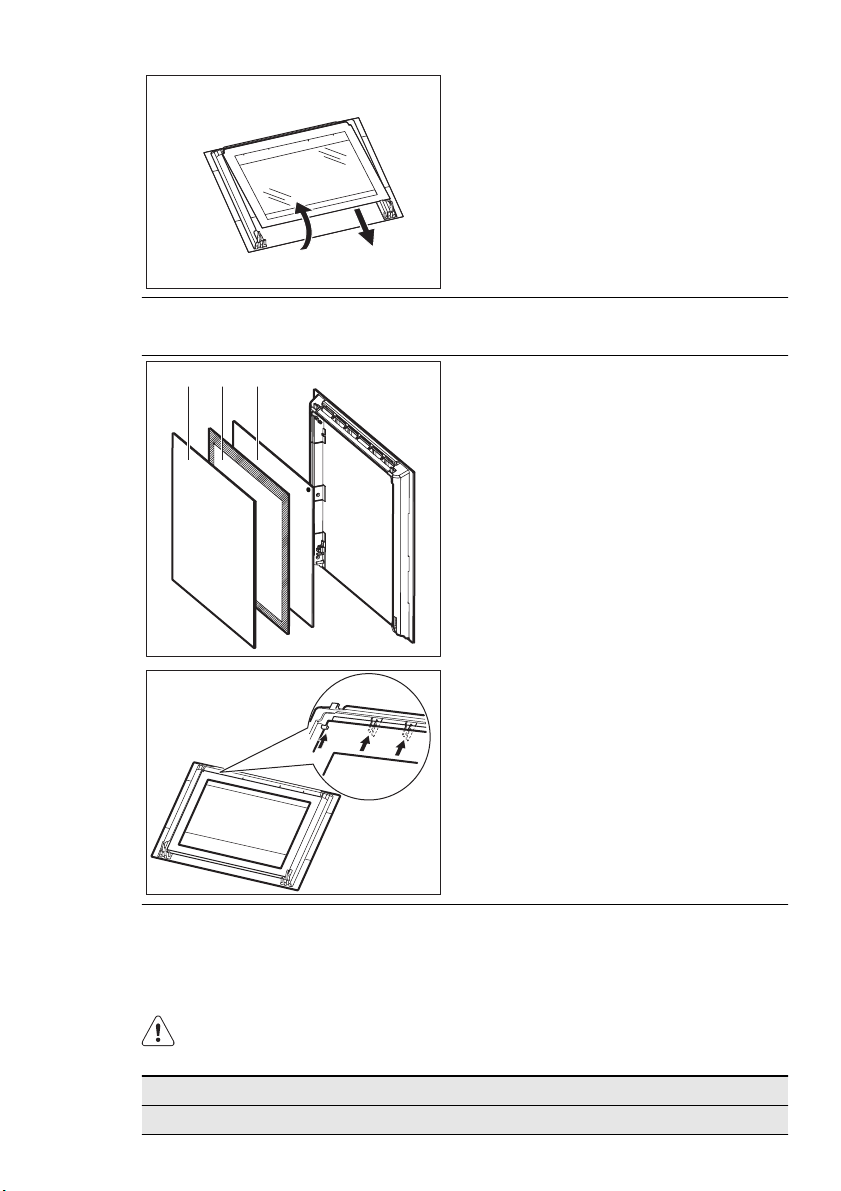

Soulevez les panneaux de verre avec
précaution (étape 1), puis retirez-les
un à un (étape 2). Commencez par le
panneau supérieur.
8.
Nettoyez les panneaux de verre avec
de l'eau savonneuse. Séchez soigneusement les panneaux de verre.
2
1
Remise en place de la porte et des panneaux de verre
FRANÇAIS 23
AB C
Une fois le nettoyage terminé, remettez en
place les panneaux de verre et la porte du
four. Procédez dans le sens inverse du retrait.
Veillez à replacer les panneaux de verre
(A, B et C) dans le bon ordre. Le panneau
du milieu (B) est décoré d'un motif ornemental. La zone imprimée doit faire face à
l'intérieur de la porte. Après l'installation,
vérifiez que la surface du panneau de verre (B) où se trouve la zone imprimée est
lisse au toucher (le relief doit être de l'autre côté).
Veillez à poser correctement le panneau
supérieur dans son logement.
10. EN CAS D'ANOMALIE DE FONCTIONNEMENT
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
Problème Cause probable Solution
Le four ne chauffe pas. L'appareil est éteint. Allumez l'appareil.
Page 24
www.electrolux.com
24
Le four ne chauffe pas. L'horloge n'est pas ré-
Le four ne chauffe pas. Les réglages nécessaires
Le four ne chauffe pas. Le dispositif d'arrêt auto-
Le four ne chauffe pas. La Sécurité enfants est
Le four ne chauffe pas. Le fusible dans la boîte à
L'éclairage du four ne
fonctionne pas.
Le nettoyage par pyrolyse
ne démarre pas. L'affichage indique C3.
L'affichage indique F102. La porte n'est pas entiè-
Problème Cause probable Solution
Réglez l'horloge. Repor-
glée.
tez-vous au chapitre
« Réglage de l'heure ».
Vérifiez que les réglages
n'ont pas été effectués.
sont corrects.
Reportez-vous à « Arrêt
matique est activé.
automatique ».
Reportez-vous à la sec-
activée.
tion « Désactivation de la
sécurité enfants ».
Vérifiez le fusible. Si le fu-
fusibles a grillé.
sible disjoncte de manière
répétée, faites appel à un
électricien qualifié.
L'éclairage du four est
défectueux.
La porte n'est pas entièrement fermée ou le ver-
Remplacez l'ampoule du
four.
Fermez complètement la
porte.
rouillage de porte est défectueux.
1.
rement fermée ou le verrouillage de porte est défectueux.
Fermez complètement la porte.
2.
Éteignez l'appareil à
l'aide du fusible de
l'habitation ou du disjoncteur situé dans la
boîte à fusibles, puis
remettez-le en fonctionnement.
3.
Si F102 s'affiche à
nouveau, adressezvous au service
après-vente.
Page 25
FRANÇAIS 25
Problème Cause probable Solution
Le four ne chauffe pas.
L'affichage indique De-
mo.
Le mode démo est activé.
1.
Éteignez l'appareil.
2.
Appuyez sur la touche + et maintenez-la
enfoncée.
3.
Lorsque le signal sonore retentit, tournez
la manette des fonctions du four sur la
première fonction.
Demo clignote sur
l'affichage.
4.
Tournez la manette
de sélection des
fonctions du four sur
la position Arrêt.
5.
Relâchez la touche +.
6.
Tournez le thermostat
trois fois vers la droite. Un signal sonore
retentit trois fois. Le
mode démo est désactivé.
Un code d'erreur ne figurant pas dans la liste s'affiche.
Un défaut électronique
est survenu.
1.
Éteignez l'appareil à
l'aide du fusible de
l'habitation ou du disjoncteur situé dans la
boîte à fusibles, puis
remettez-le en fonctionnement.
2.
Si le message d'erreur s'affiche à nouveau, adressez-vous
au service après-vente.
De la vapeur et de la condensation se déposent
sur les aliments et dans le
four.
Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur
ou le service après-vente.
Les informations à fournir au service
après-vente figurent sur la plaque signalé-
Nous vous recommandons de noter ces informations ici :
Modèle (MOD.) .........................................
Numéro du produit (PNC) .........................................
Numéro de série (S.N.) .........................................
Le plat est resté trop
longtemps dans le four.
tique. La plaque signalétique se trouve sur
le cadre avant de la cavité de l'appareil.
Une fois la cuisson termi-
née, ne laissez pas les
plats dans le four plus de
15-20 minutes.
Page 26
www.electrolux.com
26
11. INSTALLATION
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
11.1 Encastrement
558
573
min. 550
20
590
min. 560
min. 550
20
600
min. 560
A
B
548
20
589
11.2 Installation électrique
AVERTISSEMENT
Le branchement électrique doit
594
être confié à un électricien qualifié.
Le fabricant ne pourra être tenu
5
pour responsable si vous ne respectez pas les précautions de sécurité du chapitre « Consignes de
sécurité ».
Cet appareil n'est fourni qu'avec un câble
d'alimentation.
11.3 Câble
Types de câbles compatibles pour l'installation ou le remplacement : H07 RN-F,
H05 RN-F, H05 RRF, H05 VV-F, H05
V2V2-F (T90), H05 BB-F.
Pour la section du câble, consultez la
puissance totale (sur la plaque signalétique) et le tableau :
Puissance to-
tale
maximum
1 380 W
maximum
2 300 W
maximum
3 680 W
Le fil de masse (fil jaune/vert) doit faire
2 cm de plus que les fils de phase et neutre (fils bleu et marron).
Section du câble
3 x 0,75 mm²
3 x 1 mm²
3 x 1,5 mm²
Page 27
12. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT
FRANÇAIS 27
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils
portant le symbole
ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.
avec les ordures
Page 28
www.electrolux.com/shop
397279501-B-412012
Loading...
