Electrolux EOB65100 User Manual
инструкция по эксплуатации
Встроенный
электрический
духовой шкаф
EOB65100
We were thinking of you
when we made this product
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукта
от Electrolux, который, мы надеемся,
доставит Вам много радости в
будущем. Electrolux стремится
предложить как можно более широкий
ассортимент качественной продукции,
который сможет сделать Вашу жизнь
еще более удобной. Вы можете
увидеть несколько экземпляров на
обложке этой инструкции.
Внимателвно изучите данное
руководство, чтобы правильно
использовать Ваш новый прибор и
наслаждаться его преимуществами.
Мы гарантируем, что он сделает Вашу
жизнь намного легче благодаря
легкости в использовании. Удачи!
electrolux 3
4 electrolux содержание
1
Содержание
Правила техники безопасности 5
Описание прибора 7
Перед первым использованием 10
Управление духовым шкафом 13
Инструкции, таблицы и советы 35
Мытье и уход 54
Что делать, если … 67

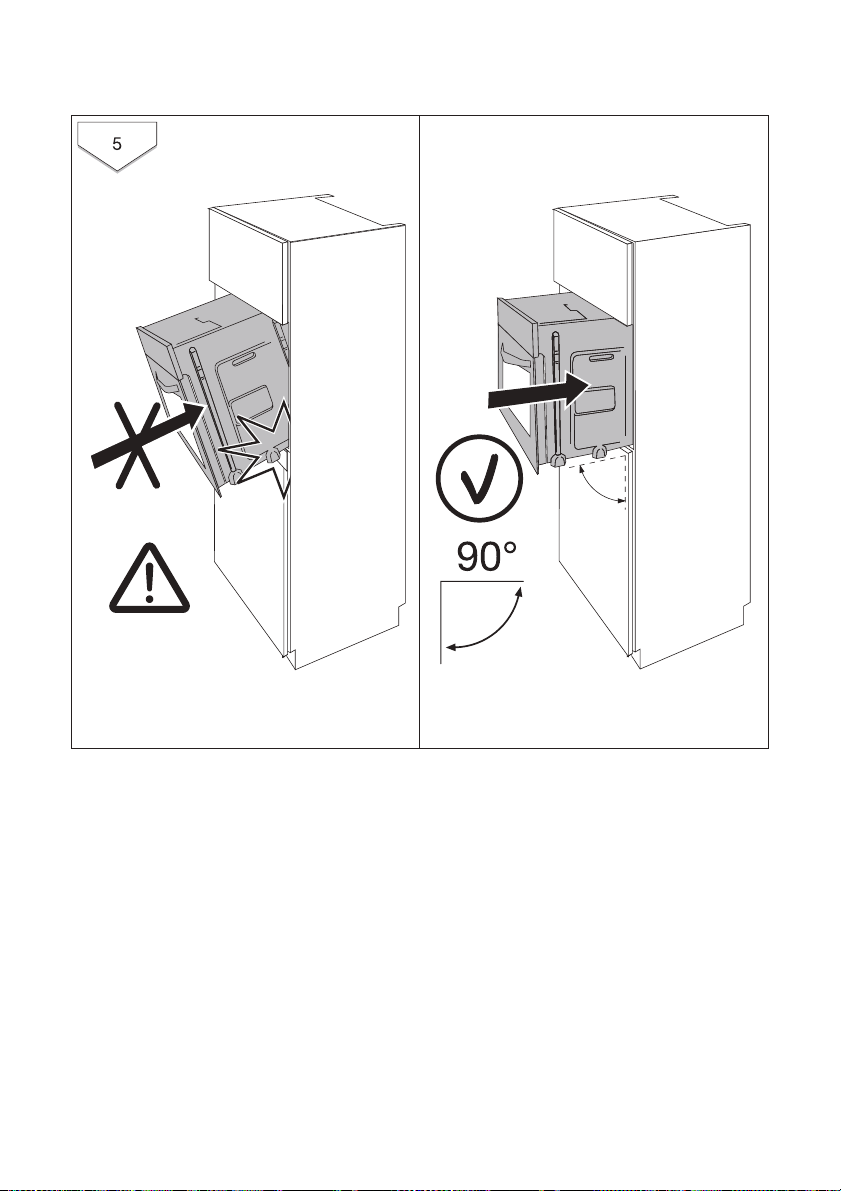

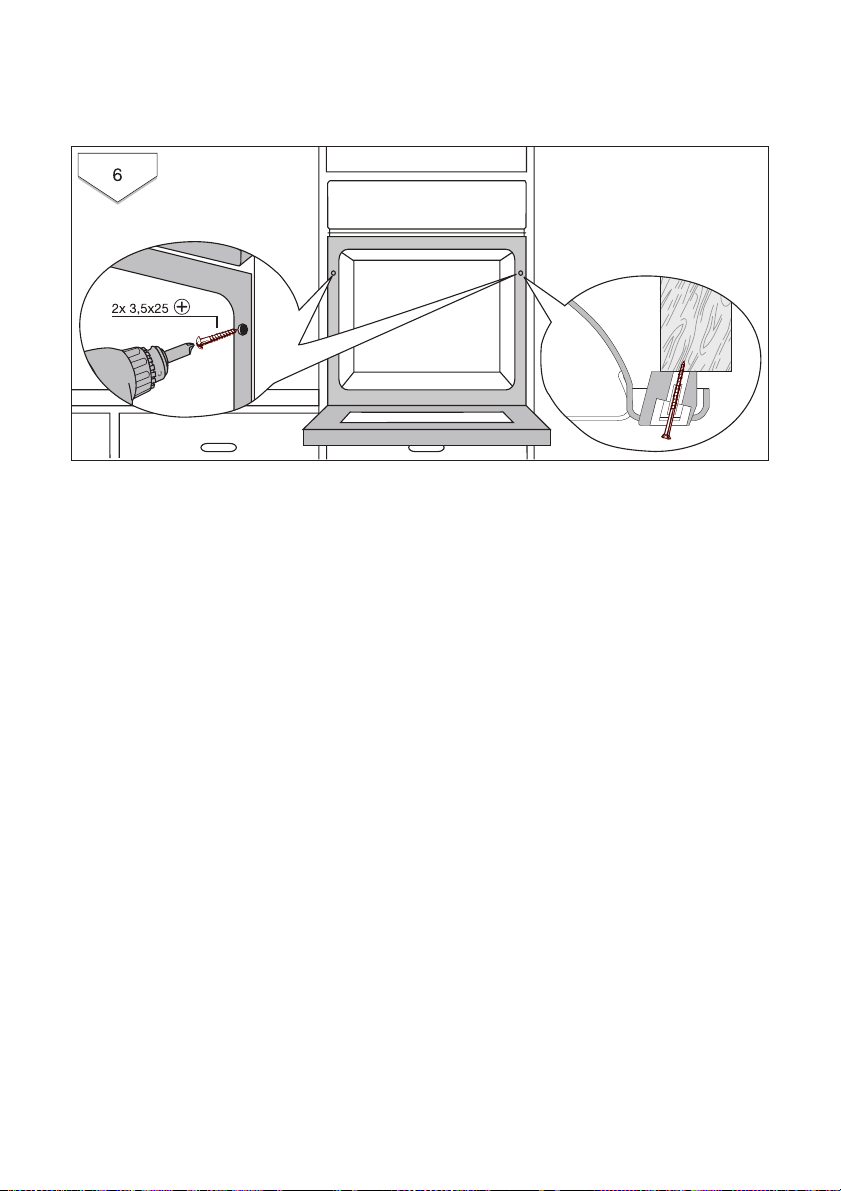

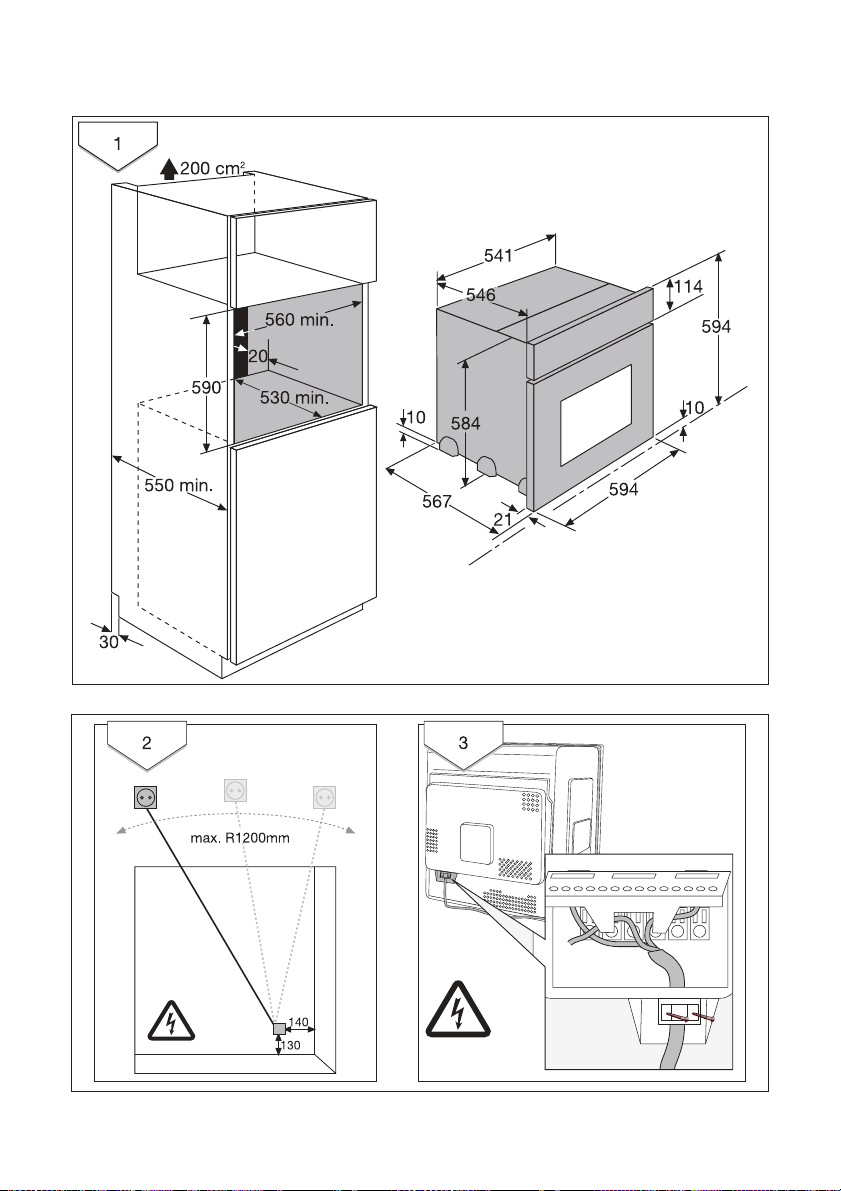

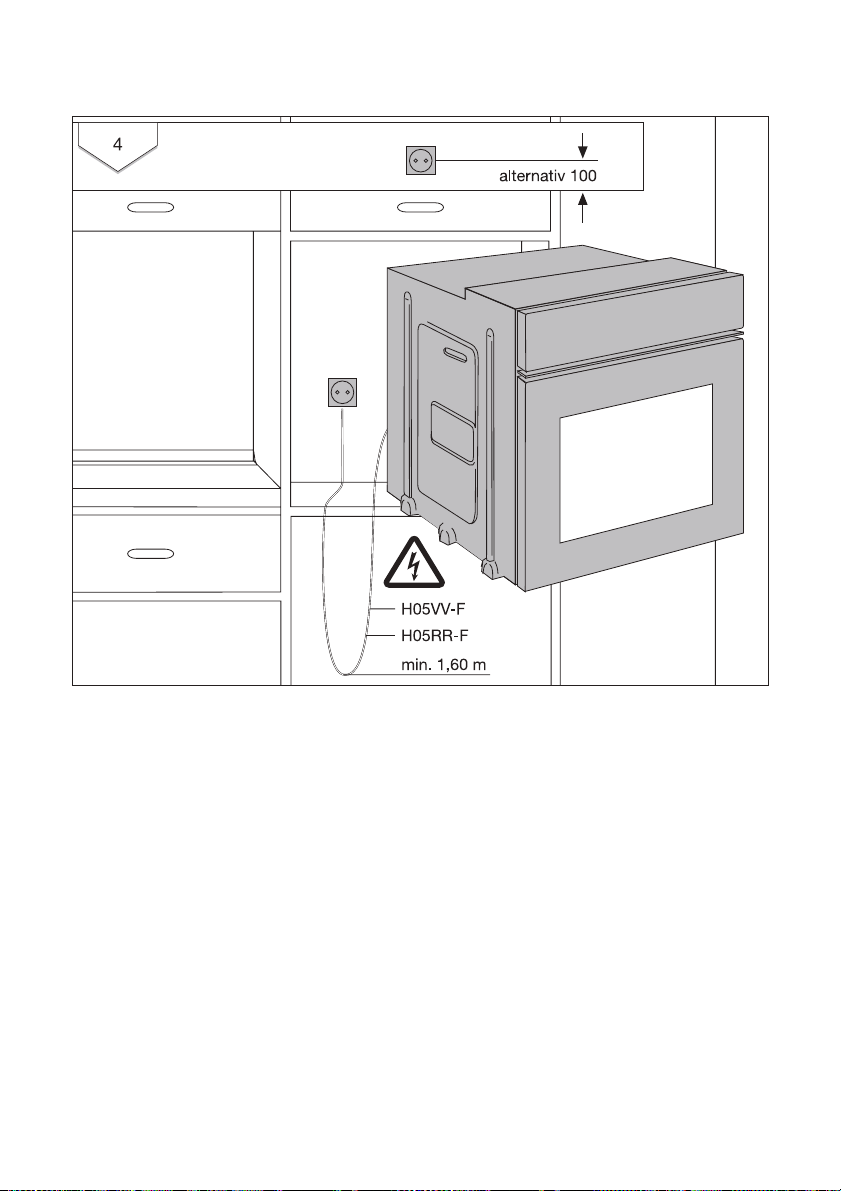

Инструкция по монтажу 69
Утилизация 74
Гарантия/сервисная служба 75
Сервисная поддержка 78
В данном руководстве по эксплуатации используются следующие символы:
Важная информация по обеспечению личной безопасности и
предотвращению повреждений прибора.
3 Общая информация и рекомендации
2 Информация по защите окружающей среды
Правила техники
безопасности
5
Данный прибор соответствует
следующим предписаниям ЕС:
– 73/23/EWG îò 19.02.1973
“Предписания по низкому
напряжению”
– 89/336/EWG îò 03.05.1989
“Предписания по электромагнитной
совместимости”, включая поправки
к предписаниям 92/31/EWG
– 93/68/EWG îò 22.07.1993
“Предписания об
идентификационных обозначениях
СЕ”
Электробезопасность
• Подключением прибора может
заниматься только
квалифицированный специалист.
• В случае возникновения неполадок
и повреждений прибора выверните
или отключите предохранители.
• Ремонт прибора имеют право
выполнять только специалисты.
Непрофессиональный ремонт
может иметь весьма опасные
последствия. При необходимости
произвести ремонт обращайтесь в
наш сервисный центр.
Меры по обеспечению безопасности
детей
• Никогда не оставляйте детей без
присмотра во время работы
прибора.
правила техники безопасности electrolux 5
Техника безопасности при
эксплуатации
• Настоящий прибор предназначен
только для использования в
домашнем хозяйстве, т.е. жарки,
варки и выпечки пищевых
продуктов.
• Соблюдайте осторожность при
подключении электроприбо-ров к
электросети через находящиеся
поблизости от прибора
электророзетки. Провода
подключения ни в коем случае не
должны соприкасаться или быть
зажатыми горячей дверцей
духового шкафа.
• Предупреждение: Опасность
ожога! Во время работы
температура во внутренней камере
духового шкафа очень высокая.
• Если в рецепт блюда, которое Вы
готовите в духовом шкафу, входит
алкоголь, это может привести к
образованию легко
воспламеняемой спиртовоздушной смеси. В этом случае
соблюдайте осторожность при
открывании дверцы духового
шкафа. Проследите, чтобы
поблизости не было никаких
источников воспламенения, искр
или огня.
6 electrolux правила техники безопасности
Замечание касательно акриламида
Согласно результатам новейших
научных исследований интенсивная
тепловая обработка пищевых
продуктов с целью получения
румяной коричневой корочки опасна
для здоровья человека из-за
вредного воздействия акриламида.
В особенности это относится к
продуктам, в которых содержится
крахмал. Поэтому мы рекомендуем
готовить пищу при возможно более
низкой температуре и не
зарумянивать продукты слишком
сильно.
Как избежать повреждений прибора.
• Не выстилайте духовой шкаф
алюминиевой фольгой, не ставьте
на дно противни, кастрюли и т.п., так
как противном случае эмалевое
покрытие духового шкафа будет
повреждено из-за высокой
концентрации тепла в этих местах.
• Капающие с противней фруктовые
соки оставляют пятна, не
поддающиеся удалению. Для
приготовления пирогов с большим
содержанием влаги пользуйтесь
глубоким противнем.
• Не отягощайте открытую дверцу
духового шкафа никакими грузами.
• Никогда не лейте воду прямо в
горячий духовой шкаф. Это может
привести к повреждению эмали и
частичному изменению цвета
поверхностей духового шкафа.
• При физическом воздействии, в
особенности на края переднего
стекла духового шкафа, это стекло
может лопнуть.
• Не храните в духовом шкафу
никаких горючих предметов. При
включениии прибора они могут
воспламениться.
• Не храните в духовом шкафу
никаких влажных продуктов
питания. Это может повредить
эмаль.
• После отключения охлаждающего
вентилятора не держите в духовом
шкафе открытые блюда. В духовом
шкафе или на стеклах двери может
осаждаться конденсат, который
может также попасть и на мебель.
Замечание об эмалевом покрытии
духового шкафа
Изменения цвета эмалевого
покрытия духового шкафа,
возникшие в процессе эксплуатации,
не снижают пригодность прибора
для обычного или договорного
использования. Поэтому они не
являются дефектом, на который
распространяется гарантия.
Описание прибора
Общий вид
описание прибора electrolux 7
Панель управления
Ручка
дверцы
Стеклянная
дверца
8 electrolux описание прибора
Регулировочная панель
Контрольный индикатор рабочего
режима
Контрольный индикатор рабочего режима
Индикация температуры и времени
Функции духового шкафа
Кнопки функций часов
Основное оснащение духового шкафа
Нагрев сверху и нагревательный элемент гриля
Выбор температуры и времени

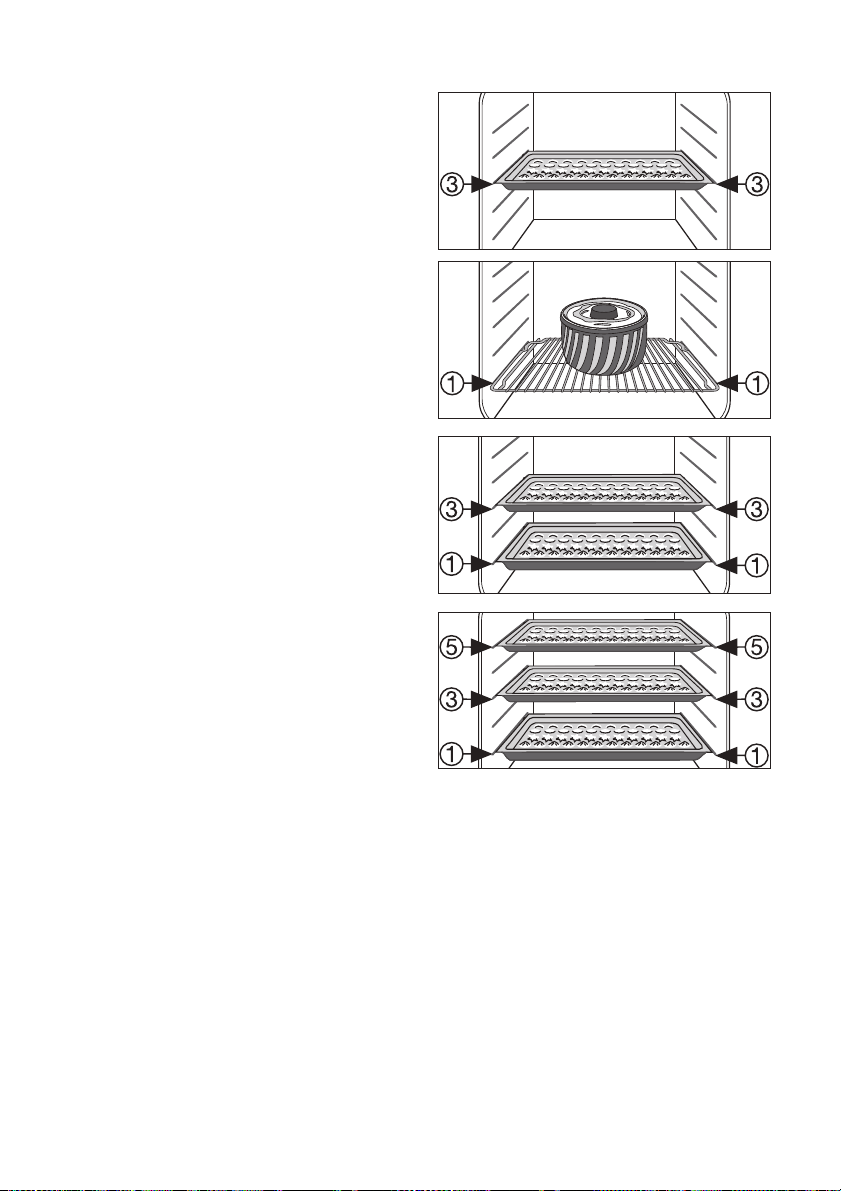

Уровни духового
шкафа
Боковые опорные решетки, съемные
Подсветка духового
шкафа
Жировой фильтр
Подсветка духового
шкафа
Нагревательный эле-
мент на задней стенке
Нагрев снизу
Внутренняя сторона дверцы
На внутренней стороне дверцы
духового шкафа изображена схема с
нумерацией уровней духового шкафа.
Кроме того, там приводится краткая
информация о функциях духового
шкафа, рекомендуемых уровнях
вставки принадлежностей, а также
температурах, используемых для
приготовления наиболее популярных
кулинарных блюд.
Принадлежности духового шкафа
Решетка
Для установки посуды, выпечных
форм, жарки и грилевания кусков
мяса.
Противень
для пирогов и печенья.
описание прибора electrolux 9
Глубокий противень
Используется для выпечки, жарки и в
качестве поддона для сбора жира.
10 electrolux перед первым использованием
Перед первым использованием

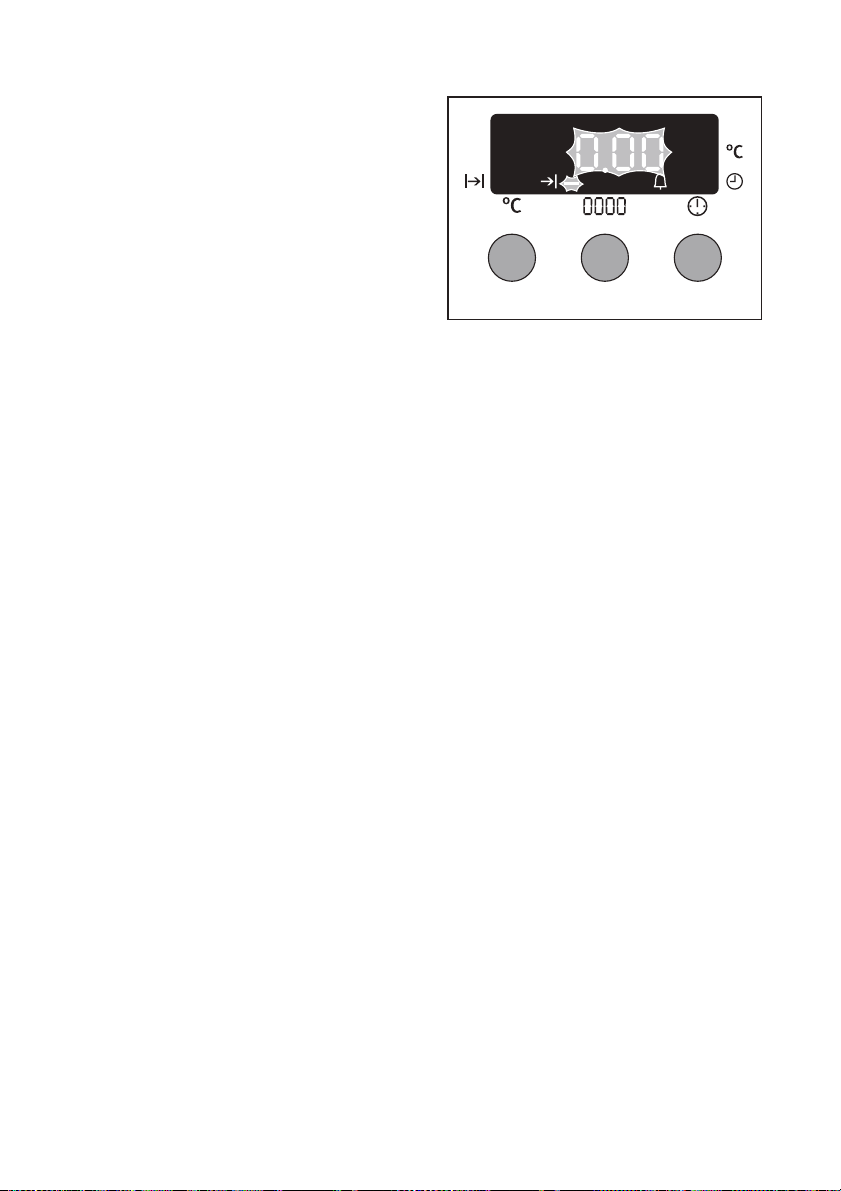

Установка и изменение времени суток
Духовой шкаф работает только с
установленными параметрами
времени.
При включении прибора в сеть или при
сбое электропитания светоиндикатор
функции Время суток автоматически
начинает мигать.
1. Чтобы изменить ранее
установленное время суток,
нажимайте кнопку
Программирования до тех пор,
пока не начнет мигать
светоиндикатор Время суток .
2. Кнопкой или установите
текущее время суток.
Примерно через 5 секунд мигание
прекратится и часы покажут
установленное время суток.
Прибор готов к работе.
Время суток можно изменить только
в тех случаях, когда отключена
защита от доступа детей, не
установлена ни одна из функций
часов Будильника ,
Продолжительность или
Конец и не задана ни одна
функция духового шкафа.
перед первым использованием electrolux 11
12 electrolux перед первым использованием
Первое мытье
Перед первым использованием
духового шкафа его надо
основательно вымыть.
Внимание: Не используйте никаких
активных химических моющих
средств или скребков! Вы можете
повредить ими поверхность
прибора.
Для ухода за металлическими
передними панелями применяйте
имеющиеся в продаже средства для
ухода за металлическими
поверхностями.
1. Установите выключатель функции
духового шкафа на Подсветка
духового шкафа .
2. Выньте из духового шкафа все
вспомогательное оснащение и
опорные боковые решетки для
противней и промойте их теплым
раствором щелочного моющего
средства.
3. Также и сам духовой шкаф вымойте
теплым раствором щелочного
моющего средства и затем насухо
вытрите.
4. Протрите переднюю панель
прибора влажным куском материи.
управление духовым шкафом electrolux 13
Управление духовым
шкафом
Духовой шкаф снабжен
утапливаемыми переключателями
для выбора функций духового шкафа
и температуры. Для приведения в
действие нажать соответствующий
переключатель. Переключатель в
этом случае выступает наружу.
Включение и выключение духового шкафа
Контрольный индикатор
Индикация температуры и
Индикация нагрева
Контрольный индикатор
Функции духового шкафа
Кнопка ПрограммирВыбор температуры
Смена индикации
Выбор температуры и
14 electrolux управление духовым шкафом
Включение духового шкафа
Поворотом установите переключатель
функций духового шкафа на нужную
функцию. Загорится контрольный
индикатор рабочегорежима.
В зоне индикации температуры
отобразится рекомендуемая
температура для выбранной функции
духового шкафа.
Духовой шкаф начнет нагреваться.
По достижении заданной температуры
сработает звуковой сигнал.
Изменение температуры духового
шкафа
Чтобы изменить температуру в сторону
повышения или понижения,
поворачивайте переключатель /
Установка значений осуществляется с
шагом в 5 °C.
Выведение температуры на
дисплей
Нажмите кнопку Выбор
температуры
На табло темературы появится
фактическая температура духового
шкафа.
Отключение духового шкафа
Для отключения духового шкафа
переведите переключатель функций
духового шкафа в положение "Выкл.".
Воздушное охлаждение
Вентилятор для охлаждения
поверхности прибора включается
автоматически. После отключения
печи вентилятор охлаждения
продолжает работать с тем, чтобы
охладить прибор, после чего
отключается автоматически.
управление духовым шкафом electrolux 15
Индикация нагрева
Индикация выполнения нагрева
После включения соответствующей
функции духового шкафа
выполнение нагрева
визуализируется в виде
последовательно загорающихся
полосок шкалы индикатора.
16 electrolux управление духовым шкафом
Индикация остаточного тепла
После отключения духового шкафа
сохранившееся в нем остаточное
тепло визуализируется в виде
продолжающих светиться полосок
шкалы индикатора.
При выполнении функций духового
шкафа Al Gusto-Горячий воздух ,
Нагрев сверху и снизу и
Приrотовление rриля на rорячем
воздухе время нагрева
сокращается за счет использования
автоматического режима Быстрый
нагрев.
Функции духового шкафа
Духовой шкаф имеет следующие
функции:
Функция духовки Назначение
управление духовым шкафом electrolux 17
Нагревательный
элемент/
вентилятор
Подсветка
духового шкафа
Горячий воздух c
круrль²м
наrревательнь²м
злементом
Нагрев сверху и
снизу
Al Gusto-Горячий
воздух
Приrотовление
rриля на rорячем
воздухе
Ãpè¼Iü
Гpи¼Iь с бо¼Iьшой
поверxнотью
Hагрев снизу
С помощью этой функциии Вы
можете включить
духового шкафа, например при
проведении чистки или мытья.
Для жарки и
максимум трех уровнях духового
шкафа
одновременно.
Задавайте температуру выпекания на
20-40 °C ниже, чем при
использовании функции “Нагрев
сверху и снизу”.
Äëÿ
выпекания
уровне духового шкафа
Для приготовления выпечных
изделий на уровне духового шкафа,
предназначенном для продуктов,
требующих
зарумянивания и поджаристой
нижней корочки
Задавайте температуру выпекания на
20-40 °C ниже, чем при
использовании функции “Нагрев
сверху и снизу”.
Äëÿ
жарки
птицы на одном уровне.
Эта функция подходит также для
гратинирования
Äëÿ
грилирования
продуктов, располагаемых
посредине решетки
поджаривания гренков
Äëÿ
грилирования
продуктов в
количествах
гренков
Для
пирогов с целью получения
поджаристой корочкой.
.
дополнительного пропекания
подсветку
выпекания
è
более интенсивного
крупных кусков мяса или
значительных
è äëÿ
íà
жарки
.
è
запекания
плоских
, è äëÿ
.
плоских
поджаривания
камеры
íà
.
íèçà ñ
.
одном
.
---
Заднестеночный
нагревательный
элемент, вентилятор
Нагрев сверху, нагрев
снизу
Нагрев снизу,
заднестеночный
нагревательный
элемент, вентилятор
Гриль, нагрев сверху,
вентилятор
Гриль
Гриль, нагрев сверху
Нагрев снизу
18 electrolux управление духовым шкафом
Установка решетки, обычного и
глубокого противня
Защита выдвижных
принадлежностей от
выскальзывания и опрокидывания
Для защиты от выскальзывания на
всех выдвижных принадлежностях
духового шкафа с правого и левого
краев имеется небольшой
обращенный книзу выступ.
Устанавливайте выдвижные
принадлежности всегда так, чтобы
этот выступ находился в задней
части духового шкафа. Этот выступ
является также важным элементом
защиты выдвижных
принадлежностей от
опрокидывания.
Установка обычного или глубокого
противня:
Вставьте обычный или глубокий
противень между направляющими
выбранного уровня духового шкафа.
Установка решетки:
Установите решетку так, чтобы ножки
были направлены вниз.
Вставьте решетку между
направляющими выбранного уровня
духового шкафа.
Высокая сплошная рама решетки
дополнительно защищает посуду от
выскальзывания.
Комбинированная установка
решетки и глубокого противня:
Установите решетку на глубокий
противень.
Вставьте глубокий противень между
направляющими выбранного уровня
духового шкафа.
управление духовым шкафом electrolux 19
Установка и снятие жирового фильтра
Устанавливайте жировой фильтр
только при жарке продуктов, чтобы
защитить от капель брызгающего жира
нагревательный элемент,
расположенный на задней стенке
духового шкафа.
Установка жирового фильтра
Возьмите жировой фильтр за ручку и
вставьте оба крепления сверху вниз в
отверстие на задней стенке духового
шкафа (вентиляционное отверстие).
Снятие жирового фильтра.
Возьмите жировой фильтр за ручку и
выньте его движением вверх.
20 electrolux управление духовым шкафом
Функции часов
Индикация температуры и
Выбор температуры
Смена индикации
Продолжительность:
Для установки времени работы
духового шкафа.
Конец:
Для установки времени окончания
работы духового шкафа.
Будильника:
Для установки акустического сигнала
по прошествии определенного
времени. По прошествии этого
времени звучит акустический сигнал.
Эта функция не оказывает воздействия
на работу духового шкафа.
Время суток
Для установки и изменения времени
суток для постоянной или
периодической индикации.
(См. также раздел “Перед первым
вводом в эксплуатацию”.)
Светоиндикаторы функций
Кнопка Программирования
Пояснения к функциям часов
• После выбора какой-либо из
функций часов на дисплее
примерно 5 секунд мигает
светоиндикатор этой функции. В это
время с помощью переключателя
/ можно установить нужное
время или изменить имеющееся.
• После установки нужного времени
светоиндикатор соответствующей
функции мигает на дисплее еще
примерно 5 секунд. Затем он
переходит в режим постоянного
свечения. Начинается фоновый
отсчет установленного времени.
• По окончании выполнения функций
часов Продолжительность и
Конец переключатель функций
духового шкафа необходимо
установить на “0”.
• Кнопкой Смена индикации
можно по желанию выводить на
дисплей либо температуру
духового шкафа, либо текущее
времясуток.
управление духовым шкафом electrolux 21
Вывод на дисплей установленного
или остающегося времени
Нажимайте кнопку
Программирования до тех пор,
пока на дисплее не замигает
соответствующая функция часов и
не появится индикация остающегося
времени.
22 electrolux управление духовым шкафом
Будильника
1. Нажимайте кнопку
Программирования до тех пор,
пока не начнет мигать
светоиндикатор функции
Будильника .
2. С помощью переключателя /
установите нужный параметр
будильника (макс. 99.00минут).
Светоиндикатор Будильника начнет
светиться.
По прошествии 90% заданного
времени раздастся звуковой сигнал.
По истечении всего заданного
времени на дисплее замигает
индикация “0.00” и начнет мигать
светоиндикатор функции. Раздастся
звуковой сигнал.
Чтобы прекратить мигание и отключить
звуковой сигнал:
Нажмите любую кнопку.
Продолжительность
1. Выберите функцию и температуру
духового шкафа.
2. Нажимайте кнопку
Программирования до тех пор,
пока не начнет мигать
светоиндикатор функции
Продолжительность .
3. С помощью переключателя /
установите нужное время
приготовления блюда
(макс. 09.59часов).
управление духовым шкафом electrolux 23
Загорится светоиндикатор функции
Продолжительность и сразу же
начнет работать духовой шкаф.
По истечении всего заданного
времени на дисплее мигает индикация
“0.00” и светоиндикатор функции.
В течение 2-х минут работает звуковой
сигнал. Духовой шкаф отключится.
Чтобы прекратить мигание и отключить
звуковой сигнал:
Установите переключатель функций
духового шкафа на “0”.
24 electrolux управление духовым шкафом
Конец
1. Выберите функцию и температуру
духового шкафа.
2. Нажимайте кнопку
Программирования до тех пор,
пока не начнет мигать индикатор
функции Конец .
3. С помощью переключателя /
установите нужное время
отключения..
Загорится светоиндикатор функции
Конец и сразу же начнет работать
духовой шкаф.
Loading...
