инструкция по эксплуатации
Встроенный
электрический
духовой шкаф
EOB53100
We were thinking of you
when we made this product
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукта
от Electrolux, который, мы надеемся,
доставит Вам много радости в
будущем. Electrolux стремится
предложить как можно более широкий
ассортимент качественной продукции,
который сможет сделать Вашу жизнь
еще более удобной. Вы можете
увидеть несколько экземпляров на
обложке этой инструкции.
Внимателвно изучите данное
руководство, чтобы правильно
использовать Ваш новый прибор и
наслаждаться его преимуществами.
Мы гарантируем, что он сделает Вашу
жизнь намного легче благодаря
легкости в использовании. Удачи!
electrolux 3
4 electrolux содержание
1
Содержание
Правила техники безопасности 5
Описание прибора 7
Перед первым использованием 10
Управление духовым шкафом 12
Инструкции, таблицы и советы 23
Жарка 34
Мытье и уход 41
Что делать, если … 53
Инструкция по монтажу 54
Утилизация 58
Гарантия/сервисная служба 59
Сервисная поддержка 62
В данном руководстве по эксплуатации используются следующие символы:
Важная информация по обеспечению личной безопасности и
предотвращению повреждений прибора.
3 Общая информация и рекомендации
2 Информация по защите окружающей среды
правила техники безопасности electrolux 5
Правила техники
безопасности
5
Данный прибор соответствует
следующим предписаниям ЕС:
– 73/23/EWG îò 19.02.1973
“Предписания по низкому
напряжению”
– 89/336/EWG îò 03.05.1989
“Предписания по электромагнитной
совместимости”, включая поправки
к предписаниям 92/31/EWG
– 93/68/EWG îò 22.07.1993
“Предписания об
идентификационных обозначениях
СЕ”
Электробезопасность
• Подключением прибора может
заниматься только
квалифицированный специалист.
• В случае возникновения неполадок
и повреждений прибора выверните
или отключите предохранители.
• Ремонт прибора имеют право
выполнять только специалисты.
Непрофессиональный ремонт
может иметь весьма опасные
последствия. При необходимости
произвести ремонт обращайтесь в
наш сервисный центр.
Меры по обеспечению безопасности
детей
• Никогда не оставляйте детей без
присмотра во время работы
прибора.
Техника безопасности при
эксплуатации
• Настоящий прибор предназначен
только для использования в
домашнем хозяйстве, т.е. жарки,
варки и выпечки пищевых
продуктов.
• Соблюдайте осторожность при
подключении электроприбо-ров к
электросети через находящиеся
поблизости от прибора
электророзетки. Провода
подключения ни в коем случае не
должны соприкасаться или быть
зажатыми горячей дверцей
духового шкафа.
• Предупреждение: Опасность
ожога! Во время работы
температура во внутренней камере
духового шкафа очень высокая.
• Если в рецепт блюда, которое Вы
готовите в духовом шкафу, входит
алкоголь, это может привести к
образованию легко
воспламеняемой спиртовоздушной смеси. В этом случае
соблюдайте осторожность при
открывании дверцы духового
шкафа. Проследите, чтобы
поблизости не было никаких
источников воспламенения, искр
или огня.
6 electrolux правила техники безопасности
Замечание касательно акриламида
Согласно результатам новейших
научных исследований интенсивная
тепловая обработка пищевых
продуктов с целью получения
румяной коричневой корочки опасна
для здоровья человека из-за
вредного воздействия акриламида.
В особенности это относится к
продуктам, в которых содержится
крахмал. Поэтому мы рекомендуем
готовить пищу при возможно более
низкой температуре и не
зарумянивать продукты слишком
сильно.
• Не храните в духовом шкафу
никаких горючих предметов. При
включениии прибора они могут
воспламениться.
• Не храните в духовом шкафу
никаких влажных продуктов
питания. Это может повредить
эмаль.
• После отключения охлаждающего
вентилятора не держите в духовом
шкафе открытые блюда. В духовом
шкафе или на стеклах двери может
осаждаться конденсат, который
может также попасть и на мебель.
Как избежать повреждений прибора.
• Не выстилайте духовой шкаф
алюминиевой фольгой, не ставьте
на дно противни, кастрюли и т.п., так
как противном случае эмалевое
покрытие духового шкафа будет
повреждено из-за высокой
концентрации тепла в этих местах.
• Капающие с противней фруктовые
соки оставляют пятна, не
поддающиеся удалению. Для
приготовления пирогов с большим
содержанием влаги пользуйтесь
глубоким противнем.
• Не отягощайте открытую дверцу
духового шкафа никакими грузами.
• Никогда не лейте воду прямо в
горячий духовой шкаф. Это может
привести к повреждению эмали и
частичному изменению цвета
поверхностей духового шкафа.
• При физическом воздействии, в
особенности на края переднего
стекла духового шкафа, это стекло
может лопнуть.
Замечание об эмалевом покрытии
духового шкафа
Изменения цвета эмалевого
покрытия духового шкафа,
возникшие в процессе эксплуатации,
не снижают пригодность прибора
для обычного или договорного
использования. Поэтому они не
являются дефектом, на который
распространяется гарантия.
Описание прибора
Общий вид
описание прибора electrolux 7
Панель управления
Ручка
дверцы
Стеклянная
дверца
8 electrolux описание прибора
Регулировочная панель
Контрольный индикатор рабочего
режима
Индикация
времени
Кнопки функций часов
Функции духового шкафа
Основное оснащение духового шкафа
Нагрев сверху и нагревательный элемент гриля
Уровни духового
шкафа
Контрольный индикатор температуры
Выбор температуры
Подсветка духового
шкафа
Жировой фильтр
Нагревательный элемент на задней стенке
Вентилятор
Нагрев снизу
Боковые опорные решетки, съемные
Принадлежности духового шкафа
Решетка
Для установки посуды, выпечных
форм, жарки и грилевания кусков
мяса.
Противень
для пирогов и печенья.
Глубокий противень
Используется для выпечки, жарки и в
качестве поддона для сбора жира.
описание прибора electrolux 9
10 electrolux перед первым использованием
Перед первым использованием

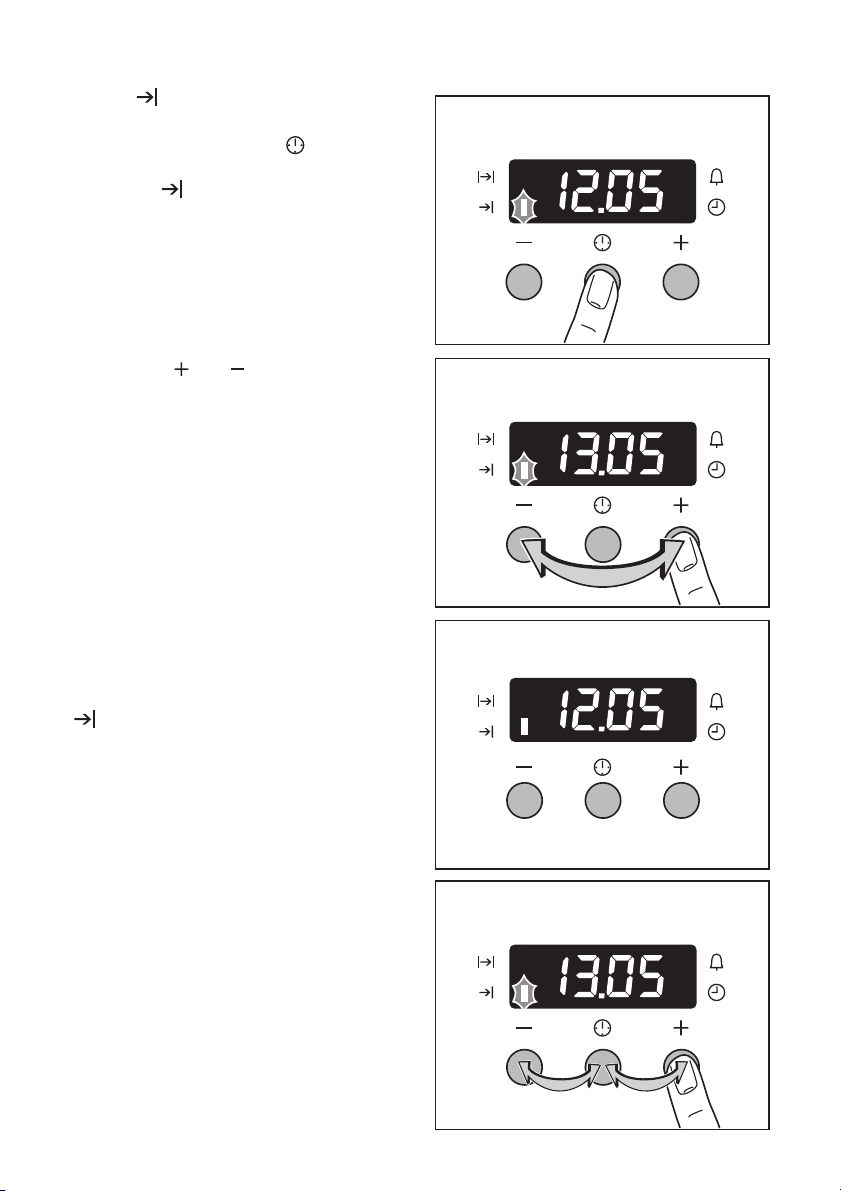

Установка и изменение времени суток
Духовой шкаф работает только при
заданном времени приготовления
продукта.
После подключения прибора к сети
или кратковременного отключения
электроэнергии автоматически
начинает мигать светоиндикатор
функции Время суток .
1. Чтобы изменить ранее
установленное время суток,
нажимайте кнопку
Программирования , пока не
начнет мигать индикатор функции
Время суток .
2. Кнопкой или установите
текущее время суток.
Примерно через 5 секунд мигание
прекратится и на дисплее часов
отобразится установленное время
суток.
Прибор готов к работе.
Показание часов может быть
изменено только в том случае, если
не включена автоматическая
программа (Продолжительность
или Конец ).
Первое мытье
Перед первым использованием
духового шкафа его надо
основательно вымыть.
Внимание: Не используйте никаких
активных химических моющих
средств или скребков! Вы можете
повредить ими поверхность
прибора.
Для ухода за металлическими
передними панелями применяйте
имеющиеся в продаже средства для
ухода за металлическими
поверхностями.
1. Поставьте выключатель “Функции
духового шкафа” на положение
подсветки духового шкафа .
2. Выньте из духового шкафа все
вспомогательное оснащение и
опорные боковые решетки для
противней и промойте их теплым
раствором щелочного моющего
средства.
3. Также и сам духовой шкаф вымойте
теплым раствором щелочного
моющего средства и затем насухо
вытрите.
4. Протрите переднюю панель
прибора влажным куском материи.
перед первым использованием electrolux 11
12 electrolux управление духовым шкафом
Управление духовым шкафом
для выбора функций духового шкафа
и температуры. Для приведения в
действие нажать соответствующий
Духовой шкаф снабжен
утапливаемыми переключателями
Включение и выключение духового шкафа
Контрольный индикатор рабочего
режима
переключатель. Переключатель в
этом случае выступает наружу.
Контрольный индикатор температуры
Функции духового шкафа
1. Путем вращения установите
переключатель функций духового
шкафа на нужную Вам функцию.
2. Путем вращения установите
переключатель “Выбор
температуры” на нужную Вам
температуру.
Контрольный индикатор рабочего
режима светится все время, пока
духовой шкаф находится в рабочем
режиме.
Контрольный индикатор температуры
светится все время, пока выполняется
нагрев духового шкафа.
3. Для отключения духового шкафа
переведите переключатель
“Функции духового шкафа” и
переключатель “Выбор
температуры” в положение “Выкл.”
Выбор температуры
Воздушное охлаждение
Вентилятор для охлаждения
поверхности прибора включается
автоматически. После отключения
печи вентилятор охлаждения
продолжает работать с тем, чтобы
охладить прибор, после чего
отключается автоматически.
Функции духового шкафа
Духовой шкаф имеет следующие функции:
Функция духовки Назначение
управление духовым шкафом electrolux 13
Нагревательный
элемент/
вентилятор
Подсветка
духового шкафа
Горячий воздух c
круrль²м
наrревательнь²м
злементом
Al Gusto-Горячий
воздух
Нагрев сверху и
снизу
Hагрев снизу
Размораживание
Ãpè¼Iü
С помощью этой функциии Вы
можете включить
духового шкафа, например при
проведении чистки или мытья.
Äëÿ
выпекания
уровнях духового шкафа
одновременно.
Задавайте температуру выпекания на
20-40 °C ниже, чем при
использовании функции “Нагрев
сверху и снизу”.
Для приготовления выпечных
изделий на уровне духового шкафа,
предназначенном для продуктов,
требующих
зарумянивания и поджаристой
нижней корочки
Задавайте температуру выпекания на
20-40 °C ниже, чем при
использовании функции “Нагрев
сверху и снизу”.
Äëÿ
выпекания
уровне духового шкафа
Äëÿ
дополнительного пропекания
пирогов с целью получения
поджаристой корочкой.
Äëÿ
начального и полного
размораживания
сливочного масла, хлеба, фруктов и
других
замороженных пищевых
продуктов
Äëÿ
грилирования
продуктов, располагаемых
посредине решетки
поджаривания гренков
подсветку
íà
максимум трех
более интенсивного
.
è
жарки
íà
тортов,
.
плоских
, è äëÿ
.
камеры
одном
.
íèçà ñ
.
---
Заднестеночный
нагревательный
элемент, вентилятор
Нагрев снизу,
заднестеночный
нагревательный
элемент, вентилятор
Нагрев сверху, нагрев
снизу
Нагрев снизу
Вентилятор
Гриль
14 electrolux управление духовым шкафом
Функция духовки Назначение
Ãpè¼Iü
Гpи¼Iь с бо¼Iьшой
поверxнотью
Приrотовление
rриля на rорячем
воздухе
Äëÿ
грилирования
продуктов, располагаемых
посредине решетки
поджаривания гренков
Äëÿ
грилирования
продуктов в
количествах
гренков
Для
птицы на одном уровне.
Эта функция подходит также для
гратинирования
.
жарки
крупных кусков мяса или
плоских
, è äëÿ
.
плоских
значительных
è äëÿ
поджаривания
è
запекания
Нагревательный
элемент/
вентилятор
Гриль
Гриль, нагрев сверху
Гриль, нагрев сверху,
вентилятор
.
Установка решетки, обычного и
глубокого противня
Защита выдвижных
принадлежностей от
выскальзывания и опрокидывания
Для защиты от выскальзывания на
всех выдвижных принадлежностях
духового шкафа с правого и левого
краев имеется небольшой
обращенный книзу выступ.
Устанавливайте выдвижные
принадлежности всегда так, чтобы
этот выступ находился в задней
части духового шкафа. Этот выступ
является также важным элементом
защиты выдвижных
принадлежностей от
опрокидывания.
Установка обычного или глубокого
противня:
Вставьте обычный или глубокий
противень между направляющими
выбранного уровня духового шкафа.
управление духовым шкафом electrolux 15
16 electrolux управление духовым шкафом
Установка решетки:
Установите решетку так, чтобы ножки
были направлены вниз.
Вставьте решетку между
направляющими выбранного уровня
духового шкафа.
Высокая сплошная рама решетки
дополнительно защищает посуду от
выскальзывания.
Комбинированная установка
решетки и глубокого противня:
Установите решетку на глубокий
противень.
Вставьте глубокий противень между
направляющими выбранного уровня
духового шкафа.
Установка и снятие жирового фильтра
Устанавливайте жировой фильтр
только при жарке продуктов, чтобы
защитить от капель брызгающего жира
нагревательный элемент,
расположенный на задней стенке
духового шкафа.
Установка жирового фильтра
Возьмите жировой фильтр за ручку и
вставьте оба крепления сверху вниз в
отверстие на задней стенке духового
шкафа (вентиляционное отверстие).
Снятие жирового фильтра.
Возьмите жировой фильтр за ручку и
выньте его движением вверх.
Функции часов
управление духовым шкафом electrolux 17
Индикация времени Светоиндикаторы функцийСветоиндикаторы функций
Кнопка Программирован
Будильник:
Для установки акустического сигнала
по прошествии определенного
времени. По прошествии этого
времени звучит акустический сигнал.
Эта функция не оказывает воздействия
на работу духового шкафа.
Продолжительность :
Для установки времени работы
духового шкафа.
Конец :
Для установки времени окончания
работы духового шкафа.
Время суток
Для установки и изменения времени
суток для постоянной или
периодической индикации.
(См. также раздел “Перед первым
вводом в эксплуатацию”.)
èÿ
КнопкаКнопка
18 electrolux управление духовым шкафом
Пояснения к функциям часов
• После выбора какой-либо функции
на дисплее примерно 5 секунд
подряд мигает светоиндикатор
соответствующей функции. В это
время кнопкой или можно
установить нужные значения
времени.
• По завершении установки нужного
времени на дисплее снова
примерно 5 секунд мигает
светоиндикатор соответствующей
функции. После этого
светоиндикатор горит уже
непрерывно. Начинается обратный
отсчет заданного времени.
• Акустический сигнал можно
прекратить нажатием любой
кнопки.
• Нужную функцию и температуру
духового шкафа можно задать
после установки функций часов
Продолжительность и Конец
.
• По окончании приготовления
кулинарного продукта
переключатель “Функции духового
шкафа” и переключатель “Выбор
температуры” переведите снова в
положение “ВЫКЛ.”
Отключение индикации времени
Отключение индикации времени
поможет Вам сэкономить
электроэнергию.
Отключение индикации времени
Нажмите две любые кнопки, пока
символы на часах духового шкафа не
потемнеют.
Включение индикации времени
Нажмите и удерживайте любую кнопку,
пока на часах духового шкафа снова не
появится время суток.
Индикацию времени можно
отключить только в том случае, если
не работает ни одна из функций
часов Продолжительность ,
Конец èëè Будильник .
Будильник
1. Нажимайте кнопку
Программирования , ïîêà íå
начнет мигать индикатор функции
Будильник .
2. Кнопкой или задайте нужное
время для функции Будильника
(макс. 2 часа 30 минут).
Примерно через 5 секунд на дисплее
отобразится остающееся время.
Горит светоиндикатор функции
Будильник .
управление духовым шкафом electrolux 19
По истечении заданного времени
светоиндикатор функции начинает
мигать и на 2 минуты включается
звуковой сигнал.
Отключите звуковой сигнал нажатием
любой кнопки.
20 electrolux управление духовым шкафом
Продолжительность
1. Нажимайте кнопку
Программирования , ïîêà íå
начнет мигать индикатор функции
Продолжительность .
2. Кнопкой или задайте нужную
продолжительность приготовления
продукта.
Примерно через 5 секунд дисплей
вернется в режим отображения
времени сутое. Горит светоиндикатор
функции Продолжительность .
По истечении заданного времени
начинает мигать светоиндикатор
соответствующей функции, 2 минуты
звучит акустический сигнал, после чего
духовой шкаф отключается.
3. Акустический сигнал и программу
можно прекратить нажатием любой
кнопки.
Конец
1. Нажимайте кнопку
Программирования , ïîêà íå
начнет мигать индикатор функции
Конец .
2. Кнопкой или установите
нужное время отключения.
управление духовым шкафом electrolux 21
Примерно через 5 секунд дисплей
вернется в режим отображения
времени суток.
Горит светоиндикатор функции Конец
.
По истечении заданного времени
светоиндикатор сответствующей
функции начинает мигать, 2 минуты
звучит акустический сигнал, после чего
духовой шкаф отключается.
3. Акустический сигнал и программу
можно отменить нажатием любой
кнопки.
22 electrolux управление духовым шкафом
Комбинированное использование
функций Продолжительность и
Конец
Функции Продолжительность и
Конец можно использовать
одновременно, если духовой шкаф
необходимо автоматически
включить и выключить в более
позднее время .
1. Функцией Продолжительность
установите время, необходимое
для приготовления
соответствующего блюда.
В данном случае: 1 час.
2. Функцией Конец установите
время, к которому блюдо должно
быть готово.
В данном случае: 14:05.
Горят светоиндикаторы функций
Продолжительность и Конец ,
на табло отображается текущее время
суток.
В данном случае: 12:05.
С наступлением установленного
времени духовой шкаф автоматически
включается.
В данном случае: в 13:05.
А по истечении заданной
продолжительности приготовления
блюда — опять отключается.
В данном случае: в 14:05.
Инструкции, таблицы и
советы
Приготовление выпечных
изделий
Функция духовки Горячий воздух c
круrль²м наrревательнь²м
злементом или Нагрев сверху и
снизу
Выпечные формы
• Для работы в режиме Нагрев
сверху и снизу пригодны формы
для выпечки из темного металла и
формы с покрытием.
• Для использования в режиме
Горячий воздух c круrль²м
наrревательнь²м злементом
подходят также формы из светлого
металла.
Уровни духового шкафа
• Выпекание в режиме Нагрев сверху
и снизу возможно только на
одном уровне духового шкафа.
• В режиме Горячий воздух c
круrль²м наrревательнь²м
злементом можно готовить
выпечку одновременно максимум
на 3-х противнях:
1 противень:
например , на уровне духового шкафа
3
инструкции, таблицы и советы electrolux 23
24 electrolux инструкции, таблицы и советы
1 форма для выпечки:
например, на уровне духового шкафа 1
2 противня:
например, на уровнях духового шкафа
1 и 3
3 противня:
на уровнях духового шкафа 1, 3 и 5
инструкции, таблицы и советы electrolux 25
Общие рекомендации
• Вставляйте противень в духовой
шкаф скошенными кромками
вперед!
• В режимах Нагрев сверху и
снизу или Горячий воздух c
круrль²м наrревательнь²м
злементом можно готовить
выпечку одновременно в 2-х
установленных рядом формах. От
этого время выпекания
увеличивается незначительно.
При приготовлении глубоко
замороженных продуктов противни
могут деформироваться. Это
объясняется большой разницей
температур между замороженным
продуктом и температурой духового
шкафа. Остывшие противни снова
принимают прежнюю форму.
Пояснения к таблицам по
приготовлению выпечных изделий
Перечень блюд с информацией о
соответствующих температурах,
времени приготовления и уровнях
духового шкафа представлен в
следующих ниже таблицах.
• Параметры температуры и времени
выпекания являются
ориентировочными, поскольку
зависят от состава теста, его
количества и используемой
выпечной формы.
• Рекомендуем в первый раз
установить температуру поменьше,
и лишь по мере необходимости,
например когда требуется более
сильное зарумянивание, или когда
выпекание продукта продолжается
слишком долго, выбирать более
высокую температуру.
• Если Вы не нашли конкретных
данных для своего кулинарного
рецепта, ориентируйтесь на другой,
сходный с Вашим, вид выпечки.
• При выпекании пирогов на
противнях и в формах на
нескольких уровнях духового
шкафа время выпекания может
увеличиться на 10-15 минут.
• Влажные выпечные изделия (пиццы,
фруктовые пироги и др.) готовятся
на одном уровне духового шкафа.
• Степень зарумянивания выпечных
изделий, приготавливаемых на
разных уровнях духового шкафа, в
начале выпекания может быть
различной. В этом случае,
пожалуйста, не меняйте заданную
температуру. Разница в
зарумянивании продуктов в
процессе выпекания сглаживается.
• Ваш новый духовой шкаф может
иметь параметры приготовления
пищи, отличные от тех, которыми
обладал предыдущий прибор.
Поэтому выставьте привычные
настройки (температура, время
приготовления) и уровни духового
шкафа в соответствии с
рекомендациями в
нижеприведенных таблицах.
При продолжительном времени
выпекания Вы можете отключить
духовку прибл. за 10 минут до
окончания программы, чтобы
использовать остаточное тепло.
Если не оговорено иначе, данные
таблицы действительны для
продуктов, помещаемых в холодный
духовой шкаф.
26 electrolux инструкции, таблицы и советы
Таблица “Выпекание”
Выпекание на одном уровне
духового шкафа
Âèä
выпечного изделия
Выпечка в формах
Кулич или баба Горячий воздух c
Песочное пирожное/
кекс
Бисквитный торт Горячий воздух c
Бисквитный торт Нагрев сверху и
Основа торта из
песочного теста
Основа торта из
сдобного теста
Пирог с яблочной
начинкой
Яблочный пирог
(2 диагонально
смещенные
относительно друг
друга формы
Ø
20ñì)
Яблочный пирог
(2 диагонально
смещенные
относительно друг
друга формы
Ø
20ñì)
Функция духового
шкафа
êðórëü²ì
наrревательнь²м
злементом
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
êðórëü²ì
наrревательнь²м
злементом
снизу
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Нагрев сверху и
снизу
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Нагрев сверху и
снизу
Уровень
духового
Температура°CВремя
шкафа
1 150-160 0:50-1:10
1 140-160 1:10-1:30
1 140 0:25-0:40
1 160 0:25-0:40
3 170-180
3 150-170 0:20-0:25
1 170-190 0:50-1:00
1 160 1:10-1:30
1 180 1:10-1:30
1)
÷àñ.: ìèí.
0:10-0:25
инструкции, таблицы и советы electrolux 27
Âèä
выпечного изделия
Пикантный пирог
(например, минипиццы)
Функция духового
шкафа
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Пирог с сырной
начинкой
Выпечные изделия на противнях
Батон-плетенка/батонвенок
Рождественские
коврижки
Хлеб (ржаной)
-сначала
Нагрев сверху и
снизу
Нагрев сверху и
снизу
Нагрев сверху и
снизу
Нагрев сверху и
снизу
-потом
Корзиночки с кремом/
эклеры
Нагрев сверху и
снизу
Бисквитный рулет Нагрев сверху и
снизу
Пирог с посыпкой,
сухой
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Сливочный пирог/
пирог с сахарной
Нагрев сверху и
снизу
посыпкой
Фруктовый пирог
(из дрожжевого/
сдобного теста)
2)
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Фруктовый пирог
(из дрожжевого/
сдобного теста)
2)
Фруктовый пирог из
песочного теста
Нагрев сверху и
снизу
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Пироги листовой
выпечки с нежной
Нагрев сверху и
снизу
начинкой (например, с
сыром, сливками)
Уровень
духового
Температура°CВремя
шкафа
1 160-180 0:30-1:10
1 170-190 1:00-1:30
3 170-190 0:30-0:40
1)
230
160-180
1)
1)
1)
1)
1)
3 160-180
1
3 160-170
3 180-200
3 150-160 0:20-0:40
3 190-210
3 150 0:35-0:50
3 170 0:35-0:50
3 160-170 0:40-1:20
3 160-180
÷àñ.: ìèí.
0:40-1:00
0:25
0:30-1:00
0:15-0:30
0:10-0:20
0:15-0:30
0:40-1:20
28 electrolux инструкции, таблицы и советы
Âèä
выпечного изделия
Пицца (с обильной
начинкой)
Пицца (тонкая) Горячий воздух c
Хлеб-лепешка Горячий воздух c
Пироги «Вэхэ»
(Швейцария)
Мелкие выпечные изделия
Круглое печенье из
песочного теста
Пирожные из теста,
выдавленного
кондитерским
шприцем
Пирожные из теста,
выдавленного
кондитерским
шприцем
Круглое печенье из
сдобного теста
Белковые пирожные,
безе
Миндальные пирожные Горячий воздух c
2
Функция духового
шкафа
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
êðórëü²ì
наrревательнь²м
злементом
êðórëü²ì
наrревательнь²м
злементом
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Нагрев сверху и
снизу
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
êðórëü²ì
наrревательнь²м
злементом
Уровень
духового
Температура°CВремя
шкафа
1 180-200
1 200-220
1 200-220 0:08-0:15
1 180-200 0:35-0:50
3 150-160 0:06-0:20
3 140 0:20-0:30
3 160
3 150-160 0:15-0:20
3 80-100 2:00-2:30
3 100-120 0:30-0:60
1)
1)
1)
÷àñ.: ìèí.
0:30-1:00
0:10-0:25
0:20-0:30
инструкции, таблицы и советы electrolux 29
Âèä
выпечного изделия
Мелкие выпечные
изделия из
дрожжевого теста
Функция духового
шкафа
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Пирожные из слоеного
теста
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Булочки Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Булочки Нагрев сверху и
снизу
Маленькие булочки
(20штук на противне)
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Маленькие булочки
(20штук на противне)
1) Предварительно разогрейте духовой шкаф
2) Выпекайте в глубоком противне
Нагрев сверху и
снизу
Уровень
духового
Температура°CВремя
шкафа
3 150-160 0:20-0:40
3 170-180
3 160
3 180
3 140
3 170
1)
1)
1)
1)
1)
÷àñ.: ìèí.
0:20-0:30
0:20-0:35
0:20-0:35
0:20-0:30
0:20-0:30
30 electrolux инструкции, таблицы и советы
Приготовление выпечных изделий на
нескольких уровнях духового шкафа
Горячий
Вид выпечного
изделия
воздух c
круrль²м
наrревател
üíü²ì
злементом
Горячий воздух c
наrревательнь²м
êðórëü²ì
злементом
Время
÷àñ.: ìèí.
Уровень духового шкафа снизу
2 уровня 3 уровня
Выпечные изделия на противнях
Корзиночки с кремом/
эклеры
Пирог с посыпкой,
сухой
Мелкие выпечные изделия
Круглое печенье из
песочного теста
Пирожные из теста,
выдавленного
кондитерским
шприцем
Круглое печенье из
сдобного теста
Белковые пирожные,
безе
Миндальные пирожные 1/3 --- 100-120 0:40-1:20
Мелкие выпечные
изделия из
дрожжевого теста
Пирожные из слоеного
теста
Булочки 1/4 --- 160 0:30-0:45
Маленькие булочки
(20штук на противне)
1) Предварительно разогрейте духовой шкаф
1/4 --- 160-180
1/3 --- 140-160 0:30-0:60
1/3 1/3/5 150-160 0:15-0:35
1/3 1/3/5 140 0:20-0:60
1/3 --- 160-170 0:25-0:40
1/3 --- 80-100 2:10-2:50
1/3 --- 160-170 0:30-0:60
1/3 --- 170-180
1/4 --- 140
Tемпература
°C
1))
1)
1)
0:35-0:60
0:30-0:50
0:25-0:40
инструкции, таблицы и советы electrolux 31
Практические советы по
приготовлению выпечных изделий
Результат выпекания Возможная причина Решение проблемы
Низ пирога получился
слишком светлым.
Противень с пирогом помещен
не на тот уровень духового
шкафа.
Пирожное
разваливается
(становится липким,
скользким, водянистым)
Слишком высокая температура
выпекания.
Времени на выпекание не
хватает.
В тесте слишком много
жидкости.
Пирог слишком сухой. Слишком низкая температура
выпекания.
Выпекание продолжается
слишком долго.
Пирог зарумянивается
неравномерно.
Слишком высокая температура и
недостаточная
продолжительность выпекания.
Tесто распределено
неравномерно.
Установлен жировой фильтр. Снимите жировой фильтр.
В установленное время
Слишком низкая температура. Установите более высокую
пирог не доходит до
готовности.
Установлен жировой фильтр. Снимите жировой фильтр.
Задвиньте пирог на более
глубокий уровень.
Установите более низкую
температуру выпекания.
Увеличьте время выпекания.
Bремя выпекания нельзя
сократить путем увеличения
температуры выпекания.
Используйте меньше жидкости.
Соблюдайте нормы
продолжительности
замешивания теста, прежде
всего при использовании
кухонных машин.
Установите более высокую
температуру выпекания.
Сократите время выпекания.
Установите более низкую
температуру и увеличьте время
выпекания.
Равномерно распределите
тесто по противню.
температуру выпекания.
32 electrolux инструкции, таблицы и советы
Таблица Al Gusto-Горячий воздух
Уровень
Вид выпечного изделия
духового
шкафа
Пицца (тонкая) 1 180 - 200
Температура
°C
1)
Время
÷àñ.: ìèí.
20 - 30
Пицца (с обильной начинкой) 1 180 - 200 20 - 30
Пирог ”Вэхе” 1 180 - 200 45 - 60
Торт со шпинатом 1 160 -180 45 - 60
Мини-пиццы 1 170 - 190 40 - 50
Торт с творожной начинкой,
круглый
Торт с творожной начинкой,
выпеченный на противне
1 140 - 160 60 - 90
1 140 - 160 50 - 60
Торт с яблочной начинкой 1 150 - 170 50 - 70
Пирог с овощами 1 160 - 180 50 - 60
Плоская лепешка 1 250 - 270
Торт из слоеного теста 1 160 - 180
Пирог с мясом, сыром и луком 1 250 - 270
Пирожки 1 180 - 200
1) Предварительно разогрейте духовой шкаф
1)
1)
1)
1)
10 - 20
40 - 50
12 - 20
15 - 25
Таблица Запеканки и запеченные блюд”
инструкции, таблицы и советы electrolux 33
Кулинарный продукт
Макаронная запеканка
Лазанья
Запеченные овощи
Запеченные багеты
Сладкие запеканки
Рыбные запеканки
Начиненные овощи
1) Предварительно разогрейте духовой шкаф
1)
1)
Функция духового
шкафа
Нагрев сверху и
снизу
Нагрев сверху и
снизу
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Нагрев сверху и
снизу
Нагрев сверху и
снизу
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Уровень
духового
Таблица “Глубокоохлажденные готовые блюда”
Температура
шкафа
1 180-200 0:45-1:00
1 180-200 0:25-0:40
1 160-170 0:15-0:30
1 160-170 0:15-0:30
1 180-200 0:40-0:60
1 180-200 0:30-1:00
1 160-170 0:30-1:00
°C
÷àñ.: ìèí.
Время
Приготавли-
ваемый
продукт
Глубокоохлажде
нная пицца
Картофель
1)
“ôðè”
(500 ã)
Багеты
Фруктовый
пирог
1) Примечание: Картофель «фри» во время приготовления следует 2 или 3 раза перевернуть
Функция духового
шкафа
Нагрев сверху и
снизу
Горячий воздух c
êðórëü²ì
наrревательнь²м
злементом
Нагрев сверху и
снизу
Нагрев сверху и
снизу
Уровень
Температура
духовки
3
3 200-220
3
3
изготовителя
изготовителя
изготовителя
°C
согласно
указаниям
согласно
указаниям
согласно
указаниям
Время
согласно
указаниям
изготовителя
согласно
указаниям
изготовителя
согласно
указаниям
изготовителя
согласно
указаниям
изготовителя
34 electrolux жарка
Жарка
Функция духовки: Нагрев сверху и
снизу или Приrотовление rриля на
rорячем воздухе
Посуда для жарки
• Для жарки подходит любая
термостойкая посуда (соблюдайте
указания изготовителей!).
• Большие порции жаркого можно
готовить непосредственно в
глубоком противне или на
решетке, предварительно
подставив под нее глубокий
противень.
• Все постные виды мяса
рекомендуем жарить в сотейнике
с крышкой. В этом случае мясо
остается более сочным.
• Для получения поджаристой
корочки все виды мяса можно
жарить в сотейнике без крышки.
Пояснения к таблице “Жарка”
Все данные, представленные в
нижеследующей таблице, являются
ориентировочными.
• Рекомендуем жарить в духовом
шкафу мясо и рыбу весом не
менее 1 кг.
• Чтобы избежать пригорания
выделяющегося мясного сока или
жира, рекомендуем добавить в
посуду для жарки немного
жидкости.
• При необходимости (по
прошествии 1/2 - 2/3 времени
приготовления) переверните
жаркое.
• Крупные куски жаркого и птицу во
время приготовления несколько
раз полейте соком жаркого. Этим
Вы улучшите результат жарки.
• Чтобы использовать остаточное
тепло, выключите духовой шкаф
примерно за 10 минут до
окончания жарки.
Таблица “Жарка”
жарка electrolux 35
Âèä ìÿñà
Говядина
Припущенное
жаркое
Ростбиф или
филе
- внутри красное
внутри розовое
- прожаренное
Свинина
Лопатка, шея,
окорок
Свиная отбивная 1-1,5 êã
Жаркое из
рубленого мяса
Свиные ножки
(предварительно
отваренные)
Телятина
Жаркое из
телятины
Телячьи ножки 1,5-2 êã
Количе-
ñòâî
1-1,5 êã
íà ñì
высоты
íà ñì
высоты
íà ñì
высоты
1-1,5 êã
750 ã-1 êã
750 ã-1 êã
1 êã
Функция духового
шкафа
Нагрев сверху и
снизу
Приrотовление
rриля на rорячем
воздухе
Приrотовление
rриля на rорячем
воздухе
Приrотовление
rриля на rорячем
воздухе
Приrотовление
rриля на rорячем
воздухе
Приrотовление
rриля на rорячем
воздухе
Приrотовление
rриля на rорячем
воздухе
Приrотовление
rриля на rорячем
воздухе
Приrотовление
rриля на rорячем
воздухе
Приrотовление
rриля на rорячем
воздухе
Уровень
духового
шкафа
1 200-250 2:00-2:30
1 190-2001)0:05-0:06
1 180-190 0:06-0:08
1 170-180 0:08-0:10
1 160-180 1:30-2:00
1 170-180 1:00-1:30
1 160-170 0:45-1:00
1 150-170 1:30-2:00
1 160-180 1:30-2:00
1 160-180 2:00-2:30
Температура
°C
Время
÷àñ.: ìèí.
íà ñì
высоты
36 electrolux жарка
Âèä ìÿñà
Барашек
Жаркое из
барашка, нога
барашка
Спинка барашка 1-1,5 êã
Äè÷ü
Спинка зайца,
заячьи окорочка
Спинка косули/
оленя
Нога косули/
оленя
Птица
Части птицы
Половинки
цыпленка
Цыпленок,
пулярка
Óòêà 1,5-2 êã
Ãóñü 3,5-5 êã
Индюк/индейка
Рыба (тушить)
Целая рыба 1-1,5 êã
1) Предварительно разогрейте духовой шкаф
Количе-
ñòâî
1-1,5 êã
äî 1 êã
1,5-2 êã
1,5-2 êã
íà 200-
250ã
íà 400-
500ã
1-1,5 êã
2,5-3,5 êã
4-6 êã
Функция духового
шкафа
Приrотовление
rриля на rорячем
Приrотовление
rриля на rорячем
Нагрев сверху и
Нагрев сверху и
Нагрев сверху и
Приrотовление
rриля на rорячем
Приrотовление
rриля на rорячем
Приrотовление
rриля на rорячем
Приrотовление
rриля на rорячем
Приrотовление
rриля на rорячем
Приrотовление
rриля на rорячем
Приrотовление
rриля на rорячем
Нагрев сверху и
воздухе
воздухе
снизу
снизу
снизу
воздухе
воздухе
воздухе
воздухе
воздухе
воздухе
воздухе
снизу
Уровень
духового
шкафа
1 150-170 1:15-2:00
1 160-180 1:00-1:30
3 220-2501)0:25-0:40
1 210-220 1:15-1:45
1 200-210 1:30-2:15
1 200-220 0:35-0:50
1 190-210 0:35-0:50
1 190-210 0:45-1:15
1 180-200 1:15-1:45
1 160-180 2:30-3:30
1 160-180 1:45-2:30
1 140-160 2:30-4:00
1 210-220 0:45-1:15
Температура
°C
Время
÷àñ.: ìèí.
Плоскостное грилирование
жарка electrolux 37
Функция духового шкафа: Гpи¼Iь
или Гpи¼Iь с бо¼Iьшой
поверxнотью с установкой
максимальной температуры
помощью функций гриля в течение
5-ти минут!
• Для приготовления продукта на
гриле установите решетку íà
рекомендуемый уровень
духового шкафа.
• Всегда вставляйте глубокий
противень íà 1-й снизу уровень
духового шкафа.
Внимание: Во время грилирования
дверцу духового шкафа всегда
держите закрытой.
• Представленные параметры
грилирования являются
ориентировочными.
• Наиболее подходящими для
грилирования являются плоские
куски мяса и рыбы.
Пустой духовой шкаф всегда
предварительно разогревайте в
Таблица “Грилирование”
Грилированный продукт
Фрикадели 4 8-10 ìèí. 6-8 ìèí.
Филе свинины 4 10-12 ìèí. 6-10 ìèí.
Сырые колбасы для жарки 4 8-10 ìèí. 6-8 ìèí.
Стейки из филе говядины,
стейки из телятины
Филе говядины, ростбиф
(прибл. 1 кг)
1)
Гренки
Бутерброды на основе
гренок
1) Без предварительного нагрева
Уровень духового
шкафа
4 6-7 ìèí. 5-6 ìèí.
3 10-12 ìèí. 10-12 ìèí.
3 4-6 ìèí. 3-5 ìèí.
3 6-8 ìèí. ---
Время грилирования
1-я сторона 2-я сторона
38 electrolux жарка
Размораживание
Функция духового шкафа:
Размораживание (без установки
температуры)
• Поставьте тарелку с
распакованными продуктами на
решетку духового шкафа.
• Не накрывайте продукты тарелками
или блюдами, поскольку это
увеличит время размораживания.
• Для размораживания продуктов
установите решетку на 1-й уровень
духового шкафа.
Таблица “Размораживание”
Кулинарное
блюдо
Цыпленок,
1000 г
Ìÿñî, 1000ã 100-140 20-30
Ìÿñî, 500 ã 90-120 20-30
Форель, 150г 25-35 10-15 ---
Земляника,
300г
Сливочное
масло, 250г
Сливки, 2 x
200г
Òîðò, 1400ã 60 60 ---
Время
размораживания
ìèí.
100-140 20-30
30-40 10-20 ---
30-40 10-15 ---
80-100 10-15
Время
остаточного
оттаивания
ìèí.
Примечание
Выложите цыпленка на
перевернутое блюдце в большую
миску.
По прошествии половины времени
размораживания переверните.
По прошествии половины времени
размораживания переверните.
По прошествии половины времени
оттаивания переверните.
Хорошо взбиваются даже не до
конца оттаявшие сливки.
Подсушивание
Функция духового шкафа: Горячий
воздух c круrль²м наrревательнь²м
злементом
• Перед использованием покройте
решетки пергаментной или
пекарской бумагой.
• Если по прошествии половины
времени подсушивания Вы
отключите духовой шкаф, откроете
его (лучше на всю ночь) и дадите
ему остыть, то сможете добиться
более качественного результата.
• Затем доведите подсушивание до
конца.
жарка electrolux 39
Подсушиваемый
продукт
Овощи
Бобовые 60-70 3 1 / 4 6-8
Сладкий перец
(полоски)
Суповые овощи 60-70 3 1 / 4 5-6
Грибы 50-60 3 1 / 4 6-8
Зелень 40-50 3 1 / 4 2-3
Плоды
Сливы 60-70 3 1 / 4 8-10
Абрикосы 60-70 3 1 / 4 8-10
Резаные яблоки 60-70 3 1 / 4 6-8
Груши 60-70 3 1 / 4 6-9
Tемператур
à â °C
60-70 3 1 / 4 5-6
Уровень духового
шкафа
1 уровень 2 уровня
Время в часах
(ориентировочные
параметры)
40 electrolux жарка
Консервирование
Функция духовки: Hагрев снизу
• Для консервирования следует
использовать только обычные
одинаковые по размерам
стеклобанки.
• Стеклобанки с
откручивающимися или
байонетными крышками, а также
металлические банки,
непригодны к использованию.
• Используйте для консервирования
1-й снизу уровень духового
шкафа.
• Используйте для консервирования
противень. На нем можно
расместить до шести стеклобанок,
емкостью в 1 литр.
Таблица “Консервирование”
Параметры времени и температуры
консервирования являются
ориентировочными.
Продукты для
консервирования
Температура
â°C
• Все банки должны быть заполнены
на равную высоту и одинаково
укупорены.
• Ставьте банки на противень таким
образом, чтобы они не
соприкасались.
• Налейте в противень примерно 1/2
литра воды, чтобы обеспечить
внутри духового шкафа
достаточный уровень влажности.
• Как только жидкость, находящаяся
в первых банках, начнет пениться (в
1--литровых банках примерно через
35-60 минут), отключите духовой
шкаф или снова установите
температуру на 100°C (см.
таблицу).
Заваривать до
появления пены
â ìèí.
Продолжатьвар
èòü ïðè 100°C
â ìèí.
Ягоды
Земляника, черника, малина,
спелый крыжовник
Незрелый крыжовник 160-170 35-45 10-15
Фрукты с косточкой
Груши, айва, сливы 160-170 35-45 10-15
Овощи
Морковь
Грибы
Огурцы 160-170 50-60 ---
Овощные соленья 160-170 50-60 15
Кольраби, горох, спаржа 160-170 50-60 15-20
Бобовые 160-170 50-60 ---
1) Дайте постоять в выключенном духовом шкафу.
1)
1)
160-170 35-45 ---
160-170 50-60 5-10
160-170 40-60 10-15
Мытье и уход
Предупреждение: Перед
проведением чистки прибор
необходимо выключить и дать ему
остыть.
Предупреждение: Очищать прибор
от загрязнений с помощью
специальных средств, распыляемых
струями пара или под высоким
давлением, по соображениям
безопасности запрещается.
Внимание: Не используйте никаких
абразивных, разъедающих чистящих
средств и царапающих предметов.
мытье и уход electrolux 41
2. После каждого применения
промывайте духовой шкаф
раствором моющего средства, а
затем просушивайте.
Стойкие загрязнения удаляйте
специальными чистящими
средствами для духовых шкафов.
Внимание: При использовании
спреев для чистки духовых шкафов,
пожалуйста, строго соблюдайте
указания изготовителя!
Наружные части духового шкафа
• Переднюю панель прибора
протирайте мягкой тканью,
смоченной теплым раствором
моющего средства.
• Для ухода за металлическими
передними панелями используйте
имеющиеся в продаже средства
для ухода за металлическими
поверхностями.
Камера духового шкафа
Производите чистку прибора после
каждого применения. В этом случае
загрязнения удаляются легче всего и
не успевают пригореть.
1. На время проведения чистки
включите подсветку духового
шкафа.
Оснащение
Мойте и хорошо высушивайте после
каждого использования все
выдвижные принадлежности духового
шкафа (решетку, противень, опорные
боковые решетки и т.п.). Чтобы
облегчить мытье, их нужно ненадолго
замочить.
Жировой фильтр
1. Мойте жировой фильтр горячим
раствором щелочного моющего
средства или в посудомоечной
машине.
2. При сильно пригоревших
загрязнениях прокипятите жировой
фильтр в небольшом количестве
воды с двумя-тремя столовыми
ложками моющего средства для
посудомоечной машины.
42 electrolux мытье и уход
Опорные боковые решетки
Для того, чтобы вымыть боковые
стенки, можно снять опорные боковые
решетки для противней справа и слева
во внутренней камере духового
шкафа.
Как снять опорные боковые решетки
для противней
Сначала потяните за решетки спереди,
чтобы отделить их от стенки
внутренней камеры духового шкафа
(1), а потом снимите их сзади (2).
Как вставить опорные боковые
решетки для противней
Важно! Закругления направляющих
должны оказаться спереди!
Вставляя решетки, сначала навесьте их
сзади на прежнее место (1), потом
установите их спереди и прижмите (2).
Подсветка духового шкафа
Внимание: Опасность поражения
электротоком! Перед заменой
лампы подсветки:
– отключить духовой шкаф!
– выкрутить или отключить
предохранители на щите.
Для сохранности лампы подсветки и
стеклянной крышки на дно духового
шкафа положить кусок ткани.
Для замены лампы и чистки
стеклянной крышки
1. Поворотом влево снять стеклянную
крышку и почистить еe.
2. Если требуется:
заменить лампу подсветки
духового шкафа на
теплоустойчивую 25 ватт,
230 вольт, 300 °C.
3. Установить стеклянную крышку на
место.
мытье и уход electrolux 43
44 electrolux мытье и уход
Мытье духового шкафа
Чтобы облегчить мытье потолка
внутренней камеры духового шкафа,
можно откинуть верхний
нагревательный элемент.
Как откинуть верхний
нагревательный элемент
Предупреждение: Откидывать
нагревательный элемент можно
только, если духовой шкаф
выключен и не существует
опасности ожога!
1. Снимите опорные боковые
решетки.
2. Возьмитесь за нагревательный
элемент спереди и потяните
его вперед через кромку
внутренней стенки духового шкафа.
3. После этого нагревательный
элемент откидывается вниз.
Внимание: Ни в коем случае
не надавливайте с силой на
нагревательный элемент, чтобы
откинуть его вниз! Нагревательный
элемент может сломаться.
Мытье духового шкафа
Как закрепить нагревательный
элемент
1. Верните нагревательный элемент
на уровень потолка духового
шкафа.
2. Преодолевая пружинящее
сопротивление, потяните его
вперед и задвиньте через кромку
духового шкафа.
3. Зафиксируйте нагревательный
элемент в креплениях.
4. Наденьте опорные боковые
решетки.
Внимание: Нагревательный элемент
должен с обеих сторон находиться
выше кромки внутренней стенки
духового шкафа и быть
полностью зафиксированным.
мытье и уход electrolux 45
46 electrolux мытье и уход
Дверь духовки
Для легкой очистки внутренней
поверхности духовки дверь прибора
снимается.
Как снять дверь духовки
1. Полностью открыть дверь духовки.
2. Зажимный рычаг (A) на обоих
шарнирах двери поднять до упора.
3. Приподнять дверь духовки до
первой фиксированной позиции
(прим. 45°).
4. Взять дверь за боковые стороны и
снять ее с духовки, потянув вверх
под углом (Осторожно: Дверь
тяжелая!).
Положить дверь наружной стороной
вниз на мягкую плоскую
поверхность, например, одеяло,
чтобы не поцарапать.
Как установить дверь духовки
1. Взять дверь за боковые стороны
ручкой наружу и удерживать под
углом около 45°.
Пазы нижнего края двери
посадить на шарниры духовки.
Плавно опустить дверь вниз до
упора.
мытье и уход electrolux 47
2. Полностью открыть дверь духовки.
48 electrolux мытье и уход
3. Зажимные рычаги (A) двух дверных
шарниров установить в
первоначальное положение.
4. Закрыть дверь духовки.
Стекло двери духовки
Дверь духовки оснащена двумя
параллельными стеклами. Внутреннее
стекло можно снимать для чистки.
Внимание! При сильном
надавливании, в особенности на
края переднего стекла, оно может
треснуть.
Демонтаж дверного стекла
1. Полностью открыть дверь духовки.
2. Зажимный рычаг (A) на обоих
шарнирах двери поднять до упора.
мытье и уход electrolux 49
3. Приподнять дверь духовки до
первой фиксированной позиции
(прим. 45°).
50 electrolux мытье и уход
4. Верхнюю планку двери (B) взять за
края и сжать, чтобы освободить
пружинный зажим. Верхнюю планку
затем потянуть вверх и снять.
5. Взять дверное стекло за верхний
край и вынуть.
Мытье дверного стекла
Тщательно вымыть дверное стекло
раствором неабразивного моющего
средства. Тщательно вытереть.
Установка дверного стекла
1. Установить дверное стекло с
наклоном в дверной профиль на
нижней стороне двери и опустить
его.
2. Взять верхнюю планку двери (B) с
двух сторон, приложить к
внутренней стороне края двери и
насадить ее (B) на верхний край.
На открытой стороне верхней
планки двери (B) имеется
направляющая (C). Ее необходимо
задвинуть между наружным стеклом
двери и уголком (D).
Пружинный зажим (E) должен быть
зафиксирован.
мытье и уход electrolux 51
3. Полностью открыть дверь духовки.
52 electrolux мытье и уход
4. Зажимные рычаги (A) двух дверных
шарниров вернуть в
первоначальное положение.
5. Закрыть дверь духовки.
Что делать, если …
Что делать, если … electrolux 53
Неполадка
Духовой шкаф не нагревается Духовой шкаф не включен Включите духовой шкаф
Не работает подсветка
духового шкафа
Если Вы не смогли устранить
Возможная причина
Не установлено время суток Установите время суток
Не сработали необходимые
настройки
Сработал предохранитель
домашней сети (на
электрощите)
Перегорела лампа подсветки
духового шкафа
Способ устранения
неполадки
Проверьте заданные
настройки
Проверьте предохранитель
Если предохранители
срабатывали уже несколько
раз, вызовите
квалифицированного
электромонтера
Замените лампу
неполадку с помощью
вышеперечисленных мер,
обратитесь, пожалуйста, в
авторизованный сервисный центр.
Предупреждение! Ремонт прибора
имеют право производить только
специалисты.
Неквалифицированный ремонт
может иметь опасные последствия
для пользователя прибора.
Рекомендации в отношении
приборов с металлической
фронтальной поверхностью:
Так как лицевая поверхность
прибора не нагревается, то, при
открывании дверцы во время работы
духового шкафа или сразу после его
выключения внутреннее стекло
дверцы может на короткое время
Если Вы воспользуетесь услугами
запотевать.
сервисного центра на ошибочных
основаниях, то посещение техника
сервисного центра может оказаться
платным даже во время действия
гарантии.
54 electrolux инструкция по монтажу
Инструкция по монтажу
Внимание: Монтаж и подключение
нового прибора должны выполнять
только квалифицированные
специалисты.
Просим обязательно соблюдать это
требование, ибо в противном случае
пользователь теряет право на
гарантийное обслуживание при
возникновении неисправностей.
Правила техники безопасности
для электромонтера
• В электропроводке необходимо
предусмотреть специальное
устройство, позволяющее
отключать прибор от сети по всем
полюсам на ширину размыкания
контактов не менее 3 мм.
Подходящими устройствами для
этой цели считаются, например,
выключатели линейных
предохранителей, предохранители
(винтовые необходимо
выкручивать из гнезд),
частотно-импульсные выключатели
и контакторы.
• Установленные устройства должны
обеспечивать защиту от случайного
прикосновения к
электропроводникам.
• Устойчивость встроенного
электрощита должна
удовлетворять стандарту
DIN 68930.
• Встраиваемые варочные плиты и
варочные панели снабжены
специальными штекерными
системами электрических
соединений. По соображениям
безопасности последние
разрешено комбинировать только с
приборами одного и того же
изготовителя.
инструкция по монтажу electrolux 55
56 electrolux инструкция по монтажу
инструкция по монтажу electrolux 57
58 electrolux утилизация
Утилизация
Упаковочные материалы
Упаковочные материалы
экологически безопасны и пригодны
для вторичного использования.
Синтетические части снабжены
специальной маркировкой,
например: >PE< для полиэтилена,
>PS< для полистирола и др.
Помещайте упаковочные материалы
в соответствии с маркировкой в
специальные контейнеры для сбора
утиля, установленные местной
коммунальной службой.
Старый прибор
Символ W на изделии или на его
упаковке указывает, что оно не
подлежит утилизации в качестве
бытовых отходов.
Вместо этого его следует сдать в
соответствующий пункт приемки
электронного и
электрооборудования для
последующей утилизации.
Соблюдая правила утилизации
изделия, Вы поможете
предотвратить причинение
окружающей среде и здоровью
людей потенциального ущерба,
который возможен, в противном
случае, вследствие неподобающего
обращения с подобными отходами.
За более подробной информацией
об утилизации этого изделия
просьба обращаться к местным
властям, в службу по вывозу и
утилизации отходов или в магазин, в
котором Вы приобрели изделие.
Предупреждение: Чтобы
отслуживший прибор далее не мог
представлять никакой опасности,
перед утилизацией приведите его в
негодное для эксплуатации
состояние.
Для этого отключите прибор от
электросети и удалите с него шнур
питания.
гарантия/сервисная служба electrolux 59
Гарантия/сервисная служба
Сервисное обслуживание и запасные части
В случае необходимости ремонта прибора, или
если Вы хотите приобрести запасные части,
обращайтесь в наш ближайший авторизованный
сервисный центр (список сервисных центров
прилагается). Если у вас возникли вопросы по
использованию прибора или Вы хотите узнать о
других приборах концерна ELECTROLUX,
звоните на нашу информационную линию по
телефону (495) 937 78 37 или (495) 956 29 17.
ЕВРОПЕЙСКАЯ ГАРАНТИЯ
Данное устройство поддерживается гарантией
Electrolux в каждой из стран, перечисленных на
обороте этого руководства, в течение срока,
указанного в гарантии на устройство или в
ином определенном законом порядке. В
случае Вашего перемещения из одной из этих
стран в любую другую из нижеперечисленных
стран, гарантия на устройство переместится
вместе с Вами при условии соблюдения
следующих требований:
• Гарантия на устройство начинает
действовать с даты, в которую Вы впервые
приобрели это устройство,
подтверждением которой будет служить
предъявление действительного
удостоверяющего покупку документа,
выданного продавцом устройства.
• Гарантия на устройство действует в течение
того же срока и в пределах того же объема
работ и конструктивных частей, какие
действуют в новой стране Вашего
проживания применительно к данной
конкретной модели или серии устройств.
• Гарантия на устройство является
персональной для первоначального
покупателя этого устройства и не может
быть передана другому пользователю.
• Устройство установлено и используется в
соответствии с инструкциями, изданными
Electrolux, только в пределах домашнего
хозяйства, т.е. не используется в
коммерческих целях.
• Устройство установлено в соответствии со
всеми применимыми нормативными
документами, действующими в новой
стране вашего проживания.
Положения настоящей Европейской Гарантии
не нарушают никаких предоставленых Вам по
закону прав.
www.electrolux.com
p t b
Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/
Belgien
Èeská republika +420 2 61 12 61 12 Budìjovická 3, Praha 4, 140 21
Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia
+32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek
60 electrolux гарантия/сервисная служба
p t b
Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg
Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn
España +34 902 11 63 88
France www.electrolux.fr
Great Britain +44 8705 929 929
Hellas +30 23 10 56 19 70 4 Limnou Str., 54627 Thessaloniki
Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb
Ireland +353 1 40 90 753 Long Mile Road Dublin 12
Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
Luxembourg +35 2 42 43 13 01 Rue de Bitbourg, 7, L-1273 Hamm
Magyarország +36 1 252 1773
Nederland +31 17 24 68 300
Norge +47 81 5 30 222 Risløkkvn. 2 , 0508 Oslo
Österreich +43 18 66 400 Herziggasse 9, 1230 Wien
Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warsaw
Portugal +35 12 14 40 39 39
Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO
+370 5 2780609
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
Addington Way, Luton, Bedfordshire
LU4 9QQ
Verkių 29, LT09108 Vilnius
H-1142 Budapest XIV,
Erzsébet királyné útja 87
Vennootsweg 1, 2404 CG Alphen aan den Rijn
Quinta da Fonte - Edificio Gonçalves Zarco - Q
35
2774 - 518 Paço de Arcos
p t b
гарантия/сервисная служба electrolux 61
Schweiz/Suisse/
Svizzera
Slovenija +38 61 24 25 731
Slovensko +421 2 43 33 43 22
Suomi www.electrolux.fi
Sverige +46 (0)771 76 76 76
Türkiye
Россия +7 095 937 7837
+41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil
+90 21 22 93 10 25
Electrolux Ljubljana d.o.o.
Gerbiceva 98, 1000 Ljubljana
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03
Bratislava
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Tarlabaþý caddesi no : 35 Taksim
Istanbul
129090 Москва, Олимпийский проспект, 16,
БЦ „Олимпик“
62 electrolux сервисная поддержка
Сервисная поддержка
При возникновении технических
неисправностей попытайтесь сначала
устранить проблему самостоятельно с
помощью настоящего руководства по
эксплуатации (раздел “Что делать
если…”).
Если Вы не можете устранить
неполадку своими силами, обратитесь,
пожалуйста, в авторизованный
сервисный центр.
Для того, чтобы мы могли Вам быстро
помочь, нам нужны следующие
данные Вашей машины:
– Наименование модели
– Номер изделия (PNC)
– Серийный номер (S-No.)
(номера находятся на фирменной
табличке)
– Характер неполадки
– код неполадки, в случае его
появления на дисплее машины.
Чтобы необходимые данные Вашей
машины были всегда у Вас под рукой,
рекомендуем внести их сюда:
Наименование
модели:
PNC (номер
изделия):
S-No (серийный
номер):
................................
.....
................................
.....
................................
.....
www.electrolux.com
www.electrolux.ru
822 928 386-A-091106-01
Loading...
