Electrolux EOB 53011 User Manual [es]
manual de instrucciones
instruções de utilizaçao
ES
PT
horno electrico
forno electrico
EOB 53011
electrolux 3
Bienvenido al mundo Electrolux
Gracias por elegir un producto Electrolux de primera clase, el cual esperamos le
proporcione una gran satisfacción en el futuro. Electrolux ambiciona ofrecerle una
amplia variedad de productos de calidad que haga su vida más cómoda. Usted
encontrará algunos ejemplos en la portada de este manual. Por favor, tómese unos
minutos para estudiar este manual de modo que pueda aprovecharse de los
beneficios de su nueva máquina. Nosotros prometemos proporcionarle una
experiencia superior como usuario y mucha tranquilidad.
¡Buena suerte!
4 electrolux
Indice
Para el Usuario
Para su seguridad ............................................................................................. 5
Descripción del aparato ..................................................................................... 7
Mandos del aparato .......................................................................................... 8
Programador electrónico ................................................................................. 10
Cuando se instala el horno por primera vez ...................................................... 15
Como usar el horno ......................................................................................... 16
Tablas de cocción............................................................................................ 20
Limpieza y mantenimiento ............................................................................... 22
¿Que hacer cuando algo no funciona? ............................................................. 27
Asistencia técnica, recambios y garantía .......................................................... 32
Garantía/Servicio postventa................................................................................ 33
Garantìa Europea............................................................................................... 34
Para el Instalador
Datos Técnicos ................................................................................................ 28

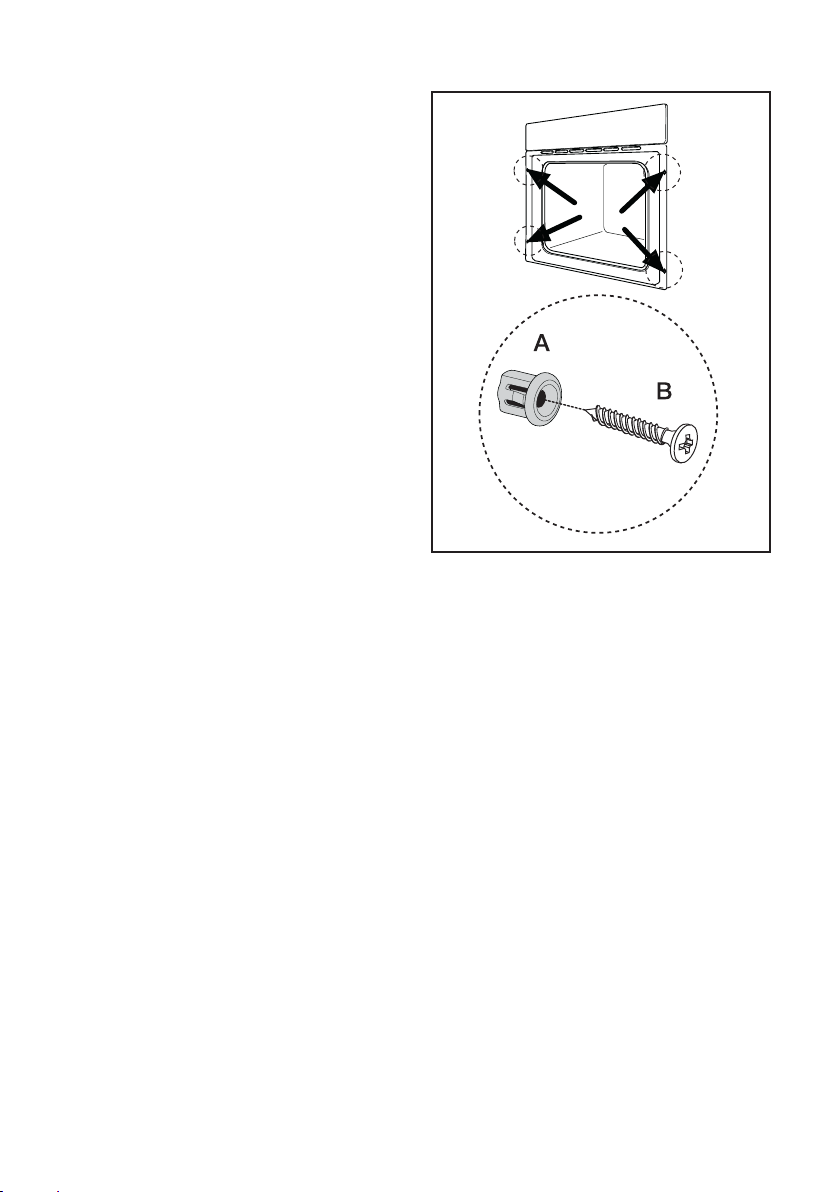

Encastrado ...................................................................................................... 29
Conexión Eléctrica ........................................................................................... 31
Instrucciones de seguridad
Instrucciones “paso a paso”
)
Consejos
Informaciónes medio ambiental
Este aparato es conforme a las siguientes directivas CEE:
- 2006/95 (directiva de baja tensión);
- 89/336 (directiva de compatibilidad electromagnética);
- 93/68 (directiva general);
y subsecuentes modificaciones.
electrolux 5
Español
Para su seguridad
Estas advertencias están hechas en el interés de su seguridad. Debe leerlas
atentamente antes de instalar o usar el aparato.
Es muy importante que guarde este libro de instrucciones con el aparato para
consultas posteriores. Si el aparato es vendido o transferido, asegurese de que este
manual esté en el aparato para que el nuevo usuario pueda conocer el correcto
manejo y funcionamiento del aparato.
Instalación
• Los trabajos requeridos para la
instalación de este aparato deben ser
realizados por un instalador compe-
tente o autorizado y de acuerdo con
las normas y regulaciones vigentes.
• Es peligroso alterar las características
o modificar el producto en cualquier
forma.
• Si tiene que enchufar una herramienta
eléctrica cerca del horno, asegúrese
de que los cables no toquen el horno
y que estén suficientemente alejados
de los elementos de calor.
• Una vez retirados todos los embalajes
compruebe que el aparato no esté
dañado y el cable eléctrico en
perfectas condiciones. En caso con-
trario contacte con su proveedor
antes de proceder con la instalacion.
• El fabricante declina toda
responsabilidad en el caso de no se-
guir las normas en vigor.
Seguridad para los niños
• Este aparato ha sido diseñado para
ser manejado por personas adultas
o jovencitas bajo supervisión. No
debe permitir que los niños pequeños
manejen los controles o jueguen con él.
• Algunas partes del aparato se
calientan durante el funcionamiento.
Mantenga a los niños alejados hasta
que esté completamente frío.
• Este aparato no se ha diseñado para
que lo utilicen niños ni otras personas
cuya capacidad física, sensorial o
mental, o su falta de experiencia y
conocimientos, les impidan utilizarlo
de forma segura sin supervisión o sin
las instrucciones de una persona
responsable que les permitan utilizarlo
sin riesgos.
Durante el funcionamiento
• Algunas partes del aparto se
calientan durante el funcionamiento
y permanece caliente durante
bastante tiempo después de la
parada del horno. Debe procurar
no tocar los algunos elementos
calientes del interior del
aparato.
• Este aparato ha sido diseñado para
cocinar alimentos. No lo utilice jamás
para otros fines.
• Al abrir la puerta del horno, du-
rante la cocción o al final de ésta,
ir con cuidado con el flujo de aire
caliente que sale del horno.
• Compruebe siempre que todos los
mandos estén en posición "0" aunque
el aparato no este funcionando.
6 electrolux
• En caso de avería del aparato,
desconéctelo de la red.
• No deje recipientes con alimientos, p.
ej. grasa o aceite dentro o encima del
aparato. Estos podrían dañar el horno
en caso de que sea accidentalmente
encendido.
Limpieza y mantenimiento
• Antes de proceder a la limpieza o
mantenimiento desenchufe el
aparado de la red.
• No utilice abrasivos ásperos ni
estropajos metálicos para limpiar el
cristal de la puerta, ya que podrían
dañar la superficie y provocar la
ruptura del cristal.
• Por raziones de higiene y seguridad
mantenga el aparato siempre limpio.
La formación de grasas resecadas u
otros restos de alimendos pueden
causar fuego.
• No usar nunca para la limpieza
maquinas a vapor.
Asistencia técnica
• Bajo ninguna circunstancia debe
intentar de reparar el aparato Vd.
mismo. Reparaciones efectuadas por
personas inexpertas pueden causar
daños o graves disfunciones. Llame al
Servicio Técnico Electrolux. Insista
siempre en el empleo de recambios
originales.
Información medio
ambiental
• Después de la instalación del
aparato, deshágase de los materiales
del embalaje respetando el medio
ambiente.
• Al deshacerse de un aparato antiguo
hágalo inutilizable por medio de
cortar su cable de alimentación
desmonte cualquier cierre que tenga
para evitar que algún niño quede
atrapado en su interior.
• El símbolo en el producto o
en su empaque indica que este
producto no se puede tratar como
desperdicios normales del hogar.
Este producto se debe entregar al
punto de recolección de equipos
eléctricos y electrónicos para
reciclaje. Al asegurarse de que este
producto se deseche correctamente,
usted ayudará a evitar posibles
consecuencias negativas para el
ambiente y la salud pública, lo cual
podría ocurrir si este producto no se
manipula de forma adecuada. Para
obtener información más detallada
sobre el reciclaje de este producto,
póngase en contacto con la
administración de su ciudad, con su
servicio de desechos del hogar o con
la tienda donde compró el producto.

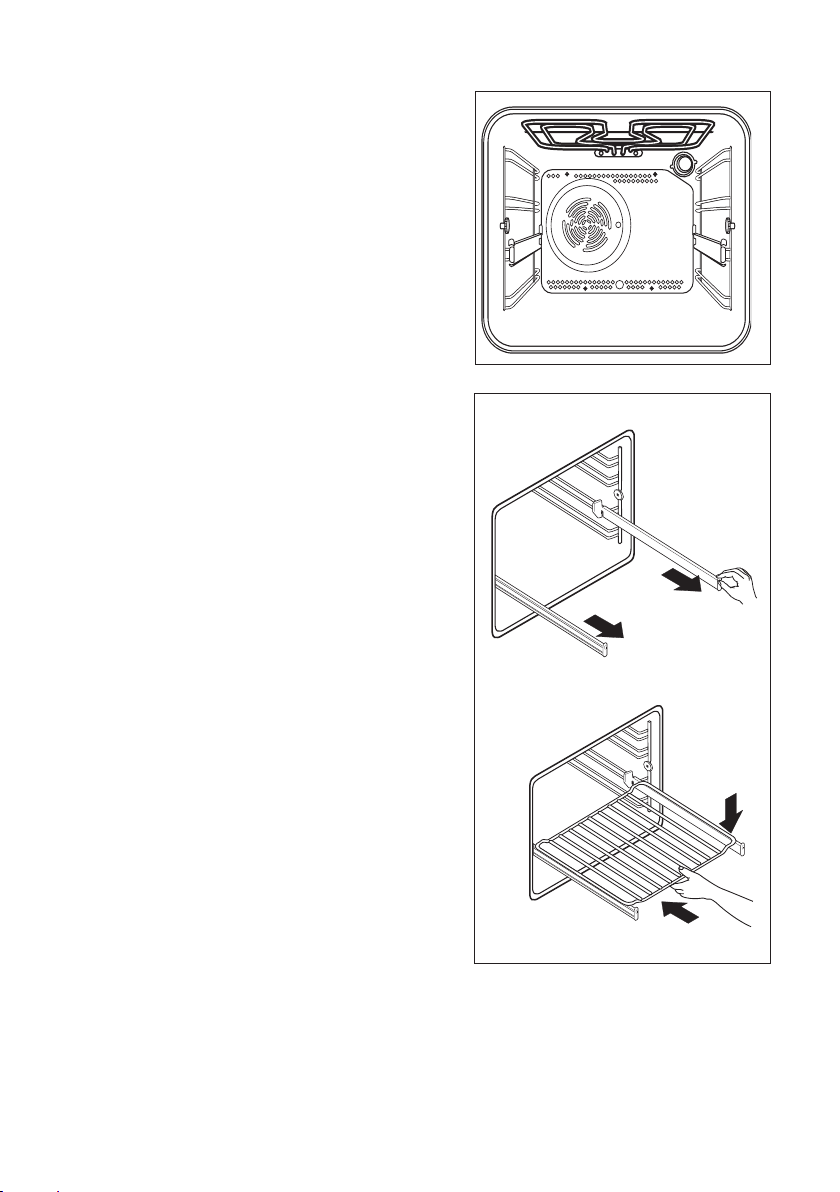

Descripción del aparato
432
electrolux 7
5
6
1
7
8
9
10
1. Panel de Mandos
2. Mando del horno
3. Programador electrónico
4. Mando del termostato
5. Piloto termostato
6. Piloto encendido general
11
7. Elemento Grill
8. Bombilla Horno
9. Soporte guías telescópicas
10.Ventilador Horno

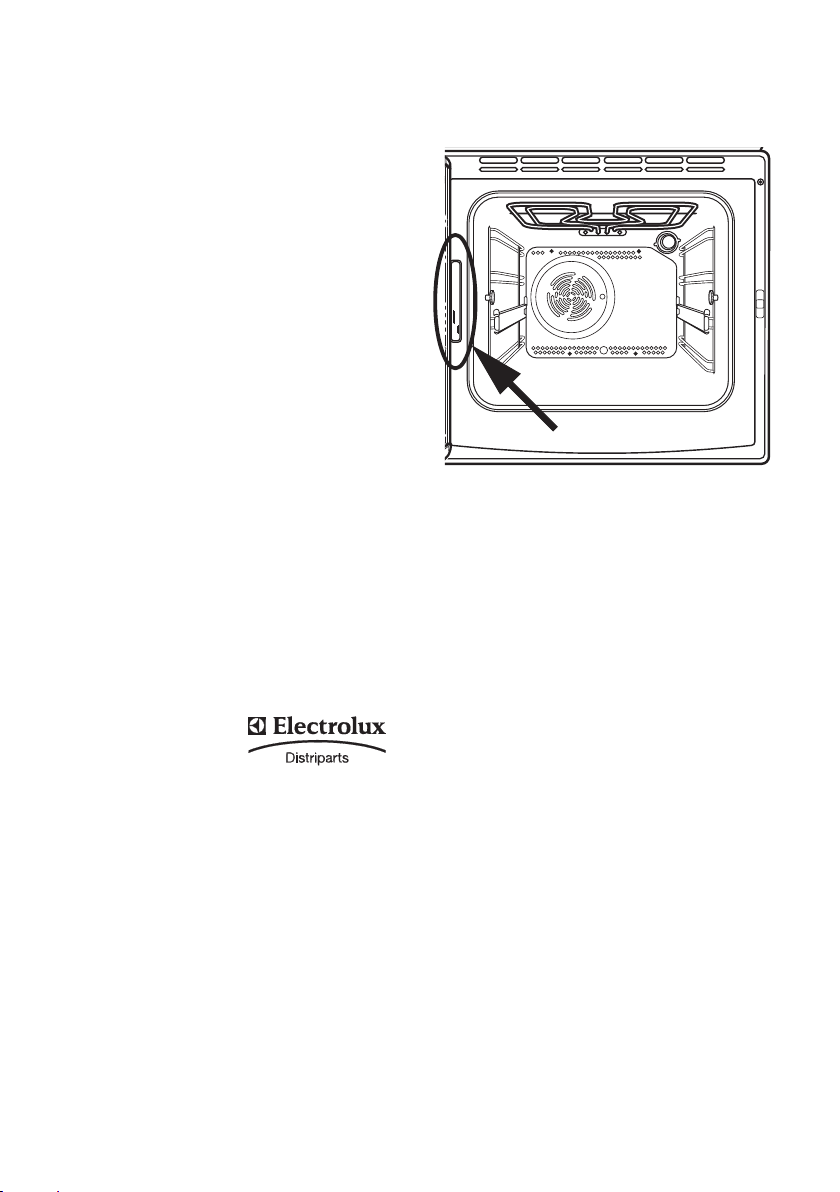

11. Placa de Identificación
8 electrolux
Mandos del aparato
Mandos de pulsar y tirar
Los mandos de este horno son del tipo
de pulsar/tirar.
Cuando el horno no está funcionando
puede hundir los mandos por completo.
Mando control horno
En la figura puede ver los símbolos y su
significado en el mando de control del
horno.
Horno apagado
0
Encendimiento de la lampara del
horno
Cocción convencional: el calor procede de arriba y de abajo, lo que
asegura un calor uniforme en el
interior del horno.
Elemento calentador superior - El
calor procede de la partesuperior
del horno solamente, lo que permite
dar elúltimo toque a los platos.
Elemento calentador inferior - el
calor procede de la parteinferior del
horno solamente, lo que permite
dar el último toque a los platos.
Sólo gratinador interior: para
gratinar cantidades pequeñas.
Gratinador completo: se enciende
el gratinador completo.
Grill ventilado: Esta función ofrece
una alternativa para cocinar
alimentos con los que suele
emplearse la función de grill normal.
En este caso, la resistencia del grill
y el ventilador del horno funcionan
al mismo tiempo para que el aire
caliente circule alrededor de los
alimentos.
temperatura máxima de 200 °C.temperatura máxima de 200 °C.
temperatura máxima de 200 °C.
temperatura máxima de 200 °C.temperatura máxima de 200 °C.
Aire caliente - permite asar o asar y
hornear a la vez utilizando cualquier
estante sin que se produzca la
transferencia de sabores.
Descongelación - El ventilador del
horno funciona sin generar calor y
hace circular el aire, a temperatura
ambiente, por el interior del horno.
Esta función resulta especialmente
adecuada para descongelar
alimentos delicados, a los que
podría perjudicar el calor.
Seleccione unaSeleccione una
Seleccione una
Seleccione unaSeleccione una
Mando control termostato
Gire el mando en sentido de las
manecillas de un reloj para seleccionar la
temperatura de cocción. Puede
seleccionar de 50° C hasta 250° C.
Piloto temperatura horno
Una vez seleccionada la temperatura se
encenderá el piloto y permanecerá
encendido hasta que el horno haya
alcanzado la temperatura seleccionada;
después se apargará y se volverá a
encender junto con el termostato para
indicar como se mantiene la temperatu-
ra.
Piloto indicador de encendido
general
Indica la conexión de cualquier elemento de calentamiento.
electrolux 9
10 electrolux
Programador electrónico
1. Pulsador para seleccionar una función
4
2. Pulsador “ ” (decreciente)
3. Pulsador “ ” (creciente)
5
6
123
El hornos solo funcionará si se
la hora actual ha sido ajustada.
Además, se podrá se podrá utilizar
el horno sin seleccionar un
programa.
Ajuste de la hora
Al conectar el horno a la red eléctrica o
después de un corte del suministro
eléctrico, parpadeará el piloto indicador
de ajuste de la hora .
Para ajustar la hora:
1. Pulse el botón “ ” o “ ”.
2. Después de ajustar la hora espere 5
segundos: el piloto de ajuste de la
hora se apagará y el visor del
display indicará la hora fijada. El
aparato estará ahora listo para utilizar.
Para volver a ajustar la hora:
1. Pulse repetidas veces el botón
hasta seleccionar la función de “ajuste
de la hora”. El piloto correspondiente
comenzará a parpadear. Seguidamente
7
4. Visor display
8
5. Piloto indicador de “tiempo de
6. Piloto indicador de “hora de
7. Piloto indicador de función “minutero”
8. Piloto indicador de ajuste de la hora
siga el procedimiento descrito anteriormente. La hora se podrá ajustar siempre
y cuando no se haya seleccionado una
de las funciones de cocción automáticas
(tales como tiempo de cocción o
hora finalización de cocción).
cocción”
finalización de cocción”
actual
En el caso de fallo de corriente
,todos los ajustes (hora ,programas
o programa en curso) serán
desconectados.
Cuando la corriente es
reestablecida los numeros en el
display parpadean y el
cuentaminutos tiene que ser
reseteado.
electrolux 11
Función “Tiempo de cocción”
Mediante esta función, el horno se
desconectará automáticamente al
finalizar un tiempo de cocción
previamente programado. Introduzca los
alimentos en el interior del horno,
seleccione una función de cocción y
ajuste la temperatura de cocción. Pulse
el botón repetidas veces hasta
seleccionar la función de “tiempo de
cocción”. El piloto correspondiente a
esta función comenzará a parpadear.
A continuación proceda del siguiente
modo:
Para ajustar el tiempo de cocción:
1. Pulse el botón “ ” o “ ”.
2. Después de seleccionar el tiempo de
cocción, espere 5 segundos: el piloto de “tiempo de cocción” se
iluminará y el visor del display pasará
a la hora actual.
3. Al concluir el tiempo de cocción, el
horno se desconectará
automáticamente y se oirá una señal
acústica, mientras el piloto de esta
función comienza a parpadear. Gire
el mando del selector de funciones y
del termostato a la posición cero. Para
cancelar la señal acústica, pulse
cualquier botón. NOTA: al realizar
esta operación, el horno continuará
funcionando, por lo tanto, no debe
olvidar girar el mando del selector de
funciones y del termostato a la
posición cero al finalizar la cocción.
2. Pulse el botón “ ” hasta que tiempo
indicado en el display sea “0:00”.
Después de 5 segundos el piloto de
la función se apagará y el visor del
display pasará a mostrar la hora
actual.
Para cancelar el tiempo de cocción:
1. Pulse repetidas veces el botón
hasta seleccionar la función de “ajuste
de la hora”. El piloto correspondiente
comenzará a parpadear y en el
display aparecerá el tiempo restante
de cocción.
Loading...
