Electrolux EOB 32100 K User Manual

инструкция по эксплуатации

духовой шкаф

EOB32100

2 electrolux

Содержание

Electrolux. Thinking of you.

Share more of our thinking at www.electrolux.com

Правила техники безопасности ................ 3

Описание прибора ....................................... 4

Перед первым использованием .............. 6

Управление духовым шкафом .................. 7

Инструкции, таблицы и советы ................. 12

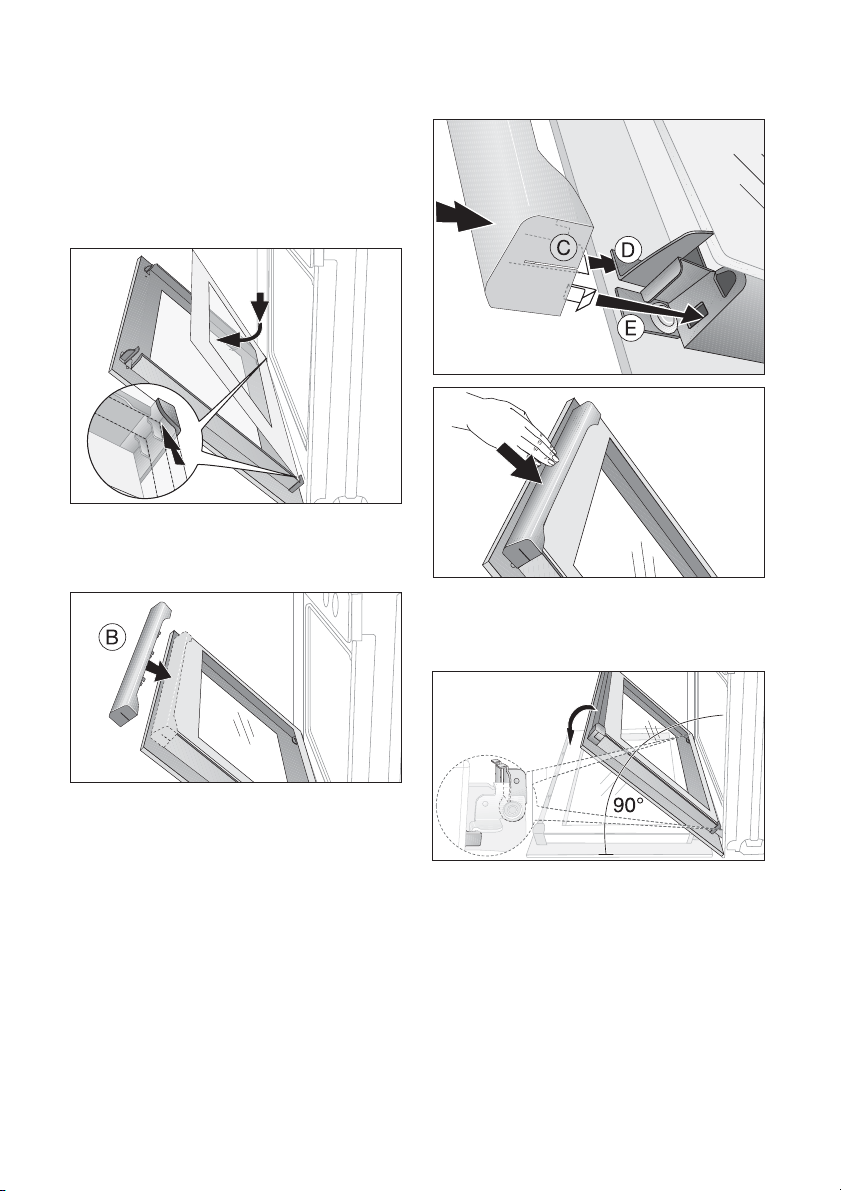

Мытье и уход ................................................. 23

Что делать, если …....................................... 30

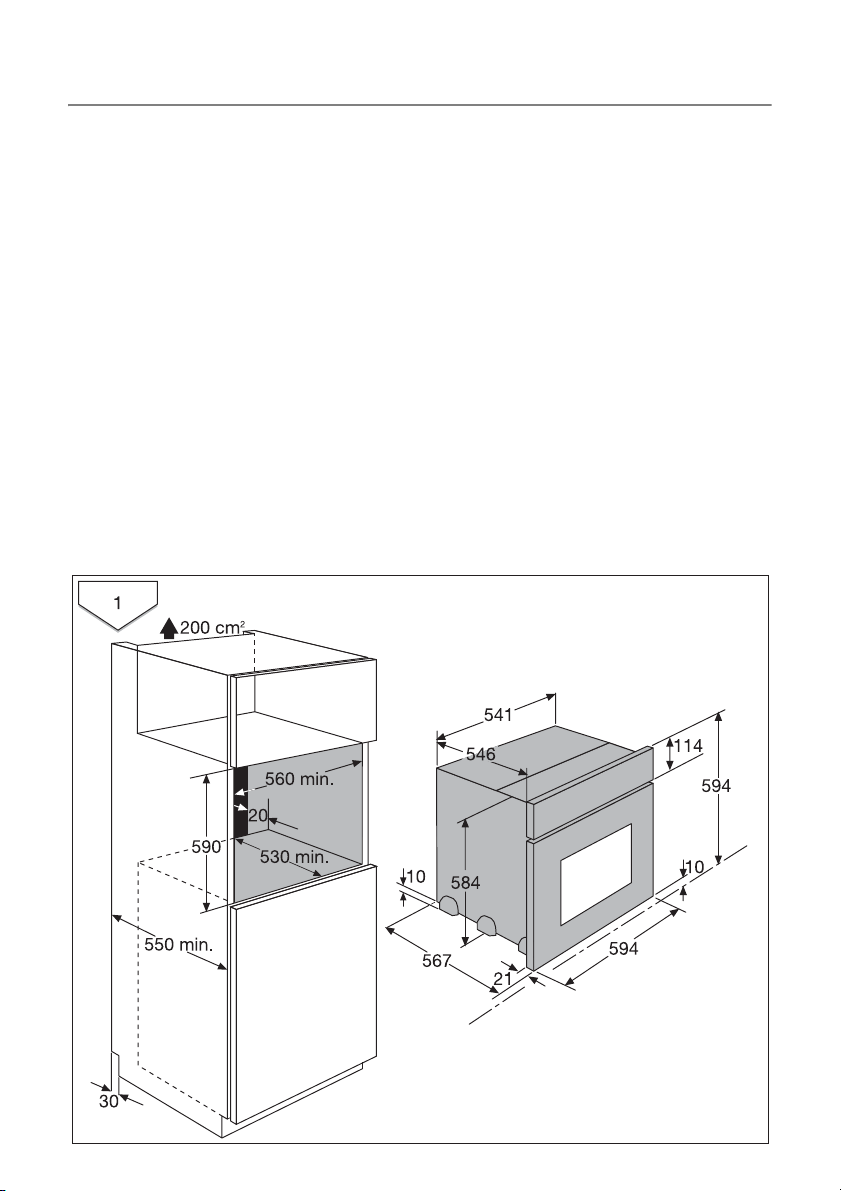

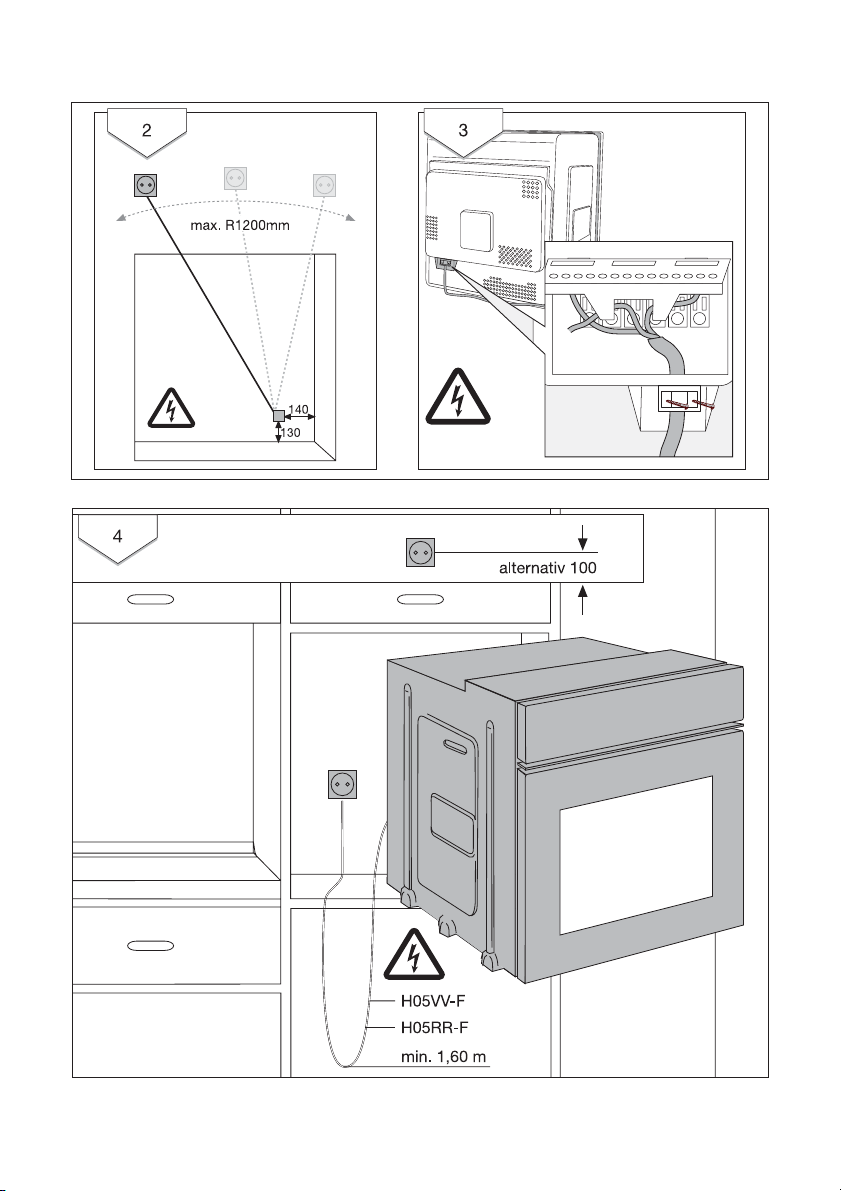

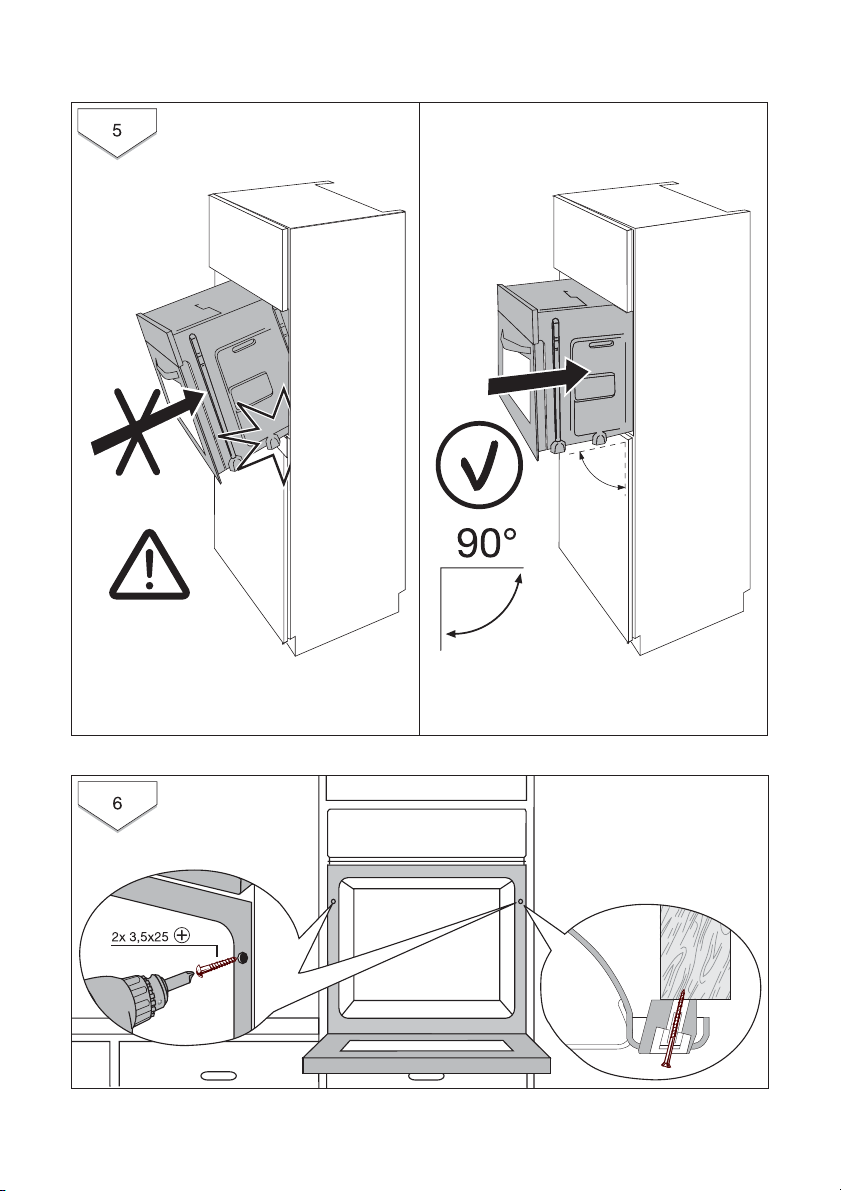

Инструкция по монтажу.............................. 31

Утилизация ..................................................... 34

Гарантия/сервисная служба...................... 35

Сервисная поддержка................................ 37

Право на изменения сохраняется

В данном руководстве по эксплуатации используются следующие символы:

Важная информация по обеспечению личной безопасности и предотвращению повреждений прибора.

3Общая информация и рекомендации

2Информация по защите окружающей среды

1 Правила техники безопасности

electrolux 3

Электробезопасность

• Подключением прибора может

заниматься только квалифицированный специалист.

• В случае возникновения неполадок и повреждений прибора выверните или отключите предохранители.

• Ремонт прибора имеют право выполнять только специалисты. Непрофессиональный ремонт может иметь весьма опасные последствия. При необходимости произвести ремонт обращайтесь в наш сервисный центр.

Меры по обеспечению безопасности детей

• Никогда не оставляйте детей без присмотра во время работы прибора.

Техника безопасности при эксплуатации

• Лица (в том числе и дети), которые по причине физических, сенсорных или психических ограничений или своей неопытности или неподготовленности не могут безопасно использовать данный прибор, не должны использовать его без надзора или руководоства со стороны ответственного лица.

• Настоящий прибор предназначен только для использования в домашнем хозяйстве, т.е. жарки, варки и выпечки пищевых продуктов.

• Соблюдайте осторожность при подключении электроприбо-ров к электросети через находящиеся поблизости от прибора электророзетки. Провода подключения ни в коем случае не должны соприкасаться или быть зажатыми горячей дверцей духового шкафа.

• Предупреждение: Опасность ожога! Во время работы температура во внутренней камере духового шкафа очень высокая.

• Если в рецепт блюда, которое Вы готовите в духовом шкафу, входит алкоголь, это может привести к образованию легко воспламеняемой

спирто-воздушной смеси. В этом случае соблюдайте осторожность при открывании дверцы духового шкафа. Проследите, чтобы поблизости не было никаких источников воспламенения, искр или огня.

3 Замечание касательно акриламида

Согласно результатам новейших научных исследований интенсивная тепловая обработка пищевых продуктов с целью получения румяной коричневой корочки опасна для здоровья человека из-за вредного воздействия акриламида. В особенности это относится к продуктам, в которых содержится крахмал. Поэтому мы рекомендуем готовить пищу при возможно более низкой температуре и не зарумянивать продукты слишком сильно.

Как избежать повреждений прибора.

• Не выстилайте духовой шкаф алюминиевой фольгой, не ставьте на дно противни, кастрюли и т.п., так как противном случае эмалевое покрытие духового шкафа будет повреждено изза высокой концентрации тепла в этих местах.

• Капающие с противней фруктовые соки оставляют пятна, не поддающиеся удалению. Для приготовления пирогов с большим содержанием влаги пользуйтесь глубоким противнем.

• Не отягощайте открытую дверцу духового шкафа никакими грузами.

• Никогда не лейте воду прямо в горячий духовой шкаф. Это может привести к повреждению эмали и частичному изменению цвета поверхностей духового шкафа.

• При физическом воздействии, в особенности на края переднего стекла духового шкафа, это стекло может лопнуть.

• Не храните в духовом шкафу никаких горючих предметов. При включениии прибора они могут воспламениться.

4 electrolux

• Не храните в духовом шкафу никаких влажных продуктов питания. Это может повредить эмаль.

• После отключения охлаждающего вентилятора не держите в духовом шкафе открытые блюда. В духовом шкафе или на стеклах двери может осаждаться конденсат, который может также попасть и на мебель.

Описание прибора

Общий вид

Панель управления

3 Замечание об эмалевом покрытии

духового шкафа

Изменения цвета эмалевого покрытия духового шкафа, возникшие в процессе эксплуатации, не снижают пригодность прибора для обычного или договорного использования. Поэтому они не являются дефектом, на который распространяется гарантия.

Ручка дверцы

Стеклянная дверца

Регулировочная панель

electrolux 5

Индикация температуры и времени

Контрольный индикатор рабочего режима

Кнопки выбора функций

Функции духового шкафа Выбор температуры

Основное оснащение духового шкафа

Нагрев сверху и нагревательный элемент гриля

Уровни духового

Контрольный индикатор температуры

Подсветка духового шкафа

Гнездо для термощупа

Боковые опорные решетки, съемные

Вентилятор

Нагрев снизу

6 electrolux

Принадлежности духового шкафа

Решетка

Глубокий противень

Для установки посуды, выпечных форм, жарки и грилевания кусков мяса.

Противень

для пирогов и печенья.

Перед первым использованием

Установка и изменение времени суток

При включении прибора в сеть или при сбое электропитания светоиндикатор функции Время суток автоматически

Используется для выпечки, жарки и в качестве поддона для сбора жира.

Термощуп для мяса

Для точного определения состояния готовности мяса в духовом шкафу.

кнопки и и удерживайте их до тех пор, пока не начнет мигать индикатор Время суток .

2. Кнопками и установите

начинает мигать.

1. Чтобы изменить заданные параметры времени одновременно нажмите

фактическое время суток.

electrolux 7

Через 5 секунд мигание прекратится и часы покажут установленное время суток.

Прибор готов к работе.

3 Время суток можно менять только

в том случае, если не были установлен Будильника .

Первое мытье

Перед первым использованием духового шкафа его надо основательно вымыть.

Управление духовым шкафом

1 Внимание: Не используйте никаких

активных химических моющих средств или скребков! Вы можете повредить ими поверхность прибора.

3 Для ухода за металлическими

передними панелями применяйте имеющиеся в продаже средства для ухода за металлическими поверхностями.

1. Поставьте выключатель “Функции духового шкафа” на положение подсветки духового шкафа .

2. Выньте из духового шкафа все вспомогательное оснащение и опорные боковые решетки для противней и промойте их теплым раствором щелочного моющего средства.

3. Также и сам духовой шкаф вымойте теплым раствором щелочного моющего средства и затем насухо вытрите.

4. Протрите переднюю панель прибора влажным куском материи.

3 Духовой шкаф снабжен

утапливаемыми переключателями

для выбора функций духового шкафа и температуры. Для приведения в действие нажать соответствующий переключатель. Переключатель в этом случае выступает наружу.

8 electrolux

Включение и выключение духового шкафа

Индикация температуры и времени

Контрольный индикатор рабочего

Индикация термощупа

äëÿ ìÿñà

Выбор функции духового шкафа Выбор температуры

1. Путем вращения установите

3. Для отключения духового шкафа

переключатель функций духового шкафа на нужную Вам функцию.

2. Путем вращения установите переключатель “Выбор температуры” на нужную Вам температуру.

3 Воздушное охлаждение

Контрольный индикатор рабочего режима светится все время, пока духовой шкаф находится в рабочем режиме. Контрольный индикатор температуры светится все время, пока выполняется нагрев духового шкафа.

Контрольный индикатор

КнопкаКнопка

переведите переключатель “Функции духового шкафа” и переключатель “Выбор температуры” в положение “Выкл.”

Вентилятор для охлаждения поверхности прибора включается автоматически. После отключения печи вентилятор охлаждения продолжает работать с тем, чтобы охладить прибор, после чего отключается автоматически.

Функции духового шкафа

Духовой шкаф имеет следующие функции:

Функция духовки Назначение

Подсветка духового шкафа

Горячий воздух

С помощью этой функц иии Вы можете включить духового шкафа, например при проведении чистки или мытья.

Äëÿ

выпекания

Задавайте температуру выпекания на 20-40 °C ниже, чем при использовании функции “Нагрев сверху и снизу”.

на одном или на

подсветку

двух уровнях духового шкафа

камеры

Функция духовки Назначение

Нагрев сверху и снизу

Hагрев снизу

Размораживание

Ãpèëü

Гpиль с большой поверxнотью

Приготовление гриля на горячем воздухе

Äëÿ

выпекания

Äëÿ

дополнительного пропекания

низа с поджаристой корочкой.

Äëÿ

начального и полного размораживания

масла, хлеба, фруктов и других

продуктов

Äëÿ

грилирования

решетки

Äëÿ

грилирования

количествах

Äëÿ

жарки

Эта функция подходит также для

жарки

, è äëÿ

плоских продуктов, располагаемых

поджаривания гренков

плоских продуктов в

è äëÿ

поджаривания гренков

крупных кусков мяса или птицы на одном уровне.

Установка обычного или глубокого

Установка решетки, обычного и

противня:

глубокого противня

3 Защита выдвижных

принадлежностей от выскальзывания и опрокидывания

Для защиты от выскальзывания на всех выдвижных принадлежностях духового шкафа с правого и левого краев имеется небольшой обращенный книзу выступ. Устанавливайте выдвижные принадлежности всегда так, чтобы этот выступ находился в задней части духового шкафа. Этот выступ является также важным элементом защиты выдвижных принадлежностей от опрокидывания.

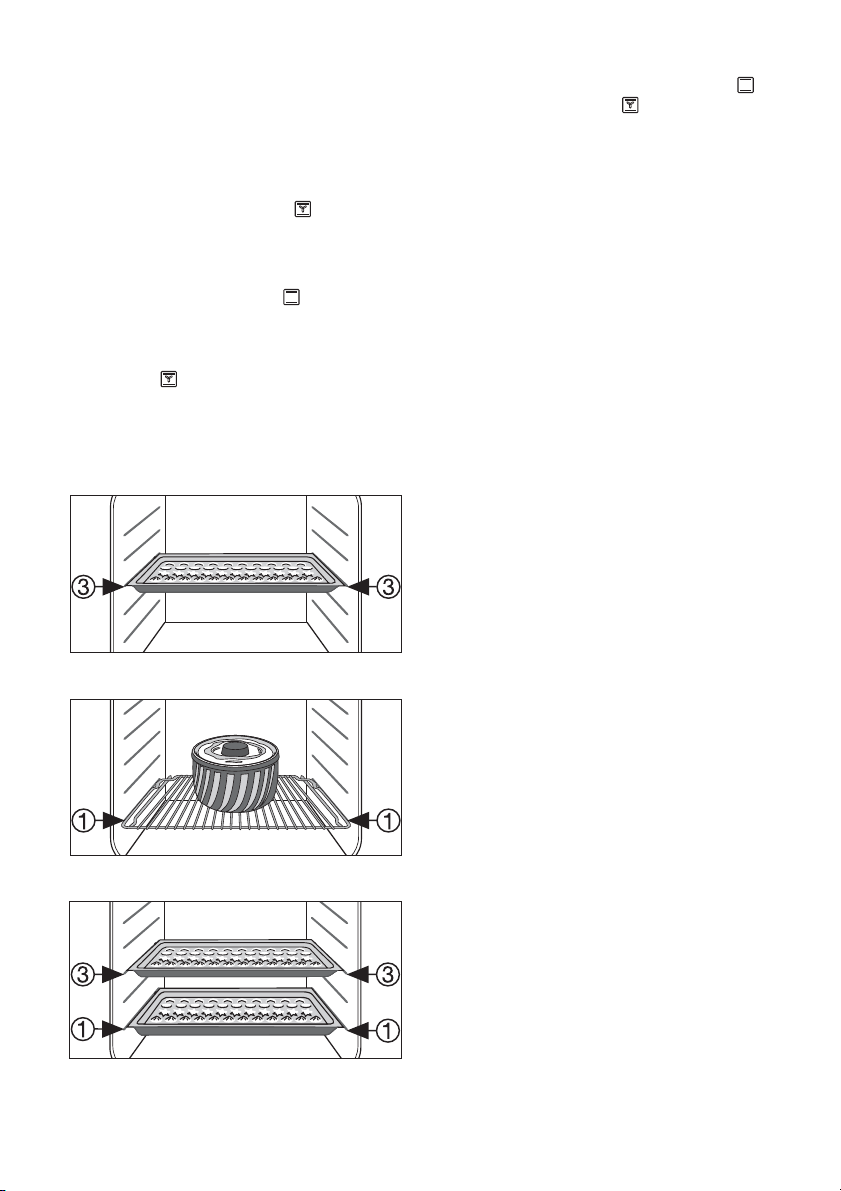

Вставьте обычный или глубокий противень между направляющими выбранного уровня духового шкафа.

íà

одном уровне духового шкафа

пирогов с целью получения

замороженных пищевых

гратинирования

тортов, сливочного

значительных

запекания

electrolux 9

посредине

10 electrolux

Установка решетки:

Установите решетку так, чтобы ножки были направлены вниз.

Вставьте решетку между направляющими выбранного уровня духового шкафа.

3 Высокая сплошная рама решетки

дополнительно защищает посуду от выскальзывания.

Комбинированная установка решетки и глубокого противня:

Установите решетку на глубокий противень. Вставьте глубокий противень между

направляющими выбранного уровня духового шкафа.

Дополнительные функции

Можно установить либо Будильника , либо Термощуп для мяса .

Индикация времени или температуры

Кнопки для установки параметров

Будильника

Служит для установки таймера.

Термощуп для мяса

Служит для установки температуры внутри продукта.

3 Общие указания

• После выбора функции индикатор мигает в течение 5 секунд. В течение этого времени необходимо сделать выбор между или .

• После того, как вы установили нужное время, показания на дисплее мигают еще в течение 5 секунд. Начинается отсчет установленного времени.

• Звуковой сигнал можно прервать нажатием любой кнопки.

• Нужная функция и температура духового шкафа могут быть установлены до или после установки функции часов.

• По истечении времени приготовления блюда переключатель функции духового шкафа и выбора температуры снова установите на ноль.

electrolux 11

Будильника

3 Эта функция не оказывает влияния

на работу духового шкафа.

1. Нажмите любую кнопку. На дисплее мигает индикация “0.00”.

2. В течение 5 секунд с помощью кнопки

или установите нужную выдержку таймера (макс. 2 часа 30 минут). Примерно через 5 секунд на дисплее отобразится остающееся время.

По истечении всего времени работы таймера на дисплее появится “0.00” и на 2 минуты включится звуковой сигнал.

3. Отменить звуковой сигнал нажатием любой кнопки.

Термощуп для мяса

1 Внимание!: Разрешается применять

только термощуп для мяса, поставляемый вместе с прибором! При необходимости замены какойлибо детали используйте только подлинную фирменную деталь!

1. Острие термощупа вводите в приготавливаемый продукт полностью

-так, чтобы оно оказалось в центре продукта.

2. Вставьте штекер термощупа до упора в гнездо на боковой стенке духового шкафа.

12 electrolux

3. Кнопками или задайте нужную температуру внутри продукта.

На дисплее отобразится фактическая температура внутри продукта.

По достижении этой температуры сработает звуковой сигнал.

5. Для отключения звукового сигнала достаточно нажать любую кнопку.

6. Переведите переключатель функций духового шкафа и регулятор температуры в положение “Выкл”.

1 Предупреждение: Термощуп для

мяса сильно нагревается! Вынимая штекер и конец термощупа из продукта, можно обжечься!

3 Индикация температуры внутри

продукта начинается с 30°C.

4. Установите функцию духового шкафа и температуру внутри продукта.

Инструкции, таблицы и советы

Приготовление выпечки

Функция духового шкафа. Горячий

7. Извлеките штекер термощупа из гнезда и выньте продукт из духового шкафа.

Регулирование температуры духового шкафа.

– При необходимости регулируйте

температуру кнопками и .

воздух или Нагрев сверху и снизу
