ELECTROLUX EOA5220AOV User guide

EOA5220AOR
EOA5220AOV
EOA5220AOW

ET

Ahi Kasutusjuhend 2

PL Piekarnik Instrukcja obsługi 28

www.electrolux.com2

SISUKORD

1. OHUTUSINFO.................................................................................................... 3

2. OHUTUSJUHISED............................................................................................. 4

3. TOOTE KIRJELDUS...........................................................................................6

4. ENNE ESMAKORDSET KASUTAMIST............................................................. 7

5. IGAPÄEVANE KASUTAMINE............................................................................ 7

6. KELLA FUNKTSIOONID.................................................................................... 8

7. TARVIKUTE KASUTAMINE............................................................................... 9

8. LISAFUNKTSIOONID.......................................................................................10

9. VIHJEID JA NÄPUNÄITEID..............................................................................11

10. PUHASTUS JA HOOLDUS............................................................................ 21

11. VEAOTSING...................................................................................................24

12. PAIGALDAMINE.............................................................................................25

13. ENERGIATÕHUSUS...................................................................................... 26

SULLE MÕELDES

Täname teid selle Electroluxi seadme ostmise eest. Olete valinud toote, mille
loomisel on rakendatud pikaaegset asjatundlikku kogemust ja uuenduslikkust.
Nutika ja stiilse disaini kõrval ei ole unustatud ka teid. Ükskõik, millal te seda ka ei
kasuta – suurepärastes tulemustes võite te alati kindel olla.
Teretulemast Electroluxi.

Külastage meie veebisaiti:

Kasutusnõuanded, brošüürid, veaotsing, teenindusinfo:

www.electrolux.com/webselfservice

Registreerige oma toode parema teeninduse saamiseks:

www.registerelectrolux.com

Ostke lisaseadmeid, tarvikuid ja originaalvaruosi:

www.electrolux.com/shop

KLIENDITEENINDUS

Soovitame alati kasutada originaalvaruosi.
Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed: Mudel,
tootenumber (PNC), seerianumber.
Andmed leiate andmesildilt.

Hoiatus / oluline ohutusinfo
Üldine informatsioon ja nõuanded
Keskkonnateave

Jäetakse õigus teha muutusi.

1. OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege
kaasasolev juhend tähelepanelikult läbi. Tootja ei võta
endale vastutust vigastuste või varalise kahju eest, mis
on tingitud paigaldusnõuete eiramisest või väärast
kasutusest. Hoidke kasutusjuhend kindlas kohas alles,
et saaksite seda vajadusel vaadata.

1.1 Laste ja ohustatud inimeste turvalisus

• Üle 8-aastased lapsed ning füüsilise, sensoorse või

vaimse erivajadusega või oskuste ja teadmisteta
inimesed võivad seda seadet kasutada vaid järelvalve
olemasolul ja juhul, kui neid on õpetatud seadet
turvaliselt kasutama ning nad mõistavad seadme
kasutamisega kaasnevaid ohte.

• Lapsed vanuses 3 kuni 8 aastat ning raske või

keerulise puudega isikud tuleks hoida seadmest
eemal, kui neil ei saa pidevalt silma peal hoida.

• Alla 3-aastased lapsed tohivad olla seadme läheduses

ainult siis, kui täiskasvanu nende tegevust jälgib.

• ´Ärge lubage lastel mängida seadmega.

• Hoidke pakendimaterjal lastele kättesaamatus kohas

ja kõrvaldage see nõuetekohaselt.

• Hoidke lapsed ja lemmikloomad seadmest eemal, kui

see töötab või jahtub. Mitmed juurdepääsetavad osad
on kuumad.

• Kui seadmel on olemas laste ohutusseade, tuleks see

sisse lülitada.

• Ilma järelvalveta ei tohi lapsed seadet puhastada ega

hooldustoiminguid läbi viia.

EESTI 3

1.2 Üldine ohutus

• Seadet tohib paigaldada ja kaablit vahetada ainult

kvalifitseeritud elektrik!

• HOIATUS! Seade ja selle juurde kuuluvad osad

lähevad kasutamise ajal kuumaks. Olge ettevaatlik, et
te kütteelemente ei puutuks.

www.electrolux.com4

• Tarvikute või ahjunõude eemaldamisel või

sisestamisel kasutage alati pajakindaid.

• Enne mis tahes hooldustöid ühendage seade

vooluvõrgust lahti.

• Elektrilöögi ärahoidmiseks tuleb seade enne

ahjuvalgusti vahetamist kindlasti välja lülitada.

• Ärge kasutage seadme puhastamiseks aurupuhastit.

• Ärge kasutage ukseklaasi puhastamiseks karedaid,

abrasiivseid puhasteid ega teravaid metallist

kaabitsaid, sest need võivad klaasi pinda kriimustada,

mille tagajärjel võib klaas puruneda

• Kui toitejuhe on vigastatud, laske see elektriohutuse

tagamiseks välja vahetada tootja, selle volitatud

hooldekeskuse või vastavat kvalifikatsiooni omava

isiku poolt.

• Ahjuplaadi tugede eemaldamiseks tõmmake esmalt

plaaditoe esiots ja seejärel tagumine ots külgseina

küljest lahti. Paigaldage ahjuplaadi toed tagasi

vastupidises järjekorras.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada
ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada
ega kasutada.

• Järgige seadmega kaasasolevaid
paigaldusjuhiseid.

• Kuna seade on raske, olge selle
liigutamisel ettevaatlik. Kasutage
töökindaid ja kinnisi jalanõusid.

• Ärge tõmmake seadet käepidemest.

• Tagage minimaalne kaugus muudest
seadmetest ja mööbliesemetest.

• Paigaldage seade ohutusse ja
sobivasse kohta, mis vastab
paigaldusnõuetele.

• Seade on varustatud elektrilise
jahutussüsteemiga. Seda tuleb
kasutada elektritoitega.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama
kvalifitseeritud elektrik.

• Seade peab olema maandatud.

• Kontrollige, kas andmeplaadil olevad
elektriandmed vastavad teie kohaliku
vooluvõrgu näitajatele.

• Kasutage alati nõuetekohaselt
paigaldatud ohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega
pikenduskaableid.

• Veenduge, et te ei vigastaks
toitepistikut ega -juhet. Kui seadme
toitekaabel tuleb välja vahetada, siis
pöörduge meie hoolduskeskusse.

• Jälgige, et toitejuhe ei jääks vastu
seadme ust, eriti siis, kui uks on
kuum.

• Isoleeritud ja isoleerimata osad
peavad olema kinnitatud nii, et neid ei
saaks eemaldada ilma tööriistadeta.

• Ühendage toitepistik seinakontakti
alles pärast paigalduse lõpuleviimist.
Veenduge, et pärast paigaldamist
säilib juurdepääs toitepistikule.

• Kui seinakontakt logiseb, ärge sinna
toitepistikut pange.

• Seadet välja lülitades ärge tõmmake
toitekaablist. Hoidke alati kinni
toitepistikust.

• Kasutage ainult õigeid
isolatsiooniseadiseid: kaitselüliteid,
kaitsmeid (keermega kaitsmed tuleb
pesast eemaldada), maalekkevoolu
kaitsmeid ja kontaktoreid.

• Seadme ühendus vooluvõrguga tuleb
varustada mitmepooluselise
isolatsiooniseadisega.
Isolatsiooniseadise lahutatud
kontaktide vahemik peab olema
vähemalt 3 mm.

• See seade vastab EÜ direktiividele.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse,
elektrilöögi või plahvatuse
oht!

• See seade on ette nähtud ainult
koduseks kasutamiseks.

• Ärge muutke seadme tehnilisi
omadusi.

• Veenduge, et ventilatsiooniavad ei
oleks tõkestatud.

• Ärge jätke töötavat seadet
järelvalveta.

• Lülitage seade välja pärast igakordset
kasutamist.

• Olge töötava seadme ukse avamisel
ettevaatlik. Välja võib paiskuda tulist
õhku.

• Ärge kasutage seadet märgade
kätega või juhul, kui seade on
kontaktis veega.

• Äge suruge avatud uksele.

• Ärge kasutage seadet tööpinna ega
hoiukohana.

• Seadme ust avades olge ettevaatlik.
Alkoholi sisaldavate komponentide
kasutamise tagajärjel võib alkohol
õhuga seguneda.

EESTI 5

• Kui avate ukse, vältige seadme
läheduses sädemeid või lahtist leeki.

• Ärge pange süttivaid või süttiva
ainega määrdunud esemeid
seadmesse, selle lähedusse või
peale.

HOIATUS!

Seadme vigastamise või
kahjustamise oht!

• Et ära hoida emaili kahjustumist või
värvi muutumist:

– ärge asetage ahjunõusid ega teisi

esemeid vahetult seadme põhjale.

– ärge asetage alumiiniumfooliumit

vahetult seadme sisemuse
põhjale.

– ärge pange tulist vett vahetult

kuuma seadmesse.

– ärge hoidke niiskeid nõusid ja

toitu ahjus pärast
toiduvalmistamise lõppu.

– olge tarvikute eemaldamisel ja

paigaldamisel ettevaatlik.

• Emaili või roostevaba terase värvi
muutumine ei mõjuta seadme tööd
kuidagi.

• Vedelikke sisaldavate kookide puhul
kasutage sügavat panni.
Puuviljamahlad tekitavad püsivaid
plekke.

• See seade on ette nähtud ainult
toiduvalmistamiseks. Muul otstarbel,
näiteks ruumide soojendamiseks,
seda kasutada ei tohi.

• Küpsetamisel peab ahjuuks olema
alati suletud.

• Kui seade paigaldatakse köögimööbli
paneeli (nt ukse) taha, siis jälgige, et
seadme kasutamise ajal oleks uks
alati lahti. Vastasel korral võib kinnise
mööblipaneeli taha kogunev niiskus
kahjustada nii seadet, mööblit kui ka
põrandat. Ärge sulgege paneeli või
ust, enne kui seade pole
kasutusjärgselt täielikult maha
jahtunud.

2.4 Puhastus ja hooldus

HOIATUS!

Vigastuse, tulekahju või
seadme kahjustamise oht!

21 64 53

8

7

9

10

5

4

3

2

1

11

www.electrolux.com6

• Enne hooldust lülitage seade välja ja
ühendage toitepistik pistikupesast
lahti.

• Veenduge, et seade on maha
jahtunud. Klaaspaneelid võivad
puruneda.

• Kui ukse klaaspaneeli tekib mõra,
tuleb see kohe välja vahetada.
Pöörduge volitatud hoolduskeskusse.

• Olge ukse seadme küljest
eemaldamisel ettevaatlik. Uks on
raske!

• Puhastage seadet regulaarselt, et
vältida pinnamaterjali kahjustumist.

• Puhastage seadet pehme niiske
lapiga. Kasutage ainult neutraalseid
pesuaineid. Ärge kasutage
abrasiivseid tooteid, abrasiivseid
küürimisšvamme, lahusteid ega
metallist esemeid.

• Ahjupihusti kasutamisel järgige
pakendil olevaid ohutusjuhiseid.

• Katalüütilise emaili (kui see on
olemas) puhastamisel ärge kasutage
mingeid pesuaineid.

2.5 Sisevalgustus

HOIATUS!

Elektrilöögi oht!

• Selles seadmes kasutatav valgustipirn
või halogeenlamp on mõeldud
kasutamiseks ainult kodumasinates.
Ärge kasutage seda ruumide
valgustamiseks.

• Enne lambi asendamist ühendage
seade vooluvõrgust lahti.

• Kasutage ainult samasuguste
tehniliste näitajatega lampe .

2.6 Hooldus

• Seadme parandamiseks võtke
ühendust volitatud
teeninduskeskusega.

• Kasutage ainult originaalvaruosi.

2.7 Jäätmekäitlus

HOIATUS!

Lämbumis- või vigastusoht!

• Eemaldage seade vooluvõrgust.

• Lõigake elektrijuhe seadme lähedalt
läbi ja visake ära.

• Eemaldage uksekäepide, et vältida
laste või lemmikloomade seadmesse
lõksujäämist.

3. TOOTE KIRJELDUS

3.1 Ülevaade

Juhtpaneel

1

Toitetuli/-sümbol

2

Küpsetusrežiimide juhtnupp

3

Analoogtaimer

4

Juhtnupp (temperatuuri juhtnupp)

5

Temperatuuri indikaator / sümbol

6

Kütteelement

7

Valgusti

8

Ventilaator

9

Restitugi, eemaldatav

10

Ahjuriiuli tasandid

11

3.2 Tarvikud

• Traatrest
Keedunõudele, koogivormidele,
praadidele.

• Küpsetusplaat
Kookidele ja küpsistele.

• Grill/küpsetuspann
Küpsetamiseks ja röstimiseks või
rasva kogumiseks.

• Teleskoopsiinid
Restidele ja plaatidele.

4. ENNE ESMAKORDSET KASUTAMIST

EESTI 7

HOIATUS!

Vt ohutust käsitlevaid
peatükke.

4.1 Esmane puhastamine

Eemaldage ahjust kõik tarvikud ja
eemaldatavad restitoed.

Vt jaotist "Puhastus ja
hooldus".

Puhastage ahju ja tarvikuid enne esimest
kasutamist.
Pange kõik tarvikud ja eemaldatavad
ahjuresti toed oma kohale tagasi.

4.2 Eelkuumutus

Eelkuumutage ahju enne esimest
kasutamist.

5. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid
peatükke.

5.1 Küpsetusrežiimi valimine

1. Ahjufunktsiooni valimiseks keerake

ahjufunktsioonide nuppu.

2. Temperatuuri valimiseks keerake
juhtnuppu.

Tuli süttib, kui ahi töötab.

3. Ahju väljalülitamiseks keerake nupud
väljas-asendisse.

1. Valige funktsioon ja maksimaalne
temperatuur.

2. Laske ahjul tund aega töötada.

3. Valige funktsioon ja määrake

maksimaalne temperatuur.

4. Laske ahjul 15 minutit töötada.

5. Valige funktsioon ja määrake

maksimaalne temperatuur.

6. Laske ahjul 15 minutit töötada.

7. Lülitage ahi välja ja laske sel maha

jahtuda.

Tarvikud võivad tavalisest kuumemaks
minna. Ahjust võib tulla lõhna ja suitsu.
Veenduge, et õhk saab piisavalt liikuda.

5.2 Küpsetusrežiimid

Ahju funktsi‐
oon

Väljas-asend

Sisevalgustus

Pöördõhk

Rakendus

Ahi on väljas.

Valgusti sisselülitami‐
seks ilma küpsetus‐
funktsioonita.

Küpsetamiseks korraga
kuni kolmel tasandil ja
toidu kuivatamiseks.
Seadke ahju tempera‐
tuur 20–40 °C madala‐
maks kui Tavaline küp‐
setamine.

A B

C

www.electrolux.com8

Ahju funktsi‐
oon

Niiske Pöör‐

dõhk

Alumine Kuu‐

mutus

Rakendus

Funktsioon küpsetami‐
se ajal energia säästmi‐
seks. Küpsetusjuhiste
leidmiseks vt peatükki
"Nõuandeid ja näpunäi‐
teid", Niiske Pöördõhk.
Ahjuuks peaks küpseta‐
mise ajal olema suletud,
et kasutatavat funkt‐
siooni mitte katkestada
ning tagada, et ahi töö‐
taks võimalikult suure
energiatõhususega.
Selle funktsiooni kasu‐
tamisel võib ahju sise‐
mine temperatuur erine‐
da valitud temperatuu‐
rist. Kuumutusvõimsust
võidakse vähendada.
Üldiste energiasäästu‐
soovitusi vt jaotisest
"Energiatõhusus", Ener‐
gia säästmine.Vastavalt
standardile EN 60350-1
kasutati seda funktsioo‐
ni energiaklassi määrat‐
lemiseks.

Krõbeda põhjaga kooki‐
de küpsetamiseks ja toi‐
du hoidistamiseks.

Ahju funktsi‐
oon

Grill

Kiirgrill

Turbogrill

Pitsarežiim

Tavaline küp‐

setamine
(Ülemine/

Alumine Kuu‐

mutus)

Rakendus

Õhemate toitude grilli‐
miseks ja leiva/saia rös‐
timiseks.

Lamedate toiduainete
suures koguses grillimi‐
seks ja röstimiseks.

Suuremate kondiga li‐
ha- või linnulihatükkide
röstimiseks ühel riiulita‐
sandil. Gratineerimiseks
ja pruunistamiseks.

Pitsa küpsetamiseks.
Intensiivseks pruunista‐
miseks ja krõbeda põh‐
ja saavutamiseks. Vali‐
ge temperatuur 230°C.

Ühel riiulitasandil küp‐
setamiseks ja röstimi‐
seks.

6. KELLA FUNKTSIOONID

6.1 Analoogtaimer

Taimeri funktsioonid on järgmised:

• Kellaaeg

• Alarmkell + Küpsetuse lõpuaeg.

A. Aken
B. Valikuketas

EESTI 9

C. Seadete nupp

Kellaaja seadmine

Kellaaja valimiseks vajutage seadete
nuppu ja keerake seda vastupäeva
(noolega näidatud suunas), kuni
kellaseierid on soovitud asendis. Ärge
keerake seadete nuppu päripäeva.
Pärast kellaaja valimist laske seadete
nupul oma esialgsesse asendisse tagasi
liikuda või keerake seda ise ettevaatlikult
tagasi.

Normaalseade
Keerake seadete nuppu vastupäeva,
kuni aknasse ilmub . Selle asendi

puhul saate te seadet käsitsi reguleerida.
Funktsioon Minutilugeja + Küpsetuse
lõpuaeg on väljas.

Alarmkell + Küpsetuse lõpuaeg

Kasutage seda ahjufunktsiooni
väljalülitusaja automaatseks
määramiseks. Maksimaalne määratav
aeg on 180 minutit.

7. TARVIKUTE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid
peatükke.

Kasutage seda ainult selliste
toitude puhul, mida ei pea
valmimise ajal segama või
jälgima.

1. Määrake ahju funktsioon ja
temperatuur.

2. Keerake seadete nuppu vastupäeva,
kuni valikuketta aknas kuvatakse
soovitud väljalülitusaeg (minutites).

Pöördloendus käivitub. Kui aeg saab
täis, kõlab helisignaal. Seade lülitub
välja.

Helisignaali saab välja
lülitada. Keerake seadete
nuppu vastupäeva, kuni

aknasse ilmub . Selles
asendis pole seadme
väljalülitamisel helisignaali
kuulda.

Funktsioonide Minutilugeja + Küpsetuse
lõpuaeg tühistamiseks keerake seadete
nuppu vastupäeva, kuni ekraanil

kuvatakse .

Küpsetusplaat/ sügav pann:
Lükake küpsetusplaat /sügav pann

ahjuriiuli tugede juhikute vahele.

7.1 Tarvikute sisestamine

Traatrest:
Lükake rest ahjuriiuli toe juhtsoontele ja

jälgige, et restikumerused oleksid allpool.

Traatrest ja küpsetusplaat /sügav
pannkoos:

Lükake küpsetusplaat /sügav pann
ahjuriiuli tugede vahele ja traatrest selle
kohal olevatesse juhikutesse.

°C

°C

www.electrolux.com10

2. Asetage traatrest teleskoopsiinidele

ja lükake siinid ettevaatlikult ahju
sisse.

Väike ülaosas asuv sälk
suurendab turvalisust. Need
sälgud aitavad ära hoida ka
kaldumist. Kõrged servad
aitavad ära hoida ahjunõude
restilt mahalibisemist.

7.2 Teleskoopsiinid

Teleskoopsiinide
paigaldusjuhised hoidke
tuleviku tarbeks alles.

Teleskoopsiinide abil saab ahjuriiuleid
mugavamalt sisse lükata ja välja võtta.

ETTEVAATUST!

Ärge peske teleskoopsiine
nõudepesumasinas. Ärge
teleskoopsiine õlitage.

1. Tõmmake mõlemad teleskoopsiinid
välja.

8. LISAFUNKTSIOONID

Enne ukse sulgemist peavad
teleskoopsiinid olema täielikult ahju sisse
lükatud.

8.1 Jahutusventilaator

Ahju töö ajal lülitub jahutusventilaator
automaatselt sisse, et hoida seadme

pinnad jahedana. Kui lülitate ahju välja,
siis jätkab jahutusventilaator töötamist
kuni seadme mahajahtumiseni.

8.2 Turvatermostaat

Ahju vale kasutamine või katkised osad
võivad põhjustada ohtlikku
ülekuumenemist. Selle ärahoidmiseks on

9. VIHJEID JA NÄPUNÄITEID

EESTI 11

ahjul olemas ohutustermostaat, mis
katkestab toitevarustuse. Ahi lülitub
uuesti automaatselt sisse, kui
temperatuur on langenud.

HOIATUS!

Vt ohutust käsitlevaid
peatükke.

Tabelites esitatud
temperatuurid ja
küpsetusajad on ainult
soovituslikud. Täpsemalt
sõltuvad need retseptist ning
kasutatava tooraine
kvaliteedist ja kogustest.

9.1 Soovitused küpsetamiseks

Ahjus on viis tasandit.
Ahjutasandeid loetakse altpoolt üles.
Teie uus ahi võib küpsetada erinevalt kui

teie varasem seade. Alltoodud tabelitest
leiate temperatuuri, küpsetusaja ja
riiulitasandite standardseaded.

Kui te ei leia mõne retsepti jaoks täpseid
seadeid, kasutage sarnaste toitude omi.

Ahjus on õhuringlust ja pidevat
aururinglust tekitav spetsiaalne süsteem.
See võimaldab toitu valmistada
aurukeskkonnas, mis hoiab toidu seest
pehme ja pealt krõbedana. See lühendab
küpsetusaega ja vähendab
energiatarbimist.

Kookide küpsetamine

Ärge avage ahjuust enne kui ¾
küpsetusajast on möödunud.

Kui kasutate samaaegselt kahte
küpsetusplaati, hoidke nende vahele jääv
ahjutasand tühi.

Liha ja kala küpsetamine

Väga rasvaste toitude küpsetamisel
kasutage sügavat panni, et vältida ahju
püsivate plekkide tekkimist.

Et mahl lihast välja ei valguks, laske
prael enne lahtilõikamist umbes 15
minutit seista.

Et ahjust küpsetamise ajal liiga palju
suitsu ei tuleks, kallake sügavasse panni
veidi vett. Suitsu kondenseerumise
vältimiseks lisage vett kohe, kui see on
ära auranud.

Toiduvalmistamise ajad

Toiduvalmistamise ajad sõltuvad toidu
tüübist, konsistentsist ja mahust.

Esialgu jälgige toiduvalmistamisel
seadme tööd. Leidke selle seadme
kasutamisel parimad seaded
(soojusaste, toiduvalmistamise aeg jne)
oma keedunõudele, retseptidele ja
kogustele.

9.2 Küpsetamine ja röstimine

Koogid

Toit Ülemine/Alumine

Vahusta‐
tud road

Muretai‐
nas

Kuumutus

Tempera‐
tuur (°C)

170 2 160 3 (2 ja 4) 45 - 60 Koogivor‐

170 2 160 3 (2 ja 4) 20 - 30 Koogivor‐

Riiuli ta‐
sand

Pöördõhk Aeg

Tempera‐
tuur (°C)

Riiuli ta‐
sand

(min.)

Märkusi

mis

mis

www.electrolux.com12

Toit Ülemine/Alumine

Kuumutus

Peti-juus‐

Tempera‐
tuur (°C)

170 1 165 2 60 - 80 26 cm koo‐

Riiuli ta‐
sand

tukook

Õunakook

170 2 160 2 (vasak

(õunapiru‐

1)

kas)

Pöördõhk Aeg

(min.)

Tempera‐
tuur (°C)

Riiuli ta‐
sand

80 - 100 Kahes 20

ja parem)

Märkusi

givormis

cm koogi‐
vormis
traatrestil

Struudel 175 3 150 2 60 - 80 Küpsetus‐

plaadil

Keedise‐
kook

170 2 165 2 (vasak

ja parem)

30 - 40 26 cm koo‐

givormis

Tordipõhi 170 2 160 2 50 - 60 26 cm koo‐

givormis

Jõulu‐
kook / rik‐

160 2 150 2 90 - 120 20 cm koo‐

givormis
kaliku
puuvilja‐
täidisega

1)

kook

Ploomi‐
kook

Väikesed
koogid -

175 1 160 2 50 - 60 Leivavor‐

1)

170 3 140 - 150 3 20 - 30 Küpsetus‐

mis

plaadil
ühel ta‐
sandil

Väikesed
koogid -

- - 140 - 150 2 ja 4 25 - 35 Küpsetus‐
plaadil

kahel ta‐
sandil

Väikesed
koogid -

- - 140 - 150 1, 3 ja 5 30 - 45 Küpsetus‐
plaadil

kolmel ta‐
sandil

Küpsised/
soolapul‐

140 3 140 - 150 3 30 - 35 Küpsetus‐

plaadil

gad - ühel
tasandil

EESTI 13

Toit Ülemine/Alumine

Kuumutus

Küpsised/

Tempera‐
tuur (°C)

- - 140 - 150 2 ja 4 35 - 40 Küpsetus‐

Riiuli ta‐
sand

soolapul‐
gad - ka‐
hel tasan‐
dil

Küpsised/

- - 140 - 150 1, 3 ja 5 35 - 45 Küpsetus‐
soolapul‐
gad - kol‐
mel tasan‐
dil

Beseed -

120 3 120 3 80 - 100 Küpsetus‐
ühel ta‐
sandil

Beseed -

- - 120 2 ja 4 80 - 100 Küpsetus‐

kahel ta‐

1)

sandil

190 3 190 3 12 - 20 Küpsetus‐

1)

Kuklid

Ekleerid -

190 3 170 3 25 - 35 Küpsetus‐
ühel ta‐
sandil

Ekleerid -

- - 170 2 ja 4 35 - 45 Küpsetus‐
kahel ta‐
sandil

Plaadi‐

180 2 170 2 45 - 70 20 cm koo‐

koogid

Rikkaliku

160 1 150 2 110 - 120 24 cm koo‐
puuvilja‐
täidisega
kook

Victoria

170 1 160 2 (vasak
kook

1)

Eelsoojendage ahju 10 minutit.

Pöördõhk Aeg

(min.)

Tempera‐
tuur (°C)

Riiuli ta‐
sand

50 - 60 20 cm koo‐

ja parem)

Märkusi

plaadil

plaadil

plaadil

plaadil

plaadil

plaadil

plaadil

givormis

givormis

givormis

www.electrolux.com14

Leib ja pitsa

Toit Ülemine/Alumine

Kuumutus

Sai

Tempera‐
tuur (°C)

1)

190 1 190 1 60 - 70 1-2 tk, 500

Riiuli ta‐
sand

Pöördõhk Aeg

(min.)

Tempera‐
tuur (°C)

Riiuli ta‐
sand

Rukkileib 190 1 180 1 30 - 45 Leivavor‐

Kuklid,

190 2 180 2 (2 ja 4) 25 - 40 6-8 saia

saiake‐

1)

sed

230 - 250 1 230 - 250 1 10 - 20 Küpsetus‐

1)

Pitsa

200 3 190 3 10 - 20 Küpsetus‐

1)

Kuklid

1)

Eelsoojendage ahju 10 minutit.

Tarretised

Toit Ülemine/Alumine

Kuumutus

Tempera‐
tuur (°C)

Riiuli ta‐
sand

Pöördõhk Aeg

(min.)

Tempera‐
tuur (°C)

Riiuli ta‐
sand

Pastavorm 200 2 180 2 40 - 50 Vormis

Juurvilja‐

200 2 175 2 45 - 60 Vormis

vorm

180 1 180 1 50 - 60 Vormis

1)

Quiche

180 - 190 2 180 - 190 2 25 - 40 Vormis

Lasanje

Cannello‐
ni

1)

1)

180 - 190 2 180 - 190 2 25 - 40 Vormis

1)

Eelsoojendage ahju 10 minutit.

Liha

Toit Ülemine/Alumine

Kuumutus

Tempera‐
tuur (°C)

Riiuli ta‐
sand

Pöördõhk Aeg

(min.)

Tempera‐
tuur (°C)

Riiuli ta‐
sand

Veiseliha 200 2 190 2 50 - 70 Traatrestil

Märkusi

g/tk

mis

küpsetus‐
plaadil

plaadil või
sügaval
pannil

plaadil

Märkusi

Märkusi

EESTI 15

Toit Ülemine/Alumine

Kuumutus

Tempera‐
tuur (°C)

Riiuli ta‐
sand

Pöördõhk Aeg

(min.)

Tempera‐
tuur (°C)

Riiuli ta‐
sand

Märkusi

Sealiha 180 2 180 2 90 - 120 Traatrestil

Vasikaliha 190 2 175 2 90 - 120 Traatrestil

Inglise

210 2 200 2 50 - 60 Traatrestil
rostbiif,
väheküps

Inglise

210 2 200 2 60 - 70 Traatrestil
rostbiif,
poolküps

Inglise

210 2 200 2 70 - 75 Traatrestil
rostbiif,
täisküps

Sea aba‐

180 2 170 2 120 - 150 Kamaraga
tükk

Sea sää‐

180 2 160 2 100 - 120 2 tükki
retükk

Lambaliha 190 2 175 2 110 - 130 Kints

Kana 220 2 200 2 70 - 85 Terve

Kalkun 180 2 160 2 210 - 240 Terve

Part 175 2 220 2 120 - 150 Terve

Hani 175 2 160 1 150 - 200 Terve

Küülikuli‐ha190 2 175 2 60 - 80 Tükkideks

lõigatuna

Jänes 190 2 175 2 150 - 200 Tükkideks

lõigatuna

Faasan 190 2 175 2 90 - 120 Terve

Kala

Toit Ülemine/Alumine

Kuumutus

Forell/

Tempera‐

tuur (°C)

190 2 175 2 40 - 55 3-4 kala

Riiuli ta‐
sand

merilatikas

Tuunikala/

190 2 175 2 35 - 60 4-6 fileed
lõhe

Pöördõhk Aeg

(min.)

Tempera‐
tuur (°C)

Riiuli ta‐
sand

Märkusi

www.electrolux.com16

9.3 Grill

Eelsoojendage ahju 3 minutit.
Kasutage neljandat riiulitasandit.

Toit Kogus Aeg (min.)

Tükki Kogus (kg) 1. külg 2. külg

Sisefilee 4 0.8 12 - 15 12 - 14

Biifsteek 4 0.6 10 - 12 6 - 8

Vorstid 8 - 12 - 15 10 - 12

Seakarbonaad 4 0.6 12 - 16 12 - 14

Kana (pooleks lõigatuna) 2 1 30 - 35 25 - 30

Kebabid 4 - 10 - 15 10 - 12

Kanarind 4 0.4 12 - 15 12 - 14

Hamburger 6 0.6 20 - 30 -

Kalafilee 4 0.4 12 - 14 10 - 12

Röstitud sändvitšid 4 - 6 - 5 - 7 -

Röstleib/-sai 4 - 6 - 2 - 4 2 - 3

Valige maksimaalne temperatuur.

9.4 Turbogrill

Kasutage esimest või teist ahjutasandit.

Veiseliha

Eelsoojendage ahi.
Küpsetusaja arvutamiseks korrutage

alltoodud tabelis olev aeg filee
paksusega sentimeetrites.

Toit Tempera‐

Rostbiif või
filee, vähe‐
küps

Rostbiif või
filee, pool‐
küps

Rostbiif või
filee, täis‐
küps

tuur (°C)

190 - 200 5 - 6

180 - 190 6 - 8

170 - 180 8 - 10

Aeg (min.)

Sealiha

Toit Tempera‐

Abatükk,
kael, kints, 1

- 1,5 kg

Karbonaad,
ribi, 1 - 1,5
kg

Pikkpoiss,
0,75 - 1 kg

Seakoot
(eelküpseta‐
tud), 0,75 - 1
kg

Vasikaliha

Toit Tempera‐

Vasika‐
praad, 1 kg

tuur (°C)

160 - 180 90 - 120

170 - 180 60 - 90

160 - 170 50 - 60

150 - 170 90 - 120

tuur (°C)

160 - 180 90 - 120

Aeg (min.)

Aeg (min.)

EESTI 17

Toit Tempera‐

Vasikakoot,
1,5 - 2 kg

Lambaliha

Toit Tempera‐

Lambakoot,
röstitud lam‐
baliha, 1 ­1,5 kg

Lamba sel‐
jatükk 1 ­1,5 kg

Linnuliha

Toit Tempera‐

Linnuliha
portsjonid,
0,2 - 0,25 kg

Pool kana,
0,4 - 0,5 kg

tuur (°C)

160 - 180 120 - 150

tuur (°C)

150 - 170 100 - 120

160 - 180 40 - 60

tuur (°C)

200 - 220 30 - 50

190 - 210 35 - 50

Aeg (min.)

Aeg (min.)

Aeg (min.)

Toit Tempera‐

Kana, broi‐
ler, 1 - 1,5
kg

Part, 1,5 - 2kg180 - 200 80 - 100

Hani, 3,5 - 5kg160 - 180 120 - 180

Kalkun, 2,5 ­3,5 kg

Kalkun, 4 - 6kg140 - 160 150 - 240

Kala (aurutatud)

Toit Tempera‐

Terve kala,
1 - 1,5 kg

tuur (°C)

190 - 210 50 - 70

160 - 180 120 - 150

tuur (°C)

210 - 220 40 - 60

Aeg (min.)

Aeg (min.)

9.5 Niiske Pöördõhk

Parimate tulemuste
saamiseks järgige alltoodud
tabelis olevaid soovitusi.

Toit Tarvikud Tempera‐

Magusad saia‐
kesed, 12 tk

Saiakesed, 9 tk küpsetusplaat või rasva‐

Pitsa, külmuta‐
tud, 0,35 kg

Rullbiskviit küpsetusplaat või rasva‐

Šokolaadikook küpsetusplaat või rasva‐

Sufleed, 6 tk keraamilised ahjuvormid

Biskviittaignast
põhi

küpsetusplaat või rasva‐
pann

pann

traatrest 180 2 45 - 55

pann

pann

traatrestil

pirukavorm traatrestil 180 2 35 - 45

tuur (°C)

175 3 40 - 50

180 2 35 - 45

170 2 30 - 40

170 2 45 - 50

190 3 45 - 55

Riiuli ta‐
sand

Aeg (min.)

www.electrolux.com18

Toit Tarvikud Tempera‐

Victoria kook ahjuvorm ahjurestil 170 2 35 - 50

Pošeeritud ka‐
la, 0,3 kg

Terve kala, 0,2kgküpsetusplaat või rasva‐

Kalafilee, 0,3kgpitsaplaat traatrestil 170 3 30 - 40

Pošeeritud liha,
0,25 kg

Šašlõkk, 0,5 kg küpsetusplaat või rasva‐

Küpsised, 16 tk küpsetusplaat või rasva‐

Makroonid, 20tkküpsetusplaat või rasva‐

Muffinid, 12 tk küpsetusplaat või rasva‐

Soolased küp‐
setised, 16 tk

Muretainaküp‐
sised, 20 tk

Korvikesed, 8tkküpsetusplaat või rasva‐

Pošeeritud
köögivili, 0,4 kg

Vegan-omlett pitsaplaat traatrestil 180 3 35 - 45

Köögivili, vahe‐
merepärane
0,7 kg

küpsetusplaat või rasva‐
pann

pann

küpsetusplaat või rasva‐
pann

pann

pann

pann

pann

küpsetusplaat või rasva‐
pann

küpsetusplaat või rasva‐
pann

pann

küpsetusplaat või rasva‐
pann

küpsetusplaat või rasva‐
pann

tuur (°C)

180 2 35 - 45

180 3 25 - 35

180 3 35 - 45

180 3 40 - 50

150 2 30 - 45

180 2 45 - 55

170 2 30 - 40

170 2 35 - 45

150 2 40 - 50

170 2 30 - 40

180 2 35 - 45

180 4 35 - 45

Riiuli ta‐
sand

Aeg (min.)

9.6 Kuivatamine - Pöördõhk

Katke ahjuplaadid pärgamendi või
küpsetuspaberiga.

Juurvili

Ühe plaadi puhul kasutage kolmandat ahjutasandit.
Kahe plaadi puhul kasutage esimest ja neljandat ahjutasandit.

Paremate tulemuste saamiseks lülitage
ahi poole kuivatamise peal välja, tehke
uks lahti ja jätke üheks ööks jahtuma.

EESTI 19

Toit Temperatuur (°C) Aeg (h)

Oad 60 - 70 6 - 8

Piprad 60 - 70 5 - 6

Köögivili hapendamiseks 60 - 70 5 - 6

Seened 50 - 60 6 - 8

Ürdid 40 - 50 2 - 3

Puuviljad

Toit Temperatuur

(°C)

Ploomid 60 - 70 8 - 10 3 1 / 4

Aprikoosid 60 - 70 8 - 10 3 1 / 4

Õunaviilud 60 - 70 6 - 8 3 1 / 4

Pirnid 60 - 70 6 - 9 3 1 / 4

Aeg (h) Riiuli tasand

1. tasand 2. tasand

9.7 Teave testimisasutustele

Testid vastavalt standardile IEC 60350-1.

Toit Funktsi‐

Väike
kook

Väike
kook

Väike
kook

Õuna‐
kook

oon

Tavaline
küpsetami‐
ne

Pöördõhk /
Ventilaatori‐
ga küpseta‐
mine

Pöördõhk /
Ventilaatori‐
ga küpseta‐
mine

Tavaline
küpsetami‐
ne

Tarvikud Riiuli

Küpse‐
tusplaat

Küpse‐
tusplaat

Küpse‐
tusplaat

Traatrest 2 180 70 - 90 Kasutage 2 plaa‐

ta‐
sand

3 170 20 - 30 Pange ühele

3 150 -

2 ja 4 150 -

Tem‐
pera‐
tuur
(°C)

160

160

Aeg (min.) Märkusi

plaadile 20 väi‐
kest koogikest.

20 - 35 Pange ühele

plaadile 20 väi‐
kest koogikest.

20 - 35 Pange ühele

plaadile 20 väi‐
kest koogikest.

ti (20 cm läbi‐
mõõduga) diago‐
naalpaigutuses.

www.electrolux.com20

Toit Funktsi‐

oon

Õuna‐
kook

Pöördõhk /
Ventilaatori‐
ga küpseta‐
mine

Rasva‐
vaba tor‐
dipõhi

Rasva‐
vaba tor‐
dipõhi

Tavaline
küpsetami‐
ne

Pöördõhk /
Ventilaatori‐
ga küpseta‐
mine

Rasva‐
vaba tor‐
dipõhi

Pöördõhk /
Ventilaatori‐
ga küpseta‐
mine

Muretai‐
naküpse‐
tised

Pöördõhk /
Ventilaatori‐
ga küpseta‐
mine

Muretai‐
naküpse‐
tised

Pöördõhk /
Ventilaatori‐
ga küpseta‐
mine

Muretai‐
naküpse‐
tised

Röst‐

Tavaline
küpsetami‐
ne

Grill Traatrest 4 maks. 2-3 minutit
leib/-sai
4 - 6 tk

Tarvikud Riiuli

ta‐
sand

Tem‐
pera‐
tuur

Aeg (min.) Märkusi

(°C)

Traatrest 2 160 70 - 90 Kasutage 2 plaa‐

ti (20 cm läbi‐
mõõduga) diago‐
naalpaigutuses.

Traatrest 2 170 40 - 50 Kasutage koogi‐

vormi (26 cm lä‐
bimõõduga).
Eelsoojendage
ahju 10 minutit.

Traatrest 2 160 40 - 50 Kasutage koogi‐

vormi (26 cm lä‐
bimõõduga).
Eelsoojendage
ahju 10 minutit.

Traatrest 2 ja 4 160 40 - 60 Kasutage koogi‐

vormi (26 cm lä‐
bimõõduga). Dia‐
gonaalpaigutu‐
ses.
Eelsoojendage
ahju 10 minutit.

Küpse‐
tusplaat

Küpse‐
tusplaat

Küpse‐
tusplaat

3 140 -

150

2 ja 4 140 -

150

3 140 -

150

20 - 40 -

25 - 45 -

25 - 45 -

Eelsoojendage

ühelt poolt;

ahju 3 minutit.
2-3 minutit
teiselt poolt

EESTI 21

Toit Funktsi‐

Veiseli‐
haga
burger
6 tk, 0,6
kg

oon

Grill Traatrest

Tarvikud Riiuli

ta‐
sand

4 maks. 20 - 30 Pange traatrest
ja rasva‐
pann

10. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid
peatükke.

10.1 Juhised puhastamiseks

Puhastage ahju esikülge pehme lapiga
ning sooja vee ja pehmetoimelise
pesuvahendiga.

Kasutage metallpindade puhastamiseks
vastavat puhastusainet.

Puhastage ahju sisemust pärast iga
kasutuskorda. Rasva või muude
toidujääkide kogunemine võib kaasa
tuua tulekahju. Grillpanni puhul on oht
suurem.

Pärast iga kasutuskorda puhastage kõik
ahjutarvikud ja laske neil kuivada.
Kasutage pehmet lappi sooja vee ja
puhastusvahendiga. Ärge peske tarvikuid
nõudepesumasinas.

Eemaldage tugev mustus spetsiaalset
ahjupuhastit kasutades. Ärge kandke
katalüütilisele pinnale ahjupuhastit.

Kui kasutate teflonkattega tarvikuid, siis
ärge puhastage neid intensiivsete
puhastusainetega või teravaservaliste
esemetega ega nõudepesumasinas. See
võib teflonpinda kahjustada.

Niiskus võib kondenseeruda ahju või
selle klaaspaneelidele. Kondensaadi
vähendamiseks kuumutage enne

Tem‐
pera‐
tuur
(°C)

Aeg (min.) Märkusi

neljandale ahju‐
tasandile ja ras‐
vapann kolman‐
dale tasandile.
Keerake toitu
poole küpsetusa‐
ja möödumisel.
Eelsoojendage
ahju 3 minutit.

küpsetamist tühja ahju 10
minutit.Puhastage ahju sisemust pärast
iga kasutuskorda.

10.2 Roostevabast terasest või alumiiniumist ahjud

Puhastage ahjuust ainult niiske lapi või
käsnaga. Kuivatage pehme lapiga.

Ärge kasutage terasvilla, happeid ega
abrasiivseid materjale, kuna need võivad
ahju pinda kahjustada. Puhastage ahju
juhtpaneeli, järgides samu
ettevaatusabinõusid.

10.3 Uksetihendi puhastamine

Kontrollige uksetihendit korrapäraselt.
Uksetihend asub ahjuõõne raami ümber.
Ärge kasutage ahju, kui uksetihend on
kahjustatud. Võtke ühendust
hoolduskeskusega.

Teavet uksetihendi puhastamise kohta
lugege puhastamise üldteabe osast.

10.4 Restitugede / katalüütiliste paneelide eemaldamine

Ahju puhastamiseks eemaldage
restitoed / katalüütilised paneelid.

2

1

www.electrolux.com22

ETTEVAATUST!

Olge restitugede
eemaldamisel ettevaatlik.
Katalüütilised paneelid ei ole
ahju seinte küljes kinni ja
võivad välja kukkuda, kui te
restitugesid eemaldate.

1. Tõmmake ahjuriiuli tugede esiosa
külgseina küljest lahti. Hoidke teise
käega restisiine ja katalüütilist
paneeli paigal.

4. Ahju jahtumise ajal puhastage ahju
sisemust niiske ja pehme lapiga.

Katalüütilise pinna värvimuutused ei
avalda mõju katalüütilisele
puhastamisele.

10.6 Ukse eemaldamine ja

paigaldamine

Ahjuuksel on kaks klaaspaneeli.
Puhastamiseks saate ahjuukse ja
seesmise klaaspaneeli eemaldada. Enne
klaaspaneelide eemaldamist lugege
tähelepanelikult läbi kogu peatükk "Ukse
eemaldamine ja paigaldamine".

Kui te üritate klaaspaneele
eemaldada ajal, mil ust pole
eest ära võetud, võib see
sulguda.

2. Tõmmake ahjuresti toe tagaosa
külgseina küljest lahti ja eemaldage
tugi.

Paigaldage väljavõetud tagasi
vastupidises järjekorras.

Teleskoopsiinide tõkked
peavad olema suunatud
ettepoole.

10.5 Katalüütiline puhastus

Katalüütilise kattega ahjuseinad on
isepuhastuvad. Selline pind imab
endasse rasva.

Enne katalüütilise puhastamise
sisselülitamist:

• eemaldage kõik tarvikud .

• puhastage ahju põhja sooja vee ja

neutraalse pesuvahendiga.

• puhastage sisemist ukseklaasi

sisepinda sooja vee ja pehme lapiga.

ETTEVAATUST!

Ärge kasutage ahju ilma
sisemise klaaspaneelita.

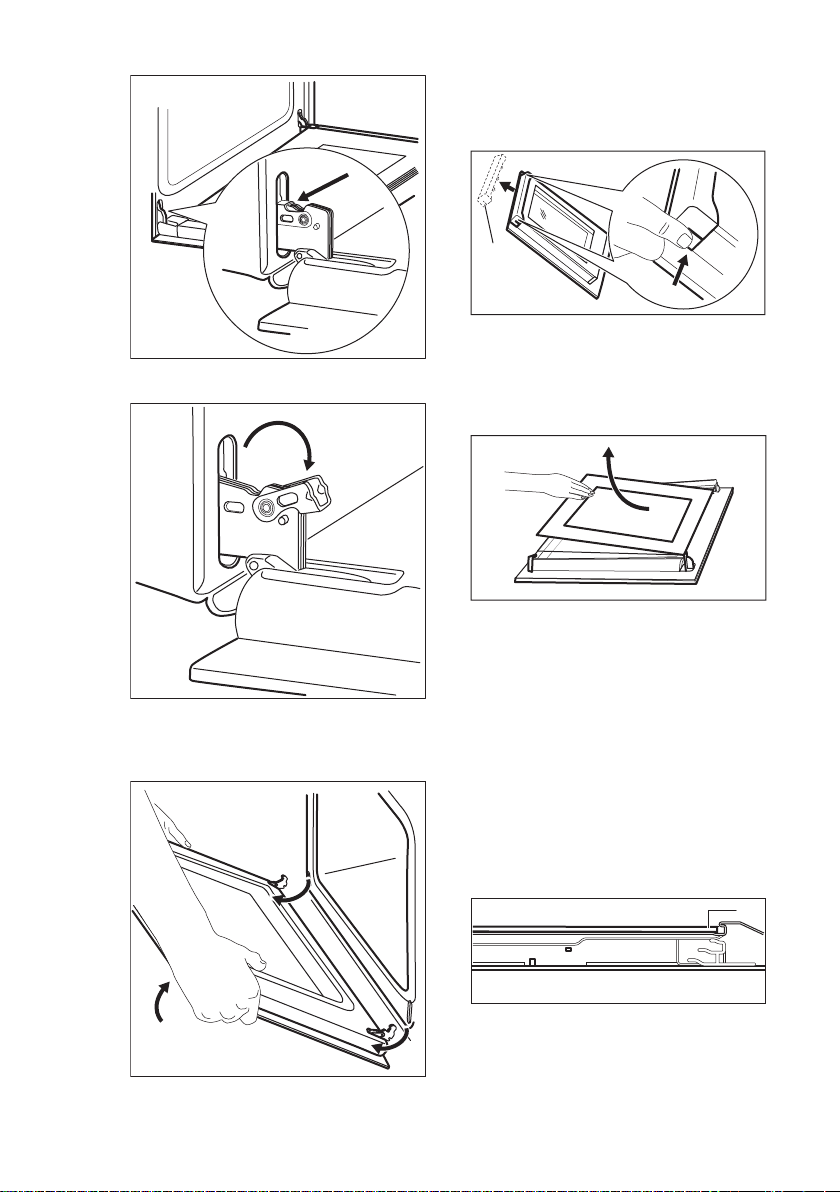

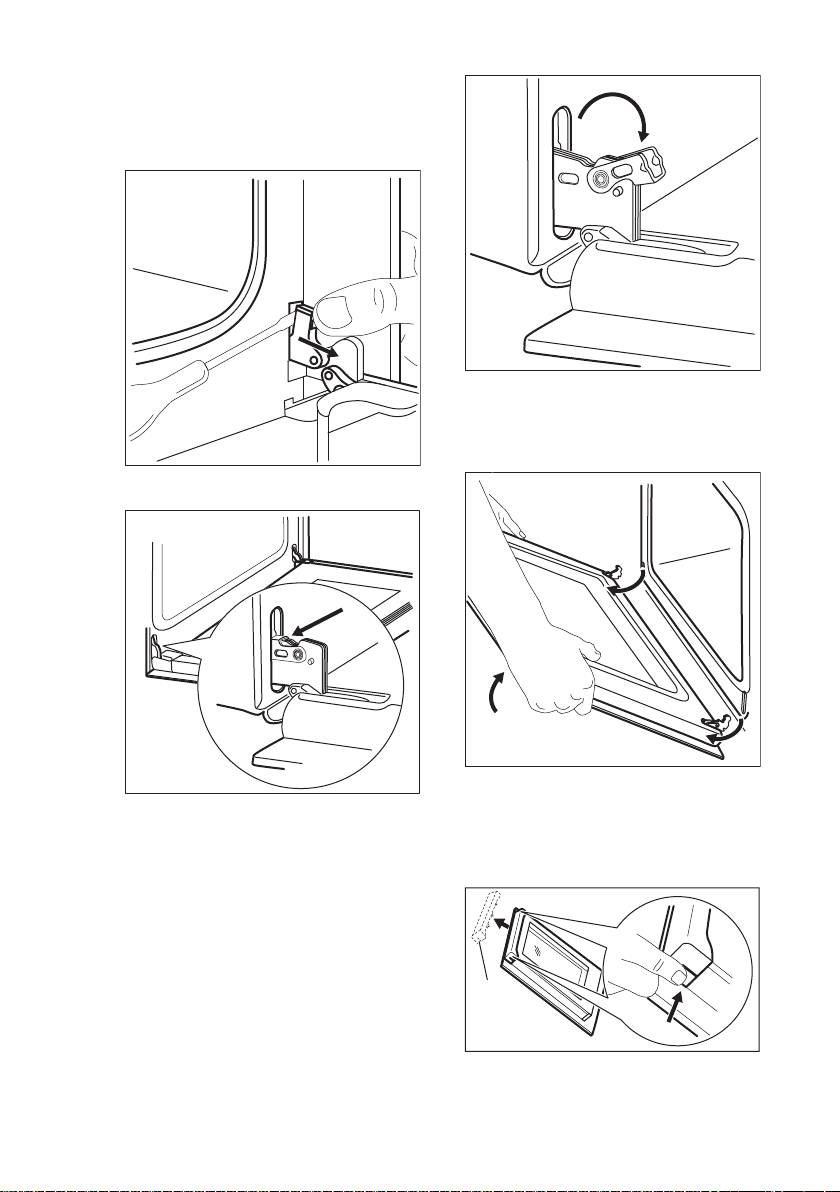

1. Avage uks täielikult ja leidke üles
ukse paremal poolel asuv hing.

2. Kasutage kruvikeerajat, et
parempoolse hinge hoob üles tõsta ja
lõpuni keerata.

3. Leidke üles ukse vasakul poolel asuv
hing.

1. Valige funktsioon

2. Seadke temperatuuriks 250 °C ja

laske ahjul 1 tund töötada.

3. Lülitage ahi välja.

.

4. Tõstke ja keerake vasaku hinge hoob

1

2

B

A

täiesti üles.

5. Sulgege ahjuuks poole peale
esimesse avamisasendisse. Seejärel
tõmmake ust ettepoole ja tõstke oma
kohalt ära.

EESTI 23

7. Võtke mõlemalt poolt ukseliistu (B)

ülemistest servadest kinni ja suruge
sissepoole, et vabastada
kinnitusnaga.

8. Eemaldamiseks tõmmake ukseliistu
ettepoole.

9. Võtke kinni ukse klaaspaneeli
ülemisest servast ja tõmmake see
ettevaatlikult välja. Jälgige, et klaas
libiseks hoidikutest täielikult välja.

10. Puhastage klaaspaneele seebiveega.
Kuivatage klaaspaneele hoolikalt.
Ärge peske terakomplekti
nõudepesumasinas.

Pärast puhastamist paigutage
klaaspaneel ja ahjuuks tagasi kohale.

Trükitud pind peab jääma ukse
sisemisele poolele. Pärast paigaldamist
veenduge, et klaaspaneeli raami pind ei
oleks kirja piirkonnas puudutades kare.

Ukseliistu õigel paigaldamisel kostab
klõps.

Veenduge, et paigaldate sisemise
klaaspaneeli oma kohale õigesti.

6. Asetage uks tasasele pehme riidega
kaetud pinnale.

www.electrolux.com24

10.7 Lambi asendamine

HOIATUS!

Elektrilöögi oht!
Lamp võib olla kuum.

1. Lülitage ahi välja.
Oodake, kuni ahi on jahtunud.

2. Eemaldage ahi vooluvõrgust.

3. Pange ahju põhjale riie.

ETTEVAATUST!

Hoidke halogeenlampi alati
riidelapiga, et lambile ei
sattuks rasvajääke.

11. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid
peatükke.

11.1 Mida teha, kui...

Probleem Võimalik põhjus Lahendus

Ahi ei kuumene. Ahi on välja lülitatud. Lülitage ahi sisse.

Ahi ei kuumene. Funktsioon Alarmkell +

Ahi ei kuumene. Kaitse on vallandunud. Tehke kindlaks, kas tõrke

Ahjuvalgusti ei põle. Ahjuvalgusti on rikkis. Asendage valgusti uue

Toidule ja ahjuõõnde kogu‐
neb auru ja kondensvett.

Tagumine valgusti

1. Keerake valgusti klaaskatet selle
eemaldamiseks.

2. Puhastage klaaskate.

3. Asendage lamp sobiva 300 °C taluva

kuumakindla lambiga .

4. Paigaldage klaaskate.

Küpsetuse lõpuaeg ei ole
valitud.

Toit on jäänud liiga kauaks
ahju.

Valige Alarmkell + Küpse‐
tuse lõpuaeg. Vt jaotist
"Kella funktsioonid".

põhjustas kaitse. Kui kaitse
korduvalt uuesti vallandub,
võtke ühendust elektrik‐
uga.

vastu.

Kui küpsetamine on lõppe‐
nud, tuleb toit ahjust vähe‐
malt 15–20 minuti pärast
välja võtta.

11.2 Hooldusteave

Kui te ei suuda probleemile ise lahendust
leida, siis võtke ühendust edasimüüja või
teeninduskeskusega.

Teeninduskeskuse andmed leiate
andmesildilt. Andmesilt asub ahjuõõne
raami esiküljel. Ärge andmesilti ahju
sisemusest eemaldage.

Soovitame märkida siia järgmised andmed:

18

594

589

114

21548

595

+-1

min. 550

20

600

min. 560

3

5

60

20

80

520

60

198

523

min. 550

20

595

+-1

18

590

min. 560

594

589

114

21548

3

5

70

60

520

60

20

198

523

Mudel (MOD.) .........................................

Tootenumber (PNC) .........................................

Seerianumber (S.N.) .........................................

12. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid
peatükke.

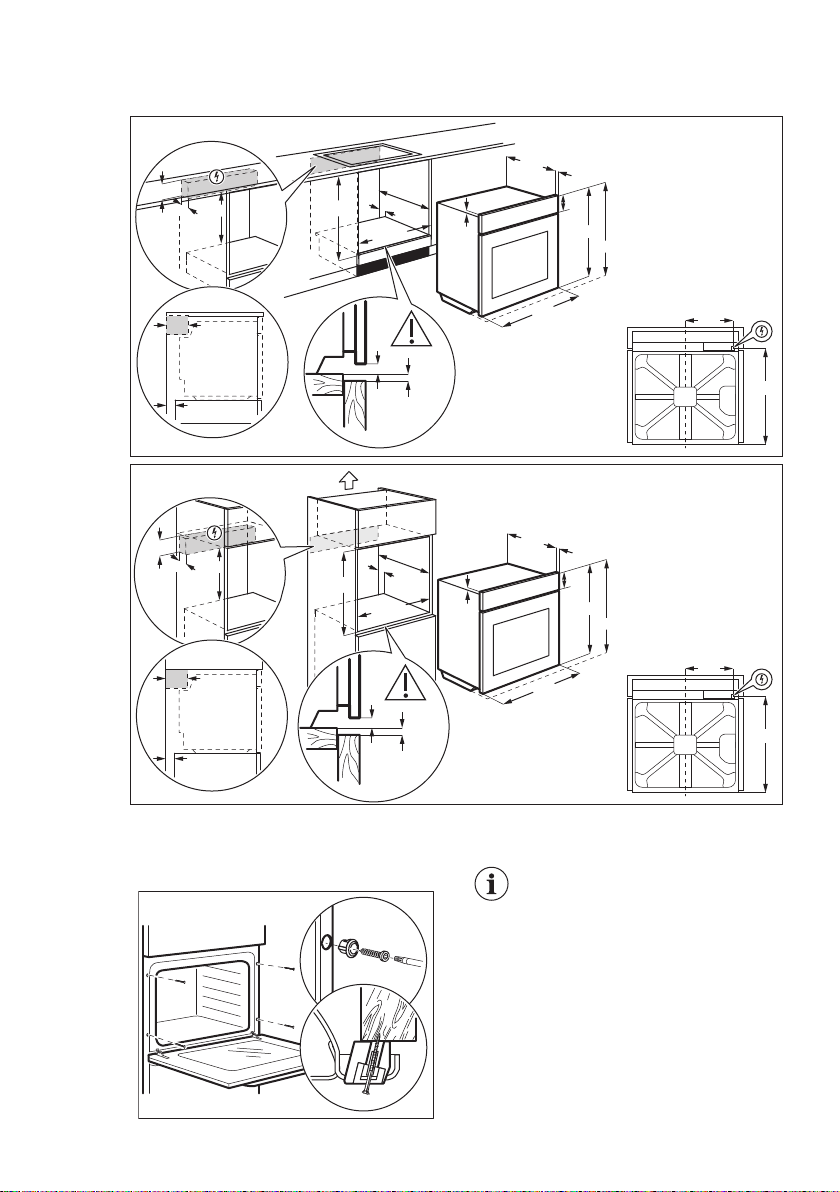

12.1 Paigutamine mööblisse

EESTI 25

A

B

www.electrolux.com26

12.2 Seadme kinnitamine

köögimööblisse

12.3 Elektriühendus

Tootja ei vastuta
tagajärgede eest, kui te ei
järgi ohutust käsitlevas
jaotises toodud
ettevaatusabinõusid.

Seadme juurde kuulub toitekaabel ja
toitepistik.

13. ENERGIATÕHUSUS

13.1 Tootekirjeldus ja andmed vastavalt määrusele EL 65-66/2014

12.4 Kaabel

Kaablitüübid, mis sobivad
paigaldamiseks või asendamiseks:

H07 RN-F, H05 RN-F, H05 RRF, H05
VV-F, H05 V2V2-F (T90), H05 BB-F

Teabe saamiseks kaabli ristlõike kohta vt
koguvõimsust (andmesildilt). Võite
vaadata ka tabelit:

Koguvõimsus (W) Kaabli ristlõige

(mm²)

maksimaalne 1380 3 x 0.75

maksimaalne 2300 3 x 1

maksimaalne 3680 3 x 1.5

Maandusjuhe (roheline/kollane kaabel)
peab olema 2 cm pikem kui faasi- ja
nullkaablid (sinine ja pruun kaabel).

Tarnija nimi Electrolux

Mudeli tunnus

Energiatõhususe indeks 95.3

Energiatõhususe klass A

Energiatarbimine standardtäituvusel, tavalises re‐
žiimis

Energiatarbimine standardtäituvusel, pöördõhure‐
žiimis

Sisekambrite arv 1

Kuumuseallikas Elekter

Mahutavus 72 l

Ahju tüüp Sisseehitatud ahi

EOA5220AOR
EOA5220AOV
EOA5220AOW

0.95 kWh/tsüklis

0.81 kWh/tsüklis

Mass

EESTI 27

EOA5220AOR 30.2 kg

EOA5220AOV 30.2 kg

EOA5220AOW 30.0 kg

EN 60350-1 – Kodumajapidamises
kasutatavad elektrilised
toiduvalmistusseadmed – Osa 1: Pliidid,
ahjud, auruahjud ja grillid – jõudluse
mõõtemeetodid.

13.2 Energia kokkuhoid

Ahjul on omadused, mis
aitavad säästa energiat
igapäevasel
toiduvalmistamisel.

Üldised nõuanded

Veenduge, et ahju töötamise ajal oleks
ahjuuks korralikult kinni. Ärge
küpsetamise ajal ust liiga tihti avage.
Jälgige, et uksetihend oleks puhas ja
korralikult omal kohal.

Energia kokkuhoiu tagamiseks kasutage
metallnõusid.

Võimalusel ärge enne toidu sissepanekut
ahju eelkuumutage.

14. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib
ringlusse suunata. Selleks viige pakendid
vastavatesse konteineritesse. Aidake
hoida keskkonda ja inimeste tervist ja
suunake elektri- ja elektroonilised
jäätmed ringlusse. Ärge visake

Kui küpsetusaeg on üle 30 minuti,
vähendage sõltuvalt küpsetusajast
vähemalt 3 - 10 minutit enne küpsetusaja
lõppu ahju temperatuuri. Ahjus olev
jääkkuumus võimaldab küpsetamist
jätkata.

Muude toitude soojendamiseks kasutage
jääkkuumust.

Kui valmistate järjest mitu küpsetist,
püüdke need ahju panna võimalikult
lühikeste vahedega.

Küpsetamine pöördõhuga

Võimalusel kasutage energia
kokkuhoiuks pöördõhuga
küpsetusrežiime.

Toidu soojashoidmine

Jääkkuumuse kasutamiseks ja toidu
soojashoidmiseks valige madalaim
võimalik temperatuur.

Niiske Pöördõhk

Funktsioon küpsetamise ajal energia
säästmiseks.

sümboliga tähistatud seadmeid muude
majapidamisjäätmete hulka. Viige seade
kohalikku ringluspunkti või pöörduge abi
saamiseks kohalikku omavalitsusse.

www.electrolux.com28

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 29

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 31

3. OPIS URZĄDZENIA......................................................................................... 33

4. PRZED PIERWSZYM UŻYCIEM......................................................................34

5. CODZIENNA EKSPLOATACJA....................................................................... 34

6. FUNKCJE ZEGARA......................................................................................... 35

7. KORZYSTANIE Z AKCESORIÓW................................................................... 37

8. DODATKOWE FUNKCJE.................................................................................38

9. WSKAZÓWKI I PORADY................................................................................. 38

10. KONSERWACJA I CZYSZCZENIE................................................................ 50

11. ROZWIĄZYWANIE PROBLEMÓW................................................................ 53

12. INSTALACJA..................................................................................................54

13. EFEKTYWNOŚĆ ENERGETYCZNA............................................................. 56

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux!

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w
rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.
Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować
poniższe dane: informacje o modelu, numer produktu, numer seryjny.
Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.

POLSKI 29

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
załączoną instrukcją obsługi. Producent nie odpowiada
za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu do wykorzystania w
przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się
urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Nie pozwalać dzieciom na zabawę z urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Dzieciom i zwierzętom nie wolno zbliżać się do

pracującego lub stygnącego urządzenia. Łatwo
dostępne elementy urządzenia mocno się nagrzewają.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

www.electrolux.com30

• Dzieciom nie wolno zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Instalacji urządzenia i wymiany jego przewodu

zasilającego może dokonać wyłącznie osoba o

odpowiednich kwalifikacjach.

• OSTRZEŻENIE: Podczas pracy urządzenie i jego

nieosłonięte elementy nagrzewają się do wysokiej

temperatury. Należy zachować ostrożność, aby

uniknąć kontaktu z elementami grzejnymi.

• Podczas wyjmowania i wkładania akcesoriów lub

naczyń należy zawsze używać rękawic kuchennych.

• Przed przystąpieniem do jakichkolwiek czynności

konserwacyjnych należy odłączyć urządzenie od

zasilania.

• Aby uniknąć porażenia prądem, przed przystąpieniem

do wymiany żarówki należy upewnić się, że

urządzenie jest wyłączone.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Do czyszczenia szyb w drzwiach nie używać

ściernych środków czyszczących ani ostrych,

metalowych myjek, ponieważ mogą one porysować

powierzchnię, co może skutkować pęknięciem szkła.

• Jeśli przewód zasilający jest uszkodzony, musi go

wymienić producent, autoryzowane centrum

serwisowe lub inna wykwalifikowana osoba, aby

zapobiec ryzyku porażenia prądem.

• Aby wymontować prowadnice blach, należy odciągnąć

najpierw ich przednią, a następnie tylną część od

bocznych ścianek. Zamontować prowadnice blach w

odwrotnej kolejności.

POLSKI 31

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może
zainstalować wyłącznie
wykwalifikowana osoba.

• Usunąć wszystkie elementy
opakowania.

• Nie instalować ani nie używać
uszkodzonego urządzenia.

• Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.

• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze
stosować rękawice ochronne i mieć
na stopach pełne obuwie.

• Nigdy nie ciągnąć urządzenia za
uchwyt.

• Zachować minimalne odstępy od
innych urządzeń i mebli.

• Zainstalować urządzenie w
odpowiednim i bezpiecznym miejscu ,
które spełnia wymagania instalacyjne.

• Urządzenie wyposażono w
elektryczny układ chłodzenia.
Wymaga on zasilania elektrycznego.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i
porażeniem prądem
elektrycznym.

• Wszystkie połączenia elektryczne
powinien wykonać wykwalifikowany
elektryk.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła
zasilania.

• Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani
przedłużaczy.

• Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu

zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.

• Przewody zasilające nie mogą
dotykać drzwi urządzenia, zwłaszcza
gdy drzwi są mocno rozgrzane.

• Zarówno dla elementów znajdujących
się pod napięciem, jak i
zaizolowanych części,
zabezpieczenie przed porażeniem
prądem należy zamocować w taki
sposób, aby nie można go było
odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby po zakończeniu instalacji
urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest
obluzowane, nie wolno podłączać do
niego wtyczki.

• Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.

• Konieczne jest zastosowanie
odpowiednich wyłączników obwodu
zasilania: wyłączniki automatyczne,
bezpieczniki topikowe (typu
wykręcanego – wyjmowane z
oprawki), wyłączniki różnicowo­prądowe (RCD) oraz styczniki.

• W instalacji elektrycznej należy
zastosować wyłącznik obwodu
umożliwiający odłączenie urządzenia
od zasilania na wszystkich biegunach.
Wyłącznik obwodu musi mieć
rozwarcie styków wynoszące
minimum 3 mm.

• Urządzenie spełnia wymogi dyrektyw
EWG.

2.3 Eksploatacja

OSTRZEŻENIE!

Zagrożenie odniesieniem
obrażeń, oparzeniem,
porażeniem prądem lub
wybuchem.

www.electrolux.com32

• Urządzenie jest przeznaczone
wyłącznie do użytku domowego.

• Nie zmieniać parametrów
technicznych urządzenia.

• Należy upewnić się, że otwory
wentylacyjne są drożne.

• Nie pozostawiać włączonego
urządzenia bez nadzoru.

• Wyłączać urządzenie po każdym
użyciu.

• Podczas pracy urządzenia należy
zachować ostrożność przy otwieraniu
jego drzwi. Może dojść do uwolnienia
gorącego powietrza.

• Nie obsługiwać urządzenia mokrymi
rękami lub jeśli ma ono kontakt z
wodą.

• Nie opierać się o otwarte drzwi
urządzenia.

• Nie używać urządzenia jako
powierzchni roboczej ani miejsca do
przechowywania przedmiotów.

• Należy ostrożnie otwierać drzwi
urządzenia. Stosowanie składników
zawierających alkohol może
spowodować powstanie mieszanki
alkoholu i powietrza.

• Podczas otwierania drzwi urządzenia
nie wolno zbliżać do niego iskrzących
przedmiotów ani otwartego płomienia.

• Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem
urządzenia.

• Aby zapobiec uszkodzeniu lub
odbarwieniu się emalii:

– Nie należy kłaść naczyń ani

innych przedmiotów bezpośrednio
na dnie urządzenia.

– Nie należy kłaść folii aluminiowej

bezpośrednio na dnie komory
urządzenia.

– Nie należy wlewać wody

bezpośrednio do rozgrzanego
urządzenia.

– Nie należy pozostawiać

wilgotnych naczyń ani potraw w
urządzeniu po zakończeniu
pieczenia.

– Należy zachować ostrożność

podczas wyjmowania i wkładania
akcesoriów.

• Odbarwienie emalii lub stali
nierdzewnej nie ma wpływu na
działanie urządzenia.

• Do pieczenia wilgotnych ciast należy
używać głębokiej blachy. Sok z
owoców może trwale zaplamić
emalię.

• Urządzenie jest przeznaczone
wyłącznie do przyrządzania potraw.
Nie wolno go używać do innych
celów, takich jak np. ogrzewanie
pomieszczeń.

• Podczas pieczenia drzwi piekarnika
powinny być zawsze zamknięte.

• Jeśli urządzenie zainstalowano za
ścianką meblową (np. za drzwiami
szafki), drzwi nie wolno zamykać
podczas użytkowania urządzenia.
Połączenie wysokiej temperatury i
wilgoci wewnątrz zamkniętego mebla
może doprowadzić do uszkodzenia
urządzenia, mebla lub podłogi. Nie
zamykać drzwi szafki, aż urządzenie
całkowicie ostygnie po użyciu.

2.4 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem
obrażeń, pożarem lub
uszkodzeniem urządzenia.

• Przed przystąpieniem do konserwacji
należy wyłączyć urządzenie i wyjąć
wtyczkę przewodu zasilającego z
gniazda elektrycznego.

• Upewnić się, że urządzenie ostygło.
Występuje zagrożenie pęknięciem
szyb w drzwiach urządzenia.

• Jeśli szyba pęknie, należy ją
niezwłocznie wymienić. Należy
skontaktować się z autoryzowanym
centrum serwisowym.

• Przy zdejmowaniu drzwi urządzenia
należy zachować ostrożność. Drzwi
są ciężkie!

• Aby zapobiec uszkodzeniu
powierzchni urządzenia, należy
regularnie ją czyścić.

• Czyścić urządzenie za pomocą
wilgotnej szmatki. Stosować
wyłącznie obojętne środki
czyszczące. Nie używać żadnych

produktów ściernych, myjek do

21 64 53

8

7

9

10

5

4

3

2

1

11

szorowania, rozpuszczalników ani
metalowych przedmiotów.

• Stosując aerozol do piekarników,
należy przestrzegać wskazówek
dotyczących bezpieczeństwa
umieszczonych na opakowaniu.

• Nie używać detergentów do
czyszczenia emalii katalitycznej (jeśli
dotyczy).

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem
prądem.

• Żarówka zwykła lub halogenowa
zastosowana w tym urządzeniu jest
przeznaczona wyłącznie do urządzeń
domowych. Nie należy używać go do
oświetlania pomieszczeń.

• Przed przystąpieniem do wymiany
lampki należy odłączyć urządzenie od
źródła zasilania.

3. OPIS URZĄDZENIA

3.1 Widok urządzenia

POLSKI 33

• Używać wyłącznie żarówek tego
samego typu.

2.6 Serwis

• Należy skontaktować się z
autoryzowanym punktem
serwisowym, który naprawi
urządzenie.

• Należy stosować wyłącznie
oryginalne części zamienne.

2.7 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem
obrażeń lub uduszeniem.

• Odłączyć urządzenie od źródła
zasilania.

• Odciąć przewód zasilający blisko
urządzenia i oddać do utylizacji.

• Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dziecka
lub zwierzęcia w urządzeniu.

Panel sterowania

1

Kontrolka/symbol zasilania

2

Pokrętło wyboru funkcji pieczenia

3

Zegar analogowy

4

Pokrętło sterowania (temperatury)

5

Wskaźnik/symbol temperatury

6

Grzałka

7

Oświetlenie

8

Wentylator

9

Prowadnice blach, wyjmowane

10

Poziomy umieszczenia potraw

3.2 Akcesoria

• Ruszt
Do ustawiania naczyń, form do ciast
oraz do pieczenia mięs.

• Blacha do pieczenia
Do pieczenia ciast i ciastek.

11

• Głęboka blacha
Do pieczenia mięsa lub ciasta oraz do
zbierania skapującego tłuszczu.

• Prowadnice teleskopowe
Do umieszczania rusztów i blach do
ciasta.

www.electrolux.com34

4. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

4.1 Czyszczenie wstępne

Wyjąć z piekarnika wszystkie akcesoria i
prowadnice blach.

Patrz rozdział „Konserwacja
i czyszczenie”.

Wyczyścić piekarnik i akcesoria przed
pierwszym użyciem.
Umieścić akcesoria i wyjmowane
prowadnice blach w początkowym
położeniu.

4.2 Wstępne nagrzewanie

Przed pierwszym użyciem należy
wstępnie nagrzać pusty piekarnik.

5. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

5.1 Ustawianie funkcji pieczenia

1. Obrócić pokrętło wyboru funkcji
pieczenia w celu wybrania funkcji
pieczenia.

2. Obrócić pokrętło sterujące, aby
wybrać temperaturę.

Kontrolka włącza się, gdy piekarnik
pracuje.

3. Aby wyłączyć piekarnik, należy
obrócić pokrętła w położenie
wyłączenia.

1. Ustawić funkcję i maksymalną
temperaturę.

2. Pozostawić włączony piekarnik na 1
godzinę.

3. Ustawić funkcję i ustawić
maksymalną temperaturę.

4. Pozostawić włączony piekarnik na 15
minut.

5. Ustawić funkcję i ustawić
maksymalną temperaturę.

6. Pozostawić włączony piekarnik na 15
minut.

7. Wyłączyć i piekarnik i odczekać, aż
ostygnie.

Akcesoria mogą rozgrzać się mocniej niż
zwykle. Z piekarnika może wydobywać
się nieprzyjemny zapach i dym. Należy
zapewnić wystarczający dopływ
świeżego powietrza do pomieszczenia.

5.2 Funkcje pieczenia

Funkcja pie‐
karnika

Położenie wy‐

łączenia

Oświetlenie

piekarnika

Termoobieg

Zastosowanie

Piekarnik jest wyłączo‐
ny.

Umożliwia włączenie
oświetlenia, gdy nie
włączono funkcji pie‐
czenia.

Do jednoczesnego pie‐
czenia na trzech pozio‐
mach i do suszenia
żywności.
Ustawić temperaturę o
20-40°C niższą niż dla
funkcji Górna/dolna
grzałka.

POLSKI 35

Funkcja pie‐
karnika

Termoobieg

wilgotn. Plus

Grzałka dolna

Zastosowanie

Funkcja zapewnia
oszczędność energii
podczas pieczenia.
Wskazówki dotyczące
pieczenia – patrz roz‐
dział „Wskazówki i po‐
rady”, Termoobieg wil‐
gotn. Plus. Drzwi pie‐
karnika powinny być za‐
mknięte podczas pie‐
czenia, tak aby działa‐
nie funkcji nie było za‐
kłócane, a piekarnik
działał z najwyższą
możliwą wydajnością
energetyczną. Podczas
używania tej funkcji
temperatura w komorze
może się różnić od tem‐
peratury ustawionej.
Można zmniejszyć moc
grzania. Zalecenia doty‐
czące oszczędzania
energii znajdują się w
rozdziale „Efektywność
energetyczna”,
Oszczędność ener‐
gii.Na podstawie tej
funkcji została określo‐
na klasa energetyczna
urządzenia zgodnie z
normą EN 60350-1.

Do pieczenia ciast na
kruchym spodzie oraz
do pasteryzowania żyw‐
ności.

Funkcja pie‐
karnika

Grill

Szybki grill

Turbo grill

Pizza

Górna/dolna

grzałka (Gór‐

na/dolna

grzałka)

Zastosowanie

Do grillowania płaskich
potraw i opiekania chle‐
ba.

Do grillowania potraw
płaskich w dużych iloś‐
ciach i do opiekania pie‐
czywa.

Do pieczenia większych
kawałków mięsa lub
drobiu z kością na jed‐
nym poziomie. Do przy‐
rządzania zapiekanek i
przyrumieniania.

Wypiek pizzy. Do inten‐
sywnego przyrumienia‐
nia i pieczenia w celu
uzyskania kruchego
spodu. Ustawić tempe‐
raturę 230°C.

Do pieczenia mięsa lub
ciasta na jednym pozio‐
mie.

6. FUNKCJE ZEGARA

6.1 Zegar analogowy

Zegar pełni następujące funkcje:

• Aktualny czas

• Minutnik + programator zakończenia
czasu pieczenia.

A B

C

www.electrolux.com36

A. Okienko
B. Tarcza
C. Pokrętło sterujące

Ustawianie aktualnego czasu

Aby ustawić aktualną godzinę, należy
nacisnąć i obrócić pokrętło sterujące w
kierunku przeciwnym do ruchu
wskazówek zegara (wskazanym
strzałką), aż wskazówki zegara znajdą
się w odpowiednim położeniu. Nie
obracać pokrętła sterującego w kierunku
zgodnym z ruchem wskazówek zegara.
Po ustawieniu godziny należy umożliwić
powrót pokrętła do pierwotnego
położenia lub ostrożnie je wyciągnąć.

Normalne ustawienie
Obracać pokrętło sterowania w kierunku

przeciwnym do ruchu wskazówek
zegara, aż w okienku pojawi się symbol

. W tym ustawieniu urządzenie jest
sterowane ręcznie. Funkcja Minutnik +
programator zakończenia czasu
pieczenia jest wyłączona.

Minutnik + programator zakończenia czasu pieczenia

Służy do ustawiania czasu
automatycznego wyłączenia danej
funkcji piekarnika. Maksymalny możliwy
do ustawienia czas to 180 minut.

Z funkcji tej należy korzystać
wyłącznie do
przygotowywania potraw
niewymagających mieszania
ani nadzoru podczas
pieczenia.

1. Ustawić funkcję piekarnika i
temperaturę.

2. Obracać pokrętło sterujące w
kierunku przeciwnym do ruchu
wskazówek zegara, aż w okienku na
tarczy zegara pojawi się żądany czas
wyłączenia (w minutach).

Rozpocznie się odliczanie czasu. Gdy
upłynie ustawiony czas, rozlegnie się
sygnał dźwiękowy. Urządzenie wyłączy
się.

Sygnał dźwiękowy można
wyłączyć. Obracać pokrętło
sterowania w kierunku
przeciwnym do ruchu
wskazówek zegara, aż w
okienku pojawi się symbol

. W tym ustawieniu po
wyłączeniu się urządzenia
nie jest emitowany sygnał
dźwiękowy.

Aby wyłączyć funkcję Minutnik +
programator zakończenia czasu
pieczenia, należy obrócić pokrętło
sterowania, aż w okienku pojawi się

symbol .

7. KORZYSTANIE Z AKCESORIÓW

°C

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

7.1 Wkładanie akcesoriów

Ruszt:
Wsunąć ruszt między prowadnice

jednego z poziomów umieszczania
potraw i upewnić się, że nóżki są
skierowane w dół.

7.2 Prowadnice teleskopowe

Blacha do pieczenia ciasta/Głęboka
blacha:

Wsunąć blachę do pieczenia ciasta/
głęboką blachę między prowadnice
blachy.

Prowadnice teleskopowe ułatwiają
wkładanie i wyjmowanie blach.

POLSKI 37

Niewielkie występy na górze
mają na celu zapewnienie
większego bezpieczeństwa.
Występy służą także jako
zabezpieczenie przed
wypadnięciem. Wysoka
krawędź wokół rusztu
zapobiega zsuwaniu się
naczyń z rusztu.

Należy zachować instrukcję
instalacji prowadnic
teleskopowych do
wykorzystania w przyszłości.

UWAGA!

Nie myć prowadnic
teleskopowych w zmywarce.
Nie smarować prowadnic
teleskopowych.

Ruszt wraz z blachą do pieczenia ciasta/
głęboką blachą:

Wsunąć blachę do pieczenia ciasta/
głęboką blachę między prowadnice
blachy, a ruszt między prowadnice
powyżej.

1. Wyciągnąć prawą i lewą prowadnicę
teleskopową.

°C

www.electrolux.com38

2. Umieścić ruszt na prowadnicach

teleskopowych i ostrożnie wsunąć je
do wnętrza piekarnika.

8. DODATKOWE FUNKCJE

Przed zamknięciem drzwi upewnić się,
że prowadnice teleskopowe całkowicie
wsunięto do wnętrza piekarnika.

8.1 Wentylator chłodzący

Podczas pracy piekarnika wentylator
chłodzący włącza się automatycznie, aby
utrzymywać powierzchnie piekarnika w
niskiej temperaturze. Po wyłączeniu
piekarnika wentylator chłodzący może
nadal działać do czasu schłodzenia
piekarnika.

8.2 Termostat bezpieczeństwa

Nieprawidłowe działanie piekarnika lub
uszkodzone podzespoły mogą

9. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

Temperatury i czasy
pieczenia podane w
tabelach mają wyłącznie
charakter orientacyjny.
Zależą one od przepisu,
jakości oraz ilości użytych
składników.

9.1 Zalecenia dotyczące pieczenia

Potrawy można umieszczać w piekarniku
na pięciu poziomach.

spowodować niebezpieczne przegrzanie
urządzenia. Aby temu zapobiec,
piekarnik wyposażono w termostat
bezpieczeństwa, który w razie potrzeby
wyłącza zasilanie. Po obniżeniu
temperatury piekarnik automatycznie
włączy się ponownie.

Poziomy półek liczone są od dna
piekarnika.

Nowy piekarnik może piec inaczej niż
dotychczas używany. W poniższej tabeli
znajdują się standardowe ustawienia
temperatury, czasu pieczenia i poziomu
umieszczenia potrawy.

W przypadku braku ustawień dla
specjalnego przepisu należy znaleźć
ustawienia dla podobnej potrawy.

Piekarnik wyposażono w specjalny układ
obiegu powietrza oraz stałej recyrkulacji
pary. System ten, dzięki obecności pary,
umożliwia przygotowanie delikatnych
potraw z chrupiącą skórką. Pozwala

POLSKI 39

skrócić czas pieczenia, a także
zmniejszyć zużycie energii.

Pieczenie ciast

Drzwi piekarnika nie należy otwierać
przed upływem co najmniej 3/4
ustawionego czasu pieczenia.

Jeśli wykorzystywane są dwie blachy do
pieczenia jednocześnie należy
pozostawić jeden pusty poziom między
nimi.

Pieczenie mięsa i ryb

Do pieczenia bardzo tłustych potraw
należy używać głębokiej blachy, aby nie
dopuścić do trwałego zabrudzenia
piekarnika.

Po upieczeniu mięsa należy odczekać
około 15 minut przed jego pokrojeniem,
aby nie wyciekły soki.

Aby uniknąć nadmiaru dymu w
piekarniku podczas pieczenia, należy do
głębokiej blachy wlać nieco wody. Aby
zapobiec gromadzeniu się dymu, należy
dolewać wodę za każdym razem, gdy
wyparuje.

Czasy pieczenia

Czasy pieczenia zależą od rodzaju
potrawy, jej konsystencji oraz ilości.

W początkowym okresie należy
kontrolować wyniki pieczenia. Pozwoli to
odnaleźć najlepsze ustawienia (mocy
grzania, czasu pieczenia itp.) dla
posiadanych naczyń, przepisów i ilości
potraw pieczonych przy użyciu
omawianego urządzenia.

9.2 Pieczenie ciast i mięs

Ciasta

Produkt Górna/dolna grzałka Termoobieg Czas

Tempera‐
tura (°C)

Ciasta
ucierane

Kruche
ciasto

Sernik 170 1 165 2 60 - 80 W 26 cm

Ciasto z
jabłkami
(szarlot‐

1)

ka)

Strudel 175 3 150 2 60 - 80 Na blasze

Tarta z
dżemem

170 2 160 3 (2 i 4) 45 - 60 W foremce

170 2 160 3 (2 i 4) 20 - 30 W foremce

170 2 160 2 (po le‐

170 2 165 2 (po le‐

Poziom
piekarni‐
ka

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

wej i po
prawej)

wej i po
prawej)

(min)

80 - 100 W dwóch

30 - 40 W 26 cm

Uwagi

do ciasta

do ciasta

foremce
do ciasta

20 cm fo‐
remkach
do ciasta
ustawio‐
nych na
ruszcie

do piecze‐
nia ciasta

foremce
do ciasta

www.electrolux.com40

Produkt Górna/dolna grzałka Termoobieg Czas

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

(min)

Uwagi

Biszkopt 170 2 160 2 50 - 60 W 26 cm

foremce
do ciasta

Keks/cias‐
to owoco‐

1)

we

Ciasto ze
śliwkami

Małe cias‐
teczka –
jeden po‐

160 2 150 2 90 - 120 W 20 cm

foremce
do ciasta

175 1 160 2 50 - 60 W formie

1)

do chleba

170 3 140 - 150 3 20 - 30 Na blasze

do piecze‐
nia ciasta

ziom

Małe cias‐
teczka –
dwa po‐

- - 140 - 150 2 i 4 25 - 35 Na blasze
do piecze‐
nia ciasta

ziomy

Małe cias‐
teczka –
trzy pozio‐

- - 140 - 150 1, 3 i 5 30 - 45 Na blasze
do piecze‐
nia ciasta

my

Ciastecz‐
ka / ciasta
przekłada‐

140 3 140 - 150 3 30 - 35 Na blasze

do piecze‐
nia ciasta

ne – jeden
poziom

Ciastecz‐
ka / ciasta
przekłada‐

- - 140 - 150 2 i 4 35 - 40 Na blasze
do piecze‐
nia ciasta

ne – dwa
poziomy

Ciastecz‐
ka / ciasta
przekłada‐

- - 140 - 150 1, 3 i 5 35 - 45 Na blasze
do piecze‐
nia ciasta

ne – trzy
poziomy

Bezy – je‐
den po‐
ziom

120 3 120 3 80 - 100 Na blasze

do piecze‐
nia ciasta

POLSKI 41

Produkt Górna/dolna grzałka Termoobieg Czas

(min)

Bezy –

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

- - 120 2 i 4 80 - 100 Na blasze

dwa po‐

1)

ziomy

190 3 190 3 12 - 20 Na blasze

Bułeczki

1)

Uwagi

do piecze‐
nia ciasta

do piecze‐
nia ciasta

Eklery –
jeden po‐
ziom

Eklery –
dwa po‐
ziomy

Tarty pła‐
skie

190 3 170 3 25 - 35 Na blasze

do piecze‐
nia ciasta

- - 170 2 i 4 35 - 45 Na blasze
do piecze‐
nia ciasta

180 2 170 2 45 - 70 W 20 cm

foremce
do ciasta

Ciasto
owocowe
z dużą

160 1 150 2 110 - 120 W 24 cm

foremce
do ciasta

ilością
owoców

Biszkopt
królowej
Wiktorii

1)

Nagrzewać wstępnie piekarnik przez 10 minut.

170 1 160 2 (po le‐

wej i po
prawej)

50 - 60 W 20 cm

foremce
do ciasta

Chleb i pizza

Produkt Górna/dolna grzałka Termoobieg Czas

(min)

Biały
chleb

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

190 1 190 1 60 - 70 1 - 2 bo‐

1)

Uwagi

chenki po
500 g

Chleb żyt‐ni190 1 180 1 30 - 45 W formie

do chleba

Bułki

na blasze

190 2 180 2 (2 i 4) 25 - 40 6 - 8 bułek

1)

do piecze‐
nia

www.electrolux.com42

Produkt Górna/dolna grzałka Termoobieg Czas

(min)

Pizza

Tempera‐
tura (°C)

230 - 250 1 230 - 250 1 10 - 20 Na blasze

1)

Poziom
piekarni‐
ka

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

Uwagi

do piecze‐
nia ciasta
lub głębo‐
kiej blasze

Babecz‐

1)

ki

1)

Nagrzewać wstępnie piekarnik przez 10 minut.

200 3 190 3 10 - 20 Na blasze

do piecze‐
nia ciasta

Zapiekanki

Produkt Górna/dolna grzałka Termoobieg Czas

(min)

Zapiekan‐

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

200 2 180 2 40 - 50 W formie

Uwagi

ka maka‐
ronowa

Zapiekan‐

200 2 175 2 45 - 60 W formie
ka wa‐
rzywna

180 1 180 1 50 - 60 W formie

1)

Quiche

180 - 190 2 180 - 190 2 25 - 40 W formie

Lasagne

Cannello‐
ni

1)

1)

180 - 190 2 180 - 190 2 25 - 40 W formie

1)

Nagrzewać wstępnie piekarnik przez 10 minut.

mięso

Produkt Górna/dolna grzałka Termoobieg Czas

Tempera‐

tura (°C)

Poziom
piekarni‐
ka

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

(min)

Uwagi

Wołowina 200 2 190 2 50 - 70 Na ruszcie

Wieprzo‐

180 2 180 2 90 - 120 Na ruszcie
wina

Cielęcina 190 2 175 2 90 - 120 Na ruszcie

POLSKI 43

Produkt Górna/dolna grzałka Termoobieg Czas

(min)

Angielska

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

210 2 200 2 50 - 60 Na ruszcie

Uwagi

pieczeń
wołowa,
lekko wy‐
pieczona

Angielska

210 2 200 2 60 - 70 Na ruszcie
pieczeń
wołowa,
średnio
wypieczo‐
na

Angielska

210 2 200 2 70 - 75 Na ruszcie
pieczeń
wołowa,
dobrze
wypieczo‐
na

Łopatka

180 2 170 2 120 - 150 Ze skórą
wieprzowa

Goleń wie‐

180 2 160 2 100 - 120 2 sztuki
przowa

Jagnięcina 190 2 175 2 110 - 130 Udziec

Kurczak 220 2 200 2 70 - 85 W całości

Indyk 180 2 160 2 210 - 240 W całości

Kaczka 175 2 220 2 120 - 150 W całości

Gęś 175 2 160 1 150 - 200 W całości

Królik 190 2 175 2 60 - 80 W kawał‐

kach

Zając 190 2 175 2 150 - 200 W kawał‐

kach

Bażant 190 2 175 2 90 - 120 W całości

www.electrolux.com44

Ryba

Produkt Górna/dolna grzałka Termoobieg Czas

Pstrąg/
dorada

Tuńczyk/
łosoś

Tempera‐
tura (°C)

190 2 175 2 40 - 55 3 - 4 ryby

190 2 175 2 35 - 60 4 - 6 file‐

Poziom
piekarni‐
ka

Tempera‐
tura (°C)

Poziom
piekarni‐
ka

(min)

Uwagi

tów

9.3 Grill

Nagrzewać wstępnie piekarnik przez 3
minut.

Produkt Ilość Czas (min)

Sztuki Ilość (kg) 1. strona 2. strona

Steki 4 0.8 12 - 15 12 - 14

Befsztyki 4 0.6 10 - 12 6 - 8

Kiełbaski 8 - 12 - 15 10 - 12

Kotlety wieprzowe 4 0.6 12 - 16 12 - 14

Kurczak (połówki) 2 1 30 - 35 25 - 30

Kebaby 4 - 10 - 15 10 - 12

Pierś z kurczaka 4 0.4 12 - 15 12 - 14

Hamburger 6 0.6 20 - 30 -

Filet rybny 4 0.4 12 - 14 10 - 12

Zapiekane kanapki 4 - 6 - 5 - 7 -

Tosty 4 - 6 - 2 - 4 2 - 3

Użyć czwartego poziomu piekarnika.
Ustawić maksymalną temperaturę.

9.4 Turbo grill

Użyć pierwszego lub drugiego poziomu
piekarnika.

Wołowina

Rozgrzać wstępnie piekarnik.
Aby obliczyć czas pieczenia, należy

pomnożyć czas podany w poniższej
tabeli przez liczbę centymetrów grubości
filetu.

Produkt Tempera‐

Pieczeń wo‐
łowa lub fi‐
let, lekko
wypieczone

Pieczeń wo‐
łowa lub fi‐
let, średnio
wypieczone

tura (°C)

190 - 200 5 - 6

180 - 190 6 - 8

Czas (min)

POLSKI 45

Produkt Tempera‐

Pieczeń wo‐
łowa lub fi‐
let, dobrze
wypieczone

Wieprzowina

Produkt Tempera‐

Łopatka,
karczek,
szynka 1 ­1,5 kg

Kotlety, że‐
berka, 1 ­1,5 kg

Klops, 0,75 ­1 kg

Golonka
wieprzowa
(podgotowa‐
na), 0,75 - 1
kg

Cielęcina

Produkt Tempera‐

Pieczeń cie‐
lęca, 1 kg

Gicz cielę‐
ca, 1,5 - 2
kg

Jagnięcina

Produkt Tempera‐

Pieczeń jag‐
nięca,
udziec jag‐
nięcy, 1 ­1,5 kg

tura (°C)

170 - 180 8 - 10

tura (°C)

160 - 180 90 - 120

170 - 180 60 - 90

160 - 170 50 - 60

150 - 170 90 - 120

tura (°C)

160 - 180 90 - 120

160 - 180 120 - 150

tura (°C)

150 - 170 100 - 120

Czas (min)

Czas (min)

Czas (min)

Czas (min)

Produkt Tempera‐

Karczek jag‐
nięcy, 1 ­1,5 kg

Drób

Produkt Tempera‐

Porcje dro‐
biu, po 0,2 ­0,25 kg

Kurczak, po‐
łówki, po 0,4

- 0,5 kg

Kurczak, pu‐
larda, 1 - 1,5
kg

Kaczka, 1,5

- 2 kg

Gęś, 3,5 - 5kg160 - 180 120 - 180

Indyk, 2,5 ­3,5 kg

Indyk, 4 - 6kg140 - 160 150 - 240

Ryba (gotowanie na parze)

Produkt Tempera‐

Cała ryba, 1

- 1,5 kg

tura (°C)

160 - 180 40 - 60

tura (°C)

200 - 220 30 - 50

190 - 210 35 - 50

190 - 210 50 - 70

180 - 200 80 - 100

160 - 180 120 - 150

tura (°C)

210 - 220 40 - 60

Czas (min)

Czas (min)

Czas (min)

9.5 Termoobieg wilgotn. Plus

Aby uzyskać najlepsze
rezultaty, należy
przestrzegać zaleceń z
poniższej tabeli.

www.electrolux.com46

Produkt Akcesoria Temperatura

(°C)

Słodkie bułecz‐
ki, 12 sztuk

blacha do pieczenia
ciasta lub głęboka bla‐

175 3 40 - 50

cha

Bułki, 9 sztuk blacha do pieczenia

180 2 35 - 45
ciasta lub głęboka bla‐
cha

Pizza mrożona,

ruszt 180 2 45 - 55

0,35 kg

Rolada bisz‐
koptowa

blacha do pieczenia
ciasta lub głęboka bla‐

170 2 30 - 40

cha

Brownie blacha do pieczenia

170 2 45 - 50
ciasta lub głęboka bla‐
cha

Suflet, 6 sztuk ceramiczne kokilki na

190 3 45 - 55
ruszcie

Biszkoptowy
spód placka

Biszkopt królo‐
wej Wiktorii

Gotowana ry‐
ba, 0,3 kg

forma do tarty na rusz‐
cie

naczynie do pieczenia
na ruszcie

blacha do pieczenia
ciasta lub głęboka bla‐

180 2 35 - 45

170 2 35 - 50

180 2 35 - 45

cha

Cała ryba,
0,2 kg

blacha do pieczenia
ciasta lub głęboka bla‐

180 3 25 - 35

cha

Filet rybny,
0,3 kg

Gotowane mię‐
so, 0,25 kg

blacha do pieczenia piz‐
zy na ruszcie

blacha do pieczenia
ciasta lub głęboka bla‐

170 3 30 - 40

180 3 35 - 45

cha

Szaszłyk,
0,5 kg

blacha do pieczenia
ciasta lub głęboka bla‐

180 3 40 - 50

cha

Ciastka, 16
sztuk

blacha do pieczenia
ciasta lub głęboka bla‐

150 2 30 - 45

cha

Makaroniki, 20
sztuk

blacha do pieczenia
ciasta lub głęboka bla‐

180 2 45 - 55

cha

Poziom
piekarnika

Czas (min)

POLSKI 47

Produkt Akcesoria Temperatura

Babeczki, 12
sztuk

Paszteciki, 16
sztuk

Kruche cias‐
teczka, 20
sztuk

Tartaletki, 8
sztuk

Gotowane wa‐
rzywa, 0,4 kg

Omlet wegeta‐
riański

Warzywa śró‐
dziemnomors.,
0,7 kg

blacha do pieczenia
ciasta lub głęboka bla‐
cha

blacha do pieczenia
ciasta lub głęboka bla‐
cha

blacha do pieczenia
ciasta lub głęboka bla‐
cha

blacha do pieczenia
ciasta lub głęboka bla‐
cha

blacha do pieczenia
ciasta lub głęboka bla‐
cha

blacha do pieczenia piz‐
zy na ruszcie

blacha do pieczenia
ciasta lub głęboka bla‐
cha

9.6 Suszenie - Termoobieg

Zakryć blachy pergaminem lub papierem
śniadaniowym.

Aby uzyskać lepszy rezultat, można
zatrzymać proces w połowie czasu

(°C)

170 2 30 - 40

170 2 35 - 45

150 2 40 - 50

170 2 30 - 40

180 2 35 - 45

180 3 35 - 45

180 4 35 - 45

suszenia, otworzyć drzwi i pozostawić na
jedną noc w celu dokończenia suszenia.

Poziom
piekarnika

Czas (min)

Warzywa

W przypadku jednej blachy użyć trzeciego poziomu piekarnika.
W przypadku 2 blach użyć pierwszego i czwartego poziomu piekarnika.

Produkt Temperatura (°C) Czas

Fasola 60 - 70 6 - 8

Papryka 60 - 70 5 - 6

Warzywa (kwaśne) 60 - 70 5 - 6

Grzyby 50 - 60 6 - 8

Zioła 40 - 50 2 - 3

(godz.)

www.electrolux.com48

Owoce

Produkt Temperatura

(°C)

Śliwki 60 - 70 8 - 10 3 1 / 4

Morele 60 - 70 8 - 10 3 1 / 4

Krojone jabłka 60 - 70 6 - 8 3 1 / 4

Gruszki 60 - 70 6 - 9 3 1 / 4

Czas (godz.) Poziom piekarnika

1 poziom 2 poziomy

9.7 Informacje dla ośrodków

przeprowadzających testy

Testy zgodne z normą IEC 60350-1.

Produkt Funkcja Akceso‐

Małe
ciasto

Małe
ciasto

Małe
ciasto

Szarlotka Górna/

Szarlotka Termoo‐

Biszkopt
beztłusz‐
czowy

Górna/
dolna grzał‐
ka

Termoo‐
bieg / Pie‐
czenie kon‐
wekcyjne

Termoo‐
bieg / Pie‐
czenie kon‐
wekcyjne

dolna grzał‐
ka

bieg / Pie‐
czenie kon‐
wekcyjne

Górna/
dolna grzał‐
ka

ria

Blacha
do pie‐
czenia
ciasta

Blacha
do pie‐
czenia
ciasta

Blacha
do pie‐
czenia
ciasta

Ruszt 2 180 70 - 90 Użyć 2 form (o

Ruszt 2 160 70 - 90 Użyć 2 form (o

Ruszt 2 170 40 - 50 Użyć foremki do

Po‐
ziom
pie‐
karni‐
ka

3 170 20 - 30 Umieścić 20 cia‐

3 150 -

2 i 4 150 -

Tem‐
peratu‐
ra (°C)

160

160

Czas (min) Uwagi

stek na jednej
blasze do pie‐
czenia.

20 - 35 Umieścić 20 cia‐

stek na jednej
blasze do pie‐
czenia.

20 - 35 Umieścić 20 cia‐

stek na jednej
blasze do pie‐
czenia.

średnicy 20 cm),
umieszczonych
po przekątnej.

średnicy 20 cm),
umieszczonych
po przekątnej.

ciasta (o średni‐
cy 26 cm).
Nagrzewać
wstępnie piekar‐
nik przez 10 mi‐
nut.

POLSKI 49

Produkt Funkcja Akceso‐

ria

Biszkopt
beztłusz‐
czowy

Termoo‐
bieg / Pie‐
czenie kon‐

Ruszt 2 160 40 - 50 Użyć foremki do

wekcyjne

Biszkopt
beztłusz‐
czowy

Termoo‐
bieg / Pie‐
czenie kon‐

Ruszt 2 i 4 160 40 - 60 Użyć foremki do

wekcyjne

Ciastecz‐
ka ma‐
ślane

Ciastecz‐
ka ma‐
ślane

Ciastecz‐
ka ma‐
ślane

Termoo‐
bieg / Pie‐
czenie kon‐
wekcyjne

Termoo‐
bieg / Pie‐
czenie kon‐
wekcyjne

Górna/
dolna grzał‐
ka

Blacha
do pie‐
czenia
ciasta

Blacha
do pie‐
czenia
ciasta

Blacha
do pie‐
czenia
ciasta

Tosty

Grill Ruszt 4 maks. 2 - 3 minuty
4 - 6
sztuk

Po‐
ziom
pie‐

Tem‐
peratu‐

ra (°C)
karni‐
ka

3 140 -

150

2 i 4 140 -

150

3 140 -

150

Czas (min) Uwagi

ciasta (o średni‐
cy 26 cm).
Nagrzewać
wstępnie piekar‐
nik przez 10 mi‐
nut.

ciasta (o średni‐
cy 26 cm).
Umieścić po
przekątnej.
Nagrzewać
wstępnie piekar‐
nik przez 10 mi‐
nut.

20 - 40 -

25 - 45 -

25 - 45 -

Nagrzewać
pierwsza stro‐
na; 2 - 3 mi‐
nuty druga

wstępnie piekar‐

nik przez 3 minu‐

ty.
strona

www.electrolux.com50

Produkt Funkcja Akceso‐

Burger
wołowy
6 kawał‐
ków, 0,6
kg

Grill Ruszt i

ria

ociekacz

Po‐
ziom
pie‐
karni‐
ka

4 maks. 20 - 30 Umieścić ruszt

Tem‐
peratu‐
ra (°C)

10. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

10.1 Uwagi dotyczące czyszczenia

Przód piekarnika należy myć miękką
ściereczką zwilżoną ciepłą wodą z
dodatkiem łagodnego płynu do mycia
naczyń.

Do czyszczenia powierzchni metalowych
należy stosować łagodny środek
czyszczący.

Po każdym użyciu należy oczyścić
wnętrze piekarnika. Nagromadzenie się
tłuszczu lub resztek potraw może
spowodować pożar. Zagrożenie jest
większe dla blachy do opiekania.

Po każdym użyciu akcesoriów należy
wyczyścić je i pozostawić do
wyschnięcia. Do czyszczenia należy
użyć miękkiej ściereczki zwilżonej ciepłą
wodą z dodatkiem płynu do mycia
naczyń. Nie myć akcesoriów w
zmywarce.

Trudne do usunięcia zabrudzenia należy
usuwać za pomocą specjalnego środka
do czyszczenia piekarników. Nie czyścić

powłoki katalitycznej środkiem do
czyszczenia piekarników.

Akcesoriów nieprzywierających nie wolno
czyścić żrącymi środkami, ostrymi
przedmiotami ani myć w zmywarce.
Mogłyby one uszkodzić powłokę
zapobiegającą przywieraniu.

Wewnątrz piekarnika lub na szybach
drzwi może skraplać się para wodna.
Aby ograniczyć zjawisko skraplania,
należy rozgrzewać piekarnik przez 10
minut przed rozpoczęciem
pieczenia.Wycierać wilgoć osiadłą w
komorze piekarnika po każdym użyciu.

10.2 Piekarniki wykonane ze stali nierdzewnej lub aluminium

Drzwi piekarnika należy czyścić
wyłącznie za pomocą wilgotnej ściereczki
lub gąbki. Osuszyć miękką ściereczką.

Nie należy używać myjek stalowych,
kwasów ani produktów ściernych,
ponieważ mogą one uszkodzić
powierzchnię piekarnika. Panel
sterowania piekarnika należy czyścić
stosując się do tych samych zaleceń.

Czas (min) Uwagi

na czwartym po‐
ziomie, a ocie‐
kacz na trzecim
poziomie piekar‐
nika. Obrócić
produkt w poło‐
wie czasu pie‐
czenia.
Nagrzewać
wstępnie piekar‐
nik przez 3 minu‐
ty.

10.3 Czyszczenie uszczelki

2

1

drzwi

Należy regularnie sprawdzać uszczelkę
drzwi. Uszczelka drzwi jest założona
wokół obramowania komory piekarnika.
Nie wolno korzystać z piekarnika, jeśli
uszczelka drzwi jest uszkodzona.
Skontaktować się z autoryzowanym
centrum serwisowym.

Aby wyczyścić uszczelkę drzwi, należy
zapoznać się z ogólnymi informacjami na
temat czyszczenia.

10.4 Wyjmowanie prowadnic blach/wkładów katalitycznych

Aby wyczyścić piekarnik, należy wyjąć
prowadnice blach/wkłady katalityczne.

UWAGA!

Podczas wyjmowania
prowadnic blach należy
zachować ostrożność.
Panele katalityczne nie są
przymocowane do ścianek
piekarnika i mogą wypaść
podczas wyjmowania
prowadnic blach.

1. Odciągnąć przednią część prowadnic
blach od bocznej ścianki.
Przytrzymać tylne prowadnice blach i
wkład katalityczny na miejscu drugą
ręką.

2. Odciągnąć tylną część prowadnic
blach od bocznej ścianki i wyjąć je.

POLSKI 51

Zamontować akcesoria w odwrotnej
kolejności.

Kołki ustalające prowadnic
teleskopowych muszą być
skierowane do przodu.

10.5 Czyszczenie katalityczne

Komora pokryta powłoką katalityczną
podlegają samoczyszczeniu. Pochłania
ona tłuszcz.

Przed włączeniem czyszczenia
katalitycznego:

• Wyjąć wszystkie akcesoria .

• Wyczyścić akcesoria piekarnika przy
użyciu ciepłej wody z dodatkiem
detergentu.

• Wyczyścić wewnętrzną szybę drzwi
delikatną szmatką zwilżoną w ciepłej
wodzie.

1. Włączyć funkcję

2. Ustawić temperaturę na 250°C i

pozostawić włączony piekarnik na 1
godzinę.

3. Wyłączyć piekarnik.

4. Gdy piekarnik ostygnie, wyczyścić

komorę miękką wilgotną szmatką.
Plamy lub odbarwienie powłoki
katalitycznej nie mają wpływu na
działanie czyszczenia katalitycznego.

.

10.6 Zdejmowanie i zakładanie drzwi

W drzwiach piekarnika znajdują się dwie
szyby. Drzwi piekarnika i wewnętrzne
szyby można wymontować do
wyczyszczenia. Przed przystąpieniem do
demontażu szyb należy zapoznać się z
instrukcją „Zdejmowanie i zakładanie
drzwi”.

Jeśli drzwi nie zostaną
uprzednio zdemontowane,
mogą się gwałtownie
zamknąć podczas
wyjmowania z nich szyby
wewnętrznej.

UWAGA!

Nie używać piekarnika bez
wewnętrznej szyby.

1

2

B

www.electrolux.com52

1. Otworzyć całkowicie drzwi i znaleźć

zawias po prawej stronie drzwi.

2. Za pomocą śrubokręta unieść i
całkowicie obrócić dźwignię przy
prawym zawiasie.

3. Znaleźć zawias po lewej stronie
drzwi.

5. Przymknąć drzwi piekarnika do
połowy, do pierwszej pozycji
otwarcia. Następnie unosząc i
pociągając drzwi do siebie, wyjąć je z
mocowania.

6. Umieścić drzwi na stabilnej

4. Unieść i całkowicie obrócić dźwignię

przy lewym zawiasie.

powierzchni przykrytej miękką
szmatką.

7. Chwycić z obu stron górną listwę
drzwi (B) i nacisnąć do środka, aby
zwolnić zatrzaski.

8. Pociągnąć listwę drzwi do przodu,
aby ją zdjąć.

9. Chwycić szybę drzwi za górną

A

krawędź i ostrożnie wyjąć ją.
Upewnić się, że szyba całkowicie
wysunie się z prowadnic.

10. Umyć szyby wodą z płynem do mycia
naczyń. Ostrożnie wytrzeć szyby do
sucha. Nie myć szyb w zmywarce.

Po umyciu zamontować szybę oraz drzwi
piekarnika.

Nadruk na szybie powinien być
skierowany ku wewnętrznej stronie drzwi.
Należy sprawdzić, czy po zamontowaniu
powierzchnia obramowania szyby w
miejscu nadruku nie jest szorstka w
dotyku.

Zamontować prawidłowo listwę drzwi
(powinno było słyszalne kliknięcie).

Upewnić się, że wewnętrzną szybę
prawidłowo umieszczono w mocowaniu.

POLSKI 53

10.7 Wymiana oświetlenia

OSTRZEŻENIE!

Zagrożenie porażeniem
prądem.
Żarówka może być gorąca.

1. Wyłączyć piekarnik.
Odczekać, aż piekarnik ostygnie.

2. Odłączyć piekarnik od zasilania.

3. Umieścić szmatkę na dnie komory.

UWAGA!

Aby uniknąć zabrudzenia
żarówki halogenowej
tłuszczem, należy chwytać ją
przez szmatkę.

Tylne oświetlenie

1. Obrócić szklany klosz, aby go zdjąć.

2. Wyczyścić szklany klosz.

3. Wymienić żarówkę na nową,

odpowiednią do piekarnika i odporną
na działanie temperatury do 300°C.

4. Zamontować klosz.

11. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

11.1 Co zrobić, gdy…

Problem Prawdopodobna przy‐

Piekarnik nie nagrzewa
się.

czyna

Piekarnik jest wyłączony. Włączyć piekarnik.

Rozwiązanie

www.electrolux.com54

Problem Prawdopodobna przy‐

Piekarnik nie nagrzewa
się.

Piekarnik nie nagrzewa
się.

Nie działa oświetlenie. Przepaliła się żarówka. Wymienić żarówkę.

Na potrawach i w komorze
piekarnika osiadają para i
skropliny.

11.2 Informacje serwisowe

Jeżeli rozwiązanie problemu we własnym
zakresie nie jest możliwe, należy
skontaktować się ze sprzedawcą lub z
autoryzowanym punktem serwisowym.

Dane niezbędne dla serwisu znajdują się
na tabliczce znamionowej. Tabliczka

czyna

Nie ustawiono funkcji Mi‐
nutnik + programator za‐
kończenia czasu piecze‐
nia.

Zadziałał bezpiecznik. Sprawdzić, czy przyczyną

Potrawa pozostawała za
długo w piekarniku.

znamionowa znajduje się na przednim
obramowaniu komory piekarnika. Nie
usuwać tabliczki znamionowej z komory
piekarnika.

Rozwiązanie

Ustawić funkcję Minutnik +
programator zakończenia
czasu pieczenia. Patrz roz‐
dział „Funkcje zegara”.

nieprawidłowego działania
jest bezpiecznik. Jeżeli
nadal będzie dochodzić do
wyzwalania bezpiecznika,
należy skontaktować się z
wykwalifikowanym elektry‐
kiem.

Nie należy pozostawiać
potraw w piekarniku na
dłużej niż 15-20 minut po
zakończeniu procesu pie‐
czenia.

Zalecamy wpisanie danych w tym miejscu:

Model (MOD.) .........................................

Numer produktu (PNC) .........................................

Numer seryjny (S.N.) .........................................

12. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący
bezpieczeństwa.

12.1 Zabudowa urządzenia

18

594

589

114

21548

595

+-1

min. 550

20

600

min. 560

3

5

60

20

80

520

60

198

523

min. 550

20

595

+-1

18

590

min. 560

594

589

114

21548

3

5

70

60

520

60

20

198

523

A

B

POLSKI 55

12.2 Mocowanie urządzenia do

szafki

12.3 Instalacja elektryczna

Producent nie ponosi

Urządzenie wyposażono w przewód
zasilający oraz wtyczkę.

odpowiedzialności za
nieprzestrzeganie zaleceń
dotyczących
bezpieczeństwa, które
zawarto w rozdziałach
poświęconych
bezpieczeństwu.

www.electrolux.com56

12.4 Przewody

Rodzaje przewodów przeznaczonych do
montażu lub wymiany:

H07 RN-F, H05 RN-F, H05 RRF, H05
VV-F, H05 V2V2-F (T90), H05 BB-F

Dobór przekroju przewodu należy
przeprowadzić na podstawie mocy
całkowitej podanej na tabliczce
znamionowej. Można również skorzystać
z informacji zawartych w tabeli:

Moc całkowita
(W)

maksymalnie 1380 3 x 0.75

Przekrój przewo‐
du (mm²)

Moc całkowita
(W)

maksymalnie 2300 3 x 1

maksymalnie 3680 3 x 1.5

Przewód ochronny (żółto-zielony) musi
być o 2 cm dłuższy od przewodu
fazowego i neutralnego (niebieski
i brązowy).

13. EFEKTYWNOŚĆ ENERGETYCZNA

13.1 Etykieta produktu i informacje zgodnie z normą UE

65-66/2014

Nazwa dostawcy Electrolux

Oznaczenie modelu

Wskaźnik efektywności energetycznej 95.3

Klasa efektywności energetycznej A

Zużycie energii przy standardowym obciążeniu w
trybie tradycyjnym

Zużycie energii przy standardowym obciążeniu w
trybie z termoobiegiem

Liczba komór 1

Źródło ciepła Zasilanie elektryczne

Pojemność 72 l

Typ piekarnika Piekarnik do zabudowy

Masa

EOA5220AOR
EOA5220AOV
EOA5220AOW

0.95 kWh/cykl

0.81 kWh/cykl

EOA5220AOR 30.2 kg

EOA5220AOV 30.2 kg

EOA5220AOW 30.0 kg

Przekrój przewo‐
du (mm²)

EN 60350-1 – Elektryczny sprzęt do
gotowania do użytku domowego – Część
1: Elektryczne kuchnie, piekarniki,
piekarniki parowe i opiekacze – Metody
badań cech funkcjonalnych.

13.2 Oszczędzanie energii

Piekarnik wyposażono w
funkcje umożliwiające
oszczędzanie energii
podczas codziennego
pieczenia.

Ogólne porady

Należy sprawdzić, czy podczas pracy
drzwi piekarnika są prawidłowo
zamknięte. Nie otwierać drzwi zbyt
często podczas pieczenia. Utrzymywać
uszczelkę drzwi w czystości i upewnić
się, że jest prawidłowo przymocowana.

Korzystanie z metalowych naczyń
pozwala oszczędzać energię.

Jeśli to możliwe, nie należy wstępnie
nagrzewać piekarnika przed
umieszczeniem w nim potrawy.

Podczas pieczenia trwającego ponad 30
minut należy zmniejszyć temperaturę do
minimum na ostatnie 3-10 minut

14. OCHRONA ŚRODOWISKA

POLSKI 57

pieczenia (odpowiednio do czasu
pieczenia). Ciepło resztkowe
zgromadzone w piekarniku pozwoli
dokończyć pieczenie.

Używać ciepła resztkowego do
podgrzewania innych potraw.

Przygotowując kilka potraw, należy w
miarę możliwości skracać przerwy
między ich pieczeniem.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania
energii należy korzystać z funkcji
termoobiegu.

Podtrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie
temperatury, aby wykorzystać ciepło
resztkowe i podtrzymać temperaturę
potrawy.

Termoobieg wilgotn. Plus

Funkcja zapewnia oszczędność energii
podczas pieczenia.

Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać
urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.

*

www.electrolux.com58

POLSKI 59

www.electrolux.com/shop

867347298-A-232018
