Page 1
EOA3460AOK
EOA3460AOW
EOA3460AOX
FR
Four Notice d'utilisation
Page 2
www.electrolux.com2
TABLE DES MATIÈRES
1. INFORMATION SUR LA SÉCURITÉ................................................................. 3
2. CONSIGNES DE SÉCURITÉ............................................................................. 4
3. DESCRIPTION DE L'APPAREIL........................................................................7
4. BANDEAU DE COMMANDE.............................................................................. 7
5. AVANT LA PREMIÈRE UTILISATION............................................................... 8
6. UTILISATION QUOTIDIENNE............................................................................8
7. FONCTIONS DE L'HORLOGE.........................................................................10
8. UTILISATION DES ACCESSOIRES................................................................ 12
9. FONCTIONS SUPPLÉMENTAIRES................................................................ 13
10. CONSEILS......................................................................................................13
11. ENTRETIEN ET NETTOYAGE.......................................................................24
12. DÉPANNAGE................................................................................................. 29
13. INSTALLATION.............................................................................................. 30
14. RENDEMENT ÉNERGÉTIQUE......................................................................32
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez
que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com/webselfservice
Enregistrez votre produit pour obtenir un meilleur service :
www.registerelectrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
Utilisez toujours des pièces d'origine.
Avant de contacter le service après-vente, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.
Avertissement/Consignes de sécurité
Informations générales et conseils
Informations en matière de protection de l'environnement
Sous réserve de modifications.
Page 3
1. INFORMATION SUR LA SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes vulnérables
• Cet appareil peut être utilisé par des enfants de plus
de 8 ans, ainsi que des personnes dont les capacités
physiques, sensorielles et mentales sont réduites ou
dont les connaissances et l'expérience sont
insuffisantes, à condition d'être surveillés ou d'avoir
reçu des instructions concernant l'utilisation sécurisée
de l'appareil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un
handicap très important et complexe doivent être
tenus à l'écart de l'appareil, à moins d'être surveillés
en permanence.
• Les enfants de moins de 3 ans doivent être tenus à
l'écart de l'appareil, à moins d'être surveillés en
permanence.
• Ne laissez pas les enfants jouer avec l'appareil .
• Ne laissez pas les emballages à la portée des enfants
et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de
l'appareil lorsqu'il est en cours de fonctionnement ou
lorsqu'il refroidit. Les parties accessibles peuvent
devenir chaudes en cours d'utilisation.
• Si l'appareil est équipé d'un dispositif de sécurité
enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans
surveillance.
FRANÇAIS 3
Page 4
www.electrolux.com4
1.2 Sécurité générale
• L'appareil doit être installé et le câble remplacé
uniquement par un professionnel qualifié .
• AVERTISSEMENT : L'appareil et ses parties
accessibles deviennent chauds pendant son
fonctionnement. Veillez à ne pas toucher les éléments
chauffants.
• Utilisez toujours des gants de cuisine pour retirer ou
enfourner des accessoires ou des plats allant au four.
• Avant d'effectuer une opération de maintenance,
débranchez l'appareil de la prise secteur.
• AVERTISSEMENT : Assurez-vous que l'appareil est
éteint et débranché avant de remplacer l'éclairage afin
d'éviter tout risque de choc électrique.
• N'utilisez pas l'appareil avant de l'avoir installé dans la
structure encastrée.
• N'utilisez pas de nettoyeur vapeur pour nettoyer
l'appareil.
• N'utilisez pas de produits abrasifs ni de racloirs
pointus en métal pour nettoyer la porte en verre car ils
peuvent rayer sa surface, ce qui peut briser le verre.
• Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, un service de maintenance
agréé ou un technicien qualifié afin d'éviter tout
danger lié à l'électricité.
• Pour retirer les supports de grille, tirez d'abord sur
l'avant de ceux-ci, puis sur l'arrière, pour les écarter
des parois extérieures. Réinstallez les supports de
grille en répétant cette procédure dans l'ordre inverse.
2. CONSIGNES DE SÉCURITÉ
2.1 Installation
AVERTISSEMENT!
L'appareil doit être installé
uniquement par un
professionnel qualifié.
• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un
appareil endommagé.
• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.
• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.
Page 5
• Ne tirez jamais l'appareil par la
poignée.
• Respectez l'espacement minimal
requis par rapport aux autres
appareils et éléments.
• Installez l'appareil dans un lieu sûr et
adapté répondant aux exigences
d'installation.
2.2 Branchement électrique
AVERTISSEMENT!
Risque d'incendie ou
d'électrocution.
• L’ensemble des branchements
électriques doit être effectué par un
technicien qualifié.
• L’appareil doit être relié à la terre.
• Vérifiez que les paramètres figurant
sur la plaque signalétique
correspondent aux données
électriques de votre réseau.
• Utilisez une prise correctement
installée et protégée contre les chocs.
• L’appareil ne doit pas être raccordé à
l’aide d'une prise multiple ou d'un
prolongateur.
• Veillez à ne pas endommager la fiche
secteur ni le câble d’alimentation. Le
remplacement du câble d’alimentation
de l’appareil doit être effectué par
notre service après-vente agréé.
• Ne laissez pas les câbles
d'alimentation entrer en contact ou
s'approcher de la porte de l'appareil
ou de la niche d'encastrement sous
l'appareil, particulièrement lorsqu'il est
en marche ou que la porte est
chaude.
• La protection contre les chocs des
parties sous tension et isolées doit
être fixée de telle manière qu’elle ne
puisse pas être enlevée sans outils.
• Ne branchez la fiche d’alimentation à
la prise de courant qu’à la fin de
l’installation. Assurez-vous que la
prise principale est accessible une
fois l’appareil installé.
• Si la prise de courant est lâche, ne
branchez pas la fiche d'alimentation
secteur.
• Ne tirez jamais sur le câble
d’alimentation électrique pour
débrancher l’appareil. Tirez toujours
sur la fiche de la prise secteur.
FRANÇAIS 5
• N’utiliser que des dispositifs
d’isolation corrects : coupe-circuits de
protection de ligne, fusibles. (les
fusibles à visser doivent être retirés
du support), un disjoncteur différentiel
et des contacteurs.
• L'installation électrique doit être
équipée d'un dispositif d'isolement à
coupure omnipolaire. Le dispositif
d'isolement doit présenter une
distance d'ouverture des contacts
d'au moins 3 mm.
• Cet appareil est conforme aux
directives CEE
2.3 Utilisation
AVERTISSEMENT!
Risque de blessures, de
brûlures, d'électrocution ou
d'explosion.
• Cet appareil est exclusivement
destiné à une utilisation domestique.
• Ne modifiez pas les caractéristiques
de cet appareil.
• Assurez-vous que les orifices de
ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans
surveillance pendant son
fonctionnement.
• Éteignez l'appareil après chaque
utilisation.
• Soyez prudent lors de l'ouverture de
la porte de l'appareil lorsque celui-ci
est en fonctionnement. De l'air brûlant
peut s'en échapper.
• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en
contact avec de l'eau.
• N'exercez jamais de pression sur la
porte ouverte.
• N'utilisez jamais l'appareil comme
plan de travail ou comme plan de
stockage.
• Ouvrez prudemment la porte de
l'appareil. Si vous utilisez des
ingrédients contenant de l'alcool, un
mélange d'alcool et d'air facilement
inflammable peut éventuellement se
former.
• Ne laissez pas des étincelles ou des
flammes nues entrer en contact avec
l'appareil lorsque vous ouvrez la
porte.
Page 6
www.electrolux.com6
• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.
AVERTISSEMENT!
Risque d'endommagement
de l'appareil.
• Pour éviter tout endommagement ou
décoloration de l'émail :
– ne posez pas de plats allant au
four ni aucun autre objet
directement sur le fond de
l'appareil.
– ne placez jamais de feuilles
d'aluminium directement sur le
fond de la cavité de l'appareil.
– ne versez jamais d'eau
directement dans l'appareil
lorsqu'il est chaud.
– une fois la cuisson terminée, ne
laissez jamais d'aliments ou de
plats humides à l'intérieur de
l'appareil.
– faites attention lorsque vous
retirez ou remettez en place les
accessoires.
• La décoloration de l'émail ou de l'acier
inoxydable est sans effet sur les
performances de l'appareil.
• Utilisez un plat à rôtir pour obtenir des
gâteaux moelleux. Les jus de fruits
causent des taches qui peuvent être
permanentes.
• Cet appareil est exclusivement
destiné à un usage culinaire. Ne
l'utilisez pas pour des usages autres
que celui pour lequel il a été conçu, à
des fins de chauffage par exemple.
• La porte du four doit toujours être
fermée pendant la cuisson.
• Si l'appareil est installé derrière la
paroi d'un meuble (par ex. une porte),
veuillez à ce que la porte ne soit
jamais fermée lorsque l'appareil est
en marche. La chaleur et l'humidité
peuvent s'accumuler derrière la porte
fermée du meuble et provoquer
d'importants dégâts sur l'appareil, le
meuble ou le sol. Ne fermez pas la
paroi du meuble tant que l'appareil n'a
pas complètement refroidi.
2.4 Entretien et nettoyage
AVERTISSEMENT!
Risque de blessure,
d'incendie ou de dommages
matériels sur l'appareil.
• Avant toute opération d'entretien,
éteignez l'appareil et débranchez la
fiche de la prise secteur.
• Vérifiez que l'appareil est froid. Les
panneaux de verre risquent de se
briser.
• Remplacez immédiatement les vitres
de la porte si elles sont
endommagées. Contactez le service
après-vente agréé.
• Nettoyez régulièrement l'appareil afin
de maintenir le revêtement en bon
état.
• Nettoyez l'appareil avec un chiffon
doux humide. Utilisez uniquement des
produits de lavage neutres. N'utilisez
pas de produits abrasifs, de tampons
à récurer, de solvants ni d'objets
métalliques.
• Si vous utilisez un spray pour four,
suivez les consignes de sécurité
figurant sur l'emballage.
• N'utilisez aucun produit détergent
pour nettoyer l'émail catalytique (le
cas échéant).
2.5 Éclairage intérieur
AVERTISSEMENT!
Risque d'électrocution !
• Les ampoules classiques ou
halogènes utilisées dans cet appareil
sont destinées uniquement à un
usage avec des appareils ménagers.
Ne les utilisez pas pour éclairer votre
logement.
• Avant de changer l'ampoule,
débranchez l'appareil de la prise
secteur.
• N'utilisez que des ampoules ayant les
mêmes spécifications .
2.6 Maintenance
• Pour réparer l'appareil, contactez un
service après-vente agréé.
• Utilisez exclusivement des pièces
d'origine.
Page 7
2.7 Mise au rebut
6
5
9
7
8
5
4
1
2
3
31 42
AVERTISSEMENT!
Risque de blessure ou
d'asphyxie.
• Débranchez l'appareil de
l'alimentation électrique.
• Coupez le câble d'alimentation au ras
• Retirez le dispositif de verrouillage du
3. DESCRIPTION DE L'APPAREIL
3.1 Vue d'ensemble
1
2
3
4
5
6
7
8
9
FRANÇAIS 7
de l'appareil et mettez-le au rebut.
hublot pour empêcher les enfants et
les animaux de s'enfermer dans
l'appareil.
Bandeau de commande
Manette de sélection des modes de
cuisson
Affichage
Thermostat
Résistance
Éclairage
Ventilateur
Support de grille amovible
Position des grilles
3.2 Accessoires
• Grille métallique
Permet de poser des plats à rôti, à
gratin et des moules à gâteau/
pâtisserie.
4. BANDEAU DE COMMANDE
4.1 Touches
Touche sensitive Fonction Description
• Plat à rôtir
Pour cuire et griller ou à utiliser
comme plat pour recueillir la graisse.
MOINS Pour régler l'heure.
HORLOGE Pour régler une fonction de l'horloge.
PLUS Pour régler l'heure.
Page 8
A B
DG EF C
www.electrolux.com8
4.2 Affichage
A. Minuteur / Température
B. Voyant de chauffe et de chaleur
résiduelle
C. Sonde à viande (sur certains
modèles uniquement)
D. Verrouillage de la porte (sur certains
modèles uniquement)
E. Heures/minutes
F. Mode Démo (certains modèles
uniquement)
G. Fonctions de l'horloge
5. AVANT LA PREMIÈRE UTILISATION
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
Pour modifier l'heure,
reportez-vous au chapitre
« Fonctions de l'horloge ».
5.1 Premier nettoyage
Retirez les supports de grille amovibles
et tous les accessoires du four.
Reportez-vous au chapitre « Entretien et
nettoyage ».
Nettoyez le four et les accessoires avant
de les utiliser pour la première fois.
Remettez les accessoires et les supports
de grille en place.
5.2 Préchauffage
Préchauffez le four à vide avant de
l'utiliser pour la première fois.
6. UTILISATION QUOTIDIENNE
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
6.1 Manettes rétractables
Pour utiliser l'appareil, appuyez sur la
manette. La manette sort alors de son
logement.
1. Sélectionnez la fonction .Réglez la
température maximale.
2. Laissez le four en fonctionnement
pendant 1 heure.
3. Réglez la fonction . Réglez la
température maximale.
4. Laissez le four en fonctionnement
pendant 15 minutes.
5. Éteignez le four puis laissez-le
refroidir.
Les accessoires peuvent chauffer plus
que d'habitude. Une odeur et de la
fumée peuvent s'échapper du four.
Assurez-vous que la ventilation dans la
pièce est suffisante.
6.2 Modes de cuisson
Fonction du
four
Position Arrêt
Utilisation
Le four est éteint.
Page 9
FRANÇAIS 9
Fonction du
four
Eclairage four
Chaleur tour‐
nante
Chauffage
Haut/ Bas
Utilisation
Pour allumer l'éclairage
même si aucune fonc‐
tion de cuisson n'est sé‐
lectionnée.
Pour faire cuire sur
trois niveaux en même
temps et pour déshy‐
drater des aliments.
Diminuez les tempéra‐
tures de 20 à 40 °C par
rapport à la Chauffage
Haut/ Bas.
Pour cuire et rôtir des
aliments sur un seul ni‐
veau.
Fonction du
four
Chaleur tour‐
nante humide
Gril Fort
Turbo gril
Utilisation
Cette fonction est con‐
çue pour économiser de
l'énergie en cours de
cuisson. Pour obtenir
des instructions de cuis‐
son, reportez-vous au
chapitre « Conseils »,
paragraphe Chaleur
tournante humide. Du‐
rant cette cuisson, la
porte du four doit rester
fermée pour éviter d'in‐
terrompre la fonction, et
pour garantir une con‐
sommation d'énergie
optimale. Lorsque vous
utilisez cette fonction, la
température à l'intérieur
de la cavité peut différer
de la température sé‐
lectionnée. La chaleur
résiduelle est utilisée.Le
niveau de cuisson peut
être réduit. Pour obtenir
des recommandations
générales sur l'écono‐
mie d'énergie, consultez
le chapitre « Économies
d'énergie », paragraphe
« Efficacité énergéti‐
que ».Cette fonction est
utilisée pour définir la
classe d'efficacité éner‐
gétique selon la norme
EN 60350-1. Lorsque
vous utilisez cette fonc‐
tion, l'éclairage s'éteint
automatiquement au
bout de 30 secondes.
Pour griller des aliments
peu épais en grandes
quantités et pour griller
du pain.
Pour rôtir de grosses
pièces de viande ou de
la volaille sur un seul ni‐
veau. Également pour
gratiner et faire dorer.
Page 10
www.electrolux.com10
Fonction du
four
Chaleur tour‐
nante + sole
Viande
Maintien au
chaud
Catalyse
Utilisation
Pour cuire des pizzas.
Pour dorer de façon in‐
tensive et obtenir un
fond croustillant.
Pour cuire des rôtis très
tendres et juteux.
Pour maintenir les ali‐
ments au chaud.
Pour assister l'auto-net‐
toyage par catalyse du
four.
7. FONCTIONS DE L'HORLOGE
7.1 Tableau des fonctions de
l'horloge
Fonction de
l'horloge
HEURE
DURÉE
FIN
DÉPART
DIFFÉRÉ
Utilisation
Pour indiquer ou chan‐
ger l'heure. Vous ne
pouvez régler l'heure
que lorsque le four est
éteint.
Pour régler la durée de
fonctionnement du four.
Ne l'utilisez que si un
mode de cuisson est ré‐
glé.
Pour régler l'heure d'ar‐
rêt du four. Ne l'utilisez
que si un mode de cuis‐
son est réglé.
Pour combiner les fonc‐
tion DURÉE et FIN.
6.3 Réglage d'un mode de cuisson
1. Tournez la manette des modes de
cuisson pour sélectionner un mode
de cuisson.
2. Tournez la manette pour sélectionner
la température.
L'éclairage s'allume lorsque l'appareil est
en marche.
3. Pour éteindre le four, tournez la
manette des modes de cuisson sur la
position Arrêt.
6.4 Indicateur de chauffe
Lorsque la fonction du four est activée,
les barres de l'affichage apparaissent
une par une à mesure que la
température du four augmente, et
disparaissent à mesure que la
température diminue.
Fonction de
l'horloge
MINUTEUR
00:00
MINUTEUR
DE DURÉE
DE FONC‐
TIONNE‐
MENT
Utilisation
Utilisez-le pour régler
un compte à rebours.
Cette fonction est sans
effet sur le fonctionne‐
ment du four. Vous pou‐
vez utiliser le MINU‐
TEUR à tout moment,
même lorsque le four
est éteint.
Si vous ne réglez pas
d'autre fonction de l'hor‐
loge, le MINUTEUR DE
DURÉE DE FONC‐
TIONNEMENT surveille
automatiquement la du‐
rée de fonctionnement
du four.
Il se met en fonctionne‐
ment dès que le four
commence à chauffer.
Le minuteur de durée
de fonctionnement ne
peut pas être utilisé
avec les fonctions : DU‐
RÉE, FIN .
Page 11
FRANÇAIS 11
7.2 Réglage et modification de
l'heure
Lorsque vous branchez l'appareil pour la
première fois à l'alimentation électrique,
attendez que
"« 12 » clignote.
1. Appuyez sur ou pour régler les
heures.
2. Appuyez sur
régler les minutes.
L'affichage indique et l'heure
réglée. "« 00 » clignote.
3. Appuyez sur ou pour régler les
minutes.
4. Appuyez sur pour confirmer, ou
l'heure réglée sera enregistrée
automatiquement au bout de
5 secondes.
L'affichage indique la nouvelle heure.
Pour changer l'heure, appuyez à
plusieurs reprises sur jusqu'à ce que
l'indicateur de l'heure clignote sur
l'affichage.
et « 12:00 » s'affichent.
pour confirmer et
7.3 Réglage de la fonction DURÉE
1. Réglez un mode de cuisson.
2. Appuyez sur à plusieurs reprises
jusqu'à ce que clignote.
3. Appuyez sur ou pour régler les
minutes puis les heures. Appuyez sur
pour confirmer.
Lorsque la Durée s'est écoulée, un signal
sonore retentit pendant deux minutes.
et la durée clignotent sur l'affichage.
Le four s'arrête automatiquement.
4. Appuyez sur n'importe quelle touche
pour arrêter le signal sonore.
5. Tournez la manette de sélection des
modes de cuisson sur la position
Arrêt.
7.4 Réglage de la fonction FIN
1. Réglez un mode de cuisson.
2. Appuyez sur à plusieurs reprises
jusqu'à ce que clignote.
3. Appuyez sur ou pour régler les
heures puis les minutes. Appuyez sur
pour confirmer.
À l'heure de Fin indiquée, un signal
sonore retentit pendant 2 minutes. et
la durée réglée clignotent sur l'affichage.
Le four s'arrête automatiquement.
4. Appuyez sur n'importe quelle touche
pour arrêter le signal sonore.
5. Tournez la manette de sélection des
modes de cuisson sur la position
Arrêt.
7.5 Réglage de la fonction DÉPART DIFFÉRÉ
1. Réglez un mode de cuisson.
2. Appuyez sur à plusieurs reprises
jusqu'à ce que clignote.
3. Appuyez sur ou pour régler les
minutes puis les heures pour la
DURÉE. Appuyez sur pour
confirmer.
clignote sur l'affichage.
4. Appuyez sur ou pour régler les
heures puis les minutes pour la FIN.
Appuyez sur pour confirmer.
et la température réglée
s'affichent.
Le four s'allume automatiquement plus
tard, fonctionne pendant la DURÉE
réglée, et s'arrête à l'heure de FIN
choisie.
À l'heure de FIN indiquée, un signal
sonore retentit pendant 2 minutes. et
la durée réglée clignotent sur l'affichage.
Le four s'arrête automatiquement.
5. Appuyez sur n'importe quelle touche
pour arrêter le signal sonore.
6. Tournez la manette de sélection des
modes de cuisson sur la position
Arrêt.
7.6 Réglage du MINUTEUR
Le minuteur peut également être utilisé
lorsque le four est éteint ou allumé.
1. Appuyez sur à plusieurs reprises
jusqu'à ce que
clignoter.
commence à
Page 12
www.electrolux.com12
2. Appuyez sur ou pour régler les
secondes puis les minutes.
Si vous réglez une durée supérieure
à 60 minutes, clignote sur
l'affichage.
3. Réglez les heures.
4. Le MINUTEUR démarre
automatiquement au bout de
5 secondes.
Au bout de 90 % du temps défini, un
signal sonore retentit.
5. Lorsque la durée définie s'est
écoulée, un signal sonore retentit
pendant 2 minutes. "« 00:00 » et
clignotent sur l'affichage. Appuyez
sur n'importe quelle touche pour
arrêter le signal sonore.
7.7 MINUTEUR DE DURÉE DE FONCTIONNEMENT
Pour réinitialiser le minuteur de durée de
fonctionnement, appuyez sur les touches
et et maintenez-les enfoncées. Le
minuteur démarre.
8. UTILISATION DES ACCESSOIRES
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
8.1 Installation des accessoires
Grille métallique :
Poussez la grille entre les barres de
guidage des supports de grille et
assurez-vous que les pieds sont orientés
vers le bas.
Grille métallique et plat à rôtir ensemble :
Poussez le plat à rôtir entre les rails du
support de grille et glissez la grille
métallique entre les rails se trouvant
juste au-dessus.
Plat à rôtir :
Poussez le plat à rôtir entre les rails du
support de grille.
Les petites indentations sur
le dessus apportent plus de
sécurité. Les indentations
sont également des
dispositifs anti-bascule. Le
rebord élevé de la grille
empêche les ustensiles de
cuisine de glisser.
Page 13
9. FONCTIONS SUPPLÉMENTAIRES
9.1 Utilisation de la Sécurité
enfants
Lorsque la sécurité enfants du four est
activée, le four ne peut être allumé
accidentellement.
1. Assurez-vous que la manette de
sélection des fonctions du four est
sur la position Arrêt.
2. Maintenez simultanément les
touches
2 secondes.
Le signal sonore se déclenche. SAFE
s'affiche.
Pour désactiver la Sécurité enfants,
répétez l'étape 2.
et enfoncées pendant
9.2 Voyant de chaleur résiduelle
Lorsque vous éteignez le four,
l'indicateur de chaleur résiduelle s'affiche
si la température du four est
supérieure à 40 °C.
9.3 Arrêt automatique
Pour des raisons de sécurité, le four
s'éteint automatiquement au bout d'un
certain temps si un mode de cuisson est
en cours et que vous ne modifiez aucun
réglage.
(°C) (h)
120 - 195 8.5
200 - 245 5.5
250 - Maximum 3
L'arrêt automatique ne fonctionne pas
avec les fonctions : Eclairage four,
Durée, Fin.
9.4 Ventilateur de refroidissement
Lorsque le four fonctionne, le ventilateur
de refroidissement se met
automatiquement en marche pour
refroidir les surfaces du four. Si vous
éteignez le four, le ventilateur de
refroidissement continue à fonctionner
jusqu'à ce que le four refroidisse.
9.5 Thermostat de sécurité
Un mauvais fonctionnement du four ou
des composants défectueux peuvent
causer une surchauffe dangereuse. Pour
éviter cela, le four dispose d'un
thermostat de sécurité interrompant
l'alimentation électrique. Le four se remet
automatiquement en fonctionnement
lorsque la température baisse.
FRANÇAIS 13
(°C) (h)
30 - 115 12.5
10. CONSEILS
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
La température et les temps
de cuisson indiqués sont
fournis uniquement à titre
indicatif. Ils varient en
fonction des recettes ainsi
que de la qualité et de la
quantité des ingrédients
utilisés.
Page 14
www.electrolux.com14
10.1 Conseils de cuisson
Le four dispose de cinq niveaux de grille.
Comptez les niveaux de grille à partir du
bas du four.
Votre four peut cuire les aliments d'une
manière complètement différente de
celle de votre ancien four. Les tableaux
ci-dessous vous indiquent les réglages
standard pour la température, le temps
de cuisson et le niveau du four.
Si vous ne trouvez pas les réglages
appropriés pour une recette spécifique,
cherchez-en une qui s'en rapproche.
Le four est doté d'un système spécial qui
permet à l'air de circuler et qui recycle
perpétuellement la vapeur. Dans cet
environnement, ce système permet de
cuisiner des plats tout en maintenant
ceux-ci tendres à l'intérieur et croquants
à l'extérieur. Le temps de cuisson et la
consommation énergétique sont donc
réduits.
Cuisson de gâteaux
N'ouvrez la porte du four qu'aux 3/4 du
temps de cuisson.
Si vous utilisez deux plateaux de cuisson
en même temps, laissez un niveau libre
entre les deux.
La fonction Convection naturelle (cuisson
par le haut et par le bas) avec la
température par défaut est idéale pour
cuire du pain.
Cuisson de viande et de poisson
Pour les aliments très gras, utilisez un
plat à rôtir pour éviter de salir le four de
manière irréversible.
Avant de couper la viande, laissez-la
reposer pendant environ 15 minutes afin
d'éviter que le jus ne s'écoule.
Pour éviter qu'une trop grande quantité
de fumée ne se forme dans le four,
ajoutez de l'eau dans le plat à rôtir. Pour
éviter que la fumée ne se condense,
ajoutez à nouveau de l'eau dans le plat à
rôtir à chaque fois qu'il n'en contient plus.
Temps de cuisson
Le temps de cuisson varie selon le type
d'aliment, sa consistance et son volume.
Au départ, surveillez la cuisson lorsque
vous cuisinez. Ainsi, vous trouverez les
meilleurs réglages (fonction, temps de
cuisson, etc.) pour vos ustensiles, vos
recettes et les quantités lorsque vous
utiliserez l'appareil.
10.2 Rôtissage et cuisson
GÂTEAUX
Chauffage
Haut/ Bas
(°C) (°C)
Pâtes à gâ‐
teaux
Pâte sablée 170 2 160 3 (2 et 4) 20 - 30 Moule à gâ‐
Gâteau au fro‐
mage
170 2 160 3 (2 et 4) 45 - 60 Moule à gâ‐
170 1 165 2 80 -
Chaleur tournante
(min)
100
teau
teau
Moule à gâ‐
teau, Ø 26 cm
Page 15
FRANÇAIS 15
GÂTEAUX
Chauffage
Chaleur tournante
Haut/ Bas
(min)
(°C) (°C)
Strudel 175 3 150 2 60 - 80 Plateau de
cuisson
Tarte à la con‐
fiture
Gâteau de
Noël, pré‐
170 2 165 2 30 - 40 Moule à gâ‐
teau, Ø 26 cm
160 2 150 2 90 -
120
Moule à gâ‐
teau, Ø 20 cm
chauffez le
four à vide
Gâteau aux
175 1 160 2 50 - 60 Moule à pain
prunes, pré‐
chauffez le
four à vide
Madeleines,
muffins
Madeleines,
muffins, deux
170 3 140 - 150 3 20 - 30 Plateau de
cuisson
- - 140 - 150 2 et 4 25 - 35 Plateau de
cuisson
niveaux
Madeleines,
muffins, trois
- - 140 - 150 1, 3 et 5 30 - 45 Plateau de
cuisson
niveaux
Biscuits/
Gâteaux secs
Biscuits/
Gâteaux secs,
140 3 140 - 150 3 30 - 35 Plateau de
cuisson
- - 140 - 150 2 et 4 35 - 40 Plateau de
cuisson
deux niveaux
Biscuits/
Gâteaux secs,
- - 140 - 150 1, 3 et 5 35 - 45 Plateau de
cuisson
trois niveaux
Meringues 120 3 120 3 80 -
100
Meringues,
deux niveaux,
- - 120 2 et 4 80 -
100
Plateau de
cuisson
Plateau de
cuisson
préchauffez le
four à vide
Page 16
www.electrolux.com16
GÂTEAUX
Chauffage
Chaleur tournante
Haut/ Bas
(min)
(°C) (°C)
Petits pains,
préchauffez le
190 3 190 3 12 - 20 Plateau de
cuisson
four à vide
Éclairs 190 3 170 3 25 - 35 Plateau de
cuisson
Éclairs, deux
niveaux
- - 170 2 et 4 35 - 45 Plateau de
cuisson
Tourtes 180 2 170 2 45 - 70 Moule à gâ‐
teau, Ø 20 cm
Cake aux
fruits
160 1 150 2 110 -
120
Moule à gâ‐
teau, Ø 24 cm
Préchauffez le four à vide.
PAIN ET PIZZA
Chauffage Haut/
Chaleur tournante
Bas
(min)
(°C) (°C)
Pain blanc, 1 à
190 1 190 1 60 - 70 2 pièces, 0,5 kg
chacune
Pain de seigle,
le préchauffage
190 1 180 1 30 - 45 Moule à
pain
n'est pas néces‐
saire
Petits pains, 6 8 petits pains
190 2 180 2 (2 et 4) 25 - 40 Plateau de
cuisson
Pizza 230 - 250 1 230 - 250 1 10 - 20 Plaque
émaillée
Scones 200 3 190 3 10 - 20 Plateau de
cuisson
Préchauffez le four à vide.
Page 17
FRANÇAIS 17
Utilisez le moule à gâteaux
PRÉPARATIONS À BASE D'ŒUFS
Chauffage Haut/ Bas Chaleur tournante
(min)
(°C) (°C)
Gratin de pâtes, le pré‐
200 2 180 2 40 - 50
chauffage n'est pas né‐
cessaire
Gratin aux légumes, le
200 2 175 2 45 - 60
préchauffage n'est pas
nécessaire
Quiches 180 1 180 1 50 - 60
Lasagnes 180 - 190 2 180 - 190 2 25 - 40
Cannelloni 180 - 190 2 180 - 190 2 25 - 40
Utilisez le deuxième niveau de la grille.
Utilisez la grille métallique.
VIANDE
Chauffage Haut/
Bas
Chaleur tour‐
nante
(min)
(°C) (°C)
Bœuf 200 190 50 - 70
Porc 180 180 90 - 120
Veau 190 175 90 - 120
Rôti de boeuf, saignant 210 200 50 - 60
Rôti de boeuf, cuit à point 210 200 60 - 70
Rôti de boeuf, bien cuit 210 200 70 - 75
Page 18
www.electrolux.com18
VIANDE
Chauffage Haut/
Bas
(°C) (°C)
Palette de porc, avec
couenne
Jarret de porc, 2 morceaux 180 2 160 2 100 - 120
Gigot d'agneau 190 2 175 2 110 - 130
Poulet entier 220 2 200 2 70 - 85
Dinde entière 180 2 160 2 210 - 240
Canard entier 175 2 220 2 120 - 150
Oie entière 175 2 160 1 150 - 200
Lapin, en morceaux 190 2 175 2 60 - 80
Lièvre, en morceaux 190 2 175 2 150 - 200
Faisan entier 190 2 175 2 90 - 120
180 2 170 2 120 - 150
Chaleur tournante
(min)
Utilisez le deuxième niveau de la grille.
POISSON
Chauffage Haut/
Bas
(°C) (°C)
Truite / Daurade, 3 - 4 poissons 190 175 40 - 55
Thon / Saumon, 4 - 6 filets 190 175 35 - 60
Chaleur tour‐
nante
(min)
10.3 Gril
Préchauffez le four à vide.
Utilisez le quatrième niveau de la grille.
Réglez le gril à la température maximale.
Page 19
GRIL
FRANÇAIS 19
(kg)
Filet de bœuf, 4 morceaux 0.8 12 - 15 12 - 14
Steak de bœuf, 4 morceaux 0.6 10 - 12 6 - 8
Saucisses, 8 - 12 - 15 10 - 12
Côtelettes de porc, 4 morceaux 0.6 12 - 16 12 - 14
Poulet, moitié, 2 1 30 - 35 25 - 30
Brochettes, 4 - 10 - 15 10 - 12
Escalope de poulet, 4 mor‐
ceaux
Steaks hachés, 6 0.6 20 - 30 -
Filets de poisson, 4 morceaux 0.4 12 - 14 10 - 12
Sandwiches toastés, 4 - 6 - 5 - 7 -
Toasts, 4 - 6 - 2 - 4 2 - 3
0.4 12 - 15 12 - 14
(min)
1re face
(min)
2e face
10.4 Turbo gril
Préchauffez le four à vide.
Utilisez le premier ou le deuxième niveau
de la grille.
Pour calculer le temps de rôtissage,
multipliez le temps indiqué dans le
tableau ci-dessous par l'épaisseur de la
viande en cm.
BŒUF
(°C) (min)
Rôti ou filet de
bœuf saignant
Rôti ou filet de
bœuf à point
Rôti ou filet de
bœuf bien cuit
190 - 200 5 - 6
180 - 190 6 - 8
170 - 180 8 - 10
PORC
Épaule / Collet /
Jambon à l'os, 1
- 1,5 kg
Côtelettes / Cô‐
tes levées, 1 1,5 kg
Pâté à la viande,
0,75 - 1 kg
Jarret de porc,
précuit, 0,75 - 1
kg
(°C) (min)
160 - 180 90 - 120
170 - 180 60 - 90
160 - 170 50 - 60
150 - 170 90 - 120
Page 20
www.electrolux.com20
VEAU
(°C) (min)
Rôti de veau, 1kg160 - 180 90 - 120
Jarret de veau,
1,5 - 2 kg
AGNEAU
Gigot d'agneau /
Rôti d'agneau, 1
- 1,5 kg
Selle d'agneau,
1 - 1,5 kg
VOLAILLE
160 - 180 120 - 150
(°C) (min)
150 - 170 100 - 120
160 - 180 40 - 60
POISSON (À LA VAPEUR)
(°C) (min)
Poisson entier, 1
- 1,5 kg
210 - 220 40 - 60
10.5 Séchage - Chaleur tournante
Utilisez des plaques recouvertes de
papier sulfurisé.
Pour obtenir un meilleur résultat, arrêtez
le four à la moitié de la durée de
déshydratation, ouvrez la porte et laissez
refroidir pendant une nuit pour terminer
le séchage.
Pour une plaque, utilisez le troisième
niveau de la grille.
Pour deux plaques, utilisez les premier et
quatrième niveaux de la grille.
LÉGUMES
(°C) (min)
Volaille, mor‐
ceaux 0,2 0,25 kg chacune
Poulet, moitié
0,4 - 0,5 kg cha‐
cune
Poulet, poularde,
1 - 1,5 kg
Canard, 1,5 - 2kg180 - 200 80 - 100
Oie, 3,5 - 5 kg 160 - 180 120 - 180
Dinde, 2,5 - 3,5kg160 - 180 120 - 150
Dinde, 4 - 6 kg 140 - 160 150 - 240
200 - 220 30 - 50
190 - 210 35 - 50
190 - 210 50 - 70
(°C) (h)
Haricots 60 - 70 6 - 8
Poivrons 60 - 70 5 - 6
Légumes pour po‐
tage
Champignons 50 - 60 6 - 8
Fines herbes 40 - 50 2 - 3
Réglez la température sur 60 - 70 °C.
60 - 70 5 - 6
Page 21
FRANÇAIS 21
FRUITS
(h)
Prunes 8 - 10
Abricots 8 - 10
Pommes, lamelles 6 - 8
Plaque à pizza
Foncé, non réfléchis‐
sant
Diamètre : 28 cm
Plat de cuisson
Foncé, non réfléchis‐
Diamètre : 26 cm
sant
FRUITS
(h)
Poire 6 - 9
10.6 Chaleur tournante humide
- accessoires recommandés
Utilisez les moules et récipients foncés et
non réfléchissants. Ils offrent une
meilleure absorption de la chaleur que
les plats réfléchissants de couleur claire.
Ramequins
Céramique
8 cm de dia‐
mètre, 5 cm
de hauteur
Moule pour fond
de tarte
Foncé, non réflé‐
chissant
Diamètre : 28 cm
10.7 Chaleur tournante humide
Pour de meilleurs résultats, suivez les
suggestions indiquées dans le tableau cidessous.
Petits pains su‐
crés, (16 pièces)
Petits pains,
(9 pièces)
Pizza surgelée,
0,35 kg
Gâteau roulé Plateau de cuisson ou
Plateau de cuisson ou
plat à rôtir
Plateau de cuisson ou
plat à rôtir
grille métallique 220 2 10 - 15
plat à rôtir
(°C) (min)
180 2 20 - 30
180 2 30 - 40
170 2 25 - 35
Page 22
www.electrolux.com22
Brownie Plateau de cuisson ou
plat à rôtir
Soufflé, (6 piè‐
ces)
ramequins en cérami‐
que sur une grille mé‐
tallique
Fond de tarte en
génoise
moule à tarte sur une
grille métallique
Gâteau à étages Plat de cuisson sur la
grille métallique
Poisson poché,
0,3 kg
Poisson entier,
0,2 kg
Filets de pois‐
son, 0,3 kg
Viande pochée,
0,25 kg
Plateau de cuisson ou
plat à rôtir
Plateau de cuisson ou
plat à rôtir
plaque à pizza sur la
grille métallique
Plateau de cuisson ou
plat à rôtir
Chachlyk, 0,5 kg Plateau de cuisson ou
plat à rôtir
Cookies,
(16 pièces)
Macarons,
(24 pièces)
Madeleines,
muffins, (12 piè‐
Plateau de cuisson ou
plat à rôtir
Plateau de cuisson ou
plat à rôtir
Plateau de cuisson ou
plat à rôtir
ces)
Petits fours,
(20 pièces)
Biscuits sablés,
(20 pièces)
Tartelettes,
(8 pièces)
Légumes, po‐
chés, 0,4 kg
Omelette végé‐
tarienne
Plateau de cuisson ou
plat à rôtir
Plateau de cuisson ou
plat à rôtir
Plateau de cuisson ou
plat à rôtir
Plateau de cuisson ou
plat à rôtir
plaque à pizza sur la
grille métallique
(°C) (min)
175 3 25 - 30
200 3 25 - 30
180 2 15 - 25
170 2 40 - 50
180 3 20 - 25
180 3 25 - 35
180 3 25 - 30
200 3 35 - 45
200 3 25 - 30
180 2 20 - 30
180 2 25 - 35
170 2 30 - 40
180 2 25 - 30
150 2 25 - 35
170 2 20 - 30
180 3 35 - 45
200 3 25 - 30
Page 23
Légumes à la
provençale, 0,7
kg
Plateau de cuisson ou
plat à rôtir
10.8 Informations pour les instituts de test
Tests conformément à la norme IEC
60350-1.
Petits
gâteaux,
20 par
plaque
Petits
gâteaux,
20 par
plaque
Petits
gâteaux,
20 par
plaque
Tarte
aux pom‐
mes, 2
moules,
Ø20 cm
Tarte
aux pom‐
mes, 2
moules,
Ø20 cm
Génoise,
moule à
gâteau
de 26 cm
Chauffage
Haut/ Bas
Chaleur
tournante
Chaleur
tournante
Chauffage
Haut/ Bas
Chaleur
tournante
Chauffage
Haut/ Bas
Plateau
de cuis‐
son
Plateau
de cuis‐
son
Plateau
de cuis‐
son
Grille
métalli‐
que
Grille
métalli‐
que
Grille
métalli‐
que
FRANÇAIS 23
(°C) (min)
180 4 25 - 30
(°C) (min)
3 170 20 - 30 -
3 150 -
160
2 et 4 150 -
160
2 180 70 - 90 -
2 160 70 - 90 -
2 170 40 - 50 Préchauffez le
20 - 35 -
20 - 35 -
four pendant
10 minutes.
Page 24
www.electrolux.com24
Génoise,
moule à
gâteau
de 26 cm
Génoise,
moule à
gâteau
de 26 cm
Biscuits
sablés
Biscuits
sablés
Biscuits
sablés
Toasts, 4
- 6 mor‐
ceaux
Steak
haché,
6 pièces,
0,6 kg
Chaleur
tournante
Chaleur
tournante
Chaleur
tournante
Chaleur
tournante
Chauffage
Haut/ Bas
Gril Grille
Gril Grille
Grille
métalli‐
que
Grille
métalli‐
que
Plateau
de cuis‐
son
Plateau
de cuis‐
son
Plateau
de cuis‐
son
métalli‐
que
métalli‐
que et lè‐
chefrite
(°C) (min)
2 160 40 - 50 Préchauffez le
2 et 4 160 40 - 60 Préchauffez le
3 140 -
150
2 et 4 140 -
150
3 140 -
150
4 max. 2 à 3 minutes
4 max. 20 - 30 Placez la grille
20 - 40 -
25 - 45 -
25 - 45 -
sur la premiè‐
re face ; 2 à
3 minutes sur
la seconde fa‐
ce
four pendant
10 minutes.
four pendant
10 minutes.
Préchauffez le
four pendant
3 minutes.
métallique sur le
quatrième niveau
et la lèchefrite
sur le troisième
niveau du four.
Tournez les ali‐
ments à mi-cuis‐
son.
Préchauffez le
four pendant
3 minutes.
11. ENTRETIEN ET NETTOYAGE
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
Page 25
11.1 Remarques concernant l'entretien
Nettoyez la façade du four à l'aide d'une éponge humide additionnée
d'eau savonneuse tiède.
Utilisez un produit courant destiné au nettoyage des surfaces en mé‐
Agent net‐
toyant
Utilisation
quotidienne
Accessoires
tal.
En cas de salissures importantes, nettoyez à l'aide de produits spéci‐
fiques pour four. N'appliquez pas de nettoyant pour four sur les surfa‐
ces catalytiques.
Nettoyez le four après chaque utilisation. L’accumulation d’autres ré‐
sidus alimentaires peut provoquer un incendie. Ce risque est élevé
pour la lèchefrite.
De l’humidité peut se déposer dans l’enceinte du four ou sur les vi‐
tres de la porte. Pour diminuer la condensation, faites fonctionner
l’appareil 10 minutes avant d’enfourner vos aliments. Sécher la cavité
avec un chiffon doux après chaque utilisation.
Après chaque utilisation, lavez tous les accessoires et séchez-les.
Utilisez un chiffon doux additionné d'eau savonneuse tiède. Ne lavez
pas les accessoires au lave-vaisselle.
Ne pas nettoyer les accessoires antiadhésifs avec des produits
agressifs, des objets tranchants ou au lave-vaisselle.
FRANÇAIS 25
11.2 Fours en acier inoxydable
ou en aluminium
Nettoyez la porte uniquement avec une
éponge ou un chiffon humides. Séchezla avec un chiffon doux.
N'utilisez jamais de produits abrasifs ou
acides ni d'éponges métalliques car ils
peuvent endommager la surface du four.
Nettoyez le bandeau de commande du
four en observant ces mêmes
recommandations.
11.3 Nettoyez le joint d'étanchéité de la porte
Vérifiez régulièrement le joint
d'étanchéité de la porte. Le joint
d'étanchéité de la porte est posé sur
l'encadrement de la cavité du four.
N'utilisez pas le four si le joint
d'étanchéité de la porte est endommagé.
Faites appel à un service après-vente
agréé.
Pour le nettoyage du joint d'étanchéité
de la porte, consultez les informations
générales concernant le nettoyage.
11.4 Retrait des supports de grille
Pour nettoyer le four, retirez les supports
de grille.
ATTENTION!
Soyez prudent lorsque vous
retirez les supports de grille.
1. Écartez l'avant du support de grille
de la paroi latérale.
2. Écartez l'arrière du support de grille
de la paroi latérale et retirez-le.
Page 26
2
1
www.electrolux.com26
Réinstallez les accessoires que vous
avez retirés en répétant cette procédure
dans l'ordre inverse.
11.5 Nettoyage catalytique
La cavité avec revêtement catalytique
est autonettoyante. Elle absorbe les
graisses
Avant d'activer le nettoyage catalytique :
• retirez tous les accessoires
• nettoyez la sole du four avec de l'eau
chaude et un détergent doux.
• nettoyez la vitre interne de la porte du
four avec un chiffon doux et de l'eau
tiède.
1. Réglez la fonction
Vous ne pouvez pas modifier la durée du
nettoyage catalytique. Vous pouvez
retarder le départ du nettoyage avec la
fonction FIN.
Un signal sonore retentit à la fin du
nettoyage.
2. Appuyez sur n'importe quelle touche
pour arrêter le signal sonore.
3. Éteignez le four.
Pour arrêter le nettoyage avant qu'il ne
s'achève, tournez la manette des
fonctions du four sur la position Arrêt.
4. Lorsque le four a refroidi, nettoyez la
cavité à l'aide d'un chiffon doux
humide.
Les taches ou la décoloration de la
surface catalytique sont sans effet sur le
nettoyage catalytique.
.
11.6 Couvercle du ventilateur catalytique
ATTENTION!
N'utilisez jamais de sprays
pour four, de produits
abrasifs, de savon ni
d'autres produits de
nettoyage pour nettoyer la
surface catalytique. Vous
risqueriez d'endommager la
surface catalytique.
Avant d'activer le nettoyage
catalytique, retirez tous les
accessoires du four.
Le couvercle du ventilateur à revêtement
catalytique est auto-nettoyant. Il absorbe
les graisses qui se déposent sur les
parois pendant le fonctionnement de
l'appareil.
Pour faciliter la procédure d'autonettoyage, chauffez régulièrement le four
à vide.
1. Nettoyez la sole avec de l'eau
chaude et du liquide vaisselle, puis
séchez-la.
2. Réglez la fonction
3. Réglez la température du four sur
250 °C et laissez le four fonctionner
pendant 1 heure.
4. Lorsque l'appareil a refroidi, essuyez-
le à l'aide d'une éponge douce
humide.
Les taches ou la décoloration de la
surface catalytique est sans effet sur ses
propriétés catalytiques.
.
11.7 Rappel de nettoyage
Pour vous rappeler qu'un nettoyage
catalytique est nécessaire, CATA
clignote pendant 10 secondes sur
l'affichage à chaque fois que vous mettez
en fonctionnement et à l'arrêt le four.
Le symbole « Nettoyage conseillé »
s'éteint :
• après la fin de la fonction de
nettoyage par catalyse.
Page 27

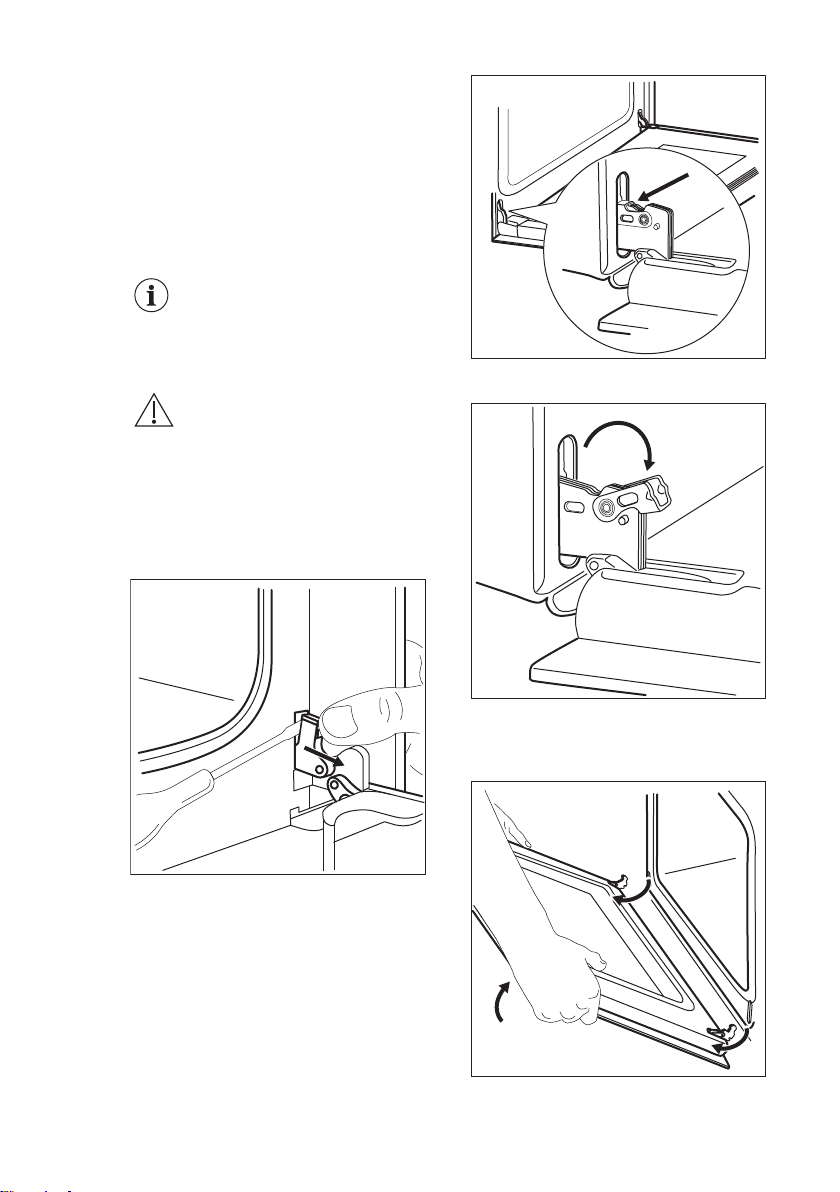

11.8 Retrait et installation de la porte
La porte du four est dotée de trois
panneaux de verre. Vous pouvez retirer
la porte du four ainsi que les panneaux
de verre intérieurs afin de les nettoyer.
Lisez toutes les instructions du chapitre
« Retrait et installation de la porte »
avant de retirer les panneaux de verre.
Si vous tentez d'extraire les
panneaux de verre sans
avoir au préalable retiré la
porte du four, celle-ci peut
se refermer brusquement.
ATTENTION!
N’utilisez pas le four sans
les panneaux en verre.
1. Ouvrez la porte en grand et identifiez
la charnière située à droite de la
porte.
2. Servez-vous d'un tournevis pour
soulever et faire pivoter le levier de la
charnière droite.
FRANÇAIS 27
Soulevez et tournez entièrement le
4.
levier de la charnière gauche.
3. Trouvez la charnière située du côté
gauche de la porte.
5. Fermez la porte du four à la première
position d'ouverture (mi-parcours).
Puis soulevez et tirez la porte vers
l'avant et retirez-la de son logement.
6. Déposez la porte sur une surface
stable recouverte d'un tissu doux.
Page 28
1
2
B
A B
A
B
www.electrolux.com28
7. Saisissez les deux côtés du cache
(B) situé sur l'arête supérieure de la
porte et poussez-le vers l'intérieur
pour permettre le déverrouillage du
système de fermeture.
8. Retirez le cache de la porte en le
tirant vers l'avant.
9. Prenez les panneaux de verre de la
porte par leur bord supérieur et tirezles doucement, un par un.
Commencez par le panneau
supérieur. Assurez-vous que la vitre
glisse entièrement hors de ses
supports.
Veillez à installer correctement le
panneau de verre du milieu dans son
logement.
11.9 Remplacement de l’ampoule
AVERTISSEMENT!
Risque d'électrocution.
10. Nettoyez les panneaux de verre avec
de l'eau savonneuse. Séchez
soigneusement les panneaux de
verre. Les rails télescopiques ne
passent pas au lave-vaisselle.
Une fois le nettoyage terminé, remettez
les panneaux de verre et la porte du four
en place.
Veillez à replacer les panneaux de verre
(A et B) dans le bon ordre. Cherchez le
symbole / l'impression se trouvant sur le
côté du panneau de verre. Tous les
panneaux ont un symbole différent pour
faciliter le démontage et le montage.
Lorsque le cadre de la porte est installé
correctement, il émet un clic.
1. Éteignez le four.
Attendez que le four ait refroidi.
2. Débranchez le four de l'alimentation
3. Placez un chiffon au fond de la
Éclairage arrière
1. Retirez le diffuseur en verre de
2. Nettoyez le diffuseur en verre.
3. Remplacez l'ampoule par une
4. Replacez le diffuseur en verre.
L'ampoule peut être chaude.
secteur.
cavité.
ATTENTION!
Prenez toujours l'ampoule
halogène avec un chiffon
pour éviter que des résidus
de graisse sur l'ampoule ne
prennent feu.
l'ampoule en le tournant.
ampoule adéquate résistant à une
température de 300 °C .
Page 29
12. DÉPANNAGE
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
12.1 En cas d'anomalie de fonctionnement
Problème Cause probable Solution
Vous ne pouvez pas allu‐
mer le four ni le faire fonc‐
tionner.
Le four ne chauffe pas. Le four est éteint. Allumez le four.
Le four ne chauffe pas. L'horloge n'est pas réglée. Réglez l'horloge.
Le four ne chauffe pas. Les réglages nécessaires
Le four ne chauffe pas. La fonction d'arrêt automa‐
Le four ne chauffe pas. La sécurité enfants est ac‐
Le four ne chauffe pas. Le fusible a disjoncté. Vérifiez que le fusible est
L'éclairage ne fonctionne
pas.
De la vapeur et de la con‐
densation se forment sur
les aliments et dans la ca‐
vité du four.
Un code d'erreur ne figu‐
rant pas dans ce tableau
s'affiche.
FRANÇAIS 29
Le four n'est pas branché à
une source d'alimentation
électrique ou le branche‐
ment est incorrect.
n'ont pas été effectués.
tique est activée.
tivée.
L'éclairage est défectueux. Remplacez l'ampoule.
Le plat est resté trop long‐
temps dans le four.
Une anomalie électrique
est survenue.
Vérifiez que le four est cor‐
rectement branché à une
source d'alimentation élec‐
trique (reportez-vous au
schéma de branchement).
Vérifiez que les réglages
sont corrects.
Reportez-vous à « Arrêt
automatique ».
Reportez-vous à la section
« Utilisation de la sécurité
enfants ».
bien la cause de l'anoma‐
lie. Si les fusibles disjonc‐
tent de manière répétée,
faites appel à un électri‐
cien qualifié.
Ne laissez pas les plats
dans le four pendant plus
de 15 à 20 minutes après
la fin de la cuisson.
• Éteignez le four à l'aide
du fusible de l'habitation
ou du disjoncteur situé
dans la boîte à fusibles,
puis allumez-le de nou‐
veau.
• Si l'affichage indique de
nouveau un code d'er‐
reur, contactez le servi‐
ce après-vente.
Page 30
www.electrolux.com30
Problème Cause probable Solution
L'appareil est allumé mais
il ne chauffe pas. Le venti‐
lateur ne fonctionne pas.
L'affichage indique "De‐
mo".
« 12.00 » s'affiche. Une coupure de courant
Le mode démo est activé. 1. Éteignez le four.
s'est produite.
2. Appuyez sur la touche
et maintenez-la en‐
foncée.
3. Le premier chiffre sur
l'affichage et le voyant
Demo commencent à
clignoter.
4. Entrez le code 2468 en
appuyant sur les tou‐
ches ou pour
modifier les valeurs,
puis sur pour confir‐
mer.
5. Le chiffre suivant com‐
mence à clignoter.
6. Le mode Demo se
désactive lorsque vous
confirmez le dernier
chiffre et si le code est
correct.
Réglez de nouveau l'horlo‐
ge.
12.2 Données de maintenance
Si vous ne trouvez pas de solution au
problème, veuillez contacter votre
revendeur ou un service après-vente
agréé.
Les informations à fournir au service
après-vente figurent sur la plaque
Nous vous recommandons de noter ces informations ici :
Modèle (MOD.) .........................................
Référence du produit (PNC) .........................................
Numéro de série (S.N.) .........................................
13. INSTALLATION
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
signalétique. La plaque signalétique se
trouve sur l'encadrement avant de la
cavité du four. Ne retirez pas la plaque
signalétique de la cavité du four.
Page 31
13.1 Encastrement
18
594
589
114
21548
595
+-1
min. 550
20
600
min. 560
3
5
60
20
80
520
60
198
523
min. 550
20
595
+-1
18
590
min. 560
594
589
114
21548
3
5
70
60
520
60
20
198
523
A
B
FRANÇAIS 31
13.2 Fixation de l'appareil au
meuble
13.3 Installation électrique
Le fabricant ne pourra être
Cet appareil n'est fourni qu'avec un câble
d'alimentation.
13.4 Câble
Types de câbles compatibles pour
l'installation ou le remplacement :
tenu pour responsable si
vous ne respectez pas les
précautions de sécurité du
chapitre « Consignes de
sécurité ».
Page 32
www.electrolux.com32
H07 RN-F, H05 RN-F, H05 RRF, H05
VV-F, H05 V2V2-F (T90), H05 BB-F
Pour la section du câble, consultez la
puissance totale sur la plaque
signalétique. Vous pouvez également
consulter le tableau :
Puissance totale
(W)
maximum 2 300 3 x 1
maximum 3 680 3 x 1.5
Section du câble
(mm²)
Puissance totale
(W)
maximum 1 380 3 x 0.75
Section du câble
(mm²)
Le fil de masse (fil jaune/vert) doit faire
2 cm de plus que les fils de phase et
neutre (fils bleu et marron).
14. RENDEMENT ÉNERGÉTIQUE
14.1 Fiche d'informations
produit
Informations sur le produit conformément à la norme EU 65-66/2014
Nom du fournisseur Electrolux
Identification du modèle
Index d'efficacité énergétique 81.2
Classe d'efficacité énergétique A+
Consommation d'énergie avec charge standard et
mode traditionnel
Consommation d'énergie avec charge standard et
mode air pulsé
Nombre de cavités 1
Source de chaleur Électricité
Volume 72 l
Type de four Four encastrable
Masse
EOA3460AOK 949497503
EOA3460AOW 949497504
EOA3460AOX 949497502
0.93 kWh/cycle
0.69 kWh/cycle
EOA3460AOK 29.5 kg
EOA3460AOW 29.5 kg
EOA3460AOX 29.5 kg
EN 60350-1 - Appareils de cuisson
domestiques électriques - Partie 1 :
Plages, fours, fours à vapeur et grils Méthodes de mesure des performances.
Page 33
14.2 Économie d'énergie
Ce four est doté de
caractéristiques qui vous
permettent d'économiser de
l'énergie lors de votre
cuisine au quotidien.
Assurez-vous que la porte du four est
correctement fermée lorsque le four est
en marche. En cours de la cuisson,
n'ouvrez pas la porte. Nettoyez
régulièrement le joint de la porte pour
qu'il reste propre et assurez-vous qu'il
est toujours bien fixé, dans la bonne
position.
Utilisez des plats en métal pour
augmenter les économies d'énergie .
Si possible, ne préchauffez pas le four
avant la cuisson.
Lorsque vous cuisez plusieurs plats les
uns après les autres, veillez à ne pas
trop espacer les cuissons.
Cuisson avec ventilation
Si possible, utilisez les fonctions de
cuisson avec la ventilation pour
économiser de l'énergie.
Chaleur résiduelle
Pour certaines fonctions du four, si un
programme avec sélection du temps
FRANÇAIS 33
(Durée ou Fin) est activé et que le temps
de cuisson est supérieur à 30 minutes,
les éléments chauffants se désactivent
automatiquement plus tôt.
L'éclairage et le ventilateur continuent de
fonctionner. Lorsque vous éteignez le
four, l'affichage indique la présence de
chaleur résiduelle. Vous pouvez utiliser
cette chaleur pour le maintien au chaud
des aliments.
Si la cuisson doit durer plus de
30 minutes, réduisez la température du
four au minimum 3 à 10 minutes avant la
fin de la cuisson. La chaleur résiduelle à
l'intérieur du four poursuivra la cuisson.
Utilisez la chaleur résiduelle pour
réchauffer d'autres plats.
Maintien des aliments au chaud
Sélectionnez la température la plus
basse possible pour utiliser la chaleur
résiduelle et maintenir le repas au chaud.
La température ou le voyant de chaleur
résiduelle s'affichent.
Chaleur tournante humide
Fonction conçue pour économiser de
l'énergie en cours de cuisson.
Lorsque vous utilisez cette fonction,
l'éclairage s'éteint automatiquement au
bout de 30 secondes.
15. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT
Recyclez les matériaux portant le
symbole . Déposez les emballages
dans les conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures
ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.
*
Page 34
www.electrolux.com34
Page 35
FRANÇAIS 35
Page 36
www.electrolux.com/shop
867347864-B-162019
Loading...
