Page 1
EKM51351OX
RO ARAGAZ MANUAL DE UTILIZARE
Page 2
2 www.electrolux.com
CUPRINS
1. INFORMAŢII PRIVIND SIGURANŢA....................................................................... 3
2. INSTRUCŢIUNI PRIVIND SIGURANŢA...................................................................4

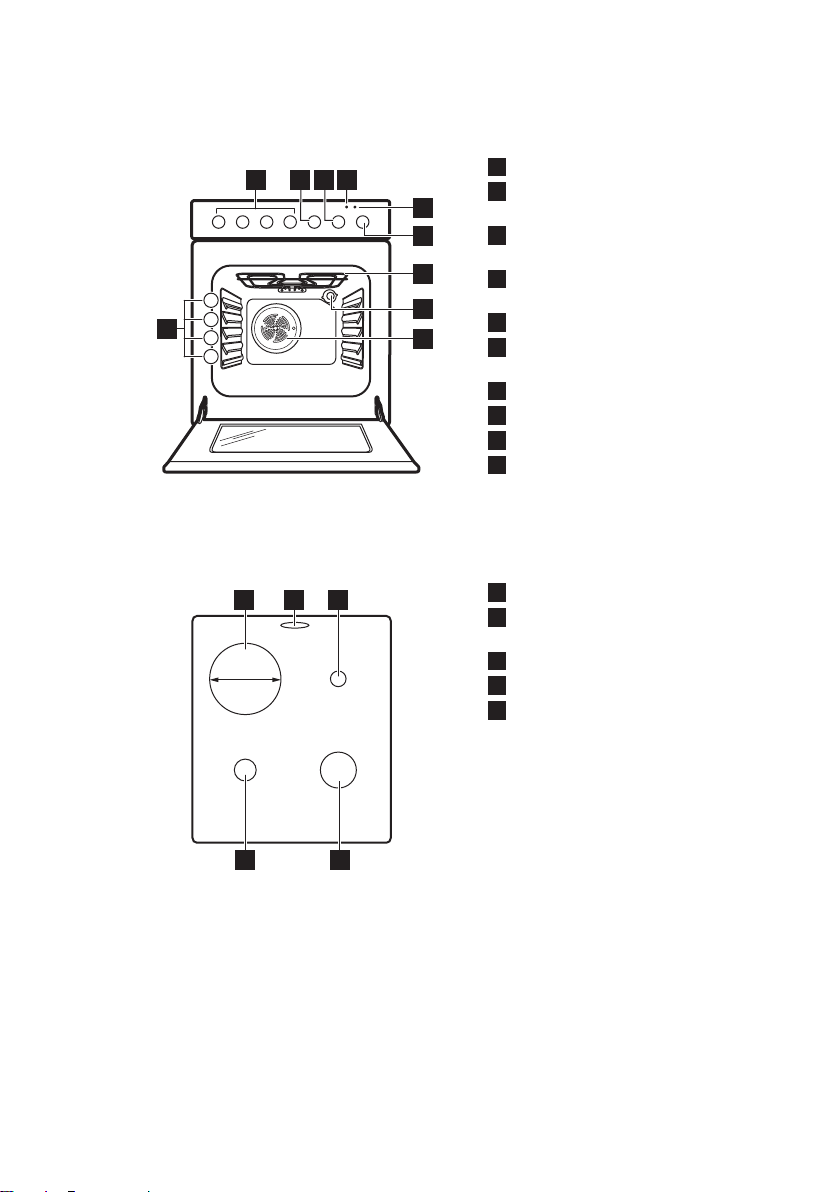

3. DESCRIEREA PRODUSULUI..................................................................................8
4. ÎNAINTE DE PRIMA UTILIZARE..............................................................................9
5. PLITĂ - UTILIZAREA ZILNICĂ.................................................................................9
6. PLITĂ - INFORMAŢII ŞI SFATURI.........................................................................11
7. PLITĂ - ÎNGRIJIREA ŞI CURĂŢAREA...................................................................12
8. CUPTOR - UTILIZAREA ZILNICĂ .........................................................................13
9. CUPTOR - FUNCŢIILE CEASULUI........................................................................14
10. CUPTOR - UTILIZAREA ACCESORIILOR.......................................................... 14
11. CUPTOR - INFORMAŢII ŞI SFATURI..................................................................15
12. CUPTOR - ÎNGRIJIREA ŞI CURĂŢAREA........................................................... 20
13. DEPANARE..........................................................................................................22
14. INSTALAREA....................................................................................................... 24
15. EFICIENŢĂ ENERGETICĂ.................................................................................. 31
NE GÂNDIM LA DUMNEAVOASTRĂ
Vă mulţumim pentru că aţi achiziţionat un aparat Electrolux. Aţi ales un produs care
include decenii de experienţă profesională şi de inovaţie. Ingenios şi stilat, a fost
conceput special pentru dumneavoastră. Pentru ca atunci când îl utilizaţi să aveţi
întotdeauna aceleaşi rezultate extraordinare.
Bine aţi venit la Electrolux.
Vizitaţi website-ul la:
Aici găsiţi sfaturi privind utilizarea, broşuri, informaţii care vă ajută la rezolvarea
unor probleme apărute şi informaţii despre service:
www.electrolux.com
Înregistraţi-vă produsul pentru a beneficia de servicii mai bune:
www.registerelectrolux.com
Cumpăraţi accesorii, consumabile şi piese de schimb originale pentru aparatul
dvs.:
www.electrolux.com/shop
SERVICIUL DE RELAŢII CU CLIENŢII ŞI SERVICE
Utilizaţi doar piese de schimb originale.
Atunci când contactaţi centrul autorizat de service, asiguraţi-vă că aveţi disponibile
următoarele informaţii: Model, PNC, Număr de serie.
Informaţiile pot fi găsite pe plăcuţa cu datele tehnice.
Avertisment / Atenţie-Informaţii privind siguranţa
Informaţii generale şi recomandări
Informaţii privind mediul înconjurător
Ne rezervãm dreptul asupra efectuãrii de modificãri.
Page 3
1. INFORMAŢII PRIVIND SIGURANŢA
Înainte de instalarea şi de utilizarea aparatului, citiţi cu
atenţie instrucţiunile furnizate. Producătorul nu este
responsabil dacă instalarea şi utilizarea incorectă a
aparatului provoacă vătămări şi daune. Păstraţi
întotdeauna instrucţiunile împreună cu aparatul pentru
consultare ulterioară.
1.1 Siguranţa copiilor şi a persoanelor vulnerabile
AVERTIZARE!
Pericol de sufocare, vătămare sau invaliditate
permanentă.
• Acest aparat poate fi utilizat de copiii cu vârsta mai
mare de 8 ani, de persoanele cu capacităţi fizice,
senzoriale sau mentale reduse sau de persoanele fără
cunoştinţe sau experienţă doar sub supraveghere sau
după o scurtă instruire care să le ofere informaţiile
necesare despre utilizarea sigură a aparatului şi să le
permită să înţeleagă pericolele la care se expun.
• Nu lăsaţi copiii să se joace cu aparatul.
• Nu lăsaţi ambalajul produsului la îndemâna copiilor.
• Nu lăsaţi copiii şi animalele să se apropie de aparat
atunci când acesta este în funcţiune sau când se
răceşte. Componentele accesibile sunt fierbinţi.
• Curăţarea şi întreţinerea curentă nu trebuie efectuate
de copii nesupravegheaţi.
ROMÂNA 3
1.2 Aspecte generale privind siguranţa
• Doar o persoană calificată trebuie să instaleze acest
aparat şi să înlocuiască cablul.
• A nu se folosi aparatul prin intermediul unui
cronometru extern sau cu un sistem telecomandat
separat.
• Gătirea neasistată la plită folosind grăsimi sau ulei
poate fi periculoasă şi poate provoca un incendiu.
Page 4
www.electrolux.com4
• Nu încercaţi niciodată să stingeţi focul cu apă. Opriţi
aparatul şi acoperiţi flacăra cu un capac sau cu o
pătură anti-incendiu.
• Nu depozitaţi nimic pe suprafeţele de gătit.
• Nu folosiţi un aparat de curăţat cu abur pentru a
curăţa aparatul.
• Obiectele de metal, de ex. cuţitele, furculiţele, lingurile
şi capacele nu trebuie puse pe suprafaţa plitei,
deoarece se pot înfierbânta.
• Ştergeţi toate resturile vărsate pe capac înainte de
deschidere. Lăsaţi suprafaţa plitei să se răcească
înainte de a închide capacul.
• Aparatul devine fierbinte în interior pe durata
funcţionării. Nu atingeţi elementele de încălzire din
interiorul aparatului. Folosiţi întotdeauna mănuşi de
protecţie pentru a scoate sau a pune în interior
accesorii sau vase.
• Întrerupeţi alimentarea cu electricitate înainte de a
efectua operaţiile de întreţinere.
• Asiguraţi-vă că aparatul este oprit înainte de a înlocui
becul pentru a evita o posibilă electrocutare.
• Nu folosiţi substanţe abrazive dure sau raclete
ascuţite de metal pentru a curata sticla uşii deoarece
acestea pot zgâria suprafaţa, ceea ce poate conduce
la spargerea sticlei.
• În cazul în care cablul de alimentare este deteriorat,
trebuie înlocuit de producător, de centrul autorizat de
service al acestuia sau de persoane cu o calificare
similară pentru a se evita orice pericol.
• Aveţi grijă când atingeţi sertarul de depozitare. Poate
fi fierbinte.
• Mijloacele de deconectare trebuie incluse în cablajul
fix în conformitate cu regulile privind cablarea.
2. INSTRUCŢIUNI PRIVIND SIGURANŢA
Acest aparat este destinat următoarelor
pieţe: RO
Page 5
2.1 Instalarea
AVERTIZARE!
Doar o persoană calificată
trebuie să instaleze acest
aparat.
• Îndepărtaţi toate ambalajele.
• Dacă aparatul este deteriorat, nu îl
instalaţi sau utilizaţi.
• Respectaţi instrucţiunile de instalare
furnizate împreună cu aparatul.
• Procedaţi cu atenţie sporită atunci
când mutaţi aparatul deoarece acesta
este greu. Purtaţi întotdeauna mănuşi
de protecţie.
• Nu trageţi aparatul de mâner.
• Cabinetul din bucătărie şi spaţiul
disponibil trebuie să fie de dimensiuni
adecvate.
• Respectaţi distanţele minime faţă de
alte aparate şi corpuri de mobilier.
• Verificaţi dacă aparatul este instalat
având în jurul său structuri de
siguranţă.
• Componentele aparatului sunt sub
tensiune. Încastraţi aparatul în
mobilier pentru a împiedica atingerea
componentelor periculoase.
• Laturile aparatului trebuie să rămână
în apropierea altor aparate sau unităţi
cu aceeaşi înălţime.
• Nu instalaţi aparatul pe o platformă.
• Nu aşezaţi aparatul lângă o uşă sau
sub o fereastră. Astfel, vesela
fierbinte de pe aparat nu va cădea
atunci când uşa sau fereastra va fi
deschisă.

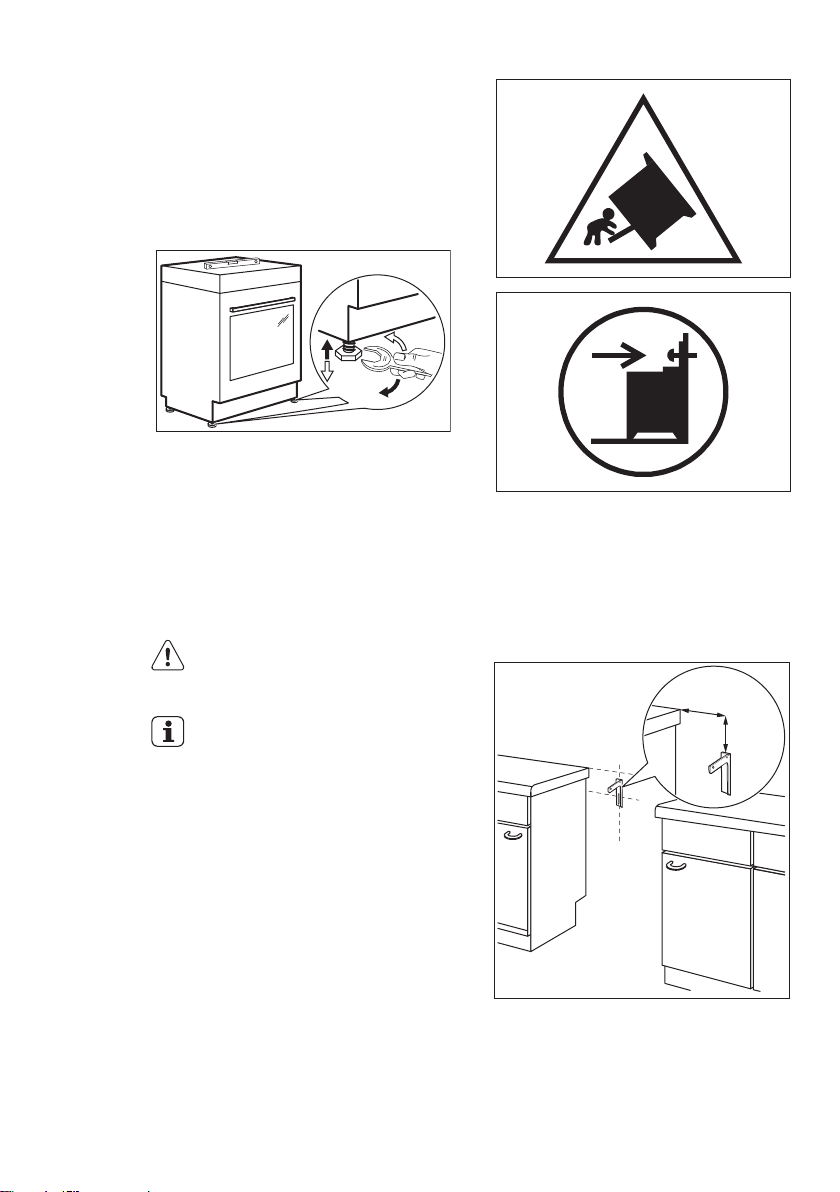

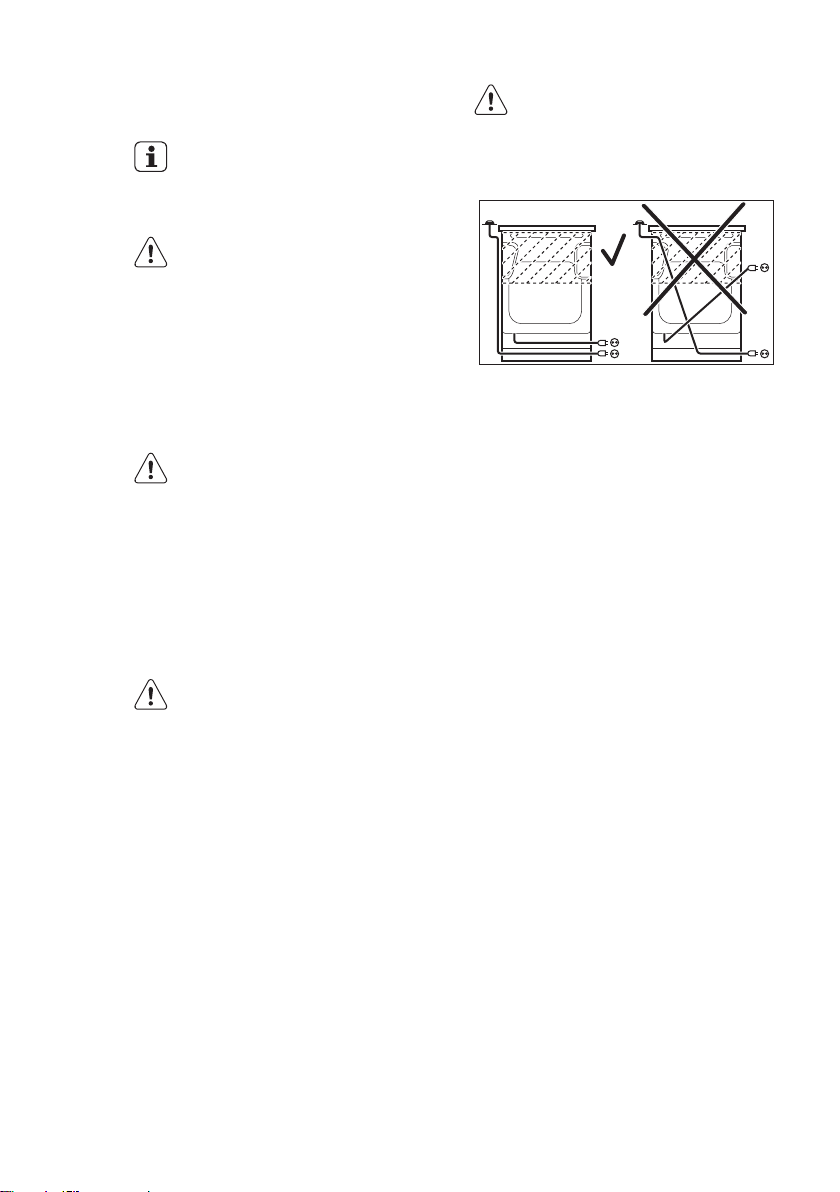

• Montaţi mijloace de stabilizare pentru
a împiedica înclinarea aparatului.
Consultaţi capitolul Instalarea.
ROMÂNA 5
sursei de tensiune. În caz contrar,
contactaţi un electrician.
• Utilizaţi întotdeauna o priză cu
protecţie (împământare) contra
electrocutării, montată corect.
• Nu folosiţi prize multiple şi cabluri
prelungitoare.
• Nu lăsaţi cablurile de alimentare
electrică să atingă sau să se afle în
apropierea uşii aparatului, în special
atunci când uşa este fierbinte.
• Protecţia la electrocutare a pieselor
aflate sub tensiune şi izolate trebuie
fixată astfel încât să nu permită
scoaterea ei fără folosirea unor
unelte.
• Introduceţi ştecherul în priză numai
după încheierea procedurii de
instalare. Asiguraţi accesul la priză
după instalare.
• Dacă priza de curent prezintă jocuri,
nu conectaţi ştecherul.
• Nu trageţi de cablul de alimentare
pentru a scoate din priză aparatul.
Trageţi întotdeauna de ştecher.
• Folosiţi doar dispozitive de izolare
adecvate: întrerupătoare pentru
protecţia liniei, siguranţe (siguranţe
înfiletabile scoase din suport),
contactori şi declanşatori la protecţia
de împământare.
• Instalaţia electrică trebuie să fie
prevăzută cu un dispozitiv de izolare,
care să vă permită să deconectaţi
aparatul de la reţea la toţi polii.
Dispozitivul izolator trebuie să aibă o
deschidere între contacte de cel puţin
3 mm.
• Închideţi complet uşa aparatului
înainte de a conecta ştecherul la
priză.
2.2 Conexiunea electrică
AVERTIZARE!
Pericol de incendiu şi
electrocutare.
• Toate conexiunile electrice trebuie
realizate de către un electrician
calificat.
• Aparatul trebuie legat la o priză cu
împământare.
• Verificaţi dacă informaţiile de natură
electrică, specificate pe plăcuţa cu
datele tehnice, corespund cu cele ale

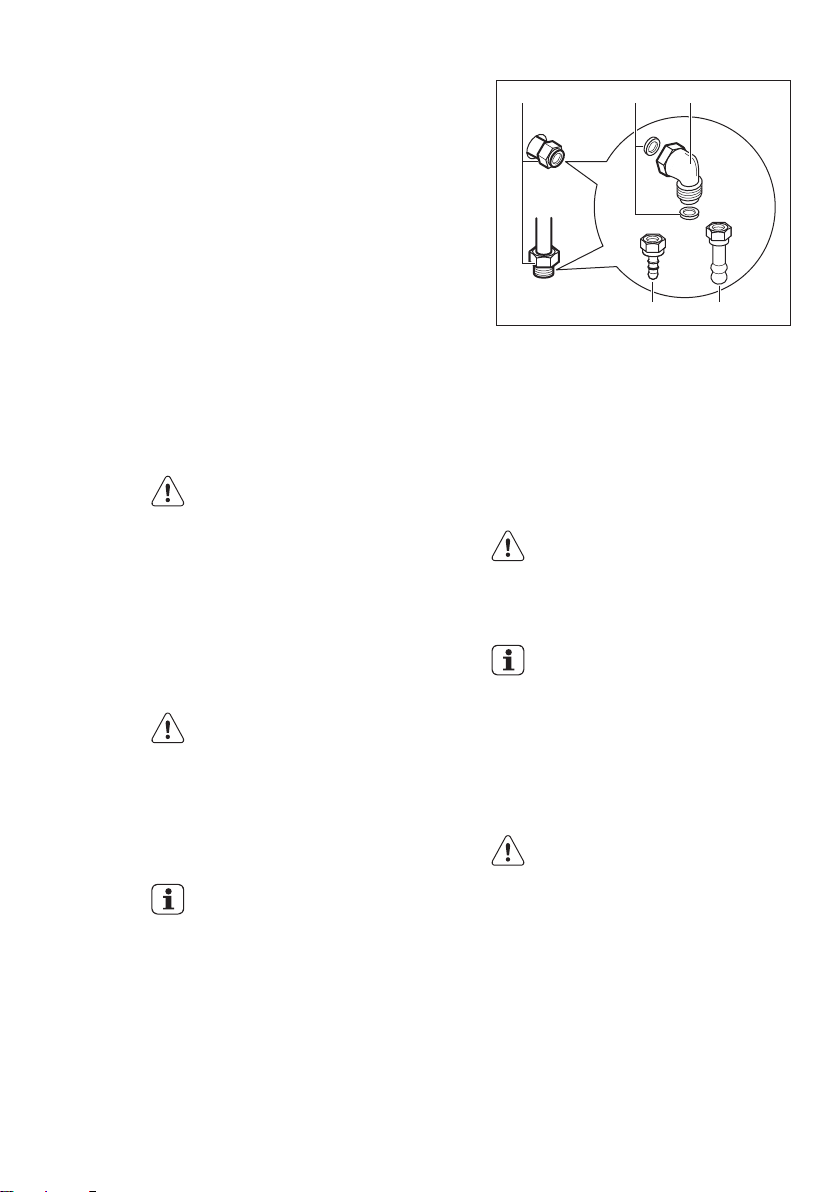

2.3 Racordul la gaz
• Toate racordurile la gaz trebuie
realizate de către o persoană
calificată.
• Înainte de instalare, verificaţi dacă
condiţiile din reţeaua locală de
distribuţie a gazului (tipul şi presiunea
gazului) şi reglajele aparatului sunt
compatibile.
• Verificaţi dacă aerul circulă în jurul
aparatului.
• Informaţiile despre alimentarea cu gaz
se găsesc pe plăcuţa cu date tehnice.
Page 6
www.electrolux.com6
• Acest aparat nu este conectat la un
dispozitiv care să evacueze produsele
rezultate în urma combustiei. Aparatul
se racordează în conformitate cu
reglementările în vigoare privind
instalarea. Acordaţi o deosebită
atenţie aspectelor referitoare la
ventilaţia adecvată.
2.4 Utilizare
AVERTIZARE!
Pericol de vătămare sau
arsuri.
Pericol de electrocutare.
• Utilizaţi acest aparat doar într-un
mediu casnic.
• Nu modificaţi specificaţiile acestui
aparat.
• Nu blocaţi fantele de ventilaţie.
• Nu lăsaţi aparatul nesupravegheat în
timpul funcţionării.
• Dezactivaţi aparatul după fiecare
întrebuinţare.
• Procedaţi cu atenţie la deschiderea
uşii aparatului atunci când aparatul
este în funcţiune. Este posibilă emisia
de aer fierbinte.
• Nu acţionaţi aparatul având mâinile
umede sau când acesta este în
contact cu apa.
• Nu utilizaţi aparatul ca suprafaţă de
lucru sau ca loc de depozitare.
AVERTIZARE!
Pericol de incendiu şi
explozie
• Grăsimile şi uleiul, atunci când sunt
încălzite, pot elibera vapori inflamabili.
Ţineţi flăcările sau obiectele încălzite
departe de grăsimi şi uleiuri atunci
când gătiţi.
• Vaporii pe care îi eliberează uleiul
foarte fierbinte pot să se aprindă
spontan.
• Uleiul folosit, care conţine resturi de
mâncare, poate lua foc la temperaturi
mai mici decât uleiul care este utilizat
pentru prima dată.
• Produsele inflamabile sau obiectele
umezite cu produse inflamabile nu
trebuie introduse în aparat, nici puse
adiacent sau deasupra acestuia.
• Nu lăsaţi scânteile sau flăcările
deschise să intre în contact cu
aparatul atunci când deschideţi uşa.
• Deschideţi uşa aparatului cu atenţie.
Utilizarea unor ingrediente cu conţinut
de alcool poate determina prezenţa
aburilor de alcool în aer.
AVERTIZARE!
Pericol de deteriorare a
aparatului.
• Pentru a preveni deteriorarea sau
decolorarea emailului:
– nu puneţi vase sau alte obiecte în
aparat direct pe baza acestuia.
– nu puneţi apă direct în aparatul
fierbinte.
– nu ţineţi vase umede şi alimente
în interior după încheierea gătirii.
– procedaţi cu atenţie la
demontarea sau instalarea
accesoriilor.
• Decolorarea emailului nu are niciun
efect asupra funcţionării aparatului.
Nu este un defect în ceea ce priveşte
garanţia legală.
• Folosiţi o cratiţă adâncă pentru
prăjiturile siropoase. Sucurile de
fructe lasă pete care pot fi
permanente.
• Nu ţineţi vase pe panoul de comandă.
• Aveţi grijă să nu se evaporeze tot
lichidul din vase.
• Procedaţi cu atenţie pentru a nu lăsa
obiecte sau vase să cadă pe aparat.
Suprafaţa poate fi deteriorată.
• Nu activaţi zonele de gătit dacă pe
acestea nu se află vase sau vasele
sunt goale.
• Nu puneţi folie de aluminiu pe aparat
sau direct pe baza aparatului.
• Vasele realizate din fontă, aluminiu
sau cu bazele deteriorate pot produce
zgârieturi. Ridicaţi întotdeauna aceste
obiecte atunci când trebuie să le
mutaţi pe plita de gătit.
• Asiguraţi o bună ventilare a camerei
în care aparatul este instalat.
• Folosiţi doar vase stabile cu forma
corectă şi diametrul mai mare decât
dimensiunile arzătoarelor.
• Când rotiţi brusc butonul din poziţia
de maxim în cea de minim, asiguraţivă că flacăra nu se stinge.
Page 7
• Utilizaţi doar accesoriile furnizate
împreună cu aparatul.
• Nu instalaţi adaptoare de flacără pe
arzător.
• Acest aparat poate fi utilizat numai
pentru gătit. Nu trebuie utilizat în alte
scopuri, de exemplu pentru încălzirea
camerei.
2.5 Întreţinerea şi curăţarea
AVERTIZARE!
Pericol de rănire, incendiu
sau de deteriorare a
aparatului.
• Înainte de a realiza operaţii de
întreţinere, dezactivaţi aparatul.
Scoateţi ştecherul din priză.
• Verificaţi dacă aparatul s-a răcit.
Există riscul de spargere a panourilor
de sticlă.
• Înlocuiţi imediat panourile de sticlă ale
uşii dacă acestea sunt deteriorate.
Contactaţi Centrul de Service.
• Curăţaţi regulat aparatul pentru a
preveni deteriorarea materialului de la
suprafaţă.
• Resturile de grăsimi sau de alimente
din aparat pot duce la apariţia unui
incendiu.
• Curăţaţi aparatul cu o lavetă moale,
umedă. Utilizaţi numai detergenţi
neutri. Nu folosiţi produse abrazive,
bureţi abrazivi, solvenţi sau obiecte
metalice.
• Dacă folosiţi un spray pentru cuptor,
respectaţi instrucţiunile de siguranţă
de pe ambalaj.
• Nu curăţaţi emailul catalitic (dacă este
cazul) cu nici un tip de detergent.
• Nu curăţaţi arzătoarele în maşina de
spălat vase.

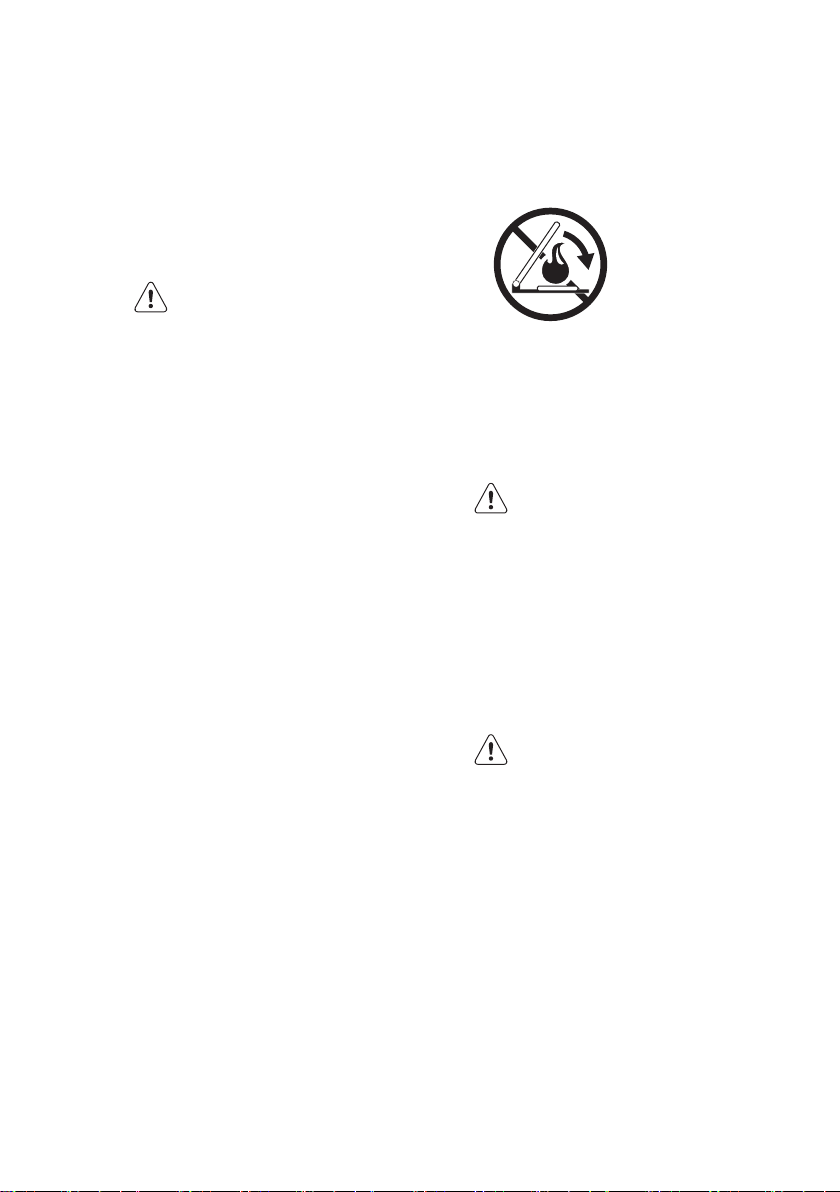

2.6 Capac
• Nu modificaţi specificaţiile acestui
capac.
• Curăţaţi capacul la intervale regulate.
• Nu deschideţi capacul atunci când
există lichide vărsate pe suprafaţă.
ROMÂNA 7
• Înainte de a închide capacul stingeţi
toate arzătoarele.
• Nu închideţi capacul până când plita
şi cuptorul nu se răcesc complet.
• Capacul de sticlă se poate sparge
când este încălzit (dacă este
aplicabil).
2.7 Bec interior
• Tipul de bec sau de lampă cu halogen
utilizat pentru acest aparat este
destinat exclusiv aparatelor
electrocasnice. Nu îl utilizaţi în alte
scopuri.
AVERTIZARE!
Pericol de electrocutare.
• Deconectaţi aparatul de la sursa de
alimentare electrică înainte de a
înlocui becul.
• Folosiţi doar becuri cu aceleaşi
specificaţii.
2.8 Gestionarea deşeurilor
după încheierea ciclului de
viaţă al aparatului
AVERTIZARE!
Pericol de vătămare sau
sufocare.
• Contactaţi autoritatea locală pentru
informaţii privind aruncarea adecvată
a acestui aparat.
• Deconectaţi aparatul de la sursa de
alimentare electrică.
• Tăiaţi cablul electric şi îndepărtaţi-l.
• Scoateţi dispozitivul de blocare a uşii
pentru a preveni închiderea copiilor
sau a animalelor de companie în
aparat.
• Turtiţi ţevile externe de gaz.
Page 8
2 3 4
6
5
7
9
8
10
1
4
3
2
1
145 mm
1 32
5 4
www.electrolux.com8
3. DESCRIEREA PRODUSULUI
3.1 Prezentare generală
3.2 Configuraţia plitei de gătit
Butoane de selectare pentru plită
1
Buton de selectare pentru
2
Cronometru
Buton de selectare pentru
3
temperatură
Bec / simbol / indicator pentru
4
temperatură
Bec / simbol / indicator pentru plită
5
Buton de selectare pentru funcţiile
6
cuptorului
Grătar
7
Bec
8
Ventilator
9
Poziţii rafturi
10
Zonă de gătit 1500 W
1
Orificiu pentru abur - numărul şi
2
poziţionarea depinde de model
Arzător auxiliar
3
Arzător rapid
4
Arzător semi-rapid
5

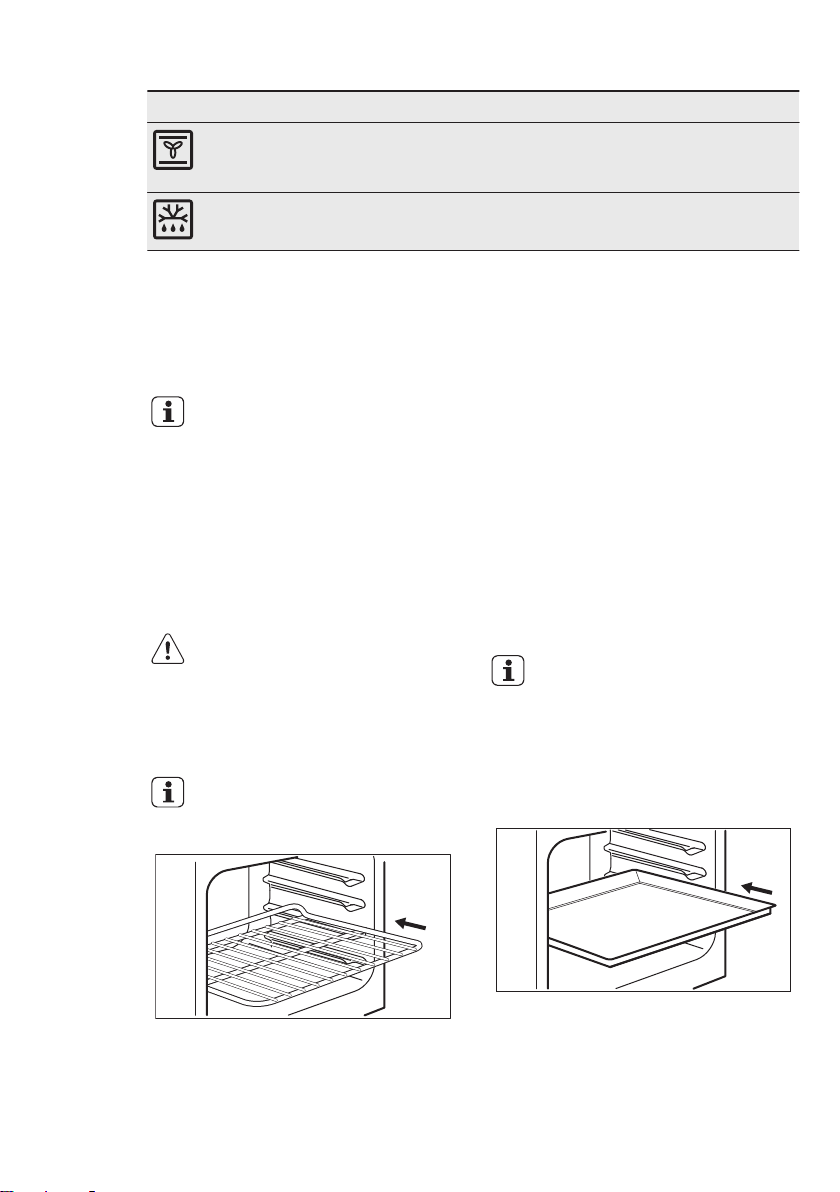

3.3 Accesorii
• Raft sârmă
Pentru veselă, forme pentru prăjituri,
fripturi.
• Tavă de gătit
Pentru prăjituri şi fursecuri.
• Sertar de depozitare
Sertarul de depozitare se află sub
cavitatea cuptorului.
Page 9
4. ÎNAINTE DE PRIMA UTILIZARE
ROMÂNA 9
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
4.1 Prima curăţare
Scoateţi toate accesoriile din aparat.
Consultaţi capitolul „Îngrijirea
şi curăţarea”.
Curăţaţi aparatul înainte de prima
utilizare.
Puneţi accesoriile înapoi în poziţia lor
iniţială.
4.2 Preîncălzirea
Preîncălziţi aparatul gol pentru a arde
grăsimile rămase.
1. Setaţi funcţia
maximă.
2. Lăsaţi aparatul să funcţioneze timp
de 1 oră.
3. Setaţi funcţia şi temperatura
maximă. Temperatura maximă
pentru această funcţie este de
210°C.
4. Lăsaţi aparatul să funcţioneze timp
de 15 de minute.
Accesoriile pot deveni mai fierbinţi decât
de obicei. Aparatul poate emite un miros
şi temperatura
şi fum. Acest lucru este normal. Aerisiţi
bine încăperea.

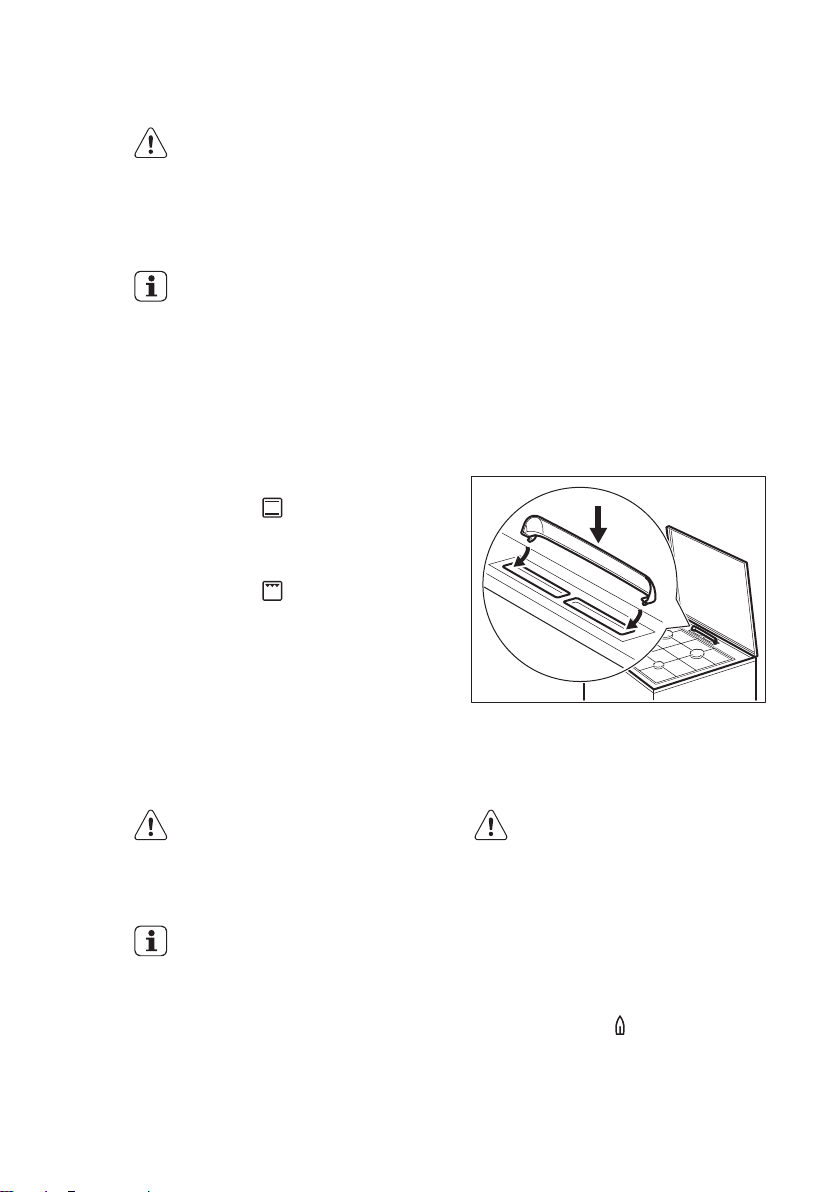

4.3 Instalarea capacului orificiului pentru abur
Se aplică doar pentru capacul plitei albe.
Doar la anumite modele.
Aerul fierbinte emis din orificiul pentru
abur poate decolora capacul alb al plitei.
Această zonă se îngălbeneşte. Pentru a
împiedica acest lucru, montaţi capacul
orificiului pentru abur.
1. Puneţi clemele capacului sub
marginea frontală a găurilor din
orificiul pentru abur.
2. Împingeţi marginea din spate pentru
a închide capacul.
5. PLITĂ - UTILIZAREA ZILNICĂ
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
5.1 Aprinderea arzătorului plitei
Aprindeţi întotdeauna
arzătorul înainte de a pune
vase pe acesta.
AVERTIZARE!
Procedaţi cu atenţie atunci
când utilizaţi flacără
deschisă în bucătărie.
Producătorul nu îşi asumă
nicio responsabilitate în
cazul utilizării
necorespunzătoare a flăcării.
1. Rotiţi butonul de selectare al plitei
spre stânga la poziţia pentru flux
maxim de gaz şi apăsaţi-l pentru
a aprinde arzătorul.
2. Menţineţi apăsat butonul de selectare
al plitei pentru cel mult 10 secunde
pentru a permite încălzirea
Page 10
A
B
D
C
www.electrolux.com10
termocuplului. În caz contrar,
alimentarea cu gaz se întrerupe.
3. După ce flacăra este constantă, o
puteţi regla.
AVERTIZARE!
Nu ţineţi apăsat butonul de
selectare pentru mai mult de
15 secunde. Dacă arzătorul
nu se aprinde nici după 15
secunde, eliberaţi butonul de
selectare, rotiţi-l pe poziţia
oprit şi încercaţi să aprindeţi
din nou arzătorul după ce a
trecut cel puţin 1 minut.
În cazul în care arzătorul nu
se aprinde după câteva
încercări, verificaţi dacă
coroana şi capacul
arzătorului sunt în poziţie
corectă.
În lipsa curentului electric,
aprinderea se poate face şi
fără dispozitivul electric. În
acest caz, apropiaţi o flacără
de arzător, apăsaţi butonul
de selectare respectiv şi
rotiţi-l la poziţia de maxim.
Menţineţi apăsat butonul de
selectare pentru cel mult 10
secunde pentru a permite
încălzirea termocuplului.
Dacă arzătorul se stinge
accidental, rotiţi butonul de
selectare la poziţia oprit şi
încercaţi să aprindeţi din nou
arzătorul după cel puţin 1
minut.

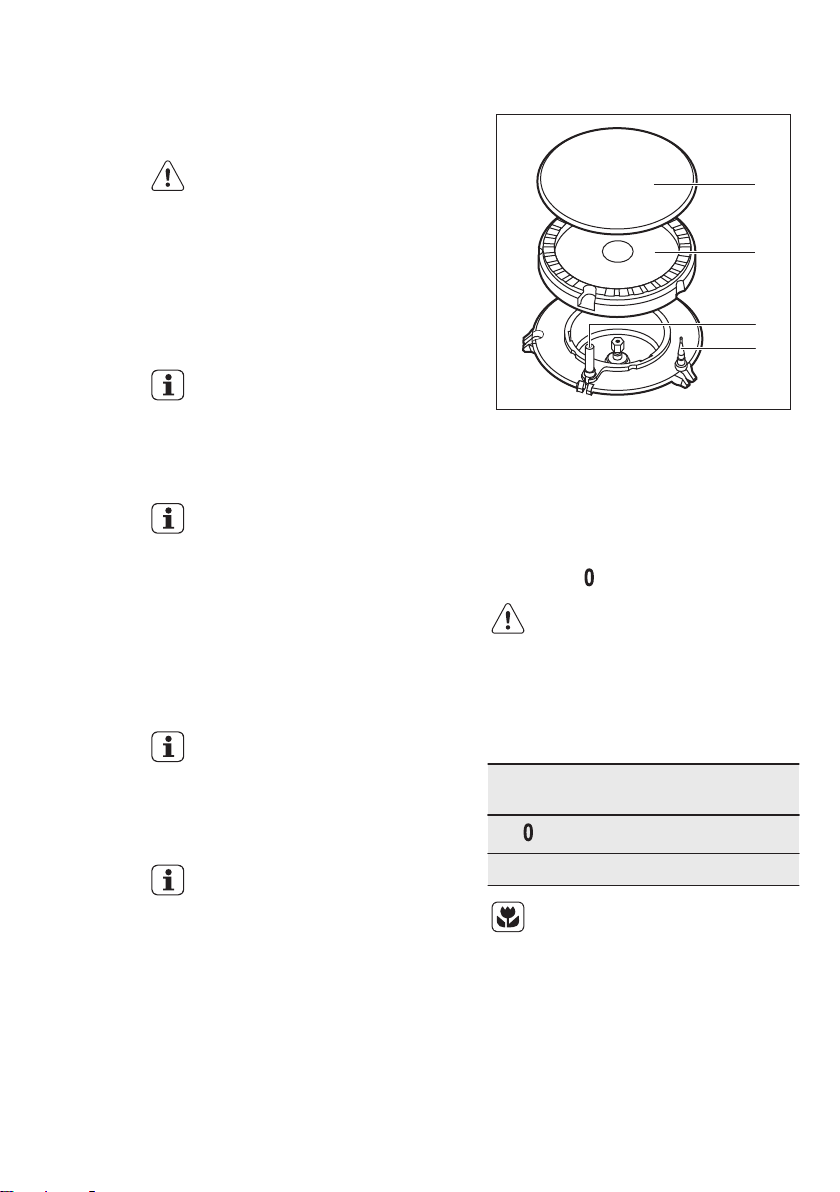

5.2 Prezentarea arzătorului
A) Capac arzător
B) Coroană arzător
C) Bujie de aprindere
D) Termocuplu
5.3 Stingerea arzătorului
Pentru a stinge flacăra, rotiţi butonul la
poziţia oprit .
AVERTIZARE!
Micşoraţi întotdeauna flacăra
sau opriţi-o înainte de a lua
vasele de pe arzător.
5.4 Nivelul de căldurăpentru zona de gătit electrică
Simbo‐
luri
Funcţie
Poziţia Oprit
Generatorul de scântei
poate porni automat la
cuplarea alimentării
electrice, după instalare sau
după o pană de curent.
Acest lucru este normal.
1 - 6 Nivelurile de căldură
Pentru reducerea
consumului de energie
folosiţi căldura reziduală.
Dezactivaţi zona de gătit cu
aproximativ 5 - 10 minute
anterior încheierii procesului
de gătire.
Rotiţi butonul la nivelul de căldură
necesar.
Pentru a finaliza procesul de gătire, rotiţi
butonul în poziţia oprit.
Page 11
5.5 Utilizarea plitei rapide
O plită rapidă este indicată printr-un
punct roşu situat în mijlocul plitei. Plita
rapidă se încălzeşte mai rapid decât cele
obişnuite. Punctele roşii sunt marcate pe
plite. În timpul utilizării, aceste puncte pot
deveni neclare sau chiar dispărea
complet după un anumit timp. Acest
lucru nu afectează funcţionarea plitei.
6. PLITĂ - INFORMAŢII ŞI SFATURI
ROMÂNA 11
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
6.1 Vasul de gătit
Electric:
Baza vasului trebuie să fie
cât mai groasă şi cât mai
plată.
Gaz:
AVERTIZARE!
Nu aşezaţi acelaşi vas pe
două arzătoare.
AVERTIZARE!
Pentru a preveni răsturnarea
şi accidentele, nu puneţi
vase instabile sau
deteriorate pe arzătoare.
ATENŢIE!
Nu puneţi toartele vasului
deasupra marginii frontale a
plitei de gătit.
ATENŢIE!
Puneţi vasele în poziţie
centrală pe arzătoare pentru
a avea o stabilitate maximă
şi pentru a reduce consumul
de gaz.
6.2 Diametre pentru vase
AVERTIZARE!
Folosiţi vase cu diametre
corespunzătoare cu
dimensiunile arzătoarelor.
Arzător Diametrul vaselor
Rapid 160 - 220
Semi-rapid 140 - 220
Auxiliar 120 - 180
(mm)
6.3 Economisirea energiei
• Dacă este posibil, puneţi întotdeauna
capace pe vase.
• Aşezaţi vasele înainte de a porni zona
de gătit.
• Pentru a păstra alimentele calde sau
a le topi folosiţi căldura reziduală.
• Fundul oalei şi zona de gătit trebuie
să fie de aceeaşi dimensiune.
• Când începe să fiarbă lichidul,
reduceţi flacăra la minim pentru a
fierbe la foc mic.
6.4 Exemple de aplicaţii de gătit
pentru zona de gătit electrică
Nivel
de
căldur
ă:
1 Menţinere la cald
2 Fierbere uşoară la foc mic
3 Fierbere la foc mic
4 Prăjire / rumenire
5 Încălzire până la punctul de
6 Încălzire până la punctul de
Aplicaţie:
fierbere
fierbere / prăjire rapidă / prăjire
în mult ulei
Page 12
www.electrolux.com12
7. PLITĂ - ÎNGRIJIREA ŞI CURĂŢAREA
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
7.1 Informaţii cu caracter general
• Curăţaţi plita după fiecare
întrebuinţare.
• Întotdeauna utilizaţi vase de gătit cu
fundul curat.
• Zgârieturile sau petele închise la
culoare de pe suprafaţa plitei nu au
niciun efect asupra modului de
funcţionare al plitei.
• Folosiţi un agent de curăţare special,
adecvat pentru suprafaţa plitei.
Oţel inoxidabil
• Pentru marginile din oţel inoxidabil ale
plitei folosiţi un agent de curăţare
adecvat pentru oţel inoxidabil.
• Marginile din oţel inoxidabil ale plitei
îşi pot schimba culoarea ca urmare a
temperaturii ridicate.
• Spălaţi elementele din oţel inoxidabil
cu apă, după care uscaţi-le cu o
lavetă moale.
7.2 Curăţarea plitei
• Înlăturaţi imediat: plasticul topit,
foliile din plastic şi alimentele cu
zahăr. În caz contrar, murdăria poate
deteriora plita.
• Eliminaţi după ce plita s-a răcit
suficient: depuneri de calcar, pete de
apă şi de grăsime, decolorări metalice
strălucitoare. Curăţaţi plita cu o lavetă
umedă şi puţin detergent. După
curăţare, uscaţi plita cu o lavetă
moale.
• Pentru a curăţa piesele emailate,
capacul şi coroana, spălaţi-le cu apă
caldă şi săpun şi uscaţi-le atent
înainte de a le pune la loc.
7.3 Curăţarea plitei electrice
1. Folosiţi detergent pulbere sau
buretele de curăţat.
2. Curăţaţi plita cu o lavetă umedă şi
puţin detergent.
3. Încălziţi plita la o temperatură redusă
şi lăsaţi-o să se usuce.
4. Pentru păstrarea funcţionalităţii
plitelor acestea trebuie tratate regulat
cu ulei de maşină de cusut. Ştergeţi
uleiul cu hârtie absorbantă.
7.4 Curăţarea generatorului de scântei
Această funcţie este obţinută prin
intermediul unei bujii ceramice cu
aprindere cu un electrod din metal.
Pentru a evita aprinderea dificilă, păstraţi
aceste componente foarte curate şi
verificaţi dacă orificiile coroanei
arzătorului sunt astupate.
7.5 Suporturile pentru vase
Suporturile pentru vase nu
rezistă la spălarea în maşina
de spălat vase. Acestea
trebuie spălate manual.
1. Pentru a curăţa cu uşurinţă plita,
scoateţi suporturile pentru vase.
Pentru a preveni
deteriorarea suprafeţei
plitei, procedaţi cu
atenţie când reaşezaţi
suporturile pentru vase.
2. Stratul de email are în unele locuri
muchii dure. Procedaţi cu atenţie
atunci când spălaţi de mână şi uscaţi
suporturile pentru vase. Dacă este
necesar, înlăturaţi petele persistente
cu pastă de curăţat.
3. După ce curăţaţi suporturile pentru
vase, puneţi-le pe acestea în poziţiile
corecte.
4. Pentru o funcţionare corectă a
arzătoarelor, asiguraţi-vă că braţele
suporturilor pentru vase sunt aliniate
cu centrul arzătorului.
Page 13
7.6 Întreţinerea periodică
Cereţi periodic centrului de service
autorizat să verifice starea de funcţionare
a ţevii de alimentare cu gaz şi a
regulatorului de presiune, dacă este
montat.
8. CUPTOR - UTILIZAREA ZILNICĂ
ROMÂNA 13
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
8.1 Activarea şi dezactivarea aparatului
În funcţie de modelul
aparatului, acesta are
simboluri la butoanele de
selectare, indicatoare sau
becuri:
• Indicatorul se aprinde
când cuptorul se
încălzeşte.
• Becul se aprinde când
aparatul funcţionează.
• Simbolul arată dacă
butonul controlează una
dintre zonele de gătit,
funcţiile cuptorului sau
temperatura.
1. Rotiţi butonul pentru funcţiile
cuptorului pentru a selecta o funcţie
de gătit.
2. Pentru a selecta o temperatură rotiţi
butonul de selectare corespunzător.
3. Pentru a dezactiva aparatul, rotiţi
butoanele de selectare pentru
funcţiile şi temperatura cuptorului în
poziţia oprit.
8.2 Termostatul de siguranţă
Funcţionarea incorectă a aparatului sau
componentele defecte pot să cauzeze
supraîncălzirea periculoasă. Pentru a
preveni acest lucru, cuptorul are un
termostat de siguranţă care întrerupe
alimentarea cu curent. În momentul în
care temperatura scade, cuptorul se
activează din nou în mod automat.
8.3 Funcţiile cuptorului
Simbol Funcţia cuptorului Aplicaţie
Poziţia Oprit Aparatul este oprit.
Caldura de sus + jos Pentru a coace şi a prăji alimente pe 1 poziţie a
Grill Pentru frigerea la grătar a alimentelor plate şi
Incalzire jos Pentru a coace prăjituri cu coajă crocantă şi pen‐
raftului.
pentru pâine prăjită.
tru a conserva alimentele.
Page 14
www.electrolux.com14
Simbol Funcţia cuptorului Aplicaţie
Gătire cu aer cald Pentru a frige sau coace alimente cu aceeaşi
Decongelare Pentru a decongela alimente congelate.
temperatură de gătire, pe mai mult de un 1 poziţie
a raftului, fără transfer de aromă.
9. CUPTOR - FUNCŢIILE CEASULUI
9.1 Ceas avertizor
Se utilizează pentru a seta timpul pentru
numărătoarea inversă.
Această funcţie nu are nicio
influenţă asupra funcţionării
aparatului.
1. Selectaţi o funcţie a cuptorului şi
temperatura.
2. Rotiţi la maxim butonul
cronometrului, după care îl rotiţi la
intervalul de timp necesar.
După ce se scurge întreaga perioadă de
timp, este emis un semnal sonor.
10. CUPTOR - UTILIZAREA ACCESORIILOR
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
10.1 Introducerea accesoriilor
Raft de sârmă:
Raftul de sârmă are o formă
specială în spate care ajută
la circularea căldurii.
Tavă:
Nu împingeţi tava până în
peretele din spate al
cuptorului. În caz contrar,
circulaţia aerului cald în jurul
tăvii va fi împiedicată. Este
posibil ca alimentele să se
ardă, în special în partea din
spate a cuptorului.
Împingeţi raftul în poziţie. Asiguraţi-vă că
nu atinge peretele din spate al cuptorului.
Puneţi tava sau cratiţa pe poziţia raftului.
Asiguraţi-vă că nu atinge peretele din
spate al cuptorului.
Page 15
11. CUPTOR - INFORMAŢII ŞI SFATURI
ROMÂNA 15
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
Temperatura şi duratele de
coacere din tabele au rol
consultativ. Acestea depind
de reţete şi de calitatea şi
cantitatea ingredientelor
utilizate.
11.1 Informaţii cu caracter general
• Aparatul are patru poziţii pentru raft.
Număraţi poziţiile rafturilor din partea
de jos a podelei aparatului.
• Aparatul are un sistem special care
produce o circulaţie naturală a aerului
şi o reciclare constantă a aburului. Cu
acest sistem puteţi găti într-un mediu
cu aburi şi puteţi păstra preparatele
moi în interior şi crocante la exterior.
Reduce la minimum durata de gătire
şi consumul de energie.
• Umezeala poate produce condens în
aparat sau pe panourile de sticlă ale
uşii. Acest lucru este normal.
Utilizatorul trebuie să se îndepărteze
întotdeauna de aparat atunci când
deschide uşa aparatului pe durata
gătirii. Pentru a reduce condensul,
lăsaţi aparatul să funcţioneze timp de
10 minute înainte de gătire.
• Curăţaţi umezeala rămasă după
fiecare utilizare a aparatului.
• Nu puneţi obiecte direct pe podeaua
aparatului şi nu puneţi folie din
aluminiu pe componente atunci când
gătiţi. În caz contrar este posibilă
modificarea rezultatelor obţinute şi se
poate cauza deteriorarea stratului de
email.
11.2 Coacere
• Cuptorul dumneavoastră poate să
aibă un alt comportament la coacere/
frigere faţă de aparatul de până acum.
Adaptaţi setările dumneavoastră
uzuale (temperatură, durată de gătire)
şi poziţiile rafturilor la valorile din
tabele.
• Producătorul vă recomandă să folosiţi
mai întâi temperatura mai mică.
• Dacă nu găsiţi setările pentru o
anumită reţetă, căutaţi una similară.
• Durata de coacere poate fi extinsă cu
10 – 15 minute în cazul în care
coaceţi prăjituri pe o poziţie a raftului.
• Prăjiturile şi produsele de patiserie
aflate la înălţimi diferite nu se
rumenesc în mod egal la început. În
acest caz, nu schimbaţi setarea de
temperatură. Diferenţele dispar în
timpul procesului de coacere.
• În cazul timpilor mai lungi de coacere,
puteţi dezactiva cuptorul cu 10 minute
înainte de terminarea duratei de
coacere pentru a utiliza căldura
reziduală.
Când gătiţi alimente congelate, este
posibil ca tăvile din interiorul cuptorului
să se deformeze în timpul coacerii. Când
tăvile se răcesc, distorsiunea dispare.
11.3 Coacerea prăjiturilor
• Nu deschideţi uşa cuptorului înainte
ca 3/4 din durata de coacere să fi
trecut.
• Dacă utilizaţi două tăvi de coacere în
acelaşi timp, lăsaţi un nivel liber între
ele.
11.4 Gătirea cărnii şi a peştelui
• Utilizaţi o cratiţă adâncă pentru
alimentele foarte grase pentru a evita
pătarea permanentă a cuptorului.
• Lăsaţi carnea aproximativ 15 minute
înainte de a o tăia, astfel încât sucul
să nu se prelingă afară.
• Pentru a împiedica formarea de prea
mult fum în cuptor pe durata frigerii,
se recomandă adăugarea de puţină
apă în cratiţa adâncă. Pentru a
preveni condensarea fumului,
adăugaţi apă de fiecare dată după ce
se evaporă.
11.5 Durate de gătit
Duratele de gătit depind de tipul de
alimente, de consistenţa şi volumul lor.
Page 16
www.electrolux.com16
La început, monitorizaţi performanţa
când gătiţi. Găsiţi cele mai bune setări
(setarea căldurii, durata de gătit, etc.)
11.6 Căldură de sus + jos
pentru vasele, reţetele şi cantităţile dvs.
când utilizaţi acest aparat.
Aliment Cantitate
(g)
Tempera‐
tură (°C)
Durată
(min)
Nivel
raft
Accesorii
Patiserie 250 150 25 - 30 3 tavă de gătit
Prăjitură
scăzută
1)
Plăcintă dos‐
1000 160 - 170 30 - 35 2 tavă de gătit
2000 170 - 190 40 - 50 3 tavă de gătit
pită cu mere
Plăcintă cu
2)
mere
Prăjituri mici
Pandişpan fără
1)
grăsimi
Tort de clătite 1500 160 - 170
1200 +
1200
180 - 200 50 - 60 1 2 forme rotunde
din aluminiu (di‐
ametru: 20 cm)
500 160 - 170 25 - 30 2 tavă de gătit
1)
350 160 - 170 25 - 30 1 1 formă rotundă
din aluminiu (di‐
ametru: 26 cm)
45 - 55
3)
2 tavă de gătit
Pui, intreg 1350 200 - 220 60 - 70 2 raft de sârmă
1 tavă de gătit
Pui, jumătate 1300 190 - 210 35 + 30 3 raft de sârmă
1 tavă de gătit
Cotlet de porc 600 190 - 210 30 - 35 3 Raft de sârmă
1 tavă de gătit
Aluat de prăji‐
4)
tură
Prăjitură cu
800 230 - 250 10 - 15 2 tavă de gătit
1200 170 - 180 25 - 35 2 tavă de gătit
drojdie um‐
5)
plută
Pizza 1000 200 - 220 25 - 35 2 tavă de gătit
Prăjitură cu
2600 170 - 190 60 - 70 2 tavă de gătit
brânză
Aluat tartă cu
5)
mere
1900 200 - 220 30 - 40 1 tavă de gătit
Page 17
ROMÂNA 17
Aliment Cantitate
(g)
Prăjitură de
Crăciun
5)
Quiche Lor‐
5)
raine
Pâine
ţărănească
Pandişpan ro‐
mânesc
1)
2400 170 - 180
1000 220 - 230 40 - 50 1 1 formă rotundă
750 + 750 180 - 200 60 - 70 1 2 tăvi alumini‐
7)
600 + 600 160 - 170 40 - 50 2 2 tăvi alumini‐
Tempera‐
tură (°C)
Durată
(min)
55 - 65
Nivel
Accesorii
raft
6)
2 tavă de gătit
(diametru: 26
cm)
zate (lungime:
20 cm)
zate (lungime:
25 cm) pe
aceeaşi poziţie
a raftului
Pandişpan ro‐
mânesc - tradi‐
ţional
600 + 600 160 - 170 30 - 40 2 2 tăvi alumini‐
zate (lungime:
25 cm) pe
aceeaşi poziţie
a raftului
Gogoşi cu droj‐
5)
die
Ruladă cu
1)
cremă
800 200 - 210 10 - 15 2 tavă de gătit
500 150 - 170 15 - 20 1 tavă de gătit
Bezele 400 100 - 120 40 - 50 2 tavă de gătit
Prăjitură
1500 180 - 190 25 - 35 3 tavă de gătit
sfărâmi‐
5)
cioasă
600 160 - 170 25 - 35 3 tavă de gătit
Pandispan
Prăjitură cu
unt
1)
Preîncălziţi cuptorul timp de 10 minute.
2)
Preîncălziţi cuptorul timp de 15 minute.
3)
După oprirea aparatului, lăsaţi prăjitura în cuptor încă 7 minute.
4)
Preîncălziţi cuptorul timp de 20 minute.
5)
Preîncălziţi cuptorul timp de 10 - 15 minute.
6)
După oprirea aparatului, lăsaţi prăjitura în cuptor încă 10 minute.
7)
Setaţi temperatura la 250°C şi preîncălziţi cuptorul timp de 18 minute.
1)
600 180 - 200 20 - 25 2 tavă de gătit
1)
Page 18
www.electrolux.com18
11.7 Gătire cu aer cald
Aliment Cantitate
(g)
250 145 25 3 tavă de gătit
Patiserie
Patiserie
Prăjitură
scăzută
Prăjitură
scăzută
Plăcintă dos‐
1)
250 + 250 145 25 1 + 3 tavă de gătit
1)
1000 150 30 2 tavă de gătit
1)
1000 +
1)
1000
2000 170 - 180 40 - 50 3 tavă de gătit
Tempera‐
tură (°C)
Durată (min) Nivel
raft
Accesorii
155 40 1 + 3 tavă de gătit
pită cu mere
Plăcintă cu
mere
1200 +
1200
175 55 2 2 forme ro‐
tunde din
aluminiu (dia‐
metru: 20
cm) pe
aceeaşi pozi‐
ţie a raftului
500 155 30 2 tavă de gătit
Prăjituri mici
Prăjituri mici
Pandişpan fără
grăsimi
1)
500 + 500 155 40 1 + 3 tavă de gătit
1)
350 160 30 1 1 formă ro‐
1)
tundă din
aluminiu (dia‐
metru: 26
cm)
Tort de clătite 1200 150 - 160
30 - 35
2)
2 tavă de gătit
Pui, intreg 1400 180 55 2 raft de sârmă
1 tavă de gătit
Friptură de
porc
Prăjitură cu
800 170 - 180 45 - 50 2 raft de sârmă
1 tavă de gătit
1200 150 - 160 20 - 30 2 tavă de gătit
drojdie umplută
Pizza 1000 +
200 - 210 30 - 40 1 + 3 tavă de gătit
1000
Pizza 1000 190 - 200 25 - 35 2 tavă de gătit
Prăjitură cu
2600 160 - 170 40 - 50 1 tavă de gătit
brânză
Page 19
ROMÂNA 19
Aliment Cantitate
(g)
Aluat tartă cu
3)
mere
Prăjitură de
Crăciun
1)
Quiche Lor‐
3)
raine
1900 180 - 200 30 - 40 2 tavă de gătit
2400 150 - 160
1000 190 - 210 30 - 40 1 1 formă ro‐
Tempera‐
tură (°C)
Durată (min) Nivel
raft
2)
35 - 40
Accesorii
2 tavă de gătit
tundă (dia‐
metru: 26
cm)
Pâine
ţărănească
Pandişpan ro‐
mânesc
3)
750 + 750 160 - 170 40 - 50 1 tavă de gătit
4)
600 + 600 155 - 165 40 - 50 2 2 tăvi alumi‐
nizate (lun‐
gime: 25 cm)
pe aceeaşi
poziţie a raf‐
tului
Pandişpan ro‐
mânesc - tradi‐
ţional
600 + 600 150 - 160 30 - 40 2 2 tăvi alumi‐
nizate (lun‐
gime: 25 cm)
pe aceeaşi
poziţie a raf‐
tului
Gogoşi cu droj‐
1)
die
Gogoşi cu droj‐
5)
die
Ruladă cu
1)
cremă
800 190 15 3 tavă de gătit
800 + 800 190 15 1 + 3 tavă de gătit
500 150 - 160 15 - 20 3 tavă de gătit
Bezele 400 110 - 120 30 - 40 2 tavă de gătit
Bezele 400 + 400 110 - 120 45 - 55 1 + 3 tavă de gătit
Prăjitură
1500 160 - 170 25 - 35 3 tavă de gătit
sfărâmicioasă
600 150 - 160 25 - 35 2 tavă de gătit
Pandispan
1)
Page 20
www.electrolux.com20
Aliment Cantitate
Prăjitură cu
1)
unt
1)
Preîncălziţi cuptorul timp de 10 minute.
2)
După oprirea aparatului, lăsaţi prăjitura în cuptor încă 7 minute.
3)
Preîncălziţi cuptorul timp de 10 - 15 minute.
4)
Setaţi temperatura la 250°C şi preîncălziţi cuptorul timp de 10 - 20 de minute.
5)
Preîncălziţi cuptorul timp de 15 minute.
(g)
600 + 600 160 - 170 25 - 35 1 + 3 tavă de gătit
Tempera‐
tură (°C)
Durată (min) Nivel
12. CUPTOR - ÎNGRIJIREA ŞI CURĂŢAREA
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
12.1 Note cu privire la curăţare
• Curăţaţi partea din faţă a cuptorului cu
o cârpă moale, apă caldă şi agent de
curăţare.
• Utilizaţi un agent de curăţare obişnuit
pentru a curăţa suprafeţele metalice.
• Curăţaţi interiorul aparatului după
fiecare utilizare. Acumularea de
grăsimi sau de orice alte resturi
alimentare poate provoca un incendiu.
• Curăţaţi murdăria rezistentă cu
produs special de curăţat cuptorul.
• Curăţaţi toate accesoriile după fiecare
utilizare şi uscaţi-le. Folosiţi o lavetă
moale cu apă caldă şi un agent de
curăţare.
• Dacă aveţi accesorii anti-aderente, nu
le curăţaţi utilizând agenţi agresivi,
obiecte cu margini ascuţite sau în
maşina de spălat vase. Stratul antiaderent poate fi deteriorat.
12.2 Pentru modelele din inox sau aluminiu
Curăţaţi uşa cuptorului
numai cu un burete ud.
Uscaţi-o cu o lavetă moale.
A nu se folosi bureţi din
sârmă, acizi sau produse
abrazive, deoarece pot
deteriora suprafaţa
cuptorului. Curăţaţi panoul
de comandă al cuptorului cu
aceeaşi precauţie.
12.3 Demontarea şi instalarea panourilor de sticlă ale cuptorului
Puteţi scoate panourile de sticlă de la
interior pentru a le curăţa. Numărul de
panouri de sticlă diferă de la un model la
altul.
AVERTIZARE!
Ţineţi uşa cuptorului uşor
întredeschisă pe durata
procesului de curăţare. Când
o deschideţi complet,
aceasta se poate închide
accidental, cauzând daune
potenţiale.
raft
Accesorii
AVERTIZARE!
Nu utilizaţi aparatul fără
panourile de sticlă.
1. Deschideţi uşa până când aceasta
este la un unghi de aproximativ 30°.
Page 21
Uşa stă singură în poziţie când este
30°
1
2
B
întredeschisă.
ROMÂNA 21
ATENŢIE!
După instalare, asiguraţi-vă
că suprafaţa cadrului
panoului de sticlă din zonele
serigrafiate nu prezintă
asperităţi la atingere.
ATENŢIE!
Asiguraţi-vă că aţi montat
panoul intern de sticlă în
locaşurile adecvate.
12.4 Scoaterea sertarului
2. Apucaţi de ambele părţi garnitura
profilată a uşii (B) de pe partea
superioară a uşii şi împingeţi-o către
interior pentru a elibera cârligul.
Sertarul de sub cuptor poate fi scos
pentru curăţare.
3. Trageţi în afară de garnitura profilată
a uşii pentru a o scoate.
AVERTIZARE!
Când scoateţi panourile
de sticlă, uşa cuptorului
încearcă să se închidă.
4. Ţineţi de marginea superioară a
panourilor de sticlă şi scoateţi-le unul
câte unul.
5. Curăţaţi panoul de sticlă cu apă
caldă şi săpun. Uscaţi cu grijă panoul
de sticlă.
După terminarea procedurii de curăţare,
montaţi panourile de sticlă şi uşa
cuptorului. Urmaţi paşii de mai sus în
ordine inversă. Mai întâi instalaţi panoul
mai mic, apoi cel mare.
ATENŢIE!
Faţa cu zona serigrafiată pe
panoul de sticlă de la interior
trebuie îndreptată spre
partea interioară a uşii.
1. Trageţi sertarul în afară până când
2. Ridicaţi uşor sertarul.
3. Trageţi sertarul complet în afară.
Pentru a instala sertarul, efectuaţi paşii
de mai sus în ordinea inversă.
12.5 Înlocuirea becului
Aşezaţi o lavetă pe partea de jos din
interiorul cuptorului. Aceasta previne
deteriorarea cavităţii şi a capacului din
sticlă al becului.
AVERTIZARE!
Nu păstraţi în sertar obiecte
inflamabile (precum
materiale de curăţat, pungi
de plastic, mănuşi pentru
cuptor, hârtie, agenţi de
curăţare). Când utilizaţi
cuptorul, sertarul poate
deveni fierbinte. Pericol de
incendiu.
se opreşte.
Page 22
www.electrolux.com22
AVERTIZARE!
Pericol de electrocutare!
Deconectaţi siguranţa
înainte de a înlocui becul.
Este posibil ca becul
cuptorului şi capacul din
sticlă al becului să fie
fierbinţi.
1. Dezactivaţi aparatul.
2. Decuplaţi siguranţele din tablou sau
dezactivaţi întrerupătorul.
13. DEPANARE
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
13.1 Ce trebuie făcut dacă...
Problemă Cauză posibilă Soluţie
Nu puteţi activa aparatul. Aparatul nu este conectat
Plita nu poate fi pornită
sau utilizată.
Cuptorul nu se încălzeşte.
Plita nu poate fi pornită
sau utilizată.
Nu se generează scântei
atunci când încercaţi să
activaţi generatorul de
scântei.
Nu se generează scântei
atunci când încercaţi să
activaţi generatorul de
scântei.
Nu se generează scântei
atunci când încercaţi să
activaţi generatorul de
scântei.
Becul din spate
1. Rotiţi capacul din sticlă al becului la
stânga şi scoateţi-l.
2. Curăţaţi capacul de sticlă.
3. Înlocuiţi becul cu un bec adecvat
rezistent la o căldură de 300°C.
4. Montaţi capacul de sticlă.
la o sursă electrică sau
este conectat incorect.
Siguranţa s-a declanşat. Verificaţi dacă siguranţa
Siguranţa s-a declanşat. Activaţi plita din nou şi se‐
Plita nu este conectată la o
sursă electrică sau este
conectată incorect.
Siguranţa s-a declanşat. Verificaţi dacă siguranţa
Capacul şi coroana
arzătorului sunt poziţionate
incorect.
Verificaţi dacă aparatul
este conectat corect la pri‐
za electrică.
este cauza defecţiunii.
Dacă siguranţele se decla‐
nşează în mod repetat,
adresaţi-vă unui electrician
calificat.
taţi nivelul de căldură în
mai puţin de 10 secunde.
Verificaţi dacă plita este
conectată corect la priza
electrică. Consultaţi diagra‐
ma de conectare.
este cauza defecţiunii.
Dacă siguranţele se decla‐
nşează în mod repetat,
adresaţi-vă unui electrician
calificat.
Aşezaţi corect capacul şi
coroana arzătorului.
Page 23
Problemă Cauză posibilă Soluţie
Flacăra se stinge imediat
după aprindere.
Inelul flăcării nu este uni‐
form.
Arzătoarele nu funcţio‐
nează.
Flacăra este de culoare
portocalie sau galbenă.
Becul nu funcţionează. Becul este defect. Înlocuiţi becul.
Aburul şi condensul se
depun pe alimente şi în
cavitatea cuptorului.
Cuptorul nu se încălzeşte. Nu au fost efectuate
Gătirea alimentelor du‐
rează prea mult sau prea
puţin.
Termocuplul nu se
încălzeşte suficient.
Coroana arzătorului este
blocată cu resturi de ali‐
mente.
Nu există alimentare cu
gaz.
Flacăra poate fi portocalie
Aţi lăsat vasul cu mâncare
prea mult timp în cuptor.
setările necesare.
Temperatura este prea
scăzută sau prea ridicată.
După aprinderea flăcării, ţi‐
neţi activat generatorul de
scântei timp de maxim 10
secunde.
Verificaţi dacă injectorul
principal nu este blocat şi
coroana arzătorului este
curată.
Verificaţi racordul la gaz.
sau galbenă în anumite
zone ale arzătorului. Acest
lucru este normal.
Nu lăsaţi vasele cu mân‐
care în cuptor pentru mai
mult de 15 - 20 de minute
după terminarea procesu‐
lui de gătit.
Verificaţi dacă setările sunt
corecte.
Reglaţi temperatura dacă
este necesar. Urmaţi sfa‐
turile din manualul utiliza‐
torului.
ROMÂNA 23
13.2 Date pentru service
Dacă nu puteţi găsi singur o soluţie la
problemă, adresaţi-vă comerciantului sau
unui centru de service autorizat.
Datele necesare centrului de service se
găsesc pe plăcuţa cu date tehnice.
Vă recomandăm să notaţi datele aici:
Model (MOD.) .........................................
Codul numeric al produsului (PNC) .........................................
Numărul de serie (S.N.) .........................................
Aceasta este amplasată pe cadrul frontal
din interiorul aparatului. Nu scoateţi
plăcuţa cu date tehnice din interiorul
aparatului.
Page 24
A
C
B
www.electrolux.com24
14. INSTALAREA
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.

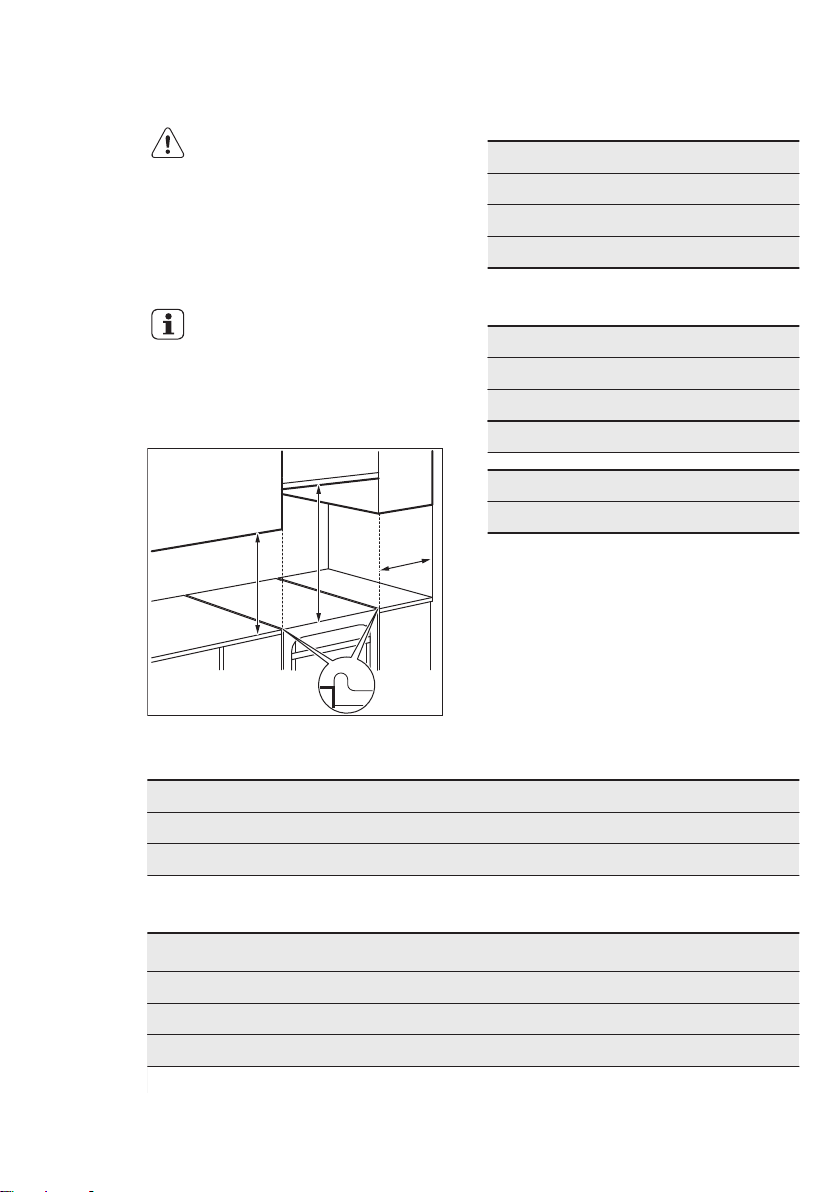

14.1 Amplasarea aparatului
Puteţi instala aparatul independent, cu
dulapuri pe una sau ambele laturi şi pe
colţ.
Pentru a putea deschide
capacul menţineţi o distanţă
de aproximativ 1 cm între
aparat şi peretele din spate.
Pentru distanţele minime de instalare,
consultaţi tabelul.
Distanţe minime
Dimensiuni mm
A 400
B 650
C 150
14.2 Date tehnice
Dimensiuni mm
Înălţime 855
Lăţime 500
Adâncime 600
Putere electrică totală 3335.6 W
Clasa aparatului 1
14.3 Alte date tehnice
Categorie aparat: II2H3B/P
Gaz iniţial: G20 (2H) 20 mbar
Gaz de schimb: G30/G31 (3B/P) 30/30 mbar
14.4 Diametrele de bypass
ARZĂTOR
Auxiliar 29 / 30
Semi-rapid 32
Rapid 42
1)
Tipul de bypass depinde de model.
Ø BYPASS1)1/100 mm
Page 25
ROMÂNA 25

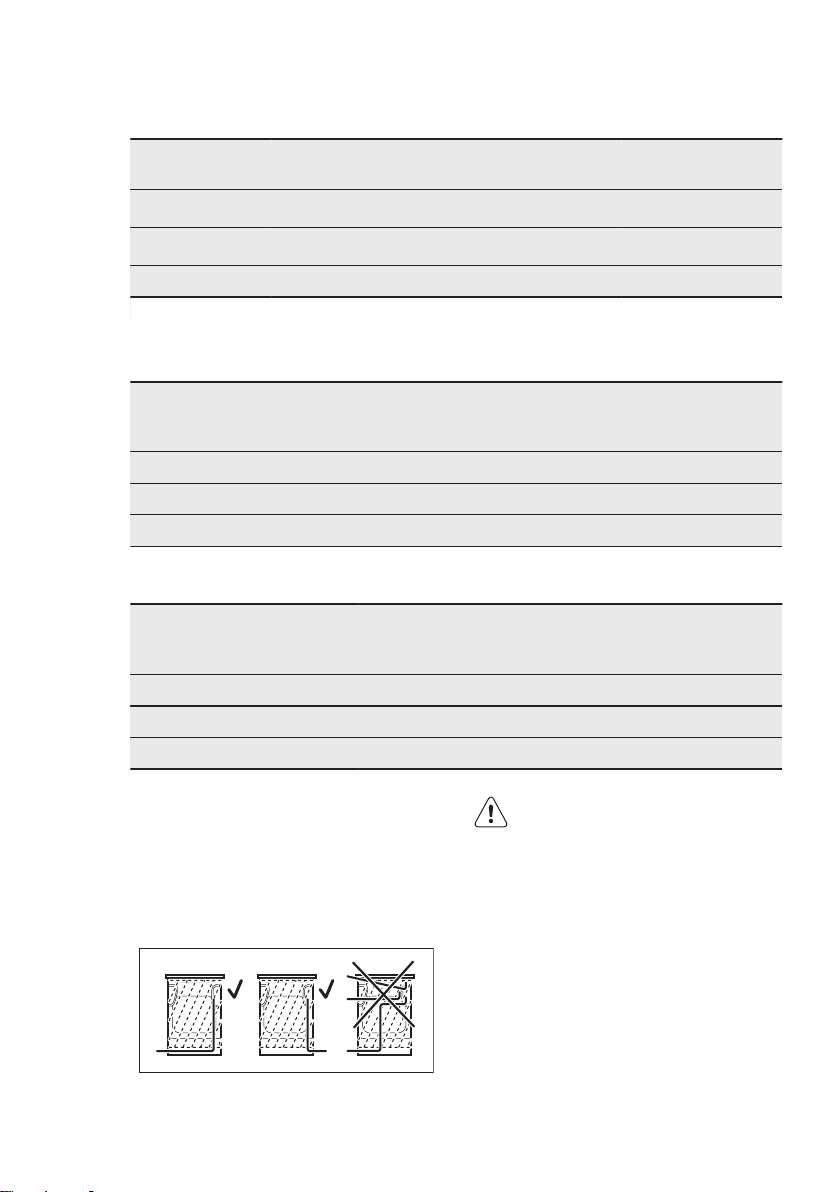

14.5 Arzătoare de gaz pentru GAZ NATURAL (de la reţea) G20 de
20 mbar
ARZĂTOR PUTERE NOR‐
Rapid 3.0
Semi-rapid
Auxiliar 1.0 0.35 70
1)
Tipul de bypass depinde de model.
MALĂ ÎN kW
2.0 / 1.9
1)
PUTERE REDUSĂ kW MARCAJ INJEC‐
0.72 / 0.75
0.43 / 0.45
1)
1)
TOR 1/100 mm
119
96
14.6 Arzătoare de gaz pentru GPL G30 30 mbar
ARZĂTOR PUTERE
NORMALĂ ÎN
kW
Rapid 3.0 0.72 88 218.14
Semi-rapid 2.0 0.43 71 145.43
Auxiliar 1.0 0.35 50 72.71
PUTERE RE‐
DUSĂ kW
MARCAJ IN‐
JECTOR 1/100
mm
DEBIT NOMINAL
PENTRU GAZ g/h
14.7 Arzătoare de gaz pentru GPL G31 30 mbar
ARZĂTOR PUTERE
NORMALĂ ÎN
kW
Rapid 2.6 0.63 88 185.68
Semi-rapid 1.7 0.38 71 121.40
Auxiliar 0.85 0.31 50 60.70
PUTERE RE‐
DUSĂ kW
MARCAJ IN‐
JECTOR
1/100 mm
DEBIT NOMINAL
PENTRU GAZ g/h
14.8 Racordul la gaz
Folosiţi racorduri fixe sau folosiţi o ţevi
flexibile din oţel inoxidabil conforme cu
reglementările în vigoare. Dacă utilizaţi
ţevi metalice flexibile, asiguraţi-vă că
acestea nu intră în contact cu părţile
mobile şi nu sunt strivite.
AVERTIZARE!
Ţeava de conectare la gaz
nu trebuie să atingă partea
aparatului indicată în
imaginea ilustrată.
14.9 Racordarea cu ţevi flexibile nemetalice
Dacă aveţi acces facil la racord, puteţi
utiliza o ţeavă flexibilă. Ţeava flexibilă
trebuie strânsă ferm cu coliere.
La instalare se utilizează întotdeauna
suportul pentru ţeavă şi garnitura. Ţeava
flexibilă poate fi montată în următoarele
situaţii:
Page 26
A B C
DE
www.electrolux.com26
• nu poate ajunge la o temperatură mai
mare decât cea a camerei 30°C,
• nu este mai lungă de 1500 mm,
• nu este îngustată în niciun loc,
• nu este răsucită sau strânsă,
• nu intră în contact cu muchii sau
colţuri ascuţite,
• starea acesteia poate fi verificată
uşor.
La verificarea ţevii flexibile, cercetaţi
următoarele:
• să nu prezinte crăpături, tăieturi, urme
de arsuri la capete sau pe lungimea
sa,
• materialul să nu fie rigidizat şi să
prezinte elasticitatea sa normală,
• colierele să nu fie ruginite,
• să nu fi depăşit termenul de garanţie.
Dacă observaţi defecte, nu reparaţi
ţeava, ci înlocuiţi-o.
Racordul de alimentare cu gaz se află în
partea din spate a panoului de comandă.
AVERTIZARE!
După ce instalarea s-a
terminat, verificaţi dacă
etanşeitatea fiecărui racord
de ţeavă nu prezintă
pierderi. Pentru verificarea
garniturii se utilizează o
soluţie pe bază de săpun.
Nu utilizaţi flacără.
AVERTIZARE!
Înainte de a conecta sursa
de gaz, deconectaţi aparatul
de la sursa de electricitate
sau opriţi închideţi siguranţa
din caseta cu
siguranţe.Închideţi robinetul
principal de la sursa de gaz.
Aparatul este reglat pentru
gazul implicit. Pentru a
modifica setarea alegeţi un
suport pentru ţeavă din listă.
Utilizaţi întotdeauna
garnitura de etanşare.
A) Punct de racordare la gaz (numai un
singur punct per aparat)
B) Garnitură
C) Racord ajustabil
D) Suport pentru ţeava de gaz natural
E) Suport pentru ţeava de GPL
14.10 Adaptarea la diferite
tipuri de gaz
AVERTIZARE!
Adaptarea la diferite tipuri de
gaz trebuie efectuată
exclusiv de către personal
autorizat.
Acest aparat funcţionează
cu gaz natural (de la reţea).
Dacă sunt montate
injectoarele
corespunzătoare, aparatul
poate fi utilizat şi cu gaz
lichefiat (îmbuteliat).
Debitul de gaz se va regla
corespunzător.
AVERTIZARE!
Înainte de a înlocui
injectoarele, verificaţi dacă
butoanele pentru gaz sunt în
poziţia Oprit. Deconectaţi
aparatul de la priză.Lăsaţi
aparatul să se răcească.
Există pericol de vătămare.
Page 27
A
A
ROMÂNA 27

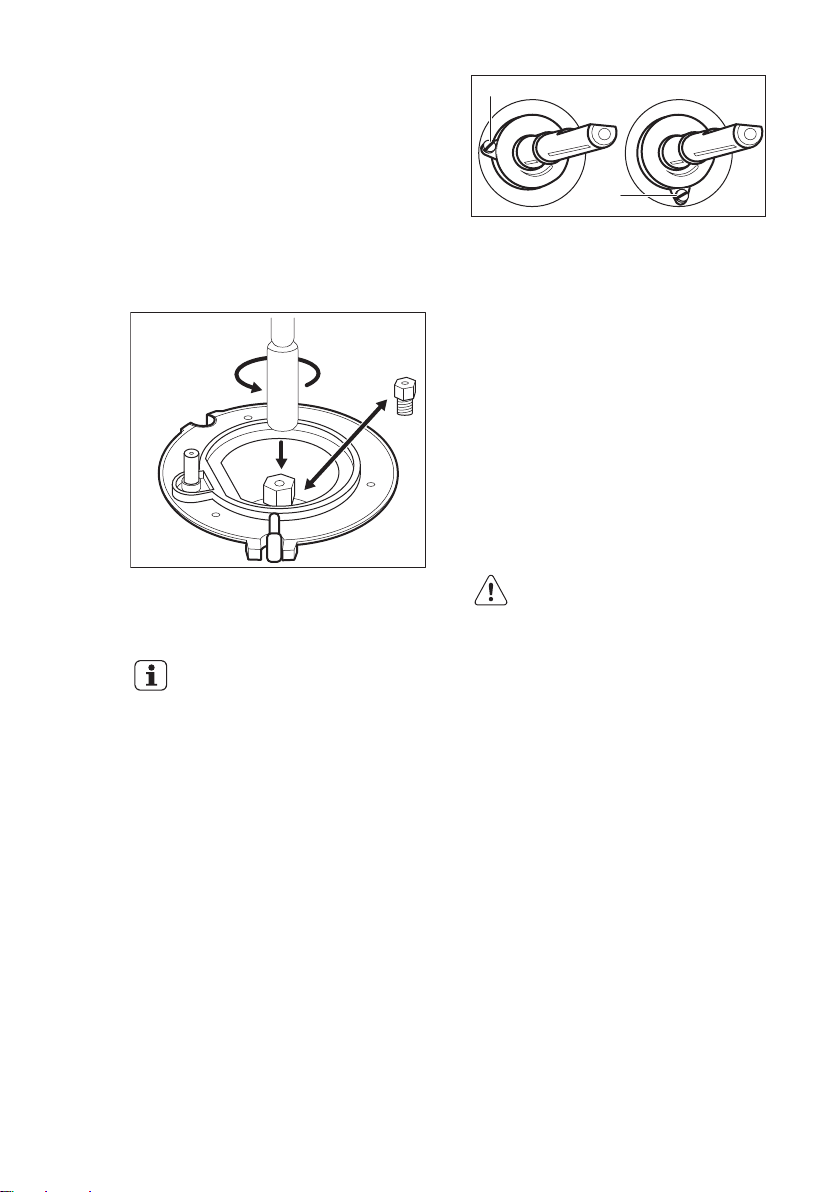

14.11 Înlocuirea injectoarelor
plitei
Înlocuiţi injectoarele când schimbaţi tipul
de gaz.
1. Scoateţi suporturile pentru vase.
2. Scoateţi capacele şi coroanele
arzătoarelor.
3. Scoateţi injectoarele cu o cheie
tubulară de 7.
4. Înlocuiţi injectoarele cu unele
adecvate pentru tipul de gaz utilizat.
Trecerea de la gaz natural (de la reţea) la gaz lichefiat (îmbuteliat)
1. Strângeţi complet şurubul de bypass.
2. Puneţi la loc butonul de selectare.
Trecerea gaz lichefiat (îmbuteliat) la gaz natural (de la reţea)
1. Desfaceţi cu aproximativ o tură
poziţia şurubului de bypass (A).
2. Puneţi la loc butonul de selectare.
3. Conectaţi aparatul la reţeaua
electrică.
5. Înlocuiţi plăcuţa cu datele tehnice
(aflată lângă ţeava de alimentare cu
gaz) cu cea corespunzătoare noului
tip de gaz.
Această plăcuţă se
găseşte în punga livrată
împreună cu aparatul.
Dacă presiunea gazului nu este
constantă sau diferită de presiunea
necesară, montaţi un regulator de
presiune corespunzător pe ţeava de
alimentare cu gaz.
14.12 Reglarea nivelului de
4. Aprindeţi arzătorul.
5. Rotiţi butonul pe poziţia de minim.
6. Scoateţi din nou butonul de
7. Strângeţi încet şurubul de bypass
minim pentru arzătorul plitei
1. Scoateţi aparatul din priză.
2. Scoateţi butonul de selectare pentru
plită. Dacă nu aveţi acces la şurubul
de reglare, demontaţi panoul de
comandă înainte de a începe
reglarea.
3. Cu ajutorul unei şurubelniţe plate,
ajustaţi poziţia şurubului de reglare
A.
Modelul stabileşte poziţia şurubului
de reglare A.
8. Puneţi la loc butonul de selectare.
9. Setaţi poziţia maximă pentru gaz de
10. Rotiţi rapid butonul de selectare
Verificaţi flacăra. Când rotiţi butonul de
selectare din poziţia de maxim în cea de
AVERTIZARE!
Introduceţi ştecherul în
priză numai după ce
toate componentele au
fost montate în poziţiile
iniţiale. Există pericol de
vătămare.
Consultaţi capitolul „Plită - Utilizarea
zilnică”.
selectare.
până când flacăra ajunge la minim şi
este stabilă.
la butonul de selectare şi lăsaţi
cuptorul să se încălzească timp de
cel puţin 10 minute.
pentru funcţiile cuptorului din poziţia
maximă în poziţia minimă pentru
flacără.
Page 28
80-85
mm
317-322
mm
www.electrolux.com28
minim pentru flacără, asiguraţi-vă că
flacăra nu se stinge. La nivelul coroanei
arzătorului, flacăra trebuie să fie mică şi
constantă. Dacă flacăra se stinge, reglaţi
din nou arzătorul cuptorului.
14.13 Aducerea la nivel a
aparatului
Pentru a aduce suprafaţa superioară a
aparatului la acelaşi nivel cu celelalte
suprafeţe, utilizaţi picioarele din partea
inferioară a aparatului.
14.14 Protecţie la înclinare
Setaţi înălţimea şi zona corectă pentru
aparat înainte de a prinde protecţia la
înclinare.
ATENŢIE!
Protecţia la înclinare se va
instala la înălţimea corectă.
1. Montaţi protecţia la înclinare cu 317 -
322 mm mai jos faţă de suprafaţa
superioară a aparatului şi la 80 - 85
mm faţă de latura aparatului în
orificiul circular pe un colier. Fixaţi-l
cu şuruburi de un material solid sau
utilizaţi o consolidare adecvată
(perete).
Suprafaţa din spatele
aparatului trebuie să fie
netedă.
Instalarea protecţiei la înclinare este
obligatorie. Dacă nu o instalaţi, aparatul
se poate înclina.
Aparatul dvs. are simbolul afişat în
imagine (dacă este cazul) pentru a vă
reaminti despre instalarea protecţiei antiînclinare.
2. Orificiul se găseşte pe partea stângă
în spatele aparatului. Ridicaţi partea
din faţă a aparatului şi puneţi-l în
mijlocul spaţiului liber dintre dulapuri.
Dacă distanţa dintre dulapurile de
bucătărie este mai mare decât
Page 29
lăţimea aparatului, trebuie să reglaţi
distanţele laterale pentru a centra
aparatul.
Dacă aţi modificat
dimensiunile aragazului,
trebuie să aliniaţi corect
dispozitivul anti-răsturnare.
ATENŢIE!
Dacă distanţa dintre
dulapurile de bucătărie este
mai mare decât lăţimea
aparatului, trebuie să reglaţi
distanţele laterale în funcţie
de centrul aparatului.
ROMÂNA 29
AVERTIZARE!
Cablul de alimentare
electrică nu trebuie să atingă
partea aparatului indicată în
imaginea ilustrată.
14.15 Conectarea la alimentarea electrică
AVERTIZARE!
Producătorul nu este
responsabil dacă nu
respectaţi măsurile de
siguranţă descrise în
capitolele privind Siguranţa.
Acest aparat este livrat fără ştecher şi
cablu de alimentare electrică.
Tipul de cablu utilizabil: H05 RR-F de
grosime adecvată.
AVERTIZARE!
Înainte de a conecta cablul
de alimentare la terminal,
măsuraţi tensiunea dintre
fazele reţelei de alimentare
cu curent a casei. După
aceea, consultaţi eticheta de
conectare din spatele
aparatului pentru a face
instalarea electrică corectă.
Dacă urmaţi paşii în această
ordine veţi evita erorile de
instalare şi deteriorarea
componentelor electrice ale
aparatului.

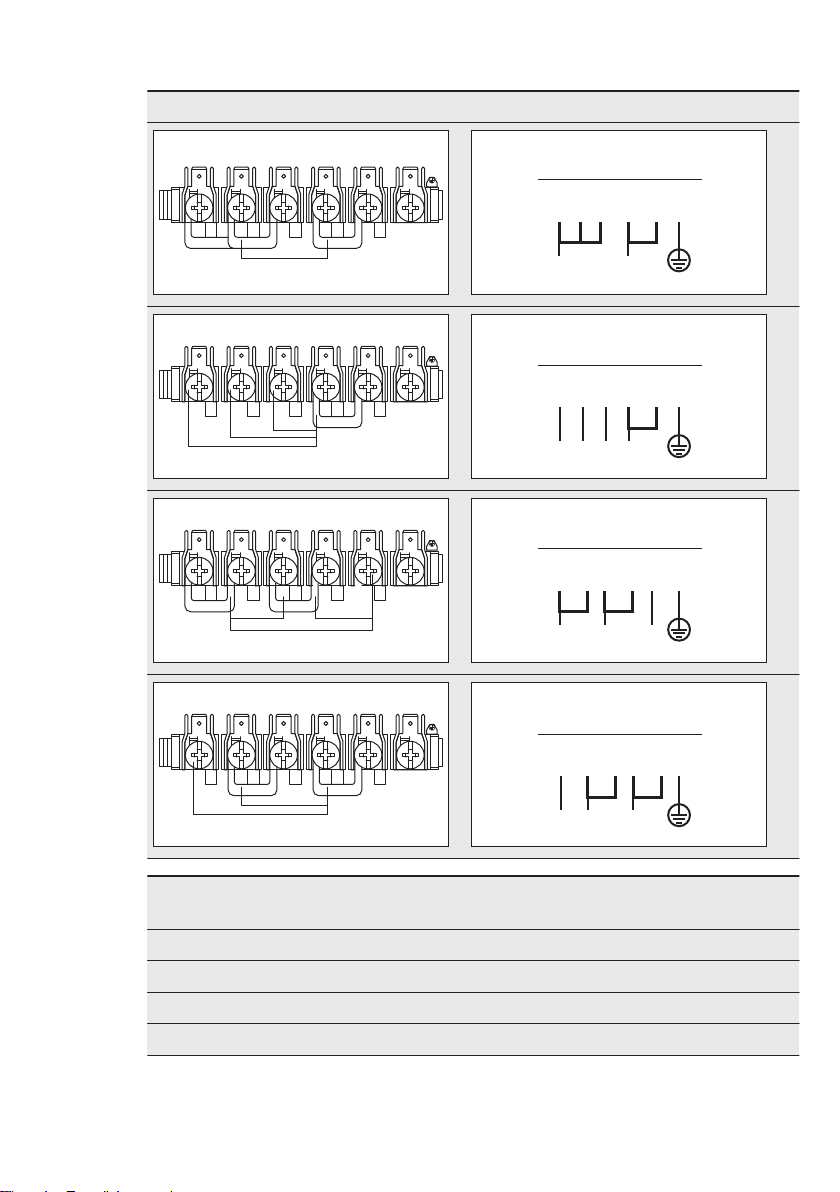

14.16 Tabloul de conexiune şi diagrama de conectare
Asiguraţi montarea legăturilor ca în
imagine.
Page 30
3 4 52
230 V
1
230 V ~
1 2 3 4
L1 N
5
3 4 52
230 V
230 V
1
230 V
400 V 3N ~
1 2 3 4
L1 L2 L3 N
5
3 4 52
230 V
1
230 V
230 V
1 2 3 4
L1 L2 L3
5
230 V 3 ~
3 4 52
230 V
1
230 V
2 3 4 5
L2 NL1
1
400 V 2N ~
www.electrolux.com30
Carcasă a plăcii Diagrama de conectare
Tip de conexiune Siguranţă fuzibilă (A) Secţiune cablu de alimen‐
tare (mm2)
230 V ~ 16 3 x 1,5
400 V 3N ~ 10 5 x 1
230 V 3 ~ 10 4 x 1
400 V 2N ~ 10 4 x 1
Page 31
15. EFICIENŢĂ ENERGETICĂ
15.1 Fişa produsului şi informaţii despre cuptoare în conformitate
cu UE 65-66/2014
Numele furnizorului Electrolux
Identificarea modelului EKM51351OX
Indexul de eficienţă energetică 106.4
Clasa de eficienţă energetică A
Consumul de energie cu o încărcătură standard,
modul convenţional
Consumul de energie cu o încărcătură standard,
modul ventilator forţat
Numărul de cavităţi 1
Sursa de căldură Curent
Volum 54 l
Tipul cuptorului Cuptor în interiorul unui aragaz
Masă 42.0 kg
ROMÂNA 31
0.84 kWh/ciclu
0.83 kWh/ciclu
autonom
EN 60350-1 - Aparate de gătit
electrocasnice - Partea 1: Game,
cuptoare, cuptoare cu abur şi grătare Metode de măsurare a performanţei.
15.2 Cuptor - Economisirea energiei
Aparatul dispune de unele funcţii care vă
ajută la economisirea energiei în timpul
procesului zilnic de gătire.
• Sfaturi generale
– Asiguraţi-vă că uşa cuptorului
este închisă corect atunci când
aparatul este în funcţiune şi
menţineţi-o închisă cât mai mult
posibil pe durata gătitului.
– Folosiţi vase metalice pentru a
îmbunătăţi economia de energie.
– Atunci când este posibil, puneţi
alimentele în interiorul cuptorului
fără a-l mai încălzi înainte.
– Atunci când durata de gătire este
mai mare de 30 de minute,
reduceţi temperatura cuptorului la
minim cu 3-10 minute, în funcţie
de durata gătirii, înainte de
terminarea duratei de gătire.
Căldura reziduală din interiorul
cuptorului va continua gătirea.
– Folosiţi căldura reziduală pentru a
încălzi alte alimente.
• Gătitul cu ventilator - atunci când
este posibil, folosiţi funcţiile de gătit cu
ventilator pentru a economisi energia.
• Menţine mâncarea caldă - dacă
doriţi să utilizaţi căldura reziduală
pentru a menţine mâncarea caldă,
alegeţi cel mai scăzut nivel de
temperatură posibil.
Page 32
www.electrolux.com32
16. INFORMAŢII PRIVIND MEDIUL
Reciclaţi materialele marcate cu simbolul
. Pentru a recicla ambalajele, acestea
trebuie puse în containerele
corespunzătoare. Ajutaţi la protejarea
mediului şi a sănătăţii umane şi la
reciclarea deşeurilor din aparatele
electrice şi electrocasnice. Nu aruncaţi
aparatele marcate cu acest simbol
împreună cu deşeurile menajere.
Returnaţi produsul la centrul local de
reciclare sau contactaţi administraţia
oraşului dvs.
*
Page 33
ROMÂNA 33
Page 34
www.electrolux.com34
Page 35
ROMÂNA 35
Page 36
www.electrolux.com/shop
867306698-A-292014
Loading...
