ELECTROLUX EKK54977OX User guide

Download

Page 1

EKK54977OX

PL Kuchenka Instrukcja obsługi

Page 2

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 6

3. INSTALACJA......................................................................................................9

4. OPIS URZĄDZENIA......................................................................................... 15

5. PRZED PIERWSZYM UŻYCIEM......................................................................16

6. PŁYTA GRZEJNA – CODZIENNA EKSPLOATACJA...................................... 17

7. PŁYTA GRZEJNA – WSKAZÓWKI I PORADY................................................ 18

8. PŁYTA GRZEJNA – KONSERWACJA I CZYSZCZENIE................................. 19

9. PIEKARNIK – CODZIENNA EKSPLOATACJA ............................................... 20

10. PIEKARNIK – FUNKCJE ZEGARA................................................................ 22

11. PIEKARNIK – KORZYSTANIE Z AKCESORIÓW.......................................... 24

12. PIEKARNIK – WSKAZÓWKI I PORADY........................................................ 26

13. PIEKARNIK – KONSERWACJA I CZYSZCZENIE......................................... 37

14. ROZWIĄZYWANIE PROBLEMÓW................................................................ 40

15. EFEKTYWNOŚĆ ENERGETYCZNA............................................................. 43

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To przydatne i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux!

Zapraszamy do naszej witryny internetowej, aby:

Uzyskać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/support

Zarejestrować produkt, aby otrzymać lepszą obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Informacje te można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 3

POLSKI 3

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

OSTRZEŻENIE!

Zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem.

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać, aby dzieci bawiły się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

Page 4

www.electrolux.com4

• Dzieci i zwierzęta nie powinny zbliżać się do

pracującego lub stygnącego urządzenia. Podczas

pracy urządzenia niektóre jego elementy mocno się

nagrzewają.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Instalacji urządzenia i wymiany jego przewodu

zasilającego może dokonać wyłącznie osoba o

odpowiednich kwalifikacjach.

• Urządzenie jest przeznaczone do użytku na wysokości

do 2000 m nad poziomem morza.

• Urządzenie nie jest przeznaczone do użytkowania na

statkach, łodziach ani okrętach.

• Aby uniknąć przegrzania urządzenia, nie wolno

instalować go za drzwiami dekoracyjnymi.

• Nie instalować urządzenia na platformie.

• Nie sterować urządzeniem za pomocą zewnętrznego

programatora czasowego ani niezależnego układu

zdalnego sterowania.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw

zawierających tłuszcz lub olej na włączonej płycie

grzejnej może być przyczyną pożaru.

• NIE gasić pożaru wodą – należy wyłączyć urządzenie,

a następnie przykryć płomień pokrywą lub kocem

gaśniczym.

• UWAGA: Gotowanie powinno odbywać się pod

nadzorem. Należy zapewnić stały nadzór nad krótkim

gotowaniem.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie

przechowywać żadnych przedmiotów na powierzchni

gotowania.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Do czyszczenia szyb w drzwiach lub szkła w

uchylnych pokrywach płyty grzejnej nie należy

ściernych środków czyszczących ani ostrych,

Page 5

POLSKI 5

metalowych myjek, ponieważ mogą one porysować powierzchnię, co może skutkować pęknięciem szkła.

• Na powierzchni płyty grzejnej nie wolno kłaść

przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

• Jeśli na pokrywę rozlał się płyn, należy go usunąć

przed jej otwarciem. Przed zamknięciem pokrywy odczekać, aż powierzchnia płyty grzejnej ostygnie.

• OSTRZEŻENIE: Podczas pracy urządzenie i jego

nieosłonięte elementy nagrzewają się do wysokiej temperatury. Należy zachować ostrożność, aby uniknąć kontaktu z elementami grzejnymi.

• Podczas wyjmowania i wkładania akcesoriów lub

naczyń należy zawsze używać rękawic kuchennych.

• Przed przystąpieniem do konserwacji urządzenia

należy odłączyć je od zasilania.

• OSTRZEŻENIE: Aby uniknąć porażenia prądem,

przed przystąpieniem do wymiany żarówki należy upewnić się, że urządzenie jest wyłączone.

• Jeśli przewód zasilający jest uszkodzony, musi go

wymienić producent, autoryzowane centrum serwisowe lub inna wykwalifikowana osoba, aby zapobiec ryzyku porażenia prądem.

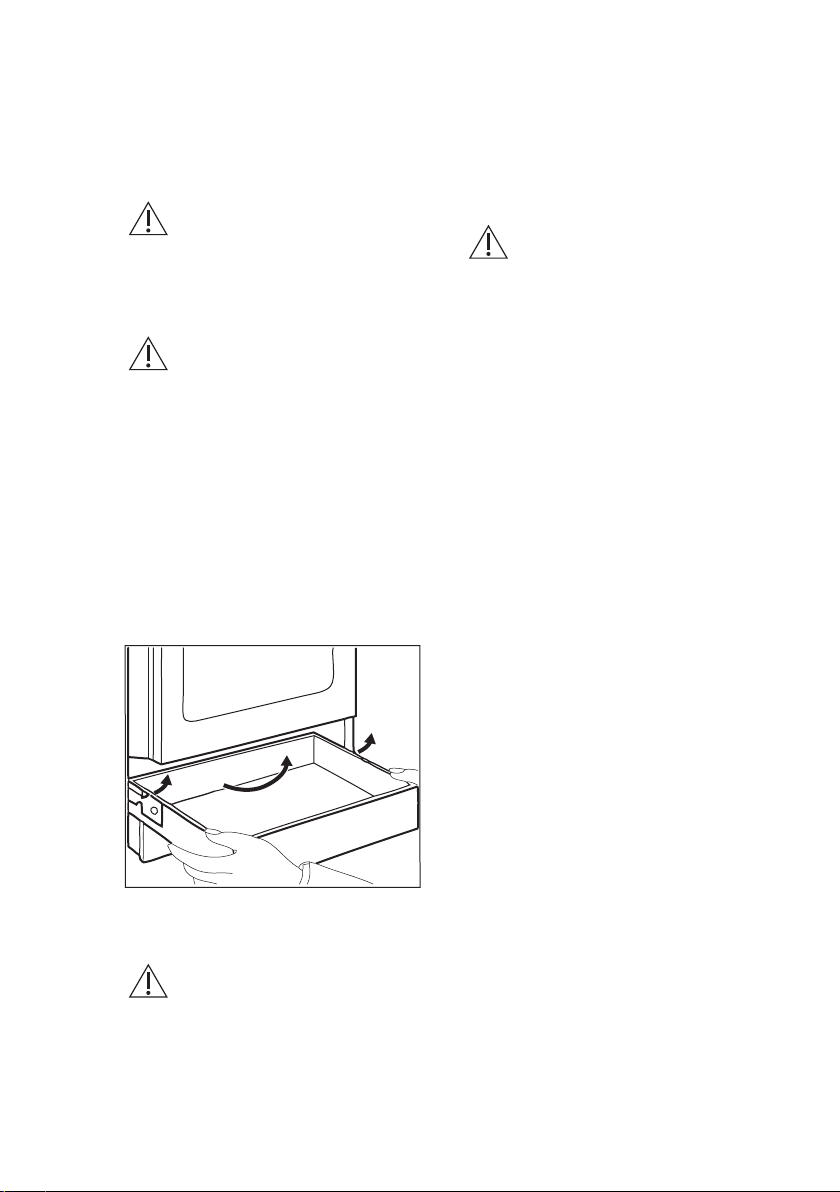

• Zachować ostrożność, dotykając szuflady. Może się

ona silnie nagrzewać.

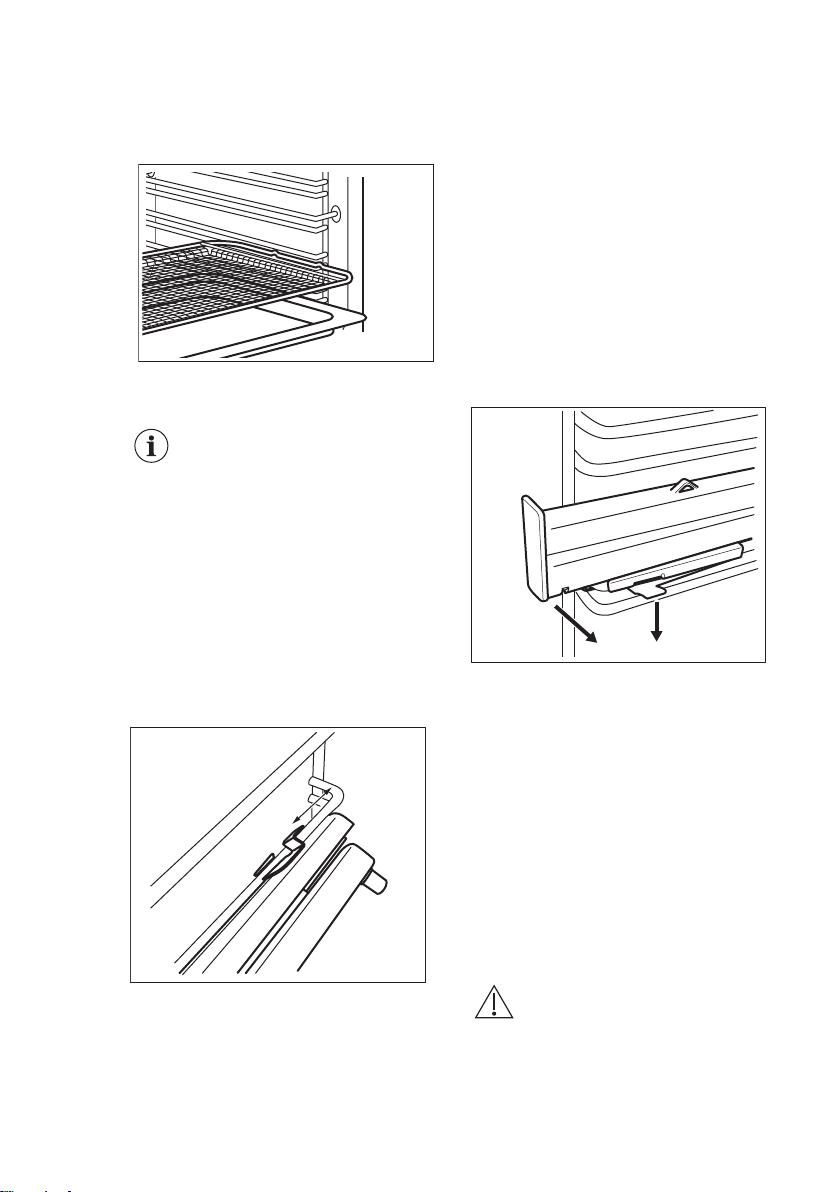

• Aby wymontować prowadnice blach, należy odciągnąć

najpierw ich przednią, a następnie tylną część od bocznych ścianek. Zamontować prowadnice blach w odwrotnej kolejności.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty

grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

Page 6

www.electrolux.com6

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

To urządzenie jest przeznaczone na następujące rynki: PL

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nigdy nie ciągnąć urządzenia za uchwyt.

• Szafka kuchenna i wnęka na urządzenie muszą mieć odpowiednie wymiary.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Niektóre elementy urządzenia przewodzą prąd. Należy zabudować urządzenie, aby zakryć części, których dotknięcie mogłoby być niebezpieczne.

• Boki urządzenia powinny sąsiadować z urządzeniami lub meblami o tej samej wysokości.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

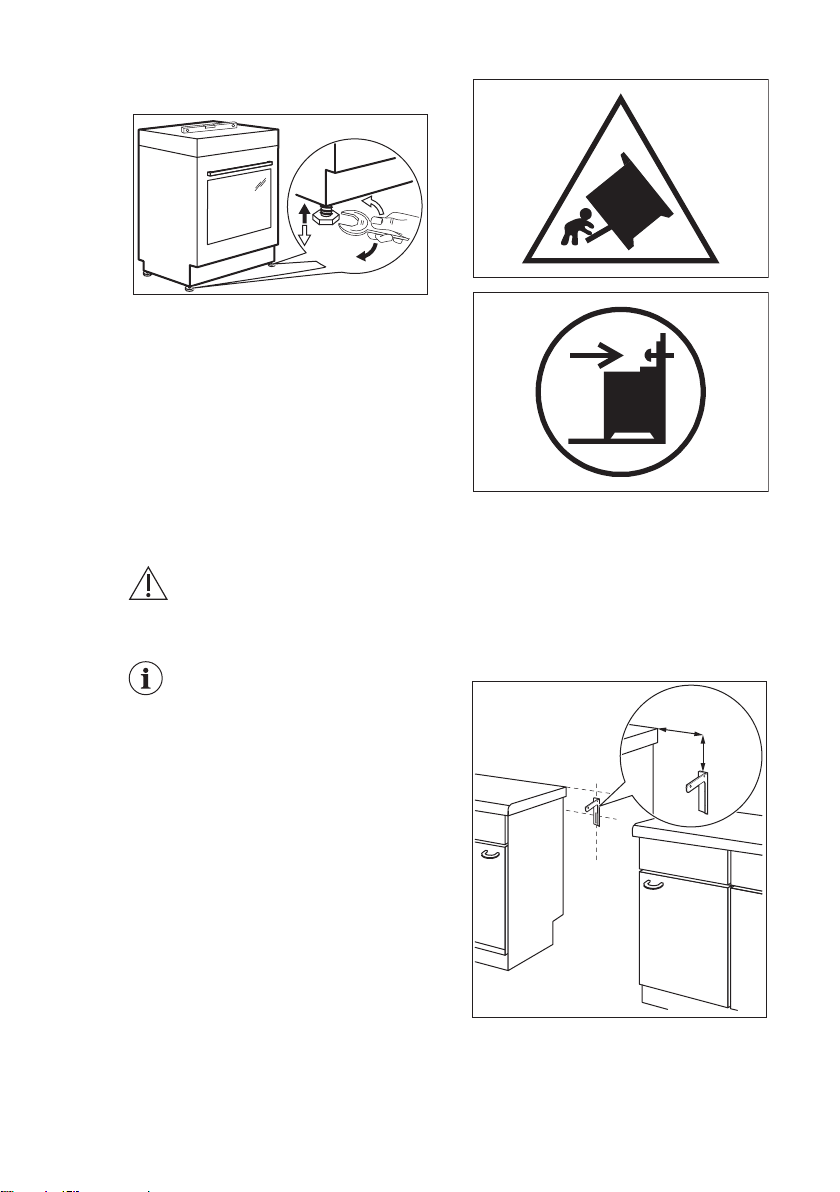

• Aby zapobiec przewróceniu się urządzenia, należy je odpowiednio ustabilizować. Patrz rozdział Instalacja.

2.2 Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Przewody zasilające nie mogą dotykać ani przebiegać w pobliżu drzwi urządzenia lub wnęki pod urządzeniem, zwłaszcza gdy urządzenie działa i drzwi są mocno rozgrzane.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączniki automatyczne, bezpieczniki topikowe (typu wykręcanego – wyjmowane z oprawki), wyłączniki

Page 7

różnicowoprądowe (RCD) oraz styczniki.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

• Przed podłączeniem wtyczki przewodu zasilającego do gniazda elektrycznego należy całkowicie zamknąć drzwi urządzenia.

2.3 Podłączenie do instalacji

gazowej

• Wszystkie połączenia instalacji gazowej powinna wykonać wykwalifikowana osoba.

• Przed przystąpieniem do instalacji należy upewnić się, że urządzenie zostało dostosowane do miejscowych warunków zasilania (typu gazu oraz jego ciśnienia).

• Zapewnić cyrkulację powietrza wokół urządzenia.

• Informacje dotyczące dopływu gazu znajdują się na tabliczce znamionowej.

• Omawiane urządzenie nie jest podłączone do wyciągu gazów spalinowych. Urządzenie należy podłączyć zgodnie z aktualnie obowiązującymi przepisami dotyczącymi instalacji. Postępować zgodnie z wymogami dotyczącymi zapewnienia odpowiedniej wentylacji.

2.4 Użytkowanie

OSTRZEŻENIE!

Zagrożenie obrażeniami ciała i poparzeniem. Zagrożenie porażeniem prądem.

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Nie zmieniać parametrów technicznych urządzenia.

• Należy upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

POLSKI 7

• Wyłączać urządzenie po każdym użyciu.

• Podczas pracy urządzenia należy zachować ostrożność przy otwieraniu jego drzwi. Może dojść do uwolnienia gorącego powietrza.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.

• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

• Podczas otwierania drzwi urządzenia nie wolno zbliżać do niego iskrzących przedmiotów ani otwartego płomienia.

• Należy ostrożnie otwierać drzwi urządzenia. Stosowanie składników zawierających alkohol może spowodować powstanie mieszanki alkoholu i powietrza.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Aby zapobiec uszkodzeniu lub odbarwieniu się emalii:

– Nie należy kłaść naczyń ani

innych przedmiotów bezpośrednio na dnie urządzenia.

– Nie należy kłaść folii aluminiowej

na urządzeniu ani bezpośrednio na dnie komory urządzenia.

– Nie należy wlewać wody

bezpośrednio do rozgrzanego urządzenia.

Page 8

www.electrolux.com8

– Nie należy pozostawiać

wilgotnych naczyń ani potraw w urządzeniu po zakończeniu pieczenia.

– Należy zachować ostrożność

podczas wyjmowania i wkładania akcesoriów.

• Odbarwienie emalii lub stali nierdzewnej nie ma wpływu na działanie urządzenia.

• Do pieczenia wilgotnych ciast należy używać głębokiej blachy. Sok z owoców może trwale zaplamić emalię.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie dopuszczać do wygotowania się potrawy.

• Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jego uszkodzenie.

• Nie włączać pól grzejnych bez naczyń ani z pustymi naczyniami.

• Naczynia żeliwne, aluminiowe lub ze zniszczonym spodem mogą spowodować zarysowania. Dlatego nie należy przesuwać ich po powierzchni gotowania.

• Zapewnić odpowiednią wentylację w pomieszczeniu, w którym zainstalowane jest urządzenie.

• Stosować wyłącznie stabilne naczynia o prawidłowym kształcie i średnicy większej od średnicy palników.

• Należy uważać, aby płomień nie zgasł podczas szybkiego obracania pokrętła z położenia płomienia maksymalnego do minimalnego.

• Używać wyłącznie akcesoriów dostarczonych z urządzeniem.

• Nie instalować na palniku dyfuzora płomienia.

• Urządzenie jest przeznaczone wyłącznie do przyrządzania potraw. Nie wolno go używać do innych celów, takich jak np. ogrzewanie pomieszczeń.

• Przed przystąpieniem do konserwacji wyłączyć urządzenie. Wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

• Upewnić się, że urządzenie ostygło. Występuje zagrożenie pęknięciem szyb w drzwiach urządzenia.

• Jeśli szyba pęknie, należy ją niezwłocznie wymienić. Należy skontaktować się z autoryzowanym centrum serwisowym.

• Pozostałości tłuszczu lub potraw w urządzeniu mogą stać się przyczyną pożaru.

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

• W przypadku stosowania aerozolu do piekarników należy przestrzegać wskazówek dotyczących bezpieczeństwa umieszczonych na opakowaniu.

• Nie używać detergentów do czyszczenia emalii katalitycznej (jeśli dotyczy).

• Nie myć palników w zmywarce.

2.6 Pokrywa

• Nie modyfikować pokrywy.

• Regularnie czyścić pokrywę.

• Nie otwierać pokrywy, jeśli na jej powierzchni rozlał się płyn.

• Przed zamknięciem pokrywy należy wyłączyć wszystkie palniki.

• Nie zamykać pokrywy do czasu całkowitego ostygnięcia płyty grzejnej i piekarnika.

• Szklana pokrywa może pęknąć pod wpływem wysokiej temperatury (jeśli dotyczy).

2.5 Konserwacja i czyszczenie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, pożarem lub uszkodzeniem urządzenia.

Page 9

2.7 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Żarówka zwykła lub halogenowa zastosowana w tym urządzeniu jest przeznaczona wyłącznie do urządzeń domowych. Nie należy używać jej do oświetlania pomieszczeń.

• Przed przystąpieniem do wymiany lampki należy odłączyć urządzenie od źródła zasilania.

• Używać wyłącznie żarówek tego samego typu.

2.8 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

POLSKI 9

• Należy stosować wyłącznie oryginalne części zamienne.

2.9 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji urządzenia, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu.

• Spłaszczyć zewnętrzne rury gazowe.

3.1 Miejsce instalacji urządzenia

Urządzenie wolnostojące można ustawić obok szafek kuchennych (z jednej lub obu stron) oraz w rogu pomieszczenia.

Należy zachować odległość 1 cm między urządzeniem a ścianą z tyłu, aby możliwe było otwarcie pokrywy.

Minimalne odległości montażowe są podane w tabeli.

Minimalne odległości

Wymiar mm

A 400

B 650

C 150

3.2 Dane techniczne

Napięcie 230 V

Częstotliwość 50 - 60 Hz

Klasa urządzenia 1

Page 10

www.electrolux.com10

Wymiary mm

Wysokość 855

Wymiary mm

Szerokość 500

Głębokość 600

3.3 Pozostałe dane techniczne

Kategoria urządzenia: II2ELs3B/P

Parametry gazu: G20 (2E) 20 mbar

Opcjonalne parametry gazu: G2.350 (2ELs) 13 mbar

G30 (3B/P) 37 mbar

3.4 Średnice obejścia

PALNIK

Mały palnik 25 / 26

Średni palnik 30

Duży palnik 38 / 40

Typ obejścia zależy od modelu.

Ø OBEJŚCIA1) 1/100 mm

3.5 Palniki do GAZU ZIEMNEGO G2.350 13 mbar

PALNIK MOC ZNAMIO‐

NOWA w kW

Duży palnik 2.9 / 2.8 0.72 / 0.75 180

Średni palnik 2.1 / 2.0 0.43 / 0.45 150

Mały palnik 1.0 0.35 105

Typ zaworu zależy od modelu.

MOC MINIMALNA w

OZNACZENIE DY‐

SZY 1/100 mm

3.6 Palniki do GAZU ZIEMNEGO G20 20 mbar

PALNIK MOC ZNAMIO‐

NOWA w kW

Duży palnik 3.0 0.72 / 0.75 119

Średni palnik 2.0 / 1.9 0.43 / 0.45 96

Mały palnik 1.0 0.35 70

Typ zaworu zależy od modelu.

MOC MINIMALNA w

OZNACZENIE DY‐

SZY 1/100 mm

Page 11

3.7 Palniki do GAZU PŁYNNEGO G30 37 mbar

POLSKI 11

PALNIK MOC ZNA‐

Duży palnik 2.7 0.72 77 196

Średni pal‐ nik

Mały palnik 0.85 0.35 43 62

MIONOWA w

1.9 0.43 65 138

3.8 Podłączenie do instalacji gazowej

OSTRZEŻENIE!

Przed podłączeniem do instalacji gazowej odłączyć urządzenie od zasilania lub wyłączyć bezpiecznik w skrzynce bezpieczników.Zamknąć główny zawór gazu.

Zastosować połączenia sztywne lub giętki wąż z oplotem ze stali nierdzewnej, zgodnie z obowiązującymi przepisami. Stosując elastyczne węże z oplotem metalowym, należy zadbać o to, aby nie wchodziły one w kontakt z ruchomymi częściami ani nie uległy zgnieceniu.

OSTRZEŻENIE!

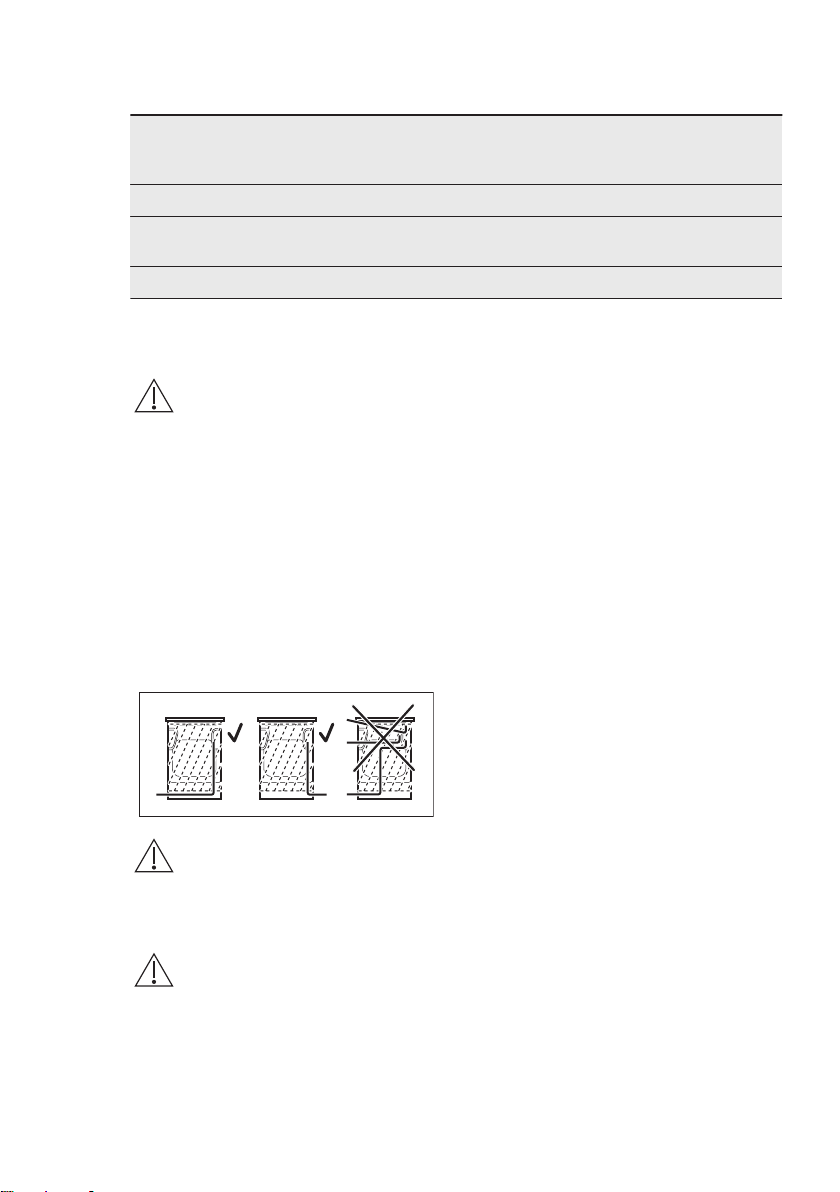

Rura doprowadzająca gaz nie może dotykać części urządzenia pokazanej na ilustracji.

OSTRZEŻENIE!

Po zakończeniu instalacji należy upewnić się, że uszczelnienie wszystkich złączy węża jest prawidłowe. Do sprawdzenia użyć roztworu mydła, nie płomienia.

MOC MINIMAL‐

NA w kW

3.9 Podłączenie za pomocą

elastycznych węży niemetalowych

Jeśli do połączeń jest łatwy dostęp, można użyć węża elastycznego. Wąż elastyczny należy dokładnie przytwierdzić za pomocą zacisków.

Do instalacji należy zawsze używać króćców i uszczelek. Węża elastycznego można użyć, gdy:

• nie będzie nagrzewany do

• jego długość nie przekracza 1500

• nie ma w żadnym miejscu zwężeń,

• nie jest zagięty ani ściśnięty,

• nie styka się z ostrymi krawędziami

• jego stan można łatwo skontrolować.

Podczas kontroli stanu węża elastycznego upewnić się, że:

• nie jest pęknięty lub rozcięty oraz że

• materiał nie stwardniał i nadal

• obejmy mocujące nie są zardzewiałe,

• nie upłynął termin jego trwałości

Po stwierdzeniu jednej lub kilku wad nie należy naprawiać węża, lecz go wymienić.

Złącze dopływu gazu znajduje się za panelem sterowania.

OZNACZENIE

DYSZY 1/100

temperatury przekraczającej 30°C,

mm,

lub narożnikami,

nie ma oznak przypalenia na obu końcach oraz na całej długości,

wykazuje normalną elastyczność,

eksploatacyjnej.

PRZEPŁYW ZNA‐ MIONOWY GAZU

g/h

Page 12

www.electrolux.com12

3.10 Dostosowanie do różnych

rodzajów gazu

Dostosowanie urządzenia do spalania dostępnego rodzaju gazu powinno być przeprowadzone wyłącznie przez osobę posiadającą odpowiednie uprawnienia.

Jeśli urządzenie jest przystosowane do zasilania gazem ziemnym, można je przestawić na gaz płynny, stosując odpowiednie dysze. Należy ustawić odpowiedni przepływ gazu.

OSTRZEŻENIE!

Przed wymianą dysz należy ustawić pokrętła regulacji gazu w położeniu wyłączenia. Odłączyć urządzenie od zasilania. Zaczekać, aż urządzenie ostygnie. Występuje zagrożenie odniesieniem obrażeń.

Urządzenie jest ustawione na domyślny rodzaj gazu. Podczas zmiany ustawienia należy zawsze stosować uszczelkę.

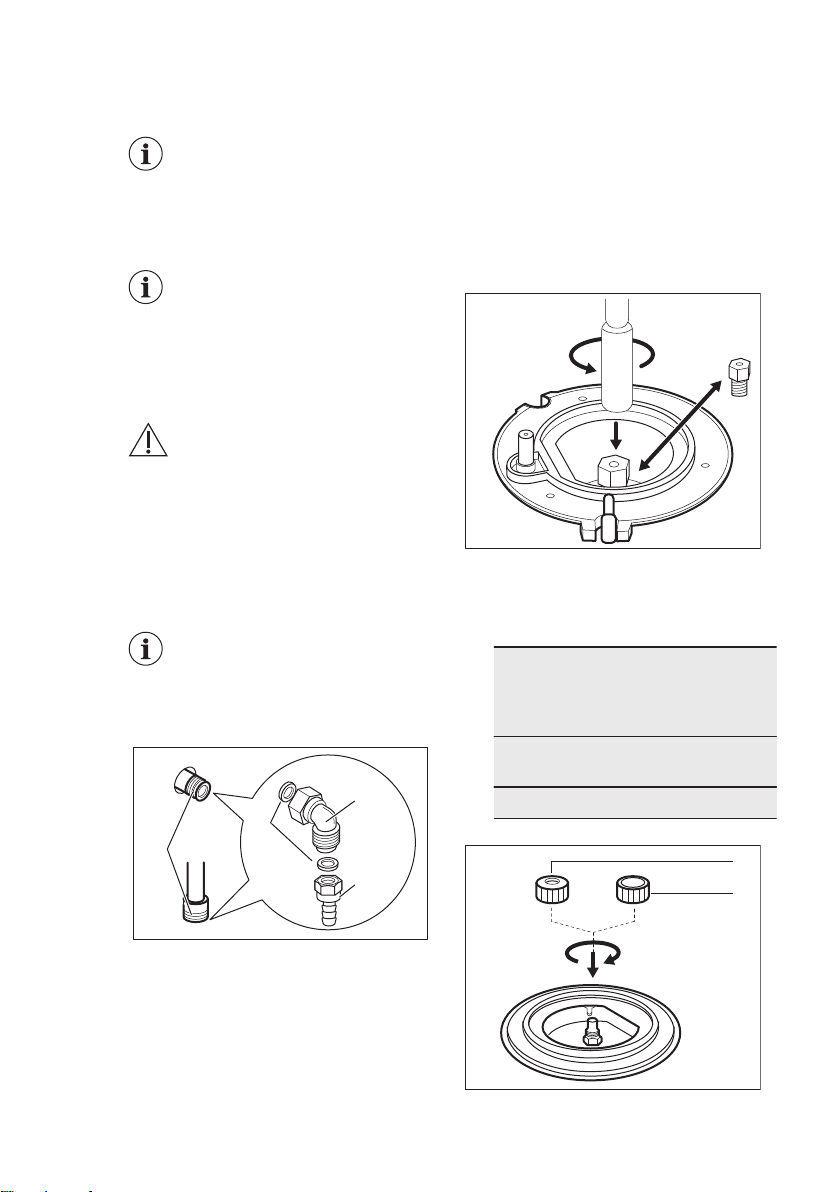

3.11 Wymiana dysz płyty grzejnej

Wymienić dysze w przypadku zmiany rodzaju gazu.

1. Zdjąć ruszty znad palników.

2. Zdjąć pokrywy i głowice palników.

3. Odkręcić dysze kluczem nasadowym

4. Wymienić dysze zgodnie z gatunkiem używanego gazu.

5. Aby zmienić ustawienie na gaz G110, G120 lub G2.350, do dysz głównych należy przymocować regulator dopływu powietrza.

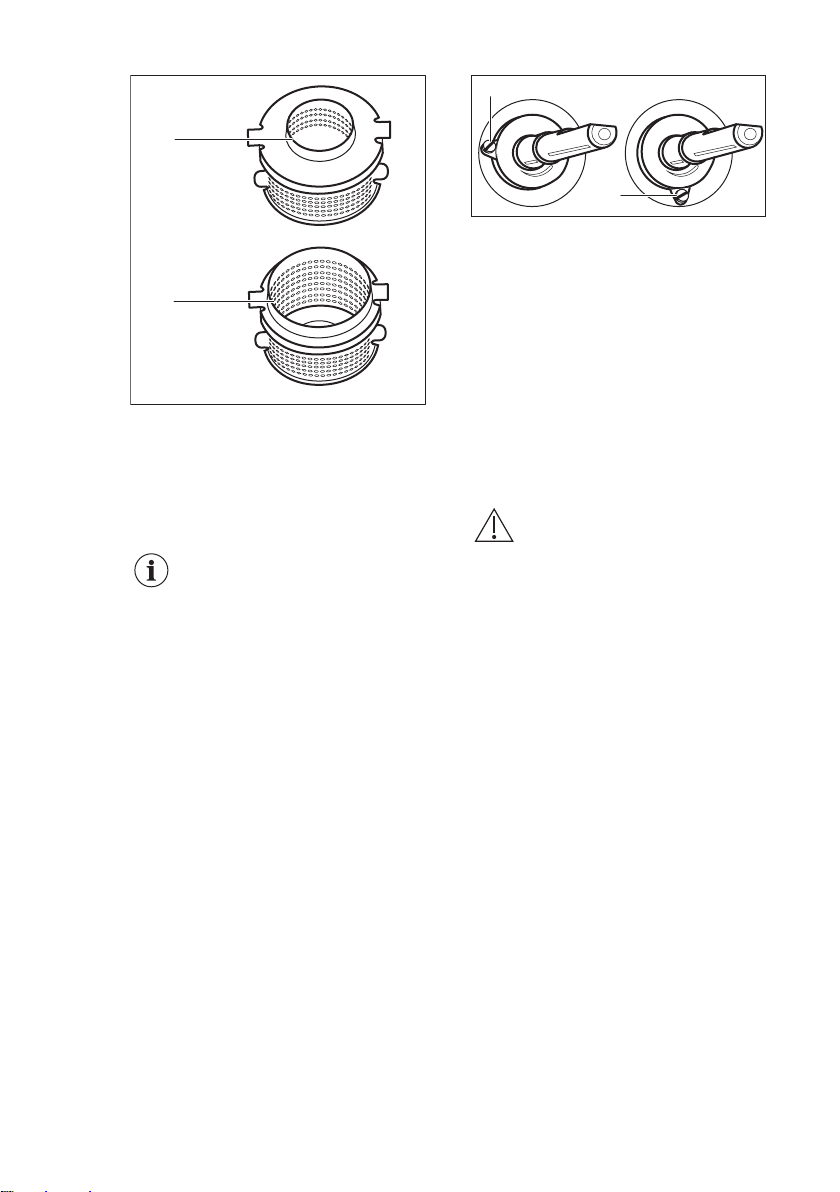

Średnica regulatora dopływu po‐ wietrza

10 mm (A) • średni

16 mm (B) • duży

Rodzaj pal‐ nika

• mały

A. Punkt przyłączenia gazu (w

urządzeniu jest tylko jedno złącze)

B. Uszczelka C. Kolanko D. Króciec do podłączenia węża do

gazu płynnego

Page 13

POLSKI 13

Zmiana z gazu ziemnego na gaz płynny

1. Dokręcić śrubę regulacyjną do oporu.

2. Ponownie założyć pokrętło.

Zmiana z gazu płynnego na gaz ziemny

Dokręcić regulatory dopływu powietrza do oporu.

6. Wymienić tabliczkę znamionową (znajdującą się obok króćca przyłączeniowego gazu) na odpowiednią dla nowego rodzaju gazu.

Tabliczka znajduje się w torebce dołączonej do urządzenia.

Jeśli ciśnienie dostarczanego gazu nie jest stałe lub jest inne niż wymagane, należy zainstalować odpowiedni reduktor ciśnienia na rurze doprowadzającej gaz.

3.12 Ustawianie minimalnego

poziomu gazu w palniku płyty grzejnej

1. Odłączyć urządzenie od źródła zasilania.

2. Zdemontować pokrętło płyty grzejnej. Jeśli nie ma dostępu do śruby regulacyjnej obejścia, zdjąć panel sterowania przed rozpoczęciem regulacji.

3. Małym, płaskim śrubokrętem ustawić śrubę regulacyjną A. Położenie śruby regulacyjnej A zależy od modelu.

1. Odkręcić śrubę regulacyjną obejścia A o około jeden obrót.

2. Założyć pokrętło płyty grzejnej.

3. Podłączyć urządzenie do zasilania.

OSTRZEŻENIE!

Wtyczkę urządzenia można podłączyć do gniazda elektrycznego dopiero wtedy, gdy wszystkie części zostaną zamontowane na swoich miejscach. Występuje zagrożenie skaleczeniem.

4. Zapalić palnik. Patrz rozdział „Płyta grzejna – codzienna eksploatacja”.

5. Ustawić pokrętło płyty grzejnej w pozycji minimalnego płomienia.

6. Ponownie zdjąć pokrętło płyty grzejnej.

7. Powoli dokręcać śrubę regulacyjną obejścia, aż płomień osiągnie minimalną wysokość i będzie stabilny.

8. Założyć pokrętło płyty grzejnej.

Page 14

80-85

317-322

www.electrolux.com14

3.13 Poziomowanie urządzenia

W celu ustawienia górnej powierzchni urządzenia na równi z przylegającymi powierzchniami należy użyć regulowanych nóżek umieszczonych na dole urządzenia.

3.14 Zabezpieczenie przed przechyleniem

Przed zamocowaniem zabezpieczenia przed przechyleniem należy ustalić odpowiednią wysokość i miejsce ustawienia urządzenia.

UWAGA!

Zamontować zabezpieczenie na odpowiedniej wysokości.

Sprawdzić, czy powierzchnia za urządzeniem jest gładka.

1. Zamocować zabezpieczenie przed przechyleniem w odległości 317-322 mm poniżej górnej powierzchni urządzenia i 80-85 mm od bocznej krawędzi urządzenia, wykorzystując okrągły otwór we wsporniku. Przykręcić wspornik do stabilnego materiału lub zastosować odpowiednie wzmocnienie ściany.

Konieczne jest zamontowanie zabezpieczenia przed przechyleniem. W przeciwnym razie urządzenie może się przechylić.

To urządzenie oznaczono przedstawionym na ilustracji symbolem (jeśli dotyczy), który przypomina o konieczności zainstalowania zabezpieczenia przed przechyleniem.

2. Specjalny otwór znajduje się po lewej stronie z tyłu urządzenia. Unieść przód urządzenia i umieścić je pośrodku przestrzeni między szafkami. Jeśli przestrzeń między

Page 15

szafkami jest większa niż szerokość

1 3 4

urządzenia, należy dokonać regulacji bocznych odległości, aby wyśrodkować urządzenie.

Po zmianie położenia kuchenki należy odpowiednio zmienić ustawienie zabezpieczenia przed przewróceniem.

UWAGA!

Jeśli przestrzeń między szafkami jest większa niż szerokość urządzenia, należy dokonać regulacji bocznych odległości, aby wyśrodkować urządzenie.

3.15 Instalacja elektryczna

OSTRZEŻENIE!

Producent nie ponosi odpowiedzialności za nieprzestrzeganie zaleceń dotyczących bezpieczeństwa, które zawarto w rozdziałach poświęconych bezpieczeństwu.

POLSKI 15

Urządzenie wyposażono w przewód zasilający oraz wtyczkę.

OSTRZEŻENIE!

Przewód zasilający nie może dotykać części urządzenia zaciemnionej na ilustracji.

4. OPIS URZĄDZENIA

4.1 Widok urządzenia

Pokrętła płyty grzejnej

Sterowanie elektroniczne

Pokrętło regulacji temperatury

Wskaźnik/symbol temperatury

Przycisk dodatkowej pary

Pokrętło wyboru funkcji piekarnika

Grzałka

Oświetlenie

Wentylator

Prowadnice blach, wyjmowane

Wgłębienie komory

Poziomy umieszczania potraw

Page 16

1 2 3

5 4

www.electrolux.com16

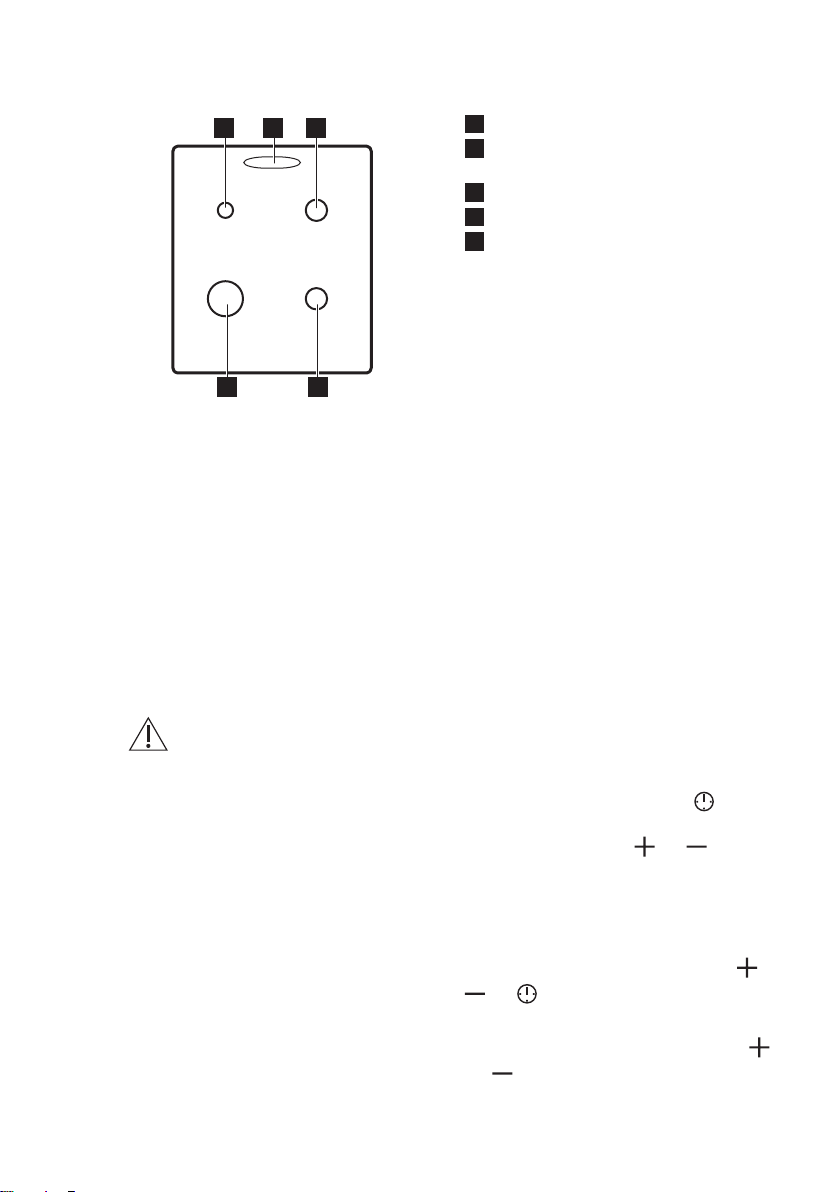

4.2 Układ powierzchni gotowania

Mały palnik

Wylot pary – liczba i położenie zależy

od modelu Średni palnik

Średni palnik

Duży palnik

4.3 Wyposażenie

• Ruszt Do ustawiania naczyń, form do ciast oraz do pieczenia mięs.

• Blacha do pieczenia ciasta Do pieczenia ciast i ciastek.

• Głęboka blacha Do pieczenia mięsa lub ciasta oraz do zbierania skapującego tłuszczu.

• Blacha AirFry

• Prowadnice teleskopowe

• Szuflada do przechowywania

5. PRZED PIERWSZYM UŻYCIEM

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Czyszczenie wstępne

Wyjąć z piekarnika wszystkie akcesoria i prowadnice blach.

Patrz rozdział „Konserwacja i czyszczenie”.

Wyczyścić piekarnik i akcesoria przed pierwszym użyciem. Umieścić akcesoria i wyjmowane prowadnice blach w początkowym położeniu.

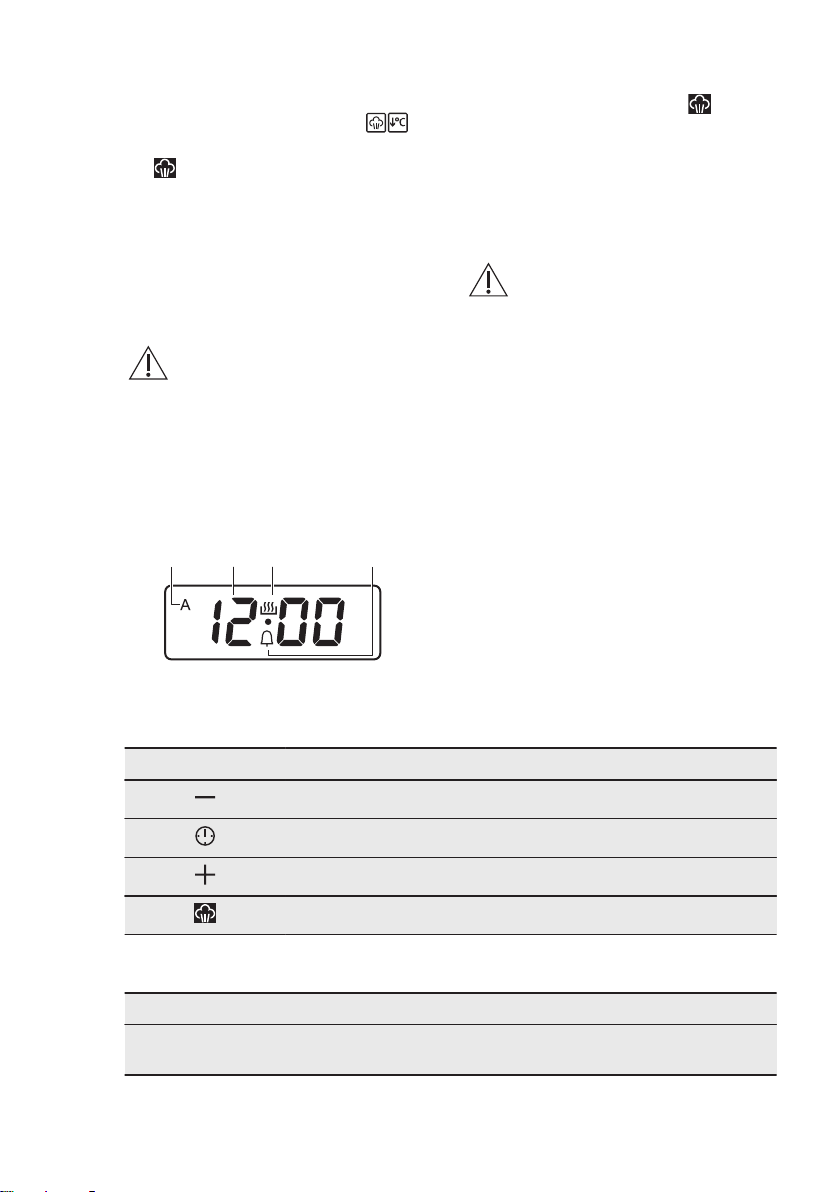

5.2 Ustawianie czasu

Przed użyciem piekarnika należy ustawić czas.

Po podłączeniu urządzenia do zasilania lub w przypadku przerwy w dostawie energii, wyświetlacz zacznie migać automatycznie.

1. Nacisnąć przycisk wyboru . Włączy się symbol aktywnego zegara.

2. Nacisnąć przycisk lub , aby

Po upływie około pięciu sekund miganie ustanie, a na wyświetlaczu będzie widoczna ustawiona aktualna godzina. Aby zmienić ustawioną godzinę, włączyć

urządzenie i nacisnąć jednocześnie

Gdy miga dwukropek między wskazaniem godzin i minut, nacisnąć lub , aby ustawić nową godzinę.

Do smażenia potraw na mniejszej ilości oleju lub bez papieru do pieczenia.

Prowadnice teleskopowe ułatwiają wkładanie i wyjmowanie akcesoriów.

Szuflada znajduje się poniżej komory piekarnika.

ustawić aktualną godzinę.

lub .

Page 17

POLSKI 17

5.3 Wstępne nagrzewanie

Przed pierwszym użyciem należy wstępnie nagrzać pusty piekarnik.

W przypadku funkcji: PlusSteam – patrz rozdział „Codzienna eksploatacja”, „Włączanie funkcji: PlusSteam”.

1. Włączyć funkcję . Ustawić maksymalną temperaturę.

2. Pozostawić włączony piekarnik na 1 godzinę.

3. Wybrać funkcję maksymalną temperaturę.

. Ustawić

Maksymalna temperatura dla tej funkcji wynosi 210°C.

4. Pozostawić włączony piekarnik na 15 minut.

5. Wybrać funkcję , nacisnąć: Dodatek pary . Ustawić

maksymalną temperaturę.

6. Pozostawić włączony piekarnik na 15 minut.

7. Wyłączyć i piekarnik i odczekać, aż ostygnie.

Akcesoria mogą rozgrzać się mocniej niż zwykle. Z piekarnika może wydobywać się nieprzyjemny zapach i dym. Należy zapewnić wystarczający dopływ świeżego powietrza do pomieszczenia.

6. PŁYTA GRZEJNA – CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Zapalanie palnika płyty grzejnej

Palnik należy zapalić przed postawieniem na nim naczynia.

OSTRZEŻENIE!

Podczas korzystania z otwartego płomienia w kuchni należy zachować szczególną ostrożność. Producent nie ponosi żadnej odpowiedzialności w przypadku niewłaściwego obchodzenia się z ogniem.

1. Obrócić pokrętło wyboru funkcji płyty grzejnej przeciwnie do ruchu wskazówek zegara do położenia

maksymalnego przepływu gazu i nacisnąć je, aby zapalić palnik.

2. Przytrzymać wciśnięte pokrętło płyty grzejnej przez maksymalnie 10 sekund, aby umożliwić rozgrzanie się termopary. W przeciwnym razie nastąpi przerwanie dopływu gazu.

3. Wyregulować wielkość płomienia po jego ustabilizowaniu się.

OSTRZEŻENIE!

Nie należy wciskać pokrętła dłużej niż 15 sekund. Jeśli palnik nie zapali się w ciągu 15 sekund, należy zwolnić pokrętło, obrócić je do położenia wyłączenia i odczekać co najmniej 1 minutę przed ponowną próbą zapalenia palnika.

Jeżeli po kilku próbach nadal nie można zapalić palnika, należy sprawdzić, czy głowica i pokrywka palnika znajdują się we właściwym położeniu.

W przypadku braku zasilania elektrycznego zapłon można uzyskać bez korzystania z elektrody zapłonowej. W takim przypadku należy zbliżyć płomień do palnika, wcisnąć odpowiednie pokrętło i obrócić je do położenia maksymalnego. Przytrzymać wciśnięte pokrętło przez maksymalnie 10 sekund, aby umożliwić rozgrzanie się termopary.

Page 18

www.electrolux.com18

Jeśli palnik przypadkowo zgaśnie, należy obrócić pokrętło do położenia wyłączenia i odczekać co najmniej 1 minutę przed ponowną próbą zapalenia palnika.

Zapalarka może uruchomić się automatycznie po włączeniu zasilania, zakończeniu instalacji lub przerwie w dostawie prądu. Jest to normalne zjawisko.

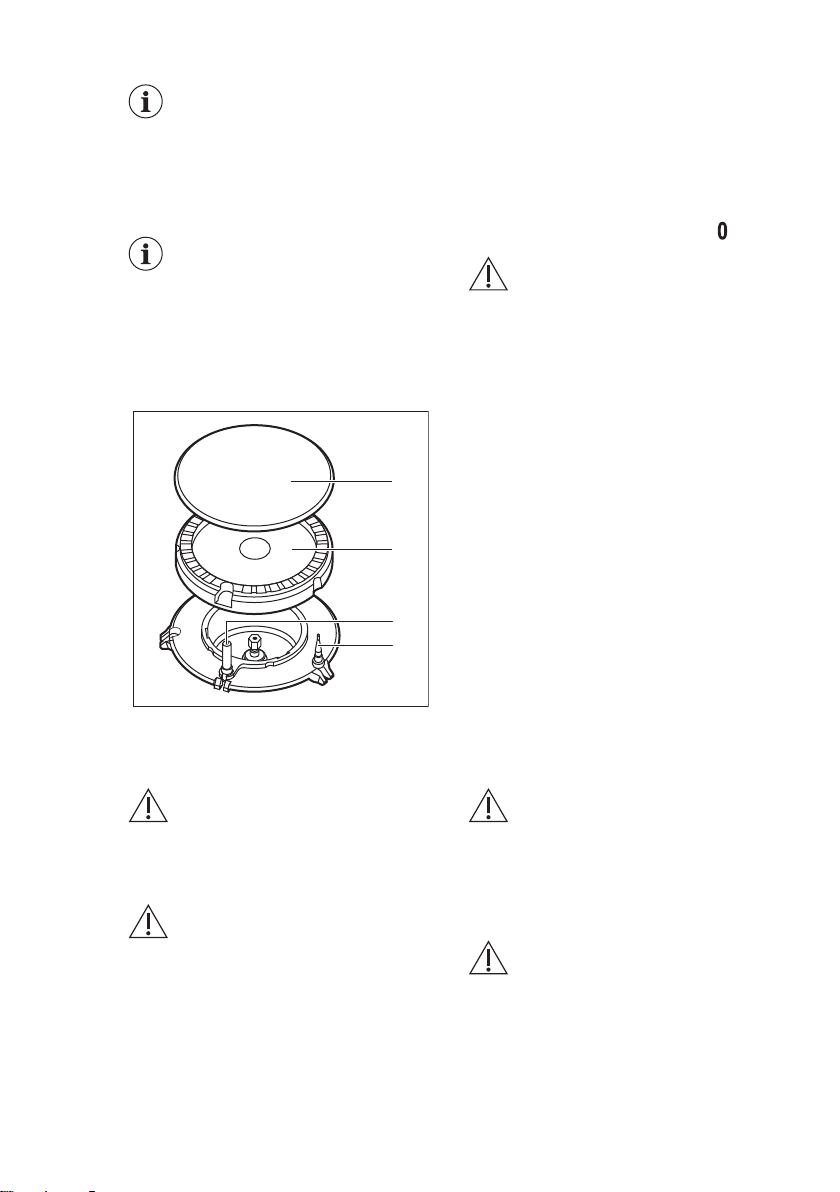

6.2 Widok palnika

A. Pokrywa palnika B. Głowica palnika C. Elektroda zapłonowa D. Termopara

6.3 Wyłączanie palnika

Aby zgasić płomień, należy obrócić pokrętło w położenie wyłączenia .

OSTRZEŻENIE!

Przed zdjęciem naczyń z palnika należy zawsze zmniejszyć lub zgasić płomień.

7. PŁYTA GRZEJNA – WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Naczynia

OSTRZEŻENIE!

Nie umieszczać jednego naczynia na dwóch palnikach.

OSTRZEŻENIE!

Nie ustawiać nad palnikiem niestabilnych ani uszkodzonych naczyń, aby uniknąć rozlania ich zawartości i potencjalnych obrażeń.

UWAGA!

Upewnić się, że uchwyty naczyń nie wystają poza krawędź urządzenia.

Page 19

POLSKI 19

UWAGA!

Aby zapewnić maksymalną stabilność płomienia i zmniejszyć zużycie gazu, należy umieszczać naczynia centralnie nad palnikiem.

7.2 Średnica naczyń

OSTRZEŻENIE!

Stosować wyłącznie naczynia o średnicy dostosowanej do średnicy palników.

Palnik Średnica naczyń

Mały palnik 120 - 180

Średni palnik

Duży palnik

Gdy na płycie grzejnej używane jest jed‐

no naczynie.

8. PŁYTA GRZEJNA – KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Informacje ogólne

• Czyścić płytę grzejną po każdym

użyciu.

• Zawsze używać naczyń z czystym

dnem.

• Zarysowania lub ciemne plamy na

powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować odpowiednie środki

przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Elementy ze stali nierdzewnej należy

umyć wodą, a następnie osuszyć miękką ściereczką.

8.2 Czyszczenie płyty grzejnej

• Usuwać natychmiast: stopiony

plastik, folię, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć.

• Usunąć, gdy płyta grzejna

wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu

wytrzeć płytę grzejną do sucha miękką szmatką.

• Emaliowane części, pokrywki i głowice palników należy myć ciepłą wodą z dodatkiem płynu do mycia naczyń, a następnie dokładnie osuszyć przed ponownym założeniem.

8.3 Czyszczenie elektrod

zapłonowych

Metalowe elektrody zapłonowe z izolacją ceramiczną umożliwiają zapłon gazu. Aby uniknąć problemów z zapłonem, elementy te należy utrzymywać w czystości, a także sprawdzać, czy otwory w głowicach palników nie są zatkane.

8.4 Ruszty nad palnikami

Rusztów nad palnikami nie można myć w zmywarce. Należy je myć ręcznie.

1. Aby ułatwić czyszczenie płyty

grzejnej, można zdjąć ruszty znad palników.

Należy zachować szczególną ostrożność podczas zakładania rusztów nad palnikami, aby nie uszkodzić powierzchni płyty grzejnej.

(mm)

140 - 220/240

160 - 220/260

Page 20

www.electrolux.com20

2. Po wyczyszczeniu rusztów należy

umieścić je we właściwym położeniu.

3. Aby palnik działał prawidłowo, należy upewnić się, że ramiona rusztów są umieszczone symetrycznie nad palnikiem.

8.5 Okresowa konserwacja

Należy okresowo wzywać przedstawiciela lokalnego autoryzowanego punktu serwisowego w celu sprawdzenia stanu przyłącza gazu i reduktora ciśnienia (jeśli jest zamontowany).

9. PIEKARNIK – CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

9.1 Włączanie i wyłączanie

piekarnika

1. Obrócić pokrętło wyboru funkcji piekarnika w celu wybrania żądanej funkcji.

2. Obrócić pokrętło regulacji temperatury, aby wybrać temperaturę.

Kontrolka włącza się, gdy piekarnik pracuje.

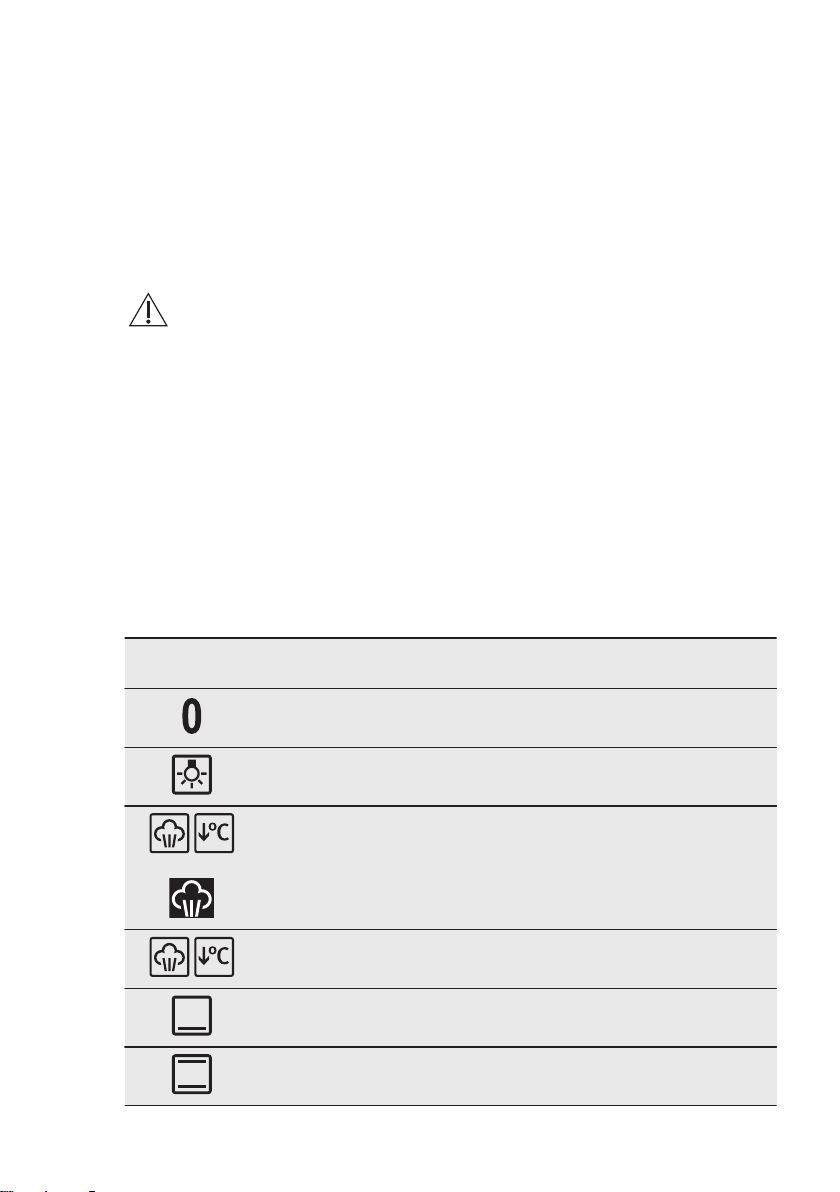

9.3 Funkcje piekarnika

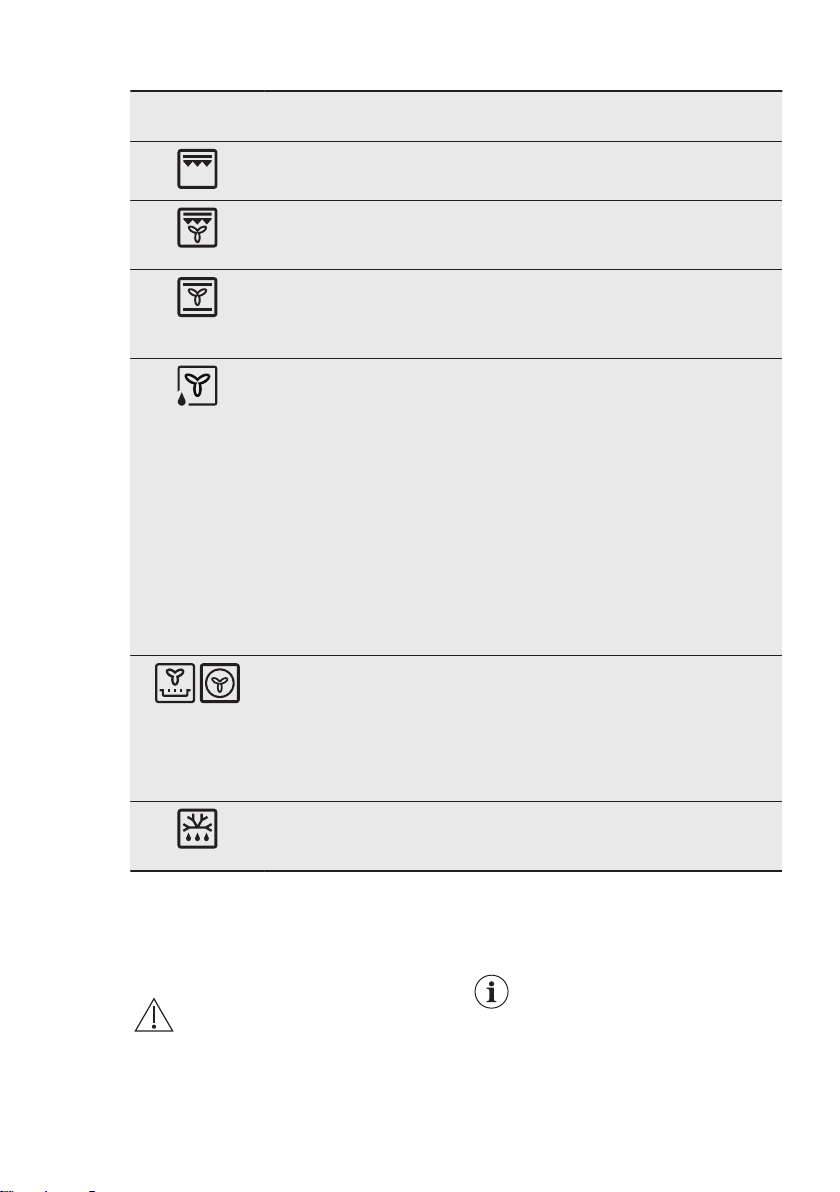

Symbol Funkcje piekar‐

nika

Położenie wyłą‐ czenia

Oświetlenie pie‐ karnika

PlusSteam Do zwiększenia wilgotności podczas pieczenia.

3. Aby wyłączyć piekarnik, należy obrócić pokrętło wyboru funkcji piekarnika i temperatury do położenia wyłączenia.

9.2 Termostat bezpieczeństwa

Nieprawidłowe działanie piekarnika lub uszkodzone podzespoły mogą spowodować niebezpieczne przegrzanie urządzenia. Aby temu zapobiec, piekarnik wyposażono w termostat bezpieczeństwa, który w razie potrzeby wyłącza zasilanie. Po obniżeniu temperatury piekarnik automatycznie włączy się ponownie.

Zastosowanie

Piekarnik jest wyłączony.

Umożliwia włączenie oświetlenia, gdy nie włą‐ czono funkcji pieczenia.

Do uzyskania odpowiedniego koloru i chrupiącej skórki podczas pieczenia. Do zapewnienia so‐ czystości podczas odgrzewania. Do pasteryzo‐ wania owoców i warzyw.

Delikatne piecze‐ nie konwekcyjne

Dolna grzałka Do pieczenia ciast z kruchym spodem.

Pieczenia trady‐ cyjne

Do przyrządzania delikatnych, soczystych pie‐ czeni lub do suszenia owoców i warzyw.

Do pieczenia i opiekania potraw na jednym po‐ ziomie piekarnika.

Page 21

POLSKI 21

Symbol Funkcje piekar‐

nika

Szybkie grillowa‐ nie

Turbo grill Do pieczenia większych kawałków mięsa lub

Pieczenie kon‐ wekcyjne

Pieczenie paro‐weFunkcja zapewnia oszczędność energii podczas

AirFry / Termoobieg

Rozmrażanie Do rozmrażania żywności (warzyw i owoców).

Zastosowanie

Do grillowania płaskich potraw w dużych iloś‐ ciach i do opiekania pieczywa.

drobiu z kością na jednym poziomie piekarnika. Do przyrządzania zapiekanek i przyrumieniania.

Do pieczenia mięsa lub do pieczenia mięsa i ciast wymagających jednakowej temperatury, na więcej niż jednym poziomie, bez przenikania zapachów.

pieczenia. Wskazówki dotyczące pieczenia – patrz rozdział „Wskazówki i porady”, Pieczenie parowe. Drzwi piekarnika powinny być zamknię‐ te podczas pieczenia, tak aby działanie funkcji nie było zakłócane, a piekarnik działał z najwyż‐ szą możliwą wydajnością energetyczną. Pod‐ czas używania tej funkcji temperatura w komo‐ rze może się różnić od temperatury ustawionej. Można zmniejszyć moc grzania. Ogólne zalece‐ nia dotyczące oszczędzania energii znajdują się w rozdziale „Wydajność energetyczna”, Oszczę‐ dzanie energii. Funkcji tej użyto do zapewnienia zgodności z klasą energetyczną urządzenia zgodnie z normą EN 60350-1.

Do smażenia potraw na mniejszej ilości oleju lub bez papieru do pieczenia. Do takich potraw, jak frytki lub pizza. Do jednoczesnego pieczenia na dwóch pozio‐ mach i do suszenia żywności.Ustawić tempera‐ turę o 20-40°C niższą niż dla funkcji Pieczenia tradycyjne.

Czas rozmrażania uzależniony jest od ilości i grubości mrożonej potrawy.

9.4 Włączanie funkcji: PlusSteam

Funkcja ta służy zwiększeniu wilgotności podczas pieczenia.

OSTRZEŻENIE!

Zagrożenie oparzeniem i uszkodzeniem urządzenia.

Wydostająca się para może wywołać poparzenia:

• Nie otwierać drzwi urządzenia, gdy włączona jest funkcja: PlusSteam.

• Ostrożnie otwierać drzwi urządzenia po użyciu funkcji: PlusSteam.

Patrz rozdział „Wskazówki i porady”.

1. Otworzyć drzwi piekarnika.

2. Napełnić wnękę komory wodą z

kranu. Maksymalna pojemność wnęki komory wynosi 250 ml.

Page 22

A B C D

www.electrolux.com22

Wnękę komory należy napełniać wodą, tylko gdy piekarnik jest zimny.

3. Wybrać funkcję: PlusSteam .

4. Nacisnąć przycisk dodatkowej pary

. Przycisk dodatkowej pary działa tylko wraz z funkcją: PlusSteam.

Włączy się wskaźnik.

5. Obrócić pokrętło regulacji temperatury w celu wybrania żądanej temperatury.

6. Włożyć potrawę do urządzenia i zamknąć drzwi piekarnika.

UWAGA!

Wnęki komory nie należy napełniać wodą podczas pieczenia lub gdy piekarnik jest gorący.

7. Aby wyłączyć urządzenie, nacisnąć przycisk dodatkowej pary i

obrócić pokrętło wyboru funkcji piekarnika oraz pokrętło regulacji temperatury do położenia wyłączenia.

Wskaźnik przycisku dodatkowej pary zgaśnie.

8. Usunąć wodę z wnęki komory.

10. PIEKARNIK – FUNKCJE ZEGARA

10.1 Wyświetlacz

A. Wskaźnik czasu funkcji CZAS i

KONIEC

B. Wskazanie czasu C. Wskaźnik aktywnego zegara D. Wskaźnik MINUTNIKA

OSTRZEŻENIE!

Przed usunięciem wody z wnęki komory należy upewnić się, że urządzenie ostygło.

10.2 Przyciski

Przycisk Funkcja Opis

10.3 Tabela funkcji zegara

Funkcja zegara Zastosowanie

00:00 AKTUALNA GODZINA Ustawianie, zmienianie lub sprawdza‐

MINUS Ustawianie czasu.

ZEGAR Ustawianie funkcji zegara.

PLUS Ustawianie czasu.

Dodatkowa para Aby włączyć funkcję: PlusSteam.

nie aktualnego czasu.

Page 23

Funkcja zegara Zastosowanie

dur CZAS Ustawianie czasu pracy urządzenia (1

min – 10 godz.).

End KONIEC Ustawianie czasu wyłączenia urządze‐

nia (1 min – 10 godz.).

dur + End OPÓŹNIENIE Łączy funkcje CZAS i KONIEC.

MINUTNIK Służy do odliczania czasu (w przedzia‐

le 1 min – 23 godz. 59 min). Funkcja nie ma wpływu na działanie urządze‐ nia.

POLSKI 23

10.4 Ustawianie funkcji CZAS

1. Ustawić funkcję piekarnika i

temperaturę piekarnika.

2. Naciskać

3. Nacisnąć lub , aby ustawić

funkcję CZAS.

Na wyświetlaczu pojawi się dur i symbol

4. Gdy upłynie ustawiony czas, zacznie

migać dur i przez 7 minut będzie emitowany sygnał dźwiękowy. Urządzenie wyłączy się automatycznie.

5. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

6. Ustawić pokrętło funkcji piekarnika i pokrętło temperatury w położeniu wyłączenia.

, aż dur zacznie migać.

10.5 Ustawianie funkcji

KONIEC

1. Ustawić funkcję piekarnika i temperaturę piekarnika.

2. Naciskać , aż End zacznie migać.

3. Nacisnąć lub , aby ustawić

czas.

Na wyświetlaczu pojawi się End i symbol

4. Gdy upłynie ustawiony czas, zacznie

migać End i przez 7 minut będzie emitowany sygnał dźwiękowy. Urządzenie wyłączy się automatycznie.

5. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

6. Ustawić pokrętło funkcji piekarnika i pokrętło temperatury w położeniu wyłączenia.

10.6 Ustawianie CZASU

OPÓŹNIENIA

1. Ustawić funkcję piekarnika i temperaturę piekarnika.

2. Naciskać , aż dur zacznie migać.

3. Nacisnąć

funkcję CZAS.

4. Nacisnąć .

5. Nacisnąć lub , aby ustawić

funkcję KONIEC.

6. Nacisnąć , aby potwierdzić.

Urządzenie włączy się później automatycznie, będzie działać przez czas ustawiony w funkcji CZAS i zakończy pracę o godzinie ustawionej w funkcji KONIEC. Gdy upłynie ustawiony czas, przez 7 minut będzie emitowany sygnał dźwiękowy. Urządzenie wyłączy się automatycznie.

7. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

8. Ustawić pokrętło funkcji piekarnika i pokrętło temperatury w położeniu wyłączenia.

lub , aby ustawić

10.7 Ustawianie MINUTNIKA

1. Naciskać , aż zacznie migać.

2. Nacisnąć lub , aby ustawić

żądany czas.

3. Gdy upłynie ustawiony czas, przez 7 minut będzie emitowany sygnał

Page 24

www.electrolux.com24

dźwiękowy. Nacisnąć dowolny przycisk, aby wyłączyć sygnał dźwiękowy.

10.8 Anulowanie funkcji zegara

1. Nacisnąć kilkakrotnie , aż zacznie

migać wskaźnik żądanej funkcji.

2. Jednocześnie nacisnąć i przytrzymać przyciski

Funkcja zegara wyłączy się po kilku sekundach.

i .

2. Naciskać przycisk , aby zmienić sygnał.

3. Zwolnić przycisk .

Ostatni ustawiony sygnał będzie nowym sygnałem dźwiękowym.

4. Odczekać 5 sekund, aby automatycznie zatwierdzić ustawienie.

Po odłączeniu urządzenia od zasilania lub awarii zasilania przywracany jest domyślny sygnał dźwiękowy.

10.9 Zmiana sygnału dźwiękowego

1. Aby usłyszeć aktualny sygnał dźwiękowy, należy nacisnąć i

przytrzymać przycisk .

11. PIEKARNIK – KORZYSTANIE Z AKCESORIÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

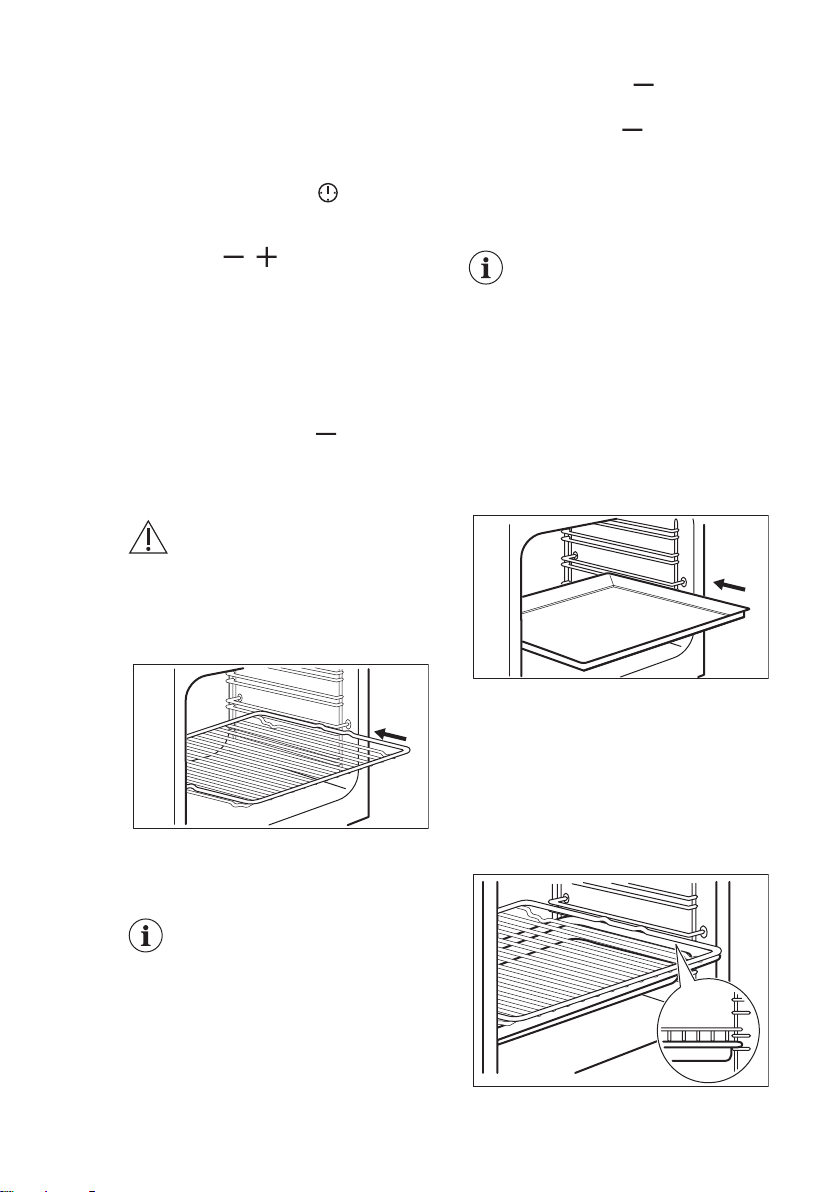

11.1 Wkładanie akcesoriów

Ruszt:

Wsunąć ruszt między prowadnice blachy na wybranym poziomie piekarnika.

Blacha:

Nie dosuwać blachy do pieczenia do tylnej ścianki w komorze. Uniemożliwia to obieg powietrza wokół blachy. Żywność może się przypalić, szczególnie w tylnej części blachy.

Wsunąć blachę do pieczenia lub głęboką blachę między prowadnice jednego z poziomów. Sprawdzić, czy nie dotyka tylnej ścianki piekarnika.

Ruszt wraz z głęboką blachą:

Wsunąć głęboką blachę między prowadnice blachy, a ruszt między prowadnice powyżej.

Blacha AirFry:

Page 25

Umieścić blachę AirFry na drugim

1 cm

poziomie piekarnika. Umieścić blachę do pieczenia na pierwszym poziomie piekarnika.

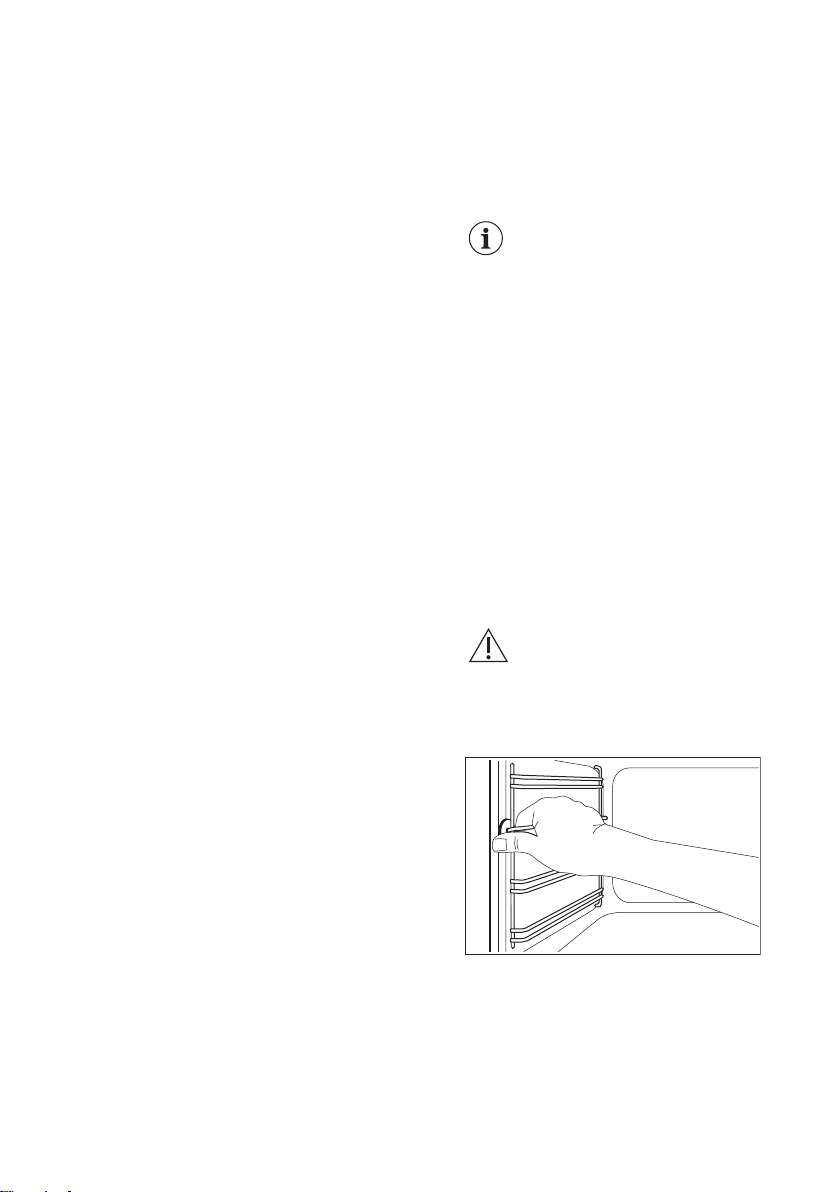

11.2 Prowadnice teleskopowe

Prowadnice teleskopowe można umieścić na innych poziomach (z wyjątkiem poziomu 4).

Zakładanie prowadnic teleskopowych

1. Obrócić prowadnicę teleskopową o około 90°.

2. Wsunąć zatrzask znajdujący się na końcu prowadnicy teleskopowej na prowadnicę blachy. Należy upewnić się, że prowadnica jest umieszczona po właściwej stronie piekarnika.

POLSKI 25

5. Docisnąć przednią część prowadnicy

teleskopowej do prowadnicy blachy. Słyszalne kliknięcie oznacza prawidłowe zablokowanie zatrzasku z przodu prowadnicy.

6. Wykonać te same czynności w celu zamontowania drugiej prowadnicy teleskopowej. Należy sprawdzić, czy obie prowadnice teleskopowe są umieszczone na tym samym poziomie.

Zdejmowanie prowadnic teleskopowych

1. Nacisnąć i przytrzymać zatrzask z przodu prowadnicy teleskopowej.

2. Odciągnąć przednią część prowadnicy teleskopowej od prowadnicy blachy.

3. Obrócić prowadnicę teleskopową o około 90°.

4. Wyjąć tylną część prowadnicy teleskopowej z prowadnicy blachy.

5. Wykonać te same czynności w celu wyjęcia drugiej prowadnicy teleskopowej.

3. Obrócić prowadnicę we właściwe

4. Całkowicie dosunąć prowadnicę do

położenie. Ogranicznik znajdujący się na jednym końcu prowadnicy teleskopowej musi być skierowany do góry.

tylnej ścianki piekarnika.

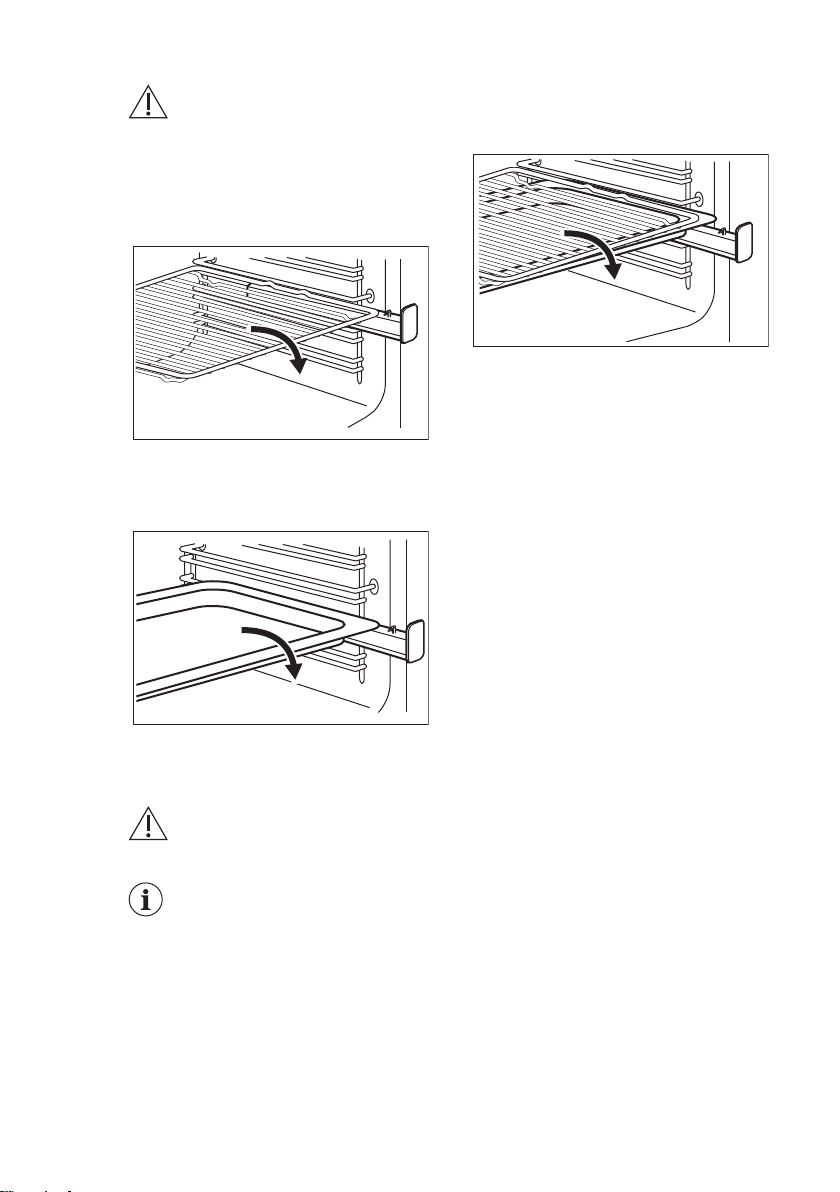

11.3 Prowadnice teleskopowe –

wkładanie akcesoriów

Prowadnice teleskopowe ułatwiają wkładanie i wyjmowanie akcesoriów.

UWAGA!

Nie myć prowadnic teleskopowych w zmywarce. Nie smarować prowadnic teleskopowych.

Page 26

www.electrolux.com26

UWAGA!

Przed zamknięciem drzwi upewnić się, że prowadnice teleskopowe całkowicie wsunięto do wnętrza piekarnika.

Ruszt:

Głęboka blacha: Umieścić głęboką blachę na

prowadnicach teleskopowych.

Ruszt wraz z głęboką blachą: Umieścić ruszt wraz z głęboką blachą na

prowadnicy teleskopowej.

12. PIEKARNIK – WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Temperatury i czasy pieczenia podane w tabelach mają wyłącznie charakter orientacyjny. Zależą one od przepisu, jakości oraz ilości użytych składników.

12.1 Informacje ogólne

Urządzenie ma cztery poziomy piekarnika. Poziomy umieszczania potraw liczy się od dołu.

Urządzenie wyposażono w specjalny układ obiegu powietrza oraz stałej recyrkulacji pary. System ten, dzięki obecności pary, umożliwia przygotowanie delikatnych potraw z chrupiącą skórką. Zmniejsza on do minimum czas pieczenia i zużycie energii.

Wewnątrz urządzenia lub na szklanych drzwiach może skraplać się wilgoć. Jest to normalne zjawisko. Otwierając drzwi podczas pieczenia, należy zawsze odsunąć się od urządzenia. Aby ograniczyć zjawisko skraplania pary wodnej, należy uruchamiać urządzenie na 10 minut przed rozpoczęciem pieczenia.

Page 27

Wycierać nadmiar wilgoci po każdym użyciu urządzenia.

Podczas pieczenia nie należy kłaść przedmiotów bezpośrednio na dnie urządzenia ani zakrywać jego elementów folią aluminiową. Może to wpłynąć na efekty pieczenia i spowodować uszkodzenie emaliowanej powłoki.

12.2 Pieczenie ciast

Do pierwszego pieczenia ustawić niższą temperaturę.

Piekąc ciasta na więcej niż jednym poziomie, można wydłużyć czas pieczenia o 10-15 minut.

Ciasta i ciastka na różnych poziomach nie zawsze przyrumieniają się równomiernie. Nie ma potrzeby zmiany ustawienia temperatury w takim przypadku. W trakcie pieczenia produkty przyrumienią się równomiernie.

Blachy mogą odkształcać się podczas pieczenia. Po ostygnięciu blach odkształcenia znikną.

12.3 Pieczenie ciast

Drzwi piekarnika nie należy otwierać przed upływem co najmniej 3/4 ustawionego czasu pieczenia.

Jeśli wykorzystywane są dwie blachy do pieczenia jednocześnie należy pozostawić jeden pusty poziom między nimi.

POLSKI 27

12.4 Pieczenie mięsa i ryb

Do pieczenia bardzo tłustych potraw należy używać głębokiej blachy, aby nie dopuścić do trwałego zabrudzenia piekarnika.

Po upieczeniu mięsa należy odczekać około 15 minut przed jego pokrojeniem, aby nie wyciekły soki.

Aby uniknąć nadmiaru dymu w piekarniku podczas pieczenia, należy do głębokiej blachy wlać nieco wody. Aby zapobiec gromadzeniu się dymu, należy dolewać wodę za każdym razem, gdy wyparuje.

12.5 Czasy pieczenia

Czasy pieczenia zależą od rodzaju potrawy, jej konsystencji oraz ilości.

W początkowym okresie należy kontrolować wyniki pieczenia. Pozwoli to odnaleźć najlepsze ustawienia (mocy grzania, czasu pieczenia itp.) dla posiadanych naczyń, przepisów i ilości potraw pieczonych przy użyciu omawianego urządzenia.

12.6 PlusSteam

Wnękę komory należy napełniać wodą przed wstępnym nagrzaniem, tylko gdy piekarnik jest zimny.

Patrz „Włączanie funkcji: PlusSteam”

Wypieki

Produkt Woda we

Biały

chleb

Bułki

Pizza do‐ mowa

Focaccia

wgłębieniu komory (ml)

100 180 35 - 40 2 Użyć blachy do

100 200 20 - 25 2 Użyć blachy do

100 230 10 - 20 1 Użyć blachy do

100 190 - 210 20 - 25 1 Użyć blachy do

Tempera‐ tura (°C)

Czas (min) Poziom

piekarni‐ ka

Akcesoria

pieczenia.

Page 28

www.electrolux.com28

Produkt Woda we

wgłębieniu komory (ml)

Ciastka, ba‐

100 150 - 180 10 - 20 2 Użyć blachy do

beczki, croissanty

Ciasto ze

100 180 20 2 Użyć foremki do

śliwkami,

Tempera‐ tura (°C)

Czas (min) Poziom

piekarni‐ ka

Akcesoria

pieczenia.

ciasta. szarlotka, bułki z cy‐

namonem

Przed rozpoczęciem pieczenia należy nagrzewać wstępnie piekarnik przez 5 minut.

Potrawy mrożone

Produkt Woda we

wgłębieniu komory (ml)

Pizza mro‐

żona

Croissanty mrożone

Przed rozpoczęciem pieczenia należy nagrzewać wstępnie piekarnik przez 10 minut.

150 200 - 210 10 - 20 2 Użyć rusztu.

150 160 - 170 25 - 30 2 Użyć blachy do

Tempera‐ tura (°C)

Czas (min) Poziom

piekarni‐ ka

Akcesoria

pieczenia.

Ponowne przygotowanie potraw

Produkt Woda we

wgłębieniu komory (ml)

Tempera‐ tura (°C)

Czas (min) Poziom

piekarni‐ ka

Akcesoria

Biały chleb 100 110 15 - 25 2 Użyć blachy do

pieczenia.

Bułki 100 110 10 - 20 2 Użyć blachy do

pieczenia.

Pizza do‐ mowa

100 110 15 - 25 2 Użyć blachy do

pieczenia.

Focaccia 100 110 10 - 20 2 Użyć blachy do

pieczenia.

Warzywa 100 110 15 - 25 2 Użyć blachy do

pieczenia.

Ryż 100 110 15 - 25 2 Użyć blachy do

pieczenia.

Makaron 100 110 15 - 25 2 Użyć blachy do

pieczenia.

Page 29

POLSKI 29

Produkt Woda we

Mięso 100 110 15 - 25 2 Użyć blachy do

Pieczenie mięs

Produkt Woda we

Pieczeń wieprzowa

Pieczeń wołowa

Kurczak 200 210 60 - 80 2 Użyć rusztu z

Indyk pie‐ czony

wgłębieniu komory (ml)

200 180 65 - 80 2 Użyć rusztu z

200 200 50 - 60 2 Użyć rusztu z

200 200 70 - 90 2 Użyć rusztu z

12.7 Pasteryzowanie +

OSTRZEŻENIE!

Występuje zagrożenie oparzeniem i uszkodzenia urządzenia.

• Należy stosować wyłącznie słoiki do

pasteryzowania o tych samych rozmiarach.

• Umieszczać na blasze do pieczenia

ciasta nie więcej niż sześć półlitrowych słoików wekowych.

• Napełnić słoiki równomiernie do

wysokości 1 cm od góry słoika.

Tempera‐ tura (°C)

Czas (min) Poziom

piekarni‐ ka

Czas (min) Poziom

piekarni‐ ka

Założyć nakrętki, ale nie dokręcać ich szczelnie.

• Słoiki nie mogą się stykać.

• Wlać 1/2 litra wody do blachy do pieczenia oraz 1/4 wody do wnęki komory, aby zapewnić odpowiedni poziom wilgotności w piekarniku.

• Wybrać funkcję PlusSteam i ustawić odpowiednią temperaturę, korzystając z poniższej tabeli.

• Słoiki można zamknąć hermetycznie tylko, gdy funkcja jest wyłączona.

Akcesoria

pieczenia.

Akcesoria

blachą do pie‐ czenia.

Owoce jagodowe

Produkt Temperatura

Truskawki / Jagody leśne / Maliny

(°C)

160 25 - 30 1 Użyć blachy

Czas (min) Poziom

piekarni‐ ka

Akcesoria

do pieczenia.

Page 30

www.electrolux.com30

Owoce pestkowe

Produkt Temperatura

Gruszki / Pigwy / Śliwki 160 35 - 40 1 Użyć blachy

Miękkie warzywa

Produkt Temperatura

Cukinia / Bakłażan / Ce‐ bula / Pomidory

Warzywa marynowane

Produkt Temperatura

Marchew / Pikle / Rzepa / Seler

(°C)

160 30 - 35 1 Użyć blachy

(°C)

160 35 - 45 1 Użyć blachy

Czas (min) Poziom

piekarni‐ ka

Czas (min) Poziom

piekarni‐ ka

Czas (min) Poziom

piekarni‐ ka

Akcesoria

do pieczenia.

Akcesoria

do piecze‐ nia.

Akcesoria

do piecze‐ nia.

12.8 Delikatne pieczenie konwekcyjne

suszenie

Produkt Temperatura

Warzywa

Fasola 60 - 70 7 - 9 2 1 / 3

Krążki papryki 60 - 70 10 - 12 2 1 / 3

Warzywa (kwaśne)

Krojone grzyby 50 - 60 13 - 15 2 1 / 3

Zioła 40 - 50 3 - 5 2 1 / 3

Owoce

Połówki śliwek 60 - 70 11 - 13 2 1 / 3

Połówki moreli 60 - 70 9 - 11 2 1 / 3

Krojone jabłka 60 - 70 6 - 8 2 1 / 3

Krojone gruszki 60 - 70 7 - 10 2 1 / 3

(°C)

60 - 70 9 - 11 2 1 / 3

Czas (godz.) Poziom piekarnika

1 poziom 2 poziomy

Page 31

Termoobieg (niska temp.)

Produkt Ilość (kg) Przyru‐

Wołowina

Filet, średnio wypieczony

Pieczeń wołowa (średnio wypie‐ czona)

Cielęcina

Filet, lekko wy‐ pieczony

Karczek, w jed‐ nym kawałku

Pieczeń cielęca, średnio wypie‐ czona

Wieprzowina

Filet, lekko wy‐ pieczony

Karczek, w jed‐ nym kawałku

Pieczeń wie‐ przowa, średnio wypieczona

1.0 - 1.5 2 80 - 100 2 60 - 90

1.5 - 2.0 4 80 - 100 2 160 - 200

1.0 - 1.5 2 80 - 100 2 50 - 90

1.5 - 2.0 4 80 - 100 2 100 - 160

1.0 - 1.5 2 80 - 100 2 60 - 100

1.5 - 2.0 4 80 - 100 2 100 - 160

mienianie z każdej strony (min)

Temperatura (°C)

Poziom piekarni‐ ka

POLSKI 31

Czas (min)

12.9 Pieczenia tradycyjne

Pieczenie ciast

Produkt Temperatura (°C) Czas (min) Poziom pie‐

Cienkie ciasto 160 - 170 25 - 35 2

Ciasto drożdżowe z jabłkami 170 - 190 45 - 55 3

Ciasto w głębokiej blasze 170 - 180 35 - 45 2

Ciasto z kruszonką 170 - 190 50 - 60 3

Sernik 170 - 190 60 - 70 2

Chleb wiejski 190 - 210 50 - 60 2

Rumuński biszkopt 165 - 175 35 - 45 2

karnika

Page 32

www.electrolux.com32

Produkt Temperatura (°C) Czas (min) Poziom pie‐

Rumuński biszkopt tradycyjny 165 - 175 35 - 45 2

Drożdżówki 180 - 200 15 - 25 2

Rolada biszkoptowa 150 - 170 15 - 25 2

Quiche Lorraine 215 - 225 45 - 55 2

Pieczenie mięs

Produkt Temperatura (°C) Czas (min) Poziom pie‐

Kurczak, połówka 210 - 230 35 - 50 2

Pieczone kotlety wieprzowe 190 - 210 30 - 35 3

Ryba, w całości 200 - 220 40 - 70 2

karnika

12.10 Szybkie grillowanie

Produkt Temperatura (°C) Czas (min) Poziom pie‐

Kurczak, połówka 230 50 - 60 2

Pieczone kotlety wieprzowe 230 40 - 50 3

Grillowany bekon 250 17 - 25 2

Kiełbaski 250 20 - 30 2

Befsztyk: średnio wypieczony 230 25 - 35 2

karnika

12.11 Turbo grill

Produkt Temperatura (°C) Czas (min) Poziom pie‐

Kurczak, połówka 200 50 - 60 2

Kurczak 250 55 - 60 2

Skrzydełka z kurczaka 230 30 - 40 2

Pieczone kotlety wieprzowe 230 40 - 50 2

Befsztyk: dobrze wypieczony 250 35 - 40 2

karnika

Page 33

POLSKI 33

12.12 Pieczenie konwekcyjne

Pieczenie ciast

Produkt Temperatura (°C) Czas (min) Poziom pie‐

Nadziewane ciasto drożdżowe

Biszkopt królowej Wik‐ torii

Tarta jabłkowa 180 - 200 35 - 45 2

Keks 150 - 160 40 - 50 2

Tort biszkoptowy 170 - 190 50 - 60 2

Beza 110 - 120 30 - 40 2

Zapiekanka ziemniacza‐na180 - 200 40 - 50 2

Lasagne 170 - 190 30 - 50 2

Zapiekany makaron 170 - 190 50 - 60 2

Pizza 190 - 200 25 - 35 2

Pieczenie mięs

Produkt Temperatura (°C) Czas (min) Poziom pie‐

Kurczak, cały 200 - 220 55 - 65 2

Pieczeń wieprzowa 170 - 180 45 - 50 2

150 - 160 20 - 30 2

170 - 190 30 - 40 2

karnika

12.13 Pieczenie parowe

Produkt Tempe‐

ratura (°C)

Chleb i pizza

Drożdżówki 190 25 - 30 2 blacha do pieczenia ciasta lub

Bułki 200 40 - 45 2 blacha do pieczenia ciasta lub

Mrożona pizza 350g190 25 - 35 2 ruszt

Ciastka na blasze do pieczenia

Czas (min)

Po‐ ziom piekar‐ nika

Akcesoria

głęboka blacha

Page 34

www.electrolux.com34

Produkt Tempe‐

ratura (°C)

Czas (min)

Po‐ ziom piekar‐

Akcesoria

nika

Rolada biszkoptowa 180 20 - 30 2 blacha do pieczenia ciasta lub

głęboka blacha

Brownie 180 35 - 45 2 blacha do pieczenia ciasta lub

głęboka blacha

Ciasta w foremce

Suflet 210 35 - 45 2 sześć ceramicznych kokilek na

ruszcie

Biszkoptowy spód

180 25 - 35 2 forma do tarty na ruszcie

tarty

Biszkopt 150 35 - 45 2 foremka do ciasta na ruszcie

Ryby

Ryby w woreczkach 300 g

180 25 - 35 2 blacha do pieczenia ciasta lub

głęboka blacha

Cała ryba 200 g 180 25 - 35 2 blacha do pieczenia ciasta lub

głęboka blacha

Filet rybny 300 g 180 30 - 40 2 blacha do pieczenia pizzy na

ruszcie

Mięso

Mięso w woreczku 250 g

Szaszłyki mięsne 500 g

200 35 - 45 2 blacha do pieczenia ciasta lub

głęboka blacha

200 30 - 40 2 blacha do pieczenia ciasta lub

głęboka blacha

Małe wypieki

Ciasteczka 170 25 - 35 2 blacha do pieczenia ciasta lub

głęboka blacha

Makaroniki 170 40 - 50 2 blacha do pieczenia ciasta lub

głęboka blacha

Babeczki 180 30 - 40 2 blacha do pieczenia ciasta lub

głęboka blacha

Chrupkie pieczywo 160 25 - 35 2 blacha do pieczenia ciasta lub

głęboka blacha

Ciasteczka kruche 140 25 - 35 2 blacha do pieczenia ciasta lub

głęboka blacha

Tartaletki 170 20 - 30 2 blacha do pieczenia ciasta lub

głęboka blacha

Page 35

POLSKI 35

Produkt Tempe‐

Wegetariańskie

Mieszanka warzyw‐ na w woreczku 400 g

Omlet 200 30 - 40 2 blacha do pieczenia pizzy na

Warzywa na blasze 700 g

ratura (°C)

200 20 - 30 2 blacha do pieczenia ciasta lub

190 25 - 35 2 blacha do pieczenia ciasta lub

Czas (min)

Po‐ ziom piekar‐ nika

Akcesoria

głęboka blacha

ruszcie

głęboka blacha

12.14 Termoobieg

Pieczenie ciast

Produkt Temperatura (°C) Czas (min) Poziom pie‐

Cienkie ciasto 140 - 160 40 - 50 1 + 3

Drożdżówki 190 - 210 10 - 20 1 + 3

Beza 100 - 120 55 - 65 1 + 3

Babka piaskowa 150 - 170 20 - 30 1 + 3

Pizza 200 - 220 35 - 45 1 + 3

karnika

12.15 AirFry

Produkty piekarnicze

Produkt Ilość Temperatu‐

ra (°C)

Croissanty, mrożone ok. 350 g 180 - 220 15 - 30 2

Ciasto francuskie, mrożone ok. 400 g 180 - 220 15 - 35 2

Ciasto francuskie, świeże ok. 300 g 180 - 220 15 - 35 2

Pizza, mrożona ok. 340 g 180 - 220 20 - 35 2

Produkty z ziemniaków

Produkt Ilość Temperatu‐

ra (°C)

Frytki, mrożone ok. 650 g 180 - 220 20 - 30 2

Frytki grube, mrożone ok. 600 g 180 - 220 20 - 30 2

Czas (min) Poziom

piekar‐ nika

Page 36

www.electrolux.com36

Produkt Ilość Temperatu‐

Czas (min) Poziom

ra (°C)

Pieczone ćwiartki ziemnia‐

ok. 650 g 180 - 220 15 - 25 2

ków, mrożone

Krokiety ok. 450 g 180 - 220 15 - 30 2

Świeże warzywa

Produkt Ilość Temperatu‐

Czas (min) Poziom

ra (°C)

Plastry cukinii, świeże

dodać 1 łyżeczkę oliwy z oliwek, aby zapobiec przywieraniu

ok. 500 g 180 - 220 25 - 35 2

Inne

Produkt Ilość Temperatu‐

Czas (min) Poziom

ra (°C)

Eskalopki, mrożone ok. 300 g 180 - 220 15 - 25 2

Krewetki w cieście, mrożone ok. 200 g 180 - 220 15 - 25 2

Krążki z kalmarów, mrożone ok. 250 g 180 - 220 15 - 25 2

Nuggetsy z kurczaka, mrożo‐neok. 300 g 180 - 220 15 - 25 2

Paluszki rybne, mrożone ok. 500 g 180 - 220 15 - 25 2

piekar‐ nika

12.16 Informacje dla ośrodków przeprowadzających testy

Produkt Funkcja Tempe‐

ratura (°C)

Małe ciasteczka (16 sztuk na bla‐

Pieczenia tra‐ dycyjne

160 blacha do pie‐

sze)

Małe ciasteczka (16 sztuk na bla‐

Pieczenie konwekcyjne

150 blacha do pie‐

sze)

Małe ciasteczka

Termoobieg 160 blacha do pie‐ (16 sztuk na bla‐ sze)

Akcesoria Poziom

piekar‐ nika

3 20 - 30

czenia ciasta

3 20 - 30

czenia ciasta

1 + 3 30 - 40

czenia ciasta

Czas (min)

Page 37

POLSKI 37

Produkt Funkcja Tempe‐

Szarlotka (2 formy Ø 20 cm, umie‐ szczone po prze‐ kątnej)

Biszkopt beztłusz‐ czowy

Ciasteczka maśla‐ ne / Ciasta przekła‐ dane

Grzanki Szybkie grillo‐

Burgery wołowe Turbo grill 250 ruszt lub głębo‐

Pieczenia tra‐ dycyjne

Pieczenie konwekcyjne

Pieczenia tra‐ dycyjne

Pieczenie konwekcyjne

Termoobieg 170 ruszt 1 + 3 30 - 40

Pieczenia tra‐ dycyjne

Pieczenie konwekcyjne

Termoobieg 140 blacha do pie‐

wanie

ratura (°C)

190 ruszt 1 65 - 75

180 ruszt 2 70 - 80

180 ruszt 2 20 - 30

160 ruszt 2 25 - 35

140 blacha do pie‐

250 ruszt 3 5 - 10

Akcesoria Poziom

czenia ciasta

ka blacha

piekar‐ nika

3 15 - 30

3 20 - 30

1 + 3 15 - 30

3 15-20

Czas (min)

pierw‐ sza stro‐ na; 10-15 druga strona

13. PIEKARNIK – KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

13.1 Uwagi dotyczące czyszczenia

Wyczyścić przód piekarnika miękką ściereczką zwilżoną ciepłą wodą z dodatkiem łagodnego płynu do mycia naczyń.

Page 38

www.electrolux.com38

Do czyszczenia powierzchni metalowych należy stosować łagodny środek czyszczący.

Po każdym użyciu należy oczyścić wnętrze piekarnika. Nagromadzenie się tłuszczu lub resztek potraw może spowodować pożar. Zagrożenie jest większe dla blachy do opiekania.

Po każdym użyciu akcesoriów należy wyczyścić je i pozostawić do wyschnięcia. Do czyszczenia należy użyć miękkiej ściereczki zwilżonej ciepłą wodą z dodatkiem płynu do mycia naczyń. Nie myć akcesoriów w zmywarce (z wyjątkiem blachy AirFry).

Uporczywe zabrudzenia należy usuwać za pomocą specjalnego środka do czyszczenia piekarników. Nie czyścić powłoki katalitycznej środkiem do czyszczenia piekarników.

Akcesoriów nieprzywierających nie wolno czyścić żrącymi środkami, ostrymi przedmiotami ani myć w zmywarce. Mogłyby one uszkodzić powłokę zapobiegającą przywieraniu.

13.2 Czyszczenie blachy AirFry

1. Umieścić blachę AirFry na blasze do

pieczenia ciasta.

2. Wlać gorącą wodę z detergentem i pozostawić w celu namoczenia.

3. Umyć blachę AirFry gąbką lub usunąć zabrudzenia szczotką.

Blachę można również myć w zmywarce.

13.4 Czyszczenie wnęki komory

Procedura czyszczenia ma na celu usunięcie osadu z kamienia z wnęki komory po zakończeniu pieczenia parowego.

Zaleca się przeprowadzanie procedury czyszczenia co najmniej po każdych 5-10 cyklach działania funkcji: PlusSteam.

1. Nalać 250 ml białego octu do wnęki komory w dolnej części piekarnika. Użyć octu maks. 6%, bez dodatku ziół.

2. Zostawić ocet w temperaturze pokojowej na 30 minut, aby rozpuścił osad z kamienia.

3. Wyczyścić wnękę za pomocą ciepłej wody i miękkiej szmatki.

13.5 Wyjmowanie prowadnic

blach

Aby wyczyścić piekarnik, należy wyjąć prowadnice blach.

UWAGA!

Podczas wyjmowania prowadnic blach należy zachować ostrożność.

1. Odciągnąć przednią część prowadnic blach od bocznej ścianki.

13.3 Piekarniki wykonane ze stali nierdzewnej lub aluminium

Drzwi piekarnika należy czyścić wyłącznie za pomocą wilgotnej ściereczki lub gąbki. Osuszyć miękką ściereczką.

Nie należy używać myjek stalowych, kwasów ani produktów ściernych, ponieważ mogą one uszkodzić powierzchnię piekarnika. Panel sterowania piekarnika należy czyścić stosując się do tych samych zaleceń.

2. Odciągnąć tylną część prowadnic blach od bocznej ścianki i wyjąć je.

Page 39

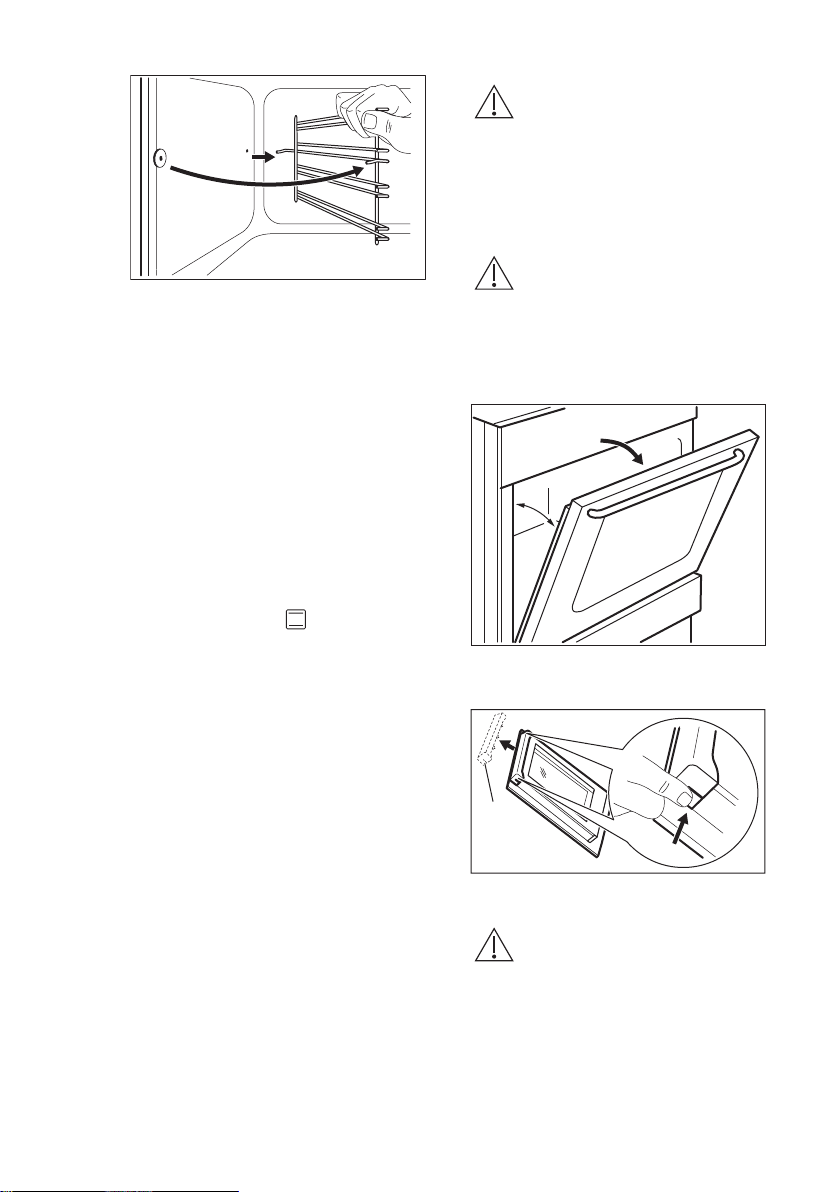

Zamontować akcesoria w odwrotnej

30°

kolejności.

13.6 Czyszczenie katalityczne

Komora pokryta powłoką katalityczną podlegają samoczyszczeniu. Pochłania ona tłuszcz.

Przed włączeniem czyszczenia katalitycznego:

• Wyjąć wszystkie akcesoria .

• Umyć dno piekarnika ciepłą wodą z dodatkiem łagodnego detergentu.

• Wyczyścić wewnętrzną szybę drzwi delikatną szmatką zwilżoną w ciepłej wodzie.

1. Włączyć funkcję .

2. Ustawić maksymalną temperaturę i

pozostawić włączony piekarnik na 1 godzinę.

3. Wyłączyć piekarnik.

4. Gdy piekarnik ostygnie, wyczyścić

komorę miękką wilgotną szmatką. Plamy lub odbarwienie powłoki katalitycznej nie mają wpływu na działanie czyszczenia katalitycznego.

POLSKI 39

OSTRZEŻENIE!

Podczas czyszczenia drzwi piekarnika powinny być lekko uchylone. Całkowicie otwarte drzwi mogą się przypadkowo zamknąć, powodując możliwe uszkodzenia.

OSTRZEŻENIE!

Nie używać urządzenia bez szyb.

1. Otworzyć drzwi tak, aby kąt ich otwarcia wynosił około 30°. Lekko uchylone drzwi zostaną w tym położeniu.

2. Chwycić z obu stron górną listwę drzwi (B) i nacisnąć do środka, aby zwolnić zatrzaski.

13.7 Wyjmowanie i montaż szyb piekarnika

Wewnętrzne szyby można wyjąć w celu wyczyszczenia. Liczba szyb jest inna dla poszczególnych modeli urządzenia.

3. Pociągnąć listwę drzwi do przodu, aby ją zdjąć.

OSTRZEŻENIE!

Podczas wyjmowania szyb drzwi piekarnika mogą się zamykać.

4. Przytrzymując szyby drzwi przy górnej krawędzi, po kolei wyciągnąć je do góry.

5. Umyć szybę wodą z płynem do naczyń. Ostrożnie wytrzeć szybę do sucha.

Page 40

www.electrolux.com40

Po umyciu najpierw włożyć szyby, a następnie zamontować drzwi piekarnika. Wykonać powyższe czynności w odwrotnej kolejności. Zamontować najpierw mniejszą szybę, a następnie większą.

UWAGA!

Upewnić się, że wewnętrzna szyba została osadzona prawidłowo.

13.8 Wyjmowanie szuflady

OSTRZEŻENIE!

Nie przechowywać w szufladzie łatwopalnych produktów (takich jak materiały do czyszczenia, torebki foliowe, rękawice kuchenne, papier czy środki do czyszczenia w aerozolu). Podczas używania piekarnika szuflada może stać się gorąca. Występuje zagrożenie pożarem.

Szufladę pod piekarnikiem można wyjąć w celu wyczyszczenia.

1. Wyciągnąć szufladę do oporu.

2. Powoli unieść szufladę.

3. Całkowicie wyciągnąć szufladę.

Aby włożyć szufladę, należy wykonać powyższe czynności w odwrotnej kolejności.

13.9 Wymiana oświetlenia

OSTRZEŻENIE!

Zagrożenie porażeniem prądem. Żarówka może być gorąca.

1. Wyłączyć piekarnik. Odczekać, aż piekarnik ostygnie.

2. Odłączyć piekarnik od zasilania.

3. Umieścić ściereczkę na dnie komory.

Tylne oświetlenie

1. Obrócić szklany klosz, aby go zdjąć.

2. Wyczyścić szklany klosz.

3. Wymienić żarówkę na nową,

odpowiednią do piekarnika i odporną na działanie temperatury do 300°C.

4. Zamontować klosz.

14. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

Page 41

14.1 Co zrobić, gdy…

POLSKI 41

Problem Prawdopodobna przy‐

Brak iskry podczas urucha‐ miania zapalarki.

Zadziałał bezpiecznik. Sprawdzić, czy przyczyną

Pokrywa i głowica palnika

Płomień gaśnie natych‐ miast po zapaleniu.

Obręcz płomienia jest nie‐ równa.

Palniki nie działają. Brak dopływu gazu. Sprawdzić przyłącze gazu.

Płomień ma pomarańczo‐ wą lub żółtą barwę.

Piekarnik nie nagrzewa się.

Nie wprowadzono wyma‐

Nie ustawiono aktualnego

Nie działa oświetlenie. Żarówka jest przepalona. Wymienić żarówkę.

Na potrawach i w komorze piekarnika osiadają para i skropliny.

czyna

Płyta grzejna nie jest pod‐ łączona do zasilania lub jest podłączona nieprawid‐ łowo.

nie są prawidłowo ułożone.

Termopara nie rozgrzała się wystarczająco.

W otworach głowicy palni‐ ka są pozostałości potraw.

Płomień może być poma‐

Piekarnik jest wyłączony. Włączyć piekarnik.

ganych ustawień.

czasu.

Potrawa pozostawała za długo w piekarniku.

Środek zaradczy

Sprawdzić, czy płytę grzej‐ ną podłączono prawidłowo do zasilania. Patrz sche‐ mat połączeń.

nieprawidłowego działania jest bezpiecznik. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektry‐ kiem.

Prawidłowo ułożyć pokry‐ wę i głowicę palnika.

Po zapaleniu się płomienia przytrzymać włączoną za‐ palarkę do 10 sekund.

Upewnić się, że dysza jest drożna i głowica palnika jest czysta.

rańczowy lub żółty w pew‐ nych obszarach palnika. Jest to normalne zjawisko.

Upewnić się, że wprowa‐ dzono prawidłowe ustawie‐ nia.

Ustawić aktualny czas.

Nie należy pozostawiać potraw w piekarniku na dłużej niż 15-20 minut po zakończeniu procesu pie‐ czenia.

Page 42

www.electrolux.com42

Problem Prawdopodobna przy‐

Potrawy pieką się za długo lub za szybko.

Na wyświetlaczu piekarni‐ ka widoczne jest wskaza‐ nie „0.00” i „LED”.

Niezadowalający efekt pie‐ czenia z użyciem funkcji: PlusSteam.

Nie napełniono wnęki ko‐

Nie włączono poprawnie

Użytkownik chce włączyć funkcję Delikatne piecze‐ nie konwekcyjne, ale wskaźnik przycisku dodat‐ kowej pary jest włączony.

Woda we wnęce komory nie gotuje się.

Woda wypływa z wnęki ko‐ mory.

czyna

Temperatura jest za niska lub za wysoka.

Wystąpiła przerwa w zasi‐ laniu.

Nie włączono funkcji Plus‐ Steam.

mory wodą.

funkcji PlusSteam za po‐ mocą przycisku dodatko‐ wej pary.

Uruchomiona jest funkcja PlusSteam.

Temperatura jest za niska. Ustawić temperaturę co

Do wnęki komory wlano za dużo wody.

Środek zaradczy

Dostosować ustawienie temperatury. Postępować zgodnie ze wskazówkami zawartymi w instrukcji ob‐ sługi.

Ponownie ustawić zegar.

Patrz „Włączanie funkcji: PlusSteam”.

Nacisnąć przycisk dodat‐ kowej pary , aby wyłą‐

czyć funkcję PlusSteam.

najmniej 110°C. Patrz rozdział „Wskazówki i porady”.

Wyłączyć piekarnik i upew‐ nić się, że urządzenie jest chłodne. Wytrzeć wodę ściereczką lub gąbką. Na‐ lać odpowiednią ilość wody do wnęki komory. Patrz opis danej procedury.

14.2 Informacje serwisowe

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub z autoryzowanym punktem serwisowym.

Dane niezbędne dla serwisu znajdują się na tabliczce znamionowej. Tabliczka

znamionowa znajduje się na przednim obramowaniu komory piekarnika. Nie usuwać tabliczki znamionowej z komory piekarnika.

Page 43

Zalecamy wpisanie danych w tym miejscu:

Model (MOD.) .........................................

Numer produktu (PNC) .........................................

Numer seryjny (S.N.) .........................................

15. EFEKTYWNOŚĆ ENERGETYCZNA

15.1 Informacje dotyczące płyty grzejnej zgodnie z normą UE

66/2014

POLSKI 43

Oznaczenie modelu

Typ płyty grzejnej

Liczba palni‐ ków gazowych

Sprawność energetyczna na palnik (EE gas burner)

Sprawność energetyczna płyty gazowej (EE gas hob) 55.4%

EN 30-2-1: Domowe urządzenia do gotowania i pieczenia spalające gaz – Część 2-1: Racjonalne zużycie energii – Postanowienia ogólne

15.2 Płyta grzejna – oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

EKK54977OX

Płyta grzejna w kuchence wolnostojącej

Lewy tylny – mały nie dotyczy

Prawy tylny – średni 55.3%

Prawy przedni – średni 55.5%

Lewy przedni – duży 55.5%

• W miarę możliwości należy zawsze przykrywać naczynia pokrywką.

• Przed użyciem palników i rusztów nad palnikami należy upewnić się, że są one prawidłowo zamontowane.

• Dno naczynia powinno mieć średnicę dostosowaną do wielkości palnika.

• Naczynia należy stawiać bezpośrednio nad środkiem palnika.

• Kiedy ciecz zacznie wrzeć, zmniejszyć płomień i gotować powoli.

• Jeśli to możliwe, używać szybkowaru. Należy zapoznać się z jego instrukcją.

15.3 Informacje o produkcie dotyczące piekarników oraz karta produktu*

Nazwa dostawcy Electrolux

Oznaczenie modelu EKK54977OX 943005242

Wskaźnik efektywności energetycznej 94.9

Page 44

www.electrolux.com44

Klasa efektywności energetycznej A

Zużycie energii przy standardowym obciążeniu w trybie tradycyjnym

Zużycie energii przy standardowym obciążeniu w trybie z termoobiegiem

Liczba komór 1

Źródło ciepła Zasilanie elektryczne

Pojemność 58 l

Typ piekarnika Piekarnik w kuchence wolnosto‐

Masa 44.0 kg

* Dla Unii Europejskiej zgodnie z rozporządzeniami UE 65/2014 i 66/2014. Dla Republiki Białorusi zgodnie z normą STB 2478-2017, aneks G oraz STB 2477-2017, aneksy A i B. Dla Ukrainy zgodnie z normą 568/32020.

Klasa efektywności energetycznej nie dotyczy Rosji.

EN 60350-1 – Elektryczny sprzęt do gotowania do użytku domowego – Część 1: Elektryczne kuchnie, piekarniki, piekarniki parowe i opiekacze – Metody badań cech funkcjonalnych.

0,84 kWh/cykl

0,75 kWh/cykl

jącej

15.4 Piekarnik – oszczędzanie energii

Piekarnik wyposażono w funkcje umożliwiające oszczędzanie energii podczas codziennego pieczenia.

Podczas działania piekarnika sprawdzić, czy jego drzwi są prawidłowo zamknięte. Nie otwierać zbyt często drzwi podczas pieczenia. Dbać, aby uszczelka drzwi była czysta i umieszczona prawidłowo na swoim miejscu.

Korzystanie z metalowych naczyń pozwala oszczędzać energię.

Gdy nie jest to konieczne, nie należy wstępnie nagrzewać piekarnika przed rozpoczęciem pieczenia.

Przygotowując kilka potraw, należy w miarę możliwości skracać przerwy między ich pieczeniem.

Pieczenie z termoobiegiem

Jeśli to możliwe, w celu oszczędzania energii należy korzystać z funkcji termoobiegu.

Ciepło resztkowe

Gdy pieczenie trwa dłużej niż 30 minut, należy zmniejszyć temperaturę piekarnika do minimum na 3-10 minut przed zakończeniem pieczenia. Ciepło resztkowe zgromadzone w piekarniku pozwoli dokończyć pieczenie.

Używać ciepła resztkowego do podgrzewania innych potraw.

Utrzymywanie temperatury potraw

Wybrać najniższe możliwe ustawienie temperatury, aby wykorzystać ciepło resztkowe i podtrzymać temperaturę potrawy.

Pieczenie parowe

Funkcja zapewnia oszczędność energii podczas pieczenia. Dodatkowe informacje znajdują się w rozdziale „Piekarnik – codzienna eksploatacja”, Funkcje piekarnika.

Page 45

16. OCHRONA ŚRODOWISKA

POLSKI 45

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 46

www.electrolux.com46

Page 47

POLSKI 47

Page 48

www.electrolux.com/shop

867354688-A-092020
