EKG51151OW
RO Aragaz Manual de utilizare
Page 2
www.electrolux.com2
CUPRINS
1. INFORMAŢII PRIVIND SIGURANŢA................................................................. 3
2. INSTRUCŢIUNI PRIVIND SIGURANŢA.............................................................4

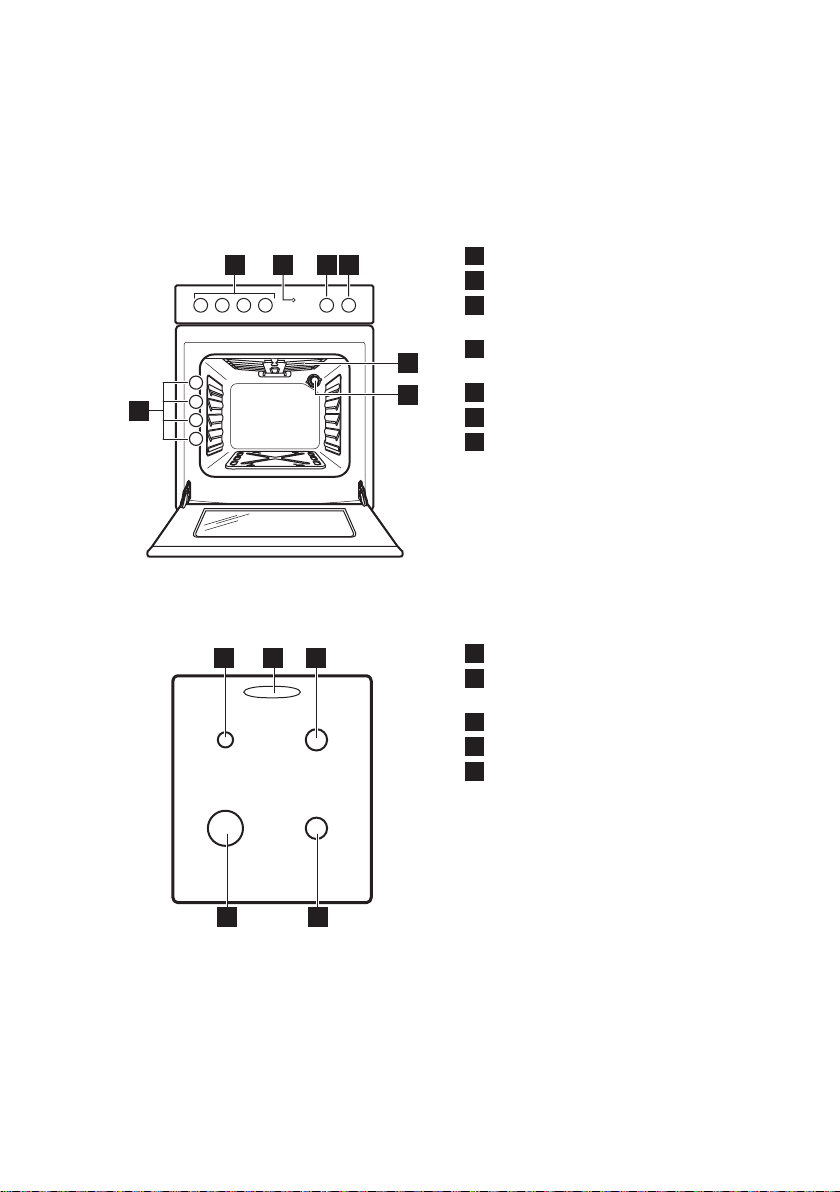

3. DESCRIEREA PRODUSULUI............................................................................8
4. ÎNAINTE DE PRIMA UTILIZARE........................................................................9
5. PLITĂ - UTILIZAREA ZILNICĂ........................................................................... 9
6. PLITĂ - INFORMAŢII ŞI SFATURI................................................................... 10
7. PLITĂ - ÎNGRIJIREA ŞI CURĂŢAREA.............................................................11
8. CUPTOR - UTILIZAREA ZILNICĂ ...................................................................12
9. CUPTOR - FUNCŢIILE CEASULUI..................................................................14
10. CUPTOR - UTILIZAREA ACCESORIILOR.................................................... 14
11. CUPTOR - INFORMAŢII ŞI SFATURI............................................................14
12. CUPTOR - ÎNGRIJIREA ŞI CURĂŢAREA......................................................18
13. DEPANARE.................................................................................................... 20
14. INSTALAREA................................................................................................. 22
15. EFICIENŢĂ ENERGETICĂ.............................................................................28
NE GÂNDIM LA DUMNEAVOASTRĂ
Vă mulţumim pentru că aţi achiziţionat un aparat Electrolux. Aţi ales un produs
care include decenii de experienţă profesională şi de inovaţie. Ingenios şi stilat, a
fost conceput special pentru dumneavoastră. Pentru ca atunci când îl utilizaţi să
aveţi întotdeauna aceleaşi rezultate extraordinare.
Bine aţi venit la Electrolux.
Vizitaţi website-ul la:
Aici găsiţi sfaturi privind utilizarea, broşuri, informaţii care vă ajută la
rezolvarea unor probleme apărute şi informaţii despre service:
www.electrolux.com
Înregistraţi-vă produsul pentru a beneficia de servicii mai bune:
www.registerelectrolux.com
Cumpăraţi accesorii, consumabile şi piese de schimb originale pentru aparatul
dvs.:
www.electrolux.com/shop
SERVICIUL DE RELAŢII CU CLIENŢII ŞI SERVICE
Utilizaţi doar piese de schimb originale.
Atunci când contactaţi centrul autorizat de service, asiguraţi-vă că aveţi
disponibile următoarele informaţii: Model, PNC, Număr de serie.
Informaţiile pot fi găsite pe plăcuţa cu datele tehnice.
Avertisment / Atenţie-Informaţii privind siguranţa
Informaţii generale şi recomandări
Informaţii privind mediul înconjurător
Ne rezervãm dreptul asupra efectuãrii de modificãri.
Page 3
1. INFORMAŢII PRIVIND SIGURANŢA
Înainte de instalarea şi de utilizarea aparatului, citiţi cu
atenţie instrucţiunile furnizate. Producătorul nu este
responsabil dacă instalarea şi utilizarea incorectă a
aparatului provoacă vătămări şi daune. Păstraţi
întotdeauna instrucţiunile împreună cu aparatul pentru
consultare ulterioară.
1.1 Siguranţa copiilor şi a persoanelor vulnerabile
AVERTIZARE!
Pericol de sufocare, vătămare sau invaliditate
permanentă.
• Acest aparat poate fi utilizat de copiii cu vârsta mai
mare de 8 ani, de persoanele cu capacităţi fizice,
senzoriale sau mentale reduse sau de persoanele fără
cunoştinţe sau experienţă doar sub supraveghere sau
după o scurtă instruire care să le ofere informaţiile
necesare despre utilizarea sigură a aparatului şi să le
permită să înţeleagă pericolele la care se expun.
• Nu lăsaţi copiii să se joace cu aparatul.
• Nu lăsaţi ambalajul produsului la îndemâna copiilor.
• Nu lăsaţi copiii şi animalele să se apropie de aparat
atunci când acesta este în funcţiune sau când se
răceşte. Componentele accesibile sunt fierbinţi.
• Curăţarea şi întreţinerea curentă nu trebuie efectuate
de copii nesupravegheaţi.
ROMÂNA 3
1.2 Aspecte generale privind siguranţa
• Doar o persoană calificată trebuie să instaleze acest
aparat şi să înlocuiască cablul.
• A nu se folosi aparatul prin intermediul unui
cronometru extern sau cu un sistem telecomandat
separat.
• Gătirea neasistată la plită folosind grăsimi sau ulei
poate fi periculoasă şi poate provoca un incendiu.
Page 4
www.electrolux.com4
• Nu încercaţi niciodată să stingeţi focul cu apă. Opriţi
aparatul şi acoperiţi flacăra cu un capac sau cu o
pătură anti-incendiu.
• Nu depozitaţi nimic pe suprafeţele de gătit.
• Nu folosiţi un aparat de curăţat cu abur pentru a
curăţa aparatul.
• Obiectele de metal, de ex. cuţitele, furculiţele, lingurile
şi capacele nu trebuie puse pe suprafaţa plitei,
deoarece se pot înfierbânta.
• Ştergeţi toate resturile vărsate pe capac înainte de
deschidere. Lăsaţi suprafaţa plitei să se răcească
înainte de a închide capacul.
• Aparatul devine fierbinte în interior pe durata
funcţionării. Nu atingeţi elementele de încălzire din
interiorul aparatului. Folosiţi întotdeauna mănuşi de
protecţie pentru a scoate sau a pune în interior
accesorii sau vase.
• Întrerupeţi alimentarea cu electricitate înainte de a
efectua operaţiile de întreţinere.
• Asiguraţi-vă că aparatul este oprit înainte de a înlocui
becul pentru a evita o posibilă electrocutare.
• Nu folosiţi substanţe abrazive dure sau raclete
ascuţite de metal pentru a curata sticla uşii deoarece
acestea pot zgâria suprafaţa, ceea ce poate conduce
la spargerea sticlei.
• În cazul în care cablul de alimentare este deteriorat,
trebuie înlocuit de producător, de centrul autorizat de
service al acestuia sau de persoane cu o calificare
similară pentru a se evita orice pericol.
• Aveţi grijă când atingeţi sertarul de depozitare. Poate
fi fierbinte.
2. INSTRUCŢIUNI PRIVIND SIGURANŢA
Acest aparat este destinat următoarelor
pieţe: RO
2.1 Instalarea
AVERTIZARE!
Doar o persoană calificată
trebuie să instaleze acest
aparat.
Page 5
• Îndepărtaţi toate ambalajele.
• Dacă aparatul este deteriorat, nu îl
instalaţi sau utilizaţi.
• Respectaţi instrucţiunile de instalare
furnizate împreună cu aparatul.
• Procedaţi cu atenţie sporită atunci
când mutaţi aparatul deoarece acesta
este greu. Purtaţi întotdeauna mănuşi
de protecţie.
• Nu trageţi aparatul de mâner.
• Cabinetul din bucătărie şi spaţiul
disponibil trebuie să fie de dimensiuni
adecvate.
• Respectaţi distanţele minime faţă de
alte aparate şi corpuri de mobilier.
• Verificaţi dacă aparatul este instalat
având în jurul său structuri de
siguranţă.
• Componentele aparatului sunt sub
tensiune. Încastraţi aparatul în
mobilier pentru a împiedica atingerea
componentelor periculoase.
• Laturile aparatului trebuie să rămână
în apropierea altor aparate sau unităţi
cu aceeaşi înălţime.
• Nu instalaţi aparatul pe o platformă.
• Nu aşezaţi aparatul lângă o uşă sau
sub o fereastră. Astfel, vesela
fierbinte de pe aparat nu va cădea
atunci când uşa sau fereastra va fi
deschisă.
2.2 Conexiunea electrică
AVERTIZARE!
Pericol de incendiu şi
electrocutare.
• Toate conexiunile electrice trebuie
realizate de către un electrician
calificat.
• Aparatul trebuie legat la o priză cu
împământare.
• Verificaţi dacă informaţiile de natură
electrică, specificate pe plăcuţa cu
datele tehnice, corespund cu cele ale
sursei de tensiune. În caz contrar,
contactaţi un electrician.
• Utilizaţi întotdeauna o priză cu
protecţie (împământare) contra
electrocutării, montată corect.
• Nu folosiţi prize multiple şi cabluri
prelungitoare.
• Nu lăsaţi cablurile de alimentare
electrică să atingă sau să se afle în
ROMÂNA 5
apropierea uşii aparatului, în special
atunci când uşa este fierbinte.
• Protecţia la electrocutare a pieselor
aflate sub tensiune şi izolate trebuie
fixată astfel încât să nu permită
scoaterea ei fără folosirea unor
unelte.
• Introduceţi ştecherul în priză numai
după încheierea procedurii de
instalare. Asiguraţi accesul la priză
după instalare.
• Dacă priza de curent prezintă jocuri,
nu conectaţi ştecherul.
• Nu trageţi de cablul de alimentare
pentru a scoate din priză aparatul.
Trageţi întotdeauna de ştecher.
• Folosiţi doar dispozitive de izolare
adecvate: întrerupătoare pentru
protecţia liniei, siguranţe (siguranţe
înfiletabile scoase din suport),
contactori şi declanşatori la protecţia
de împământare.
• Instalaţia electrică trebuie să fie
prevăzută cu un dispozitiv de izolare,
care să vă permită să deconectaţi
aparatul de la reţea la toţi polii.
Dispozitivul izolator trebuie să aibă o
deschidere între contacte de cel puţin
3 mm.
• Închideţi complet uşa aparatului
înainte de a conecta ştecherul la
priză.
2.3 Racordul la gaz
• Toate racordurile la gaz trebuie
realizate de către o persoană
calificată.
• Înainte de instalare, verificaţi dacă
condiţiile din reţeaua locală de
distribuţie a gazului (tipul şi presiunea
gazului) şi reglajele aparatului sunt
compatibile.
• Verificaţi dacă aerul circulă în jurul
aparatului.
• Informaţiile despre alimentarea cu gaz
se găsesc pe plăcuţa cu date tehnice.
• Acest aparat nu este conectat la un
dispozitiv care să evacueze produsele
rezultate în urma combustiei. Aparatul
se racordează în conformitate cu
reglementările în vigoare privind
instalarea. Acordaţi o deosebită
atenţie aspectelor referitoare la
ventilaţia adecvată.
Page 6
www.electrolux.com6
2.4 Utilizare
AVERTIZARE!
Pericol de vătămare sau
arsuri.
Pericol de electrocutare.
• Utilizaţi acest aparat doar într-un
mediu casnic.
• Nu modificaţi specificaţiile acestui
aparat.
• Nu blocaţi fantele de ventilaţie.
• Nu lăsaţi aparatul nesupravegheat în
timpul funcţionării.
• Dezactivaţi aparatul după fiecare
întrebuinţare.
• Procedaţi cu atenţie la deschiderea
uşii aparatului atunci când aparatul
este în funcţiune. Este posibilă emisia
de aer fierbinte.
• Nu acţionaţi aparatul având mâinile
umede sau când acesta este în
contact cu apa.
• Nu utilizaţi aparatul ca suprafaţă de
lucru sau ca loc de depozitare.
AVERTIZARE!
Pericol de incendiu şi
explozie
• Grăsimile şi uleiul, atunci când sunt
încălzite, pot elibera vapori inflamabili.
Ţineţi flăcările sau obiectele încălzite
departe de grăsimi şi uleiuri atunci
când gătiţi.
• Vaporii pe care îi eliberează uleiul
foarte fierbinte pot să se aprindă
spontan.
• Uleiul folosit, care conţine resturi de
mâncare, poate lua foc la temperaturi
mai mici decât uleiul care este utilizat
pentru prima dată.
• Produsele inflamabile sau obiectele
umezite cu produse inflamabile nu
trebuie introduse în aparat, nici puse
adiacent sau deasupra acestuia.
• Nu lăsaţi scânteile sau flăcările
deschise să intre în contact cu
aparatul atunci când deschideţi uşa.
• Deschideţi uşa aparatului cu atenţie.
Utilizarea unor ingrediente cu conţinut
de alcool poate determina prezenţa
aburilor de alcool în aer.
AVERTIZARE!
Pericol de deteriorare a
aparatului.
• Pentru a preveni deteriorarea sau
decolorarea emailului:
– nu puneţi vase sau alte obiecte în
aparat direct pe baza acestuia.
– nu puneţi apă direct în aparatul
fierbinte.
– nu ţineţi vase umede şi alimente
în interior după încheierea gătirii.
– procedaţi cu atenţie la
demontarea sau instalarea
accesoriilor.
• Decolorarea emailului nu are niciun
efect asupra funcţionării aparatului.
Nu este un defect în ceea ce priveşte
garanţia legală.
• Folosiţi o cratiţă adâncă pentru
prăjiturile siropoase. Sucurile de
fructe lasă pete care pot fi
permanente.
• Nu ţineţi vase pe panoul de comandă.
• Aveţi grijă să nu se evaporeze tot
lichidul din vase.
• Procedaţi cu atenţie pentru a nu lăsa
obiecte sau vase să cadă pe aparat.
Suprafaţa poate fi deteriorată.
• Nu activaţi zonele de gătit dacă pe
acestea nu se află vase sau vasele
sunt goale.
• Nu puneţi folie de aluminiu pe aparat
sau direct pe baza aparatului.
• Vasele realizate din fontă, aluminiu
sau cu bazele deteriorate pot produce
zgârieturi. Ridicaţi întotdeauna aceste
obiecte atunci când trebuie să le
mutaţi pe plita de gătit.
• Asiguraţi o bună ventilare a camerei
în care aparatul este instalat.
• Folosiţi doar vase stabile cu forma
corectă şi diametrul mai mare decât
dimensiunile arzătoarelor.
• Când rotiţi brusc butonul din poziţia
de maxim în cea de minim, asiguraţivă că flacăra nu se stinge.
• Utilizaţi doar accesoriile furnizate
împreună cu aparatul.
• Nu instalaţi adaptoare de flacără pe
arzător.
• Acest aparat poate fi utilizat numai
pentru gătit. Nu trebuie utilizat în alte
scopuri, de exemplu pentru încălzirea
camerei.
Page 7
ROMÂNA 7
2.5 Întreţinerea şi curăţarea
AVERTIZARE!
Pericol de rănire, incendiu
sau de deteriorare a
aparatului.
• Înainte de a realiza operaţii de
întreţinere, dezactivaţi aparatul.
Scoateţi ştecherul din priză.
• Verificaţi dacă aparatul s-a răcit.
Există riscul de spargere a panourilor
de sticlă.
• Înlocuiţi imediat panourile de sticlă ale
uşii dacă acestea sunt deteriorate.
Contactaţi centrul de service
autorizat.
• Resturile de grăsimi sau de alimente
din aparat pot duce la apariţia unui
incendiu.
• Curăţaţi regulat aparatul pentru a
preveni deteriorarea materialului de la
suprafaţă.
• Curăţaţi aparatul cu o lavetă moale,
umedă. Utilizaţi numai detergenţi
neutri. Nu folosiţi produse abrazive,
bureţi abrazivi, solvenţi sau obiecte
metalice.
• Dacă folosiţi un spray pentru cuptor,
respectaţi instrucţiunile de siguranţă
de pe ambalaj.
• Nu curăţaţi emailul catalitic (dacă este
cazul) cu nici un tip de detergent.
• Nu curăţaţi arzătoarele în maşina de
spălat vase.
2.7 Bec interior
• Tipul de bec sau de lampă cu halogen
utilizat pentru acest aparat este
destinat exclusiv aparatelor
electrocasnice. Nu îl utilizaţi în alte
scopuri.
AVERTIZARE!
Pericol de electrocutare.
• Deconectaţi aparatul de la sursa de
alimentare electrică înainte de a
înlocui becul.
• Folosiţi doar becuri cu aceleaşi
specificaţii.
2.8 Grătar pe gaz
AVERTIZARE!
Pericol de incendiu, explozie
şi de arsuri.
• Nu lăsaţi aparatul nesupravegheat în
timpul funcţionării grătarului.
Componentele accesibile devin
fierbinţi.
• Nu permiteţi accesul copiilor atunci
când este utilizat grătarul.
• Nu utilizaţi niciodată grătarul cu uşa
cuptorului închisă. Lăsaţi uşa
cuptorului deschisă. Există pericol de
incendiu sau de emisii de monoxid de
carbon.
• Nu puneţi raftul cuptorului plin cu
alimente pe cel mai înalt nivel.
2.6 Capac
• Nu modificaţi specificaţiile acestui
capac.
• Curăţaţi capacul la intervale regulate.
• Nu deschideţi capacul atunci când
există lichide vărsate pe suprafaţă.
• Înainte de a închide capacul stingeţi
toate arzătoarele.
• Nu închideţi capacul până când plita
şi cuptorul nu se răcesc complet.
• Capacul de sticlă se poate sparge
când este încălzit (dacă este
aplicabil).
2.9 Gestionarea deşeurilor după încheierea ciclului de viaţă al aparatului
AVERTIZARE!
Pericol de vătămare sau
sufocare.
• Contactaţi autoritatea locală pentru
informaţii privind aruncarea adecvată
a acestui aparat.
• Deconectaţi aparatul de la sursa de
alimentare electrică.
• Tăiaţi cablul electric şi îndepărtaţi-l.
• Scoateţi dispozitivul de blocare a uşii
pentru a preveni închiderea copiilor
sau a animalelor de companie în
aparat.
• Turtiţi ţevile externe de gaz.
Page 8
1
2
3
4
7
5
1 432
6
1 2 3
5 4
www.electrolux.com8
2.10 Service
• Pentru a repara aparatul contactaţi un
Centru de service autorizat.
3. DESCRIEREA PRODUSULUI
3.1 Prezentare generală
3.2 Configuraţia plitei de gătit
• Utilizaţi numai piese de schimb
originale.
Butoane de selectare pentru plită
1
Buton pentru generatorul de scântei
2
Buton de selectare pentru Ceas
3
avertizor
Buton de selectare pentru funcţiile
4
cuptorului
Grătar
5
Bec
6
Poziţii rafturi
7
Arzător auxiliar
1
Orificiu pentru abur - numărul şi
2
poziţionarea depinde de model
Arzător semi-rapid
3
Arzător semi-rapid
4
Arzător rapid
5

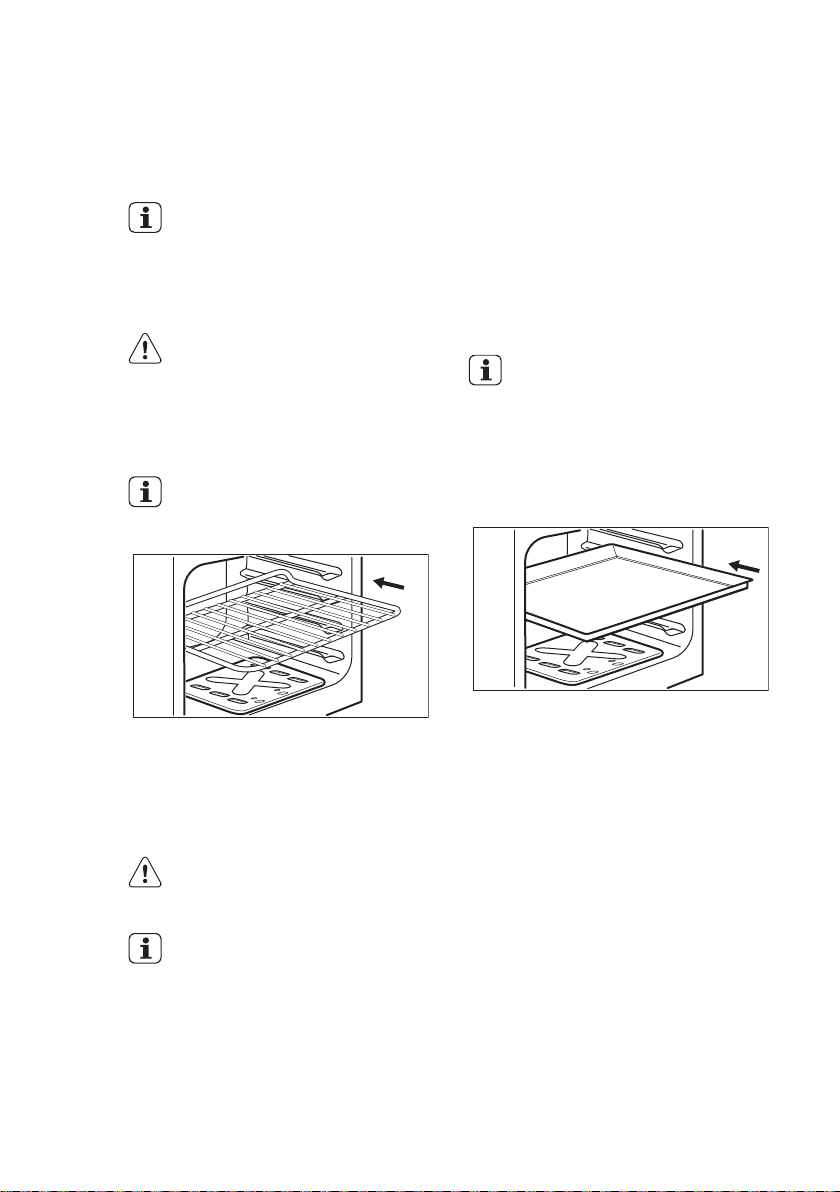

3.3 Accesorii
• Raft de sârmă
Pentru veselă, forme pentru prăjituri,
fripturi.
• Tavă de gătit
Pentru prăjituri şi fursecuri.
• Tavă de coacere aluminizată
Pentru prăjituri şi fursecuri.
• Deflector pentru grătar
Pentru protejarea butoanelor în timpul
utilizării grătarului.

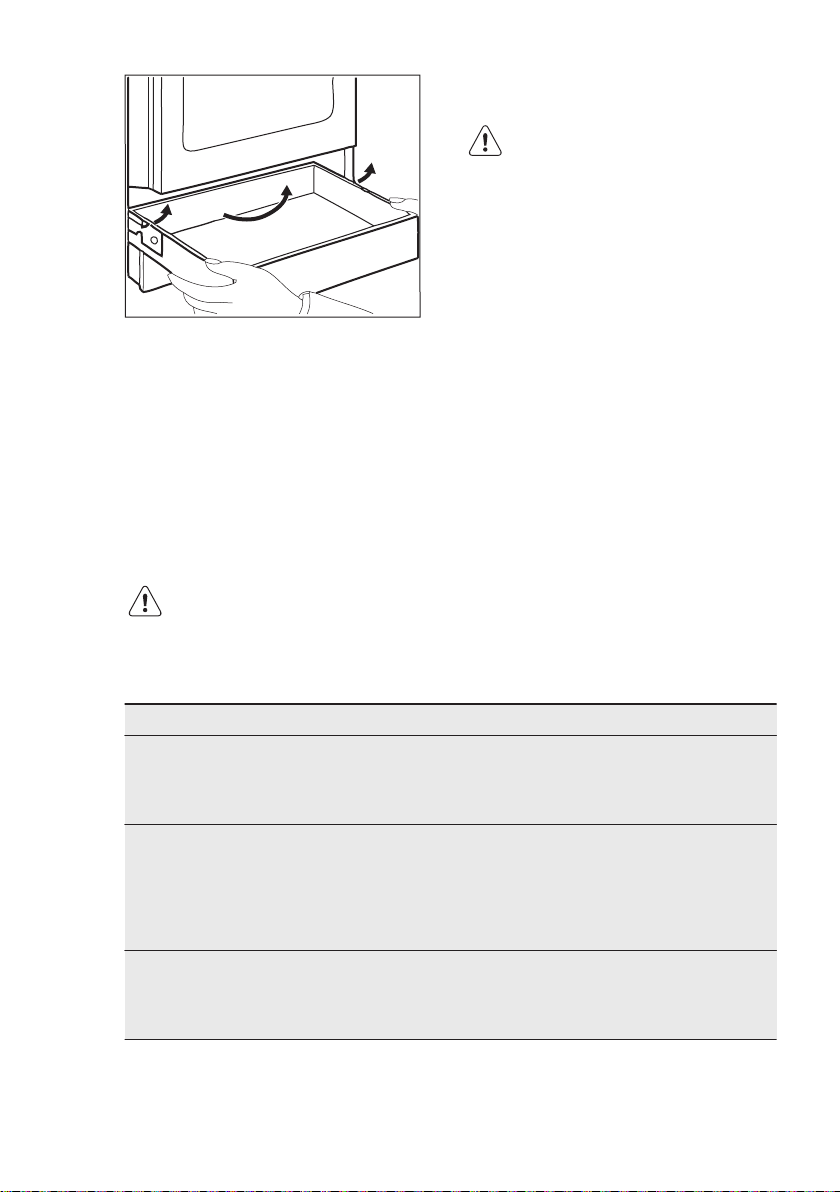

• Sertar de depozitare
Sertarul de depozitare se află sub
cavitatea cuptorului.
Page 9
4. ÎNAINTE DE PRIMA UTILIZARE
ROMÂNA 9
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
4.1 Prima curăţare
Scoateţi toate accesoriile din aparat.
Consultaţi capitolul „Îngrijirea
şi curăţarea”.
Curăţaţi aparatul înainte de prima
utilizare.
Puneţi accesoriile înapoi în poziţia lor
iniţială.
4.2 Preîncălzirea
Preîncălziţi aparatul gol pentru a arde
grăsimile rămase.
1. Setaţi temperatura maximă.
2. Lăsaţi aparatul să funcţioneze timp
de aproximativ 1 oră.
AVERTIZARE!
Accesoriile pot deveni mai
fierbinţi decât de obicei.
Aparatul poate emite un miros şi fum.
Acest lucru este normal. Aerisiţi bine
încăperea.
Lăsaţi cuptorul să se răcească. Umeziţi o
cârpă moale cu apă caldă şi puţin
detergent slab şi curăţaţi cavitatea
cuptorului.

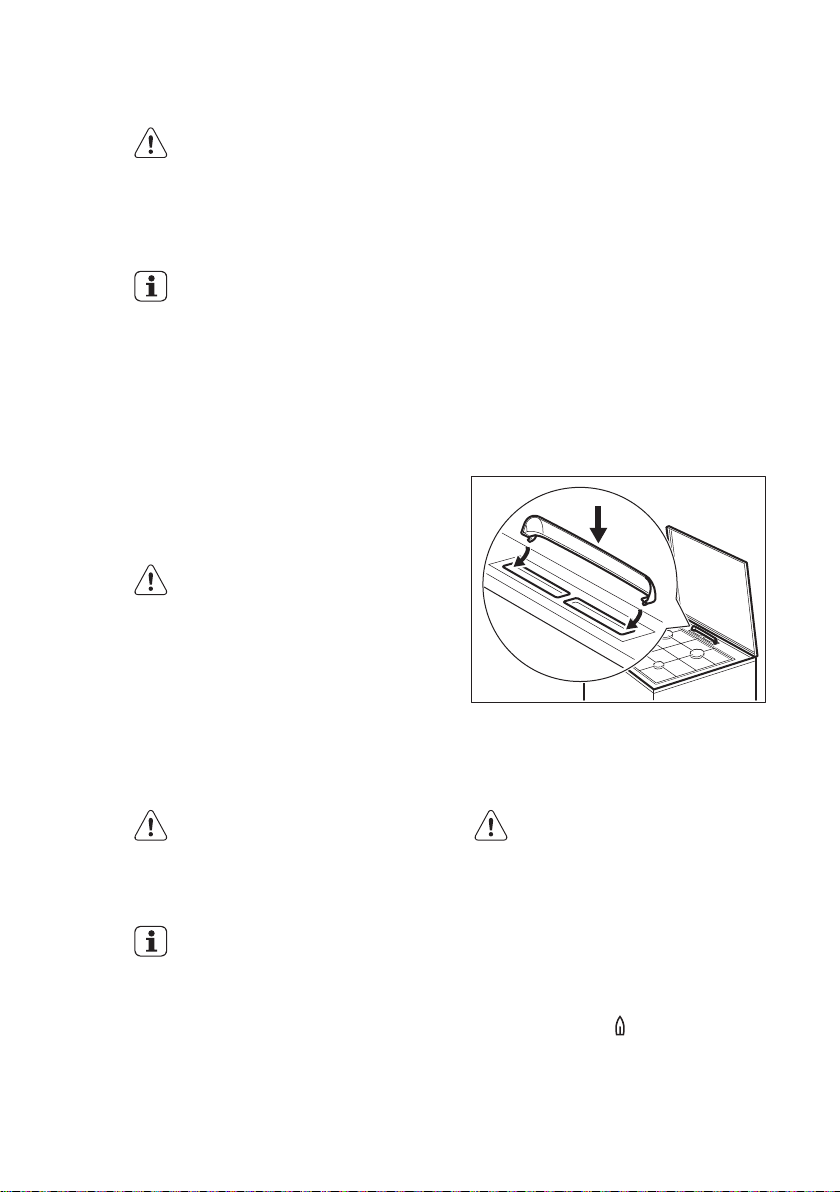

4.3 Instalarea capacului orificiului pentru abur
Doar la anumite modele. Se aplică doar
pentru modelele de plită cu un capac alb.
Aerul fierbinte emis din orificiul pentru
abur poate decolora capacul alb al plitei.
Această zonă se îngălbeneşte. Pentru a
împiedica acest lucru, montaţi capacul
orificiului pentru abur.
1. Puneţi clemele capacului sub
marginea frontală a găurilor din
orificiul pentru abur.
2. Împingeţi marginea din spate pentru
a închide capacul.
5. PLITĂ - UTILIZAREA ZILNICĂ
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
5.1 Aprinderea arzătorului plitei
Aprindeţi întotdeauna
arzătorul înainte de a pune
vase pe acesta.
AVERTIZARE!
Procedaţi cu atenţie atunci
când utilizaţi flacără
deschisă în bucătărie.
Producătorul nu îşi asumă
nicio responsabilitate în
cazul utilizării
necorespunzătoare a flăcării.
1. Rotiţi butonul de selectare al plitei
spre stânga la poziţia pentru flux
maxim de gaz şi apăsaţi-l pentru
a aprinde arzătorul.
2. Menţineţi apăsat butonul de selectare
al plitei pentru cel mult 10 secunde
pentru a permite încălzirea
Page 10
A
B
D
C
www.electrolux.com10
termocuplului. În caz contrar,
alimentarea cu gaz se întrerupe.
3. După ce flacăra este constantă, o
puteţi regla.
AVERTIZARE!
Nu ţineţi apăsat butonul de
selectare pentru mai mult de
15 secunde. Dacă arzătorul
nu se aprinde nici după 15
secunde, eliberaţi butonul de
selectare, rotiţi-l pe poziţia
oprit şi încercaţi să aprindeţi
din nou arzătorul după ce a
trecut cel puţin 1 minut.
În cazul în care arzătorul nu
se aprinde după câteva
încercări, verificaţi dacă
coroana şi capacul
arzătorului sunt în poziţie
corectă.
În lipsa curentului electric,
aprinderea se poate face şi
fără dispozitivul electric. În
acest caz, apropiaţi o flacără
de arzător, apăsaţi butonul
de selectare respectiv şi
rotiţi-l la poziţia de maxim.
Menţineţi apăsat butonul de
selectare pentru cel mult 10
secunde pentru a permite
încălzirea termocuplului.
Dacă arzătorul se stinge
accidental, rotiţi butonul de
selectare la poziţia oprit şi
încercaţi să aprindeţi din nou
arzătorul după cel puţin 1
minut.
Generatorul de scântei
poate porni automat la
cuplarea alimentării
electrice, după instalare sau
după o pană de curent.
Acest lucru este normal.

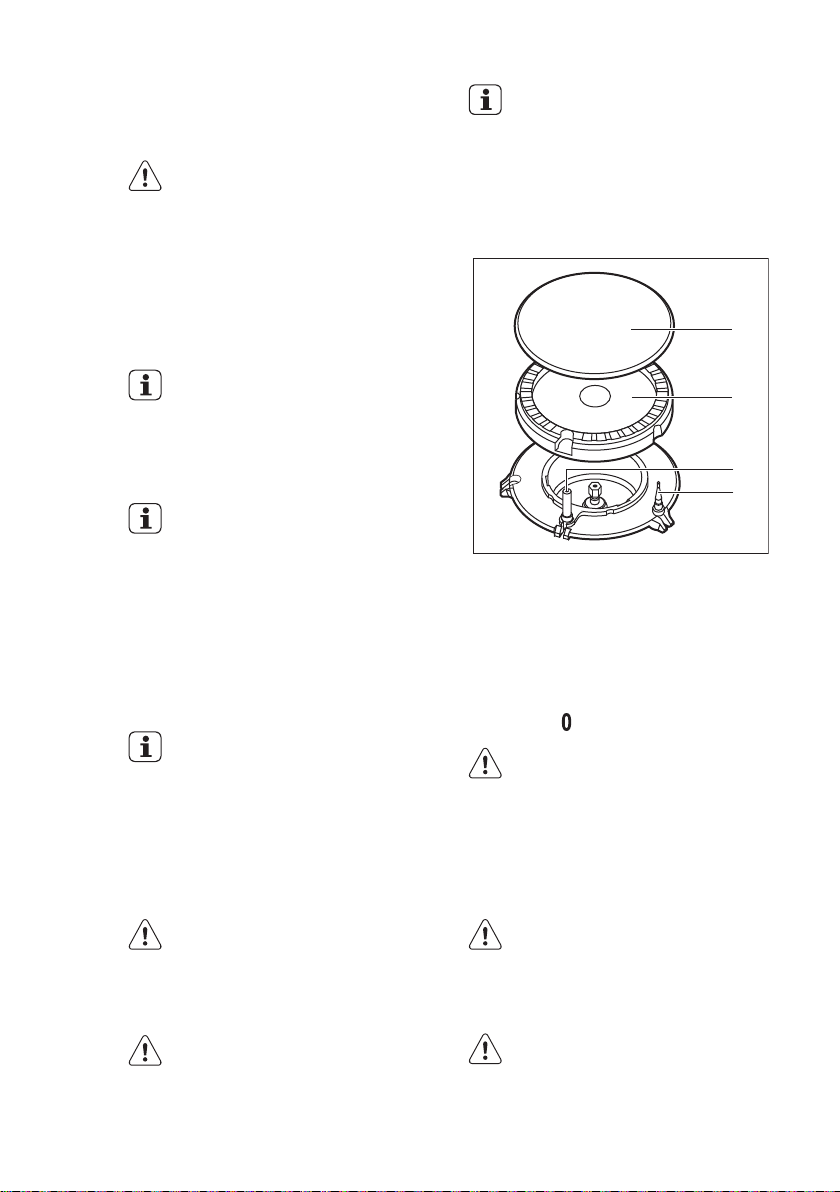

5.2 Prezentarea arzătorului
A) Capac arzător
B) Coroană arzător
C) Bujie de aprindere
D) Termocuplu
5.3 Stingerea arzătorului
Pentru a stinge flacăra, rotiţi butonul la
poziţia oprit .
AVERTIZARE!
Micşoraţi întotdeauna flacăra
sau opriţi-o înainte de a lua
vasele de pe arzător.
6. PLITĂ - INFORMAŢII ŞI SFATURI
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
6.1 Vasul de gătit
AVERTIZARE!
Nu aşezaţi acelaşi vas pe
două arzătoare.
AVERTIZARE!
Pentru a preveni răsturnarea
şi accidentele, nu puneţi
vase instabile sau
deteriorate pe arzător.
ATENŢIE!
Nu puneţi toartele vasului
deasupra marginii frontale a
plitei de gătit.
Page 11
ROMÂNA 11
ATENŢIE!
Puneţi vasele în poziţie
centrală pe arzător pentru a
avea o stabilitate maximă şi
pentru a reduce consumul
de gaz.
6.2 Diametre pentru vase
AVERTIZARE!
Folosiţi vase cu diametre
corespunzătoare cu
dimensiunile arzătoarelor.
Arzător Diametrul vaselor
Rapid 160 - 220
Semi-rapid 140 - 220
Auxiliar 120 - 180
7. PLITĂ - ÎNGRIJIREA ŞI CURĂŢAREA
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
7.1 Informaţii cu caracter general
• Curăţaţi plita după fiecare
întrebuinţare.
• Întotdeauna utilizaţi vase de gătit cu
fundul curat.
• Zgârieturile sau petele închise la
culoare de pe suprafaţa plitei nu au
niciun efect asupra modului de
funcţionare al plitei.
• Folosiţi un agent de curăţare special,
adecvat pentru suprafaţa plitei.
• Spălaţi elementele din oţel inoxidabil
cu apă, după care uscaţi-le cu o
lavetă moale.
7.2 Curăţarea plitei
• Înlăturaţi imediat: plasticul topit,
foliile din plastic şi alimentele cu
zahăr. În caz contrar, murdăria poate
deteriora plita.
• Eliminaţi după ce plita s-a răcit
suficient: depuneri de calcar, pete de
apă şi de grăsime, decolorări metalice
strălucitoare. Curăţaţi plita cu o lavetă
umedă şi un detergent ne-abraziv.
După curăţare, ştergeţi plita cu o
lavetă moale.
• Pentru a curăţa piesele emailate,
capacul şi coroana, spălaţi-le cu apă
caldă şi săpun şi uscaţi-le atent
înainte de a le pune la loc.
7.3 Curăţarea generatorului de scântei
Această funcţie este obţinută prin
intermediul unei bujii ceramice cu
aprindere cu un electrod din metal.
Pentru a evita aprinderea dificilă, păstraţi
aceste componente foarte curate şi
verificaţi dacă orificiile coroanei
arzătorului sunt astupate.
7.4 Suporturile pentru vase
Suporturile pentru vase nu
rezistă la spălarea în maşina
de spălat vase. Acestea
trebuie spălate manual.
1. Pentru a curăţa cu uşurinţă plita,
scoateţi suporturile pentru vase.
Pentru a preveni
deteriorarea suprafeţei
plitei, procedaţi cu
atenţie când reaşezaţi
suporturile pentru vase.
2. Stratul de email are în unele locuri
muchii dure. Procedaţi cu atenţie
atunci când spălaţi de mână şi uscaţi
suporturile pentru vase. Dacă este
necesar, înlăturaţi petele persistente
cu pastă de curăţat.
3. După ce curăţaţi suporturile pentru
vase, puneţi-le pe acestea în poziţiile
corecte.
4. Pentru o funcţionare corectă a
arzătorului, asiguraţi-vă că braţele
suporturilor pentru vase sunt aliniate
cu centrul arzătorului.
(mm)
Page 12
www.electrolux.com12
7.5 Întreţinerea periodică
Cereţi periodic centrului de service
autorizat să verifice starea de funcţionare
a ţevii de alimentare cu gaz şi a
regulatorului de presiune, dacă este
montat.
8. CUPTOR - UTILIZAREA ZILNICĂ
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.

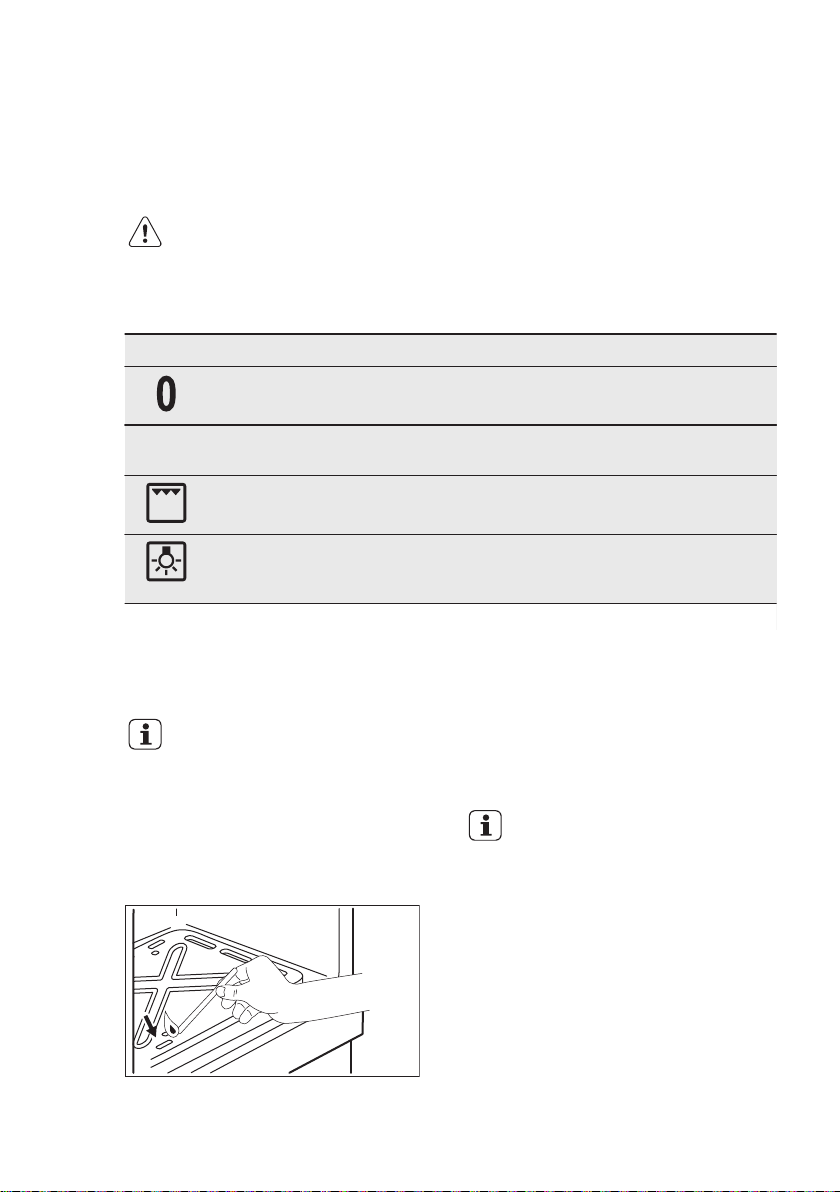

8.1 Funcţiile cuptorului
Funcţia cuptorului Aplicaţie
Poziţia Oprit Aparatul este oprit.
Nivelurile de căldură Interval de reglare a treptelor de temperatură
1)
1 - 8
Grill Pentru frigerea la grătar a alimentelor plate, în
pentru cuptor.
mijlocul grătarului. Pentru a face pâine prăjită.
Becul cuptorului Pentru a lumina interiorul cuptorului.
1)
1 - 140°C, 2 - 155°C, 3 - 170°C, 4 - 185°C, 5 - 205°C, 6 - 220°C, 7 - 235°C, 8 - 250°C
8.2 Aprinderea manuală a arzătorului de gaz al cuptorului
Dispozitivul de siguranţă
al cuptorului:
Cuptorul cu gaz este dotat
cu un termocuplu. Acesta
opreşte fluxul de gaz dacă
flacăra se stinge.
1. Deschideţi uşa cuptorului.
2. Ţineţi flacăra lângă orificiul din partea
inferioară a cavităţii cuptorului.
3. În acelaşi timp apăsaţi butonul de
selectare a funcţiilor cuptorului şi
Pentru a folosi această funcţie apăsaţi butonul
pentru bec.
rotiţi-l spre stânga la poziţia pentru
flux maxim de gaz.
4. Când flacăra se aprinde, ţineţi apăsat
butonul de selectare a funcţiilor
cuptorului în poziţia pentru flux
maxim de gaz timp de maxim 15
secunde pentru a permite încălzirea
termocuplului.
Nu ţineţi apăsat butonul de
selectare a funcţiilor
cuptorului pentru mai mult
de 15 secunde. Dacă
arzătorul cuptorului nu se
aprinde nici după 15
secunde, eliberaţi butonul de
selectare a funcţiilor
cuptorului, rotiţi-l pe poziţia
oprit, deschideţi uşa
cuptorului şi încercaţi să
aprindeţi din nou arzătorul
după ce a trecut cel puţin 1
minut.
Page 13
A
ROMÂNA 13
8.3 După aprinderea arzătorului
cu gaz al cuptorului
1. Eliberaţi butonul de selectare pentru
funcţiile cuptorului.
2. Închideţi uşa cuptorului.
3. Rotiţi butonul pentru funcţiile
cuptorului pentru a seta nivelul de
căldură necesar.
Verificaţi flacăra prin orificiile din partea
inferioară a cuptorului.
8.4 Stingerea arzătorului cuptorului
Pentru a stinge flacăra, rotiţi butonul pe
poziţia oprit .
8.5 Utilizarea grătarului
Temperatura grătarului nu
poate fi reglată. Pentru a
obţine o temperatură mai
scăzută sau pentru a
prelungi timpul pentru gătire,
coborâţi tava grătarului
pentru a o îndepărta de
flacără.

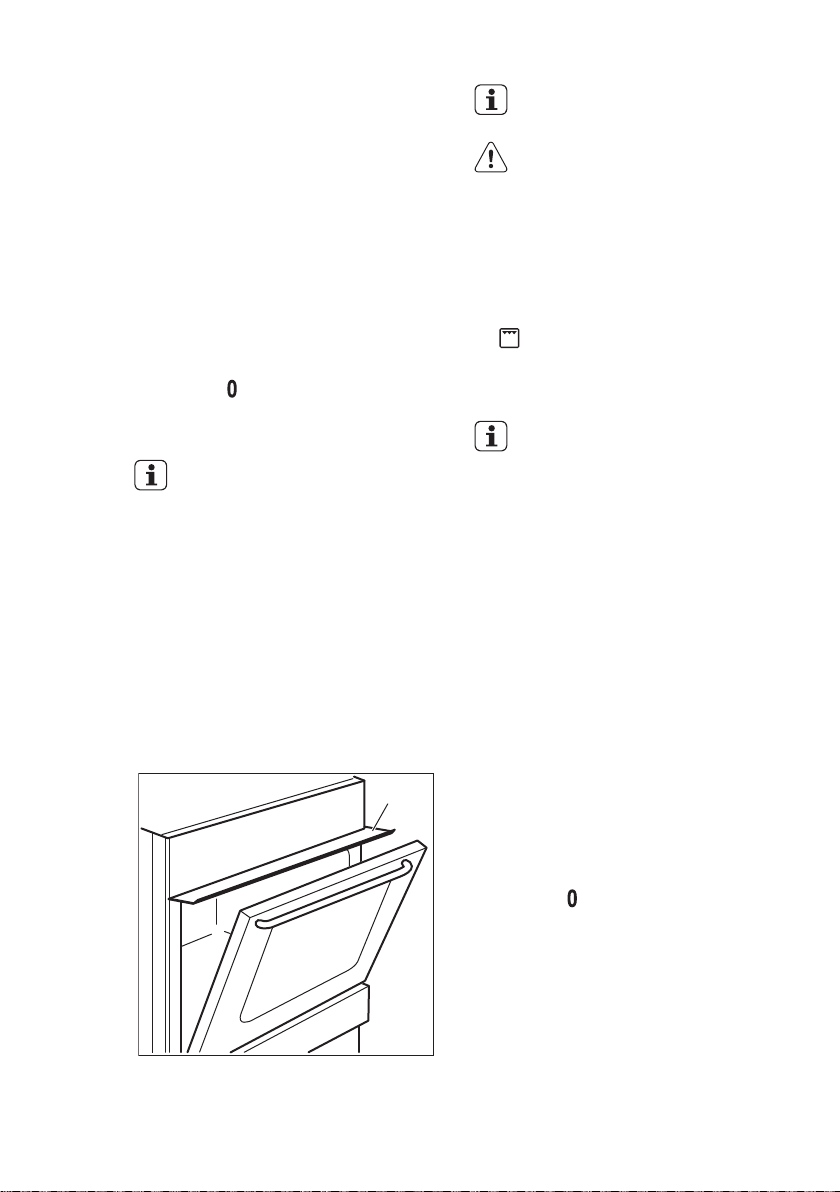

Înainte să utilizaţi grătarul, montaţi
deflectorul grătarului A în poziţie
deasupra uşii. Asiguraţi-vă că cele două
dispozitive de blocare se potrivesc
perfect în găurile din partea superioară a
cadrului frontal al cavităţii cuptorului (sub
panoul de comandă).
Nu puneţi carnea direct în
tavă sau cratiţă.
ATENŢIE!
Nu puneţi carnea pe cel mai
înalt nivel al cuptorului.
Pericol de incendiu.
1. Deschideţi uşa cuptorului.
2. Apropiaţi o sursă de foc de orificiile
arzătorului.
3. Rotiţi butonul de comandă a
cuptorului cu gaz pe poziţia Grătar
. Apăsaţi butonul de selectare şi
menţineţi-l apăsat timp de
aproximativ 15 secunde. Nu eliberaţi
butonul înainte de apariţia flăcării.
Dacă grătarul nu se
aprinde sau se stinge
accidental, eliberaţi
butonul de comandă a
cuptorului cu gaz şi rotiţil în poziţia Oprit.
Deschideţi uşa
cuptorului. După un
minut, încercaţi să
reaprindeţi grătarul.
4. Preîncălziţi grătarul timp de 5-10
minute.
5. Puneţi raftul cuptorului cu carne pe
poziţia 3 pentru raft.
6. Puneţi o tavă de gătit sau tava de
coacere dedesubt, pe poziţia 2 a
cuptorului, pentru a colecta sucul.
7. Lăsaţi uşa cuptorului puţin
întredeschisă.
8.6 Stingerea arzătorului grătarului
Pentru a stinge flacăra, rotiţi butonul pe
poziţia oprit .
Page 14
www.electrolux.com14
9. CUPTOR - FUNCŢIILE CEASULUI
9.1 Ceas avertizor
Se utilizează pentru a seta timpul pentru
numărătoarea inversă.
Această funcţie nu are nicio
influenţă asupra funcţionării
aparatului.
Rotiţi la maxim butonul cronometrului,
după care îl rotiţi la intervalul de timp
necesar.
După ce se scurge întreaga perioadă de
timp, este emis un semnal sonor.
10. CUPTOR - UTILIZAREA ACCESORIILOR
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
10.1 Introducerea accesoriilor
Raft de sârmă:
Raftul de sârmă are o formă
specială în spate care ajută
la circularea căldurii.
Tavă:
Nu împingeţi tava până în
peretele din spate al
cuptorului. În caz contrar,
circulaţia aerului cald în jurul
tăvii va fi împiedicată. Este
posibil ca alimentele să se
ardă, în special în partea din
spate a cuptorului.
Puneţi tava sau cratiţa adâncă pe poziţia
Introduceţi raftul în poziţia corectă a
raftului. Asiguraţi-vă că nu atinge
peretele din spate al cuptorului.
raftului. Asiguraţi-vă că nu atinge
peretele din spate al cuptorului.
11. CUPTOR - INFORMAŢII ŞI SFATURI
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
Temperatura şi duratele de
coacere din tabele au rol
consultativ. Acestea depind
de reţete şi de calitatea şi
cantitatea ingredientelor
utilizate.
11.1 Informaţii cu caracter general
• Aparatul are patru poziţii pentru raft.
Număraţi poziţiile rafturilor din partea
de jos a podelei aparatului.
• Umezeala poate produce condens în
aparat sau pe panourile de sticlă ale
uşii. Acest lucru este normal.
Utilizatorul trebuie să se îndepărteze
întotdeauna de aparat atunci când
deschide uşa aparatului pe durata
gătirii. Pentru a reduce condensul,
lăsaţi aparatul să funcţioneze timp de
10 minute înainte de gătire.
Page 15
• Curăţaţi umezeala rămasă după
fiecare utilizare a aparatului.
• Nu puneţi obiecte direct pe podeaua
aparatului şi nu puneţi folie din
aluminiu pe componente atunci când
gătiţi. În caz contrar este posibilă
modificarea rezultatelor obţinute şi se
poate cauza deteriorarea stratului de
email.
11.2 Coacerea
• Cuptorul dumneavoastră poate să
aibă un alt comportament la coacere/
frigere faţă de aparatul de până acum.
Adaptaţi setările dumneavoastră
uzuale (temperatură, durată de gătire)
şi poziţiile rafturilor la valorile din
tabele.
• Producătorul vă recomandă să folosiţi
mai întâi temperatura mai mică.
• Dacă nu găsiţi setările pentru o
anumită reţetă, căutaţi una similară.
• Durata de coacere poate fi extinsă cu
10 – 15 minute în cazul în care
coaceţi prăjituri pe o poziţie a raftului.
• Prăjiturile şi produsele de patiserie
aflate la înălţimi diferite nu se
rumenesc în mod egal la început. În
acest caz, nu schimbaţi setarea de
temperatură. Diferenţele dispar în
timpul procesului de coacere.
• În cazul timpilor mai lungi de coacere,
puteţi dezactiva cuptorul cu 10 minute
înainte de terminarea duratei de
coacere pentru a utiliza căldura
reziduală.
Atunci când gătiţi alimente congelate,
este posibil ca tăvile din interiorul
ROMÂNA 15
cuptorului să se deformeze în timpul
coacerii. Atunci când tăvile se răcesc,
distorsiunea dispare.
11.3 Coacerea prăjiturilor
• Nu deschideţi uşa cuptorului înainte
ca 3/4 din durata de coacere să fi
trecut.
• Dacă utilizaţi două tăvi de coacere în
acelaşi timp, lăsaţi un nivel liber între
ele.
11.4 Gătirea cărnii şi a peştelui
• Utilizaţi o cratiţă adâncă pentru
alimentele foarte grase pentru a evita
pătarea permanentă a cuptorului.
• Lăsaţi carnea aproximativ 15 minute
înainte de a o tăia, astfel încât sucul
să nu se prelingă afară.
• Pentru a împiedica formarea de prea
mult fum în cuptor pe durata frigerii,
se recomandă adăugarea de puţină
apă în cratiţa adâncă. Pentru a
preveni condensarea fumului,
adăugaţi apă de fiecare dată după ce
se evaporă.
11.5 Durate de gătit
Duratele de gătit depind de tipul de
alimente, de consistenţa şi volumul lor.
La început, monitorizaţi performanţa
când gătiţi. Găsiţi cele mai bune setări
(setarea căldurii, durata de gătit, etc.)
pentru vasele, reţetele şi cantităţile dvs.
când utilizaţi acest aparat.
11.6 Tabel de gătit
Aliment Cantitate
Patiserie
Patiserie
Prăjitură
1)
scăzută
(g)
250 2 25 - 30 3 tavă de coacere alu‐
1)
250 2 20 - 25 3 tavă de gătit
1)
1000 2 - 3 35 - 45 3 tavă de coacere alu‐
Poziţie
termo‐
stat
Durată
(min)
Nivel
raft
Accesorii
minizată
minizată
Page 16
www.electrolux.com16
Aliment Cantitate
(g)
Poziţie
termo‐
Durată
(min)
Nivel
raft
Accesorii
stat
Prăjitură
1)
scăzută
Plăcintă dos‐
pită cu mere
Plăcintă cu
1)
mere
Prăjituri mici
1000 2 35 - 40 3 tavă de gătit
2000 5 50 - 60 3 tavă de coacere alu‐
1)
minizată
1200 + 1200 6 55 - 65 3 2 formă rotundă din
aluminiu (diametru:
20 cm)
500 2 - 3 25 - 30 3 tavă de coacere alu‐
1)
minizată
tavă de gătit
Pandişpan
fără grăsimi
Tort de clătite 1500 2 - 3
Tort de clătite 1500 2 - 3
350 3 30 - 35 3 1 formă rotundă (dia‐
1)
3 tavă de coacere alu‐
2)
45 - 55
3 tavă de gătit
3)
40 - 50
metru: 26 cm)
minizată
Pui, intreg 1400 8 50 - 60 3 raft de sârmă
3 tavă de gătit
Aluat de prăji‐
4)
tură
Aluat de prăji‐
4)
tură
Prăjitură cu
drojdie um‐
5)
plută
1)
Pizza
1)
Pizza
Prăjitură cu
brânză
Prăjitură cu
800 7 - 8 15 - 20 3 tavă de coacere alu‐
minizată
800 6 - 7 15 - 20 3 tavă de gătit
1200 4 - 5 40 - 50 3 tavă de coacere alu‐
minizată
tavă de gătit
1000 5 - 6 25 - 35 3 tavă de coacere alu‐
minizată
1000 5 - 6 25 - 30 3 tavă de gătit
2600 3 80 - 90 3 tavă de coacere alu‐
minizată
2600 3 70 - 80 3 tavă de gătit
brânză
Aluat tartă cu
5)
mere
1900 6 - 7 50 - 60 3 tavă de coacere alu‐
minizată
Page 17
ROMÂNA 17
Aliment Cantitate
(g)
Poziţie
termo‐
Durată
(min)
Nivel
raft
Accesorii
stat
Aluat tartă cu
5)
mere
Prăjitură de
Crăciun
6)
Prăjitură de
Crăciun
6)
Quiche Lor‐
5)
raine
Pâine
ţărănească
Pandişpan ro‐
mânesc
1)
Pandişpan ro‐
mânesc - tra‐
1)
diţional
Ruladă cu
1)
cremă
Ruladă cu
1)
cremă
1900 6 - 7 40 - 50 3 tavă de gătit
2400 3 - 4
2400 3 - 4
60
60
7)
3)
3 tavă de coacere alu‐
minizată
3 tavă de gătit
1000 5 - 6 50 - 60 3 1 formă rotundă (dia‐
metru: 26 cm)
750 + 750 4 - 5 50 - 60 3 2 formă rotundă din
6)
aluminiu (diametru:
20 cm)
600 + 600 2 - 3 50 - 60 3 2 forme rotunde din
aluminiu (diametru:
25 cm)
600 + 600 2 - 3 40 - 50 3 2 forme rotunde din
aluminiu (diametru:
25 cm)
500 2 - 3 20 - 30 3 tavă de coacere alu‐
minizată
500 2 - 3 20 - 25 3 tavă de gătit
Bezele 400 1 - 2 40 - 50 3 tavă de coacere alu‐
minizată
Bezele 400 1 40 - 50 3 tavă de gătit
500 3 - 4 35 - 40 3 tavă de coacere alu‐
Mini Choux
Mini Choux
Prăjitură
sfărâmi‐
cioasă
Prăjitură
1)
minizată
500 2 - 3 30 - 35 3 tavă de gătit
1)
1500 5 - 6 30 - 40 3 tavă de coacere alu‐
minizată
5)
1500 5 - 6 30 - 35 3 tavă de gătit
sfărâmi‐
5)
cioasă
600 2 35 - 40 3 tavă de coacere alu‐
Pandispan
1)
minizată
Page 18
www.electrolux.com18
Aliment Cantitate
Pandispan
Prăjitură cu
5)
unt
Prăjitură cu
5)
unt
1)
Preîncălziţi cuptorul timp de 10 minute.
2)
După oprirea aparatului, lăsaţi prăjitura în cuptor încă 7 minute.
3)
După oprirea aparatului, lăsaţi prăjitura în cuptor încă 5 minute.
4)
Preîncălziţi cuptorul timp de 20 minute.
5)
Preîncălziţi cuptorul timp de 15 minute.
6)
Preîncălziţi cuptorul timp de 15 minute cu termostatul la poziţia 8.
7)
După oprirea aparatului, lăsaţi prăjitura în cuptor încă 10 minute.
(g)
600 2 30 - 35 3 tavă de gătit
1)
600 2 - 3 25 - 30 3 tavă de coacere alu‐
600 3 20 - 25 3 tavă de gătit
Poziţie
termo‐
stat
Durată
(min)
Nivel
raft
12. CUPTOR - ÎNGRIJIREA ŞI CURĂŢAREA
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
12.1 Note cu privire la curăţare
• Curăţaţi partea din faţă a cuptorului cu
o cârpă moale, apă caldă şi agent de
curăţare.
• Utilizaţi un agent de curăţare obişnuit
pentru a curăţa suprafeţele metalice.
• Curăţaţi interiorul aparatului după
fiecare utilizare. Acumularea de
grăsimi sau de orice alte resturi
alimentare poate provoca un incendiu.
• Curăţaţi murdăria rezistentă cu
produs special de curăţat cuptorul.
• Curăţaţi toate accesoriile după fiecare
utilizare şi uscaţi-le. Folosiţi o lavetă
moale cu apă caldă şi un agent de
curăţare.
• Dacă aveţi accesorii anti-aderente, nu
le curăţaţi utilizând agenţi agresivi,
obiecte cu margini ascuţite sau în
maşina de spălat vase. Stratul antiaderent poate fi deteriorat.
12.2 Pentru modelele din inox sau aluminiu
Curăţaţi uşa cuptorului
numai cu un burete ud.
Uscaţi-o cu o lavetă moale.
A nu se folosi bureţi din
sârmă, acizi sau produse
abrazive, deoarece pot
deteriora suprafaţa
cuptorului. Curăţaţi panoul
de comandă al cuptorului cu
aceeaşi precauţie.

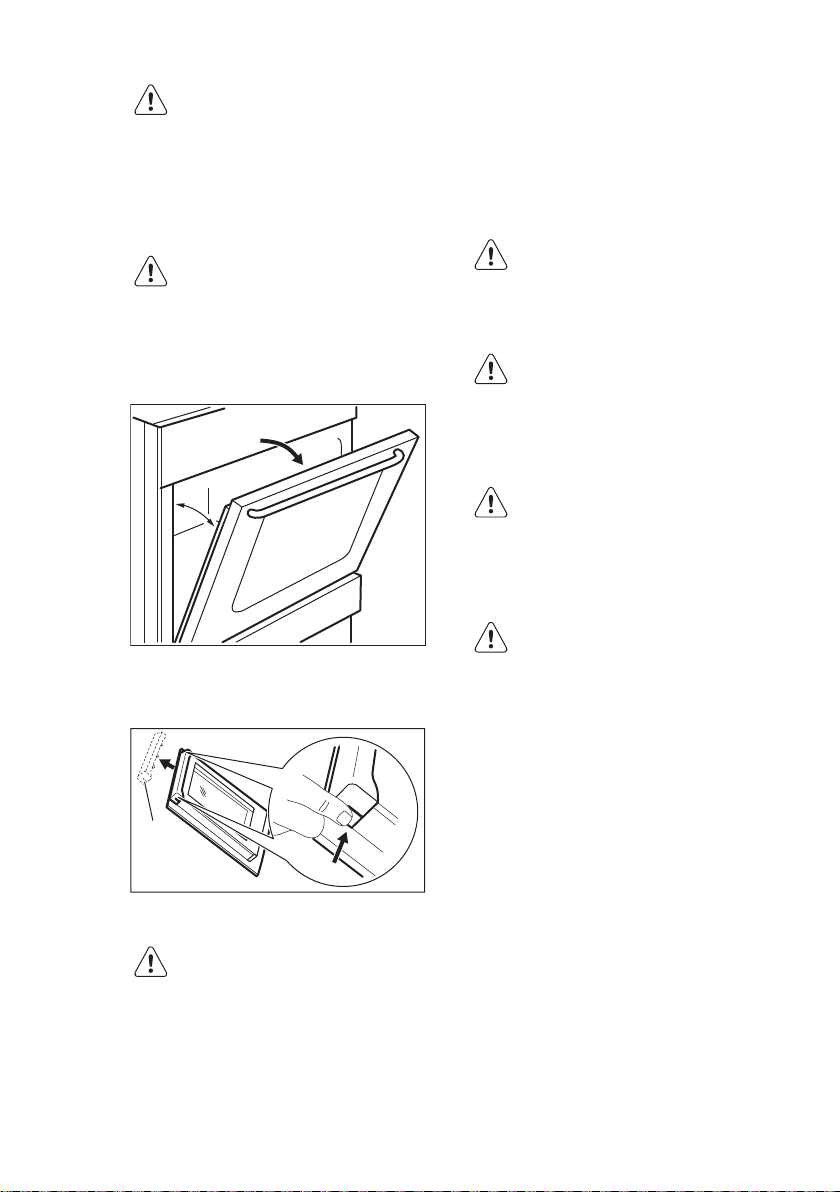

12.3 Demontarea şi instalarea panourilor de sticlă ale cuptorului
Puteţi scoate panourile de sticlă de la
interior pentru a le curăţa. Numărul de
panouri de sticlă diferă de la un model la
altul.
Accesorii
minizată
Page 19
AVERTIZARE!
30°
1
2
B
Ţineţi uşa cuptorului uşor
întredeschisă pe durata
procesului de curăţare. Când
o deschideţi complet,
aceasta se poate închide
accidental, cauzând daune
potenţiale.
AVERTIZARE!
Nu utilizaţi aparatul fără
panourile de sticlă.
1. Deschideţi uşa până când aceasta
este la un unghi de aproximativ 30°.
Uşa stă singură în poziţie când este
întredeschisă.
2. Apucaţi de ambele părţi garnitura
profilată a uşii (B) de pe partea
superioară a uşii şi împingeţi-o către
interior pentru a elibera cârligul.
ROMÂNA 19
5. Curăţaţi panoul de sticlă cu apă
caldă şi săpun. Uscaţi cu grijă panoul
de sticlă.
După terminarea procedurii de curăţare,
montaţi panourile de sticlă şi uşa
cuptorului. Urmaţi paşii de mai sus în
ordine inversă. Mai întâi instalaţi panoul
mai mic, apoi cel mare.
ATENŢIE!
Faţa cu zona serigrafiată pe
panoul de sticlă de la interior
trebuie îndreptată spre
partea interioară a uşii.
ATENŢIE!
După instalare, asiguraţi-vă
că suprafaţa cadrului
panoului de sticlă din zonele
serigrafiate nu prezintă
asperităţi la atingere.
ATENŢIE!
Asiguraţi-vă că aţi montat
panoul intern de sticlă în
locaşurile adecvate.
12.4 Scoaterea sertarului
AVERTIZARE!
Nu păstraţi în sertar obiecte
inflamabile (precum
materiale de curăţat, pungi
de plastic, mănuşi pentru
cuptor, hârtie, agenţi de
curăţare). Când utilizaţi
cuptorul, sertarul poate
deveni fierbinte. Pericol de
incendiu.
Sertarul de sub cuptor poate fi scos
pentru curăţare.
1. Trageţi sertarul în afară până când
3. Trageţi în afară de garnitura profilată
a uşii pentru a o scoate.
AVERTIZARE!
Când scoateţi panourile
de sticlă, uşa cuptorului
încearcă să se închidă.
4. Ţineţi de marginea superioară a
panourilor de sticlă şi scoateţi-le unul
câte unul.
se opreşte.
Page 20
www.electrolux.com20
2. Ridicaţi uşor sertarul.
3. Trageţi sertarul complet în afară.
Pentru a instala sertarul, efectuaţi paşii
de mai sus în ordinea inversă.
12.5 Înlocuirea becului
Aşezaţi o lavetă pe partea de jos din
interiorul cuptorului. Aceasta previne
13. DEPANARE
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.
deteriorarea cavităţii şi a capacului din
sticlă al becului.
AVERTIZARE!
Pericol de electrocutare!
Deconectaţi siguranţa
înainte de a înlocui becul.
Este posibil ca becul
cuptorului şi capacul din
sticlă al becului să fie
fierbinţi.
1. Dezactivaţi aparatul.
2. Decuplaţi siguranţele din tablou sau
dezactivaţi întrerupătorul.
Becul din spate
1. Rotiţi spre stânga capacul din sticlă
al becului şi scoateţi-l.
2. Curăţaţi capacul de sticlă.
3. Înlocuiţi becul cu un bec adecvat
rezistent la o căldură de 300°C.
4. Montaţi capacul de sticlă.
13.1 Ce trebuie făcut dacă...
Problemă Cauză posibilă Soluţie
Nu se generează scântei
atunci când încercaţi să
activaţi generatorul de
scântei.
Nu se generează scântei
atunci când încercaţi să
activaţi generatorul de
scântei.
Nu se generează scântei
atunci când încercaţi să
activaţi generatorul de
scântei.
Plita nu este conectată la o
sursă electrică sau este
conectată incorect.
Siguranţa s-a declanşat. Verificaţi dacă siguranţa
Capacul şi coroana
arzătorului sunt poziţionate
incorect.
Verificaţi dacă plita este
conectată corect la priza
electrică. Consultaţi diagra‐
ma de conectare.
este cauza defecţiunii.
Dacă siguranţele se decla‐
nşează în mod repetat,
adresaţi-vă unui electrician
calificat.
Aşezaţi corect capacul şi
coroana arzătorului.
Page 21
ROMÂNA 21
Problemă Cauză posibilă Soluţie
Flacăra se stinge imediat
după aprindere.
Inelul flăcării nu este uni‐
form.
Arzătoarele nu funcţio‐
nează.
Aparatul face zgomot. Unele piese metalice ale
Flacăra este de culoare
portocalie sau galbenă.
Becul nu funcţionează. Becul este defect. Înlocuiţi becul.
Aburul şi condensul se
depun pe alimente şi în
cavitatea cuptorului.
Cuptorul nu se încălzeşte. Nu au fost efectuate
Gătirea alimentelor du‐
rează prea mult sau prea
puţin.
Termocuplul nu se
încălzeşte suficient.
Coroana arzătorului este
blocată cu resturi de ali‐
mente.
Nu există alimentare cu
gaz.
Flacăra poate fi portocalie
Aţi lăsat vasul cu mâncare
prea mult timp în cuptor.
setările necesare.
Temperatura este prea
scăzută sau prea ridicată.
După aprinderea flăcării, ţi‐
neţi activat generatorul de
scântei timp de maxim 10
secunde
Verificaţi dacă injectorul
principal nu este blocat şi
coroana arzătorului este
curată.
Verificaţi racordul la gaz.
aparatului se extind şi se
contractă când se
încălzesc sau se răcesc.
Zgomotele sunt normale.
sau galbenă în anumite
zone ale arzătorului. Acest
lucru este normal.
Nu lăsaţi vasele cu mân‐
care în cuptor pentru mai
mult de 15 - 20 de minute
după terminarea procesu‐
lui de gătit.
Verificaţi dacă setările sunt
corecte.
Reglaţi temperatura dacă
este necesar. Urmaţi sfa‐
turile din manualul utiliza‐
torului.
13.2 Date pentru service
Dacă nu puteţi găsi singur o soluţie la
problemă, adresaţi-vă comerciantului sau
unui centru de service autorizat.
Datele necesare centrului de service se
găsesc pe plăcuţa cu date tehnice.
Vă recomandăm să notaţi datele aici:
Model (MOD.) .........................................
Codul numeric al produsului (PNC) .........................................
Aceasta este amplasată pe cadrul frontal
din interiorul aparatului. Nu scoateţi
plăcuţa cu date tehnice din interiorul
aparatului.
Page 22
A
C
D
D
B
www.electrolux.com22
Vă recomandăm să notaţi datele aici:
Numărul de serie (S.N.) .........................................
14. INSTALAREA
AVERTIZARE!
Consultaţi capitolele privind
siguranţa.

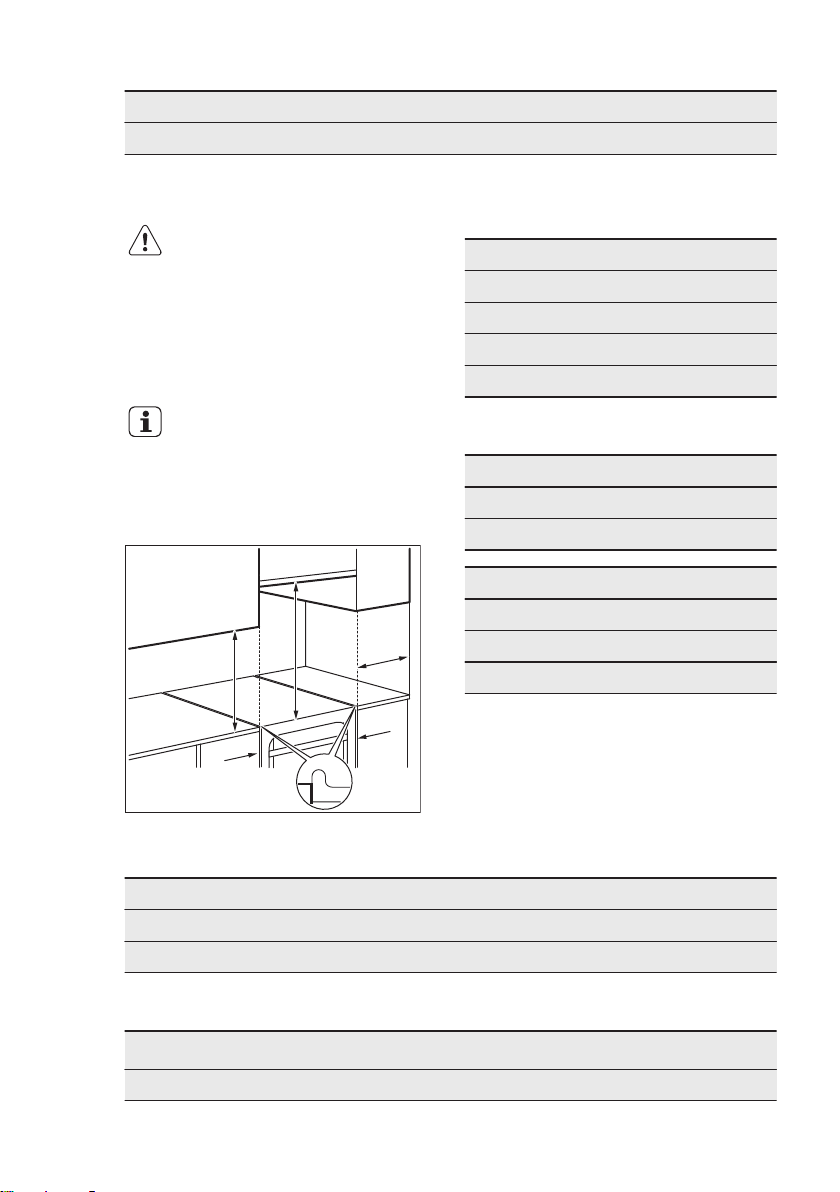

14.1 Amplasarea aparatului
Puteţi instala aparatul independent, cu
dulapuri pe una sau ambele laturi şi pe
colţ.
Pentru a putea deschide
capacul menţineţi o distanţă
de aproximativ 1 cm între
aparat şi peretele din spate.
Pentru distanţele minime de instalare,
consultaţi tabelul.
Distanţe minime
Dimensiuni mm
A 400
B 650
C 150
D 20
14.2 Date tehnice
Tensiune 230 V
Frecvenţă 50 Hz
Clasa aparatului 1
Dimensiuni mm
Înălţime 855
Lăţime 500
Adâncime 600
14.3 Alte date tehnice
Categorie aparat: II2H3B/P
Gaz iniţial: G20 (2H) 20 mbar
Gaz de schimb: G30/G31 (3B/P) 30/30 mbar
14.4 Diametrele de bypass
ARZĂTOR
Auxiliar 29 / 30
Ø BYPASS1)1/100 mm
Page 23
ROMÂNA 23
ARZĂTOR
Semi-rapid 32
Rapid 42
Cuptor 44
1)
Tipul de bypass depinde de model.
Ø BYPASS1)1/100 mm
14.5 Arzătoare de gaz pentru GAZ NATURAL (de la reţea) G20 de
20 mbar
ARZĂTOR PUTERE NOR‐
Rapid 3.0
Semi-rapid
Auxiliar 1.0 0.35 70
Cuptor 2.7 0.90 120
Grătar 1.9 - 108
1)
Tipul de bypass depinde de model.
MALĂ ÎN kW
2.0 / 1.9
1)
PUTERE REDUSĂ kW MARCAJ INJEC‐
0.72 / 0.75
0.43 / 0.45
1)
1)
TOR 1/100 mm
119
96
14.6 Arzătoare de gaz pentru GPL G30 30 mbar
ARZĂTOR PUTERE
NORMALĂ ÎN
kW
Rapid 3.0 0.72 88 218.14
Semi-rapid 2.0 0.43 71 145.43
Auxiliar 1.0 0.35 50 72.71
Cuptor 2.7 0.90 80 196.33
Grătar 1.9 - 71 138.16
PUTERE RE‐
DUSĂ kW
MARCAJ IN‐
JECTOR 1/100
mm
DEBIT NOMINAL
PENTRU GAZ g/h
14.7 Arzătoare de gaz pentru GPL G31 30 mbar
ARZĂTOR PUTERE
NORMALĂ ÎN
kW
Rapid 2.6 0.63 88 185.68
Semi-rapid 1.7 0.38 71 121.40
Auxiliar 0.85 0.31 50 60.70
PUTERE RE‐
DUSĂ kW
MARCAJ IN‐
JECTOR
1/100 mm
DEBIT NOMINAL
PENTRU GAZ g/h

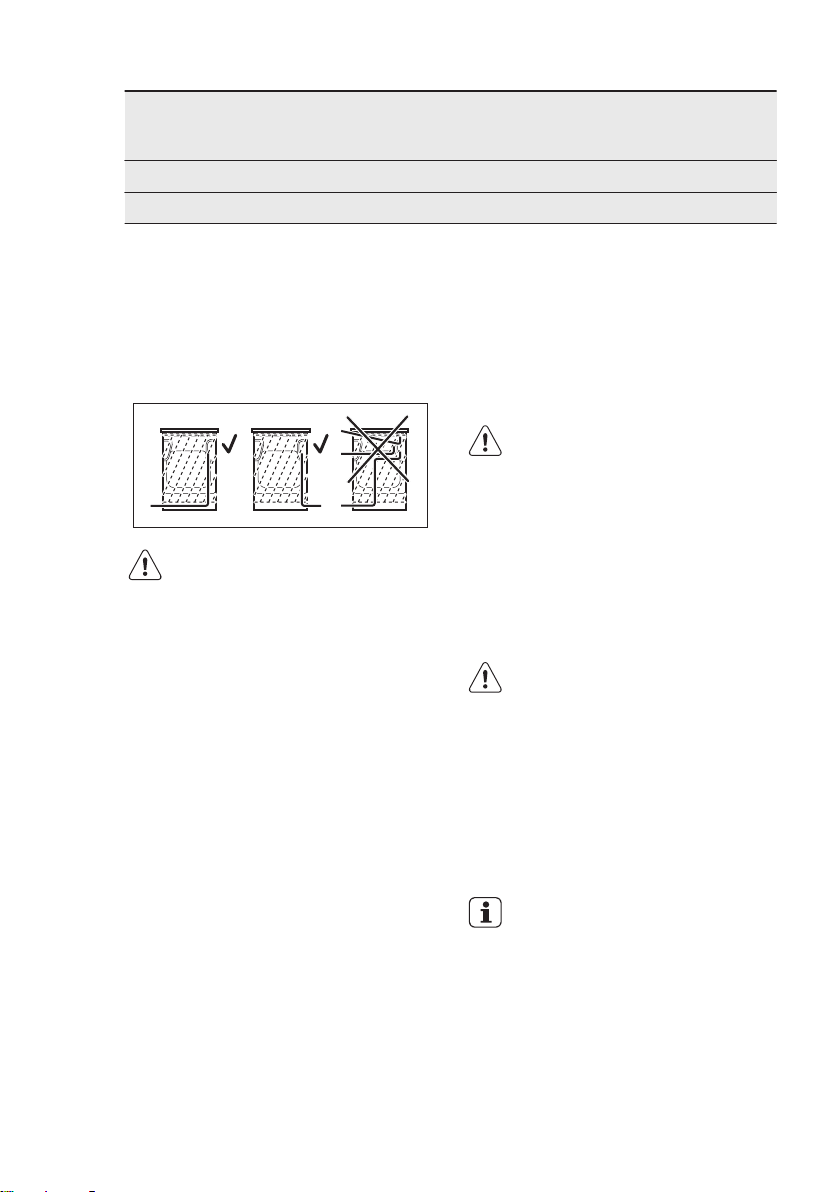

Page 24
www.electrolux.com24
ARZĂTOR PUTERE
NORMALĂ ÎN
kW
Cuptor 2.35 0.78 80 167.82
Grătar 1.65 - 71 117.83
14.8 Racordul la gaz
Folosiţi racorduri fixe sau folosiţi o ţevi
flexibile din oţel inoxidabil conforme cu
reglementările în vigoare. Dacă utilizaţi
ţevi metalice flexibile, asiguraţi-vă că
acestea nu intră în contact cu părţile
mobile şi nu sunt strivite.
AVERTIZARE!
Ţeava de conectare la gaz
nu trebuie să atingă partea
aparatului indicată în
imaginea ilustrată.
14.9 Racordarea cu ţevi flexibile nemetalice
Dacă aveţi acces facil la racord, puteţi
utiliza o ţeavă flexibilă. Ţeava flexibilă
trebuie strânsă ferm cu coliere.
La instalare se utilizează întotdeauna
suportul pentru ţeavă şi garnitura. Ţeava
flexibilă poate fi montată în următoarele
situaţii:
• nu poate ajunge la o temperatură mai
mare decât cea a camerei 30°C,
• nu este mai lungă de 1500 mm,
• nu este îngustată în niciun loc,
• nu este răsucită sau strânsă,
• nu intră în contact cu muchii sau
colţuri ascuţite,
• starea acesteia poate fi verificată
uşor.
La verificarea ţevii flexibile, cercetaţi
următoarele:
PUTERE RE‐
DUSĂ kW
MARCAJ IN‐
JECTOR
1/100 mm
• să nu prezinte crăpături, tăieturi, urme
de arsuri la capete sau pe lungimea
sa,
• materialul să nu fie rigidizat şi să
prezinte elasticitatea sa normală,
• colierele să nu fie ruginite,
• să nu fi depăşit termenul de garanţie.
Dacă observaţi defecte, nu reparaţi
ţeava, ci înlocuiţi-o.
AVERTIZARE!
După ce instalarea s-a
terminat, verificaţi dacă
etanşeitatea fiecărui racord
de ţeavă nu prezintă
pierderi. Pentru verificarea
garniturii se utilizează o
soluţie pe bază de săpun.
Nu utilizaţi flacără.
Racordul de alimentare cu gaz se află în
partea din spate a panoului de comandă.
AVERTIZARE!
Înainte de a conecta sursa
de gaz, deconectaţi aparatul
de la sursa de electricitate
sau opriţi închideţi siguranţa
din caseta cu
siguranţe.Închideţi robinetul
principal de la sursa de gaz.
DEBIT NOMINAL
PENTRU GAZ g/h
14.10 Adaptarea la diferite
tipuri de gaz
Adaptarea la diferite tipuri de
gaz trebuie efectuată
exclusiv de către personal
autorizat.

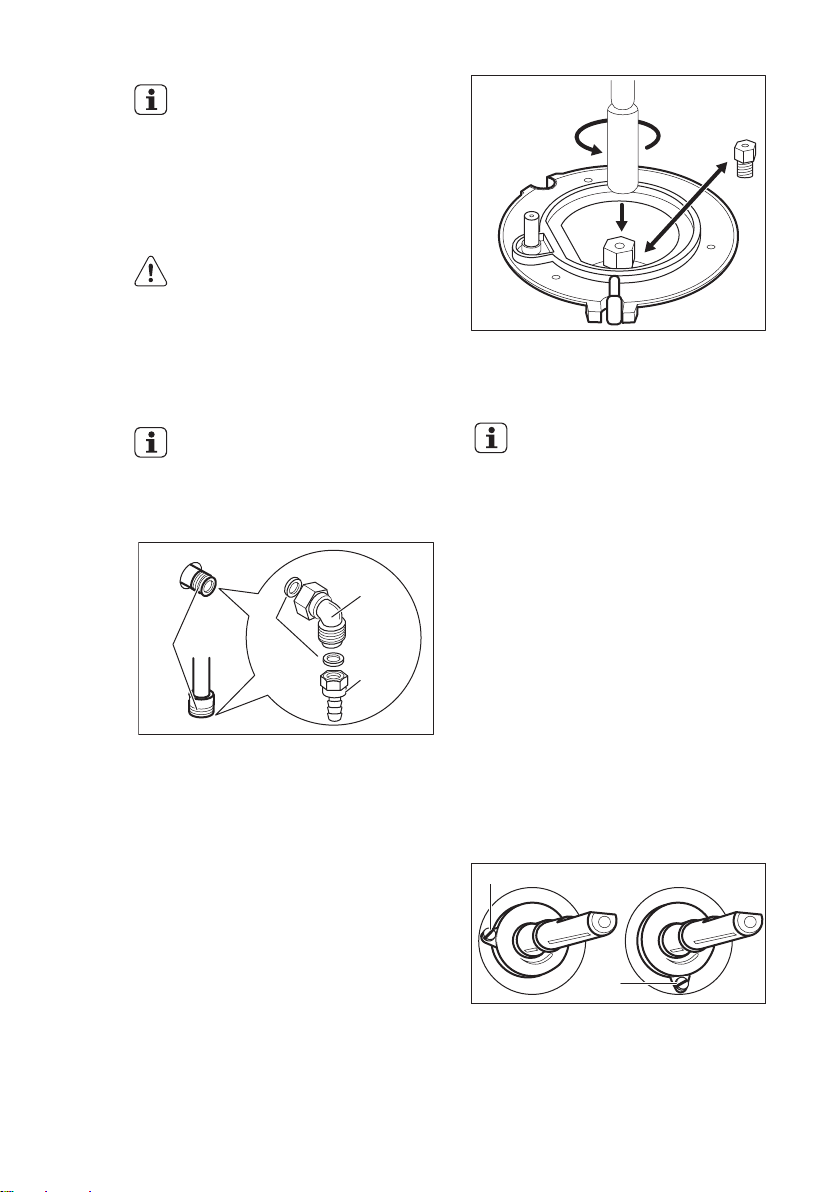

Page 25
A
B
D
C
A
A
ROMÂNA 25
Dacă aparatul este setat
pentru gaz natural (de la
reţea) puteţi să-l treceţi la
funcţionarea pe gaz lichefiat
(îmbuteliat) cu injectoarele
corecte.
Debitul de gaz se va regla
corespunzător.
AVERTIZARE!
Înainte de a înlocui
injectoarele, verificaţi dacă
butoanele pentru gaz sunt în
poziţia Oprit. Scoateţi
aparatul din priză. Lăsaţi
aparatul să se răcească.
Există pericol de vătămare.
Aparatul este reglat pentru
gazul implicit. Pentru a
modifica setarea, folosiţi
întotdeauna garnitura de
etanşare.
5. Înlocuiţi plăcuţa cu datele tehnice
(aflată lângă ţeava de alimentare cu
gaz) cu cea corespunzătoare noului
tip de gaz.
Această plăcuţă se
găseşte în punga livrată
împreună cu aparatul.
Dacă presiunea gazului nu este
constantă sau diferită de presiunea
necesară, montaţi un regulator de
presiune corespunzător pe ţeava de
alimentare cu gaz.
14.12 Reglarea nivelului minim de gaz la arzătorul plitei
1. Scoateţi aparatul din priză.
2. Scoateţi butonul de selectare pentru
plită. Dacă nu aveţi acces la şurubul
de reglare, demontaţi panoul de
A) Punct de racordare la gaz (numai un
singur punct per aparat)
B) Garnitură
C) Racord ajustabil
D) Suport pentru ţeava de GPL
comandă înainte de a începe
reglarea.
3. Cu ajutorul unei şurubelniţe plate,
ajustaţi poziţia şurubului de reglare
A.
Modelul stabileşte poziţia şurubului
de reglare A.
14.11 Înlocuirea injectoarelor plitei
Înlocuiţi injectoarele când schimbaţi tipul
de gaz.
1. Scoateţi suporturile pentru vase.
2. Scoateţi capacele şi coroanele
arzătoarelor.
3. Scoateţi injectoarele cu o cheie
tubulară de 7.
4. Înlocuiţi injectoarele cu unele
adecvate pentru tipul de gaz utilizat.

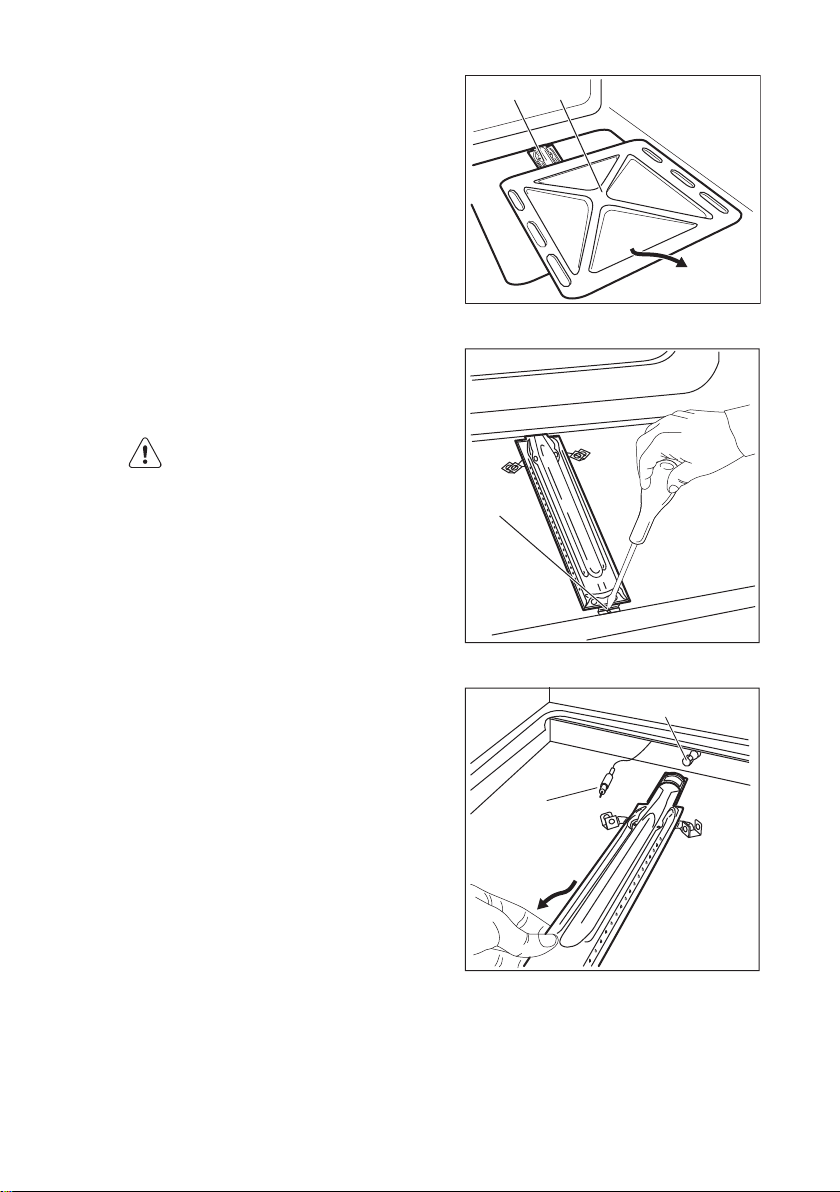

Page 26
AB
C
D
E
www.electrolux.com26
Trecerea de la gaz natural (de la reţea) la gaz lichefiat (îmbuteliat)
1. Strângeţi complet şurubul de bypass.
2. Puneţi la loc butonul de selectare.
Trecerea de la gaz lichefiat (îmbuteliat) la gaz natural (de la reţea)
1. Desfaceţi cu aproximativ o tură
poziţia şurubului de bypass A.
2. Puneţi la loc butonul de selectare
pentru plită.
3. Conectaţi aparatul la reţeaua
electrică.
AVERTIZARE!
Introduceţi ştecherul în
priză numai după ce
toate componentele au
fost montate în poziţiile
iniţiale. Există pericol de
vătămare.
4. Aprindeţi arzătorul.
Consultaţi capitolul „Plită - Utilizarea
zilnică”.
5. Rotiţi butonul de selectare al plitei la
poziţia de minim.
6. Scoateţi din nou butonul de selectare
pentru plită.
7. Strângeţi încet şurubul de bypass
până când flacăra ajunge la minim şi
este stabilă.
8. Puneţi la loc butonul de selectare
pentru plită.
2. Desfaceţi şurubul C care fixează
arzătorul.
3. Scoateţi cu atenţie arzătorul din
suportul injectorului D.
14.13 Înlocuirea injectoarelor cuptorului
1. Pentru a avea acces la arzătorul B
înlăturaţi podeaua interioară a
cuptorului A.
4. Deplasaţi-l încet spre stânga.
Asiguraţi-vă că manşonul arzătorului
rămâne pe capătul arzătorului. Nu

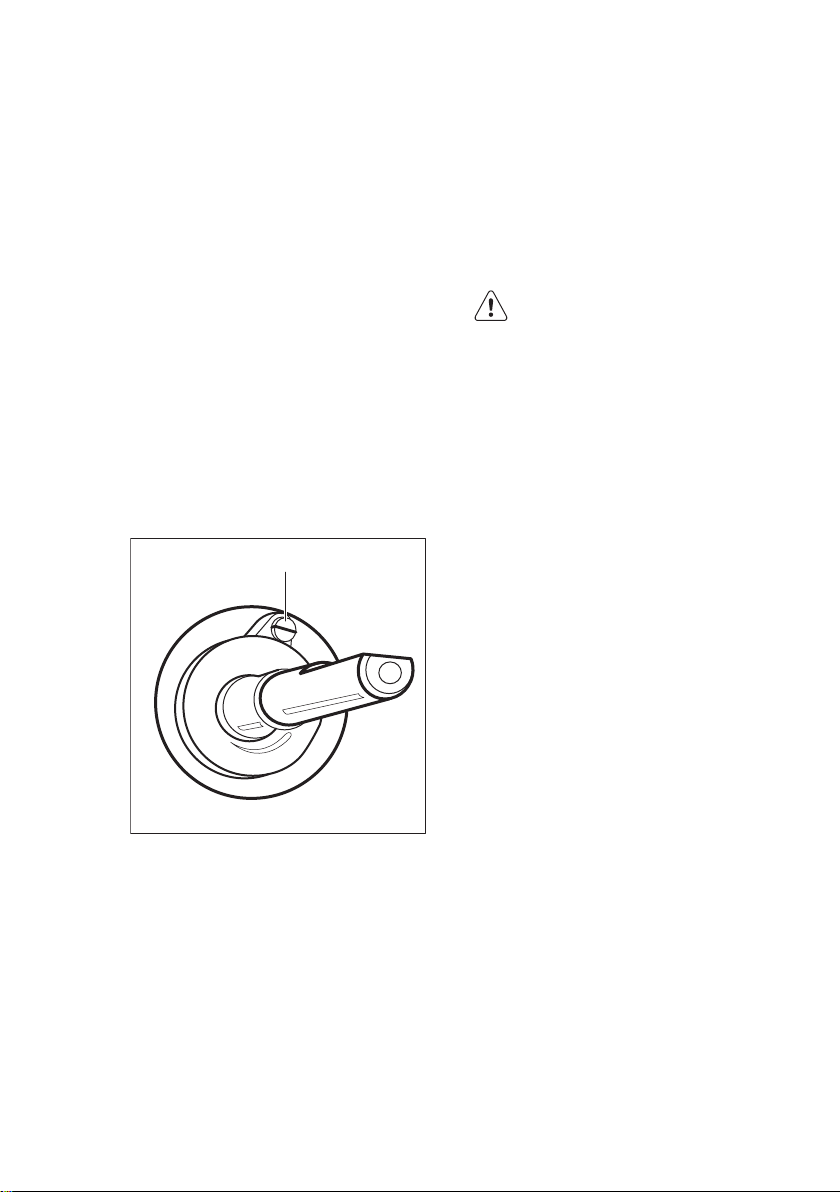

Page 27
apăsaţi cu forţă cablul de conectare
A
al conductorului pentru termocuplu E.
5. Eliberaţi injectorul pentru arzător D
cu o cheie tubulară de 7 mm şi
înlocuiţi-l cu un alt injector.
Montaţi arzătorul în ordine inversă.
Înlocuiţi eticheta cu tipul de gaz, aflată
lângă racordul de alimentare, cu cea
corespunzătoare noului tip de gaz.
14.14 Reglarea nivelului minim de gaz la arzătorul cuptorului
1. Scoateţi aparatul din priză.
2. Scoateţi butonul de selectare pentru
funcţiile cuptorului. Dacă nu aveţi
acces la şurubul de reglare,
demontaţi panoul de comandă
înainte de a începe reglarea.
3. Cu ajutorul unei şurubelniţe plate,
ajustaţi poziţia şurubului de reglare
A.
Modelul stabileşte poziţia şurubului
de reglare A.
Trecerea de la gaz natural (de la reţea) la gaz lichefiat (îmbuteliat)
1. Strângeţi complet şurubul de bypass.
2. Puneţi la loc butonul de selectare.
3. Conectaţi aparatul la reţeaua
electrică.
ROMÂNA 27
Trecerea de la gaz lichefiat (îmbuteliat) la gaz natural (de la reţea)
1. Desfaceţi cu aproximativ o tură
poziţia şurubului de bypass A.
2. Puneţi la loc butonul de selectare
pentru funcţiile cuptorului.
3. Conectaţi aparatul la reţeaua
electrică.
AVERTIZARE!
Introduceţi ştecherul în
priză numai după ce
toate componentele au
fost montate în poziţiile
iniţiale. Există pericol de
vătămare.
4. Aprindeţi arzătorul.
Consultaţi capitolul „Cuptor Utilizarea zilnică”.
5. Rotiţi butonul de selectare pentru
funcţiile cuptorului la poziţia de
minim.
6. Scoateţi din nou butonul de selectare
pentru funcţiile cuptorului.
7. Strângeţi încet şurubul de bypass
până când flacăra ajunge la minim şi
este stabilă.
8. Puneţi la loc butonul de selectare
pentru funcţiile cuptorului.
9. Setaţi poziţia maximă pentru gaz de
la butonul de selectare pentru
funcţiile cuptorului şi lăsaţi cuptorul
să se încălzească timp de cel puţin
10 minute.
10. Rotiţi rapid butonul de selectare
pentru funcţiile cuptorului din poziţia
maximă în poziţia minimă pentru
flacără.
Verificaţi flacăra. Dacă rotiţi butonul de
selectare din poziţia de maxim în cea de
minim pentru flacără, asiguraţi-vă că
flacăra nu se stinge. La nivelul coroanei
arzătorului, flacăra trebuie să fie mică şi
constantă. Dacă flacăra se stinge, reglaţi
din nou arzătorul cuptorului.
14.15 Înlocuirea injectorului de gaz al grătarului
1. Eliberaţi şurubul care fixează
arzătorul grătarului în poziţia A.

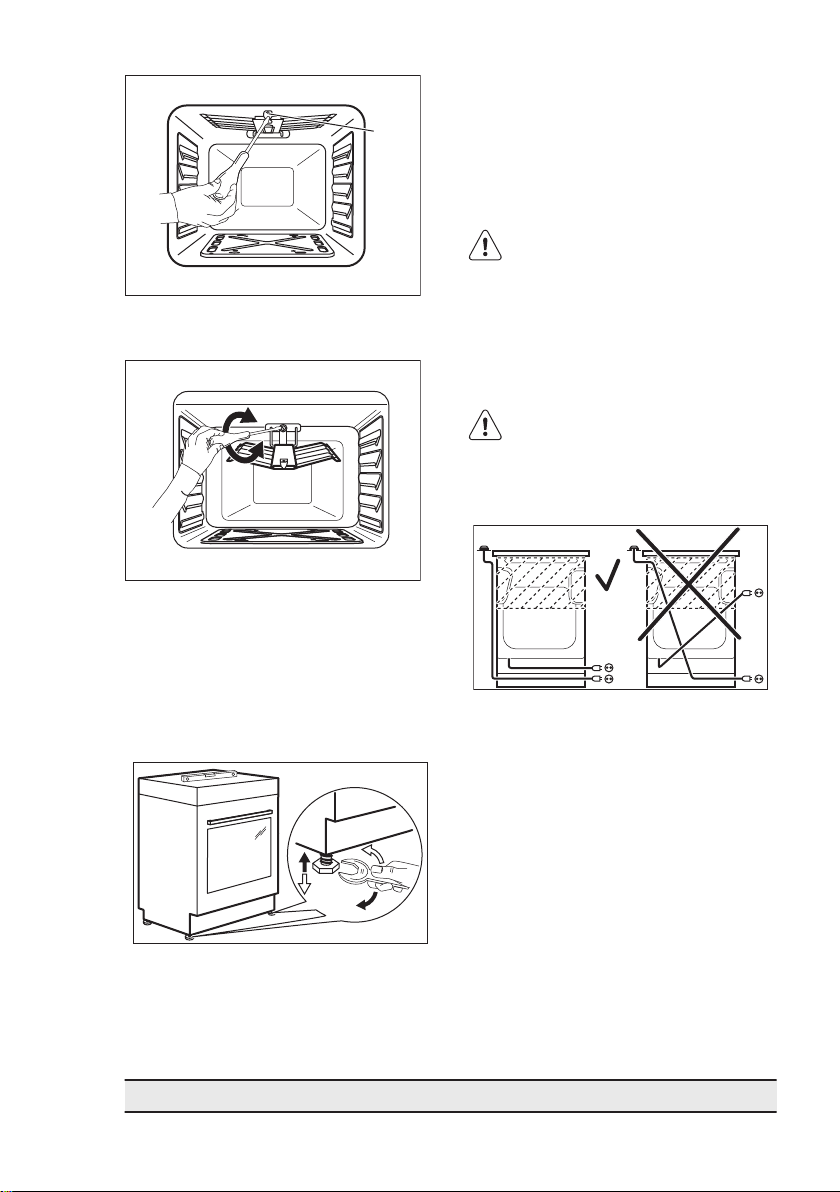

Page 28
A
www.electrolux.com28
2. Eliberaţi injectorul pentru arzător cu o
cheie tubulară de 7 mm şi înlocuiţi-l
cu un injector adecvat.
3. Montaţi arzătorul în ordine inversă.
Înainte de a fixa şurubul, verificaţi
dacă arzătorul este împins corect
către panoul din spate.
Testaţi injectoarele grătarului.
Pentru a aduce suprafaţa superioară a
aparatului la acelaşi nivel cu celelalte
suprafeţe, utilizaţi picioarele din partea
inferioară a aparatului.
14.17 Conectarea la alimentarea electrică
AVERTIZARE!
Producătorul nu este
responsabil dacă nu
respectaţi măsurile de
siguranţă descrise în
capitolele privind Siguranţa.
Acest aparat este livrat cu fişă şi cablu
de conectare electrică.
AVERTIZARE!
Cablul de alimentare
electrică nu trebuie să atingă
partea aparatului indicată în
imaginea ilustrată.
14.16 Aducerea la nivel a aparatului
15. EFICIENŢĂ ENERGETICĂ
15.1 Informaţii despre produs pentru plită în conformitate cu UE
66/2014
Identificarea modelului EKG51151OW
Page 29
Tipul plitei Plită în interiorul unui aragaz autonom
Numărul de arzătoare cu gaz 4
Eficienţa energetică pentru
fiecare arzător cu gaz (EE
gas burner)
Eficienţa energetică pentru plita cu gaz (EE gas hob) 54.3%
Stânga spate - Auxiliar
Dreapta spate - Semi Rapid
Dreapta faţă - Semi Rapid
Stânga Faţă - Rapid
nu este aplicabil
55.0%
55.0%
53.0%
ROMÂNA 29
EN 30-2-1: Aparate de gătit pentru uz
casnic, alimentate cu gaz - Partea 2-1:
Utilizarea raţională a energiei Generalităţi
15.2 Plită - Economisirea energiei
Puteţi economisi energia în timpul
gătitului zilnic dacă respectaţi
recomandările de mai jos.
• Atunci când încălziţi apă, folosiţi doar
cantitatea necesară.
• Dacă este posibil, puneţi întotdeauna
capace pe vase.
• Înainte de a utiliza arzătoarele şi
suportul tăvii, asiguraţi-vă că acestea
sunt montate corect.
• Baza vasului trebuie să aibă diametrul
adecvat cu dimensiunea arzătorului.
• Puneţi vasul direct peste arzător şi în
centrul acestuia.
• Atunci când începe să fiarbă lichidul,
reduceţi flacăra la minim pentru a
fierbe la foc mic.
• Dacă este posibil, folosiţi o oală sub
presiune. Consultaţi manualul de
utilizare al acesteia.
15.3 Fişa produsului şi informaţii despre cuptoare în conformitate cu UE 65-66/2014
Numele furnizorului Electrolux
Identificarea modelului EKG51151OW
Indexul de eficienţă energetică 104.3
Clasa de eficienţă energetică A
Consumul de energie cu o încărcătură standard,
modul convenţional
Numărul de incinte 1
Sursa de căldură Gaz
Volum 51 l
Tipul cuptorului Cuptor în interiorul unui aragaz
Masă 42.0 kg
1.67 kWh/ciclu
6.02 MJ/ciclu
autonom
EN 15181 Metoda de măsurare a
consumului de energie pentru cuptoarele
cu gaz.
Page 30
www.electrolux.com30
15.4 Cuptor - Economisirea
energiei
Aparatul dispune de unele funcţii care vă
ajută la economisirea energiei în timpul
procesului zilnic de gătire.
• Sfaturi generale
– Asiguraţi-vă că uşa cuptorului
este închisă corect atunci când
aparatul este în funcţiune şi
menţineţi-o închisă cât mai mult
posibil pe durata gătitului.
– Folosiţi vase metalice pentru a
îmbunătăţi economia de energie.
– Atunci când este posibil, puneţi
alimentele în interiorul cuptorului
fără a-l mai încălzi înainte.
• Menţine mâncarea caldă - dacă
16. INFORMAŢII PRIVIND MEDIUL
– Atunci când durata de gătire este
mai mare de 30 de minute,
reduceţi temperatura cuptorului la
minim cu 3-10 minute, în funcţie
de durata gătirii, înainte de
terminarea duratei de gătire.
Căldura reziduală din interiorul
cuptorului va continua gătirea.
– Folosiţi căldura reziduală pentru a
încălzi alte alimente.
doriţi să utilizaţi căldura reziduală
pentru a menţine mâncarea caldă,
alegeţi cel mai scăzut nivel de
temperatură posibil.
Reciclaţi materialele marcate cu simbolul
. Pentru a recicla ambalajele, acestea
trebuie puse în containerele
corespunzătoare. Ajutaţi la protejarea
mediului şi a sănătăţii umane şi la
reciclarea deşeurilor din aparatele
electrice şi electrocasnice. Nu aruncaţi
aparatele marcate cu acest simbol
împreună cu deşeurile menajere.
Returnaţi produsul la centrul local de
reciclare sau contactaţi administraţia
oraşului dvs.
*
Page 31
ROMÂNA 31
Page 32
www.electrolux.com/shop
867313701-A-122015
Loading...
