Norsk

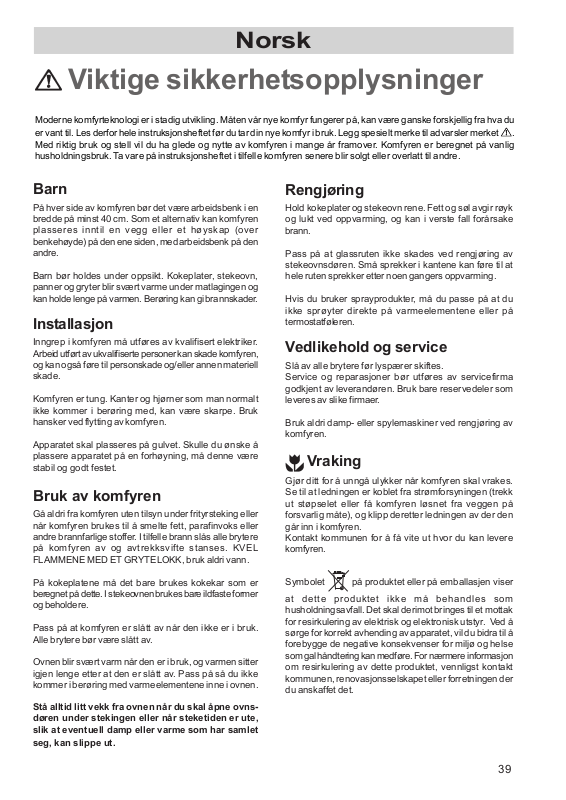

Viktige sikkerhetsopplysninger
Moderne komfyrteknologi er i stadig utvikling. Måten vår nye komfyr fungerer på, kan være ganske forskjellig fra hva du
er vant til. Les derfor hele instruksjonsheftet før du tar din nye komfyr i bruk. Legg spesielt merke til advarsler merket
Med riktig bruk og stell vil du ha glede og nytte av komfyren i mange år framover. Komfyren er beregnet på vanlig
husholdningsbruk. Ta vare på instruksjonsheftet i tilfelle komfyren senere blir solgt eller overlatt til andre.
.
Barn
På hver side av komfyren bør det være arbeidsbenk i en
bredde på minst 40 cm. Som et alternativ kan komfyren
plasseres inntil en vegg eller et høyskap (over
benkehøyde) på den ene siden, med arbeidsbenk på den
andre.
Barn bør holdes under oppsikt. Kokeplater, stekeovn,
panner og gryter blir svært varme under matlagingen og
kan holde lenge på varmen. Berøring kan gi brannskader.
Installasjon
Inngrep i komfyren må utføres av kvalifisert elektriker.
Arbeid utført av ukvalifiserte personer kan skade komfyren,
og kan også føre til personskade og/eller annen materiell
skade.
Komfyren er tung. Kanter og hjørner som man normalt
ikke kommer i berøring med, kan være skarpe. Bruk
hansker ved flytting av komfyren.
Apparatet skal plasseres på gulvet. Skulle du ønske å
plassere apparatet på en forhøyning, må denne være
stabil og godt festet.
Bruk av komfyren
Gå aldri fra komfyren uten tilsyn under frityrsteking eller
når komfyren brukes til å smelte fett, parafinvoks eller
andre brannfarlige stoffer. I tilfelle brann slås alle brytere
på komfyren av og avtrekksvifte stanses. KVEL
FLAMMENE MED ET GRYTELOKK, bruk aldri vann.
Rengjøring
Hold kokeplater og stekeovn rene. Fett og søl avgir røyk
og lukt ved oppvarming, og kan i verste fall forårsake
brann.
Pass på at glassruten ikke skades ved rengjøring av
stekeovnsdøren. Små sprekker i kantene kan føre til at
hele ruten sprekker etter noen gangers oppvarming.
Hvis du bruker sprayprodukter, må du passe på at du
ikke sprøyter direkte på varmeelementene eller på
termostatføleren.
Vedlikehold og service
Slå av alle brytere før lyspærer skiftes.
Service og reparasjoner bør utføres av servicefirma
godkjent av leverandøren. Bruk bare reservedeler som
leveres av slike firmaer.
Bruk aldri damp- eller spylemaskiner ved rengjøring av
komfyren.
Vraking
Gjør ditt for å unngå ulykker når komfyren skal vrakes.
Se til at ledningen er koblet fra strømforsyningen (trekk
ut støpselet eller få komfyren løsnet fra veggen på
forsvarlig måte), og klipp deretter ledningen av der den
går inn i komfyren.
Kontakt kommunen for å få vite ut hvor du kan levere
komfyren.
På kokeplatene må det bare brukes kokekar som er
beregnet på dette. I stekeovnen brukes bare ildfaste former
og beholdere.
Pass på at komfyren er slått av når den ikke er i bruk.
Alle brytere bør være slått av.
Ovnen blir svært varm når den er i bruk, og varmen sitter
igjen lenge etter at den er slått av. Pass på så du ikke
kommer i berøring med varmeelementene inne i ovnen.
Stå alltid litt vekk fra ovnen når du skal åpne ovnsdøren under stekingen eller når steketiden er ute,
slik at eventuell damp eller varme som har samlet
seg, kan slippe ut.
Symbolet på produktet eller på emballasjen viser
at dette produktet ikke må behandles som
husholdningsavfall. Det skal derimot bringes til et mottak
for resirkulering av elektrisk og elektronisk utstyr. Ved å
sørge for korrekt avhending av apparatet, vil du bidra til å
forebygge de negative konsekvenser for miljø og helse
som gal håndtering kan medføre. For nærmere informasjon
om resirkulering av dette produktet, vennligst kontakt
kommunen, renovasjonsselskapet eller forretningen der
du anskaffet det.
39
Page 2
Innhold
For brukeren For installatøren
Viktige sikkerhetsopplysninger 39
Betjeningspanelet 41
Kokeplatene 41
Ovnen 42
Før du tar komfyren i bruk 43
Slik bruker du 43
Ovnen 44
Betjening av ovnen 45
Steke-/baketabeller 47
Grilling 48
Slik steller og rengjør du 49
Service 52
Råd og tips: Ved praktiske problemer 53
Veiledning til bruksanvisningen
Råd og tips: Ved tekniske problemer 54
Utpakking 55
Tekniske data 55
Installasjon 56
Elektrisk tilkobling 56
Følgende symboler er brukt i teksten for å veilede deg
gjennom instruksjonene:
Sikkerhetsinstruksjoner
Operasjoner skritt for skritt
!!
!
!!
Råd og tips
Miljøopplysninger
Dette apparatet er produsert i henhold til
følgende EU-direktiver:
73/23 EØF – 90/683 EØF – 93/68 EØF – 89/
336 EØF, gjeldende utgave
40
Page 3
Betjeningspanelet
4
1
1. Brytere for kokeplater
2. Funksjonsbryter for stekeovn
3. Ovnstermostat
4. Indikatorlys for om noen funksjon er på
5. Indikatorlys for stekeovnstermostat
Kokeplatene
Komfyren har 4 kokeplater. De plater som er merket med
en rød prikk, er såkalte hurtigplater som sikrer ekstra
hurtig oppvarming. Den røde markeringen vil etter hvert
forsvinne.
Disse platene har også overopphetingsvern. Om du
skulle glemme å slå av platen, vil halve effekten kobles
ut etter en tid.
Når platen avkjøles (først etter at den er slått av) vil effekt
kobles inn igjen.
23
5
41
Page 4
Ovnen
Opplysninger om hvordan de forskjellige funksjonene
brukes, finner du i kapitlet ”Slik bruker du”.
Funksjonene er:
Tradisjonell ovn
Undervarme
Overvarme
Grill
Varmluftsovn
Tinefunksjon
Overflatene i stekeovnen er emaljert. Ovnsdøren består
av en indre og en ytre del. Ytterdelen, ovnsdøren, kan
enkelt tas av og rengjøres (se kapitlet ”Slik steller og
rengjør du”).
Ovnstermostat
Skru termostatvelgeren med klokka for å velge
temperaturer mellom 50°C og MAX (230°C).
Funksjonsbryter for
stekeovn
Ovnstermostat
Termostatlampe (°C)
Når ovnstemperaturen er valgt, vil termostatlampen lyse
og fortsette å lyse til ovnen har nådd innstilt temperatur.
Deretter vil lampen bli slått av og på sammen med
termostaten og vise hvordan temperaturen holdes.
Ovnskontrollampe
Denne lampen lyser når stekeovnen eller en plate er
aktivert.
Sikkerhetstermostat
Denne ovnen er utstyrt med en sikkerhetstermostat. Hvis
hovedtermostaten er defekt eller ved eventuell overoppheting,
vil sikkerhetsinnretningen stenge strømtilførselen til
apparatet. Hvis dette skjer, bør du kontakte en tekniker. Du
må aldri prøve å reparere apparatet selv.
Oppbevaringsskuffen
Under stekeovnen er det en oppbevaringsskuff for
komfyrtilbehør. For å åpne skuffen holdes håndtaket midt
på og løftes lett. Deretter trekkes skuffen ut.
Sikkerhetsutstyret
KASSEROLLEVERN (ekstrautstyr) monteres for å gjøre
det vanskeligere for barn å komme til f. eks. en varm
gryte.
DØRLÅS
For å hindre utilsiktet åpning av ovnsdøren da ovnen er
varm, er ovnsdøren utsyrt med dørlås.
Låsehaken beveges oppover da døren skal åpnes.
Dersom dørlåsen ikke ønskes, er det mulig å fjerne den
ved å skru ut skruen den er festet med.
42
Page 5
Før du tar komfyren i bruk:
Rengjøring av inventar
Rengjør stekebrettene etc. med varmt vann og
oppvaskmiddel. Skyll og tørk av.
Brenn av stekeovnen
Barn bør holdes under oppsyn! Komfyren blir svært
varm.
Før stekeovnen brukes for første gang, må den brennes
av.
1. Sett bryteren på høyeste temperatur. Ovnsdøren bør
være lukket.
2. Luft ut rommet. Slå av stekeovnen når de ”nye” luktene
opphører.
3. Bruk varmt vann og oppvaskmiddel til å vaske av ovnen
og innsiden av døren. Tørk av.
Slik bruker du:
Kokeplatene
Gå aldri fra komfyren uten tilsyn under frityrsteking
eller når den brukes til å smelte fett, parafinvoks
eller andre brannfarlige stoffer. I tilfelle brann slås
alle brytere på komfyren av og avtrekksvifte
stanses. KVEL FLAMMENE MED ET
GRYTELOKK, bruk aldri vann.
Bryterne til kokeplatene har faste innstillinger fra 1 til 6.
Varmest er 6. Bryterne kan dreies i begge retninger. Når
en plate skrus på, tennes det røde indikatorlyset på
komfyren.
Ofte begynner man å koke med platen på fullt, for så å
skru ned til lavere varme. Du vil snart bli fortrolig med
hvilke innstillinger som passer til de forskjellige gryter,
mengder og innhold. Bruk om mulig lokk for å redusere
energiforbruket. Glem ikke å slå av komfyren!
Velg passende gryte
For å spare tid og strøm bør bunnen av kasseroller og
stekepanner være:
- minst like stor som kokeplaten. Hvis bunnen er mindre
enn platen, vil eventuelt søl raskt brenne fast på platen.
- lett konkav, da den vil flates ut ved oppvarming.
Aluminium er en god varmeleder, men kan sette
sølvliknende merker på kokeplaten. Disse kan fjernes
ved rensing.
Når du skal kjøpe nye panner, anbefaler vi rustfritt stål
med bunn av sandwich-materiale (dvs. lag av forskjellige
metaller).
43
Page 6
Ovnen
Plasser aldri aluminiumsfolie, stekebrett eller
former direkte på bunnen av stekeovnen. Hvis
varmen fra bunnen av ovnen blokkeres, kan
emaljen bli overopphetet og ta skade.
Ovnen blir varm i bruk: barn i nærheten må holdes under
oppsyn.
Stekebrettet kan bli midlertidig bøyd på grunn av
temperatursvingninger eller hvis maten (pizza e.l.) er
ujevnt fordelt på overflaten. Brettet får tilbake sin
opprinnelige form når det blir kaldt.
Stekeovnen har følgende funksjoner:
Tradisjonell ovn – bruker elementet i toppen og
bunnen av ovnen.
Undervarme – bruker elementet i bunnen av
ovnen.
Overvarme – bruker elementet i toppen av ovnen.
Grill – bruker grillelementet.
Varmluftsovn – her kan du steke eller steke og
bake samtidig på alle hyller uten at det påvirker
smaken. Kan også brukes til å tine opp frosne
matvarer.
Tinefunksjon – denne funksjonen er beregnet på
tining av frosne matvarer.
For alle ovnsfunksjoner tennes det gule indikatorlyset
når ovnen varmes opp, og slukkes når innstilt temperatur
er nådd (tennes og slukkes etter hvert som
termostatbryteren slår inn og ut).
Plassering i ovnen
Ovnen har 4 riller (se illustrasjon).
4
3
2
1
44
Page 7
Betjening av ovnen
All tilberedning skal skje med ovnsdøren
lukket.
Ovnen er utstyrt med et spesielt system som sørger for
naturlig sirkulering av luft og en konstant resirkulering av
damp.
Med dette systemet er det mulig å steke med mye damp
i ovnen, slik at rettene blir myke inni og får en sprø
overflate. I tillegg reduseres steketiden og strømforbruket
til et minimum. Ved steking kan det dannes damp som
slår utover når ovnsdøren åpnes. Dette er helt normalt.
Du må imidlertid alltid stå litt vekk fra ovnen når
du skal åpne ovnsdøren under stekingen eller når
steketiden er ute, slik at eventuell damp eller varme
som har samlet seg, kan slippe ut.
Tradisjonell ovn
Sett ovnsfunksjonsvelgeren på det tilsvarende symbolet
( ), og sett termostatvelgeren på ønsket temperatur.
Hvis en rett krever mer varme ovenfra eller fra bunnen,
flyttes brettet opp eller ned etter behov, eller
ovnsfunksjonsvelgeren settes på (bare overvarme)
eller (bare undervarme).
Varmluftsovn
Sett ovnsfunksjonsvelgeren på det tilsvarende symbolet
( ), og sett termostatvelgeren på ønsket temperatur.
Viften sitter bak bakpanelet og sirkulerer den varme luften
inne i ovnen.
Hvis du har bruk for å tilberede mer enn én rett samtidig
i varmluftsovnen, setter du brettene på første og tredje
nivå fra bunnen (se fig.).
Hvis du tilbereder bare én rett i varmluftsovnen, bør du
bruke de lavere nivåene, da det gir best resultater.
Tining
Sett ovnsfunksjonsvelgeren på det tilsvarende symbolet
( ), og sett termostatvelgeren på AV (symbol: •).
Ovnsviften går uten oppvarming og sirkulerer luften ved
romtemperatur inne i ovnen. Dette får matvarene til å tine
mye fortere.
Varmluftsovn
Grilling
Sett ovnsfunksjonsvelgeren på det aktuelle symbolet
( ), og sett termostatvelgeren på ønsket temperatur.
Ved grilling av kjøtt eller fisk skal stykkene smøres med
litt olje og legges på risten. Rillehøyden avhenger av
tykkelsen på stykkene. Sett alltid inn langpannen med
litt vann i på den nederste rillen for å unngå røyk og
ubehagelig lukt.
• BRUK ALLTID grillhansker når du skal sette inn
eller ta ut mat i ovnen.
• Temperaturen inne i ovnen kan komme opp på 230°C.
Sørg for at du alltid bruker ovnsfaste former og fat i
ovnen.
• Sett ikke panner, former eller aluminiumsfolie direkte
på bunnen av ovnen. Det kan medføre overoppheting
som kan påvirke ovnens funksjon og skade ovnsemaljen.
• Tilberedning med olje eller fett må bare skje under
konstant oppsyn, da denne typen matvarer kan ta fyr
hvis den varmes opp for kraftig.
Av samme grunn må du være forsiktig når du skal
sette inn eller ta ut mat i ovnen slik at olje eller fett ikke
drypper ned i bunnen av ovnen. Hvis det skjer, må du
rengjøre ovnen grundig for å unngå ubehagelig lukt
eller røyk.
4
3
2
1
FO 0351
Når maten varmes opp, utvikles det damp på samme
måte som hvis du koker vann i en kjele. Når dampen
kommer i kontakt med ovnsglasset, kondenseres den
og legger seg som dråper på glasset.
Dette er helt normalt og betyr ikke at det er noe galt med
ovnen. Vi anbefaler at du tørker bort eventuell kondens
etter hver tilberedning.
45
Page 8
Råd og tips om tilberedning
av fisk og kjøtt
Du kan legge kjøtt i ildfaste fat eller direkte på risten. I
det siste tilfellet må du huske å plassere en langpanne
med litt vann i på nederste nivå. Langpannen vil hindre at
smeltet fett drypper ned i bunnen av ovnen.
Lyst kjøtt, fjærkre og all slags fisk skal bare ha
mellomhøy tilberedningstemperatur (mellom 150 og
175°C). Hvis du skal steke rødt kjøtt (lett brun på utsiden
og mindre stekt inne i) er en høyere temperatur (mellom
175 og 210°C) i relativt kort tid å anbefale.
Råd og tips om baking
Kaker skal normalt ha en mellomhøy baketemperatur
mellom 150 og 200°C.
En kort forvarming av ovnen (ca. 10 minutter) anbefales
til baking av kaker. Når bakingen er begynt, skal ovnsdøren
holdes stengt i hele bakeperioden. Sjekk resultatet
gjennom glasset i ovnsdøren.
Råd og tips om grilling
Hvis du skal grille kjøtt eller fisk, skal trådhyllen smøres
med litt olje og maten legges direkte på denne.
Under grilling kommer varmen bare fra det øvre
varmeelementet. Derfor må du justere nivået i ovnen
avhengig av kjøttets eller fiskens tykkelse.
Husk alltid å sette inn en langpanne med litt vann i på
nederste nivå.
46
Page 9
Steke-/baketabeller
Steketidene i tabellen inkluderer ikke forvarming av ovnen. Vi anbefaler at ovnen forvarmes i ca. 10
minutter før steking.
Tradisjonell ovn og varmluftsovn
Tilberednings-
°C
minutter
tid
MERKNADER
VEKT
(g)
RETT
Tradisjonell ovn
4
3
Rille
2
1
temp.
°C
Varmluftsovn
Rille
4
3
2
1
temp.
KAKER
Tung formkake 1 160 2 150 60 - 80 I kakeform
Eplekake 1 180 2(1og3)* 170 40 - 60 I kakeform
Bløtkakebunn 2 175 2(1og3)* 160 30 - 40 Rund form
Fruktkake 1 175 1 160 45 - 60 I kakeform
Sukkerbrød 1 175 2(1og3)* 160 35 - 45 Rund form
Myke pepperkaker 1 170 1 160 40 - 60 På stekebrett
Småkaker 2 200 2(1og3)* 15 5 - 20 På stekebrett
Marengs 2 100 2(1og3)* 100 90 - 120 På stekebrett
Tunge muffins 2 175 2(1og3)* 160 25 - 35 På stekebrett
Lette muffins 2 200 2(1og3)* 190 15 - 25 På stekebrett
Boller 2 225 2(1og3)* 190 10 - 15 På stekebrett
Vannbakels 2 200 2(1og3)* 190 15 - 25 På stekebrett
BRØD og PIZZA
1000 Grovbrød 1 190 2 160 40 - 60 1-2 på brett
500 Formbrød 1 190 1 180 30 - 45 På stekebrett
500 Rundstykker 2 200 2(1og3)* 175 20 - 35 På stekebrett
250 Panpizza 1 210 2(1og3)* 190 15 - 30 I langpanne
MATRETTER
Potetgratin 2 200 2(1og3)* 175 45 - 60 Ildfast form
Quiches 1 200 2(1og3)* 180 35 - 45 Ildfast form
Lasagne 2 180 2 160 45 - 60 Ildfast form
Canneloni 2 200 2 175 40 - 55 Ildfast form
KJØTT
Svinesteik 2 180 2 175 100 - 130 Rist over panne
Kalvesteik 2 190 2 175 90 - 120 Rist over panne
Roastbeef, lett rød 2 210 2 200 50 - 60 Rist over panne
rosa 2 210 2 200 60 - 70 Rist over panne
gjennomstekt 2 210 2 200 70 – 80 Rist over panne
Lam 2 190 2 175 110 - 130 Lår
Kylling 2 190 2 175 60 - 80 Hel
Kalkun 2 180 2 160 210 – 240 Hel
And/Gås 2 175 2 160 150 - 200 Hel
FISK
1200 Ørret, hel fisk 2 190 2(1og3)* 175 30 - 40 3-4 fisker
1500 Laks, filét eller i skiver 2 190 2(1og3)* 175 25 - 35 4-6 filèter
Steketemperaturene er kun veiledende. Det kan være nødvendig å stille temperaturen høyere eller lavere alt etter hvordan
en ønsker maten. Steketiden i tabellene inkluderer ikke forvarming av ovnen.
(*) Dersom du har behov for å steke flere retter samtidig, anbefaler vi at du plasserer rettene på de rillene som er oppgitt
i parentes.
Steking kan også gjøres ved lavere temperatur (80 - 125°C). Resultatet blir minst like bra, og du slipper sprut. Steketiden
blir noe lengre.
Steketiden varierer med stekens form. En tykkere og bredere stek trenger lenger tid en en tynn og smal.
47
Page 10
Steketidene i tabellen inkluderer ikke forvarming av ovnen. Vi anbefaler at ovnen forvarmes i ca. 10
minutter før steking.
Grilling
Tilberedningstid (minutter)
Overside
°C
Underside
RETT
Mengde
Stk.
Vekt
Rille
Grilling
4
3
2
1
temp.
Entrecôte 4 800 3 maks 12 ~ 15 12 ~ 14
Biff 4 600 3 maks 10 ~ 12 6 ~ 8
Pølser 8 — 3 maks 12 ~ 15 10 ~ 12
Svinekoteletter 4 600 3 maks 12 ~ 16 12 ~ 14
Kylling (delt i to) 2 1000 3 maks 30 ~ 35 25 ~ 30
Kebab 4 — 3 maks 10 ~ 15 10 ~ 12
Kylling (filé) 4 400 3 maks 12 ~ 15 12 ~ 14
Hamburger 6 600 3 maks 10 ~ 15 8 ~ 10
Fisk (fileter) 4 400 3 maks 12 ~ 14 10 ~ 12
Smørbrød 4-6 — 3 maks 5 ~ 7 —
Ristet brød 4-6 — 3 maks 2 ~ 4 2 ~ 3
Steketemperaturene er kun veiledende. Det kan være nødvendig å stille temperaturen høyere eller lavere alt etter hvordan
en ønsker maten. Steketiden i tabellene inkluderer ikke forvarming av ovnen.
48
Page 11
Slik steller og rengjør du
Generelt
Rengjør komfyren med en ren klut, varmt vann og litt
oppvaskmiddel. Bruk aldri stålull eller andre skuremidler
som kan skade emaljen, unntatt på bestemte deler av
komfyren som trenger noe grundigere rengjøring en gang
iblant. Dette forklares mer detaljert nedenfor.
Kokeplatene
Varmen overføres mindre effektivt til kokekaret hvis
kokeplaten er skitten og fettete. Det beste er å
fjerne alt søl umiddelbart. Spesielt bør sukker og
sukkerholdig overkok, for eksempel syltetøy,
fjernes umiddelbart da det ellers brenner fast på
kokeplatene.
Brent søl og flekker
1. Fjern søl som har brent seg fast. Rengjør kokeplaten
grundig med skuremiddel og svamp.
2. Vask av med svamp og rent vann.
3. Andre urenhter og flekker kan brennes bort. Kun
én plate, uten noe kokekar på, om gangen.
3a. Sett bryteren på fullt og skru av etter ca. 6 minutter.
Platen blir ekstremt varm og må ikke stå ubevoktet.
3b. Når platen har kjølnet rengjøres den med fuktig
svamp.
4. Tørk av.
Ovnen
Hvis ovnen er svært skitten:
1. Bruk en stekespade eller liknende for å fjerne herdet
søl.
2. Bruk en svamp for å spre myk såpe utover i bunnen,
på sidene og på bakveggen av ovnen (ikke i toppen).
3. Lukk døren. Sett ovnen på over-/undervarme og 100°
C i ca. 10 minutter.
4. Når ovnen har kjølnet, vaskes de emaljerte flatene
med rent vann. Tørk oveflaten. Ved kraftig tilsmusset
ovn anbefales bruk av stekeovnsrens, som fåes kjøpt
i dagligvarehandelen. Følg anvisningen for
stekeovnsrensen nøye.
49
Page 12
Stekeovnsdør
Pass på at glassruten ikke blir skadet. Små
sprekker i kantene kan føre til at hele ruten
sprekker etter noen gangers oppvarming.
Ta av ovnsdøren:
For å forenkle rengjøringen kan ovnsdøren taes av.
Åpne døren helt. Vipp låsehakene på hengslene opp
imot deg (A).
Lukk døren forsiktig til den stopper.
Løft døren ut av hengselfestene(B).
Sette stekeovnsdøren på plass
igjen
Døren settes på igjen ved å gjøre det samme i omvendt
rekkefølge:
Entre hengelsarmene inn i hengselfestene (C) og senk
den sakte ned. Påse at dørkanten ikke går imot rammen
under døren.
Vipp låsehakene opp på plass(D)
Kontroller forsiktig at døren fungerer som den skal.
OBS! Ikke åpne låsehakene når døren er tatt av, da dette
kan gi skader på døren
Rengjøring mellom glassene
Ved behov, da det er blitt skittent mellom dørglassene,
kan døren åpnes for rengjøring.
OBS! Utvis stor forsiktighet ved demontering/
montering/vasking, da det kan være skarpe kanter
inne i døren.
Legg et håndkle eller lignende på et bord, og legg døren
med yttersiden ned.
Legg døren med håndtaket kommer utenfor bordkanten
slik den ligger helt plant.
Skru ut de 2 skruene (E) ved siden av hengselskruene.
OBS! Hengsel skruene må ikke løsnes.
Bruk en treslev, en plast stekespade eller lignede for å
vippe opp den sort emaljerte innerdøren(F).
Hold i ytterdøren (slik at døren ikke ramler ned fra bordet) og
press innerdøren imot overkant av døren (G).
Løft opp innerdøren.
Vask rent inne i døren.
Monter sammen døren ved å gjøre alt i omvendt
rekkefølge:
Legg innerdøren på plass slik at overkanten kommer i
inngrep i festebraketten på ytterdøren(H).
Sentrer innerdøren slik at hullene i innerdøren stemmer
med hullene på festebrakettene (J).
Press innerdøren imot underkanten av døren slik at
overkanten kommer i godt inngrep i øvre festebrakett (I).
Skru inn skruene (E) igjen
50
Page 13
Modeller av rustfritt stål eller aluminium:
Vi anbefaler at du rengjør ovnsdøren kun med en våt
svamp, og at du deretter tørker av den med en myk klut.
Du må aldri bruke stålull, skuremidler eller etsende
produkter, da de kan skade ovnens overflate. Rengjør
ovnens bryterpanel på samme forsiktige måte.
Stekeplater og ovnsstige
Rengjør stekeplatene ved å dyppe dem i varmt såpevann.
Fjern hardnakket smuss med en skurepute med såpe.
Skyll godt og tørk med en myk klut.
Ovnsstigen kan tas ut for enklere rengjøring.
Slik gjør du det:
1) Skru ut frontskruen mens du holder stigen i posisjon
med den andre hånden (fig. 1);
2) Løft av den bakre kroken og ta av stigen (fig. 2);
3) Når rengjøringen er gjort, sett på igjen stigen idet du
følger denne prosedyren i motsatt rekkefølge.
Pass på at låsemutrene sitter som de skal når du setter
ovnsstigen på plass igjen.
Oppbevaringsskuff
1
2
1. Skuffen hviler på to braketter, en på hver side. Tøm
skuffen og trekk den så langt ut som den går.
2. Hold begge sider av skuffen så nær komfyren som
mulig.
3. Løft skuffen forsiktig opp slik at den så vidt kan
frigjøres fra stopperen.
4. Trekk ut skuffen (på brakettene) og løft den ut. Etter
rengjøring plasseres skuffen på brakettene og skyves
inn igjen.
Ovnslys
Kontrollér at strømforsyningen er avbrutt før
du begynner på arbeid på ovnen.
Ovnspæren skal ha følgende egenskaper:
a) tåle temperaturer på opptil 300 °C;
b) elektrisk spenning: 230 V - 50 Hz;
c) elektrisk effekt: 25 W;
d) sokkel: E 14.
Bytt pæren på følgende måte (se fig.):
!!
!
!!
a) trykk inn glasset og skru det mot klokka;
b) skru ut den defekte pæren;
c) skru i ny pære;
d) skru glasset på igjen;
e) tilkobl strømforsyningen igjen.
Pærer i indikatorlys
Indikatorlysene har pærer med lang levetid. Kontakt
serviceverksted hvis en av dem må byttes. Pga. små,
normale lekasjestrømmer, kan glimlampene gløde svakt
noen ganger. Dette er normalt og innebærer ingen fare.
51
Page 14
Kasserollevern (ekstrautstyr)
Kasserollebeskyttelsen skal være montert for å gjøre det
vanskeligere for barn å komme til kjeler på keramikktoppen.
Fest kasserollebeskyttelsen i keramikktoppens bakkant,
se fig.
Service
Service
Ved behov for service på ditt produkt, bør du kontakte
din lokale elektrohandler for å få opplysninger om vår
lokale reparatør.
Du kan også ringe 81530222, eller besøke vår
internettadresse www.electrolux.no der du finner frem til
nærmeste reparatør.
Reservedeler
Kan bestilles på:
Telefon 22635850
Typeskiltet på høyre side av komfyren gir opplysninger
om din komfyr. Skriv opplysningene opp på denne siden
slik at du har dem for hånden hvis det skulle bli nødvendig
å kontakte serviceverkstedet.
Modell.....................
Produktnr..................
Serienr.....................
Leveringsbetingelser
Produkter solgt til forbruker i Norge, er underlagt Lov om
forbrukerkjøp.
Der det inntreffer feil eller mangler som omfattes av loven
innen lovens frister, utbedres dette uten omkostninger
for deg. Feil eller skader som oppstår i reklamasjonstiden
som er brukerbetinget eller ligger utenfor leverandørens
kontroll, omfattes ikke av loven. En reparasjon vil da
normalt belastes bruker.
All service/reparasjon skal utføres av service verksteder
godkjent av leverandøren. Inngrep/reparasjoner skal kun
utføres av fagperson og i henhold til gjeldende forskrifter.
For ytterligere informasjon om leveringsbetingelser, be
om forhandlers kjøpsinnformasjon.
Ved næringskjøp mellom to profesjonelle parter gjelder
egne bestemmelser.
52
Page 15
Råd og tips: Ved praktiske
problemer
PROBLEM ÅRSAK NØDVENDIG TILTAK
Brød og kaker hever ikke
ordentlig.
Brød og kaker er for tørre.
For lav ovnstemperatur. Bakverket
hever, men faller sammen igjen.
Brøddeig har ikke hevet riktig. Står
brød for lenge til heving, kan det bli
flatt.
For lite gjær eller bakepulver.
For varm fett-/væskeblanding
ødelegger virkningen av gjæren.
For lite væske, for mye mel eller feil
type mel kan gjøre brødet tørt.
For lav ovnstemperatur gjør at
bakverket må stå for lenge i ovnen og
dermed blir tørt.
Kontroller innstilt temperatur mot den
som anbefales i oppskriften.
Brøddeig bør få heve ved
romtemperatur på et trekkfritt sted.
For å prøve deigen kan den presses
litt ned – avtrykket som dannes skal
forsvinne av seg selv.
Kontroller at du har brukt den
mengden som står i oppskriften.
Kontroller alltid temperaturen på
væsken før den tilsettes. For fersk
gjær 37° C, for tørrgjær 45-50° C.
Kontroller i oppskriften at du har brukt
riktig type mel og riktig
mengdeforhold mellom mel og
væske.
Se etter at du har brukt riktig
temperaturinnstilling.
Bakverk/mat har for mørk farge
Bakverk/mat har for lys farge
For høy ovnstemperatur gjør
bakverk og annen mat for mørk på
overflaten før gjennomsteking.
For høy plassering i ovnen ved ”over-/
undervarme” betyr at varmen ovenfra
blir for sterk. For lav plassering fører
til motsatt problem.
Aluminiumsfolie, langpanne eller
stekeformer på bunnen av ovnen
hindrer riktig fordeling av
undervarmen.
Bakeformer med lys farge gir lysere
kaker enn mørke former.
Se etter at du har brukt riktig
temperaturinnstilling.
Se etter i oppskriften om du har brukt
riktig plassering i ovnen.
Ha ikke noe på bunnen av ovnen.
Skift til mørkere bakeformer om
nødvendig.
53
Page 16
Råd og tips: Ved tekniske
problemer
PROBLEM
Komfyren virker ikke i det hele
tatt.
Baking/steking tar for lang tid.
Platen blir sent varm
Ovnslyset virker ikke.
ÅRSAK
Komfyren har ikke
strømforsyning.
Uegnet kasserolle eller
stekepanne.
Feil innstilling av platen.
Pæren må skiftes.
NØDVENDIG TILTAK
Kontroller sikringene.
Merk! Én sikring per fase.
Se til at overbelastningsvern er
innkoblet.
Velg gryte eller stekepanne med lett
konkav bunn. Glass og porselen (av
typer som er egnet for bruk på
kokeplater) er dårligere varmeledere
enn metall, f.eks. aluminium.
Det er vanligvis best å ha platen på fullt
til ønsket temperatur er nådd, og
deretter skru platen ned.
Skift pæren.
54
Page 17
Utpakking
Kontroller at komfyren er uskadd og i feilfri stand.
Eventuelle transportskader bør straks meldes til
forhandler. Emballasjen kan resirkuleres. Kontakt
kommunen for få vite hvor den kan leveres.
Inventar
Følgende inventar leveres med komfyren:
- Emaljerte stekebrett og langpanne
- Rist
- Instruksjonsbok
Tekniske data
Mål (mm)
bredde 600
høyde 900
dybde 600
Volumer (liter)
ovn 53
Effekt (ovn)
Over-/Underwarme 1800 W
Underwarme 1000 W
Overwarme 800 W
Grill 1650 W
Varmluftselement 2000 W
Ovnslys 25 W
Viften 25 W
Samlet effekt (W): 2050 W
Kokeplater
Størrelse (mm) - effekt (W):
bak venstre 145 - 1000
bak høyre 180 - 1500
foran venstre 180 - 2000
foran høyre 145 - 1500
Samlet effekt (W) 6000
SAMLET EFFEKT KOMFYR (W): 8050
LYSPÆRER
Indikatorlys: neonpærer
Ovnslys: E14 skrusokkel, merket 230 V, 25 W og 300° C.
Apparatklasse 2 underklasse 1 og Klasse 1
55
Page 18
Installasjon
Inngrep i komfyren må utføres av kvalifisert
elektriker.
Komfyren er tung. Enkelte kanter og hjørner som
man normalt ikke kommer i berøring med, kan
være skarpe. Bruk hansker ved flytting av
komfyren.
Før komfyren installeres, bør du kontrollere at den passer
inn i den øvrige kjøkkeninnredningen. Mål høyden på
arbeidsbenken fra gulv til overkant av arbeidsbenken, og
sokkeldybden fra vegg til forkant av sokkelen (se
illustrasjon). Komfyren kan også installeres inntil ÉN
VEGG eller ETT HØYSKAP.
Ved levering er komfyrsokkelen innstilt til å passe en
benkhøyde på 900 mm og en sokkeldybde på 600 mm.
Om nødvendig kan du fjerne sokkelen for å tilpasse
komfyren til en benkehøyde på 850 mm.
Kontroller at strømkabelen ikke kommer i klem når
komfyren flyttes.
Demontering av sokkel - 85 cm
A
B
høyde
1. Legg komfyren forsiktig på ryggen. Bruk noe av
emballasjen som underlag mot gulvet.
2. Ta av de fire justerbare føttene ”A”.
3. Fjern de fire sokkelfesteskruene ”B”.
4. Ta bort sokkelen.
5. Sett de justerbare føttene på igjen.
6. Løft komfyren til vertikal stilling og sett den i vater.
Avretting av komfyren
Komfyren leveres med justerbare føtter i hjørnene foran
og bak. Føttene kan reguleres (se fig.) for å tilpasse
komfyren til høyden på naboenheter og å sikre en jevn
fordeling av væsker i kokekar.
Elektrisk tilkobling
Inngrep i komfyren må utføres av kvalifisert
elektriker. Arbeid utført av ukvalifiserte personer
kan skade komfyren, og kan også føre til
personskade og/eller annen materiell skade.
Produsenten påtar seg ikke noe ansvar dersom disse
sikkerhetsreglene ikke følges.
Denne komfyren er konstruert for tilkobling til enfaset
strømforsyning på 230 W (50 Hz) og leveres med
nettkabel. Alternative nett tilkoblinger er angitt på en egen
etikett ved koblingsstykket bak på komfyren.
Ledningen for jord skal være 2-3 cm lenger enn
faseledningene.
Før komfyren slås på, må det kontrolleres at
forsyningsspenningen er den samme som angitt på
komfyrens typeskilt (se høyre side av komfyren).
56
Loading...
