Page 1
KUCHNIA
GAZOWO-
ELEKTRYCZNA
EKC 5607
EKC 5615
PL
INSTRUKCJA OBSŁUGI
Page 2
Wskazówki dla instalatora
SPIS TREŚCI
Dane techniczne
Instalacja
Ustawienie
Podłączenie do zasilania elektrycznego
Podłączenie do zasilania gazem
Przestawienie na inny rodzaj gazu
Wskazówki dla użytkownika
Obsługa
Przed pierwszym użyciem
Piekarnik elektryczny
Pieczenie w piekarniku
Pieczenie na grillu
Pieczenie na rożnie
Obsługa płyty
Konserwacja i czyszczenie
4
5
5
6
7
8
10
11
12
12
13
14
14
17
Wymiana żarówki piekarnika
Co zrobić, gdy...
Warunki gwarancji
Serwis
Poniższe symbole pojawiają się w instrukcji obsługi
18
18
19
19
i mają następujące znaczenie:
Wskazówki dotyczące bezpieczeństwa
Obsługa urządzenia
Wskazówki i porady
Informacje dotyczące ochrony środowiska
naturalnego
2
Page 3
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
”
Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z instrukcją, w
której podano wskazówki i zalecenia dotyczące prawidłowego użytkowania i obsługi sprzętu.
Instrukcję obsługi należy przechowywać przez cały czas użytkowania urządzenia. W przypadku
sprzedaży urządzenia należy pamiętać również o przekazaniu instrukcji obsługi nowemu użytkownikowi.
Przestrzeganie wskazówek zawartych w instrukcji zapewni długotrwałe i niezawodne działanie urządzenia.
Instalacja
• Podłączenie kuchenki do instalacji gazowej może
wykonać wyłącznie instalator urządzeń
gazowych z odpowiednimi uprawnieniami.
• Kuchenka jest ciężka. Zachować ostrożność
podczas przenoszenia i przesuwania urządzenia.
• Przed rozpoczęciem korzystania z kuchni należy
usunąć wszystkie elementy opakowania.
• Przed instalacją należy sprawdzić rodzaj i
ciśnienie gazu w miejscu instalacji
urządzenia oraz rodzaj gazu, do którego
kuchnia jest przystosowana.
• Warunki dotyczące zmiany rodzaju używanego
gazu znajdują się w instrukcji obsługi (patrz
także tabliczka znamionowa urządzenia).
• Pomieszczenie, w którym ma być
zainstalowana kuchnia powinno posiadać
sprawną wentylację nawiewno – wywiewną.
Niesprawna wentylacja może prowadzić do
zakłócenia procesu spalania gazu i
powstawiania zwiększonej zawartości tlenku
węgla w pomieszczeniu kuchennym.
• Kuchenkę należy podłączyć do zasilania
elektrycznego: 220~230V, 50Hz.
• Sprawdzić zgodność parametrów instalacji
elektrycznej z danymi umieszczonymi na
tabliczce znamionowej.
• Nie należy naprawiać / zmieniać parametrów
urządzenia samodzielnie.
Bezpieczeństwo dzieci
• Urządzenie przeznaczone jest do obsługi
wyłącznie przez osoby dorosłe. Nie zezwalać
dzieciom na zabawę w pobliżu urządzenia.
• Kuchnia nagrzewa się podczas pracy i pozostaje
gorąca przez jakiś czas. Nie zezwalać dzieciom
na przebywanie w pobliżu kuchni, do czasu jej
ostygnięcia.
• Dzieci mogą także zranić się / poparzyć przy
zdejmowaniu garnków i naczyń z kuchni.
Podczas pracy
• Urządzenie jest przeznaczone do przyrządzania
potraw w warunkach gospodarstwa domowego.
Stosowanie jej do innych celów jest niedozwolone!
• Podczas pracy kuchni powstaje ciepło i
wilgoć. Należy zapewnić prawidłową
wentylację w pomieszczeniu, w którym
będzie ustawiona kuchnia.
• W przypadku zalania kuchni, nie należy jej
używać. Nie obsługiwać kuchni mokrymi rękoma.
• W przypadku długiej pracy kuchni należy
zapewnić dodatkową wentylację poprzez
otwarcie okna lub zwiększenie mocy
wentylacji mechanicznej (jeżeli zainstalowano).
• W przypadku podłączenia innych urządzeń
elektrycznych w pobliżu kuchni należy zwrócić
uwagę, aby ich przewody zasilające nie
dotykały gorących elementów kuchni (lub nie
zostały przytrzaśnięte drzwiami kuchni).
• Podczas gotowania potraw na oleju lub innym
tłuszczu nie wolno pozostawiać urządzenia bez
nadzoru, ponieważ przegrzany olej może się zapalić.
• Na ruszcie nie wolno ustawiać zdeformowanych
lub niestabilnych naczyń do gotowania, gdyż
mogą się one przewrócić i zawartość naczynia
wyleje się na palniki.
• Do wkładania i wyjmowania potraw z
piekarnika należy zawsze używać
kuchennych rękawic ochronnych.
• Kuchnia nagrzewa się podczas pracy. Nie
dotykać nagrzanych elementów wewnątrz
piekarnika, gdyż może dojść do oparzenia.
• Sprawdzić, czy pokrętła znajdują się w pozycji „OFF
(wyłączony), kiedy kuchenka nie jest użytkowana.
• Piekarnik należy czyścić zgodnie ze wskazówkami
zawartymi w niniejszej instrukcji obsługi.
• Na palnikach kuchni oraz w piekarniku nie
należy używać plastikowych naczyń. Nie
przykrywać wewnętrznych elementów
piekarnika folią aluminiową.
• Otwór wentylacyjny piekarnika (z tyłu, w
środkowej części płyty) nie może być
zasłonięty, gdyż zapewnia prawidłową
wentylację komory piekarnika.
• W pobliżu kuchni nie wolno przechowywać
łatwopalnych materiałów, środków czyszczących itp.
• Nie przenosić kuchni za uchwyt drzwi piekarnika.
• Po każdym wyłączeniu kuchni umyć pokrywę
(przed jej zamknięciem).
• Pokrywę kuchni należy podnieść, jeżeli
piekarnik będzie włączony. Nie używać
pokrywy do innego celu.
• Pokrywy NIE WOLNO zamykać, aż płyta i
piekarnik ostygną.
Serwis
• Awarię urządzenia należy zgłosić w
autoryzowanym zakładzie serwisowym.
Użytkownikowi nie wolno samodzielnie
wykonywać napraw! Autoryzowany zakład
serwisowy posiada oryginalne części zamienne.
Ochrona środowiska naturalnego
• Wszystkie materiały opakowania nadają się do
powtórnego przetworzenia.
• Oddać je do punktu zbiórki surowców wtórnych.
• Po zużyciu urządzenia należy je unieruchomić
poprzez odcięcie przewodu zasilającego
•
3
Page 4
WSKAZÓWKI DLA INSTALATORA
DANE TECHNICZNE
Wymiary Wysokość
Szerokość
Głębokość
Pojemność piekarnika
Płyta Pokrywa
Ruszt
Palnik prawy przedni
Palnik prawy tylny
Palnik lewy przedni
Palnik lewy tylny
Zapalarka
Piekarnik Grzałki piekarnika
- dolna
- górna
Grzałka grilla (model: EKC5607)
Żarówka piekarnika
Rożno (model: EKC5607)
Czyszczenie
Moc całkowita piekarnika
Zasilanie Napięcie
Częstotliwość
855 mm
500 mm
600 mm
49 l
Lakierowana
Emaliowany
Średni
Średni
Duży
Pomocniczy
żarówka 25W typ E14
model: EKC5607 1929 W
model: EKC5615 1725 W
1700/1500 W
1700/1500 W
2300/2100 W
850/700 W
0,6 W
700 W
1000 W
1900 W
4 W
ręczne
220~230 V
50 Hz
Akcesoria Taca
Ruszt Emaliowane
Moc kuchenki
Urządzenie posiada certyfikat bezpieczeństwa „B”.
model: EKC5607 1929,6 W
model: EKC5615 1725,6 W
4
Page 5
INSTALACJA
3
Podłączenie i dopasowanie kuchenki do
odpowiedniego rodzaju gazu może wykonać
wyłącznie instalator urządzeń gazowych z
odpowiednimi uprawnieniami, zgodnie z
obowiązującymi przepisami.
Instalator po przeprowadzeniu w/w czynności
powinien zaznaczyć w tabeli DANYCH
TECHNICZNYCH rodzaj gazu, do którego
została dostosowana kuchnia.
Przed przystąpieniem do instalowania kuchni w
pomieszczeniu kuchennym należy upewnić się,
czy spełnia ono wymagania stawiane mu przez
przepisy Prawa Budowlanego (Dz.U. Nr 15, poz.
140 z 25.02.1999)
W świetle tych przepisów pomieszczenie
kuchenne powinno:
- mieć szerokość min. 1,7 m dla mieszkania
jednopokojowego lub 2,3 m dla mieszkania
wielopokojowego;
- mieć minimalną wysokość 2,2 m;
- mieć odpowiednią kubaturę, która zapewni,
że maksymalne obciążenie cieplne pochodzące
od urządzeń gazowych zainstalowanych w tym
pomieszczeniu nie przekroczy 930 W/m
pomieszczenia kuchennego i 175 W/m3 dla
pomieszczenia mieszkalnego;
- zapewnić wentylację nawiewno -wywiewną
(co najmniej 1,5 krotną wymianę powietrza w
ciągu godziny)
- zapewnić dopływ powietrza (jeżeli kuchnia
nie posiada okna) poprzez otwory wykonane w
ścianach zewnętrznych o powierzchni min. 0,016
2
m
- zapewnić odprowadzanie spalin, np. poprzez
sprawny kanał kominowy o min. boku 0,14 m.
Równocześnie informujemy, że kuchnia jest
przewidziana do instalowania obok mebli
kuchennych, ale nie wyższych niż górna
płaszczyzna rusztu kuchni.
Po instalacji kuchenka powinna być łatwo
dostępna dla technika z serwisu, w przypadku
konieczności naprawy.
Przed podłączeniem urządzenia do zasilania
elektrycznego, należy sprawdzić czy parametry
instalacji w miejscu eksploatacji urządzenia są
zgodne z danymi umieszczonymi na tabliczce
znamionowej
Kuchenka musi być uziemiona.
Podłączenie do zasilania gazem
Sprawdzić przepływ gazu i średnicę przewodu.
• Sprawdzić szczelność połączeń.
• Zainstalować zawory gazowe.
USTAWIENIE
Sąsiadujące szafki lub ściany nie mogą być
wyższe od krawędzi kuchenki.
Kuchenka powinna być ustawiona w kuchni.
Między kuchnią, a pochłaniaczem należy
zachować odstęp 69 cm (patrz rysunek)
Należy także zachować odstęp 2 cm od
sąsiadujących mebli.
Kuchenkę należy ustawić na stabilnej
podłodze.
Odległość między kuchnią, a sąsiadującymi
meblami oraz ścianą musi wynosić co najmniej 2
cm.
Wypoziomowanie
Kuchenka jest wyposażona w nóżki regulacyjne
(z przodu i z tyłu podstawy kuchni).
Poprzez regulację nóżek można ustawić
odpowiednią wysokość urządzenia, wyrównać
wysokość z sąsiadującymi meblami oraz
właściwie wypoziomować kuchenkę.
2 cm
62 cm
69cm
2 cm
15 cm
2 cm
69cm
2 cm
5
Page 6
PODŁĄCZENIE DO ZASILANIA ELEKTRYCZNEGO
r
Prace związane z instalacją elektryczna
kuchni należy powierzyć uprawnionemu
technikowi elektrykowi. Muszą być one
wykonane zgodnie z obowiązującymi
przepisami.
KUCHENKA MUSI BYĆ UZIEMIONA
Producent wyklucza swoją
odpowiedzialność za szkody powstałe w
wyniku instalacji nieprawidłowej i niezgodnej
z przepisami.
Kuchenkę należy podłączyć do zasilania
220~230V, 50Hz.
Przewód zasilający: typ H05 RR-F.
Przed włączeniem kuchenki należy sprawdzić,
że napięcie kuchni jest zgodne z parametrami
instalacji w miejscu eksploatacji urządzenia
(patrz: tabliczka znamionowa kuchenki).
Jeżeli przewód zasilający zostanie
uszkodzony, należy go wymienić w
autoryzowanym zakładzie serwisowym.
Kuchenka może zostać podłączona na stałe,
zgodnie z obowiązującymi przepisami, przez
uprawnioną osobę.
L1 N(L2) PE
ązowy
b
błękit
zielony - żółty
220-230V ~

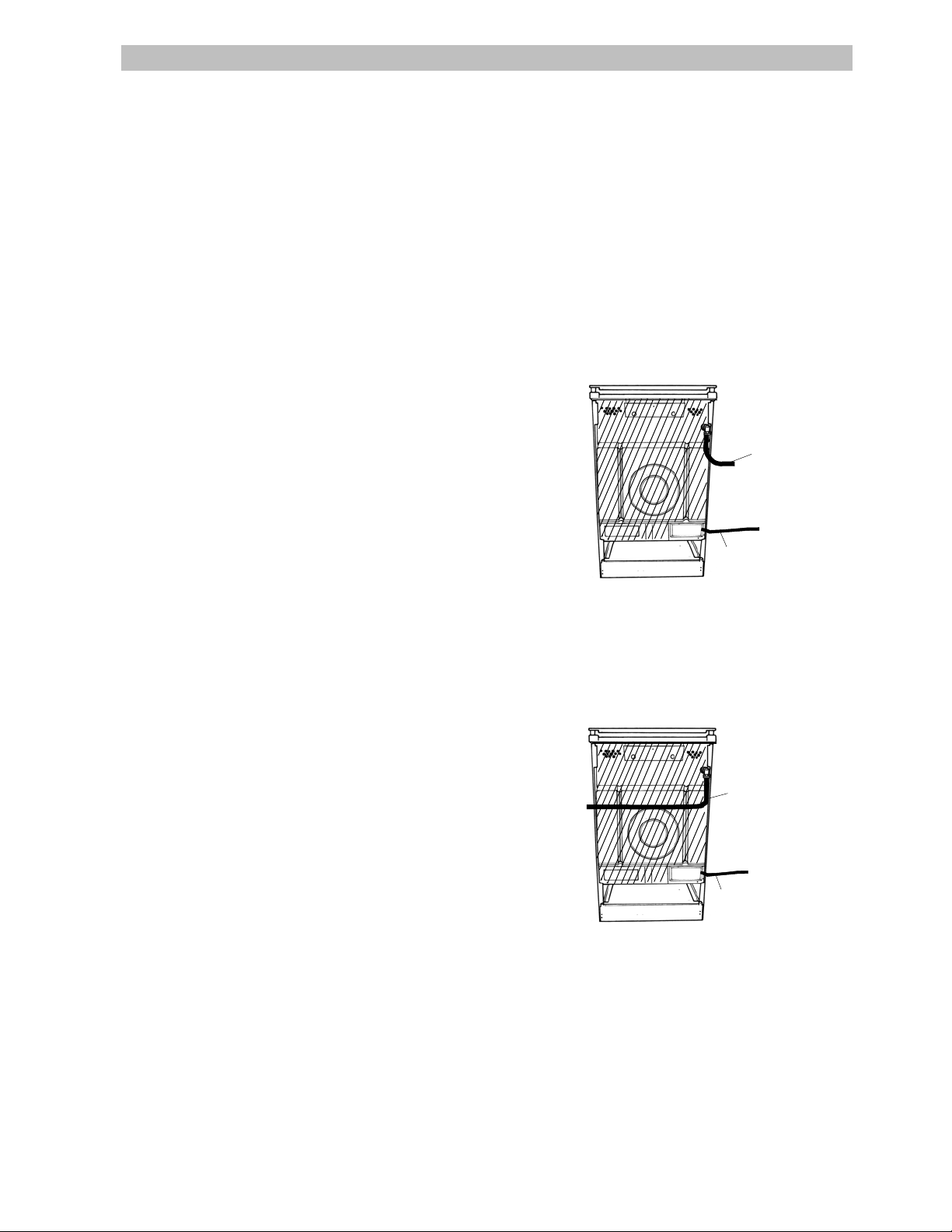

Przewód zasilający kuchni nie powinien
dotykać żadnego z elementów wskazanych na
rysunku.
Elastyczny wąż
przyłączeniowy
Przewód
zasilający
Przed podłączeniem sprawdzić, czy:
• Bezpiecznik i domowa instalacja elektryczna
mogą zostać obciążone jeszcze jednym
urządzeniem (patrz tabliczka znamionowa
kuchenki);
• Gniazdko lub wielobiegunowy wyłącznik
(w przypadku podłączenia stałego) jest
łatwo dostępny po instalacji urządzenia.
Jak to wykonać?
• Odkręcić i zdjąć pokrywę ochronną w tylnej
części kuchni;
• Podłączyć przewód zasilający do kuchenki;
• Umocować przewodem zaciskowym;
• Upewnić się, ze wartość podłączenia jest
zgodna z parametrami instalacji elektrycznej;
• Założyć i przykręcić pokrywę ochronną w tylnej
części kuchenki.
W przypadku podłączenia stałego należy
zastosować wielobiegunowy wyłącznik z
rozwarciem styków min. 3 mm.
Wyłącznik powinien być umieszczony w
odległości max 2 m od urządzenia (musi być
także łatwo dostępny po zakończeniu instalacji).
UWAGA: Przewód uziemiający powinien być 2cm
dłuższy niż pozostałe.
6
Page 7

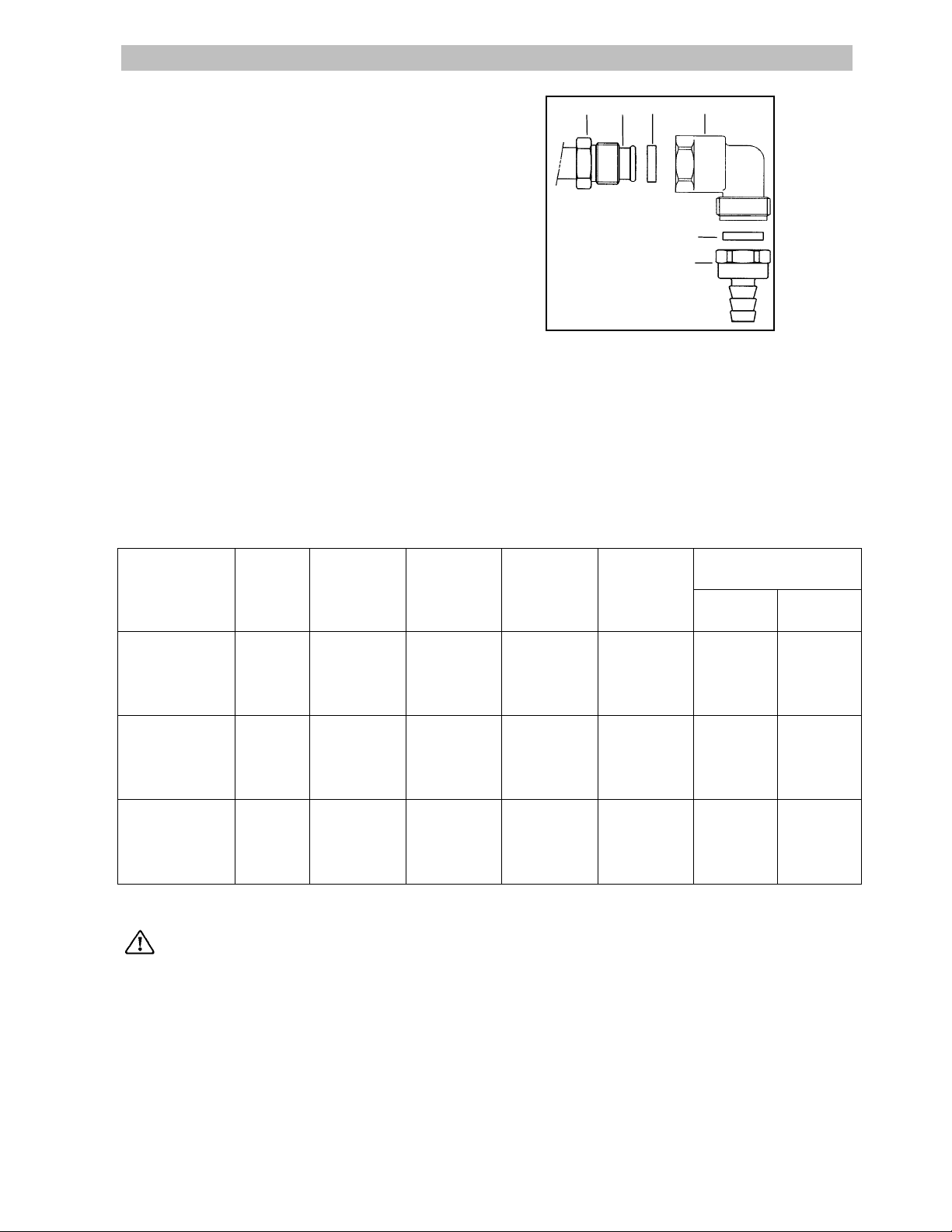

PODŁĄCZENIE DO ZASILANIA GAZEM
Podłączenie do instalacji gazowej musi być
dokonane zgodnie z obowiązującymi normami i
przepisami prawa budowlanego!
Podczas montażu kuchenkę poddano testom i
dostosowano do zasilania gazem o parametrach
zamieszczonych na tabliczce znamionowej.
Sprawdzić, czy charakterystyka gazu odpowiada
parametrom gazu zasilającego.
Jeżeli nie, należy postępować zgodnie z
zaleceniami podanymi w rozdziale “Użycie
innych typów gazu”. W celu uzyskania
maksymalnej wydajności i minimalnego zużycia
gazu należy sprawdzić, czy ciśnienie gazu
zasilającego odpowiada ciśnieniu podanemu na
tabliczce znamionowej. Jeżeli ciśnienie gazu
jest inne (lub zmienne) od podanego na
tabliczce, należy zamontować regulator
ciśnienia posiadający certyfikat bezpieczeństwa
B.
Podłączenie za pomocą sztywnej rury
metalowej lub giętkiej rury metalowej
Podłączenie kuchni do instalacji gazu ziemnego
powinno być wykonane przy pomocy sztywnego
podłączenia (dopuszcza się też inne
podłączenia) np. Przy użyciu rur stalowych
instalacyjnych lub rur miedzianych. Kuchnia
posiada króciec przyłączeniowy G 1/2.
• Jeżeli zajdzie jedna lub więcej z
wymienionych okoliczności, nie wolno
naprawiać przewodu, lecz niezwłocznie
wymienić go.
UWAGA!
Po zamocowaniu należy sprawdzić szczelność
wszystkich połączeń za pomocą wody z mydłem
a nie za pomocą płomienia.
Podłączenie z lewej strony (widok z przodu)
Upewnić się, że wąż podłączony do instalacji
gazowej oraz przewód zasilający nie dotykają
żadnego z elementów kuchni zaznaczonych na
rysunku (oraz wąż nie dotyka podłogi).
Elastyczny wąż
przyłączeniowy
Przewód
zasilający
Podłączenie z prawej strony (widok z przodu)
Podłączenie za pomocą węża elastycznego
• Podłączenie za pomocą węża elastycznego
można wykonać tylko po sprawdzeniu, czy
jest to zgodne z obowiązującymi przepisami.
• Wąż oraz zastosowany reduktor do gazu
płynnego powinny posiadać certyfikat
bezpieczeństwa B.
• Przewód łączący nie może przecinać tylnej
ściany kuchenki. Wąż elastyczny łączymy z
króćcem kuchni przy pomocy 0,5 m odcinka
rury stalowej instalacyjnej (bez szwu).
• Długość przewodu nie może przekraczać 1.5
metra bez jakichkolwiek zagięć lub skręceń.
• Przewód nie może przechodzić blisko
ostrych krawędzi lub przedmiotów z ostrym
zakończeniem.
• Przewód musi być dostępny, aby umożliwić
kontrolę pod względem przetarcia lub
zużycia na całej swojej długości.
• Ustalając stan przewodu należy wziąć pod
uwagę: zadraśnięcia na powierzchni
przewodu, przecięcia, przypalenia na
końcach i wzdłuż przewodu, stwardnienie
przewodu; przewód musi utrzymywać swoją
naturalną elastyczność, obejmy mocujące nie
mogą być zardzewiałe; czas używania
przewodu nie może przekraczać okresu
gwarancyjnego 5 lat.
Przy tego rodzaju instalacji, należy użyć
sztywnych przewodów podłączeniowych,
postępując zgodnie z obowiązującymi
przepisami.
Sztywny
przewod
Przewód
zasilający
7
Page 8
PRZESTAWIENIE NA INNY RODZAJ GAZU
Adaptację na inny rodzaj gazu może wykonać
jedynie autoryzowany serwis.
Dopasowanie do innego rodzaju gazu niż ten,
na który została fabrycznie ustawiona kuchenka,
odbywa się poprzez wymianę dysz gazowych,
regulację powietrza pierwotnego, a w przypadku
przejścia na gaz płynny dostarczany z butli
gazowej zmianę sposobu podłączenia zasilania
kuchni. Kolanko musi być uszczelnione za
pomocą pakuł lub taśmy teflonowej. Po
połączeniu należy sprawdzić szczelność wodą z
mydłem.
(
kategoria KGPE II
A – Rurka rozdzielająca
B – Nakrętka 1/2"
C – Uszczelka
D – Złączka węża
E – Kolanko
Tabela dysz
II 35, 50, III PB
B A C E
C
D
)
Palnik
Duży
Średni
Pomocniczy
Nakleić na urządzenie naklejkę
(dostarczoną z urządzeniem) z właściwym
rodzajem gazu.
Moc
(kW)
2,30
2,30
2,10
1,70
1,70
1,50
0,85
0,85
0,70
Rodzaj
gazu
GZ-50
GZ-35
LPG
GZ-50
GZ-35
LPG
GZ-50
GZ-35
LPG
Ciśnienie
(mbar)
20
13
36
20
13
36
20
13
36
Średnica
dyszy
(mm)
1,12
1,80
0,75
0,96
1,50
0,60
0,70
1,05
0,43
Średnica
by-passa
(mm)
0,35
0,30
0,25
Zużycie
m3/h Kg/h
0,231
0,321
-
0,170
0,237
-
0,085
0,119
-
-
-
0,165
-
-
0,118
-
-
0,055
8
Page 9

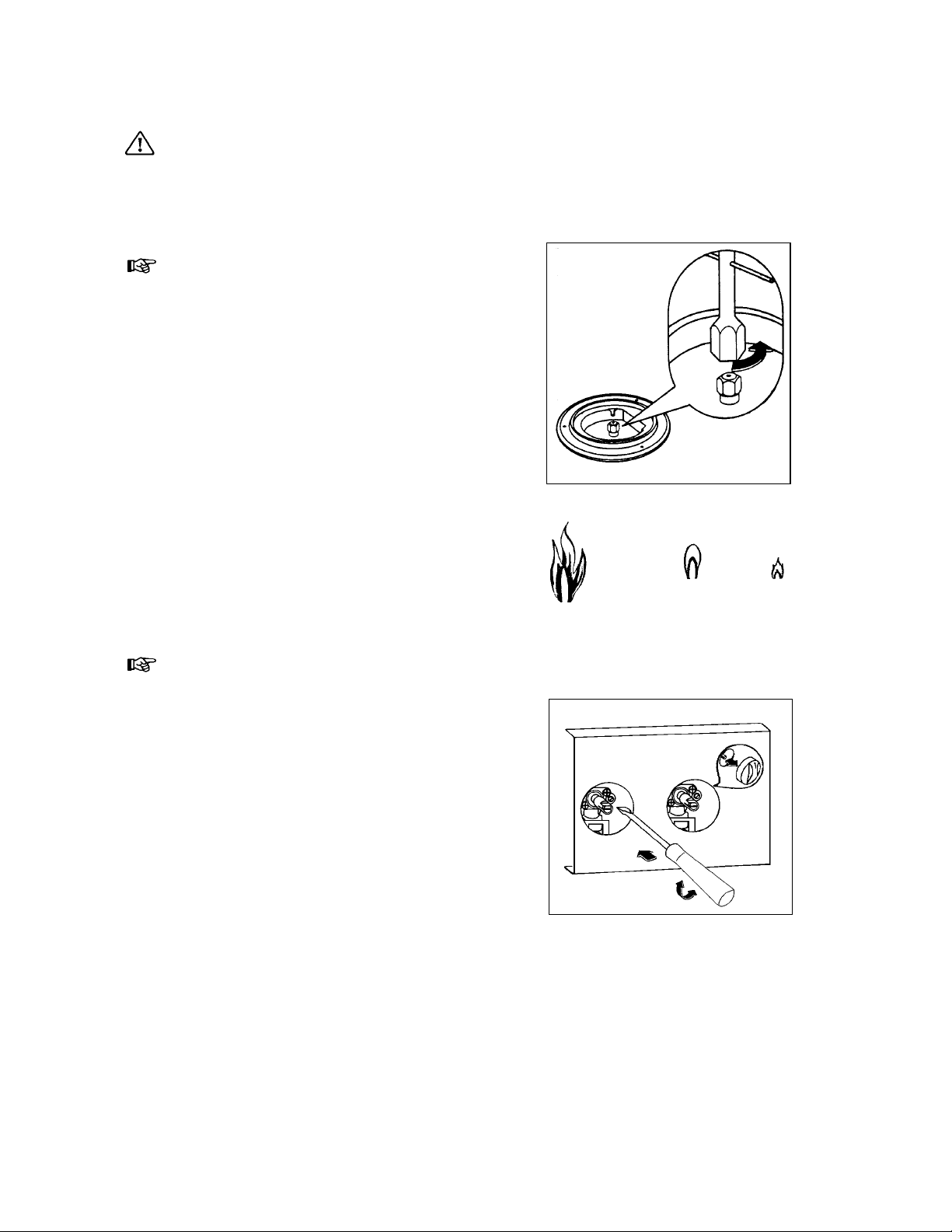

Wymiana dysz palników nawierzchniowych
Każde urządzenie posiada zestaw dysz do
odpowiedniego rodzaju gazu (średnica dyszy jest
oznaczona w mm, na korpusie dyszy)
Przed rozpoczęciem zmiany dysz należy
ODŁĄCZYĆ kuchenkę od zasilania
elektrycznego I upewnić się, że wszystkie
pokrętła znajdują się w położeniu
WYŁACZONY.
Wymiana dysz palników
1. Zdjąć ruszt.
2. Zdjąć nakrywki palników.
3. Odkręcić dysze za pomocą klucza
nasadowego 7 i zastąpić je używając
pasujących do gazu zasilającego i palników
(patrz tabela dysz).
4. Założyć palniki i ruszt płyty.
Palniki nie wymagają regulacji powietrza
pierwotnego.
Regulacja płomienia
Po wymianie dysz należy sprawdzić poziom
płomienia. Regularny płomień na najniższym
poziomie powinien mieć ok. 4 mm (obracając
pokrętło z maksymalnego do minimalnego
położenia, palnik nie powinien zgasnąć).
Palniki nawierzchniowe
Aby ustawić minimalny poziom dopływu gazu:
• Zapalić palnik.
• Przekręcić pokrętło w lewo na oznaczenie
małego płomienia.
• Zdjąć pokrętło z trzpienia kurka.
Przy pomocy wąskiego wkrętaka obracać
(wkręcać lub wykręcać) śrubę regulacyjną
usytuowaną w korpusie kurka aż do
uzyskania regularnego, małego płomienia.
• Założyć pokrętło.
• Obrócić pokrętło kilkakrotnie z położenia
maksymalnego do minimalnego, aby
sprawdzić, czy płomień jest stabilny.
Brak
powietrza
prawidłowo
Za dużo
powietrza
9
Page 10

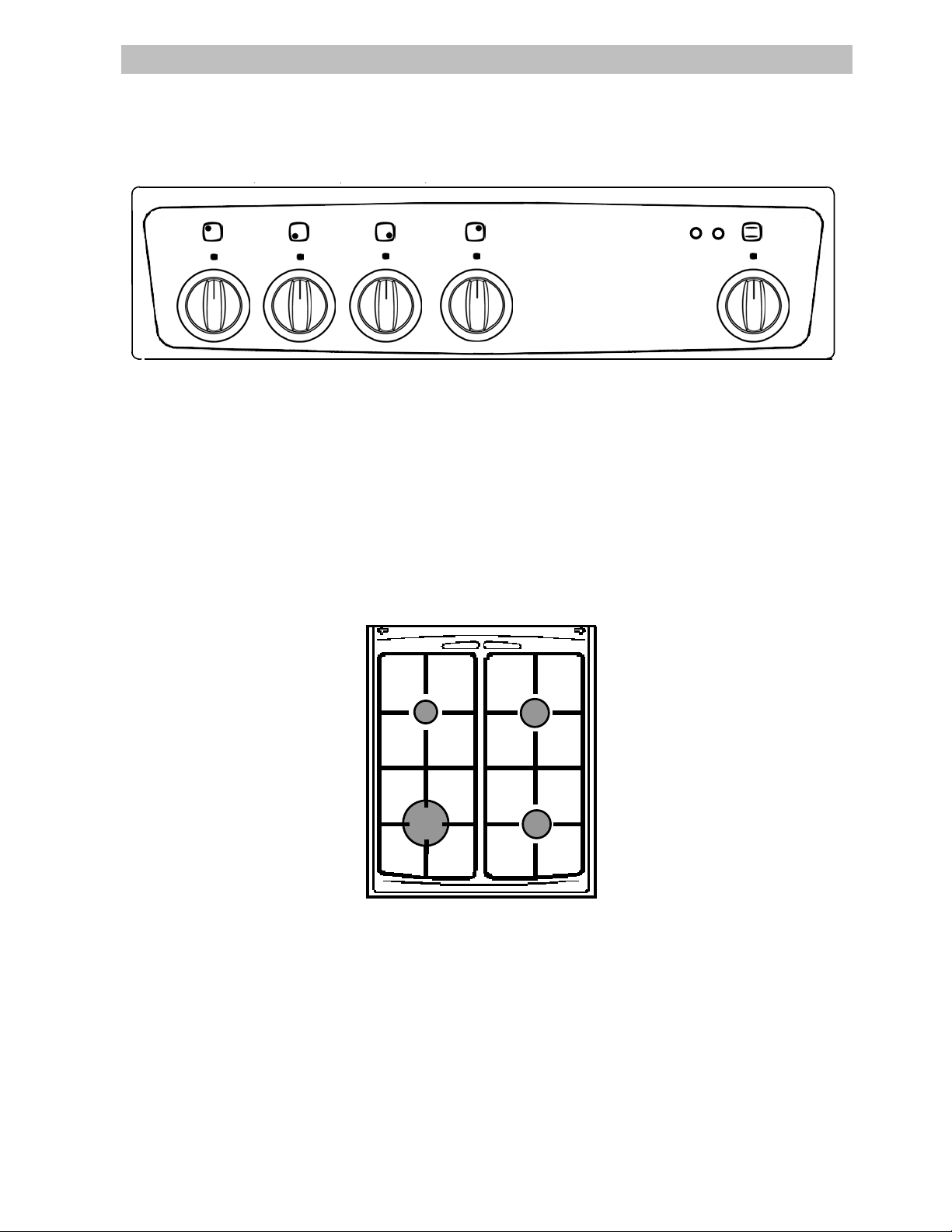

PANEL STERUJĄCY
WSKAZÓWKI DLA UŻYTKOWNIKA
1
1. Pokrętło tylnego lewego palnika
2. Pokrętło przedniego lewego palnika
3. Pokrętło przedniego prawego palnika
4. Pokrętło tylnego prawego palnika
24
Płyta
1
2
3
5. Lampka kontrolna termostatu piekarnika
6. Lampka kontrolna
7. Pokrętło wyboru funkcji piekarnika
4
3
5 6
7
10
1. Tylny lewy palnik (pomocniczy)
2. Przedni lewy palnik (duży)
3. Przedni prawy palnik (średni)
4. Tylny prawy palnik (średni)
Page 11
OBSŁUGA URZĄDZENIA
Przed pierwszym użyciem
Zdjąć wszystkie elementy opakowania
(wewnątrz i z zewnątrz urządzenia),
przed włączeniem piekarnika.
Przed pierwszym użyciem urządzenia należy
rozgrzać piekarnik, bez wkładania żywności. W
tym czasie może wydobywać się nieprzyjemny
zapach. Jest to zjawisko normalne.
1. Wyjąć wszystkie akcesoria z piekarnika.
2. Zdjąć naklejki lub folie ochronne, jeżeli
występują.
3. Rozgrzać piekarnik przez 45 minut
ustawiając odpowiednie pokrętło na pozycję
“250”.
Tę samą czynność należy powtórzyć włączając
grill na 5-10 minut.
Umyć akcesoria łagodnym detergentem.
Opłukać i osuszyć.
Tabliczka znamionowa
Oznaczenie modelu urządzenia znajduje się na
tabliczce znamionowej kuchni (z lewej strony, po
otwarciu drzwi kuchenki).
Wartość wymaganego zabezpieczenia kuchenki
jest także podana na tabliczce znamionowej.
Kondensacja i para
Podczas ogrzewania żywności pojawia się para.
Piekarnik częściowo odprowadza powstałą parę.
Pomimo to, nie należy stać na wprost
piekarnika podczas otwierania drzwi, aby
pozwolić na swobodne ujście pary.
Jeżeli para przedostanie się na chłodne
powierzchnie poza piekarnikiem, wtedy nastąpi
kondensacja pary i pojawią się krople wody.
Jest to zjawisko normalne i nie świadczy o
usterce urządzenia. Aby zapobiec
przebarwieniom, należy regularnie wycierać
powstałe krople wody.
Naczynia
Używać żaroodpornych naczyń, które
wytrzymują temperaturę do 250°C.
Na podstawę piekarnika nie wolno stawiać
żadnych naczyń i garnków.
Drzwi piekarnika nagrzewają się w
czasie pracy. Nie zezwalać dzieciom na
zabawę w pobliżu włączonego piekarnika.
Przy włączonym piekarniku, pokrywa
kuchni powinna być podniesiona, aby
uniknąć przegrzania.
11
Page 12

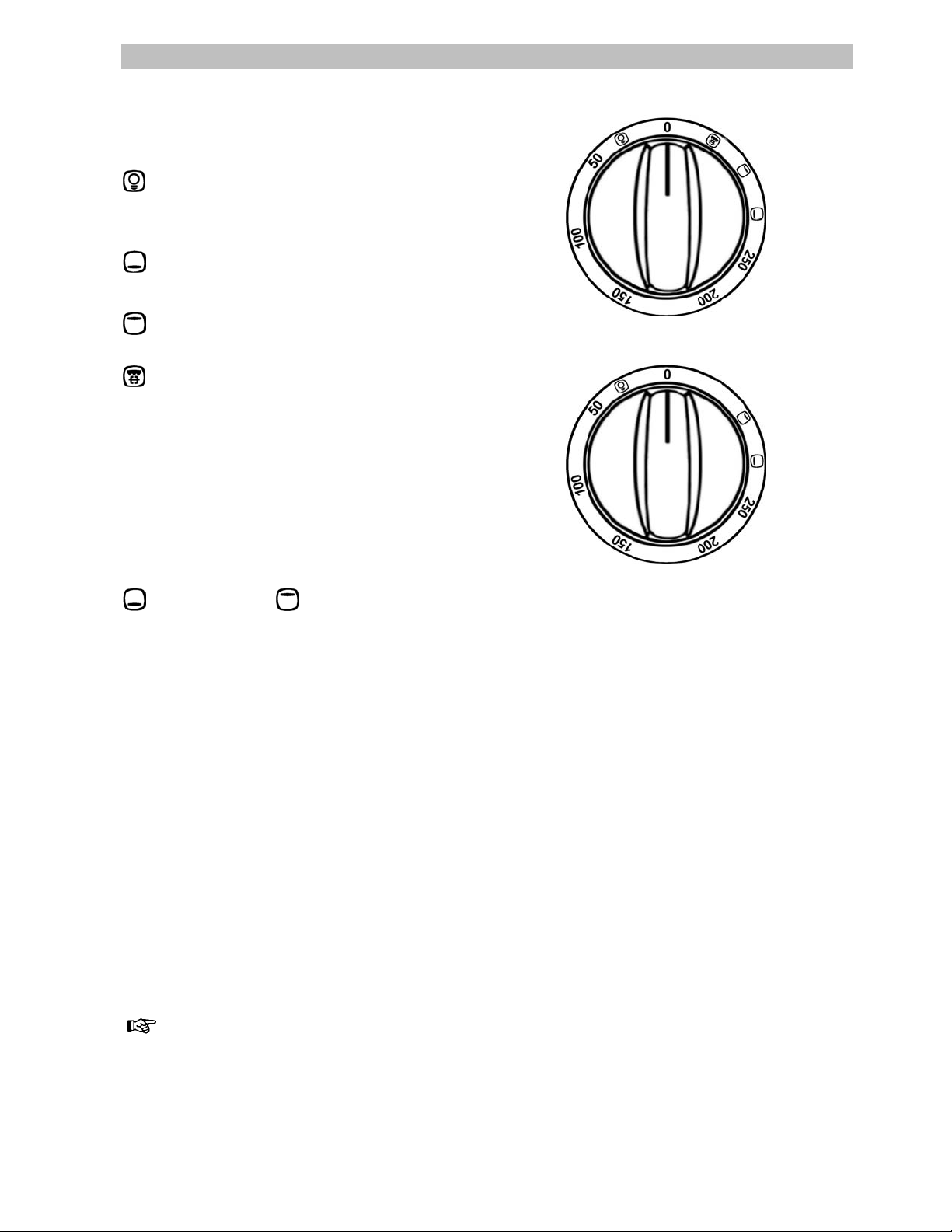

PIEKARNIK ELEKTRYCZNY
Pokrętło wyboru funkcji piekarnika
0
Wyłączony
Oświetlenie piekarnika
50-250 Zakres temperatur
Nagrzewanie dolną grzałką – pozwala na
przypieczenie potraw od spodu.
Górna grzałka – pozwala na rumienienie
potraw z wierzchu.
Grill i rożno - Funkcji grilla i rożna nie
można używać jednocześnie z innymi funkcjami
piekarnika. Drzwi piekarnika muszą być
zamknięte podczas pieczenia na grillu.
Aby wybrać poziom temperatury należy obrócić
pokrętło w kierunku zgodnym z ruchem
wskazówek zegara, aż oznaczenie na pokrętle
pokryje się z wskazaniem temperatury pomiędzy
50, a 250ºC. Wybrana temperatura będzie
kontrolowana i utrzymywana przez termostat.
Można także ustawić nagrzewanie dolną grzałką
lub górną grzałką .
Wtedy temperatura nie przekroczy 215ºC w
przypadku nagrzewania dolną lub górną grzałką.
Model: EKC 5607
Model: EKC 5615
Lampka kontrolna termostatu piekarnika
Wyłącza się, gdy piekarnik osiągnie zadaną
temperaturę i zapala się ponownie, gdy
termostat reguluje temperaturę.
Lampka kontrolna
Jest podświetlona po ustawieniu funkcji
piekarnika / w czasie jej trwania.
Oświetlenie piekarnika
oświetla wnętrze piekarnika podczas jego pracy.
Pieczenie w piekarniku
Pieczenie tradycyjne
• dystrybucja rozgrzanego powietrza wewnątrz
piekarnika;
• należy wstępnie ogrzać piekarnik.
1. Ogrzać wstępnie piekarnik:
• ok. 8 minut przy ustawieniu temperatury od
50 do 150ºC
• ok. 15 minut przy ustawieniu temperatury
od 175 do 250ºC.
2. Włożyć produkty do piekarnika.
12
Page 13
Nagrzewanie dolną grzałką
• dla pizzy i ciast owocowych
• należy wstępnie ogrzać piekarnik.
1. Ogrzać wstępnie piekarnik przez 10 minut
ustawiając pokrętło w położeniu
2. Włożyć produkty.
Nagrzewanie górną grzałką
• pracuje górny element grzejny
• dla podgrzewania ugotowanych produktów
• nie ma konieczności wstępnego ogrzewania
piekarnika
1. Włożyć produkty na trzeci poziom piekarnika
2. Ustawić termostat w położeniu
Urządzenie nagrzewa się w czasie pracy.
Zachować ostrożność i nie dotykać grzałek
wewnątrz piekarnika.
.
Wskazówki i porady
Należy zachować min. 2.5 cm pomiędzy
wierzchem potrawy i grzałką. W ten sposób
osiągniecie Państwo najlepsze rezultaty
pieczenia. W przypadku pieczenia ciast, chleba
itp., formę należy ustawić centralnie pod
grzałką.
Formy i naczynia z potrawami ustawiać na
środku tacy, aby powietrze mogło swobodne
przepływać.
Potrawy układać w wystarczająco dużych
naczyniach i tacach, aby uniknąć nadmiernego
kapania tłuszczu na podstawę piekarnika oraz
aby ułatwić późniejsze czyszczenie.
Pieczenie na grillu (model: EKC 5607)
Podczas pieczenia na grillu niektóre
elementy kuchni nagrzewają się. Nie należy
zostawiać włączonego urządzenia bez
nadzoru. Nie zezwalać dzieciom na zabawę w
pobliżu włączonej kuchni.
Podczas pieczenia na grillu drzwi
piekarnika powinny być zamknięte.
Aby włączyć grzałkę grilla należy obrócić
pokrętło wyboru funkcji piekarnika do położenia
GRILL.
Większość produktów można umieścić na
ruszcie, w odpowiednim naczyniu, aby pozwolić
na efektywną cyrkulację rozgrzanego powietrza.
Ryby można umieścić bezpośrednio na ruszcie.
Ustawić naczynie i ruszt na odpowiednim
poziomie wewnątrz piekarnika (ze względu na
rozmiary i grubość mięsa).
Produkty należy osuszyć przed grillowaniem.
Chude mięso i ryby należy posmarować cienką
warstwą oleju lub masła, aby zachowały swoją
naturalną wilgotność.
Dodatki, takie jak: pomidory i grzyby można
położyć pod rusztem, podczas grillowania
mięsa.
Podczas tostowania pieczywa zalecamy
wsunięcie rusztu na najwyższy poziom.
Przed włożeniem produktów przeznaczonych do
grillowania, zalecamy ogrzanie piekarnika (przy
włączonej funkcji grill) przez kilka minut. W
czasie pieczenia można zmieniać ustawienia i
temperaturę, jeżeli to konieczne.
W trakcie pieczenia na grillu potrawy należy
obrócić na drugą stronę, jeżeli to konieczne.
Naczynia emaliowane, ciemne lub ciężkie
powodują nadmierne rumienienie spodu
potrawy. Tace aluminowe lub błyszczące
odbijają ciepło i powodują spowolnienie
rumienienia spodu potrawy.
NIE stawiać żadnych naczyń bezpośrednio na
dnie piekarnika, gdyż można uszkodzić
urządzenie.
NIE używać rusztu form do mięsa jako tacy do
pieczenia, gdyż potrawa będzie zbyt mocno
zrumieniona od spodu.
Drzwi nagrzanego piekarnika nie powinny być
otwierane na zbyt długi okres czasu, zwłaszcza
przy wkładaniu potraw do rozgrzanego
piekarnika.
UWAGA: Ze względów bezpieczeństwa,
grzałka grilla jest kontrolowana przez
termostat. W czasie grillowania, grzałka
włącza i wyłącza się, aby zapobiec
ewentualnemu przegrzaniu.
Czasy pieczenia zależą do wagi produktu i jego
grubości.
13
Page 14

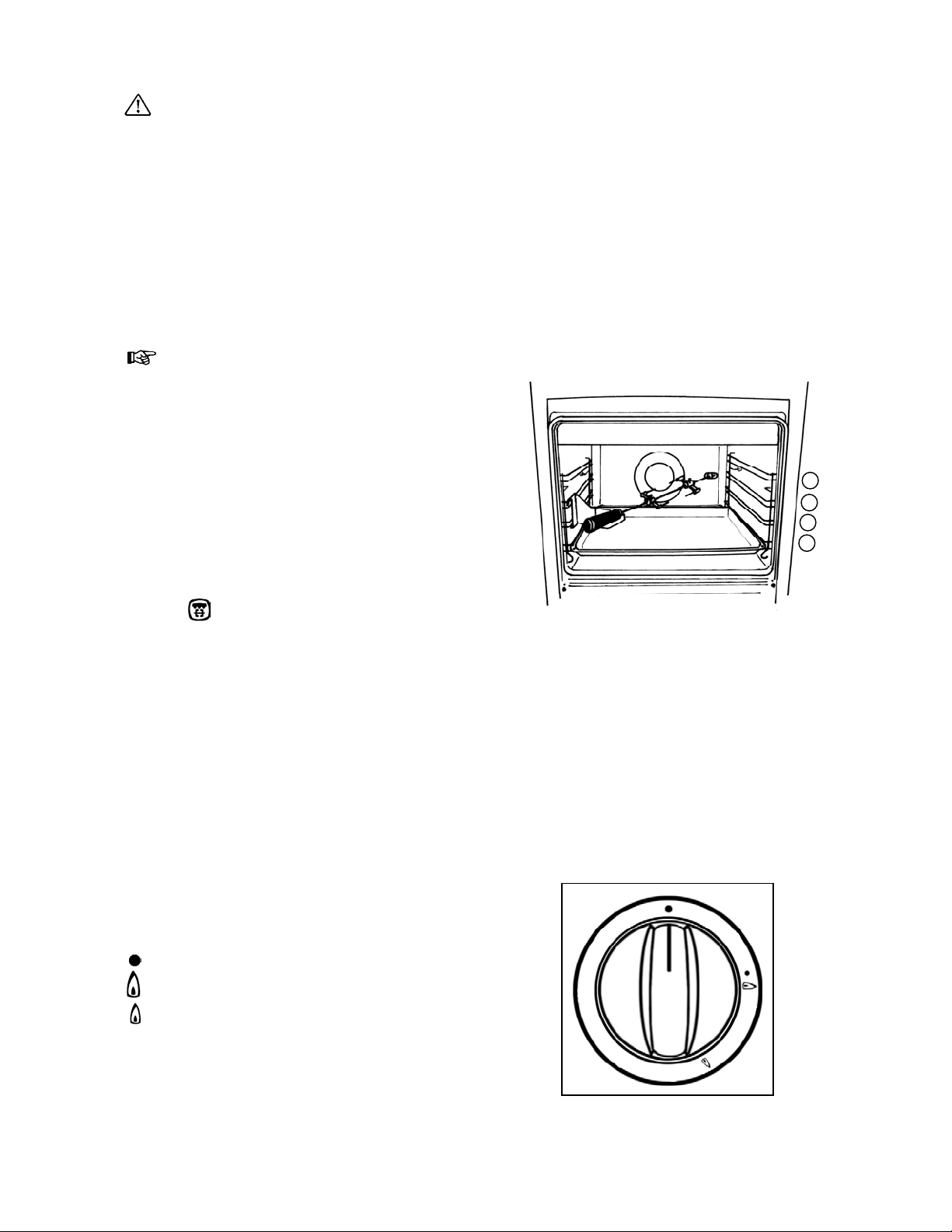

Pieczenie na rożnie (model: EKC
5607)
Podczas pieczenia na rożnie elementy
piekarnika nagrzewają się. Nie zostawiać
włączonego urządzenia bez nadzoru. Nie
zezwalać dzieciom na przebywanie i zabawę w
pobliżu włączonego piekarnika. Podczas
pieczenia na rożnie drzwi piekarnika muszą
być zamknięte. Przy wyjmowaniu potrawy
należy używać rękawic ochronnych, gdyż rusz
oraz inne elementy są mocno rozgrzane.
Rożna można używać do pieczenia całych
kawałków mięsa lub kebabów oraz mniejszych
sztuk mięsa.
Jak piec na rożnie
1. Wsunąć mięso na rożno (na środek),
upewniając się, że widelec w pobliżu
uchwytu znajduje się na swoim miejscu.
2. Włożyć drugi widelec, oba elementy powinny
dokładnie przylegać do siebie.
3. Włożyć na poziom 2 i 3. Włożyć rożno w
uchwyt silnika (w tylnej części) I umieścić
końcówkę uchwytu we wsporniku.
4. Na niższy poziom wsunąć tacę na
skapujący tłuszcz.
5. Wyjąć uchwyt I zamknąć drzwi piekarnika.
6. Pokrętłem wyboru funkcji wybrać funkcję
grilla
7. Po upieczeniu potrawy wyłączyć grill I
założyć uchwyt. Wyjąć rożno, po zwolnieniu
przedniego zabezpieczenia. Zalecamy
wysunięcie tacy z tłuszczem jednocześnie,
aby skapujące krople nie dostały się na
podstawę piekarnika.
8. Przy wyjmowaniu potraw zalecamy użycie
rękawic ochronnych, gdyż wnętrze
piekarnika jest mocno rozgrzane przez grill.
I sprawdzić, czy rożno obraca się.
4
3
2
1
Maksymalna waga produktu do pieczenia na
rożnie wynosi 4·5 kg.
Obsługa płyty
Palniki nawierzchniowe
Symbole na pokrętle odpowiadają symbolom na
panelu kontrolnym (patrz opis urządzenia).
wyłączony
maksymalny płomień
minimalny płomień
Poziomu maksymalnego należy używać do
zagotowania, a minimalnego do podgotowywania
potraw (utrzymywania w cieple).
Można wybierać położenia pośrednie między
maksymalnym i minimalnym płomieniem, nigdy
nie ustawiać pokrętła pomiędzy płomieniem
maksymalnym, a pozycją: wyłączony.
14
Page 15
Zapalanie palników
• Wcisnąć pokrętło i obrócić je w lewą stronę, aż
do oznaczenia „dużego płomienia”.
• Jednocześnie zapalarka zapali palnik.
• Zwolnić pokrętło i sprawdzić, czy palnik działa.
• Po zapaleniu wyregulować płomień.
LUB
• Wcisnąć pokrętło i obrócić je w lewą stronę, aż
do oznaczenia „dużego płomienia”. Przyłożyć
do palnika zapaloną np. zapałkę.
• Zwolnić pokrętło i sprawdzić, czy palnik działa.
• Po zapaleniu wyregulować płomień.
Jeżeli płomień zgasł należy odczekać 1 minutę i
spróbować ponownie.
Jeżeli nie można włączyć palnika pomimo
kilkakrotnych prób należy sprawdzić, czy
pierścień palnika i jego wierzch są prawidłowo
ułożone (patrz rysunek).
Wyłączanie palników
Wyłączyć palnik ustawiając pokrętło w pozycji
«
».
Przed zamknięciem pokrywy należy
sprawdzić, czy wszystkie pokrętła są
ustawione w położeniu: wyłączony.
Nie zamykać pokrywy, jeżeli płyta
podpalnikowa jest jeszcze gorąca (można
uszkodzić pokrywę). Na płycie nie stawiać
materiałów, które mogą ulec stopieniu.

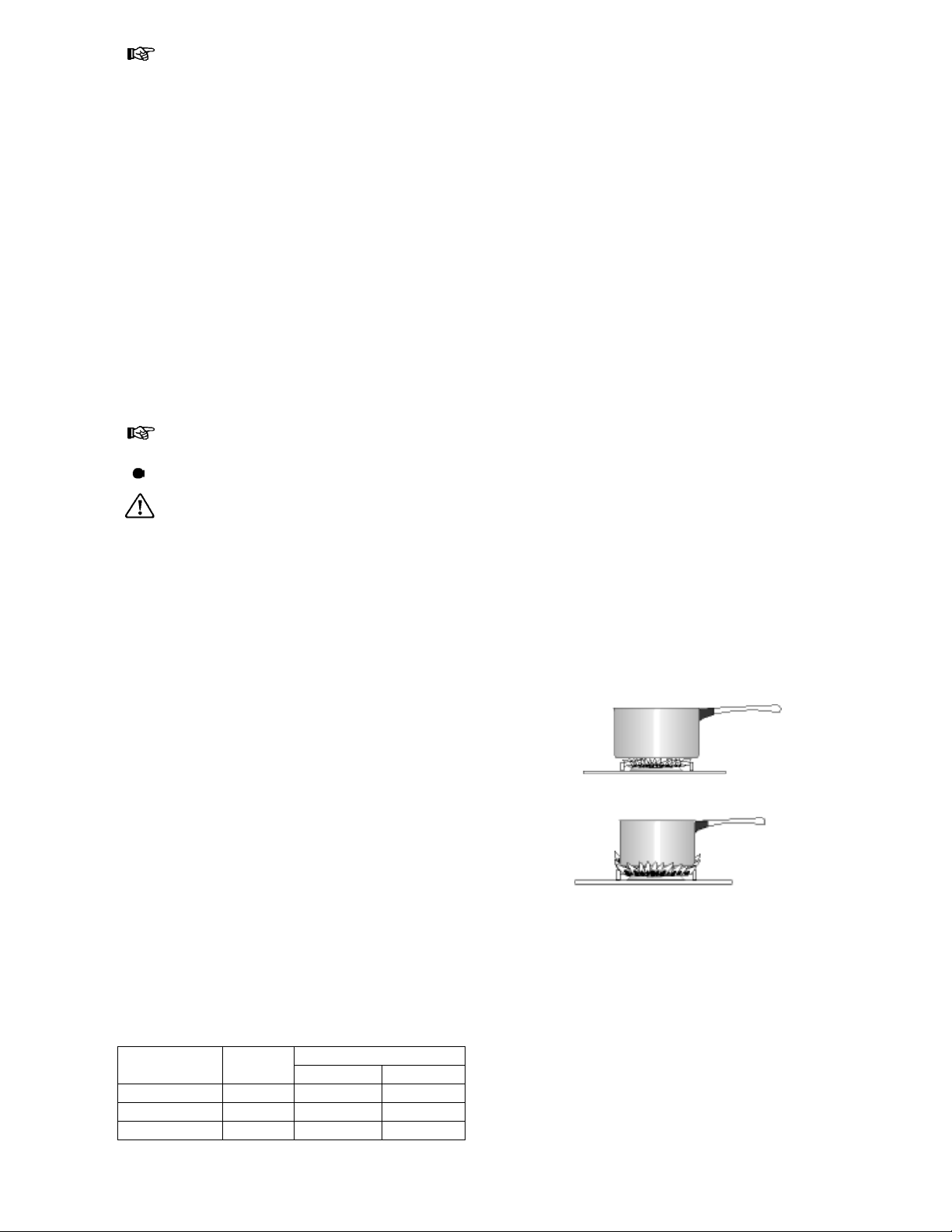

Wybór właściwego palnika
Pod każdym z pokręteł znajduje się symbol
odpowiadającemu mu palnika.
Zawsze należy stosować palnik o wielkości
odpowiedniej do średnicy garnka używanego do
gotowania. Aby nie dopuścić do wykipienia
potrawy, zalecamy dobieranie odpowiednich
naczyń (patrz rysunek).
Należy używać naczyń o płaskim dnie i
cienkich ściankach. Nie używać naczyń o
wklęsłych lub wypukłych dnach.
Ze względów ekonomicznych zalecamy
nakrywanie naczyń podczas gotowania.
Kiedy potrawa zacznie się gotować, należy
zmniejszyć płomień tak, aby tylko podtrzymywać
gotowanie.
Pierścień i otwory palnika należy utrzymywać w
czystości.
Na poszczególnych palnikach należy używać
naczyń o właściwej średnicy:
Palnik
Duży 2,30 160 280
Średni 1,70 140 240
Pomocniczy 0,85 120 180
Moc
(kW)
Średnica (mm)
min. max.
prawidłowo
nieprawidłowo
15
Page 16

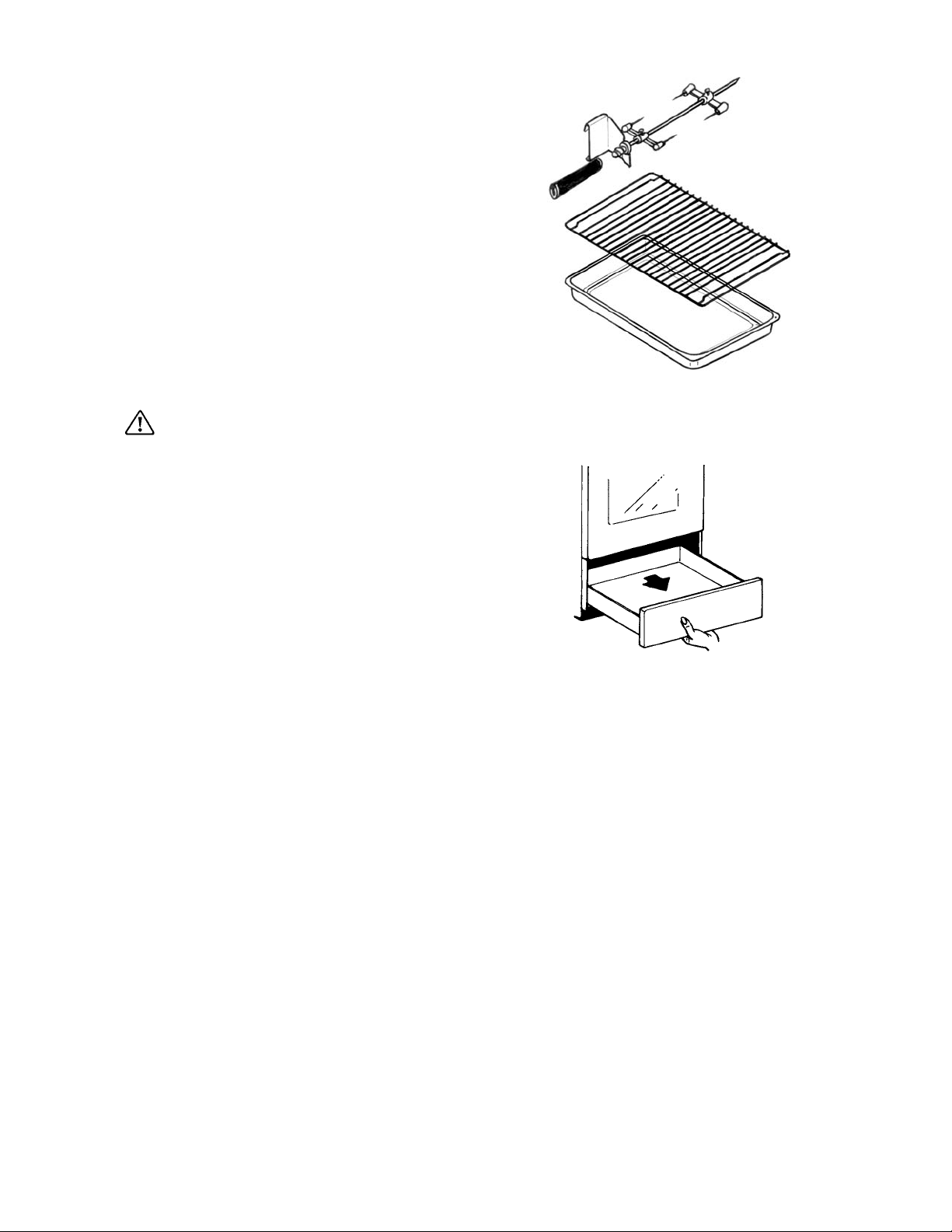

Akcesoria dostarczane wraz
z urządzeniem
Kuchnia jest wyposażona w:
• Rożno (model: EKC 5607)
• ruszt (potrawy należy umieszczać w
środkowej części rusztu)
• tacę (na spływający z mięsa tłuszcz i soki);
wsunąć w poziom 2; jeżeli nie jest używana
należy ją wyjąć z piekarnika
Poza oryginalnym wyposażeniem kuchni
zalecamy używanie żaroodpornych naczyń
(zgodnie ze wskazówkami ich producenta).
Wysuwana szuflada
Pod komorą piekarnika znajduje się wysuwana
szuflada.
W czasie długiego pieczenia szuflada
może ulec rozgrzaniu. W szufladzie nie
należy przechowywać Materiały łatwo palne
(rękawice, ręczniki, ścierki, plastikowe
naczynia, spraye) nie powinny być
przechowywane w szufladzie.
Akcesoria piekarnika, np. tace do pieczenia,
również ulegną rozgrzaniu. Zachować
szczególną ostrożność podczas wyjmowania tac
z szuflady w trakcie pieczenia lub wtedy, gdy
piekarnik jest jeszcze rozgrzany.
Aby wysunąć szufladę
• Chwycić szufladę od dołu I wysunąć do
przodu.
• Aby wyjąć szufladę, należy ją maksymalnie
wysunąć, lekko podnieść I pociągnąć,
wyjmując z obudowy piekarnika.
Szufladę należy włożyć wykonując powyższe
czynności w odwrotnej kolejności.
16
Page 17
KONSERWACJA I CZYSZCZENIE
Piekarnik należy utrzymywać w
czystości. Resztki produktów oraz
tłuszcz mogą ulec zapaleniu.
Przed czyszczeniem należy upewnić
się, że wszystkie pokrętła są w
położeniu WYŁĄCZONY, a urządzenie
jest chłodne.
Przed czyszczeniem lub konserwacją
należy ODŁĄCZYĆ urządzenie od
zasilania elektrycznego.
Środki czyszczące
Przed użyciem środków czyszczących należy
sprawdzić, czy są odpowiednie i można ich
używać do czyszczenia powierzchni i elementów
kuchni..
NIE używać środków czyszczących
zawierających wybielacze, gdyż mogą
uszkodzić zewnętrzne powierzchnie
urządzenia. Nie używać czyszczących
urządzeń parowych oraz ściernych
detergentów.
elementy blokujące
Czyszczenie elementów zewnętrznych
Oczyścić detergentem (nie używać środków
ściernych lub szorujących), opłukać I osuszyć
łagodną szmatką. Nie używać metalowych
narzędzi (noże), drucianych gąbek,
rozpuszczalników, sody kaustycznej itp.
Piekarnik
Emaliowane ścianki piekarnika należy czyścić,
gdy są jeszcze ciepłe.
Oczyścić łagodną szmatką namoczoną w wodzie
i detergencie po każdym użyciu piekarnika. Od
czasu do czasu oczyścić używając specjalnych
środków czyszczących, dostępnych w handlu.
Tace i listwy boczne
Tace, listwy namoczyć w wodzie i usunąć
zanieczyszczenia mocno nasączoną detergentem
szczotką. Opłukać i osuszyć łagodną szmatką.

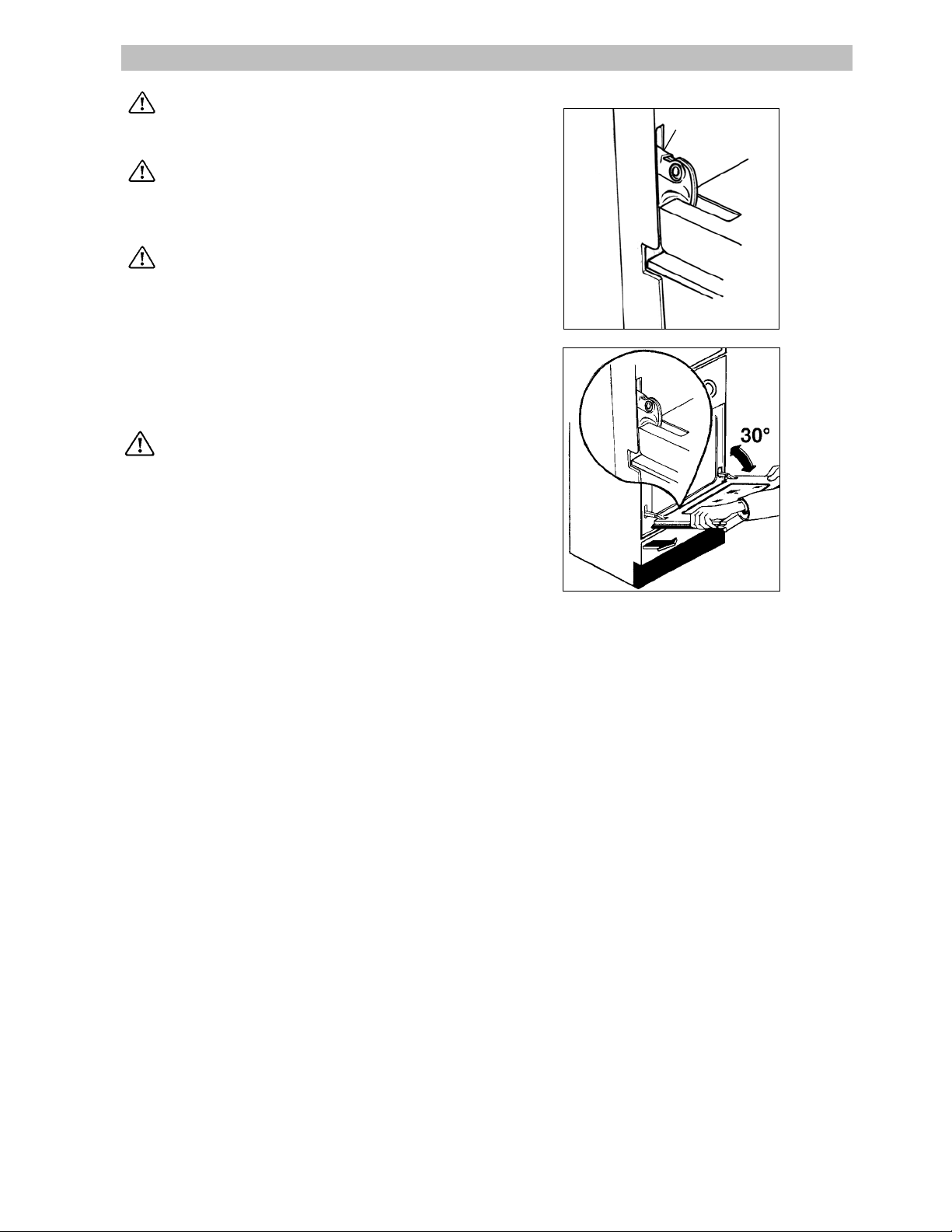

Drzwi piekarnika
Drzwi piekarnika można wyjąć do czyszczenia:
- otworzyć całkowicie drzwi piekarnika;
- obrócić dwa elementy blokujące na
ramionach zawiasów o 170º;
- zamknąć częściowo drzwi (do 30º);
- podnieść do góry i wyciągnąć drzwi.
Założyć drzwi, wykonując powyższe czynności w
odwrotnej kolejności.
Płyta podpalnikowa
Płytę czyścić, gdy jest jeszcze ciepła (później
usunięcie zanieczyszczeń będzie trudniejsze). Do
czyszczenia bieżącego używać wody z
detergentem lub specjalnych środków do tego
przeznaczonych. Dokładnie opłukać i wysuszyć.
Wszelkie zanieczyszczenia i pozostałości po
gotowaniu należy natychmiast namoczyć i
usunąć, ponieważ emalia na podpalnikowej płycie
kuchenki może się trwale przebarwić. Nie używać
ostrych narzędzi lub ściernych środków
czyszczących. Plamy z octu, kwasów owocowych
należy natychmiast usuwać.
Nie używać:
• proszków do szorowania, wybielaczy;
• drucianych gąbek;
• środków do czyszczenia wanien i zlewów.
Palniki
Palniki można myć w wodzie z dodatkiem środka
czyszczącego.
Po umyciu sprawdzić, czy otwory pierścienia
palnika nie są zatkane.
Do czyszczenia nigdy nie używać noża lub innych
ostrych narzędzi.
Po umyciu elementy należy wysuszyć i ponownie
umieścić na swoim miejscu.
17
Page 18

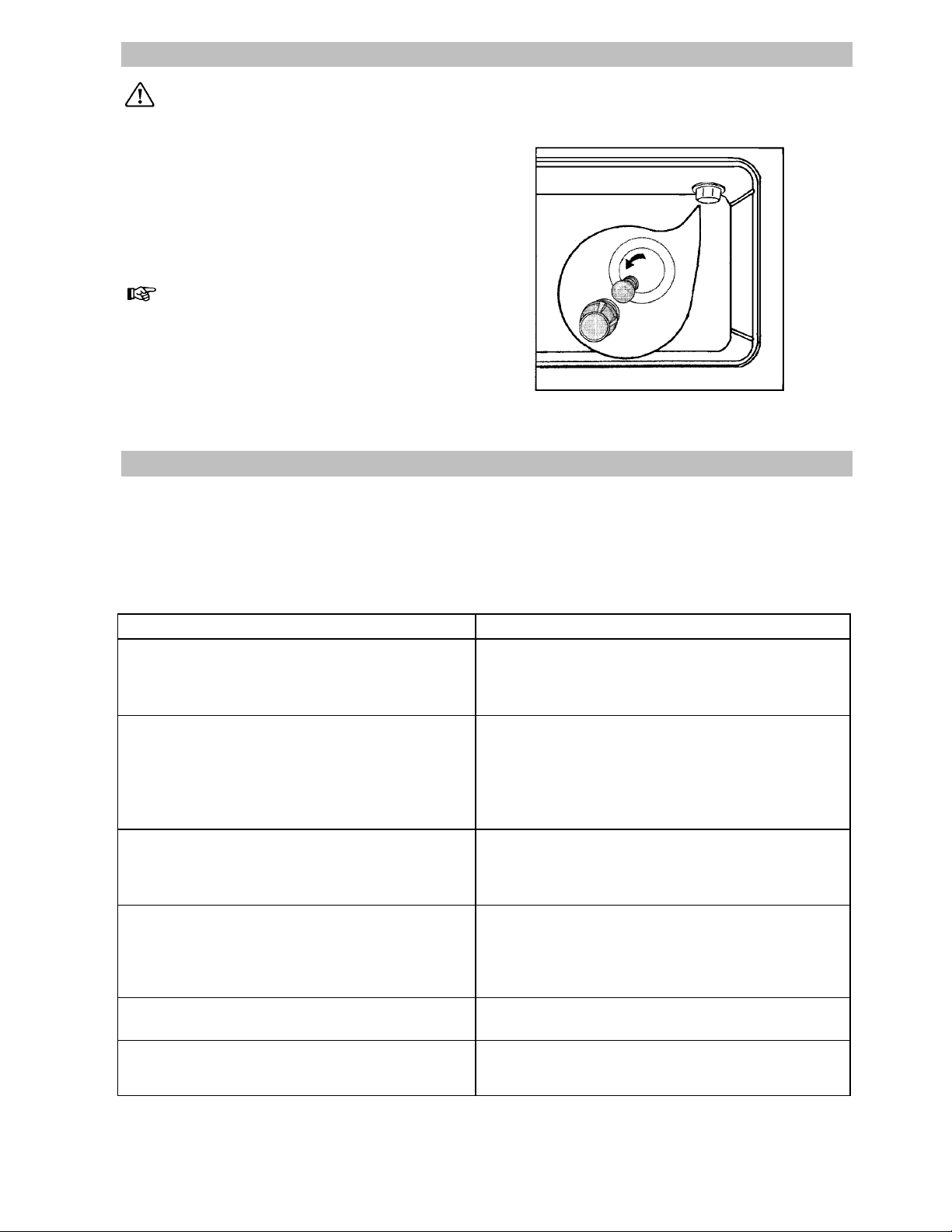

WYMIANA ŻARÓWKI PIEKARNIKA
Przed wymianą żarówki należy upewnić
się, że pokrętła są ustawione w położeniu
„wyłączony”. Odłączyć urządzenie do
zasilania. Kuchnia musi być ostudzona.
Parametry żarówki
Moc 25W
Zasilanie 230/240V(50Hz)
Odporna na temperaturę 300ºC
Cokół E 14
Aby wymienić żarówkę.
1. Odkręcić szklaną pokrywę w kierunku
przeciwnym do ruchu wskazówek zegara I
zdjąć.
2. Wykręcić zużytą żarówkę i wkręcić nową,
sprawną.
3. Założyć szklaną pokrywę.
Podłączyć kuchnię do zasilania elektrycznego.
CO ZROBIĆ, GDY ...
W przypadku wystąpienia nieprawidłowości w funkcjonowaniu kuchenki należy przed zgłoszeniem awarii
w autoryzowanym zakładzie serwisowym sprawdzić poniższe usterki i rozwiązania.
WAŻNE: Jeżeli wezwą Państwo technika z autoryzowanego zakładu serwisowego do usunięcia
opisanej poniżej usterki (lub naprawy szkody powstałej w wyniku nieprawidłowej instalacji,
obsług itp., wizyta będzie odpłatna nawet w czasie trwania gwarancji.
Usterka Rozwiązanie
Płomień palnika jest niestabilny Sprawdzić, czy:
• Otwory w pokrywce palnika nie są zatkane.
• Regulator ciśnienia jest sprawny.
• Zawór jest całkowicie otwarty.
Żaden z palników się nie zapala Sprawdzić, czy:
• Zawór gazowy jest otwarty.
• Przewód gazowy jest prawidłowo ułożony.
• Palnik jest mokry.
• Pokrywka i pierścień palnika zostały prawidłowo
założone po czyszczeniu.
Płomień jest nierównomierny Sprawdzić, czy:
• Pierścień palnika jest czysty.
• Pokrywka i pierścień palnika zostały prawidłowo
założone po czyszczeniu.
Nie można włączyć piekarnika Sprawdzić:
- Czy funkcja piekarnika/temperatura pieczenia
zostały prawidłowo ustawione.
- Włącznik (w przypadku podłączenia stałego) w
instalacji jest w położeniu: włączony (ON).
Potrawy pieką się zbyt wolno lub zbyt szybko Sprawdzić:
- należy zmienić temperaturę pieczenia.
Nie działa oświetlenie piekarnika
- Żarówka przepaliła się. Wymienić na nową,
postępując zgodnie ze wskazówkami zawartymi
w instrukcji.
Jeżeli piekarnik nadal nie funkcjonuje prawidłowo, wtedy należy zwrócić się do najbliższego
autoryzowanego zakładu serwisowego podając model i numer seryjny urządzenia, objawy usterki.
18
Page 19
WARUNKI GWARANCJI
Karta gwarancyjna
Szczegółowe warunki gwarancji znajdują się w
karcie gwarancyjnej, otrzymywanej przy zakupie
urządzenia.
Uwaga:
Zwracamy Państwa uwagę, że gwarancja nie
obejmuje:
• Szkód powstałych w wyniku wahań napięcia
w sieci zasilającej, niewłaściwej obsługi
urządzenia – niezgodnej z instrukcją,
niewłaściwej instalacji – niezgodnej z
instrukcją oraz obowiązującymi przepisami
bezpieczeństwa.
• Szkód powstałych w wyniku samodzielnych
modyfikacji urządzenia
• Szkód powstałych jako konsekwencje
napraw wykonywanych przez
nieuprawnione osoby;
• Nie dotyczy urządzeń używanych w celach
przemysłowych I komercyjnych oraz
niezgodnie z przeznaczeniem.
SERWIS
Naprawy urządzenia mogą być wykonywane
wyłącznie przez autoryzowane serwisy.
Informację o punktach serwisowych można
otrzymać u sprzedawcy urządzenia.
Oryginalne części zamienne można kupić w
autoryzowanych zakładach serwisowych.
19
Loading...
