Electrolux IK329SA, EK244S, EK242S User Manual [de, en]

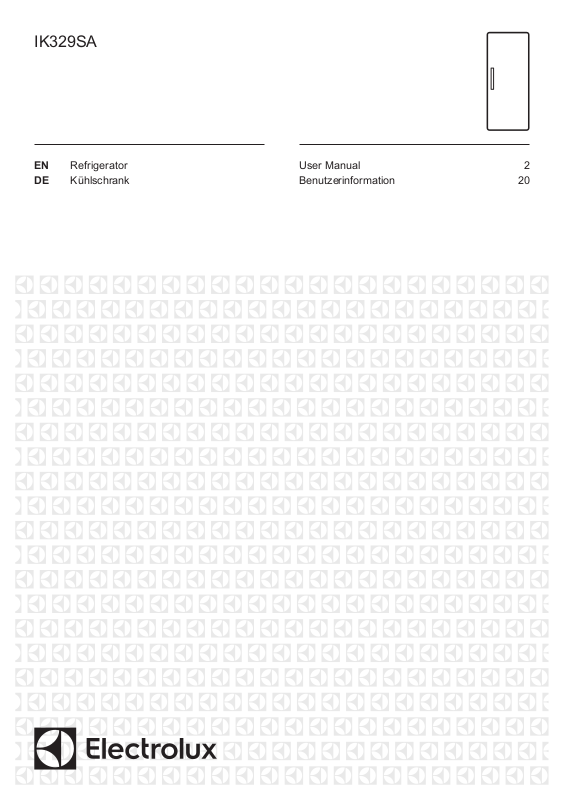

IK329SA

EN Refrigerator User Manual 2
DE Kühlschrank Benutzerinformation 20

www.electrolux.com2

CONTENTS

1. SAFETY INFORMATION....................................................................................2

2. SAFETY INSTRUCTIONS..................................................................................4

3. OPERATION.......................................................................................................6

4. FIRST USE......................................................................................................... 8

5. DAILY USE......................................................................................................... 8

6. HINTS AND TIPS............................................................................................. 11

7. CARE AND CLEANING....................................................................................13

8. TROUBLESHOOTING......................................................................................15

9. INSTALLATION................................................................................................ 18

10. TECHNICAL DATA.........................................................................................18

11. GUARANTEE ................................................................................................ 19

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that
brings with it decades of professional experience and innovation. Ingenious and
stylish, it has been designed with you in mind. So whenever you use it, you can
be safe in the knowledge that you’ll get great results every time.
Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com/webselfservice

Register your product for better service:

www.registerelectrolux.com

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

Always use original spare parts.
When contacting our Authorised Service Centre, ensure that you have the
following data available: Model, PNC, Serial Number.
The information can be found on the rating plate.

Warning / Caution-Safety information
General information and tips
Environmental information

Subject to change without notice.

1. SAFETY INFORMATION

Before the installation and use of the appliance, carefully
read the supplied instructions. The manufacturer is not
responsible for any injuries or damages that are the

ENGLISH 3

result of incorrect installation or usage. Always keep the
instructions in a safe and accessible location for future
reference.

1.1 Children and vulnerable people safety

• This appliance can be used by children aged from 8

years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or
instruction concerning the use of the appliance in a
safe way and understand the hazards involved.

• Do not let children play with the appliance.

• Children shall not carry out cleaning and user

maintenance of the appliance without supervision.

• Keep all packaging away from children and dispose of

it appropriately.

1.2 General Safety

• This appliance is intended to be used in household

and similar applications such as:

– Farm houses; staff kitchen areas in shops, offices

and other working environments

– By clients in hotels, motels, bed and breakfast and

other residential type environments

• Keep ventilation openings, in the appliance enclosure

or in the built-in structure, clear of obstruction.

• Do not use mechanical devices or other means to

accelerate the defrosting process, other than those
recommended by the manufacturer.

• Do not damage the refrigerant circuit.

• Do not use electrical appliances inside the food

storage compartments of the appliance, unless they
are of the type recommended by the manufacturer.

• Do not use water spray and steam to clean the

appliance.

www.electrolux.com4

• Clean the appliance with a moist soft cloth. Only use

neutral detergents. Do not use abrasive products,

abrasive cleaning pads, solvents or metal objects.

• Do not store explosive substances such as aerosol

cans with a flammable propellant in this appliance.

• If the supply cord is damaged, it must be replaced by

the manufacturer, its Authorised Service Centre or

similarly qualified persons in order to avoid a hazard.

2. SAFETY INSTRUCTIONS

2.1 Installation

WARNING!

Only a qualified person must
install this appliance.

• Remove all the packaging and the
transit bolts.

• Do not install or use a damaged
appliance.

• Follow the installation instruction
supplied with the appliance.

• Always take care when moving the
appliance as it is heavy. Always use
safety gloves and enclosed footwear.

• Make sure the air can circulate
around the appliance.

• At first installation or after reversing
the door wait at least 4 hours before
connecting the appliance to the power
supply. This is to allow the oil to flow
back in the compressor.

• Before carrying out any operations on
the appliance (e.g. reversing the
door), remove the plug from the
power socket.

• Do not install the appliance close to
radiators or cookers, ovens or hobs.

• Do not install the appliance where
there is direct sunlight.

• Do not install this appliance in areas
that are too humid or too cold, such
as the construction appendices,
garages or wine cellars.

• When you move the appliance, lift it
by the front edge to avoid scratching
the floor.

2.2 Electrical connection

WARNING!

Risk of fire and electric
shock.

• The appliance must be earthed.

• Make sure that the parameters on the
rating plate are compatible with the
electrical ratings of the mains power
supply.

• Always use a correctly installed
shockproof socket.

• Do not use multi-plug adapters and
extension cables.

• Make sure not to cause damage to
the electrical components (e.g. mains
plug, mains cable, compressor).
Contact the Authorised Service
Centre or an electrician to change the
electrical components.

• The mains cable must stay below the
level of the mains plug.

• Connect the mains plug to the mains
socket only at the end of the
installation. Make sure that there is
access to the mains plug after the
installation.

• Do not pull the mains cable to
disconnect the appliance. Always pull
the mains plug.

2.3 Use

WARNING!

Risk of injury, burns, electric
shock or fire.

• Do not change the specification of this
appliance.

• Do not put electrical appliances (e.g.
ice cream makers) in the appliance
unless they are stated applicable by
the manufacturer.

• Be careful not to cause damage to the
refrigerant circuit. It contains
isobutane (R600a), a natural gas with
a high level of environmental
compatibility. This gas is flammable.

• If damage occurs to the refrigerant
circuit, make sure that there are no
flames and sources of ignition in the
room. Ventilate the room.

• Do not let hot items to touch the
plastic parts of the appliance.

• Do not put soft drinks in the freezer
compartment. This will create
pressure on the drink container.

• Do not store flammable gas and liquid
in the appliance.

• Do not put flammable products or
items that are wet with flammable
products in, near or on the appliance.

• Do not touch the compressor or the
condenser. They are hot.

• Do not remove or touch items from
the freezer compartment if your hands
are wet or damp.

• Do not freeze again food that has
been thawed.

• Obey the storage instructions on the
packaging of frozen food.

2.4 Internal light

WARNING!

Risk of electric shock.

• The type of lamp used for this
appliance is for household appliances
only. Do not use it for house lighting.

ENGLISH 5

2.5 Care and cleaning

WARNING!

Risk of injury or damage to
the appliance.

• Before maintenance, deactivate the
appliance and disconnect the mains
plug from the mains socket.

• This appliance contains hydrocarbons
in the cooling unit. Only a qualified
person must do the maintenance and
the recharging of the unit.

• Regularly examine the drain of the
appliance and if necessary, clean it. If
the drain is blocked, defrosted water
collects in the bottom of the
appliance.

2.6 Disposal

WARNING!

Risk of injury or suffocation.

• Disconnect the appliance from the
mains supply.

• Cut off the mains cable and discard it.

• Remove the door to prevent children
and pets to be closed inside of the
appliance.

• The refrigerant circuit and the
insulation materials of this appliance
are ozone-friendly.

• The insulation foam contains
flammable gas. Contact your
municipal authority for information on
how to discard the appliance
correctly.

• Do not cause damage to the part of
the cooling unit that is near the heat
exchanger.

1

23456

GH

A B C D

F E

www.electrolux.com6

3. OPERATION

3.1 Control Panel

Display

1

Temperature warmer button

2

Temperature colder button

3

OK

4

It is possible to change predefined sound
of buttons by pressing together Mode

3.2 Display

3.3 Switching on

Connect the mains plug to the power
socket.

Press the ON/OFF button if the display is
off.
The temperature indicators show the set
default temperature.
To select a different set temperature
refer to "Temperature regulation".

If DEMO appears on the display, refer to
"Troubleshooting".

If the door remains open for
a few minutes, the light will
turn off automatically. The
light is reset by closing and
opening the door.

Mode

5

ON/OFF

6

and temperature colder button for a few
seconds. Change is reversible.

A. Timer indicator
B. FastCool function
C. FastFreeze function
D. Temperature indicator
E. Alarm indicator
F. ChildLock function
G. DrinksChill function
H. DYNAMICAIR function

3.4 Switching off

Press the ON/OFF button for 5 seconds.
The display turns off.
To disconnect the appliance from the
power, disconnect the mains plug from
the power socket.

3.5 Temperature regulation

Set the temperature of the appliance by
pressing the temperature regulator.
Default set temperature:

• +5°C for the fridge.

The temperature indicators show the set
temperature.

ENGLISH 7

The set temperature will be
reached within 24 hours.
After a power failure the set
temperature remains stored.

3.6 FastCool function

If you need to insert a large amount of
warm food, for example after doing the
grocery shopping, we suggest activating
the FastCool function to chill the
products more rapidly and to avoid
warming the other food which is already
in the refrigerator.

1. Press the Mode until the
corresponding icon appears.

The FastCool indicator flashes.

2. Press the OK to confirm.

The FastCool indicator is shown.
The FastCool function shuts off
automatically after approximately 6
hours.

To switch off the function before its
automatic end, repeat the procedure.

The function switches off by
selecting a different fridge
set temperature.

3.7 FastFreeze function

The FastFreeze function accelerates the
freezing of fresh food and, at the same
time, protects foodstuffs already stored
from undesirable warming.

1. To activate this function press the
Mode button until the corresponding
icon appears.

The FastFreeze indicator flashes.

2. Press the OK button to confirm.

TheFastFreeze indicator is shown.
This function stops automatically after 52
hours.

To switch off the function before its
automatic end repeat the procedure until
the FastFreeze indicator turns off.

The function switches off by
selecting a different set
temperature.

3.8 Door open alarm

An acoustic alarm will sound if the door is
left open for a few minutes. The door
open alarm conditions are indicated by:

• a flashing Alarm indicator;

• an acoustic buzzer.
When normal conditions are restored
(door closed), the alarm will stop. The
buzzer can also be switched off by
pressing any button.

3.9 ChildLock function

Activate the ChildLock function to lock
the buttons from unintentional operation.

1. Press Mode button until the
corresponding icon appears.

The ChildLock indicator flashes.

2. Press OK to confirm.

The ChildLock indicator is shown.
To deactivate the ChildLock function,
repeat the procedure until the ChildLock
indicator goes off.

3.10 DrinksChill function

The DrinksChill function is to be used to
set an acoustic alarm at the preferred
time, useful for example when a recipe
requires to cool down food products for a
certain period of time.

It is also useful when a reminder is
needed in order not to forget the bottles
placed in the freezer for fast cooling.

1. Press Mode until the corresponding
icon appears.

The DrinksChill indicator flashes.
The Timer shows the set value (30
minutes) for a few seconds.

2. Press the Timer regulator to change
the Timer set value from 1 to 90
minutes.

3. Press OK to confirm.

TheDrinksChill indicator is shown.
The Timer start to flash (min).
At the end of the countdown the
DrinksChill indicator flashes and an
audible alarm sounds. Press OK to
switch off the sound and terminate the
function.

To switch off the function repeat the
procedure until the DrinksChill goes off.

1

2

www.electrolux.com8

It is possible to change the
time at any time during the
countdown and at the end by
pressing the Temperature
colder button and the
Temperature warmer button.

3.11 DYNAMICAIR function

To switch on the function:

1. Press the Mode button until the
corresponding icon appears.
The DYNAMICAIR indicator flashes.

2. Press the OK button to confirm.
The DYNAMICAIR indicator is
shown.

4. FIRST USE

To switch off the function repeat the
procedure until the DYNAMICAIR
indicator icon goes off.

If the function is activated
automatically the
DYNAMICAIR indicator is
not shown (refer to "Daily
use").
The activation of the
DYNAMICAIR function
increase the energy
consumption.

4.1 Cleaning the interior

Before using the appliance for the first
time, the interior and all internal
accessories should be washed with
lukewarm water and some neutral soap
to remove the typical smell of a brand­new product, then dried thoroughly.

5. DAILY USE

WARNING!

Refer to Safety chapters.

5.1 Movable shelves

The walls of the refrigerator are equipped
with a series of runners so that the
shelves can be positioned as desired.

CAUTION!

Do not use detergents,
abrasive powders, chlorine
or oil-based cleaners as they
will damage the finish.

5.2 Using a foldable shelf

This appliance is equipped with a shelf
consisting of two parts. The front half of
the shelf can be placed under the second
half to make better use of space.

To fold the shelf:

1. Take out the front half gently.

2. Slide it onto the lower rail and under

the second half.

Do not move the glass shelf
above the vegetable drawer
to ensure correct air
circulation.

1

2

ENGLISH 9

5.3 Positioning the door

shelves

To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.

1. Gradually pull the shelf in the
direction of the arrows until it comes
free.

2. Reposition as required.

5.4 Gastroshelf

5.5 FreshBox drawer

The drawer is suitable for storing fresh
food like fish, meat, seafood, because
the temperature is lower here than in the
rest of the fridge.

It is recommended to empty
the FreshBox drawer before
removing it from the
refrigerator.

To remove the drawer:

1. Remove glass shelves above the
drawer.

2. Lift up the front of the drawer.

3. Pull the drawer together with the

glass cover towards yourself until the
left recess (1) matches the front shelf
support (2).

4. Rotate the whole drawer about 90°
clockwise until you will be able to
remove it safely from the fridge.

Refer to the accessory
installation instruction.

Gastroshelf is a shelf support structure
for Gastronorm tray which can be
positioned instead of a glass shelf.

Gastronorm tray is an accessory
which can be used for storing,
transporting and serving food.

CAUTION!

Do not put Gastronorm tray
into the refrigerator when it
is hot or when it contains hot
food (eg. right after taking it
out of the oven). Cool it
down first to ambient
temperature.

1)

Available from your authorized vendor.

1)

5.6 Vegetable drawer

The drawer is suitable for storing fruit
and vegetables.

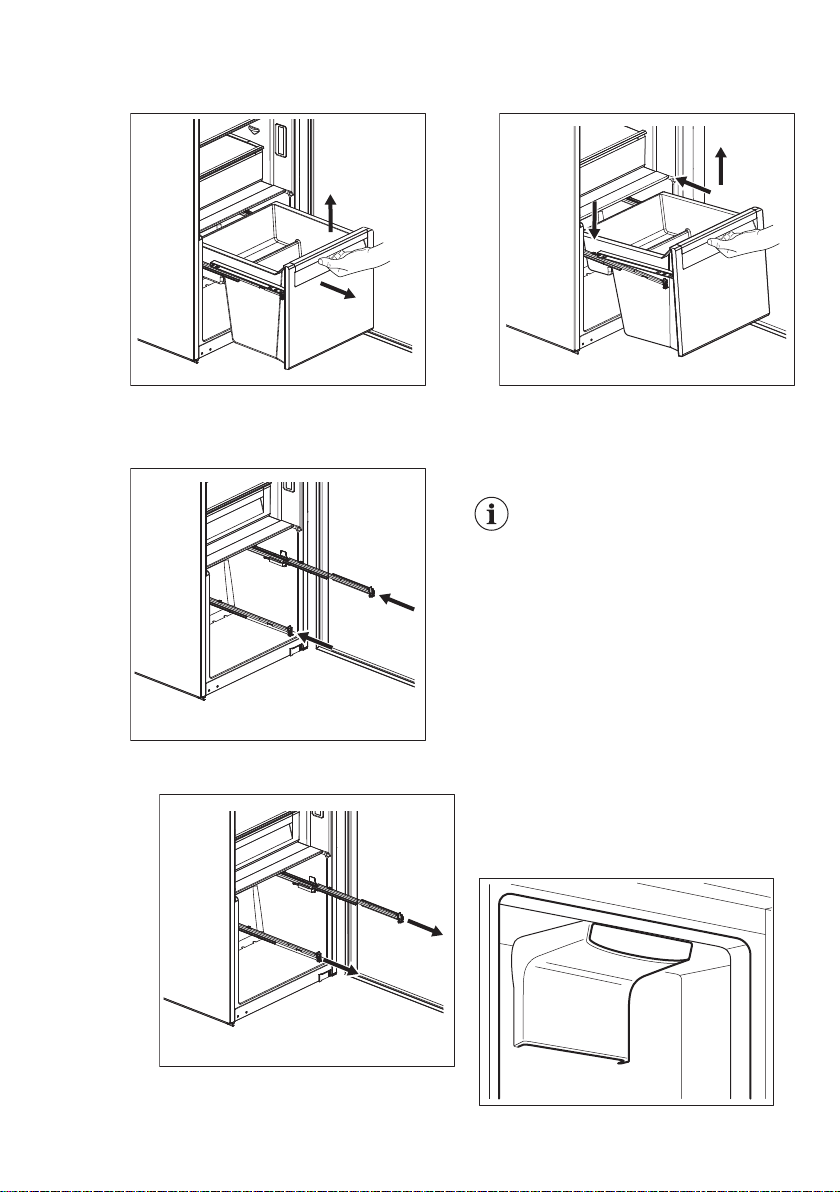

To remove the drawer (e.g. for cleaning):

1. Pull out the drawer and lift it up.

2

1

www.electrolux.com10

2. Push the rails inside the cabinet to

avoid damage to the appliance when
closing the door.

To reassemble:

1. Pull out the rails.

2. Place the rear part of the drawer (1)

on the rails.

3. Keep the front of the drawer (2) lifted
up while pushing the drawer in.

4. Press the front part of the drawer
downwards.

Pull out the drawer again
and check if it is placed
correctly on both rear and
front hooks.

5.7 DYNAMICAIR

The refrigerator compartment is
equipped with a device that allows rapid
cooling of food and keeps a more
uniform temperature in the compartment.

This device activates automatically when
needed, for example for a quick
temperature recovery after door opening
or when the ambient temperature is high.

It is possible to switch on the
device manually when
needed (refer to
"DYNAMICAIR function").

The DYNAMICAIR device
stops when the door is open
and restarts immediately
after the door closing.

5.8 Humidity control

The glass shelf incorporates a device
with slits (adjustable by means of a
sliding lever), which makes it possible to
regulate the humidity in the vegetable
drawer(s).

When the ventilation slots are closed:
the natural moisture content of the food

in the fruit and vegetable compartments
is preserved for longer.

When the ventilation slots are opened:
more air circulation results in a lower air

moisture content in the fruit and
vegetable compartments.

5.9 Freezing fresh food

The freezer compartment is suitable for
freezing fresh food and storing frozen
and deep-frozen food for a long time.

To freeze fresh food activate the
FastFreeze function and place the food
to be frozen in the freezer compartment.

ENGLISH 11

The maximum amount of food that can
be frozen in 24 hours is specified on the
rating plate, a label located on the
inside of the appliance.

The freezing process lasts 24 hours:
during this period do not add other food
to be frozen.

When the freezing process is completed,
return to the required temperature (see
"FastFreeze Function").

In this condition, the
refrigerator compartment
temperature might drop
below 0°C. If this occurs
reset the temperature
regulator to a warmer
setting.

5.10 Thawing

Deep-frozen or frozen food, prior to
being used, can be thawed in the
refrigerator compartment or at room
temperature, depending on the time
available for this operation.

Small pieces may even be cooked still
frozen, directly from the freezer: in this
case, cooking will take longer.

5.11 Ice-cube production

This appliance is equipped with one or
more trays for the production of ice­cubes.

Do not use metallic
instruments to remove the
trays from the freezer.

1. Fill these trays with water

2. Put the ice trays in the freezer

compartment.

6. HINTS AND TIPS

6.1 Normal operating sounds

The following sounds are normal during
operation:

• A faint gurgling and bubbling sound
from coils sound when refrigerant is
pumped.

• A whirring and pulsating sound from
the compressor when refrigerant is
pumped.

• A sudden cracking noise from inside
appliance caused by thermic dilatation
(a natural and not dangerous physical
phenomenon).

www.electrolux.com12

• A faint click noise from the
temperature regulator when the
compressor switches on or off.

6.2 Hints for energy saving

• Do not open the door frequently or
leave it open longer than absolutely
necessary.

• If the ambient temperature is high and
the Temperature Regulator is set to
low temperature and the appliance is
fully loaded, the compressor may run
continuously, causing frost or ice on
the evaporator. If this happens, set
the Temperature Regulator toward
warmer settings to allow automatic
defrosting and so a saving in
electricity consumption.

6.3 Hints for fresh food

refrigeration

To obtain the best performance:

• do not store warm food or evaporating
liquids in the refrigerator

• do cover or wrap the food, particularly
if it has a strong flavour

• position food so that air can circulate
freely around it

6.4 Hints for refrigeration

Useful hints:

• Meat (all types): wrap in a suitable
packaging and place it on the glass
shelf above the vegetable drawer.
Store meat for at most 1-2 days.

• Cooked foods, cold dishes: cover and
place on any shelf.

• Fruit and vegetables: clean thoroughly
and place in a special drawer.
Bananas, potatoes, onions and garlic
must not be kept in the refrigerator if
not packed.

• Butter and cheese: place in a special
airtight container or wrap in an
aluminium foil or a polythene bag to
exclude as much air as possible.

• Bottles: close with a cap and place on
the door bottle shelf, or (if available)
on the bottle rack.

6.5 Hints for freezing

To help you make the most of the
freezing process, here are some
important hints:

• the maximum quantity of food which
can be frozen in 24 hours is shown on
the rating plate;

• the freezing process takes 24 hours
no further food to be frozen should be
added during this period;

• freeze only top quality, fresh and
thoroughly cleaned, foodstuffs;

• prepare food in small portions to
enable it to be rapidly and completely
frozen and to make it possible
subsequently to thaw only the quantity
required;

• wrap up the food in aluminium foil or
polythene and make sure that the
packages are airtight;

• do not allow fresh, unfrozen food to
touch food which is already frozen,
thus avoiding a rise in temperature of
the latter;

• lean foods store better and longer
than fatty ones; salt reduces the
storage life of food;

• water ices, if consumed immediately
after removal from the freezer
compartment, can possibly cause the
skin to be freeze burnt;

• it is advisable to show the freezing in
date on each individual pack to
enable you to keep tab of the storage
time.

6.6 Hints for storage of frozen

food

To obtain the best performance from this
appliance, you should:

• make sure that the commercially
frozen foodstuffs were adequately
stored by the retailer;

• be sure that frozen foodstuffs are
transferred from the foodstore to the
freezer in the shortest possible time;

• not open the door frequently or leave
it open longer than absolutely
necessary;

• once defrosted, food deteriorates
rapidly and cannot be refrozen;

• do not exceed the storage period
indicated by the food manufacturer.

7. CARE AND CLEANING

ENGLISH 13

WARNING!

Refer to Safety chapters.

7.1 General warnings

CAUTION!

Unplug the appliance before
carrying out any
maintenance operation.

This appliance contains
hydrocarbons in its cooling
unit; maintenance and
recharging must therefore
only be carried out by
authorized technicians.

The accessories and parts of
the appliance are not
suitable for washing in a
dishwasher.

7.2 Periodic cleaning

CAUTION!

Do not pull, move or damage
any pipes and/or cables
inside the cabinet.

CAUTION!

Take care of not to damage
the cooling system.

This operation will improve the
performance of the appliance and
save electricity consumption.

7.3 Replacing the CLEANAIR filter

The carbon air filter is an active carbon
filter which absorbs bad odors and
permits to maintain the best flavour and
aroma for all foodstuffs without risk of
odor cross contamination.

The air filter should be
handled carefully to prevent
its surface from being
scratched.

On delivery, the carbon filter
is in a plastic bag to
preserve performance. Place
the filter in the slot before
activating the appliance.

1. Open the drawer.

2. Pull out the exhausted air filter.

CAUTION!

When moving the cabinet, lift
it by the front edge to avoid
scratching the floor.

The equipment has to be cleaned
regularly:

1. Clean the inside and accessories
with lukewarm water and some
neutral soap.

2. Regularly check the door seals and
wipe clean to ensure they are clean
and free from debris.

3. Rinse and dry thoroughly.

4. If accessible, clean the condenser

and the compressor at the back of
the appliance with a brush.

3. Insert the new air filter in the slot.

4. Close the drawer.

To get the best performance the drawer
should be placed properly and the
CLEANAIR filter should be changed
once every year.

The air filter is a consumable
accessory and as such is not
covered by the guarantee.
New active air filters can be
purchased from your local
dealer. To change the air
filter repeat the procedure.

www.electrolux.com14

7.4 Defrosting of the

refrigerator

Frost is automatically eliminated from the
evaporator of the refrigerator
compartment every time the motor
compressor stops, during normal use.
The defrost water drains out through a
trough into a special container at the
back of the appliance, over the motor
compressor, where it evaporates.

It is important to periodically clean the
defrost water drain hole in the middle of
the refrigerator compartment channel to
prevent the water overflowing and
dripping onto the food inside.

7.5 Defrosting of the freezer

CAUTION!

Never use sharp metal tools
to scrape off frost from the
evaporator as you could
damage it. Do not use a
mechanical device or any
artificial means to speed up
the thawing process other
than those recommended by
the manufacturer. A
temperature rise of the
frozen food packs, during
defrosting, may shorten their
safe storage life.

About 12 hours prior to
defrosting, set a lower
temperature, in order to build
up sufficient chill reserve for
the interruption in operation.

A certain amount of frost will always form
on the freezer shelves and around the
top compartment.

Defrost the freezer when the frost layer
reaches a thickness of about 3-5 mm.

1. Switch off the appliance, or pull out
electrical plug from the wall socket.

2. Remove any stored food, wrap it in
several layers of newspaper and put
it in a cool place.

WARNING!

Do not touch frozen
goods with wet hands.
Hands can freeze to the
goods.

3. Leave the door open.
In order to speed up the defrosting
process, place a pot of warm water in
the freezer compartment. In addition,
remove pieces of ice that break away
before defrosting is complete.

4. When defrosting is completed, dry
the interior thoroughly.

5. Switch on the appliance.

After three hours reload the previously
removed food into the freezer
compartment.

7.6 Periods of non-operation

When the appliance is not in use for long
periods, take the following precautions:

1. Disconnect the appliance from
electricity supply.

2. Remove all food.

3. Defrost (if necessary) and clean the

appliance and all accessories.

4. Clean the appliance and all
accessories.

5. Leave the door/doors open to
prevent unpleasant smells.

WARNING!

If you want to keep the
appliance switched on, ask
somebody to check it once
in a while to prevent the food
inside from spoiling in case
of a power failure.

8. TROUBLESHOOTING

WARNING!

Refer to Safety chapters.

8.1 What to do if...

Problem Possible cause Solution

The appliance does not
operate.

The mains plug is not con‐

There is no voltage in the

The appliance is noisy. The appliance is not sup‐

Audible or visual alarm is
on.

A rectangular symbol is
shown instead of numbers
on the Temperature Dis‐
play.

The lamp does not work. The lamp is in stand-by. Close and open the door.

The compressor operates
continually.

Many food products to be

The room temperature is

Food products placed in

The appliance is switched
off.

nected to the mains socket
correctly.

mains socket.

ported properly.

The door is left open. Close the door.

Temperature sensor prob‐
lem.

The lamp is defective. Contact the nearest Au‐

Temperature is set incor‐
rectly.

frozen were put in at the
same time.

too high.

the appliance were too
warm.

The FastFreeze function is
switched on.

ENGLISH 15

Switch on the appliance.

Connect the mains plug to
the mains socket correctly.

Connect a different electri‐
cal appliance to the mains
socket. Contact a qualified
electrician.

Check if the appliance
stands stable.

Contact the nearest Au‐
thorized Service Centre
(the cooling system will
continue to keep food
products cold, but temper‐
ature adjustment will not
be possible).

thorized Service Centre.

Refer to "Operation" chap‐
ter.

Wait a few hours and then
check the temperature
again.

Refer to climate class chart
on the rating plate.

Allow food products to cool
to room temperature be‐
fore storing.

Refer to "FastFreeze func‐
tion".

www.electrolux.com16

Problem Possible cause Solution

The FastCool function is
switched on.

There is too much frost
and ice.

The door is not closed cor‐
rectly or the gasket is de‐
formed/dirty.

The water drainage plug is
not correctly positioned.

Food products are not
wrapped properly.

Temperature is set incor‐
rectly.

The compressor does not
start immediately after

This is normal, no error

has occurred.
pressing the Fast‐
Freeze,FastCool or after
changing the temperature.

Water flows on the rear
plate of the refrigerator.

During the automatic de‐

frosting process, frost

melts on the rear plate.

Water flows into the refrig‐
erator.

The water outlet is clog‐

ged.

Food products prevent that

water flows into the water

collector.

Water flows on the floor. The melting water outlet is

not connected to the evap‐

orative tray above the com‐

pressor.

Temperature cannot be
set.

Temperature cannot be
set.

The FastFreeze function is

switched on.

The FastCool function is

switched on.

Refer to "FastCool func‐
tion".

Refer to "Closing the door".

Position the water drain‐
age plug in the correct
way.

Wrap the food products
better.

Refer to "Operation" chap‐
ter.

The compressor starts af‐
ter a period of time.

This is correct.

Clean the water outlet.

Make sure that food prod‐
ucts do not touch the rear
plate.

Attach the melting water
outlet to the evaporative
tray.

Switch off FastFreeze
manually, or wait until the
function resets automati‐
cally to set the tempera‐
ture. Refer to "FastFreeze
function"

Switch off FastCool man‐
ually, or wait until the func‐
tion resets automatically to
set the temperature. Refer
to "FastCool function".

Problem Possible cause Solution

DEMO appears on the dis‐
play.

The temperature in the ap‐
pliance is too low/too high.

There is too much con‐
densed water on the rear
wall of the refrigerator.

Door does not open easily. You attempted to re-open

The appliance is in demon‐
stration mode.

The temperature regulator
is not set correctly.

The door is not closed cor‐
rectly.

The food products' temper‐
ature is too high.

Many food products are
stored at the same time.

The thickness of the frost
is greater than 4-5 mm.

The door has been opened
often.

The FastFreeze function is
switched on.

The FastCool function is
switched on.

Door was opened too fre‐
quently.

Door was not closed com‐
pletely.

Stored food was not wrap‐
ped.

the door immediately after
closing.

Keep the OK button press‐
ed for approximately 10
seconds until a long sound
is heard and display shuts
off for a short time.

Set a higher/lower temper‐
ature.

Refer to "Closing the door".

Let the food products tem‐
perature decrease to room
temperature before stor‐
age.

Store less food products at
the same time.

Defrost the appliance.

Open the door only if nec‐
essary.

Refer to "FastFreeze func‐
tion".

Refer to "FastCool func‐
tion".

Open the door only when
necessary.

Make sure the door is
closed completely.

Wrap food in suitable
packaging before storing it
in the appliance.

Wait a few seconds be‐
tween closing and re-open‐
ing of the door.

ENGLISH 17

If the advice does not lead to
the desired result, call the
nearest Authorized Service
Centre.

8.2 Replacing the lamp

The appliance is equipped with a longlife
LED interior light.

Only service is allowed to replace the
lighting device. Contact your Authorised
Service Centre.

8.3 Closing the door

1. Clean the door gaskets.

2. If necessary, adjust the door. Refer

to assembly instructions.

www.electrolux.com18

3. If necessary, replace the defective

door gaskets. Contact the Authorised
Service Centre.

9. INSTALLATION

WARNING!

Refer to Safety chapters.

9.1 Location

Refer to the assembly
instructions for the
installation.

To ensure best performance, install the
appliance well away from sources of heat
such as radiators, boilers, direct sunlight
etc. Make sure that air can circulate
freely around the back of the cabinet.

9.2 Positioning

Install the appliance in a dry, well
ventilated indoors where the ambient
temperature corresponds to the climate
class indicated on the rating plate of the
appliance.

Climate
class

SN +10°C to + 32°C

N +16°C to + 32°C

ST +16°C to + 38°C

T +16°C to + 43°C

Ambient temperature

Some functional problems
might occur for some types
of models when operating
outside of that range. The
correct operation can only
be guaranteed within the
specified temperature range.
If you have any doubts
regarding where to install the
appliance, please turn to the
vendor, to our customer
service or to the nearest
Authorised Service Centre.

9.3 Electrical connection

• Before plugging in, ensure that the
voltage and frequency shown on the
rating plate correspond to your
domestic power supply.

• The appliance must be earthed. The
power supply cable plug is provided
with a contact for this purpose. If the
domestic power supply socket is not
earthed, connect the appliance to a
separate earth in compliance with
current regulations, consulting a
qualified electrician.

• The manufacturer declines all
responsibility if the above safety
precautions are not observed.

• This appliance complies with the
E.E.C. Directives.

10. TECHNICAL DATA

10.1 Technical data

Height mm 1777

Width mm 547

Depth mm 575

Rising time Hours 14

Voltage Volts 230 - 240

Frequency Hz 50

The technical information is situated in
the rating plate, on the external or

11. CH GUARANTEE

Customer Service Centres

Industriestrasse 10

5506 Mägenwil

Morgenstrasse 131

3018 Bern

Zürcherstrasse 204E

9000 St. Gallen

Seetalstrasse 11

6020 Emmenbrücke

Schlossstrasse 1

4133 Pratteln

Comercialstrasse 19

7000 Chur

internal side of the appliance and in the
energy label.

Point of Service

Le Trési 6

1028 Préverenges

ENGLISH 19

Via Violino 11

6928 Manno

Spare parts service Industriestrasse 10,
5506 Mägenwil, Tel. [phone]

Specialist advice/Sale Badenerstrasse
587, 8048 Zürich, Tel. [phone]

Warranty For each product we provide a
two-year guarantee from the date of
purchase or delivery to the consumer
(with a guarantee certificate, invoice or
sales receipt serving as proof). The

guarantee covers the costs of materials,
labour and travel. The guarantee will
lapse if the operating instructions and
conditions of use are not adhered to, if
the product is incorrectly installed, or in
the event of damage caused by external
influences, force majeure, intervention by
third parties or the use of non-genuine
components.

12. ENVIRONMENTAL CONCERNS

Recycle materials with the symbol .
Put the packaging in relevant containers
to recycle it. Help protect the
environment and human health by
recycling waste of electrical and
electronic appliances. Do not dispose of

appliances marked with the symbol
with the household waste. Return the
product to your local recycling facility or
contact your municipal office.

For Switzerland:

Where should you take your
old equipment?
Anywhere that sells new
equipment or hand it in to
official SENS collection
points or official SENS
recycling firms.
The list of official SENS
collection points can be
found at www.erecycling.ch

www.electrolux.com20

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE................................................................................20

2. SICHERHEITSANWEISUNGEN...................................................................... 22

3. BETRIEB.......................................................................................................... 24

4. ERSTE INBETRIEBNAHME.............................................................................26

5. TÄGLICHER GEBRAUCH................................................................................27

6. TIPPS UND HINWEISE....................................................................................31

7. REINIGUNG UND PFLEGE............................................................................. 32

8. FEHLERSUCHE............................................................................................... 35

9. MONTAGE........................................................................................................38

10. TECHNISCHE DATEN................................................................................... 39

11. GARANTIE..................................................................................................... 39

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie
haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung
und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten
Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die
Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Sich Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service­Informationen zu holen:

www.electrolux.com/webselfservice

Ihr Produkt für einen besseren Service zu registrieren:

www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst
wenden: Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.

Warnungs-/Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des
Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen

DEUTSCH 21

oder Schäden infolge nicht ordnungsgemäßer Montage
oder Verwendung des Geräts übernimmt der Hersteller
keine Haftung. Bewahren Sie die Anleitung immer an
einem sicheren und zugänglichen Ort zum späteren
Nachschlagen auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Das Gerät kann von Kindern ab 8 Jahren und

Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mit
mangelnder Erfahrung und/oder mangelndem Wissen
nur dann verwendet werden, wenn sie durch eine für
ihre Sicherheit zuständige Person beaufsichtigt
werden oder in die sichere Verwendung des Geräts
eingewiesen wurden und die mit dem Gerät
verbundenen Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Kinder dürfen keine Reinigung und Wartung ohne

Beaufsichtigung durchführen.

• Halten Sie sämtliches Verpackungsmaterial von

Kindern fern und entsorgen Sie es auf angemessene
Weise.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist für die Verwendung im Haushalt und

ähnliche Zwecke vorgesehen, wie z. B.:

– Bauernhöfe, Personalküchenbereiche in

Geschäften, Büros und anderen Arbeitsumfeldern

– Für Gäste in Hotels, Motels, Pensionen und

anderen wohnungsähnlichen Räumlichkeiten

• Achten Sie darauf, dass die Belüftungsöffnungen im

Gehäuse, um das Gerät und in der Einbaunische nicht
blockiert sind.

• Versuchen Sie nicht, den Abtauvorgang durch andere

als vom Hersteller empfohlene mechanische oder
sonstige Hilfsmittel zu beschleunigen.

www.electrolux.com22

• Beschädigen Sie nicht den Kältekreislauf.

• Betreiben Sie in den Lebensmittelfächern des Geräts

keine anderen als die vom Hersteller empfohlenen

Elektrogeräte.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder

Dampfstrahl.

• Reinigen Sie das Gerät mit einem weichen, feuchten

Tuch. Verwenden Sie ausschließlich Neutralreiniger.

Benutzen Sie keine Scheuermittel, scheuernde

Reinigungsschwämmchen, Lösungsmittel oder

Metallgegenstände.

• Bewahren Sie in dem Gerät keine explosiven

Substanzen, wie Spraydosen mit entzündlichen

Treibgasen auf.

• Wenn das Netzkabel beschädigt ist, muss es vom

Hersteller, seinem autorisierten Kundenservice oder

einer gleichermaßen qualifizierten Person

ausgetauscht werden, um Gefahrenquellen zu

vermeiden.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Die Montage des Geräts darf
nur von einer qualifizierten
Fachkraft durchgeführt
werden.

• Entfernen Sie die
Verpackungsmaterialien und die
Transportschrauben.

• Montieren Sie ein beschädigtes Gerät
nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte
Montageanleitung.

• Seien Sie beim Umsetzen des
Gerätes vorsichtig, da es sehr schwer
ist. Tragen Sie stets
Sicherheitshandschuhe und festes
Schuhwerk.

• Stellen Sie sicher, dass die Luft um
das Gerät zirkulieren kann.

• Warten Sie nach der Montage oder
dem Wechsel des Türanschlags 4

• Ziehen Sie den Stecker aus der

• Stellen Sie das Gerät nicht in der

• Stellen Sie das Gerät nicht dort auf,

• Stellen Sie das Gerät nicht an zu

• Wenn Sie das Gerät verschieben

Stunden, bevor Sie das Gerät an die
Stromversorgung anschließen. Dies
ist erforderlich, damit das Öl in den
Kompressor zurückfließen kann.

Steckdose, bevor Sie am Gerät
arbeiten (z.B. Wechsel des
Türanschlags).

Nähe von Heizkörpern, Herden,
Backöfen oder Kochfeldern auf.

wo es direktem Sonnenlicht
ausgesetzt sein könnte.

feuchten oder kalten Orten auf, wie z.
B. in Nebengebäuden, Garagen oder
Weinkellern.

möchten, heben Sie es bitte an der
Vorderkante an, um den Fußboden
nicht zu verkratzen.

2.2 Elektroanschluss

WARNUNG!

Brand- und
Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Stellen Sie sicher, dass die Daten auf
dem Typenschild mit den elektrischen
Nennwerten der Netzspannung
übereinstimmen.

• Schließen Sie das Gerät unbedingt an
eine ordnungsgemäß installierte
Schutzkontaktsteckdose an.

• Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.

• Achten Sie darauf, elektrische
Bauteile (wie Netzstecker, Netzkabel
und Kompressor) nicht zu
beschädigen. Wenden Sie sich an
den autorisierten Kundendienst oder
einen Elektriker, um die elektrischen
Bauteile auszutauschen.

• Das Netzkabel muss unterhalb des
Netzsteckers verlegt werden.

• Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
der Netzstecker nach der Montage
noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät von der
Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.

2.3 Verwendung

WARNUNG!

Es besteht Verletzungs-,
Verbrennungs-,
Stromschlag- oder
Brandgefahr.

• Nehmen Sie keine technischen
Änderungen am Gerät vor.

• Stellen Sie keine elektrischen Geräte
(z. B. Eisbereiter) in das Gerät, wenn
solche Geräte nicht ausdrücklich vom
Hersteller für diesen Zweck
zugelassen sind.

• Achten Sie darauf, den Kältekreislauf
nicht zu beschädigen. Er enthält
Isobutan (R600a), ein Erdgas mit
einem hohen Grad an

DEUTSCH 23

Umweltverträglichkeit. Dieses Gas ist
brennbar.

• Wird der Kältekreislauf beschädigt,
stellen Sie bitte sicher, dass es keine
Flammen und Zündquellen im Raum
gibt. Belüften Sie den Raum.

• Stellen Sie keine heißen
Gegenstände auf die Kunststoffteile
des Geräts.

• Legen Sie Erfrischungsgetränke nicht
in das Gefrierfach. Dadurch entsteht
Druck auf den Getränkebehälter.

• Bewahren Sie keine entzündbaren
Gase und Flüssigkeiten im Gerät auf.

• Legen Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, in das Gerät und stellen Sie
solche nicht in die Nähe oder auf das
Gerät.

• Berühren Sie nicht den Kompressor
oder den Kondensator. Sie sind heiß.

• Nehmen Sie keine Gegenstände aus
dem Gefrierfach bzw. berühren Sie
diese nicht, falls Ihre Hände nass
oder feucht sind.

• Frieren Sie aufgetaute Lebensmittel
nicht wieder ein.

• Befolgen Sie die Hinweise auf der
Verpackung zur Aufbewahrung
tiefgekühlter Lebensmittel.

2.4 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Die in diesem Gerät verwendete
Lampe ist nur für Haushaltsgeräte
geeignet. Benutzen Sie diese nicht für
die Raumbeleuchtung.

2.5 Reinigung und Pflege

WARNUNG!

Verletzungsgefahr sowie
Risiko von Schäden am
Gerät.

• Schalten Sie das Gerät immer aus
und ziehen Sie den Netzstecker aus
der Steckdose, bevor
Reinigungsarbeiten durchgeführt
werden.

• Der Kältekreis des Gerätes enthält
Kohlenwasserstoffe. Das Gerät muss

1

23456

GH

A B C D

F E

www.electrolux.com24

von einer qualifizierten Fachkraft
gewartet und nachgefüllt werden.

• Prüfen Sie regelmäßig den
Wasserabfluss des Geräts und
reinigen Sie ihn gegebenenfalls. Bei
verstopftem Wasserabfluss sammelt
sich das Abtauwasser am Boden des
Geräts an.

2.6 Entsorgung

WARNUNG!

Verletzungs- und
Erstickungsgefahr.

• Trennen Sie das Gerät von der
Stromversorgung.

3. BETRIEB

3.1 Bedienfeld

• Schneiden Sie das Netzkabel ab, und
entsorgen Sie es.

• Entfernen Sie die Tür, um zu
verhindern, dass sich Kinder oder
Haustiere in dem Gerät einschließen.

• Der Kältekreislauf und die
Isolierungsmaterialien dieses Gerätes
sind ozonfreundlich.

• Die Isolierung enthält entzündliches
Gas. Für Informationen zur korrekten
Entsorgung des Gerätes wenden Sie
sich an Ihre kommunale Behörde.

• Achten Sie darauf, dass die
Kühleinheit in der Nähe des
Wärmetauschers nicht beschädigt
wird.

Display

1

Taste zum Erhöhen der Temperatur

2

Taste zum Senken der Temperatur

3

OK

4

Der voreingestellte Tastenton lässt sich
ändern. Halten Sie dazu Mode und die
Taste zum Senken der Temperatur

3.2 Display

Mode

5

ON/OFF

6

einige Sekunden gedrückt. Die Änderung
lässt sich rückgängig machen.

A. Timer-Anzeige
B. Funktion FastCool
C. Funktion FastFreeze
D. Temperaturanzeige
E. Alarmanzeige
F. Funktion ChildLock
G. Funktion DrinksChill
H. Funktion DYNAMICAIR

3.3 Einschalten

Stecken Sie den Netzstecker in die
Netzsteckdose.

Drücken Sie die Taste EIN/AUS, wenn
das Display ausgeschaltet ist.
Die Temperaturanzeigen zeigen die
jeweils eingestellte Standardtemperatur
an.
Informationen zur Auswahl einer anderen
Temperatur finden Sie unter
„Temperaturregelung“.

Wenn im Display DEMO angezeigt wird,
siehe Abschnitt „Fehlersuche“.

Bleibt die Tür einige Minuten
lang geöffnet, schaltet sich
die Beleuchtung automatisch
aus. Die Beleuchtung wird
durch das Schließen und
Öffnen der Tür automatisch
wieder eingeschaltet.

3.4 Ausschalten des Geräts

Halten Sie die Taste ON/OFF 5
Sekunden lang gedrückt.
Das Display wird ausgeschaltet.
Ziehen Sie den Gerätestecker aus der
Steckdose, um das Gerät vom Netz zu
trennen.

3.5 Temperaturregelung

Stellen Sie die Temperatur durch
Drücken des Temperaturreglers ein.
Standardtemperatur:

• +5 °C für den Kühlschrank.
Die Temperaturanzeigen zeigen die
eingestellten Temperaturen an.

Die eingestellte Temperatur
wird innerhalb von 24
Stunden erreicht.
Nach einem Stromausfall
bleibt die eingestellte
Temperatur gespeichert.

DEUTSCH 25

zu kühlen und zu vermeiden, dass die
bereits im Kühlschrank befindlichen
Lebensmittel erwärmt werden.

1. Drücken Sie Mode, bis das
entsprechende Symbol angezeigt
wird.

Die Anzeige FastCool blinkt.

2. Mit OK bestätigen.

Die Anzeige FastCool erscheint.
Die Funktion FastCool wird nach etwa 6
Stunden automatisch abgeschaltet.

Zum Ausschalten der Funktion vor ihrer
automatischen Abschaltung, wiederholen
Sie die obigen Schritte.

Die Funktion wird durch die
Auswahl einer anderen
Temperatur für den
Kühlraum ausgeschaltet.

3.7 Funktion FastFreeze

Die Funktion FastFreeze ist eine
Schnellgefrierfunktion, die die
Tiefkühlung neu hinzukommender
Lebensmittel beschleunigt und
gleichzeitig die bereits tiefgekühlten
Lebensmittel vor unerwünschter
Erwärmung schützt.

1. Drücken Sie zum Einschalten dieser
Funktion die Taste Mode, bis das
entsprechende Symbol leuchtet.

Die Anzeige FastFreeze blinkt.

2. Mit OK bestätigen.

Die Anzeige FastFreeze erscheint.
Diese Funktion endet automatisch nach
52 Stunden.

Zum Ausschalten der Funktion vor ihrer
automatischen Abschaltung, wiederholen
Sie den Vorgang, bis die Anzeige
FastFreeze erlischt.

Die Funktion wird durch die
Auswahl einer anderen
Temperatur ausgeschaltet.

3.6 Funktion FastCool

Wenn Sie zum Beispiel nach einem
Einkauf größere Mengen warmer
Lebensmittel einlegen möchten,
empfehlen wir die Funktion FastCool
einzuschalten, um die Produkte schneller

3.8 Alarm „Tür offen“

Es ertönt ein Alarmsignal, wenn die Tür
einige Minuten lang offen steht. Der
Alarm „Tür offen“ wird wie folgt
angezeigt:

• Blinkende Alarmanzeige

• Akustisches Signal.

www.electrolux.com26

Sobald der Normalzustand
wiederhergestellt ist (Tür geschlossen),
wird der Alarm ausgeschaltet. Der
Summer kann auch durch Drücken einer
beliebigen Taste ausgeschaltet werden.

3.9 Funktion ChildLock

Schalten Sie die Funktion ChildLock ein,
um die Tasten gegen eine
unbeabsichtigte Betätigung zu
verriegeln.

1. Drücken Sie die Taste Mode, bis das
entsprechende Symbol angezeigt
wird.

Die Anzeige ChildLock blinkt.

2. Mit OK bestätigen.

Die Anzeige ChildLock erscheint.
Um die Funktion ChildLock
auszuschalten, wiederholen Sie den
Vorgang, bis die Anzeige ChildLock
erlischt.

3.10 Funktion DrinksChill

Mit der Funktion DrinksChill wird ein
akustischer Alarm auf eine gewünschte
Zeit eingestellt. Dies ist zum Beispiel
nützlich, wenn ein Rezept erfordert, dass
eine Speise für eine bestimmte Zeit
abkühlen muss.

Sie ist ebenfalls nützlich, wenn Sie die
Flaschen, die Sie für eine schnellere
Kühlung in den Gefrierraum gelegt
haben, nicht vergessen möchten.

1. Drücken Sie Mode, bis das
entsprechende Symbol angezeigt
wird.

Die Anzeige DrinksChill blinkt.
Der Timer zeigt den eingestellten Wert
(30 Minuten) einige Sekunden lang an.

2. Drücken Sie den Timerregler, um
den eingestellten Wert des Timers
auf 1 bis 90 Minuten zu ändern.

3. Mit OK bestätigen.
Die Anzeige DrinksChill erscheint.
Der Timer beginnt zu blinken (min).
Nach Ablauf des Countdowns blinkt die
Anzeige DrinksChill und es ertönt ein
Alarmsignal. Schalten Sie den Alarmton
und die Funktion mit OK aus.

Wiederholen Sie zum Ausschalten der
Funktion die obigen Schritte, bis
DrinksChill erlischt.

Die Zeit kann während des
Countdowns und am Ende
geändert werden, indem Sie
die Tasten zur Erhöhung
und Verringerung der
Temperatur drücken.

3.11 Funktion DYNAMICAIR

Einschalten der Funktion:

1. Drücken Sie die Taste Mode, bis das
entsprechende Symbol angezeigt
wird.
Die Anzeige DYNAMICAIR blinkt.

2. Mit OK bestätigen.
Die DYNAMICAIR-Anzeige erscheint.

Wiederholen Sie zum Ausschalten der
Funktion die obigen Schritte, bis das
Symbol DYNAMICAIR erlischt.

Wird die Funktion
automatisch eingeschaltet,
leuchtet die Anzeige
DYNAMICAIR nicht (siehe
„Täglicher Gebrauch“).
Durch Einschalten der
Funktion DYNAMICAIR
erhöht sich der
Energieverbrauch.

4. ERSTE INBETRIEBNAHME

4.1 Reinigen des Innenraums

Bevor Sie das Gerät in Betrieb nehmen,
beseitigen Sie den typischen Neugeruch
am besten durch Reinigen der Innenteile
mit lauwarmem Wasser und einer
neutralen Seife. Sorgfältig nachtrocknen.

VORSICHT!

1

2

Verwenden Sie keine
chemischen
Reinigungsmittel,
Scheuerpulver, chlor- oder
ölhaltige Reinigungsmittel,
da diese die Oberfläche
beschädigen.

5. TÄGLICHER GEBRAUCH

DEUTSCH 27

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

5.1 Verstellbare Ablagen

Die Wände des Kühlschranks sind mit
einer Reihe von Führungsschienen
ausgestattet, die verschiedene
Möglichkeiten für das Einsetzen der
Ablagen bieten.

Die Glasablage über der
Gemüseschublade sollte
jedoch nicht verstellt
werden, um eine korrekte
Luftzirkulation zu
gewährleisten.

5.2 Verwenden einer zusammenschiebbaren Ablage

Dieses Gerät ist mit einer aus zwei
Teilen bestehenden Ablage ausgestattet.
Die vordere Hälfte kann unter der
zweiten Hälfte platziert werden, um den
Stauraum besser auszunutzen.

Ablage einschieben:

1. Nehmen Sie die vordere Hälfte
vorsichtig heraus.

2. Schieben Sie sie auf die untere
Führung und unter die zweite Hälfte.

5.3 Positionierung der

Türablagen

Die Türablagen können in verschiedener
Höhe positioniert werden; damit
ermöglichen sie das Lagern verschieden
großer Lebensmittelpackungen.

1. Ziehen Sie die Ablage langsam in
Pfeilrichtung, bis sie sich löst.

2. Setzen Sie die Ablage in der
gewünschten Höhe wieder ein.

1

2

www.electrolux.com28

5.4 Gastroshelf

Siehe hierzu die Anleitung
zum Einsetzen des
Zubehörs.

Gastroshelf ist eine Ablage für
Gastronorm Behälter, die anstelle einer
Glasablage eingesetzt werden kann.

Der Gastronorm Behälter ist ein
Zubehör, 1) das zur Aufbewahrung, zum

Transportieren und Servieren von
Speisen dient.

VORSICHT!

Stellen Sie den Gastronorm
Behälter nicht in den
Kühlschrank, wenn er heiße
Speisen enthält, z.B. wenn
Sie ihn gerade aus dem
Ofen geholt haben. Lassen
Sie ihn zuerst auf
Raumtemperatur abkühlen.

5.5 FreshBox-Schublade

Aufgrund der in dieser Schublade im
Vergleich zum restlichen Kühlraum
niedrigeren Temperatur eignet sie sich

zur Aufbewahrung von frischen
Lebensmitteln wie Fisch, Fleisch und
Meeresfrüchten.

Es wird empfohlen, die
FreshBox-Schublade zu
entleeren, bevor Sie sie aus
dem Kühlschrank nehmen.

Entnehmen der Schublade:

1. Nehmen Sie die Glasablagen über
der Schublade heraus.

2. Heben Sie die Vorderseite der
Schublade an.

3. Ziehen Sie die Schublade zusammen
mit der Glasabdeckung zu sich hin,
bis die linke Kerbe (1) mit der
vorderen Regalstütze (2)
übereinstimmt.

4. Drehen Sie die gesamte Schublade
um 90° im Uhrzeigersinn, bis Sie sie
sicher aus dem Kühlschrank nehmen
können.

5.6 Obst-/Gemüseschublade

Die Schublade eignet sich zum
Aufbewahren von Obst und Gemüse.

Herausnehmen der Schublade (z.B. zur
Reinigung):

1)

Erhältlich bei Ihrem autorisierten Händler.

1. Ziehen Sie die Schublade heraus

2

1

und heben Sie sie an.

DEUTSCH 29

2. Setzen Sie den hinteren Teil der

Schublade (1) auf die Schienen.

2. Schieben Sie die Schienen in das
Gehäuse, um eine Beschädigung
des Geräts beim Schließen der Tür
zu verhindern.

Wiedereinbau:

1. Ziehen Sie die Schienen heraus.

3. Heben Sie den vorderen Teil der

Schublade (2) an, während Sie sie
hineinschieben.

4. Drücken Sie den vorderen Teil der
Schublade nach unten.

Ziehen Sie die Schublade
wieder heraus, um zu
prüfen, ob sie richtig auf den
hinteren und vorderen
Haken sitzt.

5.7 DYNAMICAIR

Der Kühlschrank ist mit einer Funktion
ausgestattet, die für eine rasche Kühlung
der Lebensmittel und eine
gleichmäßigere Temperatur im
Innenraum sorgt.

Bei Bedarf schaltet sich diese Funktion
automatisch ein, z. B. zur raschen
Wiederherstellung der Temperatur,
nachdem die Tür geöffnet wurde, oder
wenn die Umgebungstemperatur hoch
ist.

www.electrolux.com30

Sie können die Funktion bei
Bedarf manuell einschalten
(siehe „Funktion
DYNAMICAIR“).

Die Funktion DYNAMICAIR
schaltet sich ab, wenn die
Tür geöffnet wird und
schaltet sich wieder ein,
sobald die Tür geschlossen
wird.

5.8 Feuchtigkeitsregulierung

In die Glasablage ist eine Vorrichtung mit
(über einen Schieber verstellbaren)
Schlitzen integriert, die die
Feuchtigkeitsregelung in den
Gemüseschubladen ermöglicht.

Bei geschlossenen Belüftungsschlitzen:
der natürliche Feuchtigkeitsgehalt der

Lebensmittel in den Obst- und
Gemüseschubladen wird länger bewahrt.

Bei geöffneten Belüftungsschlitzen:
aufgrund des Luftstroms ist der

Feuchtigkeitsgehalt in den Obst- und
Gemüseschubladen geringer.

5.9 Einfrieren frischer Lebensmittel

Der Gefrierraum eignet sich zum
Einfrieren von frischen Lebensmitteln
und zum längerfristigen Lagern von
bereits gefrorenen und tiefgefrorenen
Lebensmitteln.

Um frische Lebensmittel einzufrieren,
schalten Sie die FastFreeze-Funktion ein

und legen Sie die einzufrierenden
Lebensmittel in das Gefrierfach.

Die maximale Menge an Lebensmitteln,
die innerhalb von 24 Stunden
eingefroren werden kann, ist auf dem im
Inneren des Geräts befindlichen
Typenschild angegeben.

Der Gefriervorgang dauert 24 Stunden:
legen Sie während dieses Zeitraums
keine weiteren einzufrierenden
Lebensmittel in das Gerät.

Stellen Sie nach Abschluss des
Gefriervorgangs wieder die gewünschte
Temperatur ein (siehe „Funktion
FastFreeze“).

Unter diesen Umständen
kann die Temperatur im
Kühlschrank unter 0 °C
fallen. Ist dies der Fall,
stellen Sie den
Temperaturregler auf eine
wärmere Einstellung.

5.10 Auftauen

Tiefgefrorene oder gefrorene
Lebensmittel können vor der
Verwendung je nach der zur Verfügung
stehenden Zeit im Kühlschrank oder bei
Raumtemperatur aufgetaut werden.

Kleinere Gefriergutteile können sogar
direkt aus dem Gefriergerät entnommen
und anschließend sofort gekocht werden.
In diesem Fall dauert der Garvorgang
allerdings etwas länger.

5.11 Herstellen von Eiswürfeln

Dieses Gerät ist mit einer oder mehreren
Schalen für die Herstellung von
Eiswürfeln ausgestattet.

Verwenden Sie zum
Entnehmen der Schalen aus
dem Gefrierfach keine
Gegenstände aus Metall.

1. Füllen Sie die Schalen mit Wasser.

2. Stellen Sie die Eisschalen in das

Gefrierfach.

6. TIPPS UND HINWEISE

DEUTSCH 31

6.1 Normale Betriebsgeräusche

Folgende Geräusche sind während des
normalen Gerätebetriebs normal:

• Ein leichtes Gurgeln und Blubbern,
wenn das Kältemittel durch die
Leitungen gepumpt wird.

• Ein Surren und ein pulsierendes
Geräusch vom Kompressor, wenn
das Kältemittel durch die Leitungen
gepumpt wird.

• Ein plötzliches Knackgeräusch aus
dem Geräteinneren, verursacht durch
thermische Ausdehnung (eine
natürliche und nicht gefährliche
physikalische Erscheinung).

• Leises Klicken des
Temperaturreglers, wenn sich der
Kompressor ein- oder ausschaltet.

6.2 Energiespartipps

• Öffnen Sie die Tür nicht zu häufig,
und lassen Sie diese nicht länger
offen als notwendig.

• Wenn die Umgebungstemperatur
hoch ist, der Temperaturregler auf
eine niedrige Temperatur eingestellt
und das Gerät voll beladen ist, kann
es zu andauerndem Betrieb des
Kompressors und damit zu Reif- oder
Eisbildung am Verdampfer kommen.
Stellen Sie in diesem Fall den
Temperaturregler auf eine höhere
Einstellung ein, die ein automatisches
Abtauen und damit auch einen
niedrigeren Energieverbrauch
ermöglicht.

6.3 Hinweise für die Kühlung

frischer Lebensmittel

So erzielen Sie die besten Ergebnisse:

• Legen Sie keine warmen Lebensmittel
oder dampfende Flüssigkeiten in den
Kühlschrank.

• Decken Sie die Lebensmittel ab oder
verpacken Sie diese entsprechend,
besonders wenn sie stark riechen.

• Legen Sie die Lebensmittel so hinein,
dass um sie Luft frei zirkulieren kann.

6.4 Hinweise für die Kühlung

Tipps:

• Fleisch (alle Sorten): Wickeln Sie
Fleisch in geeignetes Material und
legen Sie dieses auf die Glasablage
über der Gemüseschublade. Lagern
Sie Fleisch höchstens 1 - 2 Tage.

• Gekochte Lebensmittel, kalte
Gerichte: Decken Sie die Speisen ab
und ordnen Sie sie auf einer
beliebigen Ablage ein.

• Obst und Gemüse: Gründlich reinigen
und in der speziellen Schublade
aufbewahren. Bananen, Kartoffeln,
Zwiebeln und Knoblauch sollten im
Kühlschrank nicht unverpackt
aufbewahrt werden.

• Butter und Käse: Diese sollten stets in
speziellen luftdichten Behältern
verpackt sein oder in Aluminiumfolie
bzw. in lebensmittelechte Tüten
eingepackt werden, um so wenig Luft
wie möglich in der Verpackung zu
haben.

• Flaschen: Sie sollten mit Deckel in der
Flaschenablage in der Tür oder im
Flaschenhalter (falls vorhanden)
aufbewahrt werden.

6.5 Hinweise zum Einfrieren

Im Folgenden finden Sie einige wertvolle
Tipps für einen optimalen
Gefriervorgang:

• Die maximale Menge an
Lebensmitteln, die in 24 Stunden
eingefroren werden kann, ist auf dem
Typschild angegeben.

• Der Gefriervorgang dauert 24
Stunden, legen Sie während dieses
Zeitraums keine weiteren
einzufrierenden Lebensmittel in das
Gerät.

• Frieren Sie ausschließlich frische und
gründlich gewaschene Lebensmittel
von sehr guter Qualität ein.

• Teilen Sie die Lebensmittel in kleinere
Portionen ein, damit diese schnell und
vollständig gefrieren und Sie später
nur die Menge auftauen müssen, die
Sie benötigen.

www.electrolux.com32

• Verpacken Sie die einzufrierenden
Lebensmittelportionen stets luftdicht
in Alufolie oder in Gefrierbeuteln und
achten Sie darauf, dass die
Verpackung so wenig Luft wie
möglich enthält.

• Achten Sie beim Hineinlegen von
frischen, noch ungefrorenen
Lebensmitteln darauf, dass sie keinen
Kontakt mit Gefriergut bekommen, da
dieses sonst antauen könnte.

• Magere Lebensmittel lassen sich
besser und länger als fetthaltige
lagern; durch Salz wird die maximale
Lagerungsdauer verkürzt.

• Wird Wassereis direkt nach der
Entnahme aus dem Gefrierfach
verzehrt, kann dies zu Frostbrand auf
der Haut führen.

• Es empfiehlt sich, das Einfrierdatum
auf jeder einzelnen Packung zu
notieren, um einen genauen Überblick
über die Lagerzeit zu haben.

7. REINIGUNG UND PFLEGE

6.6 Hinweise zur Lagerung

gefrorener Lebensmittel

So erzielen Sie die besten Ergebnisse
mit Ihrem Gerät:

• Vergewissern Sie sich, dass die
gefrorenen Lebensmittel vom Händler
angemessen gelagert wurden.

• Achten Sie unbedingt darauf, die
eingekauften gefrorenen Lebensmittel
in der kürzest möglichen Zeit zum
Gefriergerät zu bringen.

• Öffnen Sie die Tür nicht zu häufig,
und lassen Sie die Tür nicht länger
offen als notwendig.

• Aufgetaute Lebensmittel verderben
sehr schnell und eignen sich nicht für
ein erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung darf nicht
überschritten werden.

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

7.1 Allgemeine Warnhinweise

VORSICHT!

Ziehen Sie vor jeder
Wartungsmaßnahme immer
den Netzstecker aus der
Steckdose.

Dieses Gerät enthält
Kohlenwasserstoffe in
seinem Kältekreislauf. Aus
diesem Grund dürfen die
Wartung und das Nachfüllen
ausschließlich durch
autorisiertes Fachpersonal
erfolgen.

Das Zubehör des Geräts
und die Innenteile eignen
sich nicht für die Reinigung
im Geschirrspüler.

7.2 Regelmäßige Reinigung

VORSICHT!

Ziehen Sie nicht an
Leitungen und/oder Kabeln
im Innern des Geräts und
achten Sie darauf, diese
nicht zu verschieben oder zu
beschädigen.

VORSICHT!

Bitte achten Sie darauf, das
Kühlsystem nicht zu
beschädigen.

VORSICHT!

Wenn Sie das Gerät
verschieben möchten, heben
Sie es bitte an der
Vorderkante an, um den
Fußboden nicht zu
verkratzen.

Das gesamte Gerät muss regelmäßig
gereinigt werden:

1. Reinigen Sie die Innenseiten und die

Zubehörteile mit lauwarmem Wasser
und etwas Neutralseife.

2. Prüfen und säubern Sie die
Türdichtungen in regelmäßigen
Abständen, um zu gewährleisten,
dass diese sauber und frei von
Fremdkörpern sind.

3. Spülen und trocknen Sie diese
sorgfältig ab.

4. Reinigen Sie den Kondensator und
den Kompressor auf der
Geräterückseite, falls diese
zugänglich sind, mit einer Bürste.
Dadurch verbessert sich die Leistung
des Geräts und es verbraucht
weniger Strom.

7.3 Austauschen des

CLEANAIR Filters

Der Kohlefilter ist ein Aktivkohlefilter, der
schlechte Gerüche aufsaugt und so den
Geschmack und das Aroma der
Lebensmittel ohne Risiko von
Geruchsübertragung optimal aufrecht
erhält.

Behandeln Sie den Luftfilter
sehr vorsichtig, da die
Oberfläche leicht verkratzt.

Der Filter ist dem Gerät in
einem Kunststoffbeutel
beigelegt, damit seine
Leistungsfähigkeit nicht
beeinträchtigt wird. Setzen
Sie den Filter in den Schlitz
ein, bevor Sie das Gerät
einschalten.

DEUTSCH 33

4. Schließen Sie die Schublade.

Um die bestmögliche Leistung zu
erzielen, muss die Schublade korrekt
eingesetzt und der CLEANAIR Filter
einmal jährlich ausgetauscht werden.

Bei dem Luftfilter handelt es
sich um Verbrauchsmaterial,
das nicht unter die Garantie
fällt.
Neue Aktivkohle-Filter
erhalten Sie bei Ihrem
Händler vor Ort.
Wiederholen Sie den
Vorgang, um den Luftfilter
auszutauschen.

7.4 Abtauen des Kühlschranks

Bei normalem Betrieb wird Reif bei
jedem Anhalten des Kompressors
automatisch vom Verdampfer des
Kühlschranks entfernt. Das Tauwasser
sammelt sich in einer Auffangrinne und
läuft durch eine Abflussöffnung in einen
speziellen Behälter an der Rückseite des
Geräts über dem Kompressor, wo es
verdampft.

Reinigen Sie deshalb regelmäßig die
Abflussöffnung in der Mitte der
Auffangrinne an der Rückwand des
Kühlraums, damit das Tauwasser nicht
überläuft und auf die eingelagerten
Lebensmittel tropft.

1. Öffnen Sie die Schublade.

2. Ziehen Sie den verbrauchten

Luftfilter heraus.

3. Setzen Sie den neuen Luftfilter in
den Schlitz ein.

www.electrolux.com34

7.5 Abtauen des Gefrierraums

VORSICHT!

Entfernen Sie Reif und Eis
vom Verdampfer niemals mit
scharfen metallischen
Gegenständen, da dieser
dadurch beschädigt werden
könnte. Versuchen Sie nicht,
den Abtauvorgang durch
andere als vom Hersteller
empfohlene mechanische
oder sonstige Hilfsmittel zu
beschleunigen. Ein
Temperaturanstieg des
Gefrierguts während des
Abtauens des Geräts kann
die Lagerzeit dieser
Lebensmittel verkürzen.

Stellen Sie 12 Stunden vor
dem Abtauen eine niedrigere
Temperatur ein, damit eine
ausreichende Kälte als
Reserve für die
Unterbrechung im Betrieb
entstehen kann.

Auf den Ablagen des Gefriergeräts und
im Innern des oberen Fachs bildet sich
stets etwas Reif.

Tauen Sie das Gefriergerät ab, wenn die
Reifschicht eine Stärke von etwa 3 bis 5
mm erreicht hat.

1. Schalten Sie das Gerät aus, oder
ziehen Sie den Netzstecker aus der
Steckdose.

2. Nehmen Sie das gesamte Gefriergut
heraus, verpacken Sie es in mehrere
Schichten Zeitungspapier und lagern
Sie es an einem kühlen Ort.

WARNUNG!

Fassen Sie gefrorene
Lebensmittel nicht mit
nassen Händen an. Ihre
Hände könnten an den
Lebensmitteln
festfrieren.

3. Lassen Sie die Tür offen.
Stellen Sie eine Schale mit warmem
Wasser in das Gefrierfach, um den
Abtauprozess zu beschleunigen.
Entfernen Sie bereits während des
Abtauprozesses vorsichtig Eisstücke,
die sich lösen lassen.

4. Wenn der Gefrierraum vollständig
abgetaut ist, wischen Sie das Innere
sorgfältig trocken.

5. Schalten Sie das Gerät ein.

Legen Sie die ausgelagerten
Lebensmittel nach drei Stunden wieder
in das Gefrierfach.

7.6 Stillstandszeiten

Bei längerem Stillstand des Geräts
müssen Sie folgende Vorkehrungen
treffen:

1. Trennen Sie das Gerät von der
Netzstromversorgung.

2. Entnehmen Sie alle Lebensmittel.

3. Tauen Sie das Gerät ab (falls

erforderlich). Reinigen Sie das Gerät
und alle Zubehörteile.

4. Reinigen Sie das Gerät und alle
Zubehörteile.

5. Lassen Sie die Tür(en) offen, um das
Entstehen unangenehmer Gerüche
zu vermeiden.

WARNUNG!

Möchten Sie bei einer
längeren Abwesenheit das
Gerät weiter laufen lassen,
bitten Sie jemanden, es
gelegentlich zu prüfen, damit
die Lebensmittel bei einem
möglichen Stromausfall nicht
im Innern des Gerätes
verderben.

8. FEHLERSUCHE

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

8.1 Was tun, wenn ...

Störung Mögliche Ursache Abhilfe

Das Gerät funktioniert
nicht.

Der Netzstecker wurde

Es liegt keine Spannung

Das Gerät erzeugt Geräu‐
sche.

Es wird ein akustisches
oder optisches Alarmsignal
ausgelöst.

In der Temperaturanzeige
ist ein rechteckiges Symbol
anstatt der Zahlen zu se‐
hen.

Die Lampe funktioniert
nicht.

Der Kompressor arbeitet
ständig.

Es wurden viele Lebens‐

Die Raumtemperatur ist zu

DEUTSCH 35

Das Gerät ist ausgeschal‐
tet.

nicht richtig in die Steckdo‐
se gesteckt.

an der Steckdose an.

Unebenheiten im Boden
wurden nicht ausgegli‐
chen.

Die Tür ist geöffnet. Schließen Sie die Tür.

Problem mit dem Tempe‐
raturfühler.

Die Lampe befindet sich im
Standby-Modus.

Die Lampe ist defekt. Wenden Sie sich an die

Die Temperatur ist nicht
richtig eingestellt.

mittel gleichzeitig zum Ein‐
frieren eingelegt.

hoch.

Schalten Sie das Gerät
ein.

Stecken Sie den Netzste‐
cker korrekt in die Steckdo‐
se.

Testen Sie, ob ein anderes
Gerät an dieser Steckdose
funktioniert. Wenden Sie
sich an eine Elektrofach‐
kraft.

Kontrollieren Sie, ob das
Gerät stabil steht.

Bitte wenden Sie sich an
die nächste autorisierte
Kundendienststelle (das
Kühlsystem hält zwar die
eingelagerten Lebensmittel
weiterhin kühl, doch eine
Temperatureinstellung ist
nicht mehr möglich).

Schließen und öffnen Sie
die Tür.

nächste autorisierte Kun‐
dendienststelle.

Siehe Kapitel „Betrieb“.

Warten Sie einige Stunden
und prüfen Sie dann die
Temperatur erneut.

Siehe Klimaklasse auf dem
Typenschild.

www.electrolux.com36

Störung Mögliche Ursache Abhilfe

In das Gerät eingelegte

Lebensmittel waren noch
zu warm.

Die Funktion FastFreeze
ist eingeschaltet.

Die Funktion FastCool ist
eingeschaltet.

Zu starke Reif- und Eisbil‐
dung.

Die Tür ist nicht richtig ge‐
schlossen oder die Dich‐
tung hat sich verformt/ist
verschmutzt.

Der Wasserablaufstopfen
sitzt nicht richtig.

Die Lebensmittel sind nicht
richtig verpackt.

Die Temperatur ist nicht
richtig eingestellt.

Der Kompressor schaltet
sich nicht sofort ein, nach‐

Dies ist normal, keine Stö‐

rung.
dem Sie FastFreeze, Fast‐
Cool gedrückt oder die
Temperatur auf einen an‐
deren Wert eingestellt ha‐
ben.

Wasser fließt an der Rück‐
wand des Kühlschranks hi‐
nunter.

Während des automati‐

schen Abtauprozesses

schmilzt Reif auf der Rück‐

wand.

Wasser fließt in den Kühl‐
schrank.

Der Wasserablauf ist ver‐

stopft.

Die eingelagerten Lebens‐

mittel verhindern, dass das

Wasser zum Wasser‐

sammler fließt.

Wasser läuft auf den Bo‐
den.

Der Tauwasserablauf ist

nicht mit der Verdampfer‐

schale über dem Kompres‐

sor verbunden.

Lassen Sie die Lebensmit‐
tel vor dem Einlagern auf
Raumtemperatur abküh‐
len.

Siehe hierzu „FastFreeze­Funktion“.

Siehe hierzu „FastCool­Funktion“.

Siehe „Schließen der Tür“.

Setzen Sie den Wasserab‐
laufstopfen richtig ein.

Verpacken Sie die Lebens‐
mittel richtig.

Siehe Kapitel „Betrieb“.

Der Kompressor schaltet
sich erst nach einer Weile
ein.

Dies ist normal.

Reinigen Sie den Wasser‐
ablauf.

Stellen Sie sicher, dass die
Lebensmittel nicht die
Rückwand berühren.

Verbinden Sie den Tau‐
wasserablauf mit der Ver‐
dampferschale.

Störung Mögliche Ursache Abhilfe

Eine Temperatureinstel‐
lung ist nicht möglich.

Die Funktion FastFreeze
ist eingeschaltet.

Schalten Sie die Funktion
FastFreeze manuell aus,
oder warten Sie mit dem
Einstellen der Temperatur,
bis die Funktion automa‐
tisch ausgeschaltet wird.
Siehe hierzu „FastFreeze­Funktion“

Eine Temperatureinstel‐
lung ist nicht möglich.

Die Funktion FastCool ist
eingeschaltet.

Schalten Sie die Funktion
FastCool manuell aus,
oder warten Sie mit dem
Einstellen der Temperatur,
bis die Funktion automa‐
tisch ausgeschaltet wird.
Siehe hierzu „FastCool­Funktion“.

Das Display zeigt DEMO
an.

Das Gerät befindet sich im
Demo-Betrieb.

Halten Sie die Taste OK
etwa 10 Sekunden ge‐
drückt, bis ein langer Sig‐
nalton ertönt und das Dis‐
play für kurze Zeit ausge‐
schaltet wird.

Die Temperatur im Gerät
ist zu hoch/niedrig.

Der Temperaturregler ist
nicht richtig eingestellt.

Die Tür ist nicht richtig ge‐

Stellen Sie eine höhere/
niedrigere Temperatur ein.

Siehe „Schließen der Tür“.

schlossen.

Die Temperatur der zu
kühlenden Lebensmittel ist
zu hoch.

Lassen Sie die Lebensmit‐
tel auf Raumtemperatur
abkühlen, bevor Sie sie in
das Gerät stellen.

Es wurden zu viele Le‐
bensmittel gleichzeitig ein‐

Legen Sie weniger Le‐
bensmittel gleichzeitig ein.

gelegt.

Die Reifschicht ist dicker

Tauen Sie das Gerät ab.

als 4 - 5 mm.

An der Rückwand des
Kühlschranks befindet sich

Die Tür wurde zu häufig
geöffnet.

Die Funktion FastFreeze
ist eingeschaltet.

Die Funktion FastCool ist
eingeschaltet.

Die Tür wurde zu oft geöff‐
net.

Öffnen Sie die Tür nur,
wenn es notwendig ist.

Siehe hierzu „FastFreeze­Funktion“.

Siehe hierzu „FastCool­Funktion“.

Öffnen Sie die Tür nur,
wenn es notwendig ist.

zu viel Kondenswasser.

DEUTSCH 37

www.electrolux.com38

Störung Mögliche Ursache Abhilfe

Die Tür wurde nicht voll‐

ständig geschlossen.

Die eingelagerten Lebens‐

mittel waren nicht verpackt.

Die Tür geht nicht leicht
auf.

Sie haben versucht die Tür

erneut zu öffnen, nachdem

Sie sie kurz zuvor ge‐

schlossen haben.

Vergewissern Sie sich,
dass die Tür vollständig
geschlossen ist.

Verpacken Sie die Lebens‐
mittel in geeigneten Verpa‐
ckungen, bevor Sie sie in
das Gerät legen.

Warten Sie ein paar Se‐
kunden nach dem Schlie‐
ßen der Tür, bevor Sie sie
erneut öffnen.

Bitte wenden Sie sich an
den nächsten autorisierten
Kundendienst, wenn alle
genannten
Abhilfemaßnahmen nicht
zum gewünschten Erfolg
führen.

8.2 Austauschen der Lampe

Das Gerät ist mit einer langlebigen LED­Innenbeleuchtung ausgestattet.

Die Beleuchtung darf nur von einer
Fachkraft ausgetauscht werden. Wenden

9. MONTAGE

WARNUNG!

Siehe Kapitel
Sicherheitshinweise.

9.1 Standort

Beachten Sie bei der
Installation die
Montageanleitung.

Damit das Gerät die optimale Leistung
bringen kann, sollte es weit entfernt von
Wärmequellen wie Heizungskörpern,
Boilern, direktem Sonnenlicht usw.
aufgestellt werden. Die Luft muss frei an
der Rückseite des Gerätes zirkulieren
können.

Sie sich an Ihren autorisierten
Kundendienst.

8.3 Schließen der Tür

1. Reinigen Sie die Türdichtungen.

2. Stellen Sie die Tür nach Bedarf ein.

Siehe die Montageanleitung.

3. Ersetzen Sie die defekten
Türdichtungen, falls erforderlich.
Wenden Sie sich an einen
autorisierten Kundendienst.

9.2 Aufstellung

Installieren Sie dieses Gerät in einem
trockenen, gut belüfteten Raum, an dem
die Umgebungstemperatur mit der
Klimaklasse übereinstimmt, die auf dem
Typenschild des Geräts angegeben ist.

Klima‐
klasse

SN +10 °C bis +32 °C

N +16 °C bis +32 °C

ST +16 °C bis + 38 °C

T +16 °C bis +43 °C

Umgebungstemperatur

Bei einigen Modellen können
Funktionsstörungen
auftreten, wenn sie
außerhalb dieses
Temperaturbereichs
betrieben werden. Der
ordnungsgemäße Betrieb
wird nur innerhalb des
angegebenen
Temperaturbereichs
gewährleistet. Bei Fragen
zum Aufstellungsort des
Geräts wenden Sie sich an
den Verkäufer, unseren
Kundendienst oder
nächstgelegenen
autorisierten Service­Partner.

9.3 Elektrischer Anschluss

• Kontrollieren Sie vor der ersten
Benutzung des Geräts, ob die

10. TECHNISCHE DATEN

10.1 Technische Daten

DEUTSCH 39

Netzspannung und -frequenz Ihres
Hausanschlusses mit den auf dem
Typenschild angegebenen
Anschlusswerten übereinstimmen.

• Das Gerät muss geerdet sein. Zu
diesem Zweck ist der Netzstecker mit
einem Schutzkontakt ausgestattet.
Falls die Steckdose Ihres
Hausanschlusses nicht geerdet sein
sollte, lassen Sie das Gerät gemäß
den geltenden Vorschriften von einem
qualifizierten Elektriker erden.

• Der Hersteller übernimmt keinerlei
Haftung bei Missachtung der
vorstehenden Sicherheitshinweise.

• Das Gerät entspricht den EWG­Richtlinien.

Höhe mm 1777

Breite mm 547

Tiefe mm 575

Lagerzeit bei Störung Stunden 14

Spannung Volt 230 - 240

Frequenz Hz 50

Die technischen Daten befinden sich auf
dem Typenschild auf der Außen- oder

11. CH GARANTIE

Kundendienst

Industriestrasse 10

5506 Mägenwil

Innenseite des Geräts sowie auf der
Energieplakette.

Servicestellen

Le Trési 6

1028 Préverenges

Via Violino 11

6928 Manno

www.electrolux.com40

Servicestellen

Morgenstrasse 131

3018 Bern

Zürcherstrasse 204E

9000 St. Gallen

Seetalstrasse 11

6020 Emmenbrücke

Schlossstrasse 1

4133 Pratteln

Comercialstrasse 19

7000 Chur

Ersatzteilverkauf Industriestrasse 10,
5506 Mägenwil, Tel. [phone]

Fachberatung/Verkauf Badenerstrasse
587, 8048 Zürich, Tel. [phone]

Garantie Für jedes Produkt gewähren
wir ab Verkauf bzw. Lieferdatum an den
Endverbraucher eine Garantie von 2
Jahren. (Ausweis durch Garantieschein,
Faktura oder Verkaufsbeleg). Die
Garantieleistung umfasst die Kosten für

12. UMWELTTIPPS

Recyceln Sie Materialien mit dem
Symbol . Entsorgen Sie die

Verpackung in den entsprechenden
Recyclingbehältern. Recyceln Sie zum
Umwelt- und Gesundheitsschutz
elektrische und elektronische Geräte.
Entsorgen Sie Geräte mit diesem Symbol

nicht mit dem Hausmüll. Bringen Sie
das Gerät zu Ihrer örtlichen
Sammelstelle oder wenden Sie sich an
Ihr Gemeindeamt.

Material, Arbeits- und Reisezeit. Die
Garantieleistung entfällt bei
Nichtbeachtung der
Gebrauchsanweisung und
Betriebsvorschriften, unsachgerechter
Installation, sowie bei Beschädigung
durch äussere Einflüsse, höhere Gewalt,
Eingriffe Dritter und Verwendung von
Nicht-Original Teilen.

Für die Schweiz:

Wohin mit den Altgeräten?
Überall dort wo neue Geräte
verkauft werden oder
Abgabe bei den offiziellen
SENS-Sammelstellen oder
offiziellen SENS-Recyclern.
Die Liste der offiziellen
SENS-Sammelstellen findet
sich unter
www.erecycling.ch

*

DEUTSCH 41

www.electrolux.com42

DEUTSCH 43

www.electrolux.com/shop

211624456-A-102018
