electrolux EK 242.5, IK 243.4 User Manual

Einbau-Kühlschrank Réfrigérateur à encastrer Frigorifero da incasso

GEBRAUCHSANWEISUNG

MODE D’EMPLOI

ISTRUZIONI PER L’USO

EK 242.5 / IK 243.4

Inhaltsverzeichnis

Bedienungsanleitungen

4 Einleitung 6 Sicherheitshinweise und Warnungen

8 Einschalten und Temperaturwahl 10 Einfrieren 12 Variable Innentüre 12 Abtauen 14 Kühlraum 16 Reinigung 18 Tips 22 Glühbirne ersetzen 22 Störungen 24 Garantie 26 Einbau / Masse

Table des matières

Mode d’emploi

4 Introduction 6

Instructions de sécurité et avertissements

8 Mise en service et réglage

de température 10 Congélation 12 Contre-porte variable 12 Dégivrage 14 Compartiment réfrigérant 16 Nettoyage 18 Conseils 22 Remplacement de l’ampoule 22 Pannes 24 Garantie 27 Encastrement / cotes

Sehr geehrte Kundin, sehr geehrter Kunde

Sie sind im Besitze eines modernen und damit stromsparenden Kühlschrankes. Alle neusten Erkenntnisse im heutigen Kühlschrankbau sind in dieser Ausführung verwirklicht. Wir gratulieren Ihnen zu diesem Gerät!

Der Kühlschrank entspricht den anerkannten Regeln der Technik sowie der EG Richtlinie 73/ 23 /EWG (Niederspannungsrichtlinie) ist SEV geprüft nach EMV Richtlinie 89/ 336 /EWG und EN 55014.1993.

Entsorgung des Altgerätes

Ausgediente Geräte sofort unbrauchbar machen

(z.B. Anschlusskabel abschneiden). Bitte achten Sie darauf, dass die Rohrleitungen Ihres Kältegerätes bis zum Abtransport zu einer sachgerechten, umweltfreundlichen Entsorgung nicht beschädigt werden. Für die Entsorgung der Altgeräte wenden Sie sich bitte an die zuständigen Stellen Ihrer Gemeinde. (Scharniere lösen und Türe entfernen, damit sich spielende Kinder nicht selbst einschliessen und in Lebensgefahr kommen.)

Entsorgung der Verpackung

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Chère Cliente, Cher Client,

Vous possédez un réfrigérateur moderne, consommant donc peu de courant. Les toutes dernières connaissances acquises en matière de technique frigorifique y ont été mises à profit. Nous vous félicitons de votre achat!

Ce réfrigérateur répond aux règles techniques reconnues de même qu’à la directive CE 73/ 23 /CEE (directive pour la basse tension). Il est homologué par l’ASE selon les directives de CEM (compatibilité électromagnétique) 89/ 336 /CEE et EN 55014.

1993.

Elimination de l’ancien appareil

Rendre immédiatement inutilisables les appa

reils usagés (p.ex. couper le cordon d’alimentation). Veillez, ce faisant, à ce que les conduites de votre appareil frigorifique ne soient pas endommagées jusqu’à son transport en un lieu où il sera éliminé dans les règles conformes à la protection de l’environnement. A cet effet, adressezvous au service compétent de votre commune. (Dégager les charnières et enlever les portes afin que des enfants en train de jouer ne s’enferment pas à l’intérieur mettant ainsi leur vie en danger.)

Elimination de l’emballage

Tous les matériaux d’emballage employés sont compatibles avec l’environnement et recyclables.

Sicherheitshinweise und Warnungen

Lesen Sie bitte vor Inbetriebnahme des Gerätes die in der Bedienungsanleitung aufgeführten Informationen sorgfältig durch und bewahren Sie diese für Nachbenützer auf.

■

Benutzen Sie dieses Gerät nur für Haushaltzwecke und

wie es in der Bedienungs-

anleitung beschrieben ist.

■ Haben Sie einen beschädigten Kühl-

schrank erhalten, setzen Sie sich sofort mit Ihrem Lieferanten in Verbindung.

■ Reparaturen und andere Eingriffe dürfen

nur von einem Servicemonteur durchgeführt werden.

■ Beim Reinigen Stromzufuhr unterbre-

chen: Stecker ausziehen oder Sicherung ausschalten. Ziehen Sie den Stecker nie an der Schnur oder mit nassen Händen aus der Steckdose. Greifen Sie immer den Stecker und ziehen Sie ihn gerade aus der Steckdose.

■ Hochprozentigen Alkohol nur dicht ver-

schlossen und stehend lagern, ausserdem keine explosiven Stoffe im Gerät lagern. Explosionsgefahr!

■ Dieses Gerät ist FCKW- und FKW-frei

und enthält das umweltverträgliche Kältemittel Isobutan (R600a) in geringen Mengen.

■ Bei der Handhabung des Gerätes muss

darauf geachtet werden, dass der Kältekreislauf nicht beschädigt wird. Sollte der Kältekreislauf dennoch beschädigt werden, so sind offenes Feuer und Zündquellen jeder Art zu vermeiden. Der Raum in dem das Gerät steht, ist für einige Minuten zu lüften.

■ Ein Gerät mit beschädigtem Kreislauf

darf nicht in Betrieb genommen werden.

Instructions de sécurité et avertissements

Avant de mettre l’appareil en service, nous vous prions de lire attentivement les instructions figurant dans le mode d’emploi et de conserver ce dernier pour un futur utilisateur éventuel de l’appareil.

■

N’utilisez cet appareil qu’à des usages domestiques et comme décrit dans le mode d’emploi.

■ Si votre réfrigérateur vous a été livré

endommagé, mettez- vous immédiatement en contact avec votre fournisseur.

■ Les réparations et autres interventions ne

doivent être réalisées que par un dépanneur qualifié.

■ Pour le nettoyage, couper l’alimentation

électrique: sortir la fiche ou déconnecter le fusible. Ne jamais tirer la fiche de la prise par le cordon ou avec des mains mouillées. Toujours saisir la fiche et l’extraire droite de la prise.

■ Conserver les alcools concentrés unique-

ment fermés et placés debout. De plus, ne jamais ranger de matières explosives dans l’appareil. Risques d’explosion!

■

Cet appareil ne comporte pas de CFC et de FC. Il contient le réfrigérant écologique isobutane (R600a) en petites quantités.

■ Lors de la manipulation de l’appareil,

toujours veiller à ce que le circuit réfrigérant ne soit pas endommagé. Si, cepen

dant, le cas se présentait, éviter la présence de toute flamme vive ou sources d’étincelles. Aérer le local où se trouve l’appareil pendant quelques minutes.

■ Un appareil ayant un circuit réfrigérant

endommagé ne doit pas être mis en service.

■ Im eingebauten Zustand ist darauf zu

achten, dass die Be- und Entlüftungsöffnungen nicht abgedeckt oder zugestellt sind.

■ Zur Beschleunigung der Abtauung dür-

fen keine anderen mechanischen oder sonstige künstliche Mittel als die empfohlenen benutzt werden.

■ Wird das Gerät zweckentfremdet, falsch

bedient oder nicht fachgerecht repariert, kann keine Haftung für eventuelle Schäden übernommen werden. In diesem Fall entfallen Garantie oder weitere Haftungsansprüche.

■ Wenn die Anschlussleitung dieses Gerä-

tes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.

■ Warnung: Keine elektrischen Geräte

innerhalb des Lebensmittellagerraumes betreiben.

Einschalten und Temperaturwahl

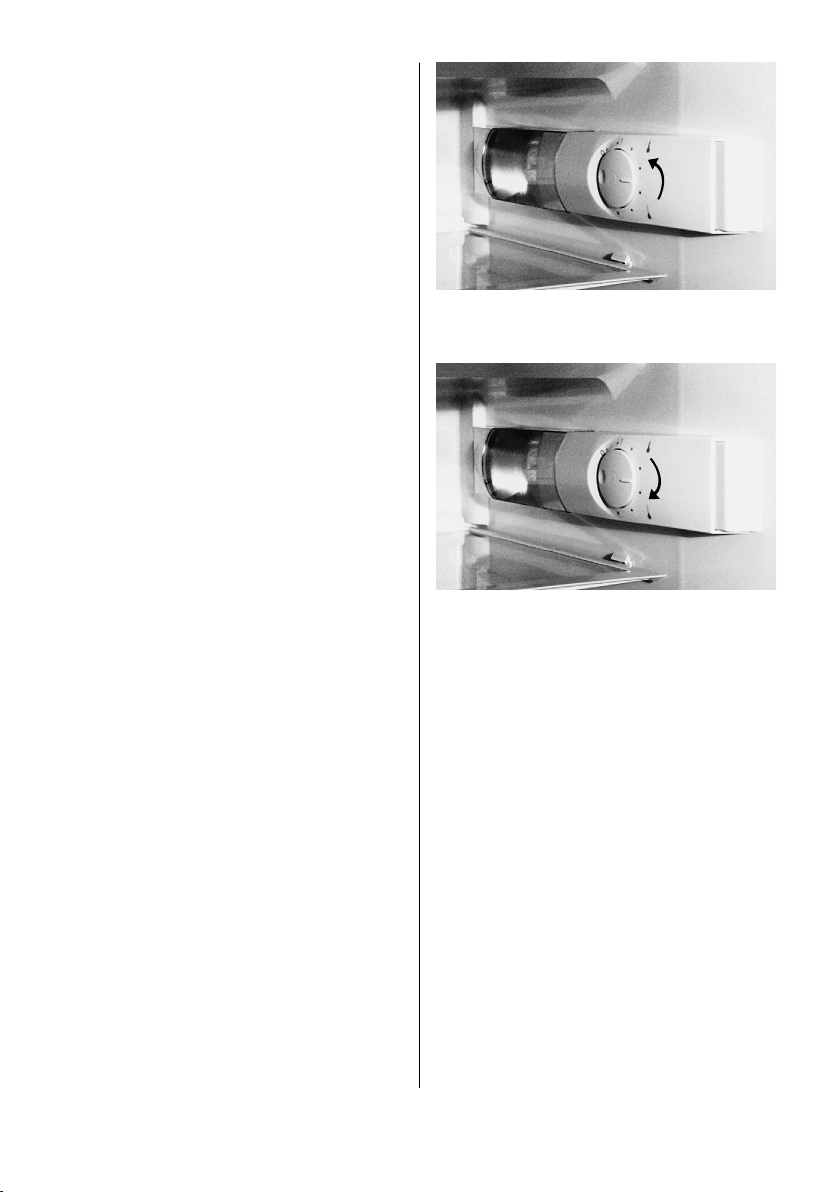

(Bild @) Mit dem Temperaturregler wird die Kühl-

leistung eingestellt und der Kühlschrank ein- und ausgeschaltet.

Wichtig

Das Gerät ist für einen Betrieb bei Raumtemperatur von +10° – 32° C (Typ EK 10- L) bzw. +10° C – 38° C (Typ EK10) ausgelegt. Die Typenbezeichnungen befinden sich auf dem Leistungsschild im Inneren des Kühlschranks.

Bei Raumtem

peraturen ausser-

halb dieses Bereiches

ist das Einhalten der Innentemperaturen im Kühlraum und im Tiefkühlabteil nicht mehr gewährleistet.

■ En montage encastré, il faut veiller à ce

que les orifices d’admission et de sortie d’air ne soient pas obstrués ou recouverts.

■ Pour accélérer le dégivrage, aucun moy-

en mécanique ou artificiels autres que ceux recommandés ne doivent être employés.

■ Si l’appareil est utilisé à d’autres usages

que ceux pour lesquels il a été prévu, manipulé ou réparé de manière impropre et incompétente, toute responsabilité sera déclinée en cas de dommages éventuels consécutifs.

■ Si le câble de raccordement de cet appa-

reil est endommagé, il doit être remplacé par le fabricant ou son service après-vente, ou par un technicien qualifié, pour éviter tout danger.

■ Remarque importante: ne pas utiliser

d’appareils électriques à l’intérieur du réfrigérateur

Mise en service et réglage de température

(figure @) Le réglage de température sert à ajuster la

puissance réfrigérante ainsi qu’à établir et couper le contact de l’appareil.

Important:

L’appareil est conçu pour fonctionner à une température ambiante de +10° C – 32° C (type EK10-L) ou +10° C – 38° C (type EK10). Les désignations de type se trouvent sur la plaque de signalétique à l’intérieur du réfrigérateur. Dans le cas de températures situées hors de cette plage, le maintien de la température intérieure du réfrigérateur et du congélateur n’est plus garanti.

■ Se il frigorifero è incassato, bisogna fare

attenzione a non coprire né chiudere le aperture di entrata e di uscita dell’aria di ventilazione.

■ Per accelerare lo sbrinamento non si

devono utilizzare mezzi meccanici o artificiali di qualsiasi genere, diversi da quelli consigliati.

■ Se l’apparecchio viene adibito a uno sco-

po improprio, usato nel modo sbagliato o non è riparato a regola d’arte, si declina qualsiasi responsabilità per gli eventuali danni. In un caso del genere decadono la garanzia e qualsiasi pretesa di responsabilità.

■ Nel caso il cavo di collegamento di questo

apparecchio dovesse essere danneggiato, deve essere sostituito dal fabbricante o dal suo servizio assistenza clienti o da una persona adeguatamente qualificata, per evitare pericoli.

■ Avvertimento. Non usare apparecchi

elettrici all’interno del deposito di derrate alimentari.

Accensione e selezione della temperatura

(figura @) Con il termostato si regola la potenza refri-

gerante e si accende e spegne il frigorifero.

Importante

L’apparecchio è stato concepito per funzionare a temperature ambiente da +10° C – 32° C (tipo EK10 - L) rispettiv. da +10° C– 38° C (tipo EK10). Le denominazioni del tipi si trovano sulla targhetta delle caratteristiche all’interno del frigorifero. Da temperature ambiente all’infuori di questo campo il mantenere delle temperature interne nel vano frigorifero e nel vano congelatore non è più assicurato.
