Page 1
EJF3110AOX
EJF3110AOW
ISTRUZIONI PER L'USOIT
FRIGO-CONGELATORE
Page 2
Sommario
Informazioni per la sicurezza 1.
2.
Istruzioni di sicurezza
Descrizione dell'apparecchiatura
3.
4.
Uso dell'apparecchiatura
Utilizzo quotidiano
5.
6.
Consigli e suggerimenti utili
7.
Pulizia e cura
8.
Risoluzione dei problemi
9.
Installazione
10.
Dati tecnici
11.

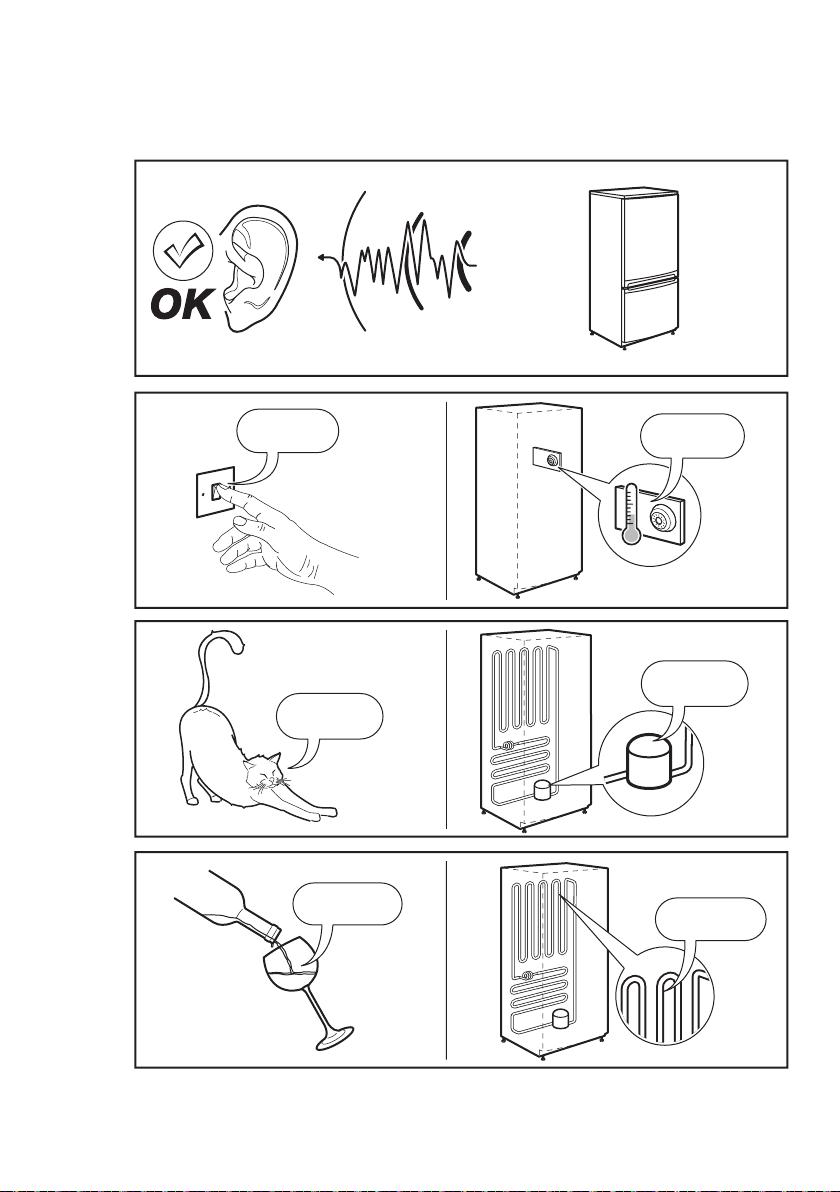

Rumori
Considerazioni ambientali
12.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 18
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 19
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7
_ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 7
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 11
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 20
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che
ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed
elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate
utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull'assistenza:
www.electrolux.com
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza, accertarsi di disporre dei seguenti dati:
Modello, PNC, numero di serie.
Le informazioni si trovano sulla targhetta dei dati.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.
2
Page 3
1. INFORMAZIONI PER LA SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. Il produttore non è
responsabile se un'installazione ed un uso non corretto
dell'apparecchiatura provocano lesioni e danni. Tenere
sempre le istruzioni a portata di mano come riferimento
futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini a
partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente se
sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• La pulizia e gli interventi di manutenzione non devono
essere eseguiti dai bambini senza supervisione.
• Tenere i materiali di imballaggio al di fuori della portata
dei bambini.
1.2 Avvertenze di sicurezza generali
• L'apparecchiatura è destinata all'uso domestico e
applicazioni simili, tra cui:
– case di campagna; cucine di negozi, uffici e altri
ambienti di lavoro
– clienti di hotel, motel, bed and breakfast e altri
ambienti residenziali
• Verificare che le aperture di ventilazione, sia
sull'apparecchiatura che nella struttura da incasso, non
siano ostruite.
• Non usare dispositivi elettrici o altri mezzi artificiali non
raccomandati dal produttore allo scopo di accelerare il
processo di sbrinamento.
• Non danneggiare il circuito refrigerante.
3
Page 4
• Non utilizzare apparecchiature elettriche all'interno dei
comparti di conservazione degli alimenti, ad eccezione
di quelli consigliati dal costruttore.
• Non nebulizzare acqua né utilizzare vapore per pulire
l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e
morbido. Utilizzare solo detergenti neutri. Non usare
prodotti abrasivi, spugnette abrasive, solventi od oggetti
metallici.
• Non conservare in questa apparecchiatura sostanze
esplosive come bombolette spray contenenti un
propellente infiammabile.
• Se il cavo di alimentazione è danneggiato, deve essere
sostituito dal produttore, da un tecnico autorizzato o da
una persona qualificata per evitare situazioni di pericolo.
• Se l'apparecchiatura è dotata di un distributore di
ghiaccio o di acqua, riempirli solo con acqua potabile.
• Se l'apparecchiatura richiedere un collegamento idrico,
collegarla solo all'acqua potabile.
• La pressione dell'acqua in ingresso (minima e massima)
deve essere compresa tra 1 bar (0,1 MPa) e 10 bar (1
MPa)
2. ISTRUZIONI DI SICUREZZA
2.1 Installazione
ATTENZIONE!
L’installazione
dell'apparecchiatura deve
essere eseguita da personale
qualificato.
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è molto pesante. Indossare
sempre guanti di sicurezza.
• Assicurarsi che l'aria possa circolare
liberamente attorno
all'apparecchiatura.
• Attendere almeno 4 ore prima di
collegare l'apparecchiatura
all'alimentazione. Questo serve a
consentire all'olio di fluire nuovamente
nel compressore.
• Non installare l'apparecchiatura in
prossimità di radiatori, fornelli, forni o
piani di cottura.
• La superficie posteriore
dell'apparecchiatura deve essere
appoggiata alla parete.
• Non installare l'apparecchiatura dove
sia esposta alla luce solare diretta.
• Non installare questa apparecchiatura
in luoghi troppo umidi o freddi, come
aggiunte strutturali, garage o cantine.
4
Page 5
• Quando si sposta l'apparecchiatura,
sollevarla dal bordo anteriore, così da
non graffiare il pavimento.
2.2 Collegamento elettrico
ATTENZIONE!
Rischio di incendio e scossa
elettrica.
• L'apparecchiatura deve disporre di una
messa a terra.
• Tutti i collegamenti elettrici devono
essere realizzati da un elettricista
qualificato.
• Verificare che i dati elettrici riportati
sulla targhetta dei dati corrispondano a
quelli dell'impianto. In caso contrario,
contattare un elettricista.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare i
componenti elettrici (ad es. la spina di
alimentazione, il cavo di alimentazione,
il compressore). Contattare il Centro di
Assistenza o un elettricista per
sostituire i componenti elettrici.
• Il cavo di alimentazione deve rimanere
sotto il livello della spina di
alimentazione.
• Inserire la spina di alimentazione nella
presa solo al termine dell'installazione.
Verificare che la spina di alimentazione
rimanga accessibile dopo
l'installazione.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
2.3 Utilizzo
ATTENZIONE!
Rischio di lesioni, scottature o
scosse elettriche.
• Non apportare modifiche alle specifiche
di questa apparecchiatura.
• Non introdurre apparecchiature
elettriche (ad es. gelatiere)
nell'apparecchiatura se non
specificamente consentito dal
produttore.
• Fare attenzione a non danneggiare il
circuito refrigerante. Esso contiene
isobutano (R600a), un gas naturale con
un alto livello di compatibilità
ambientale, tuttavia il gas è
infiammabile.
• Nel caso di danno al circuito
refrigerante, assicurarsi che non si
sviluppino fiamme libere e scintille nel
locale. Aerare bene l'ambiente.
• Non appoggiare oggetti incandescenti
sulle parti in plastica
dell'apparecchiatura.
• Non conservare gas e liquidi
infiammabili nell'apparecchiatura.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
• Non toccare il compressore o il
condensatore. Sono incandescenti.

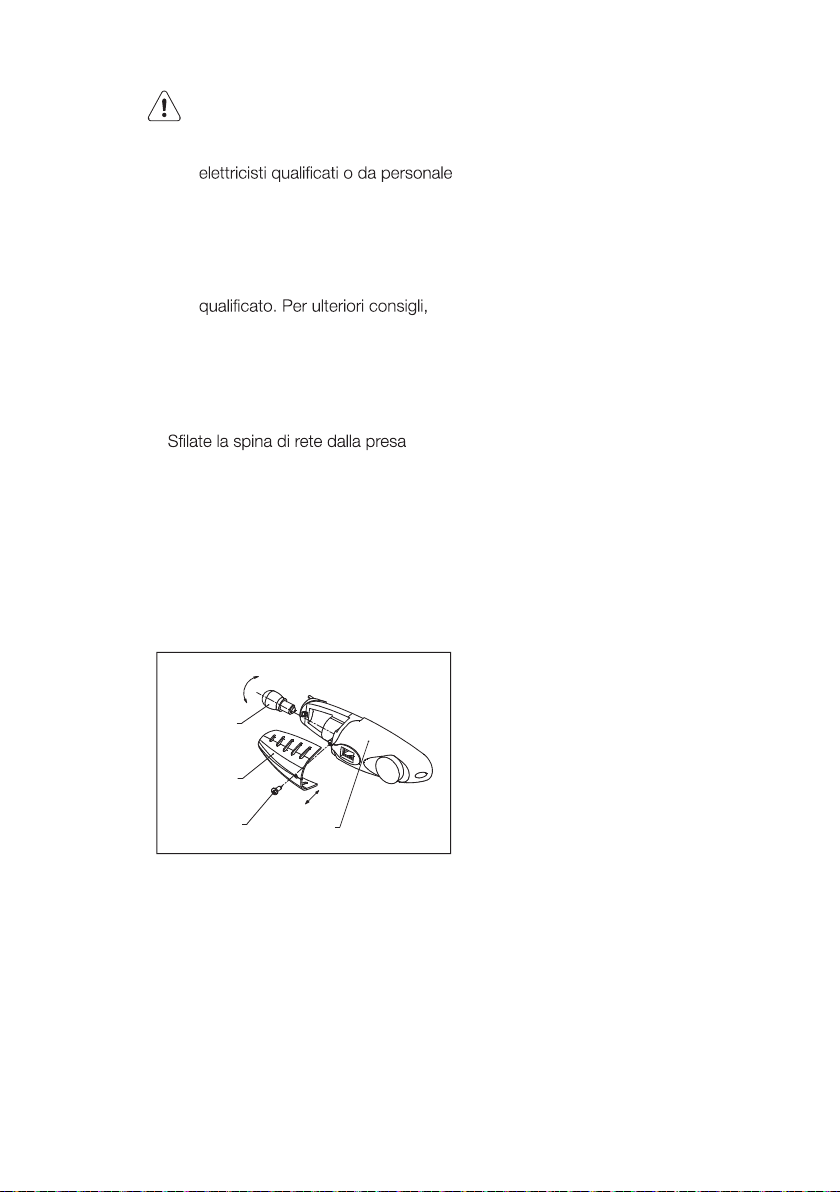

2.4 Luce interna
• Il tipo di lampadina utilizzata per questa
apparecchiatura non può essere
utilizzato per l'illuminazione domestica
2.5 Pulizia e cura
ATTENZIONE!
Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.
• Prima di eseguire qualunque intervento
di manutenzione, spegnere
l'apparecchiatura ed estrarre la spina
dalla presa.
• L'unità refrigerante di questa
apparecchiatura contiene idrocarburi.
L’unità deve essere ricaricata ed
ispezionata esclusivamente da
personale qualificato.
• Controllare regolarmente lo scarico
dell'apparecchiatura e, se necessario,
pulirlo. L'ostruzione dello scarico può
causare un deposito di acqua di
sbrinamento sul fondo
dell'apparecchiatura.
5
Page 6
2.6 Smaltimento
ATTENZIONE!
Rischio di lesioni o
soffocamento.
• Staccare la spina dall'alimentazione
elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che
bambini e animali domestici rimangano
chiusi all’interno dell’apparecchiatura.
• Il circuito refrigerante e i materiali di
isolamento di questa apparecchiatura
rispettano l'ozono.
• La schiuma isolante contiene gas
infiammabili. Contattare le autorità
locali per ricevere informazioni su come
smaltire correttamente
l'apparecchiatura.
• Non danneggiare i componenti
dell'unità refrigerante che si trovano
vicino allo scambiatore di calore.
3. DESCRIZIONE DELL'APPARECCHIATURA
Panoramica dell'apparecchiatura
1
Montaggio dei ripiani
2
Componenti del motore della ventola
3
Regolatore della temperatura
4
Ripiano
5
Copricassetto verdura
6
Cassetto verdura
7
Portauova
8
Ripiano superiore
9
Ripiano inferiore
10
Piedini regolabili
1
2
3
4
5
7
8
9
6
Istruzioni, ma le funzioni e il metodo di utilizzo restano identici.
6
10
Page 7
4. USO DELL'APPARECCHIATURA
4.1 Accensione
Inserire la spina nella presa. Impostare il
regolatore della temperatura ad un livello
intermedio, ruotandolo in senso orario.
4.2 Spegnimento
Per spegnere l’apparecchiatura, ruotare il
regolatore della temperatura in posizione "0".
4.3 Regolazione della temperatura
La temperatura viene regolata
automaticamente. Per regolare il livello di
raffreddamento, procedere come segue:
• impostare il regolatore della
temperatura su un livello basso per
ottenere un raffreddamento minimo.
• ruotare il regolatore della temperatura
verso le impostazioni superiori
per aumentare l'intensità del
raffreddamento.
5. UTILIZZO QUOTIDIANO
5.1 Accessori 1) ripiani/vaschette
rimovibili
• Diversi ripiani in vetro o plastica e griglie
sono inclusi nell'apparecchiatura
– modelli diversi presentano
combinazioni differenti e i diversi
modelli sono di qualità differente.
• Le guide presenti sulle pareti del
frigorifero permettono di posizionare i
ripiani a diverse altezze.
In condizioni normali, si consiglia di
utilizzare una regolazione media.
Tuttavia, è importante ricordare
che la temperatura all'interno
dell'apparecchiatura è condizionata dai
seguenti fattori:
• temperatura ambiente
• frequenza di apertura della porta
• quantità di alimenti conservati
• posizione dell'apparecchiatura.
AVVERTENZA!
Se la temperatura ambiente è
elevata o l'apparecchiatura è a
pieno carico, l'impostazione alla
temperatura minima può causare
l'attivazione ininterrotta del
compressore e la formazione di brina
sulla parete posteriore. In questo
caso, impostare una temperatura
più elevata per consentire lo
sbrinamento automatico e ridurre
così il consumo di energia.
5.3 Cassetto per verdura
• Questo cassetto è particolarmente adatto
per la conservazione di frutta e verdura.
5.4 Produzione di cubetti di
ghiaccio
• Questo apparecchio è dotato di una
o più vaschette per la produzione di
cubetti di ghiaccio.
5.2 Posizionamento dei ripiani
della porta
• Per facilitare l'introduzione di alimenti di
diverse dimensioni, i ripiani della porta
possono essere posizionati ad altezze
differenti.
• A tale scopo, tirare delicatamente
il ripiano nella direzione indicata
riposizionarlo dove necessario.
7
5.5 Congelamento di alimenti
freschi
• Il vano congelatore è adatto alla
congelazione di cibi freschi e alla
conservazione a lungo termine di
alimenti congelati e surgelati.
• La quantità massima di alimenti
congelabile in 24 ore è riportata sulla
targhetta dei dati, un'etichetta presente
sulle pareti interne dell’apparecchiatura.
• Il processo di congelamento dura
aggiungere altro cibo da congelare
2)
Page 8
5.6 Conservazione di alimenti
surgelati
• Al primo avvio o dopo un periodo di
inutilizzo. Prima di inserire gli alimenti
all'interno del comparto, lasciare
l'apparecchiatura in funzione per almeno
2 ore con le impostazioni più alte.
IMPORTANTE!
In caso di scongelamento accidentale,
della corrente elettrica di durata superiore
al "tempo di risalita" indicato nella tabella
dei dati tecnici, il cibo scongelato deve
essere consumato rapidamente o cucinato
immediatamente e quindi ricongelato.
2)
• Gli alimenti divisi in piccole porzioni
possono essere cucinati direttamente,
senza essere prima scongelati; in
questo caso, tuttavia, la cottura durerà
più a lungo.
IMPORTANTE!
Per sfruttare al massimo il volume
dello scomparto dei cibi freschi e dello
scomparto dei cibi congelati, è possibile
rimuovere uno o più ripiani o cassetti a
seconda dell'uso quotidiano.
1) Se l'apparecchiatura è dotata dei relativi
accessori e delle relative funzioni.
2) Se l'apparecchiatura è dotata di un
vano congelatore.
5.7 Sbrinamento
• Prima dell'utilizzo, i cibi surgelati o
congelati possono essere scongelati
nel comparto frigorifero o a temperatura
ambiente, a seconda del tempo di cui di
dispone per questa operazione.
2)
6. CONSIGLI E SUGGERIMENTI UTILI
6.1 Rumori normali durante il
funzionamento
• Quando il refrigerante viene pompato
attraverso le bobine o le tubazioni si
borbottio. Non si tratta di un'anomalia.
• Quando il compressore è in funzione,
viene pompato il refrigerante e si può
sentire un ronzio e un rumore pulsante
dal compressore. Non si tratta di
un'anomalia.
• La dilatazione termica potrebbe
provocare uno schiocco improvviso. È
un fenomeno naturale, non pericoloso.
Non si tratta di un'anomalia.
• Quando il compressore si accende o
si spegne, si sente un lieve scatto del
regolatore della temperatura. Non si
tratta di un'anomalia.
6.2 Consigli per il risparmio
• Non aprire frequentemente la porta
• Se la temperatura ambiente è elevata,
energetico
e limitare il più possibile i tempi di
apertura.
il regolatore della temperatura è
impostato su un valore basso e
l'apparecchiatura è a pieno carico, il
compressore può funzionare in maniera
ininterrotta, causando la formazione
di brina o di ghiaccio sull'evaporatore.
In tal caso, ruotare la manopola della
regolazione della temperatura verso
temperature più calde per consentire
lo sbrinamento automatico e ridurre il
consumo energetico.
8
Page 9
6.3 Consigli per la refrigerazione
dei cibi freschi
Per ottenere risultati ottimali:
• non introdurre alimenti o liquidi caldi nel
vano frigorifero
• coprire o avvolgere gli alimenti, in
particolare quelli con un aroma forte
• disporre gli alimenti in modo da
garantire un'adeguata circolazione
d'aria
6.4 Consigli per la refrigerazione
Consigli utili:
Carne (tutti i tipi): deve essere avvolta
in sacchetti di polietilene e collocata sul
ripiano di vetro, sopra il cassetto delle
verdure.
La carne conservata in questo modo deve
essere consumata entro uno o due giorni.
Alimenti cotti, piatti freddi, ecc. devono
essere coperti e possono essere disposti
su qualsiasi ripiano.
Frutta e verdura: devono essere pulite
accuratamente e poste negli appositi
cassetti.
Burro e formaggi: devono essere chiusi
in contenitori ermetici o in sacchetti di
polietilene oppure avvolti con pellicola
di alluminio, per limitare il più possibile il
contatto con l'aria.
Bottiglie del latte: con il tappo ben chiuso,
possono essere riposte sul ripiano
portabottiglie della porta.
Non conservare in frigorifero banane,
patate, cipolle o aglio non confezionati.
6.5 Consigli per il congelamento
Consigli importanti per un congelamento
ottimale:
• la quantità massima di cibo che può
essere congelata in 24 ore è riportata
sulla targhetta del modello;
• il processo di congelamento richiede
24 ore. Finché non è concluso, non
aggiungere altro cibo da congelare;
• congelare solo alimenti freschi, di ottima
qualità e accuratamente lavati;
• dividere gli alimenti in piccole porzioni,
in modo da accelerare il congelamento
e scongelare, poi, solo la quantità
necessaria;
• avvolgere gli alimenti in pellicola di
alluminio o politene in modo da evitare il
contatto con l'aria;
• non disporre gli alimenti freschi a contatto
con quelli già congelati, per evitare
l'innalzamento della temperatura di questi
ultimi;
• gli alimenti magri si conservano meglio
e più a lungo di quelli ricchi di grassi. Il
sale riduce la durata di conservazione
dell'alimento;
• i ghiaccioli, se consumati appena
prelevati dal vano congelatore, possono
causare ustioni da freddo;
• è consigliabile riportare su ogni
confezione la data di congelamento, in
modo da poter controllare il tempo di
conservazione.
6.6 Consigli per la conservazione
dei surgelati
Per ottenere risultati ottimali è
consigliabile:
• controllare che i surgelati esposti nei
punti vendita non presentino segni di
interruzione della catena del freddo;
• accertarsi che il tempo di trasferimento
dei surgelati dal punto vendita al
congelatore domestico sia il più breve
possibile;
• non aprire frequentemente la porta
e limitare il più possibile i tempi di
apertura;
• una volta scongelati, gli alimenti
si deteriorano rapidamente e non
possono essere ricongelati;
• non superare la durata di conservazione
indicata sulla confezione.
9
Page 10
7. PULIZIA E CURA
7.1 Pulizia dell'interno
Prima di utilizzare l'apparecchiatura per la
prima volta, lavare l'interno e gli accessori
con acqua tiepida e sapone neutro per
eliminare il tipico odore dei prodotti nuovi,
quindi asciugare accuratamente.
AVVERTENZA!
Non usare detergenti corrosivi
o polveri abrasive che possano
ATTENZIONE!
Prima di qualsiasi intervento di
manutenzione, estrarre la spina dalla
presa.
Questa apparecchiatura
contiene idrocarburi nell’unità
di raffreddamento: pertanto le
operazioni di manutenzione e
ricarica devono essere eseguite
esclusivamente da personale
autorizzato.
7.2 Pulizia periodica
L'apparecchiatura deve essere pulita
regolarmente:
• lavare l'interno e gli accessori con
acqua tiepida e sapone neutro.
• ispezionare regolarmente le guarnizioni
della porta ed eliminare con un panno
umido lo sporco e i residui.
• risciacquare e asciugare
accuratamente.
AVVERTENZA!
Evitare di tirare, spostare
o danneggiare tubi
e/o cavi all'interno
dell'apparecchiatura.
Per la pulizia delle parti interne,
non usare mai detergenti,
polveri abrasive, prodotti
con forti profumazioni o cere
lucidanti, che potrebbero
lasciare un odore intenso.
Pulire il condensatore (griglia
nera) e il compressore sul retro
dell'apparecchiatura con una spazzola.
Questa operazione migliorerà le
prestazioni dell'apparecchiatura
riducendone i consumi di energia.
AVVERTENZA!
Prestare attenzione a non
danneggiare il sistema
refrigerante.
Molti detergenti per cucina contengono
agenti chimici che possono intaccare/
danneggiare le parti in plastica di
questa apparecchiatura. Si consiglia,
perciò, di pulire il rivestimento esterno
usando solo acqua calda e una piccola
quantità di detersivo liquido per piatti.
Dopo la pulizia, ricollegare
l'apparecchiatura alla rete elettrica.

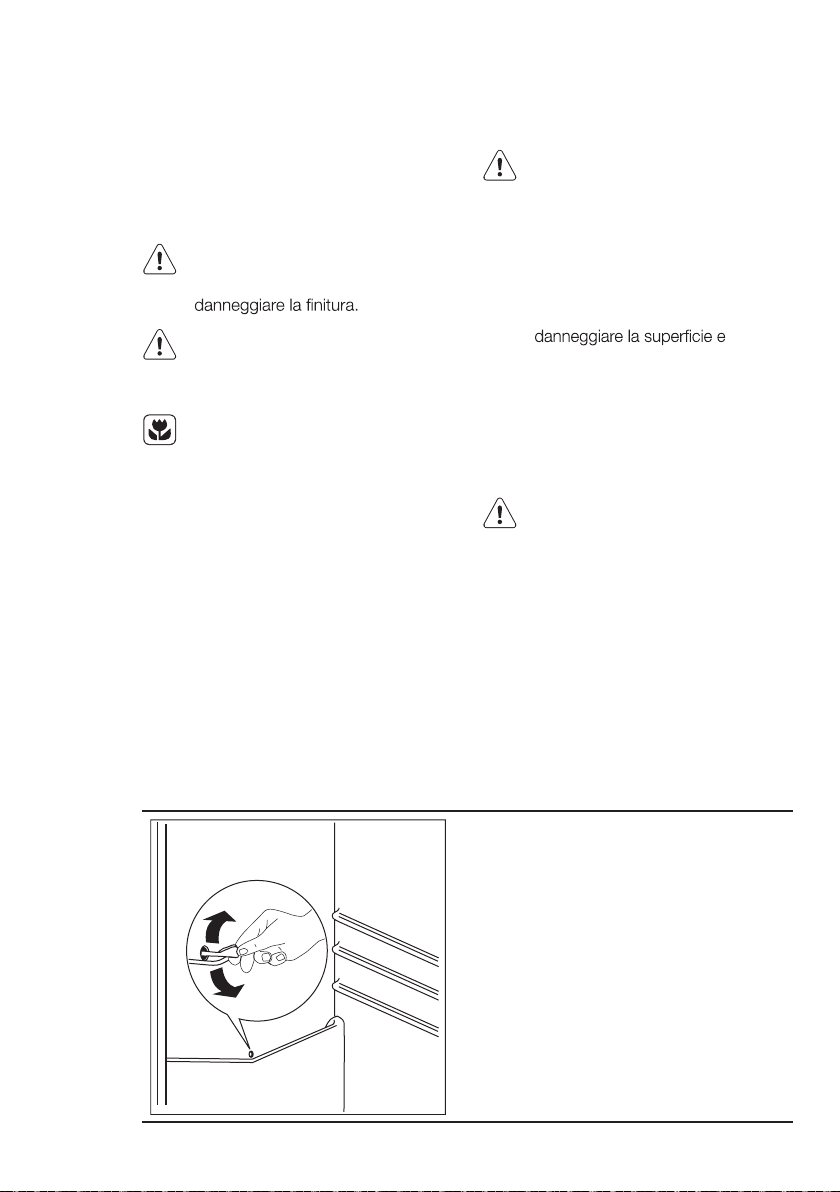

7.3 Sbrinamento del frigorifero
Durante l'uso normale, la brina viene
eliminata automaticamente dall'evaporatore
del vano frigorifero ogni volta che il
motocompressore si arresta. L'acqua di
sbrinamento giunge attraverso un foro di
scarico in un apposito recipiente posto
sul retro dell'apparecchiatura, sopra il
motocompressore, dove evapora. È
importante pulire periodicamente il foro di
scarico dell'acqua di sbrinamento, situato
al centro del canale sulla parete posteriore,
per evitare che l'acqua fuoriesca sugli
alimenti.
Usare l'apposito utensile già inserito nel
foro di scarico.
10
Page 11
7.4 Sbrinamento del congelatore
Sbrinamento manuale del vano congelatore
Prima di procedere, rimuovere gli alimenti.
Rimuovere la vaschetta del ghiaccio e i
cassetti oppure riporli temporaneamente nello
scomparto dei cibi freschi.
Sistemare il regolatore della temperatura
sulla posizione "0" (il compressore smette di
ghiaccio non si sarà sciolto completamente
accumulandosi sul fondo del vano congelatore.
Per velocizzare lo sbrinamento, è possibile
mettere una ciotola di acqua calda (circa 50°C)
8. RISOLUZIONE DEI PROBLEMI
all'interno del vano congelatore e rimuovere
il ghiaccio e la brina con un'apposita spatola.
Una volta eseguita questa operazione,
assicurarsi di regolare la manopola della
temperatura sulla posizione originale.
Si sconsiglia di riscaldare il vano congelatore
direttamente con acqua calda o con un
asciugacapelli durante lo sbrinamento per
prevenire deformazioni del rivestimento interno.
Si sconsiglia inoltre di raschiare il ghiaccio e di
separare i cibi congelati dai rispettivi contenitori
con strumenti taglienti o oggetti in legno, per
non danneggiare il rivestimento interno o la
ATTENZIONE!
Prima di procedere con la ricerca
guasti, estrarre la spina dalla presa. Le
operazioni di ricerca guasti, non descritte
nel presente manuale, devono essere
eseguite esclusivamente da elettricisti
Problema Possibile causa Soluzione
L'apparecchiatura è
rumorosa.
Il compressore
rimane sempre in
funzione.
Scorre acqua sul
pannello posteriore del
frigorifero.
Scorre acqua all'interno
del frigorifero.
L'apparecchiatura non è
appoggiata in modo corretto.
Il regolatore della temperatura
non è impostato correttamente.
La porta non è chiusa
correttamente.
La porta viene aperta troppo
frequentemente.
La temperatura degli alimenti è
troppo alta.
La temperatura ambiente è
troppo alta.
Durante lo sbrinamento
automatico, la brina che si forma
sul pannello posteriore si scioglie.
Lo scarico dell'acqua è ostruito. Pulire lo scarico dell'acqua.
Gli alimenti impediscono
collettore.
AVVERTENZA!
Durante l'uso, alcuni rumori di
funzionamento (come quelli del
compressore o del circuito refrigerante)
sono da considerarsi normali.
Controllare che
l'apparecchiatura sia appoggiata
in modo stabile (tutti e quattro i
piedini devono essere a contatto
con il pavimento).
Impostare una temperatura
superiore.
Vedere "Chiusura della porta".
Limitare il più possibile il tempo
di apertura della porta.
Prima di introdurre gli
alimenti, lasciarli raffreddare a
temperatura ambiente.
Abbassare la temperatura
ambiente.
Non si tratta di un'anomalia.
Evitare di disporre gli alimenti a
contatto diretto con la parete
posteriore.
11
Page 12
Problema Possibile causa Soluzione
Scorre acqua sul
pavimento.
Presenza di brina e
ghiaccio eccessivi.
La temperatura all'interno
dell'apparecchiatura è
troppo bassa.
La temperatura all'interno
dell'apparecchiatura è
troppo alta.
La temperatura nel vano
frigorifero è troppo alta.
La temperatura nel vano
congelatore è troppo
alta.
L'apparecchiatura non
funziona.
L'acqua di sbrinamento non
viene scaricata nella vaschetta
di evaporazione posta sopra il
compressore.
Gli alimenti non sono avvolti
correttamente.
La porta non è chiusa
correttamente.
Il regolatore della temperatura
non è impostato correttamente.
Il regolatore della temperatura
non è impostato correttamente.
Il regolatore della temperatura
non è impostato correttamente.
La porta non è chiusa
correttamente.
La temperatura degli alimenti è
troppo alta.
Sono stati introdotti molti
alimenti insieme.
L'aria fredda non circola correttamente all'interno dell'apparecchiatura.
I surgelati sono troppo vicini
tra loro.
L'apparecchiatura è spenta. Accendere l'apparecchiatura.
La spina non è inserita
correttamente nella presa.
L'apparecchiatura non riceve
corrente. Non arriva tensione
alla presa elettrica.
Collegare lo scarico dell'acqua
di sbrinamento alla bacinella di
evaporazione.
Avvolgere correttamente gli
alimenti.
Vedere "Chiusura della porta".
Impostare una temperatura
superiore.
Impostare una temperatura
superiore.
Impostare una temperatura
inferiore.
Vedere "Chiusura della porta".
Prima di introdurre gli alimenti,
lasciarli raffreddare a temperatura ambiente.
Introdurre gli alimenti un po'
alla volta.
Adottare le misure necessarie
per garantire una corretta
circolazione dell'aria fredda.
Disporre i surgelati in modo
da consentire una corretta
circolazione dell'aria fredda.
Inserire correttamente la spina
nella presa.
Collegare alla presa di
alimentazione un'altra
apparecchiatura elettrica.
Rivolgersi a un elettricista
La lampadina non si
accende.
Se le soluzioni indicate nella tabella precedente non consentono di risolvere il problema,
rivolgersi al centro di assistenza più vicino.
La lampadina è in modalità
stand-by.
La lampadina è difettosa. Fare riferimento alla sezione
Chiudere e riaprire la porta.
"Sostituzione della lampadina".
12
Page 13
8.1 Sostituzione della lampadina
AVVERTENZA!
Se la lampadina è danneggiata,
la sostituzione deve essere
effettuata esclusivamente da
competente! La sostituzione della
lampadina da parte di persone
inesperte potrebbe causare lesioni
personali o gravi malfunzionamenti.
Per evitare pericoli la sostituzione
deve essere effettuata da personale
contattare il Centro di assistenza
locale.
Dati della lampadina: 220-240 V, max.1.5 W.
• Per spegnere l'apparecchiatura, ruotare il
regolatore di temperatura in posizione “0”.
•
• Per sostituire la lampadina, allentare la
vite.
• Premere il coperchio della lampadina e
farlo scorrere indietro.
• Sostituire la lampadina difettosa.
• Rimontare il coperchio della lampadina
ed avvitare.
• Rimettete in funzione il frigorifero
8.2 Chiusura della porta
1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Fare
riferimento al capitolo "Installazione".
3. Se necessario, sostituire le guarnizioni
difettose. Contattare il Centro di
Assistenza.
Lampadina
Coprilampada
Vite
Scatola di
controllo
13
Page 14
9. INSTALLAZIONE
AVVERTENZA!
Prima di procedere all'installazione,
leggere attentamente le
"Informazioni di sicurezza",
che riportano le precauzioni da
rispettare per la propria incolumità
e il corretto funzionamento
dell'apparecchiatura.
AVVERTENZA!
L'apparecchiatura deve poter
essere scollegabile dalla presa
di corrente; pertanto, al termine
dell'installazione, la spina deve
essere facilmente accessibile.
9.3 Collegamento elettrico
9.1 Posizionamento
Installare l'apparecchiatura in un luogo la
cui temperatura ambiente corrisponda alla
classe climatica indicata sulla targhetta del
modello:
9.2 Ubicazione
Importante! Una corretta ventilazione
attorno al frigorifero garantisce il massimo
rendimento e un basso consumo di energia.
A questo scopo, lasciare uno spazio
di lasciare 75 mm di spazio tra il retro del
frigorifero e la parete, almeno 100 mm di
spazio ai lati, 100 mm di spazio in altezza
dalla sommità del frigorifero e uno spazio
davanti per consentire l'apertura della porta
di 160°.
Classe
climatica
SN da +10 °C a 32 °C
N da +16 °C a 32 °C
ST da +16 °C a 38 °C
L da +16 °C a 43 °C
Temperatura ambiente
la tensione e la frequenza riportate sulla
targhetta dei dati corrispondano a quelle
dell'impianto domestico.
L'apparecchiatura deve essere collegata
a terra. A tale scopo la spina del cavo
di alimentazione è dotata di un apposito
contatto. Se la presa di corrente
dell'impianto domestico non è collegata
a terra, allacciare l'apparecchiatura a
una presa di terra separata in conformità
alle norme in vigore, rivolgendosi a un
Il produttore declina ogni responsabilità
qualora le suddette precauzioni di sicurezza
non vengano rispettate.
Questa apparecchiatura è conforme alle
direttive CEE.
14
Page 15

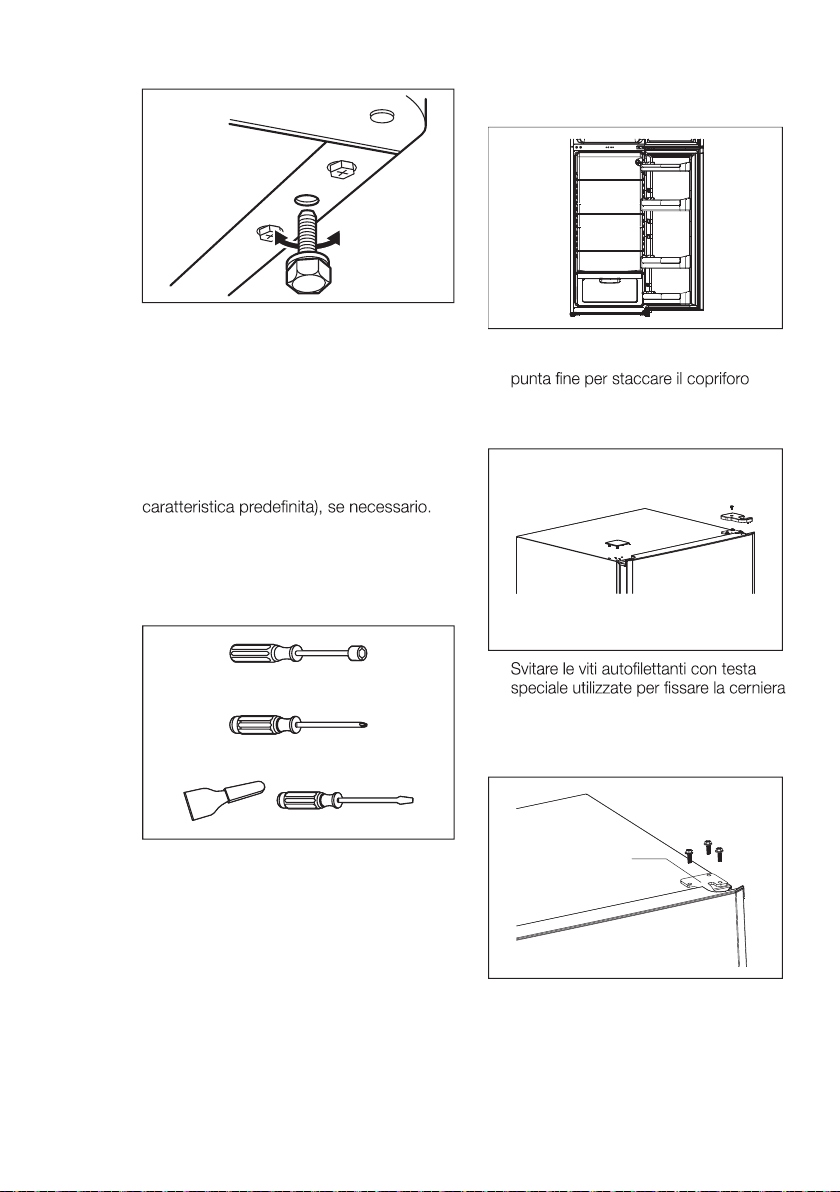

9.4 Livellamento
L'apparecchiatura deve trovarsi
perfettamente in piano. Per correggere gli
eventuali dislivelli è possibile regolare in
altezza i due piedini anteriori.
9.5 Reversibilità della porta
Il senso di apertura della porta può essere
cambiato da destra a sinistra (come
Cosa occorre:
1. chiave a bussola da 8 mm
2. cacciavite a stella
3. spatola o cacciavite a punta piatta
4. Appoggiare il frigorifero in piedi, aprire
la porta inferiore, rimuovere i ripiani
della porta e chiudere la porta (per
evitare il danneggiamento dei ripiani).
5. Usare una spatola o un cacciavite a
nell'angolo in alto a sinistra del frigorifero
e svitare il copricerniera superiore
nell'angolo in alto a destra del frigorifero.
Prima di iniziare, appoggiare il frigorifero
sul lato posteriore per accedere alla base.
Appoggiarlo su del materiale morbido,
tipo schiuma da imballaggio, per evitare di
danneggiare i tubi di raffreddamento sulla
parte posteriore del frigorifero.
15
6.
superiore di destra con una chiave a
bussola da 8 mm o una chiave inglese
(sostenere la porta superiore con una
mano durante l'operazione).
Page 16

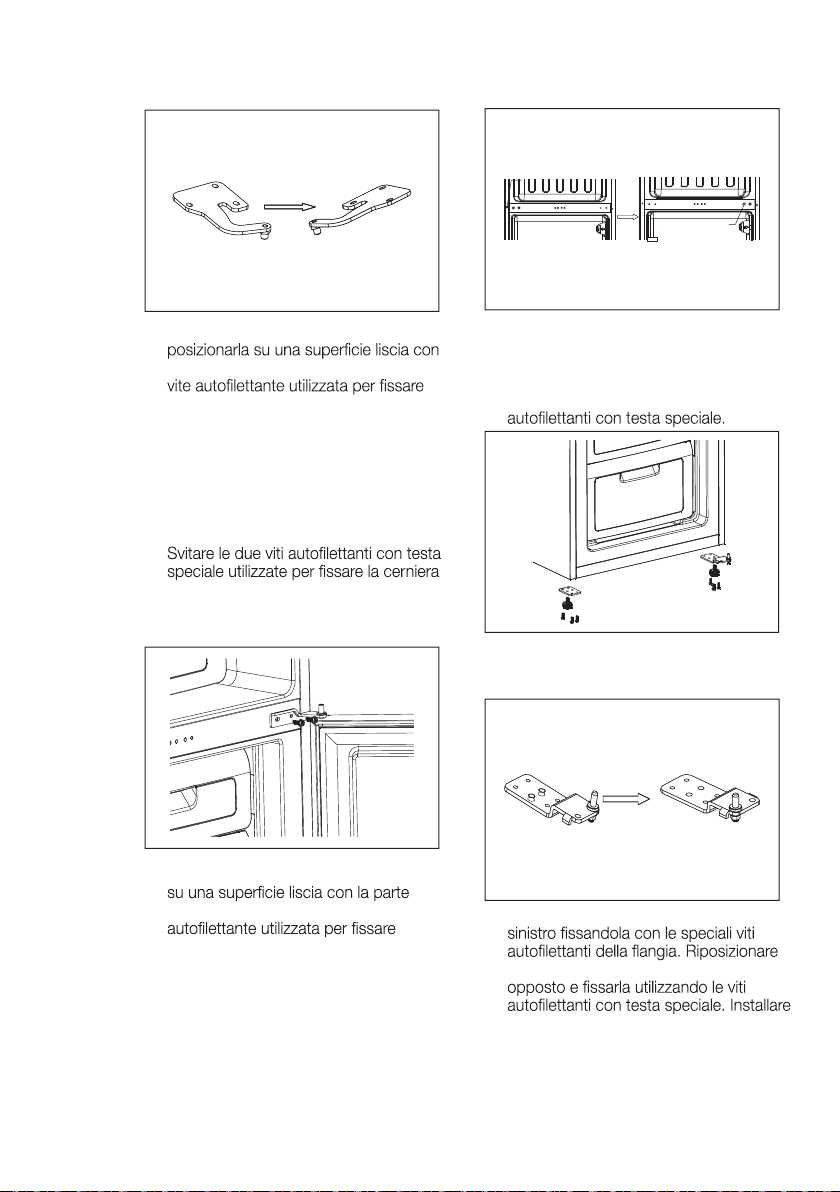

7. Togliere il perno della cerniera superiore,
trasferirlo sul lato opposto e serrarlo
saldamente.
11. Togliere il copriforo dai fori di sinistra
come illustrato e trasferirlo nei fori
scoperti a destra.
8. Sollevare la porta superiore e
la parte esterna verso l'alto. Svitare la
la cerniera della porta e installare la
reversibilità della porta a sinistra.
NOTA: durante la rimozione della porta,
prestare attenzione alle guarnizioni tra
la cerniera centrale e il fondo della porta
del congelatore, poiché potrebbero
rimanere attaccate alla porta. Attenzione
a non perderle.
9.
centrale, quindi rimuovere la cerniera
centrale che tiene in posizione la porta
inferiore.
10. Sollevare la porta inferiore e posizionarla
12. Appoggiare il frigorifero su del materiale
morbido, tipo schiuma da imballaggio.
Togliere entrambi i piedini regolabili e
rimuovere la base dei piedini anteriori
e la cerniera inferiore svitando le viti
13. Svitare il perno della cerniera inferiore
e rimuoverlo dal foro passandolo da un
foro all'altro e avvitarlo.
esterna verso l'alto. Svitare la vite
la cerniera della porta e installare la
reversibilità della porta a sinistra.
NOTA: durante la rimozione della porta,
prestare attenzione alle guarnizioni tra
la cerniera centrale e il fondo della porta
del congelatore, poiché potrebbero
rimanere attaccate alla porta. Attenzione
a non perderle.
16
14. Sostituire la cerniera inferiore sul lato
la base dei piedini anteriori sul lato
i piedini inferiori regolabili.
Page 17
15. Spostare la porta inferiore nella
posizione corretta, regolare la cerniera
inferiore, inserire il perno nel foro
inferiore della porta inferiore e serrare
i bulloni.
16. Ruotare di 180 gradi la cerniera
centrale, spostarla e regolarne la
posizione. Inserire l'asse della cerniera
intermedia nel foro superiore della
porta inferiore, serrare i bulloni.
18. Spostare la cerniera superiore e
inserire il perno nel foro superiore
della porta superiore, quindi regolare
la posizione della porta (sostenere
la porta superiore con una mano
quando si esegue questa operazione),
19. Montare il copriforo sull'angolo in alto
a destra del frigorifero. Installare il
copricerniera superiore (che si trova
nel sacchetto di plastica) nell'angolo
sinistro e avvitarlo. Mettere l'altro
copricerniera superiore nel sacchetto
di plastica.

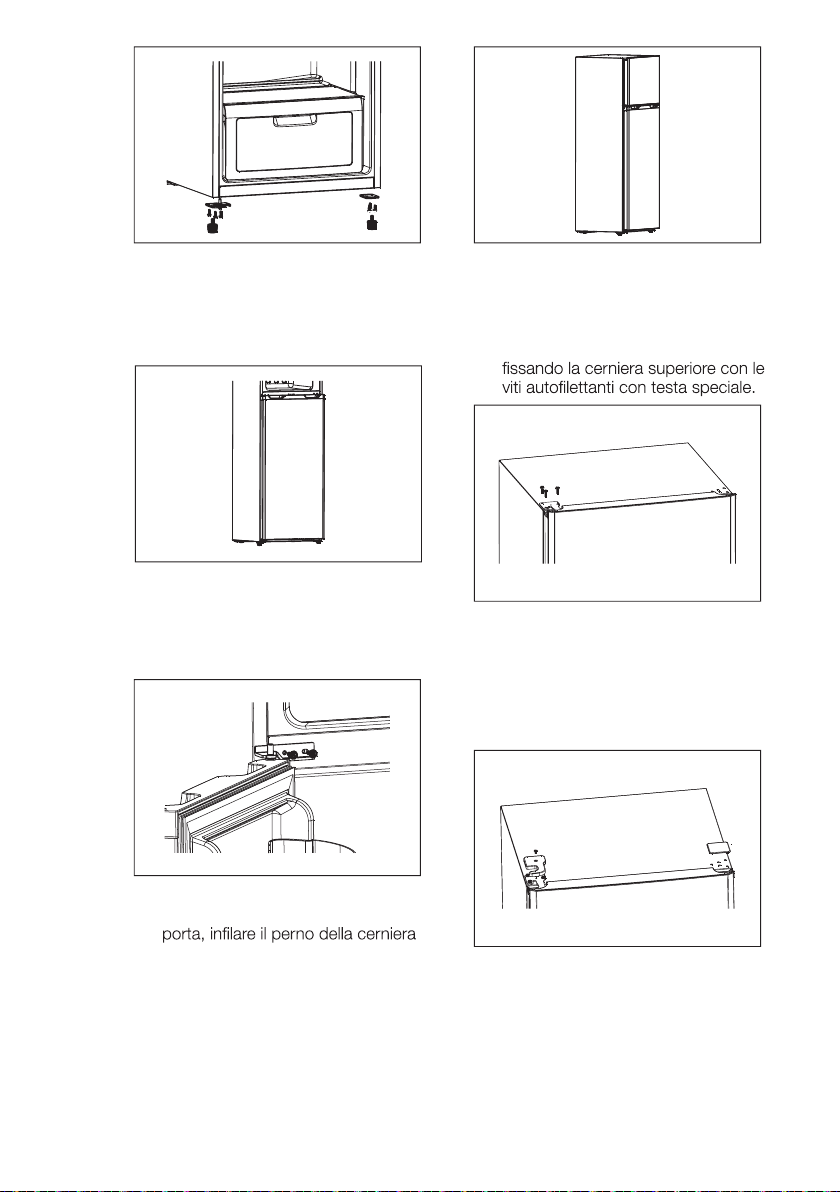

17. Spostare la porta superiore nella
posizione corretta. Fissare il livello della
centrale nel foro inferiore della porta
superiore.
17
Page 18
20. Aprire la porta superiore, montare i
ripiani della porta e richiuderla.

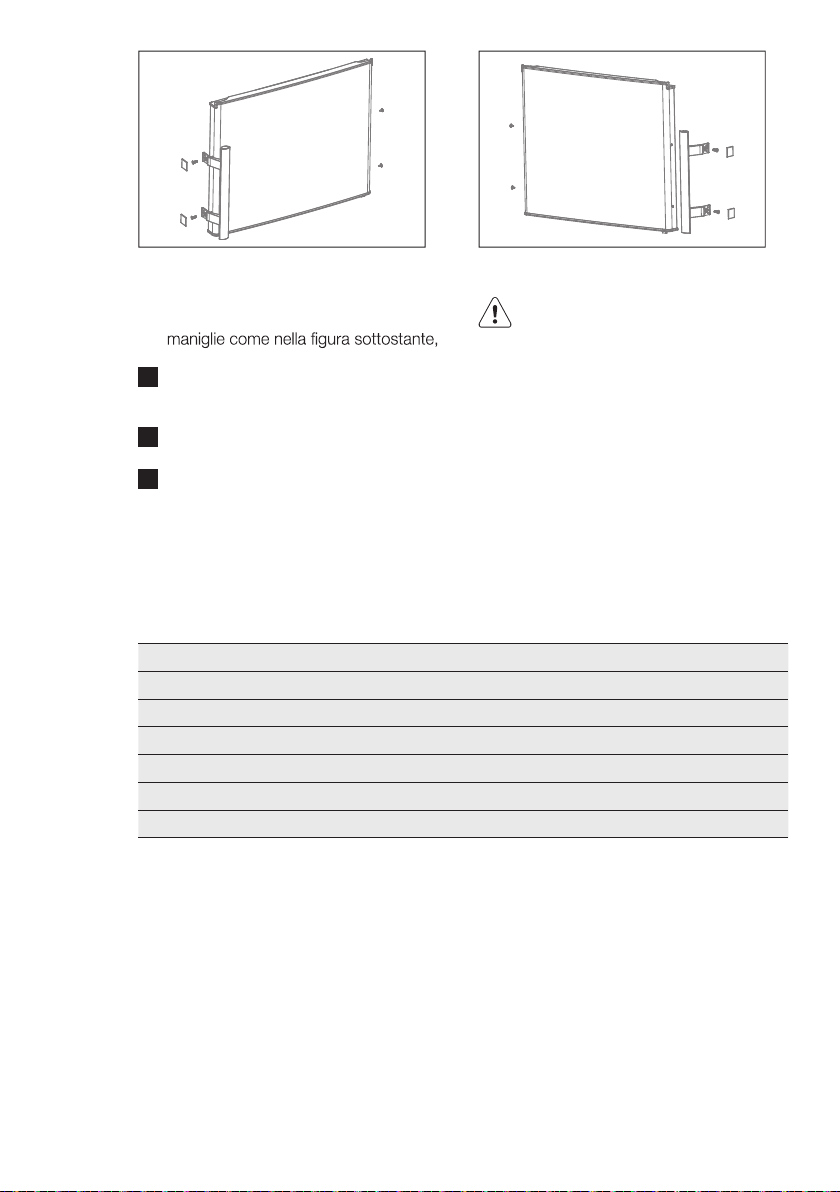

21. Se l'apparecchiatura è dotata di
eseguire un'ultima operazione:
spostare le maniglie dal lato sinistro al
1
lato destro rispettando le procedure
seguenti:
2
22 Togliere i coperchi delle maniglie e i
coprifori, quindi allentare le viti.
3
23 Portare la parte della maniglia sul lato
destro, girarla di 180° e installarla
nella posizione corrispondente sul lato
destro con le viti.
10. DATI TECNICI
Dimensione
Tempo di risalita 27 ore
Tensione 220 – 240 V
Frequenza 50 Hz
I dati tecnici sono riportati sull'apposita targhetta matricola, applicata sul lato sinistro
interno dell'apparecchiatura, e sull'etichetta dei valori energetici.
24 Rimettere i coprifori a sinistra
AVVERTENZA!
Quando si cambia il senso
di apertura della porta,
l'apparecchiatura non deve essere
collegata alla rete elettrica. Staccare
preventivamente la spina dalla
presa.
Altezza 1745 mm
Larghezza 590 mm
Profondità 621 mm
18
Page 19

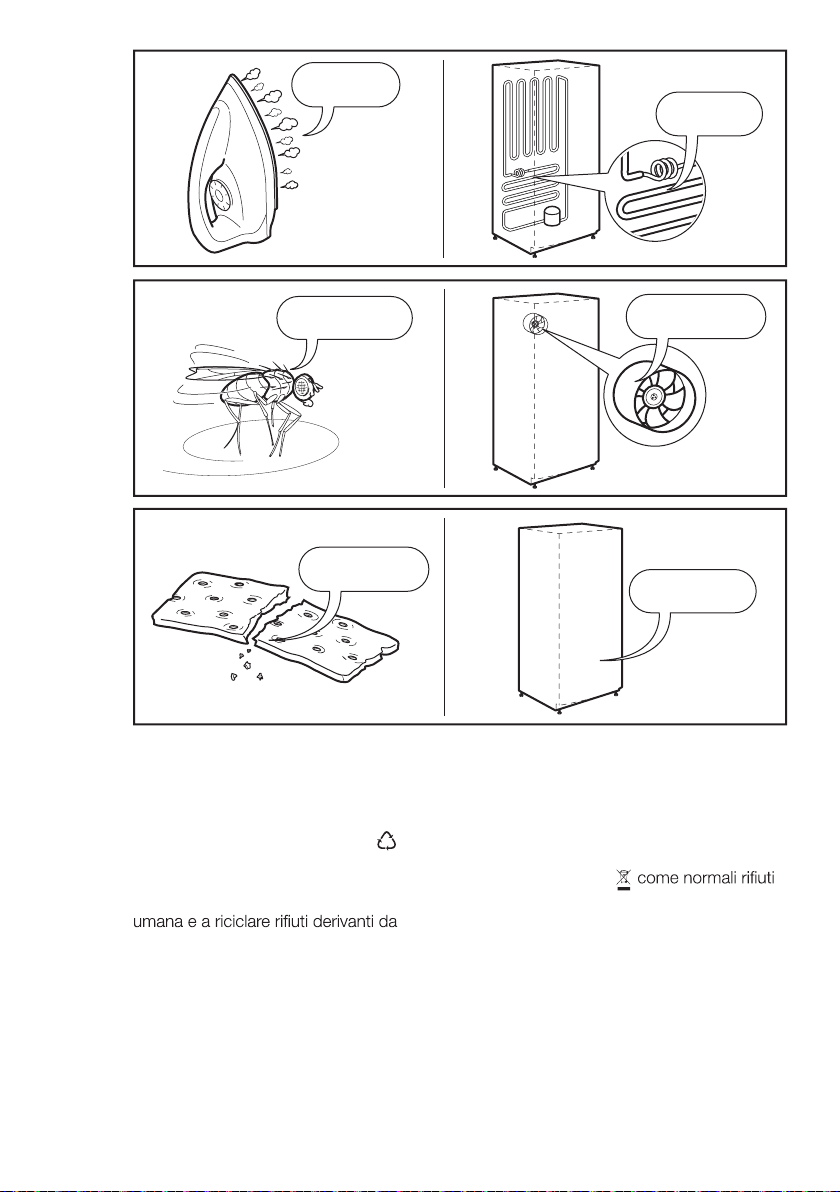

11. RUMORI
Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito
refrigerante) sono da considerarsi normali.
SSSRRR!
CLIC!
HISSS! BRRR!
CRACK!
BLUBB!
CLIC!
BRRR!
BLUBB!
CLIC!
BRRR!
BLUBB!
19
Page 20
HISSS!
HISSS!
SSSRRR!
CRACK!
12. CONSIDERAZIONI AMBIENTALI
Riciclare i materiali con il simbolo .
Smaltire l'imballaggio negli appositi
contenitori per il riciclaggio.
Aiutare a proteggere l’ambiente e la salute
SSSRRR!
CRACK!
apparecchiature elettriche ed elettroniche.
Non smaltire le apparecchiature che
riportano il simbolo
domestici. Portare il prodotto al punto
di riciclaggio più vicino o contattare il
comune di residenza.
20
Page 21
www.electrolux.com/shop
Loading...
