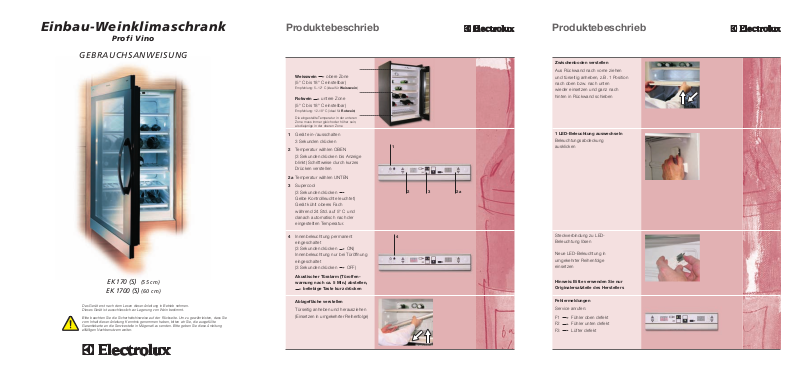

Electrolux EK 1700, EK 170 S, EK 1700 S User Manual [da]

Einbau-Weinklimaschrank

Profi Vino

GEBRAUCHSANWEISUNG

Produktebeschrieb

Weisswein obere Zone

(5° C bis 18° C einstellbar)

Empfehlung: 5–12° C (ideal für Weisswein)

Rotwein untere Zone

(5° C bis 18° C einstellbar)

Empfehlung: 12–18° C (ideal für Rotwein)

Die eingestellte Temperatur in der unteren
Zone muss immer gleich oder höher sein,
als diejenige in der oberen Zone

Produktebeschrieb

Zwischenboden verstellen

Aus Rückwand nach vorne ziehen
und türseitig anheben, z.B. 1 Position
nach oben bzw. nach unten
wieder einsetzen und ganz nach
hinten in Rückwand schieben

1 Gerät ein-/ausschalten

3 Sekunden drücken

2 Temperatur wählen OBEN

(3 Sekunden drücken bis Anzeige
blinkt) Schrittweise durch kurzes
Drücken verstellen

2a Temperatur wählen UNTEN

3 Supercool

(3 Sekunden drücken
Gelbe Kontrollleuchte leuchtet)
Gerät kühlt oberes Fach
während 24 Std. auf 5° C und
danach automatisch nach der
eingestellten Temperatur.

4 Innenbeleuchtung permanent

eingeschaltet
(3 Sekunden drücken ON)
Innenbeleuchtung nur bei Türöffnung
eingeschaltet
(3 Sekunden drücken OFF)

1 LED-Beleuchtung auswechseln

Beleuchtungsabdeckung

1

2 3 2a

4

ausklicken

Steckverbindung zu LED­Beleuchtung lösen

Neue LED-Beleuchtung in
umgekehrter Reihenfolge
einsetzen

EK 170 (S) (55 cm)

EK 1700 (S) (60 cm)

Das Gerät erst nach dem Lesen dieser Anleitung in Betrieb nehmen.
Dieses Gerät ist ausschliesslich zur Lagerung von Wein bestimmt.

Bitte beachten Sie die Sicherheitshinweise auf der Rückseite. Um zu gewährleisten, dass Sie
vom Inhalt dieser Anleitung Kenntnis genommen haben, bitten wir Sie, die ausgefüllte
Garantiekarte an die Servicestelle in Mägenwil zu senden. Bitte geben Sie diese Anleitung

allfälligen Nachbenutzern weiter.

Akustischer Türalarm (Türoffen -

warnung nach ca. 5 Min.) abstellen,

beliebige Taste kurz drücken

Ablagefläche verstellen

Türseitig anheben und herausziehen
(Einsetzen in umgekehrter Reihenfolge)

Hinweis: Bitte verwenden Sie nur

Originalersatzteile des Herstellers

Fehlermeldungen

Service anrufen:

F1 Fühler oben defekt
F2 Fühler unten defekt
F3 Lüfter defekt

Sicherheitshinweise Betriebsgeräusche

Der Kühlschrank entspricht den anerkannten Regeln der Technik sowie der EG Richtlinie 73/23/EWG (Niederspannungs richtlinie),
ist SEV geprüft nach EMV Richtlinie 89/336/EWG und EN 55014.1993.
Lesen Sie bitte vor Inbetriebnahme des Gerätes die in der Bedienungsanleitung aufgeführten Informationen sorgfältig durch und
bewahren Sie diese für Nachbenützer auf.

Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustellen.
Netzspannung 230 V/ 50 Hz
Benutzen Sie dieses Geräte nur für Haushaltzwecke und wie es in der Bedienungsanleitung beschrieben ist.
Haben Sie ein beschädigtes Gerät erhalten, setzen Sie sich sofort mit Ihrem Lieferanten in Verbindung.
Reparaturen und andere Eingriffe dürfen nur von einem Servicemonteur durchgeführt werden.
Beim Reinigen Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherung ausschalten.

Ziehen Sie den Stecker nie an der Schnur oder mit nassen Händen aus der Steckdose.
Greifen Sie immer den Stecker und ziehen Sie ihn gerade aus der Steckdose.

Dieses Gerät ist FCKW- und FKW-frei und enthält das umweltverträgliche Kältemittel Isobutan (R600a) in geringen Mengen.
Bei der Handhabung des Gerätes muss darauf geachtet werden, dass der Kältekreislauf nicht beschädigt wird.

Sollte der Kältekreislauf dennoch beschädigt werden, so sind offenes Feuer und Zündquellen jeder Art zu vermeiden.
Der Raum in dem das Gerät steht, ist für einige Minuten zu lüften.

Ein Gerät mit beschädigtem Kreislauf darf nicht in Betrieb genommen werden.
Im eingebauten Zustand ist darauf zu achten, dass die Be- und Entlüftungsöffnungen nicht abgedeckt oder zugestellt sind.

Wird das Gerät zweckentfremdet, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für eventuelle
Schäden übernommen werden. In diesem Fall entfallen Garantie oder weitere Haftungsansprüche.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller, seinen Kundenservice oder ähnlich
qualifiziertes Personal ersetzt werden, um eine Gefährdung zu vermeiden.

Warnung: Keine elektrischen Geräte im Innenraum betreiben.

Entsorgung des Altgerätes

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall

zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmen schen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über
das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem sie das Produkt gekauft
haben. Wohin mit all den Altgeräten? Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen S.EN.S­Samme

Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, vor der Entsorgung unbrauchbar machen.

(Scharniere lösen und Türe entfernen, damit sich spielende Kinder nicht selbst einschliessen und in Lebensgefahr kommen).

lstellen oder offiziellen S.EN.S-Recyclern. Die Liste der offiziellen S.EN.S-Sammelstellen findet sich unter www.sens.ch.

Ganz normale Geräusche

Das Kühlen im Kühlschrank wird durch einen Kompressor (Kälteaggregat) ermöglicht. Der Kompressor pumpt das Kältemittel durch
das Kühlsystem. Dabei entstehen Betriebsgeräusche. Auch nach dem Ausschalten des Kompressors sind Geräusche durch Druck­und Temperaturunterschiede unvermeidbar.

Dieses Kühlgerät ist nach dem neuesten Stand der Entwicklung, mit einem leisen Kompressor und einem geräuschoptimier­ten Kälte kreis ausgestattet.

gig von der Kühlgerätegrösse.
Unmittelbar nach dem Einschalten des Kompressors sind die Betriebsgeräusche am besten hörbar. Sie werden mit fortschreiten­der Betriebszeit leiser.

Nicht normale Geräusche

Meist entstehen ungewöhnliche Geräusche durch einen ungeeigneten Einbau. Das Kühlgerät muss waagerecht und stabil aufge­stellt bzw. eingebaut sein. Rohrleitungen dürfen auf keinen Fall an einer Wand oder anderen Möbeln anstehen. Auch dürfen die
Rohrleitungen sich nicht gegenseitig berühren.

In offenen Küchen oder bei in Raumteiler eingebauten Kühlgeräten werden die normalen Betriebsgeräusche intensiver wahr­genommen. Dies ist jedoch kein Mangel des Kühlgerätes sondern bedingt durch die Architektur.

Stichwort Ursache Bemerkung

Brummen Kälteaggregat normales Arbeitsgeräusch des Kälteaggregates, Lautstärke abhängig

Surren Ventilator normales Betriebsgeräusch, durch Belüftung

Gurgeln Kältekreislauf normales Betriebgeräusch, durch Strömung des Kältemittels
Blubbern im Kältekreis
Rauschen

Zischen Kältekreislauf normales Betriebsgeräusch durch Einspritzen des Kältemittels

Knacken Kühlschrankgehäuse normale, temperaturbedingte Spannungsdehnungen der Materialien,

Dennoch lassen sich bestimmte Geräusche nicht ganz vermeiden und sind in ihrer Lautstärke abhän-

von der Kühlgerätegrösse

in den Verdampfer

z.B. Kunststoffe, Isolation

Entsorgung der Verpackung

Die Verpackungsmaterialien sind umweltverträglich und wieder verwertbar. Die Kunststoffteile sind gekennzeichnet, z.B. >PE<,
>PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen
in den dafür vorgesehenen Sammelbehältern.

Garantie

Die Garantie wird ab Lieferdatum des Gerätes an den Endverbraucher gewährt. Allfällige Mängel, die während der Garantiezeit trotz
vorschriftsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführen sind, werden im Rahmen
dieser Garantie durch den Kundenservice behoben.

Nicht unter Garantie fallen

. Defekte durch Nichtbefolgen der Bedienungsanleitung oder unsachgemässen Gebrauch
. Schadenersatzansprüche, die über unsere Garantieleistungen hinausgehen.
. Geräte, welche durch Dritte repariert wurden.

Reinigung

Ein gelegentliches Ausreiben des Gerätes wirkt geruchsbindend und ist zu empfehlen. Durch Sauberhalten der Türdichtung kann
ein Festkleben und damit deren Beschädigung vermieden werden. Keine scheuernden Reinigungsmittel oder kratzenden Lappen
verwenden. Die Bedien- und Anzeigeeinheit ist nur mit einem trockenen Tuch zu reinigen. Bei längerem Nichtgebrauch ist das Gerät
am Haupttaster au

szuschalten.

Die idealen Trinktemperaturen*

6 – 8° Champagner, Schaumweine, Chasselas, Riesling, Sauvignon Blanc,

junge Chardonnays und Süssweine

8 – 10° Reife Chardonnays und Sauternes

13 – 15° Gamay, junge Merlots, junge Pinot Noir Weine

15 – 17° Junger Bordeaux, leichter Cabernet, Barbera, Merlot

16 – 18° Grosse Burgunder, Bordeaux, Italiener, Spanier, Kalifornier etc.

17–18° Barolo, Reciotto Amarone

(Die niedrigere Temperatur gilt jeweils für die einfacheren, die höhere für die komplexeren, qualitativ besseren Weine jeder Kategorie.)

* Quelle Mövenpick

167624
