Electrolux EJN2000AOW User Manual [de]
EJN2000AOW
................................................ .............................................
FR RÉFRIGÉRATEUR/
CONGÉLATEUR
DE KÜHL - GEFRIERSCHRANK BENUTZERINFORMATION 22
NOTICE D'UTILISATION 2
www.electrolux.com
2
SOMMAIRE
1. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
5. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
6. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
8.
BRUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
9. CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.electrolux.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
FRANÇAIS 3
1.
INSTRUCTIONS DE SÉCURITÉ
Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils
et avertissements, avant d'installer et
d'utiliser l'appareil pour la première fois.
Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise
l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre
personne, veillez à remettre cette notice
au nouveau propriétaire, afin qu'il puisse
se familiariser avec son fonctionnement et
sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.
1.1 Sécurité des enfants et des
personnes vulnérables
• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque
d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou
en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans
danger.
Empêchez les enfants de jouer avec
l'appareil.
• Ne laissez pas les différents emballages
à portée des enfants. Ils pourraient
s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation
électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants
ne restent enfermés à l'intérieur.
• Cet appareil est muni de fermetures
magnétiques. S'il remplace un appareil
équipé d'une fermeture à ressort, nous
vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser.
Ceci afin d'éviter aux enfants de s'en-
fermer dans l'appareil et de mettre ainsi
leur vie en danger.
1.2 Consignes générales de
sécurité
AVERTISSEMENT
Veillez à ce que les orifices de ventilation,
situés dans l'enceinte de l'appareil ou la
structure intégrée, ne soient pas obstrués.
• Les appareils sont destinés uniquement
à la conservation des aliments et/ou
des boissons dans le cadre d’un usage
domestique normal, tel que celui décrit
dans la présente notice.
– dans des cuisines réservées aux em-
ployés dans des magasins, bureaux
et autres lieux de travail ;
– dans les fermes et par les clients
dans des hôtels, motels et autres
lieux de séjour ;
– dans des hébergements de type
chambre d'hôte ;
– pour la restauration et autres utilisa-
tions non commerciales.
• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre système artificiel pour accélérer le processus
de dégivrage.
• Ne faites pas fonctionner d'appareils
électriques (comme des sorbetières
électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette
utilisation n'ait reçu l'agrément du fabricant.
• N'endommagez pas le circuit frigorifique.
• Le circuit frigorifique de l’appareil contient de l’isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l’environnement mais qui est
néanmoins inflammable.
Pendant le transport et l'installation de
votre appareil, assurez-vous qu'aucune
partie du circuit frigorifique n'est endommagée.
Si le circuit frigorifique est endommagé :
www.electrolux.com
4
• Ne modifiez pas les spécifications de
• Cet appareil est lourd. Faite attention
• Ne touchez pas avec les mains humi-
• Évitez une exposition prolongée de
• Les ampoules (si présentes) utilisées
– évitez les flammes vives et toute au-
tre source d'allumage
– aérez soigneusement la pièce où se
trouve l'appareil
l'appareil. Si le câble d'alimentation est
endommagé, il peut causer un court
circuit, un incendie et/ou une électrocution.
AVERTISSEMENT
Les éventuelles réparations ou interventions sur votre appareil, ainsi que le remplacement du câble
d'alimentation, ne doivent être effectuées que par un professionnel
qualifié.
1.
Ne branchez pas le cordon d'alimentation à une rallonge.
2.
Assurez-vous que la prise n'est pas
écrasée ou endommagée par l'arrière de l'appareil. Une prise de
courant écrasée ou endommagée
peut s'échauffer et causer un incendie.
3.
Vérifiez que la prise murale de l'appareil est accessible.
4.
Ne débranchez pas l'appareil en tirant sur le câble.
5.
Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou
d'incendie.
6.
N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de
l'éclairage intérieur.
lors de son déplacement.
des les surfaces givrées et les produits
congelés (risque de brûlure et d'arrachement de la peau).
l'appareil aux rayons solaires.
dans cet appareil sont des ampoules
spécifiques uniquement destinées à
être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une
habitation.
1.3 Utilisation quotidienne
• Ne posez pas d'éléments chauds sur
les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides
inflammables dans l'appareil (risque
d'explosion).
• Ne placez pas d'aliments directement
contre la sortie d'air sur la paroi arrière
de l'appareil. (Si l'appareil est sans givre.)
• Un produit décongelé ne doit jamais
être recongelé.
• Conservez les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression
se formant à l'intérieur du contenant
pourrait le faire éclater et endommager
ainsi l'appareil.
• Ne consommez pas certains produits
tels que les bâtonnets glacés dès leur
sortie de l'appareil, car ils peuvent provoquer des brûlures.
1.4 Entretien et nettoyage
• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour
gratter la couche de givre. Utilisez une
spatule en plastique.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le
compartiment réfrigérateur. Nettoyez-le,
si besoin. Si l'orifice est bouché, l'eau
s'écoulera en bas de l'appareil.
1.5 Installation
Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.
• Déballez l'appareil et vérifiez qu'il n'est
pas endommagé. Ne branchez pas
l'appareil s'il est endommagé. Signalez
immédiatement au revendeur de l'appareil les dommages constatés. Dans
ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil
pour que le circuit frigorifique soit stabilisé.
• Veillez à ce que l'air circule librement
autour de l'appareil pour éviter qu'il ne
surchauffe. Pour assurer une ventilation
suffisante, respectez les instructions de
la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).
• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage,
cuisson ou rayons solaires trop intenses).
• Assurez-vous que la prise murale reste
accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. (Si un branchement
sur le réseau d'eau est prévu.)
FRANÇAIS 5
être réalisés par un électricien qualifié
ou une personne compétente.
• Cet appareil ne doit être entretenu et
réparé que par un Service après-vente
autorisé, exclusivement avec des pièces d'origine.
1.7 Protection de
l'environnement
Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant
ainsi à préserver l'environnement.
L'appareil ne doit pas être mis au
rebut avec les ordures ménagères
et les déchets urbains. La mousse
d'isolation contient des gaz inflammables : l'appareil sera mis au
rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez
à ne pas détériorer les circuits frigorifiques, notamment au niveau
du condenseur. Les matériaux utilisés dans cet appareil identifiés
par le symbole
bles.
sont recycla-
1.6 Maintenance
• Les branchements électriques nécessaires à l'entretien de l'appareil doivent
2. FONCTIONNEMENT
2.1 Mise en fonctionnement
Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une
position moyenne.
2.2 Mise à l'arrêt
Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "O".
2.3 Réglage de la température
La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez
comme suit :
• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid
maximum.
Une position moyenne est la plus
indiquée.
Toutefois, le réglage doit être choisi en tenant compte du fait que la température à
l'intérieur de l'appareil dépend de plusieurs facteurs :
• la température ambiante
www.electrolux.com
6
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.
3. UTILISATION QUOTIDIENNE
Si le thermostat est réglé sur la
position de froid maximum, lorsque la température ambiante est
élevée et que l'appareil est plein, il
est possible que le compresseur
fonctionne en régime continu.
Dans ce cas, il y a un risque de
formation excessive de givre sur la
paroi postérieure à l'intérieur de
l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une
température plus élevée de façon
à permettre un dégivrage automatique et, par conséquent, des
économies de courant.
3.1 Nettoyage intérieur
Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.
N'utilisez pas de produits abrasifs,
poudre à récurer, éponge métallique pour ne pas abîmer la finition.
3.2 Congélation d'aliments frais
Le compartiment congélateur est idéal
pour congeler des denrées fraîches et
conserver les aliments surgelés ou congelés pendant longtemps.
Pour congeler des aliments frais, il n'est
pas nécessaire de modifier le réglage
moyen.
Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut
pour obtenir plus de froid.
Dans ce cas, la température du
compartiment réfrigérateur peut
chuter au-dessous de 0°C. Si cela
se produit, repositionnez le thermostat sur un réglage plus chaud.
tion maximale pendant 2 heures environ
avant d'introduire les produits dans le
compartiment.
En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a
duré plus de temps qu'indiqué au
paragraphe « Autonomie de fonctionnement » du chapitre « Caractéristiques techniques », consommez rapidement les aliments décongelés ou cuisez-les immédiatement avant de les recongeler
(une fois refroidis).
3.4 Décongélation
Avant utilisation, les aliments surgelés ou
congelés peuvent être décongelés dans le
compartiment du réfrigérateur ou à température ambiante en fonction du temps
disponible pour cette opération.
Les petites portions peuvent même être
cuites sans décongélation préalable (la
cuisson sera cependant un peu plus longue).
3.3 Conservation d'aliments
surgelés
À la mise en service ou après un arrêt
prolongé, placez le thermostat sur la posi-
3.5 Clayettes amovibles
Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les
clayettes puissent être placées en fonction des besoins.
3.6 Mettez en place les balconnets de la porte.
En fonction de la taille des emballages
des aliments conservés, les balconnets
de la porte peuvent être positionnés à différentes hauteurs.
Pour les ajuster, procédez comme suit :
tirez progressivement sur le balconnet
dans le sens des flèches pour le dégager,
puis repositionnez-le selon vos besoins.
FRANÇAIS 7
4. CONSEILS UTILES
4.1 Conseils pour l'économie
d'énergie
• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.
• Si la température ambiante est élevée,
le dispositif de réglage de température
est sur la position de froid maximum et
l'appareil est plein : il est possible que
le compresseur fonctionne en régime
continu, d'où un risque de formation
excessive de givre sur l'évaporateur.
Pour éviter ceci, modifiez la position du
dispositif de réglage de température de
façon à obtenir des périodes d'arrêt du
compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie.
4.2 Conseils pour la réfrigération
de denrées fraîches
Pour obtenir les meilleures performances
possibles :
• N'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur.
• Couvrez ou enveloppez soigneusement
les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse
circuler librement autour.
4.3 Conseils pour la réfrigération
Conseils utiles :
Viande (tous les types) : enveloppez-la
dans des sachets en plastique et placezla sur la tablette en verre au-dessus du
bac à légumes.
www.electrolux.com
8
La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placezles bien couverts sur une clayette.
Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des
récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles
d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réservé aux bouteilles.
Bananes, pommes de terre, oignons et ail
ne se conservent pas au réfrigérateur, s'ils
ne sont pas correctement emballés.
congelés pour éviter une remontée en
température de ces derniers.
• les aliments maigres se conservent
mieux et plus longtemps que les aliments gras ; le sel réduit la durée de
conservation des aliments
• la température très basse à laquelle se
trouvent les bâtonnets glacés, s'ils sont
consommés dès leur sortie du compartiment congélateur, peut provoquer des
brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée
de conservation indiquée par le fabricant.
4.4 Conseils pour la congélation
Pour obtenir les meilleurs résultats, voici
quelques conseils importants :
• la quantité maximale de denrées que
vous pouvez congeler par 24 heures
est indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne
doit être ajoutée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
• préparez la nourriture en petits paquets
pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et
assurez-vous que les emballages sont
étanches ;
• ne laissez pas des aliments frais, non
congelés, toucher des aliments déjà
5. ENTRETIEN ET NETTOYAGE
ATTENTION
débrancher l'appareil avant toute
opération d'entretien.
Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne
doivent donc être effectués que
par du personnel autorisé.
4.5 Conseils pour la
conservation des produits
surgelés et congelés du
commerce
Pour obtenir les meilleures performances
possibles :
• assurez-vous que les denrées surgelées achetées dans le commerce ont
été correctement entreposées par le revendeur ;
• prévoyez un temps réduit au minimum
pour le transport des denrées du magasin d'alimentation à votre domicile ;
• évitez d'ouvrir trop souvent la porte du
congélateur et ne la laissez ouverte que
le temps nécessaire ;
• une fois décongelés, les aliments se
détériorent rapidement et ne peuvent
pas être recongelés ;
• ne dépassez pas la durée de conservation indiquée par le fabricant.
5.1 Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulièrement les joints de porte
et nettoyez-les en les essuyant pour
éviter toute accumulation de déchets.
• Rincez et séchez soigneusement.
Ne pas tirer, déplacer ou endom-
mager les tuyaux et/ou câbles qui
se trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits
abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer
l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette
opération améliore les performances de
5.2 Dégivrage du réfrigérateur
5.3 Dégivrage du compartiment
congélateur
Une certaine quantité de givre se
forme toujours autour du compartiment supérieur.
Dégivrez le compartiment congélateur lorsque l'épaisseur de la
couche de givre est d'environ 3-5
mm.
Pour enlever le givre, suivez les instructions ci-dessous :
1.
Mettez l'appareil à l'arrêt.
2.
Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles
de papier journal et conservez-les
dans un endroit frais.
3.
Ouvrez la porte.
4.
Le dégivrage terminé, épongez et séchez bien l'intérieur.
5.
Mettez l'appareil en fonctionnement.
FRANÇAIS 9
l'appareil et permet des économies
d'énergie.
Attention à ne pas endommager
le système de réfrigération.
De nombreux détergents pour la cuisine
recommandés par les fabricants contiennent des produits chimiques qui peuvent
attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par
conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un
peu de savon liquide pour nettoyer la carrosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.
En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur
du compartiment réfrigérateur à chaque
fois que le compresseur s'arrête. L'eau de
dégivrage est collectée, via un orifice
d'évacuation, dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du
compresseur, d'où elle s'évapore.
Il est important de nettoyer régulièrement
l'orifice d'écoulement de la goulotte
d'évacuation de l'eau de dégivrage située
au milieu du compartiment réfrigérateur
pour empêcher l'eau de déborder et de
couler à l'intérieur de l'appareil.
6.
Réglez le thermostat pour obtenir
plus de froid et faites fonctionner l'appareil pendant deux ou trois heures
en utilisant ce réglage.
7.
Replacez les produits surgelés ou
congelés dans le compartiment.
AVERTISSEMENT
N'utilisez en aucun cas de couteau ou tout autre objet tranchant,
d'objet métallique pour gratter la
couche de givre, vous risquez de
détériorer irrémédiablement l'évaporateur. N'utilisez aucun autre
dispositif mécanique ou moyen artificiel que ceux qui sont recommandés par le fabricant pour accélérer le dégivrage de votre appareil. Une élévation de la température des denrées congelées,
pendant la décongélation, peut réduire leur durée de conservation.
www.electrolux.com
10
5.4 En cas d'absence prolongée
ou de non-utilisation
Prenez les précautions suivantes :
• débranchez l'appareil
• retirez tous les aliments
• dégivrez si nécessaire et nettoyez l'ap-
pareil ainsi que tous les accessoires
• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs
désagréables.
Si, toutefois, vous n'avez pas la possibilité
de débrancher et vider l'appareiI, faites
vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.
6. EN CAS D'ANOMALIE DE FONCTIONNEMENT
AVERTISSEMENT
Avant de résoudre les problèmes,
débranchez l'appareil.
La résolution des problèmes, non
mentionnés dans le présent manuel, doit être exclusivement confiée à un électricien qualifié ou une
personne compétente.
Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.
Problème Cause possible Solution
L'appareil ne fonctionne pas. L'éclai-
L'appareil est éteint. Mettez l'appareil en mar-
che.
rage ne fonctionne
pas.
La fiche du câble d'ali-
mentation n'est pas correctement insérée dans la
prise de courant.
Le courant n'arrive pas à
l'appareil. La prise de courant n'est pas alimentée.
Branchez correctement la
fiche du câble d'alimentation dans la prise de courant.
Branchez un autre appareil
électrique à la prise de courant.
Contactez un électricien
qualifié.
L'ampoule ne fonctionne pas.
L'ampoule est défectueu-
L'ampoule est en mode
veille.
se.
Fermez puis ouvrez la porte.
Reportez-vous au chapitre
« Remplacement de l'ampoule ».
Le compresseur
fonctionne en per-
La température n'est pas
réglée correctement.
Sélectionnez une température plus élevée.
manence.
La porte n'est pas fermée
correctement.
La porte a été ouverte trop
souvent.
Reportez-vous au chapitre
« Fermeture de la porte ».
Ne laissez pas la porte ouverte plus longtemps que
nécessaire.
Problème Cause possible Solution
La température du produit
est trop élevée.
Laissez le produit revenir à
température ambiante
avant de le placer dans
l'appareil.
La température ambiante
est trop élevée.
De l'eau s'écoule
sur la plaque arrière
du réfrigérateur.
De l'eau s'écoule
dans le réfrigérateur.
Pendant le dégivrage automatique, le givre fond
sur la plaque arrière.
L'orifice d'écoulement de
l'eau de dégivrage est
obstrué.
Des produits empêchent
l'eau de s'écouler dans le
réservoir d'eau.
De l'eau coule sur le
sol.
Le tuyau d'évacuation de
l'eau de dégivrage ne
s'écoule pas dans le bac
Diminuez la température
ambiante.
Ce phénomène est normal.
Nettoyez l'orifice d'écoulement de l'eau de dégivrage.
Assurez-vous que les produits ne touchent pas la
plaque arrière.
Fixez le tuyau d'évacuation
de l'eau au bac d'évapora-
tion de l'eau de dégivrage.
d'évaporation situé audessus du compresseur.
La température à
l'intérieur de l'appa-
Le thermostat n'est pas
réglé correctement.
Augmentez/réduisez la
température.
reil est trop basse/
élevée.
La température du
réfrigérateur est
L'air froid ne circule pas
dans l'appareil.
Assurez-vous que de l'air
froid circule dans l'appareil.
trop élevée.
La température du
congélateur est trop
élevée.
Il y a trop de givre. Les aliments ne sont pas
La porte n'est pas fermée
Le thermostat n'est pas
Les produits sont trop
près les uns des autres.
correctement emballés.
correctement.
réglé correctement.
Stockez les produits de fa-
çon à permettre la circula-
tion de l'air froid.
Emballez les aliments cor-
rectement.
Reportez-vous au chapitre
« Fermeture de la porte ».
Sélectionnez une tempéra-
ture plus élevée.
FRANÇAIS 11
www.electrolux.com
12
6.1 Remplacement de l'éclairage
6.2 Fermeture de la porte
1.
Nettoyez les joints de la porte.
2.
Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation ».
7. INSTALLATION
1.
Débranchez l'appareil de la prise secteur.
2.
Retirez la vis du diffuseur.
3.
Retirez le diffuseur (voir l'illustration).
4.
Remplacez l'ampoule défectueuse
par une ampoule neuve de puissance
identique, spécifiquement conçue
pour les appareils électroménagers.
(La puissance maximale est indiquée
sur le diffuseur.)
5.
Installez le diffuseur de l'ampoule.
6.
Serrez la vis du diffuseur.
7.
Branchez l'appareil sur le secteur.
8.
Ouvrez la porte. Vérifiez que l'ampoule s'allume.
3.
Si nécessaire, remplacez les joints de
porte défectueux. Contactez votre
service après-vente.
AVERTISSEMENT
Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez
lire attentivement les "Consignes
de sécurité" avant d'installer l'appareil.
7.1 Emplacement
Installez cet appareil à un endroit où la
température ambiante correspond à la
classe climatique indiquée sur la plaque
signalétique de l'appareil :
Classe
climatique
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C
Température ambiante
7.2 Branchement électrique
Contrôlez, avant de brancher l'appareil, si
la tension et la fréquence indiquées sur la
plaque signalétique correspondent à celles de votre réseau.
L'appareil doit être relié à la terre. La fiche
du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de
courant murale n'est pas mise à la terre,
branchez l'appareil sur une prise de terre
conformément aux normes en vigueur, en
demandant conseil à un électricien qualifié.
Le fabricant décline toute responsabilité
en cas d'incident suite au non-respect
des consignes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives
communautaires.

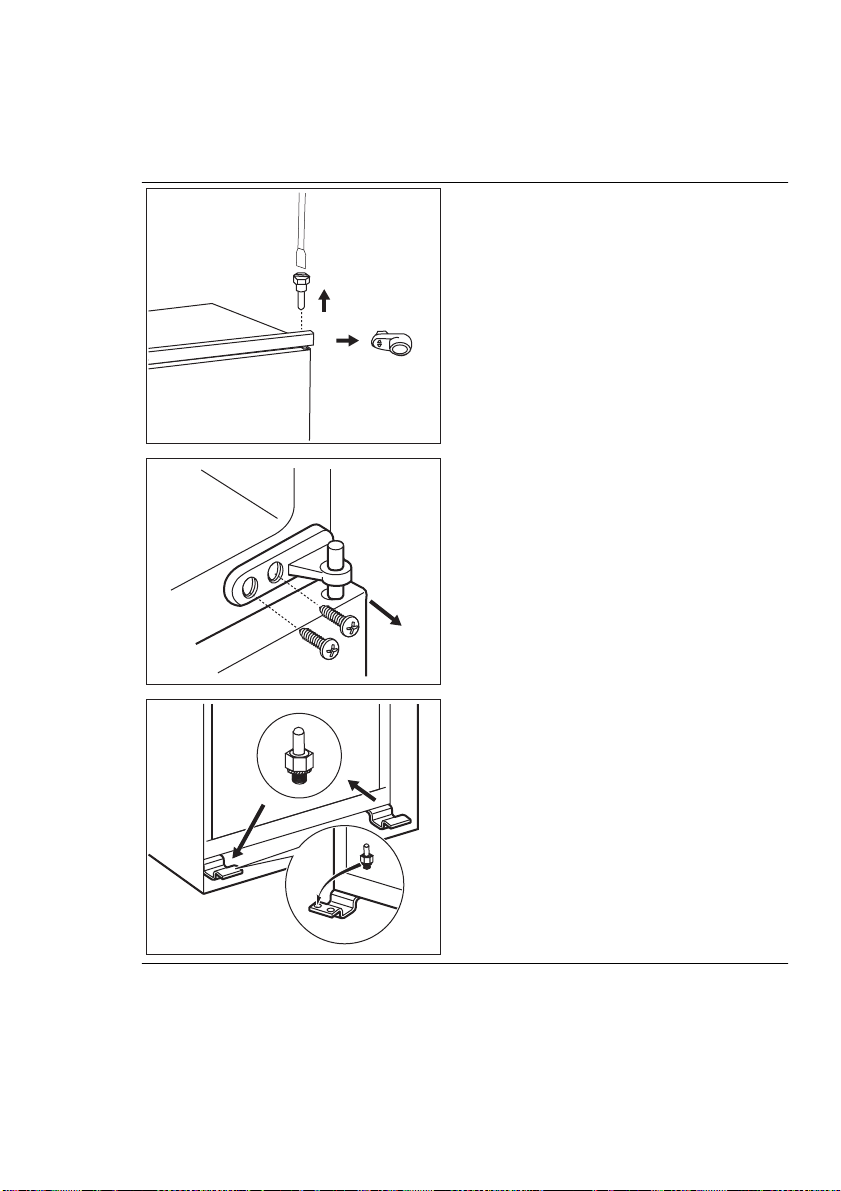

7.3 Réversibilité de la porte
FRANÇAIS 13
La porte de l'appareil s'ouvre vers la droite. Pour modifier le sens d'ouverture de la
porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :
• Dévissez, puis retirez le pivot supérieur.
• Retirez la porte supérieure.
• Retirez l'entretoise.
• Desserrez la charnière intermédiaire.
• Retirez la porte inférieure.
• Dévissez, puis retirez le pivot inférieur.
Du côté opposé :
• Serrez le pivot inférieur.
• Mettez en place la porte inférieure.
• Serrez la charnière intermédiaire.
• Mettez en place l'entretoise.
• Mettez en place la porte supérieure.
• Serrez le pivot supérieur.
www.electrolux.com
14

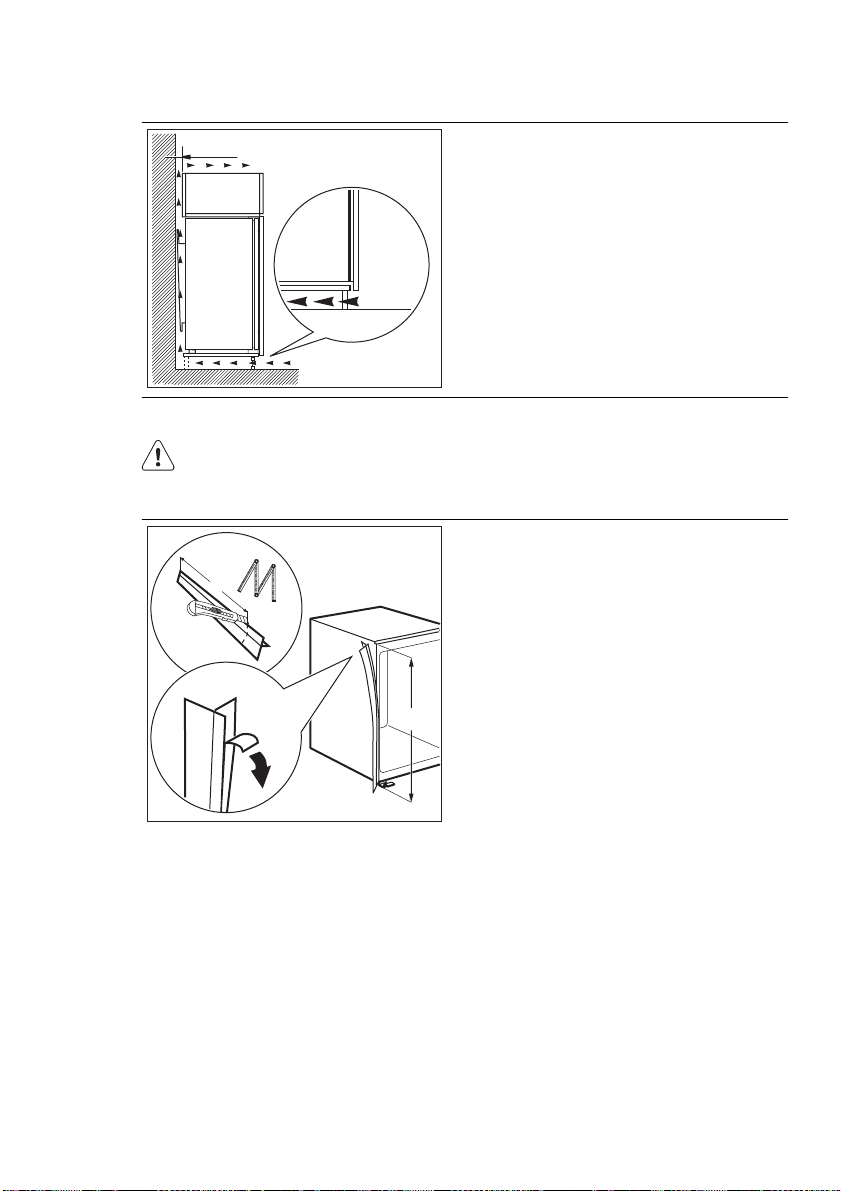

7.4 Ventilation
5 cm
min.
200 cm
2
min.
200 cm

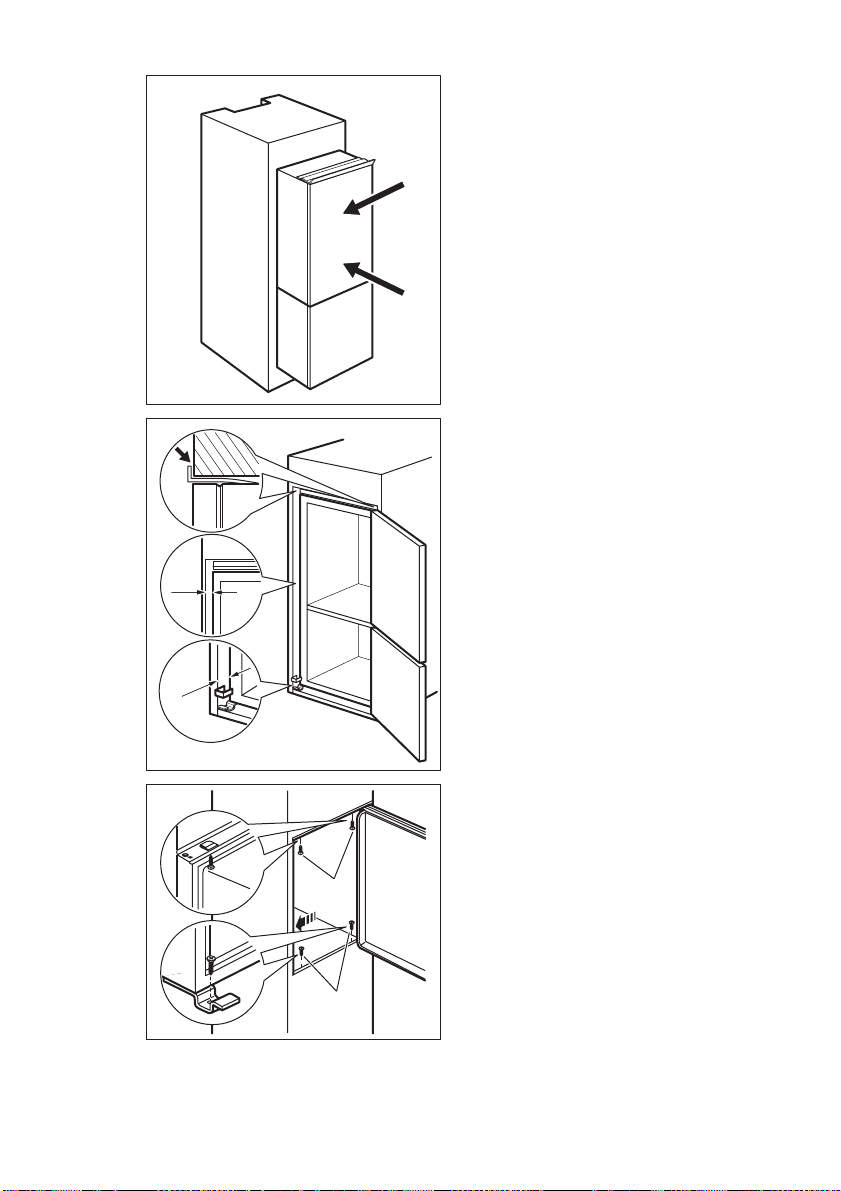

7.5 Installation de l'appareil
ATTENTION
Assurez-vous que le câble d'alimentation n'est pas coincé.
x
Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil.
2
Procédez comme suit :

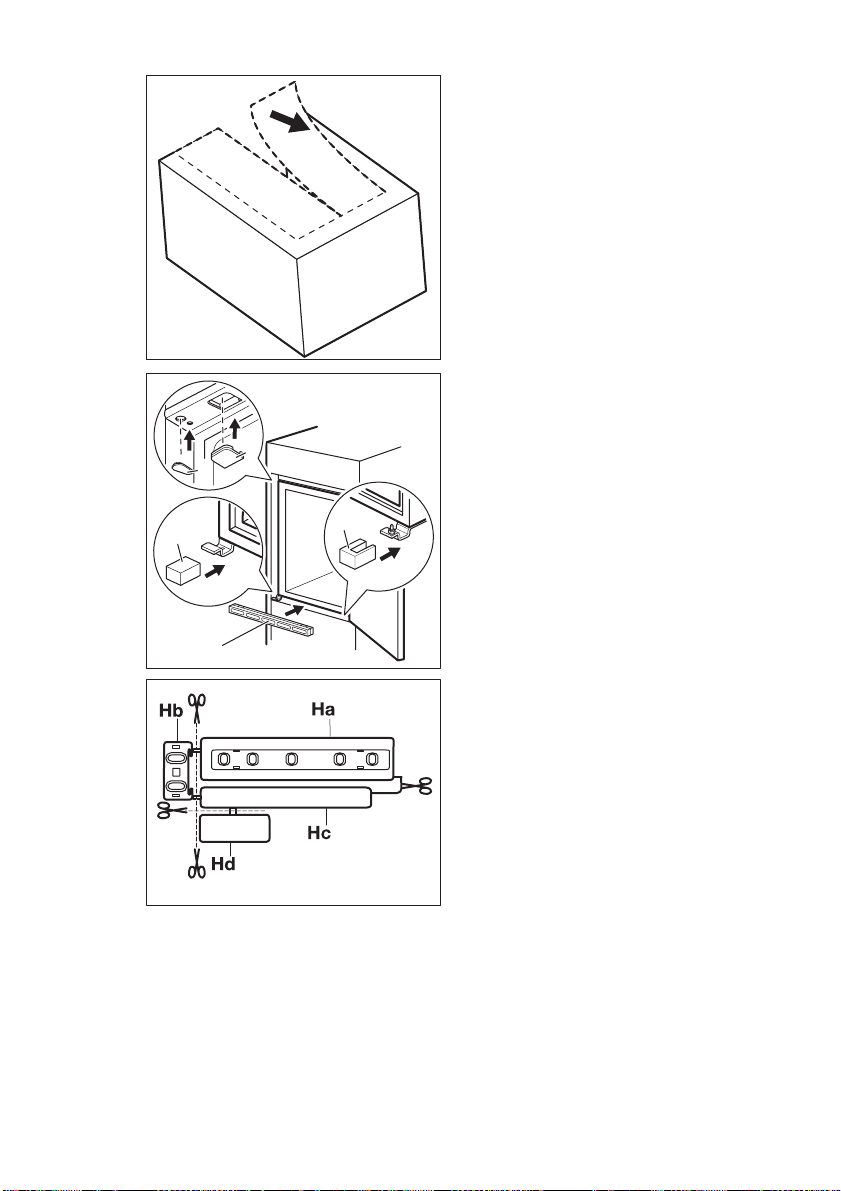

Si nécessaire, coupez la bande d'étanchéité adhésive puis appliquez-la sur l'appareil,
comme indiqué sur la figure.
x
Loading...
