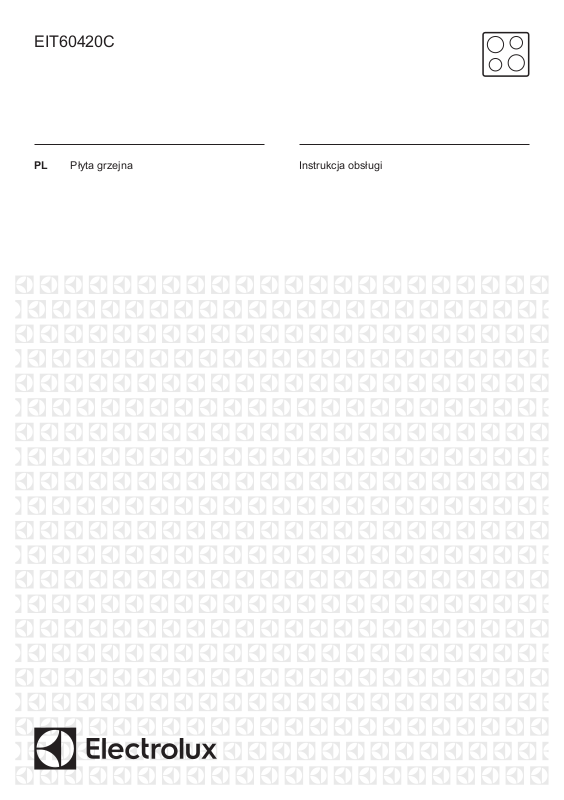

EIT60420C

PL Płyta grzejna Instrukcja obsługi

Page 2

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 2

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 5

3. INSTALACJA......................................................................................................7

4. OPIS URZĄDZENIA........................................................................................... 9

5. CODZIENNA EKSPLOATACJA....................................................................... 10

6. WSKAZÓWKI I PORADY................................................................................. 12

7. KONSERWACJA I CZYSZCZENIE.................................................................. 14

8. ROZWIĄZYWANIE PROBLEMÓW.................................................................. 14

9. DANE TECHNICZNE........................................................................................16

10. EFEKTYWNOŚĆ ENERGETYCZNA............................................................. 17

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux!

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z załączoną instrukcją obsługi. Producent nie odpowiada

Page 3

POLSKI 3

za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Dzieciom i zwierzętom nie wolno zbliżać się do

pracującego lub stygnącego urządzenia. Łatwo dostępne elementy urządzenia mocno się nagrzewają.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

• Dzieciom nie wolno zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

Page 4

www.electrolux.com4

1.2 Ogólne zasady bezpieczeństwa

• OSTRZEŻENIE: Podczas pracy urządzenie i jego

nieosłonięte elementy nagrzewają się do wysokiej

temperatury. Należy zachować ostrożność, aby

uniknąć kontaktu z elementami grzejnymi.

• Nie sterować urządzeniem za pomocą zewnętrznego

programatora czasowego ani niezależnego układu

zdalnego sterowania.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw

zawierających tłuszcz lub olej na włączonej płycie

grzejnej może być przyczyną pożaru.

• NIE gasić pożaru wodą – należy wyłączyć urządzenie,

a następnie przykryć płomień pokrywą lub kocem

gaśniczym.

• UWAGA: Gotowanie powinno odbywać się pod

nadzorem. Należy zapewnić stały nadzór nad krótkim

gotowaniem.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie

przechowywać żadnych przedmiotów na powierzchni

gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść

przedmiotów metalowych, jak sztućce lub pokrywki do

garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Po zakończeniu gotowania należy wyłączyć pole

grzejne za pomocą elementu sterującego. Nie polegać

na działaniu układu wykrywania obecności naczyń.

• Jeśli na powierzchni szkła ceramicznego / powierzchni

szklanej pojawią się pęknięcia, należy wyłączyć

urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli

urządzenie podłączono bezpośrednio do skrzynki

przyłączowej, należy wyłączyć bezpiecznik, aby

odłączyć zasilanie urządzenia. W obu przypadkach

należy skontaktować się z autoryzowanym centrum

serwisowym.

• Jeśli przewód zasilający jest uszkodzony, ze

względów bezpieczeństwa musi go wymienić

Page 5

POLSKI 5

producent, autoryzowany serwis lub inna wykwalifikowana osoba.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty

grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

• Instalując urządzenie nad szufladami, należy zapewnić wystarczająco dużo miejsca między dolną częścią urządzenia a górną szufladą, aby

umożliwić prawidłowy obieg powietrza.

• Spód urządzenia może się mocno nagrzewać. Zamontować pod urządzeniem płytę oddzielającą wykonaną ze sklejki, kuchennej płyty meblowej lub innego niepalnego materiału, uniemożliwiającą dostęp do urządzenia od spodu.

• Pozostawić 2 mm przestrzeni wentylacyjnej między blatem roboczym a przednią częścią zamontowanego pod nim urządzenia. Gwarancja nie obejmuje uszkodzeń spowodowanych brakiem odpowiedniej przestrzeni wentylacyjnej.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź

Page 6

www.electrolux.com6

wtyczka (jeśli dotyczy) może być przyczyną przegrzania styków.

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania przewodów elektrycznych.

• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.

• Przewód zasilający należy przymocować obejmą, by go mechanicznie odciążyć.

• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączniki automatyczne, bezpieczniki topikowe (typu wykręcanego – wyjmowane z oprawki), wyłączniki różnicowoprądowe (RCD) oraz styczniki.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Eksploatacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Przed pierwszym użyciem urządzenia należy usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną (jeśli dotyczy).

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Nie zmieniać parametrów technicznych urządzenia.

• Należy upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie polegać na działaniu układu wykrywania obecności naczyń.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.

• Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia porażeniem prądem elektrycznym.

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

• Gorący olej może pryskać podczas wkładania do niego żywności.

Page 7

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.

• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie stawiać gorących naczyń na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potraw.

• Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jego uszkodzenie.

• Nie włączać pól grzejnych bez naczyń ani z pustymi naczyniami.

• Nie kłaść na urządzeniu folii aluminiowej.

• Naczynia żeliwne, aluminiowe lub ze zniszczonym spodem mogą spowodować zarysowanie szkła lub szkła ceramicznego. Dlatego nie należy przesuwać ich po powierzchni gotowania.

• Urządzenie jest przeznaczone wyłącznie do przyrządzania potraw. Nie wolno go używać do innych

POLSKI 7

celów, takich jak np. ogrzewanie pomieszczeń.

2.4 Konserwacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.

• Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od zasilania.

• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne środki czyszczące. Nie używać żadnych produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.5 Serwis

• Należy skontaktować się z autoryzowanym punktem serwisowym, który naprawi urządzenie.

• Należy stosować wyłącznie oryginalne części zamienne.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby dowiedzieć się, jak prawidłowo utylizować urządzenie, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

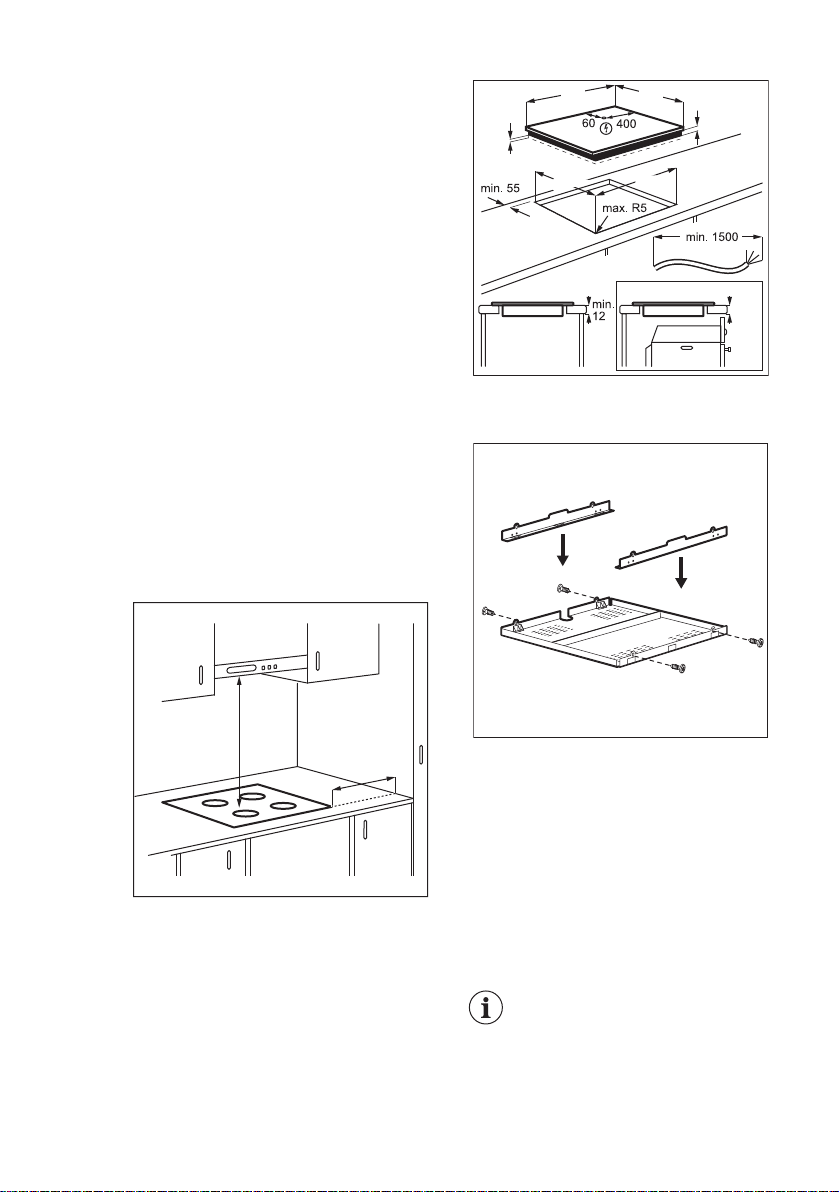

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe

Page 8

min. 50mm

min. 500mm

min. 40

520

15*

590

490

560

www.electrolux.com8

informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny ...........................

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• W zestawie z płytą grzejną znajduje się przewód zasilający.

• W celu wymiany uszkodzonego przewodu należy użyć przewodu zasilającego następującego typu: H05V2V2-F, który jest odporny na temperaturę co najmniej 90°C. W tym celu należy skontaktować się z miejscowym punktem serwisowym.

3.4 Montaż

3.5 Kaseta ochronna

Po zamontowaniu kasety ochronnej (wyposażenie dodatkowe), nie ma konieczności pozostawienia 2 mm przestrzeni wentylacyjnej z przodu, jak i montażu przegrody zabezpieczającej bezpośrednio pod płytą grzejną. Wyposażenie dodatkowe w postaci kasety ochronnej może być niedostępne w niektórych krajach. W celu uzyskania dodatkowych informacji należy skontaktować się z miejscowym dostawcą.

W przypadku montażu płyty grzejnej nad piekarnikiem nie można stosować kasety ochronnej.

Page 9

4. OPIS URZĄDZENIA

210 mm

145 mm

180 mm

145 mm

1 1

1 32 4 5

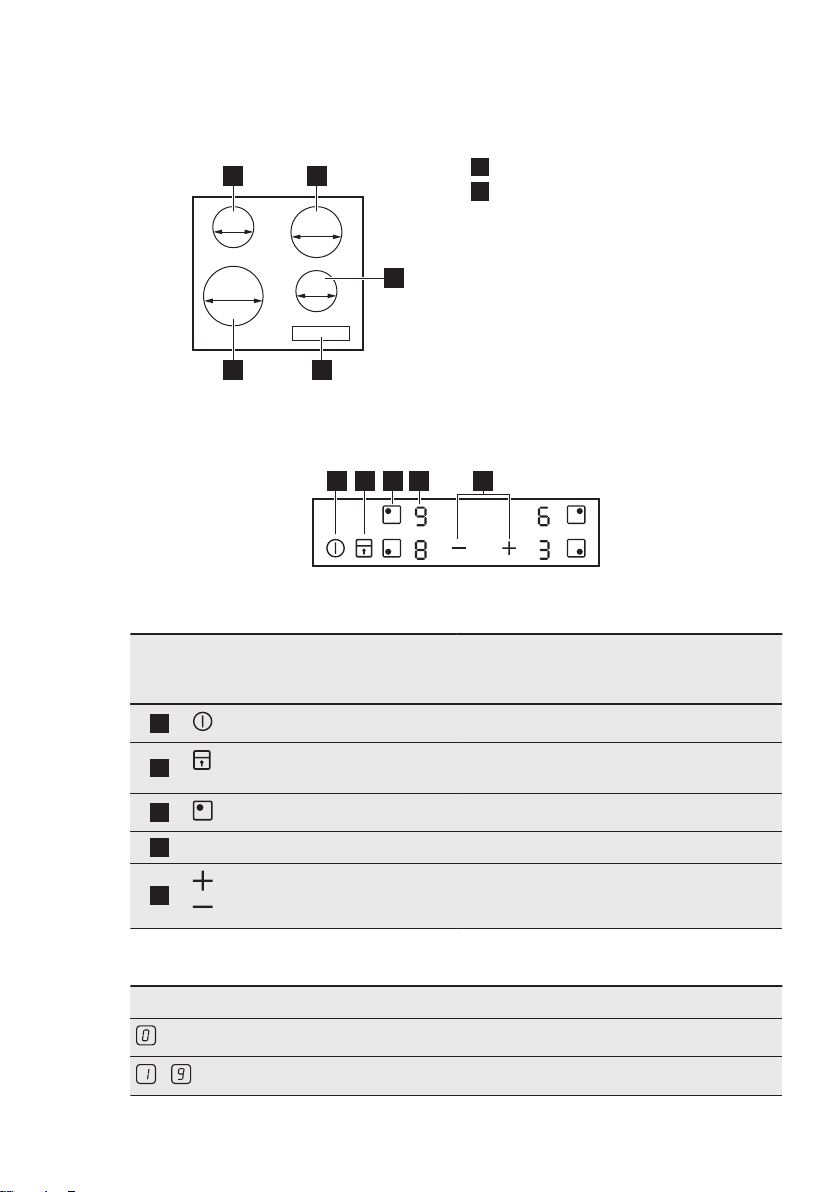

4.1 Układ powierzchni gotowania

4.2 Układ panelu sterowania

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

Indukcyjne pole grzejne

Panel sterowania

POLSKI 9

4.3 Wskazania ustawień mocy grzania

Wyświetlacz Opis

Pole

Funkcja Uwagi czuj‐ nika

WŁ./WYŁ. Włączanie i wyłączanie płyty grzejnej.

Blokada / Blokada uru‐

chomienia

Blokowanie/odblokowanie panelu stero‐ wania.

- Wybór pola grzejnego.

- Wskazanie mocy grzania Pokazuje ustawienie mocy grzania.

- Ustawianie mocy grzania.

Pole grzejne jest wyłączone.

Pole grzejne jest włączone.

Page 10

www.electrolux.com10

Wyświetlacz Opis

Działa funkcja PowerBoost.

+ cyfra

Nieprawidłowe działanie.

Pole grzejne jest nadal gorące (ciepło resztkowe).

Działa funkcja Blokada /Blokada uruchomienia.

Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe na‐ czynie bądź nie umieszczono na nim żadnego naczynia.

Działa funkcja Samoczynne wyłączenie.

4.4 Wskaźnik ciepła resztkowego

OSTRZEŻENIE!

Występuje zagrożenie poparzeniem ciepłem resztkowym. Wskaźniki pokazują ciepło resztkowe aktualnie używanych pól grzejnych. Wskaźniki mogą się włączyć także dla sąsiednich pól grzejnych, nawet jeśli nie są używane.

5. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Włączanie i wyłączanie

Dotknąć na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

5.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie zostanie ustawiona moc grzania,

• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlegnie się sygnał dźwiękowy i urządzenie wyłączy się. Należy

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Powierzchnia ceramiczna nagrzewa się od ciepła pochodzącego z naczyń.

usunąć przedmiot lub wyczyścić panel sterowania.

• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

• użyto nieodpowiedniego naczynia. Wyświetla się symbol i po upływie

2 minut pole grzejne wyłącza się samoczynnie.

• nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym

czasie wyświetla się i urządzenie wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna:

Page 11

Ustawienie mocy grzania

, 1 - 2

3 - 4 5 godz.

5 4 godz.

6 - 9 1,5 godz.

Płyta grzejna wy‐ łącza się po

6 godz.

5.3 Wybór pola grzejnego

Aby wybrać pole grzejne, należy dotknąć pola czujnika odpowiadającego

danemu polu grzejnemu. Na wyświetlaczu pojawi się wskazanie

ustawienia mocy grzania ( ).

5.4 Ustawienie mocy grzania

Wybrać pole grzejne.

Dotknąć , aby zwiększyć moc grzania. Dotknąć , aby zmniejszyć moc grzania. Dotknąć jednocześnie i ,

aby wyłączyć pole grzejne.

5.5 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

Patrz rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego: najpierw wybrać pole

grzejne, a następnie ustawić maksymalną moc grzania. Dotykać , aż włączy się .

Aby wyłączyć funkcję: dotknąć .

5.6 Blokada

Gdy włączone są pola grzejne można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

POLSKI 11

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć . Na 4

sekundy zaświeci się .

Aby wyłączyć funkcję: dotknąć Włączy się poprzednie ustawienie mocy grzania.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

5.7 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włączyć płytę grzejną za pomocą mocy grzania. Dotknąć przez 4 sekundy. Zaświeci się . Wyłączyć płytę grzejną za pomocą . Aby wyłączyć funkcję: włączyć płytę grzejną za pomocą mocy grzania. Dotknąć sekundy. Zaświeci się płytę grzejną za pomocą .

Aby tymczasowo wyłączyć funkcję na czas jednego cyklu gotowania:

włączyć płytę grzejną za pomocą . Zaświeci się . Dotknąć przez 4

sekundy. W ciągu 10 sekund ustawić moc grzania. Teraz można używać płyty grzejnej. Po wyłączeniu płyty grzejnej za

pomocą funkcja będzie ponownie aktywna.

. Nie ustawiać

przez 4

. Wyłączyć

5.8 Zarządzanie energią

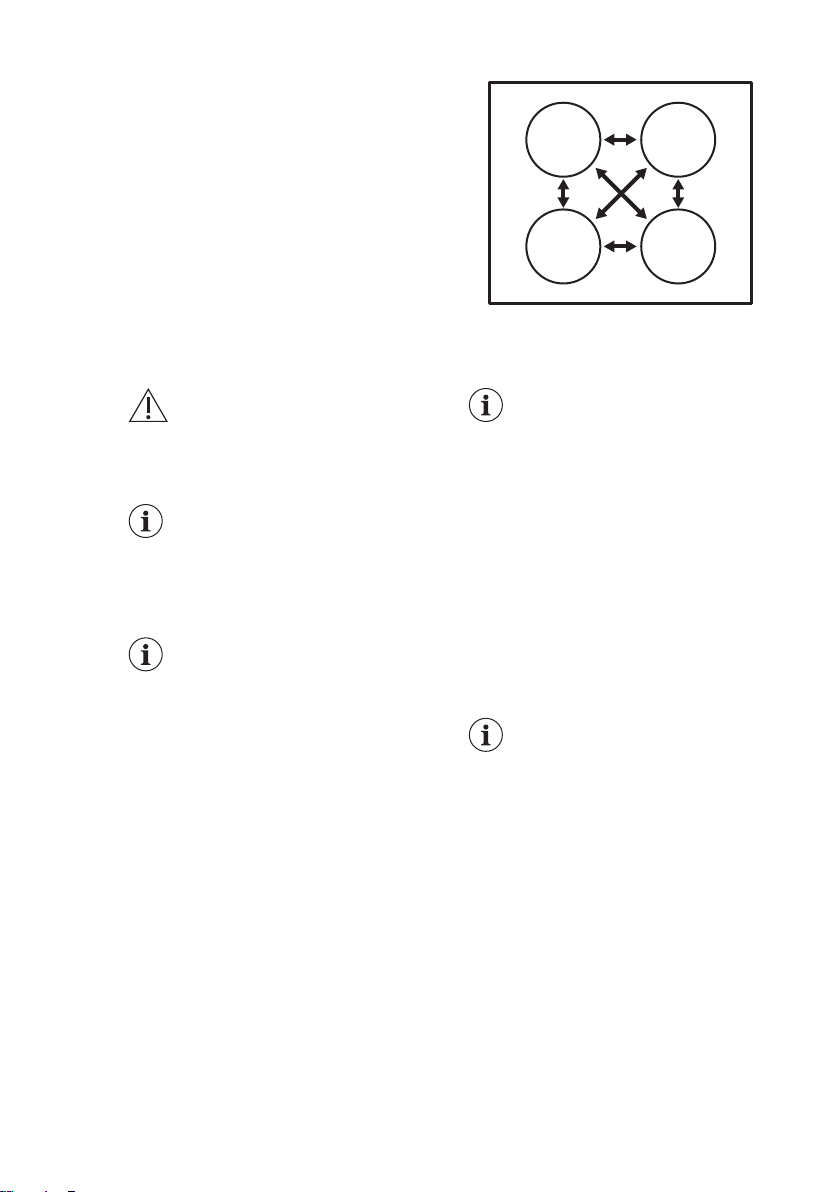

• Wszystkie pola grzejne są podłączone do jednej fazy. Patrz rysunek.

• Funkcja włącza się, gdy łączna moc elektryczna pól grzejnych przekracza maksymalne obciążenie elektryczne fazy.

• Funkcja rozdziela moc między pola grzejne.

• Funkcja zmniejsza moc pozostałych pól grzejnych.

Page 12

www.electrolux.com12

• Wskazanie dla pól o zmniejszonej mocy grzania zmienia się w zakresie dwóch poziomów.

6. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Naczynia

Silne pole elektromagnetyczne generowane przez indukcyjne pole grzejne nagrzewa naczynie w bardzo krótkim czasie.

Do gotowania na indukcyjnych polach grzejnych należy używać wyłącznie odpowiednich naczyń kuchennych

Materiał, z którego wykonane są naczynia

• odpowiedni: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).

• nieodpowiedni: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes przywiera do dna naczynia.

Dno naczynia powinno być możliwie jak najgrubsze i płaskie. Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się że jego spód jest czysty i suchy.

Wymiary naczyń

Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Sprawność pola grzejnego zależy od średnicy dna naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.

Patrz „Dane techniczne”.

6.2 Odgłosy podczas pracy

Jeżeli słychać:

• odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• gwizd: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• odgłos brzęczenia: ustawiono wysoką moc grzania.

• odgłos klikania: odbywa się przełączanie obwodów elektrycznych.

• odgłos syczenia, brzęczenia: uruchomiony jest wentylator.

Page 13

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

6.3 Przykłady zastosowania w

gotowaniu

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie

POLSKI 13

mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawienie mocy grza‐ nia

- 1

1 - 2 Sos holenderski, roztapianie:

1 - 2 Ścinanie: puszystych omle‐

2 - 3 Gotowanie ryżu lub potraw

3 - 4 Gotowanie na parze warzyw,

4 - 5 Gotowanie ziemniaków na

4 - 5 Gotowanie większej ilości

6 - 7 Delikatne smażenie: eska‐

7 - 8 Intensywne smażenie np.

9 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz,

Zastosowanie: Czas

Podtrzymywanie temperatury ugotowanych potraw.

masła, czekolady, żelatyny.

tów, smażonych jajek.

mlecznych, podgrzewanie gotowych potraw.

ryb, mięsa.

parze.

składników, potraw duszo‐ nych i zup.

lopków, cordon bleu z cielę‐ ciny, kotletów, bryzoli, kiełba‐ sek, wątróbki, zasmażek, ja‐ jek, naleśników, pączków.

placków ziemniaczanych, po‐ lędwicy, steków.

mięso duszone w sosie własnym), smażenie frytek.

Gotowanie dużej ilości wody. Funkcja PowerBoost jest włączona.

(min)

zależ‐ nie od potrzeb

5 - 25 Mieszać od czasu do czasu.

10 - 40 Gotować pod przykryciem.

25 - 50 Dodać co najmniej dwukrot‐

20 - 45 Dodać kilka łyżek wody.

20 - 60 Użyć maksymalnie ¼ l wody

60 150

zależ‐ nie od potrzeb

5 - 15 Obrócić po upływie połowy

Wskazówki

Przykryć naczynie.

nie więcej płynu niż ryżu. Potrawy mleczne mieszać od czasu do czasu.

na 750 g ziemniaków.

Do 3 litrów wody + składniki.

Obrócić po upływie połowy czasu.

czasu.

Page 14

www.electrolux.com14

7. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Używać specjalnego skrobaka do szkła.

7.2 Czyszczenie płyty grzejnej

• Usuwać natychmiast: stopiony plastik, folię, cukier oraz zabrudzenia

z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

• Usunąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Usuwanie metalicznych, połyskliwych przebarwień: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

8. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Co zrobić, gdy…

Problem Prawdopodobna przy‐

Nie można uruchomić płyty grzejnej lub sterować nią.

Zadziałał bezpiecznik. Sprawdzić, czy przyczyną

czyna

Płyta grzejna nie jest pod‐ łączona do zasilania lub jest podłączona nieprawid‐ łowo.

Środek zaradczy

Sprawdzić, czy płytę grzej‐ ną prawidłowo podłączono do zasilania. Patrz sche‐ mat połączeń.

nieprawidłowego działania jest bezpiecznik. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektry‐ kiem.

Page 15

POLSKI 15

Problem Prawdopodobna przy‐

czyna

W ciągu 10 sekund nie us‐

tawiono mocy grzania.

Dotknięto równocześnie

dwóch lub więcej pól czuj‐ ników.

Na panelu sterowania

znajdują się plamy tłuszczu lub woda.

Rozlegnie się sygnał dźwiękowy i urządzenie

Zakryto jedno lub więcej

pól czujników. wyłączy się. Gdy płyta grzejna jest wy‐ łączona, rozlega się sygnał dźwiękowy.

Płyta grzejna wyłącza się. Położono przedmiot na po‐

lu czujnika .

Wskaźnik ciepła resztko‐ wego nie włącza się.

Pole grzejne nie jest gorą‐

ce, ponieważ działało za

krótko lub nastąpiło uszko‐

dzenie czujnika.

Moc grzania przełącza się między dwoma poziomami.

Pola czujników nagrzewają się.

Działa funkcja Zarządzanie

energią.

Naczynie jest za duże lub

ustawione za blisko ele‐

mentów sterowania.

Wyświetla się .

Działa funkcja Samoczyn‐

ne wyłączenie.

Działa funkcja Blokada

uruchomienia lub Blokada.

Brak naczynia na polu

grzejnym.

Użyto nieodpowiedniego

naczynia.

Średnica dna naczynia jest

za mała w stosunku do po‐

la grzejnego.

Środek zaradczy

Ponownie uruchomić płytę grzejną i w ciągu maksy‐ malnie 10 sekund ustawić moc grzania.

Dotknąć tylko jednego pola czujnika.

Wyczyścić panel sterowa‐ nia.

Usunąć przedmiot z pól czujników.

Zdjąć przedmiot z pola czujnika.

Jeśli pole działało wystar‐ czająco długo, aby było gorące, należy skontakto‐ wać się z autoryzowanym punktem serwisowym.

Patrz „Codzienna eksploa‐ tacja”.

Jeśli to możliwe, duże na‐ czynia należy ustawiać na tylnych polach.

Wyłączyć płytę grzejną i włączyć ją ponownie.

Patrz „Codzienna eksploa‐ tacja”.

Postawić naczynie na polu grzejnym.

Użyć odpowiedniego na‐ czynia. Patrz „Wskazówki i porady”.

Stosować naczynia o od‐ powiednich wymiarach. Patrz „Dane techniczne”.

Page 16

www.electrolux.com16

Problem Prawdopodobna przy‐

Wyświetla się oraz licz‐ ba.

Słyszalny jest ciągły sygnał dźwiękowy.

8.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. Należy podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła ceramicznego (umieszczony w rogu

czyna

W płycie grzejnej wystąpiła usterka.

Podłączenie do sieci elek‐ trycznej jest nieprawidło‐ we.

szklanej powierzchni) oraz wyświetlany komunikat o błędzie. Należy upewnić się, że płyta grzejna była użytkowana prawidłowo. W przeciwnym razie interwencja pracownika serwisu lub sprzedawcy może być płatna nawet w okresie gwarancyjnym. Informacje dotyczące obsługi klienta oraz warunków gwarancji znajdują się w broszurze gwarancyjnej.

Środek zaradczy

Wyłączyć płytę grzejną i włączyć ponownie po 30 sekundach. Jeśli ponownie

wyświetli się , należy odłączyć płytę grzejną od zasilania. Po upływie 30 sekund ponownie podłą‐ czyć płytę. Jeśli problem będzie występował nadal, należy skontaktować się z autoryzowanym centrum serwisowym.

Odłączyć płytę grzejną od zasilania. Zwrócić się wy‐ kwalifikowanego elektryka, aby sprawdził instalację.

9. DANE TECHNICZNE

9.1 Tabliczka znamionowa

Model EIT60420C Numer produktu 949 492 355 00 Typ 60 GAP D5 AU 220-240 V, 50-60 Hz Moc indukcyjna 3.65 kW Wyprodukowano w Rumunii

Nr seryjny ................. 3.65 kW

ELECTROLUX

9.2 Parametry pól grzejnych

Pole grzejne Moc znamio‐

nowa (maksy‐ malna moc grzania) [W]

Lewe przednie 2300 2800 10 180 - 210

PowerBoost [W]

PowerBoost maksymalny czas [min]

Średnica na‐ czynia [mm]

Page 17

POLSKI 17

Pole grzejne Moc znamio‐

Lewe tylne 1200 - - 125 - 145

Prawe przed‐ nie

Prawe tylne 1800 - - 145 - 180

Moc pól grzejnych może w niewielkim zakresie odbiegać od wartości podanych w tabeli. Zmiany te zależą od wymiarów naczynia oraz materiału, z którego zostało wykonane.

nowa (maksy‐ malna moc grzania) [W]

1200 1800 4 125 - 145

PowerBoost [W]

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

PowerBoost maksymalny czas [min]

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie zgodnie z normą EU 66/2014

Oznaczenie modelu EIT60420C

Typ płyty grzejnej Płyta grzejna do

Liczba pól grzejnych 4

Technika grzania Płyta indukcyjna

Średnica okrągłych pól grzejnych (Ø)

Zużycie energii na pole grzejne (EC electric coo‐ king)

Zużycie energii przez pły‐ tę grzejną (EC electric hob)

Lewe przednie Lewe tylne Prawe przednie Prawe tylne

183,4 Wh / kg

Średnica na‐ czynia [mm]

zabudowy

21,0 cm 14,5 cm 14,5 cm 18,0 cm

190,1 Wh / kg 181,0 Wh / kg 181,0 Wh / kg 181,6 Wh / kg

EN 60350-2 - Elektryczny sprzęt do gotowania do użytku domowego – Część 2: Płyty grzejne – Metody pomiaru cech funkcjonalnych

10.2 Oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

• W miarę możliwości należy zawsze przykrywać naczynia pokrywką.

• Przed włączeniem pola grzejnego należy postawić na nim naczynie.

• Mniejsze naczynia należy stawiać na mniejszych polach grzejnych.

• Naczynia należy stawiać bezpośrednio na środku pola grzejnego.

Page 18

www.electrolux.com18

• Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 19

POLSKI 19

Page 20

www.electrolux.com/shop

867350117-A-362018
