Page 1
Registra il tuo prodotto per accedere al
manuale digitale e a tanti altri contenuti esclusivi.
Scopri di più su electrolux.com/register
Ottieni il massimo dal
tuo elettrodomestico
EIS82449C
IT Piano cottura Istruzioni per l’uso
Page 2
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................2
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. INSTALLAZIONE................................................................................................7
4. DESCRIZIONE DEL PRODOTTO....................................................................10
5. UTILIZZO QUOTIDIANO.................................................................................. 12
6. CONSIGLI E SUGGERIMENTI UTILI...............................................................18
7. PULIZIA E CURA..............................................................................................21
8. RISOLUZIONE DEI PROBLEMI.......................................................................22
9. DATI TECNICI.................................................................................................. 25
10. EFFICIENZA ENERGETICA.......................................................................... 25
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un
prodotto che ha alle spalle decenni di esperienza professionale e innovazione.
Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi
momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori
risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali
anomalie, ottenere informazioni sull'assistenza:
www.electrolux.com/webselfservice
Registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei
seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.
Le informazioni si trovano sulla targhetta di identificazione.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni e suggerimenti generali
Informazioni sull'ambiente
Con riserva di modifiche.
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
sono responsabili di eventuali lesioni o danni derivanti
Page 3
ITALIANO 3
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all'uso
dell'apparecchiatura e se hanno compreso i rischi
coinvolti.
• I bambini di età compresa fra i 3 e gli 8 anni e le
persone con disabilità diffuse e complesse vanno
tenuti lontani dall'apparecchiatura a meno che non vi
sia una supervisione continua.
• Tenere lontani dall'apparecchiatura i bambini al di
sotto dei 3 anni se non costantemente supervisionati.
• Non consentire ai bambini di giocare con
l'apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• Tenere i bambini e gli animali domestici lontano
dall'apparecchiatura durante il funzionamento o
raffreddamento. Alcune parti accessibili possono
diventare calde durante l’uso
• Se l'apparecchiatura ha un dispositivo di sicurezza per
i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'apparecchiatura senza essere
supervisionati.
1.2 Avvertenze di sicurezza generali
• AVVERTENZA: L'apparecchiatura e le parti accessibili
si riscaldano molto durante l'uso. Abbiate cura di non
toccare gli elementi riscaldanti.
Page 4
www.electrolux.com4
• AVVERTENZA: Non lasciare mai il piano di cottura
incustodito durante la preparazione di cibi in quanto
olio e grassi potrebbero provocare un incendio.
• Non tentare MAI di spegnere un incendio con
dell'acqua; spegnere l'apparecchiatura e coprire le
fiamme ad es. con un coperchio o una coperta di
protezione dal fuoco.
• ATTENZIONE: L'apparecchiatura non deve essere
alimentata tramite dispositivi esterni, ad esempio
timer, o collegata a un circuito regolarmente acceso e
spento da un'azienda.
• ATTENZIONE: Il processo di cottura deve essere
sorvegliato. Un breve processo di cottura deve essere
supervisionato senza soluzione di continuità.
• AVVERTENZA: Pericolo di incendio: Non conservare
nulla sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e
coperchi non dovrebbero essere posti sulla superficie
del piano di cottura in quanto possono diventare caldi.
• Non usare l'apparecchiatura prima di installarla nella
struttura a incasso.
• Non usare una pulitrice a vapore per pulire
l'apparecchiatura.
• Dopo l'uso, spegnere l'elemento utilizzato mediante la
corrispondente manopola, senza considerare quanto
indicato dal rilevatore di utensili.
• Se la superficie di vetroceramica/vetro presenta delle
crepe, spegnere l'apparecchiatura e scollegarla dalla
presa di corrente. Qualora l'apparecchiatura sia
collegata direttamente alla corrente mediante una
scatola di derivazione, togliere il fusibilke per
scollegarlo dall'alimentazione. Invitiamo in entrambi i
casi a contattare il Centro Servizi Autorizzato.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un tecnico
autorizzato o da una persona qualificata per evitare
situazioni di pericolo.
Page 5
• AVVERTENZA: Servirsi unicamente di protezioni per il
piano cottura progettate dal produttore
dell'apparecchiatura o indicate dallo stesso nelle
istruzioni d'uso, ad esempio accessori idonei o le
protezioni del piano cottura incorporate
nell'apparecchiatura. L'uso inadeguato delle protezioni
può causare incidenti.
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
2.1 Installazione
AVVERTENZA!
L’installazione
dell'apparecchiatura deve
essere eseguita da
personale qualificato.
AVVERTENZA!
Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• È necessario rispettare la distanza
minima dalle altre apparecchiature.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Proteggere le superfici di taglio con
un materiale di tenuta per evitare che
l'umidità causi dei rigonfiamenti.
• Proteggere la base
dell'apparecchiatura da vapore e
umidità.
• Non installare l'apparecchiatura
accanto ad una porta o sotto una
finestra, per evitare che pentole calde
cadano dall'apparecchiatura quando
la porta o la finestra sono aperte.
• Ogni apparecchiatura dispone di
ventole di raffreddamento sulla parte
inferiore.
• Se l'apparecchiatura viene installata
sopra a un cassetto:
– Non tenere oggetti di piccole
dimensioni o fogli di carta che
potrebbero essere aspirati, dato
che possono danneggiare le
ventole di raffreddamento o
guastare il funzionamento del
sistema di raffreddamento.
– Mantenere una distanza di
almeno 2 cm fra la parte inferiore
dell'apparecchiatura e le
componenti conservate nel
cassetto.
• Togliere gli eventuali pannelli
separatori installati nel mobiletto sotto
all'apparecchiatura.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• Tutti i collegamenti elettrici devono
essere realizzati da un elettricista
qualificato.
• L'apparecchiatura deve disporre di
una messa a terra.
• Prima di qualsiasi intervento, è
necessario verificare che
l'apparecchiatura sia scollegata dalla
rete elettrica.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Verificare che l'apparecchiatura sia
installata correttamente.
L'allentamento di un collegamento
elettrico o di una spina (ove previsti)
può provocare il surriscaldamento del
terminale.
Page 6
www.electrolux.com6
• Utilizzare il cavo di alimentazione
appropriato.
• Evitare che i collegamenti elettrici si
aggroviglino.
• Assicurarsi che la protezione da
scosse elettriche sia installata.
• Utilizzare il morsetto fermacavo sul
cavo.
• Assicurarsi che il cavo di
alimentazione o la spina (ove
prevista) non sfiori l'apparecchiatura
calda o pentole calde quando si
collega l'apparecchiatura alle prese
vicine.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina o il cavo (ove previsti).
Contattare il nostro Centro Assistenza
autorizzato o un elettricista qualificato
per sostituire un cavo danneggiato.
• I dispositivi di protezione da scosse
elettriche devono essere fissati in
modo tale da non poter essere
disattivati senza l'uso di attrezzi.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia
allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Servirsi unicamente di dispositivi di
isolamento adeguati: interruttori
automatici, fusibili (quelli a tappo
devono essere rimossi dal
portafusibile), sganciatori per correnti
di guasto a terra e relè.
• L'impianto elettrico deve essere
dotato di un dispositivo di isolamento
che consenta di scollegare
l'apparecchiatura dalla presa di
corrente a tutti i poli. Il dispositivo di
isolamento deve avere una larghezza
dell'apertura di contatto non inferiore
ai 3 mm.
2.3 Utilizzare
AVVERTENZA!
Rischio di lesioni, ustioni o
scosse elettriche.
• Rimuovere tutti i materiali di
imballaggio, le etichette e la pellicola
protettiva (ove presente) prima del
primo utilizzo.
• Questa apparecchiatura è stata
prevista unicamente per un uso
domestico.
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Accertarsi che le fessure di
ventilazione non siano ostruite.
• Non lasciare mai l'apparecchiatura
incustodita durante il funzionamento.
• Impostare la zona di cottura su "off"
dopo ogni utilizzo.
• Non fare affidamento sul rilevatore di
pentole.
• Non appoggiare posate o coperchi
sulle zone di cottura. Possono
diventare roventi.
• Non mettere in funzione
l'apparecchiatura con le mani umide o
quando c'è un contatto con l'acqua.
• Non utilizzare l'apparecchiatura come
superficie di lavoro o come piano di
appoggio.
• Se la superficie dell'apparecchiatura
presenta delle incrinature, scollegare
immediatamente l'apparecchiatura
dall'alimentazione. per evitare scosse
elettriche.
• I portatori di pacemaker, devono
mantenere una distanza di almeno 30
cm dalle zone di cottura a induzione
quando l'apparecchiatura è in
funzione.
• Un alimento immerso nell'olio molto
caldo può provocare degli schizzi.
AVVERTENZA!
Pericolo di incendio ed
esplosioni.
• Grassi e olio caldi possono rilasciare
vapori infiammabili. Mantenere
fiamme o oggetti caldi lontani da
grassi e olio quando li si utilizza per
cucinare.
• I vapori rilasciati da un olio molto
caldo possono provocare una
combustione spontanea.
• L'olio usato, che può contenere
residui di cibo, può liberare delle
fiamme ad una temperatura inferiore
rispetto ad un olio utilizzato per la
prima volta.
Page 7
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente incendiabili
sull'apparecchiatura, al suo interno o
nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare
l'apparecchiatura.
• Non poggiare pentole calde sul
pannello dei comandi.
• Non mettere coperchi caldi sulla
superficie in vetro del piano cottura.
• Non esporre al calore pentole vuote.
• Fare attenzione a non lasciar cadere
oggetti o pentole sull'apparecchiatura.
La superficie si potrebbe
danneggiare.
• Non mettere in funzione le zone di
cottura in assenza di pentole o con
pentole vuote.
• Non appoggiare la pellicola di
alluminio direttamente
sull'apparecchiatura.
• Lo spostamento di pentole in ghisa, in
alluminio o con fondi danneggiati può
graffiare il vetro o la vetroceramica.
Per spostare questi oggetti sollevarli
sempre dalla superficie di cottura.
• L'apparecchiatura è destinata solo
alla cottura. Non deve essere
utilizzata per altri scopi, come per
esempio il riscaldamento di un
ambiente.
2.4 Manutenzione e pulizia
• Pulire regolarmente l'apparecchiatura
per evitare il deterioramento dei
ITALIANO 7
materiali che compongono la
superficie.
• Disattivare l'apparecchiatura e
lasciarla raffreddare prima di
procedere con la pulizia.
• Scollegare l’apparecchiatura dalla
rete elettrica prima di eseguire le
operazioni di manutenzione.
• Non nebulizzare acqua né utilizzare
vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi
od oggetti metallici.
2.5 Assistenza tecnica
• Per riparare l'apparecchiatura
contattare un Centro di Assistenza
Autorizzato.
• Utilizzare esclusivamente ricambi
originali.
2.6 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Rivolgersi all'autorità municipale per
informazioni su come smaltire
correttamente l'elettrodomestico.
• Staccare la spina dall'alimentazione
elettrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
3. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
3.1 Prima dell'installazione
Prima di installare il piano di cottura,
annotare l'informazione riportata di
seguito presente sulla targhetta dei dati.
La targhetta dei dati è applicata sul lato
inferiore del piano di cottura.
Numero di
serie ...........................
3.2 Piani di cottura da incasso
Utilizzare esclusivamente piani di cottura
da incasso solo dopo l'installazione in
idonei piani di lavoro e mobili da incasso
conformi alle norme.
3.3 Cavo di collegamento
• Il piano di cottura viene fornito con un
cavo di collegamento.
Page 8
N
L1
N
L
230V~ 400V 2~N
L2
www.electrolux.com8
• Sostituire il cavo di alimentazione
danneggiato con il cavo di ricambio.
Contattare il Centro di Assistenza
locale.
AVVERTENZA!
Tutti i collegamenti elettrici
devono essere eseguiti da
un elettricista qualificato.
ATTENZIONE!
Non forare o saldare le
estremità dei cavi. Questo è
severamente vietato!
ATTENZIONE!
Non collegare il cavo senza
la rispettiva guaina
terminale.
Collegamento a due fasi
1. Estrarre la guaina all'estremità dei fili
nero e marrone.
2. Togliere l'isolamento delle estremità
dei cavi nero e marrone.
3. Applicare una nuova guaina
terminale da 1,5 mm² sull'estremità di
ciascun cavo. (utilizzare l'apposito
attrezzo).
Sezione cavo
Collegamento a una fase - 230 V ~ Collegamento a due fasi - 400 V 2 ~ N
Verde - giallo Verde - giallo
N Blu e blu Blu e blu N
L Nero e marrone Nero L1
Marrone L2
Page 9
min.
50mm
min.
500mm
ITALIANO 9
3.4 Montaggio
Se l'apparecchiatura viene
installata sopra a un
cassetto, la ventilazione del
piano cottura riscalda gli
articoli all'interno del
cassetto durante il processo
di cottura.
Page 10
1 1 1
2
1
7 852 43
9
1
12 1011
6
www.electrolux.com10
4. DESCRIZIONE DEL PRODOTTO
4.1 Disposizione della superficie di cottura
1
2
4.2 Disposizione del pannello dei comandi
Zona di cottura a induzione
Pannello dei comandi
Per informazioni dettagliate
sulle dimensioni delle zone
di cottura rimandiamo a "Dati
tecnici".
Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli
indicatori ed i segnali acustici mostrano quali funzioni sono attive.
Tasto
sen‐
sore
1
2
3
4
- Display livello di potenza Per mostrare il livello di potenza.
5
- Spie del timer delle zone
6
Funzione Commento
ON / OFF Per attivare e disattivare il piano di cottu‐
Blocco / Dispositivo di Si‐
curezza bambini
SenseBoil® Per attivare e disattivare la funzione.
Bridge Per attivare e disattivare la funzione.
di cottura
ra.
Per bloccare/sbloccare il pannello dei co‐
mandi.
Le spie sopra al simbolo mostrano l'avan‐
zamento della funzione.
Indica per quale zona è impostato il tem‐
po.
Page 11
ITALIANO 11
Tasto
sen‐
sore
- Display timer Indica il tempo in minuti.
7
8
9
10
11
- Barra dei comandi Per impostare un livello di potenza.
12
Funzione Commento
Hob²Hood Per attivare e disattivare la modalità ma‐
- Per selezionare la zona di cottura.
- Per aumentare o ridurre il tempo.
/
PowerBoost Per attivare la funzione.
4.3 Display del livello di potenza
Display Descrizione
La zona di cottura è disattivata.
-
La zona di cottura è in funzione.
SenseBoil® è attiva.
Preriscaldamento automatico è attiva.
PowerBoost è attiva.
nuale della funzione.
+ numero
/ /
È presente un malfunzionamento.
OptiHeat Control (indicatore di calore residuo su 3 livelli): prose‐
guire la cottura/tenere in caldo/calore residuo.
Blocco /Dispositivo di Sicurezza bambini è attiva.
Pentola non adeguata o troppo piccola; oppure manca la pentola
sulla zona di cottura.
Spegnimento automatico è attiva.
Page 12
www.electrolux.com12
4.4 OptiHeat Control (indicatore
di calore residuo su 3 livelli)
AVVERTENZA!
/ / Il calore residuo
può essere causa di ustioni.
Gli indicatori mostrano il
livello del calore residuo per
le zone cottura attualmente
in uso. Le spie si potrebbero
accendere anche per le
zone cottura vicine, anche
se non sono in uso.
5. UTILIZZO QUOTIDIANO
Le zone di cottura a induzione generano
il calore richiesto per la cottura
direttamente sul fondo della pentola. Il
piano in vetroceramica viene
leggermente riscaldato dal calore residuo
delle pentole.
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
5.1 Attivazione e disattivazione
Sfiorare per 1 secondo per accendere
o spegnere il piano di cottura.
5.2 Spegnimento automatico
La funzione spegne automaticamente
il piano di cottura se:
• tutte le zone di cottura sono
disattivate,
• non è stato impostato il livello di
potenza dopo l'accensione del piano
di cottura,
• è stato versato qualcosa o appoggiato
un oggetto sul pannello dei comandi
per più di 10 secondi (un tegame, uno
straccio, ecc.). Viene emesso un
segnale acustico e il piano di cottura
si disattiva. Rimuovere l'oggetto o
pulire il pannello dei comandi.
• Il piano di cottura è surriscaldato (per
es. se si esaurisce l'acqua in
ebollizione nella pentola). Lasciare
raffreddare la zona di cottura prima di
utilizzare nuovamente il piano di
cottura.
• è stata utilizzata una pentola non
idonea. Il simbolo si accende e la
zona di cottura si spegne
automaticamente dopo 2 minuti.
• non è stata spenta una zona di
cottura o non è stato modificato il
livello di potenza. Dopo un tempo
prestabilito, si accende e il piano di
cottura si spegne.
Rapporto tra livello di potenza e il
tempo trascorso il quale si spegne il
piano di cottura:
Livello di potenza Il piano di cottura
si disattiva dopo
1 - 3 6 ore
4 - 7 5 ore
8 - 9 4 ore
10 - 14 1,5 ora
5.3 Livello di potenza
Per impostare o modificare il livello di
potenza:
Sfiorare la barra di controllo per
impostare il livello di potenza corretto o
spostare il dito lungo la barra di controllo
fino a raggiungere il livello necessario.
5.4 SenseBoil®
La funzione regola automaticamente la
temperatura dell'acqua in modo che non
Page 13
vada in ebollizione in modo eccessivo
quando raggiunge il punto di ebollizione.
Qualora vi sia calore residuo
( / / ) sulla zona
cottura che si desidera
usare, viene emesso un
segnale acustico e la
funzione non si avvia.
1. Sfiorare per attivare il piano
cottura.
2. Sfiorare per attivare la funzione.
Compare un lampeggiamento per le
zone di cottura sulle quali è attualmente
possibile usare la funzione.
3. Toccare la barra dei comandi di
qualsiasi delle zone cottura
disponibili per le quali si desidera
attivare la funzione (fra impostazione
di calore 1 e 14).
La funzione si avvia.
Qualora non venga scelta una zona
cottura entro 5 secondi, la funzione non
si attiva.
Quando la funzione si avvia,
le spie sopra al simbolo
si accendono una dopo
l'altra fino a che l'acqua non
raggiunge il punto di
ebollizione.
Quando la funzione rileva il punto di
ebollizione, il piano cottura emette un
segnale acustico e il livello di calore
passa automaticamente a 8.
Se tutte le zone cottura sono
già in uso o se c'è del calore
residuo su tutte, il piano
cottura emette un bip, le spie
sopra a lampeggiano le
la funzione non si avvia.
Per disattivare la funzione, toccare
(la funzione si disattiva e l'impostazione
di calore scende a 0); oppure toccare la
barra di controllo e regolare il livello di
calore manualmente.
5.5 Utilizzo delle zone di cottura
Posizionare le pentole al centro della
zona selezionata. Le zone di cottura a
ITALIANO 13
induzione si adattano automaticamente
alle dimensioni del fondo della pentola.
È possibile utilizzare una pentola grande
collocata su due zone di cottura
contemporaneamente. I tegami devono
coprire le parti centrali delle due aree ma
non andare oltre la zona contrassegnata.
Se i tegami si trovano fra i due centri la
funzione Bridge non sarà attivata.
5.6 Bridge
La funzione opera quando la
pentola copre il centro delle
due zone. Non si aziona con
la funzione SenseBoil®.
Questa funzione collega due zone di
cottura del lato sinistro funzionanti come
se fossero una sola.
Impostare come prima cosa il livello di
potenza per una delle zone di cottura di
sinistra.
Per attivare la funzione: sfiorare
impostare o modificare il livello di
potenza sfiorare uno dei sensori.
Per disattivare la funzione: sfiorare .
Le zone di cottura funzionano in modo
indipendente.
. Per
Page 14
www.electrolux.com14
5.7 Preriscaldamento
automatico
Attivare questa funzione per ottenere
un'impostazione di calore desiderata in
meno tempo. Quando è accesa, la zona
funziona sull'impostazione più alta
all'inizio e poi continua a cucinare con
l'impostazione di calore desiderata.
Per attivare la funzione, la
zona di cottura deve essere
fredda.
Per attivare la funzione per una zona
di cottura: sfiorare
Selezionare immediatamente il livello di
potenza desiderato. Dopo 3 secondi
si accende.
Per disattivare la funzione: modificare
il livello di potenza.
( si accende).
5.8 PowerBoost
Questa funzione aumenta la potenza
fornita alle zone di cottura a induzione.
Questa funzione si può attivare per la
zona di cottura a induzione soltanto per
un intervallo di tempo limitato. Al termine
di questo intervallo, la zona di cottura a
induzione passa automaticamente al
livello di potenza massimo impostato.
Fare riferimento al capitolo
"Dati tecnici".
Per attivare la funzione per una zona
di cottura: sfiorare . si accende.
Per disattivare la funzione: modificare
il livello di potenza.
5.9 Temporizzatore
Timer del conto alla rovescia
Questa funzione consente di impostare
la durata di funzionamento della zona di
cottura per la preparazione di una
pietanza.
Come prima cosa impostare il livello di
potenza per la zona di cottura, poi
impostare la funzione.
Per impostare la zona di cottura:
sfiorare ripetutamente finché si
accende l'indicatore della zona di cottura
desiderata.
Per attivare la funzione: sfiorare il tasto
del timer per impostare il tempo (00 99 minuti). Quando la spia della zona di
cottura lampeggia più lentamente, il
tempo scorre a ritroso.
Per visualizzare il tempo residuo:
selezionare la zona di cottura con
spia della zona di cottura comincia a
lampeggiare rapidamente. Sul display
compare il tempo residuo.
Per modificare l’ora: selezionare la
zona di cottura con . Premere o .
Per disattivare la funzione: selezionare
la zona di cottura con e sfiorare . Il
tempo restante esegue il conteggio fino a
00. L'indicatore della zona cottura si
spegne.
Allo scadere del tempo
stabilito, viene emesso un
segnale acustico e 00
lampeggia. La zona di
cottura si disattiva.
Per arrestare il segnale acustico:
sfiorare .
CountUp Timer (Timer)
Utilizzare questa funzione per controllare
per quanto tempo funziona la zona di
cottura.
Per impostare la zona di cottura:
sfiorare ripetutamente finché si
accende l'indicatore della zona di cottura
desiderata.
Per attivare la funzione: sfiorare del
timer. si accende. Quando la spia
della zona di cottura lampeggia
lentamente, inizia il conteggio. Il display
passa da ai minuti.
Per controllare per quanto tempo
funziona la zona di cottura:
selezionare la zona di cottura con . La
spia della zona di cottura comincia a
lampeggiare rapidamente. Il display
mostra per quanto tempo è rimasta in
funzione la zona.
. La
Page 15
Per disattivare la funzione: selezionare
la zona di cottura con e sfiorare o
. La spia della zona di cottura si
spegne.
Timer
Si può utilizzare questa funzione come
Timer mentre il piano di cottura è attivo e
le zone di cottura non sono in funzione. Il
display del livello di potenza visualizza
.
Per attivare la funzione: sfiorare .
Sfiorare il tasto o del timer per
selezionare la durata. Allo scadere del
tempo stabilito, viene emesso un
segnale acustico e 00 lampeggia.
Per arrestare il segnale acustico:
sfiorare
.
La funzione non ha alcun
effetto sul funzionamento
delle zone di cottura.
5.10 Blocco
È possibile bloccare il pannello dei
comandi mentre le zone di cottura sono
in funzione. Questa funzione impedisce
di modificare inavvertitamente il livello di
potenza.
Impostare innanzitutto il livello di
potenza.
Per attivare la funzione: sfiorare
si accende per 4 secondi.Il Timer rimane
acceso.
Per disattivare la funzione: sfiorare .
Il livello di potenza precedente si
accende.
Quando si spegne il piano di
cottura, si interrompe anche
questa funzione.
.
5.11 Dispositivo di Sicurezza bambini
Questa funzione impedisce
l'azionamento accidentale del piano di
cottura.
ITALIANO 15
Per attivare la funzione: attivare il piano
di cottura con . Non impostare alcun
livello di potenza. Sfiorare per 4
secondi. si accende. Disattivare il
piano di cottura con .
Per disattivare la funzione: attivare il
piano di cottura con
alcun livello di potenza. Sfiorare per 4
secondi. si accende. Disattivare il
piano di cottura con .
Per escludere la funzione per una sola
operazione di cottura: attivare il piano
di cottura con
il tasto per 4 secondi. Impostare il
livello di potenza entro 10 secondi. È
possibile mettere in funzione il piano di
cottura. Quando si disattiva il piano di
cottura con la funzione si riattiva.
. Non impostare
. si accende. Sfiorare
5.12 OffSound Control (Attivazione e disattivazione dei segnali acustici)
Disattivare il piano di cottura. Sfiorare il
tasto
accende e si spegne. Sfiorare per 3
secondi. o si accendono. Sfiorare
seguente:
• - i segnali acustici sono spenti
• - i segnali acustici sono attivi
Per confermare la selezione, attendere
finché il piano di cottura non si disattiva
automaticamente.
Quando la funzione è impostata su , i
segnali acustici saranno udibili soltanto
quando:
• si sfiora
• Timer diminuisce
• Timer del conto alla rovescia
• si appoggia un oggetto sul pannello
per 3 secondi. Il display si
del timer per effettuare la selezione
diminuisce
dei comandi.
Page 16
www.electrolux.com16
5.13 Limitazione di potenza
All'origine, il piano di cottura è impostato
sul massimo livello di potenza possibile.
Per ridurre o aumentare il livello di
potenza:
1. Disattivare il piano di cottura.
2. Sfiorare il tasto
display si accende e si spegne.
3. Sfiorare per 3 secondi. o si
accendono.
4. Sfiorare
5. Sfiorare / del Timer per
impostare il livello di potenza.
Livelli di potenza
Fare riferimento al capitolo "Dati tecnici".
• P 72 — 7200 W
• P 15 — 1500 W
• P 20 — 2000 W
• P 25 — 2500 W
• P 30 — 3000 W
• P 35 — 3500 W
• P 40 — 4000 W
• P 45 — 4500 W
• P 50 — 5000 W
• P 60 — 6000 W
ATTENZIONE!
Assicurarsi che la potenza
selezionata sia idonea ai
fusibili installati nell'impianto
domestico.
AVVERTENZA!
Qualora venga selezionato
uno dei livelli potenza più
bassi, la funzione
SenseBoil® potrebbe non
funzionare. Consultare la
tabella qui di seguito.
- la funzione è operativa, - la
funzione non è operativa.
Livelli di
potenza
Zona di cottura
Ante‐
riore
sini‐
stra
210mm210mm145mm240
per 3 secondi. Il
. P 72 si accende.
Po‐
Ante‐
sterio‐
riore
re si‐
cen‐
nistra
trale
Po‐
sterio‐
re de‐
stra
mm
P 72
P 15
P 20
P 25
P 30
P 35
P 40
P 45
P 50
P 60
5.14 funzione Power Management
• Le zone di cottura sono raggruppate
in base alla posizione e al numero di
fasi del piano di cottura. Vedere
l'illustrazione.
• Ciascuna fase dispone di un
assorbimento massimo di 3600 W.
• La funzione suddivide la potenza tra
zone di cottura collegate alla stessa
fase.
• La funzione si attiva quando
l'assorbimento massimo delle zone di
cottura collegate ad una singola fase
supera i 3600 W.
• La funzione riduce la potenza delle
altre zone di cottura collegate alla
stessa fase.
• Il display dell'impostazione di calore
delle zone ridotte alterna
l'impostazione di calore scelta e
l'impostazione di calore ridotta. Dopo
un po' di tempo il display
dell'impostazione del calore delle
zone ridotte rimane sull'impostazione
di calore ridotta.
Funzione Power Management con
funzione Limitazione di potenza
Impostando la funzione Limitazione di
potenza su 6,0 kW o meno, la potenza
del piano di cottura viene distribuita tra
tutte le zone di cottura.
Page 17
ITALIANO 17
Attivazione automatica della funzione
Per attivare automaticamente la
funzione, impostare la modalità
automatica da H1 a H6. Il piano cottura
viene impostato a livello di fabbrica su
H5.Il piano cottura reagisce ogni volta
che viene usato il piano cottura. Il pianto
di cottura rileva la temperatura delle
pentole automaticamente e regola la
velocità della ventola.
Modalità automatiche
Impostando la funzione Limitazione di
potenza su superiore a 6,0 kW, la
potenza del piano di cottura viene
distribuita fra il lato sinistro e il lato
destro.

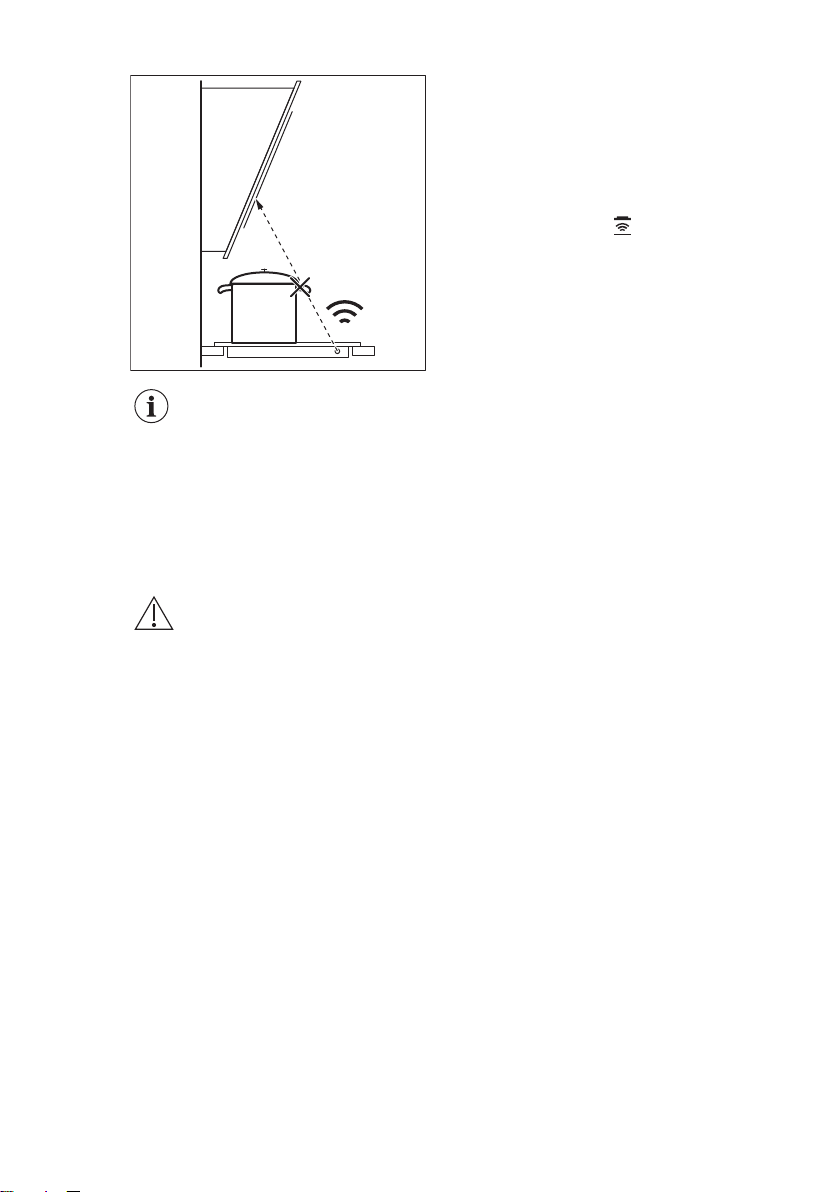

5.15 Hob²Hood
Si tratta di una funzione automatica
avanzata che collega il piano di cottura
ad una cappa speciale. Sia il piano di
cottura che la cappa dispongono di un
comunicatore di segnale a infrarossi. La
velocità della ventola viene definita
automaticamente sulla base delle
impostazioni della modalità e della
temperatura della pentola più calda sul
piano di cottura. È anche possibile
mettere in funzione la ventola dal piano
di cottura manualmente.
Per la maggior parte della
cappe, il sistema remoto è
disattivato all'origine.
Attivarlo prima di utilizzare la
funzione. Per maggiori
informazioni fare riferimento
al manuale per l'utente della
cappa.
Illumi‐
nazione
automa‐
Ebolli‐
zione
Frittu‐
1)
2)
ra
tica
ModalitàH0Spento Spento Spento
ModalitàH1In data Spento Spento
Modalità
H2
In data Velocità
3)
ventola
1
Velocità
ventola
1
ModalitàH3In data Spento Velocità
ventola
1
ModalitàH4In data Velocità
ventola
1
ModalitàH5In data Velocità
ventola
1
ModalitàH6In data Velocità
ventola
2
1)
Il piano di cottura rileva il processo di
ebollizione e attiva la velocità della ventola
in base alla modalità automatica.
2)
Il piano di cottura rileva il processo di frit‐
tura e attiva la velocità della ventola in base
alla modalità automatica.
3)
Questa modalità attiva la ventola e la lu‐
ce e non è collegata alla temperatura.
Velocità
ventola
1
Velocità
ventola
2
Velocità
ventola
3
Modifica della modalità automatica
1. Disattivare l'apparecchiatura.
2. Sfiorare il tasto per 3 secondi. Il
display si accende e si spegne.
3. Sfiorare il tasto per 3 secondi.
Page 18
www.electrolux.com18
4. Sfiorare alcune volte finché si
accende .
5. Sfiorare del Timer per selezionare
una modalità automatica.
Per mettere in funzione la
cappa direttamente dal
pannello della cappa stessa,
disattivare la modalità
automatica della funzione.
Quando si termina la cottura
e si disattiva il piano di
cottura, la ventola della
cappa rimane in funzione
ancora per un po'. Trascorso
questo tempo, il sistema
disattiva la ventola
automaticamente ed evita
l'attivazione accidentale
della stessa per i 30 secondi
successivi.
Funzionamento manuale della velocità
della ventola
È anche possibile attivare la funzione
manualmente. Per farlo sfiorare
quando il piano di cottura è attivo. In
questo modo si disattiva il funzionamento
automatico della funzione ed è possibile
modificare la velocità della ventola
manualmente. Quando si preme la
velocità della ventola aumenta di un
livello. Quando si raggiunge un livello
elevato e si preme nuovamente la
velocità della ventola viene impostata
sullo 0 e la ventola della cappa si
disattiva. Per avviare nuovamente la
ventola con velocità 1 sfiorare
Per attivare il funzionamento
automatico della funzione,
disattivare il piano di cottura
e riattivarlo.
Attivazione della luce
È anche possibile impostare il piano di
cottura per attivare automaticamente la
luce ogni volta che si accende il piano di
cottura. Per farlo impostare la modalità
automatica da H1 a H6.
La luce sulla cappa si
disattiva 2 minuti dopo la
disattivazione del piano di
cottura.
.
6. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
6.1 Pentole
Per le zone cottura a
induzione, un forte campo
elettromagnetico crea calore
nelle pentole molto
rapidamente.
Utilizzare le zone di cottura a
induzione con pentole
idonee.
Materiale delle pentole
• materiali idonei: ghisa, acciaio,
acciaio smaltato, acciaio inox, fondi
multistrato (con una marcatura
corretta da parte del produttore).
• materiali non idonei: alluminio,
rame, ottone, vetro, ceramica,
porcellana.
Una pentola è adatta per un piano di
cottura a induzione se:
• l'acqua raggiunge velocemente
l'ebollizione su una zona di cottura a
induzione impostata sul livello di
cottura massimo.
• una calamita si attacca al fondo delle
pentole.
Il fondo delle pentole
dovrebbe essere il più
possibile spesso e piano.
Verificare che le basi della
pentola siano asciutte prima
di collocarla sulla superficie
del piano cottura.
Dimensioni delle pentole
Page 19
Le zone di cottura a induzione si
adattano automaticamente alle
dimensioni del fondo della pentola.
L'efficienza della zona di cottura dipende
dal diametro delle pentole. Una pentola
con un diametro inferiore alla zona più
piccola riceve solo una parte della
potenza generata dalla zona di cottura.
Vedere la sezione "Dati
tecnici".
6.2 I rumori durante l'uso
Se si avverte:
• crepitio: si stanno utilizzando pentole
di materiali diversi (costruzione a
sandwich).
• fischio: si stanno utilizzando la zona di
cottura a livelli di potenza elevati con
pentole di materiali diversi
(costruzione a sandwich).
• ronzio: si stanno utilizzando livelli di
potenza elevati.
• scatto: si verifica un'accensione
elettrica.
• sibilo, ronzio: è in funzione la ventola.
I rumori descritti sono normali e non
sono indicano un guasto
dell’apparecchiatura.
6.3 Indicazioni e consigli per
SenseBoil®
La funzione è ottima per bollire l'acqua e
preparare le patate.
Non funziona con tegami in
ghisa e anti-aderenti, ad
esempio con un rivestimento
in ceramica. Consigliamo le
pentole in acciaio smaltato
per ottenere risultati ottimali
quando si fanno bollire le
patate.
Controllare se la pentola scelta è adatta
per SenseBoil® monitorando la prima
sessione di cottura.
Per usare SenseBoil® in modo efficace,
attenersi ai seguenti consigli:
• Riempire il tegame da metà a tre
quarti con acqua fredda di rubinetto
ITALIANO 19
lasciando 4 cm dal bordo. Non
utilizzare meno di 1 litro o più di 5 litri
d'acqua. Verificare che il peso totale
dell'acqua (o dell'acqua e delle
patate) sia compreso fra 1-5 kg.
• Se si vogliono cucinare patate,
verificare che siano completamente
coperte di acqua, ma ricordare di
lasciare vuoto almeno un quarto della
pentola.
• Per ottenere risultati ottimali cucinare
solo patate intere, non pelate, di
dimensioni medie.
• Verificare di non mettere le patate
troppo vicine fra loro.
• Evitare di produrre vibrazioni esterne
(ad esempio usando un frullatore o
mettendo un cellulare vicino
all'apparecchiatura) quando la
funzione è operativa.
• Se si vuole usare sale, aggiungerlo
dopo che l'acqua raggiunge il punto di
ebollizione.
• La funzione potrebbe non operare
correttamente per bollitori dell'acqua e
moche per caffè.
6.4 Öko Timer (Timer Eco)
Per risparmiare energia, il riscaldatore
della zona di cottura si disattiva prima
che il timer per il conto alla rovescia
emetta un segnale acustico. La
differenza nel tempo di funzionamento
dipende dal livello di potenza e dalla
durata dell'utilizzo dell'apparecchiatura.
6.5 Esempi di impiego per la
cottura
La correlazione tra il livello di potenza e il
consumo di energia della zona di cottura
non è regolare. L'aumento del livello di
potenza non è proporzionale all'aumento
del consumo di energia. Ciò significa che
una zona di cottura con un livello di
potenza medio impiega meno della metà
della propria energia.
I dati riportati in tabella sono
puramente indicativi.
Page 20
www.electrolux.com20
Livello di po‐
tenza
1 Tenere in caldo le pietanze
1 - 3 Salsa olandese, sciogliere:
1 - 3 Rassodare: omelette morbi‐
3 - 5 Cuocere riso e pietanze a
5 - 7 Cuocere a vapore verdure,
7 - 9 Cuocere al vapore le patate. 20 - 60 Usare al max. ¼ l di acqua
7 - 9 Bollire grandi quantità di ali‐
9 - 12 Cottura delicata: cotolette,
12 - 13 Frittura, frittelle di patate,
14 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gu‐
Usare per: Tempo
cotte.
burro, cioccolata, gelatina.
de, uova strapazzate.
base di latte, riscaldare pie‐
tanze pronte.
pesce, carne.
menti, stufati e zuppe.
cordon bleu, costolette, pol‐
pette, salsicce, fegato, roux,
uova, frittelle, krapfen.
lombate, bistecche.
lasch, stufati), friggere patatine.
Portare a ebollizione grandi quantità d'acqua. PowerBoost è attivata.
(min.)
secon‐
do ne‐
cessità
5 - 25 Mescolare di tanto in tanto.
10 - 40 Cucinare coprendo con un
25 - 50 Aggiungere al riso almeno
20 - 45 Aggiungere un paio di cuc‐
60 150
secon‐
do ne‐
cessità
5 - 15 Girare a metà tempo.
Suggerimenti
Mettere un coperchio sulla
pentola.
coperchio.
una doppia quantità di liqui‐
do, mescolare a metà del
processo i preparati a base
di latte.
chiai di liquido.
per 750 g di patate.
Fino a 3 l di liquido più gli in‐
gredienti.
Girare a metà tempo.
6.6 Consigli e suggerimenti per Hob²Hood
Quando si mette in funzione il piano di
cottura con la funzione:
• Proteggere il pannello della cappa
dalla luce diretta del sole.
• Non dirigere una luce alogena verso il
pannello della cappa.
• Non coprire il pannello di controllo del
piano cottura.
• Non interrompere il segnale tra il
piano di cottura e la cappa (ad
esempio con la mano o il manico di
una pentola o una pentola alta).
Vedere la figura.
La cappa in figura è riportata a titolo
indicativo.
Page 21
Altri dispositivi controllati in
modalità remota potrebbero
bloccare il segnale. Non
usare apparecchiature di
questo tipo vicino al piano
cottura mentre Hob²Hood è
acceso.
7. PULIZIA E CURA
ITALIANO 21
Cappe da cucina con la funzione
Hob²Hood
Per scoprire l'intera gamma di cappe da
cucina compatibili con questa funzione
fare riferimento al sito web del nostro
cliente. Le cappe da cucina Electrolux
compatibili con questa funzione devono
riportare il simbolo .
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
7.1 Informazioni generali
• Pulire il piano di cottura dopo ogni
impiego.
• Usare sempre pentole con il fondo
pulito.
• I graffi o le macchie scure sulla
superficie non compromettono il
funzionamento del piano di cottura.
• Usare un prodotto di pulizia adatto
alla superficie del piano di cottura.
• Il vetro richiede l'uso di un raschietto
speciale.
7.2 Pulizia del piano di cottura
• Togliere immediatamente: plastica
sciolta, pellicola in plastica, zucchero
e alimenti con zucchero, in caso
contrario la sporcizia potrebbe
causare danni al piano cottura.
Attenzione a evitare le ustioni.
Appoggiare lo speciale raschietto
sulla superficie in vetro, formando un
angolo acuto, e spostare la lama sulla
superficie.
• Quando il piano di cottura è
sufficientemente raffreddato, è
possibile rimuovere: i segni di
calcare e d'acqua, le macchie di
grasso e le macchie opalescenti.
Pulire il piano di cottura con un panno
umido e un detergente non abrasivo.
Al termine della pulizia, asciugare il
piano di cottura con un panno
morbido.
• Togliere macchie opalescenti:
usare una soluzione di acqua con
aceto e pulire la superficie in vetro
con un panno.
Page 22
www.electrolux.com22
8. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
8.1 Cosa fare se...
Problema Possibile causa Rimedio
Non è possibile attivare il
piano di cottura o metterlo
in funzione.
È scattato il fusibile. Verificare che l'interruttore
Non viene configurata l'im‐
Sono stati sfiorati 2 o più
Il pannello dei comandi è
Viene emesso un segnale
acustico e il piano di cottu‐
ra si disattiva.
Viene emesso un segnale
acustico quando il piano di
cottura non è attivo.
Il piano di cottura si disatti‐
va.
L'indicatore di calore resi‐
duo non si accende.
Hob²Hood non funziona. È stato coperto il pannello
Il piano di cottura non è
collegato a una fonte di ali‐
mentazione elettrica o non
è collegato correttamente.
postazione calore per 10
secondi.
tasti sensore contempora‐
neamente.
bagnato o presenta mac‐
chie di unto.
Uno o più tasti sensore so‐
no stati coperti.
È stato appoggiato un og‐
getto sul tasto sensore .
La zona non è calda per‐
ché è rimasta in funzione
solo per brevissimo tempo,
oppure il sensore è dan‐
neggiato.
dei comandi.
Accertarsi che il piano di
cottura sia collegato corret‐
tamente alla rete elettrica.
Fare riferimento allo sche‐
ma di collegamento.
differenziale (salvavita) sia
la causa del malfunziona‐
mento. Nel caso in cui il fu‐
sibile continui a scattare, ri‐
volgersi ad un elettricista
qualificato.
Accendere di nuovo il pia‐
no di cottura e impostare il
livello di potenza in meno
di 10 secondi.
Sfiorare un tasto sensore
alla volta.
Pulire il pannello dei co‐
mandi.
Rimuovere gli oggetti dai
tasti sensore.
Rimuovere l'oggetto dal ta‐
sto sensore.
Se la zona ha funzionato
abbastanza a lungo da es‐
sere calda, contattare il
Centro di Assistenza Auto‐
rizzato.
Rimuovere gli oggetti dal
pannello dei comandi.
Page 23
Problema Possibile causa Rimedio
Si usa una pentola molto
alta che blocca il segnale.
Usare una pentola più pic‐
cola, cambiare zona cottu‐
ra o azionare la cappa ma‐
nualmente.
Preriscaldamento automa‐
tico non funziona.
È impostato il livello di po‐
La zona è calda. Lasciar raffreddare suffi‐
cientemente la zona.
Il livello di potenza massi‐
tenza massimo.
mo ha la stessa potenza
della funzione.
Il livello di potenza cambia
tra due livelli.
I tasti sensore si surriscal‐
dano.
Power Management è atti‐
va.
Le pentole sono troppo
grandi oppure sono state
collocate troppo vicino ai
Consultare la sezione "Uti‐
lizzo quotidiano".
Se possibile, collocare le
pentole grandi sulle zone
posteriori.
comandi.
Assenza di suono quando
si toccano i tasti sensore
del pannello.
Compare .
Compare .
Le pentole non sono adat‐
I segnali acustici sono di‐
sattivati.
Dispositivo di Sicurezza
bambini o Blocco funziona.
Non vi sono pentole sulla
zona.
te.
Attivazione dei segnali
acustici. Consultare la se‐
zione "Utilizzo quotidiano".
Consultare la sezione "Uti‐
lizzo quotidiano".
Appoggiare una pentola
sulla zona.
Utilizzare una pentola
adatta. Fare riferimento a
"Consigli e suggerimenti".
Il diametro del fondo della
pentola è troppo piccolo ri‐
spetto alla zona.
e compaiono in al‐
ternanza.
La potenza è troppo bassa
per il fatto che ci sono pen‐
tole non adatte oppure una
pentola vuota.
Usare pentole delle dimen‐
sioni corrette. Vedere la
sezione "Dati tecnici".
Usare il tipo di pentola
adeguata. Fare riferimento
al capitolo "Consigli e sug‐
gerimenti" e "Dati tecnici".
Non attivare nessuna zona
con una pentola vuota so‐
pra.
e compaiono in al‐
ternanza.
La pentola è vuota o con‐
tiene liquidi che non siano
acqua, oppure olio.
Evitare di usare la funzione
con liquidi diversi da ac‐
qua.
ITALIANO 23
Page 24
www.electrolux.com24
Problema Possibile causa Rimedio
e compaiono in al‐
ternanza.
Si sente un bip, le spie so‐
pra a lampeggiano e la
funzione SenseBoil® non
si avvia.
e un numero si accen‐
dono.
Si sente un bip costante. Il collegamento elettrico
C'è troppa acqua o troppa
poca acqua nella pentola.
Sono stati bolliti cibi diversi
rispetto ad acqua e patate.
Il punto di ebollizione è
stato spostato nel tempo e
la funzione SenseBoil®
non funzionava corretta‐
mente.
Nessuna delle zone cottu‐
ra è pronta per essere usa‐
ta con la funzione Sense‐
Boil®. C'è del calore resi‐
duo sulle zone cottura che
si desidera scegliere, op‐
pure sono ancora in uso.
C'è un errore nel piano di
cottura.
non è stato effettuato cor‐
rettamente.
Fare riferimento a "Consigli
e suggerimenti". Bollire so‐
lo acqua e patate con l'uso
di SenseBoil®.
Completare le attività di
cottura precedenti e sce‐
gliere una zona cottura li‐
bera senza calore residuo.
Spegnere e riaccendere il
piano cottura dopo 30 se‐
condi. Se si accende
nuovamente, scollegare il
piano cottura dall'alimenta‐
zione elettrica. Dopo 30
secondi, collegare nuova‐
mente il piano cottura. In
caso di ricomparsa dell'a‐
nomalia, rivolgersi a un
Centro di Assistenza Auto‐
rizzato.
Scollegare il piano cottura
dalla rete elettrica. Consul‐
tare un elettricista qualifi‐
cato per controllare l'instal‐
lazione.
8.2 Se non è possibile trovare una soluzione...
Qualora non sia possibile trovare una
soluzione al problema, contattare il
rivenditore o il Centro di Assistenza
Autorizzato. Fornire i dati riportati sulla
targhetta dei dati. Fornire inoltre il codice
a tre lettere per il piano in vetroceramica
(si trova nell'angolo del piano cottura) e il
messaggio di errore visualizzato.
Assicurarsi di aver acceso il piano di
cottura correttamente. In caso di
azionamento errato dell'apparecchiatura,
l'intervento del tecnico del Centro di
Assistenza o del rivenditore potrà essere
effettuato a pagamento anche durante il
periodo di garanzia. Le istruzioni relative
al Centro di Assistenza e alle condizioni
di garanzia sono contenute nel libretto
della garanzia.
Page 25
9. DATI TECNICI
9.1 Targhetta dei dati
Modello EIS82449C PNC 949 596 983 00
Tipo 62 D4A 01 AD 220 - 240 V / 400 V 2N 50 - 60 Hz
Induzione 7.2 kW Prodotto in Germania
Numero di serie.......... 7.2 kW
ELECTROLUX
9.2 Caratteristiche tecniche zone di cottura
ITALIANO 25
Zona cottura Potenza nomi‐
Anteriore sini‐
stra
Posteriore sini‐
stra
Anteriore cen‐
trale
Posteriore de‐
stra
La potenza delle zone di cottura può
differire in alcune circostanze rispetto ai
dati presenti in tabella. Cambia a
seconda del materiale e delle dimensioni
delle pentole.
nale (imposta‐
zione di calo‐
re massima)
[W]
2300 3200 10 125 - 210
2300 3200 10 125 - 210
1400 2500 4 125 - 145
2300 3600 10 205 - 240
PowerBoost
[W]
10. EFFICIENZA ENERGETICA
10.1 Informazioni sul prodotto conformemente a EU 66/2014
valido solo per il mercato UE
Identificativo modello EIS82449C
Tipo di piano di cottura Piano di cottura
Numero di zone di cottura 4
Tecnologia di calore Induzione
PowerBoost
durata massi‐
ma [min.]
Per risultati di cottura ottimali, utilizzare
pentole con un diametro non superiore a
quello riportato in tabella.
Diametro delle
pentole [mm]
da incasso
Page 26
www.electrolux.com26
Diametro delle zone di
cottura circolari (Ø)
Anteriore sinistra
Posteriore sinistra
Anteriore centrale
Posteriore destra
Consumo di energia per
zona di cottura (EC elec‐
tric cooking)
Anteriore sinistra
Posteriore sinistra
Anteriore centrale
Posteriore destra
Consumo di energia del
177,9 Wh/kg
piano di cottura (EC elec‐
tric hob)
EN 60350-2 - Apparecchiature elettriche
per la cottura per uso domestico - Parte
2: Piani di cottura - Metodi per la
misurazione delle prestazioni
Le misure energetiche relative alla zona
di cottura sono identificate dalle
indicazioni delle rispettive zone di
cottura.
10.2 Risparmio energetico
È possibile risparmiare energia
• Quando si riscalda l'acqua, utilizzare
solo la quantità necessaria.
• Se possibile, coprire sempre le
pentole con il coperchio.
• Prima di attivare la zona di cottura,
sistemare la pentola.
• Sistemare le pentole più piccole sulle
zone di cottura più piccole.
• Posizionare le pentole direttamente al
centro della zona di cottura.
• Utilizzare il calore residuo per
mantenere caldi i cibi o fonderli.
quotidianamente durante la cottura
seguendo i suggerimenti che seguono.
11. CONSIDERAZIONI SULL'AMBIENTE
21,0 cm
21,0 cm
14,5 cm
24,0 cm
179,6 Wh/kg
177,0 Wh/kg
180,2 Wh/kg
174,6 Wh/kg
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
*
Page 27
ITALIANO 27
Page 28
www.electrolux.com/shop
867357195-A-242019
Loading...
