ELECTROLUX EIS62449W User guide [pl]

Download

Page 1

Aby uzyskać szybki dostęp do porad, instrukcji

obsługi, pomocy technicznej itp., zarejestruj

urządzenie: electrolux.com/register

W pełni wykorzystaj potencjał swoich urządzeń

EIS62449W

PL Płyta grzejna Instrukcja obsługi

Page 2

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 2

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 5

3. INSTALACJA......................................................................................................8

4. OPIS URZĄDZENIA......................................................................................... 10

5. CODZIENNA EKSPLOATACJA....................................................................... 12

6. WSKAZÓWKI I PORADY................................................................................. 17

7. KONSERWACJA I CZYSZCZENIE.................................................................. 19

8. ROZWIĄZYWANIE PROBLEMÓW.................................................................. 20

9. DANE TECHNICZNE........................................................................................23

10. EFEKTYWNOŚĆ ENERGETYCZNA............................................................. 23

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux!

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: informacje o modelu, numer produktu, numer seryjny. Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada

Page 3

POLSKI 3

za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Nie pozwalać, aby dzieci bawiły się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym

dla dzieci lub pozbyć się go w odpowiedni sposób.

• Dzieciom i zwierzętom nie powinny zbliżać się do

pracującego lub stygnącego urządzenia. Łatwo dostępne elementy urządzenia mogą mocno nagrzewać się podczas jego użytkowania.

• Jeśli urządzenie wyposażono w blokadę

uruchomienia, zaleca się jej włączenie.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

Page 4

www.electrolux.com4

1.2 Ogólne zasady bezpieczeństwa

• OSTRZEŻENIE: Podczas pracy urządzenie i jego

nieosłonięte elementy nagrzewają się do wysokiej

temperatury. Należy zachować ostrożność, aby

uniknąć kontaktu z elementami grzejnymi.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw

zawierających tłuszcz lub olej na włączonej płycie

grzejnej może być przyczyną pożaru.

• NIE gasić pożaru wodą – należy wyłączyć urządzenie,

a następnie przykryć płomień pokrywą lub kocem

gaśniczym.

• UWAGA: Urządzenia nie wolno zasilać przez

zewnętrzny wyłącznik, np. programator czasowy, ani

ze źródła zasilania często wyłączanego przez zakład

energetyczny.

• UWAGA: Gotowanie powinno odbywać się pod

nadzorem. Należy zapewnić stały nadzór nad krótkim

gotowaniem.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie

przechowywać żadnych przedmiotów na powierzchni

gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść

przedmiotów metalowych, jak sztućce lub pokrywki do

garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie uruchamiać urządzenia przed zainstalowaniem go

w zabudowie.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Po zakończeniu gotowania należy wyłączyć pole

grzejne za pomocą elementu sterującego. Nie polegać

na działaniu układu wykrywania obecności naczyń.

• Jeśli na powierzchni szkła ceramicznego / powierzchni

szklanej pojawią się pęknięcia, należy wyłączyć

urządzenie i wyjąć wtyczkę zasilającą z gniazda. Jeśli

urządzenie podłączono bezpośrednio do skrzynki

przyłączowej, należy wyłączyć bezpiecznik, aby

odłączyć zasilanie urządzenia. W obu przypadkach

Page 5

POLSKI 5

należy skontaktować się z autoryzowanym centrum serwisowym.

• Jeśli przewód zasilający jest uszkodzony, ze

względów bezpieczeństwa musi go wymienić producent, autoryzowany serwis lub inna wykwalifikowana osoba.

• OSTRZEŻENIE: Używać wyłącznie osłon do płyty

grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uszkodzeniem urządzenia.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego

naczynia z urządzenia przy otwieraniu okna lub drzwi.

• W dolnej części każdego urządzenia znajdują się wentylatory chłodzące.

• Jeśli urządzenie zainstalowano nad szufladą:

– Nie przechowywać drobnych

elementów ani arkuszy papieru, które mogłyby zostać wciągnięte, uszkadzając wentylatory chłodzące lub obniżając wydajność układu chłodzenia.

– Zachować odstęp co najmniej 2

cm między dolną częścią urządzenia a elementami przechowywanymi w szufladzie.

• Usunąć wszystkie przegrody zamontowane w szafce pod urządzeniem.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

Page 6

www.electrolux.com6

• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania styków.

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania przewodów elektrycznych.

• Upewnić się, że zainstalowano zabezpieczenie przed porażeniem prądem.

• Przewód zasilający należy przymocować obejmą, by go mechanicznie odciążyć.

• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający.

Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączniki automatyczne, bezpieczniki topikowe (typu wykręcanego – wyjmowane z oprawki), wyłączniki różnicowoprądowe (RCD) oraz styczniki.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Użytkowanie

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.

• Przed pierwszym użyciem urządzenia należy usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną (jeśli dotyczy).

• Urządzenie jest przeznaczone wyłącznie do użytku domowego.

• Nie zmieniać parametrów technicznych urządzenia.

• Należy upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie polegać na działaniu układu wykrywania obecności naczyń.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się mocno rozgrzać.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.

• Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia porażeniem prądem elektrycznym.

Page 7

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

• Gorący olej może pryskać podczas wkładania do niego żywności.

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.

• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

OSTRZEŻENIE!

Zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie stawiać gorących naczyń na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potrawy.

• Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jego uszkodzenie.

• Nie włączać pól grzejnych bez naczyń ani z pustymi naczyniami.

• Nie kłaść na urządzeniu folii aluminiowej.

• Naczynia żeliwne, aluminiowe lub ze zniszczonym spodem mogą spowodować zarysowanie szkła lub szkła ceramicznego. Dlatego nie

POLSKI 7

należy przesuwać ich po powierzchni gotowania.

• Urządzenie jest przeznaczone wyłącznie do przyrządzania potraw. Nie wolno go używać do innych celów, takich jak np. ogrzewanie pomieszczeń.

2.4 Konserwacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.

• Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od zasilania.

• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.5 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.

• Należy stosować wyłącznie oryginalne części zamienne.

2.6 Utylizacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń lub uduszeniem.

• Aby dowiedzieć się, jak prawidłowo utylizować urządzenie, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

Page 8

230V~ 400V 2~N

www.electrolux.com8

3. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

3.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny ...........................

3.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

3.3 Przewód zasilający

• Przewód zasilający jest w zestawie z płytą grzejną.

• Uszkodzony przewód zasilający można wymienić tylko na

odpowiednią część zamienną. W tym celu należy skontaktować się z lokalnym autoryzowanym punktem serwisowym.

OSTRZEŻENIE!

Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk.

UWAGA!

Końcówek przewodów nie wolno rozwiercać ani lutować. Jest to kategorycznie zabronione!

UWAGA!

Nie podłączać przewodów bez założonych zacisków.

Połączenie dwufazowe

1. Usunąć zaciski z czarnego i

brązowego przewodu.

2. Zdjąć izolację z końców brązowego i czarnego przewodu.

3. Założyć nowy zacisk 1,5 mm² na każdym z przewodów. (Wymagane jest specjalne narzędzie).

Przekrój kabla

Połączenie jednofazowe – 230 V~ Połączenie dwufazowe – 400 V 2 ~ N

Zielono-żółty Zielono-żółty

N Niebieski i niebieski Niebieski i niebieski N

L Czarny i brązowy Czarny L1

Brązowy L2

Page 9

min. 50mm

min. 500mm

min. 12min.

min. 28

POLSKI 9

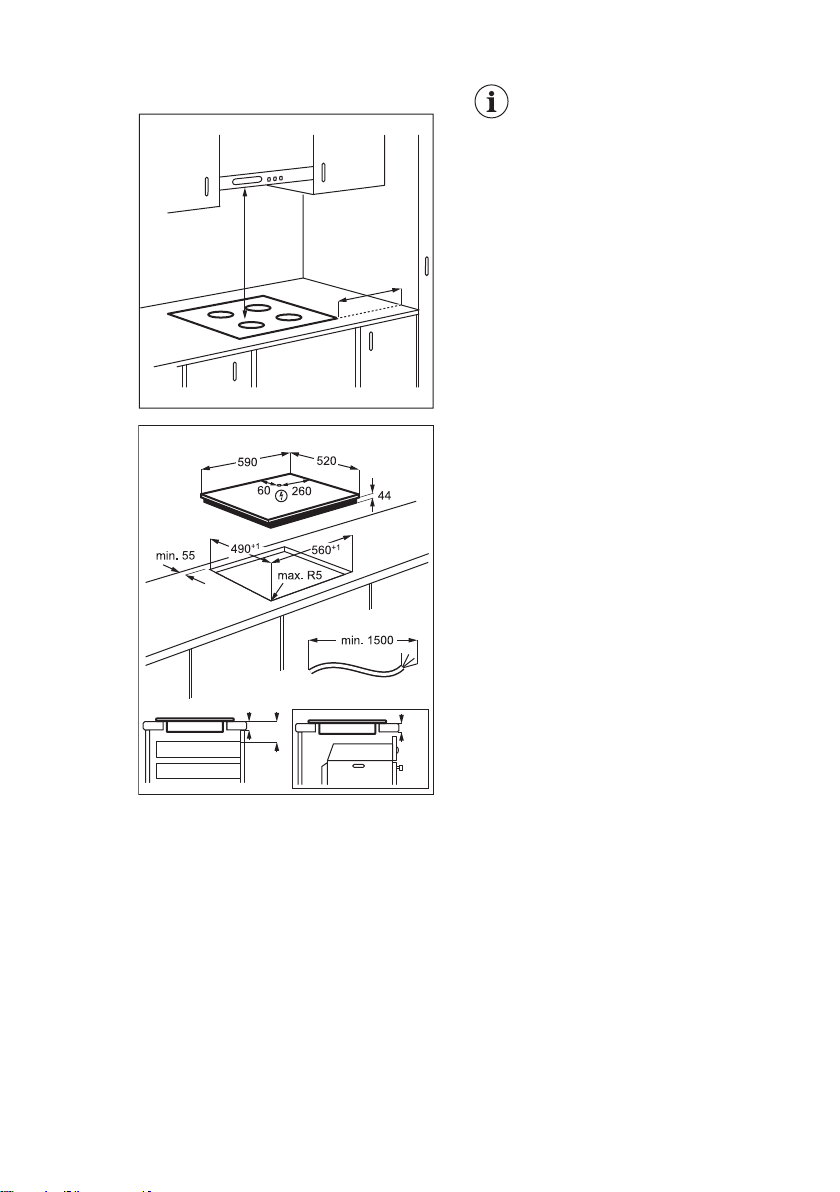

3.4 Montaż

Jeśli urządzenie jest zainstalowane nad szufladą, wentylator płyty grzejnej może spowodować nagrzewanie przedmiotów w szufladzie podczas procesu gotowania.

Page 10

1 1

752 43

11 910

www.electrolux.com10

4. OPIS URZĄDZENIA

4.1 Układ powierzchni gotowania

4.2 Układ panelu sterowania

Indukcyjne pole grzejne

Panel sterowania

Szczegółowe informacje dotyczące wielkości pól grzejnych znajdują się w rozdziale „Dane techniczne”.

Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

Pole czuj‐ nika

- Wskazanie mocy grzania Pokazuje ustawienie mocy grzania.

Funkcja Uwagi

WŁ./WYŁ. Włączanie i wyłączanie płyty grzejnej.

Blokada / Blokada uru‐ chomienia

SenseBoil® Włączanie i wyłączanie funkcji.

Bridge Włączanie i wyłączanie funkcji.

Blokowanie/odblokowanie panelu stero‐ wania.

Wskaźniki nad symbolem sygnalizują po‐ stęp działania funkcji.

Page 11

POLSKI 11

Pole czuj‐ nika

- Wskaźniki funkcji zegara

- Wyświetlacz zegara Pokazuje czas w minutach.

- Pasek regulacji Ustawianie mocy grzania.

Funkcja Uwagi

dla poszczególnych pól grzejnych

- Wybór pola grzejnego.

- Przedłużanie lub skracanie czasu.

PowerBoost Włączanie funkcji.

Wskazują, dla którego pola ustawiono czas.

4.3 Wskazania ustawień mocy grzania

Wyświetlacz alarmu

Pole grzejne jest wyłączone.

Pole grzejne jest włączone.

Działa funkcja SenseBoil®.

Działa funkcja Automatyczne podgrzewanie.

+ cyfra

/ /

Działa funkcja PowerBoost.

Nieprawidłowe działanie.

OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): go‐ towanie / podtrzymywanie temperatury / ciepło resztkowe.

Działa funkcja Blokada /Blokada uruchomienia.

Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe na‐ czynie bądź nie umieszczono na nim żadnego naczynia.

Działa funkcja Samoczynne wyłączenie.

Page 12

www.electrolux.com12

4.4 OptiHeat Control (3-

stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

/ / Występuje zagrożenie poparzeniem ciepłem resztkowym. Wskaźniki pokazują ciepło resztkowe aktualnie używanych pól grzejnych. Wskaźniki mogą się włączyć także dla sąsiednich pól grzejnych, nawet jeśli nie są używane.

5. CODZIENNA EKSPLOATACJA

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Powierzchnia ceramiczna nagrzewa się od ciepła pochodzącego z naczyń.

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Włączanie i wyłączanie

Dotknąć na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

5.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie zostanie ustawiona moc grzania,

• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlega się sygnał dźwiękowy i urządzenie wyłącza się. Należy usunąć przedmiot lub wyczyścić panel sterowania.

• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

• użyto nieodpowiedniego naczynia. Wyświetla się symbol i po upływie

2 minut pole grzejne wyłącza się samoczynnie.

• nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym

czasie wyświetla się i urządzenie wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna:

Ustawienie mocy grzania

1 - 3 6 godz.

4 - 7 5 godz.

8 - 9 4 godz.

10 - 14 1,5 godz.

Płyta grzejna wy‐ łącza się po

5.3 Ustawianie mocy grzania

Aby wybrać lub zmienić ustawienie mocy grzania:

Dotknąć paska regulacji w miejscu odpowiadającym wybranej mocy grzania lub przesunąć palec wzdłuż paska regulacji w miejsce odpowiadające wybranej mocy grzania.

Page 13

POLSKI 13

5.4 SenseBoil®

Funkcja automatycznie reguluje temperaturę wody, tak aby po osiągnięciu punktu wrzenia nie wykipiała.

Jeśli wybrane pole grzejne zawiera jeszcze ciepło

resztkowe ( / / ), urządzenie wyemituje sygnał dźwiękowy i funkcja nie uruchomi się.

1. Dotknąć , aby włączyć płytę grzejną.

2. Dotknąć , aby włączyć funkcję.

Migający symbol będzie wskazywał pola grzejne, na których można aktualnie użyć funkcji.

3. Dotknąć paska regulacji jednego z dostępnych pól grzejnych, na którym ma zostać uruchomiona funkcja (ustawienie mocy grzania od 1 do

14).

Nastąpi uruchomienie funkcji. Jeśli w ciągu 5 sekund nie zostanie wybrane żadne pole grzejne, funkcja nie włączy się.

Po uruchomieniu funkcji będą na przemian migać

wskaźniki nad symbolem do czasu osiągnięcia przez wodę punktu wrzenia.

5.5 Używanie pól grzejnych

Naczynia należy stawiać na środku pola grzejnego. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Można stosować duże naczynia, ustawiając je jednocześnie na dwóch polach grzejnych. Naczynie musi zakrywać środki obu pól grzejnych, ale nie może wystawać poza oznaczenie obszaru pola grzejnego. Jeśli naczynie będzie stać między dwoma środkami, funkcja Bridge nie włączy się.

Po wykryciu przez funkcję punktu wrzenia płyta grzejna wyemituje sygnał dźwiękowy i ustawienie mocy grzania automatycznie zmieni wartość na 8.

Jeśli wszystkie pola grzejne są już używane lub znajduje się w nich ciepło resztkowe, płyta grzejna wyemituje sygnał dźwiękowy, wskaźniki

nad symbolem będą migać i funkcja nie uruchomi się.

Aby wyłączyć funkcję, należy dotknąć

(funkcja wyłączy się, a ustawienie

mocy grzania zmniejszy się do wartości

0) lub dotknąć paska regulacji, aby

zmienić ustawienie mocy grzania ręcznie.

5.6 Bridge

Funkcja działa, gdy naczynie zakrywa środki obu pól grzejnych. Nie działa ona z funkcją SenseBoil®.

Funkcja ta łączy dwa pola grzejne po lewej stronie, które działają jak jedno pole grzejne.

Najpierw należy ustawić moc grzania jednego z pól grzejnych po lewej stronie.

Aby włączyć funkcję: dotknąć ustawić lub zmienić ustawienie mocy grzania, należy dotknąć jednego z czujników sterowania.

Aby wyłączyć funkcję: dotknąć . Pola grzejne będą działać niezależnie od siebie.

. Aby

Page 14

www.electrolux.com14

5.7 Automatyczne

podgrzewanie

Włączenie tej funkcji pozwala w krótszym czasie uzyskać żądaną moc grzania. Gdy funkcja jest włączona, pole grzejne pracuje na początku z największą mocą grzania, a następnie przełącza się na żądaną moc grzania.

Aby możliwe było włączenie tej funkcji, pole grzejne musi być zimne.

Aby włączyć funkcję dla pola grzejnego: dotknąć

Szybko dotknąć żądanego ustawienia mocy grzania. Po upływie trzech sekund

wyświetli się . Aby wyłączyć funkcję: zmienić

ustawienie mocy grzania.

(włączy się ).

5.8 PowerBoost

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

Patrz rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego: dotknąć . Zaświeci się . Aby wyłączyć funkcję: zmienić

ustawienie mocy grzania.

5.9 Minutnik

Wyłącznik czasowy

Funkcja ta służy do określenia czasu pracy pola grzejnego w danym cyklu gotowania.

Najpierw należy wybrać moc grzania dla pola grzejnego, a następnie ustawić funkcję.

Wybór pola grzejnego: dotknąć kilkakrotnie , aż włączy się wskaźnik

odpowiedniego pola grzejnego.

Aby włączyć funkcję: dotknąć na zegarze, aby ustawić czas (00-99 minut). Gdy zacznie wolno migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu.

Aby wyświetlić pozostały czas:

ustawić pole grzejne, dotykając . Wskaźnik pola grzejnego zacznie szybko migać. Wyświetlacz wyświetli pozostały czas.

Aby zmienić czas: ustawić pole grzejne, dotykając Aby wyłączyć funkcję: wybrać pole grzejne za pomocą , a następnie dotknąć . Wartość pozostałego czasu

zmniejszy się do 00. Wskaźnik pola grzejnego zgaśnie.

Aby wyciszyć sygnał dźwiękowy:

dotknąć

CountUp Timer (Stoper)

Funkcja ta służy do sprawdzania czasu pracy pola grzejnego.

Wybór pola grzejnego: dotknąć kilkakrotnie , aż włączy się wskaźnik

odpowiedniego pola grzejnego.

Aby włączyć funkcję: dotknąć zegara. Zaświeci się . Gdy zacznie

migać wolno wskaźnik pola grzejnego, rozpocznie się odliczanie czasu. Wyświetlacz będzie przełączał się

między czasu (w minutach).

Aby zobaczyć, jak długo działa pole grzejne: ustawić pole grzejne, dotykając

. Wskaźnik pola grzejnego zacznie szybko migać. Na wyświetlaczu pojawi się czas działania pola grzejnego.

Aby wyłączyć funkcję: wybrać pole grzejne za pomocą , a następnie

. Dotknąć lub .

Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie

00. Pole grzejne wyłączy się.

a wskazaniem naliczonego

Page 15

POLSKI 15

dotknąć lub . Wskaźnik pola grzejnego zgaśnie.

Minutnik

Funkcja ta możne służyć jako Minutnik, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne. Wskazanie mocy

grzania: .

Aby włączyć funkcję: dotknąć Dotknąć lub zegara, aby ustawić

czas. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00.

Aby wyciszyć sygnał dźwiękowy:

dotknąć .

Funkcja nie ma wpływu na działanie pól grzejnych.

5.10 Blokada

Gdy włączone są pola grzejne można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć

sekundy zaświeci się .Zegar pozostanie włączony.

Aby wyłączyć funkcję: dotknąć . Włączy się poprzednie ustawienie mocy grzania.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

. Na 4

5.11 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włączyć płytę grzejną za pomocą . Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Włączy się . Wyłączyć płytę grzejną za pomocą . Aby wyłączyć funkcję: włączyć płytę grzejną za pomocą . Nie ustawiać

mocy grzania. Dotknąć przez 4 sekundy. Włączy się . Wyłączyć płytę grzejną za pomocą .

Aby dezaktywować funkcję na czas jednego cyklu gotowania: włączyć

płytę grzejną za pomocą

. Dotknąć przez 4 sekundy. W

ciągu 10 sekund ustawić moc grzania.

Teraz można korzystać z płyty. Po wyłączeniu płyty grzejnej za pomocą

funkcja będzie ponownie aktywna.

. Włączy się

5.12 OffSound Control (Wyłączanie i włączanie dźwięków)

Wyłączyć płytę grzejną. Dotknąć przez 3 sekundy. Wyświetlacz włączy się

i wyłączy. Dotknąć na 3 sekundy. Wyświetli się

zegara, aby wybrać jedno z następujących ustawień:

•

– sygnały dźwiękowe są

wyłączone

– sygnały dźwiękowe są włączone

• Aby potwierdzić wybór, należy zaczekać, aż urządzenie wyłączy się automatycznie.

Gdy dla funkcji wybrane jest ustawienie

, dźwięki będą emitowane tylko gdy:

• po dotknięciu

• po zakończeniu odliczania przez funkcję Minutnik

• po zakończeniu odliczania przez funkcję Wyłącznik czasowy

• na panelu sterowania zostanie położony jakiś przedmiot.

lub . Dotknąć

5.13 Ograniczenie mocy

Początkowo płyta grzejna jest ustawiona na najwyższą możliwą moc.

Aby zwiększyć lub zmniejszyć moc:

1. Wyłączyć płytę grzejną.

2. Dotknąć przez 3 sekundy.

Wyświetlacz włączy się i wyłączy. Dotknąć przez 3 sekundy.

Wyświetli się lub .

Page 16

www.electrolux.com16

4. Dotknąć . Wyświetli się P 72.

5. Dotknąć / zegara, aby ustawić

moc.

Ustawienia mocy

Patrz rozdział „Dane techniczne”.

• P 72 — 7200 W

• P 15 — 1500 W

• P 20 — 2000 W

• P 25 — 2500 W

• P 30 — 3000 W

• P 35 — 3500 W

• P 40 — 4000 W

• P 45 — 4500 W

• P 50 — 5000 W

• P 60 — 6000 W

UWAGA!

Należy upewnić się, że wybrana moc nie przekracza wartości bezpieczników w instalacji domowej.

OSTRZEŻENIE!

Wybór jednego z niższych ustawień mocy może spowodować, że funkcja SenseBoil® nie będzie działać. Patrz tabela poniżej.

– funkcja działa, – funkcja nie

działa.

Usta‐ wienia mocy

P 72

Pole grzejne

Lewe

Pra‐

przed

tylne

nie

210mm210mm145mm180

we przed nie

Pra‐ we tylne

P 40

P 45

P 50

P 60

5.14 Funkcja Zarządzanie energią

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Patrz rysunek.

• Maksymalne obciążenie każdej fazy wynosi 3600 W.

• Funkcja rozdziela moc między pola grzejne podłączone do tej samej fazy.

• Funkcja włącza się, gdy łączna moc pól grzejnych podłączonych do jednej fazy przekracza 3600 W.

• Funkcja zmniejsza moc pozostałych pól grzejnych podłączonych do tej samej fazy.

• Wskazanie dla pól grzejnych o zmniejszonej mocy grzania zmienia się w zakresie między wybraną a zmniejszoną mocą grzania. Po pewnym czasie wskazanie dla pól grzejnych o zmniejszonej mocy utrzymuje się na zmniejszonej wartości.

Funkcja Zarządzanie energią z funkcją Ograniczenie mocy

Jeśli wartość funkcji Ograniczenie mocy jest ustawiona na 6,0 kW lub mniej, moc płyty grzejnej jest dzielona na wszystkie pola grzejne.

P 15

P 20

P 25

P 30

P 35

Page 17

Jeśli wartość funkcji Ograniczenie mocy jest ustawiona na ponad 6,0 kW, moc płyty grzejnej jest dzielona na pola grzejne po lewej i prawej stronie.

6. WSKAZÓWKI I PORADY

POLSKI 17

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Naczynia

Silne pole elektromagnetyczne generowane przez indukcyjne pole grzejne nagrzewa naczynie w bardzo krótkim czasie.

Do gotowania na indukcyjnych polach grzejnych należy używać wyłącznie odpowiednich naczyń kuchennych

Materiał, z którego wykonane są naczynia

• odpowiedni: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (z odpowiednim oznaczeniem producenta).

• nieodpowiedni: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• możliwe jest szybkie zagotowanie wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes przywiera do dna naczynia.

Dno naczynia powinno być możliwie jak najgrubsze i płaskie. Przed ustawieniem naczynia na powierzchni pyty grzejnej należy upewnić się że jego spód jest czysty i suchy.

Wymiary naczyń

Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń.

Sprawność pola grzejnego zależy od średnicy dna naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.

Patrz „Dane techniczne”.

6.2 Odgłosy podczas pracy

Jeżeli słychać:

• odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• gwizd: pole grzejne jest ustawione na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• odgłos brzęczenia: ustawiono wysoką moc grzania.

• odgłos klikania: odbywa się przełączanie obwodów elektrycznych.

• odgłos syczenia, brzęczenia: uruchomiony jest wentylator.

Page 18

www.electrolux.com18

Opisane odgłosy są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

6.3 Wskazówki i porady

dotyczące funkcji SenseBoil®

Funkcja działa najlepiej podczas gotowania wody i ziemniaków.

Nie działa ona z naczyniami żeliwnymi oraz pokrytymi powłoką zapobiegającą przywieraniu potraw (np. ceramiczną). Najlepszy efekt gotowania ziemniaków zapewniają stalowe naczynia emaliowane.

Należy sprawdzić, czy wybrane naczynie jest odpowiednie do zastosowania z funkcją SenseBoil®, nadzorując pierwsze gotowanie.

Aby właściwie korzystać z funkcji SenseBoil®, należy stosować się do następujących wskazówek:

• Napełnić garnek od połowy do trzech czwartych zimną wodą z kranu, pozostawiając wolne 4 cm poniżej krawędzi garnka. Używać od 1 litra do 5 litrów wody. Łączny ciężar wody (lub wody i ziemniaków) powinien mieścić się w zakresie od 1 do 5 kg.

• Ziemniaki powinny być całkowicie zanurzone w wodzie, a jednocześnie co najmniej jedna czwarta naczynia powinna pozostać pusta.

• Aby uzyskać najlepsze efekty, należy gotować tylko całe, nieobrane, średniej wielkości ziemniaki.

• Nie układać ziemniaków w naczyniu zbyć ściśle.

• W czasie działania funkcji unikać powodowania drgań zewnętrznych (np. w wyniku używania blendera lub umieszczania telefonu komórkowego obok urządzenia).

• Sól zaleca się dodawać po osiągnięciu przez wodę punktu wrzenia.

• Funkcja może nie działać prawidłowo w przypadku czajników do gotowania wody i ekspresów do kawy.

6.4 Öko Timer (zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

6.5 Przykłady zastosowania w

gotowaniu

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawienie mocy grza‐ nia

1 Podtrzymywanie temperatury

1 - 3 Sos holenderski, roztapianie:

1 - 3 Ścinanie: puszystych omle‐

Zastosowanie: Czas

ugotowanych potraw.

masła, czekolady, żelatyny.

tów, smażonych jajek.

(min)

zależ‐ nie od potrzeb

5 - 25 Mieszać od czasu do czasu.

10 - 40 Gotować pod przykryciem.

Wskazówki

Przykryć naczynie.

Page 19

POLSKI 19

Ustawienie mocy grza‐ nia

3 - 5 Gotowanie ryżu lub potraw

5 - 7 Gotowanie na parze warzyw,

7 - 9 Gotowanie ziemniaków na

7 - 9 Gotowanie większej ilości

9 - 12 Delikatne smażenie: eska‐

12 - 13 Intensywne smażenie np.

14 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz,

Zastosowanie: Czas

mlecznych, podgrzewanie gotowych potraw.

ryb, mięsa.

parze.

składników, potraw duszo‐ nych i zup.

lopków, cordon bleu z cielę‐ ciny, kotletów, bryzoli, kiełba‐ sek, wątróbki, zasmażek, ja‐ jek, naleśników, pączków.

placków ziemniaczanych, po‐ lędwicy, steków.

mięso duszone w sosie własnym), smażenie frytek.

Gotowanie dużej ilości wody. Funkcja PowerBoost jest włączona.

(min)

25 - 50 Dodać co najmniej dwukrot‐

20 - 45 Dodać kilka łyżek wody.

20 - 60 Użyć maksymalnie ¼ l wody

60 150

zależ‐ nie od potrzeb

5 - 15 Obrócić po upływie połowy

Wskazówki

nie więcej płynu niż ryżu. Potrawy mleczne mieszać od czasu do czasu.

na 750 g ziemniaków.

Do 3 litrów wody + składniki.

Obrócić po upływie połowy czasu.

czasu.

7. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Zawsze używać naczyń z czystym dnem.

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Używać specjalnego skrobaka do szkła.

7.2 Czyszczenie płyty grzejnej

• Usuwać natychmiast: stopiony plastik, folię, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć. Użyć specjalnego skrobaka, przykładając go pod ostrym kątem do szklanej powierzchni i przesuwając po niej ostrzem.

• Usunąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu

Page 20

www.electrolux.com20

wytrzeć płytę grzejną do sucha miękką szmatką.

• Usuwanie metalicznych, połyskliwych przebarwień: użyć

wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką.

8. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Co zrobić, gdy…

Problem Prawdopodobna przy‐

Nie można uruchomić płyty grzejnej lub sterować nią.

Zadziałał bezpiecznik. Sprawdzić, czy przyczyną

W ciągu 10 sekund nie us‐

Dotknięto równocześnie

Na panelu sterowania

Rozlega się sygnał dźwię‐ kowy i urządzenie wyłącza się. Gdy płyta grzejna jest wy‐ łączona, rozlega się sygnał dźwiękowy.

Płyta grzejna wyłącza się. Położono przedmiot na po‐

czyna

Płyta grzejna nie jest pod‐ łączona do zasilania lub jest podłączona nieprawid‐ łowo.

tawiono mocy grzania.

dwóch lub więcej pól czuj‐ ników.

znajdują się plamy tłuszczu lub woda.

Zakryto jedno lub więcej pól czujników.

lu czujnika .

Środek zaradczy

Sprawdzić, czy płytę grzej‐ ną podłączono prawidłowo do zasilania. Patrz sche‐ mat połączeń.

nieprawidłowego działania jest bezpiecznik. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektry‐ kiem.

Ponownie uruchomić płytę grzejną i w ciągu maksy‐ malnie 10 sekund ustawić moc grzania.

Dotknąć tylko jedno pole czujnika.

Wyczyścić panel sterowa‐ nia.

Usunąć przedmiot z pól czujników.

Zdjąć przedmiot z pola czujnika.

Page 21

POLSKI 21

Problem Prawdopodobna przy‐

czyna

Wskaźnik ciepła resztko‐ wego nie włącza się.

Pole grzejne nie jest gorą‐ ce, ponieważ działało za krótko lub nastąpiło uszko‐ dzenie czujnika.

Funkcja Automatyczne

Pole jest gorące. Należy zaczekać, aż pole

podgrzewanie nie działa.

Ustawiono maksymalną

moc grzania

Moc grzania przełącza się między dwoma poziomami.

Pola czujników nagrzewają się.

Działa funkcja Zarządzanie energią.

Naczynie jest za duże lub ustawione za blisko ele‐ mentów sterowania.

Brak sygnałów dźwięko‐ wych podczas dotykania

Sygnały dźwiękowe są wy‐ łączone.

pól czujników na panelu.

Wyświetla się .

Działa funkcja Blokada uruchomienia lub Blokada.

Brak naczynia na polu grzejnym.

Użyto nieodpowiedniego

naczynia.

Średnica dna naczynia jest

za mała w stosunku do po‐ la grzejnego.

Na przemian pojawia się

i .

Na przemian pojawia się

i .

Moc jest zbyt niska ze względu na nieodpowied‐ nie lub puste naczynie.

Naczynie jest puste lub znajduje się w nim inny płyn niż woda, np. olej.

Środek zaradczy

Jeśli pole działało wystar‐ czająco długo, aby było gorące, należy skontakto‐ wać się z autoryzowanym punktem serwisowym.

ostygnie.

Maksymalna moc grzania jest równa mocy urucha‐ mianej funkcji.

Patrz „Codzienna eksploa‐ tacja”.

Jeśli to możliwe, duże na‐ czynia należy ustawiać na tylnych polach.

Włączyć sygnały dźwięko‐ we. Patrz „Codzienna eks‐ ploatacja”.

Patrz „Codzienna eksploa‐ tacja”.

Postawić naczynie na polu grzejnym.

Użyć odpowiedniego na‐ czynia. Patrz „Wskazówki i porady”.

Stosować naczynia o od‐ powiednich wymiarach. Patrz „Dane techniczne”.

Należy użyć odpowiednie‐ go rodzaju naczynia. Patrz „Wskazówki i porady” oraz „Dane techniczne”. Nie należy włączać żadne‐ go pola grzejnego, jeśli znajduje się na nim puste naczynie.

Należy unikać używania tej funkcji do gotowania in‐ nych płynów niż woda.

Page 22

www.electrolux.com22

Problem Prawdopodobna przy‐

Na przemian pojawia się

i .

Słyszalny jest sygnał dźwiękowy, wskaźniki nad

migają i funkcja Sense‐

Boil® nie uruchamia się.

Wyświetla się oraz licz‐ ba.

Słyszalny jest ciągły sygnał dźwiękowy.

czyna

W naczyniu znajduje się się zbyt dużo lub zbyt mało wody. Gotowano inne składniki niż wodę i ziemniaki. Tem‐ peratura wrzenia przesu‐ nęła się w czasie iSense‐ Boil® funkcje nie może działać prawidłowo.

Żadne z pół grzejnych nie spełnia warunków użycia wraz z funkcją Sense‐ Boil®. Wybrane pola grzej‐ ne zawierają jeszcze ciep‐ ło resztkowe lub są nadal używane.

W płycie grzejnej wystąpiła usterka.

Podłączenie do sieci elek‐ trycznej jest nieprawidło‐ we.

Środek zaradczy

Patrz „Wskazówki i pora‐ dy”. Tylko gotowanie wody i ziemniaków z użyciem SenseBoil®.

Należy zakończyć gotowa‐ nie i wybrać pole grzejne, które nie zawiera ciepła resztkowego.

Wyłączyć płytę grzejną i włączyć ponownie po 30 sekundach. Jeśli ponownie

wyświetli się , należy odłączyć płytę grzejną od zasilania. Po upływie 30 sekund ponownie podłą‐ czyć płytę. Jeśli problem będzie występował nadal, należy skontaktować się z autoryzowanym centrum serwisowym.

Odłączyć płytę grzejną od zasilania. Zwrócić się wy‐ kwalifikowanego elektryka, aby sprawdził instalację.

8.2 Jeśli nie można znaleźć

rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. Należy podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła ceramicznego (umieszczony w rogu

szklanej powierzchni) oraz wyświetlany komunikat o błędzie. Należy upewnić się, że płyta grzejna była użytkowana prawidłowo. W przeciwnym razie interwencja pracownika serwisu lub sprzedawcy może być płatna nawet w okresie gwarancyjnym. Informacje dotyczące obsługi klienta oraz warunków gwarancji znajdują się w broszurze gwarancyjnej.

Page 23

9. DANE TECHNICZNE

9.1 Tabliczka znamionowa

Model EIS62449W Numer produktu 949 599 097 00 Typ 61 B4A 01 AD 220-240 V/400 V, 2N, 50-60 Hz Moc indukcyjna 7.2 kW Wyprodukowano w Niemczech

Nr seryjny ................. 7.2 kW

ELECTROLUX

9.2 Parametry pól grzejnych

POLSKI 23

Pole grzejne Moc znamio‐

Lewe przednie 2300 3200 10 125 - 210

Lewe tylne 2300 3200 10 125 - 210

Prawe przed‐ nie

Prawe tylne 1800 2800 10 145 - 180

Moc pól grzejnych może w niewielkim zakresie odbiegać od wartości podanych w tabeli. Zmiany te zależą od wymiarów naczynia oraz materiału, z którego zostało wykonane.

nowa (maksy‐ malna moc grzania) [W]

1400 2500 4 125 - 145

PowerBoost [W]

W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

PowerBoost maksymalny czas [min]

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie zgodnie z normą EU 66/2014 dotyczą

tylko rynku UE

Oznaczenie modelu EIS62449W

Typ płyty grzejnej Płyta grzejna do

Liczba pól grzejnych 4

Technika grzania Płyta indukcyjna

Średnica okrągłych pól grzejnych (Ø)

Lewe przednie Lewe tylne Prawe przednie Prawe tylne

Średnica na‐ czynia [mm]

zabudowy

21,0 cm 21,0 cm 14,5 cm 18,0 cm

Page 24

www.electrolux.com24

Zużycie energii na pole grzejne (EC electric coo‐ king)

Lewe przednie Lewe tylne Prawe przednie Prawe tylne

Zużycie energii przez pły‐

181,2 Wh/kg tę grzejną (EC electric hob)

EN 60350-2 - Elektryczny sprzęt do gotowania do użytku domowego – Część 2: Płyty grzejne – Metody pomiaru cech funkcjonalnych

Parametry elektryczne pola grzejnego są odpowiednio oznaczone przy poszczególnych polach grzejnych.

10.2 Oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

178,4 Wh/kg 178,4 Wh/kg 183,2 Wh/kg 184,9 Wh/kg

• W miarę możliwości należy zawsze przykrywać naczynia pokrywką.

• Przed włączeniem pola grzejnego należy postawić na nim naczynie.

• Mniejsze naczynia należy stawiać na mniejszych polach grzejnych.

• Naczynia należy stawiać bezpośrednio na środku pola grzejnego.

• Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 25

POLSKI 25

Page 26

www.electrolux.com26

Page 27

POLSKI 27

Page 28

www.electrolux.com/shop

867357559-B-412019
