Electrolux EHS 60180 I User manual [ru, fi, sv]

инструкция по эксплуатации

bruksanvisning

käyttöohje

Стеклокерамическая

поверхность

Glaskeramikhäll

Keraaminen keittotaso

EHS60180I

We were thinking of you
when we made this product

electrolux 3

Добро пожаловать в мир Electrolux

Вы выбрали первоклассный продукта
от Electrolux, который, мы надеемся,
доставит Вам много радости в
будущем. Electrolux стремится
предложить как можно более широкий
ассортимент качественной продукции,
который сможет сделать Вашу жизнь
еще более удобной. Вы можете
увидеть несколько экземпляров на
обложке этой инструкции.
Внимателвно изучите данное
руководство, чтобы правильно
использовать Ваш новый прибор и
наслаждаться его преимуществами.
Мы гарантируем, что он сделает Вашу
жизнь намного легче благодаря
легкости в использовании. Удачи!

4 electrolux

1

Содержание

Правила техники безопасности 5
Описание прибора 7
Управление прибором 10
Советы по проведению варки
и жарки 23
Мытье и уход 27
Что делать, если … 29
Утилизация 31

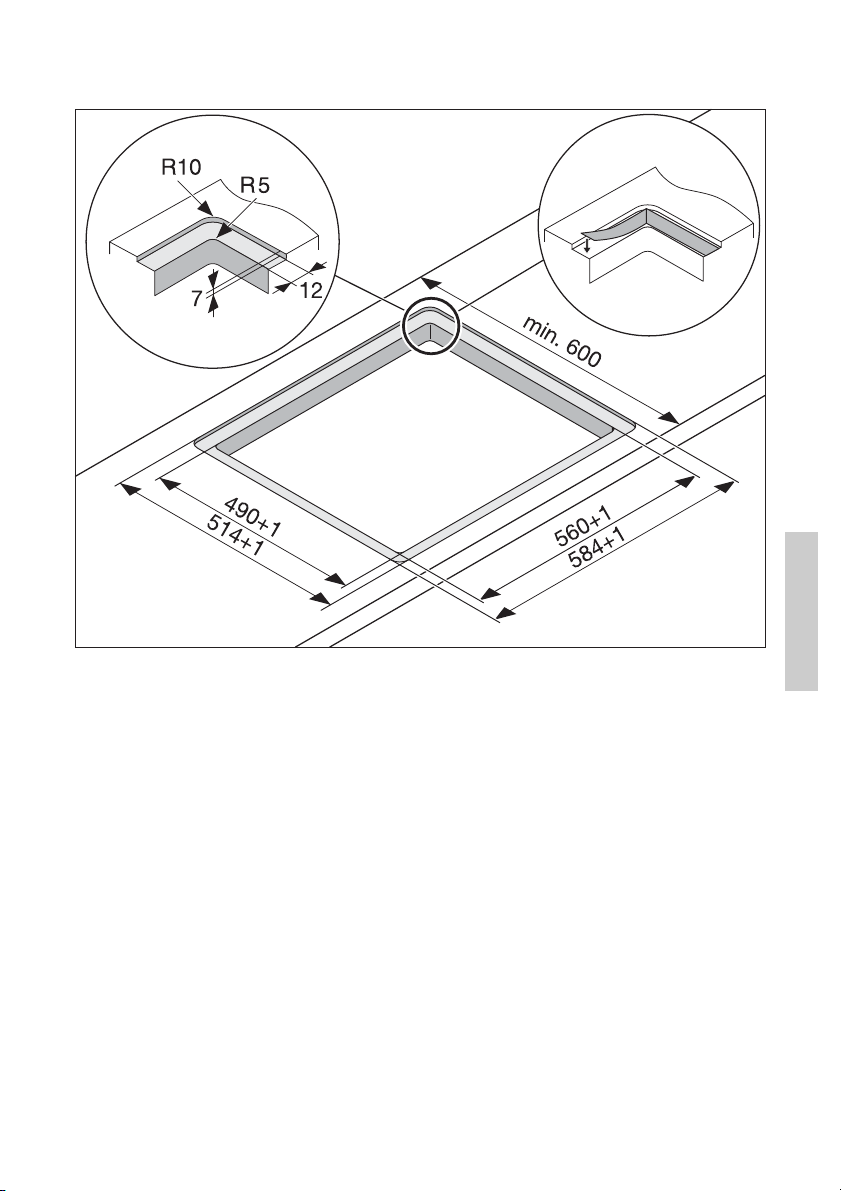

Инструкция по монтажу 32
Гарантия/сервисная служба 34
Сервисная поддержка 36
Монтаж

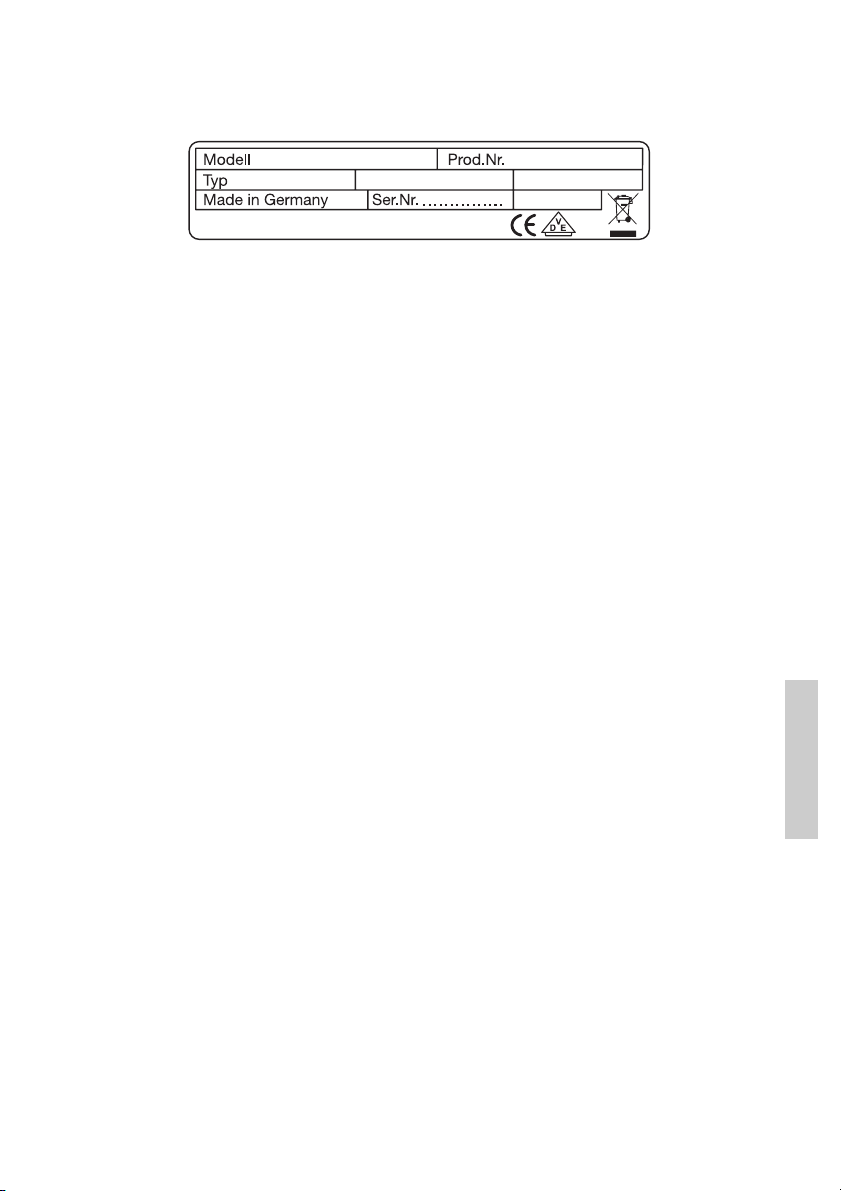

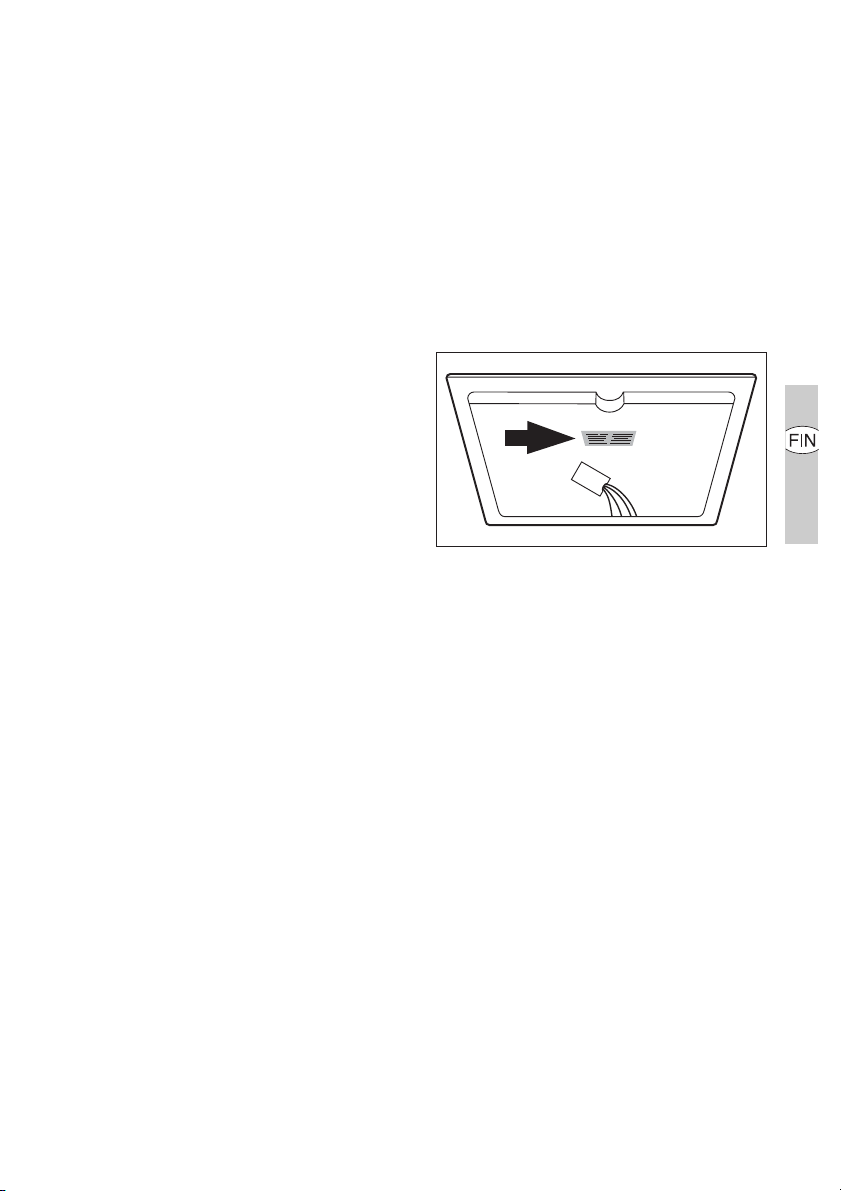

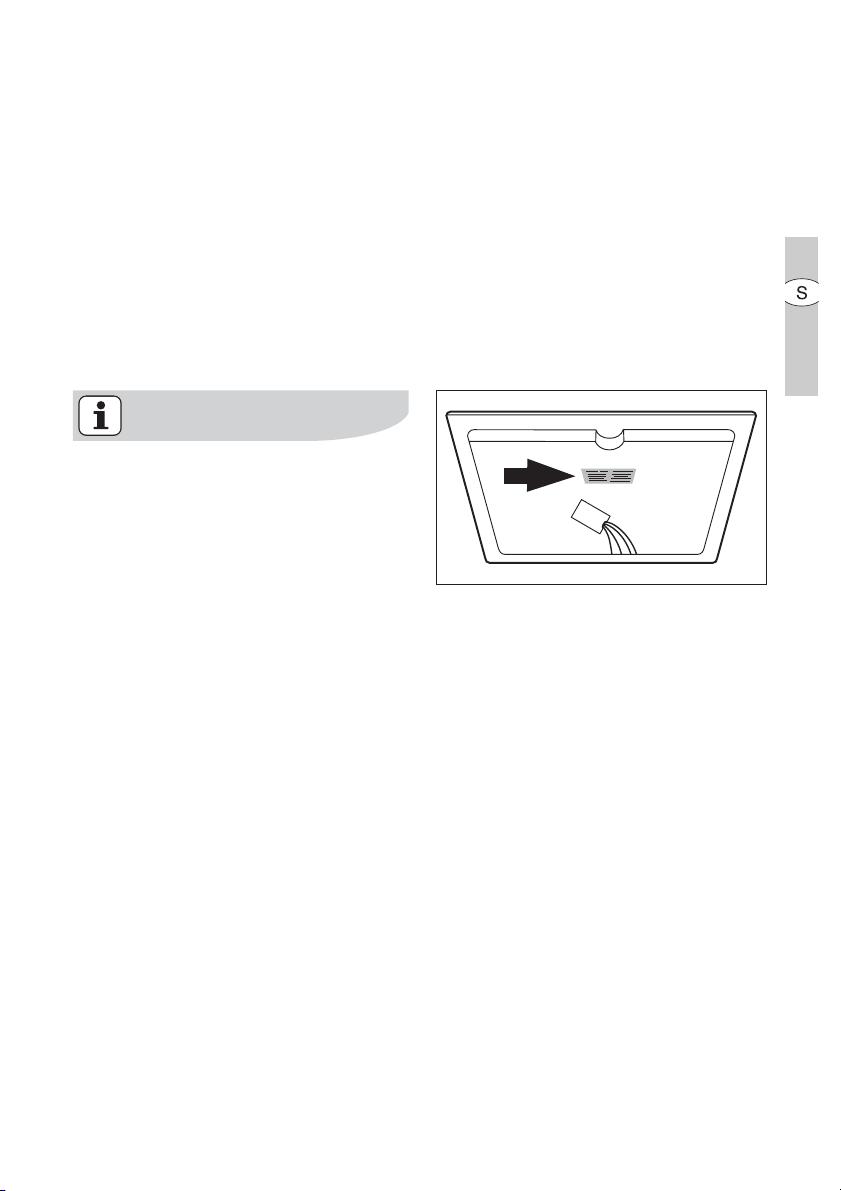

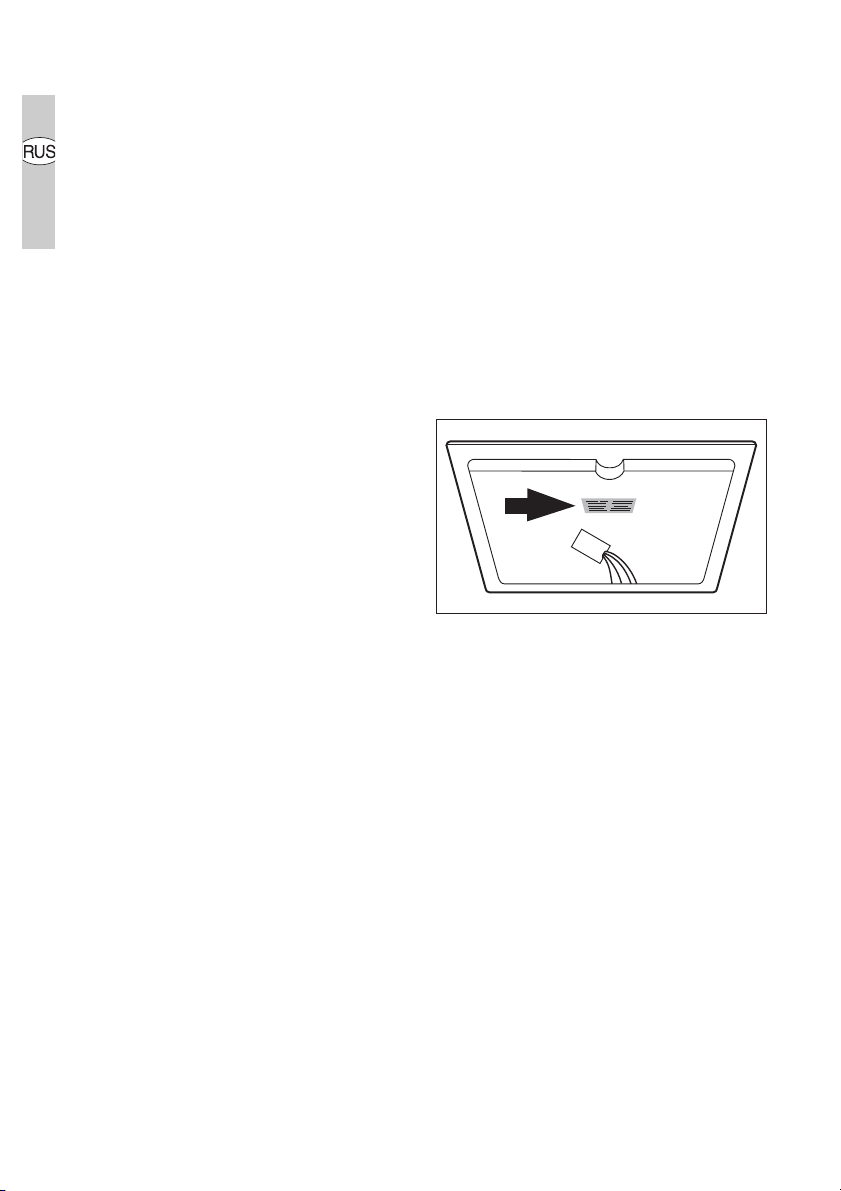

Фирменная табличка 100

97

В данной информации для пользователя используются следующие символы:

Внимание! Обязательно прочтите! Важные указания по обеспечению
безопасности людей и предотвращению повреждений устройства

3 Общие указания и советы

2 Указания по охране окружающей среды

z Опасное напряжение

правила техники безопасности electrolux 5

Правила техники
безопасности

Просим обязательно соблюдать эти
правила, ибо в противном случае
пользователь теряет право на
гарантийное обслуживание при
возникновении в приборе
неисправностей.

Правильная эксплуатация

• Лица (в том числе и дети), которые
по причине физических, сенсорных
или психических ограничений или
своей неопытности или
неподготовленности не могут
безопасно использовать данный
прибор, не должны использовать
его без надзора или руководоства
со стороны ответственного лица.

• Во время эксплуатации не
оставляйте прибор без присмотра.

• Настоящий прибор разрешается
использовать только для варки и
жарки пищевых продуктов в
домашних условиях.

• Его нельзя использовать в качестве
рабочего стола или места для
хранения каких-либо предметов.

• Любые перекомпоновки и
изменения конструкции прибора
недопустимы.

• Нельзя помещать на прибор, а
также хранить на нем или рядом с
ним горючие жидкости,
легковоспламеняющиеся
материалы или легкоплавкие
предметы, такие как пленка, фольга,
пластмасса, алюминий и т.п.

Меры безопасности для детей

• Следите за тем, чтобы маленькие
дети никогда не приближались к
прибору.

• Дети старшего возраста должны
пользоваться прибором только под
руководством и присмотром
взрослых.

• Во избежание случайного
включения прибора маленькими
детьми или домашними животными
рекомендуем активизировать
защиту от доступа детей.

Общие меры безопасности

• Монтаж и подключение нового
прибора имеют право выполнять
только обученные и
квалифицированные специалисты.

• Встраиваемые приборы можно
эксплуатировать лишь после
установки последних во
встроенные шкафы и столешницы,
отвечающие необходимым
техническим нормам и пригодные
для такой эксплуатации.

• В случае обнаружения неполадок в
работе прибора или повреждений
стеклокерамики (проломов,
разрывов или трещин) прибор
необходимо выключить и
отсоединить от электросети, чтобы
избежать возможного поражения
электрическим током.

• Ремонт прибора имеют право
производить только обученные и
квалифицированные специалисты.

6 electrolux правила техники безопасности

Меры безопасности при пользовании
прибором

• Раскаленные жиры и масла
воспламеняются чрезвычайно
быстро. Внимание! Опасность
пожара!

• При неосторожном обращении с
прибором можно получить ожог.

• Удалите со стеклокерамической
панели все наклейки и защитные
пленки.

• Шнуры питания не должны касаться
горячих поверхностей
электроприборов и горячей
кухонной посуды.

• После каждого использования
прибора выключайте конфорки.

Меры безопасности при чистке
прибора

• Перед проведением чистки прибор
необходимо выключить и дать ему
остыть.

• По соображениям безопасности
воспрещается производить очистку
прибора с помощью
приспособлений для чистки паром
или с использованием моющих
средств, распыляемых при
высоком давлении.

Как избежать повреждений прибора

• Стеклокерамическая панель может
быть повреждена упавшими на нее
предметами.

• Ударами кухонной посуды можно
повредить край
стеклокерамической панели.

• Стеклокерамику можно повредить,
передвигая чугуную или
алюминиевую литую посуду, либо
посуду с поврежденным дном.

• Плавкие вещества и перелившаяся
в результате выкипания пища могут
на стеклокерамической панели
пригореть. Поэтому их следует
удалить как можно быстрее.

• Не допускайте выкипания жидкости
из кастрюль и сковород. Это может
стать причиной повреждения
посуды или стеклокерамики.

• Не включайте конфорки без
кухонной посуды или с пустой
кухонной посудой.

описание прибора electrolux 7

Описание прибора

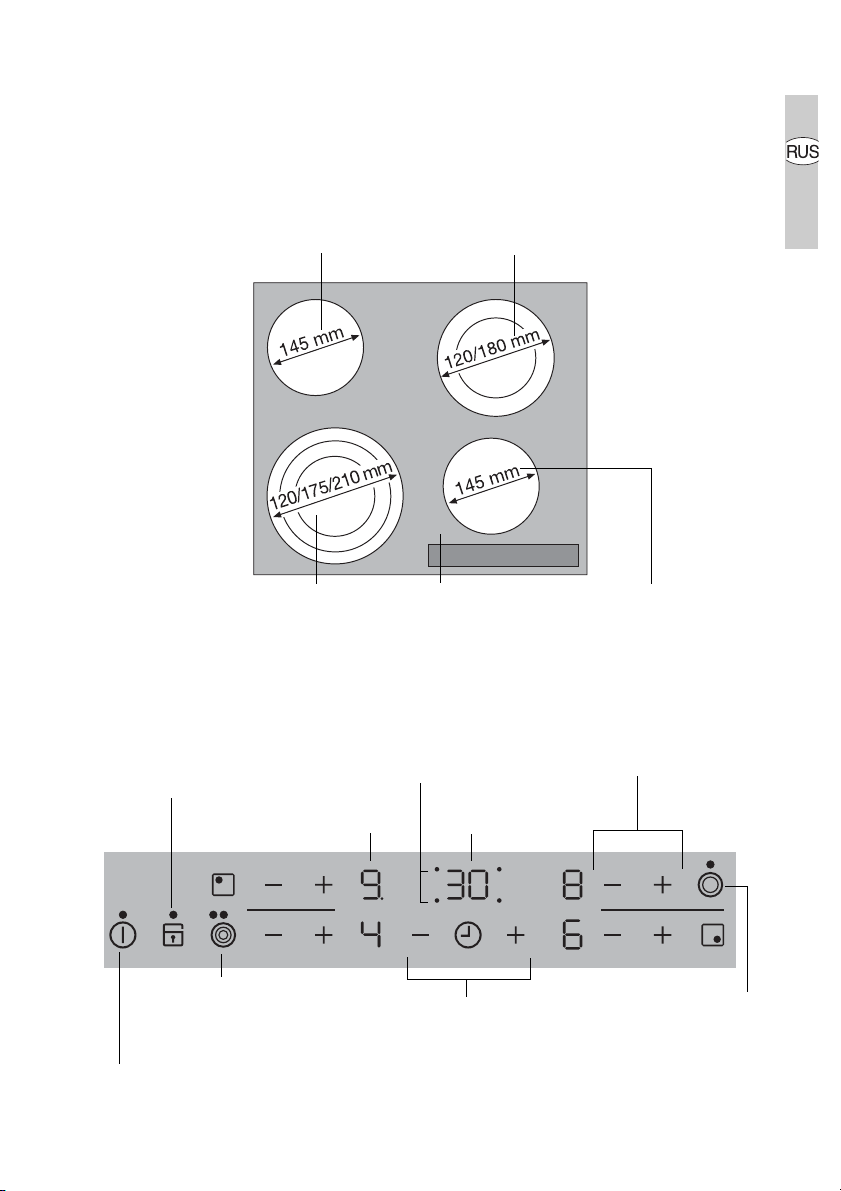

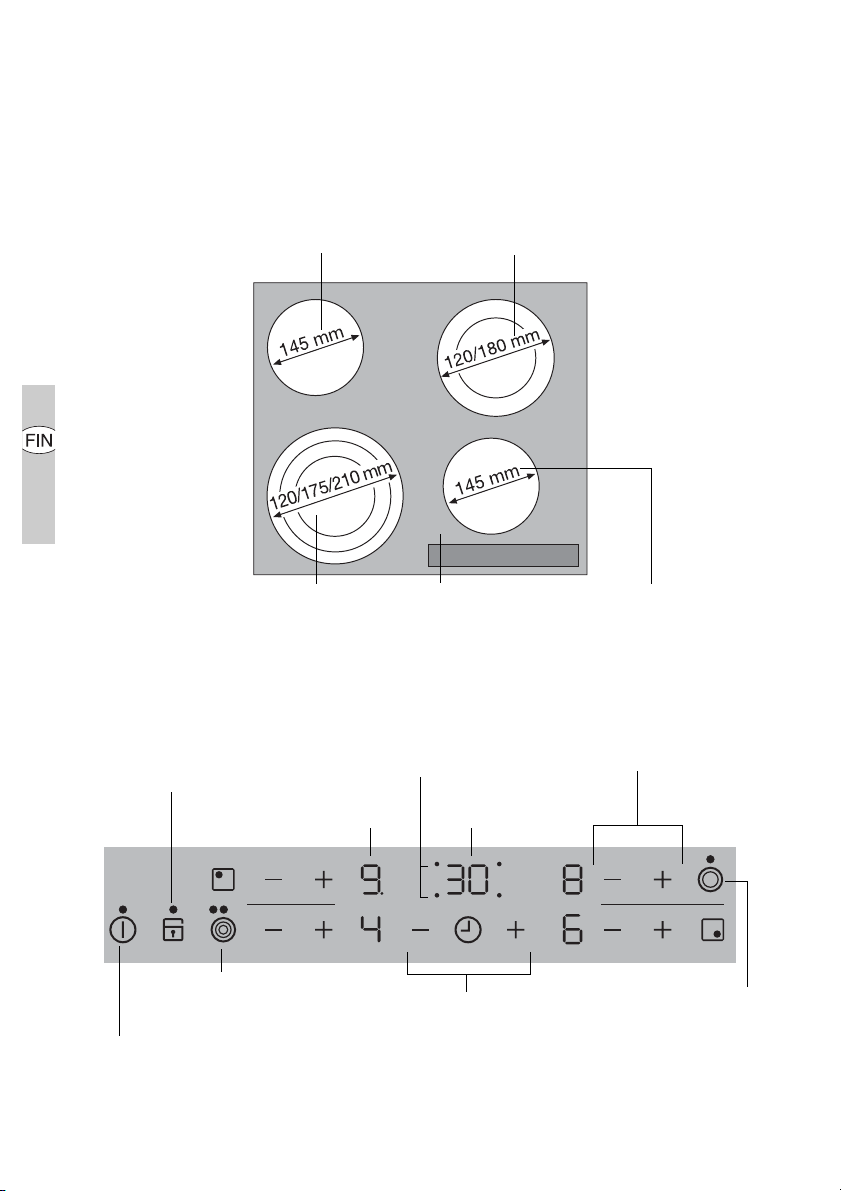

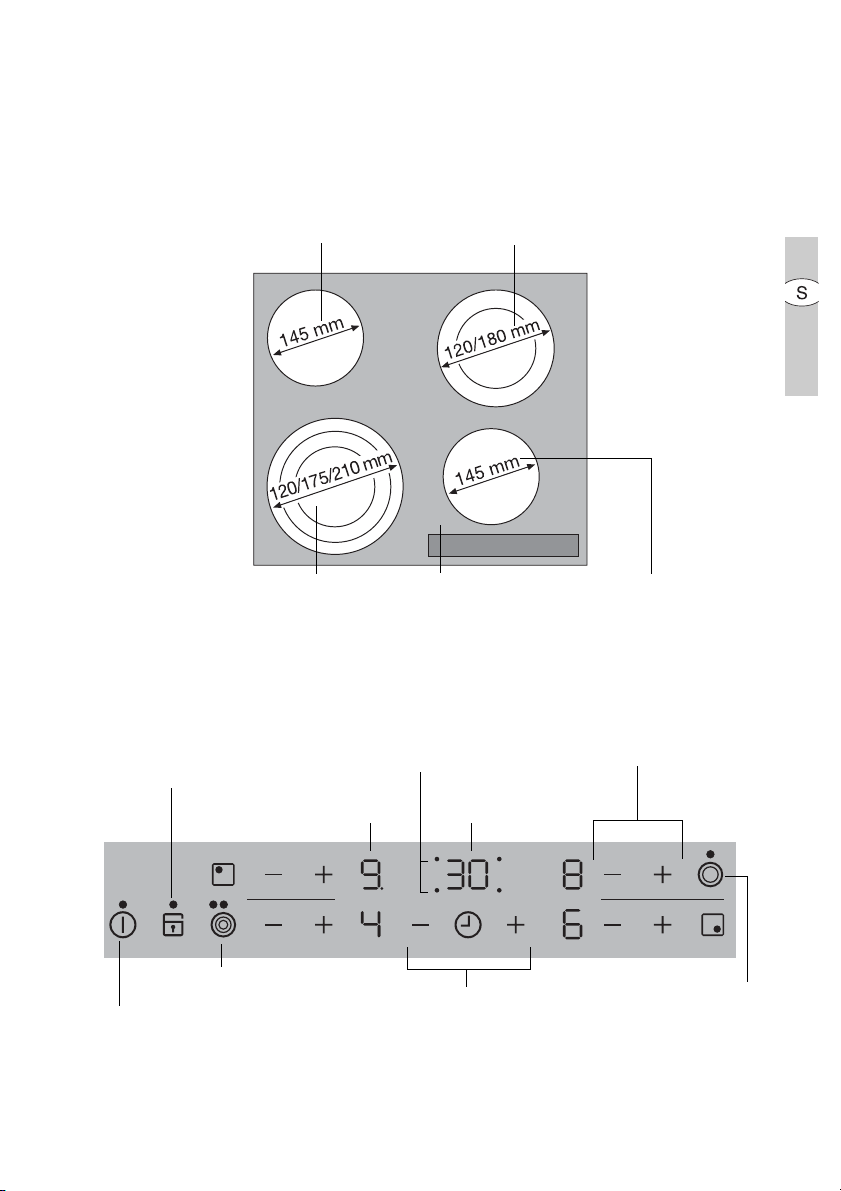

Оборудование варочной поверхности

Одноконтурная конфорка

1200 Âò

Трехконтурная конфорка

800/1600/2300 W

Двухконтурная конфорка

Панель

управления

700/1700 W

Одноконтурная конфорка

1200 Âò

Функциональные элементы панели управления

Блокирование панели

управления

с контрольным

индикатором

Подключение зон нагрева

Трехконтурная конфорка

с контрольными

светоиндикаторами

Выключатель Вкл./Выкл.
с контрольным индикатором

Индикаторы конфорок

Функция таймера

Индикация

Индикация

таймера

Таймер

Выбор ступени нагрева

Подключение

двухконтурной

конфорки с
контрольным
индикатором

8 electrolux описание прибора

Сенсорные поля Touch Control

Управление прибором осуществляется
с помощью сенсорных полей Touch
Control. Нужные функции
активизируются прикосновениями к
сенсорным полям и подтверждаются
квитирующими звуковыми сигналами.
Прикасаться к сенсорным полям
следует сверху, не накрывая при этом
другие сенсорные поля.

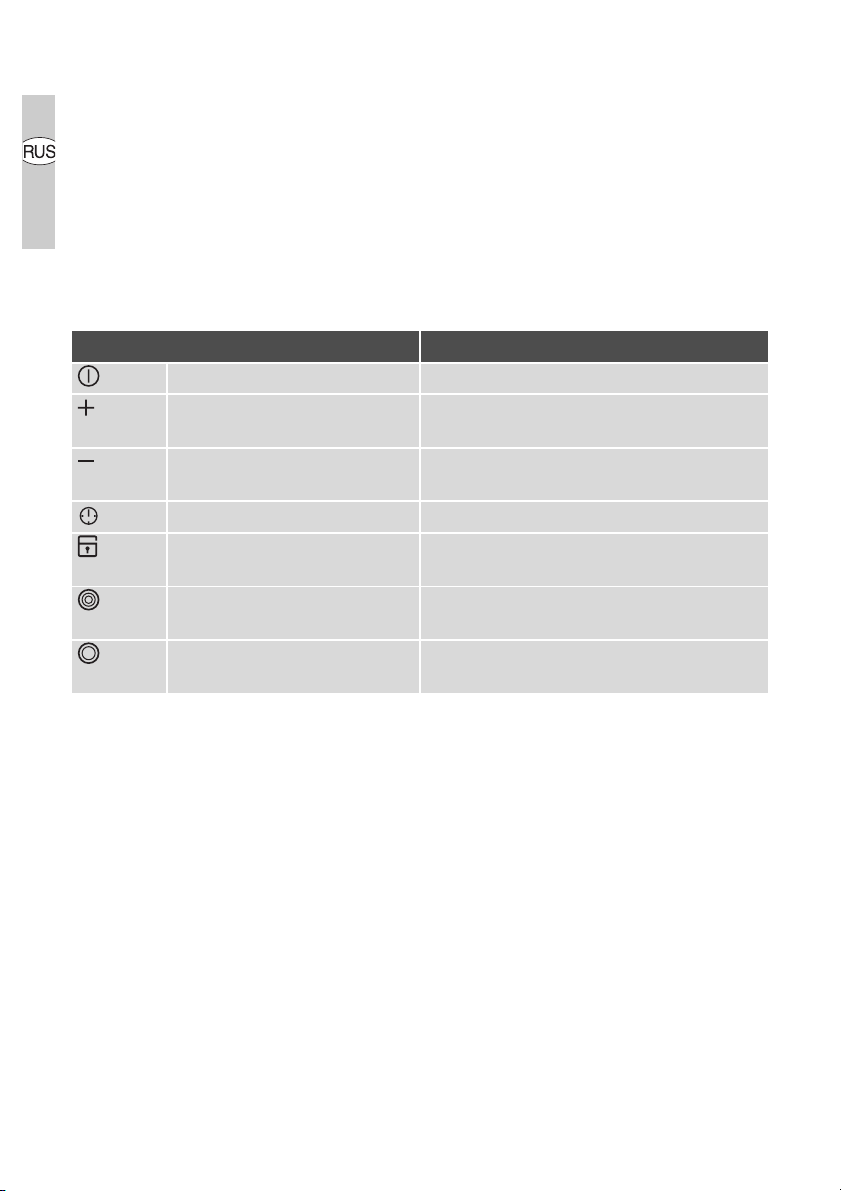

Сенсорное поле Функция

Âêë./ Âûêë. Включение и отключение прибора

Увеличение

устанавливаемых значений

Уменьшение

устанавливаемых значений

Повышение ступени нагрева/

увеличение значений времени

Понижение ступени нагрева /

уменьшение значений времени

Таймер Выбор таймера

Блокирование Блокирование/разблокирование

панели управления

Переключение

трехконтурной конфорки

Управление двумя

контурами

Включение и отключение
внешних зон нагрева

Включить и выключить
внешний контур нагрева

описание прибора electrolux 9

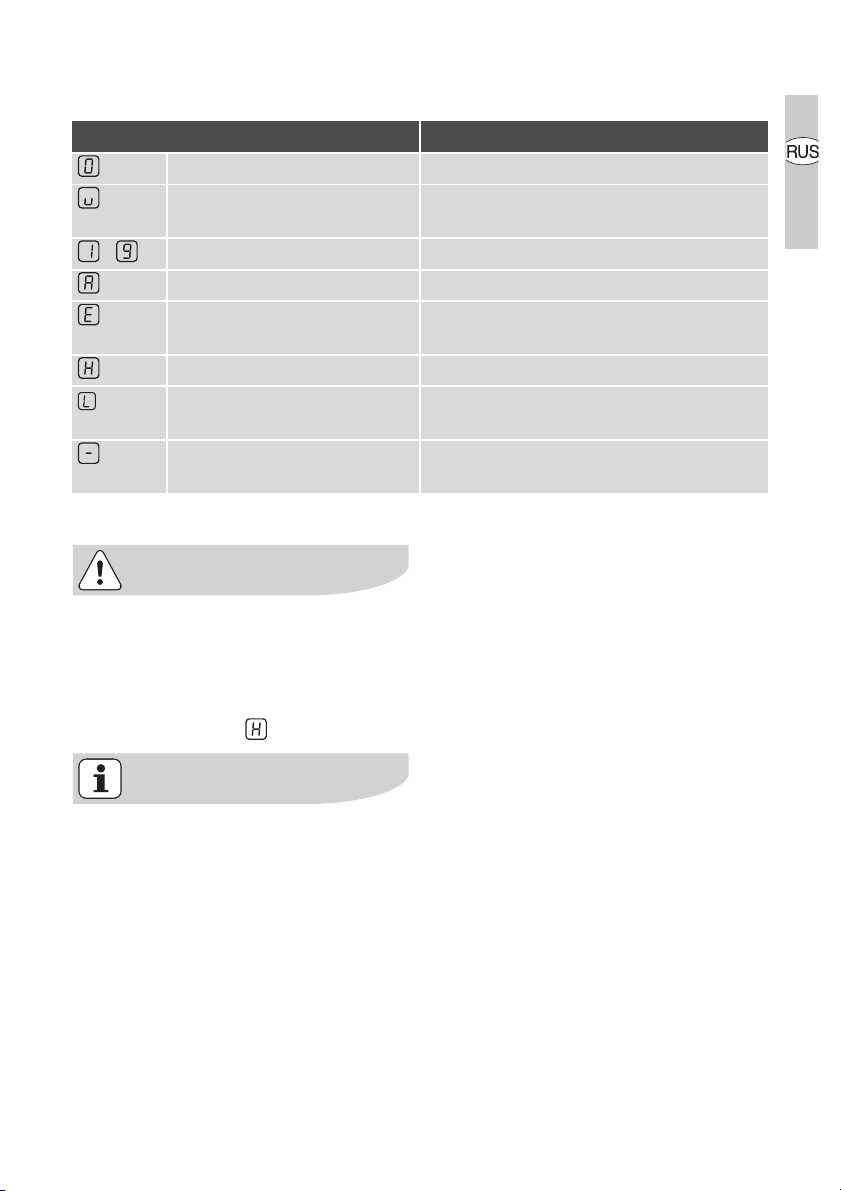

Индикация

Индикация Значение

Конфорка выключена

Ступень поддержания тепла Установлена ступень поддержания

тепла

- Ступени нагрева Ступень нагрева установлена

Автоматика закипания Активизирована автоматика закипания.

Неполадка Прибор выполнил ошибочную

операцию

Остаточное тепло Конфорка еще не остыла

Защита от доступа детей Система блокирования/защита от

доступа детей включена

автоматическое

отключение активировано

отключение

Индикация остаточного тепла

Предупреждение! Остаточное тепло
прибора способно причинить ожог.
На остывание конфорок после их
отключения требуется некоторое
время. Следите за индикацией
остаточного тепла .

Остаточное тепло можно
использовать для разогрева и
поддержания приготовленной пищи
в горячем состоянии.

10 electrolux управление прибором

Управление прибором

Включение и отключение прибора

Панель управления Индикация Контрольный

Включение Прикоснитесь на

2 секунды

Отключение Прикоснитесь на

1 секунду

После включения в течение
примерно 10 секунд необходимо
установить ступень нагрева
конфорки или какую-либо функцию
прибора. В противном случае прибор
автоматически отключится.

индикатор

/ светится

/

отсутствует

гаснет

управление прибором electrolux 11

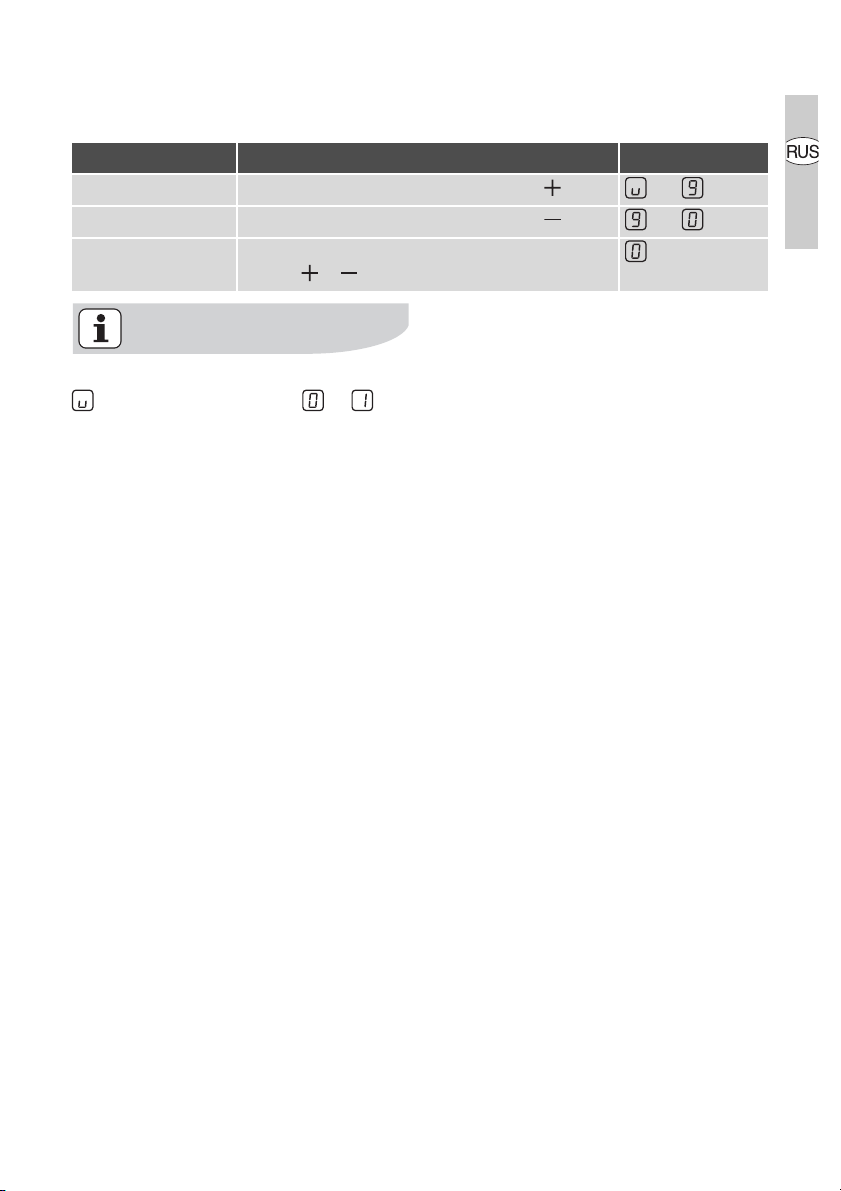

Установка ступени нагрева

Панель управления Индикация

Повышение Прикоснитесь к сенсорному полю до
Понижение Прикоснитесь к сенсорному полю äî

Отключение Одновременно прикоснитесь к сенсорным

полям и

Ступень поддержания температуры

располагается между и .
Она служит для поддержания
температуры блюд.

12 electrolux управление прибором

Включение и отключение
внешних контуров нагрева

Включая или отключая внешние
контуры нагрева, можно
корректировать общую площадь
нагрева конфорок в зависимости от
размеров кухонной посуды.

Перед включением внешнего
контура нагрева обязательно
должен быть включен внутренний
контур нагрева.

Трехконтурная

конфорка

Включение средней зоны

нагрева

Включение внешней зоны

нагрева

Отключение внешней зоны

нагрева

Отключение средней зоны

нагрева

Двухконтурная

конфорка

Включение внешней зоны

нагрева

Отключение внешней зоны

нагрева

Сенсорное поле Контрольный индикатор

Прикоснитесь на

1-2

секунды

Прикоснитесь на

1-2

секунды

Прикоснитесь на

1-2

секунды

Прикоснитесь на

1-2

секунды

Горит один контрольный

индикатор

Горят два контрольных

индикатора

Гаснет второй контрольный

индикатор

Гаснет первый контрольный

индикатор

Сенсорное поле Контрольный индикатор

Прикоснитесь на

1-2 секунды

Прикоснитесь на

1-2 секунды

горит

гаснет

управление прибором electrolux 13

Блокирование и
разблокирование панели
управления

Во избежание случайного сбоя
установленных параметров, например
в результате протирании прибора
тряпкой, всю панель управления, за
исключением сенсорного поля “Вкл./
Выкл.”, можно заблокировать.

Панель управления Индикация

Включение Прикоснитесь к сенсорному

ïîëþ

Отключение Прикоснитесь к сенсорному

ïîëþ

При отключении прибора
происходит автоматическая отмена
режима блокирования.

(5 секунд)

ранее установленная ступень
нагрева

14 electrolux управление прибором

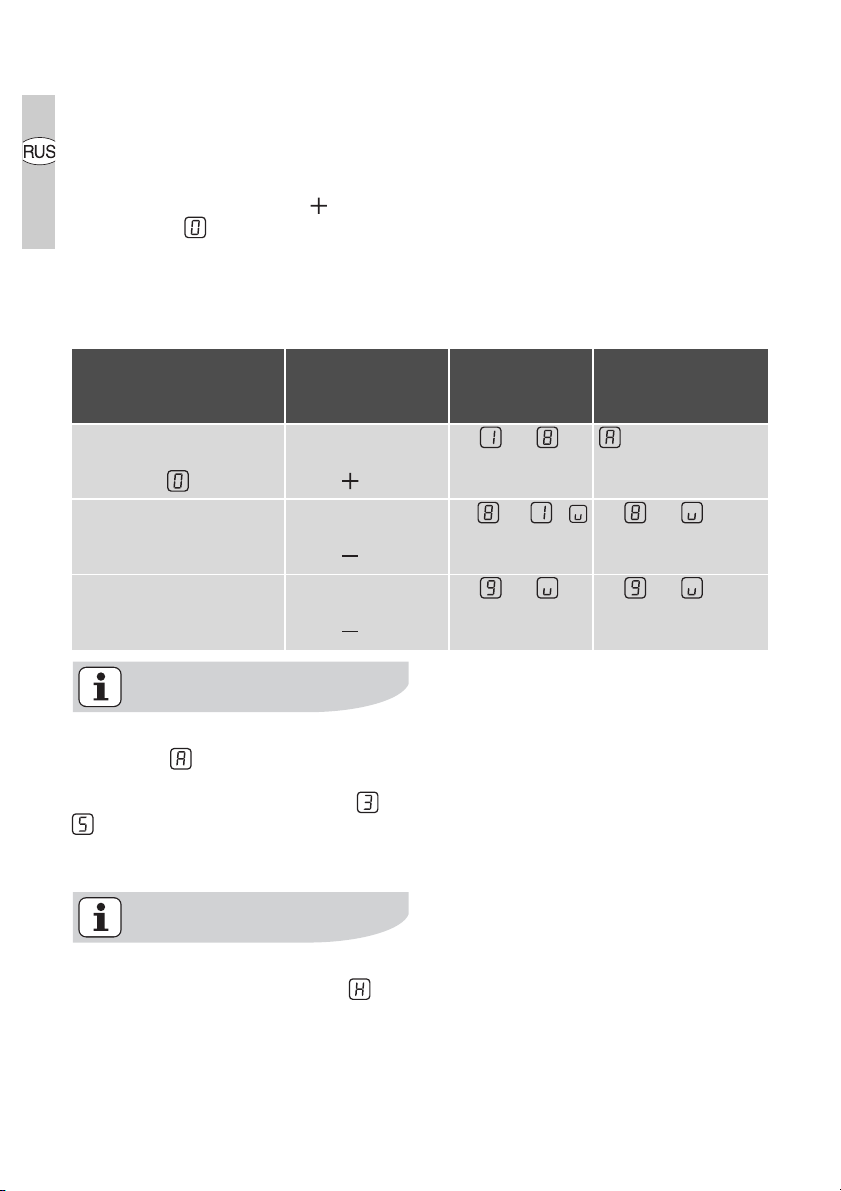

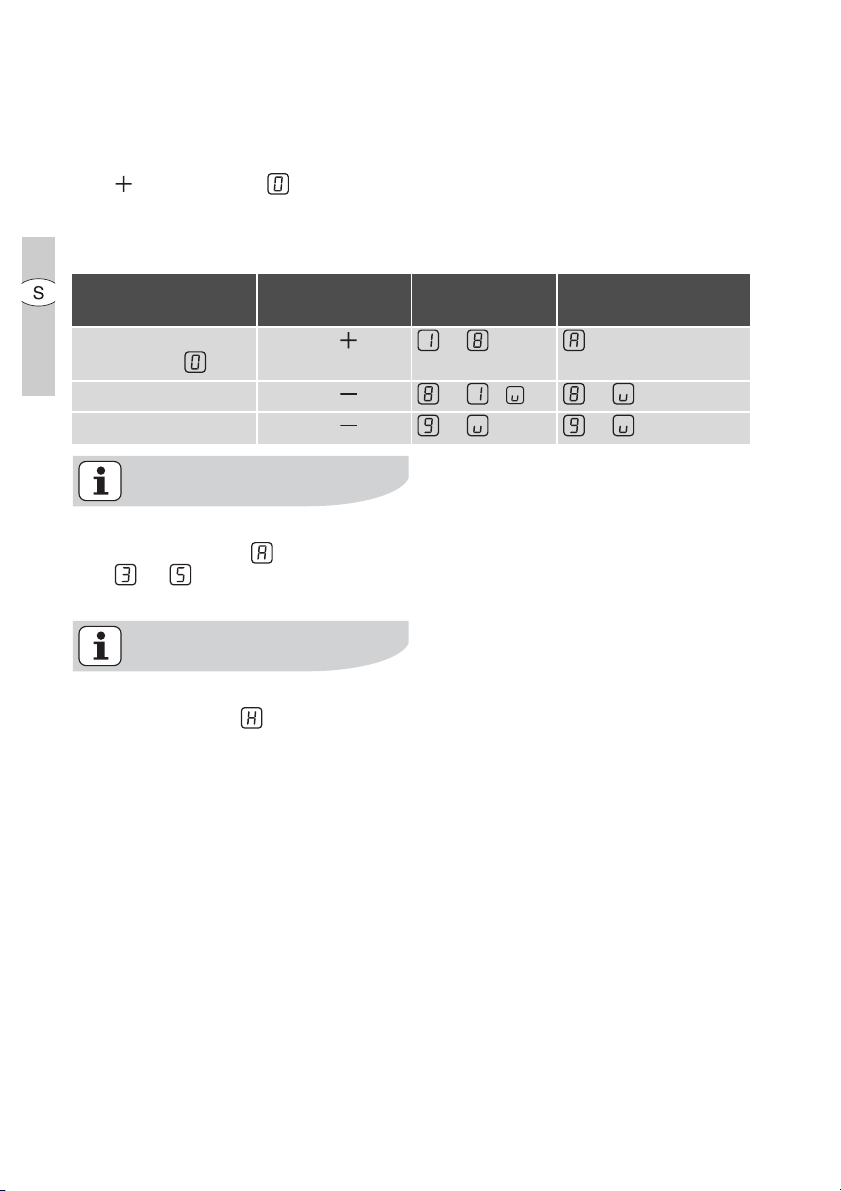

Применение автоматики закипания

Все четыре зоны нагрева оснащены
автоматикой закипания.
В случае установки ступени нагрева с
помощью сенсорного поля , начиная
с параметра , конфорка на
определенное время включается на
полную мощность, а затем
автоматически возвращается на
установленную ступень нагрева.

Панель
управления

Включение

(только начиная со
значения )

Прикоснитесь к
сенсорному
полю

Отключение Прикоснитесь к

сенсорному
полю

не задействовать Прикоснитесь к

сенсорному
полю

Если во время действия импульса
закипания пользователь выберет
более высокую ступень нагрева,
например перейдет со ступени íà

, то в этом случае время
доведения до кипения будет
скорректировано.

возможные

Индикация
ступени
нагрева

îò äî (через

5 секунд)

îò äî / îò äî

îò äî îò äî

Если в конфорке еще имеется
остаточное тепло (индикация ),
импульс закипания не включится.

управление прибором electrolux 15

Продолжительность импульса
быстрого закипания зависит от
выбранной ступени нагрева.

Cтупень нагрева Продолжительность импульса для закипания

[ìèí.:ñåê.]

v

1

2

3

4

5

6

7

8

9

0:30

1:00

1:40

4:50

6:30

10:10

2:00

3:30

4:30

---

16 electrolux управление прибором

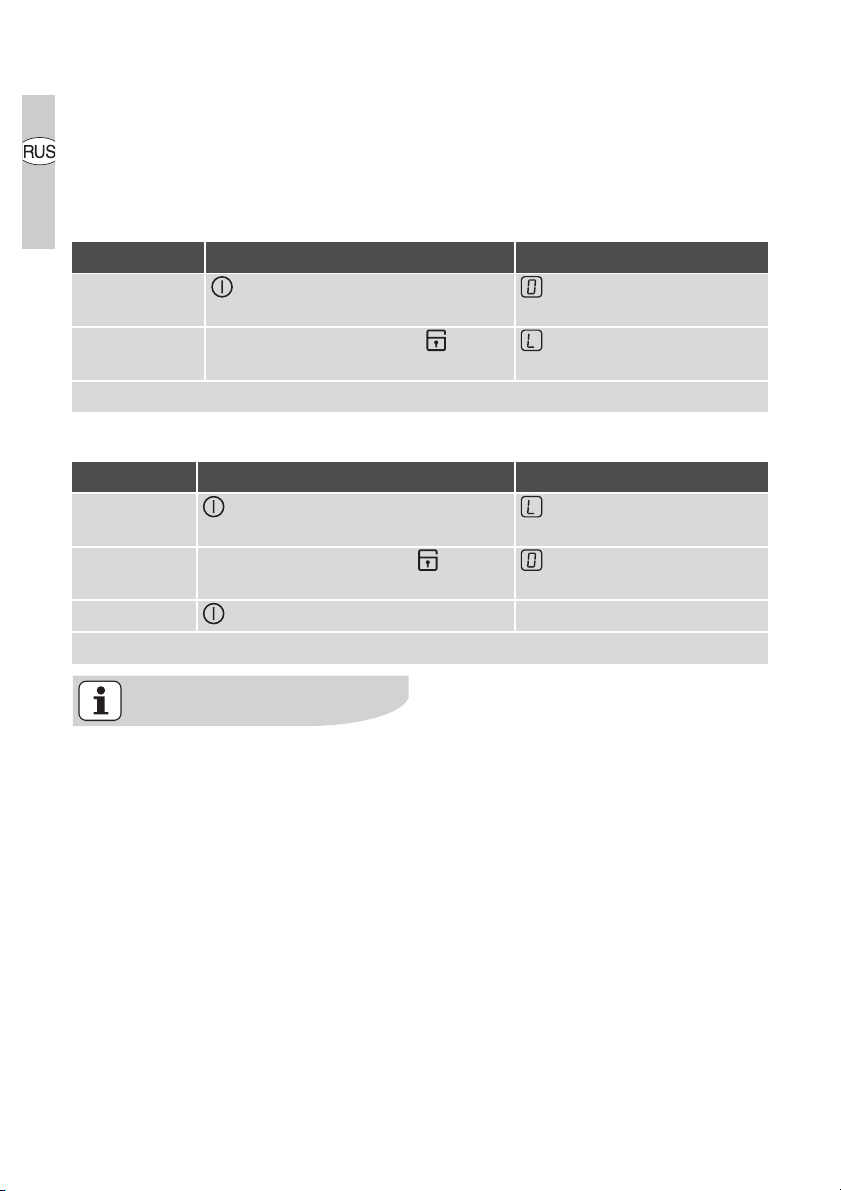

Применение защиты от доступа детей

Система защиты от доступа детей
препятствует несанкционированной
эксплуатации прибора.

Включение системы защиты от доступа детей

Действие Сенсорная кнопка Индикация/сигнал

1. Включение прибора (без
задачи ступени нагрева)

2. Коснуться и удерживать 4
секунды

Защита от детей включена.

Выключение защиты от доступа детей

Действие Сенсорная кнопка Индикация/сигнал

1. Включение прибора (без

установки ступени варки)

2. Коснуться и удерживать 4

секунды

3. Выключите прибор.

Защита от детей выключена.

светится

Включать и выключать защиту от детей
можно только в том случае, если не
установлена ступень нагрева.

управление прибором electrolux 17

Блокировка системы защиты от
доступа детей

Система защиты от доступа детей
может быть отключена при помощи
этой функции на один цикл
приготовления; после этого она снова
активируется.

Действие Сенсорная кнопка Индикация/сигнал

1. Включить прибор

2. Коснуться и удерживать 4

светится

секунды

До следующего отключения прибора он может эксплуатироваться в
нормальном режиме. После выключения защита от детей остается
активированной.

После принудительной отмены
защиты от доступа детей в течение
примерно 10 секунд необходимо
установить прибор на какую-либо
ступень нагрева или функцию, иначе
он автоматически отключится.

18 electrolux управление прибором

Использование таймера

Функция Условие применения Результат после по

Автоматика

отключения

Кратковременный

таймер

Если дополнительно к установке
времени кратковременного таймера
для данной конфорки
устанавливается и ступень нагрева,
то по истечении заданного времени
эта конфорка отключается.

при установленной ступени

нагрева

при незадействованных

конфорках

истечении времени

выполнения

звуковой сигнал

Мигает индикация

00

Конфорка отключается

звуковой сигнал

Мигает индикация

00

При отключении конфорки
одновременно отключается и
установленная функция таймера.

управление прибором electrolux 19

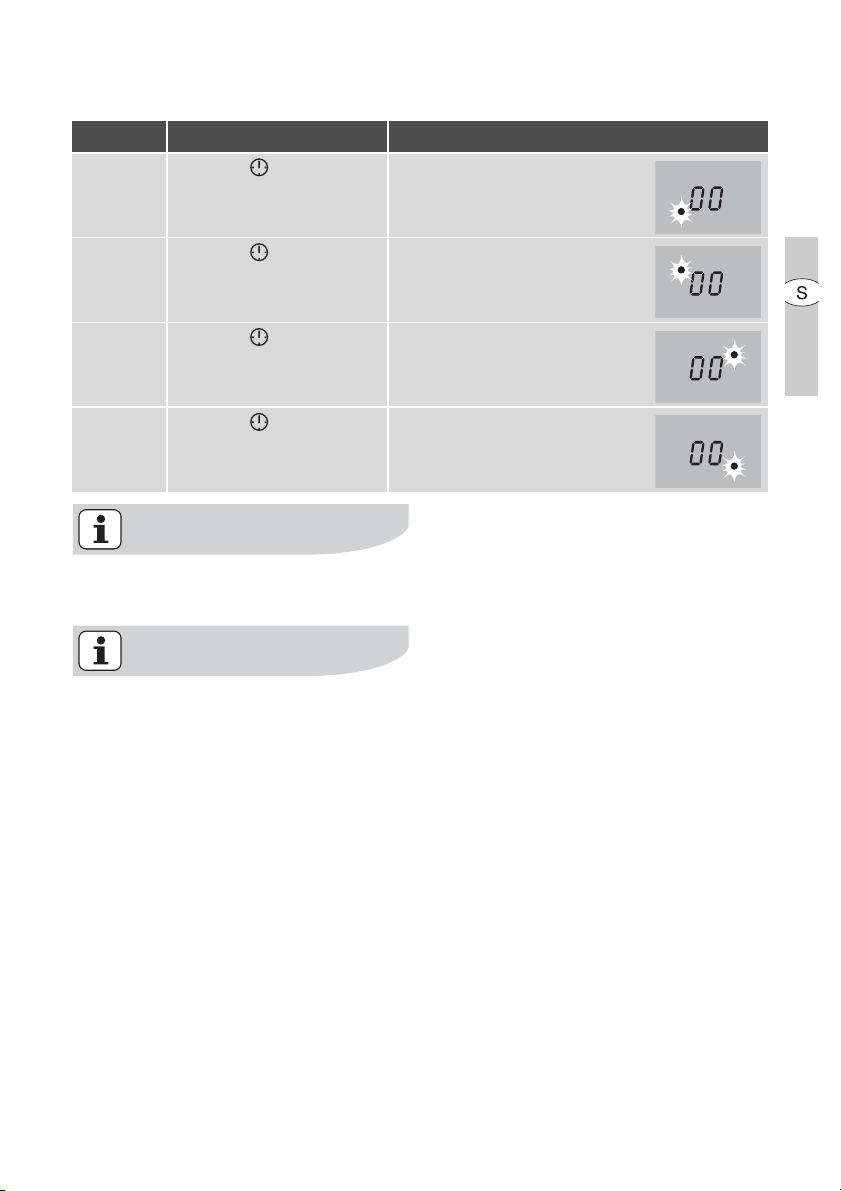

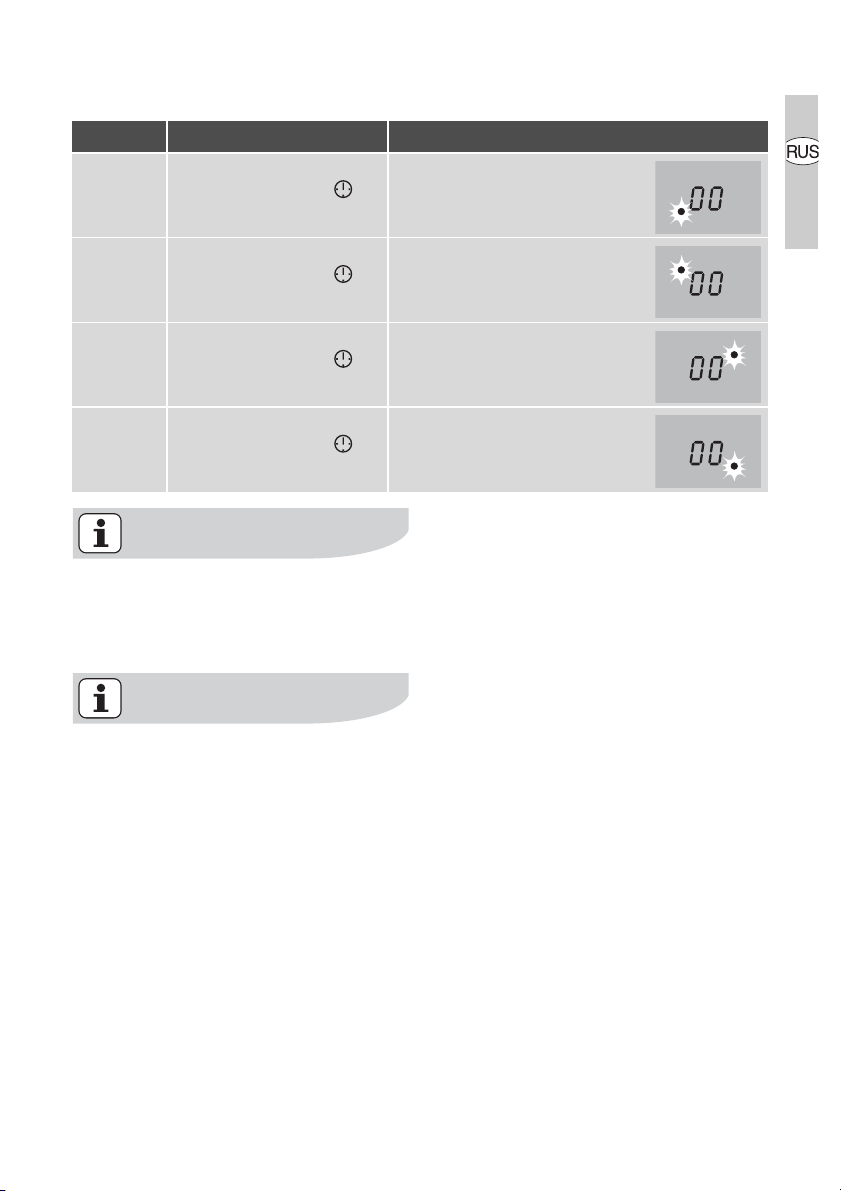

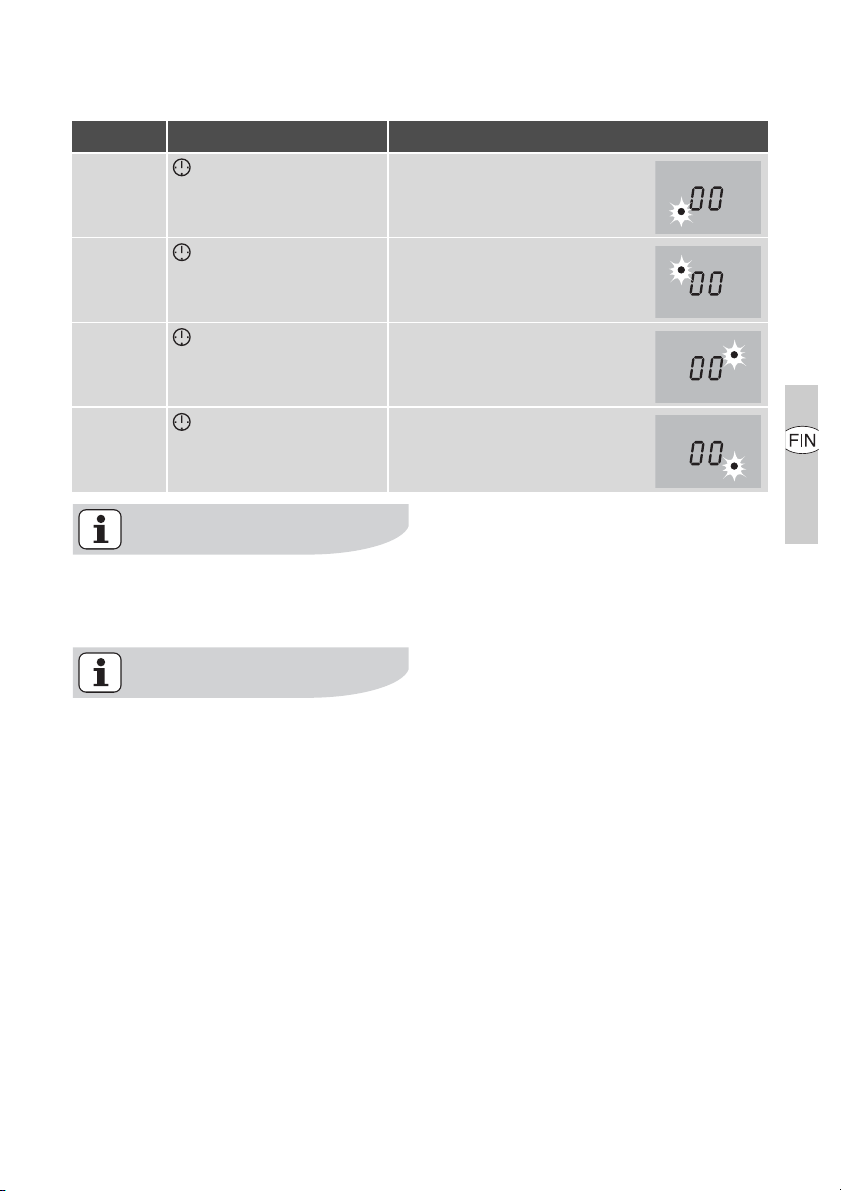

Выбор конфорки

Øàã Панель управления Индикация

1. Прикоснитесь к

сенсорному полю

Мигает контрольный
индикатор первой конфорки.

одинраз

2. Прикоснитесь к

сенсорному полю

Мигает контрольный
индикатор второй конфорки

1ðàç

3. Прикоснитесь к

сенсорному полю

Мигает контрольный
индикатор третьей конфорки

одинраз

4. Прикоснитесь к

сенсорному полю
одинраз

Мигает контрольный
индикатор четвертой
конфорки

После замедления миганий
контрольного индикатора можно
установить или изменить ступень
нагрева конфорки.

Если установлены и другие функции
таймера, то спустя несколько секунд
появляется индикация самого
короткого времени всех функций
таймера и начинает мигать
соответствующий контрольный
индикатор.

20 electrolux управление прибором

Установка времени

Øàã Панель управления Индикация

1. С помощью сенсорного

поля
нужную конфорку

2. Прикоснитесь к

сенсорному полю или

Через несколько секунд частота мигания контрольного индикатора
уменьшается.
Время установлено.
Выполняется обратный отсчет времени.

Отключение функции таймера

Øàã Панель управления Индикация

1. С помощью сенсорного

поля
нужную конфорку

2. Прикоснитесь к

сенсорному полю

Контрольный индикатор гаснет.
Функция таймера выбранной конфорки отключена.

Изменение времени

Øàã Панель управления Индикация

1. С помощью сенсорного

поля
нужную конфорку

2. Прикоснитесь к

сенсорному полю или

выберите

выберите

выберите

Индикатор выбранной конфорки мигает

Время в диапазоне от 00 äî 99 минут

Контрольный индикатор выбранной
конфорки мигает чаще
На табло отображается остающееся
время

На табло отображается обратный отсчет
остающегося времени до 00.

Контрольный индикатор выбранной
конфорки мигает чаще
На табло отображается остающееся
время

Время в диапазоне от 01 äî 99 минут

Через несколько секунд частота мигания контрольного индикатора
уменьшается.
Время установлено.
Выполняется обратный отсчет времени.

управление прибором electrolux 21

Индикация остающегося времени работы конфорки

Øàã Панель управления Индикация

1. Выберите конфорку Контрольный индикатор выбранной

конфорки начинает мигать быстрее
Выполняется индикация остающегося
времени

Через несколько секунд контрольный индикатор начинает мигать медленнее.

Отключение звукового сигнала

Øàã Панель управления Звуковой сигнал

1. Прикоснитесь к

сенсорному полю

Звуковое квитирование.

Звуковой сигнал прекращается.

22 electrolux управление прибором

Автоматическое выключение

Варочная зона

• Если в течение римерно 10 секунд
после включения варочной зоны не
будет установлена ступень нагрева
для какой-либо конфорки, варочная
зона автоматически отключится.

• Если одно или несколько
сенсорных полей будет закрыто в
течение более чем 10 секунд
какими-либо предметами
(кастрюлей, тряпкой или т.п.), то
раздается звуковой сигнал и
конфорка автоматически
выключается.

• В случае отключении всех
конфорок примерно через
10 секунд варочная зона
автоматически отключится.

Конфорки

• Если через определенное время
какая-либо конфорка не будет
выключена, либо не будет изменена
ступень нагрева какой-либо
конфорки, то соответствующая
конфорка автоматически
отключится. Появится индикация

. Перед повторным

использованием такую конфорку
необходимо установить на и
дать ей остыть.

Ступень нагрева Отключение через

v, 1 - 2 6 часов

3 - 4 5 часов

5 4 ÷àñà

6 - 9 1,5 ÷àñà

советы по проведению варки и жарки electrolux 23

Советы по проведению
варки и жарки

Замечание касательно акриламида
Согласно результатам новейших

научных исследований интенсивная
тепловая обработка пищевых
продуктов с целью получения
румяной коричневой корочки опасна
для здоровья человека из-за
вредного воздействия акриламида.
В особенности это относится к
продуктам, в которых содержится
крахмал. Поэтому мы рекомендуем
готовить пищу при возможно более
низкой температуре и не
зарумянивать продукты слишком
сильно.

Кухонная посуда

• Подходящую посуду для
приготовления пищи определяйте
по днищу. Днище должно быть
толстым и предельно ровным.

• Посуда, покрытая стальной эмалью,
а также посуда с алюминиевым или
медным днищем, может оставить
на стеклокерамической панели
трудноудаляемые или совершенно
неудаляемые следы, меняющие
первоначальный цвет панели.

24 electrolux советы по проведению варки и жарки

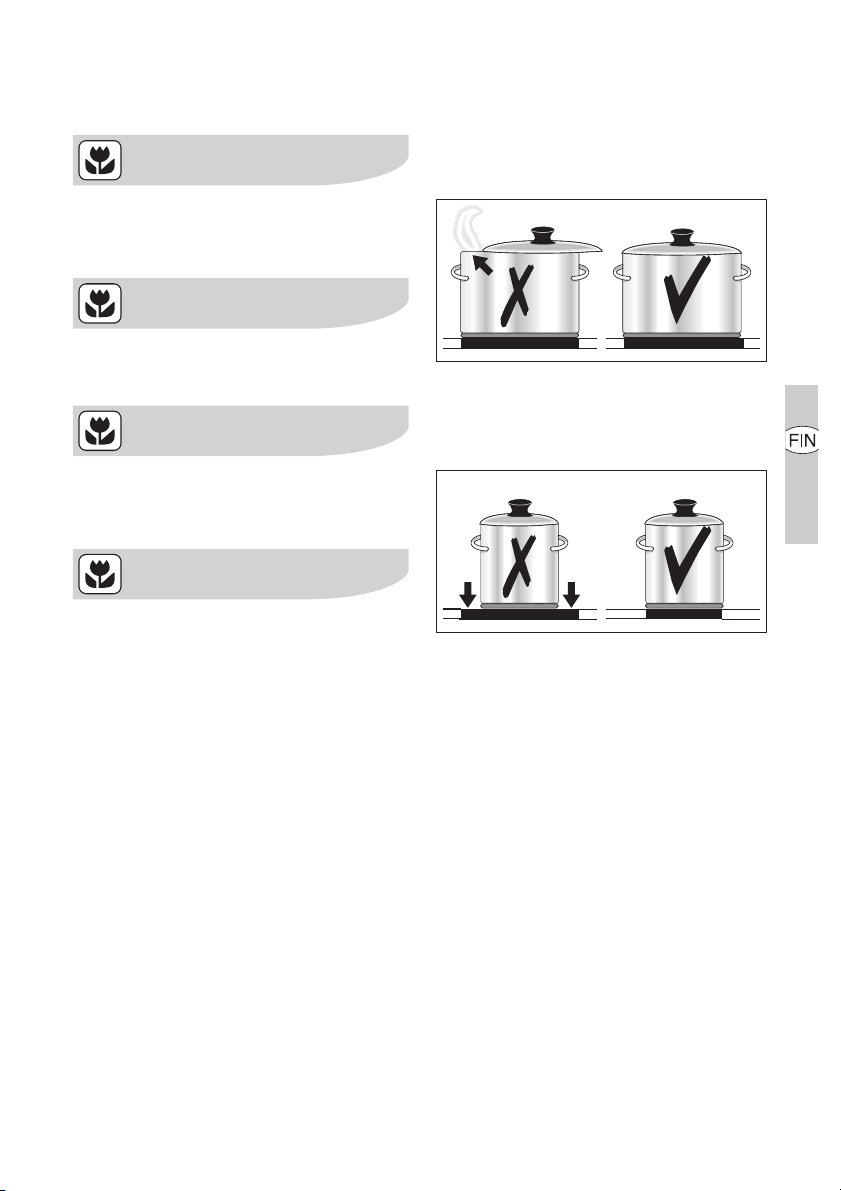

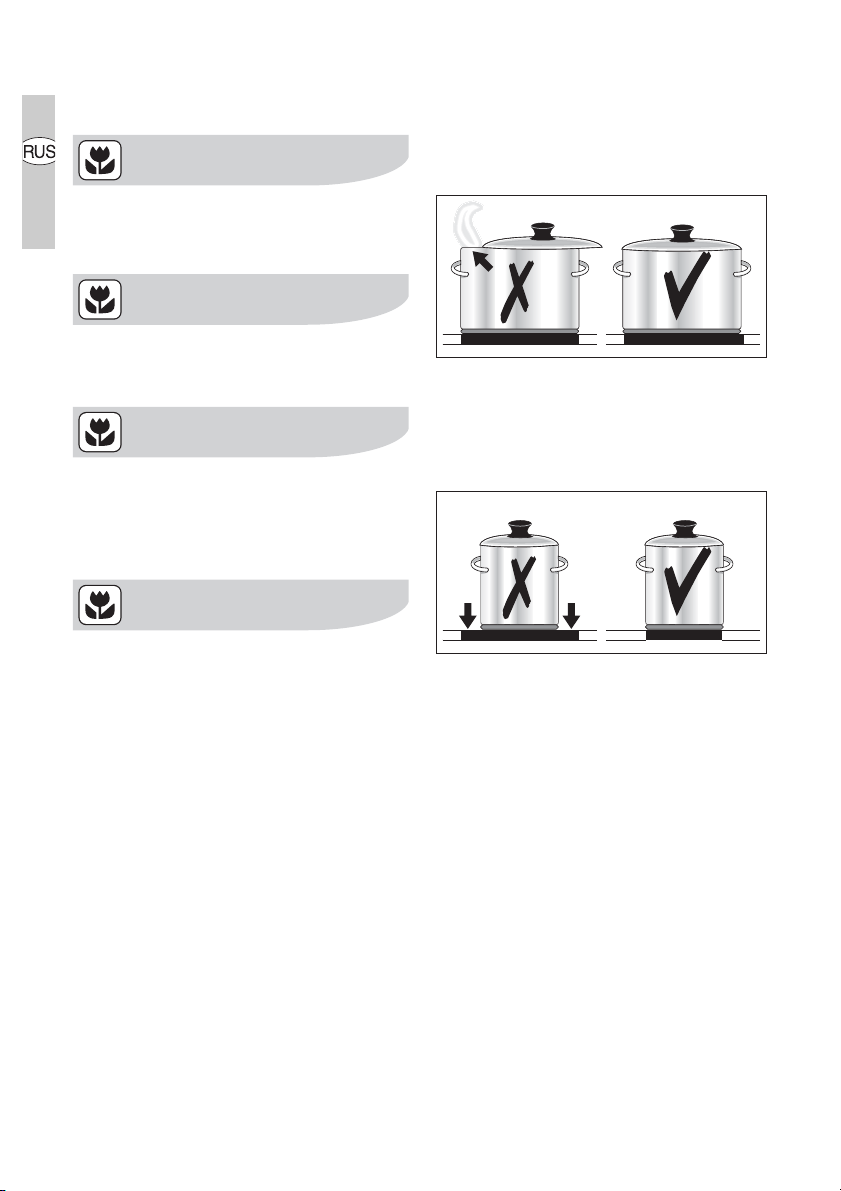

Экономия электроэнергии

Устанавливайте кухонную посуду на
конфорку только перед включением
последней.

По возможности, всегда
накрывайтекастрюли крышкой.

Чтобы воспользоваться
остаточнымтеплом, выключайте
конфорки до окончания
приготовления блюда.

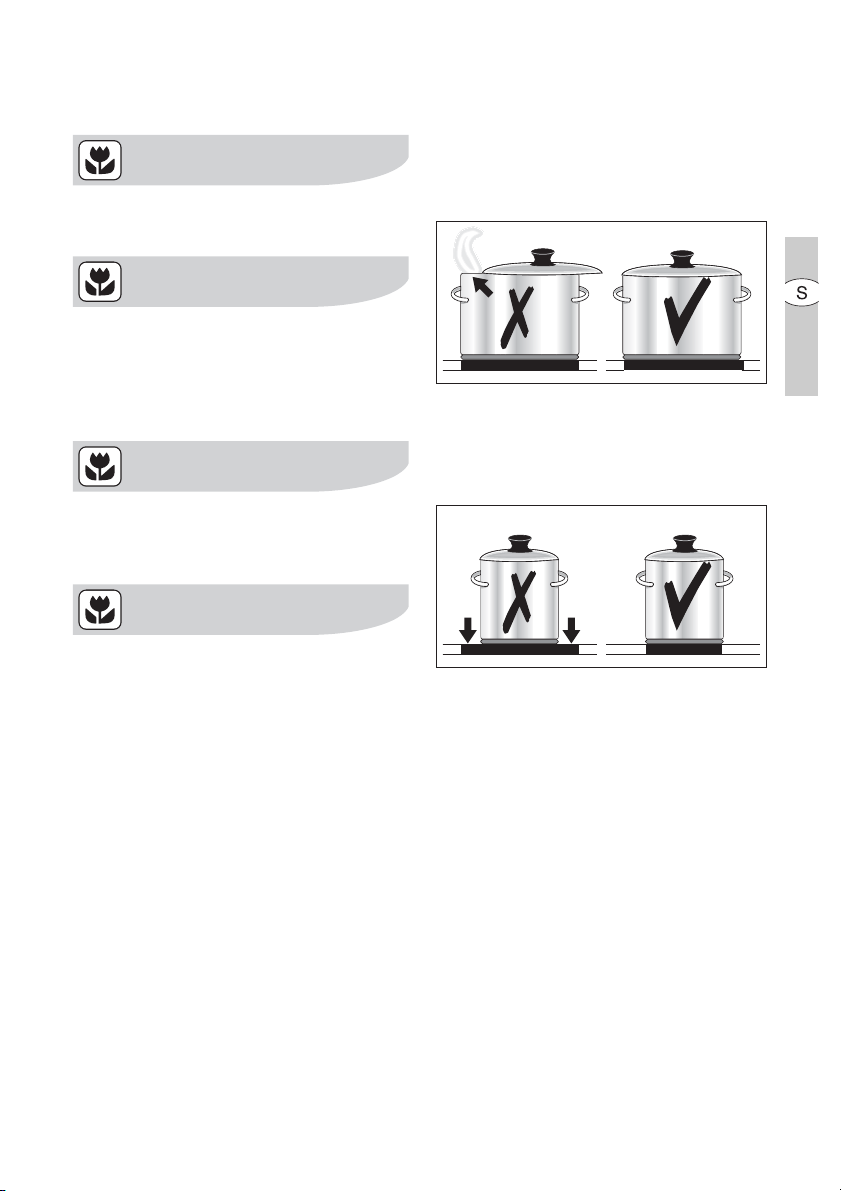

Размеры днища кастрюли и
конфорки должны быть
одинаковыми.

советы по проведению варки и жарки electrolux 25

Примеры применения при варке

Данные нижеследующей таблицы
являются ориентировочными.

Ступень
нагрева

0

V

1-2

2-3

3-4

4-5

Способ

пригото-

вления

Поддер-

жание тепла

Растапли-

вание

Сгущение

Томление

Запари-вание

Припускание

Варка

Назначение

Остаточное

тепло,

Положение

“Âûêë”

Поддержание

тепла

приготовлен-ных

горячих блюд

Голландский

ñîóñ,

Растапливание

сливочного

масла, шоколада,

желатина

Взбитый омлет,

яичное желе

Томление риса и

молочных блюд

Разогревание
готовых блюд

Припускание

овощей, рыбы

Тушение мяса

Запаривание

картофеля

Варка

значительных

объемов пищи,

густых супов и

других супов

Продол-

жительность

по потребно-сти Накройте продукт

5-25 ìèí.

10-40 ìèí. Готовьте под крышкой

25-50 ìèí.

20-45 ìèí.

20-60 ìèí.

60-150 ìèí.

Указания/

Рекомендации

Время от времени

помешивайте

Долейте в рис воду,

увеличив ее количество

как минимум вдвое.

Молочные блюда время

от времени

помешивайте

К овощам добавляйте
совсем немного воды

(не более нескольких

столовых ложек)

Используйте небольшое

количество жидкости ,

например макс.

воды на 750 г картофеля

до 3 л жидкости плюс

ингредиенты блюда

¼

ë

26 electrolux советы по проведению варки и жарки

Ступень
нагрева

6-7

7-8

9

Способ

пригото-

вления

Легкая

жарка

Интенси-вная

жарка

Кипячение

Обжари-вание

Фритиро-

вание

Назначение

Шницель,

колбаски “кордон

бл¸”, отбивная

котлета,

фрикадельки,

сырые колбасы

для жарки,

печень, мучная

подливка, яйца,

омлет,

фритирование

пончиков

Картофельные

оладьи, жаркое

из вырезки,

стейки, лепешки

Кипячение большого количества воды, отваривание “клецок”,

обжаривание мяса (гуляш, припущенное жаркое),

Продол-

жительность

непрерывное
обжаривание

5-15 ìèí.

на каждую

сторону

фритирование “картофеля фри”

Указания/

Рекомендации

Время от времени

переворачивайте

Время от времени

переворачивайте

мытье и уход electrolux 27

Мытье и уход

Осторожно! Остаточное тепло
конфорок может причинить ожог.

Внимание! Острые и абразивные
чистящие средства повреждают
прибор. Мойте прибор водой с
мягким моющим средством.

Внимание! Остатки чистящих
средств повреждают прибор.
Удаляйте их водой с моющим
средством.

Мытье прибора после каждого
использования

1. Протрите прибор влажной тканью с
добавлением моющего средства.

2. Насухо вытрите прибор чистой
тканью.

28 electrolux мытье и уход

Удаление загрязнений

1. Установите скребок для чистки под
углом к стеклокерамической
поверхности.

2. Скользящими движениями лезвия
скребка удалите загрязнения.

3. Протрите прибор влажной тканью с
добавлением моющего средства.

4. Насухо вытрите прибор чистой
тканью.

удалять

Вид загрязнения немедленно

Сахар, пища с
содержанием сахара

Пластмасса, алюминиевая
фольга

Следы извести и воды --- äà

Брызги жира --- äà

Пятна с металлическим
отливом, изменяющие
первоначальный цвет
поверхности

*Скребки, средства для чистки поверхностей из

стеклокерамики и нержавеющей стали можно
приобрести в специализированных магазинах.

äà ---

äà ---

--- äà

с остывшего

прибора

Особо стойкие загрязнения удаляйте
с помощью средства для чистки
поверхностей из стеклокерамики
или нержавеющей стали.

с помощью

скребка для очистки

загрязнений*

средства для чистки

поверхностей из

стеклокерамики и

нержавеющей стали*

Царапины и темные пятна на
стеклокерамике удалению не
поддаются, однако они не влияют на
нормальную работу прибора.

Что делать, если … electrolux 29

Что делать, если …

Неполадка Возможная причина

Конфорки не включаются или
не работают

Звуковой сигнал срабатывает
при выключенном приборе

Отсутствует индикация
остаточного тепла.

Не включается автоматика
закипания

После включения прибора
прошло больше 10 секунд

Включена защита от доступа
детей

Одновременное
прикосновение к нескольким
сенсорным полям

Сработало автоматическое
выключение прибора

Включена защита от доступа
детей

Панель управления
полностью или частично
закрыта каким-либо
предметом

Конфорка только что
включена и не успела
нагреться.

В конфорке еще сохранилось
остаточное тепло

Установлена максимальная
ступень нагрева

Ступень нагрева
устанавливалась сенсорным
полем

Способ устранения

неполадки

Еще раз включите прибор.

Отключите защиту от доступа
детей (см. раздел “Защита от
доступа детей”)

Прикоснитесь только к
одному сенсорному полю

Удалите посторонние
предметы, лежащие на
панели управления
(кастрюлю, тряпку и т п ). Еще
раз включите прибор.

Отключите защиту от доступа
детей (см. раздел
“Блокирование и
разблокирование панели
управления”)

Удалить предмет

Если конфорка горячая,
обратитесь в сервисный
центр.

Дайте конфорке остыть.

Максимальная ступень
нагрева обеспечивает ту же
мощность конфорки, что и
автоматика закипания.

1.

Отключите конфорку.

1.

Запрограммируйте работу
конфорки сенсорным
полем

30 electrolux Что делать, если …

Неполадка Возможная причина

Раздается звуковой сигнал,
прибор включается и через 5
секунд снова отключается;
еще через 5 секунд
раздается очередной
звуковой сигнал.

Светится индикатор Сработала защита конфорки

Повляется индикация с
цифрой

Сенсорное поле “Ein/Aus”
(Вкл./Выкл.) чем-то закрыто,
например тряпкой.

от перегрева

Сработало автоматическое
выключение прибора

Ошибка электронной
системы

Если Вы не смогли устранить
неполадку с помощью
вышеперечисленных мер,
обратитесь, пожалуйста, в
авторизованный сервисный центр.

Способ устранения

неполадки

Не кладите на панель
управления никаких
предметов.

Отключите конфорку.
Включите снова.

Отключите конфорку.
Включите снова.

На несколько минут
отсоедините прибор от
электросети (извлеките
предохранители домашней
электропроводки).
Если после включения
прибора индикация
появится снова, обратитесь в
сервисный центр.

Предупреждение! Ремонт прибора
имеют право производить только
специалисты.
Неквалифицированный ремонт
может иметь опасные последствия
для пользователя прибора.

Если Вы воспользуетесь услугами
сервисного центра на ошибочных
основаниях, то посещение техника
сервисного центра может оказаться
платным даже во время действия
гарантии.

утилизация electrolux 31

Утилизация

Упаковочные материалы
Упаковочные материалы

экологически безопасны и пригодны
для вторичного использования.
Синтетические части снабжены
специальной маркировкой,
например: >PE< для полиэтилена,
>PS< для полистирола и др.
Помещайте упаковочные материалы
в соответствии с маркировкой в
специальные контейнеры для сбора
утиля, установленные местной
коммунальной службой.

Старый прибор

Символ
упаковке указывает, что оно не
подлежит утилизации в качестве
бытовых отходов.
Вместо этого его следует сдать в
соответствующий пункт приемки
электронного и
электрооборудования для
последующей утилизации.
Соблюдая правила утилизации
изделия, Вы поможете
предотвратить причинение
окружающей среде и здоровью
людей потенциального ущерба,
который возможен, в противном
случае, вследствие неподобающего
обращения с подобными отходами.
За более подробной информацией
об утилизации этого изделия
просьба обращаться к местным
властям, в службу по вывозу и
утилизации отходов или в магазин, в
котором Вы приобрели изделие.

W на изделии или на его

32 electrolux инструкция по монтажу

Инструкция по монтажу

Указания по технике безопасности

Внимание! Обязательно прочесть!
Соблюдайте законы, распоряжения,
предписания и нормы, действующие в
стране, на территории которой
устанавливается прибор.(К таковым
относятся требования техники
безопасности, правила и порядок
утилизации отходов и т. д.).
Монтаж прибора имеет право
производить только
квалифицированный специалист.

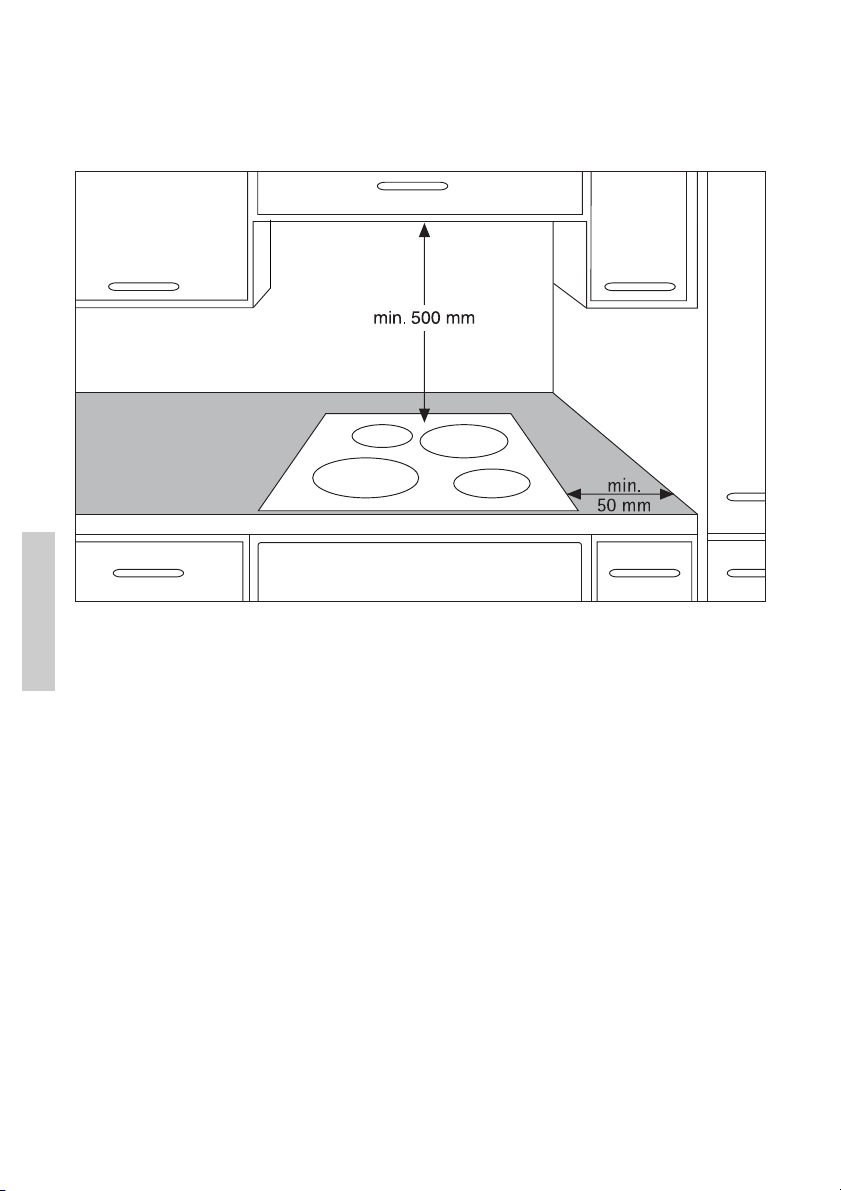

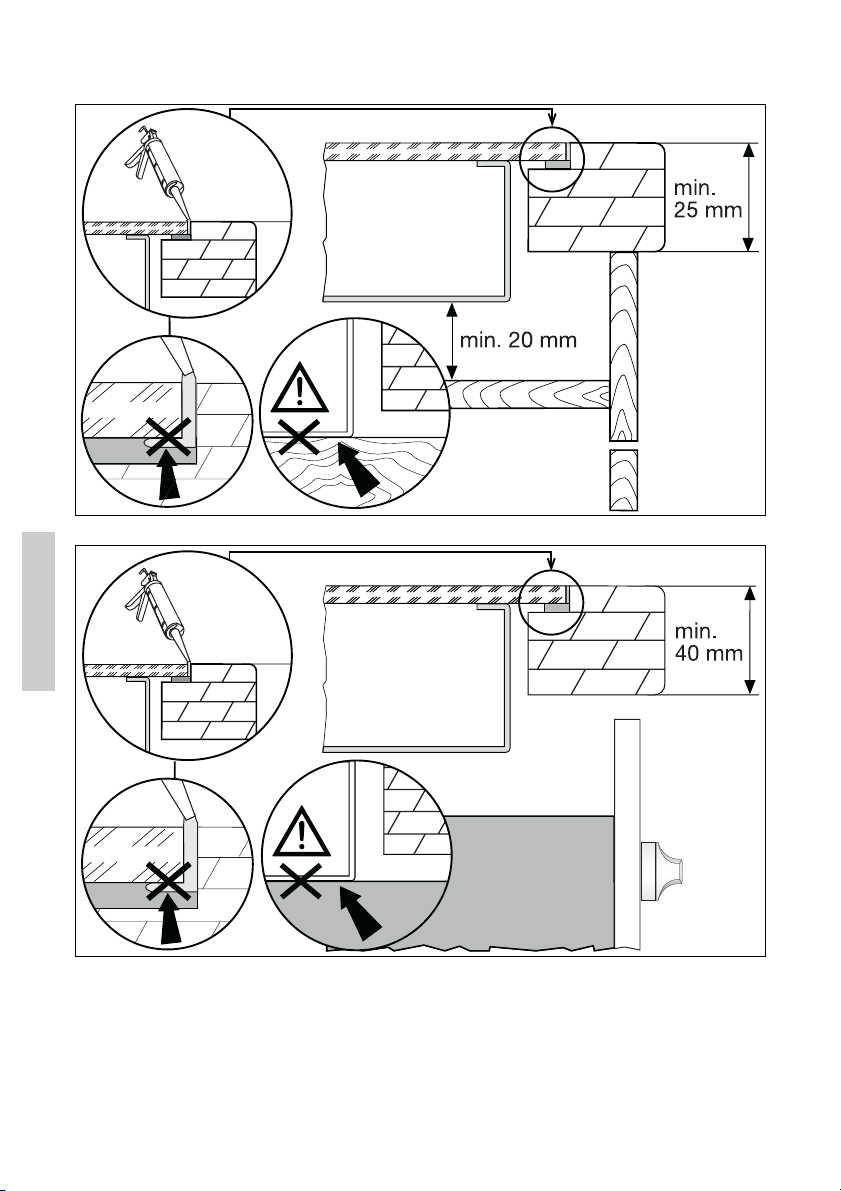

Выдерживайте минимально
допустимые расстояния до других
приборов и мебели.
При встраивании прибора в мебель
необходимо обеспечить защиту людей
от случайного контакта с
электропроводниками. Поэтому.
например, выдвижные ящики и
контейнеры разрешается монтировать
под прибором только при наличи на
последних специального защитного
днища.
Поверхности срезов в столешнице
необходимо предохранять от влаги
соответствующим уплотняющим
материалом.
Уплотнение должно соединить прибор
со столешницей так, чтобы не
оставалось никаких зазоров.
Не устанавливайте прибор в
непосредственной близости от дверей
и под окнами. Раскрывшаяся дверь
или распахнувшееся окно может
опрокинуть находящуюся в зоне
нагрева горячую посуду.

z Опасность поражения

электрическим током.

• Клемма подключения к
электрической сети находится под
напряжением.

• Работая с клеммой подключения
электрической сети, обесточьте ее!

• Обращайте внимание на схему
подключения.

• Соблюдайте правила техники
безопасности в отношении
электротехнического
оборудования.

• Защита от прикосновения должна
устанавливаться только
квалифицированным специалистом.

• Подключение к электрической сети
должно выполняться только
квалифицированным специалистом.

z Повреждения электрическим

током.

• Свободные и незатянутые
разъемные соединения могут
привести к перегреву клеммы.

• Клеммовые соединения должны
исполняться технически правильно.

• Кабель не должен быть натянут.

• При одно- или двухфазном

подключении следует использовать
подходящий шнур питания типа
H05BB-F Tмакс. 90°C (или выше).

• Если шнур питания этого прибора
поврежден, его следует заменить
на специальный шнур питания типа
H05BB-F Tмакс. 90°C или выше.
Его можно приобрести в
сервисном центре.

инструкция по монтажу electrolux 33

При электроустановке необходимо
предусмотреть устройство,
позволяющее отключать от сети
прибор с шириной размыкания
контактов не менее 3 мм по всем
полюсам.
Пригодными для этой цели
устройствами размыкания могут
служить, напр., аварийные
выключатели, предохранители
(винтовые предохранители
необходимо извлечь из патрона),
автоматические предохранительные
переключатели и контакторы.

Наклеивание уплотнения на кромку

• Очистите от загрязнений кромку
столешницы.

• Наклейте на верхнюю часть кромки
вдоль монтажного проема
уплотнительную ленту с
односторонним самоклеящимся
слоем.

– Разрежьте уплотнительную ленту

на четыре части в соответствии с
длиной торцов.

– Для четырех концов кромки

соответствующие концы
уплотнительных лент должны
быть срезаны вскос. При
склеивайте концы лент,
накладывая их один на другой.

– На углах кромки уплотнительную

ленту следует наклеивать
совмещением встык, с тем чтобы
заделке стыков силиконовая
масса не могла попасть на
нижнюю часть
стеклокерамической панели.

– Не растягивайте ленту при

наклеивании.

34 electrolux гарантия/сервисная служба

Гарантия/сервисная служба

Сервисное обслуживание и запасные части

В случае необходимости ремонта прибора, или
если Вы хотите приобрести запасные части,
обращайтесь в наш ближайший авторизованный
сервисный центр (список сервисных центров
прилагается). Если у вас возникли вопросы по
использованию прибора или Вы хотите узнать о
других приборах концерна ELECTROLUX,
звоните на нашу информационную линию по
телефону (495) 937 78 37 или (495) 956 29 17.

гарантия/сервисная служба electrolux 35

ЕВРОПЕЙСКАЯ ГАРАНТИЯ

Данное устройство поддерживается гарантией
Electrolux в каждой из стран, перечисленных на
обороте этого руководства, в течение срока,
указанного в гарантии на устройство или в
ином определенном законом порядке. В
случае Вашего перемещения из одной из этих
стран в любую другую из нижеперечисленных
стран, гарантия на устройство переместится
вместе с Вами при условии соблюдения
следующих требований:

• Гарантия на устройство начинает

действовать с даты, в которую Вы впервые
приобрели это устройство,
подтверждением которой будет служить
предъявление действительного
удостоверяющего покупку документа,
выданного продавцом устройства.

• Гарантия на устройство действует в течение

того же срока и в пределах того же объема
работ и конструктивных частей, какие
действуют в новой стране Вашего
проживания применительно к данной
конкретной модели или серии устройств.

• Гарантия на устройство является

персональной для первоначального
покупателя этого устройства и не может
быть передана другому пользователю.

• Устройство установлено и используется в

соответствии с инструкциями, изданными
Electrolux, только в пределах домашнего
хозяйства, т.е. не используется в
коммерческих целях.

• Устройство установлено в соответствии со

всеми применимыми нормативными
документами, действующими в новой
стране вашего проживания.

Положения настоящей Европейской Гарантии
не нарушают никаких предоставленых Вам по
закону прав.

36 electrolux сервисная поддержка

Сервисная поддержка

При возникновении технических
неисправностей попытайтесь сначала
устранить проблему самостоятельно с
помощью настоящего руководства по
эксплуатации (раздел “Что делать
если…”).

Если Вы не можете устранить
неполадку своими силами, обратитесь,
пожалуйста, в авторизованный
сервисный центр.

Для того, чтобы мы могли Вам быстро
помочь, нам нужны следующие
данные Вашей машины:

– Наименование модели
– Номер изделия (PNC)
– Серийный номер (S-No.)

(номера находятся на фирменной
табличке)

– Характер неполадки
– код неполадки, в случае его

появления на дисплее машины.

Чтобы необходимые данные Вашей
машины были всегда у Вас под рукой,
рекомендуем внести их сюда:

Наименование модели: .....................................

PNC (номер изделия): .....................................

S-No (серийный номер): .....................................

Välkommen till Electrolux värld

Tack för att du har valt en förstklassig
produkt från Electrolux, vilken vi hoppas
skall ge dig mycket nöje i framtiden.
Electrolux ambition är att erbjuda ett
brett sortiment av produkter som kan
göra livet enklare. Du hittar några exem­pel på omslaget till denna bruksanvis­ning. Avsätt några minuter till att läsa
denna bruksanvisning så att du kan ut­nyttja fördelarna med din nya produkt. Vi
lovar att den kommer att vara överlägset
användarvänlig. Lycka till!

electrolux 37

38 electrolux

1

Innehåll

Säkerhetsanvisningar 39
Beskrivning av produkten 41
Hällens betjäning 43
Tips för kokning och stekning 54
Rengöring och skötsel 57
Vad gör man när … 59
Avfallshantering 61
Installationsanvisning 62
Garanti/Kundtjänst 64
Service och reservdelar 66
Montering
Typ sk yl t

97

100

I denna bruksanvisning används följande symboler:

Varning! Skall absolut läsas! Viktiga anvisningar för personers säkerhet och
information för att undvika skador på hällen

3 Allmänna anvisningar och tips

2 Anvisningar för miljöskydd

z Farlig spänning

Säkerhetsanvisningar

Var vänlig beakta dessa anvisningar, ef­tersom annars uppkommna skador inte
täcks av garantin.

Bestämmelser för användning

• Personer (även barn), som på grund
av bristande psykisk, sensorisk eller
mental förmåga, eller om de saknar
erfarenhet och kunskap för att säkert
kunna använda apparaten, bör inte
använda den utan uppsikt eller an­visning av en ansvarig person.

• Lämna inte spisen utan uppsikt vid
användning.

• Denna häll får endast användas i
hushållet till normal kokning, och
stekning, av maträtter.

• Hällen får inte användas som arbets­eller avställningsyta.

• Ombyggnad eller förändringar av
hällen är inte tillåten.

• Ställ eller förvara inte brännbara
vätskor, lättantändligt material eller
föremål som kan smälta (till exempel
folier, plast, aluminium) på spisen el­ler i dess närhet.

Säkerhet för barn

• Håll i regel småbarn borta från hällen.

• Låt bara större barn arbeta vid hällen

under uppsikt.

• För att undvika oavsiktlig inkoppling
genom barn eller husdjur rekom­menderar vi att barnsäkringen akti­veras.

säkerhetsanvisningar electrolux 39

Allmän säkerhet

• Montering och anslutning av hällen
får endast utföras av utbildad och
auktoriserad fackpersonal.

• Inbyggnadsapparater får efter mon­tering endast användas i standardi­serade, passande inbyggnadsskåp
och bänkskivor.

• Vid funktionsstörningar i hällen eller
skador på glaskeramiken (sprickor
resp repor) måste hällen slås av och
skiljas från el-nätet, för att undvika en
eventuell elektrisk stöt.

• Reparationer av hällen får endast ut­föras av utbildad och auktoriserad
fackpersonal.

Säkerhet under användning

• Överhettade fetter och oljor självan­tänds mycket snabbt.
Varning! Brandrisk!

• Vid oaktsamhet under arbete vid häl­len finns risk för brännskador.

• Avlägsna klistermärken och folier
från glaskeramiken.

• Sladdar till elektriska apparater får
inte komma i beröring med hällens
yta respektive varma kokkärl.

• Stäng av kokzonerna efter varje an­vändning.

Säkerhet vid rengöring

• Vid rengöring skall hällen vara från­kopplad och kall.

• Rengöring av hällen med ångstråle­eller högtryckstvätt är av säkerhets­skäl inte tillåten.

40 electrolux säkerhetsanvisningar

Undvikande av skador på hällen

• Glaskeramiken kan skadas av nerfal­lande föremål.

• Stötar med kokkärl kan skada kan­ten på glaskeramiken.

• Kokkärl av gjutjärn, aluminium eller
med skadade bottnar kan då de dras
över glaskeramiken skada denna.

• Smältbara föremål och överkokning
kan bränna fast på glaskeramiken
och bör genast avlägsnas.

• Undvik torrkokning av kastruller och
pannor. Torrkokning kan orsaka ska­dor på kokkärl eller glaskeramiken.

• Använd inte kokzonerna utan kok­kärl eller med tomma kokkärl.

Beskrivning av produkten

Kokhällens funktion

Enkelkokzon 1200 W

beskrivning av produkten electrolux 41

Dubbelkokzon 700/1700 W

Trippelkokzon 800/1600/2300 W

Beskrivning av manöverpanel

Kokzonsindikeringar

Funktionslås

med indikering

Display

Inkoppling av trippelkokzon

med kontrollampor

På/Av
med indikering

Manöverpanel Enkelkokzon 1200 W

Timer-funktion

Värmelägesval

Timerdisplay

Timer

Inkoppling av

dubbelkokzon

kontrolllampa

med

42 electrolux beskrivning av produkten

Touch-kontroller

Hällen betjänas med touchkontroller.
Funktioner styrs genom tryck på touch­kontroller och bekräftas med indikering­ar och ljudsignaler.
Touchkontrollerna trycks på uppifrån,
utan att beröra flera samtidigt.

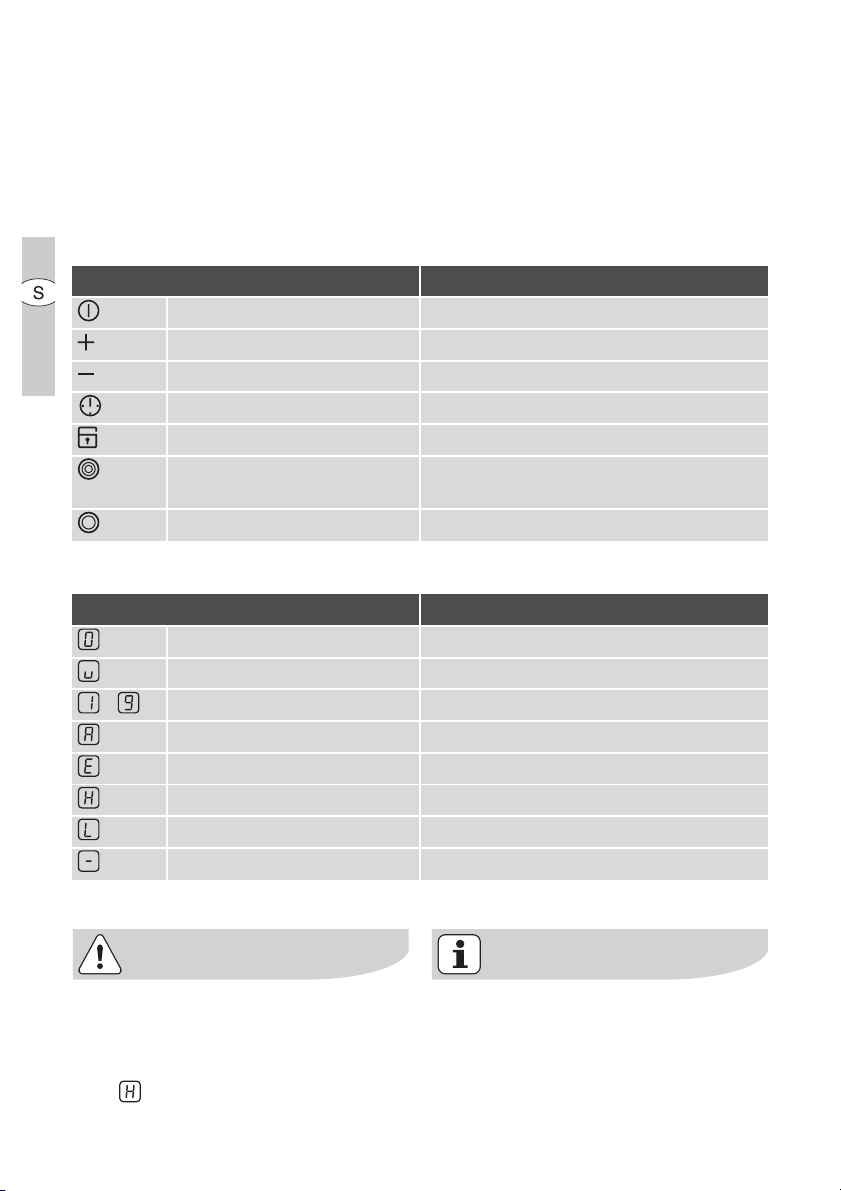

Touch-kontroll Funktion

På / Av Slå på och av hällen

Öka inställningar Öka värmeläge/tid
Minska inställningar Minska värmeläge/tid

Timer Timerval

Funktionslås Slå På/Av manöverpanelen

Inkoppling av trippelkokzon Slå på och av

yttre värmezon

Inkoppling av dubbelkokzon Slå på och av yttre värmezon

Displayer

Display Beskrivning

Kokzon är avstängd
Varmhållningsläge Varmhållningsläge är inställt

- Värmelägen Värmeläge är inställt
Uppkokningsautomatik Uppkokningsautomatik är aktiv
Fel Felfunktion har uppträtt
Restvärme Kokzon är fortfarande varm
Barnsäkring Funktionslås/Barnsäkring är inkopplad
automatisk frånkoppling Frånkopplingen är aktiv

Restvärmevarnare

Varning! Risk för brännskador ge­nom restvärme. Efter avstängning
behöver kokzonerna någon tid för
att kylas av. Beakta restvärmevar­nare

.

Restvärme kan användas för smält­ning och för varmhållning av maträt­ter.

Hällens betjäning

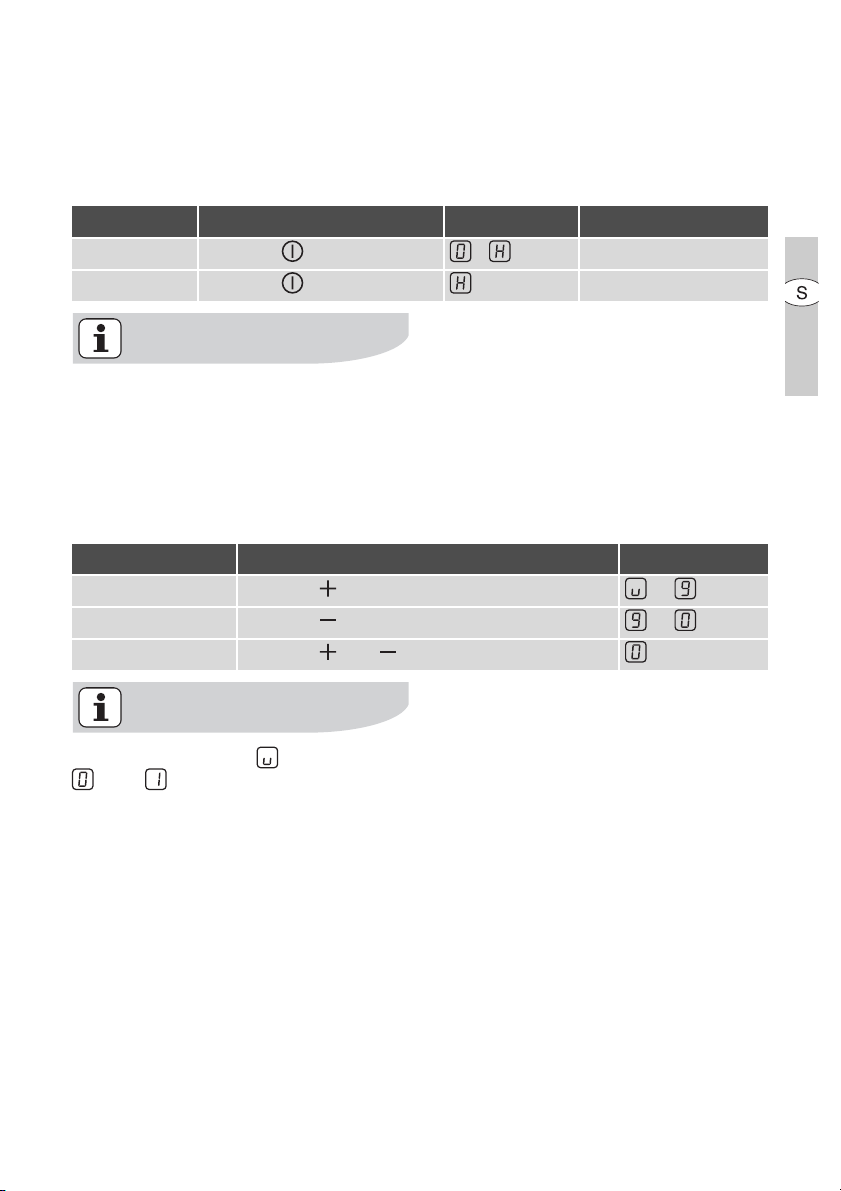

Slå på och av hällen

hällens betjäning electrolux 43

Manöverpanel Display Kontrollampa

Slå på Tr yck p å i 2 se kunde r / Lyser
Slå av Tryck på i 1 sekun d / Ingen Slocknar

Om inte ett värmeläge eller en funk­tion ställs in inom ca 10 sekunder
efter att hällen har slagits på, stängs
hällen automatiskt av.

Inställning av värmeläge

Manöverpanel Display

Öka Tryck på till
Minska Tryck på till
Slå av Tryck på och samtidigt

Varmhållningsläget ligger mellan

och . Det är avsett för varm-

hållning av maträtter.

44 electrolux hällens betjäning

Koppla till och från yttre värmezon

Genom att koppla till eller från den yttre
värmezonen kan värmeytorna anpassas
till kokkärlets storlek.

Före inkoppling av en yttre värme­zon måste alltid den inre vara in­kopplad.

Trippelkokzon

Inkoppling av den mellersta

kokzonen

Inkoppling av yttre värmezon

Frånkoppling av yttre

värmezon

Frånkoppling av mellersta

värmezonen

Dubbelkokzon

Inkoppling av yttre värmezon Tryck p å i 1-2 sekunder Lyser

Frånkoppling av yttre

värmezon

Touchkontroll Kontrollampan

tryck på i 1-2 sekunder En kontrollampa lyser

tryck på i 1-2 sekunder Två kontrollampor lyser

tryck på i 1-2 sekunder Andra kontrollampan slocknar

tryck på i 1-2 sekunder Första kontrollampan slocknar

Touchkontroll Kontrollampa

Tryck p å i 1-2 sekunder Slocknar

hällens betjäning electrolux 45

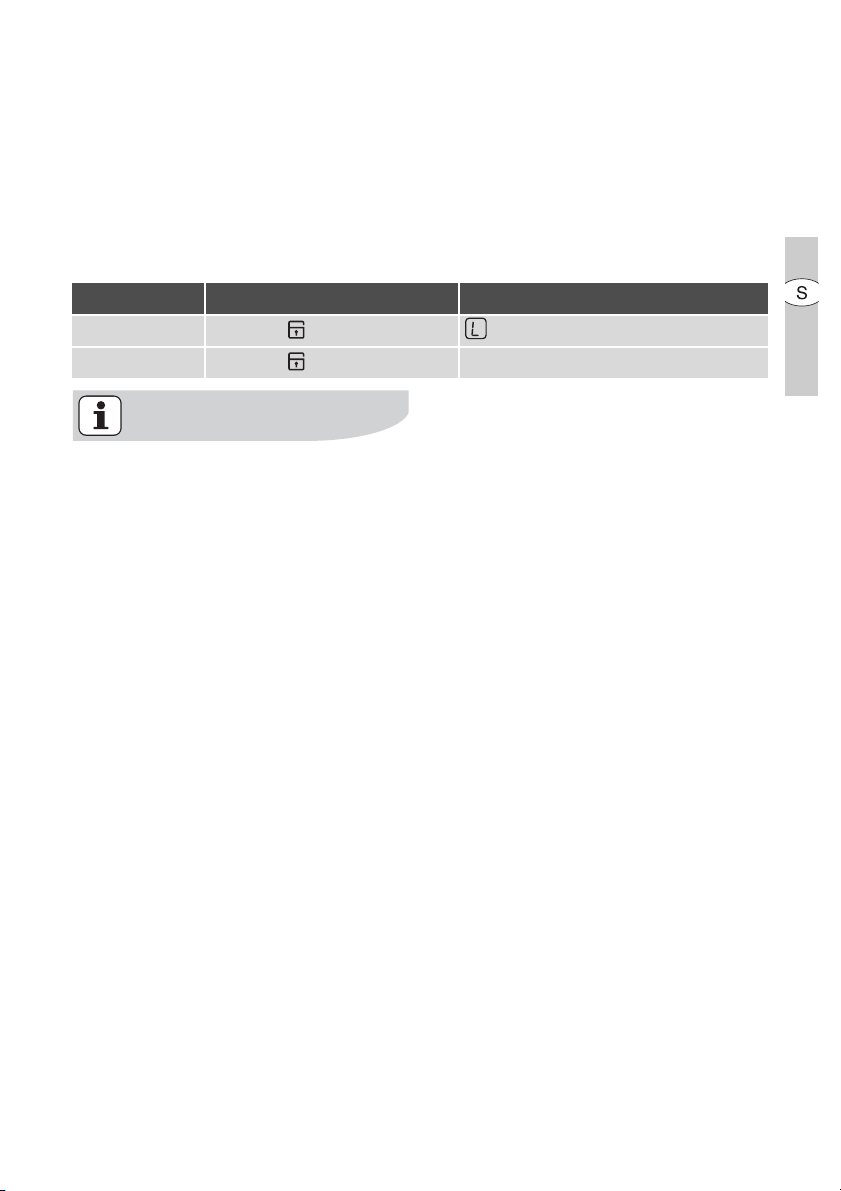

Slå På/Av funktionslås

Manöverpanelen kan, med undantag för
touchkontrollen “På/Av”, när som helst
vid användning av hällen spärras för att
förhindra att gjorda inställningar ändras
av misstag, till exempel vid avtorkning
med en trasa.

Manöverpanel Display

Slå på Tryck på (i 5 sekunder)
Slå av Tryck på Tidigare inställt värmeläge

Vid avstängning av hällen kopplas
funktionslåset automatiskt från.

46 electrolux hällens betjäning

Användning av uppkokningsautomatik

Alla kokzoner har en uppkokningsauto­matik. Vid inställning av ett värmeläge
med , utgående från kopplas kok­zonen på med full effekt under en viss
tid, därefter kopplas den automatiskt till­baka till det inställda värmeläget.

Manöverpanel Möjliga

Display

värmelägen

Slå på

Tryck på till (efter 5 sekunder)

(bara med)
Slå av Tryck på till / till
Ej använda Tryck på till till

Om ett högre värmeläge väljs under
uppkokningsfasen till exempel
från till , anpassas uppkok­ningstiden.

Om kokzonen fortfarande har rest­värme (indikering ), genomförs
inte uppkokningsfasen.

Tiden för den automatiska uppkok­ningsfasen är beroende av det inställda
värmeläget.

Värmeläge Tid för uppkokningsfasen

[min:sek]

v

1

2

3

4

5

6

7

8

9

10:10

hällens betjäning electrolux 47

0:30
1:00
1:40
4:50
6:30

2:00
3:30
4:30

---

48 electrolux hällens betjäning

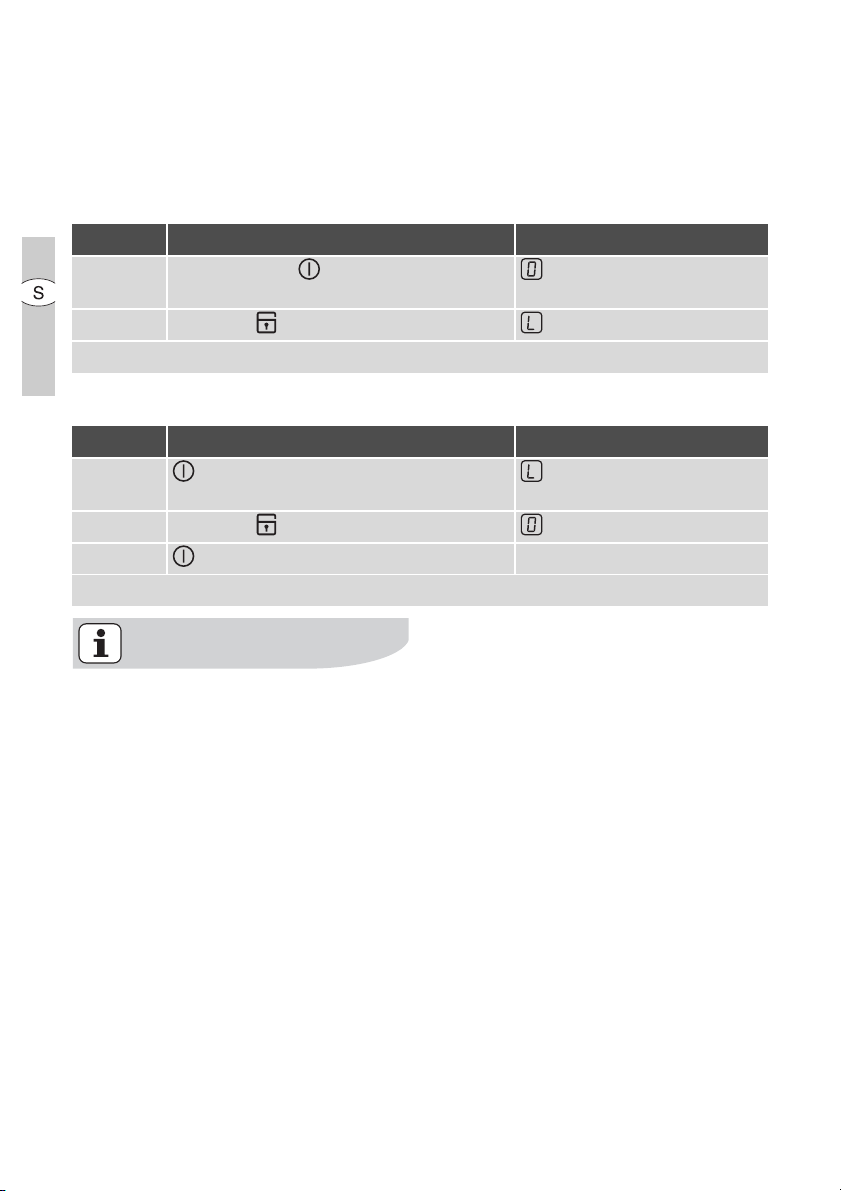

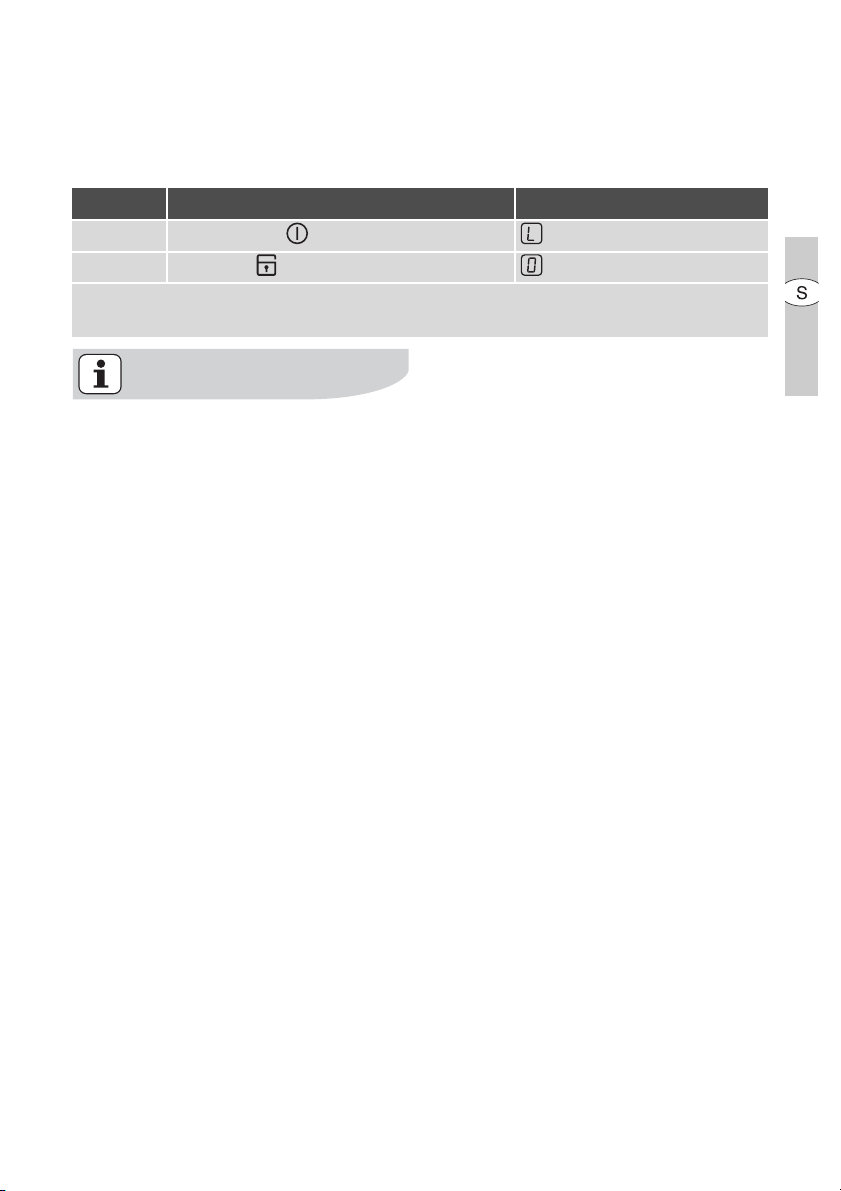

Användning av barnsäkring

Barnsäkringen förhindrar en oönskad
användning av hällen.

Inkoppling av barnspärr

Steg Manöverpanel Display/signal

1. Slå på hällen (ställ inte in något
värmeläge)

2. Tryck på 4 sekunder

Barnspärren är inkopplad.

Frånkoppling av barnspärr

Steg Manöverpanel Display/signal

1. Slå på hällen (ställ inte in något
värmeläge)

2. Tryck på 4 sekunder lyser

3. Stäng av hällen.

Barnspärren är frånkopplad.

Barnsäkringen kan bara kopplas till och
från när inte något värmeläge är inställt.

hällens betjäning electrolux 49

Koppla från barnspärren tillfälligt

Barnspärren kan kopplas från för ett en­staka tillagningstillfälle; Den är därefter
åter aktiv.

Steg Manöverpanel Display/signal

1. Slå på hällen

2. Tryck på 4 sekunder lyser

Hällen kan användas normalt till nästa gång den stängs av. När hällen har slagits
från är barnsäkringen aktiv igen.

När barnsäkringen har kopplats från
måste ett värmeläge eller en funk­tion ställas in inom ca. 10 sekunder,
annars stängs hällen automatiskt
av.

50 electrolux hällens betjäning

Användning av timer

Funktion Förutsättning Resultat när tiden

Avstängningsautoma-

tik

Signalur Då kokzoner ej användes Ljudsignal

Ställs ett värmeläge in tillsammans
med en timerinställning för en kok­zon, slås kokzonen av när den in­ställda tiden gått ut.

Om en kokzon slås av stängs även
den inställda timer-funktionen av.

Vid ett inställt värmeläge Ljudsignal

gått ut

00 blinkar

Kokzon slås av

00 blinkar

hällens betjäning electrolux 51

Val av kokzon

Steg Manöverpanel Display

1. Tryck på 1gång Indikeringen för den första

kokzonen blinkar

2. Tryck på 1gång Indikeringen för den andra

kokzonen blinkar

3. Tryck på 1gång Indikeringen för den tredje

kokzonen blinkar

4. Tryck på 1gång Indikeringen för den fjärde

kokzonen blinkar

Blinkar indikeringen långsamt, kan
värmeläget ställas in eller ändras.

Har flera timer-funktioner ställts in,
visas efter några sekunder den
minsta kvarvarande tiden för timer­funktionerna och den därtill höran­de indikeringen blinkar.

52 electrolux hällens betjäning

Ställa in tid

Steg Manöverpanel Display

1. Välj kokzon Indikeringen för den valda kokzonen blinkar

2. Tryck på eller 00 till 99 minuter

Efter några sekunder blinkar indikeringen långsammare.
Tiden är inställd.
Tiden räknas ner.

Avstängning av timer-funktion

Steg Manöverpanel Display

1. Välj kokzon Indikeringen för den valda kokzonen blinkar

snabbare.
Kvarvarande tid visas

2. Tryck p å Kvarvarande tid räknas ner till 00.

Indikeringen slocknar.
Timer-funktionen för den valda kokzonen är frånkopplad.

Ändra tid

Steg Manöverpanel Display

1. Välj kokzon Indikeringen för den valda kokzonen blinkar

snabbare.
Kvarvarande tid visas

2. Tryck på eller 01 till 99 minuter

Efter några sekunder blinkar indikeringen långsammare.
Tiden är inställd.
Tiden räknas ner.

Visa kvarvarande tid för en kokzon

Steg Manöverpanel Display

1. Välj kokzon Indikeringen för den valda kokzonen blinkar

snabbare
Kvarvarande tid visas

Efter några sekunder blinkar indikeringen långsammare.

Slå av ljudsignal

Steg Manöverpanel Ljudsignal

1. Tryck på Akustisk kvittering.

Ljudsignal tystnar.

Automatisk frånkoppling

Kokhäll

• Om inte ett värmeläge för en kokzon
ställs in inom ca 10 sekunder efter att
hällen har slagits på, slås hällen au­tomatiskt av.

• Om en eller flera touchkontroller
övertäcks längre än ca 10 sekunder
av något föremål (kastrull, trasa eller
liknande), hörs en signal och kokzo­nen stängs automatiskt av.

• Om alla kokzoner slås av, stängs häl­len automatiskt av efter ca 10 sekun­der.

Kokzoner

• Om en av kokzonerna inte stängs av
efter en viss tid, eller om värmeläget
inte ändras, slås denna kokzon auto­matiskt av. visas. Innan kokzonen
användes igen måste den ställas på

.

hällens betjäning electrolux 53

Värmeläge Frånkoppling efter

v, 1 - 2 6 timmar
3 - 4 5 timmar
5 4 timmar
6 - 9 1,5 timma

54 electrolux tips för kokning och stekning

Tips för kokning och
stekning

Anvisning angående akrylamid
Enligt de senaste vetenskapliga rö-

nen kan en kraftig stekning av livs­medel, speciellt med produkter som
innehåller stärkelse, innebära en
hälsorisk genom att akrylamid bil­das. Därför rekommenderar vi att
tilllaga vid lägsta möjliga tempera­tur och att inte steka maträtter för
hårt.

Kokkärl

• Kokkärlets botten avgör om det är
ett bra kärl. Botten bör vara så tjock
och plan som möjligt.

• Kokkärl av stålemalj eller med alumi­nium- eller kopparbotten kan lämna
missfärgningar på glaskeramikytan,
vilka är svåra att avlägsna eller de går
inte alls att ta bort.

Spara energi

Placera helst kokkärlet på
kokzonen innan zonen slås på.

Sätt om möjligt lock på grytor.

Stäng av kokzoner innan tillag­ningstidens slut, för att utnyttja ef­tervärmen.

tips för kokning och stekning electrolux 55

Kokkärlsbotten och kokzon bör
vara lika stora.

56 electrolux tips för kokning och stekning

Exempel på användning vid tillagning

Angivelserna i följande tabell är riktvär­den.

Vär-

melä-

ge

0 Eftervärme, Från-läge

V

1-2

2-3

3-4

4-5

6-7

7-8

9

Tillag-

ningssätt

Varmhåll-

ning

Smält-

ning

Svällning

Ångkok-

ning

Kokning

Lätt

stekning

Hård

stekning
Kokning

Stekning

Fritering

Lämpligt för Tid Råd/Tips

Varmhållning av tillagade

rätter

Hollandaisesås,

smältning av smör, choklad,

gelantin

Omelett, äggstanning 10-40 min Tillaga med lock

Svällning av ris och mjölkrät-

ter.

Uppvärmning av färdiglaga-

de rätter

Ångkokning av grönsaker,

fisk

stekning av kött i gryta

Ångkokning av potatis 20-60 min

Kokning av större mängder,

gryträtter och soppor

Schnitzel, cordon bleu, kot-

lett, köttbullar, korv, lever,

redning, ägg, ugnspannka-

ka, fritering av munkar

Raggmunk/rårakor,

biffar, pannkakor

Kokning av större mängd vatten, kokning av pasta, bryning av kött (gu-

lasch, grytstek), fritering av pommes frites

efter behov Täck över

5-25 min Rör om då och då

Tillsätt minst dubbla

25-50 min

20-45 min

60-150 min

tillaga fortlö-

pande

5-15 min Vänd då och då

mängden vätska till ris,

rör om då och då i

mjölkrätter

Tillsätt lite vätska (några

matskedar) till grönsaker

Använd lite vätska, till ex­empel: max

Upp till 3 l vätska samt

¼

750 g potatis

ingredienser

Vänd då och då

l vatten till

Rengöring och skötsel

rengöring och skötsel electrolux 57

Försiktigt! Risk för brännskador ge­nom restvärme.

Observera! Skarpa och repande
rengöringsmedel skadar hällen.
Rengör med vatten och diskmedel.

Observera! Rester av rengörings­medel skadar hällen. Avlägsna res­ter med vatten och diskmedel.

Rengöring av hällen efter varje an­vändning

1. Torka av hällen med en fuktig trasa
och lite diskmedel.

2. Torrtorka hällen med en ren duk.

58 electrolux rengöring och skötsel

Borttagning av föroreningar

1. Sätt en rengöringsskrapa snett mot
glaskeramikytan.

2. Ta bort föroreningar genom att föra
skrapan över ytan.

3. Torka av hällen med en fuktig trasa
och lite diskmedel.

4. Torrtorka hällen med en ren duk.

ta bort

Slag av förorening

Socker, sockerhaltiga rätter ja --­Plast, aluminiumfolie ja --­Kalk-och vattenränder --- ja
Fettstänk --- ja
metallskimrande färgningar --- ja

*Rengöringsskrapa, glaskeramik- eller stålrengö-

ringsmedel kan köpas i fackhandeln

ge-

nast

med kall häll med

Avlägsna hårt sittande föroreningar
med glaskeramik- eller stålrengö­ringsmedel.

Rispor eller mörka fläckar i glaske­ramiken kan inte avlägsnas, de på­verkar dock inte hällens funktion.

Rengöringsskrapa*

Glaskeramik- eller

stålrengörare*

Vad gör man när …

Problem Möjlig orsak Åtgärd

vad gör man när … electrolux 59

Kokzonerna går inte att slå på
eller de fungerar inte

Det har gått mer än 10 sekun­der efter att hällen slogs på

Slå på hällen igen.

Barnsäkringen är inkopplad Avaktivera barnsäkringen (se

avsnitt ”Barnsäkring”).

Flera touchkontroller har

Tryck bara på en touchkontroll

tryckts på samtidigt
Automatisk frånkoppling har

löst ut

Tag bort eventuella föremål
(kokkärl, trasor eller liknande)
som ligger på manöverpane­len. Slå på hällen igen.

Funktionslåset är inkopplat Slå av funktionslåset (se av-

snitt ”Slå På/Av funktionslås”).

En signal hörs när hällen är av­stängd

Manöverpanelen är helt eller
delvis täckt av ett föremål

Tag b ort fö r e mål et

Restvärmevarnaren visar inget Kokzonen har bara varit in-

kopplad en kort stund och är
därför ännu inte tillräckligt

Kontakta kundtjänst om kok­zonen är varm.

varm

Det går inte att slå på uppkok­ningssautomatiken

Kokzonen har fortfarande rest­värme

Det högsta värmeläget är in­ställt

Låt kokzonen kallna

Det högsta värmeläget har
samma effekt som uppkok­ningsautomatiken

Värmeläget ställdes in med
touchkontrollen

1.

Slå av kokzonen

1.

Ställ in kokzonen med
touchkontrollen

En signal hörs och hällen
kopplas till, efter 5 sekunder
kopplas den åter från och efter

Touchkontrollen för Till/Från
var täckt, till exempel av en tra­sa

Lägg inga föremål på kontroll­panelen

ytterligare 5 sekunder hörs en
signal igen

lyser Kokzonens överhettnings-

skydd har löst ut
Automatisk frånkoppling har

löst ut

Slå av kokzonen. Slå på kok­zonen igen

Slå av kokzonen. Slå på kok­zonen igen

och siffra visas Fel i elektroniken Skilj hällen från el-nätet några

minuter (ta ur säkringen i säk­ringsskåpet).
Kontakta kundtjänst om det
efter inkoppling åter visas

60 electrolux vad gör man när …

Vänd Dig till Din fackhandlare eller
Elektrolux Service om Du inte lyck­as avhjälpa problemet med ovan an­givna åtgärder.

Varning! Reparationer av hällen får
endast utföras av en fackman. Fel­aktiga reparationer kan medföra all­varliga risker för användaren.

Om du på grund av handhavandefel
tillkallar kundtjänst-tekniker eller
fackhandlare är deras besök inte
kostnadsfritt, inte heller under ga­rantitiden.

Avfallshantering

avfallshantering electrolux 61

Förpackningsmaterial
Förpackningsmaterialet är miljö-

vänligt och kan återanvändas.
Plastdelarna är märkta, till exempel
>PE<, >PS<, etc. Lämna förpack­ningsmaterialet vid de kommunala
återvinningsstationerna i därför av­sedda behållare.

Avfallshantering när produkten är
utsliten

Symbolen
emballaget anger att produkten inte
får hanteras som hushållsavfall. Den
skall i stället lämnas in på uppsam­lingsplats för återvinning av el- och
elektronikkomponenter. Genom att
säkerställa att produkten hanteras
på rätt sätt bidrar du till att förebyg­ga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om
produkten kasseras som vanligt av­fall. För ytterligare upplysningar om
återvinning bör du kontakta lokala
myndigheter eller sophämtnings­tjänst eller affären där du köpte va­ran.

W på produkten eller

62 electrolux installationsanvisning

Installationsanvisning

Säkerhetsanvisningar

Varning! Skall absolut läsas!
Gällande lagar, förordningar, riktlinjer
och normer för respektive land skall ef­terföljas (säkerhetsbestämmelser, be­stämmelser för avfallshantering etc).
Installation får endast utföras av fack­personal.
Minsta avstånd till andra apparater och
möbler skall iakttagas.
Beröringsskydd skall säkerställas vid in­byggnad, till exempel får lådor endast
monteras om en skyddsbotten finns di­rekt under hällen.
Snittytorna i bänkskivan skall skyddas
mot fukt med ett lämpligt tätningsmate­rial.
Packningen tätar hällen utan springor
mot bänkskivan.
Undvik placering av kokhällen direkt intill
dörrar och under fönster. Dörrar och
fönster som slås upp kan slå ner heta
kokkärl från kokzonen.

z Risk för skador av elektrisk

ström.

• Nätanslutningsplinten är spännings­satt.

• Gör nätanslutningsplinten spän­ningsfri.

• Kontrollera kopplingsschemat

• Beakta säkerhetsbestämmelser för

elektronik.

• Säkerställ isolering genom fackmäs­sig installation.

• Låt el-anslutningen göras av en elek­triker.

z Risk för skador av elektrisk

ström.

• Lösa och ej fackmässiga kontakter
kan leda till överhettning i anslut­ningsplinten.

• Anslutningar skall göras på ett fack­mässigt sätt.

• Dragavlasta kabeln.

• Vid 1 eller 2-fas anslutning måste all-

tid den passande nätanslutningska­beln, typ H05BB-F Tmax 90°C (eller
med högre värde) användas.

• Om denna apparats nätanslutnings­kabel är skadad, måste den ersättas
med en speciell anslutningskabel
(typ H05BB-F Tmax 90°C, eller med
högre värde). Denna kan erhållas vid
kundtjänst.

I den elektriska installationen ska det fin­nas en anordning som gör det möjligt att
skilja alla polerna för hällen från nätet.
Anordningens kontaktavstånd ska vara
minst 3 mm.
Lämpliga frånskiljare är t.ex. automat­säkringar, smältsäkringar (säkringar ska
skruvas ur sockeln), jordfelsbrytare och
kontaktorer.

Klistra tätningen på falsen

• Rengör kanterna på urtaget i bänk­skivan.

• Klistra fast, det medlevererade, på
ena sidan självhäftande tätningsban­det på ovansidan längs urtagets
kanter.

– Dela tätningsbandet i fyra delar

motsvarande kanternas längd.

– För kanternas fyra hörn måste än-

darna på tätningsbandet skäras i
45 grader. Klistra inte ändarna över
varandra.

– Klistra tätningsbandet kant i kant

med hällens undersida så att vid
fogning inget silikon hamnar på
glaskeramikens undersida.

– Töj inte banden då de klistras fast.

installationsanvisning electrolux 63

64 electrolux garanti/kundtjänst

Garanti/Kundtjänst

Sverige

Vid försäljning till konsument i Sverige
gäller den svenska konsumentlagstift­ningen. Kom ihåg att spara kvittot för

eventuell reklamation.

Har du frågor angående produktens
funktion eller användning ber vi dig att
kontakta vår konsumentkontakt på tel.
0771- 76 76 76 eller via e-mail på vår
hemsida electroluxservice@electro-
lux.se

Service och reservdelar

Vill du beställa service, installation eller
reservdelar ber vi dig kontakta
Electrolux Service på tel. 0771 - 76 76 76
eller via vår hemsida på www.electro­lux.se. Du kan även söka hjälp via din
återförsäljare.

Adressen till din närmaste servicestation
finner du på vår hemsida
www.electrolux.se eller Gula sidorna un­der rubrik Hushållsutrustning, vitvaror
och service.

Innan du beställer service, kontrol­lera först om du kan avhjälpa
felet själv.

Här i bruksanvisningen finns en tabell,
som beskriver enklare fel och hur man
kan åtgärda dem. Observera, elektriska
fel skall alltid åtgärdas av certifierad
elektriker.

Innan du kontaktar service, skriv upp
följande enligt dataskylten:

Modellbeteckning .............................

Produktnummer ................................

Serienummer ....................................

Inköpsdatum ....................................

Hur och när uppträder felet ?

Europa-Garanti

För denna apparat gäller Electrolux garanti i alla
de länder som är förtecknade i slutet av denna
beskrivning, under den period som anges i ga­rantibeviset eller enligt respektive lands lagar.
Om du flyttar från något av dessa länder till ett
annat av de länder som är förtecknade nedan
följer garantin med apparaten under följande för­utsättningar:

• Garantin för apparaten börjar gälla från det

datum då den inköptes vilket bevisas av ett
gällande inköpsdokument som har utfärdats
av försäljaren.

• Garantin gäller för samma period och i sam-

ma omfattning för material och arbete som
gäller för denna typ av apparat eller produkt­grupp i det land du har flyttat till.

• Garantin är personlig för den som köpte ap-

paraten och kan inte överföras till en annan
användare.

• Apparaten har installerats och använts enligt

Electrolux instruktioner och att den har an­vänts för hushållsbruk, dvs den har inte an­vänts för kommersiella ändamål.

• Apparaten har installerats enligt alla gällande

bestämmelser i det nya landet.
Bestämmelserna i denna Europa-garanti påver­kar inte dina rättigheter enligt gällande lagar i
respektive land.

garanti/kundtjänst electrolux 65

Service och reservdelar

Sverige

Vill du beställa service, installation eller
reservdelar ber vi dig kontakta
Electrolux Service på tel. 0771 - 76 76 76
eller via vår hemsida på www.aeg­hem.se. Du kan även söka hjälp via din
återförsäljare.

Adressen till din närmaste servicestation
finner du via www.aeg-hem.se eller Gula
sidorna under rubrik Hushållsutrustning,
vitvaror - service.

Innan du beställer service, kontrol­lera först om du kan avhjälpa felet
själv.

Här i bruksanvisningen finns en tabell,
som beskriver enklare fel och hur man
kan åtgärda dem. Observera, elektriska
fel skall alltid åtgärdas av certifierad
elektriker.

service och reservdelar electrolux 66

Finland

Service, reservdelsbeställningar och
eventuella reparationer får utföras en­dast av ett auktoriserat serviceföretag.
Information om det närmaste auktorise­rade serviceföretaget får du från numret
0200-2662 (0,1597H/min (0,95 mk/
min)+pvm), * eller telefonkatalogens
gula sidor "hushållsapparatservice".
För att säkra maskinens klanderfria
funktion skall man vid reparationer en­dast använda originala reservdelar.

* När du beställer service eller reservde­lar bör du veta produktnummer och mo­dellbeteckning som står på dataskylten.
Skriv up dem här så har du dem till­hands när du behöver dem.

Modell: ............................................

Produktnummer: ...............................

Serienummer: ...................................

Inköpsdatum: ...................................

67 electrolux

Tervetuloa Electroluxin maailmaan

Kiitos, että olet valinnut ensiluokkaisen
Electrolux-tuotteen, jonka toivomme
tuovan Sinulle paljon iloa tulevaisuudes­sa. Electroluxilta on saatavilla laaja vali­koima elämääsi helpottavia
korkealaatuisia tuotteita. Joitakin esi­merkkejä löydät tämän käyttöohjeen
kansilehdeltä. Pyydämme Sinua tutus­tumaan hetkisen uuden laitteesi käyttö­ohjeeseen, jonka avulla voit hyödyntää
kaikkia sen ominaisuuksia. Noudatta­malla käyttöohjeita uuden laitteesi käyt­tö on erittäin vaivatonta ja helppoa.
Onnea ja menestystä!

Sisällys

T

1

Turvaohjeet 69
Laitteen kuvaus 71
Laitteen käyttö 74
Vihjeitä keittämiseen ja
paistamiseen 85
Puhdistus ja hoito 88
Mitä tehdä, jos … 90
Jätehuolto 92
Asennusohjeet 93
Takuu/Huolto 94
Huolto ja varaosat 96
Laitteen asentaminen
Arvokilpi

100

97

electrolux 68

ässä käyttöohjeessa seuraavia symboleita:

Huomio! Lue nämä kohdat! Tärkeitä henkilö- ja laiteturvallisuuteen liittyviä
ohjeita

3 Yleisiä ohjeita ja neuvoja

2 Ympäristönsuojeluohjeita

z Vaarallinen jännite

69 electrolux tu rv ao hj ee t

Turvaohjeet

Noudata ohjeita huolellisesti. Takuu ei
korvaa vahinkoja, jotka aiheutuvat ohjei­den vastaisesta käytöstä.

Määräystenmukainen käyttö

• Henkilöt (mukaan lukien lapset), jot-

ka eivät pysty käyttämään laitetta
turvallisesti fyysisten, motoristen tai
henkisten kykyjensä tai kokematto­muutensa tai taitamattomuutensa
vuoksi, eivät saa käyttää tätä laitetta
ilman vastuullisen henkilön valvontaa
tai opastusta.

• Älä jätä laitetta ilman valvontaa käy-

tön aikana.

• Laitetta saa käyttää ainoastaan koti-

talouksien ruoanvalmistuksessa keit­tämiseen ja paistamiseen.

• Laitetta ei saa käyttää työ- tai apu-

tasona.

• Laitteelle ei saa tehdä muutostöitä.

• Älä säilytä laitteen päällä tai sen lä-

heisyydessä helposti syttyviä nestei­tä tai muita materiaaleja tai sulavia
esineitä (esim. kelmut, muovi, alumii­ni).

Lasten turvallisuus

• Älä päästä pikkulapsia laitteen lähei-

syyteen.

• Vanhemmat lapset saavat käyttää

laitetta ainoastaan valvonnan alaise­na.

• Suosittelemme, että lapsilukko kyt-

ketään toimintaan, jotta lapset tai ko­tieläimet eivät voi vahingossa
käynnistää laitetta.

Yleiset turvaohjeet

• Laitteen asennus ja liitäntä on jätettä­vä ainoastaan koulutetun ja valtuute­tun ammattihenkilön tehtäväksi.

• Laite saadaan ottaa käyttöön vasta,
kun se on asennettu määräystenmu­kaiseen, tarkoitukseen soveltuvaan
paikkaan ja työtasoon.

• Jos laitteessa esiintyy häiriöitä tai ke­raamisessa pinnassa näkyy vaurioita
(halkeamia, lovia tai murtumia), kat­kaise virta laitteesta ja kytke laite irti
verkkovirrasta välttääksesi mahdol­lista sähköiskun vaaraa.

• Laitteen korjaustyöt on jätettävä ai­noastaan valtuutettujen huoltohenki­löiden tehtäväksi.

Käyttöturvallisuus

• Ylikuumentunut rasva tai öljy syttyy
herkästi palamaan.
Huomio! Tulipalon vaara!

• Valvo laitetta käytön aikana. Käyttö il­man valvontaa aiheuttaa tulipalovaa­ran.

• Poista tarrat ja kalvot keraamisen ta­son pinnalta.

• Kuuman laitteen pinnalla tai keittoas­tioissa ei saa olla sähkölaitteiden joh­toja.

• Kytke keittoalueet pois toiminnasta
aina käytön jälkeen.

Turvallisuus puhdistamisessa

• Laitteen virta on katkaistava ja lait­teen on oltava jäähtynyt ennen puh­distustöiden aloittamista.

• Turvallisuussyistä laitteen puhdistus
höyry- tai painepesurilla on kielletty.

Vaurioiden estäminen

• Keraamiset pinnat saattavat vaurioi­tua, jos niiden päälle putoaa esineitä.

• Iskut voivat vaurioittaa keraamisen
pinnan reunoja.

• Valuraudasta tai alumiinivalusta val­mistetut keittoastiat sekä keittoasti­at, joiden pohja on vaurioitunut,
saattavat naarmuuttaa keraamista
pintaa.

• Sulavat esineet ja ylikiehunut ruoka
voivat palaa kiinni keraamisen ta­soon, joten ne on poistettava välittö­mästi.

• Älä kuumenna tyhjiä kattiloita ja pan­nuja. Tyhjien astioiden kuumentami­nen voi vaurioittaa keittoastioita ja
lasikeramiikkaa.

• Keittoalueita ei saa käyttää tyhjien
keittoastioiden kanssa eikä ilman
keittoastioita.

turvaohjeet electrolux 70

71 electrolux laitteen kuvaus

Laitteen kuvaus

Keittotason kuvaus

Yhden lämpöalueen keittoalue

1200 W

Kahden lämpöalueen keittoalue

700/1700 W

Kolmen lämpöalueen keittoalue

Käyttöpaneeli

Lukitusmerkkivalo

Kolmen lämpöalueen
keittoalueen kytkentä

toimintaan, merkkivalot

Päälle/Pois
(merkkivalo)

800/1600/2300 W

Käyttöpaneeli Yhden lämpöalueen keittoalue

Keittoalueiden näytöt

Ajastustoiminto

Näytöt

Ajastimen näyttö

Ajastin

Keittoalueen tehon valinta

1200 W

Muuntuvan keittoalueen

kytkentä toimintaan sekä

keittoalueen merkkivalo

laitteen kuvaus electrolux 72

Kosketusherkät sensoripainikkeet

Keittotasoa käytetään kosketuspainik­keiden avulla. Toimintoja ohjataan kos­kettamalla näitä kosketuspainikkeita, ja
merkkivalot ja merkkiäänet vahvistavat
suoritetun valinnan tai asetuksen.
Sensoripainiketta painetaan suoraan
yläpuolelta muita painikkeita kosketta­matta.

Sensoripainike To im i nt o

Päällä / Pois Laitteen kytkentä toimintaan ja pois

toiminnasta
Asetusten suurentaminen Tehotaso/Ajan lisääminen
Asetusten pienentäminen Tehotason alentaminen / Ajan vähentä-

minen

Ajastin Ajastimen valinta

Lukitus Käyttöpaneelin lukitus/lukituksen poisto

Kolmen lämpöalueen

kytkentä

Muuntuvan keittoalueen

kytkentä

Ulkoiset lämpöalueet

päälle ja pois päältä

Ulomman lämpöalueen

kytkentä toimintaan ja pois toiminnasta

73 electrolux laitteen kuvaus

Näytöt

Näyttö Kuvaus

Keittoalue on kytketty pois toiminnasta

Lämpimänäpitoteho Lämpimänäpitoteho on säädetty

- Keittoalueiden tehot Tehotaso on säädetty
Automaattinen kuumennus Automaattinen kuumennus on aktiivinen
Virhe Keittotason virhetoiminto
Jälkilämpö Keittoalue on vielä lämmin

Lapsilukko Lukitus/Lapsilukko on kytketty

toimintaan

automaattinen virrankatkai-suVirrankatkaisu on aktivoitu

Jälkilämmön merkkivalot

Varoitus! Palovammojen vaara jälki­lämmön vuoksi. Kun keittotaso kyt­ketään pois toiminnasta,
keittoalueiden jäähtyminen kestää
vielä jonkun aikaa. Huomioi jälki­lämmön merkkivalo .

Jälkilämpöä voi hyödyntää pakas­teiden sulattamisessa tai ruokien
lämpimänäpidossa.

laitteen käyttö electrolux 74

Laitteen käyttö

Laitteen kytkentä toimintaan ja pois toiminnasta

Käyttöpaneeli Näyttö Merkkivalo

Kytkentä
toimintaan

Kytkentä pois
toiminnasta

Kun keittotaso kytketään toimin­taan, joku tehotaso tai toiminto on
valittava noin 10 sekunnin kuluessa,
muuten laite kytkeytyy automaatti­sesti pois toiminnasta.

Kuumennustehon säätö

Tehotason nostaminen Kosketa painiketta ­Tehotason laskeminen Kosketa painiketta ­Sammuttaminen Kosketa samanaikaisesti painikkeita ja

Kosketa painiketta
2 sekunnin ajan

Kosketa painiketta
1 sekunnin ajan

Käyttöpaneeli Näyttö

/ syttyy

/ ei mitään

valoa

sammuu

Lämpimänäpitoteho on välillä
ja . Toiminnon tarkoituksena on
pitää ruoat lämpimänä.

75 electrolux laitteen käyttö

Ulomman lämpöalueen kytkentä
toimintaan ja pois toiminnasta

Keittoalueen koko voidaan sovittaa keit­toastialle sopivaksi kytkemällä ulompi
lämpöalue toimintaan tai pois toimin­nasta.

Ennen kuin ulompi lämpöalue voi­daan kytkeä toimintaan, sisempi
lämpöalue on oltava kytkettynä.

Kolmen lämpöalueen

keittoalue

Keskimmäisen lämpöalueen

kytkentä toimintaan

Ulomman lämpöalueen

kytkentä toimintaan

Ulomman lämpöalueen

kytkentä pois toiminnasta

Keskimmäisen lämpöalueen

kytkentä pois toiminnasta

Muuntuva keittoalue

Ulomman lämpöalueen

kytkentä toimintaan

Ulomman lämpöalueen

kytkentä pois toiminnasta

Sensoripainike Merkkivalo

Kosketa painiketta

1-2 sekunnin ajan

Kosketa painiketta

1-2 sekunnin ajan

Kosketa painiketta

1-2 sekunnin ajan

Kosketa painiketta

1-2 sekunnin ajan

Yksi merkkivalo syttyy

Kaksi merkkivaloa syttyy

Toinen merkkivalo sammuu

Ensimmäinen merkkivalo

sammuu

Sensoripainike Merkkivalo

Kosketa painiketta

1-2 sekunnin ajan

Kosketa painiketta

1-2 sekunnin ajan

syttyy

sammuu

Käyttöpaneelin lukitus/lukituksen
poisto

Käyttöpaneelin kosketuspainikkeet voi
lukita “Päällä/Pois"-painiketta lukuunot­tamatta milloin tahansa tason käytön ai­kana, jotta vältettäisiin asetusten
muuttaminen vahingossa.

Käyttöpaneeli Näyttö

Kytkentä
toimintaan

Kytkentä pois
toiminnasta

Kun laitteen virta katkaistaan, luki­tus kytkeytyy automaattisesti pois
päältä.

Kosketa painiketta (5 sekunnin ajan)

Kosketa painiketta aikaisemmin säädetty tehotaso

laitteen käyttö electrolux 76

77 electrolux laitteen käyttö

Automaattisen kuumennuksen käyttö

Kaikilla keittoalueilla on Automaattinen
kuumennus -toiminto. Kun tehotaso
säädetään painikkeella , tasosta
lähtien, keittoalue kytkeytyy täydelle te­holle tietyksi ajaksi ja palaa sen jälkeen
automaattisesti takaisin säädetylle teho­tasolle.

Käyttöpaneeli mahdolliset

Kytkentä toimintaan
(vain tasosta lähtien)

Kosketa
painiketta

Kytkentä pois toiminnasta Kosketa

painiketta

älä käytä Kosketa

painiketta

Jos alkukuumennuksen aikana
valitaan korkeampi tehotaso, esim.
tasolta tasolle , kuumennusai­kaa säädetään vastaavasti.

Jos keittoalueella on vielä jälkiläm­pöä (näkyvissä on ), alkukuumen­nusta ei tapahdu.

Näyttö

tehotasot

-- (5 sekunnin
kuluttua)

- / -

- -

Automaattisen alkukuumennuksen kes­to riippuu valitusta keittoalueen tehosta.

Keittoalueen teho Keittoimpulssinkesto

[min:sek]

v

1

2

3

4

5

6

7

8

9

laitteen käyttö electrolux 78

0:30
1:00
1:40
4:50
6:30

10:10

2:00
3:30
4:30

---

79 electrolux laitteen käyttö

Lapsilukon käyttö

Lapsilukko estää laitteen käyttämisen
vahingossa.

Lapsilukon kytkeminen toimintaan

Vaihe Käyttöpaneeli Näyttö/Äänimerkki

1. Kytke laite toimintaan (älä säädä
tehotasoa)

2. Kosketa symbolia 4 sekunnin ajan

Lapsilukko on kytketty toimintaan.

Lapsilukon kytkeminen pois toiminnasta

Vaihe Käyttöpaneeli Näyttö/Äänimerkki

1. Kytke laite toimintaan (älä säädä
tehotasoa)

2. Kosketa symbolia 4 sekunnin ajan Merkkivalo syttyy

3. Kytke virta pois laitteesta.

Lapsilukko on kytketty pois toiminnasta.

Lapsilukon voi kytkeä toimintaan ja pois
toiminnasta vain silloin, kun mitään te­hotasoa ei ole asetettu.

laitteen käyttö electrolux 80

Lapsilukon kytkeminen pois toimin­nasta väliaikaisesti

Lapsilukko voidaan kytkeä pois toimin­nasta väliaikaisesti, jos keittotasoa tarvi­taan käyttää lyhyen aikaa. Tämän
jälkeen lapsilukko on edelleen kytketty­nä.

Vaihe Käyttöpaneeli Näyttö/Äänimerkki

1. Kytke laite toimintaan

2. Kosketa symbolia 4 sekunnin ajan Merkkivalo palaa

Keittotasoa voi käyttää normaalisti siihen saakka, kunnes se kytketään pois toi-
minnasta. Kun lapsilukko kytketään pois toiminnasta väliaikaisesti, se aktivoituu
tämän jälkeen uudelleen.

Kun lapsilukko on poistettu käytös­tä, keittoalueen lämpötilaa tai jotain
muuta toimintoa on säädettävä noin

10 sekunnin kuluessa tai muuten

laite sammuu automaattisesti.

81 electrolux laitteen käyttö

Ajastimen käyttö

Toiminto Käyttötilanne Asetetun ajan

Automaattinen virran

katkaisu

Hälytinajastin keittoalueet eivät ole

Jos kyseiselle keittoalueelle sääde­tään lisäksi tehotaso hälytinajastus­ta varten, keittoalue kytkeytyy pois
toiminnasta asetetun ajan kuluttua.

Jos keittoalue kytketään pois toi­minnasta, sille säädetty ajastus
poistuu myös.

tehotaso on säädetty Äänimerkki

käytössä

kuluttua loppuun

00 vilkkuu

Keittoalue kytkeytyy

pois toiminnasta

Äänimerkki

00 vilkkuu

laitteen käyttö electrolux 82

Keittoalueen valinta

Vaihe Käyttöpaneeli Näyttö

1. Kosketa painiketta x Ensimmäisen keittoalueen

merkkivalo vilkkuu

2. Kosketa painiketta x Toisen keittoalueen merkkivalo

vilkkuu

3. Kosketa painiketta x Kolmannen keittoalueen

merkkivalo vilkkuu

4. Kosketa painiketta x Neljännen keittoalueen merk-

kivalo vilkkuu

Jos merkkivalo vilkkuu hitaammin,
tehotasoa voidaan säätää tai muut­taa.

Jos muitakin ajastimen toimintoja
on asetettu, kaikkien ajastustoimin­tojen lyhin jäljellä oleva aika näkyy
näytössä muutaman sekunnin ku­luttua, ja vastaava merkkivalo vilk­kuu.

83 electrolux laitteen käyttö

Ajan asetus

Vaihe Käyttöpaneeli Näyttö

1. Keittoalueen valinta Valitun keittoalueen merkkivalo vilkkuu

2. Kosketa painiketta tai 00 - 99 minuuttia

Muutaman sekunnin päästä merkkivalo alkaa vilkkua hitaammin.
Aika on asetettu.
Aikaa aletaan laskea taaksepäin.

Ajastustoiminnon sammuttaminen

Vaihe Käyttöpaneeli Näyttö

1. Keittoalueen valinta Valitun keittoalueen merkkivalo vilkkuu no-

peammin
Jäljellä oleva aika näkyy näytössä

2. Kosketa painiketta Jäljelle jäänyt aika lasketaan taaksepäin,

kunnes se on 00.

Merkkivalo sammuu.
Valitun keittoalueen ajastintoiminto on kytketty pois päältä.

Ajan asetuksen muuttaminen

Vaihe Käyttöpaneeli Näyttö

1. Keittoalueen valinta Valitun keittoalueen merkkivalo vilkkuu no-

2. Kosketa painiketta tai

peammin
Jäljellä oleva aika näkyy näytössä

01 - 99 minuuttia

Muutaman sekunnin päästä merkkivalo alkaa vilkkua hitaammin.
Aika on asetettu.
Aikaa aletaan laskea taaksepäin.

Keittoalueen jäljellä olevan ajan näyttäminen

Vaihe Käyttöpaneeli Näyttö

1. Valitse keittoalue Valitun keittoalueen merkkivalo vilkkuu no-

peammin
Näytössä näkyy jäljellä oleva aika

Muutaman sekunnin kuluttua merkkivalo vilkkuu hitaammin.

Äänimerkin vaientaminen

Vaihe Käyttöpaneeli Äänimerkki

1. Kosketa painiketta Äänimerkki lakkaa kuulumasta.

Äänimerkki ei kuulu enää.

Automaattinen virrankatkaisu

Keittotaso

• Jos millekään keittoalueelle ei valita
tehotasoa noin 10 sekunnin kulues­sa siitä kun keittotaso on kytketty toi­mintaan, se kytkeytyy
automaattisesti pois toiminnasta.

• Jos yksi tai useampi sensorikenttä
peitetään vähintään n. 10 sekunnin
ajaksi esim. kattilalla tai patalapulla,
kuuluu merkkiääni ja keittoalue kyt­keytyy automaattisesti pois toimin­nasta.

• Jos kaikki keittoalueet kytketään
pois toiminnasta, keittotaso kytkey­tyy automaattisesti pois toiminnasta
noin 10 sekunnin kuluttua.

Keittoalueet

• Jos keittoaluetta ei kytketä pois toi­minnasta tietyn ajan kuluttua, tai jos
tehoa ei muuteta, keittoalue kytkey­tyy automaattisesti pois toiminnasta.
Näytössä näkyy Ennen kuin keit­toaluetta voidaan käyttää uudelleen,
teho on säädettävä tasolle .

laitteen käyttö electrolux 84

Keittoalueen teho Kytkentä pois toiminnasta

v, 1 - 2 6 tunnin kuluttua
3 - 4 5 tunnin kuluttua
5 4 tunnin kuluttua
6 - 9 1,5 tunnin kuluttua

85 electrolux vihjeitä keittämiseen ja paistamiseen

Vihjeitä keittämiseen ja
paistamiseen

Akryyliamidia koskeva varoitus
Tuoreimpien tieteellisten tutkimus-

tulosten mukaisesti erityisesti tärk­kelyspitoisten ruokien voimakas
ruskistaminen voi aiheuttaa tervey­dellisen vaaran akryyliamidin vuok­si. Sen vuoksi suosittelemme
ruokien kypsennystä mahdollisim­man alhaisessa lämpötilassa sekä
liiallisen ruskistamisen välttämistä.

Keittoastiat

• Tunnistat hyvän keittoastian pohjas­ta. Pohjan on oltava mahdollisimman
paksu ja tasainen.

• Teräsemalista valmistetut astiat sekä
alumiini- tai kuparipohjaiset astiat
saattavat kuumetessaan jättää ke­raamiselle tasolle värjäytymiä, joita
on vaikea poistaa tai joita ei voi pois­taa lainkaan.

Energiansäästö

Aseta keittoastiat keittoalueelle
huolellisesti, ennen kuin kytket keit­toalueen toimintaan.

Peitä kattilat aina kannella, jos mah­dollista.

Kytke keittoalueet pois toiminnasta
ennen paistoajan päättymistä. Siten
voit hyödyntää jälkilämmön.

Keittoastian pohjan ja keittoalueen
tulisi olla samankokoisia.

vihjeitä keittämiseen ja paistamiseen electrolux 86

87 electrolux vihjeitä keittämiseen ja paistamiseen

Käyttöesimerkkejä ruoanvalmistuksessa

Taulukon arvot ovat suuntaa-antavia.

Te ho -

Kypsennys-

taso

0 Jälkilämpö, Tarjollepano

V

1-2

2-3

3-4

4-5

6-7

7-8

9

tapa

Lämpimänä-

pito

Sulatus

Hyydyttämi-

nen

Haudutus­kypsennys

Höyrytys

Höyrykyp-

sennys

Keittäminen

Mieto

paistaminen

Voimakas

paistaminen

Keittäminen

Paistaminen

Friteeraus

käyttökohde Kesto Ohjeita/vinkkejä

Valmiiden ruokien

lämpimänäpito

Hollandaise-kastike,

voin sulattaminen, suklaa, lii-

vate

Omeletti, munakas 10-40 min.

Riisin ja maitoruokien haudu-

tus

Valmisruokien kuumennus

Vihannesten, kalan

höyrykypsennys

Lihan paistaminen

Perunoiden keittäminen 20-60 min.

Suurempien ruokamäärien-

kypsennys, pataruoat ja kei-

tot

Leikkeet, Cordon bleu, kyl-

jykset, nakit, makkarat, mak-

sa, mykyt, kananmunat,

ohukaiset, munkit

Perunaohukaiset, ulkofilee,

pihvit, pannukakut

Suuren vesimäärän keittäminen, pastan keittäminen, lihan paistami-

nen (gulassi, patapaisti), ranskalaisten perunoiden paistaminen

tarpeen

mukaisesti

5-25 min. Sekoita välillä

25-50 min.

20-45 min.

60-150

min.

jatkuva

paisto

5-15 min.
/ pannulli-

nen

Peitä ruoka kannella

Kypsennä kannella pei-

tettynä

Riisi tarvitsee vähintään
kaksinkertaisen määrän
nestettä, sekoita maito-

ruokia välillä

Käytä vihanneksille vä­hän nestettä (muutama

ruokalusikallinen)

Käytä vähän nestettä,

esim.: enintään

tä / 750 g perunoita

Enintään 3 l nestettä

plus valmistusaineet

Käännä välillä

Käännä välillä

¼

l vet-

Puhdistus ja hoito

Varo! Jälkilämmön aiheuttama palo­vammavaara.

Huomio! Terävät ja hankaavat puh­distusvälineet vaurioittavat laitetta.
Puhdista veden ja pesuaineen avul­la.

Huomio! Pesuvälineen jäämät vauri­oittavat laitetta. Poista jäämät ve­den ja pesuaineen avulla.

Laite on puhdistettava joka käytön
jälkeen.

1. Pyyhi laite kostutetulla liinalla. Käytä
pesuvettä, johon on lisätty hieman
pesuainetta.

2. Kuivaa laite puhtaalla liinalla.

puhdistus ja hoito electrolux 88

89 electrolux puhdistus ja hoito

Tahrojen poistaminen

1. Aseta puhdistuskaavin viistoon ke­raamista pintaa vasten.

2. Poista tahrat liikuttamalla kaavinta.

3. Pyyhi laite kostutetulla liinalla. Käytä

pesuvettä, johon on lisätty hieman
pesuainetta.

4. Kuivaa laite puhtaalla liinalla.

poistaminen

Likaisuus-aste heti laitteen jäähdyttyä

Sokeri, makeat ruuat kyllä --­Muovi, alumiinifolio kyllä --­Kalkkikertymät ja vesi --- kyllä
Rasvaroiskeet --- kyllä
Metallin väreissä kiiltävät

värjäytymät

* Puhdistuskaapimia sekä keraamisille pinnoille

tai teräkselle sopivia puhdistusaineita on saata­vana valtuutetuista huoltoliikkeistä.

--- kyllä

Poista pinttyneet tahrat keraamisille
pinnoille tai teräkselle sopivalla
puhdistusaineella.

Keraamisessa pinnassa olevat
naarmut tai tummentumat, joita ei
voi enää poistaa, eivät haittaa lait­teen toimintaa.

puhdistusväline

tai -aine

Puhdistuskaavin*

Keraamisille pinnoille

tai teräkselle soveltuva

puhdistusaine*

Mitä tehdä, jos …

Ongelma Mahdollinen syy Korjaus

mitä tehdä, jos … electrolux 90

Keittoalueet eivät kytkeydy toi­mintaan tai eivät toimi

Merkkiääni kuuluu, kun lait­teessa ei ole virtaa

Jälkilämmön merkkivalo ei il­maise mitään.

Automaattinen kuumennus ei
kytkeydy toimintaan

Kuuluu merkkiääni ja laite kyt­keytyy toimintaan ja 5 sekun­nin kuluttua uudelleen pois
toiminnasta. 5 sekunnin kulut­tua merkkiääni kuuluu uudel­leen.

Laitteen kytkennästä toimin­taan on kulunut yli 10 sekuntia

Lapsilukko on kytketty toimin­taan

Kytke laite uudelleen toimin­taan.

Kytke lapsilukko pois toimin­nasta (katso kappale ”Lapsi­lukko“)

Useita kosketuspainikkeita on
painettu samanaikaisesti

Automaattinen virrankatkaisu
on toiminut

Kosketa vain yhtä kosketus­painiketta

Poista ohjauspaneelissa mah­dollisesti olevat esineet (kattila,
patalappu tms.). Kytke laite
uudelleen toimintaan

Lukitus on kytketty Poista lukitus (katso Kappale

”Käyttöpaneelin lukitus/luki­tuksen poistaminen“)

Ohjauspaneeli on kokonaan tai

Poista vieraat esineet
osittain vieraiden esineiden
peitossa

Keittoalue on ollut käytössä
vain vähän aikaa eikä ole ehti­nyt kuumentua tarpeeksi kuu­maksi.

Keittoalueella on vielä jälkiläm­pöä

Tehotasoksi on valittu suurin
tehotaso

Mikäli keittoalue kuitenkin on

kuuma, ota yhteys valtuutet-

tuun huoltoliikkeeseen.

Anna keittoalueen jäähtyä

Suurimman tehotason teho on

sama kuin automaattisen kuu-

mennuksen teho
Tehotaso on säädetty koske-

tuspainikkeella

1.

Kytke keittoalue pois toi­minnasta

1.

Säädä keittoalue kosketus­painikkeella

Sensoripainikealueelle on lai­tettu esim. puhdistusliina tai

Älä laita sensoripainikealueelle

mitään esineitä.
pyyhe.

91 electrolux mitä tehdä, jos …

Ongelma Mahdollinen syy Korjaus

syttyy Keittoalueen ylikuumenemis-

suoja on lauennut

Automaattinen virrankatkaisu
on toiminut

Näytössä näkyy ja lukema Elektroniikkavirhe Kytke laite irti sähköverkosta

Kytke keittoalue pois toimin-

nasta. Kytke keittoalue uudel-

leen toimintaan

Kytke keittoalue pois toimin-

nasta. Kytke keittoalue uudel-

leen toimintaan

muutamaksi minuutiksi (irrota

sulake pääsulaketaulusta)

Jos näytössä näkyy edelleen

sen jälkeen kun virta kytke­tään uudelleen, ota yhteys val­tuutettuun huoltoliikkeeseen.

Jos vikaa ei voi korjata yllä annettu­jen ohjeiden avulla, ota yhteys val­tuutettuun huoltoliikkeeseen.

Varoitus! Laitteen korjaustyöt on jä­tettävä ainoastaan valtuutettujen
huoltohenkilöiden tehtäväksi. Epä­asianmukaiset korjaustyöt saatta­vat aiheuttaa vakavia
vaaratilanteita.

Takuu ei kata korjauskuluja, mikäli
vika on aiheutunut virheellisestä
käytöstä.

Jätehuolto

Pakkausmateriaalit
Pakkausmateriaalit ovat ekologi-

sesti kestäviä ja ne voidaan käyttää
uudelleen. Muoviosat tunnistaa mm.
merkinnöistä >PE<, >PS< jne. Toi­mita käytetyt pakkausmateriaalit
niille varattuihin keräyspisteisiin ja
noudata materiaalimerkinnöistä an­nettuja ohjeita.

Käytöstä poistettujen laitteiden hä­vittäminen

Tuotteeseen tai sen pakkaukseen
merkitty

symboli
tetta ei saa laittaa sekajätteen jouk­koon, vaan se on toimitettava
erilliseen sähkö- ja elektroniikkajät­teiden keräyspisteeseen.
Asianmukaisella jätehuollolla este­tään mahdolliset ympäristö- ja ter­veyshaitat.
Laitetta ei saa purkaa ennen jäte­huoltoon luovuttamista eikä laitteen
sisälle saa laittaa muita jätteitä.
Tarkempia tietoja tämän tuotteen
kierrättämisestä saat kuntasi jäte­asioita hoitavalta viranomaiselta,
liikkeestä josta tuote on ostettu tai
internet sivuiltamme www.electro­lux.fi.

W, osoittaa, että tätä tuo-

jätehuolto electrolux 92

93 electrolux asennusohjeet

Asennusohjeet

Turvallisuusohjeita

Huomio! Käyttöohjeet on luettava eh­dottomasti!
Laitteen käytössä on noudatettava sen
maan voimassaolevia asetuksia, määrä­yksiä, direktiivejä ja normeja, jossa laitet­ta käytetään (esimerkiksi
turvamääräykset ja asian- ja määräys­tenmukaiset kierrätysohjeet).
Laitteen asennus on jätettävä ammatti­laisen tehtäväksi.
Huolehdi siitä, että laite asennetaan vä­himmäisetäisyydelle muihin laitteisiin ja
huonekaluihin nähden.
Kosketussuoja tulee varmistaa asen­nuksella, esimerkiksi laitteen alle saa
asentaa laatikostoja vain, jos suoraan
laitteen alle asennetaan suojalevy.
Työtason leikkuupinnat voidaan suojata
kosteudelta sopivan tiivistysmateriaalin
avulla.
Tiivisteen avulla laite ja työtaso voidaan
liittää tiiviisti toisiinsa.
Älä asenna laitetta ovien tai ikkunoiden
välittömään läheisyyteen. Oven tai ikku­nan aukeaminen saattaa aiheuttaa keit­toastian putoamisen.

z Sähkövirran aiheuttama

henkilövahinkojen vaara.

• Verkkovirtaliitin on jännitteinen.

• Tee verkkovirtaliitin jännitteettömäk-

si.

• Noudata kytkentäkaavion ohjeita.

• Noudata sähköturvallisuusmääräyk-

siä.

• Varmista kosketussuojaus suoritta­malla asennus asianmukaisesti.

• Sähköliitännän saa suorittaa vain
ammattitaitoinen sähköasentaja.

z Sähkövirran aiheuttama laitteen

vaurioitumisen vaara.

• Löysät tai epäasianmukaisesti tehdyt
liitännät voivat ylikuumentaa liitintä.

• Kytke liitännät asianmukaisesti.

• Varmista kaapelin kiinnitys kaapeli-

puristimella.

• 1- tai 2-vaiheisessa liitännässä on
käytettävä sopivaa verkkojohtoa,
tyyppi H05BB-F Tmax 90°C (tai kor­keampiarvoinen).

• Mikäli laitteen verkkojohto vaurioituu,
tilalle on vaihdettava tyypin H05BB-F
Tmax 90°C erikoisjohto (tai korke­ampiarvoinen). Kyseinen verkkojohto
on saatavilla valtuutetusta huoltoliik­keestä.

Sähköasennuksessa on tarpeen varus­teet, jotka mahdollistavat laitteen koske­tusväliksi vähintään 3 mm
kaikkinapaisen verkosta erottamisen.
Tarkoitukseen soveltuvia erottimia ovat
esimerkiksi LS-kytkimet, sulakkeet (ruu­visulakkeet ovat kannasta irrotettavia),
FI-kytkimet ja releet.

Liimaa tiiviste saumaan

• Puhdista työtasossa oleva ura.

• Liimaa laitteen mukana toimitettu,

toiselta puolelta liimautuva tiiviste­nauha uran yläpintaan leikkausta pit­kin.

– Leikkaa tiivistenauha neljään

osaan uran reunojen pituuden mu­kaan.

– Uran neljää nurkkaa varten tiiviste-

nauhojen päät on leikattava viistei­siksi. Älä liimaa päitä päällekkäin.

– Liimaa tiivistenauha uran reunaan

samassa tasossa pysyen, jotta
mahdollinen väärään kohtaan osu­nut liitos ei jättäisi silikonimassaa
keraamisen tason alapinnalle.

– Älä venytä nauhoja, kun liimaat ne

kiinni.

takuu/huolto electrolux 94

Takuu/Huolto

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset
korjaukset on annettava valtuutetun
huoltoliikkeen tehtäväksi. Lähimmän
valtuutetun huoltoliikkeen numeron löy­dät soittamalla numeroon 0200-2662

(0,16 e/min +pvm),

helinluettelon keltaisilta sivuilta kohdasta
"kodinkoneiden huoltoa".

Varmistaaksesi laitteesi moitteettoman
toiminnan, vaadi aina käytettäväksi so­pivinta, siis alkuperäistä varaosaa.

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin ky­symyksiin saat vastauksen
kuluttajaneuvonnastamme soittamalla
numeroon 0200-2662
(0,16 e/min +pvm). Voit olla yhteydes­sä kuluttajaneuvontaan myös sähkö­postitse osoitteessa
[email protected].

tai katsomalla pu-

Ta ku u

Tuotteen takuuaika voidaan ilmoittaa
erikseen. Ellei takuuaikaa ole erikseen
määritelty, noudatetaan vallitsevaa lain­säädäntöä ja kansallisia määräyksiä. Ta­kuuehdot noudattavat vallitsevan
lainsäädännön mukaisia yleisiä ehtoja.
Ostokuitti säilytetään, koska takuun al­kaminen määritetään ostopäivän mu­kaan. Korvaus huollosta voidaan periä
myös takuuaikana:

• aiheettomasta huoltokäynnistä

• ellei valmistajan laitteen asennukses-

ta, käytöstä ja hoidosta antamia oh­jeita ole noudatettu.

EU-maat
Laitteella on käyttömaan lainsäädännön
mukainen takuu.

Kuljetusvauriot
Tarkista pakkauksen purkamisen yhtey­dessä, ettei laite ole vaurioitunut kulje­tuksessa. Mahdollisista
kuljetusvaurioista on heti ilmoitettava
myyjäliikkeelle.

95 electrolux takuu/huolto

Euroopan Takuu

Electrolux myöntää takuun tälle tuotteelle op­paan takakannessa luetelluissa maissa tuoteta­kuussa määritetyksi tai lainsäädännön
mukaiseksi ajaksi.Muuttaessasi jäljessä luetel­lusta maasta toiseen tuotetakuu siirtyy mukanasi
seuraavien ehtojen mukaisesti:

• Tuotetakuu on voimassa tuotteen ostopäi-

västä lukien. Tästä on osoituksena tuotteen
myyjän antama ostokuitti, joka osoittaa tuo­tetakuun olevan voimassa.

• Tuotetakuu on voimassa ja korvaa tuotteen

korjauksen ja vialliset osat uuden asuinmaan
tätä tuotetta tai tuoteryhmää koskevien ta­kuuehtojen mukaisesti.

• Tuotetakuu koskee vai n tuotteen alkuperäistä

ostajaa, eikä takuuta voi siirtää toiselle käyt­täjälle.

• Tuote on asennettava ja sitä on käytettävä

Electroluxin antamien käyttöohjeiden mukai­sesti. Tuote on tarkoitettu ainoastaan kotita­louskäyttöön, ei kaupallisia tarkoitusperiä
varten.

• Tuote asennetaan uuden asuinmaan kaikkien

asiaa koskevien ja voimassa olevien sääntö-

jen mukaisesti.
Nämä Euroopan takuun ehdot eivät vaikuta ku­luttajan lakisääteisiin oikeuksiin.

Huolto ja varaosat

Jos laitteessa ilmenee tekninen häiriö,
tarkista ensin, onko ongelma korjatta­vissa käyttöohjeen avulla (katso kappale
"Mitä tehdä, jos...").

Jos ongelma ei ole korjattavissa käyttö­ohjeessa annettujen ohjeiden avulla, ota
yhteyttä valtuutettuun huoltoliikkeeseen.

huolto ja varaosat electrolux 96

Muista mainita seuraavat tiedot:

– Laitteen malli
– Tuotenumero (PNC)
– Sarjanumero (S-No.)

(katso numerot tyyppikilvestä)

– Virhetyyppi
– Koneen mahdollisesti antama virheil-

moitus

– kolmen merkin pituinen kirjain-nu-

meroyhdistelmä lasikeramiikalle

Kirjoita koneen tyyppikilvessä mainitut
tunnusnumerot tähän:

Laitteen malli: .....................................

PNC (tuotenumero): .....................................

S-No (sarjanumero): .....................................

97 electrolux Монтаж / montering / laitteen asentaminen

Монтаж / Montering / Laitteen asentaminen

Монтаж / montering / laitteen asentaminen electrolux 98

99 electrolux Монтаж / montering / laitteen asentaminen

Фирменная табличка / Typskylt / Arvokilpi

EHS60180I

55HAD53AO

ELECTROLUX

230 V 50 Hz

electrolux 100

949 592 589

6,4 kW
