SOMMAIRE
Consignes de sécurité 2
Instructions d'installation 3
Description de l'appareil 5
Notice d'utilisation 6
Conseils utiles 8
CONSIGNES DE SÉCURITÉ
Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et
l'utilisation. Conservez ces instructions
à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le
fonctionnement et les fonctions de sécurité de l'appareil.
AVERTISSEMENTS IMPORTANTS
Avertissement Cet appareil n'est pas
conçu pour être utilisé par des
personnes (y compris des enfants) dont
les facultés physiques, sensorielles ou
mentales sont réduites, ou qui
manquent d'expérience et de
connaissances, à moins qu'une
personne responsable de leur sécurité
ne les supervise ou leur donne des
instructions sur la manière de l'utiliser.
SÉCURITÉ DES ENFANTS
• Cet appareil a été conçu pour être utilisé
par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas
comme un jouet.
• Ne laissez pas les emballages à portée
de main des enfants. Ils pourraient s'asphyxier !
• Tenez les enfants éloignés de l'appareil
pendant son fonctionnement.
Avertissement La sécurité enfants
empêche l'utilisation accidentelle ou
involontaire de l'appareil.
UTILISATION
• Retirez tous les emballages, les étiquettes et les films protecteurs de l'appareil
Entretien et nettoyage 9
En cas d'anomalie de fonctionnement 10
En matière de protection de
l'environnement 11
Sous réserve de modifications
(sauf la plaque signalétique) avant de
l'utiliser pour la première fois.
• Mettez les zones de cuisson à l'arrêt
après chaque utilisation.
• Risque de brûlures ! Ne posez aucun objet contenant du métal, comme les couverts et couvercles de récipients sur la table de cuisson. Ils risqueraient de
s'échauffer.
Avertissement Danger d'incendie !
Surveillez attentivement la cuisson lors
de friture dans l'huile ou la graisse : les
graisses surchauffées s'enflamment
facilement.
UTILISATION
• Surveillez toujours l'appareil pendant son
fonctionnement.
• Votre appareil est destiné à un usage domestique normal.
• N'utilisez pas l'appareil comme plan de
travail ou support.
• Ne posez pas ou ne stockez pas de liquides ou des matériaux inflammables, des
objets susceptibles de fondre (plastique,
aluminium) sur ou à proximité de l'appareil.
• Faites attention si vous branchez d'autres
appareils électriques à des prises situées
à proximité de la table de cuisson. Contrôlez que les câbles d'alimentation n'entrent pas en contact avec les surfaces
brûlantes de l'appareil ou les récipients
brûlants. Contrôlez que les câbles ne
soient pas enchevêtrés.
Page 3
electrolux 3
COMMENT ÉVITER D'ENDOMMAGER
L'APPAREIL
•Des objets ou des récipients de cuisson
peuvent, en tombant, endommager la
surface vitrocéramique.
• N'utilisez pas de récipients en fonte, ni de
récipients dont le fond est endommagé
et rugueux. Ils risqueraient de rayer la table de cuisson.
• Ne faites pas "brûler" les récipients et ne
laissez pas le contenu s'évaporer en totalité. Cela peut entraîner des dégats permanents des récipients et de la table de
cuisson.
INSTRUCTIONS D'INSTALLATION
Avant d'installer l'appareil, notez le
numéro de série qui figure sur la plaque
signalétique.La plaque signalétique
se trouve sur la partie inférieure de
l'appareil.
EHS30020P
58 HED D1 KO
ELECTROLUX
220-240 V 50-60 Hz
AVERTISSEMENT IMPORTANTS
Avertissement Veuillez lire
attentivement cette notice d'utilisation
ainsi que les recommandations et les
avertissements qu'elle contient avant
de procéder à l'installation et à la
première utilisation de l'appareil.
Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne
branchez jamais un appareil endommagé. Si nécessaire, contactez le magasin vendeur.
Les opérations d'installation, de branchement et de réparation sont du ressort exclusif d'un technicien qualifié. En
cas d'intervention sur l'appareil, exigez
du Service Après-vente des pièces de
rechange certifiées constructeur.
Les appareils encastrables ne peuvent
être mis en fonctionnement qu'après
avoir été installés dans des meubles et
des plans de travail homologués et
adaptés.
Ne modifiez pas ou n'essayez pas de
modifier les caractéristiques de cet ap-
949 594 210 00
2,9 kW
• Ne placez pas de plats de cuisson vides
sur les zones de cuisson et ne mettez
pas ces dernières en fonctionnement
sans récipient.
• Ne recouvrez aucune partie de l'appareil
à l'aide de feuilles d'aluminium.
Avertissement Si votre table de
cuisson est endommagée (éclat,
fêlure,...), débranchez votre
appareil pour éviter tout risque
d'électrocution.
pareil. Cela représenterait un danger
pour vous.
L'installation doit être conforme à la législation, la réglementation, les lignes
directrices et les normes en vigueur
dans le pays de résidence (consignes
de sécurité électro-techniques et réglementation, recylage conforme et réglementaire, etc.).
Respectez l'espacement minimal requis par rapport aux autres appareils !
La protection contre les contacts accidentels doit être assurée par le montage, par exemple les tiroirs doivent être
installés uniquement avec un plancher
de protection directement sous l'appareil.
Protégez l'appareil de l'humidité en
plaçant un joint d'étanchéité dans les
rainures du plan de travail.
Le joint comble les fentes entre le plan
de travail et l'appareil.
Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité émanant, par exemple, d'un lave-vaisselle
ou d'un four.
N'installez pas l'appareil à proximité
d'une porte ou sous une fenêtre ! Les
récipients chauds sur la table de cuisson risquent de tomber lors de l'ouverture de la porte ou de la fenêtre.
Page 4
4 electrolux
Avertissement Le courant électrique
peut provoquer des blessures. Les
opérations d'installation et de
branchement doivent être réalisées par
un technicien qualifié.
• La borne d'alimentation est sous tension.
• Mettez la borne d'alimentation hors tension.
• Assurez-vous que l'appareil est correctement installé de manière à éviter tout
contact.
• Des connexions desserrées ou incorrectes peuvent être à l'origine d'une surchauffe des bornes.
• Le raccordement électrique ne doit être
effectué que par un électricien qualifié.
• Le câble ne doit pas être tendu.
• En cas de raccordement monophasé ou
biphasé, utilisez impérativement le câble
d'alimentation approprié de type H05BBF Tmax 90°C (ou plus).
• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble
spécial (type H05BB-F Tmax 90°C ; ou
MONTAGE
plus). Veuillez vous adresser au Service
Après-vente.
Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture
des contacts d'au moins 3 mm.
Les dispositifs d'isolement comprennent :
des coupe-circuits, des fusibles (les fusibles
à visser doivent être retirés du support), des
disjoncteurs de mise à la terre et des contacteurs.
MISE EN PLACE DU JOINT
• Nettoyez la zone de la découpe du plan
de travail.
• Collez le joint d'étanchéité sur le bord in-
férieur de la surface de cuisson, le long
du bord extérieur de la vitrocéramique.
Ne l'étirez pas. Le point de jonction doit
se trouver au milieu d'un côté. Après
avoir mesuré la longueur (prévoyez quel-
ques mm en plus), appuyez fermement
sur les deux extrémités en même temps.
min.
50mm
=
R 5mm
490
min.
500mm
0
mm
+1
=
270
min.
50mm
600mm
0
mm
+1
Page 5
electrolux 5
min.
25 mm
min.
20 mm

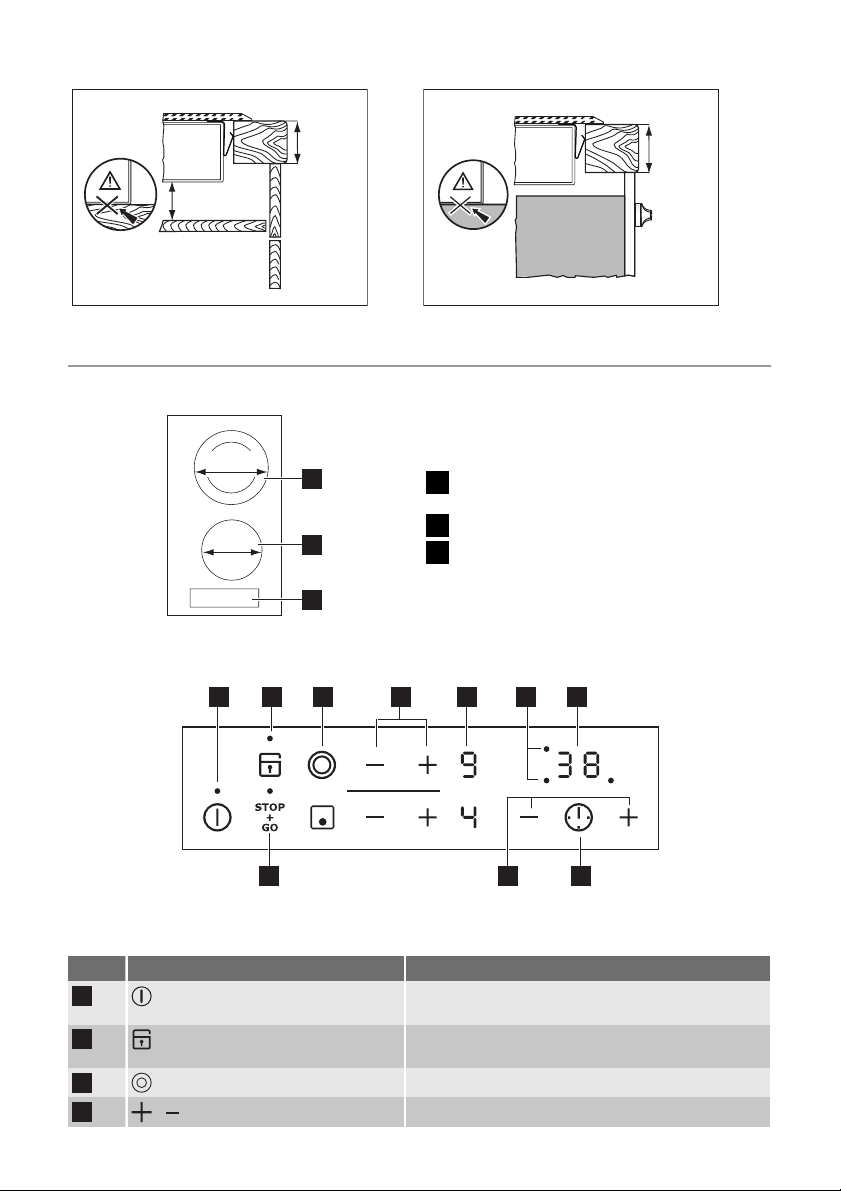

DESCRIPTION DE L'APPAREIL
DESCRIPTION DE LA TABLE DE CUISSON
120/180
mm
145
mm
DESCRIPTION DU BANDEAU DE
COMMANDE
1 2 3 5 6 74
1
2
3
Zone de cuisson à double circuit
1
700/1 700 W
Zone de cuisson 1 200 W
2
Bandeau de commande
3
min.
28 mm
8910
Les touches sensitives permettent de commander l'appareil. Des voyants et des
signaux sonores confirment l'activation des fonctions sélectionnées.
Touche sensitive Fonction
1
2
3
4
/
Mise en fonctionnement et mise à l'arrêt de la table de cuisson
Verrouillage/déverrouillage du bandeau de commande
Activation et désactivation du circuit extérieur
Augmentation ou diminution du niveau de cuisson
Page 6
6 electrolux
Touche sensitive Fonction
Indicateur du niveau de cuisson Affichage du niveau de cuisson
5
Voyants du minuteur des zones de
6
cuisson
Affichage du minuteur Affichage de la durée en minutes
7
8
9
10
/
Affichage de la zone à laquelle se réfère la durée
sélectionnée
Sélection d'une zone de cuisson
Augmentation ou diminution de la durée
Mise en fonctionnement et mise à l'arrêt de la
fonction STOP+GO

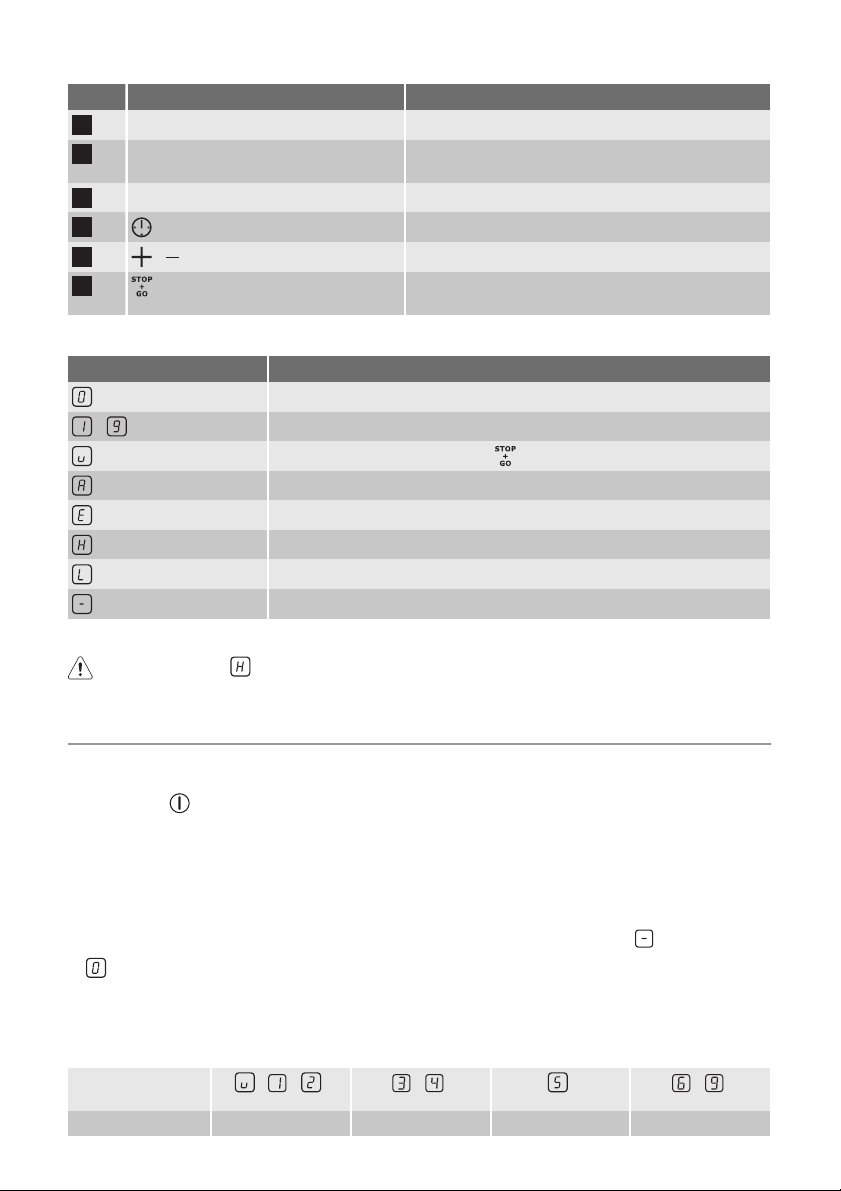

AFFICHAGE DES NIVEAUX DE CUISSON
Affichage Description
La zone de cuisson est à l'arrêt.
-
La zone de cuisson fonctionne.
La fonction Maintien au chaud / est activée.
La fonction de démarrage automatique de la cuisson est activée.
Il y a une anomalie.
Une zone de cuisson est encore chaude (chaleur résiduelle)
La sécurité enfants est activée.
L’arrêt de sécurité est activé.
VOYANT DE CHALEUR RÉSIDUELLE
Avertissement La chaleur
résiduelle peut être source de brûlures !
NOTICE D'UTILISATION
MISE EN FONCTIONNEMENT ET MISE
À L'ARRÊT
Appuyez sur
mettre l'appareil en fonctionnement ou à
l'arrêt.
DISPOSITIF D'ARRÊT DE SÉCURITÉ
La table de cuisson est
automatiquement mise à l'arrêt si :
• toutes les zones de cuisson sont à l'arrêt
.
• vous ne réglez pas le niveau de cuisson
après la mise en fonctionnement de la table de cuisson.
Temporisation de l'arrêt automatique
Niveau de cuis-
son
Arrêt au bout de
pendant 1 seconde pour
, - - -
6 heures 5 heures 4 heures 1,5 heures
• vous avez posé un objet (casserole, chiffon, etc.) sur une touche sensitive pendant plus de 10 secondes. Un signal sonore retentit pendant un court instant et
la table de cuisson se met à l'arrêt. Enlevez l'objet ou nettoyez le bandeau de
commande.
• vous n'avez pas mis à l'arrêt une zone de
cuisson ou modifié le niveau de cuisson.
Après un certain temps
s'allume et la
table de cuisson se met à l'arrêt. Voir tableau.
Page 7
00
electrolux 7
NIVEAU DE CUISSON
Appuyez sur
de cuisson. Appuyez sur
pour augmenter le niveau
pour diminuer le
niveau de cuisson. L'affichage indique le niveau de cuisson. Appuyez sur
et sur
simultanément pour le désactiver.
Pour activer le circuit de cuisson extérieur,
appuyez sur la touche sensitive
ant s'allume.
Pour désactiver le circuit de cuisson extérieur, appuyez de nouveau sur la touche
sensitive
. Le voyant de contrôle s'éteint.
ACTIVATION ET DÉSACTIVATION DU
CIRCUIT EXTÉRIEUR
Vous pouvez adapter la surface de cuisson
à la dimension du récipient.

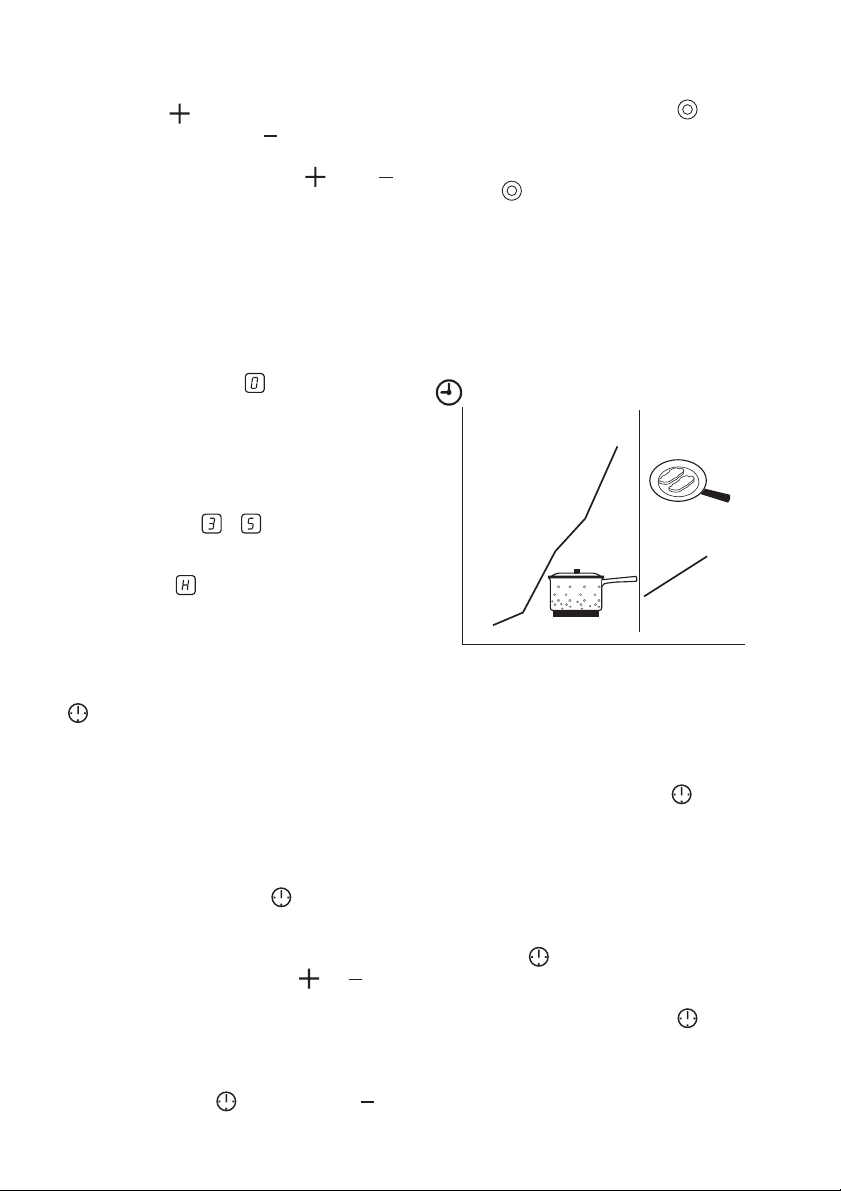

LA FONCTION DE DÉMARRAGE AUTOMATIQUE DE LA CUISSON
Elle est activée lors du réglage du niveau
de cuisson à partir de
. La zone de cuisson fonctionne à la puissance maximale
pendant un temps déterminé, puis repasse
automatiquement au niveau de cuisson sélectionné.
Si un niveau de cuisson supérieur est sélectionné lors du préchauffage automatique
(par exemple de
à ), le préchauffage
automatique s'ajuste.
Si la zone de cuisson est encore chaude
(affichage de
), la cuisson automatique
n'est pas activée.
La durée de fonctionnement de la cuisson
automatique dépend du niveau de cuisson
sélectionné :
11
10
9
8
7
6
5
4
3
2
1
0
123456789
. Le voy-
UTILISATION DU MINUTEUR
Utilisez le minuteur pour régler la durée de
fonctionnement de la zone de cuisson sélectionnée le temps d'une cuisson.
Réglez le minuteur après la sélection
de la zone de cuisson.
Vous pouvez régler le niveau de cuisson
avant de régler le minuteur, ou après
• Sélection d'une zone de cuisson :appuyez plusieurs fois sur
jusqu'à ce
que le voyant de la zone de cuisson souhaitée s'allume.
Départ ou modification de la durée
•
du minuteur :appuyez sur
minuteur pour régler la durée (
ou du
-
00
99
minutes). Lorsque le voyant de la zone de
cuisson clignote plus lentement, le décompte de la durée est activé.
• Arrêt du minuteur : sélectionnez la zone
de cuisson avec
et appuyez sur
pour désactiver le minuteur. Le décomp-
te du temps restant s'effectue jusqu'à
Le voyant de la zone de cuisson
00
s'éteint.
• Contrôle du temps restant :sélectionnez la zone de cuisson avec
. Le voyant de la zone de cuisson clignote plus
rapidement. L'affichage indique le temps
restant.
Dès que la durée sélectionnée est écoulée,
un signal sonore retentit et
clignote. La
00
zone de cuisson est mise à l'arrêt.
• Désactivation du signal sonore : appuyez sur
Vous pouvez vous servir du minuteur comme sablier lorsque vous n'utilisez pas les
zones de cuisson. Appuyez sur
Appuyez
sur + ou - pour sélectionner la durée. Dès
que la durée sélectionnée est écoulée, un
signal sonore retentit et
clignote
Page 8
8 electrolux

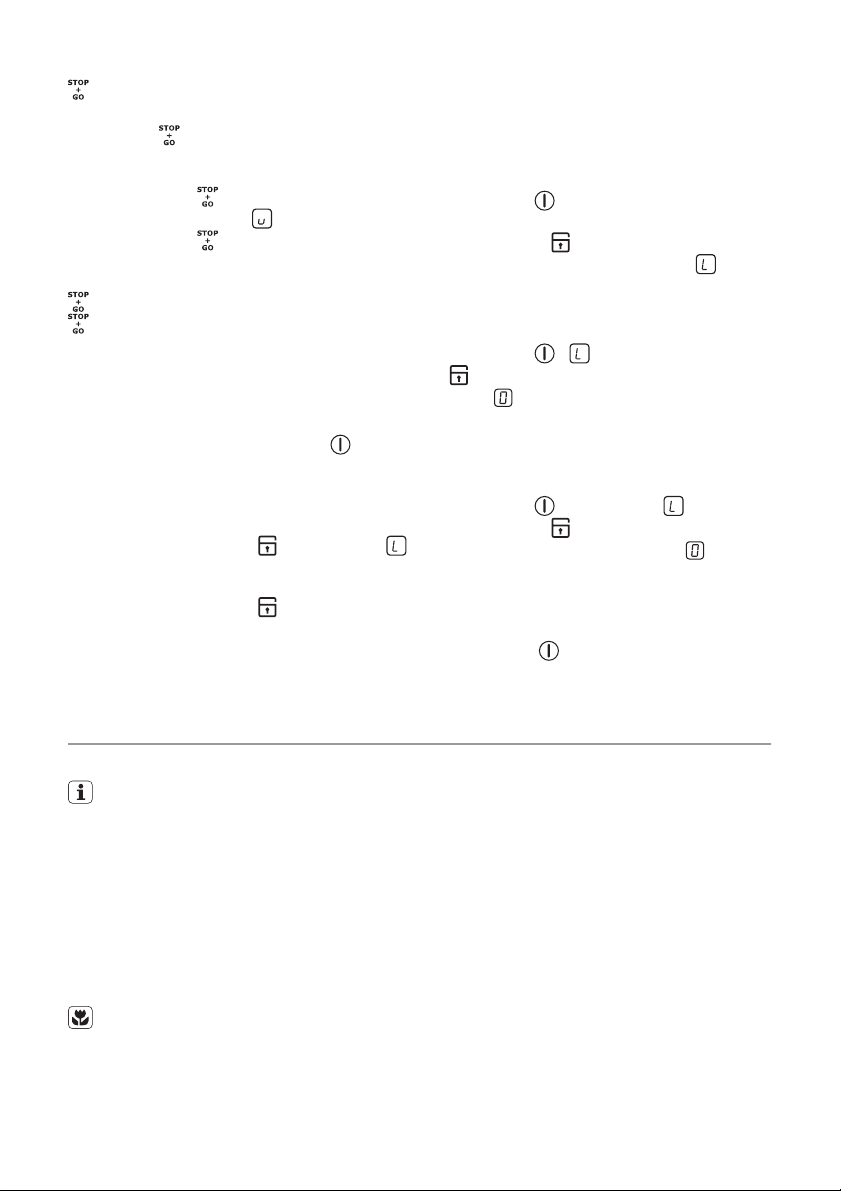

ACTIVATION DE LA FONCTION
STOP+GO
La fonction
nément toutes les zones de cuisson actives
en position de maintien au chaud.
•
Appuyez sur
fonction. Le symbole
•
Appuyez sur
fonction. Le niveau de cuisson précédent
s'allume.
n'interrompt pas le minuteur.
verrouille l'intégralité du bandeau de
commande.
VERROUILLAGE/DÉVERROUILLAGE
DU BANDEAU DE COMMANDE
Vous pouvez verrouiller le bandeau de commande à l'exception de la touche
qui permet d'éviter une modification involontaire ou accidentelle du niveau de cuisson en cours de cuisson.
Réglez tout d'abord le niveau de cuisson.
Appuyez sur le symbole
s'allume pendant 4 secondes.
Le minuteur fonctionne encore.
Appuyez sur le symbole
cette fonction. Le niveau de cuisson précédent s'allume.
La mise à l'arrêt de l'appareil désactive automatiquement cette fonction.
permet de basculer simulta-
pour activer cette
s'allume.
pour désactiver cette
. Ce
. Le symbole
pour désactiver
LA SÉCURITÉ ENFANTS
Ce dispositif permet d'éviter une utilisation
involontaire de l'appareil.
Activation de la sécurité enfants
• Mettez la table de cuisson en fonctionne-
ment avec
niveau de cuisson.
•
Appuyez sur
sonore retentisse. . Le symbole
me. Mettez l'appareil à l'arrêt.
Désactivation de la Sécurité enfants
• Mettez la table de cuisson en fonctionne-
ment avec
jusqu'à ce qu'un signal sonore reten-
tisse.
• Mettez l'appareil à l'arrêt.
Bridage de la sécurité enfants le temps
d'une cuisson
• Mettez la table de cuisson en fonctionne-
ment avec
•
Appuyez sur
sonore retentisse. Le symbole
me. Réglez le niveau de cuisson dans
les 10 secondes qui suivent. Vous
pouvez utiliser la table de cuisson. Lors-
que vous mettez la table de cuisson à
l'arrêt avec
nouveau activée.
. Ne sélectionnez aucun
jusqu'à ce qu'un signal
s'allu-
. s'allume. Appuyez sur
s'allume
. Le symbole s'allume.
jusqu'à ce qu'un signal
s'allu-
, la sécurité enfants est de
CONSEILS UTILES
PLATS DE CUISSON
• Le fond du récipient de cuisson doit
être lisse, propre et sec, aussi plat et
épais que possible avant chaque utilisation.
• Les récipients de cuisson avec un
fond en émail, en aluminium ou en
cuivre peuvent laisser des traces sur
les zones de cuisson vitrocéramiques.
ÉCONOMIE D'ÉNERGIE
• Si possible, couvrez toujours les récipients de cuisson avec un couvercle
pendant la cuisson.
• Déposez toujours le récipient sur la
zone de cuisson avant de mettre
celle-ci en fonctionnement.
• Mettez à l'arrêt les zones de cuisson
avant la fin du temps de cuisson
pour utiliser la chaleur résiduelle.
• Sur la table de cuisson, utilisez des
récipients de cuisson dont le diamètre correspond au diamètre de la zone de cuisson utilisée.
EXEMPLES DE CUISSON
Les valeurs figurant dans le tableau suivant
sont indicatives.
Page 9
electrolux 9
Ni-
veau
de
cuis-
son
Conserver les aliments cuits au chaud Selon
1
1-2 de la sauce hollandaise, faire fondre :
1-2 Solidifier : omelettes, œufs au plat 10-40
2-3 riz et plats à base de riz. Cuisson de pe-
3-4 Faire cuire à la vapeur les légumes, le
4-5 Faire bouillir des pommes de terre 20-60
4-5 Cuisson de grandes quantités d'ali-
6-7 Cuisson à feu doux : des escalopes,
7-8 Cuisson à température élevée des pom-
9 Faire bouillir de grandes quantités d'eau, cuire des pâtes, griller la viande (goulash, bœuf
beurre, chocolat, gélatine
tites quantités de pomme de terre ou de
légumes à la vapeur. Réchauffage des
plats cuisinés
poisson à l'étuvée, la viande
ments, ragoûts et soupes
des cordons bleus de veau, des côtelettes, des rissolettes, des saucisses, du
foie, des œufs, des crêpes, des beignets
mes de terre rissolées, côtelettes de filet, steaks
en daube), cuisson des frites
adapté à : Durée Conseils
besoin
5-25
min
min
25-50
min
20-45
min
min
60-150
min
Selon
besoin
5-15
min
Couvrir
Remuez de temps en temps
Couvrir pendant la cuisson
Ajouter au moins deux fois plus
d'eau que de riz. Remuer car les aliments à base de lait se séparent
durant la cuisson
Ajoutez quelques cuillères à soupe
de liquide
Utilisez max. ¼ l d'eau pour 750 g
de pommes de terre
Ajouter jusqu'à 3 l de liquide, plus
les ingrédients
Retourner à mi-cuisson
Retourner à mi-cuisson
ENTRETIEN ET NETTOYAGE
Nettoyez l'appareil après chaque utilisation.
Utilisez toujours des récipients de cuisson
dont le fond est propre et sec, lisse et plat.
Avertissement Les objets tranchants
et les produits de nettoyage agressifs
ou abrasifs endommagent l'appareil.
Par mesure de sécurité, il est interdit
de nettoyer la table de cuisson avec un
appareil à jet de vapeur ou à haute
pression.
Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de
l'appareil.
Retrait des salissures :
1. – Retirez immédiatement : plastique
fondu, feuilles plastiques et aliments
sucrés. En cas de non-respect de
cette consigne, la salissure risque
d'endommager l'appareil. Utilisez un
racloir spécial pour la vitre. Tenez le
racloir incliné sur la surface vitrée et
faites glisser la lame du racloir pour
enlever les salissures.
Une fois que l'appareil s'est suffi-
–
samment refroidi, enlevez :les cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utilisez un agent
de nettoyage spécial pour vitrocéramique ou acier inoxydable.
Page 10
10 electrolux
2. Nettoyez l'appareil à l'aide d'un chiffon
humide et un peu de détergent.
3. Et enfin, essuyez l'appareil à l'aide
d'un chiffon propre.
EN CAS D'ANOMALIE DE FONCTIONNEMENT
Symptôme Cause possible et solution
Vous ne réussissez pas à mettre l'appareil en fonctionnement.
Le voyant indicateur de la chaleur résiduelle ne s'allume pas.
Il est impossible d'activer les
circuits de cuisson extérieurs.
La cuisson automatique n'est
pas activée.
Un signal sonore retentit et
l'appareil se remet en fonctionnement et à l'arrêt. Au bout de
5 secondes, un signal sonore
retentit de nouveau.
s'allume.
Affichage de et d'un chiffre.
Si les indications ci-dessus ne vous permettent pas de remédier au problème,
veuillez vous adresser à votre magasin vendeur ou au Service Après-vente. Veuillez lui
fournir les informations figurant sur la plaque signalétique, la combinaison à 3 lettres
• Vous avez appuyé sur 2 ou plusieurs touches sensitives en même temps. N'appuyez que sur une seule touche sensitive à la
fois.
• Il y a de l'eau ou des projections de graisse sur le bandeau de
commande. Nettoyez le bandeau de commande.
•
Le verrouillage ou la sécurité enfants est activée.
la sécurité enfants. Reportez-vous aux paragraphes « Verrouillage/déverrouillage du bandeau de commande » et « Sécurité
enfants ».
•
La fonction STOP+GO est opérationnelle.
curité enfants. Reportez-vous au paragraphe « Activation de
STOP+GO".
• Remettez l'appareil en fonctionnement et réglez le niveau de
cuisson dans les 10 secondes qui suivent.
La zone de cuisson n'a été activée que pendant un court laps de
temps et, par conséquent, n'a pas eu le temps de chauffer. Si la
zone de cuisson est censée être chaude, faites appel à votre service après-vente.
Mettez en fonctionnement le circuit de cuisson intérieur.
•
La zone de cuisson est encore chaude.
zone de cuisson.
• Le niveau de cuisson maximum est réglé. Le niveau de cuisson
maximum offre la même puissance que le démarrage automatique de la cuisson.
•
Vous définissez le réglage de la puissance par le biais
touche sensitive. Démarrez par
Vous avez recouvert . Enlevez ce qui recouvre la touche sensitive.
• Le dispositif d'arrêt de sécurité est activé. Mettez l'appareil à
l'arrêt et remettez-le en fonctionnement.
La protection anti-surchauffe de la zone de cuisson est activée.
Mettez la zone de cuisson à l'arrêt et remettez-la en fonctionnement.
Erreur du système électronique
Débranchez électriquement l'appareil pendant quelques minutes.
Déconnectez le fusible de l'installation électrique de l'habitation.
Mettez à nouveau sous tension. Si
appel au service après-vente.
et chiffres pour la vitrocéramique (située
dans un des coins de la table de cuisson) et
le type de message d'erreur qui s'affiche.
En cas d'erreur de manipulation de la part
de l'utilisateur, le déplacement du technicien du Service Après-vente ou du magasin
Désactivez
Désactivez la sé-
. Laissez refroidir la
de la
et n'utilisez que .
s'affiche à nouveau, faites
Page 11
electrolux 11
vendeur peut être facturé même en cours
de garantie. Les instructions relatives au
Service Après-vente et aux conditions de
garantie figurent dans le livret de garantie.
EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de
l'appareil dans les règles de l’art, nous
préservons l'environnement et notre
sécurité, s’assurant ainsi que les déchets
seront traités dans des conditions
optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
EMBALLAGE
Tous les matériaux d'emballage sont
écologiques et recyclables. Les composants en plastique sont identifiables
grâce aux sigles : >PE<,>PS<, etc.
Veuillez jeter les matériaux d'emballage
dans le conteneur approprié du centre
de collecte des déchets de votre commune.
Page 12
www.electrolux.com/shop
892932479-C-362011
Loading...
