Page 1

EHM6532IOS

................................................ .............................................

FR TABLE DE CUISSON NOTICE D'UTILISATION 2 PT PLACA MANUAL DE INSTRUÇÕES 20 ES PLACA DE COCCIÓN MANUAL DE

INSTRUCCIONES

Page 2

www.electrolux.com

SOMMAIRE

1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

6. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

9. CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques

Sous réserve de modifications.

Page 3

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

FRANÇAIS 3

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

Page 4

www.electrolux.com

• Ne faites pas fonctionner l'appareil avec un minuteur

• Il peut être dangereux de laisser chauffer de la graisse

• N'essayez jamais d'éteindre un feu avec de l'eau. Met-

• N'entreposez rien sur les surfaces de cuisson.

• N’utilisez pas de nettoyeur vapeur pour nettoyer l'ap-

• Ne posez pas d'objets métalliques tels que couteaux,

• Si la surface vitrocéramique est fissurée, mettez à l'ar-

• Après utilisation, éteignez toujours la zone de cuisson à

externe ou un système de commande à distance.

ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

tez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.

pareil.

fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

rêt l'appareil pour éviter tout risque d'électrocution.

l'aide de la manette de commande correspondante et ne vous fiez pas à la détection des récipients.

INSTRUCTIONS DE SÉCURITÉ

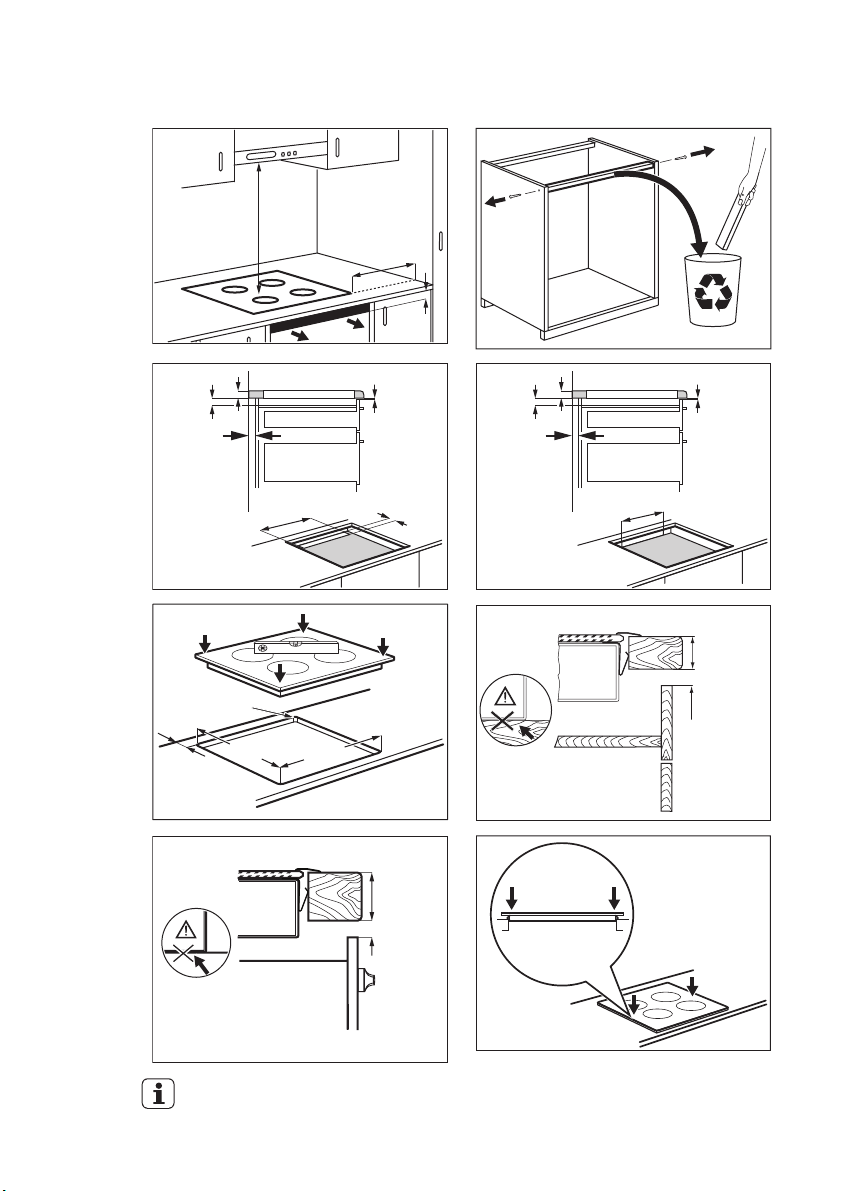

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un

appareil endommagé.

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• Respectez l'espacement minimal requis

par rapport aux autres appareils.

• L'appareil est lourd, prenez toujours

des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide

d'un matériau d'étanchéité pour éviter

que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

• Assurez-vous de laisser un espace de ventilation de 2 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation adéquat.

Page 5

• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que l'appareil est débranché.

• Utilisez le câble d'alimentation électrique approprié.

• Ne laissez pas le câble d'alimentation s'emmêler.

• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.

• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.

• Assurez-vous qu'une protection antiélectrocution est installée.

• Utilisez un collier anti-traction sur le câble.

• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service aprèsvente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.

• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

FRANÇAIS 5

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.

• Éteignez les zones de cuisson après chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient.

• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.

• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.

• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Page 6

www.electrolux.com

• Ne tentez pas d'éteindre un incendie

• Ne laissez pas de récipients chauds sur

• Ne laissez pas le contenu des réci-

• Prenez soin de ne pas laisser tomber

• Ne faites jamais fonctionner les zones

• Ne placez jamais de papier aluminium

• N'utilisez pas de récipients en fonte ou

avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.

AVERTISSEMENT

Risque de dommage de l'appareil.

le bandeau de commande.

pients de cuisson s'évaporer.

d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.

de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.

sur l'appareil.

en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

• Débranchez l'appareil de l'alimentation secteur.

• Coupez le câble d'alimentation et mettez-le au rebut.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque de dommage de l'appareil.

3. DESCRIPTION DE L'APPAREIL

1 2

145

180/280

210

Zone de cuisson à induction

Double zone de cuisson à induction

Bandeau de commande

Zone de cuisson à induction

Page 7

3.1 Description du bandeau de commande

FRANÇAIS 7

10 89 7

51 2

Appuyez sur les touches sensitives pour faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent quelles fonctions sont activées.

Touche sensitive Fonction

Pour allumer et éteindre l'appareil. Pour verrouiller ou déverrouiller le ban-

deau de commande.

Indicateurs du minuteur des

zones de cuisson Affichage du minuteur Indique la durée, en minutes.

Affichage du niveau de cuis-

Indiquent les zones de cuisson pour lesquelles vous avez sélectionné une durée.

Pour activer la fonction Booster. Indique le niveau de cuisson.

son Bandeau de sélection Pour régler le niveau de cuisson.

Augmente ou diminue la durée. Pour choisir la zone de cuisson. Pour activer et désactiver la fonction

STOP+GO.

3.2 Indicateurs du niveau de cuisson

Affichage Description

La zone de cuisson est désactivée.

+ chiffre

La zone de cuisson est activée. La fonction est activée.

La fonction de démarrage automatique de la cuisson est activée.

La fonction Booster est activée. Une anomalie de fonctionnement s'est produite.

Page 8

www.electrolux.com

Affichage Description

/ /

OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux) : continuer la cuisson / maintien au chaud / chaleur résiduelle.

Le dispositif de verrouillage/sécurité enfants est activé. Le récipient est inapproprié ou trop petit ou bien il n'y a

pas de récipient sur la zone de cuisson. La fonction d'arrêt automatique est activée.

3.3 OptiHeat Control (étape 3 Voyant de chaleur résiduelle)

AVERTISSEMENT

\ \ La chaleur résiduelle

peut être source de brûlures !

4. UTILISATION QUOTIDIENNE

OptiHeat Control indique le niveau de chaleur résiduelle. Les zones de cuisson à induction génèrent la chaleur nécessaire directement sur le fond des plats de cuisson. La table vitrocéramique est chaude à cause de la chaleur des récipients.

4.1 Activation et désactivation

Appuyez sur pendant 1 seconde pour activer ou désactiver l'appareil.

4.2 Arrêt automatique

Cette fonction arrête l'appareil automatiquement si :

• Toutes les zones de cuisson sont désactivées (

• Vous ne réglez pas le niveau de cuisson après avoir allumé l'appareil.

• Vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit pendant quelques instants et l'appareil s'éteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.

• L'appareil surchauffe (par ex., lorsque tout le liquide s'est évaporé du récipient). Laissez refroidir la zone de cuisson avant de réutiliser l'appareil.

• Vous utilisez des récipients inadaptés. Le symbole

cuisson se désactive automatiquement au bout de 2 minutes.

• Vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants,

s'allume et la zone de

s'allume et l'appareil s'éteint. Voir ci-

dessous.

• La relation entre le niveau de cuisson et les durées de la fonction d'arrêt automatique :

•

, - — 6 heures

•

- — 5 heures

•

- — 4 heures

•

- — 1,5 heures

4.3 Niveau de cuisson

Appuyez sur le bandeau de sélection sur le niveau de cuisson souhaité. Faites glisser votre doigt le long du bandeau de sélection pour modifier le réglage. Ne relâchez pas la pression tant que le niveau de cuisson souhaité n'est pas atteint. L'affichage indique le niveau de cuisson.

4.4 Démarrage automatique de

la cuisson

La fonction de démarrage automatique de la cuisson permet d'atteindre plus rapide-

Page 9

ment le niveau de cuisson souhaité. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps (voir le schéma) puis redescend au niveau sélectionné. Pour activer la fonction de démarrage automatique de la cuisson pour une zone de cuisson :

Appuyez sur la touche ( s'affiche).

Réglez immédiatement le niveau de cuisson souhaité. Au bout de 3 se-

condes,

s'affiche. Pour désactiver cette fonction, modifiez le niveau de cuisson.

12 11 10

9 8 7

6 5 4 3 2 1

1234567891011121314

4.5 Fonction Booster

La fonction Booster vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction Booster peut être activée pour une durée limitée (voir le chapitre « Caractéristiques techniques »). La zone de cuisson à induction revient ensuite automatiquement au niveau de cuisson le plus élevé. Pour activer cette fonc-

tion, appuyez sur

, s'affiche. Pour la désactiver, modifiez le niveau de cuisson.

4.6 Fonction Booster de la zone de cuisson à double circuit

La fonction Booster du circuit interne s'active dès que l'appareil détecte un récipient dont le diamètre est plus petit que celui du circuit interne. La fonction Booster du circuit externe s'active dès que l'appareil détecte un récipient dont le diamètre est plus grand que celui du circuit interne.

FRANÇAIS 9

4.7 Gestionnaire de puissance

Le gestionnaire de puissance répartit la puissance disponible entre les zones de cuisson (voir la figure). La fonction Booster augmente la puissance au niveau maximal pour une zone de cuisson. La puissance des autres zones de cuisson diminue automatiquement. L'affichage du niveau de cuisson de la zone à puissance réduite oscille entre deux niveaux.

4.8 Minuteur

Minuteur (Décompte du temps)

Utilisez le minuteur pour régler la durée de fonctionnement de la zone de cuisson pour cette cuisson uniquement.

Réglez le minuteur après la sélection de la zone de cuisson.

Le niveau de cuisson peut être défini avant ou après le réglage du minuteur.

• Pour choisir la zone de cuisson : appuyez plusieurs fois sur

ce que l'indicateur correspondant s'affiche.

Pour activer le minuteur en fonction

• Décompte du temps : appuyez sur

du minuteur pour régler la durée (

- 99 minutes). Lorsque le voyant

de la zone de cuisson commence à clignoter plus lentement, le décompte a commencé.

• Pour vérifier la durée restante : sélectionnez la zone de cuisson à l'aide

. Le voyant de la zone de cuis-

de son clignote rapidement. L'affichage indique la durée restante.

Pour modifier le minuteur dégres-

• sif : sélectionnez la zone de cuisson à

l'aide de

. Appuyez sur ou .

jusqu'à

Page 10

www.electrolux.com

• Pour désactiver le minuteur : sélec-

Lorsque le décompte du temps est terminé, le signal sonore retentit et

gnote. La zone de cuisson se met à l'arrêt.

• Pour arrêter le signal sonore : ap-

CountUp Timer (minuteur progressif)

Utiliser la fonction CountUp Timer pour vérifier la durée de fonctionnement de la zone de cuisson sélectionnée.

• Pour choisir la zone de cuisson (si

•

• Pour vérifier la durée de fonction-

•

Minuterie

Vous pouvez utiliser le minuteur comme Minuterie lorsque les zones de cuisson ne sont pas en fonctionnement. Appuyez

tionnez la zone de cuisson à l'aide de la touche

compte du temps restant s'effectue jusqu'à

cuisson s'éteint. Pour désactiver, vous pouvez aussi appuyer sur

même temps.

puyez sur

plusieurs zones de cuisson sont en cours de fonctionnement) : appuyez

plusieurs fois sur dicateur correspondant s'affiche.

Pour activer la fonction CountUp Timer : appuyez sur la touche

nuteur, jusqu'à ce que Lorsque le voyant de la zone de cuisson clignote lentement, le minuteur démarre. L'affichage indique, en alternan-

ce, lées.

nement de la zone de cuisson sélectionnée. sélectionnez la zone de

cuisson à l'aide de la touche voyant de la zone de cuisson commence à clignoter rapidement. L'affichage indique la durée de fonctionnement de la zone de cuisson sélectionnée.

Pour désactiver le CountUp Timer :

sélectionnez la zone de cuisson avec

activer le minuteur. Le voyant de la zone de cuisson s'éteint.

. Appuyez sur . Le dé-

. Le voyant de la zone de

et en

cli-

jusqu'à ce que l'in-

du mi-

s'allume.

et le nombre de minutes écou-

. Le

et appuyez sur ou pour dés-

. Appuyez sur la touche ou

sur du minuteur pour régler la durée. Lorsque le décompte du temps est terminé, le si-

gnal sonore retentit et

• Pour arrêter le signal sonore : ap- puyez sur

clignote.

4.9 STOP+GO

La fonction permet de basculer simultanément toutes les zones de cuisson actives en position de maintien au chaud (

Il n'est désormais plus possible de modifier le niveau de cuisson en cours La fonction

teur.

• Pour activer cette fonction, appuyez sur

• Pour désactiver cette fonction, appuyez sur

précédent s'allume.

n’interrompt pas le minu-

. Le symbole s'allume.

. Le niveau de cuisson

4.10 Verrouillage

Pendant l'utilisation des zones de cuisson, vous pouvez verrouiller le bandeau de commande, à l'exception de la touche

. Ceci empêchera une modification involontaire du niveau de cuisson. Réglez tout d'abord le niveau de cuisson. Pour démarrer cette fonction, appuyez

. Le symbole s'allume pendant

sur 4 secondes. Le minuteur reste allumé. Pour mettre à l'arrêt cette fonction, ap-

puyez sur cédent s'allume. Lorsque vous mettez l'appareil à l'arrêt, vous désactivez également cette fonction.

. Le niveau de cuisson pré-

4.11 Dispositif de sécurité enfants

Ce dispositif permet d'éviter une utilisation involontaire de l'appareil.

Pour activer le dispositif de sécurité enfants

•

Activez l'appareil avec tionnez aucun niveau de cuisson.

•

Appuyez sur Le symbole

pendant 4 secondes.

s'allume.

. Ne sélec-

Page 11

•

Désactivez l'appareil avec

Pour désactiver le dispositif de sécurité enfants

•

Activez l'appareil avec tionnez aucun niveau de cuisson.

Appuyez sur Le symbole

•

Désactivez l'appareil avec .

Pour désactiver le dispositif de sécurité enfants pour une seule session de cuisson

•

Activez l'appareil avec

s'allume.

•

Appuyez sur

Réglez le niveau de cuisson dans les 10 secondes qui suivent Vous

pouvez utiliser l'appareil.

• Lorsque vous éteignez l'appareil en appuyant sur

tionne à nouveau.

pendant 4 secondes.

s'allume.

pendant 4 secondes.

, la sécurité enfants fonc-

. Ne sélec-

. Le symbole

4.12 OffSound Control

(Désactivation et activation des signaux sonores)

FRANÇAIS 11

Appuyez sur Tous les indicateurs s'allument et s'étei-

gnent. Appuyez sur des. vé. Appuyez sur

gnal sonore est désactivé. Lorsque cette fonction est activée, l'appareil émet des signaux sonores uniquement dans les circonstances suivantes :

•

quand vous appuyez sur

• quand le minuteur arrive en fin de course

• quand le décompte se termine

• quand vous posez un objet sur le bandeau de commande.

pendant 3 secondes.

pendant 3 secon-

s'allume, le signal sonore est acti-

, s'allume, le si-

Activation des signaux sonores

Mettez l'appareil à l'arrêt. Appuyez sur

Tous les indicateurs s'allument et s'éteignent. Appuyez sur des. activé. Appuyez sur

signaux sonores sont activés.

pendant 3 secondes.

pendant 3 secon-

s'allume, le signal sonore est dés-

, s'allume. Les

Désactivation des signaux sonores

Mettez l'appareil à l'arrêt.

5. CONSEILS UTILES

ZONES DE CUISSON À INDUCTION

Sur les zones de cuisson à induction, un champ électromagnétique puissant chauffe les récipients très rapidement.

5.1 Récipients de cuisson compatibles avec les zones de cuisson à induction

Utilisez des récipients adaptés aux zones de cuisson à induction.

Matériaux des récipients

• adaptés : fonte, acier, acier émaillé, acier inoxydable, fond multicouche (homologué par le fabricant).

• inadaptés : aluminium, cuivre, laiton, verre, céramique, porcelaine.

Un récipient convient à l'induction si :

• ... une petite quantité d'eau contenue dans un récipient chauffe dans un bref laps de temps sur une zone de cuisson réglée sur le niveau de cuisson maximal.

• ... un aimant adhère au fond du récipient.

Page 12

www.electrolux.com

Dimensions du récipient de cuisson :

les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite.

5.2 Bruit pendant le fonctionnement

Si vous entendez :

• un craquement : le récipient est com-

• un bruit de sifflement : vous utilisez une

• Un bourdonnement : vous utilisez des

• Un cliquètement : des commutations

• Un sifflement, un bourdonnement : le

Les bruits décrits sont normaux et ne constituent pas un dysfonctionnement.

5.3 Économies d'énergie

• Si possible, couvrez toujours les réci-

• Déposez toujours le récipient sur la zo-

Nivea u de cui ss on

Le fond du récipient de cuisson doit être aussi plat et épais

que possible.

posé de différents matériaux (conception "sandwich").

ou plusieurs zones de cuisson avec des niveaux de cuisson élevés et le récipient est composé de différents matériaux (conception "sandwich").

puissances élevées.

électriques se produisent.

ventilateur fonctionne.

Comment réaliser des économies d'énergie

pients de cuisson avec un couvercle pendant la cuisson.

ne de cuisson avant de mettre celle-ci en fonctionnement.

• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

Efficacité de la zone de cuisson

L'efficacité de la zone de cuisson est liée au diamètre du récipient. Un récipient plus petit que le diamètre minimal recommandé ne reçoit qu'une petite partie de la puissance générée par la zone de cuisson. Pour connaître les diamètres minimaux, reportez-vous au chapitre « Caractéristiques techniques ».

5.4 Öko Timer (Minuteur Eco)

Pour réaliser des économies d'énergie, la zone de cuisson se désactive automatiquement avant le signal du minuteur. La différence de temps de fonctionnement dépend du niveau et de la durée de cuisson.

5.5 Exemples de cuisson

Le rapport entre le niveau de cuisson et la consommation énergétique de la zone de cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, l'augmentation énergétique de la zone de cuisson n'est pas proportionnelle. Cela signifie que la zone de cuisson utilisée à un niveau de cuisson moyen utilise moins de la moitié de sa puissance.

Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.

Utilisation : Durée Conseils Consom-

mation énergétique nominale

Maintenir au chaud les plats que vous venez

selon les besoins.

Mettez un couvercle sur le récipient

3 %

de cuire

Page 13

Ni-

Utilisation : Durée Conseils Consomvea u de cui ss on

1 -3Sauce hollandaise, fai-

re fondre : du beurre,

du chocolat, de la gé-

latine 1 -3Solidifier : omelettes

baveuses, œufs au plat 3 -5Cuire à feu doux le riz

et les plats à base de

produits laitiers ; ré-

chauffage des plats

cuisinés

5 -7Cuire les légumes, le

poisson, la viande à la

vapeur 7 -9Cuire des pommes de

terre à la vapeur

7 -9Cuire de grandes

quantités d'aliments,

ragoûts et soupes 9 -12Poêler à feu doux : es-

calopes, cordons bleus

de veau, côtelettes, ris-

soles, saucisses, foie,

roux, œufs, crêpes,

beignets 12

Poêler à feu vif des

pommes de terre risso13

lées, filets, steaks 14 Faire bouillir de l'eau, cuire des pâtes, griller la viande (gou-

lasch, bœuf braisé), cuire des frites.

Faire bouillir une grande quantité d'eau. Le gestionnaire de

puissance est activé.

5 - 25 min Remuez de temps en

10 - 40 min Couvrez pendant la

25 - 50 min Ajoutez au moins

20 - 45 min Ajoutez quelques

20 - 60 min Utilisez max. ¼ l

60 150 min

au besoin Retournez à la moitié

5 - 15 min Retournez à la moitié

temps

cuisson.

deux fois plus d'eau que de riz. Remuez car les aliments à base de lait se séparent durant la cuisson.

cuillerées à soupe de liquide

d'eau pour 750 g de pommes de terre.

Ajoutez jusqu'à 3 l de liquide, plus les ingrédients.

du temps

FRANÇAIS 13

mation énergétique nominale

3 – 8 %

8 – 13 %

13 – 18 %

18 – 25 %

25 – 45 %

45 – 64 %

100 %

6. ENTRETIEN ET NETTOYAGE

Nettoyez l'appareil après chaque utilisation.

Utilisez toujours des récipients de cuisson dont le fond est propre.

Page 14

www.electrolux.com

Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de l'appareil.

Pour enlever les salissures :

– Enlevez immédiatement : plasti-

que fondu, films plastiques et ali-

ments contenant du sucre. Sinon,

la saleté pourrait endommager l'ap-

pareil. Utilisez un racloir spécial

pour la vitre. Tenez le racloir incliné

sur la surface vitrée et faites glisser

la lame du racloir pour enlever les

salissures.

– Une fois que l'appareil a suffi-

samment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Utilisez un agent de nettoyage pour vitrocéramique ou acier inoxydable.

Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.

Et enfin, essuyez l'appareil à l'aide d'un chiffon propre.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème Cause probable Solution

Vous ne pouvez pas allumer l'appareil ou le faire fonctionner.

Vous avez appuyé sur

La fonction STOP+GO

Il y a de l'eau ou des ta-

Un signal sonore retentit et l'appareil s'éteint. Un signal sonore retentit lorsque l'appareil est éteint.

L'appareil s'éteint. Vous avez posé quelque

Le voyant de chaleur résiduelle ne s'allume pas.

La fonction de démarrage automatique de la cuisson ne fonctionne pas.

Allumez de nouveau l'ap-

pareil et réglez le niveau de cuisson en moins de 10 secondes.

N'appuyez que sur une plusieurs touches sensitives en même temps.

seule touche sensitive à

la fois.

Reportez-vous au chapiest activée.

tre « Utilisation quotidien-

ne ».

Nettoyez le bandeau de ches de graisse sur le

commande. bandeau de commande.

Vous avez posé quelque chose sur une ou plu-

Retirez l'objet des tou-

ches sensitives. sieurs touches sensitives.

Retirez l'objet de la touchose sur la touche sen-

sitive

La zone de cuisson n'est pas chaude parce qu'elle n'a fonctionné que peu de temps.

La zone de cuisson est chaude.

che sensitive.

Si la zone de cuisson a

eu assez de temps pour

chauffer, faites appel à

votre service après-vente.

Laissez la zone de cuis-

son refroidir.

Page 15

FRANÇAIS 15

Problème Cause probable Solution

Le niveau de cuisson le

plus élevé est réglé.

Le niveau de cuisson le

plus élevé est identique à

la fonction de démarrage

automatique de la cuis-

son.

Le niveau de cuisson change.

Le gestionnaire de puissance est activé.

Reportez-vous au chapi-

tre « Gestionnaire de

puissance ».

Les touches sensitives sont chaudes.

Aucun signal sonore ne se fait entendre lorsque vous appuyez sur les tou-

Le récipient est trop grand ou vous l'avez placé trop près des commandes.

Les signaux sonores sont désactivés.

Placez les récipients de

grande taille sur les zones

de cuisson arrière, si né-

cessaire.

Activez les signaux (re-

portez-vous au chapitre

« Commande sans son »).

ches sensitives du bandeau.

s'allume

La fonction d'arrêt automatique est activée.

La fonction Sécurité enfants ou Verrouillage est activée.

Aucun récipient ne se trouve sur la zone de

Éteignez l'appareil puis

allumez-le de nouveau.

Reportez-vous au chapi-

tre « Utilisation quotidien-

ne ».

Placez un récipient sur la

zone de cuisson. cuisson.

Récipient inadapté. Utilisez un récipient adap-

té.

Le diamètre du fond du

récipient est trop petit pour la zone de cuisson.

et un chiffre s'affi-

chent.

Une erreur s'est produite dans l'appareil.

Déplacez le récipient sur

une zone de cuisson plus

petite.

Débranchez l'appareil de

l'alimentation électrique

pendant quelques minu-

tes. Déconnectez le fu-

sible de l'installation do-

mestique. Rebranchez

l'appareil. Si

s'allume à nouveau, contactez votre service après-vente.

Page 16

www.electrolux.com

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser à votre revendeur ou au service après-vente. Veuillez lui fournir les informations figurant sur la plaque signalétique, la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la table de cuisson) et le type de message d'erreur qui s'affiche.

Problème Cause probable Solution

s'allume

Une erreur s'est produite dans l'appareil car un récipient chauffe à vide. La protection anti-surchauffe des zones de cuisson et l'arrêt automatique sont activés.

Éteignez l'appareil. Enlevez le récipient chaud. Au bout d'environ 30 secondes, remettez la zone de cuisson en fonctionnement. Si le récipient était la cause du problème, le message d'erreur disparaît de l'affichage, mais l'indicateur de chaleur résiduelle peut demeurer. Laissez le récipient refroidir et reportez-vous au chapitre « Récipients de cuisson compatibles avec les zones de cuisson à induction » pour voir si votre récipient est compatible avec l'appareil.

Veillez à faire fonctionner l'appareil correctement. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du magasin vendeur peut être facturé même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livret de garantie.

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation

Avant l'installation de l'appareil, notez cidessous les informations figurant sur la plaque signalétique. La plaque signalétique se trouve au bas de l'enveloppe extérieure de l'appareil.

• Modèle ...........................

• PNC .............................

• Numéro de série ....................

8.1 Appareils encastrables

• Les appareils encastrables ne peuvent être mis en fonctionnement qu'après avoir été installés dans des meubles et sur des plans de travail homologués et adaptés.

8.2 Câble d'alimentation

• L'appareil est fourni avec le câble d'alimentation.

• Si le câble d'alimentation est endommagé, il doit être remplacé par un câble spécial (type H05BB-F Tmax 90 °C ou de calibre supérieur). Contactez votre service après-vente.

Page 17

8.3 Montage

FRANÇAIS 17

min. 500mm

min. 50mm

min. 2mm

< 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

R 5mm

min. 55mm

min. 500 mm

490+1mm

560+1mm

min. 2 mm

min 30 mm

min. 38 mm

min. 2 mm

> 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

min. 500 mm

min. 2 mm

min. 12 mm

min. 2 mm

Page 18

www.electrolux.com

Si vous utilisez une enceinte de protection (accessoire en option

culation d'air de 2 mm et le fond de protection installé directement sous l'appareil ne sont plus nécessaires. Vous ne pouvez pas utiliser le boîtier de protection si vous installez l'appareil audessus d'un four.

L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.

9. CARACTERISTIQUES TECHNIQUES

Modell HK653222XB Prod.Nr. 949 595 132 01 Typ 58 GAD DB AU 220 - 240 V 50 - 60 Hz Induction 7.4 kW Made in Germany

Ser.Nr. .......... 7.4 kW

AEG

Puissance des zones de cuisson

Zone de cuisson

Puissance nominale (niveau de cuis-

Fonction Booster acti-

vée [W] son max.) [W]

Arrière droite — 180 /

1800 / 3500 W

2800 /

5200 W

280 mm Arrière gauche

1400 W 2500 W 4 125

— 145 mm Avant gauche

2300 W 3700 W 10 180

— 210 mm

La puissance des zones de cuisson peut quelque peu différer des données figurant

dans le tableau. Elle varie en fonction du matériau et des dimensions du récipient.

), l'espace de cir-

Durée maximale de la fonction

Diamètre minimal du ré-

cipient [mm] Booster [min.]

5 145

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils

Page 19

portant le symbole

avec les ordures

ménagères. Emmenez un tel produit dans

FRANÇAIS 19

votre centre local de recyclage ou contactez vos services municipaux.

Page 20

www.electrolux.com

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

2. INSTRUÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

3. DESCRIÇÃO DO PRODUTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

4. UTILIZAÇÃO DIÁRIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

5. SUGESTÕES E CONSELHOS ÚTEIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6. MANUTENÇÃO E LIMPEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

7. RESOLUÇÃO DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

INSTALAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

9. INFORMAÇÃO TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

ESTAMOS A PENSAR EM SI

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de quem sabe que terá sempre óptimos resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registar o seu produto para beneficiar de um serviço melhor:

www.electrolux.com/productregistration

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais. Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis. A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança. Informações gerais e conselhos úteis Informações ambientais

Sujeito a alterações sem aviso prévio.

Page 21

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes da instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

1.1 Segurança para crianças e pessoas vulneráveis

ADVERTÊNCIA

Risco de asfixia, ferimentos ou incapacidade permanente.

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se forem supervisionadas por um adulto que seja responsável pela sua segurança.

• Não permita que as crianças brinquem com o aparelho.

• Mantenha todos os materiais de embalagem fora do alcance das crianças.

• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis estão quentes.

• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.

• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.

PORTUGUÊS 21

1.2 Segurança geral

• O aparelho fica quente durante a utilização. Não toque nos aquecimentos.

• Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.

• Deixar alimentos com gorduras ou óleos na placa, sem vigilância, pode ser perigoso e provocar um incêndio.

Page 22

www.electrolux.com

• Nunca tente extinguir um incêndio com água. Em vez

• Não coloque objectos sobre as zonas de cozedura.

• Não use uma máquina de limpar a vapor para limpar o

• Os objectos metálicos como facas, garfos, colheres e

• Se a superfície da vitrocerâmica apresentar alguma

• Após a utilização, desligue a placa no respectivo co-

disso, desligue o aparelho e cubra as chamas com uma tampa de tacho ou manta de incêndio.

aparelho.

tampas não devem ser colocados na superfície da placa, uma vez que podem ficar quentes.

fenda, desligue o aparelho para evitar a possibilidade de choque eléctrico.

mando e não confie apenas no detector de tacho.

INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

ADVERTÊNCIA

A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Remova todos os elementos da emba-

lagem.

• Não instale nem utilize o aparelho se

ele estiver danificado.

• Cumpra as instruções de instalação

fornecidas com o aparelho.

• Respeite as distâncias mínimas relativa-

mente a outros aparelhos e unidades.

• Tenha sempre cuidado quando deslo-

car o aparelho porque ele é pesado. Use sempre luvas de protecção.

• Vede as superfícies cortadas com um

vedante para impedir que a humidade cause dilatações.

• Proteja a parte inferior do aparelho con-

tra vapor e humidade.

• Não instale o aparelho ao lado de uma

porta ou debaixo de uma janela. Isso evita que a abertura de portas ou jane-

las faça cair algum tacho quente do aparelho.

• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.

• Certifique-se de que o espaço de ventilação de 2 mm entre a bancada e a parte dianteira da unidade se mantém livre. A garantia não abrange danos causados pela falta de espaço de ventilação adequado.

• A parte inferior do aparelho pode ficar quente. Recomendamos a instalação de um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior.

Ligação eléctrica

ADVERTÊNCIA

Risco de incêndio e choque eléctrico.

• Todas as ligações eléctricas têm de ser efectuadas por um electricista qualificado.

Page 23

• O aparelho tem de ficar ligado à terra.

• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.

• Utilize um cabo de alimentação eléctrica adequado.

• Não permita que o cabo de alimentação fique enredado.

• Certifique-se de que o cabo e a ficha de alimentação (se aplicável) não entram em contacto com o aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada.

• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.

• Certifique-se de que a protecção contra choque é instalada.

• Utilize a braçadeira de fixação para libertar tensão do cabo.

• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte a Assistência Técnica ou um electricista para substituir o cabo de alimentação se estiver danificado.

• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

2.2 Utilização

ADVERTÊNCIA

Risco de ferimentos, queimaduras ou choque eléctrico.

• Utilize este aparelho em ambiente doméstico.

• Não altere as especificações deste aparelho.

• Não utilize um temporizador externo ou um sistema de controlo remoto separado para activar/desactivar o aparelho.

PORTUGUÊS 23

• Não deixe o aparelho a funcionar sem vigilância.

• Não utilize o aparelho com as mãos húmidas, nem se ele tiver estado em contacto com água.

• Não coloque talheres ou tampas de panelas sobre as zonas de cozedura. Podem ficar quentes.

• Desligue a zona de cozedura após cada utilização. Não confie apenas no detector de tachos.

• Não utilize o aparelho como superfície de trabalho ou armazenamento.

• Se a superfície do aparelho estiver rachada, desligue-o imediatamente da corrente eléctrica. Isso evitará choque eléctrico.

• Os utilizadores que sejam portadores de um pacemaker devem manter uma distância mínima de 30 cm em relação às zonas de indução quando o aparelho estiver a funcionar.

ADVERTÊNCIA

Risco de incêndio ou explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos aquecidos afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.

• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.

• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo usado pela primeira vez.

• Não coloque produtos inflamáveis ou objectos molhados com produtos inflamáveis no interior, ao lado ou em cima do aparelho.

• Não tente extinguir o fogo com água. Desligue o aparelho e cubra a chama com uma tampa de tacho ou uma manta de incêndio.

ADVERTÊNCIA

Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.

• Não deixe que nenhum tacho ferva até ficar sem água.

Page 24

www.electrolux.com

• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.

• Não active zonas de cozedura com um tacho vazio ou sem tacho.

• Não coloque folha de alumínio no aparelho.

• Os tachos de ferro fundido e de alumínio ou que tenham a base danificada podem riscar a vitrocerâmica. Levante sempre estes objectos quando precisar de os deslocar na mesa de trabalho.

2.3 Manutenção e limpeza

ADVERTÊNCIA

Risco de danos no aparelho.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.

3. DESCRIÇÃO DO PRODUTO

1 2

• Não utilize jactos de água ou vapor para limpar o aparelho.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

2.4 Eliminação

ADVERTÊNCIA

Risco de ferimentos e asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho correctamente.

• Desligue o aparelho da alimentação eléctrica.

• Corte o cabo de alimentação eléctrica e elimine-o.

145

210

180/280

Zona de cozedura de indução

Zona de cozedura de indução dupla

Painel de comandos

Zona de cozedura de indução

Page 25

3.1 Disposição do painel de comandos

PORTUGUÊS 25

10 89 7

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam quais são as funções que estão em funcionamento.

Campo do sensor Função

Para activar e desactivar o aparelho. Para bloquear/desbloquear o painel de

comandos.

Indicadores do temporizador

das zonas de cozedura. Display do temporizador Para indicar o tempo em minutos.

Display do nível de cozedura Para indicar o nível de cozedura.

Barra de comandos Para regular o nível de cozedura.

Apresenta a zona de cozedura para a qual definiu um tempo.

Para activar a função Power.

Para aumentar ou diminuir o tempo. Para seleccionar a zona de cozedura. Para activar e desactivar a função STOP

+GO.

51 2

3.2 Visores do grau de cozedura

Display Descrição

A zona de cozedura está desactivada.

+ dígito

A zona de cozedura está activada. A função está em funcionamento.

A função Aquecimento Automático está em funcionamento.

A função Power está em funcionamento. Existe uma anomalia.

Page 26

www.electrolux.com

Display Descrição

/ /

3.3 OptiHeat Control (indicador de calor residual de 3 etapas)

ADVERTÊNCIA

\ \ Perigo de queimadu-

ras devido ao calor residual!

4. UTILIZAÇÃO DIÁRIA

OptiHeat Control (Indicador de calor residual de 3 etapas): continuar a cozinhar / manter quente / calor residual.

O dispositivo de bloqueio/segurança para crianças está activo.

O tacho não é adequado, é demasiado pequeno ou não há tacho na zona de cozedura.

A função Desconexão Automática está em funcionamento.

OptiHeat Control apresenta o nível de calor residual. As zonas de cozedura de indução criam o calor necessário para cozinhar directamente na base dos tachos. A vitrocerâmica está quente devido ao calor dos tachos.

4.1 Activação e desactivação

Toque em durante 1 segundo para activar ou desactivar o aparelho.

4.2 Desactivação Automática

A função desactiva o aparelho automaticamente se:

• Todas as zonas de cozedura estiverem desactivadas (

• Não definir o grau de cozedura após activar o aparelho.

• Derramar ou colocar alguma coisa sobre o painel de comandos durante mais de 10 segundos (por exemplo, um tacho, um pano, etc.). É emitido um sinal sonoro durante algum tempo e o aparelho desactiva-se. Retire o objecto ou limpe o painel de comandos.

• O aparelho ficou demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Antes de utilizar novamente o aparelho, espere que a zona de cozedura arrefeça.

• Utiliza tachos incorrectos. O símbolo

acende-se e a zona de cozedura é automaticamente desactivada após 2 minutos.

• Não desactivar uma zona de cozedura nem alterar o grau de cozedura. Após

algum tempo, lho desliga-se. Veja em baixo.

• A relação entre o grau de cozedura e os tempos da função Desactivação Automática:

•

, - — 6 horas

•

- — 5 horas

•

- — 4 horas

•

- — 1,5 horas

acende-se e o apare-

4.3 Grau de cozedura

Toque no nível de cozedura, na barra de comandos. Desloque o dedo ao longo da barra de comandos para alterar a configuração. Não solte enquanto não atingir o nível de cozedura que desejar. O display mostra o nível de cozedura.

Page 27

4.4 Aquecimento Automático

Pode obter o grau de cozedura necessário num período de tempo mais curto se activar a função de Aquecimento Automático. Esta função define o grau de cozedura mais elevado durante algum tempo (consulte o diagrama) e, em seguida, diminui para o grau de cozedura necessário. Para activar a função de Aquecimento Automático para uma zona de cozedura:

Toque em ( acende-se no display).

Toque imediatamente no grau de cozedura necessário. Após 3 segundos,

acende-se no display. Para desactivar a função, altere o grau de cozedura.

12 11 10

9 8 7

6 5 4 3 2 1

1234567891011121314

4.5 Função Power

A função Power disponibiliza mais potência para as zonas de cozedura de indução. A função Power pode ser activada apenas por um período de tempo limitado (consulte o capítulo “Informações técnicas”). Depois disso, a zona de cozedura de indução passa automaticamente para o nível de cozedura mais elevado. Para

activar, toque em

( acende-se). Pa-

ra desactivar, altere o nível de cozedura.

4.6 Função Power da zona de cozedura de circuito duplo

A função Power do circuito calorífico interior é iniciada se o aparelho detectar um tacho com diâmetro inferior ao do circuito calorífico interior. A função Power do circuito exterior é iniciada se o aparelho de-

PORTUGUÊS 27

tectar um tacho com diâmetro superior ao do circuito calorífico interior.

4.7 Gestão de energia

A gestão de energia divide a potência entre zonas de cozedura (observe a ilustração). A função Power aumenta a última potência seleccionada para o nível máximo numa zona de cozedura. A potência na outra zona de cozedura diminui automaticamente. O display do nível de cozedura referente à zona cuja potência foi reduzida alterna entre dois níveis.

4.8 Temporizador

Temporizador da contagem decrescente

Utilize o temporizador da contagem decrescente para definir o tempo de funcionamento da zona de cozedura apenas desta vez.

Defina o temporizador da contagem decrescente após seleccionar a zona de cozedura.

Pode definir o grau de cozedura antes ou depois de definir o temporizador.

• Para seleccionar a zona de cozedu- ra: toque em

indicador da zona de cozedura necessária se acenda.

Para activar o temporizador da

• contagem decrescente: toque em

do temporizador para definir o tempo (

- 99 minutos). Quando o indicador

da zona de cozedura começar a piscar lentamente, a contagem decrescente começa.

várias vezes até que o

Page 28

www.electrolux.com

• Para ver o tempo restante: seleccio-

•

• Para desactivar o temporizador: de-

Quando a contagem decrescente termina, é emitido um som e

zona de cozedura é desactivada.

•

CountUp Timer (o temporizador da contagem crescente)

Utilize o CountUp Timer para monitorizar durante quanto tempo a zona de cozedura funciona.

•

• Para activar o CountUp Timer: to-

•

• Para desactivar o CountUp Timer:

ne a zona de cozedura com dicador da zona de cozedura começa a piscar rapidamente. O visor apresenta o tempo restante.

Para alterar o Temporizador da Contagem Decrescente: seleccione

a zona de cozedura com em

ou .

fina a zona de cozedura com que em contagem decrescente até

cador da zona de cozedura apaga-se. Para desactivar, pode também tocar

. O tempo restante entra em

e em simultâneo.

Para desligar o som: toque em

Para seleccionar a zona de cozedura (se houver mais do que 1 zona de cozedura em funcionamento):

toque em dicador da zona de cozedura necessária se acenda.

que em de-se. Quando o indicador da zona de cozedura começar a piscar lentamente, a contagem crescente começa. O dis-

play alterna entre do (minutos).

Para ver o tempo de funcionamento da zona de cozedura: defina a zona

de cozedura com zona de cozedura começa a piscar rapidamente. O visor apresenta o tempo de funcionamento da zona de cozedura.

defina a zona de cozedura com toque em

temporizador. O indicador da zona de cozedura apaga-se.

várias vezes até que o in-

do temporizador e acen-

e o tempo conta-

. O indicador da

ou para desactivar o

. O in-

. Toque

. To-

. O indi-

pisca. A

Cronómetro

Pode utilizar o temporizador como cro- nómetro enquanto as zonas de cozedura

estiverem desligadas. Toque em que em

definir o tempo. Quando o tempo termina, é emitido um som e

•

Para desligar o som: toque em

ou do temporizador para

pisca.

. To-

4.9 STOP+GO

A função define todas as zonas de cozedura em funcionamento para o grau de

cozedura mais baixo ( Quando

é possível alterar o grau de cozedura. A função

temporizador.

• Para activar esta função, toque em

• Para desactivar esta função, toque em

mente definido acende-se.

está em funcionamento, não

não desactiva a função de

. O símbolo acende-se.

. O grau de cozedura anterior-

4.10 Bloqueio

Quando as zonas de cozedura estão a funcionar, é possível bloquear o painel de

comandos mas não alteração acidental do grau de cozedura. Primeiro, defina o grau de cozedura.

Para activar esta função, toque em símbolo

dos. O temporizador permanece ligado.

Para desactivar esta função, toque em . O grau de cozedura anteriormente definido acende-se. Quando desliga o aparelho, também desactiva esta função.

acende-se durante 4 segun-

. Tal impede uma

. O

4.11 Dispositivo de Segurança

para Crianças

Esta função evita o funcionamento acidental do aparelho.

Para activar o Dispositivo de Segurança para Crianças

•

Active o aparelho com os graus de cozedura.

•

Toque em símbolo

durante 4 segundos. O

acende-se.

. Não defina

Page 29

•

Desactive o aparelho com

Para desactivar o Dispositivo de Segurança para Crianças

•

Active o aparelho com os graus de cozedura. Toque em durante 4 segundos. O símbolo

acende-se.

•

Desactive o aparelho com .

Para ignorar o Dispositivo de Segurança para Crianças por apenas um período de cozedura

•

Active o aparelho com

acende-se.

•

Toque em

fina o grau de cozedura no espaço de 10 segundos. Pode utilizar o apa-

relho.

•

Quando desactivar o aparelho com o Dispositivo de Segurança para Crianças é novamente activado.

durante 4 segundos. De-

. Não defina

. O símbolo

4.12 OffSound Control (desactivação e activação dos sons)

PORTUGUÊS 29

Toque em sores acendem-se e apagam-se. Toque

-se e o som liga-se. Toque em

acende-se e o som desliga-se. Quando esta função está activa, pode ouvir os sons apenas quando:

•

toca em

• o cronómetro inicia a contagem decrescente

• o temporizador da contagem decrescente inicia a contagem decrescente

• coloca algo sobre o painel de comandos.

durante 3 segundos. Os vi-

durante 3 segundos. acende-

Activação dos sons

Desactive o aparelho. Toque em

sores acendem-se e apagam-se. Toque em

-se, porque o som está desligado. Toque

em do.

durante 3 segundos. Os vi-

durante 3 segundos. acende-

. acende-se. O som está liga-

Desactivação dos sons

Desactive o aparelho.

5. SUGESTÕES E CONSELHOS ÚTEIS

ZONAS DE COZEDURA DE INDUÇÃO

Nas zonas de cozedura de indução, o calor é gerado muito rapidamente nos tachos por um forte campo electromagnético.

5.1 Tachos para a zona de cozedura de indução

Utilize as zonas de cozedura de indução com tachos adequados.

Material do tacho

• correcto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo multicamada (com a marca correcta do fabricante).

• incorrecto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se…

• ... alguma água ferver muito rapidamente numa zona de cozedura definida para o grau de cozedura mais elevado.

• ... a base do tacho atrair um íman.

Dimensões dos tachos: as zonas de cozedura de indução adaptam-se automaticamente à dimensão da base dos tachos, até um determinado limite.

O fundo dos tachos tem de ser o mais espesso e plano possível.

Page 30

www.electrolux.com

5.2 Ruídos durante o

funcionamento

Se conseguir ouvir

• ruído de estalidos: os tachos são feitos

• som de assobio: utiliza uma ou mais

• zumbido: utiliza níveis elevados de po-

• clicar: ocorre uma permutação eléctri-

• sibilar, zunir: a ventoinha está em fun-

Os ruídos são normais e não são indicadores de uma avaria do aparelho.

5.3 Poupança de energia

• Sempre que possível, coloque as tam-

• Coloque o tacho na zona de cozedura

• Pode utilizar o calor residual para man-

de diferentes materiais (construção multicamadas).

zonas de cozedura com níveis elevados de potência e os tachos são feitos de materiais diferentes (construção multicamadas).

tência.

ca.

cionamento.

Como poupar energia

pas nos tachos.

antes de ligar a mesma.

ter os alimentos quentes ou derreter alimentos.

Eficiência da zona de cozedura

tachos que tenham diâmetro inferior ao mínimo indicado recebem apenas uma parte da potência gerada pela zona de cozedura. Para conhecer os diâmetros mínimos, consulte o capítulo “Informações técnicas”.

5.4 Öko Timer (temporizador

Eco)

Para poupar energia, o aquecimento da zona de cozedura é desactivado antes que soe o alarme do temporizador da contagem decrescente. A diferença no tempo de funcionamento depende do grau de cozedura definido e da duração da cozedura.

5.5 Exemplos de aplicações de

cozinha

A relação entre o grau de cozedura e o consumo de potência da zona de cozedura não é linear. Quando o grau de cozedura aumenta, o aumento do consumo de potência da zona de cozedura não é directamente proporcional. Isto significa que uma zona de cozedura no grau de cozedura médio consome menos de metade da sua potência.

Os dados apresentados na tabela seguinte servem apenas como referência.

A eficiência da zona de cozedura está relacionada com o diâmetro dos tachos. Os

Utilize para: Tempo Sugestões Consumo au de cozedura

Manter quentes os ali-

mentos cozinhados

1 1 -3Molho holandês, derre-

conforme necessário

Coloque uma tampa no tacho

5 - 25 min Misture regularmente 3 – 8 % ter: manteiga, chocolate, gelatina

1 -3Solidificar: omeletas fo-

10 - 40 min Coza com uma tam-pa3 – 8 % fas, ovos cozidos

de potência nominal

3 %

Page 31

PORTUGUÊS 31

Utilize para: Tempo Sugestões Consumo

au de cozedura

3 -5Cozer arroz e pratos à

base de leite em lume brando, aquecer refeições pré-cozinhadas

25 - 50 min Adicione, no mínimo,

duas vezes mais líquido do que arroz, mexa os pratos de leite a meio da cozedura

5 -7Cozer legumes, peixe e

carne a vapor

20 - 45 min Adicione algumas co-

lheres de sopa de líquido

7 -9Cozer batatas a vapor 20 - 60 min Utilize no máximo ¼ l

de água para 750 g de batatas

7 -9Cozer grandes quanti-

dades de alimentos,

60 - 150

min

Até 3 l de líquido mais os ingredientes

guisados e sopas

9 -12Fritura ligeira: escalo-

pes, cordon bleu, costeletas, rissóis, salsi-

conforme

necessário

Vire depois de decorrida metade do tem-

po chas, fígado, roux, ovos, panquecas, sonhos

Fritura intensa, batatas

fritas, bifes do lombo,

bifes

5 - 15 min Vire depois de decor-

rida metade do tem-

14 Ferver água, cozer massa, estufar carne (goulash, etc.), bata-

tas bem fritas Ferver grandes quantidades de água. A gestão de energia é

activada.

de potência nominal

8 – 13 %

13 – 18 %

18 – 25 %

25 – 45 %

45 – 64 %

100 %

6. MANUTENÇÃO E LIMPEZA

Limpe o aparelho após cada utilização. Utilize sempre tachos com a base limpa.

Riscos ou manchas escuras na placa de vitrocerâmica não têm qualquer efeito no funcionamento do aparelho.

Para remover sujidades:

– Remova imediatamente: plástico

derretido, película de plástico e ali-

mentos com açúcar. Caso contrário, a sujidade pode provocar danos no aparelho. Utilize um raspador especial para vidro. Coloque o raspador sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

Remova após o aparelho ter ar-

–

refecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metáli-

Page 32

www.electrolux.com

cas brilhantes. Utilize um agente de limpeza especial para vitrocerâmica ou aço inoxidável.

Limpe o aparelho com um pano húmido e um pouco de detergente.

7. RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução

Não consegue activar ou utilizar o aparelho.

Tocou em 2 ou mais

A função STOP+GO está

Há manchas de gordura

É emitido um sinal sonoro e o aparelho desactiva-

-se. É emitido um sinal sonoro quando o aparelho é desactivado.

O aparelho desactiva-se. Colocou algum objecto

O indicador de calor residual não acende.

A função Aquecimento Automático não funciona.

Está definido o nível de

O nível de cozedura alterna entre dois níveis.

Active novamente o apa-

campos do sensor em simultâneo.

em funcionamento.

ou água no painel de comandos.

Colocou algum objecto sobre um ou mais campos do sensor.

sobre o campo do sensor

A zona de cozedura não está quente porque foi activada apenas por pouco tempo.

A zona de cozedura está quente.

cozedura mais elevado.

A gestão de energia está activada.

No final, seque o aparelho com um pano limpo.

relho e defina o nível de cozedura em menos de 10 segundos.

Toque apenas num campo do sensor.

Consulte o capítulo “Utilização diária”.

Limpe o painel de comandos.

Retire o objecto dos campos do sensor.

Retire o objecto do campo do sensor.

Se a zona de cozedura tiver funcionado tempo suficiente para estar quente, contacte a Assistência Técnica.

Deixe a zona de cozedura arrefecer suficientemente.

O nível de cozedura mais elevado tem a mesma potência que a função Aquecimento Automático.

Consulte “Gestão de energia”.

Page 33

PORTUGUÊS 33

Problema Causa possível Solução

Os campos do sensor ficam quentes.

O tacho é demasiado grande ou foi colocado demasiado perto dos co-

Coloque o tacho numa das zonas de cozedura de trás, se necessário.

mandos.

Não há qualquer sinal quando toca nos campos do sensor do painel.

acende-se

Os sinais sonoros estão desactivados.

A Desconexão Automática está activa.

O Diapositivo de Segurança para Crianças ou o

Active os sinais sonoros (consulte “Controlo de som desligado”).

Desactive o aparelho e active-o novamente.

Consulte o capítulo “Utili-

zação diária”. Bloqueio de Funções está activo.

acende-se

Não existe nenhum tacho na zona de cozedura.

Coloque um tacho na zo-

na de cozedura.

Tacho desadequado. Utilize um tacho adequa-

do.

O diâmetro da base do

tacho é demasiado pequeno para a zona de co-

Desloque o tacho para

uma zona de cozedura

mais pequena. zedura.

Aparece e um número.

O aparelho mostra um erro.

Desligue o aparelho da

alimentação eléctrica du-

rante algum tempo. Desli-

gue o disjuntor do quadro

eléctrico da sua casa.

Volte a ligar. Se a indica-

aparecer nova-

ção

mente, contacte a Assis-

tência Técnica.

acende-se

O aparelho mostra um erro porque um tacho ferveu até ficar sem água. A protecção contra sobreaquecimento das zonas de cozedura foi activada e a Desconexão Automática foi accionada.

Desactive o aparelho. Re-

tire o tacho quente. Após

cerca de 30 segundos,

active novamente a zona

de cozedura. Se o pro-

blema era o tacho, a

mensagem de erro deve

desaparecer do display,

mas o indicador de calor

residual pode manter-se.

Deixe o tacho arrefecer o

suficiente e consulte a

secção “Tachos para a

zona de cozedura de in-

dução” para determinar

se o tacho é compatível

com o aparelho.

Page 34

www.electrolux.com

Se tiver experimentado as soluções acima indicadas e mesmo assim não for possível reparar o problema, contacte o fornecedor ou a Assistência Técnica. Indique os dados da placa de características, o código de três dígitos e letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro apresentada.

8. INSTALAÇÃO

Certifique-se de que utilizou o aparelho correctamente. Caso contrário, a manutenção efectuada pelo Técnico do Serviço de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As instruções relativas à assistência técnica e as condições da garantia encontram-se no folheto da garantia.

ADVERTÊNCIA

Consulte os capítulos relativos à segurança.

Antes da instalação

Antes de instalar o aparelho, anote em baixo os seguintes dados que pode encontrar na placa de características. A placa de características está no fundo da estrutura do aparelho.

• Modelo ...........................

• PNC .............................

• Número de série ....................

8.1 Aparelhos de encastrar

• Utilize apenas os aparelhos de encastrar após a sua montagem nas unida-

8.3 Montagem

min. 500mm

min. 50mm

des encastradas adequadas e nas superfícies de trabalho, de acordo com as normas.

8.2 Cabo de ligação

• O aparelho é fornecido com um cabo de ligação.

• Se o cabo se danificar, substitua-o por um cabo especial (tipo H05BB-F Tmáx. 90 °C; ou superior). Contacte o seu Centro de Assistência local.

min. 2mm

Page 35

PORTUGUÊS 35

< 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

R 5mm

min. 55mm

min. 500 mm

490+1mm

560+1mm

min. 2 mm

min 30 mm

min. 38 mm

min. 2 mm

> 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

min. 500 mm

min. 2 mm

min. 12 mm

min. 2 mm

Se utiliza uma caixa de protecção (o

acessório adicional

), o espaço de ventilação frontal de 2 mm e o piso protector por baixo do aparelho não são necessários. Não pode utilizar a caixa de protecção se instalar o aparelho por cima de um forno.

A caixa de protecção acessória pode não estar disponível em alguns países. Contacte o seu fornecedor local.

Page 36

www.electrolux.com

9. INFORMAÇÃO TÉCNICA

Modell HK653222XB Prod.Nr. 949 595 132 01 Typ 58 GAD DB AU 220 - 240 V 50 - 60 Hz Induction 7.4 kW Made in Germany

Ser.Nr. .......... 7.4 kW

AEG

Potência das zonas de cozedura

Zona de cozedura

Posterior direita — 180 / 280 mm

Posterior esquerda — 145 mm

Anterior esquerda — 210 mm

A potência das zonas de cozedura pode ser ligeiramente diferente da indicada na

Potência nominal (grau de cozedura máximo) [W]

1800 / 3500W2800 / 5200W5 145

1400 W 2500 W 4 125

2300 W 3700 W 10 180

Função Power activada [W]

tabela. Varia consoante o material e as dimensões do tacho.

Duração máxima da função Power [min]

Diâmetro mínimo do tacho [mm]

10. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentem o símbolo

contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não

. Coloque a embalagem nos

elimine os aparelhos que tenham o símbolo

domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

juntamente com os resíduos

Page 37

ESPAÑOL 37

ÍNDICE DE MATERIAS

1. INFORMACIÓN SOBRE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

2. INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

3. DESCRIPCIÓN DEL PRODUCTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

4. USO DIARIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

5. CONSEJOS ÚTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

6. MANTENIMIENTO Y LIMPIEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

7. SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

9. INFORMACIÓN TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

PENSAMOS EN USTED

Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así que, siempre que lo utilice puede tener la seguridad de que conseguirá excelentes resultados.

Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.electrolux.com

Registrar su producto para recibir un mejor servicio:

www.electrolux.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales. Al contactar con el Servicio, cerciórese de tener la siguiente información a mano. La información se puede encontrar en la placa de características. Modelo, PNC, Número de serie.

Advertencia - Precaución-Información sobre seguridad. Datos y recomendaciones generales Información medioambiental

Salvo modificaciones.

Page 38

www.electrolux.com

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

ADVERTENCIA

Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilizado por niños de 8 años en adelante y por personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con la supervisión de una persona que se responsabilice de su seguridad.

• No deje que los niños jueguen con el aparato.

• Mantenga los materiales de embalaje alejados de los niños.

• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas de fácil acceso están calientes.

• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.

• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

1.2 Seguridad general

• El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. No toque las resistencias.

• No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.

Page 39

ESPAÑOL 39

• Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

• Nunca intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.

• No utilice las superficies de cocción para almacenar alimentos.

• No utilice un limpiador a vapor para limpiar el aparato.

• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.

• Si la superficie vitrocerámica está agrietada, apague el aparato para evitar el riesgo de descarga eléctrica.

• Tras el uso, apague la zona de cocción con el mando y no preste atención al detector de tamaño.

INSTRUCCIONES DE SEGURIDAD

ma se evita que los recipientes calien-

2.1 Instalación

ADVERTENCIA

Sólo una persona cualificada puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación su-

ministradas con el aparato.

• Respete siempre la distancia mínima

entre el aparato y los demás electrodomésticos y mobiliario.

• El aparato es pesado, tenga cuidado

siempre cuando lo mueva. Utilice siempre guantes de protección.

• Proteja las superficies cortadas con un

material sellante para evitar que la humedad las hinche.

• Proteja la parte inferior del aparato del

vapor y la humedad.

• No instale el aparato junto a una puerta

o debajo de una ventana. De esta for-

tes caigan del aparato cuando la puerta o la ventana estén abiertas.

• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.

• Deje un espacio de ventilación de 2 mm entre la encimera y el frente de la unidad situada bajo ella. La garantía no cubre los daños causados por la falta de una ventilación adecuada.

• La base del aparato se puede calentar. Se recomienda colocar un panel de separación no combustible bajo el aparato para evitar acceder a la base.

Conexión eléctrica

ADVERTENCIA

Riesgo de incendios y descargas eléctricas.

Page 40

www.electrolux.com

• Todas las conexiones eléctricas deben

• El aparato debe quedar conectado a

• Antes de efectuar cualquier tipo de

• Utilice el cable de red eléctrica adecua-

• Coloque los cables eléctricos de forma

• Asegúrese de que el cable o el enchufe

• Asegúrese de que el aparato está insta-

• Asegúrese de que hay instalada una

• Establezca la descarga de tracción del

• Asegúrese de no provocar daños en el

• La instalación eléctrica debe tener un

• Use únicamente dispositivos de aisla-

2.2 Uso

• Utilice este aparato en entornos do-

• No cambie las especificaciones de este

realizarlas electricistas cualificados.

tierra.

operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.

do.

que no se puedan enredar.

(en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas.

lado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.

protección contra descargas eléctricas.

cable.

enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con el servicio técnico para cambiar un cable de red dañado.

dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

miento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

ADVERTENCIA

Riesgo de lesiones, quemaduras o descargas eléctricas.

mésticos.

aparato.

• No utilice un temporizador externo ni un sistema de mando a distancia separado para utilizar el aparato.

• No deje nunca el aparato desatendido mientras está en funcionamiento.

• No utilice el aparato con las manos mojadas o cuando esté en contacto con el agua.

• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.

• Apague las zonas de cocción después de cada uso. No preste atención al detector de tamaño.

• No utilice el aparato como superficie de trabajo o almacenamiento.

• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la fuente de alimentación. De esta forma evitará descargas eléctricas.

• Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm de las zonas de inducción cuando el aparato esté funcionando.

ADVERTENCIA

Existe peligro de explosión o incendio.

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.

• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.

• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite utilizado por primera vez.

• No coloque productos inflamables ni objetos mojados con productos inflamables, dentro, cerca o encima del aparato.

• No intente apagar un fuego con agua. Desconecte el aparato y cubra la llama con una tapa o manta para el fuego.

ADVERTENCIA

Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.

Page 41

• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.

• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.

• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.

• No coloque papel de aluminio sobre el aparato.

• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

2.3 Mantenimiento y limpieza

ADVERTENCIA

Podría dañar el aparato.

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

3. DESCRIPCIÓN DEL PRODUCTO

ESPAÑOL 41

• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

• Limpie el aparato con un paño suave humedecido. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

2.4 Desecho

ADVERTENCIA

Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y deséchelo.

1 2

145

210

180/280

Zona de cocción por inducción

Panel de control

Zona de cocción por inducción

Page 42

www.electrolux.com

3.1 Disposición panel de control

10 89 7

51 2

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas anuncian qué funciones se han iniciado.

Sensor Función

Activación y desactivación del aparato. Bloquea y desbloquea el panel de con-

trol.

Indicadores de tiempo de las

zonas de cocción. Indicador del temporizador Muestra la hora en minutos.

Indicador del nivel de calor Muestra el nivel de calor elegido.

Barra de control Para ajustar la temperatura.

Para mostrar las zonas de cocción para las que se ha ajustado el tiempo.

Para activar la función Power.

Aumenta o disminuye el tiempo. Para seleccionar la zona de cocción. Activa y desactiva la función STOP+GO.

3.2 Indicación de la temperatura en pantalla

Pantalla Descripción

La zona de cocción está apagada.

+ número / /

La zona de cocción está en funcionamiento. La función está activada.

Se usa la función de calentamiento automático. La función Power está activada. Hay un fallo de funcionamiento. OptiHeat Control (indicador de calor residual de 3 pasos):

seguir cocinando/mantener caliente/calor residual.

Page 43

Pantalla Descripción

3.3 OptiHeat Control (indicador

de calor residual de 3 pasos)

ADVERTENCIA

\ \ ¡Riesgo de quema-

duras por calor residual!

OptiHeat Control muestra el nivel de calor residual. Las zonas de cocción por induc-

4. USO DIARIO

ESPAÑOL 43

Las funciones de bloqueo/bloqueo de seguridad para niños están activadas.

El recipiente es inadecuado o demasiado pequeño, o no se ha colocado ningún recipiente sobre la zona de cocción.

Se usa la función de desconexión automática.

ción generan el calor necesario para cocinar directamente en la base del recipiente, lo que hace que la superficie vitrocerámica se caliente por el calor residual del mismo.

4.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar el aparato.

4.2 Desconexión automática

La función desconecta automáticamente el aparato siempre que:

• Todas las zonas de cocción estén apagadas (

• no se ajusta un nivel de calor después de encender el aparato

• Se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica durante un momento y el aparato se apaga. Retire el objeto o limpie el panel de control.

• El aparato está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Espere a que la zona de cocción se enfríe antes de utilizar el aparato de nuevo.

• Se utiliza un utensilio inadecuado. Se ilumina el símbolo

ción se apaga automáticamente después de 2 minutos.

y la zona de coc-

• No apague una zona de cocción ni cambie la temperatura. Al cabo de un cierto tiempo, se enciende el símbolo

y se apaga el aparato. Véase a con-

tinuación.

• La relación entre el ajuste de temperatura y las horas de la función de Desconexión automática:

•

, - — 6 horas

•

- — 5 horas

•

- — 4 horas

•

- — 1,5 horas

4.3 Ajuste de temperatura

Toque el nivel de calor en la barra de control. Mueva el dedo por la barra de control para cambiar el nivel. No suelte la barra hasta que tenga el nivel de calor correcto. El indicador muestra el ajuste de temperatura.

Page 44

www.electrolux.com

4.4 Calentamiento automático

Puede ajustar el calor necesario de forma más rápida si activa la función Calentamiento automático. Esta función ajusta el calor más alto durante un tiempo (consulte el gráfico) y a continuación lo reduce hasta el ajuste adecuado. Para iniciar la función de Calentamiento automático para una zona de cocción:

Para detener la función cambie el ajuste de temperatura.

4.5 La función Power

La función Power suministra potencia adicional a las zonas de cocción por inducción. La función Power se puede activar durante un periodo de tiempo limitado (consulte el capítulo sobre Información técnica). Transcurrido ese tiempo, la zona de cocción por inducción adopta automáticamente el nivel de temperatura más al-

to. Para activarla, toque derá

vel de temperatura.

4.6 Función Power de la zona de cocción de circuito doble

La función Power del anillo interior se activa cuando el aparato detecta que el diámetro del utensilio de cocina es inferior al del anillo. La función Power del anillo exterior se activa cuando el aparato detecta

Toque ( aparece en la pantalla).

Toque inmediatamente el ajuste de calor necesario. Transcurridos 3 se-

gundos,

12 11 10

9 8 7

6 5 4 3 2 1

1234567891011121314

aparece en la pantalla.

, y se encen-

. Para desactivarla, cambie el ni-

que el diámetro del utensilio de cocina es superior al del anillo.

4.7 Gestión de energía

La función de gestión de energía divide la potencia entre las zonas de cocción (consulte la ilustración). La función Power aumenta al máximo la última potencia seleccionada para una zona de cocción. La potencia disminuye automáticamente en otras zonas de cocción. La pantalla de ajuste de calor para la zona reducida cambia entre dos niveles.

4.8 Temporizador

Temporizador de cuenta atrás

Utilice el temporizador para regular el tiempo que desee mantener encendida una zona de cocción.

Ajuste el temporizador después de seleccionar la zona de cocción.

Elija el nivel de calor antes o después de ajustar el temporizador.

Para seleccionar la zona de coc-

• ción: toque el sensor

hasta que se encienda el indicador de la zona de cocción que desea.

• Para activar el temporizador: toque la parte

del temporizador para pro-

gramar el tiempo ( La cuenta atrás comenzará en cuanto el indicador de la zona de cocción parpadee más lentamente.

Para comprobar el tiempo restante:

• seleccione la zona de cocción con

El indicador de la zona de cocción comienza a parpadear rápidamente. La pantalla muestra el tiempo restante.

varias veces

- 99 minutos).

Page 45

• Para cambiar el temporizador: seleccione la zona de cocción con Toque

• Para desactivar el temporizador: seleccione la zona de cocción con Toque descontando hasta llegar a

dicador de la zona de cocción se apaga. Para desactivar, también puede to-

car

Al finalizar la cuenta atrás, suena la señal acústica y

la zona de cocción.

• Para detener la señal acústica: toque

o .

. El tiempo restante se sigue

y a la vez.

parpadea. Se apaga

. El in-

CountUp Timer (temporizador de cronometraje)

Utilice CountUp Timer para supervisar el tiempo de funcionamiento de la zona de cocción.

Para seleccionar la zona de coc-

•

ción (en caso de que se active más de 1 zona de cocción): toque el sen-

varias veces hasta que se en-

sor cienda el indicador de la zona de cocción que desea.

• Para activar CountUp Timer: toque la parte se encienda

metro comienza cuando el indicador de la zona de cocción parpadea más len-

tamente. La pantalla alterna entre el tiempo transcurrido (minutos).

Para ver el tiempo de funciona-

• miento de la zona de cocción: selec-

cione la zona de cocción con dicador de la zona de cocción comienza a parpadear rápidamente. La pantalla muestra el tiempo de funcionamiento de la zona de cocción.

• Para desactivar CountUp Timer: se- leccione la zona de cocción con pulse

rizador. El indicador de la zona de cocción se apaga.

del temporizador para que

. La cuenta de cronó-

. El in-

o para desactivar el tempo-

Avisador

Puede utilizar el temporizador como avi-

sador mientras no funcionen las zonas

ESPAÑOL 45

de cocción. Toque temporizador para ajustar el tiempo. Cuando ha transcurrido el tiempo, se acti-

va la señal acústica y

• Para detener la señal acústica: toque

. Toque o del

parpadea.

4.9 STOP+GO

La función ajusta todas las zonas de cocción en funcionamiento al nivel de ca-

lor más bajo ( Cuando

puede cambiar el ajuste de temperatura. La función

temporizador.

•

Para activar esta función, toque Se encenderá el símbolo

• Para desactivar esta función, toque

. Se activará la temperatura que se

haya seleccionado anteriormente.

está en funcionamiento, no se

no detiene la función del

4.10 Bloqueo

Con las zonas de cocción en funcionamiento, se puede bloquear el panel de

control, pero no dental del nivel de calor. Ajuste primero la temperatura.

Para activar esta función, toque encenderá el símbolo

gundos. El temporizador se mantiene activo.

Para detener esta función, toque activará la temperatura que se haya seleccionado anteriormente. La función también se desactiva cuando se apaga el aparato.

. Evita el cambio acci-

. Se

durante 4 se-

. Se

4.11 Dispositivo de seguridad

para niños

Esta función impide el uso accidental del aparato.

Para activar el dispositivo de seguridad para niños

•

Encienda el aparato con te los niveles de calor.

•

Toque cenderá el símbolo

•

Apague el aparato con .

durante 4 segundos. Se en-

. No ajus-

Page 46

www.electrolux.com

Para desactivar el dispositivo de seguridad para niños

•

Para anular el dispositivo de seguridad para niños una sola vez

•

• El dispositivo de seguridad para niños

4.12 OffSound Control (Activación y desactivación de los sonidos)

Desactivación de los sonidos

Apague el aparato.

Encienda el aparato con te los niveles de calor. Toque

rante 4 segundos. Se encenderá el símbolo

Apague el aparato con .

Encienda el aparato con derá el símbolo

Toque

la temperatura antes de que transcurran 10 segundos. Ya puede utilizar

el aparato.

se activará de nuevo en cuanto apague el aparato con

durante 4 segundos. Ajuste

. No ajus-

du-

. Se encen-

Toque cadores se encienden y se apagan. To-

que ciende; el sonido está activado. Toque ; se enciende y la señal acústica se

desactiva. Cuando está activa esta función, sólo se oye el sonido cuando:

•

• el minutero se apaga

• el temporizador se apaga

• se coloca algo en el panel de mandos.

durante 3 segundos. Los indi-

durante 3 segundos. se en-

se toca

Activación de los sonidos

Apague el aparato. Toque

cadores se encienden y se apagan. Toque

ciende porque el sonido está desactivado. Toque

está activado.

durante 3 segundos. Los indi-

durante 3 segundos. se en-

, se enciende. El sonido

5. CONSEJOS ÚTILES

ZONAS DE COCCIÓN POR INDUCCIÓN

En las zonas de cocción por inducción, la presencia de un fuerte campo magnético calienta los recipientes muy rápidamente.

5.1 Recipientes para las zonas de cocción por inducción

Utilice las zonas de cocción con los utensilios de cocina adecuados.

Material de los recipientes

• correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).

• incorrecto: aluminio, cobre, latón, cris- tal, cerámica, porcelana.

El recipiente es indicado para cocinar por inducción si...

• ... puede calentar en poco tiempo una cantidad pequeña de agua en una zona con el ajuste de calor máximo.

• ... el imán se adhiere a la base del recipiente.

Utilice recipientes con la base

más gruesa y plana posible.

Medidas de los recipientes: las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina, pero hasta un cierto límite.

Page 47

5.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

• crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).

• silbido: utiliza una o varias zonas de cocción a temperaturas muy altas y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).

• zumbido: el nivel de calor utilizado es alto.

• chasquido: cambios en el suministro eléctrico.

• siseo, zumbido: el ventilador está en funcionamiento.

Los ruidos descritos son normales y no indican fallo alguno del aparato.

5.3 Ahorro energético

Cómo ahorrar energía

• En la medida de lo posible, cocine siempre con los recipientes tapados.

• Coloque el recipiente sobre una zona de cocción antes de encenderla.

• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

Eficacia de la zona de cocción

ESPAÑOL 47

La eficacia de la zona de cocción está relacionada con el diámetro del recipiente. Un recipiente con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción. Consulte los diámetros mínimos en el capítulo sobre Información técnica.

5.4 Öko Timer (temporizador ecológico)

Con el fin de ahorrar energía, la resistencia de la zona de cocción se apaga antes de que suene la señal del temporizador de cuenta atrás. La diferencia en el tiempo de utilización depende de la temperatura de calentamiento y de la duración de la cocción.

5.5 Ejemplos de aplicaciones de cocción

La relación entre el ajuste de calor y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de calor, no es proporcional al aumento del consumo de potencia de la zona de cocción. Significa que la zona de cocción con el ajuste de calor medio usa menos de la mitad de su potencia.

Los datos de la tabla son sólo orientativos.

Aju

Utilícelo para: Tiempo Sugerencias Consumo ste del nivel de calor

Mantener calientes los

alimentos cocinados

1 1 -3Salsa holandesa, de-

rretir: mantequilla, cho-

según sea

Tapar los recipientes 3 %

necesario 5 - 25 min Remover periódica-

mente

colate, gelatina 1 -3Cuajar: tortilla, huevos

10 - 40 min Cocinar con tapa 3 – 8 %

revueltos

de potencia nominal

3 – 8 %

Page 48

www.electrolux.com

Aju ste del nivel de calor

3 -5Arroces y platos a ba-

5 -7Cocinar al vapor verdu-

7 -9Cocinar patatas al va-

7 -9Grandes cantidades de

9 -12Freír ligeramente: esca-

14 Hervir agua, cocer pasta, dorar carne (gulash, asado), freír

Utilícelo para: Tiempo Sugerencias Consumo

de potencia nominal

se de leche, calentar

comidas preparadas

25 - 50 min Añadir al menos el

doble de líquido que de arroz; los platos

8 – 13 %

lácteos deben removerse entremedias

ras, pescados o carnes

por

20 - 45 min Añadir varias cucha-

radas de líquido

20 - 60 min Utilice como máximo

¼ l de agua para 750

13 – 18 %

18 – 25 %

g de patatas

alimentos, estofados y

sopas

lopes, ternera “cordon

bleu”, chuletas, ham-

60 - 150 min

como estime necesario

Hasta 3 l de líquido además de los ingredientes

Dar la vuelta a media cocción

18 – 25 %

25 – 45 %

burguesas, salchichas,

hígado, filetes rusos,

huevos, tortitas, ros-

quillas

Freír a temperatura

fuerte, bolas de patata,

5 - 15 min Dar la vuelta a media

cocción

45 – 64 %

filetes de lomo, filetes

100 %

patatas

Hervir grandes cantidades de agua. La gestión de energía

está activada.

6. MANTENIMIENTO Y LIMPIEZA

Limpie el aparato después de cada uso. Utilice siempre recipientes cuya base esté limpia.

Los arañazos o las marcas oscuras de la superficie vitrocerámica no afectan al funcionamiento normal del aparato.

Para eliminar la suciedad:

– Elimine de inmediato: restos fun-

didos de plástico, recubrimientos de plástico y alimentos que contengan azúcar. De lo contrario la suciedad dañará el aparato. Utilice un rascador especial para el cristal. Coloque el rascador sobre la superficie del cristal formando un án-

Page 49

gulo agudo y arrastre la hoja para

eliminar la suciedad.

– Elimine cuando el aparato se

haya enfriado: restos de cal, mar-

cas de agua, manchas de grasa y

decoloraciones metálicas. Utilice un

7. SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El aparato no se enciende o no funciona.

Ha pulsado 2 o más sen-

La función STOP+GO es-

Hay agua o salpicaduras

Se emite una señal acústica y el aparato se apaga. Se emite una señal acústica cuando el aparato se apaga.

El aparato se para. Ha puesto algo sobre el

El indicador de calor residual no se enciende.

La función de calentamiento automático no se activa.

Se ha ajustado el nivel de

El valor de la temperatura varía entre dos ajustes.

Vuelva a encender el apa-

sores al mismo tiempo.

tá activada.

de grasa en el panel de control.

Hay uno o más sensores cubiertos.

sensor La zona de cocción no

está caliente al no haber estado encendida el tiempo suficiente.

La zona de cocción está caliente.

calor más alto.

El regulador de la gestión de energía está activo.

ESPAÑOL 49

limpiador especial para vitrocerámicas o acero inoxidable.

Limpie el aparato con un paño suave humedecido con agua y detergente.

Termine la limpieza secando a fondo el aparato con un paño limpio.

rato y ajuste el nivel de calor en menos de 10 segundos.

Toque sólo un sensor.

Consulte el capítulo “Uso diario”.

Limpie el panel de control.

Quite el objeto que cubre los sensores.

Retire el objeto del sen-

sor. Si la zona de cocción ha

funcionado el tiempo suficiente como para estar caliente, consulte al centro de servicio.

Deje que la zona de cocción se enfríe lo suficiente.

El nivel de temperatura máximo tiene la misma potencia que la función de calentamiento automático.

Consulte “Gestión de energía”.

Page 50

www.electrolux.com

Los sensores se calientan.

No hay señal alguna al pulsar los sensores del panel.

Se enciende el símbolo La función de descone-

Se enciende el símbolo Están activados el blo-

Se enciende el símbolo No hay ningún recipiente

Utensilios de cocina inco-

El diámetro de la base del

Se enciende el símbolo

ro.

Problema Posible causa Solución

El recipiente es demasiado grande o está colocado demasiado cerca de los mandos.

Las señales están desactivadas.

Coloque los recipientes de gran tamaño en las zonas de cocción traseras si fuera necesario.

Active las señales (consulte "Control OffSound").

Apague el aparato y vuel-

xión automática está acti-

va a encenderlo.

vada.

Consulte el capítulo “Uso

queo de seguridad para

diario”.

niños o el bloqueo.

Ponga un utensilio de co-

en la zona de cocción.

cina sobre la zona de cocción.

Utilice el utensilio de coci-

rrectos.

na adecuado.

Traslade el utensilio de utensilio de cocina es demasiado pequeño para la

cocina a una zona de

cocción más pequeña. zona de cocción.

seguido de un núme-

Se ha producido un fallo de funcionamiento en el aparato.

Desenchufe el aparato

del suministro eléctrico

durante unos minutos.

Desconecte el fusible del

sistema eléctrico. Vuelva

a conectarlo. Si vuelve a

aparecer el símbolo

póngase en contacto con

el Centro de servicio téc-

nico.

Page 51

Problema Posible causa Solución

Se enciende el símbolo Se ha producido un fallo

de funcionamiento en el aparato porque el utensilio de cocina ha hervido hasta agotar el líquido. Se ha activado la protección contra sobrecalentamiento de las zonas de cocción y la desconexión automática.

Si después de aplicar las soluciones anteriores no ha conseguido resolver el problema, póngase en contacto con el distribuidor o con el servicio de atención al cliente. Facilite la información de la placa de características, el código de tres dígitos de la placa vitrocerámica (se encuentra en la esquina de la superficie vitrocerámica) y el mensaje de error que aparezca. Asegúrese de que maneja el aparato adecuadamente. De lo contrario, el personal

técnico de servicio del cliente o del distribuidor facturará la reparación efectuada, incluso en el caso de que el aparato se encuentre en periodo de garantía. Las instrucciones sobre servicio técnico y condiciones de garantía se encuentran en el folleto de garantía que se suministra con el aparato.

ESPAÑOL 51

Apague el aparato. Retire

el utensilio de cocina ca-

liente. Espere unos 30

segundos antes de en-

cender de nuevo la zona

de cocción. Si el utensilio

de cocina era el proble-

ma, el mensaje de error

desaparece de la panta-

lla, pero el indicador de

calor residual permanece.

Deje enfriar el utensilio de

cocina lo suficiente y

compruebe que es com-

patible con el aparato

consultando "Utensilios

de cocina para la zona de

cocción por inducción".

8. INSTALACIÓN

ADVERTENCIA

Consulte los capítulos sobre seguridad.

Antes de la instalación

Antes de instalar el aparato, anote esta información de la placa de características. La placa de características se encuentra en el fondo de la caja del aparato.

• Modelo ...........................

• PNC .............................

• Número de serie ....................

8.1 Aparatos integrados

• Los aparatos que han de ir integrados en la cocina sólo deben utilizarse una

vez encastrados en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

8.2 Cable de conexión

• El electrodoméstico se suministra con el cable de conexión.

• Sustituya el cable de alimentación de red dañado por uno especial (tipo H05BB-F Tmáx 90 °C o superior). Póngase en contacto con el servicio técnico local.

Page 52

www.electrolux.com

8.3 Montaje

min. 500mm

min. 50mm

min. 2mm

< 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

R 5mm

min. 55mm

min. 500 mm

490+1mm

560+1mm

min. 2 mm

min 30 mm

min. 38 mm

min. 2 mm

> 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

min. 500 mm

min. 2 mm

min. 12 mm

min. 2 mm

Page 53

ESPAÑOL 53

El accesorio de la caja de protección puede no estar disponible en algunos países. Póngase en contacto con el proveedor local.

9. INFORMACIÓN TÉCNICA

Modell HK653222XB Prod.Nr. 949 595 132 01 Typ 58 GAD DB AU 220 - 240 V 50 - 60 Hz Induction 7.4 kW Made in Germany

Ser.Nr. .......... 7.4 kW

AEG

Potencia de las zonas de cocción

Zona de cocción

Posterior derecha —180 / 280 mm

Posterior izquierda — 145 mm

Anterior izquierda — 210 mm

La potencia de las zonas de cocción puede variar ligeramente de los datos de la

Potencia nominal (ajuste de calor máximo) [W]

1800 / 3500W2800 / 5200W5 145

1400 W 2500 W 4 125

2300 W 3700 W 10 180

Si utiliza una caja de protección (accesorio adicional

pacio de ventilación frontal de 2 mm y el suelo protector situado directamente debajo del aparato. No se puede utilizar la caja de protección si se instala el aparato encima de un horno.

Función Power activada [W]

tabla. Cambia con el material y las dimensiones del utensilio de cocina.

), no son necesarios el es-

Duración máxima de la función Power [min]

Diámetro mínimo del recipiente [mm]

10. ASPECTOS MEDIOAMBIENTALES

Ayude a proteger el medio ambiente y la

Recicle los materiales con el símbolo Coloque el material de embalaje en los

contenedores adecuados para su reciclaje.

salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos

marcados con el símbolo

junto con los

Page 54

www.electrolux.com

residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

Page 55

ESPAÑOL 55

Page 56

www.electrolux.com/shop

892955873-A-422012
