E i n b a u h e r d C u i s i n i è r e e n c a s t r é e
C u c i n a d a i n c a s t r o
GEBRAUCHSANWEISUNG
MODE D'EMPLOI
ISTRUZIONI PER L'USO
EH K 60-4E
315 3135 41 / 03.99 |
CH |
|
Chère cliente, cher client
Nous vous remercions d'avoir choisi une cuisinière Electrolux. Avec ce choix vous avez misé sur la qualité et la durabilité.
Ce mode d'emploi vous permet de faire connaissance pas à pas avec votre cuisinière et d'en utiliser toutes les possibilités de manière optimale. Avant la première mise en service, nous vous prions de lire attentivement le chapitre «Consignes de sécurité». Nous vous recommandons de conserver le mode d'emploi à proximité de l'appareil, de sorte que vous l'ayez immédiatement sous la main en cas d'incertitude.
Apres vous avez pris connaissance du mode d'emploi, nous vous prions, de renvoyer la carte de garantie remplie le service après±vente à Mägenwil.
Cet appareil est conforme à la directive CEE 72/23,
CEE 89/336, CEE 90/683, CEE 93/68
24
Table des matières |
|
Remarques importantes concernant la sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
26 |
Sécurité électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
26 |
Utilisation et fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
26 |
Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
26 |
Évacuation de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
26 |
La cuisinière encastrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
27 |
Vue de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
27 |
Tableau synoptique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
27 |
Avant la première mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
Nettoyage initial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
Chauffage initial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
Les commutateurs pour le four et les plaques chauffantes . . . . . . . . . . . . . . . . . . . . . . . . . . |
29 |
Commutateurs de fonction du four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
29 |
Régulateur de température du four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
29 |
Les lampes de contrôle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
29 |
Les commutateurs de plaques de cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
30 |

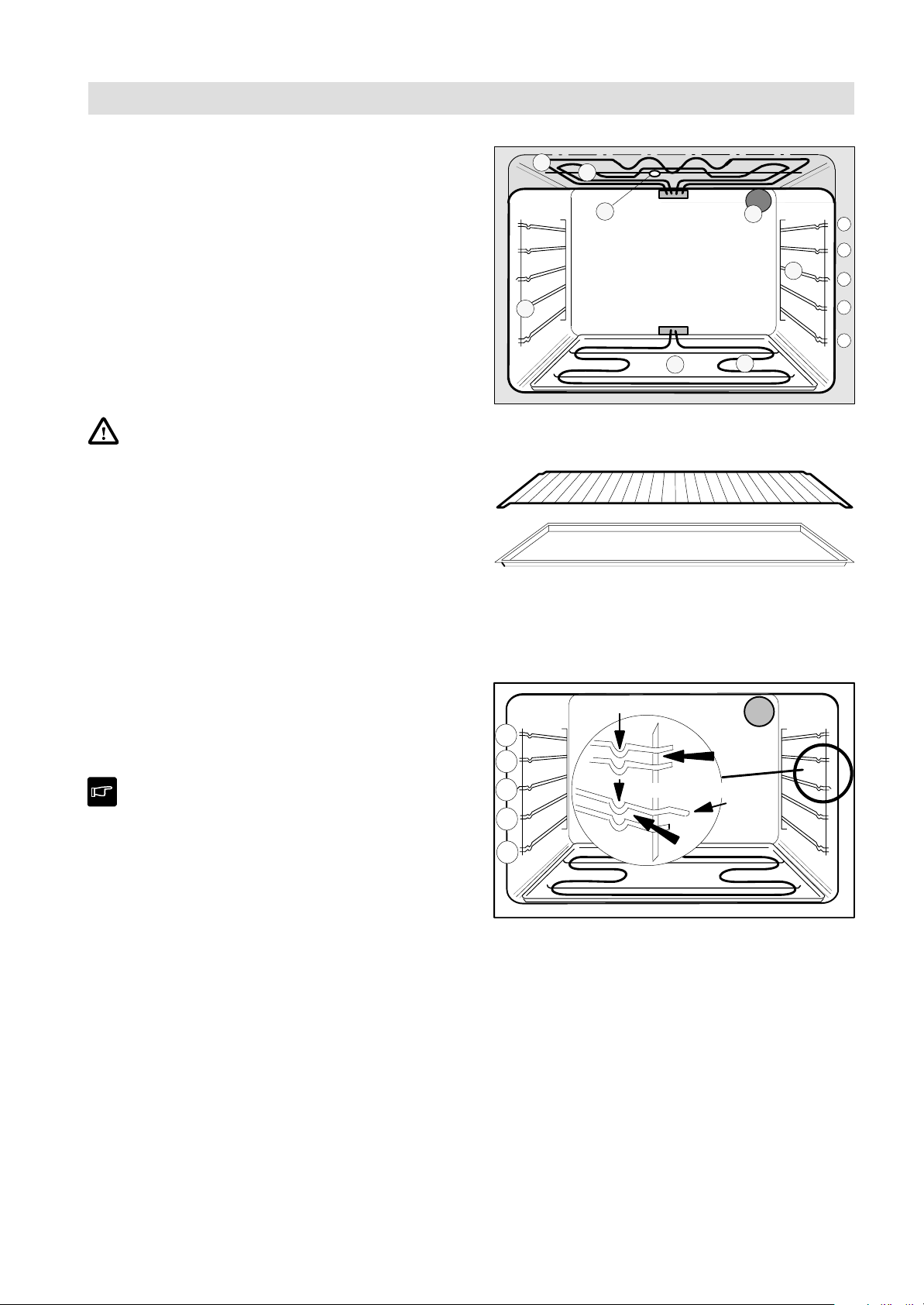

Le four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
31 |
Applications des fonctions du four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
Chauffage supérieur et inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
32 |
Informations générales sur le rôtissage et la cuisson . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
33 |
Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
34 |

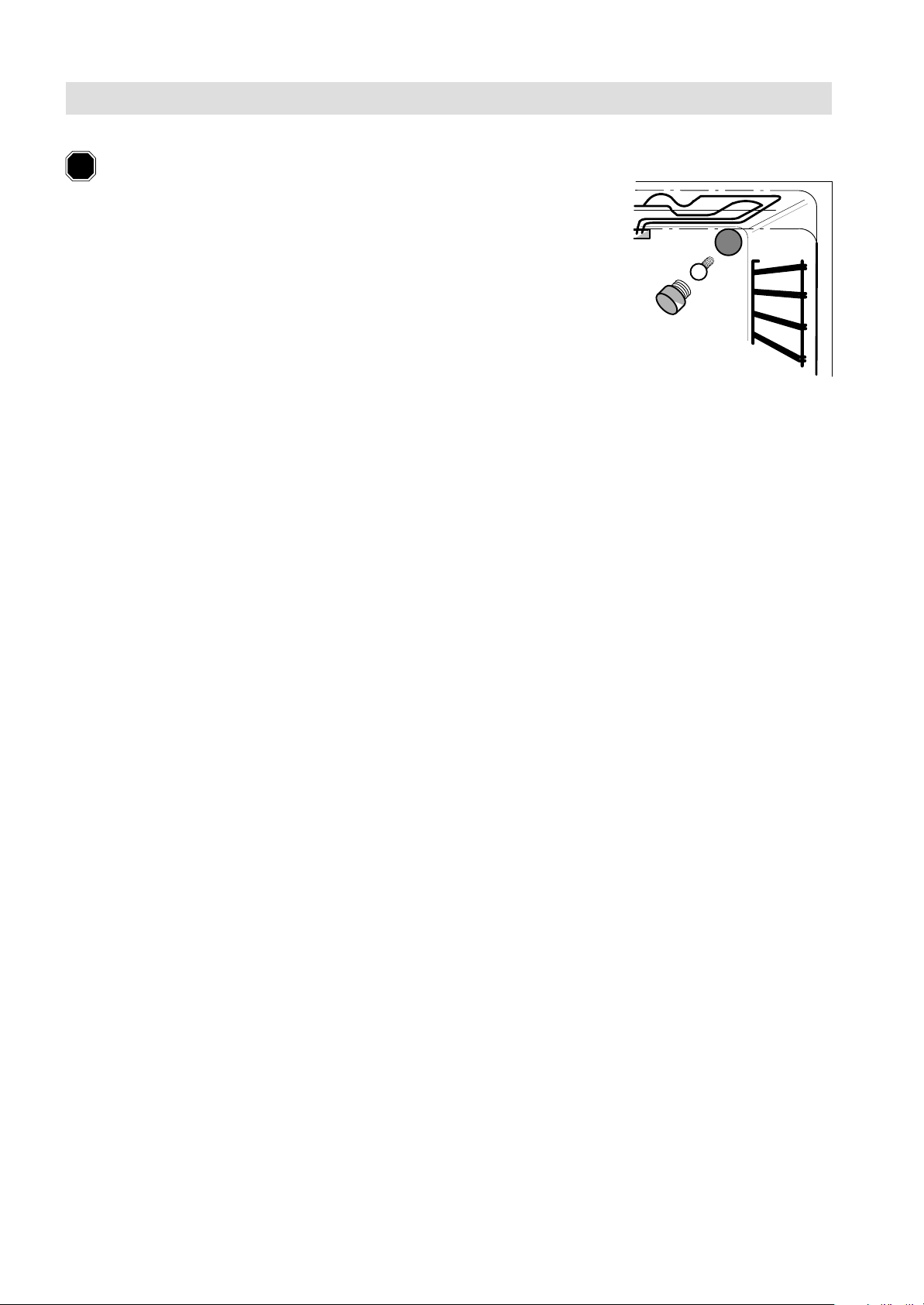

L'éclairage du four ± échange des ampoules . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
36 |
Conseil pratiques utiles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
37 |
Si quelque chose ne fonctionne pas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
37 |

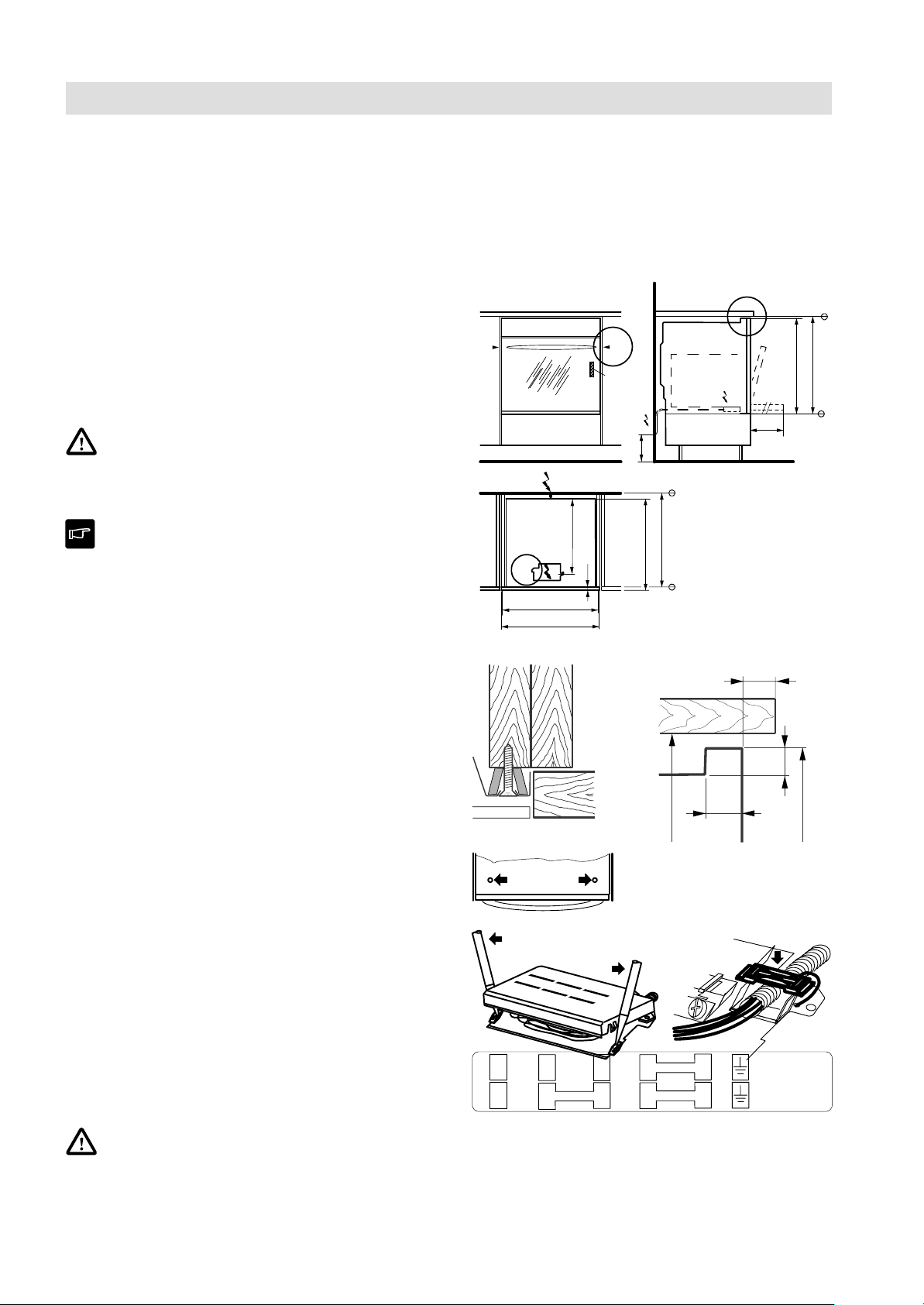

Instruction de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
38 |
Connexion électrique/cheminement des câbles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
38 |
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
38 |
Données technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
39 |
Table de cuisson et de rôtissage au four . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
40 |
Rôti à basse température . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
43 |
Table de stérilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
44 |
Service après±vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
67 |
Point de vente de rechange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
67 |
Demonstration / Vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
67 |
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
67 |
25
Remarques importantes concernant la sécurité
Lisez soigneusement ce mode d'emploi avant d'utiliser votre appareil. Faites spécialement attention aux prescriptions de sécurité marquées par un triangle d'avertissement.
Vous éviterez ainsi de causer des dommages corporels ou matériels. Conservez précieusement ce mode d'emploi et Transmettez±le à tout utilisateur nouveau.
Cet appareil ne doit être utilisé que pour les besoins ménagers et dans des buts bien précis. Il est conforme aux prescriptions internationales de sécurité et aux normes exigées de qualité. Toutefois, les mesures de sécurité prévues ne sauraient éliminer tout risque d'accident en cas d'utilisation abusive ou dangereuse.
Sécurité électrique
L'appareil doit être raccordé par un installateur électricien concessionnaire. La sécurité électrique des appareils encastrés exige un montage précis, conforme aux normes en vigueur.
•Tout appareil endommagé ne doit pas être utilisé. En cas de dérangement ou de défaut, dévissez puis retirez les fusibles.
•Par sécurité, toute réparation sur place de l'appareil et spécialement de ses organes d'alimentation ne peut être effectuée que par un électricien qualifié ou par un technicien du service de maintenance pour pallier aux dangers d'électrocution. En cas de panne, adressez±vous directement à notre service technique de vente.
Utilisation et fonctionnement
•Éloignez les petits enfants. Ne laissez pas les enfants jouer avec la cuisinière.
•Avant la première utilisation, le four doit être chauffé à vide. Assurez±vous que l'aération de la pièce est suffisante et enclenchez la hotte d'aération si elle existe. L'apparition d'odeurs lors du premier échauffement est un phénomène normal.
•Les corps de chauffe situés au haut du four aussurant le chauffage depuis le dessus et le gril, ainsi que le corps de chauffe inférieur, le même que les parois de four si elles sont chaudes peuvent présenter un danger de bûlure si l'on n'y prend pas garde.
•Utilisez des gants thermique ou un torchon pour retirer sans se brûler les mets cuits
•Si elle est ouverte, la porte du four ne doit pas être surchargée. Il est interdit de s'asseoir ou de grimper sur celle±ci.
•Si d'autres appareils doivent être raccordés au voisinage immédiat du four, il faut veiller à ce que les câbles de raccordement ne puissent pas entrer en contact avec le four ou rester coincés dans la porte chaud du four.
•A part les accessoires livrés, n'utilisez que des plats et des moules de cuisson résistant à la température élevée. Prenez garde aux recommandations du fournisseur.
•Certains commutateurs rotatifs de votre appareil possèdent une butée. N'essayez pas de tourner ce commutateur plus loin que cette butée, mais au contraire dans le sense opposé. Sinon, il s'ensuivra une détérioration du commutateur!
•Après chaque utilisation, contrôlez que l'appareil est bien éteint.
Nettoyage
•Lors du nettoyage manuel, aucun corps de chauffe ne doit être enclenché. Attendez que le four soit suffisamment refroidi pour pouvoir entrer en contact sans danger avec les organes internes.
•Maintenez toujours votre four parfaitement propre. Les éclaboussures de graisse et les taches dégagent une mauvaise odeur lorsqu'elles chauffent.
•Veillez à la propreté des surfaces assurant l'étanchéité de la porte ainsi que le cadre de la porte.
•Les charnières de la porte du four constituent un danger et elles ne peuvent être démontées et remontées que par un technicien expérimenté faisant partie de notre équipe après±vente.
•L'appareil ne doit pas être nettoyé avec un système de nettoyage à vapeur ou à haute pression pour des raisons de sécurité électrique.
Évacuation de l'emballage
•Les matériaux d'emballage, ainsi que les appareils périmés doivent être débarrassés selon les prescriptions. Respectez les normes nationales et régionales, ainsi que les indications concernant les matières (séparation des matériaux, récolte des déchets, lieux de ramassage).
26
La cuisinière encastrée
Vue de l'appareil
|
|
0 |
|
0 |
0 |
C |
0 |
|
|
|
0 |
|
|
0 |
|
1 |
9 |
1 |
|
9 |
50 |
|
|
1 |
|
9 |
1 |
|
9 |
|
2 |
8 |
2 |
|
8 |
00 |
|
2 |
2 |
|
8 |
2 |
|
8 |
|
|
|
|
1 |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
5 |
|
|
7 |
|
|
7 |
C |
3 |
3 |
|
7 |
051 |
|
0 5 2 |
3 |
4 |
3 |
4 |
|||
4 |
6 |
4 |
5 |
6 |
|
2 |
|
6 |
|
6 |
||||
|
5 |
|
|
0 |
|
|
5 |
|
|
5 |
Tableau synoptique
avec élément de commande
Poignée de la porte du four
Porte du four
avec vitre frontale entièrement en verre et fenêtre de contrôle
Tableau synoptique
|
|
|
0 |
|
0 |
0 |
|
1 |
|
9 |
1 |
|
9 |
|
|
|
|
|
||
|
2 |
|
8 |
2 |
|
8 |
|
|
|
|
|
||
C |
3 |
|
7 |
3 |
|
7 |
|
4 |
6 |
4 |
|
6 |
|
|
|
|
||||
|
|
5 |
5 |
|
||
|
|
|
|
|
1 2 3 4 5
1Lampe de contrôle fonctionnement du four
2Lampe de contrôle de la température du four
3Commutateur de surface de cuisson avant gauche
4Commutateur de surface de cuisson arrière gauche
5Sélecteur de fonction du four
6Sélecteur de température du four
7Commutateur de surface de cuisson arrière droit
8Commutateur de surface de cuisson avant droit
C |
0 |
0 |
0 |
|
50 |
|
|
1 |
|
9 |
1 |
|
9 |
|
|
|
|
|
|
|
|
||
100 |
|
|
275 |
2 |
|
8 |
2 |
|
8 |
|
|
|
|
|
|
||||
|
|
|
|
7 |
|
|
7 |
||
|
|
|
|
|
|
|
|||
|
150 |
0 |
5 2 |
3 |
|
3 |
|
||
|
2 |
|
|
4 |
6 |
|
4 |
6 |
|
|
|
|
|
5 |
|
5 |
|||
|
|
00 |
|
|
|
|
|
6 7 8
27
Avant la première mise en service
Nettoyage initial
Le four doit être nettoyé avant la première utilisation afin d'éliminer toute trace possible laissée par la fabrication.
Enlevez soigneusement les étiquettes qui s'y trouvent encore, ainsi que les feuilles de protection (Attention de ne pas enlever la plaque signalétique de l'appareil).
Le four, le tableau synoptique et la porte du four doivent être lavés à l'eau chaude contenant un détergent puis séchés.
Enlever du four tous les objets qu'il contient, à l'exception de la feuille de réflexion située sous le corps de chauffe inférieur.
Vous pouvez y voir plus clair en allumant l'éclairage interne en positionnant le sélecteur de fonction sur position éclairage.
Chauffage initial
Le four doit être chauffé une première fois à vide. Assurez±vous que l'aération est suffisante. Le dégagement d'odeur est normal.
±Mettre le commutateur de fonction en position de
chauffage haut et bas et le sélecteur de température sur 250°C.
±Laisser le four fermé chauffer pendant 60 minutes à cette température.
0
C
275
0
50
250
200
150 100
28
Les commutateurs pour le four et les plaques chauffantes
Commutateurs de fonction du four
Le commutateur de fonction peut être positionné en le tournant soit vers la droite soit vers la gauche.
L'éclairage du four est enclenché avec n'importe quelle fonction autre que zéro.
Éclairage ± a cette position enclenché et pour chaque fonction
Chauffage en haut et en bas
Chauffage en haut seulement
Chauffage en bas seulement
Régulateur de température du four
Positionner la température voulue en tournant vers la droite le commutateur réglant la température du four entre 50 et 275°C.
Ne pas tourner plus loin que la butée
Pour arrêter, revenir à la position º0º.
Le four ne fonctionne que si le sélecteur de fonction et le régulateur de température sont enclenchés.
Les lampes de contrôle
La lampe de contrôle de fonction
celle±ci s'allume lorsque le four est enclenché ou une plaque chauffante est en activité. Elle s'éteint lorsque tous les commutateurs sont en position HORS.
La lampe de contrôle de température
celle±ci s'allume lorsque le chauffage du four est enclenché et elle s'éteint lorsque la température choisie est atteinte et elle se rallume chaque fois que le thermostat réenclenche le chauffage pour maintenir la température.
C
275
0
50
250
0
200
150
100
29
Les commutateurs pour les plaques chauffantes
|
|
0 |
|
0 |
0 |
C |
0 |
|
|
|
|
0 |
|
|
0 |
|
|
|
|
|
|
|
|
|
|
||||||
1 |
|
9 |
1 |
|
9 |
50 |
|
|
|
1 |
|
9 |
1 |
|
9 |
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||
2 |
|
8 |
2 |
|
8 |
100 |
|
|
275 |
2 |
|
8 |
2 |
|
8 |
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
7 |
|
|
7 |
||
|
|
7 |
|
|
7 |
|
|
|
|
|
|
|
|||
3 |
|
3 |
|
|
0 |
5 |
2 |
3 |
|
3 |
|
||||
C |
|
|
|
|
|
150 |
|
|
|
4 |
6 |
|
4 |
6 |
|
4 |
6 |
4 |
|
6 |
002 |
|
|
|
|
||||||
|
5 |
5 |
|
|
|
|
5 |
|
5 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
Les deux commutateurs de gauche et de droite situés sur le panneau de commande servent à enclencher et à régler la température des zones de chauffage vitrocéramiques ou des plaques de cuisson.
Commutateur pour la zone de cuisson normale ou les plaques en fonte
La puissance désirée s'obtient en tournant vers la droite dans les positions de 1 à 9.
Pour éteindre les plaques, il suffit de mettre tous les commutateurs en position 0 (=HORS).
Vous trouverez toutes les instructions d'utilisation de votre cuisinière dans le mode d'emploi approprié.
Après son utilisation, contrôlez que votre cuisinière est bien éteinte. Tous les commutateurs doivent être en position HORS.
6 |
7 |
8 |
|
|
|
|
|
|
|
|
|
|
|
0 |
1 |
|
9 |
|
|
|
2 |
|
8 |
|
|
|
3 |
|
7 |
|
|
|
|
4 |
6 |
|
5 |
|
|
|
30
