CS VARNÁ DESKA NÁVOD K POUŽITÍ 2 PL PŁYTA GRZEJNA INSTRUKCJA OBSŁUGI 17 SK VARNÝ PANEL NÁVOD NA POUŽÍVANIE 34

www.electrolux.com

OBSAH

1. BEZPEČNOSTNÍ INFORMACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. BEZPEČNOSTNÍ POKYNY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. POPIS SPOTŘEBIČE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. DENNÍ POUŽÍVÁNÍ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. UŽITEČNÉ RADY A TIPY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

6. ČIŠTĚNÍ A ÚDRŽBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

7. ODSTRAŇOVÁNÍ ZÁVAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8. INSTALACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

9. TECHNICKÉ INFORMACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej tak používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků.

Vítá Vás Electrolux. Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací: www.electrolux.com

Registrace vašeho spotřebiče, kterou získáte lepší servis: www.RegisterElectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič: www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje. Tyto informace jsou uvedeny na typovém štítku. Model, výrobní číslo (PNC), sériové číslo.

Upozornění / Důležité bezpečnostní informace. Všeobecné informace a rady Upozornění k ochraně životního prostředí

Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a je‐ ho prvním použitím. Výrobce nezodpovídá za škody a zranění způ‐ sobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

UPOZORNĚNÍ Hrozí nebezpečí udušení, úrazu nebo jiných trvalých násled‐ ků.

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bez‐ pečnost.

• Nenechte děti hrát si se spotřebičem. Děti mladší tří let nesmí být ponechány v blízkosti spotřebiče bez dozoru.

• Všechny obaly uschovejte z dosahu dětí.

• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, do‐ poručuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

ČESKY 3

1.2 Všeobecné bezpečnostní informace

• Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.

• Spotřebič nepoužívejte spolu s externím časovačem nebo sa‐ mostatným dálkovým ovládáním.

• Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.

www.electrolux.com

• Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a

• Nepokládejte věci na varnou desku.

• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.

• Na varnou desku nepokládejte žádné kovové předměty jako no‐

• Je-li sklokeramický povrch desky prasklý, vypněte spotřebič,

• Po použití vypněte příslušnou část varné desky ovladačem a ne‐

• Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze vý‐

poté plameny zakryjte např. víkem nebo hasicí rouškou.

že, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

abyste zabránili úrazu elektrickým proudem.

spoléhejte na detektor nádoby.

robce, servisní technik nebo osoba s podobnou příslušnou kvali‐ fikací, jinak by mohlo dojít k úrazu.

BEZPEČNOSTNÍ POKYNY

2.1 Instalace

UPOZORNĚNÍ Tento spotřebič smí instalovat jen kvali‐ fikovaná osoba.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepouží‐

vejte.

• Řiďte se pokyny k instalaci dodanými spolu s

tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních

spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatr‐

ní, protože je těžký. Vždy noste ochranné ru‐ kavice.

• Utěsněte výřez v povrchu pomocí těsniva,

abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod

oknem. Zabráníte tak převržení horkého nád‐ obí ze spotřebiče při otevírání dveří či okna.

• Pokud je spotřebič instalován nad zásuvkami,

ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.

• Ujistěte se, že je mezi pracovní deskou a přední stranou spotřebiče umístěného pod ní prostor pro proudění vzduchu alespoň 2 mm. Záruka nekryje škody způsobené nedostateč‐ ným prostorem pro proudění vzduchu.

• Spodek spotřebiče se může silně zahřát. Do‐ poručujeme proto instalovat nehořlavý samo‐ statný panel pod spotřebičem, který bude za‐ krývat spodek spotřebiče.

Připojení k elektrické síti

UPOZORNĚNÍ Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení musí být provede‐ na kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Použijte správný typ napájecího kabelu.

• Elektrické kabely nesmí být zamotané.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedo‐ týkaly horkého spotřebiče nebo horkého nád‐

obí, když spotřebič připojujete do blízké zá‐ suvky.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napáje‐ cího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, abyste nepoškodili napájecí ka‐ bel nebo síťovou zástrčku (je-li součástí výba‐ vy). Pro výměnu napájecího kabelu se obraťte na servisní středisko nebo elektrikáře.

• Je nutné instalovat vhodný vypínač nebo izo‐ lační zařízení k řádnému odpojení všech na‐ pájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty ale‐ spoň 3 mm širokou.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

2.2 Použití spotřebiče

UPOZORNĚNÍ Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Před prvním použitím odstraňte veškerý ob‐ alový materiál (je-li přítomen), štítky a ochran‐ nou fólii.

• Tento spotřebič používejte v domácnosti.

• Neměňte technické parametry tohoto spotřebi‐ če.

• Zapnutý spotřebič nenechávejte bez dozoru.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Na varné zóny nepokládejte příbory nebo po‐ kličky. Mohly by se zahřát.

• Po každém použití nastavte varnou zónu do polohy „vypnuto“. Nespoléhejte se na detektor nádoby.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Pokud je povrch spotřebiče prasklý, okamžitě jej odpojte ze sítě. Zabráníte tak úrazu elek‐ trickým proudem.

• Když je spotřebič zapnutý, uživatelé s kardio‐ stimulátory se nesmějí přiblížit k indukčním varným zónám blíže než na 30 cm.

• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

ČESKY 5

UPOZORNĚNÍ Hrozí nebezpečí požáru nebo výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich do‐ sah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

UPOZORNĚNÍ Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nenechte vyvařit vodu v nádobách.

• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

• Nezapínejte varné zóny s prázdnými nádoba‐ mi nebo zcela bez nádob.

• Na spotřebič nepokládejte hliníkovou fólii.

• Nádoby vyrobené z litiny či hliníku nebo nád‐ oby s poškozeným dnem mohou způsobit po‐ škrábání sklokeramiky nebo skla. Tyto předměty při přesouvání na varné desce vždy zdvihněte.

2.3 Čištění a údržba

UPOZORNĚNÍ Hrozí nebezpečí poškození spotřebiče.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předmě‐ ty.

2.4 Likvidace

UPOZORNĚNÍ Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

www.electrolux.com

• Odpojte spotřebič od elektrické sítě. • Odřízněte a vyhoďte síťový kabel.

3. POPIS SPOTŘEBIČE

3.1 Celkový pohled

1 2

180 mm 180 mm

210 mm

145 mm

Indukční varná zóna

Ovládací panel

Indukční varná zóna

3.2 Uspořádání ovládacího panelu

1 2 4 5 3 6

8910 7

K ovládání spotřebiče používejte senzorová tlačítka. Displeje, ukazatele a zvukové signály signalizují, jaké funkce jsou zapnuté.

Senzorové tlačítko Funkce

Ukazatele časovače varných zón Ukazují, pro kterou zónu je nastavený čas Displej časovače Ukazuje čas v minutách Displej nastavení teploty Ukazuje nastavení teploty

Slouží k zapnutí a vypnutí spotřebiče Slouží k zablokování a odblokování ovládacího

panelu Slouží ke zvýšení nebo snížení nastavení teplo‐

Slouží k zapnutí funkce posílení výkonu

Senzorové tlačítko Funkce

Volba varné zóny Slouží ke zvýšení nebo snížení času Slouží k zapnutí a vypnutí funkce STOP+GO

3.3 Displeje nastavení teploty

Displej Popis

Varná zóna je vypnutá. Je zapnutá funkce Uchovat teplé / STOP+GO.

- / -

3.4 Kontrolka zbytkového tepla

UPOZORNĚNÍ

Nebezpečí popálení zbytkovým te‐

plem!

Varná zóna je zapnutá. Je zapnutá funkce automatického ohřevu. Nevhodná nádoba, příliš malá nádoba nebo na varné zóně není

žádné nádobí. Došlo k poruše. Varná zóna je stále horká (zbytkové teplo).

Je zapnuté blokování tlačítek / dětská bezpečnostní pojistka. Funkce posílení výkonu je zapnutá. Je zapnutá funkce automatického vypnutí.

Indukční varné zóny vytvářejí teplo potřebné k vaření přímo ve dně varné nádoby. Sklokeramic‐ ká varná deska se ohřívá teplem nádoby.

ČESKY 7

4. DENNÍ POUŽÍVÁNÍ

4.1 Zapnutí a vypnutí

Stisknutím na jednu sekundu spotřebič za‐ pnete nebo vypnete.

4.2 Automatické vypnutí

Tato funkce spotřebič automaticky vypne v následujících případech:

•

Všechny varné zóny jsou vypnuté (

• Po zapnutí spotřebiče jste nenastavili teplotu.

• Něco jste rozlili nebo položili na ovládací pan‐ el na déle než 10 sekund (pánev, utěrka, atd.). Na určitou dobu zazní zvukový signál a spotřebič se vypne. Odstraňte všechny předměty, nebo vyčistěte ovládací panel.

• Spotřebič se příliš zahřál (např. při vyvaření obsahu varné nádoby). Před novým použitím spotřebiče je nutné nechat varnou zónu vy‐ chladnout.

•

Použijete nevhodné nádoby. Symbol rozsvítí a za dvě minuty se varná zóna auto‐ maticky vypne.

• Po určité době nevypnete varnou zónu nebo

nezměníte nastavení teploty. Po určité době se rozsvítí

• Vztah mezi nastavením teploty a času funkce automatického vypnutí:

•

a spotřebič se vypne. Viz níže.

, - — 6 hodin

- — 5 hodin — 4 hodiny

www.electrolux.com

4.3 Nastavená teplota

Pomocí zvýšíte nastavenou teplotu. Pomocí

nastavenou teplotu. Současným stisknutím

4.4 Automatický ohřev

Zapnutím funkce automatického ohřevu získáte potřebné nastavení teploty za kratší dobu. Tato funkce nastaví na určitou dobu nejvyšší teplotu (viz obrázek) a pak ji sníží na požadované nasta‐ vení teploty. Funkci Automatického ohřevu pro varnou zónu zapnete následovně:

Pokud chcete funkci vypnout, stiskněte

•

- — 1,5 hodiny

snížíte nastavenou teplotu. Displej ukazuje

vypnete varnou zónu.

Stiskněte . Na displeji se zobrazí sym‐ bol

Ihned zmáčkněte . Na displeji se zobrazí symbol

Ihned opakovaně stiskněte , dokud se nezobrazí nastavení požadované teploty. Na displeji se po třech sekundách zobrazí

symbol

4.6 Řízení výkonu

Řízení výkonu rozděluje výkon mezi varné zóny (viz obrázek). Funkce posílení výkonu nastaví poslední zvolenou teplotu pro jednu varnou zó‐ nu. Výkon ostatních varných zón se automaticky sníží. Displej varné zóny se sníženým výkonem

se mění v rozmezí dvou úrovní. Řízení výkonu s funkcí omezení výkonu

• Když nastavíte funkci omezení výkonu na 4,5 kW nebo méně, výkon spotřebiče se rozdělí mezi všechny varné zóny.

• Když nastavíte funkci omezení výkonu na 4,5 kW nebo více, výkon spotřebiče se rozdělí mezi dvě spárované varné zóny.

11 10

9 8 7

6 5 4 3 2 1

123456789

4.5 Funkce posílení výkonu

Funkce posílení výkonu dodá indukčním varným zónám více elektrické energie. Funkci posílení výkonu lze zapnout na omezenou dobu (viz kapi‐ tola „Technické informace“). Poté se indukční varná zóna automaticky přepne na nejvyšší te‐

plotu. Funkci zapnete stisknutím symbol

. Funkci vypnete změnou nastavení

teploty.

, rozsvítí se

4.7 Omezení výkonu

Ve výchozím nastavení spotřebič pracuje na nej‐ vyšší možný výkon.

Snížení / zvýšení stupně výkonu:

Vypněte spotřebič.

Na tři sekundy se dotkněte . Displej se rozsvítí a zhasne.

Na tři sekundy se dotkněte . Zobrazí se P0 až P9.

Dotykem přední levé zóny nastavíte stu‐ peň výkonu.

Stupně výkonu

• P0 — 7 200 W (viz kapitola „Technické infor‐ mace“)

• P1 — 1 500 W

• P2 — 2 000 W

• P3 — 2 500 W

• P4 — 3 000 W

• P5 — 3 500 W

• P6 — 4 000 W

• P7 — 4 500 W

• P8 — 5 000 W

• P9 — 6 000 W

POZOR Ujistěte se, že zvolený výkon odpovídá jističům domácí instalace.

4.8 Časovač

Odpočítávání času

Odpočítání času použijte k nastavení délky za‐ pnutí varné zóny při jednom vaření. Časovač nastavte až po výběru varné zóny. Teplotu můžete nastavit před nebo po nastavení časovače.

• Nastavení varné zóny: opakovaně se dotkněte

, dokud se nerozsvítí kontrolka požadova‐

né varné zóny.

• Zapnutí nebo změna nastavení časovače: do‐ tkněte se čas (

zóny začne blikat pomaleji, odpočítává se čas.

•

Vypnutí časovače: pomocí nou zónu a pomocí vající čas se bude odečítat zpět až do

Kontrolka varné zóny zhasne.

• Kontrola zbývajícího času: zvolte varnou zónu pomocí

kat rychleji. Na displeji se zobrazí zbývající čas.

Jakmile uplyne nastavený čas, zazní zvukový signál a začne blikat

•

Vypnutí zvukového signálu: stiskněte

nebo časovače a nastavte

- 99 minut). Když kontrolka varné

nastavte var‐

časovač vypněte. Zbý‐

. Kontrolka varné zóny začne bli‐

. Varná zóna se vypne.

Minutku

Když není zapnutá žádná varná zóna, můžete časovač použít jako Minutku. Stiskněte mocí

nebo nastavte čas. Jakmile uplyne

. Po‐

ČESKY 9

nastavený čas, zazní zvukový signál a začne bli‐

kat

•

Vypnutí zvukového signálu: stiskněte

4.9 STOP+GO

Funkce přepne všechny zapnuté varné zóny na nejnižší teplotu ( Při zapnuté funkci

vení. Funkce

•

nevypne funkci časovače.

Tuto funkci zapnete zmáčknutím . Zobrazí se symbol

Tuto funkci vypnete zmáčknutím se předchozí zvolené tepelné nastavení.

nelze měnit tepelné nasta‐

. Zapne

4.10 Zámek

Když jsou varné zóny zapnuté, můžete zabloko‐ vat ovládací panel, ale nikoliv

náhodné změně nastavení teploty. Nejprve nastavte teplotu.

Tuto funkci zapnete dotykem kundy se rozsvítí symbol

Časovač zůstane zapnutý. Tuto funkci vypnete dotykem

předchozí zvolené nastavení teploty. Vypnutím spotřebiče vypnete také tuto funkci.

. Zabráníte tak

. Na čtyři se‐

. Zapne se

4.11 Dětská bezpečnostní pojistka

Tato funkce brání neúmyslnému použití spotřebi‐ če.

Zapnutí dětské bezpečnostní pojistky

•

Pomocí teplotu.

•

Na čtyři sekundy stiskněte symbol

•

Pomocí

Vypnutí dětské bezpečnostní pojistky

•

Pomocí teplotu. Na čtyři sekundy stiskněte brazí se symbol

•

Pomocí

Vyřazení dětské bezpečnostní pojistky na jedno vaření

•

Pomocí symbol

zapněte spotřebič. Nenastavujte

. Zobrazí se

spotřebič vypněte.

zapněte spotřebič. Nenastavujte

. Zo‐

spotřebič vypněte.

zapněte spotřebič. Zobrazí se

www.electrolux.com

•

Na čtyři sekundy stiskněte nastavte teplotu. Nyní můžete spotřebič pou‐ žít.

5. UŽITEČNÉ RADY A TIPY

. Do 10 sekund

•

Když spotřebič vypnete pomocí bezpečnostní pojistka se znovu zapne.

, dětská

INDUKČNÍ VARNÉ ZÓNY

U indukčních varných zón vytváří silné elektro‐ magnetické pole teplo v nádobách velmi rychle.

5.1 Nádoby pro indukční varné zóny

Indukční varné zóny používejte s vhod‐ nými nádobami.

Materiál nádobí

• vhodné: litina, ocel, smaltovaná ocel, nerezo‐ vá ocel, sendvičová dna nádob (označeno ja‐ ko vhodné výrobcem).

• nevhodné: hliník, měď, mosaz, sklo, keramika, porcelán.

Nádoba je pro indukční varnou desku vhodná, jestliže …

• ... se malé množství vody na indukční varné zóně nastavené na nejvyšší teplotu velmi ry‐ chle ohřeje.

• ... magnet přilne na dno nádoby.

Dno nádoby musí být zcela rovné a co nejtlustší.

Rozměry nádoby: indukční varné zóny se do určité míry automaticky přizpůsobí velikosti dna nádoby.

5.2 Zvuky během používání

Jestliže slyšíte

• praskání: nádobí je vyrobeno z různých mate‐ riálů (sendvičová konstrukce).

• pískání: používáte jednu varnou zónu nebo několik varných zón na vysoký výkon a nád‐ oby jsou vyrobeny z různých materiálů (se‐ ndvičové dno).

• hučení: používáte vysoký výkon.

• cvakání: dochází ke spínání elektrických přepínačů.

• syčení, bzučení: pracuje ventilátor.

Popsané zvuky jsou normální a neznamenají žá‐ dnou závadu spotřebiče.

5.3 Úspora energie

Jak ušetřit energii

• Je-li to možné, vždy zakrývejte nádoby poklič‐ kami.

• Nádobu postavte na varnou zónu, a teprve potom ji zapněte.

• Využijte zbytkové teplo k udržování teploty jí‐ dle nebo k jeho rozpouštění.

Výkon varné zóny

Výkon varné zóny závisí na průměru varné nád‐ oby. Nádoby s menším než minimálním průmě‐ rem přijímají pouze část výkonu vytvářeného var‐ nou zónou. Minimální průměry viz kapitola „Technické informace“.

5.4 Příklady použití spotřebiče pro

přípravu jídel

Vztah mezi nastavením teploty a spotřebou ener‐ gie příslušené varné zóny není přímo úměrný. Když zvýšíte nastavení teploty, nezvýší se úměr‐ ně spotřeba energie dané varné desky. To znamená, že varná zóna se středním nasta‐ vením teploty spotřebuje méně než polovinu své‐ ho výkonu.

Údaje v následující tabulce jsou jen orientační.

Na‐

Vhodné pro: Čas Tipy Nominální sta‐ vení te‐ plo‐ ty

K uchování teploty již

připraveného jídla

1 1 –2Holandská omáčka, roz‐

podle potřeby Nádobu zakryjte poklič‐

kou

5 - 25 min Čas od času zamíchejte 3 – 5 % pouštění: másla, čokolády, želatiny

1 –2Zahuštění: nadýchané

10 - 40 min Vařte s pokličkou 3 – 5 % omelety, míchaná vejce

2 –3Dušení jídel z rýže a mléč‐

ných jídel, ohřívání hoto‐ vých jídel

25 - 50 min Přidejte alespoň dvakrát

tolik vody než rýže, mléč‐ ná jídla během ohřívání občas zamíchejte

3 –4Podušení zeleniny, ryb,

masa

20 - 45 min Přidejte několik lžic teku‐

tiny

4 –5Vaření brambor v páře 20 - 60 min Použijte max. ¼ l vody

na 750 g brambor

4 –5Vaření většího množství jí‐

60 - 150 min Až 3 l vody a přísady 15 – 21 % del, dušeného masa se ze‐ leninou a polévek

6 –7Mírné smažení: plátků ma‐

dle potřeby V polovině doby obraťte 31 – 45 % sa nebo ryb, Cordon Bleu z telecího masa, kotlet, ma‐ sových kroket, uzenin, ja‐ ter, jíšky, vajec, palačinek a koblih

7 –8Prudké smažení, pečená

5 - 15 min V polovině doby obraťte 45 – 64 % bramborová kaše, silné říz‐ ky, steaky

9 Vaření vody, vaření těstovin, opražení masa (guláš, dušené maso v

hrnci), fritování hranolků Vaření velkých množství vody. Funkce posílení výkonu je zapnutá.

ČESKY 11

spotřeba energie

3 %

5 – 10 %

10 – 15 %

15 – 21 %

100 %

6. ČIŠTĚNÍ A ÚDRŽBA

Spotřebič čistěte po každém použití. Nádoby používejte vždy s čistou spodní stranou.

Škrábance nebo tmavé skvrny na sklo‐ keramické desce nemají vliv na její funkci.

Odstranění nečistot:

– Okamžitě odstraňte: roztavený plast, pla‐

stovou folii nebo jídlo obsahující cukr. Pokud tak neučiníte, nečistota může spotřebič poškodit. Použijte speciální škrabku na sklo. Škrabku přiložte šikmo

www.electrolux.com

ke skleněnému povrchu a posunujte ostří po povrchu desky.

– Odstraňte po dostatečném vychladnutí

spotřebiče: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo ko‐ vově lesklé zbarvení. Použijte speciální

7. ODSTRAŇOVÁNÍ ZÁVAD

Problém Možná příčina Řešení

Spotřebič nelze zapnout ani používat.

Dotkli jste se dvou nebo více

Funkce STOP+GO je zapnu‐

Na ovládacím panelu je voda

Ozve se zvukový signál a spotřebič se vypne. Když je spotřebič vypnutý, ozve se zvukový signál.

Spotřebič se vypne. Něčím jste zakryli senzorové

Kontrolka zbytkového tepla se nerozsvítí.

Funkce automatického ohřevu nefunguje.

Je nastavena nejvyšší teplo‐

Nastavení teploty kolísá mezi dvěma nastaveními.

Senzorová tlačítka se zahřívají.

Rozsvítí se .

čisticí prostředek na sklokeramiku nebo nerezovou ocel.

Vyčistěte spotřebič vlhkým hadříkem s ma‐ lým množstvím čisticího prostředku.

Nakonec spotřebič otřete do sucha čistým hadříkem.

Zapněte spotřebič znovu a

maximálně do 10 sekund na‐ stavte teplotu.

Dotkněte se pouze jednoho

senzorových tlačítek součas‐

senzorového tlačítka.

ně.

Viz kapitola „Denní používání“.

tá.

Vyčistěte ovládací panel.

nebo skvrny od tuku. Zakryli jste jedno nebo více

senzorových tlačítek.

Odstraňte předmět ze senzo‐ rových tlačítek.

Odstraňte předmět ze senzo‐

tlačítko

Varná zóna byla zapnutá jen krátkou dobu a není tedy hor‐ ká.

rového tlačítka. Jestliže byla varná zóna za‐

pnutá dostatečně dlouho, aby byla horká, obraťte se na se‐ rvisní středisko.

Varná zóna je horká. Nechte varnou zónu dostateč‐

ně vychladnout. Nejvyšší stupeň teploty má

ta.

stejný výkon jako funkce auto‐ matického ohřevu.

Je zapnutá funkce řízení vý‐

Viz „Řízení výkonu“.

konu. Nádoba je příliš velká nebo

jste ji postavili příliš blízko ovládacích prvků.

Je zapnutá funkce automatic‐ kého vypnutí.

Je zapnutá funkce dětské

Je-li nutné vařit ve velkých nádobách, postavte je na za‐ dní varné zóny.

Vypněte spotřebič a znovu jej zapněte.

Viz kapitola „Denní používání“. bezpečnostní pojistky nebo blokování tlačítek.

ČESKY 13

Problém Možná příčina Řešení

Rozsvítí se .

Na varné zóně není žádná nádoba.

Na varnou zónu postavte nád‐

obu.

Nádoba není vhodná. Použijte vhodnou nádobu. Průměr dna nádoby je pro

varnou zónu příliš malý.

Rozsvítí se a číslo.

Porucha spotřebiče. Spotřebič na chvíli odpojte z

Přesuňte ji na menší varnou

zónu.

elektrické sítě. Vypojte pojistku

v domácí elektroinstalaci. Opět

ji připojte. Jestliže se

rozsvítí, obraťte se na místní

servis.

Rozsvítí se .

U spotřebiče došlo k chybě, protože se vyvařila voda z nádoby. Zafungovala ochra‐ na proti přehřátí varné zóny a funkce automatického vypnu‐ tí.

Vypněte spotřebič. Odstraňte

horkou nádobu. Po přibližně

30 sekundách varnou zónu

opět zapněte. Pokud byl pro‐

blém ve varné nádobě, chybo‐

vé hlášení se na displeji

přestane zobrazovat, může se

však dále zobrazovat ukazatel

zbytkového tepla. Nechte nád‐

obu dostatečně vychladnout a

dle části „Nádoby pro indukční

varnou zónu“ zkontrolujte, zda

je tato nádoba vhodná pro

použití s tímto spotřebičem.

Pokud problém nemůžete vyřešit s pomocí výše uvedených pokynů sami, obraťte se prosím na svého prodejce nebo na oddělení péče o záka‐ zníky. Uveďte údaje z typového štítku, kód ze tří číslic a písmen pro sklokeramiku (je v rohu varné desky) a chybové hlášení, které se zobrazuje.

Ujistěte se, že jste spotřebič používali správným způsobem. Pokud ne, budete muset návštěvu technika z poprodejního servisu nebo prodejce zaplatit, i když je spotřebič ještě v záruce. Infor‐ mace o zákaznickém servisu a záručních pod‐ mínkách jsou uvedeny v záruční příručce.

opět

8. INSTALACE

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

Před instalací spotřebiče

Před instalací spotřebiče si poznamenejte vše‐ chny údaje, které jsou uvedeny vespod na typo‐ vém štítku. Typový štítek se nachází na spodní straně skříně spotřebiče.

• Model ...........................

• Výrobní číslo (PNC) .............................

• Sériové číslo (S.N.) ....................

8.1 Vestavné spotřebiče

• Vestavné spotřebiče se smějí používat pouze po zabudování do vhodných vestavných mo‐ dulů a pracovních ploch, které splňují přísluš‐ né normy.

8.2 Spojovací kabel

• Spotřebič se dodává s připojovacím kabelem.

• Poškozený napájecí kabel vyměňte pouze za kabel z náhradních dílů. Obraťte se na místní autorizované servisní středisko.

www.electrolux.com

Dvoufázové připojení

Odstraňte kabelovou koncovku z černého a hnědého vodiče.

Odstraňte izolaci z hnědého a černého ka‐ belu.

Použijte novou kabelovou koncovku 1,5 mm² na konec každého kabelu. (Je za‐ potřebí speciální nástroj)

UPOZORNĚNÍ Veškerá elektrická připojení musí být provedena kvalifikovaným elektrikářem.

230V~ 400V 2~N

POZOR Konce vodičů nevrtejte nebo nepájejte. Je to přísně zakázáno!

UPOZORNĚNÍ Nepřipojujte kabel bez kabelové kon‐ covky.

Jednofázové připojení — 230 V~ Dvoufázové připojení — 400 V 2 ~ N

Zelený — žlutý Zelený — žlutý

N Modrý a šedý Modrý a šedý N

L Černý a hnědý Černý L1

Hnědý L2

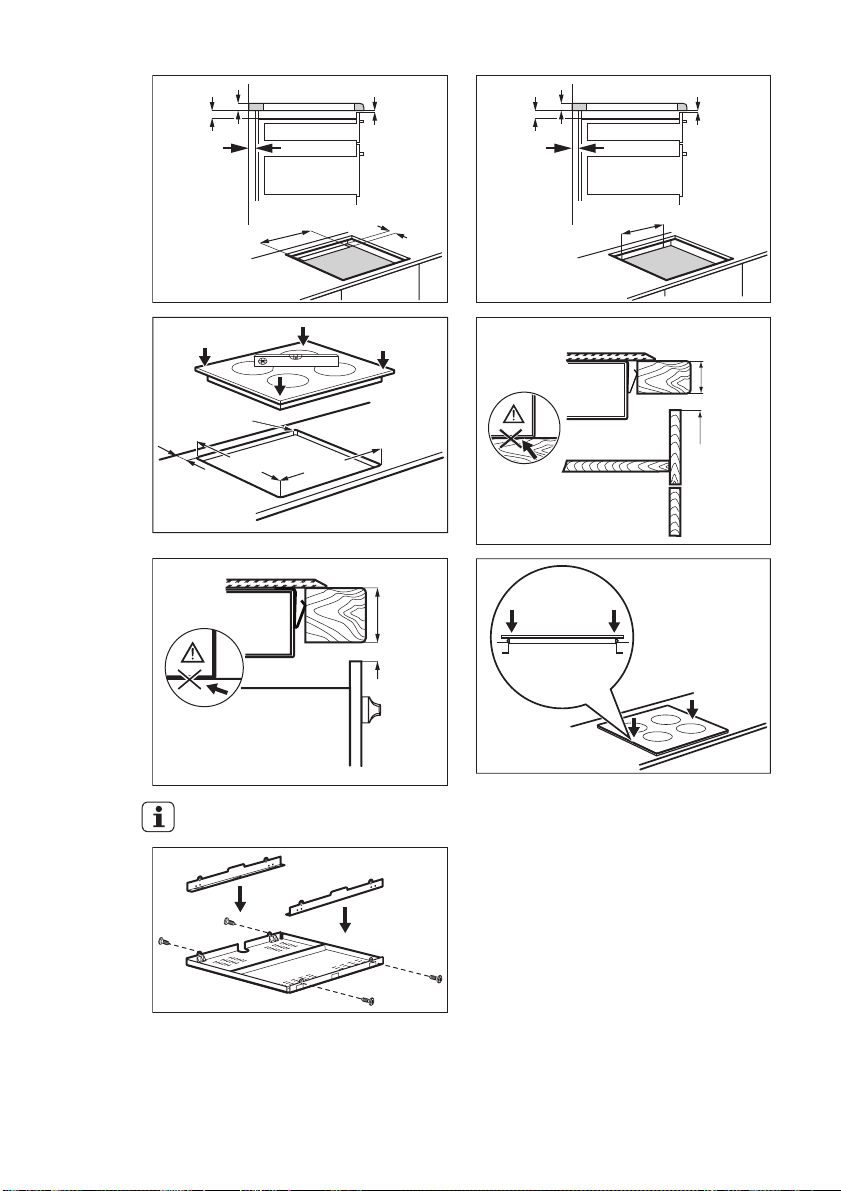

8.3 Montáž

min. 500mm

min. 50mm

min. 2mm

ČESKY 15

< 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

R 5mm

min. 55mm

min. 500 mm

490+1mm

560+1mm

min. 2 mm

min 30 mm

min. 38 mm

min. 2 mm

> 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

min. 500 mm

min. 2 mm

min. 12 mm

min. 2 mm

Pokud používáte ochrannou skříň (doplňkové

příslušenství

), není nutné zachovat přední pro‐ stor pro proudění vzduchu o šířce 2 mm a insta‐ lovat ochranné dno přímo pod spotřebičem. Ochrannou skříň nelze použít, pokud spotřebič instalujete nad troubou.

Ochranná skříň nemusí být v některých zemích v nabídce. Obraťte se prosím na svého místního dodavatele.

www.electrolux.com

9. TECHNICKÉ INFORMACE

Modell EHH3634F9K Prod.Nr. 949 596 242 00 Typ 58 GAD D5 AT 220 - 240 V 50 - 60 Hz Induction 7.2 kW Made in Germany

Ser.Nr. .......... 7.2 kW

ELECTROLUX

Výkon varných zón

Varná zóna Nominální výkon

Pravá zadní —

180 mm

Pravá přední —

145 mm

Levá zadní —

180 mm

Levá přední —

210 mm

Výkon varných zón se může nepatrně lišit od údajů uvedených v této tabulce. Mění se na zá‐ kladě materiálu a průměru varných nádob.

(maximální na‐ stavení teploty) [W]

1800 W 2800W 10 145

1400 W 2500W 4 125

1800 W 2800W 10 145

2300 W 3600W 10 180

Zapnutá funkce posílení výkonu [W]

Délka chodu funkce posílení výkonu [min]

Minimální prů‐ měr nádoby [mm]

10. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

spotřebiče určené k likvidaci. Spotřebiče

Recyklujte materiály označené symbolem Obaly vyhoďte do příslušných odpadních

kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické

označené příslušným symbolem spolu s domovním odpadem. Spotřebič

odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

nelikvidujte

POLSKI 17

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3. OPIS URZĄDZENIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4. CODZIENNA EKSPLOATACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

5. PRZYDATNE RADY I WSKAZÓWKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

6. KONSERWACJA I CZYSZCZENIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7. ROZWIĄZYWANIE PROBLEMÓW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

8. INSTALACJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

9. DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zaprojektowano z myślą o Tobie. Użytkując je masz zawsze pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux! Odwiedź naszą witrynę internetową, aby uzyskać:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.electrolux.com

Zarejestruj swój produkt, aby uprościć jego obsługę serwisową: www.RegisterElectrolux.com

Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z serwisem, należy przygotować poniższe dane. Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer seryjny.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa. Informacje i wskazówki ogólne Informacje dot. ochrony środowiska

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

www.electrolux.com

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy do‐ kładnie przeczytać dołączoną instrukcję obsługi. Producent nie od‐ powiada za uszkodzenia i obrażenia ciała spowodowane niepra‐ widłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

OSTRZEŻENIE! Występuje zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem.

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego ro‐ ku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające odpowied‐ niej wiedzy i doświadczenia, jeśli będą one nadzorowane przez dorosłą osobę lub osobę odpowiedzialną za ich bezpieczeń‐ stwo.

• Nie należy pozwalać, aby dzieci bawiły się urządzeniem. Dzieci poniżej 3 lat nie wolno pozostawiać bez opieki w pobliżu urzą‐ dzenia.

• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci.

• Dzieci i zwierzęta nie powinny zbliżać się do pracującego lub stygnącego urządzenia. Łatwo dostępne elementy urządzenia mocno się nagrzewają.

• Jeśli urządzenie jest wyposażone w blokadę uruchomienia, zale‐ ca się jej włączenie.

• Czyszczeniem i konserwacją nie mogą zajmować się dzieci bez nadzoru dorosłych.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie oraz jego nieosłonięte elementy nagrzewają się pod‐ czas pracy do wysokiej temperatury. Nie dotykać elementów grzejnych.

POLSKI 19

• Nie sterować urządzeniem za pomocą zewnętrznego zegara ani niezależnego układu zdalnego sterowania.

• Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.

• Nie gasić pożaru wodą – należy wyłączyć urządzenie, a następ‐ nie przykryć płomień pokrywą lub kocem gaśniczym.

• Nie przechowywać żadnych przedmiotów na powierzchni goto‐ wania.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów me‐ talowych, takich jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

• Jeśli na powierzchni szkła ceramicznego pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć ryzyka porażenia prą‐ dem elektrycznym.

• Po zakończeniu używania płyty należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.

• Jeśli przewód zasilający jest uszkodzony, ze względów bezpie‐ czeństwa musi go wymienić producent, autoryzowany serwis lub inna wykwalifikowana osoba.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

• Zachować ostrożność podczas przenoszenia

2.1 Instalacja

OSTRZEŻENIE! Urządzenie może zainstalować wyłącz‐ nie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego

urządzenia.

• Należy postępować zgodnie z instrukcją insta‐

lacji dostarczoną wraz z urządzeniem.

• Zachować minimalne odstępy od innych urzą‐

dzeń i mebli.

urządzenia, ponieważ jest ono ciężkie. Za‐ wsze używać rękawic ochronnych.

• Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostę‐ pem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strące‐ nia gorącego naczynia z urządzenia przy ot‐ wieraniu okna lub drzwi.

• Instalując urządzenie nad szufladami należy zapewnić wystarczająco dużo miejsca między dolną częścią urządzenia a górną szufladą, aby umożliwić prawidłowy obieg powietrza.

www.electrolux.com

• Pozostawić 2 mm przestrzeni wentylacyjnej

• Spód urządzenia może być gorący. Zalecamy

Podłączenie do sieci elektrycznej

• Wszystkie połączenia elektryczne muszą być

• Urządzenie musi być uziemione.

• Przed wykonaniem jakiejkolwiek czynności

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania przewodów elek‐

• Podczas podłączania urządzenia do gniazda

• Upewnić się, że urządzenie jest prawidłowo

• Upewnić się, że zostało zainstalowane zabez‐

• Przewód zasilający należy przymocować obej‐

• Należy uważać, aby nie uszkodzić wtyczki (je‐

• W instalacji elektrycznej należy zastosować

• Konieczne jest zastosowanie odpowiednich

między blatem roboczym a przednią częścią zamontowanego pod nim urządzenia. Gwa‐ rancja nie obejmuje uszkodzeń spowodowa‐ nych brakiem odpowiedniej przestrzeni wenty‐ lacyjnej.

zamontowanie pod urządzeniem niepalnej pły‐ ty uniemożliwiającej dostęp do urządzenia od spodu

OSTRZEŻENIE! Występuje zagrożenie pożarem i pora‐ żeniem prądem elektrycznym.

wykonane przez wykwalifikowanego elektryka.

upewnić się, że urządzenie jest odłączone od zasilania.

trycznych.

sieciowego upewnić się, że przewód zasilają‐ cy lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń.

zainstalowane. Luźny lub niewłaściwy prze‐ wód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania styków.

pieczenie przed porażeniem prądem.

mą w celu jego mechanicznego odciążenia.

śli dotyczy) ani przewodu zasilającego. Wy‐ mianę uszkodzonego przewodu zasilającego należy zlecić przedstawicielowi serwisu lub wykwalifikowanemu elektrykowi.

wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegu‐ nach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

wyłączników obwodu zasilania: wyłączniki au‐ tomatyczne, bezpieczniki topikowe (typu wy‐ kręcanego — wyjmowane z oprawki), wyłącz‐ niki różnicowo-prądowe (RCD) oraz styczniki.

2.2 Przeznaczenie

OSTRZEŻENIE! Niebezpieczeństwo odniesienia obra‐ żeń ciała, oparzenia, porażenia prądem.

• Przed pierwszym użyciem urządzenia należy usunąć z niego wszystkie elementy opakowa‐ nia, etykiety i folię ochronną (jeśli dotyczy).

• Z urządzenia należy korzystać w warunkach domowych.

• Nie zmieniać parametrów technicznych urzą‐ dzenia.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one stać się gorące.

• Po każdym użyciu wyłączyć pole grzejne. Nie polegać na działaniu układu wykrywania obec‐ ności naczyń.

• Nie używać urządzenia jako powierzchni robo‐ czej ani miejsca do przechowywania przed‐ miotów.

• Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia pora‐ żeniem prądem elektrycznym.

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powin‐ ni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

• Podczas wkładania żywności do gorącego oleju może on pryskać.

OSTRZEŻENIE! Występuje zagrożenie pożarem lub wy‐ buchem.

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Pod‐ czas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.

• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości produk‐ tów spożywczych ma niższą temperaturę za‐ płonu niż świeży olej.

• Nie umieszczać łatwopalnych produktów lub przedmiotów nasączonych łatwopalnymi pro‐ duktami w urządzeniu, na nim lub w jego po‐ bliżu.

OSTRZEŻENIE! Występuje zagrożenie uszkodzeniem urządzenia.

• Nie stawiać gorących naczyń na panelu stero‐ wania.

• Nie dopuszczać do wygotowania się potraw.

• Nie dopuszczać do upadku naczyń ani innych przedmiotów na powierzchnię urządzenia. Może to spowodować jej uszkodzenie.

• Nie włączać pól grzejnych bez naczyń ani z pustymi naczyniami.

• Nie kłaść na urządzeniu folii aluminiowej.

• Naczynia żeliwne, aluminiowe lub ze zni‐ szczonym spodem mogą spowodować zary‐ sowanie szkła lub szkła ceramicznego. Dlate‐ go nie należy przesuwać ich po powierzchni gotowania.

2.3 Konserwacja i czyszczenie

OSTRZEŻENIE! Występuje zagrożenie uszkodzenia urządzenia.

3. OPIS URZĄDZENIA

POLSKI 21

• Aby zapobiec uszkodzeniu powierzchni urzą‐ dzenia, należy regularnie ją czyścić.

• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie neutralne środki czyszczące. Nie używać produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.4 Utylizacja

OSTRZEŻENIE! Występuje zagrożenie odniesienia obra‐ żeń ciała lub uduszenia.

• Aby uzyskać informacje dotyczące prawidło‐ wej utylizacji urządzenia, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć i wyrzucić przewód zasilający.

3.1 Widok urządzenia

1 2

180 mm 180 mm

210 mm

145 mm

Indukcyjne pole grzejne

Panel sterowania

Indukcyjne pole grzejne

www.electrolux.com

3.2 Układ panelu sterowania

Urządzenie obsługuje się dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

Pole czujnika Funkcja

1 2 4 5 3 6

8910 7

Wskaźniki funkcji zegara dla po‐

Włączanie i wyłączanie urządzenia Blokowanie/odblokowanie panelu sterowania Zwiększanie lub zmniejszanie mocy grzania Wskazują, dla którego pola ustawiono czas

szczególnych pól grzejnych Wyświetlacz zegara Pokazuje czas w minutach

Wskazanie mocy grzania Wskazuje ustawienie mocy grzania

Włączanie funkcji Power Wybór pola grzejnego Przedłużanie lub skracanie czasu Włączanie i wyłączanie funkcji STOP+GO

3.3 Wskazania ustawień mocy grzania

Wskazanie Opis

Pole grzejne jest wyłączone. Funkcja podtrzymywania temp./funkcja STOP+GO jest włączona.

- / -

Pole grzejne jest włączone. Funkcja automatycznego podgrzewania jest włączona. Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe na‐

czynie, bądź nie umieszczono na nim żadnego naczynia. Nieprawidłowe działanie. Pole grzejne jest nadal gorące (ciepło resztkowe).

Włączona jest blokada/blokada uruchomienia. Włączona jest funkcja Power.

Wskazanie Opis

Włączona jest funkcja samoczynnego wyłączenia.

3.4 Wskaźnik ciepła resztkowego

OSTRZEŻENIE!

Ryzyko poparzenia z powodu ciepła

resztkowego!

4. CODZIENNA EKSPLOATACJA

POLSKI 23

Indukcyjne pola grzejne wytwarzają ciepło po‐ trzebne do przyrządzania potraw bezpośrednio w dnie naczynia. Powierzchnia ceramiczna jest na‐ grzewana przez ciepło pochodzące z naczyń.

4.1 Włączanie i wyłączenie

Dotknąć przez 1 sekundę, aby włączyć lub wyłączyć urządzenie.

4.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie urządzenia, gdy:

•

Wszystkie pola grzejne są wyłączone (

• Po włączeniu urządzenia nie ustawiono mocy grzania.

• Panel sterowania został zalany lub przez po‐ nad 10 sekund znajduje się na nim jakiś przedmiot (garnek, ściereczka itp). Przez pe‐ wien czas rozlega się sygnał dźwiękowy i urządzenie wyłącza się. Należy usunąć przed‐ miot lub wyczyścić panel sterowania.

• Urządzenie uległo nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem urządzenia pole grzejne musi ostygnąć.

• Użyto nieodpowiedniego naczynia. Wyświetla się symbol

ne wyłącza się samoczynnie.

• Nie wyłączono pola grzejnego lub nie zmienio‐ no mocy grzania. Po pewnym czasie wyświet‐

la się żej.

• Zależność między ustawieniem mocy grzania a czasem działania funkcji samoczynnego wy‐ łączenia:

•

i po upływie 2 minut pole grzej‐

i urządzenie wyłącza się. Patrz poni‐

, - — 6 godz.

- — 5 godz. — 4 godz.

- — 1,5 godz.

4.3 Ustawienie mocy grzania

Dotknąć , aby zwiększyć moc grzania. Do‐ tknąć

, aby zmniejszyć moc grzania. Na wy‐

świetlaczu pojawi się ustawienie mocy grzania. Dotknąć jednocześnie

pole grzejne.

i , aby wyłączyć

4.4 Automatyczne podgrzewanie

Włączenie funkcji automatycznego podgrzewa‐ nia umożliwia, w razie potrzeby, wstępne pod‐ grzanie potrawy w krótszym czasie. Funkcja ta uruchamia na pewien czas największą moc grza‐ nia (patrz wykres), a następnie zmniejsza ją do wybranego poziomu. Aby włączyć funkcję automatycznego podgrze‐ wania pola grzejnego:

Dotknąć . Na wyświetlaczu pojawi się symbol

Natychmiast dotknąć . Na wyświetlaczu pojawi się symbol

Natychmiast dotknąć kilkakrotnie , aż pojawi się wymagane ustawienie mocy grzania. Po upływie 3 sekund na wyświetla‐

czu pojawi się

Aby wyłączyć funkcję, należy dotknąć

www.electrolux.com

4.5 Funkcja Power

Funkcja Power zapewnia dodatkową moc induk‐ cyjnym polom grzejnym. Funkcja Power może być włączona przez ograniczony czas (patrz roz‐ dział „Dane techniczne”). Po tym czasie indukcyj‐ ne pole grzejne automatycznie przełącza się na najwyższą moc grzania. W celu włączenia funkcji

należy dotknąć wyłączyć tę funkcję, należy zmienić ustawienie mocy grzania.

4.6 Zarządzanie energią

Funkcja zarządzania energią dzieli moc między pola grzejne (patrz rysunek). Funkcja Power zwiększa do maksimum ostatnio wybraną moc jednego pola grzejnego. Moc pozostałych pól grzejnych zostaje automatycznie zmniejszona. Wskazanie dla pola o zmniejszonej mocy grzania zmienia się w zakresie dwóch poziomów.

Zarządzanie energią przy użyciu funkcji Power limitation

• Jeśli wartość funkcji Power limitation jest usta‐

11 10

9 8 7

6 5 4 3 2 1

123456789

— wyświetli się . Aby

wiona na 4,5 kW lub mniej, moc urządzenia jest dzielona na wszystkie pola grzejne.

• Jeśli wartość funkcji Power limitation jest usta‐ wiona na ponad 4,5 kW, moc urządzenia jest dzielona na dwa pola grzejne w parze.

4.7 Power limitation

Początkowo urządzenie jest ustawione na naj‐ wyższą możliwą moc.

Zmniejszanie/zwiększanie mocy:

Wyłączyć urządzenie.

Dotknąć i przytrzymać przez 3 sekundy. Wyświetlacz włączy się i wyłączy.

Dotknąć i przytrzymać przez 3 sekundy. Włączą się symbole od P0 do P9.

Dotknąć odpowiadający przedniemu le‐ wemu polu, aby ustawić moc.

Poziomy mocy

• P0 – 7200 W (patrz rozdział „Dane technicz‐ ne”)

• P1 – 1500 W

• P2 – 2000 W

• P3 – 2500 W

• P4 – 3000 W

• P5 – 3500 W

• P6 – 4000 W

• P7 – 4500 W

• P8 – 5000 W

• P9 – 6000 W

UWAGA! Należy upewnić się, że wybrana moc nie przekracza wartości bezpieczników w instalacji domowej.

4.8 Zegar

Wyłącznik czasowy

Wyłącznik czasowy służy do określenia czasu działania danego pola grzejnego tylko w danej chwili. Zegar należy ustawić po dokonaniu wyboru pola grzejnego. Moc grzania można ustawić przed lub po usta‐ wieniu zegara.

• Aby ustawić pole grzejne:dotknąć kilkakrotnie , aż włączy się wskaźnik odpowiedniego

pola grzejnego.

• Aby włączyć lub zmienić ustawienie zegara:

dotknąć

ka pola grzejnego oznacza rozpoczęcie odli‐ czania czasu.

• Aby wyłączyć zegar: ustawić pole grzejne do‐

tykając symbolu aby wyłączyć zegar. Wartość pozostałego

czasu zmniejszy się do grzejnego wyłączy się.

• Aby wyświetlić pozostały czas: ustawić pole

grzejne dotykając symbolu la grzejnego zacznie szybko migać. Na wy‐

świetlaczu pojawi się pozostały czas. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie

. Pole grzejne wyłączy się.

•

Aby wyłączyć sygnał dźwiękowy: dotknąć

lub zegara, aby ustawić czas (

– 99 minut). Powolne miganie wskaźni‐

, a następnie dotknąć ,

Wskaźnik pola

. Wskaźnik po‐

Minutnika

Gdy pola grzejne są włączone, można używać zegara jako minutnika. Dotknąć

lub , aby ustawić czas. Gdy odliczanie

czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać

•

Aby wyłączyć sygnał dźwiękowy: dotknąć

. Dotknąć

4.9 STOP+GO

Funkcja służy do przestawiania wszystkich włączonych pól grzejnych na najniższą moc

grzania ( Gdy działa funkcja

tawienia mocy grzania. Funkcja

, nie można zmieniać us‐

nie blokuje funkcji zegara.

POLSKI 25

• Aby włączyć tę funkcję, należy dotknąć sym‐ . Pojawi się symbol .

bolu

•

Aby wyłączyć tę funkcję, należy dotknąć Wyświetli się ustawiona poprzednio moc grza‐ nia.

4.10 Blokada

Gdy włączone są pola grzejne, istnieje możli‐ wość zablokowania panelu sterowania z wyjąt‐

. Zapobiega to przypadkowej zmianie

kiem ustawienia mocy grzania. Najpierw należy ustawić moc grzania.

Aby włączyć tę funkcję, należy dotknąć 4 sekundy zaświeci się symbol

Zegar pozostanie włączony. Aby wyłączyć tę funkcję, należy dotknąć

Pojawi się wskazanie ustawionej wcześniej mocy grzania. Zatrzymanie pracy urządzenia spowoduje rów‐ nież wyłączenie tej funkcji.

. Na

4.11 Blokada uruchomienia

Ta funkcja zapobiega przypadkowemu urucho‐ mieniu urządzenia.

Włączanie blokady uruchomienia

•

Włączyć urządzenie dotykając wiać mocy grzania.

•

Dotknąć Zaświeci się symbol

•

Wyłączyć urządzenie dotykając

Wyłączanie blokady uruchomienia

•

Włączyć urządzenie dotykając wiać mocy grzania. Dotknąć przez 4 sekundy. Zaświeci się symbol

•

Wyłączyć urządzenie dotykając .

Tymczasowe wyłączenie blokady uruchomienia na czas jednego cyklu gotowania

•

Włączyć urządzenie dotykając się symbol

•

Dotknąć i przytrzymać przez 4 sekundy. W ciągu 10 sekund ustawić moc grzania. Teraz można korzystać z urządzenia.

• Po wyłączeniu urządzenia poprzez dotknięcie

cona.

i przytrzymać przez 4 sekundy.

, blokada uruchomienia zostanie przywró‐

. Nie usta‐

i przytrzymać

. Zaświeci

www.electrolux.com

5. PRZYDATNE RADY I WSKAZÓWKI

INDUKCYJNE POLA GRZEJNE

Silne pole elektromagnetyczne generowane przez indukcyjne pole grzejne nagrzewa naczy‐ nie w bardzo krótkim czasie.

5.1 Naczynia do indukcyjnych pól grzejnych

Do gotowania na indukcyjnych polach grzejnych należy używać wyłącznie od‐ powiednich naczyń.

Materiał, z którego wykonane są naczynia

• odpowiedni: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (odpowied‐ nio oznaczone przez producenta).

• nieodpowiedni: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.

Naczynie nadaje się do stosowania na płycie indukcyjnej, jeżeli:

• ... można szybko zagotować niewielką ilości wody w naczyniu postawionym na polu grzej‐ nym ustawionym na maksymalną moc.

• ... magnes przywiera do dna naczynia.

Dno naczynia powinno być możliwie jak najbardziej grube i płaskie.

Wymiary naczyń: indukcyjne pola grzejne w pew‐ nym stopniu dopasowują się automatycznie do średnicy dna naczyń.

5.2 Odgłosy podczas ogrzewania

Jeżeli słychać

• odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowar‐ stwowa).

• odgłos gwizdania: jedno lub więcej pól grzej‐ nych jest ustawione na wysoką moc grzania, a naczynia są wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• odgłos brzęczenia: ustawiona jest wysoka moc grzania.

• odgłos klikania: następuje przełączanie elek‐ tryczne.

• odgłos syczenia, brzęczenia: uruchomiony jest wentylator.

Odgłosy te są normalnym zjawiskiem i nie świad‐ czą o usterce urządzenia.

5.3 Oszczędzanie energii

Jak oszczędzać energię

• W miarę możliwości należy zawsze przykry‐ wać naczynia pokrywką.

• Naczynie do gotowania należy postawić na polu grzejnym przed jego włączeniem.

• Ciepło resztkowe można wykorzystać do pod‐ trzymywania ciepła potraw lub roztapiania składników.

Sprawność pola grzejnego

Sprawność pola grzejnego zależy od średnicy dna naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii ge‐ nerowanej przez pole grzejne. Informacje doty‐ czące minimalnej średnicy dna naczyń znajdują się w rozdziale „Dane techniczne”.

5.4 Przykłady zastosowań

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest linio‐ wa. Zwiększenie mocy grzania nie powoduje propor‐ cjonalnego zwiększenia poboru mocy przez pole grzejne. Oznacza to, że przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż poło‐ wę swojej mocy.

Dane przedstawione w tabeli mają wy‐ łącznie charakter orientacyjny.

Us‐

Zastosowanie: Czas Wskazówki Wykorzysta‐ ta‐ wie‐ nie mo‐ cy grza nia

Podtrzymywanie ciepła

ugotowanej potrawy

1 1 - 2 Sos holenderski, roztapia‐

nie: masła, czekolady, że‐

latyny 1 - 2 Ścinanie: puszystych omle‐

tów, smażonych jajek 2 - 3 Gotowanie ryżu lub potraw

mlecznych, podgrzewanie

gotowych potraw

3 - 4 Gotowanie na parze wa‐

rzyw, ryb, mięsa 4 - 5 Gotowanie ziemniaków na

parze

4 - 5 Gotowanie większej ilości

potraw, dań duszonych i

zup 6 - 7 Delikatne smażenie: eska‐

lopków, cordon bleu z cie‐

lęciny, kotletów, bryzoli,

kiełbasek, wątróbki, za‐

smażek, jajek, naleśników,

pączków 7 - 8 Intensywne smażenie:

placków ziemniaczanych,

polędwicy, steków 9 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz,

mięso duszone w sosie własnym), smażenie frytek

Gotowanie dużej ilości wody. Funkcja Power jest włączona.

zależnie od potrzeb

5-25 min Mieszać od czasu do

10-40 min Gotować pod przykry‐

25-50 min Wlać przynajmniej dwu‐

20-45 min Dodać kilka łyżek płynu 10 – 15 %

20-60 min Użyć maksymalnie 0,25

60-150 min Do 3 litrów wody + skład‐

zależnie od potrzeb

5-15 min Obrócić po upływie poło‐

Przykryć naczynie 3 %

czasu

ciem

krotnie więcej płynu niż ryżu; potrawy mleczne mieszać od czasu do czasu

litra wody na 750 g ziem‐ niaków

niki

Obrócić po upływie poło‐ wy czasu

wy czasu

POLSKI 27

nie mocy zna‐ mionowej

3 – 5 %

5 – 10 %

15 – 21 %

31 – 45 %

45 – 64 %

100 %

6. KONSERWACJA I CZYSZCZENIE

Urządzenie należy oczyścić po każdym użyciu. Zawsze używać naczyń z czystym dnem.

Zarysowania lub ciemne plamy na pły‐ cie ceramicznej nie mają wpływu na działanie urządzenia.

www.electrolux.com

Usuwanie zabrudzeń:

– Usuwać natychmiast: stopiony plastik, fo‐

lię oraz zabrudzenia z potraw zawierają‐

cych cukier. W przeciwnym razie zabru‐

dzenia mogą spowodować uszkodzenie

urządzenia. Użyć specjalnego skrobaka

do szkła. Przyłożyć skrobak pod ostrym

kątem do szklanej powierzchni i przesu‐

wać po niej ostrzem.

– Usunąć, gdy urządzenie wystarczająco

ostygnie: ślady osadu kamienia i wody,

7. ROZWIĄZYWANIE PROBLEMÓW

Problem Prawdopodobna przyczyna Środek zaradczy

Nie można uruchomić urzą‐ dzenia lub sterować nim.

Dotknięto równocześnie 2 lub

Włączona jest funkcja STOP

Na panelu sterowania znaj‐

Rozlega się sygnał dźwięko‐ wy i urządzenie wyłącza się. Gdy urządzenie jest wyłączo‐ ne, rozlega się sygnał dźwię‐ kowy.

Urządzenie wyłącza się. Położono przedmiot na polu

Wskaźnik ciepła resztkowego nie włącza się.

Nie działa funkcja automa‐ tycznego podgrzewania.

Ustawiono maksymalną moc

Moc grzania przełącza się między dwoma poziomami.

Ponownie uruchomić urządze‐

więcej pól czujników.

+GO.

dują się plamy tłuszczu lub woda.

Zakryto jedno lub więcej pól czujników.

czujnika Pole grzejne nie jest gorące,

ponieważ było używane przez krótki czas.

Pole grzejne jest wyłączone. Należy odczekać, aż pole

grzania.

Włączona jest funkcja zarzą‐ dzania energią.

plamy tłuszczu, metaliczne odbarwienia. Użyć specjalnego środka czyszczącego do szkła ceramicznego lub stali nie‐ rdzewnej.

Przetrzeć urządzenie wilgotną szmatką z dodatkiem detergentu.

Na koniec wytrzeć urządzenie do sucha czystą ściereczką.

nie i w ciągu mniej niż 10 se‐ kund ustawić moc grzania.

Dotknąć tylko jednego pola czujnika.

Patrz rozdział „Codzienna eks‐ ploatacja”.

Wyczyścić panel sterowania.

Usunąć przedmiot z pól czujni‐ ków.

Zdjąć przedmiot z pola czujni‐

ka. Jeśli pole grzejne było używa‐

ne wystarczająco długo, aby się rozgrzać, należy skontak‐ tować się z punktem serwiso‐ wym.

grzejne odpowiednio wystyg‐ nie.

Maksymalna moc grzania jest równa mocy uruchamianej przy włączeniu funkcji automa‐ tycznego podgrzewania.

Patrz „Zarządzanie energią”.

Problem Prawdopodobna przyczyna Środek zaradczy

Pola czujników nagrzewają się.

Naczynie jest zbyt duże lub ustawione zbyt blisko ele‐ mentów sterowania.

Wyświetla się .

Włączona jest funkcja samo‐ czynnego wyłączenia.

Wyświetla się .

Włączona jest funkcja bloka‐ dy uruchomienia lub blokady.

Wyświetla się .

Na polu grzejnym nie ma na‐ czynia.

Użyto niewłaściwego naczy‐

nia.

Średnica dna naczynia jest

za mała w stosunku do pola grzejnego.

Wyświetla się oraz liczba.

Wyświetla się .

Urządzenie wykryło błąd. Odłączyć urządzenie na pe‐

Urządzenie wykryło błąd, po‐ nieważ wygotowała się za‐ wartość naczynia. Zadziałało zabezpieczenie przed prze‐ grzaniem pól grzejnych oraz funkcja samoczynnego wyłą‐ czenia.

Jeśli powyższe rozwiązania nie pomogą w roz‐ wiązaniu problemu, należy skontaktować się ze sprzedawcą lub najbliższym punktem serwiso‐ wym. Należy podać dane z tabliczki znamiono‐ wej: kod szkła ceramicznego składający się z trzech znaków (znajdujący się w rogu powierzch‐ ni szklanej) oraz wyświetlany komunikat o błę‐ dzie.

Należy sprawdzić, czy urządzenie było użytko‐ wane prawidłowo. W przeciwnym razie interwen‐ cja pracownika serwisu lub sprzedawcy może być płatna nawet w okresie gwarancyjnym. Infor‐ macje dotyczące obsługi klienta oraz warunków gwarancji znajdują się w broszurze gwarancyj‐ nej.

POLSKI 29

Jeśli to konieczne, duże na‐ czynia należy ustawiać na tyl‐ nych polach grzejnych.

Wyłączyć urządzenie i włączyć je ponownie.

Patrz rozdział „Codzienna eks‐ ploatacja”.

Postawić naczynie na polu grzejnym.

Użyć odpowiedniego naczy‐ nia.

Przenieść naczynie na mniej‐ sze pole grzejne.

wien czas od zasilania. Odłą‐ czyć bezpiecznik w domowej instalacji elektrycznej. Podłą‐ czyć ponownie. Jeśli wskaza‐

pojawi się ponownie,

nie należy skontaktować się z ser‐ wisem.

Wyłączyć urządzenie. Zdjąć gorące naczynie. Po upływie około 30 sekund ponownie włączyć pole grzejne. Jeśli problem był związany z naczy‐ niem, z wyświetlacza zniknie komunikat o błędzie, ale może nadal świecić się wskaźnik ciepła resztkowego. Należy odczekać, aż naczynie wystar‐ czająco ostygnie i sprawdzić, czy jest ono odpowiednie, ko‐ rzystając z informacji zawar‐ tych w rozdziale „Naczynia do indukcyjnych pól grzejnych”.

www.electrolux.com

8. INSTALACJA

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeń‐ stwa.

Przed instalacją

Przed instalacją urządzenia należy spisać wska‐ zane poniżej dane z tabliczki znamionowej. Tab‐ liczka znamionowa znajduje się na spodzie obu‐ dowy urządzenia.

• Model ...........................

• Numer produktu .............................

• Numer seryjny ....................

8.1 Urządzenia do zabudowy

• Urządzeń do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szaf‐ kach lub blatach roboczych spełniających wy‐ mogi stosownych norm.

8.2 Przewód zasilający

• Przewód zasilający jest w zestawie z urządze‐ niem.

• Uszkodzony przewód zasilający można wy‐ mienić tylko na odpowiednią część zamienną.

230V~ 400V 2~N

Należy skontaktować się w tym celu z lokal‐ nym punktem serwisowym.

Połączenie dwufazowe

Usunąć zaciski z czarnego i brązowego przewodu.

Zdjąć izolację z końców brązowego i czar‐ nego przewodu.

Założyć nowy zacisk 1,5 mm² na każdym z przewodów. (Wymagane jest specjalne na‐ rzędzie).

OSTRZEŻENIE! Wszystkie połączenia elektryczne musi wykonać wykwalifikowany elektryk.

UWAGA! Końcówek przewodów nie wolno roz‐ wiercać ani lutować. Jest to kategorycz‐ nie zabronione!

OSTRZEŻENIE! Nie podłączać przewodów bez założo‐ nych zacisków.

Połączenie jednofazowe – 230 V~ Połączenie dwufazowe – 400 V 2 ~ N

zielony – żółty zielony – żółty

N niebieski i szary niebieski i szary N

L czarny i brązowy czarny L1

brązowy L2

8.3 Montaż

POLSKI 31

min. 500mm

min. 50mm

min. 2mm

< 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

R 5mm

min. 55mm

min. 500 mm

490+1mm

560+1mm

min. 2 mm

min 30 mm

min. 38 mm

min. 2 mm

> 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

min. 500 mm

min. 2 mm

min. 12 mm

min. 2 mm

www.electrolux.com

Wyposażenie dodatkowe w postaci kasety ochronnej może być niedostępne w niektórych krajach. W celu uzyskania dodatkowych informacji należy skontaktować się z miejscowym dostawcą.

9. DANE TECHNICZNE

Modell EHH3634F9K Prod.Nr. 949 596 242 00 Typ 58 GAD D5 AT 220 - 240 V 50 - 60 Hz Induction 7.2 kW Made in Germany

Ser.Nr. .......... 7.2 kW

ELECTROLUX

Moc pól grzejnych

Pole grzejne Moc znamiono‐

Prawe tylne —

180 mm

Prawe przednie

— 145 mm

Lewe tylne —

180 mm

Lewe przednie

— 210 mm

Moc pól grzejnych może w niewielkim zakresie odbiegać od wartości podanych w tabeli. Zmiany

wa (maksymalna moc grzania) [W]

W przypadku zastosowania kasety ochronnej (wyposażenie dodatkowe

pozostawienia 2 mm przestrzeni wentylacyjnej z przodu, jak również montażu przegrody zabez‐ pieczającej bezpośrednio pod urządzeniem. W przypadku montażu urządzenia nad piekarni‐ kiem nie można użyć kasety ochronnej.

Z włączoną funk‐ cją Power [W]

Maksymalny czas działania funkcji Power

) nie ma konieczności

Minimalna śred‐ nica naczynia [mm]

[min]

1800 W 2800W 10 145

1400 W 2500W 4 125

1800 W 2800W 10 145

2300 W 3600W 10 180

te zależą od wymiarów naczynia oraz materiału, z którego zostało wykonane.

10. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem poddać utylizacji. Opakowanie urządzenia

włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu.

należy

Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno

wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego

POLSKI 33

przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

www.electrolux.com

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

2. BEZPEČNOSTNÉ POKYNY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

3. POPIS VÝROBKU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

4. KAŽDODENNÉ POUŽÍVANIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

5. UŽITOČNÉ RADY A TIPY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

6. OŠETROVANIE A ČISTENIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

7. RIEŠENIE PROBLÉMOV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

8. INŠTALÁCIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

9. TECHNICKÉ INFORMÁCIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

WE’RE THINKING OF YOU

Ďakujeme vám, že ste si kúpili spotrebič Electrolux. Vybrali ste si výrobok, ktorý v sebe skrýva desaťročia odborných skúseností a inovácií. Pri vývoji tohto dômyselného a štýlového spotrebiča sme mysleli na vás. Preto si pri každom použití môžete byť istí, že dosiahnete vynikajúce výsledky.

Vitajte vo svete Electrolux. Navštívte našu stránku, kde nájdete:

Tipy na používanie, brožúry, riešenie problémov a informácie o údržbe: www.electrolux.com

Zaregistrujte si produkt a využite tak ešte lepší servis: www.RegisterElectrolux.com

Do spotrebiča si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely: www.electrolux.com/shop

STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM

Odporúčame, aby ste používali originálne náhradné diely. Keď budete kontaktovať servis, nezabudnite si pripraviť nasledujúce údaje. Tieto informácie nájdete na výrobnom štítku. Model, číslo výrobku, sériové číslo.

Varovanie/upozornenie – Bezpečnostné pokyny. Všeobecné informácie a tipy Environmentálne informácia

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte pri‐ ložený návod na používanie. Výrobca nie je zodpovedný za škody a zranenia spôsobené nesprávnou inštaláciou a používaním. Ná‐ vod na používanie uchovávajte vždy v blízkosti spotrebiča, aby ste doň mohli v budúcnosti nahliadnuť.

1.1 Bezpečnosť detí a zraniteľných osôb

VAROVANIE Nebezpečenstvo udusenia, poranenia alebo trvalého postih‐ nutia.

• Deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmy‐

slovými alebo psychickými schopnosťami alebo nedostatkom skúseností a znalostí môžu tento spotrebič používať len vtedy, ak sú pod dozorom dospelej osoby alebo osoby, ktorá je zodpo‐ vedná za ich bezpečnosť.

• Nedovoľte, aby sa deti hrali so spotrebičom. Deti do troch rokov

nesmú zostať v blízkosti spotrebiča bez dozoru.

• Obaly uschovajte mimo dosahu detí.

• Nedovoľte deťom ani domácim zvieratám priblížiť sa k spotrebi‐

ču počas prevádzky alebo keď je horúci. Prístupné časti sú ho‐ rúce.

• Ak má spotrebič detskú poistku, odporúčame ju zapnúť.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

SLOVENSKY 35

1.2 Všeobecné bezpečnostné pokyny

• Spotrebič a jeho prístupné časti sa počas používania môžu veľ‐

mi zohrievať. Nedotýkajte sa výhrevných telies.

• Spotrebič nepoužívajte prostredníctvom externého časovača ani

samostatného diaľkového ovládania.

• Varenie na varnom paneli s tukom alebo olejom bez dohľadu

môže byť nebezpečné a môže spôsobiť požiar.

www.electrolux.com

• Nikdy sa nepokúšajte zahasiť oheň vodou, ale vypnite spotrebič

• Na varnom povrchu nenechávajte žiadne predmety.

• Na čistenie spotrebiča nepoužívajte parné čističe.

• Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by

• Ak je sklokeramický povrch prasknutý, vypnite spotrebič, aby ste

• Varný panel vypínajte po každom použití jeho ovládacími prvka‐

• Ak je poškodený elektrický napájací kábel, musíte ho dať vyme‐

a potom zakryte plameň, napr. pokrievkou alebo nehorľavou po‐ krývkou.

sa nemali klásť na povrch varného panela, pretože sa môžu roz‐ páliť.

vylúčili možnosť úrazu elektrickým prúdom.

mi. Nespoliehajte sa na funkciu rozpoznávania varnej nádoby.

niť u výrobcu, v autorizovanom servise alebo kvalifikovanej oso‐ be, aby sa predišlo nebezpečenstvu.

BEZPEČNOSTNÉ POKYNY

2.1 Inštalácia

VAROVANIE Tento spotrebič smie nainštalovať iba kvalifikovaná osoba.

• Odstráňte všetok obalový materiál.

• Poškodený spotrebič neinštalujte ani nepouží‐ vajte.

• Dodržiavajte pokyny pre inštaláciu dodané so spotrebičom.

• Dodržiavajte minimálnu vzdialenosť od iných spotrebičov a nábytku.

• Pri premiestňovaní spotrebiča buďte vždy opatrní, pretože je ťažký. Vždy používajte bezpečnostné rukavice.

• Plochy výrezu utesnite tesniacim materiálom, aby ste predišli vydutiu spôsobenému vlhko‐ sťou.

• Spodnú časť spotrebiča chráňte pred parou a vlhkosťou.

• Spotrebič neinštalujte vedľa dverí ani pod ok‐ no. Predídete tak zhodeniu horúceho kuchyn‐

ského riadu zo spotrebiča pri otvorení dverí alebo okna.

• Ak je spotrebič nainštalovaný nad zásuvkami, uistite sa, že je priestor medzi spodnou ča‐ sťou spotrebiča a hornou zásuvkou postačujú‐ ci na cirkuláciu vzduchu.

• Dbajte na to, aby medzi pracovnou doskou a prednou časťou spodnej kuchynskej jednotky zostal voľný priestor s veľkosťou 2 mm na ve‐ tranie. Záruka sa nevzťahuje na poškodenia spôsobené nedostatočným vetracím priesto‐ rom.

• Spodná časť spotrebiča sa môže zohriať. Pod spotrebič odporúčame nainštalovať nehorľavý oddeľovací panel, ktorý zamedzí prístup k je‐ ho spodnej časti.

Zapojenie do elektrickej siete

VAROVANIE Nebezpečenstvo požiaru a zásahu elek‐ trickým prúdom.

• Všetky práce súvisiace s elektrickým zapoje‐ ním musí vykonať kvalifikovaný elektrikár.

• Spotrebič musí byť uzemnený.

• Pred akýmkoľvek zásahom sa presvedčte, že je spotrebič odpojený od elektrickej siete.

• Použite vhodný elektrický sieťový kábel.

• Elektrické sieťové káble sa nesmú zamotať.

• Presvedčte sa, že sa sieťový kábel alebo zá‐ strčka (ak je k dispozícii) pri zapájaní spotrebi‐ ča do blízkej zásuvky nedotýka horúceho spo‐ trebiča alebo horúcej varnej nádoby

• Skontrolujte, či je spotrebič správne nainštalo‐ vaný. Uvoľnený a nesprávny elektrický sieťový kábel alebo zástrčka (ak sa používa) môže spôsobiť nadmerné zohriatie zásuvky.

• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.

• Použite káblovú svorku na odľahčenie ťahu.

• Uistite sa, že zástrčka (ak sa používa) alebo prívodný elektrický kábel nie je poškodený. Ak chcete vymeniť prívodný elektrický kábel, kon‐ taktujte servis alebo elektrikára.

• Elektrická sieť v domácnosti musí mať odpája‐ cie zariadenie, ktoré umožní odpojenie spotre‐ biča od elektrickej siete na všetkých póloch. Vzdialenosť kontaktov odpájacieho zariadenia musí byť minimálne 3 mm.

• Použite iba správne izolačné zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrať z držiaka).

2.2 Používanie

VAROVANIE Nebezpečenstvo zranenia, popálenín alebo zásahu elektrickým prúdom.

• Pred prvým použitím odstráňte zo spotrebiča všetky obaly, značenia a ochrannú fóliu (ak je použitá).

• Tento spotrebič používajte v domácom pro‐ stredí.

• Nemeňte technické charakteristiky tohto spo‐ trebiča.

• Počas činnosti nenechávajte spotrebič bez dozoru.

• Spotrebič nepoužívajte, keď máte mokré ruky, ani keď je v kontakte s vodou.

• Na varné zóny neklaďte príbor ani pokrievky. Môžu sa zohriať.

• Po každom použití varnú zónu vypnite. Ne‐ spoliehajte sa na detektor varnej nádoby.

• Nepoužívajte spotrebič ako pracovný alebo odkladací povrch.

• Ak je povrch spotrebiča popraskaný, ihneď odpojte spotrebič z elektrickej siete. Predídete tak zásahu elektrickým prúdom.

SLOVENSKY 37

• Keď je spotrebič v prevádzke, používatelia s kardiostimulátorom musia udržiavať vzdiale‐ nosť od indukčných varných zón minimálne 30 cm.

• Keď vkladáte jedlo do horúceho oleja, môže olej vyprsknúť.

VAROVANIE Hrozí nebezpečenstvo požiaru alebo výbuchu.

• Tuky a oleje môžu pri zohriatí uvoľňovať horľa‐ vé výpary. Pri príprave jedla musia byť plame‐ ne alebo horúce predmety v dostatočnej vzdialenosti od tukov a olejov.

• Výpary uvoľňované veľmi horúcim olejom mô‐ žu spôsobiť spontánne vznietenie.

• Použitý olej, ktorý môže obsahovať zvyšky po‐ krmov, môže spôsobiť požiar pri nižšej teplote ako nový olej.

• Horľavé látky ani predmety, ktoré sú nasiaknu‐ té horľavými látkami, neklaďte do spotrebiča, do jeho blízkosti ani naň.

VAROVANIE Hrozí nebezpečenstvo poškodenia spo‐ trebiča.

• Horúci kuchynský riad nenechávajte na ovlá‐ dacom paneli.

• Obsah kuchynského riadu nenechajte vyvrieť.

• Dávajte pozor, aby na spotrebič nespadli predmety alebo kuchynský riad. Mohlo by dôjsť k poškodeniu povrchu spotrebiča.

• Varné zóny nikdy nepoužívajte s prázdnym kuchynským riadom ani bez riadu.

• Na spotrebič nedávajte alobal.

• Riad vyrobený z liatiny, hliníka alebo s poško‐ deným dnom môže spôsobiť poškriabanie sklokeramiky. Pri premiestňovaní týchto pred‐ metov po varnom povrchu ich vždy nadvihnite.

2.3 Ošetrovanie a čistenie

VAROVANIE Hrozí nebezpečenstvo poškodenia spo‐ trebiča.

• Spotrebič pravidelne čistite, aby ste predišli znehodnoteniu povrchového materiálu.

• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.

• Spotrebič vyčistite vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepouží‐ vajte abrazívne prostriedky, drôtenky, rozpú‐ šťadlá ani kovové predmety.

www.electrolux.com

2.4 Likvidácia

VAROVANIE Nebezpečenstvo poranenia alebo udu‐ senia.

3. POPIS VÝROBKU

3.1 Celkový prehľad

1 2

• Informácie o správnej likvidácii spotrebiča vám poskytne váš miestny úrad.

• Spotrebič odpojte od elektrickej siete.

• Odrežte elektrický kábel a zlikvidujte ho.

180 mm 180 mm

210 mm

145 mm

Indukčná varná zóna

Ovládací panel

Indukčná varná zóna

3.2 Rozloženie ovládacieho panela

1 2 4 5 3 6

8910 7

Spotrebič sa ovláda senzorovými tlačidlami. Zobrazenia, ukazovatele a zvuky vám oznámia, ktoré funkcie sú zapnuté.

Senzorové tlačidlo Funkcia

Ukazovatele varných zón pre časo‐ mer

Displej časomera Zobrazenie času v minútach

Zapínanie a vypínanie spotrebiča Zablokovanie a odblokovanie ovládacieho pane‐

la Zvýšenie alebo zníženie varného stupňa

Ukazujú, pre ktorú zónu nastavujete čas.

Senzorové tlačidlo Funkcia

Indikácia varného stupňa Zobrazenie varného stupňa

Zapnutie výkonovej funkcie Power Voľba varnej zóny Predĺženie alebo skrátenie času Zapnutie a vypnutie funkcie STOP+GO

3.3 Indikátory varného stupňa

Displej Popis

Varná zóna je vypnutá. Udržiavanie teploty / funkcia STOP+GO je zapnutá.

- / -

3.4 Indikátor zvyškového tepla

VAROVANIE

Nebezpečenstvo popálenia zvyško‐

vým teplom!

Varná zóna je zapnutá. Funkcia automatického ohrevu je zapnutá. Riad je nevhodný, príliš malý alebo na varnej zóne nie je riad. Vyskytla sa porucha. Varná zóna je ešte horúca (zvyškové teplo). Je zapnutá funkcia blokovania/detskej poistky. Výkonová funkcia Power je zapnutá. Je zapnuté automatické vypínanie.

Indukčné varné zóny generujú teplo potrebné na varenie priamo v dne nádoby na varenie. Skloke‐ ramika sa ohreje teplom riadu na varenie.

SLOVENSKY 39

4. KAŽDODENNÉ POUŽÍVANIE

4.1 Aktivácia a deaktivácia

Dotykom počas 1 sekundy sa spotrebič akti‐ vuje alebo deaktivuje.

4.2 Automatické vypínanie

Funkcia automaticky vypne spotrebič, ak:

•

Všetky varné zóny sú vypnuté (

• Po zapnutí spotrebiča nenastavíte žiadny var‐ ný stupeň.

• Rozlejete alebo položíte niečo na ovládací pa‐ nel na viac ako 10 sekúnd (panvicu, handru a pod.). Na chvíľu zaznie zvukový signál a spo‐

trebič sa vypne. Odstráňte príslušný predmet alebo vyčistite ovládací panel.

• Spotrebič sa veľmi zohreje (napr. po vyvretí celého obsahu nádoby). Pred opätovným pou‐ žitím spotrebiča musí varná zóna vychladnúť.

• Ak používate nesprávny kuchynský riad. Sym‐

sa zapne a po 2 minútach sa varná zó‐

bol na automaticky vypne.

• Nevypnete varnú zónu ani nezmeníte nasta‐ venie varného stupňa. Po určitej dobe sa zo‐

brazí

a spotrebič sa vypne. Pozrite si infor‐

mácie uvedené nižšie.

• Súvislosť medzi nastaveným varným stupňom a časmi automatického vypnutia:

www.electrolux.com

4.3 Varný stupeň

Dotknite sa na zvýšenie varného stupňa. Dotknite sa

displeji sa zobrazí varný stupeň. Dotknite sa na‐ raz

4.4 Automatický ohrev

Potrebný varný stupeň dosiahnete rýchlejšie akti‐ vovaním funkcie automatického ohrevu. Táto funkcia nastaví na určitý čas najvyšší varný stu‐ peň (pozrite si graf) a potom nastaví potrebný nižší varný stupeň. Zapnutie funkcie automatického ohrevu pre var‐ nú zónu:

Funkciu vypnete dotknutím sa tlačidla

•

, – — 6 hodín

•

– — 5 hodín

•

— 4 hodiny

•

– — 1,5 hodiny

na zníženie varného stupňa. Na

a , aby ste vypli varnú zónu.

Stlačte tlačidlo . Symbol sa zobrazí na displeji.

Okamžite sa dotknite tlačidla . Symbol

sa zobrazí na displeji. Hneď potom sa opakovane dotýkajte tlačid‐ la

, až kým sa nezapne potrebný varný

stupeň. Po 3 sekundách sa na displeji zo‐

brazí

rozsvieti sa symbol

. Vypína sa zmenou na‐

stavenia varného stupňa.

4.6 Riadenie výkonu

Riadenie výkonu rozdeľuje dostupný výkon me‐ dzi varné zóny (pozrite si obrázok). Výkonová funkcia Power zvýši výkon na naposledy nasta‐ venej zóne na maximálnu úroveň. Výkon ostat‐ ných varných zón sa automaticky zníži. Ukazo‐ vateľ varného stupňa pre zónu so zníženým vý‐ konom striedavo zobrazuje dve úrovne.

Riadenie výkonu pomocou funkcie obmedzenia výkonu

• Keď nastavíte funkciu obmedzenia výkonu na hodnotu 4,5 kW alebo menej, výkon spotrebi‐ ča sa rozdelí medzi všetky varné zóny.

• Keď nastavíte funkciu obmedzenia výkonu na hodnotu viac ako 4,5 kW, výkon spotrebiča sa rozdelí medzi dve varné zóny v páre.

11 10

9 8 7

6 5 4 3 2 1

123456789

4.5 Výkonová funkcia Power

Výkonová funkcia Power zvyšuje výkon indukč‐ ných varných zón. Výkonovú funkciu Power je možné zapnúť na obmedzený čas (pozrite si ka‐ pitolu Technické informácie). Potom sa indukčná varná zóna opäť automaticky prepne na najvyšší

varný stupeň. Zapína sa dotykom tlačidla

4.7 Funkcia obmedzenia výkonu

Spotrebič je pôvodne nastavený na najvyššiu možnú úroveň výkonu.

Zníženie alebo zvýšenie úrovne výkonu:

Spotrebič vypnite.

Dotknite sa tlačidla na 3 sekundy. Di‐ splej sa zapne a vypne.

Dotknite sa tlačidla na 3 sekundy. Roz‐ svietia sa symboly P0 až P9.

Dotykom tlačidla zóny vľavo vpredu na‐ stavíte úroveň výkonu.

Úrovne výkonu

• P0 – 7 200 W (Pozrite si kapitolu „Technické údaje“)

• P1 – 1 500 W

• P2 – 2 000 W

• P3 – 2 500 W

• P4 – 3 000 W

• P5 – 3 500 W

• P6 – 4 000 W

• P7 – 4 500 W

• P8 – 5 000 W

• P9 – 6 000 W

POZOR Dbajte na to, aby zvolený výkon vyho‐ voval poistkám v domových rozvodoch.

4.8 Časomer

Časovač odpočítavajúci smerom nado

Použite časomer s odratávaním smerom nadol na nastavenie času prevádzky varnej zóny pri jednom varení. Časomer nastavujte po výbere varnej zóny. Varný stupeň možno nastaviť pred alebo po na‐ stavení časomeru.

•

Nastavenie varnej zóny:Stláčajte kým sa nezobrazí indikátor potrebnej varnej zóny.

• Aktivácia alebo zmena nastavenia časomera: dotknite sa dobu (

zóny začne blikať pomalšie, odpočítava sa na‐ stavená doba.

• Deaktivácia časomera: nastavte varnú zónu pomocou

časomer. Zostávajúci čas sa bude odpočíta‐ vať smerom k

zhasne.

• Kontrola zvyšného času: Zvoľte varnú zónu pomocou

kať rýchlejšie. Na displeji sa zobrazí zostáva‐ júci čas.

alebo časomeru a nastavte

- 99 minút). Keď kontrolka varnej

a dotknutím sa deaktivujte

. Kontrolka varnej zóny

. Indikátor varnej zóny začne bli‐

dovtedy,

SLOVENSKY 41

Po uplynutí nastavenej doby zaznie zvukový sig‐ nál a bude blikať

je.

•

Zastavenie zvuku: dotknite sa

. Varná zóna sa deaktivu‐

Kuchynské stopky

Keď varné zóny nie sú zapnuté, časomer môžete používať ako kuchynské stopky. Dotknite sa tla‐

čidla

. Požadovanú dobu nastavte pomocou

dotykových ovládačov nastavenej doby zaznie zvukový signál a bude

blikať

•

Zastavenie zvuku: dotknite sa

alebo . Po uplynutí

4.9 STOP+GO

Funkcia nastaví všetky zapnuté varné zóny na najnižší varný stupeň ( Pri aktivovanej funkcii

stavenie varného stupňa. Funkcia

• Ak chcete aktivovať túto funkciu, dotknite sa

• Ak chcete deaktivovať túto funkciu, dotknite

nezastaví funkciu časomera.

. Rozsvieti sa symbol .

. Zapne sa varný stupeň, ktorý bol

predtým nastavený.

nemôžete zmeniť na‐

4.10 Blokovanie

Keď sú varné zóny zapnuté, môžete zablokovať ovládací panel, ale nie tlačidlo

neúmyselným zmenám varného stupňa. Najskôr nastavte varný stupeň. Ak chcete spustiť túto funkciu, dotknite sa tlačid‐

. Na 4 sekundy sa rozsvieti symbol .

la Časomer zostane zapnutý. Ak chcete zrušiť túto funkciu, dotknite sa tlačidla

. Zobrazí sa varný stupeň, ktorý ste predtým nastavili. Keď vypnete spotrebič, vypnete aj túto funkciu.

. Zabraňuje

4.11 Detská poistka

Táto funkcia znemožňuje neúmyselné zapnutie spotrebiča.

Aktivácia detskej poistky

•

Zapnite spotrebič pomocou žiadny varný stupeň.

•

Dotknite sa symbol

•

Vypnite spotrebič pomocou

na 4 sekundy. Rozsvieti sa

. Nenastavujte

www.electrolux.com

Vypnutie detskej poistky

•

Zapnite spotrebič pomocou žiadny varný stupeň. Dotknite sa undy. Rozsvieti sa symbol

•

Vypnite spotrebič pomocou

Na dočasné vypnutie detskej poistky iba na jedno varenie

•

Zapnite spotrebič pomocou symbol

. Nenastavujte

. Rozsvieti sa

5. UŽITOČNÉ RADY A TIPY

na 4 sek‐

•

Dotknite sa nastavte varný stupeň. Spotrebič môžete pou‐ žívať.

•

Po vypnutí spotrebiča pomocou poistka znova aktivuje.

na 4 sekundy. Do 10 sekúnd

sa detská

INDUKČNÉ VARNÉ ZÓNY

Pri indukčných varných zónach vytvára silné elektromagnetické pole teplo v kuchynskom ria‐ de veľmi rýchlo.

5.1 Kuchynský riad pre indukčné varné zóny

Indukčné varné zóny používajte s vhod‐ ným riadom.

Materiál kuchynského riadu

• vhodný: liatina, oceľ, smaltovaná oceľ, antiko‐ ro, riad s viacvrstvovým dnom (označený vý‐ robcom ako vhodný pre indukčné platne).

• nevhodný: hliník, meď, mosadz, sklo, kerami‐ ka, porcelán.

Riad je vhodný pre indukčný varný panel, ak…

• ... po nastavení najvyššieho varného stupňa voda zovrie veľmi rýchlo.

• ... ak sa ku dnu riadu pritiahne magnet.

Dno riadu musí byť podľa možností čo najhrubšie a najrovnejšie.

Rozmery riadu: Indukčné varné zóny sa automa‐ ticky prispôsobujú rozmerom dna kuchynského riadu, a to až do určitej hranice.

5.2 Zvuky počas prevádzky

môžete počuť

• praskanie: riad je vyrobený z rôznych materiá‐ lov (sendvičová štruktúra).

• pískanie: pri používaní jednej varnej zóny ale‐ bo viacerých varných zón s vysokým výko‐

nom, ak je kuchynský riad vyrobený z rôznych materiálov (sendvičová štruktúra).

• hučanie: pri používaní vysokých výkonov.

• cvakanie: pri spínaní elektrických obvodov.

• svišťanie, bzučanie: pri činnosti ventilátora. Zvuky sú normálne a neznamenajú žiadne poru‐ chy spotrebiča.

5.3 Úspora energie

Ako ušetriť energiu

• Na kuchynský riad podľa možností vždy polo‐ žte pokrievku.

• Kuchynský riad položte na varnú zónu pred zapnutím.

• Zvyškové teplo využite na udržiavanie teploty jedla alebo na roztopenie.

Účinnosť varných zón

Účinnosť varných zón závisí od priemeru dna ku‐ chynského riadu. Kuchynský riad s priemerom dna menším ako je minimálny rozmer absorbuje iba časť ohrevného výkonu, ktorý vytvára varná zóna. Údaje o minimálnych priemeroch nájdete v kapitole Technické informácie.

5.4 Príklady použitia na varenie

Vzájomný vzťah medzi nastaveným varným stupňom a spotrebou energie varnej zóny nie je lineárny. Zvýšenie nastavenia varného stupňa nie je pria‐ moúmerné zvýšeniu spotreby energie varnej zó‐ ny.

To znamená, že varná zóna nastavená na stred‐ ne intenzívny varný stupeň využíva menej ako polovicu svojho výkonu.

Var‐

Použitie: Čas Rady Nominálna

Údaje uvedené v tabuľke sú iba orien‐ tačné.

ný stu‐ peň

Uchovanie teploty pripra‐ veného jedla

1 1 - 2 Holandská omáčka, tope‐

podľa potreby Na riad položte pokrievku 3 %

5 – 25 min Z času na čas premiešaj‐te3 – 5 % nie: maslo, čokoláda, žela‐ tína

1 - 2 Zahustenie: kypré omelety,

10 – 40 min Varte s pokrievkou 3 – 5 % volské oká

2 - 3 Varenie ryže a jedál s

mliečnym základom, pri‐ hrievanie hotových jedál

25 – 50 min Pridajte aspoň dvakrát

toľko tekutiny ako ryže, mliečne jedlá počas prí‐ pravy premiešajte

3 - 4 Dusenie zeleniny, rýb, mä‐sa20 – 45 min Pridajte niekoľko poliev‐

kových lyžíc tekutiny

4 - 5 Varenie zemiakov v pare 20 – 60 min Použite max. ¼ l vody na

750 g zemiakov

4 - 5 Varenie väčšieho množ‐

stva jedla, omáčok a poli‐

60 – 150 min Max. 3 l tekutiny plus prí‐

sady

evok

6 - 7 Jemné vyprážanie: rezne,

teľacie cordon bleu, kotlety,

podľa potreby Po uplynutí polovice času

obráťte mäsové guľky, klobásy, pe‐ čeň, zásmažka, vajíčka, lievance, šišky

7 - 8 Vyprážanie pri vyššej te‐

plote, placky, steaky, rezne

5 – 15 min Po uplynutí polovice času

obráťte

9 Varenie vody, varenie cestovín, príprava mäsa (guláš, ragú), vyprážané

hranolčeky Varenie veľkého množstva vody. Je zapnutá funkcia Power.

SLOVENSKY 43

spotreba energie

5 – 10 %

10 – 15 %

15 – 21 %

31 – 45 %

45 – 64 %

100 %

6. OŠETROVANIE A ČISTENIE

Spotrebič vyčistite po každom použití. Dbajte na to, aby bola dolná časť kuchynského riadu vždy čistá.

Škrabance a tmavé škvrny na sklokera‐ mike neovplyvňujú funkčnosť spotrebi‐ ča.

Odstránenie špiny:

– Okamžite odstráňte:roztopený plast, pla‐

stovú fóliu a potraviny s obsahom cukru. V opačnom prípade môžu nečistoty po‐ škodiť spotrebič. Na sklo použite špeciál‐ nu škrabku. Škrabku priložte na sklenený povrch tak, aby bola naklonená v ostrom uhle, a čepeľ posúvajte po povrchu.

www.electrolux.com

– Odstráňte po dostatočnom vychladnutí

spotrebiča: usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé kovové farebné fľaky. Použite špeciálny čistiaci prostriedok na sklokeramiku ale‐ bo nehrdzavejúcu oceľ.

7. RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie

Spotrebič sa nedá zapnúť ani používať.

Naraz ste sa dotkli 2 alebo

Funkcia STOP+GO je zapnu‐

Na ovládacom paneli je voda

Zaznie zvukový signál a spo‐ trebič sa vypne. Keď je spotrebič vypnutý, za‐ znie zvukový signál.

Spotrebič sa vypne. Niečo sa položili na senzoro‐

Ukazovateľ zvyškového tepla sa nerozsvieti.

Funkcia automatického ohre‐ vu nefunguje.

Je nastavený najvyšší varný

Varný stupeň sa prepína me‐ dzi dvomi úrovňami.

Zohriali sa senzorové tlačidlá. Kuchynský riad je príliš veľký

Rozsvieti sa symbol .

Spotrebič vyčistite vlhkou handričkou a ma‐ lým množstvom čistiaceho prostriedku.

Nakoniec čistou handrou vyutierajte spotre‐ bič dosucha.

Znovu zapnite spotrebič a do

10 sekúnd nastavte varný stu‐ peň.

Dotknite sa iba jedného sen‐

viacerých senzorových tlači‐

zorového tlačidla.

diel.

Pozrite si kapitolu „Každoden‐

tá.

né používanie“.

Vyčistite ovládací panel. alebo je ovládací panel zne‐ čistený tukom.

Niečo ste položili na jedno alebo viaceré senzorové tla‐

Odstráňte predmet zo senzo‐

rových tlačidiel. čidlá.

Odstráňte daný predmet zo vé tlačidlo

Varná zóna ešte nie je horú‐ ca, pretože bola zapnutá iba krátko.

senzorového tlačidla.

Ak bola varná zóna zapnutá

dostatočne dlho na to, aby bo‐

la horúca, obráťte sa na ser‐

visné stredisko. Varná zóna je horúca. Varnú zónu nechajte dostatoč‐

ne vychladnúť.

Najvyšší varný stupeň má rov‐ stupeň.

naký výkon ako funkcia auto‐

matického ohrevu. Funkcia riadenia výkonu je

zapnutá.

Pozrite si časť „Riadenie výko‐

nu“.

V prípade potreby preložte veľ‐ alebo ste ho položili príliš

ký riad na zadné varné zóny. blízko ovládačov.

Je zapnuté automatické vypí‐ nanie.

Je zapnutá detská poistka alebo funkcia zablokovania.

Spotrebič vypnite a znova ho

zapnite.

Pozrite si kapitolu „Každoden‐

né používanie“.

SLOVENSKY 45

Problém Možná príčina Riešenie

Rozsvieti sa symbol .

Na varnej zóne nie je žiadny kuchynský riad.

Položte kuchynský riad na var‐

nú zónu.

Riad nie je vhodný. Použite vhodný kuchynský

riad.

Priemer dna nádoby je pre

danú varnú zónu príliš malý.

Na displeji sa zobrazí symbol

Porucha spotrebiča. Spotrebič odpojte na určitý čas

a číslo.

Presuňte kuchynský riad na

menšiu varnú zónu.

od elektrického napájania. Na

chvíľu odpojte poistku elektric‐

kej siete domácnosti. Spotre‐

bič znova zapojte. Ak sa zno‐

va rozsvieti symbol

, obráť‐

te sa na servisné stredisko.

Rozsvieti sa symbol .

Na spotrebiči sa vyskytla chyba, pretože pokrm vo var‐ nej nádobe vyvrel. Ochrana pred prehriatím varných zón a funkcia automatického vy‐ pnutia sú zapnuté.

Spotrebič vypnite. Odstráňte

horúci kuchynský riad. Počkaj‐

te približne 30 sekúnd a potom

opäť zapnite varnú zónu. Ak

bol problémom kuchynský

riad, chybové hlásenie na di‐

spleji zhasne, ale ukazovateľ

zvyškového tepla môže zostať

zapnutý. Kuchynský riad ne‐

chajte dostatočne vychladnúť

a pozrite si časť „Kuchynský

riad pre indukčné varné zóny“,

aby ste zistili, či je váš kuchyn‐

ský riad kompatibilný so spo‐

trebičom.

Ak ste vyskúšali hore uvedené riešenia a nedo‐ kážete opraviť tento problém, obráťte sa na predajcu alebo na zákaznícke stredisko. Uveďte údaje z typového štítku, trojmiestny kód skloke‐ ramiky (je v rohu skleneného povrchu) a zobra‐ zovanú chybovú správu.

Skontrolujte, či ste správne používali spotrebič. Ak ste ho používali nesprávne, servisný zásah technika servisného strediska alebo predajcu ne‐ bude bezplatný, a to ani počas záručnej lehoty. Pokyny upravujúce záručné a servisné podmien‐ ky nájdete v záručnej brožúre.

8. INŠTALÁCIA

VAROVANIE Pozrite si kapitoly týkajúce sa bezpeč‐ nosti.

Pred inštaláciou

Pred inštaláciou spotrebiča si zaznačte všetky údaje, ktoré sú na typovom štítku. Typový štítok sa nachádza na spodnej strane plášťa spotrebi‐ ča.

• Model ...........................

• Číslo výrobku .............................

• Sériové číslo ....................

8.1 Zabudovateľné spotrebiče

• Zabudovateľné spotrebiče sa môžu používať až po zabudovaní do vhodnej skrinky alebo do pracovnej dosky, ktoré vyhovujú platným nor‐ mám.

www.electrolux.com

8.2 Napájací kábel

• Spotrebič sa dodáva s napájacím káblom.

• Poškodený sieťový kábel vymeňte len za od‐

Dvojfázové pripojenie

porúčaný náhradný diel. Obráťte sa na miest‐ ne autorizované servisné stredisko.

Odstráňte priechodku na koncoch čierneho a hnedého vodiča.

Odstráňte izoláciu na koncoch hnedého a čierneho vodiča.

Na koniec každého kábla navlečte novú priechodku s plochou 1,5 mm². (Vyžaduje si to špeciálny nástroj)

230V~ 400V 2~N

VAROVANIE Všetky práce súvisiace s elektrickým zapojením musí vykonať kvalifikovaný elektrikár.

POZOR Konce kábla nevŕtajte ani nespájkujte. Je to prísne zakázané!

VAROVANIE Kábel nepripájajte bez koncovej prie‐ chodky kábla.

Jednofázové pripojenie – 230 V ~ Dvojfázové pripojenie – 400 V 2 ~ N

Zeleno-žltý Zeleno-žltý

N Modrý a sivý Modrý a sivý N

L Čierny a hnedý Čierny L1

Hnedý L2

8.3 Montáž

min. 500mm

min. 50mm

min. 2mm

SLOVENSKY 47

< 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

R 5mm

min. 55mm

min. 500 mm

490+1mm

560+1mm

min. 2 mm

min 30 mm

min. 38 mm

min. 2 mm

> 20 mm

57 mm

12 mm

41 mm

28 mm

31 mm

38 mm

min. 500 mm

min. 2 mm

min. 12 mm

min. 2 mm

Ak používate ochranný box (doplnkové príslu‐

šenstvo

), priestor na vetranie vpredu s veľko‐ sťou 2 mm a ochranná priehradka priamo pod spotrebičom nie sú potrebné. Ochranný box nemôžete použiť pri inštalácii spo‐ trebiča nad rúru.

Ochranný box nemusí byť v niektorých krajinách dostupný. Obráťte sa na svojho miestneho dodávateľa.

www.electrolux.com

9. TECHNICKÉ INFORMÁCIE

Modell EHH3634F9K Prod.Nr. 949 596 242 00 Typ 58 GAD D5 AT 220 - 240 V 50 - 60 Hz Induction 7.2 kW Made in Germany

Ser.Nr. .......... 7.2 kW

ELECTROLUX

Výkon varných zón

Varná zóna Nominálny výkon

(max. varný stu‐ peň) [W]

Pravá zadná —

1800 W 2800W 10 145

180 mm

Pravá predná —

1400 W 2500W 4 125

145 mm

Ľavá zadná —

1800 W 2800W 10 145

180 mm

Ľavá predná —

2300 W 3600W 10 180

210 mm

Výkon varných zón sa môže v určitej malej miere odchyľovať od údajov v tabuľke. Mení sa podľa materiálu a rozmeru kuchynského riadu.

Výkonová funk‐ cia Power za‐ pnutá [W]

Maximálne trva‐ nie výkonovej funkcie Power [min]

Minimálny prie‐ mer kuchynské‐ ho riadu [mm]

10. OCHRANA ŽIVOTNÉHO PROSTREDIA

Materiály označené symbolom na recykláciu. Obal hoďte do príslušných

kontajnerov na recykláciu. Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických

odovzdajte

spotrebičov. Nelikvidujte spotrebiče označené symbolom

Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na obecný alebo mestský úrad.

spolu s odpadom z domácnosti.

SLOVENSKY 49

www.electrolux.com

SLOVENSKY 51

www.electrolux.com/shop

892965041-A-342013

Electrolux EHH3634F9K User Manual [cz]

Specifications and Main Features

Frequently Asked Questions

User Manual
