Page 1

EHF96343FK

KK ПІСІРУ АЛАҢЫ ҚОЛДАНУ ТУРАЛЫ

НҰСҚАУЛАРЫ 2

RU ВАРОЧНАЯ ПАНЕЛЬ ИНСТРУКЦИЯ ПО

ЭКСПЛУАТАЦИИ 19

UK ВАРИЛЬНА ПОВЕРХНЯ ІНСТРУКЦІЯ 37

Page 2

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ...............................................20

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ................................................................. 22

3. ОПИСАНИЕ ИЗДЕЛИЯ...................................................................................24

4. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.............................................................. 26

5. ПОЛЕЗНЫЕ СОВЕТЫ.....................................................................................29

6. УХОД И ОЧИСТКА.......................................................................................... 30

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ............................................30

8. УСТАНОВКА.................................................................................................... 33

9. ТЕХНИЧЕСКИЕ ДАННЫЕ.............................................................................. 35

10. ЭНЕРГОЭФФЕКТИВНОСТЬ.........................................................................35

МЫ ДУМАЕМ О ВАС

Благодарим Вас за приобретение прибора Electrolux. Вы выбрали изделие, за которым стоят десятилетия профессионального опыта и инноваций. Уникальное и стильное, оно создавалось с заботой о Вас. Поэтому когда бы Вы ни воспользовались им, Вы можете быть уверены: результаты всегда будут превосходными. Добро пожаловать в Electrolux!

На нашем веб-сайте Вы сможете:

Найти рекомендации по использованию изделий, руководства по эксплуатации, мастер устранения неисправностей, информацию о техническом обслуживании:

www.electrolux.com

Зарегистрировать свое изделие для улучшения обслуживания:

www.registerelectrolux.com

РУССКИЙ

Приобрести дополнительные принадлежности, расходные материалы и фирменные запасные части для своего прибора:

www.electrolux.com/shop

ПОДДЕРЖКА ПОТРЕБИТЕЛЕЙ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Мы рекомендуем использовать оригинальные запчасти. При обращении в сервис-центр следует иметь под рукой следующую информацию: модель, код изделия (PNC), серийный номер. Данная информация находится на табличке с техническими данными.

Внимание / Важные сведения по технике безопасности. Общая информация и рекомендации Информация по охране окружающей среды

Право на изменения сохраняется.

Page 3

www.electrolux.com20

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с приложенным руководством. Производитель не несет ответственность за травмы и повреждения, полученные/вызванные неправильной установкой и эксплуатацией. Позаботьтесь о том, чтобы данное руководство было у Вас под рукой на протяжении всего срока службы прибора.

1.1 Безопасность детей и лиц с ограниченными возможностями

• Данный прибор может эксплуатироваться детьми

старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать электроприбор и дающих им представление об опасности, сопряженной с его эксплуатацией.

• Не позволяйте детям играть с прибором.

• Храните все упаковочные материалы вне

досягаемости детей.

• Не подпускайте детей и домашних животных к

прибору, когда он работает или остывает. Доступные для контакта части прибора сохраняют высокую температуру.

• Если прибор оснащен устройством защиты от

детей, рекомендуем Вам включить это устройство.

• Очистка и доступное пользователю техническое

обслуживание не должно производиться детьми без присмотра.

Page 4

РУССКИЙ 21

• Детям младше 3 лет запрещается находиться

рядом с прибором, если взрослые не обеспечивают за ними постоянный надзор.

1.2 Общие правила техники безопасности

• Прибор и его доступные для контакта части сильно

нагреваются во время эксплуатации. Не прикасайтесь к нагревательным элементам.

• Не эксплуатируйте данный прибор с помощью

внешнего таймера или отдельной системы дистанционного управления.

• Оставление на варочной панели продуктов,

готовящихся на жире или масле, может представлять опасность и привести к пожару.

• Ни в коем случае не пытайтесь залить пламя

водой; вместо этого выключите прибор и накройте пламя, например, крышкой или противопожарным одеялом.

• Не используйте варочные поверхности для

хранения каких-либо предметов.

• Не следует класть на варочную поверхность

металлические предметы, такие как ножи, вилки, ложки и крышки, так как они могут нагреться.

• Не используйте пароочистители для очистки

прибора.

• При обнаружении трещин на стеклокерамической

панели или при ее растрескивании отключите прибор во избежание поражения электрическим током.

• В случае повреждения шнура питания во

избежание несчастного случая он должен быть заменен изготовителем, авторизованным сервисным центром или специалистом с равнозначной квалификацией.

Page 5

www.electrolux.com22

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Установка прибора должна осуществляться только квалифицированным персоналом!

• Удалите всю упаковку.

• Не устанавливайте и не подключайте прибор, если он имеет повреждения.

• Следуйте приложенным к прибору инструкциям по его установке.

• Выдерживайте минимально допустимые зазоры между соседними приборами и предметами мебели.

• Прибор имеет большой вес: не забывайте о мерах предосторожности при его перемещении. Обязательно используйте защитные перчатки.

• Поверхности срезов столешницы необходимо покрыть герметиком во избежание их разбухания под воздействием влаги.

• Защитите днище прибора от пара и влаги.

• Не устанавливайте прибор возле дверей или под окнами. Это позволит избежать падения с прибора кухонной посуды при открывании двери или окна.

• В случае установки прибора над выдвижными ящиками убедитесь, что между днищем прибора и верхним ящиком имеется достаточное для вентиляции пространство.

• Дно прибора сильно нагревается. Убедитесь разместить под прибором пожаробезопасную разделительную прокладку для предотвращения доступа к прибору снизу.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.

• Прибор должен быть заземлен.

• Перед выполнением каких-либо операций по чистке прибора или по уходу за ним его следует отключить от сети электропитания.

• Убедитесь, что параметры электропитания, указанные на табличке с техническими данными, соответствуют параметрам электросети. В противном случае вызовите электрика.

• Убедитесь в правильности установки прибора. Неплотно зафиксированный сетевой шнур или вилка (если это применимо к данному прибору), которая неплотно держится в розетке, может привести к перегреву контактов.

• Используйте соответствующий электросетевой кабель.

• Не допускайте спутывания электропроводов.

• Позаботьтесь об установке защиты от поражения электрическим током.

• Сетевой шнур не должен быть туго натянут.

• При подключении прибора к розеткам, расположенным на близком от него расстоянии, убедитесь, что сетевой шнур или вилка (если это применимо к данному прибору) не касается горячего прибора или горячей посуды.

• Не пользуйтесь тройниками и удлинителями.

• Следите за тем, чтобы не повредить вилку (если это применимо к данному прибору) и сетевой кабель. Для замены сетевого кабеля обратитесь в

Page 6

авторизованный сервисный центр или к электрику.

• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.

• Вставляйте вилку сетевого кабеля в розетку только во конце установки прибора. Убедитесь, что после установки имеется доступ к вилке.

• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.

• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за саму вилку.

• Следует использовать подходящие размыкающие устройства: предохранительные автоматические выключатели, плавкие предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), автоматы защиты от тока утечки и пускатели.

• Прибор должен быть подключен к электросети через устройство, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать расстояние между разомкнутыми контактами не менее 3 мм.

2.3 Эксплуатация

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Перед первым использованием удалите всю упаковку, наклейки и защитную пленку (если она имеется).

• Используйте прибор в жилых помещениях.

• Не изменяйте параметры данного прибора.

• Удостоверьтесь, что вентиляционные отверстия не закрыты.

• Не оставляйте прибор без присмотра во время его работы.

РУССКИЙ 23

• После каждого использования выключайте конфорки.

• Не кладите на конфорки столовые приборы или крышки кастрюль. Они могут сильно нагреться.

• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.

• Не используйте прибор как столешницу или подставку для каких-либо предметов.

• В случае образования на приборе трещин немедленно отключите его от сети электропитания. Это позволит предотвратить поражение электрическим током.

• Помещение продуктов в горячее масло может привести к его разбрызгиванию.

ВНИМАНИЕ!

Существует опасность возгорания или взрыва.

• При нагреве жиры и масла могут выделять легковоспламеняющиеся пары. Не допускайте присутствия открытого пламени и нагретых предметов при использовании для приготовления жиров и масел.

• Образуемые сильно нагретым маслом пары могут привести самопроизвольному возгоранию.

• Использованное масло может содержать остатки продуктов, что может привести к его возгоранию при более низких температурах по сравнению с маслом, которое используется в первый раз.

• Не кладите на прибор, рядом с ним или внутрь него легковоспламеняющиеся материалы или изделия, пропитанные легковоспламеняющимися веществами.

ВНИМАНИЕ!

Существует риск повреждения прибора.

• Не ставьте на панель управления горячую кухонную посуду.

• Не позволяйте жидкости полностью выкипать из посуды.

Page 7

120/175/210

145 mm

120/180mm120/180

145 mm

1 1

www.electrolux.com24

• Не допускайте падения на поверхность прибора каких-либо предметов или кухонной посуды. Это может привести к ее повреждению.

• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.

• Не кладите на прибор алюминиевую фольгу.

• Стеклянную/стеклокерамическую поверхность можно поцарапать, передвигая по нему чугунную или алюминиевую посуду, а также посуду с поврежденным дном. При перемещении подобных предметов обязательно поднимайте их с варочной панели.

• Данный прибор предназначен только для приготовления пищи. Его не следует использовать в других целях, например, для обогрева помещений.

2.4 Уход и очистка

• Во избежание повреждения покрытия прибора производите его регулярную очистку.

• Перед каждой очисткой выключайте прибор и давайте ему остыть.

• Отключайте прибор от электросети перед его профилактическим обслуживанием.

• Не используйте для очистки прибора подаваемую под давлением воду или пар.

• Протирайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.

2.5 Утилизация

ВНИМАНИЕ!

Существует опасность травмы или удушья.

• Для получения информации о том, как надлежит утилизировать данный прибор, обратитесь в местные муниципальные органы власти.

• Отключите прибор от электросети.

• Отрежьте и утилизируйте кабель электропитания.

2.6 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр.

• Применяйте только оригинальные запасные части.

3. ОПИСАНИЕ ИЗДЕЛИЯ

3.1 Функциональные элементы варочной панели

Конфорка

Панель управления

Page 8

1 2 3 4 5 6 7 8

91011

РУССКИЙ 25

3.2 Функциональные элементы панели управления

Управление прибором осуществляется с помощью сенсорных полей. Работа функций подтверждается выводом информации на дисплей, а также визуальной и звуковой индикацией.

Сенсо

Функция Комментарий рное поле

ВКЛ/ВЫКЛ Включение и выключение варочной

панели.

Блокир. кнопок /

Функция «Защита от

Блокировка/разблокировка панели управления.

детей»

- Индикация мощности

- Индикаторы конфорок

- Дисплей таймера Отображение времени в минутах.

STOP+GO Включение и выключение функции.

- Включение и выключение внешнего контура.

Отображение значения мощности

нагрева

нагрева.

Отображение конфорки, для которой

для таймера

установлен таймер.

- Включение и выключение внешнего контура.

- Выбор конфорки

- Увеличение или уменьшение времени.

- Установка мощности нагрева.

Page 9

www.electrolux.com26

3.3 Индикаторы ступеней нагрева

Дисплей Описание

Конфорка выключена.

- / -

+ число.

Конфорка работает.

Выполняется функция STOP+GO.

Выполняется функция Автоматический нагрев.

Возникла неисправность.

Конфорка еще не остыла (остаточное тепло).

Выполняется функция Блокир. кнопок /Функция «Защита от детей».

Выполняется функция Автоматическое отключение.

3.4 Индикация остаточного тепла

ВНИМАНИЕ!

Существует опасность ожога из-за остаточного тепла.

4. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

4.1 Включение или выключение

Нажмите на одну секунду на клавишу

, чтобы включить или выключить

варочную панель.

4.2 Автоматическое отключение

Данная функция автоматически выключает варочную панель, если:

• выключены все конфорки;

• не установлена мощность после включения варочной панели;

• панель управления чем-либо залита или на ней что-либо находится дольше десяти секунд (сковорода, тряпка и т.п.). Выдается звуковой сигнал, после чего варочная панель выключается. Уберите предмет или протрите панель управления.

• конфорка не была выключена или не была изменена мощность нагрева. Через некоторое время

загорается значок панель выключается.

Соотношение уровня мощности нагрева и времени работы, после которого варочная панель выключается:

, и варочная

Page 10

РУССКИЙ 27

Мощность нагрева

, 1 - 2

3 - 4 5 часов

5 4 часа

6 - 9 1,5 часа

Варочная панель отключается через

6 часов

4.3 Значение мощности нагрева

Нажмите на , чтобы увеличить мощность нагрева. Нажмите на

чтобы уменьшить мощность нагрева. Нажмите одновременно на

чтобы выключить конфорку.

и ,

4.4 Включение и выключение внешних контуров.

Можно подобрать поверхность нагрева под размер кухонной посуды.

Используйте сенсорное поле:

Включение внешнего контура:

коснитесь любого сенсорного поля. Загорится индикатор.

Включение дополнительных внешних контуров: снова коснитесь

того же сенсорного поля. Загорится соответствующий индикатор.

Выключение внешнего контура:

нажимайте на сенсорное поле, пока индикатор не погаснет.

Если включить конфорку, не включая внешний контур, подсветка конфорки может осветить внешний контур. Это не означает, что внешний контур включен. Чтобы узнать, включен ли контур, проверьте индикатор.

4.5 Автоматический нагрев

Включение данной функции позволяет достичь нужного уровня нагрева в более короткий срок. На некоторое время функция устанавливает максимальную мощность нагрева, а затем уменьшает ее до требуемого уровня.

Для включения функции конфорка должна быть холодной.

Для включения функции для выбранной конфорки: Коснитесь и

удерживайте нужный уровень мощности. Через 3

секунды высветится

Чтобы выключить эту функцию:

коснитесь

, пока не высветится

4.6 Таймер

Таймер обратного отсчета

Данная функция используется для отсчета продолжительности работы конфорки за один цикл приготовления.

Сначала выберите конфорку, а затем установите данную функцию.

Мощность нагрева можно выбирать до или после установки данной функции.

Выбор конфорки: нажмите на несколько раз до тех пор, пока не загорится индикатор, соответствующий необходимой конфорке.

Включение функции или изменение текущего времени: нажмите на

или таймера, чтобы установить время (00 - 99 в минутах). Когда индикатор конфорки начинает медленно мигать, запускается обратный отсчет времени.

Просмотр оставшегося времени:

выберите конфорку с помощью Индикатор конфорки начнет быстро мигать. На дисплее отобразится оставшееся до конца отсчета время.

Page 11

www.electrolux.com28

Чтобы выключить эту функцию:

выберите конфорку с

. Прибор производит обратный

отсчет оставшегося времени до 00. Индикатор конфорки погаснет.

По истечении заданного времени выдается звуковой сигнал и начинает мигать 00. Конфорка отключается.

Отключение звука: коснитесь . Таймер

Можно использовать данную функцию в качестве таймера, когда варочная панель включена, а конфорки не используются (на дисплее при этом

появится значок

Чтобы включить эту функцию:

коснитесь таймера, чтобы задать время. По истечении заданного времени выдается звуковой сигнал и начинает мигать 00.

Отключение звука: коснитесь

. Нажмите на или

Данная функция не влияет на работу конфорок.

и нажмите на

4.7 STOP+GO

Данная функция переводит все работающие конфорки на наименьшую ступень нагрева.

При работе данной функции уровень мощности нагрева изменить нельзя.

Даная функция не отключает функции отсчета времени.

Чтобы включить эту функцию:

коснитесь

Чтобы выключить эту функцию:

коснитесь предыдущее значение уровня мощности нагрева.

. Высветится .

. Высветится

4.8 Блокир. кнопок

Во время работы конфорок можно заблокировать панель управления.

Это предотвращает случайное изменение мощности нагрева.

Сначала установите желаемый уровень нагрева.

Чтобы включить эту функцию:

коснитесь

.Таймер продолжит работу.

Чтобы выключить эту функцию:

коснитесь значение уровня мощности нагрева.

. На 4 секунды появится

. Высветится предыдущее

При выключении варочной панели выключается и эта функция.

4.9 Функция «Защита от

детей»

Эта функция предотвращает случайное использование варочной панели.

Чтобы включить эту функцию:

Включите варочную панель при помощи

уровня мощности нагрева. Нажмите на

и удерживайте четыре секунды. Высветится панель при помощи

Чтобы выключить эту функцию:

Включите варочную панель при помощи

уровня мощности нагрева. Нажмите на

и удерживайте четыре секунды. Высветится панель при помощи

Отмена функции на один цикл приготовления: Включите варочную

панель при помощи

. Нажмите на и удерживайте

четыре секунды. Выберите ступень

нагрева в течение 10 секунд.

Варочной панелью можно пользоваться. После выключения

варочной панели при помощи данная функция включается снова.

. Не задавайте никакого

. Выключите варочную

. Не задавайте никакого

. Выключите варочную

. Высветится

Page 12

5. ПОЛЕЗНЫЕ СОВЕТЫ

РУССКИЙ 29

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

5.1 Кухонная посуда

Дно посуды должно быть как можно более толстым и плоским.

Посуда, изготовленная из эмалированной стали, а также посуда с алюминиевым или медным днищем может вызвать изменение цвета стеклокерамической поверхности.

Мощность нагрева

- 1

1 - 2. Голландский соус,

1 - 2. Сгущение: взбитый омлет,

2. - 3. Приготовление риса и

3. - 4. Приготовление на пару

4. - 5. Приготовление картофеля

4. - 5. Приготовление

Назначение: Время

Сохранение приготовленных блюд теплыми.

растапливание: сливочного масла, шоколада, желатина.

запеченные яйца.

молочных блюд на медленном огне, разогрев готовых блюд.

овощей, рыбы, мяса.

на пару.

значительных объемов пищи, рагу и супов.

5.2 Примеры использования варочной панели

Приведенные в таблице данные являются ориентировочными.

(мин)

по готовн ости

5 - 25 Время от времени

10 - 40 Готовьте под крышкой.

25 - 50 Добавьте воды в

20 - 45 Добавьте несколько

20 - 60 Используйте макс. ¼ л

60 150

Советы

Готовьте под крышкой.

перемешивайте.

количестве как минимум вдвое превышающим количество риса. Молочные блюда время от времени помешивайте.

столовых ложек жидкости.

воды из расчета на 750 г картофеля.

До 3 л жидкости плюс ингредиенты.

Page 13

www.electrolux.com30

Мощность нагрева

5. - 7 Легкое обжаривание:

7 - 8 Сильная обжарка,

9 Кипячение воды, отваривание макаронных изделий,

Назначение: Время

эскалопы, «кордон блю» из телятины, котлеты, отбивные, сосиски, печень, заправка из муки, яйца, блины, пончики.

картофельные оладьи, стейки из филе говядины, стейки.

обжаривание мяса (гуляш, жаркое в горшочках), обжаривание картофеля во фритюре.

6. УХОД И ОЧИСТКА

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

6.1 Общая информация

• Варочную панель необходимо мыть после каждого использования.

• Следите за тем, чтобы дно посуды всегда было чистым.

• Царапины или темные пятна на поверхности не влияют на работу варочной панели.

• Используйте для очистки специальное средство для очистки поверхностей варочных панелей.

• Используйте специальный скребок для стекла.

(мин)

по готовн ости

5 - 15 Перевернуть по истечении

полиэтиленовую пленку и пищевые продукты, содержащие сахар. Иначе загрязнения могут привести к повреждению варочной панели. Расположите специальный скребок под острым углом к стеклянной поверхности и двигайте его по этой поверхности.

• После того, как прибор

полностью остынет, удаляйте:

известковые пятна, водные разводы, капли жира, блестящие белесые пятна с металлическим отливом. Варочную панель следует чистить влажной тряпкой с небольшим количеством моющего средства. После чистки вытрите варочную панель насухо мягкой тряпкой.

Советы

Перевернуть по истечении половины времени.

половины времени.

6.2 Чистка варочной панели

• Удаляйте немедленно: расплавленную пластмассу,

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

Page 14

РУССКИЙ 31

7.1 Что делать, если...

Неисправность Возможная причина Решение

Варочная панель не включается или не работает.

Сработал

Повторно включите

Было нажато

Выполняется функция

На панель управления

Выдается звуковой сигнал, после чего варочная панель выключается. Выключенная варочная панель выдает звуковой сигнал.

Варочная панель отключается.

Не работает Индикация остаточного тепла.

Варочная панель не подключена к электропитанию, или подключение произведено неверно.

предохранитель.

одновременно два или более сенсорных поля.

STOP+GO.

попала вода или капли жира.

На одно или более сенсорных полей был положен посторонний предмет.

На сенсорном поле оказался посторонний предмет.

Конфорка не нагрелась, поскольку работала в течение слишком короткого времени.

Проверьте правильность подключения варочной панели и наличие напряжение в сети. Руководствуйтесь при этом схемой подключения.

Проверьте, не является ли предохранитель причиной неисправности. Если предохранитель сработает повторно, обратитесь к квалифицированному электрику.

варочную панель и менее чем 10 секунд установите уровень нагрева.

Следует нажимать только на одно сенсорное поле.

См. Главу «Ежедневное использование».

Протрите панель управления.

Удалите посторонний предмет с сенсорных полей.

Удалите посторонний предмет с сенсорного поля.

Если конфорка проработала достаточно долго и должна была нагреться, обратитесь в авторизованный сервисный центр.

Page 15

www.electrolux.com32

Неисправность Возможная причина Решение

Функция Автоматический

Конфорка горячая. Дайте конфорке как

нагрев не выполняется.

Установлен

максимальный уровень мощности нагрева.

Уровень нагрева был

Не включается внешний

уменьшен до

Сначала включите

контур нагрева.

Затемнение на конфорке

На конфорке с несколькими зонами нагрева заметно

с несколькими зонами нагрева является нормальным явлением.

затемнение.

Сенсорные поля нагреваются.

Посуда слишком большая, или Вы поставили ее слишком близко к элементам управления.

Высветится .

Выполняется Автоматическое отключение.

Высветится .

Выполняется функция Функция «Защита от детей» или Блокир. кнопок.

Высвечивается символ

и цифра.

Произошла ошибка в работе варочной панели.

следует остыть.

Максимальная ступень нагрева такая же, как при включении выбранной функции.

Начните с положения , меняя уровень мощности только в сторону увеличения.

внутренний контур.

При использовании большой посуды по возможности ставьте ее на задние конфорки.

Выключите варочную панель и снова включите ее.

См. Главу «Ежедневное использование».

На некоторое время отключите варочную панель от сети электропитания. Отключите автоматический прерыватель домашней электросети. Затем восстановите подключение. Если

индикатор

загорается снова, обратитесь в авторизованный сервисный центр.

Page 16

7.2 Если решение найти не удается...

Если самостоятельно справиться с проблемой не удается, обращайтесь в магазин или в авторизованный сервисный центр. Предоставьте данные, приведенные на табличке с техническими данными. Также приведите код стеклокерамики, состоящий из трех цифр (он указан в углу стеклянной панели), и

8. УСТАНОВКА

РУССКИЙ 33

появляющееся сообщение об ошибке. Убедитесь, что варочная панель эксплуатировалась правильно. В противном случае техническое обслуживание, предоставляемое специалистами сервисного центра или продавца, будет платным, даже если срок гарантии еще не истек. Инструкции по сервисному центру и условиям гарантии приведены в гарантийном буклете.

ВНИМАНИЕ!

См. Главы, содержащие Сведения по технике безопасности.

8.1 Перед установкой

Перед установкой варочной панели перепишите с таблички с техническими данными перечисленные ниже сведения. Табличка с техническими данными находится на днище варочной панели.

Серийный

номер ...........................

8.2 Встраиваемые варочные панели

Эксплуатация встраиваемых варочных панелей разрешена только после их

монтажа в мебель, предназначенную для встраиваемых варочных панелей и отвечающую необходимым стандартам.

8.3 Сетевой кабель

• Варочная панель поставляется с сетевым шнуром.

• При замене поврежденного сетевого шнура используйте только кабель следующего типа (или кабель с эквивалентными характеристиками): H05BB-F Tmax 90°C. Обратитесь в местный сервисный центр.

Page 17

min. 50mm

min. 500mm

R 5mm

min. 55mm

560+1mm

490+1mm

min. 28 mm

min. 12 mm

min. 20 mm

www.electrolux.com34

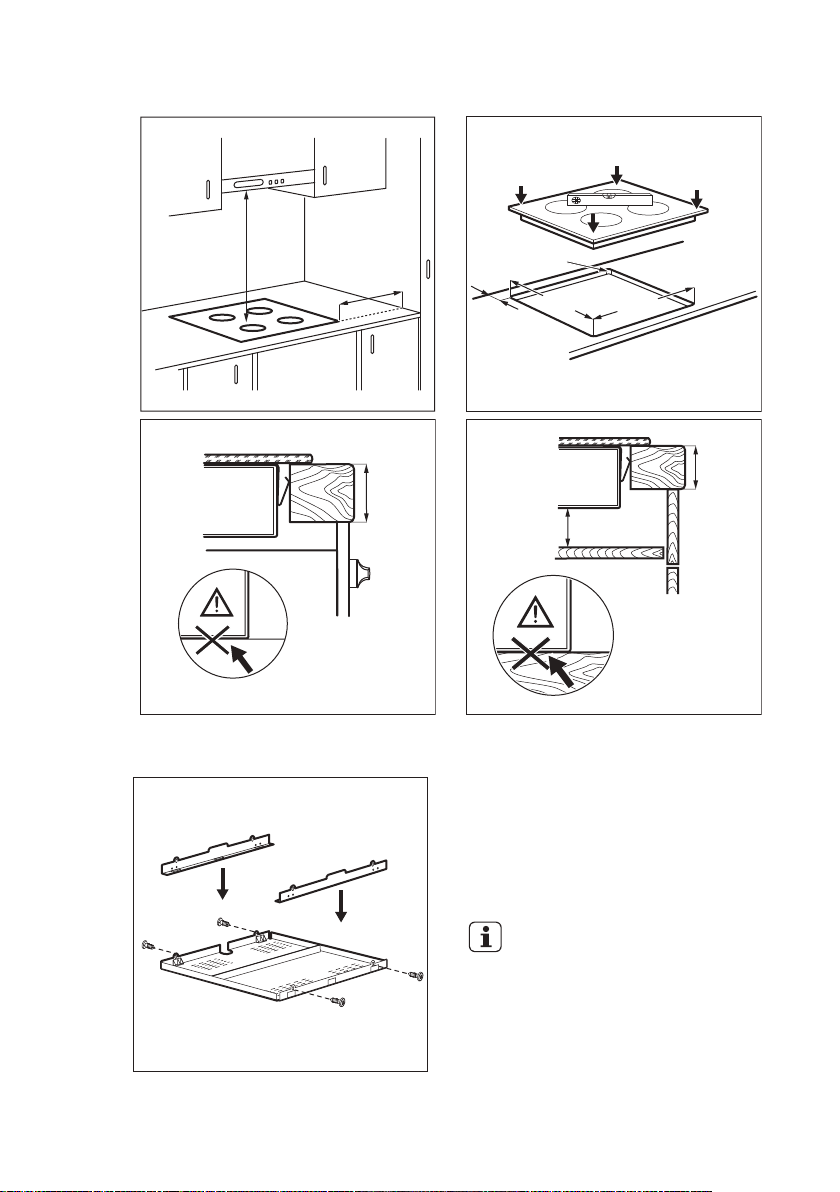

8.4 Сборка

8.5 Защитный экран

При использовании защитного экрана (приобретается отдельно) установка защитного пола непосредственно под варочной панелью не является обязательной. В ряде стран защитный экран может отсутствовать в списке доступных дополнительных принадлежностей. Обратитесь к своему поставщику.

В случае установки прибора над духовым шкафом использование защитного экрана невозможно.

Page 18

9. ТЕХНИЧЕСКИЕ ДАННЫЕ

9.1 Табличка с техническими

данными

Модель EHF96343FK PNC (код изделия) 949 596 222 00 Тип 58 HAD 53 AO 220-240 В 50-60 Гц Сделано в Германии

Серийный № ................. 6.4 кВт

ELECTROLUX

9.2 Спецификация конфорок

Номинальная мощность

Конфорка

Передняя левая

Задняя левая 1200 145

Передняя правая

Задняя правая 700 / 1700 120 / 180

(Макс. мощность нагрева)

[Вт]

800 / 1600 / 2300 120 / 175 / 210

1200 145

РУССКИЙ 35

Диаметр конфорки, мм

Для достижения оптимальных результатов приготовления используйте кухонную посуду,

10. ЭНЕРГОЭФФЕКТИВНОСТЬ

10.1 Сведения об изделии согласно EU 66/2014

Идентификатор модели EHF96343FK

Тип варочной панели Встраиваемая

Число конфорок 4

Технология нагрева Излучающий

Диаметр круглых конфорок (Ø)

Передняя левая Задняя левая Передняя правая Задняя правая

размеры которой не превышает диаметра конфорки.

варочная панель

нагреватель

21 см 14,5 см 14,5 см 18 см

Page 19

www.electrolux.com36

Энергопотребление каждой конфорки (EC electric cooking)

Энергопотребление варочной панели (EC electric hob)

EN 60350-2 Бытовые электроприборы для приготовления пищи – Часть 2: Варочные панели – Методы определения эксплуатационных характеристик

10.2 Экономия электроэнергии

Используя приведенные ниже рекомендации, можно экономить электроэнергию во время приготовления.

• Прежде чем включать конфорку, поставьте на нее посуду.

Передняя левая Задняя левая Передняя правая Задняя правая

192,3 Вт·ч/кг

• Размеры дна посуды и конфорок должны быть одинаковыми.

• Посуду меньших размеров ставьте на конфорки меньших размеров.

• Всегда ставьте посуду непосредственно по центру конфорки.

• При нагреве воды наливайте больше воды, чем требуется.

• По возможности накрывайте посуду крышкой.

• Используйте остаточное тепло для поддержания пищи в горячем состоянии или для растапливания продуктов.

11. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и

здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую

технику, помеченную символом Доставьте изделие на местное предприятие по переработке вторичного сырья или обратитесь в свое муниципальное управление.

191,3 Вт·ч/кг 196,8 Вт·ч/кг 196,8 Вт·ч/кг 184,2 Вт·ч/кг

Дата производства данного изделия указана в серийном номере (serial numbеr), где первая цифра номера соответствует последней цифре года производства, вторая и третья цифры – порядковому номеру недели. Например, серийный номер 43012345 означает, что изделие произведено на тридцатой неделе 2014 года.

Электролюкс Ротенбург ГмбХ Боделшвингштрассе 1, 91541, Ротенбург Германия

Page 20

www.electrolux.com/shop

867317149-A-482014
