EHD 60150 P

We were thinking of you when we made this product

electrolux 3

Добро пожаловать в мир Electrolux

Вы выбрали первоклассный продукта от Electrolux, который, мы надеемся, доставит Вам много радости в будущем. Electrolux стремится предложить как можно более широкий ассортимент качественной продукции, который сможет сделать Вашу жизнь еще более удобной. Вы можете увидеть несколько экземпляров на обложке этой инструкции. Внимателвно изучите данное руководство, чтобы правильно использовать Ваш новый прибор и наслаждаться его преимуществами. Мы гарантируем, что он сделает Вашу жизнь намного легче благодаря легкости в использовании. Удачи!

4 electrolux

Содержание

Правила техники безопасности 5 Описание прибора 8 Управление прибором 12 Советы по проведению варки и жарки 25 Мытье и уход 31 Что делать, если … 33

Утилизация 35 Инструкция по монтажу 36 Гарантия/сервисная служба 38 Сервисная поддержка 40 монтаж 113 Фирменная табличка 117

В данной информации для пользователя используются следующие символы:

Внимание! Обязательно прочтите! Важные указания по обеспечению безопасности людей и предотвращению повреждений устройства

3 Общие указания и советы

2 Указания по охране окружающей среды

z Опасное напряжение

правила техники безопасности electrolux 5

Правила техники безопасности

Просим обязательно соблюдать эти правила, ибо в противном случае пользователь теряет право на гарантийное обслуживание при возникновении в приборе неисправностей.

Правильная эксплуатация

• Лица (в том числе и дети), которые по причине физических, сенсорных или психических ограничений или своей неопытности или неподготовленности не могут безопасно использовать данный прибор, не должны использовать его без надзора или руководоства со стороны ответственного лица.

• Во время эксплуатации не оставляйте прибор без присмотра.

• Настоящий прибор разрешается использовать только для варки и жарки пищевых продуктов в домашних условиях.

• Его нельзя использовать в качестве рабочего стола или места для хранения каких-либо предметов.

• Любые перекомпоновки и изменения конструкции прибора недопустимы.

• Нельзя помещать на прибор, а также хранить на нем или рядом с ним горючие жидкости, легковоспламеняющиеся материалы или легкоплавкие предметы, такие как пленка, фольга, пластмасса, алюминий и т.п.

Меры безопасности для детей

• Следите за тем, чтобы маленькие дети никогда не приближались к прибору.

• Дети старшего возраста должны пользоваться прибором только под руководством и присмотром взрослых.

• Во избежание случайного включения прибора маленькими детьми или домашними животными рекомендуем активизировать защиту от доступа детей.

Общие меры безопасности

• Монтаж и подключение нового прибора имеют право выполнять только обученные и квалифицированные специалисты.

• Встраиваемые приборы можно эксплуатировать лишь после установки последних во встроенные шкафы и столешницы, отвечающие необходимым техническим нормам и пригодные для такой эксплуатации.

• В случае обнаружения неполадок в работе прибора или повреждений стеклокерамики (проломов, разрывов или трещин) прибор необходимо выключить и отсоединить от электросети, чтобы избежать возможного поражения электрическим током.

• Ремонт прибора имеют право производить только обученные и квалифицированные специалисты.

6 electrolux правила техники безопасности

Меры безопасности при пользовании прибором

• Удалите со стеклокерамической панели все наклейки и защитные пленки.

• При неосторожном обращении с прибором можно получить ожог.

• Шнуры питания не должны касаться горячих поверхностей электроприборов и горячей кухонной посуды.

• Раскаленные жиры и масла воспламеняются чрезвычайно быстро. Внимание! Опасность пожара!

• После каждого использования прибора выключайте конфорки.

• Лица с имплантированными электрокардиостимуляторами не должны приближать свое туловище к включенным индукционным конфоркам на расстояние меньше 30 см.

• Опасность ожога! Не помещайте в варочную зону металлические предметы — ножи, вилки, ложки, крышки от кастрюль и т.п., они могут сильно нагреться.

Меры безопасности при чистке прибора

• Перед проведением чистки прибор необходимо выключить и дать ему остыть.

• По соображениям безопасности воспрещается производить очистку прибора с помощью приспособлений для чистки паром или с использованием моющих средств, распыляемых при высоком давлении.

правила техники безопасности electrolux 7

Как избежать повреждений прибора

• Стеклокерамическая панель может быть повреждена упавшими на нее предметами.

• Ударами кухонной посуды можно повредить край стеклокерамической панели.

• Стеклокерамику можно повредить, передвигая чугуную или алюминиевую литую посуду, либо посуду с поврежденным дном.

• Плавкие вещества и перелившаяся в результате выкипания пища могут на стеклокерамической панели пригореть. Поэтому их следует удалить как можно быстрее.

• Не включайте конфорки без кухонной посуды или с пустой кухонной посудой.

• Не допускайте выкипания жидкости из кастрюль и сковород. Это может стать причиной повреждения посуды или стеклокерамики.

• Вентиляционный зазор шириной в 5мм, который находится между столешницей и расположенным ниже мебельным фасадом мебели, закрывать нельзя.

8 electrolux описание прибора

Описание прибора

Оборудование варочной поверхности

Индукционная конфорка 1850 Вт

с функцией “Power” 2500 Вт

Индукционная конфорка 1850 Вт

с функцией “Power” 2500 Вт

Индукционная конфорка 2300 Вт

с функцией “Power” 3700 Вт

Панель

управления

Индукционная конфорка 1400 Вт

с функцией “Power” 1800 Вт

Функциональные элементы панели управления

Защита от доступа

детей с

индикацией

Вкл./Выкл. с индикацией

STOP+GO

с индикацией

Функция “Power”

Индикаторы конфорок

Функция таймера

Индикация таймера

Таймер

Индикация ступени нагрева

Выбор ступени

Индикатор функций

автоматического отключения

и распознавания кухонной

посуды

нагрева

Индикация остаточного тепла

описание прибора electrolux 9

Сенсорные поля Touch Control

Управление прибором осуществляется с помощью сенсорных полей Touch Control. Нужные функции активизируются прикосновениями к сенсорным полям и подтверждаются квитирующими звуковыми сигналами. Прикасаться к сенсорным полям следует сверху, не накрывая при этом другие сенсорные поля.

Сенсорное поле Функция

Âêë./ Âûêë. Включение и отключение прибора

Блокирование Блокирование/ разблокирование

панели управления

Stop+Go Включение/отключение ступени

поддержания тепла

Выключенная варочная

Выключение варочной зоны

çîíà

1-9 /

Ступени варки Установка ступеней варки

Power Включение/отключение функции

“Power”

Таймер Выбор таймера

Увеличение параметров Увеличение времени работы таймера

Уменьшение параметров Уменьшение времени работы таймера

10 electrolux описание прибора

Индикация

Индикация Значение

Остаточное тепло Конфорка еще не остыла

Ошибка Сработала ошибочная функция

число

Распознавание кастрюли Посуда для приготовления пищи

непригодна по качеству, слишком мала или не установлена на конфорку.

автоматическое

отключение активировано

отключение

Индикация остаточного тепла

Предупреждение! Существует опасность ожога из-за остаточного тепла. После выключения конфоркам требуется некоторое время, чтобы остыть. Обращайте внимание на индикатор остаточного тепла .

описание прибора electrolux 11

Обслуживающая панель

Установка ступени нагрева и функции “Power” выполняется с помощью полосы управления. Индикатор ступени нагрева состоит из цепочки световых элементов.

Индикация готовности

варочной зоны

Варочная зона выключена

Индикация ступени нагрева

Выбор ступени нагрева

Если полоса управления будет оставаться нажатой более 6 секунд, прозвучит звуковой сигнал, и прибор отключится. Индукционные конфорки производят

необходимое для приготовления пищи тепло непосредственно в днище посуды. Стеклокерамику нагревает только остаточное тепло посуды. Вентилятор автоматически включается или отключается в зависимости от температуры электроники.

Индикатор функции “Power”

Функция “Power”

12 electrolux управление прибором

Управление прибором

Для приготовления пищи на индукционных конфорках используйте только подходящую посуду.

Включение и отключение прибора

Поле обслуживания Индикация

Включение в течение 1 секунды дотронуться светится.

Индикаторы готовности к работе отдельных варочных зон также светятся.

Выключение в течение 1 секунды дотронуться гаснет. Индикаторы

готовности к работе отдельных варочных зон также гаснут.

После включения в течение примерно 10 секунд необходимо установить ступень нагрева конфорки или какую-либо функцию прибора. В противном случае прибор автоматически отключится.

управление прибором electrolux 13

Установка ступени нагрева

Полоса управления представляет собой специальное сенсорное поле Touch-Control. Коснитесь полосы управления в месте желаемой ступени нагрева. На дисплее отобразится выбранная ступень нагрева. При необходимости скорректируйте значение, перемещая палец влево или вправо. Не отпускайте полосу, пока не будет выставлена нужная ступень нагрева.

14 electrolux управление прибором

Блокирование и разблокирование панели управления

Во избежание случайного сбоя установленных параметров, например в результате протирании прибора тряпкой, всю панель управления, за исключением сенсорного поля “Вкл./ Выкл.”, можно заблокировать.

Сенсорная кнопка Индикация

Включение 4 секунд дотронуться светится Выключение 4 секунд дотронуться гаснет

При отключении прибора происходит автоматическая отмена режима блокирования.

управление прибором electrolux 15

Включение и отключение функции STOP+GO

Функция STOP+GO одновременно переключает все включенные конфорки на ступень поддержания тепла и обратно — на ранее установленную ступень нагрева.

Панель управления Индикация

Включение Прикоснитесь к сенсорному

ïîëþ STOP+GO

Отключение Прикоснитесь к сенсорному

ïîëþ STOP+GO

Функция STOP+GO не останавливает выполнения функций таймера.

Функция STOP+GO блокирует работу всей панели управления, кроме сенсорного поля .

ранее установленная ступень нагрева (кроме автоматики закипания)

16 electrolux управление прибором

Применение автоматики закипания

Все конфорки оснащены функцией автоматического доведения до кипения. При установке ступени нагрева с включением функции автоматического доведения до кипения конфорка на некоторое время включается на полную мощность, после чего автоматически переключается назад на заданную ступень нагрева.

Действие Поле обслуживания Индикация

1. Выбрать ступень закипания Мигает индикация

2. Выбрать необходимую ступень

варки между 1 и 8

На индикаторной панели показывается необходимая ступень варки Светится индикация Пока индикация светится, прибор работает на полную мощность. По истечении лимита закипания индикация гаснет

Продолжительность импульса быстрого закипания зависит от выбранной ступени нагрева.

Ступень нагрева Продолжительность фазы вскипания [мин:сек]

0:10

3:10

5:50

10:10

2:00

2:30

2:50

---

управление прибором electrolux 17

Применение защиты от доступа детей

Система защиты от доступа детей препятствует несанкционированной эксплуатации прибора.

Включение защиты от доступа детей

Действие Сенсорная кнопка Контрольная лампочка

1. Включение прибора (без установки ступени варки)

2. 4 секунды дотронуться через светится

Включена защита от доступа детей.

Временное отключение защиты от доступа детей

Система защиты от доступа детей может быть отключена при помощи этой функции на один цикл приготовления; после этого она снова активируется.

Действие Сенсорная кнопка Контрольная лампочка

1. Включение прибора через светится

2. 4 секунды дотронуться через гаснет

До следующего выключения прибора его можно нормально использовать.

светится. Индикаторы готовности к работе отдельных варочных зон светятся.

После принудительной отмены защиты от доступа детей в течение примерно 10 секунд необходимо установить прибор на какую-либо ступень нагрева или функцию, иначе он автоматически отключится.

Выключите защиту от доступа детей

Действие Сенсорная кнопка Контрольная лампочка

1. Включение прибора (без

через светится

установки ступени варки)

2. 4 секунды дотронуться через гаснет

3. Выключите прибор.

Вентиляции выключена.

18 electrolux управление прибором

Включение и отключение функции “Power”

Функция “Power” снабжает индукционные конфорки дополнительным резервом мощности, благодаря которому можно, например, быстро вскипятить большое количество воды. Функцию “Power” можно включать максимум на 10 минут. После этого индукционная конфорка автоматически возвращается на свою ступень нагрева 9.

Сенсорная кнопка Индикация

Включение Нажать Световые элементы на

полосе управления светятся. Индикатор мигает

Выключение Выбрать ступень нагрева 1-9 Отображается

выбранная ступень нагрева. Индикатор гаснет

По окончании действия функции “Power” соответствующие конфорки автоматически переключаются на ранее установленную ступень нагрева.

управление прибором electrolux 19

Управление режимом электропитания

Конфорки варочной поверхности имеют максимальную мощность. Две конфорки составляют одну пару (см. рисунок). Чтобы функция „Power“ могла работать, система управления режимом электропитания при необходимости снижает мощность другой конфорки этой пары.

Пример: для некоторой конфорки выбрана ступень нагрева 9. Для другой конфорки включается функция „Power“. Функция “Power” выполняется, но ступень нагрева 9 первой конфорки и одновременная функция “Power” другой конфорки данной пары приводят к тому, что превышается максимальная мощность обеих конфорок. Поэтому система управления режимом электропитания снижает мощность первоначально включенной конфорки с 9 до, например, 7, а показания этой конфорки чередуются между 9 и 7, останавливаясь со временем на максимально возможной ступени 7. (Будут ли показания колебаться между 9 и 7, 9 и 6, либо другим значением, зависит от типа прибора и размера конфорок.)

20 electrolux управление прибором

Использование таймера

Функция Условие применения Результат после по

Автоматика

отключения

Кратковременный

таймер

Если дополнительно к установке времени кратковременного таймера для данной конфорки устанавливается и ступень нагрева, то по истечении заданного времени эта конфорка отключается.

при установленной ступени

нагрева

при незадействованных

конфорках

истечении времени

выполнения

звуковой сигнал

Мигает индикация

Конфорка отключается

звуковой сигнал

Мигает индикация

При отключении конфорки одновременно отключается и установленная функция таймера.

управление прибором electrolux 21

Выбор конфорки

Øàã Панель управления Индикация

1. Прикоснитесь к

сенсорному полю

Мигает контрольный индикатор первой конфорки.

одинраз

2. Прикоснитесь к

сенсорному полю

Мигает контрольный индикатор второй конфорки

1ðàç

3. Прикоснитесь к

сенсорному полю

Мигает контрольный индикатор третьей конфорки

одинраз

4. Прикоснитесь к

сенсорному полю одинраз

Мигает контрольный индикатор четвертой конфорки

После замедления миганий контрольного индикатора можно установить или изменить ступень нагрева конфорки.

Если установлены и другие функции таймера, то спустя несколько секунд появляется индикация самого короткого времени всех функций таймера и начинает мигать соответствующий контрольный индикатор.

22 electrolux управление прибором

Установка времени

Øàã Панель управления Индикация

1. С помощью сенсорного

поля нужную конфорку

2. Прикоснитесь к

сенсорному полю или

Через несколько секунд частота мигания контрольного индикатора уменьшается. Время установлено. Выполняется обратный отсчет времени.

Отключение функции таймера

Øàã Панель управления Индикация

1. С помощью сенсорного

поля нужную конфорку

2. Прикоснитесь к

сенсорному полю

Контрольный индикатор гаснет. Функция таймера выбранной конфорки отключена.

выберите

Индикатор выбранной конфорки мигает

Время в диапазоне от 00 äî 99 минут

Контрольный индикатор выбранной конфорки мигает чаще На табло отображается остающееся время

На табло отображается обратный отсчет остающегося времени до 00.

Изменение времени

Øàã Панель управления Индикация

1. С помощью сенсорного

поля нужную конфорку

2. Прикоснитесь к

сенсорному полю или

выберите

Контрольный индикатор выбранной конфорки мигает чаще На табло отображается остающееся время

Время в диапазоне от 01 äî 99 минут

управление прибором electrolux 23

Индикация остающегося времени работы конфорки

Øàã Панель управления Индикация

1. Выберите конфорку Контрольный индикатор выбранной

конфорки начинает мигать быстрее Выполняется индикация остающегося времени

Через несколько секунд контрольный индикатор начинает мигать медленнее.

Отключение звукового сигнала

Øàã Панель управления Звуковой сигнал

1. Прикоснитесь к

сенсорному полю

Звуковое квитирование.

Звуковой сигнал прекращается.

24 electrolux управление прибором

Автоматическое выключение

Варочная зона

• Если после включения варочного поля в течение около 10 секунд на одной из варочных зон не установлена ступень варки, варочное поле автоматически выключается.

• Если одно или несколько сенсорных полей закрыты предметами (кастрюля и т.д.) в течение около 10 секунд, звучит сигнал и варочное поле автоматически выключается.

• Если выключаются все варочные зоны, варочное поле примерно через 10 секунд выключается автоматически.

Панель управления

• В случае перекрытия одного или нескольких сенсорных полей продолжительностью дольше 10 секунд, раздается звуковой сигнал. Звуковой сигнал автоматически отключается после прекращения перекрытия сенсорных полей.

Индукционные конфорки

• При перегреве (например, при выкипании содержимого посуды) конфорка автоматически выключается. отображается на дисплее. Перед следующим включением регулятор конфорки установить на

0 и дать ей остыть.

• При использовании неподходящей посуды на панели загорается и через 2 минуты индикация конфорки выключается.

• Если через определенное время какая-либо конфорка не будет выключена, либо не будет изменена ступень нагрева какой-либо конфорки, то соответствующая конфорка автоматически отключится. Появится индикация

. Перед повторным

использованием такую конфорку необходимо установить на и дать ей остыть.

Ступень нагрева Отключение через

1 - 2 6 часов

3 - 4 5 часов

5 4 ÷àñà

6 - 9 1,5 ÷àñà

советы по проведению варки и жарки electrolux 25

Советы по проведению варки и жарки

Замечание касательно акриламида Согласно результатам новейших научных исследований интенсивная тепловая обработка пищевых продуктов с целью получения румяной коричневой корочки опасна для здоровья человека из-за вредного воздействия акриламида. В особенности это относится к продуктам, в которых содержится крахмал. Поэтому мы рекомендуем готовить пищу при возможно более низкой температуре и не зарумянивать продукты слишком сильно.

26 electrolux советы по проведению варки и жарки

Посуда для приготовления пищи на индукционных конфорках

Материал посуды

Материал посуды годится

Сталь, стальная эмаль äà

Чугун äà

нержавеющая сталь

Алюминий, медь, латунь ---

Стекло, керамика, фарфор ---

Посуда, предназначенная для приготовления пищи на индукционных конфорках, имеет соответствующую маркировку изготовителя.

Тест на пригодность

Посуда пригодна для приготовления пищи на индукционных конфорках, если ...

• ... небольшое количество воды при ступени нагрева 9 нагревается на индукционной конфорке за короткое время.

• ... приложенный к днищу посуды магнит пристает.

да, если об этом имеется специальное указание изготовителя

Отдельные виды посуды, находясь на работающей конфорке, производят шум или звуки. Эти звуки не являются результатом какой-либо неисправности и ни в коей мере не ухудшают работу прибора.

советы по проведению варки и жарки electrolux 27

Днище посуды

Днище посуды должно быть толстым и предельно ровным.

Величина кастрюли

До определенного предела индукционные конфорки автоматически подстраиваются под величину днища кухонной посуды. Однако магнитная часть такой посуды должна иметь определенный минимальный диаметр, соответствующий размеру той или иной конфорки.

Диаметр

конфорки [мм]

210 180

180 145

145 120

Посуда должна стоять на конфорках своей центральной частью.

Минимальный диаметр

днища кухонной посуды [мм]

28 electrolux советы по проведению варки и жарки

Советы по экономии электроэнергии

Прежде чем включить конфорку, поставьте на нее посуду для приготовления пищи.

По возможности, всегда накрывайте кастрюли крышкой.

советы по проведению варки и жарки electrolux 29

Примеры применения при варке

Данные нижеследующей таблицы являются ориентировочными.

Ступень нагрева

1-2

2-3

3-4

4-5

Способ

пригото-

вления

Поддер-

жание тепла

Растапли-

вание

Сгущение

Томление

Запари-вание

Припускание

Варка

Назначение

Положение

“Âûêë”

Поддержание

тепла

приготовлен-ных

горячих блюд

Голландский

ñîóñ,

Растапливание

сливочного

масла, шоколада,

желатина

Взбитый омлет,

яичное желе

Томление риса и

молочных блюд

Разогревание готовых блюд

Припускание

овощей, рыбы

Тушение мяса

Запаривание

картофеля

Варка

значительных

объемов пищи,

густых супов и

других супов

Продол-

жительность

по потребно-сти Накройте продукт

5-25 ìèí.

10-40 ìèí. Готовьте под крышкой

25-50 ìèí.

20-45 ìèí.

20-60 ìèí.

60-150 ìèí.

Рекомендации

Время от времени

Долейте в рис воду,

увеличив ее количество

как минимум вдвое.

Молочные блюда время

К овощам добавляйте совсем немного воды

(не более нескольких

столовых ложек)

Используйте небольшое

количество жидкости ,

например макс.

воды на 750 г картофеля

до 3 л жидкости плюс

ингредиенты блюда

Указания/

помешивайте

от времени

помешивайте

30 electrolux советы по проведению варки и жарки

Ступень нагрева

6-7

7-8

С помощью функции “Power” можно вскипятить большое количество жидкости.

Способ

пригото-

вления

Легкая

жарка

Интенси-вная

жарка

Кипячение

Обжари-вание

Фритиро-

вание

Назначение

Шницель,

колбаски “кордон

бл¸”, отбивная

котлета,

фрикадельки,

сырые колбасы

для жарки,

печень, мучная

подливка, яйца,

омлет,

фритирование

пончиков

Картофельные

оладьи, жаркое

из вырезки,

стейки, лепешки

Кипячение большого количества воды, отваривание “клецок”,

обжаривание мяса (гуляш, припущенное жаркое),

Продол-

жительность

непрерывное обжаривание

5-15 ìèí.

на каждую

сторону

фритирование “картофеля фри”

Указания/

Рекомендации

Время от времени

переворачивайте

Время от времени

переворачивайте

мытье и уход electrolux 31

Мытье и уход

Осторожно! Остаточное тепло конфорок может причинить ожог.

Внимание! Острые и абразивные чистящие средства повреждают прибор. Мойте прибор водой с мягким моющим средством.

Внимание! Остатки чистящих средств повреждают прибор. Удаляйте их водой с моющим средством.

32 electrolux мытье и уход

Мытье прибора после каждого использования

1. Протрите прибор влажной тканью с добавлением моющего средства.

2. Насухо вытрите прибор чистой тканью.

Удаление загрязнений

1. Установите скребок для чистки под углом к стеклокерамической поверхности.

2. Скользящими движениями лезвия скребка удалите загрязнения.

3. Протрите прибор влажной тканью с добавлением моющего средства.

4. Насухо вытрите прибор чистой тканью.

удалять

Вид загрязнения немедленно

Сахар, пища с содержанием сахара

Пластмасса, алюминиевая фольга

Следы извести и воды --- äà

Брызги жира --- äà

Пятна с металлическим отливом, изменяющие первоначальный цвет поверхности

*Скребки, средства для чистки поверхностей из

стеклокерамики и нержавеющей стали можно приобрести в специализированных магазинах.

äà ---

--- äà

с остывшего

прибора

Особо стойкие загрязнения удаляйте с помощью средства для чистки поверхностей из стеклокерамики или нержавеющей стали.

Царапины и темные пятна на стеклокерамике удалению не поддаются, однако они не влияют на нормальную работу прибора.

с помощью

скребка для очистки

загрязнений*

средства для чистки

поверхностей из

стеклокерамики и

нержавеющей стали*

Что делать, если … electrolux 33

Что делать, если …

Неполадка Возможная причина

Не удается включить конфорки или они не функционируют

Отсутствует индикация остаточного тепла.

Повторяющийся звуковой сигнал (6 раз), прибор отключается.

Звуковой сигнал срабатывает при выключенном приборе

Раздается звуковой сигнал, прибор включается и через 5 секунд снова отключается; еще через 5 секунд раздается очередной звуковой сигнал.

Попеременно появляется индикация 2-х разных ступеней нагрева

Способ устранения

неполадки

После включения прибора прошло более 10 секунд

Включена блокировка Выключить блокировку (см.

Включена защита от детей Выключить защиту от детей

Одновременно нажато несколько сенсорных полей.

Сработало автоматическое отключение

Конфорка только что включена и не успела нагреться.

Одно или несколько сенсорных полей были покрыты более 10 секунд.

Панель управления полностью или частично закрыта каким-либо предметом

Сенсорное поле “Ein/Aus” (Вкл./Выкл.) чем-то закрыто, например тряпкой.

Выполняется снижение мощности данной конфорки с помощью функции “PowerManagement” (Управление мощностью).

Снова включить прибор.

главу “Блокировка/ разблокировка панели управления”)

(см. главу “Защита от детей”)

Нажать только одно сенсорное поле

Убрать предметы (кастрюли и т.п.), которые, возможно, находятся на панели управления. Снова включить прибор

Если конфорка горячая, обратитесь в сервисный центр.

Освободите сенсорные поля.

Удалить предмет

Не кладите на панель управления никаких предметов.

См. подраздел Включение и отключение функции “Power”

34 electrolux Что делать, если …

Неполадка Возможная причина

горит. Неподходящая посуда Используйте подходящую

На конфорке нет посуды Установить посуду

Диаметр дна посуды меньше конфорки

светится Сработала защита конфорки

от перегрева

Сработало автоматическое отключение

Повляется индикация с цифрой

Ошибка электронной системы

Способ устранения

неполадки

посуду

Переставить на конфорку с меньшим диаметром

Используйте подходящую посуду

Выключите конфорку. Снова включите конфорку.

Выключите прибор. Снова включите прибор

На несколько минут отсоедините прибор от электросети (извлеките предохранители домашней электропроводки). Если после включения прибора индикация появится снова, обратитесь в сервисный центр.

Если Вы не смогли устранить неполадку с помощью вышеперечисленных мер, обратитесь, пожалуйста, в авторизованный сервисный центр.

Предупреждение! Ремонт прибора имеют право производить только специалисты. Неквалифицированный ремонт может иметь опасные последствия для пользователя прибора.

Если Вы воспользуетесь услугами сервисного центра на ошибочных основаниях, то посещение техника сервисного центра может оказаться платным даже во время действия гарантии.

утилизация electrolux 35

Утилизация

Упаковочные материалы Упаковочные материалы

экологически безопасны и пригодны для вторичного использования. Синтетические части снабжены специальной маркировкой, например: >PE< для полиэтилена, >PS< для полистирола и др. Помещайте упаковочные материалы в соответствии с маркировкой в специальные контейнеры для сбора утиля, установленные местной коммунальной службой.

Старый прибор

Символ упаковке указывает, что оно не подлежит утилизации в качестве бытовых отходов. Вместо этого его следует сдать в соответствующий пункт приемки электронного и электрооборудования для последующей утилизации. Соблюдая правила утилизации изделия, Вы поможете предотвратить причинение окружающей среде и здоровью людей потенциального ущерба, который возможен, в противном случае, вследствие неподобающего обращения с подобными отходами. За более подробной информацией об утилизации этого изделия просьба обращаться к местным властям, в службу по вывозу и утилизации отходов или в магазин, в котором Вы приобрели изделие.

W на изделии или на его

36 electrolux инструкция по монтажу

Инструкция по монтажу

Указания по технике безопасности

Внимание! Обязательно прочесть! Соблюдайте законы, распоряжения, предписания и нормы, действующие в стране, на территории которой устанавливается прибор.(К таковым относятся требования техники безопасности, правила и порядок утилизации отходов и т. д.). Монтаж прибора имеет право производить только квалифицированный специалист. Выдерживайте минимально допустимые расстояния до других приборов и мебели. При встраивании прибора в мебель необходимо обеспечить защиту людей от случайного контакта с электропроводниками. Поэтому. например, выдвижные ящики и контейнеры разрешается монтировать под прибором только при наличи на последних специального защитного днища. Поверхности срезов в столешнице необходимо предохранять от влаги соответствующим уплотняющим материалом. Уплотнение должно соединить прибор со столешницей так, чтобы не оставалось никаких зазоров. Нижнюю часть прибора со стороны встраивания необходимо защитить от пара и влаги, которые могут исходить, например от посудомоечной машины или духового шкафа. Не устанавливайте прибор в непосредственной близости от дверей и под окнами. Раскрывшаяся дверь или распахнувшееся окно может

опрокинуть находящуюся в зоне нагрева горячую посуду.

zОпасность поражения

электрическим током.

• Клемма подключения к электрической сети находится под напряжением.

• Работая с клеммой подключения электрической сети, обесточьте ее!

• Обращайте внимание на схему подключения.

• Соблюдайте правила техники безопасности в отношении электротехнического оборудования.

• Защита от прикосновения должна устанавливаться только квалифицированным специалистом.

• Подключение к электрической сети должно выполняться только квалифицированным специалистом.

zПовреждения электрическим

током.

• Свободные и незатянутые разъемные соединения могут привести к перегреву клеммы.

• Клеммовые соединения должны исполняться технически правильно.

• Кабель не должен быть натянут.

• При одно- или двухфазном

подключении следует использовать подходящий шнур питания типа H05BB-F Tмакс. 90°C (или выше).

• Если шнур питания этого прибора поврежден, его следует заменить на специальный шнур питания типа H05BB-F Tмакс. 90°C или выше. Его можно приобрести в сервисном центре.

инструкция по монтажу electrolux 37

При электроустановке необходимо предусмотреть устройство, позволяющее отключать от сети прибор с шириной размыкания контактов не менее 3 мм по всем полюсам. Пригодными для этой цели устройствами размыкания могут служить, напр., аварийные выключатели, предохранители (винтовые предохранители необходимо извлечь из патрона), автоматические предохранительные переключатели и контакторы.

Наклеивание уплотнения

• Очистите от загрязнений столешницу в монтажном проеме.

• Наклейте вдоль наружного края стеклокерамической панели по периметру нижней стороны варочной поверхности герметизирующую ленту с односторонним самоклеящимся слоем, входящую в комплект поставки. При этом ленту нельзя растягивать. Место разреза должно находиться посредине одной из сторон. Отмерьте нужную длину ленты (оставив припуск в несколько миллиметров), перережьте ее поперек и соедините встык оба ее конца.

38 electrolux гарантия/сервисная служба

Гарантия/сервисная служба

Сервисное обслуживание и запасные части

В случае необходимости ремонта прибора, или если Вы хотите приобрести запасные части, обращайтесь в наш ближайший авторизованный сервисный центр (список сервисных центров прилагается). Если у вас возникли вопросы по использованию прибора или Вы хотите узнать о других приборах концерна ELECTROLUX, звоните на нашу информационную линию по телефону (495) 937 78 37 или (495) 956 29 17.

гарантия/сервисная служба electrolux 39

ЕВРОПЕЙСКАЯ ГАРАНТИЯ

Данное устройство поддерживается гарантией Electrolux в каждой из стран, перечисленных на обороте этого руководства, в течение срока, указанного в гарантии на устройство или в ином определенном законом порядке. В случае Вашего перемещения из одной из этих стран в любую другую из нижеперечисленных стран, гарантия на устройство переместится вместе с Вами при условии соблюдения следующих требований:

• Гарантия на устройство начинает

действовать с даты, в которую Вы впервые приобрели это устройство, подтверждением которой будет служить предъявление действительного удостоверяющего покупку документа, выданного продавцом устройства.

• Гарантия на устройство действует в течение

того же срока и в пределах того же объема работ и конструктивных частей, какие действуют в новой стране Вашего проживания применительно к данной конкретной модели или серии устройств.

• Гарантия на устройство является

персональной для первоначального покупателя этого устройства и не может быть передана другому пользователю.

• Устройство установлено и используется в

соответствии с инструкциями, изданными Electrolux, только в пределах домашнего хозяйства, т.е. не используется в коммерческих целях.

• Устройство установлено в соответствии со

всеми применимыми нормативными документами, действующими в новой

стране вашего проживания. Положения настоящей Европейской Гарантии не нарушают никаких предоставленых Вам по закону прав.

40 electrolux сервисная поддержка

Сервисная поддержка

При возникновении технических неисправностей попытайтесь сначала устранить проблему самостоятельно с помощью настоящего руководства по эксплуатации (раздел “Что делать если…”).

Если Вы не можете устранить неполадку своими силами, обратитесь, пожалуйста, в авторизованный сервисный центр. Для того, чтобы мы могли Вам быстро помочь, нам нужны следующие данные Вашей машины:

– Наименование модели – Номер изделия (PNC) – Серийный номер (S-No.)

(номера находятся на фирменной табличке)

– Характер неполадки – код неполадки, в случае его

появления на дисплее машины.

Чтобы необходимые данные Вашей машины были всегда у Вас под рукой, рекомендуем внести их сюда:

Наименование модели: .....................................

PNC (номер изделия): .....................................

S-No (серийный номер): .....................................

Välkommen till Electrolux värld

Tack för att du har valt en förstklassig produkt från Electrolux, vilken vi hoppas skall ge dig mycket nöje i framtiden. Electrolux ambition är att erbjuda ett brett sortiment av produkter som kan göra livet enklare. Du hittar några exempel på omslaget till denna bruksanvisning. Avsätt några minuter till att läsa denna bruksanvisning så att du kan utnyttja fördelarna med din nya produkt. Vi lovar att den kommer att vara överlägset användarvänlig. Lycka till!

electrolux 41

42 electrolux

Innehåll

Säkerhetsanvisningar 43 Beskrivning av produkten 45 Hällens betjäning 49 Tips för kokning och stekning 60 Rengöring och skötsel 65 Vad gör man när … 67

Avfallshantering 69 Installationsanvisning 70 Garanti/Kundtjänst 71 Service och reservdelar 74 Montering 113 Typskilt 117

I denna bruksanvisning används följande symboler:

Varning! Skall absolut läsas! Viktiga anvisningar för personers säkerhet och information för att undvika skador på hällen

3 Allmänna anvisningar och tips

2 Anvisningar för miljöskydd

z Farlig spänning

Säkerhetsanvisningar

Var vänlig beakta dessa anvisningar, eftersom annars uppkommna skador inte täcks av garantin.

Bestämmelser för användning

• Personer (även barn), som på grund

av bristande psykisk, sensorisk eller mental förmåga, eller om de saknar erfarenhet och kunskap för att säkert kunna använda apparaten, bör inte använda den utan uppsikt eller anvisning av en ansvarig person.

• Lämna inte spisen utan uppsikt vid

användning.

• Denna häll får endast användas i

hushållet till normal kokning, och stekning, av maträtter.

• Hällen får inte användas som arbets-

eller avställningsyta.

• Ombyggnad eller förändringar av

hällen är inte tillåten.

• Ställ eller förvara inte brännbara

vätskor, lättantändligt material eller föremål som kan smälta (till exempel folier, plast, aluminium) på spisen eller i dess närhet.

Säkerhet för barn

• Håll i regel småbarn borta från hällen.

• Låt bara större barn arbeta vid hällen

under uppsikt.

• För att undvika oavsiktlig inkoppling

genom barn eller husdjur rekommenderar vi att barnsäkringen aktiveras.

säkerhetsanvisningar electrolux 43

Allmän säkerhet

• Montering och anslutning av hällen får endast utföras av utbildad och auktoriserad fackpersonal.

• Inbyggnadsapparater får efter montering endast användas i standardiserade, passande inbyggnadsskåp och bänkskivor.

• Vid funktionsstörningar i hällen eller skador på glaskeramiken (sprickor resp repor) måste hällen slås av och skiljas från el-nätet, för att undvika en eventuell elektrisk stöt.

• Reparationer av hällen får endast utföras av utbildad och auktoriserad fackpersonal.

Säkerhet under användning

• Avlägsna klistermärken och folier från glaskeramiken.

• Vid oaktsamhet under arbete vid hällen finns risk för brännskador.

• Sladdar till elektriska apparater får inte komma i beröring med hällens yta respektive varma kokkärl.

• Överhettade fetter och oljor självantänds mycket snabbt. Varning! Brandrisk!

• Stäng av kokzonerna efter varje användning.

• Personer med inopererad pacemaker bör hålla överkroppen minst 30 cm från påslagen induktionskokzon.

• Risk för brännskador! Lägg inte föremål av metall, som till exempel knivar, g affl ar, s ked ar o ch ka str ull ock på kokhällen, eftersom de kan bli varma.

44 electrolux säkerhetsanvisningar

Säkerhet vid rengöring

• Vid rengöring skall hällen vara frånkopplad och kall.

• Rengöring av hällen med ångstråleeller högtryckstvätt är av säkerhetsskäl inte tillåten.

Undvikande av skador på hällen

• Glaskeramiken kan skadas av nerfallande föremål.

• Stötar med kokkärl kan skada kanten på glaskeramiken.

• Kokkärl av gjutjärn, aluminium eller med skadade bottnar kan då de dras över glaskeramiken skada denna.

• Smältbara föremål och överkokning kan bränna fast på glaskeramiken och bör genast avlägsnas.

• Använd inte kokzonerna utan kokkärl eller med tomma kokkärl.

• Undvik torrkokning av kastruller och pannor. Torrkokning kan orsaka skador på kokkärl eller glaskeramiken.

• Luftspalten på 5mm mellan bänkskivan och skåpsluckan under får ej övertäckas.

Beskrivning av produkten

Kokhällens funktion

Induktionskokzon 1850 W

med Power-funktion 2500 W

beskrivning av produkten electrolux 45

Induktionskokzon 1850 W

med Power-funktion 2500 W

Induktionskokzon 2300 W

med Power-funktion 3700 W

Beskrivning av manöverpanel

Barnsäkring med

indikering

På/Av med indikering

STOP+GO

med indikering

Power-funktion Display värmeläge

Manöverpanel Induktionskokzon 1400 W

med Power-funktion 1800 W

Kokzonsindikeringar

Timer-funktion

Indikering kastrullavkänning

och automatisk frånkoppling

Timerdisplay

Värmelägesval

Timer

Indikering för restvärme

46 electrolux beskrivning av produkten

Touch-kontroller

Hällen betjänas med touchkontroller. Funktioner styrs genom tryck på touchkontroller och bekräftas med indikeringar och ljudsignaler. Touchkontrollerna trycks på uppifrån, utan att beröra flera samtidigt.

Touch-kontroll Funktion

På / Av Slå på och av hällen

Funktionslås Slå På/Av manöverpanelen

Stopp+Go Slå på/av varmhållningsläge

Kokzon av Avstängning av kokzon

1-9 /

Power Slå på/av Power-funktion

Värmelägen Inställning av värmlägen

Timer Timerval

Öka inställningar Öka timertid Minska inställningar Minska timertid

beskrivning av produkten electrolux 47

Displayer

Display Beskrivning

Restvärme Kokzon är fortfarande varm + siffra Fel Felfunktion föreligger Kastrullavkänning Kokkärlet är olämpligt, för litet eller det

finns inget kokkärl på kokzonen

automatisk frånkoppling Frånkopplingen är aktiv

Restvärmevarnare

Varning! Risk för brännskador på grund av restvärme. När kokzonerna har stängts av behöver de lite tid för att kallna. Beakta restvärmeindikeringen .

48 electrolux beskrivning av produkten

Inställningslist

Värmeläget och Power-funktionen ställs in på inställningslisten. Värmelägesindikeringen består av en rad lysande segment.

Driftindikering kokzon

Indikering värmeläge

VärmelägesvalKokzon av

Om inställningslisten berörs längre än 6 sekunder hörs en signal och hällen stängs av. Induktionskokzonerna alstrar den för

kokning erforderliga värmen direkt på kokkärlets botten. Glaskeramiken värms endast genom återvärmen från kokkärlet. Kylfläkten slås automatiskt på och av beroende på elektronikens temperatur.

Indikering Powerfunktion

Power-funktion

hällens betjäning electrolux 49

Hällens betjäning

Använd lämpliga kokkärl till induktionskokzoner.

Slå på och av hällen

Manöverpanel Display

Slå på Tryck på i 1 sekund Lyser. Även driftindi-

keringarna för de olika kokzonerna lyser

Stänga av Tryc k på i 1 sekund Slocknar. Även drift-

indikeringarna för de olika kokzonerna slocknar.

Om inte ett värmeläge eller en funktion ställs in inom ca 10 sekunder efter att hällen har slagits på, stängs hällen automatiskt av.

50 electrolux hällens betjäning

Inställning av värmeläge

Inställningslisten är ett speciellt touchkontrollfält. Tryck på det önskade värmeläget på inställningslisten. Värmeläget visas i displayen. Korrigera eventuellt åt vänster eller höger. Tag inte bort fingret innan det önskade värmeläget är inställt.

hällens betjäning electrolux 51

Slå På/Av funktionslås

Manöverpanelen kan, med undantag för touchkontrollen “På/Av”, när som helst vid användning av hällen spärras för att förhindra att gjorda inställningar ändras av misstag, till exempel vid avtorkning med en trasa.

Manöverpanel Display

Slå på Tryck på 4 sek under Lyser Stänga av Tryc k på 4 sekunder Slocknar

Vid avstängning av hällen kopplas funktionslåset automatiskt från.

Slå på och av STOPP+GO-funktionen

STOPP+GO-funktionen kopplar samtidigt om alla inkopplade kokzoner till varmhållningsläget och åter till det tidigare inställda värmeläget.

Manöverpanel Display

Slå på Tryck på STOPP+GO Slå av Tryck på STOPP+GO Tidigare inställt värmeläge

(ej uppkokningsautomatik)

Timer-funktioner avbryts ej genom STOPP+GO.

STOPP+GO låser hela manöverpanelen förutom touchkontrollen .

52 electrolux hällens betjäning

Användning av uppkokningsautomatik

Alla kokzoner har en uppkokningsautomatik. Vid inställning av ett värmeläge med uppkokningsautomatiken, kopplas kokzonen under en viss tid in med full effekt och kopplar sedan automatiskt in det inställda värmeläget.

Steg Manöverpanel Display

1. Välj uppkokningsläge Indikeringen för blinkar

2. Välj önskat värmeläge mellan 1 och 8 Det valda värmeläget visas i

displayen. Indikeringen för

lyser.

Hällen fungerar med full effekt så länge indikeringen för

lyser.

När uppkokningsfasen är slut slocknar indikeringen för

Tiden för den automatiska uppkokningsfasen är beroende av det inställda värmeläget.

Värmeläge Tid för uppkokningsfasen

[min:sek]

0:10 0:10 3:10 5:50

10:10

2:00 2:30 2:50

---

hällens betjäning electrolux 53

Användning av barnsäkring

Barnsäkringen förhindrar en oönskad användning av hällen.

Inkoppling av barnsäkring

Steg Manöverpanel Kontrollampa

1. Slå på hällen (ställ inte in något värmeläge)

2. Tryck på i 4 sekunder Över lyser

Barnsäkringen är inkopplad.

Koppla från barnsäkringen tillfälligt

Barnsäkringen kan kopplas från för ett enstaka tillagningstillfälle, den är därefter åter aktiv.

Steg Manöverpanel Kontrollampa

1. Slå på hällen Över lyser

2. Tryck p å i 4 sekunder Över slocknar

Till nästa gång hällen slås av kan den användas normalt.

Lyser. Även driftindikeringarna för de olika kokzonerna lyser

När barnsäkringen har kopplats från måste ett värmeläge eller en funktion ställas in inom ca. 10 sekunder, annars stängs hällen automatiskt av.

Frånkoppling av barnsäkring

Steg Manöverpanel Kontrollampa

1. Slå på hällen (ställ inte in något vär-

Över lyser

meläge)

2. Tryck på i 4 sekunder Över slocknar

3. Stäng av hällen.

Barnsäkringen är frånkopplad.

54 electrolux hällens betjäning

Slå På/Av Power-funktion

Power-funktionen ökar effekten för induktionskokzonerna, för att till exempel snabbt koka upp en stor mängd vatten. Power-funktionen är aktiverad maximalt 10 minuter. Därefter kopplas induktionskokzonen automatiskt tillbaka till värmeläge 9.

Manöverpanel Display

Slå på Tryck på Segmenten i inställnings-

listen lyser. Indikeringen för

blinkar

Stänga av Välj värmeläge 1-9 Valt värmeläge visas i dis-

playen. Indikeringen över

slocknar

Om Power-funktionen avslutas, ställs kokzonerna automatiskt in på tidigare inställda värmelägen.

Effektstyrning

Hällens kokzoner förfogar över en maximal effekt. Två kokzoner bildar ett par (se bild). För att alltid kunna genomföra effektfunktionen reducerar effektstyrningen eventuellt effekten för den ena av parets kokzoner.

Exempel: För en kokzon har värmesteg 9 valts. För den därtill hörande kokzonen kopplas effektstyrningen in. Effektstyrningen genomförs, men värmesteg 9 för en kokzon och samtidigt effektstyrning för den andra kokzonen i paret överskrider den maximala effekten för båda. Därvid reducerar effektstyrningen effekten för den först inkopplade kokzonen från 9 till exempelvis 7 och indikeringen för denna kokzon växlar mellan 9 och 7 och stannar på den för tillfället maximalt möjliga 7. (Om indikeringen växlar mellan 9 och 7 eller mellan 9 och 6 eller andra värden, beror på typ av häll och kokzonens storlek.)

hällens betjäning electrolux 55

56 electrolux hällens betjäning

Användning av timer

Funktion Förutsättning Resultat när tiden

Avstängningsautoma-

tik

Signalur Då kokzoner ej användes Ljudsignal

Ställs ett värmeläge in tillsammans med en timerinställning för en kokzon, slås kokzonen av när den inställda tiden gått ut.

Om en kokzon slås av stängs även den inställda timer-funktionen av.

Vid ett inställt värmeläge Ljudsignal

gått ut

00 blinkar

Kokzon slås av

00 blinkar

hällens betjäning electrolux 57

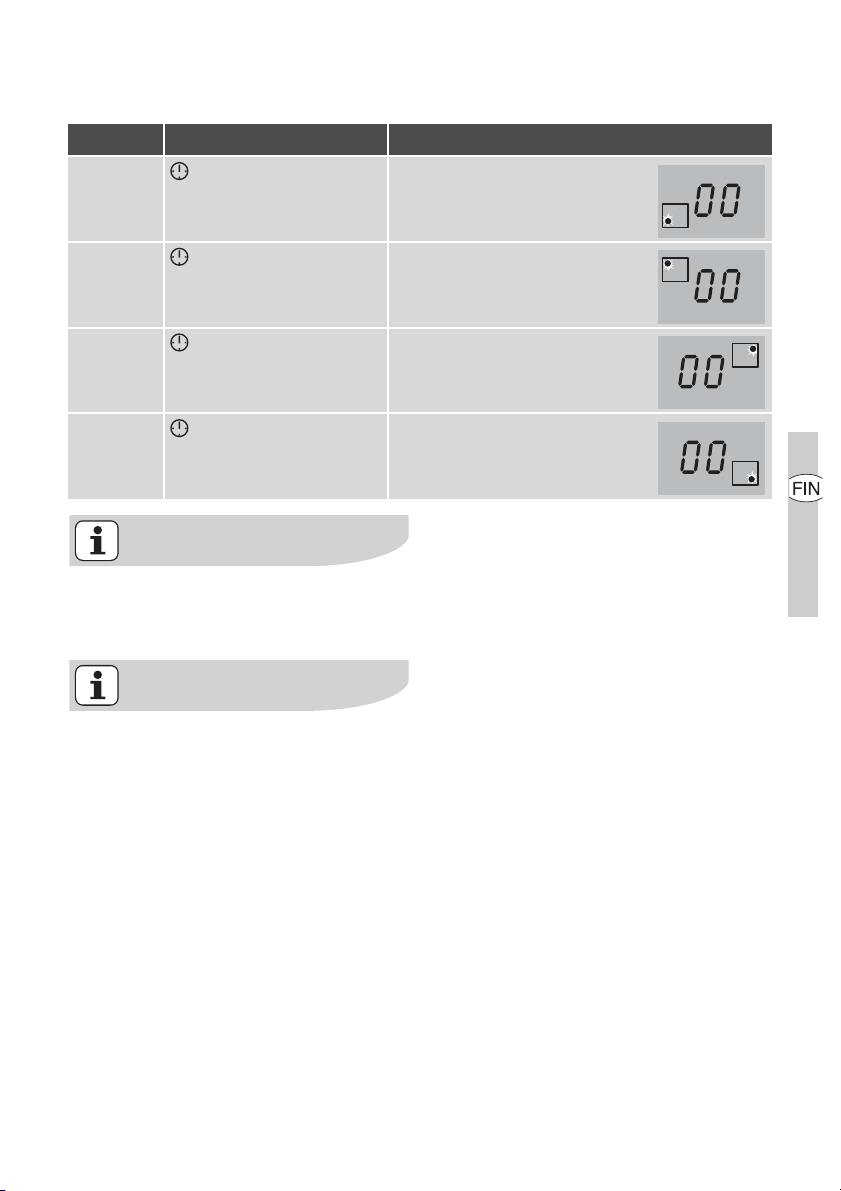

Val av kokzon

Steg Manöverpanel Display

1. Tryck på 1gång Indikeringen för den första

kokzonen blinkar

2. Tryck på 1gång Indikeringen för den andra

kokzonen blinkar

3. Tryck på 1gång Indikeringen för den tredje

kokzonen blinkar

4. Tryck på 1gång Indikeringen för den fjärde

kokzonen blinkar

Blinkar indikeringen långsamt, kan värmeläget ställas in eller ändras.

Har flera timer-funktioner ställts in, visas efter några sekunder den minsta kvarvarande tiden för timerfunktionerna och den därtill hörande indikeringen blinkar.

58 electrolux hällens betjäning

Ställa in tid

Steg Manöverpanel Display

1. Välj kokzon Indikeringen för den valda kokzonen blinkar

2. Tryck på eller 00 till 99 minuter

Efter några sekunder blinkar indikeringen långsammare. Tiden är inställd. Tiden räknas ner.

Avstängning av timer-funktion

Steg Manöverpanel Display

1. Välj kokzon Indikeringen för den valda kokzonen blinkar

snabbare. Kvarvarande tid visas

2. Tryck p å Kvarvarande tid räknas ner till 00.

Indikeringen slocknar. Timer-funktionen för den valda kokzonen är frånkopplad.

Ändra tid

Steg Manöverpanel Display

1. Välj kokzon Indikeringen för den valda kokzonen blinkar

snabbare. Kvarvarande tid visas

2. Tryck på eller 01 till 99 minuter

Efter några sekunder blinkar indikeringen långsammare. Tiden är inställd. Tiden räknas ner.

Visa kvarvarande tid för en kokzon

Steg Manöverpanel Display

1. Välj kokzon Indikeringen för den valda kokzonen blinkar

snabbare Kvarvarande tid visas

Efter några sekunder blinkar indikeringen långsammare.

Slå av ljudsignal

Steg Manöverpanel Ljudsignal

1. Tryck p å Akustisk kvittering.

Ljudsignal tystnar.

hällens betjäning electrolux 59

Automatisk frånkoppling

Kokhäll

• Om inte ett värmeläge för en kokzon ställs in inom ca 10 sekunder efter att hällen har slagits på, slås hällen automatiskt av.

• Om en eller flera touchkontroller övertäcks längre än ca 10 sekunder av något föremål (kastrull eller liknande), hörs en signal och kokzonen stängs automatiskt av.

• Om alla kokzoner slås av, stängs hällen automatiskt av efter ca 10 sekunder.

Manöverpanel

• Om en eller flera touchkontroller på manöverpanelen är täckta längre än 10 sekunder när hällen är frånslagen, hörs en signal. Signalen stängs automatiskt av när touchkontrollerna inte längre är täckta.

Induktionskokzoner

• Vid överhettning (till exempel på grund av en torrkokad kastrull) stängs kokzonen automatiskt av. visas. Innan kokzonen kan användas igen måste den ställas på kall.

• Om ett olämpligt kokkärl användes, lyser i displayen och efter 2 minuter slocknar kokzonens indikering.

2. Om en av kokzonerna inte stängs av efter en viss tid, eller om värmeläget inte ändras, slås denna kokzon automatiskt av. visas. Innan kokzonen användes igen måste den ställas på

Värmeläge Frånkoppling efter

1 - 2 6 timmar 3 - 4 5 timmar 5 4 timmar 6 - 9 1,5 timma

0 och vara

60 electrolux tips för kokning och stekning

Tips för kokning och stekning

Anvisning angående akrylamid Enligt de senaste vetenskapliga rö-

nen kan en kraftig stekning av livsmedel, speciellt med produkter som innehåller stärkelse, innebära en hälsorisk genom att akrylamid bildas. Därför rekommenderar vi att tilllaga vid lägsta möjliga temperatur och att inte steka maträtter för hårt.

tips för kokning och stekning electrolux 61

Kokkärl för induktionskokzoner

Kokkärls material

Kokkärls material Lämpligt

Stål, stålemalj ja Gjutjärn ja Rostfritt stål Om det av tillverkaren är rekommenderat Aluminium, koppar, mässing --Glas, keramik, porslin ---

Om kokkärl är lämpliga för induktionskokzoner är detta angivet av tillverkaren.

Lämplighetskontroll

Kokkärl är lämpliga för induktion, om ...

• ... lite vatten i kokkärlet på en induktionszon med värmeläge 9 blir varmt på några sekunder.

• ... en magnet fastnar på kokkärlets botten.

Vissa kokkärl kan alstra ljud under användning på en induktionszon. Detta ljud innebär ingen störning och funktionen påverkas inte på något sätt.

62 electrolux tips för kokning och stekning

Kokkärlets botten

Kokkärlsbotten bör vara så tjock och plan som möjligt.

Kokkärlets storlek

Induktionszonerna anpassar sig automatiskt efter kokkärlets botten upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste alltid ha en minsta diameter beroende på zonens storlek.

Kokzons-

diameter [mm]

210 180 180 145 145 120

Kokkärlet skall stå centrerat på kokzonen.

Kokkärlsbottens

minsta diameter [mm]

Tips för att spara energi

Sätt kokkärl på kokzonen innan den slås på.

Sätt om möjligt lock på kokkärl.

tips för kokning och stekning electrolux 63

64 electrolux tips för kokning och stekning

Exempel på användning vid tillagning

Angivelserna i följande tabell är riktvärden.

Vär-

melä-

0 Från-läge

1-2

2-3

3-4

4-5

6-7

7-8

Power-funktionen lämpar sig för uppkokning av stora mängder vätska.

Tillag-

ningssätt

Varmhåll-

ning

Smält-

ning

Svällning

Ångkok-

ning

Kokning

Lätt

stekning

Hård

stekning

Kokning

Stekning

Fritering

Lämpligt för Tid Råd/Tips

Varmhållning av tillagade

rätter

Hollandaisesås,

smältning av smör, choklad,

gelantin

Omelett, äggstanning 10-40 min Tillaga med lock

Svällning av ris och mjölkrät-

ter.

Uppvärmning av färdiglaga-

de rätter

Ångkokning av grönsaker,

fisk

stekning av kött i gryta

Ångkokning av potatis 20-60 min

Kokning av större mängder,

gryträtter och soppor

Schnitzel, cordon bleu, kot-

lett, köttbullar, korv, lever,

redning, ägg, ugnspannka-

ka, fritering av munkar

Raggmunk/rårakor,

biffar, pannkakor

Kokning av större mängd vatten, kokning av pasta, bryning av kött (gu-

lasch, grytstek), fritering av pommes frites

efter behov Täck över

5-25 min Rör om då och då

Tillsätt minst dubbla

25-50 min

20-45 min

60-150 min

tillaga fortlö-

pande

5-15 min Vänd då och då

mängden vätska till ris,

rör om då och då i

mjölkrätter

Tillsätt lite vätska (några matskedar) till grönsaker

Använd lite vätska, till exempel: max

750gpotatis

Upp till 3 l vätska samt

ingredienser

Vänd då och då

l vatten till

Rengöring och skötsel

Försiktigt! Risk för brännskador genom restvärme.

Observera! Skarpa och repande rengöringsmedel skadar hällen. Rengör med vatten och diskmedel.

Observera! Rester av rengöringsmedel skadar hällen. Avlägsna rester med vatten och diskmedel.

rengöring och skötsel electrolux 65

66 electrolux rengöring och skötsel

Rengöring av hällen efter varje användning

1. Torka av hällen med en fuktig trasa och lite diskmedel.

2. Torrtorka hällen med en ren duk.

Borttagning av föroreningar

1. Sätt en rengöringsskrapa snett mot glaskeramikytan.

2. Ta bort föroreningar genom att föra skrapan över ytan.

3. Torka av hällen med en fuktig trasa och lite diskmedel.

4. Torrtorka hällen med en ren duk.

ta bort

Slag av förorening

Socker, sockerhaltiga rätter ja --Plast, aluminiumfolie ja --Kalk-och vattenränder --- ja Fettstänk --- ja metallskimrande färgningar --- ja

*Rengöringsskrapa, glaskeramik- eller stålrengö-

ringsmedel kan köpas i fackhandeln

ge-

nast

med kall häll med

Avlägsna hårt sittande föroreningar med glaskeramik- eller stålrengöringsmedel.

Rispor eller mörka fläckar i glaskeramiken kan inte avlägsnas, de påverkar dock inte hällens funktion.

Rengöringsskrapa*

Glaskeramik- eller

stålrengörare*

Vad gör man när …

Problem Möjlig orsak Åtgärd

vad gör man när … electrolux 67

Kokzonerna kan inte slås på eller de fungerar inte

Mer än 10 sekunder har gått sedan hällen slogs på

Slå på hällen igen.

Funktionslåset är inkopplat Koppla från funktionslåset (se

avsnitt “Slå På/Av funktionslås”)

Barnsäkringen är inkopplad Koppla från barnsäkringen (se

avsnitt “Barnsäkring”)

Flera touchkontroller har sam-

Tryck bara på en touchkontroll

tidigt tryckts på Automatisk frånkoppling har

löst ut

Ta bort föremål som eventuellt ligger på manöverpanelen (kastruller eller liknande). Slå på hällen igen

Restvärmevarnaren visar inget Kokzonen har bara varit in-

kopplad en kort stund och är därför ännu inte tillräckligt

Kontakta kundtjänst om kokzonen är varm.

varm

Upprepad ljudsignal (6 gånger), hällen slås av

En eller flera touchkontroller har tryckts på längre än 10

Släpp touchkontroller

sekunder

En signal hörs när hällen är avstängd

En signal hörs och hällen kopplas till, efter 5 sekunder kopplas den åter från och efter

Manöverpanelen är helt eller delvis täckt av ett föremål

Touchkontrollen för Till/Från var täckt, till exempel av en trasa

Tag b ort före mål et

Lägg inga föremål på kontrollpanelen

ytterligare 5 sekunder hörs en signal igen

Indikeringar växlar mellan två värmelägen

Power-styrningen reducerar effekten för denna kokzon.

Se avsnitt ”Slå På/Av Powerfunktion”.

lyser Olämpligt kokkärl Använd lämpligt kokkärl

Inget kokkärl på kokzonen Sätt på ett kokkärl Kokkärlets bottendiameter är

för liten för kokzonen

lyser Kokzonens överhettnings-

skydd har löst ut

Byt till en mindre kokzon Byt till ett större kokkärl Stäng av kokzonen. Slå på

kokzonen igen

Säkerhetsavstängning har löst utStäng av hällen. Slå på hällen

igen

68 electrolux vad gör man när …

Problem Möjlig orsak Åtgärd

och siffra visas Fel i elektroniken Skilj hällen från el-nätet några

minuter (ta ur säkringen i säkringsskåpet). Kontakta kundtjänst om det efter inkoppling åter visas

Vänd Dig till Din fackhandlare eller Elektrolux Service om Du inte lyckas avhjälpa problemet med ovan angivna åtgärder.

Varning! Reparationer av hällen får endast utföras av en fackman. Felaktiga reparationer kan medföra allvarliga risker för användaren.

Om du på grund av handhavandefel tillkallar kundtjänst-tekniker eller fackhandlare är deras besök inte kostnadsfritt, inte heller under garantitiden.

Avfallshantering

Förpackningsmaterial Förpackningsmaterialet är miljö-

vänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare.

Avfallshantering när produkten är utsliten

avfallshantering electrolux 69

Symbolen emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

W på produkten eller

70 electrolux installationsanvisning

Installationsanvisning

Säkerhetsanvisningar

Varning! Skall absolut läsas! Gällande lagar, förordningar, riktlinjer och normer för respektive land skall efterföljas (säkerhetsbestämmelser, bestämmelser för avfallshantering etc). Installation får endast utföras av fackpersonal. Minsta avstånd till andra apparater och möbler skall iakttagas. Beröringsskydd skall säkerställas vid inbyggnad, till exempel får lådor endast monteras om en skyddsbotten finns direkt under hällen. Snittytorna i bänkskivan skall skyddas mot fukt med ett lämpligt tätningsmaterial. Packningen tätar hällen utan springor mot bänkskivan. Skydda hällens undersida vid inbyggnad mot ånga och fukt, till exempel från en diskmaskin eller en ugn. Undvik placering av kokhällen direkt intill dörrar och under fönster. Dörrar och fönster som slås upp kan slå ner heta kokkärl från kokzonen.

zRisk för skador av elektrisk

ström. Risk för skador av elektrisk ström.

• Nätanslutningsplinten är spänningssatt.

• Gör nätanslutningsplinten spänningsfri.

• Kontrollera kopplingsschemat

• Beakta säkerhetsbestämmelser för

elektronik.

• Säkerställ isolering genom fackmässig installation.

• Låt el-anslutningen göras av en elektriker.

zRisk för skador av elektrisk

ström.

• Lösa och ej fackmässiga kontakter kan leda till överhettning i anslutningsplinten.

• Anslutningar skall göras på ett fackmässigt sätt.

• Dragavlasta kabeln.

• Vid 1 eller 2-fas anslutning måste all-

tid den passande nätanslutningskabeln, typ H05BB-F Tmax 90°C (eller med högre värde) användas.

• Om denna apparats nätanslutningskabel är skadad, måste den ersättas med en speciell anslutningskabel (typ H05BB-F Tmax 90°C, eller med högre värde). Denna kan erhållas vid kundtjänst.

I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna för hällen från nätet. Anordningens kontaktavstånd ska vara minst 3 mm. Lämpliga frånskiljare är t.ex. automatsäkringar, smältsäkringar (säkringar ska skruvas ur sockeln), jordfelsbrytare och kontaktorer.

Klistra på tätning

• Rengör kanterna i urtaget på bänkskivan.

• Klistra fast det medlevererade, på ena sidan självhäftande tätningsbandet, på undersidan av kokhällen, längs yttre kanten av glaskeramikskivan. Töj inte bandet. Skarven skall vara i mitten på ena sidan. Kapa av (lägg till några mm), och tryck de båda ändarna ordentligt mot varandra.

Garanti/Kundtjänst

Sverige

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för

eventuell reklamation.

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. 0771- 76 76 76 eller via e-mail på vår hemsida electroluxservice@electro- lux.se

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.electrolux.se. Du kan även söka hjälp via din återförsäljare.

garanti/kundtjänst electrolux 71

Adressen till din närmaste servicestation finner du på vår hemsida www.electrolux.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror och service.

72 electrolux garanti/kundtjänst

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning

.................................

Produktnummer

....................................

Serienummer

..........................................

Inköpsdatum

..........................................

Hur och när uppträder felet ?

Europa-Garanti

För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

• Garantin för apparaten börjar gälla från det

datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren.

• Garantin gäller för samma period och i sam-

ma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.

• Garantin är personlig för den som köpte ap-

paraten och kan inte överföras till en annan användare.

• Apparaten har installerats och använts enligt

Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål.

• Apparaten har installerats enligt alla gällande

bestämmelser i det nya landet. Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.

garanti/kundtjänst electrolux 73

74 electrolux service och reservdelar

Service och reservdelar

Sverige

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.aeg-hem.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.aeg-hem.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Finland

Service, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597H/min (0,95 mk/ min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservice". För att säkra maskinens klanderfria funktion skall man vid reparationer endast använda originala reservdelar.

* När du beställer service eller reservdelar bör du veta produktnummer och modellbeteckning som står på dataskylten. Skriv up dem här så har du dem tillhands när du behöver dem. Modell:

........................................................

Produktnummer:

.......................................................

Serienummer:

.......................................................

Inköpsdatum:

.......................................................

service och reservdelar electrolux 75

76 electrolux service och reservdelar

Tervetuloa Electroluxin maailmaan

Kiitos, että olet valinnut ensiluokkaisen Electrolux-tuotteen, jonka toivomme tuovan Sinulle paljon iloa tulevaisuudessa. Electroluxilta on saatavilla laaja valikoima elämääsi helpottavia korkealaatuisia tuotteita. Joitakin esimerkkejä löydät tämän käyttöohjeen kansilehdeltä. Pyydämme Sinua tutustumaan hetkisen uuden laitteesi käyttöohjeeseen, jonka avulla voit hyödyntää kaikkia sen ominaisuuksia. Noudattamalla käyttöohjeita uuden laitteesi käyttö on erittäin vaivatonta ja helppoa. Onnea ja menestystä!

electrolux 77

78 electrolux

Sisällys

Turva oh jee t 79 Laitteen kuvaus 81 Laitteen käyttö 85 Vihjeitä keittämiseen ja paistamiseen 99 Puhdistus ja hoito 104 Mitä tehdä, jos … 106

Jätehuolto 108 Asennusohjeet 109 Takuu/Huolto 110 Huolto ja varaosat 112 Laitten asentaminen 113 Arvokilpi 117

ässä käyttöohjeessa seuraavia symboleita:

Huomio! Lue nämä kohdat! Tärkeitä henkilö- ja laiteturvallisuuteen liittyviä ohjeita

3 Yleisiä ohjeita ja neuvoja

2 Ympäristönsuojeluohjeita

z Vaarallinen jännite

Tur vaohjeet

Noudata ohjeita huolellisesti. Takuu ei korvaa vahinkoja, jotka aiheutuvat ohjeiden vastaisesta käytöstä.

Määräystenmukainen käyttö

• Henkilöt (mukaan lukien lapset), jot-

ka eivät pysty käyttämään laitetta turvallisesti fyysisten, motoristen tai henkisten kykyjensä tai kokemattomuutensa tai taitamattomuutensa vuoksi, eivät saa käyttää tätä laitetta ilman vastuullisen henkilön valvontaa tai opastusta.

• Älä jätä laitetta ilman valvontaa käy-

tön aikana.

• Laitetta saa käyttää ainoastaan koti-

talouksien ruoanvalmistuksessa keittämiseen ja paistamiseen.

• Laitetta ei saa käyttää työ- tai apu-

tasona.

• Laitteelle ei saa tehdä muutostöitä.

• Älä säilytä laitteen päällä tai sen lä-

heisyydessä helposti syttyviä nesteitä tai muita materiaaleja tai sulavia esineitä (esim. kelmut, muovi, alumiini).

Lasten turvallisuus

• Älä päästä pikkulapsia laitteen lähei-

syyteen.

• Vanhemmat lapset saavat käyttää

laitetta ainoastaan valvonnan alaisena.

• Suosittelemme, että lapsilukko kyt-

ketään toimintaan, jotta lapset tai kotieläimet eivät voi vahingossa käynnistää laitetta.

turvaohjeet electrolux 79

Yleiset turvaohjeet

• Laitteen asennus ja liitäntä on jätettävä ainoastaan koulutetun ja valtuutetun ammattihenkilön tehtäväksi.

• Laite saadaan ottaa käyttöön vasta, kun se on asennettu määräystenmukaiseen, tarkoitukseen soveltuvaan paikkaan ja työtasoon.

• Jos laitteessa esiintyy häiriöitä tai keraamisessa pinnassa näkyy vaurioita (halkeamia, lovia tai murtumia), katkaise virta laitteesta ja kytke laite irti verkkovirrasta välttääksesi mahdollista sähköiskun vaaraa.

• Laitteen korjaustyöt on jätettävä ainoastaan valtuutettujen huoltohenkilöiden tehtäväksi.

Käyttöturvallisuus

• Poista tarrat ja kalvot keraamisen tason pinnalta.

• Valvo laitetta käytön aikana. Käyttö ilman valvontaa aiheuttaa tulipalovaaran.

• Kuuman laitteen pinnalla tai keittoastioissa ei saa olla sähkölaitteiden johtoja.

• Ylikuumentunut rasva tai öljy syttyy herkästi palamaan. Huomio! Tulipalon vaara!

• Kytke keittoalueet pois toiminnasta aina käytön jälkeen.

• Henkilöiden, joilla on implantoitu sydämentahdistin, tulee pitää ylävartalonsa vähintään 30 cm:n etäisyydellä toiminnassa olevasta induktioliedestä.

• Palovammojen vaara! Älä laita metalliesineitä, esim. veitsiä, haarukoita, lusikoita ja kattilankansia liedelle, sillä ne voivat kuumentua.

80 electrolux turvaohjeet

Turvallisuus puhdistamisessa

• Laitteen virta on katkaistava ja laitteen on oltava jäähtynyt ennen puhdistustöiden aloittamista.

• Turvallisuussyistä laitteen puhdistus höyry- tai painepesurilla on kielletty.

Vaurioiden estäminen

• Keraamiset pinnat saattavat vaurioitua, jos niiden päälle putoaa esineitä.

• Iskut voivat vaurioittaa keraamisen pinnan reunoja.

• Valuraudasta tai alumiinivalusta valmistetut keittoastiat sekä keittoastiat, joiden pohja on vaurioitunut, saattavat naarmuuttaa keraamista pintaa.

• Sulavat esineet ja ylikiehunut ruoka voivat palaa kiinni keraamisen tasoon, joten ne on poistettava välittömästi.

• Keittoalueita ei saa käyttää tyhjien keittoastioiden kanssa eikä ilman keittoastioita.

• Älä kuumenna tyhjiä kattiloita ja pannuja. Tyhjien astioiden kuumentaminen voi vaurioittaa keittoastioita ja lasikeramiikkaa.

• Työtason ja sen alla olevan kalusteen etuosan välissä olevaa 5mm:n ilmanvaihtoaukkoa ei saa peittää.

Laitteen kuvaus

Keittotason kuvaus

Induktiokeittoalue 1850 W

Power-toiminnolla 2500 W

laitteen kuvaus electrolux 81

Induktiokeittoalue 1850 W

Power-toiminnolla 2500 W

Induktiokeittoalue 2300 W

Power-toiminnolla 3700 W

Käyttöpaneeli

Lapsilukitus ja

merkkivalo

Virtapainike ja merkkivalo

STOP+GO-toiminto

ja merkkivalo

Power-toiminto

Käyttöpaneeli Induktiokeittoalue 1400 W

Power-toiminnolla 1800 W

Keittoalueiden näytöt

Ajastustoiminto

Ajastimen näyttö

Keittoastian tunnistuksen

merkkivalo ja automaattinen

virrankatkaisu

Tehotason näyttö

Keittoalueen tehon

valinta

Ajastin

Jälkilämmön merkkivalo

82 electrolux laitteen kuvaus

Kosketusherkät sensoripainikkeet

Keittotasoa käytetään kosketuspainikkeiden avulla. Toimintoja ohjataan koskettamalla näitä kosketuspainikkeita, ja merkkivalot ja merkkiäänet vahvistavat suoritetun valinnan tai asetuksen. Sensoripainiketta painetaan suoraan yläpuolelta muita painikkeita koskettamatta.

Sensoripainike Toiminto

Päällä / Pois Laitteen kytkentä toimintaan ja pois toi-

minnasta

Lukitus Käyttöpaneelin lukitus/lukituksen poisto

Stop+Go Lämpimänäpitotehon kytkentä

toimintaan/ pois toiminnasta

Keittoalue pois päältä Keittoalueen kytkeminen pois toimin-

nasta

1-9 /

Power Power-toiminnon kytkentä toimintaan /

Ajastin Ajastimen valinta

Suuremmalle säätäminen Ajastinajan pidentäminen

Pienemmälle säätäminen Ajastinajan vähentäminen

Tehotasot Tehotason säätäminen

pois toiminnasta

laitteen kuvaus electrolux 83

Näytöt

Näyttö Kuvaus

Jälkilämpö Keittoalue on vielä lämmin

+ nu-

Virhe Keittotason virhetoiminto

mero

Keittoastian tunnistus Keittoastia on sopimaton tai liian pieni,

tai keittotasolla ei ole astiaa lainkaan

automaattinen virrankatkai-suVirrankatkaisu on aktivoitu

Jälkilämmön merkkivalot

Varoitus! Palovammojen vaara jälkilämmön vuoksi. Kun keittotaso kytketään pois toiminnasta, keittoalueiden jäähtyminen kestää vielä jonkun aikaa. Huomioi jälkilämmön merkkivalo .

84 electrolux laitteen kuvaus

Käyttöpaneeli

Tehotaso ja Power-toiminto asetetaan käyttöpaneelilta. Tehotaso ilmaistaan vierekkäisten valopalkkien avulla.

Keittoalueen valmiustilan

merkkivalo

Keittotehon näyttö

Power-toiminnon merkkivalo

Power-toiminto

Keittoalue pois päältä

Keittoalueen tehon valinta

Jos käyttöpaneelia kosketetaan pitempään kuin 6 sekuntia, laitteesta kuuluu merkkiääni, ja laite kytkeytyy pois toiminnasta. Induktiokeittoalueet kohdistavat keit-

tämisessä tarvittavan lämmön suoraan keittoastian pohjaan. Keraamiset astiat kuumenevat pelkästään keittoastian jälkilämmön vaikutuksesta. Jäähdytyspuhallin kytkeytyy toimintaan ja pois toiminnasta automaattisesti elektroniikan lämpötilan mukaisesti.

Laitteen käyttö

Käytä induktiokeittoalueilla niille soveltuvia astioita.

Laitteen kytkentä toimintaan ja pois toiminnasta

Käyttöpaneeli Näyttö

Kytkeminen toimintaan

Kytkeminen pois toiminnasta

Kosketa painiketta sekunnin ajan Merkkivalo syttyy.

Kosketa painiketta sekunnin ajan Merkkivalo sam-

laitteen käyttö electrolux 85

Myös yksittäisten keittoalueiden valmiustilan merkkivalot syttyvät.

muu. Myös yksittäisten keittoalueiden valmiustilan merkkivalot sammuvat.

Kun keittotaso kytketään toimintaan, joku tehotaso tai toiminto on valittava noin 10 sekunnin kuluessa, muuten laite kytkeytyy automaattisesti pois toiminnasta.

86 electrolux laitteen käyttö

Kuumennustehon säätö

Käyttöpaneeli on erikoistyyppinen

kosketusherkkä ohjausalue. Kosketa käyttöpaneelia haluamasi tehotason kohdalta. Tehotaso näkyy näytössä. Korjaa arvoa tarvittaessa vasemmalle tai oikealle. Älä ota sormea pois paneelilta, ennen kuin haluamasi tehotaso on säädetty.

Käyttöpaneelin lukitus/lukituksen poisto

Käyttöpaneelin kosketuspainikkeet voi lukita “Päällä/Pois"-painiketta lukuunottamatta milloin tahansa tason käytön aikana, jotta vältettäisiin asetusten muuttaminen vahingossa.

Käyttöpaneeli Näyttö

Kytkeminen

toimintaan

Kytkeminen

pois toimin-

nasta

Kun laitteen virta katkaistaan, lukitus kytkeytyy automaattisesti pois päältä.

Kosketa 4 sekunnin ajan painiketta

laitteen käyttö electrolux 87

Merkkivalo palaa.

Merkkivalo sammuu.

88 electrolux laitteen käyttö

STOP+GO-toiminnon kytkentä toimintaan ja pois toiminnasta

STOP+GO-toiminnossa kaikki toiminnassa olevat keittoalueet kytkeytyvät samanaikaisesti lämpimänäpitoteholle (STOP) ja edelleen aikaisemmin säädetylle tehotasolle (GO).

Käyttöpaneeli Näyttö

Kytkentä toi-

mintaan

Kytkentä pois

toiminnasta

STOP+GO-toiminto ei vaikuta ajastimen toimintoihin.

STOP+GO-toiminto lukitsee koko käyttöpaneelin mukaanlukien kosketuspainikkeen .

Kosketa STOP+GO -painiketta

Kosketa STOP+GO-painiketta

aikaisemmin säädetty tehotaso (ei automaattinen kuumennus)

laitteen käyttö electrolux 89

Automaattisen kuumennuksen käyttö

Kaikilla keittoalueilla on automaattinen alkukuumennustoiminto. Kun tehotaso asetetaan automaattisella alkukuumennustoiminnolla, keittoalue kytkeytyy täydelle teholle tietyksi ajaksi ja palaa sen jälkeen automaattisesti takaisin säädetylle tehotasolle.

Vaihe Käyttöpaneeli Näyttö

1. Valitse alkukuumennuksen tehotaso Power-toiminnon merkki-

valo vilkkuu

2. Valitse haluamasi tehotaso 1–8 valittu tehotaso näkyy näy- tössä. Power-toiminnin merkkivalo Niin kauan kuin Power-toiminnon laite toimii täydellä teholla. Alkukuumennuksen päättyessä Power-toiminnon merkkivalo sammuu.

Automaattisen alkukuumennuksen kesto riippuu valitusta keittoalueen tehosta.

palaa.

merkkivalo palaa,

Tehotaso Alkukuumennuksen kesto

[min:sek]

0:10 0:10 3:10 5:50

10:10

2:00 2:30 2:50

---

90 electrolux laitteen käyttö

Lapsilukon käyttö

Lapsilukko estää laitteen käyttämisen vahingossa.

Lapsilukon kytkeminen toimintaan

Vaihe Käyttöpaneeli Merkkivalo

1. Kytke laite toimintaan (älä säädä te-

hotasoa)

2. Kosketa painiketta neljän sekunnin

ajan.

Lapsilukko on kytketty toimintaan.

Lapsilukon kytkeminen pois toiminnasta väliaikaisesti

Lapsilukko voidaan kytkeä pois toiminnasta väliaikaisesti, jos keittotasoa tarvitaan käyttää lyhyen aikaa. Tämän jälkeen lapsilukko on edelleen kytkettynä.

Vaihe Käyttöpaneeli Merkkivalo

1. Kytke laite toimintaan Symbolin yläpuolella ole-

2. Kosketa symbolia 4 sekunnin ajan Symbolin yläpuolella ole-

Keittotasoa voi käyttää normaalisti siihen saakka, kunnes se kytketään pois toiminnasta.

Merkkivalo palaa. Yksittäisten keittoalueiden valmiustilan merkkivalot palavat.

Symbolin yläpuolella oleva merkkivalo palaa.

va merkkivalo palaa.

va merkkivalo sammuu.

Kun lapsilukko on poistettu käytöstä, keittoalueen lämpötilaa tai jotain muuta toimintoa on säädettävä noin

10 sekunnin kuluessa tai muuten

laite sammuu automaattisesti.

laitteen käyttö electrolux 91

Lapsilukon kytkeminen pois toiminnasta

Vaihe Käyttöpaneeli Merkkivalo

1. Kytke laite toimintaan (älä säädä te-

hotasoa)

2. Kosketa painiketta neljän sekunnin

ajan.

Symbolin yläpuolella oleva merkkivalo palaa.

Symbolin yläpuolella oleva merkkivalo sammuu.

3. Kytke virta pois laitteesta.

Lapsilukko on kytketty pois toiminnasta.

92 electrolux laitteen käyttö

Power-toiminnon kytkentä toimintaan ja pois toiminnasta

Power-toiminnossa induktiokeittoalueiden tehoa nostetaan siten, että esimerkiksi suuri määrä vettä kiehuu nopeammin. Power-toiminto aktivoituu korkeintaan 10 minuutin välein. Sen jälkeen induktiokeittoalue kytkeytyy automaattisesti takaisin tehotasolle 9.

Käyttöpaneeli Näyttö

Kytkeminen toimintaan Kosketa painiketta Käyttöpaneelin valopalkit

syttyvät. Power-toiminnon merkkivalo vilkkuu

Kytkeminen pois toiminnasta

Valitse tehotaso 1–9 valittu tehotaso näkyy

näytössä. Merkin

ylä-

puolella oleva merkkivalo sammuu.

Jos Power-toiminto kytketään pois, keittoalueet palaavat automaattisesti aikaisemmalle tehotasolle.

Power-toiminnon hallinta

Keittoalueilla on käytettävissä tietty enimmäisteho. Kaksi keittoaluetta muodostavat parin (katso kuva). Jotta Power-toiminto on aina käytettävissä, Power-toiminnon hallinta alentaa tarvittaessa toisen keittoalueen tehoa.

Esimerkki: Parin toiselle keittoalueelle on valittu tehotaso 9. Kyseiselle keittoalueelle kytketään Power-toiminto. Powertoiminto käynnistyy tehotasolla 9 toiselle keittoalueelle, ja samanaikaisesti parin toisen keittoalueen Power-toiminto ylittää keittoalueparille sallitun maksimitehon. Tämän vuoksi Power-toiminnon hallinta alentaa ensin kytketyn keittoalueen tehon tasolta 9 esimerkiksi tasolle 7. Keittoalueen näyttöön arvon 9 tilalle vaihtuu 7, joka on tässä tilanteessa sallittu maksimiteho. (Vaihtuuko näyttö tehotasolta 9 tasolle 7 vai 6 tai muuhun arvoon, riippuu laitteen tyypistä ja keittoalueiden koosta.)

laitteen käyttö electrolux 93

94 electrolux laitteen käyttö

Ajastimen käyttö

Toiminto Käyttötilanne Asetetun ajan

Automaattinen virran

katkaisu

Hälytinajastin keittoalueet eivät ole

Jos kyseiselle keittoalueelle säädetään lisäksi tehotaso hälytinajastusta varten, keittoalue kytkeytyy pois toiminnasta asetetun ajan kuluttua.

Jos keittoalue kytketään pois toiminnasta, sille säädetty ajastus poistuu myös.

tehotaso on säädetty Äänimerkki

käytössä

kuluttua loppuun

00 vilkkuu

Keittoalue kytkeytyy

pois toiminnasta

Äänimerkki

00 vilkkuu

laitteen käyttö electrolux 95

Keittoalueen valinta

Vaihe Käyttöpaneeli Näyttö

1. Kosketa painiketta x Ensimmäisen keittoalueen

merkkivalo vilkkuu

2. Kosketa painiketta x Toisen keittoa lueen merkkivalo

vilkkuu

3. Kosketa painiketta x Kolmannen keittoalueen

merkkivalo vilkkuu

4. Kosketa painiketta x Neljännen keittoalueen merk-

kivalo vilkkuu

Jos merkkivalo vilkkuu hitaammin, tehotasoa voidaan säätää tai muuttaa.

Jos muitakin ajastimen toimintoja on asetettu, kaikkien ajastustoimintojen lyhin jäljellä oleva aika näkyy näytössä muutaman sekunnin kuluttua, ja vastaava merkkivalo vilkkuu.

96 electrolux laitteen käyttö

Ajan asetus

Vaihe Käyttöpaneeli Näyttö

1. Keittoalueen valinta Valitun keittoalueen merkkivalo vilkkuu

2. Kosketa painiketta tai 00 - 99 minuuttia

Muutaman sekunnin päästä merkkivalo alkaa vilkkua hitaammin. Aika on asetettu. Aikaa aletaan laskea taaksepäin.

Ajastustoiminnon sammuttaminen

Vaihe Käyttöpaneeli Näyttö

1. Keittoalueen valinta Valitun keittoalueen merkkivalo vilkkuu no-

peammin Jäljellä oleva aika näkyy näytössä

2. Kosketa painiketta Jäljelle jäänyt aika lasketaan taaksepäin,

kunnes se on 00.

Merkkivalo sammuu. Valitun keittoalueen ajastintoiminto on kytketty pois päältä.

Ajan asetuksen muuttaminen

Vaihe Käyttöpaneeli Näyttö

1. Keittoalueen valinta Valitun keittoalueen merkkivalo vilkkuu no-

peammin Jäljellä oleva aika näkyy näytössä

2. Kosketa painiketta tai

01 - 99 minuuttia

Muutaman sekunnin päästä merkkivalo alkaa vilkkua hitaammin. Aika on asetettu. Aikaa aletaan laskea taaksepäin.

laitteen käyttö electrolux 97

Keittoalueen jäljellä olevan ajan näyttäminen

Vaihe Käyttöpaneeli Näyttö

1. Valitse keittoalue Valitun keittoalueen merkkivalo vilkkuu no-

peammin Näytössä näkyy jäljellä oleva aika

Muutaman sekunnin kuluttua merkkivalo vilkkuu hitaammin.

Äänimerkin vaientaminen

Vaihe Käyttöpaneeli Äänimerkki

1. Kosketa painiketta Äänimerkki lakkaa kuulumasta.

Äänimerkki ei kuulu enää.

98 electrolux laitteen käyttö

Automaattinen virrankatkaisu

Keittotaso

• Jos millekään keittoalueelle ei valita tehotasoa noin 10 sekunnin kuluessa siitä kun keittotaso on kytketty toimintaan, se kytkeytyy automaattisesti pois toiminnasta.

• Jos yhden tai useamman kosketuspainikkeen päällä on jotakin (esimerkiksi kattila) pitempään kuin noin 10 sekuntia, laitteesta kuuluu merkkiääni, ja keittotaso kytkeytyy automaattisesti pois toiminnasta.

• Jos kaikki keittoalueet kytketään pois toiminnasta, keittotaso kytkeytyy automaattisesti pois toiminnasta noin 10 sekunnin kuluttua.

Käyttöpaneeli

• Jos käyttöalueen yksi tai useampi sensorikenttä peitetään 10 sekunnin ajaksi, kun laite on kytketty pois toiminnasta, kuuluu merkkiääni. Merkkiääni kytkeytyy automaattisesti pois toiminnasta, jos sensorikenttiä ei enää peitetä.

Induktiokeittoalueet

• Ylikuumenemistilanteessa (esim. jos keittoastia on kiehunut tyhjäksi) keittoalue kytkeytyy automaattisesti pois toiminnasta. Näytössä näkyy . Jotta keittoaluetta voidaan käyttää uudelleen, teho on säädettävä tasolle

0 ja keittoalueen on annettava en-

sin jäähtyä.

• Jos keittoastia ei ole sopiva, näytössä näkyy ja keittoalueen merkkivalo sammuu kahden minuutin kuluttua.

• Jos keittoaluetta ei kytketä pois toiminnasta tietyn ajan kuluttua, tai jos tehoa ei muuteta, keittoalue kytkeytyy automaattisesti pois toiminnasta. Näytössä näkyy Ennen kuin keittoaluetta voidaan käyttää uudelleen, teho on säädettävä tasolle .

Keittoalueen teho Kytkentä pois toiminnasta

1 - 2 6 tunnin kuluttua 3 - 4 5 tunnin kuluttua 5 4 tunnin kuluttua 6 - 9 1,5 tunnin kuluttua

vihjeitä keittämiseen ja paistamiseen electrolux 99

Vihjeitä keittämiseen ja paistamiseen

Akryyliamidia koskeva varoitus Tuoreimpien tieteellisten tutkimus-

tulosten mukaisesti erityisesti tärkkelyspitoisten ruokien voimakas ruskistaminen voi aiheuttaa terveydellisen vaaran akryyliamidin vuoksi. Sen vuoksi suosittelemme ruokien kypsennystä mahdollisimman alhaisessa lämpötilassa sekä liiallisen ruskistamisen välttämistä.

100 electrolux vihjeitä keittämiseen ja paistamiseen

Induktiokeittotasolle sopivat keittoastiat

Astian materiaali

Astian materiaali sopiva

Teräs, teräsemali kyllä Valurauta kyllä Jaloteräs valmistajan merkinnän mukaisesti Alumiini, kupari, messinki --Lasi, keramiikka, posliini ---

Induktiokeittotasoille sopivissa astioissa on valmistajan merkintä niiden sopivuudesta.

Soveltuvuuskoe

Keittoastia on sopiva käytettäväksi induktiokuumennuksessa, jos ...

• ... pieni määrä vettä kuumenee induktiokeittoalueella tehotasolla 9 lyhyessä ajassa.

• ... magneetti tarttuu astian pohjaan.

Jotkut keittoastiat voivat synnyttää ääntä induktiokeittoalueilla käytön aikana. Tällaiset äänet eivät ole merkki laitteen häiriöstä, eivätkä ne vaikuta toimintaan millään tavalla.

Electrolux EHD60150 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
