Page 1
инструкция по эксплуатации
bruksanvisning
käyttöohje
Индукционная
стеклокерамическая
варочная поверхность
Induktionshäll
Induktiokeittotaso
EHD60140P
Page 2
electrolux 3
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукта
от Electrolux, который, мы надеемся,
доставит Вам много радости в
будущем. Electrolux стремится
предложить как можно более широкий
ассортимент качественной продукции,
который сможет сделать Вашу жизнь
еще более удобной. Вы можете
увидеть несколько экземпляров на
обложке этой инструкции.
Внимателвно изучите данное
руководство, чтобы правильно
использовать Ваш новый прибор и
наслаждаться его преимуществами.
Мы гарантируем, что он сделает Вашу
жизнь намного легче благодаря
легкости в использовании. Удачи!
Page 3
4 electrolux
1
Содержание
Правила техники безопасности 5
Описание прибора 7
Управление прибором 10
Советы по проведению
варки и жарки 20
Мытье и уход 25
Что делать, если … 27
Утилизация 30
Инструкция по монтажу 31
Гарантия/сервисная служба 33
Сервисная поддержка 34

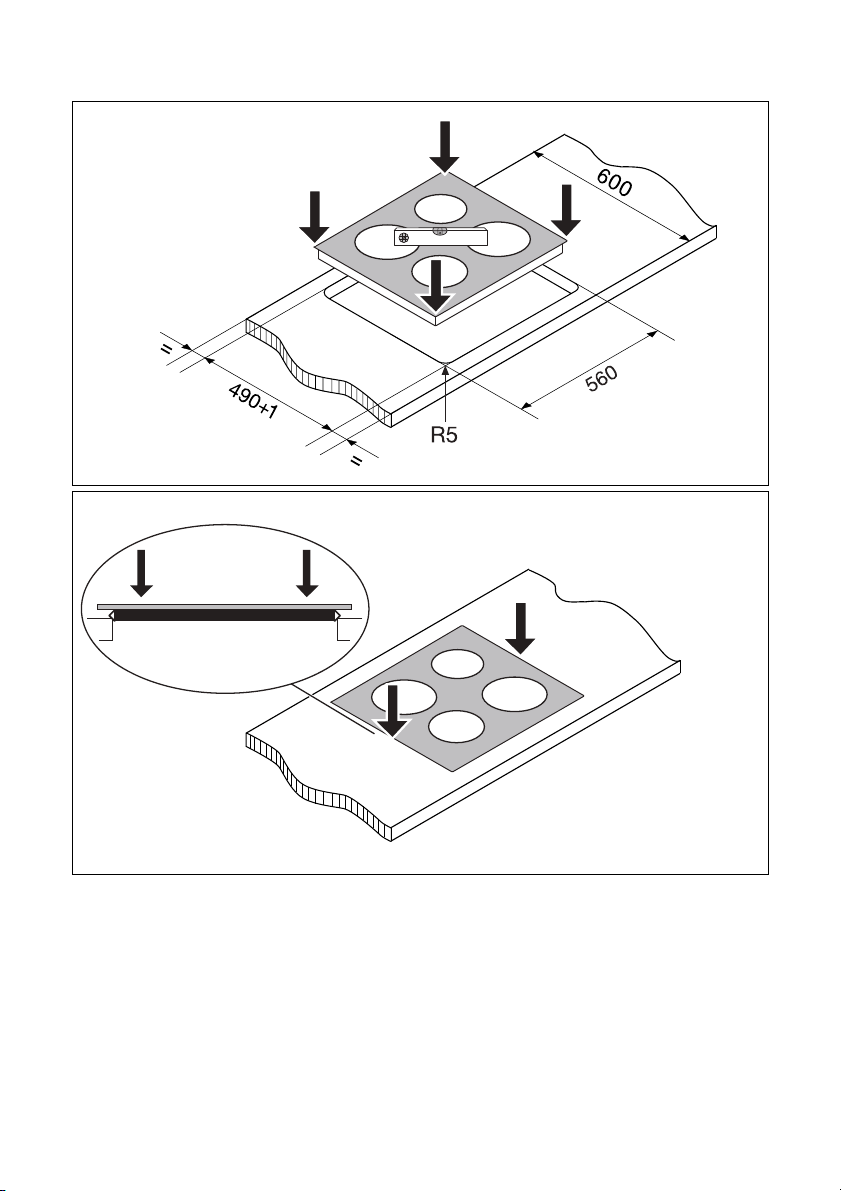

Монтаж 92
Фирменная табличка 97
В данном руководстве по эксплуатации используются следующие символы:
Важная информация по обеспечению личной безопасности и
предотвращению повреждений прибора.
3 Общая информация и рекомендации
2 Информация по защите окружающей среды
Page 4
правила техники безопасности electrolux 5
Правила техники
безопасности
Просим обязательно соблюдать эти
правила, ибо в противном случае
пользователь теряет право на
гарантийное обслуживание при
возникновении в приборе
неисправностей.
5
Данный прибор соответствует
следующим предписаниям ЕС:
– 73/23/EWG îò 19.02.1973
“Предписания по низкому
напряжению”
– 89/336/EWG îò 03.05.1989
“Предписания по электромагнитной
совместимости”, включая поправки
к предписаниям 92/31/EWG
– 93/68/EWG îò 22.07.1993
“Предписания об
идентификационных обозначениях
СЕ”
Правильная эксплуатация
• Настоящий прибор разрешается
использовать только для варки и
жарки пищевых продуктов в
домашних условиях.
• Его нельзя использовать в качестве
рабочего стола или места для
хранения каких-либо предметов.
• Любые перекомпоновки и
изменения конструкции прибора
недопустимы.
• Нельзя помещать на прибор, а
также хранить на нем или рядом с
ним горючие жидкости,
легковоспламеняющиеся
материалы или легкоплавкие
предметы, такие как пленка, фольга,
пластмасса, алюминий и т.п.
Меры безопасности для детей
• Следите за тем, чтобы маленькие
дети никогда не приближались к
прибору.
• Дети старшего возраста должны
пользоваться прибором только под
руководством и присмотром
взрослых.
• Во избежание случайного
включения прибора маленькими
детьми или домашними животными
рекомендуем активизировать
защиту от доступа детей.
Общие меры безопасности
• Монтаж и подключение нового
прибора имеют право выполнять
только обученные и
квалифицированные специалисты.
• Встраиваемые приборы можно
эксплуатировать лишь после
установки последних во
встроенные шкафы и столешницы,
отвечающие необходимым
техническим нормам и пригодные
для такой эксплуатации.
• В случае обнаружения неполадок в
работе прибора или повреждений
стеклокерамики (проломов,
разрывов или трещин) прибор
необходимо выключить и
отсоединить от электросети, чтобы
избежать возможного поражения
электрическим током.
• Ремонт прибора имеют право
производить только обученные и
квалифицированные специалисты.
Page 5
6 electrolux правила техники безопасности
Меры безопасности при пользовании
прибором
• Удалите со стеклокерамической
панели все наклейки и защитные
пленки.
• При неосторожном обращении с
прибором можно получить ожог.
• Шнуры питания не должны касаться
горячих поверхностей
электроприборов и горячей
кухонной посуды.
• Перегретые жиры и растительные
масла быстро воспламеняются. Не
оставляйте без присмотра
готовящиеся продукты (например,
“картофель фри”).
• После каждого использования
прибора выключайте конфорки.
• Лица с имплантированными
электрокардиостимуляторами не
должны приближать свое туловище
к включенным индукционным
конфоркам на расстояние меньше
30 см.
• Опасность ожога! Не помещайте в
варочную зону металлические
предметы — ножи, вилки, ложки,
крышки от кастрюль и т.п., они
могут сильно нагреться.
Меры безопасности при чистке
прибора
• Перед проведением чистки прибор
необходимо выключить и дать ему
остыть.
• По соображениям безопасности
воспрещается производить очистку
прибора с помощью
приспособлений для чистки паром
или с использованием моющих
средств, распыляемых при
высоком давлении.
Как избежать повреждений прибора
• Стеклокерамическая панель может
быть повреждена упавшими на нее
предметами.
• Ударами кухонной посуды можно
повредить край
стеклокерамической панели.
• Стеклокерамику можно повредить,
передвигая чугуную или
алюминиевую литую посуду, либо
посуду с поврежденным дном.
• Плавкие вещества и перелившаяся
в результате выкипания пища могут
на стеклокерамической панели
пригореть. Поэтому их следует
удалить как можно быстрее.
• Не включайте конфорки без
кухонной посуды или с пустой
кухонной посудой.
• Не допускайте выкипания жидкости
из кастрюль и сковород. Это может
стать причиной повреждения
посуды или стеклокерамики.
• Вентиляционный зазор шириной в
5мм, который находится между
столешницей и расположенным
ниже мебельным фасадом мебели,
закрывать нельзя.
Page 6
описание прибора electrolux 7
Описание прибора
Оборудование варочной поверхности
Индукционная конфорка 1850 Вт
с функцией “Power” 2500 Вт
Индукционная
конфорка 2300 Вт
с функцией “Power” 3700 Вт
управления
Функциональные элементы панели управления
Выбор ступени нагрева
Функция “Power”
Индикаторы конфорок
Функция таймера
Индукционная конфорка 1400 Вт
с функцией “Power” 1800 Вт
Панель
с функцией “Power” 2500 Вт
Индикация таймера
Индукционная
конфорка 1850 Вт
Выключатель Вкл./Выкл.
с контрольным
индикатором
Индикация
Сенсорные поля Touch Control
Управление прибором осуществляется
с помощью сенсорных полей Touch
Control. Нужные функции
активизируются прикосновениями к
сенсорным полям и подтверждаются
квитирующими звуковыми сигналами.
Блокирование
Таймер
Page 7
8 electrolux описание прибора
Прикасаться к сенсорным полям
следует сверху, не накрывая при этом
другие сенсорные поля.
Сенсорное поле Функция
Âêë./ Âûêë. Включение и отключение прибора
Увеличение
устанавливаемых значений
Уменьшение
устанавливаемых значений
Таймер Выбор таймера
Блокирование Блокирование/разблокирование
Power Включение/отключение функции
Предупреждение! Опасность ожога
от теплового излучения.
Продолжительное приготовление
пищи на повышенных ступенях
мощности с использованием
кухонной посуды большого размера
на передних конфорках может
вызвать нагревание сенсорных
полей. Прикасайтесь к сенсорным
полям с осторожностью.
Повышение ступени нагрева /
увеличение значений времени
Понижение ступени нагрева /
уменьшение значений времени
панели управления
“Power”
Page 8
описание прибора electrolux 9
Индикация
Индикация Значение
Конфорка выключена
Ступень поддержания тепла Установлена ступень поддержания
тепла
- Ступени нагрева Ступень нагрева установлена
Автоматика закипания Активизирована автоматика закипания.
Неполадка Прибор выполнил ошибочную
операцию
Распознавание кастрюли Посуда для приготовления пищи
непригодна по качеству, слишком мала
или не установлена на конфорку.
Остаточное тепло Конфорка еще не остыла
Защита от доступа детей Система блокирования/защита от
доступа детей включена
Power Включена функция “Power”
Защитное отключение Активизировано защитное отключение
Индикация остаточного тепла
Индукционные конфорки производят
необходимое для приготовления пищи
тепло непосредственно в днище
посуды. Стеклокерамику нагревает
Предупреждение! Остаточное тепло
прибора способно причинить ожог.
На остывание конфорок после их
отключения требуется некоторое
только остаточное тепло посуды.
Вентилятор автоматически
включается или отключается в
зависимости от температуры
время. Следите за индикацией
остаточного тепла .
Остаточное тепло можно
использовать для разогрева и
поддержания приготовленной пищи
в горячем состоянии.
Page 9
10 electrolux управление прибором
Управление прибором
Для приготовления пищи на
индукционных конфорках
используйте только подходящую
посуду.
Включение и отключение прибора
Панель управления Индикация Контрольный
Включение Прикоснитесь на 2
секунды
Отключение Прикоснитесь на 1
секунду
индикатор
/ светится
/
гаснет
отсутствует
После включения в течение
примерно 10 секунд необходимо
установить ступень нагрева
конфорки или какую-либо функцию
прибора. В противном случае прибор
автоматически отключится.
Установка ступени нагрева
Панель управления Индикация
Повышение Прикоснитесь к сенсорному полю îò äî /
Понижение Прикоснитесь к сенсорному полю îò äî
Отключение Одновременно прикоснитесь к сенсорным
полям и
Она служит для поддержания
температуры блюд.
Ступень поддержания температуры
располагается между è .
Page 10
управление прибором electrolux 11
Применение автоматики закипания
Все конфорки оснащены автоматикой
закипания. Автоматика закипания на
определенное время включает
конфорку на полную мощность, а
затем автоматически возвращает ее на
установленную ступень нагрева.
Øàã Панель управления Индикация
1. Задать максимальную ступень нагрева /
2. Кратковременно прекратите касание /
3. Прикоснитесь к сенсорному полю
4. Для установки нужной ступени нагрева
касайтесь сенсорного поля
Если во время действия импульса
закипания пользователь выберет
более высокую ступень нагрева,
например перейдет со ступени íà
, то в этом случае время
доведения до кипения будет
скорректировано.
Продолжительность импульса
быстрого закипания зависит от
выбранной ступени нагрева.
îò äî /
(через 3 секунды)
Ступень нагрева Продолжительность импульса закипания
[ìèí:ñåê]
v
1
2
3
4
5
6
7
8
9
0:10
0:10
0:10
3:10
5:50
10:10
2:00
2:30
2:50
---
Page 11
12 electrolux управление прибором
Блокирование и разблокирование панели управления
Во избежание случайного сбоя
установленных параметров, например
в результате протирании прибора
тряпкой, всю панель управления, за
исключением сенсорного поля “Вкл./
Выкл.”, можно заблокировать.
Панель управления Индикация
Включение Прикоснитесь к сенсорному
(3 секунд)
ïîëþ
Отключение Прикоснитесь к сенсорному
ïîëþ
ранее установленная ступень
нагрева
При отключении прибора
происходит автоматическая отмена
режима блокирования.
Применение защиты от доступа детей
Система защиты от доступа детей
препятствует несанкционированной
эксплуатации прибора.
Включение защиты от доступа детей
Øàã Панель управления Индикация/сигнал
1. Включите прибор (ступень нагрева
не устанавливайте)
2. Прикоснитесь и не отпускайте, пока
Звуковой сигнал
не раздастся звуковой сигнал.
3. Прикоснитесь к сенсорному полю
Прибор отключается. Защита от доступа детей включена.
Отключение защиты от доступа детей
Øàã Панель управления Индикация/сигнал
1. Включите прибор
2. Прикоснитесь и не отпускайте, пока
Звуковой сигнал
не раздастся звуковой сигнал
3. Прикоснитесь к сенсорному полю
Прибор отключается. Áëîкирование доступа детей отключено.
Page 12
управление прибором electrolux 13
Принудительная отмена защиты от доступа детей
С помощью указанной ниже
процедуры можно отключить защиту
приготовления пищи; после этого она
снова активизируется.
от доступа детей на время отдельного
Øàã Панель управления Индикация/сигнал
1. Включите прибор
2. Одновременно прикоснитесь к
/ звуковой сигнал
сенсорным полям и
До следующего отключения прибором можно пользоваться в обычном
порядке.
Включение и отключение функции “Power”
Функция “Power” снабжает
индукционные конфорки
дополнительным резервом мощности,
который например, позволяет
пользователю быстро вскипятить
большое количество воды.
Функция “Power” активизируется на 10
минут. Затем соответствующая
индукционная конфорка автоматически
возвращается на ступень нагрева 9.
Панель управления Индикация
Включение Прикоснитесь к сенсорному
ïîëþ
Отключение Прикоснитесь к сенсорному
ïîëþ
Прикоснитесь к сенсорному
полю
По окончании действия функции
“Power” соответствующие конфорки
автоматически переключаются на
ранее установленную ступень
нагрева.
Page 13
14 electrolux управление прибором
Управление электропитанием
На конфорки подается максимальная
мощность.
При выходе за верхнюю границу
данного диапазона мощности при
включении функции управления
электропитанием она понижает
ступень нагрева другой конфорки.
Индикация этой конфорки меняется в
течение одной минуты между
установленной и максимально
возможной ступенью нагрева. Затем
отображается фактическая ступень
нагрева.
Пример:
Последняя
Другие конфорки
включенная
конфорка
установленная
ступень нагрева
установленн
àÿ
Индикация фактическая
ступень нагрева
ступень
нагрева
p 9 7 попеременно с 9 7
Page 14
управление прибором electrolux 15
Использование таймера
Все конфорки могут одновременно
использовать по одной из двух
функций таймера.
Функция Условие применения Результат после по
Автоматика
отключения
Кратковременный
таймер
При отключении конфорки
одновременно отключается и
установленная функция таймера.
Если дополнительно к установке
времени кратковременного таймера
для данной конфорки
устанавливается и ступень нагрева,
то по истечении заданного времени
эта конфорка отключается.
при установленной ступени
нагрева
при незадействованных
конфорках
истечении времени
выполнения
звуковой сигнал
Мигает индикация
00
Конфорка отключается
звуковой сигнал
Мигает индикация
00
Page 15
16 electrolux управление прибором
Выбор конфорки
Øàã Панель управления Индикация
1. Прикоснитесь к
сенсорному полю
одинраз
Мигает контрольный
индикатор первой конфорки.
2. Прикоснитесь к
сенсорному полю
1раз
3. Прикоснитесь к
сенсорному полю
одинраз
4. Прикоснитесь к
сенсорному полю
одинраз
Индикатор ступени нагрева
выбранной конфорки гаснет на
время возможной установки
пользователем времени работы
таймера.
Если контрольный индикатор
начинает мигать медленнее,
индикация ступени нагрева
появляется снова, и ступень нагрева
может быть задана или изменена
опять.
Мигает контрольный
индикатор второй конфорки
Мигает контрольный
индикатор третьей конфорки
Мигает контрольный
индикатор четвертой
конфорки
Если установлены и другие функции
таймера, то спустя несколько секунд
появляется индикация самого
короткого времени всех функций
таймера и начинает мигать
соответствующий контрольный
индикатор.
Page 16
управление прибором electrolux 17
Установка времени
Øàã Панель управления Индикация
1. Выберите конфорку Контрольный индикатор выбранной
конфорки мигает
2. Прикасайтесь к
îò 00 äî 99 минут
сенсорному полю или
выбранной конфорки
Через несколько секунд контрольный индикатор начинает мигать медленнее
Время установлено.
Начинается обратный отсчет времени.
Отключение функции таймера
Действие Панель управления Индикатор
1. С помощью сенсорного
поля выберите
конфорку
2. Прикоснитесь к
сенсорному полю
Контрольный индикатор выбранной
конфорки мигает чаще
Отображается оставшееся время
Выполняется обратный отсчет
оставшегося времени до значения
00.
выбранной конфорки
Одновременно
Отображается 00.
прикоснитесь к
сенсорным полям
è
выбранной конфорки
Контрольный индикатор гаснет.
Функция таймера выбранной конфорки отключена.
Page 17
18 electrolux управление прибором
Изменение значений времени
Øàã Панель управления Индикация
1. Выберите конфорку Контрольный индикатор выбранной
конфорки начинает мигать быстрее
Выполняется индикация остающегося
времени
2. Прикасайтесь к
îò 01 äî 99 минут
сенсорному полю или
выбранной конфорки
Через несколько секунд контрольный индикатор начинает мигать медленнее.
Время установлено.
Начинается обратный отсчет времени.
Индикация остающегося времени работы конфорки
Øàã Панель управления Индикация
1. Выберите конфорку Контрольный индикатор выбранной
конфорки начинает мигать быстрее
Выполняется индикация остающегося
времени
Через несколько секунд контрольный индикатор начинает мигать медленнее.
Отключение звукового сигнала
Øàã Панель управления Звуковой сигнал
1. Прикоснитесь к
сенсорному полю
Звуковое квитирование.
Звуковой сигнал прекращается.
Page 18
управление прибором electrolux 19
Защитное отключение
Варочная зона
• Если в течение римерно 10 секунд
после включения варочной зоны не
будет установлена ступень нагрева
для какой-либо конфорки, варочная
зона автоматически отключится.
• Если одно или несколько
сенсорных полей будет закрыто в
течение более чем 10 секунд
какими-либо предметами
(кастрюлей, тряпкой или т.п.), то
раздается звуковой сигнал и
конфорка автоматически
выключается.
• В случае отключении всех
конфорок примерно через 10
секунд варочная зона
автоматически отключится.
Панель управления
• В случае перекрытия одного или
нескольких сенсорных полей
продолжительностью дольше 10
секунд, раздается звуковой сигнал.
Звуковой сигнал автоматически
отключается после прекращения
перекрытия сенсорных полей.
Индукционные конфорки
• При перегреве (например, из-за
полностью выкипевшей кастрюли)
конфорка автоматически
отключается. Появляется индикация
. Перед повторным
использованием такую конфорку
необходимо установить на 0 и дать
ей остыть.
• В случае применения
неподходящей посуды в зоне
индикации конфорки начинает
мигать символ , и спустя 2 минут
индикация конфорки отключается.
• Если через определенное время
какая-либо конфорка не будет
выключена, либо не будет изменена
ступень нагрева какой-либо
конфорки, то соответствующая
конфорка автоматически
отключится. Появится индикация
. Перед повторным
использованием такую конфорку
необходимо установить на
0 è äàòü
ей остыть.
Ступень нагрева Отключение через
v, 1 - 2 6 часов
3 - 4 5 часов
5 4 ÷àñà
6 - 9 1,5 ÷àñà
Page 19
20 electrolux советы по проведению варки и жарки
Советы по проведению
варки и жарки
Замечание касательно акриламида
Согласно результатам новейших
научных исследований интенсивная
тепловая обработка пищевых
продуктов с целью получения
румяной коричневой корочки опасна
для здоровья человека из-за
вредного воздействия акриламида.
В особенности это относится к
продуктам, в которых содержится
крахмал. Поэтому мы рекомендуем
готовить пищу при возможно более
низкой температуре и не
зарумянивать продукты слишком
сильно.
Page 20
советы по проведению варки и жарки electrolux 21
Посуда для приготовления пищи на индукционных конфорках
Материал посуды
Материал посуды годится
Сталь, стальная эмаль äà
Чугун äà
нержавеющая сталь
Алюминий, медь, латунь ---
Стекло, керамика, фарфор ---
Посуда, предназначенная для
приготовления пищи на
индукционных конфорках, имеет
соответствующую маркировку
изготовителя.
Тест на пригодность
Посуда пригодна для приготовления
пищи на индукционных конфорках,
если ...
• ... небольшое количество воды при
ступени нагрева 9 нагревается на
индукционной конфорке за
короткое время.
• ... приложенный к днищу посуды
магнит пристает.
да, если об этом имеется специальное указание
изготовителя
Отдельные виды посуды, находясь
на работающей конфорке,
производят шум или звуки. Эти звуки
не являются результатом какой-либо
неисправности и ни в коей мере не
ухудшают работу прибора.
Днище посуды
Днище посуды должно быть толстым и
предельно ровным.
Page 21
22 electrolux советы по проведению варки и жарки
Величина кастрюли
До определенного предела
индукционные конфорки
автоматически подстраиваются под
величину днища кухонной посуды.
Однако магнитная часть такой посуды
должна иметь определенный
минимальный диаметр,
соответствующий размеру той или
иной конфорки.
Диаметр
конфорки [мм]
210 180
180 145
145 120
Посуда должна стоять на конфорках
своей центральной частью.
Советы по экономии электроэнергии
Минимальный диаметр
днища кухонной посуды [мм]
Прежде чем включить конфорку,
поставьте на нее посуду для
приготовления пищи.
По возможности, всегда накрывайте
кастрюли крышкой.
Page 22
советы по проведению варки и жарки electrolux 23
Примеры применения при варке
Данные нижеследующей таблицы являются ориентировочными.
Ступень
нагрева
0
1
1-2
2-3
3-4
4-5
Способ
пригото-
вления
Поддер-
жание тепла
Растапли-
вание
Сгущение
Томление
Запари-вание
Припускание
Варка
Назначение
Положение
“Âûêë”
Поддержание
тепла
приготовлен-ных
горячих блюд
Голландский
ñîóñ,
Растапливание
сливочного
масла, шоколада,
желатина
Взбитый омлет,
яичное желе
Томление риса и
молочных блюд
Разогревание
готовых блюд
Припускание
овощей, рыбы
Тушение мяса
Запаривание
картофеля
Варка
значительных
объемов пищи,
густых супов и
других супов
Продол-
жительность
по потребно-сти Накройте продукт
5-25 ìèí.
10-40 ìèí. Готовьте под крышкой
25-50 ìèí.
20-45 ìèí.
20-60 ìèí.
60-150 ìèí.
Рекомендации
Время от времени
Долейте в рис воду,
увеличив ее количество
как минимум вдвое.
Молочные блюда время
К овощам добавляйте
совсем немного воды
(не более нескольких
столовых ложек)
Используйте небольшое
количество жидкости ,
например макс.
воды на 750 г картофеля
до 3 л жидкости плюс
ингредиенты блюда
Указания/
помешивайте
от времени
помешивайте
¼
ë
Page 23
24 electrolux советы по проведению варки и жарки
Ступень
нагрева
Способ
пригото-
вления
Назначение
Продол-
жительность
Указания/
Рекомендации
Шницель,
колбаски “кордон
бл¸”, отбивная
котлета,
фрикадельки,
6-7
Легкая
жарка
сырые колбасы
для жарки,
непрерывное
обжаривание
Время от времени
переворачивайте
печень, мучная
подливка, яйца,
омлет,
фритирование
пончиков
Картофельные
7-8
Интенси-вная
жарка
оладьи, жаркое
из вырезки,
стейки, лепешки
9
Кипячение
Обжари-вание
Фритиро-
Кипячение большого количества воды, отваривание “клецок”,
обжаривание мяса (гуляш, припущенное жаркое),
вание
С помощью функции “Power” можно вскипятить большое количество жидкости.
5-15 ìèí.
на каждую
сторону
Время от времени
переворачивайте
фритирование “картофеля фри”
Page 24
мытье и уход electrolux 25
Мытье и уход
Осторожно! Остаточное тепло
конфорок может причинить ожог.
Внимание! Острые и абразивные
чистящие средства повреждают
прибор. Мойте прибор водой с
мягким моющим средством.
Внимание! Остатки чистящих
средств повреждают прибор.
Удаляйте их водой с моющим
средством.
Мытье прибора после каждого использования
1. Протрите прибор влажной тканью с
добавлением моющего средства.
2. Насухо вытрите прибор чистой
тканью.
Page 25
26 electrolux мытье и уход
Удаление загрязнений
1. Установите скребок для чистки под
углом к стеклокерамической
поверхности.
2. Скользящими движениями лезвия
скребка удалите загрязнения.
3. Протрите прибор влажной тканью с
добавлением моющего средства.
4.
Насухо вытрите прибор чистой тканью
удалять
Вид загрязнения немедленно
Сахар, пища с
содержанием сахара
Пластмасса, алюминиевая
фольга
Следы извести и воды --- äà
Брызги жира --- äà
Пятна с металлическим
отливом, изменяющие
первоначальный цвет
поверхности
*Скребки, средства для чистки поверхностей из
стеклокерамики и нержавеющей стали можно
приобрести в специализированных магазинах.
äà ---
äà ---
--- äà
с остывшего
прибора
Особо стойкие загрязнения удаляйте
с помощью средства для чистки
поверхностей из стеклокерамики
или нержавеющей стали.
с помощью
скребка для очистки
загрязнений*
средства для чистки
поверхностей из
стеклокерамики и
нержавеющей стали*
Царапины и темные пятна на
стеклокерамике удалению не
поддаются, однако они не влияют на
нормальную работу прибора.
Page 26
Что делать, если … electrolux 27
Что делать, если …
Неполадка Возможная причина
Конфорки не включаются и не
работают.
Отсутствует индикация
остаточного тепла.
Не включается автоматика
закипания
Повторяющийся звуковой
сигнал (6 раз), прибор
отключается.
Звуковой сигнал срабатывает
при выключенном приборе
Раздается звуковой сигнал,
прибор включается и через 5
секунд снова отключается;
еще через 5 секунд
раздается очередной
звуковой сигнал.
После включения прибора
прошло больше 10 секунд
Включено блокирование
панели управления
Включена защита от доступа
детей
Одновременное
прикосновение к нескольким
сенсорным полям
Сработало защитное
отключение прибора
Конфорка только что
включена и не успела
нагреться.
В конфорке еще сохранилось
остаточное тепло
Установлена максимальная
ступень нагрева
Одно или несколько
сенсорных полей были
покрыты более 10 секунд.
Панель управления
полностью или частично
закрыта каким-либо
предметом
Сенсорное поле “Ein/Aus”
(Вкл./Выкл.) чем-то закрыто,
например тряпкой.
Способ устранения
неполадки
Еще раз включите прибор.
Отключите блокирование (см.
раздел “Блокирование и
разблокирование панели
управления”)
Деактивируйте защиту от
доступа детей (см. раздел
“Защита от доступа детей”)
Прикоснитесь только к
одному сенсорному полю
Удалите посторонние
предметы, находящиеся на
панели управления
(кастрюлю, тряпку и т п ).
Снова включите прибор
Если конфорка горячая,
обратитесь в сервисный
центр.
Дайте конфорке остыть.
Максимальная ступень
нагрева обеспечивает ту же
мощность конфорки, что и
автоматика закипания.
Освободите сенсорные поля.
Удалить предмет
Не кладите на панель
управления никаких
предметов.
Page 27
28 electrolux Что делать, если …
Неполадка Возможная причина
Способ устранения
неполадки
Попеременно появляется
индикация
2-х разных ступеней нагрева
Мигает индикатор Неподходящая посуда для
Светится индикатор Сработала защита конфорки
Повляется индикация с
цифрой
На дисплее отображается
и минус
Выполняется снижение
мощности данной конфорки с
помощью функции “PowerManagement” (Управление
мощностью).
приготовления пищи
На конфорке отсутствует
посуда для приготовления
пищи
Диаметр днища посуды
недостаточен для данной
конфорки.
от перегрева
Сработало защитное
отключение прибора
Ошибка электронной
системы
слишком сильное освещение
панели управления,
например, яркий солнечный
свет
Если Вы не смогли устранить
неполадку с помощью
вышеперечисленных мер,
обратитесь, пожалуйста, в
авторизованный сервисный центр.
См. подраздел Включение и
отключение функции “Power”
Используйте подходящую
посуду.
Поставьте посуду на
конфорку.
Воспользуйтесь конфоркой
меньшего размера.
Используйте подходящую
посуду.
Отключите конфорку.
Включите снова.
Отключите конфорку.
Включите снова.
На несколько минут
отсоедините прибор от
электросети (извлеките
предохранители домашней
электропроводки).
Если после включения
прибора индикация
появится снова, обратитесь в
сервисный центр.
На короткое время заслонить
панель управления,
например, рукой. Раздается
звуковой сигнал, прибор
выключается. (Снова)
включить прибор
Page 28
Предупреждение! Ремонт прибора
имеют право производить только
специалисты.
Неквалифицированный ремонт
может иметь опасные последствия
для пользователя прибора.
Если Вы воспользуетесь услугами
сервисного центра на ошибочных
основаниях, то посещение техника
сервисного центра может оказаться
платным даже во время действия
гарантии.
Что делать, если … electrolux 29
Page 29
30 electrolux утилизация
Утилизация
Упаковочные материалы
Упаковочные материалы
экологически безопасны и пригодны
для вторичного использования.
Синтетические части снабжены
специальной маркировкой,
например: >PE< для полиэтилена,
>PS< для полистирола и др.
Помещайте упаковочные материалы
в соответствии с маркировкой в
специальные контейнеры для сбора
утиля, установленные местной
коммунальной службой.
Старый прибор
Символ
упаковке указывает, что оно не
подлежит утилизации в качестве
бытовых отходов.
Вместо этого его следует сдать в
соответствующий пункт приемки
электронного и
электрооборудования для
последующей утилизации.
Соблюдая правила утилизации
изделия, Вы поможете
предотвратить причинение
окружающей среде и здоровью
людей потенциального ущерба,
который возможен, в противном
случае, вследствие неподобающего
обращения с подобными отходами.
За более подробной информацией
об утилизации этого изделия
просьба обращаться к местным
властям, в службу по вывозу и
утилизации отходов или в магазин, в
котором Вы приобрели изделие.
W на изделии или на его
Page 30
инструкция по монтажу electrolux 31
Инструкция по монтажу
Указания по технике безопасности
Соблюдайте законы, распоряжения,
предписания и нормы, действующие в
стране, на территории которой
устанавливается прибор.(К таковым
относятся требования техники
безопасности, правила и порядок
утилизации отходов и т. д.).
Монтаж прибора имеет право
производить только
квалифицированный специалист.
Выдерживайте минимально
допустимые расстояния до других
приборов и мебели.
При встраивании прибора в мебель
необходимо обеспечить защиту людей
от случайного контакта с
электропроводниками. Поэтому.
например, выдвижные ящики и
контейнеры разрешается монтировать
под прибором только при наличи на
последних специального защитного
днища.
Поверхности срезов в столешнице
необходимо предохранять от влаги
соответствующим уплотняющим
материалом.
Уплотнение должно соединить прибор
со столешницей так, чтобы не
оставалось никаких зазоров.
Нижнюю часть прибора со стороны
встраивания необходимо защитить от
пара и влаги, которые могут исходить,
например от посудомоечной машины
или духового шкафа.
Не устанавливайте прибор в
непосредственной близости от дверей
и под окнами. Раскрывшаяся дверь
или распахнувшееся окно может
опрокинуть находящуюся в зоне
нагрева горячую посуду.
ПРЕДУПРЕЖДЕНИЕ!
Опасность поражения
электрическим током.
• Разъем для подключения сетевого
питания находится под
напряжением.
• Обесточьте разъем для
подключения сетевого питания.
• Руководствуйтесь монтажной
схемой электросоединений.
• Соблюдайте правила безопасности
при обращении с
электроприборами.
• Правильная установка включаемых
в сеть устройств должна надежно
предохранять от соприкосновения
с токопроводящими частями.
• Подключатьприбор к сети должен
квалифицированный специалистэлектрик.
ВНИМАНИЕ!
Неполадки, вызываемые
электротоком.
Неплотные и неправильно
установленные штекерные соединения
могут вызвать перегрев разъема.
• Клеммные соединения должны
устанавливаться технически
грамотно.
• Электрошнур не должен быть туго
натянут.
• При одно- или двухфазном
подключении следует использовать
подходящий шнур питания типа
H05BB-F Tмакс. 90°C (или выше).
Page 31
32 electrolux инструкция по монтажу
• Если шнур питания этого прибора
поврежден, его следует заменить
на специальный шнур питания типа
H05BB-F Tмакс. 90°C или выше.
Его можно приобрести в
сервисном центре.
При электроустановке необходимо
предусмотреть устройство,
позволяющее отключать от сети
прибор с шириной размыкания
контактов не менее 3 мм по всем
полюсам.
Пригодными для этой цели
устройствами размыкания могут
служить, напр., аварийные
выключатели, предохранители
(винтовые предохранители
необходимо извлечь из патрона),
автоматические предохранительные
переключатели и контакторы.
Наклеивание уплотнения
• Очистите от загрязнений
столешницу в монтажном проеме.
• Наклейте вдоль наружного края
стеклокерамической панели по
периметру нижней стороны
варочной поверхности
герметизирующую ленту с
односторонним самоклеящимся
слоем, входящую в комплект
поставки. При этом ленту нельзя
растягивать. Место разреза должно
находиться посредине одной из
сторон. Отмерьте нужную длину
ленты (оставив припуск в несколько
миллиметров), перережьте ее
поперек и соедините встык оба ее
конца.
Page 32
гарантия/сервисная служба electrolux 33
Гарантия/сервисная служба
Сервисное обслуживание и
запасные части
В случае необходимости ремонта
прибора, или если Вы хотите
приобрести запасные части,
обращайтесь в наш ближайший
авторизованный сервисный центр
(список сервисных центров
прилагается). Если у вас возникли
вопросы по использованию прибора
или Вы хотите узнать о других
приборах концерна ELECTROLUX,
звоните на нашу информационную
линию по телефону (095) 937 78 37.
ЕВРОПЕЙСКАЯ ГАРАНТИЯ
Данное устройство поддерживается гарантией
Electrolux в каждой из стран, перечисленных на
обороте этого руководства, в течение срока,
указанного в гарантии на устройство или в
ином определенном законом порядке. В
случае Вашего перемещения из одной из этих
стран в любую другую из нижеперечисленных
стран, гарантия на устройство переместится
вместе с Вами при условии соблюдения
следующих требований:
• Гарантия на устройство начинает
действовать с даты, в которую Вы впервые
приобрели это устройство,
подтверждением которой будет служить
предъявление действительного
удостоверяющего покупку документа,
выданного продавцом устройства.
• Гарантия на устройство действует в течение
того же срока и в пределах того же объема
работ и конструктивных частей, какие
действуют в новой стране Вашего
проживания применительно к данной
конкретной модели или серии устройств.
• Гарантия на устройство является
персональной для первоначального
покупателя этого устройства и не может
быть передана другому пользователю.
• Устройство установлено и используется в
соответствии с инструкциями, изданными
Electrolux, только в пределах домашнего
хозяйства, т.е. не используется в
коммерческих целях.
• Устройство установлено в соответствии со
всеми применимыми нормативными
документами, действующими в новой
стране вашего проживания.
Положения настоящей Европейской Гарантии
не нарушают никаких предоставленых Вам по
закону прав.
Page 33
34 electrolux сервисная поддержка
Сервисная поддержка
При возникновении технических
неисправностей попытайтесь сначала
устранить проблему самостоятельно с
помощью настоящего руководства по
эксплуатации (раздел “Что делать
если…”).
Если Вы не можете устранить
неполадку своими силами, обратитесь,
пожалуйста, в авторизованный
сервисный центр.
Для того, чтобы мы могли Вам быстро
помочь, нам нужны следующие
данные Вашей машины:
– Наименование модели
– Номер изделия (PNC)
– Серийный номер (S-No.)
(номера находятся на фирменной
табличке)
– Характер неполадки
– код неполадки, в случае его
появления на дисплее машины.
Чтобы необходимые данные Вашей
машины были всегда у Вас под рукой,
рекомендуем внести их сюда:
Наименование
модели:
PNC (номер
изделия):
S-No (серийный
номер):
................................
.....
................................
.....
................................
.....
Page 34
92 electrolux Монтаж / montering / laitteen asentaminen
Монтаж / Montering / Laitteen asentaminen
Page 35
electrolux 93
Page 36
94 electrolux
Page 37
electrolux 95
Page 38
96 electrolux
Page 39
Фирменная табличка / Typskylt / Arvokilpi
EHD60140P
55GAD80AG
ELECTROLUX
230 V 50 Hz
electrolux 97
949 592 660
Induction 7,4 kW
7,4 kW
Page 40
www.electrolux.com
www.electrolux.ru
www.electrolux.se
www.electrolux.fi
822 930 585-A-250906-01
Loading...
