Page 1
инструкция по эксплуатации
bruksanvisning
käyttöohje
Индукционная
стеклокерамическая
варочная поверхность
Induktionshäll
Induktiokeittotaso
EHD60020P
Page 2
electrolux 3
Добро пожаловать в мир Electrolux
Вы выбрали первоклассный продукта
от Electrolux, который, мы надеемся,
доставит Вам много радости в
будущем. Electrolux стремится
предложить как можно более широкий
ассортимент качественной продукции,
который сможет сделать Вашу жизнь
еще более удобной. Вы можете
увидеть несколько экземпляров на
обложке этой инструкции.
Внимателвно изучите данное
руководство, чтобы правильно
использовать Ваш новый прибор и
наслаждаться его преимуществами.
Мы гарантируем, что он сделает Вашу
жизнь намного легче благодаря
легкости в использовании. Удачи!
Page 3
4 electrolux
1
Содержание
Правила техники безопасности 5
Описание прибора 7
Управление прибором 10
Советы по проведению
варки и жарки 20
Мытье и уход 24
Что делать, если … 26
Утилизация 28

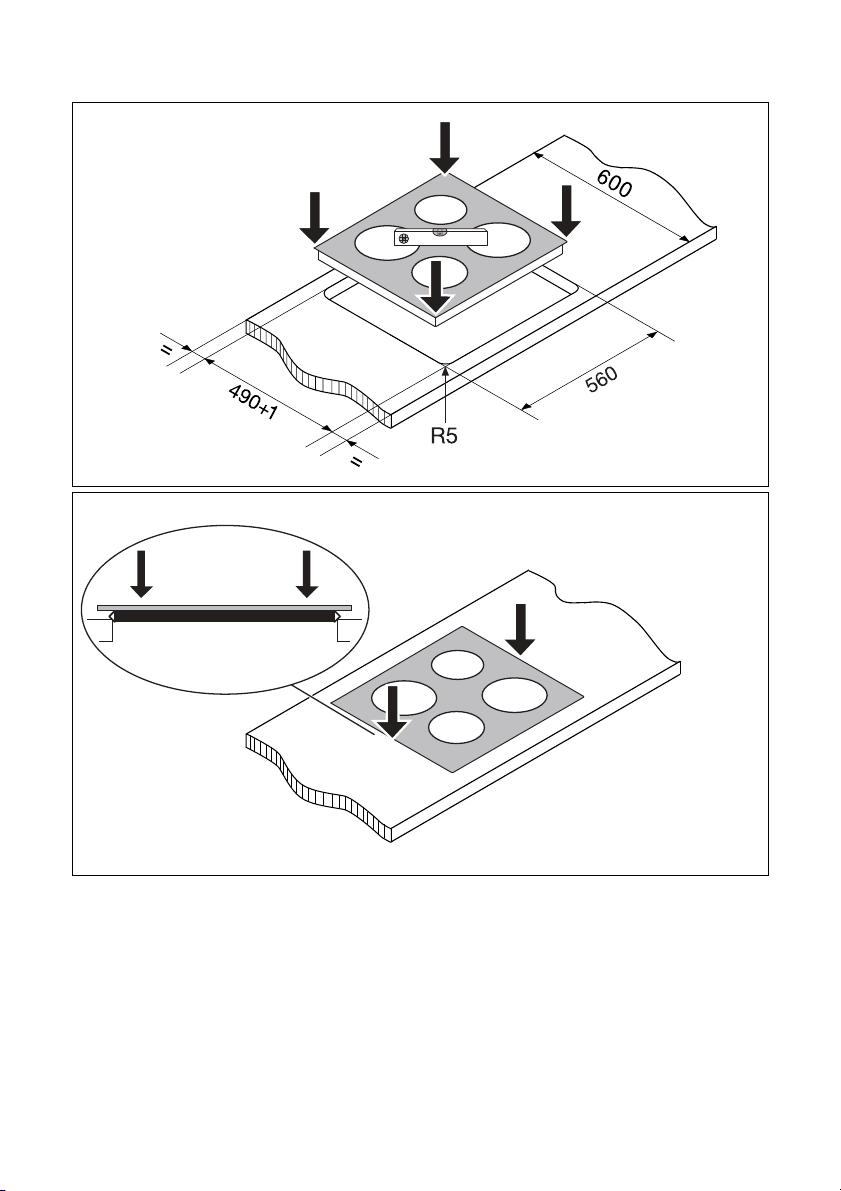

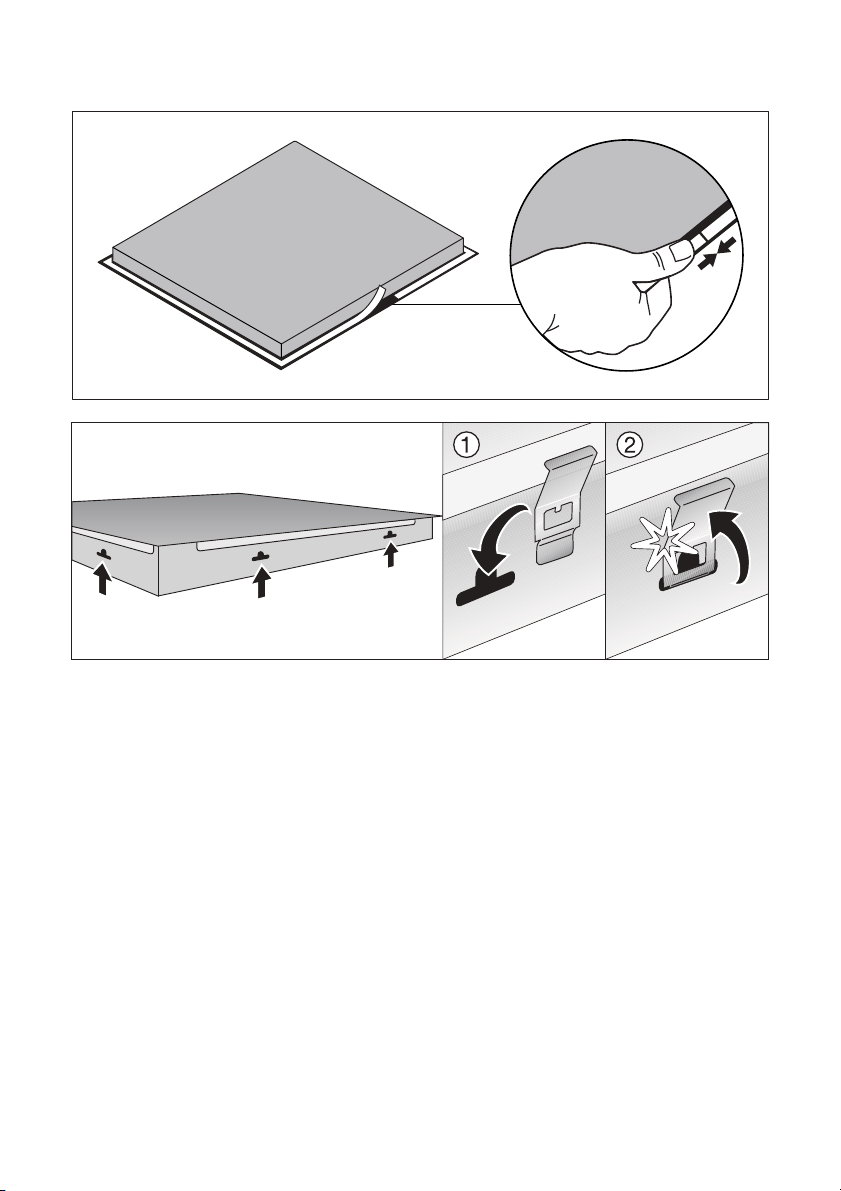

Инструкция по монтажу 29
Гарантия/сервисная служба 31
Сервисная поддержка 32
Монтаж 89

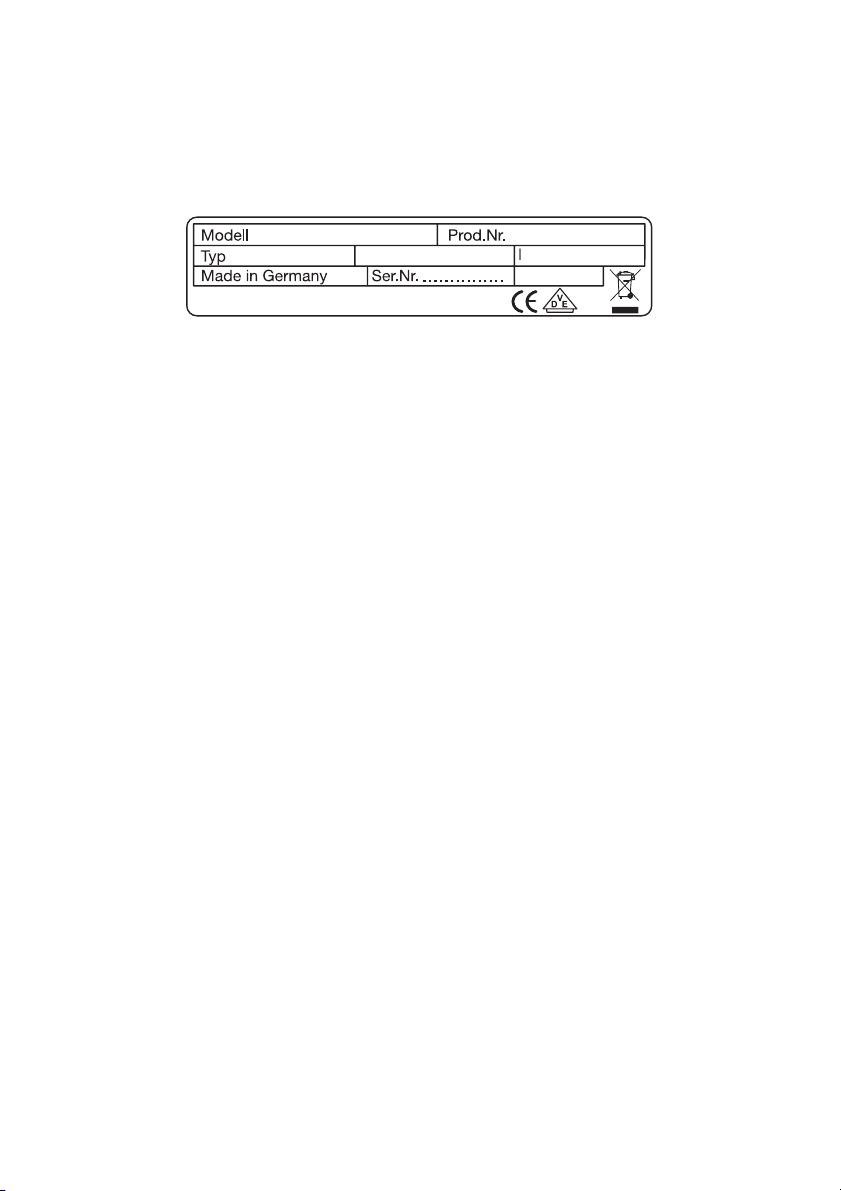

Фирменная табличка 93
В данном руководстве по эксплуатации используются следующие символы:
Важная информация по обеспечению личной безопасности и
предотвращению повреждений прибора.
3 Общая информация и рекомендации
2 Информация по защите окружающей среды
Page 4
правила техники безопасности electrolux 5
Правила техники
безопасности
Просим обязательно соблюдать эти
правила, ибо в противном случае
пользователь теряет право на
гарантийное обслуживание при
возникновении в приборе
неисправностей.
5
Данный прибор соответствует
следующим предписаниям ЕС:
– 73/23/EWG îò 19.02.1973
“Предписания по низкому
напряжению”
– 89/336/EWG îò 03.05.1989
“Предписания по электромагнитной
совместимости”, включая поправки
к предписаниям 92/31/EWG
– 93/68/EWG îò 22.07.1993
“Предписания об
идентификационных обозначениях
СЕ”
Правильная эксплуатация
• Настоящий прибор разрешается
использовать только для варки и
жарки пищевых продуктов в
домашних условиях.
• Его нельзя использовать в качестве
рабочего стола или места для
хранения каких-либо предметов.
• Любые перекомпоновки и
изменения конструкции прибора
недопустимы.
• Нельзя помещать на прибор, а
также хранить на нем или рядом с
ним горючие жидкости,
легковоспламеняющиеся
материалы или легкоплавкие
предметы, такие как пленка, фольга,
пластмасса, алюминий и т.п.
Меры безопасности для детей
• Следите за тем, чтобы маленькие
дети никогда не приближались к
прибору.
• Дети старшего возраста должны
пользоваться прибором только под
руководством и присмотром
взрослых.
• Во избежание случайного
включения прибора маленькими
детьми или домашними животными
рекомендуем активизировать
защиту от доступа детей.
Общие меры безопасности
• Монтаж и подключение нового
прибора имеют право выполнять
только обученные и
квалифицированные специалисты.
• Встраиваемые приборы можно
эксплуатировать лишь после
установки последних во
встроенные шкафы и столешницы,
отвечающие необходимым
техническим нормам и пригодные
для такой эксплуатации.
• В случае обнаружения неполадок в
работе прибора или повреждений
стеклокерамики (проломов,
разрывов или трещин) прибор
необходимо выключить и
отсоединить от электросети, чтобы
избежать возможного поражения
электрическим током.
• Ремонт прибора имеют право
производить только обученные и
квалифицированные специалисты.
Page 5
6 electrolux правила техники безопасности
Меры безопасности при пользовании
прибором
• Удалите со стеклокерамической
панели все наклейки и защитные
пленки.
• При неосторожном обращении с
прибором можно получить ожог.
• Шнуры питания не должны касаться
горячих поверхностей
электроприборов и горячей
кухонной посуды.
• Перегретые жиры и растительные
масла быстро воспламеняются. Не
оставляйте без присмотра
готовящиеся продукты (например,
“картофель фри”).
• После каждого использования
прибора выключайте конфорки.
• Лица с имплантированными
электрокардиостимуляторами не
должны приближать свое туловище
к включенным индукционным
конфоркам на расстояние меньше
30 см.
• Опасность ожога! Не помещайте в
варочную зону металлические
предметы — ножи, вилки, ложки,
крышки от кастрюль и т.п., они
могут сильно нагреться.
Меры безопасности при чистке
прибора
• Перед проведением чистки прибор
необходимо выключить и дать ему
остыть.
• По соображениям безопасности
воспрещается производить очистку
прибора с помощью
приспособлений для чистки паром
или с использованием моющих
средств, распыляемых при
высоком давлении.
Как избежать повреждений прибора
• Стеклокерамическая панель может
быть повреждена упавшими на нее
предметами.
• Ударами кухонной посуды можно
повредить край
стеклокерамической панели.
• Стеклокерамику можно повредить,
передвигая чугуную или
алюминиевую литую посуду, либо
посуду с поврежденным дном.
• Плавкие вещества и перелившаяся
в результате выкипания пища могут
на стеклокерамической панели
пригореть. Поэтому их следует
удалить как можно быстрее.
• Не включайте конфорки без
кухонной посуды или с пустой
кухонной посудой.
• Не допускайте выкипания жидкости
из кастрюль и сковород. Это может
стать причиной повреждения
посуды или стеклокерамики.

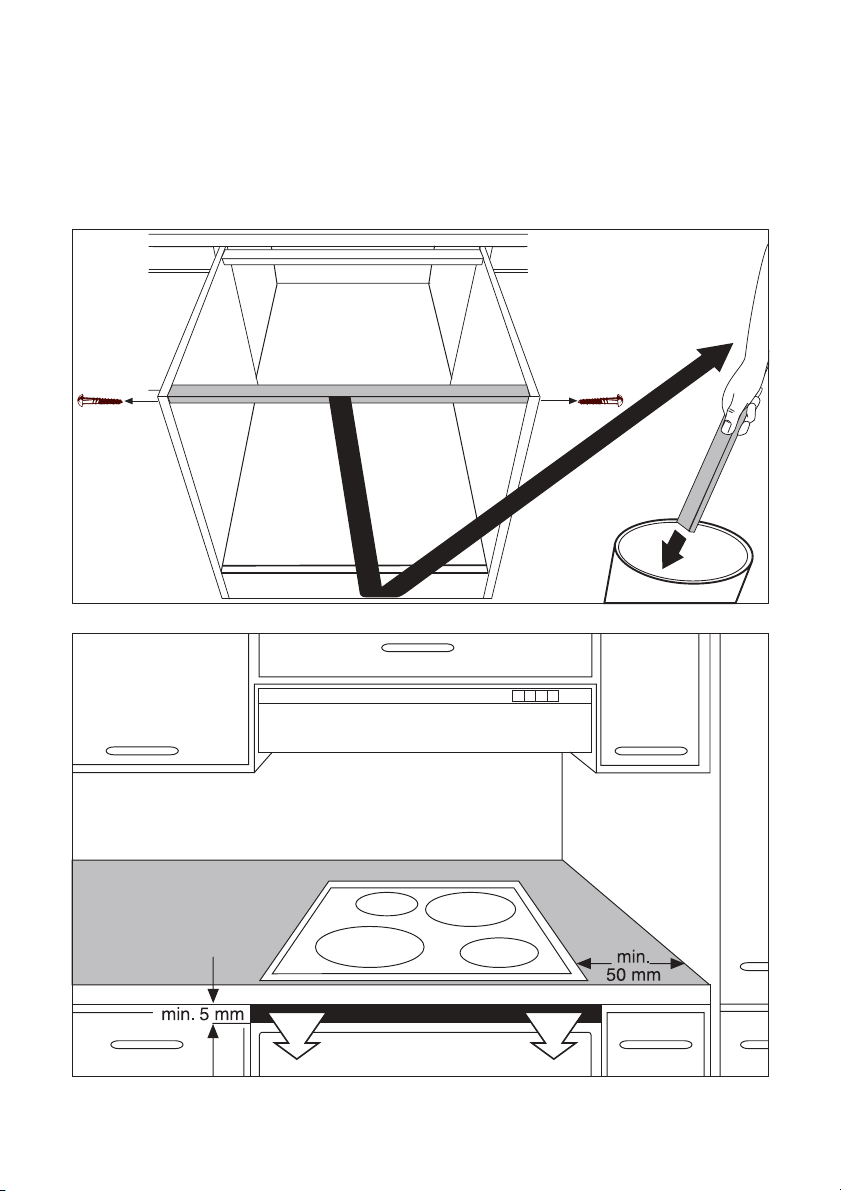

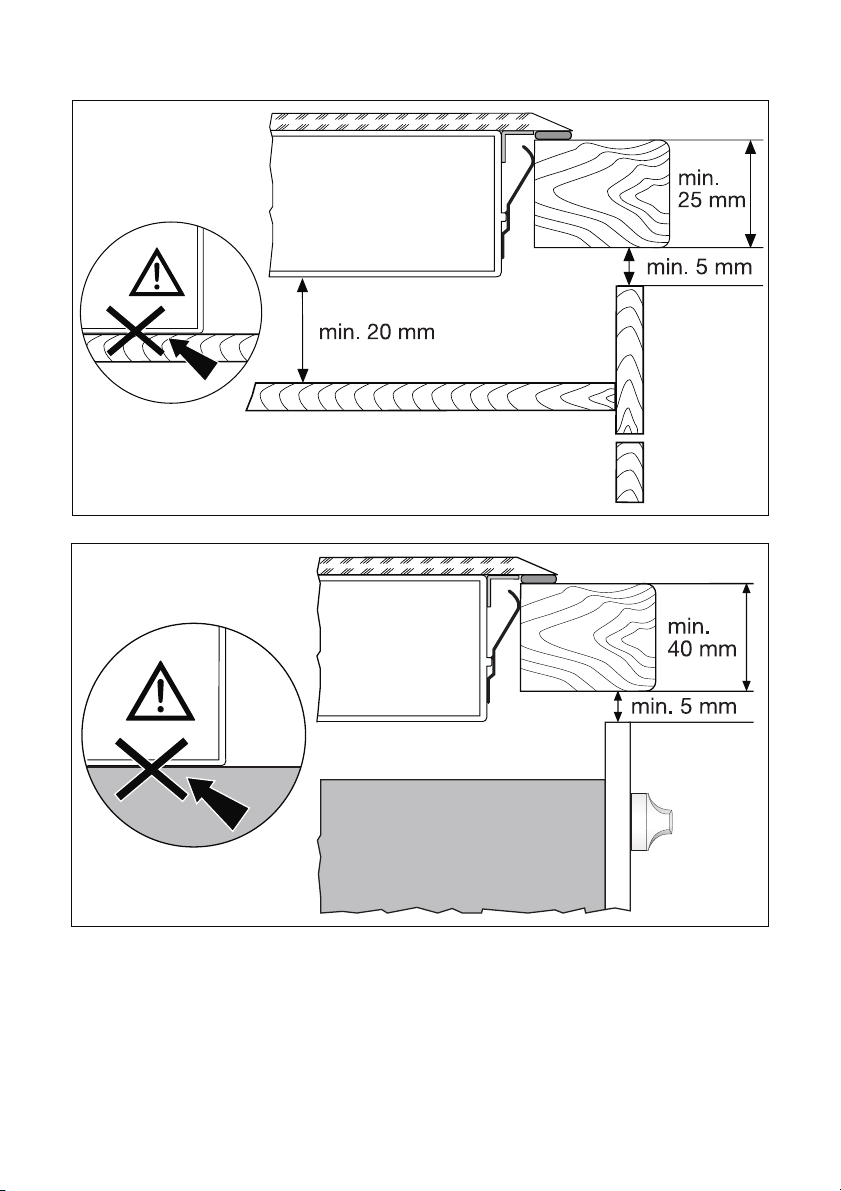

• Вентиляционный зазор шириной в
5мм, который находится между
столешницей и расположенным
ниже мебельным фасадом мебели,
закрывать нельзя.
Page 6
описание прибора electrolux 7
Описание прибора
Оборудование варочной поверхности
Индукционная конфорка
Индукционная конфорка 2200 Вт
с функцией “Power” 2800 Вт
1400 Âò
Панель
управления
Индукционная конфорка
1800 Âò
Индукционная конфорка 1800 Вт
с функцией “Power” 2800 Вт
Функциональные элементы панели управления
Индикация
Выбор ступени
нагрева
Âêë./Âûêë.
Âêë./Âûêë.
с контрольным индикатором
с контрольным индикатором
Индикаторы конфорок

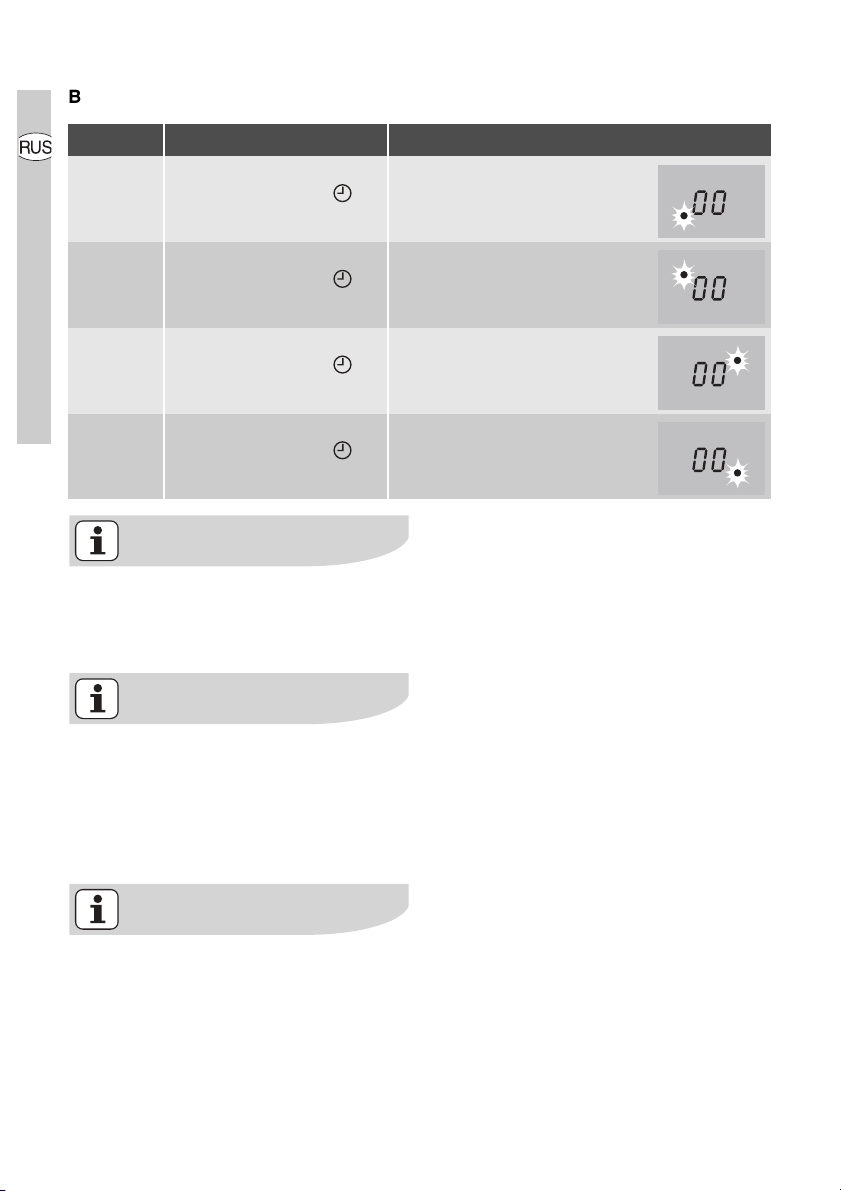

Функция таймера
Индикация таймера
Таймер
Блокирование
Функция “Power”
Page 7
8 electrolux описание прибора
Сенсорные поля Touch Control
Управление прибором осуществляется
с помощью сенсорных полей Touch
Control. Нужные функции
активизируются прикосновениями к
сенсорным полям и подтверждаются
квитирующими звуковыми сигналами.
Прикасаться к сенсорным полям
следует сверху, не накрывая при этом
другие сенсорные поля.
Сенсорное поле Функция
Âêë./ Âûêë. Включение и отключение прибора
Увеличение
устанавливаемых значений
Уменьшение
устанавливаемых значений
Таймер Выбор таймера
Блокирование Блокирование/разблокирование
Power Включение/отключение функции
Повышение ступени нагрева /
увеличение значений времени
Понижение ступени нагрева /
уменьшение значений времени
панели управления
“Power”
Индикация
Индикация Значение
Конфорка выключена
- Ступени нагрева Ступень нагрева установлена
Неполадка Прибор выполнил ошибочную
операцию
Распознавание кастрюли Посуда для приготовления пищи
непригодна по качеству, слишком мала
или не установлена на конфорку.
Остаточное тепло Конфорка еще не остыла
Защита от доступа детей Система блокирования/защита от
доступа детей включена
Power Включена функция “Power”
Защитное отключение Активизировано защитное отключение
Page 8
описание прибора electrolux 9
Индикация остаточного тепла
Предупреждение! Остаточное тепло
прибора способно причинить ожог.
На остывание конфорок после их
отключения требуется некоторое
время. Следите за индикацией
остаточного тепла .
Остаточное тепло можно
использовать для разогрева и
поддержания приготовленной пищи
в горячем состоянии.
Индукционные конфорки производят
необходимое для приготовления пищи
тепло непосредственно в днище
посуды. Стеклокерамику нагревает
только остаточное тепло посуды.
Вентилятор автоматически
включается или отключается в
зависимости от температуры
электроники.
Page 9
10 electrolux управление прибором
Управление прибором
Для приготовления пищи на
индукционных конфорках
используйте только подходящую
посуду.
Включение и отключение прибора
Панель управления Индикация Контрольный
Включение Прикоснитесь на 2
секунды
Отключение Прикоснитесь на 1
секунду
индикатор
/ светится
/
гаснет
отсутствует
После включения в течение
примерно 10 секунд необходимо
установить ступень нагрева
конфорки или какую-либо функцию
прибора. В противном случае прибор
автоматически отключится.
Page 10
управление прибором electrolux 11
Установка ступени нагрева
Панель управления Индикация
Повышение Прикоснитесь к сенсорному полю îò äî /
Понижение Прикоснитесь к сенсорному полю îò äî
Отключение Одновременно прикоснитесь к сенсорным
полям и
Блокирование и разблокирование панели управления
Во избежание случайного сбоя
установленных параметров, например
в результате протирании прибора
тряпкой, всю панель управления, за
исключением сенсорного поля “Вкл./
Выкл.”, можно заблокировать.
Панель управления Индикация
Включение Прикоснитесь к сенсорному
ïîëþ
Отключение Прикоснитесь к сенсорному
ïîëþ
(5 секунд)
ранее установленная ступень
нагрева
При отключении прибора
происходит автоматическая отмена
режима блокирования.
Page 11
12 electrolux управление прибором
Применение защиты от доступа детей
Система защиты от доступа детей
препятствует несанкционированной
эксплуатации прибора.
Включение защиты от доступа детей
Øàã Панель управления Индикация/сигнал
1. Включите прибор (ступень нагрева
не устанавливайте)
2. Прикоснитесь и не отпускайте, пока
Звуковой сигнал
не раздастся звуковой сигнал.
3. Прикоснитесь к сенсорному полю
Прибор отключается. Защита от доступа детей включена.
Принудительная отмена защиты от доступа детей
С помощью указанной ниже
процедуры можно отключить защиту
приготовления пищи; после этого она
снова активизируется.
от доступа детей на время отдельного
Øàã Панель управления Индикация/сигнал
1. Включите прибор
2. Одновременно прикоснитесь к
/ звуковой сигнал
сенсорным полям и
До следующего отключения прибором можно пользоваться в обычном
порядке.
Отключение защиты от доступа детей
Øàã Панель управления Индикация/сигнал
1. Включите прибор
2. Прикоснитесь и не отпускайте, пока
Звуковой сигнал
не раздастся звуковой сигнал
3. Прикоснитесь к сенсорному полю
Прибор отключается. Áëîкирование доступа детей отключено.
Page 12
управление прибором electrolux 13

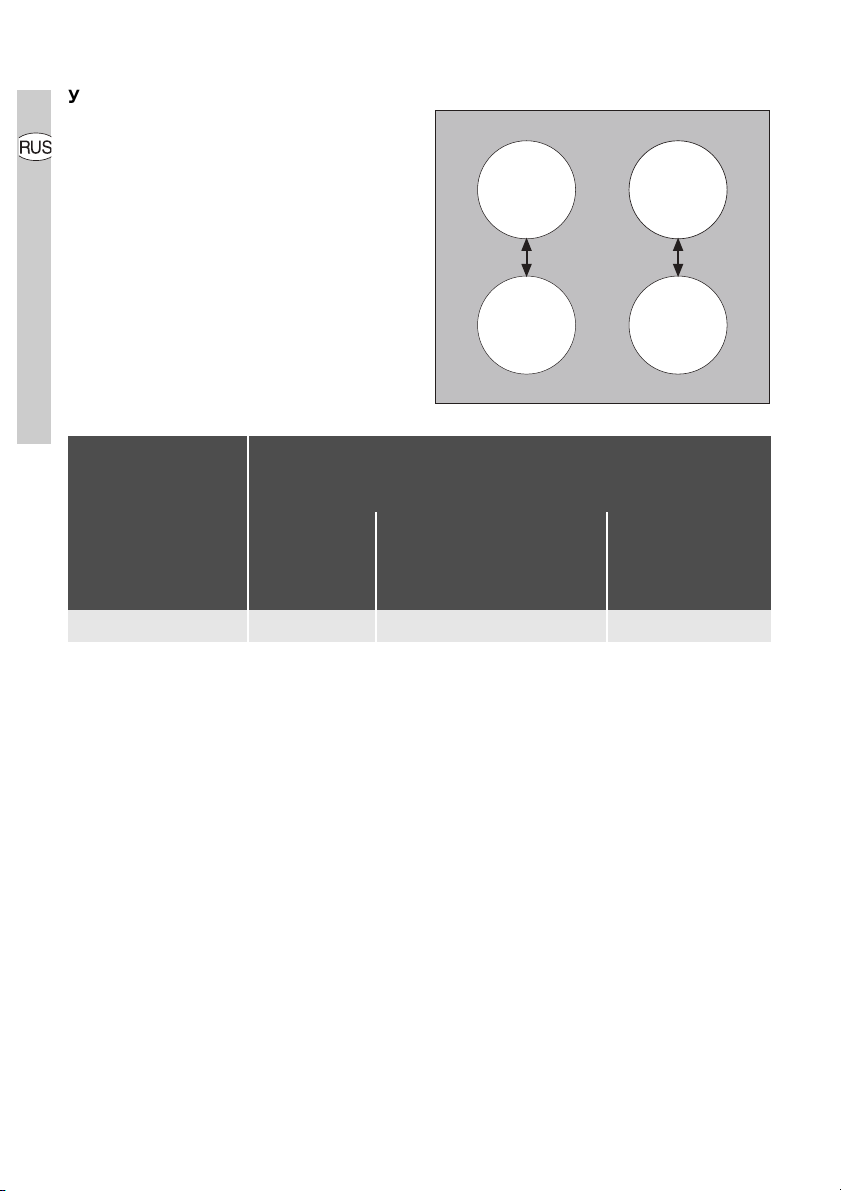

Включение и отключение функции “Power”
Функция “Power” снабжает
индукционные конфорки
дополнительным резервом мощности,
который, например, позволяет
пользователю быстро вскипятить
большое количество воды.
Панель управления Индикация
Включение Прикоснитесь к сенсорному
ïîëþ
Отключение Прикоснитесь к сенсорному
ïîëþ
Прикоснитесь к сенсорному
полю
По окончании действия функции
“Power” соответствующие конфорки
автоматически переключаются на
ранее установленную ступень
нагрева.
Активизация функции “Power” с
помощью передней левой конфорки
выполняется 8 минут, а с помощью
правой передней конфорки 5 минут.
Далее соответствующая индукционная
конфорка автоматически
возвращается на ступень нагрева .
Page 13
14 electrolux управление прибором
Управление электропитанием
На конфорки подается максимальная
мощность.
При выходе за верхнюю границу
данного диапазона мощности при
включении функции управления
электропитанием она понижает
ступень нагрева другой конфорки.
Индикация этой конфорки меняется в
течение одной минуты между
установленной и максимально
возможной ступенью нагрева. Затем
отображается фактическая ступень
нагрева.
Пример:
Последняя
Другие конфорки
включенная
конфорка
установленная
ступень нагрева
установленн
àÿ
Индикация фактическая
ступень нагрева
ступень
нагрева
p 9 6 попеременно с 9 6
Page 14
управление прибором electrolux 15
Использование таймера
Все конфорки могут одновременно
использовать по одной из двух
функций таймера.
Функция Условие применения Результат после по
Автоматика
отключения
Кратковременный
таймер
При отключении конфорки
одновременно отключается и
установленная функция таймера.
Если дополнительно к установке
времени кратковременного таймера
для данной конфорки
устанавливается и ступень нагрева,
то по истечении заданного времени
эта конфорка отключается.
при установленной ступени
нагрева
при незадействованных
конфорках
истечении времени
выполнения
звуковой сигнал
Мигает индикация
00
Конфорка отключается
звуковой сигнал
Мигает индикация
00
Page 15
16 electrolux управление прибором
Выбор конфорки
Øàã Панель управления Индикация
1. Прикоснитесь к
сенсорному полю
одинраз
Мигает контрольный
индикатор первой конфорки.
2. Прикоснитесь к
сенсорному полю
1раз
3. Прикоснитесь к
сенсорному полю
одинраз
4. Прикоснитесь к
сенсорному полю
одинраз
Индикатор ступени нагрева
выбранной конфорки гаснет на время
возможной установки пользователем
времени работы таймера.
Если контрольный индикатор
начинает мигать медленнее,
индикация ступени нагрева
появляется снова, и ступень нагрева
может быть задана или изменена
опять.
Мигает контрольный
индикатор второй конфорки
Мигает контрольный
индикатор третьей конфорки
Мигает контрольный
индикатор четвертой
конфорки
Если установлены и другие функции
таймера, то спустя несколько секунд
появляется индикация самого
короткого времени всех функций
таймера и начинает мигать
соответствующий контрольный
индикатор.
Page 16
управление прибором electrolux 17
Установка времени
Действие Панель управления Индикация
1. С помощью сенсорного
ïîëÿ выберите
Мигает контрольный индикатор
выбранной конфорки
конфорку
2. Прикоснитесь к
îò 00 äî 99 минут
сенсорному полю или
выбранной конфорки
3. Прикоснитесь к
сенсорному полю или
выбранной конфорки
... 05...10...15... 20 èëè ... 95... 90...
85... 80... (с шагом в 5 минут для
большего удобства при установке)
и не отпускайте его
дольше 4 секунд
Через несколько секунд контрольный индикатор начинает мигать медленнее.
Время установлено.
Начинается обратный отсчет времени.
Отключение функции таймера
Действие Панель управления Индикатор
1. С помощью сенсорного
поля выберите
конфорку
2. Прикоснитесь к
сенсорному полю
Контрольный индикатор выбранной
конфорки мигает чаще
Отображается оставшееся время
Выполняется обратный отсчет
оставшегося времени до значения
00.
выбранной конфорки
Контрольный индикатор гаснет.
Функция таймера выбранной конфорки отключена.
Изменение значений времени
Øàã Панель управления Индикация
1. Выберите конфорку Контрольный индикатор выбранной
конфорки начинает мигать быстрее
Выполняется индикация остающегося
времени
2. Прикасайтесь к
îò 01 äî 99 минут
сенсорному полю или
выбранной конфорки
Через несколько секунд контрольный индикатор начинает мигать медленнее.
Время установлено.
Начинается обратный отсчет времени.
Page 17
18 electrolux управление прибором
Индикация остающегося времени работы конфорки
Øàã Панель управления Индикация
1. Выберите конфорку Контрольный индикатор выбранной
конфорки начинает мигать быстрее
Выполняется индикация остающегося
времени
Через несколько секунд контрольный индикатор начинает мигать медленнее.
Отключение звукового сигнала
Øàã Панель управления Звуковой сигнал
1. Прикоснитесь к
сенсорному полю
Звуковое квитирование.
Звуковой сигнал прекращается.
Page 18
управление прибором electrolux 19
Защитное отключение
Панель управления
При попадании на панель
управления влаги (например, от
мокрой ткани) или “сбежавшей”
жидкости все конфорки немедленно
отключаются.
Индукционные конфорки
• При перегреве (например, при
выкипании содержимого посуды)
конфорка автоматически
выключается. отображается на
дисплее. Перед следующим
включением регулятор конфорки
установить на
• При использовании неподходящей
посуды на панели загорается и
через 2 минуты индикация
конфорки выключается.
• Если через определенное время
какая-либо конфорка не будет
выключена, либо не будет изменена
ступень нагрева какой-либо
конфорки, то соответствующая
конфорка автоматически
отключится. Появится индикация
. Перед повторным
использованием такую конфорку
необходимо установить на
ей остыть.
0 и дать ей остыть.
0 è äàòü
Ступень нагрева Отключение через
1 - 2 6 часов
3 - 4 5 часов
5 4 ÷àñà
6 - 9 1,5 ÷àñà
Page 19
20 electrolux советы по проведению варки и жарки
Советы по проведению
варки и жарки
Замечание касательно акриламида
Согласно результатам новейших
научных исследований интенсивная
тепловая обработка пищевых
продуктов с целью получения
румяной коричневой корочки опасна
для здоровья человека из-за
вредного воздействия акриламида.
В особенности это относится к
продуктам, в которых содержится
крахмал. Поэтому мы рекомендуем
готовить пищу при возможно более
низкой температуре и не
зарумянивать продукты слишком
сильно.
Посуда для приготовления пищи на индукционных конфорках
Материал посуды
Материал посуды годится
Сталь, стальная эмаль äà
Чугун äà
нержавеющая сталь
Алюминий, медь, латунь ---
Стекло, керамика, фарфор ---
Посуда, предназначенная для
приготовления пищи на
индукционных конфорках, имеет
соответствующую маркировку
изготовителя.
да, если об этом имеется специальное указание
изготовителя
Page 20
советы по проведению варки и жарки electrolux 21
Тест на пригодность
Посуда пригодна для приготовления
пищи на индукционных конфорках,
если ...
• ... небольшое количество воды при
ступени нагрева 9 нагревается на
индукционной конфорке за
короткое время.
• ... приложенный к днищу посуды
магнит пристает.
Отдельные виды посуды, находясь
на работающей конфорке,
производят шум или звуки. Эти звуки
не являются результатом какой-либо
неисправности и ни в коей мере не
ухудшают работу прибора.
Днище посуды
Днище посуды должно быть толстым и
предельно ровным.
Величина кастрюли
До определенного предела
индукционные конфорки
автоматически подстраиваются под
величину днища кухонной посуды.
Однако магнитная часть такой посуды
должна иметь определенный
минимальный диаметр,
соответствующий размеру той или
иной конфорки.
Диаметр
конфорки [мм]
210 180
180 145
145 120
Минимальный диаметр
днища кухонной посуды [мм]
Посуда должна стоять на конфорках
своей центральной частью.
Page 21
22 electrolux советы по проведению варки и жарки
Советы по экономии электроэнергии
Прежде чем включить конфорку,
поставьте на нее посуду для
приготовления пищи.
По возможности, всегда накрывайте
кастрюли крышкой.
Примеры применения при варке
Данные нижеследующей таблицы являются ориентировочными.
Ступень
нагрева
0
1
1-2
2-3
3-4
Способ
пригото-
вления
Поддер-
жание тепла
Растапли-
вание
Сгущение
Томление
Запари-вание
Припускание
Назначение
Положение
“Âûêë”
Поддержание
тепла
приготовлен-ных
горячих блюд
Голландский
ñîóñ,
Растапливание
сливочного
масла, шоколада,
желатина
Взбитый омлет,
яичное желе
Томление риса и
молочных блюд
Разогревание
готовых блюд
Припускание
овощей, рыбы
Тушение мяса
Продол-
жительность
по потребно-сти Накройте продукт
5-25 ìèí.
10-40 ìèí. Готовьте под крышкой
25-50 ìèí.
20-45 ìèí.
Указания/
Рекомендации
Время от времени
помешивайте
Долейте в рис воду,
увеличив ее количество
как минимум вдвое.
Молочные блюда время
от времени
помешивайте
К овощам добавляйте
совсем немного воды
(не более нескольких
столовых ложек)
Page 22
советы по проведению варки и жарки electrolux 23
Ступень
нагрева
Способ
пригото-
вления
Назначение
Продол-
жительность
Указания/
Рекомендации
Используйте небольшое
Запаривание
картофеля
20-60 ìèí.
количество жидкости ,
например макс.
¼
ë
воды на 750 г картофеля
4-5
Варка
Варка
значительных
объемов пищи,
густых супов и
60-150 ìèí.
до 3 л жидкости плюс
ингредиенты блюда
других супов
Шницель,
колбаски “кордон
бл¸”, отбивная
котлета,
фрикадельки,
6-7
Легкая
жарка
сырые колбасы
для жарки,
непрерывное
обжаривание
Время от времени
переворачивайте
печень, мучная
подливка, яйца,
омлет,
фритирование
пончиков
Картофельные
7-8
Интенси-вная
жарка
оладьи, жаркое
из вырезки,
стейки, лепешки
9
Кипячение
Обжари-вание
Фритиро-
Кипячение большого количества воды, отваривание “клецок”,
обжаривание мяса (гуляш, припущенное жаркое),
вание
С помощью функции “Power” можно вскипятить большое количество жидкости.
5-15 ìèí.
на каждую
сторону
Время от времени
переворачивайте
фритирование “картофеля фри”
Page 23
24 electrolux мытье и уход
Мытье и уход
Осторожно! Остаточное тепло
конфорок может причинить ожог.
Внимание! Острые и абразивные
чистящие средства повреждают
прибор. Мойте прибор водой с
мягким моющим средством.
Внимание! Остатки чистящих
средств повреждают прибор.
Удаляйте их водой с моющим
средством.
Мытье прибора после каждого использования
1. Протрите прибор влажной тканью с
добавлением моющего средства.
2. Насухо вытрите прибор чистой
тканью.
Page 24
мытье и уход electrolux 25
Удаление загрязнений
1. Установите скребок для чистки под
углом к стеклокерамической
поверхности.
2. Скользящими движениями лезвия
скребка удалите загрязнения.
3. Протрите прибор влажной тканью с
добавлением моющего средства.
4. Насухо вытрите прибор чистой
тканью
Вид загрязнения немедленно
Сахар, пища с
содержанием сахара
Пластмасса, алюминиевая
фольга
Следы извести и воды --- äà
Брызги жира --- äà
Пятна с металлическим
отливом, изменяющие
первоначальный цвет
поверхности
*Скребки, средства для чистки поверхностей из
стеклокерамики и нержавеющей стали можно
приобрести в специализированных магазинах.
äà ---
äà ---
--- äà
.
с остывшего
прибора
удалять
с помощью
скребка для очистки
загрязнений*
средства для чистки
поверхностей из
стеклокерамики и
нержавеющей стали*
Особо стойкие загрязнения удаляйте
с помощью средства для чистки
поверхностей из стеклокерамики
или нержавеющей стали.
Царапины и темные пятна на
стеклокерамике удалению не
поддаются, однако они не влияют на
нормальную работу прибора.
Page 25
26 electrolux Что делать, если …
Что делать, если …
Åñëè Âû íå ñìîãëè óñòðàíèòü íåполадку с помощью вûøåïåðå÷èñëåííûõ ìåð, îáратитесь, пîæàëóéñòà, â àâòоризовàííый сервиснûé
Неполадка Возможная причина
Способ устранения
неполадки
Конфорки не включаются и не
работают.
Конфорки остыли до ступени
нагрева
Отсутствует индикация
остаточного тепла.
Сработал звуковой сигнал и
прибор отключился
Раздается звуковой сигнал,
прибор включается и через
10 секунд снова отключается
Попеременно появляется
индикация
2-х разных ступеней нагрева
После включения прибора
прошло больше 10 секунд
Включено блокирование
панели управления
Включена защита от доступа
детей
Одновременное
прикосновение к нескольким
сенсорным полям
Сработало защитное
отключение прибора
Сенсорные поля накрыты
влажной тряпкой, или на них
попала вода
Конфорка только что
включена и не успела
нагреться.
Одно или несколько
сенсорных полей были чем-то
накрыты дольше 10 секунд
Сенсорное поле “Вкл./Выкл”
чем-то накрыто, например
тряпкой
Выполняется снижение
мощности данной конфорки с
помощью функции “PowerManagement” (Управление
мощностью).
Еще раз включите прибор.
Отключите блокирование (см.
раздел “Блокирование и
разблокирование панели
управления”)
Деактивируйте защиту от
доступа детей (см. раздел
“Защита от доступа детей”)
Прикоснитесь только к
одному сенсорному полю
Удалите посторонние
предметы, находящиеся на
панели управления
(кастрюлю, тряпку и т п ).
Снова включите прибор
Уберите тряпку или вытрите
воду.
Снова установите нужную
ступень нагрева.
Если конфорка горячая,
обратитесь в сервисный
центр.
Освободите сенсорные поля
Не кладите на панель
управления никаких
предметов
См. подраздел Включение и
отключение функции “Power”
Page 26
Что делать, если … electrolux 27
Неполадка Возможная причина
Способ устранения
неполадки
горит. Неподходящая посуда Используйте подходящую
посуду
На конфорке нет посуды Установить посуду
Диаметр дна посуды меньше
конфорки
Переставить на конфорку с
меньшим диаметром
Используйте подходящую
посуду
Светится индикатор Сработала защита конфорки
от перегрева
Сработало защитное
отключение прибора
Повляется индикация с
цифрой
Ошибка электронной
системы
Отключите конфорку.
Включите снова.
Отключите конфорку.
Включите снова.
На несколько минут
отсоедините прибор от
электросети (извлеките
предохранители домашней
электропроводки).
Если после включения
прибора индикация
появится снова, обратитесь в
сервисный центр.
öåíòð.Предуïðåæäåíèå! Ðåìîíò ïðèáîðà èìåþò ïðàâî ïðîèзводиòü òîëüêî ñ ïåöèàëèñòы. Неквалифèöèðованнûé ðåìîíò ìîæåò èìåòü îпасные ïîñëåäñòâèÿ äëÿ ïîëüçователя ïðèáîðà.
Если Вы воспользуетесь услугами
сервисного центра на ошибочных
основаниях, то посещение техника
сервисного центра может оказаться
платным даже во время действия
гарантии.
Page 27
28 electrolux утилизация
Утилизация
Упаковочные материалы
Упаковочные материалы
экологически безопасны и пригодны
для вторичного использования.
Синтетические части снабжены
специальной маркировкой,
например: >PE< для полиэтилена,
>PS< для полистирола и др.
Помещайте упаковочные материалы
в соответствии с маркировкой в
специальные контейнеры для сбора
утиля, установленные местной
коммунальной службой.
Старый прибор
Символ
упаковке указывает, что оно не
подлежит утилизации в качестве
бытовых отходов.
Вместо этого его следует сдать в
соответствующий пункт приемки
электронного и
электрооборудования для
последующей утилизации.
Соблюдая правила утилизации
изделия, Вы поможете
предотвратить причинение
окружающей среде и здоровью
людей потенциального ущерба,
который возможен, в противном
случае, вследствие неподобающего
обращения с подобными отходами.
За более подробной информацией
об утилизации этого изделия
просьба обращаться к местным
властям, в службу по вывозу и
утилизации отходов или в магазин, в
котором Вы приобрели изделие.
W на изделии или на его
Page 28
инструкция по монтажу electrolux 29
Инструкция по монтажу
Указания по технике безопасности
Соблюдайте законы, распоряжения,
предписания и нормы, действующие в
стране, на территории которой
устанавливается прибор.(К таковым
относятся требования техники
безопасности, правила и порядок
утилизации отходов и т. д.).
Монтаж прибора имеет право
производить только
квалифицированный специалист.
Выдерживайте минимально
допустимые расстояния до других
приборов и мебели.
При встраивании прибора в мебель
необходимо обеспечить защиту людей
от случайного контакта с
электропроводниками. Поэтому.
например, выдвижные ящики и
контейнеры разрешается монтировать
под прибором только при наличи на
последних специального защитного
днища.
Поверхности срезов в столешнице
необходимо предохранять от влаги
соответствующим уплотняющим
материалом.
Уплотнение должно соединить прибор
со столешницей так, чтобы не
оставалось никаких зазоров.
Нижнюю часть прибора со стороны
встраивания необходимо защитить от
пара и влаги, которые могут исходить,
например от посудомоечной машины
или духового шкафа.
Не устанавливайте прибор в
непосредственной близости от дверей
и под окнами. Раскрывшаяся дверь
или распахнувшееся окно может
опрокинуть находящуюся в зоне
нагрева горячую посуду.
ПРЕДУПРЕЖДЕНИЕ!
Опасность поражения
электрическим током.
• Разъем для подключения сетевого
питания находится под
напряжением.
• Обесточьте разъем для
подключения сетевого питания.
• Руководствуйтесь монтажной
схемой электросоединений.
• Соблюдайте правила безопасности
при обращении с
электроприборами.
• Правильная установка включаемых
в сеть устройств должна надежно
предохранять от соприкосновения
с токопроводящими частями.
• Подключатьприбор к сети должен
квалифицированный специалистэлектрик.
ВНИМАНИЕ!
Неполадки, вызываемые
электротоком.
Неплотные и неправильно
установленные штекерные соединения
могут вызвать перегрев разъема.
• Клеммные соединения должны
устанавливаться технически
грамотно.
• Электрошнур не должен быть туго
натянут.
• При одно- или двухфазном
подключении следует использовать
подходящий шнур питания типа
H05BB-F Tмакс. 90°C (или выше).
• Если шнур питания этого прибора
поврежден, его следует заменить
на специальный шнур питания типа
Page 29
30 electrolux инструкция по монтажу
H05BB-F Tмакс. 90°C или выше.
Его можно приобрести в
сервисном центре.
• Сетевой шнур этого прибора
закреплен непосредственно на
плате. В случае повреждения
сетевого шнура его замену имеет
право производить только
квалифицированный специалист или
наш сервисный центр.
При электроустановке необходимо
предусмотреть устройство,
позволяющее отключать от сети
прибор с шириной размыкания
контактов не менее 3 мм по всем
полюсам.
Пригодными для этой цели
устройствами размыкания могут
служить, напр., аварийные
выключатели, предохранители
(винтовые предохранители
необходимо извлечь из патрона),
автоматические предохранительные
переключатели и контакторы.

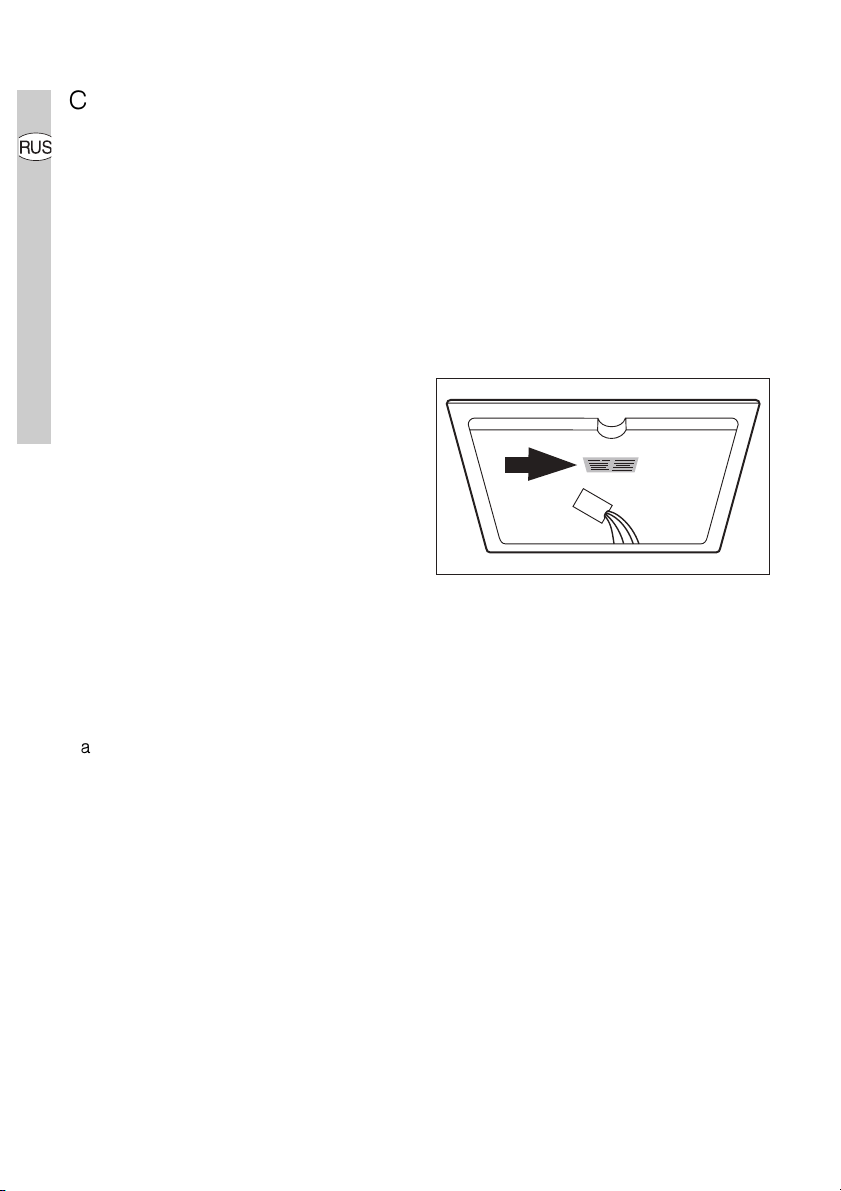

Наклеивание уплотнения
• Очистите от загрязнений
столешницу в монтажном проеме.
• Наклейте вдоль наружного края
стеклокерамической панели по
периметру нижней стороны
варочной поверхности
герметизирующую ленту с
односторонним самоклеящимся
слоем, входящую в комплект
поставки. При этом ленту нельзя
растягивать. Место разреза должно
находиться посредине одной из
сторон. Отмерьте нужную длину
ленты (оставив припуск в несколько
миллиметров), перережьте ее
поперек и соедините встык оба ее
конца.
Page 30
гарантия/сервисная служба electrolux 31
Гарантия/сервисная служба
Сервисное обслуживание и
запасные части
В случае необходимости ремонта
прибора, или если Вы хотите
приобрести запасные части,
обращайтесь в наш ближайший
авторизованный сервисный центр
(список сервисных центров
прилагается). Если у вас возникли
вопросы по использованию прибора
или Вы хотите узнать о других
приборах концерна ELECTROLUX,
звоните на нашу информационную
линию по телефону (095) 937 78 37.
ЕВРОПЕЙСКАЯ ГАРАНТИЯ
Данное устройство поддерживается гарантией
Electrolux в каждой из стран, перечисленных на
обороте этого руководства, в течение срока,
указанного в гарантии на устройство или в
ином определенном законом порядке. В
случае Вашего перемещения из одной из этих
стран в любую другую из нижеперечисленных
стран, гарантия на устройство переместится
вместе с Вами при условии соблюдения
следующих требований:
• Гарантия на устройство начинает
действовать с даты, в которую Вы впервые
приобрели это устройство,
подтверждением которой будет служить
предъявление действительного
удостоверяющего покупку документа,
выданного продавцом устройства.
• Гарантия на устройство действует в течение
того же срока и в пределах того же объема
работ и конструктивных частей, какие
действуют в новой стране Вашего
проживания применительно к данной
конкретной модели или серии устройств.
• Гарантия на устройство является
персональной для первоначального
покупателя этого устройства и не может
быть передана другому пользователю.
• Устройство установлено и используется в
соответствии с инструкциями, изданными
Electrolux, только в пределах домашнего
хозяйства, т.е. не используется в
коммерческих целях.
• Устройство установлено в соответствии со
всеми применимыми нормативными
документами, действующими в новой
стране вашего проживания.
Положения настоящей Европейской Гарантии
не нарушают никаких предоставленых Вам по
закону прав.
Page 31
32 electrolux сервисная поддержка
Сервисная поддержка
При возникновении технических
неисправностей попытайтесь сначала
устранить проблему самостоятельно с
помощью настоящего руководства по
эксплуатации (раздел “Что делать
если…”).
Если Вы не можете устранить
неполадку своими силами, обратитесь,
пожалуйста, в авторизованный
сервисный центр.
Для того, чтобы мы могли Вам быстро
помочь, нам нужны следующие
данные Вашей машины:
– Наименование модели
– Номер изделия (PNC)
– Серийный номер (S-No.)
(номера находятся на фирменной
табличке)
– Характер неполадки
– код неполадки, в случае его
появления на дисплее машины.
Чтобы необходимые данные Вашей
машины были всегда у Вас под рукой,
рекомендуем внести их сюда:
Наименование
модели:
PNC (номер
изделия):
S-No (серийный
номер):
................................
.....
................................
.....
................................
.....
Page 32
Монтаж / montering / laitteen asentaminen electrolux 89
Монтаж / Montering / Laitteen asentaminen
Page 33
90 electrolux
Page 34
electrolux 91
Page 35
92 electrolux
Page 36
Фирменная табличка / Typskylt / Arvokilpi
EHD60020P
55GADD5AT
ELECTROLUX
230 V 50 Hz
electrolux 93
949 592 667
Induction 7,2 kW
7,2 kW
Page 37
www.electrolux.com
www.electrolux.ru
www.electrolux.se
www.electrolux.fi
822 930 598-A-250906-01
Loading...
