WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it
decades of professional experience and innovation. Ingenious and stylish, it has been designed
with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great
results every time.
Welcome to Electrolux.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com
Register your product for better service:
www.RegisterElectrolux.com
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
ENGLISH 3
Page 4
1. SAFETY INFORMATION
Before the installation and use of the appliance, carefully
read the supplied instructions. The manufacturer is not
responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions with
the appliance for future reference.
1.1 Children and vulnerable people safety
WARNING!
Risk of suffocation, injury or permanent disability.
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they are supervised by an adult or a person who is responsible for their safety.
• Do not let children play with the appliance. Children under 3 years must not be left unsupervised in the vicinity
of the appliance.
• Keep all packaging away from children.
• Keep children and pets away from the appliance when
it operates or when it cools down. Accessible parts are
hot.
• If the appliance has a child safety device, we recommend that you activate it.
• Cleaning and user maintenance shall not be made by
children without supervision.
1.2 General Safety
• The appliance and its accessible parts become hot
during use. Do not touch the heating elements.
• Do not operate the appliance by means of an external
timer or separate remote-control system.
• Unattended cooking on a hob with fat or oil can be
dangerous and may result in fire.
4
www.electrolux.com
Page 5
• Never try to extinguish a fire with water, but switch off
the appliance and then cover flame e.g. with a lid or a
fire blanket.
• Do not store items on the cooking surfaces.
• Do not use a steam cleaner to clean the appliance.
• Metallic objects such as knives, forks, spoons and lids
should not be placed on the hob surface since they
can get hot.
• If the glass surface is cracked, switch off the appliance
to avoid the possibility of electric shock.
• If the supply cord is damaged, it must be replaced by
the manufacturer, an authorized Service or similarly
qualified persons in order to avoid a hazard.
• Where the appliance is directly connected to the power
supply, an all-pole isolating switch with a contact gap is
required. Complete disconnection in compliance with
the conditions specified in overvoltage category III must
be guaranteed. The earth cable is excluded from this.
• When you route the mains cable, make sure that the
cable doesn't come into direct contact (for example using insulating sleeving) with parts that can reach temperatures of more than 50°C above room temperature.
• In case of hotplate glass breakage:
– shut immediately off all burners and any electrical
heating element and isolate the appliance from the
power supply,
– do not touch the appliance surface,
– do not use the appliance.
2.
SAFETY INSTRUCTIONS
This appliance is suitable for the following
markets: FR
DE IE IT GB
2.1 Installation
WARNING!
Only a qualified person must install this appliance.
ENGLISH 5
Page 6
• Remove all the packaging.
• Do not install or use a damaged appliance.
• Obey the installation instruction supplied with the appliance.
• Keep the minimum distance from the
other appliances and units.
• Always be careful when you move the
appliance because it is heavy. Always
wear safety gloves.
• Seal the cut surfaces with a sealant to
prevent moisture to cause swelling.
• Protect the bottom of the appliance
from steam and moisture.
• Do not install the appliance adjacent to

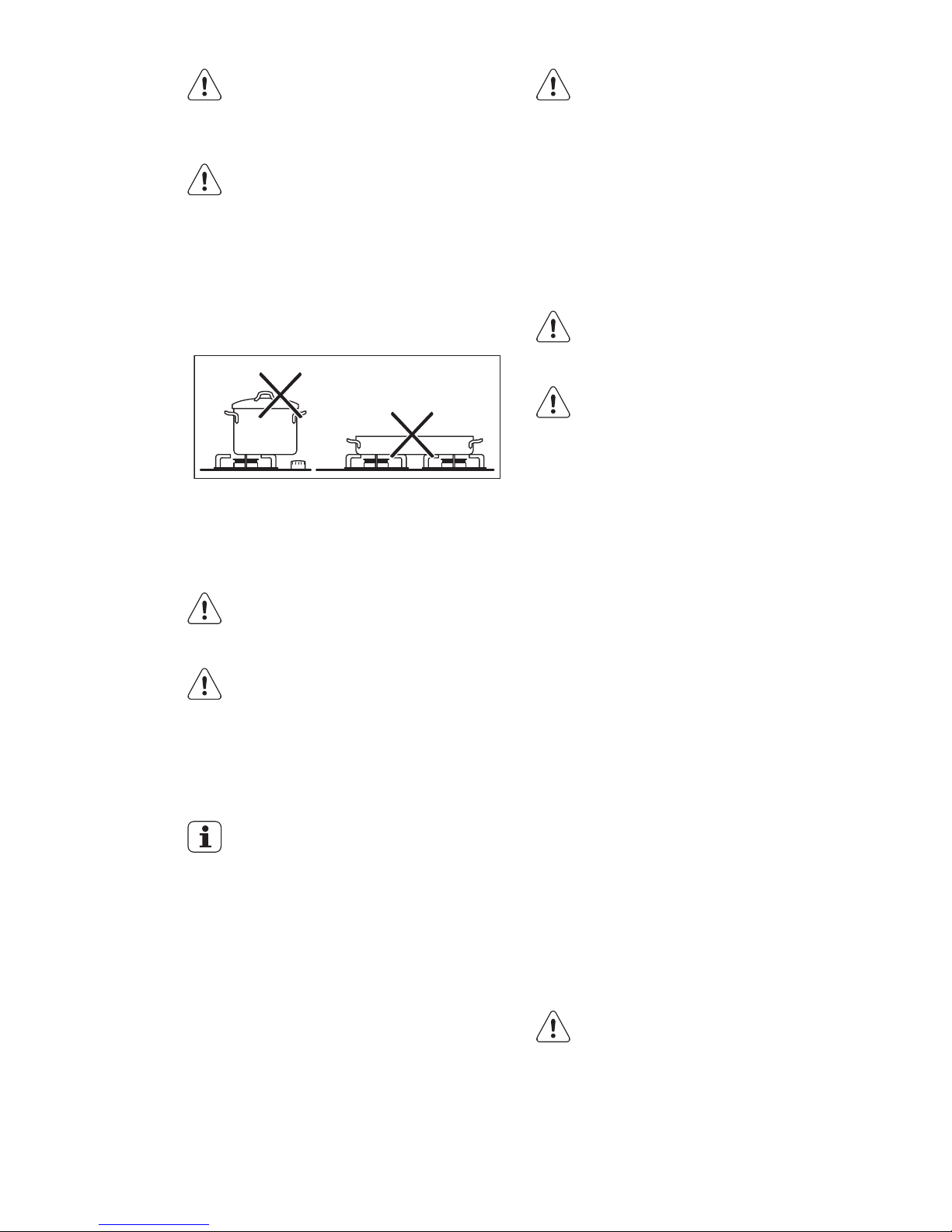

a door or under a window. This prevents hot cookware to fall from the appliance when the door or the window is
opened.
• If the appliance is installed above drawers make sure that the space, between
the bottom of the appliance and the upper drawer, is sufficient for air circulation.
• The bottom of the appliance can get
hot. We recommend to install a noncombustile separation panel under the
appliance to prevent access to the bottom.
Electrical connection
WARNING!
Risk of fire and electrical shock.
• All electrical connections must be made
by a qualified electrician.
• The appliance must be earthed.
• Before carrying out any operation make
sure that the appliance is disconnected
from the power supply.
• Use the correct electricity mains cable.
• Do not let the electricity mains cable
tangle.
• Make sure the mains cable or plug (if
applicable) does not touch the hot appliance or hot cookware, when you
connect the appliance to the near sockets
• Make sure the appliance is installed
correctly. Loose and incorrect electricity
mains cable or plug (if applicable) can
make the terminal become too hot.
• Make sure that a shock protection is installed.
• Use the strain relief clamp on cable.
• Make sure not to cause damage to the
mains plug (if applicable) or to the
mains cable. Contact the Service or an
electrician to change a damaged mains
cable.
• The electrical installation must have an
isolation device which lets you disconnect the appliance from the mains at all
poles. The isolation device must have a
contact opening width of minimum 3
mm.
• Use only correct isolation devices: line
protecting cut-outs, fuses (screw type
fuses removed from the holder), earth
leakage trips and contactors.

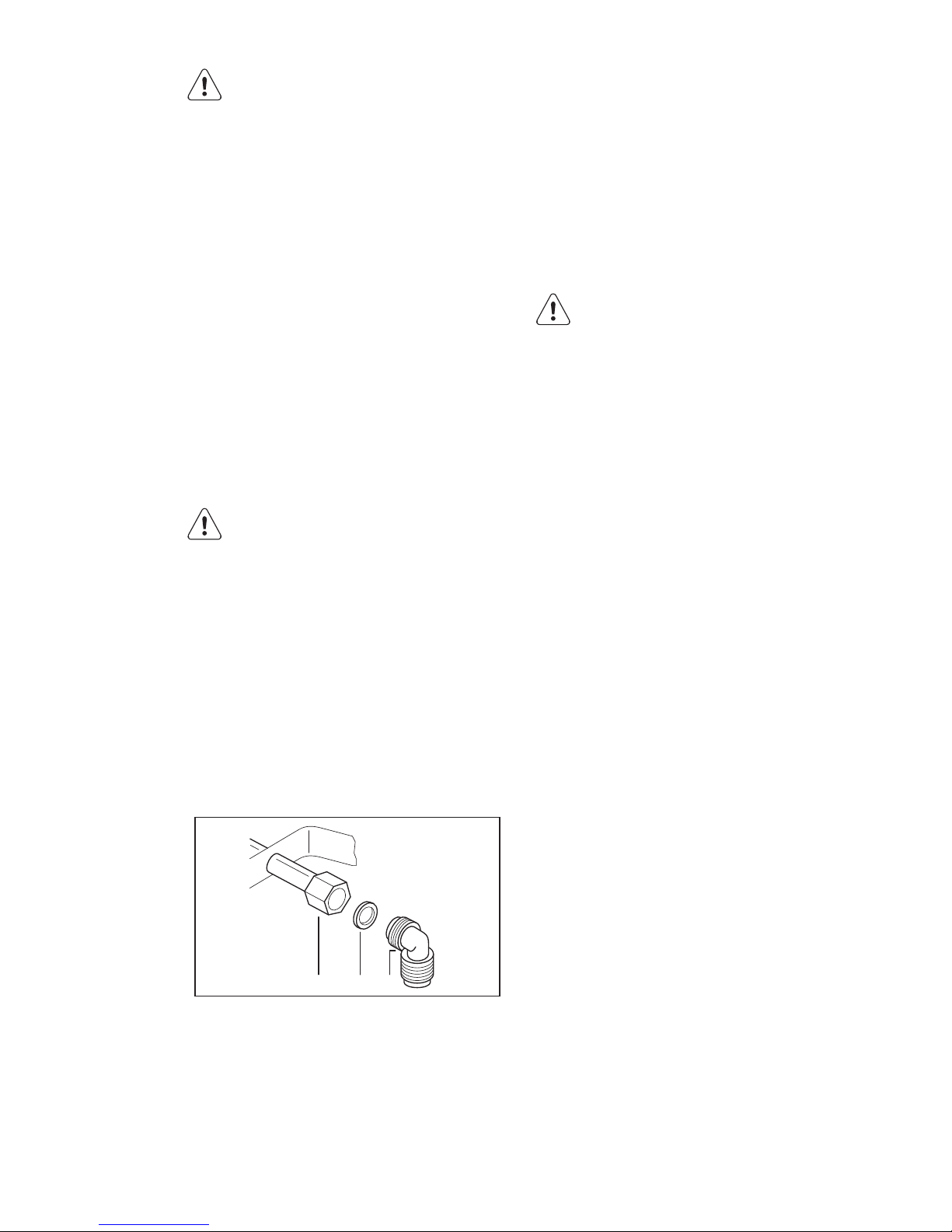

Gas connection
• All gas connections should be made by
a qualified person.
• Before installation, make sure that the
local distribution conditions (nature of
the gas and gas pressure) and the adjustment of the appliance are compatible.
• Make sure that there is air circulation
around the appliance.
• The information about the gas supply is
on the rating plate.
• This appliance is not connected to a
device, which evacuates the products
of combustion. Make sure to connect
the appliance according to current installation regulations. Pay attention to
requirements regarding adequate ventilation.
2.2 Use
WARNING!
Risk of injury, burns or electric
shock.
• Remove all the packaging, labelling and
protective film (if applicable) before first
use.
• Use this appliance in a household environment.
• Do not change the specification of this
appliance.
• Do not let the appliance stay unattended during operation.
6
www.electrolux.com
Page 7
• Do not operate the appliance with wet
hands or when it has contact with water.
• Do not put cutlery or saucepan lids on
the cooking zones. They become hot.
• Set the cooking zone to “off” after use.
• Do not use the appliance as a work
surface or as a storage surface.
• If the surface of the appliance is
cracked, disconnect immediately the
appliance from the power supply. This
to prevent an electrical shock.
• When you place food into hot oil, it may
splash.
WARNING!
Risk of fire or explosion.
• Fats and oil when heated can release
flammable vapours. Keep flames or
heated objects away from fats and oils
when you cook with them.
• The vapours that very hot oil releases
can cause spontaneous combustion.
• Used oil, that can contain food remnants, can cause fire at a lower temperature than oil used for the first time.
• Do not put flammable products or items
that are wet with flammable products
in, near or on the appliance.
WARNING!
Risk of damage to the appliance.
• Do not keep hot cookware on the control panel.
• Do not let cookware to boil dry.
• Be careful not to let objects or cookware fall on the appliance. The surface
can be damaged.
• Do not activate the cooking zones with
empty cookware or without cookware.
• Do not put aluminium foil on the appliance.
• Cookware made of cast iron, aluminium
or with a damaged bottom can cause
scratches on the glass or glass ceramic. Always lift these objects up when
you have to move them on the cooking
surface.
• This appliance is for cooking purposes
only. Do not use the appliance for other
purposes, as for example room heating.
• The use of a gas cooking appliance results in the production of heat and
moisture. Provide good ventilation in
the room where the appliance is installed.
• Make sure that the ventilation openings
are not blocked.
• Prolonged intensive use of the appliance may call for additional ventilation,
for example opening of a window, or
more effective ventilation, for example
increasing the level of mechanical ventilation where present.

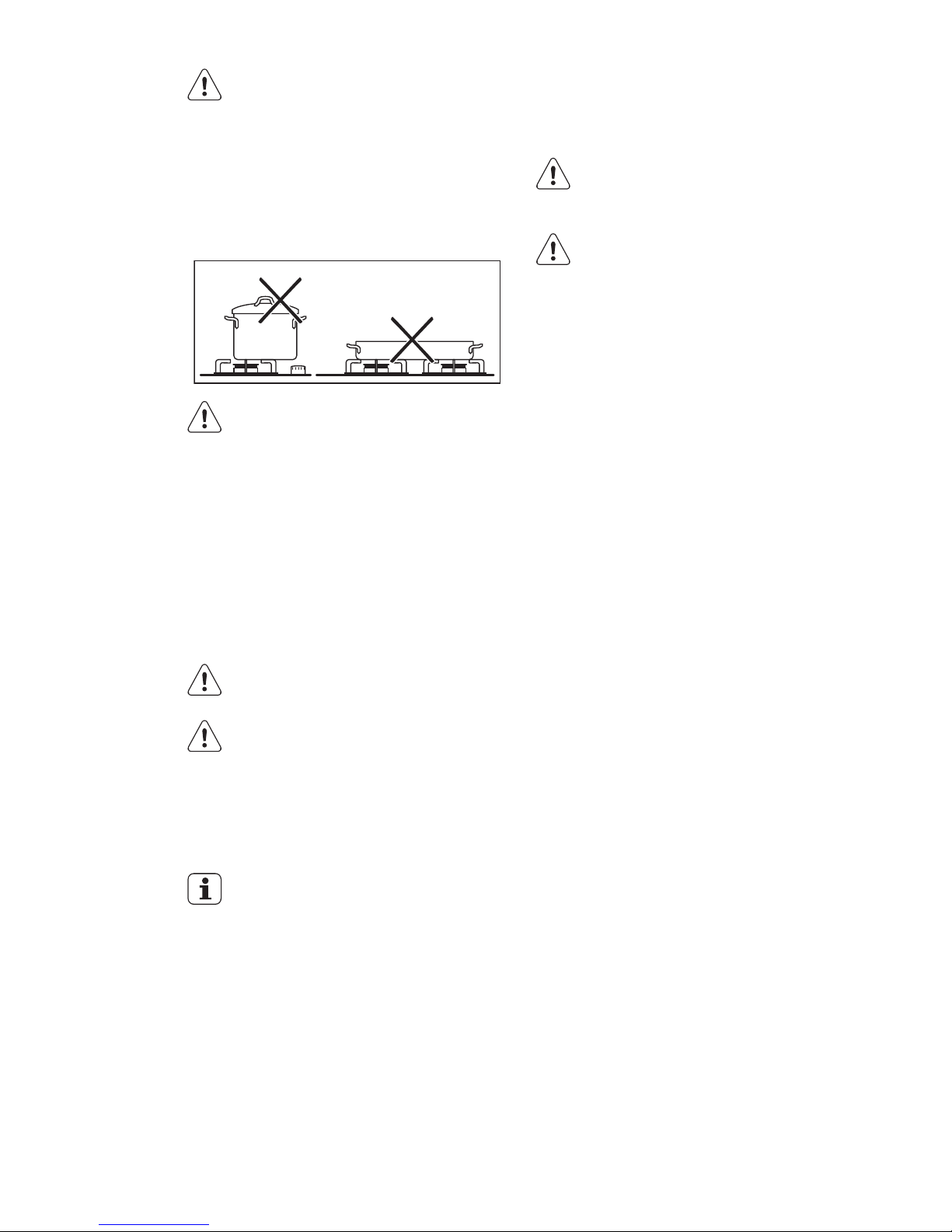

• Use only stable cookware with the correct shape and diameter larger than the
dimensions of the burners. There is a
risk of overheating and rupture of the
glass plate (if applicable).
• Make sure the flame does not go out
when you quickly turn the knob from
the maximum to the minimum position.
• Make sure pots are centrally positioned
on the rings and do not stick out over
edges of the cooking surface.
• Use only the accessories supplied with
the appliance.
• Do not install a flame diffuser on the
burner.
2.3 Care and Cleaning
WARNING!
Risk of damage to the appliance.
• Clean regularly the appliance to prevent
the deterioration of the surface material.
• Do not use water spray and steam to
clean the appliance.
• Do not clean the burners in the dishwasher.
• Clean the appliance with a moist soft
cloth. Only use neutral detergents. Do
not use abrasive products, abrasive
cleaning pads, solvents or metal objects.
2.4 Disposal
WARNING!
Risk of injury or suffocation.
• Contact your municipal authority for information on how to discard the appliance correctly.
• Disconnect the appliance from the
mains supply.
• Cut off the mains cable and discard it.
ENGLISH 7
Page 8
• Flat the external gas pipes.
3. PRODUCT DESCRIPTION

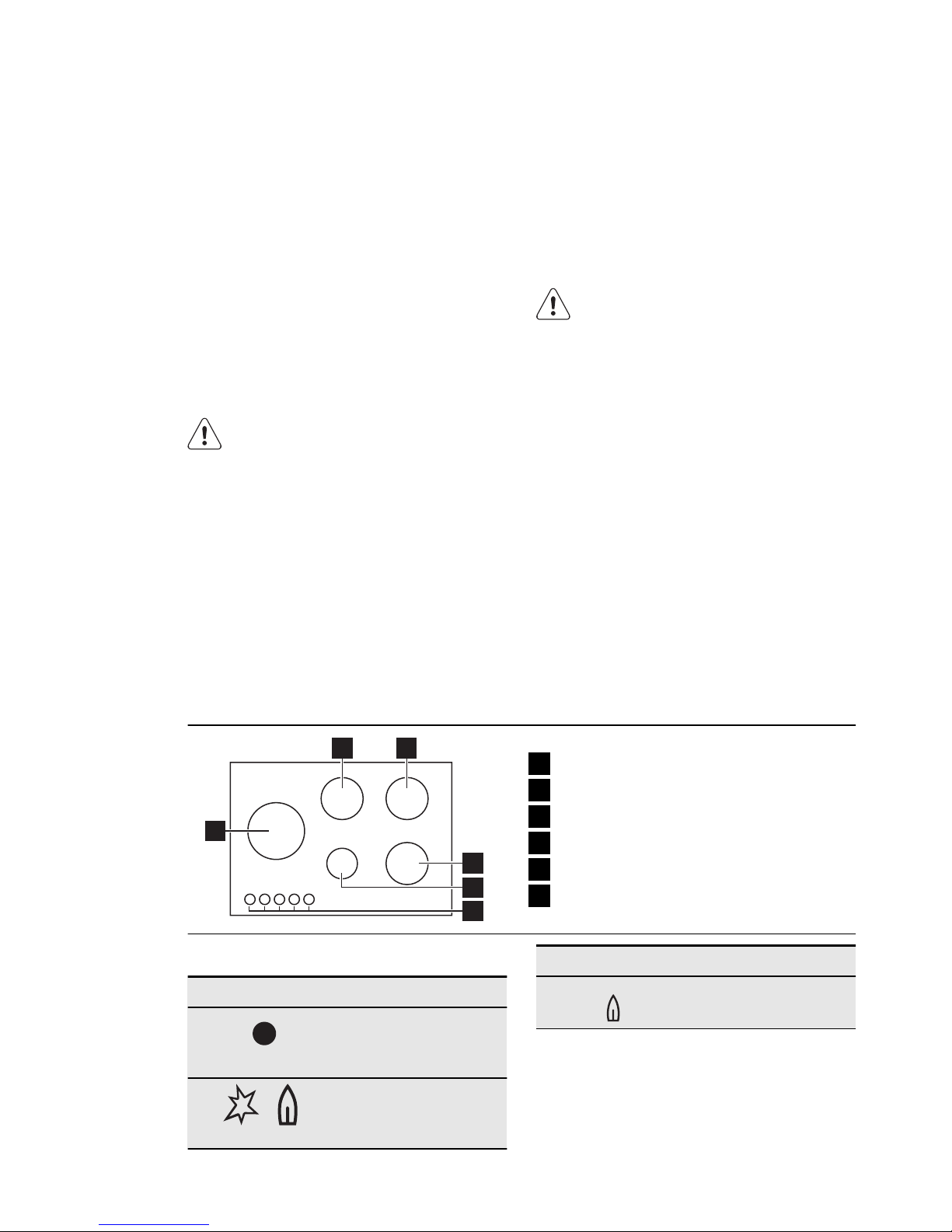

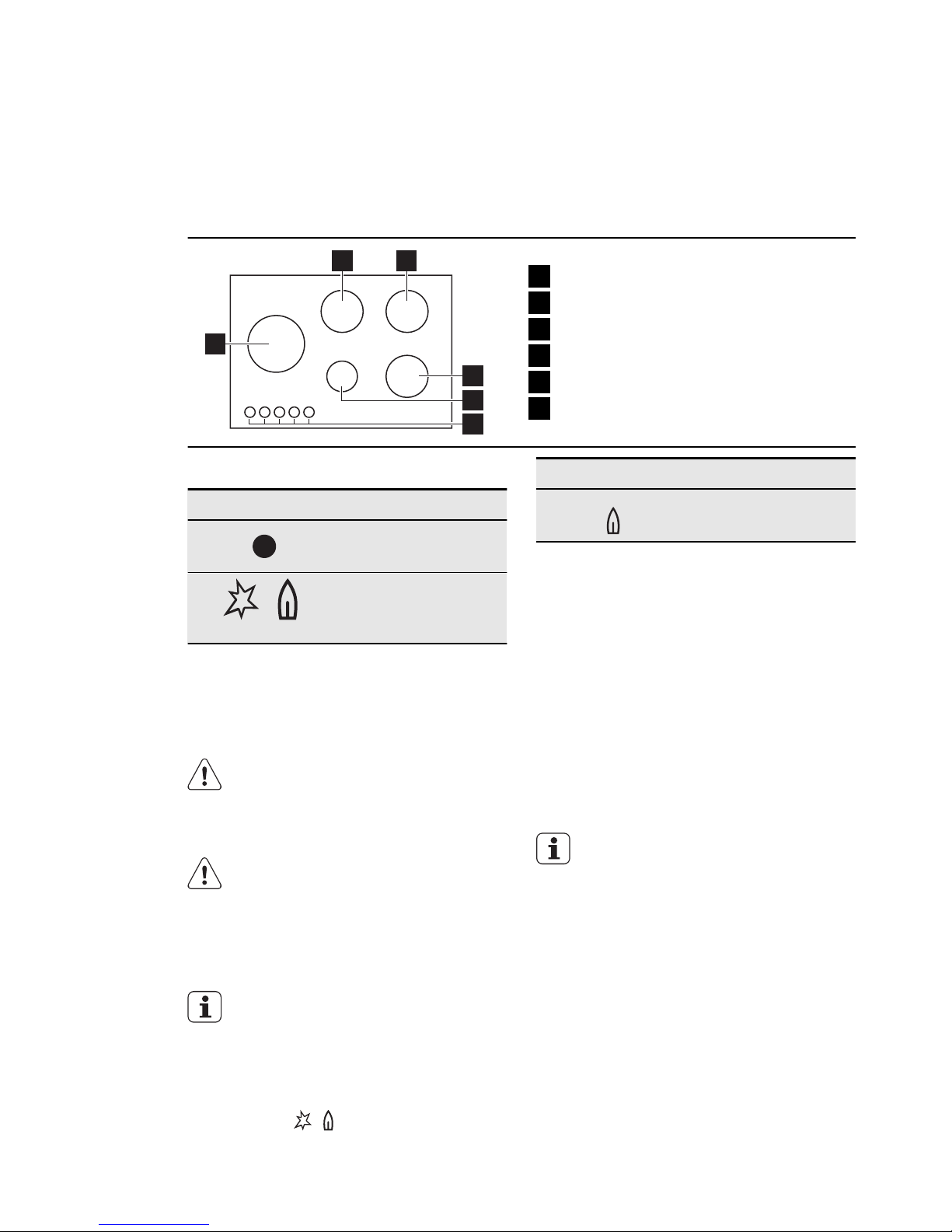

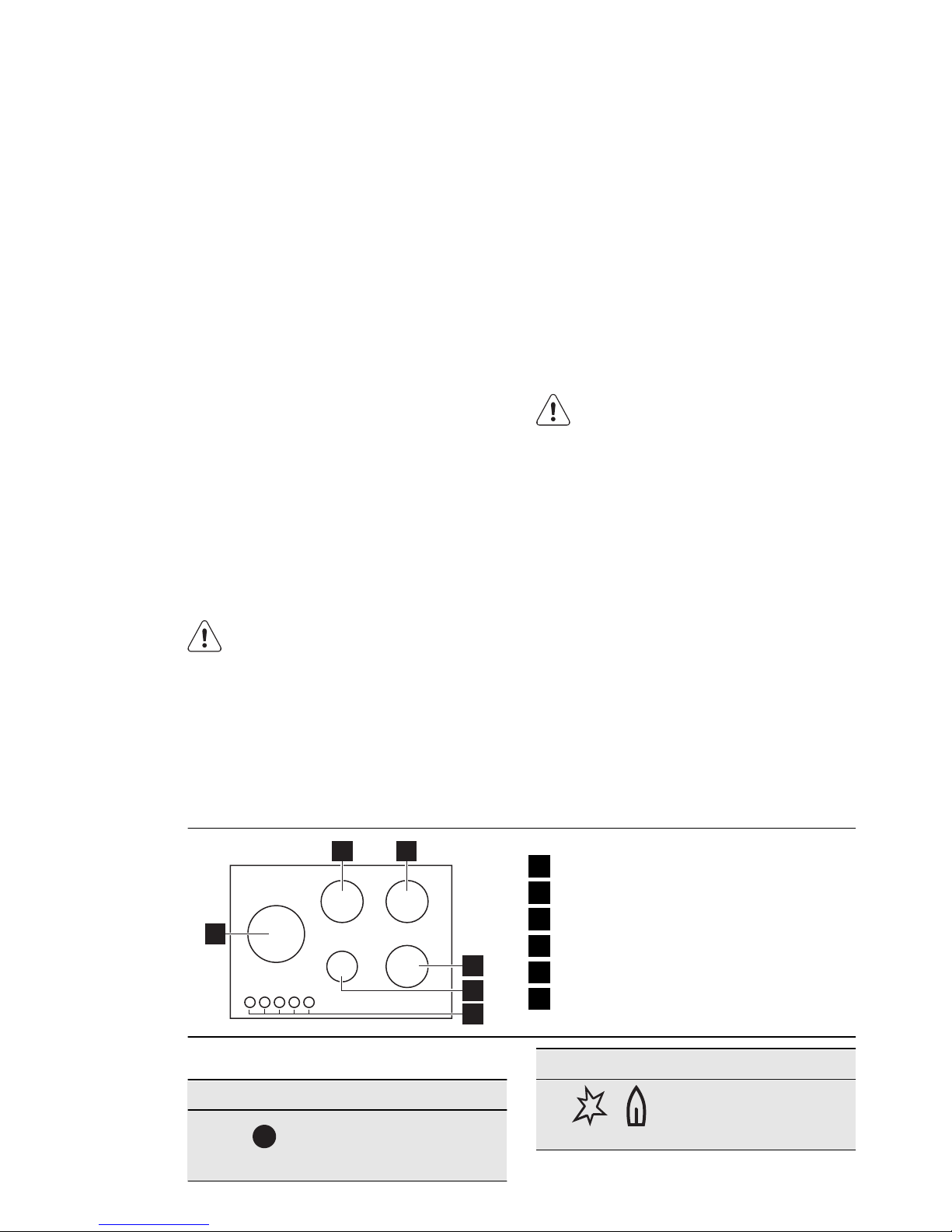

3.1 Cooking surface layout
1
2 3
4
5
6
1
Triple Crown burner
2
Semi-rapid burner
3
Semi-rapid burner
4
Semi-rapid burner
5
Auxiliary burner
6
Control knobs
3.2 Control knobs
Symbol Description
no gas supply /
off position
ignition position /
maximum gas
supply
Symbol Description
minimum gas
supply
4. DAILY USE
WARNING!
Refer to the Safety chapters.
4.1 Ignition of the burner
WARNING!
Be very careful when you use
open fire in kitchen environment.
Manufacturer decline any responsibility in case of misuse of the
flame
Always light the burner before you
put cookware.
Lightning the burner:
1.
Push the control knob down and turn
it counterclockwise to the maximum
position (
).
2.
Keep the control knob pushed for
equal or less than 10 seconds to let
the thermocouple warm up. If not, the
gas supply will be interrupted.
3.
Adjust the flame after it is regular.
If the burner does not light after
some tries, check if the crown and
its cap are in correct positions.
8
www.electrolux.com
Page 9

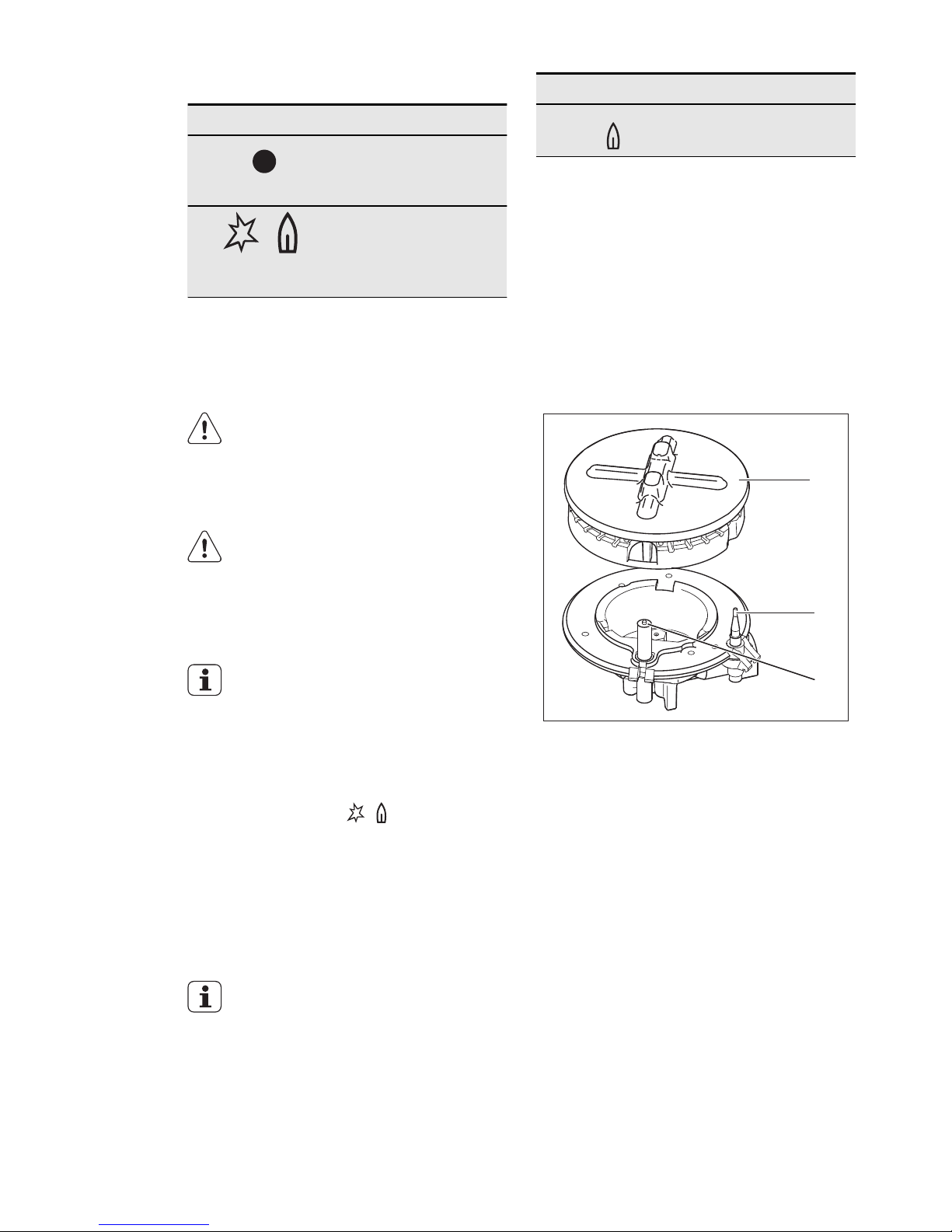

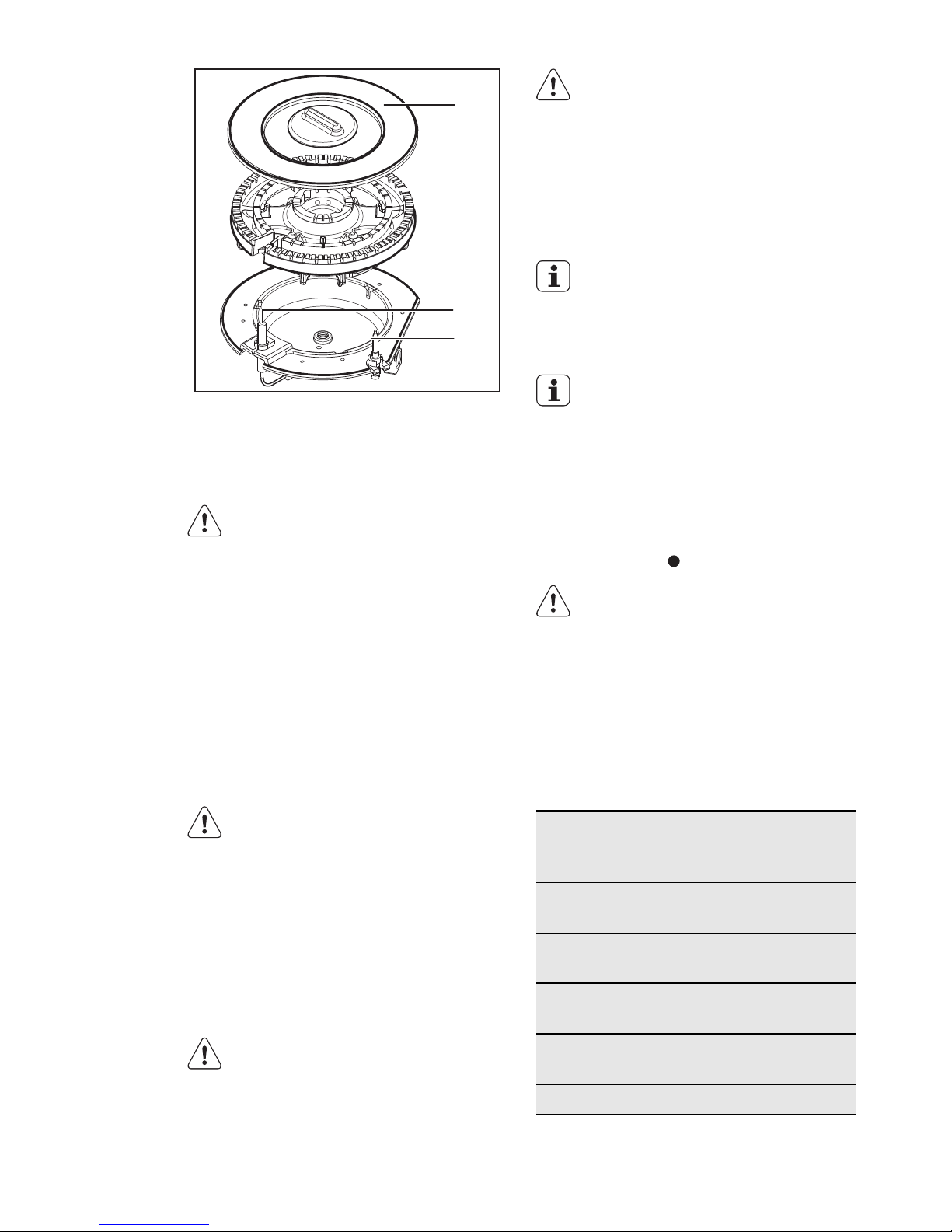

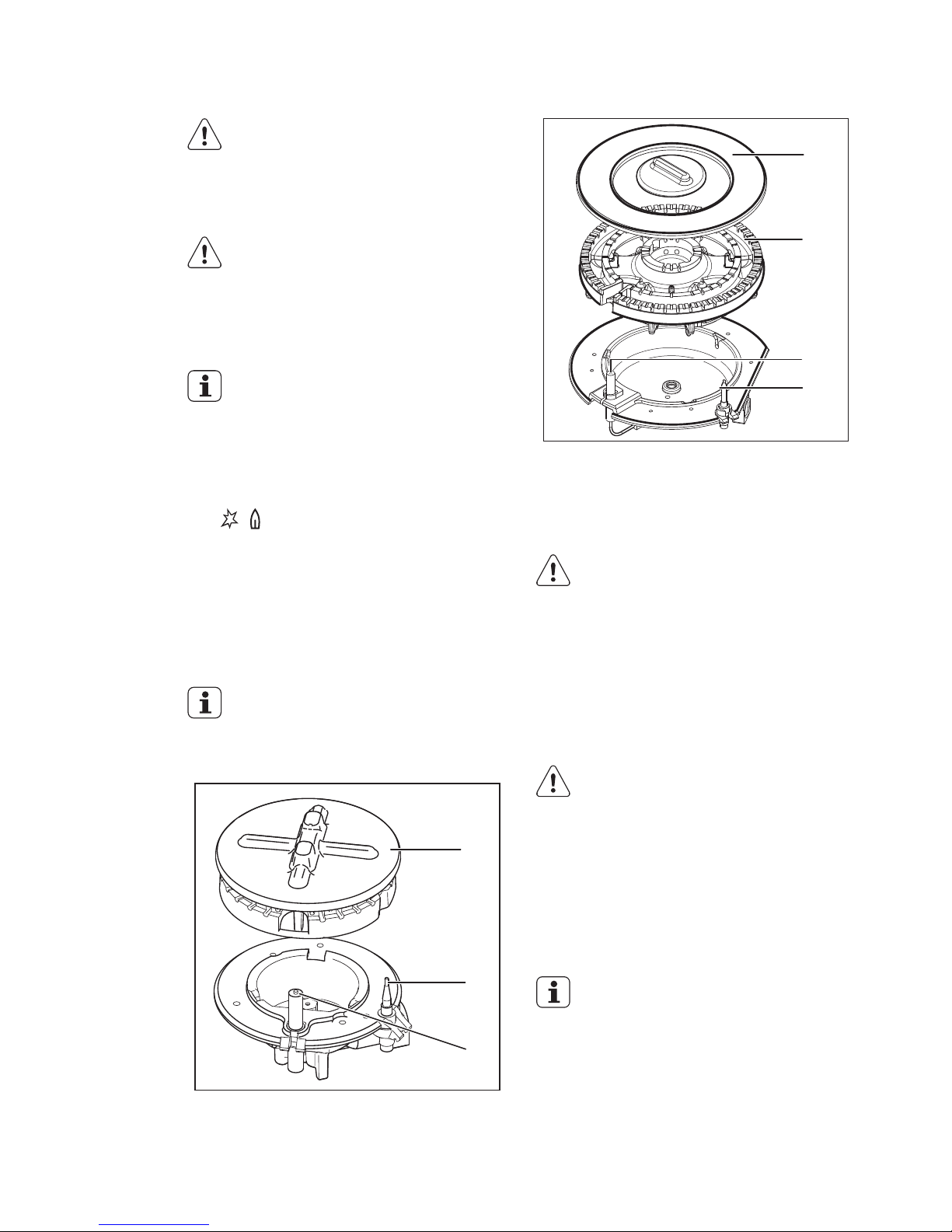

A
B
C

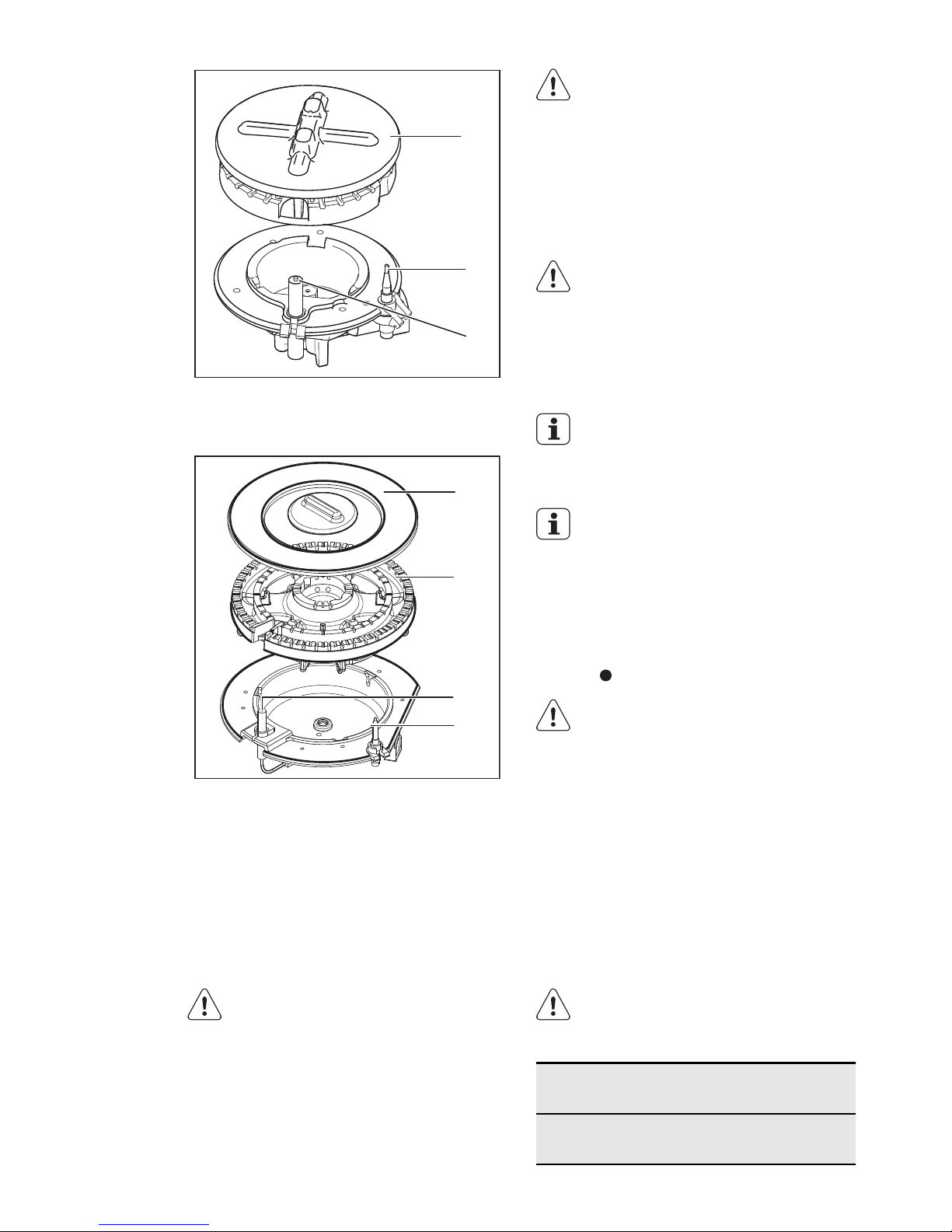

A)
Burner cap and crown
B)
Thermocouple
C)
Ignition candle
C
D
B
A
A)
Burner cap
B)
Burner crown
C)
Ignition candle
D)
Thermocouple
WARNING!
Do not keep the control knob
pushed for more than 15 seconds.
If the burner does not light after
15 seconds, release the control
knob, turn it into off position and
try to light the burner again after
minimum 1 minute.
In the absence of electricity you
can ignite the burner without electrical device; in this case approach
the burner with a flame, push the
relevant knob down and turn it
counter-clockwise to maximum
gas release position.
If the burner accidentally goes out,
turn the control knob to the off
position and try to light the burner
again after minimum 1 minute.
The spark generator can start automatically when you switch on
the mains, after installation or a
power cut. It is normal.
4.2 Turning the burner off
To put the flame out, turn the knob to the
symbol
.
WARNING!
Always turn the flame down or
switch it off before you remove the
pans from the burner.
5. HELPFUL HINTS AND TIPS
WARNING!
Refer to the Safety chapters.
5.1 Energy savings
• If possible, always put the lids on the
pans.
• When the liquid starts to boil, turn down
the flame to barely simmer the liquid.
WARNING!
Use cookware with diameters applicable to the size of burners.
Burner Diameters
of cookware
Triple Crown 180 - 300
mm
ENGLISH 9
Page 10
Burner Diameters
of cookware
Semi-rapid (rear left) 120 - 240
mm
Semi-rapid (rear right) 120 - 240
mm
Semi-rapid (front right) 120 - 220
mm
Auxiliary 80 - 180 mm
WARNING!
Do not use cast iron pans, potstones, grill or toaster plates on
gas burners.
WARNING!
Make sure that the bottoms of
pots do not stand above the control knobs. If the control knobs are
under the bottoms of pots, the
flame heats them up.
Do not put the same pan on two
burners.
WARNING!
Make sure that pot handles is not
above the front edge of the cooktop. Make sure that pots are centrally put on the rings in order to
get maximum stability and to get
lower gas consumption.
Do not put unstable or damaged pots on
the rings to prevent from spill and injury.
WARNING!
Do not use a flame diffuser.
WARNING!
Liquids spilt during cooking can
cause the glass to break
6. CARE AND CLEANING
WARNING!
Refer to the Safety chapters.
WARNING!
Deactivate the appliance and let it
cool down before you clean it.
Disconnect the appliance from the
electrical supply before you do
cleaning or maintenance work.
Scratches or dark stains on the
surface have no effect on how the
appliance operates.
• You can remove the pan supports to
easily clean the hob.
• To clean the enamelled parts, cap and
crown, wash them with warm soapy
water and dry them carefully before you
put them back.
• Wash stainless steel parts with water,
and then dry them with a soft cloth.
• The pan supports are not dishwasher
proof. They must be washed by hand.
• The enamel coating occasionally can
have rough edges, so be careful when
you wash the pan supports by hand
and dry them. If necessary, remove
stubborn stains with a paste cleaner.
• Make sure you position the pan supports correctly after cleaning.
• To make the burners work correctly,
make sure that the arms of the pan
supports are in the centre of the burner.
• Be very careful when you replace
the pan supports to prevent the hob
top from damage.
After cleaning, dry the appliance with a
soft cloth.
WARNING!
Do not put the aluminium foil on
the hob top to keep the surface
clean during the cooking.
10
www.electrolux.com
Page 11
Removing the dirt:
1.
– Remove immediately: melting
plastic, plastic foil, and food containing sugar.
–
Stop the appliance and let it
cool down before you clean: lime-
scale rings, water rings, fat stains,
shiny metallic discolorations. Use a
special cleaner applicable for surface of hob.
2.
Clean the appliance with a damp
cloth and some detergent.
3.
At the end rub the appliance dry
with a clean cloth.
WARNING!
Do not use knives, scrapers or
similar instruments to clean the
surface of the glass or between
the rims of the burners and the
frame (if applicable).
WARNING!
Do not slide cookware over the
glass because it could scratch the
surface. Also, do not let hard or
sharp objects fall onto the glass or
hit the edge of the hob.
6.1 Cleaning of the spark plug
This feature is obtained through a ceramic
ignition candle with a metal electrode.
Keep these components well clean to
prevent difficult lighting and check that the
burner crown holes are not obstructed.
6.2 Periodic maintenance
Periodically speak your local Service
Force Centre to check the conditions of
the gas supply pipe and the pressure adjuster, if fitted.
7. TROUBLESHOOTING
Problem Possible cause Remedy
There is no spark when
lighting the gas
• There is no electrical
supply
• Make sure that the unit
is connected and the
electrical supply is
switched on.
• Control the fuse. If the
fuse is released more
than one time, refer to
a qualified electrician.
• Burner cap and crown
are placed uneven
• Make sure that the
burner cap and crown
are in correct positions.
The flame is blow out immediately after ignition
• Thermocouple is not
heated sufficient
• After lightning the
flame, keep the knob
pushed for equal or
less than 10 seconds.
The gas ring burns unevenly
• Burner crown is
blocked with food residues
• Make sure that the injector is not blocked
and the burner crown
is clear of food particles.
If there is a fault, first try to find a solution
to the problem yourself. If you cannot find
a solution to the problem yourself, speak
your dealer or the local Service Force
Centre.
ENGLISH 11
Page 12
If you operated the appliance incorrectly, or the installation was
not carried out by a registered engineer, the visit from the customer
service technician or dealer may
not take place free of charge,
even during the warranty period.
These data are necessary to help you
quickly and correctly. These data are
available on the supplied rating plate.
• Model description .................
• Product number (PNC) .................
• Serial Number (S.N.) .................
Use the original spare parts only. They are
available at Service Force Centre and approved spare parts shops.

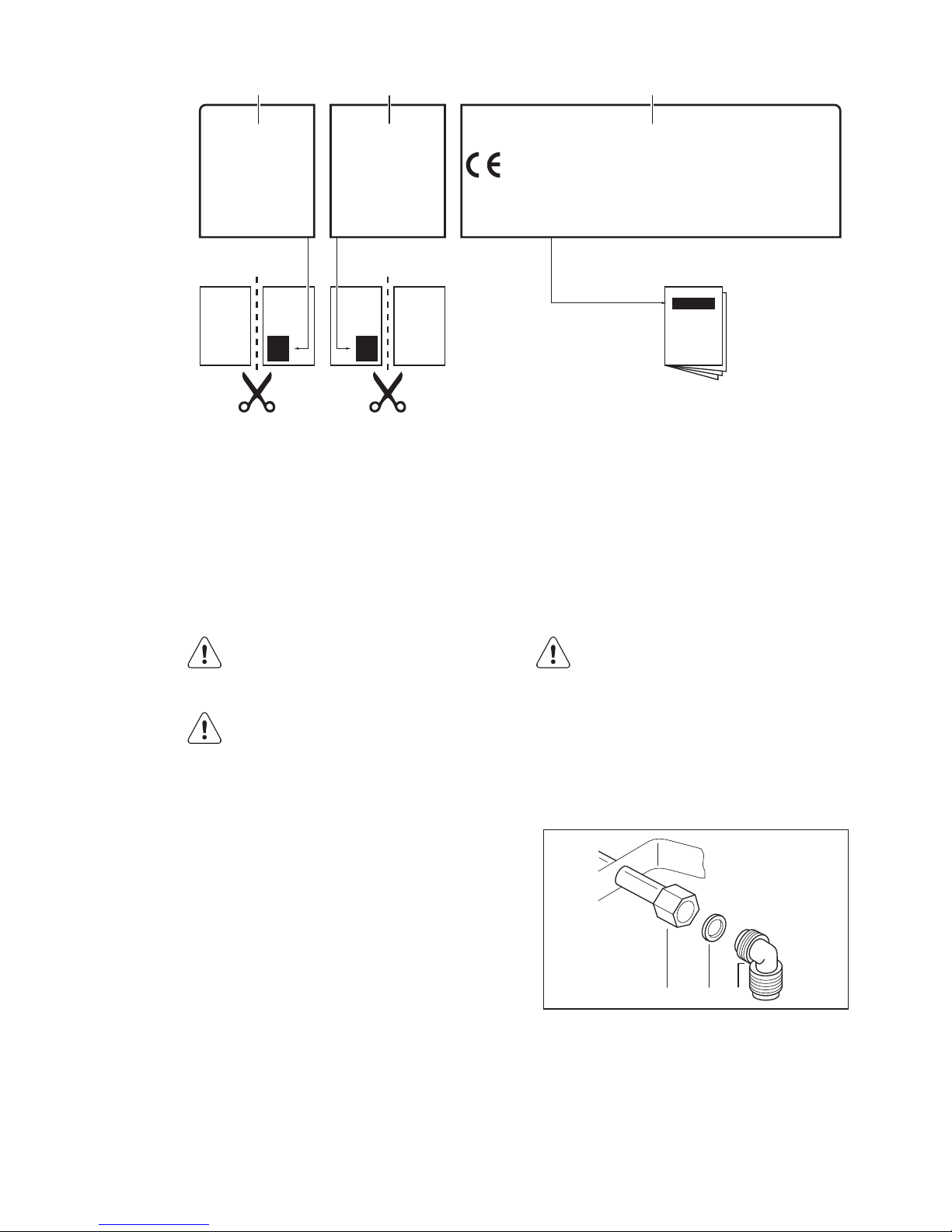

7.1 Labels supplied with the
accessories bag

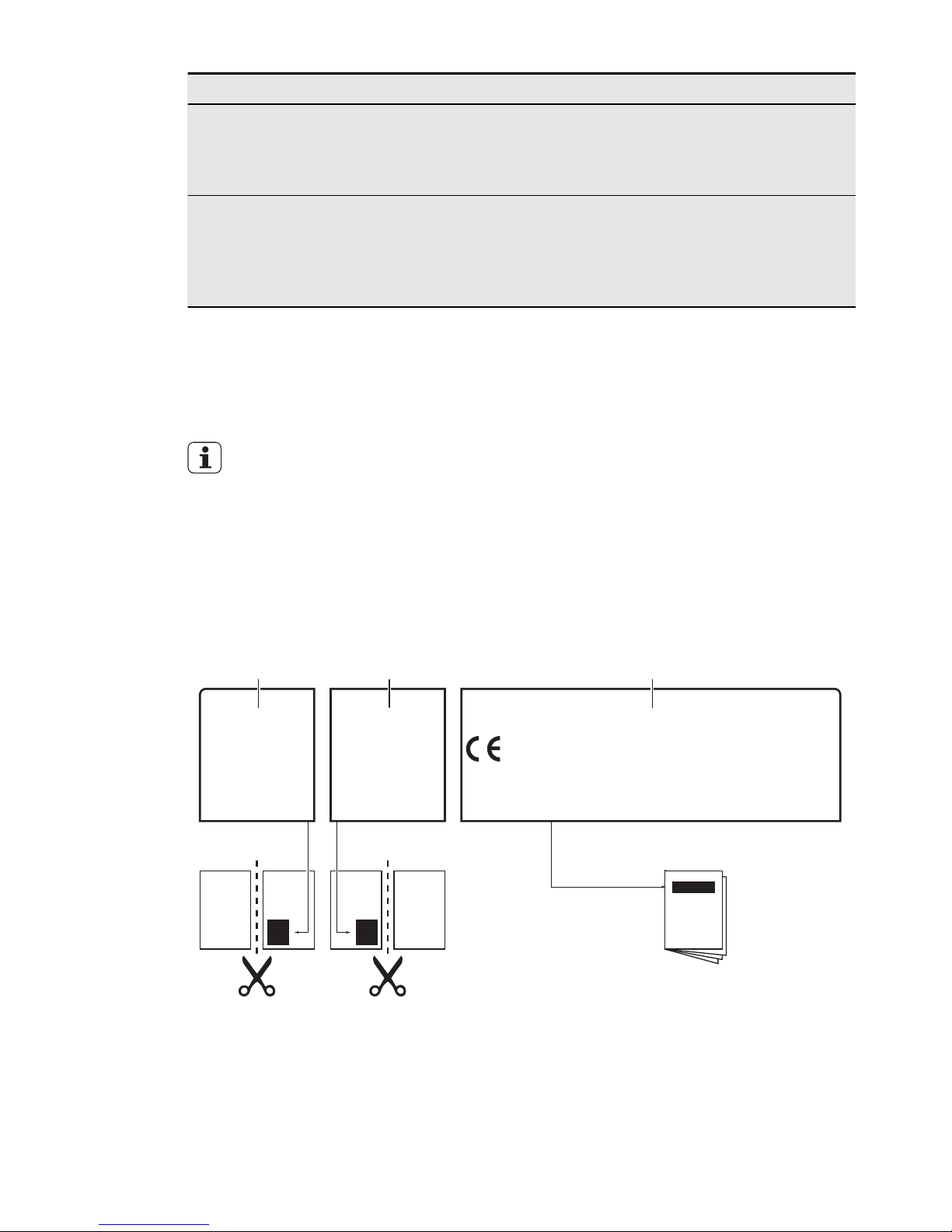

Stick the adhesive labels as indicated below:
MOD.
PROD.NO.
SER.NO
DATA
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
MOD.
PROD.NO.
SER.NO.
03 IT
MADE IN ITALY
TYPE
230V-50Hz
IP20
0049
A B C
A)
Stick it on Guarantee Card and send
this part (if applicable)
B)
Stick it on Guarantee Card and keep
this part (if applicable)
C)
Stick it on instruction booklet
8. INSTALLATION
WARNING!
Refer to the Safety chapters.
WARNING!
The following instructions about
installation, connection and maintenance must be carried out by
qualified personnel in compliance
with standards and local regulations in force.
8.1 Important safety
requirements
This hob must be installed in accordance
with the Gas Safety (Installation and Use)
Regulations (Current Edition) and the IEE
Wiring Regulations (Current Edition).
For appliances installed in the Republic of
Ireland please refer to NSAI- Domestic
Gas Installation I.S. 813 Current Editions
and the ETCI Rules for Electrical Installations.
Provision for ventilation
Detailed recommendations are contained
in the following British Standards Codes
Of Practice: B.S. 6172/ B.S. 5440, Par. 2
and B.S. 6891 Current Editions.
The hob should not be installed in a bed
sitting room with a volume of less than 20
12
www.electrolux.com
Page 13
m³. If it is installed in a room of volume
less than 5 m³ an air vent of effective area
of 100 cm² is required. If it is installed in a
room of volume between 5 m³ and 10 m³
an air vent of effective area of 50 cm² is
required, while if the volume exceeds 11
m³ no air vent is required.
However, if the room has a door which
opens directly to the outside no air vent is
required even if the volume is between 5
m³ and 11 m³.
If there are other fuel burning appliances
in the same room, B.S. 5440 Part 2 Current Edition, should be consulted to determine the requisite air vent requirements.
For appliances installed in the Republic of
Ireland please refer to the NSAI- Domestic
Gas Installation I.S. 813 Current Editions
Table Four.
Location
The hob may be located in a kitchen, a
kitchen/diner or bed sitting room (with a
volume greater than 20 m³), but not in a
bathroom or shower room.
The minimum distance combustible material can be fitted above the hob in line with
the edges of the hob is 400 mm. If it is fitted below 400 mm a space of 50 mm
must be allowed from the edges of the
hob.
For appliances installed in the Republic of
Ireland please refer to NSAI- Domestic
Gas Installation I.S 813 Current Edition
Section 7- Permitted Locations of Appliance.
8.2 Gas Connection
WARNING!
Any gas installation must be carried out by a GAS SAFE REGISTER installer.
Make sure that, once the hob is installed,
it is easily accessible for the engineer in
the event of a breakdown.
The manufacturer will not accept liability,
should the above instructions or any of
the other safety instructions incorporated
in this instruction booklet be ignored.
On the end of the shaft, which includes
the G 1/2" threaded elbow, adjustment is
fixed so that the washer is fitted between
the components as shown in the diagram.
Screw the parts together without using
excessive force.

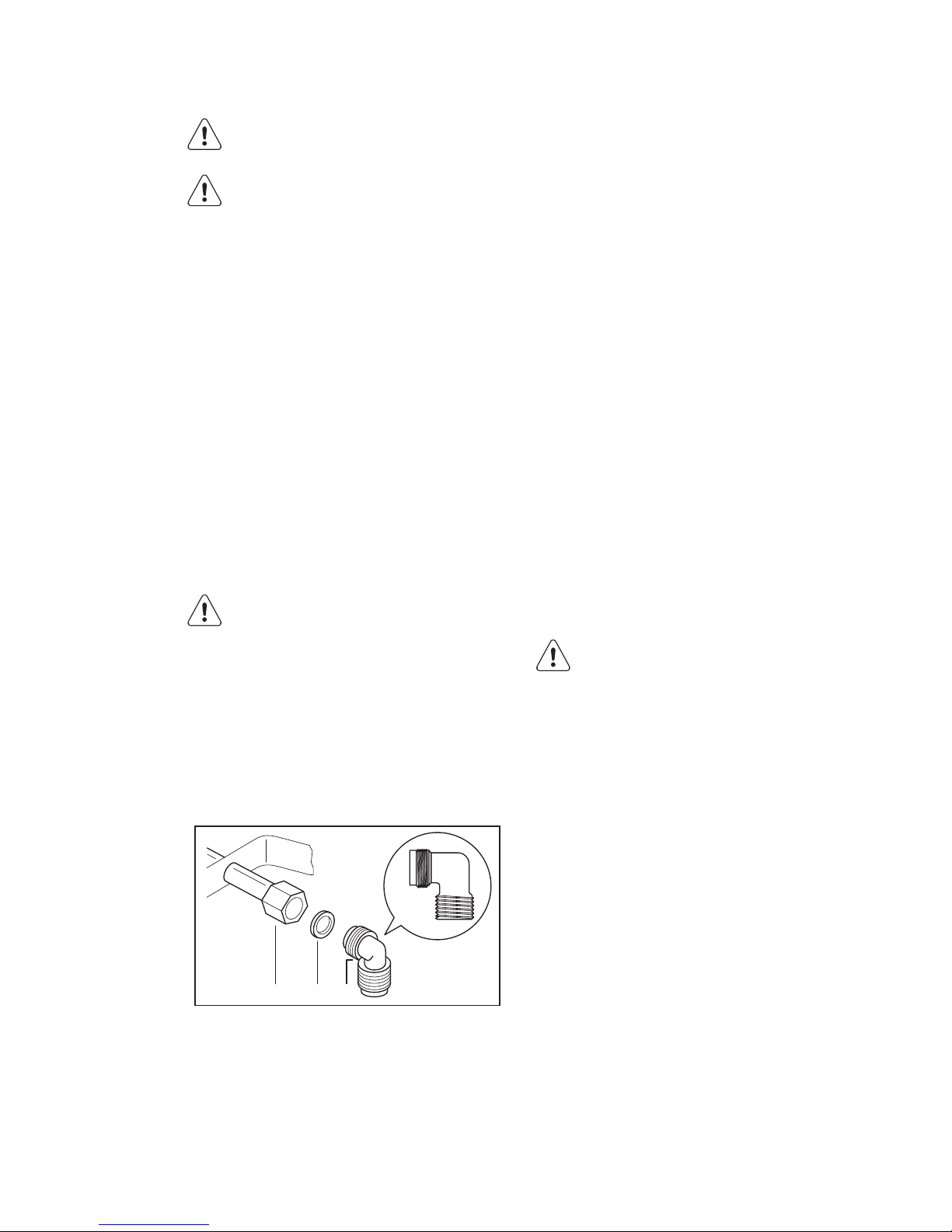

ABC
A)
End of shaft with nut
B)
Washer
C)
Elbow
Connection to the gas supply should be
with either rigid or semi-rigid pipe, i.e.
steel or copper.
The connection should be suitable for
connecting to R 1/2 (1/2 BSP male
thread).
When the final connection has been
made, it is essential that a thorough leak
test is carried out on the hob and installation.
Make sure that the main connection pipe
does not exert any strain on the hob.
If you use flexible metal pipes make sure
that they agree to ISO 10380 and ISO
10807 standards. Be careful they do not
come in touch with mobile parts or they
are not squeezed. Also be careful when
the hob is put together with an oven.

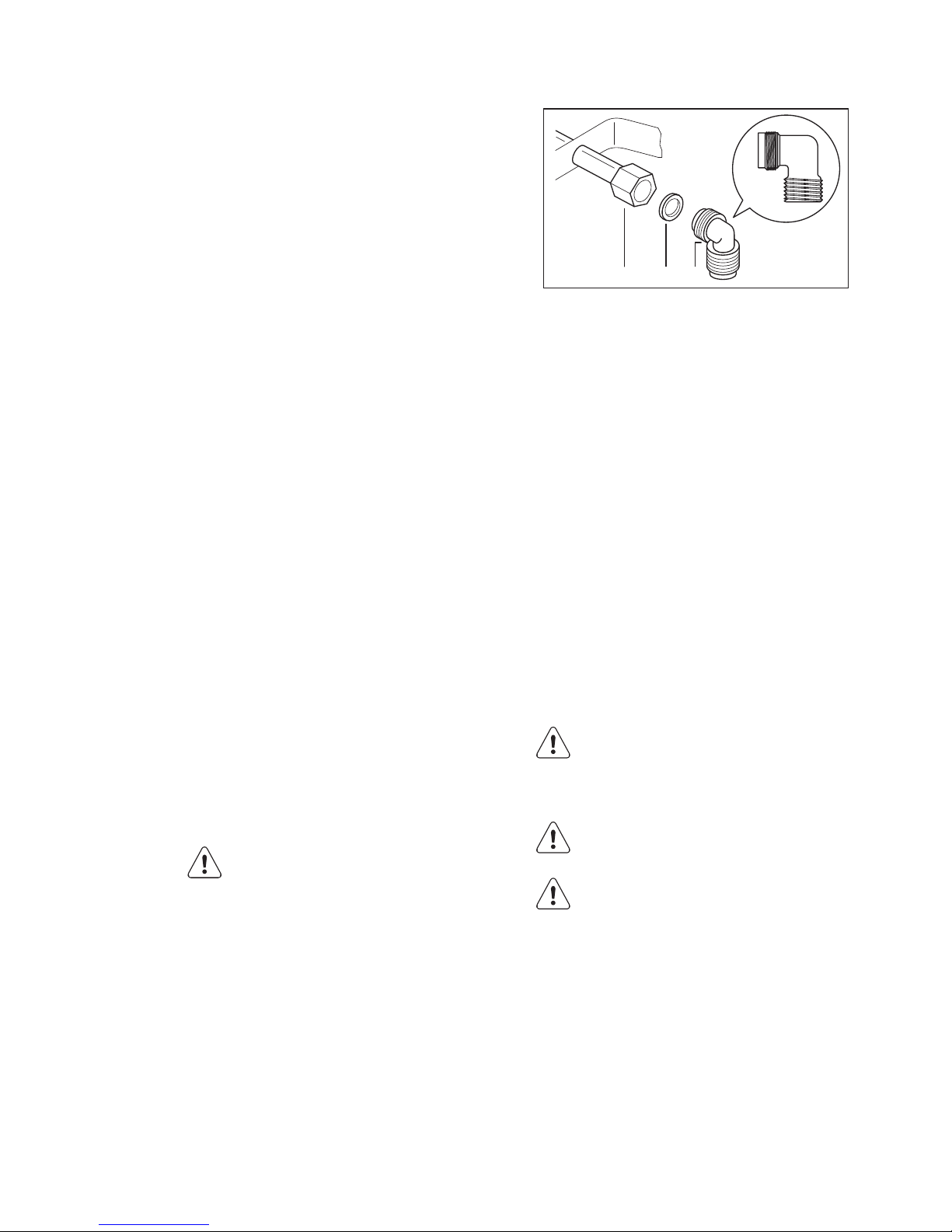

It is important to install the elbow
correctly, with the shoulder on the
end of the thread, fitted to the hob
connecting pipe.
Failure to ensure the correct assembly will cause leakage of gas.
Make sure that the gas supply
pressure of the appliance obeys
the recommended values.
Rigid connection:
Carry out connection by using metal rigid
pipes (copper with mechanical end).
8.3 Injectors replacement
1.
Remove the pan supports.
2.
Remove the caps and crowns of the
burner.
ENGLISH 13
Page 14
3.
With a socket spanner 7 remove the
injectors and replace them with the
ones which are necessary for the type
of gas you use (see table in "Technical Information" chapter).
4.
Assemble the parts, follow the same
procedure backwards.
5.
Replace the rating plate (it is near the
gas supply pipe) with the one for the
new type of gas supply. You can find
this plate in the package supplied
with the appliance.
If the supply gas pressure is changeable
or different from the necessary pressure,
you must fit an applicable pressure adjuster on the gas supply pipe.

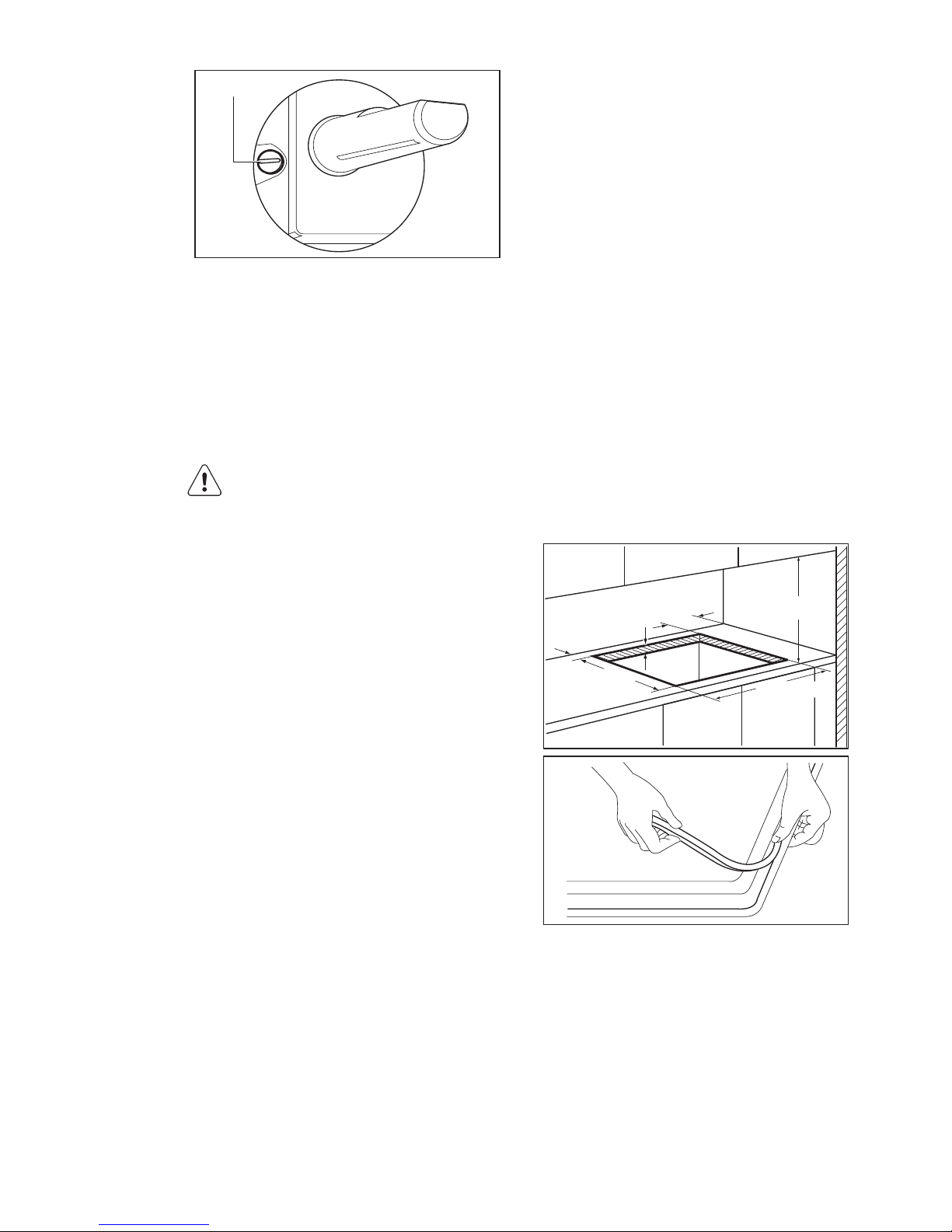

8.4 Adjustment of minimum level
To adjust the minimum level of the burners:
1.
Light the burner.
2.
Turn the knob on the minimum posi-
tion.
3.
Remove the knob.
4.

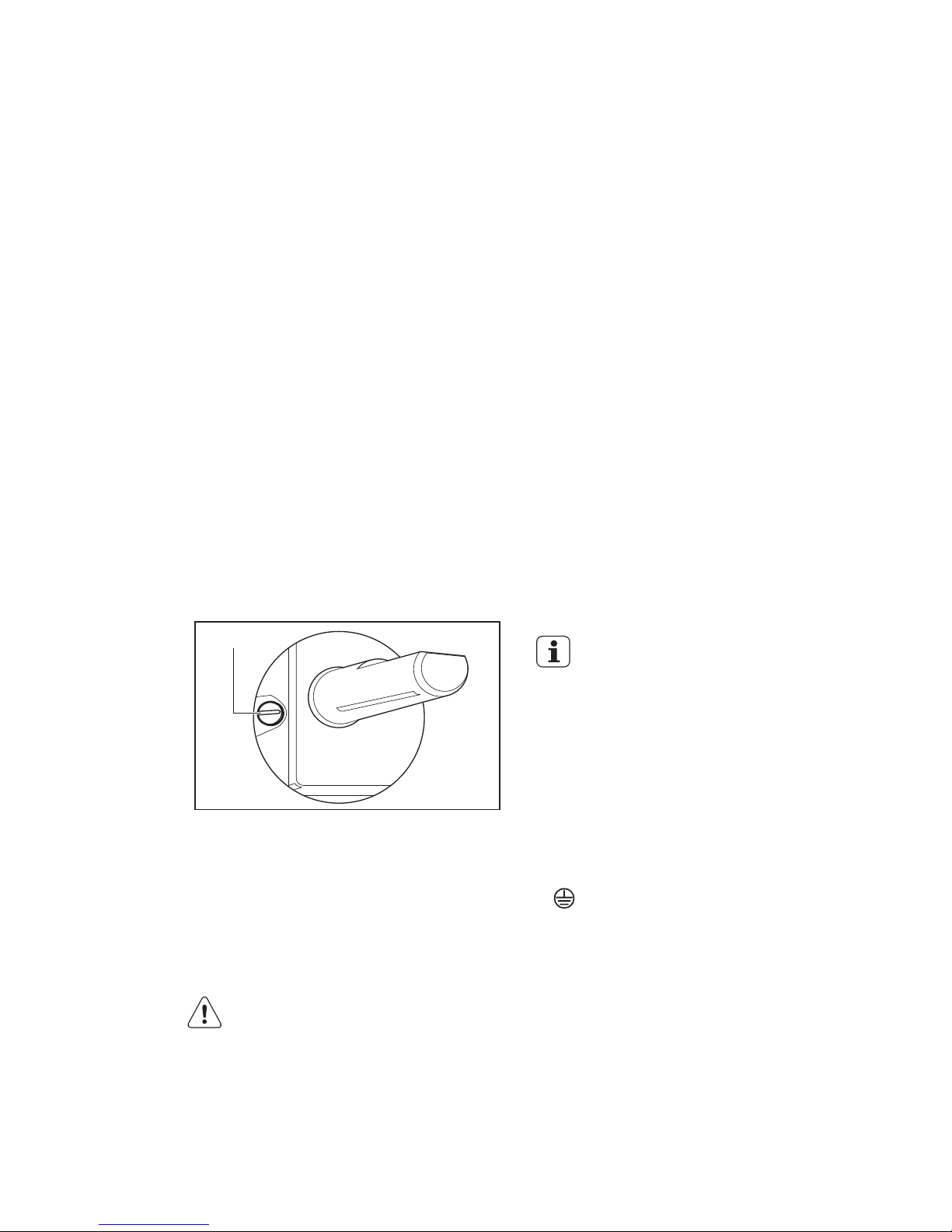

With a thin screwdriver, adjust the by-
pass screw position.
A
A)
The by-pass screw
• If you change from natural gas G20 20
mbar to liquid gas, fully tighten the bypass screw in.
• If you change from liquid gas to natural
gas G20 20 mbar, undo the by-pass
screw approximately 1/4 of a turn (1/2
of a turn for Triple Crown burner).
WARNING!
Make sure the flame does not go
out when you quickly turn the
knob from the maximum position
to the minimum position.
8.5 Electrical connection
• Do not pull the mains cable to disconnect the appliance. Always pull the
mains plug.
• The appliance must not be connected
with an extension cable, an adapter or
a multiple socket. There is a risk of fire.
• Do not let the power cable to heat up
to a temperature of more than 90° C.
The cable should be guided by means
of clamps fixed to the side of the cabinet, in order to avoid any contact with
the equipment beneath the cooktop.
• Make sure that there is access to the
mains plug after the installation.
Electrical Requirements
Permanent electrical installation must
agree with the latest I.E.E. Regulations
and local Electricity Board regulations. For
your own safety the installation must be
done by a qualified electrician (e.g. your
local Electricity Board, or a contractor
who is on the roll of the National Inspection Council for Electrical Installation Contracting [NICEIC]).
The manufacturer refuses to
be held responsible, if these
safety measures are not abided by.
Supply connections:
This hob has to be connected to 230 —
240 V ( 50 Hz) electricity supply.
The hob has a terminal block which is
marked as follows:
• L — Live terminal
• N — Neutral terminal
•
or E — Earth terminal
Before carrying out the connection, make
sure:
1.
The limiter valve and the electrical
system can take the appliance load
(see the rating plate)
2.
The supply system is equipped with
an efficient earth connection in compliance with the current standards
and regulations
3.
The outlet or omnipolar switch used
for connection is easily accessible
with the appliance installed.
14
www.electrolux.com
Page 15

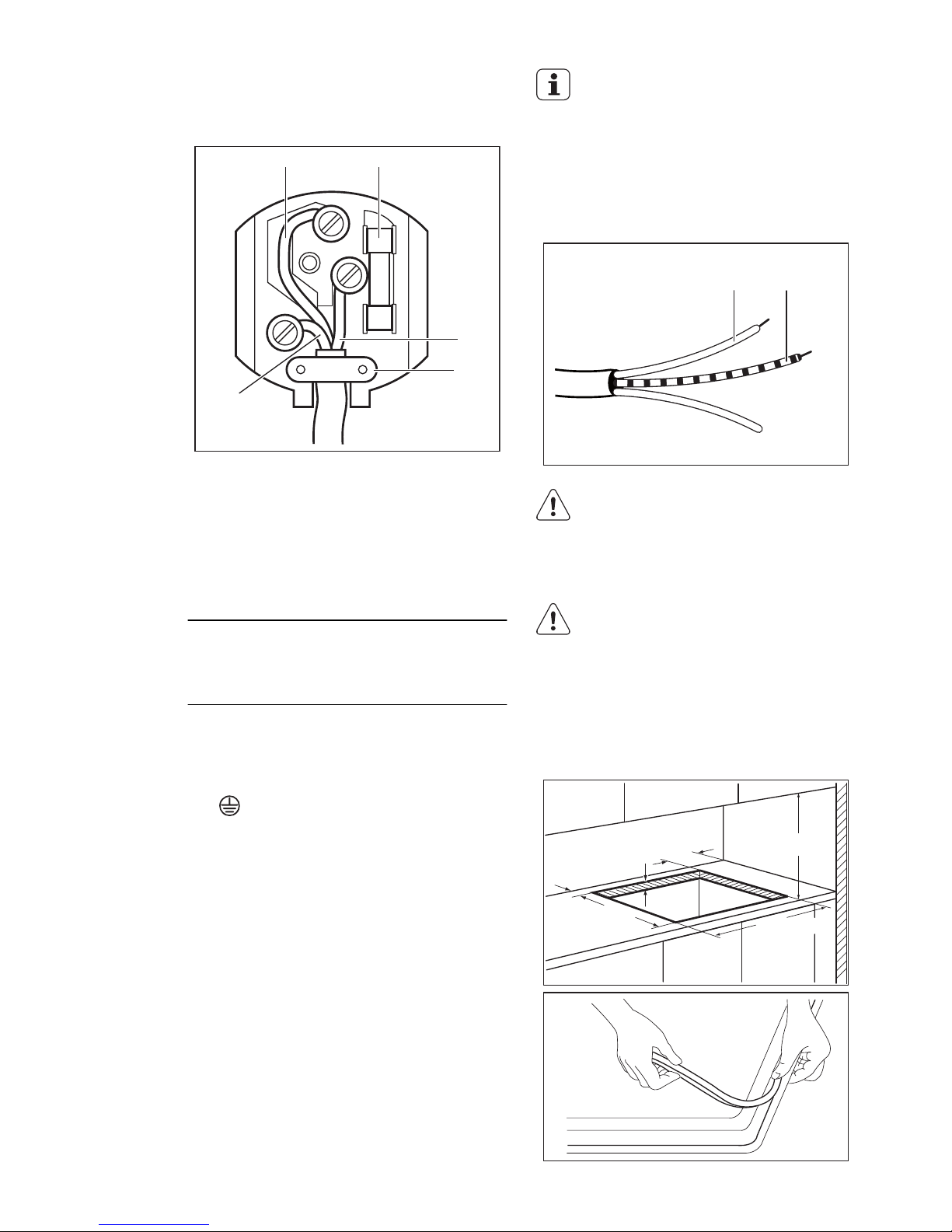

The appliance is supplied with a 3 core
flexible powercable with a 3 amp plug. If it
is necessary to change the fuse, use a 3
amp ASTA-approved (BS 1362) fuse.
AB
C
D
E
A)
Green and Yellow
B)
3 amp fuse
C)
Brown
D)
Cord clamp
E)
Blue
The wires in the cord are coloured as follows:
Green and yellow - Earth
Blue - Neutral
Brown - Live
Replacement of the connection cable
1.
Connect the green and yellow (earth)
wire to the terminal which is marked
with the letter 'E', or the earth symbol
, or coloured green and yellow.
2.
Connect the blue (neutral) wire to the
terminal which is marked with the letter 'N' or coloured blue.
3.
Connect the brown (live) wire to the
terminal which is marked with the letter 'L'. It must always be connected
to the network phase.
There must be no cut or stray strands of
wire present. The cord clamp must be
correctly attached to the outer sheath.
To replace the connection cable
use only H05V2V2-F T90 or
equivalent type. Make sure that
the cable section is applicable to
the voltage load and the working
temperature. The yellow/green
earth wire (B) must be approximately 2 cm longer than the live
and neutral wire (A).
AB
WARNING!
A cut off plug inserted into a 13
amp socket is a serious safety
(shock) hazard. Ensure that the
cut off plug is disposed of safely.
The replacement of electric cable
must be carried out exclusively by
the service force centre or by personnel with similar competencies,
in accordance with the current
regulations.

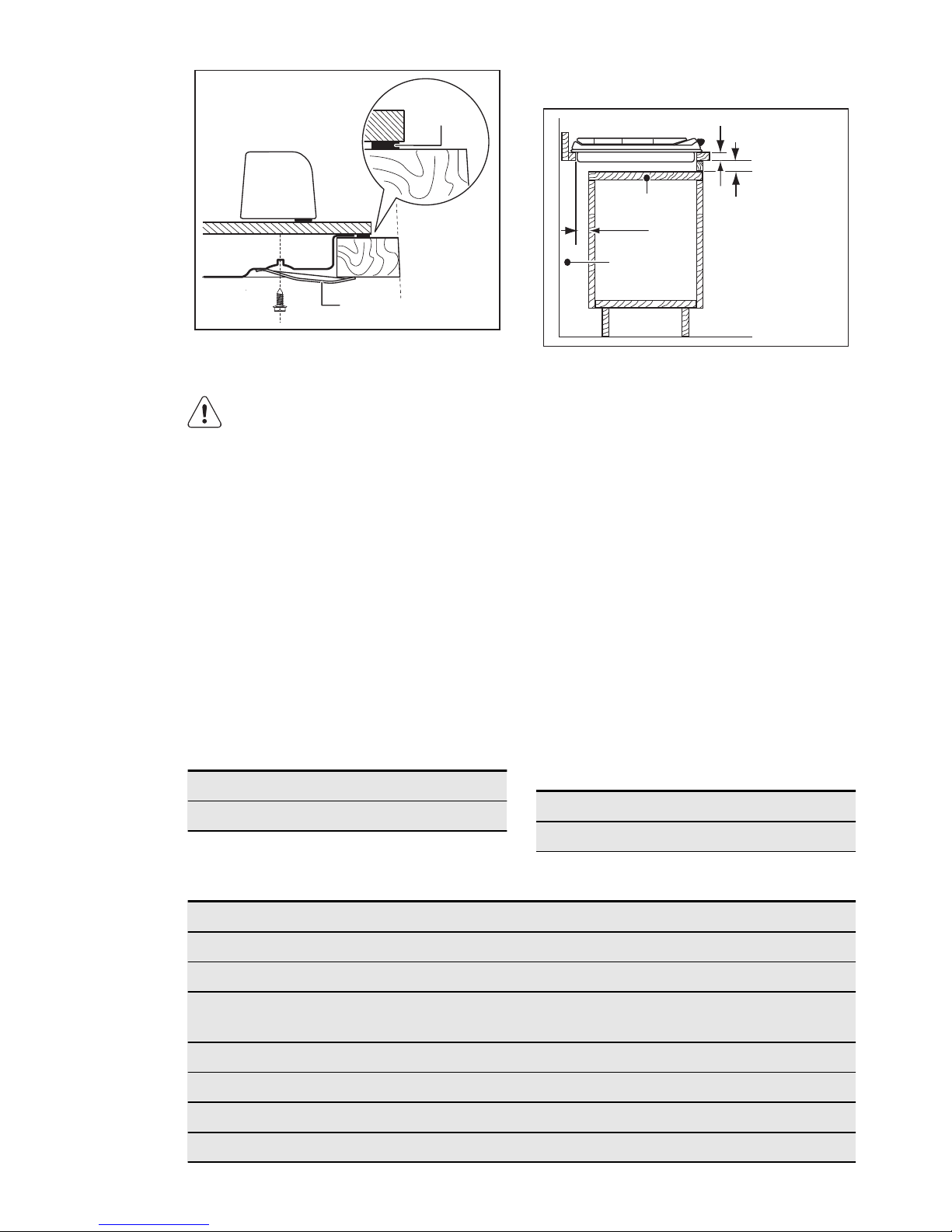

8.6 Building In
min. 55 mm
min. 650 mm
830 mm
min. 450 mm
30 mm
480 mm
ENGLISH 15
Page 16
B
A
A)
supplied seal
B)
supplied brackets
CAUTION!
Install the appliance only on a
worktop with flat surface.

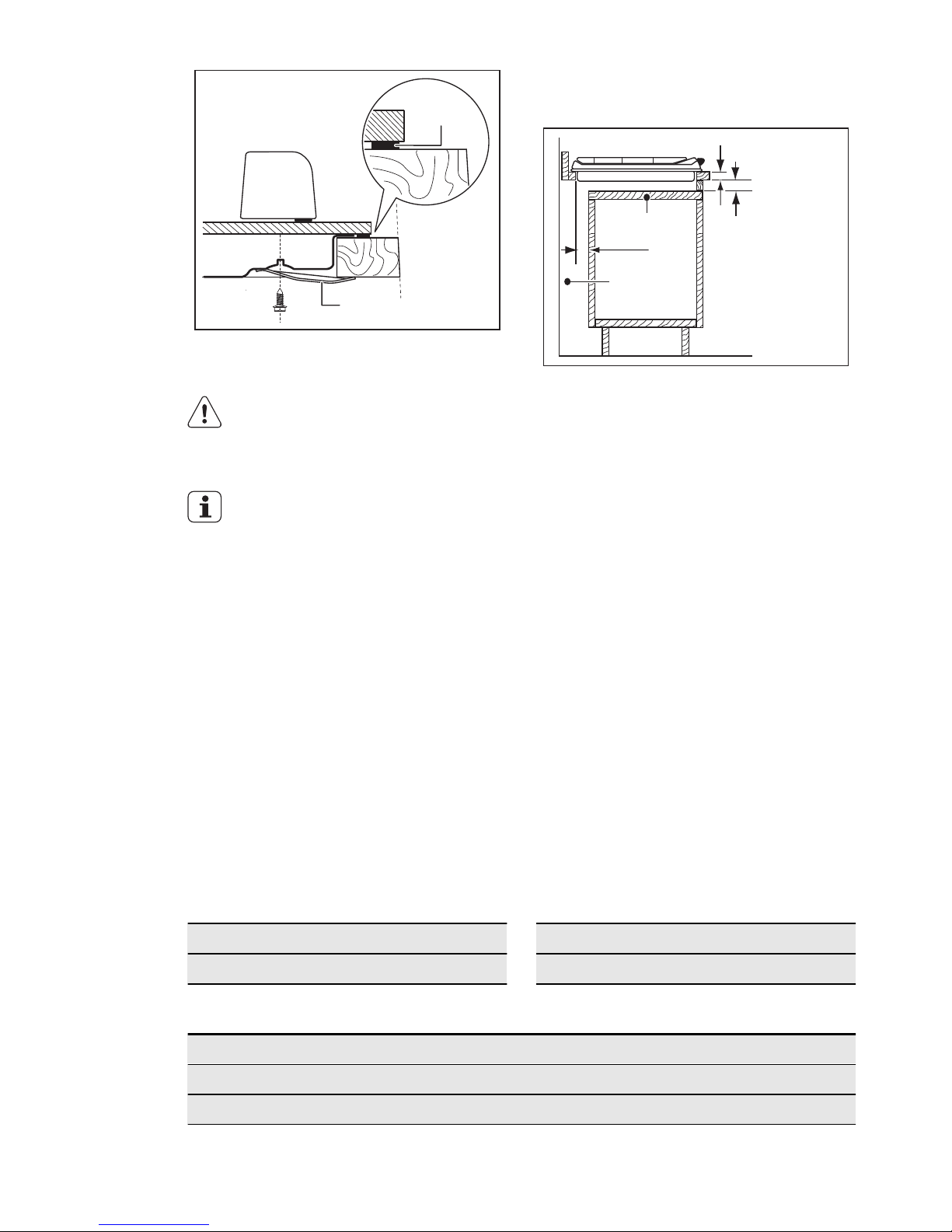

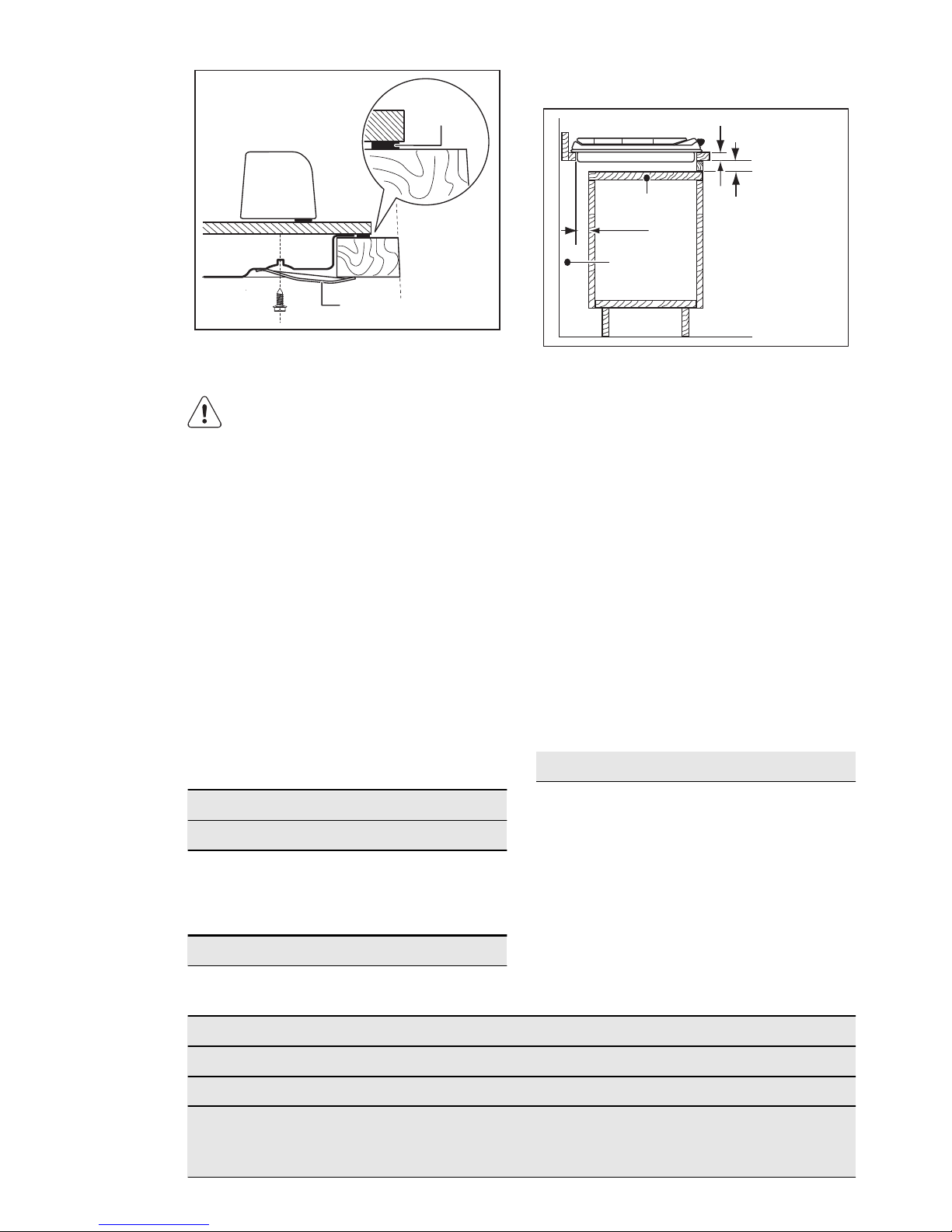

8.7 Possibilities for insertion
Kitchen unit with door
The panel installed below the hob must
be easy to remove and let an easy access
in case a technical assistance intervention
is necessary.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
a)
Removable panel
b)
Space for connections
Kitchen unit with oven
The electrical connection of the hob and
the oven must be installed separately for
safety reasons and to let easy remove
oven from the unit.
9. TECHNICAL INFORMATION
Hob dimensions
Width: 880 mm
Length: 510 mm
Hob recess dimensions
Width: 830 mm
Length: 480 mm
Heat input
Triple Crown burner: 3.8 kW
Semi-rapid burner: 1.9 kW
Auxiliary burner: 1.0 kW
TOTAL POWER: G20 (2H) 20 mbar = 10,5 kW
G30 (3+) 28-30 mbar = 763 g/h
G31 (3+) 37 mbar = 750 g/h
Electric supply: 230 V ~ 50 Hz
3 core flexible cable with non rewireable plug fitted
with a 3 amp cartridge fuse
Category: II2H3+
Gas connection: G 1/2"
16
www.electrolux.com
Page 17
Gas supply: G20 (2H) 20 mbar
Appliance class: 3
By-pass diameters
Burner Ø By-pass in
1/100 mm
Burner Ø By-pass in
1/100 mm
Auxiliary 28 Triple Crown 56
Semi-rapid 32
Gas burners for NATURAL GAS G20 20 mbar
BURNER NORMAL POWER kW inj. 1/100 mm
Auxiliary 1.0 70
Semi-rapid 1.9 96
Triple Crown 3.8 146
Gas burners for LPG G30/G31 28-30/37 mbar
BURNER
NORMAL
POWER
kW
inj. 1/100
mm
G30
28-30
mbar
G31
37 mbar
g/h g/h
Auxiliary 1.0 50 73 71
Semi-rapid 1.9 71 138 136
Triple Crown 3.8 98 276 271
10. GREAT BRITAIN & IRELAND - CUSTOMER CARE AND
SERVICE
GB
IE
Standard Guarantee Conditions and
Exclusions.To see our guarantee condi-
tions and exclusions please visit
www.electrolux.co.uk or contact our Customer Care Department.
Service & Spare Parts. Please contact
your local Service Force Centre on; 08445
616616 (Your call will automatically be
routed to your local centre) For the address of your local centre please visit;
www.electrolux.co.uk Please ensure you
read the information under ‘What to do if’
in your instruction booklet before contacting us for service. Servicing and/ or installation of your product, including electrical
connections and water connections
should be carried out by a suitably qualified engineer. In the user manual and on
our web site, www.electrolux.co.uk you
will find some useful information on how
to deal with minor faults and how to take
care of your product. When contacting us
for Service please ensure that you have
your purchase receipt and the following
information available:
Model No...................................... Serial No....................................
Product No.................................... Purchase Date:............................
ENGLISH 17
Page 18
Customer Care. Please contact Electrolux Major Appliances, Addington Way, Luton, Bedfordshire, LU4 9QQ
Electrolux : 08445 613613
Republic of Ireland: For Customer Care
or Service please contact us at the following address, Electrolux Group(Ir) Ltd,
Long Mile Rd, Dublin 12, Republic of Ire-
land. Tel No. +353 (0) 1 4090751, E mail;
[email protected]
Through our website you can get more
help and download user manuals. Register your product and get easy access to
more helpful information about your product: www.RegisterElectrolux.com
11. ENVIRONMENT CONCERNS
Recycle the materials with the symbol
. Put the packaging in applicable
containers to recycle it.
Help protect the environment and human
health and to recycle waste of electrical
and electronic appliances. Do not dispose
appliances marked with the symbol
with the household waste. Return the
product to your local recycling facility or
contact your municipal office.
18
www.electrolux.com
Page 19
SOMMAIRE
1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
3. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
5. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
6. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
8.
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
9. CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
10.
FRANCE - SERVICE APRÈS-VENTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.RegisterElectrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
FRANÇAIS 19
Page 20
1. CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être
tenu pour responsable des dommages et blessures liés à
une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer
ultérieurement.
1.1 Sécurité des enfants et des personnes
vulnérables
AVERTISSEMENT
Risque d'asphyxie, de blessure ou d'invalidité permanente.
• Cet appareil peut être utilisé par des enfants de plus de
8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont
les connaissances et l'expérience sont insuffisantes, à
condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil
lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans surveillance.
1.2 Sécurité générale
• L'appareil et ses parties accessibles deviennent
chauds pendant son fonctionnement. Ne touchez pas
les éléments chauffants.
20
www.electrolux.com
Page 21
• Ne faites pas fonctionner l'appareil avec un minuteur
externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse
ou de l'huile sans surveillance sur une table de cuisson
car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par
exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N’utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux,
fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• Si la surface vitrocéramique est fissurée, mettez à l'arrêt l'appareil pour éviter tout risque d'électrocution.
• Si le câble d'alimentation est endommagé, il ne doit
être remplacé que par un professionnel qualifié afin
d'éviter tout danger.
• Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de
contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.
• Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties
pouvant atteindre des températures supérieures de
50 °C à la température ambiante.
• En cas de bris de verre de la plaque de cuisson :
– éteignez immédiatement tous les brûleurs et toutes
les résistances électriques puis isolez l'appareil de
l'alimentation électrique,
– ne touchez pas la surface de l'appareil,
– n'utilisez plus l'appareil.
FRANÇAIS 21
Page 22
2.
INSTRUCTIONS DE SÉCURITÉ
Cet appareil est adapté aux marchés
suivants : FR
DE IE IT GB
2.1 Installation
AVERTISSEMENT
L'appareil doit être installé uniquement par un professionnel qualifié.
• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un
appareil endommagé.
• Suivez scrupuleusement les instructions
d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis
par rapport aux autres appareils.
• L'appareil est lourd, prenez toujours
des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide
d'un matériau d'étanchéité pour éviter
que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une
porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber
de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air
puisse circuler.
• Le dessous de l'appareil peut devenir
très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.
Branchement électrique
AVERTISSEMENT
Risque d'incendie ou d'électrocution.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous
que l'appareil est débranché.
• Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation
s'emmêler.
• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent
pas en contact avec les surfaces brûlantes de l'appareil ou les récipients
brûlants lorsque vous branchez l'appareil à des prises électriques situées à
proximité.
• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et
inapproprié ou une fiche (si présente)
non serrée peuvent être à l'origine
d'une surchauffe des bornes.
• Assurez-vous qu'une protection antiélectrocution est installée.
• Utilisez un collier anti-traction sur le câble.
• Veillez à ne pas endommager la fiche
secteur (si présente) ni le câble d'alimentation. Contactez le service aprèsvente ou un électricien pour remplacer
le câble d'alimentation s'il est endommagé.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.
• N'utilisez que des systèmes d'isolation
appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être
retirés du support), un disjoncteur différentiel et des contacteurs.
Raccordement au gaz
• Tout raccordement au gaz doit être effectué par une personne qualifiée.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et
pression du gaz) sont compatibles avec
le réglage de l'appareil.
• Assurez-vous que l'air circule autour de
l'appareil.
• Les informations relatives à l'alimentation en gaz se trouvent sur la plaque signalétique.
22
www.electrolux.com
Page 23
• Cet appareil n'est pas raccordé à un
dispositif d'évacuation des produits de
combustion. Veillez à brancher l'appareil en conformité avec les réglementations d'installation en vigueur. Veillez à
respecter les exigences en matière
d'aération.
2.2 Utilisation
AVERTISSEMENT
Risque de blessures, de brûlures
ou d'électrocution.
• Avant la première utilisation, retirez les
emballages, les étiquettes et les films
de protection (si présents).
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de
cet appareil.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les
mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles
sont chaudes.
• Éteignez les zones de cuisson après
chaque utilisation.
• N'utilisez jamais l'appareil comme plan
de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des
fêlures, débranchez immédiatement
l'appareil pour éviter tout risque d'électrocution.
• Lorsque vous versez un aliment dans
de l'huile chaude, elle peut éclabousser.
AVERTISSEMENT
Risque d'explosion ou d'incendie.
• Les graisses et l'huile chaudes peuvent
dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds
éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très
chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes
d'aliments pouvant provoquer un incen-
die à température plus faible que l'huile
n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits
inflammables à l'intérieur ou à proximité
de l'appareil, ni sur celui-ci.
AVERTISSEMENT
Risque d'endommagement de
l'appareil.
• Ne laissez pas de récipients chauds sur
le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement.
• Prenez soin de ne pas laisser tomber
d'objets ou de récipients sur l'appareil.
Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones
de cuisson avec des récipients de cuisson vides ou sans aucun récipient de
cuisson.
• Ne placez jamais de papier aluminium
sur l'appareil.
• N'utilisez pas de récipients en fonte ou
en aluminium, ni de récipients dont le
fond est endommagé et rugueux. Ils risqueraient de rayer le verre ou la surface
vitrocéramique. Soulevez toujours ces
objets lorsque vous devez les déplacer
sur la surface de cuisson.
• Cet appareil est exclusivement destiné
à un usage culinaire. Ne l'utilisez pas
pour des usages autres que celui pour
lequel il a été conçu, à des fins de
chauffage par exemple.
• L'utilisation d'un appareil de cuisson au
gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• L'utilisation intensive et prolongée de
l'appareil peut nécessiter une ventilation
supplémentaire comme l'ouverture
d'une fenêtre, ou une aération plus efficace en augmentant par exemple la
puissance de la ventilation mécanique
si la pièce en est dotée.
• Utilisez uniquement des récipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs.
Risque de surchauffe et de rupture de
FRANÇAIS 23
Page 24
la plaque en verre (si votre appareil en
est équipé) !
• Assurez-vous que la flamme ne s'éteint
pas lorsque vous tournez rapidement la
manette de la position maximale à la
position minimale.
• Veillez à ce que les récipients se trouvent bien au centre des zones de cuisson et qu'ils ne dépassent pas des rebords de la table de cuisson.
• N'utilisez que les accessoires fournis
avec l'appareil.
• N'installez pas de diffuseur de flamme
sur le brûleur.
2.3 Entretien et nettoyage
AVERTISSEMENT
Risque d'endommagement de
l'appareil.
• Nettoyez régulièrement l'appareil afin
de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur
pour nettoyer l'appareil.
• Ne lavez pas les brûleurs au lave-vaisselle.
• Nettoyez l'appareil avec un chiffon doux
humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas
de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.
2.4 Mise au rebut
AVERTISSEMENT
Risque de blessure ou d'asphyxie.
• Contactez votre service municipal pour
obtenir des informations sur la marche
à suivre pour mettre conformément
l'appareil au rebut.
• Débranchez l'appareil de l'alimentation
électrique.
• Coupez le câble d'alimentation au ras
de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.
3. DESCRIPTION DE L'APPAREIL
3.1 Description de la table de cuisson
1
2 3
4
5
6
1
Brûleur à triple couronne
2
Brûleur semi-rapide
3
Brûleur semi-rapide
4
Brûleur semi-rapide
5
Brûleur auxiliaire
6
Manettes de commande
3.2 Manettes de commande
Symbole Description
pas d'alimentation en gaz / position Arrêt
position d'allumage / alimentation
en gaz maximale
Symbole Description
alimentation en
gaz minimale
24
www.electrolux.com
Page 25
4. UTILISATION QUOTIDIENNE
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
4.1 Allumage du brûleur
AVERTISSEMENT
Faites très attention lorsque vous
utilisez une flamme nue dans une
cuisine. Le fabricant décline toute
responsabilité en cas de mauvaise
utilisation de la flamme
Allumez toujours le brûleur avant
de poser un récipient dessus.
Pour allumer le brûleur :
1.
Enfoncez la manette de commande
correspondante et tournez-la vers la
gauche jusqu'à la position maximale (
).
2.
Maintenez la manette de commande
enfoncée pendant environ 10 secondes pour permettre au thermocouple
de chauffer. Sinon, l'alimentation en
gaz sera interrompue.
3.
Une fois que la flamme brûle régulièrement, réglez son débit.
Si, après plusieurs tentatives, le
brûleur ne s'allume pas, vérifiez
que la couronne et son chapeau
sont correctement placés.
A
B
C
A)
Chapeau et couronne du brûleur
B)
Thermocouple
C)
Bougie d'allumage
C
D
B
A
A)
Couvercle du brûleur
B)
Couronne du brûleur
C)
Bougie d'allumage
D)
Thermocouple
AVERTISSEMENT
Ne maintenez pas la manette de
commande appuyée plus de 15
secondes.
Si le brûleur ne s'allume pas au
bout de 15 secondes, relâchez la
manette et positionnez-la sur Arrêt. Attendez au moins 1 minute
avant d'essayer une nouvelle fois
d'allumer le brûleur.
En cas de coupure d'électricité,
vous pouvez utiliser votre table de
cuisson sans avoir recours au système automatique. Dans ce cas,
approchez une flamme du brûleur,
enfoncez la manette correspondante et tournez-la dans le sens
inverse des aiguilles d'une montre
jusqu'à la position de libération
maximum du gaz.
Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant
d'essayer une nouvelle fois d'allumer le brûleur.
FRANÇAIS 25
Page 26
Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil,
après l'installation ou une coupure
d'électricité. Ce phénomène est
normal.
4.2 Pour éteindre les brûleurs
Tournez la manette jusqu'au symbole .
AVERTISSEMENT
Abaissez ou coupez toujours la
flamme avant de retirer les récipients du brûleur.
5. CONSEILS UTILES
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
5.1 Économies d'énergie
• Si possible, couvrez les casseroles.
• Lorsque le liquide commence à bouillir,
baissez le feu pour laisser légèrement
frémir le liquide.
AVERTISSEMENT
Utilisez uniquement des récipients
dont le diamètre correspond aux
dimensions des brûleurs.
Brûleur Diamètres
des réci-
pients
Triple couronne 180 -
300 mm
Semi-rapide (arrière
gauche)
120 -
240 mm
Semi-rapide (arrière
droit)
120 -
240 mm
Semi-rapide (avant
droit)
120 -
220 mm
Auxiliaire 80 - 180 mm
AVERTISSEMENT
N'utilisez pas de plats en fonte, en
stéatite, de grils ou de plats à gratin sur les brûleurs à gaz.
AVERTISSEMENT
Assurez-vous que le fond des récipients ne dépasse pas au-dessus des manettes de commande.
Si les manettes de commande se
trouvent sous le fond des récipients, la flamme peut les faire
chauffer.
Ne placez pas le même récipient
sur deux brûleurs.
AVERTISSEMENT
Assurez-vous que les poignées
des récipients ne dépassent pas
du devant de la table de cuisson.
Assurez-vous que les récipients
de cuisson sont bien centrés sur
les brûleurs afin de garantir leur
stabilité et de réduire la consommation de gaz.
Ne placez pas de récipients instables ou
déformés sur les zones de cuisson afin
d'éviter les débordements et les blessures.
AVERTISSEMENT
N'utilisez pas de diffuseur de flamme.
AVERTISSEMENT
Des liquides renversés durant la
cuisson peuvent provoquer le bris
du verre.
26
www.electrolux.com
Page 27
6. ENTRETIEN ET NETTOYAGE
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
AVERTISSEMENT
Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. Avant
toute opération de nettoyage ou
intervention technique, assurezvous que l'appareil est débranché
de la prise électrique.
Les rayures ou les taches sombres sur la surface n'ont aucune
incidence sur le fonctionnement
de l'appareil.
• Vous pouvez retirer les supports de
casserole pour nettoyer facilement la
table de cuisson.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau
chaude savonneuse et séchez-les soigneusement avant de les remettre en
place.
• Lavez les éléments en acier inoxydable
à l'eau, puis séchez-les à l'aide d'un
chiffon doux.
• Les supports de casserole ne doivent
pas être placés dans le lave-vaisselle.
Ils doivent être lavés à la main.
• Lorsque vous lavez les supports de
casserole à la main, faites bien attention
lorsque vous les essuyez, car le revêtement en émail peut présenter des
bords coupants. Si nécessaire, retirez
les taches tenaces à l'aide d'une pâte
nettoyante.
• Après avoir lavé les supports de casseroles, veillez à les remettre correctement en place.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras
des supports de casseroles sont au milieu du brûleur.
• Faites très attention lorsque vous
remplacez les supports de casseroles afin de ne pas endommager le
dessus de la table de cuisson.
Après le nettoyage, séchez l'appareil à
l'aide d'un chiffon doux.
AVERTISSEMENT
Ne mettez pas de feuille d'aluminium sur la table de cuisson pour
que la surface reste propre pendant la cuisson.
Pour enlever les salissures :
1.
– Enlevez immédiatement : plasti-
que fondu, films plastiques et aliments contenant du sucre.
–
Éteignez l'appareil et laissez-le
refroidir avant de nettoyer : traces
de calcaire et d'eau, projections de
graisse et décolorations métalliques
luisantes. Utilisez un nettoyant spécialement adapté à la surface de la
table de cuisson.
2.
Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.
3.
Pour finir, frottez l'appareil avec un
chiffon propre.
AVERTISSEMENT
N'utilisez pas de couteau, de grattoir ou d'instruments similaires
pour nettoyer les surfaces en verre ou entre les bords des brûleurs
et l'encadrement (si présent).
AVERTISSEMENT
Ne faites pas glisser les récipients
sur le verre car ils pourraient en
rayer la surface. De même, ne faites pas tomber d'objets durs ou
pointus sur le verre. Ne cognez
pas non plus contre les rebords
de la table de cuisson.
6.1 Nettoyage du générateur
d'étincelles
Cette fonction emploie une bougie d'allumage en céramique et d'une électrode
métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et
vérifier que les trous de la couronne du
brûleur ne sont pas obstrués.
6.2 Entretien périodique
Demandez régulièrement à votre service
après-vente local de vérifier l'état du tuyau
d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.
FRANÇAIS 27
Page 28
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT
Problème Cause probable Solution
Aucune étincelle ne se
produit à l'allumage du
gaz
• Absence d'alimentation
électrique
• Vérifiez que l'appareil
est bien branché et allumé.
• Vérifiez le fusible. Si les
fusibles disjonctent plusieurs fois, faites appel
à un électricien qualifié.
• Le chapeau et la couronne du brûleur sont
mal positionnés
• Assurez-vous que le
chapeau et la couronne
du brûleur sont bien
positionnés.
La flamme s'éteint immédiatement après l'allumage
• Le thermocouple n'est
pas suffisamment
chauffé
• Maintenez la manette
enfoncée pendant
10 secondes environ
une fois la flamme allumée.
Les flammes du brûleur à
gaz sont irrégulières
• La couronne du brûleur
est encrassée par des
résidus alimentaires
• Assurez-vous que l'injecteur n'est pas bouché et qu'il n'y a pas
de particules alimentaires dans la couronne.
Certaines anomalies de fonctionnement
peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent
être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un
service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou
votre service après-vente.
Si un problème résulte d'une
mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié,
le déplacement du technicien du
service après vente ou du revendeur peut être facturé même en
cours de garantie.
Ces informations sont nécessaires
pour pouvoir vous offrir une aide rapi-
de et adaptée. Ces données figurent
sur la plaque signalétique fournie.
• Description du modèle ............
• Référence produit (PNC) ............
• Numéro de série (S.N.) ............
Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service aprèsvente.
7.1 Étiquettes fournies dans le
sachet des accessoires

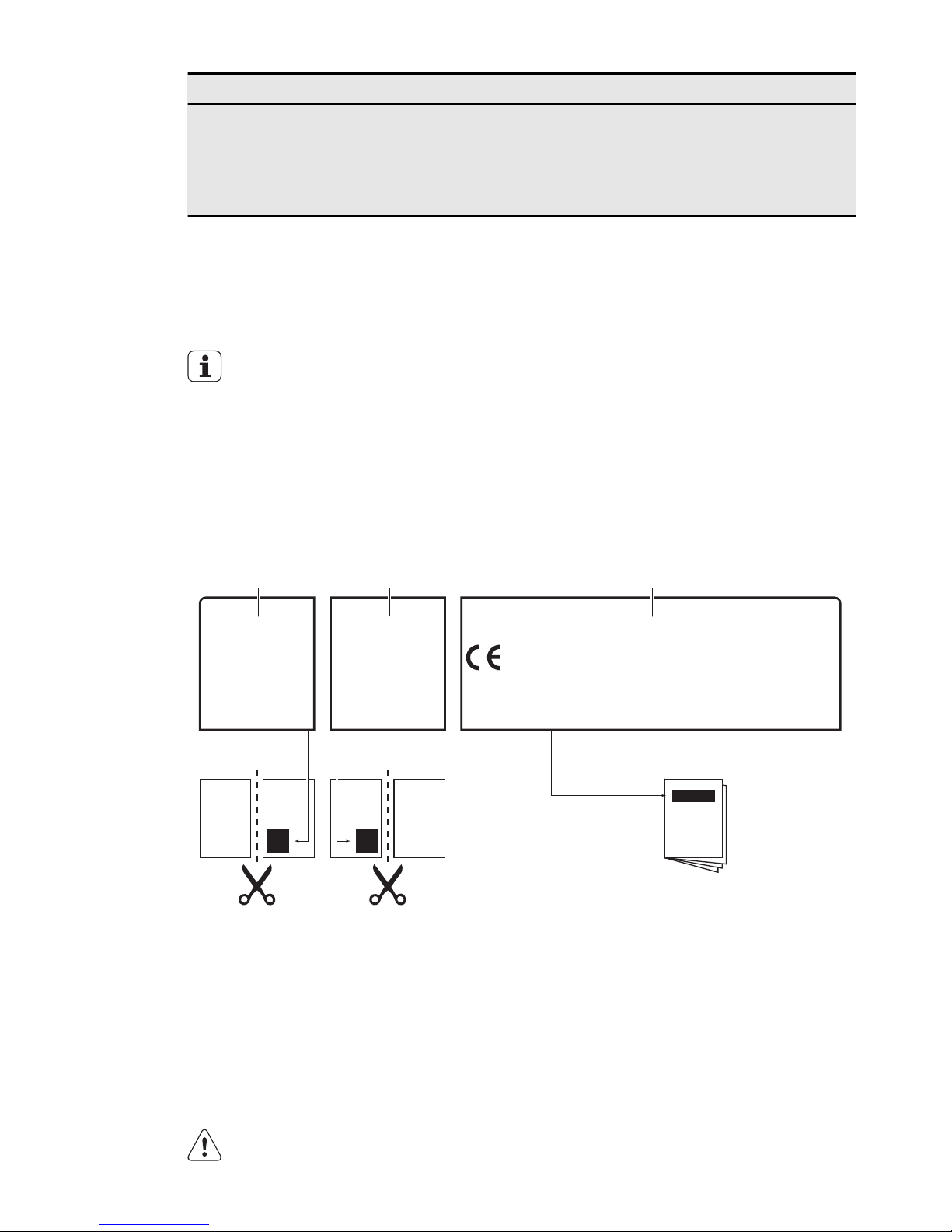

Collez les étiquettes adhésives comme indiqué ci-dessous :
28
www.electrolux.com
Page 29
MOD.
PROD.NO.
SER.NO
DATA
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
MOD.
PROD.NO.
SER.NO.
03 IT
MADE IN ITALY
TYPE
230V-50Hz
IP20
0049
A B C
A)
Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant)
B)
Collez-la sur la carte de garantie et
conservez cette partie (le cas échéant)
C)
Collez-la sur la notice d'utilisation
8. INSTALLATION
AVERTISSEMENT
Reportez-vous aux chapitres concernant la sécurité.
AVERTISSEMENT
Les instructions suivantes concernant l'installation, le raccordement
et l'entretien de l'appareil doivent
être effectuées par un professionnel qualifié selon les normes et règlements locaux en vigueur.
8.1 Raccordement au gaz
Effectuez un raccordement fixe (« rigide »)
ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si
vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact
avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la
table est installée avec un four.
Assurez-vous que la pression de
l'alimentation en gaz de l'appareil
correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète
par un écrou fileté G 1/2 po. Vissez les pièces sans forcer, réglez
le raccordement dans le sens nécessaire et serrez le tout.
ABC
A)
Extrémité du tuyau avec écrou
B)
Rondelle
C)
Coude
FRANÇAIS 29
Page 30
Raccordement rigide :
Effectuez le raccordement en utilisant des
tuyaux métalliques rigides (en cuivre avec
embout mécanique).
Raccordement « flexible » avec
embout mécanique :
– Gaz naturel : le raccordement s'effec-
tue avec un tuyau flexible à embout
mécanique qui se visse directement sur
le coude terminant la rampe de l'appareil.
– Butane/Propane : utilisez un tube
souple, équipé de ses colliers, s'il peut
être contrôlé sur toute sa longueur et si
l'appareil ne fonctionne qu'au butane.
Si l'appareil fonctionne au propane, utilisez un tuyau flexible avec un embout
métallique approprié.
Raccordement avec des tuyaux
flexibles non métalliques :
Si le raccordement peut être facilement
contrôlé dans son ensemble, vous pouvez
utiliser un tuyau flexible. Fixez fermement
le tuyau flexible à l'aide de colliers.
Gaz liquéfié : utilisez le support de tuyau
en caoutchouc. Intercalez toujours le joint.
Continuez alors le raccordement au gaz.
L'utilisation d'un tuyau flexible s'applique
lorsque :
– il ne peut pas devenir plus chaud que la
température ambiante, à savoir plus de
30 °C ;
– il n'est pas plus long que 1 500 mm ;
– il ne montre aucun étranglement ;
– il n'est soumis à aucune traction ni au-
cune torsion ;
– il n'entre pas en contact avec des
bords ni des coins tranchants ;
– il peut être facilement contrôlé sur toute
sa longueur afin de vérifier son état.
Vérifiez les points suivants pour contrôler
le bon état du tuyau flexible :
– il ne présente aucune fente, coupure,
marque de brûlure sur les deux extré-
mités et sur toute sa longueur ;
– le matériau n'est pas durci, mais pré-
sente une élasticité correcte ;
– les colliers de serrage ne sont pas rouil-
lés ;
– la date d'expiration n'est pas dépassée.
Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.
Lorsque l'installation est terminée,
assurez-vous que chaque raccord
est étanche. Utilisez une solution
savonneuse et pas de flamme !
8.2 Remplacement des
injecteurs
1.
Démontez les supports des casseroles.
2.
Démontez les chapeaux et les couronnes du brûleur.
3.
À l'aide d'une clé de 7, démontez les
injecteurs et remplacez-les par ceux
qui sont nécessaires pour le type de
gaz que vous utilisez (voir le tableau
dans le chapitre « Caractéristiques
techniques »).
4.
Assemblez les pièces et suivez la même procédure dans l'ordre inverse.
5.
Remplacez la plaque signalétique (qui
se trouve près du tuyau d'arrivée de
gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous
trouverez cette plaque dans le sachet
fourni avec l'appareil.
Si la pression de l'alimentation en gaz
peut être modifiée ou est différente de la
pression nécessaire, vous devez monter
un système de réglage de la pression sur
le tuyau d'arrivée de gaz.
8.3 Réglage du niveau minimal
Pour régler le niveau minimal des brûleurs :
1.
Allumez le brûleur.
2.
Tournez la manette en position mini-
male.
3.
Retirez la manette.
4.
À l'aide d'un tournevis fin, ajustez la
position de la vis de réglage.
30
www.electrolux.com
Page 31

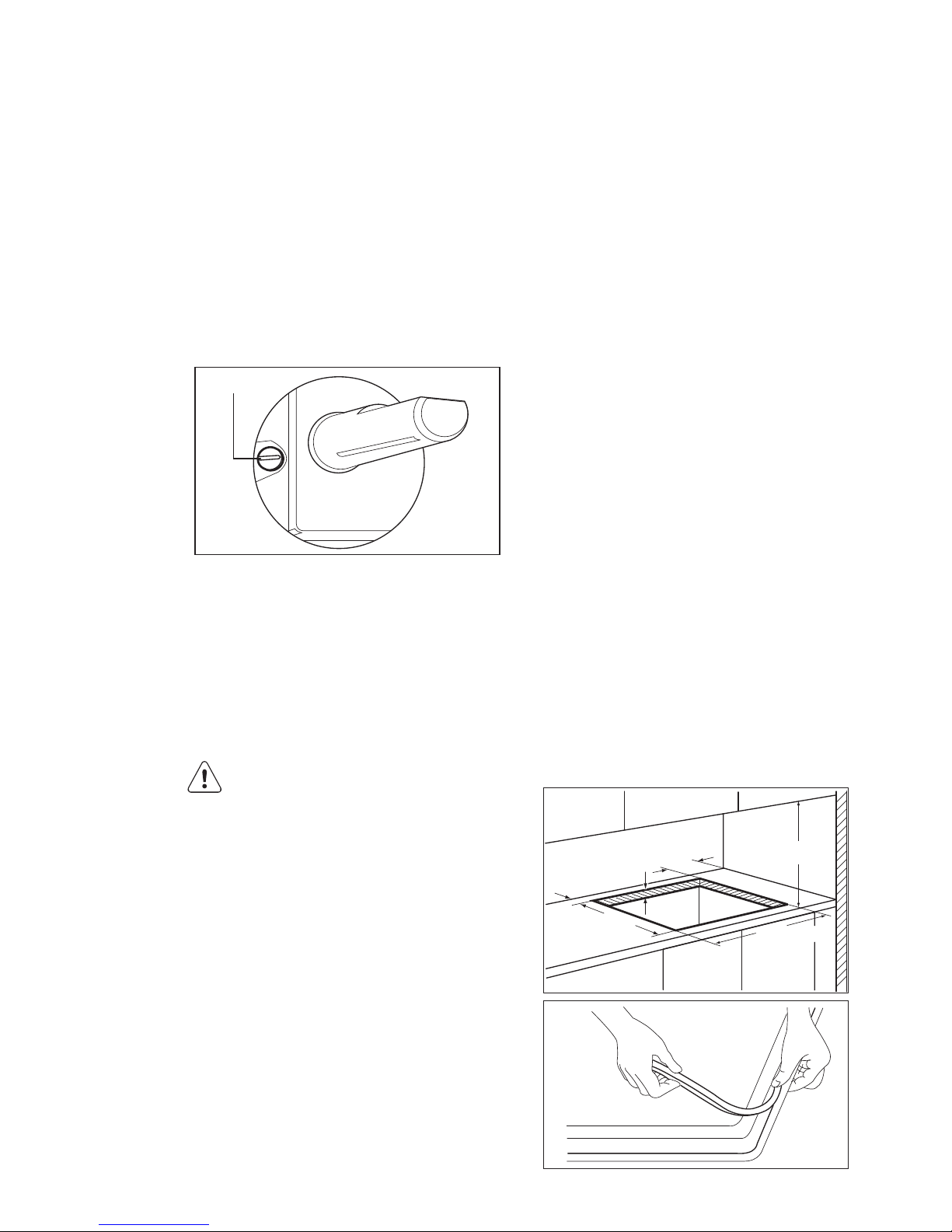

A
A)
Vis de réglage
• Si vous passez du gaz naturel G20/G25
20/25 mbar au gaz liquéfié, serrez au
maximum la vis de réglage.
• Si vous passez du gaz liquéfié au gaz
naturel G20/G25 20/25 mbar, dévissez
la vis de réglage d'environ 1/4 de tour
(1/2 tour pour un brûleur à triple couronne).
AVERTISSEMENT
Assurez-vous que la flamme ne
s'éteint pas lorsque vous tournez
rapidement la manette de la position maximale à la position minimale.
8.4 Branchement électrique
• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque
signalétique correspondent aux valeurs
d'alimentation locales.
• Cet appareil est fourni avec un câble
d'alimentation. Une fiche appropriée,
capable de supporter la charge indiquée sur la plaque signalétique, doit
être adaptée au câble d'alimentation.
Assurez-vous que la fiche est branchée
dans une prise correcte.
• Utilisez toujours une prise de courant
de sécurité correctement installée.
• Assurez-vous que la prise de courant
est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez
toujours sur la fiche.
• L'appareil ne doit pas être raccordé à
l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.
• Le câble d'alimentation ne doit pas être
exposé à une température supérieure à
90 °C.
Assurez-vous de connecter le câble neutre bleu à la borne portant la lettre « N ».
Connectez le câble de phase marron (ou
noir) à la borne portant la lettre « L ». Le
câble de phase doit rester connecté en
permanence.
8.5 Remplacement du câble
d'alimentation
Ne remplacez le câble de raccordement
qu'avec un câble de type H05V2V2-F T90
ou équivalent. Assurez-vous que la section du câble convient à la tension et à la
température de fonctionnement. Le câble
de terre jaune/vert doit être plus long
d'environ 2 cm que le câble de phase
marron (ou noir).
8.6 Encastrement
min. 55 mm
min. 650 mm
830 mm
min. 450 mm
30 mm
480 mm
FRANÇAIS 31
Page 32
B
A
A)
joint fourni
B)
équerres fournies
ATTENTION
Installez l'appareil uniquement sur
un plan de travail dont la surface
est plane.
8.7 Possibilités d'insertion
Élément de cuisine avec porte
Le panneau installé sous la table de cuisson doit être facile à retirer et facilement
accessible au cas où une intervention
technique serait nécessaire.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Panneau amovible
B)
Espace pour les branchements
Élément de cuisine avec four
Les branchements électriques de la table
de cuisson et du four doivent être installés
séparément pour des raisons de sécurité
et pour permettre un retrait facile du four
de l'ensemble.
9. CARACTERISTIQUES TECHNIQUES
Dimensions de la table de cuisson
Largeur : 880 mm
Longueur : 510 mm
Dimensions de la niche
d'encastrement de la table de
cuisson
Largeur : 830 mm
Longueur : 480 mm
Puissance
Brûleur à triple couronne : 3.8 kW
Brûleur semi-rapide : 1.9 kW
Brûleur auxiliaire : 1.0 kW
PUISSANCE TOTALE : G20/G25 (2E+) 20/25 mbar = 10.5 kW
G30 (3+) 28-30 mbar = 763 g/h
G31 (3+) 37 mbar = 750 g/h
32
www.electrolux.com
Page 33
Alimentation électrique : 230 V ~ 50 Hz
Catégorie : II2E+3+
Raccordement au gaz : G 1/2"
Alimentation en gaz : G20/G25 (2E+) 20/25 mbar
Classe de l'appareil : 3
Diamètres de by-pass
Brûleur Ø by-pass en
1/100 mm
Brûleur Ø by-pass en
1/100 mm
Auxiliaire 28 Triple couronne 56
Semi-rapide 32
Brûleurs à gaz pour GAZ NATUREL G20 20 mbar
BRÛLEUR
PUISSANCE NORMALE
kW
inj. 1/100 mm
Auxiliaire 1.0 70
Semi-rapide 1.9 96
Triple couronne 3.8 146
Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar
BRÛLEUR
PUISSAN-
CE
NORMALE
kW
inj.
1/100 mm
G30
28-30 mba
r
G31
37 mbar
g/h g/h
Auxiliaire 1.0 50 73 71
Semi-rapide 1.9 71 138 136
Triple couronne 3.8 98 276 271
10. FRANCE - SERVICE APRÈS-VENTE
FR
Vous trouverez, dans le manuel d'utilisation de votre produit ainsi que sur le site
www.electrolux.fr, des informations sur la
façon de traiter les petites anomalies et de
prendre soin de votre produit. Si vous
n’avez pas l’accès a l’Internet vous pouvez nous contacter directement par téléphone au numéro 08.92.68.24.33 (0.34€/
m).
Les opérations de maintenance et/ou
d'installation de composants électriques
et/ou de raccordements hydrauliques doivent être effectuées par un technicien
qualifié. Avant de contacter le service
après-vente, assurez-vous de disposer
d'une preuve d'achat ainsi que des informations suivantes :
Modèle ............................................. Numéro de série .............................
Numéro du produit ............................ Date d'achat ....................................
FRANÇAIS 33
Page 34
Sur notre site Internet, vous pourrez obtenir plus d'aide et télécharger des manuels
d'utilisation. Enregistrez votre produit pour
accéder facilement à des informations utiles sur votre produit:
www.RegisterElectrolux.com
11. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures
ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.
34
www.electrolux.com
Page 35
INHALT
1. SICHERHEITSINFORMATIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
2. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
3. GERÄTEBESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
4. TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
5. PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
6. REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
7. FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
8.
MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
9. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
10.
DEUTSCHLAND - KUNDENDIENST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt
gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der
Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie
bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:
www.electrolux.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:
www.RegisterElectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
www.electrolux.com/shop
KUNDENDIENST UND -BETREUUNG
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.
Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
Änderungen vorbehalten.
DEUTSCH 35
Page 36
1. SICHERHEITSINFORMATIONEN
Lesen Sie vor der Montage und Verwendung des Geräts
sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet
nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung
zum Nachschlagen auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
WARNUNG!
Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.
• Dieses Gerät kann dann von Kindern ab 8 Jahren, von
Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen
ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen. Kinder unter
3 Jahren dürfen sich nicht unbeaufsichtigt in der Nähe
des Geräts aufhalten.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn
es in Betrieb oder in der Abkühlphase ist. Berührbare
Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.
1.2 Allgemeine Sicherheit
• Das Gerät und die zugänglichen Geräteteile werden
während des Betriebs heiß. Berühren Sie nicht die
Heizelemente.
36
www.electrolux.com
Page 37
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Kochen mit Fett oder Öl auf einem unbeaufsichtigten
Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen
Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf
der Glaskeramikfläche feststellen. Stromschlaggefahr!
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.
• Ist das Gerät direkt an die Stromversorgung angeschlossen, wird ein allpoliger Netztrennschalter mit einem Kontaktabstand benötigt. Es muss eine vollständige Trennung entsprechend der Überspannungskategorie III gewährleistet sein. Dies gilt nicht für das Erdungskabel.
• Wenn Sie das Netzkabel verlegen, achten Sie darauf,
dass es keinen direkten Kontakt mit Teilen hat, die
Temperaturen erreichen können, die mehr als 50 °C
über der Raumtemperatur liegen. Verwenden Sie ansonsten Isolierschläuche.
• Im Falle eines Glasbruchs der Kochplatte:
– Schalten Sie umgehend alle Brenner und Heizele-
mente aus und trennen Sie das Gerät von der
Stromversorgung.
DEUTSCH 37
Page 38
– Berühren Sie nicht die Geräteoberfläche.
– Benutzen Sie das Gerät nicht.
2.
SICHERHEITSHINWEISE
Dieses Gerät ist für folgende Märkte
geeignet: FR
DE IE IT GB
2.1 Montage
WARNUNG!
Nur eine qualifizierte Fachkraft darf
den Elektroanschluss des Geräts
vornehmen.
• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht
auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte
Montageanleitung.
• Die Mindestabstände zu anderen Gerä-
ten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen
Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht
herunterfallen, wenn die Tür oder das
Fenster geöffnet wird.
• Wird das Gerät über Schubladen einge-
baut, achten Sie darauf, dass zwischen
dem Geräteboden und der oberen
Schublade ein ausreichender Abstand
für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß wer-
den. Achten Sie darauf eine feuerfeste
Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich
ist.
Elektrischer Anschluss
WARNUNG!
Brand- und Stromschlaggefahr.
• Die elektrischen Anschlüsse müssen
von einem qualifizierten Elektriker ausgeführt werden.
• Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten
muss das Gerät von der elektrischen
Stromversorgung getrennt werden.
• Stellen Sie sicher, dass Sie das richtige
Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel
nicht lose hängt oder sich verheddert.
• Stellen Sie beim elektrischen Anschluss
des Gerätes sicher, dass das Netzkabel
oder ggf. der Netzstecker nicht mit dem
heißen Gerät oder heißem Kochgeschirr
in Berührung kommt.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel
oder Netzstecker verwendet werden,
kann der Anschluss überhitzen.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Kabel zugentlasten.
• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der Sie
das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt
sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus
dem Halter entfernt werden können),
38
www.electrolux.com
Page 39
Fehlerstromschutzschalter und Schütze.
Gasanschluss
• Die Gasanschlüsse müssen von einer
Fachkraft ausgeführt werden.
• Überprüfen Sie vor der Montage des
Geräts, dass das von Ihrem Gaswerk
gelieferte Gas (Gasart und Druck) mit
der Einstellung des Geräts kompatibel
ist.
• Stellen Sie sicher, dass die Luft um das
Gerät zirkulieren kann.
• Informationen über die Gasversorgung
finden Sie auf dem Typenschild.
• Das Gerät darf nicht an einen Abzug für
Verbrennungsprodukte angeschlossen
werden. Das Gerät muss gemäß den
aktuell geltenden Montagebestimmungen angeschlossen werden. Halten Sie
die Bestimmungen hinsichtlich der Belüftung ein.
2.2 Gebrauch
WARNUNG!
Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.
• Entfernen Sie vor dem ersten Gebrauch
das gesamte Verpackungsmaterial, die
Aufkleber und Schutzfolie (falls vorhanden).
• Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht
unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es
mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden
heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung,
trennen Sie das Gerät umgehend von
der Spannungsversorgung. Dies dient
zur Vermeidung eines Stromschlags.
• Wenn Sie Nahrungsmittel in heißes Öl
geben, kann dieses spritzen.
WARNUNG!
Es besteht Explosions- und
Brandgefahr.
• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim
Kochen mit Fetten und Ölen von diesen
fern.
• Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei
niedrigeren Temperaturen eher einen
Brand verursachen als frisches Öl.
• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt sind,
im Gerät, auf dem Gerät oder in der
Nähe des Geräts.
WARNUNG!
Das Gerät könnte beschädigt werden.
• Stellen Sie kein heißes Kochgeschirr auf
das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen niemals
ein, wenn sich kein Kochgeschirr darauf
befindet, oder wenn das Kochgeschirr
leer ist.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas- oder Glaskeramikoberfläche verkratzen. Heben Sie das
Kochgeschirr stets an, wenn Sie es auf
der Kochfläche umsetzen möchten.
• Dieses Gerät ist nur zum Kochen bestimmt. Verwenden Sie das Gerät nicht
für andere Zwecke, wie zum Beispiel
als Raumheizung.
• Beim Gebrauch eines Gaskochfelds
entsteht Wärme und Feuchtigkeit. Sorgen Sie für eine ausreichende Belüftung
in dem Raum, in dem das Gerät aufgestellt ist.
DEUTSCH 39
Page 40
• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.
• Bei längerer Benutzung des Gerätes
kann eine zusätzliche Belüftung erforderlich werden (Öffnen eines Fensters
oder Erhöhung der Absaugleistung der
Abzugshaube, falls vorhanden).
• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größer als der
der Brenner ist. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.
• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur
niedrigsten Stufe drehen.
• Stellen Sie das Kochgeschirr mittig auf
die Heizkreise. Es darf nicht über die
Ränder der Kochfläche herausragen.
• Verwenden Sie ausschließlich das mit
dem Gerät gelieferte Zubehör.
• Setzen Sie keinen Wärmeverteiler auf
den Brenner.
2.3 Reinigung und Pflege
WARNUNG!
Das Gerät könnte beschädigt werden.
• Reinigen Sie das Gerät regelmäßig, um
eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl.
• Reinigen Sie die Brenner nicht im Geschirrspüler.
• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie
ausschließlich Neutralreiniger. Benutzen
Sie keine Scheuermittel, scheuernde
Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
2.4 Entsorgung
WARNUNG!
Verletzungs- und Erstickungsgefahr.
• Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an
Ihre kommunale Behörde.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab, und
entsorgen Sie es.
• Drücken Sie die äußeren Gasrohre
flach.
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
1
2 3
4
5
6
1
Dreikronen-Brenner
2
Normalbrenner
3
Normalbrenner
4
Normalbrenner
5
Hilfsbrenner
6
Einstellknöpfe
3.2 Einstellknöpfe
Symbol Beschreibung
Keine Gaszufuhr /
Gerät ausgeschaltet
Symbol Beschreibung
Zündstellung /
maximale Gaszufuhr
40
www.electrolux.com
Page 41
Symbol Beschreibung
Minimale Gaszufuhr
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Sicherheitshinweise.
4.1 Zünden des Brenners
WARNUNG!
Seien Sie bei der Verwendung von
offenem Feuer in der Küche besonders vorsichtig. Der Hersteller
übernimmt bei Missachtung der
Sicherheitsbestimmungen beim
Umgang mit offenem Feuer keinerlei Haftung.
Brenner stets vor dem Aufsetzen
von Kochgeschirr zünden.
So zünden Sie den Brenner:
1.
Drücken Sie den Einstellknopf vollständig ein und drehen Sie ihn entgegen dem Uhrzeigersinn auf die höchs-
te Stufe (
).
2.
Halten Sie den Einstellknopf höchstens 10 Sekunden gedrückt, um das
Thermoelement zu erwärmen. Andernfalls wird die Gaszufuhr unterbrochen.
3.
Stellen Sie die Flamme ein, sobald sie
ruhig brennt.
Falls sich der Brenner nach einigen Versuchen nicht zünden lässt,
überprüfen Sie, ob die Brennerkrone und der zugehörige Brennerdeckel korrekt sitzen.
A
B
C
A)
Brennerdeckel und -krone
B)
Thermoelement
C)
Zündkerze
C
D
B
A
A)
Brennerdeckel
B)
Brennerkrone
C)
Zündkerze
D)
Thermoelement
DEUTSCH 41
Page 42
WARNUNG!
Der Knopf darf höchstens für 15
Sekunden gedrückt werden.
Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie
den Knopf los und drehen ihn in
die Ausschaltposition. Warten Sie
dann mindestens eine Minute
lang, bevor Sie den Brenner erneut zünden.
Wenn kein Strom zur Verfügung
steht, können Sie den Brenner
auch ohne Strom zünden. Bringen
Sie eine Flamme in die Nähe des
Brenners, drücken Sie den entsprechenden Schalter ein und
drehen Sie ihn entgegen dem
Uhrzeigersinn auf die höchste Stufe.
Falls der Brenner unbeabsichtigt
erlischt, drehen Sie den Schalter
in die Ausschaltposition, warten
Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.
Nach dem Einschalten der Stromversorgung, nach der Installation
oder nach einem Stromausfall
kann sich die Funkenzündung automatisch einschalten. Das ist
normal.
4.2 Ausschalten des Brenners
Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit
dem Symbol
.
WARNUNG!
Bevor Sie das Kochgeschirr vom
Brenner herunternehmen, drehen
Sie die Flamme herunter, oder
drehen Sie sie ganz ab.
5. PRAKTISCHE TIPPS UND HINWEISE
WARNUNG!
Siehe Sicherheitshinweise.
5.1 Energie sparendes Kochen
• Decken Sie Kochgeschirr möglichst mit
einem Deckel ab.
• Drehen Sie, sobald die Kochflüssigkeit
zu kochen beginnt, die Flamme so weit
zurück, dass die Siedetemperatur aufrecht erhalten wird.
WARNUNG!
Verwenden Sie nur Kochgeschirr
mit einem Durchmesser, der der
Größe der Brenner entspricht.
Brenner Durchmes-
ser des
Kochge-
schirrs
Dreikronen-Brenner 180 - 300
mm
Brenner Durchmes-
ser des
Kochge-
schirrs
Normalbrenner (hinten
links)
120 - 240
mm
Normalbrenner (hinten
rechts)
120 - 240
mm
Normalbrenner (vorne
rechts)
120 - 220
mm
Hilfsbrenner 80 - 180 mm
WARNUNG!
Verwenden Sie zum Kochen auf
den Gasbrennern kein Kochgeschirr aus Gusseisen oder Speckstein und keine Grill- oder Sandwichplatten.
42
www.electrolux.com
Page 43
WARNUNG!
Achten Sie darauf, dass die Topfböden nicht die Einstellknöpfe berühren. Befinden sich die Einstellknöpfe unter den Topfböden, werden sie durch die Flamme erhitzt.
Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern
gleichzeitig.
WARNUNG!
Achten Sie darauf, dass die Topfgriffe nicht über den vorderen
Rand des Kochfelds hinausragen.
Stellen Sie zur Reduzierung des
Gasverbrauchs und im Interesse
einer größeren Stabilität die Töpfe
mittig auf die Kochzonen.
Stellen Sie keine beschädigten Töpfe oder
solche, die nicht standfest sind, auf die
Kochzonen, um ein Verschütten und Verletzungen zu vermeiden.
WARNUNG!
Verwenden Sie keinen Wärmeverteiler.
WARNUNG!
Heiße Flüssigkeiten, die während
des Kochens verschüttet werden,
können zum Zerspringen der
Glasplatte führen.
6. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Sicherheitshinweise.
WARNUNG!
Schalten Sie das Gerät vor dem
Reinigen aus und lassen Sie es
abkühlen. Trennen Sie das Gerät
von der Stromversorgung, bevor
Sie Reinigungs- und Wartungsarbeiten durchführen.
Kratzer oder dunkle Flecken auf
der Oberfläche beeinträchtigen die
Funktionsfähigkeit des Geräts
nicht.
• Sie können die Topfträger entfernen,
um das Kochfeld leichter zu reinigen.
• Reinigen Sie die emaillierten Teile, den
Brennerdeckel und die Brennerkrone
mit warmen Seifenwasser und trocknen
Sie diese sorgfältig ab, bevor Sie sie
wieder einsetzen.
• Reinigen Sie Edelstahlteile mit Wasser
und wischen Sie sie mit einem weichen
Tuch trocken.
•Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.
• Wenn Sie die Topfträger von Hand spülen und trocknen, seien Sie vorsichtig,
da durch das Emaillieren gelegentlich
raue Kanten entstehen können. Entfernen Sie hartnäckige Flecken ggf. mit einer Reinigungspaste.
• Achten Sie darauf, die Topfträger nach
der Reinigung wieder ordnungsgemäß
aufzusetzen.
• Damit die Brenner korrekt arbeiten,
stellen Sie sicher, dass sich die Arme
der Topfträger in der Mitte des Brenners befinden.
•
Seien Sie beim Wiederaufsetzen der
Topfträger vorsichtig, um Beschädigungen der Oberseite der Kochstelle zu vermeiden.
Wischen Sie das Gerät nach der Reinigung mit einem weichen Tuch trocken.
DEUTSCH 43
Page 44
WARNUNG!
Bedecken Sie das Kochfeld nicht
mit Alufolie, um die Oberfläche
während des Kochvorgangs sauber zu halten.
Entfernen von Verunreinigungen:
1.
–
Folgendes muss sofort entfernt
werden: geschmolzener Kunst-
stoff, Plastikfolie, zuckerhaltige Lebensmittel.
– Schalten Sie das Gerät aus und
lassen Sie es abkühlen, bevor
Sie Folgendes entfernen: Kalk- und
Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen.
Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.
2.
Reinigen Sie das Gerät mit einem
feuchten Tuch und etwas Spülmittel.
3.
Am Ende das Gerät mit einem trockenen Tuch abreiben.
WARNUNG!
Verwenden Sie keine Messer,
Schaber oder ähnliche Gegenstände zum Reinigen der Glasplatte oder der Zwischenräume
zwischen den Außenringen der
Brenner und dem Gehäuse (sofern vorhanden).
WARNUNG!
Verschieben Sie das Kochgeschirr
nicht auf der Glasplatte, ohne es
anzuheben, um die Oberfläche
nicht zu zerkratzen. Lassen Sie
außerdem keine schweren oder
spitzen Gegenstände auf die
Glasplatte oder die Kante des
Kochfeldes fallen.
6.1 Reinigen der Zündkerzen
Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie
zur Vermeidung von Zündschwierigkeiten
diese Bauteile immer sauber; kontrollieren
Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.
6.2 Regelmäßige Reinigung
Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.
7. FEHLERSUCHE
Problem Mögliche Ursache Abhilfe
Keine Funken beim Betätigen der elektrischen
Zündung.
• Es gibt keine elektrische Stromversorgung.
• Vergewissern Sie sich,
dass das Gerät und die
Stromversorgung eingeschaltet sind.
• Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals
ausgelöst hat, wenden
Sie sich an einen qualifizierten Elektriker.
• Brennerdeckel und
Brennerkrone sitzen
nicht richtig.
• Stellen Sie sicher, dass
Brennerdeckel und
Brennerkrone richtig
sitzen.
44
www.electrolux.com
Page 45
Problem Mögliche Ursache Abhilfe
Die Gasflamme erlischt
sofort nach dem Entzünden.
• Das Thermoelement ist
nicht ausreichend erwärmt.
• Halten Sie den Knopf
nach dem Entzünden
etwa 10 Sekunden lang
gedrückt.
Der Gasbrenner brennt
ungleichmäßig.
• Speisereste an der
Brennerkrone.
• Kontrollieren Sie, dass
die Düse nicht blockiert
und die Brennerkrone
nicht durch Speisereste
zugesetzt ist.
Wenn ein Problem vorliegt, versuchen Sie
zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu
beheben. Wenn Sie das Problem nicht
selbst lösen können, wenden Sie sich an
Ihren Händler oder an den Kundendienst.
Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr
anfallen.
Halten Sie folgende Angaben bereit,
damit Ihr Anliegen schnell und ord-
nungsgemäß bearbeitet werden kann.
Die erforderlichen Angaben finden Sie
auf dem Typenschild.
• Modell ............
• Produktnummer (PNC) ............
• Seriennummer (S.N.) ............
Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst
und autorisierten Ersatzteilhändlern erhältlich.
7.1 Im Zubehörbeutel
mitgelieferte Aufkleber
Bringen Sie die Aufkleber, wie unten gezeigt, an:
MOD.
PROD.NO.
SER.NO
DATA
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
MOD.
PROD.NO.
SER.NO.
03 IT
MADE IN ITALY
TYPE
230V-50Hz
IP20
0049
A B C
A)
Kleben Sie ihn auf die Garantiekarte
und verschicken Sie diesen Teil (falls
vorhanden)
B)
Kleben Sie ihn auf die Garantiekarte
und behalten Sie diesen Teil (falls vorhanden)
C)
Kleben Sie ihn auf die Gebrauchsanleitung
DEUTSCH 45
Page 46
8. MONTAGE
WARNUNG!
Siehe Sicherheitshinweise.
WARNUNG!
Die in nachstehender Anleitung
beschriebenen Montage-, Anschluss- und Wartungsarbeiten
müssen von Fachpersonal unter
Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführt werden.
8.1 Gasanschluss
Je nach geltenden Bestimmungen kann
der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs erfolgen. Bei Verwendung flexibler Metallrohre
muss darauf geachtet werden, dass sie
nicht mit beweglichen Teilen in Kontakt
kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.
Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an
dem Gasanschluss mit einer G
1/2" Gewindemutter befestigt.
Verschrauben Sie die Teile ohne
Kraftanwendung, bringen Sie das
Anschlussstück in die benötigte
Richtung und schrauben Sie alle
Teile fest.
ABC
A)
Schaftende mit Mutter
B)
Beilagscheibe
C)
Rohrbogen
Flüssiggas
Verwenden Sie den Rohrhalter aus Gummi für Flüssiggas. Verwenden Sie grund-
sätzlich die Dichtung. Fahren Sie dann mit
dem Gasanschluss fort.
Das flexible Rohr kann verwendet werden,
wenn:
– die Raumtemperatur 30 °C nicht über-
steigen kann,
– es höchstens 1500 mm lang ist,
– es nirgendwo gedrosselt wird,
– es weder unter Zug steht noch verdreht
ist,
– es keine scharfen Kanten oder Ecken
berührt,
– es leicht geprüft und sein Zustand si-
chergestellt werden kann.
Zur Erhaltung muss das flexible Rohr auf
Folgendes geprüft werden:
– Risse, Schnitte, Brandspuren - an bei-
den Enden und über die volle Länge,
– Materialverhärtung und ausreichende
Flexibilität,
– Korrosion der Rohrschellen,
– Ablauf des Verfallsdatums.
Wenn Defekte sichtbar sind, das Rohr
nicht reparieren, sondern austauschen.
Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht
sind. Verwenden Sie hierfür eine
Seifenlösung und auf keinen Fall
eine Flamme!
8.2 Austauschen der Düsen
1.
Nehmen Sie die Topfträger ab.
2.
Nehmen Sie Brennerdeckel und
Brennerkronen ab.
3.
Entfernen Sie die Düsen mit einem
Steckschlüssel 7 und ersetzen Sie sie
durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten“).
4.
Bringen Sie die Teile wieder an (führen Sie dazu die obigen Schritte in
umgekehrter Reihenfolge aus).
5.
Ersetzen Sie das Typenschild (in der
Nähe der Gasversorgungsleitung)
durch das Typenschild für die neue
Gasart. Das Typenschild ist im Bei-
pack des Geräts enthalten.
Wenn der Gasdruck der Gasversorgung
schwankt oder nicht dem erforderlichen
Druckwert entspricht, muss ein geeigneter
46
www.electrolux.com
Page 47
Druckregler im Gaszufuhrrohr montiert
werden.
8.3 Einstellen der niedrigsten
Stufe
So stellen Sie die niedrigste Stufe der
Brenner ein:
1.
Zünden Sie den Brenner.
2.
Drehen Sie den Knopf auf die kleinste
Flamme.
3.
Ziehen Sie den Einstellknopf ab.
4.
Stellen Sie mit einem kleinen Schraubendreher die Bypass-Schraube ein.
A
A)
Bypass-Schraube
• Wenn Sie von Erdgas G20 (20 mbar) zu
Flüssiggas wechseln, ziehen Sie die Bypass-Schraube bis zum Anschlag an.
• Wenn Sie von Flüssiggas zu Erdgas
G20 20 mbar wechseln, drehen Sie die
Bypass-Schraube ca. 1/4 Umdrehung
(1/2 Umdrehung für den DreikronenBrenner) zurück.
WARNUNG!
Vergewissern Sie sich, dass die
Flamme nicht erlischt, wenn Sie
den Einstellknopf schnell von der
höchsten zur niedrigsten Stufe
drehen.
8.4 Elektrischer Anschluss
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region
mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel
geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf
dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Achten
Sie darauf, den Stecker in eine passende Steckdose zu stecken.
• Das Gerät darf ausschließlich an eine
ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Stellen Sie sicher, dass der Netzstecker
nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das
Gerät von der Spannungsversorgung
zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel,
Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Masseverbindung den
Normen und Vorschriften entspricht.
• Das Netzkabel darf nicht heißer als 90
°C werden.
Schließen Sie den blauen Nullleiter an die
mit „N“ gekennzeichnete Klemme an.
Schließen Sie das braune (oder schwarze)
Phasenkabel an die mit „L“ gekennzeichnete Klemme an. Lassen Sie das Phasenkabel stets angeschlossen.
8.5 Ersetzen des Netzkabels
Ersetzen Sie das Netzkabel ausschließlich
durch eines vom Typ H05V2V2-F T90 o.
ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitstemperatur geeignet ist. Der gelb-grüne
Erdleiter muss ca. 2 cm länger als der
braune (bzw. schwarze) Phasenleiter sein.
8.6 Montage
min. 55 mm
min. 650 mm
830 mm
min. 450 mm
30 mm
480 mm
DEUTSCH 47
Page 48
B
A
A)
Mitgelieferte Dichtung
B)
Mitgelieferte Halterungen
VORSICHT!
Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.
8.7 Einbaumöglichkeiten
Unterbaumöbel mit Tür
Die unter dem Kochfeld eingebaute Platte
muss sich leicht entfernen lassen und ei-
nen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Entfernbare Platte
B)
Raum für Anschlüsse
Unterbaumöbel mit Backofen
Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen
muss sich leicht aus dem Unterbauschrank entfernen lassen.
9. TECHNISCHE DATEN
Abmessungen des Kochfelds
Breite: 880 mm
Länge: 510 mm
Abmessungen der
Kochfeldaussparung
Breite: 830 mm
Länge: 480 mm
Heizleistung
Dreikronen-Brenner: 3.8 kW
Normalbrenner: 1.9 kW
Hilfsbrenner: 1.0 kW
GESAMTLEISTUNG: G20 (2E) 20 mbar = 10.5 kW
G30/G31 (3B/P) 50/50 mbar = 763 g/Std.
Netzanschluss: 230 V, 50 Hz
Gas-Anschluss: G 1/2 “
Kategorie: II2E3B/P
Gasversorgung: G20 (2E) 20 mbar
48
www.electrolux.com
Page 49
Geräteklasse: 3
Bypass-Durchmesser
Brenner Ø Bypass in
1/100 mm
Brenner Ø Bypass in
1/100 mm
Hilfsbrenner 23 Dreikronen-Bren-
ner
45
Normalbrenner 28
Gasbrenner ERDGAS G20 20 mbar
TYP NORMALLEISTUNG kW Inj. 1/100 mm
Hilfsbrenner 1.0 70
Normalbrenner 1.9 96
Dreikronen-Brenner 3.8 146
Gasbrenner LPG-Flüssiggas G30/G31, 50/50 mbar
TYP
NORMALLEIS-
TUNG
kW
Inj. 1/100 mm g/Std.
Hilfsbrenner 1.0 43 73
Normalbrenner 1.9 60 138
Dreikronen-Brenner 3.8 92 276
10. DEUTSCHLAND - KUNDENDIENST
DE
In Ihrer Bedienungsanleitung, sowie wie
im Internet www.electrolux.de, finden Sie
bereits die Hinweise zur Reinigung und
Pflege Ihres Gerätes und zur Behebung
von Gerätestörungen.
Auf den Websites finden Sie unsere Garantiebedingungen und Reparaturbedin-
gungen , welche auch zum download bereit stehen. Der Anschluss (Elektro & Wasser) und der Einbau Ihres Gerätes hat
durch einen hierfür konzessionierten
Fachmann zu erfolgen. Bitte folgende Informationen bereit halten, bevor Sie Kontakt mit uns aufnehmen:
Modell: ............................................... Seriennummer: ...............................
Produktnummer: .................................. Kaufdatum: ....................................
Auf unserer Website finden Sie weitere
Lösungen für Ihre Probleme und können
Gebrauchsanleitungen herunterladen. Registrieren Sie Ihr Gerät und erhalten Sie
Zugang zu weiteren nützlichen Informationen über Ihr Produkt:
www.RegisterElectrolux.com
+49 1806 22 66 22 (*)
Fürther Str. 246,
90429 Nürnberg
(*) 0,20 € / Verbindung aus dem Festnetz; max. 0,60
€ / Verbindung aus dem Mobilfunknetz.
DEUTSCH 49
Page 50
11. UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol
. Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol
nicht mit
dem Hausmüll. Bringen Sie das Gerät zu
Ihrer örtlichen Sammelstelle oder wenden
Sie sich an Ihr Gemeindeamt.
50
www.electrolux.com
Page 51
INDICE
1. INFORMAZIONI PER LA SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
2. ISTRUZIONI DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
3. DESCRIZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
4. UTILIZZO QUOTIDIANO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
5. CONSIGLI E SUGGERIMENTI UTILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
6. PULIZIA E CURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
7. RISOLUZIONE DEI PROBLEMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
8.
INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
9. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
10.
ITALIA – GARANZIA E SERVIZIO POST VENDITA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
PENSATI PER VOI
Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle
spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato
progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi
di ottenere sempre i migliori risultati.
Benvenuti in Electrolux.
Visitate il nostro sito web per:
ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull'assistenza.
www.electrolux.com
registrare il vostro prodotto e ricevere un servizio migliore:
www.RegisterElectrolux.com
acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio
(PNC), numero di serie.
Avvertenza / Attenzione - Importanti Informazioni di Sicurezza
Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale
Con riserva di modifiche.
ITALIANO 51
Page 52
1. INFORMAZIONI PER LA SICUREZZA
Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.
1.1 Sicurezza dei bambini e delle persone vulnerabili
AVVERTENZA!
Rischio di soffocamento, lesioni o invalidità permanente.
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, se sorvegliati
o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura. Tenere lontani dall'apparecchiatura i bambini
incustoditi sotto i 3 anni.
• Tenere i materiali di imballaggio al di fuori della portata
dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l’apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono
essere eseguiti dai bambini senza supervisione.
1.2 Avvertenze di sicurezza generali
• L'apparecchiatura e le parti accessibili si riscaldano
molto durante l'uso Non toccare le resistenze.
52
www.electrolux.com
Page 53
• Non utilizzare un timer esterno o un sistema di controllo
remoto distinto per mettere in funzione l'apparecchiatura.
• Non lasciare mai il piano di cottura incustodito durante
la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad
es. con un coperchio o una coperta di protezione dal
fuoco.
• Non conservare nulla sulle superfici di cottura.
• Non usare dispositivi per la pulizia a vapore per pulire
l'apparecchiatura.
• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del
piano di cottura in quanto possono diventare caldi.
• Se la superficie di vetroceramica presenta delle crepe,
spegnere l'apparecchiatura per evitare il rischio di
scossa elettrica.
• Se il cavo di alimentazione è danneggiato, deve essere
sostituito dal produttore, da un tecnico autorizzato o da
una persona qualificata per evitare situazioni di pericolo.
• Quando l'apparecchiatura è collegata direttamente all'alimentazione elettrica, è necessario un interruttore
isolante onnipolare. È necessario che l’apparecchiatura
si scolleghi completamente dalla rete conformemente
alle condizioni della categoria III relativa alla sovratensione. Il cavo di terra è escluso.
• Quando si collega il cavo di alimentazione, assicurarsi
che non sia a contatto diretto (ad es. mediante l'impiego di manicotti di isolamento) con parti che possono
raggiungere temperature superiori ai 50°C.
• In caso di rottura del vetro della piastra:
ITALIANO 53
Page 54
– spegnere immediatamente tutti i bruciatori e le resi-
stenze elettriche, quindi staccare l'apparecchiatura
dalla rete elettrica.
– Non toccare la superficie dell'apparecchiatura.
– Non utilizzare l'apparecchiatura.
2.
ISTRUZIONI DI SICUREZZA
Questa apparecchiatura è adatta ai
seguenti mercati: FR
DE IE IT
GB
2.1 Installazione
AVVERTENZA!
L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.
• Proteggere le superfici di taglio con un
materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.
• Proteggere la base dell'apparecchiatura
da vapore e umidità.
• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per
evitare che pentole calde cadano dall'apparecchiatura quando la porta o la
finestra sono aperte.
• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il
cassetto superiore, sia sufficiente per il
ricircolo d'aria.
• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un
pannello divisorio in materiale non in-
fiammabile al di sotto dell'apparecchiatura per rendere inaccessibile la base.
Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
• Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.
• L'apparecchiatura deve disporre di una
messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia
disinserita dalla rete elettrica.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si aggroviglino.
• Assicurarsi che il cavo di alimentazione
o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde
quando si collega l'apparecchiatura alle
prese vicine
• Verificare che l'apparecchiatura sia installata correttamente. Un collegamento
elettrico o una spia lenti (ove previsti)
potrebbe far diventare il terminale incandescente.
• Assicurarsi che la protezione da scosse
elettriche sia installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Accertarsi di non danneggiare la spina
e il cavo (ove previsti). Contattare il
Centro di Assistenza o un elettricista
qualificato per sostituire un cavo danneggiato.
54
www.electrolux.com
Page 55
• L'impianto elettrico deve essere dotato
di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura
dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una
larghezza dell'apertura di contatto non
inferiore ai 3 mm.
• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere
rimossi dal portafusibile), sganciatori
per correnti di guasto a terra e relè.
Collegamento gas
• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.
• Prima di procedere con l’installazione,
verificare che le condizioni di distribuzione locale (pressione e tipo di gas) e i
valori preimpostati dell’apparecchiatura
siano compatibili.
• Adottare le misure necessarie per garantire una corretta circolazione d'aria
intorno all'apparecchiatura.
• Le informazioni relative all'alimentazione
del gas si trovano sulla targhetta dei
dati.
• La presente apparecchiatura non è collegata a un dispositivo per l’evacuazione dei residui di combustione. Assicurarsi di collegare l'apparecchiatura conformemente alle disposizioni vigenti sull'installazione. Fare attenzione ai requisiti relativi ad un'adeguata ventilazione.
2.2 Utilizzo
AVVERTENZA!
Rischio di lesioni, scottature o
scosse elettriche.
• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva
(ove presente) prima del primo utilizzo.
• Utilizzare l’apparecchiatura in un ambiente domestico.
• Non apportare modifiche alle specifiche
di questa apparecchiatura.
• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un
contatto con l'acqua.
• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare
roventi.
• Spegnere la zona di cottura dopo ogni
utilizzo.
• Non utilizzare l'apparecchiatura come
superficie di lavoro o come piano di appoggio.
• Se la superficie dell'apparecchiatura
presenta delle incrinature, scollegare
immediatamente l'apparecchiatura dall'alimentazione per evitare scosse elettriche.
• Un alimento immerso nell'olio molto caldo può provocare degli schizzi.
AVVERTENZA!
Si può verificare un'esplosione o
un incendio.
• Grassi e olio caldi possono rilasciare
vapori infiammabili. Mantenere fiamme
o oggetti caldi lontani da grassi e olio
quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo
possono provocare una combustione
spontanea.
• L'olio usato, che può contenere residui
di cibo, può liberare delle fiamme ad
una temperatura inferiore rispetto ad un
olio utilizzato per la prima volta.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente
incendiabili sull'apparecchiatura, al suo
interno o nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
• Non poggiare pentole calde sul pannello dei comandi.
• Non esporre al calore pentole vuote.
• Fare attenzione a non lasciar cadere
oggetti o pentole sull'apparecchiatura.
La superficie si potrebbe danneggiare.
• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole
vuote.
• Non appoggiare la pellicola di alluminio
direttamente sull'apparecchiatura.
• Lo spostamento di pentole in ghisa, in
alluminio o con fondi danneggiati può
graffiare il vetro o la vetroceramica. Per
spostare questi oggetti sollevarli sempre dalla superficie di cottura.
ITALIANO 55
Page 56
• L'apparecchiatura è destinata solo alla
cottura. Non utilizzare l'apparecchiatura
per altri scopi come per esempio il riscaldamento di un ambiente.
• Un'apparecchiatura per cottura a gas
produce calore e umidità. Provvedere
ad un'adeguata ventilazione nell'ambiente in cui si trova l'apparecchiatura.
• Assicurarsi che le aperture di ventilazione non siano ostruite.
• Se si prevede un impiego prolungato e
intenso dell’apparecchiatura, può essere necessaria un’ulteriore fonte di aerazione, per esempio l’apertura di una finestra o un sistema più efficace, come
l’aumento del livello di ventilazione meccanica, ove presente.
• Utilizzare solo pentole stabili, di forma
corretta e con un diametro superiore alle dimensioni dei bruciatori. La lastra di
vetro (ove presente) può surriscaldarsi e
rompersi.
• Accertarsi che la fiamma non si spenga
quando si gira rapidamente la manopola dalla posizione massima a quella minima.
• Accertarsi che le pentole si trovino al
centro degli anelli e non tocchino i bordi
della superficie di cottura.
• Usare esclusivamente gli accessori in
dotazione all'apparecchiatura.
• Non utilizzare un diffusore di fiamma sul
bruciatore.
2.3 Pulizia e manutenzione
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
• Pulire regolarmente l'apparecchiatura
per evitare il deterioramento dei materiali che compongono la superficie.
• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
• Non pulire i bruciatori in lavastoviglie.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.
2.4 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
• Contattare le autorità locali per ricevere
informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione
elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Appiattire i tubi del gas esterni.
3. DESCRIZIONE DEL PRODOTTO
3.1 Disposizione della superficie di cottura
1
2 3
4
5
6
1
Bruciatore a tripla corona
2
Bruciatore semi rapido
3
Bruciatore semi rapido
4
Bruciatore semi rapido
5
Bruciatore ausiliario
6
Manopole di regolazione
56
www.electrolux.com
Page 57
3.2 Manopole di regolazione
Simbolo Descrizione
mancanza di fornitura di gas/posizione off
posizione di accensione/massima fornitura di
gas
Simbolo Descrizione
fornitura di gas
minima
4. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
4.1 Accensione del bruciatore
AVVERTENZA!
Fare attenzione in fase di utilizzo
di fiamme libere all'interno della
cucina. Il costruttore declina qualsiasi responsabilità in caso di cattivo utilizzo delle fiamme.
Accendere sempre il bruciatore
prima di posizionare le pentole.
Accensione del bruciatore:
1.
Premere verso il basso la manopola di
regolazione e ruotarla in senso antiorario fino a farle raggiungere la posi-
zione massima (
).
2.
Mantenere premuta la manopola di
regolazione per circa 10 secondi per
far riscaldare la termocoppia. In caso
contrario, la fornitura di gas verrà interrotta.
3.
Regolare la fiamma, dopo che si è
stabilizzata.
Se il bruciatore non si accende
dopo alcuni tentativi, controllare
che la corona e lo spartifiamma
siano correttamente posizionati.
A
B
C
A)
Spartifiamma del bruciatore e corona
B)
Termocoppia
C)
Candela di accensione
ITALIANO 57
Page 58
C
D
B
A
A)
Spartifiamma bruciatore
B)
Corona bruciatore
C)
Candela di accensione
D)
Termocoppia
AVVERTENZA!
Non tenere la manopola di regolazione premuta per oltre 15 secondi.
Se il bruciatore non si accende
dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in
posizione off e attendere almeno 1
minuto prima di tentare di riaccendere il bruciatore.
In assenza di elettricità, è possibile
accendere il bruciatore senza utilizzare il dispositivo elettrico; in tal
caso sarà sufficiente avvicinarsi al
bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo
rilascio del gas.
Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di controllo in posizione Off
per cercare di riaccendere il bruciatore dopo almeno 1 minuto.
Il generatore di scintille si avvia in
modo automatico all'accensione
delle prese, dopo l'installazione o
dopo un'interruzione di corrente.
Non si tratta di un'anomalia.
4.2 Spegnimento del bruciatore
Per spegnere la fiamma, ruotare la manopola sul simbolo
.
AVVERTENZA!
Ridurre o spegnere sempre la
fiamma prima di rimuovere le pentole dal bruciatore.
5. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
5.1 Per risparmiare energia
• Se possibile, coprire sempre le pentole
con il relativo coperchio.
• Quando il liquido inizia a bollire, abbassare la fiamma per provocare una lenta
ebollizione del liquido.
AVVERTENZA!
Usare pentole con diametro adatto alle dimensioni dei bruciatori.
Bruciatore Diametro
delle pento-
le
Tripla corona 180 - 300
mm
Semi rapido (posterio-
re sinistro)
120 - 240
mm
Semi rapido (posterio-
re destro)
120 - 240
mm
Semi rapido (anteriore
destro)
120 - 220
mm
Ausiliario 80 - 180 mm
58
www.electrolux.com
Page 59
AVVERTENZA!
Sui bruciatori a gas, non usare
pentole in ghisa, teglie in terracotta, grill o piastre tostapane.
AVVERTENZA!
Assicurarsi che i fondi delle pentole non poggino sulle manopole di
regolazione. Se le manopole di regolazione si trovano al di sotto
delle pentole, la fiamma le riscalda.
Non mettere la stessa pentola su
due fornelli.
AVVERTENZA!
Assicurarsi che i manici delle pentole non si trovino al di sopra del
bordo del piano di cottura. Assicurarsi che le pentole siano ben
centrate sugli anelli per ottenere la
massima stabilità e per un consumo ridotto di gas.
Evitare di posare sui fornelli pentole instabili o deformate per prevenire versamenti
e lesioni.
AVVERTENZA!
Non utilizzare il diffusore di fiamma.
AVVERTENZA!
I liquidi versati durante la cottura
possono causare la rottura del vetro
6. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
AVVERTENZA!
Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia. Scollegare
l'apparecchiatura dalla presa elettrica prima di eseguire la pulizia o
la manutenzione.
I graffi o le macchie scure sulla superficie non compromettono il funzionamento dell'apparecchiatura.
• È possibile rimuovere i supporti delle
pentole e pulire in modo facile il piano di
cottura.
• Per pulire gli elementi smaltati, lo spartifiamma e la corona, lavarli con acqua
calda saponata e asciugarli attentamente prima di riporli.
• Lavare le parti in acciaio inox con acqua
e asciugarle con un panno morbido.
• I supporti delle pentole non sono lavabili in lavastoviglie. Devono essere lavati
a mano.
• Lavando i supporti della pentola a mano, fare attenzione quando vengono
asciugati in quanto il processo di smaltatura lascia di tanto in tanto dei bordi
arrugginiti. Qualora fosse necessario, rimuovere le macchie più ostinate servendosi di un apposito prodotto pulente.
• Verificare di posizionare correttamente
le griglie del piano cottura dopo la pulizia.
• Per fare in modo che i bruciatori funzionino correttamente, verificare che le
braccia dei supporti delle pentole si trovino al centro del bruciatore.
•
Fare molta attenzione quando si sostituiscono i supporti delle pentole:
il piano di cottura si potrebbe danneggiare.
Al termine della pulizia, asciugare l'apparecchiatura con un panno morbido.
AVVERTENZA!
Non collocare la pellicola di alluminio sulla superficie del piano di
cottura per mantenerla pulita durante la cottura.
ITALIANO 59
Page 60
Come eliminare lo sporco:
1.
– Togliere immediatamente: plasti-
ca fondente, pellicola in plastica, e
alimenti contenenti zucchero.
–
Spegnere l'apparecchiatura e
lasciarla raffreddare prima della
pulizia: aloni d'acqua e di calcare,
macchie di grasso, macchie opalescenti. Usare un prodotto di pulizia
speciale adatto alla superficie del
piano di cottura.
2.
Pulire l'apparecchiatura con un panno
umido e una piccola quantità di detergente.
3.
Al termine asciugare l'apparecchiatura con un panno pulito.
AVVERTENZA!
Non usare coltelli, raschietti o
strumenti simili per pulire la superficie del vetro o tra i bordi del bruciatore e del telaio (se pertinente).
AVVERTENZA!
Non far scivolare le pentole sul vetro perché potrebbe graffiare la
superficie. Inoltre, non lasciar che
oggetti duri o appuntiti cadano sul
vetro o colpiscano il bordo del
piano di cottura.
6.1 Pulizia della candela
Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo
di metallo. Tenere questi componenti ben
puliti per evitare difficoltà di accensione e
controllare che i fori spartifiamma non siano ostruiti.
6.2 Manutenzione periodica
Consultare periodicamente il Centro Locale per verificare le condizioni del tubo
della fornitura di gas e del regolatore di
pressione, se presente.
7. RISOLUZIONE DEI PROBLEMI
Problema Causa possibile Soluzione
Quando si accende il gas,
non viene prodotta alcuna
scintilla
• L’alimentazione elettrica manca
• Verificare che la spina
dell'unità sia inserita e
che vi sia corrente elettrica.
• Verificare il fusibile. Se il
fusibile è scattato più
volte, rivolgersi a un
elettricista qualificato.
• Lo spartifiamma e la
corona non sono posizionati correttamente
• Accertarsi che lo spartifiamma e la corona siano posizionati correttamente.
La fiamma si spegne immediatamente dopo l’accensione
• La termocoppia non è
abbastanza calda
• Dopo aver acceso la
fiamma, tenere premuta la manopola per circa 10 secondi.
60
www.electrolux.com
Page 61
Problema Causa possibile Soluzione
L'anello del gas non brucia in modo uniforme
• La corona del bruciatore è bloccata da residui
di cibo
• Controllare che l'iniettore principale non sia
ostruito e che la corona
del bruciatore sia priva
di residui di cibo.
In caso di malfunzionamento, cercare
dapprima di risolvere il problema senza
contattare l’assistenza tecnica. Qualora
non sia possibile trovare una soluzione al
problema, contattare il rivenditore o il
Centro di Assistenza Locale.
In caso di utilizzo improprio dell'apparecchiatura o installazione
non eseguita da personale qualificato, l'intervento del tecnico del
servizio assistenza o del rivenditore potrà essere effettuato dietro richiesta di pagamento anche durante il periodo di garanzia
Per consentirci di effettuare un intervento corretto e tempestivo, tenere a
portata di mano questi dati, che si
trovano sulla targhetta identificativa
in dotazione.
• Descrizione del modello................
• Numero di prodotto (PNC).................
• Numero di serie (S.N.).................
Richiedere sempre l’impiego di ricambi
originali. I ricambi originali si trovano solo
presso i nostri Centri di assistenza tecnica
e negozi di ricambi autorizzati.
7.1 Etichette fornite con il
sacchetto degli accessori
Attaccare le etichette adesive come indicato di seguito:
MOD.
PROD.NO.
SER.NO
DATA
MOD.
PROD.NO.
SER.NO
DATA
MODELMODEL
MOD.
PROD.NO.
SER.NO.
03 IT
MADE IN ITALY
TYPE
230V-50Hz
IP20
0049
A B C
A)
Attaccarla sul Foglietto di garanzia ed
inviare questa parte (ove prevista)
B)
Attaccarla sul Foglietto di garanzia e
conservare questa parte (ove prevista)
C)
Attaccarla sul libretto di istruzioni
8. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli sulla sicurezza.
ITALIANO 61
Page 62
AVVERTENZA!
Le seguenti istruzioni d'installazione, manutenzione e ventilazione
devono essere eseguite da personale qualificato conformemente alle disposizioni vigenti (UNI-CIG
7129 - 7131). Accertarsi che la
cucina sia adeguatamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100 cm²) o installare una cappa meccanica.
8.1 Collegamento gas
Scegliere dei collegamenti fissi o usare un
tubo flessibile in acciaio inossidabile conforme alle disposizioni vigenti. Se si utilizzano tubi in metallo flessibili, fare attenzione che non entrino in contatto con parti
mobili o non siano schiacciati. Ulteriore attenzione è richiesta qualora al piano di
cottura fosse abbinato il forno.
Accertarsi che la pressione del
gas di alimentazione dell'apparecchiatura sia conforme ai valori
consigliati.
Se la pressione fornita non ha il valore
specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il gas liquido (GPL), l'utilizzo di un regolatore di
pressione è consentito solo in conformità
allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per
mezzo di un dado filettato G 1/2". Avvitare
le parti senza forzare, regolare il raccordo
nella direzione voluta e serrare il tutto.
ABC
A)
Estremità dell'albero con dado
B)
Rondella
C)
Gomito (se necessario)
Collegamento rigido:
Eseguire il collegamento mediante tubi in
metallo rigidi (rame con finecorsa meccanico) (UNI-CIG 7129).
Collegamento flessibile:
Utilizzare un tubo flessibile in acciaio inox
(UNI-CIG 9891) con una lunghezza massima di 2 m.
Al termine dell'installazione, verificare la tenuta di ciascun raccordo
dei tubi. Usare una soluzione saponata, non una fiamma!
8.2 Sostituzione degli iniettori
1.
Rimuovere i supporti pentole.
2.
Rimuovere gli spartifiamma e le corone dei bruciatori.
3.
Con una chiave a bussola N. 7, togliere gli iniettori e sostituirli con quelli
richiesti per il tipo di gas utilizzato (vedere la tabella della sezione "Dati tecnici").
4.
Rimontare i componenti, seguendo la
stessa procedura in senso inverso.
5.
Sostituire la targhetta di identificazione (posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell’imballo
fornito con l’apparecchiatura.
Se la pressione del gas di alimentazione è
variabile o differente da quella prevista,
montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.
8.3 Regolazione del livello
minimo
Per regolare il livello minimo dei bruciatori:
1.
Accendere il bruciatore.
2.
Ruotare la manopola al minimo della
fiamma.
3.
Togliere la manopola.
4.
Regolare la vite di by-pass con un
cacciavite sottile.
62
www.electrolux.com
Page 63
A
A)
Vite di by-pass
• Se si passa da gas naturale a gas liquido G20 a 20 mbar, serrare a fondo la
vite di by-pass.
• Se si passa da gas liquido a gas naturale G20 a 20 mbar svitare la vite bypass di circa 1/4 di giro (1/2 giro per il
bruciatore a tripla corona).
AVVERTENZA!
Accertarsi che la fiamma non si
spenga quando si gira rapidamente la manopola dalla posizione
massima a quella minima.
8.4 Collegamento elettrico
• Verificare che la tensione nominale e il
tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla
targhetta di identificazione dell'apparecchiatura.
• L'apparecchiatura è provvista di cavo di
collegamento alla rete. Deve essere dotato di una spina in grado di supportare
il carico indicato sulla targhetta dei dati.
Assicurarsi di installare la spina in una
presa idonea.
• Utilizzare sempre una presa elettrica
con contatto di protezione correttamente installata.
• Verificare che la spina di alimentazione
rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare solo
la spina.
• Vi è il rischio di incendio quando l'apparecchiatura è collegata mediante prolunga, adattatore o mediante collegamento multiplo. Assicurarsi che la messa a terra sia conforme agli standard e
alle normative.
• Non lasciar surriscaldare il cavo di alimentazione oltre i 90°C.
Per evitare il contatto tra il cavo e l'apparecchiatura al di sotto del piano di cottura,
utilizzare dei morsetti sul lato dell'unità.
A
A)
Condotto rigido in rame o tubo flessibile in acciaio inox
8.5 Sostituzione del cavo di
collegamento
Per sostituire il cavo di collegamento usare solo H05V2V2-F T90 o un tipo equivalente. Accertarsi che il cavo sia di sezione
idonea alla tensione e alla temperatura di
esercizio. Il cavo di terra giallo/verde deve
essere circa 2 cm più lungo del cavo di
fase marrone (o nero).
8.6 Incasso
min. 55 mm
min. 650 mm
830 mm
min. 450 mm
30 mm
480 mm
ITALIANO 63
Page 64
B
A
A)
guarnizione in dotazione
B)
staffe in dotazione
ATTENZIONE
Installare l'apparecchiatura esclusivamente su un piano di lavoro
dalla superficie piatta.
Se si installa il piano di cottura
sotto a una cappa da cucina, fare
riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature.
8.7 Possibilità di inserimento
Mobile da incasso con porta
Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e al-
trettanto facilmente deve consentire l'accesso in caso di interventi dell'assistenza
tecnica.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Pannello rimovibile
B)
Spazio per gli allacciamenti
Mobile da incasso con forno
LIl collegamento elettrico del piano di cottura e del forno devono essere eseguiti
separatamente per questioni di sicurezza
oltre che per consentire una facile rimozione del forno dall'unità.
9. DATI TECNICI
Dimensioni del piano di cottura
Larghezza: 880 mm
Lunghezza: 510 mm
Dimensioni dell'incasso
Larghezza: 830 mm
Lunghezza: 480 mm
Ingresso calore
Bruciatore a tripla corona: 3.8 kW
Bruciatore semi rapido: 1.9 kW
Bruciatore ausiliario: 1.0 kW
64
www.electrolux.com
Page 65
POTENZA TOTALE: G20 (2H) 20 mbar = 10.5 kW
G30 (3+) 28 - 30 mbar = 763 g/h
G31 (3+) 37 mbar = 750 g/h
Alimentazione elettrica: 230 V ~ 50 Hz
Categoria: II2H3+
Collegamento gas: G 1/2"
Alimentazione del gas: G20(2H) 20 mbar
Classe apparecchiatura: 3
Diametri del by-pass
Bruciatore Ø By-pass 1/100
mm
Bruciatore Ø By-pass 1/100
mm
Ausiliario 28 Tripla corona 56
Semi rapido 32
Bruciatori per GAS NATURALE G20 20 mbar
BRUCIATORE
POTENZA NORMALE
kW
ini. 1/100 mm
Ausiliario 1.0 70
Semirapido 1.9 96
Tripla corona 3.8 146
Bruciatori a gas GPL G30/G31 - 28-30/37 mbar
BRUCIATORE
POTENZA
NORMALE
kW
ini. 1/100
mm
G30
28-30
mbar
G31
37 mbar
g/h g/h
Ausiliario 1.0 50 73 71
Semirapido 1.9 71 138 136
Tripla corona 3.8 98 276 271
10. ITALIA – GARANZIA E SERVIZIO POST VENDITA
IT
Nel libretto istruzioni e nei siti Internet
www.electrolux.it (per elettrodomestici a
marchio Electrolux) troverete le informazioni su come gestire piccoli malfunzionamenti e come avere cura della vostra apparecchiatura. Nel sito troverete anche indicati i termini, le condizioni ed il certificato di garanzia convenzionale che potete
scaricare e salvare. Se lo desiderate, po-
tete richiedere copia cartacea del certificato di garanzia convenzionale al Servizio
Clienti contattando i numero verde 800
800 531 (per elettrodomestici a marchio
Electrolux) oppure facendo richiesta tramite la sezione Contatti del sito.
La riparazione e/o l’installazione di componenti elettriche o connessioni idrauliche
deve essere fatto da un tecnico qualificato. Per ogni richiesta d’intervento sul pro-
ITALIANO 65
Page 66
dotto è possibile comporre il n. telefonico
199.100.100 (telefonata a pagamento). In
caso di contatto con un centro di assi-
stenza autorizzato assicuratevi di avere
sempre a disposizione la ricevuta d’acquisto e i dati sottoriportati:
Modello .......................................... N. di serie (sn) ..................................
Numero prodotto (PNC) ................. Data d’acquisto ..................................
Attraverso il nostro sito Web potrete ottenere maggiore assistenza e scaricare i
manuali di istruzioni. Registrando i vostri
prodotti potrete facilmente accedere a
maggiori informazioni utili in merito:
www.RegisterElectrolux.com
+39 (0) 434 558500
Corso Lino Zanussi,
30 - 33080 Porcia, PN
11. CONSIDERAZIONI AMBIENTALI
Riciclare i materiali con il simbolo
.
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio.
Aiutare a proteggere l’ambiente e la salute
umana e a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche.
Non smaltire le apparecchiature che
riportano il simbolo
insieme ai normali
rifiuti domestici. Portare il prodotto al
punto di riciclaggio più vicino o contattare
il comune di residenza.
66
www.electrolux.com
Page 67
Page 68
User manual: English
Notice d'utilisation: Français
Benutzerinformation: Deutsch
Istruzioni per l’uso: Italiano
397289825-A-312013
Loading...
