ELECTROLUX EGT6345YOK User Manual

EGT6345YOK

................................................ .............................................

FR TABLE DE CUISSON NOTICE D'UTILISATION 2 PT PLACA MANUAL DE INSTRUÇÕES 18 RO PLITĂ MANUAL DE UTILIZARE 33 ES PLACA DE COCCIÓN MANUAL DE

INSTRUCCIONES

www.electrolux.com

SOMMAIRE

1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

6. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

9. CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques

Sous réserve de modifications.

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

FRANÇAIS 3

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

www.electrolux.com

• Ne faites pas fonctionner l'appareil avec un minuteur

• Il peut être dangereux de laisser chauffer de la graisse

• N'essayez jamais d'éteindre un feu avec de l'eau. Met-

• N'entreposez rien sur les surfaces de cuisson.

• N’utilisez pas de nettoyeur vapeur pour nettoyer l'ap-

• Ne posez pas d'objets métalliques tels que couteaux,

• Si la surface vitrocéramique est fissurée, mettez à l'ar-

externe ou un système de commande à distance.

ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

tez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.

pareil.

fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

rêt l'appareil pour éviter tout risque d'électrocution.

INSTRUCTIONS DE SÉCURITÉ

Cet appareil est adapté aux marchés suivants : FR

PT RO ES

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un

appareil endommagé.

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• Respectez la distance minimale requise

avec les autres appareils et éléments.

• Soyez toujours vigilants lorsque vous

déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide

d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que l'appareil est débranché.

• Utilisez le câble d'alimentation électrique approprié.

• Ne laissez pas le câble d'alimentation s'emmêler.

• Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.

• Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.

• Assurez-vous qu'une protection antiélectrocution est installée.

• Utilisez un collier anti-traction sur le câble.

• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez le service aprèsvente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.

• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectués par une personne qualifiée.

• Assurez-vous que l'air circule autour de l'appareil.

• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.

FRANÇAIS 5

• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.

• Éteignez les zones de cuisson après chaque utilisation.

• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.

• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

www.electrolux.com

• Ne laissez pas de récipients chauds sur

• Ne laissez pas le contenu des réci-

• Prenez soin de ne pas laisser tomber

• Ne faites jamais fonctionner les zones

• Ne placez jamais de papier aluminium

• N'utilisez pas de récipients en fonte ou

• Veillez à ce que la pièce où est installé

• Assurez-vous que les orifices de venti-

• Utilisez uniquement des récipients sta-

• Assurez-vous que la flamme ne s'éteint

• Veillez à ce que les récipients se trou-

AVERTISSEMENT

Risque de dommage de l'appareil.

le bandeau de commande.

pients de cuisson s'évaporer.

d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.

de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.

sur l'appareil.

en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

l'appareil soit bien aérée.

lation ne sont pas bouchés.

bles avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) !

pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

vent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la table de cuisson.

• N'utilisez que les accessoires fournis avec l'appareil.

• N'installez pas de diffuseur de flamme sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Ne lavez pas les brûleurs au lave-vaisselle.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre conformément l'appareil au rebut.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Aplatissez les tuyaux de gaz externes.

3. DESCRIPTION DE L'APPAREIL

3.1 Description de la table de cuisson

1 2 3

Table de cuisson

Brûleur rapide

Brûleur semi-rapide

Manettes de commande

FRANÇAIS 7

3.2 Manettes de commande

Symbole Description

pas d'alimentation en gaz / position arrêt

position d'allumage / alimentation en gaz maximum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT

Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme

Allumez toujours le brûleur avant de poser un récipient dessus.

Symbole Description

alimentation en gaz minimum

gauche jusqu'à la position maximale (

Maintenez la manette de commande enfoncée pendant environ 5 secondes pour permettre au thermocouple de chauffer. Sinon, l'alimentation en gaz sera interrompue.

Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

Pour allumer le brûleur :

Enfoncez la manette de commande correspondante et tournez-la vers la

www.electrolux.com

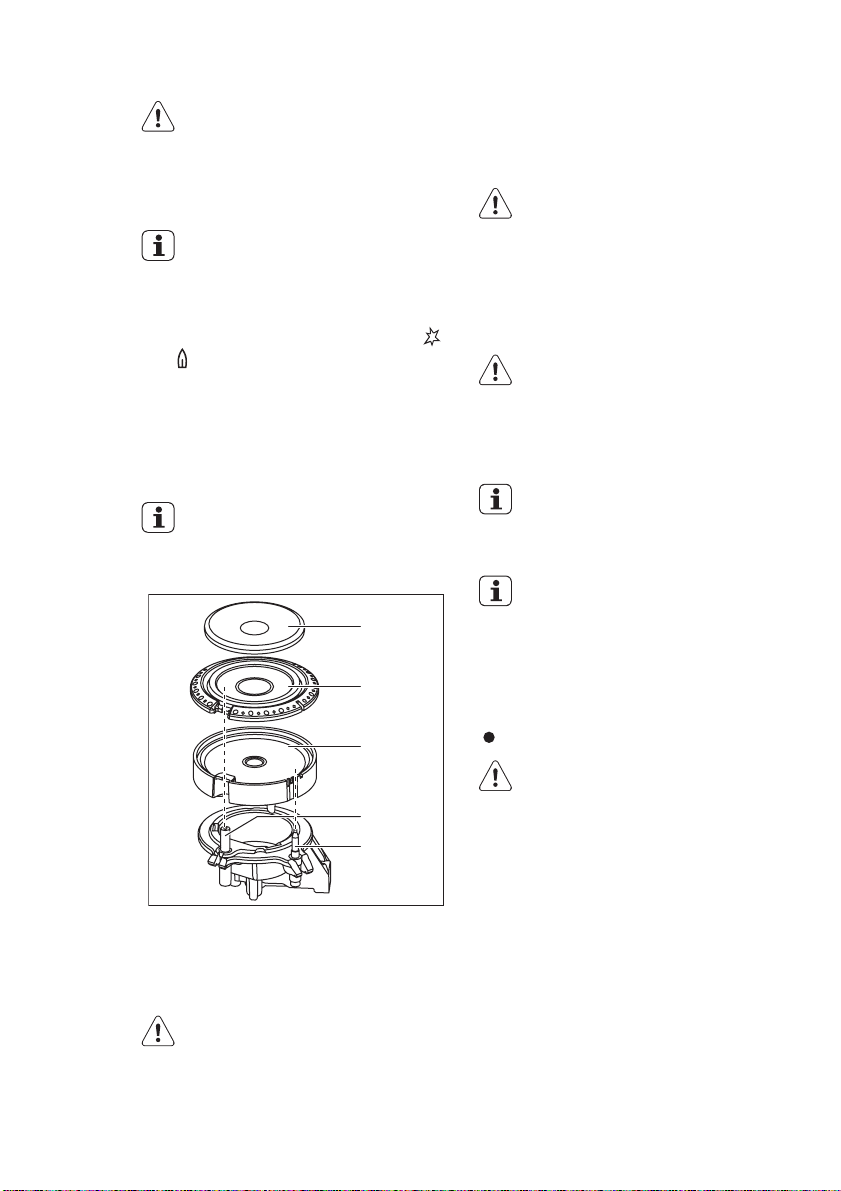

A) B) C) D) E)

Chapeau du brûleur Triple couronne en laiton Couronne du brûleur Bougie d'allumage Thermocouple

AVERTISSEMENT

Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournezla sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

En cas de coupure d'électricité,

vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximale.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

4.2 Arrêt du brûleur

Pour éteindre la flamme, tournez la manette sur le symbole

AVERTISSEMENT

Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide.

Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètres des réci-

pients

Semi-rapi-

120 - 240 mm

de (arrière

droit)

Semi-rapi-

120 - 180 mm

de (avant

gauche)

Semi-rapi-

120 - 180 mm

de (avant

droit)

Rapide 180 - 260 mm

AVERTISSEMENT

N'utilisez pas de plats en fonte, en stéatite, de grils ou de plats à gratin sur les brûleurs à gaz.

AVERTISSEMENT

Assurez-vous que le fond des récipients ne dépasse pas au-dessus des manettes de commande. Si les manettes de commande se trouvent sous le fond des récipients, la flamme peut les faire chauffer. Ne placez pas le même récipient sur deux brûleurs.

AVERTISSEMENT

Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson. Assurez-vous que les récipients de cuisson sont bien centrés sur les brûleurs afin de garantir leur stabilité et de réduire la consommation de gaz.

FRANÇAIS 9

Ne placez pas de récipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.

AVERTISSEMENT

N'utilisez pas de diffuseur de flamme.

AVERTISSEMENT

Des liquides renversés durant la cuisson peuvent provoquer le bris du verre.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Pour nettoyer l'appareil, éteignezle puis laissez-le refroidir. Avant toute opération de nettoyage ou intervention technique, assurezvous que l'appareil est débranché de la prise électrique.

Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

AVERTISSEMENT

Un taux d'humidité élevé ou l'immersion prolongée des brûleurs dans l'eau peut endommager leur surface.

• Vous pouvez retirer les supports de casserole pour nettoyer facilement la table de cuisson.

• Pour nettoyer le chapeau en émail, utilisez de l'eau chaude et un détergent doux et séchez-le soigneusement avant de le remettre en place.

• La couleur des couronnes des brûleurs en laiton peut foncer après une longue utilisation. Pour retirer ces marques sombres, procédez comme suit :

www.electrolux.com

• Lavez les éléments en acier inoxydable

• Les supports de casserole ne sont

• Lorsque vous lavez les supports de

• Après avoir lavé les supports de casse-

• Assurez-vous que les bras des sup-

•

Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux. De façon à ce que les supports de casseroles restent en position correcte, ceux-ci sont montés sur des picots métalliques sur les côtés de la table de cuisson. Pour faciliter le nettoyage, les supports de casseroles sont démontables. Soulevez les supports de casseroles en les maintenant en position horizontale comme illustré dans la dernière figure.

– Préparez un mélange composé de

50 % d'eau et de 50 % de vinaigre de vin.

– Faites tremper les brûleurs dans ce

mélange pendant 10 minutes maximum. Retirez les marques avec une éponge.

– Rincez les couronnes à l'eau pour éli-

miner toute trace du mélange, puis séchez-les soigneusement.

à l'eau, puis séchez-les à l'aide d'un chiffon doux.

pas adaptés au lavage dans un lavevaisselle. Ils doivent être lavés à la main.

casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.

role, veillez à les remettre correctement en place.

ports de casserole se trouvent bien au centre du brûleur pour que ce dernier puisse fonctionner correctement.

Pour éviter d'endommager la surface de la table de cuisson, faites très attention lorsque vous remettez les supports de casserole en place.

Évitez de soulever les supports de casseroles d'un mouvement angulaire, car cela pour exercer une contrainte sur les picots métalliques. Cela risquerait d'endommager les picots et d'entraîner leur rupture.

La forme des supports de casseroles et le nombre de brûleurs dépend du modèle de l'appareil.

Enlevez les salissures :

– Enlevez immédiatement : plasti-

que fondu, feuilles plastique et les aliments contenant du sucre.

Mettez l'appareil à l'arrêt et

–

laissez le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson.

Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.

Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

AVERTISSEMENT

N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou entre les bords des brûleurs et l'encadrement (si présent).

AVERTISSEMENT

Ne faites pas glisser les récipients sur le verre car ils pourraient en rayer la surface. De même, ne faites pas tomber d'objets durs ou pointus sur le verre. Ne cognez pas non plus contre les rebords de la table de cuisson.

métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

6.2 Entretien périodique

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

6.1 Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage en céramique et d'une électrode

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution

Aucune étincelle ne se produit à l'allumage.

• Le couvercle et la cou-

La flamme s'éteint immédiatement après l'allumage.

Les flammes sont irrégulières.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications four-

• Il n'y a pas d'alimentation électrique.

ronne du brûleur sont mal positionnés.

• Le thermocouple n'est pas suffisamment chauffé.

• La couronne du brûleur doit être encrassés avec des restes d'aliments.

nies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

• Vérifiez si l'appareil est bien branché et allumé;

• Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un électricien qualifié.

• Assurez-vous que le couvercle et la couronne du brûleur sont bien positionnés.

• Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 secondes.

• vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne.

FRANÇAIS 11

www.electrolux.com

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modèle ............

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............

Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service aprèsvente.

7.1 Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Collez-la sur la carte de garantie et

envoyez cette partie Collez-la sur la carte de garantie et

conservez cette partie

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements locaux en vigueur.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Collez-la sur la notice d'utilisation

TYPE 230V-50Hz IP20

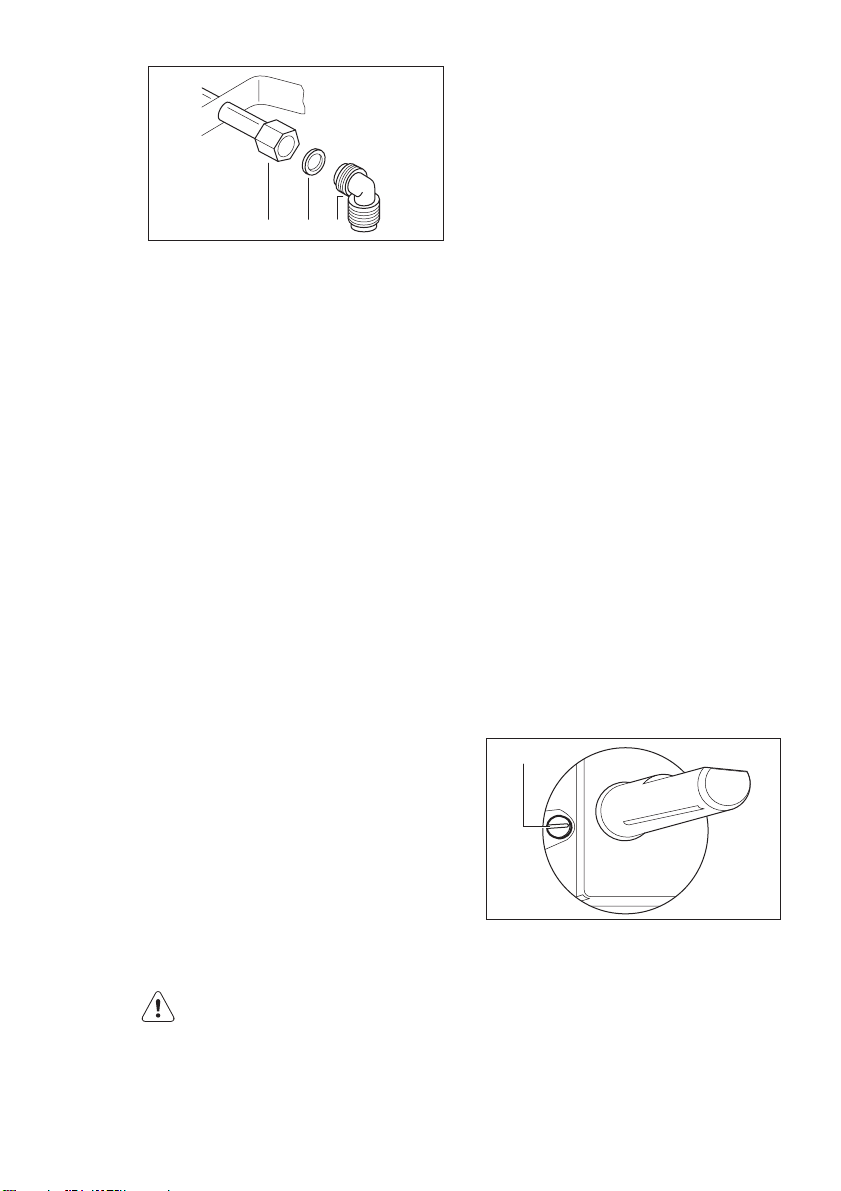

8.1 Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

ABC

Extrémité du tuyau avec écrou

Rondelle

Coude

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

– Gaz naturel : le raccordement s'effec-

tue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.

– Butane/Propane : utilisez un tube

souple, équipé de ses colliers, s'il peut être contrôlé sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, utilisez un tuyau flexible avec un embout métallique approprié.

Raccordement avec des tuyaux flexibles non métalliques :

Si le raccordement peut être facilement contrôlé dans son ensemble, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers. Gaz liquéfié : utilisez le support de tuyau en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz.

FRANÇAIS 13

L'utilisation d'un tuyau flexible s'applique lorsque :

– il ne peut pas devenir plus chaud que la

température ambiante, à savoir plus de

30 °C ; – il n'est pas plus long que 1 500 mm ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction ni au-

cune torsion ; – il n'entre pas en contact avec des

bords ni des coins tranchants ; – il peut être facilement contrôlé sur toute

sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

– il ne présente aucune fente, coupure,

marque de brûlure sur les deux extré-

mités et sur toute sa longueur ; – le matériau n'est pas durci, mais pré-

sente une élasticité correcte ; – les colliers de serrage ne sont pas rouil-

lés ; – la date d'expiration n'est pas dépassée.

Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

8.2 Remplacement des injecteurs

Démontez les supports des casseroles.

Démontez les chapeaux et les couronnes du brûleur.

À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

Assemblez les pièces et suivez la même procédure dans l'ordre inverse.

Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil.

www.electrolux.com

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

• Si vous passez du gaz naturel G20/G25

• Si vous passez du gaz liquéfié au gaz

• Si vous passez du gaz naturel G20/G25

• Si vous passez du gaz de ville G130

• Si vous passez du gaz liquide au gaz

Allumez le brûleur. Tournez la manette en position mini-

male. Retirez la manette. À l'aide d'un tournevis fin, ajustez la

position de la vis de réglage.

Vis de réglage

20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.

naturel G20/G25 20/25 mbar dévissez la vis de dérivation d'environ 1/4 de tour.

20/25 mbar au gaz de ville G130 8 mbar, dévissez-la d'environ 3/4 de tour.

8 mbar au gaz naturel G20/G25 20/25 mbar, vissez d'environ 3/4 de tour.

de ville G130 8 mbar, dévissez d'environ 1 tour.

AVERTISSEMENT

Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

8.4 Branchement électrique

• Vérifiez que la tension nominale et le ty-

pe d'alimentation figurant sur la plaque

signalétique correspondent aux valeurs

d'alimentation locales.

• Cet appareil est fourni avec un câble

d'alimentation. Une fiche appropriée,

capable de supporter la charge indi-

quée sur la plaque signalétique, doit

être adaptée au câble d'alimentation.

Assurez-vous que la fiche est branchée

dans une prise correcte.

• Utilisez toujours une prise de courant

de sécurité correctement installée.

• Assurez-vous que la prise de courant

est accessible une fois l'appareil instal-

lé.

• Ne tirez jamais sur le câble d'alimenta-

tion pour débrancher l'appareil. Tirez

toujours sur la fiche.

• L'appareil ne doit pas être raccordé à

l'aide d'un prolongateur, d'un adapta-

teur ni d'une prise multiple (risque d'in-

cendie). Assurez-vous que le raccorde-

ment à la terre est conforme aux nor-

mes et réglementations.

• Le câble d'alimentation ne doit pas être

exposé à une température supérieure à

90 °C. Assurez-vous de connecter le câble neutre bleu à la borne portant la lettre « N ». Connectez le câble de phase marron (ou noir) à la borne portant la lettre « L ». Le câble de phase doit rester connecté en permanence.

8.5 Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

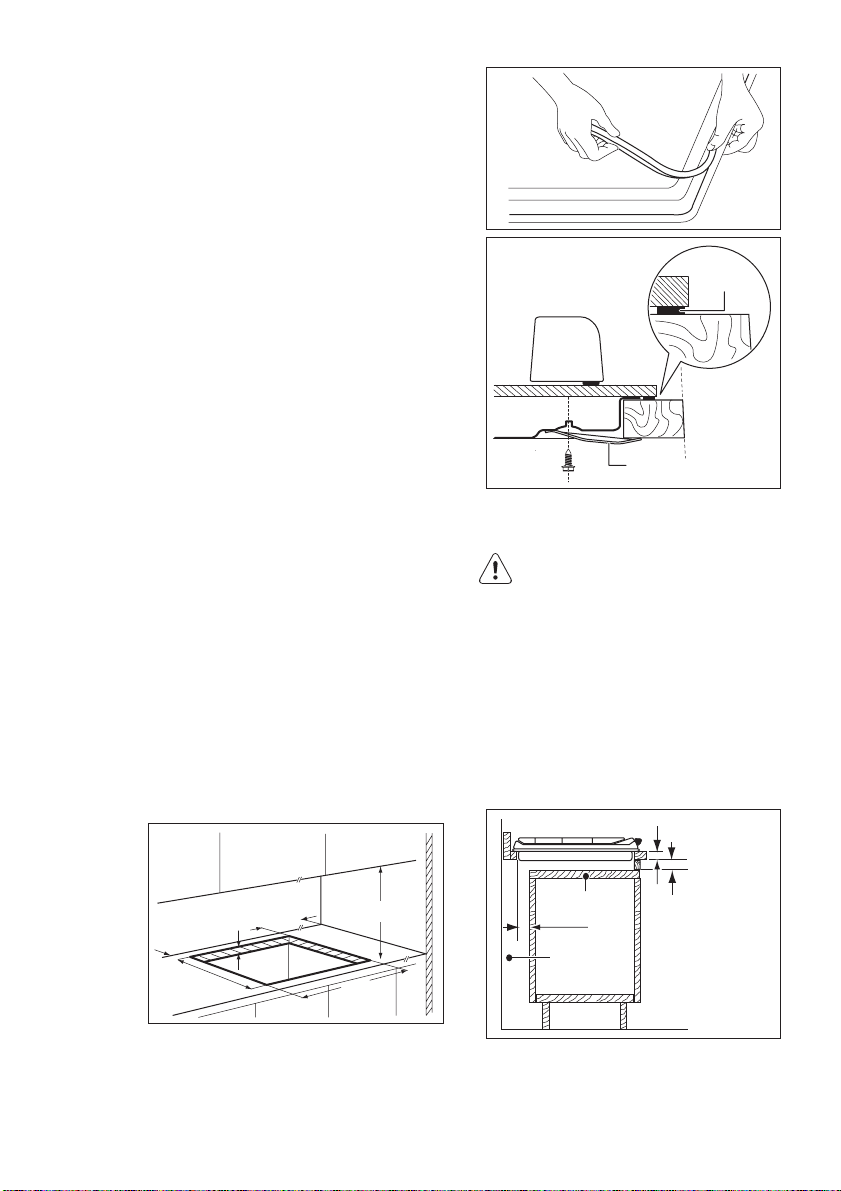

8.6 Encastrement

FRANÇAIS 15

accessible au cas où une intervention technique serait nécessaire.

30 mm

min.

min. 55 mm

480 mm

450 mm

30 mm

joint fourni

équerres fournies

ATTENTION

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

min. 650 mm

560 mm

60 mm

min 20 mm (max 150 mm)

Panneau amovible

Espace pour les branchements

Élément de cuisine avec four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport

d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

50 cm

360 cm

120 cm

180 cm

8.7 Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facile à retirer et facilement

www.electrolux.com

9. CARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 590 mm Longueur : 520 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 560 mm

Puissance

Brûleur rapide : 2.2 kW Brûleur semi-rapi-

de : PUISSANCE TOTA-LEG20/G25 (2E+) 20/25 mbar = 7.15 kW

Alimentation électrique :

Catégorie : III1c2E+3+ Raccordement au

gaz : Alimentation en

gaz : Classe de l'appa-

reil :

1.65 kW

G30 (3+) 28-30 mbar = 502 g/h G31 (3+) 37 mbar = 493 g/h G130 (1c) 8 mbar = 7 kW

230 V ~ 50 Hz

G 1/2"

G20/G25 (2E+) 20/25 mbar

Longueur : 480 mm

Diamètres de by-pass

Brûleur Ø by-pass en 1/100 mm

Semi-rapide 32

Rapide 52

Brûleurs à gaz pour GAZ NATUREL G20/25 20/25 mbar

BRÛLEUR PUISSANCE NORMALE

Semi-rapide 1.65 86

Rapide 2.2 98

inj. 1/100 mm

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

PUISSAN-

BRÛLEUR

Semi-rapide 1.6 64 116 114 Rapide 2.1 076 153 150

Brûleurs à gaz pour GAZ DE VILLE G130 8 mbar

BRÛLEUR PUISSANCE NORMALE

Semi-rapide 1.6 153 Rapide 2.2 184

NORMALE

inj.

1/100 mm

10. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT

G30

28–30 mbar

g/h g/h

inj. 1/100 mm

FRANÇAIS 17

G31

37 mbar

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole

ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

avec les ordures

www.electrolux.com

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2. INSTRUÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

3. DESCRIÇÃO DO PRODUTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

4. UTILIZAÇÃO DIÁRIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

5. SUGESTÕES E CONSELHOS ÚTEIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

6. MANUTENÇÃO E LIMPEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

7. RESOLUÇÃO DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

INSTALAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

9. INFORMAÇÃO TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

ESTAMOS A PENSAR EM SI

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de quem sabe que terá sempre óptimos resultados.

Bem-vindo(a) à Electrolux.

Visite o nosso website para:

Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços:

www.electrolux.com

Registar o seu produto para beneficiar de um serviço melhor:

www.electrolux.com/productregistration

Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:

www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais. Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis. A informação encontra-se na placa de características. Modelo, PNC, Número de Série.

Aviso / Cuidado - Informações de segurança. Informações gerais e conselhos úteis Informações ambientais

Sujeito a alterações sem aviso prévio.

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes da instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

1.1 Segurança para crianças e pessoas vulneráveis

ADVERTÊNCIA

Risco de asfixia, ferimentos ou incapacidade permanente.

• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se forem supervisionadas por um adulto que seja responsável pela sua segurança.

• Não permita que as crianças brinquem com o aparelho.

• Mantenha todos os materiais de embalagem fora do alcance das crianças.

• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis estão quentes.

• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.

• A limpeza e a manutenção básica não devem ser efectuadas por crianças sem supervisão.

PORTUGUÊS 19

1.2 Segurança geral

• O aparelho fica quente durante a utilização. Não toque nos aquecimentos.

• Não utilize o aparelho com um temporizador externo ou um sistema de controlo remoto separado.

• Deixar alimentos com gorduras ou óleos na placa, sem vigilância, pode ser perigoso e provocar um incêndio.

www.electrolux.com

• Nunca tente extinguir um incêndio com água. Em vez

• Não coloque objectos sobre as zonas de cozedura.

• Não use uma máquina de limpar a vapor para limpar o

• Os objectos metálicos como facas, garfos, colheres e

• Se a superfície da vitrocerâmica apresentar alguma

disso, desligue o aparelho e cubra as chamas com uma tampa de tacho ou manta de incêndio.

aparelho.

tampas não devem ser colocados na superfície da placa, uma vez que podem ficar quentes.

fenda, desligue o aparelho para evitar a possibilidade de choque eléctrico.

INSTRUÇÕES DE SEGURANÇA

Este aparelho é adequado para os seguintes mercados: FR

PT RO

2.1 Instalação

ADVERTÊNCIA

A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Remova toda a embalagem.

• Não instale nem utilize o aparelho se

este estiver danificado.

• Cumpra as instruções de instalação

fornecidas com o aparelho.

• Respeite as distâncias mínimas relativa-

mente a outros aparelhos e unidades.

• Tenha sempre cuidado quando deslo-

car o aparelho porque é pesado. Use sempre luvas de protecção.

• Vede as superfícies cortadas com um

vedante para impedir que a humidade cause dilatações.

• Proteja a parte inferior do aparelho con-

tra vapor e humidade.

• Não instale o aparelho ao lado de uma

porta ou debaixo de uma janela. Isso evita que a abertura de portas ou jane-

las faça cair algum tacho quente do aparelho.

• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.

• A parte inferior do aparelho pode ficar quente. Recomendamos a instalação de um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior.

Ligação eléctrica

ADVERTÊNCIA

Risco de incêndio e choque eléctrico.

• Todas as ligações eléctricas têm de ser efectuadas por um electricista qualificado.

• O aparelho tem de ficar ligado à terra.

• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente eléctrica.

• Utilize um cabo de alimentação eléctrica adequado.

• Não permita que o cabo de alimentação fique enredado.

• Certifique-se de que o cabo e a ficha de alimentação (se aplicável) não entram em contacto com o aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada.

• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.

• Certifique-se de que a protecção contra choque é instalada.

• Utilize a braçadeira de fixação para libertar tensão do cabo.

• Certifique-se de que não causa danos na ficha (se aplicável) e no cabo de alimentação. Contacte a Assistência Técnica ou um electricista para substituir o cabo de alimentação se estiver danificado.

• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.

Ligação do gás

• Todas as ligações de gás devem ser efectuadas por uma pessoa qualificada.

• Certifique-se de que existe circulação de ar em torno do aparelho.

• A informação relativa ao fornecimento de gás encontra-se na placa de características.

• Este aparelho não está ligado a um dispositivo de evacuação de produtos de combustão. Certifique-se de que o aparelho é ligado em conformidade com os regulamentos de instalação em vigor. Tenha em atenção os requisitos para uma ventilação adequada.

2.2 Utilização

ADVERTÊNCIA

Risco de ferimentos, queimaduras ou choque eléctrico.

PORTUGUÊS 21

• Utilize este aparelho em ambiente doméstico.

• Não altere as especificações deste aparelho.

• Não deixe o aparelho a funcionar sem vigilância.

• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.

• Não coloque talheres ou tampas de panelas sobre as zonas de cozedura. Ficam quentes.

• Desligue (off) a zona de cozedura após cada utilização.

• Não utilize o aparelho como superfície de trabalho ou armazenamento.

• Se a superfície do aparelho apresentar quebras, desligue-o imediatamente da corrente eléctrica. Isso evitará choques eléctricos.

ADVERTÊNCIA

Risco de incêndio ou explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos aquecidos afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.

• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.

• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo usado pela primeira vez.

• Não coloque produtos inflamáveis ou objectos molhados com produtos inflamáveis no interior, ao lado ou em cima do aparelho.

ADVERTÊNCIA

Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.

• Não deixe que nenhum tacho ferva até ficar sem água.

• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.

• Não active zonas de cozedura com um tacho vazio ou sem tacho.

www.electrolux.com

• Não coloque folha de alumínio no apa-

• Os tachos de ferro fundido e de alumí-

• Providencie boa ventilação na cozinha

• Certifique-se de que as aberturas de

• Utilize apenas tachos e panelas está-

• Certifique-se de que a chama não se

• Certifique-se de que os tachos ficam

• Utilize apenas os acessórios fornecidos

• Não instale um difusor de chama sobre

relho.

nio ou que tenham a base danificada podem riscar a vitrocerâmica. Levante sempre estes objectos quando precisar de os deslocar na mesa de trabalho.

onde o aparelho fica instalado.

ventilação não ficam bloqueadas.

veis, com forma correcta e diâmetro superior às dimensões dos queimadores. Existe o risco de sobreaquecimento e ruptura da placa de vidro (se aplicável).

apaga quando roda rapidamente o botão da posição do máximo para a posição do mínimo.

centrados nos anéis e que não ficam salientes sobre a mesa de trabalho.

com o aparelho.

um queimador.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.

• Não utilize jactos de água ou vapor para limpar o aparelho.

• Não lave os queimadores na máquina de lavar loiça.

• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

2.4 Eliminação

ADVERTÊNCIA

Risco de ferimentos e asfixia.

• Contacte a sua autoridade municipal para mais informações sobre a forma como eliminar o aparelho correctamente.

• Desligue o aparelho da alimentação eléctrica.

• Corte o cabo de alimentação eléctrica e elimine-o.

• Achate os tubos de gás externos.

2.3 Manutenção e limpeza

ADVERTÊNCIA

Risco de danos no aparelho.

3. DESCRIÇÃO DO PRODUTO

3.1 Disposição da mesa de trabalho

1 2 3

Placa

Queimador rápido

Queimador semi-rápido

Comandos

PORTUGUÊS 23

3.2 Botões de comando

Símbolo Descrição

sem fornecimento de gás / posição desligado

posição de ignição / fornecimento máximo de gás

4. UTILIZAÇÃO DIÁRIA

ADVERTÊNCIA

Consulte os capítulos relativos à segurança.

4.1 Ignição do queimador

ADVERTÊNCIA

Tenha muito cuidado quando utilizar uma chama aberta em ambiente de cozinha. O fabricante declina qualquer responsabilidade em caso de utilização incorrecta da chama

Acenda sempre o queimador antes de colocar o tacho.

Para acender o queimador:

Símbolo Descrição

fornecimento mínimo de gás

Pressione o respectivo botão de comando e rode-o para a esquerda pa-

ra a posição do nível máximo ( ).

Mantenha o botão de comando pressionado durante aproximadamente 5 segundos; isso permite o aquecimento do termopar. Caso contrário, o fornecimento de gás será interrompido.

Regule a chama quando esta estiver homogénea.

Se o queimador não acender após algumas tentativas, verifique se a coroa e a respectiva tampa estão nas posições correctas.

www.electrolux.com

A) B) C) D) E)

Tampa do queimador Coroa do queimador em latão Coroa do queimador Ignição Termóstato

ADVERTÊNCIA

Não mantenha o botão de comando pressionado por mais de 15 segundos. Se o queimador não acender após 15 segundos, solte o botão de comando, rode-o para a posição OFF (desligado) e aguarde no mínimo 1 minuto antes de tentar acender novamente o queimador.

Na ausência de electricidade, é possível acender o queimador sem o dispositivo eléctrico; neste caso, aproxime uma chama do queimador, pressione o respectivo botão e rode-o para a esquerda para a posição de libertação máxima de gás.

Se o queimador se apagar acidentalmente, rode o botão de comando para a posição OFF (desligado) e aguarde no mínimo 1 minuto antes de tentar acender o queimador novamente.

A ignição pode iniciar-se automaticamente ao ligar a rede eléctrica, após a instalação ou após um corte de energia. Isso é normal.

4.2 Desligar o queimador

Para apagar a chama, rode o botão para o símbolo

ADVERTÊNCIA

Reduza sempre a chama ou apague-a antes de remover o tacho do queimador.

5. SUGESTÕES E CONSELHOS ÚTEIS

ADVERTÊNCIA

Consulte os capítulos relativos à segurança.

5.1 Poupança de energia

• Sempre que possível, coloque as tampas nas panelas.

• Quando o líquido começa a ferver, reduza a chama para cozinhar em lume brando.

Utilize apenas tachos com diâmetro adequado às dimensões dos queimadores.

Queima-

dor

Semi-rápi-

do (posteri-

or, direito)

Semi-rápido (frente,

esquerdo)

Semi-rápido (frente,

direito)

Rápido 180 - 260 mm

Diâmetros de tacho

120 - 240 mm

120 - 180 mm

ADVERTÊNCIA

Não utilize panelas de ferro fundido, panelas de pedra ou placas de grelhador ou tostador sobre os queimadores de gás.

ADVERTÊNCIA

Certifique-se de que os fundos dos tachos e panelas não tocam nos botões de comando. Se os botões de comando ficarem debaixo dos fundos dos tachos, a chama aquece-os. Não coloque a mesma panela sobre dois queimadores.

6. MANUTENÇÃO E LIMPEZA

PORTUGUÊS 25

ADVERTÊNCIA

Certifique-se de que as pegas dos tachos e panelas não ficam directamente acima da extremidade dianteira do fogão. Certifique-se de que os tachos e panelas ficam centrados nos anéis, para maximizar a estabilidade e minimizar o consumo de gás.

Não coloque tachos instáveis ou danificados nos anéis, para evitar derrames de líquidos e ferimentos.

ADVERTÊNCIA

Não utilize um difusor de chama.

ADVERTÊNCIA

O derrame de líquidos durante a cozedura pode originar a quebra do vidro

ADVERTÊNCIA

Consulte os capítulos relativos à segurança.

ADVERTÊNCIA

Para limpar o aparelho, desligue-o e deixe-o arrefecer. Antes de executar qualquer trabalho de manutenção ou limpeza, desligue o aparelho da alimentação eléctrica.

Riscos ou manchas escuras na superfície não afectam o funcionamento do aparelho.

ADVERTÊNCIA

Muita humidade nos queimadores ou a imersão destes em água durante demasiado tempo pode danificar as superfícies.

• Pode remover os suportes para panelas para facilitar a limpeza da placa.

• Para limpar a tampa esmaltada, lave-a com água e detergente e seque-a cuidadosamente antes de voltar a colocá-

-la.

• As coroas dos queimadores de latão podem escurecer após utilização pro-

longada. Para remover as manchas escuras, proceda do seguinte modo:

– Prepare uma mistura com 50% de

água e 50% de vinagre de vinho.

– Coloque as coroas de molho na mis-

tura durante 10 minutos, no máximo. Remova as manchas com uma esponja.

– Enxagúe as coroas em água para re-

mover a mistura e seque-as com cuidado.

• Limpe as peças de aço inoxidável com água e seque com um pano macio.

• Os suportes para panelas não são resistentes à máquina de lavar loiça. É necessário lavá-los à mão.

• Quando lavar os suportes para panelas à mão, tenha cuidado quando os secar porque o revestimento de esmalte pode ter extremidades pouco polidas. Se necessário, pode remover as manchas difíceis com um produto de limpeza em pasta.

• Após a limpeza dos suportes para panelas, certifique-se de que ficam bem posicionados.

www.electrolux.com

• Para que os queimadores funcionem

• Tenha muito cuidado quando voltar

Após a limpeza, seque o aparelho com um pano macio. Para manter os suportes para panelas na posição correcta, deve colocá-los nos pinos metálicos das partes laterais da placa. Para facilitar a limpeza, os suportes para panelas podem ser removidos da placa. Levante os suportes para panelas, mantendo-os na horizontal como indicado na ilustração.

correctamente, certifique-se de que os braços dos suportes para panelas ficam centrados nos queimadores.

a colocar os suportes para panelas, para evitar danos na superfície da placa.

Não levante os suportes para panelas inclinados, uma vez que poderá forçar os pinos metálicos. Isso pode danificar os pinos e fazer com que partam.

A forma dos suportes para panelas e a quantidade de queimadores pode ser diferente noutros modelos de aparelho.

Remoção de sujidades:

– Remova imediatamente: plástico

derretido, película de plástico e resíduos de alimentos que contenham açúcar.

Desligue o aparelho e deixe-o

–

arrefecer antes de limpar: manchas de calcário, de água, salpicos de gordura, descolorações metálicas brilhantes. Utilize um agente de limpeza especial adequado à superfície da placa.

Limpe o aparelho com um pano húmido e um pouco de detergente.

No final, seque o aparelho com um pano limpo.

ADVERTÊNCIA

Não utilize facas, raspadores ou outros instrumentos semelhantes para limpar a superfície do vidro ou entre os rebordos dos queimadores e a estrutura (se aplicável).

ADVERTÊNCIA

Não arraste tachos sobre o vidro porque podem riscar a superfície. Não permita também que caiam objectos rígidos ou aguçados sobre o vidro ou sobre as extremidades da placa.

6.1 Limpeza do disparador

Esta funcionalidade é obtida através de uma vela cerâmica de ignição com um eléctrodo de metal. Mantenha estes componentes bem limpos para evitar dificuldades ao ligar e verifique se os orifícios da coroa do queimador não estão obstruídos.

6.2 Manutenção periódica

Entre em contacto periodicamente com o seu centro de assistência local para verifi-

7. RESOLUÇÃO DE PROBLEMAS

Problema Possível causa Solução

Não existe faísca quando acende o gás.

• A tampa e a coroa do

A chama apaga-se imediatamente após a ignição.

O anel de gás arde irregularmente.

Se existir uma falha, tente primeiro encontrar uma solução para o problema. Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou o centro de assistência local.

Se tiver utilizado o aparelho de forma incorrecta ou se a instalação não tiver sido executada por um engenheiro qualificado, a visita do técnico do serviço de assistência ou do fornecedor pode não ser gratuita, mesmo durante o período de garantia.

• Não existe alimentação eléctrica.

queimador não estão bem colocadas.

•O termopar não é aquecido de forma suficiente.

• A coroa do queimador está bloqueada com resíduos de alimentos.

PORTUGUÊS 27

car as condições do tubo de fornecimento de gás e do regulador de pressão, se instalado.

• Certifique-se de que a unidade está ligada e de que a alimentação eléctrica está activa.

• Verifique o fusível. Se o fusível se soltar mais do que uma vez, contacte um electricista qualificado.

• Certifique-se de que a tampa e a coroa do queimador estão nas posições correctas.

• Após acender a chama, mantenha o botão pressionado durante aproximadamente 5 segundos.

• Certifique-se de que o injector não está bloqueado e de que a coroa do queimador está isenta de partículas de alimentos.

Estes dados estão disponíveis na placa de características fornecida.

• Descrição do modelo ................

• Número do produto (PNC) .................

•Número de série

(S.N.) ........................................

Utilize apenas peças sobresselentes originais. Estas peças sobresselentes estão disponíveis junto do centro de assistência e lojas autorizadas para a venda das mesmas.

Estes dados são necessários para o ajudar rapidamente e correctamente.

www.electrolux.com

7.1 Etiquetas fornecidas

juntamente com o saco de acessórios

Coloque os autocolantes tal como indicado abaixo:

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Cole-o no Cartão de Garantia e envie

esta parte Cole-o no Cartão de Garantia e guar-

de esta parte

8. INSTALAÇÃO

ADVERTÊNCIA

Consulte os capítulos relativos à segurança.

ADVERTÊNCIA

As seguintes instruções de instalação, ligação e manutenção devem ser executadas por pessoal qualificado, em conformidade com as normas e os regulamentos locais em vigor.

8.1 Ligação do gás

Escolha ligações fixas ou utilize um tubo flexível de aço inoxidável em conformidade com as normas em vigor. Caso utilize tubos metálicos flexíveis, tome as medidas necessárias para que estes não entrem em contacto com partes móveis nem sejam esmagados. Tenha cuidado

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Cole-o no manual de instruções

TYPE 230V-50Hz IP20

também quando a placa estiver instalada em conjunto com um forno.

Certifique-se de que a pressão do fornecimento de gás ao aparelho cumpre os valores recomendados. A ligação ajustável é fixada no suporte global através de uma porca roscada G 1/2". Aparafuse as peças sem força excessiva, ajuste a ligação na direcção necessária e aperte tudo.

ABC

Extremidade do veio com porca de parafuso

Anilha

Cotovelo

Gás líquido

Utilize o suporte de tubo em borracha para gás líquido. Encaixe sempre a junta. De seguida, prossiga com a ligação de gás. O tubo flexível está pronto para aplicação quando:

– não ultrapassa a temperatura ambiente,

ou seja, não ultrapassa os 30 °C;

– não ultrapassa 1500 mm de compri-

mento; – não apresenta estrangulamentos; – não está sujeito a tracção ou torção; – não entra em contacto com extremida-

des ou cantos cortantes; – pode ser facilmente examinado para

verificação do seu estado. O controlo e a preservação do tubo flexível consistem em verificar se:

– não apresenta fendas, cortes ou mar-

cas de queimaduras nas duas extremi-

dades, nem em toda a sua extensão; – o material não apresenta sinais de en-

durecimento, mas sim a sua correcta

elasticidade; – os grampos de fixação não estão enfer-

rujados; – o prazo de validade não foi ultrapassa-

do. Caso detecte uma ou mais anomalias, não repare o tubo e substitua-o.

Quando a instalação estiver concluída, certifique-se de que a vedação de cada tubo foi realizada correctamente. Utilize uma solução à base de sabão e não uma

chama!

PORTUGUÊS 29

8.2 Substituição dos injectores

Remova os suportes para panelas.

Remova as tampas e as coroas dos queimadores.

Com uma chave de porcas de 7 mm, remova os injectores e substitua-os pelos necessários para o tipo de gás que utiliza (consulte a tabela no capítulo “Informação Técnica”).

Monte as peças e siga o mesmo procedimento na ordem inversa.

Substitua a placa de características (localizada perto do tubo de fornecimento de gás) pela correspondente ao novo tipo de fornecimento de gás. Pode encontrar esta placa na emba-

lagem fornecida com o aparelho. Se a pressão de fornecimento de gás for inconstante ou diferente da pressão necessária, deve instalar um regulador de pressão adequado ao tubo de fornecimento de gás.

8.3 Regulação do nível mínimo

Para regular o nível mínimo dos queimadores:

Acenda o queimador.

Rode o botão para a posição do nível

mínimo.

Remova o botão.

Com uma chave de fendas fina, regu-

le a posição do parafuso de by-pass.

Parafuso de by-pass

• Se mudar de gás natural G20 a 20

mbar para gás líquido, aperte totalmente o parafuso.

• Se mudar de gás líquido para gás natu-

ral G20 a 20 mbar, desaperte o parafuso de by-pass cerca de 1/4 de volta.

www.electrolux.com

8.4 Ligação eléctrica

• Certifique-se de que a voltagem nomi-

• Este aparelho é fornecido com um ca-

• Utilize sempre uma tomada devidamen-

• Certifique-se de que a ficha fica acessí-

• Não puxe o cabo de alimentação para

• Existe o risco de incêndio quando o

• Não permita que alguma parte do cabo

Certifique-se de que liga o cabo azul do neutro no terminal identificado com a letra “N”. Ligue o cabo de fase castanho (ou preto) no terminal identificado com a letra “L”. Mantenha o cabo de fase sempre ligado.

8.5 Substituição do cabo de ligação

Para substituir o cabo de ligação, utilize apenas um cabo do tipo H05V2V2-F T90 ou equivalente. Certifique-se de que a secção do cabo é adequada à voltagem e à temperatura de funcionamento. O cabo de terra amarelo/verde tem de ser aproximadamente 2 cm mais comprido

ADVERTÊNCIA

Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do nível máximo para a posição do nível mínimo.

nal e o tipo de alimentação apresentados na placa de características estão em conformidade com a voltagem e a potência da corrente eléctrica local.

bo de alimentação. Este tem de ser fornecido com uma ficha adequada e capaz de suportar a carga assinalada na placa de características. Certifique-se de que instala a ficha numa tomada correcta.

te instalada e à prova de choques eléctricos.

vel após a instalação.

desligar o aparelho. Puxe sempre a ficha.

aparelho é ligado com uma extensão eléctrica, um adaptador ou uma tomada múltipla. Certifique-se de que a ligação à terra cumpre as normas e os regulamentos aplicáveis.

de alimentação atinja uma temperatura superior a 90 °C.

do que o cabo de fase castanho (ou preto).

8.6 Encastre

min.

min. 55 mm

480 mm

450 mm

30 mm

vedante fornecido

suportes fornecidos

CUIDADO

Instale o aparelho apenas numa bancada que tenha a superfície plana.

min. 650 mm

560 mm

8.7 Possibilidades para encastrar

Móvel de cozinha com porta

O painel instalado por baixo da placa tem de ser fácil de remover e permitir um acesso fácil no caso de ser necessária a intervenção da assistência técnica.

30 mm

60 mm

min 20 mm (max 150 mm)

Painel amovível

Espaço para ligações

Móvel de cozinha com forno

As dimensões da cavidade destinada à placa devem respeitar as indicações e o

9. INFORMAÇÃO TÉCNICA

PORTUGUÊS 31

móvel de cozinha deve estar equipado com aberturas de ventilação para permitir um fornecimento de ar contínuo. As ligações eléctricas da placa e do forno devem ser efectuadas separadamente por razões de segurança e para permitir a fácil remoção do forno do móvel.

50 cm

360 cm

120 cm

180 cm

Dimensões da placa

Largura: 590 mm Comprimento: 520 mm

Dimensões da cavidade para a placa

Largura: 560 mm Comprimento: 480 mm

Produção de calor

Queimador rápido: 2.2 kW Queimador semi-rápido: 1.65 kW POTÊNCIA TOTAL: G20 (2H) 20 mbar = 7.15 kW

G30 (3+) 28-30 mbar = 502 g/h

G31 (3+) 37 mbar = 493 g/h Alimentação eléctrica: 230 V ~ 50 Hz Ligação do gás: G 1/2” Categoria: II2H3+ Fornecimento de gás: G20 (2H) 20 mbar Classe do aparelho: 3

Diâmetros de bypass

Queimador Ø bypass em 1/100 mm

Semi-rápido 32

Rápido 52

www.electrolux.com

Queimadores de gás para GÁS NATURAL G20 20 mbar

QUEIMADOR POTÊNCIA NORMAL

Semi-rápido 1.65 86

Rápido 2.2 98

Queimadores de gás para GPL G30/G31 28-30/37 mbar

NORMAL

QUEIMADOR

POTÊNCIA

1/100 mm

Semi-rápido 1.6 64 116 114 Rápido 2.1 076 153 150

10. PREOCUPAÇÕES AMBIENTAIS

inj.

inj. 1/100 mm

G30

28–30 mbar

g/h g/h

G31

37 mbar

Recicle os materiais que apresentem o símbolo

contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não

. Coloque a embalagem nos

elimine os aparelhos que tenham o símbolo juntamente com os resíduos

domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

ROMÂNA 33

CUPRINS

1. INFORMAŢII PRIVIND SIGURANŢA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

2. INSTRUCŢIUNI PRIVIND SIGURANŢA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

3. DESCRIEREA PRODUSULUI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

4. UTILIZAREA ZILNICĂ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

5. SFATURI UTILE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

6. ÎNGRIJIREA ŞI CURĂŢAREA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

7. DEPANARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

8. INSTALAREA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

9. INFORMAŢII TEHNICE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

NE GÂNDIM LA DUMNEAVOASTRĂ

Vă mulţumim că aţi achiziţionat un aparat Electrolux. Aţi ales un produs care include decenii de experienţă profesională şi de inovaţie. Ingenios şi stilat, a fost conceput special pentru dumneavoastră. Pentru ca oricând îl utilizați puteţi fi sigur de aceleaşi rezultate extraordinare.

Bine aţi venit la Electrolux. Vizitaţi website-ul la:

Aici găsiţi sfaturi privind utilizarea, broşuri, informaţii care vă ajută la rezolvarea unor probleme apărute şi informaţii despre service: www.electrolux.com

Înregistraţi-vă produsul pentru a beneficia de servicii mai bune: www.electrolux.com/productregistration

Cumpăraţi accesorii, consumabile şi piese de schimb originale pentru aparatul dvs.: www.electrolux.com/shop

SERVICIUL DE RELAŢII CU CLIENŢII ŞI SERVICE

Vă recomandăm utilizarea pieselor de schimb originale. Atunci când contactaţi unitatea de Service, asiguraţi-vă că aveţi disponibile următoarele informaţii. Informaţiile pot fi găsite pe plăcuţa cu datele tehnice. Model, PNC, Număr de serie.

Avertisment / Atenţie-Informaţii privind siguranţa. Informaţii şi recomandări generale Informaţii cu privire la mediul înconjurător

Ne rezervãm dreptul asupra efectuãrii de modificãri.

www.electrolux.com

1. INFORMAŢII PRIVIND SIGURANŢA

Înainte de instalarea şi de utilizarea aparatului, citiţi cu atenţie in‐ strucţiunile furnizate. Producătorul nu este responsabil dacă insta‐ larea şi utilizarea incorectă a aparatului provoacă răniri şi daune. Păstraţi întotdeauna instrucţiunile împreună cu aparatul pentru consultare ulterioară.

1.1 Siguranţa copiilor şi a persoanelor vulnerabile

AVERTIZARE Risc de sufocare, de rănire sau de provocare a unei incapa‐ cităţi funcţionale permanente.

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacităţi fizice, senzoriale sau mentale reduse sau de persoanele fără cunoştinţe sau experienţă dacă sunt supravegheate de o persoană responsabilă pentru siguran‐ ţa lor.

• Nu lăsaţi copiii să se joace cu aparatul.

• Nu lăsaţi la îndemâna copiilor ambalajul produsului.

• Nu lăsaţi copiii şi animalele să se apropie de aparat atunci când acesta este în funcţiune sau când se răceşte. Componentele ac‐ cesibile sunt fierbinţi.

• Dacă aparatul are un dispozitiv de siguranţă pentru copii, vă re‐ comandăm să-l activaţi.

• Curăţarea şi întreţinerea curentă nu trebuie efectuate de copii nesupravegheaţi.

1.2 Aspecte generale privind siguranţa

• Aparatul şi părţile accesibile ale acestuia devin fierbinţi pe dura‐ ta utilizării. Nu atingeţi elementele de încălzire.

• A nu se folosi aparatul prin intermediul unui cronometru extern sau cu un sistem telecomandat separat.

• Gătirea neasistată la plită folosind grăsimi sau ulei poate fi peri‐ culoasă şi poate provoca un incendiu.

ROMÂNA 35

• Nu încercaţi niciodată să stingeţi focul cu apă. Opriţi aparatul şi acoperiţi flacăra cu un capac sau cu o pătură anti-incendiu.

• Nu depozitaţi nimic pe suprafeţele de gătit.

• Nu folosiţi un aparat de curăţat cu abur pentru a curăţa aparatul.

• Obiectele de metal, de ex. cuţitele, furculiţele, lingurile şi capa‐ cele nu trebuie puse pe suprafaţa plitei, deoarece se pot înfier‐ bânta.

• Dacă suprafaţa vitroceramică este crăpată, opriţi aparatul pentru a evita riscul de electrocutare.

INSTRUCŢIUNI PRIVIND SIGURANŢA

Acest aparat este destinat următoarelor pieţe:

PT RO ES

2.1 Instalarea

AVERTIZARE Doar o persoană calificată trebuie să in‐ staleze acest aparat.

• Îndepărtaţi toate ambalajele.

• Dacă aparatul este deteriorat, nu îl instalaţi

sau utilizaţi.

• Respectaţi instrucţiunile de instalare furnizate

împreună cu aparatul.

• Respectaţi distanţele minime faţă de alte apa‐

rate şi corpuri de mobilier.

• Procedaţi cu atenţie sporită atunci când mutaţi

aparatul deoarece acesta este greu. Purtaţi întotdeauna mănuşi de protecţie.

• Închideţi etanş suprafeţele tăiate cu un agent

de etanşare pentru ca umezeala să nu umfle materialul.

• Protejaţi partea de jos a aparatului de abur şi

umezeală.

• Nu aşezaţi aparatul lângă o uşă sau sub o fe‐

reastră. Astfel, vasele fierbinţi de pe aparat nu vor cădea atunci când uşa sau fereastra va fi deschisă.

• Dacă aparatul este aşezat deasupra unor ser‐

tare, verificaţi dacă spaţiul dintre partea de jos a aparatului şi sertarul de sus este suficient pentru a permite circulaţia aerului.

• Baza aparatului poate deveni fierbinte. Vă re‐

comandăm să instalaţi sub aparat un panou

Conexiunea la reţeaua electrică

• Toate conexiunile electrice trebuie realizate

• Aparatul trebuie legat la o priză cu împămân‐

• Înainte de a efectua orice tip de operaţie, asi‐

• Folosiţi un cablu de alimentare electrică adec‐

• Nu permiteţi încâlcirea cablurilor electrice.

• Nu lăsaţi cablul de alimentare sau ştecherul

• Verificaţi dacă aparatul a fost instalat corect.

• Verificaţi dacă este instalată protecţia la elec‐

• Pentru cablu, folosiţi o clemă pentru reduce‐

• Procedaţi cu atenţie pentru a nu deteriora şte‐

de separare ignifug pentru a preveni accesa‐ rea bazei acestuia.

AVERTIZARE Risc de incendiu şi de electrocutare.

de către un electrician calificat.

tare-CP.

guraţi-vă că aţi deconectat aparatul de la sur‐ sa de curent.

vat.

(dacă există) să atingă aparatul fierbinte sau vase fierbinţi atunci când conectaţi aparatul la prizele din vecinătate

Cablurile de alimentare electrică şi ştecherele (dacă există) slăbite sau incorecte pot să pro‐ voace încălzirea excesivă a terminalului.

trocutare.

rea tensionării

cherul (dacă există) sau cablul de alimentare electrică. Contactaţi centrul de service sau un electrician pentru a schimba un cablu de ali‐ mentare deteriorat.

www.electrolux.com

• Instalaţia electrică trebuie să fie prevăzută cu

• Folosiţi doar dispozitive de izolare adecvate:

Racordul la gaz

• Toate racordurile la gaz trebuie realizate de

• Verificaţi dacă aerul circulă în jurul aparatului.

• Informaţiile despre alimentarea cu gaz se

• Acest aparat nu este conectat la un dispozitiv

2.2 Utilizarea

• Utilizaţi acest aparat într-un mediu casnic.

• Nu modificaţi specificaţiile acestui aparat.

• Nu lăsaţi aparatul nesupravegheat în timpul

• Nu acţionaţi aparatul având mâinile umede

• Nu puneţi tacâmuri sau capace de oale pe zo‐

• După utilizare, opriţi zona de gătit.

• Nu utilizaţi aparatul ca suprafaţă de lucru sau

• Dacă suprafaţa aparatului este crăpată, deco‐

• Grăsimile şi uleiul, atunci când sunt încălzite,

un dispozitiv de izolare, care să vă permită să deconectaţi aparatul de la reţea la toţi polii. Dispozitivul izolator trebuie să aibă o deschi‐ dere între contacte de cel puţin 3 mm.

întrerupătoare pentru protecţia liniei, siguranţe (siguranţe înfiletabile scoase din suport), con‐ tactori şi declanşatori la protecţie împământa‐ re.

către o persoană calificată.

găsesc pe plăcuţa de date tehnice.

care să evacueze produsele rezultate în urma combustiei. Aparatul se racordează în confor‐ mitate cu reglementările în vigoare privind in‐ stalarea. Acordaţi o deosebită atenţie la as‐ pectele referitoare la o ventilaţie adecvată.

AVERTIZARE Risc de rănire, arsuri sau de electrocu‐ tare.

funcţionării.

sau când acesta este în contact cu apa.

nele de gătit. Acestea devin fierbinţi.

ca loc de depozitare.

nectaţi imediat aparatul de la reţeaua elec‐ trică. Procedaţi astfel pentru a preveni electro‐ cutarea.

AVERTIZARE Pericol de explozie sau foc.

pot elibera vapori inflamabili. Ţineţi flăcările sau obiectele încălzite departe de grăsimi şi uleiuri atunci când gătiţi.

• Vaporii pe care îi eliberează uleiul foarte fier‐ binte pot să se aprindă spontan.

• Uleiul folosit, care conţine resturi de mâncare, poate lua foc la temperaturi mai mici decât uleiul care este utilizat pentru prima dată.

• Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse adiacent sau deasupra aces‐ tuia.

AVERTIZARE Pericol de deteriorare a aparatului.

• Nu ţineţi vase pe panoul de comenzi.

• Aveţi grijă să nu se evapore tot lichidul din va‐ se.

• Procedaţi cu atenţie pentru a nu lăsa obiecte sau vase să cadă pe aparat. Suprafaţa poate fi deteriorată.

• Nu activaţi zonele de gătit cu vase goale pe ele sau fără vase.

• Nu puneţi folie din aluminiu pe aparat.

• Vasele realizate din fontă, aluminiu sau cu ba‐ zele deteriorate pot zgâria suprafaţa vitrocera‐ mică. Ridicaţi întotdeauna aceste obiecte când trebuie să le mutaţi pe suprafaţa de gătit.

• Asiguraţi o bună ventilare a camerei în care aparatul este instalat.

• Nu blocaţi fantele de ventilaţie.

• Folosiţi doar vase stabile cu forma corectă şi diametrul mai mare decât dimensiunile arzătoarelor. Există riscul de supraîncălzire şi fisurare a plăcii de sticlă (dacă este disponi‐ bilă).

• Când rotiţi brusc butonul de la poziţia de ma‐ xim la cea de minim asiguraţi-vă că flacăra nu se stinge.

• Poziţionaţi vasele central pe inele şi nu le lăsaţi să iasă în afara marginii suprafeţei de gătit.

• Utilizaţi doar accesoriile furnizate împreună cu aparatul.

• Nu instalaţi adaptoare de flacără pe arzător.

2.3 Întreţinerea şi curăţarea

AVERTIZARE Pericol de deteriorare a aparatului.

• Curăţaţi regulat aparatul pentru a preveni de‐ teriorarea materialului de la suprafaţă.

• Nu folosiţi apă pulverizată şi abur pentru curăţarea aparatului.

• Nu curăţaţi arzătoarele în maşina de spălat vase.

• Curăţaţi aparatul cu o lavetă moale, umedă. Utilizaţi numai detergenţi neutri. Nu folosiţi produse abrazive, bureţi abrazivi, solvenţi sau obiecte metalice.

2.4 Aruncarea la gunoi

AVERTIZARE Risc de rănire sau de sufocare.

3. DESCRIEREA PRODUSULUI

3.1 Configuraţia plitei de gătit

1 2 3

ROMÂNA 37

• Contactaţi autoritatea locală pentru informaţii privind aruncarea adecvată a acestui aparat.

• Deconectaţi aparatul de la sursa de alimenta‐ re.

• Tăiaţi cablul electric şi îndepărtaţi-l.

• Turtiţi ţevile externe de gaz.

Plită

Arzător rapid

Arzător semi-rapid

Butoane de comandă

3.2 Butoane de comandă

Simbol Descriere

nu există alimentare cu gaz / poziţia oprit

poziţie de aprindere/ alimentare maximă cu gaz

4. UTILIZAREA ZILNICĂ

AVERTIZARE Consultaţi capitolele privind Siguranţa.

Simbol Descriere

alimentare minimă cu gaz

www.electrolux.com

4.1 Aprinderea arzătorului

Pentru a aprinde arzătorul:

AVERTIZARE Procedaţi cu atenţie atunci când utilizaţi flacără deschisă în bucătărie. Pro‐ ducătorul nu îşi asumă nicio responsa‐ bilitate în cazul utilizării necores‐ punzătoare a flăcării.

Aprindeţi întotdeauna arzătorul înainte de a pune vasele pe plită.

Apăsaţi complet butonul de comandă şi roti‐ ţi-l la stânga până la poziţia de maxim (

Menţineţi apăsat butonul de comandă timp de aproximativ 5 secunde; astfel se va încălzi termocuplul. În caz contrar, alimenta‐ rea cu gaz va fi întreruptă.

După ce flacăra este constantă, o puteţi re‐ gla.

În cazul în care, după câteva încercări arzătorul nu se aprinde, verificaţi poziţia corectă a coroanei şi capacului arzăto‐ rului.

Capac arzător

Coroană arzător din alamă

Coroană arzător

Bujie de aprindere

Termocuplu

AVERTIZARE Nu ţineţi apăsat butonul de comandă mai mult de 15 secunde. Dacă arzătorul nu se aprinde nici după 15 secunde, eliberaţi butonul de co‐ mandă, rotiţi-l pe poziţia oprit şi încerca‐ ţi să aprindeţi din nou arzătorul după ce a trecut cel puţin 1 minut.

În lipsa curentului electric, puteţi aprin‐ de arzătorul fără dispozitivul electric; în acest caz, apropiaţi o flacără de arzător, apăsaţi butonul respectiv şi rotiţi-l în sens antiorar până când ajunge pe po‐ ziţia de maxim.

Dacă arzătorul se stinge accidental, ro‐ tiţi butonul de comandă în poziţia oprit şi încercaţi să aprindeţi din nou arzăto‐ rul după cel puţin 1 minut.

Generatorul de scântei poate porni au‐ tomat la cuplarea alimentării electrice, după instalare sau după o pană de cu‐ rent. Acest lucru este normal.

5. SFATURI UTILE

AVERTIZARE Consultaţi capitolele privind Siguranţa.

5.1 Economia de energie

• Pe cât posibil, acoperiţi întotdeauna vasele cu capace.

4.2 Stingerea arzătorului

Pentru a stinge flacăra, rotiţi butonul la simbolul

AVERTIZARE Micşoraţi întotdeauna flacăra sau stin‐ geţi-o înainte de a lua vasele de pe arzător.

• Când lichidul începe să fiarbă, reduceţi inten‐ sitatea flăcării astfel încât lichidul să fiarbă li‐ niştit.

Folosiţi vase cu diametre corespunzătoare cu di‐ mensiunile arzătoarelor.

Arzător Diametre pentru vase

Semi-rapid

120 - 240 mm

(dreapta spa‐

te)

Semi-rapid

120 - 180 mm

(stânga faţă)

Semi-rapid

120 - 180 mm

(dreapta faţă)

Rapid 180 - 260 mm

AVERTIZARE Nu folosiţi vase din fontă, din lut şi nici farfurii pentru grătar sau toaster pe arzătoarele cu gaz.

AVERTIZARE Partea inferioară a cratiţelor nu trebuie să se afle peste butoanele de comandă. În caz contrar, flacăra va încălzi butoa‐ nele de comandă. Nu aşezaţi acelaşi vas pe două arzătoa‐ re.

6. ÎNGRIJIREA ŞI CURĂŢAREA

ROMÂNA 39

AVERTIZARE Nu puneţi toartele vasului deasupra marginii frontale a plitei de gătit. Puneţi vasele în poziţie centrală pe inelele arzătoarelor pentru a avea o stabilitate maximă şi pentru a reduce consumul de gaz.

Pentru a preveni răsturnarea şi accidentele, nu puneţi vase instabile sau deteriorate pe inele.

AVERTIZARE Nu folosiţi un difuzor de flacără.

AVERTIZARE Lichidele vărsate în timpul gătitului pot cauza spargerea sticlei

AVERTIZARE Consultaţi capitolele privind Siguranţa.

AVERTIZARE Pentru a curăţa aparatul, acesta trebuie mai întâi dezactivat şi lăsat să se răcească. Înainte de a curăţa sau de a efectua lucrări de întreţinere, deconec‐ taţi aparatul de la sursa de alimentare electrică.

Zgârieturile sau petele închise la culoa‐ re de pe suprafaţa plitei nu au niciun efect asupra modului de funcţionare al aparatului.

AVERTIZARE O concentraţie mare de umezeală sau scufundarea arzătoarelor în apă pentru prea mult timp poate deteriora suprafaţa acestora.

• Pentru a curăţa cu uşurinţă plita puteţi scoate suporturile pentru vase.

• Pentru a curăţa capacul emailat, spălaţi-l cu apă caldă cu săpun şi uscaţi-l atent înainte de a-l pune la loc.

• Coroanele arzătoarelor din alamă se pot înne‐ gri după o utilizare îndelungată. Pentru a eli‐ mina urmele de negreală, procedaţi astfel:

– Pregătiţi un amestec de 50% apă şi 50%

oţet de vin.

– Scufundaţi coroanele în amestec timp de

maxim 10 minute. Eliminaţi urmele cu un burete.

– Clătiţi coroanele în apă pentru a îndepărta

amestecul şi uscaţi-le cu atenţie.

• Spălaţi elementele din oţel inoxidabil cu apă, după care uscaţi-le cu o lavetă moale.

• Suporturile pentru vase nu rezistă la spălarea în maşina de spălat vase. Acestea trebuie spălate cu mâna.

• Când spălaţi manual suporturile pentru vase, procedaţi cu atenţie la uscarea acestora deoa‐ rece stratul de email poate avea margini dure. Dacă este necesar, puteţi înlătura petele per‐ sistente folosind o pastă de curăţat.

• După ce curăţaţi suporturile pentru vase, pu‐ neţi-le pe acestea în poziţiile corecte.

• Braţele suporturilor pentru vase trebuie puse în centrul arzătorului pentru ca acesta să func‐ ţioneze corect.

www.electrolux.com

• Pentru a preveni deteriorarea suprafeţei plitei,

După curăţare, uscaţi aparatul cu o lavetă moale. Pentru a păstra suporturile pentru vase în poziţia corectă, acestea sunt puse pe ştifturi de metal prinse în partea laterală a plitei. Pentru o curăţa‐ re mai uşoară, suporturile pentru vase pot fi scoase de pe plită. Ridicaţi suporturile pentru va‐ se, păstrându-le în poziţie orizontală, aşa cum este arătat în ultimul grafic.

procedaţi cu atenţie când reaşezaţi suporturile pentru vase.

Nu ridicaţi suporturile pentru vase în un‐ ghi, deoarece acest lucru duce la ten‐ sionarea ştifturilor de metal. Astfel, ştif‐ turile se pot deteriora şi chiar se pot ru‐ pe.

Forma suporturilor pentru vase şi numărul de arzătoare poate diferi la alte modele ale aparatu‐ lui.

Înlăturarea murdăriei:

– Înlăturaţi imediat: plasticul topit, foliile de

plastic şi alimentele care conţin zahăr.

– Opriţi aparatul şi lăsaţi-l să se răcească

înainte de a curăţa: depuneri de calcar, pete de apă şi de grăsime, decolorări metalice strălucitoare. Folosiţi un agent de curăţare special, aplicabil pentru su‐ prafaţa plitei.

Curăţaţi aparatul cu o lavetă umedă şi puţin detergent.

La final uscaţi aparatul ştergându-l cu o la‐ vetă curată.

AVERTIZARE Nu folosiţi cuţite, răzuitoare sau instru‐ mente asemănătoare pentru a curăţa suprafaţa sticlei sau zonele dintre mar‐ ginile arzătoarelor şi flacără (dacă este cazul).

AVERTIZARE Nu trageţi vasele peste sticlă pentru că există riscul zgârierii suprafeţei. De ase‐ menea, nu permiteţi căderea pe sticlă a unor obiecte dure sau ascuţite, şi nici nu permiteţi acestor obiecte să lo‐ vească marginea plitei.

6.1 Curăţarea bujiei cu scânteie

Această funcţie este obţinută prin intermediul unei bujii ceramice cu aprindere cu un electrod de metal. Păstraţi aceste componente foarte cu‐ rate, pentru a evita aprinderea cu dificultate, şi verificaţi ca găurile coroanei arzătorului să nu fie astupate.

6.2 Întreţinerea periodică

Cereţi periodic service-ului autorizat local să veri‐ fice starea de funcţionare a ţevii de alimentare cu gaz şi a regulatorului de presiune, dacă este prevăzut.

7. DEPANARE

Nu se produce scânteie pen‐ tru aprinderea gazului

• Capacul şi coroana arzăto‐

Flacăra se stinge imediat după aprindere

Flacără nu este constantă • Coroana arzătorului este

Dacă apare o defecţiune, încercaţi mai întâi să găsiţi singuri o soluţie a problemei. Dacă nu pu‐ teţi găsi singuri o soluţie a problemei, contactaţi distribuitorul dvs. sau centrul de service local.

Pentru a vă putea ajuta în mod rapid şi corect sunt necesare următoarele date. Aceste date sunt menţionate pe plăcuţa cu datele tehnice.

• Descrierea modelului .................

Problemă Cauză posibilă Soluţie

• Nu există alimentare cu cu‐ rent

• Asiguraţi-vă că unitatea es‐ te conectată la sursa de energie electrică şi este pornită.

• Verificaţi siguranţa. Dacă siguranţa declanşează mai mult decât o dată, adresaţivă unui electrician calificat.

• Capacul şi coroana arzăto‐

rului sunt aşezate neuni‐ form

• Termocuplul nu se încălzeşte suficient

rului trebuie să fie aşezate în poziţiile corecte.

• După aprinderea flăcării, ţi‐ neţi apăsat butonul de co‐ mandă a gazului timp de aproximativ 5 secunde.

• Verificaţi dacă injectorul

blocată cu resturi de ali‐ mente

principal nu este blocat şi coroana arzătorului nu este obstrucţionată de resturi alimentare.

• Numărul produsului (PNC) .................

• Numărul de serie (S.N.) .................

Utilizaţi numai piese de schimb originale. Aces‐ tea sunt disponibile la centrul de service şi la ma‐

Dacă aţi utilizat aparatul în mod greşit, sau dacă instalarea nu a fost efectuată de un tehnician autorizat, este posibil ca vizita tehnicianului de service sau a dis‐ tribuitorului să nu fie gratuită, chiar şi pe durata perioadei de garanţie.

gazinele cu piese de schimb autorizate.

7.1 Etichete furnizate împreună cu punga de accesorii

Lipiţi etichetele adezive conform celor indicate mai jos:

ROMÂNA 41

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Lipiţi pe documentul de garanţie şi trimiteţi

această parte Lipiţi pe documentul de garanţie şi păstraţi

această parte

8. INSTALAREA

AVERTIZARE Consultaţi capitolele privind Siguranţa.

AVERTIZARE Următoarele instrucţiuni referitoare la instalare, conectare şi întreţinere tre‐ buie efectuate de personal calificat, în conformitate cu standardele şi regle‐ mentările locale în vigoare.

8.1 Racordul la gaz

Alegeţi racorduri rigide sau utilizaţi o ţeavă flexi‐ bilă din oţel inoxidabil conformă cu reglementări‐ le în vigoare. Dacă utilizaţi ţevi metalice flexibile, procedaţi cu atenţie pentru ca acestea să nu in‐ tre în contact cu părţile mobile şi să nu fie strivi‐ te. De asemenea, procedaţi cu atenţie când plita este montată împreună cu un cuptor.

Presiunea de alimentare cu gaz a apa‐ ratului trebuie să respecte valorile reco‐ mandate. Racordul ajustabil este fixat de capătul conductei cu ajutorul unei piuliţe filetate G 1/2". Înşurubaţi piesele fără a le forţa, reglaţi racordul în direcţia necesară şi strângeţi toate piesele.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Lipiţi pe manualul de instrucţiuni

TYPE 230V-50Hz IP20

ABC

Capăt al axului cu piuliţă

Maşină de spălat rufe

Cot

Gaz lichefiat

Folosiţi suportul furtunului din cauciuc pentru gaz lichefiat. Montaţi întotdeauna garnitura. După aceea continuaţi racordarea la gaz. Racordul flexibil este gata de montare dacă:

– nu poate ajunge la o temperatură mai mare

decât cea a camerei (30 °C); – nu este mai lung de 1500 mm; – nu este strangulat în niciun loc; – nu este supus la tracţiune sau torsiune;

– nu intră în contact cu muchii sau colţuri ascuţi‐

te;

– poate fi examinat cu uşurinţă pentru a-i verifi‐

ca starea. Inspectarea stării racordurilor flexibile constă în verificarea următoarelor aspecte:

– să nu prezinte crăpături, tăieturi, urme de ar‐

suri la capete sau pe lungimea sa; – materialul să nu fie rigidizat şi să prezinte

elasticitatea sa normală; – colierele să nu fie ruginite; – să nu fi depăşit termenul de garanţie.

Dacă observaţi defecte, nu reparaţi ţeava, ci înlo‐ cuiţi-o.

După ce instalarea s-a terminat, verifi‐ caţi etanşeitatea corectă a fiecărui ra‐ cord de ţeavă. În acest sens folosiţi o soluţie de apă şi săpun, nu flacără des‐ chisă!

8.2 Înlocuirea injectoarelor

Scoateţi suporturile pentru vase.

Scoateţi capacele şi coroanele arzătoarelor.

Scoateţi injectoarele cu o cheie tubulară de 7 şi înlocuiţi-le cu cele necesare pentru tipul de gaz utilizat (consultaţi tabelul din capito‐ lul "Informaţii tehnice").

Asamblaţi piesele, urmând aceeaşi proce‐ dură în ordine inversă.

Înlocuiţi plăcuţa cu datele tehnice (aflată lângă ţeava de alimentare cu gaz) cu cea corespunzătoare noului tip de gaz. Această plăcuţă se găseşte în pachetul livrat îm‐

preună cu aparatul. Dacă presiunea gazului este variabilă sau diferită de presiunea necesară, trebuie montat un regu‐ lator de presiune corespunzător pe ţeava de ali‐ mentare cu gaz.

8.3 Reglarea nivelului minim

Pentru reglarea nivelului minim al arzătoarelor:

Aprindeţi arzătorul.

Rotiţi butonul pe poziţia de minim.

Scoateţi butonul de comandă.

Reglaţi poziţia şurubului de by-pass cu o şu‐

rubelniţă subţire.

ROMÂNA 43

Şurubul de by-pass

• Dacă treceţi de la gaz natural (de la reţea) G20 de 20 mbar (sau gaz natural de G20 de

13 mbar

) la gaz lichefiat (îmbuteliat), înfile‐

taţi complet şurubul de by-pass.

• Dacă se trece de la gaz lichefiat (îmbuteliat) la gaz natural (de la reţea) G20 de 20 mbar, slăbiţi şurubul de by-pass cu circa 1/4 de rota‐ ţie.

• Dacă se trece de la gaz natural (de la reţea) G20 de 20 mbar la gaz natural (de la reţea)

G20 de 13 mbar,

slăbiţi şurubul de by-pass

cu circa 1/4 de rotaţie.

• Dacă se trece de la gaz lichefiat (îmbuteliat) la

gaz natural (de la reţea) G20 de 13 mbar,

, slăbiţi şurubul de by-pass cu circa 1/2 de rota‐ ţie.

• Dacă se trece de la gaz natural (de la reţea) G20 de 13 mbar

la gaz natural (de la reţea) G20 de 20 mbar, strângeţi şurubul de by-pass cu circa 1/4 de rotaţie.

AVERTIZARE Când rotiţi brusc butonul de la poziţia de maxim la cea de minim asiguraţi-vă că flacăra nu se stinge.

8.4 Conexiunea la reţeaua electrică

• Verificaţi dacă tensiunea nominală şi tipul de energie electrică specificate pe plăcuţa cu da‐ tele tehnice coincid cu tensiunea şi puterea reţelei electrice locale.

• Acest aparat este livrat împreună cu un cablu de alimentare electrică. Cablul trebuie să fie li‐ vrat cu un ştecher adecvat care să poată su‐ porta sarcina indicată pe plăcuţa cu datele tehnice. Asiguraţi-vă că aţi introdus ştecherul într-o priză adecvată.

• Utilizaţi întotdeauna o priză cu protecţie (cu împământare -CP) contra electrocutării, mon‐ tată corect.

numai pentru Rusia

www.electrolux.com

• Asiguraţi-vă că priza poate fi accesată după

• Nu trageţi de cablul de alimentare pentru a

• Există un pericol de incendiu dacă aparatul

• Nu permiteţi încălzirea cablului de alimentare

Asiguraţi-vă că aţi conectat cablul albastru neu‐ tru la borna marcată cu litera "N". Conectaţi ca‐ blul maro (sau negru) de fază la borna marcată cu litera "L". Cablul de fază trebuie menţinut co‐ nectat permanent.

8.5 Înlocuirea cablului de conectare

Pentru a înlocui cablul de conectare, utilizaţi doar tipul H05V2V2-F T90 sau echivalent. Secţiunea cablului trebuie să suporte tensiunea şi tempera‐ tura de lucru. Firul galben/verde de împământare trebuie să fie cu aproximativ 2 cm mai lung decât firul de fază maro (sau negru).

8.6 Încorporarea în mobilier

instalare.

scoate din priză aparatul. Trageţi întotdeauna de ştecher.

este conectat prin intermediul unui prelungitor, adaptor sau triplu-ştecher. Verificaţi dacă legătura la masă este făcută în conformitate cu standardele şi reglementările.

la temperaturi mai mari de 90° C.

sigiliu furnizat

suporturi furnizate

ATENŢIE Instalaţi aparatul doar pe un blat de lu‐ cru cu suprafaţă plată.

8.7 Posibilităţi de încorporare

Dulap de bucătărie cu uşă

Panoul instalat sub plită trebuie să fie uşor de scos şi să permită accesul facil în cazul în care este necesară o intervenţie de asistenţă tehnică.

30 mm

min. 55 mm

480 mm

min. 450 mm

30 mm

min. 650 mm

560 mm

60 mm

Panou demontabil

Spaţiu pentru conexiuni

min 20 mm (max 150 mm)

Element de mobilier de bucătărie cu cuptor

Dimensiunile locaşului plitei trebuie să fie confor‐ me cu instrucţiunile, iar mobilierul de bucătărie trebuie prevăzut cu orificii de aerisire pentru a permite un aflux continuu de aer. Conexiunea electrică a plitei se instalează separat de cea a cuptorului din motive de siguranţă şi pentru a

9. INFORMAŢII TEHNICE

ROMÂNA 45

permite o scoatere uşoară a cuptorului din mobi‐ lier.

50 cm

360 cm

120 cm

180 cm

Dimensiunile plitei

Lăţime: 590 mm Lungime: 520 mm

Dimensiunile cavităţii plitei

Lăţime: 560 mm Lungime: 480 mm

Absorbţia de căldură

Arzător rapid: 2.2 kW Arzător semi-rapid: 1.65 kW PUTERE TOTALĂ: G20 (2H) 20 mbar = 7.15 kW

G30/G31 (3B/P) 30/30 mbar = 502 g/h

G20 (2H) 13 mbar = 6.9 kW Alimentare electrică: 230 V ~ 50 Hz Categoria: II2H3B/P Racordul la gaz: G 1/2" Alimentare cu gaz: G20 (2H) 20 mbar Clasa aparatului: 3

Diametre de by-pass

Arzător Ø By-pass în 1/100 mm

Semi-rapid 32

Rapid 52

Arzătoare de gaz pentru GAZ NATURAL (de la reţea) G20 20 mbar

ARZĂTOR PUTERE NORMALĂ ÎN KW Duză (inj.) 1/100 mm

Semi-rapid 1.65

Rapid 2.2

www.electrolux.com

Arzătoare de gaz pentru GPL G30/31 30/30 mbar

ARZĂTOR

PUTERE NORMALĂ

Duză (inj.)

1/100 mm Semi-rapid 1.6 64 116 Rapid 2.1 076 153

Arzătoare de gaz pentru GAZ NATURAL (de la reţea) G20 13 mbar

ARZĂTOR PUTERE NORMALĂ ÎN KW Duză (inj.) 1/100 mm

Semi-rapid 1.6 096

Rapid 2.1

10. PROTEJAREA MEDIULUI ÎNCONJURĂTOR

şi electrocasnice. Nu aruncaţi aparatele marcate

Reciclaţi materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie

puse în containerele corespunzătoare. Ajutaţi la protejarea mediului şi a sănătăţii umane şi la reciclarea deşeurilor din aparatele electrice

cu acest simbol menajere. Returnaţi produsul la centrul local de

reciclare sau contactaţi administraţia oraşului dvs.

g/h

112

împreună cu deşeurile

ESPAÑOL 47

ÍNDICE DE MATERIAS

1. INFORMACIÓN SOBRE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

2. INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

3. DESCRIPCIÓN DEL PRODUCTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

4. USO DIARIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

5. CONSEJOS ÚTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

6. MANTENIMIENTO Y LIMPIEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

7. SOLUCIÓN DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

9. INFORMACIÓN TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

PENSAMOS EN USTED

Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted. Así que, siempre que lo utilice puede tener la seguridad de que conseguirá excelentes resultados.

Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.electrolux.com

Registrar su producto para recibir un mejor servicio:

www.electrolux.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales. Al contactar con el Servicio, cerciórese de tener la siguiente información a mano. La información se puede encontrar en la placa de características. Modelo, PNC, Número de serie.

Advertencia - Precaución-Información sobre seguridad. Datos y recomendaciones generales Información medioambiental

Salvo modificaciones.

www.electrolux.com

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

ADVERTENCIA

Existe riesgo de sufrir asfixia, lesiones o incapacidad permanente.

• Este aparato puede ser utilizado por niños de 8 años en adelante y por personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con la supervisión de una persona que se responsabilice de su seguridad.

• No deje que los niños jueguen con el aparato.

• Mantenga los materiales de embalaje alejados de los niños.

• Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas de fácil acceso están calientes.

• Si el aparato dispone de dispositivo de seguridad para niños, se recomienda activarlo.

• Evite que un niño lleve a cabo la limpieza y el mantenimiento de usuario sin la supervisión adecuada.

1.2 Seguridad general

• El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. No toque las resistencias.

• No accione el aparato con un temporizador externo ni con un sistema de mando a distancia independiente.

ESPAÑOL 49

• Cocinar con grasa o aceite sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.

• Nunca intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.

• No utilice las superficies de cocción para almacenar alimentos.

• No utilice un limpiador a vapor para limpiar el aparato.

• No deje objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción para evitar que se calienten.

• Si la superficie vitrocerámica está agrietada, apague el aparato para evitar el riesgo de descarga eléctrica.

INSTRUCCIONES DE SEGURIDAD

Este aparato es adecuado para los siguientes mercados: FR

PT RO

2.1 Instalación

ADVERTENCIA

Sólo un electricista cualificado puede instalar el aparato.

• Retire todo el embalaje.

• No instale ni utilice un aparato dañado.

• Siga las instrucciones de instalación su-

ministradas con el aparato.

• Respete siempre la distancia mínima

entre el aparato y los demás electrodomésticos y mobiliario.

• El aparato es pesado, tenga cuidado

siempre cuando lo mueva. Utilice siempre guantes de protección.

• Proteja las superficies cortadas con un

material sellante para evitar que la humedad las hinche.

• Proteja la parte inferior del aparato del

vapor y la humedad.

• No instale el aparato junto a una puerta

o debajo de una ventana. De esta for-

ma se evita que los recipientes calientes caigan del aparato cuando la puerta o la ventana estén abiertas.

• Cuando instale el aparato encima de cajones, asegúrese de que hay suficiente espacio entre la parte inferior del aparato y el cajón superior para que circule el aire.

• La base del aparato se puede calentar. Se recomienda colocar un panel de separación incombustible bajo el aparato para evitar acceder a la base.

Conexión eléctrica

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.

• El aparato debe quedar conectado a tierra.

• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.

ADVERTENCIA

Riesgo de incendios y descargas eléctricas.

www.electrolux.com

• Utilice el cable de red eléctrica adecua-

• Coloque los cables eléctricos de forma

• Asegúrese de que el cable o el enchufe

• Asegúrese de que el aparato está insta-

• Asegúrese de que hay instalada una

• Establezca la descarga de tracción del

• Asegúrese de no provocar daños en el

• La instalación eléctrica debe tener un

• Use únicamente dispositivos de aisla-

Conexión del gas

• Todas las conexiones de gas deben

• Compruebe que el aire circula libre-

• La placa de características contiene in-

• Este aparato no está conectado a un

do.

que no se puedan enredar.

(en su caso) no toquen el aparato caliente ni utensilios de cocina calientes cuando conecte el aparato a las tomas cercanas.

lado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.

protección contra descargas eléctricas.

cable.

enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con el servicio técnico para cambiar un cable de red dañado.

dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

miento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.

realizarse por personal cualificado.

mente alrededor del aparato.

formación sobre el suministro de gas.

dispositivo que evacúa los productos de combustión. Asegúrese de conectar el aparato según la normativa de instalación vigente. Preste atención a los requisitos sobre ventilación adecuada.

2.2 Uso

ADVERTENCIA

Riesgo de lesiones, quemaduras o descargas eléctricas.

• Utilice este aparato en entornos domésticos.

• No cambie las especificaciones de este aparato.

• No utilice un temporizador externo ni un sistema de mando a distancia separado para utilizar el aparato.

• No deje nunca el aparato desatendido mientras está en funcionamiento.

• No utilice el aparato con las manos mojadas o cuando esté en contacto con el agua.

• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.

• Apague las zonas de cocción después de cada uso.

• No utilice el aparato como superficie de trabajo o almacenamiento.

• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la fuente de alimentación. De esta forma evitará descargas eléctricas.

ADVERTENCIA

Existe peligro de explosión o incendio.

• Las grasas o aceites calientes pueden generar vapores inflamables. Mantenga las llamas u objetos calientes alejados de grasas y aceites cuando cocine con ellos.

• Los vapores que liberan los aceites muy calientes pueden provocar combustiones imprevistas.

• El aceite usado, que puede contener restos de alimentos, puede provocar incendios a temperaturas más bajas que el aceite utilizado por primera vez.

• No coloque productos inflamables ni objetos mojados con productos inflamables, dentro, cerca o encima del aparato.

• No intente apagar un fuego con agua. Desconecte el aparato y cubra la llama con una tapa o una manta ignífuga.

ADVERTENCIA

Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.

• No deje que el contenido de los utensilios de cocina hierva hasta evaporarse.

• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie puede dañarse.

• No encienda las zonas de cocción sin utensilios de cocina o con éstos vacíos.

• No coloque papel de aluminio sobre el aparato.

• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.

• Disponga de buena ventilación en la sala donde instale el aparato.

• Cerciórese de que los orificios de ventilación no están obstruidos.

• Utilice únicamente recipientes estables con forma adecuada y diámetro superior al tamaño de los quemadores. Existe riesgo de sobrecalentamiento y rotura de la placa de vidrio (en su caso).

• Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la mínima.

• Asegúrese de que los recipientes están centrados sobre los anillos y no sobresalen por los bordes de la superficie de cocción.

• Utilice únicamente los accesorios suministrados con el aparato.

ESPAÑOL 51

• No instale en el quemador un difusor de llamas.

2.3 Mantenimiento y limpieza

ADVERTENCIA

Podría dañar el aparato.

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.

• No utilice pulverizadores ni vapor de agua para limpiar el aparato.

• No lave los quemadores en el lavavajillas.

• Limpie el aparato con un paño suave humedecido. Utilice sólo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal.

2.4 Eliminación

ADVERTENCIA

Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente del aparato.

• Desconecte el aparato de la red.

• Corte el cable de conexión a la red y deséchelo.

• Aplaste los tubos de gas externos.

www.electrolux.com

3. DESCRIPCIÓN DEL PRODUCTO

3.1 Disposición de las zonas de cocción

1 2 3

Placa de fuegos

Quemador rápido

Quemador semirápido

Mandos de control

3.2 Mandos de control

Símbolo Descripción

4. USO DIARIO

ADVERTENCIA

Consulte los capítulos sobre seguridad.

4.1 Encendido del quemador

ADVERTENCIA

Tenga mucho cuidado cuando utilice el fuego destapado en el entorno de la cocina. El fabricante declina toda responsabilidad en caso de uso indebido de la llama.

Encienda siempre el quemador antes de colocar las cacerolas o sartenes.

No se suministra gas / posición de apagado

Posición de encendido / suministro de gas máximo

Símbolo Descripción

Suministro de gas mínimo

Pulse el mando y gírelo a la izquierda hasta su posición máxima (

Manténgalo presionado durante aproximadamente 5 segundos; de esta forma el termopar se calentará. De lo contrario, el suministro de gas se interrumpirá.

Ajuste la llama después de que se normalice.

Si el quemador no se enciende tras varios intentos, compruebe que el anillo y la tapa del quemador están bien colocados.

Si desea encender el quemador:

Tapa del quemador

Corona del quemador de latón

Corona del quemador

Bujía de encendido

Termopar

ADVERTENCIA

No mantenga pulsado el mando durante más de 15 segundos. Si el quemador no se enciende al cabo de 15 segundos, suelte el mando de control, gírelo hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encender el quemador.

ESPAÑOL 53

Si no hay suministro eléctrico po-

drá encender el quemador sin necesidad del dispositivo eléctrico; en este caso arrime una llama al quemador, empuje el mando de control pertinente hacia abajo y gírelo a izquierdas hasta la posición de máxima salida de gas.

Si el quemador se apaga accidentalmente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar encenderlo.

Cuando se enciende la corriente, tras la instalación o después de un corte en el suministro eléctrico, suele ser normal que el generador de las chispas se active automáticamente. Esto es correcto.

4.2 Apagado del quemador

Para apagar la llama, gire el mando hasta el símbolo

ADVERTENCIA

Recuerde que debe bajar o apagar la llama antes de retirar los recipientes de los quemadores.

5. CONSEJOS ÚTILES

ADVERTENCIA

Consulte los capítulos sobre seguridad.

5.1 Menos consumo de energía

• En la medida de lo posible, cocine siempre con los recipientes tapados.

• Cuando el líquido comience a hervir, reduzca la llama de tal forma que el líquido siga cociendo.

Utilice utensilios de cocina con diámetros adecuados para el tamaño de los quemadores.

Quemador Diámetro de los uten-

silios de cocina

Semirápido

120 - 240 mm

(trasero de-

recho)

Semirápido

120 - 180 mm (delantero izquierdo)

Semirápido

120 - 180 mm (delantero

derecho)

Rapid (Rá-

180 - 260 mm

pido)

www.electrolux.com

ADVERTENCIA

No utilice sartenes de hierro fundido, fuentes de barro cocido ni placas de grill o de tostadora en los quemadores de gas.

ADVERTENCIA

Asegúrese de que las bases de los recipientes no cubran los mandos de control. Si los mandos de control están bajo las bases de los recipientes, la llama los calienta. No coloque un mismo recipiente en dos quemadores.

6. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA

Asegúrese de que las asas de los utensilios de cocina no sobresalen del borde frontal de la placa de cocción. Asegúrese de que los recipientes están centrados sobre los anillos para obtener la máxima estabilidad y reducir el consumo de gas.

No coloque recipientes inestables o deformados en los anillos para evitar salpicaduras y lesiones.

ADVERTENCIA

No use un difusor de llamas.

ADVERTENCIA

Los líquidos derramados durante la cocción pueden hacer que se rompa el cristal.

ADVERTENCIA

Consulte los capítulos sobre seguridad.

ADVERTENCIA

Para limpiar el aparato, primero apáguelo y déjelo enfriar. Antes de limpiar o realizar tareas de mantenimiento, desconecte el aparato de la red eléctrica.

Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento normal del aparato.

ADVERTENCIA

Una elevada concentración de humedad o la inmersión de los quemadores en agua durante demasiado tiempo puede dañar su superficie.

• Puede retirar las rejillas para facilitar la limpieza de la placa.

• Para limpiar la tapa esmaltada, utilice agua jabonosa templada y séquela cuidadosamente antes de volver a colocarla en su sitio.

• Las coronas de los quemadores de latón pueden oscurecerse con el uso. Para eliminar las marcas oscuras, proceda de la siguiente forma:

– Prepare una mezcla de agua y vina-

gre de vino al 50%.

– Sumerja las coronas en la mezcla du-

rante un máximo de 10 minutos. Retire las marcas con una esponja.

– Enjuague las coronas con agua para

eliminar la mezcla y séquelas con cuidado.

• Lave las partes de acero inoxidable con agua y séquelas a fondo con un paño suave.

• Los soportes para sartenes no son resistentes al lavado en lavavajillas. Deben lavarse a mano.

• Cuando lave los soportes para sartenes a mano, tenga cuidado al secarlos ya que el esmaltado deja en ocasiones aristas rugosas. Si fuera necesario, elimine las manchas difíciles con un limpiador en pasta.

• Después de limpiar los soportes para sartenes, asegúrese de colocarlos en la posición correcta.

• Asegúrese de que los brazos de los soportes para sartenes estén en el centro del quemador para que éste funcione correctamente.

• Tenga mucho cuidado cuando

cambie los soportes para sartenes para evitar dañar la parte superior de la placa.

Después de limpiarlo, seque el aparato con un paño suave. Los soportes para sartenes se mantienen en la posición correcta porque se colocan en pasadores metálicos instalados en los lados de la placa de cocción. Para facilitar la limpieza, los soportes para sartenes pueden retirarse de la placa de cocción. Levante los soportes para sartenes y manténgalos en posición horizontal como se muestra en el último gráfico.

No levante los soportes para sartenes en ángulo, porque ejercerá presión en los pasadores metálicos. Esto podría dañar los pasadores y romperlos.

ESPAÑOL 55

La forma de los soportes para sartenes y la cantidad de quemadores pueden ser diferentes en otros modelos del aparato.

Eliminar la suciedad

– Elimine de inmediato: restos fun-

didos de plástico, papel de aluminio y alimentos que contengan azúcar.

Apague el aparato y déjelo en-

–

friar antes de limpiar: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Utilice un limpiador especial para placas o superficies.

Limpie el aparato con un paño suave humedecido con agua y detergente.

Al final seque el aparato con un paño limpio.

ADVERTENCIA

No utilice cuchillos, rascadores o instrumentos similares para limpiar la superficie del cristal o entre los anillos de los quemadores y el marco (en su caso).

ADVERTENCIA

No deslice los utensilios de cocina sobre el cristal porque puede rayar la superficie. Además, no deje caer objetos duros o afilados sobre el cristal o el borde de la placa de cocción.

6.1 Limpieza de la bujía de encendido

Esta función se obtiene a través de una bujía de encendido cerámica con un electrodo metálico. Mantenga siempre limpios estos componentes para evitar problemas de encendido y asegúrese de que los orificios de la corona del quemador no estén obstruidos.

www.electrolux.com

6.2 Mantenimiento periódico

Haga revisar la instalación de gas y el ajustador de presión, si lo hubiera, regu-

7. SOLUCIÓN DE PROBLEMAS

Problema Causa probable Solución

No se produce chispa al tratar de encender el gas

• La tapa y la corona del

La llama se apaga justo después de encenderse

El círculo de gas no arde uniformemente

En caso de fallo, trate primero de solucionar el problema por sus medios. Si no logra subsanar el problema, póngase en contacto con el Centro de servicio técnico local.

Si el aparato se ha utilizado de forma incorrecta o si la instalación no ha sido realizada por un técnico homologado, se facturará la visita del técnico del servicio o del distribuidor, incluso en el caso de que aparato se encuentre aún en garantía.

Estos datos son necesarios para poder ayudarle de manera rápida y correcta. Estos datos están disponibles

• No hay suministro eléctrico

quemador no están bien colocadas.

• El termopar no está lo suficientemente caliente

• La corona del quemador está bloqueada con restos de comida

larmente y por el Centro de servicio técnico local.

• Asegúrese de que la unidad está enchufada y de que el interruptor eléctrico está encendido.

• Compruebe los fusibles Si el fusible salta más de una vez, póngase en contacto con un electricista cualificado.

• Compruebe que la corona y la tapa del quemador están bien colocadas.

• Después de encender la llama, mantenga pulsado el mando durante unos 5 segundos.

• Asegúrese de que el inyector principal no esté bloqueado y de que el anillo del quemador esté limpio.

en la placa de características suministrada.

• Descripción del modelo ................

• Número de producto (PNC) .................

• Número de serie (S.N.) .................

Utilice sólo piezas de recambio originales. Pueden obtenerse del Centro de servicio técnico y en las tiendas de repuestos autorizadas.

7.1 Etiquetas incluidas en la bolsa de accesorios

Pegue las etiquetas adhesivas como se muestra a continuación:

1 2 3

ESPAÑOL 57

MOD.

PROD.NO.

SER.NO

DATA

Péguela en la etiqueta de garantía y

envíe esta parte Péguela en la etiqueta de garantía y

guarde esta parte

8. INSTALACIÓN

ADVERTENCIA

Consulte los capítulos sobre seguridad.

ADVERTENCIA

Las siguientes instrucciones de montaje, conexión y mantenimiento las debe llevar a cabo personal cualificado de acuerdo con la legislación y la normativa vigentes.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Péguela en el manual de instruccio-

nes

TYPE 230V-50Hz IP20

Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendados. La conexión ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la conexión en la dirección adecuada y apriete todo.

8.1 Conexión de gas

Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que no entren en contacto con las partes móviles ni estén retorcidos. Preste también atención cuando la placa se instale junto con un horno.

ABC

Extremo del eje con tuerca

Arandela

Codo

www.electrolux.com

Gas líquido

Use el soporte del tubo de goma para el gas líquido. Acople siempre la junta. Continúe con la conexión del gas. El tubo flexible se puede aplicar cuando:

– la temperatura que alcance no supere

– no tenga una longitud superior a 1.500

– no presente obturaciones; – no esté sometido a tracción o torsión; – no entre en contacto con bordes o es-

– se pueda revisar con facilidad para veri-

El control de la correcta conservación del tubo flexible consiste en comprobar lo siguiente:

– no presenta arañazos, cortes, marcas

– el material no está endurecido, sino que

– las abrazaderas de sujeción no están

– el plazo de caducidad no ha vencido. Si observa uno o más defectos, no repare el tubo: cámbielo.

8.2 Sustitución de los inyectores

la temperatura ambiente (más de 30 °C);

mm;

quinas cortantes;

ficar su estado.

de quemaduras en ambos extremos y toda la longitud;

presenta una elasticidad correcta;

oxidadas;

Cuando la instalación esté terminada, asegúrese de que el sello de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama.

Retire los soportes para sartenes. Retire las tapas y las coronas del

quemador. Con una llave tubular del 7, desatorni-

lle y retire los inyectores y sustitúyalos por los adecuados al tipo de gas que va a utilizar (consulte la tabla del capítulo "Información técnica").

Vuelva a montar las piezas siguiendo el procedimiento anterior en orden inverso.

Sustituya la placa de características (situada cerca del tubo de suministro de gas) por la correspondiente al nuevo tipo de suministro de gas. En-

contrará esta placa en el embalaje del

aparato. Si la presión del suministro de gas se puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro de gas.

8.3 Ajuste del nivel mínimo

Para ajustar el nivel mínimo de los quemadores:

Encienda el quemador.

Gire el mando hasta la posición míni-

ma.

Retire el mando.

Con un destornillador plano, ajuste la

posición del tornillo de derivación.

Tornillo de derivación

• Si cambia de gas natural G20 de 20

mbares a gas líquido, apriete totalmente el tornillo de ajuste.

• Si cambia de gas líquido a gas natural

G20 de 20 mbares, desatornille el tornillo de derivación aproximadamente un cuarto de vuelta.

ADVERTENCIA

Asegúrese de que la llama no se apaga cuando gire rápidamente el mando de la posición máxima a la posición mínima.

8.4 Conexión eléctrica

• Asegúrese de que el voltaje nominal y el

tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se va a instalar el aparato.

• Este aparato se suministra con un ca-

ble de alimentación. Debe estar equipado con un enchufe adecuado capaz de soportar la carga indicada en la placa de características. Asegúrese de instalar el enchufe en una toma correcta.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.

• Asegúrese de tener acceso al enchufe del suministro de red una vez instalado el aparato.

• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.

• Hay riesgo de incendio si se conecta el aparato con un cable de prolongación, adaptador o conexión múltiple. Asegúrese de que la conexión a tierra cumple con los reglamentos y las normas vigentes.

• No deje que el cable de alimentación se caliente a más de 90° C.

Asegúrese de conectar el cable neutro azul al borne que tiene la letra "N". Conecte el cable de fase de color marrón (o negro) al borne con la letra "L". Mantenga el cable de fase conectado en todo momento.

8.5 Sustitución del cable de

conexión

Si desea cambiar el cable de conexión, utilice únicamente H05V2V2-F T90 o un tipo equivalente. Asegúrese de que la sección de cable sea adecuada para la tensión y la temperatura de funcionamiento. El cable de puesta a tierra de color amarillo/verde debe ser unos 2 cm más largo que el cable de fase marrón (o negro).

8.6 Empotrado

ESPAÑOL 59

sello suministrado

abrazaderas suministradas

PRECAUCIÓN

Coloque el aparato únicamente sobre encimeras de superficie plana.

8.7 Posibilidades de inserción

Unidad de cocina con puerta

El panel instalado debajo de la placa debe poder retirarse fácilmente y permitir el acceso en caso de que sea necesario realizar una intervención de asistencia técnica.

min. 55 mm

480 mm

min. 450 mm

30 mm

min. 650 mm

560 mm

60 mm

Panel extraíble

Espacio para las conexiones

30 mm

min 20 mm (max 150 mm)

www.electrolux.com

Unidad de cocina con horno

Las dimensiones del hueco para la encimera deben respetar las indicaciones y el mueble de cocina debe contar con ventilaciones que permitan un suministro continuo de aire. La conexión eléctrica de la encimera y el horno debe instalarse por separado para garantizar la seguridad y

9. INFORMACIÓN TÉCNICA

poder retirar fácilmente el horno de la unidad.

50 cm

360 cm

120 cm

180 cm

Dimensiones de la placa de cocción

Anchura: 590 mm Longitud: 520 mm

Dimensiones del hueco para la encimera

Anchura: 560 mm Longitud: 480 mm

Consumo calorífico

Quemador rápido: 2.2 kW Quemador semi rápido: 1.65 kW POTENCIA TOTAL: G20 (2H) 20 mbares = 7.15 kW

G30 (3+) 28-30 mbares = 502 g/h

G31 (3+) 37 mbares = 493 g/h Suministro eléctrico: 230 V ~ 50 Hz Conexión del gas: G 1/2” Categoría: II2H3+ Suministro de gas: G20 (2H) 20 mbares Clase de aparato: 3

Diámetros de las derivaciones

Quemador Ø de la derivación en 1/100 mm.

Semi rápido 32

Rápido 52

Quemadores de gas para GAS NATURAL a G20 20 mbares

QUEMADOR POTENCIA NORMAL

iny. 1/100 mm

Semi rápido 1.65 86

ESPAÑOL 61

QUEMADOR POTENCIA NORMAL

Rápido 2.2 98

Quemadores de gas para GLP G30/G31 a 28-30/37 mbares

QUEMADOR

POTENCIA

NORMAL

iny.

1/100 mm

Semi rápido 1.6 64 116 114 Rápido 2.1 076 153 150

10. ASPECTOS MEDIOAMBIENTALES

residuos de aparatos eléctricos y

Recicle los materiales con el símbolo Coloque el material de embalaje en los

contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar

electrónicos. No deseche los aparatos marcados con el símbolo

residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

iny. 1/100 mm

G30

28-30 mba-

res g/h g/h

G31

37 mbares

junto con los

www.electrolux.com

ESPAÑOL 63

www.electrolux.com/shop

397287101-B-452012

ELECTROLUX EGT6345YOK User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
