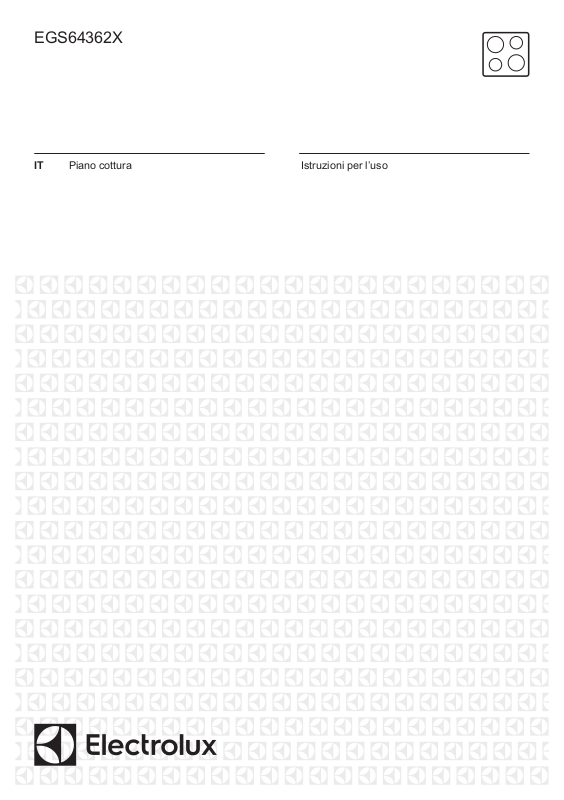

EGS64362X
IT Piano cottura Istruzioni per l’uso
www.electrolux.com2
INDICE
1. INFORMAZIONI DI SICUREZZA........................................................................2
2. ISTRUZIONI DI SICUREZZA............................................................................. 5
3. INSTALLAZIONE................................................................................................8
4. DESCRIZIONE DEL PRODOTTO....................................................................13
5. UTILIZZO QUOTIDIANO.................................................................................. 13
6. CONSIGLI E SUGGERIMENTI UTILI...............................................................14
7. PULIZIA E CURA..............................................................................................15
8. RISOLUZIONE DEI PROBLEMI.......................................................................17
9. DATI TECNICI.................................................................................................. 18
10. EFFICIENZA ENERGETICA.......................................................................... 19
11. CONSIDERAZIONI SULL'AMBIENTE............................................................20
PENSIAMO A TE
Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto
che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso
ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo
utilizzi, avrai la certezza di ottenere sempre i migliori risultati.
Ti diamo il benvenuto in Electrolux.
Visitate il nostro sito web per:
Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie,
ottenere informazioni sull'assistenza e la riparazione:
www.electrolux.com/support
Per registrare il vostro prodotto e ricevere un servizio migliore:
www.registerelectrolux.com
Acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
ASSISTENZA CLIENTI E ASSISTENZA TECNICA
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere
a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero
di serie.
Le informazioni sono riportate sulla targhetta identificativa.
Avvertenza/Attenzione - Importanti Informazioni per la sicurezza
Informazioni generali e suggerimenti
Informazioni ambientali
Con riserva di modifiche.
1. INFORMAZIONI DI SICUREZZA
Leggere attentamente le istruzioni fornite prima di
installare e utilizzare l'apparecchiatura. I produttori non
ITALIANO 3
sono responsabili di eventuali lesioni o danni derivanti
da un'installazione o un uso scorretti. Conservare
sempre le istruzioni in un luogo sicuro e accessibile per
poterle consultare in futuro.
1.1 Sicurezza dei bambini e delle persone vulnerabili
• Quest’apparecchiatura può essere usata da bambini a
partire da 8 anni di età e da adulti con capacità fisiche,
sensoriali o mentali limitate o con scarsa esperienza e
conoscenza sull’uso dell’apparecchiatura, solamente
se sorvegliati o se istruiti relativamente all’utilizzo in
sicurezza dell’apparecchiatura e se hanno compreso i
rischi coinvolti. I bambini che hanno meno di 8 anni e
le persone con disabilità diffuse e complesse vanno
tenuti lontani dall’elettrodomestico, a meno che non vi
sia una supervisione continua.
• Sorvegliare i bambini per assicurarsi che non giochino
con l’apparecchiatura.
• Tenere gli imballaggi lontano dai bambini e smaltirli in
modo adeguato.
• AVVERTENZA: L’elettrodomestico e le parti
accessibili si riscaldano molto durante l'uso. Tenere i
bambini e gli animali domestici lontani
dall’apparecchiatura durante l’uso e durante il
raffreddamento.
• Se l'elettrodomestico ha un dispositivo di sicurezza
per i bambini sarà opportuno attivarlo.
• I bambini non devono eseguire interventi di pulizia e
manutenzione sull'elettrodomestico senza essere
supervisionati.
1.2 Avvertenze di sicurezza generali
• L'apparecchiatura è destinata solo alla cottura.
• Quest’apparecchiatura è progettata per un uso
domestico singolo in un ambiente interno.
• Quest’apparecchiatura può essere utilizzata in uffici,
camere d'albergo, camere di bed & breakfast, alloggi
www.electrolux.com4
in agriturismi e altre sistemazioni simili in cui tale
utilizzo non superi i livelli di utilizzo domestico (medi).
• AVVERTENZA: L’elettrodomestico e le parti
accessibili si riscaldano molto durante l'uso. Fare
attenzione a non toccare gli elementi riscaldanti.
• AVVERTENZA: Non lasciare mai il piano cottura
incustodito durante la preparazione di pietanze in
quanto olio e grassi potrebbero incendiarsi.
• Non usare mai acqua per spegnere il fuoco di cottura.
Spegnere l'apparecchiatura e coprire le fiamme, per
esempio, con una coperta o un coperchio.
• AVVERTENZA: L'apparecchiatura non deve essere
alimentata tramite un commutatore esterno, come un
timer, o collegata a un circuito regolarmente acceso e
spento da un'azienda.
• ATTENZIONE: Il processo di cottura deve essere
sorvegliato. I processi di cottura brevi devono essere
sorvegliati continuamente.
• AVVERTENZA: Pericolo di incendio: Non conservare
alcun oggetto sulle superfici di cottura.
• Oggetti metallici quali coltelli, forchette, cucchiai e
coperchi non devono essere posti sulla superficie del
piano di cottura in quanto possono diventare molto
caldi.
• Non utilizzare l'apparecchiatura prima di installarla
nella struttura a incasso.
• Non utilizzare vaporelle per pulire l'elettrodomestico.
• Non utilizzare detergenti abrasivi o raschietti metallici
affilati per pulire il vetro dei coperchi incernierati del
piano cottura per non rigare la superficie e causare
l’eventuale rottura del vetro.
• Rimuovere eventuali fuoriuscite dal coperchio prima di
aprirlo. Lasciar raffreddare la superficie del piano
cottura prima di chiudere il coperchio.
• Se il cavo di alimentazione è danneggiato, deve
essere sostituito dal produttore, da un centro di
assistenza autorizzato o da una persona qualificata
per evitare situazioni di pericolo.
• Se l'apparecchiatura è collegata direttamente alla
corrente, è necessario un interruttore onnipolare con
contatti separati. Lo scollegamento completo deve
avvenire in linea con le condizioni indicate nella
categoria III di sovratensione. Il cavo di terra è
escluso.
• Quando si posiziona il cavo di alimentazione,
accertarsi che non entri in contatto diretto (per
esempio utilizzando delle guaine isolanti) con elementi
che possono raggiungere temperature superiori ai
50 °C rispetto alla temperatura ambiente.
• AVVERTENZA: Utilizzare esclusivamente protezioni
per il piano cottura progettate dal produttore
dell'apparecchiatura o indicate dallo stesso nelle
istruzioni d'uso, come ad esempio accessori idonei o
le protezioni per il piano cottura incorporate
nell'apparecchiatura. Utilizzare protezioni inadeguate
aumenta il rischio di incidenti.
2. ISTRUZIONI DI SICUREZZA
ITALIANO 5
Questa apparecchiatura è adatta ai
seguenti mercati: IT
2.1 Installazione
AVVERTENZA!
L’installazione
dell’apparecchiatura deve
essere eseguita da
personale qualificato.
AVVERTENZA!
Vi è il rischio di ferirsi o
danneggiare
l'apparecchiatura.
• Rimuovere tutti i materiali di
imballaggio.
• Non installare o utilizzare
l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• È necessario rispettare la distanza
minima dalle altre apparecchiature.
• Prestare sempre attenzione in fase di
spostamento dell'apparecchiatura,
dato che è pesante. Usare sempre i
guanti di sicurezza e le calzature
adeguate.
• Proteggere le superfici di taglio con
un materiale di tenuta per evitare che
l'umidità causi dei rigonfiamenti.
• Proteggere la base
dell'apparecchiatura da vapore e
umidità.
• Non installare l'apparecchiatura
accanto ad una porta o sotto una
finestra, per evitare che pentole calde
cadano dall'apparecchiatura quando
la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata
sopra dei cassetti, assicurarsi che lo
spazio, tra la base
dell'apparecchiatura e il cassetto
superiore, sia sufficiente per il ricircolo
d'aria.
• La base dell'apparecchiatura può
surriscaldarsi. Installare un pannello
divisorio in materiale non infiammabile
www.electrolux.com6
al di sotto dell'apparecchiatura per
rendere inaccessibile la base.
2.2 Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa
elettrica.
• Tutti i collegamenti elettrici devono
essere effettuati da un elettricista
qualificato .
• L'apparecchiatura deve disporre di
una messa a terra.
• Prima di qualsiasi intervento è
necessario verificare che
l'apparecchiatura sia scollegata dalla
rete elettrica.
• Verificare che i parametri sulla
targhetta siano compatibili con le
indicazioni elettriche
dell'alimentazione.
• Verificare che l’apparecchiatura sia
installata correttamente.
L'allentamento di un collegamento
elettrico o di una spina (ove previsti)
può provocare un forte
surriscaldamento del terminale.
• Utilizzare il cavo dell’alimentazione
elettrica corretto.
• Non lasciare che il cavo
dell’alimentazione elettrica si
aggrovigli.
• Assicurarsi che sia installata una
protezione contro gli urti.
• Utilizzare il serracavo sul cavo.
• Assicurarsi che il cavo
dell’alimentazione o la spina (ove
previsti) non sfiorino l'apparecchiatura
o le pentole roventi quando si collega
l'apparecchiatura a una presa.
• Non utilizzare prese multiple e
prolunghe.
• Accertarsi di non danneggiare la
spina o il cavo (ove previsti).
Contattare il nostro Centro Assistenza
autorizzato o un elettricista qualificato
per sostituire un cavo danneggiato.
• I dispositivi di protezione da scosse
elettriche devono essere fissati in
modo tale da non poter essere
disattivati senza l'uso di attrezzi.
• Inserire la spina di alimentazione nella
presa solo al termine
dell'installazione. Verificare che la
spina di alimentazione rimanga
accessibile dopo l'installazione.
• Nel caso in cui la spina di corrente sia
allentata, non collegarla alla presa.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Servirsi unicamente di dispositivi di
isolamento adeguati: interruttori
automatici, fusibili (quelli a tappo
devono essere rimossi dal
portafusibile), sganciatori per correnti
di guasto a terra e relè.
• L'impianto elettrico deve essere
dotato di un dispositivo di isolamento
che consenta di scollegare
l'apparecchiatura dalla presa di
corrente a tutti i poli. Il dispositivo di
isolamento deve avere una larghezza
dell'apertura di contatto non inferiore
ai 3 mm.
2.3 Collegamento del gas
ATTENZIONE!
Quando si utilizza una
bombola del gas, tenerla
sempre su una superficie
orizzontale piana (con la
valvola del gas in alto).
• Tutti i collegamenti del gas devono
essere eseguiti da una persona
qualificata.
• Prima di procedere con l’installazione,
verificare che le condizioni di
distribuzione locale (pressione e tipo
di gas) e i valori preimpostati
dell’apparecchiatura siano compatibili.
• Adottare le misure necessarie per
garantire una corretta circolazione
d'aria intorno all'apparecchiatura.
• Le informazioni relative
all'alimentazione del gas si trovano
sulla targhetta dei dati.
• La presente apparecchiatura non è
collegata a un dispositivo per
l’evacuazione dei residui di
combustione. Assicurarsi di collegare
l'apparecchiatura conformemente alle
disposizioni vigenti sull'installazione.
Attenersi ai requisiti per garantire
un'adeguata ventilazione.
ITALIANO 7
2.4 Utilizzo:
AVVERTENZA!
Rischio di lesioni, ustioni o
scosse elettriche.
ATTENZIONE!
L'uso di un’apparecchiatura
di cottura a gas determina la
produzione di calore, umidità
e prodotti di combustione
nella stanza in cui è
installata. Assicurarsi che la
cucina sia ben ventilata,
specialmente quando
l'apparecchiatura è in uso.
L'uso prolungato e intenso
dell’apparecchiatura può
richiedere un'ulteriore
ventilazione, ad esempio,
l’aumento della ventilazione
meccanica, ove presente,
una ventilazione aggiuntiva
per rimuovere in modo
sicuro i prodotti della
combustione nell’aria
esterna, fornendo al tempo
stesso un ricambio di aria
ambiente con un’ulteriore
ventilazione. Consultare un
tecnico qualificato, prima di
installare la ventilazione
aggiuntiva.
• Non modificare le specifiche tecniche
dell'apparecchiatura.
• Rimuovere tutto l'imballaggio, le
etichette e la pellicola protettiva (se
presente), prima del primo utilizzo.
• Assicurarsi che le aperture di
ventilazione non siano bloccate.
• Non lasciare l'elettrodomestico
incustodito durante il funzionamento.
• Impostare le zone di cottura su “off”
dopo ogni utilizzo.
• Non appoggiare posate o coperchi
sulle zone di cottura. Possono
diventare roventi.
• Non accendere l’elettrodomestico con
le mani bagnate o quando è a
contatto con l'acqua.
• Non utilizzare l'elettrodomestico come
superficie di lavoro o come superficie
di deposito.
• Quando si immergono gli alimenti
nell’olio bollente, questo potrebbe
schizzare.
AVVERTENZA!
Pericolo di incendio ed
esplosioni.
• Grassi e olio riscaldati possono
rilasciare vapori infiammabili. Tenere
le fiamme o gli oggetti caldi lontani da
grassi e oli in fase di cottura.
• I vapori rilasciati dall'olio a
temperatura elevata possono
provocare una combustione
spontanea.
• L'olio usato, che può contenere
residui di cibo, può causare un
incendio a una temperatura inferiore
rispetto all'olio utilizzato per la prima
volta.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti
facilmente infiammabili
sull’apparecchiatura, al suo interno o
nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare
l'apparecchiatura.
• Non tenere pentole calde sul pannello
dei comandi.
• Non esporre al calore pentole vuote.
• Fare attenzione a non lasciar cadere
oggetti o pentole sull’apparecchiatura.
La superficie si potrebbe
danneggiare.
• Non lasciare mai un bruciatore
acceso con o senza tegami vuoti
sopra.
• Non mettere fogli di alluminio
sull'apparecchiatura.
• Utilizzare solo tegami stabili con la
forma corretta e il diametro più grande
rispetto alle dimensioni dei bruciatori.
• Assicurarsi che le pentole siano
posizionate al centro dei bruciatori.
• Non usare pentole di grandi
dimensioni che siano più grandi dei
bordi dell'apparecchiatura. Ciò
potrebbe danneggiare la superficie
del piano cottura.
• Accertarsi che la fiamma non si
spenga quando si gira rapidamente la
manopola dalla posizione massima a
quella minima.
www.electrolux.com8
• Utilizzare solo gli accessori forniti con
l’apparecchiatura.
• Non installare uno spargifiamma sul
bruciatore.
• Non lasciare che sostanze acide,
come per esempio aceto, succo di
limone o anticalcare vengano a
contatto con il piano cottura. Ciò può
causare macchie opache.
• Lo scolorimento dello smalto o
dell'acciaio inox non influisce sulle
prestazioni dell'elettrodomestico.
2.5 Pulizia e cura
AVVERTENZA!
Non togliere pulsanti,
manopole o guarnizioni dal
pannello dei comandi.
L'acqua potrebbe penetrare
nell'apparecchiatura e
causare danni.
• Pulire regolarmente l'apparecchiatura
per evitare il deterioramento dei
materiali che compongono la
superficie.
• Disattivare l'apparecchiatura e
lasciarla raffreddare prima di
procedere con la pulizia.
• Non nebulizzare acqua né utilizzare
vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi
od oggetti metallici.
• Non pulire i bruciatori in lavastoviglie.
2.6 Assistenza
• Per far riparare l'apparecchiatura,
rivolgersi a un Centro di Assistenza
Autorizzato. Utilizzare solo ricambi
originali.
2.7 Smaltimento
AVVERTENZA!
Rischio di lesioni o
soffocamento.
• Contattare le autorità locali per
ricevere informazioni su come
smaltire correttamente
l’apparecchiatura.
• Staccare la spina dall'alimentazione
elettrica.
• Tagliare il cavo elettrico
dell'apparecchiatura e smaltirlo.
• Avvolgere i tubi del gas esterni.
3. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
3.1 Prima dell'installazione
Prima di installare il piano di cottura,
annotare l'informazione riportata di
seguito presente sulla targhetta dei dati.
La targhetta dei dati è applicata sul lato
inferiore del piano di cottura.
Modello ...........................
PNC .........................................
Numero di
serie ...........................
3.2 Collegamento gas
AVVERTENZA!
Le seguenti istruzioni
d'installazione,
manutenzione e ventilazione
devono essere eseguite da
personale qualificato
conformemente alle
disposizioni vigenti (UNI-CIG
7129 - 7131). Accertarsi che
la cucina sia adeguatamente
ventilata: tenere aperti i fori
di ventilazione naturali
(almeno 100 cm²) o
installare una cappa
meccanica.
Scegliere dei collegamenti fissi o usare
un tubo flessibile in acciaio inossidabile
conforme alle disposizioni vigenti. Se si
A B C
ITALIANO 9
utilizzano tubi in metallo flessibili, fare
attenzione che non entrino in contatto
con parti mobili o non siano schiacciati.
Ulteriore attenzione è richiesta qualora al
piano di cottura fosse abbinato il forno.
Accertarsi che la pressione
del gas di alimentazione
dell'apparecchiatura sia
conforme ai valori consigliati.
Se la pressione fornita non ha il valore
specificato, è necessario montare un
adeguato regolatore di pressione in
conformità allo standard UNI EN 88. Per
il gas liquido (GPL), l'utilizzo di un
regolatore di pressione è consentito solo
in conformità allo standard UNI EN
12864. Il collegamento regolabile è
fissato alla rampa per mezzo di un dado
filettato G 1/2". Avvitare le parti senza
forzare, regolare il raccordo nella
direzione voluta e serrare il tutto.
A. Estremità dell'albero con dado
B. Rondella fornita in dotazione con
l'apparecchiatura
C. Gomito fornito in dotazione con
l'apparecchiatura
Collegamento rigido:
Eseguire il collegamento mediante tubi in
metallo rigidi (rame con finecorsa
meccanico) (UNI-CIG 7129).
Collegamento flessibile:
Utilizzare un tubo flessibile in acciaio
inox (UNI-CIG 9891) con una lunghezza
massima di 2 m.
AVVERTENZA!
Al termine dell'installazione,
verificare la tenuta di
ciascun raccordo dei tubi.
Usare una soluzione
saponata, non una fiamma!
3.3 Sostituzione degli iniettori
1. Rimuovere i supporti pentole.
2. Rimuovere gli spartifiamma e le
corone del bruciatore.
3. Con una chiave a bussola N. 7,
togliere gli iniettori e sostituirli con
quelli richiesti per il tipo di gas
utilizzato (vedere la tabella della
sezione "Dati tecnici").
4. Rimontare i componenti, seguendo la
stessa procedura in senso inverso.
5. Fissare l'etichetta col nuovo tipo di
alimentazione gas vicino al tubo di
alimentazione del gas. Questa
etichetta è presente nell’imballo
fornito con l’apparecchiatura.
Se la pressione del gas di alimentazione
è variabile o differente da quella prevista,
montare un adattatore di pressione
adeguato nel tubo di alimentazione del
gas.
3.4 Regolazione del livello
minimo
Per regolare il livello minimo dei
bruciatori:
1. Accendere il bruciatore.
2. Ruotare la manopola sulla posizione
minima.
3. Rimuovere la manopola e la
guarnizione.
AVVERTENZA!
Prestare attenzione a non
danneggiare la guarnizione.
Non usare attrezzi affilati per
rimuoverla.
A
A
www.electrolux.com10
4. Con un cacciavite sottile, regolare la
posizione della vite di by-pass (A).
5. Se si modifica:
• da gas naturale a G20 - 20 mbar
a gas liquido, serrare a fondo la
vite di bypass.
• da gas liquido a gas naturale G20
a 20 mbar, svitare la vite di
bypass di circa 1/4 di giro (1/2
giro per bruciatore mullti-corona).
6. Rimontare la guarnizione e la
manopola.
indicati sulla targhetta dei dati
dell'apparecchiatura.
• L'apparecchiatura è provvista di cavo
di collegamento alla rete. Deve
essere dotato di una spina in grado di
supportare il carico indicato sulla
targhetta dei dati. Accertarsi di
inserire la spina nella presa corretta.
• Utilizzare sempre una presa elettrica
con contatto di protezione
correttamente installata.
• Verificare che la spina di
alimentazione rimanga accessibile
dopo l'installazione.
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare
sempre dalla spina.
• Collegando l'apparecchiatura a una
prolunga, adattatore o presa multipla
esiste il rischio di incendio. Accertarsi
che il collegamento di messa a terra
sia in linea con le disposizioni e le
norme in vigore.
• Il cavo di alimentazione non deve
riscaldarsi ad una temperatura
superiore a 90°C.
Per evitare il contatto tra il cavo e
l'apparecchiatura al di sotto del piano di
cottura, utilizzare dei morsetti sul lato
dell'unità.
AVVERTENZA!
Accertarsi di posizionare la
guarnizione in modo esatto
nella posizione originale.
AVVERTENZA!
Accertarsi che la fiamma
non si spenga quando si gira
rapidamente la manopola
dalla posizione massima a
quella minima.
3.5 Collegamento elettrico
• Verificare che la tensione nominale e
il tipo di corrente della rete di
distribuzione corrispondano ai valori
A. Condotto rigido in rame o tubo
flessibile in acciaio inox
3.6 Cavo di collegamento
Per sostituire il cavo di collegamento
utilizzare esclusivamente il cavo speciale
o un suo equivalente. Il tipo di cavo è:
H03V2V2-F T90.
Accertarsi che il cavo sia di sezione
idonea alla tensione e alla temperatura di
esercizio. Il cavo di terra giallo/verde
deve essere circa 2 cm più lungo del
cavo di fase marrone (o nero).
L
N
1. Collegare il filo di colore verde e
min.
55 mm
min.
650 mm
560 mm
2
0
+
480 mm
2
0
+
min.
100 mm
30 mm
giallo (terra) al morsetto
contrassegnato dalla lettera "E" o dal
simbolo di terra o colorato di
verde e giallo.
2. Collegare il filo di colore blu (neutro)
al morsetto contrassegnato dalla
lettera 'N' o colorato di blu.
3. Collegare il cavo di fase marrone
(tensione) al terminale
contrassegnato con la lettera "L".
Questo deve sempre essere
collegato alla fase di rete.
3.7 Montaggio
1.
ITALIANO 11
3.
4.
5.
6.
2.
20 mm
30 mm
40 mm
min 6 mm
min 30 mm
60 mm
min 5 mm
(max 150 mm)
A
B
www.electrolux.com12
7.
8.
ATTENZIONE!
Installare l'apparecchiatura
solo su un piano di lavoro
con superficie piatta.
3.9 Possibilità di inserimento
Il pannello installato sotto il piano di
cottura deve essere facilmente rimovibile
e altrettanto facilmente deve consentire
l'accesso in caso di interventi
dell'assistenza tecnica.
Unità da cucina con porta
A. Pannello rimovibile
B. Spazio per gli allacciamenti
3.8 Installazione del piano di
cottura sotto la cappa da cucina
Se si installa il piano di
cottura sotto a una cappa da
cucina, fare riferimento alle
istruzioni per l'installazione
della cappa per la distanza
minima tra le
apparecchiature.
Mobile da incasso con forno
Il collegamento elettrico del piano di
cottura e del forno deve essere eseguito
separatamente per questioni di sicurezza
oltre che per consentire una facile
rimozione del forno dall'unità.
4. DESCRIZIONE DEL PRODOTTO
3
4
2
1
A
B
D
C
C
D
A
B
4.1 Disposizione della superficie di cottura
1
2
3
4
ITALIANO 13
Bruciatore semirapido
Bruciatore Multi Corona
Bruciatore ausiliario
Manopole di regolazione
4.2 Manopola di regolazione
Simbolo Description
alimentazione gas as‐
sente/posizione di spen‐
to
posizione di accensione/
alimentazione massima
del gas
5. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
5.1 Panoramica bruciatore
Simbolo Description
alimentazione minima
del gas
1 - 9 livelli di potenza
A. Spartifiamma bruciatore
B. Corona bruciatore
C. Candela di accensione
D. Termocoppia
www.electrolux.com14
5.2 Accensione del bruciatore
Accendere sempre il
bruciatore prima di
posizionare una pentola.
AVVERTENZA!
Fare attenzione in fase di
utilizzo di fiamme libere
all'interno della cucina. Il
produttore declina qualsiasi
responsabilità in caso di
cattivo utilizzo delle fiamme.
1. Premere la manopola di regolazione
e ruotarla in senso antiorario fino alla
posizione massima (
2. Tenere premuta la manopola di
regolazione per circa 10 secondi.
Questo consentirà il riscaldamento
della termocoppia. In caso contrario,
l'alimentazione del gas verrà
interrotta.
3. Regolare la fiamma, dopo che si è
stabilizzata.
Se il bruciatore non si
accende dopo alcuni
tentativi, controllare che la
corona e lo spartifiamma
siano correttamente
posizionati.
AVVERTENZA!
Non tenere la manopola di
regolazione premuta per
oltre 15 secondi. Se il
bruciatore non si accende
dopo 15 secondi, rilasciare
la manopola di regolazione,
ruotarla in posizione di
spento e attendere almeno 1
minuto prima di tentare di
riaccendere il bruciatore.
).
ATTENZIONE!
In assenza di elettricità è
possibile accendere il
bruciatore senza utilizzare il
dispositivo elettrico; in tal
caso sarà sufficiente
avvicinarsi al bruciatore con
una fiamma, premere verso
il basso la relativa manopola
e ruotarla in senso antiorario
verso la posizione di
massimo rilascio del gas.
Mantenere premuta la
manopola di regolazione per
circa 10 secondi per far
riscaldare la termocoppia.
Nel caso in cui il bruciatore
si dovesse spegnere,
ruotare la manopola di
regolazione in posizione di
spento per cercare di
riaccendere il bruciatore
dopo almeno 1 minuto.
Il generatore di scintille si
avvia in modo automatico
all'accensione delle prese,
dopo l'installazione o dopo
un'interruzione di corrente.
Non si tratta di un'anomalia
di funzionamento.
5.3 Spegnimento del bruciatore
Per spegnere la fiamma, ruotare la
manopola in posizione di spento
AVVERTENZA!
Ridurre o spegnere sempre
la fiamma prima di
rimuovere le pentole dal
bruciatore.
.
6. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
6.1 Stoviglie
ATTENZIONE!
Non usare pentole in ghisa,
teglie in terracotta o coccio,
accessori per il grill o piastre
tostapane. L'acciaio inox può
annerirsi se è troppo caldo.
ITALIANO 15
AVVERTENZA!
Non mettere la stessa
pentola su due bruciatori.
AVVERTENZA!
Evitare di posare sul
bruciatore pentole instabili o
deformate per prevenire
versamenti e lesioni.
ATTENZIONE!
Assicurarsi che i basamenti
delle pentole non siano
poggiati troppo vicini alla
manopola di regolazione,
altrimenti la fiamma
potrebbe surriscaldarla.
ATTENZIONE!
Assicurarsi che i manici della
pentola non si trovino al di
sopra del bordo anteriore del
piano di cottura.
ATTENZIONE!
Assicurarsi che le pentole
siano ben centrate sul
bruciatore per ottenere la
massima stabilità e per un
consumo ridotto di gas.
6.2 Diametri delle pentole
ATTENZIONE!
Utilizzare pentole con
diametri adatti alle
dimensioni dei bruciatori.
Bruciatore Diametro delle
pentole (mm)
Multi corona 180 - 260
Semirapido 120 - 220
Ausiliario 80 - 180
6.3 Coperchio (kit separato solo per i piani di cottura predisposti)
• Il coperchio serve solamente a
riparare il piano di cottura dalla
polvere, quando è chiuso, o a
raccogliere gli schizzi di grasso,
quando è aperto. Non usarlo per altre
funzioni.
• Tenere sempre pulito il coperchio.
• Accertarsi che il piano di cottura sia
freddo prima di chiudere il coperchio.
• I coperchi in vetro possono rompersi
quando vengono riscaldati.
7. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
7.1 Informazioni generali
• Pulire il piano cottura dopo ogni
utilizzo.
• Usare sempre pentole con il fondo
pulito.
• Graffi o macchie scure sulla superficie
non hanno alcun effetto sul
funzionamento del piano cottura.
• Usare un prodotto di pulizia adatto
alla superficie del piano di cottura.
ATTENZIONE!
Non pulire la corona del
bruciatore con prodotti
abrasivi, tamponi di pulizia
abrasivi, solventi o oggetti
metallici. La corona del
bruciatore può avere
scolorimento. Utilizzare solo
un panno morbido umido
con detergenti neutri.
Acciaio inox
www.electrolux.com16
• Lavare le parti in acciaio inox con
acqua, quindi asciugarle con un
panno morbido.
• Per rimuovere i residui di alimenti
bruciati, il grasso e le macchie
ostinate, lasciare in ammollo per
alcuni minuti con un po' di detergente
delicato prima di pulire.
• Usare detergenti specifici per l'acciaio
inox, al fine di proteggere le superfici
in acciaio.
• Non usare detergenti contenenti
agenti chimici corrosivi (come quelli a
base di cloruro) e non pulire la
superficie con disinfettanti,
smacchiatori o prodotti antiruggine o
detergenti a immersione.
7.2 Supporti pentole
I supporti pentole non
possono essere lavati in
lavastoviglie. Devono essere
lavati a mano.
1. È possibile rimuovere i supporti
pentole e pulire in modo facile il
piano di cottura.
Fare molta attenzione
quando si sostituiscono i
supporti pentole: il piano
di cottura si potrebbe
danneggiare.
2. Dopo aver pulito i supporti pentole,
assicurarsi che siano riposizionati
correttamente.
3. Per fare in modo che il bruciatore
funzioni correttamente, verificare che
le braccia dei supporti pentole si
trovino allineati al centro del
bruciatore.
7.3 Pulizia del piano cottura
• Togliere immediatamente: plastica
sciolta, pellicola in plastica, sale,
zucchero e alimenti contenenti
zucchero, in caso contrario la
sporcizia potrebbe causare danni al
piano cottura. Attenzione a evitare le
ustioni.
• Quando il piano cottura è
sufficientemente raffreddato
rimuovere i segni di calcare e
d'acqua, le macchie di grasso e le
macchie opalescenti. Pulire il piano di
cottura con un panno umido e un
detergente non abrasivo. Dopo la
pulizia, asciugare il piano di cottura
con un panno morbido.
ITALIANO 17
• Per pulire gli elementi smaltati, lo
spartifiamma e la corona, lavarli con
acqua calda saponata e asciugarli
attentamente prima di sistemarli
nuovamente.
7.4 Pulizia della candela
Questa caratteristica viene ottenuta
tramite una candela ceramica ed un
elettrodo di metallo. Tenere questi
componenti ben puliti per evitare
difficoltà di accensione e controllare che i
fori spartifiamma non siano ostruiti.
7.5 Manutenzione periodica
Consultare periodicamente il Centro di
Assistenza autorizzato locale per
verificare le condizioni del tubo della
fornitura di gas e del regolatore di
pressione, se presente.
8. RISOLUZIONE DEI PROBLEMI
AVVERTENZA!
Fare riferimento ai capitoli
sulla sicurezza.
8.1 Cosa fare se...
Problema Causa possibile Rimedio
Il gas non si accende
quando si preme il pulsan‐
te di accensione.
È scattato il fusibile. Verificare se l'anomalia di
Lo spartifiamma del brucia‐
La fiamma si spegne im‐
mediatamente dopo l'ac‐
censione.
L'anello della fiamma non
è omogeneo.
Il piano di cottura non è
collegato a una fonte di ali‐
mentazione elettrica o non
è collegato correttamente.
tore e la corona non sono
posizionati correttamente.
La termocoppia non si è ri‐
scaldata a sufficienza.
La corona del bruciatore è
bloccata da residui di cibo.
Accertarsi che il piano di
cottura sia collegato corret‐
tamente alla rete elettrica.
funzionamento è dovuta al
fusibile. Nel caso in cui il
fusibile continui a scattare,
rivolgersi ad un elettricista
qualificato.
Posizionarli adeguatamen‐
te.
Dopo aver acceso la fiam‐
ma, tenere premuta la ma‐
nopola per circa 10 secon‐
di.
Controllare che l'iniettore
principale non sia ostruito
e che la corona del brucia‐
tore sia pulita.
8.2 Qualora non sia possibile
trovare una soluzione...
Qualora non sia possibile trovare una
soluzione al problema, contattare il
rivenditore o il Centro di Assistenza
Autorizzato. Fornire i dati riportati sulla
targhetta identificativa. Assicurarsi che il
piano cottura sia stato messo in funzione
correttamente. In caso contrario, anche
durante il periodo di garanzia, l’intervento
di assistenza da parte di un tecnico
dell'assistenza o del rivenditore non sarà
gratuito. Le informazioni sul periodo di
garanzia e i Centri di Assistenza
MOD.
PROD. NO.
SER.N O
DATA
MOD.
PROD. NO.
SER.N O
DATA
MOD.
PROD.NO.
SER.NO.
03 IT
MADE IN ITALY
TYPE
IP20
0049
A B C
www.electrolux.com18
Autorizzati sono contenute nel libretto di
garanzia.
8.3 Etichette fornite con il sacchetto degli accessori
Attaccare le etichette adesive come
indicato di seguito:
A. Attaccarla sul Foglietto di garanzia
ed inviare questa parte (ove
prevista).
B. Attaccarla sul Foglietto di garanzia e
conservare questa parte (ove
prevista).
9. DATI TECNICI
9.1 Dimensioni del piano di cottura
Larghezza 595 mm
Profondità 510 mm
9.2 Diametri bypass
BRUCIATORE Ø BYPASS 1/100 mm
Multi corona 57
Semi rapido 32
Ausiliario 28
C. Attaccarla sul libretto di istruzioni.
9.3 Altri dati tecnici
ITALIANO 19
POTENZA TO‐
TALE:
Alimentazione
elettrica:
Categoria del‐
l'apparecchiatu‐
ra:
Collegamento
gas:
Classe dell'ap‐
parecchiatura:
Gas - Origi‐
nale:
Gas - sostitu‐
zione:
220-240 V ~ 50-60 Hz
II2H3+
G 1/2"
3
G20 (2H) 20 mbar 9 kW
G30 (3+) 28-30 mbar 622 g/h
G31 (3+) 37 mbar 611 g/h
9.4 Bruciatori a GAS NATURALE G20 a 20 mbar
BRUCIATORE POTENZA NOR‐
MALE kW
Multi corona 4,0 1,4 146
Semi rapido 2,0 0,45 96
Ausiliario 1,0 0,33 70
POTENZA MINIMAkWSEGNO INIETTORE
9.5 Bruciatori a gas per GPL G30/G31 28-30/37 mbar
BRUCIA‐
TORE
Multi corona 3,55 1,4 095 258 254
Semi rapido 2,0 0,45 71 145 143
Ausiliario 1,0 0,33 50 73 71
POTENZA
NORMALE
kW
POTENZA
MINIMA
kW
SEGNO
INIETTORE
10. EFFICIENZA ENERGETICA
10.1 Informazioni prodotto conformi alla norma UE 66/2014
Identificativo modello EGS64362X
Tipo di piano di cottura Piano cottura a
Numero di bruciatori a gas 4
FLUSSO NOMINALE GAS
g/h
G30 28-30
mbar
G31 37 mbar
incasso
www.electrolux.com20
Posteriore sinistro - Semirapi‐do54,5%
Efficienza energetica per brucia‐
tore a gas
(EE gas burner)
Posteriore destro - Semirapido 58,1%
Anteriore sinistro - Multi Coro‐na59,7%
Anteriore destro - Ausiliario non applicabile
Efficienza energetica per il piano
57.4%
di cottura a gas
(EE gas hob)
EN 30-2-1: Gas combustibile per elettrodomestici di cottura - Parte 2-1 : Impiego
razionale dell'energia - Informazioni generali
10.2 Risparmio energetico
• Prima dell'uso, assicurarsi che i bruciatori e i supporti pentole siano assemblati
correttamente.
• Usare pentole con diametro adatto alle dimensioni dei bruciatori.
• Centrare la pentola sul bruciatore.
• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.
• Se possibile, coprire sempre le pentole con il coperchio.
• Quando il liquido inizia a bollire, abbassare la fiamma per provocare una lenta
ebollizione del liquido.
• Se possibile, utilizzare una pentola a pressione. Fare riferimento al relativo
manuale per l'utente.
11. CONSIDERAZIONI SULL'AMBIENTE
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio. Aiutare a
proteggere l’ambiente e la salute umana
e a riciclare rifiuti derivanti da
apparecchiature elettriche ed
elettroniche. Non smaltire le
apparecchiature che riportano il simbolo
insieme ai normali rifiuti domestici.
Portare il prodotto al punto di riciclaggio
più vicino o contattare il comune di
residenza.
Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570
Kraków, Poland
*
www.electrolux.com/shop
867367726-A-102022
Loading...
