Page 1

EGH6349

CS Varná deska Návod k použití 2 LV Plīts Lietošanas instrukcija 20 LT Kaitlentė Naudojimo instrukcija 38

Page 2

www.electrolux.com2

OBSAH

1. BEZPEČNOSTNÍ INFORMACE......................................................................... 3

2. BEZPEČNOSTNÍ POKYNY................................................................................5

3. POPIS SPOTŘEBIČE.........................................................................................7

4. DENNÍ POUŽÍVÁNÍ............................................................................................ 8

5. POUŽITÍ PŘÍSLUŠENSTVÍ................................................................................ 9

6. TIPY A RADY................................................................................................... 10

7. ČIŠTĚNÍ A ÚDRŽBA........................................................................................ 10

8. ODSTRAŇOVÁNÍ ZÁVAD................................................................................ 12

9. INSTALACE......................................................................................................13

10. TECHNICKÉ INFORMACE............................................................................ 17

11. ENERGETICKÁ ÚČINNOST.......................................................................... 18

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.electrolux.com/webselfservice

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

Page 3

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými schopnostmi, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí a řádně je

zlikvidujte.

• Je-li spotřebič v provozu nebo pokud chladne,

nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní

pojistkou, doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

• Děti mladší tří let bez stálého dozoru držte z dosahu

spotřebiče.

ČESKY 3

1.2 Všeobecné bezpečnostní informace

• VAROVÁNÍ: Spotřebič a jeho dostupné části se

mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků. Děti mladší 8 let bez stálého dozoru držte z dosahu spotřebiče.

• Spotřebič nepoužívejte spolu s externím časovačem

nebo samostatným dálkovým ovládáním.

Page 4

www.electrolux.com4

• VAROVÁNÍ: Příprava jídel s tuky či oleji na varné

desce bez dozoru může být nebezpečná a způsobit požár.

• Oheň se NIKDY nesnažte uhasit vodou, ale vypněte

spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.

• POZOR: U vaření je vždy nutné vykonávat dohled. U

krátkodobého vaření je nutné vykonávat dohled nepřetržitě.

• VAROVÁNÍ: Nebezpečí požáru: Nepokládejte věci na

varnou desku.

• Na varnou desku nepokládejte žádné kovové

předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

• K čištění spotřebiče nepoužívejte čisticí zařízení na

páru.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

• V případě přímého připojení spotřebiče k elektrické síti

je nutné instalovat dvoupólový izolační spínač s minimální vzdáleností mezi kontakty. Musí být zajištěno úplné odpojení v souladu s podmínkami uvedenými v kategorii přepětí III. Zemnicí kabel je z těchto podmínek vyjmut.

• Když vedete napájecí kabel, ujistěte se, že nepřijde do

přímého kontaktu (např. prostřednictvím izolačního obalu) s částmi, které se zahřívají o 50 °C více než teplota místnosti.

• VAROVÁNÍ: Používejte pouze kryt varné desky přímo

od výrobce varného spotřebiče nebo takový kryt, který výrobce spotřebiče v pokynech k použití označil jako vhodný, případně kryt, který je součástí spotřebiče. Při použití nesprávného krytu varné desky může dojít k nehodě.

Page 5

2. BEZPEČNOSTNÍ POKYNY

ČESKY 5

Tento spotřebič je vhodný pro následující trhy: CZ LV LT

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.

• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.

• Spodek spotřebiče se může silně zahřát. Zajistěte instalaci samostatného nehořlavého panelu, který bude zakrývat spodek spotřebiče.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obraťte se na elektrikáře.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Použijte správný typ napájecího kabelu.

• Elektrické kabely nesmí být zamotané.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obraťte na autorizované servisní středisko nebo elektrikáře.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Pokud je síťová zásuvka uvolněná, nezapojujte do ni síťovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se

Page 6

www.electrolux.com6

musí odstranit z držáku), ochranné zemnicí jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Připojení plynu

• Veškerá plynová připojení by měla být provedena kvalifikovanou osobou.

• Před instalací je nutné zajistit, aby seřízení spotřebiče odpovídalo podmínkám místního rozvodu plynu (druhu plynu a tlaku plynu).

• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.

• Informace ohledně přívodu plynu naleznete na typovém štítku.

• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

2.4 Použití spotřebiče

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.

• Tento spotřebič používejte výhradně v domácnosti.

• Neměňte technické parametry tohoto spotřebiče.

• Ujistěte se, že nejsou ventilační otvory zakryté.

• Zapnutý spotřebič nenechávejte bez dozoru.

• Po každém použití nastavte varnou zónu do polohy „vypnuto“.

• Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo výbuchu

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nenechte vyvařit vodu v nádobách.

• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.

• Na spotřebič nepokládejte hliníkovou fólii.

• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků.

• Ujistěte se, že nádoby jsou umístěny na středu hořáků.

• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

• Používejte pouze příslušenství dodávané se spotřebičem.

• Na hořáky neinstalujte rozptylovač plamene.

• Při použití plynového varného spotřebiče vzniká teplo a vlhko. V místě instalace spotřebiče zajistěte dobrou ventilaci.

• Prodloužené intenzivní používání spotřebiče může vyžadovat přídavné větrání, například otevřením okna,

Page 7

nebo účinnější větrání, například

zvýšením stupně mechanického větrání - pokud je jím místnost vybavena.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

• Varná deska nesmí přijít do styku s kyselými tekutinami jako je ocet, citrónová šťáva nebo s prostředky na odstraňování vodního kamene. Mohou totiž zanechat matné skvrny.

• Barevné změny na smaltovaném povrchu nemají vliv na výkon spotřebiče. Nejedná se o závadu z hlediska ustanovení záruky.

2.5 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Před čištěním spotřebič vypněte a nechte ho vychladnout.

• Před prováděním údržby spotřebič odpojte od elektrické sítě.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

ČESKY 7

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

• Hořáky nemyjte v myčce nádobí.

2.6 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

• Vnější plynové potrubí slisujte.

2.7 Obsluha

• Pro opravu spotřebiče se obraťte na autorizované servisní středisko.

• Používejte výhradně originální náhradní díly.

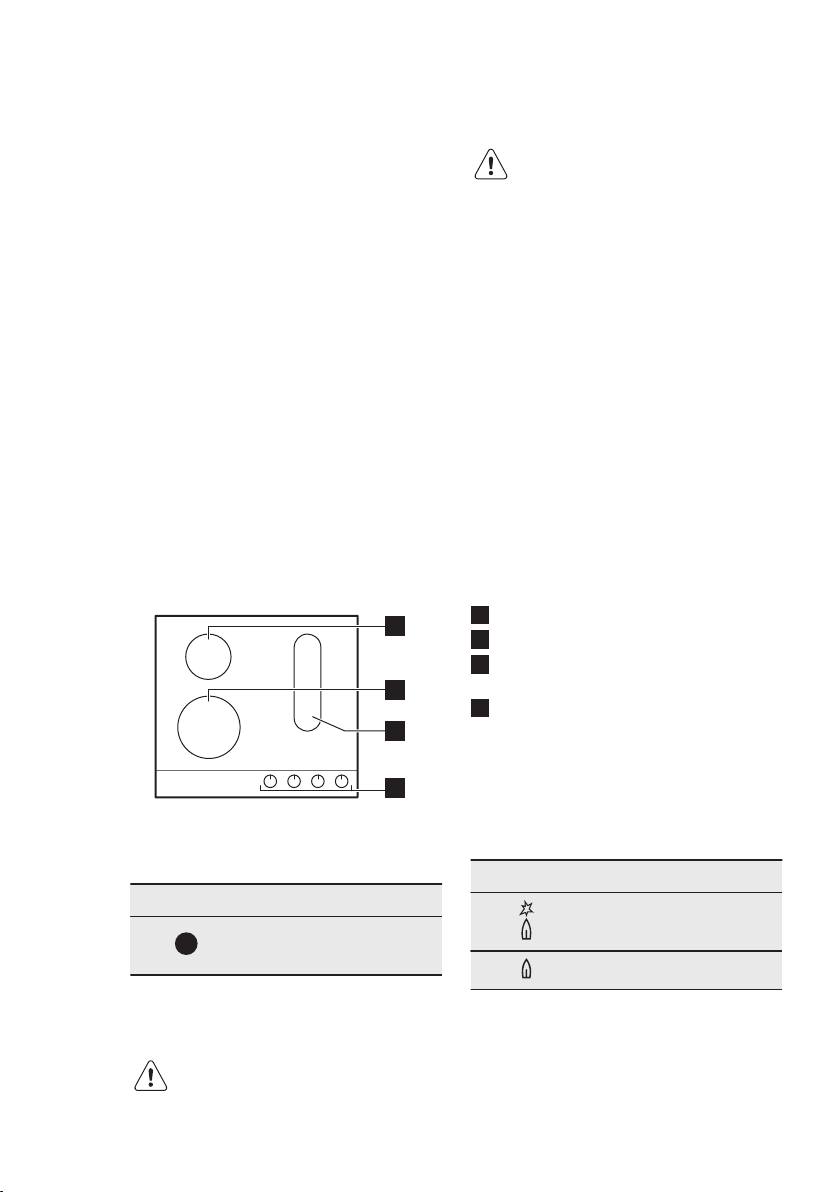

3. POPIS SPOTŘEBIČE

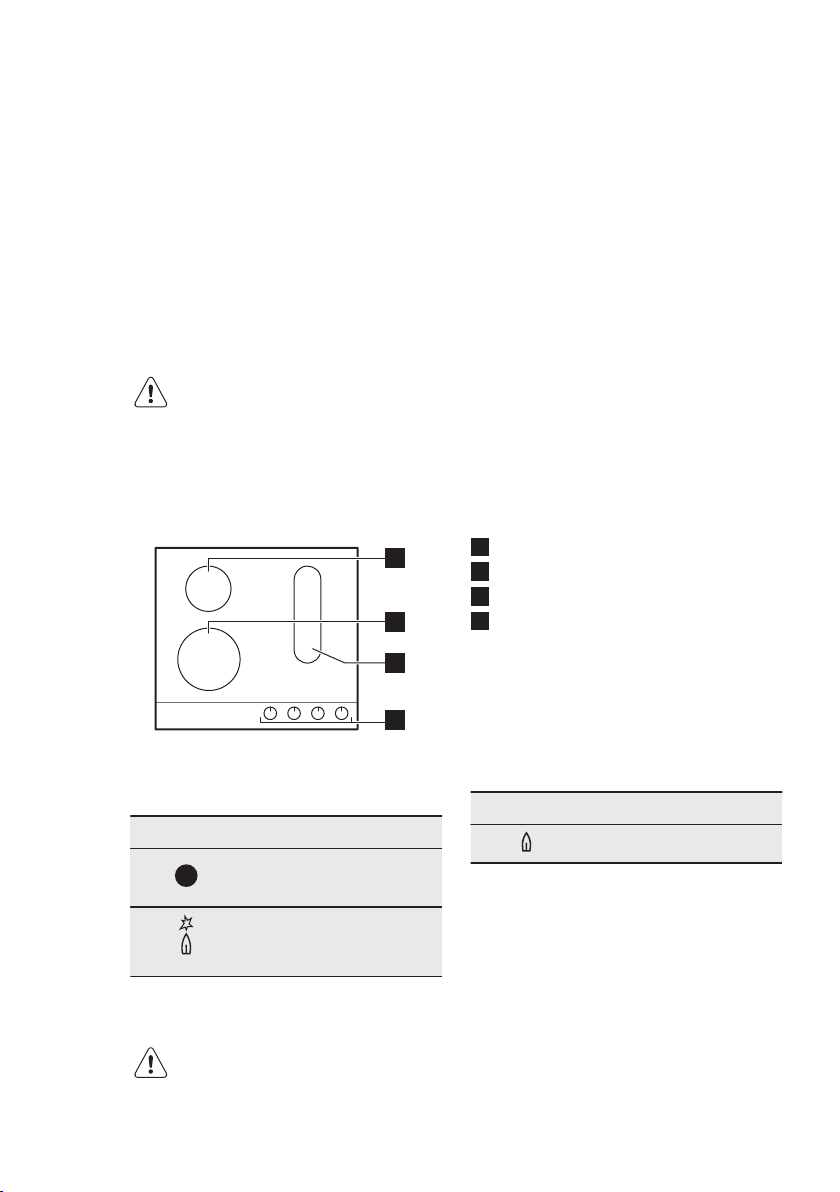

3.1 Uspořádání varné desky

3.2 Ovladač

Symbol Popis

bez přívodu plynu / polo‐ ha vypnuto

Pomocný hořák

Hořák s trojitou korunkou

Spojený hořák - středně rychlý

Ovladače

Symbol Popis

poloha pro zapálení / maximální přívod plynu

minimální přívod plynu

Page 8

C D

www.electrolux.com8

4. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

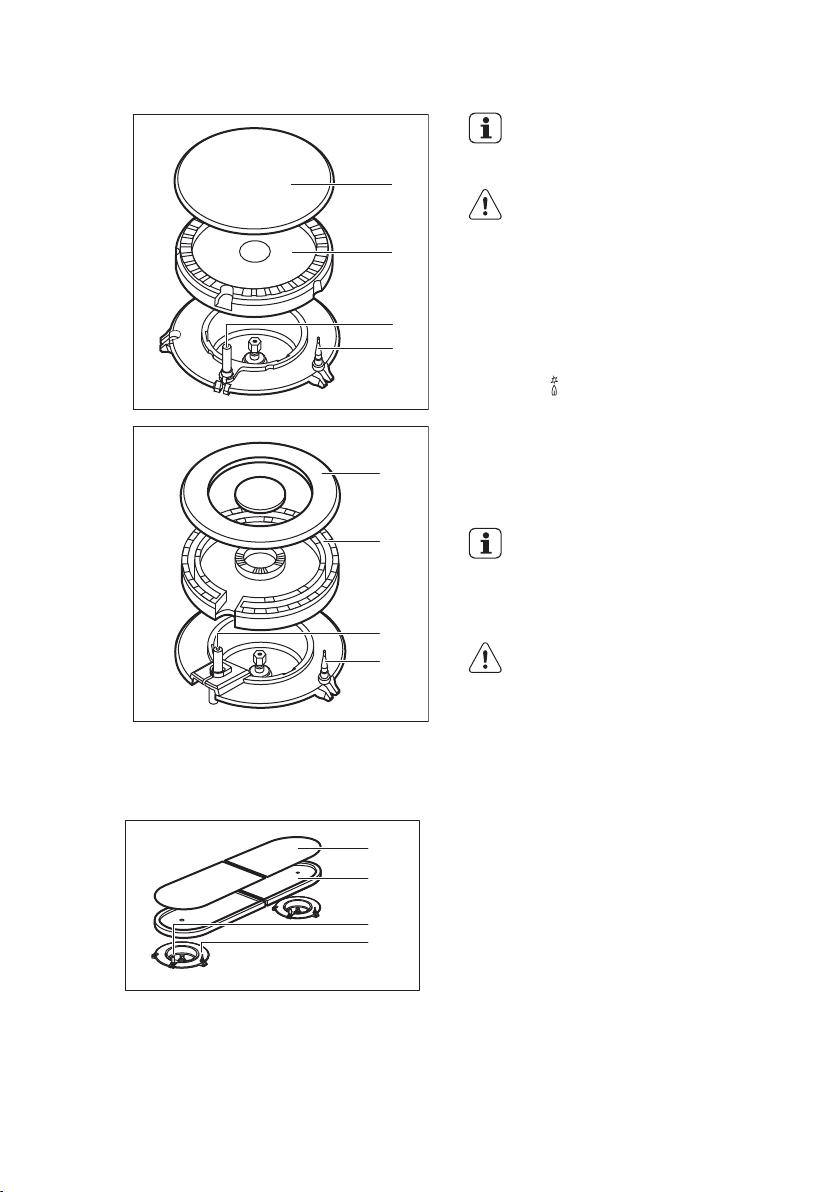

4.1 Sestava hořáku

B. Korunka hořáku C. Zapalovací svíčka D. Termočlánek

4.2 Zapálení hořáku

Hořák vždy zapalte předtím než na něj postavíte nádobu.

VAROVÁNÍ!

Při používání otevřeného ohně v kuchyni buďte velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použití nebo chybnou obsluhu spotřebiče.

1. Zatlačte na ovladač a otočte jím proti

směru hodinových ručiček na maximální pozici puštěného plynu

( ).

2. Podržte ovladač stlačený na až 10

sekund. Tím se zahřeje termočlánek. V opačném případě se přeruší přívod plynu.

3. Když se plamen ustálí, nastavte jeho

intenzitu.

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je korunka a její víčko ve správné poloze.

A. Víčko hořáku B. Korunka hořáku C. Zapalovací svíčka D. Termočlánek

A. Víčko hořáku

VAROVÁNÍ!

Ovladač stiskněte na maximálně 15 sekund. Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

Page 9

ČESKY 9

POZOR!

Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, otočte ovladačem proti směru hodinových ručiček na maximální pozici puštěného plynu a zatlačte na něj. Držte ovladač zatlačený po dobu 10 nebo méně sekund, aby se termočlánek zahřál.

Jestliže z nějakého důvodu plamen zhasne, otočte ovladačem do polohy vypnuto, počkejte nejméně jednu minutu a pokuste se hořák znovu zapálit.

5. POUŽITÍ PŘÍSLUŠENSTVÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

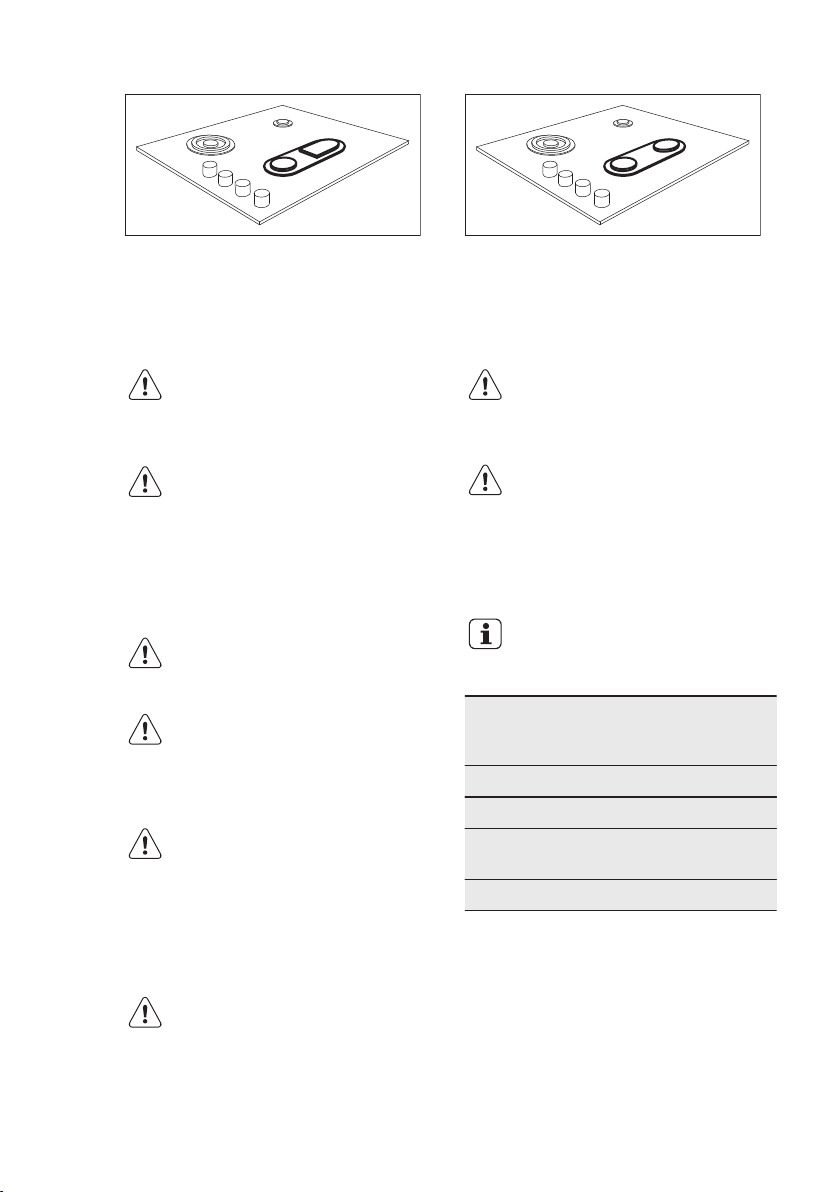

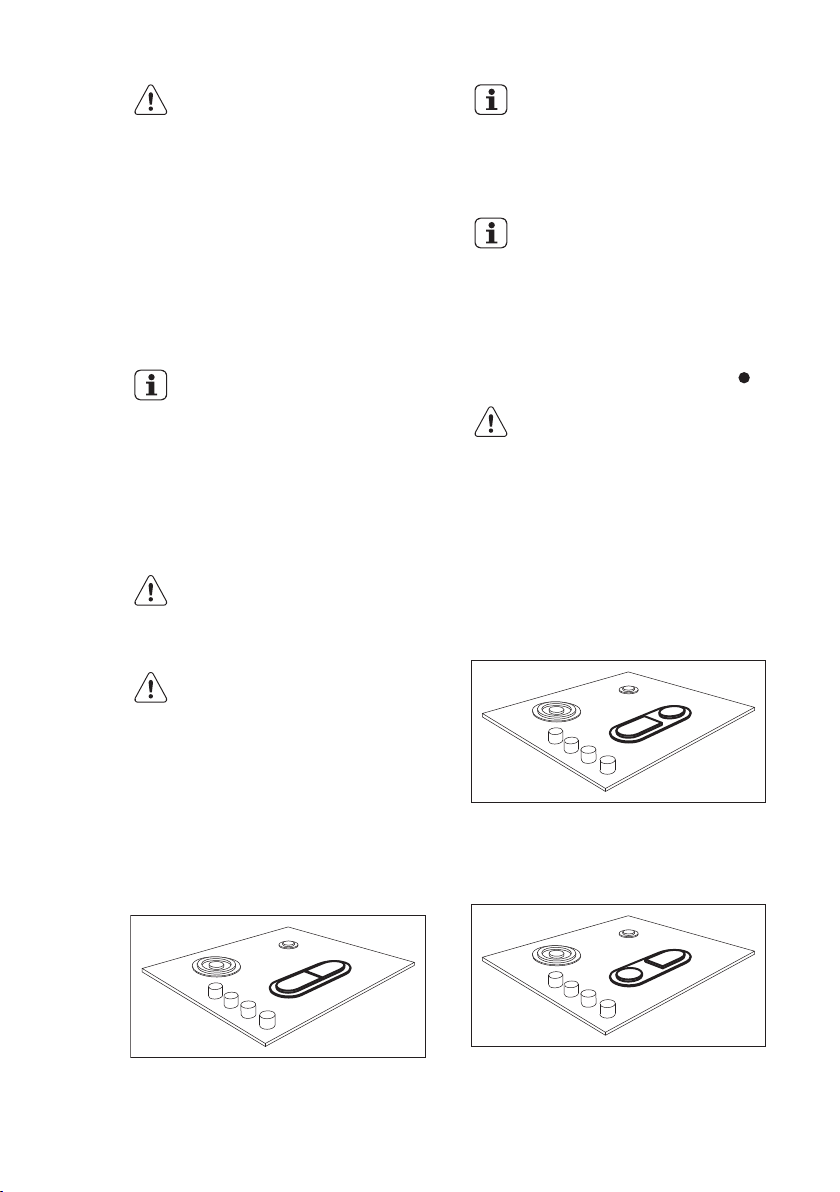

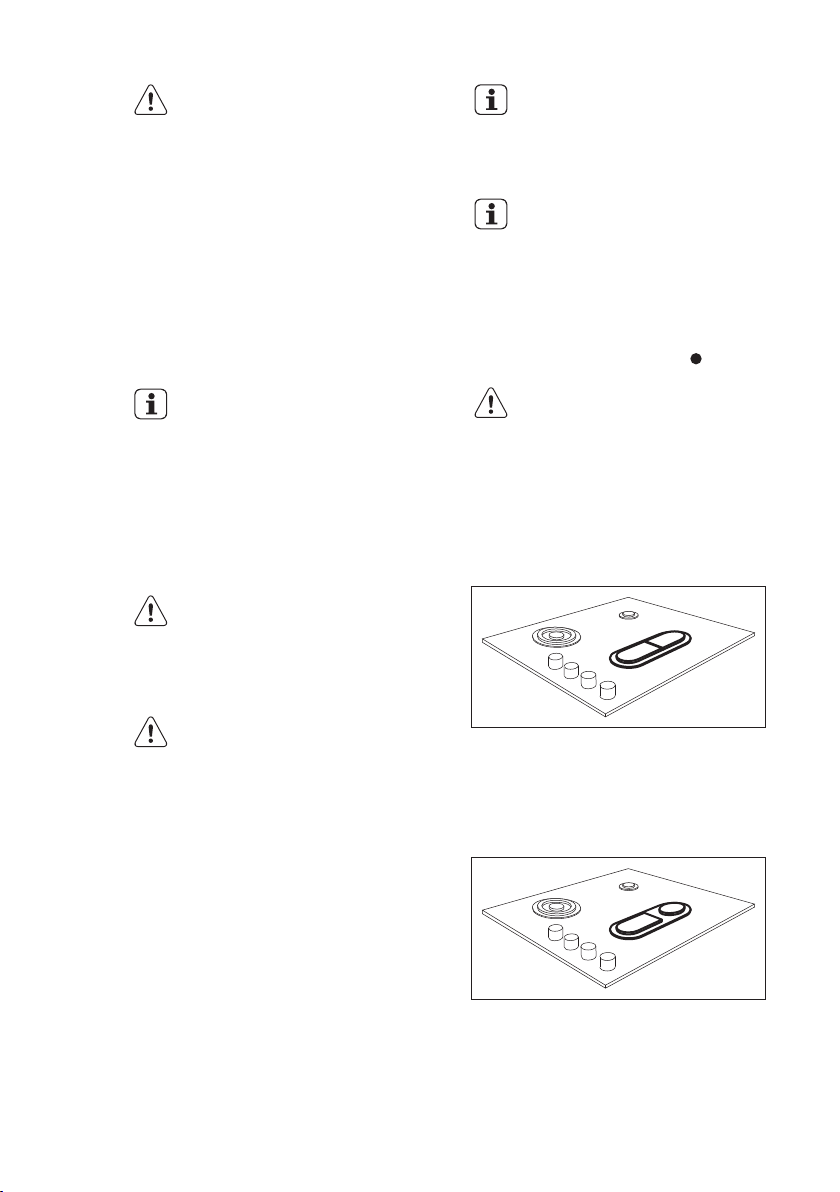

5.1 Použití spojeného hořáku

POZOR!

Než zapnete varnou desku, vždy nejprve nasaďte hořáky.

Generátor jisker se může automaticky spouštět, když zapnete elektřinu, po instalaci nebo po výpadku proudu. Nejde o závadu.

Tato varná deska se dodává s postupnými ventily. Umožňují přesnější regulaci plamene.

4.3 Vypnutí hořáku

Chcete-li plamen zhasnout, otočte ovladačem do polohy vypnuto

VAROVÁNÍ!

Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

s korunkou normální velikosti nasaďte do zadní pozice.

1. Sundejte mřížky určené pod nádoby.

2. Odstraňte víčka hořáku a korunky.

3. Použijte spojený hořák ve čtyřech

různých kombinacích.

• Obě spojená víčka nasaďte na obě korunky spojeného hořáku.

• Jedno spojené víčko a korunku nasaďte do přední pozice a víčko

• Jedno spojené víčko a korunku nasaďte do zadní pozice a víčko s korunkou normální velikosti nasaďte do přední pozice.

• Obě víčka normální velikosti nasaďte na obě korunky hořáku normální velikosti.

Page 10

www.electrolux.com10

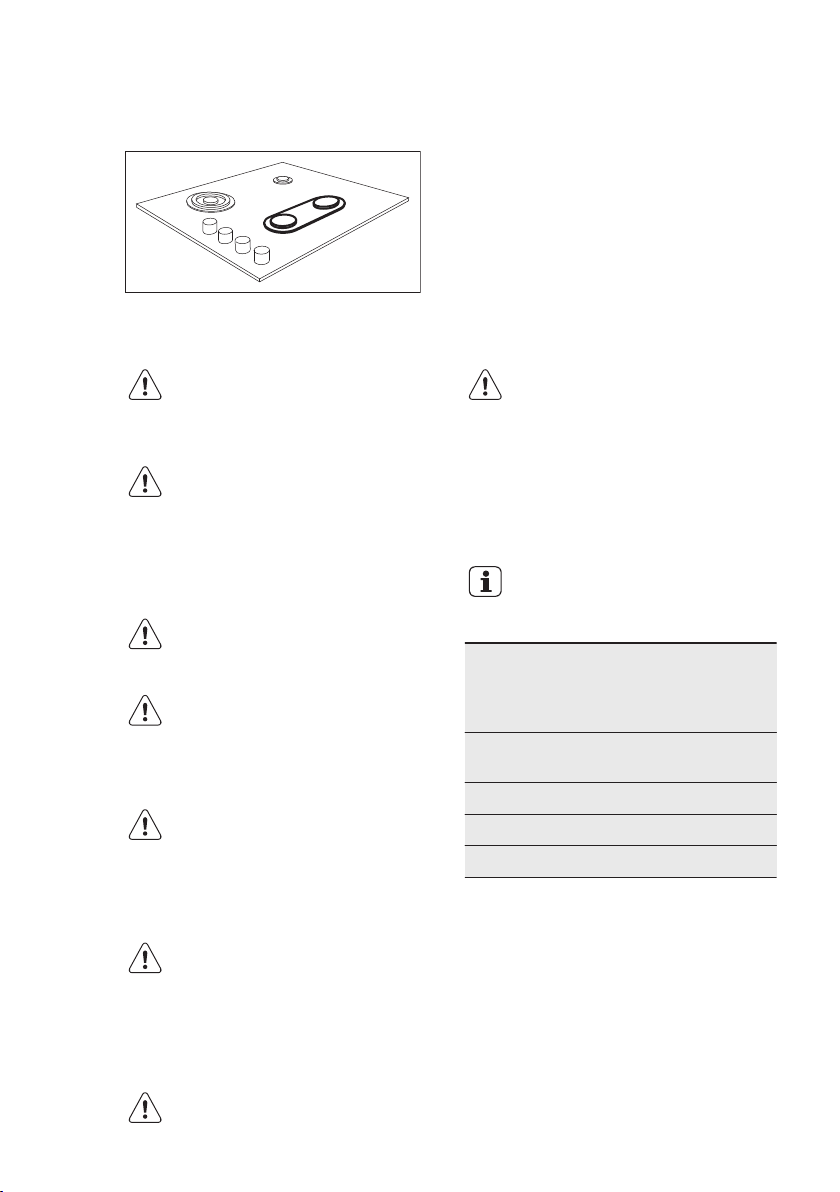

6. TIPY A RADY

Po provedení každé kombinace vložte mřížky pod nádoby zpět na povrch varné desky.

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Nádobí

POZOR!

Nepoužívejte litinové, mastkové, kameninové, grilovací nebo opékací pláty. Při vysokém zahřátí může nerezová ocel ztratit lesk.

VAROVÁNÍ!

Nedávejte stejnou pánev na dva hořáky.

VAROVÁNÍ!

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořák nestabilní nebo poškozené nádoby.

POZOR!

Ujistěte se, že dna varných nádob nestojí nad ovladačem, protože v takovém případě plamen zahřívá ovládací prvky.

POZOR!

Ujistěte se, že držadla hrnců nepřečnívají nad předním okrajem varné desky.

POZOR!

Ujistěte se, že jsou hrnce umístěné na středu hořáku, čímž získají maximální stabilitu a sníží se spotřeba plynu.

6.2 Průměry nádobí

Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

Hořák Průměr nád‐

oby (mm)

Trojitá korunka 180 - 240

Středně rychlý 120 - 200

Spojený hořák 120 - 160

Pomocný 80 - 180

7. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

7.1 Všeobecné informace

• Varnou desku po každém použití očistěte.

• Nádoby používejte vždy s čistou spodní stranou.

• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.

• Použijte speciální čisticí prostředek vhodný na povrch varné desky.

• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.

Page 11

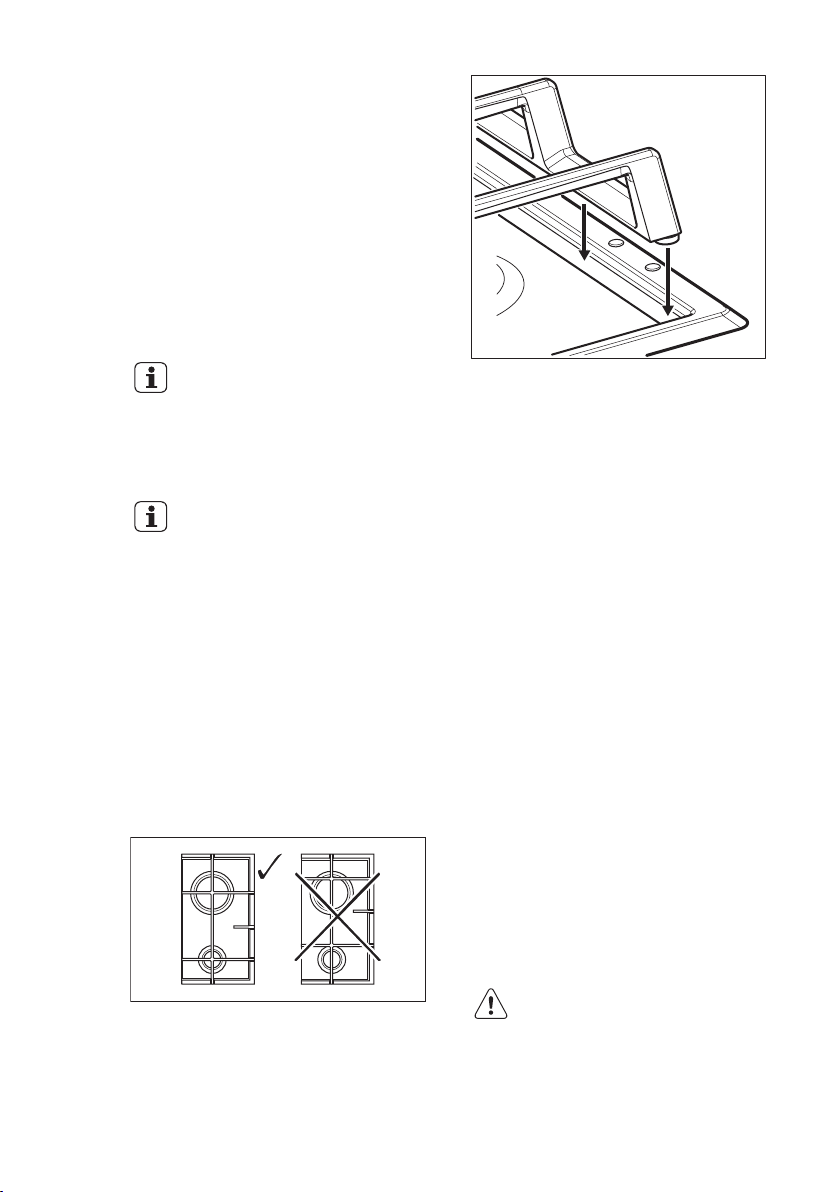

7.2 Mřížky pod nádoby

Mřížky pod nádoby nejsou odolné pro mytí v myčce nádobí. Musí se mýt ručně.

1. Mřížky pod nádoby pro pohodlnější

čištění vyjměte.

Při snímání mřížek pod nádoby buďte velmi opatrní, aby nedošlo k poškození varné desky.

2. Při ručním mytí mřížek pod nádoby

buďte opatrní při jejich osušování, protože smaltování může mít někdy drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.

3. Po vyčištění mřížek pod nádoby se

ujistěte, že jsou umístěné ve správné poloze.

4. Má-li hořák správně fungovat, musí

být ramena mřížek pod nádoby ve středu hořáku.

ČESKY 11

cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit.

• Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé zbarvení. Vyčistěte varnou desku vlhkým hadříkem s neabrazivním mycím prostředkem. Po vyčištění varnou desku osušte měkkým hadrem.

• Smaltované části, kryt a korunku hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.

Povrch Easy Clean

• K vyčištění varné desky odstraňte z jejího povrchu veškeré zbytky jídla.

• Vyčistěte varnou desku teplou vodou s neabrazivním mycím prostředkem.

• K osušení varné desky po jejím vyčištění použijte měkký hadřík nebo jelenici.

• K vyčištění povrchu Easy Clean po běžném každodenním používání použijte měkký hadřík navlhčený vodou nebo čisticím prostředkem na sklo. Nedoporučujeme používat papírové utěrky, protože mohou na povrchu zanechat šmouhy.

VAROVÁNÍ!

Silné čisticí prostředky a tvrdá voda mohou na nerezovém povrchu zanechat skvrny.

7.3 Čištění varné desky

• Okamžitě odstraňte: roztavený plast,

plastovou folii nebo jídlo obsahující

7.4 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v korunkách hořáků.

7.5 Pravidelná údržba

Pravidelně si v autorizovaném servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Page 12

www.electrolux.com12

8. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

8.1 Co dělat, když...

Problém Možná příčina Řešení

Po zapnutí generátoru ji‐ sker se neobjevují žádné jiskry.

Je spálená pojistka. Zkontrolujte, zda příčinou

Víčko a korunka hořáku a

Plamen zhasíná ihned po zapálení.

Kroužek plamene je nerov‐ noměrný.

Varná deska není zapoje‐ na do elektrické sítě nebo není připojena správně.

jsou nasazeny nesprávně.

Termočlánek není dosta‐ tečně zahřátý.

Korunka hořáku je ucpaná zbytky jídla.

Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě.

závady není pojistka. Po‐ kud se pojistka spaluje opakovaně, obraťte se na autorizovaného elektrikáře.

Umístěte správně víčko a korunku hořáku.

Po zapálení plamene pod‐ ržte ovladač stisknutý ještě 10 nebo méně sekund.

Ujistěte se, že není tryska zanesená a korunka hořáku je čistá.

8.2 Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obraťte se na autorizované servisní středisko. Uveďte údaje z typového štítku. Ujistěte se, že jste varnou desku používali správným způsobem. Pokud ne, budete muset návštěvu technika z autorizovaného servisu nebo prodejce

zaplatit, i když je spotřebič ještě v záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.

Page 13

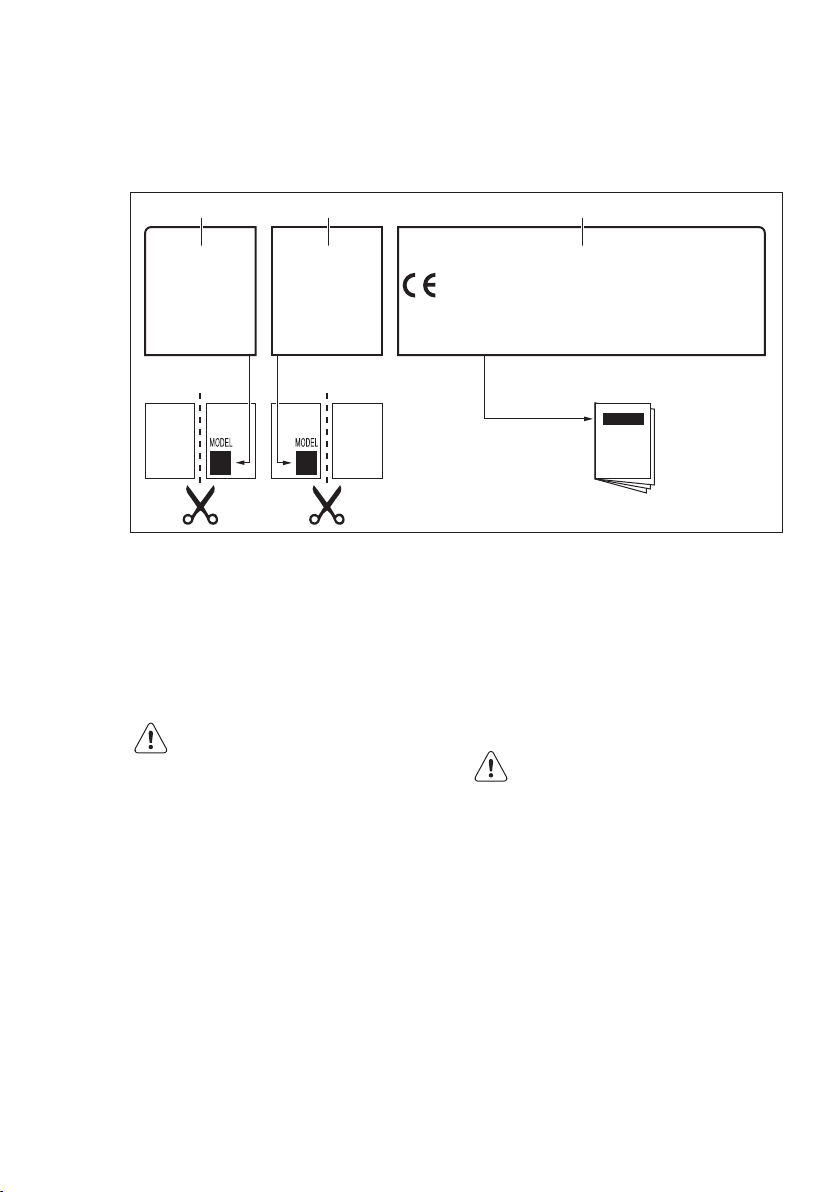

8.3 Štítky dodávané v sáčku s

MOD.

PROD. NO.

SER.N O

DATA

MOD.

PROD. NO.

SER.N O

DATA

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE IP20

0049

A B C

příslušenstvím

Nalepte samolepicí štítky následujícím způsobem:

ČESKY 13

A. Nalepte jej na záruční list a odešlete

tuto část (je-li to možné).

B. Nalepte jej na záruční list a uchovejte

si tuto část (je-li to možné).

9. INSTALACE

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

9.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

Model .......................................

Výrobní číslo

(PNC) .............................

Sériové číslo ............................

C. Nalepte jej na návod k použití.

9.2 Připojení plynu

VAROVÁNÍ!

Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

Zvolte pevné přípojky nebo použijte ohebnou hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná společně s troubou.

Page 14

A B C

www.electrolux.com14

Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k přívodní trubce pomocí matice se závitem G 1/2". Volně našroubujte součásti, nastavte připojení do požadovaného směru a vše utáhněte.

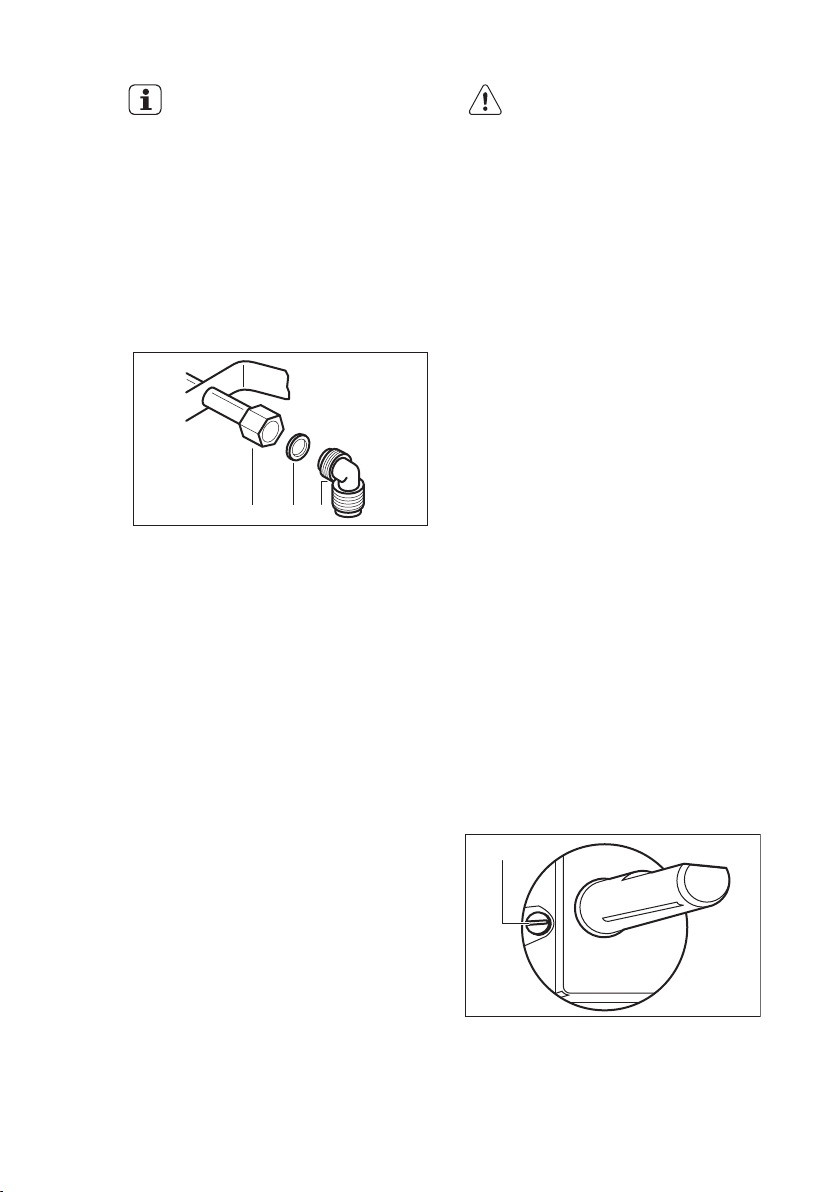

A. Konec hřídele s maticí B. Podložka C. Koleno (je-li zapotřebí)

Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu.

Pružnou hadici lze použít za těchto podmínek:

• nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;

• nesmí být delší než 1 500 mm;

• nesmí být přiškrcena;

• nesmí být vystavena tahu nebo zkroucení;

• nesmí být v kontaktu s ostrými kraji nebo rohy;

• musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

• nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

• materiál není ztvrdlý, ale má svou normální pružnost;

• spojovací svorky nejsou rezavé;

• doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

9.3 Výměna trysek

1. Sundejte mřížky určené pod nádoby.

2. Odstraňte víčka a korunky hořáku.

3. Pomocí nástrčného klíče 7

4. Stejným postupem v opačném pořadí

5. Vyměňte typový štítek (nachází se v

Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí nastavovač tlaku.

9.4 Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

1. Zapalte hořák.

2. Otočte ovladač do minimální polohy.

3. Vyjměte ovladač.

4. Úzkým šroubovákem nastavte

5. Při přechodu:

VAROVÁNÍ!

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

odšroubujte vstřikovací trysky a nahraďte je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické informace“).

zase jednotlivé části smontujte.

blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku dodávaném se spotřebičem.

polohu obtokového šroubu (A).

• ze zemního plynu G20 20 mbar na zkapalnělý plyn úplně utáhněte obtokový šroub.

Page 15

• ze zkapalněného plynu na zemní

min. 55 mm

min. 650 mm

560 mm

480 mm

min. 100 mm

30 mm

plyn G20 20 mbar uvolněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

VAROVÁNÍ!

Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

9.5 Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.

• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Ujistěte se, že je zástrčka zapojena do správné zásuvky.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Při připojení spotřebiče pomocí prodlužovacího kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.

• Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C.

Ujistěte se, že jste připojili modře zbarvený nulový vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fázový vodič musí být vždy připojen.

ČESKY 15

9.6 Připojovací kabel

Připojovací kabel vyměňte pouze za speciální kabel nebo ekvivalentní typ. Kabel je typu: H03V2V2-FT90.

Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

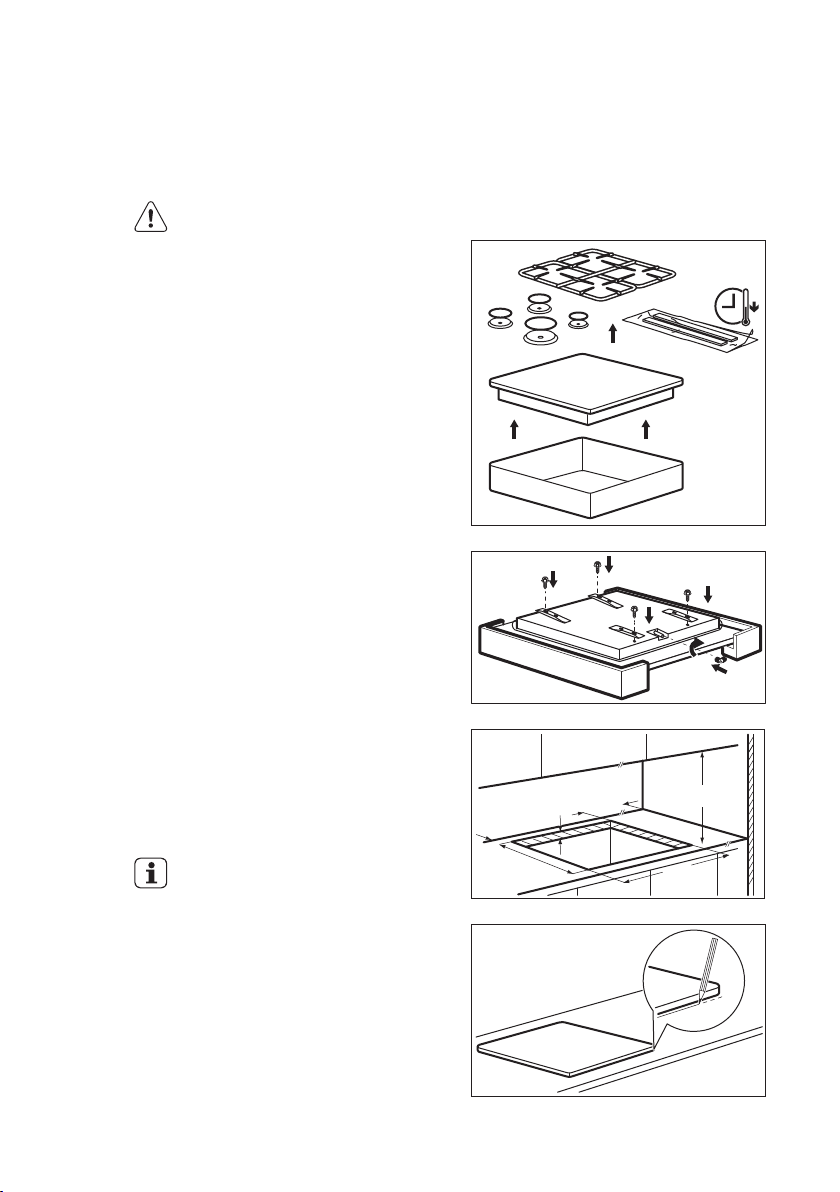

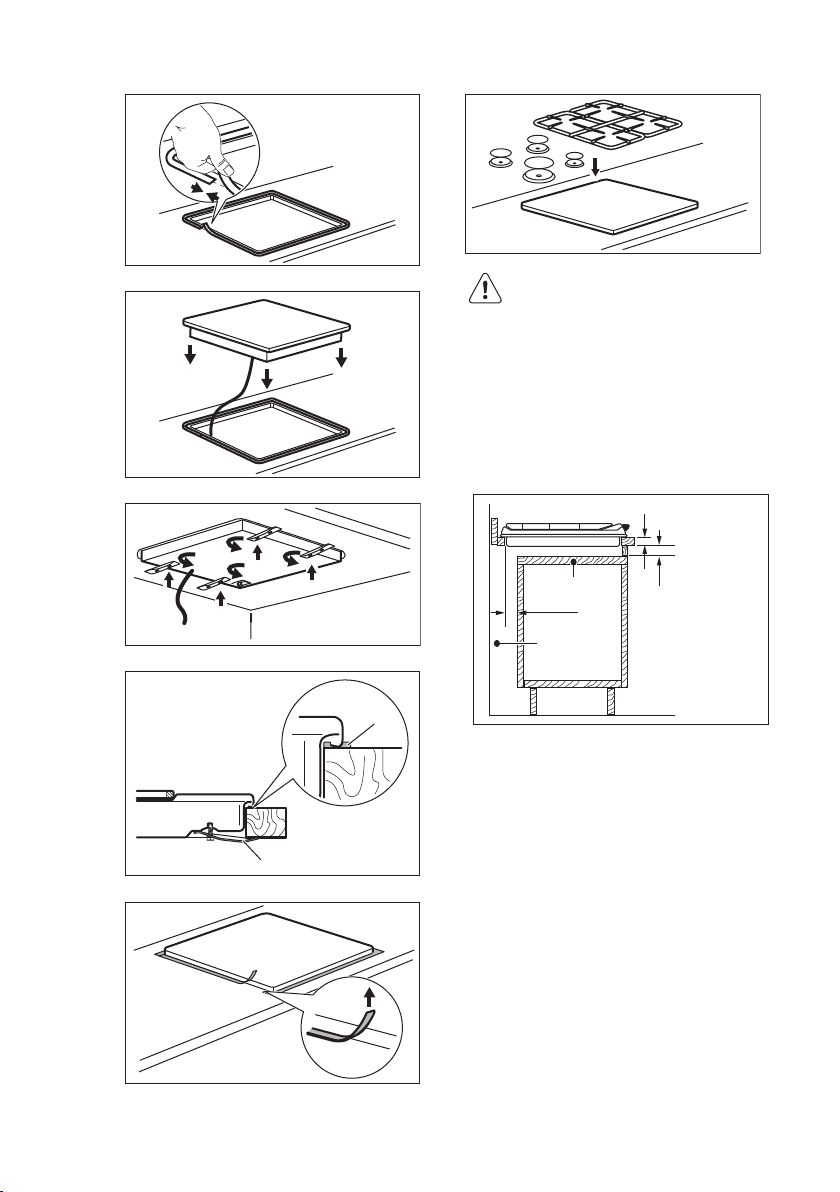

9.7 Montáž

Page 16

min 20 mm (max 150 mm)

30 mm

60 mm

www.electrolux.com16

10.

POZOR!

Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

9.8 Možnosti zapuštění

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že

je nutný technický zásah.

Kuchyňská jednotka s dvířky

A. Odnímatelný panel B. Prostor pro přípojky

Kuchyňská jednotka s troubou

Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

Page 17

10. TECHNICKÉ INFORMACE

10.1 Rozměry varné desky

Šířka 594 mm

Hloubka 510 mm

10.2 Průměr obtoku

HOŘÁK Ø OBTOKU 1/100 mm

Trojitá korunka 56

Středně rychlý

- Spojený hořák

Pomocný 28

10.3 Ostatní technické údaje

ČESKY 17

CELKOVÝ VÝKON:

Elektrické napájení: 220-240 V ~ 50/60 Hz

Kategorie spotřebiče: II2H3B/P

Připojení plynu: G 1/2"

Třída spotřebiče: 3

Původní plyn: G20 (2H) 20 mbar = 9 kW

Nový plyn: G30/G31 (3B/P) 30/30 mbar = 654 g/h

10.4 Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK NORMÁLNÍ VÝKONkWMINIMÁLNÍ VÝKONkWZNAČKA PRO

Trojitá korunka 4,0 1,4 146

Středně rychlý

- Spojený hořák

Pomocný 1,0 0,45 70

2,0 0,75 96

TRYSKU 1/100 mm

10.5 Plynové hořáky pro LPG G30/G31 30/30 mbar

HOŘÁK NORMÁLNÍ

VÝKON kW

Trojitá korun‐ka4,0 1,4 98 291

MINIMÁLNÍ VÝKON kW

ZNAČKA PRO TRYSKU 1/100 mm

JMENOVITÝ PRŮ‐ TOK PLYNU g/h

Page 18

www.electrolux.com18

HOŘÁK NORMÁLNÍ

Středně rychlý

- Spojený

hořák

Pomocný 1,0 0,45 50 73

VÝKON kW

2,0 0,75 71 145

MINIMÁLNÍ VÝKON kW

11. ENERGETICKÁ ÚČINNOST

11.1 Produktové informace dle směrnice komise EU 66/2014

Označení modelu EGH6349BOX

Typ varné desky Vestavná varná

Počet plynových hořáků 4

Levý zadní - pomocný nelze použít

Energetická účinnost plynových hořáků (EE gas burner)

Energetická účinnost plynové varné desky (EE gas hob)

Pravý zadní - středně rychlý spojený hořák

Levý přední - Trojitá korunka 52,0%

Pravý přední - středně rychlý spojený hořák

53.1%

ZNAČKA PRO TRYSKU 1/100 mm

JMENOVITÝ PRŮ‐ TOK PLYNU g/h

deska

53,7%

EN 30-2-1: Varné spotřebiče na plynná paliva pro domácnost - část 2-1 : Hospodárné využití energie - Všeobecně

11.2 Úspora energie

• Před použitím zkontrolujte, zda jsou hořáky a mřížky pod nádoby správně nasazeny.

• Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

• Nádobu postavte středem na hořák.

• Při ohřevu vody používejte pouze takové množství, které potřebujete.

• Je-li to možné, vždy zakrývejte nádoby pokličkami.

• Když začnou tekutiny vřít, ztlumte plamen, aby jen mírně perlily.

• Je-li to možné, použijte tlakový hrnec. Viz příslušná uživatelská příručka.

12. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní

prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci. Spotřebiče označené

příslušným symbolem nelikvidujte spolu s domovním odpadem. Spotřebič

Page 19

odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

ČESKY 19

Page 20

www.electrolux.com20

SATURS

1. DROŠĪBAS INFORMĀCIJA..............................................................................21

2. DROŠĪBAS NORĀDĪJUMI................................................................................22

3. IZSTRĀDĀJUMA APRAKSTS.......................................................................... 25

4. IZMANTOŠANA IKDIENĀ................................................................................ 25

5. PIEDERUMU LIETOŠANA............................................................................... 27

6. PADOMI UN IETEIKUMI.................................................................................. 28

7. KOPŠANA UN TĪRĪŠANA.................................................................................28

8. PROBLĒMRISINĀŠANA.................................................................................. 30

9. UZSTĀDĪŠANA.................................................................................................31

10. TEHNISKĀ INFORMĀCIJA............................................................................ 35

11. ENERGOEFEKTIVITĀTE............................................................................... 36

MĒS DOMĀJAM PAR JUMS

Pateicamies, ka iegādājāties Electrolux ierīci. Ierīces ražošanā un modernizēšanā uzkrāta gadu desmitiem ilga pieredze. Tā radīta pārdomāta un mūsdienīga, tieši kā jums. Katru reizi to lietojot, varat būt pārliecināti, ka gūsiet labus rezultātus. Laipni lūdzam Electrolux!

Apmeklējiet mūsu mājas lapu:

Atradīsiet lietošanas padomus, brošūras, informāciju par traucējumu novēršanu un apkopi:

www.electrolux.com/webselfservice

Reģistrējiet savu produktu, lai uzlabotu pakalpojumu:

www.registerelectrolux.com

Iegādājieties ierīcei oriģinālās rezerves daļas, materiālus un piederumus:

www.electrolux.com/shop

KLIENTU APKALPOŠANA UN PAKALPOJUMI

Iesakām izmantot oriģinālās rezerves daļas. Sazinoties ar apkalpes dienestu, pārliecinieties, vai jums ir šādi dati: Modelis, izstrādājuma Nr., sērijas numurs. Šo informāciju var atrast tehnisko datu plāksnītē.

Drošības informācija brīdinājumam un piesardzībai Vispārēja informācija un padomi Informācija par apkārtējo vidi

Izmaiņu tiesības rezervētas.

Page 21

1. DROŠĪBAS INFORMĀCIJA

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par savainojumiem un bojājumiem, kas radušies ierīces nepareizas uzstādīšanas vai izmantošanas rezultātā. Glabājiet šīs instrukcijas drošā, pieejamā vietā, lai tās varētu izmantot nākotnē.

1.1 Bērnu un nespējīgu cilvēku drošība

• Ierīci var izmantot bērni no 8 gadu vecuma un cilvēki

ar traucējumiem, ja viņiem sniegti norādījumi un/vai nodrošināta uzraudzība attiecībā uz drošu ierīces izmantošanu un viņi saprot iespējamos riskus.

• Neļaujiet bērniem rotaļāties ar ierīci.

• Neļaujiet bērniem tuvoties iepakojumam un

atbrīvojieties no tā attiecīgi.

• Neļaujiet bērniem un dzīvniekiem tuvoties ierīcei tās

darbības vai dzesēšanas laikā. Pieejamās sastāvdaļas ir karstas.

• Ja ierīcei ir bērnu drošības ierīce, tā jāaktivizē.

• Bērni nedrīkst tīrīt ierīci un veikt tās apkopi bez

uzraudzības.

• Neļaujiet bērniem jaunākiem par 3 gadiem tuvoties

ierīcei, ja vien viņi netiek nepārtraukti uzraudzīti.

LATVIEŠU 21

1.2 Vispārīgi drošības norādījumi

• BRĪDINĀJUMS! Lietošanas laikā ierīce sakarst.

Nepieskarieties sildelementiem. Bērni līdz 8 gadu vecumam nedrīkst atrasties ierīces tuvumā bez uzraudzības.

• Nelietojiet ierīci ar ārēju laika slēdzi vai atsevišķu

tālvadības sistēmu.

• BRĪDINĀJUMS! Gatavojot uz plīts ēdienu ar taukiem

vai eļļu bez pieskatīšanas, var izcelties ugunsgrēks.

Page 22

www.electrolux.com22

• NEMĒĢINIET dzēst uguni ar ūdeni, bet izslēdziet ierīci

un apsedziet liesmu, piemēram, ar vāku vai ugunsdrošības segu.

• UZMANĪBU! Gatavošanas process jāuzrauga. Īss

gatavošanas process jāuzrauga nepārtraukti.

• BRĪDINĀJUMS! Aizdegšanās risks: Neturiet

priekšmetus uz plīts virsmām.

• Nenovietojiet uz plīts virsmas metāla priekšmetus,

piemēram, nažus, dakšas, karotes un vākus, jo tie var sakarst.

• Netīriet ierīci ar tvaika tīrītāju.

• Ja elektrības padeves vads ir bojāts, lai izvairītos no

nelaimes gadījumiem, to jānomaina ražotājam, pilnvarotam servisa pārstāvim vai kvalificētam speciālistam.

• Ja ierīce ir pievienota tieši elektrības avotam,

nepieciešams universālais izolācijas slēdzis ar kontakta atdalījumu. Jānodrošina pilnīga ierīces atvienošana saskaņā ar III pārsprieguma kategorijas prasībām. Tas neattiecas uz zemējuma vadu.

• Novietojot barošanas vadu, nodrošiniet, lai tas

nenonāktu tiešā saskarē ar detaļām, kas var sakarst par vairāk nekā 50 °C virs istabas temperatūras (piemēram, izmantojot izolācijas uzmavas).

• BRĪDINĀJUMS! Izmantojiet tikai ierīces ražotāja

ieteiktās vai ierīces lietošanas instrukcijā norādītās plīts vadīklas vai plīts vadīklas, kas iestrādātas ierīcē. Nepiemērotu plīts vadīklu lietošana var izraisīt negadījumus.

2. DROŠĪBAS NORĀDĪJUMI

Šī ierīce ir piemērota šādiem tirgiem:

CZ LV LT

2.1 Uzstādīšana

BRĪDINĀJUMS!

Ierīci drīkst uzstādīt tikai kvalificēta persona.

• Noņemiet visu iepakojumu.

• Neuzstādiet un nelietojiet bojātu ierīci.

• Ievērojiet kopā ar ierīci piegādātos uzstādīšanas norādījumus.

• Nodrošiniet starp blakus uzstādītām ierīcēm piemērotu attālumu.

• Vienmēr uzmanīgi pārvietojiet ierīci, jo tā ir smaga. Vienmēr izmantojiet

Page 23

drošības cimdus un ierīces komplektācijā iekļautos apavus.

• Apstrādājiet nozāģētās virsmas ar hermetizējošu līdzekli, lai nepieļautu piebriešanu mitruma ietekmē.

• Aizsargājiet ierīces apakšu no tvaika un mitruma.

• Neuzstādiet ierīci blakus durvīm vai zem logiem. Tas jāievēro, lai, atverot durvis vai logu, nenokristu ēdiena gatavošanas trauki.

• Ja zem ierīces atrodas atvilktnes, pārliecinieties, ka starp ierīces apakšu un augšējo ierīci tiek nodrošināta pietiekama gaisa cirkulācija.

• Ierīces apakšdaļa var būt karsta. Pārbaudiet, vai ir uzstādīts nedegošs atdalītājpanelis zem ierīces, lai novērstu piekļuvi apakšdaļai.

2.2 Elektrības padeves

pieslēgšana

BRĪDINĀJUMS!

Var izraisīt ugunsgrēku un elektrošoku.

• Elektrības padeves pieslēgšana jāveic sertificētam elektriķim.

• Ierīce jābūt iezemētai.

• Pirms jebkādu darbību veikšanas pārliecinieties, ka ierīce ir atvienota no strāvas padeves.

• Pārliecinieties, ka informācija uz tehnisko datu plāksnītes atbilst jūsu elektrosistēmas parametriem. Ja neatbilst, sazinieties ar elektriķi.

• Pārliecinieties, lai ierīce tiktu pareizi uzstādīta. Vaļīgs vai neatbilstošs strāvas vads vai kontaktdakša (ja tāda ir) var izraisīt kontakta pārkaršanu.

• Izmantojiet atbilstošu strāvas kabeli.

• Nepieļaujiet elektrības vadu samezglošanos.

• Pārliecinieties, lai tiktu uzstādīta aizsardzība pret elektrošoku.

• Izmantojiet vada atslogotāju.

• Pieslēdzot ierīci rozetei, pārliecinieties, ka elektrības vads vai kontaktdakša (ja tāda ir) nepieskaras ierīces karstajām daļām vai ēdiena gatavošanas traukiem.

• Nelietojiet daudzkontaktu adapterus vai pagarinātājus.

LATVIEŠU 23

• Rīkojieties uzmanīgi, lai nesabojātu kontaktdakšu (ja tāda ir) un strāvas vadu. Sazinieties ar pilnvarotu servisa centru vai elektriķi, lai nomainītu bojātu strāvas kabeli.

• Daļas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu noņemt bez instrumentiem.

• Pieslēdziet kontaktspraudni kontaktligzdai tikai uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi piekļūt.

• Ja kontaktligzda ir vaļīga, neievietojiet tajā kontaktspraudni.

• Nekad neatslēdziet ierīci no tīkla, velkot aiz barošanas kabeļa. Vienmēr velciet aiz spraudkontakta.

• Ir jāizmanto atbilstošas izolācijas ierīces: automātslēdži, drošinātāji (no turētājiem izskrūvējami drošinātāji), zemējuma noplūdes automātslēdži un savienotāji.

• Elektroinstalācijā jābūt izolācijas ierīcei, kas ļauj atvienot ierīci no visiem elektrotīkla poliem. Izolācijas ierīcē atstarpei starp kontaktiem jābūt vismaz 3 mm.

2.3 Gāzes piegādes

pieslēgšana

• Gāzes pieslēgšanu var veikt kvalificēts speciālists.

• Pirms uzstādīšanas pārliecinieties, ka piegādātās gāzes parametri (gāzes veids un spiediens), kā arī ierīces regulēšanas nosacījumi ir atbilstoši.

• Pārliecinieties, vai ap ierīci notiek gaisa cirkulācija.

• Informācija par gāzes piegādi atrodama uz tehnisko datu plāksnītes.

• Šī ierīce nav pievienota sadegšanas produktu nosūknēšanas iekārtai. Pārliecinieties, lai ierīces pieslēgšana notiktu atbilstoši spēkā esošiem uzstādīšanas noteikumiem. Pievērsiet uzmanību atbilstošajām prasībām attiecībā uz ventilāciju.

Page 24

www.electrolux.com24

2.4 Pielietojums

BRĪDINĀJUMS!

Savainojumu, apdegumu vai elektrošoka risks.

• Pirms pirmās ieslēgšanas noņemiet iepakojuma, marķējuma un aizsardzības plēves (ja tādas ir).

• Izmantojiet šo ierīci mājsaimniecībā.

• Nemainiet šīs ierīces specifikācijas.

• Pārliecinieties, vai ventilācijas atveres nav bloķētas.

• Neatstājiet ieslēgtu ierīci bez uzraudzības.

• Pēc katras lietošanas iestatiet gatavošanas zonas pozīcijā "Izslēgt".

• Nenovietojiet galda piederumus un katlu vākus uz gatavošanas zonām. Tie var sakarst.

• Nedarbiniet ierīci ar mitrām rokām vai, ja tā saskaras ar ūdeni.

• Nelietojiet ierīci kā darbvirsmu vai uzglabāšanai paredzētu virsmu.

• Kad ievietojat ēdienu karstā eļļā, tā var šļakstēt.

BRĪDINĀJUMS!

Pastāv ugunsgrēka vai sprādziena risks.

• Uzkarsēti tauki un eļļa var radīt uzliesmojošu tvaiku. Gatavojot ar taukvielām un eļļu, netuviniet tām atklātu liesmu vai sakarsētus priekšmetus.

• Tvaiki, kurus izdala ļoti karsta eļļa, var izraisīt spontānu aizdegšanos.

• Izlietota eļļa, kas satur ēdiena atliekas, var izraisīt ugunsgrēku pie zemākas temperatūras nekā eļļa, kas tiek lietota pirmo reizi.

• Neievietojiet ierīcē, neturiet tās tuvumā vai uz tās viegli uzliesmojošas vielas vai ar viegli uzliesmojošām vielām piesūcinātus priekšmetus.

BRĪDINĀJUMS!

Pastāv ierīces bojājumu risks.

• Nenovietojiet karstus ēdiena gatavošanas traukus uz vadības paneļa.

• Ēdiena gatavošanas laikā neļaujiet ēdiena gatavošanas traukiem izvārīties tukšiem.

• Gādājiet, lai uz ierīces neuzkristu nekādi priekšmeti un ēdiena gatavošanas trauki. Tā var sabojāt virsmu.

• Neieslēdziet sildriņķus, ja uz tiem novietots tukšs ēdiena gatavošanas trauks, vai bez ēdiena gatavošanas trauka.

• Nenovietojiet uz ierīces alumīnija foliju.

• Izmantojiet tikai stabilus, degļiem atbilstošas formas un diametra ēdiena gatavošanas traukus.

• Pārliecinieties, vai ēdiena gatavošanas trauki ir centrēti uz degļiem.

• Pārliecinieties, vai ātri pagriežot regulatoru no maksimālā līdz minimālajam stāvoklim, deglī nenodziest liesma.

• Izmantojiet tikai piederumus, kas iekļauti ierīces komplektācijā.

• Neuzstādiet liesmas kliedētājus uz degļiem.

• Gāzes plīts izmantošana izraisa karstuma un mitruma rašanos. Nodrošiniet labu ventilāciju telpā, kurā tiek uzstādīta ierīce.

• Intensīvai un ilgstošai ierīces izmantošanai, iespējams, būs nepieciešama papildu ventilācija, piemēram, atverot logu, vai palielinot tvaika nosūcēja jaudu, ja tāds ir uzstādīts.

• Šī ierīce paredzēta tikai ēdiena gatavošanai. To nedrīkst lietot citiem nolūkiem, piemēram, telpu apsildei.

• Neļaujiet skābi saturošiem šķidrumiem, piemēram, etiķim, citronu sulai vai kaļķakmens noņemšanas līdzekļiem nonākt uz plīts virsmas. Šie šķidrumi atstās matētus nospiedumus.

• Emaljas krāsas maiņa neietekmē ierīces darbību. Garantijas likumdošanas izpratnē tas nav defekts.

2.5 Tīrīšana un kopšana

• Regulāri tīriet ierīci, lai novērstu virsmas materiāla sabojāšanos.

Page 25

• Pirms ierīces tīrīšanas izslēdziet to un

ļaujiet tai atdzist.

• Atvienojiet ierīci no elektrotīkla pirms apkopes veikšanas.

• Ierīces tīrīšanai neizmantojiet tvaiku un neizsmidziniet ūdeni.

• Tīriet ierīci ar mitru, mīkstu drānu. Izmantojiet tikai neitrālus mazgāšanas līdzekļus. Neizmantojiet abrazīvus izstrādājumus, abrazīvus sūkļus, šķīdinātājus vai metāla priekšmetus.

• Nemazgājiet degļus trauku mazgājamajā mašīnā.

2.6 Ierīces utilizācija

BRĪDINĀJUMS!

Pastāv savainošanās vai nosmakšanas risks.

3. IZSTRĀDĀJUMA APRAKSTS

3.1 Plīts virsmas shēma

LATVIEŠU 25

• Sazinieties ar vietējo pašvaldību, lai noskaidrotu, kā pareizi utilizēt ierīci.

• Atvienojiet ierīci no elektropadeves.

• Nogrieziet strāvas kabeli netālu no ierīces un utilizējiet to.

• Saplaciniet ārējās gāzes caurules.

2.7 Servisa izvēlne

• Lai salabotu ierīci, sazinieties ar pilnvarotu servisa centru.

• Lietojiet tikai oriģinālas rezerves daļas.

Papildu deglis

Trīskāršs vainagveida deglis

Tilta deglis - vidējas jaudas

Vadības regulatori

3.2 Vadības regulators

Simbols Apraksts

nav gāzes piegādes / iz‐ slēgtā stāvoklī

aizdedzes stāvoklī / maksimāla gāzes piegā‐ de

4. IZMANTOŠANA IKDIENĀ

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Simbols Apraksts

minimāla gāzes piegāde

Page 26

C D

www.electrolux.com26

4.1 Degļa pārskats

4.2 Degļa aizdegšana

Vienmēr aizdedziet degli, pirms uzliekat uz tā ēdiena gatavošanas traukus.

BRĪDINĀJUMS!

Izmantojot atklātu liesmu virtuvē, rīkojieties uzmanīgi. Ražotājs neuzņemas nekādu atbildību, ja uguns tiek lietota neatbilstoši.

1. Piespiediet vadības regulatoru uz leju

un pagrieziet to pretēji pulksteņa rādītāja virzienam līdz maksimālas

gāzes piegādes pozīcijai (

2. Turiet vadības regulatoru nospiestu

ne vairāk kā 10 sekundes. Tas ļauj termoelementam sasilt. Ja tas netiek izdarīts, gāzes piegāde tiks pārtraukta.

3. Noregulējiet liesmu, kad tā ir

nostabilizējusies.

Ja pēc vairākiem mēģinājumiem deglis neaizdegas, pārbaudiet, vai degļa vainags un tā vāciņš ir pareizā pozīcijā.

A. Degļa vāciņš B. Degļa vainags C. Aizdedzes svece D. Termoelements

BRĪDINĀJUMS!

Neturiet vadības regulatoru nospiestu ilgāk par 15 sekundēm. Ja pēc 15 sekundēm deglis neaizdegas, palaidiet vadības regulatoru, atgrieziet to izslēgtā pozīcijā un pamēģiniet atkārtoti iedegt degli, nogaidot vismaz 1 minūti.

Page 27

LATVIEŠU 27

UZMANĪBU!

Ja nav elektropadeves, degli var aizdegt bez elektroierīces. Tādā gadījumā pietuviniet liesmu deglim, pagrieziet vadības regulatoru pretēji pulksteņa rādītāja virzienam maksimālas gāzes piegādes pozīcijā un nospiediet to. Turiet nospiestu vadības regulatoru 10 sekundes vai mazāk, lai termoelements uzsiltu.

Ja deglis nejauši nodziest, pagrieziet vadības regulatoru stāvoklī "Izslēgt" un pamēģiniet atkārtoti iedegt degli, nogaidot vismaz 1 minūti.

5. PIEDERUMU LIETOŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

5.1 Tilta degļa lietošana

Nospiežot strāvas pogu pēc ierīces uzstādīšanas vai elektrības piegādes pārtraukuma, elektriskā aizdedze var tikt aktivizēta automātiski. Tas ir normāli.

Plīts virsmas komplektācijā ietilpst progresīvie vārsti. Tie ļauj noregulēt liesmu daudz precīzāk.

4.3 Degļu izslēgšana

Lai noslāpētu liesmu, pagrieziet regulatoru līdz izslēgtam stāvoklim

BRĪDINĀJUMS!

Pirms katlu noņemšanas no degļa vienmēr noregulējiet mazāku liesmu vai izslēdziet to.

• Uzlieciet vienu tilta vāciņu un kroni priekšējā pozīcijā un normāla izmēra vāciņu un kroni aizmugures pozīcijā.

UZMANĪBU!

Pirms plīts virsmas ieslēgšanas vienmēr uzstādiet degļus.

1. Noņemiet pannu balstus.

2. Noņemiet degļu vāciņus un

pārsegus.

3. Tilta degli var lietot 4 dažādās

kombinācijās.

• Uzlieciet abus tilta degļa vāciņus uz abiem tilta degļa kroņiem.

• Uzlieciet vienu tilta vāciņu un kroni aizmugures pozīcijā un normāla izmēra vāciņu un kroni priekšējā pozīcijā.

Page 28

www.electrolux.com28

• Uzlieciet abus normāla izmēra vāciņus uz abiem normāla izmēra degļa kroņiem.

6. PADOMI UN IETEIKUMI

Pēc katras kombinācijas maiņas uzlieciet uz plīts virsmas pannu balstus.

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

6.1 Ēdiena gatavošanas trauki

UZMANĪBU!

Nelietojiet čuguna pannas, steatīta, māla, grila vai tostera plāksnes. Nerūsējošais tērauds var apsūbēt, ja to pārlieku sakarsē.

BRĪDINĀJUMS!

Nenovietojot vienu katlu uz diviem degļiem.

BRĪDINĀJUMS!

Nenovietojiet nestabilus un deformētus katlus uz degļiem, lai nepieļautu izlīšanu vai savainojumu.

UZMANĪBU!

Gādājiet, lai katlu dibeni nestāvētu virs vadības regulatoriem, pretējā gadījumā liesma sakarsēs vadības regulatorus.

UZMANĪBU!

Gādājiet, lai katlu rokturi nesniegtos pāri gatavošanas virsmas malai.

UZMANĪBU!

Gādājiet, lai katli atrastos degļiem pa vidu, kas nodrošina maksimālu stabilitāti un zemāku gāzes patēriņu.

6.2 Ēdiena gatavošanas trauku diametri

Izmantojiet degļa izmēram atbilstoša diametra ēdiena gatavošanas traukus.

Deglis Ēdiena gata‐

Trīskāršais vainagvei‐ da deglis

Vidēji lielas jaudas 120 - 200

Tilta deglis 120 - 160

Papildu 80 - 180

vošanas trau‐ ku diametrs (mm)

180 - 240

7. KOPŠANA UN TĪRĪŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Page 29

7.1 Vispārēja informācija

• Tīriet plīti pēc katras lietošanas reizes.

• Vienmēr lietojiet ēdiena gatavošanas traukus ar tīrām apakšpusēm.

• Skrāpējumi vai tumši traipi uz virsmas neietekmē plīts darbību.

• Izmantojiet speciālu tīrīšanas līdzekli, kas paredzēts plīts virsmām.

• Mazgājiet nerūsējošā tērauda daļas ar ūdeni, tad noslaukiet tās ar mīkstu drānu.

7.2 Pannas balsti

Pannas balsti nav paredzēti mazgāšanai trauku mazgājamajā mašīnā. Tos jāmazgā ar rokām.

1. Lai būtu vieglāk notīrīt plīti, pannas

balstus var noņemt.

Lai nepieļautu plīts virsmas bojājumu, pannas balsti ir jānovieto ļoti uzmanīgi.

2. Emaljas pārklājumam var laiku pa

laikam būt neapstrādātas malas, tāpēc esiet uzmanīgs, mazgājot pannu balstus ar rokām un žāvējot. Ja nepieciešams, notīriet piekaltušas ēdienu atliekas, izmantojot tīrīšanas līdzekli pastas veidā.

3. Pēc pannas balstu tīrīšanas

pārliecinieties, ka tie ir pareizajā stāvoklī.

4. Lai degļi darbotos pareizi,

pārliecinieties, vai pannas balsta kājiņas ir novietotas degļa centrā.

LATVIEŠU 29

7.3 Plīts tīrīšana

• Noņemt nekavējoties: izkusušu

plastmasu, plastmasas foliju un cukuru saturošu pārtiku. Pretējā gadījumā netīrumi var sabojāt plīti.

• Noņemt, kad plīts ir pietiekami atdzisusi: kaļķakmens un ūdens traipus, taukvielu šļakstus un krāsu izmaiņas uz spīdīgās metāliskās virsmas. Tīriet plīti ar mitru drāniņu un neabrazīvu mazgāšanas līdzekli. Pēc tīrīšanas noslaukiet plīti sausu ar mīkstu drānu.

• Lai notīrītu ar emalju klātās detaļas, vāciņu un kroņvainagu, nomazgājiet tos ar siltu ziepjūdeni un pirms uzstādīšanas rūpīgi nosusiniet.

Easy Clean pārklājums

• Pirms plīts tīrīšanas noņemiet ēdiena paliekas no gatavošanas virsmas.

• Tīriet plīti ar mitru drāniņu un neabrazīvu mazgāšanas līdzekli.

• Lai nosusinātu plīti pēc tīrīšanas, noslaukiet to ar mīkstu drānu vai zamšādu.

• Easy Clean virsmas tīrīšanai ikdienā izmantojiet mīkstu, ūdenī samitrinātu, drānu vai stikla tīrītāju. Mēs neiesakām izmantot papīra dvieļus, jo tie var atstāt švīkas uz virsmas.

BRĪDINĀJUMS!

Nesaudzīgi mazgāšanas līdzekļi un ciets ūdens var atstāt traipus uz nerūsējošā tērauda virsmas.

Page 30

www.electrolux.com30

7.4 Aizdedzes sveču tīrīšana

Šī funkcija tiek nodrošināta, izmantojot keramisko aizdedzes sveci un metāla elektrodu. Lai atvieglotu degļu aizdegšanu, regulāri tīriet iepriekš minētos elementus un pārbaudiet, vai nav nosprostotas degļa pārsega atveres.

8. PROBLĒMRISINĀŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

8.1 Ko darīt, ja...

Problēma Iespējamais iemesls Risinājums

Kad cenšaties aktivizēt dzirksteļu ģeneratoru, ne‐ rodas dzirksteles.

Izdedzis drošinātājs. Pārliecinieties, vai ierīces

Degļa vāciņš un kronis ir

Liesma izdziest uzreiz pēc iedegšanās.

Liesmas riņķis ir nevienmē‐ rīgs.

Plīts virsmu nav pieslēgta elektrotīklam vai nav pie‐ slēgta pareizi.

novietoti nepareizi.

Termoelements vēl nav pietiekami uzsilis.

Degļa kronis ir nosprostots ar ēdiena paliekām.

7.5 Periodiska apkope

Periodiski sazinieties ar klientu apkalpošanas centru, lai pārbaudītu gāzes piegādes cauruli un spiediena regulētāju, ja tāds ir.

Pārbaudiet, vai plīts virsma ir pareizi pievienota strāvas piegādei.

darbības traucējumi ir sais‐ tīti ar drošinātāju. Ja droši‐ nātājs atkārtoti izdeg, sazi‐ nieties ar kvalificētu elektri‐ ķi.

Novietojiet degļa vāciņu un kroni pareizi.

Pēc liesmas aizdegšanās turiet regulatoru nospiestu 10 sekundes vai mazāk.

Pārbaudiet, vai nav no‐ sprostota galvenā sprausla un degļa kronis ir tīri.

8.2 Ja nevarat atrast risinājumu ...

Ja nevarat atrast risinājumu, sazinieties ar ierīces tirgotāju vai pilnvarotu servisa centru. Norādiet datu plāksnītē atrodamos datus. Pārliecinieties, ka izmantojāt plīts virsmu pareizi. Ja lietojāt ierīci nepareizi, par problēmu novēršanu, kuru veic apkalpošanas centra darbinieki

vai ierīces tirgotājs, tiks ieturēta papildu samaksa pat garantijas apkalpošanas laikā. Informāciju par apkalpošanas centru un garantijas noteikumiem skatiet garantijas brošūrā.

Page 31

8.3 Uzlīmes tiek piegādātas

MOD.

PROD. NO.

SER.N O

DATA

MOD.

PROD. NO.

SER.N O

DATA

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE IP20

0049

A B C

komplektā ar piederumu somu.

Uzlieciet pašlīmējošās uzlīmes kā norādīts zemāk:

LATVIEŠU 31

A. Pielīmējiet to garantijas talonam un

atsūtiet šo daļu (ja ir spēkā).

B. Pielīmējiet to garantijas talonam un

saglabājiet šo daļu (ja ir spēkā).

9. UZSTĀDĪŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

9.1 Pirms uzstādīšanas

Pirms plīts uzstādīšanas pierakstiet zemāk informāciju, kas norādīta uz datu plāksnītes. Tehnisko datu plāksnīte atrodas plīts apakšā.

Modelis ......................................

. Izstrādājuma

nr. .........................................

Sērijas

numurs ...........................

C. Uzlīmējiet to uz pamācības brošūras.

9.2 Gāzes pieslēgšana

BRĪDINĀJUMS!

Tālāk minētās uzstādīšanas, apkopes un pieslēgšanas instrukcijas paredzētas tikai kvalificētiem speciālistiem, kuru darbībai jāatbilst spēkā esošiem standartiem un vietējiem noteikumiem.

Izvēlieties fiksētu pieslēgumu vai lietojiet elastīgu nerūsējoša tērauda cauruli un veiciet darbus saskaņā ar spēkā esošiem likumiem. Ja izvēlaties elastīgas metāla caurules, neļaujiet tām saskarties ar blakus esošajām kustīgajām daļām un uzmanieties, lai tās netiek saspiestas. Uzmanieties arī tad, ja plīts tiek uzstādīta kopā ar cepeškrāsni.

Page 32

A B C

www.electrolux.com32

Pārliecinieties, ka gāzes piegādes spiediena vērtības atbilst ierīcei nepieciešamajām vērtībām. Nostipriniet regulējamo savienojumu pie gāzes piegādes avota īscaurules, izmantojot vītņotu uzgriezni (G 1/2 collas). Pieskrūvējiet detaļas, nepielietojot spēku, pielāgojiet savienojumu nepieciešamajā virzienā un pievelciet.

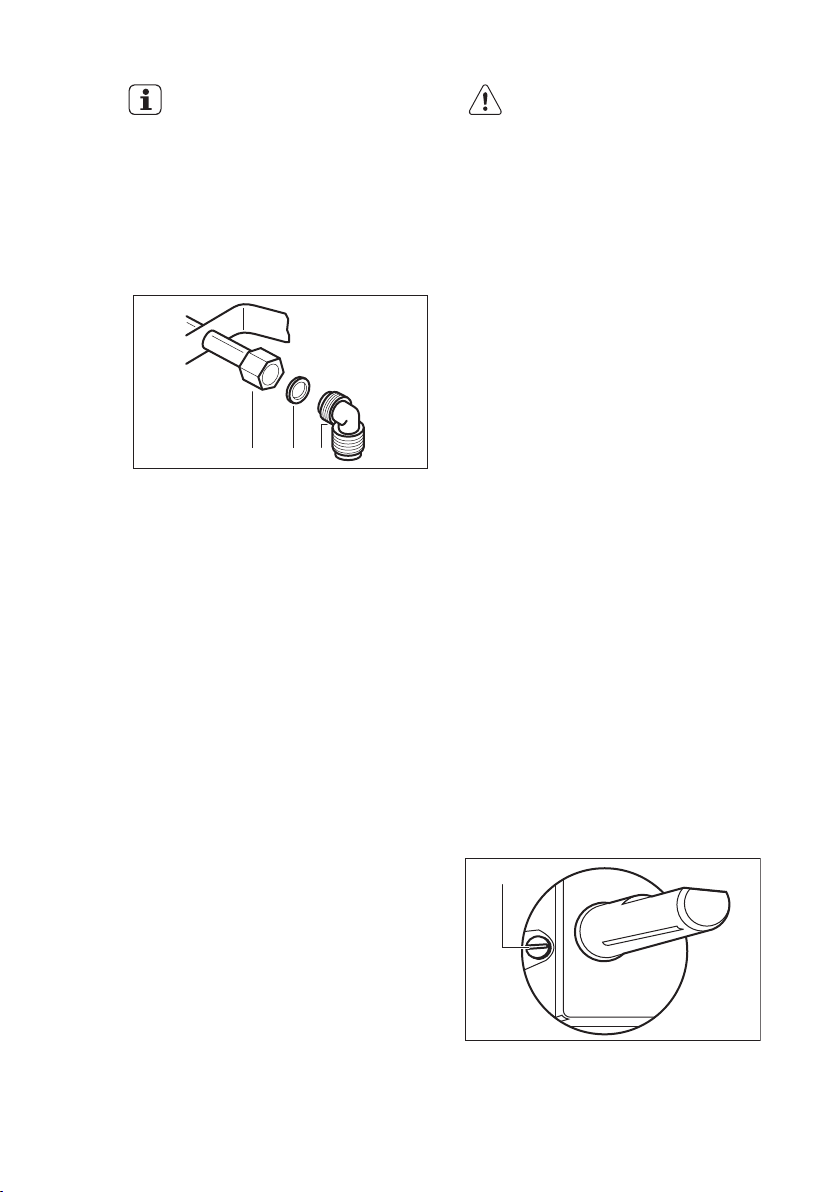

A. Īscaurule ar gala uzgriezni B. Starplika C. Līkums (pēc vajadzības)

Sašķidrinātā gāze

Sašķidrinātajai gāzei izmantojiet gumijas caurules turētāju. Obligāti izmantojiet blīvējumu. Pēc tam veiciet gāzes pieslēgumu.

Elastīgo cauruli var uzstādīt, ja:

• tā nevar sakarst vairāk par istabas temperatūru – vairāk par 30 °C;

• tā nav garāka par 1500 mm;

• tajā nav mezglu;

• tai nav vilces vai vērpes deformācijas;

• tā nesaskaras ar asām malām vai stūriem;

• tās stāvokli var viegli pārbaudīt.

Regulāri pārbaudiet elastīgo cauruli, vai:

• abos galos un visā tās garumā nav plīsumu, plaisu vai apdeguma pazīmju;

• caurules materiāls nav sacietējis un caurule vēl arvien ir elastīga;

• stiprinājuma skavas nav sarūsējušas;

• nav beidzies derīguma termiņš.

Ja tiek konstatēts kāds no defektiem, nelabojiet cauruli, bet nomainiet to.

9.3 Sprauslu nomaiņa

1. Noņemiet pannu balstus.

2. Noņemiet vāciņus un degļu kroņus.

3. Ar 7 mm uzgriežņu atslēgu

4. Uzstādiet detaļas, šoreiz darot to

5. Nomainiet tehnisko datu plāksnīti (tā

Ja gāzes piegāde mainās vai atšķiras no nepieciešamā spiediena, nepieciešams uzstādīt piemērotu spiedienu regulējošu iekārtu gāzes padeves caurulei.

9.4 Minimālā līmeņa regulēšana

Lai noregulētu minimālo liesmas līmeni:

1. Aizdedziet degli.

2. Pagrieziet regulatoru uz minimālo

3. Noņemiet regulatoru.

4. Ar tievu skrūvgriezi pielāgojiet

5. Ja pārslēdzaties:

BRĪDINĀJUMS!

Kad uzstādīšana pabeigta, pārliecinieties, ka katras caurules stiprinājumi ir hermētiski. Izmantojiet ziepju šķīdumu, nevis liesmu!

atskrūvējiet sprauslas un to vietā uzstādiet sprauslas, kas atbilst jūsu izmantotajam gāzes veidam (skatiet tabulu tehniskās informācijas sadaļā).

pretējā secībā.

atrodas blakus gāzes piegādes caurulei) ar jaunu plāksnīti, kurā norādīti jaunā gāzes piegādes tipa parametri. Šī plāksnīte iekļauta iepakojumā kopā ar ierīci.

iestatījumu.

apvada skrūves stāvokli (A).

• no G20 20 mbāru dabasgāzes uz sašķidrināto gāzi, pilnībā pievelciet regulēšanas skrūvi;

Page 33

• no sašķidrinātās gāzes uz G20

min. 55 mm

min. 650 mm

560 mm

480 mm

min. 100 mm

30 mm

dabasgāzi ar 20 mbāru spiedienu, atskrūvējiet apvada skrūvi par aptuveni 1/4 apgrieziena (1/2 apgrieziens trīskāršam vainagveida deglim).

BRĪDINĀJUMS!

Pārliecinieties, ka ātri pagriežot regulatoru no maksimālā līdz minimālajam stāvoklim, deglī nenodziest liesma.

9.5 Elektriskais savienojums

• Pārliecinieties, vai uz tehnisko datu plāksnītes norādītais nominālais spriegums un tā veids atbilst mājas elektrosistēmas parametriem.

• Šī ierīce ir aprīkota ar barošanas kabeli. Šis kabelis jāaprīko ar piemērotu kontaktspraudni, kura noslodzes parametriem jāatbilst tehnisko datu plāksnītē minētajiem. Pārbaudiet, vai kontaktspraudnis ievietots pareizajā kontaktligzdā.

• Vienmēr izmantojiet pareizi uzstādītu un drošu kontaktligzdu.

• Pārbaudiet, vai pēc uzstādīšanas spraudkontaktam var brīvi piekļūt.

• Nekad neatslēdziet ierīci no tīkla, velkot aiz barošanas kabeļa. Vienmēr velciet aiz kontaktspraudņa.

• Ja ierīce ir pieslēgta ar paplašinājumu kabeli, adapteri vai vairākiem savienojumiem, pastāv ugunsgrēka risks. Pārliecinieties, vai sazemējums atbilst standartiem un noteikumiem.

• Neļaujiet strāvas vadam sasilt vairāk par 90 °C temperatūru.

Pārliecinieties, vai zilais neitrālais kabelis tiek pievienots spailei ar burtu "N". Pievienojiet brūno (vai melno) fāzes kabeli spailei, uz kuras ir burts "L". Paturiet fāzes kabeli pastāvīgi pievienotu.

LATVIEŠU 33

Pārliecinieties, ka kabelis atbilst spriegumam un darba temperatūrai. Turklāt nepieciešams, lai dzeltenais/ zaļais vads būtu aptuveni par 2 cm garāks par brūno (vai melno) fāzes vadu.

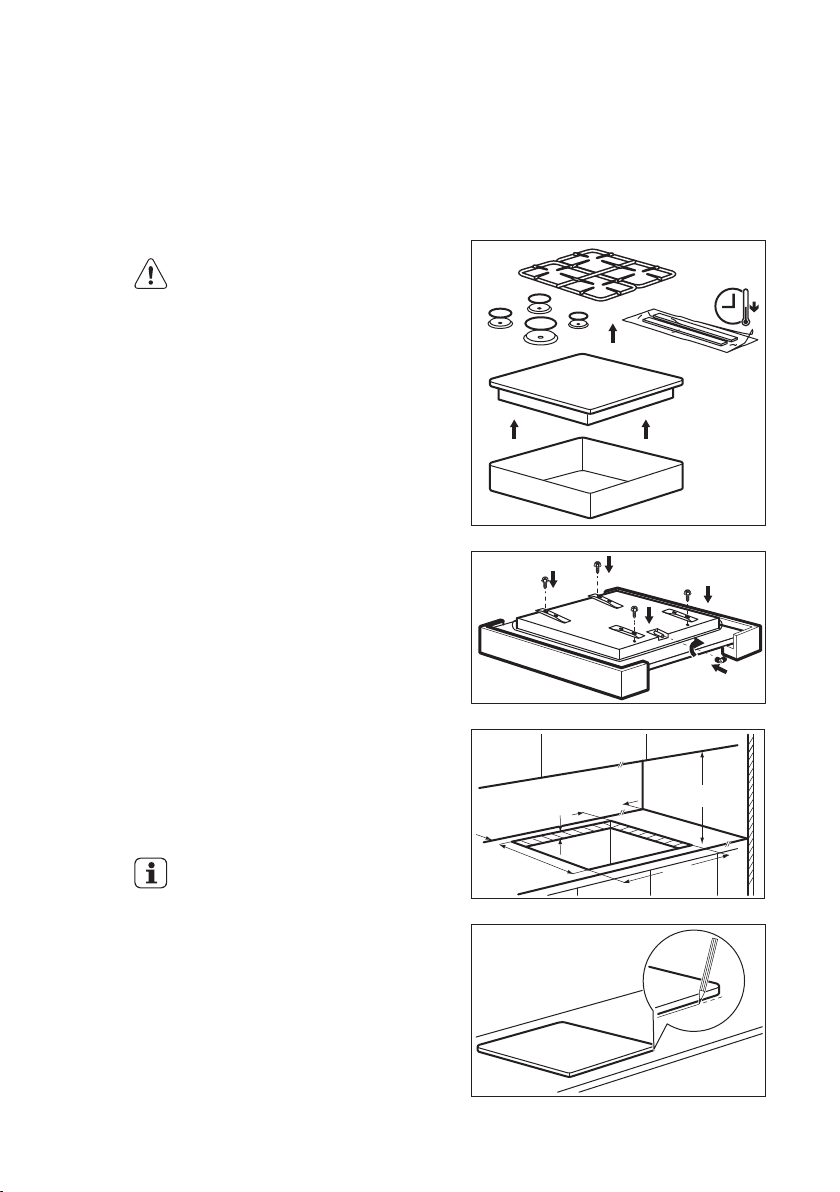

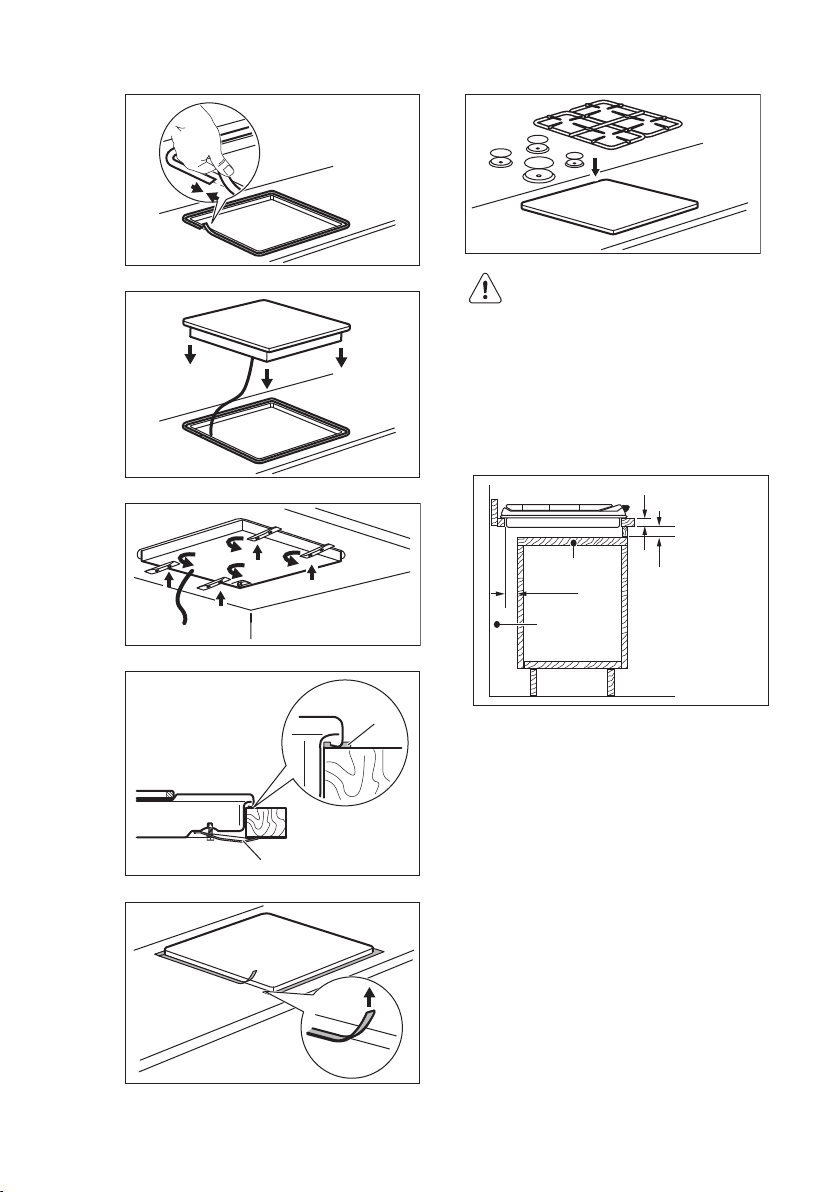

9.7 Montāža

9.6 Savienojuma kabelis

Nomainiet savienojuma kabeli tikai ar speciālo kabeli vai tā ekvivalentu. Kabeļa veids ir: H03V2V2-FT90.

Page 34

min 20 mm (max 150 mm)

30 mm

60 mm

www.electrolux.com34

10.

UZMANĪBU!

Uzstādiet ierīci tikai uz līdzenas darba virsmas.

9.8 Ievietošanas iespējas

Panelim zem plīts virsmas jābūt uzstādītam tā, lai to varētu viegli noņemt un nodrošināt pieeju tehniskas palīdzības sniegšanai.

Virtuves mēbeles ar durvīm

A. Noņemams panelis B. Vieta savienojumiem

Virtuves mēbeles ar cepeškrāsni

Drošības apsvērumu un cepeškrāsns vieglākas izņemšanas no mēbeles dēļ virsmas un cepeškrāsns elektrības padeves pieslēgšana jāveic atsevišķi.

Page 35

10. TEHNISKĀ INFORMĀCIJA

10.1 Plīts virsmas izmēri

Platums 594 mm

Dziļums 510 mm

10.2 Apvada diametri

DEGLIS Ø APVADS 1/100 mm

Trīskāršais vainagveida deglis 56

Vidēji lielas jaudas

- Tilta deglis

Papildu 28

10.3 Citi tehniskie dati

LATVIEŠU 35

KOPĒJĀ JAUDA:

Elektrotīkla parametri: 220-240 V ~ 50/60 Hz

Ierīces kategorija: II2H3B/P

Gāzes pieslēgums: G 1/2"

Ierīces klase: 3

Oriģinālā gāze: G20 (2H) 20 mbāri = 9 kW

Gāzes maiņa: G30/G31 (3B/P) 30/30 mbāri = 654 g/h

10.4 Gāzes degļi G20 20 mbar DABASGĀZEI

DEGLIS NORMĀLA JAUDAkWMINIMĀLA JAUDAkWDEGĻA SPECIFI‐

Trīskāršais vai‐ nagveida deglis

Vidēji lielas jau‐ das

- Tilta deglis

Papildu 1,0 0,45 70

4,0 1,4 146

2,0 0,75 96

KĀCIJA 1/100 mm

Page 36

www.electrolux.com36

10.5 Gāzes degļi sašķidrinātajai gāzei G30/G31 30/30 mbar

DEGLIS NORMĀLA

Trīskāršais vainagveida deglis

Vidēji lielas jaudas

- Tilta deglis

Papildu 1,0 0,45 50 73

JAUDA kW

4,0 1,4 98 291

2,0 0,75 71 145

MINIMĀLA JAUDA kW

11. ENERGOEFEKTIVITĀTE

11.1 Informācija par izstrādājumu saskaņā ar ES 66/2014

Modeļa identifikācija EGH6349BOX

Plīts veids Iebūvējama plīts

Gāzes degļu skaits 4

Aizmugurējais kreisais - papil‐ du deglis

Aizmugurējais labais - vidējas

Gāzes degļa energoefektivitāte (EE gas burner)

Gāzes plīts energoefektivitāte (EE gas hob)

jaudas tilta deglis

Priekšējais kreisais - trīskāršs vainagveida deglis

Priekšējais labais - vidējas jaudas tilta deglis

53.1%

DEGĻA SPE‐ CIFIKĀCIJA 1/100 mm

NOMINĀLĀ GĀ‐ ZES PLŪSMA, g/h

virsma

nav piemērojams

53.7%

52.0%

53.7%

EN 30-2-1: Mājsaimniecības gatavošanas ierīču deggāze - 2-1. daļa: Racionāla enerģijas izmantošana - Vispārīgi

11.2 Enerģijas taupīšana

• Pirms lietošanas pārliecinieties, vai degļi un katlu balsti ir salikti pareizi.

• Izmantojiet degļa izmēram atbilstoša diametra ēdiena gatavošanas traukus.

• Novietojiet katlu degļa centrā.

• Lieciet karsēt ūdeni tikai nepieciešamā tilpumā.

• Ja iespējams, uzlieciet ēdiena gatavošanas traukiem vākus.

• Kad šķidrums sāk vārīties, pagrieziet mazāku liesmu, lai šķidrums lēni vārītos.

• Ja tas ir iespējams, izmantojiet spiediena katlu. Skatiet tā lietotāja rokasgrāmatu.

Page 37

12. APSVĒRUMI PAR VIDES AIZSARDZĪBU

LATVIEŠU 37

Nododiet otrreizējai pārstrādei materiālus ar simbolu . Ievietojiet iepakojuma

materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus.

Neizmetiet ierīces, kas apzīmētas ar šo simbolu , kopā ar mājsaimniecības

atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.

Page 38

www.electrolux.com38

TURINYS

1. SAUGOS INFORMACIJA................................................................................. 39

2. SAUGOS INSTRUKCIJA..................................................................................40

3. GAMINIO APRAŠYMAS...................................................................................43

4. KASDIENIS NAUDOJIMAS.............................................................................. 43

5. PRIEDŲ NAUDOJIMAS....................................................................................45

6. PATARIMAI...................................................................................................... 46

7. VALYMAS IR PRIEŽIŪRA................................................................................ 46

8. TRIKČIŲ ŠALINIMAS....................................................................................... 48

9. ĮRENGIMAS......................................................................................................49

10. TECHNINĖ INFORMACIJA............................................................................ 53

11. ENERGIJOS EFEKTYVUMAS....................................................................... 54

MES GALVOJAME APIE JUS

Dėkojame, kad pirkote šį „Electrolux“ prietaisą. Jūs pasirinkote gaminį, kuris pasižymi dešimtmečių profesionalia patirtimi ir naujovėmis. Originalus ir stilingas, jis sukurtas galvojant apie jus. Taigi, kai tik naudojate jį, galite jaustis saugūs, žinodami, kad kiekvieną kartą pasieksite puikių rezultatų. Sveiki atvykę į „Electrolux“ pasaulį!

Apsilankykite mūsų interneto svetainėje, kad:

Gautumėte naudojimo patarimų, brošiūrų, trikčių šalinimo, aptarnavimo informacijos:

www.electrolux.com/webselfservice

Užregistruotumėte savo gaminį geresniam aptarnavimui:

www.registerelectrolux.com

Įsigytumėte priedų, vartojamųjų prekių ir originalių atsarginių dalių savo prietaisui:

www.electrolux.com/shop

KLIENTŲ PRIEŽIŪRA IR APTARNAVIMAS

Rekomenduojame naudoti tik originalias atsargines dalis. Kreipdamiesi į įgaliotąjį aptarnavimo centrą, būtinai pateikite šią informaciją: modelis, PNC, serijos numeris. Informacija yra nurodyta techninių duomenų plokštelėje.

Įspėjimas / atsargumo ir saugos informacija Bendroji informacija ir patarimai Aplinkosaugos informacija

Galimi pakeitimai.

Page 39

1. SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pateiktą instrukciją. Gamintojas neatsako už sužalojimus ar žalą, patirtą dėl netinkamo prietaiso įrengimo ar naudojimo. Instrukciją visada laikykite saugioje ir pasiekiamoje vietoje, kad prireikus galėtumėte pasižiūrėti.

1.1 Vaikų ir pažeidžiamų žmonių sauga

• Šį prietaisą gali naudoti 8 metų ir vyresni vaikai bei

mažesnių gebėjimų žmonės, su sąlyga, kad jiems pateikiami nurodymai ir (arba) jie prižiūrimi, jog saugiai naudotųsi prietaisu ir suprastų galinčius kilti pavojus.

• Neleiskite vaikams žaisti šiuo prietaisu.

• Visas pakuotės medžiagas saugokite nuo vaikų ir

tinkamai pašalinkite.

• Neleiskite vaikams ir naminiams gyvūnams būti šalia

prietaiso, kai jis veikia arba vėsta. Neuždengtos dalys būna įkaitę.

• Jeigu prietaise yra apsaugos nuo vaikų įtaisas, jį reikia

suaktyvinti.

• Vaikai be priežiūros negali atlikti prietaiso valymo ir

naudotojo priežiūros darbų.

• Vaikų iki 3 metų negalima leisti prie prietaiso, nebent

jie nuolat būtų prižiūrimi.

LIETUVIŲ 39

1.2 Bendrieji saugos reikalavimai

• ĮSPĖJIMAS! Prietaisas ir jo prieinamos dalys įkaista

naudojimo metu. Būkite atsargūs ir neprisilieskite prie kaitinimo elementų. Mažesnių nei 8 metų vaikų negalima prileisti prie prietaiso, jeigu jie nuolat nėra prižiūrimi.

• Nenaudokite prietaiso su išoriniu laikmačiu arba

atskira nuotolinio valdymo sistema.

Page 40

www.electrolux.com40

• ĮSPĖJIMAS! Neprižiūrimas maisto gaminimas ant

kaitlentės su riebalais ar aliejumi gali būti pavojingas ir sukelti gaisrą.

• NIEKADA negesinkite gaisro vandeniu, bet išjunkite

prietaisą ir tada uždenkite liepsną, pvz., dangčiu arba gesinimo apdangalu.

• DĖMESIO! Maisto gaminimo procesas turi būti

prižiūrimas. Trumpalaikis maisto gaminimo procesas turi būti nuolat prižiūrimas.

• ĮSPĖJIMAS! Gaisro pavojus: Nelaikykite daiktų ant

maisto gaminimo paviršių.

• Niekada nedėkite metalinių daiktų, tokių kaip dangčių,

peilių ar šaukštų ant kaitlentės viršaus, nes jie gali įkaisti.

• Nenaudokite garinio valiklio prietaisui valyti.

• Jei pažeidžiamas maitinimo laidas, jį leidžiama keisti

tik gamintojui, įgaliotajam klientų aptarnavimo atstovui arba panašios kvalifikacijos asmenims – kitaip gali kilti pavojus.

• Kai prietaisas yra tiesiogiai prijungtas prie maitinimo,

reikalingas visų polių išjungiklis su kontaktų tarpu. Turi būti užtikrintas visiškas išjungimas pagal III viršįtampio kategorijai nurodytas sąlygas. Įžeminimo kabelis į tai neįeina.

• Kai tiesiate maitinimo laidą, užtikrinkite, kad laidas

tiesiogiai nesiliestų (pavyzdžiui, naudokite izoliacinę movą) su dalimis, galinčiomis įkaisti 50 °C daugiau nei kambario temperatūra.

• ĮSPĖJIMAS! Naudokite tik maisto gaminimo prietaiso

gamintojo sukurtas arba prietaiso gamintojo naudojimo instrukcijoje nurodytas kaip tinkamas kaitlenčių apsaugas arba prietaise jau integruotas kaitlenčių apsaugas. Netinkamų apsaugų naudojimas gali sukelti nelaimingus atsitikimus.

2. SAUGOS INSTRUKCIJA

Šis prietaisas tinkamas naudoti šiose šalyse: CZ LV LT

Page 41

2.1 Įrengimas

ĮSPĖJIMAS!

Šį prietaisą įrengti privalo tik kvalifikuotas asmuo.

• Nuimkite visas pakavimo medžiagas.

• Neįrenkite ir nenaudokite sugadinto prietaiso.

• Vadovaukitės su prietaisu pateikta įrengimo instrukcija.

• Būtina paisyti minimalių atstumų iki kitų prietaisų ir spintelių.

• Visada būkite atsargūs, kai perkeliate prietaisą, nes jis yra sunkus. Visada mūvėkite apsaugines pirštines ir avėkite uždarą avalynę.

• Apsaugokite nupjautus paviršius hermetiku, kad jie nuo drėgmės neišbrinktų.

• Apsaugokite prietaiso apačią nuo garų ir drėgmės.

• Jokiu būdu neįrenkite prietaiso greta durų ir po langu. Atidarant duris ar langus, jie gali nuversti įkaitusius prikaistuvius nuo prietaiso.

• Jeigu prietaisas įrengiamas virš stalčių, įsitikinkite, kad tarp prietaiso apačios ir apatinio stalčiaus yra pakankamai vietos orui cirkuliuoti.

• Prietaiso apačia gali įkaisti. Būtinai po prietaisu įrenkite nedegią pertvarą, kad nebūtų prieigos prie apačios.

2.2 Elektros prijungimas

ĮSPĖJIMAS!

Gaisro ir elektros smūgio pavojus.

• Visus elektros prijungimus turi įvesti kvalifikuotas elektrikas.

• Šis prietaisas turi būti įžemintas.

• Prieš atlikdami bet kokį veiksmą, patikrinkite, ar prietaisas atjungtas nuo maitinimo.

• Patikrinkite, ar elektros duomenys, nurodyti techninių duomenų lentelėje, atitinka jūsų elektros tinklo duomenis. Jeigu ne, kreipkitės į elektriką.

• Patikrinkite, ar prietaisas tinkamai įrengtas. Dėl laisvo ir netinkamo elektros maitinimo laido ar kištuko (jeigu taikytina) gnybtas gali įkaisti.

LIETUVIŲ 41

• Naudokite tinkamą elektros maitinimo laidą.

• Pasirūpinkite, kad elektros laidai nesusipainiotų.

• Patikrinkite, ar įrengta apsauga nuo elektros smūgių.

• Ant laido naudokite įtempimą mažinančią sąvaržą.

• Patikrinkite, kad maitinimo laidas ar kištukas (jeigu taikytina) neliestų karšto prietaiso ar karštų prikaistuvių, kai jungiate prietaisą į netoli esančius lizdus

• Nenaudokite daugiakanalių kištukų, jungiklių ir ilginamųjų laidų.

• Būkite atsargūs, kad nesugadintumėte elektros kištuko (jeigu taikytina) ar maitinimo laido. Kreipkitės į mūsų įgaliotąjį aptarnavimo centrą arba elektriką, jeigu reikia pakeisti pažeistą maitinimo laidą.

• Dalių su įtampa ir izoliuotų dalių apsauga nuo smūgių turi būti pritvirtinta taip, kad nebūtų galima nuimti be įrankių.

• Elektros kištuką į tinklo lizdą junkite tik tuomet, kai visiškai pabaigsite įrengimą. Įsitikinkite, kad įrengus prietaisą elektros laido kištuką būtų lengva pasiekti.

• Jeigu tinklo lizdas atsilaisvinęs, nejunkite kištuko.

• Norėdami išjungti prietaisą, netraukite už elektros laido. Visada traukite paėmę už elektros kištuko.

• Naudokite tik tinkamus izoliavimo įtaisus: liniją apsaugančius automatinius jungiklius, saugiklius (įsukami saugikliai turi būti išimami iš jų laikiklio), įžeminimo nuotėkio atjungiamuosius įtaisus ir kontaktorius.

• Elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maitinimo tinklo ties visais poliais. Tarp izoliavimo įtaiso kontaktų turi būti mažiausiai 3 mm pločio tarpelis.

2.3 Dujų prijungimas

• Visus dujų prijungimus turi įvesti kvalifikuotas asmuo.

Page 42

www.electrolux.com42

• Prieš pradėdami įrengimą, įsitikinkite, ar vietos tiekimo sąlygos (dujų rūšis ir slėgis) atitinka šio prietaiso nustatymą.

• Pasirūpinkite, kad aplink prietaisą vyktų oro cirkuliacija.

• Informacija apie dujų tiekimą nurodyta techninių duomenų lentelėje.

• Šis prietaisas nėra prijungtas prie įtaiso, šalinančio degant susidariusius produktus. Būtinai prijunkite prietaisą pagal esamas įrengimo taisykles. Atkreipkite dėmesį į tinkamo vėdinimo reikalavimus.

2.4 Naudojimas

ĮSPĖJIMAS!

Pavojus susižaloti, nudegti arba gauti elektros smūgį.

• Prieš naudodami pirmąkart, išimkite visas pakuotės medžiagas, nuimkite etiketes ir apsauginę plėvelę (jeigu taikytina).

• Naudokite šį prietaisą namų ūkio aplinkoje.

• Nekeiskite šio prietaiso techninių savybių.

• Užtikrinkite, kad ventiliavimo angos nebūtų uždengtos.

• Nepalikite veikiančio prietaiso be priežiūros.

• Kiekvieną kartą panaudoję prietaisą, kaitvietes išjunkite.

• Nedėkite stalo įrankių arba prikaistuvių dangčių ant kaitviečių. Jie gali įkaisti.

• Nenaudokite šio prietaiso, jeigu jūsų rankos šlapios arba jeigu jis liečiasi prie vandens.

• Nenaudokite prietaiso kaip darbastalio arba vietos daiktams laikyti.

• Kai dedate maistą į karštą aliejų, aliejus gali ištikšti.

ĮSPĖJIMAS!

Gaisro ir sprogimo pavojus

• Kaitinant riebalus arba aliejų, gali kilti lengvai užsiliepsnojančių garų. Kaitindami riebalus ir aliejų, būkite atsargūs, kad liepsna arba įkaitę daiktai jų neuždegtų.

• Įkaitusio aliejaus garai gali savaime užsiliepsnoti.

• Naudotas aliejus, kuriame yra maisto likučių, gali užsiliepsnoti esant žemesnei temperatūrai nei aliejus, kuris yra naudojamas pirmą kartą.

• Šalia prietaiso, į prietaisą arba ant jo nedėkite degių produktų arba degiais produktais sudrėkintų daiktų.

ĮSPĖJIMAS!

Pavojus sugadinti prietaisą.

• Nestatykite įkaitusių prikaistuvių ant valdymo skydelio.

• Nestatykite ant karštų kaitviečių tuščių prikaistuvių.

• Būkite atsargūs, kad ant prietaiso nenukristų daiktai arba prikaistuviai. Jie gali pažeisti paviršių.

• Nejunkite kaitviečių, nepastatę ant jų prikaistuvių arba ant jų pastatę tuščius prikaistuvius.

• Nedėkite ant prietaiso aliuminio folijos.

• Naudokite tik stabilius, tinkamos formos ir skersmens prikaistuvius, kurių skersmuo yra didesnis, nei degiklių matmenys.

• Patikrinkite, ar prikaistuviai stovi ant degiklių vidurio.

• Patikrinkite, ar liepsna neužgęsta, greitai pasukus rankenėlę iš didžiausios į mažiausią padėtį.

• Naudokite tik su prietaisu pateikiamus priedus.

• Ant degiklio neįrenkite liepsnos sklaidiklio.

• Naudojant dujinį maisto gaminimo prietaisą kaupiasi šiluma ir drėgmė. Pasirūpinkite patalpos, kurioje įrengtas prietaisas, geru vėdinimu.

• Jeigu prietaisas intensyviai eksploatuojamas ilgą laiką, gali prireikti papildomos ventiliacijos, pavyzdžiui, atverti langą, arba dar veiksmingesnės ventiliacijos, pavyzdžiui, padidinti mechaninės ventiliacijos (jeigu ji įrengta) pajėgumą.

• Šis prietaisas skirtas tik maistui gaminti. Jį draudžiama naudoti kitais tikslais, pavyzdžiui, patalpai šildyti.

• Saugokite kaitlentę nuo rūgščių skysčių, pavyzdžiui, acto, citrinos sulčių arba kalkių nuosėdų šalinimo

Page 43

priemonių. Ant paviršiaus gali likti

matinių dėmių.

• Emalio išblukimas neturi poveikio prietaiso veikimui. Tai nelaikoma defektu ir jam garantija netaikoma.

2.5 Valymas ir priežiūra

• Reguliariai valykite prietaisą, kad apsaugotumėte paviršiaus medžiagą nuo nusidėvėjimo.

• Išjunkite prietaisą ir leiskite jam atvėsti prieš valant.

• Atjunkite prietaisą nuo elektros tinklo, prieš atlikdami techninės priežiūros darbus.

• Prietaisui valyti nenaudokite garų ir nepurkškite vandeniu.

• Valykite prietaisą drėgna, minkšta šluoste. Naudokite tik neutralius ploviklius. Nenaudokite šveičiamųjų produktų, šveitimo kempinių, tirpiklių arba metalinių grandyklių.

3. GAMINIO APRAŠYMAS

3.1 Maisto gaminimo paviršių išdėstymas

LIETUVIŲ 43

• Neplaukite indaplovėje degiklių.

2.6 Šalinimas

ĮSPĖJIMAS!

Pavojus susižeisti arba uždusti.

• Norėdami sužinoti, kaip tinkamai pašalinti seną prietaisą, susisiekite su atitinkama savivaldybės įstaiga.

• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.

• Nupjaukite maitinimo laidą arti prietaiso ir pašalinkite jį.

• Suplokite išorinius dujų vamzdžius.

2.7 Techninė priežiūra

• Dėl prietaiso remonto kreipkitės į įgaliotąjį aptarnavimo centrą.

• Naudokite tik originalias atsargines dalis.

Papildomas degiklis

Degiklis su triguba karūnėle

Lygiagrečiojo jungimo degiklis.

Pusiau spartusis Reguliavimo rankenėlės

3.2 Reguliavimo rankenėlė

Simbolis Aprašas

dujos netiekiamos / iš‐ jungimo padėtis

4. KASDIENIS NAUDOJIMAS

ĮSPĖJIMAS!

Žr. saugos skyrius.

Simbolis Aprašas

uždegimo padėtis / mak‐ simalus dujų tiekimas

minimalus dujų tiekimas

Page 44

C D

www.electrolux.com44

4.1 Degiklio apžvalga

A. Degiklio dangtelis B. Degiklio karūnėlė C. Uždegimo žvakė D. Šiluminis elementas

4.2 Degiklio uždegimas

Visada prieš uždėdami prikaistuvius uždekite degiklį.

ĮSPĖJIMAS!

Būkite atsargūs virtuvėje naudodami atvirą liepsną. Gamintojas neprisiima jokios atsakomybės, jei liepsna buvo netinkamai naudojama.

1. Paspauskite reguliavimo rankenėlę

žemyn ir pasukite ją prieš laikrodžio rodyklę į maksimalaus dujų tiekimo

padėtį (

2. Laikykite reguliavimo rankenėlę

nuspaustą 10 ar mažiau sekundžių. Taip termopora įkais. Priešingu atveju dujų tiekimas bus pertrauktas.

3. Sureguliuokite liepsną, kai ji taps

stabili.

Jei po kelių bandymų degiklis neužsidega, patikrinkite, ar karūnėlė ir jos dangtelis yra taisyklingose padėtyse.

ĮSPĖJIMAS!

Nelaikykite reguliavimo rankenėlės nuspaudę ilgiau nei 15 sekundžių. Jeigu degiklis neužsidega per 15 sekundžių, atleiskite reguliavimo rankenėlę, pasukite ją į išjungimo padėtį ir, prieš mėgindami uždegti degiklį dar kartą, palaukite ne mažiau kaip 1 minutę.

A. Degiklio dangtelis B. Degiklio karūnėlė C. Uždegimo žvakė D. Šiluminis elementas

Page 45

LIETUVIŲ 45

PERSPĖJIMAS!

Nutrūkus elektros tiekimui, degiklį galite uždegti be elektrinio įtaiso; tokiu atveju prikiškite prie degiklio liepsną, pasukite atitinkamą reguliavimo rankenėlę prieš laikrodžio rodyklę į maksimalaus dujų tiekimo padėtį ir paspauskite ją. Laikykite reguliavimo rankenėlę nuspaustą lygiai arba mažiau kaip 10 sekundžių, kad termopora įkaistų.

Jeigu degiklis netyčia užgęsta, pasukite reguliavimo rankenėlę į išjungimo padėtį ir vėl mėginkite uždegti degiklį, praėjus ne mažiau kaip 1 minutei.

5. PRIEDŲ NAUDOJIMAS

ĮSPĖJIMAS!

Žr. saugos skyrius.

5.1 Lygiagrečiojo jungimo degiklio naudojimas

Žiežirbų generatorius gali įsijungti automatiškai, kai įjungiate maitinimą, po įrengimo arba maitinimo pertrūkio. Tai normalu.

Kaitlentė yra pristatyta su progresiniais vožtuvais. Su jais galima tiksliau reguliuoti liepsną.

4.3 Degiklių išjungimas

Norėdami išjungti liepsną, pasukite rankenėlę į išjungimo padėtį

ĮSPĖJIMAS!

Visada sumažinkite liepsną arba visai išjunkite prieš nukeldami prikaistuvius nuo degiklio.

PERSPĖJIMAS!

Visada prieš įjungdami kaitlentę, uždėkite degiklius.

1. Nuimkite indų statymo atramas.

2. Nuimkite degiklių dangtelius ir

karūnėles.

3. Naudokite lygiagrečiojo jungimo

degiklį 4 skirtingomis kombinacijomis.

• Uždėkite abu lygiagrečiojo jungimo dangtelius ant abiejų lygiagrečiojo jungimo degiklio karūnėlių.

• Uždėkite vieną lygiagrečiojo jungimo dangtelį ir karūnėlę ant priekinės padėties ir normalaus dydžio dangtelį ir karūnėlę ant galinės padėties.

• Uždėkite vieną lygiagrečiojo jungimo dangtelį ir karūnėlę ant galinės padėties ir normalaus dydžio dangtelį ir karūnėlę ant priekinės padėties.

Page 46

www.electrolux.com46

• Uždėkite normalaus dydžio dangtelius ant abiejų normalaus dydžio degiklio karūnėlių.

6. PATARIMAI

ĮSPĖJIMAS!

Žr. saugos skyrius.

6.1 Prikaistuviai

PERSPĖJIMAS!

Nenaudokite ketaus prikaistuvių, steatito, molinių indų, kepimo grotelių arba skrudinimo plokščių. Nerūdijantysis plienas gali patamsėti, jei jis perdaug kaitinamas.

ĮSPĖJIMAS!

Nedėkite vieno puodo ant dviejų degiklių.

ĮSPĖJIMAS!

Ant degiklio nedėkite nestabilių arba pažeistų puodų, kad išvengtumėte išsiliejimo ir sužalojimo.

PERSPĖJIMAS!

Įsitikinkite, kad puodų dugnai neišsikiša virš valdymo rankenėlės, nes ugnis įkaitins valdymo rankenėlę.

Po kiekvienos kombinacijos, uždėkite indų atramas ant kaitlentės paviršiaus.

PERSPĖJIMAS!

Puodo rankenos neturi būti išlindę virš priekinio kaitvietės krašto.

PERSPĖJIMAS!

Puodus privaloma statyti pačiame degiklio viduryje, kad jie būtų visiškai stabilūs ir sumažėtų dujų sąnaudos.

6.2 Prikaistuvių skersmenys

Naudokite prikaistuvius, kurių dugno skersmuo atitinka degiklių skersmenį.

Degiklis Prikaistuvio

Triguba karūnėlė 180–240

Pusiau spartusis 120–200

Lygiagrečiojo jungimo degiklis

Papildomas 80–180

skersmuo (mm)

120–160

7. VALYMAS IR PRIEŽIŪRA

ĮSPĖJIMAS!

Žr. saugos skyrius.

7.1 Bendroji informacija

• Valykite kaitlentę po kiekvieno panaudojimo.

• Visada naudokite prikaistuvius, kurių dugnas švarus.

Page 47

• Įbrėžimai ar tamsios dėmės ant paviršiaus neturi įtakos kaitlentės veikimui.

• Naudokite specialius, kaitlentei valyti tinkamus valiklius.

• Nerūdijančio plieno dalis nuplaukite vandeniu ir nusausinkite minkštu audiniu.

7.2 Prikaistuvių atramos

Prikaistuvių atramų negalima plauti indaplovėje. Jas reikia plauti rankomis.

1. Kaitlentę lengviau nuvalysite nuėmę

prikaistuvių atramas.

Prikaistuvių atramas įstatykite atsargiai, kad nepažeistumėte kaitlentės viršaus.

2. Kartais emalio dangos kraštai gali

būti grubūs, todėl būkite atsargūs, kai plaunate puodų atramas rankomis ir jas sausinate. Jeigu reikia, nenusivaliusias dėmes pašalinkite pastos pavidalo valikliu.

3. Nuvalę prikaistuvių atramas,

įsitikinkite, ar jos yra tinkamose padėtyse.

4. Prikaistuvių atramų kojelės turi būti

degiklio centre – tada degiklis veiks tinkamai.

LIETUVIŲ 47

7.3 Kaitlentės valymas

• Nuvalykite nedelsdami: ištirpusį

plastiką, plastikinę foliją ir maistą, kurio sudėtyje yra cukraus. Kitaip šie nešvarumai gali sugadinti kaitlentę.

• Kaitlentei pakankamai ataušus pašalinkite: kalkių nuosėdas, vandens dėmes, riebalų dėmes, metalo spalvos dėmes. Kaitlentę valykite drėgnu skudurėliu ir nešveičiamąja valymo priemone. Nuvalę kaitlentę, ją nusausinkite minkštu audiniu.

• Emaliuotas dalis, dangtelį ir karūnėlę valykite šiltu, muiluotu vandeniu ir sausai nušluostykite prieš įtaisydami atgal.

Lengvai valoma danga

• Norėdami valyti kaitlentę, nuo maisto gaminimo paviršiaus pašalinkite visus maisto likučius.

• Kaitlentę valykite šiltu vandeniu ir nešveičiamąja valymo priemone.

• Norėdami nusausinti kaitlentę, nuvalykite ją minkšta šluoste ar zomša.

• Paviršiui „Easy Clean“ valyti kasdien naudokite švelnią vandeniu ar stiklo valymo priemone sudrėkintą šluostę. Mes nerekomenduojame naudoti popierinių rankšluosčių, nes nuo jų ant paviršiaus gali likti dryželiai.

ĮSPĖJIMAS!

Agresyvios valymo priemonės ir kietas vanduo gali palikti dėmes ant nerūdijančio plieno paviršių.

Page 48

www.electrolux.com48

7.4 Uždegimo žvakės valymas

Ši funkcija veikia naudojant keraminę uždegimo žvakę su metaliniu elektrodu. Laikykite šias dalis labai švarias, kad nekiltų uždegimo sunkumų ir patikrinkite, ar neužsikimšo degiklio karūnėlės angos.

8. TRIKČIŲ ŠALINIMAS

ĮSPĖJIMAS!

Žr. saugos skyrius.

8.1 Ką daryti, jeigu...

Problema Galima priežastis Atitaisymo būdas

Nėra kibirkšties, kai mėgi‐ nate įjungti kibirkščių gene‐ ratorių.

Perdegė saugiklis. Patikrinkite, ar veikimas

Netinkamai uždėtas degik‐

Liepsna užgęsta iš karto tik uždegus.

Nevienodas liepsnos žie‐ das.

7.5 Periodinė priežiūra

Reguliariai kreipkitės į įgaliotąjį aptarnavimo centrą dėl dujotiekio įvado ir (jei yra) slėgio reguliatoriaus patikros.

Kaitlentė neprijungta arba netinkamai prijungta prie elektros tinklo.

lio dangtelis ir karūnėlė.

Nepakankamai įkaito šilu‐ minis elementas.

Degiklio karūnėlę užkimšo maisto likučiai.

Patikrinkite, ar kaitlentė tin‐ kamai prijungta prie elek‐ tros tinklo.

sutriko dėl saugiklio. Jeigu saugiklis pakartotinai per‐ dega, kreipkitės į kvalifi‐ kuotą elektriką.

Tinkamai uždėkite degiklio dangtelį ir karūnėlę.

Užsidegus liepsnai, laikyki‐ te rankenėlę nuspaudę ne ilgiau nei 10 sekundžių.

Patikrinkite, ar neužkimš‐ tas purkštukas ir ar degiklio karūnėlė švari.

8.2 Jeigu negalite rasti sprendimo...

Jeigu patys negalite rasti problemos sprendimo, kreipkitės į prekybos atstovą arba įgaliotąjį techninio aptarnavimo centrą. Pateikite duomenis iš techninių duomenų lentelės. Patikrinkite, ar tinkamai naudojatės kaitlente. Jeigu ne, aptarnavimo centro ar atstovo

apsilankymas bus apmokestintas, nepaisant garantinio laikotarpio. Nurodymai apie aptarnavimo centrą ir garantijos sąlygos pateiktos garantijos brošiūroje.

Page 49

8.3 Priedų maišelyje pristatytos

MOD.

PROD. NO.

SER.N O

DATA

MOD.

PROD. NO.

SER.N O

DATA

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE IP20

0049

A B C

etiketės

Priklijuokite lipnias etiketes kaip parodyta toliau:

LIETUVIŲ 49

A. Priklijuokite ją ant garantijos kortelės

ir šią dalį atsiųskite (jeigu taikytina).

B. Priklijuokite ją ant garantijos kortelės

ir šią dalį išsaugokite (jeigu taikytina).

9. ĮRENGIMAS

ĮSPĖJIMAS!

Žr. saugos skyrius.

9.1 Prieš įrengiant

Prieš įrengdami kaitlentę, užrašykite žemiau informaciją iš techninių duomenų plokštelės. Techninių duomenų plokštelę rasite kaitlentės apačioje.

Modelis ......................................

PNC .........................................

Serijos numeris.........................

C. Priklijuokite ją ant instrukcijos

brošiūros.

9.2 Dujų prijungimas

ĮSPĖJIMAS!

Pagal toliau pateiktas instrukcijas įrengimą ir techninę priežiūrą turi atlikti kvalifikuoti darbuotojai; jie privalo vadovautis galiojančiais standartais ir vietos reglamentais.

Pasirinkite stabilų arba lankstų nerūdijančio plieno dujotiekio vamzdį pagal galiojančius reglamentus. Jeigu naudojate lanksčius metalinius vamzdžius, stebėkite, kad jie nesiliestų prie judančių dalių ir nebūtų suspausti. Taip pat būkite atsargūs, kai šią kaitlentę montuojate kartu su orkaite.

Page 50

A B C

www.electrolux.com50

Įsitikinkite, ar prietaiso dujų tiekimo slėgis atitinka rekomenduojamas vertes. Reguliuojama jungtis tvirtinama prie antgalio su sriegine G 1/2 col. mova. Sukite dalis nenaudodami jėgos, reguliuokite prijungimą reikiama kryptimi ir viską priveržkite.

A. Veleno galas su veržle B. Tarpiklis C. Alkūnė (jei reikia)

Suskystintosios dujos

Suskystintosioms dujoms naudokite guminį vamzdžio laikiklį. Būtinai uždėkite tarpiklį. Po to prijunkite dujų įvadą.

Lankstus vamzdis paruoštas naudoti, kai:

• jis negali įkaisti daugiau negu patalpos temperatūra (daugiau negu 30 °C);

• jis nėra ilgesnis negu 1 500 mm;

• jame nėra susiaurėjimų;

• jo neveikia traukimo ar sukimo jėgos;

• jis nesiliečia su aštriais kraštais ir kampais;

• galima lengvai patikrinti jo būklę.

Lankstaus dujotiekio vamzdžio patikros metu reikia patikrinti:

• ar jo dviejuose galuose ir per visą ilgį nėra įtrūkimų, įpjovimų, apdegimo požymių;

• ar medžiaga nėra sukietėjusi, ar ji yra pakankamai lanksti;

• ar nesurūdijo sąvaržos;

• nesibaigė jo galiojimo terminas.

Jeigu pastebite vieną ar kelis tokius defektus, vamzdžio neremontuokite, o pakeiskite.

9.3 Purkštukų keitimas

1. Nuimkite indų statymo atramas.

2. Nuimkite degiklio dangtelius ir

3. 7 numerio veržliarakčiu nuimkite

4. Surinkite detales, atlikdami tuos

5. Duomenų lentelę (pritvirtintą greta

Jei tiekiamų dujų slėgį galima keisti ar jis skiriasi nuo reikalingo, turite sumontuoti atitinkamą slėgio reguliavimo įtaisą ant dujų tiekimo vamzdžio.

9.4 Mažiausio liepsnos lygio nustatymas

Norėdami nustatyti mažiausią degiklių lygį:

1. Uždekite degiklį.

2. Rankenėlę pasukite į mažiausios

3. Nuimkite rankenėlę.

4. Atsuktuvu reguliuokite pralaidos

5. Jeigu keičiate:

ĮSPĖJIMAS!

Baigę įrengti patikrinkite, ar visų vamzdžio montavimo elementų izoliacija gera. Tikrinkite muilo ir vandens tirpalu, ne liepsna!

karūnėles.

purkštukus ir pakeiskite juos reikalingais pagal jūsų naudojamą dujų tipą (žr. lentelę skyriuje „Techninė informacija“).

pačius veiksmus atvirkščia tvarka.

dujų tiekimo vamzdžio) pakeiskite nauja, kurioje būtų nurodytas naujų tiekiamų dujų tipas. Šią lentelę rasite su prietaisu pateikiamoje pakuotėje.

liepsnos padėtį.

varžto padėtį (A).

Page 51

• 20 milibarų gamtines dujas G20 į

min. 55 mm

min. 650 mm

560 mm

480 mm

min. 100 mm

30 mm

suskystintąsias dujas, pralaidos varžtą visiškai priveržkite;

• nuo suskystintųjų dujų pereinate prie G20 20 milibarų slėgio gamtinių dujų, pralaidos varžtą atsukite maždaug 1/4 pasukimo (degiklio su triguba karūnėle varžtą – 1/2 pasukimo).

ĮSPĖJIMAS!

Patikrinkite, ar liepsna neužgęsta, greitai pasukus rankenėlę iš didžiausios į mažiausią padėtį.

9.5 Elektros prijungimas

• Įsitikinkite, ar vardinė įtampa ir galia duomenų lentelėje atitinka vietos tiekiamos elektros įtampą ir galią.

• Prietaisas pristatomas su maitinimo kabeliu. Prie jo reikia prijungti tinkamą kištuką, pritaikytą galiai, nurodytai techninių duomenų lentelėje. Būtinai įkiškite kištuką į tinkamą lizdą.

• Visada naudokite taisyklingai įrengtą įžemintą elektros lizdą.

• Įsitikinkite, kad, įrengus prietaisą, elektros laido kištuką būtų lengva pasiekti.

• Norėdami išjungti prietaisą, netraukite už elektros laido. Visada traukite paėmę už elektros kištuko.

• Kyla gaisro rizika, kai prietaisas prijungtas prie ilginamojo laido, adapterio ar kelių lizdų įtaiso. Užtikrinkite, kad įžemintas prijungimas atitiktų standartus ir taisykles.

• Neleiskite maitinimo laidui įkaisti iki aukštesnės nei 90° C temperatūros.

Būtinai prijunkite mėlyną neutralų laidą prie gnybto su „N“ raide. Prijunkite rudą (arba juodą) fazės laidą prie gnybto su raide „L“. Fazės laidas visada turi būti prijungtas.

LIETUVIŲ 51

Patikrinkite, ar kabelio skerspjūvis atitinka įtampą ir darbinę temperatūrą. Geltonas / žalias įžeminimo laidas privalo būti maždaug 2 cm ilgesnis už rudą (arba juodą) fazės laidą.

9.7 Įrengimas

9.6 Prijungimo kabelis

Prijungimo kabelį pakeiskite tik specialiu arba analogišku kabeliu. Kabelio tipas: H03V2V2-FT90.

Page 52

min 20 mm (max 150 mm)

30 mm

60 mm

www.electrolux.com52

10.

PERSPĖJIMAS!

Prietaisą įrenkite tik ant lygaus paviršiaus stalviršio.

9.8 Įdėjimo galimybės

Po kaitlente esančią plokštę turi būti lengva nuimti ir lengva pasiekti kaitlentę, jeigu prireiktų techninės pagalbos.

Virtuvės spintelė su durelėmis

A. Nuimama plokštė B. Tarpas jungtims

Virtuvės spintelė su orkaite

Saugumo sumetimais ir tam, kad orkaitę būtų galima lengvai atskirti, kaitlentės ir orkaitės elektros jungtys privalo būti įrengtos atskirai.

Page 53

10. TECHNINĖ INFORMACIJA

10.1 Kaitlentės matmenys

Plotis 594 mm

Ilgis 510 mm

10.2 Pralaidos skersmenys

DEGIKLIS Ø PRALAIDA 1/100 mm

Triguba karūnėlė 56

Pusiau spartusis

- Lygiagrečiojo jungimo degiklis

Pagalbinis 28

10.3 Kiti techniniai duomenys

LIETUVIŲ 53

BENDROJI GALIA:

Elektros maitinimas: 220–240 V ~ 50/60 Hz

Prietaiso kategorija: II2H3B/P

Dujų prijungimas: G 1/2"

Prietaiso klasė: 3

Pradinės dujos: G20 (2H) 20 mbar = 9 kW

Pakeistos dujos: G30/G31 (3B/P) 30/30 mbar = 654 g/h

10.4 Dujų degikliai GAMTINĖMS DUJOMS G20 20 mbar

DEGIKLIS ĮPRASTA GALIA, kW MINIMALI GALIA,kWPURKŠTUKO

Triguba karūnė‐lė4,0 1,4 146

Pusiau spartusis

- Lygiagrečiojo jungimo degiklis

Pagalbinis 1,0 0,45 70

2,0 0,75 96

ŽENKLINIMAS, 1/100 mm

Page 54

www.electrolux.com54

10.5 Dujų degikliai, skirti suskystintosioms dujoms G30/G31 30/30

mbar

DEGIKLIS ĮPRASTA GA‐

Triguba karū‐ nėlė

Pusiau spartu‐ sis

- Lygiagrečio‐

jo jungimo de‐ giklis

Pagalbinis 1,0 0,45 50 73

LIA, kW

4,0 1,4 98 291

2,0 0,75 71 145

MINIMALI GALIA, kW

11. ENERGIJOS EFEKTYVUMAS

11.1 Informacija apie gaminį pagal ES 66/2014 direktyvą

Modelio identifikatorius EGH6349BOX

Kaitlentės tipas Įmontuojama

Dujinių degiklių skaičius 4

Kairysis galinis. Papildomas netaikytina

Dešinysis galinis. Pusiau spar‐ tusis. Lygiagrečiojo jungimo

Dujinio degiklio energijos efekty‐ vumas (EE gas burner)

Dujinės viryklės energijos efekty‐ vumas (EE gas hob)

degiklis

Kairysis priekinis. Triguba ka‐ rūnėlė

Dešinysis priekinis. Pusiau spartusis. Lygiagrečiojo jungi‐ mo degiklis

53.1%

PURKŠTUKO ŽENKLINI‐ MAS, 1/100 mm

VARDINIS DUJŲ SRAUTAS, g/h

kaitlentė

53,7 %

52,0 %

53,7 %

EN 30-2-1: Buitiniai virtuvių dujų prietaisai. 2-1 dalis. Racionalus elektros energijos vartojimas. Bendrieji reikalavimai

11.2 Energijos taupymas

• Prieš naudojimą patikrinkite, ar tinkamai surinkti degikliai ir puodų atramos.

• Naudokite prikaistuvius, kurių dugno skersmuo atitinka degiklių skersmenį.

• Padėkite puodą degiklio viduryje.

• Kai šildote vandenį, naudokite jo tik tiek, kiek reikia.

• Jeigu įmanoma, prikaistuvius uždenkite dangčiais.

Page 55

• Kai skystis pradeda virti, sumažinkite liepsną, kad skystis lėtai virtų.

• Jeigu galima, naudokite slėginį prikaistuvį. Žr. jo naudojimo instrukciją.

12. APLINKOS APSAUGA

LIETUVIŲ 55

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu . Išmeskite

pakuotę į atitinkamą atliekų surinkimo konteinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos prietaisų atliekas.

Neišmeskite šiuo ženklu pažymėtų prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite su vietnos savivaldybe dėl papildomos informacijos.

Page 56

www.electrolux.com/shop

867321795-B-082016
