OBSAH

1. BEZPEČNOSTNÍ INFORMACE......................................................................... 3

2. BEZPEČNOSTNÍ POKYNY................................................................................4

3. POPIS SPOTŘEBIČE.........................................................................................7

4. DENNÍ POUŽÍVÁNÍ............................................................................................ 7

5. TIPY A RADY..................................................................................................... 8

6. ČIŠTĚNÍ A ÚDRŽBA.......................................................................................... 9

7. ODSTRAŇOVÁNÍ ZÁVAD................................................................................ 10

8. INSTALACE......................................................................................................11

9. TECHNICKÉ INFORMACE.............................................................................. 14

10. ENERGETICKÁ ÚČINNOST.......................................................................... 15

MYSLÍME NA VÁS

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací:

www.electrolux.com

Registrace vašeho spotřebiče, kterou získáte lepší servis:

www.registerelectrolux.com

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič:

www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje: Model, výrobní číslo (PNC), sériové číslo. Tyto informace jsou uvedeny na typovém štítku.

Upozornění / Důležité bezpečnostní informace Všeobecné informace a rady Poznámky k ochraně životního prostředí

Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo

osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí.

• Je-li spotřebič v provozu nebo pokud chladne,

nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní

pojistkou, doporučuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly

provádět děti bez dozoru.

• Děti mladší tří let bez stálého dozoru držte z dosahu

spotřebiče.

ČESKY 3

1.2 Všeobecné bezpečnostní informace

• Spotřebič a jeho dostupné části se mohou během

používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.

• Spotřebič nepoužívejte spolu s externím časovačem

nebo samostatným dálkovým ovládáním.

• Příprava jídel s tuky či oleji na varné desce bez dozoru

může být nebezpečná a způsobit požár.

www.electrolux.com4

• Oheň se nikdy nesnažte uhasit vodou, ale vypněte

spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.

• Nepokládejte věci na varnou desku.

• Na varnou desku nepokládejte žádné kovové

předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

• K čištění spotřebiče nepoužívejte čisticí zařízení na

páru.

• Jestliže je poškozený přívodní kabel, smí ho vyměnit

pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

• V případě přímého připojení spotřebiče k elektrické síti

je nutné instalovat dvoupólový izolační spínač s minimální vzdáleností mezi kontakty. Musí být zajištěno úplné odpojení v souladu s podmínkami uvedenými v kategorii přepětí III. Zemnicí kabel je z těchto podmínek vyjmut.

• Když vedete napájecí kabel, ujistěte se, že nepřijde do

přímého kontaktu (např. prostřednictvím izolačního obalu) s částmi, které se zahřívají o 50 °C více než teplota místnosti.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

UPOZORNĚNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepoužívejte.

• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.

• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při otevírání dveří či okna.

• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.

• Spodek spotřebiče se může silně zahřát. Zajistěte instalaci samostatného nehořlavého panelu,

který bude zakrývat spodek spotřebiče.

2.2 Připojení k elektrické síti

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Zkontrolujte, zda údaje o napájení na typovém štítku souhlasí s parametry elektrické sítě. Pokud tomu tak není, obraťte se na kvalifikovaného elektrikáře.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Použijte správný typ napájecího kabelu.

• Elektrické kabely nesmí být zamotané.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.

• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.

• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obraťte na autorizované servisní středisko nebo elektrikáře.

• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.

ČESKY 5

• Síťovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Pokud je síťová zásuvka uvolněná, nezapojujte do ní síťovou zástrčku.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnící jističe a stykače.

• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.

2.3 Připojení plynu

• Veškerá plynová připojení by měla být provedena kvalifikovanou osobou.

• Před instalací je nutné zajistit, aby seřízení spotřebiče odpovídalo podmínkám místního rozvodu plynu (druhu plynu a tlaku plynu).

• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.

• Informace ohledně přívodu plynu naleznete na typovém štítku.

• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

2.4 Použití spotřebiče

UPOZORNĚNÍ!

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Před prvním použitím odstraňte veškerý obalový materiál (je-li přítomen), štítky a ochrannou fólii.

• Tento spotřebič používejte v domácnosti.

• Neměňte technické parametry tohoto spotřebiče.

• Ujistěte se, že nejsou ventilační otvory zakryté.

www.electrolux.com6

• Zapnutý spotřebič nenechávejte bez dozoru.

• Po každém použití nastavte varnou zónu do polohy „vypnuto“.

• Na varné zóny nepokládejte příbory nebo pokličky. Mohly by se zahřát.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Vložíte-li jídlo do horkého oleje, může olej vystříknout.

UPOZORNĚNÍ!

Hrozí nebezpečí požáru nebo výbuchu

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

UPOZORNĚNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nenechte vyvařit vodu v nádobách.

• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.

• Na spotřebič nepokládejte hliníkovou fólii.

• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků.

• Ujistěte se, že nádoby jsou umístěny na středu hořáků.

• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

• Používejte pouze příslušenství dodávané se spotřebičem.

• Na hořáky neinstalujte rozptylovač plamene.

• Při použití plynového varného spotřebiče vzniká teplo a vlhko. V místě instalace spotřebiče zařiďte dobrou ventilaci.

• Prodloužené intenzivní používání spotřebiče může vyžadovat přídavné větrání, například otevřením okna, nebo účinnější větrání, například zvýšením stupně mechanického větrání - pokud je jím místnost vybavena.

• Tento spotřebič je určen výhradně pro přípravu jídel. Nesmí být používán k jiným účelům, například k vytápění místností.

• Varná deska nesmí přijít do styku s kyselými tekutinami jako je ocet, citrónová šťáva nebo s prostředky na odstraňování vodního kamene. Mohou totiž zanechat matné skvrny.

2.5 Čištění a údržba

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• Před čištěním spotřebič vypněte a nechte ho vychladnout.

• Před prováděním údržby spotřebič odpojte od elektrické sítě.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.

• Hořáky nemyjte v myčce nádobí.

2.6 Likvidace

UPOZORNĚNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

• Odpojte spotřebič od elektrické sítě.

• Odřízněte a vyhoďte síťový kabel.

• Vnější plynové potrubí slisujte.

2.7 Obsluha

• Pro opravu spotřebiče se obraťte na autorizované servisní středisko.

3. POPIS SPOTŘEBIČE

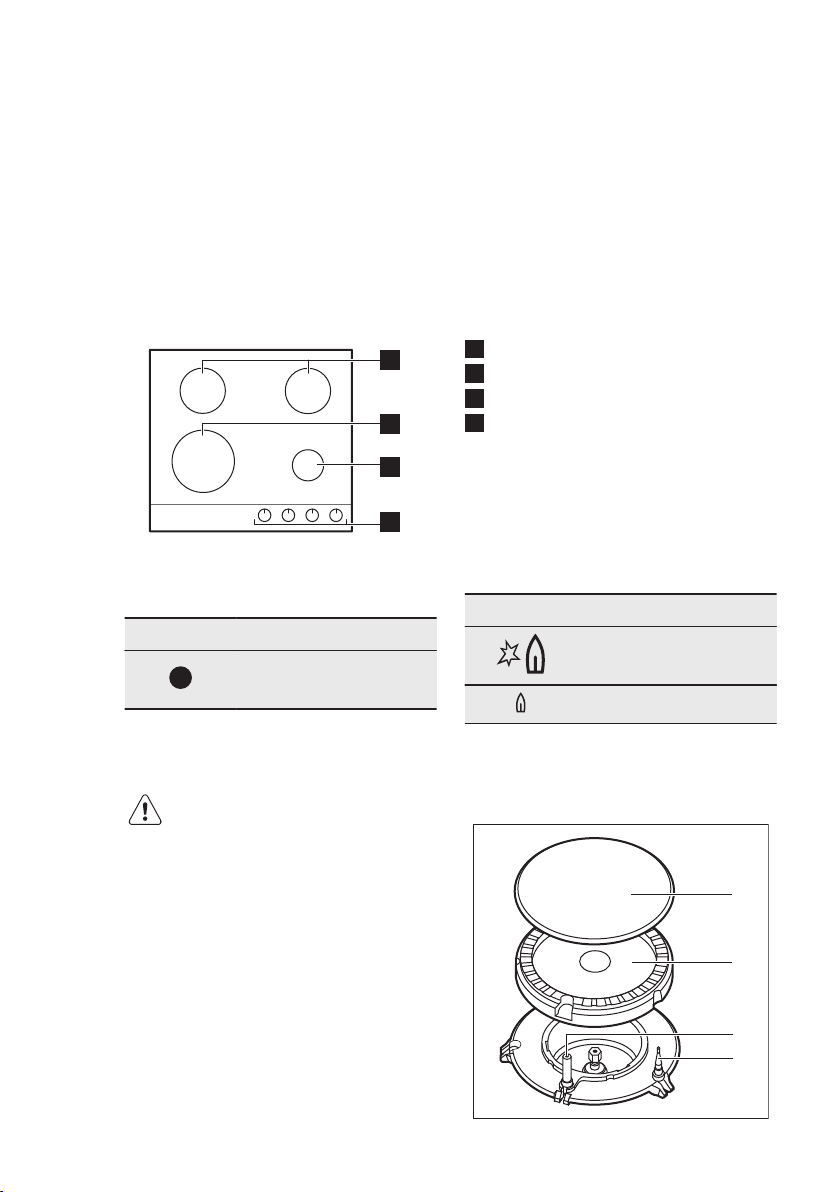

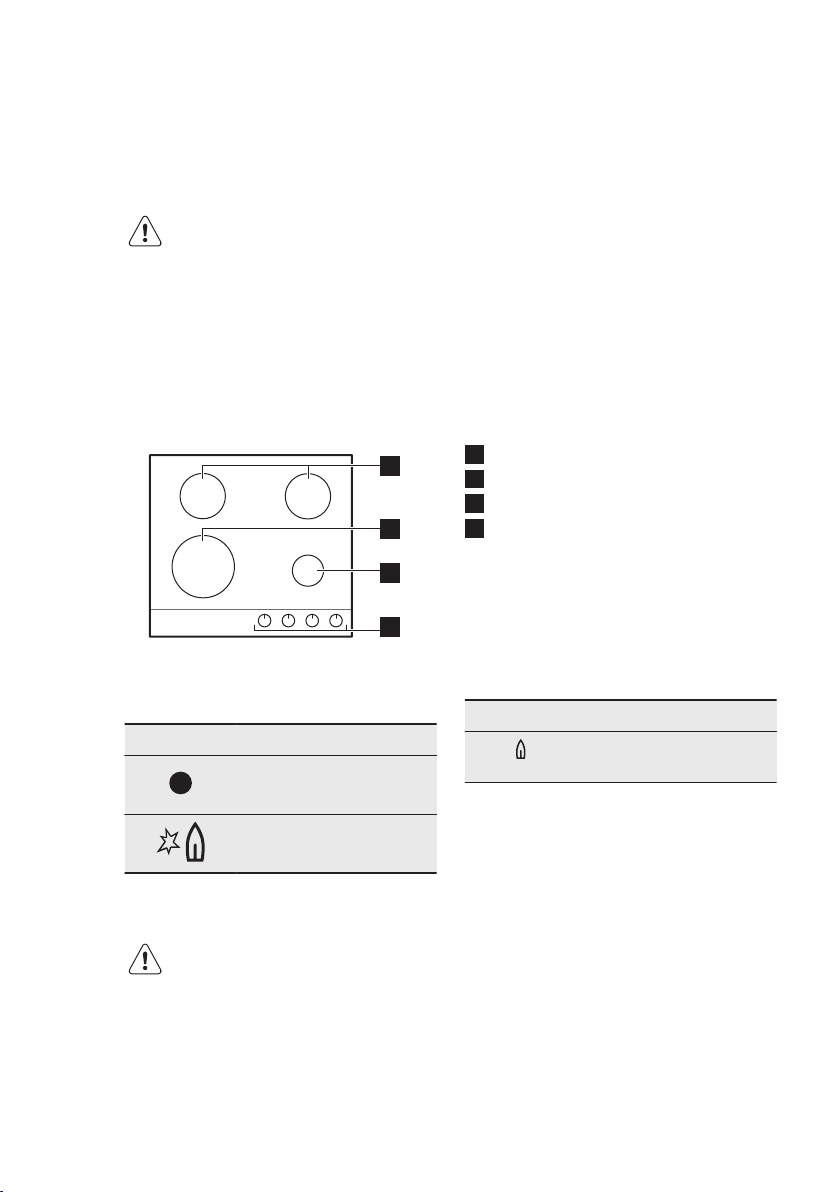

3.1 Uspořádání varné desky

ČESKY 7

• Používejte výhradně originální náhradní díly.

Středně rychlý hořák

Hořák s trojitou korunkou

Pomocný hořák

Ovladače

3.2 Ovladač

Symbol Popis

bez přívodu plynu / polo‐ ha vypnuto

4. DENNÍ POUŽÍVÁNÍ

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

4.1 Přehled hořáku

Symbol Popis

poloha pro zapálení / maximální přívod plynu

minimální přívod plynu

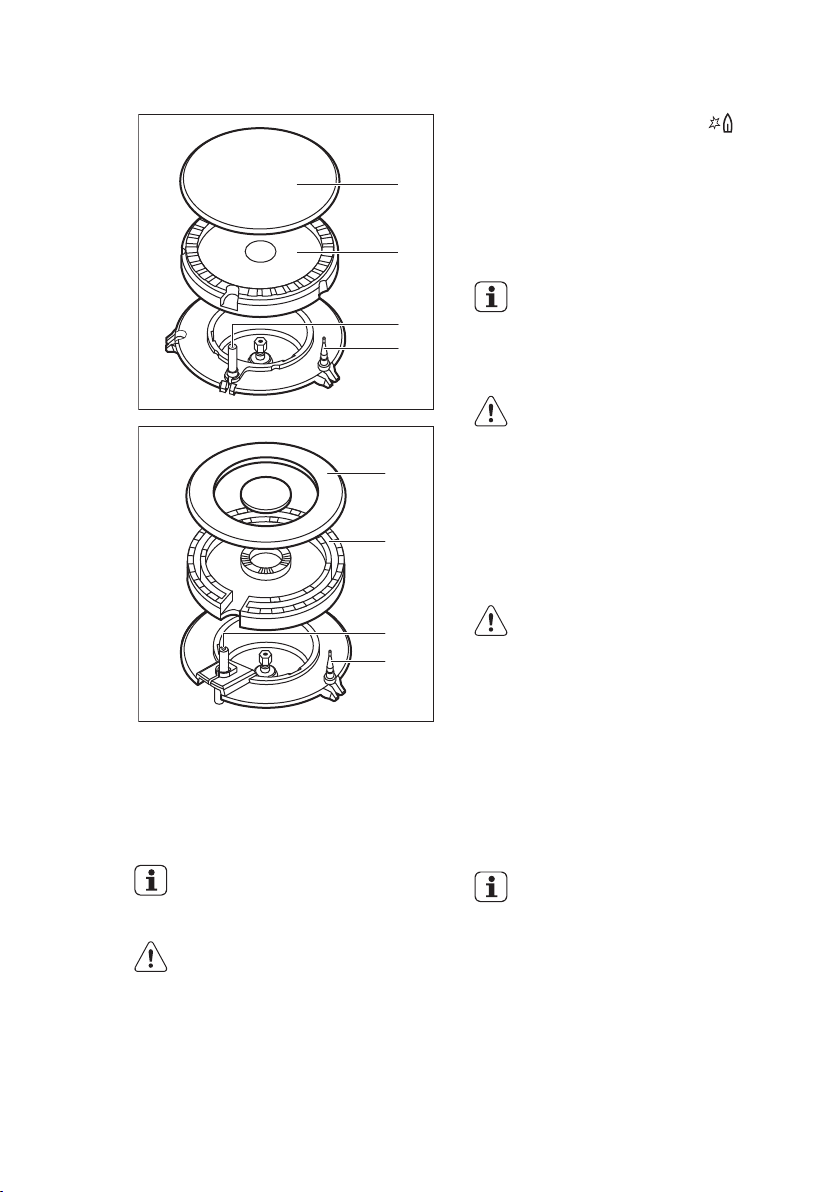

A) Víčko hořáku B) Korunka hořáku C) Zapalovací svíčka D) Termočlánek

www.electrolux.com8

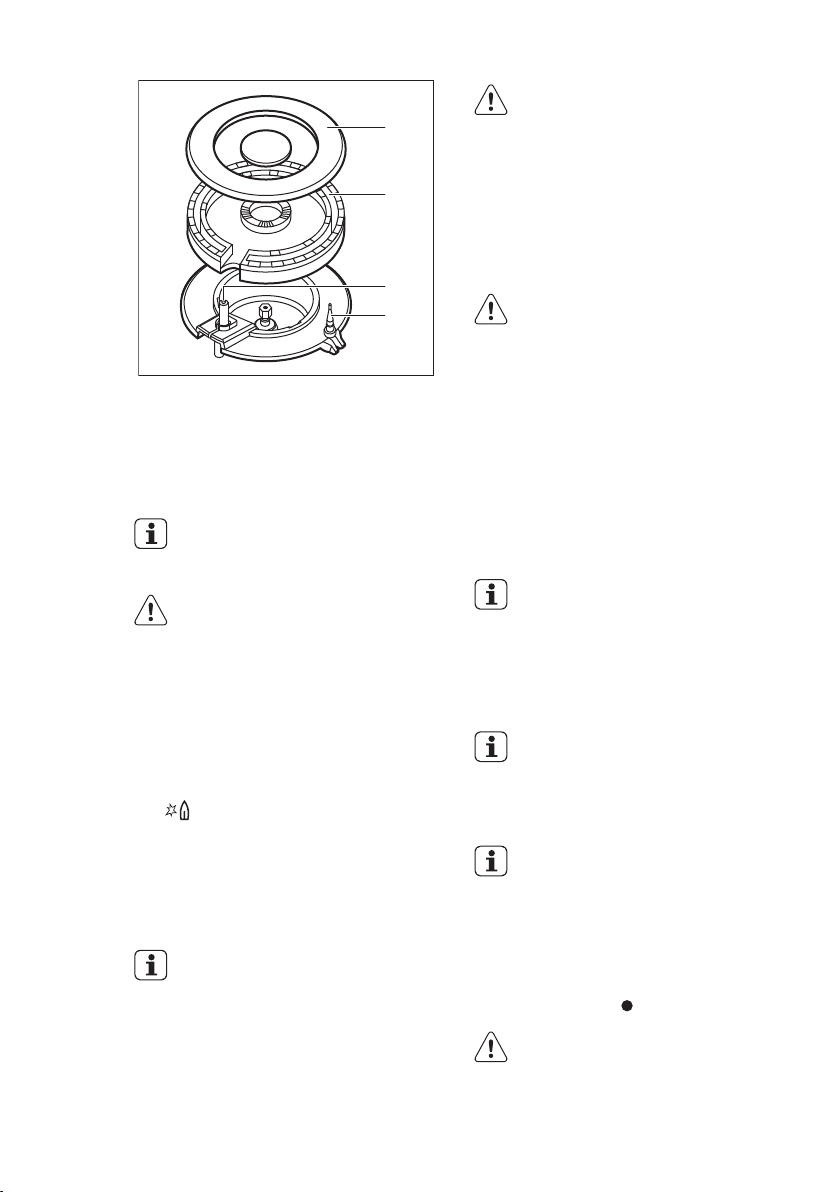

4.2 Zapálení hořáku

Hořák vždy zapalte předtím než na něj postavíte nádobu.

UPOZORNĚNÍ!

Při používání otevřeného ohně v kuchyni buďte velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použití nebo chybnou obsluhu spotřebiče.

1. Zatlačte na ovladač a otočte jím proti

směru hodinových ručiček na maximální pozici puštěného plynu

( ).

2. Podržte ovladač stlačený na až 10

sekund. Tím se zahřeje termočlánek. V opačném případě se přeruší přívod plynu.

3. Když se plamen ustálí, nastavte jeho

intenzitu.

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je korunka a její víčko ve správné poloze.

UPOZORNĚNÍ!

Ovladač stiskněte na maximálně 15 sekund. Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

POZOR!

Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, otočte ovladačem proti směru hodinových ručiček na maximální pozici puštěného plynu a zatlačte na něj. Držte ovladač zatlačený po dobu 10 nebo méně sekund, aby se termočlánek zahřál.

Jestliže z nějakého důvodu plamen zhasne, otočte ovladačem do polohy vypnuto, počkejte nejméně jednu minutu a pokuste se hořák znovu zapálit.

Generátor jisker se může automaticky spouštět, když zapnete elektřinu, po instalaci nebo po výpadku proudu. Nejde o závadu.

Tato varná deska se dodává s postupnými ventily. Umožňují přesnější regulaci plamene.

4.3 Vypnutí hořáku

Chcete-li plamen zhasnout, otočte ovladačem do polohy vypnuto .

UPOZORNĚNÍ!

Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

5. TIPY A RADY

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

5.1 Nádobí

POZOR!

Nepoužívejte litinové, mastkové, kameninové, grilovací nebo opékací pláty. Při vysokém zahřátí může nerezová ocel ztratit lesk.

ČESKY 9

UPOZORNĚNÍ!

Nedávejte stejnou pánev na dva hořáky.

UPOZORNĚNÍ!

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořák nestabilní nebo poškozené nádoby.

POZOR!

Ujistěte se, že dna varných nádob nestojí nad ovladačem, protože v takovém případě plamen zahřívá ovládací prvky.

POZOR!

Ujistěte se, že držadla hrnců nepřečnívají nad předním okrajem varné desky.

6. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

6.1 Všeobecné informace

• Varnou desku po každém použití očistěte.

• Nádoby používejte vždy s čistou spodní stranou.

• Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci varné desky.

• Použijte speciální čisticí prostředek vhodný na povrch varné desky.

• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.

POZOR!

Ujistěte se, že jsou hrnce umístěné na středu hořáku, čímž získají maximální stabilitu a sníží se spotřeba plynu.

5.2 Průměry nádob

Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

Hořák Průměr nádo‐

by (mm)

Trojitá korunka 180 - 260

Středně rychlý 120 - 240

Pomocný 80 - 180

Při snímání mřížek pod nádoby buďte velmi opatrní, aby nedošlo k poškození varné desky.

2. Při ručním mytí mřížek pod nádoby

buďte opatrní při jejich osušování, protože smaltování může mít někdy drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.

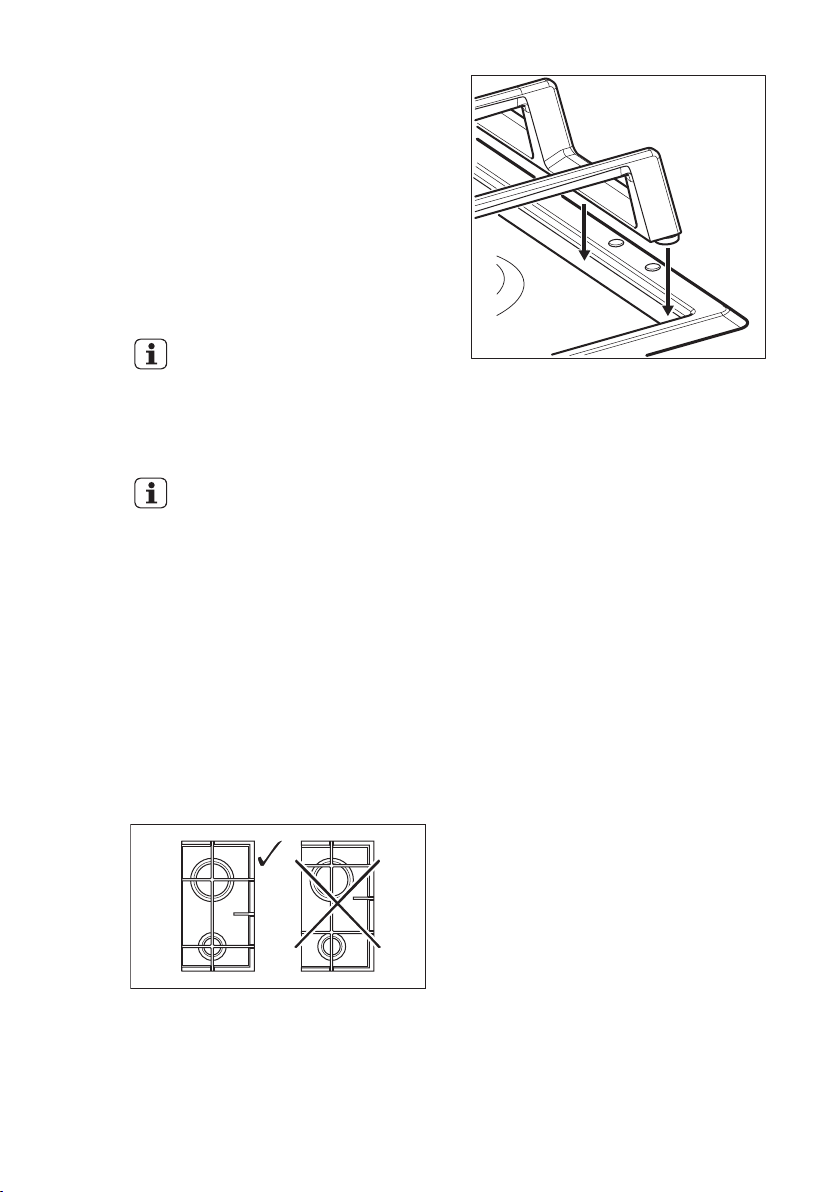

3. Po vyčištění mřížek pod nádoby se

ujistěte, že jsou umístěné ve správné poloze.

4. Má-li hořák správně fungovat, musí

být ramena mřížek pod nádoby ve středu hořáku.

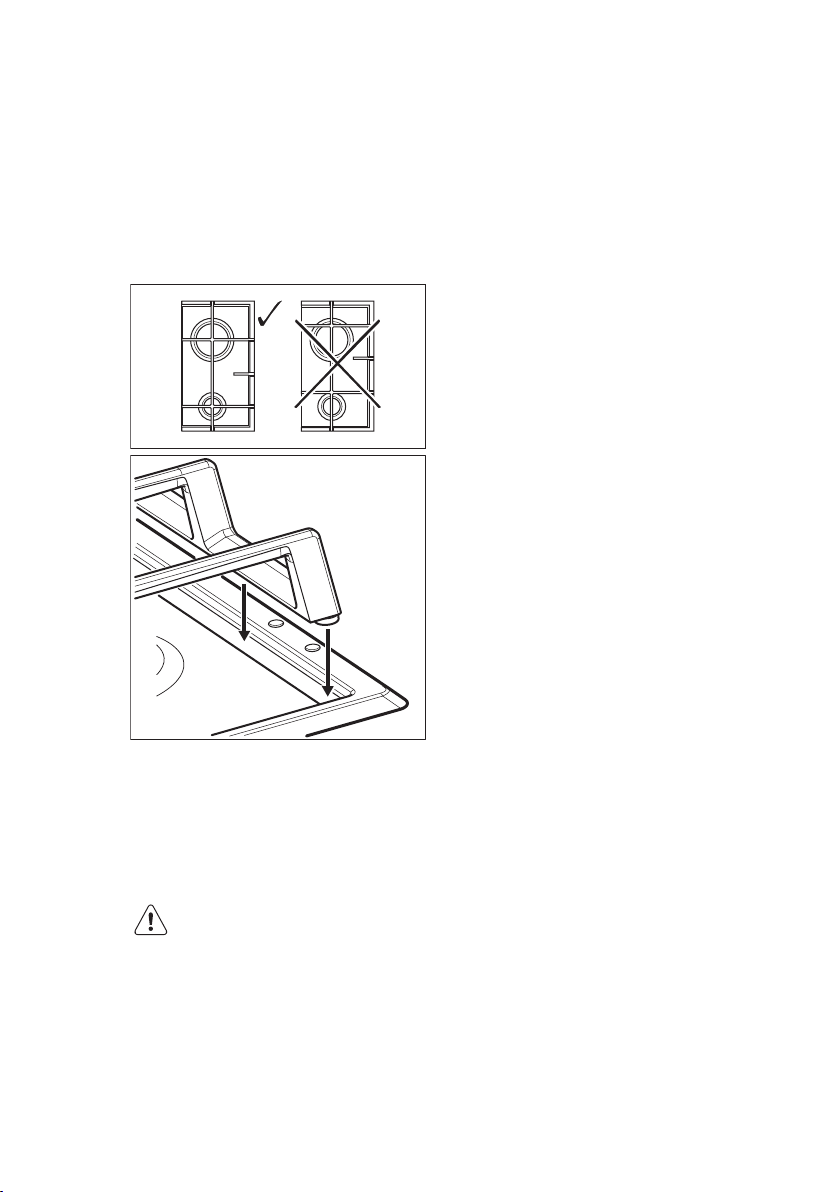

6.2 Mřížky pod nádoby

Mřížky pod nádoby nejsou odolné pro mytí v myčce nádobí. Musí se mýt ručně.

1. Mřížky pod nádoby pro pohodlnější

čištění vyjměte.

www.electrolux.com10

6.3 Čištění varné desky

• Okamžitě odstraňte: roztavený plast,

plastovou folii nebo jídlo obsahující cukr. Pokud tak neučiníte, nečistota může varnou desku poškodit.

• Odstraňte po dostatečném vychladnutí varné desky: skvrny od vodního kamene, vodové kroužky, tukové skvrny nebo kovově lesklé

7. ODSTRAŇOVÁNÍ ZÁVAD

zbarvení. Vyčistěte varnou desku vlhkým hadříkem s malým množstvím mycího prostředku. Po vyčištění varnou desku osušte měkkým hadrem.

• Smaltované části, kryt a korunku hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.

6.4 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v korunkách hořáků.

6.5 Pravidelná údržba

Pravidelně si v autorizovaném servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

7.1 Co dělat, když...

Problém Možná příčina Řešení

Po zapnutí generátoru jisk‐ er se neobjevují žádné jiskry.

Je uvolněná pojistka. Zkontrolujte, zda příčinou

Víčko a korunka hořáku a

Plamen zhasíná ihned po zapálení.

Varná deska není zapoje‐ na do elektrické sítě nebo není připojena správně.

jsou nasazeny nesprávně.

Termočlánek není dosta‐ tečně zahřátý.

Zkontrolujte, zda je varná deska správně zapojena do elektrické sítě.

závady není pojistka. Po‐ kud se pojistka uvolňuje opakovaně, obraťte se na kvalifikovaného elektrikáře.

Umístěte správně víčko a korunku hořáku.

Po zapálení plamene podržte ovladač stisknutý ještě 10 nebo méně se‐ kund.

Problém Možná příčina Řešení

MOD.

PROD. NO.

SER.N O

DATA

MOD.

PROD. NO.

SER.N O

DATA

MOD. PROD.NO. SER.NO.

03 IT

MADE IN ITALY

TYPE IP20

0049

A B C

Kroužek plamene je nerov‐ noměrný.

Korunka hořáku je ucpaná zbytky jídla.

Ujistěte se, že není tryska zanesená a korunka hořáku je čistá.

ČESKY 11

7.2 Když nenaleznete řešení...

Pokud problém nemůžete vyřešit sami, obraťte se na autorizované servisní středisko. Uveďte údaje z typového štítku. Ujistěte se, že jste varnou desku používali správným způsobem. Pokud ne, budete muset návštěvu technika z poprodejního servisu nebo prodejce zaplatit, i když je spotřebič ještě v

A) Nalepte jej na záruční list a odešlete

tuto část (je-li to možné).

B) Nalepte jej na záruční list a uchovejte

si tuto část (je-li to možné).

záruce. Informace o servisním středisku a záručních podmínkách jsou uvedeny v záruční příručce.

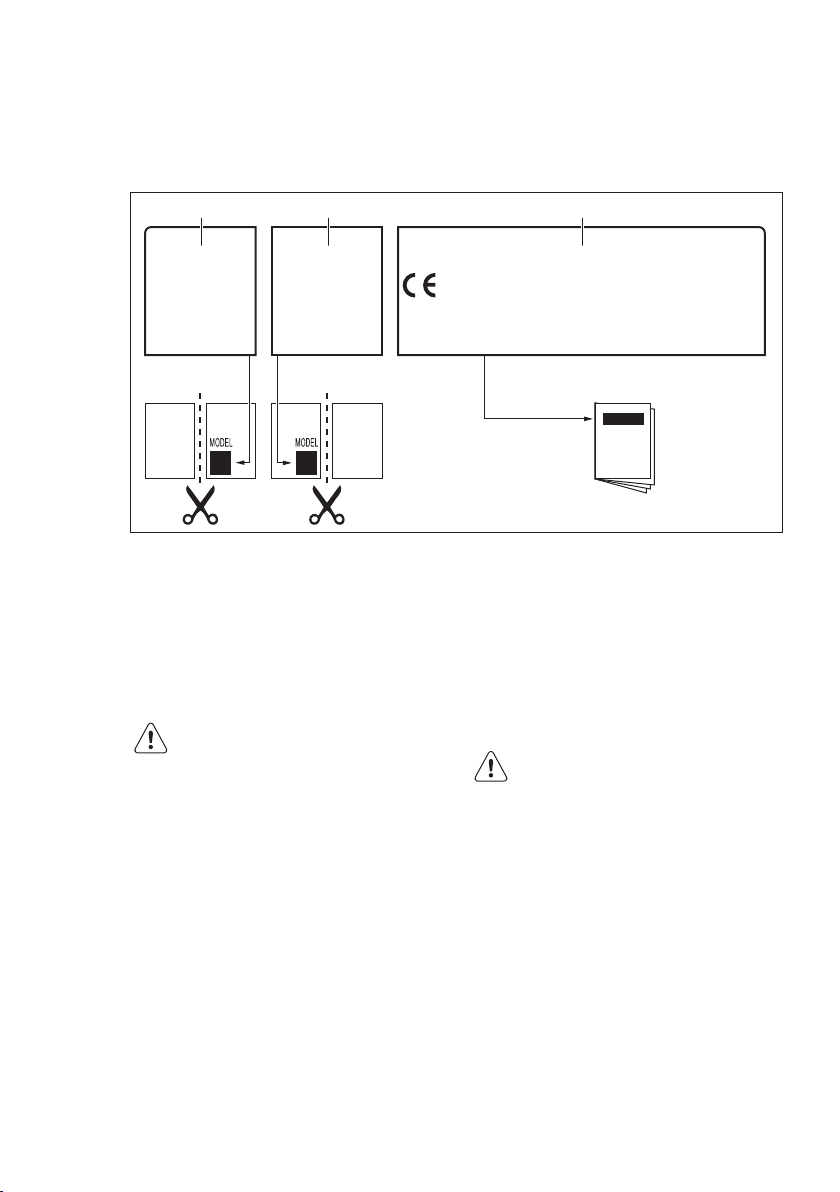

7.3 Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepicí štítky následujícím způsobem:

C) Nalepte jej na návod k použití.

8. INSTALACE

8.1 Před instalací spotřebiče

Před instalací varné desky si z typového štítku opište níže uvedené informace. Typový štítek je umístěn na spodní straně varné desky.

UPOZORNĚNÍ!

Viz kapitoly o bezpečnosti.

Model .......................................

Výrobní číslo

(PNC) .............................

Sériové číslo ............................

A B C

www.electrolux.com12

8.2 Připojení plynu

UPOZORNĚNÍ!

Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.

Zvolte pevné přípojky nebo použijte ohebnou hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná společně s troubou.

Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k přívodní trubce pomocí matice se závitem G 1/2". Volně našroubujte součásti, nastavte připojení do požadovaného směru a vše utáhněte.

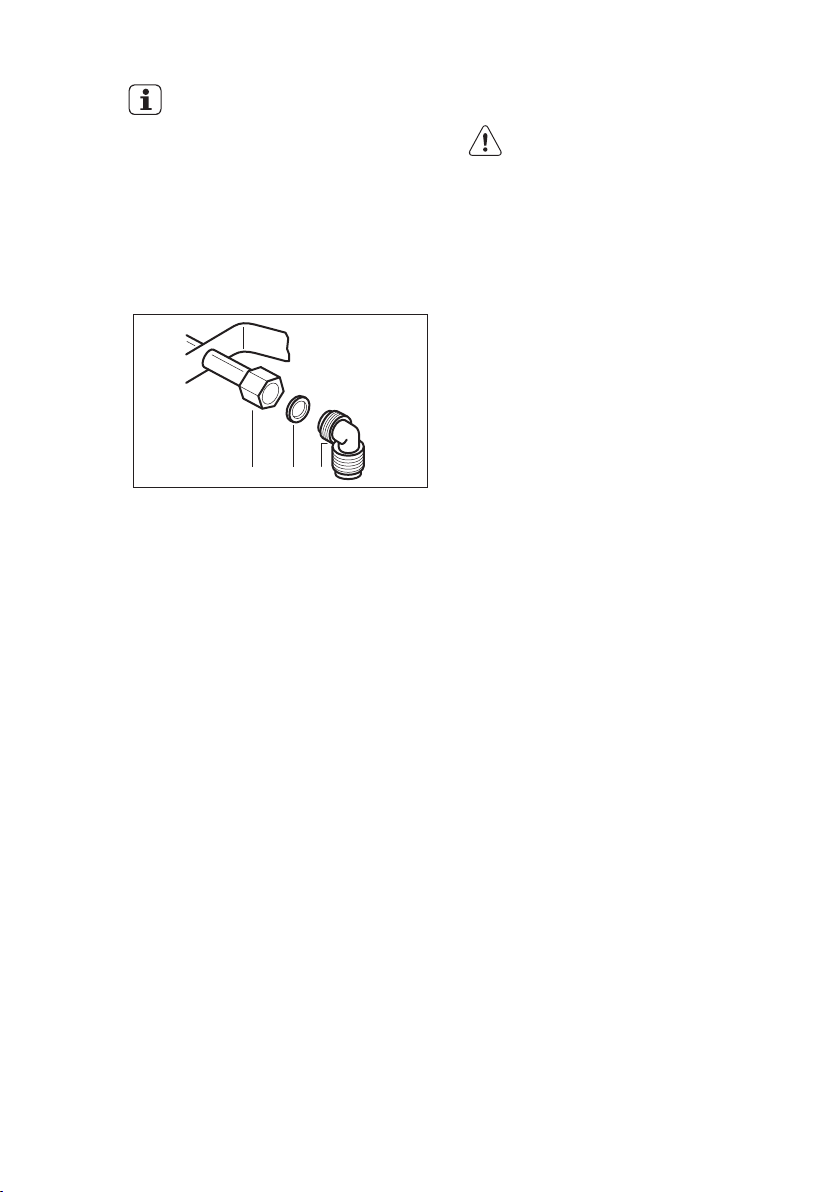

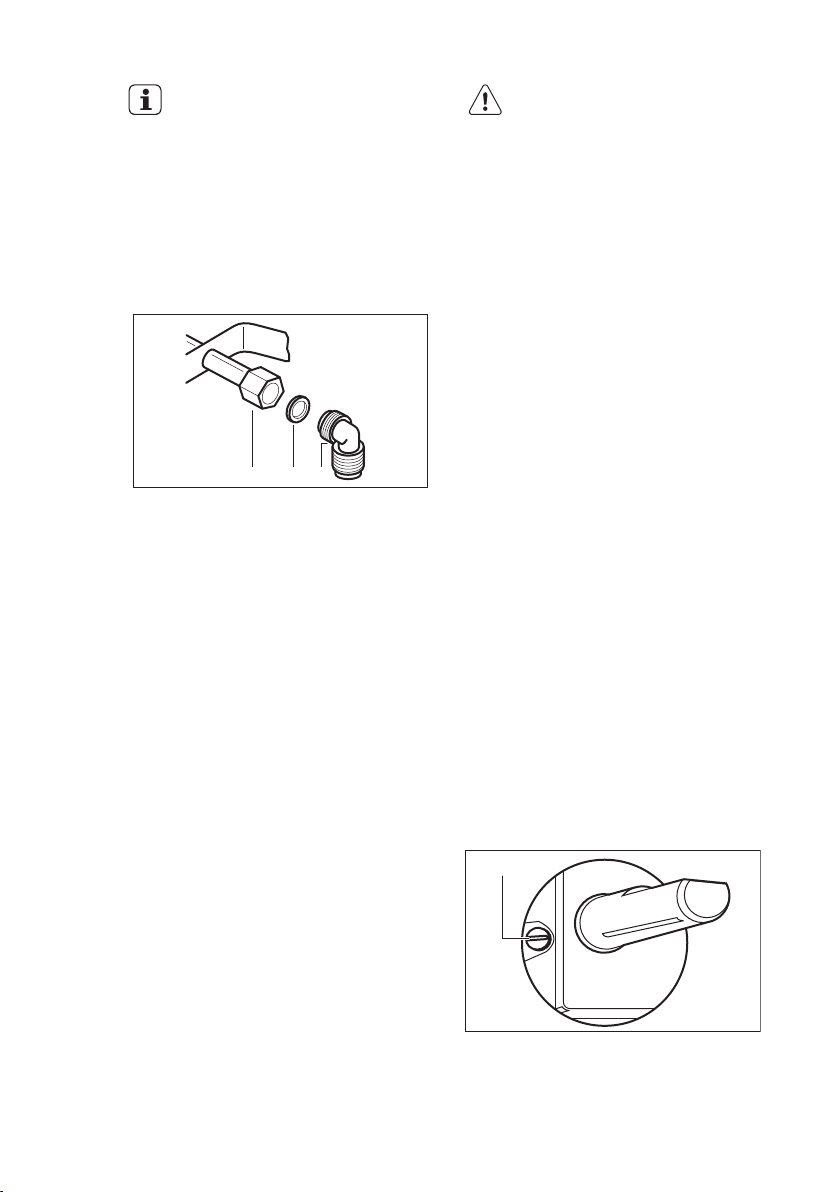

A) Konec hřídele s maticí B) Podložka C) Koleno (je-li zapotřebí)

Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu.

Pružnou hadici lze použít za těchto podmínek:

• nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;

• nesmí být delší než 1 500 mm;

• nesmí být přiškrcena;

• nesmí být vystavena tahu nebo zkroucení;

• nesmí být v kontaktu s ostrými kraji nebo rohy;

• musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

• nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

• materiál není ztvrdlý, ale má svou normální pružnost;

• spojovací svorky nejsou rezavé;

• doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

UPOZORNĚNÍ!

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

8.3 Výměna trysek

1. Sundejte mřížky určené pod nádoby.

2. Odstraňte víčka a korunky hořáku.

3. Pomocí nástrčného klíče 7

odšroubujte vstřikovací trysky a nahraďte je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické informace“).

4. Stejným postupem v opačném pořadí

zase jednotlivé části smontujte.

5. Vyměňte typový štítek (nachází se v

blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku

dodávaném se spotřebičem. Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí nastavovač tlaku.

8.4 Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

1. Zapalte hořák.

2. Otočte ovladač do minimální polohy.

3. Vyjměte ovladač.

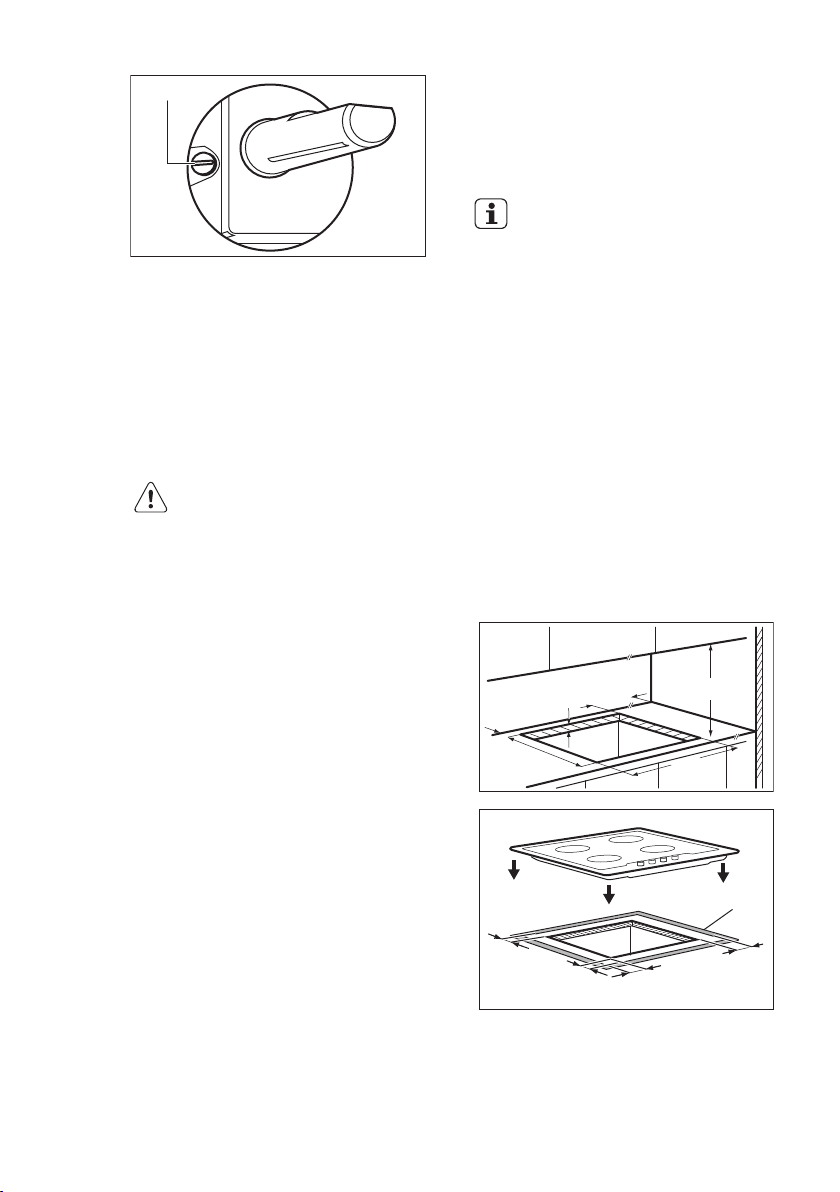

4. Úzkým šroubovákem nastavte

polohu obtokového šroubu (A).

min. 55 mm

min. 650 mm

560 mm

480 mm

min. 100 mm

30 mm

10 mm

3 mm

11 mm

5. Při přechodu:

• ze zemního plynu G20 20 mbar na zkapalnělý plyn úplně utáhněte obtokový šroub.

• ze zkapalněného plynu na zemní plyn G20 20 mbar uvolněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

UPOZORNĚNÍ!

Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

8.5 Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.

• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Ujistěte se, že je zástrčka zapojena do správné zásuvky.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Po instalaci musí zůstat síťová zástrčka nadále dostupná.

• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

• Při připojení spotřebiče pomocí prodlužovacího kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.

• Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C.

ČESKY 13

Ujistěte se, že jste připojili modře zbarvený nulový vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fázový vodič musí být vždy připojen.

8.6 Připojovací kabel

Připojovací kabel vyměňte pouze za speciální kabel nebo ekvivalentní typ. Kabel je typu: H03V2V2-FT90.

Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

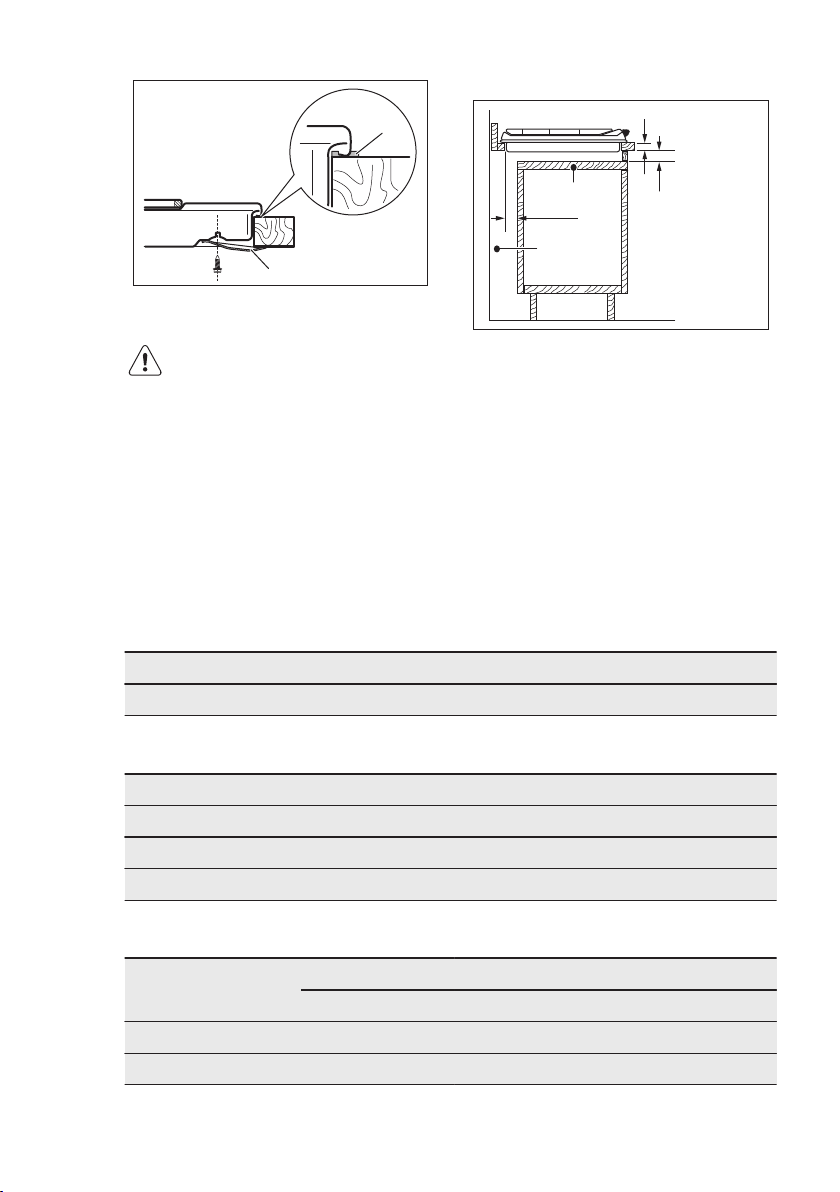

8.7 Vestavba

min 20 mm (max 150 mm)

30 mm

60 mm

www.electrolux.com14

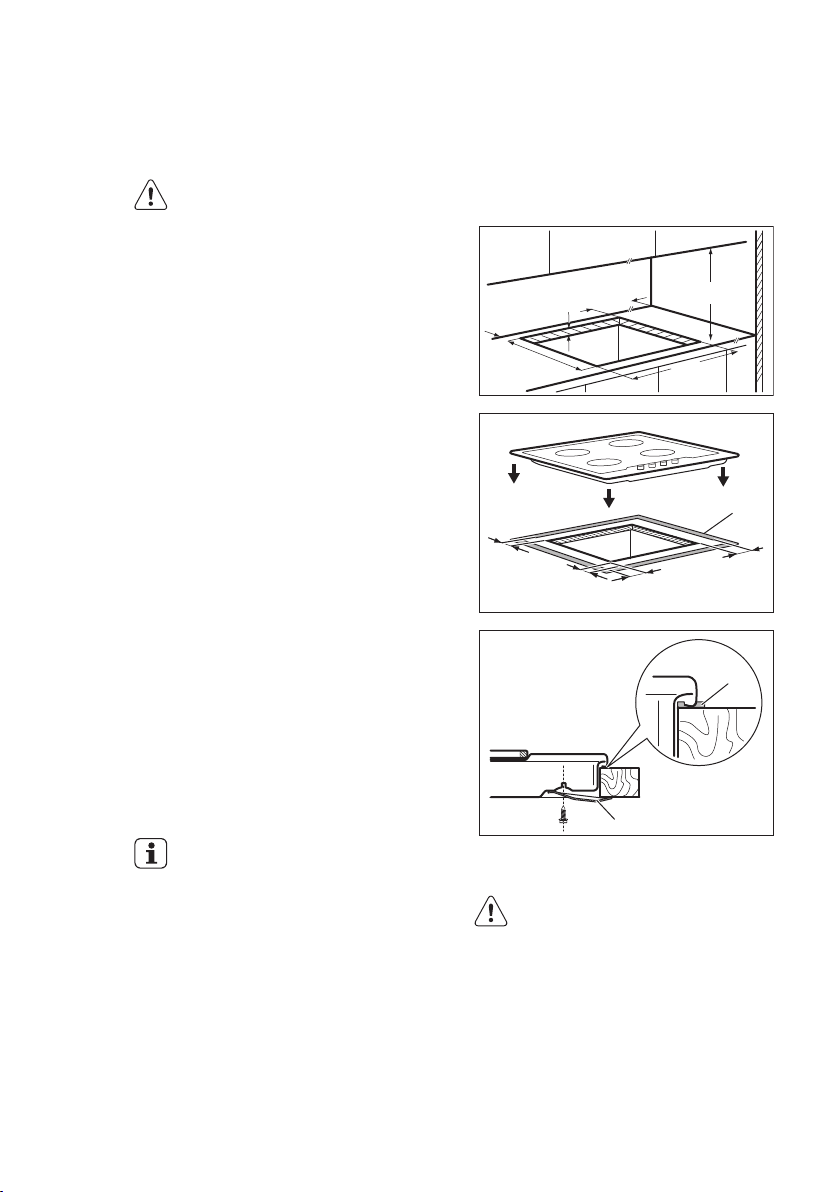

A) dodávané těsnivo B) dodávané konzole

POZOR!

Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

8.8 Možnosti zapuštění

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

9. TECHNICKÉ INFORMACE

9.1 Rozměry varné desky

Kuchyňská skříňka s dvířky

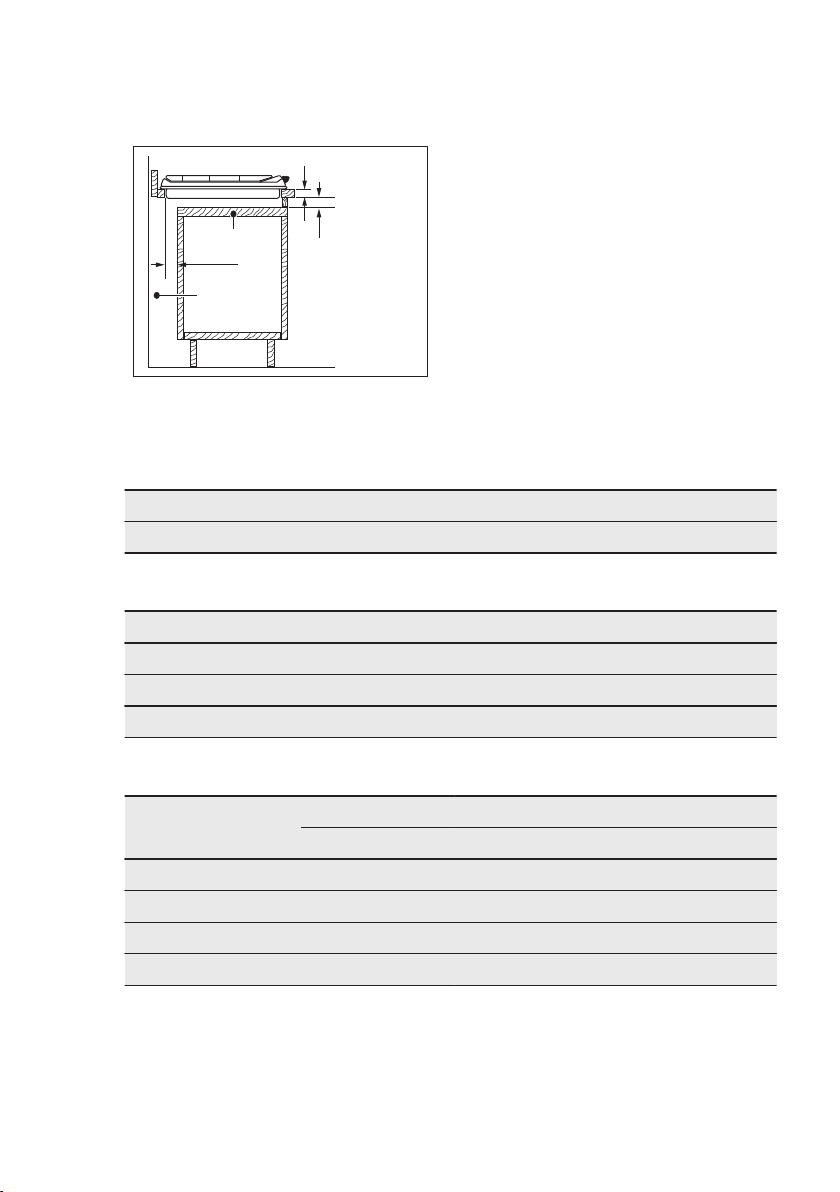

A) Odnímatelný panel B) Prostor pro přípojky

Kuchyňská skříňka s troubou

Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

Šířka 594 mm

Hloubka 510 mm

9.2 Průměr obtoku

HOŘÁK Ø OBTOKU 1/100 mm

Trojitá korunka 56

Středně rychlý 32

Pomocný 28

9.3 Ostatní technické údaje

CELKOVÝ VÝKON:

Elektrické napájení: 220-240 V ~ 50/60 Hz

Kategorie spotřebiče: II2H3B/P

Původní plyn: G20 (2H) 20 mbar = 9 kW

Nový plyn: G30/G31 (3B/P) 30/30 mbar = 654 g/h

Připojení plynu: G 1/2"

Třída spotřebiče: 3

9.4 Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

ČESKY 15

HOŘÁK NORMÁLNÍ VÝKONkWMINIMÁLNÍ VÝKONkWZNAČKA PRO

Trojitá korunka 4,0 1,4 146

Středně rychlý 2,0 0,45 96

Pomocný 1,0 0,33 70

9.5 Plynové hořáky pro LPG G30/G31 30/30 mbar

HOŘÁK NORMÁLNÍ

VÝKON kW

Trojitá korun‐ka4,0 1,4 98 291

Středně rychlý 2,0 0,45 71 145

Pomocný 1,0 0,33 50 73

MINIMÁLNÍ VÝKON kW

10. ENERGETICKÁ ÚČINNOST

10.1 Produktové informace dle směrnice komise EU 66/2014

Označení modelu EGH6243BOX

Typ varné desky Vestavná varná

Počet plynových hořáků 4

Levý zadní - středně rychlý 52,4%

Energetická účinnost plynových hořáků (EE gas burner)

Energetická účinnost plynové varné desky (EE gas hob)

Pravý zadní - středně rychlý 60,0%

Levý přední - Trojitá korunka 52,8%

Pravý přední - pomocný nelze použít

55.1%

ZNAČKA PRO TRYSKU 1/100 mm

TRYSKU 1/100 mm

JMENOVITÝ PRŮ‐ TOK PLYNU g/h

deska

EN 30-2-1: Varné spotřebiče na plynná paliva pro domácnost - část 2-1 : Hospodárné využití energie - Všeobecně

www.electrolux.com16

10.2 Úspora energie

• Před použitím zkontrolujte, zda jsou hořáky a mřížky pod nádoby správně nasazeny.

• Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

• Nádobu postavte středem na hořák.

• Při ohřevu vody používejte pouze takové množství, které potřebujete.

• Je-li to možné, vždy zakrývejte nádoby pokličkami.

• Když začnou tekutiny vřít, ztlumte plamen, aby jen mírně perlily.

• Je-li to možné, použijte tlakový hrnec. Viz příslušná uživatelská příručka.

11. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem . Obaly vyhoďte do

příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče

určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte

spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

+ 36 hidden pages
