Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej tak používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků.

Vítá Vás Electrolux. Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací: www.electrolux.com

Registrace vašeho spotřebiče, kterou získáte lepší servis: www.electrolux.com/productregistration

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič: www.electrolux.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje. Tyto informace jsou uvedeny na typovém štítku. Model, výrobní číslo (PNC), sériové číslo.

Upozornění / Důležité bezpečnostní informace. Všeobecné informace a rady Upozornění k ochraně životního prostředí

Zmĕny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a je‐ ho prvním použitím. Výrobce nezodpovídá za škody a zranění způ‐ sobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

UPOZORNĚNÍ Hrozí nebezpečí udušení, úrazu nebo jiných trvalých násled‐ ků.

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bez‐ pečnost.

• Nenechte děti hrát si se spotřebičem.

• Všechny obaly uschovejte z dosahu dětí.

• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.

• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, do‐ poručuje se ji aktivovat.

• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

ČESKY 3

1.2 Všeobecné bezpečnostní informace

• Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.

• Spotřebič nepoužívejte spolu s externím časovačem nebo sa‐ mostatným dálkovým ovládáním.

• Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár.

www.electrolux.com

• Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a

• Nepokládejte věci na varnou desku.

• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.

• Na varnou desku nepokládejte žádné kovové předměty jako no‐

• Je-li sklokeramický povrch desky prasklý, vypněte spotřebič,

poté plameny zakryjte např. víkem nebo hasicí rouškou.

že, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

abyste zabránili úrazu elektrickým proudem.

BEZPEČNOSTNÍ POKYNY

Tento spotřebič je vhodný pro následující trhy:

IT FR SK TR

2.1 Instalace

UPOZORNĚNÍ Tento spotřebič smí instalovat jen kvali‐ fikovaná osoba.

• Odstraňte veškerý obalový materiál.

• Poškozený spotřebič neinstalujte ani nepouží‐

vejte.

• Řiďte se pokyny k instalaci dodanými spolu s

tímto spotřebičem.

• Dodržujte minimální vzdálenosti od ostatních

spotřebičů a nábytku.

• Při přemisťování spotřebiče buďte vždy opatr‐

ní, protože je těžký. Vždy noste ochranné ru‐ kavice.

• Utěsněte výřez v povrchu pomocí těsniva,

abyste zabránili bobtnání z důvodu vlhkosti.

• Chraňte dno spotřebiče před párou a vlhkostí.

• Spotřebič neinstalujte vedle dveří či pod

oknem. Zabráníte tak převržení horkého nád‐ obí ze spotřebiče při otevírání dveří či okna.

• Pokud je spotřebič instalován nad zásuvkami,

ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.

• Spodek spotřebiče se může silně zahřát. Do‐

poručujeme proto instalovat nehořlavý samo‐ statný panel pod spotřebičem, který bude za‐ krývat spodek spotřebiče.

Připojení k elektrické síti

UPOZORNĚNÍ Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení musí být provede‐ na kvalifikovaným elektrikářem.

• Spotřebič musí být uzemněn.

• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.

• Použijte správný typ napájecího kabelu.

• Elektrické kabely nesmí být zamotané.

• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedo‐ týkaly horkého spotřebiče nebo horkého nád‐ obí, když spotřebič připojujete do blízké zá‐ suvky.

• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napáje‐ cího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, abyste nepoškodili napájecí ka‐ bel nebo síťovou zástrčku (je-li součástí výba‐ vy). Pro výměnu napájecího kabelu se obraťte na servisní středisko nebo elektrikáře.

• Je nutné instalovat vhodný vypínač nebo izo‐ lační zařízení k řádnému odpojení všech na‐ pájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty ale‐ spoň 3 mm širokou.

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

Připojení plynu

• Veškerá plynová připojení by měla být prove‐ dena kvalifikovanou osobou.

• Zkontrolujte, zda kolem spotřebiče může ob‐ íhat chladný vzduch.

• Informace ohledně přívodu plynu naleznete na typovém štítku.

• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

2.2 Použití spotřebiče

UPOZORNĚNÍ Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Tento spotřebič používejte výhradně v domác‐ nosti.

• Neměňte technické parametry tohoto spotřebi‐ če.

• Zapnutý spotřebič nenechávejte bez dozoru.

• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.

• Na varné zóny nepokládejte příbory nebo po‐ kličky. Byly by horké.

• Po použití nastavte varnou zónu do polohy „vypnuto“.

• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Pokud je povrch spotřebiče prasklý, okamžitě jej odpojte ze sítě. Zabráníte tak úrazu elek‐ trickým proudem.

UPOZORNĚNÍ Hrozí nebezpečí požáru nebo výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich do‐ sah.

• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.

ČESKY 5

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.

UPOZORNĚNÍ Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.

• Nenechte vyvařit vodu v nádobách.

• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.

• Nezapínejte varné zóny s prázdnými nádoba‐ mi nebo zcela bez nádob.

• Na spotřebič nepokládejte hliníkovou fólii.

• Nádoby vyrobené z litiny či hliníku nebo nád‐ oby s poškozeným dnem mohou způsobit po‐ škrábání sklokeramiky. Tyto předměty při přesouvání na varné desce vždy zdvihněte.

• V místě instalace spotřebiče zařiďte dobrou ventilaci.

• Ujistěte se, že nejsou ventilační otvory zakry‐ té.

• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (je-li součástí spotřebiče).

• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

• Ujistěte se, že jsou nádoby umístěny na středu plotýnek a nepřečnívají přes okraje var‐ né desky.

• Používejte pouze příslušenství dodávané se spotřebičem.

• Na hořáky neinstalujte rozptylovač plamene.

2.3 Čištění a údržba

UPOZORNĚNÍ Hrozí nebezpečí poškození spotřebiče.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.

• K čištění spotřebiče nepoužívejte proud vody nebo páru.

• Hořáky nemyjte v myčce nádobí.

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předmě‐ ty.

www.electrolux.com

2.4 Likvidace

UPOZORNĚNÍ Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.

3. POPIS SPOTŘEBIČE

3.1 Uspořádání varné desky

• Odpojte spotřebič od elektrické sítě.

• Odřízněte a vyhoďte síťový kabel.

• Vnější plynové potrubí slisujte.

3.2 Ovladače

Symbol Popis

4. DENNÍ POUŽÍVÁNÍ

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

4.1 Zapálení hořáku

UPOZORNĚNÍ Při používání otevřeného ohně v kuchy‐ ni buďte velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použi‐ tí plamene.

Hořák vždy zapalte před tím, než na něj postavíte nádobu.

bez přívodu plynu / poloha vypnuto

poloha pro zapálení / maximální přívod plynu

Hořák s trojitou korunkou

Ovladač

Symbol Popis

minimální přívod ply‐ nu

Zatlačte na ovladač a otočte jím proti směru hodinových ručiček do krajní polohy

Držte ovladač zatlačený asi 5 sekund, aby se termočlánek zahřál. V opačném případě bude přívod plynu přerušen.

Když se plamen ustálí, nastavte jeho inten‐ zitu.

Jestliže se hořák ani po několika poku‐ sech nezapálí, zkontrolujte, zda je ko‐ runka a její víčko ve správné poloze.

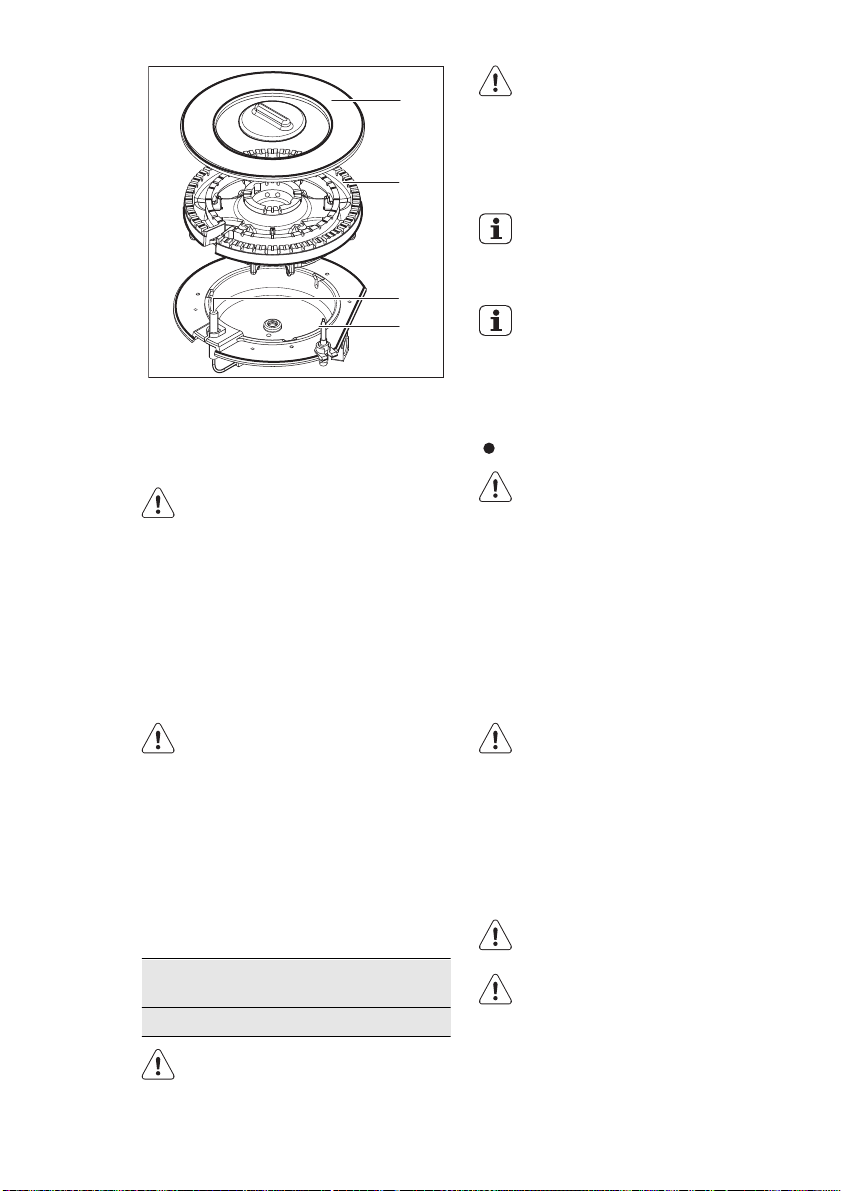

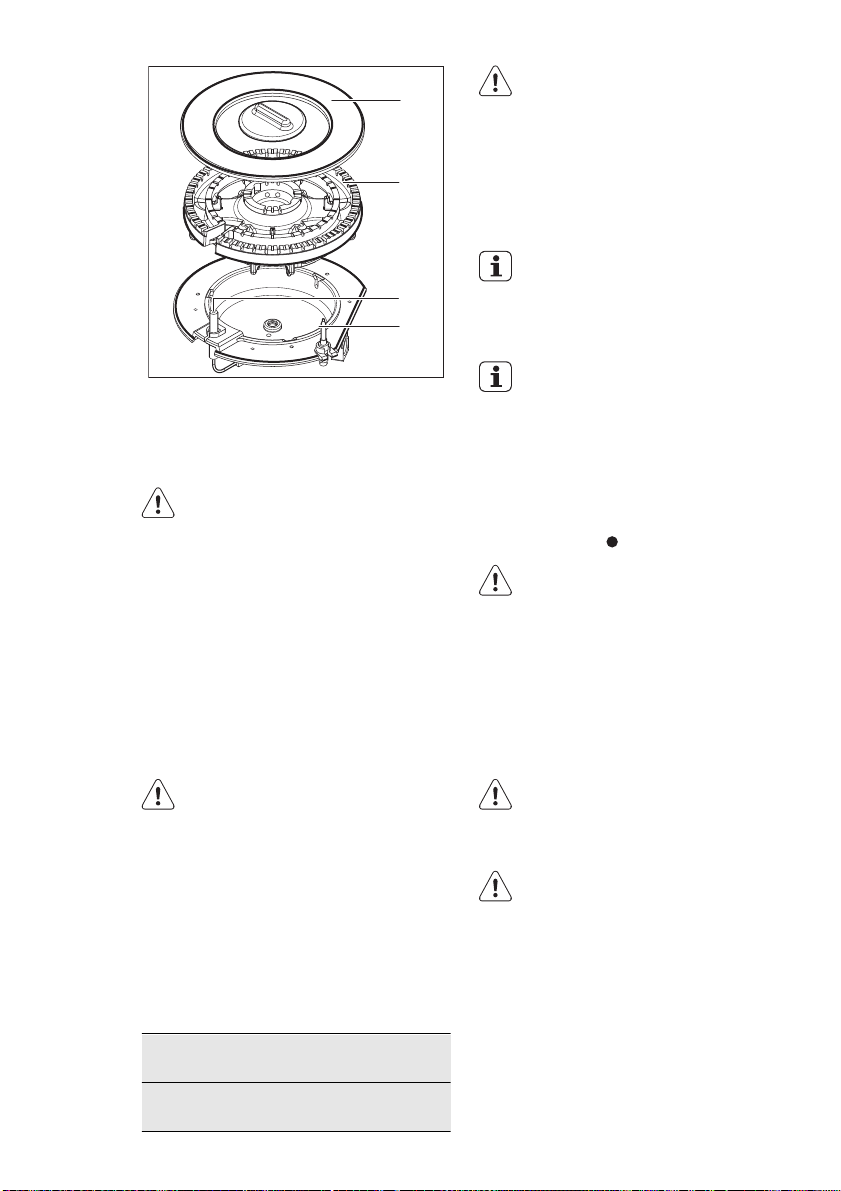

Zapálení hořáku:

Víčko hořáku

Korunka hořáku

Zapalovací svíčka

Termočlánek

UPOZORNĚNÍ Ovladač stiskněte na maximálně 15 vteřin. Jestliže se hořák nezapálí ani po 15 vteřinách, uvolněte ovladač, otočte ho do polohy vypnuto a po 1 minutě ho zkuste znovu zapálit.

ČESKY 7

Při přerušení dodávky elektrického pro‐

udu můžete hořák zapálit i bez elektric‐ kého zařízení. V takovém případě přiložte k hořáku plamen, zatlačte na příslušný ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu.

Jestliže plamen z nějakého důvodu zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se po‐ kuste hořák znovu zapálit.

Generátor jisker se může spustit auto‐ maticky při zapnutí elektrické sítě, po in‐ stalaci nebo výpadku proudu. Je to nor‐ mální jev.

4.2 Zavření hořáku

Chcete-li plamen zavřít, otočte ovladačem na symbol

UPOZORNĚNÍ Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

5. UŽITEČNÉ RADY A TIPY

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

5.1 Úspora energie

• Je-li to možné, vždy zakrývejte nádoby poklič‐ kami.

• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo.

Používejte nádoby na vaření s průměrem vhod‐ ným pro rozměry hořáků.

Hořák Průměry nádobí

Trojitá korun‐

UPOZORNĚNÍ Na plynových hořácích nepoužívejte liti‐ nové, mastkové, grilovací nebo opékací pláty.

160 - 240 mm

UPOZORNĚNÍ Ujistěte se, že držadla nádobí nepřesa‐ hují přes přední okraj varné desky. Nád‐ obí je také nutné pokládat přímo na střed hořáků, aby byla zajištěna jeho řádná stabilita a nižší spotřeba plynu.

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořáky nestabilní nebo deformo‐ vané nádobí.

UPOZORNĚNÍ Nepoužívejte rozptylovač plamene.

UPOZORNĚNÍ Tekutiny rozlité během vaření mohou způsobit prasknutí skla.

www.electrolux.com

6. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

UPOZORNĚNÍ Před čištěním spotřebič vypněte a ne‐ chte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napáje‐ ní.

Škrábance nebo tmavé skvrny na po‐ vrchu nemají vliv na funkci spotřebiče.

• Mřížky pod nádoby lze pro pohodlnější čištění vyjmout.

• Smaltované části, kryt a korunku hořáků umyj‐ te vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.

• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.

• Mřížky pod nádoby nejsou vhodné pro mytí v myčce nádobí. Musí se mýt ručně.

• Při ručním mytí mřížek pod nádoby buďte opatrní při jejich osušování, protože smaltová‐ ní někdy zanechává drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pa‐ stového čisticího prostředku.

• Po vyčistění mřížky pod nádoby správně umí‐ stěte.

• Mají-li hořáky správně fungovat, musí být ra‐ mena mřížek pod nádoby ve středu hořáků.

• Při snímání mřížek pod nádoby buďte velmi opatrní, aby nedošlo k poškození varné des‐ ky.

Po vyčištění spotřebič osušte měkkým hadrem. Odstranění nečistot:

– Okamžitě odstraňte: roztavený plast, pla‐

stovou folii nebo jídlo obsahující cukr.

– Spotřebič vypněte a nechte jej vychlad‐

nout před čištěním: skvrn od vodního ka‐ mene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek vhodný na po‐ vrch varné desky.

Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.

Nakonec spotřebič vytřete čistým hadrem do sucha.

UPOZORNĚNÍ K čištění povrchu skla nebo prostoru mezi okrajem hořáků a rámem (je-li součástí spotřebiče) nepoužívejte nože, škrabky či podobné nástroje.

UPOZORNĚNÍ Nádobí neposouvejte po skle, protože by mohlo dojít k poškrábání povrchu. Také dbejte na to, aby na sklo nebo na okraje varné desky nespadly tvrdé či ostré předměty.

6.1 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí kera‐ mické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v koruně hořáků.

6.2 Pravidelná údržba

Pravidelně si v servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavo‐ vače tlaku, je-li instalován.

7. ODSTRAŇOVÁNÍ ZÁVAD

Problém Možná příčina Řešení

Při zapalování plynu nevzniká jiskra.

• Víčko hořáku a rozdělovač

Plamen zhasíná ihned po za‐ pálení.

Plynový kroužek hoří nerov‐ noměrně.

Pokud dojde k poruše, pokuste se nejprve záva‐ du odstranit sami. Pokud problém nemůžete vyřešit sami, obraťte se prosím na svého prodej‐ ce nebo místní servisní středisko.

V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, budete muset ná‐ vštěvu servisního technika nebo prodej‐ ce zaplatit, i když je spotřebič ještě v záruce.

K rychlé a účinné pomoci jsou nezbytné tyto úda‐ je. Tyto údaje jsou k dispozici na typovém štítku.

• Označení modelu ............

• Je přerušena dodávka elektrického proudu.

plamene jsou nasazeny nesymetricky.

• Termočlánek není zahřátý na dostatečnou teplotu.

• Rozdělovač plamene je ucpaný zbytky jídla.

• Výrobní číslo (PNC) ............

• Sériové číslo (S.N.) ............

Používejte pouze originální náhradní díly. Může‐ te je zakoupit pouze v našem servisním středisku a autorizovaných obchodech s náhradními díly.

7.1 Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepící štítky následujícím způso‐ bem:

ČESKY 9

• Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.

• Zkontrolujte pojistku. Jestli‐ že pojistka vypadne více‐ krát, obraťte se na kvalifi‐ kovaného elektrikáře.

• Zkontrolujte, zda jsou víčko hořáku a rozdělovač pla‐ mene správně nasazeny.

• Po zapálení plamene pod‐ ržte ovladač stisknutý ještě asi 5 sekund.

• Zkontrolujte, zda není hlav‐ ní tryska zanesená a zda na rozdělovači plamene nejsou zbytky jídel.

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Nalepte jej na záruční list a odešlete tuto

část Nalepte jej na záruční list a uschovejte si tu‐

to část

8. INSTALACE

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

UPOZORNĚNÍ Následující pokyny k instalaci, připojení a údržbě smí provádět pouze kvalifiko‐ vaní pracovníci v souladu s platnými normami a místními předpisy.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Nalepte jej na návod k použití

TYPE 230V-50Hz IP20

Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hod‐ notám. Nastavitelná přípojka je připev‐ něna k úplné rampě pomocí matice se závitem G 1/2". Všechny části našrou‐ bujte a vše utěsněte teflonovou páskou, pokud je zapotřebí části správně na‐ směrovat.

8.1 Připojení plynu

Zvolte pevné přípojky nebo použijte ohebnou ha‐ dici z nerezové oceli v souladu s platnými předpi‐ sy. Pokud použijete ohebné kovové hadice, dbej‐ te na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná spo‐ lečně s troubou.

Konec hřídele s maticí

Podložka

Koleno (je-li zapotřebí)

Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu. Pružnou hadici lze použít za těchto podmínek:

– nesmí se zahřát na vyšší než pokojovou teplo‐

tu, vyšší než 30 °C; – nesmí být delší než 1500 mm; – nesmí být přiškrcena; – nesmí být vystavena tahu nebo zkroucení; – nesmí být v kontaktu s ostrými kraji nebo rohy; – musí být snadno přístupná, aby mohl být kon‐

trolován její stav. Při kontrole stavu pružné hadice se zjišťuje, zda:

– nemá po celé délce ani na koncích trhliny,

zářezy nebo známky ohoření; – materiál není ztvrdlý, ale má svou normální

pružnost; – spojovací svorky nejsou rezavé; – doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici ne‐ opravujte, ale vyměňte ji.

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

8.2 Výměna trysek

Sundejte mřížky určené pod nádoby.

Odstraňte víčka a korunky hořáku.

Pomocí nástrčného klíče 7 odšroubujte vstřikovací trysky a nahraďte je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické informace“).

Stejným postupem v opačném pořadí zase jednotlivé části smontujte.

Vyměňte typový štítek (nachází se v blíz‐ kosti přívodního plynového potrubí) za tako‐ vý, který odpovídá novému druhu dodáva‐ ného plynu. Tento štítek můžete najít v ba‐

líčku dodávaném se spotřebičem. Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné in‐ stalovat na přívodní plynové potrubí nastavovač tlaku.

8.3 Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

Zapalte hořák.

Otočte ovladač do minimální polohy.

Odstraňte ovladač.

Úzkým šroubovákem nastavte polohu obto‐

kového šroubu.

ČESKY 11

Obtokový šroub

• Jestliže přejdete ze zemního plynu G20 20 mbar (nebo na zemní plyn G20 13 mbar

) na zkapalněný plyn obtokový šroub zcela zašrou‐ bujte a utáhněte.

• Při přechodu ze zkapalněného plynu na zemní plyn G20 20 mbar uvolněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

• Při přechodu ze zemního plynu G20 20 mbar

na zemní plyn G20 13 mbar

uvolněte obto‐ kový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

• Při přechodu ze zkapalněného plynu na zemní

plyn G20 13 mbar

povolte obtokový šroub asi o 1/2 otáčky (o celou otáčku v případě hořáku s trojitou korunkou).

• Při přechodu ze zemního plynu G20 13

mbar

na zemní plyn G20 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

UPOZORNĚNÍ Zkontrolujte, zda plamen nezhasne, ot‐ očíte-li ovladačem rychle z maximální do minimální polohy.

8.4 Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ na‐ pájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.

• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na ty‐ povém štítku. Ujistěte se, že je zástrčka zapo‐ jena do správné zásuvky.

• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Po instalaci musí zůstat síťová zástrčka nad‐ ále dostupná.

pouze pro Rusko

www.electrolux.com

• Neodpojujte spotřebič ze zásuvky tahem za

• Při připojení spotřebiče pomocí prodlužovací‐

• Napájecí kabel nesmí být vystaven teplotám

Ujistěte se, že jste připojili modře zbarvený nulo‐ vý vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fá‐ zový vodič musí být vždy připojen.

8.5 Výměna připojovacího kabelu

Připojovací kabel vyměňte pouze za kabel H05V2V2-F T90 nebo ekvivalentní typ. Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně mu‐ sí být přibližně o 2 cm delší než hnědý (nebo čer‐ ný) fázový vodič.

8.6 Vestavba

kabel. Vždy tahejte za zástrčku.

ho kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.

vyšším než 90 °C.

POZOR Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

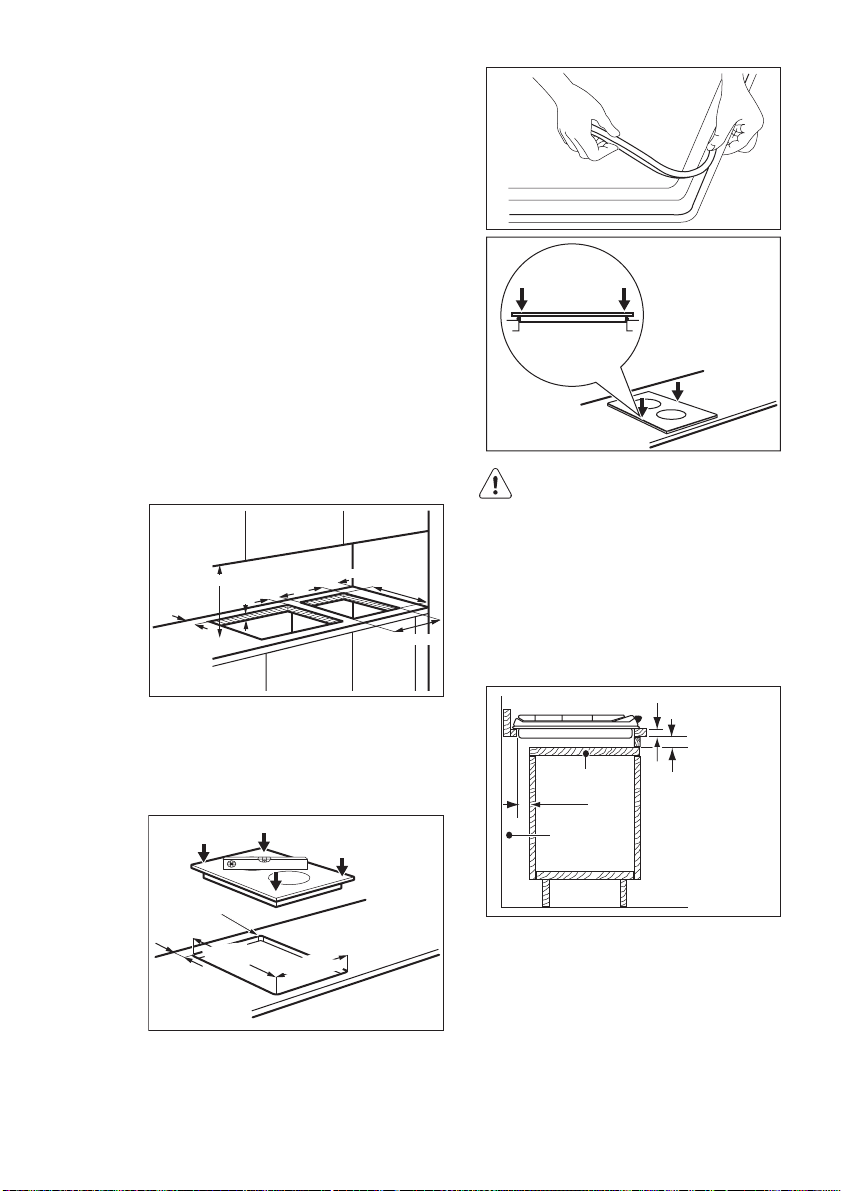

8.7 Možnosti zapuštění

min. 650 mm

55 mm

40-50 mm

30 mm

min. 450 mm

490 mm

270 mm

Jestliže instalujete několik varných desek o vel‐ ikosti 30 cm vedle sebe do stejného výřezu, mů‐ žete si v autorizovaném servisním středisku za‐ koupit instalační soupravu včetně bočního držá‐ ku a dalších těsnění. Pokyny potřebné k instalaci jsou uvedeny v balení soupravy.

R 5mm

min. 55mm

490+1mm

270+1mm

Kuchyňská skříňka s dvířky

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

30 mm

min 20 mm (max 150 mm)

60 mm

Odnímatelný panel

Prostor pro přípojky

Kuchyňská skříňka s troubou

Rozměry výřezu pro varnou desku musí odpoví‐ dat uvedeným hodnotám a kuchyňská linka musí být vybavena otvory pro trvalý přívod vzduchu. Elektrické připojení varné desky a trouby musí

ČESKY 13

být z bezpečnostních důvodů instalováno oddě‐ leně a umožňovat snadné vyjmutí trouby z linky.

50 cm

120 cm

9. TECHNICKÉ INFORMACE

Rozměry varné desky

Šířka: 290 mm Délka: 520 mm

Tepelný výkon

Hořák s trojitou korunkou 3.8 kW CELKOVÝ VÝKON: G20 (2H) 20 mbar = 3.8 kW

Elektrické napájení: 230 V ~ 50 Hz Kategorie: II2H3B/P Připojení plynu: G 1/2" Přívod plynu: G20 (2H) 20 mbar Třída spotřebiče: 3

Průměry ventilů

Hořák Ø trysek v 1/100 mm

Hořák s trojitou korunkou 56

360 cm

Rozměry výřezu pro varnou desku

Šířka: 270 (0/+1) mm Délka: 490 (0+1) mm

G30/G31 (3B/P) 30/30 mbar = 276 g/h G20 (2H) 13 mbar = 4 kW

180 cm

Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK NORMÁLNÍ VÝKON kW vstřikování 1/100 mm

Trojitá korunka 3.8 146

Plynové hořáky pro LPG G30/G31 30/30 mbar

HOŘÁK

NORMÁLNÍ VÝKON

vstřikování

1/100 mm

g/h

Trojitá korunka 3.8 98 276

www.electrolux.com

Plynové hořáky pro ZEMNÍ PLYN G20 13 mbar

HOŘÁK NORMÁLNÍ VÝKON kW vstřikování 1/100 mm

Trojitá korunka 4.0 174

10. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

spotřebiče určené k likvidaci. Spotřebiče

Recyklujte materiály označené symbolem Obaly vyhoďte do příslušných odpadních

kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické

označené příslušným symbolem spolu s domovním odpadem. Spotřebič

odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

nelikvidujte

FRANÇAIS 15

SOMMAIRE

1. CONSIGNES DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

2. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3. DESCRIPTION DE L'APPAREIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

4. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

5. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

9. CARACTERISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques

Sous réserve de modifications.

www.electrolux.com

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les emballages à la portée des enfants.

• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

FRANÇAIS 17

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.

• N'entreposez rien sur les surfaces de cuisson.

• N’utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.

• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

• Si la surface vitrocéramique est fissurée, mettez à l'arrêt l'appareil pour éviter tout risque d'électrocution.

INSTRUCTIONS DE SÉCURITÉ

Cet appareil est adapté aux marchés suivants : CZ

IT FR SK TR

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un

appareil endommagé.

• Suivez scrupuleusement les instructions

d'installation fournies avec l'appareil.

• Respectez la distance minimale requise

avec les autres appareils et éléments.

• Soyez toujours vigilants lorsque vous

déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Isolez les surfaces découpées à l'aide

d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

www.electrolux.com

• L'ensemble des branchements électri-

• L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous

• Utilisez le câble d'alimentation électri-

• Ne laissez pas le câble d'alimentation

• Assurez-vous que le câble d'alimenta-

• Assurez-vous que l'appareil est bien in-

• Assurez-vous qu'une protection anti-

• Utilisez un collier anti-traction sur le câ-

• Veillez à ne pas endommager la fiche

• L'installation électrique doit être équi-

• N'utilisez que des systèmes d'isolation

Raccordement au gaz

• Tous les raccordements au gaz doivent

• Assurez-vous que l'air circule autour de

• Les informations concernant l'alimenta-

ques doit être effectué par un technicien qualifié.

que l'appareil est débranché.

que approprié.

s'emmêler.

tion ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.

stallé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.

électrocution est installée.

ble.

secteur (si présente) ni le câble d'alimentation. Contactez le service aprèsvente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.

pée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

être effectués par une personne qualifiée.

l'appareil.

tion en gaz se trouvent sur la plaque signalétique.

• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.

• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.

• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.

• Éteignez les zones de cuisson après chaque utilisation.

• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

• Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.

• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

AVERTISSEMENT

Risque de dommage de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.

• Ne laissez pas le contenu des récipients de cuisson s'évaporer.

• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.

• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.

• Ne placez jamais de papier aluminium sur l'appareil.

• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

• Veillez à ce que la pièce où est installé l'appareil soit bien aérée.

• Assurez-vous que les orifices de ventilation ne sont pas bouchés.

• Utilisez uniquement des récipients stables avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) !

• Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

• Veillez à ce que les récipients se trouvent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la table de cuisson.

FRANÇAIS 19

• N'utilisez que les accessoires fournis avec l'appareil.

• N'installez pas de diffuseur de flamme sur le brûleur.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque d'endommagement de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Ne lavez pas les brûleurs au lave-vaisselle.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2.4 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre conformément l'appareil au rebut.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Aplatissez les tuyaux de gaz externes.

www.electrolux.com

3. DESCRIPTION DE L'APPAREIL

3.1 Description de la table de cuisson

3.2 Manettes de commande

Symbole Description

pas d'alimentation en gaz / position arrêt

position d'allumage / alimentation en gaz maximum

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Allumage du brûleur

AVERTISSEMENT

Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme

Brûleur à triple couronne

Manette de commande

Symbole Description

alimentation en gaz minimum

des pour permettre au thermocouple de chauffer. Sinon, l'alimentation en gaz sera interrompue.

Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

Allumez toujours le brûleur avant de poser un récipient dessus.

Pour allumer le brûleur :

Enfoncez la manette de commande correspondante et tournez-la vers la gauche jusqu'à la position maximale (

Maintenez la manette de commande enfoncée pendant environ 5 secon-

Chapeau du brûleur

Couronne du brûleur

Bougie d'allumage

Thermocouple

AVERTISSEMENT

Ne maintenez pas la manette de commande appuyée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette et positionnez-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

FRANÇAIS 21

En cas de coupure d'électricité,

vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur.

Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

4.2 Pour éteindre les brûleurs

Tournez la manette jusqu'au symbole .

AVERTISSEMENT

Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

5. CONSEILS UTILES

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide.

Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur Diamètres des réci-

Triple cou-

ronne

160 - 240 mm

pients

AVERTISSEMENT

N'utilisez pas de plats en fonte, en stéatite, de grils ou de plats à gratin sur les brûleurs à gaz.

AVERTISSEMENT

Assurez-vous que les poignées des récipients ne dépassent pas du bord de la table de cuisson. Vous devez placer les récipients bien au centre des brûleurs afin d'assurer leur stabilité et de réduire la consommation de gaz.

Afin d'éviter toute blessure liée à des renversements, ne placez pas de récipients déformés ou non stables sur les brûleurs.

www.electrolux.com

AVERTISSEMENT

N'utilisez pas de diffuseur de flamme.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Des liquides renversés durant la cuisson peuvent provoquer le bris du verre.

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. Avant toute opération de nettoyage ou intervention technique, assurezvous que l'appareil est débranché de la prise électrique.

Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de l'appareil.

• Vous pouvez retirer les supports de casserole pour nettoyer facilement la table de cuisson.

• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soigneusement avant de les remettre en place.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

• Les supports de casserole ne doivent pas être placés dans le lave-vaisselle. Ils doivent être lavés à la main.

• Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.

• Après avoir lavé les supports de casseroles, veillez à les remettre correctement en place.

• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.

• Faites très attention lorsque vous

remplacez les supports de casseroles afin de ne pas endommager le dessus de la table de cuisson.

Après le nettoyage, séchez l'appareil à l'aide d'un chiffon doux.

Enlevez les salissures :

– Enlevez immédiatement : plasti-

que fondu, feuilles plastique et les aliments contenant du sucre.

– Mettez l'appareil à l'arrêt et

laissez le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utiliser un nettoyant spécial pour la surface de la table de cuisson.

Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent.

Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

AVERTISSEMENT

N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou entre les bords des brûleurs et l'encadrement (si présent).

AVERTISSEMENT

Ne faites pas glisser les récipients sur le verre car ils pourraient en rayer la surface. De même, ne faites pas tomber d'objets durs ou pointus sur le verre. Ne cognez pas non plus contre les rebords de la table de cuisson.

6.1 Nettoyage du générateur d'étincelles

Cette fonction emploie une bougie d'allumage en céramique et d'une électrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et

vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé.

6.2 Entretien périodique

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Anomalie Cause possible Solution

Aucune étincelle ne se produit à l'allumage.

• Le couvercle et la cou-

La flamme s'éteint immédiatement après l'allumage.

Les flammes sont irrégulières.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente.

Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

• Il n'y a pas d'alimentation électrique.

ronne du brûleur sont mal positionnés.

• Le thermocouple n'est pas suffisamment chauffé.

• La couronne du brûleur doit être encrassés avec des restes d'aliments.

Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............

Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service aprèsvente.

7.1 Étiquettes fournies avec le sac d'accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

• Vérifiez si l'appareil est bien branché et allumé;

• Contrôlez le fusible. Si le fusible est dégagé plusieurs fois, contactez un électricien qualifié.

• Assurez-vous que le couvercle et la couronne du brûleur sont bien positionnés.

• Après avoir allumé la flamme, continuez à appuyez sur le bouton pendant environ 5 secondes.

• vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne.

FRANÇAIS 23

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Collez-la sur la carte de garantie et

envoyez cette partie Collez-la sur la carte de garantie et

conservez cette partie

8. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT

Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements locaux en vigueur.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Collez-la sur la notice d'utilisation

TYPE 230V-50Hz IP20

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 pouce. Vissez l'ensemble et serrez avec du ruban de téflon si nécessaire, pour orienter le raccord dans la direction souhaitée.

8.1 Raccordement au gaz

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. Soyez également vigilant lorsque la table est installée avec un four.

Extrémité du tuyau avec écrou

Rondelle

Raccord coudé (si nécessaire)

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

– Gaz naturel : le raccordement s'effec-

tue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.

– Butane/Propane : utilisez un tube

souple, équipé de ses colliers, s'il peut être contrôlé sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, utilisez un tuyau flexible avec un embout métallique approprié.

Raccordement avec des tuyaux flexibles non métalliques :

Si le raccordement peut être facilement contrôlé dans son ensemble, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers. Gaz liquéfié : utilisez le support de tuyau en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. L'utilisation d'un tuyau flexible s'applique lorsque :

– il ne peut pas devenir plus chaud que la

température ambiante, à savoir plus de

30 °C ; – il n'est pas plus long que 1 500 mm ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction ni au-

cune torsion ; – il n'entre pas en contact avec des

bords ni des coins tranchants ; – il peut être facilement contrôlé sur toute

sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

– il ne présente aucune fente, coupure,

marque de brûlure sur les deux extré-

mités et sur toute sa longueur ; – le matériau n'est pas durci, mais pré-

sente une élasticité correcte ; – les colliers de serrage ne sont pas rouil-

lés ;

FRANÇAIS 25

– la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Lorsque l'installation est terminée, assurez-vous que chaque raccord est étanche. Utilisez une solution savonneuse et pas de flamme !

8.2 Remplacement des injecteurs

Démontez les supports des casseroles.

Démontez les chapeaux et les couronnes du brûleur.

À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

Assemblez les pièces et suivez la même procédure dans l'ordre inverse.

Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet

fourni avec l'appareil. Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

8.3 Réglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

Allumez le brûleur.

Tournez la manette en position mini-

male.

Retirez la manette.

À l'aide d'un tournevis fin, ajustez la

position de la vis de réglage.

www.electrolux.com

• Si vous passez du gaz naturel G20/G25

• Si vous passez du gaz liquéfié au gaz

• Si vous passez du gaz naturel G20/G25

• Si vous passez du gaz de ville G130

• Si vous passez du gaz liquéfié au gaz

• Si vous passez du gaz de ville G130

8.4 Branchement électrique

• Vérifiez que la tension nominale et le ty-

• Cet appareil est fourni avec un câble

Vis de réglage

20/25 mbar au gaz liquéfié, serrez au maximum la vis de réglage.

naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couronne).

20/25 mbar au gaz de ville G130 8 mbar, dévissez la vis de réglage d'environ 3/4 de tour (1/4 tour pour un brûleur à triple couronne).

8 mbar au gaz naturel G20/G25 20/25 mbar, vissez la vis de réglage d'environ 3/4 de tour (1/4 tour pour un brûleur à triple couronne).

de ville G130 8 mbar, dévissez la vis de réglage d'environ 1 tour (1/2 tour pour un brûleur à triple couronne).

8 mbar au gaz liquéfié, serrez au maximum la vis de réglage.

AVERTISSEMENT

Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

pe d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.

d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au câble d'alimentation.

Assurez-vous que la fiche est branchée dans une prise correcte.

• Utilisez toujours une prise de courant

de sécurité correctement installée.

• Assurez-vous que la prise de courant

est accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimenta-

tion pour débrancher l'appareil. Tirez toujours sur la fiche.

• L'appareil ne doit pas être raccordé à

l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations.

• Le câble d'alimentation ne doit pas être

exposé à une température supérieure à

90 °C. Assurez-vous de connecter le câble neutre bleu à la borne portant la lettre « N ». Connectez le câble de phase marron (ou noir) à la borne portant la lettre « L ». Le câble de phase doit rester connecté en permanence.

8.5 Remplacement du câble d'alimentation

Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90 ou équivalent. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir).

8.6 Encastrement

min. 650 mm

55 mm

Si vous devez installer plusieurs tables de cuisson de 30 cm les unes à côté des autres dans la même découpe, vous pouvez vous procurer un kit de montage comprenant un support latéral et des joints sup-

40-50 mm

30 mm

min. 450 mm

490 mm

270 mm

plémentaires auprès de votre service après vente. Les instructions d'installation correspondantes sont fournies avec le kit.

FRANÇAIS 27

accessible au cas où une intervention technique serait nécessaire.

30 mm

R 5mm

min. 55mm

490+1mm

270+1mm

ATTENTION

Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

60 mm

min 20 mm (max 150 mm)

Panneau amovible

Espace pour les branchements

Élément de cuisine avec four

Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

50 cm

360 cm

120 cm

180 cm

8.7 Possibilités d'insertion

Élément de cuisine avec porte

Le panneau installé sous la table de cuisson doit être facile à retirer et facilement

www.electrolux.com

9. CARACTERISTIQUES TECHNIQUES

Dimensions de la table de cuisson

Largeur : 290 mm Longueur : 520 mm

Dimensions de la niche d'encastrement de la table de cuisson

Largeur : 270 (0/+1) mm

Puissance

Brûleur à triple couronne : 3.8 kW PUISSANCE TOTALE : G20/G25 (2E+) 20/25 mbar = 3.8 kW

G30 (3+) 28-30 mbar = 276 g/h G31 (3+) 37 mbar = 271 g/h

G130 (1c) 8 mbar = 3.7 kW Alimentation électrique : 230 V ~ 50 Hz Catégorie : III1c2E+3+ Raccordement au gaz : G 1/2" Alimentation en gaz : G20/G25 (2E+) 20/25 mbar Classe de l'appareil : 3

Diamètres de by-pass

Brûleur Ø by-pass en 1/100 mm

Brûleur à triple couronne 56

Longueur : 490 (0+1) mm

Brûleurs à gaz pour GAZ NATUREL G20/G25 20/25 mbar

BRÛLEUR

Triple couronne 3.8 146

Brûleurs à gaz pour LPG G30/G31 28-30/37 mbar

BRÛLEUR

Triple couronne 3.8 98 276 271

PUISSANCE NORMALE

PUISSANCE

NORMALE

inj.

1/100 mm

inj. 1/100 mm

G30

28–

30 mbar

g/h g/h

G31

37 mbar

Brûleurs à gaz pour GAZ DE VILLE G130 8 mbar

BRÛLEUR

Triple couronne 3.7 348

PUISSANCE NORMALE

10. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT

FRANÇAIS 29

inj. 1/100 mm

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

www.electrolux.com

INDICE

1. INFORMAZIONI PER LA SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

2. ISTRUZIONI DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

3. DESCRIZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

4. UTILIZZO QUOTIDIANO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

5. CONSIGLI E SUGGERIMENTI UTILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6. PULIZIA E CURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

7. RISOLUZIONE DEI PROBLEMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

9. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza.

www.electrolux.com

registrare il vostro prodotto e ricevere un servizio migliore:

www.electrolux.com/productregistration

acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati. Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio (PNC), numero di serie.

Avvertenza / Attenzione - Importanti Informazioni di Sicurezza Informazioni e consigli generali Informazioni in materia di sicurezza ambientale

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di necessità durante l'utilizzo.

1.1 Sicurezza dei bambini e delle persone vulnerabili

AVVERTENZA!

Rischio di soffocamento, lesioni o invalidità permanente.

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.

• Non consentire ai bambini di giocare con l'apparecchiatura.

• Tenere i materiali di imballaggio al di fuori della portata dei bambini.

• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.

• Se l’apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.

• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

ITALIANO 31

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso Non toccare le resistenze.

www.electrolux.com

• Non utilizzare un timer esterno o un sistema di controllo

• Non lasciare mai il piano di cottura incustodito durante

• Non tentare mai di spegnere un incendio con dell'ac-

• Non conservare nulla sulle superfici di cottura.

• Non usare dispositivi per la pulizia a vapore per pulire

• Oggetti metallici quali coltelli, forchette, cucchiai e co-

• Se la superficie di vetroceramica presenta delle crepe,

remoto distinto per mettere in funzione l'apparecchiatura.

la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.

qua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.

l'apparecchiatura.

perchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

spegnere l'apparecchiatura per evitare il rischio di scossa elettrica.

ISTRUZIONI DI SICUREZZA

Questa apparecchiatura è adatta ai seguenti mercati: CZ

IT FR SK

2.1 Installazione

AVVERTENZA!

L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballag-

gio.

• Non installare o utilizzare l'apparecchia-

tura se è danneggiata.

• Attenersi alle istruzioni fornite insieme

all'apparecchiatura.

• È necessario rispettare la distanza mini-

ma dalle altre apparecchiature.

• Fare sempre attenzione quando si sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.

•Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.

• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non infiammabile al di sotto dell'apparecchiatura per rendere inaccessibile la base.

Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere eseguiti da un elettricista qualificato.

• L'apparecchiatura deve disporre di una messa a terra.

• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia disinserita dalla rete elettrica.

• Utilizzare il cavo di alimentazione appropriato.

• Evitare che i collegamenti elettrici si aggroviglino.

• Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine

• Verificare che l'apparecchiatura sia installata correttamente. Un collegamento elettrico o una spia lenti (ove previsti) potrebbe far diventare il terminale incandescente.

• Assicurarsi che la protezione da scosse elettriche sia installata.

• Utilizzare il morsetto fermacavo sul cavo.

• Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il Centro di Assistenza o un elettricista qualificato per sostituire un cavo danneggiato.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

ITALIANO 33

Collegamento gas

• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.

• Adottare le misure necessarie per garantire una corretta circolazione intorno all'apparecchiatura.

• Le informazioni relative all'alimentazione del gas si trovano sulla targhetta dei dati.

• La presente apparecchiatura non è collegata a un dispositivo per l’evacuazione dei residui di combustione. Assicurarsi di collegare l'apparecchiatura conformemente alle disposizioni vigenti sull'installazione. Fare attenzione ai requisiti relativi ad un'adeguata ventilazione.

2.2 Uso dell’apparecchiatura

AVVERTENZA!

Rischio di lesioni, scottature o scosse elettriche.

• Utilizzare l’apparecchiatura in un ambiente domestico.

• Non apportare modifiche alle specifiche di questa apparecchiatura.

• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.

• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.

• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.

• Spegnere la zona di cottura dopo ogni utilizzo.

• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.

• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegare immediatamente l'apparecchiatura dall'alimentazione per evitare scosse elettriche.

AVVERTENZA!

Si può verificare un'esplosione o un incendio.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.

www.electrolux.com

• I vapori rilasciati da un olio molto caldo

• Olio usato, che può contenere residui di

• Non appoggiare o tenere liquidi o mate-

• Non poggiare pentole calde sul pannel-

• Non esporre al calore pentole vuote.

• Fare attenzione a non lasciar cadere

• Non mettere in funzione le zone di cot-

• Non appoggiare la pellicola di alluminio

• Lo spostamento di pentole in ghisa, in

• Provvedere ad un'adeguata ventilazione

• Assicurarsi che le aperture di ventilazio-

• Utilizzare solo pentole stabili, di forma

• Accertarsi che la fiamma non si spenga

possono provocare una combustione spontanea.

cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.

riali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

lo dei comandi.

oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.

tura in assenza di pentole o con pentole vuote.

direttamente sull'apparecchiatura.

alluminio o con fondi danneggiati può graffiare la vetroceramica. Per spostare questi oggetti sollevarli sempre dalla superficie di cottura.

nell'ambiente in cui si trova l'apparecchiatura.

ne non siano ostruite.

corretta e con un diametro superiore alle dimensioni dei bruciatori. La lastra di vetro (ove presente) può surriscaldarsi e rompersi.

quando si gira rapidamente la manopo-

la dalla posizione massima a quella minima.

• Accertarsi che le pentole si trovino al centro degli anelli e non tocchino i bordi della superficie di cottura.

• Usare esclusivamente gli accessori in dotazione all'apparecchiatura.

• Non utilizzare un diffusore di fiamma sul bruciatore.

2.3 Pulizia e manutenzione

AVVERTENZA!

Vi è il rischio di danneggiare l'apparecchiatura.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Non pulire i bruciatori in lavastoviglie.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi o oggetti metallici.

2.4 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Appiattire i tubi del gas esterni.

3. DESCRIZIONE DEL PRODOTTO

3.1 Disposizione della superficie di cottura

ITALIANO 35

3.2 Manopole di regolazione

Simbolo Descrizione

manca l’alimentazione del gas / posizione off

posizione di accensione / alimentazione massima del gas

4. UTILIZZO QUOTIDIANO

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

4.1 Accensione del bruciatore

AVVERTENZA!

Fare attenzione in fase di utilizzo di fiamme libere all'interno della cucina. Il costruttore declina qualsiasi responsabilità in caso di cattivo utilizzo delle fiamme.

Bruciatore a tripla corona

Manopola di regolazione

Simbolo Descrizione

alimentazione minima del gas

Premere la manopola e mantenerla premuta per non più di 5 secondi. Questo consentirà il riscaldamento della termocoppia. In caso contrario, la fornitura di gas verrà interrotta.

Regolare la fiamma, dopo che si è stabilizzata.

Se il bruciatore non si accende dopo alcuni tentativi, controllare che la corona e lo spartifiamma siano correttamente posizionati.

Accendere sempre il bruciatore prima di posizionare le pentole.

Accensione del bruciatore:

Premere verso il basso la manopola di regolazione e ruotarla in senso antiorario fino a farle raggiungere la posi-

zione massima (

www.electrolux.com

A) B) C) D)

Spartifiamma bruciatore Corona bruciatore Candela di accensione Termocoppia

AVVERTENZA!

Non tenere la manopola di regolazione premuta per oltre 15 secondi. Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in posizione off e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore.

In assenza di elettricità, è possibile

accendere il bruciatore senza utilizzare il dispositivo elettrico; in tal caso sarà sufficiente avvicinarsi al bruciatore con una fiamma, premere verso il basso la relativa manopola e ruotarla in senso antiorario verso la posizione di massimo rilascio del gas.

Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di controllo in posizione Off per cercare di riaccendere il bruciatore dopo almeno 1 minuto.

Il generatore di scintille si avvia in modo automatico all'accensione delle prese, dopo l'installazione o dopo un'interruzione di corrente. Non si tratta di un'anomalia.

4.2 Spegnimento del bruciatore

Per spegnere la fiamma, ruotare la manopola sul simbolo

AVVERTENZA!

Ridurre o spegnere sempre la fiamma prima di rimuovere le pentole dal bruciatore.

5. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Per risparmiare energia

• Se possibile, coprire sempre le pentole con il relativo coperchio.

• Quando il liquido inizia a bollire, abbassare la fiamma per provocare una lenta ebollizione del liquido.

Usare pentole con diametro adatto alle dimensioni dei bruciatori.

Bruciatore Diametro delle pento-

Tripla coro-

160 - 240 mm

Per evitare lesioni dovute a eventuali fuoriuscite, non posizionare pentole deformate o non stabili sugli anelli.

AVVERTENZA!

Sui bruciatori a gas, non usare pentole in ghisa, teglie in terracotta, grill o piastre tostapane.

AVVERTENZA!

Assicurarsi che i manici delle pentole non sporgano dal bordo anteriore del piano di cottura. Le pentole inoltre devono essere sistemate al centro degli anelli per poter essere stabili e permettere un consumo di gas inferiore.

AVVERTENZA!

Non utilizzare il diffusore di fiamma.

6. PULIZIA E CURA

ITALIANO 37

AVVERTENZA!

I liquidi versati durante la cottura possono causare la rottura del vetro

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA!

Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia. Scollegare l'apparecchiatura dalla presa elettrica prima di eseguire la pulizia o la manutenzione.

I graffi o le macchie scure sulla superficie non compromettono il funzionamento dell'apparecchiatura.

• È possibile rimuovere i supporti delle pentole e pulire in modo facile il piano di cottura.

• Per pulire gli elementi smaltati, lo spartifiamma e la corona, lavarli con acqua calda saponata e asciugarli attentamente prima di riporli.

• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.

• I supporti delle pentole non sono lavabili in lavastoviglie. Devono essere lavati a mano.

• Lavando i supporti della pentola a mano, fare attenzione quando vengono asciugati in quanto il processo di smaltatura lascia di tanto in tanto dei bordi arrugginiti. Qualora fosse necessario, rimuovere le macchie più ostinate servendosi di un apposito prodotto pulente.

• Verificare di posizionare correttamente le griglie del piano cottura dopo la pulizia.

• Per fare in modo che i bruciatori funzionino correttamente, verificare che le braccia dei supporti delle pentole si trovino al centro del bruciatore.

il piano di cottura si potrebbe danneggiare.

Al termine della pulizia, asciugare l'apparecchiatura con un panno morbido.

Come eliminare lo sporco:

– Togliere immediatamente: plasti-

ca fondente, pellicola in plastica, e alimenti contenenti zucchero.

Spegnere l'apparecchiatura e

–

lasciarla raffreddare prima della pulizia: aloni d'acqua e di calcare, macchie di grasso, macchie opalescenti. Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura.

Pulire l'apparecchiatura con un panno umido e una piccola quantità di detergente.

Al termine asciugare l'apparecchiatura con un panno pulito.

AVVERTENZA!

Non usare coltelli, raschietti o strumenti simili per pulire la superficie del vetro o tra i bordi del bruciatore e del telaio (se pertinente).

AVVERTENZA!

Non far scivolare le pentole sul vetro perché potrebbe graffiare la superficie. Inoltre, non lasciar che oggetti duri o appuntiti cadano sul vetro o colpiscano il bordo del piano di cottura.

6.1 Pulizia della candela

Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo di metallo. Tenere questi componenti ben puliti per evitare difficoltà di accensione e controllare che i fori spartifiamma non siano ostruiti.

Fare molta attenzione quando si so-

•

stituiscono i supporti delle pentole:

www.electrolux.com

6.2 Manutenzione periodica

Consultare periodicamente il Centro Locale per verificare le condizioni del tubo

7. RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

Quando si accende il gas, non viene prodotta alcuna scintilla

• Lo spartifiamma del

La fiamma si spegne immediatamente dopo l’accensione

L'anello del gas non brucia in modo uniforme

In caso di malfunzionamento, cercare dapprima di risolvere il problema senza contattare l’assistenza tecnica. Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Locale.

In caso di utilizzo improprio dell'apparecchiatura o installazione non eseguita da personale qualificato, l'intervento del tecnico del servizio assistenza o del rivenditore potrà essere effettuato dietro richiesta di pagamento anche durante il periodo di garanzia

Per consentirci di effettuare un intervento corretto e tempestivo, tenere a

• L’alimentazione elettrica manca

bruciatore e la corona non sono posizionati correttamente

• La termocoppia non è abbastanza calda

• La corona del bruciatore è bloccata da residui di cibo

della fornitura di gas e del regolatore di pressione, se presente.

• Verificare che la spina dell’unità sia inserita e che vi sia corrente elettrica.

• Controllare il fusibile. Se il fusibile è scattato più volte, rivolgersi a un elettricista qualificato.

• Accertarsi che lo spartifiamma e la corona siano posizionati correttamente.

• Dopo aver acceso la fiamma, tenere premuta la manopola per circa 5 secondi.

• Controllare che l'iniettore principale non sia ostruito e che la corona del bruciatore sia priva di residui di cibo.

portata di mano questi dati, che si trovano sulla targhetta identificativa in dotazione.

• Descrizione del modello................

• Numero di prodotto (PNC).................

• Numero di serie (S.N.).................

Richiedere sempre l’impiego di ricambi originali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnica e negozi di ricambi autorizzati.

7.1 Etichette fornite con la borsa accessori

Attaccare le etichette adesive come indicato di seguito:

1 2 3

ITALIANO 39

MOD.

PROD.NO.

SER.NO

DATA

Attaccarla sul Foglietto di garanzia ed

inviare questa parte Attaccarla sul Foglietto di garanzia e

conservare questa parte

8. INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA!

Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da personale qualificato conformemente alle disposizioni vigenti (UNI-CIG 7129 - 7131). Accertarsi che la cucina sia adeguatamente ventilata: tenere aperti i fori di ventilazione naturali (almeno 100 cm²) o installare una cappa meccanica.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Attaccarla sul libretto istruzioni

TYPE 230V-50Hz IP20

8.1 Collegamento gas

Scegliere dei collegamenti fissi o usare un tubo flessibile in acciaio inossidabile conforme alle disposizioni vigenti. Se si utilizzano tubi in metallo flessibili, fare attenzione che non entrino in contatto con parti mobili o non siano schiacciati. Ulteriore attenzione è richiesta qualora al piano di cottura fosse abbinato il forno.

www.electrolux.com

Accertarsi che la pressione del gas di alimentazione dell'apparecchiatura sia conforme ai valori consigliati. Se la pressione fornita non ha il valore specificato, è necessario montare un adeguato regolatore di pressione in conformità allo standard UNI EN 88. Per il gas liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in conformità allo standard UNI EN 12864. Il collegamento regolabile è fissato alla rampa per mezzo di un dado filettato G 1/2". Avvitare le parti interponendo, se necessario, del nastro di teflon per ottenere la corretta direzione.

Estremità dell'albero con dado

Lavatrice

Gomito (se necessario)

dere la tabella della sezione "Dati tecnici").

Rimontare i componenti, seguendo la stessa procedura in senso inverso.

Sostituire la targhetta di identificazione (posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell’imballo

fornito con l’apparecchiatura. Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.

8.3 Regolazione del livello minimo

Per regolare il livello minimo dei bruciatori:

Accendere il bruciatore.

Ruotare la manopola al minimo della

fiamma.

Togliere la manopola.

Regolare la vite di by-pass con un

cacciavite sottile.

Collegamento rigido:

Eseguire il collegamento mediante tubi in metallo rigidi (rame con finecorsa meccanico) (UNI-CIG 7129).

Collegamento flessibile:

Utilizzare un tubo flessibile in acciaio inox (UNI-CIG 9891) con una lunghezza massima di 2 m.

Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione saponata, non una fiamma!

8.2 Sostituzione degli iniettori

Rimuovere i supporti pentole.

Rimuovere gli spartifiamma e le corone dei bruciatori.

Con una chiave a bussola N. 7, togliere gli iniettori e sostituirli con quelli richiesti per il tipo di gas utilizzato (ve-

Vite di by-pass

• Se si passa da gas naturale a gas liqui-

do G20 a 20 mbar, serrare a fondo la vite di by-pass.

• Se si passa da gas liquido a gas natu-

rale G20 a 20 mbar svitare la vite bypass di circa 1/4 di giro (1/2 giro per il bruciatore a tripla corona).

AVVERTENZA!

Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.

8.4 Collegamento elettrico

• Verificare che la tensione nominale e il

tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla

targhetta di identificazione dell'apparecchiatura.

• L'apparecchiatura è provvista di cavo di collegamento alla rete. Deve essere dotato di una spina in grado di supportare il carico indicato sulla targhetta dei dati. Assicurarsi di installare la spina in una presa idonea.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare solo la spina.

• Vi è il rischio di incendio quando l'apparecchiatura è collegata mediante prolunga, adattatore o mediante collegamento multiplo. Assicurarsi che la messa a terra sia conforme agli standard e alle normative.

• Non lasciar surriscaldare il cavo di alimentazione oltre i 90°C.

Per evitare il contatto tra il cavo e l'apparecchiatura al di sotto del piano di cottura, utilizzare dei morsetti sul lato dell'unità.

ITALIANO 41

8.6 Incasso

min. 650 mm

55 mm

Se devono essere installati diversi piani di cottura di 30 cm fianco a fianco nello stesso incasso, presso i nostri centri di assistenza sono disponibili: un kit di assemblaggio che include una staffa di supporto laterale e chiusure a tenuta supplementari. Le relative istruzioni di installazione vengono fornite assieme al kit.

R 5mm

490+1mm

min. 55mm

40-50 mm

30 mm

270+1mm

min. 450 mm

490 mm

270 mm

Condotto rigido in rame o tubo flessibile in acciaio inox

8.5 Sostituzione del cavo di

collegamento

Per sostituire il cavo di collegamento usare solo H05V2V2-F T90 o un tipo equivalente. Accertarsi che il cavo sia di sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero).

ATTENZIONE

Installare l'apparecchiatura esclusivamente su un piano di lavoro dalla superficie piatta.

www.electrolux.com

8.7 Possibilità di inserimento

Mobile da incasso con porta

Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e altrettanto facilmente deve consentire l'accesso in caso di interventi dell'assistenza tecnica.

Se si installa il piano di cottura sotto a una cappa da cucina, fare riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature.

Mobile da incasso con forno

Le dimensioni del piano cottura devono essere conformi all'indicazione e la cucina deve essere dotata di una corretta ventilazione per consentire la circolazione continua dell'aria. Il collegamento elettrico del piano di cottura e del forno devono essere eseguiti separatamente per questioni di sicurezza oltre che per consentire una facile rimozione del forno dall'unità.

50 cm

120 cm

60 mm

Pannello rimovibile

Spazio per gli allacciamenti

9. DATI TECNICI

Dimensioni del piano di cottura

Larghezza: 290 mm Lunghezza: 520 mm

Ingresso calore

Bruciatore a tripla corona: 3.8 kW POTENZA TOTALE: G20 (2H) 20 mbar = 3.8 kW

Alimentazione elettrica: 230 V ~ 50 Hz Collegamento gas: G 1/2" Categoria: II2H3+

30 mm

min 20 mm (max 150 mm)

Dimensioni dell'incasso

Larghezza: 270 (0/+1) mm Lunghezza: 490 (0+1) mm

G30 (3+) 28-30 mbar = 276 g/h G31 (3+) 37 mbar = 271 g/h

360 cm

180 cm

Alimentazione del gas: G20 (2H) 20 mbar Classe apparecchiatura: 3

Diametri del by-pass

Bruciatore Ø By-pass 1/100 mm

Bruciatore a tripla corona 56

Bruciatori per GAS NATURALE G20 20 mbar mbar

BRUCIATORE

POTENZA NORMALE

Tripla corona 3.8 146

Bruciatori a gas GPL G30/G31 - 28-30/37 mbar

NORMALE

BRUCIATORE

POTENZA

1/100 mm

Tripla corona 3.8 98 276 271

10. CONSIDERAZIONI AMBIENTALI

ini.

ITALIANO 43

ini. 1/100 mm

G30

28-30

mbar

37 mbar

g/h g/h

G31

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi

contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il simbolo

rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

insieme ai normali

www.electrolux.com

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

2. BEZPEČNOSTNÉ POKYNY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

3. POPIS VÝROBKU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

4. KAŽDODENNÉ POUŽÍVANIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

5. UŽITOČNÉ RADY A TIPY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

6. OŠETROVANIE A ČISTENIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

7. RIEŠENIE PROBLÉMOV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

8. INŠTALÁCIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

9. TECHNICKÉ INFORMÁCIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

WE’RE THINKING OF YOU

Ďakujeme vám, že ste si kúpili spotrebič Electrolux. Vybrali ste si výrobok, ktorý v sebe skrýva desaťročia odborných skúseností a inovácií. Pri vývoji tohto dômyselného a štýlového spotrebiča sme mysleli na vás. Preto si pri každom použití môžete byť istí, že dosiahnete vynikajúce výsledky.

Vitajte vo svete Electrolux. Navštívte našu stránku, kde nájdete:

Tipy na používanie, brožúry, riešenie problémov a informácie o údržbe: www.electrolux.com

Zaregistrujte si produkt a využite tak ešte lepší servis: www.electrolux.com/productregistration

Do spotrebiča si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely: www.electrolux.com/shop

STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM

Odporúčame, aby ste používali originálne náhradné diely. Keď budete kontaktovať servis, nezabudnite si pripraviť nasledujúce údaje. Tieto informácie nájdete na výrobnom štítku. Model, číslo výrobku, sériové číslo.

Varovanie/upozornenie – Bezpečnostné pokyny. Všeobecné informácie a tipy Environmentálne informácia

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte pri‐ ložený návod na používanie. Výrobca nie je zodpovedný za škody a zranenia spôsobené nesprávnou inštaláciou a používaním. Ná‐ vod na používanie uchovávajte vždy v blízkosti spotrebiča, aby ste doň mohli v budúcnosti nahliadnuť.

1.1 Bezpečnosť detí a zraniteľných osôb

VAROVANIE Nebezpečenstvo udusenia, poranenia alebo trvalého postih‐ nutia.

• Deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmy‐

slovými alebo psychickými schopnosťami alebo nedostatkom skúseností a znalostí môžu tento spotrebič používať len vtedy, ak sú pod dozorom dospelej osoby alebo osoby, ktorá je zodpo‐ vedná za ich bezpečnosť.

• Nedovoľte, aby sa deti hrali so spotrebičom.

• Obaly uschovajte mimo dosahu detí.

• Nedovoľte deťom ani domácim zvieratám priblížiť sa k spotrebi‐

ču počas prevádzky alebo keď je horúci. Prístupné časti sú ho‐ rúce.

• Ak má spotrebič detskú poistku, odporúčame ju zapnúť.

• Čistenie a údržbu nesmú vykonávať deti bez dozoru.

SLOVENSKY 45

1.2 Všeobecné bezpečnostné pokyny

• Spotrebič a jeho prístupné časti sa počas používania môžu veľ‐

mi zohrievať. Nedotýkajte sa výhrevných telies.

• Spotrebič nepoužívajte prostredníctvom externého časovača ani

samostatného diaľkového ovládania.

• Varenie na varnom paneli s tukom alebo olejom bez dohľadu

môže byť nebezpečné a môže spôsobiť požiar.

• Nikdy sa nepokúšajte zahasiť oheň vodou, ale vypnite spotrebič

a potom zakryte plameň, napr. pokrievkou alebo nehorľavou po‐ krývkou.

www.electrolux.com

• Na varnom povrchu nenechávajte žiadne predmety.

• Na čistenie spotrebiča nepoužívajte parné čističe.

• Kovové predmety, napríklad nože, vidličky, lyžice a pokrievky by

• Ak je sklokeramický povrch prasknutý, vypnite spotrebič, aby ste

sa nemali klásť na povrch varného panela, pretože sa môžu roz‐ páliť.

vylúčili možnosť úrazu elektrickým prúdom.

BEZPEČNOSTNÉ POKYNY

Tento spotrebič je vhodný pre nasledovné trhy:

IT FR SK TR

2.1 Inštalácia

VAROVANIE Tento spotrebič smie nainštalovať iba kvalifikovaná osoba.

• Odstráňte všetok obalový materiál.

• Poškodený spotrebič neinštalujte ani nepouží‐

vajte.

• Dodržiavajte pokyny na inštaláciu dodané so

spotrebičom.

• Dodržiavajte požadovanú minimálnu vzdiale‐

nosť od iných spotrebičov a nábytku.

• Pri premiestňovaní spotrebiča buďte vždy

opatrní, pretože je ťažký. Vždy používajte bezpečnostné rukavice.

• Plochy výrezu utesnite tesniacim materiálom,

aby ste predišli vydutiu spôsobenému vlhko‐ sťou.

• Spodnú časť spotrebiča chráňte pred parou a

vlhkosťou.

• Spotrebič neinštalujte vedľa dverí ani pod ok‐

no. Predídete tak zhodeniu horúceho kuchyn‐ ského riadu zo spotrebiča pri otvorení dverí alebo okna.

• Ak je spotrebič nainštalovaný nad zásuvkami,

uistite sa, že je priestor medzi spodnou ča‐ sťou spotrebiča a hornou zásuvkou postačujú‐ ci na cirkuláciu vzduchu.

• Spodná časť spotrebiča sa môže zohriať. Pod

spotrebič odporúčame nainštalovať nehorľavý oddeľovací panel, ktorý zamedzí prístup k je‐ ho spodnej časti.

Zapojenie do elektrickej siete

VAROVANIE Nebezpečenstvo požiaru a zásahu elek‐ trickým prúdom.

• Všetky práce súvisiace s elektrickým zapoje‐ ním musí vykonať kvalifikovaný elektrikár.

• Spotrebič musí byť uzemnený.

• Pred akýmkoľvek zásahom sa presvedčte, že je spotrebič odpojený od elektrickej siete.

• Použite vhodný elektrický sieťový kábel.

• Elektrické sieťové káble sa nesmú zamotať.

• Presvedčte sa, že sa sieťový kábel alebo zá‐ strčka (ak je k dispozícii) pri zapájaní spotrebi‐ ča do blízkej zásuvky nedotýka horúceho spo‐ trebiča alebo horúcej varnej nádoby

• Skontrolujte, či je spotrebič správne nainštalo‐ vaný. Uvoľnený a nesprávny elektrický sieťový kábel alebo zástrčka (ak sa používa) môže spôsobiť nadmerné zohriatie zásuvky.

• Skontrolujte, či je nainštalovaná ochrana proti zásahu elektrickým prúdom.

• Použite káblovú svorku na odľahčenie ťahu.

• Uistite sa, že zástrčka (ak sa používa) alebo prívodný elektrický kábel nie je poškodený. Ak chcete vymeniť prívodný elektrický kábel, kon‐ taktujte servis alebo elektrikára.

• Elektrická sieť v domácnosti musí mať odpája‐ cie zariadenie, ktoré umožní odpojenie spotre‐ biča od elektrickej siete na všetkých póloch. Vzdialenosť kontaktov odpájacieho zariadenia musí byť minimálne 3 mm.

• Použite iba správne izolačné zariadenia: ochranné ističe alebo poistky (skrutkovacie poistky treba vybrať z držiaka).

Prívod plynu

• Všetky práce súvisiace s pripojením na prívod plynu musí vykonať kvalifikovaná osoba.

• Zabezpečte prúdenie vzduchu v okolí spotre‐ biča.

• Informácie o prívode plynu nájdete na typo‐ vom štítku.

• Tento spotrebič nie je zapojený k zariadeniu, ktoré odvádza spaliny. Dbajte na to, aby ste spotrebič zapojili podľa aktuálnych inštalač‐ ných predpisov. Venujte pozornosť požiadav‐ kám týkajúcim sa primeranému vetraniu.

2.2 Použitie

VAROVANIE Nebezpečenstvo zranenia, popálenín alebo zásahu elektrickým prúdom.

• Tento spotrebič používajte v domácom pro‐ stredí.

• Nemeňte technické charakteristiky tohto spo‐ trebiča.

• Počas činnosti nenechávajte spotrebič bez dozoru.

• Spotrebič nepoužívajte, keď máte mokré ruky, ani keď je v kontakte s vodou.

• Na varné zóny neklaďte príbor ani pokrievky. Môžu sa zohriať.

• Po použití varnú zónu vypnite.

• Nepoužívajte spotrebič ako pracovný alebo odkladací povrch.

• Ak je povrch spotrebiča popraskaný, ihneď odpojte spotrebič z elektrickej siete. Predídete tak zásahu elektrickým prúdom.

VAROVANIE Hrozí nebezpečenstvo požiaru alebo výbuchu.

• Z horúcich olejov a tukov sa môžu uvoľňovať horľavé výpary. Pri príprave pokrmov musia byť plamene alebo horúce predmety v dosta‐ točnej vzdialenosti od tukov a olejov.

• Výpary uvoľňované veľmi horúcim olejom mô‐ žu spôsobiť spontánne vznietenie.

• Použitý olej, ktorý môže obsahovať zvyšky po‐ krmov, môže spôsobiť požiar pri nižšej teplo‐ te, než je tomu pri novom oleji.

• Horľavé produkty alebo predmety, ktoré obsa‐ hujú horľavé látky, nevkladajte do spotrebiča, do jeho blízkosti ani naň.

SLOVENSKY 47

VAROVANIE Hrozí nebezpečenstvo poškodenia spo‐ trebiča.

• Horúci kuchynský riad nenechávajte na ovlá‐ dacom paneli.

• Obsah kuchynského riadu nenechajte vyvrieť.

• Dávajte pozor, aby na spotrebič nespadli predmety alebo kuchynský riad. Mohlo by dôjsť k poškodeniu povrchu spotrebiča.

• Varné zóny nikdy nepoužívajte s prázdnym kuchynským riadom ani bez riadu.

• Neklaďte na spotrebič alobal.

• Riad vyrobený z liatiny, hliníka alebo s poško‐ deným dnom môže spôsobiť poškrabanie sklokeramiky. Pri premiestňovaní týchto pred‐ metov po varnom povrchu ich vždy nadvihnite.

• Zabezpečte dobré vetranie v miestnosti, kde je spotrebič nainštalovaný.

• Zabezpečte, aby boli vetracie otvory voľné.

• Používajte len stabilný kuchynský riad so správnym tvarom a priemerom väčším ako rozmery horákov. Hrozí nebezpečenstvo pre‐ hriatia a prasknutia skleneného panela (ak je k dispozícii).

• Nakoniec skontrolujte, či plameň nezhasne pri rýchlom otočení ovládača z maximálnej do mi‐ nimálnej polohy.

• Dbajte na to, aby sa hrnce nachádzali v strede varných zón a nepresahovali cez okraje var‐ ného povrchu.

• Používajte iba príslušenstvo dodané so spo‐ trebičom.

• Na horák neinštalujte rozptyľovač plameňa.

2.3 Ošetrovanie a čistenie

VAROVANIE Hrozí nebezpečenstvo poškodenia spo‐ trebiča.

• Spotrebič pravidelne čistite, aby ste predišli opotrebeniu povrchového materiálu.

• Na čistenie spotrebiča nepoužívajte prúd vody ani paru.

• Horáky sa nesmú umývať v umývačke riadu.

• Spotrebič vyčistite vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepouží‐ vajte abrazívne prostriedky, drôtenky, rozpú‐ šťadlá ani kovové predmety.

www.electrolux.com

2.4 Likvidácia

VAROVANIE Nebezpečenstvo poranenia alebo udu‐ senia.

• Informácie o správnej likvidácii spotrebiča vám poskytne váš miestny úrad.

3. POPIS VÝROBKU

3.1 Rozloženie varného povrchu

• Spotrebič odpojte od elektrickej siete.

• Odrežte elektrický napájací kábel a zlikvidujte ho.

• Zarovnajte vonkajšie plynové trubice.

3.2 Ovládacie gombíky

Symbol Popis

plyn sa neprivádza / poloha vypnutia

zapaľovacia poloha/ maximálny prívod plynu

4. KAŽDODENNÉ POUŽÍVANIE

VAROVANIE Pozrite si kapitoly týkajúce sa bezpeč‐ nosti.

4.1 Zapálenie horáka

VAROVANIE Buďte veľmi opatrní, keď používate otvorený oheň v kuchyni. Výrobca od‐ mieta akúkoľvek zodpovednosť pri ne‐ vhodnom zaobchádzaní s plameňom.

Pred položením kuchynského riadu ho‐ rák vždy zapáľte.

Trojitý horák

Otočný ovládač

Symbol Popis

minimálny prívod plynu

Zapálenie horáka:

Stlačte otočný ovládač a otočte ho proti smeru hodinových ručičiek do maximálnej

polohy (

Nechajte otočný ovládač stlačený na približ‐ ne 5 sekúnd, čím sa zahreje termočlánok. Ak tak neurobíte, prívod plynu sa preruší.

Keď je plameň pravidelný, upravte ho.

Ak sa horák po opakovaných pokusoch správne nezapáli, skontrolujte, či je v správnej polohe korunka a kryt horáka.

Kryt horáka

Korunka horáka

Zapaľovacia sviečka

Termočlánok

VAROVANIE Nedržte ovládací gombík stlačený dlh‐ šie ako 15 sekúnd. Ak sa horák po 15 sekundách nezapáli, pusťte ovládací gombík, otočte ho do polohy vypnutia, počkajte aspoň 1 mi‐ nútu a znovu skúste zapáliť horák.

SLOVENSKY 49

Ak nemáte k dispozícii elektrinu, horák

môžete zapáliť aj bez elektrického za‐ paľovača. V tomto prípade sa priblížte k horáku s plameňom, stlačte príslušný otočný ovládač a otočte ho proti smeru hodinových ručičiek do maximálnej po‐ lohy.

Ak horák náhodou zhasne, otočte ovlá‐ dací gombík do polohy vypnutia, po‐ čkajte aspoň 1 minútu a skúste znovu zapáliť horák.

Po inštalácii alebo zapnutí napájania po výpadku sa môže generátor iskier akti‐ vovať automaticky. Je to normálne.

4.2 Vypnutie horáka

Aby ste zhasli palmeň, otočte gombík na symbol

VAROVANIE Pred odstraňovaním hrncov z horáka vždy znížte plameň na minimum alebo ho vypnite.

5. UŽITOČNÉ RADY A TIPY

VAROVANIE Pozrite si kapitoly týkajúce sa bezpeč‐ nosti.

5.1 Úspora energie

• Ak je to možné, vždy nádoby prikrývajte po‐ krievkami.

• Po zovretí kvapaliny znížte plameň, aby kva‐ palina iba mierne vrela.

Používajte kuchynský riad s priemerom zodpove‐ dajúcim veľkosti horákov.

Horák Priemery kuchynského ria‐

Trojitý 160 - 240 mm

VAROVANIE Na plynových horákoch nepoužívajte liatinové panvice, keramické hrnce, gri‐ lovacie ani hriankovacie platne.

VAROVANIE Skontrolujte, či rukoväte kuchynského riadu nepresahujú cez predný okraj var‐ ného panela. Kuchynský riad umiestnite priamo doprostred horákov, aby bol riad stabilný a spotreba plynu čo najnižšia.

Aby ste predišli zraneniu alebo vyliatiu obsahu, neklaďte na kruhy kuchynský riad, ktorý je defor‐ movaný alebo nie je stabilný.

VAROVANIE Nepoužívajte rozptyľovač plameňa.

VAROVANIE Tekutiny rozliate počas varenia by mohli spôsobiť poškodenie skla

www.electrolux.com

6. OŠETROVANIE A ČISTENIE

VAROVANIE Pozrite si kapitoly týkajúce sa bezpeč‐ nosti.

VAROVANIE Pred čistením spotrebič vypnite a ne‐ chajte vychladnúť. Pred akýmikoľvek či‐ stiacimi prácami alebo údržbou odpojte spotrebič od elektrickej napájacej siete.

Škrabance a tmavé škvrny na povrchu neovplyvňujú funkčnosť spotrebiča.

• V záujme jednoduchšieho čistenia varného panela je možné podstavce na hrnce odstrá‐ niť.

• Nečistoty zo smaltovaných dielov, viečok a koruniek odstráňte teplou mydlovou vodou a pred opätovným nasadením ich dôkladne osu‐ šte.

• Diely z nehrdzavejúcej ocele umyte vodou a utrite ich dosucha mäkkou handrou.

• Podstavce na varné nádoby nie sú určené na umývanie v umývačke riadu. Musíte ich umý‐ vať ručne.

• Pri ručnom umývaní a sušení podstavcov na varné nádoby postupujte opatrne, pretože pro‐ ces smaltovania niekedy zanecháva ostré hra‐ ny. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty.

• Po čistení skontrolujte, či sú podstavce umiestnené správne.

• Skontrolujte, či sú ramená podstavcov na hr‐ nce umiestnené v strede horáka, aby horáky správne fungovali.

• Pri umiestňovaní podstavcov postupujte opatr‐ ne, aby ste zabránili poškodeniu hornej časti varného panela.

Po čistení utrite spotrebič mäkkou handričkou.

Odstráňte nečistoty:

– Okamžite odstráňte: taviaci sa plast, pla‐

stovú fóliu a potraviny s obsahom cukru.

– Spotrebič vypnite a nechajte ho vychlad‐

núť, až potom vyčistite: usadeniny vod‐ ného kameňa, škvrny od vody, mastné škvrny, lesklé farebné škvrny na kove. Používajte špeciálny čistič určený na po‐ vrch varného panela.

Spotrebič vyčistite vlhkou handričkou a ma‐ lým množstvom čistiaceho prostriedku.

Nakoniec utrite spotrebič dosucha čistou handričkou.

VAROVANIE Na čistenie skleného povrchu alebo po‐ vrchu medzi okrajmi horákov a rámom (ak je použitý) nepoužívajte nože, škrabky ani iné podobné nástroje.

VAROVANIE Kuchynský riad nešúchajte po sklenom povrchu, mohli by ste tým poškriabať povrch. Zabráňte tiež tomu, aby na sklený povrch alebo okraj varného pa‐ nela spadli tvrdé alebo ostré predmety.

6.1 Čistenie zapaľovacej sviečky

Funkciu zapaľovania zabezpečuje keramická za‐ paľovacia sviečka s kovovou elektródou. Tieto časti udržiavajte vždy čisté, aby ste predišli ťaž‐ kostiam pri zapaľovaní, a kontrolujte, či nie sú otvory korunky horáka zanesené.

6.2 Pravidelná údržba

Pravidelne požiadajte svoje miestne servisné stredisko o kontrolu stavu rúrok na prívod plynu a regulátora, ak je namontovaný.

7. RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie

Pri zapaľovaní plynu chýba iskra

• Kryt a korunka horáka nie

Plameň zhasína ihneď po za‐ pálení

Plameň horáka je nerovno‐ merný

Pri výskyte problému sa najprv pokúste vyriešiť ho sami. Ak problém nedokážete odstrániť sami, zavolajte predajcu alebo servisné stredisko.

Ak ste spotrebič nepoužívali správne alebo inštaláciu nevykonal autorizovaný technik, môže sa stať, že za návštevu pracovníka servisného strediska alebo predajcu budete musieť zaplatiť, aj keď k poruche dôjde počas záručnej doby.

Tieto údaje sú potrebné na rýchle a správne po‐ skytnutie pomoci. Tieto údaje nájdete na doda‐ nom typovom štítku.

• Popis modelu .................

• Nie je k dispozícii elektrické napätie

sú v správnej polohe

• Termočlánok nie je dosta‐ točne zohriaty

• Korunka horáka je upcha‐ ná zvyškami potravín

• Výrobné číslo (PNC) .................

• Sériové číslo (S.N.) .................

Používajte iba originálne náhradné diely. Získate ich v autorizovanom servisnom stredisku alebo v autorizovaných predajňach s náhradnými dielmi.

7.1 Štítky dodané vo vrecku s príslušenstvom

Samolepiace štítky nalepte podľa nižšie uvede‐ ných pokynov:

SLOVENSKY 51

• Skontrolujte, či je spotrebič zapojený a či je zapnuté elektrické napájanie.

• Skontrolujte poistku. Ak sa poistka vypáli viackrát, opravu zverte kvalifikova‐ nému elektrikárovi.

• Skontrolujte, či sú kryt a korunka horáka v správnej polohe.

• Po zapálení plameňa držte ovládač stlačený približne 5 sekúnd.

• Skontrolujte, či nie je up‐ chaná dýza a či korunka horáka nie je znečistená zvyškami potravín.

www.electrolux.com

1 2 3

MOD.

PROD.NO.

SER.NO

DATA

Nalepte ho na záručný list a túto časť pošli‐

te. Nalepte ho na záručný list a túto časť si

odložte.

8. INŠTALÁCIA

VAROVANIE Pozrite si kapitoly týkajúce sa bezpeč‐ nosti.

VAROVANIE Úkony podľa nasledujúcich pokynov na inštaláciu, pripojenie a údržbu môže vy‐ konať výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi.

8.1 Prívod plynu

Zvoľte si pevné pripojenie alebo použite ohybnú rúrku z nehrdzavejúcej ocele v súlade s platnými predpismi. Ak použijete ohybné kovové rúrky, dávajte pozor, aby sa nedotýkali pohyblivých ča‐ stí alebo aby neboli pokrútené a stlačené. Dávaj‐ te pozor aj pri kombinovaní varného panela a rú‐ ry.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Nalepte ho na návod na používanie.

TYPE 230V-50Hz IP20

Ubezpečte sa, že tlak prívodu plynu do spotrebiča zodpovedá odporúčaným hodnotám. Nastaviteľná prípojka je upevnená k ústrednej prípojke plynu po‐ mocou matice so závitom G 1/2". Jed‐ notlivé diely zmontujte a v prípade po‐ treby všetko utesnite teflónovou pá‐ skou, aby ste dosiahli správny smer.

Koncovka nástavca s maticou

Tesnenie

Koleno (v prípade potreby)

Propán-bután

Pre skvapalnený plyn použite držiak na gumenú hadičku. Vždy použite tesnenie. Potom pripojte spotrebič na prívod plynu. Ohybnú hadicu je možné použiť vtedy, keď:

– sa nemôže zahriať na vyššiu ako izbovú teplo‐

tu, teda na viac ako 30 °C, – nie je dlhšia ako 1 500 mm, – nie je priškrtená, – nie je napnutá ani stočená, – sa nikde nedotýka ostrých hrán alebo rohov

predmetov, – možno ľahko skontrolovať jej stav.

Kontrola stavu ohybnej hadice pozostáva z kon‐ troly, či:

– na nej nie sú praskliny, zárezy, znaky obhore‐

nia na koncoch, ale aj po celej dĺžke, – materiál nestvrdol a či je stále správne ohyb‐

ný, – upevňovacia svorka nezhrdzavela, – neuplynula doba životnosti.

Ak spozorujete jednu alebo viac chýb, hadicu ne‐ opravujte, ale ju vymeňte.

Po dokončení inštalácie sa uistite, že každý spoj správne tesní. Na kontrolu použite mydlový roztok, nie plameň!

8.2 Výmena dýz

Odstráňte podstavce na varné nádoby.

Odstráňte kryty a korunky z horáka.

Nástrčným kľúčom 7 odstráňte dýzy a na‐ hraďte ich dýzami potrebnými pre druh ply‐ nu, ktorý používate (pozrite si tabuľku v ča‐ sti „Technické údaje“).

Namontujte všetky diely na miesto, pri inšta‐ lácii zvoľte opačný postup.

Typový štítok (nachádza sa v blízkosti rúrky prívodu plynu) vymeňte za štítok pre nový druh privádzaného plynu. Tento štítok náj‐

dete vo vrecku pribalenom k spotrebiču. Ak je tlak prívodu plynu premenlivý alebo sa líši od požadovaného tlaku, musíte na prívodnú ply‐ novú rúrku namontovať vhodný adaptér tlaku.

8.3 Nastavenie minimálnej úrovne

Úprava minimálnej úrovne horákov:

Zapáľte horák.

Otočte ovládač do minimálnej polohy.

Vyberte ovládač.

Pomocou skrutkovača nastavte polohu ob‐

tokovej skrutky.

SLOVENSKY 53

Obtoková skrutka

• Pri prechode zo zemného plynu G20 20 mbar (alebo zemného plynu G20 13 mbar

) na skvapalnený plyn úplne dotiahnite obtokovú skrutku.

• Pri prechode zo skvapalneného plynu na zem‐ ný plyn G20 20 mbar uvoľnite obtokovú skrut‐ ku približne o 1/4 závitu (1/2 závitu pre trojitý horák).

• Pri prechode zo zemného plynu G20 20 mbar

na zemný plyn G20 13 mbar

uvoľnite obto‐ kovú skrutku približne o 1/4 závitu (1/2 závitu pre trojitý horák).

• Pri prechode zo skvapalneného plynu na zem‐

ný plyn G20 13 mbar

uvoľnite obtokovú skrutku približne o 1/2 závitu (1 závit pre trojitý horák).

• Pri prechode zo zemného plynu G20 13

mbar

na zemný plyn G20 20 mbar dotiahnite obtokovú skrutku približne o 1/4 závitu (1/2 závitu pre trojitý horák).

VAROVANIE Nakoniec skontrolujte, či plameň ne‐ zhasne pri rýchlom otočení ovládača z maximálnej do minimálnej polohy.

8.4 Zapojenie do elektrickej siete

• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zodpove‐ dajú parametrom elektrickej siete.

• Spotrebič sa dodáva s prívodným elektrickým káblom. Ku káblu treba pripojiť vhodnú zá‐ strčku, ktorá zodpovedá zaťaženiu uvedené‐ mu na typovom štítku. Uistite sa, že ste zá‐ strčku zapojili do správnej zásuvky.

• Vždy používajte správne inštalovanú uzemne‐ nú zásuvku.

• Uistite sa, že je napájací elektrický kábel po inštalácii prístupný.

iba pre Rusko

www.electrolux.com

• Pri odpájaní spotrebiča od elektrickej siete ne‐

• Keď je spotrebič zapojený pomocou predlžo‐

• Nenechajte napájací kábel nahriať sa na te‐

Uistite sa, že ste modrý nulový vodič zapojili do svorky označenej písmenom „N”. Fázový vodič hnedej (alebo čiernej) farby pripojte do svorky označenej písmenom „L”. Fázový vodič musí byť vždy pripojený.

8.5 Výmena napájacieho kábla

Ak chcete napájací kábel vymeniť, použite iba H05V2V2-F T90 alebo ekvivalentný typ. Skontro‐ lujte, či zvolený kábel vyhovuje danému napätiu a pracovnej teplote. Žlto/zelený uzemňovací vo‐ dič musí byť o približne 2 cm dlhší ako hnedý (alebo čierny) fázový vodič.

8.6 Zabudovanie

ťahajte za prívodný kábel. Vždy ťahajte za zá‐ strčku.

vacieho kábla, adaptéra alebo rozvodky, hrozí nebezpečenstvo požiaru. Uistite sa, že uzem‐ nenie vyhovuje štandardom a nariadeniam.

plotu vyššiu ako 90 °C.

min. 650 mm

55 mm

40-50 mm

30 mm

min. 450 mm

490 mm

270 mm

POZOR Spotrebič inštalujte iba do pracovnej do‐ sky s rovným povrchom.

8.7 Možnosti zabudovania

Kuchynský dielec s dvierkami

Ochranná priečka nainštalovaná pod varným pa‐ nelom sa musí jednoducho vyberať a v prípade potreby zásahu servisného pracovníka musí byť spotrebič jednoducho prístupný.

30 mm

Ak sa do toho istého výrezu má nainštalovať viac varných panelov so šírkou 30 cm vedľa seba, ob‐ jednajte si montážnu súpravu obsahujúcu pod‐ pornú konzolu a prídavné tesnenia v jednom z našich servisných stredísk. Príslušné pokyny na inštaláciu sa dodávajú so súpravou.

R 5mm

min. 55mm

490+1mm

270+1mm

60 mm

Odnímateľný panel

Priestor pre prípojky

min 20 mm (max 150 mm)

Kuchynský dielec s rúrou

Rozmery priestoru pre varný panel musia zodpo‐ vedať príslušným údajom a kuchynská jednotka musí mať otvory na nepretržitý prívod vzduchu. Elektrická prípojka varného panela a rúry sa mu‐ sí z bezpečnostných dôvodov inštalovať samo‐

SLOVENSKY 55

statne aj preto, aby sa dala rúra z jednotky jed‐ noducho vybrať.

50 cm

120 cm

9. TECHNICKÉ INFORMÁCIE

Rozmery varného panela

Šírka: 290 mm Dĺžka: 520 mm

Tepelný výkon

Trojitý horák 3.8kW CELKOVÝ VÝKON: G20 (2H) 20 mbar = 3.8 kW

G30/G31 (3B/P) 30/30 mbar = 276 g/h

G20 (2H) 13 mbar = 4 kW Elektrické napájanie: 230 V ~ 50 Hz Kategória: II2H3B/P Pripojenie plynu: G 1/2" Prívod plynu: G20 (2H) 20 mbar Trieda spotrebiča: 3

Priemery prívodov

Horák Ø prívodu v 1/100 mm

Trojitý horák 56

360 cm

180 cm

Rozmery priestoru pre varný panel

Šírka: 270 (0/+1) mm Dĺžka: 490 (0+1) mm

Plynové horáky pre ZEMNÝ PLYN G20 20 mbar

HORÁK NORMÁLNY VÝKON kW tryska 1/100 mm

Trojitý 3.8 146

Plynové horáky na propán-bután G30/G31 30/30 mbar

HORÁK

NORMÁLNY VÝKON

tryska

1/100 mm

g/h

Trojitý 3.8 98 276

www.electrolux.com

Plynové horáky pre ZEMNÝ PLYN G20 13 mbar

HORÁK NORMÁLNY VÝKON kW tryska 1/100 mm

Trojitý 4.0 174

10. OCHRANA ŽIVOTNÉHO PROSTREDIA

Materiály označené symbolom na recykláciu. Obal hoďte do príslušných

kontajnerov na recykláciu. Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických

odovzdajte

spotrebičov. Nelikvidujte spotrebiče označené symbolom

Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na obecný alebo mestský úrad.

spolu s odpadom z domácnosti.

TÜRKÇE 57

İÇINDEKILER

1. GÜVENLIK BILGILERI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

2. GÜVENLIK TALIMATLARI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

3. ÜRÜN TANIMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

4. GÜNLÜK KULLANIM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

5. YARARLI IPUÇLARI VE BILGILER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

6. BAKIM VE TEMIZLIK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

7. SORUN GIDERME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

8. MONTAJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

9. TEKNIK BILGILER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

SİZİ DÜŞÜNÜR

Bir Electrolux ürünü aldığınız için teşekkür ederiz. Size onlarca yıllık profesyonel deneyim ve yenilik sunan bir ürün tercih ettiniz. Sizi düşünerek tasarlanan yaratıcı ve şık bir ürün. Bu ürünü her kullandığınızda, daima en iyi sonuçları alacağınızdan emin olabilirsiniz.

Electrolux'e hoş geldiniz. Web sitemizi aşağıdakiler için ziyaret edin:

Kullanım önerileri, broşürler, sorun giderme bilgileri, servis bilgileri alın: www.electrolux.com

Ürününüzü daha iyi servis için kaydedin: www.electrolux.com/productregistration

Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın: www.electrolux.com/shop

MÜŞTERİ HİZMETLERİ VE SERVİS

Orijinal yedek parça kullanılmasını tavsiye ederiz. Servis ile iletişim sırasında, aşağıdaki verilerin bulunduğunu kontrol edin. Bilgiler, bilgi etiketinde yazılıdır. Model, PNC, Seri Numarası.

Uyarı / Dikkat-Güvenlik bilgileri. Genel bilgiler ve ipuçları Çevresel bilgiler

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

www.electrolux.com

1. GÜVENLİK BİLGİLERİ

Cihazın montaj ve kullanımından önce, verilen talimatları dikkatlice okuyun. Üretici, yanlış bir montaj ve kullanımın hasara neden olma‐ sı durumunda sorumluluk kabul etmez. Kullanma kılavuzunu daha sonra kullanmak için daima cihazın yakınında bulundurun.

1.1 Çocukların ve tehlikeye açık kişilerin güvenliği

UYARI Boğulma, yaralanma ya da kalıcı sakatlık riski vardır.

• Bu cihaz, güvenliklerinden sorumlu bir yetişkin ya da kişi tarafın‐ dan gözetim altında tutuldukları sürece 8 yaş ve üzeri çocuklar ve fiziksel, duyumsal veya zihinsel kapasitesi düşük veya bilgi ve deneyimi olmayan kişiler tarafından kullanılabilir.

• Çocukların cihazla oynamalarına izin vermeyin.

• Tüm ambalaj malzemelerini çocuklardan uzak tutun.

• Cihaz çalışırken veya soğuma aşamasındayken çocukları ve ev‐ cil hayvanları cihazdan uzak tutun. Erişilebilir parçalar sıcaktır.

• Cihazda çocuk güvenliği aygıtı varsa bu aygıtı etkinleştirmenizi tavsiye ederiz.

• Temizlik ve kullanıcı bakımı çocuklar tarafından, gözetim altında bulunmadıkları müddetçe, yapılmamalıdır.

1.2 Genel Güvenlik

• Cihaz ve erişilebilir parçalar kullanım esnasında ısınırlar. Isıtıcı elemanlara dokunmayın.

• Cihazı çalıştırmak için harici bir zamanlayıcı ya da ayrı bir uzak‐ tan kumanda sistemi kullanmayın.

• Başında bulunmadığınız durumlarda ocak üzerinde katı veya sı‐ vı yağ kullanarak pişirme yapmanız yangınla sonuçlanabilir.

• Yangını asla su ile söndürmeye çalışmayın. Cihazın elektrik bağlantısını kesin ve ateşin üstünü bir kapak veya yangın batta‐ niyesi ile kapatın.

• Pişirme alanları üzerinde bir şey bırakmayın.

• Cihazı temizlemek için buharlı bir temizleyici kullanmayın.

TÜRKÇE 59

• Isınabileceklerinden dolayı ocak yüzeyleri üzerine bıçak, çatal, kaşık ve tencere kapakları gibi metal nesneler bırakmayın.

• Cam seramik yüzeyin çatlak olması halinde, elektrik çarpması olasılığını engellemek için cihazı kapayın.

GÜVENLİK TALİMATLARI

Bu cihaz aşağıdaki pazarlar için uygundur:

IT FR SK TR

2.1 Montaj

UYARI Cihazın montajı sadece kalifiye bir kişi tarafından yapılmalıdır.

• Tüm ambalajları çıkarın.

• Hasarlı bir cihazı monte etmeyin ya da kullan‐

mayın.

• Cihazla birlikte verilen montaj talimatlarına

uyun.

• Diğer cihazlar ve üniteler arasında olması ge‐

reken minimum mesafeyi koruyun.

• Ağır olduğundan, cihazı taşırken daima dikkat

edin. Her zaman güvenlik eldivenleri kullanın.

• Nemin kabarmaya neden olmasını önlemek

için kesik yüzeyleri yalıtkan malzeme ile yalı‐ tın.

• Cihazın altını buhar ve nemden koruyun.

• Cihazı kapının yakınına veya pencere altına

monte etmeyin. Bu durum, sıcak pişirme kap‐ larının kapı ya da pencere açıldığında cihaz‐ dan düşmesini önler.

• Cihaz çekmecelerin üzerine takılmış ise, cihaz

ile üst çekmece arasındaki boşluğun hava do‐ laşımı için yeterli olduğundan emin olun.

• Cihazın alt kısmı ısınabilir. Cihazın altına, yere

temas etmesini engelleyecek ısıya dayanıklı bir panel konmasını tavsiye ediyoruz.

Elektrik bağlantısı

UYARI Yangın ve elektrik çarpması riski vardır.

• Tüm elektrik bağlantıları kalifiye bir elektrikçi

tarafından yapılmalıdır.

• Cihaz topraklanmalıdır.

• Cihaz üzerinde herhangi bir müdahale yapma‐ dan önce elektrik bağlantısının kesildiğinden emin olun.

• Doğru elektrik kablosunu kullanın.

• Elektrik bağlantılarının dolanmasını önleyin.

• Cihazı yakındaki prizlere taktığınızda elektrik bağlantılarının veya prizin (varsa) cihaza ya da sıcak pişirme kaplarına temas etmesini ön‐ leyin.

• Cihazın montajının doğru yapıldığından emin olun. Gevşek ve uygun olmayan fiş ve priz bağlantıları (varsa) terminalin çok fazla ısın‐ masına neden olabilir.

• Bir şok korumasının bulunduğundan emin olun.

• Kablo üzerinde gerilim azaltıcı kelepçe kulla‐ nın.

• Elektrik fişine (varsa) veya kablosuna zarar vermemeye özen gösterin. Hasarlı bir kabloyu değiştirmek için yetkili servise ya da bir elek‐ trikçiye başvurun.

• Elektrik tesisatı cihazın ana şebeke bağlantısı‐ nı tüm kutuplardan kesebilmenize olanak sağlayan bir yalıtım malzemesine sahip olma‐ lıdır. Yalıtım malzemesinin kontak açıklığının genişliği en az 3 mm olmalıdır.

• Sadece doğru yalıtım malzemelerini kullanın: hat koruyucu devre kesiciler, sigortalar (yuva‐ sından çıkarılan vidalı tip sigortalar), toprak kaçağı kesicileri ve kontaktörler.

Gaz bağlantısı

• Tüm gaz bağlantıları bir kalifiye personel tara‐ fından yapılmalıdır.

• Cihaz çevresinde hava devridaimi olduğundan emin olun.

• Gaz beslemesi ile ilgili bilgiler bilgi etiketinde bulunmaktadır.

• Bu cihaz, yanma ürünlerini boşaltan bir cihaza bağlanmaz. Cihazı mutlaka geçerli montaj yö‐

www.electrolux.com

2.2 Kullanım amacı

• Bu cihazı ev ortamında kullanın.

• Bu cihazın teknik özelliklerini değiştirmeyin.

• Cihazı çalışır durumdayken denetimsiz bırak‐

• Cihazı suyla temas halindeyken veya ıslak el‐

• Pişirme bölgelerinin üzerine çatal-bıçak veya

• Her kullanımdan sonra pişirme bölgesini "ka‐

• Cihazı bir çalışma tezgahı veya bir eşya koy‐

• Cihazın yüzeyi çatlarsa, cihazın elektriğini he‐

• Katı ve sıvı yağlar ısıtıldıklarında yanıcı buhar‐

• Çok sıcak yağdan çıkan buharlar anlık yanma‐

• Yiyecek artıkları içerebilen kullanılmış yağ, ilk

• Cihazın içine, üzerine veya yakınına yanıcı

• Kontrol paneli üzerine sıcak pişirme kapları

• Pişirme kaplarını kuruyana dek kaynatmayın.

• Nesnelerin ya da pişirme kaplarının cihaz üze‐

• Pişirme bölgelerini, üzerindeki pişirme kapları

• Cihazın üzerine alüminyum folyo koymayın.

netmeliklerine göre bağlayın. Yeterli havalan‐ dırma ile ilgili gereksinimlere dikkat edin.

UYARI Yaralanma, yanık ya da elektrik çarp‐ ması riski vardır.

mayın.

lerle kullanmayın.

tencere kapağı koymayın. Isınabilirler.

palı" konuma ayarlayın.

ma masası gibi kullanmayın.

men güç kaynağından kesin. Bunun amacı elektrik çarpmasını önlemektir.

UYARI Patlama veya yangın riski vardır.

lar çıkarabilirler. Bunlarla pişirme yaparken açık alev ya da ısınmış nesneleri yağlardan uzak tutun.

ya neden olabilir.

kez kullanılan yağdan daha düşük sıcaklıkta yangına neden olabilir.

ürünler ya da yanıcı ürünlerle ıslanmış eşyalar koymayın.

UYARI Cihazın zarar görme riski vardır.

koymayın.

rine düşmesine izin vermeyin. Yüzey zarar gö‐ rebilir.

boşken veya üzerinde pişirme kabı yokken kullanmayın.

• Dökme demir, alüminyum ya da altları hasarlı pişirme kapları cam seramiğin çizilmesine yol açabilir. Ocak bölmesindaki nesnelerin yerini değiştirirken daima kaldırın.

• Cihazın yerleştirildiği odayı iyice havalandırın.

• Havalandırma boşluklarının kapalı olmadığın‐ dan emin olun.

• Ocak bekinin boyutlarından büyük olan doğru şekil ve çapa sahip, sağlam yapıdaki pişirme kaplarını kullanın. Cam plakanın (varsa) aşırı ısınması ve yırtılması riski vardır.

• Düğmeyi maksimum pozisyondan minimum pozisyona hızlı bir şekilde döndürürken alevin sönmediğinden emin olun.

• Tavaların halkaların ortasına konumlandığın‐ dan ve pişirme alanının kenarlarından taşma‐ dığından emin olun.

• Sadece cihaz ile verilen aksesuarları kullanın.

• Ocak bekine bir alev dağıtıcı takmayın.

2.3 Bakım ve Temizlik

UYARI Cihazın zarar görme riski vardır.

• Yüzey malzemesinin bozulmasını önlemek için cihazı düzenli olarak temizleyin.

• Cihazı temizlemek için su spreyi ve buhar kul‐ lanmayın.

• Ocak beklerini bulaşık makinesinde yıkama‐ yın.

• Cihazı yumuşak nemli bir bezle temizleyin. Sadece nötr deterjanlar kullanın. Aşındırıcı ürünleri, aşındırıcı temizleme bezlerini, çözü‐ cüleri veya metal cisimleri kullanmayın.

2.4 Elden çıkarma

UYARI Yaralanma ya da boğulma riski.

• Cihazı nasıl doğru şekilde elden çıkaracağını‐ za ilişkin bilgi için belediyenize başvurun.

• Cihazın fişini prizden çekin.

• Elektrik kablosunu kesin ve atın.

• Harici gaz borularınının bağlantısını kesin.

Üretici / İhracatçı : ELECTROLUX APPLIANCES AB

BUSINESS SECTOR EMA-EMEA (SEE) ST GÖRANSGATAN 143 SE-105 45 STOCKHOLM SWEDEN TEL: +46 (8) 738 60 00 FAX: +46 (8) 738 63 35

www.electrolux.com Kullanım Ömrü Bilgisi :

Kullanım ömrü küçük ev aletlerinde 7 yıl, diğer beyaz eşya ürünlerinde ise 10 yıldır. Kullanım

3. ÜRÜN TANIMI

3.1 Pişirme yüzeyi düzeni

TÜRKÇE 61

ömrü, üretici ve/veya ithalatçı firmanın cihazınızla ilgili yedek parça temini ve bakım süresini ifade eder.

3.2 Kontrol düğmeleri

Sembol Açıklama

4. GÜNLÜK KULLANIM

UYARI Güvenlik bölümlerine bakın.

4.1 Ocak bekini yakma

UYARI Mutfakta açık ateş kullanırken çok dik‐ katli olun. Üretici, ateşin yanlış kullanımı nedeniyle ortaya çıkan durumlardan hiç‐ bir şekilde sorumlu değildir.

Ocak bekini her zaman pişirme kabı koymadan önce yakın.

Gaz beslemesi yok / off (kapalı) konum

Ateşleme pozisyo‐ nu / maksimum gaz beslemesi

Triple Crown Ocak Beki

Kontrol düğmesi

Sembol Açıklama

Minimum gaz besle‐ mesi

Kontrol düğmesini aşağı bastırın ve maksi‐ mum konuma (

yönde çevirin.

Kontrol düğmesini yaklaşık 5 saniye basılı tutun; bu sayede gaz kesme emniyeti ısına‐ caktır. Aksi takdirde gaz beslemesi kesilir.

Normal hale geldikten sonra alevi ayarlayın.

Birkaç denemeden sonra ocak beki yanmazsa, bek alev başlığının ve ka‐ pağının doğru yerleştirildiğinden emin olun.

) kadar saatin tersi

Ocak bekini yakmak için:

www.electrolux.com

Elektrik olmaması halinde, ocak beki

elektriksiz olarak da yakılabilir; böyle bir durumda, beke bir ateş yaklaştırıp, ilgili düğmeye basın ve maksimum gaz ko‐ numuna gelene kadar saatin tersi yönde çevirin.

Eğer brülör kazara sönerse, kontrol düğmesini off (kapalı) konumuna getiri‐ niz ve en az 1 dakika sonra brülörü tek‐ rar yakmaya çalışınız.

Ocak beki kapağı

Ocak beki başlığı

Ateşleme ucu

Gaz kesme emniyeti

UYARI Kontrol düğmesini 15 saniyeden daha uzun süre basılı tutmayınız. Eğer brülör 15 saniye geçmesine rağmen yanmazsa, kontrol düğmesini bırakınız, düğmeyi "off" (kapalı) konu‐ muna getiriniz ve en az 1 dakika sonra brülörü tekrar yakmaya çalışınız.

5. YARARLI İPUÇLARI VE BİLGİLER

UYARI Güvenlik bölümlerine bakın.

5.1 Enerji tasarrufu

• Mümkünse, daima kapaklarını pişirme kapları‐ nın üzerine koyunuz.

• Sıvı kaynamaya başladığında, sıvının yavaş yavaş kaynamaya devam etmesi için alevin şiddetini azaltınız.

Sadece çapı ocak beklerinin boyutuna uygun olan pişirme kaplarını kullanın.

Ocak beki Pişirme kaplarının çapları

Triple Crown 160 - 240 mm

UYARI Gazlı ocak bekleri üzerinde dökme de‐ mir pişirme kapları, taş kaplar, ızgara ya da kızartma kapları kullanmayın.

Cihazı monte ettikten veya bir elektrik kesintisinden sonra cihaza ilk kez elek‐ trik verdiğinizde, kıvılcım jeneratörünün otomatik olarak çalışabilir. Bu normaldir.

4.2 Brülörü kapatma

Alevi söndürmek için, düğmeyi çevirerek sembolüne getiriniz.

UYARI Pişirme kaplarını ocak bekinden alma‐ dan önce, mutlaka alevi kısın veya ta‐ mamen söndürün.

UYARI Pişirme kaplarının kulplarının ocağın ön kenarından dışarı taşmadığından emin olun. Ayrıca, pişirme kaplarının tama‐ men sabit durmasını sağlamak ve dü‐ şük gaz tüketimi elde etmek için pişirme kapları halkaların tam ortasına yerleşti‐ rilmelidir.

Yaralanmaları ve dökülmelerini önlemek için hal‐ kaların üzerine yamuk veya dengesiz pişirme kapları koymayın.

UYARI Alev dağıtıcı kullanmayın.

UYARI Pişirme esnasında sıvı dökülmesi ca‐ mın kırılmasına neden olabilir.

6. BAKIM VE TEMİZLİK

TÜRKÇE 63

UYARI Güvenlik bölümlerine bakın.

UYARI Temizlemeden önce, cihazı devre dışı bırakın ve soğumasını bekleyin. Bakım işlemi veya temizlik yapmadan önce ci‐ hazın fişini elektrik prizinden çekin.

Yüzey üzerinde bulunan çiziklerin ve koyu lekelerin, cihazın çalışması üzerin‐ de etkisi yoktur.

• Izgaraları ocağın kolayca temizlenmesi için çı‐ karabilirsiniz.

• Emaye kısımları, kapak ve alev başlığını te‐ mizlerken ılık sabunlu su ile yıkayın ve yerleri‐ ne takmadan önce iyice kurutun.

• Paslanmaz çelik kısımları su ile iyice yıkayın ve yumuşak bir bezle kurulayın.

• Ocak ızgaraları bulaşık makinesinde yıkana‐ maz. Bunların elde yıkanması gerekir.

• Ocak ızgaralarını elinizle yıkarken, emaye kaplama işlemi sırasında nadiren de olsa kes‐ kin kenarlar kalabileceğinden kurulama esna‐ sında dikkatli olun. Gerekirse, inatçı lekeleri bir temizleme macunuyla çıkarın.

• Ocak ızgaralarını temizleme sonrasında doğru şekilde yerleştirdiğinizden emin olun.

• Ocak beklerinin doğru çalışmasını sağlamak için, ocak ızgarası kollarının ocak bekinin mer‐ kezinde olduğundan emin olun.

• Ocak yüzeyinin zarar görmemesi için, ocak ız‐ garalarını yerine koyarken çok dikkatli olun.

Temizlik sonrasında, cihazı yumuşak bir bezle kurulayın.

Kirlerin temizlenmesi:

– Şunları derhal temizleyin: Erimiş plastik,

plastik folyo ve şeker içeren yiyecekler.

– Şunları temizlemeden önce cihazı kapa‐

yıp soğumaya bırakın: Kireç lekeleri, su lekeleri, yağ lekeleri, parlak metalik renk atmaları. Ocak yüzeyi için uygun bir te‐ mizlik maddesi kullanın.

Cihazı nemli bir bezle ve biraz deterjanla te‐ mizleyin.

Son olarak cihazı temiz bir bezle silerek ku‐ rulayın.

UYARI Camın yüzeyini ya da ocak beki ve çer‐ çeve (varsa) arasındaki bölümü temizle‐ mek için bıçak, kazıyıcı ve benzeri alet‐ ler kullanmayın.

UYARI Pişirme kaplarını camın üzerinde kay‐ dırmayın, aksi halde yüzeyin çizilmesine neden olabilir. Ayrıca, camın üzerine sert ve keskin nesnelerin düşmesine ve‐ ya bu nesnelerin ocağın kenarına çarp‐ masına izin vermeyin.

6.1 Ateşleme ucunun temizlenmesi

Bunun için metal elektrotlu bir seramik ateşleme ucu kullanılır. Ateşlemede zorluk yaşamamak için bu parçaları çok temiz tutun ve ocak beki alev başlığı deliklerinin tıkalı olup olmadığını kon‐ trol edin.

6.2 Periyodik bakım

Gaz besleme borusunu ve basınç ayarlayıcısını (eğer varsa) Yetkili Servisinize periyodik olarak kontrol ettiriniz.

www.electrolux.com

7. SORUN GİDERME

Sorun Olası neden Çözüm

Gazı ateşlerken kıvılcım çık‐ mıyor.

• Ocak beki kapağı ve bek

Ateşlendikten sonra alev he‐ men sönüyor.

Gaz halkası düzensiz yanıyor. • Ocak beki alev başlığı yiye‐

Eğer bir arıza varsa, sorunun çözümünü öncelik‐ le kendiniz bulmaya çalışınız. Eğer sorunun çö‐ zümünü kendi başınıza bulamazsanız, satıcınızı veya yetkili servisinizi arayınız.

Eğer cihazı yanlış şekilde çalıştırırsanız veya cihazın montajı yetkili bir teknisyen tarafından yapılmazsa, yetkili servis tek‐ nisyeninin veya satıcının sizi ziyareti, garanti süresi sona ermemiş olsa bile ücretsiz olmayabilir.

Bu bilgiler, size daha hızlı ve daha doğru destek sağlamak için gereklidir. Bu bilgiler verilen bilgi etiketinde mevcuttur.

• Model tanımı .................

• Elektrik beslemesi yoktur. • Cihazın bağlantılarının ya‐ pıldığından ve elektrik kay‐ nağının açık olduğundan emin olun.

• Sigortayı kontrol edin. Si‐ gortanın birkaç defa atması durumunda, kalifiye bir elektrikçi çağırın.

• Ocak beki kapağının ve

alev başlığı dengesiz yer‐ leştirilmiş.

bek alev başlığının doğru yerleştirildiğinden emin olun.

• Gaz kesme emniyeti yete‐ rince ısınmamıştır.

• Alevi yaktıktan sonra, düğmeyi yaklaşık 5 saniye daha basılı tutun.

• Enjektörün tıkalı olmadığın‐

cek artıkları ile tıkanmış olabilir.

dan ve ocak beki alev baş‐ lığında yemek kalıntıları ol‐ madığından emin olun.

• Ürün numarası (PNC) .................

• Seri Numarası (S.N.) .................

Sadece orijinal yedek parçalar kullanın. Orijinal yedek parçalar sadece yetkili servislerimizden el‐ de edilebilir.

7.1 Aksesuar çantasıyla birlikte verilen etiketler

Yapışkan etiketleri aşağıda gösterildiği gibi ya‐ pıştırın:

1 2 3

TÜRKÇE 65

MOD.

PROD.NO.

SER.NO

DATA

8. MONTAJ

8.1 Gaz Bağlantısı

Yürürlükteki yönetmeliklere uygun olarak, sabit bağlantılar seçin veya paslanmaz çelikten yapıl‐ ma esnek bir boru kullanın. Esnek metal borular kullanıyorsanız, bunların hareketli kısımlara te‐ mas etmemesine veya sıkışmamasına dikkat edin. Ocak, bir fırın ile birlikte monte edildiğinde de aynı dikkati gösterin.

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

03 IT

MADE IN ITALY

Garanti Kartına yapıştırın ve bu kısmı gön‐ derin.

Garanti Kartına yapıştırın ve bu kısmı sakla‐ yın.

UYARI Güvenlik bölümlerine bakın.

UYARI Montaj, bağlantı ve bakım ile ilgili aşağıdaki talimatlar, mutlaka standartla‐ ra ve yürürlükteki kurallara uygun olarak kalifiye bir personel tarafından gerçek‐ leştirilmelidir.

0049

MOD. PROD.NO. SER.NO.

Talimatlar kitapçığına yapıştırın.

TYPE 230V-50Hz IP20

Cihazın gaz besleme basıncının tavsiye edilen değerlere uygun olduğundan emin olun. Ayarlanabilir bağlantı, G 1/2" dişli bir somun ile çıkış kısmına bağla‐ nır. Parçaları takın ve gerekirse doğru yönde tutmak için her şeyi teflon bant ile sarın.

Somunlu pimin ucu

Rondela

Dirsek (gerekirse)

Likit gaz

Likit gaz için lastik boru tutucu kullanın. Her za‐ man conta takın. Ardından, gaz bağlantısını yap‐ maya başlayın. Esnek boru aşağıdaki durumlarda kullanılması için hazırlanmıştır:

www.electrolux.com

– Oda sıcaklığından ve 30°C'den daha fazla

– 1500 mm'den daha uzun olmamalıdır. – Herhangi bir boğum yapmamalıdır. – Çekilme veya bükülme olmamalıdır. – Keskin kenarlara veya köşelere temas etme‐

– Ne durumda olduğunun kontrol edilebilmesi

Esnek borunun koruma kontrolü, aşağıdaki kon‐ trol aşamalarını içermektedir:

– Her iki ucunda ve tamamında çatlak, kesik ve

– Malzeme sertleşmemiş halde, ancak doğru

– Sıkma kelepçeleri paslanmamış olmalıdır. – Son kullanma tarihi geçmemiş olmalıdır.

Bir veya daha fazla kusur görülürse, boruyu tamir etmeye çalışmayın, yenisiyle değiştirin.

8.2 Enjektörlerin değiştirilmesi

Eğer gaz beslemesi basıncı değişkense veya ge‐ rekli olan basınçtan farklıysa, gaz beslemesi bo‐ rusuna uygun bir basınç regülatörü takın.

8.3 Minimum seviye ayarlaması

Ocak beklerinin minimum seviyesinin ayarlanma‐ sı:

ısınmamalıdır.

melidir.

için kolaylıkla incelenebilir şekilde konumlan‐ dırılmalıdır.

yanık izleri olmamalıdır.

esneklikte olmalıdır.

Montaj tamamlandıktan sonra boru bağlantılarının doğru şekilde yapılıp ya‐ pılmadığını kontrol edin. Bir sabun çö‐ zeltisi kullanın, alev kullanmayın!

Ocak ızgaralarını çıkarın. Ocak bekinin kapaklarını ve alev başlıklarını

çıkarın. Bir 7 numara lokma anahtarı kullanarak en‐

jektörleri sökün ve bunların yerine kullan‐ dığınız gaz tipine uygun enjektörler takın ("Teknik Bilgi" bölümündeki tabloya bakın).

Aynı prosedürü geriye uygulayarak parçaları yerine takın.

Bilgi etiketini (gaz besleme borusunun ya‐ nındadır) kullanılacak yeni gaz beslemesi ti‐ pine uygun etiketle değiştirin. Bu etiketi, ci‐ hazla birlikte verilen paket içerisinde bulabi‐ lirsiniz.

Ocak bekini ateşleyin. Düğmeyi minimum pozisyonuna getirin. Düğmeyi çıkarın.

sadece Rusya için

İnce uçlu bir tornavidayla, baypas vidasının konumunu ayarlayın.

Baypas vidası

• G20 20 mbar'lık doğal gazdan (ya da G20 13 mbar'lık doğal gaz

) likit gaza dönüşüm yapı‐

lıyorsa, baypas vidasını tamamen sıkın.

• Likit gazdan G20 20 mbar doğal gaza geçiyor‐ sanız, baypas vidasını yaklaşık 1/4 tur gevşe‐ tin (Triple Crown ocak beki için 1/2 tur).

•

G20 20 mbar doğal gazdan G20 13 mbar

doğal gaza geçiyorsanız, baypas vidasını yak‐ laşık 1/4 tur gevşetin (Triple Crown ocak beki için 1/2 tur).

•

Eğer likit gazdan G20 13 mbar'lık

doğal ga‐ za dönüşüm yapılıyorsa, baypas vidasını yak‐ laşık 1/2 tur gevşetin (Triple Crown için 1 tur).

•

G20 13 mbar

doğal gazdan G20 20 mbar doğal gaza geçiyorsanız, baypas vidasını yak‐ laşık 1/4 tur sıkın (Triple Crown ocak beki için 1/2 tur).

UYARI Düğmeyi maksimum pozisyondan mini‐ mum pozisyona hızlı bir şekilde döndü‐ rürken alevin sönmediğinden emin olun.

8.4 Elektrik bağlantısı

• Bilgi etiketinde yazılı nominal gerilim değerinin ve güç tipinin, tesisatınızın gerilim ve güç özellikleriyle uyuştuğundan emin olun.

• Bu cihaz ile birlikte bir elektrik kablosu verilir. Kablonun, bilgi etiketinde yazılı yük değerlerini kaldırabilecek uygun bir fiş ile birlikte kullanıl‐ ması gerekir. Fişi doğru prize taktığınızdan emin olun.

• Her zaman doğru monte edilmiş, darbelere dayanıklı bir priz kullanın.

• Montajdan sonra elektrik fişine erişilebildiğin‐ den emin olun.

• Cihazın fişini prizden çıkarmak için elektrik kablosunu çekmeyin. Her zaman fişten tutarak çekin.

• Cihaz bir uzatma kablosu, adaptör veya çoklu priz üzerinden bağlıyken yangın riski vardır. Toprak bağlantısının standartlar ve yönetme‐ likler ile uyumlu olduğundan emin olun.

• Elektrik kablosunun 90°C üzerinde sıcaklığa çıkmasına izin vermeyin.

Mavi toprak kablosunu üzerinde "N" harfi bulu‐ nan terminale bağladığınızdan emin olun. Kahve‐ rengi (ya da siyah) faz kablosunu "L" harfli termi‐ nale bağlayın. Faz kablosunu her zaman bağlı tutun.

8.5 Bağlantı kablosunun değiştirilmesi

Bağlantı kablosunu değiştirmek için sadece H05V2V2-F T90 veya eşdeğer tipte bir kablo kul‐ lanın. Kablo kesitinin gerilime ve çalışma sıcak‐ lığına uygun olduğundan emin olun. Sarı/yeşil toprak kablosu, kahverengi (veya siyah) faz kab‐ losundan yaklaşık 2 cm daha uzun olmalıdır.

TÜRKÇE 67

8.6 Ankastre montaj

min. 650 mm

55 mm

Eğer birden fazla 30 cm'lik ocak aynı tezgah üze‐ rinde yan yana monte edilecekse, bir destek yan braketi ve ilave contalar içeren bir montaj kiti yet‐ kili servislerimizden tedarik edilebilir. İlgili montaj talimatları, montaj kiti paketi içinde bulunmakta‐ dır.

R 5mm

490+1mm

min. 55mm

40-50 mm

30 mm

270+1mm

min. 450 mm

490 mm

270 mm

DİKKAT Cihazı sadece yüzeyi düz olan bir tez‐ gaha yerleştirin.

8.7 Yerleştirme olanakları

Kapaklı mutfak ünitesi

Ocağın altına monte edilen panel, teknik servis işlemi gerektiğinde kolay erişim için kolayca çıka‐ rılabilir olmalıdır.

30 mm

min 20 mm (max 150 mm)

60 mm

Çıkarılabilir panel

Bağlantılar için alan

www.electrolux.com

Fırınlı mutfak ünitesi

Ocak çıkıntısının boyutları talimatlara uygun ol‐ malı ve mutfak ünitesi sürekli hava dolaşımı sağlayacak deliklerle donatılmalıdır. Ocak ve fırı‐ nın elektrik bağlantısı güvenlik nedeniyle ve fırını

üniteden kolayca çıkarabilmek için ayrı ayrı yapıl‐ malıdır.

50 cm

120 cm

9. TEKNİK BİLGİLER

Ocak boyutları

Genişlik : 290 mm Uzunluk: 520 mm

Isı girişi

Triple Crown ocak beki 3.8 kW TOPLAM GÜÇ: G20 (2H) 20 mbar = 3.8 kW

Elektrik beslemesi: 230 V ~ 50 Hz Kategori: II2H3B/P Gaz bağlantısı: G 1/2" Gaz beslemesi: G20 (2H) 20 mbar Cihaz sınıfı: 3

Baypas çapları

Ocak beki Ø Baypas 1/100 mm'de

Triple Crown Ocak Beki 56

360 cm

Ocak ankastre montaj boyutları

Genişlik : 270 (0/+1) mm Uzunluk: 490 (0+1) mm

G30/G31 (3B/P) 30/30 mbar = 276 g/sa. G20 (2H) 13 mbar = 4 kW

180 cm

G20 20 mbar'lık DOĞAL GAZ için gazlı ocak bekleri

OCAK BEKİ NORMAL GÜÇ kW enj. 1/100 mm

Triple Crown 3.8 146

LPG G30/G31 30/30 mbar için gazlı ocak bekleri

OCAK BEKİ

NORMAL GÜÇ

enj.

1/100 mm

g/sa.

Triple Crown 3.8 98 276

G20 13 mbar'lık DOĞAL GAZ için gazlı ocak bekleri

OCAK BEKİ NORMAL GÜÇ kW enj. 1/100 mm

Triple Crown 4.0 174

10. ÇEVREYLE İLGİLİ BİLGİLER

TÜRKÇE 69

Şu sembole sahip malzemeler geri dönüştürülebilir

uygun konteynerlere koyun. Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının

. Ambalajı geri dönüşüm için

korunmasına yardımcı olun. Ev atığı sembolü bulunan cihazları atmayın. Ürünü yerel geri

dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin. AEEE Yönetmeliğine Uygundur.

www.electrolux.com

TÜRKÇE 71

www.electrolux.com/shop

397263301-E-022013

Electrolux EGC3313NOK User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
