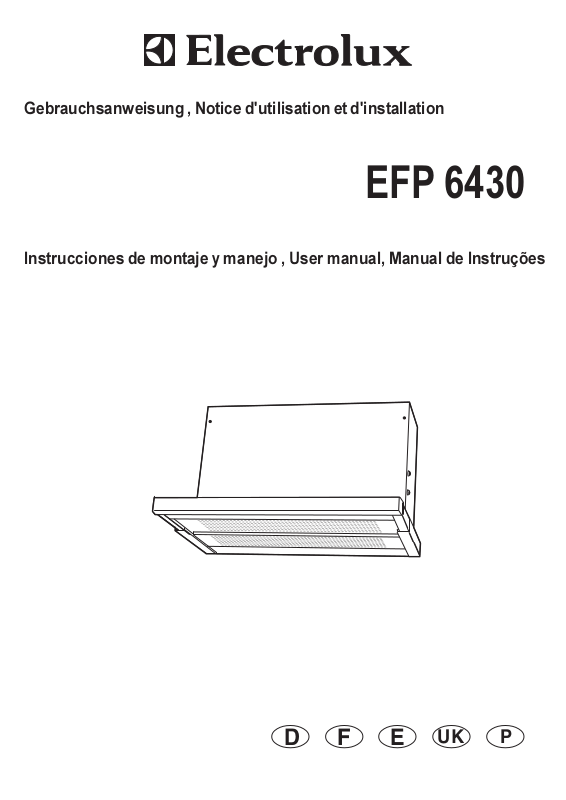

Gebrauchsanweisung , Notice d'utilisation et d'installation
EFP 6430
Instrucciones de montaje y manejo , User manual, Manual de Instruções
D F E UK P
Sommaire |
F |
|
|
Consignes de sécurité |
12 |
pour l’installateur |
12 |
pour l’utilisateur |
12 |
Généralités |
13 |
Version évacuation extérieure |
13 |
Version recyclage |
13 |
Description de l’appareil |
13 |

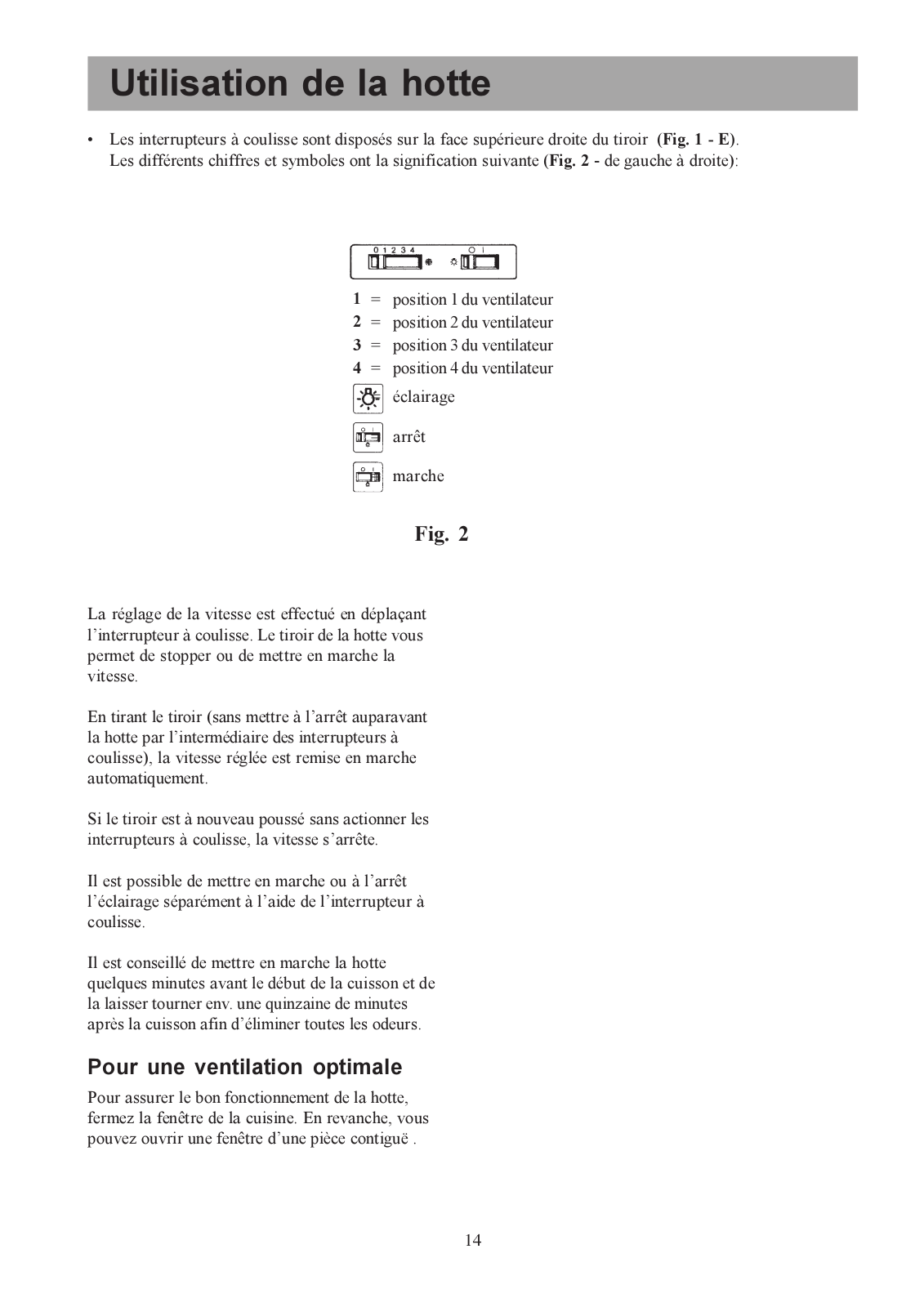

Utilisation de la hotte |
14 |
Pour une ventilation optimale |
14 |

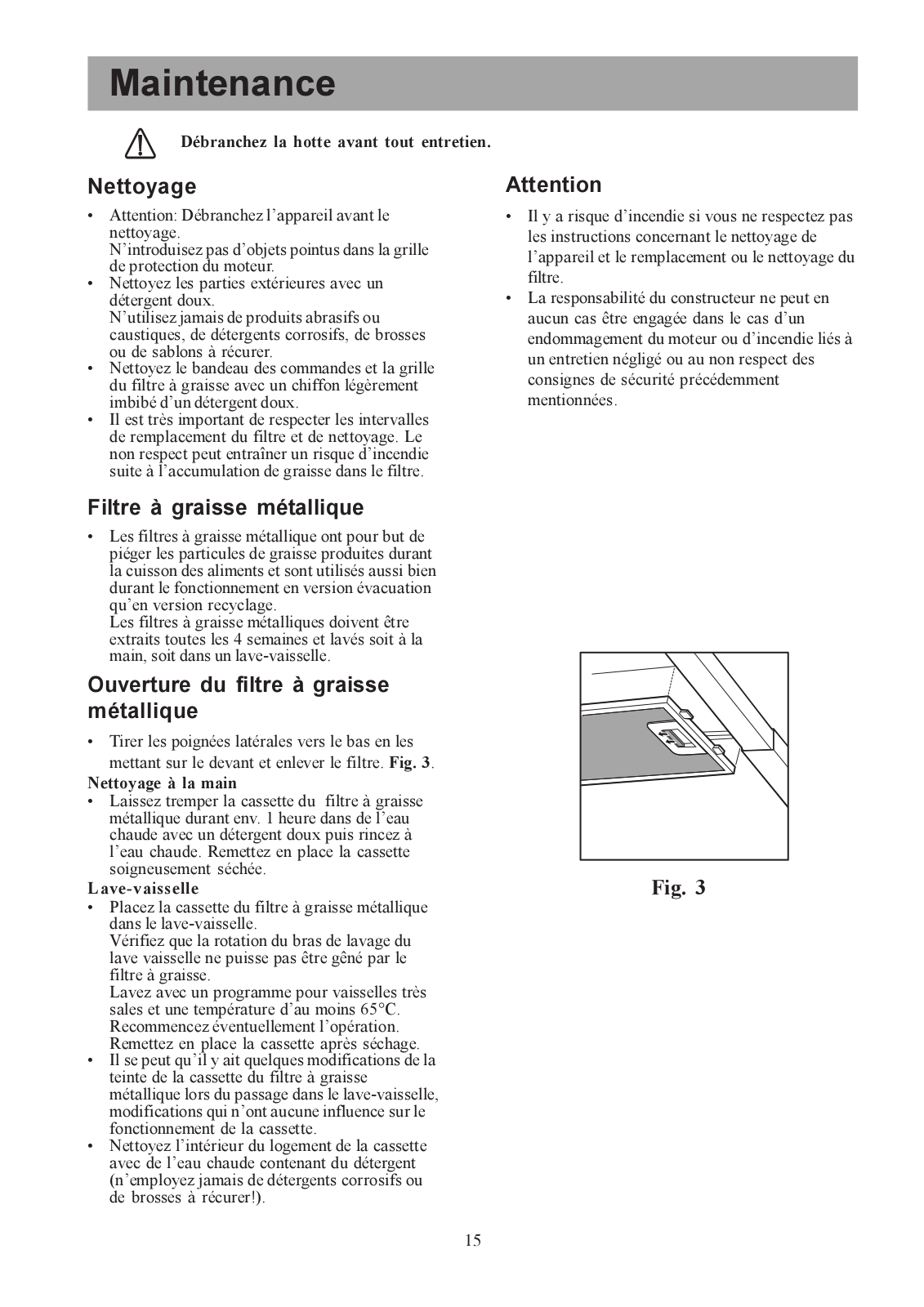

Maintenance |
15 |
Nettoyage |
15 |
Filtre à graisse métallique |
15 |
Ouverture du filtre à graisse métallique |
15 |

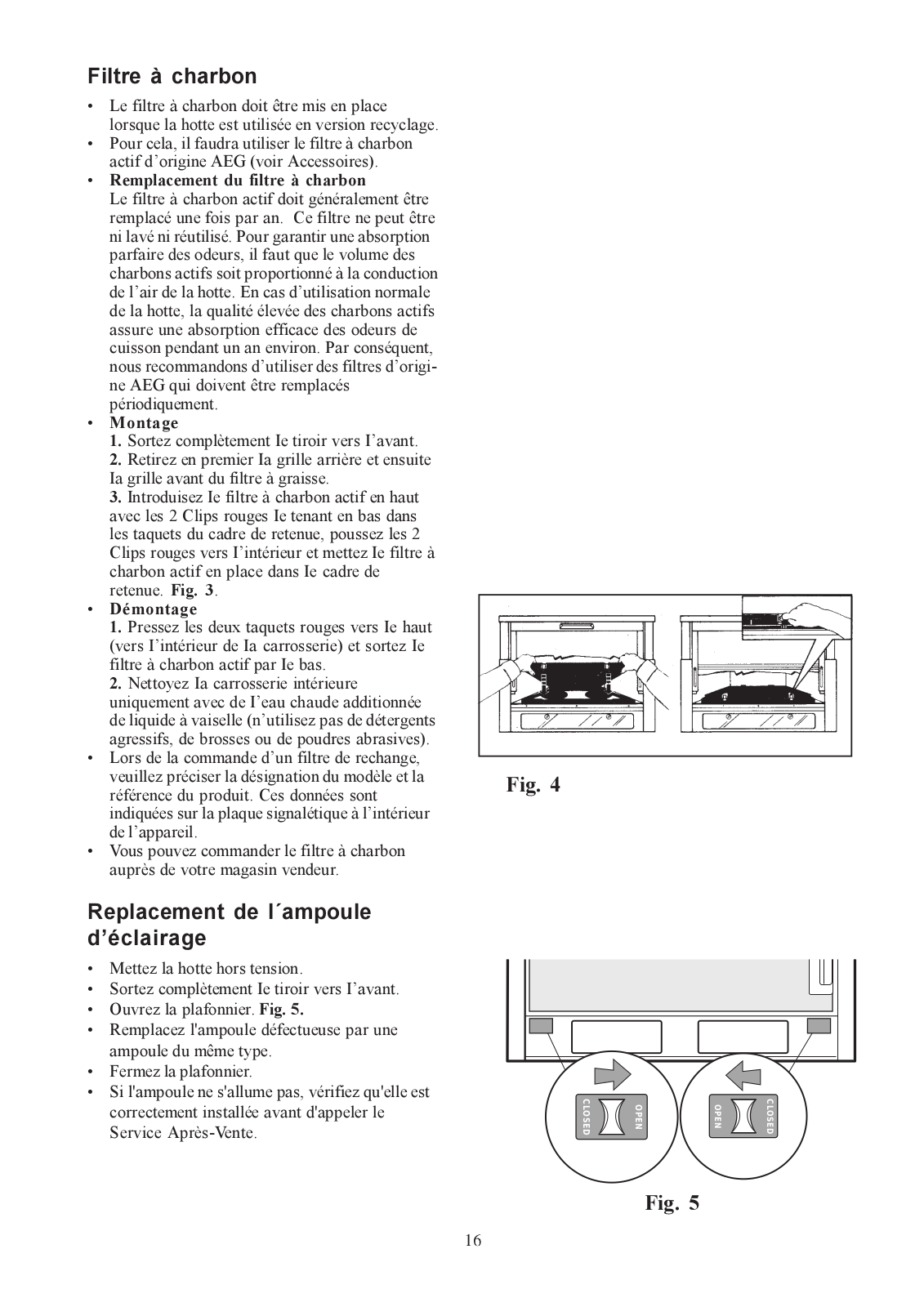

Filtre à charbon |
16 |
Replacement de l´ampoule d’éclairage |
16 |

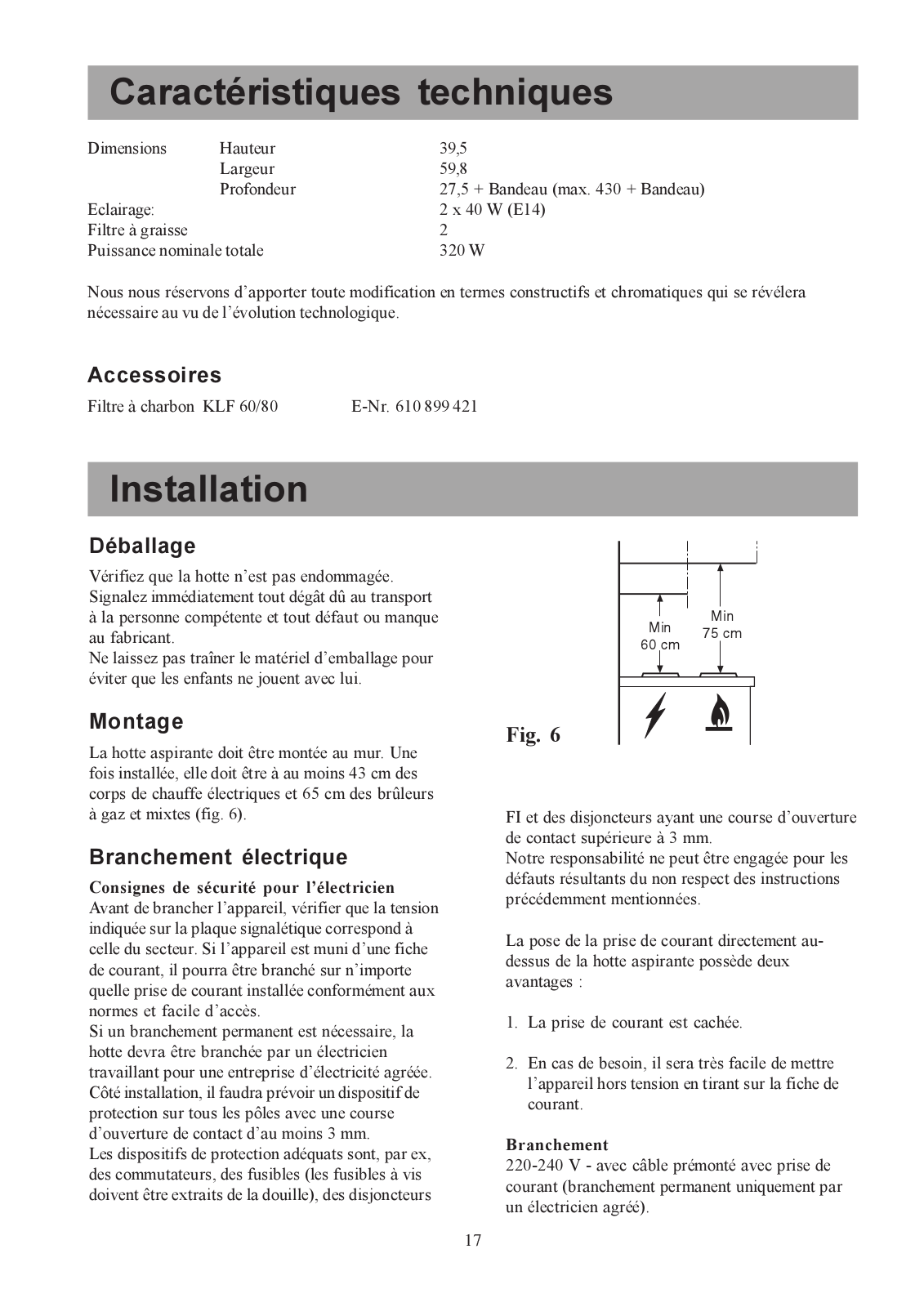

Caractéristiques techniques |
17 |
Accessoires |
17 |
Installation |
17 |
Déballage |
17 |
Montage |
17 |
Branchement électrique |
17 |

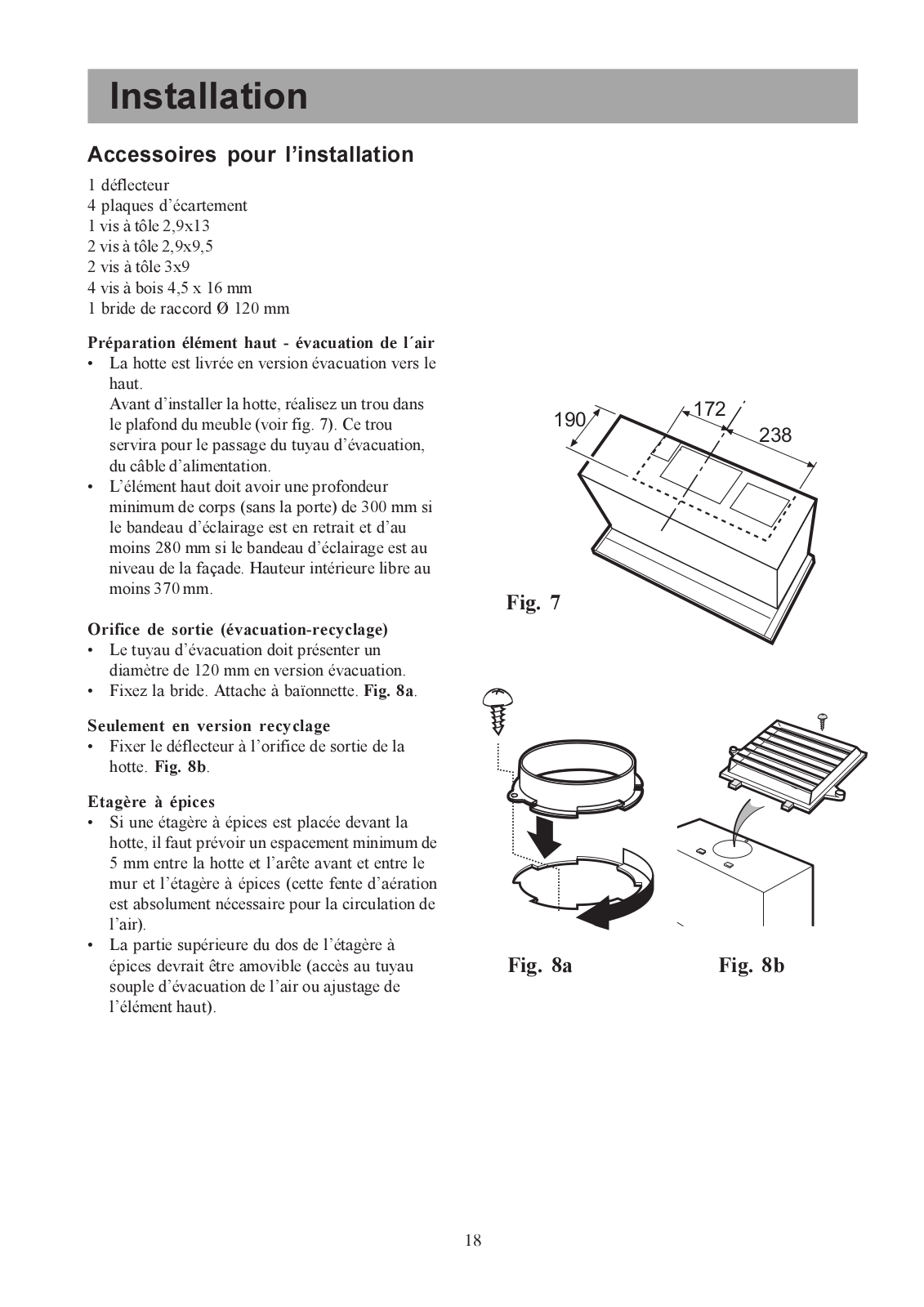

Accessoires pour l’installation |
18 |

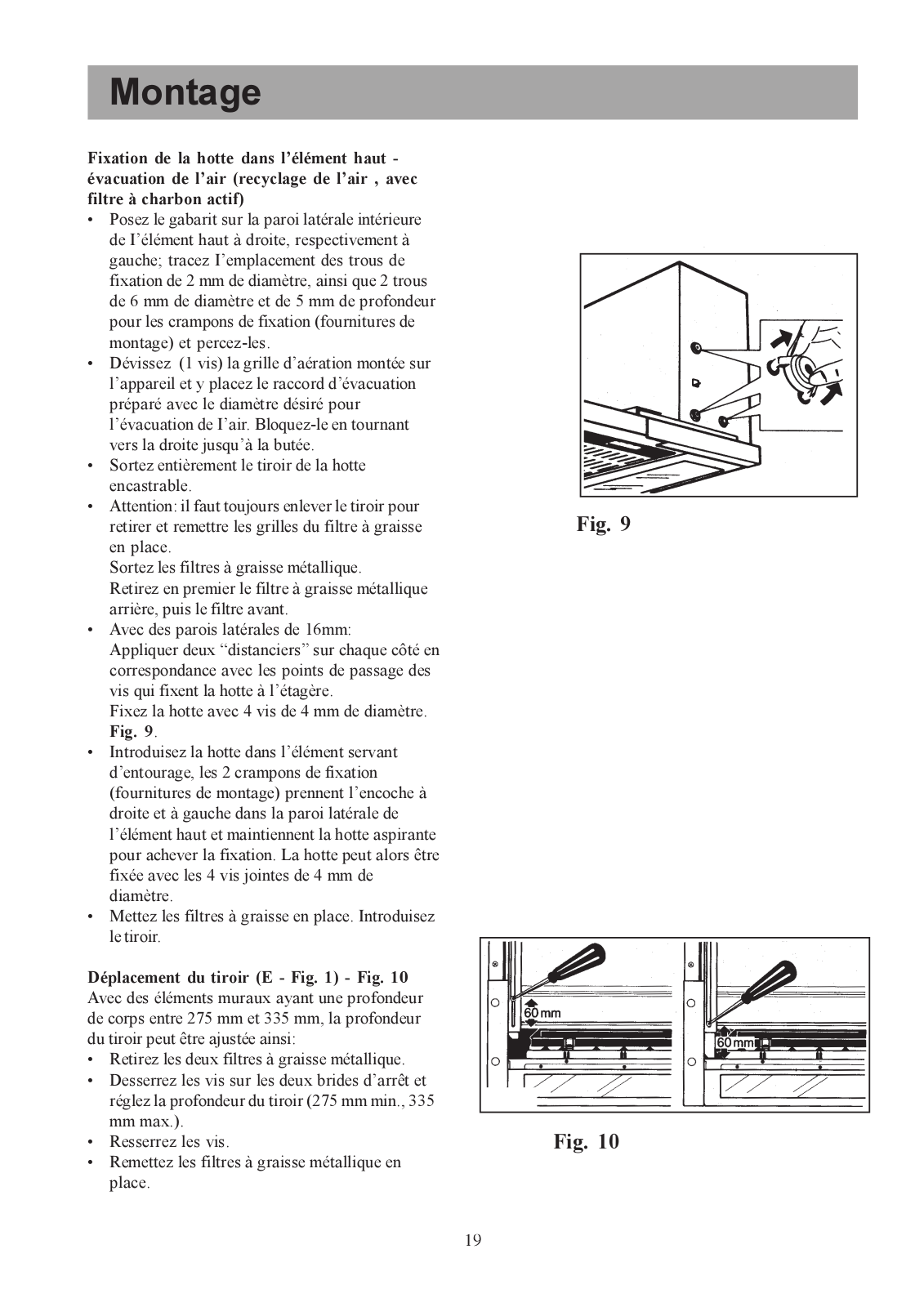

Montage |
19 |
Avant d’utiliser votre hotte aspirante, nous vous recommandons de lire attentivement la totalité de ce mode d`empoli décrivant votre appareil et toutes ses fonctions particulières.
Pour prévenir tout risque inhérent aux appareils électriques, il est indispensable que la hotte aspirante soit installée correctement. Lisez attentivement les mesures de sécurité pour éviter toute utilisation abusive ou danger. Conservez précieusement le mode d’emploi afin de vous permettre de le consulter à tout moment.
11
Consignes de sécurité
pour l’installateur
•Le tuyau d’évacuation doit présenter un diamètre de 120 mm en version évacuation.
•Lors de l’installation de la hotte, respectez les distances minimales suivantes entre le plan de cuisson et le bord inférieur de la hotte:
Cuisinière électrique 430 mm Cuisinière à gaz 650 mm
Cuisinière au charbon ou au mazout min. 700 mm
•La depression de l’air dans la pièce où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4Pa (4x10-5 bar) lors du fonctionnement simultané de la hotte aspirante en version évacuation et des systèmes de chauffage.
•L’air aspiré ne doit pas être évacué par une cheminée à fumées ou à gaz. L’évacuation de l’air aspiré par une cheminée servant à la ventilation de locaux où se trouvent des systèmes de chauffage est interdite.
•Il est impératif d’obtenir l’agrément d’un maître ramoneur si l’évacuation de l’air aspiré doit se produire dans une cheminée à fumées ou à gaz hors service.
L’évacuation de l’air aspiré doit se faire selon les prescriptions locales en vigueur.
•Lors du fonctionnement en Version évacuation, il faudra veiller à réaliser une ouverture d’entrée d’air suffisante, environ de la taille de l’ouverture d’évacuation.
•Selon les prescriptions de construction locales, des restrictions sont imposées à l’utilisation simultanée dans une même pièce de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.
•Le fonctionnement simultané et sans danger d’appareils reliés à une cheminée et de hottes aspirantes n’est assuré que si le local et/ou l’appartement (pièces communicantes) possède une entrée d’air adaptée d’env. 500 à 600 cm2, empêchant ainsi une dépression lorsque la hotte aspirante est en service.
•En cas de doute, demander l’avis et l’agrément d’un maître ramoneur régional ou de l’administration locale compétente en matière de construction.
•Comme dans les pièces sans systèmes de chauffage la règle suivante est de mise : «Ou-
verture d’entrée d’air aussi importante que l’ouverture d’évacuation», le rendement de l’installation d’évacuation peut être réduit si l’entrée d’air est supérieure à 500 à 600 cm2.
•Le fonctionnement de la hotte en recyclage ne présente aucun danger dans des conditions connues et n’est donc pas soumis aux prescriptions mentionnées ci-dessus.
•Le fonctionnement de la hotte en version évacuation n’est optimal que si les conditions suivantes sont respectées :
—parcours d’évacuation court et direct
—nombre de coudes minimal sur les tuyaux
—pose des tuyaux avec des courbes plutôt que des angles nets
—diamètres des tuyaux les plus grands possibles (de préférence le même diamètre que celui de l’ouverture d’évacuation).
•Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.
pour l’utilisateur
•Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon il faut absolument éviter toute flamme libre.
•Par ailleurs, en cas de friture il faut faire attention à la friteuse placée sur le plan de cuisson. En effet l'huile pourrait prendre feu à cause d'une surchauffe.
Le risque augmente si l'on utilise de l'huile usagée.
•Il est rappelé que toute surchauffe peut provoquer un incendie.
•L’utilisation d’huile usagée peut entraîner plus facilement une auto-inflammation.
•Il faut noter qu’il y a risque d’incendie en cas de surchauffe.
•Flamber est strictement interdit sous la hotte.
•Pour toute intervention sur la hotte, y compris pour le remplacement d’une ampoule électrique, mettez l’appareil hors tension
(retirez les fusibles ou ouvrez les disjoncteurs).
•Respectez les intervalles de remplacement du filtre et de nettoyage.
Le non respect des consignes d’entretien et de nettoyage peut entraîner un risque d’incendie suite à l’accumulation de graisse dans le filtre.
12
Généralités
La hotte est livrée en version évacuation mais peut, grâce à l’emploi d’un filtre à charbon actif (en option), être utilisée en version recyclage.
•Pour cela, il faudra vous procurer le filtre à charbon actif d’origine AEG KLF 60/80 (voir Accessoires).
Version évacuation extérieure
•L’air est évacué à l’extérieur par un conduit reccordé sur le tuyau d’évacuation.
Version recyclage
•L’air est filtré par le filtre à charbon et renvoyé dans la cuisine.
•En version recyclage utilisez le filtre à charbon actif KLF 60/80 d’origine AEG (voir Accessoires).
Description de l’appareil
Fig. 1
A = Interrupteur à coulisse (vitesse, éclairage)
B = Filtre à graisse
C = Eclairage
D = Bandeau de commande
E = Tiroir
13
