EFC 9543
Руководство по эксплуатации
СОВЕТЫ И РЕКОМЕНДАЦИИ

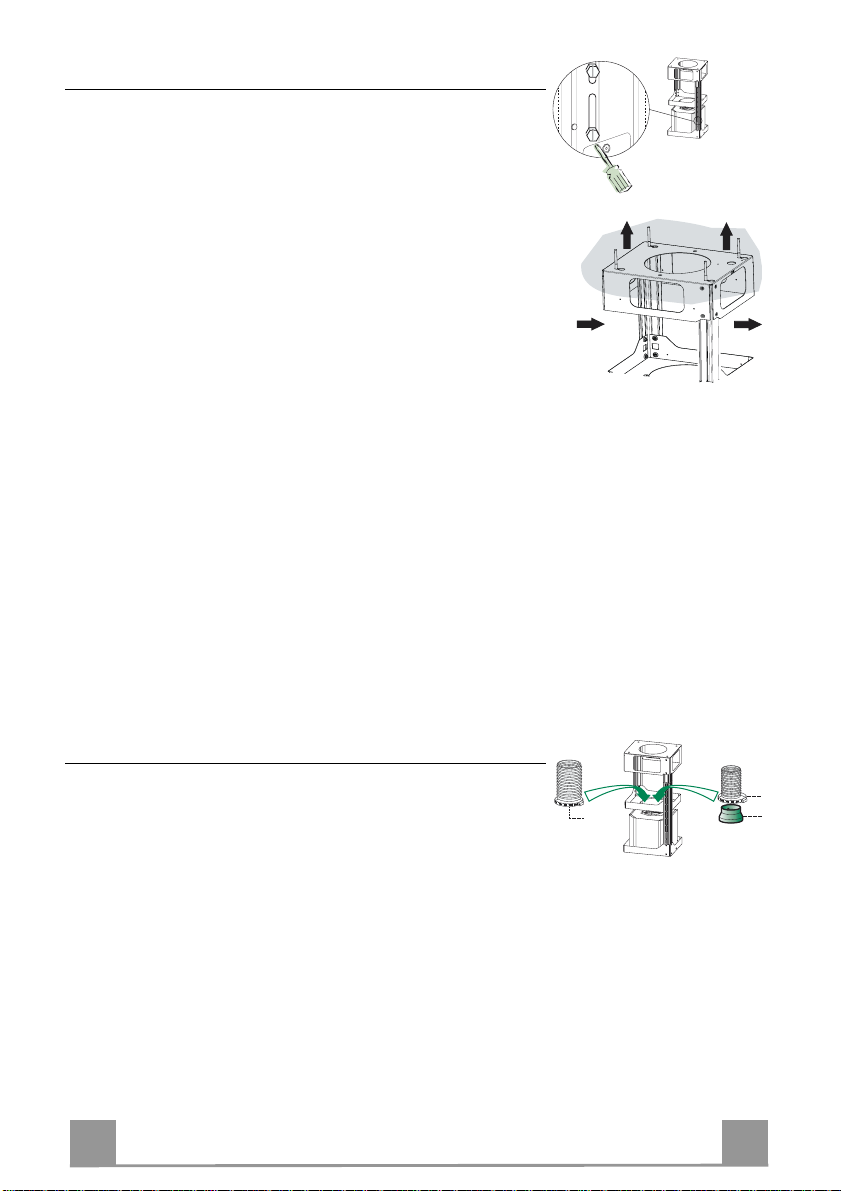

УСТАНОВКА
• Производитель отклоняет всякую ответственность за повреждения, вызванные неправильной и
несоответствующей правилам установкой.
• Минимальное безопасное расстояние между плитой и вытяжкой должно быть 650 мм.
• Проверить соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки.
• Для приборов класса I проверить, чтобы электрическая проводка в доме обеспечивала правильное заземление.
• Соединить вытяжку с дымоходом трубкой диаметром, равным или больше 120 мм. Длина труб-
ки должна быть как можно меньше.
• Не соединять вытяжку с выпускными трубами дымов от процессов горения (котлы, камины и
проч.).
• В случае если в помещении используются как вытяжка, так и приборы, не работающие на элек-
троэнергии (например, газовые приборы), необходимо должным образом проветривать помещение. Если на кухне нет окна, сделать отверстие наружу из помещения, чтобы через него поступал свежий воздух.
ЭКСПЛУАТАЦИЯ
• Вытяжка спроектирована исключительно для бытового применения для уничтожения запахов
от готовки.
• Никогда не допускать несоответствующего пользования вытяжкой.
• Не оставлять открытое и сильное пламя под находящейся в работе вытяжкой.
• Обязательно регулировать пламя, чтобы оно не выходило за дно кастрюль.
• Следить за работой фритюрниц: сильно нагретое масло может воспламениться.
• Вытяжкой не должны пользоваться дети и неуполномоченные для правильной ее эксплуатации
лица.

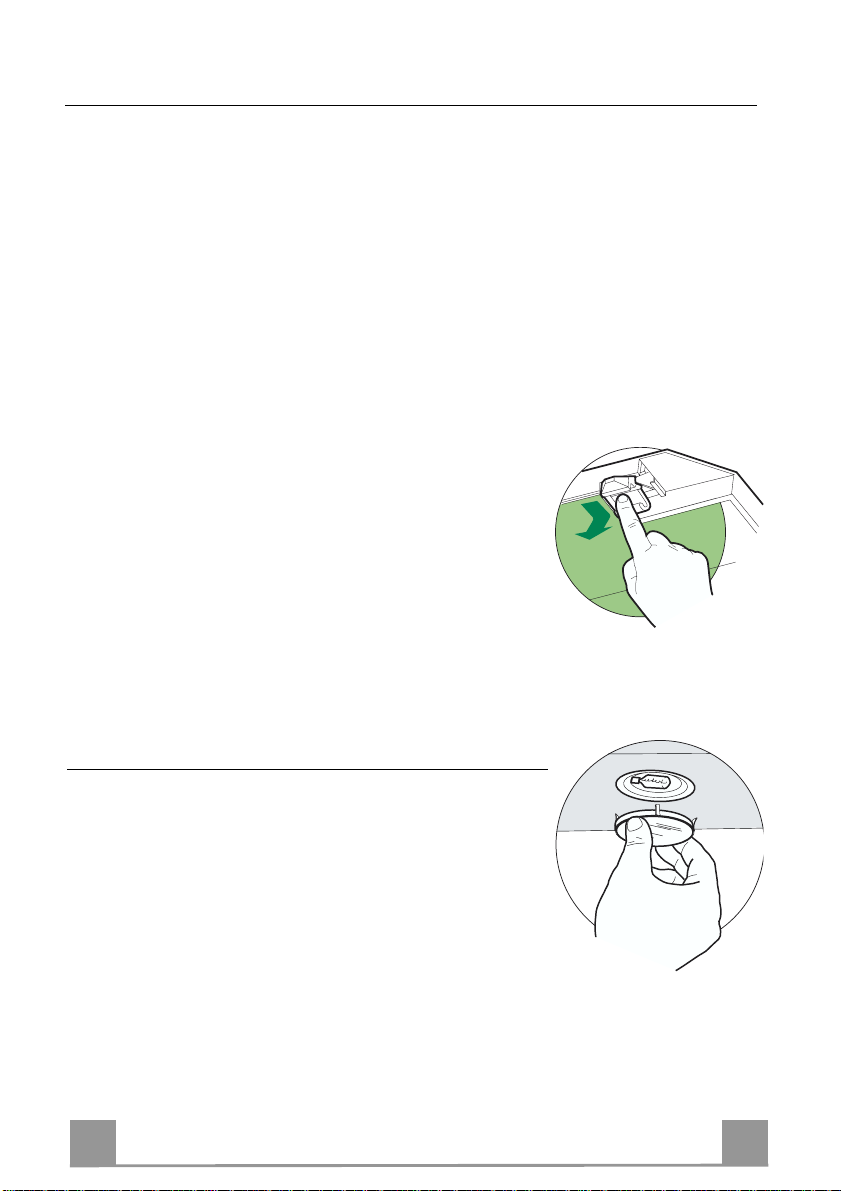

УХОД
• Прежде чем приступать к любой операции по уходу, отсоединить вытяжку от сети, вынув электрическую вилку или выключив главный выключатель.

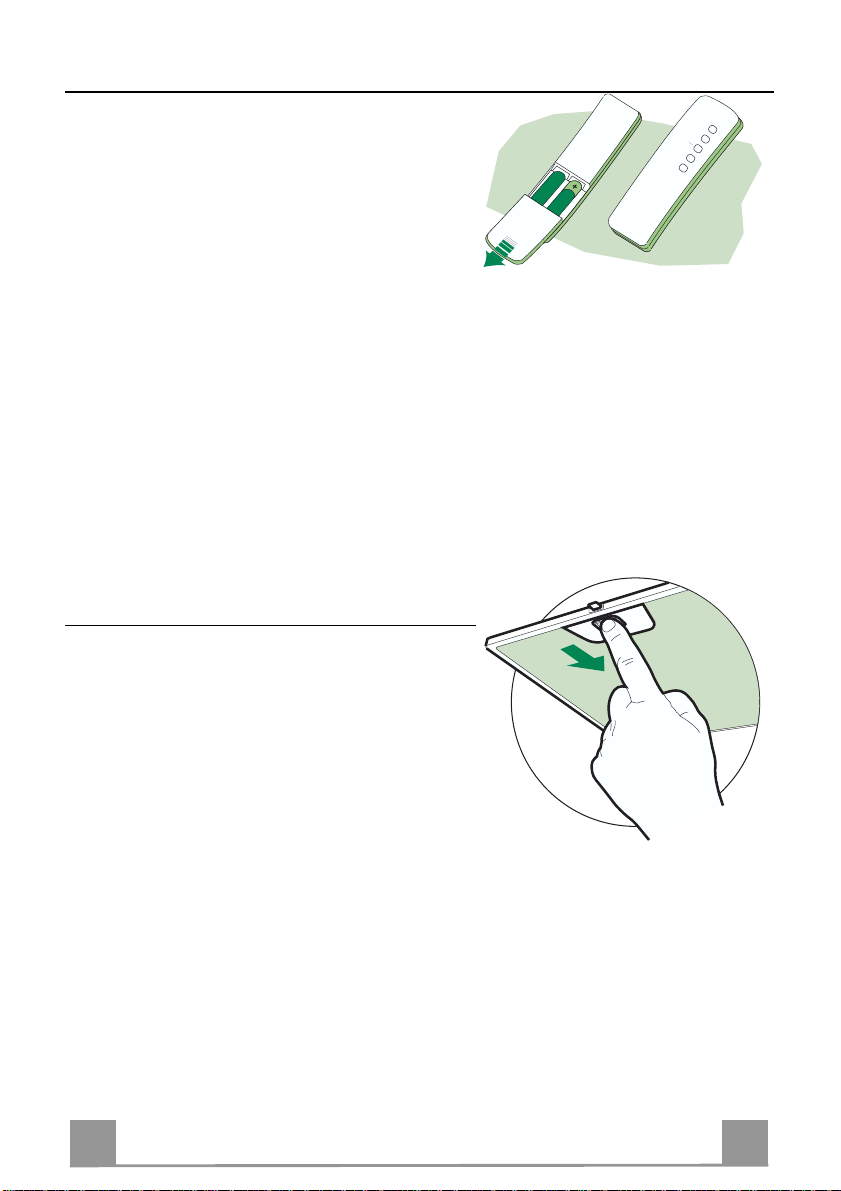

• Производить тщательный и своевременный уход за фильтрами в рекомендуемые интервалы
времени.
• Для уборки поверхностей вытяжки пользоваться влажной тряпкой и жидким нейтральным мылом.
RU
2
25
Части
Обозн. К-во Части изделия
1 1 Корпус вытяжки в комплекте с ручками управ-
ления, освещением, фильтрами
2 1 Телескопическая дымовая труба, состоящая из:
2.1 1 Верхней дымовой трубы
2.2 1 Нижней дымовой трубы
7.1 1 Телескопическая решетка в комплекте с аспи-
ратором, образуемая:
7.1a 1 Верхней решеткой
7.1b 1 Нижней решеткой
9 1 Переходный фланец ø 150-120 мм
10 1 фланец ø 150 мм
15 1 Выпускной патрубок воздуха
24 1 Соединительная коробка
25 2 Трубные зажимы
Обозн. К-во Установочные компоненты
11 4 Вкладыши ø 10
12c 6 Винты 2,9 x 6,5
12e 2 Винты 2,9 x 9,5
12f 4 Винты M6 x 10
12g 4 Винты M6 x 80
12h 4 Винты 5,2 x 70

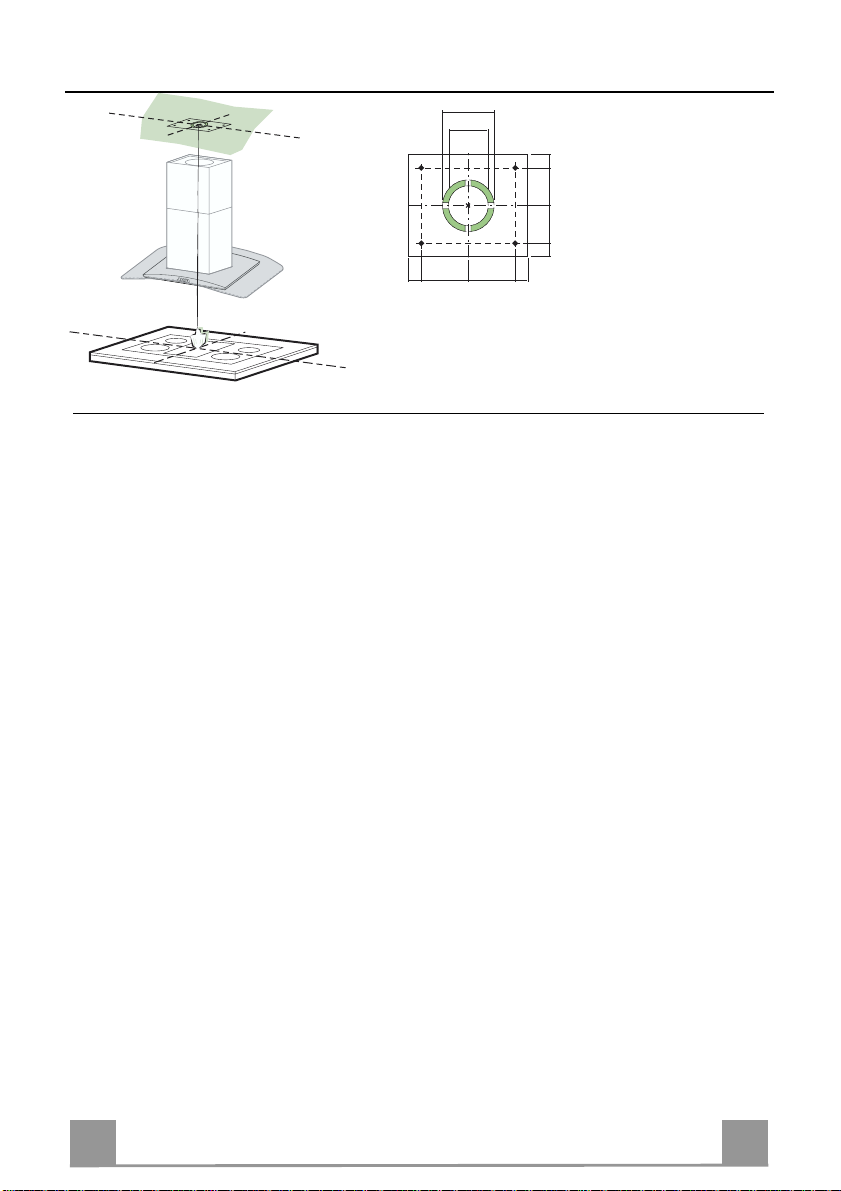

21 1 Калибр для сверления
22 4 Шайбы ø 6,4
23 4 Гайки M6
К-во Документация
1 Руководство по эксплуатации
21
22
23
7.1a
12g
7.1
7.1b
12c
2.1
2
2.2
12c
1
12f
9
12c
11
12h
15
10
25
12e
24
