ELECTROLUX EEG69410W User guide

EEG69410W

FR Lave-vaisselle Notice d'utilisation 2
PL Zmywarka Instrukcja obsługi 37

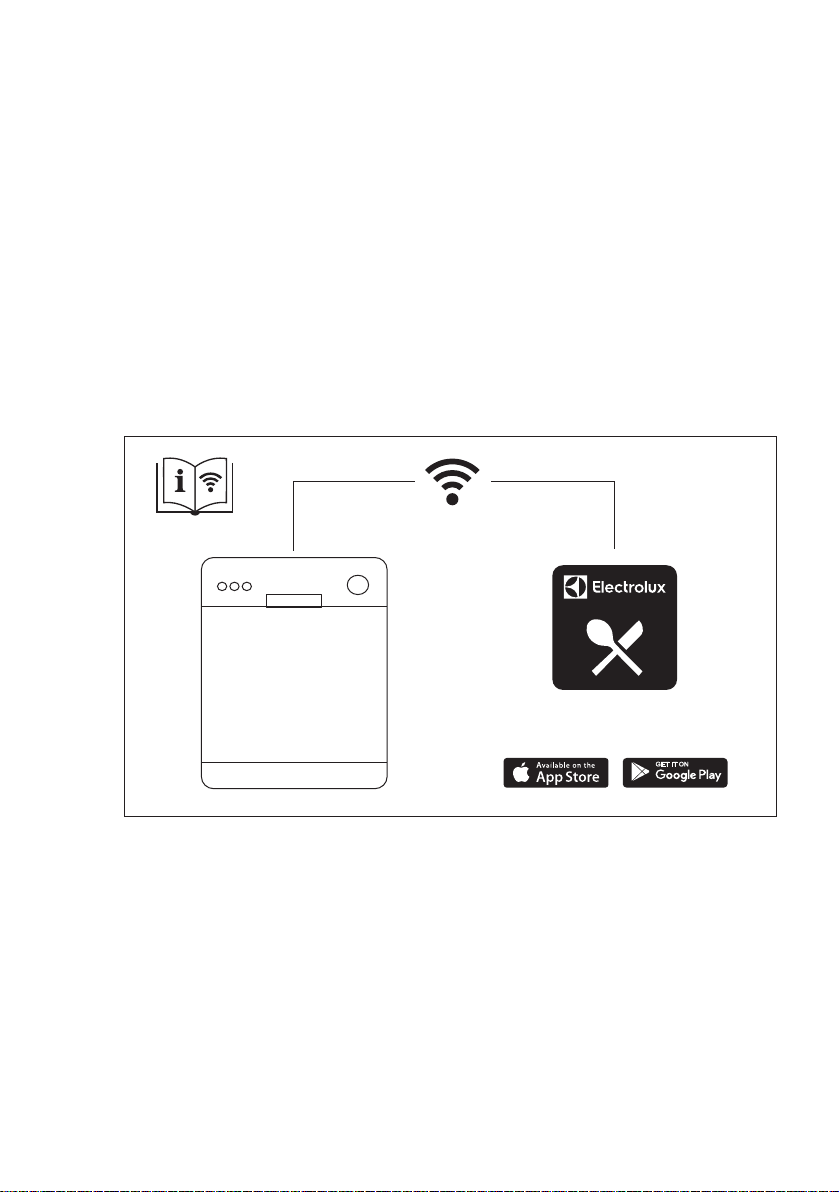

My Electrolux Kitchen app

www.electrolux.com2

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....................................................................... 3

2. CONSIGNES DE SÉCURITÉ............................................................................. 5

3. DESCRIPTION DE L’APPAREIL........................................................................7

4. BANDEAU DE COMMANDE.............................................................................. 8

5. SÉLECTION DES PROGRAMMES....................................................................9

6. RÉGLAGES DE BASE .................................................................................... 12

7. CONNEXION WI-FI.......................................................................................... 16

8. AVANT LA PREMIÈRE UTILISATION............................................................. 18

9. UTILISATION QUOTIDIENNE..........................................................................19

10. CONSEILS......................................................................................................22

11. ENTRETIEN ET NETTOYAGE.......................................................................25

12. DÉPANNAGE................................................................................................. 29

13. CARACTÉRISTIQUES TECHNIQUES...........................................................35

14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT..........................36

NOUS PENSONS À VOUS

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui
bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir
la certitude d'obtenir d'excellents résultats à chaque utilisation.
Bienvenue chez Electrolux

Consultez notre site pour :

Obtenir des conseils d’utilisation, des brochures, un dépanneur, des
informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d’origine pour
votre appareil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine.
Avant de contacter notre centre de service agréé, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Ces informations figurent sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations générales et conseils
Informations environnementales

FRANÇAIS 3

Sous réserve de modifications.

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables.

• Cet appareil peut être utilisé par des enfants âgés

d'au moins 8 ans et par des personnes ayant des

capacités physiques, sensorielles ou mentales

réduites ou dénuées d’expérience ou de

connaissance, s'ils sont correctement surveillés ou si

www.electrolux.com4

des instructions relatives à l'utilisation de l'appareil en
toute sécurité leur ont été données et s’ils
comprennent les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un

handicap très important et complexe doivent être
tenus à l'écart de l'appareil, à moins d'être surveillés
en permanence.

• Les enfants de moins de 3 ans doivent être tenus à

l'écart de l'appareil, à moins d'être surveillés en
permanence.

• Ne laissez pas les enfants jouer avec l’appareil.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de

l’appareil lorsque la porte est ouverte.

• Le nettoyage et l'entretien par l'usager ne doivent pas

être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est conçu pour un usage domestique et

des applications équivalentes, comme :

– dans des fermes, des coins cuisines réservés au

personnel dans des magasins, bureaux et autres ;

– pour une utilisation privée, par les clients, dans des

hôtels, motels, chambres d’hôte, et autres types de
lieux de séjour ;

• Ne modifiez pas les caractéristiques de cet appareil.

• La pression de l’eau en fonctionnement (minimale et

maximale) doit se situer entre 0.5 (0.05) / 10 (1.0) bar
(MPa)

• Respectez le nombre maximal de 15 couverts.

• Si le câble d’alimentation est endommagé, il doit être

remplacé par le fabricant, son service après-vente ou
par un professionnel qualifié afin d’éviter un danger.

• AVERTISSEMENT : Les couteaux et autres ustensiles

tranchants doivent être placés dans le panier, pointe
vers le bas, ou en position horizontale.

• Ne laissez pas la porte de l’appareil ouverte sans

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your 60 cm

Dishwasher Sliding Hinge

surveillance pour éviter de vous prendre

accidentellement les pieds dedans.

• Avant toute opération d'entretien, mettez l'appareil à

l'arrêt et débranchez-le de l’alimentation électrique.

• Ne pulvérisez pas d'eau ni de vapeur à haute pression

pour nettoyer l'appareil.

• Si l’appareil dispose d’orifices d’aération à la base,

veillez à ne pas les couvrir, p. ex. avec de la

moquette.

• L’appareil doit être raccordé au réseau d’eau à l’aide

des tuyaux neufs fournis. Les anciens ensembles de

tuyaux ne doivent pas être réutilisés.

2. CONSIGNES DE SÉCURITÉ

FRANÇAIS 5

2.1 Installation

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Pour des raisons de sécurité,
n'utilisez pas l'appareil avant de l'avoir
installé dans la structure encastrée.

• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.

• N'installez pas l'appareil ou ne
l'utilisez pas dans un endroit où la
température ambiante est inférieure à
0 °C.

• Installez l'appareil dans un lieu sûr et
adapté répondant aux exigences
d'installation.

AVERTISSEMENT!

L'appareil doit être installé
uniquement par un
professionnel qualifié.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

• Avertissement : cet appareil est
conçu pour être installé/connecté à
une connexion de mise à la terre dans
le bâtiment.

• Assurez-vous que les paramètres
figurant sur la plaque signalétique
correspondent aux données
électriques nominale de l’alimentation
secteur.

• Utilisez toujours une prise de courant
de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprise
et de rallonges.

• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du câble d’alimentation
de l’appareil doit être effectué par
notre service après-vente agréé.

• Ne branchez la fiche secteur dans la
prise secteur qu'à la fin de
l'installation. Assurez-vous que la
prise secteur est accessible après
l'installation.

• Ne tirez pas sur le câble secteur pour
débrancher l'appareil. Tirez toujours
sur la fiche de la prise secteur.

• Cet appareil est fourni avec un câble
d'alimentation de 13 A. Si vous devez

www.electrolux.com6

changer le fusible de la fiche secteur,
utilisez uniquement un fusible 13 A
approuvé ASTA (BS 1362)
(Royaume-Uni et Irlande
uniquement).

2.3 Raccordement à l'arrivée d'eau

• Veillez à ne pas endommager les
tuyaux de circulation d'eau.

• Avant d'installer des tuyaux neufs,
des tuyaux n'ayant pas servi depuis
longtemps, lorsqu'une réparation a
été effectuée ou qu'un nouveau
dispositif a été installé (compteurs
d'eau, etc.), laissez l'eau s'écouler
jusqu'à ce qu'elle soit parfaitement
propre et claire.

• Pendant et après la première
utilisation de l'appareil, vérifiez
qu'aucune fuite n'est visible.

• Le tuyau d'arrivée d'eau possède une
vanne de sécurité et une gaine avec
un câble d'alimentation électrique
interne.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est
endommagé, fermez immédiatement
le robinet d'eau et débranchez la fiche
de la prise secteur. Contactez le
service après-vente pour remplacer le
tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne placez pas de produits
inflammables ou d’éléments imbibés
de produits inflammables à l’intérieur,
à proximité ou au-dessus de
l’appareil.

• Les produits de lavage pour lave­vaisselle sont dangereux. Suivez les

consignes de sécurité figurant sur
l'emballage du produit de lavage.

• Ne buvez pas et ne jouez pas avec
l’eau de l’appareil.

• N'enlevez pas la vaisselle de
l'appareil avant la fin du programme. Il
se peut que la vaisselle contienne
encore du produit de lavage.

• Ne posez pas d’objets et n’appliquez
pas de pression sur la porte ouverte
de l'appareil.

• L’appareil peut dégager de la vapeur
chaude si vous ouvrez la porte
pendant le déroulement d’un
programme.

2.5 Éclairage interne

AVERTISSEMENT!

Risque de blessure.

• Cet appareil dispose d’une ampoule
interne qui s’allume lorsque vous
ouvrez la porte et s’éteint lorsque la
porte est fermée.

• Pour remplacer l'éclairage intérieur,
contactez le service après-vente
agréé.

2.6 Service

• Pour réparer l'appareil, contactez le
service après-vente agréé. Utilisez
uniquement des pièces de rechange
d'origine.

• Veuillez noter qu’une autoréparation
ou une réparation non professionnelle
peuvent avoir des conséquences sur
la sécurité et annuler la garantie.

• Les pièces de rechange suivantes
seront disponibles pendant 7 ans
après l’arrêt du modèle : moteur,
pompe de circulation et de vidange,
éléments chauffants, dont
thermopompes, canalisations et
équipements correspondants dont
tuyaux, valves, filtres et électrovannes
(aquastops), pièces structurelles et
intérieures liées aux assemblages de
portes, cartes de circuits imprimés,
affichages électroniques, pressostats,
thermostats et capteurs, logiciel et
firmware dont logiciel de
réinitialisation. Veuillez noter que
certaines de ces pièces détachées ne
sont disponibles qu’auprès de

5

4

10

9

67

11

12

2

3

1

8

FRANÇAIS 7

réparateurs professionnels et que
toutes les pièces détachées ne sont
pas adaptées à tous les modèles.

• Les pièces de rechange suivantes
seront disponibles pendant 10 ans
après l’arrêt du modèle : charnière et
joints de porte, autres joints, bras
d'aspersion, filtres de vidange,
supports intérieurs et périphériques
en plastique tels que paniers et
couvercles.

• Concernant la/les lampe(s) à
l’intérieur de ce produit et les lampes
de rechange vendues séparément :
Ces lampes sont conçues pour
résister à des conditions physiques
extrêmes dans les appareils
électroménagers, telles que la
température, les vibrations, l’humidité,
ou sont conçues pour signaler des
informations sur le statut opérationnel

2.7 Mise au rebut

• Débranchez l'appareil de

• Coupez le câble d'alimentation et

• Retirez le dispositif de verrouillage de

3. DESCRIPTION DE L’APPAREIL

de l’appareil. Elles ne sont pas
destinées à être utilisées dans
d'autres applications et ne
conviennent pas à l’éclairage des
pièces d’un logement.

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

l'alimentation électrique.

mettez-le au rebut.

la porte pour empêcher les enfants et
les animaux de s'enfermer dans
l'appareil.

Bras d’aspersion de plafond

1

Bras d’aspersion supérieur

2

Bras d’aspersion inférieur

3

Filtres

4

Plaque signalétique

5

Réservoir de sel régénérant

6

Fente d’aération

7

Distributeur de liquide de rinçage

8

Distributeur de détergent

9

Panier inférieur

10

Panier supérieur

11

Tiroir à couverts

12

1 2 3

4 5 6

A

C BB B

www.electrolux.com8

3.1 Beam-on-Floor

Le faisceau Beam-on-Floor est une
lumière projetée sur le sol, sous la porte
de l'appareil.

• Une lumière rouge apparaît lorsque le
programme démarre. Elle reste
allumée pendant toute la durée du
programme.

• La lumière devient verte une fois le
programme est terminé.

• La lumière rouge clignote lorsque
l'appareil rencontre une anomalie.

Le faisceau Beam-on-Floor
s'éteint lorsque vous mettez
à l'arrêt l'appareil.

4. BANDEAU DE COMMANDE

Touche Marche/Arrêt / Touche

1

Réinitialiser
Delay Start touche / touche Départ à

2

distance
Afficheur

3

3.2 Éclairage interne

L’appareil dispose d’une ampoule
interne. Il s’allume lorsque vous ouvrez
la porte ou mettez en fonctionnement
l’appareil lorsque la porte est ouverte.

L’éclairage s’éteint lorsque vous fermez
la porte ou mettez à l’arrêt l’appareil.
Sinon, il s’éteint automatiquement au
bout d’un certain temps pour une
économie d’énergie.

MY TIME Touche de sélection

4

EXTRAS touches

5

AUTO Sense touche de programme

6

4.1 Affichage

A. ECOMETER
B. Voyants
C. Indication du temps

4.2 ECOMETER

Le ECOMETER indique l'impact que le
programme sélectionné aura sur la
consommation d'eau et d'énergie. Plus le
nombre de barres allumées est élevé,
plus la consommation est basse.

indique la sélection du
programme le plus respectueux de
l'environnement pour une charge de
vaisselle normalement sale.

4.3 Indicateurs

CA B D E

Voyant Description

Voyant du liquide de rinçage. Il s’allume lorsque le distributeur de li‐
quide de rinçage doit être rempli. Reportez-vous au chapitre « Avant
la première utilisation ».

Voyant du sel de rinçage. Il s’allume lorsque le réservoir de sel régé‐
nérant doit être rempli. Reportez-vous au chapitre « Avant la premiè‐
re utilisation ».

Voyant Machine Care. Il s’allume lorsque l’appareil nécessite un net‐
toyage interne avec le programme Machine Care. Reportez-vous au
chapitre « Entretien et nettoyage ».

Voyant de phase de séchage. Il est allumé lorsque vous sélectionnez
un programme avec la phase de séchage. Il clignote au cours de la
phase de séchage. Reportez-vous au chapitre « Sélection du pro‐
gramme ».

Voyant Wi-Fi. Il s’allume lorsque vous activez la connexion sans fil.
Reportez-vous au chapitre « Connexion sans fil ».

5. SÉLECTION DES PROGRAMMES

FRANÇAIS 9

5.1 MY TIME

La barre de sélection MY TIME permet
de sélectionner un cycle de lavage de
vaisselle approprié en fonction de la
durée du programme.

A. • Quick est le programme le plus

court (30min) qui convient pour
laver une charge de vaisselle
fraîchement et faiblement salie.

• Pré-rinçage (15min) est un
programme destiné à rincer les
restes d’aliments des plats. Il
empêche la formation d’odeurs
dans l’appareil. N’utilisez pas de
produit de lavage avec ce
programme.

1)

Ce programme permet d'évaluer la conformité avec la réglementation de la Commission

(UE) 2019/2022 Ecodesign.

B. 1h est un programme permettant de

laver la vaisselle récemment salie ou
ayant des résidus légèrement secs.

C. 1h 30min est un programme adapté

pour laver et sécher une vaisselle
normalement sale.

D. 2h 40min est un programme adapté

pour laver et sécher une vaisselle
très sale.

E. ECO est le programme le plus long

dont la consommation d’eau et
d’énergie est la plus économique
pour la vaisselle et les couverts
normalement sales. Il s'agit du
programme standard pour les

centres de tests.

1)

5.2 AUTO Sense

Le programme AUTO Sense ajuste
automatiquement le cycle de lavage au
type de charge.

L'appareil détecte le degré de salissure
et la quantité de vaisselle dans les
paniers. Il règle automatiquement la
température et le volume d'eau, ainsi que
la durée du lavage.

www.electrolux.com10

5.3 EXTRAS

Vous pouvez adapter le programme
sélectionné à vos besoins en activant la
fonction EXTRAS.

ExtraHygiene

ExtraHygiene garantit de meilleurs
résultats d'hygiène en maintenant la
température entre 65 et 70 °C pendant
au moins 10 minutes au cours de la
dernière phase de rinçage.

ExtraPower

ExtraPower améliore les résultats

de lavage vaisselle du programme

5.4 Présentation des programmes

Programme Charge du

lave-vais‐
selle

Quick Vaisselle,

couverts

Tous Tous • Prélavage Non applicable

Pré-rinçage

1h Vaisselle,

couverts

1h 30min Vaisselle,

couverts,
casseroles
et poêles

Degré de sa‐
lissure

Frais • Lavage à 50 °C

Frais et légè‐
rement sec

Normal et lé‐
gèrement sec

sélectionné. Cette option augmente la
durée et la température de lavage.

GlassCare

GlassCare empêche la charge
délicate, la verrerie en particulier, d’être
endommagée. Cette option empêche les
changements rapides de la température
du lavage de la vaisselle du programme
sélectionné, et la réduit à 45 °C.

Phases du program‐meEXTRAS

• Rinçage intermé‐
diaire

• Rinçage final
à 45 °C

• AirDry

• Lavage à 60 °C

• Rinçage intermé‐
diaire

• Rinçage final
à 50 °C

• AirDry

• Lavage à 60 °C

• Rinçage intermé‐
diaire

• Rinçage final
à 55 °C

• Séchage

• AirDry

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

FRANÇAIS 11

Programme Charge du

lave-vais‐
selle

2h 40min Vaisselle,

couverts,
casseroles
et poêles

ECO Vaisselle,

couverts,
casseroles
et poêles

AUTO Sen‐seVaisselle,

couverts,
casseroles
et poêles

Machine Ca‐reNettoyage de l’intérieur de

l’appareil. Reportez-vous au
chapitre « Entretien et net‐
toyage ».

Degré de sa‐
lissure

Normal à im‐
portant et sec

Normal et lé‐
gèrement sec

Tous • Prélavage

Phases du program‐meEXTRAS

• Prélavage

• Lavage à 60 °C

• Rinçage intermé‐
diaire

• Rinçage final
à 60 °C

• Séchage

• AirDry

• Prélavage

• Lavage à 50 °C

• Rinçage intermé‐
diaire

• Rinçage final
à 55 °C

• Séchage

• AirDry

• Lavage à 50 ­60 °C

• Rinçage intermé‐
diaire

• Rinçage final
à 60 °C

• Séchage

• AirDry

• Nettoyage 70 °C

• Rinçage intermé‐
diaire

• Rinçage final

• AirDry

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

Non applicable

Non applicable

Valeurs de consommation

Programme 1)

Quick 9.5 - 11.6 0.52 - 0.64 30

Pré-rinçage 4.3 - 5.3 0.01 - 0.04 15

1h 30min 11.6 - 14.2 1.00 - 1.15 90

2h 40min 11 - 13.5 1.12 - 1.26 160

ECO 11 0.757 240

AUTO Sense 10.4 - 13.3 0.76 - 1.22 120 - 170

2)

1h 10.5 - 12.9 0.92 - 1.06 60

Eau (l) Énergie (kWh) Durée (min)

www.electrolux.com12

Programme 1)

Machine Care 9.7 - 11.8 0.60 - 0.73 60

1)

Les valeurs de consommation peuvent changer en fonction de la pression et de la tem‐
pérature de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle
chargée, du degré de salissure, ainsi que des options sélectionnées.

2)

Les valeurs pour les programmes autres que ECO sont fournies uniquement à titre indi‐
catif.

2)

Eau (l) Énergie (kWh) Durée (min)

Informations pour les laboratoires d’essais

Pour recevoir les informations
nécessaires à la mise en œuvre des
tests de performances (par ex.
conformément à : EN60436 ), envoyez
un e-mail à l'adresse :

[email protected]

6. RÉGLAGES DE BASE

Vous pouvez configurer l'appareil en
modifiant les réglages de base en
fonction de vos besoins.

Numéro Réglage Valeurs

1 Dureté de l'eau Du niveau 1L

2 Niveau liquide

3 Tonalité de fin On

4 Ouverture au‐

5 Tonalités des

6 Sélection du

1)

Pour plus de détails, reportez-vous aux informations de ce chapitre.

de rinçage

tomatique de la
porte

touches

dernier pro‐
gramme

au niveau 10L
(par défaut :
5L)

Du niveau 0A
au niveau 6A
(par défaut :
4A)

Off (par défaut)

On (par défaut)
Off

On (par défaut)
Off

On
Off (par défaut)

Dans votre demande, indiquez le code
produit (PNC) de la plaque signalétique.

Pour toute autre question concernant
votre lave-vaisselle, reportez-vous au
manuel d’entretien fourni avec votre
appareil.

Description

Pour régler le niveau de l'adoucisseur
d'eau en fonction de la dureté de l'eau
de votre région.

Ajustez le niveau de liquide de rinçage
en fonction du dosage nécessaire.

Pour activer ou désactiver le signal so‐
nore indiquant la fin d'un programme.

Pour activer ou désactiver le AirDry.

Pour activer ou désactiver la tonalité des
touches lorsque vous appuyez dessus.

Activer ou désactiver la sélection auto‐
matique du dernier programme et des
dernières options utilisés.

1)

1 2 3 4 5 6

BA C

FRANÇAIS 13

Vous pouvez modifier les réglages de
base en mode Programmation.

Lorsque l'appareil est en mode
Programmation, les barres ECOMETER
représentent les réglages disponibles.
Pour chaque réglage, une barre
ECOMETER spécifique clignote.

L'ordre des réglages de base présentés
dans ce tableau est le même que celui
de l'ECOMETER :

6.1 Mode réglage

Comment naviguer dans le Mode réglage

Vous pouvez naviguer dans le Mode
réglage en utilisant la barre de sélection
MY TIME.

A. Touche Précédent
B. Touche OK
C. Touche Suivant

Utilisez Précédent et Suivant pour
naviguer entre les réglages de base et
changer leur valeur.

Utilisez OK pour entrer dans le réglage
sélectionné et confirmer le changement
de valeur.

Comment entrer en Mode réglage

Vous pouvez entrer en Mode réglage
avant de lancer un programme. Vous ne
pouvez pas entrer en Mode réglage
lorsque le programme est en cours.

Pour entrer en Mode réglage, maintenez
simultanément les touches et

enfoncées pendant environ
3 secondes.

Les voyants correspondant aux touches
Précédent, OK et Suivant sont allumés.

Comment modifier le réglage

Assurez-vous que l'appareil est en Mode
réglage.

1. Utilisez les touches Précédent ou

Suivant pour sélectionner la barre

ECOMETER correspondant au
réglage souhaité.

• La barre ECOMETER
correspondant au réglage
souhaité clignote.

• L'affichage indique le réglage
actuel.

2. Appuyez sur OK pour modifier le
réglage.

• La barre ECOMETER

correspondant au réglage
souhaité reste allumée. Les
autres barres sont éteintes.

• La valeur actuelle clignote.

3. Appuyez sur Précédent ou Suivant
pour changer la valeur.

4. Appuyez sur la touche OK pour
confirmer le réglage.

• Le nouveau réglage est

mémorisé.

• L'appareil revient à la liste des

réglages de base.

5. Maintenez simultanément les
touches et enfoncées

pendant environ 3 secondes pour
quitter le Mode réglage.

L'appareil revient au mode de sélection
de programme.
Ces réglages seront sauvegardés
jusqu'à ce que vous les changiez à
nouveau.

www.electrolux.com14

6.2 L’adoucisseur d’eau

L'adoucisseur d'eau élimine les minéraux
de l'arrivée d'eau qui pourraient avoir un
impact négatif sur les résultats de lavage
et sur l'appareil.

Plus la teneur en minéraux est élevée,

L’adoucisseur d’eau doit être réglé en
fonction de la dureté de l’eau de votre
région. Votre compagnie des eaux peut
vous conseiller sur la dureté de l’eau de
votre région. Réglez le bon niveau de
l’adoucisseur d’eau pour garantir de
bons résultats de lavage.

plus l’eau est dure. La dureté de l’eau est
mesurée en échelles équivalentes.

Dureté de l’eau

Degrés alle‐

mands (°dH)

Degrés fran‐

çais (°fH)

mmol/l Degrés

Clarke

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Réglages Usine.

2)

N’utilisez pas de sel à ce niveau.

Niveau d’adoucis‐

seur d’eau

1)

5

2)

1

Quel que soit le type de détergent
utilisé, réglez le niveau de dureté de
l’eau approprié, afin d’activer le
voyant de remplissage du sel
régénérant.

Les pastilles tout-en-un
contenant du sel régénérant
ne sont pas assez efficaces
pour adoucir l’eau dure.

Processus de régénération

Pour le fonctionnement correct de
l’adoucisseur d’eau, la résine du
dispositif adoucisseur doit être
régulièrement régénérée. Ce processus
est automatique et fait partie du
fonctionnement normal du lave-vaisselle.

Si la quantité d’eau prescrite (voir les
valeurs dans le tableau) a été utilisée
depuis le dernier processus de

régénération, un nouveau processus de
régénération sera lancé entre le rinçage
final et la fin du programme.

Niveau d’adou‐

Quantité d'eau (l)

cisseur d’eau

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

FRANÇAIS 15

Niveau d’adou‐

cisseur d’eau

9 3

10 3

En cas de réglage élevé de l’adoucisseur
d’eau, cela peut également se produire
au milieu du programme, avant le
rinçage (deux fois pendant un
programme). Le lancement de la
régénération n’a aucun impact sur la
durée du cycle, sauf s’il se produit au
milieu d'un programme ou à la fin d’un
programme avec une courte phase de
séchage. Dans ce cas, la régénération
prolonge la durée totale d’un programme
de 5 minutes.

Ensuite, le rinçage de l’adoucisseur
d’eau qui dure 5 minutes peut
commencer au cours du même cycle ou
au début du programme suivant. Cette
activité augmente la consommation
d’eau totale d’un programme de 4 litres
supplémentaires et la consommation
énergétique totale d’un programme de
2 Wh supplémentaires. Le rinçage de
l’adoucisseur se termine avec une
vidange complète.

Chaque rinçage d’adoucisseur effectué
(plusieurs possibles au cours du même
cycle) peut prolonger la durée du
programme de 5 minutes
supplémentaires s’il se produit à
n’importe quel point au début ou au
milieu d’un programme.

Toutes les valeurs de
consommation mentionnées
dans cette section sont
déterminées conformément
aux fonctions standard en
vigueur dans les conditions
de laboratoire avec une
dureté de l’eau de 2,5mmol/l
(adoucisseur d’eau : niveau

3) conformément à la
réglementation : 2019/2022.
La pression et la
température de l’eau ainsi
que les variations de
l’alimentation électrique
peuvent changer.

Quantité d'eau (l)

6.3 Le niveau du liquide de

rinçage

Le liquide de rinçage permet à la
vaisselle de sécher sans traces ni
taches. Il est libéré automatiquement au
cours de la phase de rinçage chaud. Il
est possible de définir la quantité de
liquide de rinçage libérée.

Lorsque le réservoir du liquide de
rinçage est vide, l'indicateur du liquide de
rinçage apparaît pour vous indiquer qu'il
doit être rempli. Si les résultats de
séchage sont satisfaisants en n'utilisant
que des pastilles tout en 1, il est possible
de désactiver la notification et le
réservoir de liquide de rinçage.
Cependant, pour de meilleures
performances de séchage, utilisez
toujours du liquide de rinçage et veillez à
maintenir la notification activée.

Pour désactiver le distributeur de liquide
de rinçage et son voyant, réglez le
niveau de liquide de rinçage sur 0A.

6.4 Tonalité de fin

Vous pouvez activer le signal sonore
déclenché lorsque le programme est
terminé.

Des signaux sonores
retentissent lorsqu'une
anomalie de fonctionnement
s'est produite. Il est
impossible de désactiver ces
signaux sonores.

6.5 AirDry

AirDry améliore les résultats de séchage.
Durant la phase de séchage, la porte
s'ouvre automatiquement et reste
entrouverte.

www.electrolux.com16

AirDry est automatiquement activée avec
tous les programmes, à l'exception du
programme Pré-rinçage.

La durée de la phase de séchage et le
moment auquel la porte est ouverte
varient selon le programme et les options
sélectionnés.

Lorsque la fonction AirDry ouvre la porte,
la durée restante du programme en
cours s’affiche.

ATTENTION!

Ne tentez pas de refermer la
porte de l'appareil dans les
2 minutes suivant son
ouverture automatique. Cela
pourrait endommager
l’appareil.

Lorsque la fonction AirDry
ouvre la porte, Beam-on­Floor peuvent ne pas être
complètement visibles. Pour
vérifier si le programme est
terminé, consultez le
bandeau de commande.

6.6 Tonalités des touches

Les touches du bandeau de commande
émettent un clic lorsque vous appuyez
dessus. Vous pouvez désactiver ce son.

6.7 Sélection du dernier programme

Vous pouvez activer ou désactiver la
sélection automatique du dernier
programme et des dernières options
utilisés.

Le dernier programme effectué avant
d'éteindre l'appareil est enregistré. Il est
alors automatiquement sélectionné
lorsque vous rallumez l'appareil.

Lorsque la sélection du dernier
programme est désactivée, le
programme par défaut est ECO.

ATTENTION!

Si un enfant a accès à
l'appareil, nous vous
conseillons de désactiver
l'option AirDry. L'ouverture
automatique de la porte peut
entraîner un risque.

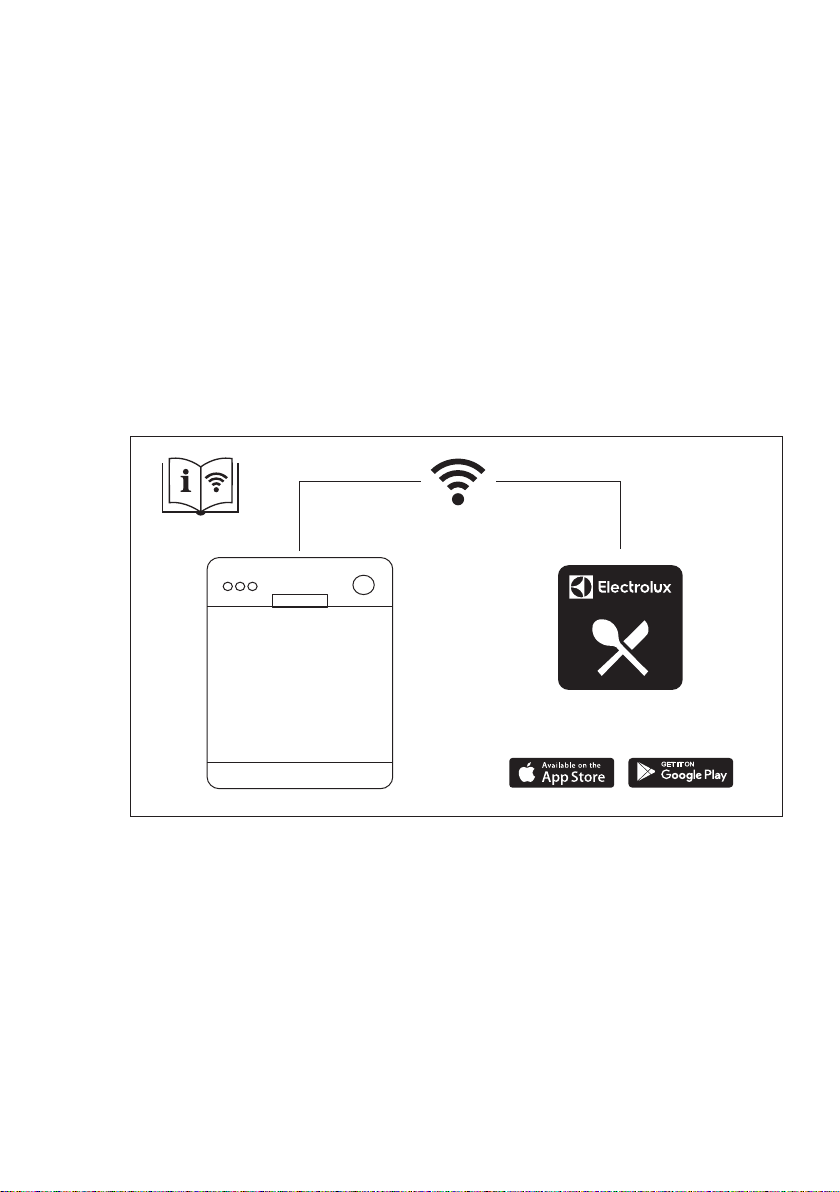

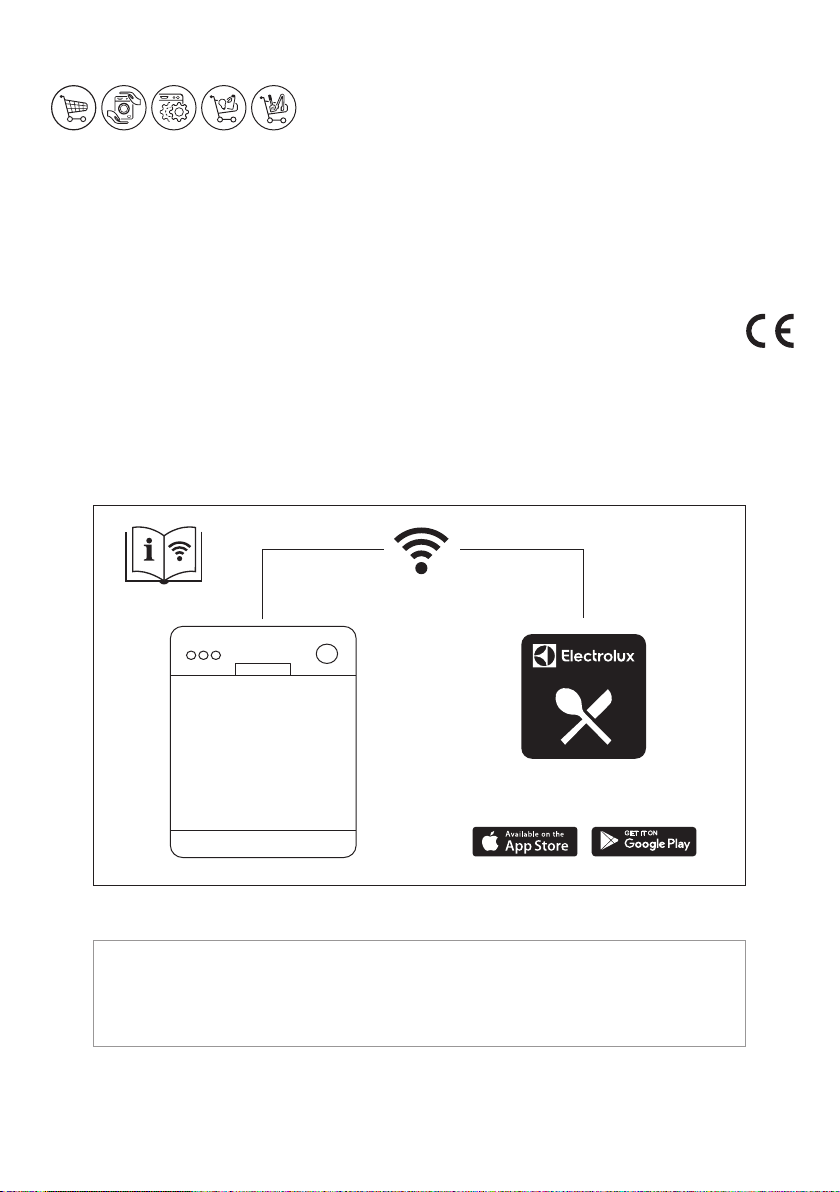

7. CONNEXION WI-FI

Vous pouvez connecter votre lave­vaisselle au réseau sans fil domestique,
puis le relier à vos appareils mobiles
dans l’application My Electrolux Kitchen.
Cette fonction vous permet de contrôler
à distance et de gérer votre lave­vaisselle.

L'application My Electrolux Kitchen peut
être téléchargée à partir de l'App Store
sur votre appareil mobile. L'application
est compatible avec les systèmes
d'exploitation iOS et Android. Vérifiez les

versions compatibles des systèmes
d’exploitation dans l’App Store.

Paramètres du module Wi-Fi

Module Wi-FiNIU5-50

Paramètres du module Wi-Fi

Fréquence/
Protocole

Puissance
max.

Chiffrement WPA, WPA2

Wi-Fi : 2,4 GHz /

802,11 b-g-n

Wi-Fi : 2 GHz 5 GHz /

802.11 a-n (pour une
utilisation à l’intérieur
uniquement)

Bluetooth Low Energy

5.0 : 2,4 GHz / DSSS

Wi-Fi 2,4 GHz:

< 20 dBm

Wi-Fi 5 GHz: < 23 dBm

Bluetooth Low Energy

5.0 : < 20 dBm

7.1 Comment connecter le lave-

vaisselle au réseau et à
l'application

Pour connecter votre lave-vaisselle, il
vous faut :

• Un réseau sans fil avec connexion
Internet.

• Un appareil mobile connecté au
réseau sans fil.

1. Lancez l'application My Electrolux

Kitchen sur votre appareil mobile et
suivez les instructions. Lorsque vous
y êtes invité, activez la connexion
sans fil du lave-vaisselle.

2. Pour activer la connexion sans fil,

maintenez les touches
simultanément enfoncées pendant
2 secondes.

• Le voyant clignote.

• L’affichage indique On pendant
quelques secondes puis AP.

• Toutes les touches sont
désactivées à l’exception de la
touche marche/arrêt.

3. Lorsque vous y êtes invité, saisissez
les informations d’identification du
réseau domestique dans l’application
My Electrolux Kitchen.

et

FRANÇAIS 17

Si les identifiants ne sont
pas saisis, le lave-vaisselle
annule la procédure au bout
d’un certain temps et revient
à la sélection du
programme.

Si la connexion est réussie, le voyant

est stable et les lettres AP
disparaissent. L’appareil revient au mode
de sélection de programme. Reportez­vous au chapitre « Utilisation
quotidienne » pour activer le départ à
distance.

Si la connexion échoue ou si
l'affichage indique upd,
reportez-vous à

« Résolution des
pannes ».

Si vous souhaitez annuler la procédure,
mettez à l’arrêt et de nouveau en
fonctionnement l’appareil.

7.2 Comment désactiver la connexion sans fil

Maintenez simultanément les touches
et enfoncées pendant environ

2 secondes.

• Le voyant est éteint.

• L’affichage indique Off pendant
quelques secondes.

• L’appareil revient au mode de
sélection de programme.

7.3 Comment activer la connexion sans fil

Maintenez simultanément les touches
et enfoncées pendant environ

2 secondes.

• Le voyant est allumé.

• L’affichage indique On pendant
quelques secondes.

• L’appareil revient au mode de
sélection de programme.

Reportez-vous au chapitre « Utilisation
quotidienne » pour activer le départ à
distance.

www.electrolux.com18

7.4 Comment réinitialiser les

identifiants du réseau

Si vous souhaitez vous connecter à un
réseau sans fil différent ou mettre à jour
les identifiants du réseau actuel,
réinitialisez les identifiants du réseau.

Maintenez simultanément les touches
et enfoncées pendant environ

5 secondes.

• L’affichage indique Off puis --­pendant quelques secondes.

• Le voyant est éteint.

• L’appareil revient au mode de
sélection de programme.

Connectez le lave-vaisselle au réseau et
à l'application pour entrer les nouveaux
identifiants du réseau. Reportez-vous
aux instructions fournies plus tôt dans ce
chapitre.

8. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage
actuel de l'adoucisseur d'eau est
compatible avec la dureté de
l'arrivée d'eau. Si ce n'est pas le
cas, réglez le niveau de
l'adoucisseur d'eau.

2. Remplissez le réservoir de sel

régénérant.

3. Remplissez le distributeur de liquide
de rinçage.

4. Ouvrez le robinet d'eau.

5. Démarrez le programme Quick pour

éliminer tout résidu de fabrication.
N'utilisez pas de produit de lavage et
laissez les paniers vides.

Lorsque vous démarrez un programme,
l'appareil peut prendre 5 minutes pour
recharger la résine dans l'adoucisseur
d'eau. La phase de lavage ne démarre
qu'une fois cette procédure achevée. La
procédure sera répétée régulièrement.

8.1 Réservoir de sel régénérant

ATTENTION!

Utilisez uniquement du gros
sel spécialement conçu pour
les lave-vaisselle. Le sel fin
augmente le risque de
corrosion.

1. Tournez le couvercle du réservoir de
sel régénérant vers la gauche et
retirez-le.

2. Mettez 1 litre d'eau dans le réservoir
de sel régénérant (uniquement la
première fois).

3. Remplissez le réservoir avec du sel
régénérant (jusqu'à ce qu'il soit
rempli).

4. Secouez doucement l'entonnoir par
la poignée pour faire tomber les
derniers grains qu'il contient.

5. Enlevez le sel qui se trouve autour
de l'ouverture du réservoir de sel
régénérant.

Le sel permet de recharger la résine
dans l'adoucisseur d'eau et de garantir
de bons résultats de lavage au quotidien.

Comment remplir le réservoir de sel régénérant

6. Tournez le couvercle du réservoir de
sel régénérant vers la droite pour le
refermer.

A

B

C

A

B

C

FRANÇAIS 19

ATTENTION!

De l'eau et du sel peuvent
sortir du réservoir de sel
régénérant lorsque vous le
remplissez. Afin d'éviter la
corrosion, lancez
immédiatement le
programme le plus court
après avoir rempli le
réservoir de sel régénérant.
Ne placez pas de vaisselle
dans les paniers.

8.2 Comment remplir le distributeur de liquide de rinçage

ATTENTION!

Le compartiment (B) est
uniquement destiné au
liquide de rinçage. Ne le
remplissez pas de produit de
lavage.

ATTENTION!

Utilisez uniquement des
liquides de rinçage
spécialement conçus pour
les lave-vaisselles.

1. Ouvrez le couvercle (C).

2. Remplissez le distributeur (B) jusqu’à

ce que le liquide de rinçage atteigne
le repère « MAX ».

3. Retirez le liquide de rinçage à l’aide
d’un chiffon absorbant pour éviter
tout excès de mousse.

4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.

Remplissez le distributeur de
liquide de rinçage lorsque le
voyant (A) s’allume.

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.

2. Maintenez la touche enfoncée

jusqu'à ce que l'appareil s'allume.

3. Remplissez le réservoir de sel
régénérant s'il est vide.

4. Remplissez le distributeur de liquide
de rinçage s'il est vide.

5. Chargez les paniers.

6. Ajoutez du produit de lavage.

7. Sélectionnez et démarrez un

programme.

8. Une fois le programme ferminé,
fermez le robinet d'eau.

9.1 Utilisation du produit de lavage

www.electrolux.com20

ATTENTION!

Utilisez uniquement des
produits de lavage
spécialement conçus pour
les lave-vaisselles.

1. Appuyez sur la touche de
déverrouillage (A) pour ouvrir le
couvercle (C).

2. Versez le produit de lavage (gel,
poudre ou pastille) dans le
compartiment (B).

3. Si le programme comporte une
phase de prélavage, versez une
petite quantité de produit de lavage
sur la face intérieure de la porte de
l’appareil.

4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.

Pour plus d’informations sur
le dosage du produit de
lavage, reportez-vous aux
instructions du fabricant sur
l’emballage du produit.
Généralement, 20 à 25 ml
de produit de lavage en gel
suffit pour laver de la
vaisselle présentant une
salissure normale.

Les extrémités supérieures
des deux travers verticaux à
l’intérieur du compartiment
(B) indiquent le niveau
maximal pour remplir le
distributeur de gel (max.
30 ml).

9.2 Départ à distance

Activez cette fonction pour contrôler à
distance et gérer votre lave-vaisselle
dans l’application My Electrolux Kitchen.

1. Appuyez sur la touche

• Le voyant correspondant à la
touche s’allume.

• L’affichage indique APP.

2. Fermez la porte de l’appareil.

3. Utilisez l’application My Electrolux

Kitchen pour faire fonctionner
l’appareil à distance.

L’ouverture de la porte
désactive le départ à
distance. Reportez-vous aux
informations fournies dans
ce chapitre.

Comment désactiver le départ à distance

Appuyez sur jusqu’à ce que l’affichage
indique 0h.

• Le voyant correspondant à la
touche est éteint.

• L’appareil revient au mode de
sélection de programme.

9.3 Comment sélectionner et démarrer un programme en utilisant la barre de sélection MY TIME.

1. Faites glisser votre doigt le long de la
barre de sélection MY TIME pour
choisir un programme adapté.

• Le voyant correspondant au

programme sélectionné est
allumé.

• L'ECOMETER indique la

consommation d'énergie et d'eau.

• L'affichage indique la durée du

programme.

2. Activez les EXTRAS compatibles si
vous le souhaitez.

3. Fermez la porte de l'appareil pour
démarrer le programme.

Pour activer le départ à distance :

Vérifiez que le voyant est
allumé et que votre lave-vaisselle est
ajouté à l’application My Electrolux
Kitchen. Si ce n’est pas le cas, reportez­vous à « Connexion sans fil ».

9.4 Comment sélectionner et

lancer le programme Pré­rinçage

1. Pour sélectionner le programme
Pré-rinçage, maintenez la touche

FRANÇAIS 21

enfoncée pendant

3 secondes.

• Le voyant correspondant à la
touche est allumé.

• Le voyant ECOMETER est éteint.

• L'affichage indique la durée du
programme.

2. Fermez la porte de l'appareil pour
démarrer le programme.

9.5 Comment activer l'option

EXTRAS

1. Sélectionnez un programme en
utilisant la barre de sélection
MY TIME.

2. Appuyez sur la touche correspondant
à l'option que vous souhaitez activer.

• Le voyant correspondant à la

touche est allumé.

• L'affichage indique la durée du

programme réactualisée.

• L'ECOMETER indique la

consommation d'énergie et d'eau
mis à jour.

Par défaut, les options
souhaitées doivent être
activées à chaque fois,
avant de lancer un
programme.
Si le dernier programme
sélectionné est activé, les
options sauvegardées sont
automatiquement activées
avec le programme.

Vous ne pouvez pas activer
ni désactiver ces options
pendant le déroulement d'un
programme.

Toutes les options ne sont
pas compatibles les unes
avec les autres.

Activer des options
augmente souvent la
consommation d'eau et
d'énergie, ainsi que sur la
durée du programme.

9.6 Comment démarrer le programme AUTO Sense

1. Appuyez sur la touche

• Le voyant correspondant à la
touche s’allume.

• L'affichage indique la durée
maximale du programme.

2. Fermez la porte de l’appareil pour
démarrer le programme.

L'appareil détecte le type de charge et
choisit un cycle de lavage adapté. En
cours de cycle, les capteurs
s'enclenchent à plusieurs reprises, et la
durée initiale du programme peut être
diminuée.

9.7 Comment différer le départ

d’un programme

1. Sélectionnez un programme.

2. Appuyez deux fois sur la touche .

L’affichage indique 1h.

3. Appuyez sur à plusieurs reprises

jusqu’à ce que le délai souhaité
s’affiche (de 1 à 24 heures).

4. Fermez la porte de l’appareil pour
démarrer le décompte.

Lorsque vous réglez le départ différé, le
départ à distance est automatiquement
activé.

Pendant le décompte, vous ne pouvez
pas modifier la sélection du programme.
Vous pouvez modifier le délai du
décompte dans l’application.

Lorsque le décompte est terminé, le
programme démarre.

9.8 Comment annuler le départ

différé au cours du décompte

Maintenez la touche enfoncée
pendant environ 3 secondes.

L'appareil revient au mode de sélection
de programme.

Si vous annulez le départ
différé, vous devez régler de
nouveau le programme.

www.electrolux.com22

9.9 Pour annuler un

programme en cours

Maintenez la touche enfoncée
pendant environ 3 secondes.

L'appareil revient au mode de sélection
de programme.

Assurez-vous que le
distributeur de produit de
lavage n'est pas vide avant
de démarrer un nouveau
programme de lavage.

9.10 Ouverture de la porte pendant le fonctionnement de l’appareil

Si vous ouvrez la porte lorsqu’un
programme est en cours, le cycle de
lavage se met en pause. La durée
restante du programme s’affiche. Après
avoir refermé la porte, le cycle de lavage
reprend là où il a été interrompu.

Si vous ouvrez la porte alors que le
départ à distance est activé, cette
fonction sera désactivée. Activez à
nouveau le départ à distance avant de
fermer la porte, sinon, le cycle de lavage
démarre immédiatement après avoir
fermé la porte. L’ouverture de la porte ne
désactive pas le départ à distance si le
départ différé est réglé.

Si vous ouvrez la porte pendant le
décompte du départ différé, le décompte
est mis en pause. Le statut actuel du
décompte s’affiche. Après avoir refermé
la porte, le décompte reprend.

Ouvrir la porte lorsque
l’appareil est en
fonctionnement peut avoir
un impact sur la
consommation d’énergie et
la durée du programme.

Durant la phase de séchage,
si la porte est ouverte
pendant plus de
30 secondes, le programme
en cours s’arrête. Ceci ne se
produit pas si la porte est
ouverte par la fonction
AirDry.

9.11 Fonction Auto Off

Cette fonction permet d'économiser de
l'énergie en éteignant l'appareil lorsqu'il
n'est pas en cours de fonctionnement.

La fonction est activée
automatiquement :

• Lorsque le programme est terminé.

• Au bout de 5 minutes si le programme
n'a pas démarré.

9.12 Fin du programme

Lorsque le programme est terminé,
l’écran affiche 0:00.

La Auto Off fonction éteint
automatiquement l’appareil.

Toutes les touches sont désactivées à
l’exception de la touche marche/arrêt.

Si l’affichage indique upd,
reportez-vous à la section

« Dépannage ».

10. CONSEILS

10.1 Informations générales

Suivez les conseils ci-dessous pour
garantir des résultats de lavage et de
séchage optimaux au quotidien et pour
protéger l'environnement.

• Laver les plats au lave-vaisselle
comme indiqué dans la notice
d’utilisation permet généralement de
consommer moins d’eau et d’énergie
par rapport au lavage des plats à la
main.

FRANÇAIS 23

• Chargez le lave-vaisselle à sa
capacité maximale pour économiser
l’eau et l’énergie. Pour obtenir les
meilleurs résultats de nettoyage,
disposez les articles dans les paniers
comme indiqué dans la notice
d'utilisation et ne surchargez pas les
paniers.

• Ne rincez pas vos plats à la main au
préalable. Cela augmente la
consommation d’eau et d’énergie. Si
nécessaire, sélectionnez un
programme avec une phase de
prélavage.

• Enlevez les plus gros résidus
d’aliments des plats et videz les
tasses et les verres avant de les
mettre dans l’appareil.

• Faites tremper ou récurez légèrement
la vaisselle contenant des aliments
très cuits avant de la placer dans
l'appareil.

• Vérifiez que les plats ne se touchent
pas dans les paniers ou ne se
recouvrent pas les uns les autres.
L'eau peut ainsi atteindre toute la
vaisselle et la laver parfaitement.

• Vous pouvez utiliser du détergent, du
liquide de rinçage et du sel
régénérant séparément, ou des
pastilles tout en 1. Suivez les
instructions inscrites sur l'emballage.

• Sélectionnez un programme en
fonction du type de charge et du
degré de saleté. ECO assure
l’utilisation la plus efficace de
consommation d’eau et d’énergie.

• Pour empêcher la formation de
dépôts calcaires à l’intérieur de
l’appareil :

– Remplissez le réservoir de sel

régénérant dès que nécessaire.

– Utilisez le dosage recommandé

de détergent et de liquide de
rinçage.

– Assurez-vous que le niveau réglé

pour l'adoucisseur d'eau
correspond à la dureté de l'eau de
votre région.

– Suivez les instructions du chapitre

« Entretien et nettoyage ».

10.2 Utilisation de sel

régénérant, de liquide de
rinçage et de produit de lavage

• Utilisez uniquement du sel
régénérant, du liquide de rinçage et
du produit de lavage conçus pour les
lave-vaisselle. D'autres produits
peuvent endommager l'appareil.

• Dans les régions où l'eau est dure ou
très dure, nous recommandons
l'utilisation séparée d'un détergent
simple (poudre, gel, pastille, sans
fonction supplémentaire), de liquide
de rinçage et de sel régénérant pour
des résultats de lavage et de séchage
optimaux.

• Les tablettes de détergent ne se
dissolvent pas complètement durant
les programmes courts. Pour éviter
que des résidus de produit de lavage
ne se déposent sur la vaisselle, nous
recommandons d'utiliser des pastilles
de détergent avec des programmes
longs.

• Utilisez toujours la quantité adéquate
de détergent. Un dosage insuffisant
de détergent peut entraîner de
mauvais résultats de nettoyage et la
formation d’une pellicule ou de taches
d’eau dure sur les articles. Utiliser
trop de détergent avec une eau douce
ou adoucie entraîne la présence de
résidus de détergent sur les plats.
Ajustez la quantité de détergent en
fonction de la dureté de l’eau.
Reportez-vous aux instructions
figurant sur l'emballage du produit de
lavage.

• Utilisez toujours la quantité adéquate
de liquide de rinçage. Un dosage
insuffisant du liquide de rinçage
diminue les résultats de séchage.
Utiliser trop de liquide de rinçage
entraîne la formation de couches
bleutées sur les articles.

• Assurez-vous que le niveau
d’adoucisseur d’eau est correct. Si le
niveau est trop élevé, la quantité
accrue de sel régénérant dans l’eau
peut entraîner la formation de rouille
sur les couverts.

www.electrolux.com24

10.3 Que faire si vous ne

voulez plus utiliser de pastilles
tout en 1

Avant de commencer à utiliser le produit
de lavage, le sel régénérant et le liquide
de rinçage séparément, suivez les
étapes suivantes :

1. Réglez l'adoucisseur d'eau sur le
niveau maximal.

2. Assurez-vous que le réservoir de sel
régénérant et le distributeur de
liquide de rinçage sont pleins.

3. Lancez le programme Quick.
N'ajoutez pas de produit de lavage et
laissez les paniers vides.

4. Lorsque le programme de lavage est
terminé, réglez l'adoucisseur d'eau
en fonction de la dureté de l'eau
dans votre région.

5. Ajustez la quantité de liquide de
rinçage libérée.

10.4 Avant de lancer un

programme

Avant de lancer le programme
sélectionné, assurez-vous que :

• Les filtres sont propres et

correctement installés.

• Le bouchon du réservoir de sel

régénérant est serré.

• Les bras d’aspersion ne sont pas

obstrués.

• Il y a assez de sel régénérant et de

liquide de rinçage (sauf si vous
utilisez des pastilles tout-en-un).

• La vaisselle est bien positionnée dans

les paniers.

• Le programme est adapté au type de

vaisselle et au degré de salissure.

• La bonne quantité de détergent est

utilisée.

• N’utilisez l’appareil que pour laver des
articles adaptés au lave-vaisselle.

• Ne lavez pas dans l’appareil des
articles fabriqués en bois, corne,
aluminium, étain et cuivre car ils
pourraient se fissurer, se déformer,
être décolorés ou piqués.

• Ne placez pas dans l’appareil des
objets pouvant absorber l’eau
(éponges, chiffons de nettoyage).

• Chargez les articles creux (tasses,
verres et casseroles) en les
retournant.

• Assurez-vous que les objets en verre
ne se touchent pas.

• Placez les articles légers dans le
panier supérieur. Veillez à ce que les
articles ne puissent pas bouger.

• Placez les couverts et les petits
articles dans le tiroir à couverts.

• Déplacez le panier supérieur vers le
haut à l’aide des poignées pour
pouvoir placer les grands récipients
dans le panier inférieur.

• Assurez-vous que le bras d’aspersion
tourne librement avant de lancer un
programme.

10.6 Déchargement des

paniers

1. Attendez que la vaisselle refroidisse

avant de la retirer de l'appareil. La
vaisselle encore chaude est sensible
aux chocs.

2. Commencez par décharger le panier

inférieur, puis le panier supérieur.

Une fois le programme
terminé, il peut rester de
l'eau sur les surfaces
intérieures de l'appareil.

10.5 Chargement des paniers

• Utilisez toujours l’espace complet des
paniers.

11. ENTRETIEN ET NETTOYAGE

FRANÇAIS 25

AVERTISSEMENT!

Avant toute opération
d'entretien autre que le
programme Machine Care,
éteignez l'appareil et
débranchez la fiche de la
prise secteur.

Les filtres sales et les bras
d'aspersion obstrués ont un
impact négatif sur les
résultats de lavage.
Contrôlez-les régulièrement
et nettoyez-les si
nécessaire.

11.1 Machine Care

Machine Care est un programme conçu
pour laver l'intérieur de l'appareil, pour
des résultats optimaux. Il élimine le tartre
et l'accumulation de graisses.

Lorsque l'appareil détecte qu'il a besoin
d'être nettoyé, le voyant

Lancez le programme Machine Care
pour laver l'intérieur de l'appareil.

s'allume.

Comment démarrer le programme Machine Care

Avant de démarrer le
programme Machine Care,
nettoyez les filtres et les
bras d'aspersion.

1. Utilisez un agent détartrant ou un
produit de nettoyage spécialement
conçus pour les lave-vaisselles.
Suivez les instructions figurant sur
l’emballage. Ne placez pas de
vaisselle dans les paniers.

2. Maintenez simultanément les
touches et enfoncées

pendant environ 3 secondes.

Les voyants et clignotent.
L'affichage indique la durée du
programme.

3. Fermez la porte de l’appareil pour
démarrer le programme.

Lorsque le programme est terminé, le
voyant s'éteint.

11.2 Nettoyage interne

• Nettoyez l’intérieur de l’appareil avec
un chiffon doux et humide.

• N’utilisez pas de produits abrasifs, de
tampons à récurer, d’outils
tranchants, de produits chimiques
agressifs, d’éponges métalliques, ni
de solvants.

• Essuyez la porte, y compris le joint en
caoutchouc, une fois par semaine.

• Pour maintenir des performances
optimales, utilisez un produit de
nettoyage spécifiquement conçu pour
les lave-vaisselle (au moins une fois
tous les deux mois). Respectez
scrupuleusement les instructions
figurant sur l’emballage du produit.

• Pour des résultats de lavage
optimaux, lancez le programme
Machine Care.

11.3 Élimination de corps

étrangers

Vérifiez les filtres et le collecteur d’eau
après chaque utilisation du lave­vaisselle. Les corps étrangers (par
exemple les morceaux de verre, de
plastique, les os ou les cure-dents, etc.)
réduisent les performances de nettoyage
et peuvent endommager la pompe de
vidange.

ATTENTION!

Si vous ne pouvez pas
retirer les corps étrangers,
contactez un service après­vente agréé.

1. Démontez le système de filtres

comme indiqué dans ce chapitre.

2. Retirez manuellement tout corps

étranger.

3. Remontez les filtres comme indiqué

dans ce chapitre.

11.4 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon
doux humide.

• Utilisez uniquement des produits de
lavage neutres.

• N'utilisez pas de produits abrasifs, de
tampons à récurer ni de solvants.

C

B

A

www.electrolux.com26

11.5 Nettoyage des filtres

Le système de filtres est composé de
3 parties.

1. Tournez le filtre (B) vers la gauche et
sortez-le.

5.

Assurez-vous qu'il ne reste aucun
résidu alimentaire ni salissure à
l'intérieur ou autour du bord du
collecteur d'eau.

6. Réinstallez le filtre plat (A). Assurez­vous qu'il soit correctement
positionné entre les 2 guides.

7. Remontez les filtres (B) et (C).

8. Remettez le filtre (B) dans le filtre

plat (A). Tournez-le vers la droite
jusqu'à la butée.

2. Retirez le filtre (C) du filtre (B).

3. Retirez le filtre plat (A).

4. Lavez les filtres.

ATTENTION!

Une position incorrecte des
filtres peut donner de
mauvais résultats de lavage
et endommager l'appareil.

11.6 Nettoyage du bras d’aspersion inférieur

Nous vous conseillons de nettoyer
régulièrement le bras d’aspersion
inférieur afin d’éviter que ses orifices ne
se bouchent.

Quand les orifices sont bouchés, les
résultats de lavage peuvent être
insatisfaisants.

1. Pour retirer le bras d’aspersion
inférieur, tirez-le vers le haut.

FRANÇAIS 27

11.7 Nettoyage du bras

d’aspersion supérieur

Nous vous conseillons de nettoyer
régulièrement le bras d’aspersion
supérieur afin d’éviter que ses orifices ne
se bouchent.

Quand les orifices sont bouchés, les
résultats de lavage peuvent être
insatisfaisants.

1. Sortez le panier supérieur.

2. Pour détacher le bras d’aspersion du

panier, poussez le bras vers le haut
tout en le tournant vers la droite.

2. Lavez le bras d’aspersion sous l’eau
courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices.

3. Pour réinstaller le bras d’aspersion,
enfoncez-le vers le bas.

3. Lavez le bras d’aspersion sous l’eau
courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices.

C

B

A

1

2

www.electrolux.com28

4. Pour réinstaller le bras d’aspersion,

pousser le bras vers le haut tout en
le tournant vers la gauche, jusqu’à ce
qu’il se verrouille en place.

1. Libérez les butées sur les côtés des
rails coulissants du bac à couverts et
retirez le bac.

2. Déplacez le panier supérieur vers le
niveau inférieur pour atteindre le bras

11.8 Nettoyage du bras d’aspersion supérieur

Nous vous conseillons de nettoyer
régulièrement le bras d’aspersion
supérieur afin d’éviter que ses orifices ne
se bouchent. Quand les orifices sont
bouchés, les résultats de lavage peuvent
être insatisfaisants.

Le bras d’aspersion supérieur se trouve
sur le plafond de l’appareil. Le bras
d’aspersion (C) se trouve dans le tuyau
d’alimentation (A) avec la fixation (B).

d’aspersion plus facilement.

3. Pour détacher le bras d’aspersion (C)
du tuyau d’alimentation (A), tournez
la fixation (B) vers la gauche et tirez
le bras d’aspersion vers le bas.

4. Lavez le bras d’aspersion sous l’eau
courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices. Faites
couler de l’eau dans les orifices pour
éliminer les particules de saleté se
trouvant à l’intérieur.

12. DÉPANNAGE

FRANÇAIS 29

5. Pour réinstaller le bras d’aspersion

(C), insérez la fixation (B) dans le
bras d’aspersion et insérez-le dans le
tuyau d’alimentation (A) en le
tournant vers la droite. Assurez-vous
que la fixation se verrouille
correctement dans la bonne position.

6. Réinstallez le bac à couverts sur les
rails coulissants et rattachez les
butées.

AVERTISSEMENT!

Une mauvaise réparation de
l’appareil peut entraîner un
danger pour la sécurité de
l’utilisateur. Toute réparation
doit être effectuée par du
personnel qualifié.

La plupart des problèmes peuvent
être résolus sans avoir recours au
service après-vente agréé.

Problème et code d'alar‐meCause et solution possibles

Vous ne pouvez pas met‐
tre en fonctionnement l’ap‐
pareil.

Le programme ne démarre
pas.

L’appareil ne se remplit
pas d’eau.
L’affichage indique i10 ou
i11.

• Assurez-vous que la fiche du câble d’alimentation est
bien connectée dans la prise de courant.

• Assurez-vous qu’aucun fusible n’a disjoncté dans la
boîte à fusibles.

• Assurez-vous que la porte de l'appareil est fermée.

• Si vous avez sélectionné Départ différé, annulez-le
ou attendez la fin du décompte.

• L’appareil recharge la résine à l’intérieur de l’adou‐
cisseur d’eau. La durée de la procédure est d’environ
5 minutes.

• Assurez-vous que l'arrivée d'eau est ouverte.

• Assurez-vous que la pression de l’alimentation d’eau
est suffisante. Pour cela, contactez les autorités lo‐
cales en charge de l’eau.

• Assurez-vous que l’arrivée d’eau n’est pas bouchée.

• Assurez-vous que le filtre du tuyau d’arrivée d’eau
n’est pas bouché.

• Assurez-vous que le tuyau de raccordement ne pré‐
sente pas de plis ni de coudes.

Reportez-vous au tableau ci-dessous
pour obtenir plus d’informations sur les
problèmes possibles.

Pour certaines anomalies, l’écran affiche
un code d’alarme.

www.electrolux.com30

Problème et code d'alar‐meCause et solution possibles

L’appareil ne vidange pas
l'eau.
L’affichage indique i20.

Le dispositif anti-inonda‐
tion est activé.
L’affichage indique i30.

Dysfonctionnement du
capteur de détection du ni‐
veau d’eau.
L’affichage indique i41 ­i44.

Dysfonctionnement de la
pompe de lavage ou de la
pompe de vidange.
L'affichage indique i51 ­i59 ou i5A - i5F.

La température de l’eau à
l’intérieur de l’appareil est
trop élevée ou un dysfonc‐
tionnement du capteur de
température s’est produit.
L’affichage indique i61 ou
i69.

Dysfonctionnement techni‐
que de l’appareil.
L’affichage indique iC0 ou
iC3.

Le niveau d’eau à l’inté‐
rieur de l’appareil est trop
élevé.
L’affichage indique iF1.

Erreur de l'unité réseau.
L’affichage indique iC4 ou
iC5.

L'appareil s'arrête et dé‐
marre plusieurs fois pen‐
dant son fonctionnement.

Le programme dure trop
longtemps.

• Assurez-vous que le siphon n'est pas bouché.

• Assurez-vous que le système de filtre intérieur n’est
pas bouché.

• Assurez-vous que le tuyau de vidange n’est pas tor‐
du ni plié.

• Fermez l'arrivée d'eau.

• Vérifiez que l’appareil est correctement installé.

• Assurez-vous que les paniers sont chargés comme
indiqué dans le manuel d’utilisation.

• Assurez-vous que les filtres sont propres.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Éteignez l'appareil et rallumez-le.

• Assurez-vous que la température de l'eau de l'arri‐
vée ne dépasse pas 60 °C.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Éteignez l'appareil et rallumez-le.

• Éteignez l'appareil et rallumez-le.

• Assurez-vous que les filtres sont propres.

• Assurez-vous que le tuyau de sortie est installé à la
bonne hauteur au-dessus du sol. Reportez-vous aux
instructions d'installation.

• Contactez un service après-vente agréé.

• Cela est normal. Cela vous garantit des résultats de
lavage optimaux et des économies d’énergie.

• Si vous avez sélectionné l'option de démarrage re‐
tardé, annulez-le ou attendez la fin du décompte.

• L'activation des options augmente la durée du pro‐
gramme.

Problème et code d'alar‐meCause et solution possibles

FRANÇAIS 31

La durée du programme
affichée est différente de la
durée du tableau des va‐
leurs de consommation.

Le temps restant sur l'affi‐
chage augmente et passe
presque instantanément à
la fin du programme.

Petite fuite de la porte de
l'appareil.

La porte de l’appareil est
difficile à fermer.

La porte de l’appareil s’ou‐
vre pendant le cycle de la‐
vage.

Cliquetis ou bruits de bat‐
tement à l'intérieur de l'ap‐
pareil.

L’appareil déclenche le
disjoncteur.

L’appareil est allumé mais
ne fonctionne pas.
L’affichage indique PF.

L’appareil s’éteint en cours
de fonctionnement.

L’affichage indique upd.
Toutes les touches sont
désactivées, sauf la touche
Marche/Arrêt.

• Consultez le tableau des valeurs de consommation
au chapitre « Sélection du programme ».

• Ce n'est pas un défaut. L'appareil fonctionne correc‐
tement.

• L’appareil n’est pas d’aplomb. Desserrez ou serrez
les pieds réglables (si disponibles).

• La porte de l’appareil n’est pas centrée sur la cuve.
Réglez le pied arrière (si disponible).

• L’appareil n’est pas d’aplomb. Desserrez ou serrez
les pieds réglables (si disponibles).

• De la vaisselle dépasse des paniers.

• La fonction AirDry est activée. Vous pouvez désacti‐
ver la fonction. Reportez-vous au chapitre « Régla‐
ges de base ».

• La vaisselle n'est pas correctement rangée dans les
paniers. Reportez-vous à la notice de chargement du
panier.

• Assurez-vous que les bras d’aspersion peuvent tour‐
ner librement.

• L’intensité est insuffisante pour alimenter simultané‐
ment tous les appareils en cours d’utilisation. Vérifiez
l’intensité de la prise et la capacité du mètre ou met‐
tez à l’arrêt l’un des appareils en cours d’utilisation.

• Défaut électrique interne de l’appareil. Contactez un
service après-vente agréé.

• L’alimentation électrique est hors de la plage de
fonctionnement. Le cycle de lavage est temporaire‐
ment interrompu et reprend automatiquement une
fois l’alimentation rétablie.

• Panne de courant complète. Le cycle de lavage est
temporairement interrompu et reprend automatique‐
ment une fois l’alimentation rétablie.

• L'appareil télécharge et installe automatiquement la
mise à jour du microprogramme lorsqu'elle est dispo‐
nible. L’affichage indique upd pendant toute la durée
du processus de mise à jour. Attendez la fin du pro‐
cessus. Si vous interrompez le processus de mise à
jour en désactivant l'appareil, il reprendra à sa mise
en marche.
La mise à jour du microprogramme ne modifie pas
les valeurs de la déclaration de performance de l'ap‐
pareil.

www.electrolux.com32

Après avoir vérifié l'appareil, mettez à
l’arrêt l’appareil et mettez-le de nouveau
en fonctionnement. Si le problème
persiste, contactez un service après­vente agréé.

Pour les codes d’alarme non décrits
dans le tableau, contactez un service
après-vente agréé.

AVERTISSEMENT!

Nous vous conseillons de ne
pas utiliser l’appareil tant
que le problème n’a pas été
entièrement résolu.
Débranchez l’appareil et ne
le rebranchez pas tant que
vous n’êtes pas certain qu’il
fonctionne correctement.

Vous trouverez le PNC sur la plaque
signalétique située sur la porte de
l'appareil. Vous pouvez également
trouver le PNC sur le bandeau de
commande.

Avant de consulter le PNC, assurez-vous
que l'appareil est en mode
Programmation.

1. Maintenez simultanément les
touches et enfoncées

pendant environ 3 secondes.

Le PNC de votre appareil s'affiche.

2. Pour quitter la présentation du PNC,
appuyez simultanément sur

pendant environ 3 secondes.

L'appareil revient au mode de sélection
de programme.

et

12.1 La référence du produit (PNC)

Si vous contactez un service après-vente
agréé, vous devrez fournir la référence
de produit, ou PNC, de votre appareil.

12.2 Les résultats obtenus en matière de lavage et de séchage de la vaisselle sont insuffisants

Problème Cause et solution possibles

Résultats de lavage insatis‐
faisants.

• Reportez-vous aux chapitres « Utilisation quoti‐
dienne », « Conseils » et au document de charge‐
ment du panier.

• Utilisez un programme de lavage plus intense.

• Activez l'option ExtraPower pour améliorer les ré‐
sultats de lavage du programme sélectionné.

• Nettoyez les orifices des bras de lavage et le filtre.
Reportez-vous au chapitre « Entretien et nettoya‐

ge ».

Problème Cause et solution possibles

Résultats de séchage mé‐
diocres.

• La vaisselle est restée trop longtemps à l'intérieur
de l'appareil, porte fermée. Activez l'option AirDry
pour régler l'ouverture automatique de la porte et
améliorer les performances de séchage.

• Il n’y a pas de liquide de rinçage ou le dosage du
liquide de rinçage n’est pas suffisant. Remplissez
le distributeur de liquide de rinçage ou réglez le do‐
sage de liquide de rinçage sur un niveau plus éle‐
vé.

• La qualité du liquide de rinçage peut être la cause.

• Utilisez toujours du liquide de rinçage, même avec
des pastilles tout en 1.

• Les articles en plastique peuvent avoir besoin
d’être séchés à l’aide d’une serviette.

• Le programme ne possède pas de phase de sé‐
chage. Reportez-vous au chapitre « Présentation
des programmes ».

Les verres et la vaisselle
présentent des rayures blan‐
châtres ou des couches

• Le niveau de liquide de rinçage libérée est trop
haut. Réduisez le dosage du liquide de rinçage.

• La quantité de produit de lavage est excessive.

bleuâtres.

Il y a des taches et des tra‐
ces d’eau sèche sur les ver‐
res et la vaisselle.

• La quantité de liquide de rinçage libérée n’est pas
suffisante. Augmentez le dosage du liquide de rin‐
çage.

• La qualité du liquide de rinçage peut être la cause.

L'intérieur de l'appareil est
humide.

Mousse inhabituelle en
cours de lavage.

• Ce n’est pas un défaut de l’appareil. De l'humidité
se condense sur les parois de l'appareil.

• Utilisez uniquement des produits de lavage spécia‐
lement conçus pour les lave-vaisselle.

• Utilisez un produit de lavage d’un autre fabricant.

• Ne pré-rincez pas les plats sous l'eau courante.

Traces de rouille sur les
couverts.

• Il y a trop de sel dans l’eau utilisée pour le lavage.
Reportez-vous au chapitre « Adoucisseur
d’eau ».

• Des couverts en argent et en acier inoxydable ont
été placés ensemble. Évitez de placer des couverts
en argent et en acier inoxydable les uns à côté des
autres.

Il y a des résidus de déter‐
gent dans le distributeur de
produit de lavage à la fin du
programme.

• La pastille de détergent est restée coincée dans le
distributeur et n'a donc pas été entièrement élimi‐
née par l'eau.

• L'eau ne peut pas laver le produit de lavage du dis‐
tributeur. Assurez-vous que les bras d'aspersion ne
sont pas bloqués ou obstrués.

• Assurez-vous que les articles dans les paniers
n'entravent pas l'ouverture du couvercle du distri‐
buteur de produit de lavage.

FRANÇAIS 33

www.electrolux.com34

Problème Cause et solution possibles

Odeurs à l’intérieur de l’ap‐
pareil.

• Reportez-vous au chapitre « Nettoyage intér‐
ieur ».

• Démarrez le programme Machine Care avec un
agent détartrant ou un produit de nettoyage conçu
pour les lave-vaisselle.

Dépôts calcaires sur la vais‐
selle, dans la cuve et sur la
partie intérieure de la porte.

• Le niveau de sel régénérant est bas, vérifiez le
voyant de remplissage.

• Le bouchon du réservoir de sel régénérant est des‐
serré.

• L’eau de votre arrivée est dure. Reportez-vous au
chapitre « Adoucisseur d’eau ».

• Utilisez du sel régénérant et sélectionner la régé‐
nération de l’eau même si vous utilisez des pastil‐
les tout-en-un. Reportez-vous au chapitre « Adou‐
cisseur d’eau ».

• Démarrez le programme Machine Care avec un
détartrant conçu pour les lave-vaisselle.

• Si des dépôts de tartre persistent, nettoyez l'appa‐
reil avec les détergents adaptés.

• Testez différents produits de lavage.

• Contactez le fabricant du produit de lavage.

Vaisselle ternie, décolorée
ou ébréchée.

• Assurez-vous que seuls des articles lavables au la‐
ve-vaisselle sont lavés dans l’appareil.

• Chargez et déchargez le panier avec précautions.
Reportez-vous au document de chargement du pa‐
nier.

• Placez les articles délicats dans le panier supéri‐
eur.

• Activez l'option GlassCare pour garantir un soin
spécial aux verres et à la vaisselle délicate.

Reportez-vous aux chapitres

« Avant la première
utilisation », « Utilisation
quotidienne » ou
« Conseils » pour connaître

les autres causes probables.

12.3 Problèmes avec la connexion sans fil

Problème Cause et solution possibles

L’activation de la connexion
sans fil n’a pas réussi.

L’application ne peut pas se
connecter au lave-vaisselle.

L’application ne peut pas se
connecter au lave-vaisselle
par le biais d’un réseau au‐
tre que votre réseau Wi-Fi
domestique. Le voyant

clignote.

Fréquemment, l’application
ne parvient pas à se con‐
necter au lave-vaisselle.

• Mauvais identifiant ou mot de passe du réseau Wi­Fi. Annulez la configuration et redémarrez-la pour
entrer les identifiants corrects. Reportez-vous au
chapitre « Connexion sans fil ».

• Le signal du réseau Wi-Fi a subi un problème. Véri‐
fiez votre réseau Wi-Fi et votre routeur. Redémar‐
rez le routeur.

• La puissance du signal du réseau sans fil est fai‐
ble. Rapprochez le routeur du lave-vaisselle.

• Le signal sans fil est perturbé par un appareil à mi‐
cro-ondes qui se trouve près du lave-vaisselle.
Mettez à l’arrêt l’appareil à micro-ondes.

• Contactez votre fournisseur d’accès sans fil si vous
rencontrez des problèmes avec le réseau sans fil.

• Le signal du réseau Wi-Fi a subi un problème. Véri‐
fiez votre réseau Wi-Fi et votre routeur. Redémar‐
rez le routeur.

• Assurez-vous que votre appareil mobile est bien
connecté au réseau.

• Nouveau routeur installé ou configuration du rou‐
teur modifiée. Configurez à nouveau le lave-vais‐
selle et le dispositif mobile. Reportez-vous au cha‐
pitre « Connexion sans fil ».

• Contactez votre fournisseur d’accès sans fil si vous
rencontrez des problèmes avec le réseau sans fil.

• La connexion au cloud est perdue. Attendez que la
connexion soit rétablie.

• Le signal sans fil est perturbé par un appareil à mi‐
cro-ondes qui se trouve près du lave-vaisselle.
Mettez à l’arrêt l’appareil à micro-ondes. Évitez
d’utiliser l’appareil à micro-ondes et le départ à dis‐
tance en même temps.

• La puissance du signal du réseau sans fil est fai‐
ble. Déplacez le routeur aussi près que possible du
lave-vaisselle ou envisagez d’acheter un répéteur
Wi-Fi.

FRANÇAIS 35

13. CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profondeur

(mm)

596 / 818 - 898 / 550

www.electrolux.com36

Tension (V) 200 - 240

Branchement électrique

Pression de l’arrivée d’eau bar (minimum et maximum) 0.5 - 10

Arrivée d’eau

Capacité Configurations du nombre de

1)

Reportez-vous à la plaque signalétique pour d'autres valeurs.

2)

Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environne‐
ment (par exemple des panneaux solaires), utilisez une arrivée d'eau chaude afin de rédui‐
re la consommation d'énergie.

1)

Fréquence (Hz) 50 - 60

MPa (minimum et maximum) 0.05 - 1.0

Eau froide ou eau chaude

couverts

2)

max. 60°C

15

13.1 Lien vers la base de données EPREL de l’UE

Le code QR présent sur l’étiquette
énergétique fournie avec l’appareil
contient un lien Web permettant
d’enregistrer cet appareil dans la base
de données EPREL de l’UE. Conservez
l’étiquette énergétique à titre de
référence avec le manuel d’utilisation et
tous les autres documents fournis avec
cet appareil.

Il est possible de trouver des
informations relatives aux performances

du produit dans la base de données
EPREL de l’EU grâce au lien https://
eprel.ec.europa.eu avec le nom du
modèle et le numéro de produit se
trouvant sur la plaque signalétique de
l’appareil. Reportez-vous au chapitre
« Description du produit ».

Pour des informations plus détaillées sur
l’étiquette énergétique, consultez le site
www.theenergylabel.eu.

14. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT

Recyclez les matériaux portant le
symbole . Déposez les emballages

dans les conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures

ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.

SPIS TREŚCI

My Electrolux Kitchen app

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 38

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 40

3. OPIS PRODUKTU............................................................................................ 43

4. PANEL STEROWANIA.....................................................................................44

5. WYBÓR PROGRAMU...................................................................................... 45

6. USTAWIENIA PODSTAWOWE .......................................................................48

7. POŁĄCZENIE BEZPRZEWODOWE................................................................ 52

8. PRZED PIERWSZYM UŻYCIEM......................................................................53

9. CODZIENNA EKSPLOATACJA....................................................................... 54

10. WSKAZÓWKI I PORADY............................................................................... 57

11. KONSERWACJA I CZYSZCZENIE................................................................ 59

12. ROZWIĄZYWANIE PROBLEMÓW................................................................ 63

13. DANE TECHNICZNE......................................................................................69

14. OCHRONA ŚRODOWISKA............................................................................70

POLSKI 37

www.electrolux.com38

MYŚLIMY O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest on owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu
problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.
Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować
poniższe dane: Model, numer produktu, numer seryjny.
Informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
dołączoną instrukcją obsługi. Producent nie odpowiada
za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu w celu wykorzystania w
przyszłości.

POLSKI 39

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych, sensorycznych lub
umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

8. roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych bądź nieposiadające odpowiedniej
wiedzy i doświadczenia, jeśli będą one nadzorowane
lub zostaną poinstruowane w zakresie bezpiecznego
korzystania z tego urządzenia i będą świadome
związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się
urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w

gospodarstwie domowym oraz do podobnych
zastosowań w takich miejscach, jak:

– gospodarstwa rolne, kuchnie w obiektach

sklepowych, biurowych oraz innych placówkach
pracowniczych;

– do obsługi przez klientów w hotelach, motelach,

obiektach noclegowych i innych obiektach
mieszkalnych.

• Nie zmieniać parametrów technicznych urządzenia.

www.youtube.com/electrolux
www.youtube.com/aeg

How to install your 60 cm

Dishwasher Sliding Hinge

www.electrolux.com40

• Robocze ciśnienie wody (minimalne i maksymalne)

musi mieścić się w granicach 0.5 (0.05) / 10 (1.0) bar

(MPa)

• Maksymalna liczba kompletów naczyń wynosi 15.

• Jeśli przewód zasilający uległ uszkodzeniu, należy

zlecić jego wymianę producentowi urządzenia,

autoryzowanemu centrum serwisowemu lub też innej

kompetentnej osobie, aby uniknąć niebezpieczeństwa.

• OSTRZEŻENIE: Noże i inne przybory kuchenne z

ostrymi krawędziami należy wkładać do kosza w dół

lub układać poziomo.

• Nie zostawiać urządzenia z otworzonymi drzwiami,

aby zapobiec przypadkowemu nastąpieniu na nie.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego

z gniazda.

• Do czyszczenia urządzenia nie wolno używać wody

pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory

wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji

wodociągowej za pomocą nowych dołączonych

zestawów przewodów. Nie wolno używać starych

przewodów.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

• Usunąć wszystkie elementy
opakowania.

• Nie instalować ani nie używać
uszkodzonego urządzenia.

• Ze względów bezpieczeństwa nie
należy uruchamiać urządzenia przed
zainstalowaniem go w zabudowie.

• Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.

OSTRZEŻENIE!

Urządzenie może
zainstalować wyłącznie
wykwalifikowana osoba.

• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze
stosować rękawice ochronne i mieć
na stopach pełne obuwie.

• Nie instalować ani nie używać
urządzenia w miejscach, w których
panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w
odpowiednim i bezpiecznym miejscu,
które spełnia wymagania instalacyjne.

POLSKI 41

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i
porażeniem prądem
elektrycznym.

• Ostrzeżenie: urządzenie jest
przeznaczone do instalacji/
podłączenia do złącza uziemiającego
w budynku.

• Upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła
zasilania.

• Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani
przedłużaczy.

• Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu
zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.

• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby po zakończeniu instalacji
urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.

• Urządzenie wyposażono we wtyczkę
zasilającą z bezpiecznikiem 13 A.
Jeśli konieczna jest wymiana
bezpiecznika we wtyczce zasilającej,
należy użyć bezpiecznika 13 A ASTA
(BS 1362) (dotyczy tylko Wielkiej
Brytanii i Irlandii).

2.3 Podłączenie do sieci

wodociągowej

• Uważać, aby nie uszkodzić węży
wodnych.

• Przed podłączeniem urządzenia do
nowej instalacji wodociągowej lub
instalacji, z której nie korzystano
przez dłuższy czas lub która była
naprawiana lub do której podłączono
nowe urządzenia (liczniki wody itp.),

należy umożliwić wypływ wody, aż
będzie ona czysta.

• Podczas pierwszego użycia
urządzenia i bezpośrednio po nim
należy upewnić się, że nie ma
widocznych wycieków wody.

• Wąż dopływowy wyposażono w zawór
bezpieczeństwa i ścianki z
wewnętrznym przewodem
zasilającym.

OSTRZEŻENIE!

Niebezpieczne napięcie.

• W razie uszkodzenia węża
dopływowego należy natychmiast
zamknąć zawór wody i wyjąć wtyczkę
z gniazda elektrycznego. Należy
skontaktować się z autoryzowanym
centrum serwisowym w celu wymiany
węża dopływowego.

2.4 Sposób używania

• Nie umieszczać produktów
łatwopalnych ani przedmiotów
nasączonych łatwopalnymi
produktami w pobliżu lub na
urządzeniu.

• Detergenty do zmywarki są
niebezpieczne. Należy przestrzegać
wskazówek dotyczących
bezpieczeństwa podanych na
opakowaniu detergentu.

• Nie pić wody i nie bawić się wodą w
urządzeniu.

• Nie wyjmować naczyń z urządzenia
przed zakończeniem programu. Na
naczyniach mogą pozostać resztki
detergentu.

• Nie kłaść żadnych przedmiotów ani
nie wywierać nacisku na otworzone
drzwi urządzenia.

• Po otworzeniu drzwi w trakcie
programu, z urządzenia może
wydostać się gorąca para.

www.electrolux.com42

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie odniesieniem
obrażeń.

• Urządzenie wyposażono w
oświetlenie wewnętrzne, które włącza
się po otworzeniu drzwi i gaśnie po
ich zamknięciu.

• Aby wymienić wewnętrzne
oświetlenie, należy skontaktować się
z autoryzowanym punktem
serwisowym.

2.6 Serwis

• Aby naprawić urządzenie, należy
skontaktować się z autoryzowanym
centrum serwisowym. Należy
stosować wyłącznie oryginalne części
zamienne.

• Należy pamiętać, że samodzielna lub
nieprofesjonalna naprawa może mieć
wpływ na bezpieczeństwo oraz
spowodować utratę gwarancji.

• Następujące części zamienne będą
dostępne przez 7 lat po zakończeniu
produkcji modelu: silnik, pompa
obiegu i pompa opróżniająca, grzałki i
elementy grzejne, w tym pompy
ciepła, przewody i powiązane
elementy, jak węże, zawory, filtry i
elementy układu Aqua Stop, elementy
konstrukcyjne i wewnętrzne związane
z zespołem drzwi, układy
elektroniczne, wyświetlacze
elektroniczne, przełączniki
ciśnieniowe, termostaty i czujniki,
oprogramowanie i oprogramowanie
układowe, w tym oprogramowanie do
zerowania ustawień. Niektóre z tych

części zamiennych będą dostępne
wyłącznie dla profesjonalnych
punktów serwisowych i nie wszystkie
części zamienne są odpowiednie do
wszystkich modeli.

• Następujące części zamienne będą
dostępne przez 10 lat po zakończeniu
produkcji modelu: zawias i uszczelki
drzwi, inne uszczelki, ramiona
spryskujące, filtry odpływowe,
wewnętrzne kosze i elementy
wyposażenia z tworzywa, jak kosze i
pokrywy.

• Informacja dotycząca oświetlenia w
urządzeniu i elementów
oświetleniowych sprzedawanych
osobno jako części zamienne:
Zastosowane elementy oświetleniowe
są przystosowane do pracy w
wymagających warunkach fizycznych
(temperatura, drgania, wilgotność) w
urządzeniach domowych lub są
przeznaczone do sygnalizacji stanu
działania urządzenia. Nie są one
przeznaczone do innych zastosowań i
nie nadają się do oświetlania
pomieszczeń domowych.

2.7 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.

• Odłączyć urządzenie od źródła
zasilania.

• Odciąć i wyrzucić przewód zasilający.

• Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dzieci lub
zwierząt w urządzeniu.

3. OPIS PRODUKTU

5

4

10

9

67

11

12

2

3

1

8

POLSKI 43

Sufitowe ramię spryskujące

1

Górne ramię spryskujące

2

Dolne ramię spryskujące

3

Filtry

4

Tabliczka znamionowa

5

Zbiornik soli

6

Otwór wentylacyjny

7

3.1 Beam-on-Floor

Wyświetlacz Beam-on-Floor wyświetla
wiązkę światła na podłodze przed
drzwiami urządzenia.

• Po uruchomieniu programu pojawia
się czerwona wiązka światła.
Pozostaje ona widoczna przez cały
czas trwania programu.

• Po zakończeniu programu pojawia się
zielona wiązka światła.

• Migająca czerwona wiązka światła
sygnalizuje usterkę urządzenia.

Wyświetlacz Beam-on-Floor
wyłącza się przy wyłączeniu
urządzenia.

Dozownik płynu nabłyszczającego

8

Dozownik detergentu

9

Dolny kosz

10

Górny kosz

11

Szuflada na sztućce

12

3.2 Oświetlenie wnętrza

Urządzenie wyposażono w oświetlenie
wewnętrzne. Włącza się po otwarciu
drzwi lub włączeniu urządzenia, gdy
drzwi są otwarte.

Oświetlenie wyłącza się po zamknięciu
drzwi lub wyłączeniu urządzenia. W
przeciwnym razie wyłącza się
automatycznie po pewnym czasie, aby
oszczędzać energię.

1 2 3

4 5 6

A

C BB B

www.electrolux.com44

4. PANEL STEROWANIA

4.1 Wyświetlacz

A. ECOMETER
B. Wskaźniki
C. Wskazanie czasu

4.3 Wskaźniki

Przycisk wł./wył. / Przycisk

1

resetowania
Przycisk Delay Start / Przycisk

2

Zdalne uruchomienie
Wyświetlacz

3

Wskaźnik Opis

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozow‐
nik płynu nabłyszczającego wymaga uzupełnienia. Patrz rozdział
„Przed pierwszym użyciem”.

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napeł‐
nienia. Patrz rozdział „Przed pierwszym użyciem”.

Wskaźnik Machine Care. Włącza się, gdy niezbędne jest wyczyszcze‐
nie wnętrza urządzenia przy użyciu programu Machine Care. Patrz
punkt „Konserwacja i czyszczenie”.

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą su‐
szenia. Miga podczas fazy suszenia. Patrz „Wybór programu”.

Wskaźnik Wi-Fi. Włącza się po włączeniu połączenia bezprzewodo‐
wego. Patrz: „Połączenie bezprzewodowe”.

Pasek wyboru MY TIME

4

Przyciski funkcji EXTRAS

5

Przycisk programu AUTO Sense

6

4.2 ECOMETER

Wskaźnik ECOMETER pokazuje, w jaki
sposób wybór programu wpływa na
zużycie wody i energii. Im więcej świeci
się pasków, tym niższe jest zużycie.

wskazuje najbardziej przyjazny
środowisku wybór programu dla średnio
zabrudzonych naczyń.

5. WYBÓR PROGRAMU

CA B D E

POLSKI 45

5.1 MY TIME

MY TIME pasek wyboru umożliwia wybór
odpowiedniego cyklu zmywania w
zależności od czasu trwania programu.

A. • Quick to najkrótszy program,

(30min) przeznaczony do
zmywania świeżo i lekko
zabrudzonych naczyń.

• Płukanie wstępne (15min) to
program przeznaczony do
spłukiwania pozostałości potraw z
naczyń. Zapobiega on
powstawaniu nieprzyjemnego
zapachu w urządzeniu. W tym
programie nie stosować
detergentu.

B. 1h to program przeznaczony do

zmywania świeżo zabrudzonych i
lekko przyschniętych naczyń.

C. 1h 30min to program przeznaczony

do zmywania i suszenia średnio
zabrudzonych naczyń.

D. 2h 40min to program przeznaczony

do zmywania i suszenia mocno
zabrudzonych naczyń.

E. ECO to najdłuższy program,

zapewniający największą
efektywność zużycia wody i energii
elektrycznej podczas zmywania
średnio zabrudzonych naczyń i
sztućców. Jest to program
standardowy dla ośrodków

przeprowadzających testy.

1)

5.2 AUTO Sense

Program AUTO Sense automatycznie
dostosowuje cykl zmywania do rodzaju
ładunku.

Urządzenie rozpoznaje stopień
zabrudzenia oraz ilość naczyń
znajdujących się w koszach. Następnie
dostosowuje temperaturę i ilość wody
oraz czas trwania programu.

5.3 EXTRAS

Aby dostosować wybór programu do
własnych potrzeb, można włączyć
funkcję EXTRAS.

ExtraHygiene

Funkcja ExtraHygiene zapewnia
najlepszy efekt higieniczny dzięki
utrzymywaniu przez co najmniej 10 minut
temperatury 65-70°C podczas ostatniej
fazy płukania.

ExtraPower

Opcja ExtraPower zapewnia lepsze
efekty zmywania w ramach wybranego
programu. Opcja ta powoduje
podniesienie temperatury i wydłużenie
czasu zmywania.

GlassCare

GlassCare zapobiega uszkodzeniu
delikatnych naczyń, zwłaszcza
szklanych. Opcja ta zapobiega
gwałtownym zmianom temperatury
zmywania w ramach wybranego
programu i obniża ją do wartości 45 °C.

1)

Program ten służy do oceny zgodności z rozporządzeniem Komisji (UE) w sprawie

ekoprojektu 2019/2022.

www.electrolux.com46

5.4 Przegląd programów

Program Ładunek w

zmywarce

Quick Naczynia,

sztućce

Wszystko Wszystko • Mycie wstępne NIE DOTYCZY

Płukanie
wstępne

1h Naczynia,

sztućce

1h 30min Naczynia,

sztućce,
garnki, pa‐
telnie

2h 40min Naczynia,

sztućce,
garnki, pa‐
telnie

ECO Naczynia,

sztućce,
garnki, pa‐
telnie

Stopień za‐
brudzenia

Świeże • Zmywanie w tem‐

Świeże, lekko
zaschnięte

Normalne,
lekko za‐
schnięte

Normalne lub
mocno zabru‐
dzone, za‐
schnięte za‐
brudzenia

Normalne,
lekko za‐
schnięte

Fazy programu EXTRAS

peraturze 50°C

• Płukanie pośrednie

• Płukanie końcowe
w temperaturze
45°C

• AirDry

• Zmywanie w tem‐
peraturze 60°C

• Płukanie pośrednie

• Płukanie końcowe
w temperaturze
50°C

• AirDry

• Zmywanie w tem‐
peraturze 60°C

• Płukanie pośrednie

• Płukanie końcowe
w temperaturze
55°C

• Osuszanie

• AirDry

• Mycie wstępne

• Zmywanie w tem‐
peraturze 60°C

• Płukanie pośrednie

• Płukanie końcowe
w temperaturze
60°C

• Osuszanie

• AirDry

• Mycie wstępne

• Zmywanie w tem‐
peraturze 50°C

• Płukanie pośrednie

• Płukanie końcowe
w temperaturze
55°C

• Osuszanie

• AirDry

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

• ExtraPower

• GlassCare

• ExtraHygie‐
ne

POLSKI 47

Program Ładunek w

zmywarce

AUTO Sen‐seNaczynia,

sztućce,
garnki, pa‐
telnie

Machine Ca‐reDo czyszczenia wnętrza

urządzenia. Patrz punkt
„Konserwacja i czyszczenie”.

Stopień za‐
brudzenia

Wszystko • Mycie wstępne

Fazy programu EXTRAS

• Zmywanie w tem‐
peraturze 50 - 60°C

• Płukanie pośrednie

• Płukanie końcowe
w temperaturze
60°C

• Osuszanie

• AirDry

• Czyszczenie w
temperaturze 70°C

• Płukanie pośrednie

• Płukanie końcowe

• AirDry

NIE DOTYCZY

NIE DOTYCZY

Parametry eksploatacyjne

Program 1)

Płukanie wstępne 4.3 - 5.3 0.01 - 0.04 15

AUTO Sense 10.4 - 13.3 0.76 - 1.22 120 - 170

Machine Care 9.7 - 11.8 0.60 - 0.73 60

1)

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury

wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

2)

Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy.

2)

Quick 9.5 - 11.6 0.52 - 0.64 30

1h 10.5 - 12.9 0.92 - 1.06 60

1h 30min 11.6 - 14.2 1.00 - 1.15 90

2h 40min 11 - 13.5 1.12 - 1.26 160

ECO 11 0.757 240

Woda (l) Energia (kWh) Czas trwania (min)

Informacja dla instytucji wykonujących testy

Aby uzyskać potrzebne informacje
dotyczące przeprowadzania testów
wydajności (np. zgodnie z normą
EN60436 ), należy przesłać wiadomość
e-mail na adres:

[email protected]

W wiadomości należy podać numer
produktu (PNC) z tabliczki znamionowej
urządzenia.

Więcej informacji na temat zmywarki
znajduje się w instrukcji obsługi
dołączonej do urządzenia.

1 2 3 4 5 6

BA C

www.electrolux.com48

6. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można
skonfigurować urządzenie, zmieniając
ustawienia podstawowe.

Numer Ustawienie Wartości

1 Twardość wo‐dyPoziomy od 1L

2 Dawka płynu

3 Dźwięk zakoń‐

4 Samoczynne

5 Dźwięki przy‐

6 Wybór ostat‐

1)

Więcej szczegółowych informacji zawarto w tym rozdziale.

Ustawienia podstawowe można zmieniać
w trybie ustawiania.

Gdy urządzenie jest w trybie ustawiania,
paski wskaźnika ECOMETER
odpowiadają dostępnym ustawieniom.
Po dokonaniu wyboru ustawienia
odpowiadający mu pasek wskaźnika
ECOMETER zaczyna migać.

Kolejność ustawień podstawowych
przedstawionych w tabeli odpowiada
kolejności ustawień na wskaźniku
ECOMETER:

nabł.

czenia

otwieranie
drzwi

cisków

niego progra‐
mu

do 10L (war‐
tość domyślna:
5L)

Poziomy od 0A
do 6A (wartość
domyślna: 4A)

On
Off (wartość
domyślna)

On (wartość
domyślna)
Off

On (wartość
domyślna)
Off

On
Off (wartość
domyślna)

1)

Opis

Regulacja poziomu zmiękczania wody
zależnie od twardości wody w danym re‐
jonie.

Regulacja dozowania płynu nabłyszcza‐
jącego zależnie od potrzeb.

Włączenie lub wyłączenie sygnału
dźwiękowego zakończenia programu.

Włączenie lub wyłączenie funkcji AirDry.

Włączanie lub wyłączanie dźwięku towa‐
rzyszącego naciskaniu przycisków.

Włączenie lub wyłączenie automatycz‐
nego wyboru ostatnio używanego pro‐
gramu wraz z zapisanymi opcjami.

6.1 Tryb ustawiania

Nawigacja w trybie ustawiania

Do nawigacji w trybie ustawiania służy
pasek wyboru MY TIME.

A. Przycisk Wstecz
B. Przycisk Ok
C. Przycisk Dalej

POLSKI 49

Przyciski Wstecz i Dalej umożliwiają
przełączanie między ustawieniami
podstawowymi i zmianę ich wartości.

Przycisk Ok umożliwia wybór wybranego
ustawienia i potwierdzenie zmiany jego
wartości.

Uruchamianie trybu ustawiania

Przed uruchomieniem programu można
przejść do trybu ustawiania. Jest to
niemożliwe podczas trwania programu.

Aby przejść do trybu ustawiania, należy
nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.

Zaświecą się kontrolki przycisków
Wstecz, Ok i Dalej.

Zmiana ustawienia

Upewnić się, że urządzenie jest w trybie
ustawiania.

1. Nacisnąć Wstecz lub Dalej, aby

wybrać pasek wskaźnika
ECOMETER odpowiadający
żądanemu ustawieniu.

• Pasek wskaźnika ECOMETER
odpowiadający wybranemu
ustawieniu zacznie migać.

• Na wyświetlaczu pojawi się
wartość wybranego ustawienia,

2. Nacisnąć Ok, aby przejść do
ustawienia.

• Pasek wskaźnika ECOMETER

odpowiadający wybranemu
ustawieniu zacznie świecić w
sposób ciągły. Pozostałe paski
będą wyłączone.

• Wartość aktualnego ustawienia
będzie migać.

3. Nacisnąć Wstecz lub Dalej, aby
zmienić wartość.

4. Nacisnąć Ok, aby potwierdzić
ustawienie.

• Nowe ustawienie zostanie

zapisane.

• Urządzenie powróci do

wyświetlania listy ustawień
podstawowych.

5. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy,

aby wyjść z trybu ustawiania.

Urządzenie powróci do trybu wyboru
programów.
Zapisane ustawienia pozostaną w
pamięci do czasu ich ponownej zmiany.

6.2 Zmiękczacz wody

Zmiękczacz wody usuwa z wody
substancje mineralne, które mogą mieć
negatywny wpływ na efekty zmywania
lub na pracę urządzenia.

Im wyższa zawartość substancji
mineralnych, tym twardsza jest woda.
Twardość wody jest mierzona w
równoważnych skalach.

Zmiękczanie wody należy dostosować
do twardości wody w danym rejonie.
Miejscowy zakład wodociągowy może
udzielić wskazówek dotyczących
twardości wody doprowadzanej do
urządzenia. Aby zapewnić dobre efekty
prania należy ustawić właściwy poziom
zmiękczania wody.

Twardość wody

Stopnie nie‐

mieckie (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

Stopnie fran‐

cuskie (°fH)

mmol/l Stopnie

Clarka

Poziom zmięk‐

czania wody

1)

5

www.electrolux.com50

Stopnie nie‐

mieckie (°dH)

Stopnie fran‐

cuskie (°fH)

mmol/l Stopnie

Clarka

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Ustawienie fabryczne.

2)

Nie używać soli na tym poziomie.

Niezależnie od rodzaju stosowanego
detergentu należy ustawić prawidłowy
poziom twardości wody, aby wskaźnik
poziomu soli był włączony.

Tabletki wieloskładnikowe
zawierające sól nie są
wystarczająco skuteczne,
aby zmiękczyć twardą wodę.

Proces regeneracji

Aby zapewnić prawidłowe działanie
zmiękczacza wody, niezbędna jest
regularna regeneracja żywicy w układzie
zmiękczającym. Proces ten przebiega
automatycznie i jest częścią normalnej
pracy zmywarki.

Po zużyciu określonej ilości wody od
czasu poprzedniego procesu regeneracji
między ostatnim płukaniem a końcem
programu zostaje zainicjowany nowy
proces regeneracji.

Poziom zmięk‐

czania wody

10 3

W przypadku ustawienia wysokiego
poziomu zmiękczania wody może mieć
miejsce także w środku programu, przed
płukaniem (dwukrotnie podczas
programu). Rozpoczęcie regeneracji nie
ma wpływu na czas trwania cyklu, chyba
że nastąpi w środku programu lub na
końcu programu z krótką fazą suszenia.
W takich przypadkach regeneracja
wydłuża całkowity czas trwania programu
o dodatkowe 5 minut.

Następnie, w tym samym cyklu lub na
początku następnego programu, może
rozpocząć się przepłukiwanie
zmiękczacza wody, które trwa 5 minut.
Czynność ta zwiększa całkowite zużycie
wody w programie o dodatkowe 4 litry

Poziom zmięk‐

czania wody

1 250

2 100

3 62

4 47

5 25

Ilość wody (l)

oraz całkowite zużycie energii o
dodatkowe 2 Wh. Przepłukiwanie
zmiękczacza kończy się całkowitym
odpompowaniem wody.

Każde przepłukiwanie zmiękczacza
(możliwe jest więcej niż jedno w tym
samym cyklu) może wydłużyć czas
trwania programu o kolejne 5 minut, jeśli
nastąpi na początku lub w środku
programu.

6 17

7 10

8 5

9 3

Poziom zmięk‐

czania wody

2)

1

Ilość wody (l)

POLSKI 51

Wszystkie wartości zużycia
podane w tym rozdziale
zostały określone zgodnie z
aktualnie obowiązującą
normą, w warunkach
laboratoryjnych, przy
twardości wody 2,5 mmol/l
(zmiękczacz wody: poziom

3) zgodnie z
rozporządzeniem
2019/2022.
Ciśnienie i temperatura
wody, a także zmiany
parametrów zasilania
sieciowego, mogą
spowodować zmianę
wartości.

6.3 Dozowanie płynu nabłyszczającego

Płyn nabłyszczający umożliwia
wysuszenie naczyń bez smug i plam.
Jest on automatycznie podawany
podczas fazy płukania gorącą wodą.
Można ustawić ilość podawanego płynu
nabłyszczającego.

Gdy komora na płyn nabłyszczający jest
pusta, włącza się wskaźnik płynu
nabłyszczającego, informując o
konieczności uzupełnienia płynu. Jeśli
podczas stosowania wyłącznie tabletek
wieloskładnikowych efekty suszenia są
zadowalające, można wyłączyć dozownik
i wskaźnik. Jednak aby zapewnić
najlepsze efekty suszenia, należy
zawsze używać płynu nabłyszczającego i
pozostawić włączony wskaźnik płynu
nabłyszczającego.

Aby wyłączyć dozownik i wskaźnik płynu
nabłyszczającego, należy ustawić
dozowanie na wartość 0A.

6.4 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał
dźwiękowy, który jest emitowany po
zakończeniu programu.

Sygnały dźwiękowe
sygnalizują również
nieprawidłowe działanie
urządzenia. Tych sygnałów
dźwiękowych nie można
wyłączyć.

6.5 AirDry

AirDry Funkcja poprawia skuteczność
suszenia. Podczas fazy suszenia drzwi
otwierają się automatycznie i pozostają
otworzone.

AirDry włącza się automatycznie we
wszystkich programach z wyjątkiem
programu Płukanie wstępne.

Czas trwania fazy suszenia i otworzenia
drzwi zależy od wybranego programu i
opcji.

Gdy funkcja AirDry powoduje otworzenie
drzwi, na wyświetlaczu pojawia się
informacja o pozostałym czasie trwania
programu.

UWAGA!

Nie należy zamykać drzwi
urządzenia w ciągu 2 minut
od ich automatycznego
otworzenia. Może to
spowodować uszkodzenie
urządzenia.

UWAGA!

Jeśli do urządzenia mają
dostęp dzieci, zaleca się
wyłączenie funkcji AirDry.
Samoczynne otworzenie się
drzwi może być dla nich
niebezpieczne.

Gdy funkcja AirDry otwiera
drzwi, Beam-on-Floor może
nie być całkowicie widoczny.
Aby upewnić się, że program
się zakończył, należy
sprawdzić wskazanie na
panelu sterowania.

www.electrolux.com52

6.6 Dźwięki przycisków

Naciskaniu przycisków na panelu
sterowania towarzyszy dźwięk klikania.
Dźwięk ten można włączyć.

6.7 Wybór ostatniego programu

Możliwe jest ustawienie automatycznego
wyboru ostatnio używanego programu
wraz z zapisanymi opcjami.

Powoduje to zapisanie ostatniego
zakończonego programu przed
wyłączeniem urządzenia. Jest on
następnie automatycznie wybierany po
włączeniu urządzenia.

Jeśli opcja wyboru ostatniego programu
jest wyłączona, domyślnym programem
jest program ECO.

7. POŁĄCZENIE BEZPRZEWODOWE

Zmywarkę można podłączyć do domowej
sieci bezprzewodowej, a następnie
połączyć ją ze smartfonem w aplikacji My
Electrolux Kitchen. Funkcja ta umożliwia
zdalne sterowanie i monitorowanie
zmywarki.

Aplikację My Electrolux Kitchen można
pobrać ze sklepu z aplikacjami na
smartfonie. Aplikacja działa na
systemach operacyjnych iOS i Android.
Sprawdzić kompatybilną wersję systemu
operacyjnego w sklepie z aplikacjami.

Parametry modułu Wi-Fi

Moduł Wi-Fi NIU5-50

Częstotli‐
wość/Proto‐
kół

Maks. moc Wi-Fi 2,4 GHz: < 20

Szyfrowanie WPA, WPA2

Wi-Fi: 2,4 GHz/802.11

b-g-n

Wi-Fi: 5 GHz / 802.11
a-n (tylko do użytku
wewnątrz pomieszczeń)

Bluetooth Low Energy

5.0: 2,4 GHz / DSSS

dBm

Wi-Fi 5 GHz: < 23 dBm

Bluetooth Low Energy

5.0: < 20 dBm

7.1 Podłączanie zmywarki do

sieci i aplikacji

Do podłączenia zmywarki konieczne są:

• sieć bezprzewodowa z połączeniem
internetowym,

• urządzenie mobilne połączone z
siecią bezprzewodową.

1. Uruchomić aplikację My Electrolux

Kitchen na urządzeniu mobilnym i
postępować zgodnie z instrukcjami w
aplikacji. Po wyświetleniu komunikatu
w aplikacji należy włączyć połączenie
bezprzewodowe w zmywarce.

2. Aby włączyć połączenie

bezprzewodowe, nacisnąć
jednocześnie i przytrzymać przyciski

oraz przez 2 sekundy.

• Wskaźnik zacznie
migać.

• Na wyświetlaczu pojawi się On
przez kilka sekund, a następnie
AP.

• Wszystkie przyciski są
nieaktywne z wyjątkiem przycisku
wł./wył.

3. Po wyświetleniu komunikatu
wprowadzić dane logowania do sieci
domowej w aplikacji My Electrolux
Kitchen.

Jeśli połączenie zakończy się
powodzeniem, wskaźnik

będzie świecić w sposób ciągły, a litery
AP nie będą wyświetlane. Urządzenie
powróci do trybu wyboru programów.
Patrz: „Codzienna eksploatacja”, aby
włączyć funkcję zdalnego uruchomienia.

Jeśli dane logowania nie
zostaną wprowadzone,
zmywarka anuluje procedurę
po pewnym czasie i powróci
do wybranego programu.

POLSKI 53

Jeśli połączenie nie
powiedzie się lub na
wyświetlaczu pojawi się
komunikat upd, patrz:

„Rozwiązywanie
problemów”.

Aby anulować procedurę, należy
wyłączyć i włączyć urządzenie.

7.2 Wyłączanie połączenia bezprzewodowego

Nacisnąć jednocześnie i przytrzymać i

przez ok. 2 sekundy.

• Wskaźnik
wyłączony.

• Na wyświetlaczu pojawi się Off
przez kilka sekund.

• Urządzenie powróci do trybu
wyboru programów.

jest

7.3 Włączanie połączenia bezprzewodowego

Nacisnąć jednocześnie i przytrzymać i

przez ok. 2 sekundy.

• Wskaźnik zaświeci się.

• Na wyświetlaczu pojawi się On
przez kilka sekund.

• Urządzenie powróci do trybu
wyboru programów.

Patrz: „Codzienna eksploatacja”, aby
włączyć funkcję zdalnego uruchomienia.

7.4 Jak wyzerować dane logowania do sieci

Aby nawiązać połączenie z inną siecią
bezprzewodową lub zaktualizować dane
logowania do bieżącej sieci, należy
zresetować dane logowania do sieci.

Nacisnąć jednocześnie i przytrzymać i

przez ok. 5 sekund.

• Na wyświetlaczu pojawi się Off a
następnie --- przez kilka sekund.

• Wskaźnik jest
wyłączony.

• Urządzenie powróci do trybu
wyboru programów.

Podłączyć zmywarkę do sieci i do
aplikacji, aby wprowadzić nowe dane
logowania. Patrz wskazówki podane
wcześniej w tym rozdziale.

8. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom
zmiękczania wody odpowiada
twardości wody doprowadzanej do
urządzenia. Jeśli nie, dostosować
poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Odkręcić zawór wody.

5. Uruchomić program Quick, aby

usunąć wszelkie zanieczyszczenia i
pozostałości z procesu
produkcyjnego. Nie stosować
detergentu ani nie umieszczać
naczyń w koszach.

Po uruchomieniu programu urządzenie
zacznie aktywować żywicę w
zmiękczaczu wody – może to potrwać do
5 minut. Faza zmywania rozpocznie się
dopiero po zakończeniu tego procesu.
Procedura jest powtarzana okresowo.

8.1 Zbiornik soli

Sól aktywuje żywicę w zmiękczaczu
wody oraz zapewnia dobre efekty
zmywania podczas codziennej
eksploatacji.

Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w

2. Wlać 1 litr wody do zbiornika soli

3. Napełnić zbiornik soli solą do

UWAGA!

Stosować wyłącznie grubą
sól przeznaczoną do
zmywarek. Sól
drobnoziarnista zwiększa
ryzyko korozji.

lewo i ją zdjąć.

(tylko za pierwszym razem).

zmywarek (do pełna).

A

B

C

www.electrolux.com54

4. Ostrożnie potrząsnąć lejkiem,

trzymając go za uchwyt, aby opróżnić
go ze wszystkich granulek.

5. Zebrać sól rozsypaną wokół otworu
zbiornika soli.

6. Obrócić pokrywkę zbiornika soli w
prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania
zbiornika soli może się z
niego wydostawać woda i
sól. Dlatego po napełnieniu
zbiornika soli należy
niezwłocznie uruchomić
najkrótszy program
zmywania, aby zapobiec
korozji. Nie umieszczać
naczyń w koszach.

8.2 Napełnianie dozownika płynu nabłyszczającego

UWAGA!

Komora (B) jest
przeznaczona wyłącznie do
dozowania płynu
nabłyszczającego. Nie
napełniać jej detergentem.

UWAGA!

Należy stosować wyłącznie
płyn nabłyszczający
przeznaczony do zmywarek.

1. Otworzyć pokrywę (C).

2. Napełnić dozownik (B), aż poziom

płynu nabłyszczającego dotrze do
oznaczeniaMAX''.

3. Rozlany płyn nabłyszczający należy
zetrzeć chłonną szmatką, aby
zapobiec powstaniu zbyt dużej ilości
piany.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa zablokowała się we
właściwym miejscu.

Napełnić dozownik płynu
nabłyszczającego, gdy
wskaźnik (A) jest
przezroczysty.

9. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.

2. Nacisnąć i przytrzymać , aż

urządzenie się włączy.

3. Napełnić zbiornik soli, jeśli jest pusty.

4. Napełnić dozownik płynu

nabłyszczającego, jeśli jest pusty.

5. Załadować kosze.

6. Dodać detergent.

7. Wybrać i uruchomić program.

A

B

C

POLSKI 55

8. Po zakończeniu programu zamknąć

zawór wody.

9.1 Stosowanie detergentu

9.2 Zdalne uruchomienie

Włączenie tej funkcji umożliwia zdalne
sterowanie i monitorowanie zmywarki w
My Electrolux Kitchen aplikacji.

Jak włączyć funkcję zdalnego uruchomienia

Sprawdzić, czy wskaźnik i
zmywarka jest dodana My Electrolux
Kitchen aplikacji. Jeśli nie, patrz

„Połączenie bezprzewodowe”.

1. Nacisnąć przycisk

• Zaświeci się kontrolka przycisku.

• Na wyświetlaczu widoczne jest

UWAGA!

Stosować wyłącznie
detergent przeznaczony do
zmywarek.

1. Nacisnąć przycisk zwalniający (A),
aby otworzyć pokrywę (C).

2. Umieścić detergent (żel, proszek lub
tabletki) w komorze (B).

3. Jeśli program przewiduje fazę
zmywania wstępnego, należy
umieścić niewielką ilość detergentu
na wewnętrznej stronie drzwi
urządzenia.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa zablokowała się we
właściwym miejscu.

Informacje dotyczące
dozowania detergentu
znajdują się w instrukcji
producenta umieszczonej na
opakowaniu produktu.
Zwykle 20-25 ml detergentu
żelowego nadaje się do
zmywania średnio
zabrudzonych naczyń.

Górne końce dwóch
pionowych żeber w komorze
(B) wskazują maksymalny
poziom napełnienia
dozownika żelu (maks. 30
ml).

wskazanie APP.

2. Zamknąć drzwi urządzenia.

3. Użyć My Electrolux Kitchen aby

zdalnie uruchomić urządzenie.

Otwarcie drzwi powoduje
wyłączenie funkcji zdalnego
uruchomienia. Więcej
informacji można znaleźć w
dalszej części tego
rozdziału.

Wyłączanie funkcji zdalnego uruchomienia

Nacisnąć aż na wyświetlaczu pojawi
się 0h.

• Zaświeci się kontrolka przycisku.

• Urządzenie powróci do trybu
wyboru programów.

9.3 Wybór i uruchamianie programu przy użyciu paska wyboru MY TIME

1. Przesunąć palcem wzdłuż paska
wyboru MY TIME, aby wybrać
odpowiedni program.

• Zaświeci się kontrolka wybranego

programu.

• Wskaźnik ECOMETER pokaże

poziom zużycia wody i energii.

• Wyświetlacz wyświetli czas

trwania programu.

2. W razie potrzeby włączyć
odpowiednią opcję EXTRAS.

3. Zamknąć drzwi urządzenia, aby
uruchomić program.

.

www.electrolux.com56

9.4 Wybór i uruchamianie

programu Płukanie wstępne

1. Aby wybrać Płukanie wstępne,
należy nacisnąć i przytrzymać

przez 3 sekundy.

• Zaświeci się kontrolka przycisku.

• Wskaźnik ECOMETER
pozostanie wyłączony.

• Wyświetlacz wyświetli czas
trwania programu.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

9.5 Włączanie opcji EXTRAS

1. Wybrać program, używając paska

wyboru MY TIME.

2. Nacisnąć przycisk wybranej opcji,
aby ją włączyć.

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli
zaktualizowany czas trwania
programu.

• Wskaźnik ECOMETER pokaże
zaktualizowany poziom zużycia
wody i energii.

Domyślnie opcje należy
zawsze włączać przed
uruchomieniem programu.
Jeśli włączona jest funkcja
wyboru ostatniego
programu, zostaną wraz z
nim włączone zapisane
opcje.

• Wyświetlacz wyświetli najdłuższy
możliwy czas trwania programu.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

Urządzenie wykrywa rodzaj ładunku i
odpowiednio dostosowuje cykl
zmywania. Podczas trwania cyklu
kilkakrotnie włączają się czujniki i
wstępnie określony czas trwania
programu może ulec skróceniu.

9.7 Jak opóźnić start programu

1. Wybrać program.

2. Dwukrotnie nacisnąć .

Na wyświetlaczu widoczne jest
wskazanie 1h.

3. Nacisnąć przycisk kilkakrotnie, aż
na wyświetlaczu pojawi się żądany
czas opóźnienia (od 1 do 24 godzin).

4. Zamknąć drzwi urządzenia, aby
rozpocząć odliczanie.

Po ustawieniu opóźnienia rozpoczęcia
programu funkcja zdalnego
uruchomienia włącza się automatycznie.

Podczas odliczania nie można zmienić
wybranego programu. Czas opóźnienia
można zmienić w aplikacji.

Po zakończeniu odliczania nastąpi
uruchomienie programu.

9.8 Anulowanie opóźnienia

rozpoczęcia programu w trakcie
odliczania

Opcji nie można włączać ani
wyłączać w trakcie
programu.

Nie wszystkie opcje są ze
sobą zgodne.

Włączenie opcji często
wpływa na zużycie wody i
energii oraz na czas trwania
programu.

9.6 Uruchamianie programu AUTO Sense

1. Nacisnąć .

• Zaświeci się kontrolka przycisku.

Nacisnąć i przytrzymać przez około 3
sekundy.

Urządzenie powróci do trybu wyboru
programów.

Po anulowaniu opóźnienia
rozpoczęcia programu
należy ponownie wybrać
program.

9.9 Anulowanie trwającego

programu

Nacisnąć i przytrzymać przez około 3
sekundy.

Urządzenie powróci do trybu wyboru
programów.

POLSKI 57

Przed uruchomieniem
nowego programu należy
upewnić się, że w dozowniku
znajduje się detergent.

9.10 Otworzenie drzwi podczas pracy urzadzenia

Otworzenie drzwi w trakcie działania
programu powoduje zatrzymanie cyklu
zmywania. Na wyświetlaczu pojawi się
wskazanie pozostałego czasu trwania
programu. Po zamknięciu drzwi cykl
prania powraca od momentu przerwania.

Otworzenie drzwi podczas zdalnego
uruchomienia powoduje wyłączenie tej
funkcji. Włączyć funkcję zdalnego
uruchomienia przed zamknięciem drzwi.
W przeciwnym razie cykl prania
rozpocznie się natychmiast po
zamknięciu drzwi. Otworzenie drzwi nie
powoduje wyłączenia funkcji zdalnego
uruchomienia, jeśli ustawiono opóźnienie
rozpoczęcia programu.

Po otworzeniu drzwi podczas odliczania
czasu opóźnienia rozpoczęcia programu
odliczanie jest wstrzymywane. Na
wyświetlaczu pojawia się aktualny stan
odliczania. Po zamknięciu drzwi
rozpocznie się odliczanie czasu.

Otworzenie drzwi podczas
pracy urządzenia może mieć
wpływ na zużycie energii i
czas trwania programu.

Po otworzeniu drzwi na
dłużej niż 30 sekund
podczas fazy suszenia
bieżący program zostanie
zakończony. Nie dotyczy to
otworzenia drzwi przez
funkcję AirDry.

9.11 Funkcja Auto Off

Funkcja ta oszczędza energię,
wyłączając urządzenie, gdy nie jest ono
używane.

Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie
uruchomiono programu.

9.12 Zakończenie programu

Po zakończeniu programu na
wyświetlaczu widoczne jest wskazanie
0:00.

Funkcja Auto Off automatycznie wyłącza
urządzenie.

Wszystkie przyciski są nieaktywne z
wyjątkiem przycisku wł./wył.

Jeśli na wyświetlaczu
widoczne jest wskazanie

upd, patrz punkt
„Rozwiązywanie
problemów”.

10. WSKAZÓWKI I PORADY

10.1 Ogólne wskazówki

Stosowanie się do poniższych
wskazówek pozwoli zapewnić optymalne
efekty zmywania i suszenia w codziennej
eksploatacji oraz przyczyni się do
ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z
instrukcją obsługi zwykle wiąże się z
mniejszym zużyciem wody i energii
niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię
należy ładować zmywarkę do pełna.
Aby uzyskać najlepsze efekty
zmywania, należy układać przedmioty

w koszach zgodnie z instrukcją
obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie.
Zwiększa to zużycie wody i energii. W
razie potrzeby wybrać program z fazą
zmywania wstępnego.

• Przed umieszczeniem naczyń w
urządzeniu usunąć z nich większe
resztki potraw oraz opróżnić kubki i
szklanki.

• Namoczyć naczynia z resztkami
przypalonych potraw (lub lekko
zeskrobać resztki) przed ich umyciem
w urządzeniu.

• Upewnić się, że przedmioty w
koszach nie stykają się ze sobą ani

www.electrolux.com58

się nie zasłaniają. Tylko wtedy woda
będzie mogła dotrzeć do wszystkich
naczyń.

• Można osobno stosować detergent,
płyn nabłyszczający i sól do
zmywarek lub tabletki
wieloskładnikowe (np. typu „Wszystko
w jednym”). Postępować zgodnie ze
wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla
określonego rodzaju naczyń i stopnia
ich zabrudzenia. ECO zapewnia
największą efektywność zużycia wody
i energii.

• Aby zapobiec osadzaniu się kamienia
wewnątrz urządzenia:

– W razie potrzeby napełniać

zbiornik soli.

– Używać zalecanych dawek

detergentu i płynu
nabłyszczającego.

– Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada
twardości wody doprowadzanej
do urządzenia.

– Postępować zgodnie ze

wskazówkami zawartymi w
rozdziale „Konserwacja i

czyszczenie”.

10.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn
nabłyszczający i detergent do
zmywarek. Inne produkty mogą
uszkodzić urządzenie.

• Aby zapewnić optymalne efekty
zmywania i suszenia, do twardej i
bardzo twardej wody zaleca się
stosowanie zwykłego detergentu do
zmywarek (proszku, żelu lub tabletek
bez dodatkowych składników), płynu
nabłyszczającego i soli.

• Detergent w tabletkach nie
rozpuszcza się całkowicie w trakcie
krótkich programów. Zaleca się
stosowanie tabletek przy długich
programach, aby zapobiec osadzaniu
się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości
detergentu. Użycie niewystarczającej
ilości detergentu może skutkować
niezadowalającymi efektami
zmywania i obecnością osadu lub
plam na naczyniach w związku

wysoką twardością wody. Użycie zbyt
dużej ilości detergentu przy miękkiej
lub zmiękczonej wodzie skutkuje
pozostaniem resztek detergentu na
naczyniach. Dostosować ilość
detergentu do twardości wody.
Postępować zgodnie ze
wskazówkami podanymi na
opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości
płynu nabłyszczającego.
Niewystarczająca ilość płynu
nabłyszczającego powoduje
pogorszenie efektów suszenia. Użycie
zbyt dużej ilości płynu
nabłyszczającego powoduje
powstanie niebieskawego nalotu na
naczyniach.

• Sprawdzić, czy poziom zmiękczania
wody jest prawidłowy. Jeśli poziom
jest zbyt wysoki, zwiększona ilość soli
w wodzie może spowodować
rdzewienie sztućców.

10.3 Postępowanie

w przypadku zaprzestania
korzystania z tabletek
wieloskładnikowych

Przed rozpoczęciem stosowania
oddzielnie dozowanego detergentu, soli i
płynu nabłyszczającego należy wykonać
poniższe czynności:

1. Ustawić najwyższy poziom

zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz

dozownik płynu nabłyszczającego są
pełne.

3. Uruchomić program Quick. Nie

dodawać detergentu ani nie
umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić

stopień zmiękczania wody
odpowiednio do twardości wody
doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu

nabłyszczającego.

10.4 Przed rozpoczęciem

programu

Przed rozpoczęciem programu upewnić
się, że:

• Filtry są czyste i prawidłowo
zainstalowane.

POLSKI 59

• Pokrywka zbiornika soli jest mocno
dokręcona.

• Ramiona spryskujące nie są zatkane.

• W zmywarce znajduje się sól do
zmywarek i płyn nabłyszczający
(chyba że stosowane są
wieloskładnikowe tabletki z
detergentem).

• Ułożenie naczyń i przyborów
kuchennych w koszach jest
prawidłowe.

• Program jest odpowiedni do danego
rodzaju załadunku i stopnia
zabrudzenia.

• Użyto odpowiedniej ilości detergentu.

10.5 Załadunek koszy

• Należy zawsze używać całej
powierzchni kosza.

• Urządzenie można myć wyłącznie w
zmywarce.

• Nie myć w urządzeniu przedmiotów
wykonanych z drewna, rogu,
aluminium, cyny ani miedzi, ponieważ
mogą one popękać, odkształcić się,
odbarwić lub ulec innemu
uszkodzeniu.

• Nie myć w urządzeniu przedmiotów,
które mogą pochłaniać wodę (gąbki,
ściereczki).

• Wklęsłe naczynia (kubki, szklanki i
miski) układać dnem do góry.

• Upewnić się, że szklane naczynia nie
stykają się ze sobą.

• Lekkie elementy umieścić w górnym
koszu. Upewnić się, że naczynia nie
przemieszczają się swobodnie.

• Sztućce i małe przedmioty należy
wkładać do szuflady na sztućce.

• Aby ułatwić wkładanie dużych
przedmiotów do dolnego kosza,
podnieść górny kosz.

• Przed uruchomieniem programu
upewnić się, że ramiona spryskujące
mogą się swobodnie obracać.

10.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące
naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z

dolnego kosza, a potem z górnego.

Po zakończeniu programu
na wewnętrznych
powierzchniach urządzenia
ciągle może pozostawać
woda.

11. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do
konserwacji bez użycia
programu Machine Care
należy wyłączyć urządzenie i
wyjąć wtyczkę przewodu
zasilającego z gniazda
elektrycznego.

Brudne filtry i zapchane
ramiona spryskujące
pogarszają efekt zmywania.
Należy regularnie sprawdzać
te elementy i w razie
potrzeby je czyścić.

11.1 Machine Care

Machine Care to program, który
zapewnia optymalne efekty czyszczenia
wnętrza urządzenia. Usuwa osady z
kamienia i tłuszczu.

Gdy urządzenie wykryje potrzebę
czyszczenia, zaświeci się wskaźnik .

Uruchomić program Machine Care, aby
wyczyścić wnętrze urządzenia.

Uruchamianie programu Machine Care

1. Użyć preparatu odkamieniającego

lub czyszczącego przeznaczonego
specjalnie do zmywarek. Postępować
zgodnie ze wskazówkami na
opakowaniu. Nie umieszczać naczyń
w koszach.

2. Nacisnąć jednocześnie i przytrzymać

Przed uruchomieniem
programu Machine Care
należy oczyścić filtry i
ramiona spryskujące.

i przez ok. 3 sekundy.

C

B

A

www.electrolux.com60

Zaczną migać wskaźniki i .
Wyświetlacz wyświetli czas trwania
programu.

3. Zamknąć drzwi urządzenia, aby
uruchomić program.

Po zakończeniu programu wskaźnik
zgaśnie.

11.2 Czyszczenie wnętrza

• Wnętrze urządzenia należy czyścić

miękką, wilgotną szmatką.

• Nie używać produktów ściernych,

myjek do szorowania, ostrych
narzędzi, silnych środków
chemicznych, szorstkich myjek ani
rozpuszczalników.

• Raz w tygodniu czyścić drzwi i

gumową uszczelkę, .

• Aby zapewnić wydajność urządzenia,

należy co najmniej raz na dwa
miesiące stosować środki czyszczące
przeznaczone specjalnie do
zmywarek. Należy ściśle przestrzegać
wskazówek umieszczonych na
opakowaniu produktu.

• W celu zapewnienia optymalnych

efektów czyszczenia należy
uruchomić program Machine Care.

11.3 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy
sprawdzić filtry i osadnik. Ciała obce (np.
kawałki szkła, plastiku, kości lub
wykałaczki itp.) powodują zmniejszenie
skuteczności zmywania i mogą
spowodować uszkodzenie pompy
opróżniającej.

UWAGA!

Jeśli nie można usunąć ciał
obcych, należy
skontaktować się z
autoryzowanym centrum
serwisowym.

11.4 Czyszczenie obudowy

• Czyścić urządzenie za pomocą
wilgotnej szmatki.

• Używać wyłącznie neutralnych
detergentów.

• Nie używać produktów ściernych,
myjek do szorowania ani
rozpuszczalników.

11.5 Czyszczenie filtrów

System filtrów składa się z 3 części.

1. Obrócić filtr (B) przeciwnie do ruchu

wskazówek zegara i wyjąć go.

1. Rozmontować zespół filtrów zgodnie
ze wskazówkami zawartymi w tym
rozdziale.

2. Usunąć ręcznie wszelkie ciała obce.

3. Zmontować filtry zgodnie ze

wskazówkami zawartymi w tym
rozdziale.

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

4. Umyć filtry.

5. Upewnić się, że wokół krawędzi

osadnika nie znajdują się resztki
żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić
się, że jest prawidłowo umieszczony
pod 2 prowadnicami.

POLSKI 61

UWAGA!

Nieprawidłowe
umiejscowienie filtrów może
skutkować
niezadowalającymi efektami
zmywania i uszkodzeniem
urządzenia.

11.6 Czyszczenie dolnego ramienia spryskującego

Zaleca się regularne czyszczenie
dolnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Niedrożność otworów może być
przyczyną niezadowalających efektów
zmywania.

1. Aby wyjąć dolne ramię spryskujące,
pociągnąć je do góry.

7. Złożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtru płaskiego (A).

Obrócić zgodnie z ruchem
wskazówek zegara, aż się zablokuje.

2. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

www.electrolux.com62

3. Aby z powrotem zamontować ramię

spryskujące, wcisnąć je do dołu.

3. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

11.7 Czyszczenie górnego ramienia spryskującego

Zaleca się regularne czyszczenie
górnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Niedrożność otworów może być
przyczyną niezadowalających efektów
zmywania.

1. Całkowicie wysunąć górny kosz.

2. Aby wymontować ramię spryskujące

z kosza, należy popchnąć je w górę i
jednocześnie obrócić zgodnie z
ruchem wskazówek zegara.

4. Aby ponownie zamontować ramię
spryskujące, należy docisnąć je w
górę i jednocześnie obrócić
przeciwnie do ruchu wskazówek
zegara.

11.8 Czyszczenie sufitowego

ramienia spryskującego

Zaleca się regularne czyszczenie
sufitowego ramienia spryskującego, aby
zapobiec niedrożności znajdujących się
w nim otworów. Niedrożność otworów

C

B

A

1

2

POLSKI 63

może być przyczyną niezadowalających
efektów zmywania.

Sufitowe ramię spryskujące znajduje się
na górnej ściance urządzenia Ramię
spryskujące (C) jest zamontowane w
rurze dolotowej (A) za pomocą elementu
mocującego (B).

1. Zwolnić ograniczniki po bokach
prowadnic przesuwnych szuflady na
sztućce i wyciągnąć szufladę.

3. Aby odłączyć ramię spryskujące (C)
od rury dolotowej (A), należy obrócić
element mocujący (B) przeciwnie do
ruchu wskazówek zegara i pociągnąć
ramię spryskujące w dół.

4. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów. Przepłukać
otwory wodą, aby usunąć
zanieczyszczenia wewnątrz.

5. Aby z powrotem zainstalować ramię
spryskujące (C), włożyć element
mocujący (B) do ramienia i
przymocować go do rury dolotowej,
(A) obracając w prawo. Upewnić się,
że element mocujący zatrzasnął się
we właściwym miejscu.

6. Założyć szufladę na sztućce na
prowadnice przesuwne i zablokować
ograniczniki.

2. Opuścić górny kosz do najniższego
położenia, aby ułatwić dostęp do
ramienia spryskującego.

12. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Nieprawidłowa naprawa
urządzenia może stanowić
zagrożenie dla użytkownika.
Wszystkie naprawy powinny
wykonywać odpowiednio
wykwalifikowane osoby.

Większość występujących problemów
można rozwiązać bez potrzeby

kontaktowania się z autoryzowanym
centrum serwisowym.

W poniższej tabeli zawarto informacje na
temat możliwych problemów.

Po wystąpieniu niektórych problemów na
wyświetlaczu pojawia się kod alarmu.

www.electrolux.com64

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Nie można włączyć urzą‐
dzenia.

Program się nie urucha‐
mia.

Urządzenie nie napełnia
się wodą.
Na wyświetlaczu widoczne
jest wskazanie i10 albo
i11.

Urządzenie nie wypompo‐
wuje wody.
Na wyświetlaczu widoczne
jest wskazanie i20.

Włączyło się zabezpiecze‐
nie przed zalaniem.
Na wyświetlaczu widoczne
jest wskazanie i30.

Usterka czujnika wykrywa‐
nia poziomu wody.
Na wyświetlaczu widoczne
jest wskazanie i41 - i44.

Usterka pompy myjącej lub
pompy opróżniającej.
Na wyświetlaczu widoczne
jest wskazanie i51–i59 al‐
bo i5A–i5F.

Temperatura wody w urzą‐
dzeniu jest zbyt wysoka
lub wystąpiła usterka czuj‐
nika temperatury.
Na wyświetlaczu widoczne
jest wskazanie i61 albo
i69.

• Upewnić się, że wtyczkę przewodu zasilającego pod‐
łączono do gniazda elektrycznego.

• Upewnić się, że w skrzynce bezpieczników nie ma
uszkodzonego bezpiecznika.

• Upewnić się, że zamknięto drzwi urządzenia.

• Jeśli wybrano opóźnienie rozpoczęcia programu, na‐
leży je anulować lub poczekać do końca odliczania
czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękcza‐
cza wody. Czas trwania procedury wynosi około 5
minut.

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie.
W celu uzyskania tych informacji należy skontakto‐
wać się z miejscowym zakładem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest droż‐
ny.

• Upewnić się, że wąż dopływowy nie jest zagięty lub
przygnieciony.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest
drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani
przygnieciony.

• Zamknąć zawór wody.

• Upewnić się, że urządzenie jest prawidłowo zainsta‐
lowane.

• Upewnić się, że kosze są załadowane zgodnie z in‐
strukcją obsługi.

• Upewnić się, że filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że temperatura doprowadzanej wody
nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie.

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

POLSKI 65

Usterka techniczna urzą‐

• Wyłączyć i ponownie włączyć urządzenie.
dzenia.
Na wyświetlaczu widoczne
jest wskazanie iC0 albo
iC3.

Poziom wody w urządze‐
niu jest zbyt wysoki.
Na wyświetlaczu widoczne
jest wskazanie iF1.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że filtry są czyste.

• Upewnić się, że wąż spustowy jest zainstalowany na

odpowiedniej wysokości nad podłogą. Zapoznać się
z instrukcją instalacji.

Błąd modułu sieciowego.
Na wyświetlaczu widoczne

• Skontaktować się z autoryzowanym centrum serwi‐

sowym.
jest wskazanie iC4 albo
iC5.

Urządzenie wielokrotnie
przerywa i wznawia pracę.

• Jest to normalne zjawisko. Zapewnia to optymalne
efekty zmywania i oszczędność energii.

Program trwa za długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia progra‐

mu, należy ją anulować lub poczekać do końca odli‐
czania czasu.

• Włączenie opcji powoduje wydłużenie czasu trwania
programu.

Wyświetlany czas trwania
programu jest inny niż w

• Patrz tabela wartości zużycia w rozdziale „Wybór
programu”.

tabeli wartości eksploata‐
cyjnych.

Pozostały czas do zakoń‐
czenia programu pokazy‐

• Nie świadczy to o usterce. Urządzenie działa prawid‐
łowo.

wany na wyświetlaczu wy‐
dłuża się i przeskakuje nie‐
mal do końca programu.

Niewielki wyciek z drzwi
urządzenia.

• Urządzenie nie jest wypoziomowane. Poluzować lub
dokręcić regulowane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem
komory. Wyregulować tylną nóżkę (jeśli dotyczy).

Występują problemy z za‐
mknięciem drzwi urządze‐
nia.

Drzwi urządzenia otwierają
się podczas cyklu zmywa‐

• Urządzenie nie jest wypoziomowane. Poluzować lub
dokręcić regulowane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

• Funkcja AirDry jest włączona. Funkcję można wyłą‐
czyć. Patrz „Ustawienia podstawowe”.

nia.

www.electrolux.com66

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Grzechotanie lub stukanie
dochodzące z wnętrza
urządzenia.

Urządzenie wyzwala auto‐
matyczny wyłącznik.

Urządzenie jest włączone,
ale nie działa.
Na wyświetlaczu widoczne
jest wskazanie PF.

Urządzenie wyłącza się
podczas pracy.

Na wyświetlaczu pojawi się
upd. Wszystkie przyciski
są nieaktywne z wyjątkiem
przycisku wł./wył.

• Naczynia nie są prawidłowo rozłożone w koszach.
Należy zapoznać się z broszurą dotyczącą załadun‐
ku koszy.

• Upewnić się, że ramiona spryskujące obracają się
swobodnie.

• Wydajność prądowa instalacji jest niewystarczająca
do jednoczesnego zasilania wszystkich włączonych
urządzeń. Należy sprawdzić parametry zasilania w
gniazdku oraz wartość graniczną prądu automatycz‐
nego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządze‐
nia. Skontaktować się z autoryzowanym centrum
serwisowym.

• Zasilanie jest poza zakresem roboczym. Cykl prania
ulega tymczasowemu przerwaniu i zostanie automa‐
tycznie wznowiony po przywróceniu zasilania.

• Całkowity brak zasilania. Cykl prania ulega tymcza‐
sowemu przerwaniu i zostanie automatycznie wzno‐
wiony po przywróceniu zasilania.

• Urządzenie pobiera i instaluje aktualizację oprogra‐
mowania sprzętowego, gdy jest dostępna. Na wy‐
świetlaczu pojawi się upd na czas procesu aktualiza‐
cji. Poczekać na zakończenie procesu. Jeśli proces
aktualizacji zostanie przerwany poprzez wyłączenie
urządzenia, aktualizacja będzie wznowiona po włą‐
czeniu urządzenia.
Aktualizacja oprogramowania sprzętowego nie zmie‐
nia parametrów deklaracji wydajności urządzenia.

Po sprawdzeniu urządzenia należy
wyłączyć i włączyć urządzenie. Jeśli
problem wystąpi ponownie, należy
skontaktować się z autoryzowanym
centrum serwisowym.

Jeśli wystąpi kod alarmu nieopisany
w tabeli należy skontaktować się
z autoryzowanym centrum serwisowym.

OSTRZEŻENIE!

Nie zaleca się korzystać
z urządzenia do czasu
całkowitego rozwiązania
problemu. Odłączyć
urządzenie od zasilania i nie
podłączać go ponownie do
czasu upewnienia się, że
działa poprawnie.

12.1 Kod numeru produktu (PNC)

Kontaktując się z autoryzowanym
centrum serwisowym, należy podać kod
numeru produktu danego urządzenia.

Numer PNC znajduje się na tabliczce
znamionowej na drzwiach urządzenia.
Numer PNC można również sprawdzić
na panelu sterowania.

Przed sprawdzeniem numeru PNC
należy upewnić się, że urządzenie jest w
trybie wyboru programu.

1. Nacisnąć jednocześnie i przytrzymać
i przez ok. 3 sekundy.

Na wyświetlaczu pojawi się numer PNC
urządzenia.

POLSKI 67

2. Aby anulować wyświetlanie numeru

PNC, należy nacisnąć jednocześnie i
przytrzymać i przez co

najmniej 3 sekundy.

Urządzenie powróci do trybu wyboru
programów.

12.2 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty
zmywania.

Niezadowalające efekty su‐
szenia.

Na szklankach i naczyniach
widać białawe smugi lub nie‐
bieskawy nalot.

Na szklankach i naczyniach
widać plamy i osuszanie wo‐
dy.

Wnętrze urządzenia jest
mokre.

Nadmiar piany podczas
zmywania.

• Należy zapoznać się z punktami „Codzienne użyt‐
kowanie”, „Wskazówki i porady” oraz z ulotką
dotyczącą załadunku kosza.

• Użyć programu zapewniającego bardziej intensyw‐
ny cykl zmywania.

• Włączyć opcję ExtraPower, aby zapewnić lepsze
efekty zmywania w ramach wybranego programu.

• Wyczyścić ramię spryskujące i filtr. Patrz punkt
„Konserwacja i czyszczenie”.

• Naczynia pozostawały za długo w zamkniętym
urządzeniu. Włączyć funkcję AirDry, która powodu‐
je automatyczne otwarcie drzwi i zapewnia lepsze
efekty suszenia.

• Nie ma płynu nabłyszczającego lub dozowana jest
jego niewystarczająca ilość. Napełnić dozownik
płynu nabłyszczającego lub ustawić wyższy poziom
dozowania.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Należy zawsze stosować płyn nabłyszczający, na‐
wet w przypadku stosowania tabletek wieloskładni‐
kowych.

• Przedmioty z tworzywa sztucznego mogą wyma‐
gać wytarcia ściereczką.

• Program nie obejmuje fazy suszenia. Patrz punkt
„Przegląd programów”.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐
wanie płynu nabłyszczającego.

• Użyto za dużo detergentu.

• Ilość uwolnionego płynu nabłyszczającego jest nie‐
wystarczająca. Zwiększyć dozowanie płynu nabły‐
szczającego.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Nie jest to usterka urządzenia. Wilgoć skrapla się
na ścianach urządzenia.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie płukać wstępnie naczyń pod bieżącą wodą.

www.electrolux.com68

Problem Możliwa przyczyna i rozwiązanie

Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli.

Patrz punkt „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nie‐
rdzewnej. Nie umieszczać blisko siebie sztućców
ze srebra i stali nierdzewnej.

Po zakończeniu programu w
dozowniku znajdują się po‐
zostałości detergentu.

• Tabletka z detergentem zablokowała się w dozow‐
niku i woda nie wypłukała jej.

• Woda nie wypłukała detergentu z dozownika. Nale‐
ży sprawdzić, czy ramiona spryskujące mogą się
obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemoż‐
liwiają otworzenia pokrywy dozownika detergentu.

Nieprzyjemny zapach w
urządzeniu.

• Patrz punkt „Czyszczenie wnętrza”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym lub produktem do czyszczenia zmy‐
warek.

Osad z kamienia na naczy‐
niach, w komorze zmywarki i
po wewnętrznej stronie jej
drzwi.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu
soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda.
Patrz punkt „Zmiękczacz wody”.

• Użyć soli i ustawić regenerację zmiękczacza wody
także w przypadku stosowania tabletek wieloskład‐
nikowych. Patrz punkt „Zmiękczacz wody”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym do zmywarek.

• Jeśli osadzanie się kamienia utrzymuje się, należy
wyczyścić urządzenie odpowiednimi detergentami.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

Matowe, odbarwione lub wy‐
szczerbione naczynia.

• Upewnić się, że w urządzeniu zmywane są tylko
przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy.
Należy zapoznać się z broszurą dotyczącą zała‐
dunku koszy.

• Delikatne naczynia należy umieszczać w górnym
koszu.

• Włączyć opcję GlassCare, która zapewnia specjal‐
ną ochronę szklanych i delikatnych naczyń.

Patrz punkt „Przed

pierwszym użyciem”,
„Codzienna eksploatacja”

lub „Wskazówki i porady”
w celu zapoznania się
z innymi możliwymi
przyczynami.

12.3 Problemy z połączeniem bezprzewodowym

Problem Możliwa przyczyna i rozwiązanie

Nawiązanie połączenia bez‐
przewodowego nie powiodło
się.

Aplikacja nie może nawiązać
połączenia z zmywarką.

Aplikacja nie może nawiązać
połączenia z zmywarką za
pośrednictwem jakiejkolwiek
sieci innej niż domowa sieć
bezprzewodowa. Wskaźnik

zacznie migać.

Aplikacja często nie może
nawiązać połączenia z zmy‐
warką.

• Nieprawidłowy identyfikator lub hasło sieci bez‐
przewodowej. Anuluj konfigurację i ponownie uru‐
chom urządzenie, aby wprowadzić odpowiednie
dane logowania. Patrz: „Połączenie bezprzewo‐
dowe”.

• Wystąpił problem z sygnałem sieci bezprzewodo‐
wej. Sprawdź sieć bezprzewodową i router. Uru‐
chom ponownie router.

• Sygnał sieci bezprzewodowej jest słaby. Przesuń
router bliżej zmywarki.

• Sygnał sieci bezprzewodowej jest zakłócany przez
urządzenie mikrofalowe znajdujące się w pobliżu
zmywarki. Wyłącz urządzenie mikrofalowe.

• Jeśli nadal występuje problem z siecią bezprzewo‐
dową, należy skontaktować się z dostawcą usług
bezprzewodowych.

• Wystąpił problem z sygnałem sieci bezprzewodo‐
wej. Sprawdź sieć bezprzewodową i router. Uru‐
chom ponownie router.

• Sprawdź, czy urządzenie przenośne jest połączone
z siecią bezprzewodową.

• Zainstalowano nowy router lub zmieniono jego kon‐
figurację. Ponownie skonfiguruj zmywarkę i urzą‐
dzenie mobilne. Patrz: „Połączenie bezprzewo‐
dowe”.

• Jeśli nadal występuje problem z siecią bezprzewo‐
dową, należy skontaktować się z dostawcą usług
bezprzewodowych.

• Utracono połączenie z chmurą. Poczekaj, aż połą‐
czenie zostanie przywrócone.

• Sygnał sieci bezprzewodowej jest zakłócany przez
urządzenie mikrofalowe znajdujące się w pobliżu
zmywarki. Wyłącz urządzenie mikrofalowe. Unikać
jednoczesnego korzystania z kuchenki mikrofalo‐
wej i funkcji zdalnego uruchomienia.

• Sygnał sieci bezprzewodowej jest słaby. Przesuń
router jak najbliżej zmywarki lub rozważ zakup
wzmacniacza urządzeń bezprzewodowych.

POLSKI 69

13. DANE TECHNICZNE

Wymiary Szerokość/wysokość/głębokość

(mm)

596 / 818 - 898 / 550

www.electrolux.com70

Napięcie (V) 200 - 240

Podłączenie elektryczne

1)

Częstotliwość (Hz) 50 - 60

Ciśnienie doprowadzanej
wody

Dopływ wody

bar (minimalne i maksymalne) 0.5 - 10

MPa (minimalne i maksymalne) 0.05 - 1.0

Zimna lub ciepła woda

2)

maks. 60°C

Pojemność Komplety nakryć: 15

1)

Inne wartości podano na tabliczce znamionowej.

2)

Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐

nych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

13.1 Łącze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z
oznaczeniem klasy energetycznej, którą
dołączono do urządzenia, zawiera łącze
do strony internetowej umożliwiającej
rejestrację urządzenia w bazie danych
EU EPREL. Należy zachować etykietę z
oznaczeniem klasy energetycznej wraz
instrukcją obsługi i innymi dokumentami
dostarczonymi wraz z urządzeniem w
celu ewentualnego wykorzystania w
przyszłości.

14. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz

Informacje o wydajności urządzenia
można znaleźć w bazie danych UE
EPREL, korzystając z łącza https://
eprel.ec.europa.eu i podając nazwę
modelu oraz numer produktu, które
można znaleźć na tabliczce
znamionowej urządzenia. Patrz rozdział
„Opis urządzenia”.

Więcej szczegółowych informacji na
temat etykiety z oznaczeniem klasy
energetycznej można znaleźć na stronie
www.theenergylabel.eu.

ludzkie zdrowie. Nie wolno wyrzucać
urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.

*

My Electrolux Kitchen app

The software in this product contains components that are based on free and open source software. Electrolux
gratefully acknowledges the contributions of the open software and robotics communities to the development project.

To access the source code of these free and open source software components whose license conditions require
publishing, and to see their full copyright information and applicable license terms, please visit:
http://electrolux.opensoftwarerepository.com (folder NIU5)

www.electrolux.com/shop

117850141-A-432021
