Page 1

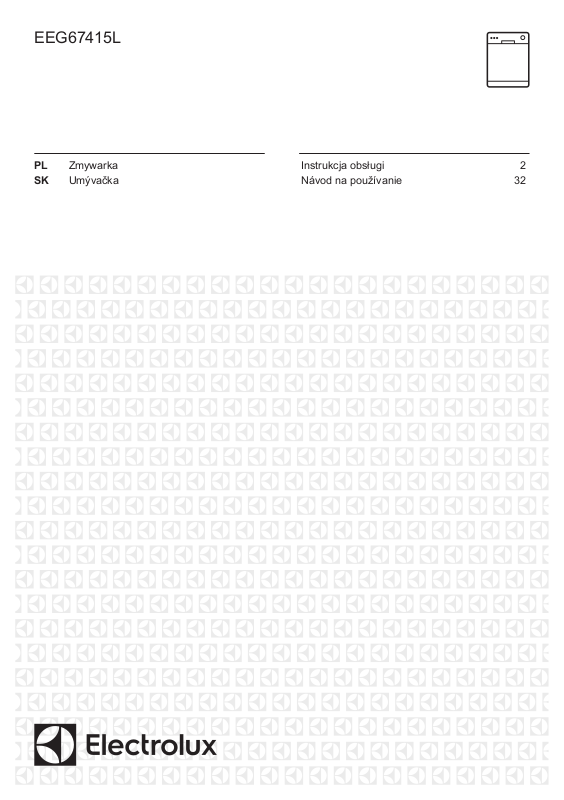

EEG67415L

PL Zmywarka Instrukcja obsługi 2 SK Umývačka Návod na používanie 32

Page 2

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 5

3. OPIS PRODUKTU.............................................................................................. 7

4. PANEL STEROWANIA.......................................................................................8

5. WYBÓR PROGRAMU........................................................................................ 9

6. USTAWIENIA PODSTAWOWE .......................................................................12

7. PRZED PIERWSZYM UŻYCIEM......................................................................16

8. CODZIENNA EKSPLOATACJA....................................................................... 17

9. WSKAZÓWKI I PORADY................................................................................. 19

10. KONSERWACJA I CZYSZCZENIE................................................................ 22

11. ROZWIĄZYWANIE PROBLEMÓW................................................................ 26

12. DANE TECHNICZNE......................................................................................30

13. OCHRONA ŚRODOWISKA............................................................................31

MYŚLIMY O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest on owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych. Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny. Informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 3

POLSKI 3

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

8. roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z tego urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się

urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

Page 4

www.electrolux.com4

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w

gospodarstwie domowym oraz do podobnych

zastosowań w takich miejscach, jak:

– gospodarstwa rolne, kuchnie w obiektach

sklepowych, biurowych oraz innych placówkach pracowniczych;

– do obsługi przez klientów w hotelach, motelach,

obiektach noclegowych i innych obiektach mieszkalnych.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne)

musi mieścić się w granicach 0.5 (0.05) / 10 (1.0) bar

(MPa)

• Maksymalna liczba kompletów naczyń wynosi 13.

• Jeśli przewód zasilający uległ uszkodzeniu, należy

zlecić jego wymianę producentowi urządzenia,

autoryzowanemu centrum serwisowemu lub też innej

kompetentnej osobie, aby uniknąć niebezpieczeństwa.

• OSTRZEŻENIE: Noże i inne przybory kuchenne z

ostrymi krawędziami należy wkładać do kosza w dół

lub układać poziomo.

• Nie zostawiać urządzenia z otworzonymi drzwiami,

aby zapobiec przypadkowemu nastąpieniu na nie.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego

z gniazda.

• Do czyszczenia urządzenia nie wolno używać wody

pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory

wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji

wodociągowej za pomocą nowych dołączonych

zestawów przewodów. Nie wolno używać starych

przewodów.

Page 5

www.youtube.com/electrolux www.youtube.com/aeg

How to install your 60 cm

Dishwasher Sliding Hinge

POLSKI 5

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Ze względów bezpieczeństwa nie należy uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nie instalować ani nie używać urządzenia w miejscach, w których panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Ostrzeżenie: urządzenie jest przeznaczone do instalacji/ podłączenia do złącza uziemiającego w budynku.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Urządzenie wyposażono we wtyczkę zasilającą z bezpiecznikiem 13 A. Jeśli konieczna jest wymiana bezpiecznika we wtyczce zasilającej, należy użyć bezpiecznika 13 A ASTA (BS 1362) (dotyczy tylko Wielkiej Brytanii i Irlandii).

2.3 Podłączenie do sieci

wodociągowej

• Uważać, aby nie uszkodzić węży wodnych.

• Przed podłączeniem urządzenia do nowej instalacji wodociągowej lub instalacji, z której nie korzystano przez dłuższy czas lub która była naprawiana lub do której podłączono nowe urządzenia (liczniki wody itp.), należy umożliwić wypływ wody, aż będzie ona czysta.

• Podczas pierwszego użycia urządzenia i bezpośrednio po nim należy upewnić się, że nie ma widocznych wycieków wody.

• Wąż dopływowy wyposażono w zawór bezpieczeństwa i ścianki z wewnętrznym przewodem zasilającym.

Page 6

www.electrolux.com6

OSTRZEŻENIE!

Niebezpieczne napięcie.

• W razie uszkodzenia węża dopływowego należy natychmiast zamknąć zawór wody i wyjąć wtyczkę z gniazda elektrycznego. Należy skontaktować się z autoryzowanym centrum serwisowym w celu wymiany węża dopływowego.

2.4 Sposób używania

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać wskazówek dotyczących bezpieczeństwa podanych na opakowaniu detergentu.

• Nie pić wody i nie bawić się wodą w urządzeniu.

• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach mogą pozostać resztki detergentu.

• Nie kłaść żadnych przedmiotów ani nie wywierać nacisku na otworzone drzwi urządzenia.

• Po otworzeniu drzwi w trakcie programu, z urządzenia może wydostać się gorąca para.

wpływ na bezpieczeństwo oraz spowodować utratę gwarancji.

• Następujące części zamienne będą dostępne przez 7 lat po zakończeniu produkcji modelu: silnik, pompa obiegu i pompa opróżniająca, grzałki i elementy grzejne, w tym pompy ciepła, przewody i powiązane elementy, jak węże, zawory, filtry i elementy układu Aqua Stop, elementy konstrukcyjne i wewnętrzne związane z zespołem drzwi, układy elektroniczne, wyświetlacze elektroniczne, przełączniki ciśnieniowe, termostaty i czujniki, oprogramowanie i oprogramowanie układowe, w tym oprogramowanie do zerowania ustawień. Niektóre z tych części zamiennych będą dostępne wyłącznie dla profesjonalnych punktów serwisowych i nie wszystkie części zamienne są odpowiednie do wszystkich modeli.

• Następujące części zamienne będą dostępne przez 10 lat po zakończeniu produkcji modelu: zawias i uszczelki drzwi, inne uszczelki, ramiona spryskujące, filtry odpływowe, wewnętrzne kosze i elementy wyposażenia z tworzywa, jak kosze i pokrywy.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.5 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Należy pamiętać, że samodzielna lub nieprofesjonalna naprawa może mieć

2.6 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć i wyrzucić przewód zasilający.

Page 7

• Wymontować zatrzask drzwi, aby

uniemożliwić zamknięcie się dzieci lub zwierząt w urządzeniu.

3. OPIS PRODUKTU

POLSKI 7

Sufitowe ramię spryskujące

Górne ramię spryskujące

Dolne ramię spryskujące

Filtry

Tabliczka znamionowa

Zbiornik soli

Otwór wentylacyjny

3.1 Beam-on-Floor

Wyświetlacz Beam-on-Floor wyświetla wiązkę światła na podłodze przed drzwiami urządzenia.

• Po uruchomieniu programu pojawia się czerwona wiązka światła. Pozostaje ona widoczna przez cały czas trwania programu.

Dozownik płynu nabłyszczającego

Dozownik detergentu

Kosz na sztućce

Dolny kosz

Górny kosz

• Po zakończeniu programu pojawia się zielona wiązka światła.

• Migająca czerwona wiązka światła sygnalizuje usterkę urządzenia.

Wyświetlacz Beam-on-Floor wyłącza się przy wyłączeniu urządzenia.

Page 8

1 2 3

4 5 6

CB B

www.electrolux.com8

4. PANEL STEROWANIA

Przycisk wł./wył. / Przycisk

resetowania Przycisk Delay Start

Wyświetlacz

4.1 Wyświetlacz

A. ECOMETER B. Wskaźniki C. Wskazanie czasu

4.3 Wskaźniki

Wskaźnik Opis

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozow‐ nik płynu nabłyszczającego wymaga uzupełnienia. Patrz rozdział „Przed pierwszym użyciem”.

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napeł‐ nienia. Patrz rozdział „Przed pierwszym użyciem”.

Wskaźnik Machine Care. Włącza się, gdy niezbędne jest wyczyszcze‐ nie wnętrza urządzenia przy użyciu programu Machine Care. Patrz punkt „Konserwacja i czyszczenie”.

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą su‐ szenia. Miga podczas fazy suszenia. Patrz „Wybór programu”.

Pasek wyboru MY TIME

Przyciski funkcji EXTRAS

Przycisk programu AUTO Sense

4.2 ECOMETER

Wskaźnik ECOMETER pokazuje, w jaki sposób wybór programu wpływa na zużycie wody i energii. Im więcej świeci się pasków, tym niższe jest zużycie.

wskazuje najbardziej przyjazny środowisku wybór programu dla średnio zabrudzonych naczyń.

Page 9

5. WYBÓR PROGRAMU

CA B D E

POLSKI 9

5.1 MY TIME

MY TIME pasek wyboru umożliwia wybór odpowiedniego cyklu zmywania w zależności od czasu trwania programu.

A. • Quick to najkrótszy program,

(30min) przeznaczony do zmywania świeżo i lekko zabrudzonych naczyń.

• Płukanie wstępne (15min) to program przeznaczony do spłukiwania pozostałości potraw z naczyń. Zapobiega on powstawaniu nieprzyjemnego zapachu w urządzeniu. W tym programie nie stosować detergentu.

B. 1h to program przeznaczony do

zmywania świeżo zabrudzonych i lekko przyschniętych naczyń.

C. 1h 30min to program przeznaczony

do zmywania i suszenia średnio zabrudzonych naczyń.

D. 2h 40min to program przeznaczony

do zmywania i suszenia mocno zabrudzonych naczyń.

E. ECO to najdłuższy program,

zapewniający największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców. Jest to program standardowy dla ośrodków

przeprowadzających testy.

5.2 AUTO Sense

Program AUTO Sense automatycznie dostosowuje cykl zmywania do rodzaju ładunku.

Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w koszach. Następnie dostosowuje temperaturę i ilość wody oraz czas trwania programu.

5.3 EXTRAS

Aby dostosować wybór programu do własnych potrzeb, można włączyć funkcję EXTRAS.

ExtraHygiene

Funkcja ExtraHygiene zapewnia najlepszy efekt higieniczny dzięki utrzymywaniu przez co najmniej 10 minut temperatury 65-70°C podczas ostatniej fazy płukania.

ExtraPower

Opcja ExtraPower zapewnia lepsze efekty zmywania w ramach wybranego programu. Opcja ta powoduje podniesienie temperatury i wydłużenie czasu zmywania.

GlassCare

GlassCare zapobiega uszkodzeniu delikatnych naczyń, zwłaszcza szklanych. Opcja ta zapobiega gwałtownym zmianom temperatury zmywania w ramach wybranego programu i obniża ją do wartości 45 °C.

Program ten służy do oceny zgodności z rozporządzeniem Komisji (UE) w sprawie

ekoprojektu 2019/2022.

Page 10

www.electrolux.com10

5.4 Przegląd programów

Program Ładunek w

zmywarce

Quick Naczynia,

sztućce

Wszystko Wszystko • Mycie wstępne NIE DOTYCZY

Płukanie wstępne

1h Naczynia,

sztućce

1h 30min Naczynia,

sztućce, garnki, pa‐ telnie

2h 40min Naczynia,

sztućce, garnki, pa‐ telnie

ECO Naczynia,

sztućce, garnki, pa‐ telnie

Stopień za‐ brudzenia

Świeże • Zmywanie w tem‐

Świeże, lekko zaschnięte

Normalne, lekko za‐ schnięte

Normalne lub mocno zabru‐ dzone, za‐ schnięte za‐ brudzenia

Normalne, lekko za‐ schnięte

Fazy programu EXTRAS

peraturze 50°C

• Płukanie pośrednie

• Płukanie końcowe w temperaturze 45°C

• AirDry

• Zmywanie w tem‐ peraturze 60°C

• Płukanie pośrednie

• Płukanie końcowe w temperaturze 50°C

• AirDry

• Zmywanie w tem‐ peraturze 60°C

• Płukanie pośrednie

• Płukanie końcowe w temperaturze 55°C

• Osuszanie

• AirDry

• Mycie wstępne

• Zmywanie w tem‐ peraturze 60°C

• Płukanie pośrednie

• Płukanie końcowe w temperaturze 60°C

• Osuszanie

• AirDry

• Mycie wstępne

• Zmywanie w tem‐ peraturze 50°C

• Płukanie pośrednie

• Płukanie końcowe w temperaturze 55°C

• Osuszanie

• AirDry

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

Page 11

POLSKI 11

Program Ładunek w

zmywarce

AUTO Sen‐seNaczynia,

sztućce, garnki, pa‐ telnie

Machine Ca‐reDo czyszczenia wnętrza

urządzenia. Patrz punkt „Konserwacja i czyszczenie”.

Stopień za‐ brudzenia

Wszystko • Mycie wstępne

Fazy programu EXTRAS

• Zmywanie w tem‐ peraturze 50 - 60°C

• Płukanie pośrednie

• Płukanie końcowe w temperaturze 60°C

• Osuszanie

• AirDry

• Czyszczenie w temperaturze 70°C

• Płukanie pośrednie

• Płukanie końcowe

• AirDry

NIE DOTYCZY

Parametry eksploatacyjne

Program 1)

Płukanie wstępne 5.1 0.040 15

AUTO Sense 11.9 0.964 170

Machine Care 9.9 0.636 60

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury

wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy.

Quick 10.4 0.600 30

1h 11.7 0.845 60

1h 30min 11.5 1.000 90

2h 40min 12.0 1.009 160

ECO 10.5 0.735 240

Woda (l) Energia (kWh) Czas trwania (min)

Informacja dla instytucji wykonujących testy

Aby uzyskać potrzebne informacje dotyczące przeprowadzania testów wydajności (np. zgodnie z normą EN60436 ), należy przesłać wiadomość e-mail na adres:

[email protected]

W wiadomości należy podać numer produktu (PNC) z tabliczki znamionowej urządzenia.

Więcej informacji na temat zmywarki znajduje się w instrukcji obsługi dołączonej do urządzenia.

Page 12

1 2 3 4 5 6

BA C

www.electrolux.com12

6. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można skonfigurować urządzenie, zmieniając ustawienia podstawowe.

Numer Ustawienie Wartości

1 Twardość wo‐dyPoziomy od 1L

2 Dawka płynu

3 Dźwięk zakoń‐

4 Samoczynne

5 Dźwięki przy‐

6 Wybór ostat‐

Więcej szczegółowych informacji zawarto w tym rozdziale.

Ustawienia podstawowe można zmieniać w trybie ustawiania.

Gdy urządzenie jest w trybie ustawiania, paski wskaźnika ECOMETER odpowiadają dostępnym ustawieniom. Po dokonaniu wyboru ustawienia odpowiadający mu pasek wskaźnika ECOMETER zaczyna migać.

Kolejność ustawień podstawowych przedstawionych w tabeli odpowiada kolejności ustawień na wskaźniku ECOMETER:

nabł.

czenia

otwieranie drzwi

cisków

niego progra‐ mu

do 10L (war‐ tość domyślna: 5L)

Poziomy od 0A do 6A (wartość domyślna: 4A)

On Off (wartość domyślna)

On (wartość domyślna) Off

On Off (wartość domyślna)

Opis

Regulacja poziomu zmiękczania wody zależnie od twardości wody w danym re‐ jonie.

Regulacja dozowania płynu nabłyszcza‐ jącego zależnie od potrzeb.

Włączenie lub wyłączenie sygnału dźwiękowego zakończenia programu.

Włączenie lub wyłączenie funkcji AirDry.

Włączanie lub wyłączanie dźwięku towa‐ rzyszącego naciskaniu przycisków.

Włączenie lub wyłączenie automatycz‐ nego wyboru ostatnio używanego pro‐ gramu wraz z zapisanymi opcjami.

6.1 Tryb ustawiania

Nawigacja w trybie ustawiania

Do nawigacji w trybie ustawiania służy pasek wyboru MY TIME.

A. Przycisk Wstecz B. Przycisk Ok C. Przycisk Dalej

Page 13

POLSKI 13

Przyciski Wstecz i Dalej umożliwiają przełączanie między ustawieniami podstawowymi i zmianę ich wartości.

Przycisk Ok umożliwia wybór wybranego ustawienia i potwierdzenie zmiany jego wartości.

Uruchamianie trybu ustawiania

Przed uruchomieniem programu można przejść do trybu ustawiania. Jest to niemożliwe podczas trwania programu.

Aby przejść do trybu ustawiania, należy nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.

Zaświecą się kontrolki przycisków Wstecz, Ok i Dalej.

Zmiana ustawienia

Upewnić się, że urządzenie jest w trybie ustawiania.

1. Nacisnąć Wstecz lub Dalej, aby

wybrać pasek wskaźnika ECOMETER odpowiadający żądanemu ustawieniu.

• Pasek wskaźnika ECOMETER odpowiadający wybranemu ustawieniu zacznie migać.

• Na wyświetlaczu pojawi się wartość wybranego ustawienia,

2. Nacisnąć Ok, aby przejść do ustawienia.

• Pasek wskaźnika ECOMETER

odpowiadający wybranemu ustawieniu zacznie świecić w sposób ciągły. Pozostałe paski będą wyłączone.

• Wartość aktualnego ustawienia będzie migać.

3. Nacisnąć Wstecz lub Dalej, aby zmienić wartość.

4. Nacisnąć Ok, aby potwierdzić ustawienie.

• Nowe ustawienie zostanie

zapisane.

• Urządzenie powróci do

wyświetlania listy ustawień podstawowych.

5. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy,

aby wyjść z trybu ustawiania.

Urządzenie powróci do trybu wyboru programów. Zapisane ustawienia pozostaną w pamięci do czasu ich ponownej zmiany.

6.2 Zmiękczacz wody

Zmiękczacz wody usuwa z wody substancje mineralne, które mogą negatywnie wpłynąć na efekty zmywania lub na pracę urządzenia.

Im wyższa zawartość substancji mineralnych, tym twardsza jest woda. Twardość wody jest mierzona w równoważnych skalach.

Zmiękczanie wody należy dostosować do twardości wody w danym rejonie. Miejscowy zakład wodociągowy może udzielić wskazówek dotyczących twardości wody doprowadzanej do urządzenia. Aby zapewnić dobre efekty prania należy ustawić właściwy poziom zmiękczania wody.

Twardość wody

Stopnie nie‐

mieckie (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

Stopnie fran‐

cuskie (°fH)

mmol/l Stopnie

Clarka

Poziom zmięk‐

czania wody

Page 14

www.electrolux.com14

Stopnie nie‐

mieckie (°dH)

Stopnie fran‐

cuskie (°fH)

mmol/l Stopnie

Clarka

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Ustawienie fabryczne.

Nie używać soli na tym poziomie.

Niezależnie od rodzaju stosowanego detergentu należy ustawić prawidłowy poziom twardości wody, aby wskaźnik poziomu soli był włączony.

Tabletki wieloskładnikowe zawierające sól nie są wystarczająco skuteczne, aby zmiękczyć twardą wodę.

Proces regeneracji

Aby zapewnić prawidłowe działanie zmiękczacza wody, niezbędna jest regularna regeneracja żywicy w układzie zmiękczającym. Proces ten przebiega automatycznie i jest częścią normalnej pracy zmywarki.

Po zużyciu określonej ilości wody od czasu poprzedniego procesu regeneracji między ostatnim płukaniem a końcem programu zostaje zainicjowany nowy proces regeneracji.

Poziom zmięk‐

czania wody

10 3

Przy wysokim ustawieniu poziomu zmiękczania wody może mieć miejsce także w środku programu, przed płukaniem (dwukrotnie podczas programu). Rozpoczęcie regeneracji nie ma wpływu na czas trwania cyklu, chyba że nastąpi w środku programu lub na końcu programu z krótką fazą suszenia. W takich przypadkach regeneracja wydłuża całkowity czas trwania programu o dodatkowe 5 minut.

Następnie, w tym samym cyklu lub na początku następnego programu, może rozpocząć się przepłukiwanie zmiękczacza wody, które trwa 5 minut. Czynność ta zwiększa całkowite zużycie wody w programie o dodatkowe 4 litry

Poziom zmięk‐

czania wody

1 250

2 100

3 62

4 47

5 25

Ilość wody (l)

oraz całkowite zużycie energii o dodatkowe 2 Wh. Przepłukiwanie zmiękczacza kończy się całkowitym odpompowaniem wody.

Każde przepłukiwanie zmiękczacza (możliwe jest więcej niż jedno w tym samym cyklu) może wydłużyć czas trwania programu o kolejne 5 minut, jeśli nastąpi na początku lub w środku programu.

6 17

7 10

8 5

9 3

Poziom zmięk‐

czania wody

Ilość wody (l)

Page 15

POLSKI 15

Wszystkie wartości zużycia podane w tym rozdziale określono zgodnie z aktualnie obowiązującą normą, w warunkach laboratoryjnych, przy twardości wody 2,5 mmol/l (zmiękczacz wody: poziom

3) zgodnie z rozporządzeniem: 2019/2022 . Ciśnienie i temperatura wody, a także zmiany parametrów zasilania sieciowego, mogą spowodować zmianę wartości.

6.3 Dozowanie płynu nabłyszczającego

Płyn nabłyszczający umożliwia wysuszenie naczyń bez smug i plam. Jest on automatycznie podawany podczas fazy płukania gorącą wodą. Można ustawić ilość podawanego płynu nabłyszczającego.

Gdy komora na płyn nabłyszczający jest pusta, włącza się wskaźnik płynu nabłyszczającego, informując o konieczności uzupełnienia płynu. Jeśli podczas stosowania wyłącznie tabletek wieloskładnikowych efekty suszenia są zadowalające, można wyłączyć dozownik i wskaźnik. Jednak aby zapewnić najlepsze efekty suszenia, należy zawsze używać płynu nabłyszczającego i pozostawić włączony wskaźnik płynu nabłyszczającego.

Aby wyłączyć dozownik i wskaźnik płynu nabłyszczającego, należy ustawić dozowanie na wartość 0A.

6.4 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał dźwiękowy, który jest emitowany po zakończeniu programu.

Sygnały dźwiękowe sygnalizują również nieprawidłowe działanie urządzenia. Tych sygnałów dźwiękowych nie można wyłączyć.

6.5 AirDry

AirDry Funkcja poprawia skuteczność suszenia. Podczas fazy suszenia drzwi otwierają się automatycznie i pozostają otworzone.

AirDry włącza się automatycznie we wszystkich programach z wyjątkiem programu Płukanie wstępne.

Czas trwania fazy suszenia i otworzenia drzwi zależy od wybranego programu i opcji.

Gdy funkcja AirDry powoduje otworzenie drzwi, na wyświetlaczu pojawia się informacja o pozostałym czasie trwania programu.

UWAGA!

Nie należy zamykać drzwi urządzenia w ciągu 2 minut od ich automatycznego otworzenia. Może to spowodować uszkodzenie urządzenia.

UWAGA!

Jeśli do urządzenia mają dostęp dzieci, zaleca się wyłączenie funkcji AirDry. Samoczynne otworzenie się drzwi może być dla nich niebezpieczne.

Gdy funkcja AirDry otwiera drzwi, Beam-on-Floor może nie być całkowicie widoczny. Aby upewnić się, że program się zakończył, należy sprawdzić wskazanie na panelu sterowania.

Page 16

www.electrolux.com16

6.6 Dźwięki przycisków

Naciskaniu przycisków na panelu sterowania towarzyszy dźwięk klikania. Dźwięk ten można włączyć.

6.7 Wybór ostatniego programu

Możliwe jest ustawienie automatycznego wyboru ostatnio używanego programu wraz z zapisanymi opcjami.

Powoduje to zapisanie ostatniego zakończonego programu przed wyłączeniem urządzenia. Jest on następnie automatycznie wybierany po włączeniu urządzenia.

Jeśli opcja wyboru ostatniego programu jest wyłączona, domyślnym programem jest program ECO.

7. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, dostosować poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Odkręcić zawór wody.

5. Uruchomić program Quick, aby

usunąć wszelkie zanieczyszczenia i pozostałości z procesu produkcyjnego. Nie stosować detergentu ani nie umieszczać naczyń w koszach.

Po uruchomieniu programu urządzenie zacznie aktywować żywicę w zmiękczaczu wody – może to potrwać do 5 minut. Faza zmywania rozpocznie się dopiero po zakończeniu tego procesu. Procedura jest powtarzana okresowo.

7.1 Zbiornik soli

2. Wlać 1 litr wody do zbiornika soli

3. Napełnić zbiornik soli solą do

4. Ostrożnie potrząsnąć lejkiem,

5. Zebrać sól rozsypaną wokół otworu

(tylko za pierwszym razem).

zmywarek (do pełna).

trzymając go za uchwyt, aby opróżnić go ze wszystkich granulek.

zbiornika soli.

UWAGA!

Stosować wyłącznie grubą sól przeznaczoną do zmywarek. Sól drobnoziarnista zwiększa ryzyko korozji.

Sól aktywuje żywicę w zmiękczaczu wody oraz zapewnia dobre efekty zmywania podczas codziennej eksploatacji.

Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w lewo i ją zdjąć.

6. Obrócić pokrywkę zbiornika soli w prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Dlatego po napełnieniu zbiornika soli należy niezwłocznie uruchomić najkrótszy program zmywania, aby zapobiec korozji. Nie umieszczać naczyń w koszach.

Page 17

POLSKI 17

7.2 Napełnianie dozownika

płynu nabłyszczającego

UWAGA!

Komora (B) jest przeznaczona wyłącznie do dozowania płynu nabłyszczającego. Nie napełniać jej detergentem.

8. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.

2. Nacisnąć i przytrzymać , aż

urządzenie się włączy.

3. Napełnić zbiornik soli, jeśli jest pusty.

4. Napełnić dozownik płynu

nabłyszczającego, jeśli jest pusty.

5. Załadować kosze.

6. Dodać detergent.

7. Wybrać i uruchomić program.

8. Po zakończeniu programu zamknąć

zawór wody.

UWAGA!

Należy stosować wyłącznie płyn nabłyszczający przeznaczony do zmywarek.

1. Otworzyć pokrywę (C).

2. Napełnić dozownik (B), aż poziom

płynu nabłyszczającego dotrze do oznaczeniaMAX''.

3. Rozlany płyn nabłyszczający należy zetrzeć chłonną szmatką, aby zapobiec powstaniu zbyt dużej ilości piany.

4. Zamknąć pokrywę. Upewnić się, że pokrywa zablokowała się we właściwym miejscu.

Napełnić dozownik płynu nabłyszczającego, gdy wskaźnik (A) jest przezroczysty.

8.1 Stosowanie detergentu

UWAGA!

Stosować wyłącznie detergent przeznaczony do zmywarek.

1. Nacisnąć przycisk zwalniający (A), aby otworzyć pokrywę (C).

2. Umieścić detergent (żel, proszek lub tabletki) w komorze (B).

Page 18

www.electrolux.com18

3. Jeśli program przewiduje fazę

zmywania wstępnego, należy umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.

4. Zamknąć pokrywę. Upewnić się, że pokrywa zablokowała się we właściwym miejscu.

Informacje dotyczące dozowania detergentu znajdują się w instrukcji producenta umieszczonej na opakowaniu produktu. Zwykle 20-25 ml detergentu żelowego nadaje się do zmywania średnio zabrudzonych naczyń.

Górne końce dwóch pionowych żeber w komorze (B) wskazują maksymalny poziom napełnienia dozownika żelu (maks. 30 ml).

8.2 Wybór i uruchamianie

programu przy użyciu paska wyboru MY TIME

1. Przesunąć palcem wzdłuż paska wyboru MY TIME, aby wybrać odpowiedni program.

• Zaświeci się kontrolka wybranego

programu.

• Wskaźnik ECOMETER pokaże

poziom zużycia wody i energii.

• Wyświetlacz wyświetli czas

trwania programu.

2. W razie potrzeby włączyć odpowiednią opcję EXTRAS.

3. Zamknąć drzwi urządzenia, aby uruchomić program.

8.3 Wybór i uruchamianie

programu Płukanie wstępne

1. Aby wybrać Płukanie wstępne, należy nacisnąć

przez 3 sekundy.

• Zaświeci się kontrolka przycisku.

• Wskaźnik ECOMETER

pozostanie wyłączony.

i przytrzymać

• Wyświetlacz wyświetli czas trwania programu.

2. Zamknąć drzwi urządzenia, aby uruchomić program.

8.4 Włączanie opcji EXTRAS

1. Wybrać program, używając paska

wyboru MY TIME.

2. Nacisnąć przycisk wybranej opcji, aby ją włączyć.

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli

zaktualizowany czas trwania programu.

• Wskaźnik ECOMETER pokaże

zaktualizowany poziom zużycia wody i energii.

Domyślnie opcje należy zawsze włączać przed uruchomieniem programu. Jeśli włączona jest funkcja wyboru ostatniego programu, zostaną wraz z nim włączone zapisane opcje.

Opcji nie można włączać ani wyłączać w trakcie programu.

Nie wszystkie opcje są ze sobą zgodne.

Włączenie opcji często wpływa na zużycie wody i energii oraz na czas trwania programu.

8.5 Uruchamianie programu

AUTO Sense

1. Nacisnąć .

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli najdłuższy

możliwy czas trwania programu.

2. Zamknąć drzwi urządzenia, aby uruchomić program.

Urządzenie wykrywa rodzaj ładunku i odpowiednio dostosowuje cykl zmywania. Podczas trwania cyklu kilkakrotnie włączają się czujniki i wstępnie określony czas trwania programu może ulec skróceniu.

Page 19

POLSKI 19

8.6 Jak opóźnić start programu

1. Wybrać program.

2. Nacisnąć przycisk

na wyświetlaczu pojawi się żądany czas opóźnienia (od 1 do 24 godzin).

Zaświeci się kontrolka przycisku.

3. Zamknąć drzwi urządzenia, aby rozpocząć odliczanie.

Podczas odliczania nie można zmienić czasu opóźnienia ani wybranego programu.

Po zakończeniu odliczania nastąpi uruchomienie programu.

kilkakrotnie, aż

8.7 Anulowanie opóźnienia

rozpoczęcia programu w trakcie odliczania

Nacisnąć i przytrzymać przez około 3 sekundy.

Urządzenie powróci do trybu wyboru programów.

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie wybrać program.

8.8 Anulowanie trwającego

programu

Nacisnąć i przytrzymać przez około 3 sekundy.

Urządzenie powróci do trybu wyboru programów.

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

8.9 Otworzenie drzwi podczas

pracy urzadzenia

Otworzenie drzwi w trakcie działania programu powoduje zatrzymanie cyklu

zmywania. Na wyświetlaczu pojawi się wskazanie pozostałego czasu trwania programu. Po zamknięciu drzwi cykl prania powraca od momentu przerwania.

Po otworzeniu drzwi podczas odliczania czasu opóźnienia rozpoczęcia programu odliczanie jest wstrzymywane. Na wyświetlaczu pojawia się aktualny stan odliczania. Po zamknięciu drzwi rozpocznie się odliczanie czasu.

Otworzenie drzwi podczas pracy urządzenia może mieć wpływ na zużycie energii i czas trwania programu.

Po otworzeniu drzwi na dłużej niż 30 sekund podczas fazy suszenia bieżący program zostanie zakończony. Nie dotyczy to otworzenia drzwi przez funkcję AirDry.

8.10 Funkcja Auto Off

Funkcja ta oszczędza energię, wyłączając urządzenie, gdy nie jest ono używane.

Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie uruchomiono programu.

8.11 Zakończenie programu

Po zakończeniu programu na wyświetlaczu widoczne jest wskazanie 0:00.

Funkcja Auto Off automatycznie wyłącza urządzenie.

Wszystkie przyciski są nieaktywne z wyjątkiem przycisku wł./wył.

9. WSKAZÓWKI I PORADY

9.1 Ogólne wskazówki

Stosowanie się do poniższych wskazówek pozwoli zapewnić optymalne

efekty zmywania i suszenia w codziennej eksploatacji oraz przyczyni się do ochrony środowiska.

Page 20

www.electrolux.com20

• Mycie naczyń w zmywarce zgodnie z instrukcją obsługi zwykle wiąże się z mniejszym zużyciem wody i energii niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię należy ładować zmywarkę do pełna. Aby uzyskać najlepsze efekty zmywania, należy układać przedmioty w koszach zgodnie z instrukcją obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie. Zwiększa to zużycie wody i energii. W razie potrzeby wybrać program z fazą zmywania wstępnego.

• Przed umieszczeniem naczyń w urządzeniu usunąć z nich większe resztki potraw oraz opróżnić kubki i szklanki.

• Namoczyć naczynia z resztkami przypalonych potraw (lub lekko zeskrobać resztki) przed ich umyciem w urządzeniu.

• Upewnić się, że przedmioty w koszach nie stykają się ze sobą ani się nie zasłaniają. Tylko wtedy woda będzie mogła dotrzeć do wszystkich naczyń.

• Można osobno stosować detergent, płyn nabłyszczający i sól do zmywarek lub tabletki wieloskładnikowe (np. typu „Wszystko w jednym”). Postępować zgodnie ze wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla określonego rodzaju naczyń i stopnia ich zabrudzenia. ECO zapewnia największą efektywność zużycia wody i energii.

• Aby zapobiec osadzaniu się kamienia wewnątrz urządzenia:

– W razie potrzeby napełniać

zbiornik soli.

– Używać zalecanych dawek

detergentu i płynu nabłyszczającego.

– Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia.

– Postępować zgodnie ze

wskazówkami zawartymi w rozdziale „Konserwacja i

czyszczenie”.

9.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabłyszczający i detergent do zmywarek. Inne produkty mogą uszkodzić urządzenie.

• Aby zapewnić optymalne efekty zmywania i suszenia, do twardej i bardzo twardej wody zaleca się stosowanie zwykłego detergentu do zmywarek (proszku, żelu lub tabletek bez dodatkowych składników), płynu nabłyszczającego i soli.

• Detergent w tabletkach nie rozpuszcza się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości detergentu. Użycie niewystarczającej ilości detergentu może skutkować niezadowalającymi efektami zmywania i obecnością osadu lub plam na naczyniach w związku wysoką twardością wody. Użycie zbyt dużej ilości detergentu przy miękkiej lub zmiękczonej wodzie skutkuje pozostaniem resztek detergentu na naczyniach. Dostosować ilość detergentu do twardości wody. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości płynu nabłyszczającego. Niewystarczająca ilość płynu nabłyszczającego powoduje pogorszenie efektów suszenia. Użycie zbyt dużej ilości płynu nabłyszczającego powoduje powstanie niebieskawego nalotu na naczyniach.

• Sprawdzić, czy poziom zmiękczania wody jest prawidłowy. Jeśli poziom jest zbyt wysoki, zwiększona ilość soli w wodzie może spowodować rdzewienie sztućców.

Page 21

POLSKI 21

9.3 Postępowanie w przypadku

zaprzestania korzystania z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania oddzielnie dozowanego detergentu, soli i płynu nabłyszczającego należy wykonać poniższe czynności:

1. Ustawić najwyższy poziom zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.

3. Uruchomić program Quick. Nie dodawać detergentu ani nie umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić stopień zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu nabłyszczającego.

9.4 Przed rozpoczęciem

programu

Przed rozpoczęciem programu upewnić się, że:

• Filtry są czyste i prawidłowo

zainstalowane.

• Pokrywka zbiornika soli jest mocno

dokręcona.

• Ramiona spryskujące nie są zatkane.

• W zmywarce znajduje się sól do

zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem).

• Ułożenie naczyń i przyborów

kuchennych w koszach jest prawidłowe.

• Program jest odpowiedni do danego

rodzaju załadunku i stopnia zabrudzenia.

• Użyto odpowiedniej ilości detergentu.

9.5 Załadunek koszy

• Należy zawsze używać całej powierzchni kosza.

• Urządzenie można myć wyłącznie w zmywarce.

• Nie myć w urządzeniu przedmiotów wykonanych z drewna, rogu, aluminium, cyny ani miedzi, ponieważ mogą one popękać, odkształcić się, odbarwić lub ulec innemu uszkodzeniu.

• Nie myć w urządzeniu przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).

• Wklęsłe naczynia (kubki, szklanki i miski) układać dnem do góry.

• Upewnić się, że szklane naczynia nie stykają się ze sobą.

• Lekkie elementy umieścić w górnym koszu. Upewnić się, że naczynia nie przemieszczają się swobodnie.

• Sztućce i małe przedmioty należy wkładać do kosza na sztućce.

• Aby ułatwić wkładanie dużych przedmiotów do dolnego kosza, podnieść górny kosz.

• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swobodnie obracać.

9.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z

dolnego kosza, a potem z górnego.

Po zakończeniu programu na wewnętrznych powierzchniach urządzenia ciągle może pozostawać woda.

Page 22

www.electrolux.com22

10. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do konserwacji bez użycia programu Machine Care należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Brudne filtry i zapchane ramiona spryskujące pogarszają efekt zmywania. Należy regularnie sprawdzać te elementy i w razie potrzeby je czyścić.

10.1 Machine Care

Machine Care to program, który zapewnia optymalne efekty czyszczenia wnętrza urządzenia. Usuwa osady z kamienia i tłuszczu.

Gdy urządzenie wykryje potrzebę czyszczenia, zaświeci się wskaźnik

Uruchomić program Machine Care, aby wyczyścić wnętrze urządzenia.

Uruchamianie programu Machine Care

Przed uruchomieniem programu Machine Care należy oczyścić filtry i ramiona spryskujące.

1. Użyć preparatu odkamieniającego lub czyszczącego przeznaczonego specjalnie do zmywarek. Postępować zgodnie ze wskazówkami na opakowaniu. Nie umieszczać naczyń w koszach.

2. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.

Zaczną migać wskaźniki i . Wyświetlacz wyświetli czas trwania programu.

3. Zamknąć drzwi urządzenia, aby uruchomić program.

Po zakończeniu programu wskaźnik zgaśnie.

10.2 Czyszczenie wnętrza

• Wnętrze urządzenia należy czyścić miękką, wilgotną szmatką.

• Nie używać produktów ściernych, myjek do szorowania, ostrych narzędzi, silnych środków chemicznych, szorstkich myjek ani rozpuszczalników.

• Raz w tygodniu czyścić drzwi i gumową uszczelkę, .

• Aby zapewnić wydajność urządzenia, należy co najmniej raz na dwa miesiące stosować środki czyszczące przeznaczone specjalnie do zmywarek. Należy ściśle przestrzegać wskazówek umieszczonych na opakowaniu produktu.

• W celu zapewnienia optymalnych efektów czyszczenia należy uruchomić program Machine Care.

10.3 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy sprawdzić filtry i osadnik. Ciała obce (np. kawałki szkła, plastiku, kości lub wykałaczki itp.) powodują zmniejszenie skuteczności zmywania i mogą spowodować uszkodzenie pompy opróżniającej.

UWAGA!

Jeśli nie można usunąć ciał obcych, należy skontaktować się z autoryzowanym centrum serwisowym.

1. Rozmontować zespół filtrów zgodnie

ze wskazówkami zawartymi w tym rozdziale.

2. Usunąć ręcznie wszelkie ciała obce.

3. Zmontować filtry zgodnie ze

wskazówkami zawartymi w tym rozdziale.

10.4 Czyszczenie obudowy

• Czyścić urządzenie za pomocą wilgotnej szmatki.

• Używać wyłącznie neutralnych detergentów.

Page 23

• Nie używać produktów ściernych,

myjek do szorowania ani rozpuszczalników.

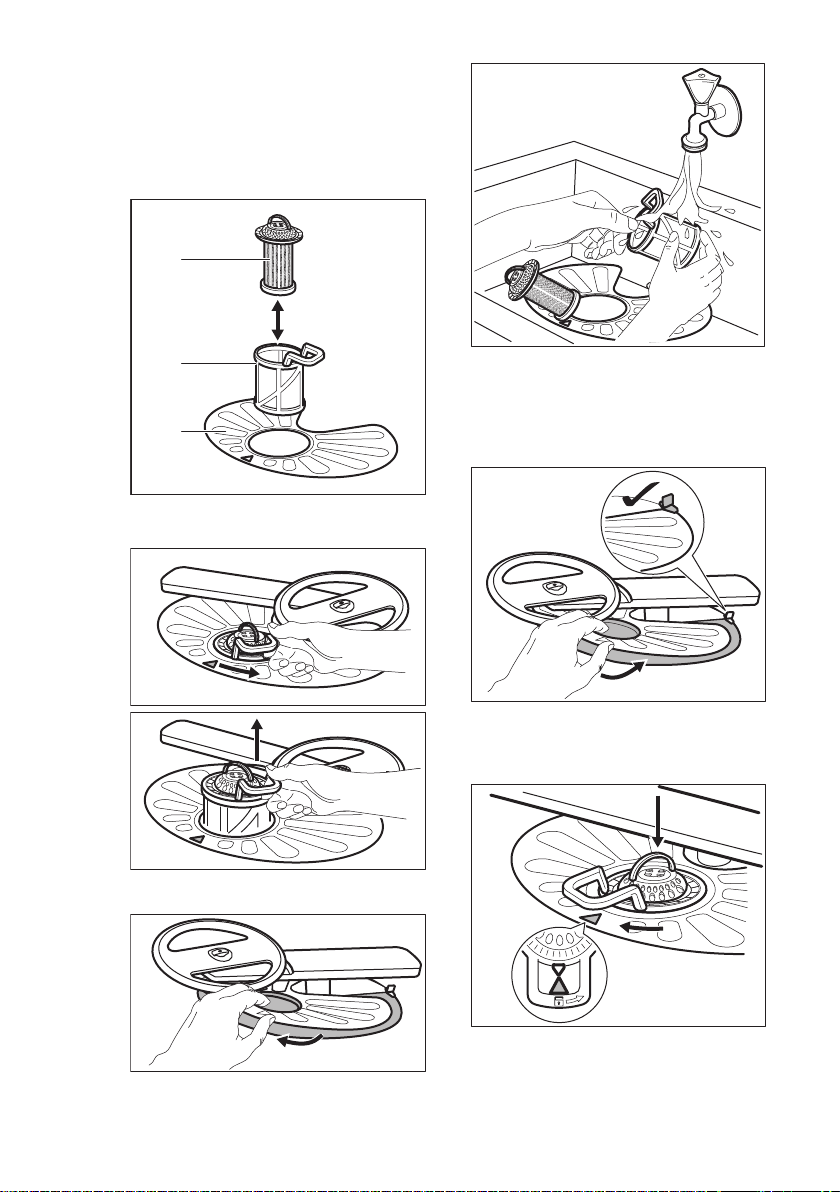

10.5 Czyszczenie filtrów

System filtrów składa się z 3 części.

1. Obrócić filtr (B) przeciwnie do ruchu wskazówek zegara i wyjąć go.

POLSKI 23

Upewnić się, że wokół krawędzi osadnika nie znajdują się resztki żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić się, że jest prawidłowo umieszczony pod 2 prowadnicami.

7. Złożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtru płaskiego (A).

Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

4. Umyć filtry.

Page 24

www.electrolux.com24

UWAGA!

Nieprawidłowe umiejscowienie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

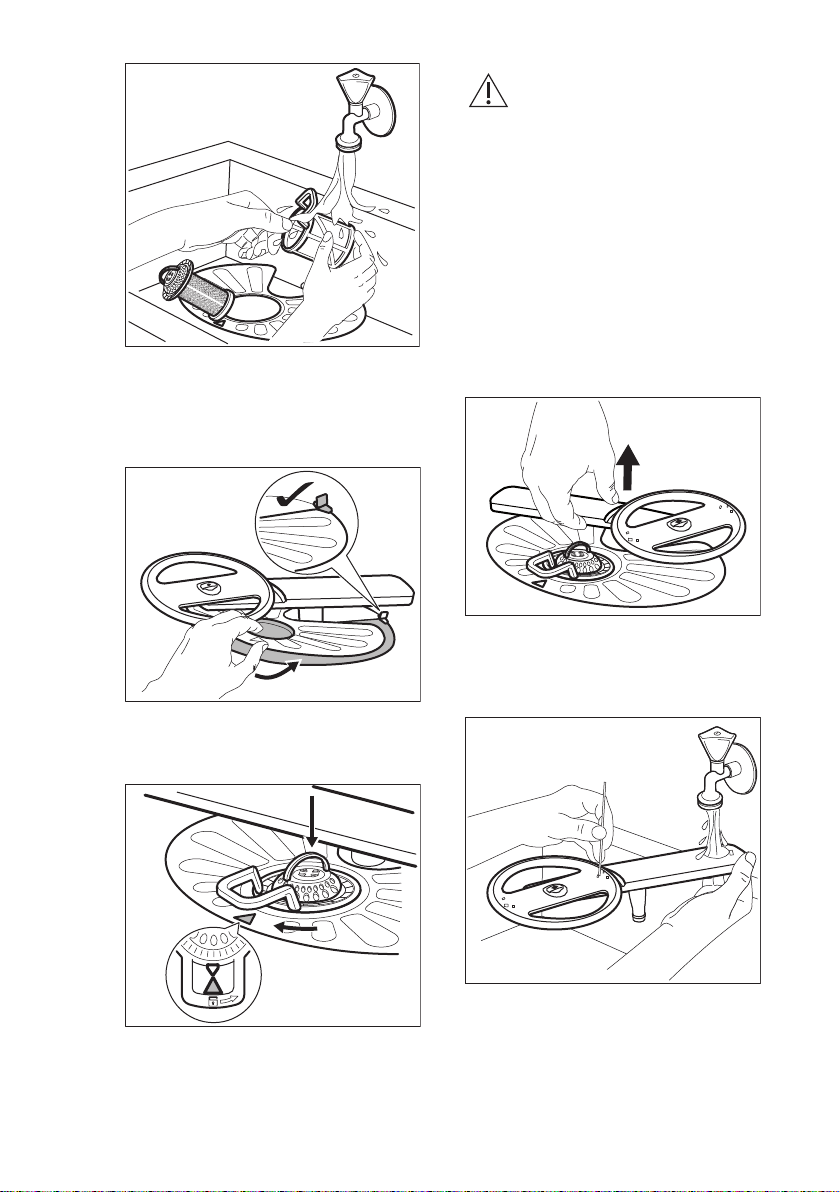

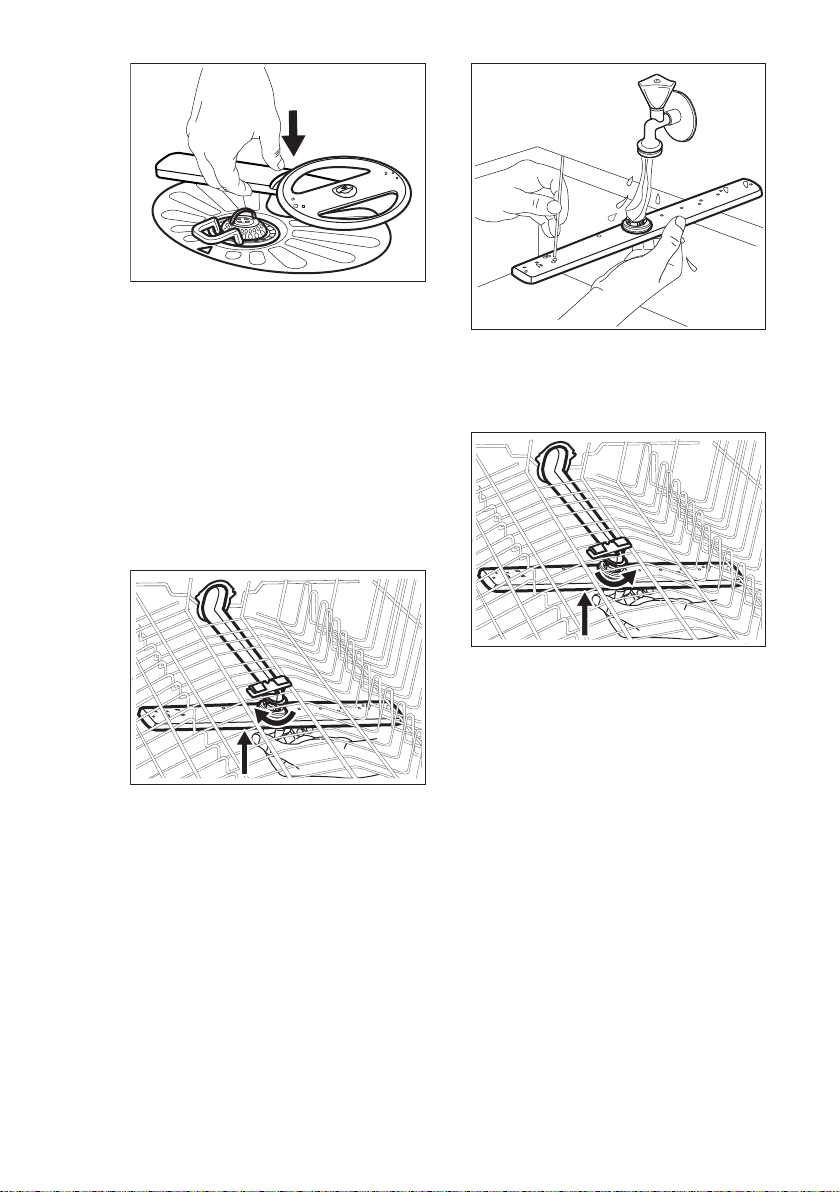

10.6 Czyszczenie dolnego ramienia spryskującego

Zaleca się regularne czyszczenie dolnego ramienia spryskującego, aby zapobiec zatkaniu znajdujących się w nim otworów.

Niedrożność otworów może być przyczyną niezadowalających efektów zmywania.

1. Aby wyjąć dolne ramię spryskujące, pociągnąć je do góry.

10.7 Czyszczenie górnego ramienia spryskującego

Zaleca się regularne czyszczenie górnego ramienia spryskującego, aby zapobiec zatkaniu znajdujących się w nim otworów.

Niedrożność otworów może być przyczyną niezadowalających efektów zmywania.

1. Całkowicie wysunąć górny kosz.

2. Aby wymontować ramię spryskujące

z kosza, należy popchnąć je w górę i jednocześnie obrócić zgodnie z ruchem wskazówek zegara.

2. Umyć ramię spryskujące pod bieżącą wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów.

3. Aby z powrotem zamontować ramię spryskujące, wcisnąć je do dołu.

3. Umyć ramię spryskujące pod bieżącą wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów.

Page 25

4. Aby ponownie zamontować ramię

spryskujące, należy docisnąć je w górę i jednocześnie obrócić przeciwnie do ruchu wskazówek zegara.

POLSKI 25

1. Opuścić górny kosz do najniższego

położenia, aby ułatwić dostęp do ramienia spryskującego.

2. Aby odłączyć ramię spryskujące (C) od rury dolotowej (A), należy obrócić element mocujący (B) przeciwnie do ruchu wskazówek zegara i pociągnąć ramię spryskujące w dół.

3. Umyć ramię spryskujące pod bieżącą wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów. Przepłukać otwory wodą, aby usunąć zanieczyszczenia wewnątrz.

10.8 Czyszczenie sufitowego ramienia spryskującego

Zaleca się regularne czyszczenie sufitowego ramienia spryskującego, aby zapobiec niedrożności znajdujących się w nim otworów. Niedrożność otworów może być przyczyną niezadowalających efektów zmywania.

Sufitowe ramię spryskujące znajduje się na górnej ściance urządzenia Ramię spryskujące (C) jest zamontowane w rurze dolotowej (A) za pomocą elementu mocującego (B).

4. Aby z powrotem zainstalować ramię spryskujące (C), włożyć element mocujący (B) do ramienia i przymocować go do rury dolotowej, (A) obracając w prawo. Upewnić się, że element mocujący zatrzasnął się we właściwym miejscu.

Page 26

www.electrolux.com26

11. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Nieprawidłowa naprawa urządzenia może stanowić zagrożenie dla użytkownika. Wszystkie naprawy powinny wykonywać odpowiednio wykwalifikowane osoby.

Większość występujących problemów można rozwiązać bez potrzeby

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Nie można włączyć urzą‐ dzenia.

Program się nie urucha‐ mia.

Urządzenie nie napełnia się wodą. Na wyświetlaczu widoczne jest wskazanie i10 albo i11.

Urządzenie nie wypompo‐ wuje wody. Na wyświetlaczu widoczne jest wskazanie i20.

Włączyło się zabezpiecze‐ nie przed zalaniem. Na wyświetlaczu widoczne jest wskazanie i30.

Usterka czujnika wykrywa‐ nia poziomu wody. Na wyświetlaczu widoczne jest wskazanie i41 - i44.

• Upewnić się, że wtyczkę przewodu zasilającego pod‐ łączono do gniazda elektrycznego.

• Upewnić się, że w skrzynce bezpieczników nie ma uszkodzonego bezpiecznika.

• Upewnić się, że zamknięto drzwi urządzenia.

• Jeśli wybrano opóźnienie rozpoczęcia programu, na‐ leży je anulować lub poczekać do końca odliczania czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękcza‐ cza wody. Czas trwania procedury wynosi około 5 minut.

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie. W celu uzyskania tych informacji należy skontakto‐ wać się z miejscowym zakładem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest droż‐ ny.

• Upewnić się, że wąż dopływowy nie jest zagięty lub przygnieciony.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony.

• Zamknąć zawór wody.

• Upewnić się, że urządzenie jest prawidłowo zainsta‐ lowane.

• Upewnić się, że kosze są załadowane zgodnie z in‐ strukcją obsługi.

• Upewnić się, że filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie.

kontaktowania się z autoryzowanym centrum serwisowym.

W poniższej tabeli zawarto informacje na temat możliwych problemów.

Po wystąpieniu niektórych problemów na wyświetlaczu pojawia się kod alarmu.

Page 27

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

POLSKI 27

Usterka pompy myjącej lub

• Wyłączyć i ponownie włączyć urządzenie. pompy opróżniającej. Na wyświetlaczu widoczne jest wskazanie i51–i59 al‐ bo i5A–i5F.

Temperatura wody w urzą‐ dzeniu jest zbyt wysoka lub wystąpiła usterka czuj‐

• Upewnić się, że temperatura doprowadzanej wody

nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie. nika temperatury. Na wyświetlaczu widoczne jest wskazanie i61 albo i69.

Usterka techniczna urzą‐

• Wyłączyć i ponownie włączyć urządzenie. dzenia. Na wyświetlaczu widoczne jest wskazanie iC0 albo iC3.

Poziom wody w urządze‐ niu jest zbyt wysoki. Na wyświetlaczu widoczne jest wskazanie iF1.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że filtry są czyste.

• Upewnić się, że wąż spustowy jest zainstalowany na

odpowiedniej wysokości nad podłogą. Zapoznać się z instrukcją instalacji.

Urządzenie wielokrotnie przerywa i wznawia pracę.

• Jest to normalne zjawisko. Zapewnia to optymalne

efekty zmywania i oszczędność energii.

Program trwa za długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia progra‐

mu, należy ją anulować lub poczekać do końca odli‐ czania czasu.

• Włączenie opcji powoduje wydłużenie czasu trwania

programu.

Wyświetlany czas trwania programu jest inny niż w

• Patrz tabela wartości zużycia w rozdziale „Wybór

programu”. tabeli wartości eksploata‐ cyjnych.

Pozostały czas do zakoń‐ czenia programu pokazy‐

• Nie świadczy to o usterce. Urządzenie działa prawid‐ łowo.

wany na wyświetlaczu wy‐ dłuża się i przeskakuje nie‐ mal do końca programu.

Niewielki wyciek z drzwi urządzenia.

• Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulowane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem komory. Wyregulować tylną nóżkę (jeśli dotyczy).

Występują problemy z za‐ mknięciem drzwi urządze‐ nia.

• Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulowane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

Page 28

www.electrolux.com28

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Drzwi urządzenia otwierają się podczas cyklu zmywa‐ nia.

Grzechotanie lub stukanie dochodzące z wnętrza urządzenia.

Urządzenie wyzwala auto‐ matyczny wyłącznik.

Urządzenie jest włączone, ale nie działa. Na wyświetlaczu widoczne jest wskazanie PF.

Urządzenie wyłącza się podczas pracy.

Po sprawdzeniu urządzenia należy wyłączyć i włączyć urządzenie. Jeśli problem wystąpi ponownie, należy skontaktować się z autoryzowanym centrum serwisowym.

Jeśli wystąpi kod alarmu nieopisany w tabeli należy skontaktować się z autoryzowanym centrum serwisowym.

OSTRZEŻENIE!

Nie zaleca się korzystać z urządzenia do czasu całkowitego rozwiązania problemu. Odłączyć urządzenie od zasilania i nie podłączać go ponownie do czasu upewnienia się, że działa poprawnie.

• Funkcja AirDry jest włączona. Funkcję można wyłą‐ czyć. Patrz „Ustawienia podstawowe”.

• Naczynia nie są prawidłowo rozłożone w koszach. Należy zapoznać się z broszurą dotyczącą załadun‐ ku koszy.

• Upewnić się, że ramiona spryskujące obracają się swobodnie.

• Wydajność prądowa instalacji jest niewystarczająca do jednoczesnego zasilania wszystkich włączonych urządzeń. Należy sprawdzić parametry zasilania w gniazdku oraz wartość graniczną prądu automatycz‐ nego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządze‐ nia. Skontaktować się z autoryzowanym centrum serwisowym.

• Zasilanie jest poza zakresem roboczym. Cykl prania ulega tymczasowemu przerwaniu i zostanie automa‐ tycznie wznowiony po przywróceniu zasilania.

• Całkowity brak zasilania. Cykl prania ulega tymcza‐ sowemu przerwaniu i zostanie automatycznie wzno‐ wiony po przywróceniu zasilania.

11.1 Kod numeru produktu (PNC)

Kontaktując się z autoryzowanym centrum serwisowym, należy podać kod numeru produktu danego urządzenia.

Numer PNC znajduje się na tabliczce znamionowej na drzwiach urządzenia. Numer PNC można również sprawdzić na panelu sterowania.

Przed sprawdzeniem numeru PNC należy upewnić się, że urządzenie jest w trybie wyboru programu.

1. Nacisnąć jednocześnie i przytrzymać i przez ok. 3 sekundy.

Na wyświetlaczu pojawi się numer PNC urządzenia.

2. Aby anulować wyświetlanie numeru

PNC, należy nacisnąć jednocześnie i przytrzymać

najmniej 3 sekundy.

Urządzenie powróci do trybu wyboru programów.

i przez co

Page 29

POLSKI 29

11.2 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty zmywania.

Niezadowalające efekty su‐ szenia.

Na szklankach i naczyniach widać białawe smugi lub nie‐ bieskawy nalot.

Na szklankach i naczyniach widać plamy i osuszanie wo‐ dy.

Wnętrze urządzenia jest mokre.

Nadmiar piany podczas zmywania.

Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli.

• Należy zapoznać się z punktami „Codzienne użyt‐ kowanie”, „Wskazówki i porady” oraz z ulotką dotyczącą załadunku kosza.

• Użyć programu zapewniającego bardziej intensyw‐ ny cykl zmywania.

• Włączyć opcję ExtraPower, aby zapewnić lepsze efekty zmywania w ramach wybranego programu.

• Wyczyścić ramię spryskujące i filtr. Patrz punkt „Konserwacja i czyszczenie”.

• Naczynia pozostawały za długo w zamkniętym urządzeniu. Włączyć funkcję AirDry, która powodu‐ je automatyczne otwarcie drzwi i zapewnia lepsze efekty suszenia.

• Nie ma płynu nabłyszczającego lub dozowana jest jego niewystarczająca ilość. Napełnić dozownik płynu nabłyszczającego lub ustawić wyższy poziom dozowania.

• Przyczyną może być jakość płynu nabłyszczające‐ go.

• Należy zawsze stosować płyn nabłyszczający, na‐ wet w przypadku stosowania tabletek wieloskładni‐ kowych.

• Przedmioty z tworzywa sztucznego mogą wyma‐ gać wytarcia ściereczką.

• Program nie obejmuje fazy suszenia. Patrz punkt „Przegląd programów”.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐ wanie płynu nabłyszczającego.

• Użyto za dużo detergentu.

• Ilość uwolnionego płynu nabłyszczającego jest nie‐ wystarczająca. Zwiększyć dozowanie płynu nabły‐ szczającego.

• Przyczyną może być jakość płynu nabłyszczające‐ go.

• Nie jest to usterka urządzenia. Wilgoć skrapla się na ścianach urządzenia.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie płukać wstępnie naczyń pod bieżącą wodą.

Patrz punkt „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nie‐ rdzewnej. Nie umieszczać blisko siebie sztućców ze srebra i stali nierdzewnej.

Page 30

www.electrolux.com30

Problem Możliwa przyczyna i rozwiązanie

Po zakończeniu programu w dozowniku znajdują się po‐ zostałości detergentu.

Nieprzyjemny zapach w urządzeniu.

Osad z kamienia na naczy‐ niach, w komorze zmywarki i po wewnętrznej stronie jej drzwi.

Matowe, odbarwione lub wy‐ szczerbione naczynia.

• Tabletka z detergentem zablokowała się w dozow‐ niku i woda nie wypłukała jej.

• Woda nie wypłukała detergentu z dozownika. Nale‐ ży sprawdzić, czy ramiona spryskujące mogą się obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemoż‐ liwiają otworzenia pokrywy dozownika detergentu.

• Patrz punkt „Czyszczenie wnętrza”.

• Uruchomić program Machine Care ze środkiem od‐ kamieniającym lub produktem do czyszczenia zmy‐ warek.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda. Patrz punkt „Zmiękczacz wody”.

• Użyć soli i ustawić regenerację zmiękczacza wody także w przypadku stosowania tabletek wieloskład‐ nikowych. Patrz punkt „Zmiękczacz wody”.

• Uruchomić program Machine Care ze środkiem od‐ kamieniającym do zmywarek.

• Jeśli osadzanie się kamienia utrzymuje się, należy wyczyścić urządzenie odpowiednimi detergentami.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

• Upewnić się, że w urządzeniu zmywane są tylko przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy. Należy zapoznać się z broszurą dotyczącą zała‐ dunku koszy.

• Delikatne naczynia należy umieszczać w górnym koszu.

• Włączyć opcję GlassCare, która zapewnia specjal‐ ną ochronę szklanych i delikatnych naczyń.

Patrz punkt „Przed

pierwszym użyciem”, „Codzienna eksploatacja”

lub „Wskazówki i porady” w celu zapoznania się z innymi możliwymi przyczynami.

12. DANE TECHNICZNE

Wymiary Szerokość/wysokość/głębokość

(mm)

596 / 818 - 898 / 550

Page 31

POLSKI 31

Napięcie (V) 200 - 240

Podłączenie elektryczne

Ciśnienie doprowadzanej wody

Dopływ wody

Pojemność Komplety nakryć: 13

Inne wartości podano na tabliczce znamionowej.

Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐

nych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

Częstotliwość (Hz) 50 - 60

bar (minimalne i maksymalne) 0.5 - 10

MPa (minimalne i maksymalne) 0.05 - 1.0

Zimna lub ciepła woda

maks. 60°C

12.1 Łącze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z oznaczeniem klasy energetycznej, którą dołączono do urządzenia, zawiera łącze do strony internetowej umożliwiającej rejestrację urządzenia w bazie danych EU EPREL. Należy zachować etykietę z oznaczeniem klasy energetycznej wraz instrukcją obsługi i innymi dokumentami dostarczonymi wraz z urządzeniem w celu ewentualnego wykorzystania w przyszłości.

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

Informacje o wydajności urządzenia można znaleźć w bazie danych UE EPREL, korzystając z łącza https:// eprel.ec.europa.eu i podając nazwę modelu oraz numer produktu, które można znaleźć na tabliczce znamionowej urządzenia. Patrz rozdział „Opis urządzenia”.

Więcej szczegółowych informacji na temat etykiety z oznaczeniem klasy energetycznej można znaleźć na stronie www.theenergylabel.eu.

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 32

www.electrolux.com32

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE.....................................................................33

2. BEZPEČNOSTNÉ POKYNY............................................................................ 34

3. OPIS VÝROBKU...............................................................................................36

4. OVLÁDACÍ PANEL...........................................................................................37

5. VÝBER PROGRAMU....................................................................................... 38

6. ZÁKLADNÉ NASTAVENIA .............................................................................. 41

7. PRED PRVÝM POUŽITÍM................................................................................45

8. KAŽDODENNÉ POUŽÍVANIE.......................................................................... 46

9. TIPY A RADY................................................................................................... 48

10. STAROSTLIVOSŤ A ČISTENIE..................................................................... 50

11. RIEŠENIE PROBLÉMOV............................................................................... 54

12. TECHNICKÉ ÚDAJE...................................................................................... 58

13. OCHRANA ŽIVOTNÉHO PROSTREDIA....................................................... 59

NAVRHNUTÉ PRE VÁS

Ďakujeme, že ste si zakúpili spotrebič Electrolux. Vybrali ste si výrobok, ktorý vznikol na základe desaťročí odborných skúseností a inovácií. Dômyselný a štýlový – navrhnutý s dôrazom na váš komfort. Pri každom použití si môžete byť istí, že uvidíte skvelý výkon. Vitajte vo svete Electrolux.

Navštívte našu stránku, kde nájdete:

Rady týkajúce sa používania, brožúry, návody na riešenie problémov a informácie o servise a opravách:

www.electrolux.com/support

Zaregistrujte si výrobok a využite tak ešte lepší servis:

www.registerelectrolux.com

Pre váš spotrebič si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne náhradné diely:

www.electrolux.com/shop

STAROSTLIVOSŤ O ZÁKAZNÍKA A ZÁKAZNÍCKY SERVIS

Vždy používajte originálne náhradné diely. Ak potrebujete kontaktovať autorizované servisné stredisko, uistite sa, že máte k dispozícii nasledujúce údaje: Model, číslo výrobku, sériové číslo. Tieto informácie nájdete na typovom štítku.

Upozornenie / Výstražné a bezpečnostné informácie Všeobecné informácie a tipy Informácie o životnom prostredí

Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.

Page 33

1. BEZPEČNOSTNÉ INFORMÁCIE

Pred inštaláciou a používaním spotrebiča si pozorne prečítajte priložený návod na používanie. Výrobca nezodpovedá za zranenia ani za škody spôsobené nesprávnou montážou alebo používaním. Tieto pokyny uskladnite na bezpečnom a prístupnom mieste, aby ste do nich mohli v budúcnosti nahliadnuť.

1.1 Bezpečnosť detí a zraniteľných osôb

• Tento spotrebič smú používať deti staršie ako 8 rokov

a osoby so zníženou fyzickou, zmyslovou alebo psychickou spôsobilosťou alebo nedostatkom skúseností a znalostí, iba ak sú pod dozorom zodpovednej osoby alebo ak boli zodpovednou osobou poučené o bezpečnom používaní spotrebiča a rozumejú prípadným rizikám.

• Deti od 3 do 8 rokov a osoby s vysokou mierou

postihnutia nesmú mať prístup k spotrebiču, pokiaľ nie sú pod nepretržitým dohľadom zodpovednej osoby.

• Deti do 3 rokov nesmú mať prístup k spotrebiču,

pokiaľ nie sú pod nepretržitým dohľadom zodpovednej osoby.

• Deti by mali byť pod dozorom, aby sa zabezpečilo, že

sa so spotrebičom nebudú hrať.

• Umývacie/pracie/čistiace prostriedky uschovávajte

mimo dosahu detí.

• Keď sú dvierka spotrebiča otvorené, nedovoľte deťom

ani domácim zvieratám, aby sa k nemu priblížili.

• Deti nesmú spotrebič bez dozoru čistiť ani vykonávať

žiadnu údržbu na spotrebiči.

SLOVENSKY 33

1.2 Všeobecná bezpečnosť

• Tento spotrebič je určený na používanie

v domácnostiach a podobných priestoroch, ako sú:

– obytné budovy na farmách, kuchynské priestory pre

zamestnancov v obchodoch, úradoch a v iných pracovných prostrediach;

Page 34

www.youtube.com/electrolux www.youtube.com/aeg

How to install your 60 cm

Dishwasher Sliding Hinge

www.electrolux.com34

– pre klientov v hoteloch, moteloch, penziónoch

a iných ubytovacích zariadeniach.

• Nemeňte technické parametre tohto spotrebiča.

• Prevádzkový tlak vody (minimálny a maximálny) musí

byť medzi 0.5 (0.05) / 10 (1.0) baru (MPa)

• Dodržiavajte maximálne množstvo 13 kompletov

riadu.

• Ak je napájací kábel poškodený, musí ho vymeniť

výrobca, ním autorizované servisné stredisko alebo

podobne kvalifikované osoby, aby sa predišlo

nebezpečenstvu.

• UPOZORNENIE: Nože a iný riad s ostrými hrotmi

musia byť vložené do koša hrotmi dole alebo

položené do vodorovnej polohy.

• Spotrebič nenechávajte s otvorenými dvierkami bez

dozoru, aby ste predišli náhodnému šliapnutiu na ne.

• Pred vykonávaním údržby spotrebič vypnite a

vytiahnite jeho zástrčku zo sieťovej zásuvky.

• Na čistenie spotrebiča nepoužívajte prúd vody pod

vysokým tlakom a/alebo paru.

• Ak má spotrebič na základni vetracie otvory, nesmú

byť zakryté napr. kobercom.

• Spotrebič pripojte do vodovodnej siete pomocou novej

dodanej súpravy hadíc. Staré súpravy hadíc sa nesmú

znovu použiť.

2. BEZPEČNOSTNÉ POKYNY

2.1 Inštalácia

VAROVANIE!

Tento spotrebič smie nainštalovať iba kvalifikovaná osoba.

• Odstráňte všetky obaly.

• Poškodený spotrebič neinštalujte ani nepoužívajte.

• Z bezpečnostných dôvodov spotrebič nepoužívajte, ak nie je správne nainštalovaný do nábytku určeného na zabudovanie.

• Dodržiavajte pokyny na inštaláciu dodané so spotrebičom.

• Vždy dávajte pozor, ak presúvate spotrebič, pretože je ťažký. Vždy používajte ochranné rukavice a uzavretú obuv.

• Spotrebič neinštalujte ani nepoužívajte na mieste, kde teplota môže klesnúť pod 0 °C.

• Spotrebič nainštalujte na bezpečné a vhodné miesto, ktoré spĺňa požiadavky na inštaláciu.

Page 35

2.2 Elektrické zapojenie

VAROVANIE!

Nebezpečenstvo požiaru a zásahu elektrickým prúdom.

• Upozornenie: Tento spotrebič je určený na inštaláciu/pripojenie k uzemňovaciemu pripojeniu v budove.

• Uistite sa, že parametre na typovom štítku sú kompatibilné s elektrickým napätím zdroja napájania.

• Vždy používajte správne nainštalovanú zásuvku odolnú proti nárazom.

• Nepoužívajte viaczásuvkové adaptéry ani predlžovacie káble.

• Uistite sa, že zástrčka a prívodný elektrický kábel nie sú poškodené. Ak prívodný elektrický kábel spotrebiča treba vymeniť, túto operáciu smie urobiť iba pracovník autorizovaného servisného strediska.

• Sieťovú zástrčku pripojte do sieťovej zásuvky až po dokončení inštalácie. Po inštalácii sa uistite, že máte prístup k sieťovej zástrčke.

• Spotrebič neodpájajte ťahaním za napájací kábel. Vždy ťahajte za sieťovú zástrčku.

• Tento spotrebič je vybavený 13 A sieťovou zástrčkou. Ak je potrebné vymeniť poistku sieťovej zástrčky, použite iba 13 A ASTA (BS 1362) poistku (Iba Veľká Británia a Írsko).

2.3 Pripojenie na vodovodné

potrubie

• Vodné hadice nesmiete poškodiť.

• Pred pripojením k novým potrubiam alebo potrubiam, ktoré sa dlho nepoužívali alebo boli opravené alebo vybavené novými zariadeniami (vodomery atď.), nechajte vodu stiecť, kým nebude čistá a číra.

• Uistite sa, že prvého použitia spotrebiča alebo po ňom viditeľne neuniká voda.

• Prívodná hadica na vodu má bezpečnostný ventil a puzdro s vnútorným elektrickým káblom.

SLOVENSKY 35

VAROVANIE!

Nebezpečné napätie.

• Ak je prívodná hadica poškodená, okamžite zatvorte vodovodný kohútik a vytiahnite zástrčku zo zásuvky elektrickej siete. Kontaktujte autorizované servisné stredisko, aby vymenili prívodnú hadicu.

2.4 Použitie

• Horľavé látky ani predmety, ktoré sú nasiaknuté horľavými látkami, neklaďte do spotrebiča, do jeho blízkosti ani naň.

• Umývacie prostriedky sú nebezpečné. Dodržiavajte bezpečnostné pokyny na obale umývacích/pracích prostriedkov.

• Nepite a nehrajte sa s vodou v spotrebiči.

• Nevyberajte riad zo spotrebiča, kým sa neskončí program. Na riade môžu zostať zvyšky umývacieho prostriedku.

• Na otvorené dvierka spotrebiča neklaďte predmety ani nevyvíjajte tlak.

• Spotrebič môže vypustiť horúcu paru, ak otvoríte dvierka počas behu programu.

2.5 Servis

• Ak treba dať spotrebič opraviť, obráťte sa na autorizované servisné stredisko. Používajte iba originálne náhradné diely.

• Nezabudnite, že vlastnoručná alebo neprofesionálna oprava môže mať bezpečnostné následky a mohla by spôsobiť zánik záruky.

• Nasledujúce náhradné diely budú k dispozícii po dobu 7 rokov od ukončenia predaja modelu: motor,

Page 36

www.electrolux.com36

obehové a vypúšťacie čerpadlo, ohrievače a ohrevné telesá vrátane tepelných čerpadiel, potrubí a súvisiaceho vybavenia vrátane hadíc, ventilov, filtrov a systémov Aquastop, štrukturálne a vnútorné časti vzťahujúce sa na montážne súpravy dverí, dosky s plošnými spojmi, elektronické displeje, tlakové spínače, termostaty a senzory, softvér a firmvér vrátane resetovacieho softvéru. Upozorňujeme, že niektoré z týchto dielov môžu byť dostupné iba pre profesionálnych opravárov, a že nie všetky náhradné diely sú vhodné pre všetky modely.

• Nasledujúce náhradné diely budú k dispozícii po dobu 10 rokov od ukončenia predaja modelu: závesy a tesnenia dvierok, iné tesnenia, sprchovacie ramená, odtokové filtre, vnútorné rošty a plastové periférne diely, ako sú koše a veká.

• Informácie o žiarovke/žiarovkách vnútri tohto výrobku a náhradných

3. OPIS VÝROBKU

dieloch osvetlenia, ktoré sa predávajú samostatne: Tieto žiarovky sú navrhnuté tak, aby odolali extrémnym podmienkam v domácich spotrebičoch, ako napr. teplota, vibrácie, vlhkosť, alebo slúžia ako ukazovatele prevádzkového stavu spotrebiča. Nie sú určené na používanie iným spôsobom a nie sú vhodné na osvetlenie priestorov v domácnosti.

2.6 Likvidácia

VAROVANIE!

Nebezpečenstvo poranenia alebo udusenia.

• Spotrebič odpojte od elektrickej siete.

• Odrežte elektrický kábel a zlikvidujte ho.

• Odstráňte západku dvierok, aby ste zabránili uviaznutiu detí a domácich zvierat v spotrebiči.

Stropné sprchovacie rameno

Horné sprchovacie rameno

Dolné sprchovacie rameno

Filtre

Typový štítok

Zásobník soli

Vetracie otvory

Dávkovač leštidla

Page 37

1 2 3

4 5 6

CB B

SLOVENSKY 37

Dávkovač umývacieho prostriedku

Kôš na príbor

Dolný kôš

3.1 Beam-on-Floor

Beam-on-Floor sa obaví na podlahe pod dvierkami spotrebiča.

• Pri spustení programu sa rozsvieti červený ukazovateľ. Zobrazuje sa počas celého programu.

• Zelený ukazovateľ sa rozsvieti po skončení programu.

4. OVLÁDACÍ PANEL

Tlačidlo Zap/Vyp/tlačidlo resetovania

Tlačidlo Delay Start

Displej

Výberový pásik MY TIME

Horný kôš

• Červený ukazovateľ bliká pri poruche spotrebiča.

Funkcia Beam-on-Floor sa vypne, keď je spotrebič vypnutý.

Tlačidlá EXTRAS

Programové tlačidlo AUTO Sense

4.1 Displej

A. ECOMETER B. Ukazovatele C. Indikátor času

4.2 ECOMETER

ECOMETER indikuje, ako výber programu ovplyvňuje spotrebu energie a vody. Čím viac segmentov svieti, tým je spotreba nižšia.

indikuje výber najekonomickejšieho programu pre bežne znečistený riad v umývačke.

Page 38

CA B D E

www.electrolux.com38

4.3 Indikátory

Indikátor Popis

Ukazovateľ stavu leštidla. Svieti, keď je potrebné doplniť leštidlo do dávkovača. Pozrite si časť „Pred prvým použitím“.

Ukazovateľ soli. Svieti, keď je potrebné doplniť soľ do zásobníka. Po‐ zrite si časť „Pred prvým použitím“.

Indikátor Machine Care. Svieti, keď je potrebné vnútorné vyčistenie spotrebiča pomocou programu Machine Care. Pozrite si časť „Oše‐ trovanie a čistenie“.

Ukazovateľ fázy sušenia. Svieti, keď je vybraný program s fázou su‐ šenia. Bliká počas fázy sušenia. Pozrite si časť „Výber programu“.

5. VÝBER PROGRAMU

5.1 MY TIME

Výberový pásik MY TIME umožňuje zvoliť vhodný umývací cyklus na základe trvania programu.

A. • Quick je najkratší program

(30min) vhodný na umytie náplne riadu s čerstvým a miernym znečistením.

• Predbežné opláchnutie (15min) je program na oplachovanie zvyškov jedla z riadu. Zabraňuje tvorbe pachu v spotrebiči. Pri tomto programe nepoužívajte umývací prostriedok.

B. 1h je program vhodný na umytie

náplne riadu s čerstvým a mierne zaschnutým znečistením.

C. 1h 30min je program vhodný na

umytie a sušenie bežne znečisteného riadu.

D. 2h 40min je program vhodný na

umytie a sušenie silno znečisteného riadu.

E. ECO je najdlhší program, ktorý

ponúka najúčinnejšie využitie vody a energie pri bežne znečistenom porceláne a príbore. Štandardný

program pre skúšobne.

5.2 AUTO Sense

Program AUTO Sense automaticky upraví cyklus umývania riadu podľa typu náplne.

Spotrebič rozoznáva stupeň znečistenia a množstvo riadu v košoch. Upravuje teplotu a množstvo vody, ako aj trvanie programu.

5.3 EXTRAS

Výber programu môžete upraviť podľa vašich potrieb aktivovaním funkcie EXTRAS.

ExtraHygiene

ExtraHygiene poskytuje hygienickejšie výsledky tým, že udržiava teplotu medzi 65 a 70 °C minimálne 10 minút počas poslednej fázy oplachovania.

Tento program slúži na posúdenie súladu s nariadením Komisie, ktorým sa stanovujú

požiadavky na ekodizajn umývačiek riadu pre domácnosť (EÚ) č. 2019/2022.

Page 39

SLOVENSKY 39

ExtraPower

ExtraPower zlepšuje výsledky umývania riadu vybraného programu. Voliteľná funkcia zlepšuje teplotu a trvanie umývania.

5.4 Prehľad programov

Program Náplň umý‐

vačky riadu

Quick Keramický

riad, príbor

Všetky Všetky • Predpranie Neuvádza sa

Predbežné opláchnutie

1h Keramický

riad, príbor

1h 30min Porcelán,

príbor, hr‐ nce, panvice

2h 40min Porcelán,

príbor, hr‐ nce, panvice

Stupeň zne‐ čistenia

Čerstvé • Umývanie riadu

Čerstvé, mier‐ ne zaschnuté

Normálne, mierne za‐ schnuté

Normálne až ťažké, za‐ schnuté

GlassCare

GlassCare zabraňuje poškodeniu krehkej náplne, najmä skleneného riadu. Táto voliteľná funkcia zabraňuje prudkým zmenám teploty umývania zvoleného programu a znižuje ju na 45 °C.

Fázy programu EXTRAS

50 °C

• Priebežné oplacho‐ vanie

• Záverečné oplách‐ nutie 45 °C

• AirDry

• Umývanie riadu 60 °C

• Priebežné oplacho‐ vanie

• Záverečné oplách‐ nutie 50 °C

• AirDry

• Umývanie riadu 60 °C

• Priebežné oplacho‐ vanie

• Záverečné oplách‐ nutie 55 °C

• Sušenie

• AirDry

• Predumytie

• Umývanie riadu 60 °C

• Priebežné oplacho‐ vanie

• Záverečné oplách‐ nutie 60 °C

• Sušenie

• AirDry

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

Page 40

www.electrolux.com40

Program Náplň umý‐

vačky riadu

ECO Porcelán,

príbor, hr‐ nce, panvice

AUTO Sen‐sePorcelán,

Stupeň zne‐ čistenia

Normálne, mierne za‐ schnuté

Všetky • Predumytie príbor, hr‐ nce, panvice

Machine Ca‐reNa čistenie vnútra spotrebi‐

ča. Pozri časť „Ošetrovanie a čistenie“.

Hodnoty spotreby

Fázy programu EXTRAS

• Predumytie

• Umývanie riadu 50 °C

• Priebežné oplacho‐

• ExtraPower

• GlassCare

• ExtraHygie‐ ne

vanie

• Záverečné oplách‐ nutie 55 °C

• Sušenie

• AirDry

Neuvádza sa

• Umývanie riadu 50

- 60 °C

• Priebežné oplacho‐ vanie

• Záverečné oplách‐ nutie 60 °C

• Sušenie

• AirDry

• Čistenie 70 °C

Neuvádza sa

• Priebežné oplacho‐ vanie

• Záverečné oplách‐ nutie

• AirDry

Program 1)

Voda (l) Energia (kWh) Trvanie (min)

Quick 10.4 0.600 30

Predbežné oplách‐

5.1 0.040 15

nutie

1h 11.7 0.845 60

1h 30min 11.5 1.000 90

2h 40min 12.0 1.009 160

ECO 10.5 0.735 240

AUTO Sense 11.9 0.964 170

Machine Care 9.9 0.636 60

Hodnoty ovplyvňujú: tlak a teplota vody, kolísanie napätia v elektrickej sieti, voliteľné

funkcie, množstvo riadu a stupeň jeho znečistenia.

Hodnoty pre iné programy ako ECO sú iba orientačné.

Page 41

1 2 3 4 5 6

SLOVENSKY 41

Informácie pre skúšobné ústavy

Ak chcete získať informácie potrebné na skúšanie výkonnosti (napr. podľa normy EN60436 ), pošlite e-mail na adresu:

[email protected]

Vo vašej žiadosti zahrňte číslo výrobku (PNC) uvedené na typovom štítku.

6. ZÁKLADNÉ NASTAVENIA

Spotrebič môžete nakonfigurovať zmenou základných nastavení podľa vašich potrieb.

Číslo Nastavenie Hodnoty

1 Tvrdosť vody Od úrovne 1L

2 Úroveň leštidla Od úrovne 0A

3 Zvuk po do‐

4 Automatické

5 Tóny tlačidiel On (predvole‐

6 Najnovší výber

Podrobnosti nájdete v informáciách poskytnutých v tejto kapitole.

končení

otvorenie dvie‐ rok

programu

po úroveň 10L (predvolene: 5L)

po úroveň 6A (predvolene: 4A)

On Off (predvole‐ ne)

On (predvole‐ ne) Off

ne) Off

On Off (predvole‐ ne)

V prípade akýchkoľvek ďalších otázok ohľadom vašej umývačky si pozrite servisnú knižku dodanú s vaším spotrebičom.

Popis

Upravte úroveň zmäkčovača vody podľa tvrdosti vody vo vašej oblasti.

Upravte úroveň leštidla podľa požadova‐ ného dávkovania.

Zapnite alebo vypnite zvukový signál pre ukončenie programu.

Zapnite alebo vypnite AirDry.

Zapnite alebo vypnite zvuk tlačidiel pri stlačení.

Zapnite alebo vypnite automatický výber najčastejšie používaného programu a voliteľných funkcií.

Základné nastavenia môžete zmeniť v režime nastavenia.

Keď je spotrebič v režime nastavenia, segmenty ECOMETER predstavujú dostupné nastavenia. Pre každé nastavenie bliká príslušný segment ECOMETER.

Poradie základných nastavení ponúkaných v tabuľke je tiež poradím nastavení na ECOMETER:

Page 42

BA C

www.electrolux.com42

6.1 Režim nastavenia

Navigovanie v režime nastavenia

V režime nastavenia môžete navigovať pomocou MY TIME výberového pásika.

A. Tlačidlo Predchádzajúci B. Tlačidlo OK C. Tlačidlo Ďalší

Použite Predchádzajúci a Ďalší na prepínanie medzi základnými nastaveniami a zmenu ich hodnoty.

Použite OK na vstup do základného nastavenia a potvrdenie zmeny jeho hodnoty.

Vstup do režimu nastavenia

Pred spustením programu môžete vstúpiť do režimu nastavenia. Do režimu nastavenia nemôžete vstúpiť pri spustenom programe.

Na vstup do režimu nastavenia súčasne stlačte a podržte a na

približne 3 sekundy.

Svetelné ukazovatele Predchádzajúci, OK a Ďalší svietia.

Zmena nastavenia

Skontrolujte, či je spotrebič v režime nastavenia.

1. Pomocou Predchádzajúci alebo Ďalší vyberte segment ECOMETER

určený pre príslušné nastavenie.

• Segment ECOMETER určený pre príslušné nastavenie zabliká.

• Na displeji sa zobrazí hodnota aktuálneho nastavenia.

2. Stlačením OK vstúpte do nastavenia.

• Segment ECOMETER určený pre príslušné nastavenie svieti. Ostatné segmenty sú vypnuté.

• Hodnota aktuálneho nastavenia bliká.

3. Stlačením Predchádzajúci alebo Ďalší zmeňte hodnotu.

4. Stlačením OK potvrďte nastavenie.

• Nové nastavenie sa uloží do

pamäte.

• Spotrebič sa vráti na zoznam

základných nastavení.

5. Súčasne stlačte a približne 3 sekundy podržte stlačené tlačidlá

a , aby ste opustili

režim nastavenia.

Spotrebič sa vráti do režimu výberu programu. Tieto nastavenia sa uložia, kým ich opäť nezmeníte.

6.2 Zmäkčovadlo vody

Zmäkčovač vody odstraňuje minerály z pritekajúcej vody, ktoré by inak mali škodlivý vplyv na výsledky umývania a na spotrebič.

Čím vyšší je obsah týchto minerálov, tým tvrdšia je voda. Tvrdosť vody je meraná na ekvivalentnej stupnici.

Zmäkčovač vody sa musí nastaviť v závislosti od tvrdosti vody vo vašej lokalite. Váš miestny vodohospodársky orgán vám môže dodať informácie o tvrdosti vody vo vašej lokalite. Nastavte správnu úroveň zmäkčovača vody na zaistenie dobrých výsledkov umývania.

Page 43

Tvrdosť vody

Nemecké

stupne (°dH)

Francúzske

stupne (°fH)

mmol/l Clarke

stupne

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Pôvodné nastavenie.

Pri tejto úrovni nepoužívajte soľ.

Bez ohľadu na typ použitého umývacieho prostriedku nastavte vhodnú úroveň tvrdosti vody, aby zostal indikátor doplnenia soli aktívny.

Kombinované umývacie tablety s obsahom soli nie sú dostatočne účinné na zmäkčenie tvrdej vody.

Proces regenerácie

Pre správnu funkciu zmäkčovača vody je potrebná pravidelná regenerácia živice zmäkčovacieho zariadenia. Tento proces je automatický a je súčasťou bežnej prevádzky umývačky.

Keď bolo spotrebované predpísané množstvo vody (pozri hodnoty v tabuľke) od posledného procesu regenerácie, inicializuje sa nový proces regenerácie medzi finálnym opláchnutím a koncom programu.

Úroveň zmäkčo‐

Množstvo vody (l)

vača vody

1 250

2 100

Úroveň zmäkčo‐

vača vody

3 62

4 47

5 25

6 17

7 10

8 5

9 3

10 3

V prípade vysokého nastavenia zmäkčovača vody k nemu môže dôjsť aj uprostred programu, pred oplachovaním (dvakrát za program). Inicializácia regenerácie nemá vplyv na trvanie cyklu, pokiaľ sa nevyskytne uprostred programu alebo na konci programu s krátkou fázou sušenia. V týchto prípadoch predlžuje regenerácia celkové trvanie programu o dodatočných 5 minút.

Následne môže opláchnutie zmäkčovača vody, ktoré trvá menej než 5 minút, začať v rovnakom cykle alebo na

SLOVENSKY 43

Úroveň zmäkčo‐

vača vody

Množstvo vody (l)

Page 44

www.electrolux.com44

začiatku ďalšieho programu. Táto činnosť zvyšuje celkovú spotrebu vody programu o dodatočné 4 litre a celkovú spotrebu energie programu o dodatočné 2 Wh. Oplachovanie zmäkčovača skončí s úplným vypustením.

Každé vykonané opláchnutie zmäkčovača (teoreticky viac ako jedno v rovnakom cykle) môže predĺžiť trvanie programu o ďalších 5 minút keď k nemu dôjde kedykoľvek na začiatku alebo uprostred programu.

Všetky hodnoty spotreby uvedené v tejto časti sú určené v súlade s aktuálne platným štandardom v laboratórnych podmienkach s tvrdosťou vody 2,5 mmol/l (zmäkčovač vody: úroveň 3) podľa nariadenia: 2019/2022 . Tlak a teplota vody ako aj kolísanie napätia v elektrickej sieti môžu tieto hodnoty zmeniť.

6.3 Úroveň dávkovania leštidla

Leštidlo pomáha osušiť riad bez škvŕn a usadenín. Uvoľňuje sa automaticky počas fázy horúceho oplachovania. Môžete nastaviť množstvo uvoľneného leštidla.

Keď je zásobník na leštidlo prázdny, rozsvieti sa ukazovateľ leštidla, aby vás upozornil na doplnenie leštidla. Ak sú výsledky sušenia uspokojivé pri používaní kombinovaných umývacích tabliet, môžete vypnúť dávkovač a ukazovateľ. Optimálnu účinnosť sušenia však dosiahnete len s použitím leštidla a so zapnutým ukazovateľom doplnenia.

Ak chcete deaktivovať dávkovač leštidla a ukazovateľ, nastavte úroveň leštidla na 0A.

6.4 Zvuk po dokončení

Môžete zapnúť zvukový signál, ktorý zaznie po skončení programu.

Zvukové signály zaznejú aj pri výskyte poruchy spotrebiča. Tieto signály nie je možné vypnúť.

6.5 AirDry

AirDry zlepšuje účinnosť sušenia. Počas fázy sušenia sa dvierka spotrebiča otvoria automaticky a ostanú pootvorené.

AirDry je automaticky aktivovaná pri všetkých programoch okrem programu Predbežné opláchnutie.

Trvanie fázy sušenia a čas otvorenia dvierok sa líšia podľa zvoleného programu a voliteľných funkcií.

Keď AirDry otvorí dvierka, na displeji sa zobrazí zostávajúci čas spusteného programu.

UPOZORNENIE!

Nepokúšajte sa o zatvorenie dvierok spotrebiča do 2 minút od automatického otvorenia. Mohlo by to spôsobiť poškodenie spotrebiča.

UPOZORNENIE!

Ak majú deti prístup k spotrebiču, odporúčame vypnúť AirDry. Automatické otváranie dvierok môže predstavovať nebezpečenstvo.

Keď AirDry otvorí dvierka, Beam-on-Floor nemusí byť úplne viditeľné. Ak chcete zistiť, či program skončil, pozrite sa na ovládací panel.

Page 45

SLOVENSKY 45

6.6 Tóny tlačidiel

Tlačidlá na ovládacom paneli vydávajú pri stlačení zvuk kliknutia. Tento zvuk môžete vypnúť.

6.7 Najnovší výber programu

Môžete nastaviť automatický výber najčastejšie používaného programu a voliteľných funkcií.

7. PRED PRVÝM POUŽITÍM

1. Uistite sa, že aktuálna nastavená úroveň zmäkčovača vody zodpovedá tvrdosti pritekajúcej vody. Ak nie, upravte úroveň zmäkčovača vody.

2. Naplňte zásobník na soľ.

3. Naplňte dávkovač leštidla.

4. Otvorte vodovodný ventil.

5. Spustite program Quick, aby ste

odstránili prípadné zvyšky z výrobného procesu. Nepoužívajte umývací prostriedok a do košov nedávajte riad.

Po spustení programu spotrebič vykoná obnovenie účinnosti zmäkčovača vody, ktoré trvá až 5 minút. Fáza umývania začne až po skončení tohto procesu. Proces sa pravidelne opakuje.

7.1 Zásobník na soľ

Posledný program, ktorý skončil pred uložením vypnutia spotrebiča. Potom sa automaticky nastaví po zapnutí spotrebiča.

Keď je deaktivovaný výber posledného programu, predvoleným programom je ECO.

4. Opatrne potraste lievik za rukoväť, aby sa dostali dnu aj posledné granule.

5. Soľ z okolia otvoru zásobníka na soľ odstráňte.

UPOZORNENIE!

Používajte iba hrubozrnnú soľ určenú pre umývačky. Jemná soľ zvyšuje riziko korózie.

Soľ sa používa na regeneráciu v zmäkčovači vody a na zabezpečenie dobrých výsledkov umývania pri každodennom používaní.

Plnenie zásobníka na soľ

1. Otočte viečko zásobníka na soľ doľava a vyberte ho.

2. Do zásobníka na soľ nalejte 1 liter vody (iba keď dopĺňate soľ prvýkrát).

3. Do zásobníka na soľ nasypte soľ do umývačky (kým nebude plný).

6. Zásobník na soľ zatvorte otočením veka zásobníka doprava.

UPOZORNENIE!

Pri napĺňaní zásobníka na soľ z neho môže vytiecť voda a soľ. Po naplnení zásobníka na soľ okamžite spustite najkratší program, aby ste predišli korózii. Do košíkov nedávajte žiaden riad.

Page 46

www.electrolux.com46

7.2 Návod na naplnenie

dávkovača leštidla

UPOZORNENIE!

Oddelenie (B) je len pre dávkovač leštidla Nenapĺňajte ho umývacím prostriedkom

8. KAŽDODENNÉ POUŽÍVANIE

1. Otvorte vodovodný ventil.

2. Stlačte a podržte , kým sa

spotrebič nezapne.

3. Naplňte zásobník na soľ, ak je prázdny.

4. Naplňte dávkovač leštidla, ak je prázdny.

5. Do košov vložte riad.

6. Pridajte umývací prostriedok.

7. Vyberte a spustite program.

8. Po skončení programu zatvorte

vodovodný kohútik.

UPOZORNENIE!

Používajte výhradne leštidlo špeciálne určené pre umývačky riadu.

1. Otvorte viečko (C).

2. Dávkovač (B) naplňte po značku

„MAX''.

3. Rozliate leštidlo odstráňte handričkou, aby ste predišli tvorbe veľkého množstva peny.

4. Zatvorte viečko. Uistite sa, že viečko je zaistené.

Dávkovač leštidla naplňte, keď svieti ukazovateľ (A).

8.1 Používanie umývacieho

prostriedku

UPOZORNENIE!

Používajte výhradne umývacie prostriedky špeciálne určené pre umývačky riadu.

1. Stlačením tlačidla uvoľnenia (A) otvorte viečko (C).

2. Práškový umývací prostriedok pridajte do priehradky (B).

Page 47

SLOVENSKY 47

3. Ak má program fázu predumytia,

pridajte malé množstvo umývacieho prostriedku na vnútornú časť dvierok spotrebiča.

4. Zatvorte viečko. Uistite sa, že viečko je zaistené.

Informácie o dávkovaní umývacieho prostriedku nájdete v pokynoch výrobcu na obale výrobku. Na umývanie bežne znečisteného riadu zvyčajne postačí 20 - 25 ml gélového umývacieho prostriedku.

Horné konce dvoch vertikálnych rebierok v priehradke (B) ukazujú maximálnu úroveň naplnenia dávkovača gélom (max. 30 ml).

8.2 Výber a spustenie

programu pomocou MY TIME výberového pásika

1. Posuňte prstom po MY TIME výberovom pásiku, aby ste zvolili vhodný program.

• Svetelný ukazovateľ zvoleného

programu svieti.

• ECOMETER indikuje úroveň

spotreby energie a vody.

• Na displeji sa zobrazí trvanie

programu.

2. V prípade potreby zapnite príslušnú funkciu EXTRAS.

3. Zatvorte dvierka spotrebiča a program sa spustí.

8.3 Zvolenie a spustenie

programu Predbežné opláchnutie

1. Ak chcete zvoliť Predbežné opláchnutie, stlačte a a

podržte

• Svetelný ukazovateľ príslušného

tlačidla svieti.

• Svetelný ukazovateľ ECOMETER

zhasne.

• Na displeji sa zobrazí trvanie

programu.

na 3 sekundy.

2. Zatvorte dvierka spotrebiča a program sa spustí.

8.4 Zapnutie EXTRAS

1. Vyberte program pomocou MY TIME

výberového pásika.

2. Stlačte tlačidlo voliteľnej funkcie, ktorú chcete spustiť.

• Svetelný ukazovateľ príslušného

tlačidla svieti.

• Na displeji sa zobrazí

aktualizované trvanie programu.

• ECOMETER indikuje

aktualizovanú úroveň spotreby energie a vody.

Požadované funkcie musíte pri pôvodnom nastavení zapnúť pred každým spustením programu. Ak je aktivovaný výber posledného programu, automaticky sa spolu s programom zapnú uložené voliteľné funkcie.

Voliteľné funkcie nie je možné zapnúť či vypnúť pri spustenom programe.

Nie všetky voliteľné funkcie sú navzájom kompatibilné.

Zapnutie voliteľných funkcií často zvyšuje spotrebu energie a vody ako aj trvanie programu.

8.5 Spustenie programu AUTO

Sense

1. Stlačte tlačidlo .

• Svetelný ukazovateľ príslušného

tlačidla svieti.

• Na displeji sa zobrazí maximálne

možné trvanie programu.

2. Zatvorte dvierka spotrebiča a program sa spustí.

Spotrebič rozpozná typ náplne a nastaví vhodný umývací cyklus. Počas tohto cyklu sa niekoľkokrát aktivujú senzory a program sa môže predĺžiť oproti pôvodnému trvaniu.

Page 48

www.electrolux.com48

8.6 Odloženie štartu programu

1. Zvoľte program.

2. Opakovane stláčajte tlačidlo

sa na displeji nezobrazí požadovaný

čas odloženia (od 1 do 24 hodín).

Svetelný ukazovateľ príslušného tlačidla svieti.

3. Zatvorte dvierka spotrebiča, aby sa

spustilo odpočítavanie.

Počas odpočítavania nemôžete zmeniť čas odloženia a voľbu programu.

Keď sa odpočítavanie ukončí, program sa spustí.

, kým

8.7 Zrušenie posunutia štartu počas odpočítavania

Stlačte tlačidlo a podržte ho stlačené približne 3 sekundy.

Spotrebič sa vráti do režimu výberu programu.

Ak zrušíte posunutý štart, bude potrebné znovu zvoliť program.

8.8 Zrušenie spusteného programu

Stlačte tlačidlo a podržte ho stlačené približne 3 sekundy.

Spotrebič sa vráti do režimu výberu programu.

Pred spustením nového programu skontrolujte, či sa v dávkovači umývacieho prostriedku nachádza umývací prostriedok.

Displej zobrazuje zostatkové trvanie programu. Po zatvorení dvierok bude umývací cyklus pokračovať od momentu, v ktorom sa pozastavil.

Ak otvoríte dvierka počas odpočítavania odloženého štartu, odpočítavanie sa pozastaví. Na displeji sa zobrazí aktuálny stav odpočítavania. Po zatvorení dvierok bude odpočítavanie pokračovať.

Otvorenie dvierok počas činnosti spotrebiča môže ovplyvniť spotrebu energie a dĺžku trvania programu.

Ak počas fázy sušenia dvierka otvoríte na viac ako 30 sekúnd, spustený program sa skončí. Nestane sa tak pri otvorení dvierok funkciou AirDry.

8.10 Funkcia Auto Off

Táto funkcia šetrí energiu vypnutím spotrebiča keď nie je v prevádzke.

Funkcia sa spustí automaticky:

• Keď sa skončí program.

• Po 5 minútach, ak sa nespustí program.

8.11 Koniec programu

Po skončení programu sa na displeji zobrazí 0:00.

Funkcia Auto Off spotrebič automaticky vypne.

Všetky tlačidlá okrem tlačidla zapnutia/ vypnutia sú neaktívne.

8.9 Otvorenie dvierok počas činnosti spotrebiča

Ak otvoríte dvierka pri spustenom programe, umývací cyklus sa pozastaví.

9. TIPY A RADY

9.1 Všeobecne

Postupovanie podľa dole uvedených typov vám zaistí optimálnu účinnosť umývania a sušenia pri každodennom

používaní a zároveň vám pomôže chrániť životné prostredie.

• Umytie riadu v umývačke podľa pokynov v návode na obsluhu reálne

Page 49

SLOVENSKY 49

spotrebuje menej vody a energie ako pri ručnom umývaní riadu.

• Umývačku naplňte na plnú kapacitu, aby ste usporili vodu a energiu. Pre najlepšie výsledky umývania usporiadajte riad v košoch podľa pokynov v návode na obsluhu a neprepĺňajte koše.

• Riad ručne neoplachujte. Zvyšuje to spotrebu vody a energie. Keď je to potrebné, zvoľte program s fázou predumývania.

• Odstráňte väčšie zvyšky jedla z riadu a vyprázdnite hrnčeky a sklá pred ich vložením do spotrebiča.

• Kuchynský riad s pevne privareným alebo pripečeným jedlom pred umytím v spotrebiči namočte alebo mierne oškrabte.

• Uistite sa, že sa jednotlivé kusy riadu v košoch nedotýkajú ani neprekrývajú. Iba vtedy môže voda úplne dosiahnuť a umyť riad.

• Prostriedok do umývačky riadu, leštidlo a soľ môžete používať samostatne alebo môžete použiť kombinované umývacie tablety (napr. „Všetko v 1”). Postupujte podľa pokynov na balení.

• Zvoľte program podľa typu náplne a stupňa znečistenia. ECO ponúka najúspornejšie použitie vody a najnižšiu spotrebu energie.

• Na zabránenie tvorby vodného kameňa vnútri spotrebiča:

– Zásobník na soľ v prípade potreby

doplňte.

– Používajte odporúčané

dávkovanie umývacieho prostriedku a leštidla.

– Skontrolujte, či sa nastavená

úroveň zmäkčovača vody zhoduje s tvrdosťou vody vo vašej oblasti.

– Postupujte podľa pokynov v

kapitole „Starostlivosť a

čistenie“.

9.2 Používanie soli, leštidla a

umývacieho prostriedku

• Používajte iba soľ, leštidlo a umývací prostriedok pre umývačky. Iné výrobky by mohli spôsobiť poškodenie spotrebiča.

• V oblastiach s tvrdou a veľmi tvrdou vodou v záujme dosiahnutia

optimálnych výsledkov umývania a sušenia odporúčame používať základný umývací prostriedok (prášok, gél, tablety bez prídavných funkcií), leštidlo a soľ samostatne.

• Umývacie tablety sa pri krátkych programoch nerozpustia úplne. Ak sa chcete vyhnúť zvyškom umývacích tabliet na kuchynskom riade, odporúčame, aby ste tablety používali pri dlhších programoch.

• Vždy používajte správne množstvo umývacieho prostriedku. Nedostatočné dávkovanie umývacieho prostriedku môže mať za následok neuspokojivé výsledky umývania a vrstvu tvrdej vody alebo bodky na riade. Používanie príliš veľkého množstva umývacieho prostriedku s mäkkou alebo zmäkčenou vodou spôsobuje zvyšky umývacieho prostriedku na riade. Množstvo umývacieho prostriedku upravte podľa tvrdosti vody. Pozrite si pokyny na obale umývacieho prostriedku.

• Vždy používajte správne množstvo leštidla. Nedostatočné dávkovanie leštidla znižuje výsledky sušenia. Používanie príliš veľkého množstva leštidla spôsobuje modrastý povlak na riade.

• Skontrolujte, či je úroveň zmäkčovača vody správna. Ak je úroveň príliš vysoká, zvýšené množstvo soli vo vode môže spôsobiť hrdzu na príbore.

9.3 Čo máte robiť, ak chcete

prestať používať kombinované umývacie tablety

Skôr ako začnete používať osobitne umývací prostriedok, soľ a leštidlo, vykonajte nasledovné kroky:

1. Nastavte najvyššiu úroveň

zmäkčovača vody.

2. Presvedčte sa, že zásobník na soľ a

dávkovač leštidla sú plné.

3. Spustite program Quick. Nepridávajte

umývací prostriedok a do košov nedávajte riad.

4. Po skončení programu nastavte

zmäkčovač vody podľa tvrdosti vody vo vašej oblasti.

5. Upravte dávkovanie leštidla.

Page 50

www.electrolux.com50

9.4 Pred spustením programu

Pred spustením zvoleného programu sa uistite, že:

• Filtre sú čisté a správne namontované.

• Viečko zásobníka na soľ je upevnené.

• Sprchovacie ramená nie sú upchaté.

• V spotrebiči je dostatok soli a leštidla (pokiaľ nepoužívate kombinované umývacie tablety).

• Riad v košoch je umiestnený v správnej polohe.

• Program je vhodný pre daný typ riadu a stupeň jeho znečistenia.

• Použili ste správne množstvo čistiaceho prostriedku.

9.5 Vkladanie riadu do koša

• Vždy využite všetok priestor v košoch.

• V spotrebiči umývajte len riad, ktorý sa v ňom môže umývať.

• V spotrebiči neumývajte predmety vyrobené z dreva, rohoviny, hliníka, cínu a medi, keďže by mohli prasknúť, zvlniť sa, sfarbiť sa alebo erodovať.

• V spotrebiči neumývajte predmety, ktoré môžu absorbovať vodu (špongie, handričky).

• Duté predmety (šálky, poháre a panvice) umiestnite otvorom smerom nadol.

• Dávajte pozor, aby sa sklenené predmety navzájom nedotýkali.

• Ľahké predmety umiestnite do vrchného koša. Zabezpečte, aby sa predmety voľne nehýbali.

• Malé predmety a príbor vložte do koša na príbor.

• Premiestnite horný kôš nahor, aby ste do dolného koša umiestnili väčšie predmety.

• Pred spustením programu sa uistite, že sa sprchovacie ramená môžu voľne otáčať.

9.6 Vyprázdnenie košov

1. Pred vybratím zo spotrebiča nechajte

riad vychladnúť. Horúci riad sa ľahko poškodí.

2. Vyprázdnite najprv dolný kôš a

potom horný kôš.

Po skočení programu môže ešte zostať voda na vnútorných povrchoch spotrebiča.

10. STAROSTLIVOSŤ A ČISTENIE

VAROVANIE!

Pred vykonávaním údržby inej než spustenie programu Machine Care spotrebič vypnite a vytiahnite jeho zástrčku zo sieťovej zásuvky.

Znečistené filtre a upchané sprchovacie ramená zhoršujú výsledky umývania. Pravidelne tieto prvky kontrolujte a v prípade potreby ich vyčistite.

10.1 Machine Care

Machine Care je program navrhnutý na čistenie vnútra spotrebiča s optimálnymi výsledkami. Odstraňuje vodný kameň a usadenú mastnotu.

Keď spotrebič rozpozná potrebu čistenia, rozsvieti sa ukazovateľ . Spustite

program Machine Care, aby ste vyčistili vnútro spotrebiča.

Spustenie programu Machine Care

1. Použite odstraňovač vodného

2. Súčasne stlačte a približne 3

Pred spustením programu Machine Care vyčistite filtre a sprchovacie ramená.

kameňa alebo čistiaci prostriedok určený špeciálne pre umývačky. Postupujte podľa pokynov na balení. Do košíkov nedávajte žiaden riad.

sekundy podržte stlačené tlačidlá

a .

Page 51

SLOVENSKY 51

Blikajú ukazovatele A . Na displeji sa zobrazí trvanie programu.

3. Zatvorte dvierka spotrebiča a program sa spustí.

Po skončení programu zhasne ukazovateľ .

10.2 Čistenie vnútra

• Vnútro spotrebiča vyčistite mäkkou

vlhkou handričkou.

• Nepoužívajte abrazívne prostriedky,

drôtenky, ostré nástroje, silné chemikálie, drsné špongie ani rozpúšťadlá.

• Raz týždenne utrite dvierka vrátane

gumeného tesnenia.

• Aby ste zachovali výkon spotrebiča,

použite minimálne raz za dva mesiace čistiaci produkt navrhnutý špeciálne pre umývačky. Postupujte podľa pokynov na obale výrobku.

• Pre optimálne výsledky čistenia

spustite program Machine Care.

10.3 Odstránenie cudzích

predmetov

Po každom použití umývačky riadu skontrolujte filtre a odtok. Cudzie predmety (napr. kúsky skla, plast, kosti alebo špáradlá a pod.) znižujú čistiaci výkon a môžu spôsobiť poškodenie odtokového čerpadla.

UPOZORNENIE!

Ak nedokážete odstrániť cudzie predmety sami, kontaktujte autorizované servisné stredisko.

10.5 Čistenie filtrov

Filtračný systém sa skladá z 3 častí.

1. Filter (B) otočte doľava a vyberte ho.

2. Filter (C) vyberte z filtra (B).

3. Vyberte plochý filter (A).

1. Demontujte filtračný systém podľa

pokynov v tejto kapitole.

2. Manuálne odstráňte akékoľvek cudzie predmety.

3. Zmontujte filtračný systém podľa pokynov v tejto kapitole.

10.4 Vonkajšie čistenie

• Spotrebič čistite vlhkou mäkkou

handričkou.

• Používajte iba neutrálne saponáty.

• Nepoužívajte abrazívne prostriedky,

drôtenky ani rozpúšťadlá.

4. Filtre umyte.

Page 52

www.electrolux.com52

5. Uistite sa, či nie sú na odpadovej

jame alebo v jej blízkosti zvyšky jedla alebo nečistoty.

6. Plochý filter dajte späť na miesto (A). Uistite sa, či ju úplne zasunutý pod 2 vodiacimi lištami.

UPOZORNENIE!

Nesprávna poloha filtrov môže spôsobiť zlé výsledky umývania a poškodiť spotrebič.

10.6 Čistenie dolného sprchovacieho ramena

Dolné sprchovacie rameno vám odporúčame pravidelne čistiť, aby nedošlo k upchatiu otvorov nečistotami.

Upchaté otvory môžu spôsobiť neuspokojivé výsledky umývania.

1. Dolné sprchovacie rameno vyberte jeho potiahnutím nahor.

7. Namontujte filtre (B) a (C).

8. Filter (B) dajte späť do plochého filtra

(A). Otáčajte ho doprava, kým nezacvakne.

2. Sprchovacie rameno umyte pod tečúcou vodou. Z otvorov odstráňte čiastočky nečistôt pomocou predmetu s tenkým hrotom, napr. špáradla.

3. Sprchovacie rameno namontujte späť jeho zatlačením nadol.

Page 53

10.7 Čistenie horného sprchovacieho ramena

Horné sprchovacie rameno vám odporúčame pravidelne čistiť, aby nedošlo k upchatiu otvorov nečistotami.

Upchaté otvory môžu spôsobiť neuspokojivé výsledky umývania.

1. Vytiahnite horný kôš.

2. Na odpojenie sprchovacieho ramena

od koša zatlačte sprchovacie rameno nahor a zároveň ho otáčajte v pravotočivom smere.

SLOVENSKY 53

4. Na opätovné namontovanie

sprchovacieho ramena zatlačte sprchovacie rameno nahor a zároveň ho otáčajte v ľavotočivom smere, kým nezapadne na miesto.

3. Sprchovacie rameno umyte pod tečúcou vodou. Z otvorov odstráňte čiastočky nečistôt pomocou predmetu s tenkým hrotom, napr. špáradla.

10.8 Čistenie stropného sprchovacieho ramena

Stropné sprchovacie rameno vám odporúčame čistiť pravidelne, aby nedošlo k upchatiu otvorov nečistotami. Upchaté otvory môžu spôsobiť neuspokojivé výsledky umývania.

Stropné sprchovacie rameno je umiestnené na strope spotrebiča. Sprchovacie rameno (C) je nainštalované na napájacej trubici (A) montážnym prvkom (B).

Page 54

www.electrolux.com54

1. Premiestnite horný kôš na najnižšiu

úroveň pre jednoduchší prístup k sprchovaciemu ramenu.

2. Na odpojenie sprchovacieho ramena (C) od napájacej trubice (A) otočte montážny prvok (B) doľava a potiahnite sprchovacie rameno nadol.

3. Sprchovacie rameno umyte pod tečúcou vodou. Z otvorov odstráňte čiastočky nečistôt pomocou predmetu s tenkým hrotom, napr. špáradla. Otvory prepláchnite vodou,

11. RIEŠENIE PROBLÉMOV

aby ste z vnútra zmyli častice nečistôt.

4. Na opätovnú inštaláciu sprchovacieho ramena (C) vložte montážny prvok (B) do sprchovacieho ramena a upevnite ho v napájacej trubici (A) otočením doprava. Skontrolujte, či montážny prvok zapadol na svoje miesto.

VAROVANIE!

Nesprávna oprava spotrebiča môže predstavovať nebezpečenstvo pre používateľa. Všetky opravy musí vykonať kvalifikovaný personál.

Väčšinu problémov, ktoré sa vyskytnú, môžete vyriešiť bez toho,

Problém a výstražný kód Možná príčina a riešenie

Spotrebič nie je možné za‐ pnúť.

Program sa nespúšťa. • Skontrolujte, či sú dvierka spotrebiča zatvorené.

• Skontrolujte, či je sieťová zástrčka pripojená k sieťo‐ vej zásuvke.

• Skontrolujte, či nie je v skrinke s poistkami poškode‐ ná poistka.

• Ak je nastavený odložený štart, zrušte nastavenie alebo počkajte na dokončenie odpočítavania.

• Spotrebič obnovuje účinnosť zmäkčovača vody. Ten‐ to postup trvá približne 5 minút.

aby ste kontaktovali autorizované servisné stredisko.

V tabuľke nižšie si pozrite informácie o možných problémoch.

Pri niektorých poruchách sa na displeji zobrazí výstražný kód.

Page 55

Problém a výstražný kód Možná príčina a riešenie

Do spotrebiča nepriteká voda. Na displeji sa zobrazuje symbol i10 alebo i11.

• Skontrolujte, či je vodovodný kohútik otvorený.

• Skontrolujte, či nie je tlak prívodu vody príliš nízky. O túto informáciu požiadajte miestny vodohospodár‐ sky orgán.

• Skontrolujte, či nie vodovodný kohútik upchatý.

• Skontrolujte, či nie je upchatý filter v odtokovej hadi‐ ci.

• Skontrolujte, či nie je prívodná hadica skrútená alebo ohnutá.

Spotrebič nevypúšťa vodu. Na displeji sa zobrazí i20.

• Skontrolujte, či nie je sifón umývadla upchatý.

• Skontrolujte, či nie je vnútorný filtračný systém up‐ chatý.

• Skontrolujte, či nie je odtoková hadica skrútená ale‐ bo ohnutá.

Aktivovalo sa zariadenie proti vytopeniu. Na displeji sa zobrazí i30.

• Zatvorte vodovodný kohútik.

• Skontrolujte, či je spotrebič správne nainštalovaný.

• Skontrolujte, či sú koše naplnené podľa pokynov v návode na používanie.

Zlyhanie snímača zistenia výšky hladiny.

• Skontrolujte, či sú filtre čisté.
