ELECTROLUX EEC87300W User guide

EEC87300W

FR Lave-vaisselle Notice d'utilisation 2
PL Zmywarka Instrukcja obsługi 38

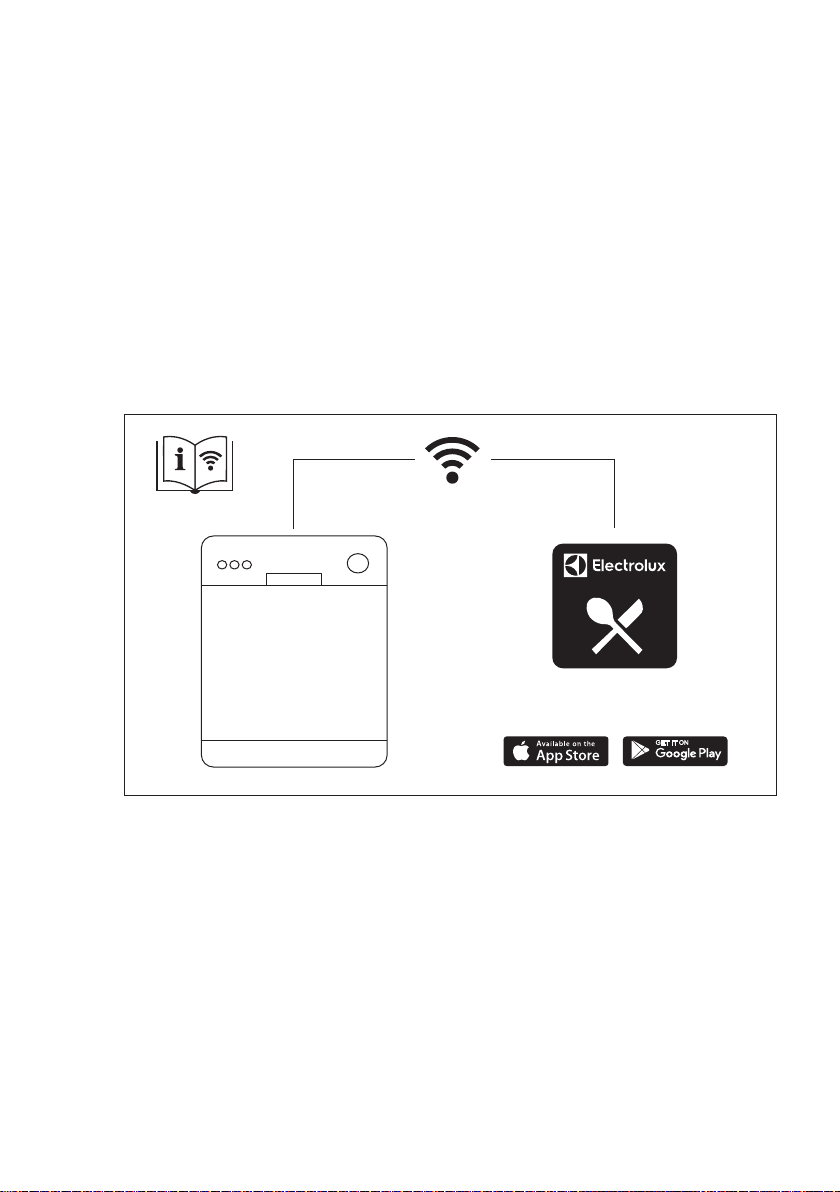

My Electrolux Kitchen app

www.electrolux.com2

TABLE DES MATIÈRES

1. INFORMATIONS DE SÉCURITÉ....................................................................... 3

2. CONSIGNES DE SÉCURITÉ............................................................................. 5

3. DESCRIPTION DE L’APPAREIL........................................................................7

4. BANDEAU DE COMMANDE.............................................................................. 8

5. SÉLECTION DES PROGRAMMES....................................................................9

6. RÉGLAGES DE BASE .................................................................................... 12

7. CONNEXION WI-FI.......................................................................................... 17

8. AVANT LA PREMIÈRE UTILISATION............................................................. 18

9. UTILISATION QUOTIDIENNE..........................................................................19

10. CONSEILS......................................................................................................24

11. ENTRETIEN ET NETTOYAGE.......................................................................26

12. DÉPANNAGE................................................................................................. 30

13. CARACTÉRISTIQUES TECHNIQUES...........................................................36

NOUS PENSONS À VOUS

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui
bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir
la certitude d'obtenir d'excellents résultats à chaque utilisation.
Bienvenue chez Electrolux

Consultez notre site pour :

Obtenir des conseils d’utilisation, des brochures, un dépanneur, des
informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d’origine pour
votre appareil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine.
Avant de contacter notre centre de service agréé, assurez-vous de disposer des
informations suivantes : Modèle, PNC, numéro de série.
Ces informations figurent sur la plaque signalétique.

Avertissement/Consignes de sécurité
Informations générales et conseils
Informations environnementales

FRANÇAIS 3

Sous réserve de modifications.

1. INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables.

• Cet appareil peut être utilisé par des enfants âgés

d'au moins 8 ans et par des personnes ayant des

capacités physiques, sensorielles ou mentales

réduites ou dénuées d’expérience ou de

connaissance, s'ils sont correctement surveillés ou si

www.electrolux.com4

des instructions relatives à l'utilisation de l'appareil en
toute sécurité leur ont été données et s’ils
comprennent les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un

handicap très important et complexe doivent être
tenus à l'écart de l'appareil, à moins d'être surveillés
en permanence.

• Les enfants de moins de 3 ans doivent être tenus à

l'écart de l'appareil, à moins d'être surveillés en
permanence.

• Ne laissez pas les enfants jouer avec l'appareil.

• Ne laissez pas les détergents à la portée des enfants.

• Tenez les enfants et les animaux éloignés de

l'appareil lorsque la porte est ouverte.

• Le nettoyage et l'entretien ne doivent pas être

effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet appareil est conçu pour un usage domestique et

des applications équivalentes, comme :

– dans des fermes, des coins cuisines réservés au

personnel dans des magasins, bureaux et autres ;

– pour une utilisation privée, par les clients, dans des

hôtels, motels, chambres d’hôte, et autres types de
lieux de séjour ;

• Ne modifiez pas les caractéristiques de cet appareil.

• La pression de l’eau en fonctionnement (minimale et

maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar
(MPa)

• Respectez le nombre maximal de 14 couverts.

• Si le câble d’alimentation est endommagé, il doit être

remplacé par le fabricant, son service après-vente ou
par un professionnel qualifié afin d’éviter un danger.

• AVERTISSEMENT : Les couteaux et autres ustensiles

tranchants doivent être placés dans le panier, pointe
vers le bas, ou en position horizontale.

• Ne laissez pas la porte de l’appareil ouverte sans

surveillance pour éviter de vous prendre

accidentellement les pieds dedans.

• Avant toute opération d'entretien, éteignez l'appareil et

débranchez la fiche de la prise secteur.

• Ne pulvérisez pas d'eau ni de vapeur à haute pression

pour nettoyer l'appareil.

• Si l’appareil dispose d’orifices d’aération à la base,

veillez à ne pas les couvrir, p. ex. avec de la

moquette.

• L’appareil doit être raccordé au réseau d’eau à l’aide

des tuyaux neufs fournis. Les anciens ensembles de

tuyaux ne doivent pas être réutilisés.

2. CONSIGNES DE SÉCURITÉ

FRANÇAIS 5

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé
uniquement par un
professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un
appareil endommagé.

• Pour des raisons de sécurité,
n'utilisez pas l'appareil avant de l'avoir
installé dans la structure encastrée.

• Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.

• Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.

• N'installez pas l'appareil ou ne
l'utilisez pas dans un endroit où la
température ambiante est inférieure à
0 °C.

• Installez l'appareil dans un lieu sûr et
adapté répondant aux exigences
d'installation.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou
d'électrocution.

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres
figurant sur la plaque signalétique
correspondent aux données
électriques nominale de l’alimentation
secteur.

• Utilisez toujours une prise de courant
de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprise
et de rallonges.

• Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du câble d’alimentation
de l’appareil doit être effectué par
notre service après-vente agréé.

• Ne branchez la fiche secteur dans la
prise secteur qu'à la fin de
l'installation. Assurez-vous que la
prise secteur est accessible après
l'installation.

• Ne tirez pas sur le câble secteur pour
débrancher l'appareil. Tirez toujours
sur la fiche de la prise secteur.

• Cet appareil est fourni avec un câble
d'alimentation de 13 A. Si vous devez
changer le fusible de la fiche secteur,
utilisez uniquement un fusible 13 A
approuvé ASTA (BS 1362)
(Royaume-Uni et Irlande
uniquement).

www.electrolux.com6

2.3 Raccordement à l'arrivée

d'eau

• Veillez à ne pas endommager les
tuyaux de circulation d'eau.

• Avant d'installer des tuyaux neufs,
des tuyaux n'ayant pas servi depuis
longtemps, lorsqu'une réparation a
été effectuée ou qu'un nouveau
dispositif a été installé (compteurs
d'eau, etc.), laissez l'eau s'écouler
jusqu'à ce qu'elle soit parfaitement
propre et claire.

• Pendant et après la première
utilisation de l'appareil, vérifiez
qu'aucune fuite n'est visible.

• Le tuyau d'arrivée d'eau possède une
vanne de sécurité et une gaine avec
un câble d'alimentation électrique
interne.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est
endommagé, fermez immédiatement
le robinet d'eau et débranchez la fiche
de la prise secteur. Contactez le
service après-vente pour remplacer le
tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.

• Les produits de lavage pour lave­vaisselle sont dangereux. Suivez les
consignes de sécurité figurant sur
l'emballage du produit de lavage.

• Ne buvez pas et ne jouez pas avec
l’eau de l’appareil.

• N'enlevez pas la vaisselle de
l'appareil avant la fin du programme. Il

se peut que la vaisselle contienne
encore du produit de lavage.

• Ne posez pas d’objets et n’appliquez
pas de pression sur la porte ouverte
de l'appareil.

• L’appareil peut dégager de la vapeur
chaude si vous ouvrez la porte
pendant le déroulement d’un
programme.

2.5 Éclairage intérieur

AVERTISSEMENT!

Risque de blessure.

• Concernant la/les lampe(s) à
l’intérieur de ce produit et les lampes
de rechange vendues séparément :
Ces lampes sont conçues pour
résister à des conditions physiques
extrêmes dans les appareils
électroménagers, telles que la
température, les vibrations, l’humidité,
ou sont conçues pour signaler des
informations sur le statut opérationnel
de l’appareil. Elles ne sont pas
destinées à être utilisées dans
d'autres applications et ne
conviennent pas à l’éclairage des
pièces d’un logement.

• Cet appareil dispose d'un éclairage
intérieur qui s'allume lors de
l'ouverture de la porte et s'éteint lors
de sa fermeture.

• Pour remplacer l'éclairage intérieur,
contactez le service après-vente
agréé.

2.6 Service

• Pour réparer l'appareil, contactez un
service après-vente agréé. Utilisez
exclusivement des pièces d'origine.

• Veuillez noter qu’une autoréparation
ou une réparation non professionnelle
peuvent avoir des conséquences sur
la sécurité et annuler la garantie.

• Les pièces de rechange suivantes
seront disponibles pendant 7 ans
après l’arrêt du modèle : moteur,
pompe de circulation et de vidange,
éléments chauffants, dont
thermopompes, canalisations et
équipements correspondants dont
tuyaux, valves, filtres et électrovannes
(aquastops), pièces structurelles et

5

4

9

67

13

12

11

10

14

2

3

1

8

FRANÇAIS 7

intérieures liées aux assemblages de
portes, cartes de circuits imprimés,
affichages électroniques, pressostats,
thermostats et capteurs, logiciel et
firmware dont logiciel de
réinitialisation. Veuillez noter que
certaines de ces pièces de rechange
ne sont disponibles qu’auprès de
réparateurs professionnels et que
toutes les pièces de rechange ne sont
pas adaptées à tous les modèles.

• Les pièces de rechange suivantes
seront disponibles pendant 10 ans
après l’arrêt du modèle : charnière et
joints de porte, autres joints, bras
d'aspersion, filtres de vidange,
supports intérieurs et périphériques

2.7 Mise au rebut

• Débranchez l'appareil de

• Coupez le câble d'alimentation et

• Retirez le dispositif de verrouillage de

3. DESCRIPTION DE L’APPAREIL

en plastique tels que paniers et
couvercles.

AVERTISSEMENT!

Risque de blessure ou
d'asphyxie.

l'alimentation électrique.

mettez-le au rebut.

la porte pour empêcher les enfants et
les animaux de s'enfermer dans
l'appareil.

Bras d’aspersion de plafond

1

Bras d’aspersion supérieur

2

Bras d’aspersion inférieur

3

Filtres

4

Plaque signalétique

5

Réservoir de sel régénérant

6

Fente d’aération

7

Distributeur de liquide de rinçage

8

Distributeur de détergent

9

Panier ComfortLift

10

Poignée

11

Poignée du panier inférieur

12

Panier supérieur

13

Tiroir à couverts

14

1 2 3

4 5 6

ECO

www.electrolux.com8

3.1 Éclairage interne

L’appareil dispose d’une ampoule
interne. Il s’allume lorsque vous ouvrez
la porte ou mettez en fonctionnement
l’appareil lorsque la porte est ouverte.

4. BANDEAU DE COMMANDE

Touche Marche/Arrêt / Touche

1

Réinitialiser
Delay Start touche / touche Départ à

2

distance
Afficheur

3

4.1 Affichage

L'affichage indique les informations
suivantes :

• ECOMETER

• Voyants

• Noms et durées des programmes

• Durée du départ différé

• Textes d'information

L’éclairage s’éteint lorsque vous fermez
la porte ou mettez à l’arrêt l’appareil.
Sinon, il s’éteint automatiquement au
bout d’un certain temps pour une
économie d’énergie.

MY TIME Touche de sélection

4

EXTRAS touches

5

AUTO Sense touche de programme

6

L'ECOMETER indique l'impact que le
programme sélectionné aura sur la
consommation d'eau et d'énergie. Plus le
nombre de barres allumées est élevé,
plus la consommation est basse.

indique le programme le plus
écologique pour une vaisselle
normalement sale.

4.2 ECOMETER

4.3 Indicateurs

Voyant Description

Voyant du liquide de rinçage. Il s’allume lorsque le distributeur de li‐
quide de rinçage doit être rempli. Reportez-vous au chapitre « Avant
la première utilisation ».

Voyant du sel de rinçage. Il s’allume lorsque le réservoir de sel régé‐
nérant doit être rempli. Reportez-vous au chapitre « Avant la premiè‐

re utilisation ».

Voyant Description

CA B D E

Voyant Machine Care. Il s’allume lorsque l’appareil nécessite un net‐
toyage interne avec le programme Machine Care. Reportez-vous au
chapitre « Entretien et nettoyage ».

Voyant de phase de séchage. Il est allumé lorsque vous sélectionnez
un programme avec la phase de séchage. Il clignote au cours de la
phase de séchage. Reportez-vous au chapitre « Sélection du pro‐
gramme ».

Voyant Wi-Fi. Il s’allume lorsque vous activez la connexion sans fil.
Reportez-vous au chapitre « Connexion sans fil ».

Voyant Départ à distance. Il s’allume lorsque vous activez le démarra‐
ge à distance. Reportez-vous au chapitre « Utilisation quotidien‐
ne ».

Voyant Delay Start. Il s’allume lorsque vous activez le départ différé.
Reportez-vous au chapitre « Utilisation quotidienne ».

Indicateur de pause. Il clignote lorsque vous mettez le cycle de lavage
ou le décompte du départ en pause en ouvrant la porte de l’appareil.
Reportez-vous au chapitre « Utilisation quotidienne ».

Voyants d’alarme. Ils s’allument lorsqu’une anomalie de fonctionne‐
ment s’est produite. Reportez-vous au chapitre « Dépannage ».

5. SÉLECTION DES PROGRAMMES

FRANÇAIS 9

5.1 MY TIME

Avec la barre de sélection MY TIME,
vous pouvez choisir un cycle de lavage
adapté en fonction de la durée du
programme, de 30 minutes à 4 heures.

A. • Quick est le programme le plus

court (30min) pour laver une
charge de vaisselle fraîchement
salie.

• Pré-rinçage (15min) est un
programme destiné à rincer les
restes d’aliments des plats. Il

1)

Ce programme permet d’évaluer la conformité avec la réglementation de la Commission

(UE) 2019/2022 Ecodesign.

empêche la formation d’odeurs
dans l’appareil. N’utilisez pas de
produit de lavage avec ce
programme.

B. 1h est un programme permettant de

laver la vaisselle récemment salie ou
ayant des résidus légèrement secs.

C. 1h 30min est un programme adapté

pour laver et sécher une vaisselle
normalement sale.

D. 2h 40min est un programme adapté

pour laver et sécher une vaisselle
très sale.

E. ECO est le programme le plus long

(4h) dont la consommation d’eau et
d’énergie est la plus économique
pour la vaisselle et les couverts
normalement sales. Il s’agit du
programme standard pour les

instituts de tests.

1)

www.electrolux.com10

5.2 EXTRAS

Vous pouvez adapter le programme
sélectionné à vos besoins en activant la
fonction EXTRAS.

ExtraHygiene

ExtraHygiene garantit de meilleurs
résultats d'hygiène en maintenant la
température entre 65 et 70 °C pendant
au moins 10 minutes au cours de la
dernière phase de rinçage.

ExtraPower

ExtraPower améliore les résultats
de lavage du programme sélectionné.
Cette option augmente la durée et la
température de lavage.

5.4 Présentation des programmes

Program‐meType de

Quick • Vaisselle

Pré-rinça‐
ge

1h • Vaisselle

1h 30min • Vaisselle

charge

• Couverts

• Tous ty‐
pes de
vaisselle

• Couverts

• Couverts

• Cassero‐
les

• Poêles

Degré de sa‐
lissure

• Fraîche • Lavage à 50 °C

• Tous de‐
grés de
salissure

• Fraîche

• Légère‐
ment sè‐
che

• Normale

• Légère‐
ment sè‐
che

GlassCare

GlassCare offre un soin spécial à la
vaisselle délicate. L'option empêche les
changements rapides de température de
lavage du programme sélectionné et la
réduit à 45 °C. Ainsi, les verres sont
protégés contre les domamges.

5.3 AUTO Sense

Le programme AUTO Sense ajuste
automatiquement le cycle de lavage au
type de vaisselle.

L'appareil détecte le degré de salissure
et la quantité de vaisselle dans les
paniers. Il règle automatiquement la
température et le volume d'eau, ainsi que
la durée du lavage.

Phases du pro‐
gramme

• Rinçage intermé‐
diaire

• Rinçage final à
45 °C

• AirDry

• Prélavage EXTRAS ne sont

• Lavage à 60 °C

• Rinçage intermé‐
diaire

• Rinçage final à
50 °C

• AirDry

• Lavage à 60 °C

• Rinçage intermé‐
diaire

• Rinçage final à
55 °C

• Séchage

• AirDry

EXTRAS

• ExtraPower

• GlassCare

• ExtraHygiene

pas compatibles
avec ce program‐
me.

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

FRANÇAIS 11

Program‐meType de

2h 40min • Vaisselle

ECO • Vaisselle

AUTO
Sense

Machine
Care

charge

• Couverts

• Cassero‐
les

• Poêles

• Couverts

• Cassero‐
les

• Poêles

• Vaisselle

• Couverts

• Cassero‐
les

• Poêles

• Pas de
vaisselle

Degré de sa‐
lissure

• Normale à
très sale

• Séchée

• Normale

• Légère‐
ment sè‐
che

Le program‐
me s'adapte
à tous les de‐
grés de salis‐
sure.

Le program‐
me nettoie
l'intérieur de
l'appareil.

Phases du pro‐
gramme

• Prélavage

• Lavage à 60 °C

• Rinçage intermé‐
diaire

• Rinçage final à
60 °C

• Séchage

• AirDry

• Prélavage

• Lavage à 50 °C

• Rinçage intermé‐
diaire

• Rinçage final à
55 °C

• Séchage

• AirDry

• Prélavage

• Lavage à 50 ­60 °C

• Rinçage intermé‐
diaire

• Rinçage final à
60 °C

• Séchage

• AirDry

• Lavage à 70 °C

• Rinçage intermé‐
diaire

• Rinçage final

• AirDry

EXTRAS

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

EXTRAS ne sont
pas compatibles
avec ce program‐
me.

EXTRAS ne sont
pas compatibles
avec ce program‐
me.

Valeurs de consommation

Programme 1)

Quick 9.3 - 11.4 0.54 - 0.66 30

Pré-rinçage 4.1 - 5.1 0.01 - 0.04 15

1h 30min 10.4 - 12.7 0.97 - 1.10 90

2h 40min 10.8 - 13.2 0.97 - 1.11 160

ECO 11 0.848 240

AUTO Sense 9.6 - 13.1 0.74 - 1.06 120 - 170

2)

1h 10.6 - 12.9 0.80 - 0.93 60

Eau (l) Énergie (kWh) Durée (min)

www.electrolux.com12

Programme 1)

Machine Care 8.9 - 10.9 0.58 - 0.70 60

1)

Les valeurs de consommation peuvent changer en fonction de la pression et de la tem‐
pérature de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle
chargée, du degré de salissure, ainsi que des options sélectionnées.

2)

Les valeurs pour les programmes autres que ECO sont fournies uniquement à titre indi‐
catif.

2)

Eau (l) Énergie (kWh) Durée (min)

Informations pour les laboratoires d’essais

Pour recevoir les informations
nécessaires à la mise en œuvre des
tests de performances (par ex.
conformément à la norme EN60436),
envoyez un e-mail à l'adresse :

[email protected]

6. RÉGLAGES DE BASE

Vous pouvez configurer l’appareil en
modifiant les réglages de base en
fonction de vos besoins.

Configurations Valeurs Description

Dureté de l'eau Du niveau 1 au ni‐

Niv. liquide rinçage Du niveau 0 au ni‐

Tonalité de fin Activé

Ouverture porte
auto

Tonalités des tou‐
ches

Sélect. dernier
prog.

Affichage au sol Activé (par défaut)

veau 10 (par dé‐
faut :5)

veau 6 (par défaut :

4)

Arrêt (par défaut)

Activé (par défaut)
Arrêt

Activé (par défaut)
Arrêt

Activé
Arrêt (par défaut)

Arrêt

Dans votre demande, indiquez le code
produit (PNC) de la plaque signalétique.

Pour toute autre question concernant
votre lave-vaisselle, veuillez vous
reporter au manuel d'utilisation fourni
avec votre appareil.

Ajustez le niveau de l’adoucisseur d’eau
en fonction de la dureté de l’eau dans vo‐

tre région.

Ajustez le niveau de liquide de rinçage en
fonction du dosage nécessaire.

Activez ou désactivez le signal sonore in‐
diquant la fin d’un programme.

Activez ou désactivez AirDry.

Activez ou désactivez la tonalité des tou‐
ches lorsque vous appuyez dessus.

Activez ou désactivez la sélection automa‐
tique du dernier programme et des derniè‐

res options utilisés.

Activez ou désactivez TimeBeam.

1)

1)

1)

1)

1)

1)

BA C

FRANÇAIS 13

Configurations Valeurs Description

Luminosité Du niveau 0 au ni‐

Langue Liste des langues

Réinitialiser régla‐
ges

WiFi Activé

Réseau Puissance du si‐

Oublier le réseau OUI

Numéro PNC Numéro Vérifiez le numéro PNC de votre appa‐

1)

Pour plus de détails, reportez-vous aux informations fournies dans ce chapitre.

2)

Pour plus de détails, reportez-vous au chapitre « Connexion sans fil ».

veau 9

(par défaut : an‐
glais)

OUI
NON

Arrêt (par défaut)

gnal
IP
MAC

NON

Réglez la luminosité de l’affichage.

Définissez la langue préférée.

Réinitialisez l’appareil aux réglages d’usi‐
ne.

Activez ou désactivez la connexion Wi-

2)

Fi.

Vérifiez les informations relatives à la con‐
nexion réseau.

Réinitialisez les informations d’identifica‐
tion du réseau.

1)

reil.

2)

6.1 Mode réglage

Comment naviguer dans le Mode réglage

Vous pouvez naviguer dans le Mode
réglage en utilisant la barre de sélection
MY TIME.

A. Touche Précédent
B. Touche OK
C. Touche Suivant

Utilisez Précédent et Suivant pour
naviguer entre les réglages de base et
changer leur valeur.

Utilisez OK pour entrer dans le réglage
sélectionné et confirmer le changement
de valeur.

Comment entrer en Mode réglage

Vous pouvez entrer en Mode réglage
avant de lancer un programme. Vous ne
pouvez pas entrer en Mode réglage
lorsque le programme est en cours.

Pour entrer en Mode réglage, maintenez
simultanément les touches et

enfoncées pendant environ

3 secondes.

• Les voyants correspondant aux
touches Précédent, OK et
Suivant sont allumés.

• L'affichage indique le premier
réglage disponible et sa valeur
actuelle.

www.electrolux.com14

Comment modifier le réglage

Assurez-vous que l'appareil est en mode
Programmation.

1. Utilisez les touches Précédent ou
Suivant pour sélectionner le réglage

souhaité.

L'affichage indique le nom du réglage et
sa valeur actuelle.

2. Appuyez sur OK pour modifier le
réglage.

Les valeurs disponibles s'affichent.

3. Appuyez sur Précédent ou Suivant
pour changer la valeur.

4. Appuyez sur la touche OK pour
confirmer le réglage.

• Le nouveau réglage est
mémorisé.

• L'appareil revient à la liste des
réglages de base.

5. Maintenez simultanément les
touches et enfoncées

pendant environ 3 secondes pour
quitter le mode Programmation.

Dureté de l'eau

Degrés alle‐

mands (°dH)

47 - 50 84 - 90 8,4 - 9,0 58 - 63 10

43 - 46 76 - 83 7,6 - 8,3 53 - 57 9

37 - 42 65 - 75 6,5 - 7,5 46 - 52 8

29 - 36 51 - 64 5,1 - 6,4 36 - 45 7

23 - 28 40 - 50 4,0 - 5,0 28 - 35 6

19 - 22 33 - 39 3,3 - 3,9 23 - 27

15 - 18 26 - 32 2,6 - 3,2 18 - 22 4

11 - 14 19 - 25 1,9 - 2,5 13 - 17 3

4 - 10 7 - 18 0,7 - 1,8 5 - 12 2

< 4 < 7 < 0,7 < 5

1)

Réglages d'usine.

2)

N'utilisez pas de sel à ce niveau.

Degrés fran‐

çais (°fH)

L'appareil revient au mode de sélection
de programme.
Ces réglages seront sauvegardés
jusqu'à ce que vous les changiez à
nouveau.

6.2 Adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux
de l'arrivée d'eau qui pourraient avoir un
impact négatif sur les résultats de lavage
et sur l'appareil.

Plus la teneur en minéraux est élevée,
plus l'eau est dure. La dureté de l'eau est
mesurée en échelles d'équivalence.

L'adoucisseur doit être réglé en fonction
du degré de dureté de l'eau de votre
région. Votre compagnie des eaux peut
vous indiquer la dureté de l'eau dans
votre région. Il est important de régler
l'adoucisseur d'eau sur un niveau
adéquat pour vous garantir de bons
résultats de lavage.

mmol/l Degrés

Clarke

Réglage du ni‐

veau de l'adou‐

cisseur d'eau

1)

5

2)

1

Quel que soit le type de détergent
utilisé, réglez le niveau de dureté de
l'eau approprié afin d'activer le voyant
de remplissage du sel régénérant.

FRANÇAIS 15

Les pastilles tout-en-1
contenant du sel régénérant
ne sont pas assez efficaces
pour adoucir l'eau dure.

Processus de régénération

Pour le fonctionnement correct de
l’adoucisseur d’eau, la résine du
dispositif adoucisseur doit être
régulièrement régénérée. Ce processus
est automatique et fait partie du
fonctionnement normal du lave-vaisselle.

Si la quantité d’eau prescrite (voir les
valeurs dans le tableau) a été utilisée
depuis le dernier processus de
régénération, un nouveau processus de
régénération sera lancé entre le rinçage
final et la fin du programme.

Réglage du ni‐

veau de l'adou‐

cisseur d'eau

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

9 3

10 3

En cas de réglage élevé de l’adoucisseur
d’eau, cela peut également se produire
au milieu du programme, avant le
rinçage (deux fois pendant un
programme). Le lancement de la
régénération n’a aucun impact sur la
durée du cycle, sauf s’il se produit au
milieu d'un programme ou à la fin d’un
programme avec une courte phase de
séchage. Dans ces cas, la régénération
prolonge la durée totale d’un programme
de 5 minutes supplémentaires.

Ensuite, le rinçage de l’adoucisseur
d’eau qui dure 5 minutes peut

Quantité d'eau (l)

commencer au cours du même cycle ou
au début du programme suivant. Cette
activité augmente la consommation
d’eau totale d’un programme de 4 litres
supplémentaires et la consommation
énergétique totale d’un programme de
2 Wh supplémentaires. Le rinçage de
l’adoucisseur se termine avec une
vidange complète.

Chaque rinçage d’adoucisseur effectué
(plusieurs possibles au cours du même
cycle) peut prolonger la durée du
programme de 5 minutes
supplémentaires s’il se produit à
n’importe quel point au début ou au
milieu d’un programme.

Toutes les valeurs de
consommation indiquées
dans cette section sont
déterminées conformément
à la norme actuellement en
vigueur dans des conditions
de laboratoire avec une
dureté de l’eau de
2,5 mmol/L conformément
au règlement 2019/2022
(adoucisseur d’eau : niveau

3).
La pression et la
température de l’eau ainsi
que les variations de
l’alimentation secteur
peuvent modifier les valeurs.

6.3 Niveau liquide de rinçage

Le liquide de rinçage permet à la
vaisselle de sécher sans traces ni
taches. Il est automatiquement émis
pendant la phase de rinçage chaud. Il est
possible de définir la quantité de liquide
de rinçage libérée.

Lorsque le distributeur de liquide de
rinçage est vide, l’affichage montre le

voyant et Liquide de rinçage bas. Si
les résultats de séchage sont
satisfaisants avec des pastilles tout en
1 uniquement, il est possible de
désactiver le distributeur et la notification
de remplissage. Cependant, pour de
meilleures performances de séchage,
utilisez toujours du liquide de rinçage et
veillez à maintenir la notification activée.

www.electrolux.com16

Pour désactiver le distributeur de liquide
de rinçage et sa notification, réglez le
Niv. liquide rinçage sur 0.

6.4 Tonalité de fin

Vous pouvez activer le signal sonore
déclenché lorsque le programme est
terminé.

Des signaux sonores
retentissent lorsqu'une
anomalie de fonctionnement
s'est produite. Il est
impossible de désactiver ces
signaux sonores.

6.5 AirDry

AirDry améliore les résultats de séchage.
Durant la phase de séchage, la porte
s'ouvre automatiquement et reste
entrouverte.

ATTENTION!

Si un enfant a accès à
l'appareil, nous vous
conseillons de désactiver
l'option AirDry. L'ouverture
automatique de la porte peut
entraîner un risque.

6.6 Sélection du dernier programme

Vous pouvez activer ou désactiver la
sélection automatique du dernier
programme et des dernières options
utilisés.

Le dernier programme effectué avant
d'éteindre l'appareil est enregistré. Il est
alors automatiquement sélectionné
lorsque vous rallumez l'appareil.

Lorsque la sélection du dernier
programme est désactivée, le
programme par défaut est ECO.

6.7 TimeBeam

AirDry est automatiquement activée avec
tous les programmes, à l'exception du
programme Pré-rinçage.

La durée de la phase de séchage et le
moment auquel la porte est ouverte
varient selon le programme et les options
sélectionnés.

Lorsque la fonction AirDry ouvre la porte,
la durée restante du programme en
cours s’affiche.

ATTENTION!

Ne tentez pas de refermer la
porte de l'appareil dans les
2 minutes suivant son
ouverture automatique. Cela
pourrait endommager
l’appareil.

Le faisceau TimeBeam affiche les
informations suivantes sous la porte de
l'appareil :

• La durée du programme, lorsque le
programme démarre.

• 0:00 et CLEAN lorsque le programme
est terminé.

• DELAY et le décompte lorsque le
départ différé démarre.

• Un code d'alarme en cas d'anomalie
de fonctionnement.

FRANÇAIS 17

Lorsque AirDry ouvre la
porte, TimeBeam est
désactivé. Pour vérifier le
temps restant au programme
en cours, vous pouvez
regarder l'affichage du
bandeau de commande.

6.8 Numéro PNC

Si vous contactez un service après-vente
agréé, vous devrez fournir la référence

7. CONNEXION WI-FI

Vous pouvez connecter votre lave­vaisselle au réseau sans fil domestique,
puis le relier à vos appareils mobiles
dans l’application My Electrolux Kitchen.
Cette fonction vous permet de contrôler
à distance et de gérer votre lave­vaisselle.

L'application My Electrolux Kitchen peut
être téléchargée à partir de l'App Store
sur votre appareil mobile. L'application
est compatible avec les systèmes
d'exploitation iOS et Android. Vérifiez les
versions compatibles des systèmes
d’exploitation dans l’App Store.

Paramètres du routeur

Fréquence/
Protocole

Puissance
max.

Chiffrement WPA, WPA2

Wi-Fi : 2,4 GHz /

802,11 b-g-n

Wi-Fi : 5 GHz / 802.11
a-n (pour une utilisation
à l’intérieur uniquement)

Bluetooth Low Energy

5.0 : 2,4 GHz / DSSS

Wi-Fi 2,4 GHz:

< 20 dBm

Wi-Fi 5 GHz: < 23 dBm

Bluetooth Low Energy

5.0 : < 20 dBm

de produit (Numéro PNC), de votre
appareil.

Vous trouverez ce nombre sur la plaque
signalétique située sur la porte de
l'appareil. Vous pouvez également
trouver ce nombre sur l'affichage.
Choisissez Numéro PNC dans la liste
des réglages pour vérifier le numéro.

7.1 Comment connecter le lave­vaisselle au réseau et à
l'application

Pour connecter votre lave-vaisselle, il
vous faut :

• Un réseau sans fil avec connexion
Internet.

• Un appareil mobile connecté au
réseau sans fil.

1. Lancez l'application My Electrolux

Kitchen sur votre appareil mobile et
suivez les instructions. Lorsque vous
y êtes invité, activez la connexion
sans fil du lave-vaisselle.

2. Pour activer la connexion sans fil,

suivez l’une des deux méthodes
suivantes :

• Maintenez simultanément les
touches

pendant environ 2 secondes.

• Entrez dans le mode réglage,
sélectionnez le réglage WiFi et
modifiez les valeurs Activé.

L’affichage indique Wi-Fi en cours de

démarrage, puis Wi-Fi prêt.

3. Lorsque vous y êtes invité, saisissez

les informations d’identification du
réseau domestique dans l’application
My Electrolux Kitchen.

Si les informations
d’identification ne sont pas
saisies, le lave-vaisselle
désactive la connexion sans
fil au bout d’un certain
temps.

et enfoncées

www.electrolux.com18

Si la connexion aboutit, le lave-vaisselle
indique Connexion établie. Reportez­vous au chapitre « Utilisation
quotidienne » pour activer le départ à
distance.

Si la connexion échoue ou si
l'affichage indique Mise à

jour, reportez-vous à
« Résolution des
pannes ».

Si vous souhaitez annuler la procédure,
appuyez sur n’importe quelle touche
active et confirmez l’annulation. Vous
pouvez également mettre à l’arrêt puis
remettre en fonctionnement l’appareil.

7.2 Comment désactiver la connexion sans fil

Entrez dans le mode réglage,
sélectionnez le réglage WiFi et modifiez
sa valeur Arrêt.

7.3 Comment activer la connexion sans fil

Entrez dans le mode réglage,
sélectionnez le réglage WiFi et modifiez
sa valeur Activé.

Reportez-vous au chapitre « Utilisation
quotidienne » pour activer le départ à
distance.

7.4 Comment réinitialiser les identifiants du réseau

Si vous souhaitez vous connecter à un
réseau sans fil différent ou mettre à jour
les identifiants du réseau actuel,
réinitialisez les identifiants du réseau.

Entrez dans le mode réglage et activez
le réglage Oublier le réseau.

Le voyant est éteint.
Connectez le lave-vaisselle au réseau et
à l'application pour entrer les nouveaux
identifiants du réseau. Reportez-vous
aux instructions fournies plus tôt dans ce
chapitre.

8. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage
actuel de l'adoucisseur d'eau est
compatible avec la dureté de
l'arrivée d'eau. Si ce n'est pas le
cas, réglez le niveau de
l'adoucisseur d'eau.

2. Remplissez le réservoir de sel

régénérant.

3. Remplissez le distributeur de liquide
de rinçage.

4. Ouvrez le robinet d'eau.

5. Démarrez le programme Quick pour

éliminer tout résidu de fabrication.
N'utilisez pas de produit de lavage et
laissez les paniers vides.

Lorsque vous démarrez un programme,
l'appareil peut prendre 5 minutes pour
recharger la résine dans l'adoucisseur
d'eau. La phase de lavage ne démarre
qu'une fois cette procédure achevée. La
procédure sera répétée régulièrement.

8.1 Réservoir de sel régénérant

ATTENTION!

Utilisez uniquement du gros
sel spécialement conçu pour
les lave-vaisselle. Le sel fin
augmente le risque de
corrosion.

Le sel permet de recharger la résine
dans l'adoucisseur d'eau et de garantir
de bons résultats de lavage au quotidien.

Comment remplir le réservoir de sel régénérant

Assurez-vous que le
ComfortLift est vide et
correctement verrouillé en
position surélevée.

A

B

C

FRANÇAIS 19

1. Tournez le couvercle du réservoir de

sel régénérant vers la gauche et
retirez-le.

2. Mettez 1 litre d'eau dans le réservoir
de sel régénérant (uniquement la
première fois).

3. Remplissez le réservoir avec du sel
régénérant (jusqu'à ce qu'il soit
rempli).

4. Secouez doucement l'entonnoir par
la poignée pour faire tomber les
derniers grains qu'il contient.

5. Enlevez le sel qui se trouve autour
de l'ouverture du réservoir de sel
régénérant.

8.2 Comment remplir le distributeur de liquide de rinçage

ATTENTION!

Le compartiment (B) est
uniquement destiné au
liquide de rinçage. Ne le
remplissez pas de produit de
lavage.

ATTENTION!

Utilisez uniquement des
liquides de rinçage
spécialement conçus pour
les lave-vaisselles.

6. Tournez le couvercle du réservoir de
sel régénérant vers la droite pour le
refermer.

ATTENTION!

De l'eau et du sel peuvent
sortir du réservoir de sel
régénérant lorsque vous le
remplissez. Afin d'éviter la
corrosion, lancez
immédiatement le
programme le plus court
après avoir rempli le
réservoir de sel régénérant.
Ne placez pas de vaisselle
dans les paniers.

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.

1. Ouvrez le couvercle (C).

2. Remplissez le distributeur (B) jusqu’à

ce que le liquide de rinçage atteigne
le repère « MAX ».

3. Retirez le liquide de rinçage à l’aide
d’un chiffon absorbant pour éviter
tout excès de mousse.

4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.

Remplissez le distributeur de
liquide de rinçage lorsque le
voyant (A) s’allume.

2. Maintenez la touche enfoncée
jusqu'à ce que l'appareil s'allume.

A

B

C

www.electrolux.com20

3. Remplissez le réservoir de sel

régénérant s'il est vide.

4. Remplissez le distributeur de liquide
de rinçage s'il est vide.

5. Chargez les paniers.

6. Ajoutez du produit de lavage.

7. Sélectionnez et démarrez un

programme.

8. Une fois le programme ferminé,
fermez le robinet d'eau.

9.1 ComfortLift

ATTENTION!

Ne vous asseyez pas et
n'exercez pas de forte
pression sur le panier
verrouillé.

ATTENTION!

Ne dépassez pas la charge
maximale de 18 kg.

ATTENTION!

Assurez-vous que les
articles ne sont pas collés au
cadre du panier car vous
pourriez endommager ces
articles, ainsi que le
mécanisme ComfortLift.

Le mécanisme ComfortLift vous permet
de soulever le panier (au niveau du
deuxième panier) et de le rabaisser pour
charger et décharger plus facilement la
vaisselle.

Pour charger et décharger le panier
inférieur :

1. Pour soulever le panier, sortez-le du
lave-vaisselle en utilisant la poignée
du panier. N'utilisez pas la poignée
pour détacher le panier.

2. Placez soigneusement la vaisselle
dans le panier, ou sortez-la
(reportez-vous à la brochure de

déchargement du panier).

3. Pour abaisser le panier, reliez la

poignée au cadre du panier comme
indiqué ci-dessous. Soulevez
complètement la poignée et soulevez
légèrement la poignée du panier
jusqu'à ce que le panier se détache
des deux côtés.

Une fois le panier déverrouillé,
poussez-le vers le bas. Le
mécanisme revient à sa position par
défaut au niveau inférieur.
Vous pouvez abaisser le panier de
deux façons, en fonction de la
charge :

• s'il s'agit d'une charge pleine

d'assiettes, poussez légèrement
le panier vers le bas.

• si le panier est vide ou chargé à

moitié, enfoncez le panier vers le
bas.

9.2 Utilisation du produit de

lavage

Le panier est automatiquement verrouillé
au niveau supérieur.

FRANÇAIS 21

ATTENTION!

Utilisez uniquement des
produits de lavage
spécialement conçus pour
les lave-vaisselles.

1. Appuyez sur la touche de
déverrouillage (A) pour ouvrir le
couvercle (C).

2. Versez le produit de lavage (gel,
poudre ou pastille) dans le
compartiment (B).

3. Si le programme comporte une
phase de prélavage, versez une
petite quantité de produit de lavage
sur la face intérieure de la porte de
l’appareil.

4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.

Pour plus d’informations sur
le dosage du produit de
lavage, reportez-vous aux
instructions du fabricant sur
l’emballage du produit.
Généralement, 20 à 25 ml
de produit de lavage en gel
suffit pour laver de la
vaisselle présentant une
salissure normale.

Les extrémités supérieures
des deux travers verticaux à
l’intérieur du compartiment
(B) indiquent le niveau
maximal pour remplir le
distributeur de gel (max.
30 ml).

9.3 Départ à distance

Activez cette fonction pour contrôler à
distance et gérer votre lave-vaisselle
dans l’application My Electrolux Kitchen.

Pour activer le départ à distance :

Vérifiez que le voyant est allumé et
que votre lave-vaisselle est ajouté à
l’application My Electrolux Kitchen. Si ce
n’est pas le cas, reportez-vous à

« Connexion sans fil ».

1. Appuyez sur la touche

• Le voyant correspondant à la
touche s’allume.

• Le voyant est éteint.

• Le voyant est allumé.

2. Fermez la porte de l’appareil.

3. Utilisez l’application My Electrolux

Kitchen pour faire fonctionner
l’appareil à distance.

L’ouverture de la porte
désactive le départ à
distance. Reportez-vous aux
informations fournies dans
ce chapitre.

Comment désactiver le départ à distance

Appuyez sur jusqu’à ce que l’affichage
indique 0h.

• Le voyant correspondant à la
touche est éteint.

• Le voyant est éteint.

• Le voyant est allumé.

• L’appareil revient au mode de
sélection de programme.

9.4 Comment sélectionner et démarrer un programme en utilisant la barre de sélection MY TIME.

1. Faites glisser votre doigt le long de la
barre de sélection MY TIME pour
choisir un programme adapté.

• Le voyant correspondant au

programme sélectionné est
allumé.

• L'ECOMETER indique la

consommation d'énergie et d'eau.

• L'affichage indique la durée du

programme.

2. Activez les EXTRAS compatibles si
vous le souhaitez.

3. Fermez la porte de l'appareil pour
démarrer le programme.

www.electrolux.com22

9.5 Comment sélectionner et

lancer le programme Pré­rinçage

1. Pour sélectionner le programme
Pré-rinçage, maintenez la touche

enfoncée pendant

3 secondes.

• Le voyant correspondant à la
touche est allumé.

• Le voyant ECOMETER est éteint.

• L'affichage indique le nom et la
durée du programme.

2. Fermez la porte de l'appareil pour
démarrer le programme.

9.6 Comment activer l'option

EXTRAS

1. Sélectionnez un programme en
utilisant la barre de sélection
MY TIME.

2. Appuyez sur la touche correspondant
à l'option que vous souhaitez activer.

• Le voyant correspondant à la
touche est allumé.

• L'affichage indique la durée du
programme réactualisée.

• L'ECOMETER indique la
consommation d'énergie et d'eau
mis à jour.

Par défaut, les options
souhaitées doivent être
activées à chaque fois,
avant de lancer un
programme.
Si le dernier programme
sélectionné est activé, les
options sauvegardées sont
automatiquement activées
avec le programme.

Vous ne pouvez pas activer
ni désactiver ces options
pendant le déroulement d'un
programme.

Toutes les options ne sont
pas compatibles les unes
avec les autres.

Activer des options
augmente souvent la
consommation d'eau et
d'énergie, ainsi que sur la
durée du programme.

9.7 Comment lancer le programme AUTO Sense

1. Appuyez sur .

• Le voyant correspondant à la
touche est allumé.

• L'affichage indique la durée
maximale du programme.

MY TIME et EXTRAS ne
sont pas compatibles avec
ce programme.

2. Fermez la porte de l'appareil pour
démarrer le programme.

L'appareil détecte le type de charge et
choisit un cycle de lavage adapté. En
cours de cycle, les capteurs
s'enclenchent à plusieurs reprises, et la
durée initiale du programme peut être
diminuée.

9.8 Comment différer le départ

d’un programme

1. Sélectionnez un programme.

2. Appuyez deux fois sur la touche .

L’affichage indique 1h.

3. Appuyez sur à plusieurs reprises

jusqu’à ce que le délai souhaité
s’affiche (de 1 à 24 heures).

4. Fermez la porte de l’appareil pour
démarrer le décompte.

Lorsque vous réglez le départ différé, le
départ à distance est automatiquement
activé.

Pendant le décompte, vous ne pouvez
pas modifier la sélection du programme.
Vous pouvez modifier le délai du
décompte dans l’application.

Lorsque le décompte est terminé, le
programme démarre.

FRANÇAIS 23

9.9 Ouverture de la porte

pendant le fonctionnement de
l’appareil

Si vous ouvrez la porte lorsqu’un
programme est en cours, le cycle de
lavage se met en pause. La durée
restante du programme s’affiche. La
barre du programme en bas de
l’affichage indique la progression actuelle
du cycle de lavage. La longueur de la
barre diminue en même temps que la
durée du programme. Après avoir
refermé la porte, le cycle de lavage
reprend là où il a été interrompu.

Si vous ouvrez la porte alors que le
départ à distance est activé, cette
fonction sera désactivée. Activez à
nouveau le départ à distance avant de
fermer la porte, sinon, le cycle de lavage
démarre immédiatement après avoir
fermé la porte. L’ouverture de la porte ne
désactive pas le départ à distance si le
départ différé est réglé.

Si vous ouvrez la porte pendant le
décompte du départ différé, le décompte
est mis en pause. Le statut actuel du
décompte s’affiche. Après avoir refermé
la porte, le décompte reprend.

Ouvrir la porte lorsque
l’appareil est en
fonctionnement peut avoir
un impact sur la
consommation d’énergie et
la durée du programme.

Durant la phase de séchage,
si la porte est ouverte
pendant plus de
30 secondes, le programme
en cours s’arrête. Ceci ne se
produit pas si la porte est
ouverte par la fonction
AirDry.

9.10 Comment annuler le départ différé au cours du décompte

Maintenez la touche enfoncée
pendant environ 3 secondes.

L'appareil revient au mode de sélection
de programme.

Si vous annulez le départ
différé, vous devez régler de
nouveau le programme.

9.11 Pour annuler un programme en cours

Maintenez la touche enfoncée
pendant environ 3 secondes.

L'appareil revient au mode de sélection
de programme.

Assurez-vous que le
distributeur de produit de
lavage n'est pas vide avant
de démarrer un nouveau
programme de lavage.

9.12 Fonction Auto Off

Cette fonction permet d'économiser de
l'énergie en éteignant l'appareil lorsqu'il
n'est pas en cours de fonctionnement.

La fonction est activée
automatiquement :

• Lorsque le programme est terminé.

• Au bout de 5 minutes si le programme
n'a pas démarré.

9.13 Fin du programme

Lorsque le programme est terminé,
l’écran affiche Plats propres.

La fonction Auto Off éteint
automatiquement l’appareil.

Toutes les touches sont désactivées à
l’exception de la touche marche/arrêt.

Si l’affichage indique Mise à

jour, reportez-vous à
« Résolution des
pannes ».

www.electrolux.com24

10. CONSEILS

10.1 Informations générales

Suivez les conseils ci-dessous pour
garantir des résultats de lavage et de
séchage optimaux au quotidien et pour
protéger l'environnement.

• Laver les plats au lave-vaisselle
comme indiqué dans la notice
d’utilisation permet généralement de
consommer moins d’eau et d’énergie
par rapport au lavage des plats à la
main.

• Chargez le lave-vaisselle à sa
capacité maximale pour économiser
l’eau et l’énergie. Pour obtenir les
meilleurs résultats de nettoyage,
disposez les articles dans les paniers
comme indiqué dans la notice
d'utilisation et ne surchargez pas les
paniers.

• Ne rincez pas vos plats à la main au
préalable. Cela augmente la
consommation d’eau et d’énergie. Si
nécessaire, sélectionnez un
programme avec une phase de
prélavage.

• Enlevez les plus gros résidus
d’aliments des plats et videz les
tasses et les verres avant de les
mettre dans l’appareil.

• Faites tremper ou récurez légèrement
la vaisselle contenant des aliments
très cuits avant de la placer dans
l'appareil.

• Vérifiez que les plats ne se touchent
pas dans les paniers ou ne se
recouvrent pas les uns les autres.
L'eau peut ainsi atteindre toute la
vaisselle et la laver parfaitement.

• Vous pouvez utiliser du détergent, du
liquide de rinçage et du sel
régénérant séparément, ou des
pastilles tout en 1. Suivez les
instructions inscrites sur l'emballage.

• Sélectionnez un programme en
fonction du type de charge et du
degré de saleté. ECO assure
l’utilisation la plus efficace de
consommation d’eau et d’énergie.

• Pour empêcher la formation de
dépôts calcaires à l’intérieur de
l’appareil :

– Remplissez le réservoir de sel

régénérant dès que nécessaire.

– Utilisez le dosage recommandé

de détergent et de liquide de
rinçage.

– Assurez-vous que le niveau réglé

pour l'adoucisseur d'eau
correspond à la dureté de l'eau de
votre région.

– Suivez les instructions du chapitre

« Entretien et nettoyage ».

10.2 Utilisation de sel

régénérant, de liquide de
rinçage et de produit de lavage

• Utilisez uniquement du sel
régénérant, du liquide de rinçage et
du produit de lavage conçus pour les
lave-vaisselle. D'autres produits
peuvent endommager l'appareil.

• Dans les régions où l'eau est dure ou
très dure, nous recommandons
l'utilisation séparée d'un détergent
simple (poudre, gel, pastille, sans
fonction supplémentaire), de liquide
de rinçage et de sel régénérant pour
des résultats de lavage et de séchage
optimaux.

• Les tablettes de détergent ne se
dissolvent pas complètement durant
les programmes courts. Pour éviter
que des résidus de produit de lavage
ne se déposent sur la vaisselle, nous
recommandons d'utiliser des pastilles
de détergent avec des programmes
longs.

• Utilisez toujours la quantité adéquate
de détergent. Un dosage insuffisant
de détergent peut entraîner de
mauvais résultats de nettoyage et la
formation d’une pellicule ou de taches
d’eau dure sur les articles. Utiliser
trop de détergent avec une eau douce
ou adoucie entraîne la présence de
résidus de détergent sur les plats.
Ajustez la quantité de détergent en
fonction de la dureté de l’eau.
Reportez-vous aux instructions
figurant sur l'emballage du produit de
lavage.

• Utilisez toujours la quantité adéquate
de liquide de rinçage. Un dosage

FRANÇAIS 25

insuffisant du liquide de rinçage
diminue les résultats de séchage.
Utiliser trop de liquide de rinçage
entraîne la formation de couches
bleutées sur les articles.

• Assurez-vous que le niveau
d’adoucisseur d’eau est correct. Si le
niveau est trop élevé, la quantité
accrue de sel régénérant dans l’eau
peut entraîner la formation de rouille
sur les couverts.

10.3 Que faire si vous ne

voulez plus utiliser de pastilles
tout en 1

Avant de commencer à utiliser le produit
de lavage, le sel régénérant et le liquide
de rinçage séparément, suivez les
étapes suivantes :

1. Réglez l'adoucisseur d'eau sur le

niveau maximal.

2. Assurez-vous que le réservoir de sel

régénérant et le distributeur de
liquide de rinçage sont pleins.

3. Lancez le programme Quick.

N'ajoutez pas de produit de lavage et
laissez les paniers vides.

4. Lorsque le programme de lavage est

terminé, réglez l'adoucisseur d'eau
en fonction de la dureté de l'eau
dans votre région.

5. Ajustez la quantité de liquide de

rinçage libérée.

10.4 Avant de lancer un

programme

Avant de lancer le programme
sélectionné, assurez-vous que :

• Les filtres sont propres et
correctement installés.

• Le bouchon du réservoir de sel
régénérant est serré.

• Les bras d’aspersion ne sont pas
obstrués.

• Il y a assez de sel régénérant et de
liquide de rinçage (sauf si vous
utilisez des pastilles tout-en-un).

• La vaisselle est bien positionnée dans
les paniers.

• Le programme est adapté au type de
vaisselle et au degré de salissure.

• La bonne quantité de détergent est
utilisée.

10.5 Chargement des paniers

• Utilisez toujours l’espace complet des
paniers.

• N’utilisez l’appareil que pour laver des
articles adaptés au lave-vaisselle.

• Ne lavez pas dans l’appareil des
articles fabriqués en bois, corne,
aluminium, étain et cuivre car ils
pourraient se fissurer, se déformer,
être décolorés ou piqués.

• Ne placez pas dans l’appareil des
objets pouvant absorber l’eau
(éponges, chiffons de nettoyage).

• Chargez les articles creux (tasses,
verres et casseroles) en les
retournant.

• Assurez-vous que les objets en verre
ne se touchent pas.

• Placez les articles légers dans le
panier supérieur. Veillez à ce que les
articles ne puissent pas bouger.

• Placez les couverts et les petits
articles dans le tiroir à couverts.

• Déplacez le panier supérieur vers le
haut à l’aide des poignées pour
pouvoir placer les grands récipients
dans le panier inférieur.

• Assurez-vous que le bras d’aspersion
tourne librement avant de lancer un
programme.

10.6 Déchargement des

paniers

1. Attendez que la vaisselle refroidisse

avant de la retirer de l'appareil. La
vaisselle encore chaude est sensible
aux chocs.

2. Commencez par décharger le panier

inférieur, puis le panier supérieur.

Une fois le programme
terminé, il peut rester de
l'eau sur les surfaces
intérieures de l'appareil.

www.electrolux.com26

11. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération
d'entretien autre que le
programme Machine Care,
éteignez l'appareil et
débranchez la fiche de la
prise secteur.

Assurez-vous que le
ComfortLift est vide et
correctement verrouillé en
position surélevée.

Les filtres sales et les bras
d'aspersion obstrués ont un
impact négatif sur les
résultats de lavage.
Contrôlez-les régulièrement
et nettoyez-les si
nécessaire.

11.1 Machine Care

Machine Care est un programme conçu
pour laver l'intérieur de l'appareil, pour
des résultats optimaux. Il élimine le tartre
et l'accumulation de graisses.

Lorsque l'appareil détecte qu'il doit être
nettoyé, l’écran affiche le message de
rappel Veuillez démarrer MachineCare

et l’indicateur . Lancez le programme
Machine Care pour nettoyer l'intérieur de
l'appareil.

Comment lancer le programme Machine Care

Avant de lancer le
programme Machine Care,
nettoyez les filtres et les
bras d'aspersion.

1. Utilisez un produit de détartrage ou
de nettoyage spécialement conçu
pour les lave-vaisselle. Suivez les
instructions inscrites sur l'emballage.
Ne placez pas de vaisselle dans les
paniers.

2. Maintenez simultanément les
touches

pendant environ 3 secondes.

et enfoncées

L’indicateur clignote.L’écran affiche
la durée du programme.

3. Fermez la porte de l'appareil pour
démarrer le programme.

Lorsque le programme est terminé, le
message de rappel est désactivé.

11.2 Nettoyage intérieur

• Nettoyez soigneusement l'appareil, y

compris le joint en caoutchouc de la
porte, avec un chiffon doux humide.

• N'utilisez pas de produits abrasifs, de

tampons à récurer, d'outils
tranchants, de produits chimiques
agressifs, d'éponges métalliques, ni
de solvants.

• Pour maintenir des performances

optimales, utilisez un produit de
nettoyage spécifiquement conçu pour
les lave-vaisselle (au moins une fois
tous les deux mois). Reportez-vous
aux instructions figurant sur
l'emballage de ces produits.

• Pour des résultats de lavage

optimaux, lancez le programme
Machine Care.

11.3 Élimination de corps

étrangers

Vérifiez les filtres et le collecteur d’eau
après chaque utilisation du lave­vaisselle. Les corps étrangers (par
exemple les morceaux de verre, de
plastique, les os ou les cure-dents, etc.)
réduisent les performances de nettoyage
et peuvent endommager la pompe de
vidange.

ATTENTION!

Si vous ne pouvez pas
retirer les corps étrangers,
contactez un service après­vente agréé.

1. Démontez le système de filtres
comme indiqué dans ce chapitre.

2. Retirez manuellement tout corps
étranger.

3. Remontez les filtres comme indiqué
dans ce chapitre.

11.4 Nettoyage extérieur

C

B

A

• Nettoyez l'appareil avec un chiffon
doux humide.

• Utilisez uniquement des produits de
lavage neutres.

• N'utilisez pas de produits abrasifs, de
tampons à récurer ni de solvants.

FRANÇAIS 27

11.5 Nettoyage des filtres

Le système de filtres est composé de
3 parties.

1. Tournez le filtre (B) vers la gauche et

sortez-le.

4. Lavez les filtres.

5. Assurez-vous qu'il ne reste aucun

résidu alimentaire ni salissure à
l'intérieur ou autour du bord du
collecteur d'eau.

6. Réinstallez le filtre plat (A). Assurez­vous qu'il soit correctement
positionné entre les 2 guides.

7. Remontez les filtres (B) et (C).

8. Remettez le filtre (B) dans le filtre

2. Retirez le filtre (C) du filtre (B).

3. Retirez le filtre plat (A).

plat (A). Tournez-le vers la droite
jusqu'à la butée.

www.electrolux.com28

ATTENTION!

Une position incorrecte des
filtres peut donner de
mauvais résultats de lavage
et endommager l'appareil.

11.6 Nettoyage du bras d’aspersion inférieur

Nous vous conseillons de nettoyer
régulièrement le bras d’aspersion
inférieur afin d’éviter que ses orifices ne
se bouchent.

Quand les orifices sont bouchés, les
résultats de lavage peuvent être
insatisfaisants.

1. Pour retirer le bras d’aspersion
inférieur, tirez-le vers le haut.

2. Lavez le bras d’aspersion sous l’eau
courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices.

3. Pour réinstaller le bras d’aspersion,
enfoncez-le vers le bas.

11.7 Nettoyage du bras

d’aspersion supérieur

Nous vous conseillons de nettoyer
régulièrement le bras d’aspersion
supérieur afin d’éviter que ses orifices ne
se bouchent.

Quand les orifices sont bouchés, les
résultats de lavage peuvent être
insatisfaisants.

1. Sortez le panier supérieur.

2. Pour détacher le bras d’aspersion du

panier, poussez le bras vers le haut
tout en le tournant vers la droite.

3. Lavez le bras d’aspersion sous l’eau

C

B

A

1

2

courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices.

4. Pour réinstaller le bras d’aspersion,
pousser le bras vers le haut tout en
le tournant vers la gauche, jusqu’à ce
qu’il se verrouille en place.

FRANÇAIS 29

1. Libérez les butées sur les côtés des

rails coulissants du bac à couverts et
retirez le bac.

2. Déplacez le panier supérieur vers le
niveau inférieur pour atteindre le bras
d’aspersion plus facilement.

3. Pour détacher le bras d’aspersion (C)
du tuyau d’alimentation (A), tournez
la fixation (B) vers la gauche et tirez
le bras d’aspersion vers le bas.

11.8 Nettoyage du bras d’aspersion supérieur

Nous vous conseillons de nettoyer
régulièrement le bras d’aspersion
supérieur afin d’éviter que ses orifices ne
se bouchent. Quand les orifices sont
bouchés, les résultats de lavage peuvent
être insatisfaisants.

Le bras d’aspersion supérieur se trouve
sur le plafond de l’appareil. Le bras
d’aspersion (C) se trouve dans le tuyau
d’alimentation (A) avec la fixation (B).

4. Lavez le bras d’aspersion sous l’eau
courante. Utilisez un outil pointu
comme un cure-dent pour extraire
toutes les particules de saleté
incrustées dans les orifices. Faites
couler de l’eau dans les orifices pour
éliminer les particules de saleté se
trouvant à l’intérieur.

www.electrolux.com30

12. DÉPANNAGE

5. Pour réinstaller le bras d’aspersion

(C), insérez la fixation (B) dans le
bras d’aspersion et insérez-le dans le
tuyau d’alimentation (A) en le
tournant vers la droite. Assurez-vous
que la fixation se verrouille
correctement dans la bonne position.

6. Réinstallez le bac à couverts sur les
rails coulissants et rattachez les
butées.

AVERTISSEMENT!

Une mauvaise réparation de
l’appareil peut entraîner un
danger pour la sécurité de
l’utilisateur. Toute réparation
doit être effectuée par du
personnel qualifié.

La plupart des problèmes peuvent
être résolus sans avoir recours au
service après-vente agréé.

Problème et code d’alar‐meCause et solution possibles

Vous ne pouvez pas met‐
tre en fonctionnement l’ap‐
pareil.

Le programme ne démarre
pas.

L’appareil ne se remplit
pas d’eau.

L’affichage indique , Er‐

reur i10 ou Erreur i11 et
Pas d'arrivée d'eau.

• Assurez-vous que la fiche du câble d’alimentation est
bien connectée dans la prise de courant.

• Assurez-vous qu’aucun fusible n’a disjoncté dans la
boîte à fusibles.

• Assurez-vous que la porte de l'appareil est fermée.

• Si vous avez sélectionné Départ différé, annulez-le
ou attendez la fin du décompte.

• L’appareil recharge la résine à l’intérieur de l’adou‐
cisseur d’eau. La durée de la procédure est d’environ
5 minutes.

• Assurez-vous que l'arrivée d'eau est ouverte.

• Assurez-vous que la pression de l’alimentation d’eau
est suffisante. Pour cela, contactez les autorités lo‐
cales en charge de l’eau.

• Assurez-vous que l’arrivée d’eau n’est pas bouchée.

• Assurez-vous que le filtre du tuyau d’arrivée d’eau
n’est pas bouché.

• Assurez-vous que le tuyau de raccordement ne pré‐
sente pas de plis ni de coudes.

Reportez-vous au tableau ci-dessous
pour obtenir plus d’informations sur les
problèmes possibles.

Pour certaines anomalies, l’écran affiche
un code d’alarme.

Problème et code d’alar‐meCause et solution possibles

FRANÇAIS 31

L’appareil ne vidange pas
l'eau.

L'affichage indique , Er‐

reur i20 et L'eau n'est
pas évacuée.

Le dispositif anti-inonda‐
tion est activé.

L'affichage indique , Er‐

reur i30 et Risque d'inon‐
dation détecté.

Dysfonctionnement du
capteur de détection du ni‐
veau d’eau.
L’affichage indique i41 ­i44.

Dysfonctionnement de la
pompe de lavage ou de la
pompe de vidange.
L'affichage indique i51 ­i59 ou i5A - i5F.

La température de l’eau à
l’intérieur de l’appareil est
trop élevée ou un dysfonc‐
tionnement du capteur de
température s’est produit.
L’affichage indique i61 ou
i69.

Dysfonctionnement techni‐
que de l’appareil.
L’affichage indique iC0 ou
iC3.

Le niveau d’eau à l’inté‐
rieur de l’appareil est trop
élevé.
L’affichage indique iF1.

Erreur de l'unité réseau.
L’affichage indique iC4

Network Interface Error
ou iC5 Network Interface
Error.

L'appareil s'arrête et dé‐
marre plusieurs fois pen‐
dant son fonctionnement.

• Assurez-vous que le siphon n’est pas bouché.

• Assurez-vous que le système de filtre intérieur n’est
pas bouché.

• Assurez-vous que le tuyau de vidange n’est pas tor‐
du ni plié.

• Fermez l’arrivée d’eau et contactez un service après­vente agréé.

• Assurez-vous que les filtres sont propres.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Mettez à l’arrêt et mettez-le de nouveau en fonction‐
nement.

• Assurez-vous que la température de l’eau de l’arri‐
vée ne dépasse pas 60 °C.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Mettez à l’arrêt l’appareil et mettez-le de nouveau en
fonctionnement.

• Assurez-vous que les filtres sont propres.

• Assurez-vous que le tuyau de sortie est installé à la
bonne hauteur au-dessus du sol. Reportez-vous aux
instructions d'installation.

• Contactez un service après-vente agréé.

• Cela est normal. Cela vous garantit des résultats de
lavage optimaux et des économies d’énergie.

www.electrolux.com32

Problème et code d’alar‐meCause et solution possibles

Le programme dure trop
longtemps.

Le temps restant sur l'affi‐
chage augmente et passe
presque instantanément à
la fin du programme.

Petite fuite de la porte de
l'appareil.

La porte de l’appareil est
difficile à fermer.

La porte de l’appareil s’ou‐
vre pendant le cycle de la‐
vage.

Cliquetis ou bruits de bat‐
tement à l'intérieur de l'ap‐
pareil.

L’appareil déclenche le
disjoncteur.

L’appareil est allumé mais
ne fonctionne pas.
L’affichage indique Power
Fail.

L’appareil s’éteint en cours
de fonctionnement.

L’affichage indique Mise à
jour. Toutes les touches
sont désactivées, sauf on/
off.

• Si vous avez sélectionné l'option de départ différé,
annulez-le ou attendez la fin du décompte.

• L'activation des options augmente généralement la
durée du programme.

• Ce n'est pas un défaut. L'appareil fonctionne correc‐
tement.

• L’appareil n’est pas d’aplomb. Desserrez ou serrez
les pieds réglables (si disponibles).

• La porte de l’appareil n’est pas centrée sur la cuve.
Réglez le pied arrière (si disponible).

• L’appareil n’est pas d’aplomb. Desserrez ou serrez
les pieds réglables (si disponibles).

• De la vaisselle dépasse des paniers.

• La fonction AirDry est activée. Vous pouvez désacti‐
ver la fonction. Reportez-vous au chapitre « Régla‐
ges de base ».

• La vaisselle n'est pas correctement rangée dans les
paniers. Reportez-vous à la notice de chargement du
panier.

• Assurez-vous que les bras d’aspersion peuvent tour‐
ner librement.

• L’intensité est insuffisante pour alimenter simultané‐
ment tous les appareils en cours d’utilisation. Vérifiez
l’intensité de la prise et la capacité du mètre ou met‐
tez à l’arrêt l’un des appareils en cours d’utilisation.

• Défaut électrique interne de l’appareil. Contactez un
service après-vente agréé.

• L’alimentation électrique est hors de la plage de
fonctionnement. Le cycle de lavage est temporaire‐
ment interrompu et reprend automatiquement une
fois l’alimentation rétablie.

• Panne de courant complète. Le cycle de lavage est
temporairement interrompu et reprend automatique‐
ment une fois l’alimentation rétablie.

• L'appareil télécharge et installe automatiquement la
mise à jour du microprogramme lorsqu'elle est dispo‐
nible. L’affichage indique Mise à jour pendant toute
la durée du processus de mise à jour. Attendez la fin
du processus. Si vous interrompez le processus de
mise à jour en désactivant l'appareil, il reprendra à
sa mise en marche.
La mise à jour du microprogramme ne modifie pas
les valeurs de la déclaration de performance de l'ap‐
pareil.

FRANÇAIS 33

Après avoir vérifié l'appareil, mettez à
l’arrêt l’appareil et mettez-le de nouveau
en fonctionnement. Si le problème
persiste, contactez un service après­vente agréé.

Pour les codes d’alarme non décrits
dans le tableau, contactez un service
après-vente agréé.

Avant de contacter un
service après-vente agréé,
notez le numéro PNC.
Reportez-vous au chapitre

« Réglages de base ».

AVERTISSEMENT!

Nous vous conseillons de ne
pas utiliser l’appareil tant
que le problème n’a pas été
entièrement résolu.
Débranchez l’appareil et ne
le rebranchez pas tant que
vous n’êtes pas certain qu’il
fonctionne correctement.

12.1 Les résultats obtenus en matière de lavage et de séchage de la vaisselle sont insuffisants

Problème Cause et solution possibles

Résultats de lavage insatis‐
faisants.

Résultats de séchage mé‐
diocres.

Les verres et la vaisselle
présentent des rayures blan‐
châtres ou des couches
bleuâtres.

• Reportez-vous aux chapitres « Utilisation quoti‐
dienne », « Conseils » et au document de charge‐
ment du panier.

• Utilisez un programme de lavage plus intense.

• Activez l'option ExtraPower pour améliorer les ré‐
sultats de lavage du programme sélectionné.

• Nettoyez les orifices des bras de lavage et le filtre.
Reportez-vous au chapitre « Entretien et nettoya‐
ge ».

• La vaisselle est restée trop longtemps à l'intérieur
de l'appareil, porte fermée. Activez l'option AirDry
pour régler l'ouverture automatique de la porte et
améliorer les performances de séchage.

• Il n’y a pas de liquide de rinçage ou le dosage du
liquide de rinçage n’est pas suffisant. Remplissez
le distributeur de liquide de rinçage ou réglez le do‐
sage de liquide de rinçage sur un niveau plus éle‐
vé.

• La qualité du liquide de rinçage peut être la cause.

• Utilisez toujours du liquide de rinçage, même avec
des pastilles tout en 1.

• Les articles en plastique peuvent avoir besoin
d’être séchés à l’aide d’une serviette.

• Le programme ne possède pas de phase de sé‐
chage. Reportez-vous au chapitre « Présentation
des programmes ».

• Le niveau de liquide de rinçage libérée est trop
haut. Réduisez le dosage du liquide de rinçage.

• La quantité de produit de lavage est excessive.

www.electrolux.com34

Problème Cause et solution possibles

Il y a des taches et des tra‐
ces d’eau sèche sur les ver‐
res et la vaisselle.

• La quantité de liquide de rinçage libérée n’est pas
suffisante. Augmentez le dosage du liquide de rin‐
çage.

• La qualité du liquide de rinçage peut être la cause.

L'intérieur de l'appareil est
humide.

Mousse inhabituelle en
cours de lavage.

• Ce n’est pas un défaut de l’appareil. De l'humidité
se condense sur les parois de l'appareil.

• Utilisez uniquement des produits de lavage spécia‐
lement conçus pour les lave-vaisselle.

• Utilisez un produit de lavage d’un autre fabricant.

• Ne pré-rincez pas les plats sous l'eau courante.

Traces de rouille sur les
couverts.

• Il y a trop de sel dans l’eau utilisée pour le lavage.
Reportez-vous au chapitre « Adoucisseur
d’eau ».

• Des couverts en argent et en acier inoxydable ont
été placés ensemble. Évitez de placer des couverts
en argent et en acier inoxydable les uns à côté des
autres.

Il y a des résidus de déter‐
gent dans le distributeur de
produit de lavage à la fin du
programme.

• La pastille de détergent est restée coincée dans le
distributeur et n'a donc pas été entièrement élimi‐
née par l'eau.

• L'eau ne peut pas laver le produit de lavage du dis‐
tributeur. Assurez-vous que les bras d'aspersion ne
sont pas bloqués ou obstrués.

• Assurez-vous que les articles dans les paniers
n'entravent pas l'ouverture du couvercle du distri‐
buteur de produit de lavage.

Odeurs à l’intérieur de l’ap‐
pareil.

• Reportez-vous au chapitre « Nettoyage intér‐
ieur ».

• Démarrez le programme Machine Care avec un
agent détartrant ou un produit de nettoyage conçu
pour les lave-vaisselle.

Dépôts calcaires sur la vais‐
selle, dans la cuve et sur la
partie intérieure de la porte.

• Le niveau de sel régénérant est bas, vérifiez le
voyant de remplissage.

• Le bouchon du réservoir de sel régénérant est des‐
serré.

• L’eau de votre arrivée est dure. Reportez-vous au
chapitre « Adoucisseur d’eau ».

• Utilisez du sel régénérant et sélectionner la régé‐
nération de l’eau même si vous utilisez des pastil‐
les tout-en-un. Reportez-vous au chapitre « Adou‐
cisseur d’eau ».

• Démarrez le programme Machine Care avec un
détartrant conçu pour les lave-vaisselle.

• Si des dépôts de tartre persistent, nettoyez l'appa‐
reil avec les détergents adaptés.

• Testez différents produits de lavage.

• Contactez le fabricant du produit de lavage.

Problème Cause et solution possibles

Vaisselle ternie, décolorée
ou ébréchée.

Reportez-vous aux chapitres

« Avant la première
utilisation », « Utilisation
quotidienne » ou
« Conseils » pour connaître

les autres causes probables.

• Assurez-vous que seuls des articles lavables au la‐
ve-vaisselle sont lavés dans l’appareil.

• Chargez et déchargez le panier avec précautions.
Reportez-vous au document de chargement du pa‐
nier.

• Placez les articles délicats dans le panier supéri‐
eur.

• Activez l'option GlassCare pour garantir un soin
spécial aux verres et à la vaisselle délicate.

12.2 Problèmes avec la connexion sans fil

Problème Cause et solution possibles

L’activation de la connexion
sans fil n’a pas réussi.

L’application ne peut pas se
connecter au lave-vaisselle.

• Mauvais identifiant ou mot de passe du réseau Wi­Fi. Annulez la configuration et redémarrez-la pour
entrer les identifiants corrects. Reportez-vous au
chapitre « Connexion sans fil ».

• Le signal du réseau Wi-Fi a subi un problème. Véri‐
fiez votre réseau Wi-Fi et votre routeur. Redémar‐
rez le routeur.

• La puissance du signal du réseau sans fil est fai‐
ble. Rapprochez le routeur du lave-vaisselle.

• Le signal sans fil est perturbé par un appareil à mi‐
cro-ondes qui se trouve près du lave-vaisselle.
Mettez à l’arrêt l’appareil à micro-ondes.

• Contactez votre fournisseur d’accès sans fil si vous
rencontrez des problèmes avec le réseau sans fil.

• Le signal du réseau Wi-Fi a subi un problème. Véri‐
fiez votre réseau Wi-Fi et votre routeur. Redémar‐
rez le routeur.

• Assurez-vous que votre appareil mobile est bien
connecté au réseau.

• Nouveau routeur installé ou configuration du rou‐
teur modifiée. Configurez à nouveau le lave-vais‐
selle et le dispositif mobile. Reportez-vous au cha‐
pitre « Connexion sans fil ».

• Contactez votre fournisseur d’accès sans fil si vous
rencontrez des problèmes avec le réseau sans fil.

FRANÇAIS 35

www.electrolux.com36

Problème Cause et solution possibles

L’application ne peut pas se
connecter au lave-vaisselle
par le biais d’un réseau au‐
tre que votre réseau Wi-Fi

domestique. Le voyant
est rouge ou orange.

Fréquemment, l’application
ne parvient pas à se con‐
necter au lave-vaisselle.

• La connexion au cloud est perdue. Attendez que la
connexion soit rétablie.

• Le signal sans fil est perturbé par un appareil à mi‐
cro-ondes qui se trouve près du lave-vaisselle.
Mettez à l’arrêt l’appareil à micro-ondes. Évitez
d’utiliser l’appareil à micro-ondes et le départ à dis‐
tance en même temps.

• La puissance du signal du réseau sans fil est fai‐
ble. Déplacez le routeur aussi près que possible du
lave-vaisselle ou envisagez d’acheter un répéteur
Wi-Fi.

13. CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profondeur

Branchement électrique

Pression de l’arrivée d’eau bar (minimum et maximum) 0.5 - 8

Arrivée d’eau

Capacité Configurations du nombre de

1)

Reportez-vous à la plaque signalétique pour d'autres valeurs.

2)

Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environne‐
ment (par exemple des panneaux solaires), utilisez une arrivée d'eau chaude afin de rédui‐
re la consommation d'énergie.

13.1 Lien vers la base de données EPREL de l’UE

Le code QR présent sur l’étiquette
énergétique fournie avec l’appareil
contient un lien Web permettant
d’enregistrer cet appareil dans la base
de données EPREL de l’UE. Conservez
l’étiquette énergétique à titre de
référence avec le manuel d’utilisation et
tous les autres documents fournis avec
cet appareil.

(mm)

Tension (V) 200 - 240

1)

Fréquence (Hz) 50 - 60

MPa (minimum et maximum) 0.05 - 0.8

Eau froide ou eau chaude

couverts

Il est possible de trouver des
informations relatives aux performances
du produit dans la base de données
EPREL de l’EU grâce au lien https://
eprel.ec.europa.eu avec le nom du
modèle et le numéro de produit se
trouvant sur la plaque signalétique de
l’appareil. Reportez-vous au chapitre
« Description du produit ».

Pour des informations plus détaillées sur
l’étiquette énergétique, consultez le site
www.theenergylabel.eu.

596 / 818 - 898 / 550

max. 60°C

2)

14

14. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT

FRANÇAIS 37

Recyclez les matériaux portant le
symbole . Déposez les emballages

dans les conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils
portant le symbole avec les ordures

ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.

My Electrolux Kitchen app

www.electrolux.com38

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 39

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 41

3. OPIS PRODUKTU............................................................................................ 44

4. PANEL STEROWANIA.....................................................................................44

5. WYBÓR PROGRAMU...................................................................................... 46

6. USTAWIENIA PODSTAWOWE .......................................................................49

7. POŁĄCZENIE BEZPRZEWODOWE................................................................ 53

8. PRZED PIERWSZYM UŻYCIEM......................................................................55

9. CODZIENNA EKSPLOATACJA....................................................................... 56

10. WSKAZÓWKI I PORADY............................................................................... 60

11. KONSERWACJA I CZYSZCZENIE................................................................ 62

12. ROZWIĄZYWANIE PROBLEMÓW................................................................ 66

13. DANE TECHNICZNE......................................................................................73

MYŚLIMY O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest on owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu
problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych.
Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować
poniższe dane: Model, numer produktu, numer seryjny.
Informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego

POLSKI 39

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
dołączoną instrukcją obsługi. Producent nie odpowiada
za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu w celu wykorzystania w
przyszłości.

www.electrolux.com40

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych, sensorycznych lub
umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się
urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w

gospodarstwie domowym oraz do podobnych
zastosowań w takich miejscach, jak:

– gospodarstwa rolne, kuchnie w obiektach

sklepowych, biurowych oraz innych placówkach
pracowniczych;

– do obsługi przez klientów w hotelach, motelach,

obiektach noclegowych i innych obiektach
mieszkalnych.

• Nie zmieniać parametrów technicznych urządzenia.

POLSKI 41

• Robocze ciśnienie wody (minimalne i maksymalne)

musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) bar

(MPa)

• Maksymalna liczba kompletów naczyń wynosi 14.

• Jeśli przewód zasilający uległ uszkodzeniu, należy

zlecić jego wymianę producentowi urządzenia,

autoryzowanemu centrum serwisowemu lub też innej

kompetentnej osobie, aby uniknąć niebezpieczeństwa.

• OSTRZEŻENIE: Noże i inne przybory kuchenne z

ostrymi krawędziami należy wkładać do kosza w dół

lub układać poziomo.

• Nie zostawiać urządzenia z otworzonymi drzwiami,

aby zapobiec przypadkowemu nastąpieniu na nie.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego z

gniazda.

• Do czyszczenia urządzenia nie wolno używać wody

pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory

wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji

wodociągowej za pomocą nowych dołączonych

zestawów przewodów. Nie wolno używać starych

przewodów.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może
zainstalować wyłącznie
wykwalifikowana osoba.

• Usunąć wszystkie elementy
opakowania.

• Nie instalować ani nie używać
uszkodzonego urządzenia.

• Ze względów bezpieczeństwa nie
należy uruchamiać urządzenia przed
zainstalowaniem go w zabudowie.

• Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.

• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze
stosować rękawice ochronne i mieć
na stopach pełne obuwie.

• Nie instalować ani nie używać
urządzenia w miejscach, w których
panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w
odpowiednim i bezpiecznym miejscu,
które spełnia wymagania instalacyjne.

www.electrolux.com42

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i
porażeniem prądem
elektrycznym.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła
zasilania.

• Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani
przedłużaczy.

• Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu
zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.

• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby po zakończeniu instalacji
urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.

• Urządzenie wyposażono we wtyczkę
zasilającą z bezpiecznikiem 13 A.
Jeśli konieczna jest wymiana
bezpiecznika we wtyczce zasilającej,
należy użyć bezpiecznika 13 A ASTA
(BS 1362) (dotyczy tylko Wielkiej
Brytanii i Irlandii).

2.3 Podłączenie do sieci

wodociągowej

• Uważać, aby nie uszkodzić węży
wodnych.

• Przed podłączeniem urządzenia do
nowej instalacji wodociągowej lub
instalacji, z której nie korzystano
przez dłuższy czas lub która była
naprawiana lub do której podłączono
nowe urządzenia (liczniki wody itp.),
należy umożliwić wypływ wody, aż
będzie ona czysta.

• Podczas pierwszego użycia
urządzenia i bezpośrednio po nim

należy upewnić się, że nie ma
widocznych wycieków wody.

• Wąż dopływowy wyposażono w zawór
bezpieczeństwa i ścianki z
wewnętrznym przewodem
zasilającym.

OSTRZEŻENIE!

Niebezpieczne napięcie.

• W razie uszkodzenia węża
dopływowego należy natychmiast
zamknąć zawór wody i wyjąć wtyczkę
z gniazda elektrycznego. Należy
skontaktować się z autoryzowanym
centrum serwisowym w celu wymiany
węża dopływowego.

2.4 Sposób używania

• Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.

• Detergenty do zmywarki są
niebezpieczne. Należy przestrzegać
wskazówek dotyczących
bezpieczeństwa podanych na
opakowaniu detergentu.

• Nie pić wody i nie bawić się wodą w
urządzeniu.

• Nie wyjmować naczyń z urządzenia
przed zakończeniem programu. Na
naczyniach mogą pozostać resztki
detergentu.

• Nie kłaść żadnych przedmiotów ani
nie wywierać nacisku na otworzone
drzwi urządzenia.

• Po otworzeniu drzwi w trakcie
programu, z urządzenia może
wydostać się gorąca para.

POLSKI 43

2.5 Oświetlenie wewnętrzne

OSTRZEŻENIE!

Zagrożenie odniesieniem
obrażeń.

• Informacja dotycząca oświetlenia w
urządzeniu i elementów
oświetleniowych sprzedawanych
osobno jako części zamienne:
Zastosowane elementy oświetleniowe
są przystosowane do pracy w
wymagających warunkach fizycznych
(temperatura, drgania, wilgotność) w
urządzeniach domowych lub są
przeznaczone do sygnalizacji stanu
działania urządzenia. Nie są one
przeznaczone do innych zastosowań i
nie nadają się do oświetlania
pomieszczeń domowych.

• Urządzenie wyposażono w
oświetlenie wewnętrzne, które włącza
się w momencie otworzenia drzwi i
wyłącza po ich zamknięciu.

• Aby wymienić wewnętrzne
oświetlenie, należy skontaktować się
z autoryzowanym punktem
serwisowym.

2.6 Serwis

• Aby naprawić urządzenie, należy
skontaktować się z autoryzowanym
centrum serwisowym. Należy
stosować wyłącznie oryginalne części
zamienne.

• Samodzielna lub nieprofesjonalna
naprawa może mieć negatywny
wpływ na bezpieczeństwo i
spowodować utratę gwarancji.

• Następujące części zamienne będą
dostępne przez 7 lat po zakończeniu

produkcji modelu: silnik, pompa
obiegu i pompa opróżniająca, grzałki i
elementy grzejne, w tym pompy
ciepła, przewody i powiązane
elementy, takie jak węże, zawory,
filtry i elementy układu Aqua Stop,
elementy konstrukcyjne i wewnętrzne
związane z zespołem drzwi, układy
elektroniczne, wyświetlacze
elektroniczne, przełączniki
ciśnieniowe, termostaty i czujniki,
oprogramowanie i oprogramowanie
układowe, w tym oprogramowanie
resetujące. Niektóre z tych części
zamiennych będą dostępne wyłącznie
dla profesjonalnych punktów
serwisowych i nie wszystkie części
zamienne są odpowiednie do
wszystkich modeli.

• Następujące części zamienne będą
dostępne przez 10 lat po zakończeniu
produkcji modelu: zawias i uszczelki
drzwi, inne uszczelki, ramiona
spryskujące, filtry odpływowe,
wewnętrzne kosze i plastikowe
elementy wyposażenia, takie jak
kosze i pokrywy.

2.7 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.

• Odłączyć urządzenie od źródła
zasilania.

• Odciąć i wyrzucić przewód zasilający.

• Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dzieci lub
zwierząt w urządzeniu.

5

4

9

67

13

12

11

10

14

2

3

1

8

1 2 3

4 5 6

www.electrolux.com44

3. OPIS PRODUKTU

Sufitowe ramię spryskujące

1

Górne ramię spryskujące

2

Dolne ramię spryskujące

3

Filtry

4

Tabliczka znamionowa

5

Zbiornik soli

6

Otwór wentylacyjny

7

Dozownik płynu nabłyszczającego

8

3.1 Oświetlenie wnętrza

Urządzenie wyposażono w oświetlenie
wewnętrzne. Włącza się po otwarciu
drzwi lub włączeniu urządzenia, gdy
drzwi są otwarte.

4. PANEL STEROWANIA

Przycisk wł./wył. / Przycisk

1

resetowania

Dozownik detergentu

9

ComfortLift kosz

10

Uchwyt zwalniający

11

Uchwyt dolnego kosza

12

Górny kosz

13

Szuflada na sztućce

14

Oświetlenie wyłącza się po zamknięciu
drzwi lub wyłączeniu urządzenia. W
przeciwnym razie wyłącza się
automatycznie po pewnym czasie, aby
oszczędzać energię.

Przycisk Delay Start / Przycisk

2

Zdalne uruchomienie
Wyświetlacz

3

ECO

POLSKI 45

Pasek wyboru MY TIME

4

Przyciski funkcji EXTRAS

5

4.1 Wyświetlacz

Wyświetlacz pokazuje następujące
informacje:

• ECOMETER

• Kontrolki

• Nazwy i czas trwania programów

• Opóźnione rozpoczęcie programu

• Teksty informacji

4.2 ECOMETER

4.3 Wskaźniki

Wskaźnik Opis

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozow‐
nik płynu nabłyszczającego wymaga uzupełnienia. Patrz rozdział
„Przed pierwszym użyciem”.

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napeł‐
nienia. Patrz rozdział „Przed pierwszym użyciem”.

Wskaźnik Machine Care. Włącza się, gdy niezbędne jest wyczyszcze‐
nie wnętrza urządzenia przy użyciu programu Machine Care. Patrz
punkt „Konserwacja i czyszczenie”.

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą su‐
szenia. Miga podczas fazy suszenia. Patrz „Wybór programu”.

Wskaźnik Wi-Fi. Włącza się po włączeniu połączenia bezprzewodo‐
wego. Patrz: „Połączenie bezprzewodowe”.

Wskaźnik Zdalne uruchomienie. Włącza się, gdy włączona jest funk‐
cja zdalnego uruchomienia. Patrz „Codzienna eksploatacja”.

Wskaźnik Delay Start. Świeci się, jeśli włączono funkcję opóźnienia
rozpoczęcia programu. Patrz „Codzienna eksploatacja”.

Wskaźnik pauzy. Jego miganie sygnalizuje wstrzymanie cyklu lub od‐
liczania czasu opóźnienia na skutek otwarcia drzwi. Patrz „Codzien‐
na eksploatacja”.

Wskaźniki alarmowe. Włączają się, gdy wystąpi usterka urządzenia.
Patrz „Rozwiązywanie problemów”.

Przycisk programu AUTO Sense

6

Wskaźnik ECOMETER pokazuje, w jaki
sposób wybór programu wpływa na
zużycie wody i energii. Im więcej świeci
się pasków, tym niższe jest zużycie.

wskazuje najbardziej przyjazny
środowisku wybór programu dla średnio
zabrudzonych naczyń.

CA B D E

www.electrolux.com46

5. WYBÓR PROGRAMU

5.1 MY TIME

Korzystając z paska wyboru MY TIME,
można wybrać odpowiedni cykl
zmywania w oparciu o czas trwania
programu (od 30 minut do 4 godzin).

A. • Quick to najkrótszy program

(30min) przeznaczony do
zmywania świeżo i lekko
zabrudzonych naczyń.

• Płukanie wstępne (15min) to
program przeznaczony do
spłukiwania pozostałości potraw z
naczyń. Zapobiega on
powstawaniu nieprzyjemnego
zapachu w urządzeniu. W tym
programie nie stosować
detergentu.

B. 1h to program przeznaczony do

mycia świeżo zabrudzonych i lekko
przyschniętych naczyń.

C. 1h 30min to program przeznaczony

do zmywania i suszenia średnio
zabrudzonych naczyń.

D. 2h 40min to program przeznaczony

do zmywania i suszenia mocno
zabrudzonych naczyń.

E. ECO to najdłuższy program (4h),

zapewniający największą
efektywność zużycia wody i energii
elektrycznej podczas zmywania
średnio zabrudzonych naczyń i
sztućców. Jest to program
standardowy dla ośrodków

przeprowadzających testy.

1)

5.2 EXTRAS

Aby dostosować wybór programu do
własnych potrzeb, można włączyć
funkcję EXTRAS.

ExtraHygiene

Funkcja ExtraHygiene zapewnia
najlepszy efekt higieniczny dzięki
utrzymywaniu przez co najmniej 10 minut
temperatury 65-70°C podczas ostatniej
fazy płukania.

ExtraPower

ExtraPower zapewnia lepsze efekty
zmywania w ramach wybranego
programu. Opcja ta powoduje
podniesienie temperatury i wydłużenie
czasu zmywania.

GlassCare

GlassCare umożliwia włączenie opcji
specjalnej ochrony delikatnych naczyń.
Opcja ta zapobiega gwałtownym
zmianom temperatury zmywania w
ramach wybranego programu i obniża ją
do wartości 45 °C. Zapobiega to
uszkodzeniu zwłaszcza szklanych
naczyń.

5.3 AUTO Sense

Program AUTO Sense automatycznie
dostosowuje cykl zmywania do rodzaju
ładunku.

Urządzenie rozpoznaje stopień
zabrudzenia oraz ilość naczyń
znajdujących się w koszach. Następnie
dostosowuje temperaturę i ilość wody
oraz czas trwania programu.

1)

Program ten służy do oceny zgodności z rozporządzeniem Komisji (UE) w sprawie

ekoprojektu 2019/2022.

5.4 Przegląd programów

POLSKI 47

Program Rodzaj zała‐

Quick • Naczynia

Płukanie
wstępne

1h • Naczynia

1h 30min • Naczynia

2h 40min • Naczynia

ECO • Naczynia

dunku

• Sztućce

• Dowolny
ładunek

• Sztućce

• Sztućce

• Garnki

• Patelnie

• Sztućce

• Garnki

• Patelnie

• Sztućce

• Garnki

• Patelnie

Stopień za‐
brudzenia

• Świeże • Zmywanie 50°C

• Dowolny
stopień
zabrudze‐
nia

• Świeże

• Lekko za‐
schnięte

• Średnie

• Lekko za‐
schnięte

• Średnie
do dużego

• Zaschnię‐
te

• Średnie

• Lekko za‐
schnięte

Fazy programu EXTRAS

• Płukanie pośred‐
nie

• Płukanie końcowe
45°C

• AirDry

• Zmywanie wstęp‐neW tym programie

• Zmywanie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
50°C

• AirDry

• Zmywanie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
55°C

• Suszenie

• AirDry

• Zmywanie wstęp‐
ne

• Zmywanie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
60°C

• Suszenie

• AirDry

• Zmywanie wstęp‐
ne

• Zmywanie 50°C

• Płukanie pośred‐
nie

• Płukanie końcowe
55°C

• Suszenie

• AirDry

• ExtraPower

• GlassCare

• ExtraHygiene

nie można włą‐
czyć opcji EX‐
TRAS.

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

www.electrolux.com48

Program Rodzaj zała‐

AUTO
Sense

Machine
Care

dunku

• Naczynia

• Sztućce

• Garnki

• Patelnie

• Bez ładun‐kuProgram

Stopień za‐
brudzenia

Program do‐
stosowuje się
do stopnia
zabrudzenia.

przeznaczony
do czyszcze‐
nia wnętrza
urządzenia.

Fazy programu EXTRAS

• Zmywanie wstęp‐
ne

• Zmywanie
50-60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
60°C

• Suszenie

• AirDry

• Zmywanie 70°C

• Płukanie pośred‐
nie

• Płukanie końcowe

• AirDry

W tym programie
nie można włą‐
czyć opcji EX‐
TRAS.

W tym programie
nie można włą‐
czyć opcji EX‐
TRAS.

Parametry eksploatacyjne

Program 1)

Płukanie wstępne 4.1 - 5.1 0.01 - 0.04 15

AUTO Sense 9.6 - 13.1 0.74 - 1.06 120 - 170

Machine Care 8.9 - 10.9 0.58 - 0.70 60

1)

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury

wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

2)

Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy.

2)

Quick 9.3 - 11.4 0.54 - 0.66 30

1h 10.6 - 12.9 0.80 - 0.93 60

1h 30min 10.4 - 12.7 0.97 - 1.10 90

2h 40min 10.8 - 13.2 0.97 - 1.11 160

ECO 11 0.848 240

Woda (l) Energia (kWh) Czas trwania (min)

Informacja dla instytucji wykonujących testy

Aby uzyskać potrzebne informacje
dotyczące przeprowadzania testów
wydajności (np. zgodnie z normą
EN60436), należy przesłać wiadomość
e-mail na adres:

[email protected]

W wiadomości należy podać numer
produktu (PNC) z tabliczki znamionowej
urządzenia.

Więcej informacji na temat zmywarki
znajduje się w instrukcji obsługi
dołączonej do urządzenia.

6. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można
skonfigurować urządzenie, zmieniając
ustawienia podstawowe.

Ustawienia Wartości Opis

Twardość wody Poziomy od 1 do

Dawka płynu nabł. Poziomy od 0 do 6

Dźwięk zakończe‐
nia

Auto otwieranie
drzwi

Dźwięki przycisków WŁ. (wartość do‐

Wybór ostat. prog. WŁ.

Wyśw. na podłodze WŁ. (wartość do‐

Jasność Od poziomu 0 do

Język Lista języków (do‐

Zerowanie usta‐
wień

WiFi WŁ.

Sieć Moc sygnału

Zapomnij sieć TAK

10 (wartość do‐
myślna: 5)

(wartość domyślna:

4)

WŁ.
WYŁ. (wartość do‐
myślna)

WŁ. (wartość do‐
myślna)
WYŁ.

myślna)
WYŁ.

WYŁ. (wartość do‐
myślna)

myślna)
WYŁ.

poziomu 9

myślnie: angielski)

TAK
NIE

WYŁ. (wartość do‐
myślna)

IP
MAC

NIE

Wyregulować poziom zmiękczania wody
zależnie od twardości wody w danym rejo‐

nie.

Regulacja dozowania płynu nabłyszczają‐
cego zależnie od potrzeb.

Włączanie lub wyłączanie sygnału dźwię‐
kowego zakończenia programu.

Włączanie lub wyłączanie funkcji AirDry.

Włączenie lub wyłączenie dźwięku towa‐
rzyszącego naciskaniu przycisków.

Włączanie lub wyłączanie automatyczne‐
go wyboru ostatnio używanego programu

wraz z zapisanymi opcjami.

Włączanie lub wyłączanie funkcji Time‐
Beam.

Regulacja jasności wyświetlacza.

Ustawić preferowany język.

Przywracanie ustawień fabrycznych urzą‐
dzenia.

Włączyć lub wyłączyć połączenie bezprze‐
wodowe.

Sprawdzić informacje dotyczące połącze‐
nia sieciowego.

Zresetować dane logowania do sieci.

POLSKI 49

1)

1)

1)

1)

1)

1)

2)

2)

BA C

www.electrolux.com50

Ustawienia Wartości Opis

Nr produktu (PNC) Numer

1)

Więcej szczegółowych informacji zamieszczono w tym rozdziale.

2)

Więcej informacji znajduje się w rozdziale „Połączenie bezprzewodowe”.

Sprawdzanie numeru PNC urządzenia.

1)

6.1 Tryb ustawiania

Nawigacja w trybie ustawiania

Do nawigacji w trybie ustawiania służy
pasek wyboru MY TIME.

A. Przycisk Wstecz
B. Przycisk Ok
C. Przycisk Dalej

Przyciski Wstecz i Dalej umożliwiają
przełączanie między ustawieniami
podstawowymi i zmianę ich wartości.

Przycisk Ok umożliwia wybór wybranego
ustawienia i potwierdzenie zmiany jego
wartości.

Uruchamianie trybu ustawiania

Przed uruchomieniem programu można
przejść do trybu ustawiania. Jest to
niemożliwe podczas trwania programu.

Aby przejść do trybu ustawiania, należy
nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.

• Zaświecą się kontrolki przycisków
Wstecz, Ok i Dalej.

• Na wyświetlaczu pojawi się
pierwsze dostępne ustawienie i
jego aktualna wartość.

Zmiana ustawienia

Upewnić się, że urządzenie znajduje się
w trybie ustawiania.

1. Dotknąć Wstecz lub Dalej, aby
wprowadzić ustawienie.

Na wyświetlaczu pojawi się pierwsze
dostępne ustawienie i jego aktualna
wartość.

2. Nacisnąć Ok, aby przejść do
ustawienia.

Na wyświetlaczu pojawią się dwie
wartości.

3. Nacisnąć Wstecz lub Dalej, aby
zmienić wartość.

4. Nacisnąć Ok, aby potwierdzić
ustawienie.

• Nowe ustawienie zostanie

zapisane.

• Urządzenie powróci do

wyświetlania listy ustawień
podstawowych.

5. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy,

aby wyjść z trybu ustawiania.

Urządzenie powróci do trybu wyboru
programów.
Zapisane ustawienia pozostaną w
pamięci do czasu ich ponownej zmiany.

6.2 Zmiękczanie wody

Zmiękczacz wody usuwa z wody
substancje mineralne, które mogą mieć
negatywny wpływ na efekty zmywania
lub na pracę urządzenia.

Im wyższa zawartość substancji
mineralnych, tym twardsza jest woda.
Twardość wody jest mierzona
w równoważnych skalach.

Zmiękczanie powinno być dostosowane
do stopnia twardości wody
doprowadzonej do urządzenia. W
lokalnym zakładzie wodociągowym
można uzyskać informację na temat
twardości wody. Istotne jest ustawienie
właściwego poziomu zmiękczania wody,
aby zapewnić dobre efekty zmywania.

Twardość wody

Stopnie nie‐

mieckie (°dH)

Stopnie fran‐

cuskie (°fH)

mmol/l Stopnie

Clarka

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Ustawienie fabryczne.

2)

Przy tym poziomie nie stosować soli.

Niezależnie od rodzaju stosowanego
detergentu należy ustawić prawidłowy
poziom twardości wody, aby wskaźnik
poziomu soli był włączony.

Tabletki wieloskładnikowe
zawierające sól nie są
wystarczająco skuteczne,
aby zmiękczyć twardą wodę.

Proces regeneracji

Aby zapewnić prawidłowe działanie
zmiękczacza wody, niezbędna jest
regularna regeneracja żywicy w układzie
zmiękczającym. Proces ten przebiega

Poziom zmięk‐

czania wody

4 47

5 25

6 17

7 10

8 5

9 3

10 3
automatycznie i jest częścią normalnej
pracy zmywarki.

Po zużyciu określonej ilości wody od
czasu poprzedniego procesu regeneracji
między ostatnim płukaniem a końcem
programu zostaje zainicjowany nowy
proces regeneracji.

Poziom zmięk‐

Ilość wody (l)

czania wody

1 250

2 100

3 62

W przypadku ustawienia wysokiego
poziomu zmiękczania wody może mieć
miejsce także w środku programu, przed
płukaniem (dwukrotnie podczas
programu). Rozpoczęcie regeneracji nie
ma wpływu na czas trwania cyklu, chyba
że nastąpi w środku programu lub na
końcu programu z krótką fazą suszenia.
W takich przypadkach regeneracja
wydłuża całkowity czas trwania programu
o dodatkowe 5 minut.

Następnie, w tym samym cyklu lub na
początku następnego programu, może
rozpocząć się przepłukiwanie

POLSKI 51

Poziom zmięk‐

czania wody

1)

5

2)

1

Ilość wody (l)

www.electrolux.com52

zmiękczacza wody, które trwa 5 minut.
Czynność ta zwiększa całkowite zużycie
wody w programie o dodatkowe 4 litry
oraz całkowite zużycie energii o
dodatkowe 2 Wh. Przepłukiwanie
zmiękczacza kończy się całkowitym
odpompowaniem wody.

Każde przepłukiwanie zmiękczacza
(możliwe jest więcej niż jedno w tym
samym cyklu) może wydłużyć czas
trwania programu o kolejne 5 minut, jeśli
nastąpi na początku lub w środku
programu.

Wszystkie wartości zużycia
podane w tym rozdziale
zostały określone zgodnie z
aktualnie obowiązującą
normą, w warunkach
laboratoryjnych, przy
twardości wody 2,5 mmol/l,
zgodnie z rozporządzeniem
2019/2022 (ustawienie
zmiękczania wody: poziom

3).
Ciśnienie i temperatura
wody, a także zmiany
parametrów zasilania
sieciowego, mogą
spowodować zmianę
wartości.

Aby wyłączyć dozownik i funkcję
powiadamiania o konieczności
uzupełnienia płynu nabłyszczającego,
należy ustawić dozowanie na wartość 0.

6.4 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał
dźwiękowy, który jest emitowany po
zakończeniu programu.

Sygnały dźwiękowe
sygnalizują również
nieprawidłowe działanie
urządzenia. Tych sygnałów
dźwiękowych nie można
wyłączyć.

6.5 AirDry

AirDry Funkcja poprawia skuteczność
suszenia. Podczas fazy suszenia drzwi
otwierają się automatycznie i pozostają
otworzone.

6.3 Dawka płynu nabłyszczającego

Płyn nabłyszczający umożliwia
wysuszenie naczyń bez smug i plam.
Jest on automatycznie uwalniany
podczas fazy płukania gorącą wodą.
Można ustawić ilość podawanego płynu
nabłyszczającego.

Gdy dozownik płynu nabłyszczającego
jest pusty, na wyświetlaczu pojawia się

wskaźnik oraz Niski poziom płynu
nabłyszcz.. Jeśli efekty suszenia są
zadowalające podczas stosowania tylko
tabletek wieloskładnikowych, można
wyłączyć dozownik i powiadomienie o
konieczności uzupełnienia płynu
nabłyszczającego. Jednak aby zapewnić
najlepsze efekty suszenia, należy
zawsze używać płynu nabłyszczającego i
pozostawić włączone powiadamianie.

AirDry włącza się automatycznie we
wszystkich programach z wyjątkiem
programu Płukanie wstępne.

Czas trwania fazy suszenia i otworzenia
drzwi zależy od wybranego programu i
opcji.

Gdy funkcja AirDry powoduje otworzenie
drzwi, na wyświetlaczu pojawia się
informacja o pozostałym czasie trwania
programu.

POLSKI 53

UWAGA!

Nie należy zamykać drzwi
urządzenia w ciągu 2 minut
od ich automatycznego
otworzenia. Może to
spowodować uszkodzenie
urządzenia.

UWAGA!

Jeśli do urządzenia mają
dostęp dzieci, zaleca się
wyłączenie funkcji AirDry.
Samoczynne otworzenie się
drzwi może być dla nich
niebezpieczne.

6.6 Wybór ostatniego programu

Możliwe jest ustawienie automatycznego
wyboru ostatnio używanego programu
wraz z zapisanymi opcjami.

Powoduje to zapisanie ostatniego
zakończonego programu przed
wyłączeniem urządzenia. Jest on
następnie automatycznie wybierany po
włączeniu urządzenia.

Jeśli opcja wyboru ostatniego programu
jest wyłączona, domyślnym programem
jest program ECO.

6.7 TimeBeam

Wyświetlacz TimeBeam wyświetla
następujące informacje na podłodze pod
drzwiami urządzenia:

• Czas trwania programu, gdy
rozpocznie się program.

• 0:00 oraz CLEAN po zakończeniu
programu.

• DELAY oraz odliczany czas
opóźnienia, gdy włączona jest funkcja
opóźnienia rozpoczęcia programu.

• Kod alarmu w razie nieprawidłowego
działania urządzenia.

Otworzenie drzwi przez
funkcję AirDry powoduje
wyłączenie wyświetlacza
TimeBeam. Pozostały czas
bieżącego programu należy
sprawdzić na wyświetlaczu
panelu sterowania.

6.8 Nr produktu (PNC)

Kontaktując się z autoryzowanym
centrum serwisowym, należy podać kod
numeru produktu (Nr produktu (PNC))
danego urządzenia.

Numer znajduje się na tabliczce
znamionowej na drzwiach urządzenia.
Numer można również sprawdzić na
wyświetlaczu. Aby sprawdzić numer,
należy wybrać Nr produktu (PNC) z listy
ustawień.

7. POŁĄCZENIE BEZPRZEWODOWE

Zmywarkę można podłączyć do domowej
sieci bezprzewodowej, a następnie
połączyć ją z urządzeniami mobilnymi w
aplikacji My Electrolux Kitchen. Funkcja
ta umożliwia zdalne sterowanie i
monitorowanie zmywarki.

Aplikację My Electrolux Kitchen można
pobrać ze sklepu z aplikacjami na
urządzeniu mobilnym. Aplikacja jest
zgodna z systemami operacyjnymi iOS i
Android. Sprawdzić kompatybilną wersję
systemów operacyjnych w sklepie z
aplikacjami.

www.electrolux.com54

Parametry routera

Częstotli‐
wość/Proto‐
kół

Maks. moc Wi-Fi 2,4 GHz: < 20

Szyfrowanie WPA, WPA2

Wi-Fi: 2,4 GHz/802.11

b-g-n

Wi-Fi: 5 GHz / 802.11
a-n (tylko do użytku w
pomieszczeniach)

Bluetooth Low Energy

5.0: 2,4 GHz / DSSS

dBm

Wi-Fi 5 GHz: < 23 dBm

Bluetooth Low Energy

5.0: < 20 dBm

7.1 Podłączanie zmywarki do

sieci i aplikacji

Do podłączenia zmywarki konieczne są:

• sieć bezprzewodowa z połączeniem
internetowym,

• urządzenie mobilne połączone z
siecią bezprzewodową.

1. Uruchomić aplikację My Electrolux

Kitchen na urządzeniu mobilnym i
postępować zgodnie z instrukcjami w
aplikacji. Po wyświetleniu komunikatu
w aplikacji należy włączyć połączenie
bezprzewodowe w zmywarce.

2. Aby włączyć połączenie

bezprzewodowe, należy wykonać
jedną z dwóch metod:

• Nacisnąć jednocześnie i
przytrzymać

2 sekundy.

• Przejść do trybu ustawiania,
wybrać ustawienie WiFi i zmienić
jego wartości na WŁ..

Na wyświetlaczu pojawi się Wi-Fi

uruchamia się, a następnie Wi-Fi
gotowe.

3. W przypadku zapytania wprowadzić

dane logowania do sieci domowej My
Electrolux Kitchen aplikacji.

i przez ok.

Jeśli nie wprowadzono
danych logowania,
zmywarka wyłącza
połączenie bezprzewodowe
po pewnym czasie.

Jeśli połączenie zakończy się
powodzeniem, na wyświetlaczu
zmywarki pojawi się komunikat

Połączenie udane. Patrz „Codzienna
eksploatacja”, aby włączyć funkcję

zdalnego uruchomienia.

Jeśli połączenie nie
powiedzie się lub na
wyświetlaczu pojawi się
komunikat Aktualizacja,
patrz: „Rozwiązywanie
problemów”.

Aby anulować procedurę, należy
nacisnąć dowolny aktywny przycisk i
potwierdzić anulowanie. Ewentualnie
wyłączyć i włączyć urządzenie.

7.2 Wyłączanie połączenia bezprzewodowego

Przejść do trybu ustawiania, wybrać
ustawienie WiFi i zmienić jego wartość
na WYŁ..

7.3 Włączanie połączenia bezprzewodowego

Przejść do trybu ustawiania, wybrać
ustawienie WiFi i zmienić jego wartość
na WŁ..

Patrz: „Codzienna eksploatacja”, aby
włączyć funkcję zdalnego uruchomienia.

7.4 Jak wyzerować dane logowania do sieci

Aby nawiązać połączenie z inną siecią
bezprzewodową lub zmienić dane
logowania do bieżącej sieci, należy
zresetować dane logowania do sieci.

Przejść do trybu ustawiania i włączyć
ustawienie Zapomnij sieć.

Wskaźnik jest wyłączony.
Podłączyć zmywarkę do sieci i do
aplikacji, aby wprowadzić nowe dane
logowania. Patrz wskazówki podane
wcześniej w tym rozdziale.

8. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom
zmiękczania wody odpowiada
twardości wody doprowadzanej do
urządzenia. Jeśli nie, dostosować
poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Odkręcić zawór wody.

5. Uruchomić program Quick, aby

usunąć wszelkie zanieczyszczenia i
pozostałości z procesu
produkcyjnego. Nie stosować
detergentu ani nie umieszczać
naczyń w koszach.

Po uruchomieniu programu urządzenie
zacznie aktywować żywicę w
zmiękczaczu wody – może to potrwać do
5 minut. Faza zmywania rozpocznie się
dopiero po zakończeniu tego procesu.
Procedura jest powtarzana okresowo.

8.1 Zbiornik soli

UWAGA!

Stosować wyłącznie grubą
sól przeznaczoną do
zmywarek. Sól
drobnoziarnista zwiększa
ryzyko korozji.

Sól aktywuje żywicę w zmiękczaczu
wody oraz zapewnia dobre efekty
zmywania podczas codziennej
eksploatacji.

Napełnianie zbiornika soli

Upewnić się, że kosz
ComfortLift jest pusty i
prawidłowo zablokowany w
górnym położeniu.

4. Ostrożnie potrząsnąć lejkiem,

5. Zebrać sól rozsypaną wokół otworu

6. Obrócić pokrywkę zbiornika soli w

POLSKI 55

trzymając go za uchwyt, aby opróżnić
go ze wszystkich granulek.

zbiornika soli.

prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania
zbiornika soli może się z
niego wydostawać woda i
sól. Dlatego po napełnieniu
zbiornika soli należy
niezwłocznie uruchomić
najkrótszy program
zmywania, aby zapobiec
korozji. Nie umieszczać
naczyń w koszach.

1. Obrócić pokrywkę zbiornika soli w
lewo i ją zdjąć.

2. Wlać 1 litr wody do zbiornika soli
(tylko za pierwszym razem).

3. Napełnić zbiornik soli solą do
zmywarek (do pełna).

A

B

C

www.electrolux.com56

8.2 Napełnianie dozownika

płynu nabłyszczającego

UWAGA!

Komora (B) jest
przeznaczona wyłącznie do
dozowania płynu
nabłyszczającego. Nie
napełniać jej detergentem.

9. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.

2. Nacisnąć i przytrzymać , aż

urządzenie się włączy.

3. Napełnić zbiornik soli, jeśli jest pusty.

4. Napełnić dozownik płynu

nabłyszczającego, jeśli jest pusty.

5. Załadować kosze.

6. Dodać detergent.

7. Wybrać i uruchomić program.

8. Po zakończeniu programu zamknąć

zawór wody.

9.1 ComfortLift

UWAGA!

Nie siadać na koszu ani nie
wywierać nadmiernego
nacisku na zablokowany
kosz.

UWAGA!

Nie przekraczać
maksymalnej ładowności
kosza 18 kg.

UWAGA!

Należy stosować wyłącznie
płyn nabłyszczający
przeznaczony do zmywarek.

1. Otworzyć pokrywę (C).

2. Napełnić dozownik (B), aż poziom

płynu nabłyszczającego dotrze do
oznaczeniaMAX''.

3. Rozlany płyn nabłyszczający należy
zetrzeć chłonną szmatką, aby
zapobiec powstaniu zbyt dużej ilości
piany.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa zablokowała się we
właściwym miejscu.

Napełnić dozownik płynu
nabłyszczającego, gdy
wskaźnik (A) jest
przezroczysty.

UWAGA!

Upewnić się, że przedmioty
nie wystają poza ramę
kosza, ponieważ mogą
spowodować uszkodzenie
naczyń oraz mechanizmu
ComfortLift.

Mechanizm ComfortLift umożliwia
unoszenie dolnego kosza (do poziomu
drugiego kosza) i jego opuszczanie w
celu łatwego załadunku i wyładunku
naczyń.

Aby załadować lub opróżnić dolny kosz:

1. Podnieść kosz, wysuwając go ze
zmywarki za uchwyt kosza. Nie
należy używać uchwytu
zwalniającego.

A

B

C

POLSKI 57

9.2 Stosowanie detergentu

Kosz automatycznie zablokuje się w
górnym położeniu.

2. Ostrożnie umieścić naczynia w koszu
lub wyjąć je (patrz Instrukcja

ładowania kosza).

3. Obniżyć kosz, dociskając uchwyt

zwalniający do ramy kosza, jak
pokazano poniżej. Całkowicie unieść
uchwyt zwalniający i lekko unieść
uchwyt kosza aż do jego zwolnienia
po obu stronach.

Po odblokowaniu kosza popchnąć go
w dół. Mechanizm powróci do
dolnego położenia początkowego.
Zależnie od tego, czy kosz jest
załadowany czy pusty, należy
opuszczać kosz w następujący
sposób:

• W celu wsunięcia pełnego kosza

należy lekko popchnąć kosz w
dół.

• Jeśli kosz jest pusty lub

załadowany tylko w połowie,
należy nacisnąć kosz w dół.

1. Nacisnąć przycisk zwalniający (A),

2. Umieścić detergent (żel, proszek lub

3. Jeśli program przewiduje fazę

4. Zamknąć pokrywę. Upewnić się, że

UWAGA!

Stosować wyłącznie
detergent przeznaczony do
zmywarek.

aby otworzyć pokrywę (C).

tabletki) w komorze (B).

zmywania wstępnego, należy
umieścić niewielką ilość detergentu
na wewnętrznej stronie drzwi
urządzenia.

pokrywa zablokowała się we
właściwym miejscu.

Informacje dotyczące
dozowania detergentu
znajdują się w instrukcji
producenta umieszczonej na
opakowaniu produktu.
Zwykle 20-25 ml detergentu
żelowego nadaje się do
zmywania średnio
zabrudzonych naczyń.

Górne końce dwóch
pionowych żeber w komorze
(B) wskazują maksymalny
poziom napełnienia
dozownika żelu (maks. 30
ml).

9.3 Zdalne uruchomienie

Włączenie tej funkcji umożliwia zdalne
sterowanie i monitorowanie zmywarki w
My Electrolux Kitchen aplikacji.

www.electrolux.com58

Jak włączyć funkcję zdalnego uruchomienia

Sprawdzić, czy wskaźnik i zmywarka
jest dodana My Electrolux Kitchen
aplikacji. Jeśli nie, patrz „Połączenie

bezprzewodowe”.

1. Nacisnąć przycisk

• Zaświeci się kontrolka przycisku.

• Wskaźnik

• Wskaźnik zaświeci się.

2. Zamknąć drzwi urządzenia.

3. Użyć My Electrolux Kitchen aby

zdalnie uruchomić urządzenie.

Otwarcie drzwi powoduje
wyłączenie funkcji zdalnego
uruchomienia. Więcej
informacji można znaleźć w
dalszej części tego
rozdziału.

.

jest wyłączony.

Wyłączanie funkcji zdalnego uruchomienia

Nacisnąć aż na wyświetlaczu pojawi
się 0h.

• Zaświeci się kontrolka przycisku.

• Wskaźnik jest wyłączony.

• Wskaźnik zaświeci się.

• Urządzenie powróci do trybu
wyboru programów.

9.4 Wybór i uruchamianie programu przy użyciu paska wyboru MY TIME

1. Przesunąć palcem wzdłuż paska
wyboru MY TIME, aby wybrać
odpowiedni program.

• Zaświeci się kontrolka wybranego
programu.

• Wskaźnik ECOMETER pokaże
poziom zużycia wody i energii.

• Wyświetlacz wyświetli czas
trwania programu.

2. W razie potrzeby włączyć
odpowiednią opcję EXTRAS.

3. Zamknąć drzwi urządzenia, aby
uruchomić program.

9.5 Wybór i uruchamianie programu Płukanie wstępne

1. Aby wybrać Płukanie wstępne,
należy nacisnąć i przytrzymać

przez 3 sekundy.

• Zaświeci się kontrolka przycisku.

• Wskaźnik ECOMETER

pozostanie wyłączony.

• Wyświetlacz wyświetli nazwę i

czas trwania programu.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

9.6 Włączanie opcji EXTRAS

1. Wybrać program, używając paska

wyboru MY TIME.

2. Nacisnąć przycisk wybranej opcji,
aby ją włączyć.

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli

zaktualizowany czas trwania
programu.

• Wskaźnik ECOMETER pokaże

zaktualizowany poziom zużycia
wody i energii.

Domyślnie opcje należy
zawsze włączać przed
uruchomieniem programu.
Jeśli włączona jest funkcja
wyboru ostatniego
programu, zostaną wraz z
nim włączone zapisane
opcje.

Opcji nie można włączać ani
wyłączać w trakcie
programu.

Nie wszystkie opcje są ze
sobą zgodne.

Włączenie opcji często
wpływa na zużycie wody i
energii oraz na czas trwania
programu.

9.7 Uruchamianie programu

AUTO Sense

1. Nacisnąć .

• Zaświeci się kontrolka przycisku.

POLSKI 59

• Wyświetlacz wyświetli najdłuższy
możliwy czas trwania programu.

W tym programie nie można
włączyć opcji MY TIME i
EXTRAS.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

Urządzenie wykrywa rodzaj ładunku i
odpowiednio dostosowuje cykl
zmywania. Podczas trwania cyklu
kilkakrotnie włączają się czujniki i
wstępnie określony czas trwania
programu może ulec skróceniu.

9.8 Jak opóźnić start programu

1. Wybrać program.

2. Dwukrotnie nacisnąć .

Na wyświetlaczu widoczne jest
wskazanie 1h.

3. Nacisnąć przycisk kilkakrotnie, aż
na wyświetlaczu pojawi się żądany
czas opóźnienia (od 1 do 24 godzin).

4. Zamknąć drzwi urządzenia, aby
rozpocząć odliczanie.

Po ustawieniu opóźnienia rozpoczęcia
programu funkcja zdalnego
uruchomienia włącza się automatycznie.

Podczas odliczania nie można zmienić
wybranego programu. Czas opóźnienia
można zmienić w aplikacji.

Po zakończeniu odliczania nastąpi
uruchomienie programu.

9.9 Otworzenie drzwi podczas

pracy urzadzenia

Otworzenie drzwi w trakcie działania
programu powoduje zatrzymanie cyklu
zmywania. Na wyświetlaczu pojawi się
wskazanie pozostałego czasu trwania
programu. Pasek programu na dole
wyświetlacza wskazuje aktualny postęp
cyklu zmywania. Długość paska
zmniejsza się wraz z czasem trwania
programu. Po zamknięciu drzwi cykl
prania powraca od momentu przerwania.

Otworzenie drzwi podczas zdalnego
uruchomienia powoduje wyłączenie tej
funkcji. Włączyć funkcję zdalnego
uruchomienia przed zamknięciem drzwi.
W przeciwnym razie cykl prania

rozpocznie się natychmiast po
zamknięciu drzwi. Otworzenie drzwi nie
powoduje wyłączenia funkcji zdalnego
uruchomienia, jeśli ustawiono opóźnienie
rozpoczęcia programu.

Po otworzeniu drzwi podczas odliczania
czasu opóźnienia rozpoczęcia programu
odliczanie jest wstrzymywane. Na
wyświetlaczu pojawia się aktualny stan
odliczania. Po zamknięciu drzwi
rozpocznie się odliczanie czasu.

Otworzenie drzwi podczas
pracy urządzenia może mieć
wpływ na zużycie energii i
czas trwania programu.

Po otworzeniu drzwi na
dłużej niż 30 sekund
podczas fazy suszenia
bieżący program zostanie
zakończony. Nie dotyczy to
otworzenia drzwi przez
funkcję AirDry.

9.10 Anulowanie opóźnienia rozpoczęcia programu w trakcie odliczania

Nacisnąć i przytrzymać przez około 3
sekundy.

Urządzenie powróci do trybu wyboru
programów.

Po anulowaniu opóźnienia
rozpoczęcia programu
należy ponownie wybrać
program.

9.11 Anulowanie trwającego programu

Nacisnąć i przytrzymać przez około 3
sekundy.

Urządzenie powróci do trybu wyboru
programów.

Przed uruchomieniem
nowego programu należy
upewnić się, że w dozowniku
znajduje się detergent.

www.electrolux.com60

9.12 Funkcja Auto Off

Funkcja ta oszczędza energię,
wyłączając urządzenie, gdy nie jest ono
używane.

Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie
uruchomiono programu.

9.13 Zakończenie programu

Po zakończeniu programu na
wyświetlaczu widoczne jest wskazanie

Naczynia czyste.

10. WSKAZÓWKI I PORADY

10.1 Ogólne wskazówki

Stosowanie się do poniższych
wskazówek pozwoli zapewnić optymalne
efekty zmywania i suszenia w codziennej
eksploatacji oraz przyczyni się do
ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z
instrukcją obsługi zwykle wiąże się z
mniejszym zużyciem wody i energii
niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię
należy ładować zmywarkę do pełna.
Aby uzyskać najlepsze efekty
zmywania, należy układać przedmioty
w koszach zgodnie z instrukcją
obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie.
Zwiększa to zużycie wody i energii. W
razie potrzeby wybrać program z fazą
zmywania wstępnego.

• Przed umieszczeniem naczyń w
urządzeniu usunąć z nich większe
resztki potraw oraz opróżnić kubki i
szklanki.

• Namoczyć naczynia z resztkami
przypalonych potraw (lub lekko
zeskrobać resztki) przed ich umyciem
w urządzeniu.

• Upewnić się, że przedmioty w
koszach nie stykają się ze sobą ani
się nie zasłaniają. Tylko wtedy woda
będzie mogła dotrzeć do wszystkich
naczyń.

• Można osobno stosować detergent,
płyn nabłyszczający i sól do
zmywarek lub tabletki
wieloskładnikowe (np. typu „Wszystko

Funkcja Auto Off automatycznie wyłącza
urządzenie.

Wszystkie przyciski są nieaktywne z
wyjątkiem przycisku wł./wył.

Jeśli na wyświetlaczu
widoczne jest wskazanie

Aktualizacja, patrz punkt
„Rozwiązywanie
problemów”.

w jednym”). Postępować zgodnie ze
wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla
określonego rodzaju naczyń i stopnia
ich zabrudzenia. ECO zapewnia
największą efektywność zużycia wody
i energii.

• Aby zapobiec osadzaniu się kamienia
wewnątrz urządzenia:

– W razie potrzeby napełniać

zbiornik soli.

– Używać zalecanych dawek

detergentu i płynu
nabłyszczającego.

– Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada
twardości wody doprowadzanej
do urządzenia.

– Postępować zgodnie ze

wskazówkami zawartymi w
rozdziale „Konserwacja i

czyszczenie”.

10.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn
nabłyszczający i detergent do
zmywarek. Inne produkty mogą
uszkodzić urządzenie.

• Aby zapewnić optymalne efekty
zmywania i suszenia, do twardej i
bardzo twardej wody zaleca się
stosowanie zwykłego detergentu do
zmywarek (proszku, żelu lub tabletek
bez dodatkowych składników), płynu
nabłyszczającego i soli.

POLSKI 61

• Detergent w tabletkach nie
rozpuszcza się całkowicie w trakcie
krótkich programów. Zaleca się
stosowanie tabletek przy długich
programach, aby zapobiec osadzaniu
się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości
detergentu. Użycie niewystarczającej
ilości detergentu może skutkować
niezadowalającymi efektami
zmywania i obecnością osadu lub
plam na naczyniach w związku
wysoką twardością wody. Użycie zbyt
dużej ilości detergentu przy miękkiej
lub zmiękczonej wodzie skutkuje
pozostaniem resztek detergentu na
naczyniach. Dostosować ilość
detergentu do twardości wody.
Postępować zgodnie ze
wskazówkami podanymi na
opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości
płynu nabłyszczającego.
Niewystarczająca ilość płynu
nabłyszczającego powoduje
pogorszenie efektów suszenia. Użycie
zbyt dużej ilości płynu
nabłyszczającego powoduje
powstanie niebieskawego nalotu na
naczyniach.

• Sprawdzić, czy poziom zmiękczania
wody jest prawidłowy. Jeśli poziom
jest zbyt wysoki, zwiększona ilość soli
w wodzie może spowodować
rdzewienie sztućców.

10.3 Postępowanie

w przypadku zaprzestania
korzystania z tabletek
wieloskładnikowych

Przed rozpoczęciem stosowania
oddzielnie dozowanego detergentu, soli i
płynu nabłyszczającego należy wykonać
poniższe czynności:

1. Ustawić najwyższy poziom

zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz

dozownik płynu nabłyszczającego są
pełne.

3. Uruchomić program Quick. Nie

dodawać detergentu ani nie
umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić

stopień zmiękczania wody

odpowiednio do twardości wody
doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu
nabłyszczającego.

10.4 Przed rozpoczęciem

programu

Przed rozpoczęciem programu upewnić
się, że:

• Filtry są czyste i prawidłowo

zainstalowane.

• Pokrywka zbiornika soli jest mocno

dokręcona.

• Ramiona spryskujące nie są zatkane.

• W zmywarce znajduje się sól do

zmywarek i płyn nabłyszczający
(chyba że stosowane są
wieloskładnikowe tabletki z
detergentem).

• Ułożenie naczyń i przyborów

kuchennych w koszach jest
prawidłowe.

• Program jest odpowiedni do danego

rodzaju załadunku i stopnia
zabrudzenia.

• Użyto odpowiedniej ilości detergentu.

10.5 Załadunek koszy

• Należy zawsze używać całej

powierzchni kosza.

• Urządzenie można myć wyłącznie w

zmywarce.

• Nie myć w urządzeniu przedmiotów

wykonanych z drewna, rogu,
aluminium, cyny ani miedzi, ponieważ
mogą one popękać, odkształcić się,
odbarwić lub ulec innemu
uszkodzeniu.

• Nie myć w urządzeniu przedmiotów,

które mogą pochłaniać wodę (gąbki,
ściereczki).

• Wklęsłe naczynia (kubki, szklanki i

miski) układać dnem do góry.

• Upewnić się, że szklane naczynia nie

stykają się ze sobą.

• Lekkie elementy umieścić w górnym

koszu. Upewnić się, że naczynia nie
przemieszczają się swobodnie.

• Sztućce i małe przedmioty należy

wkładać do szuflady na sztućce.

• Aby ułatwić wkładanie dużych

przedmiotów do dolnego kosza,
podnieść górny kosz.

www.electrolux.com62

• Przed uruchomieniem programu
upewnić się, że ramiona spryskujące
mogą się swobodnie obracać.

2. Najpierw wyjmować naczynia z
dolnego kosza, a potem z górnego.

10.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące
naczynia łatwo ulegają uszkodzeniu.

11. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do
konserwacji bez użycia
programu Machine Care
należy wyłączyć urządzenie i
wyjąć wtyczkę przewodu
zasilającego z gniazda
elektrycznego.

Upewnić się, że kosz
ComfortLift jest pusty i
prawidłowo zablokowany w
górnym położeniu.

Brudne filtry i zapchane
ramiona spryskujące
pogarszają efekt zmywania.
Należy regularnie sprawdzać
te elementy i w razie
potrzeby je czyścić.

11.1 Machine Care

Machine Care to program, który
zapewnia optymalne efekty czyszczenia
wnętrza urządzenia. Usuwa osady z
kamienia i tłuszczu.

Gdy urządzenie wykryje potrzebę
czyszczenia, na wyświetlaczu pojawi się
przypomnienie Uruchom MachineCare i

wskaźnik . Uruchomić program
Machine Care, aby wyczyścić wnętrze
urządzenia.

Uruchamianie programu Machine Care

Przed uruchomieniem
programu Machine Care
należy oczyścić filtry i
ramiona spryskujące.

1. Użyć preparatu odkamieniającego
lub czyszczącego przeznaczonego
specjalnie do zmywarek. Postępować
zgodnie ze wskazówkami na
opakowaniu. Nie umieszczać naczyń
w koszach.

2. Nacisnąć jednocześnie i przytrzymać

Zacznie migać wskaźnik .Na
wyświetlaczu pojawi się czas trwania
programu.

3. Zamknąć drzwi urządzenia, aby
uruchomić program.

Po zakończeniu programu
przypomnienie zniknie.

11.2 Czyszczenie wnętrza

• Urządzenie, w tym gumową uszczelkę

drzwi, należy czyścić miękką wilgotną
szmatką.

• Nie używać produktów ściernych,

myjek do szorowania, ostrych
narzędzi, silnych środków
chemicznych, szorstkich myjek ani
rozpuszczalników.

• Aby zapewnić wydajność urządzenia,

należy co najmniej raz na dwa
miesiące stosować środki czyszczące
przeznaczone specjalnie do
zmywarek. Należy ściśle przestrzegać
wskazówek umieszczonych na
opakowaniu produktu.

• W celu zapewnienia optymalnych

efektów czyszczenia należy
uruchomić program Machine Care.

11.3 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy
sprawdzić filtry i osadnik. Ciała obce (np.
kawałki szkła, plastiku, kości lub
wykałaczki itp.) powodują zmniejszenie

Po zakończeniu programu
na wewnętrznych
powierzchniach urządzenia
ciągle może pozostawać
woda.

i przez ok. 3 sekundy.

skuteczności zmywania i mogą

C

B

A

spowodować uszkodzenie pompy
opróżniającej.

UWAGA!

Jeśli nie można usunąć ciał
obcych, należy
skontaktować się z
autoryzowanym centrum
serwisowym.

1. Rozmontować zespół filtrów zgodnie
ze wskazówkami zawartymi w tym
rozdziale.

2. Usunąć ręcznie wszelkie ciała obce.

3. Zmontować filtry zgodnie ze

wskazówkami zawartymi w tym
rozdziale.

11.4 Czyszczenie obudowy

• Czyścić urządzenie za pomocą

wilgotnej szmatki.

• Używać wyłącznie neutralnych

detergentów.

• Nie używać produktów ściernych,

myjek do szorowania ani
rozpuszczalników.

11.5 Czyszczenie filtrów

System filtrów składa się z 3 części.

POLSKI 63

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

4. Umyć filtry.

5. Upewnić się, że wokół krawędzi

osadnika nie znajdują się resztki

1. Obrócić filtr (B) przeciwnie do ruchu
wskazówek zegara i wyjąć go.

żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić
się, że jest prawidłowo umieszczony
pod 2 prowadnicami.

www.electrolux.com64

7. Złożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtru płaskiego (A).

Obrócić zgodnie z ruchem
wskazówek zegara, aż się zablokuje.

UWAGA!

Nieprawidłowe
umiejscowienie filtrów może
skutkować
niezadowalającymi efektami
zmywania i uszkodzeniem
urządzenia.

11.6 Czyszczenie dolnego ramienia spryskującego

Zaleca się regularne czyszczenie
dolnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Niedrożność otworów może być
przyczyną niezadowalających efektów
zmywania.

1. Aby wyjąć dolne ramię spryskujące,
pociągnąć je do góry.

2. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

3. Aby z powrotem zamontować ramię
spryskujące, wcisnąć je do dołu.

11.7 Czyszczenie górnego

ramienia spryskującego

Zaleca się regularne czyszczenie
górnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Niedrożność otworów może być
przyczyną niezadowalających efektów
zmywania.

C

B

A

1

2

POLSKI 65

1. Całkowicie wysunąć górny kosz.

2. Aby wymontować ramię spryskujące

z kosza, należy popchnąć je w górę i
jednocześnie obrócić zgodnie z
ruchem wskazówek zegara.

3. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

11.8 Czyszczenie sufitowego ramienia spryskującego

Zaleca się regularne czyszczenie
sufitowego ramienia spryskującego, aby
zapobiec niedrożności znajdujących się
w nim otworów. Niedrożność otworów
może być przyczyną niezadowalających
efektów zmywania.

Sufitowe ramię spryskujące znajduje się
na górnej ściance urządzenia Ramię
spryskujące (C) jest zamontowane w
rurze dolotowej (A) za pomocą elementu
mocującego (B).

1. Zwolnić ograniczniki po bokach
prowadnic przesuwnych szuflady na
sztućce i wyciągnąć szufladę.

4. Aby ponownie zamontować ramię
spryskujące, należy docisnąć je w
górę i jednocześnie obrócić
przeciwnie do ruchu wskazówek
zegara.

2. Opuścić górny kosz do najniższego
położenia, aby ułatwić dostęp do
ramienia spryskującego.

3. Aby odłączyć ramię spryskujące (C)
od rury dolotowej (A), należy obrócić
element mocujący (B) przeciwnie do
ruchu wskazówek zegara i pociągnąć
ramię spryskujące w dół.

4. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów. Przepłukać

www.electrolux.com66

otwory wodą, aby usunąć
zanieczyszczenia wewnątrz.

5. Aby z powrotem zainstalować ramię
spryskujące (C), włożyć element
mocujący (B) do ramienia i
przymocować go do rury dolotowej,
(A) obracając w prawo. Upewnić się,
że element mocujący zatrzasnął się
we właściwym miejscu.

6. Założyć szufladę na sztućce na
prowadnice przesuwne i zablokować
ograniczniki.

12. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Nieprawidłowa naprawa
urządzenia może stanowić
zagrożenie dla użytkownika.
Wszystkie naprawy powinny
wykonywać odpowiednio
wykwalifikowane osoby.

Większość występujących problemów
można rozwiązać bez potrzeby

kontaktowania się z autoryzowanym
centrum serwisowym.

W poniższej tabeli zawarto informacje na
temat możliwych problemów.

Po wystąpieniu niektórych problemów na
wyświetlaczu pojawia się kod alarmu.

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Nie można włączyć urzą‐
dzenia.

Program się nie urucha‐
mia.

• Upewnić się, że wtyczkę przewodu zasilającego pod‐
łączono do gniazda elektrycznego.

• Upewnić się, że w skrzynce bezpieczników nie ma
uszkodzonego bezpiecznika.

• Upewnić się, że zamknięto drzwi urządzenia.

• Jeśli wybrano opóźnienie rozpoczęcia programu, na‐
leży je anulować lub poczekać do końca odliczania
czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękcza‐
cza wody. Czas trwania procedury wynosi około 5
minut.

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

POLSKI 67

Urządzenie nie napełnia
się wodą.
Na wyświetlaczu pojawi się

, Błąd i10 lub Błąd i11
oraz Zmywarka nie po‐
biera wody.

Urządzenie nie wypompo‐
wuje wody.
Na wyświetlaczu pojawi się

, Błąd i20 i Woda nie
jest odprowadzana.

Włączyło się zabezpiecze‐
nie przed zalaniem.
Na wyświetlaczu pojawi się

, Błąd i30 i Wykryto za‐

grożenie zalaniem podło‐
gi.

Usterka czujnika wykrywa‐
nia poziomu wody.
Na wyświetlaczu widoczne
jest wskazanie i41 - i44.

Usterka pompy myjącej lub
pompy opróżniającej.
Na wyświetlaczu widoczne
jest wskazanie i51–i59 al‐
bo i5A–i5F.

Temperatura wody w urzą‐
dzeniu jest zbyt wysoka
lub wystąpiła usterka czuj‐
nika temperatury.
Na wyświetlaczu widoczne
jest wskazanie i61 albo
i69.

Usterka techniczna urzą‐
dzenia.
Na wyświetlaczu widoczne
jest wskazanie iC0 albo
iC3.

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie.
W celu uzyskania tych informacji należy skontakto‐
wać się z miejscowym zakładem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest droż‐
ny.

• Upewnić się, że wąż dopływowy nie jest zagięty lub
przygnieciony.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest
drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani
przygnieciony.

• Zamknąć zawór wody i skontaktować się z autoryzo‐
wanym centrum serwisowym.

• Upewnić się, że filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że temperatura doprowadzanej wody
nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie.

• Wyłączyć i ponownie włączyć urządzenie.

www.electrolux.com68

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

Poziom wody w urządze‐
niu jest zbyt wysoki.
Na wyświetlaczu widoczne
jest wskazanie iF1.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że filtry są czyste.

• Upewnić się, że wąż spustowy jest zainstalowany na
odpowiedniej wysokości nad podłogą. Zapoznać się
z instrukcją instalacji.

Błąd modułu sieciowego.
Na wyświetlaczu widoczne

• Skontaktować się z autoryzowanym centrum serwi‐
sowym.

jest wskazanie iC4 Net‐

work Interface Error albo
iC5 Network Interface Er‐
ror.

Urządzenie wielokrotnie
przerywa i wznawia pracę.

• Jest to normalne zjawisko. Zapewnia to optymalne
efekty zmywania i oszczędność energii.

Program trwa za długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia progra‐

mu, należy ją anulować lub poczekać do końca odli‐
czania czasu.

• Włączenie opcji często powoduje wydłużenie czasu
trwania programu.

Pozostały czas do zakoń‐
czenia programu pokazy‐

• Nie świadczy to o usterce. Urządzenie działa prawid‐
łowo.

wany na wyświetlaczu wy‐
dłuża się i przeskakuje nie‐
mal do końca programu.

Niewielki wyciek z drzwi
urządzenia.

• Urządzenie nie jest wypoziomowane. Poluzować lub
dokręcić regulowane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem
komory. Wyregulować tylną nóżkę (jeśli dotyczy).

Występują problemy z za‐
mknięciem drzwi urządze‐
nia.

Drzwi urządzenia otwierają
się podczas cyklu zmywa‐

• Urządzenie nie jest wypoziomowane. Poluzować lub
dokręcić regulowane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

• Funkcja AirDry jest włączona. Funkcję można wyłą‐
czyć. Patrz „Ustawienia podstawowe”.

nia.

Grzechotanie lub stukanie
dochodzące z wnętrza
urządzenia.

• Naczynia nie są prawidłowo rozłożone w koszach.
Należy zapoznać się z broszurą dotyczącą załadun‐
ku koszy.

• Upewnić się, że ramiona spryskujące obracają się
swobodnie.

Kod problemu i kod alar‐muMożliwa przyczyna i rozwiązanie

POLSKI 69

Urządzenie wyzwala auto‐
matyczny wyłącznik.

• Wydajność prądowa instalacji jest niewystarczająca
do jednoczesnego zasilania wszystkich włączonych
urządzeń. Należy sprawdzić parametry zasilania w
gniazdku oraz wartość graniczną prądu automatycz‐
nego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządze‐
nia. Skontaktować się z autoryzowanym centrum
serwisowym.

Urządzenie jest włączone,
ale nie działa.
Na wyświetlaczu widoczne

• Zasilanie jest poza zakresem roboczym. Cykl prania
ulega tymczasowemu przerwaniu i zostanie automa‐
tycznie wznowiony po przywróceniu zasilania.

jest wskazanie Power Fail.

Urządzenie wyłącza się
podczas pracy.

• Całkowity brak zasilania. Cykl prania ulega tymcza‐
sowemu przerwaniu i zostanie automatycznie wzno‐
wiony po przywróceniu zasilania.

Na wyświetlaczu pojawi się
Aktualizacja. Wszystkie
przyciski są nieaktywne z
wyjątkiem wł./wył.

• Urządzenie pobiera i instaluje aktualizację oprogra‐
mowania sprzętowego, gdy jest dostępna. Na wy‐
świetlaczu pojawi się Aktualizacja na czas procesu
aktualizacji. Poczekać na zakończenie procesu. Jeśli
proces aktualizacji zostanie przerwany poprzez wyłą‐
czenie urządzenia, aktualizacja będzie wznowiona
po włączeniu urządzenia.
Aktualizacja oprogramowania sprzętowego nie zmie‐
nia parametrów deklaracji wydajności urządzenia.

Po sprawdzeniu urządzenia należy
wyłączyć i włączyć urządzenie. Jeśli
problem wystąpi ponownie, należy
skontaktować się z autoryzowanym
centrum serwisowym.

Jeśli wystąpi kod alarmu nieopisany w
tabeli należy skontaktować się z
autoryzowanym centrum serwisowym.

Przed skontaktowaniem się
z autoryzowanym centrum
serwisowym należy zapisać
numer PNC. Patrz
„Ustawienia podstawowe”.

OSTRZEŻENIE!

Nie zaleca się korzystać z
urządzenia do czasu
całkowitego rozwiązania
problemu. Odłączyć
urządzenie od zasilania i nie
podłączać go ponownie do
czasu upewnienia się, że
działa poprawnie.

www.electrolux.com70

12.1 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty
zmywania.

Niezadowalające efekty su‐
szenia.

Na szklankach i naczyniach
widać białawe smugi lub nie‐
bieskawy nalot.

Na szklankach i naczyniach
widać plamy i osuszanie wo‐
dy.

Wnętrze urządzenia jest
mokre.

Nadmiar piany podczas
zmywania.

Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli.

• Należy zapoznać się z punktami „Codzienne użyt‐
kowanie”, „Wskazówki i porady” oraz z ulotką
dotyczącą załadunku kosza.

• Użyć programu zapewniającego bardziej intensyw‐
ny cykl zmywania.

• Włączyć opcję ExtraPower, aby zapewnić lepsze
efekty zmywania w ramach wybranego programu.

• Wyczyścić ramię spryskujące i filtr. Patrz punkt
„Konserwacja i czyszczenie”.

• Naczynia pozostawały za długo w zamkniętym
urządzeniu. Włączyć funkcję AirDry, która powodu‐
je automatyczne otwarcie drzwi i zapewnia lepsze
efekty suszenia.

• Nie ma płynu nabłyszczającego lub dozowana jest
jego niewystarczająca ilość. Napełnić dozownik
płynu nabłyszczającego lub ustawić wyższy poziom
dozowania.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Należy zawsze stosować płyn nabłyszczający, na‐
wet w przypadku stosowania tabletek wieloskładni‐
kowych.

• Przedmioty z tworzywa sztucznego mogą wyma‐
gać wytarcia ściereczką.

• Program nie obejmuje fazy suszenia. Patrz punkt
„Przegląd programów”.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐
wanie płynu nabłyszczającego.

• Użyto za dużo detergentu.

• Ilość uwolnionego płynu nabłyszczającego jest nie‐
wystarczająca. Zwiększyć dozowanie płynu nabły‐
szczającego.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Nie jest to usterka urządzenia. Wilgoć skrapla się
na ścianach urządzenia.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie płukać wstępnie naczyń pod bieżącą wodą.

Patrz punkt „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nie‐
rdzewnej. Nie umieszczać blisko siebie sztućców
ze srebra i stali nierdzewnej.

Problem Możliwa przyczyna i rozwiązanie

Po zakończeniu programu w
dozowniku znajdują się po‐
zostałości detergentu.

• Tabletka z detergentem zablokowała się w dozow‐
niku i woda nie wypłukała jej.

• Woda nie wypłukała detergentu z dozownika. Nale‐
ży sprawdzić, czy ramiona spryskujące mogą się
obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemoż‐
liwiają otworzenia pokrywy dozownika detergentu.

Nieprzyjemny zapach w
urządzeniu.

• Patrz punkt „Czyszczenie wnętrza”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym lub produktem do czyszczenia zmy‐
warek.

Osad z kamienia na naczy‐
niach, w komorze zmywarki i
po wewnętrznej stronie jej
drzwi.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu
soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda.
Patrz punkt „Zmiękczacz wody”.

• Użyć soli i ustawić regenerację zmiękczacza wody
także w przypadku stosowania tabletek wieloskład‐
nikowych. Patrz punkt „Zmiękczacz wody”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym do zmywarek.

• Jeśli osadzanie się kamienia utrzymuje się, należy
wyczyścić urządzenie odpowiednimi detergentami.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

Matowe, odbarwione lub wy‐
szczerbione naczynia.

• Upewnić się, że w urządzeniu zmywane są tylko
przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy.
Należy zapoznać się z broszurą dotyczącą zała‐
dunku koszy.

• Delikatne naczynia należy umieszczać w górnym
koszu.

• Włączyć opcję GlassCare, która zapewnia specjal‐
ną ochronę szklanych i delikatnych naczyń.

POLSKI 71

Patrz punkt „Przed
pierwszym użyciem”,
„Codzienna eksploatacja”

lub „Wskazówki i porady”
w celu zapoznania się
z innymi możliwymi
przyczynami.

www.electrolux.com72

12.2 Problemy z połączeniem bezprzewodowym

Problem Możliwa przyczyna i rozwiązanie

Nawiązanie połączenia bez‐
przewodowego nie powiodło
się.

Aplikacja nie może nawiązać
połączenia z zmywarką.

Aplikacja nie może nawiązać
połączenia z zmywarką za
pośrednictwem jakiejkolwiek
sieci innej niż domowa sieć
bezprzewodowa. Wskaźnik

jest czerwony lub poma‐

rańczowy.

Aplikacja często nie może
nawiązać połączenia z zmy‐
warką.

• Nieprawidłowy identyfikator lub hasło sieci bez‐
przewodowej. Anuluj konfigurację i ponownie uru‐
chom urządzenie, aby wprowadzić odpowiednie
dane logowania. Patrz: „Połączenie bezprzewo‐
dowe”.

• Wystąpił problem z sygnałem sieci bezprzewodo‐
wej. Sprawdź sieć bezprzewodową i router. Uru‐
chom ponownie router.

• Sygnał sieci bezprzewodowej jest słaby. Przesuń
router bliżej zmywarki.

• Sygnał sieci bezprzewodowej jest zakłócany przez
urządzenie mikrofalowe znajdujące się w pobliżu
zmywarki. Wyłącz urządzenie mikrofalowe.

• Jeśli nadal występuje problem z siecią bezprzewo‐
dową, należy skontaktować się z dostawcą usług
bezprzewodowych.

• Wystąpił problem z sygnałem sieci bezprzewodo‐
wej. Sprawdź sieć bezprzewodową i router. Uru‐
chom ponownie router.

• Sprawdź, czy urządzenie przenośne jest połączone
z siecią bezprzewodową.

• Zainstalowano nowy router lub zmieniono jego kon‐
figurację. Ponownie skonfiguruj zmywarkę i urzą‐
dzenie mobilne. Patrz: „Połączenie bezprzewo‐
dowe”.

• Jeśli nadal występuje problem z siecią bezprzewo‐
dową, należy skontaktować się z dostawcą usług
bezprzewodowych.

• Utracono połączenie z chmurą. Poczekaj, aż połą‐
czenie zostanie przywrócone.

• Sygnał sieci bezprzewodowej jest zakłócany przez
urządzenie mikrofalowe znajdujące się w pobliżu
zmywarki. Wyłącz urządzenie mikrofalowe. Unikać
jednoczesnego korzystania z kuchenki mikrofalo‐
wej i funkcji zdalnego uruchomienia.

• Sygnał sieci bezprzewodowej jest słaby. Przesuń
router jak najbliżej zmywarki lub rozważ zakup
wzmacniacza urządzeń bezprzewodowych.

13. DANE TECHNICZNE

POLSKI 73

Wymiary Szerokość/wysokość/głębokość

Podłączenie elektryczne

Ciśnienie doprowadzanej
wody

Dopływ wody

Pojemność Komplety nakryć: 14

1)

Inne wartości podano na tabliczce znamionowej.

2)

Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐

nych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

13.1 Łącze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z
oznaczeniem klasy energetycznej, którą
dołączono do urządzenia, zawiera łącze
do strony internetowej umożliwiającej
rejestrację urządzenia w bazie danych
EU EPREL. Należy zachować etykietę z
oznaczeniem klasy energetycznej wraz
instrukcją obsługi i innymi dokumentami
dostarczonymi wraz z urządzeniem w
celu ewentualnego wykorzystania w
przyszłości.

(mm)

Napięcie (V) 200 - 240

1)

Częstotliwość (Hz) 50 - 60

bar (minimalne i maksymalne) 0.5 - 8

MPa (minimalne i maksymalne) 0.05 - 0.8

Zimna lub ciepła woda

Informacje o wydajności urządzenia
można znaleźć w bazie danych UE
EPREL, korzystając z łącza https://
eprel.ec.europa.eu i podając nazwę
modelu oraz numer produktu, które
można znaleźć na tabliczce
znamionowej urządzenia. Patrz rozdział
„Opis urządzenia”.

Więcej szczegółowych informacji na
temat etykiety z oznaczeniem klasy
energetycznej można znaleźć na stronie
www.theenergylabel.eu.

2)

596 / 818 - 898 / 550

maks. 60°C

14. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz

*

ludzkie zdrowie. Nie wolno wyrzucać
urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.

My Electrolux Kitchen app

The software in this product contains components that are based on free and open source software. Electrolux
gratefully acknowledges the contributions of the open software and robotics communities to the development project.

To access the source code of these free and open source software components whose license conditions require
publishing, and to see their full copyright information and applicable license terms, please visit:
http://electrolux.opensoftwarerepository.com (folder NIU5)

www.electrolux.com/shop

117853810-A-512020
