ELECTROLUX EEC767305L User guide

EEC767305L

PL Zmywarka Instrukcja obsługi

www.electrolux.com2

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 3

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 5

3. OPIS PRODUKTU.............................................................................................. 6

4. PANEL STEROWANIA.......................................................................................7

5. WYBÓR PROGRAMU........................................................................................ 8

6. USTAWIENIA PODSTAWOWE .......................................................................11

7. PRZED PIERWSZYM UŻYCIEM......................................................................14

8. CODZIENNA EKSPLOATACJA....................................................................... 16

9. WSKAZÓWKI I PORADY................................................................................. 19

10. KONSERWACJA I CZYSZCZENIE................................................................ 20

11. ROZWIĄZYWANIE PROBLEMÓW................................................................ 24

12. KARTA INFORMACYJNA PRODUKTU......................................................... 28

13. DODATKOWE INFORMACJE TECHNICZNE................................................29

Z MYŚLĄ O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux!

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w
rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.electrolux.com/webselfservice

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registerelectrolux.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.
Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować
poniższe dane: informacje o modelu, numer produktu, numer seryjny.
Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.

POLSKI 3

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
dołączoną instrukcją obsługi. Producent nie odpowiada
za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu w celu wykorzystania w
przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się
urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym
nadzorem.

• Nie pozwalać, aby dzieci bawiły się urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

www.electrolux.com4

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w

gospodarstwie domowym oraz do podobnych

zastosowań w takich miejscach, jak:

– gospodarstwa rolne, kuchnie w obiektach

sklepowych, biurowych oraz innych placówkach
pracowniczych;

– do obsługi przez klientów w hotelach, motelach,

obiektach noclegowych i innych obiektach
mieszkalnych.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne)

musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) bar

(MPa)

• Maksymalna liczba kompletów naczyń wynosi 13.

• Jeśli przewód zasilający jest uszkodzony, ze

względów bezpieczeństwa musi go wymienić

producent, autoryzowane centrum serwisowe lub inna

wykwalifikowana osoba.

• Sztućce należy wkładać do kosza na sztućce, ostrymi

zakończeniami skierowanymi w dół, lub umieścić je

poziomo w szufladzie na sztućce, ostrymi krawędziami

skierowanymi w dół.

• Nie zostawiać urządzenia z otworzonymi drzwiami,

aby zapobiec przypadkowemu nastąpieniu na nie.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego z

gniazda.

• Do czyszczenia urządzenia nie wolno używać wody

pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory

wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji

wodociągowej za pomocą nowego zestawu węży

dostarczonych w komplecie z urządzeniem. Nie wolno

używać starego zestawu węży.

POLSKI 5

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może
zainstalować wyłącznie
wykwalifikowana osoba.

• Usunąć wszystkie elementy
opakowania.

• Nie instalować ani nie używać
uszkodzonego urządzenia.

• Ze względów bezpieczeństwa nie
należy uruchamiać urządzenia przed
zainstalowaniem go w zabudowie.

• Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.

• Zachować ostrożność podczas
przenoszenia urządzenia, ponieważ
jest ono ciężkie. Należy zawsze
stosować rękawice ochronne i mieć
na stopach pełne obuwie.

• Nie instalować ani nie używać
urządzenia w miejscach, w których
panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w
odpowiednim i bezpiecznym miejscu,
które spełnia wymagania instalacyjne.

2.2 Podłączenie do sieci

elektrycznej

OSTRZEŻENIE!

Zagrożenie pożarem i
porażeniem prądem
elektrycznym.

• Urządzenie musi być uziemione.

• Upewnić się, że parametry na
tabliczce znamionowej odpowiadają
parametrom znamionowym źródła
zasilania.

• Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani
przedłużaczy.

• Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu
zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.

• Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby po zakończeniu instalacji
urządzenia wtyczka przewodu
zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.

• Urządzenie wyposażono we wtyczkę
zasilającą z bezpiecznikiem 13 A.
Jeśli konieczna jest wymiana
bezpiecznika we wtyczce zasilającej,
należy użyć bezpiecznika 13 A ASTA
(BS 1362) (dotyczy tylko Wielkiej
Brytanii i Irlandii).

2.3 Podłączenie do sieci

wodociągowej

• Uważać, aby nie uszkodzić węży
wodnych.

• Przed podłączeniem urządzenia do
nowej instalacji wodociągowej lub
instalacji, z której nie korzystano
przez dłuższy czas lub która była
naprawiana lub do której podłączono
nowe urządzenia (liczniki wody itp.),
należy umożliwić wypływ wody, aż
będzie ona czysta.

• Podczas pierwszego użycia
urządzenia i bezpośrednio po nim
należy upewnić się, że nie ma
widocznych wycieków wody.

• Wąż dopływowy wyposażono w zawór
bezpieczeństwa i ścianki z
wewnętrznym przewodem
zasilającym.

OSTRZEŻENIE!

Niebezpieczne napięcie.

5

4

9

67

13

12

11

10

14

2

3

1

8

www.electrolux.com6

• W razie uszkodzenia węża
dopływowego należy natychmiast
zamknąć zawór wody i wyjąć wtyczkę
z gniazda elektrycznego. Należy
skontaktować się z autoryzowanym
centrum serwisowym w celu wymiany
węża dopływowego.

2.4 Użytkowanie

• Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.

• Detergenty do zmywarki są
niebezpieczne. Należy przestrzegać
wskazówek dotyczących
bezpieczeństwa podanych na
opakowaniu detergentu.

• Nie pić wody z urządzenia ani nie
wykorzystywać jej do zabawy.

• Nie wyjmować naczyń z urządzenia
przed zakończeniem programu. Na
naczyniach mogą pozostać resztki
detergentu.

• Nie siadać ani nie stawać na
otworzonych drzwiach urządzenia.

3. OPIS PRODUKTU

• Po otworzeniu drzwi w czasie pracy
urządzenia może dojść do uwolnienia
gorącej pary.

2.5 Serwis

• Aby naprawić urządzenie, należy
skontaktować się z autoryzowanym
centrum serwisowym.

• Należy stosować wyłącznie
oryginalne części zamienne.

2.6 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.

• Odłączyć urządzenie od źródła
zasilania.

• Odciąć i wyrzucić przewód zasilający.

• Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dzieci lub
zwierząt w urządzeniu.

Sufitowe ramię spryskujące

1

Środkowe ramię spryskujące

2

Dolne ramię spryskujące

3

Filtry

4

Tabliczka znamionowa

1 2 3

4 5 6

A

CB B

5

Zbiornik soli

6

Otwór wentylacyjny

7

Dozownik płynu nabłyszczającego

8

Dozownik detergentu

9

Kosz ComfortLift

10

Uchwyt zwalniający

11

Uchwyt dolnego kosza

12

Górny kosz

13

Szuflada na sztućce

14

POLSKI 7

3.1 Beam-on-Floor

Wyświetlacz Beam-on-Floor wyświetla
wiązkę światła na podłodze przed
drzwiami urządzenia.

• Po uruchomieniu programu pojawia
się czerwona wiązka światła.
Pozostaje ona widoczna przez cały
czas trwania programu.

4. PANEL STEROWANIA

Przycisk Wł./Wył.

1

Przycisk Delay Start

2

Wyświetlacz

3

Pasek wyboru MY TIME

4

4.1 Wyświetlacz

• Po zakończeniu programu pojawia się
zielona wiązka światła.

• Migająca czerwona wiązka światła
sygnalizuje usterkę urządzenia.

Wyświetlacz Beam-on-Floor
wyłącza się przy wyłączeniu
urządzenia.

Przyciski funkcji EXTRAS

5

Przycisk AUTO Sense

6

4.2 ECOMETER

A. ECOMETER
B. Wskaźniki
C. Wskazanie czasu

Wskaźnik ECOMETER pokazuje, w jaki
sposób wybór programu wpływa na
zużycie wody i energii. Im więcej świeci
się pasków, tym niższe jest zużycie.

wskazuje najbardziej przyjazny
środowisku wybór programu dla średnio
zabrudzonych naczyń.

CA B D E

www.electrolux.com8

4.3 Wskaźniki

Wskaźnik Opis

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozow‐
nik płynu nabłyszczającego wymaga uzupełnienia. Patrz rozdział
„Przed pierwszym użyciem”.

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napeł‐
nienia. Patrz rozdział „Przed pierwszym użyciem”.

Wskaźnik funkcji Machine Care. Włącza się, gdy niezbędne jest wy‐
czyszczenie wnętrza urządzenia przy użyciu programu Machine Care.
Patrz „Konserwacja i czyszczenie”.

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą su‐
szenia. Miga podczas fazy suszenia. Patrz „Wybór programu”.

5. WYBÓR PROGRAMU

5.1 MY TIME

Korzystając z paska wyboru MY TIME,
można wybrać odpowiedni cykl
zmywania w oparciu o czas trwania
programu – od 30 minut do 4 godzin.

A. • Quick to najkrótszy program

(30min), przeznaczony do
zmywania świeżo i lekko
zabrudzonych naczyń.

• Płukanie wstępne (15min) to
program przeznaczony do
spłukiwania pozostałości potraw z
naczyń. Zapobiega on
powstawaniu nieprzyjemnego
zapachu w urządzeniu. W tym
programie nie należy stosować
detergentu.

B. 1h to program przeznaczony do

zmywania świeżo i lekko
zabrudzonych naczyń.

C. 1h 30min to program przeznaczony

do zmywania i suszenia średnio
zabrudzonych naczyń.

D. 2h 40min to program przeznaczony

do zmywania i suszenia mocno
zabrudzonych naczyń.

E. ECO to najdłuższy program (4h),

zapewniający największą
efektywność zużycia wody i energii
elektrycznej podczas zmywania
średnio zabrudzonych naczyń i
sztućców. Jest to program
standardowy dla ośrodków
przeprowadzających testy.

5.2 EXTRAS

Aby dostosować wybór programu do
własnych potrzeb, można włączyć opcję
EXTRAS.

ExtraHygiene

Funkcja ExtraHygiene zapewnia
najlepszy efekt higieniczny dzięki
utrzymywaniu przez co najmniej 10 minut
temperatury 65-70°C podczas ostatniej
fazy płukania.

ExtraPower

ExtraPower zapewnia lepsze efekty
zmywania w ramach wybranego
programu. Opcja ta powoduje
podniesienie temperatury i wydłużenie
czasu zmywania.

POLSKI 9

GlassCare

GlassCare umożliwia włączenie opcji
specjalnej ochrony delikatnych naczyń.
Opcja ta zapobiega gwałtownym
zmianom temperatury zmywania w
ramach wybranego programu i obniża ją
do wartości 45 °C. Zapobiega to
uszkodzeniu zwłaszcza szklanych
naczyń.

5.4 Przegląd programów

Program Rodzaj zała‐

Quick • Naczynia

Płukanie
wstępne

1h • Naczynia

1h 30min • Naczynia

2h 40min • Naczynia

dunku

• Sztućce

• Dowolny
ładunek

• Sztućce

• Sztućce

• Garnki

• Patelnie

• Sztućce

• Garnki

• Patelnie

Stopień za‐
brudzenia

• Świeże • Zmywanie 50°C

• Dowolny
stopień
zabrudze‐
nia

• Świeże

• Lekko za‐
schnięte

• Średnie

• Lekko za‐
schnięte

• Średnie
do dużego

• Zaschnię‐
te

5.3 AUTO Sense

Program AUTO Sense automatycznie
dostosowuje cykl zmywania do rodzaju
ładunku.

Urządzenie rozpoznaje stopień
zabrudzenia oraz ilość naczyń
znajdujących się w koszach. Następnie
dostosowuje temperaturę i ilość wody
oraz czas trwania programu.

Fazy programu EXTRAS

• Płukanie pośred‐
nie

• Płukanie końcowe
45°C

• AirDry

• Zmywanie wstęp‐neW tym programie

• Zmywanie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
50°C

• AirDry

• Zmywanie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
55°C

• Suszenie

• AirDry

• Zmywanie wstęp‐
ne

• Zmywanie 60°C

• Płukanie pośred‐
nie

• Płukanie końcowe
60°C

• Suszenie

• AirDry

• ExtraPower

• GlassCare

• ExtraHygiene

nie można włą‐
czyć opcji EX‐
TRAS.

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

• ExtraPower

• GlassCare

• ExtraHygiene

www.electrolux.com10

Program Rodzaj zała‐

dunku

ECO • Naczynia

• Sztućce

Stopień za‐
brudzenia

• Średnie

• Lekko za‐

• Garnki

• Patelnie

AUTO
Sense

Machine
Care

• Naczynia

• Sztućce

• Garnki

• Patelnie

Program do‐
stosowuje się
do stopnia
zabrudzenia.

• Bez ładun‐kuProgram
przeznaczony
do czyszcze‐
nia wnętrza
urządzenia.

Parametry eksploatacyjne

schnięte

Fazy programu EXTRAS

• Zmywanie wstęp‐
ne

• Zmywanie 50°C

• ExtraPower

• GlassCare

• ExtraHygiene

• Płukanie pośred‐
nie

• Płukanie końcowe
55°C

• Suszenie

• AirDry

• Zmywanie wstęp‐
ne

• Zmywanie
50-60°C

W tym programie
nie można włą‐
czyć opcji EX‐
TRAS.

• Płukanie pośred‐
nie

• Płukanie końcowe
60°C

• Suszenie

• AirDry

• Zmywanie 70°C

• Płukanie pośred‐
nie

• Płukanie końcowe

W tym programie
nie można włą‐
czyć opcji EX‐
TRAS.

• AirDry

Program

1)

Zużycie wody (l) Zużycie energii

(kWh)

Czas (min)

Quick 9.3 - 11.4 0.54 - 0.66 30

Płukanie wstępne 4.1 - 5.1 0.01 - 0.04 15

1h 10.6 - 12.9 0.80 - 0.93 60

1h 30min 10.4 - 12.7 0.97 - 1.10 90

2h 40min 10.8 - 13.2 0.97 - 1.11 160

ECO 11 0.821 240

AUTO Sense 9.6 - 13.1 0.74 - 1.06 120 - 170

Machine Care 8.9 - 10.9 0.58 - 0.70 60

1)

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury

wody, zmian w napięciu zasilania, użytych opcji oraz ilości naczyń.

Informacje dla ośrodków przeprowadzających testy

Aby uzyskać potrzebne informacje
dotyczące przeprowadzania testów
wydajności (np. zgodnie z normą
EN60436), należy przesłać wiadomość
e-mail na adres:

[email protected]

6. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można
skonfigurować urządzenie, zmieniając
ustawienia podstawowe.

POLSKI 11

W wiadomości należy podać numer
produktu (PNC), który znajduje się na
tabliczce znamionowej urządzenia.

Więcej informacji na temat zmywarki
znajduje się w instrukcji obsługi
dołączonej do urządzenia.

Numer Ustawienie Wartości

1 Twardość wo‐dyPoziomy od 1L

2 Dawka płynu

3 Dźwięk zakoń‐

4 Samoczynne

5 Dźwięki przy‐

6 Wybór ostat‐

1)

Więcej szczegółowych informacji zawarto w tym rozdziale.

Ustawienia podstawowe można zmieniać
w trybie ustawiania.

Gdy urządzenie jest w trybie ustawiania,
paski wskaźnika ECOMETER
odpowiadają dostępnym ustawieniom.
Po dokonaniu wyboru ustawienia
odpowiadający mu pasek wskaźnika
ECOMETER zaczyna migać.

nabł.

czenia

otwieranie
drzwi

cisków

niego progra‐
mu

do 10L (war‐
tość domyślna:
5L)

Poziomy od 0A
do 6A (wartość
domyślna: 4A)

On
Off (wartość
domyślna)

On (wartość
domyślna)
Off

On (wartość
domyślna)
Off

On
Off (wartość
domyślna)

1)

Opis

Regulacja poziomu zmiękczania wody
zależnie od twardości wody w danym re‐
jonie.

Regulacja dozowania płynu nabłyszcza‐
jącego zależnie od potrzeb.

Włączenie lub wyłączenie sygnału
dźwiękowego zakończenia programu.

Włączenie lub wyłączenie funkcji AirDry.

Włączanie lub wyłączanie dźwięku towa‐
rzyszącego naciskaniu przycisków.

Włączenie lub wyłączenie automatycz‐
nego wyboru ostatnio używanego pro‐
gramu wraz z zapisanymi opcjami.

Kolejność ustawień podstawowych
przedstawionych w tabeli odpowiada
kolejności ustawień na wskaźniku
ECOMETER:

1 2 3 4 5 6

www.electrolux.com12

6.1 Zmiękczanie wody

Zmiękczacz wody usuwa z wody
substancje mineralne, które mogą mieć
negatywny wpływ na efekty zmywania
lub na pracę urządzenia.

Im wyższa zawartość substancji
mineralnych, tym twardsza jest woda.
Twardość wody jest mierzona
w równoważnych skalach.

Twardość wody

Stopnie nie‐

mieckie (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

1)

Ustawienie fabryczne.

2)

Przy tym poziomie nie stosować soli.

Stopnie fran‐

cuskie (°fH)

Zmiękczanie powinno być dostosowane
do stopnia twardości wody
doprowadzonej do urządzenia. W
lokalnym zakładzie wodociągowym
można uzyskać informację na temat
twardości wody. Istotne jest ustawienie
właściwego poziomu zmiękczania wody,
aby zapewnić dobre efekty zmywania.

Zmiękczanie twardej wody
powoduje zwiększenie
zużycia wody i energii oraz
wydłużenie czasu trwania
programu. Im wyższy
poziom zmiękczania wody,
tym wyższe jest jej zużycie i
dłuższy czas trwania
programu.

mmol / l Stopnie

Clarka

Poziom zmięk‐

czania wody

1)

5

2)

1

Niezależnie od rodzaju stosowanego
detergentu należy ustawić prawidłowy
poziom twardości wody, aby wskaźnik
poziomu soli był włączony.

Tabletki wieloskładnikowe
zawierające sól nie są
wystarczająco skuteczne,
aby zmiękczyć twardą wodę.

6.2 Dozowanie płynu nabłyszczającego

Płyn nabłyszczający umożliwia
wysuszenie naczyń bez smug i plam.
Jest on automatycznie podawany
podczas fazy płukania gorącą wodą.
Można ustawić ilość podawanego płynu
nabłyszczającego.

Gdy komora na płyn nabłyszczający jest
pusta, włącza się wskaźnik płynu
nabłyszczającego, informując o
konieczności uzupełnienia płynu. Jeśli
podczas stosowania wyłącznie tabletek
wieloskładnikowych efekty suszenia są
zadowalające, można wyłączyć dozownik
i wskaźnik. Jednak aby zapewnić
najlepsze efekty suszenia, należy
zawsze używać płynu nabłyszczającego i
pozostawić włączony wskaźnik płynu
nabłyszczającego.

Aby wyłączyć dozownik i wskaźnik płynu
nabłyszczającego, należy ustawić
dozowanie na wartość 0A.

POLSKI 13

UWAGA!

Nie należy zamykać drzwi
urządzenia w ciągu 2 minut
od ich automatycznego
otworzenia. Może to
spowodować uszkodzenie
urządzenia.

UWAGA!

Jeśli do urządzenia mają
dostęp dzieci, zaleca się
wyłączenie funkcji AirDry.
Samoczynne otworzenie się
drzwi może być dla nich
niebezpieczne.

6.3 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał
dźwiękowy, który jest emitowany po
zakończeniu programu.

Sygnały dźwiękowe
sygnalizują również
nieprawidłowe działanie
urządzenia. Tych sygnałów
dźwiękowych nie można
wyłączyć.

6.4 AirDry

Funkcja AirDry poprawia skuteczność
suszenia. Podczas fazy suszenia drzwi
otwierają się automatycznie i pozostają
otworzone.

Po otworzeniu drzwi przez
funkcję AirDry wskazanie
wyświetlacza Beam-on-Floor
może być częściowo
niewidoczne. Aby upewnić
się, że program się
zakończył, należy sprawdzić
wskazanie na panelu
sterowania.

6.5 Dźwięki przycisków

Naciskaniu przycisków na panelu
sterowania towarzyszy dźwięk klikania.
Dźwięk ten można włączyć.

6.6 Wybór ostatniego programu

Możliwe jest ustawienie automatycznego
wyboru ostatnio używanego programu
wraz z zapisanymi opcjami.

Powoduje to zapisanie ostatniego
zakończonego programu przed
wyłączeniem urządzenia. Jest on
następnie automatycznie wybierany po
włączeniu urządzenia.

Jeśli opcja wyboru ostatniego programu
jest wyłączona, domyślnym programem
jest program ECO.

Funkcja AirDry włącza się automatycznie
we wszystkich programach z wyjątkiem
programu Płukanie wstępne.

6.7 Tryb ustawiania

Nawigacja w trybie ustawiania

Do nawigacji w trybie ustawiania służy
pasek wyboru MY TIME.

BA C

www.electrolux.com14

A. Przycisk Wstecz
B. Przycisk OK
C. Przycisk Dalej

Przyciski Wstecz i Dalej umożliwiają
przełączanie między ustawieniami
podstawowymi i zmianę ich wartości.

Przycisk OK umożliwia wybór wybranego
ustawienia i potwierdzenie zmiany jego
wartości.

Uruchamianie trybu ustawiania

Przed uruchomieniem programu można
przejść do trybu ustawiania. Jest to
niemożliwe podczas trwania programu.

Aby przejść do trybu ustawiania, należy
nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.
Zaświecą się kontrolki przycisków
Wstecz, OK i Dalej.

Zmiana ustawienia

Upewnić się, że urządzenie jest w trybie
ustawiania.

1. Nacisnąć Wstecz lub Dalej, aby
wybrać pasek wskaźnika
ECOMETER odpowiadający
żądanemu ustawieniu.

• Pasek wskaźnika ECOMETER

odpowiadający wybranemu
ustawieniu zacznie migać.

• Na wyświetlaczu pojawi się

wartość wybranego ustawienia,

2. Nacisnąć OK, aby przejść do
ustawienia.

• Pasek wskaźnika ECOMETER

odpowiadający wybranemu
ustawieniu zacznie świecić w
sposób ciągły. Pozostałe paski
będą wyłączone.

• Wartość aktualnego ustawienia

będzie migać.

3. Nacisnąć Wstecz lub Dalej, aby
zmienić wartość.

4. Nacisnąć OK, aby potwierdzić
ustawienie.

• Nowe ustawienie zostanie

zapisane.

• Urządzenie powróci do

wyświetlania listy ustawień
podstawowych.

5. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy,

aby wyjść z trybu ustawiania.

Urządzenie powróci do trybu wyboru
programów.
Zapisane ustawienia pozostaną w
pamięci do czasu ich ponownej zmiany.

7. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom
zmiękczania wody odpowiada
twardości wody doprowadzanej do
urządzenia. Jeśli nie, dostosować
poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Odkręcić zawór wody.

5. Uruchomić program Quick, aby

usunąć wszelkie zanieczyszczenia i
pozostałości z procesu
produkcyjnego. Nie stosować
detergentu ani nie umieszczać
naczyń w koszach.

Po uruchomieniu programu urządzenie
zacznie aktywować żywicę w
zmiękczaczu wody – może to potrwać do
5 minut. Faza zmywania rozpocznie się
dopiero po zakończeniu tego procesu.
Procedura jest powtarzana okresowo.

7.1 Zbiornik soli

UWAGA!

Stosować wyłącznie grubą
sól przeznaczoną do
zmywarek. Sól
drobnoziarnista zwiększa
ryzyko korozji.

Sól aktywuje żywicę w zmiękczaczu

A

B

C

wody oraz zapewnia dobre efekty
zmywania podczas codziennej
eksploatacji.

Napełnianie zbiornika soli

Upewnić się, że kosz
ComfortLift jest pusty i
prawidłowo zablokowany w
górnym położeniu.

1. Obrócić pokrywkę zbiornika soli w
lewo i ją zdjąć.

2. Wlać 1 litr wody do zbiornika soli
(tylko za pierwszym razem).

3. Napełnić zbiornik soli solą do
zmywarek (do pełna).

POLSKI 15

UWAGA!

Podczas napełniania
zbiornika soli może się z
niego wydostawać woda i
sól. Dlatego po napełnieniu
zbiornika soli należy
niezwłocznie uruchomić
najkrótszy program
zmywania, aby zapobiec
korozji. Nie umieszczać
naczyń w koszach.

7.2 Napełnianie dozownika płynu nabłyszczającego

4. Ostrożnie potrząsnąć lejkiem,
trzymając go za uchwyt, aby opróżnić
go ze wszystkich granulek.

5. Zebrać sól rozsypaną wokół otworu
zbiornika soli.

6. Obrócić pokrywkę zbiornika soli w
prawo, aby zamknąć zbiornik soli.

UWAGA!

Należy stosować wyłącznie
płyn nabłyszczający
przeznaczony do zmywarek.

1. Otworzyć pokrywę (C).

2. Napełnić dozownik (B), aż poziom

płynu nabłyszczającego osiągnie
oznaczenie „MAX”.

3. Rozlany płyn nabłyszczający należy
usunąć za pomocą chłonnej szmatki,
aby zapobiec powstaniu zbyt dużej
ilości piany.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa jest zablokowana.

Napełnić dozownik płynu
nabłyszczającego, gdy
wskaźnik (A) stanie się
przezroczysty.

www.electrolux.com16

8. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.

2. Nacisnąć i przytrzymać , aż

urządzenie się włączy.

3. Napełnić zbiornik soli, jeśli jest pusty.

4. Napełnić dozownik płynu

nabłyszczającego, jeśli jest pusty.

5. Załadować kosze.

6. Dodać detergent.

7. Wybrać i uruchomić program.

8. Po zakończeniu programu zamknąć

zawór wody.

8.1 ComfortLift

UWAGA!

Nie siadać na koszu ani nie
wywierać nadmiernego
nacisku na zablokowany
kosz.

UWAGA!

Nie przekraczać
maksymalnej ładowności
kosza 18 kg.

UWAGA!

Upewnić się, że przedmioty
nie wystają poza ramę
kosza, ponieważ mogą
spowodować uszkodzenie
naczyń oraz mechanizmu
ComfortLift.

Mechanizm ComfortLift umożliwia
unoszenie dolnego kosza (do poziomu
drugiego kosza) i jego opuszczanie w
celu łatwego załadunku i wyładunku
naczyń.

Aby załadować lub opróżnić dolny kosz:

1. Podnieść kosz, wysuwając go ze
zmywarki za uchwyt kosza. Nie
należy używać uchwytu
zwalniającego.

Kosz automatycznie zablokuje się w
górnym położeniu.

2. Ostrożnie umieścić naczynia w koszu
lub wyjąć je (patrz Instrukcja

ładowania kosza).

3. Obniżyć kosz, dociskając uchwyt

zwalniający do ramy kosza, jak
pokazano poniżej. Całkowicie unieść
uchwyt zwalniający i lekko unieść
uchwyt kosza aż do jego zwolnienia
po obu stronach.

Po odblokowaniu kosza popchnąć go
w dół. Mechanizm powróci do
dolnego położenia początkowego.
Zależnie od tego, czy kosz jest
załadowany czy pusty, należy
opuszczać kosz w następujący
sposób:

• W celu wsunięcia pełnego kosza

należy lekko popchnąć kosz w
dół.

• Jeśli kosz jest pusty lub

załadowany tylko w połowie,
należy nacisnąć kosz w dół.

A

B

C

POLSKI 17

8.2 Stosowanie detergentu

8.4 Wybór i uruchamianie

programu Płukanie wstępne

1. Aby wybrać Płukanie wstępne,
należy nacisnąć i przytrzymać

przez 3 sekundy.

• Zaświeci się kontrolka przycisku.

• Wskaźnik ECOMETER

pozostanie wyłączony.

• Wyświetlacz wyświetli czas

trwania programu.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

8.5 Włączanie opcji EXTRAS

UWAGA!

Stosować wyłącznie
detergent przeznaczony do
zmywarek.

1. Nacisnąć przycisk zwalniający (A),
aby otworzyć pokrywę (C).

2. Umieścić detergent, w postaci
proszku lub tabletki, w przegródce
(B).

3. Jeśli program przewiduje fazę
zmywania wstępnego, umieścić
niewielką ilość detergentu na
wewnętrznej stronie drzwi
urządzenia.

4. Zamknąć pokrywę. Upewnić się, że
pokrywa jest zablokowana.

8.3 Wybór i uruchamianie

programu przy użyciu paska

1. Wybrać program, używając paska
wyboru MY TIME.

2. Nacisnąć przycisk wybranej opcji,
aby ją włączyć.

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli

zaktualizowany czas trwania
programu.

• Wskaźnik ECOMETER pokaże

zaktualizowany poziom zużycia
wody i energii.

Domyślnie opcje należy
zawsze włączać przed
uruchomieniem programu.
Jeśli włączona jest funkcja
wyboru ostatniego
programu, zostaną wraz z
nim włączone zapisane
opcje.

wyboru MY TIME

1. Przesunąć palcem wzdłuż paska
wyboru MY TIME, aby wybrać
odpowiedni program.

• Zaświeci się kontrolka wybranego

programu.

• Wskaźnik ECOMETER pokaże

poziom zużycia wody i energii.

• Wyświetlacz wyświetli czas

trwania programu.

2. W razie potrzeby włączyć
odpowiednią opcję EXTRAS.

3. Zamknąć drzwi urządzenia, aby
uruchomić program.

8.6 Uruchamianie programu

Opcji nie można włączać ani
wyłączać w trakcie
programu.

Nie wszystkie opcje są ze
sobą zgodne.

Włączenie opcji często
wpływa na zużycie wody i
energii oraz na czas trwania
programu.

AUTO Sense

1. Nacisnąć .

www.electrolux.com18

• Zaświeci się kontrolka przycisku.

• Wyświetlacz wyświetli najdłuższy
możliwy czas trwania programu.

W tym programie nie można
włączyć opcji MY TIME i
EXTRAS.

2. Zamknąć drzwi urządzenia, aby
uruchomić program.

Urządzenie wykrywa rodzaj ładunku i
odpowiednio dostosowuje cykl
zmywania. Podczas trwania cyklu
kilkakrotnie włączają się czujniki i
wstępnie określony czas trwania
programu może ulec skróceniu.

8.7 Opóźnienie rozpoczęcia

programu

1. Wybrać program.

2. Nacisnąć kilkakrotnie , aż na

wyświetlaczu pojawi się żądany czas
opóźnienia (od 1 do 24 godzin).

Zaświeci się kontrolka przycisku.

3. Zamknąć drzwi urządzenia, aby
uruchomić odliczanie.

Podczas odliczania nie można zmienić
czasu opóźnienia ani wybranego
programu.

Po zakończeniu odliczania czasu nastąpi
uruchomienie programu.

8.8 Anulowanie opóźnienia

rozpoczęcia programu w trakcie
odliczania

Nacisnąć i przytrzymać przez około 3
sekundy.
Urządzenie powróci do trybu wyboru
programów.

Po anulowaniu opóźnienia
rozpoczęcia programu
należy ponownie wybrać
program.

Urządzenie powróci do trybu wyboru
programów.

Przed uruchomieniem
nowego programu należy
upewnić się, że w dozowniku
znajduje się detergent.

8.10 Otwieranie drzwi w trakcie pracy urządzenia

Otworzenie drzwi w trakcie działania
programu powoduje zatrzymanie
urządzenia. Może mieć to wpływ na
zużycie energii i czas trwania programu.
Po zamknięciu drzwi urządzenie
kontynuuje pracę od momentu jej
przerwania.

Po otworzeniu drzwi na
dłużej niż 30 sekund
podczas fazy suszenia
bieżący program zostanie
zakończony. Nie dotyczy to
otworzenia drzwi przez
funkcję AirDry.

8.11 Funkcja Auto Off

Funkcja ta oszczędza energię,
wyłączając urządzenie, gdy nie jest ono
używane.

Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie
uruchomiono programu.

8.12 Zakończenie programu

Po zakończeniu programu na
wyświetlaczu widoczne jest wskazanie
0:00.

Funkcja Auto Off automatycznie wyłącza
urządzenie.

Wszystkie przyciski są nieaktywne z
wyjątkiem przycisku wł./wył.

8.9 Anulowanie trwającego programu

Nacisnąć i przytrzymać przez około 3
sekundy.

9. WSKAZÓWKI I PORADY

POLSKI 19

9.1 Ogólne wskazówki

Stosowanie się do poniższych
wskazówek pozwoli zapewnić optymalne
efekty zmywania i suszenia w codziennej
eksploatacji oraz przyczyni się do
ochrony środowiska.

• Większe resztki żywności z naczyń
należy wyrzucić do kosza.

• Nie opłukiwać naczyń ręcznie. W
razie potrzeby wybrać program z fazą
zmywania wstępnego.

• Należy zawsze wykorzystywać całą
pojemność koszy.

• Upewnić się, że przedmioty w
koszach nie stykają się ze sobą ani
się nie zasłaniają. Tylko wtedy woda
będzie mogła dotrzeć do wszystkich
naczyń.

• Można osobno stosować detergent,
płyn nabłyszczający i sól do
zmywarek lub tabletki
wieloskładnikowe (np. typu „Wszystko
w jednym”). Postępować zgodnie ze
wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla
określonego rodzaju naczyń i stopnia
ich zabrudzenia. ECO zapewnia
największą efektywność zużycia wody
i energii.

9.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn
nabłyszczający i detergent do
zmywarek. Inne produkty mogą
uszkodzić urządzenie.

• Aby zapewnić optymalne efekty
zmywania i suszenia, do twardej i
bardzo twardej wody zaleca się
stosowanie zwykłego detergentu do
zmywarek (proszku, żelu lub tabletek
bez dodatkowych składników), płynu
nabłyszczającego i soli.

• Detergent w tabletkach nie
rozpuszcza się całkowicie w trakcie
krótkich programów. Zaleca się
stosowanie tabletek przy długich
programach, aby zapobiec osadzaniu
się detergentu na naczyniach.

• Nie używać większej ilości detergentu
niż zalecana. Postępować zgodnie ze

wskazówkami podanymi na
opakowaniu detergentu.

9.3 Postępowanie w przypadku zaprzestania korzystania z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania
oddzielnie dozowanego detergentu, soli i
płynu nabłyszczającego należy wykonać
poniższe czynności:

1. Ustawić najwyższy poziom
zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz
dozownik płynu nabłyszczającego są
pełne.

3. Uruchomić program Quick. Nie
dodawać detergentu ani nie
umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić
stopień zmiękczania wody
odpowiednio do twardości wody
doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu
nabłyszczającego.

9.4 Przed rozpoczęciem

programu

Przed rozpoczęciem programu upewnić
się, że:

• filtry są czyste i prawidłowo założone;

• pokrywka zbiornika soli nie jest

poluzowana;

• ramiona spryskujące nie są zatkane;

• w zmywarce znajduje się sól do

zmywarek i płyn nabłyszczający
(chyba że stosowane są
wieloskładnikowe tabletki z
detergentem);

• ułożenie naczyń i przyborów

kuchennych w koszach jest
prawidłowe;

• program jest odpowiedni do danego

rodzaju załadunku i stopnia
zabrudzenia;

• użyto prawidłowej ilości detergentu.

www.electrolux.com20

9.5 Ładowanie koszy

• W urządzeniu należy zmywać
wyłącznie przedmioty przystosowane
do mycia w zmywarce.

• Nie myć w urządzeniu elementów
wykonanych z drewna, rogu,
aluminium, cynołowiu i miedzi.

• Nie myć w urządzeniu przedmiotów,
które mogą pochłaniać wodę (gąbki,
ściereczki).

• Usunąć z naczyń duże resztki potraw.

• Namoczyć naczynia z resztkami
przypalonych potraw przed ich
umyciem w urządzeniu.

• Wklęsłe naczynia (kubki, szklanki i
miski) układać dnem do góry.

• Upewnić się, że szklanki nie stykają
się ze sobą.

• Lekkie elementy umieścić w górnym
koszu. Upewnić się, że naczynia nie
przemieszczają się swobodnie.

• Sztućce oraz małe przedmioty
umieścić w szufladzie na sztućce.

• Aby ułatwić wkładanie dużych
przedmiotów do dolnego kosza,
podnieść górny kosz.

• Przed uruchomieniem programu
upewnić się, że ramiona spryskujące
swobodnie się obracają.

9.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące
naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z

dolnego kosza, a potem z górnego.

10. KONSERWACJA I CZYSZCZENIE

Po zakończeniu programu
na wewnętrznych
powierzchniach urządzenia
ciągle może pozostawać
woda.

OSTRZEŻENIE!

Przed przystąpieniem do
konserwacji bez użycia
programu Machine Care
należy wyłączyć urządzenie i
wyjąć wtyczkę przewodu
zasilającego z gniazda
elektrycznego.

Upewnić się, że kosz
ComfortLift jest pusty i
prawidłowo zablokowany w
górnym położeniu.

Brudne filtry i zapchane
ramiona spryskujące
pogarszają efekt zmywania.
Należy regularnie sprawdzać
te elementy i w razie
potrzeby je czyścić.

10.1 Machine Care

Machine Care to program, który
zapewnia optymalne efekty czyszczenia
wnętrza urządzenia. Usuwa osady z
kamienia i tłuszczu.

Gdy urządzenie wykryje potrzebę
czyszczenia, zaświeci się wskaźnik .

Uruchomić program Machine Care, aby
wyczyścić wnętrze urządzenia.

Uruchamianie programu Machine Care

Przed uruchomieniem
programu Machine Care
należy oczyścić filtry i
ramiona spryskujące.

1. Użyć preparatu odkamieniającego

lub czyszczącego przeznaczonego
specjalnie do zmywarek. Postępować
zgodnie ze wskazówkami na
opakowaniu. Nie umieszczać naczyń
w koszach.

2. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.

Zaczną migać wskaźniki i .Na
wyświetlaczu pojawi się czas trwania
programu.

3. Zamknąć drzwi urządzenia, aby

uruchomić program.

Po zakończeniu programu wskaźnik
zgaśnie

10.2 Czyszczenie wnętrza

C

B

A

• Urządzenie, w tym gumową uszczelkę
drzwi, należy czyścić miękką wilgotną
szmatką.

• Nie używać produktów ściernych,
myjek do szorowania, ostrych
narzędzi, silnych środków
chemicznych, szorstkich myjek ani
rozpuszczalników.

• Aby zapewnić wydajność urządzenia,
należy co najmniej raz na dwa
miesiące stosować środki czyszczące
przeznaczone specjalnie do
zmywarek. Należy ściśle przestrzegać
wskazówek umieszczonych na
opakowaniu produktu.

• W celu zapewnienia optymalnych
efektów czyszczenia należy
uruchomić program Machine Care.

10.3 Czyszczenie obudowy

• Czyścić urządzenie za pomocą
wilgotnej szmatki.

• Używać wyłącznie neutralnych
detergentów.

• Nie używać produktów ściernych,
myjek do szorowania ani
rozpuszczalników.

POLSKI 21

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

4. Umyć filtry.

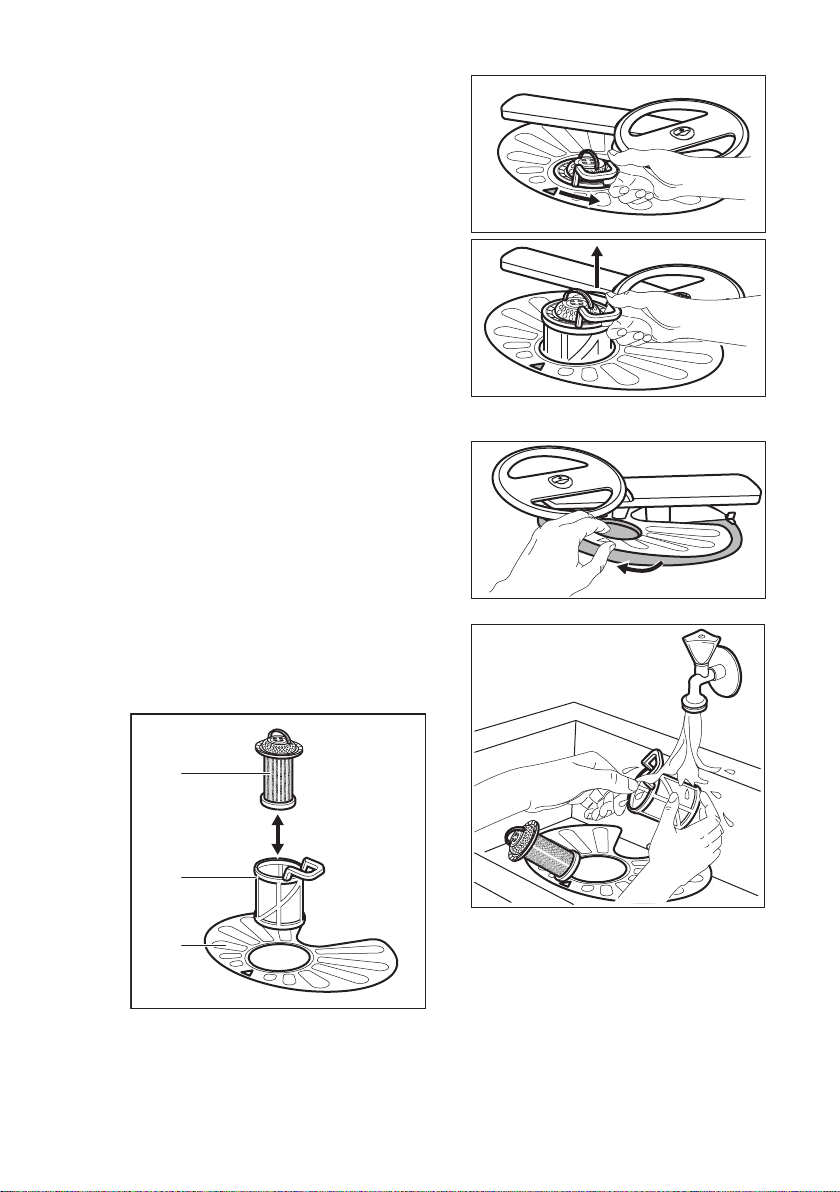

10.4 Czyszczenie filtrów

System filtrów składa się z 3 części.

5. Upewnić się, że wokół krawędzi

1. Obrócić filtr (B) przeciwnie do ruchu

wskazówek zegara i wyjąć go.

osadnika nie znajdują się resztki
żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić
się, że jest prawidłowo umieszczony
pod 2 prowadnicami.

www.electrolux.com22

7. Złożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtru płaskiego (A).

Obrócić zgodnie z ruchem
wskazówek zegara, aż się zablokuje.

UWAGA!

Nieprawidłowe
umiejscowienie filtrów może
skutkować
niezadowalającymi efektami
zmywania i uszkodzeniem
urządzenia.

10.5 Czyszczenie dolnego ramienia spryskującego

Zaleca się regularne czyszczenie
dolnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Zatkanie otworów może być przyczyną
niezadowalających efektów zmywania.

1. Aby wyjąć dolne ramię spryskujące,
pociągnąć je do góry.

2. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

3. Aby z powrotem zamontować ramię
spryskujące, wcisnąć je do dołu.

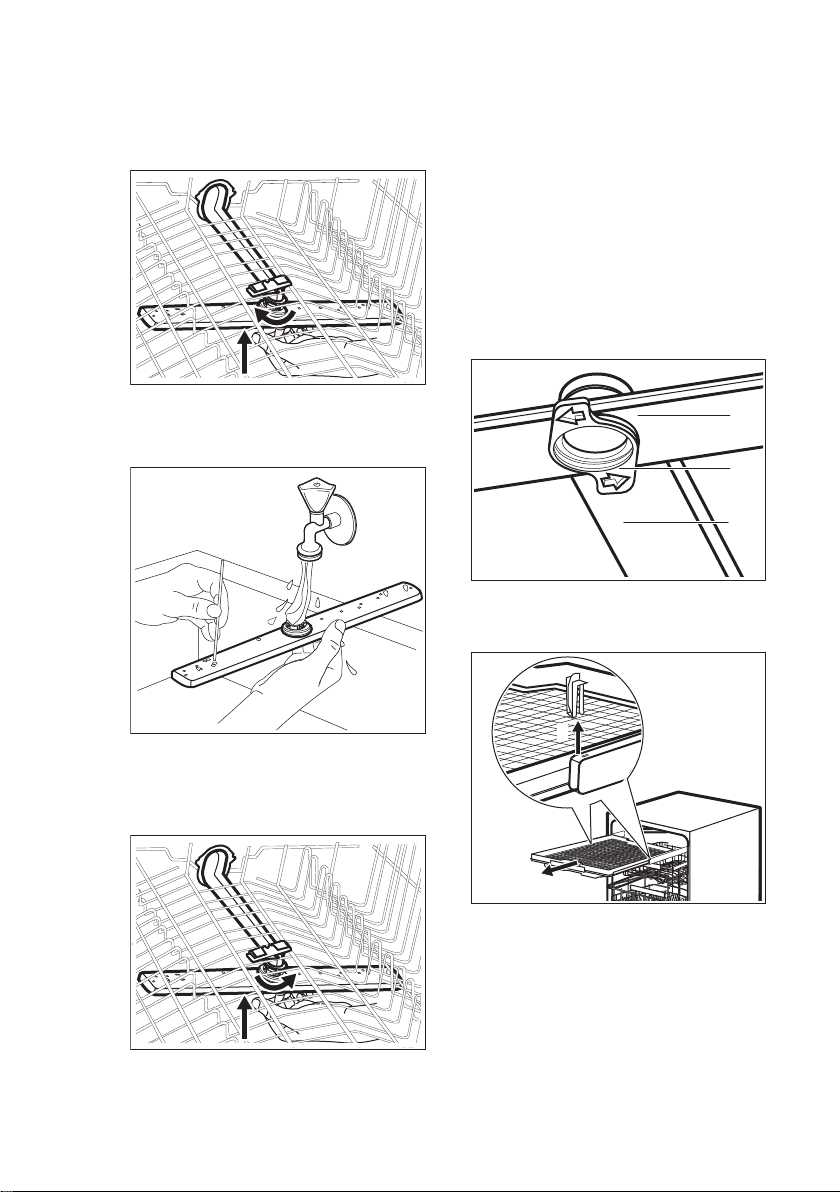

10.6 Czyszczenie górnego

ramienia spryskującego

Zaleca się regularne czyszczenie
górnego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów.

Zatkanie otworów może być przyczyną
niezadowalających efektów zmywania.

1. Całkowicie wysunąć górny kosz.

C

B

A

2

1

2. Aby wymontować ramię spryskujące
z kosza, należy popchnąć je w górę i
jednocześnie obrócić zgodnie z
ruchem wskazówek zegara.

3. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć
zabrudzenia z otworów.

POLSKI 23

10.7 Czyszczenie sufitowego

ramienia spryskującego

Zaleca się regularne czyszczenie
sufitowego ramienia spryskującego, aby
zapobiec zatkaniu znajdujących się w
nim otworów. Zatkanie otworów może
być przyczyną niezadowalających
efektów zmywania.

Sufitowe ramię spryskujące znajduje się
na górnej ściance urządzenia. Ramię
spryskujące (C) jest zamontowane w
rurze dolotowej (A) za pomocą elementu
mocującego (B).

1. Zdjąć ograniczniki z prowadnic
przesuwnych pojemnika na sztućce i
wyciągnąć pojemnik.

4. Aby ponownie zamontować ramię
spryskujące, należy docisnąć je w
górę i jednocześnie obrócić
przeciwnie do ruchu wskazówek
zegara.

2. Opuścić górny kosz do najniższego
położenia, aby ułatwić dostęp do
ramienia spryskującego.

3. Aby odłączyć ramię spryskujące (C)
od rury dolotowej (A), należy obrócić
element mocujący (B) przeciwnie do
ruchu wskazówek zegara i pociągnąć
ramię spryskujące w dół.

4. Umyć ramię spryskujące pod bieżącą
wodą. Za pomocą spiczastego
przedmiotu, np. wykałaczki, usunąć

www.electrolux.com24

zabrudzenia z otworów. Przepłukać
otwory wodą, aby usunąć
zanieczyszczenia wewnątrz.

5. Aby z powrotem zainstalować ramię
spryskujące (C), włożyć element
mocujący (B) do ramienia i
przymocować go do rury dolotowej,
(A) obracając w prawo. Upewnić się,
że element mocujący jest
zablokowany.

6. Założyć pojemnik na sztućce na
prowadnice przesuwne i zamontować
ograniczniki.

11. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Nieprawidłowa naprawa
urządzenia może stanowić
zagrożenie dla użytkownika.
Wszystkie naprawy powinny
wykonywać odpowiednio
wykwalifikowane osoby.

Większość występujących problemów
można rozwiązać bez potrzeby

Problem i kod alarmowy Możliwa przyczyna i rozwiązanie

Urządzenie nie włącza się. • Upewnić się, że wtyczkę przewodu zasilającego wło‐

Program nie uruchamia
się.

żono do gniazdka.

• Upewnić się, że bezpiecznik w skrzynce bezpieczni‐
ków jest sprawny.

• Upewnić się, że zamknięto drzwi urządzenia.

• Jeśli wybrano opóźnienie rozpoczęcia programu, na‐
leży je anulować lub poczekać do końca odliczania
czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękcza‐
cza wody. Czas trwania tego procesu wynosi około 5
minut.

kontaktowania się z autoryzowanym
centrum serwisowym.

W poniższej tabeli zawarto informacje na
temat możliwych problemów.

Przy niektórych usterkach na
wyświetlaczu pojawia się kod alarmowy.

POLSKI 25

Problem i kod alarmowy Możliwa przyczyna i rozwiązanie

Urządzenie nie napełnia
się wodą.
Na wyświetlaczu widoczne

jest wskazanie lub

.

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest za niskie.
W tym celu należy skontaktować się z miejscowym
zakładem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest droż‐
ny.

• Upewnić się, że wąż dopływowy nie jest zagięty ani
przygnieciony.

Urządzenie nie wypompo‐
wuje wody.
Na wyświetlaczu widoczne

jest wskazanie .

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że filtr w wężu spustowym jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest
drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani
przygnieciony.

Włączyło się zabezpiecze‐
nie przed zalaniem.

• Zakręcić zawór wody i skontaktować się z autoryzo‐
wanym centrum serwisowym.

Na wyświetlaczu widoczne
jest wskazanie .

Urządzenie wielokrotnie
przerywa i wznawia pracę.

• Jest to normalne. Zapewnia to optymalne efekty
zmywania i oszczędność energii.

Program trwa za długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia progra‐

mu, należy ją anulować lub poczekać do końca odli‐
czania czasu.

• Włączenie opcji może spowodować wydłużenie cza‐
su trwania programu.

Pozostały czas do zakoń‐
czenia programu pokazy‐

• Nie świadczy to o usterce. Urządzenie działa prawid‐
łowo.

wany na wyświetlaczu wy‐
dłuża się i przeskakuje nie‐
mal do końca programu.

Niewielki wyciek z drzwi
urządzenia.

• Urządzenie nie jest dobrze wypoziomowane. Poluzo‐
wać lub dokręcić regulowane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem
komory. Wyregulować tylną nóżkę (jeśli dotyczy).

Występują problemy z za‐
mknięciem drzwi urządze‐
nia.

Grzechotanie lub stukanie
dochodzące z wnętrza
urządzenia.

• Urządzenie nie jest dobrze wypoziomowane. Poluzo‐
wać lub dokręcić regulowane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

• Naczynia nie są prawidłowo rozłożone w koszach.
Należy zapoznać się z broszurą dotyczącą załadun‐
ku koszy.

• Upewnić się, że ramiona spryskujące obracają się
swobodnie.

www.electrolux.com26

Problem i kod alarmowy Możliwa przyczyna i rozwiązanie

Urządzenie wyzwala auto‐
matyczny wyłącznik.

• Wydajność prądowa instalacji jest niewystarczająca
do jednoczesnego zasilania wszystkich włączonych
urządzeń. Należy sprawdzić parametry zasilania w
gniazdku oraz wartość graniczną prądu automatycz‐
nego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządze‐
nia. Skontaktować się z autoryzowanym centrum
serwisowym.

Po sprawdzeniu urządzenia należy je
wyłączyć i włączyć. Jeśli problem wystąpi
ponownie, należy skontaktować się z
autoryzowanym centrum serwisowym.

Jeśli pojawi się kod błędu nieujęty w
tabeli, należy skontaktować się z
autoryzowanym centrum serwisowym.

11.1 Kod numeru produktu (PNC)

Kontaktując się z autoryzowanym
centrum serwisowym, należy podać kod
numeru produktu danego urządzenia.

Numer PNC znajduje się na tabliczce
znamionowej na drzwiach urządzenia.

Numer PNC można również sprawdzić
na panelu sterowania.

Przed sprawdzeniem numeru PNC
należy upewnić się, że urządzenie jest w
trybie wyboru programu.

1. Nacisnąć jednocześnie i przytrzymać
i przez ok. 3 sekundy.

Na wyświetlaczu pojawi się numer PNC
urządzenia.

2. Aby anulować wyświetlanie numeru

PNC, należy nacisnąć jednocześnie i
przytrzymać

najmniej 3 sekundy.
Urządzenie powróci do trybu wyboru
programów.

i przez co

11.2 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty
zmywania.

• Patrz punkty „Codzienna eksploatacja”, „Wska‐
zówki i porady” oraz broszura dotycząca załadun‐
ku koszy.

• Użyć programu zapewniającego bardziej intensyw‐
ny cykl zmywania.

• Włączyć opcję ExtraPower, aby zapewnić lepsze
efekty zmywania w ramach wybranego programu.

• Wyczyścić ramię spryskujące i filtr. Patrz „Konser‐

wacja i czyszczenie”.

POLSKI 27

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty su‐
szenia.

• Naczynia pozostawały za długo w zamkniętym
urządzeniu. Włączyć opcję AirDry, która powoduje
automatyczne otwarcie drzwi i zapewnia lepsze
efekty suszenia.

• Nie ma płynu nabłyszczającego lub dozowana jest
jego niewystarczająca ilość. Napełnić dozownik
płynu nabłyszczającego lub ustawić wyższy poziom
dozowania.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

• Zaleca się stałe stosowanie płynu nabłyszczające‐
go, także w połączeniu z tabletkami wieloskładniko‐
wymi.

• Przedmioty z tworzywa sztucznego mogą wyma‐
gać wytarcia ściereczką.

• Program nie obejmuje fazy suszenia. Patrz „Prze‐
gląd programów”.

Białawe smugi lub niebie‐
skawy nalot na szklankach i
naczyniach.

Plamy i ślady po odparowa‐
nych kroplach wody na
szklankach i naczyniach.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐
wanie płynu nabłyszczającego.

• Użyto za dużo detergentu.

• Za mało płynu nabłyszczającego. Zwiększyć dozo‐
wanie płynu nabłyszczającego.

• Przyczyną może być jakość płynu nabłyszczające‐
go.

Wnętrze urządzenia jest
mokre.

Nadmiar piany podczas
zmywania.

• To nie jest usterka. Wilgotne powietrze skrapla się
na ścianach urządzenia.

• Stosować detergent przeznaczony do zmywarek.

• Wystąpił wyciek z dozownika płynu nabłyszczają‐
cego. Skontaktować się z autoryzowanym centrum
serwisowym.

Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli.

Patrz „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nie‐
rdzewnej. Nie umieszczać blisko siebie sztućców
ze srebra i stali nierdzewnej.

Po zakończeniu programu w
dozowniku znajdują się po‐
zostałości detergentu.

• Tabletka z detergentem zablokowała się w dozow‐
niku i woda nie wypłukała jej całkowicie.

• Woda nie wypłukała detergentu z dozownika. Nale‐
ży sprawdzić, czy ramiona spryskujące mogą się
obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemoż‐
liwiają otworzenia pokrywy dozownika detergentu.

Nieprzyjemny zapach w
urządzeniu.

• Patrz „Czyszczenie wnętrza”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym lub produktem do czyszczenia zmy‐
warek.

www.electrolux.com28

Problem Możliwa przyczyna i rozwiązanie

Osad z kamienia na naczy‐
niach, w komorze zmywarki i
po wewnętrznej stronie jej
drzwi.

Matowe, odbarwione lub wy‐
szczerbione naczynia.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu
soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda.
Patrz „Zmiękczacz wody”.

• Użyć soli i ustawić regenerację zmiękczacza wody
także w przypadku stosowania tabletek wieloskład‐
nikowych. Patrz „Zmiękczacz wody”.

• Uruchomić program Machine Care ze środkiem od‐
kamieniającym do zmywarek.

• Jeśli nadal widoczny jest osad z kamienia, należy
oczyścić urządzenie odpowiednimi środkami czy‐
szczącymi.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

• Upewnić się, że w urządzeniu zmywane są tylko
przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy.
Należy zapoznać się z broszurą dotyczącą zała‐
dunku koszy.

• Delikatne naczynia należy umieszczać w górnym
koszu.

• Włączyć opcję GlassCare, która zapewnia specjal‐
ną ochronę szklanych i delikatnych naczyń.

Patrz „Przed pierwszym

użyciem”, „Codzienna
eksploatacja” lub
„Wskazówki i porady”, aby

znaleźć inne możliwe
przyczyny.

12. KARTA INFORMACYJNA PRODUKTU

Znak towarowy Electrolux

Model EEC767305L 911434580

Pojemność znamionowa, wyrażona liczbą standar‐
dowych kompletów naczyń

Klasa efektywności energetycznej A+++

Zużycie energii w kWh rocznie na podstawie 280
standardowych cykli zmywania przy użyciu zimnej
wody oraz trybów niskiego zużycia energii. Rzeczy‐
wiste zużycie energii zależy od tego, jak użytkowane
jest urządzenie

Zużycie energii w standardowym cyklu zmywania
(kWh)

13

234

0.821

Zużycie energii w trybie wyłączenia (W) 0.50

Zużycie energii w trybie czuwania (W) 5.0

Zużycie wody litrów rocznie na podstawie 280 stan‐
dardowych cykli zmywania. Rzeczywiste zużycie
wody zależy od tego, jak użytkowane jest urządze‐
nie

Klasa efektywności suszenia w skali od G (najmniej‐
sza efektywność) do A (największa efektywność)

„Program standardowy” oznacza standardowy cykl
zmywania, do którego odnoszą się informacje za‐
warte na etykiecie oraz w karcie. Program ten jest
odpowiedni do zmywania normalnie zabrudzonych
zastaw stołowych oraz jest najbardziej efektywnym
programem pod względem łącznego zużycia energii
i wody. Jest on oznaczony jako program "ECO".

Czas programu dla standardowego cyklu zmywania,
wyrażony w minutach

Czas trwania trybu czuwania wyrażony w (min) 1

Poziom mocy akustycznej w (dB(A) re 1pW) 44

Przeznaczony do zabudowy T/N Tak

3080

A

ECO

240

13. DODATKOWE INFORMACJE TECHNICZNE

POLSKI 29

Wymiary Szerokość / wysokość / głębo‐

Podłączenie do sieci elek‐
trycznej

Ciśnienie doprowadzanej
wody

Dopływ wody

1)

2)

nych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

1)

Pozostałe wartości znajdują się na tabliczce znamionowej.
Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐

kość (mm)

Napięcie (V) 220 - 240

Częstotliwość (Hz) 50

bar (minimalne i maksymalne) 0.5 - 8

MPa (minimalne i maksymalne) 0.05 - 0.8

Zimna lub ciepła woda

14. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń

596 / 818 - 898 / 550

2)

elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz
ludzkie zdrowie. Nie wolno wyrzucać

urządzeń oznaczonych symbolem
razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu

maks. 60°C

www.electrolux.com30

ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.

*

POLSKI 31

www.electrolux.com/shop

117866010-A-202019
