EEA23220L

PL Instrukcja obsługi | Zmywarka

Page 2

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................2

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.........................................4

3. INSTALACJA...................................................................................................6

4. OPIS PRODUKTU...........................................................................................7

5. PANEL STEROWANIA................................................................................... 8

6. WYBÓR PROGRAMU.....................................................................................8

7. USTAWIENIA PODSTAWOWE ................................................................... 11

8. PRZED PIERWSZYM UŻYCIEM.................................................................. 15

9. CODZIENNA EKSPLOATACJA.................................................................... 16

10. WSKAZÓWKI I PORADY............................................................................18

11. KONSERWACJA I CZYSZCZENIE.............................................................20

12. ROZWIĄZYWANIE PROBLEMÓW.............................................................23

13. DANE TECHNICZNE.................................................................................. 27

14. OCHRONA ŚRODOWISKA........................................................................ 28

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia,

2 POLSKI

Page 3

jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• To urządzenie jest przeznaczone wyłącznie do zmywania naczyń i zastaw stołowych w gospodarstwie domowym.

• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.

• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne) musi mieścić się w granicach 0.05 (0.5) / 1 (10) MPa (bar).

• Maksymalna liczba kompletów naczyń wynosi 10 .

• Nie należy pozostawiać otworzonych drzwi urządzenia, aby uniknąć ryzyka potknięcia się.

• Jeśli przewód zasilający uległ uszkodzeniu, aby uniknąć niebezpieczeństwa, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie.

POLSKI 3

Page 4

• OSTRZEŻENIE: Noże i inne przybory kuchenne z ostrymi końcówkami należy wkładać do kosza tak, aby były skierowane w dół lub ułożone poziomo.

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda.

• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji wodociągowej za pomocą nowych dołączonych zestawów przewodów. Nie wolno używać starych przewodów.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nie instalować ani nie używać urządzenia w miejscach, w których panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

• Ze względów bezpieczeństwa nie należy uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Ostrzeżenie: urządzenie jest przeznaczone do instalacji/podłączenia do złącza uziemiającego w budynku.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

4 POLSKI

Page 5

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

2.3 Podłączenie do sieci

wodociągowej

• Uważać, aby nie uszkodzić węży wodnych.

• Przed podłączeniem urządzenia do nowej instalacji wodociągowej lub instalacji, z której nie korzystano przez dłuższy czas lub która była naprawiana lub do której podłączono nowe urządzenia (liczniki wody itp.), należy umożliwić wypływ wody, aż będzie ona czysta.

• Podczas pierwszego użycia urządzenia i bezpośrednio po nim należy upewnić się, że nie ma widocznych wycieków wody.

• W razie uszkodzenia węża dopływowego należy natychmiast zamknąć zawór wody i wyjąć wtyczkę z gniazda elektrycznego. W celu wymiany węża dopływowego należy skontaktować się z autoryzowanym punktem serwisowym.

• Bez zasilania elektrycznego układ chroniący przed zalaniem jest nieaktywny. Występuje wtedy zagrożenie wyciekiem wody.

• Wąż dopływowy wyposażono w zawór bezpieczeństwa i osłonę z wewnętrznym przewodem zasilającym.

OSTRZEŻENIE!

Niebezpieczne napięcie.

2.4 Sposób używania

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać wskazówek dotyczących bezpieczeństwa podanych na opakowaniu detergentu.

• Nie pić wody i nie bawić się wodą w urządzeniu.

• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach mogą pozostać resztki detergentu.

• Nie kłaść żadnych przedmiotów ani nie wywierać nacisku na otworzone drzwi urządzenia.

• Po otworzeniu drzwi w trakcie programu, z urządzenia może wydostać się gorąca para.

2.5 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Należy pamiętać, że samodzielna lub nieprofesjonalna naprawa może wpłynąć na bezpieczeństwo oraz spowodować utratę gwarancji.

• Następujące części zamienne są dostępne przez co najmniej 7 lat po zakończeniu produkcji modelu: silnik, pompa obiegu i pompa opróżniająca, grzałki i elementy grzejne, w tym pompy ciepła, przewody i powiązane elementy, jak węże, zawory, filtry i elementy układu Aqua Stop, elementy konstrukcyjne i wewnętrzne związane z zespołem drzwi, układy elektroniczne, wyświetlacze elektroniczne, przełączniki ciśnieniowe, termostaty i czujniki, oprogramowanie i oprogramowanie układowe, w tym oprogramowanie do zerowania ustawień. Następujące części zamienne są dostępne przez co najmniej 10 lat po zakończeniu produkcji modelu: zawias i uszczelki drzwi, inne uszczelki, ramiona spryskujące, filtry odpływowe, wewnętrzne kosze i elementy wyposażenia z tworzywa, jak kosze i pokrywy. Czas ten może być dłuższy w niektórych krajach. Więcej informacji można znaleźć na naszej stronie internetowej.

• Niektóre z tych części zamiennych będą dostępne wyłącznie dla profesjonalnych punktów serwisowych i nie wszystkie

POLSKI 5

Page 6

części zamienne są odpowiednie do

www.youtube.com/electrolux www.youtube.com/aeg

How to install your AEG/Electrolux

45 cm dishwasher

820-900

818-898

wszystkich modeli.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

3. INSTALACJA

2.6 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć i wyrzucić przewód zasilający.

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dzieci lub zwierząt w urządzeniu.

OSTRZEŻENIE!

Przed instalacją należy zapoznać się z rozdziałami dotyczącymi bezpieczeństwa.

Szczegółowe informacje dotyczące instalacji można znaleźć w dostarczonej z urządzeniem instrukcji instalacji.

3.1 Zabudowa

3.2 Zaślepki ochronne

Jeśli panel meblowy nie jest zamontowany, należy ostrożnie otworzyć drzwi urządzenia, aby uniknąć obrażeń.

Po zainstalowaniu należy upewnić się, że plastikowe pokrywy ochronne są zablokowane we właściwym położeniu. Uszkodzenia lub demontaż plastikowych pokryw po bokach drzwi mogą mieć wpływ na działanie urządzenia i stwarzać zagrożenie odniesienia obrażeń. Jeśli plastikowa pokrywa jest uszkodzona, należy skontaktować się z autoryzowanym centrum serwisowym w celu wymiany jej na nową.

6 POLSKI

Page 7

max 5 mm

4. OPIS PRODUKTU

Górne ramiona spryskujące

Dolne ramię spryskujące

Filtry

Tabliczka znamionowa

Zbiornik soli

Otwór wentylacyjny

Dozownik płynu nabłyszczającego

Dozownik detergentu

Dolny kosz

4.1 Beam-on-Floor

Wyświetlacz Beam-on-Floor wyświetla wiązkę światła na podłodze przed drzwiami urządzenia.

Górny kosz

Szuflada na sztućce

Grafika jest wyłącznie poglądowa. Więcej szczegółowych informacji można znaleźć w innych rozdziałach lub dokumentach dostarczonych wraz z urządzeniem.

• Gdy program zostanie uruchomiony, włączy się czerwone światło, które będzie widoczne aż do zakończenia programu.

• Po zakończeniu programu pojawia się zielone światło.

POLSKI 7

Page 8

• Migające czerwone światło sygnalizuje

1 3

4 5

usterkę urządzenia.

Wyświetlacz Beam-on-Floor wyłącza się przy wyłączeniu urządzenia.

5. PANEL STEROWANIA

Jeśli podczas fazy suszenia włączona jest opcja AirDry, obraz wyświetlany na podłodze może nie być widoczny w całości. Aby zobaczyć, czy cykl jest zakończony, sprawdzić panel sterowania.

Przycisk wł./wył. / Przycisk resetowania

Przycisk opóźnienia rozpoczęcia

programu Wskaźniki

5.1 Wskaźniki

Wskaźnik Opis

Wskaźnik programu ECO. Wskazuje najbardziej przyjazny środowisku wybór programu dla średnio zabrudzonych naczyń. Patrz „Wybór programu”.

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozownik płynu nabłyszczające‐ go wymaga uzupełnienia. Patrz rozdział „Przed pierwszym użyciem”.

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napełnienia. Patrz rozdział „Przed pierwszym użyciem”.

Wskaźnik Machine Care. Włącza się, gdy niezbędne jest wyczyszczenie wnętrza urządzenia przy użyciu programu Machine Care. Patrz punkt „Konserwacja i czyszczenie”.

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą suszenia. Miga podczas fa‐ zy suszenia. Patrz „Wybór programu”.

6. WYBÓR PROGRAMU

6.1 MY TIME

MY TIME pasek wyboru umożliwia wybór odpowiedniego cyklu zmywania w zależności od czasu trwania programu.

Pasek wyboru programu MY TIME

ExtraPower przycisk opcji

Przycisk programu AUTO Sense

8 POLSKI

Page 9

BA C

A. • 30min to najkrótszy program,

przeznaczony do zmywania świeżo i lekko zabrudzonych naczyń.

• Płukanie wstępne (15min) to program przeznaczony do spłukiwania pozostałości potraw z naczyń. Zapobiega on powstawaniu nieprzyjemnego zapachu w urządzeniu. W tym programie nie stosować detergentu.

B. 90min to program przeznaczony do

zmywania i suszenia średnio zabrudzonych naczyń.

C. ECO to najdłuższy program,

zapewniający największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych

6.4 Przegląd programów

naczyń i sztućców. Jest to program standardowy dla ośrodków

przeprowadzających testy.

6.2 AUTO Sense

Program AUTO Sense automatycznie dostosowuje cykl zmywania do rodzaju ładunku.

Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w koszach. Następnie dostosowuje temperaturę i ilość wody oraz czas trwania programu.

6.3 Opcje

Aby dostosować wybór programu do własnych potrzeb, można włączyć dostępne opcje.

ExtraPower

Opcja ExtraPower zapewnia lepsze efekty zmywania w ramach wybranego programu. Opcja ta powoduje podniesienie temperatury i wydłużenie czasu zmywania.

Program Ładunek w

30min Naczynia, sztućce Świeże

Płukanie wstęp‐neWszystko Wszystko

90min Naczynia, sztuć‐

Program ten służy do oceny zgodności z rozporządzeniem Komisji (UE) w sprawie ekoprojektu 2019/2022.

zmywarce

ce, garnki, patel‐ nie

Stopień zabru‐ dzenia

Normalne, lekko zaschnięte

Fazy programu Opcje

• Zmywanie w temperaturze 50°C

• Płukanie pośrednie

• Płukanie końcowe w tem‐ peraturze 45°C

• AirDry

• Mycie wstępne

• Zmywanie w temperaturze

• Płukanie pośrednie

• Płukanie końcowe w tem‐

• Osuszanie

• AirDry

60°C

peraturze 55°C

• ExtraPower

NIE DOTYCZY

• ExtraPower

POLSKI 9

Page 10

Program Ładunek w

zmywarce

ECO Naczynia, sztuć‐

AUTO Sense Naczynia, sztuć‐

Machine Care Do czyszczenia wnętrza urządzenia.

Automatyczne otwieranie drzwi podczas fazy suszenia. Patrz „Ustawienia podstawowe”.

ce, garnki, patel‐ nie

Patrz punkt „Konserwacja i czyszcze‐ nie”.

Stopień zabru‐ dzenia

Normalne, lekko zaschnięte

Wszystko

Fazy programu Opcje

• Mycie wstępne

• Zmywanie w temperaturze 50°C

• Płukanie pośrednie

• Płukanie końcowe w tem‐ peraturze 55°C

• Osuszanie

• AirDry

• Mycie wstępne

• Zmywanie w temperaturze

• Płukanie pośrednie

• Płukanie końcowe w tem‐

• Osuszanie

• AirDry

• Czyszczenie w temperatu‐

• Płukanie pośrednie

• Płukanie końcowe

• AirDry

50 - 60°C

peraturze 60°C

rze 70°C

Parametry eksploatacyjne

• ExtraPower

NIE DOTYCZY

Program

zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

1)2)

30min 10.3 0.623 30

Płukanie wstępne 3.8 0.014 15

90min 10.4 0.858 90

ECO 9.9 0.754 240

AUTO Sense 10.5 0.942 170

Machine Care 9.2 0.659 60

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu

Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy.

Informacja dla instytucji wykonujących testy

Aby uzyskać potrzebne informacje dotyczące przeprowadzania testów wydajności (np.

Woda (l) Energia (kWh) Czas trwania (min)

zgodnie z normą EN60436 ), należy przesłać wiadomość e-mail na adres:

[email protected]

W wiadomości należy podać numer produktu (PNC) z tabliczki znamionowej urządzenia.

10 POLSKI

Page 11

Więcej informacji na temat zmywarki znajduje

1 3 2

4 5

się w instrukcji obsługi dołączonej do urządzenia.

7. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można skonfigurować urządzenie, zmieniając ustawienia podstawowe.

Numer Ustawienia Wartości

1 Twardość wody Poziomy od 1 do 10

2 Dawka płynu nabły‐

3 Dźwięk zakończenia Wł.

4 Auto otwieranie

5 Dźwięki przycisków Wł. (domyślnie)

Więcej szczegółowych informacji zawarto w tym rozdziale.

szczającego

drzwi

(wartość domyślna:

Poziomy od 0 do 8 (wartość domyślna:

Wył. (domyślnie)

Wł. (domyślnie) Wył.

Wył.

Ustawienia podstawowe można zmieniać w trybie ustawiania.

Gdy urządzenie jest w trybie ustawiania, wskaźniki na panelu sterowania odpowiadają dostępnym ustawieniom. Dla każdego z ustawień miga odpowiedni wskaźnik:

Opis

Regulacja poziomu zmiękczania wody zależnie od twardości wody w danym rejonie.

Regulacja dozowania płynu nabłyszczającego zależ‐ nie od potrzeb.

Włączenie lub wyłączenie sygnału dźwiękowego za‐ kończenia programu.

Włączenie lub wyłączenie funkcji AirDry.

Włączenie lub wyłączenie dźwięku towarzyszącego naciskaniu przycisków.

7.1 Tryb ustawiania

Uruchamianie trybu ustawiania

Przed uruchomieniem programu można przejść do trybu ustawiania. Jest to niemożliwe podczas trwania programu.

Aby przejść do trybu ustawiania, należy nacisnąć jednocześnie i przytrzymać i przez ok. 3 sekundy.

• Zacznie migać kontrolka opcji i wskaźnik .

• Zaświecą się wskaźniki , , i

• Zaświecą się kontrolki paska wyboru

MY TIME.

Nawigacja w trybie ustawiania

Do nawigacji w trybie ustawiania służy pasek wyboru MY TIME.

POLSKI 11

Page 12

BA C

A. Przycisk Wstecz B. Przycisk OK C. Przycisk Dalej

Przyciski Wstecz i Dalej umożliwiają przełączanie między ustawieniami podstawowymi i zmianę ich wartości.

Przycisk OK umożliwia wybór wybranego ustawienia i potwierdzenie zmiany jego wartości.

Zmiana ustawienia

Upewnić się, że urządzenie jest w trybie ustawiania.

1. Naciskać przycisk Wstecz lub Dalej, aż zacznie migać wskaźnik odpowiadający żądanemu ustawieniu.

Kontrolka opcji ustawienie:

• W przypadku ustawień, które mają

dwie wartości („włączone” lub „wyłączone”) kontrolka świeci się (= „włączone”) lub nie (= „wyłączone”).

• W przypadku ustawień o wielu

wartościach (poziomach) kontrolka miga. Liczba mignięć oznacza aktualną wartość ustawienia (np. 5 mignięć + pauza + 5 mignięć... = poziom 5).

pokazuje aktualne

2. Nacisnąć OK , aby przejść do ustawienia.

• Zaświeci się wskaźnik danego ustawienia.

• Pozostałe wskaźniki zgasną.

• Kontrolka pokazuje aktualną wartość ustawienia.

3. Nacisnąć Wstecz lub Dalej, aby zmienić wartość.

4. Nacisnąć OK , aby potwierdzić ustawienie.

• Nowe ustawienie zostanie zapisane.

• Urządzenie powróci do trybu wyboru

ustawień.

5. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy, aby

wyjść z trybu ustawiania.

Urządzenie powróci do trybu wyboru programów. Zapisane ustawienia pozostaną w pamięci do czasu ich ponownej zmiany.

7.2 Zmiękczacz wody

Zmiękczacz wody usuwa z wody substancje mineralne, które mogą negatywnie wpłynąć na efekty zmywania lub na pracę urządzenia.

Im wyższa zawartość substancji mineralnych, tym twardsza jest woda. Twardość wody jest mierzona w równoważnych skalach.

Zmiękczanie wody należy dostosować do twardości wody w danym rejonie. Miejscowy zakład wodociągowy może udzielić wskazówek dotyczących twardości wody doprowadzanej do urządzenia. Aby zapewnić dobre efekty zmywania należy ustawić właściwy poziom zmiękczania wody.

Twardość wody

Stopnie nie‐

mieckie (°Dh)

47 - 50 84 - 90 8.4 - 9.0 835 - 904 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 755 - 834 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 645 - 754 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 505 - 644 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 395 - 504 28 - 35 6

12 POLSKI

Stopnie fran‐

cuskie (°fH)

mmol/l mg/l (ppm) Stopnie

Clarka

Poziom zmięk‐

czania wody

Page 13

Stopnie nie‐

mieckie (°Dh)

19 - 22 33 - 39 3.3 - 3.9 325 - 394 23 - 27

15 - 18 26 - 32 2.6 - 3.2 255 - 324 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 185 - 254 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 70 - 184 5 - 12 2

<4 <7 <0.7 <70 < 5

Ustawienie fabryczne.

Nie używać soli na tym poziomie.

Stopnie fran‐

cuskie (°fH)

mmol/l mg/l (ppm) Stopnie

Clarka

Niezależnie od rodzaju stosowanego detergentu należy ustawić prawidłowy poziom twardości wody, aby wskaźnik poziomu soli był włączony.

Tabletki wieloskładnikowe zawierające sól nie są wystarczająco skuteczne, aby zmiękczyć twardą wodę.

Proces regeneracji

Aby zapewnić prawidłowe działanie zmiękczacza wody, niezbędna jest regularna regeneracja żywicy w układzie zmiękczającym. Proces ten przebiega automatycznie i jest częścią normalnej pracy zmywarki.

Po zużyciu określonej ilości wody od czasu poprzedniego procesu regeneracji między ostatnim płukaniem a końcem programu zostaje zainicjowany nowy proces regeneracji.

Poziom zmiękczania

wody

9 3

10 3

Przy wysokim ustawieniu poziomu zmiękczania wody może mieć miejsce także w środku programu, przed płukaniem (dwukrotnie podczas programu). Rozpoczęcie regeneracji nie ma wpływu na czas trwania cyklu, chyba że nastąpi w środku programu lub na końcu programu z krótką fazą suszenia. W takich przypadkach regeneracja wydłuża całkowity czas trwania programu o dodatkowe 5 minut.

Następnie, w tym samym cyklu lub na początku następnego programu, może rozpocząć się przepłukiwanie zmiękczacza wody, które trwa 5 minut. Czynność ta zwiększa całkowite zużycie wody w programie o dodatkowe 4 litry oraz całkowite

Poziom zmiękczania

wody

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

Ilość wody (l)

zużycie energii o dodatkowe 2 Wh. Przepłukiwanie zmiękczacza kończy się całkowitym odpompowaniem wody.

Każde przepłukiwanie zmiękczacza (możliwe jest więcej niż jedno w tym samym cyklu) może wydłużyć czas trwania programu o kolejne 5 minut, jeśli nastąpi na początku lub w środku programu.

Poziom zmięk‐

czania wody

Ilość wody (l)

POLSKI 13

Page 14

Wszystkie wartości zużycia podane w tym rozdziale określono zgodnie z aktualnie obowiązującą normą, w warunkach laboratoryjnych, przy twardości wody 2,5 mmol/l (zmiękczacz wody: poziom 3) zgodnie z rozporządzeniem: 2019/2022 . Ciśnienie i temperatura wody, a także zmiany parametrów zasilania sieciowego, mogą spowodować zmianę wartości.

7.3 Dozowanie płynu nabłyszczającego

Płyn nabłyszczający umożliwia wysuszenie naczyń bez smug i plam. Jest on automatycznie podawany podczas fazy płukania gorącą wodą. Można ustawić ilość podawanego płynu nabłyszczającego.

Gdy komora na płyn nabłyszczający jest pusta, włącza się wskaźnik płynu nabłyszczającego, informując o konieczności uzupełnienia płynu. Jeśli podczas stosowania wyłącznie tabletek wieloskładnikowych efekty suszenia są zadowalające, można wyłączyć dozownik i wskaźnik. Jednak aby zapewnić najlepsze efekty suszenia, należy zawsze używać płynu nabłyszczającego i pozostawić włączony wskaźnik płynu nabłyszczającego.

Aby wyłączyć dozownik i wskaźnik płynu nabłyszczającego, należy ustawić dozowanie na wartość 0.

otwierają się automatycznie i pozostają otworzone.

AirDry włącza się automatycznie we wszystkich programach z wyjątkiem programu Płukanie wstępne.

Czas trwania fazy suszenia i otworzenia drzwi zależy od wybranego programu i opcji.

UWAGA!

Nie należy zamykać drzwi urządzenia w ciągu 2 minut od ich automatycznego otworzenia. Może to spowodować uszkodzenie urządzenia.

UWAGA!

Jeśli do urządzenia mają dostęp dzieci, zaleca się wyłączenie funkcji AirDry. Samoczynne otworzenie się drzwi może być dla nich niebezpieczne.

7.4 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał dźwiękowy, który jest emitowany po zakończeniu programu.

Sygnały dźwiękowe sygnalizują również nieprawidłowe działanie urządzenia. Tych sygnałów dźwiękowych nie można wyłączyć.

7.5 AirDry

AirDry Funkcja poprawia skuteczność suszenia. Podczas fazy suszenia drzwi

14 POLSKI

Gdy funkcja AirDry otwiera drzwi, Beamon-Floor może nie być całkowicie widoczny. Aby upewnić się, że program się zakończył, należy sprawdzić wskazanie na panelu sterowania.

7.6 Dźwięki przycisków

Naciskaniu przycisków na panelu sterowania towarzyszy dźwięk klikania. Dźwięk ten można włączyć.

Page 15

8. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, dostosować poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Odkręcić zawór wody.

5. Uruchomić program 30min, aby usunąć

wszelkie zanieczyszczenia i pozostałości z procesu produkcyjnego. Nie stosować detergentu ani nie umieszczać naczyń w koszach.

Po uruchomieniu programu urządzenie zacznie aktywować żywicę w zmiękczaczu wody – może to potrwać do 5 minut. Faza zmywania rozpocznie się dopiero po zakończeniu tego procesu. Procedura jest powtarzana okresowo.

8.1 Pojemnik na sól

UWAGA!

Stosować wyłącznie sól do regeneracji zmywarek. Nie używać soli kuchennej.

Sól aktywuje żywicę w zmiękczaczu wody oraz zapewnia dobre efekty zmywania podczas codziennej eksploatacji.

4. Ostrożnie potrząsnąć lejkiem, trzymając go za uchwyt, aby opróżnić go ze wszystkich granulek.

5. Usunąć sól wokół otworu zbiornika soli.

6. Obrócić pokrywkę pojemnika na sól

zgodnie z ruchem zegara, aby zamknąć pojemnik.

UWAGA!

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Aby zapobiec korozji, należy napełnić zbiornik soli, a następnie natychmiast rozpocząć pełny cykl zmywania detergentem.

8.2 Napełnianie dozownika płynu

nabłyszczającego

Sposób napełniania zbiornika soli

1. Obrócić pokrywkę zbiornika soli w lewo i ją wyjąć.

2. Wlać 1 litr wody do pojemnika na sól (tylko za pierwszym razem).

3. Napełnić zbiornik soli 1 kg soli (do pełna).

UWAGA!

Komora (C) jest przeznaczona wyłącznie do dozowania płynu nabłyszczającego. Nie napełniać go detergentem.

POLSKI 15

Page 16

UWAGA!

Należy stosować wyłącznie płyn nabłyszczający przeznaczony do zmywarek.

1. Nacisnąć element zwalniający (A), aby otworzyć pokrywę (B).

9. CODZIENNA EKSPLOATACJA

2. Wlać płyn nabłyszczający do dozownika

(C), aż osiągnie poziom oznaczenia „FILL”.

3. Rozlany płyn nabłyszczający należy zetrzeć chłonną szmatką, aby zapobiec powstaniu zbyt dużej ilości piany.

4. Zamknąć pokrywę. Upewnić się, że pokrywa zablokowała się.

1. Odkręcić zawór wody.

2. Nacisnąć i przytrzymać , aż urządzenie

się włączy.

3. Napełnić zbiornik soli, jeśli jest pusty.

4. Napełnić dozownik płynu

nabłyszczającego, jeśli jest pusty.

5. Załadować kosze.

6. Dodać detergent.

7. Wybrać i uruchomić program.

8. Po zakończeniu programu zamknąć

zawór wody.

9.1 Korzystanie z detergentu

UWAGA!

Stosować wyłącznie detergent przeznaczony do zmywarek.

1. Nacisnąć przycisk zwalniający (B), aby otworzyć pokrywę (C).

2. Umieścić detergent w przegródce (A). Można używać detergentu w tabletkach, w proszku lub w żelu.

3. Jeśli program przewiduje fazę prania wstępnego, należy umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.

4. Zamknąć pokrywę. Upewnić się, że pokrywa zablokowała się.

Informacje dotyczące dozowania detergentu znajdują się w instrukcji producenta umieszczonej na opakowaniu produktu. Zwykle 20-25 ml detergentu żelowego nadaje się do zmywania średnio zabrudzonych naczyń.

Nie nalewać do komory (A) więcej niż 30 ml detergentu żelowego.

9.2 Wybór i uruchamianie programu

przy użyciu paska wyboru MY TIME

1. Nacisnąć przycisk odpowiadający

wybranemu programowi.

Zaświeci się kontrolka przycisku.

2. W razie potrzeby włączyć opcję ExtraPower.

3. Zamknąć drzwi urządzenia, aby uruchomić program.

9.3 Wybór i uruchamianie programu

Płukanie wstępne

1. Aby wybrać Płukanie wstępne, należy

nacisnąć i przytrzymać przez 3 sekundy.

Zacznie migać kontrolka przycisku.

2. Zamknąć drzwi urządzenia, aby uruchomić program.

9.4 Włączanie opcji ExtraPower

1. Wybrać program, używając paska wyboru

MY TIME.

16 POLSKI

Page 17

2. Nacisnąć .

Zaświeci się kontrolka przycisku.

Opcja ExtraPower nie jest włączona na stałe i w razie potrzeby należy ją włączyć przed uruchomieniem programu.

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie wybrać program.

9.8 Anulowanie trwającego

programu

Opcji ExtraPower nie można włączyć ani wyłączyć w trakcie programu.

Włączenie opcji ExtraPower powoduje zwiększenie zużycia wody i energii oraz wydłużenie czasu trwania programu.

9.5 Uruchamianie programu AUTO Sense

1. Nacisnąć .

Zaświeci się kontrolka przycisku.

2. Zamknąć drzwi urządzenia, aby uruchomić program.

Urządzenie wykryje rodzaj ładunku i odpowiednio dostosuje cykl zmywania.

9.6 Opóźnienie rozpoczęcia

programu

Możliwe jest ustawienie opóźnienia rozpoczęcia programu o 3 godziny.

1. Wybrać program.

2. Nacisnąć

Zaświeci się kontrolka przycisku.

3. Zamknąć drzwi urządzenia, aby uruchomić odliczanie.

Podczas odliczania nie można zmienić wybranego programu.

Po zakończeniu odliczania nastąpi uruchomienie programu.

9.7 Anulowanie opóźnienia

rozpoczęcia programu w trakcie odliczania

Nacisnąć i przytrzymać przez około 3 sekundy.

Urządzenie powróci do trybu wyboru programów.

Nacisnąć i przytrzymać przez około 3 sekundy.

Urządzenie powróci do trybu wyboru programów.

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

9.9 Otwieranie drzwi w trakcie pracy urządzenia

Otworzenie drzwi w trakcie działania programu powoduje zatrzymanie urządzenia. Może mieć to wpływ na zużycie energii i czas trwania programu. Po zamknięciu drzwi urządzenie kontynuuje pracę od momentu jej przerwania.

Po otworzeniu drzwi na dłużej niż 30 sekund podczas fazy suszenia bieżący program zostanie zakończony. Nie dotyczy to otworzenia drzwi przez funkcję AirDry.

9.10 Funkcja Auto Off

Funkcja ta oszczędza energię, wyłączając urządzenie, gdy nie jest ono używane.

Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie uruchomiono programu.

9.11 Zakończenie programu

Po zakończeniu programu funkcja Auto Off automatycznie wyłącza urządzenie.

Wszystkie przyciski są nieaktywne z wyjątkiem przycisku wł./wył.

POLSKI 17

Page 18

10. WSKAZÓWKI I PORADY

10.1 Ogólne wskazówki

Stosowanie się do poniższych wskazówek pozwoli zapewnić optymalne efekty zmywania i suszenia w codziennej eksploatacji oraz przyczyni się do ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z instrukcją obsługi zwykle wiąże się z mniejszym zużyciem wody i energii niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię należy ładować zmywarkę do pełna. Aby uzyskać najlepsze efekty zmywania, należy układać przedmioty w koszach zgodnie z instrukcją obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie. Zwiększa to zużycie wody i energii. W razie potrzeby wybrać program z fazą zmywania wstępnego.

• Przed umieszczeniem naczyń w urządzeniu usunąć z nich większe resztki potraw oraz opróżnić kubki i szklanki.

• Namoczyć naczynia z resztkami przypalonych potraw (lub lekko zeskrobać resztki) przed ich umyciem w urządzeniu.

• Upewnić się, że przedmioty w koszach nie stykają się ze sobą ani się nie zasłaniają. Tylko wtedy woda będzie mogła dotrzeć do wszystkich naczyń.

• Można osobno stosować detergent, płyn nabłyszczający i sól do zmywarek lub tabletki wieloskładnikowe (np. typu „Wszystko w jednym”). Postępować zgodnie ze wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla określonego rodzaju naczyń i stopnia ich zabrudzenia. ECO zapewnia największą efektywność zużycia wody i energii.

• Aby zapobiec osadzaniu się kamienia wewnątrz urządzenia:

– W razie potrzeby napełniać zbiornik

soli.

– Używać zalecanych dawek detergentu

i płynu nabłyszczającego.

– Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia.

– Postępować zgodnie ze wskazówkami

zawartymi w rozdziale „Konserwacja

i czyszczenie”.

10.2 Stosowanie soli, płynu nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabłyszczający i detergent do zmywarek. Inne produkty mogą uszkodzić urządzenie.

• Aby zapewnić optymalne efekty zmywania i suszenia, do twardej i bardzo twardej wody zaleca się stosowanie zwykłego detergentu do zmywarek (proszku, żelu lub tabletek bez dodatkowych składników), płynu nabłyszczającego i soli.

• Detergent w tabletkach nie rozpuszcza się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości detergentu. Użycie niewystarczającej ilości detergentu może skutkować niezadowalającymi efektami zmywania i obecnością osadu lub plam na naczyniach w związku wysoką twardością wody. Użycie zbyt dużej ilości detergentu przy miękkiej lub zmiękczonej wodzie skutkuje pozostaniem resztek detergentu na naczyniach. Dostosować ilość detergentu do twardości wody. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości płynu nabłyszczającego. Niewystarczająca ilość płynu nabłyszczającego powoduje pogorszenie efektów suszenia. Użycie zbyt dużej ilości płynu nabłyszczającego powoduje powstanie niebieskawego nalotu na naczyniach.

• Sprawdzić, czy poziom zmiękczania wody jest prawidłowy. Jeśli poziom jest zbyt wysoki, zwiększona ilość soli w wodzie może spowodować rdzewienie sztućców.

18 POLSKI

Page 19

10.3 Postępowanie w przypadku zaprzestania korzystania z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania oddzielnie dozowanego detergentu, soli i płynu nabłyszczającego należy wykonać poniższe czynności:

1. Ustawić najwyższy poziom zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.

3. Uruchomić program 30min. Nie dodawać detergentu ani nie umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić stopień zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu nabłyszczającego.

10.4 Przed rozpoczęciem programu

Przed rozpoczęciem programu upewnić się, że:

• Filtry są czyste i prawidłowo

zainstalowane.

• Pokrywka zbiornika soli jest mocno

dokręcona.

• Ramiona spryskujące nie są zatkane.

• W zmywarce znajduje się sól do

zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem).

• Ułożenie naczyń i przyborów kuchennych

w koszach jest prawidłowe.

• Program jest odpowiedni do danego

rodzaju załadunku i stopnia zabrudzenia.

• Użyto odpowiedniej ilości detergentu.

• W urządzeniu należy zmywać wyłącznie przedmioty przystosowane do mycia w zmywarce.

• Nie myć następujących materiałów w zmywarce: drewno, róg, cyna, miedź, aluminium, delikatna porcelana i niezabezpieczona stal węglowa. Może to spowodować pęknięcia, odkształcenia, odbarwienia lub rdzewienie.

• Nie myć w urządzeniu przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).

• Wklęsłe naczynia (kubki, szklanki i miski) układać dnem do góry.

• Upewnić się, że szklanki nie stykają się ze sobą.

• Lekkie lub plastikowe przedmioty należy wkładać do górnego kosza. Upewnić się, że naczynia nie przemieszczają się swobodnie.

• Sztućce i małe przedmioty należy wkładać do szuflady na sztućce.

• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swobodnie obracać.

10.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z dolnego

kosza, a potem z górnego.

Po zakończeniu programu na wewnętrznych powierzchniach urządzenia ciągle może pozostawać woda.

10.5 Załadunek koszy

• Należy zawsze używać całej powierzchni kosza.

POLSKI 19

Page 20

11. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do konserwacji bez użycia programu Machine Care należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Brudne filtry i zapchane ramiona spryskujące pogarszają efekt zmywania. Należy regularnie sprawdzać te elementy i w razie potrzeby je czyścić.

11.1 Machine Care

Machine Care to program, który zapewnia optymalne efekty czyszczenia wnętrza urządzenia. Usuwa osady z kamienia i tłuszczu.

Gdy urządzenie wykryje potrzebę czyszczenia, zaświeci się wskaźnik .

Uruchomić program Machine Care, aby wyczyścić wnętrze urządzenia.

Uruchamianie programu Machine Care

Przed uruchomieniem programu Machine Care należy oczyścić filtry i ramiona spryskujące.

1. Użyć preparatu odkamieniającego lub

czyszczącego przeznaczonego specjalnie do zmywarek. Postępować zgodnie ze wskazówkami na opakowaniu. Nie umieszczać naczyń w koszach.

2. Nacisnąć jednocześnie i przytrzymać

i przez ok. 3 sekundy.

Zaczną migać wskaźniki i .

3. Zamknąć drzwi urządzenia, aby

uruchomić program.

Po zakończeniu programu wskaźnik zgaśnie.

11.2 Czyszczenie wnętrza

• Wnętrze urządzenia należy czyścić miękką, wilgotną szmatką.

• Nie używać produktów ściernych, myjek do szorowania, ostrych narzędzi, silnych środków chemicznych, szorstkich myjek ani rozpuszczalników.

• Raz w tygodniu czyścić drzwi i gumową uszczelkę, .

• Aby zapewnić wydajność urządzenia, należy co najmniej raz na dwa miesiące stosować środki czyszczące przeznaczone specjalnie do zmywarek. Należy ściśle przestrzegać wskazówek umieszczonych na opakowaniu produktu.

• W celu zapewnienia optymalnych efektów czyszczenia należy uruchomić program Machine Care.

11.3 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy sprawdzić filtry i osadnik. Ciała obce (np. kawałki szkła, plastiku, kości lub wykałaczki itp.) powodują zmniejszenie skuteczności zmywania i mogą spowodować uszkodzenie pompy opróżniającej.

UWAGA!

Jeśli nie można usunąć ciał obcych, należy skontaktować się z autoryzowanym centrum serwisowym.

1. Rozmontować zespół filtrów zgodnie ze

wskazówkami zawartymi w tym rozdziale.

2. Usunąć ręcznie wszelkie ciała obce.

3. Zmontować filtry zgodnie ze

wskazówkami zawartymi w tym rozdziale.

11.4 Czyszczenie obudowy

• Czyścić urządzenie za pomocą wilgotnej szmatki.

• Używać wyłącznie neutralnych detergentów.

• Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników.

20 POLSKI

Page 21

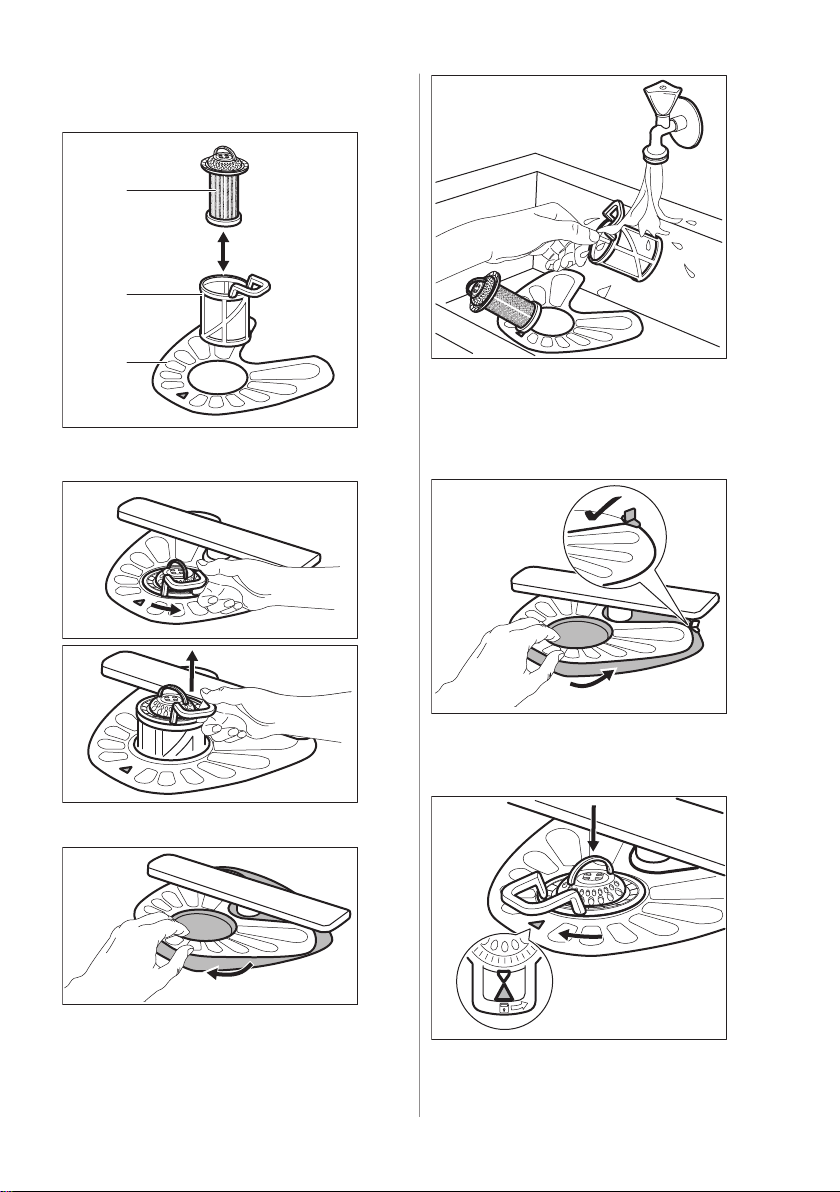

11.5 Czyszczenie filtrów

System filtrów składa się z 3 części.

1. Obrócić filtr (B) przeciwnie do ruchu wskazówek zegara i wyjąć go.

Upewnić się, że wokół krawędzi osadnika nie znajdują się resztki żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić się, że jest prawidłowo umieszczony pod 2 prowadnicami.

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

4. Umyć filtry.

7. Złożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtru płaskiego (A).

Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

POLSKI 21

Page 22

UWAGA!

Nieprawidłowe umiejscowienie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

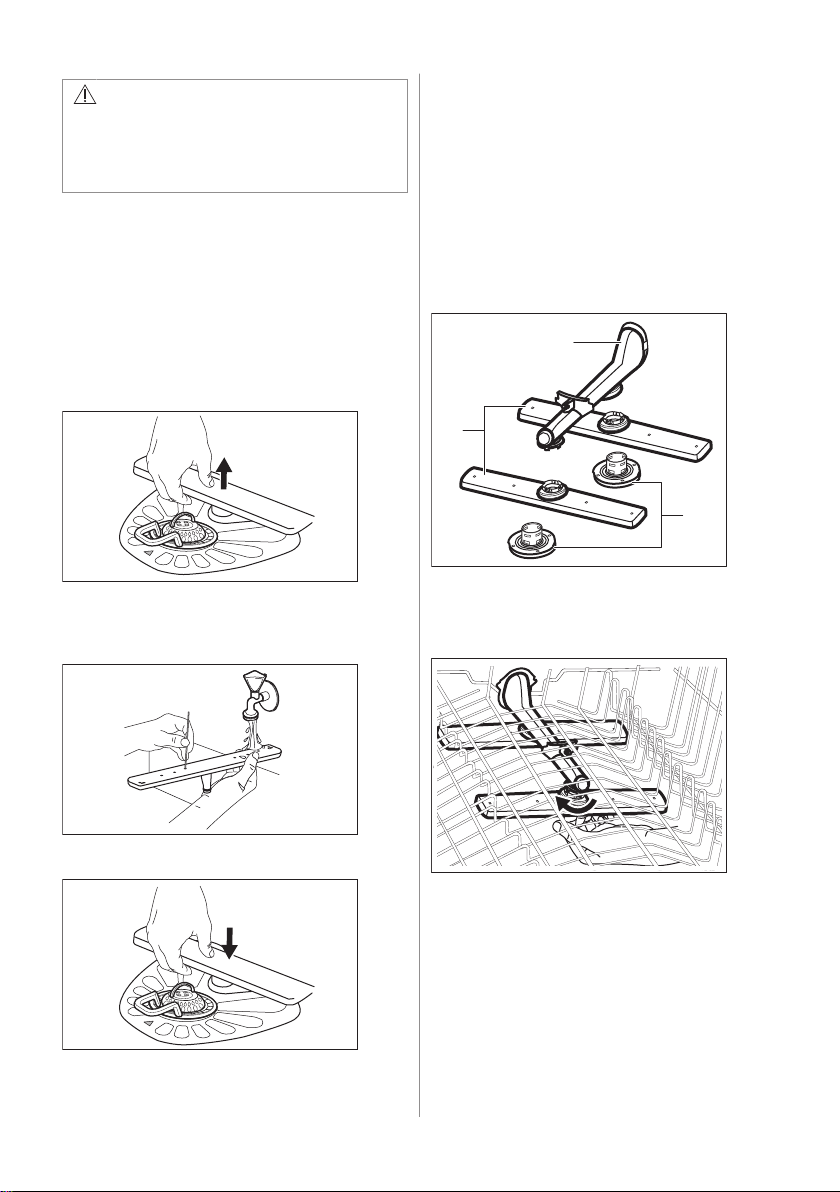

11.6 Czyszczenie dolnego ramienia spryskującego

Zaleca się regularne czyszczenie dolnego ramienia spryskującego, aby zapobiec zatkaniu znajdujących się w nim otworów.

Niedrożność otworów może być przyczyną niezadowalających efektów zmywania.

1. Aby wyjąć dolne ramię spryskujące, pociągnąć je do góry.

11.7 Czyszczenie górnych ramion spryskujących

Zaleca się regularne czyszczenie górnych ramion spryskujących, aby zapobiec zatkaniu znajdujących się w nich otworów. Niedrożność otworów może być przyczyną niezadowalających efektów zmywania.

Górne ramiona spryskujące są umieszczone pod górnym koszem. Ramiona spryskujące (B) są zamocowane w kanale (A) za pomocą elementów mocujących (C).

2. Umyć ramię spryskujące pod bieżącą wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów.

3. Aby z powrotem zamontować ramię spryskujące, wcisnąć je do dołu.

22 POLSKI

1. Całkowicie wysunąć górny kosz.

2. Aby odłączyć ramię spryskujące, należy

obróć element mocujący zgodnie z ruchem wskazówek zegara.

3. Umyć ramię spryskujące pod bieżącą wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów.

Page 23

4. Aby z powrotem zainstalować ramię spryskujące, należy umieścić element mocujący w ramieniu spryskującym i

12. ROZWIĄZYWANIE PROBLEMÓW

zamocować go w kanale, obracając przeciwnie do ruchu wskazówek zegara. Upewnić się, że element mocujący zatrzasnął się we właściwym miejscu.

OSTRZEŻENIE!

Nieprawidłowa naprawa urządzenia może stanowić zagrożenie dla użytkownika. Wszystkie naprawy powinny wykonywać odpowiednio wykwalifikowane osoby.

kontaktowania się z autoryzowanym centrum serwisowym.

W poniższej tabeli zawarto informacje na temat możliwych problemów.

Przy niektórych usterkach migają w sposób przerywany kontrolki paska wyboru MY TIME, sygnalizując problem i kod alarmowy.

Większość występujących problemów można rozwiązać bez potrzeby

Kod problemu i kod alarmu Możliwa przyczyna i rozwiązanie

Nie można włączyć urządzenia.

Program się nie uruchamia.

Urządzenie nie napełnia się wodą.

• Te kontrolki związane z paskiem wyboru MY TIME migają jednok‐ rotnie co pewien czas.

• Co pewien czas urządzenie emi‐ tuje sygnał dźwiękowy.

• Upewnić się, że wtyczkę przewodu zasilającego podłączono do gniaz‐ da elektrycznego.

• Upewnić się, że w skrzynce bezpieczników nie ma uszkodzonego bez‐ piecznika.

• Upewnić się, że zamknięto drzwi urządzenia.

• Jeśli wybrano opóźnienie rozpoczęcia programu, należy je anulować lub poczekać do końca odliczania czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękczacza wody. Czas trwania procedury wynosi około 5 minut.

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie. W celu uzyskania tych informacji należy skontaktować się z miejscowym zakładem wodo‐ ciągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest drożny.

• Upewnić się, że wąż dopływowy nie jest zagięty lub przygnieciony.

POLSKI 23

Page 24

Kod problemu i kod alarmu Możliwa przyczyna i rozwiązanie

Urządzenie nie wypompowuje wo‐ dy.

• Te kontrolki związane z paskiem wyboru MY TIME migają dwu‐ krotnie co pewien czas.

• Co pewien czas urządzenie emi‐ tuje sygnał dźwiękowy.

Włączyło się zabezpieczenie przed zalaniem.

• Te kontrolki związane z paskiem wyboru MY TIME migają trzy‐ krotnie co pewien czas.

• Co pewien czas urządzenie emi‐ tuje sygnał dźwiękowy.

Usterka czujnika wykrywania pozio‐ mu wody.

• Te kontrolki związane z paskiem wyboru MY TIME migają czte‐ rokrotnie co pewien czas.

• Co pewien czas urządzenie emi‐ tuje sygnał dźwiękowy.

Usterka pompy myjącej lub pompy opróżniającej.

• Te kontrolki związane z paskiem wyboru MY TIME migają pię‐ ciokrotnie co pewien czas.

• Co pewien czas urządzenie emi‐ tuje sygnał dźwiękowy.

Temperatura wody w urządzeniu jest zbyt wysoka lub wystąpiła uster‐ ka czujnika temperatury.

• Te kontrolki związane z paskiem wyboru MY TIME migają sześ‐ ciokrotnie co pewien czas.

• Co pewien czas urządzenie emi‐ tuje sygnał dźwiękowy.

Usterka techniczna urządzenia.

• Te kontrolki związane z paskiem wyboru MY TIME migają dwu‐ nastokrotnie co pewien czas.

• Co pewien czas urządzenie emi‐ tuje sygnał dźwiękowy.

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych filtrów jest drożny.

• Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony.

• Zamknąć zawór wody.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane.

• Upewnić się, że kosze są załadowane zgodnie z instrukcją obsługi.

• Upewnić się, że filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że temperatura doprowadzanej wody nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie.

24 POLSKI

Page 25

Kod problemu i kod alarmu Możliwa przyczyna i rozwiązanie

Poziom wody w urządzeniu jest zbyt wysoki.

• Te kontrolki związane z paskiem wyboru MY TIME migają pięt‐ nastokrotnie co pewien czas.

• Co pewien czas urządzenie emi‐ tuje sygnał dźwiękowy.

Urządzenie wielokrotnie przerywa i wznawia pracę.

Program trwa za długo.

Niewielki wyciek z drzwi urządzenia.

Występują problemy z zamknięciem drzwi urządzenia.

Drzwi urządzenia otwierają się pod‐ czas cyklu zmywania.

Grzechotanie lub stukanie docho‐ dzące z wnętrza urządzenia.

Urządzenie wyzwala automatyczny wyłącznik.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że filtry są czyste.

• Upewnić się, że wąż spustowy jest zainstalowany na odpowiedniej wy‐ sokości nad podłogą. Zapoznać się z instrukcją instalacji.

• Jest to normalne zjawisko. Zapewnia to optymalne efekty zmywania i oszczędność energii.

• Jeśli wybrano opcję opóźnienia rozpoczęcia programu, należy ją anulo‐ wać lub poczekać do końca odliczania czasu.

• Włączenie funkcji ExtraPower powoduje wydłużenie czasu trwania pro‐ gramu.

• Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulo‐ wane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem komory. Wyregulo‐ wać tylną nóżkę (jeśli dotyczy).

• Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulo‐ wane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

• Funkcja AirDry jest włączona. Funkcję można wyłączyć. Patrz „Usta‐ wienia podstawowe”.

• Naczynia nie są prawidłowo rozłożone w koszach. Należy zapoznać się z broszurą dotyczącą załadunku koszy.

• Upewnić się, że ramiona spryskujące obracają się swobodnie.

• Wydajność prądowa instalacji jest niewystarczająca do jednoczesnego zasilania wszystkich włączonych urządzeń. Należy sprawdzić parame‐ try zasilania w gniazdku oraz wartość graniczną prądu automatycznego wyłącznika lub wyłączyć jedno z urządzeń.

• Wewnętrzna usterka układu elektrycznego urządzenia. Skontaktować się z autoryzowanym centrum serwisowym.

Po sprawdzeniu urządzenia należy wyłączyć i włączyć urządzenie. Jeśli problem wystąpi ponownie, należy skontaktować się z autoryzowanym centrum serwisowym.

Jeśli wystąpi kod alarmu nieopisany w tabeli należy skontaktować się z autoryzowanym centrum serwisowym.

OSTRZEŻENIE!

Nie zaleca się korzystać z urządzenia do czasu całkowitego rozwiązania problemu. Odłączyć urządzenie od zasilania i nie podłączać go ponownie do czasu upewnienia się, że działa poprawnie.

POLSKI 25

Page 26

12.1 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty zmywania.

Niezadowalające efekty suszenia.

Na szklankach i naczyniach widać bia‐ ławe smugi lub niebieskawy nalot.

Na szklankach i naczyniach widać pla‐ my i osuszanie wody.

Wnętrze urządzenia jest mokre.

Nadmiar piany podczas zmywania.

Ślady rdzy na sztućcach.

Po zakończeniu programu w dozowni‐ ku znajdują się pozostałości detergen‐ tu.

• Należy zapoznać się z punktami „Codzienne użytkowanie”, „Wskazówki i porady” oraz z ulotką dotyczącą załadunku kosza.

• Użyć programu zapewniającego bardziej intensywny cykl zmywania.

• Włączyć opcję ExtraPower, aby zapewnić lepsze efekty zmywania w ramach wybranego programu.

• Wyczyścić ramię spryskujące i filtr. Patrz punkt „Konserwacja i czy‐ szczenie”.

• Naczynia pozostawały za długo w zamkniętym urządzeniu. Włączyć funkcję AirDry, która powoduje automatyczne otwarcie drzwi i za‐ pewnia lepsze efekty suszenia.

• Nie ma płynu nabłyszczającego lub dozowana jest jego niewystar‐ czająca ilość. Napełnić dozownik płynu nabłyszczającego lub usta‐ wić wyższy poziom dozowania.

• Przyczyną może być jakość płynu nabłyszczającego.

• Należy zawsze stosować płyn nabłyszczający, nawet w przypadku stosowania tabletek wieloskładnikowych.

• Przedmioty z tworzywa sztucznego mogą wymagać wytarcia ście‐ reczką.

• Program nie obejmuje fazy suszenia. Patrz punkt „Przegląd progra‐ mów”.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozowanie płynu na‐ błyszczającego.

• Użyto za dużo detergentu.

• Ilość uwolnionego płynu nabłyszczającego jest niewystarczająca. Zwiększyć dozowanie płynu nabłyszczającego.

• Przyczyną może być jakość płynu nabłyszczającego.

• Nie jest to usterka urządzenia. Wilgoć skrapla się na ścianach urzą‐ dzenia.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie płukać wstępnie naczyń pod bieżącą wodą.

• W wodzie używanej do zmywania jest za dużo soli. Patrz punkt „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nierdzewnej. Nie umie‐ szczać blisko siebie sztućców ze srebra i stali nierdzewnej.

• Tabletka z detergentem zablokowała się w dozowniku i woda nie wy‐ płukała jej.

• Woda nie wypłukała detergentu z dozownika. Należy sprawdzić, czy ramiona spryskujące mogą się obracać i są drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemożliwiają otworzenia pokrywy dozownika detergentu.

26 POLSKI

Page 27

Problem Możliwa przyczyna i rozwiązanie

Nieprzyjemny zapach w urządzeniu.

Osad z kamienia na naczyniach, w ko‐ morze zmywarki i po wewnętrznej stronie jej drzwi.

Matowe, odbarwione lub wyszczerbio‐ ne naczynia.

• Patrz punkt „Czyszczenie wnętrza”.

• Uruchomić program Machine Care ze środkiem odkamieniającym lub produktem do czyszczenia zmywarek.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda. Patrz punkt „Zmiękczacz wody”.

• Użyć soli i ustawić regenerację zmiękczacza wody także w przypad‐ ku stosowania tabletek wieloskładnikowych. Patrz punkt „Zmięk‐ czacz wody”.

• Uruchomić program Machine Care ze środkiem odkamieniającym do zmywarek.

• Jeśli osadzanie się kamienia utrzymuje się, należy wyczyścić urzą‐ dzenie odpowiednimi detergentami.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

• Upewnić się, że w urządzeniu zmywane są tylko przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy. Należy zapoznać się z broszurą dotyczącą załadunku koszy.

• Delikatne naczynia należy umieszczać w górnym koszu.

Patrz punkt „Przed pierwszym użyciem”, „Codzienna eksploatacja” lub „Wskazówki i porady” w celu zapoznania się z innymi możliwymi przyczynami.

13. DANE TECHNICZNE

Wymiary Szerokość/wysokość/głębokość (mm) 446 / 818 - 898 / 550

Podłączenie elektryczne

Ciśnienie doprowadzanej wody Min./maks. MPa (bar) 0.05 (0.5) / 1 (10)

Dopływ wody

Pojemność Komplety nakryć: 10

Inne wartości podano na tabliczce znamionowej.

Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecznych), można użyć jej do

zasilania urządzenia, aby zmniejszyć zużycie energii.

Napięcie (V) 220 - 240

Częstotliwość (Hz) 50

Zimna lub ciepła woda

min. 5 – maks. 60 °C

POLSKI 27

Page 28

13.1 Łącze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z oznaczeniem klasy energetycznej, którą dołączono do urządzenia, zawiera łącze do strony internetowej umożliwiającej rejestrację urządzenia w bazie danych EU EPREL. Należy zachować etykietę z oznaczeniem klasy energetycznej wraz instrukcją obsługi i innymi dokumentami dostarczonymi wraz z urządzeniem w celu ewentualnego wykorzystania w przyszłości.

14. OCHRONA ŚRODOWISKA

Informacje o wydajności urządzenia można znaleźć w bazie danych UE EPREL, korzystając z łącza https://eprel.ec.europa.eu i podając nazwę modelu oraz numer produktu, które można znaleźć na tabliczce znamionowej urządzenia. Patrz rozdział „Opis urządzenia”.

Więcej szczegółowych informacji na temat etykiety z oznaczeniem klasy energetycznej można znaleźć na stronie www.theenergylabel.eu.

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.

Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi.

Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

28 POLSKI

Page 29

Page 30

Page 31

Page 32

156826040-A-472023
