Page 1

EEA17200L

IT Lavastoviglie Istruzioni per l’uso 2 PL Zmywarka Instrukcja obsługi 27

Page 2

www.electrolux.com2

INDICE

1. INFORMAZIONI DI SICUREZZA........................................................................3

2. ISTRUZIONI DI SICUREZZA............................................................................. 5

3. DESCRIZIONE DEL PRODOTTO......................................................................7

4. PANNELLO DI CONTROLLO.............................................................................7

5. PROGRAMMI..................................................................................................... 8

6. IMPOSTAZIONI.................................................................................................. 9

7. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO.......................................... 13

8. UTILIZZO QUOTIDIANO.................................................................................. 14

9. CONSIGLI E SUGGERIMENTI UTILI...............................................................16

10. CURA E PULIZIA............................................................................................18

11. RISOLUZIONE DEI PROBLEMI.....................................................................20

12. INFORMAZIONI TECNICHE.......................................................................... 26

13. CONSIDERAZIONI SULL'AMBIENTE............................................................26

PENSIAMO A TE

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione:

www.electrolux.com/support

Per registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali

Con riserva di modifiche.

Page 3

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Quest’apparecchiatura può essere usata da bambini a

partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti.

• I bambini tra i 3 e gli 8 anni e le persone con disabilità

diffuse e complesse vanno tenuti lontani dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Tenere i bambini al di sotto dei 3 anni lontani

dall’apparecchiatura, a meno che non vi sia una supervisione continua.

• Controllare che i bambini non giochino con

l’apparecchiatura.

• Tenere i detersivi lontani dalla portata dei bambini.

• Tenere i bambini e gli animali domestici lontani

dall’apparecchiatura quando la porta è aperta.

• I bambini non devono eseguire interventi di pulizia e

manutenzione sull'elettrodomestico senza essere supervisionati.

ITALIANO 3

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e

applicazioni simili, come:

Page 4

www.electrolux.com4

– Case di campagna, cucine di negozi, uffici e altri

ambienti di lavoro

– clienti di hotel, motel, bed and breakfast e altri

ambienti residenziali;

• Non modificare le specifiche tecniche

dell'apparecchiatura.

• La pressione di esercizio dell'acqua (minima e

massima) deve essere compresa tra 0.5 (0.05) / 10

(1.0) bar (MPa)

• Rispettare il numero massimo di 13 coperti.

• Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore, da un tecnico

autorizzato o da una persona qualificata per evitare

situazioni di pericolo.

• AVVERTENZA: Coltelli e altri utensili appuntiti devono

essere caricati nel cestello con le rispettive punte

rivolte verso il basso o collocati in posizione

orizzontale.

• Non lasciare l'apparecchiatura con la porta aperta

senza sorveglianza per evitare che qualcuno inciampi

e cada.

• Prima di eseguire qualunque intervento di

manutenzione, spegnere l'apparecchiatura ed estrarre

la spina dalla presa dell’alimentazione di rete.

• Non usare getti d’acqua ad alta pressione e/o vapore

per pulire l'apparecchiatura.

• Qualora l'apparecchiatura disponga di aperture di

ventilazione nella base, queste non vanno coperte da

oggetti quali ad esempio un tappeto.

• L'apparecchiatura deve essere collegata

correttamente all'impianto idrico con i nuovi tubi forniti.

I vecchi tubi non devono essere riutilizzati.

Page 5

2. ISTRUZIONI DI SICUREZZA

www.youtube.com/electrolux www.youtube.com/aeg

How to install your 60 cm

Dishwasher Sliding Hinge

ITALIANO 5

2.1 Installazione

AVVERTENZA!

L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Non usare l'apparecchiatura prima di installarla nella struttura a incasso date le misure di sicurezza.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Non collocare o usare l’apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0 °C.

• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l’intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• L'apparecchiatura è dotata di una presa 13 A. Se si rendesse necessario cambiare il fusibile della spina di alimentazione, utilizzarne uno da 13 A ASTA (BS 1362) (solo Regno Unito e Irlanda).

2.3 Collegamento dell’acqua

• Non danneggiare i tubi dell'acqua.

• Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti dispositivi nuovi (misuratori dell'acqua, ecc.), lasciar scorrere l'acqua fino a che non sarà trasparente e limpida.

• Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.

• Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno.

• Avvertenza: quest’apparecchiatura è progettata per essere installata/ connessa a un collegamento di messa a terra dell'edificio.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

AVVERTENZA!

Tensione pericolosa.

Page 6

www.electrolux.com6

• Se il tubo di carico è danneggiato, chiudere immediatamente il rubinetto e scollegare la spina dalla presa elettrica. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell’acqua.

2.4 Utilizzo:

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze.

• I detersivi per lavastoviglie sono pericolosi. Attenersi alle istruzioni di sicurezza riportate sulla confezione del detersivo.

• Non bere e giocare con l'acqua all'interno dell'apparecchiatura.

• Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detergente sui piatti.

• Non poggiare oggetti o applicare pressione sulla porta aperta dell'apparecchiatura.

• L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante il programma.

2.5 Assistenza

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

• Tenere presente che la riparazione autonoma o non professionale possono avere conseguenze sulla sicurezza e potrebbero invalidare la garanzia.

• I pezzi di ricambio seguenti saranno disponibili per 7 anni dopo l'interruzione della produzione del modello: motore, pompa di circolazione e di scarico, riscaldatori ed elementi riscaldanti, comprese

pompe di calore, tubazioni e relative attrezzature, compresi tubi flessibili, valvole, filtri e acquastop, parti strutturali e interne relative ai gruppi porta, circuiti stampati, display elettronici, pressostati, termostati e sensori, software e firmware compreso il software di reset. Si prega di notare che alcuni di questi pezzi di ricambio sono disponibili solo per i riparatori professionisti e che non tutti i pezzi di ricambio sono rilevanti per tutti i modelli.

• I pezzi di ricambio seguenti saranno disponibili per 10 anni dopo l'interruzione della produzione del modello: cerniere e guarnizioni delle porte, altre guarnizioni, mulinelli, filtri di scarico, rastrelliere interne e periferiche in plastica come cestelli e coperchi.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo di rete e smaltirlo.

• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

Page 7

3. DESCRIZIONE DEL PRODOTTO

ITALIANO 7

Mulinello superiore

Mulinello inferiore

Filtri

Targhetta identificativa

Contenitore del sale

Ventilazione dell’aria

Contenitore del brillantante

Erogatore del detersivo

Cestello portaposate

4. PANNELLO DI CONTROLLO

Tasto On/Off / Tasto reset

Spie del programma

Spie

Cestello inferiore

Cestello superiore

La grafica offre solo una panoramica generale del prodotto. Per informazioni più dettagliate, fare riferimento ad altri capitoli o documenti forniti con l’apparecchiatura.

Tasto dei programmi

Tasto Partenza ritardata

Page 8

www.electrolux.com8

4.1 Spie

Spia Descrizione

Indicatore Fase di asciugatura. Si accende quando si seleziona un programma con la fase di asciugatura. Lampeggia quando è in corso la fase di asciugatura.

Spia del sale. La spia è accesa quando è necessario ricaricare il con‐ tenitore del sale. La spia è sempre spenta durante l’esecuzione del programma.

Spia brillantante. La spia è accesa quando è necessario ricaricare il contenitore del brillantante. La spia è sempre spenta durante l’esecu‐ zione del programma.

5. PROGRAMMI

L’ordine dei programmi nella tabella potrebbe non riflettere la loro sequenza sul pannello di controllo.

Programma Carico lavastovi‐

glie

Stoviglie, posate, pentole, padelle

Stoviglie, posate Fresco • Lavaggio a 50 °C

Grado di sporco Fasi del programma

Normale, legger‐ mente essiccato

Da normale a mol‐ to sporco, essic‐ cato

Normale, legger‐ mente essiccato

• Prelavaggio

• Lavaggio a 50 °C

• Risciacquo intermedio

• Risciacquo finale a 60 °C

• Asciugatura

• AirDry

• Prelavaggio

• Lavaggio a 60 °C

• Risciacquo intermedio

• Risciacquo finale a 60 °C

• Asciugatura

• AirDry

• Lavaggio a 60 °C

• Risciacquo intermedio

• Risciacquo finale a 55 °C

• Asciugatura

• AirDry

• Risciacquo intermedio

• Risciacquo finale a 50 °C

• AirDry

Page 9

ITALIANO 9

Programma Carico lavastovi‐

Questo programma offre l’utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale. Questo è il programma standard per gli istituti di pro‐ va. Questo programma è utilizzato per valutare la conformità al regolamento della Commis‐ sione sulla progettazione ecocompatibile (UE) 2019/2022.

Con questo programma sarà possibile risciacquare i residui di cibo dai piatti ed evitare la formazione di cattivi odori all’interno dell’apparecchiatura stessa. Non utilizzare il detersivo con questo programma.

glie

Tutte Tutte • Prelavaggio

Grado di sporco Fasi del programma

5.1 Valori di consumo

Programma 1)

I valori possono variare a seconda della pressione e della temperatura dell’acqua, delle variazioni dell’alimentazione elettrica, delle opzioni selezionate, della quantità di stoviglie e del grado di sporco.

I valori per i programmi diversi da ECO sono solo indicativi.

Acqua

(l)

9.9 0.936 227

11.1 - 13.6 1.052 - 1.285 160

9.6 - 11.7 0.886 - 1.083 90

9.2 - 11.2 0.556 - 0.680 30

3.4 - 4.2 0.012 - 0.015 15

Energia

(kWh)

Durata

(min.)

Informazioni per gli istituti di test

Per ricevere le informazioni necessarie per condurre i test prestazionali (ad es. in base a EN60436 ), inviare un’e-mail a:

[email protected]

Nella vostra richiesta, includere il codice prodotto (PNC) dalla targhetta dei dati. Per altre domande relative alla lavastoviglie, consultare il manuale fornito in dotazione

con l’apparecchiatura.

6. IMPOSTAZIONI

6.1 Modalità di selezione

programma e modalità utente

Quando l'apparecchiatura si trova in modalità di selezione programma, è possibile impostare un programma ed accedere alla modalità utente.

Impostazioni disponibili nella modalità utente:

• Il livello del decalcificatore dell'acqua in base alla durezza dell'acqua.

• Attivazione o disattivazione della notifica contenitore del brillantante vuoto.

Page 10

www.electrolux.com10

• L'attivazione o la disattivazione del segnale acustico al termine del programma.

• Attivazione o disattivazione di AirDry.

Dato che l'apparecchiatura archivia le impostazioni salvate, non serve configurarle prima di ogni ciclo.

Come impostare la modalità di selezione programma

L’apparecchiatura è in modalità di selezione programma quando l'indicatore

del programma lampeggia. Dopo l'attivazione l'apparecchiatura si trova di default in modalità di selezione programma. In caso contrario impostare la modalità di selezione programma come segue:

Tenere premuto il pulsante on/off finché l’apparecchiatura entra in modalità di selezione programma.

Come accedere alla modalità utente

Verificare che l'apparecchiatura sia in modalità di selezione programma.

Per accedere alla modalità utente, tenere premuto il tasto di selezione programmi

finché la spia inizia a lampeggiare e gli indicatori , e sono accesi.

6.2 Il decalcificatore dell’acqua

Il decalcificatore rimuove dall'acqua i minerali che avrebbero effetti negativi sui risultati di lavaggio e sull'apparecchiatura.

Maggiore è il contenuto di questi minerali, più elevato sarà il livello di durezza dell’acqua. La durezza dell'acqua viene misurata in scale equivalenti.

Il decalcificatore dell'acqua deve essere regolato in base alla durezza dell'acqua nella propria area. L'ente erogatore locale è in grado di indicare la durezza dell'acqua nella propria area. Impostare il livello corretto dell’addolcitore dell'acqua per garantire buoni risultati di lavaggio.

Durezza dell’acqua

Gradi tedeschi

(°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Impostazioni di fabbrica.

Non usare sale a questo livello.

Gradi francesi

(°fH)

mmol/l Gradi di

Clarke

Livello dell’addol‐

citore dell'acqua

Page 11

ITALIANO 11

A prescindere dal tipo di detersivo usato, impostare il livello di durezza dell'acqua adeguato per tenere attiva la spia di indicazione riempimento sale.

Le multi-pastiglie contenenti sale non sono sufficientemente efficaci per ammorbidire l'acqua dura.

Processo di rigenerazione

Per il corretto funzionamento dell'addolcitore d'acqua, la resina dell'addolcitore deve essere rigenerata regolarmente. Questo processo è automatico e fa parte del normale funzionamento della lavastoviglie.

Quando la quantità d'acqua prescritta (vedi valori nella tabella) è stata utilizzata dopo il precedente processo di rigenerazione, tra il risciacquo finale e la fine del programma viene avviato un nuovo processo di rigenerazione.

Livello dell’addol‐

citore dell'acqua

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

9 3

10 3

In caso di impostazione dell'addolcitore d'acqua alto, può avvenire anche a metà del programma, prima del risciacquo (due volte durante un programma). L'avvio della rigenerazione non ha alcun impatto sulla durata del ciclo, a meno che non avvenga nel bel mezzo di un programma o alla fine di un programma con una breve fase di asciugatura. In questo caso la rigenerazione prolunga la

Quantitativo di

acqua (I)

durata totale di un programma di altri 5 minuti.

Successivamente, il risciacquo dell'addolcitore dell'acqua che dura 5 minuti può iniziare nello stesso ciclo o all'inizio del programma successivo. Questa attività aumenta il consumo totale di acqua di un programma di ulteriori 4 litri e il consumo totale di energia di un programma di ulteriori 2 Wh. Il risciacquo dell'addolcitore termina con uno scarico completo.

Ogni risciacquo con ammorbidente eseguito (possibile più di uno nello stesso ciclo) può prolungare la durata del programma di altri 5 minuti quando si verifica in qualsiasi punto all'inizio o a metà di un programma.

Tutti i valori di consumo menzionati in questa sezione sono determinati in linea con lo standard attualmente applicabile in condizioni di laboratorio con durezza dell’acqua di 2,5 mmol/l (addolcitore dell’acqua: livello 3) in conformità alla normativa: 2019/2022 . La pressione e la temperatura dell'acqua, così come le variazioni dell'alimentazione di rete, possono modificare i valori.

Come impostare il livello del decalcificatore

Verificare che l'apparecchiatura sia in modalità utente.

1. Attendere che l'indicatore inizi a lampeggiare, l'indicatore

continui a lampeggiare e che gli altri indicatori del siano spenti.

Il lampeggiamento intermittente dell'indicatore mostra l'impostazione

attuale: ad esempio 5 lampeggiamenti + pausa + 5 lampeggiamenti = livello 5.

2. Premere ripetutamente il tasto di selezione programmi per cambiare l'impostazione. A ogni pressione del tasto di selezione programma, il

Page 12

www.electrolux.com12

numero del livello aumenta. Dopo aver raggiunto il livello 10 il conteggio riparte dal livello 1.

3. Premere il tasto on/off per confermare l'impostazione.

6.3 Indicazione assenza

brillantante

Il brillantante permette di asciugare le stoviglie senza strisce o macchie. Viene rilasciato automaticamente durante il risciacquo finale.

Quando la camera del brillantante è vuota, si accende la spia del brillantante. Se i risultati di asciugatura sono soddisfacenti quando vengono usate solo pastiglie multifunzione, è possibile disattivare la notifica per il rifornimento del brillantante. Per prestazioni di asciugatura eccellenti, consigliamo tuttavia di usare sempre il brillantante.

Se si utilizza un detersivo standard o pastiglie multifunzione senza brillantante, attivare la spia di riempimento.

Come disattivare la notifica contenitore del brillantante vuoto

Verificare che l'apparecchiatura sia in modalità utente.

1. Premere immediatamente il tasto programma.

La spia inizia a lampeggiare.

2. Attendere che l'indicatore continui a lampeggiare e che gli altri indicatori del programma siano spenti.

La spia mostra l'impostazione corrente:

è on = La notifica brillantante

•

vuoto è attiva.

• è off = La notifica di

svuotamento del brillantante è disattivata.

3. Premere il tasto di selezione programmi per cambiare l'impostazione.

4. Premere il tasto on/off per confermare l'impostazione.

6.4 Segnali acustici

I segnali acustici vengono emessi in caso di malfunzionamento dell'apparecchiatura. Non è possibile disattivare questi segnali acustici.

C'è inoltre un segnale acustico che viene emesso al termine del programma. Per impostazione predefinita, questo segnale acustico è disattivato ma è possibile attivarlo.

Come attivare il segnale acustico per la fine del i programma

Verificare che l'apparecchiatura sia in modalità utente.

1. Premere due volte il tasto programma.

La spia

2. Attendere che l'indicatore continui

La spia mostra l'impostazione corrente:

3. Premere il tasto di selezione

4. Premere il tasto on/off per

inizia a lampeggiare.

a lampeggiare e che gli altri indicatori del programma siano spenti.

è off = il segnale acustico è

•

disattivato.

• è on = il segnale acustico è

attivo.

programmi per cambiare l'impostazione.

confermare l'impostazione.

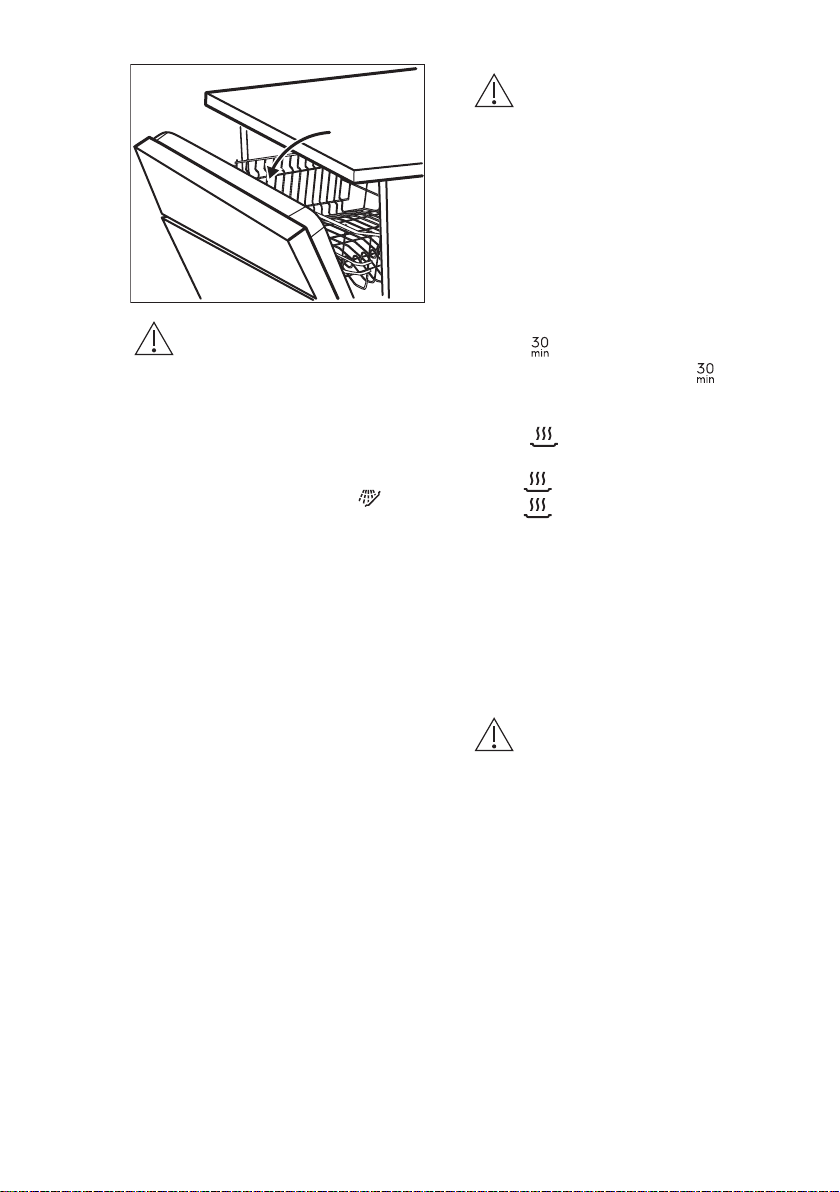

6.5 AirDry

AirDry migliora i risultati di asciugatura con consumi elettrici ridotti. Durante la fase di asciugatura, la porta si apre automaticamente e rimane socchiusa.

Page 13

ATTENZIONE!

Non cercare di chiudere lo sportello dell’apparecchiatura 2 minuti dopo l’apertura automatica. Questo può danneggiare l’apparecchiatura.

AirDry viene attivata automaticamente con tutti i programmi, escluso

applicabile). La durata della fase di asciugatura e il

tempo di apertura dello sportello variano a seconda del programma e delle opzioni selezionate.

(se

ITALIANO 13

ATTENZIONE!

Qualora i bambini abbiano accesso all’apparecchiatura, consigliamo di disattivare AirDry in quanto l'apertura della porta potrebbe costituire un pericolo.

Come disattivare AirDry

Verificare che l'apparecchiatura sia in modalità utente.

1. Premere il tasto programma tre volte.

La spia

2. Attendere che l'indicatore continui

La spia mostra l'impostazione corrente:

3. Premere il tasto di selezione

4. Premere il tasto on/off per

inizia a lampeggiare.

a lampeggiare e che gli altri indicatori del programma siano spenti.

• è off = AirDry è off. è on = AirDry è on.

•

programmi per cambiare l'impostazione.

confermare l'impostazione.

7. PRIMA DI UTILIZZARE L'ELETTRODOMESTICO

1. Accertarsi che il livello del decalcificatore dell'acqua attuale sia conforme alla durezza dell'acqua. In caso contrario, regolare il livello del decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del

brillantante.

4. Aprire il rubinetto dell’acqua.

5. Avviare un programma per rimuovere

possibili residui di lavorazione presenti all’interno dell’apparecchiatura. Non usare detersivo e non mettere i piatti nei cestelli.

Dopo aver avviato il programma l'apparecchiatura ricarica la resina nel decalcificatore dell'acqua per un tempo massimo di 5 minuti. La fase di lavaggio si avvia soltanto al termine di tale procedura. La procedura viene ripetuta a intervalli periodici.

7.1 Contenitore del sale

ATTENZIONE!

Usare sale grosso specifico per lavastoviglie. Il sale fino aumenta il rischio di corrosione.

Il sale viene utilizzato per rigenerare la resina nel decalcificatore e per assicurare buoni risultati di lavaggio nell'uso quotidiano.

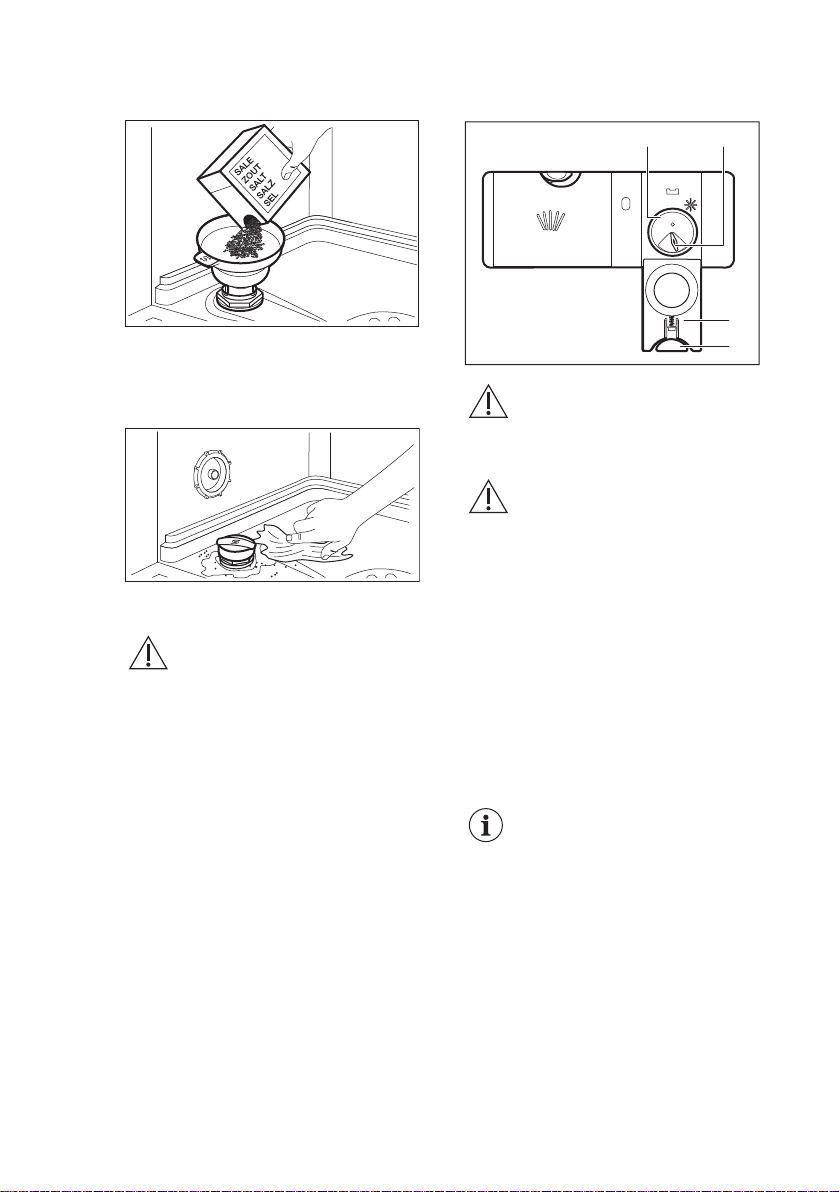

7.2 Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del sale in senso antiorario e aprirlo.

2. Versare 1 litro d’acqua nel contenitore del sale (solo la prima volta).

Page 14

A B

www.electrolux.com14

3. Riempire il contenitore di sale con 1

kg di sale (fino a che non sarà pieno).

4. Scuotere con delicatezza l'imbuto per la maniglia per far scendere anche gli ultimi granuli.

5. Togliere l'eventuale sale rimasto attorno all'apertura del contenitore.

6. Ruotare il tappo del contenitore del sale in senso orario per chiuderlo.

ATTENZIONE!

Acqua e sale potrebbero fuoriuscire dal contenitore del sale durante il riempimento. Dopo aver riempito il contenitore del sale, avviare immediatamente un programma volto ad evitare la corrosione.

7.3 Come riempire il contenitore del brillantante

ATTENZIONE!

Lo scomparto (A) è solo per il brillantante. Non riempirlo con detersivo.

ATTENZIONE!

Utilizzare solo prodotti brillantanti specifici per lavastoviglie.

1. Premere il tasto di sgancio (D) per aprire il coperchio (C).

2. Riempire il contenitore (A) fino a quando il brillantante raggiunge il segno “MAX”.

3. Rimuovere l’eventuale brillantante fuoriuscito con un panno assorbente, per evitare che si formi troppa schiuma.

4. Chiudere il coperchio. Assicurarsi che il pulsante di sgancio si blocchi in posizione.

È possibile ruotare il selettore della quantità rilasciata (B) tra la posizione 1 (quantità minima) e la posizione 4 o 6 (quantità massima).

8. UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell’acqua.

2. Premere il tasto On/Off per

accendere l’apparecchiatura.

Verificare che l'apparecchiatura sia in modalità di selezione programma.

• Se la spia del sale è accesa, riempire il contenitore del sale.

• Se la spia del brillantante è accesa, riempire il contenitore del brillantante.

3. Caricare i cestelli.

4. Aggiungere il detersivo.

Page 15

ITALIANO 15

5. Impostare ed avviare il programma

corretto per il tipo di carico ed il grado di sporco.

8.2 Impostazione ed avvio di un programma

8.1 Uso del detersivo Avvio di un programma

1. Tenere la porta dell'apparecchiatura

socchiusa.

2. Premere il tasto On/Off per

accendere l’apparecchiatura. Verificare che l'apparecchiatura sia in modalità di selezione programma.

3. Premere ripetutamente il tasto di

selezione programma finché non inizia a lampeggiare la spia del programma che si desidera impostare.

4. Chiudere la porta

ATTENZIONE!

Utilizzare solo detersivi specifici per lavastoviglie.

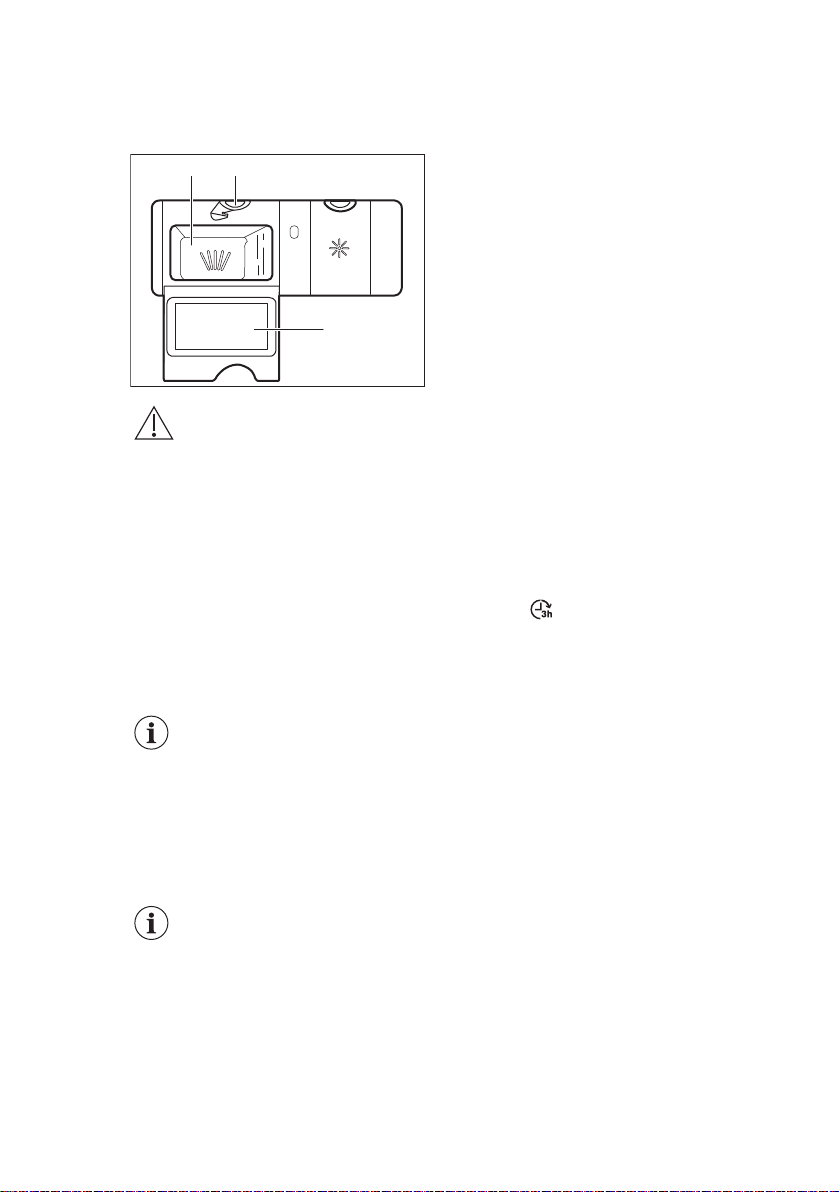

1. Premere il tasto di sgancio (B) per

aprire il coperchio (C).

2. Versare il detersivo, in polvere o in

pastiglie, nello scomparto (A).

3. Se il programma prevede una fase di

prelavaggio, versare una piccola quantità di detersivo nella parte interna della porta dell’apparecchiatura.

4. Chiudere il coperchio. Assicurarsi

che il pulsante di sgancio si blocchi in posizione.

Per informazioni sul dosaggio del detersivo, fare riferimento alle istruzioni del produttore riportate sulle confezioni del prodotto. In genere, 20 - 25 ml di detersivo in gel sono adeguati per lavare un carico con sporco normale.

Non riempire il vano (A) con più di 30 ml di detersivo in gel.

dell'apparecchiatura per avviare il programma.

Avvio del programma con partenza ritardata

1. Impostare un programma.

2. Premere il tasto di partenza ritardata

per posticipare di tre ore l'avvio del programma.

La spia è accesa.

3. Chiudere la porta

dell'apparecchiatura per avviare il

conto alla rovescia.

Durante il conto alla rovescia non è possibile modificare il programma.

Appena è completato il conto alla rovescia, il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Aprendo la porta mentre è in corso un programma, l’apparecchiatura si arresta. Ciò può influenzare il consumo di energia e la durata del programma. Dopo la chiusura della porta, l'apparecchiatura riprende dal punto in cui era stata interrotta.

Page 16

www.electrolux.com16

Se la porta rimane aperta per più di 30 secondi durante la fase di asciugatura, il programma in corso termina. Ciò non avviene se la porta viene aperta dalla funzione AirDry.

Non provare a chiudere la porta dell'apparecchiatura entro 2 minuti dopo che AirDry la apre automaticamente dato che ciò potrebbe causare danni all'apparecchiatura. Qualora successivamente la porta venga chiusa per almeno 3 minuti, si conclude la modalità in funzione.

Come annullare la partenza ritardata

Premere il tasto on/off per 3 secondi finché l’apparecchiatura entra in modalità di selezione accesa/spenta.

Quando si annulla la partenza ritardata, è necessario impostare nuovamente il programma.

Annullamento del programma

Premere il tasto on/off per 3 secondi finché l’apparecchiatura entra in modalità di selezione programma.

Verificare che vi sia del detersivo nell’apposito contenitore prima di avviare un nuovo programma.

La funzione Auto Off

Questa funzione permette di ridurre il consumo di energia disattivando automaticamente l'apparecchiatura quando non è in funzione.

La funzione si attiva:

• Il programma è terminato.

• Dopo 5 minuti se non è stato avviato un programma.

Termine del programma

Quando il programma è completo la funzione Auto Off spegne automaticamente l'apparecchiatura.

Chiudere il rubinetto dell'acqua.

9. CONSIGLI E SUGGERIMENTI UTILI

9.1 Generale

I seguenti suggerimenti garantiranno una pulizia e risultati di asciugatura quotidiani ottimali ed aiuteranno a salvaguardare l'ambiente.

• Il lavaggio dei piatti in lavastoviglie, come indicato nel manuale d'uso, di solito consuma meno acqua ed energia rispetto al lavaggio a mano.

• Caricare la lavastoviglie al massimo della sua capacità per risparmiare acqua ed energia. Per ottenere i migliori risultati di pulizia, sistemare gli oggetti nei cestelli come indicato nel manuale d'uso e non sovraccaricare i cestelli.

• Non prelavare le stoviglie a mano. Aumenta il consumo di acqua e di energia. Ove necessario, selezioni un programma con un fase di prelavaggio.

• Togliere i residui più grandi di cibo dalle stoviglie e svuotare tazze e bicchieri prima di metterli all'interno dell'apparecchiatura.

• Immergere le pentole in ammollo o leggermente in acqua con cibi ben cotti o cotti al forno prima di lavarle nell'apparecchio.

• Verificare che gli oggetti nei cestelli non si tocchino o coprano. Solo in quel momento l'acqua può raggiungere e lavare i piatti.

• È possibile utilizzare il detersivo per lavastoviglie, il brillantante e il sale separatamente o le pastiglie multifunzione (ad esempio ''All-in-1''). Seguire le istruzioni riportate sulla confezione.

• Impostare il programma corretto per il tipo di carico ed il i grado di sporco.

offre l'uso più efficiente

Page 17

ITALIANO 17

possibile del consumo di acqua e di energia.

• Per evitare l'accumulo di calcare all'interno dell'apparecchiatura:

– Riempire il contenitore del sale

ogni volta che è necessario.

– Utilizzare il dosaggio

raccomandato del detersivo e del brillantante.

– Accertarsi che il livello del

decalcificatore dell'acqua preimpostato dalla fabbrica sia conforme alla durezza dell'acqua.

– Seguire le istruzioni nel capitolo

"Pulizia e cura".

9.2 Se si utilizzano sale,

brillantante e detersivo

• Utilizzare soltanto sale, brillantante e detersivo specifici per lavastoviglie. Altri prodotti possono danneggiare l'apparecchiatura.

• In zone con acqua dura e molto dura si consiglia di utilizzare solo detersivo (in polvere, gel, pastiglie senza funzioni aggiuntive), brillantante e sale separatamente per risultati di pulizia e asciugatura ottimali.

• Le pastiglie possono non sciogliersi completamente nei cicli brevi. Per evitare residui di detersivo sulle stoviglie, consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.

• Utilizzare sempre la quantità di detersivo corretta. Un dosaggio insufficiente di detersivo può portare a risultati di pulizia scadenti e alla formazione di pellicole o macchie di acqua dura sugli articoli. L'uso di troppo detersivo con acqua morbida o addolcita provoca la formazione di residui di detersivo sulle stoviglie. Regolare la quantità di detersivo in base alla durezza dell'acqua. Osservare le istruzioni riportate sulla confezione del detersivo.

• Utilizzare sempre la quantità di brillantante corretta. Un dosaggio insufficiente di brillantante peggiora i risultati di asciugatura. L'uso di troppo brillantante porta alla formazione di strati bluastri sulle stoviglie.

• Assicurarsi che il livello dell'addolcitore dell'acqua sia corretto.

Se il livello è troppo alto, l'aumento della quantità di sale nell'acqua potrebbe causare la formazione di ruggine sulle posate.

9.3 Cosa fare se non si desidera utilizzare più il detersivo in pastiglie multifunzione

Prima di iniziare ad usare separatamente detersivo, sale e brillantante completare la seguente procedura:

1. Impostare il livello più alto del decalcificatore dell'acqua.

2. Assicurarsi che i contenitori del sale e del brillantante siano pieni.

3. Avviare il programma più breve con una fase di risciacquo. Non aggiungere il detersivo e non mettere i piatti nei cestelli.

4. Una volta completato il programma, regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.

5. Regolare la quantità di brillantante rilasciata.

6. Attivare l'indicazione assenza brillantante.

9.4 Caricamento dei cestelli

• Utilizzare sempre tutto lo spazio dei

cestelli.

• Usare l’apparecchiatura per lavare

solo articoli che possono effettivamente essere lavati in lavastoviglie.

• Non lavare in lavastoviglie i materiali

seguenti: legno, osso, peltro, rame, alluminio, porcellana ornata delicatamente e acciaio al carbone non protetto. Ciò può causarne la rottura, la deformazione, lo scolorimento, la formazione di buchi o la ruggine.

• Non lavare nell’apparecchiatura

oggetti che possano assorbire acqua (spugne, panni per la pulizia).

• Disporre gli utensili cavi (tazze,

bicchieri e padelle) con l’apertura rivolta verso il basso.

• Verificare che i bicchieri non si

tocchino fra loro.

Page 18

www.electrolux.com18

• Mettere gli oggetti leggeri o in plastica nel cestello superiore. Verificare che gli alimenti non si muovano liberamente.

• Sistemare posate e piccoli oggetti nel cestello portaposate.

• Prima di avviare un programma, assicurarsi che i mulinelli possano muoversi liberamente.

9.5 Prima di avviare un

programma

Prima di avviare il programma selezionato, verificare che:

• I filtri sono puliti e installati correttamente.

• Il tappo del contenitore del sale è stretto.

• I mulinelli non sono ostruiti.

• Siano presenti il sale per lavastoviglie e il brillantante a sufficienza (a meno

10. CURA E PULIZIA

AVVERTENZA!

Prima di eseguire qualunque intervento di manutenzione, spegnere l’apparecchiatura ed estrarre la spina dalla presa.

Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio. Occorre controllarli periodicamente e, se necessario, pulirli.

10.1 Pulizia interna

• Pulire l'interno dell'apparecchiatura con un panno morbido umido.

• Non usare prodotti abrasivi, spugnette abrasive, utensili affilati, agenti chimici forti, smacchiatori o solventi.

• Pulire la porta, inclusa la guarnizione in gomma, una volta alla settimana.

• Per mantenere al meglio le prestazioni dell'apparecchiatura, almeno una volta ogni due mesi utilizzare un prodotto specifico per la pulizia delle lavastoviglie. Seguire attentamente le indicazioni riportate sulle confezioni dei prodotti.

che non si utilizzino le pastiglie combinate).

• Le stoviglie siano riposte correttamente nei cestelli.

• Il programma sia adatto al tipo di carico e al grado di sporco.

• Viene utilizzata la corretta quantità di detersivo.

9.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di

estrarli dall'apparecchiatura. Le stoviglie calde possono essere più facilmente danneggiabili.

2. Vuotare prima il cestello inferiore e

quindi quello superiore.

Dopo aver completato il programma l'acqua può restare sulle superfici interne dell'apparecchiatura.

• L'uso di programmi di breve durata in modo regolare può causare la formazione di pieghe e calcare all'interno dell'apparecchiatura. Eseguire programmi a lunga durata almeno due volte al mese per evitare la formazione.

10.2 Rimozione di corpi

estranei

Controllare i filtri e il pozzetto dopo ogni utilizzo della lavastoviglie. Corpi estranei (ad es. pezzi di vetro, plastica, ossa o stuzzicadenti, ecc.) riducono le prestazioni di pulizia e possono causare danni alla pompa di scarico.

ATTENZIONE!

Se non si riesce a rimuovere i corpi estranei, contattare il Centro Assistenza Autorizzato.

1. Smontare il sistema di filtri come

indicato in questo capitolo.

2. Rimuovere manualmente eventuali

corpi estranei.

3. Rimontare i filtri come indicato in

questo capitolo.

Page 19

10.3 Pulizia esterna

• Pulire l'apparecchiatura con un panno inumidito e morbido.

• Utilizzare solo detergenti neutri.

• Non usare prodotti abrasivi, spugnette abrasive o solventi.

ITALIANO 19

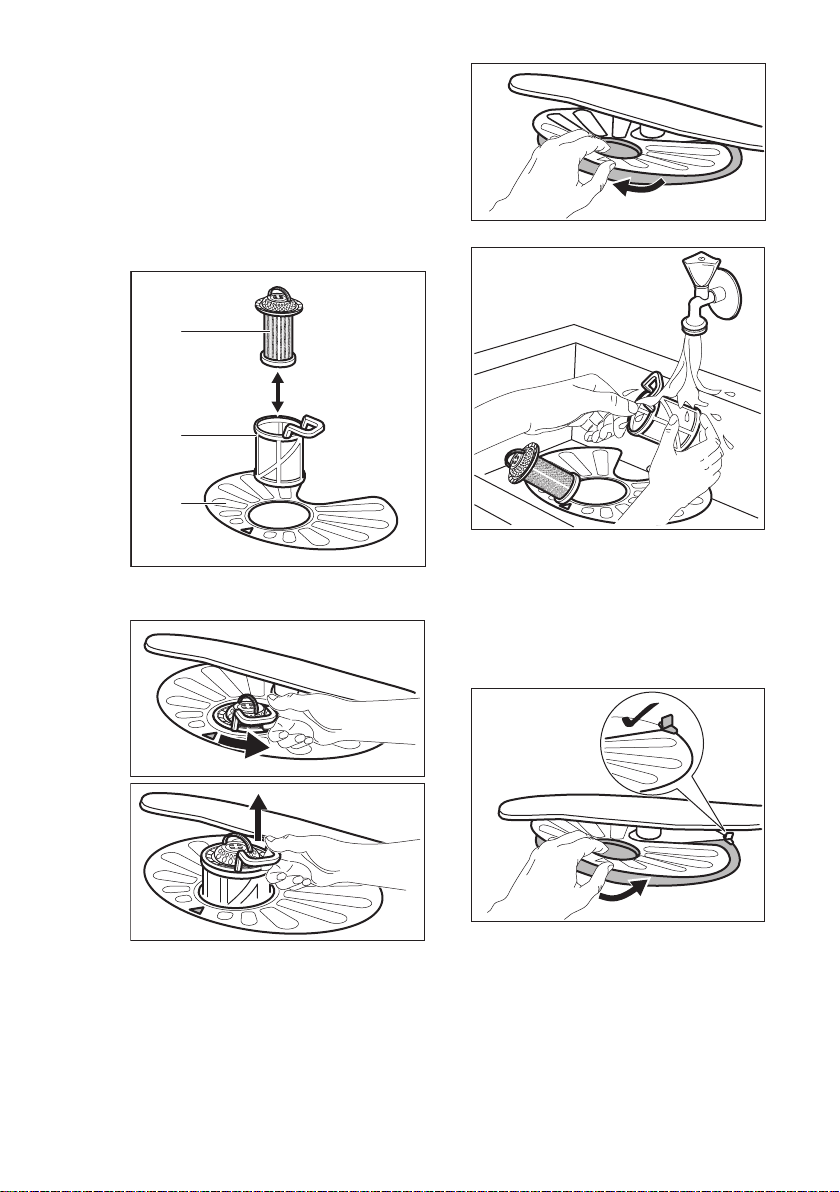

10.4 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

1. Ruotare il filtro (B) in senso antiorario

e rimuoverlo.

4. Lavare i filtri.

5. Assicurarsi che non vi siano residui

di cibo o di sporco all'interno o attorno al bordo della vasca di raccolta.

6. Posizionare nuovamente il filtro piatto (A). Assicurarsi che sia posizionato correttamente al di sotto delle due guide.

2. Estrarre il filtro (C) dal filtro (B).

3. Rimuovere il filtro piatto (A).

7. Rimontare i filtri (B) e (C).

8. Posizionare nuovamente il filtro (B)

nel filtro piatto (A). Ruotarlo in senso orario finché non si blocca in posizione.

Page 20

www.electrolux.com20

ATTENZIONE!

Un’errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all’apparecchiatura.

10.5 Pulizia del mulinello inferiore

Si consiglia di pulire regolarmente il mulinello inferiore per evitare che lo sporco ostruisca i fori.

Fori ostruiti possono causare risultati di lavaggio insoddisfacenti.

1. Per togliere il mulinello inferiore, tirarlo verso l'alto.

2. Lavare il mulinello sotto l'acqua corrente. Utilizzare un oggetto sottile appuntito, ad es. uno stuzzicadenti, per rimuovere i residui di sporco dai fori.

3. Per re-installare il mulinello, premerlo verso il basso.

10.6 Pulizia del mulinello

superiore

Non rimuovere il mulinello superiore. Se le aperture nel mulinello sono ostruite, rimuovere i residui di sporco con un oggetto sottile appuntito, come uno stuzzicadenti.

11. RISOLUZIONE DEI PROBLEMI

AVVERTENZA!

Una riparazione scorretta dell’apparecchiatura potrebbe costituire un pericolo per la sicurezza dell’utente. Qualsiasi riparazione deve essere eseguita da personale qualificato.

La maggior parte dei possibili problemi può essere risolta senza il bisogno di contattare il Centro Assistenza Autorizzato.

Rimandiamo alla tabella qui di seguito per informazioni sui possibili problemi.

Con alcuni problemi, la spia dedicata lampeggia a intermittenza per indicare

Page 21

ITALIANO 21

un malfunzionamento e il codice di allarme.

Problema e codice di allarme Possibile causa e soluzione

Non è possibile azionare l’elettrodo‐ mestico.

• Assicurarsi che la spina sia collegata alla presa elettrica.

• Assicurarsi che il fusibile non sia danneg‐ giato nella scatola fusibili.

Il programma non si avvia. • Controllare che l’oblò dell’apparecchiatura

sia chiuso.

• Se è stata impostata la partenza ritardata, annullare l’impostazione o attendere il com‐ pletamento del conto alla rovescia.

• L’apparecchiatura ricarica la resina all’inter‐ no del decalcificatore dell’acqua. La proce‐ dura dura all’incirca 5 minuti.

L’apparecchiatura non carica l’ac‐ qua.

• La spia lampeggia 1 volta in modo intermittente.

• Viene emesso un segnale acu‐ stico 1 volta in modo intermitten‐ te.

• Controllare che il rubinetto dell’acqua sia aperto.

• Controllare che la pressione dell’acqua di alimentazione non sia troppo bassa. Per ot‐ tenere informazioni a questo proposito, con‐ tattare l’ente erogatore locale.

• Controllare che il rubinetto dell’acqua non sia ostruito.

• Controllare che il filtro nel tubo di carico non sia ostruito.

• Assicurarsi che il tubo di carico non sia at‐ torcigliato o piegato.

L’apparecchiatura non scarica l’ac‐ qua.

• La spia lampeggia 2 volte in modo intermittente.

• Viene emesso un segnale acu‐ stico 2 volte in modo intermitten‐

• Assicurarsi che lo scarico del lavello non sia ostruito.

• Controllare che il sistema del filtro interno non sia ostruito.

• Assicurarsi che il tubo di scarico non sia at‐ torcigliato o piegato.

te.

Il dispositivo antiallagamento è atti‐ vo.

• La spia lampeggia 3 volte in modo intermittente.

• Viene emesso un segnale acu‐

• Chiudere il rubinetto dell’acqua.

• Verificare che l’apparecchiatura sia installa‐ ta correttamente.

• Assicurarsi che i cestelli siano caricati come indicato nel manuale d’uso.

stico 3 volte in modo intermitten‐ te.

Page 22

www.electrolux.com22

Problema e codice di allarme Possibile causa e soluzione

Malfunzionamento del sensore di ri‐ levamento del livello dell’acqua.

• Assicurarsi che i filtri siano puliti.

• Spegnere e accendere l’apparecchiatura.

• La spia lampeggia 4 volte in modo intermittente.

• Viene emesso un segnale acu‐ stico 4 volte in modo intermitten‐ te.

Malfunzionamento della pompa di

• Spegnere e accendere l’apparecchiatura.

lavaggio o della pompa di scarico.

• La spia lampeggia 5 volte in modo intermittente.

• Viene emesso un segnale acu‐ stico 5 volte in modo intermitten‐ te.

La temperatura dell’acqua all’inter‐ no dell’apparecchiatura è troppo al‐ ta o si è verificato un malfunziona‐

• Assicurarsi che la temperatura dell’acqua in ingresso non superi i 60°C.

• Spegnere e accendere l’apparecchiatura.

mento del sensore di temperatura.

• La spia lampeggia 6 volte in modo intermittente.

• Viene emesso un segnale acu‐ stico 6 volte in modo intermitten‐ te.

Guasto tecnico dell’apparecchiatu‐

• Spegnere e accendere l’apparecchiatura.

ra.

• La spia lampeggia 12 volte in modo intermittente.

• Viene emesso un segnale acu‐ stico 12 volte in modo intermit‐ tente.

Il livello dell’acqua all’interno del‐ l’apparecchiatura è troppo alto.

• La spia lampeggia 15 volte in modo intermittente.

• Viene emesso un segnale acu‐

• Spegnere e accendere l’apparecchiatura.

• Assicurarsi che i filtri siano puliti.

• Assicurarsi che il tubo di uscita sia installato all’altezza giusta sopra il pavimento. Fare ri‐ ferimento alle istruzioni di installazione.

stico 15 volte in modo intermit‐ tente.

L’apparecchiatura si arresta e si av‐ via più volte durante il funzionamen‐

• È normale. Permette di ottenere risultati di pulizia ottimali e risparmiare energia.

to.

Il programma dura troppo tempo. • Se è stata impostata la partenza ritardata,

annullare l’impostazione o attendere il ter‐ mine del conto alla rovescia.

• Fare riferimento alla tabella dei valori di consumo nel capitolo “Programmi”.

Page 23

Problema e codice di allarme Possibile causa e soluzione

Piccola perdita dallo sportello del‐ l’apparecchiatura.

• L’apparecchiatura non è perfettamente in piano. Allentare o stringere i piedini regola‐ bili (ove previsti).

• Lo sportello dell’apparecchiatura non è cen‐ trato sulla vasca. Regolare il piedino poste‐ riore (ove previsto).

Lo sportello dell’apparecchiatura è difficile da chiudere.

• L’apparecchiatura non è perfettamente in piano. Allentare o stringere i piedini regola‐ bili (ove previsti).

• Alcune parti di pentole e stoviglie sporgono dai cestelli.

Lo sportello dell’apparecchiatura si apre durante il ciclo di lavaggio.

• La AirDry funzione è attiva. È possibile di‐ sattivare la funzione. Fare riferimento a “Impostazioni”.

Tintinnio o colpi provenienti dall’in‐ terno dell’apparecchiatura.

• Le pentole e le stoviglie non sono state si‐ stemate adeguatamente nei cestelli. Fare ri‐ ferimento al libretto contenente le indicazio‐ ni per caricare il cestello.

• Accertarsi che i mulinelli possano girare li‐ beramente.

L’apparecchiatura fa scattare l’inter‐ ruttore.

• Amperaggio insufficiente per alimentare si‐ multaneamente tutte le apparecchiature in uso. Controllare l’amperaggio della presa e la capacità del tester o spegnere una delle apparecchiature in uso.

• Guasto elettrico interno dell’apparecchiatu‐ ra. Contattare un Centro Assistenza Auto‐ rizzato.

ITALIANO 23

Fare riferimento a

“Preparazione al primo utilizzo”, “Utilizzo quotidiano” o “Consigli e suggerimenti” per altre

possibili cause.

Una volta controllata l’apparecchiatura, disattivare e attivare l’apparecchiatura. Se il problema dovesse ripresentarsi, contattare un Centro Assistenza Autorizzato.

Per i codici di allarme non descritti in tabella, contattare un Centro Assistenza Autorizzato.

AVVERTENZA!

Consigliamo di non utilizzare l’apparecchiatura fino a che il problema non sarà stato risolto completamente. Scollegare l’apparecchiatura e non ricollegarla finché non si è certi che funzioni correttamente.

Page 24

www.electrolux.com24

11.1 I risultati di lavaggio e asciugatura delle stoviglie non sono

soddisfacenti

Problema Possibile causa e soluzione

Risultati di lavaggio insoddi‐ sfacenti.

Risultati di asciugatura in‐ soddisfacenti.

Su bicchieri e stoviglie sono presenti striature biancastre o strati bluastri.

Su bicchieri e stoviglie sono presenti macchie e tracce di gocce d’acqua.

Le stoviglie sono bagnate. • Per ottenere le migliori prestazioni di asciugatura,

L’interno dell’apparecchiatu‐ ra è bagnato.

• Usare programmi di lavaggio più intensi.

• Pulire i bracci irroratori e il filtro. Vedere il capitolo “Pulizia e cura”.

• Fare riferimento a “Utilizzo quotidiano”, “Consi‐ gli e suggerimenti” e al libretto contenente le indi‐ cazioni per caricare il cestello.

• Pentole e stoviglie sono state lasciate troppo tem‐ po all’interno dell’apparecchiatura chiusa.

• Brillantante assente o quantità di brillantante insuf‐ ficiente. Riempire il contenitore del brillantante o impostare il dosaggio di brillantante su un livello più alto.

• Gli oggetti in plastica devono essere asciugati con un asciugamano.

• Per ottenere le migliori prestazioni di asciugatura, attivare la funzione AirDry.

• Usare sempre il brillantante, anche con pastiglie multifunzione.

• La quantità di brillantante erogata è troppo elevata. Regolare il dosaggio del brillantante su una posi‐ zione inferiore.

• È stata utilizzata una dose eccessiva di detersivo.

• La quantità di brillantante erogata non è sufficiente. Regolare il dosaggio del brillantante su una posi‐ zione superiore.

• La causa potrebbe essere la qualità del brillantan‐ te.

attivare la funzione AirDry.

• Il programma non dispone di una fase di asciugatu‐ ra o dispone di una fase di asciugatura a bassa temperatura.

• Il contenitore del brillantante è vuoto.

• La causa potrebbe essere la qualità del brillantan‐ te.

• La causa potrebbe essere la qualità delle pastiglie multifunzione. Provare un prodotto di una marca di‐ versa o attivare il contenitore del brillantante e uti‐ lizzare il brillantante insieme al detersivo in pasti‐ glie multifunzione.

• Non si tratta di un’anomalia. L’umidità si condensa sulle pareti dell’apparecchiatura.

Page 25

Problema Possibile causa e soluzione

Insolita produzione di schiu‐ ma durante il lavaggio.

• Utilizzare solo detersivo specifico per lavastoviglie.

• Utilizzare un detersivo di un produttore diverso.

• Non pre-risciacquare le stoviglie sotto acqua cor‐ rente.

Tracce di ruggine sulle po‐ sate.

• È presente troppo sale nell’acqua usata per il la‐ vaggio. Fare riferimento a “Decalcificatore del‐ l’acqua”.

• Posate d’argento e acciaio inossidabile sono state posizionate insieme. Non posizionare oggetti d’ar‐ gento e acciaio inossidabile uno accanto all’altro.

Sono presenti residui di de‐ tersivo all’interno del conte‐ nitore al termine del pro‐ gramma.

• La pastiglia del detersivo si è incollata all’interno del contenitore e l’acqua non è riuscita a scioglier‐ la.

• L’acqua non è in grado di eliminare il detersivo dal contenitore. Assicurarsi che il braccio irroratore non sia bloccato od ostruito.

• Verificare che gli oggetti nei cestelli non impedisca‐ no l’apertura del coperchio del contenitore del de‐ tersivo.

Odori all’interno dell’appa‐

• Fare riferimento a “Pulizia interna”.

recchiatura.

Il calcare può depositarsi su pentole e stoviglie, nella va‐ sca o all’interno dello spor‐ tello.

• Il livello di sale è basso, controllare l’indicatore di riempimento.

• Il tappo del contenitore del sale è allentato.

• L’acqua di rubinetto è dura. Fare riferimento a “De‐ calcificatore dell’acqua”.

• Anche le pastiglie multi-funzione usano il sale e im‐ postano la rigenerazione dell’ammorbidente del‐ l’acqua. Fare riferimento a “Decalcificatore del‐ l’acqua”.

• Se i depositi di calcare persistono, pulire l’apparec‐ chiatura con i detersivi adatti.

• Provare un detergente diverso.

• Contattare il produttore del detergente.

Pentole e stoviglie opache, scolorite o incrinate.

• Assicurarsi che vengano lavati solo oggetti lavabili in lavastoviglie.

• Caricare e scaricare il cestello delicatamente. Fare riferimento al libretto contenente le indicazioni per caricare il cestello.

• Mettere gli oggetti delicati nel cestello superiore.

ITALIANO 25

Fare riferimento a

“Preparazione al primo utilizzo”, “Utilizzo quotidiano” o “Consigli e suggerimenti” per altre

possibili cause.

Page 26

www.electrolux.com26

12. INFORMAZIONI TECNICHE

Dimensioni Larghezza / altezza / profon‐

Collegamento elettrico

Pressione di alimentazione dell'acqua

Collegamento dell'acqua Acqua fredda o acqua cal‐

Capacità Coperti 13

Fare riferimento alla targhetta dei dati per altri valori.

Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di una fonte di

energia alternativa (per es. pannelli solari) per ridurre il consumo di energia.

12.1 Collegamento alla banca dati EPREL dell'UE

Il codice QR sull'etichetta energetica fornita con l'apparecchio fornisce un link web per la registrazione di questo apparecchio nella banca dati EPREL dell'UE. Conservare l'etichetta energetica come riferimento insieme al manuale d'uso e a tutti gli altri documenti forniti con questo apparecchio.

È possibile trovare le stesse informazioni correlate alle prestazioni del prodotto

dità (mm)

Tensione (V) 220 - 240

Frequenza (Hz) 50

Min./max. bar (Mpa) 0.5 (0.05) / 10 (1.0)

nella banca dati EPREL dell’UE utilizzando il link https:// eprel.ec.europa.eu e il nome del modello e il numero di prodotto che si trovano sulla targhetta dell'apparecchio. Vedere il capitolo “Descrizione del prodotto”.

Per informazioni dettagliate sull’etichetta energetica, vedere www.theenergylabel.eu.

596 / 818 - 898 / 550

max 60°C

13. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo

insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Page 27

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 28

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 30

3. OPIS PRODUKTU............................................................................................ 32

4. PANEL STEROWANIA.....................................................................................32

5. PROGRAMY.....................................................................................................33

6. USTAWIENIA................................................................................................... 34

7. PRZED PIERWSZYM UŻYCIEM......................................................................38

8. CODZIENNA EKSPLOATACJA....................................................................... 40

9. WSKAZÓWKI I PORADY................................................................................. 41

10. KONSERWACJA I CZYSZCZENIE................................................................ 43

11. ROZWIĄZYWANIE PROBLEMÓW................................................................ 46

12. DANE TECHNICZNE......................................................................................51

13. OCHRONA ŚRODOWISKA............................................................................52

MYŚLIMY O TOBIE

Dziękujemy za zakup urządzenia Electrolux. Jest on owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux

Przejdź na naszą witrynę internetową:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:

www.registerelectrolux.com

POLSKI 27

Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.electrolux.com/shop

OBSŁUGA KLIENTA I SERWIS

Należy zawsze używać oryginalnych części zamiennych. Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny. Informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

Page 28

www.electrolux.com28

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu

8. roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych bądź nieposiadające odpowiedniej wiedzy i doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z tego urządzenia i będą świadome związanych z tym zagrożeń.

• Dzieci w wieku od 3 do 8 lat i osoby o znacznym

stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci poniżej 3 roku życia nie powinny zbliżać się do

urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się

urządzeniem.

• Przechowywać detergenty poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny zbliżać się do

urządzenia, gdy otworzone są jego drzwi.

• Dzieci nie powinny zajmować się czyszczeniem ani

konserwacją urządzenia bez odpowiedniego nadzoru.

Page 29

POLSKI 29

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w

gospodarstwie domowym oraz do podobnych

zastosowań w takich miejscach, jak:

– gospodarstwa rolne, kuchnie w obiektach

sklepowych, biurowych oraz innych placówkach pracowniczych;

– do obsługi przez klientów w hotelach, motelach,

obiektach noclegowych i innych obiektach mieszkalnych.

• Nie zmieniać parametrów technicznych urządzenia.

• Robocze ciśnienie wody (minimalne i maksymalne)

musi mieścić się w granicach 0.5 (0.05) / 10 (1.0) bar

(MPa)

• Maksymalna liczba kompletów naczyń wynosi 13 .

• Jeśli przewód zasilający uległ uszkodzeniu, należy

zlecić jego wymianę producentowi urządzenia,

autoryzowanemu centrum serwisowemu lub też innej

kompetentnej osobie, aby uniknąć niebezpieczeństwa.

• OSTRZEŻENIE: Noże i inne przybory kuchenne z

ostrymi krawędziami należy wkładać do kosza w dół

lub układać poziomo.

• Nie zostawiać urządzenia z otworzonymi drzwiami,

aby zapobiec przypadkowemu nastąpieniu na nie.

• Przed przystąpieniem do konserwacji należy wyłączyć

urządzenie i wyjąć wtyczkę przewodu zasilającego

z gniazda.

• Do czyszczenia urządzenia nie wolno używać wody

pod ciśnieniem ani pary wodnej.

• Jeśli podstawę urządzenia wyposażono w otwory

wentylacyjne, nie należy ich zasłaniać np. wykładziną.

• Urządzenie należy podłączyć do instalacji

wodociągowej za pomocą nowych dołączonych

zestawów przewodów. Nie wolno używać starych

przewodów.

Page 30

www.youtube.com/electrolux www.youtube.com/aeg

How to install your 60 cm

Dishwasher Sliding Hinge

www.electrolux.com30

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Ze względów bezpieczeństwa nie należy uruchamiać urządzenia przed zainstalowaniem go w zabudowie.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Nie instalować ani nie używać urządzenia w miejscach, w których panuje temperatura poniżej 0°C.

• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Zagrożenie pożarem i porażeniem prądem elektrycznym.

• Ostrzeżenie: urządzenie jest przeznaczone do instalacji/ podłączenia do złącza uziemiającego w budynku.

• Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.

• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymiany przewodu zasilającego można dokonać wyłącznie w naszym autoryzowanym centrum serwisowym.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Urządzenie wyposażono we wtyczkę zasilającą z bezpiecznikiem 13 A. Jeśli konieczna jest wymiana bezpiecznika we wtyczce zasilającej, należy użyć bezpiecznika 13 A ASTA (BS 1362) (dotyczy tylko Wielkiej Brytanii i Irlandii).

2.3 Podłączenie do sieci

wodociągowej

• Uważać, aby nie uszkodzić węży wodnych.

• Przed podłączeniem urządzenia do nowej instalacji wodociągowej lub instalacji, z której nie korzystano przez dłuższy czas lub która była naprawiana lub do której podłączono nowe urządzenia (liczniki wody itp.), należy umożliwić wypływ wody, aż będzie ona czysta.

• Podczas pierwszego użycia urządzenia i bezpośrednio po nim należy upewnić się, że nie ma widocznych wycieków wody.

• Wąż dopływowy wyposażono w zawór bezpieczeństwa i ścianki z wewnętrznym przewodem zasilającym.

Page 31

OSTRZEŻENIE!

Niebezpieczne napięcie.

• W razie uszkodzenia węża dopływowego należy natychmiast zamknąć zawór wody i wyjąć wtyczkę z gniazda elektrycznego. Należy skontaktować się z autoryzowanym centrum serwisowym w celu wymiany węża dopływowego.

2.4 Sposób używania

• Nie umieszczać produktów łatwopalnych ani przedmiotów nasączonych łatwopalnymi produktami w pobliżu lub na urządzeniu.

• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać wskazówek dotyczących bezpieczeństwa podanych na opakowaniu detergentu.

• Nie pić wody i nie bawić się wodą w urządzeniu.

• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach mogą pozostać resztki detergentu.

• Nie kłaść żadnych przedmiotów ani nie wywierać nacisku na otworzone drzwi urządzenia.

• Po otworzeniu drzwi w trakcie programu, z urządzenia może wydostać się gorąca para.

POLSKI 31

wpływ na bezpieczeństwo oraz spowodować utratę gwarancji.

• Następujące części zamienne będą dostępne przez 7 lat po zakończeniu produkcji modelu: silnik, pompa obiegu i pompa opróżniająca, grzałki i elementy grzejne, w tym pompy ciepła, przewody i powiązane elementy, jak węże, zawory, filtry i elementy układu Aqua Stop, elementy konstrukcyjne i wewnętrzne związane z zespołem drzwi, układy elektroniczne, wyświetlacze elektroniczne, przełączniki ciśnieniowe, termostaty i czujniki, oprogramowanie i oprogramowanie układowe, w tym oprogramowanie do zerowania ustawień. Niektóre z tych części zamiennych będą dostępne wyłącznie dla profesjonalnych punktów serwisowych i nie wszystkie części zamienne są odpowiednie do wszystkich modeli.

• Następujące części zamienne będą dostępne przez 10 lat po zakończeniu produkcji modelu: zawias i uszczelki drzwi, inne uszczelki, ramiona spryskujące, filtry odpływowe, wewnętrzne kosze i elementy wyposażenia z tworzywa, jak kosze i pokrywy.

• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.5 Serwis

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.

• Należy pamiętać, że samodzielna lub nieprofesjonalna naprawa może mieć

2.6 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć i wyrzucić przewód zasilający.

Page 32

www.electrolux.com32

• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dzieci lub zwierząt w urządzeniu.

3. OPIS PRODUKTU

Górne ramię spryskujące

Dolne ramię spryskujące

Filtry

Tabliczka znamionowa

Zbiornik soli

Otwór wentylacyjny

Dozownik płynu nabłyszczającego

Dozownik detergentu

Kosz na sztućce

4. PANEL STEROWANIA

Przycisk wł./wył. / Przycisk

resetowania

Dolny kosz

Górny kosz

Grafika jest wyłącznie poglądowa. Więcej szczegółowych informacji można znaleźć w innych rozdziałach lub dokumentach dostarczonych wraz z urządzeniem.

Wskaźniki programów

Page 33

POLSKI 33

Wskaźniki

Przycisk wyboru programu

4.1 Wskaźniki

Wskaźnik Opis

5. PROGRAMY

Kolejność programów w tabeli może nie odpowiadać ich kolejności na panelu sterowania.

Program Ładunek w zmy‐

Przycisk opóźnienia rozpoczęcia

programu

Wskaźnik fazy suszenia. Świeci się, jeśli wybrano program z fazą su‐ szenia. Miga podczas fazy suszenia.

Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napeł‐ nienia. Jest on zawsze wyłączony podczas trwania programu.

Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozow‐ nik płynu nabłyszczającego wymaga uzupełnienia. Jest on zawsze wyłączony podczas trwania programu.

warce

Naczynia, sztuć‐ ce, garnki, patel‐ nie

Naczynia, sztućce Świeże • Zmywanie w temperatu‐

Stopień zabru‐ dzenia

Normalne, lekko zaschnięte

Normalne lub mocno zabrudzo‐ ne, zaschnięte za‐ brudzenia

Normalne, lekko zaschnięte

Fazy programu

• Mycie wstępne

• Zmywanie w temperatu‐ rze 50°C

• Płukanie pośrednie

• Płukanie końcowe 60°C

• Osuszanie

• AirDry

• Mycie wstępne

• Zmywanie w temperatu‐ rze 60°C

• Płukanie pośrednie

• Płukanie końcowe 60°C

• Osuszanie

• AirDry

• Zmywanie w temperatu‐ rze 60°C

• Płukanie pośrednie

• Płukanie końcowe 55°C

• Osuszanie

• AirDry

rze 50°C

• Płukanie pośrednie

• Płukanie końcowe 50°C

• AirDry

Page 34

www.electrolux.com34

Program Ładunek w zmy‐

W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycz‐ nej podczas zmywania średnio zabrudzonych naczyń i sztućców. Jest to program standar‐ dowy dla ośrodków przeprowadzających testy. Program ten służy do oceny zgodności z rozporządzeniem Komisji (UE) w sprawie ekoprojektu 2019/2022.

W tym programie można szybko spłukać pozostałości potraw z naczyń, aby zapobiec po‐ wstawaniu nieprzyjemnych zapachów w urządzeniu. W tym programie nie stosować deter‐ gentu.

warce

Wszystko Wszystko • Mycie wstępne

Stopień zabru‐ dzenia

Fazy programu

5.1 Parametry eksploatacyjne

Program 1)

Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy.

Woda

(l)

9.9 0.936 227

11.1 - 13.6 1.052 - 1.285 160

9.6 - 11.7 0.886 - 1.083 90

9.2 - 11.2 0.556 - 0.680 30

3.4 - 4.2 0.012 - 0.015 15

Energia

(kWh)

Czas (min)

Informacja dla instytucji wykonujących testy

Aby uzyskać potrzebne informacje dotyczące przeprowadzania testów wydajności (np. zgodnie z normą EN60436 ), należy przesłać wiadomość e-mail na adres:

[email protected]

W wiadomości należy podać numer produktu (PNC) z tabliczki znamionowej urządzenia.

Więcej informacji na temat zmywarki znajduje się w instrukcji obsługi dołączonej do urządzenia.

6. USTAWIENIA

6.1 Tryb wyboru programów i

tryb użytkownika

Gdy urządzenie znajduje się w trybie wyboru programu, można ustawić program i przejść do trybu użytkownika.

Ustawienia dostępne w trybie użytkownika:

• Poziom zmiękczania wody odpowiednio do twardości wody.

• Włączenie lub wyłączenie sygnalizacji konieczności uzupełnienia płynu nabłyszczającego.

• Włączenie lub wyłączenie sygnału dźwiękowego zakończenia programu.

• Włączenie lub wyłączenie funkcji AirDry.

Page 35

POLSKI 35

Urządzenie zapisuje ustawienia, więc nie ma potrzeby konfigurowania ich przed każdym cyklem.

Jak ustawiać tryb wyboru programu

Urządzenie jest w trybie wyboru programu, jeśli miga wskaźnik .

Po włączeniu urządzenie jest ustawione domyślnie w trybie wyboru programu. Jeśli nie, należy przejść do trybu wyboru programu w następujący sposób:

Nacisnąć i przytrzymać przycisk wł./wył., aż urządzenie znajdzie się w trybie wyboru programu.

Uruchamianie trybu użytkownika

Upewnić się, że urządzenie jest w trybie wyboru programów.

Aby uruchomić tryb użytkownika, należy nacisnąć i przytrzymać przycisk wyboru

Twardość wody

Stopnie nie‐

mieckie (°dH)

47 - 50 84 - 90 8.4 - 9.0 58 - 63 10

43 - 46 76 - 83 7.6 - 8.3 53 - 57 9

37 - 42 65 - 75 6.5 - 7.5 46 - 52 8

29 - 36 51 - 64 5.1 - 6.4 36 - 45 7

23 - 28 40 - 50 4.0 - 5.0 28 - 35 6

19 - 22 33 - 39 3.3 - 3.9 23 - 27

15 - 18 26 - 32 2.6 - 3.2 18 - 22 4

11 - 14 19 - 25 1.9 - 2.5 13 - 17 3

4 - 10 7 - 18 0.7 - 1.8 5 - 12 2

<4 <7 <0.7 < 5

Ustawienie fabryczne.

Nie używać soli na tym poziomie.

Stopnie fran‐

cuskie (°fH)

programu, aż zacznie migać wskaźnik

, a wskaźniki , i będą

świecić w sposób ciągły.

6.2 Zmiękczacz wody

Zmiękczacz wody usuwa z wody substancje mineralne, które mogą negatywnie wpłynąć na efekty zmywania lub na pracę urządzenia.

Im wyższa zawartość substancji mineralnych, tym twardsza jest woda. Twardość wody jest mierzona w równoważnych skalach.

Zmiękczanie wody należy dostosować do twardości wody w danym rejonie. Miejscowy zakład wodociągowy może udzielić wskazówek dotyczących twardości wody doprowadzanej do urządzenia. Aby zapewnić dobre efekty prania należy ustawić właściwy poziom zmiękczania wody.

mmol/l Stopnie

Clarka

Poziom zmięk‐

czania wody

Niezależnie od rodzaju stosowanego detergentu należy ustawić prawidłowy poziom twardości wody, aby wskaźnik poziomu soli był włączony.

Page 36

www.electrolux.com36

Tabletki wieloskładnikowe zawierające sól nie są wystarczająco skuteczne, aby zmiękczyć twardą wodę.

Proces regeneracji

Aby zapewnić prawidłowe działanie zmiękczacza wody, niezbędna jest regularna regeneracja żywicy w układzie zmiękczającym. Proces ten przebiega automatycznie i jest częścią normalnej pracy zmywarki.

Po zużyciu określonej ilości wody od czasu poprzedniego procesu regeneracji między ostatnim płukaniem a końcem programu zostaje zainicjowany nowy proces regeneracji.

Poziom zmięk‐

czania wody

1 250

2 100

3 62

4 47

5 25

6 17

7 10

8 5

9 3

10 3

Przy wysokim ustawieniu poziomu zmiękczania wody może mieć miejsce także w środku programu, przed płukaniem (dwukrotnie podczas programu). Rozpoczęcie regeneracji nie ma wpływu na czas trwania cyklu, chyba że nastąpi w środku programu lub na końcu programu z krótką fazą suszenia. W takich przypadkach regeneracja wydłuża całkowity czas trwania programu o dodatkowe 5 minut.

Następnie, w tym samym cyklu lub na początku następnego programu, może rozpocząć się przepłukiwanie zmiękczacza wody, które trwa 5 minut. Czynność ta zwiększa całkowite zużycie

Ilość wody (l)

wody w programie o dodatkowe 4 litry oraz całkowite zużycie energii o dodatkowe 2 Wh. Przepłukiwanie zmiękczacza kończy się całkowitym odpompowaniem wody.

Każde przepłukiwanie zmiękczacza (możliwe jest więcej niż jedno w tym samym cyklu) może wydłużyć czas trwania programu o kolejne 5 minut, jeśli nastąpi na początku lub w środku programu.

Wszystkie wartości zużycia podane w tym rozdziale określono zgodnie z aktualnie obowiązującą normą, w warunkach laboratoryjnych, przy twardości wody 2,5 mmol/l (zmiękczacz wody: poziom

3) zgodnie z rozporządzeniem: 2019/2022 . Ciśnienie i temperatura wody, a także zmiany parametrów zasilania sieciowego, mogą spowodować zmianę wartości.

Ustawianie poziomu zmiękczania wody

Upewnić się, że urządzenie jest w trybie użytkownika.

1. Zaczekać, aż wskaźnik zacznie

migać, wskaźnik migał, a pozostałe wskaźniki zgasną.

Przerywane miganie wskaźnika sygnalizuje aktualne ustawienie: np. 5 mignięć + przerwa + 5 mignięć = poziom

2. Nacisnąć kilkakrotnie przycisk

wyboru programu, aby zmienić ustawienie. Każde naciśnięcie przycisku wyboru programu powoduje ustawienie wyższego poziomu. Po osiągnięciu poziomu 10 następuje ponowne przejście do poziomu 1.

3. Nacisnąć przycisk wł./wył, aby

potwierdzić ustawienie.

będzie nadal

Page 37

POLSKI 37

6.3 Powiadomienie o braku

płynu nabłyszczającego

Płyn nabłyszczający pozwala wysuszyć naczynia bez smug i plam. Urządzenie automatycznie uwalnia płyn podczas ostatniego płukania.

Gdy komora na płyn nabłyszczający jest pusta, włącza się wskaźnik płynu nabłyszczającego. Jeśli podczas stosowania wyłącznie tabletek wieloskładnikowych efekty suszenia są zadowalające, można wyłączyć powiadomienie o konieczności uzupełnienia płynu nabłyszczającego. Jednak aby zapewnić najlepsze efekty suszenia, należy zawsze używać płynu nabłyszczającego.

Stosując standardowe tabletki wieloskładnikowe bez środka nabłyszczającego, należy włączyć funkcję powiadomienia, aby wskaźnik sygnalizujący konieczność uzupełnienia płynu pozostał aktywny.

Wyłączanie sygnalizacji konieczności uzupełnienia płynu nabłyszczającego

Upewnić się, że urządzenie jest w trybie użytkownika.

1. Nacisnąć natychmiast przycisk wyboru programu.

Wskaźnik zacznie migać.

2. Zaczekać, aż wskaźnik nadal migał, a pozostałe wskaźniki programów zgasną.

Wskaźnik pokazuje bieżące ustawienie:

• świeci się = sygnalizacja

konieczności uzupełnienia płynu nabłyszczającego jest włączona.

• nie świeci się = sygnalizacja

konieczności uzupełnienia płynu nabłyszczającego jest wyłączona.

3. Nacisnąć przycisk wyboru programu, aby zmienić ustawienie.

4. Nacisnąć przycisk wł./wył, aby potwierdzić ustawienie.

będzie

6.4 Sygnały dźwiękowe

Gdy urządzenie działa nieprawidłowo emituje sygnały dźwiękowe. Tych sygnałów dźwiękowych nie można wyłączyć.

Sygnał dźwiękowy może być również emitowany po zakończeniu programu. Domyślnie sygnał ten jest wyłączony, ale można go włączyć.

Włączanie sygnału dźwiękowego zakończenia programu

Upewnić się, że urządzenie jest w trybie użytkownika.

1. Nacisnąć dwukrotnie przycisk wyboru programu.

Wskaźnik

2. Zaczekać, aż wskaźnik będzie nadal migał, a pozostałe wskaźniki programów zgasną.

Wskaźnik pokazuje bieżące ustawienie:

•

• świeci się = sygnał

3. Nacisnąć przycisk wyboru programu, aby zmienić ustawienie.

4. Nacisnąć przycisk wł./wył, aby potwierdzić ustawienie.

zacznie migać.

nie świeci się = sygnał

dźwiękowy jest wyłączony.

dźwiękowy jest włączony.

6.5 AirDry

AirDry zapewnia lepsze efekty suszenia przy mniejszym zużyciu energii. Podczas fazy suszenia drzwi otwierają się automatycznie i pozostają otworzone.

Page 38

www.electrolux.com38

UWAGA!

Nie należy zamykać drzwi urządzenia w ciągu 2 minut od ich automatycznego otworzenia. Może to spowodować uszkodzenie urządzenia.

AirDry włącza się automatycznie we wszystkich programach z wyjątkiem

(jeśli dotyczy). Czas trwania fazy suszenia i otworzenia

drzwi zależy od wybranego programu i opcji.

UWAGA!

Jeśli do urządzenia mają dostęp dzieci, zaleca się wyłączenie funkcji AirDry , ponieważ otworzenie drzwi może stwarzać zagrożenie.

Wyłączanie funkcji AirDry

Upewnić się, że urządzenie jest w trybie użytkownika.

1. Nacisnąć trzykrotnie przycisk wyboru

Wskaźnik zacznie migać.

2. Zaczekać, aż wskaźnik

Wskaźnik pokazuje bieżące ustawienie:

3. Nacisnąć przycisk wyboru programu,

4. Nacisnąć przycisk wł./wył, aby

7. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy bieżący poziom zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, dostosować poziom zmiękczania wody.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu

nabłyszczającego.

4. Odkręcić zawór wody.

5. Uruchomić program, aby usunąć

wszelkie pozostałości poprodukcyjne mogące wciąż znajdować się w urządzeniu. Nie stosować detergentu ani nie umieszczać naczyń w koszach.

Po uruchomieniu programu urządzenie zacznie aktywować żywicę w zmiękczaczu wody – może to potrwać do 5 minut. Faza zmywania rozpocznie się dopiero po zakończeniu tego procesu. Procedura jest powtarzana okresowo.

7.1 Zbiornik soli

Sól aktywuje żywicę w zmiękczaczu wody oraz zapewnia dobre efekty zmywania podczas codziennej eksploatacji.

7.2 Napełnianie zbiornika soli

1. Obrócić pokrywkę zbiornika soli w

2. Wlać 1 litr wody do zbiornika soli

3. Napełnić zbiornik soli 1 kg soli (do

programu.

będzie nadal migał, a pozostałe wskaźniki programów zgasną.

• nie świeci się = funkcja AirDry

jest wyłączona.

• świeci się = funkcja AirDry

jest włączona.

aby zmienić ustawienie.

potwierdzić ustawienie.

UWAGA!

Stosować wyłącznie grubą sól przeznaczoną do zmywarek. Sól drobnoziarnista zwiększa ryzyko korozji.

lewo i ją zdjąć.

(tylko za pierwszym razem).

pełna).

Page 39

4. Ostrożnie potrząsnąć lejkiem,

A B

trzymając go za uchwyt, aby opróżnić go ze wszystkich granulek.

5. Usunąć sól rozsypaną wokół otworu zbiornika soli.

6. Obrócić pokrywkę zbiornika soli w prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Dlatego po napełnieniu zbiornika soli należy niezwłocznie uruchomić program zmywania, aby zapobiec korozji.

POLSKI 39

UWAGA!

Komora (A) jest przeznaczona wyłącznie do dozowania płynu nabłyszczającego. Nie napełniać go detergentem.

UWAGA!

Należy stosować wyłącznie płyn nabłyszczający przeznaczony do zmywarek.

1. Nacisnąć przycisk zwalniający (D), aby otworzyć pokrywę (C).

2. Napełnić dozownik (A), aż płyn nabłyszczający osiągnie oznaczenie „MAX”.

3. Rozlany płyn nabłyszczający należy zetrzeć chłonną szmatką, aby zapobiec powstaniu zbyt dużej ilości piany.

4. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający blokuje się we właściwym położeniu.

Można obrócić pokrętło wyboru ilości (B) między pozycją 1 (najmniejsza ilość) a pozycją 4 lub 6 (największa ilość).

7.3 Napełnianie dozownika płynu nabłyszczającego

Page 40

www.electrolux.com40

8. CODZIENNA EKSPLOATACJA

1. Odkręcić zawór wody.

2. Nacisnąć przycisk wł./wył., aby

włączyć urządzenie.

Upewnić się, że urządzenie jest w trybie wyboru programów.

• Jeśli świeci się wskaźnik soli, napełnić zbiornik soli.

• Jeśli świeci się wskaźnik płynu nabłyszczającego, napełnić dozownik płynu nabłyszczającego.

3. Załadować kosze.

4. Dodać detergent.

5. Ustawić i uruchomić odpowiedni

program dla określonego rodzaju naczyń i poziomu zabrudzenia.

8.1 Stosowanie detergentu

8.2 Ustawianie i uruchamianie

programu

Informacje dotyczące dozowania detergentu znajdują się w instrukcji producenta umieszczonej na opakowaniu produktu. Zwykle 20-25 ml detergentu żelowego nadaje się do zmywania średnio zabrudzonych naczyń.

Nie nalewać do komory (A) więcej niż 30 ml detergentu żelowego.

Uruchamianie programu

1. Uchylić drzwi urządzenia.

2. Nacisnąć przycisk wł./wył., aby

włączyć urządzenie. Upewnić się, że urządzenie jest w trybie wyboru programów.

3. Naciskać kilkakrotnie przycisk wyboru programu, aż zacznie migać wskaźnik żądanego programu.

4. Zamknąć drzwi urządzenia, aby uruchomić program.

UWAGA!

Stosować wyłącznie detergent przeznaczony do zmywarek.

1. Nacisnąć przycisk zwalniający (B), aby otworzyć pokrywę (C).

2. Umieścić detergent (proszek lub tabletki) w komorze (A).

3. Jeśli program przewiduje fazę mycia wstępnego, należy umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.

4. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający blokuje się we właściwym położeniu.

Uruchamianie programu z opóźnieniem

1. Ustawić program.

2. Nacisnąć przycisk opóźnienia, aby

opóźnić uruchomienie programu o 3 godziny.

Zaświeci się wskaźnik .

3. Zamknąć drzwi urządzenia, aby uruchomić odliczanie.

Podczas odliczania nie można zmienić wybranego programu.

Po zakończeniu odliczania nastąpi uruchomienie programu.

Page 41

POLSKI 41

Otwieranie drzwi w trakcie pracy urządzenia

Otworzenie drzwi w trakcie działania programu powoduje zatrzymanie urządzenia. Może mieć to wpływ na zużycie energii i czas trwania programu. Po zamknięciu drzwi urządzenie kontynuuje pracę od momentu jej przerwania.

Po otworzeniu drzwi na dłużej niż 30 sekund podczas fazy suszenia bieżący program zostanie zakończony. Nie dotyczy to otworzenia drzwi przez funkcję AirDry.

Nie należy zamykać drzwi w ciągu 2 minut od automatycznego otworzenia drzwi przez funkcję AirDry, ponieważ może to spowodować uszkodzenie urządzenia. Jeśli następnie użytkownik zamknie drzwi w ciągu co najmniej 3 minut, bieżący program zakończy się.

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie ustawić program.

Anulowanie programu

Nacisnąć i przytrzymać przycisk wł./wył. przez 3 sekundy, aż urządzenie znajdzie się w trybie wyboru programu.

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

Funkcja Auto Off

Funkcja ta służy do zmniejszenia zużycia energii elektrycznej przez automatyczne wyłączanie urządzenia, gdy nie jest ono używane.

Funkcja uruchamia się:

• Po zakończeniu programu.

• Po upływie 5 minut, jeśli nie uruchomiono programu.

Zakończenie programu

Po zakończeniu programu funkcja Auto Off wyłącza urządzenie.

Zakręcić zawór wody.

Anulowanie opóźnienia rozpoczęcia programu

Nacisnąć i przytrzymać przycisk wł./wył. przez 3 sekundy, aż urządzenie znajdzie się w trybie wyboru programów.

9. WSKAZÓWKI I PORADY

9.1 Ogólne wskazówki

Stosowanie się do poniższych wskazówek pozwoli zapewnić optymalne efekty zmywania i suszenia w codziennej eksploatacji oraz przyczyni się do ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z instrukcją obsługi zwykle wiąże się z mniejszym zużyciem wody i energii niż ręczne mycie naczyń.

• Aby oszczędzać wodę i energię należy ładować zmywarkę do pełna. Aby uzyskać najlepsze efekty zmywania, należy układać przedmioty

w koszach zgodnie z instrukcją obsługi i nie przeciążać koszy.

• Nie spłukiwać naczyń ręcznie. Zwiększa to zużycie wody i energii. W razie potrzeby wybrać program z fazą zmywania wstępnego.

• Przed umieszczeniem naczyń w urządzeniu usunąć z nich większe resztki potraw oraz opróżnić kubki i szklanki.

• Namoczyć naczynia z resztkami przypalonych potraw (lub lekko zeskrobać resztki) przed ich umyciem w urządzeniu.

Page 42

www.electrolux.com42

• Upewnić się, że przedmioty w koszach nie stykają się ze sobą ani się nie zasłaniają. Tylko wtedy woda będzie mogła dotrzeć do wszystkich naczyń.

• Można osobno stosować detergent, płyn nabłyszczający i sól do zmywarek lub tabletki wieloskładnikowe (np. typu „Wszystko w jednym”). Postępować zgodnie ze wskazówkami na opakowaniu.

• Ustawić odpowiedni program dla określonego rodzaju naczyń i stopnia

ich zabrudzenia. zapewnia największą efektywność zużycia wody i energii.

• Aby zapobiec osadzaniu się kamienia wewnątrz urządzenia:

– W razie potrzeby napełniać

zbiornik soli.

– Używać zalecanych dawek

detergentu i płynu nabłyszczającego.

– Sprawdzić, czy bieżący poziom

zmiękczania wody odpowiada twardości wody doprowadzanej do urządzenia.

– Postępować zgodnie ze

wskazówkami zawartymi w rozdziale „Konserwacja i

czyszczenie”.

9.2 Stosowanie soli, płynu

nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabłyszczający i detergent do zmywarek. Inne produkty mogą uszkodzić urządzenie.

• Aby zapewnić optymalne efekty zmywania i suszenia, do twardej i bardzo twardej wody zaleca się stosowanie zwykłego detergentu do zmywarek (proszku, żelu lub tabletek bez dodatkowych składników), płynu nabłyszczającego i soli.

• Detergent w tabletkach nie rozpuszcza się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.

• Zawsze używać odpowiedniej ilości detergentu. Użycie niewystarczającej ilości detergentu może skutkować niezadowalającymi efektami

zmywania i obecnością osadu lub plam na naczyniach w związku wysoką twardością wody. Użycie zbyt dużej ilości detergentu przy miękkiej lub zmiękczonej wodzie skutkuje pozostaniem resztek detergentu na naczyniach. Dostosować ilość detergentu do twardości wody. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

• Zawsze używać odpowiedniej ilości płynu nabłyszczającego. Niewystarczająca ilość płynu nabłyszczającego powoduje pogorszenie efektów suszenia. Użycie zbyt dużej ilości płynu nabłyszczającego powoduje powstanie niebieskawego nalotu na naczyniach.

• Sprawdzić, czy poziom zmiękczania wody jest prawidłowy. Jeśli poziom jest zbyt wysoki, zwiększona ilość soli w wodzie może spowodować rdzewienie sztućców.

9.3 Postępowanie w przypadku

zaprzestania korzystania z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania oddzielnie dozowanego detergentu, soli i płynu nabłyszczającego należy wykonać poniższe czynności:

1. Ustawić najwyższy poziom

zmiękczania wody.

2. Upewnić się, że zbiornik soli oraz

dozownik płynu nabłyszczającego są pełne.

3. Uruchomić najkrótszy program z fazą

płukania. Nie dodawać detergentu ani nie umieszczać naczyń w koszach.

4. Po zakończeniu programu ustawić

stopień zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu

nabłyszczającego.

6. Włączyć funkcję powiadomienia o

konieczności uzupełnienia płynu nabłyszczającego.

Page 43

POLSKI 43

9.4 Załadunek koszy

• Należy zawsze używać całej powierzchni kosza.

• W urządzeniu należy zmywać wyłącznie przedmioty przystosowane do mycia w zmywarce.

• Nie myć następujących materiałów w zmywarce: drewno, róg, cyna, miedź, aluminium, delikatna porcelana i niezabezpieczona stal węglowa. Może to spowodować pęknięcia, odkształcenia, odbarwienia lub rdzewienie.

• Nie myć w urządzeniu przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).

• Wklęsłe naczynia (kubki, szklanki i miski) układać dnem do góry.

• Upewnić się, że szklanki nie stykają się ze sobą.

• Lekkie lub plastikowe przedmioty należy wkładać do górnego kosza. Upewnić się, że naczynia nie przemieszczają się swobodnie.

• Sztućce i małe przedmioty należy wkładać do kosza na sztućce.

• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swobodnie obracać.

9.5 Przed rozpoczęciem

programu

Przed rozpoczęciem programu upewnić się, że:

• Filtry są czyste i prawidłowo zainstalowane.

• Pokrywka zbiornika soli jest mocno dokręcona.

• Ramiona spryskujące nie są zatkane.

• W zmywarce znajduje się sól do zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem).

• Ułożenie naczyń i przyborów kuchennych w koszach jest prawidłowe.

• Program jest odpowiedni do danego rodzaju załadunku i stopnia zabrudzenia.

• Użyto odpowiedniej ilości detergentu.

9.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki

poczekać, aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.

2. Najpierw wyjmować naczynia z

dolnego kosza, a potem z górnego.

Po zakończeniu programu na wewnętrznych powierzchniach urządzenia ciągle może pozostawać woda.

10. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Brudne filtry i niedrożne ramiona spryskujące pogarszają efekt zmywania. Regularnie sprawdzać i w razie potrzeby czyścić.

10.1 Czyszczenie wnętrza

• Wnętrze urządzenia należy czyścić miękką, wilgotną szmatką.

• Nie używać produktów ściernych, myjek do szorowania, ostrych narzędzi, silnych środków chemicznych, szorstkich myjek ani rozpuszczalników.

• Raz w tygodniu czyścić drzwi i gumową uszczelkę, .

• Aby zapewnić wydajność urządzenia, należy co najmniej raz na dwa miesiące stosować środki czyszczące przeznaczone do zmywarek. Należy ściśle przestrzegać wskazówek umieszczonych na opakowaniu produktu.

• Częste używanie krótkich programów może powodować gromadzenie się tłuszczu i kamienia wewnątrz

Page 44

www.electrolux.com44

urządzenia. Aby zapobiec tworzeniu się osadów, należy uruchamiać długi program co najmniej dwa razy w miesiącu.

10.2 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy sprawdzić filtry i osadnik. Ciała obce (np. kawałki szkła, plastiku, kości lub wykałaczki itp.) powodują zmniejszenie skuteczności zmywania i mogą spowodować uszkodzenie pompy opróżniającej.

UWAGA!

Jeśli nie można usunąć ciał obcych, należy skontaktować się z autoryzowanym centrum serwisowym.

1. Rozmontować zespół filtrów zgodnie ze wskazówkami zawartymi w tym rozdziale.

2. Usunąć ręcznie wszelkie ciała obce.

3. Zmontować filtry zgodnie ze

wskazówkami zawartymi w tym rozdziale.

1. Obrócić filtr (B) przeciwnie do ruchu wskazówek zegara i wyjąć go.

10.3 Czyszczenie obudowy

• Czyścić urządzenie za pomocą wilgotnej szmatki.

• Używać wyłącznie neutralnych detergentów.

• Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników.

2. Wyjąć filtr (C) z filtra (B).

3. Wyjąć filtr płaski (A).

10.4 Czyszczenie filtrów

System filtrów składa się z 3 części.

4. Umyć filtry.

Page 45

5. Upewnić się, że wokół krawędzi

osadnika nie znajdują się resztki żywności ani zanieczyszczenia.

6. Włożyć na miejsce filtr (A). Upewnić się, że jest prawidłowo umieszczony pod 2 prowadnicami.

POLSKI 45

UWAGA!

Nieprawidłowe umiejscowienie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

10.5 Czyszczenie dolnego ramienia spryskującego

Zaleca się regularne czyszczenie dolnego ramienia spryskującego, aby zapobiec zatkaniu znajdujących się w nim otworów.

Niedrożność otworów może być przyczyną niezadowalających efektów zmywania.

1. Aby wyjąć dolne ramię spryskujące, pociągnąć je do góry.

7. Złożyć filtry (B) i (C).

8. Włożyć filtr (B) do filtru płaskiego (A).

Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

2. Umyć ramię spryskujące pod bieżącą wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów.

3. Aby z powrotem zamontować ramię spryskujące, wcisnąć je do dołu.

Page 46

www.electrolux.com46

10.6 Czyszczenie górnego

ramienia spryskującego

Nie wyjmować górnego ramienia spryskującego. Jeśli otwory w ramieniu spryskującym są niedrożne, należy usunąć pozostałości zabrudzeń za pomocą cienkiego zaostrzonego przedmiotu, na przykład wykałaczki.

11. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Nieprawidłowa naprawa urządzenia może stanowić zagrożenie dla użytkownika. Wszystkie naprawy powinny wykonywać odpowiednio wykwalifikowane osoby.

Większość występujących problemów można rozwiązać bez potrzeby

Kod problemu i kod alarmu Możliwa przyczyna i rozwiązanie

Nie można włączyć urządzenia. • Upewnić się, że wtyczkę przewodu zasilają‐

Program się nie uruchamia. • Upewnić się, że zamknięto drzwi urządze‐

Urządzenie nie napełnia się wodą.

• Co pewien czas wskaźnik miga 1 raz.

• Co pewien czas emitowany jest 1 sygnał dźwiękowy.

kontaktowania się z autoryzowanym centrum serwisowym.

W poniższej tabeli zawarto informacje na temat możliwych problemów.

W przypadku wystąpienia niektórych problemów miga odpowiedni wskaźnik, sygnalizując usterkę i kod alarmu.

cego podłączono do gniazda elektrycznego.

• Upewnić się, że w skrzynce bezpieczników nie ma uszkodzonego bezpiecznika.

nia.

• Jeśli wybrano opóźnienie rozpoczęcia pro‐ gramu, należy je anulować lub poczekać do końca odliczania czasu.

• Urządzenie regeneruje żywicę wewnątrz zmiękczacza wody. Czas trwania procedury wynosi około 5 minut.

• Sprawdzić, czy zawór wody jest otwarty.

• Upewnić się, że ciśnienie wody nie jest zbyt niskie. W celu uzyskania tych informacji na‐ leży skontaktować się z miejscowym zakła‐ dem wodociągowym.

• Upewnić się, że zawór wody jest drożny.

• Upewnić się, że filtr w wężu dopływowym jest drożny.

• Upewnić się, że wąż dopływowy nie jest za‐ gięty lub przygnieciony.

Page 47

Kod problemu i kod alarmu Możliwa przyczyna i rozwiązanie

Urządzenie nie wypompowuje wo‐ dy.

• Co pewien czas wskaźnik miga 2 razy.

• Co pewien czas emitowane są 2

• Upewnić się, że syfon umywalki jest drożny.

• Upewnić się, że system wewnętrznych fil‐ trów jest drożny.

• Upewnić się, że wąż spustowy nie jest za‐ gięty ani przygnieciony.

sygnały dźwiękowe.

Włączyło się zabezpieczenie przed zalaniem.

• Co pewien czas wskaźnik miga 3 razy.

• Co pewien czas emitowane są 3

• Zamknąć zawór wody.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane.

• Upewnić się, że kosze są załadowane zgodnie z instrukcją obsługi.

sygnały dźwiękowe.

Usterka czujnika wykrywania pozio‐ mu wody.

• Upewnić się, że filtry są czyste.

• Wyłączyć i ponownie włączyć urządzenie.

• Co pewien czas wskaźnik miga 4 razy.

• Co pewien czas emitowane są 4 sygnały dźwiękowe.

Usterka pompy myjącej lub pompy

• Wyłączyć i ponownie włączyć urządzenie.

opróżniającej.

• Co pewien czas wskaźnik miga 5 razy.

• Co pewien czas emitowanych jest 5 sygnałów dźwiękowych.

Temperatura wody w urządzeniu jest zbyt wysoka lub wystąpiła us‐ terka czujnika temperatury.

• Upewnić się, że temperatura doprowadza‐ nej wody nie przekracza 60°C.

• Wyłączyć i ponownie włączyć urządzenie.

• Co pewien czas wskaźnik miga 6 razy.

• Co pewien czas emitowanych jest 6 sygnałów dźwiękowych.

Usterka techniczna urządzenia.

• Wyłączyć i ponownie włączyć urządzenie.

• Co pewien czas wskaźnik miga 12 razy.

• Co pewien czas emitowanych jest 12 sygnałów dźwiękowych.

Poziom wody w urządzeniu jest zbyt wysoki.

• Co pewien czas wskaźnik miga 15 razy.

• Co pewien czas emitowanych jest 15 sygnałów dźwiękowych.

• Wyłączyć i ponownie włączyć urządzenie.

• Upewnić się, że filtry są czyste.

• Upewnić się, że wąż spustowy jest zainsta‐ lowany na odpowiedniej wysokości nad podłogą. Zapoznać się z instrukcją instala‐ cji.

POLSKI 47

Page 48

www.electrolux.com48

Kod problemu i kod alarmu Możliwa przyczyna i rozwiązanie

Urządzenie wielokrotnie przerywa i wznawia pracę.

• Jest to normalne zjawisko. Zapewnia to op‐ tymalne efekty zmywania i oszczędność energii.

Program trwa za długo. • Jeśli wybrano opcję opóźnienia rozpoczęcia

programu, należy ją anulować lub zaczekać do końca odliczania czasu.

• Patrz tabela wartości zużycia w rozdziale „Programy”.

Niewielki wyciek z drzwi urządzenia. • Urządzenie nie jest wypoziomowane. Polu‐

zować lub dokręcić regulowane nóżki (jeśli dotyczy).

• Drzwi urządzenia nie są wyśrodkowane względem komory. Wyregulować tylną nóż‐ kę (jeśli dotyczy).

Występują problemy z zamknięciem drzwi urządzenia.

• Urządzenie nie jest wypoziomowane. Polu‐ zować lub dokręcić regulowane nóżki (jeśli dotyczy).

• Naczynia wystają z koszy.

Drzwi urządzenia otwierają się pod‐ czas cyklu zmywania.

Grzechotanie/stukanie dochodzące z wnętrza urządzenia.

• Funkcja AirDry jest włączona. Funkcję moż‐ na wyłączyć. Patrz punkt „Ustawienia”.

• Naczynia nie są prawidłowo rozłożone w koszach. Należy zapoznać się z broszurą dotyczącą załadunku koszy.

• Upewnić się, że ramiona spryskujące obra‐ cają się swobodnie.

Urządzenie wyzwala automatyczny wyłącznik.

• Wydajność prądowa instalacji jest niewys‐ tarczająca do jednoczesnego zasilania wszystkich włączonych urządzeń. Należy sprawdzić parametry zasilania w gniazdku oraz wartość graniczną prądu automatycz‐ nego wyłącznika lub wyłączyć jedno z urzą‐ dzeń.

• Wewnętrzna usterka układu elektrycznego urządzenia. Skontaktować się z autoryzo‐ wanym centrum serwisowym.

Patrz punkt „Przed

pierwszym użyciem”, „Codzienna eksploatacja”

lub „Wskazówki i porady” w celu zapoznania się z innymi możliwymi przyczynami.

Po sprawdzeniu urządzenia należy wyłączyć i włączyć urządzenie. Jeśli problem wystąpi ponownie, należy

skontaktować się z autoryzowanym centrum serwisowym.

Jeśli wystąpi kod alarmu nieopisany w tabeli należy skontaktować się z autoryzowanym centrum serwisowym.

Page 49

OSTRZEŻENIE!

Nie zaleca się korzystać z urządzenia do czasu całkowitego rozwiązania problemu. Odłączyć urządzenie od zasilania i nie podłączać go ponownie do czasu upewnienia się, że działa poprawnie.

11.1 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie

Niezadowalające efekty zmywania.

Niezadowalające efekty su‐ szenia.

Na szklankach i naczyniach widać białawe smugi lub nie‐ bieskawy nalot.

Na szklankach i naczyniach widać plamy i osuszanie wo‐ dy.

• Używać programów zapewniających bardziej inten‐ sywny cykl zmywania.

• Wyczyścić ramię spryskujące i filtr. Patrz punkt „Konserwacja i czyszczenie”.

• Patrz punkty „Codzienna eksploatacja”, „Wska‐ zówki i porady” oraz broszura dotycząca załadun‐ ku koszy.

• Naczynia pozostawały za długo w zamkniętym urządzeniu.

• Nie ma płynu nabłyszczającego lub dozowana jest jego niewystarczająca ilość. Napełnić dozownik płynu nabłyszczającego lub ustawić wyższy poziom dozowania.

• Przedmioty z tworzywa sztucznego mogą wyma‐ gać wytarcia ściereczką.

• Aby uzyskać najlepsze efekty suszenia, należy włączyć funkcję AirDry.

• Należy zawsze stosować płyn nabłyszczający, na‐ wet w przypadku stosowania tabletek wieloskładni‐ kowych.

• Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐ wanie płynu nabłyszczającego.

• Użyto za dużo detergentu.

• Ilość uwolnionego płynu nabłyszczającego jest nie‐ wystarczająca. Zwiększyć dozowanie płynu nabły‐ szczającego.

• Przyczyną może być jakość płynu nabłyszczające‐ go.

POLSKI 49

Page 50

www.electrolux.com50

Problem Możliwa przyczyna i rozwiązanie

Naczynia są mokre. • Aby uzyskać najlepsze efekty suszenia, należy

włączyć funkcję AirDry.

• Program nie obejmuje fazy suszenia lub obejmuje fazę suszenia z niską temperaturą.

• Dozownik płynu nabłyszczającego jest pusty.

• Przyczyną może być jakość płynu nabłyszczające‐ go.

• Przyczyną może być jakość tabletek wieloskładni‐ kowych. Należy wypróbować inną markę lub włą‐ czyć dozownik płynu nabłyszczającego i zastoso‐ wać płyn nabłyszczający wraz z wieloskładnikowy‐ mi tabletkami.

Wnętrze urządzenia jest mokre.

Nadmiar piany podczas zmywania.

• Nie jest to usterka urządzenia. Wilgoć skrapla się na ścianach urządzenia.

• Stosować detergent przeznaczony do zmywarek.

• Użyć detergentu innego producenta.

• Nie płukać wstępnie naczyń pod bieżącą wodą.

Ślady rdzy na sztućcach. • W wodzie używanej do zmywania jest za dużo soli.

Patrz punkt „Zmiękczacz wody”.

• Umieszczono razem sztućce ze srebra i stali nie‐ rdzewnej. Nie umieszczać blisko siebie sztućców ze srebra i stali nierdzewnej.

Po zakończeniu programu w dozowniku znajdują się po‐ zostałości detergentu.

• Tabletka z detergentem zablokowała się w dozow‐ niku i woda nie wypłukała jej całkowicie.

• Woda nie wypłukała detergentu z dozownika. Nale‐ ży sprawdzić, czy ramię spryskujące może się ob‐ racać i jest drożne.

• Sprawdzić, czy przedmioty w koszach nie uniemoż‐ liwiają otworzenia pokrywy dozownika detergentu.

Nieprzyjemny zapach w

• Patrz punkt „Czyszczenie wnętrza”.

urządzeniu.

Osad z kamienia na naczy‐ niach, w komorze zmywarki i po wewnętrznej stronie jej drzwi.

• Poziom soli jest niski; sprawdzić wskaźnik poziomu soli.

• Pokrywka zbiornika soli jest poluzowana.

• Woda doprowadzana do urządzenia jest twarda. Patrz punkt „Zmiękczacz wody”.

• Nawet stosując wieloskładnikowe tabletki do zmy‐ warki, należy używać soli i ustawić poziom regene‐ racji zmiękczacza wody. Patrz punkt „Zmiękczacz wody”.

• Jeśli osadzanie się kamienia utrzymuje się, należy wyczyścić urządzenie odpowiednimi detergentami.

• Spróbować użyć innego detergentu.

• Skontaktować się z producentem detergentu.

Page 51

Problem Możliwa przyczyna i rozwiązanie

Matowe, odbarwione lub wy‐ szczerbione naczynia.

Patrz punkt „Przed

pierwszym użyciem”, „Codzienna eksploatacja”

lub „Wskazówki i porady” w celu zapoznania się z innymi możliwymi przyczynami.

12. DANE TECHNICZNE

POLSKI 51

• Upewnić się, że w urządzeniu zmywane są tylko przedmioty, które można myć w zmywarce.

• Ostrożnie wkładać i wyjmować naczynia z koszy. Należy zapoznać się z broszurą dotyczącą zała‐ dunku koszy.

• Delikatne naczynia należy umieszczać w górnym koszu.

Wymiary Szerokość/wysokość/głębo‐

Podłączenie elektryczne

Ciśnienie doprowadzanej wody

Dopływ wody

Pojemność Komplety nakryć: 13

Inne wartości podano na tabliczce znamionowej.

Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐

nych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

12.1 Łącze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z oznaczeniem klasy energetycznej, którą dołączono do urządzenia, zawiera łącze do strony internetowej umożliwiającej rejestrację urządzenia w bazie danych EU EPREL. Należy zachować etykietę z oznaczeniem klasy energetycznej wraz instrukcją obsługi i innymi dokumentami dostarczonymi wraz z urządzeniem w celu ewentualnego wykorzystania w przyszłości.

kość (mm)

Napięcie (V) 220 - 240

Częstotliwość (Hz) 50

Min./maks. bar (Mpa) 0.5 (0.05) / 10 (1.0)

Zimna lub ciepła woda

Informacje o wydajności urządzenia można znaleźć w bazie danych UE EPREL, korzystając z łącza https:// eprel.ec.europa.eu i podając nazwę modelu oraz numer produktu, które można znaleźć na tabliczce znamionowej urządzenia. Patrz rozdział „Opis urządzenia”.

Więcej szczegółowych informacji na temat etykiety z oznaczeniem klasy energetycznej można znaleźć na stronie www.theenergylabel.eu.

596 / 818 - 898 / 550

maks. 60°C

Page 52

www.electrolux.com52

13. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem

razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

Page 53

Page 54

Page 55

Page 56

www.electrolux.com/shop

156801223-A-492021
